ΠΡΟ ΙΑΓΡΑΦΗ ΜΕΤΑΣΧΗΜΑΤΙΣΤΩΝ ΕΝΤΑΣΕΩΣ 400KV

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "ΠΡΟ ΙΑΓΡΑΦΗ ΜΕΤΑΣΧΗΜΑΤΙΣΤΩΝ ΕΝΤΑΣΕΩΣ 400KV"

Transcript

1 ΗΜΟΣΙΑ ΕΠΙΧΕΙΡΗΣΗ ΗΛΕΚΤΡΙΣΜΟΥ Α.Ε. ΣΜ/ΤΜΟ Μάιος 2007 ΠΡΟ ΙΑΓΡΑΦΗ ΜΕΤΑΣΧΗΜΑΤΙΣΤΩΝ ΕΝΤΑΣΕΩΣ 400KV (Απόδοση του αγγλικού κειµένου στα ελληνικά) I. ΘΕΜΑ Η παρούσα προδιαγραφή καλύπτει τις απαιτήσεις της.ε.η. σχετικά µε τα σχεδιαστικά χαρακτηριστικά, τα τεχνικά χαρακτηριστικά και τις δοκιµές µονοφασικών µετασχηµατιστών εντάσεως 400KV, υπαίθριου τύπου, µε µόνωση λαδιού. II. ΛΕΞΕΙΣ ΚΛΕΙ ΙΑ Μετασχηµατιστές εντάσεως, µετασχηµατιστές οργάνων. III. ΚΑΝΟΝΙΣΜΟΙ Οι µετασχηµατιστές εντάσεως θα πρέπει να είναι σύµφωνοι µε την τελευταία έκδοση του κανονισµού IEC IV. ΧΡΗΣΗ Οι µετασχηµατιστές εντάσεως θα χρησιµοποιηθούν για µέτρηση και προστασία σε σχέση µε εξοπλισµό 400KV και θα πρέπει να είναι κατάλληλοι για εγκατάσταση σε ικρίωµα (βάθρο). V. ΣΥΝΘΗΚΕΣ ΛΕΙΤΟΥΡΓΙΑΣ 1. Εγκατάσταση : Υπαίθρια 2. Περιοχή θερµοκρασίας : -25 o C έως +45 o C περιβάλλοντος 3. Υψόµετρο : Κάτω από 1000m από την επιφάνεια της θάλασσας 4. Επίπεδο µόλυνσης : Μέτριο 5. Άλλες συνθήκες : Χιόνι και πάγος VI. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΟΥ ΗΛΕΚΤΡΙΚΟΥ ΣΥΣΤΗΜΑΤΟΣ 1. Ονοµαστική τάση (πολική) : 400KV 2. Μέγιστη τάση λειτουργίας (πολική) : 420KV 1

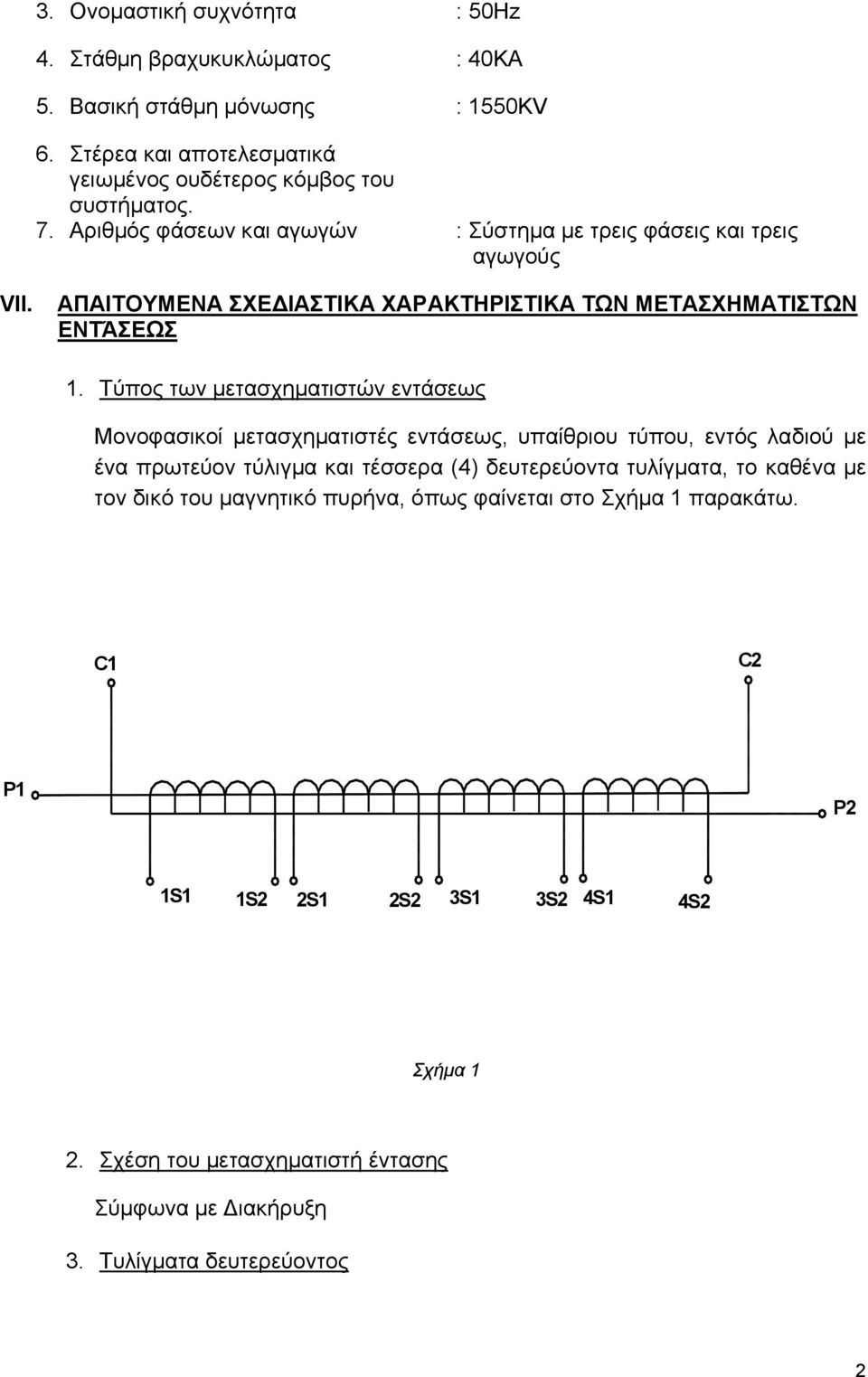

2 3. Ονοµαστική συχνότητα : 50Hz 4. Στάθµη βραχυκυκλώµατος : 40KA 5. Βασική στάθµη µόνωσης : 1550KV 6. Στέρεα και αποτελεσµατικά γειωµένος ουδέτερος κόµβος του συστήµατος. 7. Αριθµός φάσεων και αγωγών : Σύστηµα µε τρεις φάσεις και τρεις αγωγούς VII. ΑΠΑΙΤΟΥΜΕΝΑ ΣΧΕ ΙΑΣΤΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΩΝ ΜΕΤΑΣΧΗΜΑΤΙΣΤΩΝ ΕΝΤΆΣΕΩΣ 1. Τύπος των µετασχηµατιστών εντάσεως Μονοφασικοί µετασχηµατιστές εντάσεως, υπαίθριου τύπου, εντός λαδιού µε ένα πρωτεύον τύλιγµα και τέσσερα (4) δευτερεύοντα τυλίγµατα, το καθένα µε τον δικό του µαγνητικό πυρήνα, όπως φαίνεται στο Σχήµα 1 παρακάτω. C1 C2 P1 P2 1S1 1S2 2S1 2S2 3S1 3S2 4S1 4S2 Σχήµα 1 2. Σχέση του µετασχηµατιστή έντασης Σύµφωνα µε ιακήρυξη 3. Τυλίγµατα δευτερεύοντος 2

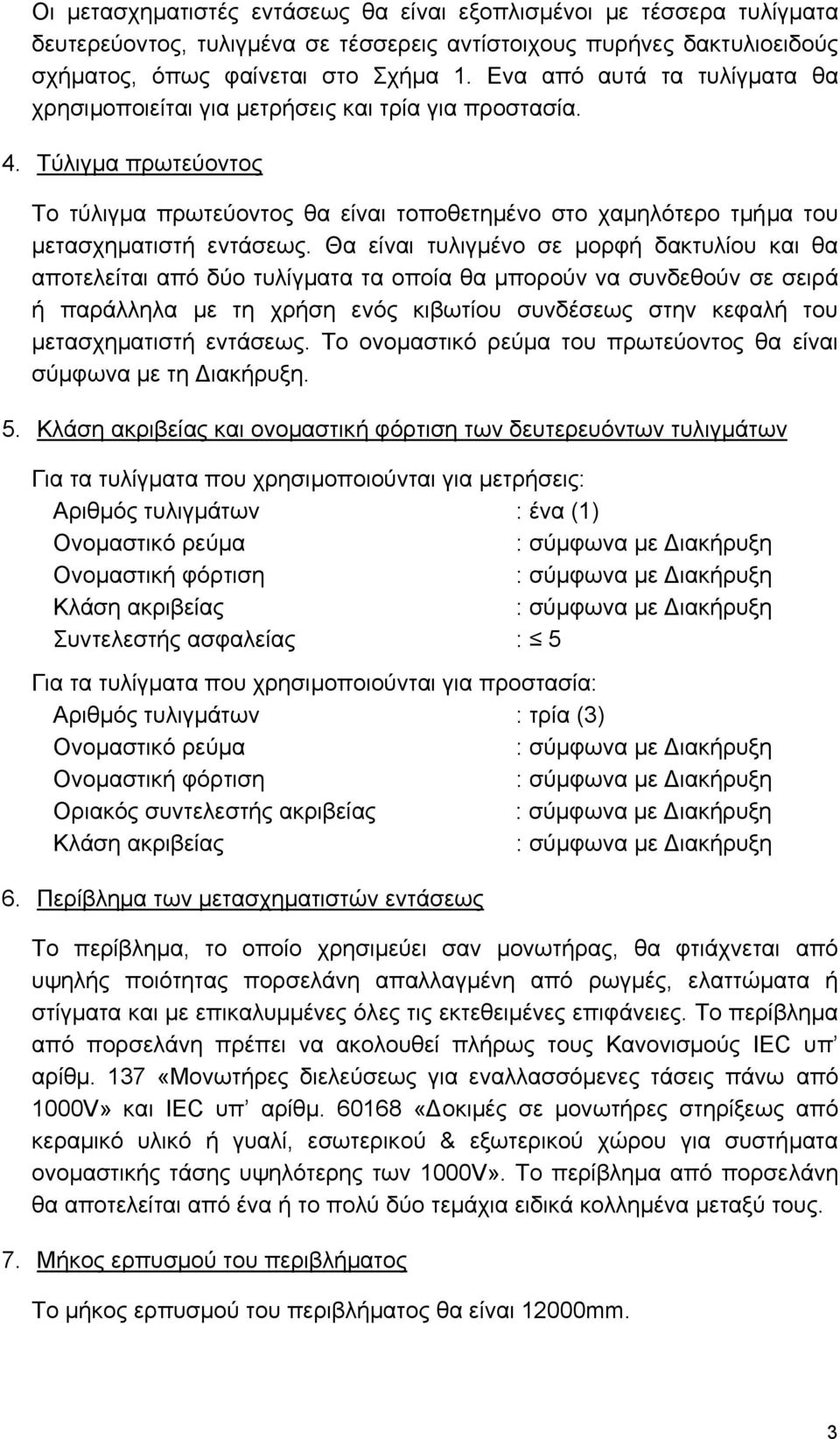

3 Οι µετασχηµατιστές εντάσεως θα είναι εξοπλισµένοι µε τέσσερα τυλίγµατα δευτερεύοντος, τυλιγµένα σε τέσσερεις αντίστοιχους πυρήνες δακτυλιοειδούς σχήµατος, όπως φαίνεται στο Σχήµα 1. Ενα από αυτά τα τυλίγµατα θα χρησιµοποιείται για µετρήσεις και τρία για προστασία. 4. Τύλιγµα πρωτεύοντος Το τύλιγµα πρωτεύοντος θα είναι τοποθετηµένο στο χαµηλότερο τµήµα του µετασχηµατιστή εντάσεως. Θα είναι τυλιγµένο σε µορφή δακτυλίου και θα αποτελείται από δύο τυλίγµατα τα οποία θα µπορούν να συνδεθούν σε σειρά ή παράλληλα µε τη χρήση ενός κιβωτίου συνδέσεως στην κεφαλή του µετασχηµατιστή εντάσεως. Το ονοµαστικό ρεύµα του πρωτεύοντος θα είναι σύµφωνα µε τη ιακήρυξη. 5. Κλάση ακριβείας και ονοµαστική φόρτιση των δευτερευόντων τυλιγµάτων Για τα τυλίγµατα που χρησιµοποιούνται για µετρήσεις: Αριθµός τυλιγµάτων : ένα (1) Ονοµαστικό ρεύµα Ονοµαστική φόρτιση Κλάση ακριβείας Συντελεστής ασφαλείας : 5 Για τα τυλίγµατα που χρησιµοποιούνται για προστασία: Αριθµός τυλιγµάτων : τρία (3) Ονοµαστικό ρεύµα Ονοµαστική φόρτιση Οριακός συντελεστής ακριβείας Κλάση ακριβείας 6. Περίβληµα των µετασχηµατιστών εντάσεως Το περίβληµα, το οποίο χρησιµεύει σαν µονωτήρας, θα φτιάχνεται από υψηλής ποιότητας πορσελάνη απαλλαγµένη από ρωγµές, ελαττώµατα ή στίγµατα και µε επικαλυµµένες όλες τις εκτεθειµένες επιφάνειες. Το περίβληµα από πορσελάνη πρέπει να ακολουθεί πλήρως τους Κανονισµούς IEC υπ αρίθµ. 137 «Μονωτήρες διελεύσεως για εναλλασσόµενες τάσεις πάνω από 1000V» και IEC υπ αρίθµ «οκιµές σε µονωτήρες στηρίξεως από κεραµικό υλικό ή γυαλί, εσωτερικού & εξωτερικού χώρου για συστήµατα ονοµαστικής τάσης υψηλότερης των 1000V». Το περίβληµα από πορσελάνη θα αποτελείται από ένα ή το πολύ δύο τεµάχια ειδικά κολληµένα µεταξύ τους. 7. Μήκος ερπυσµού του περιβλήµατος Το µήκος ερπυσµού του περιβλήµατος θα είναι 12000mm. 3

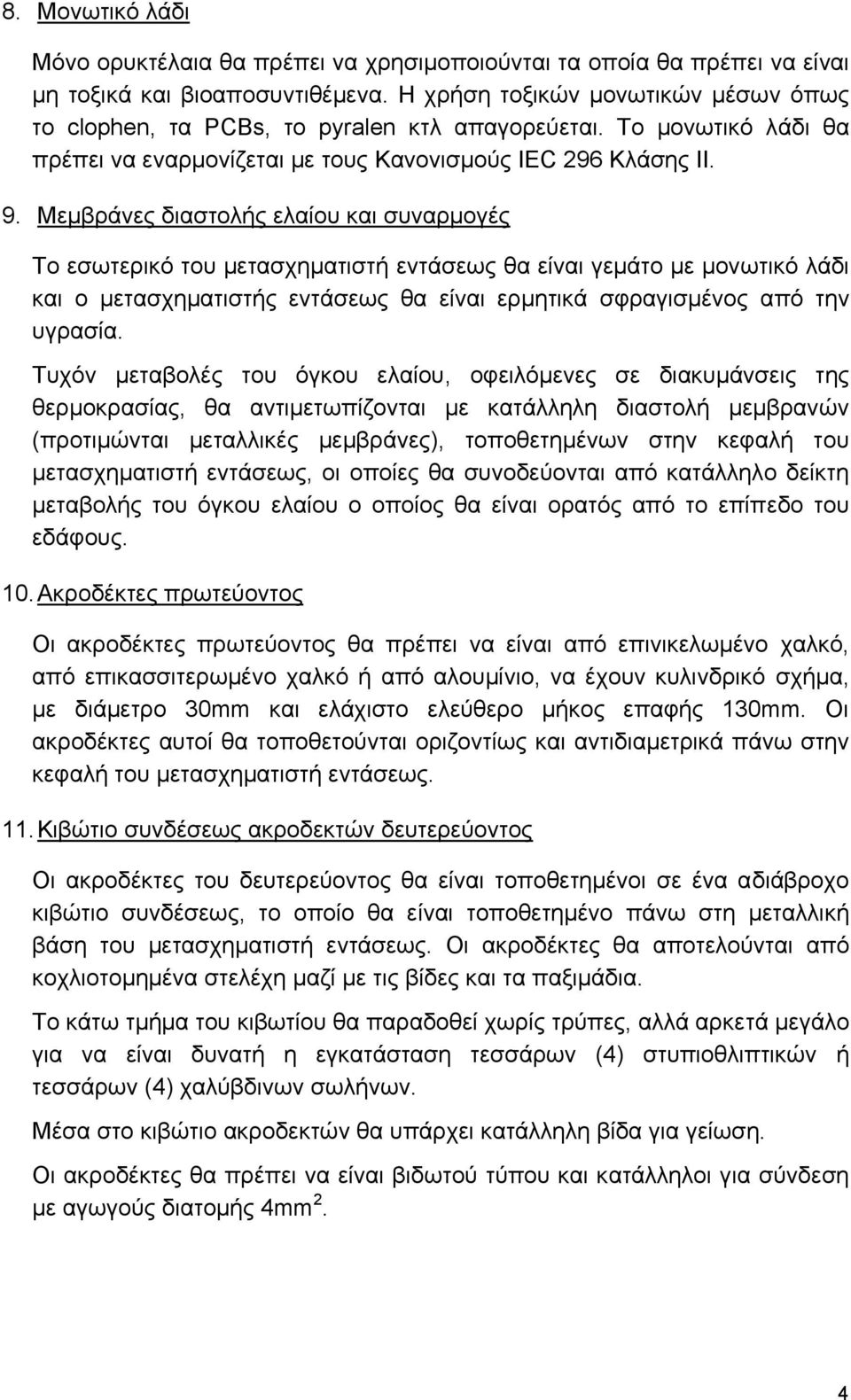

4 8. Μονωτικό λάδι Μόνο ορυκτέλαια θα πρέπει να χρησιµοποιούνται τα οποία θα πρέπει να είναι µη τοξικά και βιοαποσυντιθέµενα. Η χρήση τοξικών µονωτικών µέσων όπως το clophen, τα PCBs, το pyralen κτλ απαγορεύεται. Το µονωτικό λάδι θα πρέπει να εναρµονίζεται µε τους Κανονισµούς IEC 296 Κλάσης II. 9. Μεµβράνες διαστολής ελαίου και συναρµογές Το εσωτερικό του µετασχηµατιστή εντάσεως θα είναι γεµάτο µε µονωτικό λάδι και ο µετασχηµατιστής εντάσεως θα είναι ερµητικά σφραγισµένος από την υγρασία. Τυχόν µεταβολές του όγκου ελαίου, οφειλόµενες σε διακυµάνσεις της θερµοκρασίας, θα αντιµετωπίζονται µε κατάλληλη διαστολή µεµβρανών (προτιµώνται µεταλλικές µεµβράνες), τοποθετηµένων στην κεφαλή του µετασχηµατιστή εντάσεως, οι οποίες θα συνοδεύονται από κατάλληλο δείκτη µεταβολής του όγκου ελαίου ο οποίος θα είναι ορατός από το επίπεδο του εδάφους. 10. Ακροδέκτες πρωτεύοντος Οι ακροδέκτες πρωτεύοντος θα πρέπει να είναι από επινικελωµένο χαλκό, από επικασσιτερωµένο χαλκό ή από αλουµίνιο, να έχουν κυλινδρικό σχήµα, µε διάµετρο 30mm και ελάχιστο ελεύθερο µήκος επαφής 130mm. Οι ακροδέκτες αυτοί θα τοποθετούνται οριζοντίως και αντιδιαµετρικά πάνω στην κεφαλή του µετασχηµατιστή εντάσεως. 11. Κιβώτιο συνδέσεως ακροδεκτών δευτερεύοντος Οι ακροδέκτες του δευτερεύοντος θα είναι τοποθετηµένοι σε ένα αδιάβροχο κιβώτιο συνδέσεως, το οποίο θα είναι τοποθετηµένο πάνω στη µεταλλική βάση του µετασχηµατιστή εντάσεως. Οι ακροδέκτες θα αποτελούνται από κοχλιοτοµηµένα στελέχη µαζί µε τις βίδες και τα παξιµάδια. Το κάτω τµήµα του κιβωτίου θα παραδοθεί χωρίς τρύπες, αλλά αρκετά µεγάλο για να είναι δυνατή η εγκατάσταση τεσσάρων (4) στυπιοθλιπτικών ή τεσσάρων (4) χαλύβδινων σωλήνων. Μέσα στο κιβώτιο ακροδεκτών θα υπάρχει κατάλληλη βίδα για γείωση. Οι ακροδέκτες θα πρέπει να είναι βιδωτού τύπου και κατάλληλοι για σύνδεση µε αγωγούς διατοµής 4mm 2. 4

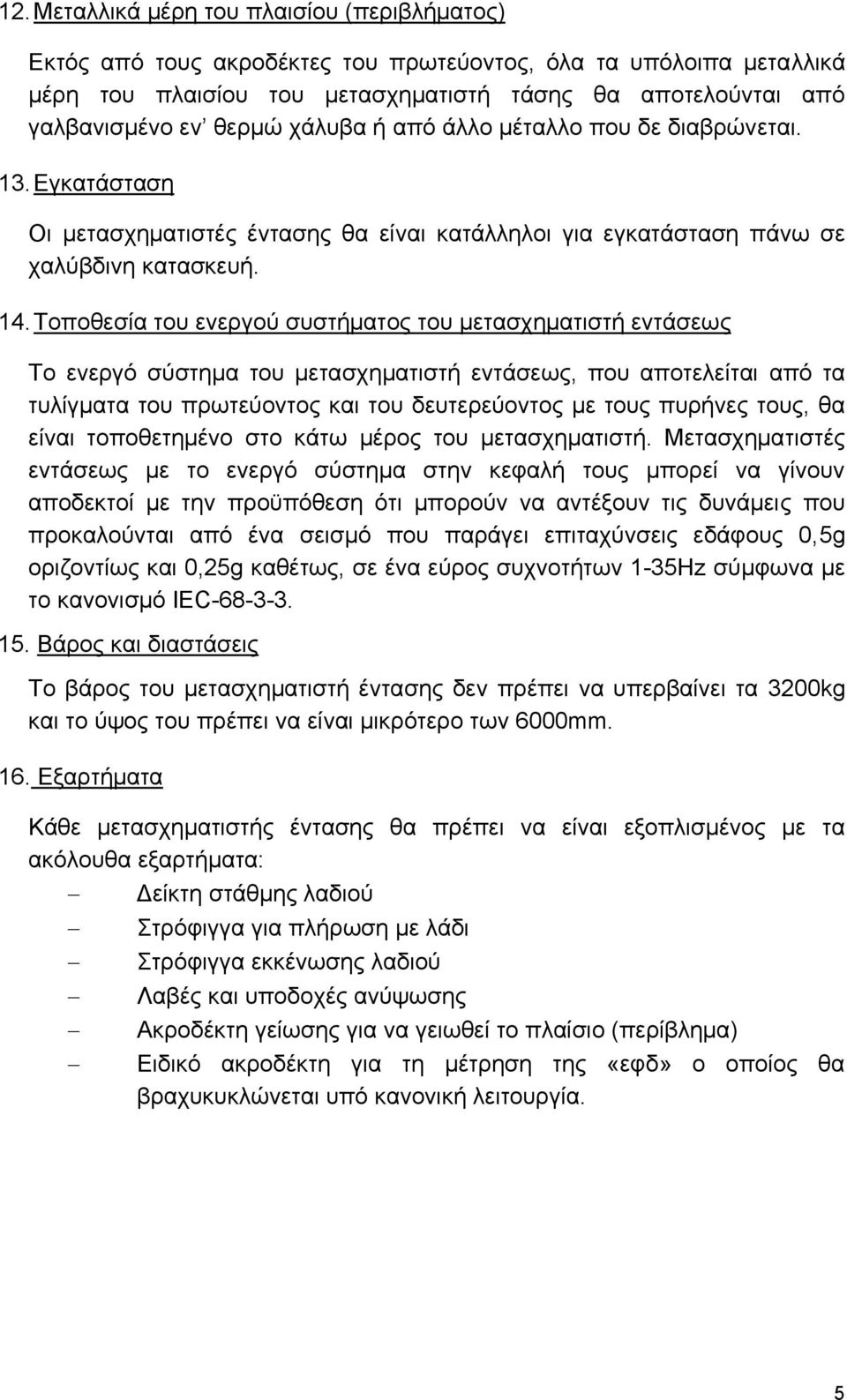

5 12. Μεταλλικά µέρη του πλαισίου (περιβλήµατος) Εκτός από τους ακροδέκτες του πρωτεύοντος, όλα τα υπόλοιπα µεταλλικά µέρη του πλαισίου του µετασχηµατιστή τάσης θα αποτελούνται από γαλβανισµένο εν θερµώ χάλυβα ή από άλλο µέταλλο που δε διαβρώνεται. 13. Εγκατάσταση Οι µετασχηµατιστές έντασης θα είναι κατάλληλοι για εγκατάσταση πάνω σε χαλύβδινη κατασκευή. 14. Τοποθεσία του ενεργού συστήµατος του µετασχηµατιστή εντάσεως Το ενεργό σύστηµα του µετασχηµατιστή εντάσεως, που αποτελείται από τα τυλίγµατα του πρωτεύοντος και του δευτερεύοντος µε τους πυρήνες τους, θα είναι τοποθετηµένο στο κάτω µέρος του µετασχηµατιστή. Μετασχηµατιστές εντάσεως µε το ενεργό σύστηµα στην κεφαλή τους µπορεί να γίνουν αποδεκτοί µε την προϋπόθεση ότι µπορούν να αντέξουν τις δυνάµεις που προκαλούνται από ένα σεισµό που παράγει επιταχύνσεις εδάφους 0,5g οριζοντίως και 0,25g καθέτως, σε ένα εύρος συχνοτήτων 1-35Hz σύµφωνα µε το κανονισµό IEC Βάρος και διαστάσεις Το βάρος του µετασχηµατιστή έντασης δεν πρέπει να υπερβαίνει τα 3200kg και το ύψος του πρέπει να είναι µικρότερο των 6000mm. 16. Εξαρτήµατα Κάθε µετασχηµατιστής έντασης θα πρέπει να είναι εξοπλισµένος µε τα ακόλουθα εξαρτήµατα: είκτη στάθµης λαδιού Στρόφιγγα για πλήρωση µε λάδι Στρόφιγγα εκκένωσης λαδιού Λαβές και υποδοχές ανύψωσης Ακροδέκτη γείωσης για να γειωθεί το πλαίσιο (περίβληµα) Ειδικό ακροδέκτη για τη µέτρηση της «εφδ» ο οποίος θα βραχυκυκλώνεται υπό κανονική λειτουργία. 5

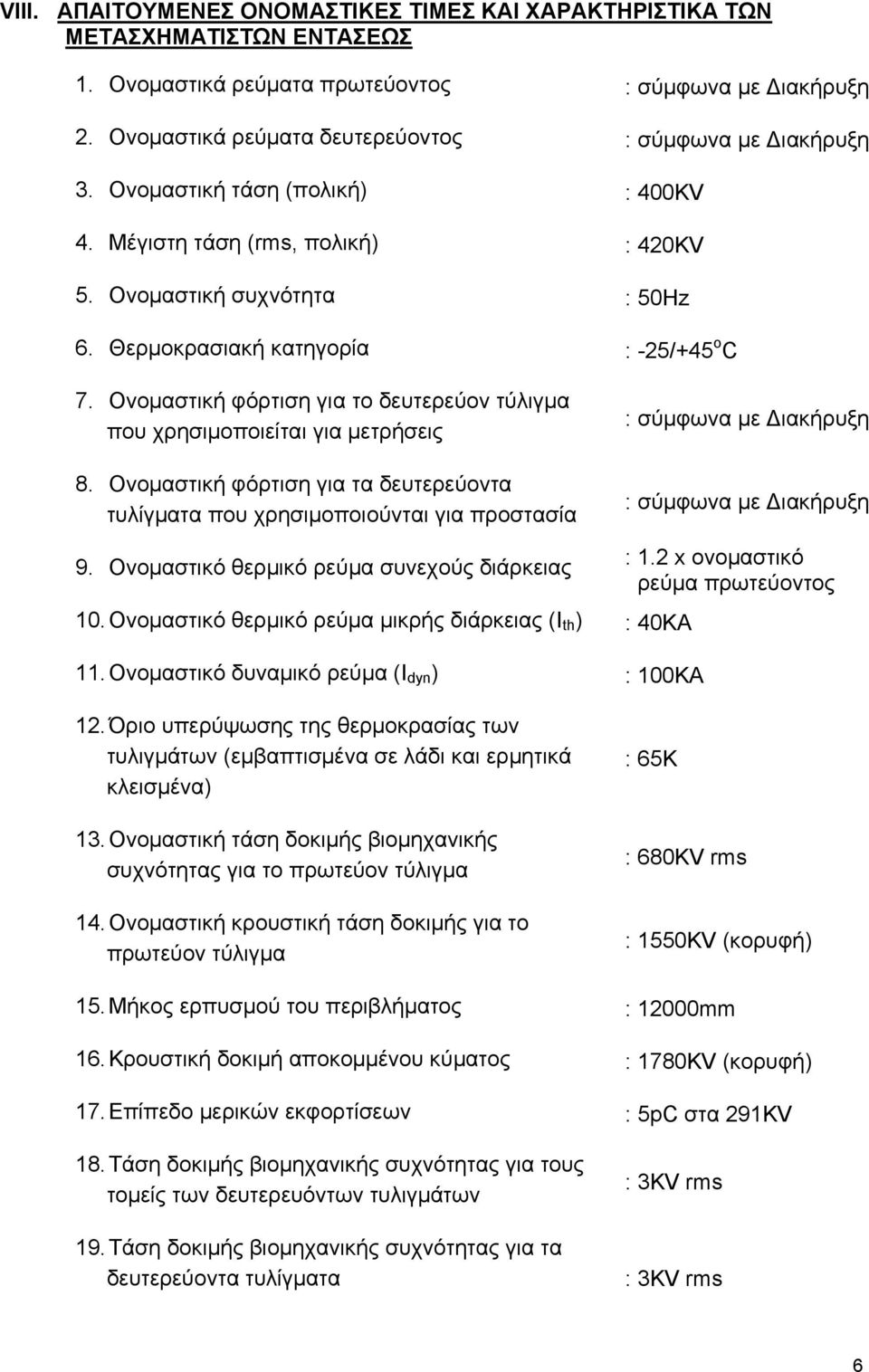

6 VIII. ΑΠΑΙΤΟΥΜΕΝΕΣ ΟΝΟΜΑΣΤΙΚΕΣ ΤΙΜΕΣ ΚΑΙ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΩΝ ΜΕΤΑΣΧΗΜΑΤΙΣΤΩΝ ΕΝΤΑΣΕΩΣ 1. Ονοµαστικά ρεύµατα πρωτεύοντος 2. Ονοµαστικά ρεύµατα δευτερεύοντος 3. Ονοµαστική τάση (πολική) : 400KV 4. Μέγιστη τάση (rms, πολική) : 420KV 5. Ονοµαστική συχνότητα : 50Hz 6. Θερµοκρασιακή κατηγορία : -25/+45 o C 7. Ονοµαστική φόρτιση για το δευτερεύον τύλιγµα που χρησιµοποιείται για µετρήσεις 8. Ονοµαστική φόρτιση για τα δευτερεύοντα τυλίγµατα που χρησιµοποιούνται για προστασία 9. Ονοµαστικό θερµικό ρεύµα συνεχούς διάρκειας 10. Ονοµαστικό θερµικό ρεύµα µικρής διάρκειας (I th ) : 40KA 11. Ονοµαστικό δυναµικό ρεύµα (I dyn ) : 100KA : 1.2 x ονοµαστικό ρεύµα πρωτεύοντος 12. Όριο υπερύψωσης της θερµοκρασίας των τυλιγµάτων (εµβαπτισµένα σε λάδι και ερµητικά κλεισµένα) 13. Ονοµαστική τάση δοκιµής βιοµηχανικής συχνότητας για το πρωτεύον τύλιγµα 14. Ονοµαστική κρουστική τάση δοκιµής για το πρωτεύον τύλιγµα : 65K : 680KV rms : 1550KV (κορυφή) 15. Μήκος ερπυσµού του περιβλήµατος : 12000mm 16. Κρουστική δοκιµή αποκοµµένου κύµατος : 1780KV (κορυφή) 17. Επίπεδο µερικών εκφορτίσεων : 5pC στα 291KV 18. Τάση δοκιµής βιοµηχανικής συχνότητας για τους τοµείς των δευτερευόντων τυλιγµάτων 19. Τάση δοκιµής βιοµηχανικής συχνότητας για τα δευτερεύοντα τυλίγµατα : 3KV rms : 3KV rms 6

7 20. Επιτρεπόµενο στατικό φορτίο : 6000N 21. Συντελεστής απωλειών (εφδ) : 0,005 στα 242KV IX. ΟΚΙΜΕΣ Όλες οι δοκιµές θα συµµορφώνονται µε τους Κανονισµούς IEC A. οκιµές σειράς 1. Έλεγχος ενδείξεων ακροδεκτών. 2. οκιµή αντοχής σε τάση βιοµηχανικής συχνότητας των τυλιγµάτων του πρωτεύοντος. 3. Μέτρηση των µερικών εκφορτίσεων. 4. οκιµή αντοχής σε τάση βιοµηχανικής συχνότητας των τυλιγµάτων του δευτερεύοντος. 5. Προσδιορισµός σφαλµάτων. 6. οκιµές ακριβείας για µετασχηµατιστές έντασης που χρησιµοποιούνται για µετρήσεις. 7. οκιµές για το σφάλµα ρεύµατος και τη φασική απόκλιση για µετασχηµατιστές έντασης που χρησιµοποιούνται για προστασία. 8. οκιµές για το σύνθετο σφάλµα. B. οκιµές τύπου 1. οκιµές εντάσεως µικρού χρόνου. 2. οκιµή ανύψωσης της θερµοκρασίας. 3. οκιµές κρουστικής τάσης. 4. οκιµή υπό βροχή για µετασχηµατιστές εντάσεως υπαίθριου τύπου. 5. Προσδιορισµός σφαλµάτων. 6. οκιµές ακριβείας για µετασχηµατιστές έντασης που χρησιµοποιούνται για µετρήσεις. 7. οκιµές για το σφάλµα ρεύµατος και τη φασική απόκλιση για µετασχηµατιστές έντασης που χρησιµοποιούνται για προστασία. 8. οκιµές για το σύνθετο σφάλµα. 9. οκιµή σεισµού, σύµφωνα µε παράγραφο VII-14 (µόνο για Μ/Σ µε ενεργό σύστηµα στην κεφαλή). 7

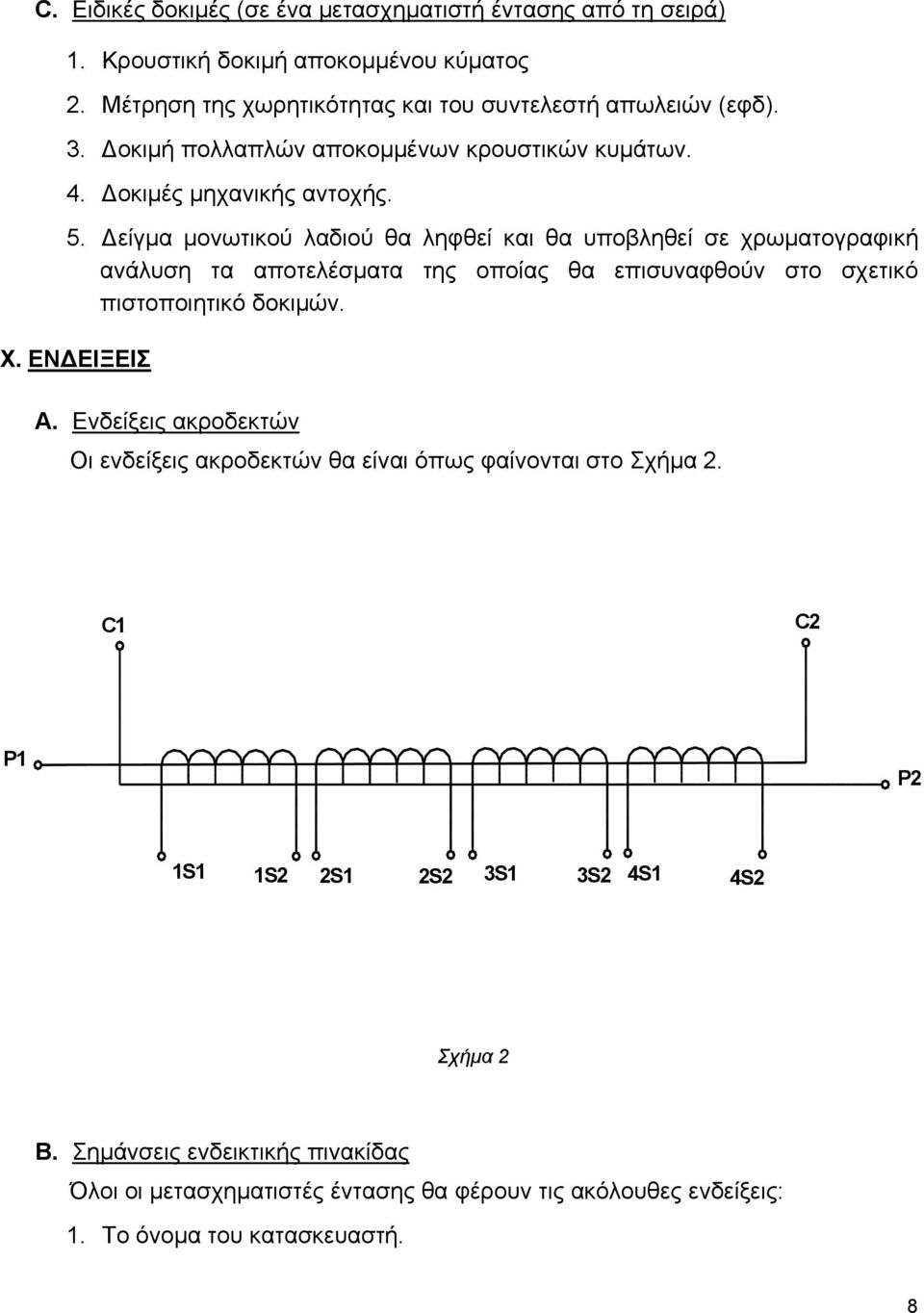

8 C. Ειδικές δοκιµές (σε ένα µετασχηµατιστή έντασης από τη σειρά) 1. Κρουστική δοκιµή αποκοµµένου κύµατος 2. Μέτρηση της χωρητικότητας και του συντελεστή απωλειών (εφδ). 3. οκιµή πολλαπλών αποκοµµένων κρουστικών κυµάτων. 4. οκιµές µηχανικής αντοχής. 5. είγµα µονωτικού λαδιού θα ληφθεί και θα υποβληθεί σε χρωµατογραφική ανάλυση τα αποτελέσµατα της οποίας θα επισυναφθούν στο σχετικό πιστοποιητικό δοκιµών. X. ΕΝ ΕΙΞΕΙΣ A. Ενδείξεις ακροδεκτών Οι ενδείξεις ακροδεκτών θα είναι όπως φαίνονται στο Σχήµα 2. C1 C2 P1 P2 1S1 1S2 2S1 2S2 3S1 3S2 4S1 4S2 Σχήµα 2 B. Σηµάνσεις ενδεικτικής πινακίδας Όλοι οι µετασχηµατιστές έντασης θα φέρουν τις ακόλουθες ενδείξεις: 1. Το όνοµα του κατασκευαστή. 8

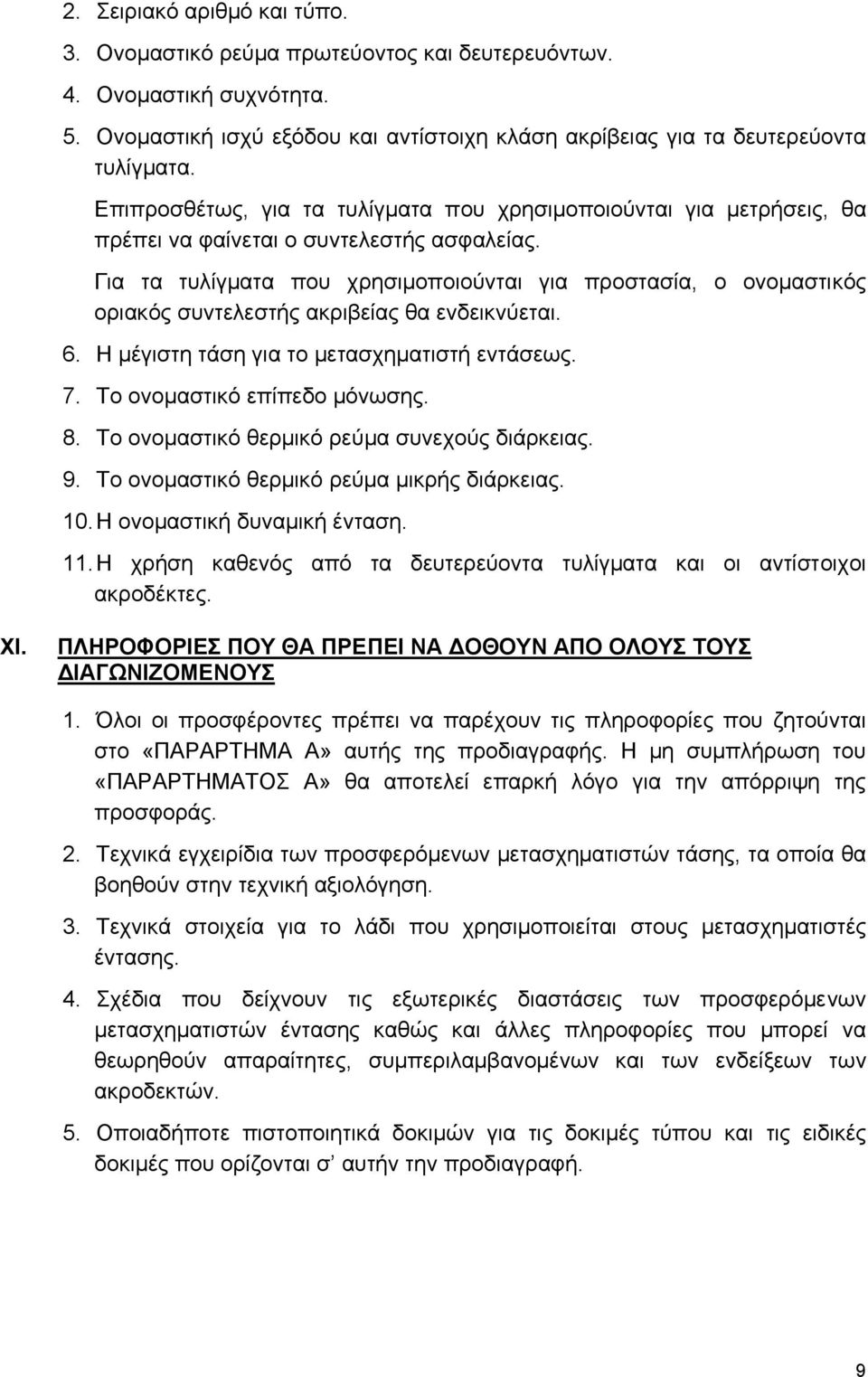

9 2. Σειριακό αριθµό και τύπο. 3. Ονοµαστικό ρεύµα πρωτεύοντος και δευτερευόντων. 4. Ονοµαστική συχνότητα. 5. Ονοµαστική ισχύ εξόδου και αντίστοιχη κλάση ακρίβειας για τα δευτερεύοντα τυλίγµατα. Επιπροσθέτως, για τα τυλίγµατα που χρησιµοποιούνται για µετρήσεις, θα πρέπει να φαίνεται ο συντελεστής ασφαλείας. Για τα τυλίγµατα που χρησιµοποιούνται για προστασία, ο ονοµαστικός οριακός συντελεστής ακριβείας θα ενδεικνύεται. 6. Η µέγιστη τάση για το µετασχηµατιστή εντάσεως. 7. Το ονοµαστικό επίπεδο µόνωσης. 8. Το ονοµαστικό θερµικό ρεύµα συνεχούς διάρκειας. 9. Το ονοµαστικό θερµικό ρεύµα µικρής διάρκειας. 10. Η ονοµαστική δυναµική ένταση. 11. Η χρήση καθενός από τα δευτερεύοντα τυλίγµατα και οι αντίστοιχοι ακροδέκτες. XI. ΠΛΗΡΟΦΟΡΙΕΣ ΠΟΥ ΘΑ ΠΡΕΠΕΙ ΝΑ ΟΘΟΥΝ ΑΠΟ ΟΛΟΥΣ ΤΟΥΣ ΙΑΓΩΝΙΖΟΜΕΝΟΥΣ 1. Όλοι οι προσφέροντες πρέπει να παρέχουν τις πληροφορίες που ζητούνται στο «ΠΑΡΑΡΤΗΜΑ A» αυτής της προδιαγραφής. Η µη συµπλήρωση του «ΠΑΡΑΡΤΗΜΑΤΟΣ Α» θα αποτελεί επαρκή λόγο για την απόρριψη της προσφοράς. 2. Τεχνικά εγχειρίδια των προσφερόµενων µετασχηµατιστών τάσης, τα οποία θα βοηθούν στην τεχνική αξιολόγηση. 3. Τεχνικά στοιχεία για το λάδι που χρησιµοποιείται στους µετασχηµατιστές έντασης. 4. Σχέδια που δείχνουν τις εξωτερικές διαστάσεις των προσφερόµενων µετασχηµατιστών έντασης καθώς και άλλες πληροφορίες που µπορεί να θεωρηθούν απαραίτητες, συµπεριλαµβανοµένων και των ενδείξεων των ακροδεκτών. 5. Οποιαδήποτε πιστοποιητικά δοκιµών για τις δοκιµές τύπου και τις ειδικές δοκιµές που ορίζονται σ αυτήν την προδιαγραφή. 9

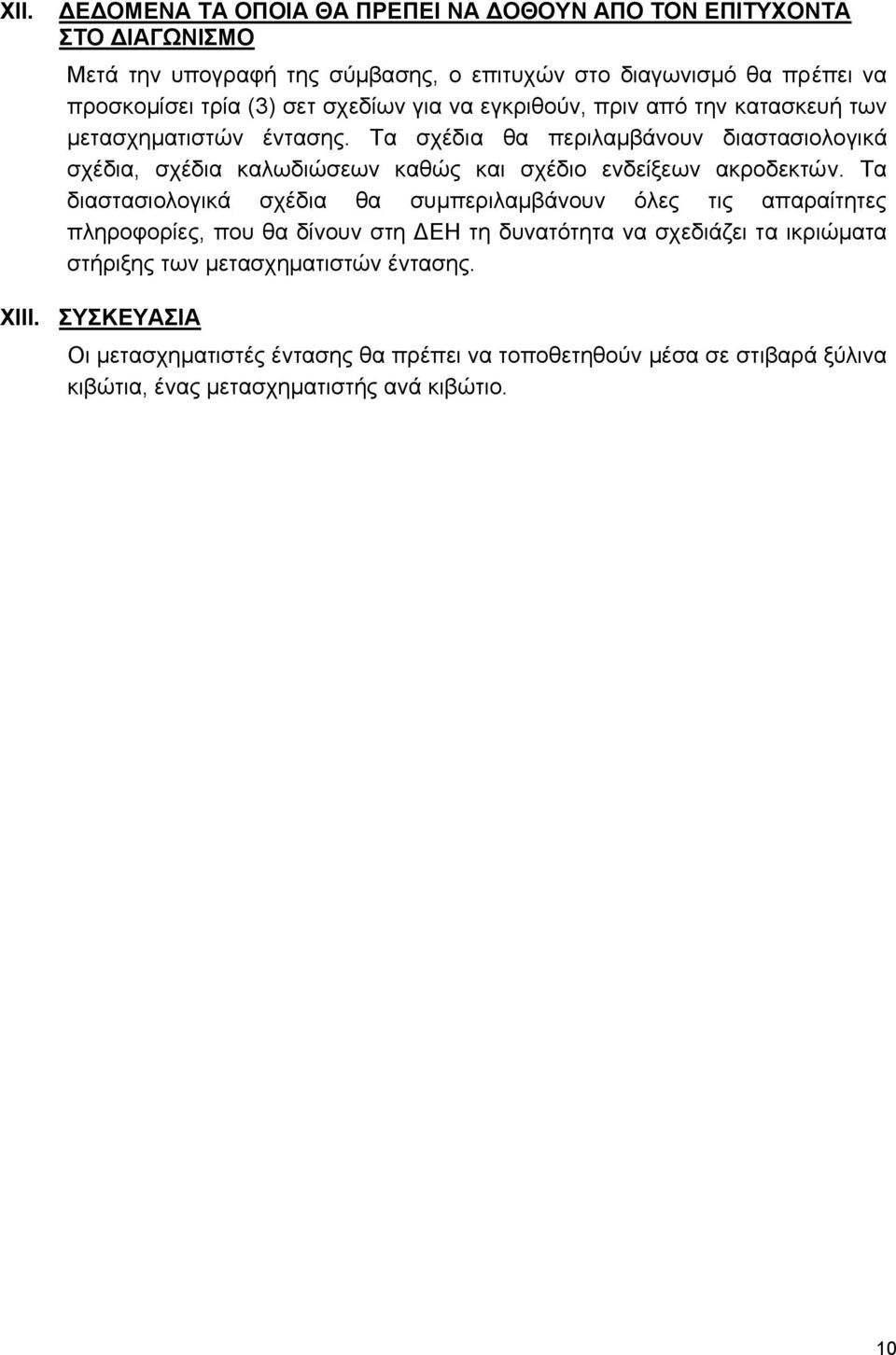

10 XII. Ε ΟΜΕΝΑ ΤΑ ΟΠΟΙΑ ΘΑ ΠΡΕΠΕΙ ΝΑ ΟΘΟΥΝ ΑΠΟ ΤΟΝ ΕΠΙΤΥΧΟΝΤΑ ΣΤΟ ΙΑΓΩΝΙΣΜΟ Μετά την υπογραφή της σύµβασης, ο επιτυχών στο διαγωνισµό θα πρέπει να προσκοµίσει τρία (3) σετ σχεδίων για να εγκριθούν, πριν από την κατασκευή των µετασχηµατιστών έντασης. Τα σχέδια θα περιλαµβάνουν διαστασιολογικά σχέδια, σχέδια καλωδιώσεων καθώς και σχέδιο ενδείξεων ακροδεκτών. Τα διαστασιολογικά σχέδια θα συµπεριλαµβάνουν όλες τις απαραίτητες πληροφορίες, που θα δίνουν στη ΕΗ τη δυνατότητα να σχεδιάζει τα ικριώµατα στήριξης των µετασχηµατιστών έντασης. XIII. ΣΥΣΚΕΥΑΣΙΑ Οι µετασχηµατιστές έντασης θα πρέπει να τοποθετηθούν µέσα σε στιβαρά ξύλινα κιβώτια, ένας µετασχηµατιστής ανά κιβώτιο. 10

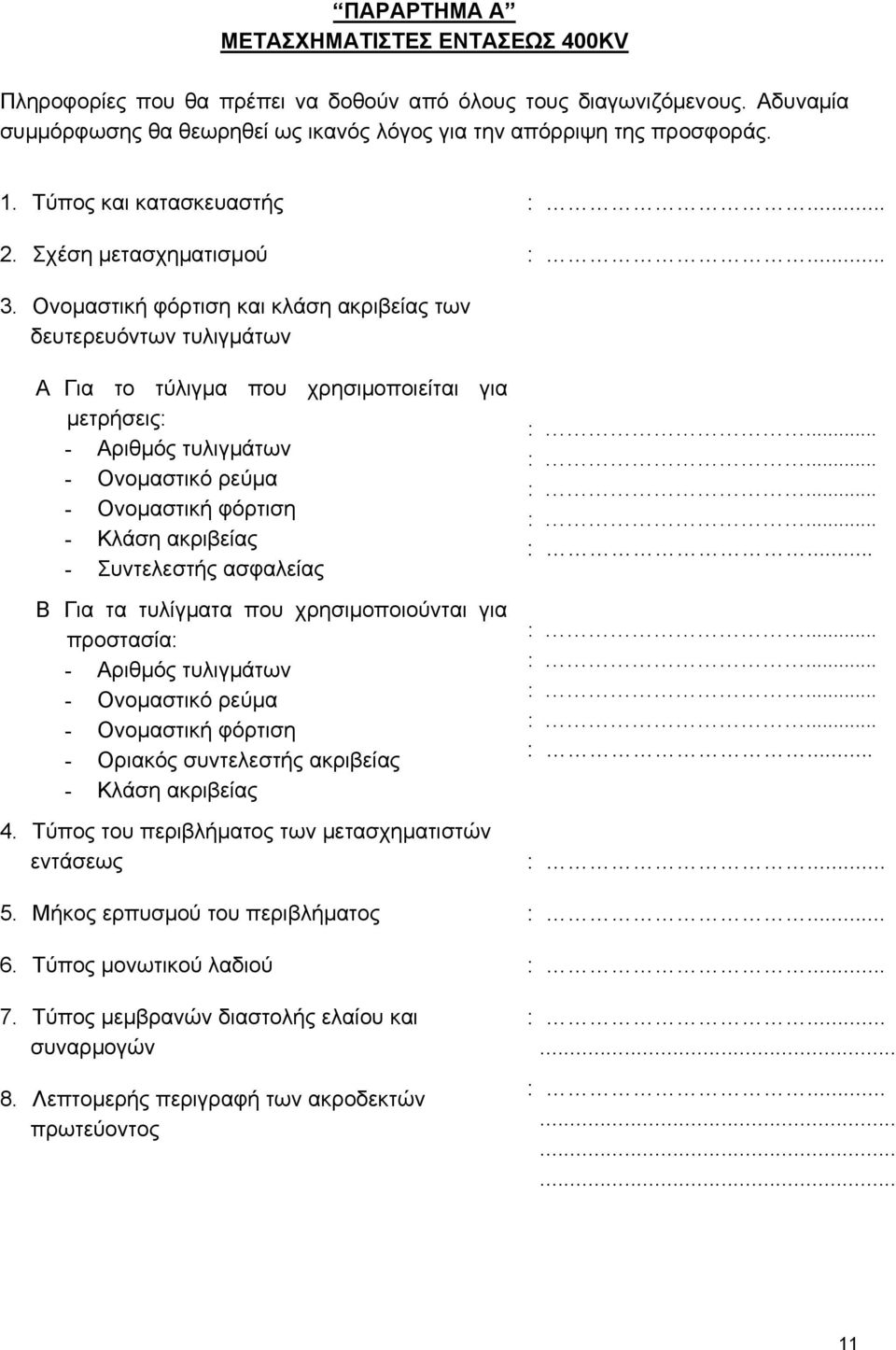

11 ΠΑΡΑΡΤΗΜΑ Α ΜΕΤΑΣΧΗΜΑΤΙΣΤΕΣ ΕΝΤΑΣΕΩΣ 400KV Πληροφορίες που θα πρέπει να δοθούν από όλους τους διαγωνιζόµενους. Αδυναµία συµµόρφωσης θα θεωρηθεί ως ικανός λόγος για την απόρριψη της προσφοράς. 1. Τύπος και κατασκευαστής 2. Σχέση µετασχηµατισµού 3. Oνοµαστική φόρτιση και κλάση ακριβείας των δευτερευόντων τυλιγµάτων A Για το τύλιγµα που χρησιµοποιείται για µετρήσεις: - Αριθµός τυλιγµάτων - Ονοµαστικό ρεύµα - Ονοµαστική φόρτιση - Κλάση ακριβείας - Συντελεστής ασφαλείας B Για τα τυλίγµατα που χρησιµοποιούνται για προστασία: - Αριθµός τυλιγµάτων - Ονοµαστικό ρεύµα - Ονοµαστική φόρτιση - Οριακός συντελεστής ακριβείας - Κλάση ακριβείας 4. Τύπος του περιβλήµατος των µετασχηµατιστών εντάσεως :... : Μήκος ερπυσµού του περιβλήµατος 6. Τύπος µονωτικού λαδιού 7. Τύπος µεµβρανών διαστολής ελαίου και συναρµογών 8. Λεπτοµερής περιγραφή των ακροδεκτών πρωτεύοντος 11

12 9. Περιγραφή του κιβωτίου συνδέσεως ακροδεκτών δευτερεύοντος 10. Περιγραφή των µεταλλικών µερών του πλαισίου 11. Εγκατάσταση 12. Τοποθεσία του ενεργού συστήµατος του µετασχηµατιστή εντάσεως 13. Εάν το ενεργό σύστηµα βρίσκεται στην κεφαλή του µετασχηµατιστή εντάσεως, παρέχονται πιστοποιητικά δοκιµής σεισµού ή σεισµική µελέτη; 14. Περιγραφή εξαρτηµάτων Ονοµαστικά ρεύµατα πρωτεύοντος 16. Ονοµαστική τάση 17. Μέγιστη τάση του µετασχηµατιστή εντάσεως 18. Ονοµαστική συχνότητα 19. Θερµοκρασιακή κατηγορία 20. Ονοµαστικό θερµικό ρεύµα µικρής διάρκειας 21. Ονοµαστικό δυναµικό ρεύµα 22. Όριο υπερύψωσης της θερµοκρασίας των τυλιγµάτων 23. Ονοµαστική τάση δοκιµής βιοµηχανικής συχνότητας για το πρωτεύον τύλιγµα 24. Ονοµαστική κρουστική τάση δοκιµής για το πρωτεύον τύλιγµα 25. Κρουστική δοκιµή αποκοµµένου κύµατος 12

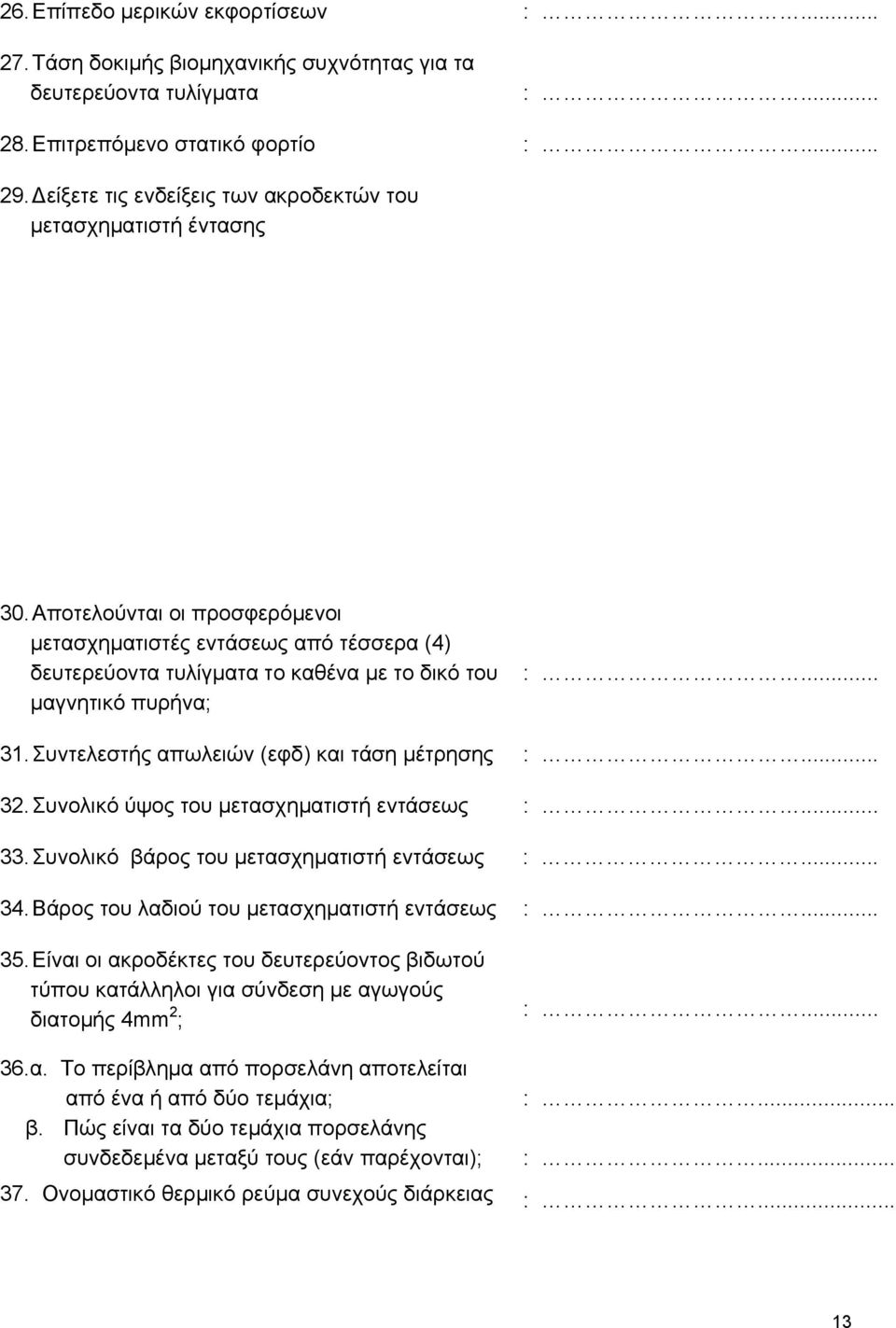

13 26. Επίπεδο µερικών εκφορτίσεων 27. Τάση δοκιµής βιοµηχανικής συχνότητας για τα δευτερεύοντα τυλίγµατα 28. Επιτρεπόµενο στατικό φορτίο 29. είξετε τις ενδείξεις των ακροδεκτών του µετασχηµατιστή έντασης 30. Αποτελούνται οι προσφερόµενοι µετασχηµατιστές εντάσεως από τέσσερα (4) δευτερεύοντα τυλίγµατα το καθένα µε το δικό του µαγνητικό πυρήνα; 31. Συντελεστής απωλειών (εφδ) και τάση µέτρησης 32. Συνολικό ύψος του µετασχηµατιστή εντάσεως 33. Συνολικό βάρος του µετασχηµατιστή εντάσεως 34. Βάρος του λαδιού του µετασχηµατιστή εντάσεως 35. Είναι οι ακροδέκτες του δευτερεύοντος βιδωτού τύπου κατάλληλοι για σύνδεση µε αγωγούς διατοµής 4mm 2 ; 36.α. Το περίβληµα από πορσελάνη αποτελείται από ένα ή από δύο τεµάχια; β. Πώς είναι τα δύο τεµάχια πορσελάνης συνδεδεµένα µεταξύ τους (εάν παρέχονται); :... : Ονοµαστικό θερµικό ρεύµα συνεχούς διάρκειας :... 13
