1 Ροή εργασίας στο περιβάλλον του ArcGIS 10 για την καταχώριση Διοικητικών Πράξεων στο Κτηματολόγιο Μέρος Α Αργύρης Δ. Αργυρίου Αγρονόμος Τοπογράφος Μηχανικός Προϊστάμενος Τμήματος Διοικητικών Πράξεων Διεύθυνση Λειτουργούντος Κτηματολογίου

2 Τμήμα Διοικητικών Πράξεων Το Τμήμα Διοικητικών Πράξεων τηρεί και ενημερώνει τη Βάση Δεδομένων του Εθνικού Κτηματολογίου με στοιχεία Διοικητικών Πράξεων που κατατίθενται προς καταχώριση στο Λειτουργούν Κτηματολόγιο. Με τις Διοικητικές Πράξεις (Πράξεις Εφαρμογής, απαλλοτριώσεις, διανομές, αναδασμούς, πράξεις καθορισμού αιγιαλού & παραλίας, κλπ), επέρχονται μαζικά και σε μεγάλη έκταση μεταβολές στα ακίνητα μιας περιοχής.

3 Καταχώριση Διοικητικών Πράξεων Η καταχώριση των ΔΠ στο Κτηματολόγιο αποτελεί μια σύνθετη διαδικασία καθώς προϋποθέτει την επεξεργασία τόσο των τεχνικών, όσο και των νομικών δεδομένων. Με την καταχώριση ενημερώνονται ενιαία, μαζικά και ταυτόχρονα τα κτηματολογικά διαγράμματα με τις εκτεταμένες γεωμετρικές μεταβολές καθώς και τα κτηματολογικά φύλλα με την νέα νομική κατάσταση των δικαιωμάτων και ιδιοκτητών. Στόχοι βασικές αρχές Συμβατότητα με το ισχύον νομικό πλαίσιο Κτηματοκεντρική καταχώριση σε όλα τα ΚΑΕΚ που αφορά η ΔΠ Χωρικός και νομικός έλεγχος των δεδομένων της καταχώρισης ανά ΚΑΕΚ με παράλληλη αντιστοίχιση και αντιπαραβολή των κτηματολογικών εγγραφών. Τεχνική υποστήριξη των προϊσταμένων των Κτηματολογικών Γραφείων και των αρμόδιων φορέων υπηρεσιών του Δημοσίου Επεξεργασία μεγάλου όγκου πληροφορίας με ταχύτητα και αξιοπιστία Αυτοματοποίηση διαδικασιών και ελαχιστοποίηση ανθρώπινων σφαλμάτων

4 Χωρική αναπαράσταση καταχώρισης ΠΕ 1. Περίγραμμα ΠΕ 2. Αποκοπή περιοχής 3. Ιστορικές ιδιοκτησίες 4. Τελικές ιδιοκτησίες από ΠΕ 5. Εισαγωγή νέας γεωμετρίας στο ΕΚ

5 Απεικόνιση πινάκων περιγραφικών δεδομένων ΔΠ

6 Παράδειγμα επεξεργασίας - καταχώρισης αναδασμού

7 Παράδειγμα καταχώρισης διανομής

8 Ιδιαιτερότητες επεξεργασίας Διοικητικών Πράξεων Αρχικά δεδομένα ΔΠ : Απόφαση Διοίκησης με κυρωμένους πίνακες και διαγράμματα. Πρωτογενή δεδομένα: Χωρικά σε AutoCAD και περιγραφικά και Excel. Ελάχιστες απαιτήσεις : Μετατροπή δεδομένων σε ψηφιακή μορφή, μετασχηματισμό των διαγραμμάτων σε ΕΓΣΑ87, μορφοποίηση της περιγραφικής πληροφορίας σε πίνακες MS-Access Η επεξεργασία Διοικητικών Πράξεων περιλαμβάνει συνήθως πολλούς κύκλους παραδόσεων / ελέγχων / διορθώσεων μέχρι την πλήρη συμβατότητα τους με τις αντίστοιχες προδιαγραφές της ΕΚΧΑ και τους λογικούς και συστημικούς κανόνες του ΣΠΕΚ. Λόγω της φύσης των κτηματολογικών δεδομένων απαιτείται συχνά η επικαιροποίηση τους. Ανάγκη μεταφόρτωσης δεδομένων μεταξύ διαφορετικών μορφών αρχείων και συνόλων δεδομένων, όπως μετατροπές από AutoCAD (dwg και dxf) σε ArcGIS (SHP και GDB) καθώς και μεταξύ διαφορετικών εκδόσεων των λογισμικών.

9 Επεξεργασία δεδομένων ΦΕΚ αιγιαλού (CAD & ArcGIS)

10 Επεξεργασία δεδομένων αναδασμού Δεδομένα αναδασμού (ArcGIS) Δεδομένα αναδασμού (CAD)

11 Αποτέλεσμα καταχώρισης Πράξης Εφαρμογής

12 Χαρακτηριστικά εφαρμογών διαχείρισης ΔΠ Αξιοποίηση των νέων δυνατοτήτων, λειτουργιών και εργαλείων της τελευταίας έκδοσης του ArcGIS 10 Δυνατότητες επεξεργασίας και ελέγχων σε ενιαίο περιβάλλον (ArcGIS 10) Ομογενοποίηση της διαδικασίας ανεξαρτήτως του υπεύθυνου μηχανικού Δόμηση, επικύρωση τοπολογίας και ανάδειξη σφαλμάτων Αντιμετώπιση και εξασφάλιση ενιαίας ακρίβειας αποθήκευσης των χωρικών δεδομένων Αυτοματοποίηση και βελτιστοποίηση της επεξεργασίας και των ελέγχων των Δ.Π. για την εξασφάλιση: o o καλύτερης ποιότητας και αξιοπιστίας των δεδομένων της ορθότητας και ακρίβειας των εισαγόμενων πληροφοριών Δυνατότητα δημιουργίας και υποβολής σύνθετων ερωτημάτων (queries) σε συνδυασμούς των χωρικών και περιγραφικών δεδομένων με απεικόνιση τους σε θεματικούς χάρτες.

13 Θεματικοί χάρτες από την καταχώριση Διοικητικών Πράξεων

14 Εφαρμογές διαχείρισης ΔΠ Στάδια ανάπτυξης εφαρμογών Καταγραφή αναγκών ανάλυση απαιτήσεων Σχεδιασμός Προσαρμογή και ομαδοποίηση εντολών και ειδικών εργαλείων ανά περίπτωση Δοκιμές Δόμηση ροών εργασίας με βάση τις ανάγκες και ιδιαιτερότητες της επεξεργασίας ανά είδος πράξης και στάδιο εργασιών / ελέγχων. Σύνταξη οδηγιών (manual) για τους χρήστες Αποτελέσματα ανάπτυξης εφαρμογών Κάλυψη λειτουργικών αναγκών του ΤΔΠ Προσαρμογή στις πραγματικές ανάγκες και εφαρμογή τους σε συνθήκες παραγωγής Ανάπτυξη και εφαρμογή πρωτότυπων και καινοτόμων λύσεων σε ειδικά προβλήματα Ιδιαίτερες ευχαριστίες στην εταιρεία MDS, τους κ.κ. Άδωνη και Γιάννη Κοντό και στα στελέχη (ειδικά τον κ. Κ. Ζουμή) για την προσφορά, υποστήριξη και διάθεση τεχνογνωσίας για την υλοποίηση ενός συνόλου εξαιρετικών εργαλείων.

15 Ροή εργασίας στο περιβάλλον του ArcGIS 10 για την επεξεργασία Διοικητικών Πράξεων από την Ε.Κ.ΧΑ. Α.Ε Μέρος Β Ειρήνη Στ. Νικολάου Αγρονόμος Τοπογράφος Μηχανικός ΕΜΠ, MSc Στέλεχος Δ/νσης Λειτουργούντος Κτηματολογίου ΕΚΧΑ Α.Ε.

16 Ροή επεξεργασίας Χωρικών Δεδομένων Διοικητικών Πράξεων Παράδοση από τον ανάδοχο των τελικών γεωτεμαχίων της ΠΕ (τύποι:.dxf,.dwg,.shp) Μετατροπή δεδομένων και εισαγωγή τους στο ArcGIS Έλεγχος παραδοτέων χωρικών δεδομένων σε σχέση με διαγράμματα της ΠΕ που αφορά: Τοπολογική ορθότητα νέων γεωτεμαχίων (έλεγχος slivers, overlap, κλειστά πολύγωνα, ύπαρξη μοναδικού ΚΑΕΚ) Περιφερειακή σύμπτωση του εξωτερικού ορίου των νέων γεωτεμαχίων της παράδοσης με τα γεωτεμάχια του Κτηματολογίου Αρίθμηση των νέων ΚΑΕΚ της παράδοσης Έλεγχος διαφορών εμβαδού γεωτεμαχίων μεταξύ της παράδοσης και των Πινάκων και διαγραμμάτων της ΠΕ Επεξεργασία και παραγωγή τελικής κατάστασης χωρικών δεδομένων σε περιβάλλον ArcGIS με διαδικασίες Geoprocessing.

17 Σύγκριση μεθόδων επεξεργασίας χωρικών δεδομένων Διοικητικών Πράξεων Προηγούμενος Τρόπος Επεξεργασίας Νέος Τρόπος Επεξεργασίας στο ArcGIS10 Αρχική επεξεργασία δεδομένων cad σε περιβάλλον AutoCAD Μετατροπή δεδομένων cad σε shapefile Έλεγχος χωρικών δεδομένων μέσω εκτέλεσης.aml στο Arcinfo Workstation Δημιουργία ενδιάμεσων αρχείων σε διαφορετικά περιβάλλοντα εργασίας (AutoCAD, Arcinfo, ArcGIS) και με μεμονωμένες λειτουργίες χωρικής ανάλυσης Εισαγωγή δεδομένων cad Επικύρωση τοπολογίας και διόρθωση σφαλμάτων γραμμών Κατασκευή πολυγώνων και διόρθωση σφαλμάτων Δημιουργία αρχείων με αξιοποίηση δυνατοτήτων Geoprocessing στο περιβάλλον του ArcGIS 10.

18 Επεξεργασία και καταχώριση Πράξης Εφαρμογής

19 Εισαγωγή Δεδομένων CAD

20 Επικύρωση Τοπολογίας και Διόρθωση Σφαλμάτων Γραμμών #Must not intersect or touch interior #Must not self-intersect #Must not self-overlap #Must not have dangles Διόρθωση με παρέμβαση του χρήστη: π.χ. edit ή delete

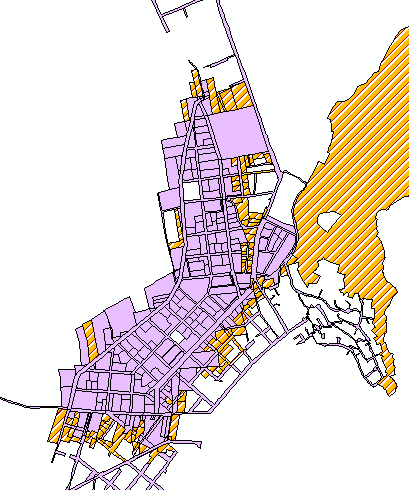

21 Προσδιορισμός κατάστασης επηρεαζόμενων γεωτεμαχίων Γεωτεμάχια που δεν επηρεάζονται Γεωτεμάχια που συμμετέχουν πλήρως Γεωτεμάχια που συμμετέχουν εν μέρει Γεωτεμάχια που δεν απεικονίζονται στα διαγράμματα της Π.Ε. π.χ. δρόμοι, χέρσα

22 Κατασκευή Τελικών Πολυγώνων

23 Επικύρωση Τοπολογίας και Διόρθωση Σφαλμάτων Πολυγώνων» #Must not have Gaps #Must be covered by fc of # Contains one point # Must not overlap Διόρθωση με μέριμνα του χρήστη: π.χ. για το σφάλμα must not have Gaps Mark as exception για το σφάλμα contains one point διαγραφή πολυγώνων ή εξασφάλιση ενός μόνο σημείου με ονοματολογία σε κάθε πολύγωνο

24 Επεξεργασία και καταχώριση αναδασμών

25 Εισαγωγή Δεδομένων CAD

26 Επικύρωση Τοπολογίας και Διόρθωση Σφαλμάτων Γραμμών #Must not intersect or touch interior #Must not self-intersect #Must not self-overlap #Must not have dangles Με παρέμβαση του χρήστη: π.χ. edit ή delete

27 Κατασκευή Τεμαχίων Αναδασμού

28 Επικύρωση Τοπολογίας και Διόρθωση Σφαλμάτων Πολυγώνων #Must not have Gaps #Must be covered by fc of # Contains one point # Must not overlap Διόρθωση με μέριμνα του χρήστη: π.χ. για το σφάλμα must not have Gaps Mark as exception για το σφάλμα contains one point διαγραφή πολυγώνων ή εξασφάλιση ενός μόνο σημείου με ονοματολογία σε κάθε πολύγωνο

29 Κτηματολογική Βάση Περιοχής (Εισαγωγή και Επικαιροποίηση)

30 Δημιουργία Επηρεαζόμενων Γεωτεμαχίων Χαρακτηρισμός των επηρεαζόμενων γεωτεμαχίων ως αποτέλεσμα της επίθεσης των τεμαχίων αναδασμού στα γεωτεμάχια της κτηματολογικής βάσης. Γεωτεμάχια που συμμετέχουν πλήρως Γεωτεμάχια που δεν επηρεάζονται Γεωτεμάχια που συμμετέχουν εν μέρει

31 Κατασκευή Τελικών Πολυγώνων

32 Κατασκευή Τελικών Πολυγώνων Προϊόντα εκτός των τελικών πολυγώνων (ppst): πολυπολύγωνα (ppst from multiparts) Δύο ή περισσότερα τελικά πολύγωνα που προέρχονται από την επίθεση του νέου ορίου σε ένα αρχικό γεωτεμάχιο της κτηματολογικής βάσης. Σε αυτά αποδίδεται νέο ΚΑΕΚ Τοπολογία στα τελικά πολύγωνα (polygon topology)

33 Αρίθμηση ΚΑΕΚ Γραμμή εργαλείων Attribute Assistant Tools

34 Επεξεργασία και καταχώριση αναδασμών

35 Επεξεργασία και καταχώριση ΦΕΚ καθορισμού αιγιαλού, παραλίας και παλαιού αιγιαλού

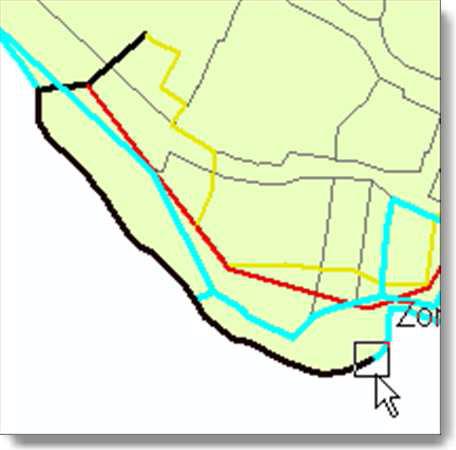

36 Δημιουργία ακτογραμμής Μέσω ψηφιοποίησης των πολυγώνων των ορίων ΟΤΑ βοηθητικό εργαλείο trace

37 Δημιουργία λοιπών ορίων ζωνών Επιλογή γραμμής που έχει δημιουργηθεί στο ArcGIS ή έχει εισαχθεί από το AutoCAD Αντιγραφή Επικόλληση επιλέγοντας το κατάλληλο επίπεδο

38 Έλεγχος τοπολογίας ορίων ζωνών Δύο ή περισσότερα όρια ζωνών δεν θα πρέπει να επικαλύπτονται πλήρως ή μερικώς. Δύο ή περισσότερα όρια ζωνών δεν θα πρέπει να τέμνονται. Δύο ή περισσότερα όρια ζωνών δεν θα πρέπει να συμβάλουν σε θέση άλλη από κόμβο. Κανένα όριο ζώνης δεν θα πρέπει να εμφανίζει αιωρούμενο κόμβο. Κανένα όριο ζώνης δεν θα πρέπει να τέμνει την ίδια του τη γεωμετρία Κανένα όριο ζώνης δεν πρέπει να επικαλύπτει, πλήρως ή μερικώς, την ίδια του τη γεωμετρία. Κάθε όριο ζώνης θα πρέπει να αποτελεί αυτοτελή και όχι πολυτμηματική γραμμή.

39 Δημιουργία ζωνών αιγιαλού Επιλογή γραμμών που οριοθετούν το πολύγωνο του αιγιαλού Επιλογή κατάλληλου τύπου του επιπέδου zones Κατασκευή πολυγώνων με το εργαλείο Construct Polygons της γραμμής εργαλείων Topology

40 Δημιουργία ζωνών αιγιαλού

41 Εξαγωγή Επηρεαζόμενων Γεωτεμαχίων

42 Εξαγωγή εκτεταμένων επηρεαζόμενων πολυγώνων (extended affected polygons) Extended affected: Εξαγωγή πολυγώνων που επηρεάζονται άμεσα από τις ζώνες αιγιαλού και πολυγώνων που εφάπτονται σε αυτά

43 Δημιουργία επεξεργάσιμων πολυγώνων (ppst editable) πολυπολύγωνα (ppst from multiparts): Δύο ή περισσότερα τελικά πολύγωνα που προέρχονται από την επίθεση του νέου ορίου σε ένα αρχικό γεωτεμάχιο της κτηματολογικής βάσης. Σε αυτά τα πολύγωνα πρέπει να αποδοθεί νέο ΚΑΕΚ

44 Δημιουργία τελικών πολυγώνων (PPST)

45 Έλεγχος τοπολογίας ppst

46 Οδηγίες χωρικής επεξεργασίας Διοικητικών Πράξεων Οδηγίες χωρικής επεξεργασίας Πράξεων Εφαρμογής Έκδοση 2 Σεπτέμβριος 2012 Οδηγίες χωρικής επεξεργασίας αναδασμών Έκδοση 1 Οκτώβριος 2015 Οδηγίες χωρικής επεξεργασίας αιγιαλών Έκδοση 2 Μάρτιος 2013

47 Μειονεκτήματα προηγούμενων μεθόδων που οδήγησαν στην ανάπτυξη εφαρμογών στο ArcGIS10 Χρήση διαφορετικών τύπων δεδομένων (με διαφορετική ακρίβεια αποθήκευσης) σε διαφορετικά στάδια της ροής εργασίας. Μετατροπή.cad δεδομένων σε τύπους δεδομένων στο ArcGIS με λιγότερες δυνατότητες διαχείρισής τους (shapefile). Έλεγχος χωρικών δεδομένων μέσω εκτέλεσης εξωτερικών εργαλείων σε άλλα περιβάλλοντα εργασίας (.aml σε περιβάλλον ArcInfo Workstation και έλεγχο των παραγόμενων αρχείων coverage). Ελλιπής αξιοποίηση δυνατοτήτων geoprocessing στο περιβάλλον του ArcGIS 10 με αποτέλεσμα να καθίσταται η επεξεργασία των χωρικών δεδομένων: Χρονοβόρα Όχι απόλυτα αξιόπιστη Όχι απόλυτα ελέγξιμη

48 Πλεονεκτήματα Επεξεργασίας Χωρικών Δεδομένων Διοικητικών Πράξεων στο περιβάλλον ArcGIS10 Μέγιστη δυνατή αξιοποίηση δυνατοτήτων geoprocessing στο ArcGIS 10 βασιζόμενη σε μοντέλα (models) και κώδικα (scripts) Αυτοματισμός ροής εργασίας με χρήση διευρυμένης συλλογής εργαλείων χωρικής ανάλυσης. H επεξεργασία χωρικών δεδομένων καθίσταται ταχύτερη και περισσότερο αξιόπιστη και ελέγξιμη. Διαδικασίες ποιοτικών και ποσοτικών ελέγχων των δεδομένων ώστε να εξασφαλίζεται η ορθότητα, η πληρότητα και ακρίβεια των εισαγόμενων πληροφοριών Αντιμετώπιση και εξασφάλιση ενιαίας ακρίβειας αποθήκευσης των χωρικών δεδομένων (ακρίβεια αποθήκευσης συντεταγμένων) Δυνατότητα δημιουργίας και υποβολής σύνθετων ερωτημάτων (queries) σε συνδυασμούς των χωρικών και περιγραφικών δεδομένων με απεικόνιση τους σε θεματικούς χάρτες.

49 Μελλοντικός σχεδιασμός Συμπληρώσεις και βελτιώσεις των διαδικασιών επεξεργασίας και καταχώρισης των Δ.Π. καθώς και των οδηγιών τους. Περαιτέρω αυτοματοποίηση και βελτιστοποίηση της χωρικής επεξεργασίας μέσω συγκέντρωσης εργαλείων και διαδικασιών των τριών ροών εργασίας σε μία (για ΠΕ, αναδασμούς και αιγιαλούς). Δημιουργία ειδικών εφαρμογών πληροφορικής (GIS και Βάσεις Δεδομένων) για τον έλεγχο των περιγραφικών πληροφοριών κατά την καταχώριση των διοικητικών πράξεων.
