1 ΑΠΘ ΤΜΗΜΑ ΑΓΡΟΝΟΜΩΝ ΚΑΙ ΤΟΠΟΓΡΑΦΩΝ ΜΗΧΑΝΙΚΩΝ ΤΟΜΕΑΣ ΚΤΗΜΑΤΟΛΟΓΙΟΥ, ΦΩΤΟΓΡΑΜΜΕΤΡΙΑΣ ΚΑΙ ΧΑΡΤΟΓΡΑΦΙΑΣ Χαρτογραφική Σύνθεση και Παραγωγή Μάθημα 4ο 8 ο εξάμηνο,

2 Σχεδιασμός του χάρτη - Σχεδιασμός ενός «χάρτινου» χάρτη που θα εκτυπωθεί ή ενός ψηφιακού προϊόντος που θα αναρτηθεί στο ιντερνέτ? - Κατασκευή ενός πρωτογενή ή ενός παράγωγου χάρτη? - Σε τι κλίμακα? - Αν πρόκειται για χάρτινο χάρτη, ποιες είναι οι φυσικές διαστάσεις του χαρτιού που θα εκτυπωθεί? Θα είναι μονόφυλλος ή πολύφυλλος χάρτης? Αν πρόκειται για ψηφιακό προϊόν, ποια θα είναι η διάστασή του? - Ποιοι θα είναι οι τελικοί χρήστες του χάρτη? Χαρτογραφική Σύνθεση και Παραγωγή - Μάθημα 4ο 2

3 Σύνταξη του χάρτη Βασικά στάδια: - Συλλογή δεδομένων Στάδια της Χαρτογραφικής Διαδικασίας - Αξιολόγηση και επεξεργασία των δεδομένων - Αναγωγές και μετασχηματισμοί των δεδομένων - Χαρτογραφική σχεδίαση - Αισθητική απόδοση Χαρτογραφική Σύνθεση και Παραγωγή - Μάθημα 4ο 3

4 Χαρτογραφική σχεδίαση Χαρτογραφική Σχεδίαση Οπτική απόδοση της σύνθεσης του χάρτη (κανόνες σχεδιαστικής και οπτικής αντίληψης, γραφιστικής, αισθητικής) Βασικό βήμα: Στήσιμο του χάρτη (βέλτιστη τοποθέτηση θέματος και στοιχείων εξωτερικής αναγνώρισης στο πλαίσιο του χάρτη) - Πληρότητα περιεχομένου - Οπτική σχεδιαστική ισορροπία του περιεχομένου - Αισθητική σχεδιαστική απόδοση του χάρτη (χρωματισμοί, σύμβολα, τυπολογία, γραφή) Χαρτογραφική Σύνθεση και Παραγωγή - Μάθημα 4ο 4

5 Χαρτογραφική σχεδίαση Θεματικό περιεχόμενο χάρτη Η Θεματολογία και περιεχόμενο του χάρτη καθορίζει: Επιλογή συμβόλων Επιλογή γραμματοσειράς Τρόπο αναγραφής των ονομασιών στο χάρτη Επιλογή των χρωμάτων Χαρτογραφική Σύνθεση και Παραγωγή - Μάθημα 4ο 5

6 Χαρτογραφική Σύνθεση και Παραγωγή - Μάθημα 4ο 6

7 Χαρτογραφική Σύνθεση και Παραγωγή - Μάθημα 4ο 7

8 Χάρτης γενικής χρήσης Νομού Καστοριάς κλίμακας 1: Χαρτογραφική Σύνθεση και Παραγωγή - Μάθημα 4ο 8

9 Τουριστικός χάρτης Νομού Καστοριάς κλίμακας 1: Χαρτογραφική Σύνθεση και Παραγωγή - Μάθημα 4ο 9

10 Θεματικό περιεχόμενο του χάρτη Τουριστικός χάρτης Νομού Καστοριάς κλίμακας 1: Χαρτογραφική Σύνθεση και Παραγωγή - Μάθημα 4ο 10

11 Θεματικό περιεχόμενο του χάρτη Χάρτης νομού Μαγνησίας σε 2 φύλλα, κλίμακα 1: Χαρτογραφική Σύνθεση και Παραγωγή - Μάθημα 4ο 11

12 Θεματικό περιεχόμενο του χάρτη Χάρτης γενικής χρήσης Νομού Μαγνησίας κλίμακας 1: Χαρτογραφική Σύνθεση και Παραγωγή - Μάθημα 4ο 12

13 Τυποποίηση της σύνθεσης Πρότυπα και προδιαγραφές στη σύνθεση του χάρτη - Ενιαίος συμβολισμός και χρωματισμοί γεωμετρικών στοιχείων - Χρησιμοποίηση συγκεκριμένων συμβόλων - Χρησιμοποίηση συγκεκριμένου μεγέθους και είδους γραμματοσειράς - Ενιαία τεχνική παραγωγής του αναγλύφου - Συγκεκριμενοποίηση των γεωμετρικών στοιχείων του χάρτη - Χαρτογραφική Σύνθεση και Παραγωγή - Μάθημα 4ο 13

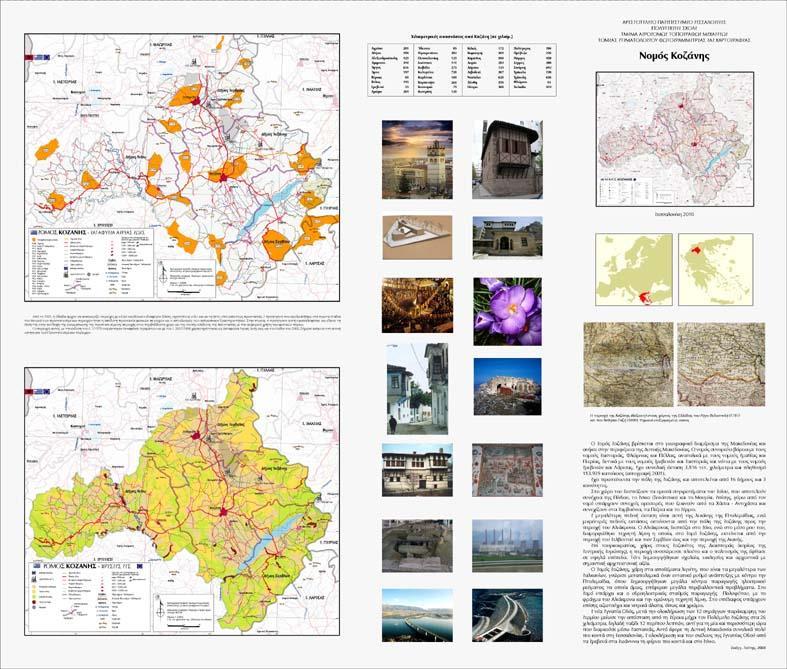

14 Χάρτης Νομού Κοζάνης, κλίμακας 1: Χαρτογραφική Σύνθεση και Παραγωγή - Μάθημα 4ο 14

15 Χάρτης Νομού Καστοριάς, κλίμακας 1: Χαρτογραφική Σύνθεση και Παραγωγή - Μάθημα 4ο 15

16 Χάρτης Νομού Κιλκίς, κλίμακας 1: Χαρτογραφική Σύνθεση και Παραγωγή - Μάθημα 4ο 16

17 Χάρτης Νομού Καβάλας, κλίμακας 1: Χαρτογραφική Σύνθεση και Παραγωγή - Μάθημα 4ο 17

18 Χάρτης Επαρχίας Λεμεσού, κλίμακας 1:75000 Χαρτογραφική Σύνθεση και Παραγωγή - Μάθημα 4ο 18

19 Χάρτης Επαρχίας Πάφου, κλίμακας 1:75000 Χαρτογραφική Σύνθεση και Παραγωγή - Μάθημα 4ο 19

20 Σύνθεση χάρτη σε ψηφιακό περιβάλλον Συλλογή δεδομένων βασίζεται σε ψηφιακά γεωχωρικά δεδομένα από διάφορες πηγές. Διαφορετική προέλευση δεδομένων >> έλεγχος της πιστότητας και της ακρίβειας των δεδομένων >> αξιολόγηση των δεδομένων με βάση τα υπόλοιπα δεδομένα >> αναγωγή των δεδομένων >> ομογενοποίηση των δεδομένων Χαρτογραφική Σύνθεση και Παραγωγή - Μάθημα 4ο 20

21 Σύνθεση χάρτη σε ψηφιακό περιβάλλον Συλλογή δεδομένων (vector/raster) raster vector Γεωαναφορά χαρτών στο προβολικό τους σύστημα Έλεγχος ακρίβειας και πιστότητας Ψηφιοποίηση χαρακτηριστικών Ορισμός προβολικού συστήματος, κλίμακας, διαστάσεων του χάρτη Ενημέρωση/ Διόρθωση δεδομένων Ομογενοποίηση δεδομένων Τυπολογία Συμβολισμός γεωμετρικών και θεματικών στοιχείων Αισθητική απόδοση του χάρτη Τελικό διανυσματικό αρχείο του χάρτη Δημιουργία Γεωβάσης Οργάνωση, Διαχείριση, Συσχέτιση δεδομένων Προσθήκη στοιχείων εξωτερικής αναγνώρισης (υπόμνημα, βορράς, γραφική κλίμακα ) Τελική επεξεργασία του χάρτη (editing) Τελικός χάρτης Εκτύπωση Χαρτογραφική Σύνθεση και Παραγωγή - Μάθημα 4ο 21

22 Ψηφιοποίηση Χάρτες σε αναλογική μορφή Ψηφιοποίηση Χάρτες σε ψηφιακή μορφή Ψηφιακή Σάρωση χαρτών Διανυσματική Ψηφιοποίηση χαρτών Χάρτες σε ψηφιδωτή μορφή (raster) Χάρτες σε διανυσματική μορφή (vector) Χαρτογραφική Σύνθεση και Παραγωγή - Μάθημα 4ο 22

23 Ψηφιακή Σάρωση Τύποι σαρωτών μικρού κόστους και μικρών διαστάσεων Τύποι σαρωτών μέσης ποιότητας και κόστους Χαρτογραφική Σύνθεση και Παραγωγή - Μάθημα 4ο 23

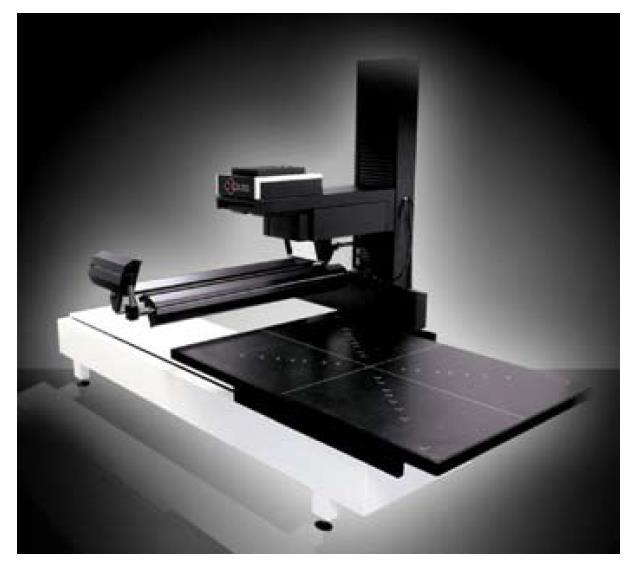

24 Ψηφιακή Σάρωση Τύποι σαρωτών μεγάλου κόστους και υψηλής ακρίβειας >> εργασίες ψηφιοποίησης μεγάλης πιστότητας στη γεωμετρική και στη χρωματική ακρίβεια της σάρωσης Χαρτογραφική Σύνθεση και Παραγωγή - Μάθημα 4ο 24

25 Ψηφιακή Σάρωση Μη ορθή ψηφιακή σάρωση >> σφάλμα στις διαστάσεις των ψηφιακών χαρτών Παράδειγμα: cm 52.7 cm cm cm αναλογική μορφή (A), cm ψηφιακή μορφή (D), cm διαφορά (D-A) cm cm cm 29.8 cm cm cm 47.2 cm cm cm cm 47.2cm cm 29.8 cm cm cm cm cm cm Τοπογραφικός χάρτης της Ζυρίχης J. Wild (1846), Κλίμακα 1:25000 Μετατόπιση 1.7mm >> 42.5 m σφάλμα 1.7 mm 0.6 mm 52.7 cm cm cm Διακριτική ικανότητα ματιού: 0.2mm Σε κλίμακα 1:25000: -ακρίβεια χάρτη = 5 m -μετατόπιση 1mm στον χάρτη = 25 m (5 φορές μεγαλύτερο) Χαρτογραφική Σύνθεση και Παραγωγή - Μάθημα 4ο 25

26 Διανυσματική ψηφιοποίηση Μετατροπή των ψηφιδωτών εικόνων σε διανυσματική μορφή >> γραμμικά και σημειακά αρχεία Μέθοδοι - Τεχνικές επεξεργασίας εικόνας - Οπτική αναγνώριση χαρακτήρων και μοτίβων >> Αλγόριθμοι και άλλα κατάλληλα εργαλεία διανυσματοποιησης (raster to vector conversion) ενσωματωμένα σε διάφορα λογισμικά ευρείας χρήσης Χαρτογραφική Σύνθεση και Παραγωγή - Μάθημα 4ο 26

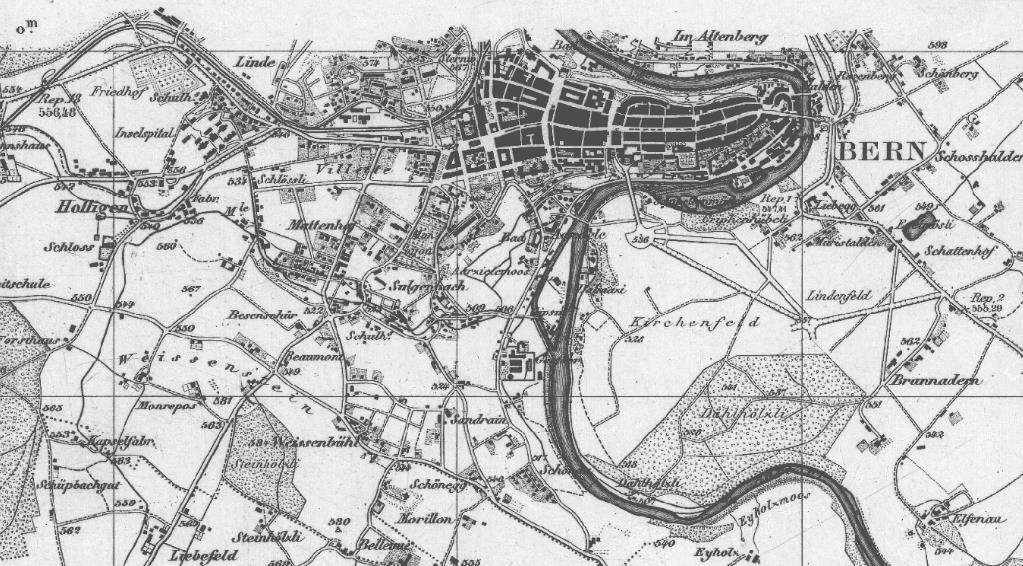

27 Διανυσματική ψηφιοποίηση Αυτοματοποιημένη εξαγωγή των κτιρίων από τον ιστορικό χάρτη με βάση την επεξεργασία της εικόνας (image processing) Χαρτογραφική Σύνθεση και Παραγωγή - Μάθημα 4ο 27

28 Διανυσματική ψηφιοποίηση Εθνικός Τοπογραφικός χάρτης της Ελβετίας Ενημέρωση κάθε 6-8 χρόνια Χαρτογραφική Σύνθεση και Παραγωγή - Μάθημα 4ο 28

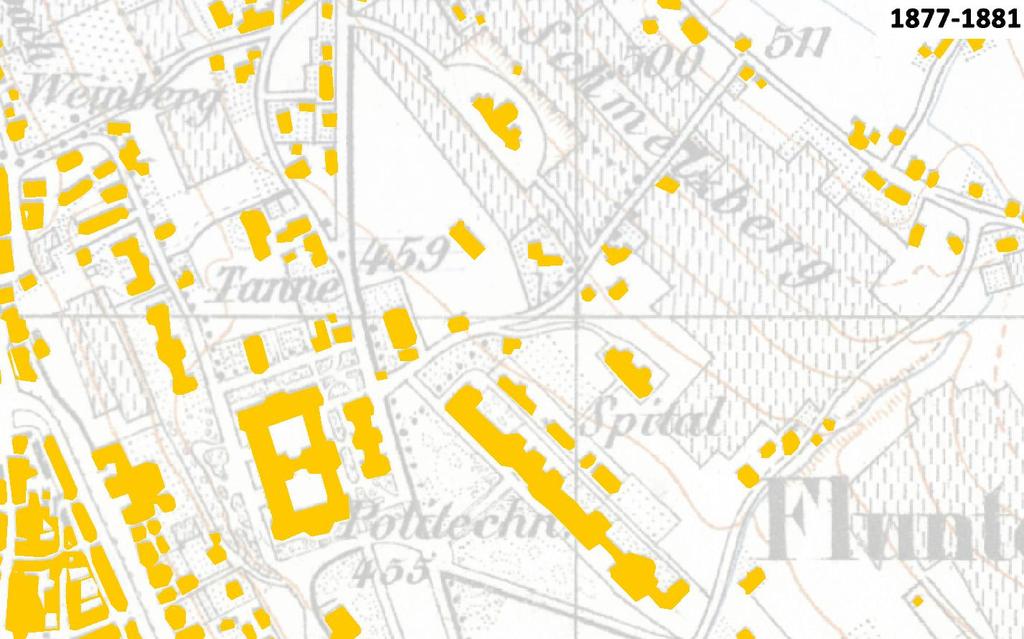

29 Διανυσματική ψηφιοποίηση Χαρτογραφική Σύνθεση και Παραγωγή - Μάθημα 4ο 29

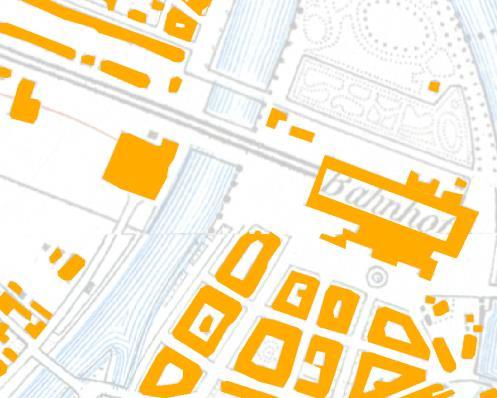

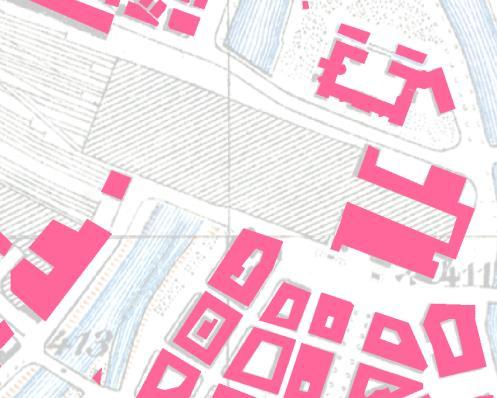

30 Διανυσματική ψηφιοποίηση 30

31 Ανάγλυφο Ψηφιακό Μοντέλο Εδάφους H διαχείριση του αναγλύφου σε ψηφιακό περιβάλλον γίνεται μέσω των Ψηφιακών Μοντέλων Εδάφους >> εξασφαλίζουν την αναπαράσταση της φυσικής γήινης επιφάνειας με διαφορετικές δομές και αλγορίθμους παρεμβολής Μέθοδοι παραγωγής ψηφιακού μοντέλου εδάφους >> Ισουψείς >> μέθοδος του δικτύου ακανόνιστων τριγώνων (Triangulated Irregular Network - TIN) >> μέθοδοι παρεμβολής των οποίων το αποτέλεσμα καταγράφεται σε έναν πίνακα ή κάνναβο (grid). Χαρτογραφική Σύνθεση και Παραγωγή - Μάθημα 4ο 31

32 Ανάγλυφο Ψηφιακό Μοντέλο Εδάφους Τσούλος κ.α., 2015 Χαρτογραφική Σύνθεση και Παραγωγή - Μάθημα 4ο 32

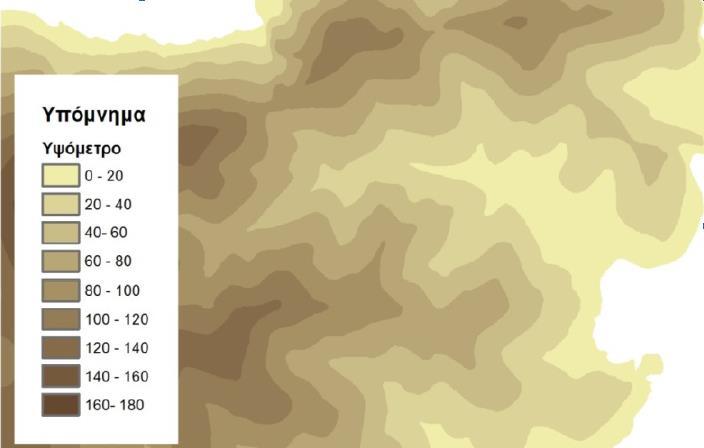

33 Ανάγλυφο Ψηφιακό Μοντέλο Εδάφους Ισουψείς Τρίγωνα ΤΙΝ Τσούλος κ.α., 2015 Τσούλος κ.α., 2015 Χαρτογραφική Σύνθεση και Παραγωγή - Μάθημα 4ο 33

34 Ανάγλυφο Ψηφιακό Μοντέλο Εδάφους Ψηφιακό μοντέλο εδάφους σε δομή καννάβου (grid) Τσούλος κ.α., 2015 Χαρτογραφική Σύνθεση και Παραγωγή - Μάθημα 4ο 34

35 Ανάγλυφο Ψηφιακό Μοντέλο Εδάφους Ψηφιακό μοντέλο Εδάφους (DEM) Σκιασμένο ανάγλυφο >>Relief shading Χαρτογραφική Σύνθεση και Παραγωγή - Μάθημα 4ο 35

36 Ψηφιακό Μοντέλο Εδάφους - Μορφές Ορθοφωτογραφίες ΕΚΧΑ Α.Ε.,

37 Ψηφιακό Μοντέλο Εδάφους - Μορφές Τοπογραφικοί χάρτες 1:5000, Γ.Υ.Σ., 1960s 37

38 Ψηφιακό Μοντέλο Εδάφους - Μορφές Ψηφιακό μοντέλου εδάφους ΕΚΧΑ Α.Ε.,

39 Ψηφιακό Μοντέλο Εδάφους - Μορφές Ψηφιακό μοντέλου εδάφους και ισουψείς ΕΚΧΑ Α.Ε.,

40 Ψηφιακό Μοντέλο Εδάφους - Μορφές Σκιασμένο ανάγλυφο με βάση το ψηφιακό μοντέλο εδάφους 40

41 Ψηφιακό Μοντέλο Εδάφους - Μορφές Βασικά στοιχεία του χάρτη: - Σκιασμένο ανάγλυφο - Ακτογραμμή 41

42 Ψηφιακό Μοντέλο Εδάφους - Μορφές Βασικά στοιχεία του χάρτη: - Σκιασμένο ανάγλυφο - Ακτογραμμή - Ισουψείς - Ισοβαθείς - Ποτάμια - Βραχώδεις περιοχές 42

43 Σύνταξη του χάρτη Βασικά στάδια: - Συλλογή δεδομένων Στάδια της Χαρτογραφικής Διαδικασίας - Αξιολόγηση και επεξεργασία των δεδομένων - Αναγωγές και μετασχηματισμοί των δεδομένων - Χαρτογραφική σχεδίαση - Αισθητική απόδοση Χαρτογραφική Σύνθεση και Παραγωγή - Μάθημα 4ο 43
