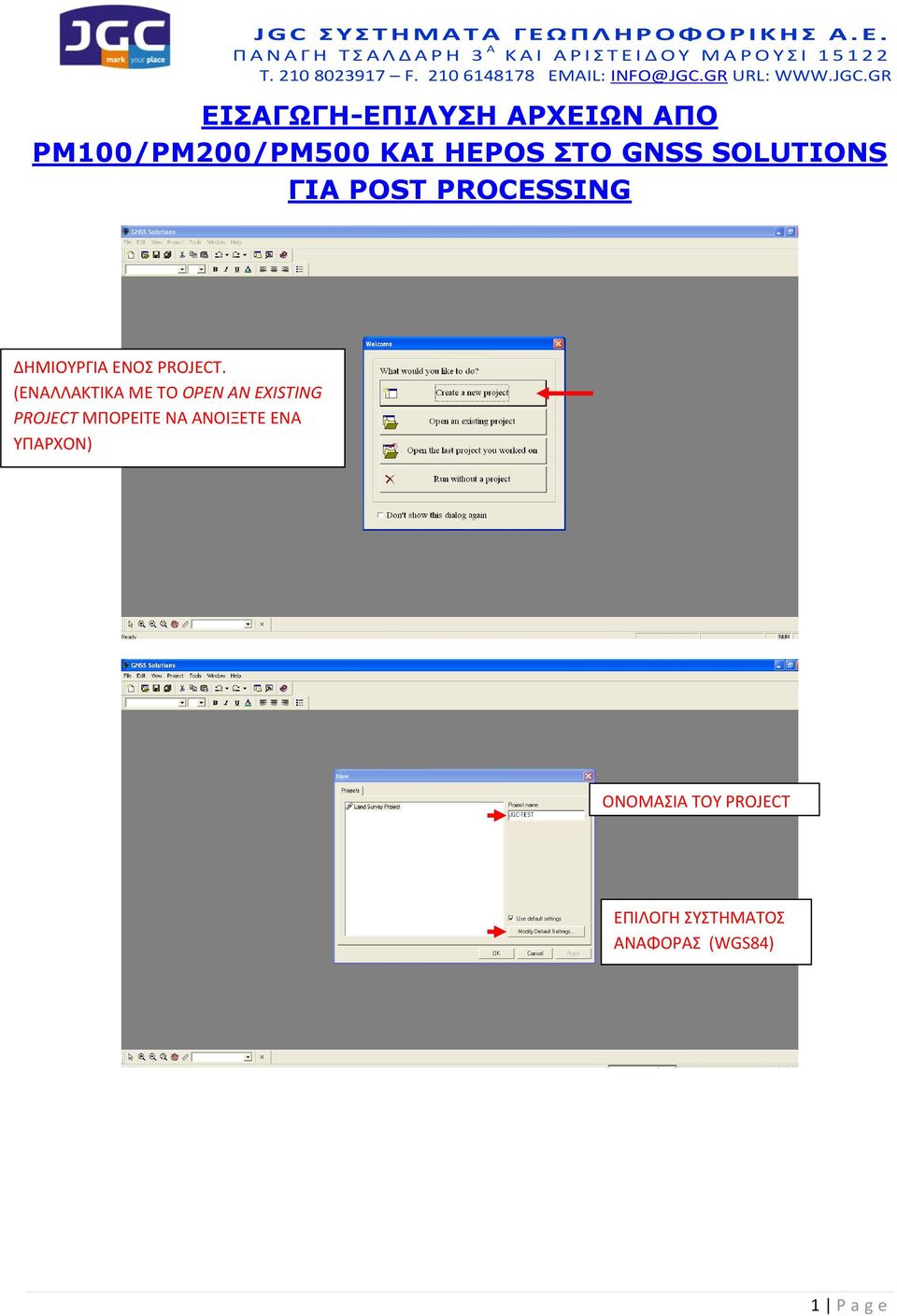

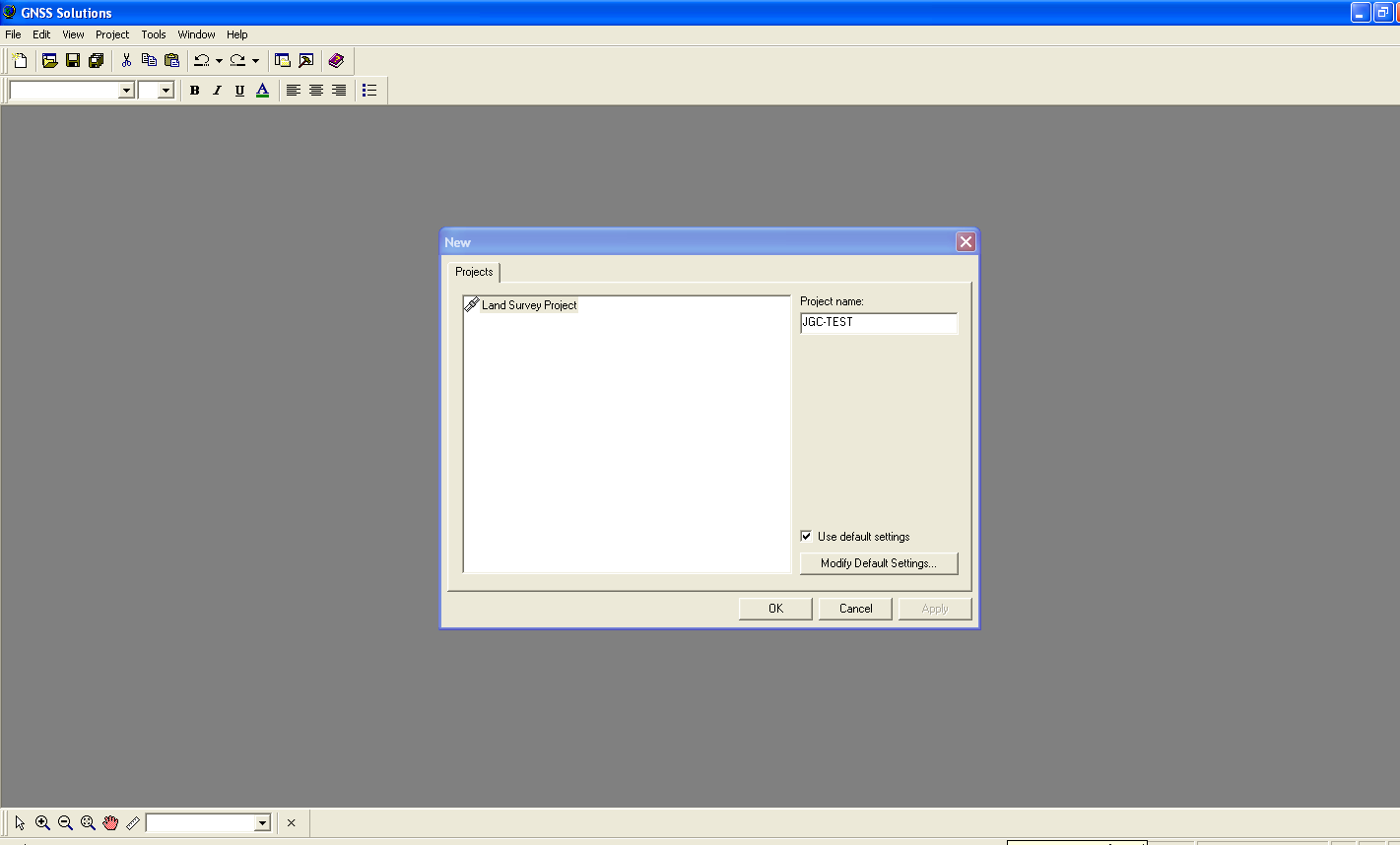

1 ΕΙΣΑΓΩΓΗ-ΕΠΙΛΥΣΗ ΑΡΧΕΙΩΝ ΑΠΟ PM100/PM200/PM500 ΚΑΙ HEPOS ΣΤΟ GNSS SOLUTIONS ΓΙΑ POST PROCESSING ΔΗΜΙΟΥΡΓΙΑ ΕΝΟΣ PROJECT. (ΕΝΑΛΛΑΚΤΙΚΑ ΜΕ ΤΟ OPEN AN EXISTING PROJECT ΜΠΟΡΕΙΤΕ ΝΑ ΑΝΟΙΞΕΤΕ ΕΝΑ ΥΠΑΡΧΟΝ) ΟΝΟΜΑΣΙΑ ΤΟΥ PROJECT ΕΠΙΛΟΓΗ ΣΥΣΤΗΜΑΤΟΣ ΑΝΑΦΟΡΑΣ (WGS84) 1 P a g e

(ΕΝΑΛΛΑΚΤΙΚΑ ΜΕ ΤΟ OPEN AN EXISTING PROJECT ΜΠΟΡΕΙΤΕ ΝΑ ΑΝΟΙΞΕΤΕ

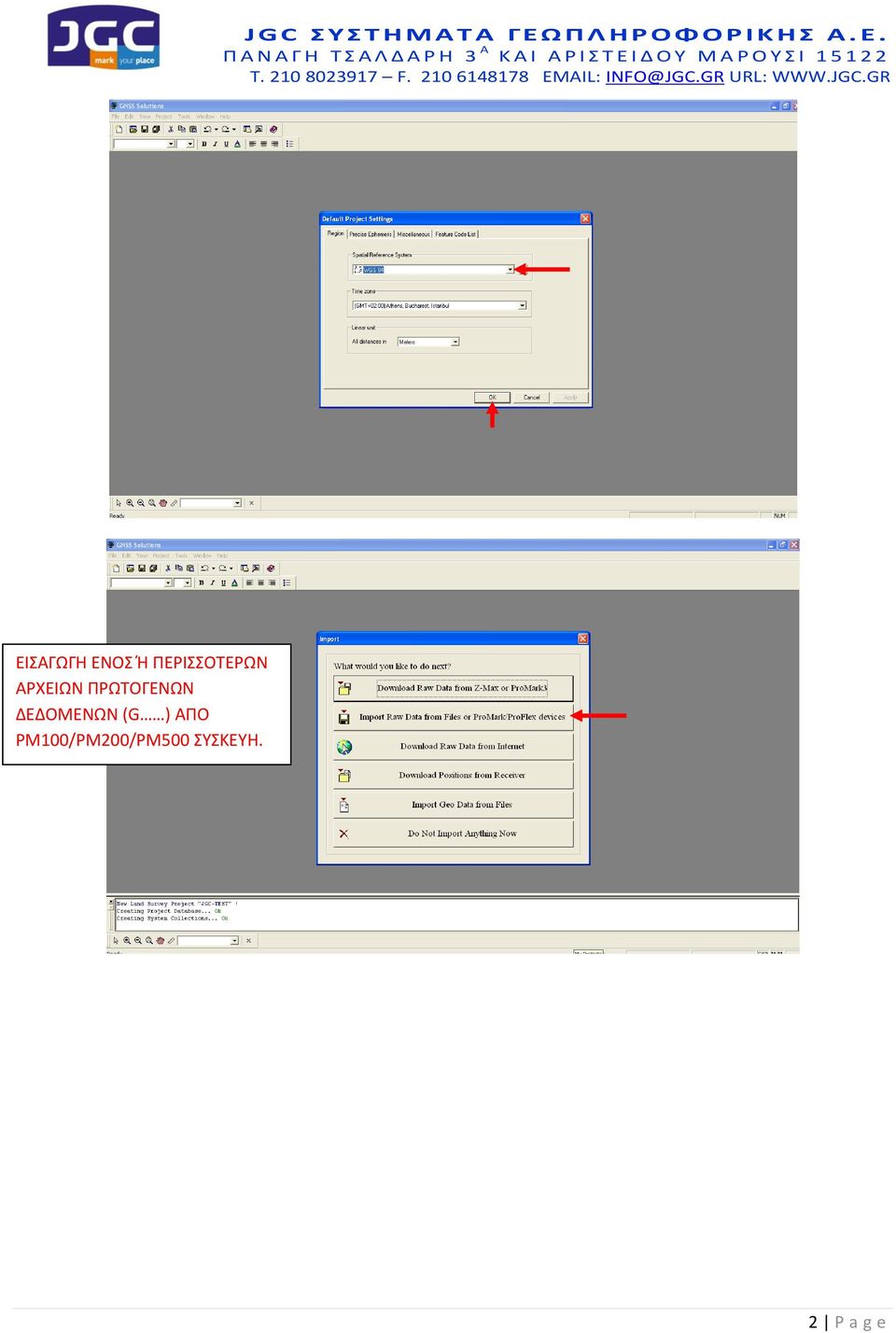

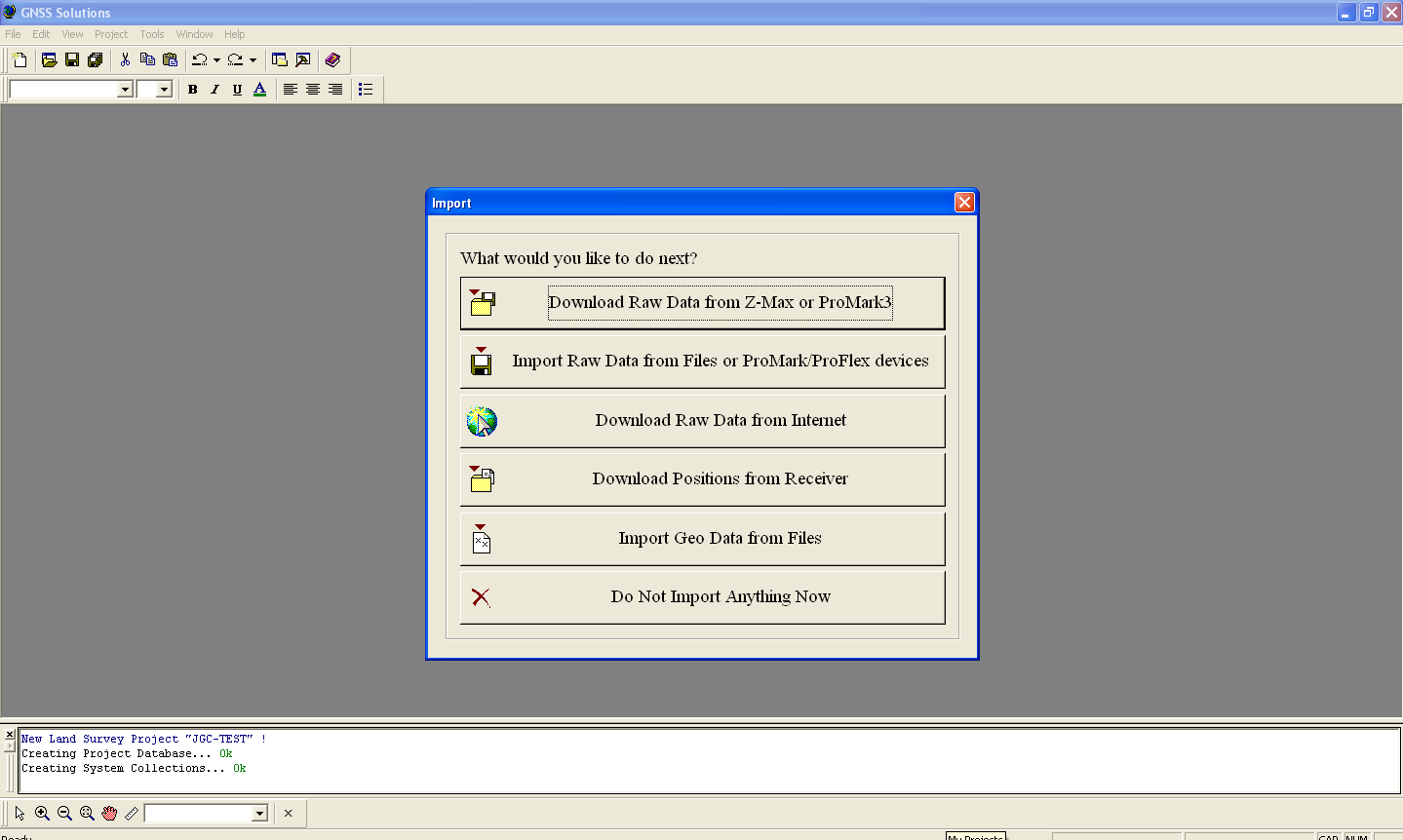

2 ΕΙΣΑΓΩΓΗ ΕΝΟΣ Ή ΠΕΡΙΣΣΟΤΕΡΩΝ ΑΡΧΕΙΩΝ ΠΡΩΤΟΓΕΝΩΝ ΔΕΔΟΜΕΝΩΝ (G ) ΑΠΟ PM100/PM200/PM500 ΣΥΣΚΕΥΗ. 2 P a g e

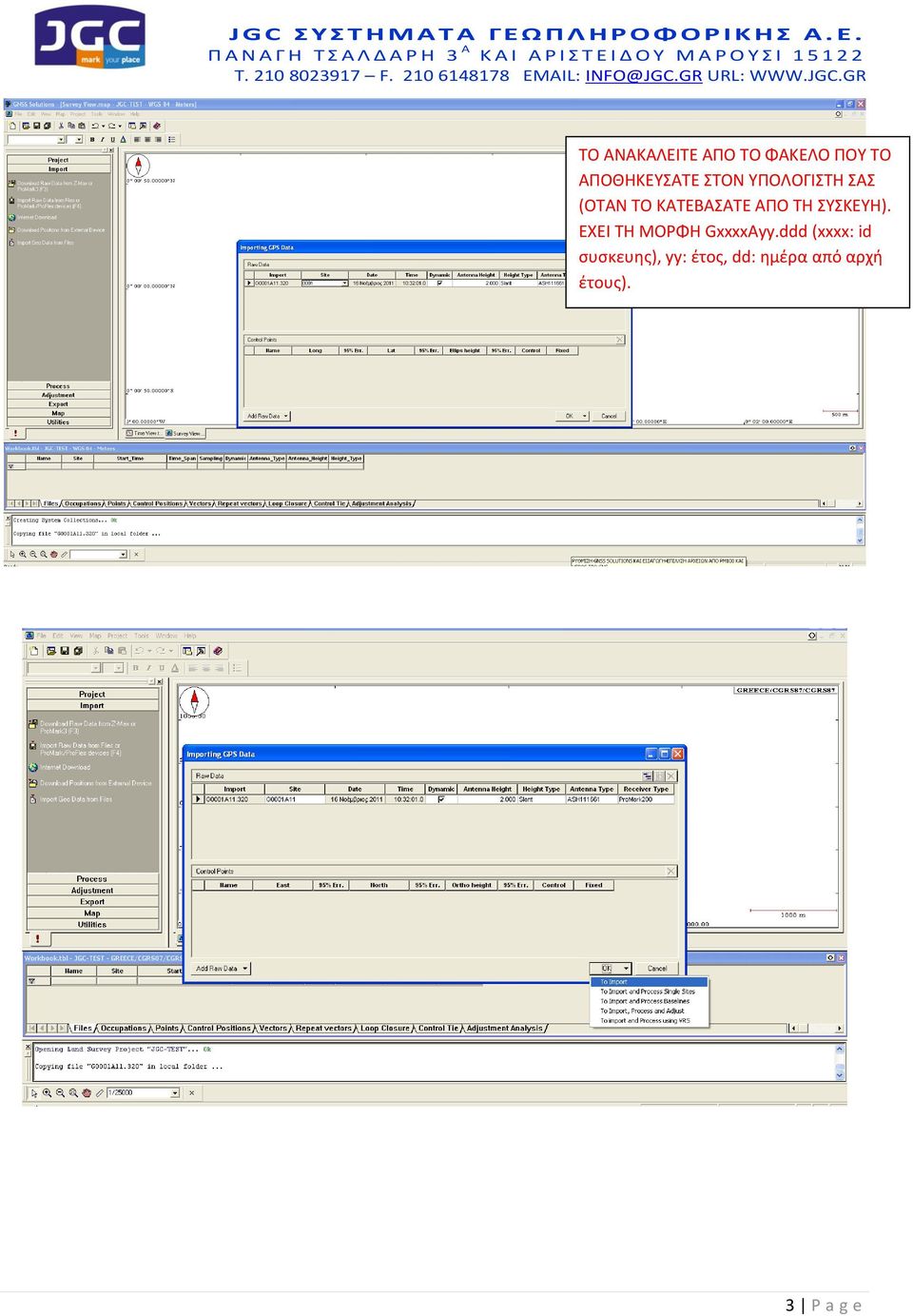

3 ΤΟ ΑΝΑΚΑΛΕΙΤΕ ΑΠΟ ΤΟ ΦΑΚΕΛΟ ΠΟΥ ΤΟ ΑΠΟΘΗΚΕΥΣΑΤΕ ΣΤΟΝ ΥΠΟΛΟΓΙΣΤΗ ΣΑΣ (ΟΤΑΝ ΤΟ ΚΑΤΕΒΑΣΑΤΕ ΑΠΟ ΤΗ ΣΥΣΚΕΥΗ). ΕΧΕΙ ΤΗ ΜΟΡΦΗ GxxxxAyy.ddd (xxxx: id συσκευης), yy: έτος, dd: ημέρα από αρχή έτους). 3 P a g e

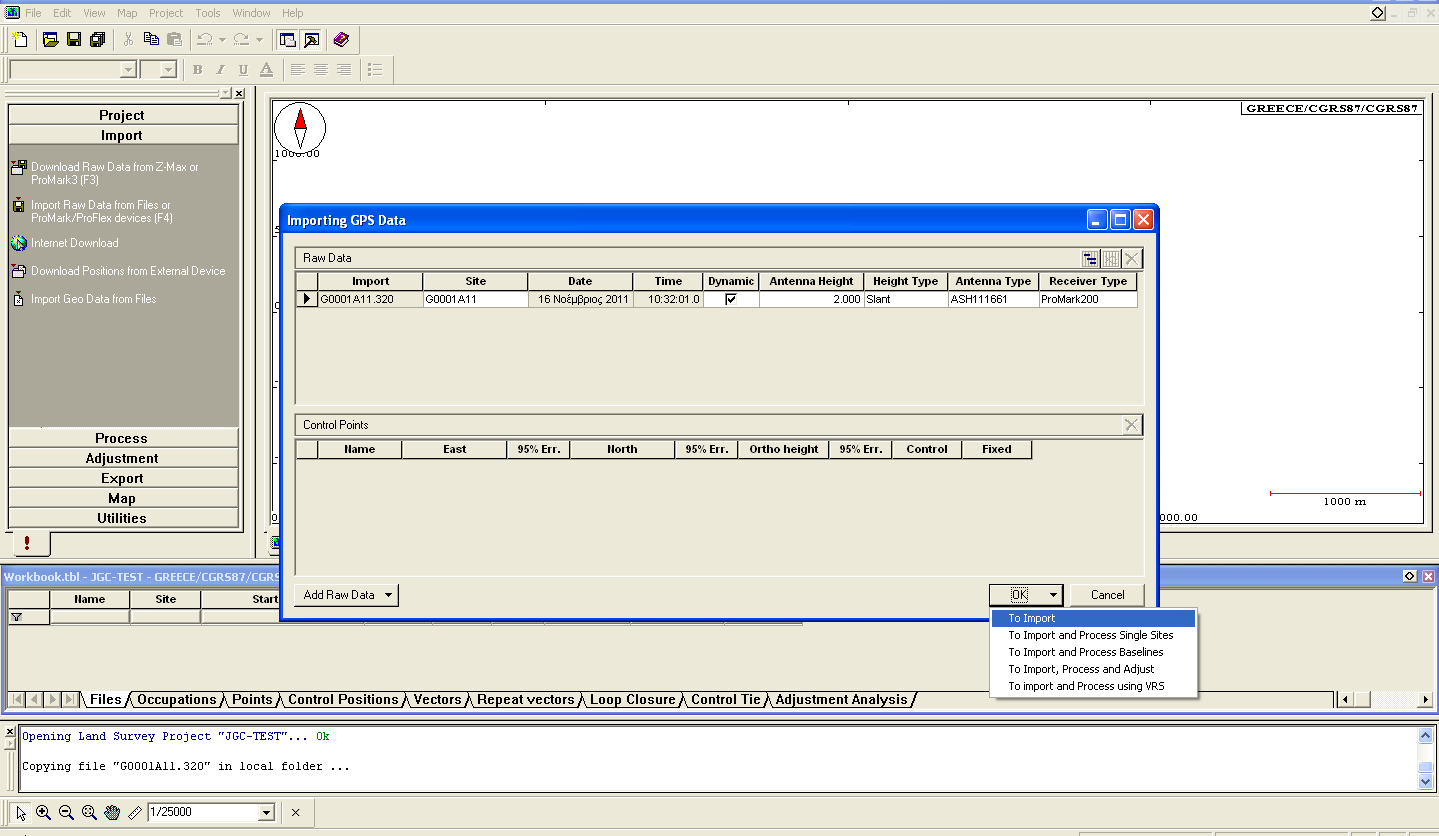

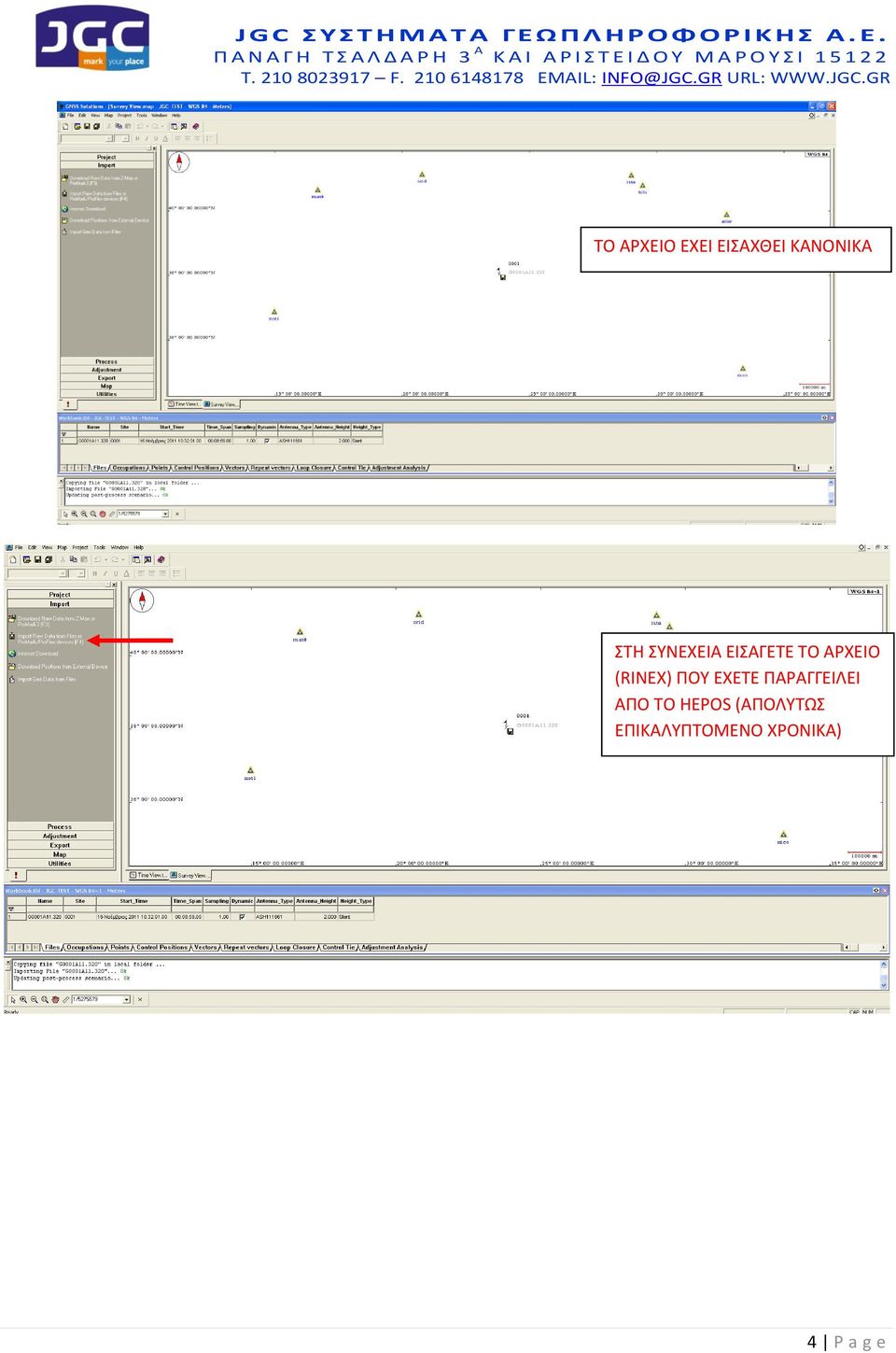

4 ΤΟ ΑΡΧΕΙΟ ΕΧΕΙ ΕΙΣΑΧΘΕΙ ΚΑΝΟΝΙΚΑ ΣΤΗ ΣΥΝΕΧΕΙΑ ΕΙΣΑΓΕΤΕ ΤΟ ΑΡΧΕΙΟ (RINEX) ΠΟΥ ΕΧΕΤΕ ΠΑΡΑΓΓΕΙΛΕΙ ΑΠΟ ΤΟ HEPOS (ΑΠΟΛΥΤΩΣ ΕΠΙΚΑΛΥΠΤΟΜΕΝΟ ΧΡΟΝΙΚΑ) 4 P a g e

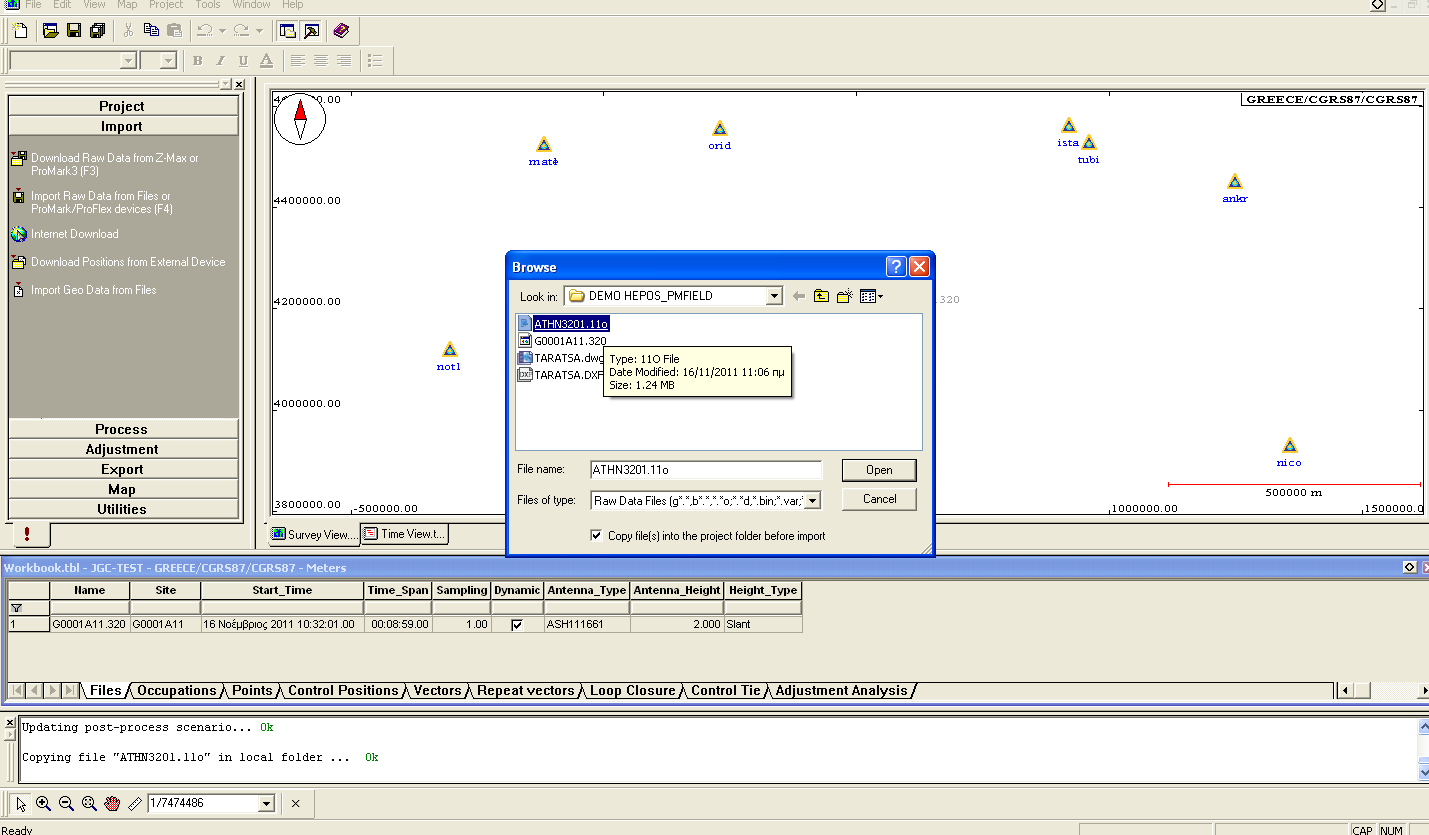

5 ...ΑΝΑΚΑΛΩΝΤΑΣ ΤΟ ΑΠΟ ΕΚΕΙ ΠΟΥ ΤΟ ΕΧΕΤΕ ΑΠΟΘΗΚΕΥΣΕΙ ΣΤΟΝ ΥΠΟΛΟΓΙΣΤΗ ΣΑΣ. (ΕΧΕΙ ΤΗΝ ΚΑΤΑΛΗΞΗ.ο ΚΑΙ ΣΤΟΝ ΙΔΙΟ ΦΑΚΕΛΟ ΘΑ ΠΡΕΠΕΙ ΝΑ ΕΙΝΑΙ ΑΠΟΘΗΚΕΥΜΕΝΟ ΚΑΙ ΕΝΑ ΑΛΛΟ ΑΡΧΕΙΟ ΠΟΥ ΘΑ ΕΧΕΙ ΚΑΤΑΛΗΞΗ.n) 5 P a g e

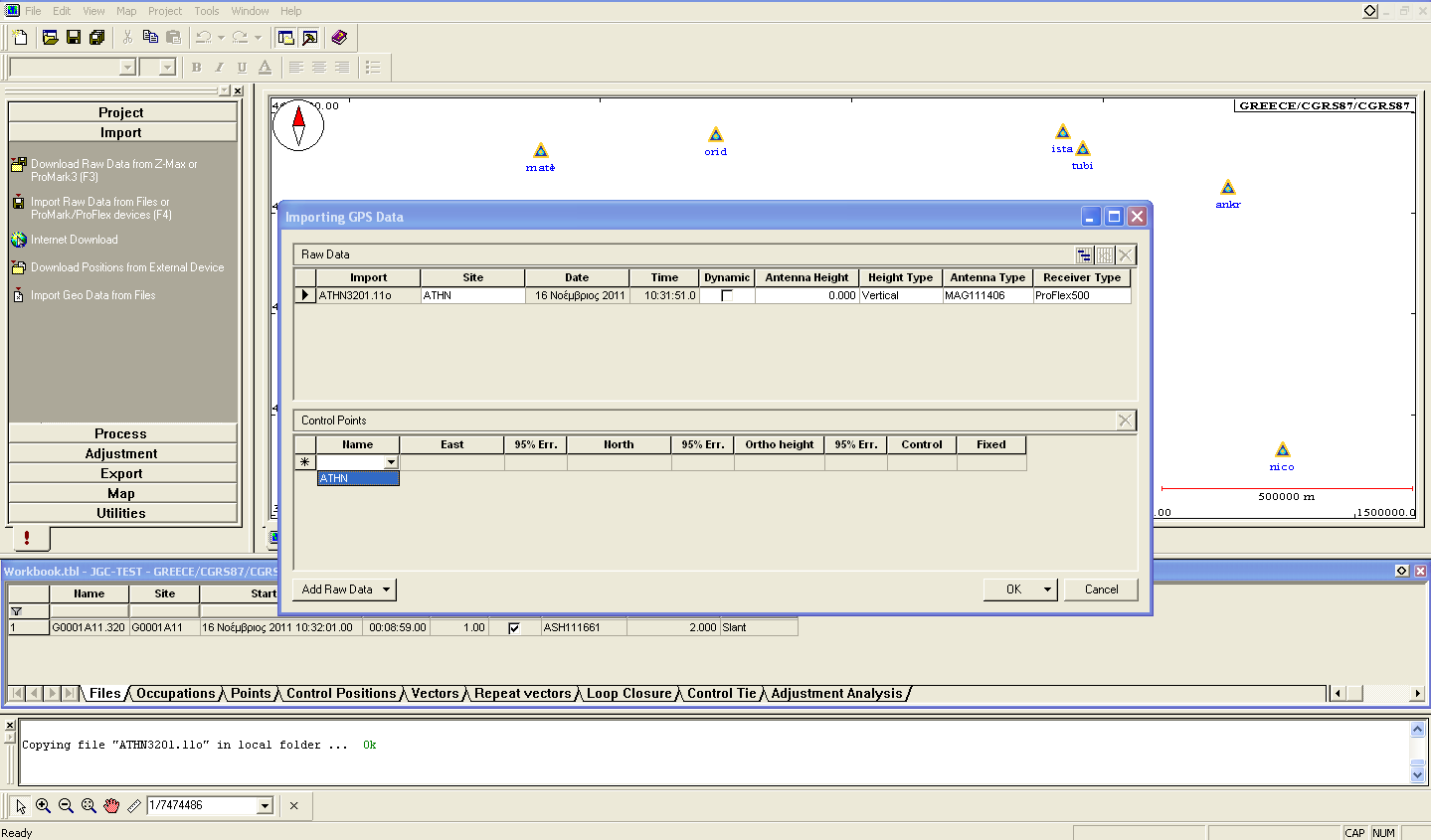

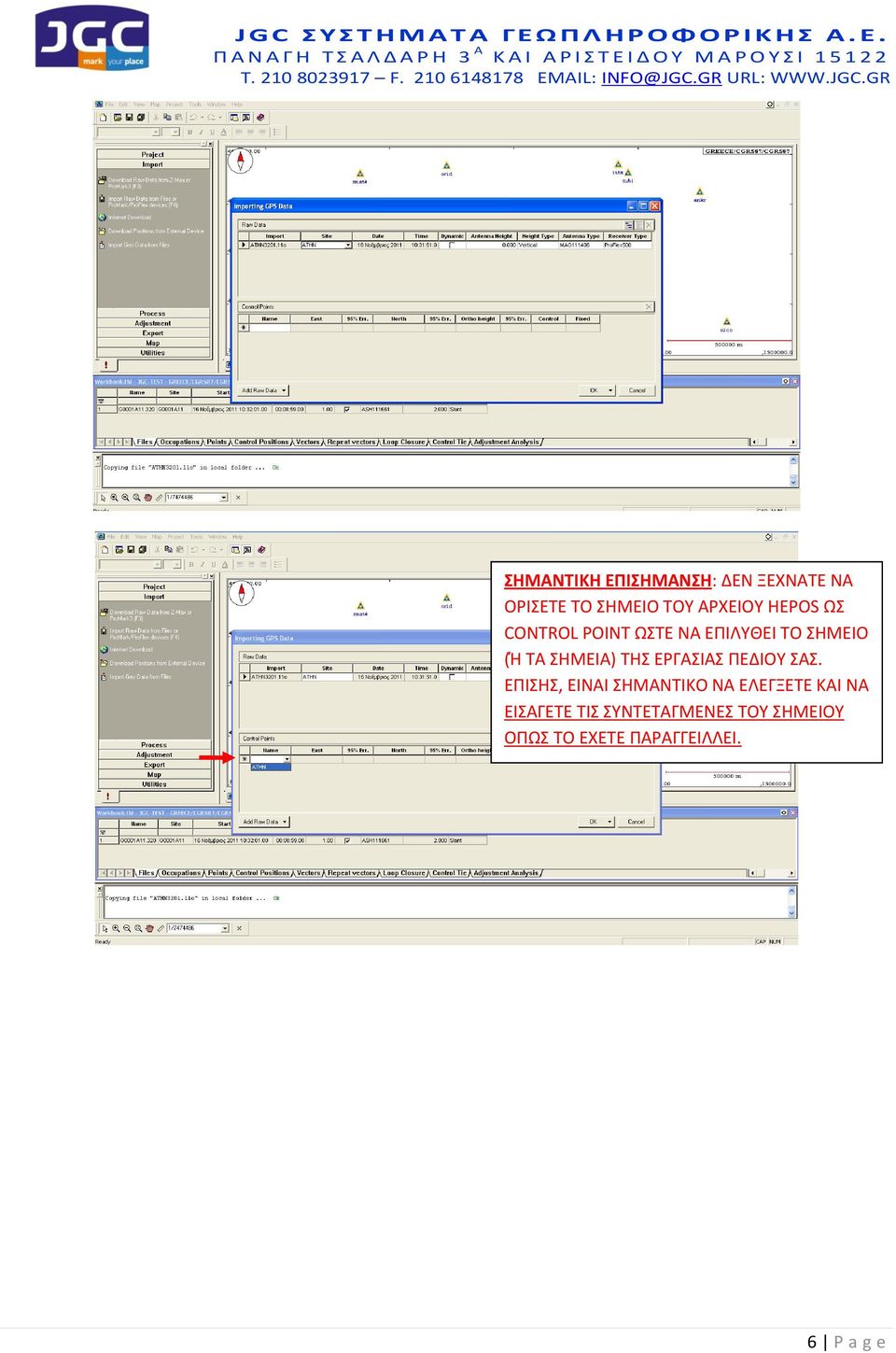

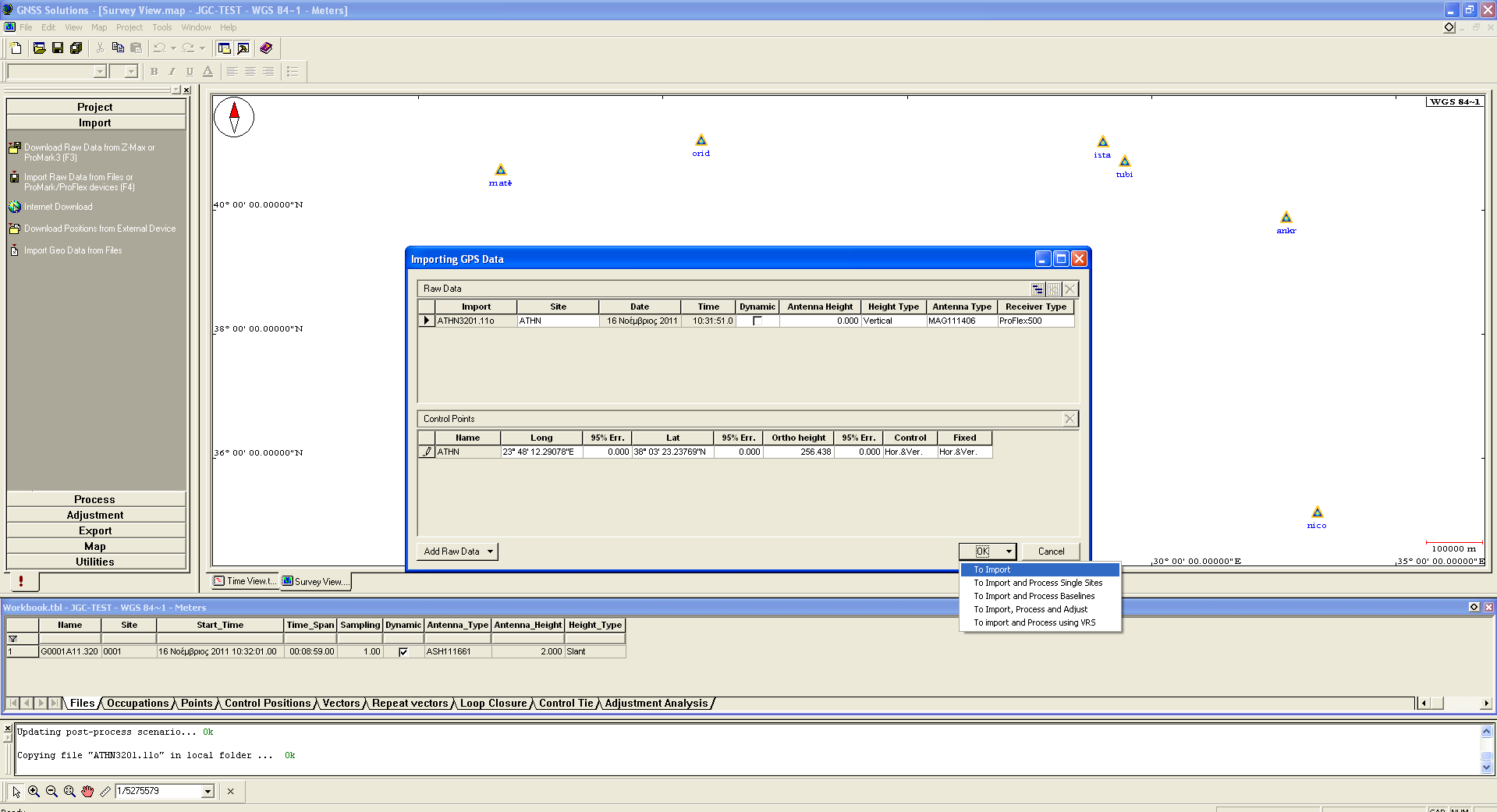

6 ΣΗΜΑΝΤΙΚΗ ΕΠΙΣΗΜΑΝΣΗ: ΔΕΝ ΞΕΧΝΑΤΕ ΝΑ ΟΡΙΣΕΤΕ ΤΟ ΣΗΜΕΙΟ ΤΟΥ ΑΡΧΕΙΟΥ HEPOS ΩΣ CONTROL POINT ΩΣΤΕ ΝΑ ΕΠΙΛΥΘΕΙ ΤΟ ΣΗΜΕΙΟ (Ή ΤΑ ΣΗΜΕΙΑ) ΤΗΣ ΕΡΓΑΣΙΑΣ ΠΕΔΙΟΥ ΣΑΣ. ΕΠΙΣΗΣ, ΕΙΝΑΙ ΣΗΜΑΝΤΙΚΟ ΝΑ ΕΛΕΓΞΕΤΕ ΚΑΙ ΝΑ ΕΙΣΑΓΕΤΕ ΤΙΣ ΣΥΝΤΕΤΑΓΜΕΝΕΣ ΤΟΥ ΣΗΜΕΙΟΥ ΟΠΩΣ ΤΟ ΕΧΕΤΕ ΠΑΡΑΓΓΕΙΛΛΕΙ. 6 P a g e

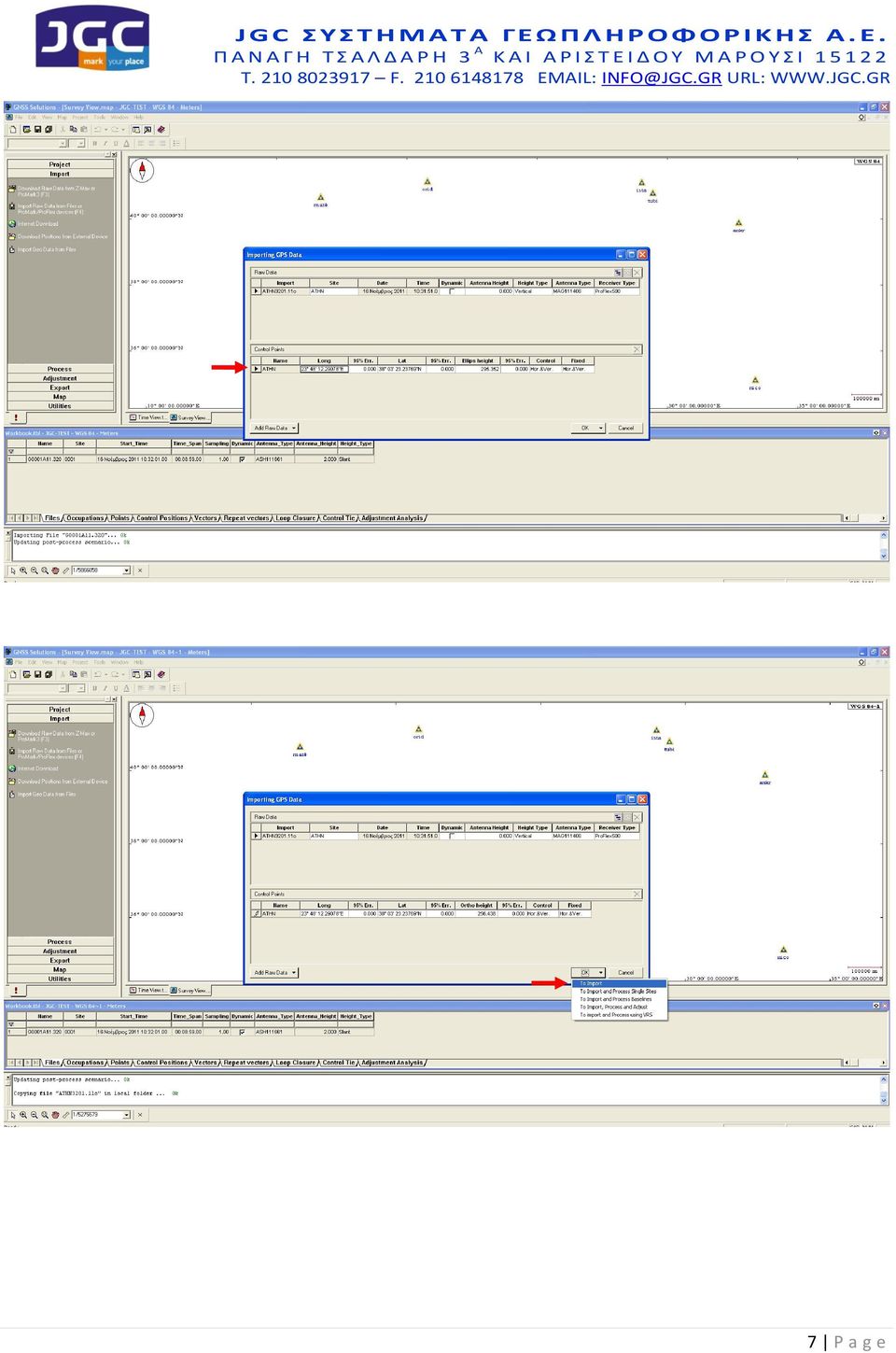

7 7 P a g e

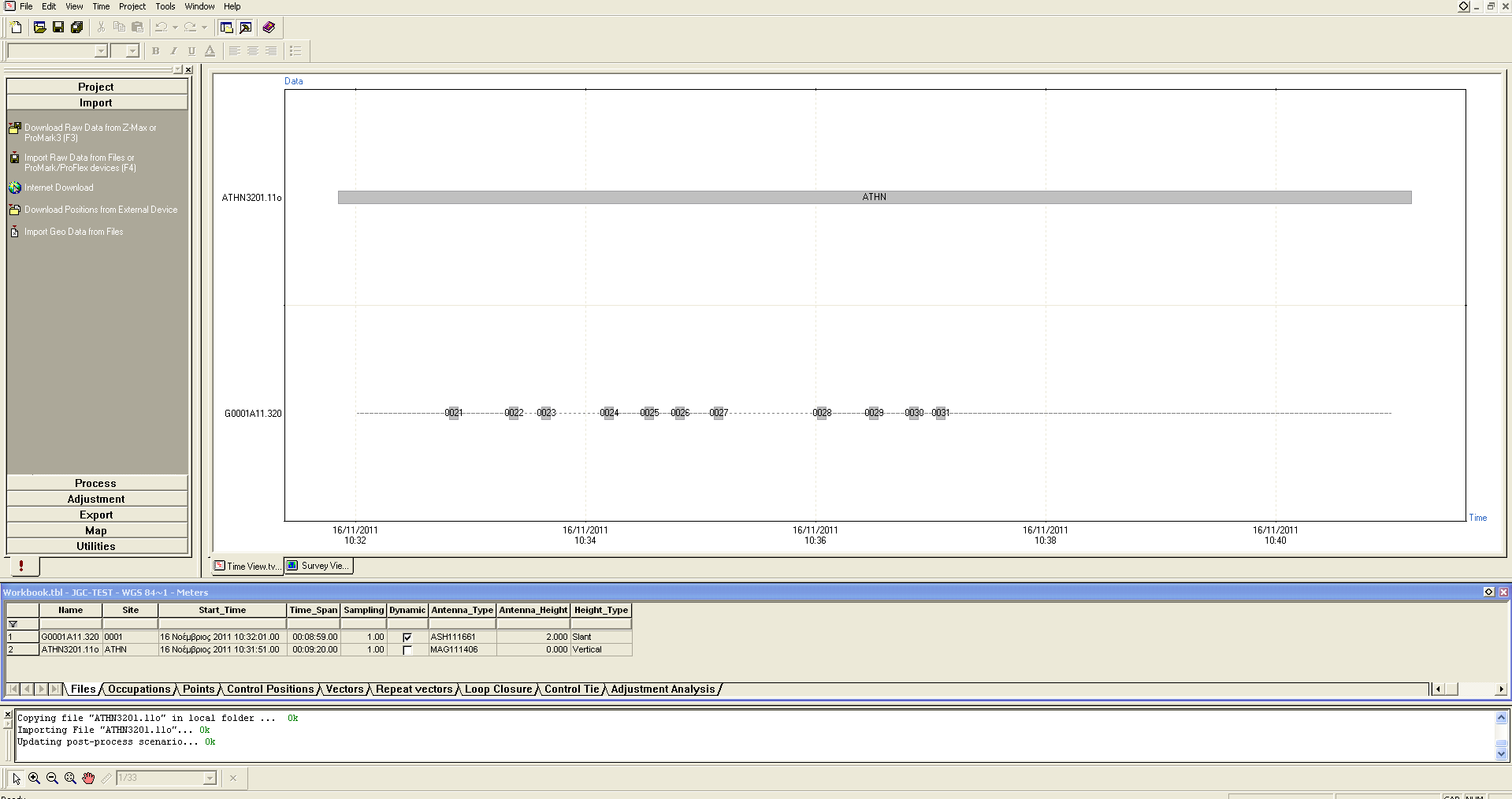

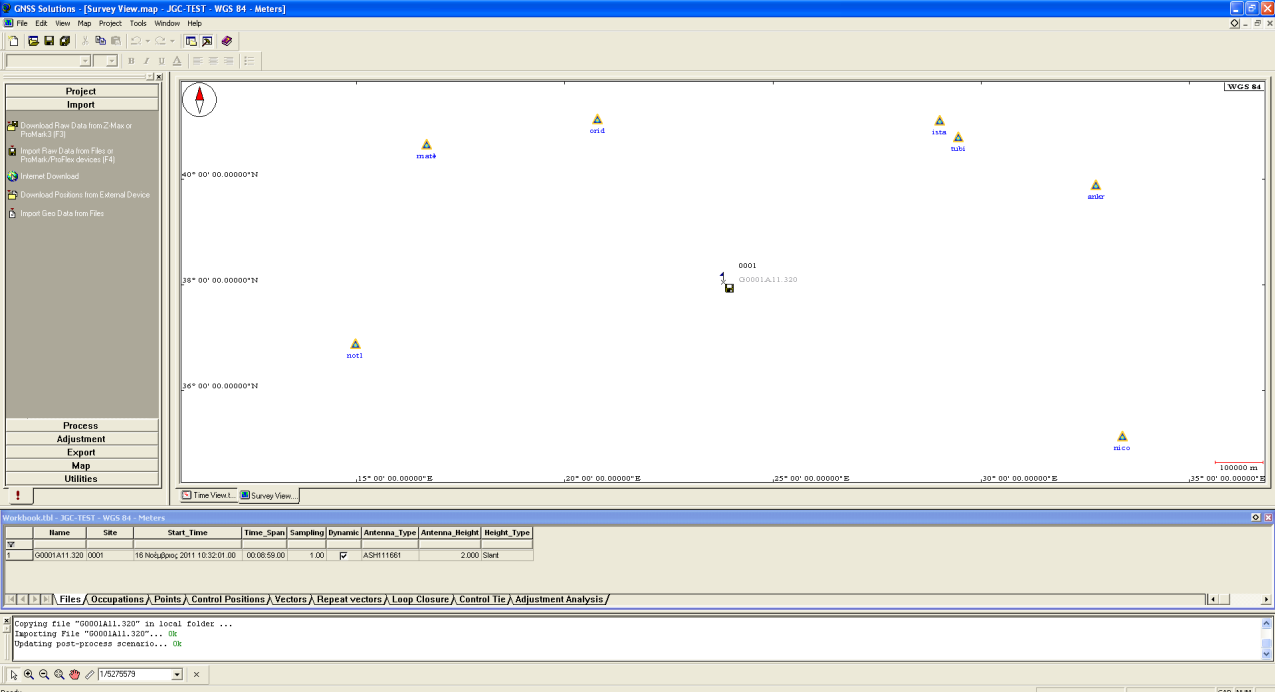

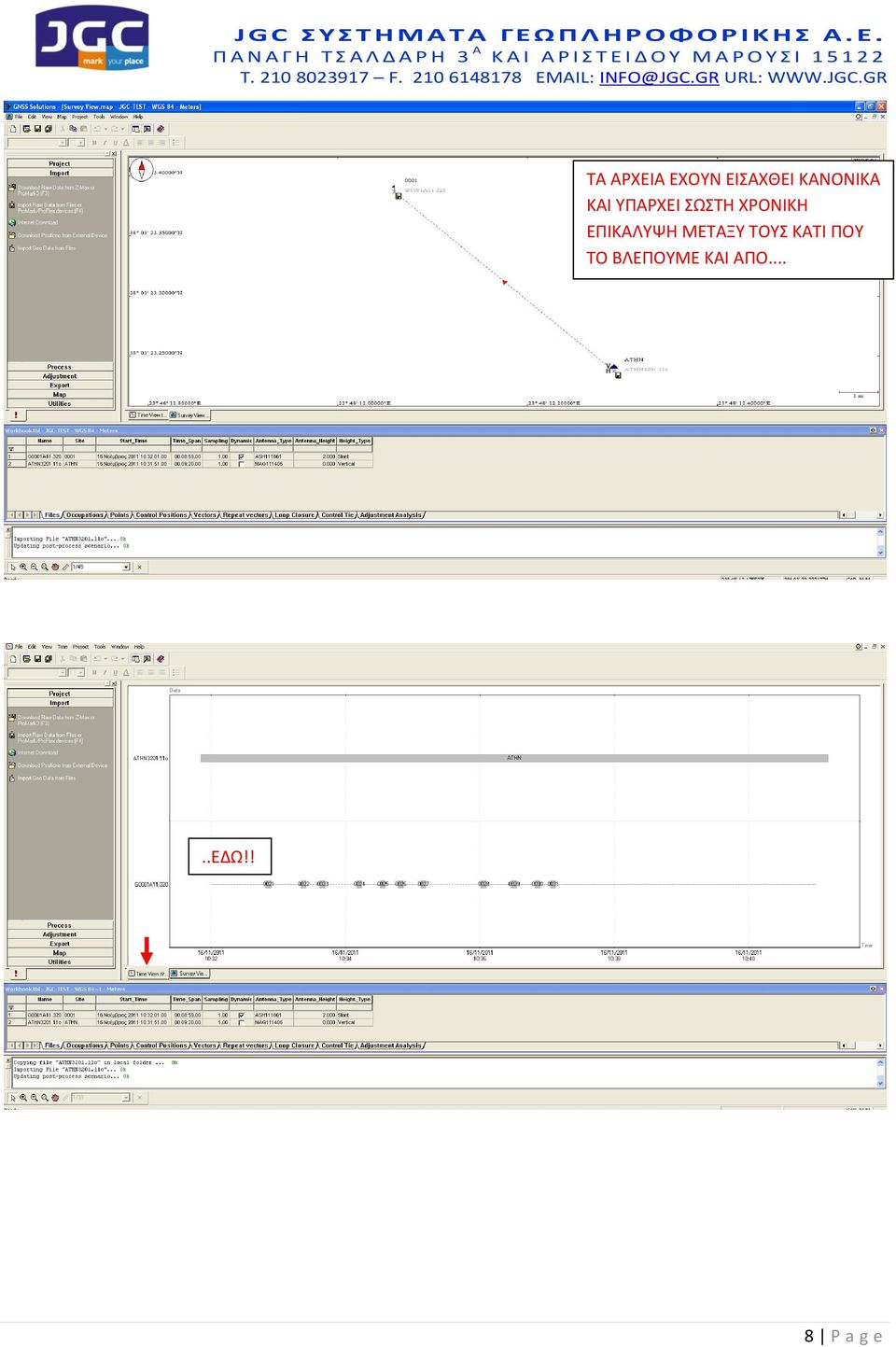

8 ΤΑ ΑΡΧΕΙΑ ΕΧΟΥΝ ΕΙΣΑΧΘΕΙ ΚΑΝΟΝΙΚΑ ΚΑΙ ΥΠΑΡΧΕΙ ΣΩΣΤΗ ΧΡΟΝΙΚΗ ΕΠΙΚΑΛΥΨΗ ΜΕΤΑΞΥ ΤΟΥΣ ΚΑΤΙ ΠΟΥ ΤΟ ΒΛΕΠΟΥΜΕ ΚΑΙ ΑΠΟ.....ΕΔΩ!! 8 P a g e

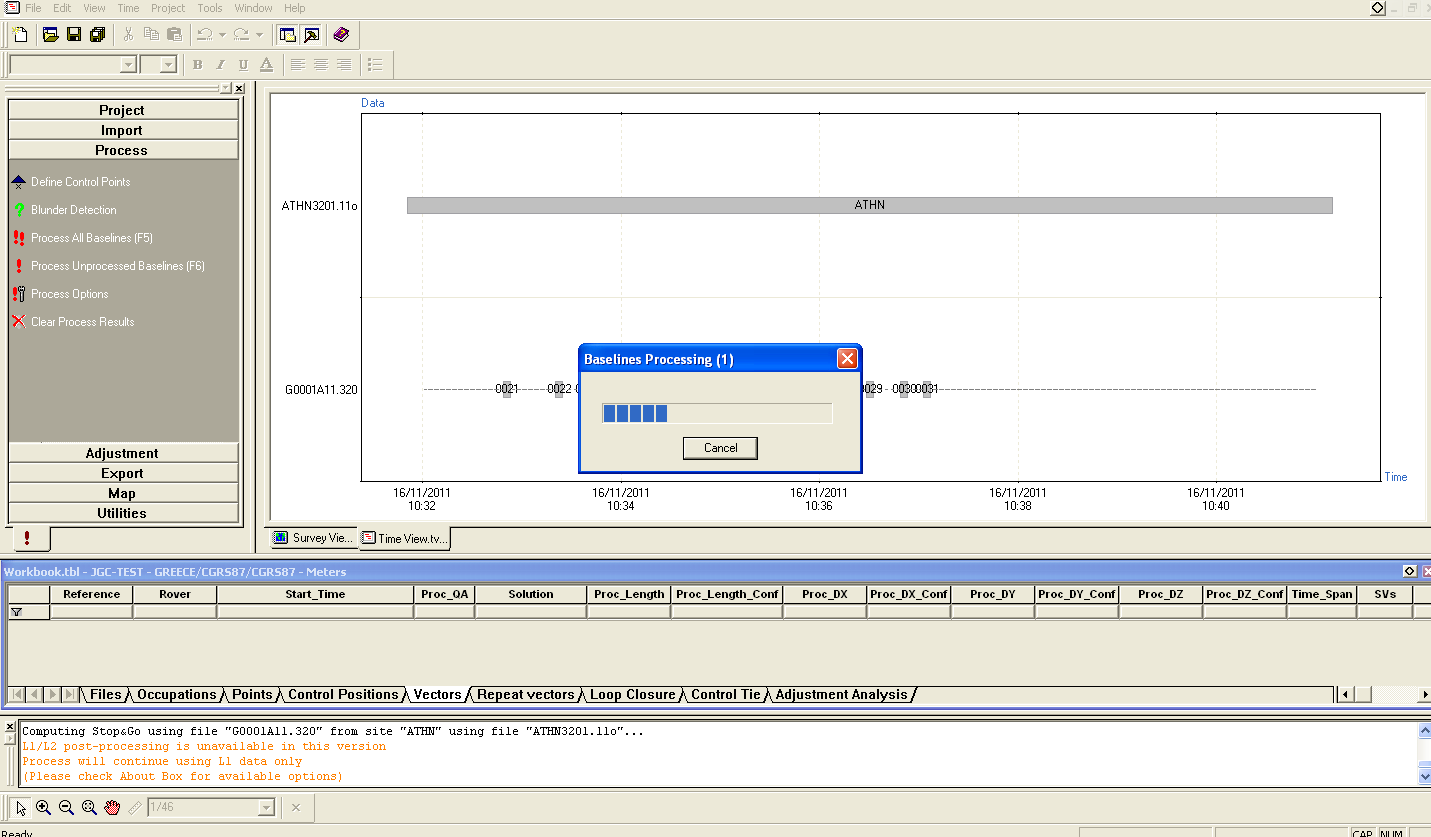

9 ΣΥΝΕΧΙΖΟΥΜΕ ΜΕ ΤΗΝ ΕΠΙΛΥΣΗ ΤΟΥ ΣΗΜΕΙΟΥ (Ή ΤΩΝ ΣΗΜΕΙΩΝ) 9 P a g e

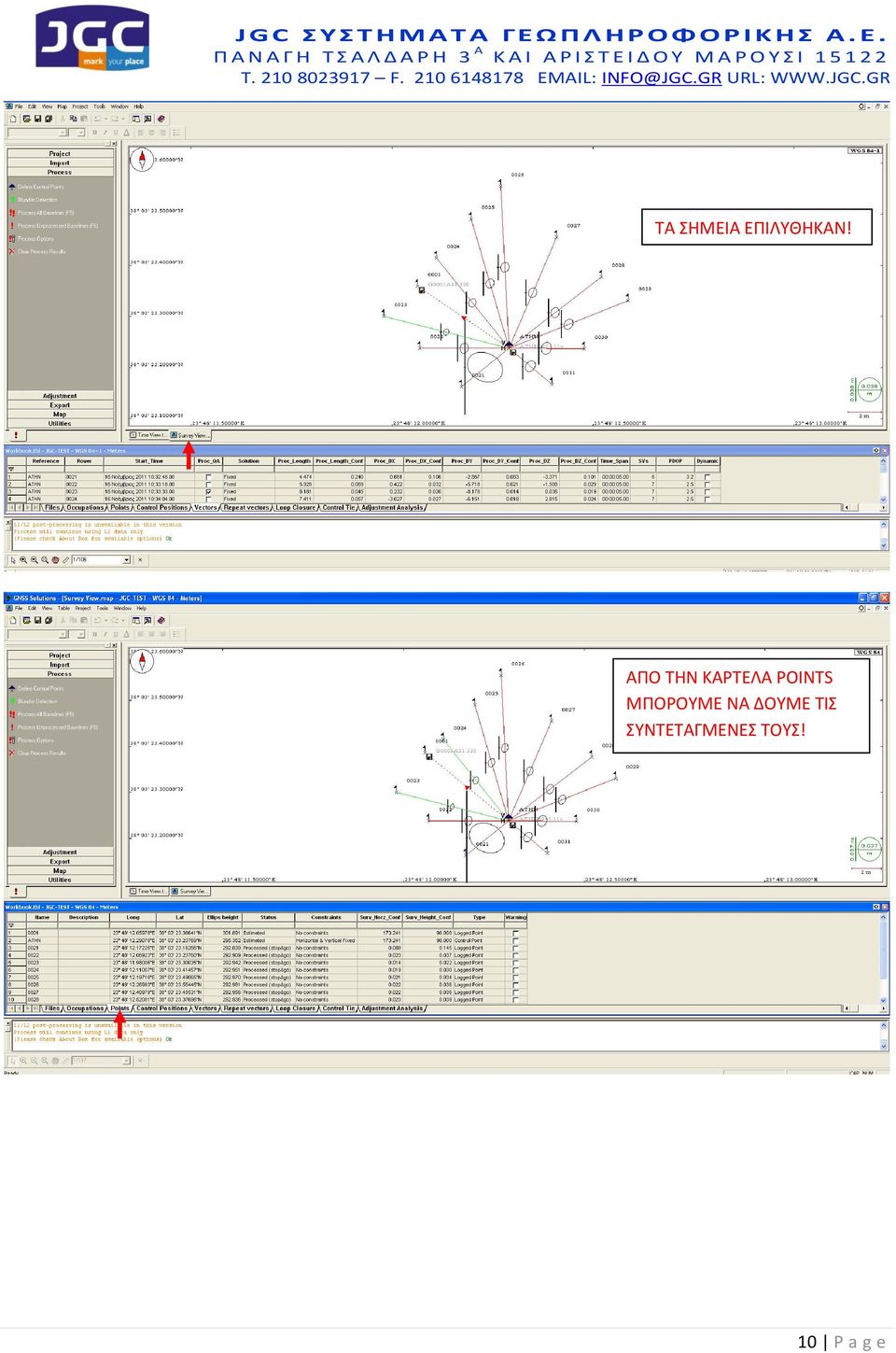

10 ΤΑ ΣΗΜΕΙΑ ΕΠΙΛΥΘΗΚΑΝ! ΑΠΟ ΤΗΝ ΚΑΡΤΕΛΑ POINTS ΜΠΟΡΟΥΜΕ ΝΑ ΔΟΥΜΕ ΤΙΣ ΣΥΝΤΕΤΑΓΜΕΝΕΣ ΤΟΥΣ! 10 P a g e

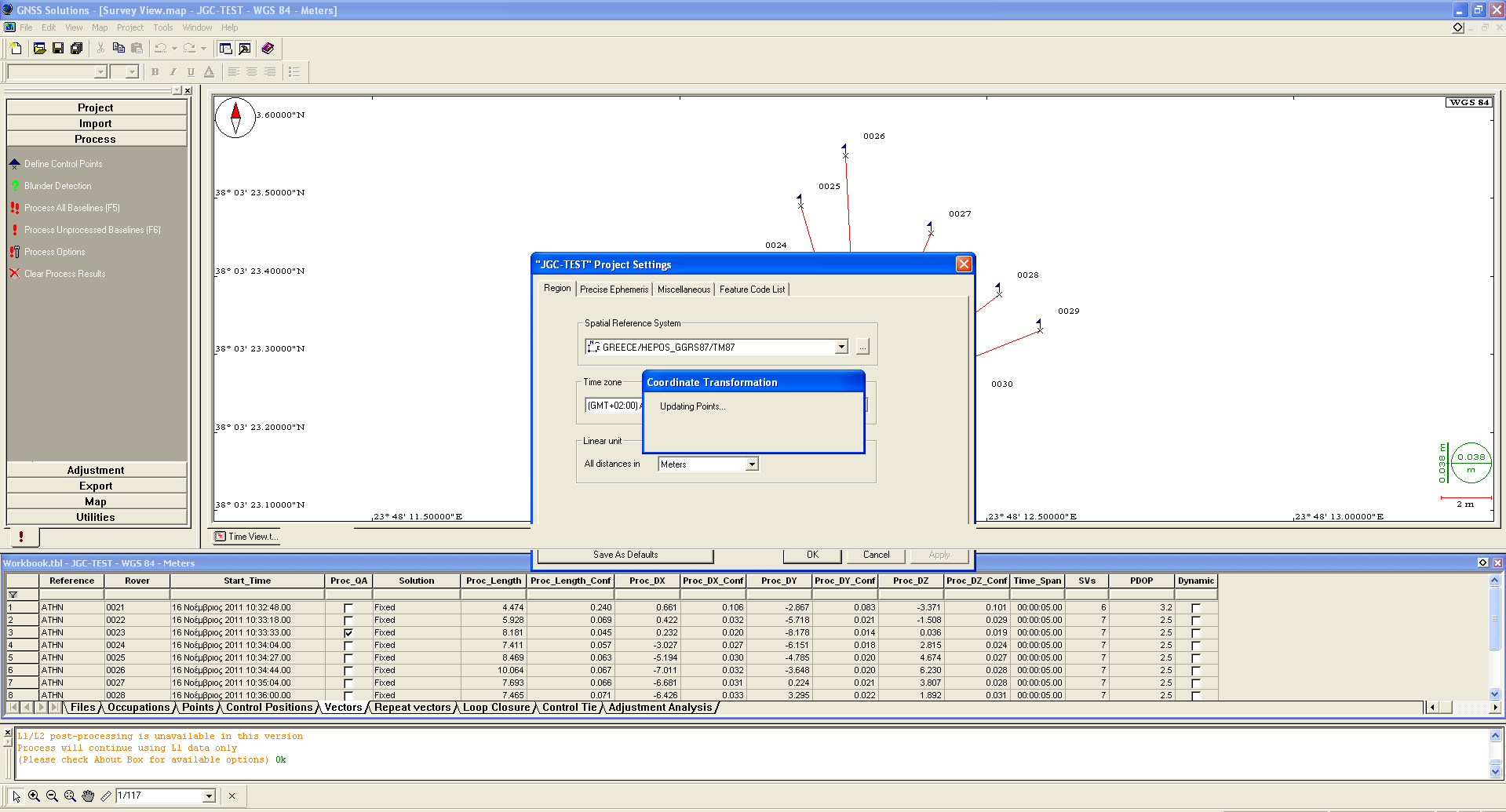

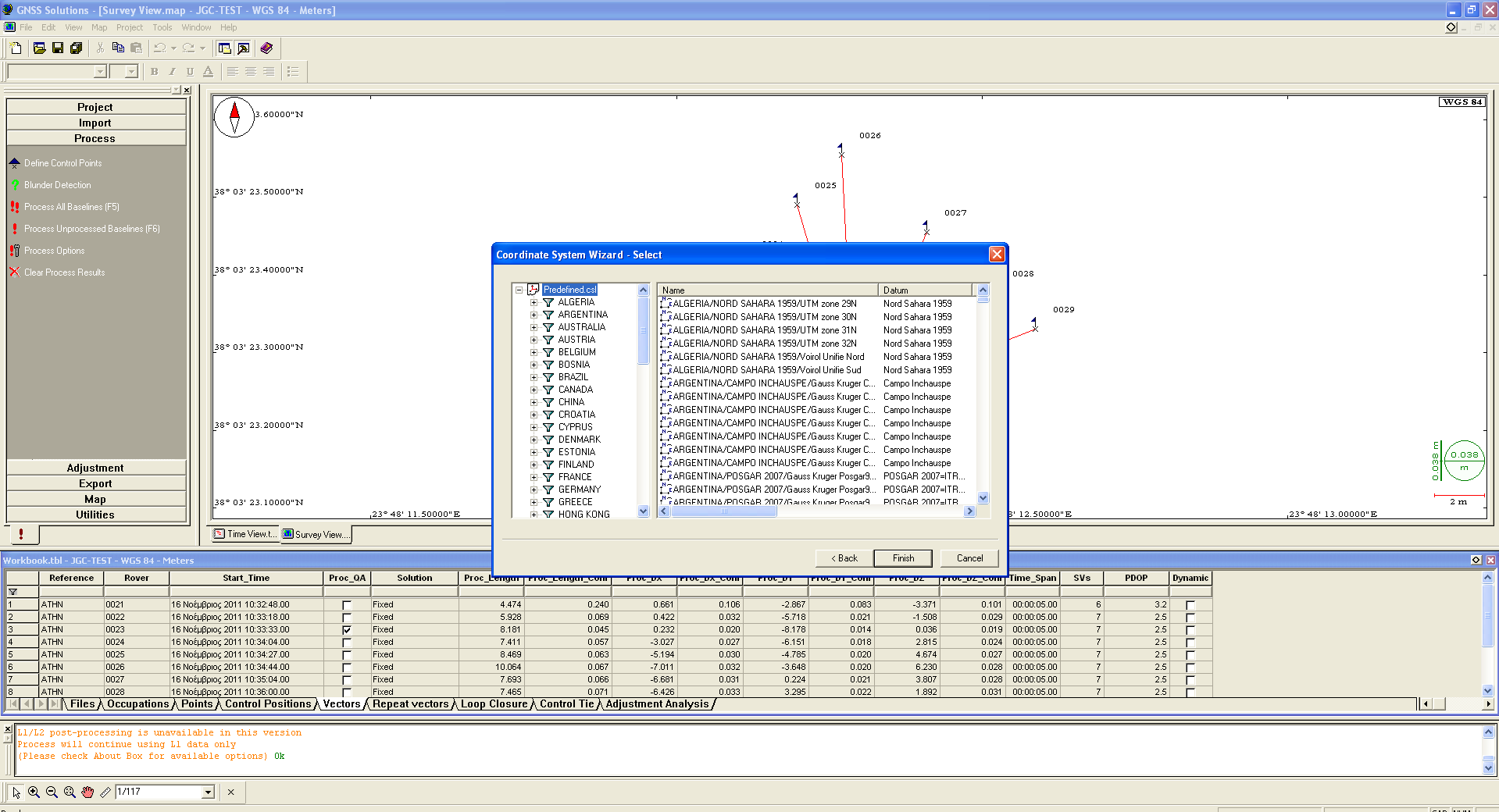

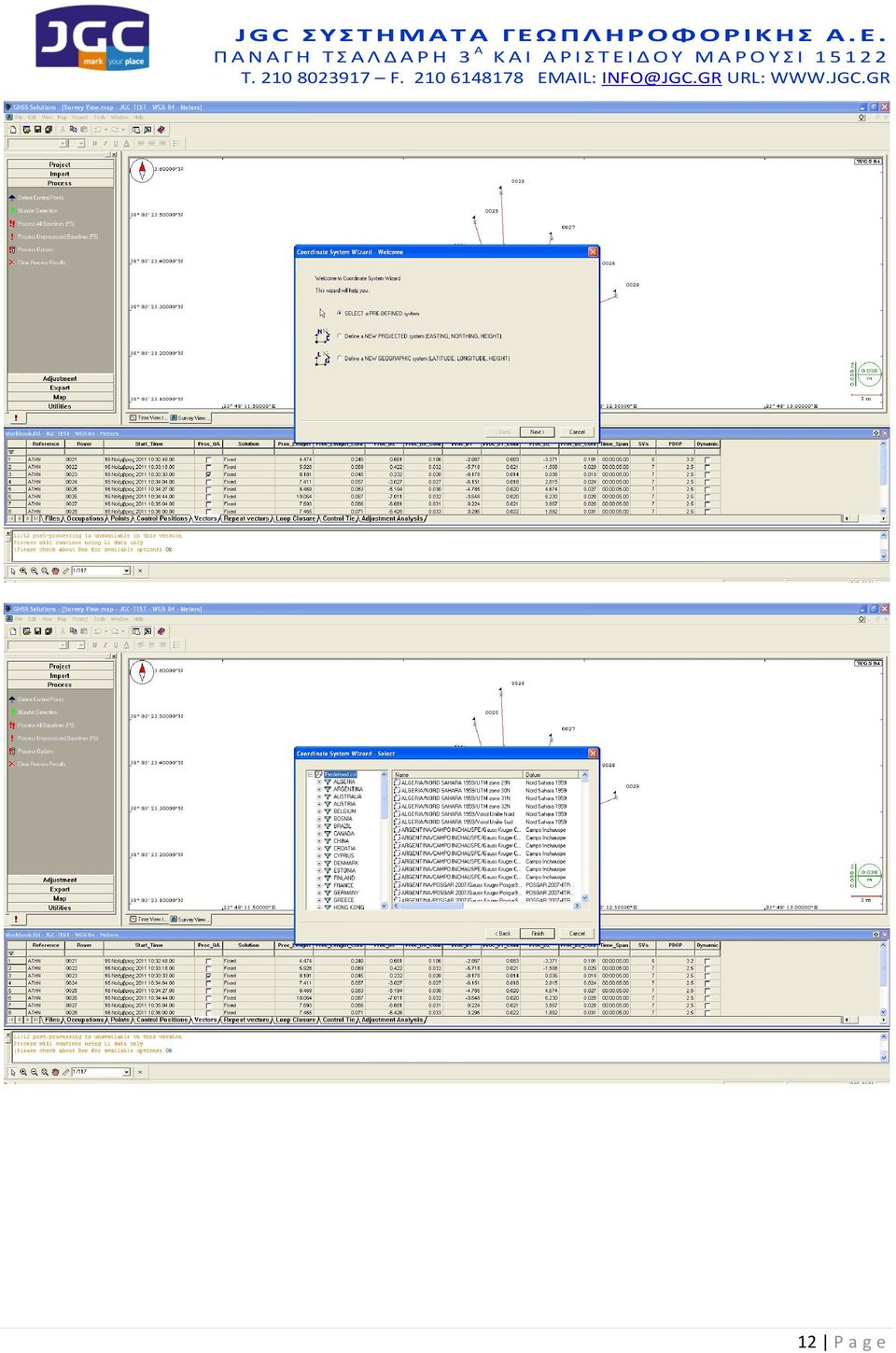

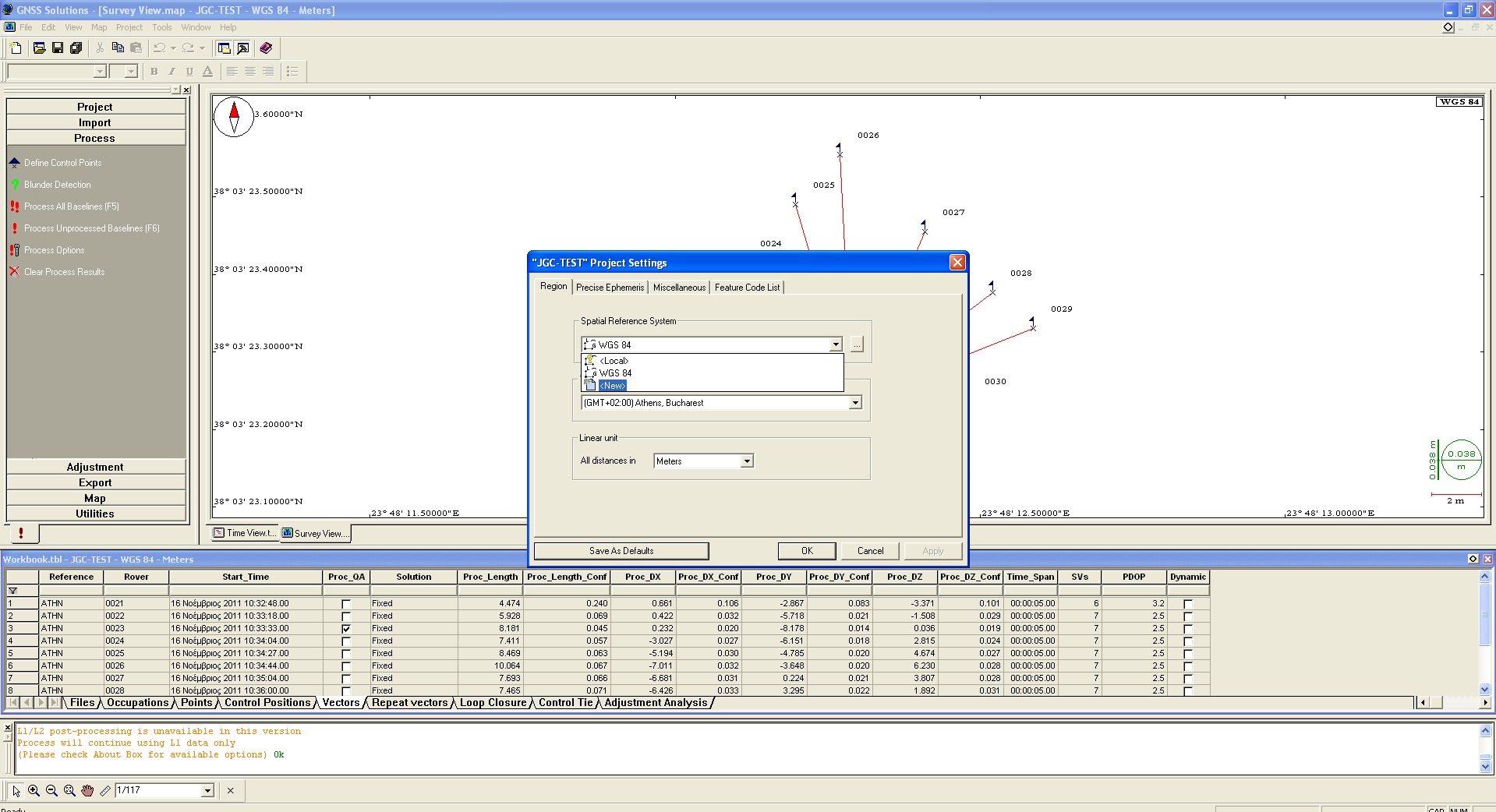

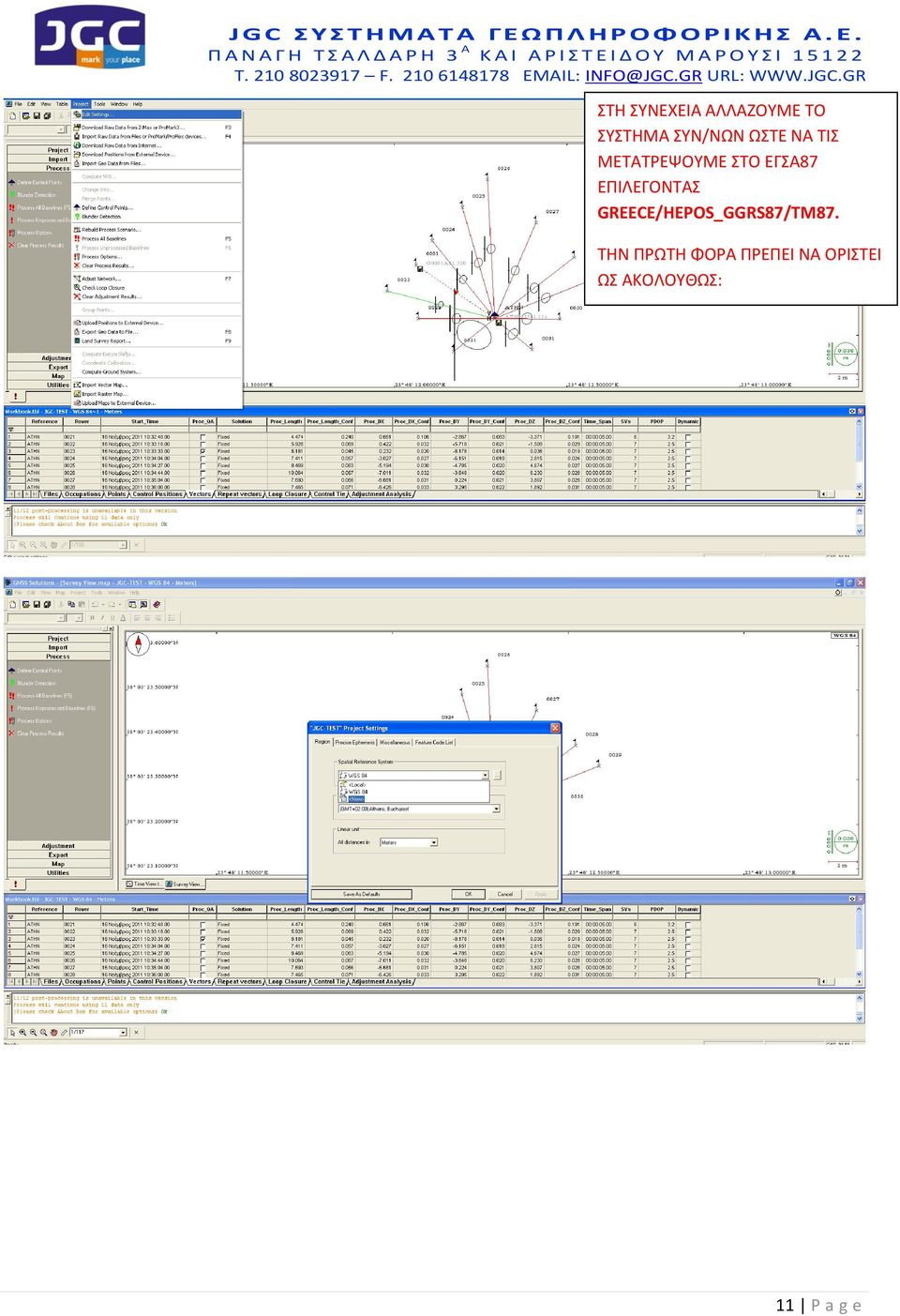

11 ΣΤΗ ΣΥΝΕΧΕΙΑ ΑΛΛΑΖΟΥΜΕ ΤΟ ΣΥΣΤΗΜΑ ΣΥΝ/ΝΩΝ ΩΣΤΕ ΝΑ ΤΙΣ ΜΕΤΑΤΡΕΨΟΥΜΕ ΣΤΟ ΕΓΣΑ87 ΕΠΙΛΕΓΟΝΤΑΣ GREECE/HEPOS_GGRS87/TM87. THN ΠΡΩΤΗ ΦΟΡΑ ΠΡΕΠΕΙ ΝΑ ΟΡΙΣΤΕΙ ΩΣ ΑΚΟΛΟΥΘΩΣ: 11 P a g e

12 12 P a g e

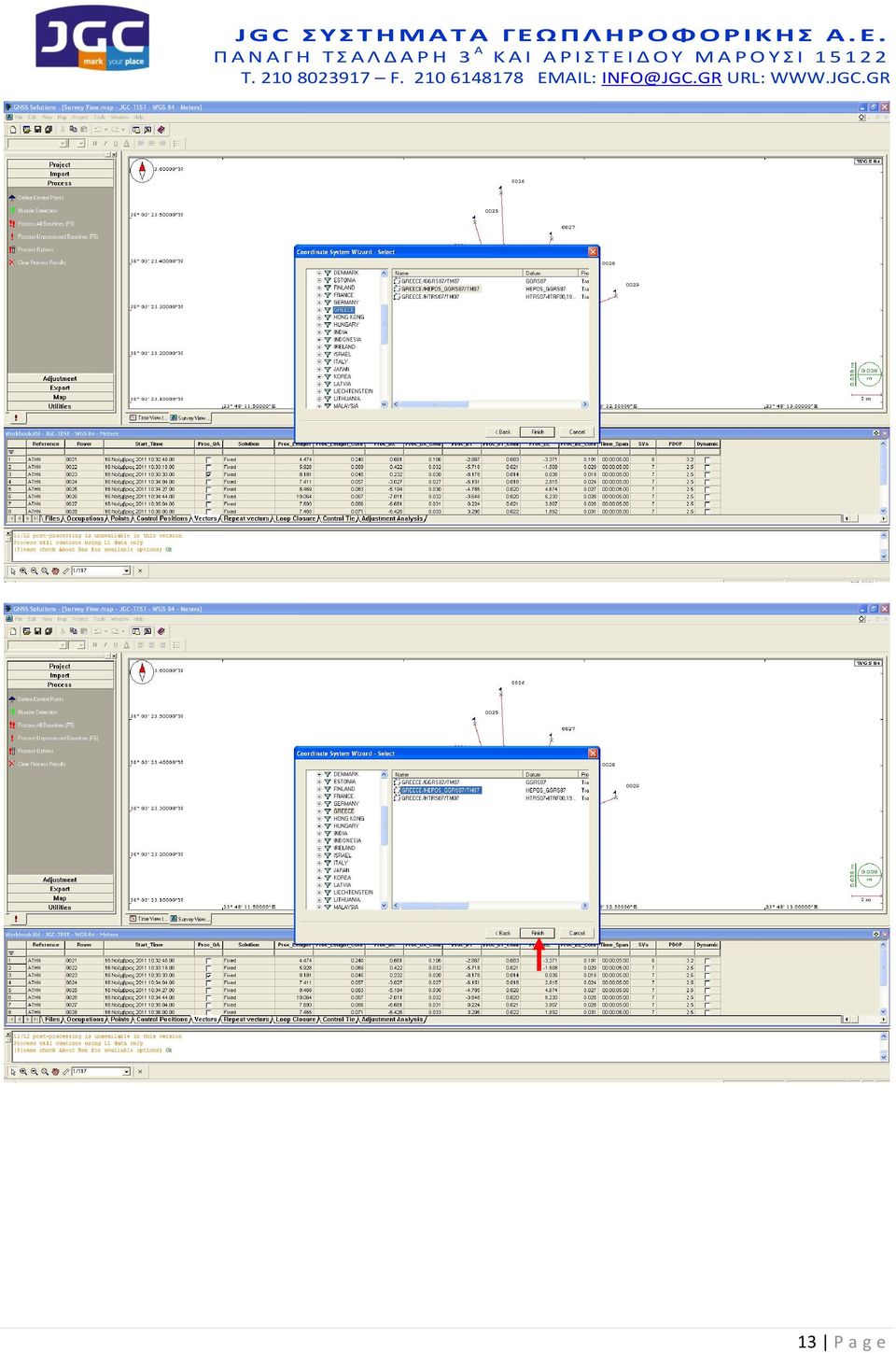

13 13 P a g e

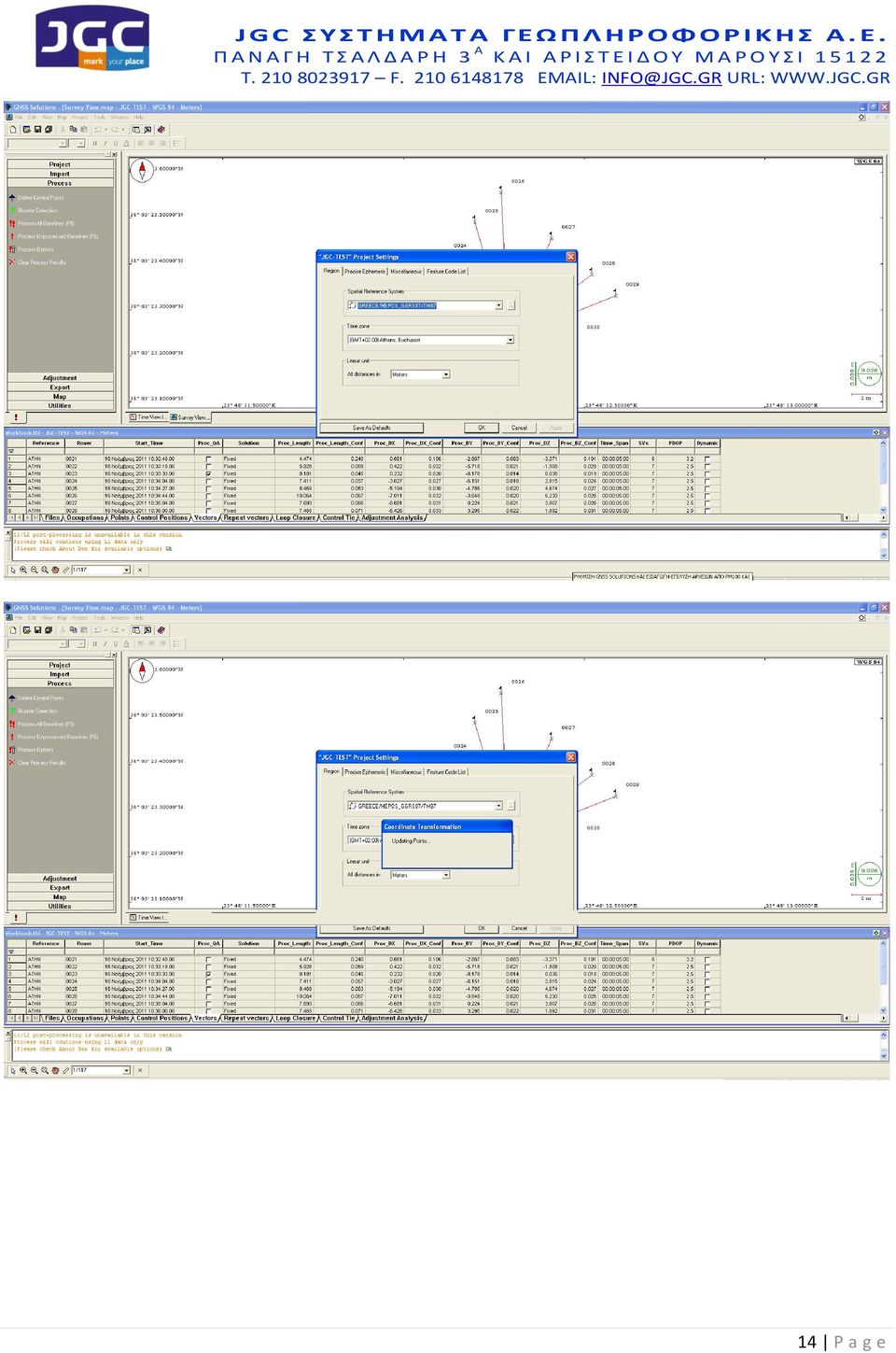

14 14 P a g e

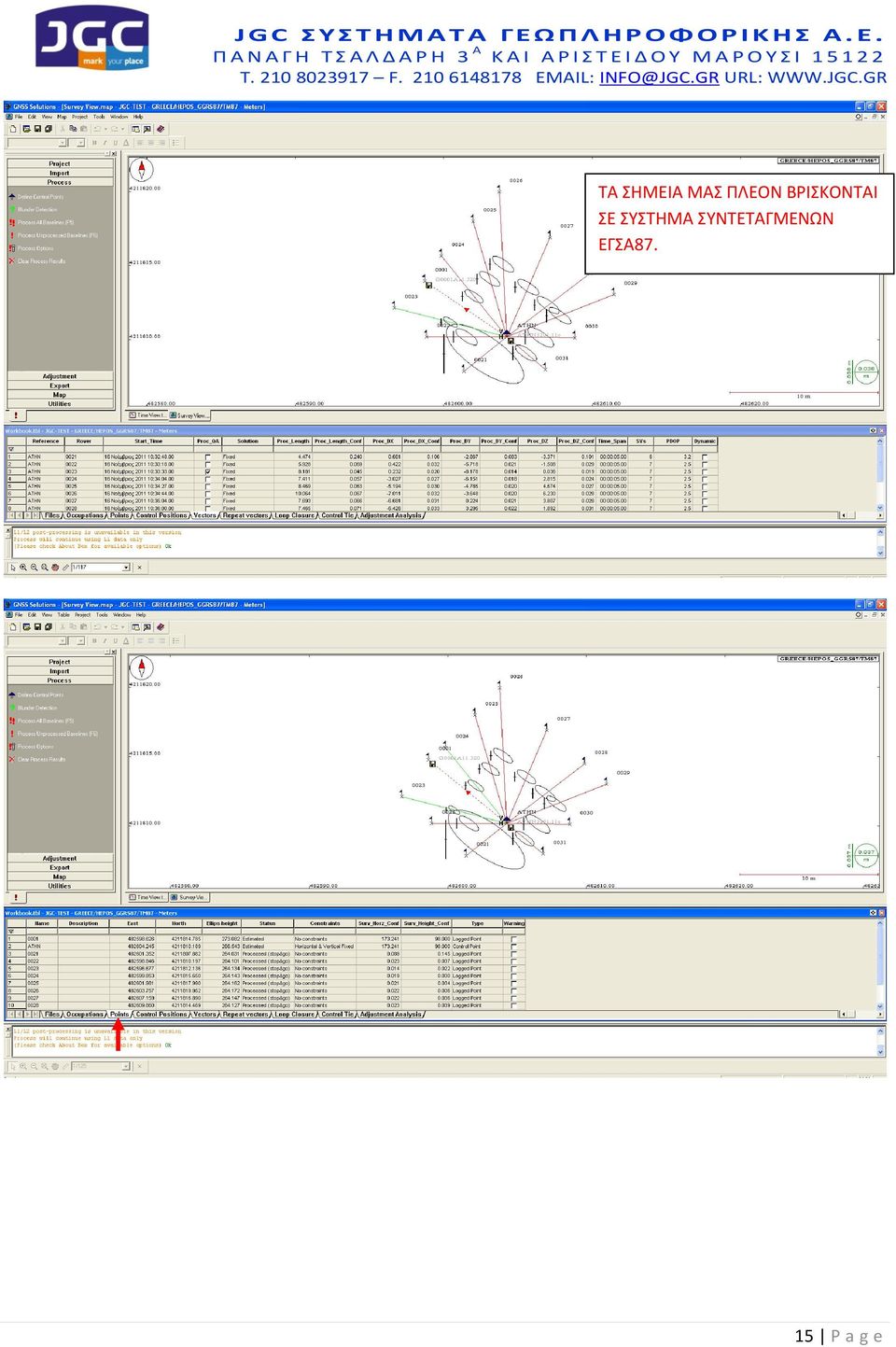

15 ΤΑ ΣΗΜΕΙΑ ΜΑΣ ΠΛΕΟΝ ΒΡΙΣΚΟΝΤΑΙ ΣΕ ΣΥΣΤΗΜΑ ΣΥΝΤΕΤΑΓΜΕΝΩΝ ΕΓΣΑ P a g e

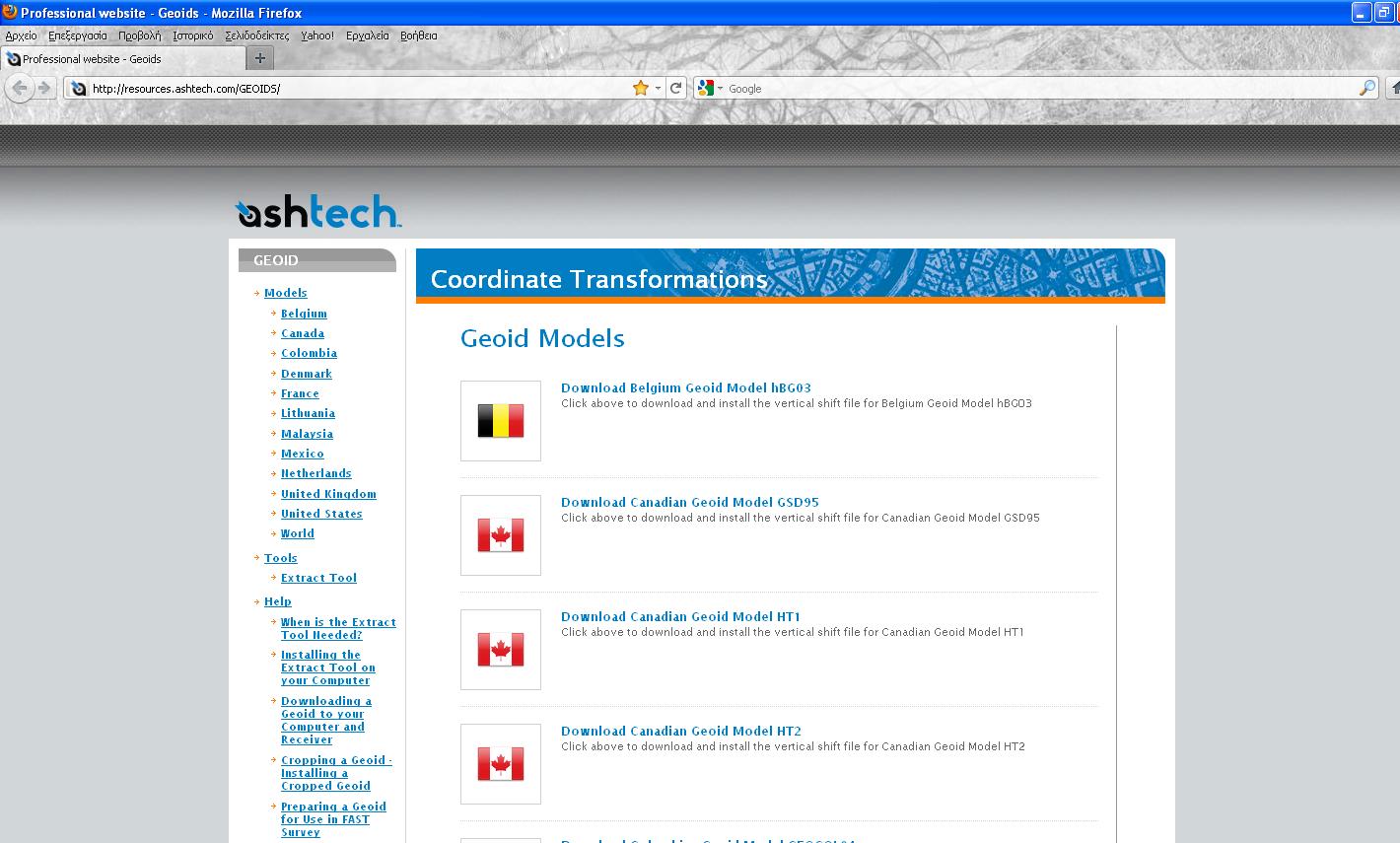

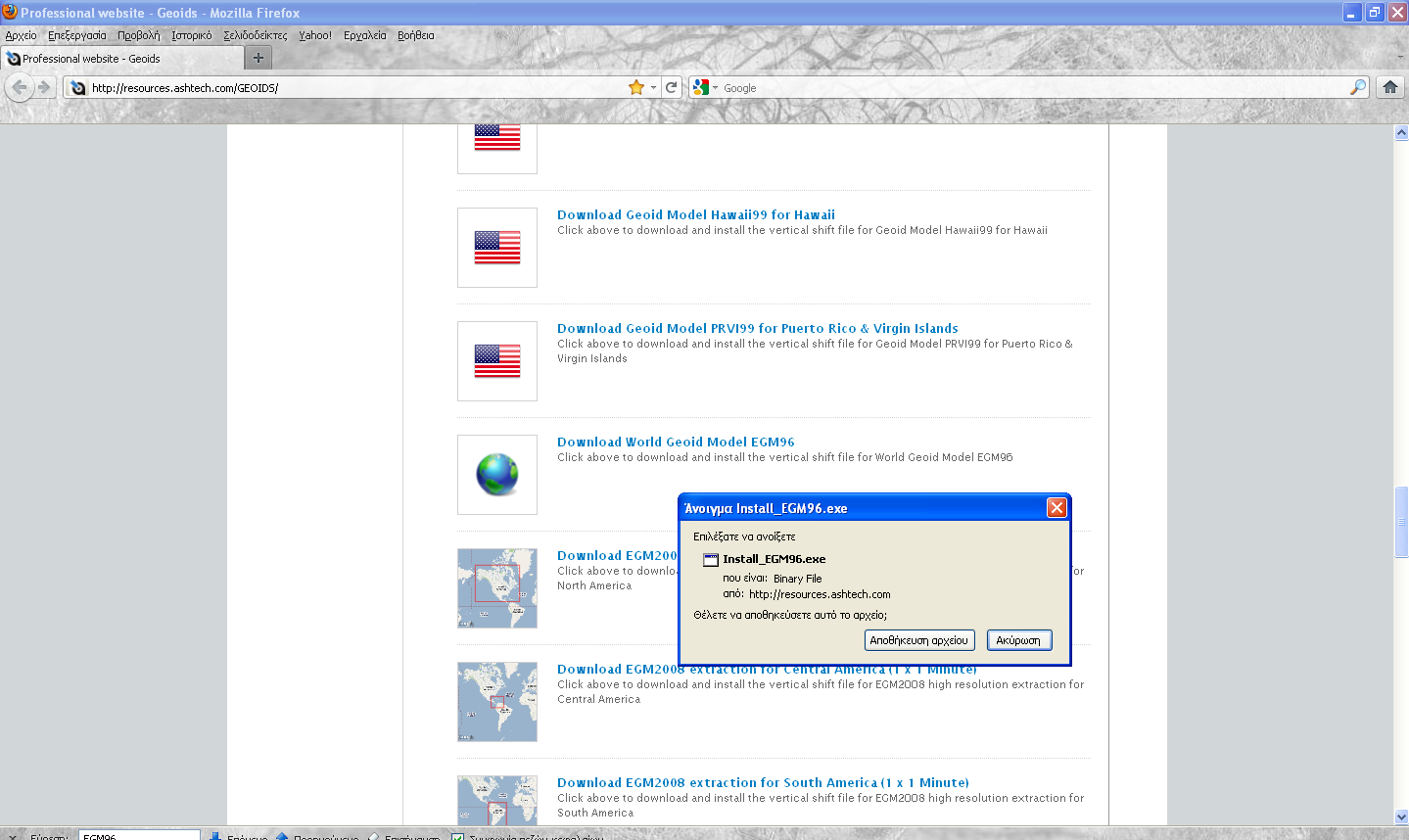

16 ΣΤΗ ΣΥΝΕΧΕΙΑ ΡΥΘΜΙΖΟΥΜΕ (ΤΗΝ ΠΡΩΤΗ ΦΟΡΑ ΜΟΝΟ) ΤΟ ΜΟΝΤΕΛΟ ΓΕΩΕΙΔΟΥΣ π.χ. EGM96 ΓΙΑ ΟΡΘΟΜΕΤΡΙΚΑ ΥΨΟΜΕΤΡΑ. ΜΕ ΤΗΝ ΠΡΟΗΓΟΥΜΕΝΗ ΕΠΙΛΟΓΗ ΑΝΟΙΓΕΙ Ο WEB BROWSER ΣΑΣ ΣΤΟ ΕΠΙΣΗΜΟ SITE ΤΗΣ ASHTECH... Contents No table of contents entries found.. 16 P a g e

ΜΕ ΤΗΝ ΠΡΟΗΓΟΥΜΕΝΗ ΕΠΙΛΟΓΗ ΑΝΟΙΓΕΙ Ο WEB BROWSER ΣΑΣ ΣΤΟ

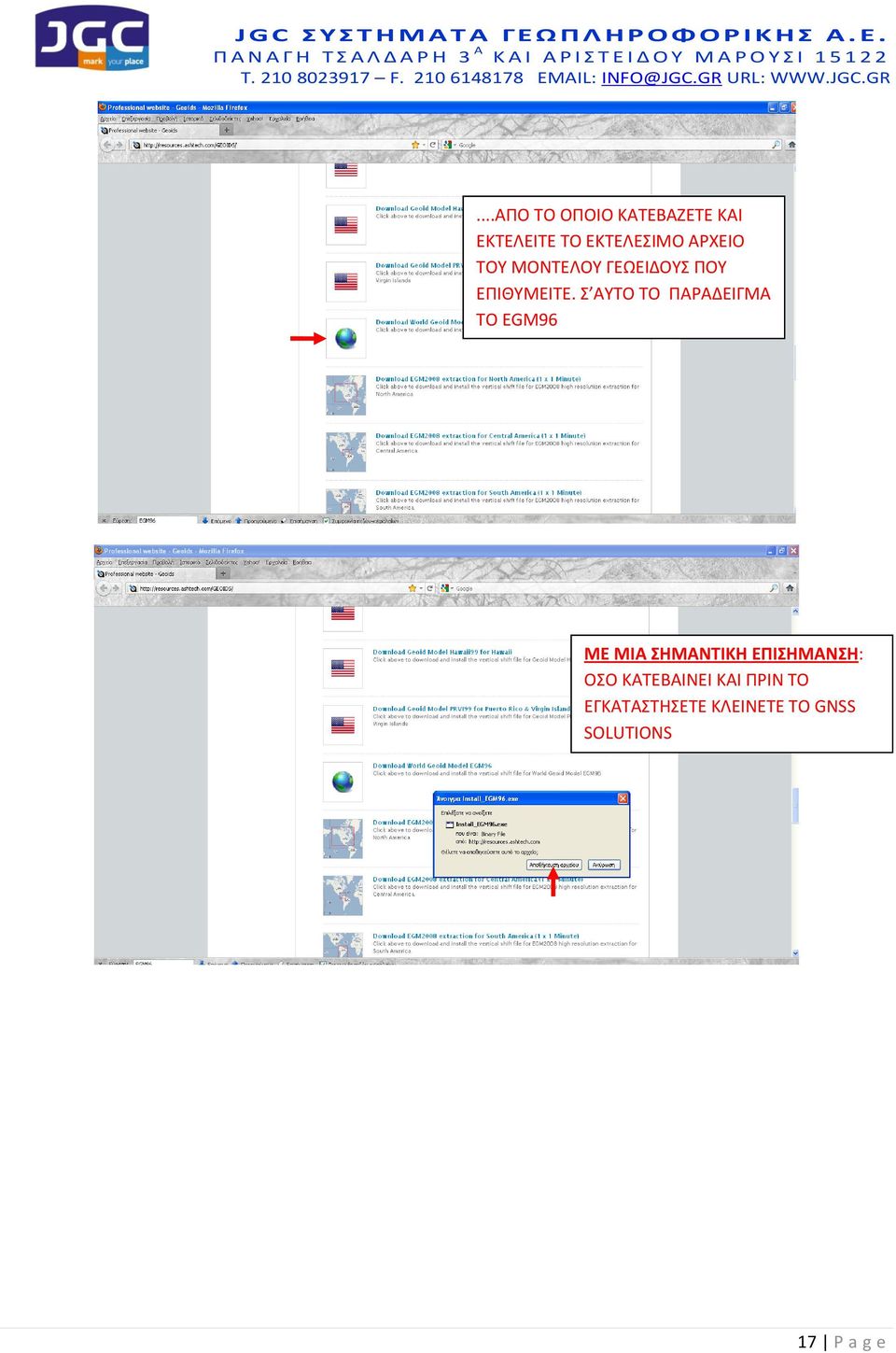

17 ...ΑΠΟ ΤΟ ΟΠΟΙΟ ΚΑΤΕΒΑΖΕΤΕ ΚΑΙ ΕΚΤΕΛΕΙΤΕ ΤΟ ΕΚΤΕΛΕΣΙΜΟ ΑΡΧΕΙΟ ΤΟΥ ΜΟΝΤΕΛΟΥ ΓΕΩΕΙΔΟΥΣ ΠΟΥ ΕΠΙΘΥΜΕΙΤΕ. Σ AYTO TO ΠΑΡΑΔΕΙΓΜΑ ΤΟ EGM96 Contents No table of contents entries found.. ΜΕ ΜΙΑ ΣΗΜΑΝΤΙΚΗ ΕΠΙΣΗΜΑΝΣΗ: ΟΣΟ ΚΑΤΕΒΑΙΝΕΙ ΚΑΙ ΠΡΙΝ ΤΟ ΕΓΚΑΤΑΣΤΗΣΕΤΕ ΚΛΕΙNETΕ ΤΟ GNSS SOLUTIONS Contents No table of contents entries found.. 17 P a g e

Σ AYTO TO ΠΑΡΑΔΕΙΓΜΑ ΤΟ EGM96 Contents No table of contents entries found.

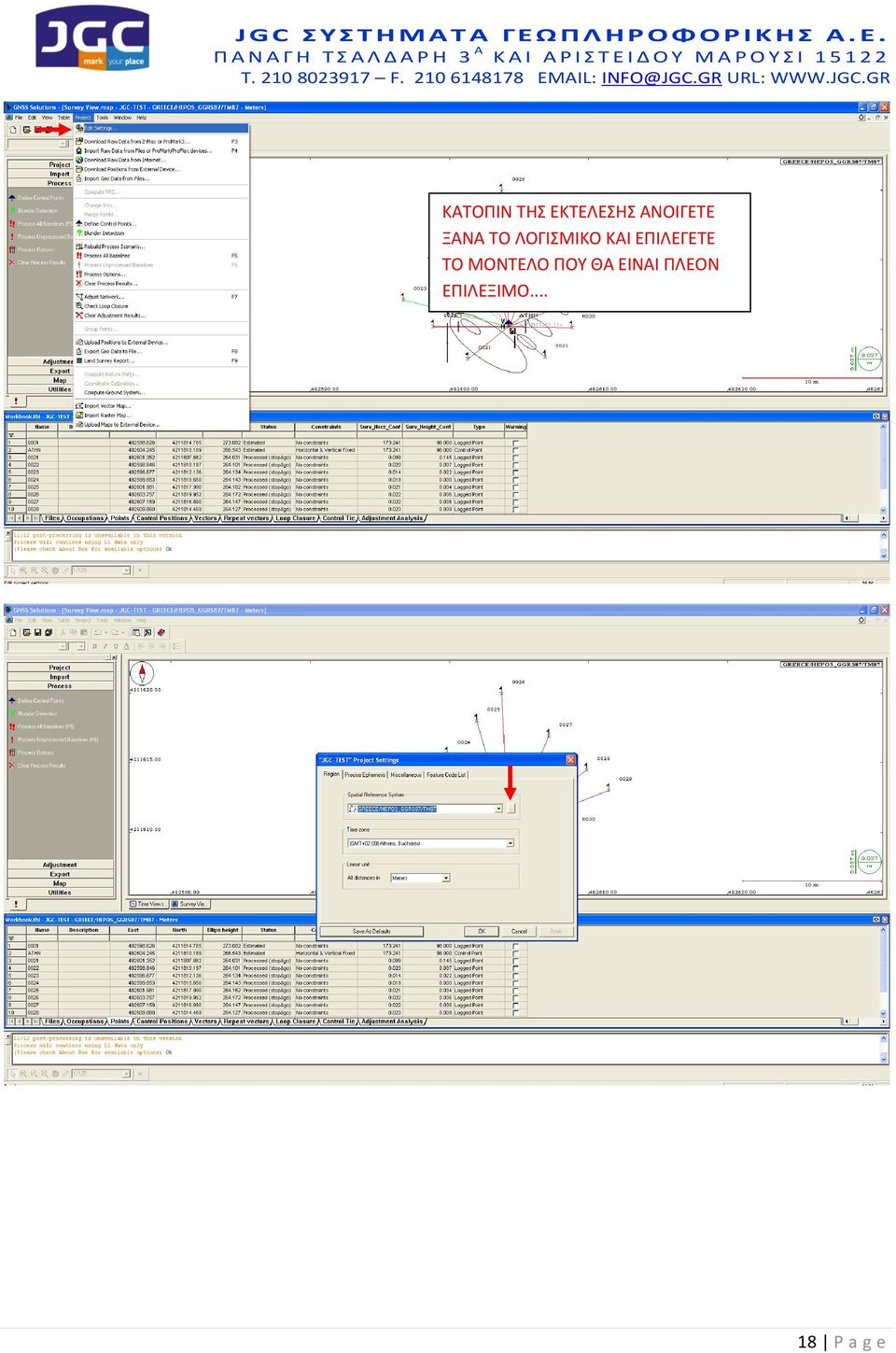

18 ΚΑΤΟΠΙΝ ΤΗΣ ΕΚΤΕΛΕΣΗΣ ΑΝΟΙΓΕΤΕ ΞΑΝΑ ΤΟ ΛΟΓΙΣΜΙΚΟ ΚΑΙ ΕΠΙΛΕΓΕΤΕ ΤΟ ΜΟΝΤΕΛΟ ΠΟΥ ΘΑ ΕΙΝΑΙ ΠΛΕΟΝ ΕΠΙΛΕΞΙΜΟ P a g e

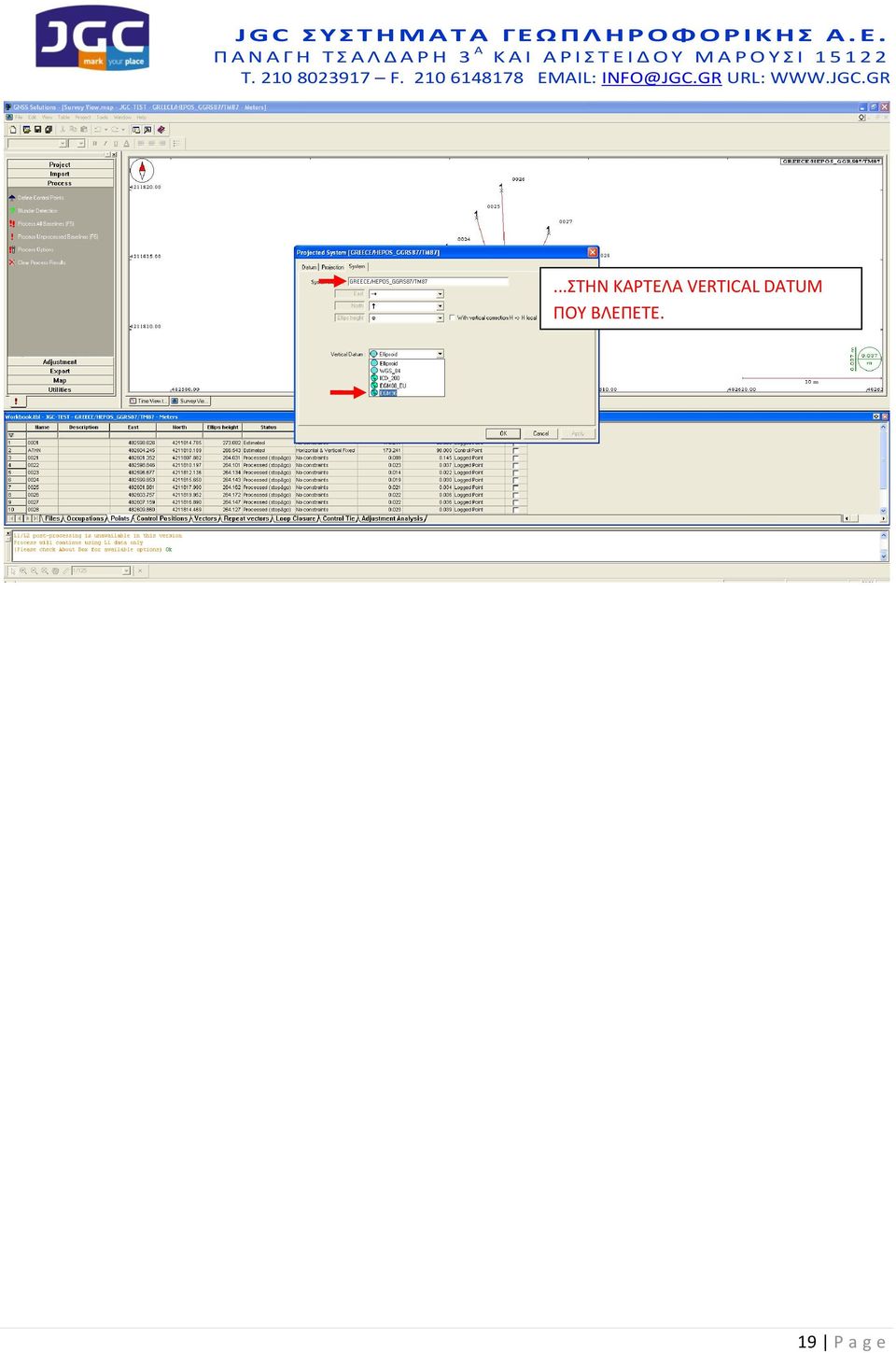

19 ...ΣΤΗΝ ΚΑΡΤΕΛΑ VERTICAL DATUM ΠΟΥ ΒΛΕΠΕΤΕ. 19 P a g e

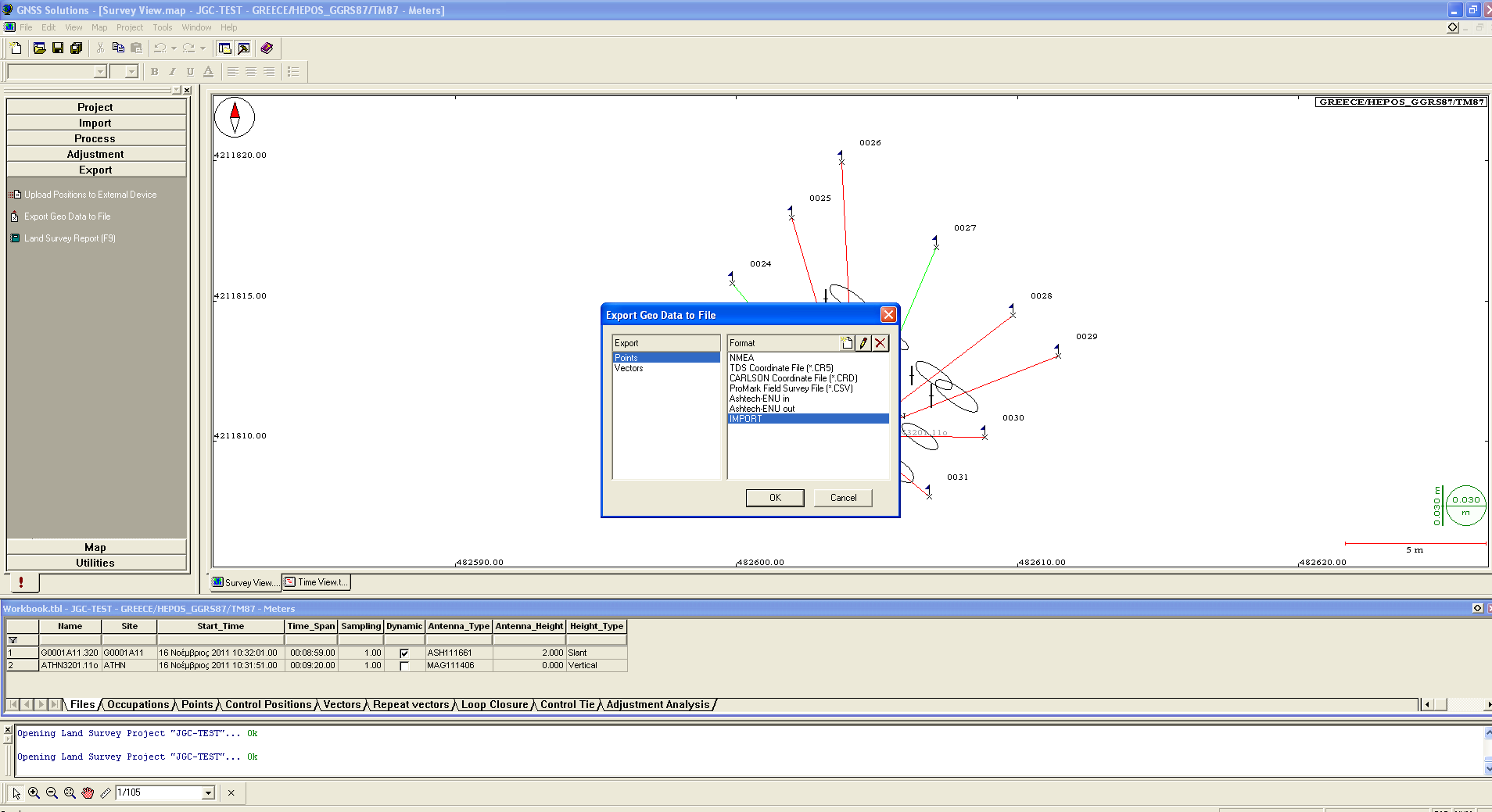

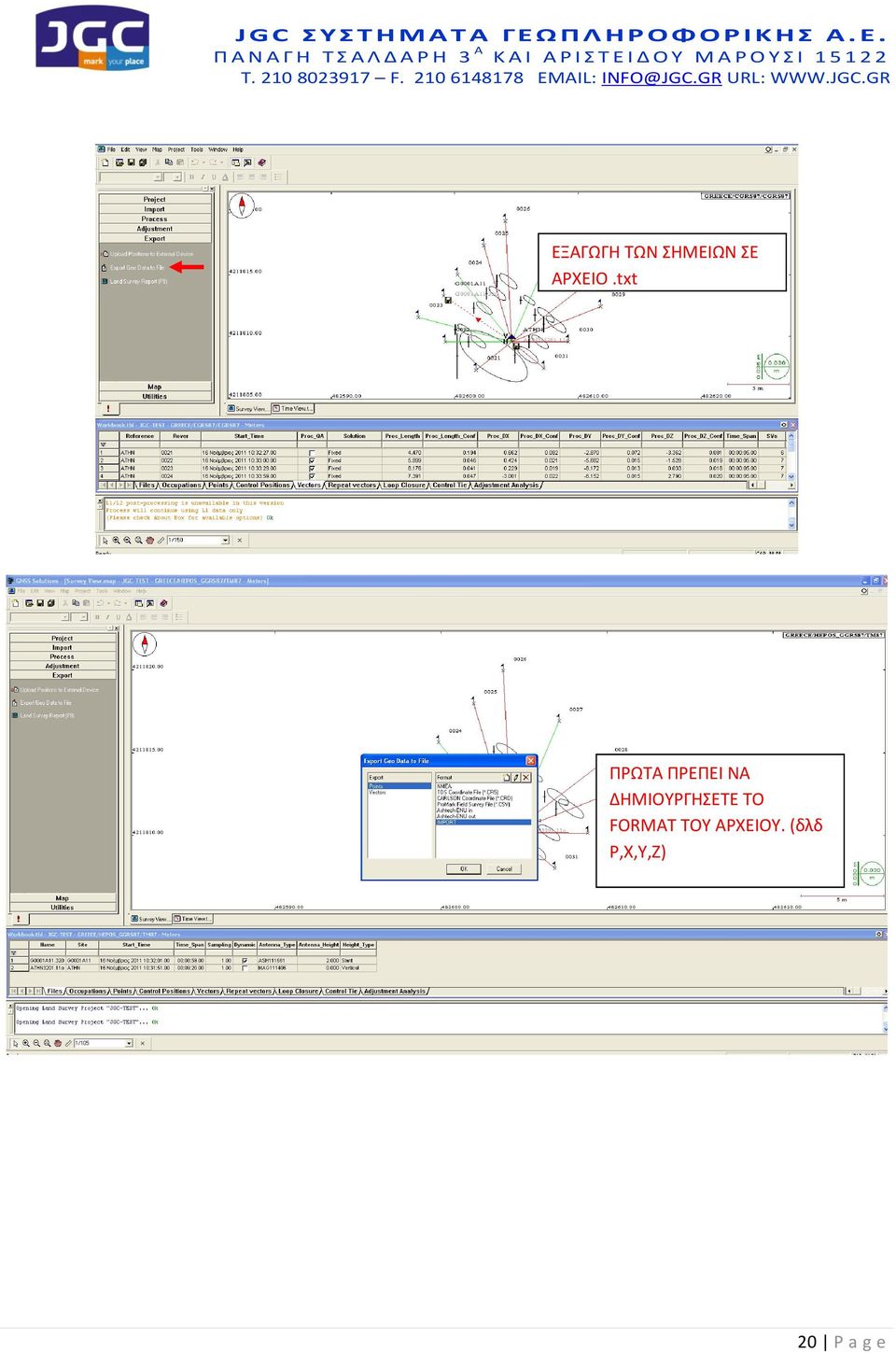

20 ΕΞΑΓΩΓΗ ΤΩΝ ΣΗΜΕΙΩΝ ΣΕ ΑΡΧΕΙΟ.txt ΠΡΩΤΑ ΠΡΕΠΕΙ ΝΑ ΔΗΜΙΟΥΡΓΗΣΕΤΕ ΤΟ FORMAT TOY ΑΡΧΕΙΟΥ. (δλδ P,X,Y,Z) 20 P a g e

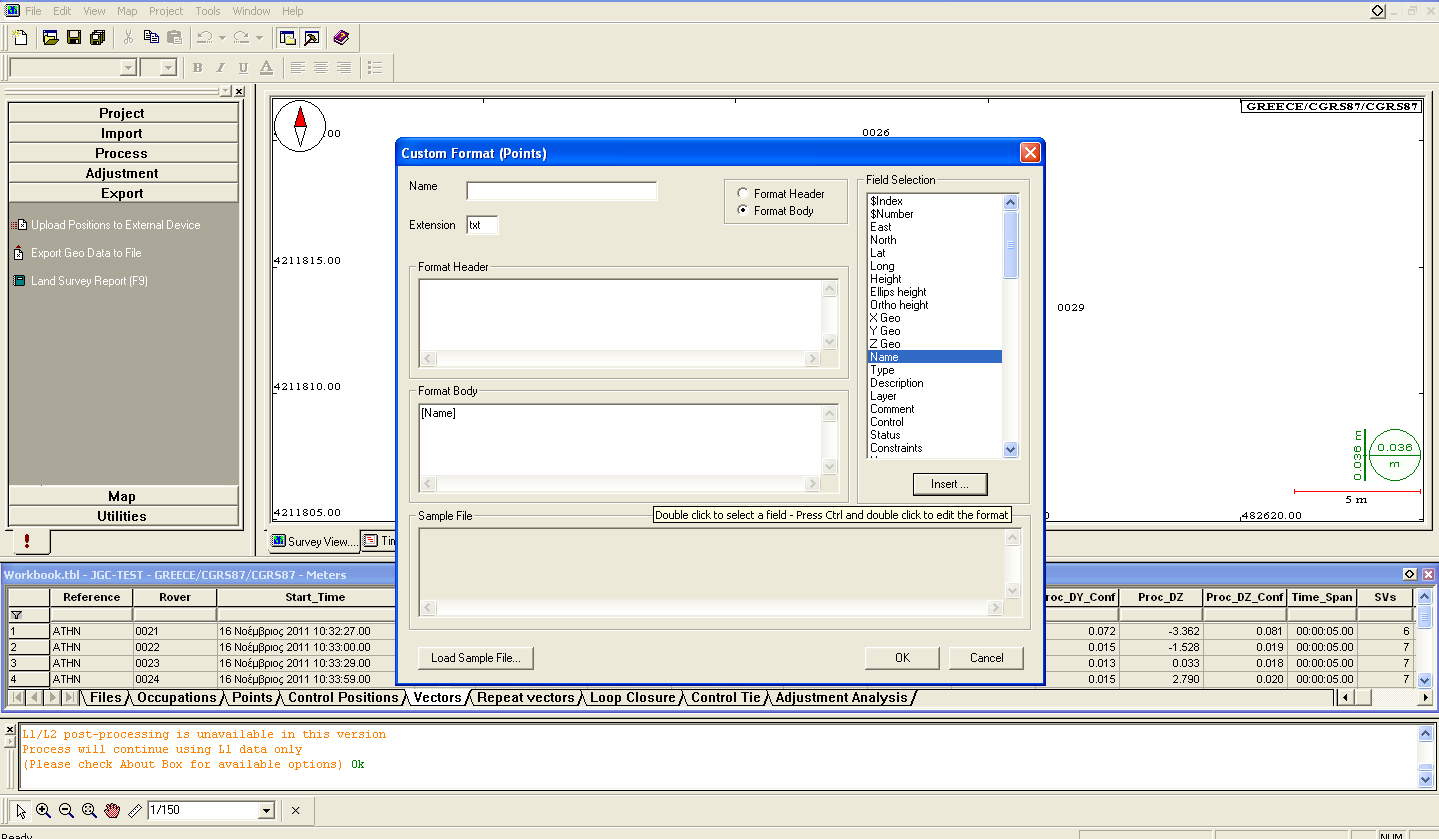

21 ΕΠΙΛΕΓΟΥΜΕ NAME ΚΑΙ ΠΑΤΑΜΕ INSERT. 21 P a g e

22 22 P a g e

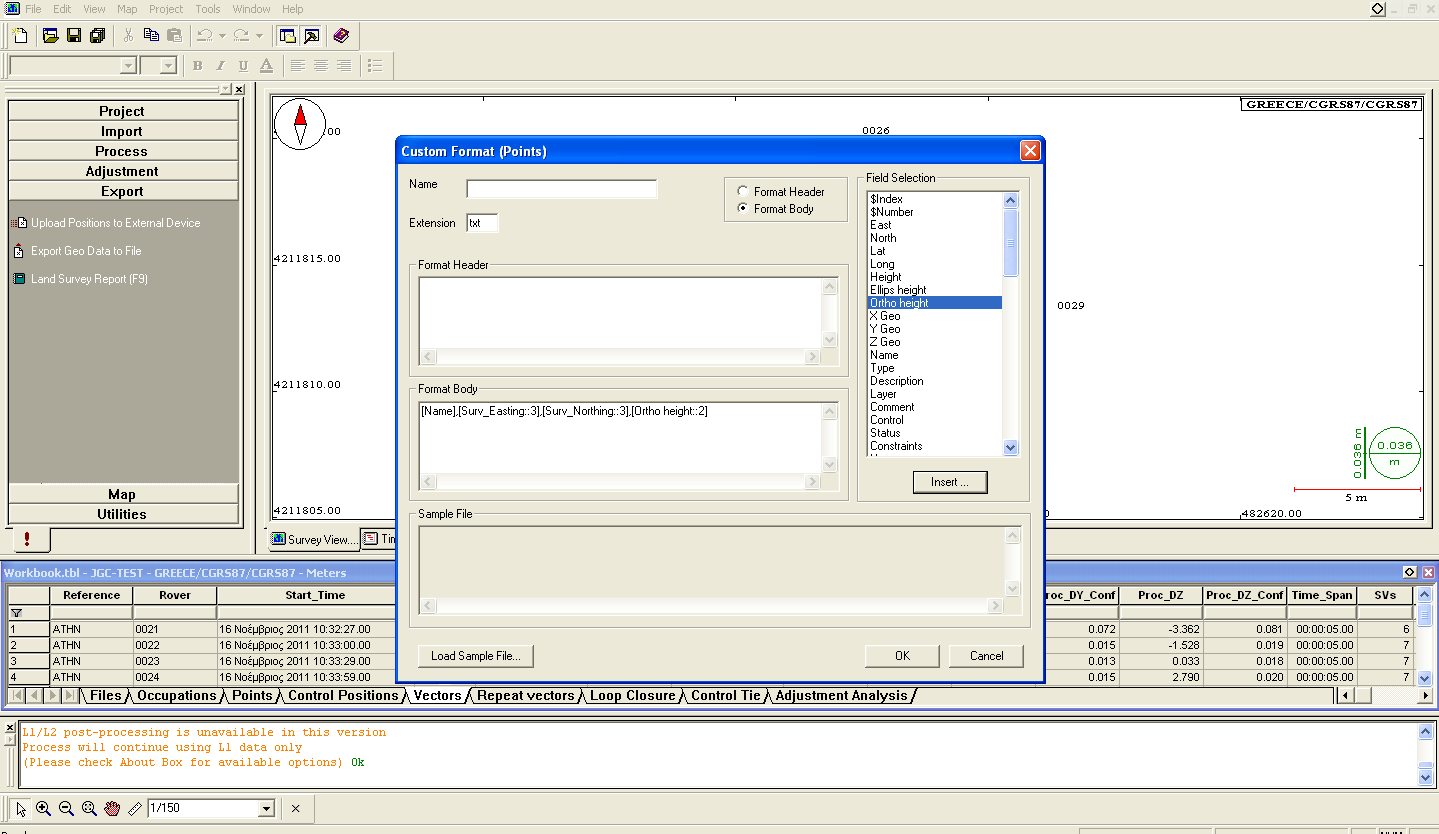

23 ΣΤΗ ΣΥΝΕΧΕΙΑ ΓΡΑΦΟΥΜΕ ΤΟ, (ΚΟΜΜΑ ΔΛΔ) ΣΤΟ FORMAT BODY. (ΟΠΩΣ ΑΚΡΙΒΩΣ ΘΕΛΟΥΜΕ ΝΑ ΥΠΑΡΧΕΙ ΣΤΟ.txt ΠΟΥ ΘΑ ΔΗΜΙΟΥΡΓΗΣΟΥΜΕ). OΜΟΙΩΣ ΚΑΙ ΤΑ ΥΠΟΛΟΙΠΑ ΜΕΧΡΙ ΝΑ ΦΤΑΣΟΥΜΕ ΣΤΗΝ ΤΕΛΙΚΗ ΜΟΡΦΗ ΟΠΩΣ ΒΛΕΠΕΤΕ.. 23 P a g e

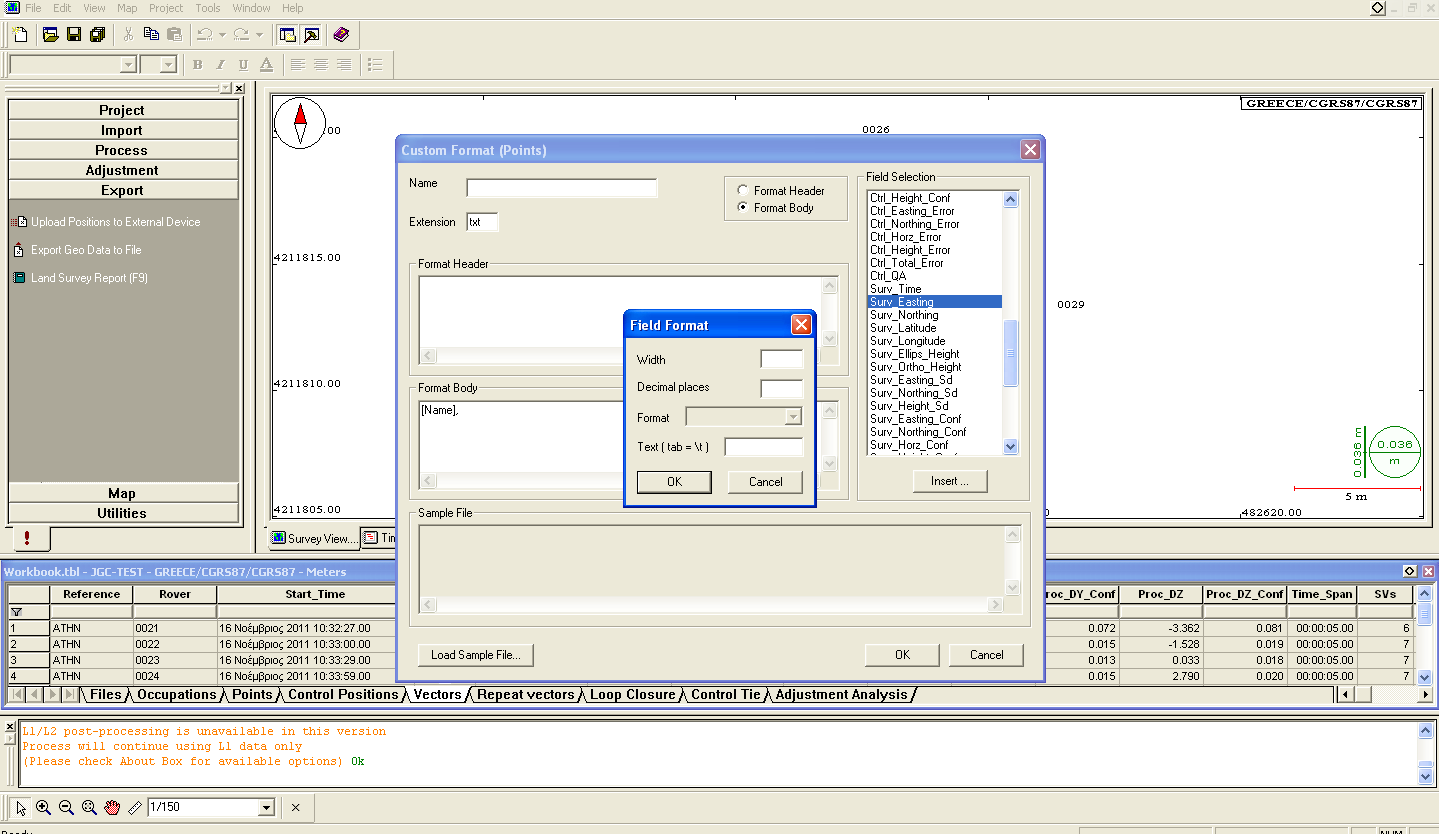

24 ΓΙΑ ΤΑ SURV_EASTING, SURV_NORTHING (ΔΛΔ ΤΙΣ ΣΥΝΤΕΤΑΓΜΕΝΕΣ Χ, Υ ΚΑΙ Η) ΘΑ ΒΑΛΟΥΜΕ 3 ΔΕΚΑΔΙΚΑ ΕΝΩ ΓΙΑ ΤΟ ORTHO HEIGHT P a g e

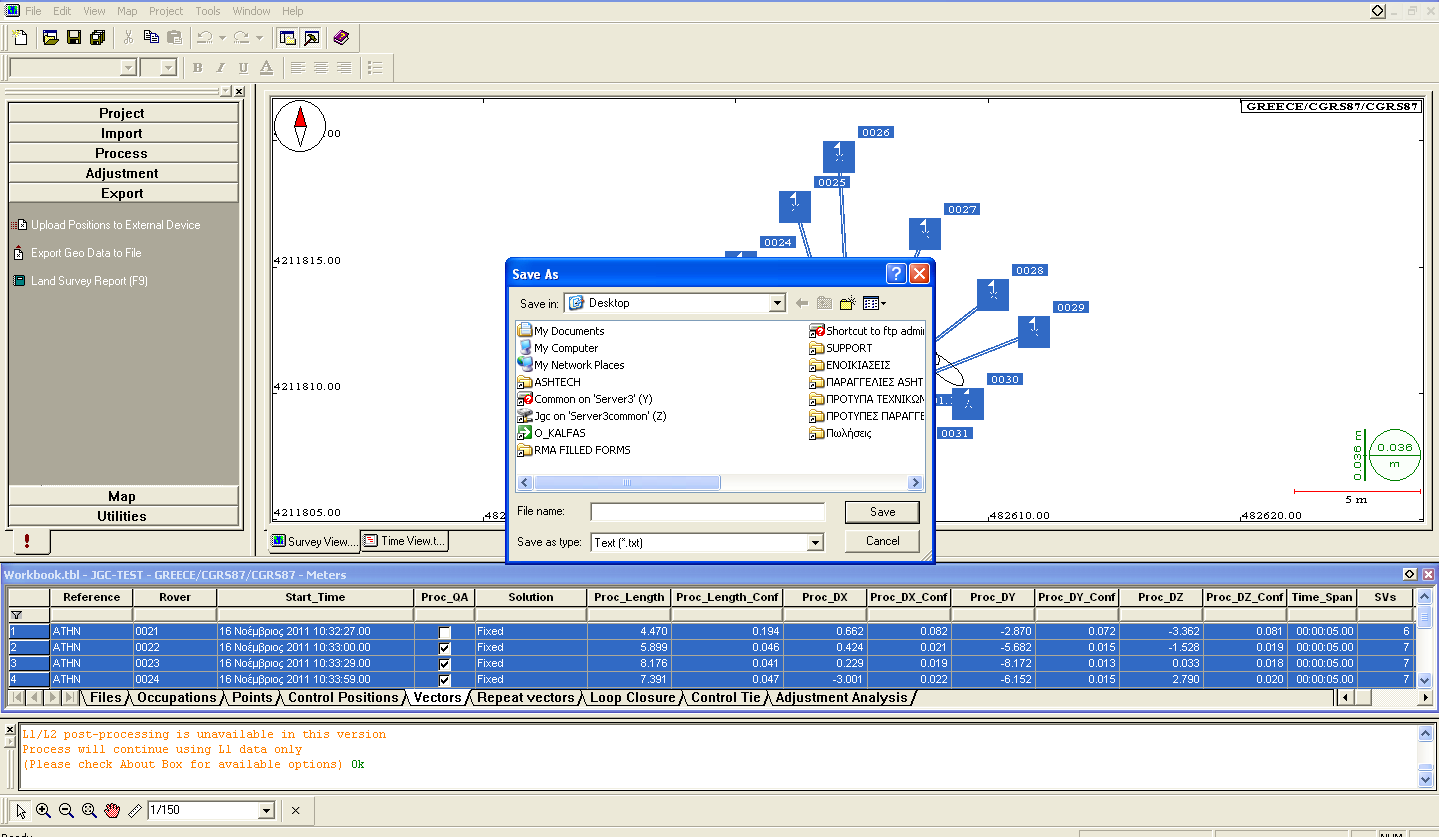

25 ΔΙΝΟΥΜΕ ΚΑΙ ΕΝΑ ΟΝΟΜΑ ΤΟΥ CUSTOM FORMAT ΓΙΑ ΝΑ ΤΟ ΕΠΙΛΕΓΟΥΜΕ ΞΑΝΑ KAI ΠΑΤΑΜΕ ΟΚ.. ΣΤΗ ΣΥΝΕΧΕΙΑ ΔΙΑΛΕΓΟΥΜΕ ΟΛΑ ΤΑ ΣΗΜΕΙΑ ΜΕ CTRL KAI A ΚΑΙ ΕΠΙΛΕΓΟΥΜΕ ΤΟ FORMAT ΠΟΥ ΜΟΛΙΣ ΔΗΜΙΟΥΡΓΗΣΑΜΕ ΑΠΟ: EXPORT GEODATA TO FILE. 25 P a g e

26 26 P a g e

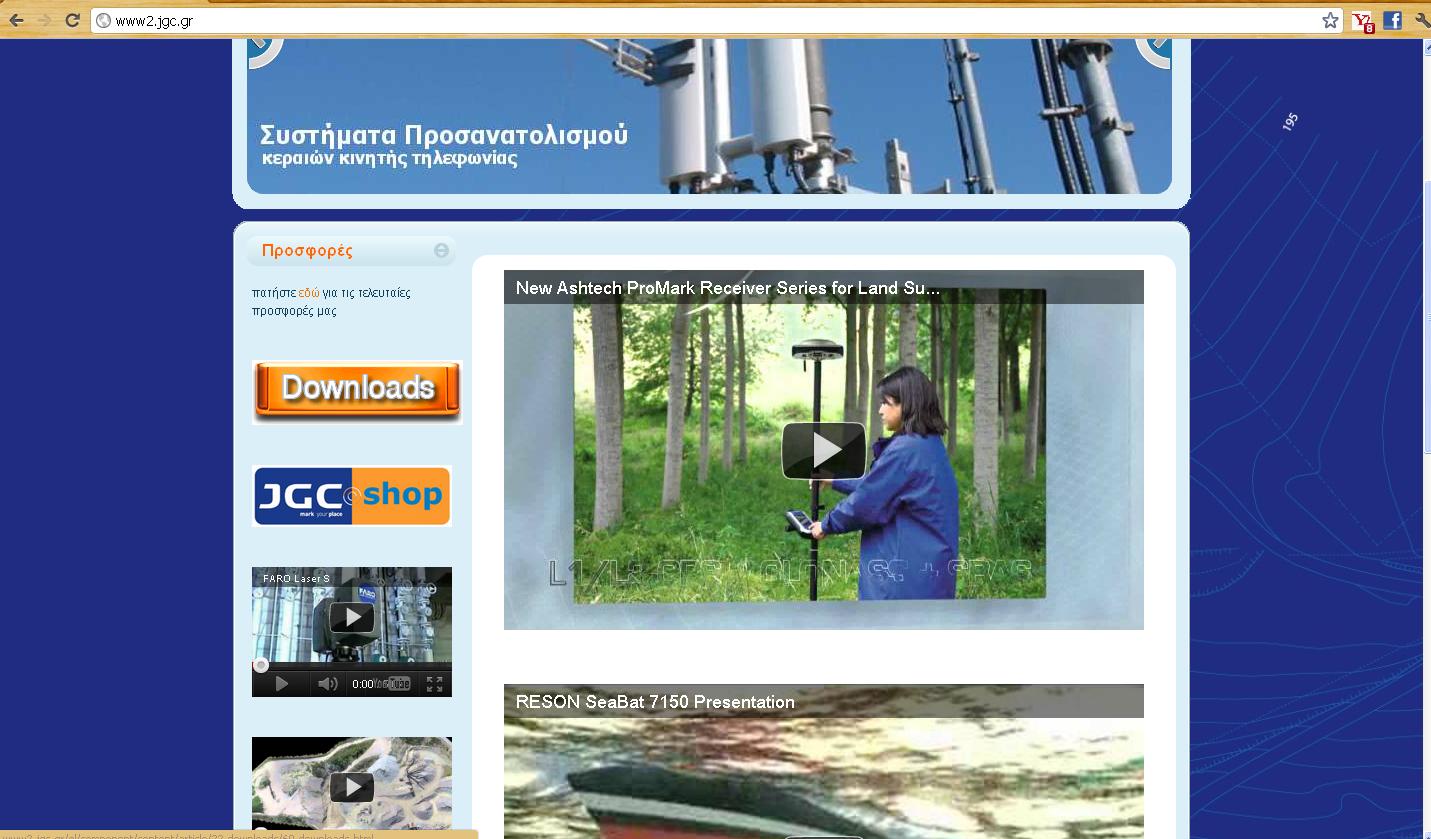

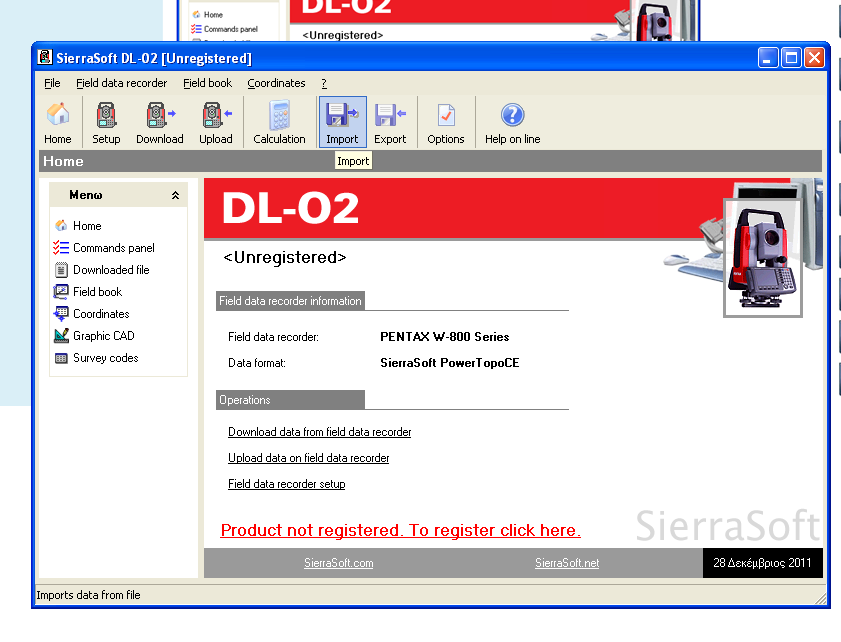

27 ΓΙΑ ΝΑ ΜΕΤΑΤΡΕΨΕΤΕ ΤΟ ΑΡΧΕΙΟ.ΤΧΤ ΣΕ.DXF ΚΑΤΕΒΑΖΕΤΕ TO ΛΟΓΙΣΜΙΚΟ DL-02 ΑΠΟ ΤΟ SITE ΜΑΣ. 27 P a g e

28 28 P a g e

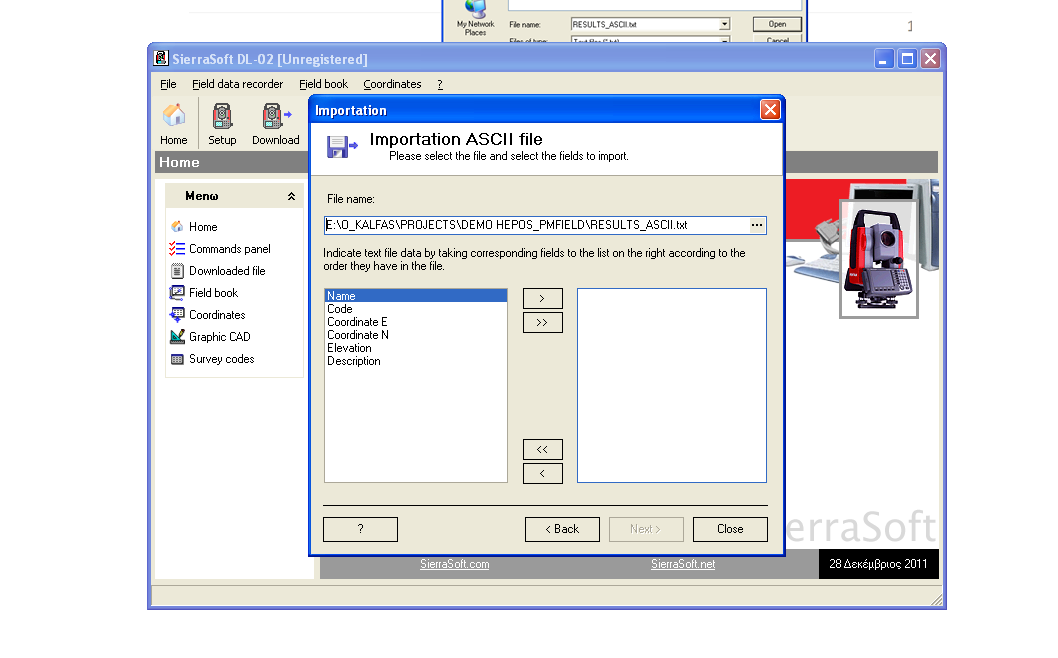

29 ΕΙΣΑΓΟΥΜΕ ΤΟ.ΤΧΤ ΠΟΥ ΔΗΜΙΟΥΡΓΗΣΑΜΕ ΑΠΟ ΤΟ GNSS SOLUTIONS. KAI ΕΠΙΛΕΓΟΥΜΕ ΜΕ ΤΗ ΣΕΙΡΑ ΤΑ ΠΕΔΙΑ NAME,COORDINATE E, COORDINATE N KAI ELEVATION ΚΑΙ ΤΑ ΠΕΡΝΑΜΕ ΔΕΞΙΑ ΜΕ ΤΟ ΜΟΝΟ ΒΕΛΑΚΙ ΩΣΤΕ ΝΑ ΔΗΜΙΟΥΡΓΗΣΟΥΜΕ ΤΟ ΙΔΙΟ FORMAT ΠΟΥ ΕΙΧΑΜΕ ΦΤΙΑΞΕΙ ΚΑΙ ΣΤΟ GNSS SOLUTIONS KAI ΠΑΤΑΜΕ NEXT. 29 P a g e

30 ΕΠΙΛΕΓΟΥΜΕ ΣΑΝ ΔΙΑΧΩΡΙΣΤΙΚΟ TOY ΑΡΧΕΙΟΥ.txt ΤΟ COMMA KAI ΠΑΤΑΜΕ IMPORT. 30 P a g e

31 31 P a g e

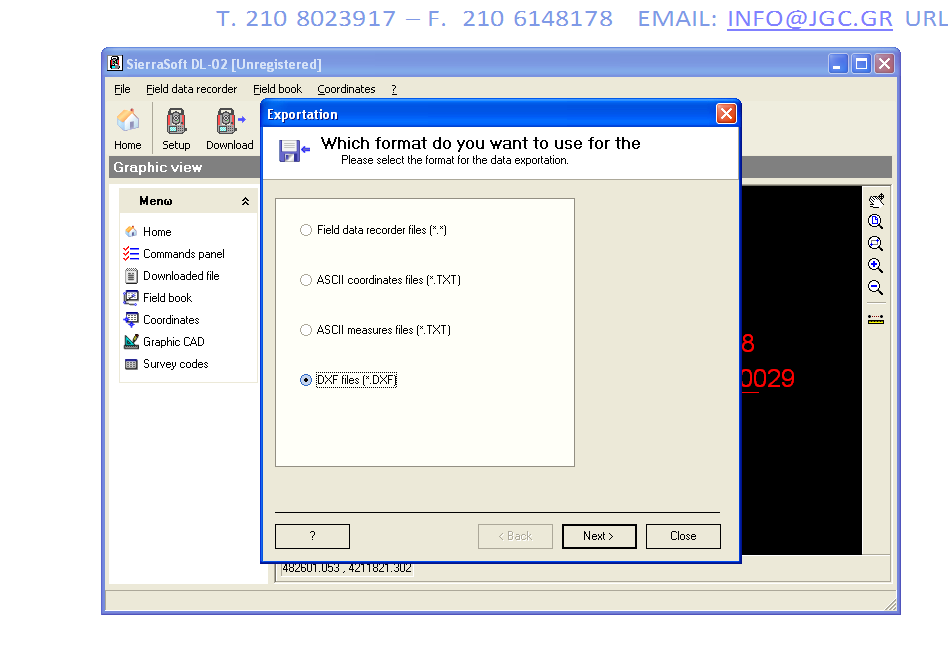

32 32 P a g e

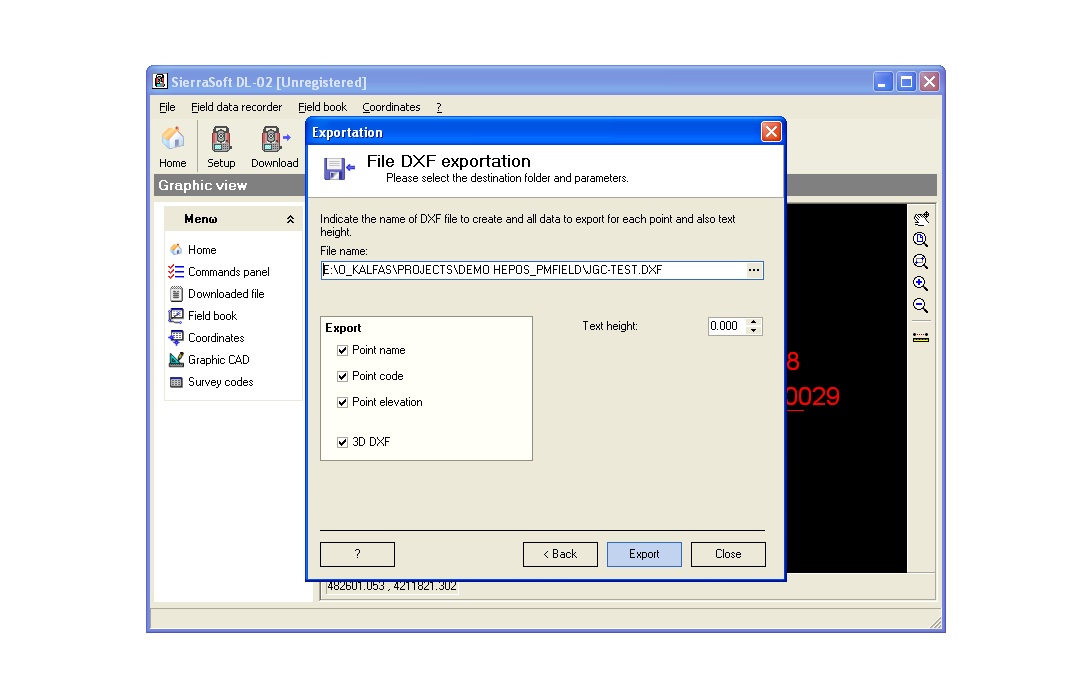

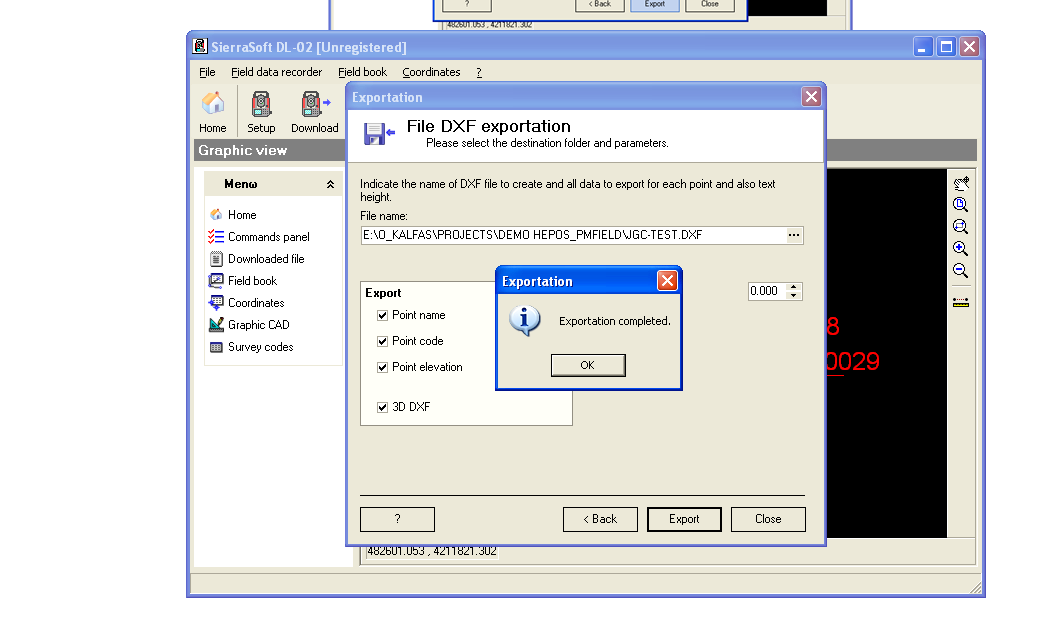

33 TO DXF ΑΡΧΕΙΟ ΔΗΜΙΟΥΡΓΗΘΗΚΕ! 33 P a g e
