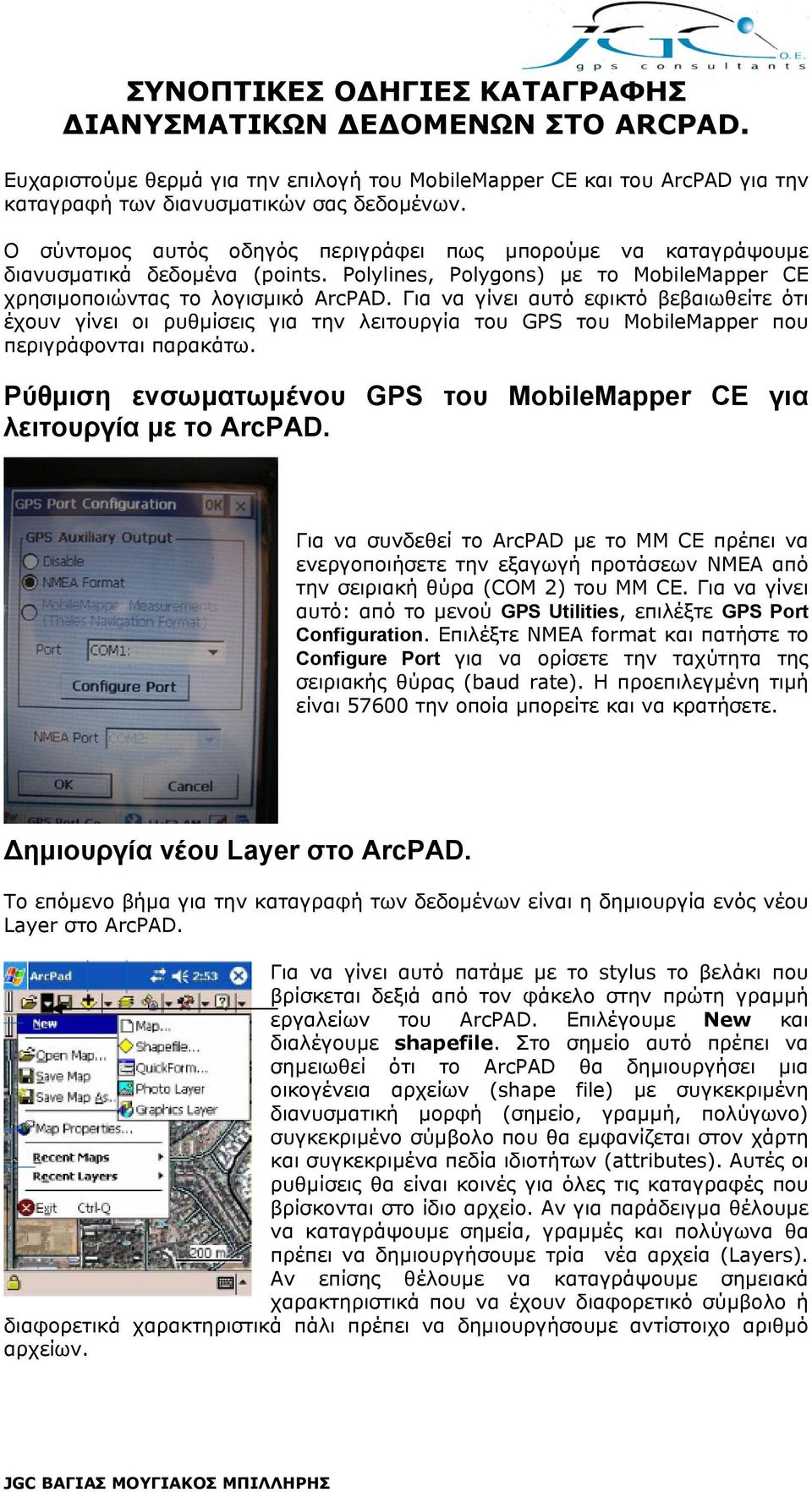

1 ΣΥΝΟΠΤΙΚΕΣ Ο ΗΓΙΕΣ ΚΑΤΑΓΡΑΦΗΣ ΙΑΝΥΣΜΑΤΙΚΩΝ Ε ΟΜΕΝΩΝ ΣΤΟ ARCPAD. Ευχαριστούµε θερµά για την επιλογή του MobileMapper CE και του ArcPAD για την καταγραφή των διανυσµατικών σας δεδοµένων. Ο σύντοµος αυτός οδηγός περιγράφει πως µπορούµε να καταγράψουµε διανυσµατικά δεδοµένα (points. Polylines, Polygons) µε το MobileMapper CE χρησιµοποιώντας το λογισµικό ArcPAD. Για να γίνει αυτό εφικτό βεβαιωθείτε ότι έχουν γίνει οι ρυθµίσεις για την λειτουργία του GPS του MobileMapper που περιγράφονται παρακάτω. Ρύθµιση ενσωµατωµένου GPS του MobileMapper CE για λειτουργία µε το ArcPAD. Για να συνδεθεί το ArcPAD µε το MM CE πρέπει να ενεργοποιήσετε την εξαγωγή προτάσεων NMEA από την σειριακή θύρα (COM 2) του MM CE. Για να γίνει αυτό: από το µενού GPS Utilities, επιλέξτε GPS Port Configuration. Επιλέξτε ΝΜΕΑ format και πατήστε το Configure Port για να ορίσετε την ταχύτητα της σειριακής θύρας (baud rate). Η προεπιλεγµένη τιµή είναι την οποία µπορείτε και να κρατήσετε. ηµιουργία νέου Layer στο ArcPAD. To επόµενο βήµα για την καταγραφή των δεδοµένων είναι η δηµιουργία ενός νέου Layer στο ArcPAD. Για να γίνει αυτό πατάµε µε το stylus το βελάκι που βρίσκεται δεξιά από τον φάκελο στην πρώτη γραµµή εργαλείων του ArcPAD. Επιλέγουµε New και διαλέγουµε shapefile. Στο σηµείο αυτό πρέπει να σηµειωθεί ότι το ArcPAD θα δηµιουργήσει µια οικογένεια αρχείων (shape file) µε συγκεκριµένη διανυσµατική µορφή (σηµείο, γραµµή, πολύγωνο) συγκεκριµένο σύµβολο που θα εµφανίζεται στον χάρτη και συγκεκριµένα πεδία ιδιοτήτων (attributes). Αυτές οι ρυθµίσεις θα είναι κοινές για όλες τις καταγραφές που βρίσκονται στο ίδιο αρχείο. Αν για παράδειγµα θέλουµε να καταγράψουµε σηµεία, γραµµές και πολύγωνα θα πρέπει να δηµιουργήσουµε τρία νέα αρχεία (Layers). Αν επίσης θέλουµε να καταγράψουµε σηµειακά χαρακτηριστικά που να έχουν διαφορετικό σύµβολο ή διαφορετικά χαρακτηριστικά πάλι πρέπει να δηµιουργήσουµε αντίστοιχο αριθµό αρχείων.

Για να γίνει αυτό εφικτό βεβαιωθείτε ότι έχουν γίνει οι ρυθµίσεις για την λειτουργία του GPS του MobileMapper που περιγράφονται παρακάτω.

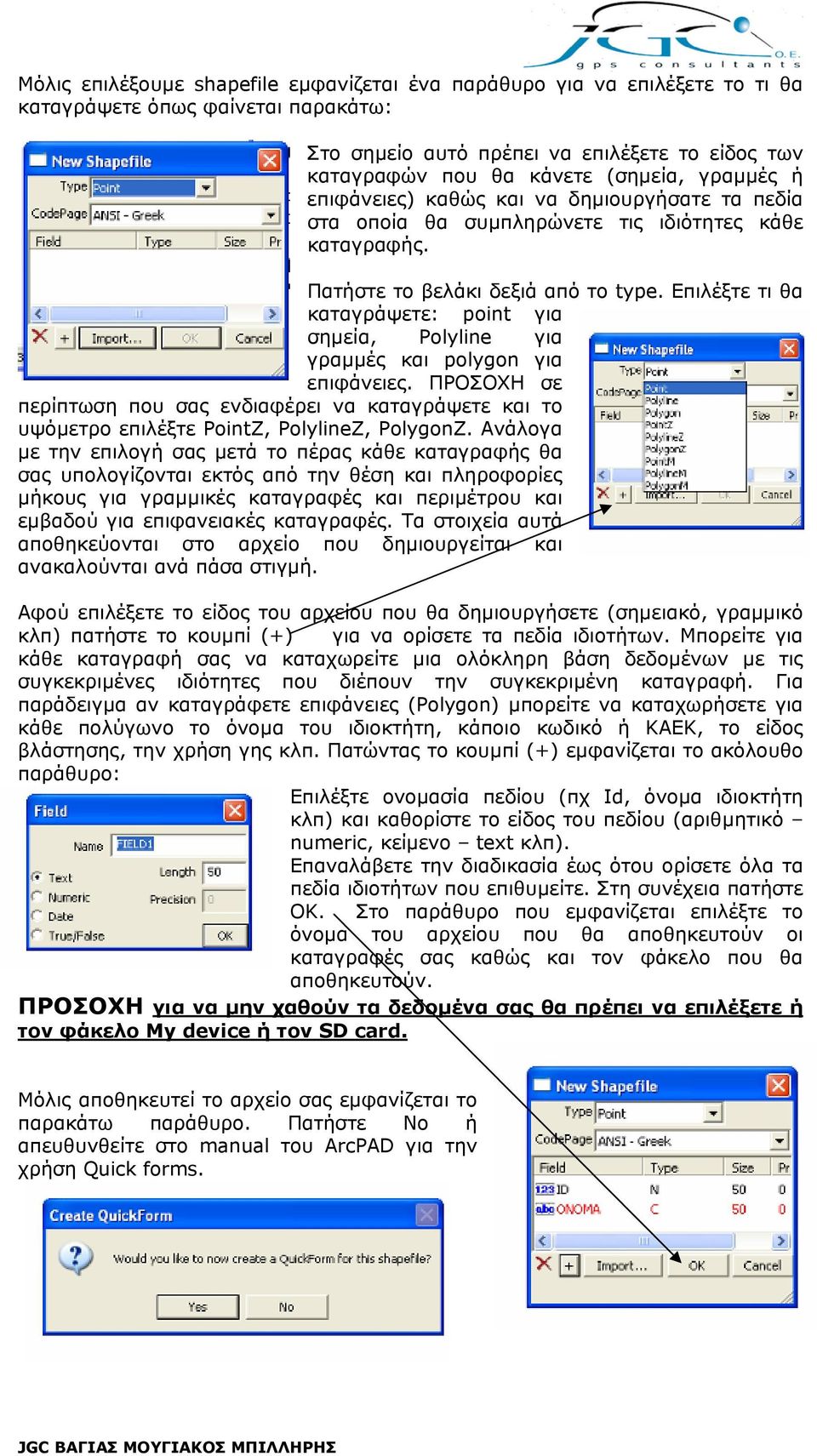

2 Μόλις επιλέξουµε shapefile εµφανίζεται ένα παράθυρο για να επιλέξετε το τι θα καταγράψετε όπως φαίνεται παρακάτω: Στο σηµείο αυτό πρέπει να επιλέξετε το είδος των καταγραφών που θα κάνετε (σηµεία, γραµµές ή επιφάνειες) καθώς και να δηµιουργήσατε τα πεδία στα οποία θα συµπληρώνετε τις ιδιότητες κάθε καταγραφής. Πατήστε το βελάκι δεξιά από το type. Επιλέξτε τι θα καταγράψετε: point για σηµεία, Polyline για γραµµές και polygon για επιφάνειες. ΠΡΟΣΟΧΗ σε περίπτωση που σας ενδιαφέρει να καταγράψετε και το υψόµετρο επιλέξτε PointZ, PolylineZ, PolygonZ. Ανάλογα µε την επιλογή σας µετά το πέρας κάθε καταγραφής θα σας υπολογίζονται εκτός από την θέση και πληροφορίες µήκους για γραµµικές καταγραφές και περιµέτρου και εµβαδού για επιφανειακές καταγραφές. Τα στοιχεία αυτά αποθηκεύονται στο αρχείο που δηµιουργείται και ανακαλούνται ανά πάσα στιγµή. Αφού επιλέξετε το είδος του αρχείου που θα δηµιουργήσετε (σηµειακό, γραµµικό κλπ) πατήστε το κουµπί (+) για να ορίσετε τα πεδία ιδιοτήτων. Μπορείτε για κάθε καταγραφή σας να καταχωρείτε µια ολόκληρη βάση δεδοµένων µε τις συγκεκριµένες ιδιότητες που διέπουν την συγκεκριµένη καταγραφή. Για παράδειγµα αν καταγράφετε επιφάνειες (Polygon) µπορείτε να καταχωρήσετε για κάθε πολύγωνο το όνοµα του ιδιοκτήτη, κάποιο κωδικό ή ΚΑΕΚ, το είδος βλάστησης, την χρήση γης κλπ. Πατώντας το κουµπί (+) εµφανίζεται το ακόλουθο παράθυρο: Επιλέξτε ονοµασία πεδίου (πχ Id, όνοµα ιδιοκτήτη κλπ) και καθορίστε το είδος του πεδίου (αριθµητικό numeric, κείµενο text κλπ). Επαναλάβετε την διαδικασία έως ότου ορίσετε όλα τα πεδία ιδιοτήτων πο υ επιθ υµείτε. Στη συνέχει α πατήστε ΟΚ. Στο παράθυρο που εµφανίζεται επιλέξτε το όνοµα του αρχείου που θα αποθηκευτούν οι καταγραφές σας καθώς και τον φάκελο που θα αποθηκευτούν. ΠΡΟΣΟΧΗ για να µην χαθούν τα δεδοµένα σας θα πρέπει να επιλέξετε ή τον φάκελο My device ή τoν SD card. Μόλις αποθηκευτεί το αρχείο σας εµφανίζεται το παρακάτω παράθυρο. Πατήστε Νο ή απευθυνθείτε στο manual του ArcPAD για την χρήση Quick forms.

Επιλέξτε τι θα καταγράψετε: point για σηµεία, Polyline για γραµµές και polygon για επιφάνειες.

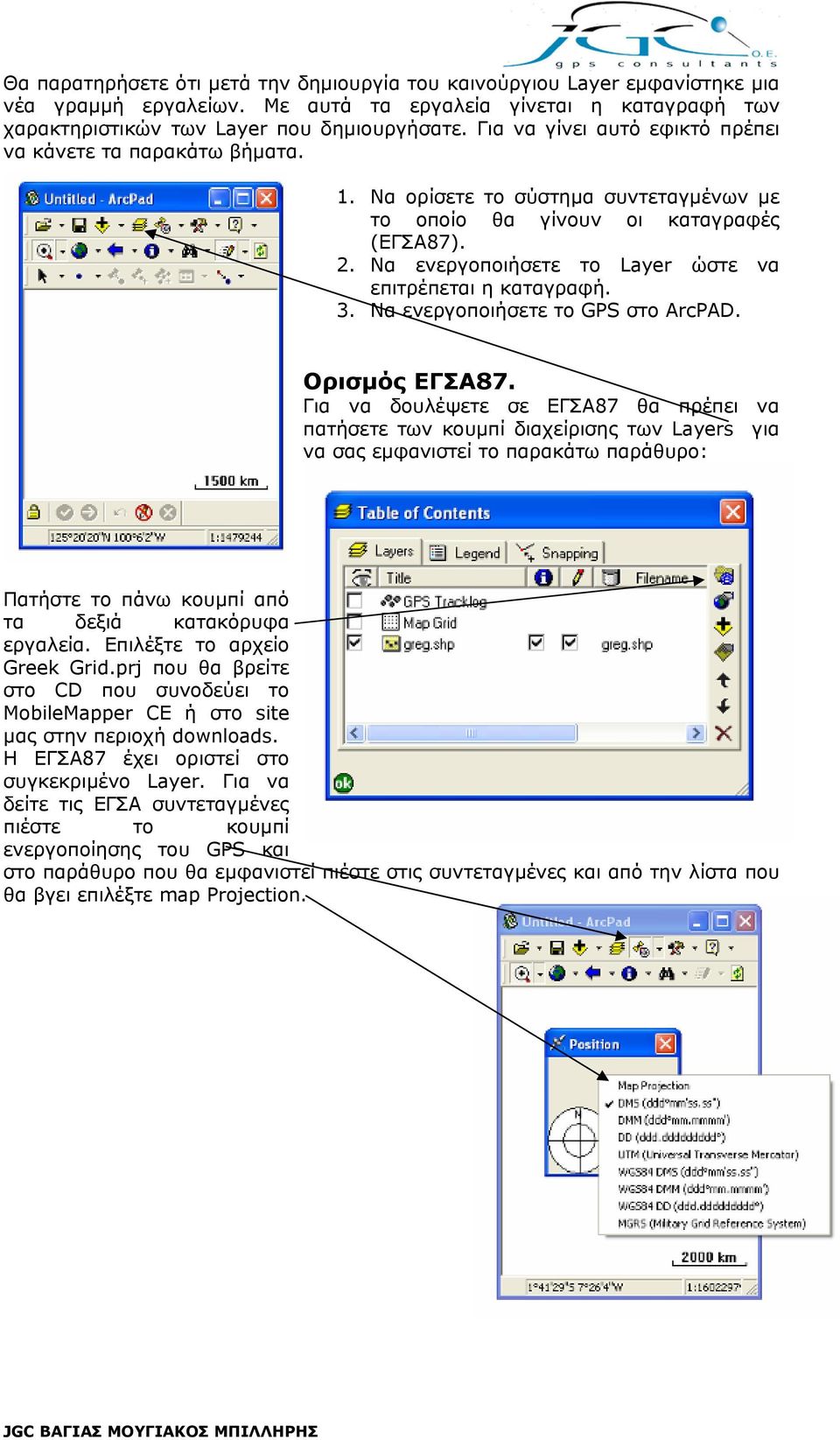

3 Θα παρατηρήσετε ότι µετά την δηµιουργία του καινούργιου Layer εµφανίστηκε µια νέα γραµµή εργαλείων. Με αυτά τα εργαλεία γίνεται η καταγραφή των χαρακτηριστικών των Layer που δηµιουργήσατε. Για να γίνει αυτό εφικτό πρέπει να κάνετε τα παρακάτω βήµατα. 1. Να ορίσετε το σύστηµα συντεταγµένων µε το οποίο θα γίνουν οι καταγραφές (ΕΓΣΑ87). 2. Να ενεργοποιήσετε το Layer ώστε να επιτρέπεται η καταγραφή. 3. Να ενεργοποιήσετε το GPS στο ArcPAD. Ορισµός ΕΓΣΑ87. Για να δουλέψετε σε ΕΓΣΑ87 θα πρέπει να πατήσετε των κουµπί διαχείρισης των Layers για να σας εµφανιστεί το παρακάτω παράθυρο: Πατήστε το πάνω κουµπί από τα δεξιά κατακόρυφα εργαλεία. Επιλέξτε το αρχείο Greek Grid.prj που θα βρείτε στο CD που συνοδεύει το MobileMapper CE ή στο site µας στην περιοχή downloads. H ΕΓΣΑ87 έχει οριστεί στο συγκεκριµένο Layer. Για να δείτε τις ΕΓΣΑ συντεταγµένες πιέστε το κουµπί ενεργοποίησης του GPS και στο παράθυρο που θα εµφανιστεί πιέστε στις συντεταγµένες και από την λίστα που θα βγει επιλέξτε map Projection.

Να ενεργοποιήσετε το Layer ώστε να επιτρέπεται η καταγραφή. 3. Να ενεργοποιήσετε το GPS στο ArcPAD. Ορισµός ΕΓΣΑ87.

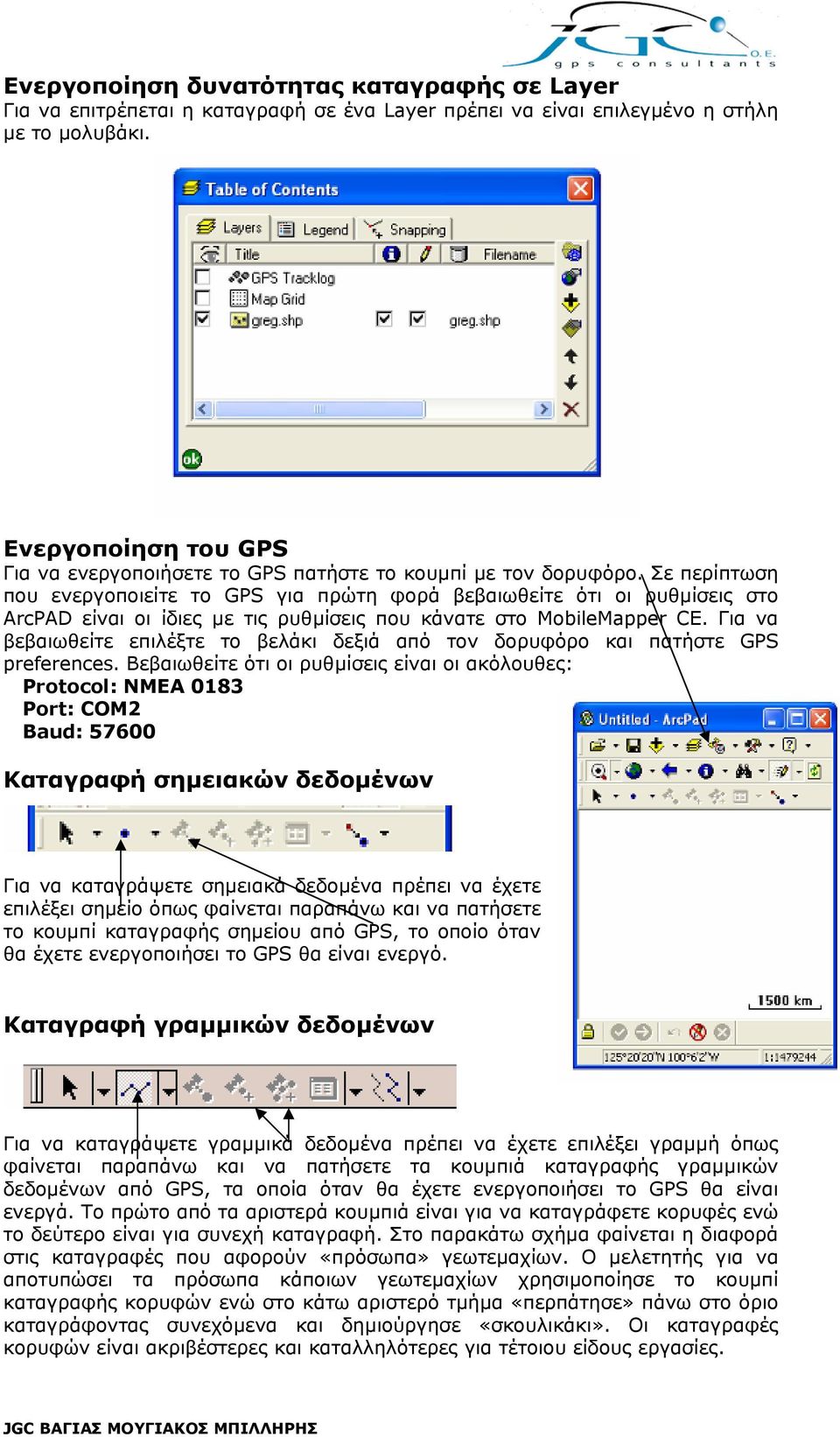

4 Ενεργοποίηση δυνατότητας καταγραφής σε Layer Για να επιτρέπεται η καταγραφή σε ένα Layer πρέπει να είναι επιλεγµένο η στήλη µε το µολυβάκι. Ενεργοποίηση του GPS Για να ενεργοποιήσετε το GPS πατήστε το κουµπί µε τον δορυφόρο. Σε περίπτωση που ενεργοποιείτε το GPS για πρώτη φορά βεβαιωθείτε ότι οι ρυθµίσεις στο ArcPAD είναι οι ίδιες µε τις ρυθµίσεις που κάνατε στο MobileMapper CE. Για να βεβαιωθείτε επιλέξτε το βελάκι δεξιά από τον δορυφόρο και πατήστε GPS preferences. Βεβαιωθείτε ότι οι ρυθµίσεις είναι οι ακόλουθες: Protocol: NMEA 0183 Port: COM2 Baud: Καταγραφή σηµειακών δεδοµένων Για να καταγράψετε σηµειακά δεδοµένα πρέπει να έχετε επιλέξει σηµείο όπως φαίνεται παραπάνω και να πατήσετε το κουµπί καταγραφής σηµείου από GPS, το οποίο όταν θα έχετε ενεργοποιήσει το GPS θα είναι ενεργό. Καταγραφή γραµµικών δεδοµένων Για να καταγράψετ ε γραµµικά δεδοµένα πρέπει να έχετε επιλέξει γραµµή όπως φαίνεται παραπάνω και να πατήσετε τα κουµπιά καταγραφής γραµµικών δεδοµένων από GPS, τα οποία όταν θα έχετε ενεργοποιήσει το GPS θα είναι ενεργά. Το πρώτο από τα αριστερά κουµπιά είναι για να καταγράφετε κορυφές ενώ το δεύτερο είναι για συνεχή καταγραφή. Στο παρακάτω σχήµα φαίνεται η διαφορά στις καταγραφές που αφορούν «πρόσωπα» γεωτεµαχίων. Ο µελετητής για να αποτυπώσει τα πρόσωπα κάποιων γεωτεµαχίων χρησιµοποίησε το κουµπί καταγραφής κ ορυφών ενώ στο κάτω αριστερό τµήµα «περπάτησε» πάνω στο όριο καταγράφοντας συνεχόµενα και δηµιούργησε «σκουλικάκι». Οι καταγραφές κορυφών είναι ακριβέστερες και καταλληλότερες για τέτοιου είδους εργασίες.

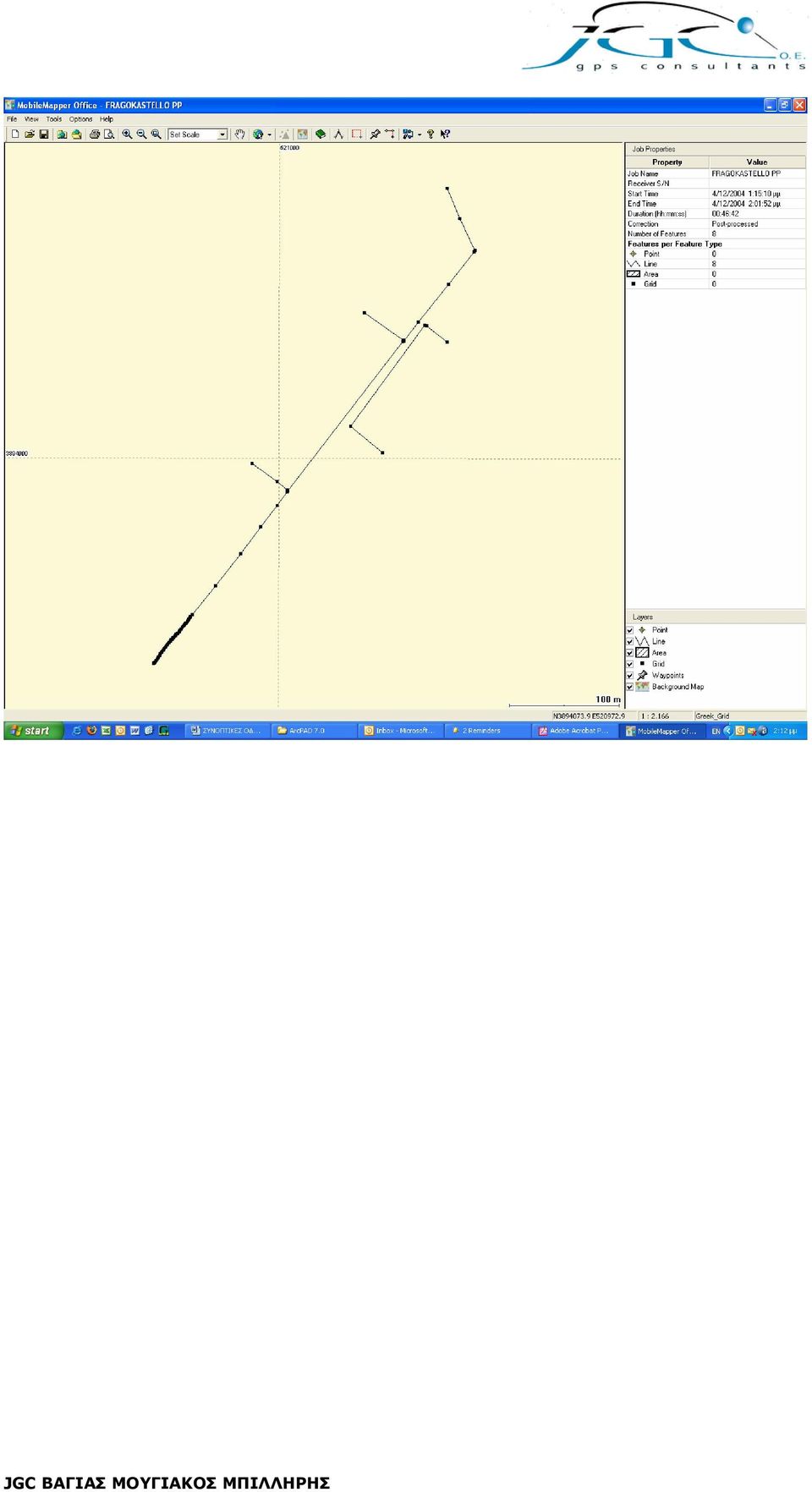

Σε περίπτωση που ενεργοποιείτε το GPS για πρώτη φορά βεβαιωθείτε ότι οι ρυθµίσεις στο ArcPAD είναι οι ίδιες µε τις ρυθµίσεις που κάνατε στο MobileMapper CE.
