1 ΙΑ ΙΚΑΣΙΑ ΑΠΟΤΥΠΩΣΗΣ RTK Η διαδικασία αποτύπωσης µε το ProMark3 RTK είναι απλούστατη. Σε γενικές γραµµές, θα πρέπει να ενώσουµε τα radio link µε τους δέκτες, να ορίσουµε τον ένα δέκτη ως base (δίνοντάς του συντεταγµένες) και να κάνουµε στον άλλο δέκτη τη διαδικασία initialization. ιαδικασία Initialization Υπάρχουν 4 τρόποι για να κάνουµε initialization στο ProMark3 RTK. Τις παρουσιάζουµε από την πιο γρήγορη στην πιο αργή: σε γνωστό σηµείο, µε χρήση της µπάρας, static και on the fly. α. Σε γνωστό σηµείο: ίνουµε το όνοµα του γνωστού σηµείου και κρατάµε σταθερά το δέκτη πάνω από το σηµείο αυτό. Μόλις γίνει το initialization, εµφανίζεται το σχετικό µήνυµα. β. Με χρήση µπάρας: ίνουµε οποιοδήποτε όνοµα σηµείου και προσαρτάµε την κεραία του δέκτη πάνω στην ειδική µπάρα. Μόλις γίνει το initialization, εµφανίζεται το σχετικό µήνυµα. γ. Static: ίνουµε οποιοδήποτε όνοµα σηµείου και προσαρτάµε το στειλεό µε το δέκτη πάνω σε τριποδίσκο, ώστε να µείνει απόλυτα σταθερός. Μόλις γίνει το initialization, εµφανίζεται το σχετικό µήνυµα. δ. On The Fly: ίνουµε οποιοδήποτε όνοµα σηµείου και κρατάµε το στειλεό µε το δέκτη χωρίς να µείνει απόλυτα ακίνητος (αλλά ούτε και να περπατάµε). Μόλις γίνει το initialization, εµφανίζεται το σχετικό µήνυµα. Περισσότερες λεπτοµέρειες για τη διαδικασία initialization θα βρείτε στο εγχειρίδιο του ProMark3 RTK (σελ. 42) έκτης Base Πρόκειται για το δέκτη που θα παραµείνει σταθερός κατά τη διάρκεια της αποτύπωσης. Θα πρέπει να στηθεί σε γνωστό σηµείο, διότι θα ζητηθούν οι συντεταγµένες του. 1. Στήνουµε τον εξοπλισµό και κεντρώνουµε στο σηµείο που θέλουµε 2. Ανάβουµε το δέκτη, κρατώντας πατηµένο το κόκκινο κουµπί µέχρι να γίνει πράσινο το λαµπάκι που είναι ακριβώς από κάτω 3. Κάνουµε διπλό κλικ στο εικονίδιο "Surveying". Ή κάνουµε ένα κλικ στο εικονίδιο και πατάµε το πλήκτρο ENTER 4. Πατάµε το πλήκτρο ENTER όποτε ζητηθεί, µέχρι να εµφανιστεί η οθόνη µε τον χάρτη ουρανού 5. Περιµένουµε µέχρι να βλέπουµε τουλάχιστον 5-6 δορυφόρους 6. Πατάµε το κουµπί MENU 7. Επιλέγουµε Receiver Mode Real-time 1

2 8. Πατάµε το κουµπί MENU 9. Επιλέγουµε DGPS Configuration και βεβαιωνόµαστε ότι στην πρώτη γραµµή είναι επιλεγµένο το UHF 10. Πατάµε το κουµπί MENU 11. Επιλέγουµε Base Station 12. Πατάµε στο πεδίο Site ID, εισάγουµε ένα όνοµα µε 4 το πολύ χαρακτήρες και πατάµε το πλήκτρο ENTER 13. Στο πεδίο Location εισάγουµε τα x, y του σηµείου 14. Στο πεδίο Elevation εισάγουµε το Η του σηµείου 15. Στο πεδίο Antenna Height εισάγουµε το ύψος της κεραίας και πατάµε ENTER 16. Στο πεδίο Units επιλέγουµε Meters 17. Στο πεδίο Height Type επιλέγουµε Slant σε περίπτωση που έχουµε µετρήσει το ύψος κεραίας κεκλιµένα ή Vertical σε περίπτωση που µετρήσαµε το ύψος κατακόρυφα 18. Πιέζουµε το πλήκτρο Start που είναι στο κάτω µέρος της ΟΘΟΝΗΣ 19. Ο δέκτης αρχίζει να στέλνει διορθώσεις µέσω του UHF στο rover. Στην οθόνη φαίνονται χρήσιµες πληροφορίες, όπως πλήθος δορυφόρων (# Sats), PDOP, καθώς και οι συντεταγµένες του σηµείου που στήσαµε. Επίσης, φαίνονται η διαθέσιµη µπαταρία (Power) και η διαθέσιµη µνήµη (Free Memory). έκτης Rover Πρόκειται για το δέκτη που θα εκτελέσει την αποτύπωση. Θα πρέπει να γίνει διαδικασία initialization, ώστε να εξασφαλιστεί η µέγιστη δυνατή ακρίβεια στη θέση (λύση fixed). 1. Προσαρµόζουµε το δέκτη και το UHF radio στο στειλεό 2. Ανάβουµε το δέκτη, κρατώντας πατηµένο το κόκκινο κουµπί µέχρι να γίνει πράσινο το λαµπάκι που είναι ακριβώς από κάτω 3. Κάνουµε διπλό κλικ στο εικονίδιο "Surveying". Ή κάνουµε ένα κλικ στο εικονίδιο και πατάµε το πλήκτρο ENTER 4. Πατάµε το πλήκτρο ENTER όποτε ζητηθεί, µέχρι να εµφανιστεί η οθόνη µε τον χάρτη ουρανού 5. Περιµένουµε µέχρι να βλέπουµε τουλάχιστον 5-6 δορυφόρους 6. Πατάµε το κουµπί MENU 7. Επιλέγουµε Receiver Mode Real-time 8. Πατάµε το κουµπί MENU 9. Επιλέγουµε DGPS Configuration και βεβαιωνόµαστε ότι στην πρώτη γραµµή είναι επιλεγµένο το UHF 10. Πατάµε το κουµπί MENU 11. Επιλέγουµε Initialize RTK και ακολουθούµε µία από τις 4 µεθόδους initialization (δείτε σελ. 1) 2

3 12. Πατάµε το πλήκτρο Log του πληκτρολογίου και εµφανίζεται η οθόνη Realtime Survey Settings 13. Πατάµε στο πεδίο Site ID, εισάγουµε ένα όνοµα µε 4 το πολύ χαρακτήρες και πατάµε το πλήκτρο ENTER 14. Στο πεδίο Survey mode επιλέγουµε Logging Point 15. Το πεδίο Site Description το αφήνουµε κενό ή εισάγουµε την περιγραφή του σηµείου (πχ. MANTRA, SYRMA κλπ) 16. Στο πεδίο Antenna Height εισάγουµε το ύψος της κεραίας (συνήθως στο στειλεό 2.000m) και πατάµε ENTER 17. Στο πεδίο Units επιλέγουµε Meters 18. Στο πεδίο Height Type επιλέγουµε Vertical 19. Στο πεδίο Time on site πληκτρολογούµε 1 sec αν θέλουµε να πάρουµε µία µόνο µέτρηση, ή π.χ. 5 sec, αν θέλουµε να πάρουµε το µέσο όρο 5 µετρήσεων για το σηµείο 20. Πιέζουµε το πλήκτρο ΟΚ που είναι στο κάτω µέρος της ΟΘΟΝΗΣ 21. Ο δέκτης δέχεται διορθώσεις µέσω του UHF από τον base. Στην οθόνη φαίνονται χρήσιµες πληροφορίες, όπως όνοµα σηµείου (Site ID), περιγραφή (Site Description), την απόσταση από τον base (Baseline), το χρόνο που αποµένει για την ολοκλήρωση της µέτρησης (Remain), τον τύπο της λύσης (Fixed), το πλήθος δορυφόρων (SV), το PDOP, το ρυθµό δεδοµένων από τον base (Age, πάντα µικρότερο του 4 sec), το σφάλµα κατά x, y (HRMS), το σφάλµα κατά H (VRMS), καθώς και οι υπολογισµένες συντεταγµένες του σηµείου που στήσαµε. Επίσης, φαίνονται η διαθέσιµη µπαταρία (Power) και η διαθέσιµη µνήµη (Free Memory) 22. Για να καταγράψουµε το επόµενο σηµείο, πατάµε το πλήκτρο Log 23. Επαναλαµβάνουµε τη διαδικασία για όσα σηµεία θέλουµε 24. Μόλις τελειώσουµε, πατάµε DONE ΠΡΟΣΟΧΗ!!! ΑΝ ΧΑΣΟΥΜΕ ΤΟ ΣΗΜΑ ΘΑ ΠΡΕΠΕΙ ΝΑ ΚΑΝΟΥΜΕ ΞΑΝΑ INITIALIZATION ΓΙΑ ΝΑ ΕΧΟΥΜΕ ΛΥΣΗ FIXED! 25. Πατάµε το κουµπί MENU του πληκτρολογίου και πατάµε Exit 26. Είµαστε πλέον στην αρχική οθόνη. Πατάµε το κόκκινο κουµπί µέχρι να εµφανιστεί η ένδειξη Shut Down. Πατάµε πάνω στο βελάκι επιλέγουµε Full Shut Down Mode και µετά OK 27. Ο δέκτης σβήνει. Περιµένουµε µέχρι να σβήσει το πράσινο λαµπάκι και 3

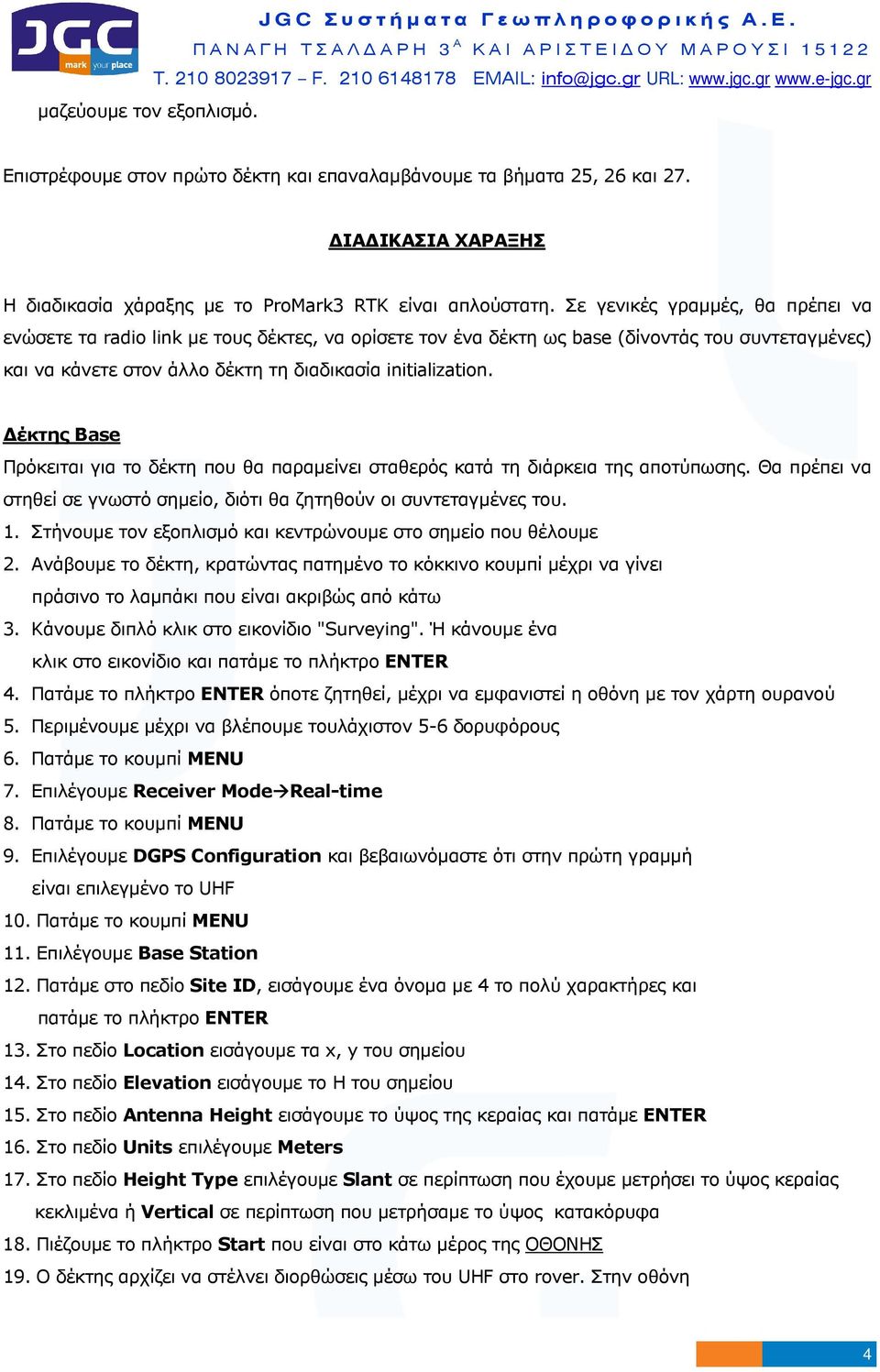

4 µαζεύουµε τον εξοπλισµό. Επιστρέφουµε στον πρώτο δέκτη και επαναλαµβάνουµε τα βήµατα 25, 26 και 27. ΙΑ ΙΚΑΣΙΑ ΧΑΡΑΞΗΣ Η διαδικασία χάραξης µε το ProMark3 RTK είναι απλούστατη. Σε γενικές γραµµές, θα πρέπει να ενώσετε τα radio link µε τους δέκτες, να ορίσετε τον ένα δέκτη ως base (δίνοντάς του συντεταγµένες) και να κάνετε στον άλλο δέκτη τη διαδικασία initialization. έκτης Base Πρόκειται για το δέκτη που θα παραµείνει σταθερός κατά τη διάρκεια της αποτύπωσης. Θα πρέπει να στηθεί σε γνωστό σηµείο, διότι θα ζητηθούν οι συντεταγµένες του. 1. Στήνουµε τον εξοπλισµό και κεντρώνουµε στο σηµείο που θέλουµε 2. Ανάβουµε το δέκτη, κρατώντας πατηµένο το κόκκινο κουµπί µέχρι να γίνει πράσινο το λαµπάκι που είναι ακριβώς από κάτω 3. Κάνουµε διπλό κλικ στο εικονίδιο "Surveying". Ή κάνουµε ένα κλικ στο εικονίδιο και πατάµε το πλήκτρο ENTER 4. Πατάµε το πλήκτρο ENTER όποτε ζητηθεί, µέχρι να εµφανιστεί η οθόνη µε τον χάρτη ουρανού 5. Περιµένουµε µέχρι να βλέπουµε τουλάχιστον 5-6 δορυφόρους 6. Πατάµε το κουµπί MENU 7. Επιλέγουµε Receiver Mode Real-time 8. Πατάµε το κουµπί MENU 9. Επιλέγουµε DGPS Configuration και βεβαιωνόµαστε ότι στην πρώτη γραµµή είναι επιλεγµένο το UHF 10. Πατάµε το κουµπί MENU 11. Επιλέγουµε Base Station 12. Πατάµε στο πεδίο Site ID, εισάγουµε ένα όνοµα µε 4 το πολύ χαρακτήρες και πατάµε το πλήκτρο ENTER 13. Στο πεδίο Location εισάγουµε τα x, y του σηµείου 14. Στο πεδίο Elevation εισάγουµε το Η του σηµείου 15. Στο πεδίο Antenna Height εισάγουµε το ύψος της κεραίας και πατάµε ENTER 16. Στο πεδίο Units επιλέγουµε Meters 17. Στο πεδίο Height Type επιλέγουµε Slant σε περίπτωση που έχουµε µετρήσει το ύψος κεραίας κεκλιµένα ή Vertical σε περίπτωση που µετρήσαµε το ύψος κατακόρυφα 18. Πιέζουµε το πλήκτρο Start που είναι στο κάτω µέρος της ΟΘΟΝΗΣ 19. Ο δέκτης αρχίζει να στέλνει διορθώσεις µέσω του UHF στο rover. Στην οθόνη 4

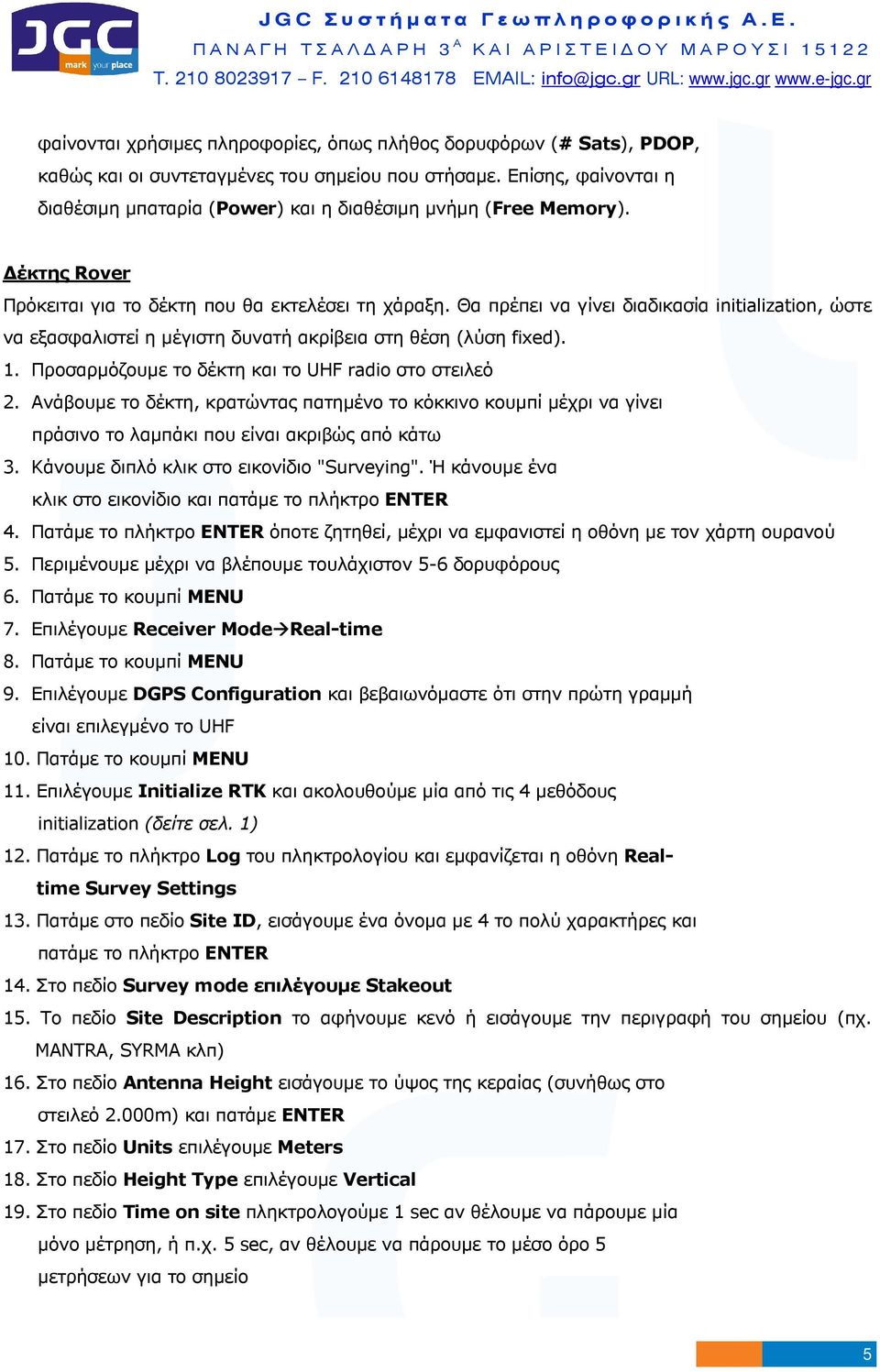

5 φαίνονται χρήσιµες πληροφορίες, όπως πλήθος δορυφόρων (# Sats), PDOP, καθώς και οι συντεταγµένες του σηµείου που στήσαµε. Επίσης, φαίνονται η διαθέσιµη µπαταρία (Power) και η διαθέσιµη µνήµη (Free Memory). έκτης Rover Πρόκειται για το δέκτη που θα εκτελέσει τη χάραξη. Θα πρέπει να γίνει διαδικασία initialization, ώστε να εξασφαλιστεί η µέγιστη δυνατή ακρίβεια στη θέση (λύση fixed). 1. Προσαρµόζουµε το δέκτη και το UHF radio στο στειλεό 2. Ανάβουµε το δέκτη, κρατώντας πατηµένο το κόκκινο κουµπί µέχρι να γίνει πράσινο το λαµπάκι που είναι ακριβώς από κάτω 3. Κάνουµε διπλό κλικ στο εικονίδιο "Surveying". Ή κάνουµε ένα κλικ στο εικονίδιο και πατάµε το πλήκτρο ENTER 4. Πατάµε το πλήκτρο ENTER όποτε ζητηθεί, µέχρι να εµφανιστεί η οθόνη µε τον χάρτη ουρανού 5. Περιµένουµε µέχρι να βλέπουµε τουλάχιστον 5-6 δορυφόρους 6. Πατάµε το κουµπί MENU 7. Επιλέγουµε Receiver Mode Real-time 8. Πατάµε το κουµπί MENU 9. Επιλέγουµε DGPS Configuration και βεβαιωνόµαστε ότι στην πρώτη γραµµή είναι επιλεγµένο το UHF 10. Πατάµε το κουµπί MENU 11. Επιλέγουµε Initialize RTK και ακολουθούµε µία από τις 4 µεθόδους initialization (δείτε σελ. 1) 12. Πατάµε το πλήκτρο Log του πληκτρολογίου και εµφανίζεται η οθόνη Realtime Survey Settings 13. Πατάµε στο πεδίο Site ID, εισάγουµε ένα όνοµα µε 4 το πολύ χαρακτήρες και πατάµε το πλήκτρο ENTER 14. Στο πεδίο Survey mode επιλέγουµε Stakeout 15. Το πεδίο Site Description το αφήνουµε κενό ή εισάγουµε την περιγραφή του σηµείου (πχ. MANTRA, SYRMA κλπ) 16. Στο πεδίο Antenna Height εισάγουµε το ύψος της κεραίας (συνήθως στο στειλεό 2.000m) και πατάµε ENTER 17. Στο πεδίο Units επιλέγουµε Meters 18. Στο πεδίο Height Type επιλέγουµε Vertical 19. Στο πεδίο Time on site πληκτρολογούµε 1 sec αν θέλουµε να πάρουµε µία µόνο µέτρηση, ή π.χ. 5 sec, αν θέλουµε να πάρουµε το µέσο όρο 5 µετρήσεων για το σηµείο 5

6 20. Αν τσεκάρουµε την επιλογή Enter coordinates manually, στα επόµενα βήµατα θα µας ζητηθεί να πληκτρολογήσουµε τις συντεταγµένες του σηµείου για χάραξη, διαφορετικά θα πρέπει να έχουµε ανεβάσει από πριν τα σηµεία από τον υπολογιστή (σαν control points) 21. Πιέζουµε το πλήκτρο ΟΚ που είναι στο κάτω µέρος της ΟΘΟΝΗΣ 22. Αν έχουµε τσεκάρει την επιλογή Enter coordinates manually, πληκτρολογούµε τώρα τις συντεταγµένες του σηµείου για χάραξη και πατάµε ENTER, διαφορετικά επιλέγουµε το σηµείο που θέλουµε από τη λίστα που εµφανίζεται 23. Στην οθόνη φαίνονται χρήσιµες πληροφορίες, όπως το πόσο πρέπει να µετακινηθούµε κατά x (East), y (North), πάνω (Fill) ή κάτω (Cut), το σφάλµα κατά x, y (HRMS), το σφάλµα κατά H (VRMS), το πλήθος δορυφόρων (# Sats), το PDOP, το ρυθµό δεδοµένων από τον base (Age, πάντα µικρότερο του 4 sec), καθώς και τον τύπο της λύσης (Fixed) 24. Για να χαράξουµε το επόµενο κατά αύξοντα αριθµό σηµείο, πατάµε το πλήκτρο Next. Για να αποθηκεύσουµε το σηµείο, πατάµε το OK. 25. Επαναλαµβάνουµε τη διαδικασία για όσα σηµεία θέλουµε 26. Μόλις τελειώσουµε, πατάµε DONE ΠΡΟΣΟΧΗ! ΑΝ ΧΑΣΟΥΜΕ ΤΟ ΣΗΜΑ ΘΑ ΠΡΕΠΕΙ ΝΑ ΚΑΝΟΥΜΕ ΞΑΝΑ INITIALIZATION ΓΙΑ ΝΑ ΕΧΟΥΜΕ ΛΥΣΗ FIXED! 27. Πατάµε το κουµπί MENU του πληκτρολογίου και πατάµε Exit 28. Είµαστε πλέον στην αρχική οθόνη. Πατάµε το κόκκινο κουµπί µέχρι να εµφανιστεί η ένδειξη Shut Down. Πατάµε πάνω στο βελάκι επιλέγουµε Full Shut Down Mode και µετά OK 29. Ο δέκτης σβήνει. Περιµένουµε µέχρι να σβήσει το πράσινο λαµπάκι και µαζεύουµε τον εξοπλισµό. Επιστρέφουµε στον πρώτο δέκτη και επαναλαµβάνουµε τα βήµατα 27, 28 και 29. 6

7 ΚΑΤΕΒΑΣΜΑ ΣΤΟΙΧΕΙΩΝ ΑΠΟ REAL TIME ΕΡΓΑΣΙΑ ΣΤΟ ProMark3 RTK Μπορούµε να κατεβάσουµε δεδοµένα RTK από το ProMark3 είτε µέσω σύνδεσης του δέκτη µε τον υπολογιστή είτε µέσω της κάρτας SD. Σε κάθε περίπτωση ακολουθούµε τα παρακάτω βήµατα: 1. Ανάβουµε το δέκτη και µπαίνουµε στη λειτουργία Surveying, ή τοποθετούµε την SD κάρτα στη συσκευή Card Reader 2. Ξεκινάµε το GNSS Solutions 3. Επιλέγουµε Create a new project 4. Στο πεδίο Project name: δίνουµε ένα όνοµα για την εργασία µας και πατάµε OK 5. Στο παράθυρο που εµφανίζεται, επιλέγουµε Download Positions from Receiver 6. Στο παράθυρο που εµφανίζεται, στην αριστερή πλευρά επιλέγουµε RTK Results και στη δεξιά πλευρά ProMark3 Surveying και µετά OK 7. Στο παράθυρο που εµφανίζεται επιλέγουµε File Connect Receiver εάν πρόκειται να συνδεθούµε µε το δέκτη ή File Connect PC Drive εάν πρόκειται να συνδεθούµε µε την κάρτα 8. Στο αριστερό µέρος της οθόνης εµφανίζονται τα αρχεία που έχουν καταγραφτεί. Τα επιλέγουµε µε το mouse και τα µεταφέρουµε στο δεξί µέρος της οθόνης. 9. Αγνοούµε τα µηνύµατα που εµφανίζονται και µόλις ολοκληρωθεί η διαδικασία τα αρχεία έχουν µεταφερθεί στο δεξί µέρος της οθόνης 10. Κλείνουµε το παράθυρο και τα δεδοµένα µας φαίνονται σχεδιασµένα στην οθόνη 11. Επιλέγουµε τα δεδοµένα που βλέπουµε στην οθόνη (Control+A) και πατάµε το F8 12. Στο παράθυρο που εµφανίζεται επιλέγουµε µε ποιο φορµάτ θέλουµε να τα εξάγουµε και πατάµε OK 13. Τερµατίζουµε το GNSS Solutions και έχουµε ολοκληρώσει τη διαδικασία ΑΝΕΒΑΣΜΑ ΣΗΜΕΙΩΝ ΣΤΟ ProMark3 RTK Μπορούµε να ανεβάσουµε δεδοµένα RTK από το ProMark3 µέσω σύνδεσης του δέκτη µε τον υπολογιστή. Ακολουθούµε τα παρακάτω βήµατα: 7

8 1. Ανάβουµε το δέκτη και µπαίνουµε στη λειτουργία Surveying 2. Ξεκινάµε το GNSS Solutions 3. Επιλέγουµε Create a new project 4. Στο πεδίο Project name: δίνουµε ένα όνοµα για την εργασία µας και πατάµε OK 5. Στο παράθυρο που εµφανίζεται, επιλέγουµε Import Geo Data from Files 6. Στο παράθυρο που εµφανίζεται επιλέγουµε µε ποιο φορµάτ θέλουµε να εισάγουµε τα δεδοµένα και πατάµε OK. Τα σηµεία θα πρέπει υποχρεωτικά να έχουν ονοµασία µε 4 χαρακτήρες (π.χ. το σηµείο 1 θα πρέπει να γραφτεί 0001) 7. Αναζητάµε το αρχείο µε τα σηµεία και στο πεδίο Default Point Type επιλέγουµε Control Point 8. Μόλις εισάγουµε το αρχείο, εµφανίζονται τα σηµεία 9. Επιλέγουµε τα δεδοµένα που βλέπουµε στην οθόνη (Control+A) και πατάµε Project Upload Positions to External Device 10. Στο παράθυρο που εµφανίζεται επιλέγουµε στην αριστερή πλευρά Points (as wpts & ctrl pts) και στη δεξιά πλευρά ProMark3 και πατάµε OK και ξανά ΟΚ 11. Μόλις ολοκληρωθεί η µεταφορά, τα σηµεία έχουν περάσει στο δέκτη 12. Τερµατίζουµε το GNSS Solutions και έχουµε ολοκληρώσει τη διαδικασία ΠΡΟΣΟΧΗ! ΤΑ ΣΗΜΕΙΑ ΠΟΥ ΑΝΕΒΑΖΟΥΜΕ ΣΤΟ ΕΚΤΗ ΑΠΟΘΗΚΕΥΟΝΤΑΙ ΣΤΗΝ ΕΣΩΤΕΡΙΚΗ ΤΟΥ ΜΝΗΜΗ ΑΚΟΜΑ ΚΑΙ ΑΝ ΕΧΟΥΜΕ ΕΠΙΛΕΞΕΙ ΩΣ ΜΕΣΟ ΑΠΟΘΗΚΕΥΣΗΣ ΤΗΝ ΚΑΡΤΑ! ΚΑΤΑ ΣΥΝΕΠΕΙΑ ΕΝ ΜΠΟΡΟΥΜΕ ΝΑ ΑΝΕΒΑΣΟΥΜΕ ΣΤΟ ΜΗΧΑΝΗΜΑ ΑΠΕΡΙΟΡΙΣΤΟ ΑΡΙΘΜΟ ΣΗΜΕΙΩΝ! ΕΙΣΑΓΩΓΗ ΧΑΡΤΩΝ RASTER ΣΤΟ ProMark3 RTK Μπορούµε να ανεβάσουµε ένα χάρτη raster στο ProMark3 µέσω σύνδεσης του δέκτη µε τον υπολογιστή. Ακολουθούµε τα παρακάτω βήµατα: 1. Ανάβουµε το δέκτη και µπαίνουµε στη λειτουργία Surveying 2. Ξεκινάµε το GNSS Solutions 3. Επιλέγουµε Create a new project 4. Στο πεδίο Project name: δίνουµε ένα όνοµα για την εργασία µας και πατάµε OK 5. Στο παράθυρο που εµφανίζεται, επιλέγουµε Do Not Import Anything Now 6. Στο παράθυρο που εµφανίζεται επιλέγουµε Project Import Raster Map 7. Αναζητάµε το αρχείο του χάρτη και µόλις το βρούµε το εισάγουµε στο project 8

9 8. Μόλις εισάγουµε το αρχείο, εµφανίζεται ο χάρτης, τον οποίο θα πρέπει υποχρεωτικά να γεωαναφέρουµε 9. Του δίνουµε ένα όνοµα (Map Name), βεβαιωνόµαστε ότι το σύστηµα αναφοράς (Spatial Reference System) είναι το ΕΓΣΑ87 και στη γωνία πάνω δεξιά επιλέγουµε το x ώστε να εισάγουµε τα σηµεία αγκίστρωσης 10. Προτείνεται το µαρκάρισµα τουλάχιστον 4 σηµείων στα 4 άκρα του χάρτη 11. Μόλις ολοκληρωθεί το µαρκάρισµα πατάµε ΟΚ και γίνεται η γεωαναφορά 12. Αν όλα έχουν πάει καλά, ο χάρτης θα έχει εισαχθεί στο project στη σωστή του Θέση 13. Επιλέγουµε Project Upload Maps to External Device 14. Ο χάρτης µεταφέρεται στο δέκτη 15. Τερµατίζουµε το GNSS Solutions και έχουµε ολοκληρώσει τη διαδικασία ΡΥΘΜΙΖΟΝΤΑΣ ΤΟ PROMARK3 ΩΣΤΕ ΝΑ ΤΑΙΡΙΑΖΕΙ ΜΕ ΤΙΣ ΑΝΑΓΚΕΣ ΜΑΣ Μπορούµε να ρυθµίσουµε τους δέκτες ProMark3 ώστε να ταιριάζουν περισσότερο στις ανάγκες µας. Έχουµε τη δυνατότητα να αποθηκεύουµε δεδοµένα είτε στην εσωτερική µνήµη είτε στη κάρτα SD. Μπορούµε, επίσης, να ρυθµίσουµε τους δέκτες ώστε να εµφανίζουν τις συντεταγµένες στο EΓΣΑ87. Ρυθµίσεις Αποθήκευσης Μπορούµε να ρυθµίσουµε το ProMark3 να αποθηκεύει είτε στην εσωτερική µνήµη είτε στην κάρτα. Ακολουθούµε τα παρακάτω βήµατα: 1. Ανάβουµε το δέκτη και µπαίνουµε στη λειτουργία Surveying 2. Επιλέγουµε Menu Setup Storage 3. Αν επιλέξουµε Internal Memory ο δέκτης θα αποθηκεύσει τα δεδοµένα στην εσωτερική του µνήµη. Αν επιλέξουµε SD card, ο δέκτης θα αποθηκεύσει τα δεδοµένα στην κάρτα. Εισαγωγή Κωδικού Αναγνώρισης έκτη Πριν την πρώτη χρήση του ProMark3, θα πρέπει να εισάγουµε τον κωδικό αναγνώρισης δέκτη (Receiver ID). Ακολουθούµε τα παρακάτω βήµατα: 1. Ανάβουµε το δέκτη και µπαίνουµε στη λειτουργία Surveying 2. Επιλέγουµε Menu Setup Receiver ID 3. Εισάγουµε έναν ΤΕΤΡΑΨΗΦΙΟ αριθµό και πατάµε ENTER. 9

10 Προτείνεται να εισάγουµε τα 4 τελευταία ψηφία του σειριακού αριθµού του δέκτη, ο οποίος αναγράφεται κάτω από τη θέση που τοποθετείται η µπαταρία. Ρυθµίσεις ΕΓΣΑ87 στο ProMark3 RTK Μπορούµε να ρυθµίσουµε το ProMark3 να δείχνει συντεταγµένες σε ΕΓΣΑ87. Ακολουθούµε τα παρακάτω βήµατα: ΠΡΟΣΟΧΗ! ΟΣΑ ΠΕ ΙΑ ΕΝ ΑΝΑΦΕΡΟΝΤΑΙ ΠΑΡΑΚΑΤΩ ΕΝ ΠΡΕΠΕΙ ΝΑ ΑΛΛΑΧΤΟΥΝ! 1. Ανάβουµε το δέκτη και µπαίνουµε στη λειτουργία Surveying 2. Επιλέγουµε Menu Setup Coord System Primary User TransMerc 3. Στο πεδίο Scale Factor εισάγουµε Στο πεδίο Longtitude of Origin εισάγουµε Ε 5. Πατάµε Next 6. Στο πεδίο False Easting εισάγουµε Πατάµε Done 8. Επιλέγουµε Menu Setup Map Datum Primary User 9. Στο πεδίο DX εισάγουµε Στο πεδίο DY εισάγουµε Στο πεδίο DZ εισάγουµε Πατάµε Next 13. Πατάµε Done Ο δέκτης εµφανίζει πλέον τις συντεταγµένες σε ΕΓΣΑ87. 10
