1 W7000/W7000+ Ψηφιακός Προβολέας Σειρά Οικιακού κινηµατογράφου (Home Cinema) Εγχειρίδιο χρήστη

2 Πίνακας περιεχοµένων Σηµαντικές πληροφορίες ασφαλείας... 3 Επισκόπηση... 6 Περιεχόµενα συσκευασίας...6 Μπαταρίες τηλεχειριστηρίου...7 Χειρισµός του τηλεχειριστηρίου...7 Χαρακτηριστικά προβολέα...8 Εξωτερική όψη προβολέα...9 Χειριστήρια και λειτουργίες...10 Πίνακας ελέγχου...10 Τηλεχειριστήριο...11 Τοποθέτηση του προβολέα Επιλογή µιας θέσης...12 Επίτευξη του επιθυµητού µεγέθους εικόνας προβολής...13 Τρόπος καθορισµού της θέσης του προβολέα για ένα δεδοµένο µέγεθος οθόνης...13 Τρόπος προσδιορισµού του συνιστώµενου µεγέθους οθόνης για µια δεδοµένη απόσταση...14 ιαστάσεις προβολής...15 Μετατόπιση φακού προβολέα...17 Σύνδεση µε εξοπλισµό βίντεο 18 Προετοιµασία...18 Σύνδεση συσκευών HDMI...19 Σύνδεση συσκευών βίντεο µε σήµα συνιστωσών (component-video)...19 Σύνδεση συσκευών µε σήµα S-Video ή βίντεο...20 Σύνδεση ενός υπολογιστή...20 Χρήση του προβολέα Ενεργοποίηση του προβολέα...21 Επιλογή πηγής εισόδου...22 Μικρό-συντονισµός του µεγέθους και της ευκρίνειας της εικόνας...22 Χρήση των µενού...23 Ασφάλεια του προβολέα...23 Χρήση κλειδαριάς τύπου καλωδίου...23 Αξιοποίηση της λειτουργίας κωδικού πρόσβασης...24 Ρύθµιση της προβαλλόµενης εικόνας...27 Ρύθµιση της γωνίας προβολής ιόρθωση της παραµόρφωσης εικόνας Χρήση των καταστάσεων προκαθορισµένης ρύθµισης και ρύθµισης χρήστη Μικρό-συντονισµός της ποιότητας εικόνας Προηγµένη ρύθµιση ποιότητας εικόνας Επιλογή του λόγου διαστάσεων Λειτουργία σε περιβάλλον µε µεγάλο υψόµετρο Ταυτόχρονη εµφάνιση περισσοτέρων από µίας πηγών εικόνας Προβολή περιεχοµένου 3D Εξατοµίκευση της εµφάνισης του µενού του προβολέα Κλείδωµα των πλήκτρων λειτουργίας Απενεργοποίηση του προβολέα Μενού εµφανιζόµενα επί της οθόνης (OSD) Πρόσθετες πληροφορίες Φροντίδα του προβολέα Πληροφορίες λάµπας Υπολογισµός των ωρών χρήσης της λάµπας Παράταση της διάρκειας ζωής της λάµπας Επιλογή του χρόνου αντικατάστασης της λάµπας Αντικατάσταση της λάµπας Ενδείκτες Αντιµετώπιση Προβληµάτων Προδιαγραφές Πληροφορίες εγγύησης και Πνευµατικής ιδιοκτησίας Πίνακας περιεχοµένων

3 Σας ευχαριστούµε για την αγορά αυτού του ποιοτικού βιντεοπροβολέα της BenQ! Έχει σχεδιασθεί για να σας παρέχει µια απολαυστική εµπειρία θέασης οικιακού κινηµατογράφου. Για καλύτερα αποτελέσµατα, διαβάστε προσεκτικά αυτό το εγχειρίδιο καθώς αυτό θα είναι ο οδηγός σας για τα µενού ελέγχου και λειτουργίας. Σηµαντικές πληροφορίες ασφαλείας Ο προβολέας αυτός έχει σχεδιαστεί και ελεγχθεί έτσι ώστε να ανταποκρίνεται στα τελευταία πρότυπα ασφαλείας για εξοπλισµό της τεχνολογίας πληροφόρησης. Ωστόσο, για να διασφαλιστεί η ασφαλής χρήση αυτού του προϊόντος, είναι σηµαντικό να ακολουθήσετε τις οδηγίες που αναφέρονται στο παρόν εγχειρίδιο και αυτές που αναγράφονται επάνω στο προϊόν. 1. ιαβάστε το εγχειρίδιο χρήστη πριν θέσετε σε λειτουργία τον προβολέα. Φυλάξτε το εγχειρίδιο αυτό σε ασφαλή θέση για µελλοντική χρήση. 2. Πάντα να τοποθετείτε τον προβολέα σε µια επίπεδη, οριζόντια επιφάνεια κατά τη λειτουργία του. - Μην τοποθετείτε τον προβολέα σε ένα ασταθές καροτσάκι, βάση, ή τραπέζι καθώς µπορεί να πέσει και να καταστραφεί, - Μην τοποθετείτε εύφλεκτα υλικά κοντά στον προβολέα, - Μην τον χρησιµοποιείτε εάν υπάρχει κλίση µεγαλύτερη από 10 µοίρες από αριστερά προς τα δεξιά, ούτε υπό γωνία µεγαλύτερη των 15 µοιρών από εµπρός προς τα πίσω. 4. Μην τοποθετείτε τον προβολέα σε κάποιο από τα ακόλουθα περιβάλλοντα: - σε χώρο όπου δεν υπάρχει επαρκής αερισµός ή σε περιορισµένο χώρο. Αφήστε τουλάχιστον 50 εκ απόσταση από τους τοίχους ώστε να επιτρέπεται η ελεύθερη ροή αέρα γύρω από τον προβολέα, - σε χώρους όπου οι θερµοκρασίες µπορεί να γίνουν εξαιρετικά υψηλές, όπως το εσωτερικό ενός αυτοκινήτου µε τα παράθυρα κλειστά, - σε χώρους όπου η υπερβολική υγρασία, η σκόνη ή ο καπνός του τσιγάρου µπορεί να θαµπώσουν τα οπτικά στοιχεία, να µειώσουν τη διάρκεια ζωής του προβολέα και να σκουρύνουν την οθόνη προβολής, 3. Μην αποθηκεύετε τον προβολέα µε την κάθετη πλευρά του. Κάτι τέτοιο µπορεί να προκαλέσει την πτώση του προβολέα, προκαλώντας τραυµατισµό ή πρόκληση ζηµιάς. - σε χώρους κοντά σε συναγερµούς φωτιάς, - σε χώρους µε θερµοκρασία περιβάλλοντος πάνω από 35 C/95 F, - σε χώρους όπου το υψόµετρο είναι µεγαλύτερο από µέτρα/4.920 πόδια πάνω από το επίπεδο της θάλασσας πόδια Σηµαντικές πληροφορίες ασφαλείας 3

4 5. Μην φράσσετε τις οπές αερισµού ενώ ο προβολέας λειτουργεί (ακόµα και σε κατάσταση αναµονής): - Μην καλύπτετε τον προβολέα µε οποιοδήποτε αντικείµενο, - Μην τοποθετείτε τον προβολέα επάνω σε κάποια κουβέρτα, σκέπασµα κρεβατιού ή κάποια άλλη µαλακή επιφάνεια. 9. Μην κοιτάτε απευθείας στο φακό του προβολέα ενώ αυτός είναι σε λειτουργία. Μπορεί να προκληθεί βλάβη στην όρασή σας. 6. Σε χώρους όπου η τροφοδοσία ρεύµατος µπορεί να έχει µεταπτώσεις της τάξεως των ±10 volt, συνιστάται η σύνδεση του προβολέα µέσω ενός σταθεροποιητή τάσης, προστατευτικού υπέρτασης ή αδιάλειπτης παροχής ισχύος (UPS) ανάλογα µε την περίπτωση. 10. Μην λειτουργείτε τη λάµπα του προβολέα πέρα από την ονοµαστική διάρκεια ζωής της λάµπας. Η υπερβολική λειτουργία της λάµπας πέρα από την ονοµαστική διάρκεια ζωής µπορεί να προκαλέσει τη θραύση της λάµπας σε σπάνιες περιπτώσεις. 7. Μην πατάτε επάνω στον προβολέα και µην τοποθετείτε αντικείµενα επάνω του. 11. Η λάµπα αναπτύσσει εξαιρετικά υψηλή θερµοκρασία κατά τη διάρκεια λειτουργίας. Αφήστε τον προβολέα να ψυχθεί για περίπου 45 λεπτά πριν την αφαίρεση της διάταξης της λάµπας για αντικατάσταση. 8. Μην αφήνετε υγρά δίπλα στον προβολέα. Τυχόν υγρά που θα εισχωρήσουν µέσα στον προβολέα σας θα καταστήσουν άκυρη την εγγύηση. Εάν ο προβολέας βραχεί, αποσυνδέστε τον από το σηµείο τροφοδοσίας και καλέστε την BenQ για την επισκευή του προβολέα. 12. Ο προβολέας αυτός έχει την ικανότητα προβολής ανεστραµµένων εικόνων για εγκατάσταση στο ταβάνι. Για την τοποθέτηση χρησιµοποιήστε µόνο το κιτ τοποθέτησης της BenQ. 4 Σηµαντικές πληροφορίες ασφαλείας

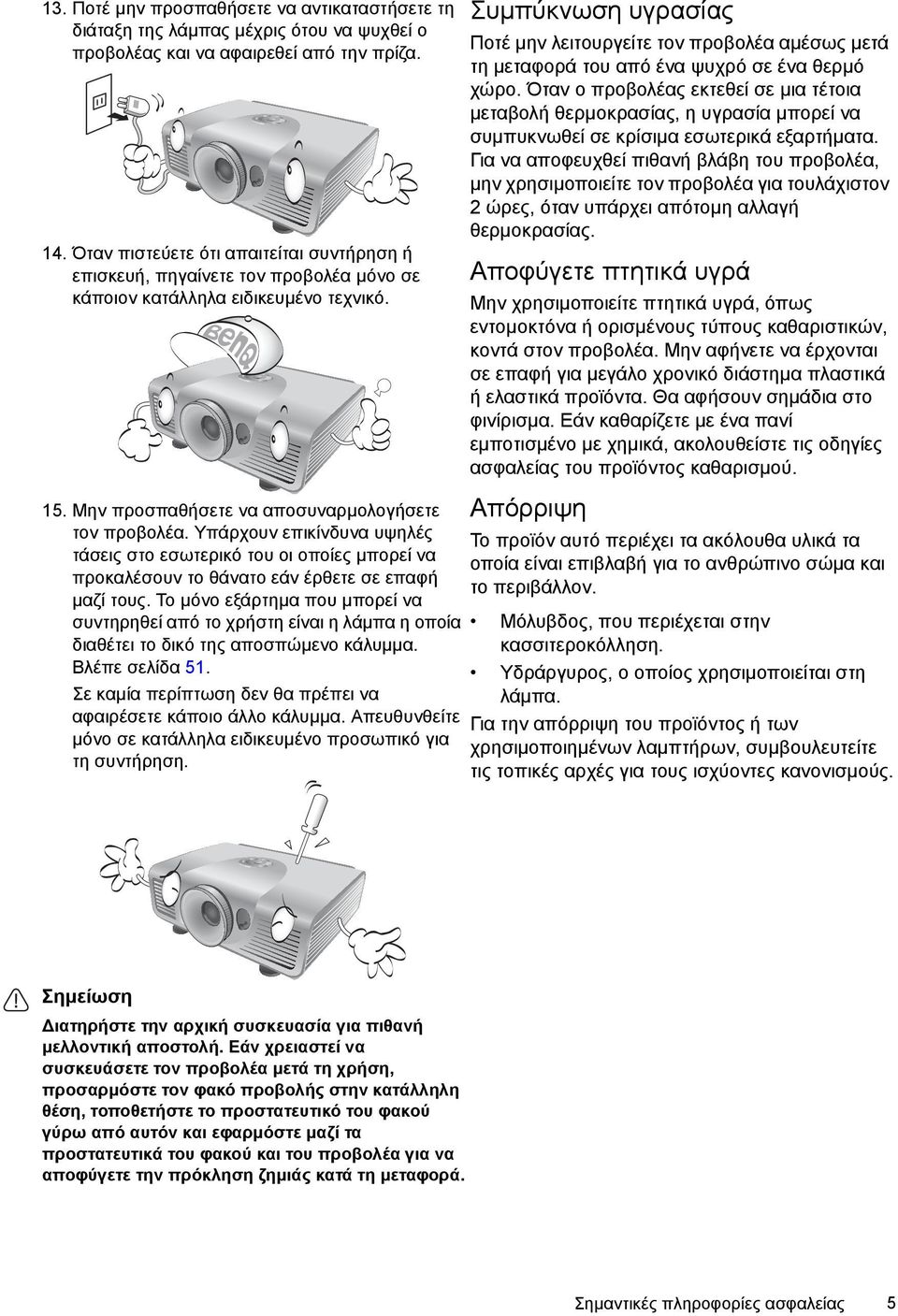

5 13. Ποτέ µην προσπαθήσετε να αντικαταστήσετε τη διάταξη της λάµπας µέχρις ότου να ψυχθεί ο προβολέας και να αφαιρεθεί από την πρίζα. 14. Όταν πιστεύετε ότι απαιτείται συντήρηση ή επισκευή, πηγαίνετε τον προβολέα µόνο σε κάποιον κατάλληλα ειδικευµένο τεχνικό. Συµπύκνωση υγρασίας Ποτέ µην λειτουργείτε τον προβολέα αµέσως µετά τη µεταφορά του από ένα ψυχρό σε ένα θερµό χώρο. Όταν ο προβολέας εκτεθεί σε µια τέτοια µεταβολή θερµοκρασίας, η υγρασία µπορεί να συµπυκνωθεί σε κρίσιµα εσωτερικά εξαρτήµατα. Για να αποφευχθεί πιθανή βλάβη του προβολέα, µην χρησιµοποιείτε τον προβολέα για τουλάχιστον 2 ώρες, όταν υπάρχει απότοµη αλλαγή θερµοκρασίας. Αποφύγετε πτητικά υγρά Μην χρησιµοποιείτε πτητικά υγρά, όπως εντοµοκτόνα ή ορισµένους τύπους καθαριστικών, κοντά στον προβολέα. Μην αφήνετε να έρχονται σε επαφή για µεγάλο χρονικό διάστηµα πλαστικά ή ελαστικά προϊόντα. Θα αφήσουν σηµάδια στο φινίρισµα. Εάν καθαρίζετε µε ένα πανί εµποτισµένο µε χηµικά, ακολουθείστε τις οδηγίες ασφαλείας του προϊόντος καθαρισµού. 15. Μην προσπαθήσετε να αποσυναρµολογήσετε τον προβολέα. Υπάρχουν επικίνδυνα υψηλές τάσεις στο εσωτερικό του οι οποίες µπορεί να προκαλέσουν το θάνατο εάν έρθετε σε επαφή µαζί τους. Το µόνο εξάρτηµα που µπορεί να συντηρηθεί από το χρήστη είναι η λάµπα η οποία διαθέτει το δικό της αποσπώµενο κάλυµµα. Βλέπε σελίδα 51. Σε καµία περίπτωση δεν θα πρέπει να αφαιρέσετε κάποιο άλλο κάλυµµα. Απευθυνθείτε µόνο σε κατάλληλα ειδικευµένο προσωπικό για τη συντήρηση. Απόρριψη Το προϊόν αυτό περιέχει τα ακόλουθα υλικά τα οποία είναι επιβλαβή για το ανθρώπινο σώµα και το περιβάλλον. Μόλυβδος, που περιέχεται στην κασσιτεροκόλληση. Υδράργυρος, ο οποίος χρησιµοποιείται στη λάµπα. Για την απόρριψη του προϊόντος ή των χρησιµοποιηµένων λαµπτήρων, συµβουλευτείτε τις τοπικές αρχές για τους ισχύοντες κανονισµούς. Σηµείωση ιατηρήστε την αρχική συσκευασία για πιθανή µελλοντική αποστολή. Εάν χρειαστεί να συσκευάσετε τον προβολέα µετά τη χρήση, προσαρµόστε τον φακό προβολής στην κατάλληλη θέση, τοποθετήστε το προστατευτικό του φακού γύρω από αυτόν και εφαρµόστε µαζί τα προστατευτικά του φακού και του προβολέα για να αποφύγετε την πρόκληση ζηµιάς κατά τη µεταφορά. Σηµαντικές πληροφορίες ασφαλείας 5

6 Επισκόπηση Περιεχόµενα συσκευασίας Αφαιρέστε προσεκτικά τη συσκευασία και επιβεβαιώστε ότι διαθέτετε τα ακόλουθα εξαρτήµατα. Ορισµένα από τα εξαρτήµατα,µπορεί να µην είναι διαθέσιµα ανάλογα µε τη χώρα αγοράς. Ελέγξτε ανάλογα µε τη χώρα αγοράς. Ορισµένα από τα αξεσουάρ µπορεί να διαφέρουν από χώρα σε χώρα. Η κάρτα εγγύησης παρέχεται µόνο σε ορισµένες χώρες. Για περισσότερες πληροφορίες, παρακαλούµε απευθυνθείτε στο σηµείο αγοράς. Προβολέας Τηλεχειριστήριο Μπαταρίες Καλώδιο Component Κάρτα εγγύησης Εγχειρίδιο χρήστη σε CD Οδηγός γρήγορης Καλώδιο τροφοδοσίας Καλώδιο VGA 6 Επισκόπηση

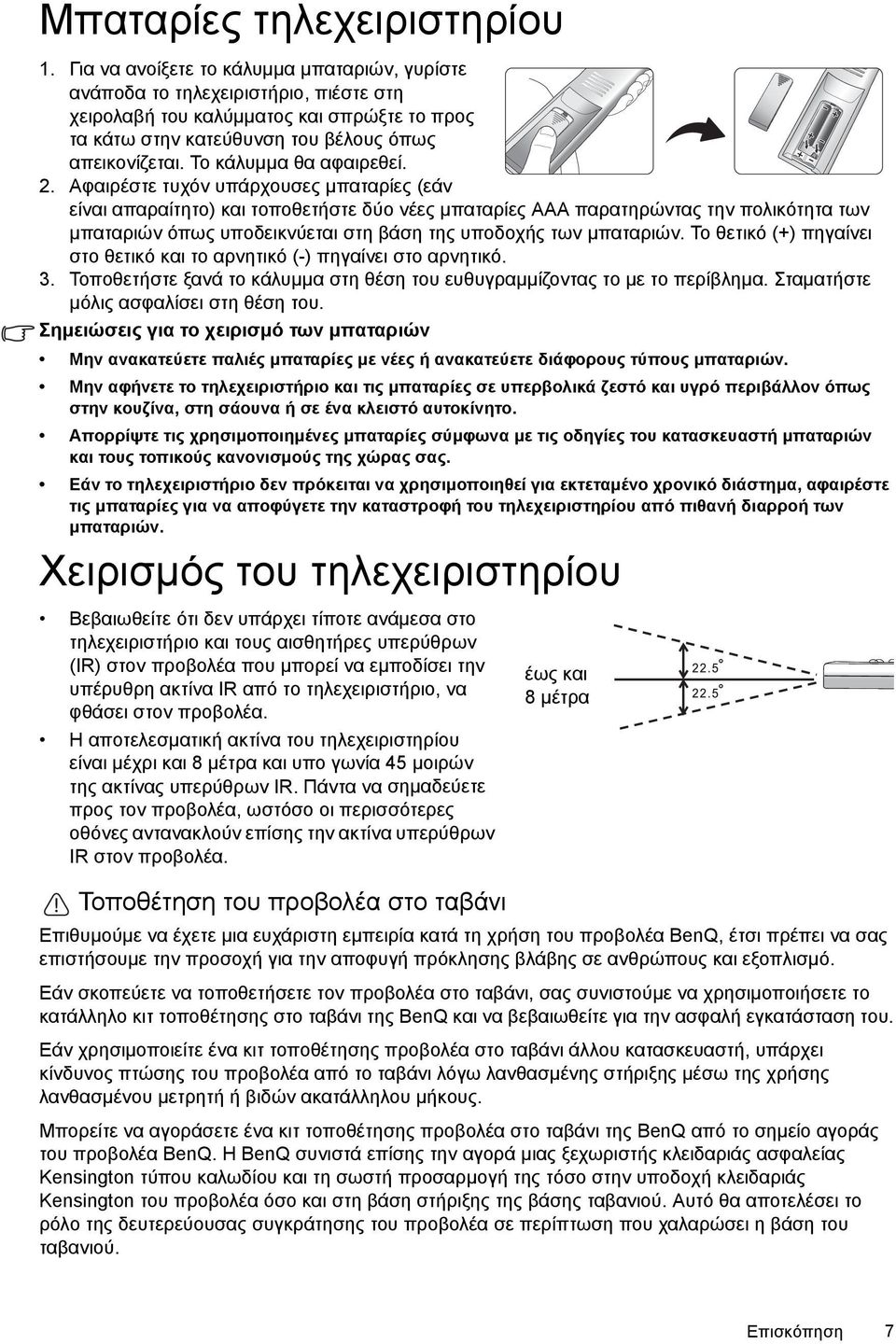

7 Μπαταρίες τηλεχειριστηρίου 1. Για να ανοίξετε το κάλυµµα µπαταριών, γυρίστε ανάποδα το τηλεχειριστήριο, πιέστε στη χειρολαβή του καλύµµατος και σπρώξτε το προς τα κάτω στην κατεύθυνση του βέλους όπως απεικονίζεται. Το κάλυµµα θα αφαιρεθεί. 2. Αφαιρέστε τυχόν υπάρχουσες µπαταρίες (εάν είναι απαραίτητο) και τοποθετήστε δύο νέες µπαταρίες ΑΑΑ παρατηρώντας την πολικότητα των µπαταριών όπως υποδεικνύεται στη βάση της υποδοχής των µπαταριών. Το θετικό (+) πηγαίνει στο θετικό και το αρνητικό (-) πηγαίνει στο αρνητικό. 3. Τοποθετήστε ξανά το κάλυµµα στη θέση του ευθυγραµµίζοντας το µε το περίβληµα. Σταµατήστε µόλις ασφαλίσει στη θέση του. Σηµειώσεις για το χειρισµό των µπαταριών Μην ανακατεύετε παλιές µπαταρίες µε νέες ή ανακατεύετε διάφορους τύπους µπαταριών. Μην αφήνετε το τηλεχειριστήριο και τις µπαταρίες σε υπερβολικά ζεστό και υγρό περιβάλλον όπως στην κουζίνα, στη σάουνα ή σε ένα κλειστό αυτοκίνητο. Απορρίψτε τις χρησιµοποιηµένες µπαταρίες σύµφωνα µε τις οδηγίες του κατασκευαστή µπαταριών και τους τοπικούς κανονισµούς της χώρας σας. Εάν το τηλεχειριστήριο δεν πρόκειται να χρησιµοποιηθεί για εκτεταµένο χρονικό διάστηµα, αφαιρέστε τις µπαταρίες για να αποφύγετε την καταστροφή του τηλεχειριστηρίου από πιθανή διαρροή των µπαταριών. Χειρισµός του τηλεχειριστηρίου Βεβαιωθείτε ότι δεν υπάρχει τίποτε ανάµεσα στο τηλεχειριστήριο και τους αισθητήρες υπερύθρων (IR) στον προβολέα που µπορεί να εµποδίσει την υπέρυθρη ακτίνα IR από το τηλεχειριστήριο, να φθάσει στον προβολέα. Η αποτελεσµατική ακτίνα του τηλεχειριστηρίου είναι µέχρι και 8 µέτρα και υπο γωνία 45 µοιρών της ακτίνας υπερύθρων IR. Πάντα να σηµαδεύετε προς τον προβολέα, ωστόσο οι περισσότερες οθόνες αντανακλούν επίσης την ακτίνα υπερύθρων IR στον προβολέα. Τοποθέτηση του προβολέα στο ταβάνι έως και 8 µέτρα Επιθυµούµε να έχετε µια ευχάριστη εµπειρία κατά τη χρήση του προβολέα BenQ, έτσι πρέπει να σας επιστήσουµε την προσοχή για την αποφυγή πρόκλησης βλάβης σε ανθρώπους και εξοπλισµό. Εάν σκοπεύετε να τοποθετήσετε τον προβολέα στο ταβάνι, σας συνιστούµε να χρησιµοποιήσετε το κατάλληλο κιτ τοποθέτησης στο ταβάνι της BenQ και να βεβαιωθείτε για την ασφαλή εγκατάσταση του. Εάν χρησιµοποιείτε ένα κιτ τοποθέτησης προβολέα στο ταβάνι άλλου κατασκευαστή, υπάρχει κίνδυνος πτώσης του προβολέα από το ταβάνι λόγω λανθασµένης στήριξης µέσω της χρήσης λανθασµένου µετρητή ή βιδών ακατάλληλου µήκους. Μπορείτε να αγοράσετε ένα κιτ τοποθέτησης προβολέα στο ταβάνι της BenQ από το σηµείο αγοράς του προβολέα BenQ. Η BenQ συνιστά επίσης την αγορά µιας ξεχωριστής κλειδαριάς ασφαλείας Kensington τύπου καλωδίου και τη σωστή προσαρµογή της τόσο στην υποδοχή κλειδαριάς Kensington του προβολέα όσο και στη βάση στήριξης της βάσης ταβανιού. Αυτό θα αποτελέσει το ρόλο της δευτερεύουσας συγκράτησης του προβολέα σε περίπτωση που χαλαρώσει η βάση του ταβανιού. Επισκόπηση 7

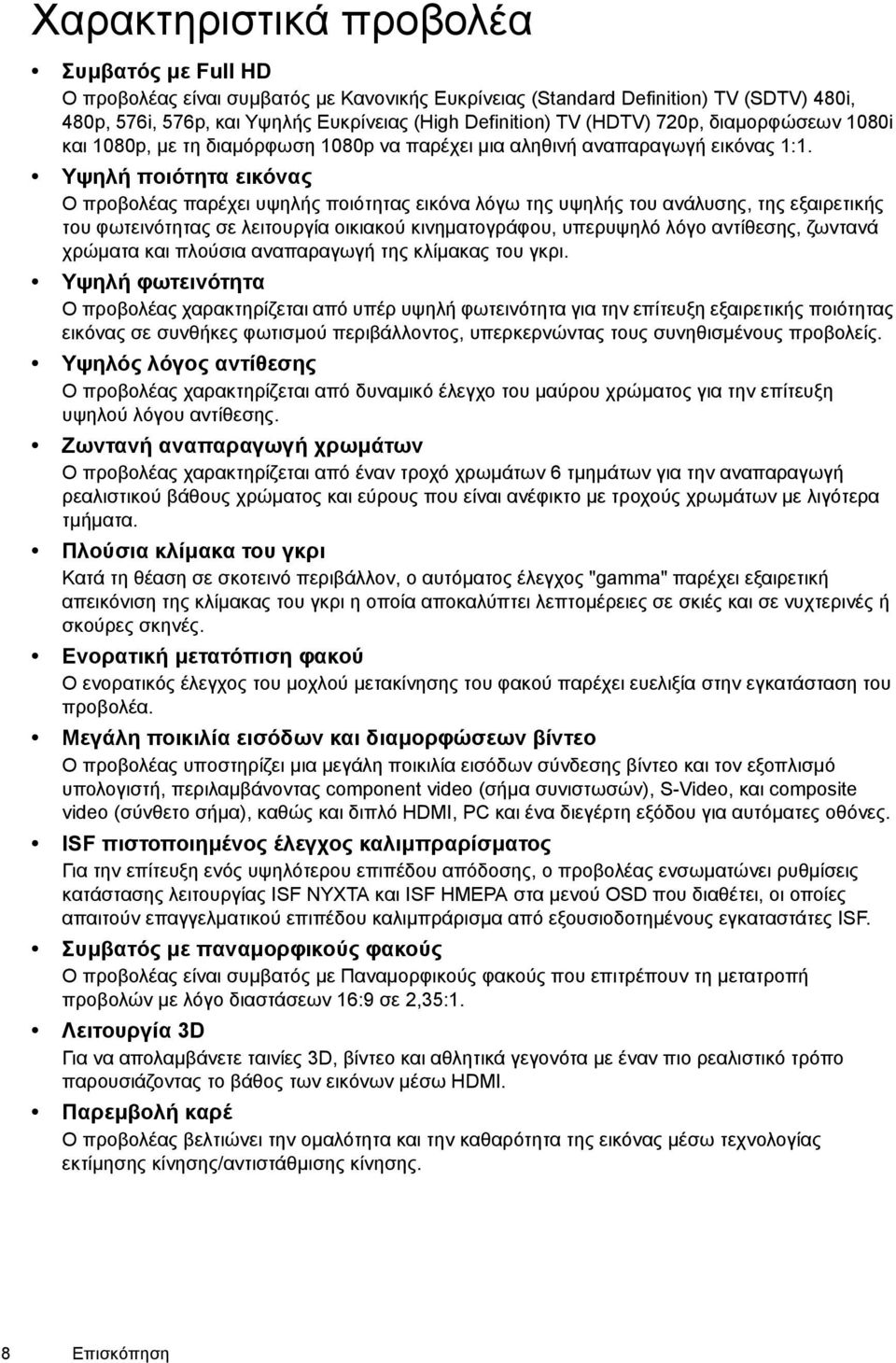

8 Χαρακτηριστικά προβολέα Συµβατός µε Full HD Ο προβολέας είναι συµβατός µε Κανονικής Ευκρίνειας (Standard Definition) TV (SDTV) 480i, 480p, 576i, 576p, και Υψηλής Ευκρίνειας (High Definition) TV (HDTV) 720p, διαµορφώσεων 1080i και 1080p, µε τη διαµόρφωση 1080p να παρέχει µια αληθινή αναπαραγωγή εικόνας 1:1. Υψηλή ποιότητα εικόνας Ο προβολέας παρέχει υψηλής ποιότητας εικόνα λόγω της υψηλής του ανάλυσης, της εξαιρετικής του φωτεινότητας σε λειτουργία οικιακού κινηµατογράφου, υπερυψηλό λόγο αντίθεσης, ζωντανά χρώµατα και πλούσια αναπαραγωγή της κλίµακας του γκρι. Υψηλή φωτεινότητα Ο προβολέας χαρακτηρίζεται από υπέρ υψηλή φωτεινότητα για την επίτευξη εξαιρετικής ποιότητας εικόνας σε συνθήκες φωτισµού περιβάλλοντος, υπερκερνώντας τους συνηθισµένους προβολείς. Υψηλός λόγος αντίθεσης Ο προβολέας χαρακτηρίζεται από δυναµικό έλεγχο του µαύρου χρώµατος για την επίτευξη υψηλού λόγου αντίθεσης. Ζωντανή αναπαραγωγή χρωµάτων Ο προβολέας χαρακτηρίζεται από έναν τροχό χρωµάτων 6 τµηµάτων για την αναπαραγωγή ρεαλιστικού βάθους χρώµατος και εύρους που είναι ανέφικτο µε τροχούς χρωµάτων µε λιγότερα τµήµατα. Πλούσια κλίµακα του γκρι Κατά τη θέαση σε σκοτεινό περιβάλλον, ο αυτόµατος έλεγχος "gamma" παρέχει εξαιρετική απεικόνιση της κλίµακας του γκρι η οποία αποκαλύπτει λεπτοµέρειες σε σκιές και σε νυχτερινές ή σκούρες σκηνές. Ενορατική µετατόπιση φακού Ο ενορατικός έλεγχος του µοχλού µετακίνησης του φακού παρέχει ευελιξία στην εγκατάσταση του προβολέα. Μεγάλη ποικιλία εισόδων και διαµορφώσεων βίντεο Ο προβολέας υποστηρίζει µια µεγάλη ποικιλία εισόδων σύνδεσης βίντεο και τον εξοπλισµό υπολογιστή, περιλαµβάνοντας component video (σήµα συνιστωσών), S-Video, και composite video (σύνθετο σήµα), καθώς και διπλό HDMI, PC και ένα διεγέρτη εξόδου για αυτόµατες οθόνες. ISF πιστοποιηµένος έλεγχος καλιµπραρίσµατος Για την επίτευξη ενός υψηλότερου επιπέδου απόδοσης, ο προβολέας ενσωµατώνει ρυθµίσεις κατάστασης λειτουργίας ISF ΝΥΧΤΑ και ISF ΗΜΕΡΑ στα µενού OSD που διαθέτει, οι οποίες απαιτούν επαγγελµατικού επιπέδου καλιµπράρισµα από εξουσιοδοτηµένους εγκαταστάτες ISF. Συµβατός µε παναµορφικούς φακούς Ο προβολέας είναι συµβατός µε Παναµορφικούς φακούς που επιτρέπουν τη µετατροπή προβολών µε λόγο διαστάσεων 16:9 σε 2,35:1. Λειτουργία 3D Για να απολαµβάνετε ταινίες 3D, βίντεο και αθλητικά γεγονότα µε έναν πιο ρεαλιστικό τρόπο παρουσιάζοντας το βάθος των εικόνων µέσω HDMI. Παρεµβολή καρέ Ο προβολέας βελτιώνει την οµαλότητα και την καθαρότητα της εικόνας µέσω τεχνολογίας εκτίµησης κίνησης/αντιστάθµισης κίνησης. 8 Επισκόπηση

9 Εξωτερική όψη προβολέα 1 2 Μπροστινή και άνω πλαϊνή όψη 3 1. Πίνακας ελέγχου (Βλέπε "Πίνακας ελέγχου" στη σελίδα 10 για λεπτοµέρειες.) 2. Κάλυµµα λάµπας 3. Μπροστινός αισθητήρας υπέρυθρων IR 4. Αεραγωγός (έξοδος θερµού αέρα) 5. Φακός προβολής 6. Μοχλός µετακίνησης φακού Οπίσθια όψη Όψη του κάτω µέρους Βλέπε "Σύνδεση µε εξοπλισµό βίντεο" στη σελίδα 18 για λεπτοµέρειες σύνδεσης Είσοδος καλωδίου τροφοδοσίας AC 8. Οπίσθιος αισθητήρας υπέρυθρων IR 9. Θύρες HDMI 10. Είσοδος Σύνθετου σήµατος (Composite Video) (RCA) 11. Είσοδος S-Video (mini 4-pin DIN) 12. Θύρα USB 13. Θύρα ελέγχου RS-232 Χρησιµοποιείται για τη διασύνδεση µε έναν υπολογιστή ή ένα σύστηµα ελέγχου/ αυτοµατοποίησης οικιακού κινηµατογράφου. 14. Ακροδέκτης εξόδου 12VDC Χρησιµοποιείται για τη διέγερση εξωτερικών συσκευών όπως µια ηλεκτρική οθόνη ή τον έλεγχο φωτισµού κ.λπ. Συµβουλευτείτε τον αντιπρόσωπό σας για τον τρόπο σύνδεσης αυτών των συσκευών. 15. Είσοδοι σήµατος συνιστωσών (Component Video) (RCA) υποστήριξη σήµατος βίντεο Y/PB/PR ή Y/CB/CR 16. RGB (PC)/Βύσµα εισόδου σήµατος συνιστωσών (Component video) (YPbPr/ YCbCr) 17. Υποδοχή κλειδαριάς Kensington 18. Προσαρµοζόµενο πόδι 19. Οπές για στήριξη στο ταβάνι Επισκόπηση 9

10 Χειριστήρια και λειτουργίες Πίνακας ελέγχου ακτύλιος εστίασης Ρυθµίζει την εστίαση της προβαλλόµενης εικόνας. "Μικρό-συντονισµός του µεγέθους και της ευκρίνειας της εικόνας" στη σελίδα ακτύλιος µεγέθυνσης Ρυθµίζει το µέγεθος της προβαλλόµενης εικόνας. "Μικρό-συντονισµός του µεγέθους και της ευκρίνειας της εικόνας" στη σελίδα POWER (Ενδεικτική λυχνία ΤΡΟΦΟ ΟΣΙΑΣ) Ανάβει ή αναβοσβήνει όταν ο προβολέας βρίσκεται σε λειτουργία. "Ενδείκτες" στη σελίδα TEMP (Προειδοποιητική λυχνία ΘΕΡΜΟΚΡΑΣΙΑΣ) Ανάβει ή αναβοσβήνει όταν η θερµοκρασία του προβολέα γίνει πολύ υψηλή. "Ενδείκτες" στη σελίδα LAMP (Ενδεικτική λυχνία ΛΑΜΠΑΣ) Ανάβει ή αναβοσβήνει όταν η λάµπα του προβολέα παρουσιάσει κάποιο πρόβληµα. "Ενδείκτες" στη σελίδα Για λεπτοµέρειες, ανατρέξτε στις πληροφορίες που παρέχονται πίσω από το σήµα µε το χέρι. 6. Πλήκτρα µε Βέλος/Τραπεζοειδούς παραµόρφωσης (Αριστερά, Επάνω /, εξιά, Κάτω / ) Μετακινεί την τρέχουσα επιλογή µενού που εµ-φανίζεται στην οθόνη (OSD) προς την κατεύθυν-ση του βέλους που πατάτε όταν το µενού OSD είναι ενεργοποιηµένο. ιορθώνει χειροκίνητα παραµορφωµένες εικόνες που προκαλούνται από µια προβολή υπό γωνία. "Χρήση των µενού" στη σελίδα 23, " ιόρθωση της παραµόρφωσης εικόνας" στη σελίδα 27 II 7. Τροφοδοσία Ρεύµατος/Λειτουργία Εκτελεί την ίδια λειτουργία όπως POWER ON/ OFF στο τηλεχειριστήριο. Εναλλάσσει την κατάσταση του προβολέα µεταξύ αναµονής και λειτουργίας. "Ενεργοποίηση του προβολέα" στη σελίδα 21, "Απενεργοποίηση του προβολέα" στη σελίδα PRESET MODE Επιλέγει διαδοχικά µια προκαθορισµένη ρύθµιση εικόνας που είναι διαθέσιµη για κάθε είσοδο. "Επιλογή µιας προκαθορισµένης κατάστασης" στη σελίδα SOURCE Εκτελεί την ίδια λειτουργία όπως τα πλήκτρα επιλογής πηγής (COMP, VIDEO, S-VIDEO, HDMI1, HDMI2, PC) στο τηλεχειριστήριο. Επιλέγει διαδοχικά τις πηγές εισόδου. "Επιλογή πηγής εισόδου" στη σελίδα EXIT Επιστρέφει στα προηγούµενα µενού OSD, εξέρ-χεται και αποθηκεύει όποιες αλλαγές έγιναν µε τη χρή-ση του εµφανιζόµενου επί της οθόνης µενού (OSD). "Χρήση των µενού" στη σελίδα ENTER Αναπαριστά το επιλεγµένο αντικείµενο από το εµφανιζόµενο επί της οθόνης µενού (OSD). 12. MENU Ενεργοποιεί και απενεργοποιεί το εµφανιζόµενο επί της οθόνης µενού (OSD). "Χρήση των µενού" στη σελίδα Επισκόπηση

11 Τηλεχειριστήριο POWER ON/OFF Εναλλάσσει την κατάσταση του προβολέα µεταξύ αναµονής και λειτουργίας. "Ενεργοποίηση του προβολέα" στη σελίδα 21, "Απενεργοποίηση του προβολέα" στη σελίδα Πλήκτρα επιλογής πηγής (COMP, VIDEO, S-VIDEO, HDMI1, HDMI2, PC) Επιλέγει µια πηγή εισόδου για προβολή. "Επιλογή πηγής εισόδου" στη σελίδα Πλήκτρα λόγου (ANA, 4:3, LB, WIDE, REAL) Επιλέγει το λόγο διάστασης προβολής. "Επιλογή του λόγου διαστάσεων" στη σελίδα PRESET MODE Επιλέγει διαδοχικά µια προκαθορισµένη ρύθµιση εικόνας που είναι διαθέσιµη για κάθε είσοδο. "Επιλογή µιας προκαθορισµένης κατάστασης" στη σελίδα Πλήκτρα MEMORY (USER 1, USER 2/ISF NIGHT, USER 3/ISF DAY, και DEFAULT) Αποκαθιστά τις ρυθµίσεις της εικόνας για την τρέχουσα πηγή εισόδου. "Ορισµός της κατάστασης User 1 (Χρήστης 1)/ User 2 (Χρήστης 2)/User 3 (Χρήστης 3)" στη σελίδα ENTER Αναπαριστά το επιλεγµένο αντικείµενο από το εµφανιζόµενο επί της οθόνης µενού (OSD) Για λεπτοµέρειες, ανατρέξτε στις πληροφορίες που παρέχονται πίσω από το σήµα µε το χέρι. 7. Πλήκτρα µε Βέλος/Τραπεζοειδούς παραµόρφωσης (Αριστερά, Επάνω /, εξιά, Κάτω / ) Μετακινεί την τρέχουσα επιλογή µενού που εµφανίζεται στην οθόνη (OSD) προς την κατεύθυνση του βέλους που πατάτε όταν το µενού OSD είναι ενεργοποιηµένο. ιορθώνει χειροκίνητα παραµορφωµένες εικόνες που προκαλούνται από µια προβολή υπό γωνία. "Χρήση των µενού" στη σελίδα 23, " ιόρθωση της παραµόρφωσης εικόνας" στη σελίδα MENU Ενεργοποιεί και απενεργοποιεί το εµφανιζόµενο επί της οθόνης µενού (OSD). "Χρήση των µενού" στη σελίδα EXIT Επιστρέφει στα προηγούµενα µενού OSD, εξέρχεται και αποθηκεύει όποιες αλλαγές έγιναν µε τη χρή-ση του εµφανιζόµενου επί της οθόνης µενού (OSD). "Χρήση των µενού" στη σελίδα Πλήκτρα ρύθµισης ποιότητας εικόνας (BRIGHTNESS, CONTRAST, COLOR, TINT) Εµφανίζει τις µπάρες ρύθµισης για την προσαρ- µογή των κατάλληλων τιµών ποιότητας εικόνας. "Μικρό-συντονισµός της ποιότητας εικόνας" στη σελίδα Πλήκτρα ελέγχου παραθύρου εικόνας (PIP, SIZE, POSITION, ACTIVE) Εµφανίζει τα παράθυρα Εικόνα στην Εικόνα (PIP), εναλλάσσει µεταξύ του κύριου παραθύρου και του υπο-παραθύρου µε το πλήκτρο ACTIVE (ΕNΕΡΓΟ), και ρυθµίζει το µέγεθος και τη θέση του τρέχοντος ενεργού παραθύρου µα τα πλήκ-τρα SIZE (ΜΕΓΕΘΟΣ) και POSITION (ΘΕΣΗ). "Ταυτόχρονη εµφάνιση περισσοτέρων από µίας πηγών εικόνας" στη σελίδα INVERT Εναλλάσσει τη λειτουργία αντιστροφής µεταξύ ενεργού/ανενεργού. "3D" στη σελίδα D Εµφανίζει το µενού 3D. "3D" στη σελίδα LIGHT Ενεργοποιεί τον οπισθοφωτισµό του τηλεχειριστηρίου για περίπου 10 δευτερόλεπτα. Πατώντας οποιοδήποτε άλλο πλήκτρο ενώ είναι ενεργοποιηµένος ο οπισθοφωτισµός παρατείνει το χρόνο του οπισθοφωτισµού για άλλα 10 δευτερόλεπτα. Πατήστε ξανά το πλήκτρο για να απενεργοποιήσετε τον οπισθοφωτισµό. Επισκόπηση 11

12 Τοποθέτηση του προβολέα Επιλογή µιας θέσης Ο προβολέας είναι σχεδιασµένος για εγκατάσταση σε µία από τέσσερις πιθανές θέσεις εγκατάστασης. Η διάταξη του δωµατίου ή οι προσωπικές προτιµήσεις θα υποδείξουν τη θέση εγκατάστασης που θα επιλέξετε. Λάβετε υπόψη σας το µέγεθος και τη θέση της οθόνης, τη θέση της κατάλληλης παροχής ρεύµατος, καθώς και τη θέση και την απόσταση ανάµεσα στον προβολέα και τον υπόλοιπο εξοπλισµό. 1. Front Table (Τραπέζι, µπροστά): Επιλέξτε τη θέση µε τον προβολέα τοποθετηµένο κοντά στο πάτωµα µπροστά από την οθόνη. Αυτός είναι ο πιο συνηθισµένος τρόπος για να τοποθετήσετε τον προβολέα για γρήγορη εγκατάσταση και φορητότητα. 3. Rear Table (Τραπέζι, πίσω): Επιλέξτε τη θέση µε τον προβολέα τοποθετηµένο κοντά στο πάτωµα πίσω από την οθόνη. Σηµειώστε ότι απαιτείται ειδική οθόνη οπίσθιας προβολής. *Επιλέξτε Rear Table (Τραπέζι, πίσω) µετά την ενεργοποίηση του προβολέα. 2. Front Ceiling (Οροφή, µπροστά): Επιλέξτε τη θέση µε τον προβολέα κρεµασµένο από το ταβάνι µπροστά από την οθόνη. Αγοράστε το κιτ τοποθέτησης προβολέα στο ταβάνι της BenQ από τον αντιπρόσωπο σας για να τοποθετήσετε τον προβολέα στο ταβάνι. *Επιλέξτε Front Ceiling (Οροφή, µπροστά) µετά την ενεργοποίηση του προβολέα. 4. Rear Ceiling (Οροφή, πίσω): Επιλέξτε τη θέση µε τον προβολέα τοποθετηµένο κρεµασµένο από το ταβάνι πίσω από την οθόνη. Σηµειώστε ότι απαιτείται ειδική οθόνη οπίσθιας προβολής καθώς και το κιτ τοποθέτησης προβολέα στο ταβάνι της BenQ για τη συγκεκριµένη θέση τοποθέτησης. *Επιλέξτε Rear Ceiling (Οροφή, πίσω) µετά την ενεργοποίηση του προβολέα. *Για ρύθµιση της θέσης προβολέα: 1. Πιέστε MENU στον προβολέα ή στο τηλεχειριστήριο και στη συνέχεια πιέστε / µέχρι να επισηµανθεί το µενού System Setup (ιαµόρφωση συστήµατος). 2. Πατήστε / για να επισηµάνετε την επιλογή Projector Position (Θέση προβολέα) και πατήστε / µέχρι να επιλεχθεί η σωστή θέση. System Setup Language Splash Screen Projector Position Auto Off Sleep Timer Menu Settings Input Source Auto Source Search English BenQ Front Table Disable Disable Off S-Video 12 Τοποθέτηση του προβολέα

13 Επίτευξη του επιθυµητού µεγέθους εικόνας προβολής Η απόσταση από το φακό του προβολέα έως την οθόνη, η ρύθµιση µεγέθυνσης και η διαµόρφωση βίντεο επηρεάζουν το προβαλλόµενο µέγεθος εικόνας. Ο προβολέας θα πρέπει πάντα να είναι τοποθετηµένος σε οριζόντιο επίπεδο (επίπεδα σε ένα τραπέζι) και τελείως κατακόρυφα (γωνία 90 ) ως προς την οθόνη. Έτσι αποτρέπεται η παραµόρφωση της εικόνας που προκαλείται από προβολές υπο γωνία (ή προβολές σε επιφάνειες µε γωνία). Εάν ο προβολέας έχει τοποθετηθεί στο ταβάνι, θα πρέπει να έχει τοποθετηθεί ανάποδα. Εάν ο προβολέας έχει τοποθετηθεί αρκετά µακριά από την οθόνη, το µέγεθος της προβαλλόµενης εικόνας αυξάνεται και η κάθετη µετατόπιση αυξάνεται επίσης ανάλογα. Κατά τον προσδιορισµό των θέσεων της οθόνης και του προβολέα, θα χρειαστεί να υπολογίσετε τόσο το µέγεθος της προβαλλόµενης εικόνας όσο και τη διάσταση της κάθετης µετατόπισης, τα οποία είναι ευθέως ανάλογα µε την απόσταση προβολής. Ο προβολέας αυτός είναι εξοπλισµένος µε κινητό φακό. Για λεπτοµέρειες, ανατρέξτε στην παράγραφο "Μετατόπιση φακού προβολέα" στη σελίδα 17. Μπορείτε να συµβουλευτείτε τα διαγράµµατα στις σελίδες 15 και 16 τις τιµές κάθετης µετατόπισης στους πίνακες διαστάσεων που έχουν µετρηθεί µε το φακό σε πλήρη επάνω ή κάτω θέση. Τρόπος καθορισµού της θέσης του προβολέα για ένα δεδοµένο µέγεθος οθόνης 1. Προσδιορίστε το λόγο διάστασης της οθόνης σας, επιλέγοντας το λόγο 16:9 ή 4:3. 2. Ανατρέξτε στον πίνακα και βρείτε την πλησιέστερη αντιστοιχία στο µέγεθος της οθόνης σας στις αριστερές στήλες µε την περιγραφή " ιαστάσεις οθόνης". Χρησιµοποιώντας την τιµή αυτή, κοιτάξτε κατά µήκος αυτής της γραµµής προς τα δεξιά για να βρείτε την τιµή της αντίστοιχης µέσης απόστασης από την οθόνη στη στήλη µε την περιγραφή "Μέση". Αυτή είναι η απόσταση προβολής. 3. Αποφασίστε για την ακριβή θέση του προβολέα σύµφωνα µε τη θέση της οθόνης σας και το εύρος εναλλαγής του ρυθµιζόµενου φακού. Για παράδειγµα, εάν χρησιµοποιείτε µια οθόνη 120-ιντσών, µε λόγο διαστάσεων 4:3, ανατρέξτε στο "Ο λόγος διάστασης της οθόνης είναι 4:3 και η προβαλλόµενη εικόνα είναι 16:9". Η µέση απόσταση προβολής είναι 4944 χιλ. Τοποθέτηση του προβολέα 13

14 Τρόπος προσδιορισµού του συνιστώµενου µεγέθους οθόνης για µια δεδοµένη απόσταση Η µέθοδος αυτή µπορεί να χρησιµοποιηθεί σε περιπτώσεις όπου έχετε ήδη αγοράσει τον προβολέα και θέλετε να µάθετε τι µέγεθος οθόνης ταιριάζει στο δωµάτιό σας. Το µέγιστο µέγεθος οθόνης περιορίζεται από το φυσικό χώρο που είναι διαθέσιµος στο δωµάτιο σας. 1. Προσδιορίστε το λόγο διάστασης της οθόνης σας, επιλέγοντας το λόγο 16:9 ή 4:3. 2. Μετρήστε την απόσταση ανάµεσα στον προβολέα και στη θέση που θέλετε να τοποθετήσετε την οθόνη σας. Αυτή είναι η απόσταση προβολής. 3. Ανατρέξτε στον πίνακα και βρείτε την πλησιέστερη αντιστοιχία στη µέτρησή σας στη στήλη µέσης απόστασης από την οθόνη µε την περιγραφή "Μέση". Ελέγξτε ότι η απόσταση που µετρήσατε βρίσκεται ανάµεσα στις ελάχιστες και µέγιστες αποστάσεις που αναφέρονται σε κάθε πλευρά της τιµής µέσης απόστασης. 4. Χρησιµοποιώντας την τιµή αυτή, κοιτάξτε κατά µήκος της γραµµής προς τα αριστερά για να βρείτε την αντίστοιχη διαγώνιο οθόνης που αναφέρεται σε αυτή τη γραµµή. Αυτό είναι το µέγεθος της εικόνας προβολής του προβολέα στη συγκεκριµένη απόσταση προβολής. Για παράδειγµα, εάν έχετε µια οθόνη µε λόγο διάστασης 16:9 και η µετρηθείσα απόσταση προβολής είναι 4500 χιλ, ανατρέξτε στο "Ο λόγος διάστασης της οθόνης είναι 16:9 και η προβαλλόµενη εικόνα είναι 16:9". Η πλησιέστερη αντιστοίχιση στη στήλη "Μέση" είναι 4488 εκ. Εάν κοιτάξετε κατά µήκος αυτής της γραµµής θα παρατηρήσετε ότι απαιτείται οθόνη 100 ιντσών. Εξετάζοντας τις τιµές ελάχιστης και µέγιστης προβολής στις στήλες του "Απόσταση προβολής <D> [χιλ.]" στη σελίδα 15 εµφανίζεται ότι η µετρηθείσα απόσταση προβολής των 4500 χιλ ταιριάζει επίσης µε µεγέθη οθόνης της τάξεως των 90 και 110-ιντσών. Ο προβολέας µπορεί να ρυθµιστεί (χρησιµοποιώντας τον έλεγχο µεγέθυνσης) σε αυτά τα διαφορετικά µεγέθη οθόνης στην απόσταση προβολής. Έχετε υπόψη σας ότι τα διαφορετικά αυτά µεγέθη οθόνης έχουν διαφορετικές τιµές κάθετης µετατόπισης. Εάν τοποθετήσετε τον προβολέα σε µια διαφορετική θέση (σε σχέση µε αυτή που συνιστάται), θα πρέπει να του δώσετε κλίση προς τα επάνω ή προς τα κάτω ώστε να κεντράρετε την εικόνα στην οθόνη. Σε αυτές τις περιπτώσεις, θα παρουσιαστεί κάποια παραµόρφωση της εικόνας. Χρησιµοποιήστε τη λειτουργία των πλήκτρων τραπεζοειδούς παραµόρφωσης για να διορθώσετε την παραµόρφωση. Για λεπτοµέρειες, ανατρέξτε στην παράγραφο " ιόρθωση της παραµόρφωσης εικόνας" στη σελίδα Τοποθέτηση του προβολέα

15 ιαστάσεις προβολής Εγκατάσταση για οθόνη λόγου διαστάσεων 16:9 Εγκατάσταση στο Εγκατάσταση στο <A> <B> <F> <G> <A> <E> <B> <D> <C> <F>: Οθόνη <E> <D> <G>: Κέντρο του φακού <C> <F>: Οθόνη <F> <G> <G>: Κέντρο του φακού Ο λόγος διάστασης της οθόνης είναι 16:9 και η προβαλλόµενη εικόνα είναι 16:9 ιαστάσεις οθόνης ιαγώνιος <Α> [ιντσών (χιλ.)] Ύψος <B> [χιλ.] Πλάτος <C> [χιλ.] Απόσταση προβολής <D> [χιλ.] Ελαχ. απόσταση (µε µέγιστη µεγέθυνση) Μέση Μεγ. απόσταση (µε ελάχιστη µεγέθυνση) Κατώτερη/ Ανώτερη θέση φακού <E> [χιλ.] 30 (762) (1016) (1270) (1524) (1778) (2032) (2286) (2540) (2794) (3048) (3302) (3556) (3810) (4064) (4318) (4572) (4826) (5080) (6350) (7620) Οι παραπάνω µετρήσεις είναι κατά προσέγγιση και µπορεί να διαφέρουν ελαφρώς από τις πραγµατικές µετρήσεις. Αναφέρονται µόνο τα προτεινόµενα µεγέθη οθόνης. Εάν το µέγεθος της οθόνης σας δεν βρίσκεται στον παραπάνω πίνακα, επικοινωνήστε µε τον αντιπρόσωπό σας για βοήθεια. Τοποθέτηση του προβολέα 15

16 Εγκατάσταση για οθόνη λόγου διαστάσεων 4:3 Οι εικόνες και ο παρακάτω πίνακας παρέχονται για τους χρήστες που διαθέτουν ήδη οθόνη µε λόγο διάστασης 4:3 ή που σκοπεύουν να αγοράσουν οθόνη µε λόγο διάστασης 4:3 για προβολή εικόνας µε λόγο διαστάσεων 16:9. Εγκατάσταση στο Εγκατάσταση στο <A> <B> <H> <F> <G> <A> <H> <E> <D> <G> <F>: Οθόνη <C> <E> <D> <G>: Κέντρο του φακού <C> <F>: Οθόνη <F> <B> <G>: Κέντρο του φακού Ο λόγος διάστασης της οθόνης είναι 4:3 και η προβαλλόµενη εικόνα είναι 16:9 ιαγώνιος <Α> [ιντσών (χιλ.)] ιαστάσεις οθόνης Ύψος <B> [χιλ.] Πλάτος <C> [χιλ.] Απόσταση προβολής <D> [χιλ.] Κατώτερη/ Ελαχ. Μεγ. Ανώτερη απόσταση απόσταση θέση Μέση (µε µέγιστη (µε ελάχιστη φακού <E> µεγέθυνση) µεγέθυνση) [χιλ.] Ύψος εικόνας <H> [χιλ.] 30 (762) (1016) (1270) (1524) (1778) (2032) (2286) (2540) (2794) (3048) (3302) (3556) (3810) (4064) (4318) (4572) (4826) (5080) (6350) (7620) Οι παραπάνω µετρήσεις είναι κατά προσέγγιση και µπορεί να διαφέρουν ελαφρώς από τις πραγµατικές µετρήσεις. Αναφέρονται µόνο τα προτεινόµενα µεγέθη οθόνης. Εάν το µέγεθος της οθόνης σας δεν βρίσκεται στον παραπάνω πίνακα, επικοινωνήστε µε τον αντιπρόσωπό σας για βοήθεια. 16 Τοποθέτηση του προβολέα

17 Μετατόπιση φακού προβολέα Ο έλεγχος µετατόπισης του φακού παρέχει ευελιξία κατά την εγκατάσταση του προβολέα. Επιτρέπει την τοποθέτηση του προβολέα εκτός του κέντρου της οθόνης. Η µετατόπιση του φακού εκφράζεται ως το ποσοστό του ύψους ή του πλάτους της προβαλλόµενης εικόνας. Υπολογίζεται σαν µια µετατόπιση από το κάθετο ή το οριζόντιο κέντρο της προβαλλόµενης εικόνας. Μπορείτε να χρησιµοποιήσετε το µοχλό για να µετακινήσετε το φακό προβολής προς οποιαδήποτε κατεύθυνση µέσα στο επιτρεπτό εύρος ανάλογα µε την επιθυµητή θέση της εικόνας. Για να χρησιµοποιήσετε το µοχλό µετακίνησης του φακού: 1. Απελευθερώστε το µοχλό στρέφοντάς τον προς τα αριστερά. 2. Μετακινήστε το µοχλό για να ρυθµίσετε τη θέση της προβαλλόµενης εικόνας. 3. Ασφαλίστε το µοχλό στρέφοντάς τον προς τα δεξιά. Αφού σταθεροποιηθεί η θέση της οθόνης Προβολέας Οθόνη Εύρος τοποθέτησης Κέντρο του φακού Αφού σταθεροποιηθεί η θέση της οθόνης 100% 25% -25% -100% 41.3% 41.3% Μην σφίγγετε υπερβολικά το µοχλό. Η ρύθµιση µετατόπισης του φακού δεν θα έχει ως αποτέλεσµα τη µείωση της ποιότητας εικόνας. Στην απίθανη περίπτωση που παρουσιαστεί παραµόρφωση της εικόνας, ανατρέξτε στην ενότητα "Ρύθµιση της προβαλλόµενης εικόνας" στη σελίδα 27 για λεπτοµέρειες. Τοποθέτηση του προβολέα 17

18 Σύνδεση µε εξοπλισµό βίντεο Μπορείτε να συνδέσετε τον προβολέα σε οποιοδήποτε τύπο εξοπλισµού βίντεο, όπως ένα VCR, συσκευή αναπαραγωγής DVD, συσκευή αναπαραγωγής Blu-ray, ψηφιακό δέκτη, καλωδιακό ή δορυφορικό αποκωδικοποιητή, κονσόλα βιντεοπαιχνιδιών ή ψηφιακή κάµερα. Μπορείτε επίσης να τον συνδέσετε µε έναν επιτραπέζιο ή φορητό υπολογιστή ή ένα σύστηµα Apple Macintosh. Πρέπει να συνδέσετε τον προβολέα σε µια συσκευή ως πηγή µε τη χρήση µόνο µιας από τις µεθόδους σύνδεσης, ωστόσο κάθε µια παρέχει ένα διαφορετικό επίπεδο ποιότητας βίντεο. Η µέθοδος που θα επιλέξετε πιθανόν να βασίζεται ανάλογα µε τη διαθεσιµότητα των αντίστοιχων ακροδεκτών στον προβολέα και τη συσκευή βίντεο που χρησιµοποιείται ως πηγή, όπως περιγράφεται παρακάτω: Ονοµασία ακροδέκτη Εµφάνιση ακροδέκτη Αναφορά Ποιότητα εικόνας HDMI (Σήµα συνιστωσών) Component Video "Σύνδεση συσκευών HDMI" στη σελίδα 19 "Σύνδεση συσκευών βίντεο µε σήµα συνιστωσών (component-video)" στη σελίδα 19 Βέλτιστη Καλύτερη S-Video "Σύνδεση συσκευών µε σήµα S-Video ή βίντεο" στη σελίδα 20 Καλή Βίντεο "Σύνδεση συσκευών µε σήµα S-Video ή βίντεο" στη σελίδα 20 Κανονική PC (D-SUB) PC "Σύνδεση ενός υπολογιστή" στη σελίδα 20 Καλύτερη Προετοιµασία Όταν συνδέετε µια πηγή σήµατος στον προβολέα, βεβαιωθείτε ότι: 1. Έχετε απενεργοποιήσει όλο τον εξοπλισµό πριν πραγµατοποιήσετε οποιαδήποτε σύνδεση. 2. Χρησιµοποιείτε µόνο το σωστό τύπο καλωδίων για κάθε πηγή µε το σωστό τύπο βυσµάτων. 3. Όλα τα βύσµατα των καλωδίων έχουν τοποθετηθεί σωστά στις υποδοχές του εξοπλισµού. Σηµειώστε ότι όλα τα καλώδια που εµφανίζονται στα ακόλουθα διαγράµµατα σύνδεσης δεν είναι δυνατόν να παρασχεθούν µαζί µε τον προβολέα (Βλέπε "Περιεχόµενα συσκευασίας" στη σελίδα 6 για λεπτοµέρειες). Τα περισσότερα καλώδια διατίθενται στο εµπόριο από καταστήµατα ηλεκτρονικών. 18 Σύνδεση µε εξοπλισµό βίντεο

19 Σύνδεση συσκευών HDMI Η σύνδεση HDMI (High-Definition Multimedia Interface) υποστηρίζει τη µετάδοση ασυµπίεστων δεδοµένων βίντεο µεταξύ συµβατών συσκευών όπως δέκτες DTV, συσκευές αναπαραγωγής DVD, συσκευές αναπαραγωγής Blue-ray και οθονών µέσω ενός µόνο καλωδίου. Παρέχει καθαρή ψηφιακή θέαση και ακουστική εµπειρία. Θα πρέπει να χρησιµοποιείτε ένα καλώδιο HDMI όταν συνδέετε τον προβολέα µε µια συσκευή HDMI. Συσκευή HDMI: Συσκευή αναπαραγωγής DVD, ψηφιακός δέκτης, κ.λπ. Για να βεβαιωθείτε ότι έχετε επιλέξει το σωστό τύπο πηγής εισόδου για το σήµα HDMI, ανατρέξτε στην περιγραφή "HDMI Settings" στη σελίδα 47 για περισσότερες λεπτοµέρειες. Καλώδιο HDMI Σύνδεση συσκευών βίντεο µε σήµα συνιστωσών (component-video) Βεβαιωθείτε ότι έχετε ταιριάξει τα αντίστοιχα χρώµατα µεταξύ των καλωδίων και των ακροδεκτών. Τα βύσµατα βίντεο συνιστωσών τύπου RCA παρέχονται για σύνδεση στις εξόδους βίντεο µιας συσκευής. Πρέπει να συνδέσετε επίσης το ξεχωριστό καλώδιο ήχου σε ένα κατάλληλο ενισχυτή ήχου. Εξοπλισµός εικόνας ήχου AV: Συσκευή αναπαραγωγής DVD, ψηφιακός δέκτης, κ.λπ. Από τους ακροδέκτες εξόδου ήχου Προς τους ακροδέκτες εισόδου ήχου Καλώδιο Component Video Σύνδεση µε εξοπλισµό βίντεο 19

20 Σύνδεση συσκευών µε σήµα S-Video ή βίντεο Πρέπει να συνδέσετε µόνο ένα καλώδιο S-Video ή composite Video από την ίδια συσκευή, ποτέ και τα δύο ταυτόχρονα. Πρέπει να συνδέσετε επίσης το ξεχωριστό καλώδιο ήχου σε ένα κατάλληλο ενισχυτή ήχου. Εξοπλισµός εικόνας ήχου AV Από τους ακροδέκτες εξόδου ήχου Προς τους ακροδέκτες εισόδου ήχου Καλώδιο S-Video ή Καλώδιο βίντεο Εάν έχετε πραγµατοποιήσει ήδη µια σύνδεση Component Video ανάµεσα στον προβολέα και τη συσκευή πηγής βίντεο, δεν χρειάζεται να συνδέσετε ξανά αυτή τη συσκευή χρησιµοποιώντας µια σύνδεση S-Video ή composite Video καθώς αυτή θα είναι µια περιττή δεύτερη σύνδεση κατώτερης ποιότητας εικόνας. Χρειάζεστε µόνο µια σύνδεση composite Video εάν η σύνδεση Component Video και η σύνδεση S-Video δεν παρέχονται στη συσκευή πηγής βίντεο (για παράδειγµα, µε ορισµένες αναλογικές βιντεοκάµερες). Εάν η επιλεγµένη εικόνα βίντεο δεν εµφανίζεται µετά την ενεργοποίηση του προβολέα και έχει επιλεχθεί η σωστή πηγή βίντεο, ελέγξτε ότι η συσκευή πηγής βίντεο είναι ενεργοποιηµένη και λειτουργεί κανονικά. Ελέγξτε επίσης ότι τα καλώδια σήµατος έχουν συνδεθεί σωστά. Σύνδεση ενός υπολογιστή Συνδέστε τον προβολέα µε έναν υπολογιστή µέσω ενός καλωδίου VGA. Φορητό ή επιτραπέζιο υπολογιστή Από τον ακροδέκτη εξόδου ήχου Προς τους ακροδέκτες εισόδου ήχου Καλώδιο VGA Πολλοί φορητοί υπολογιστές δεν ενεργοποιούν τις εξωτερικές τους θύρες βίντεο όταν συνδέονται µε ένα προβολέα. Συνήθως ένας συνδυασµός πλήκτρων όπως Fn + F3 ή το πλήκτρο CRT/LCD ενεργοποιεί ή απενεργοποιεί την εξωτερική προβολή. Προσδιορίστε το λειτουργικό πλήκτρο CRT/LCD ή ένα λειτουργικό πλήκτρο µε το σύµβολο του µόνιτορ στο φορητό υπολογιστή. Πιέστε ταυτόχρονα Fn και το λειτουργικό πλήκτρο. Ανατρέξτε στις πληροφορίες του φορητού σας υπολογιστή για να ανακαλύψετε το συνδυασµό πλήκτρων του φορητού σας υπολογιστή. 20 Σύνδεση µε εξοπλισµό βίντεο

21 Χρήση του προβολέα Προετοιµασία 1. Συνδέστε στην πρίζα και ενεργοποιήστε όλο το συνδεδεµένο εξοπλισµό. 2. Εάν δεν είναι συνδεδεµένος, τοποθετήστε το παρεχόµενο καλώδιο τροφοδοσίας στην είσοδο AC στο πίσω µέρος του προβολέα. 3. Συνδέστε το καλώδιο τροφοδοσίας σε µια πρίζα. Χρησιµοποιήστε τα γνήσια αξεσουάρ (π.χ. καλώδιο τροφοδοσίας) µόνο µε τη συσκευή για να αποφύγετε πιθανούς κινδύνους όπως ηλεκτροπληξία και φωτιά. Ενεργοποίηση του προβολέα Ακολουθήστε τα παρακάτω βήµατα. 1. Βεβαιωθείτε ότι η ενδεικτική λυχνία τροφοδοσίας είναι πορτοκαλί µετά την παροχή ισχύος. 2. Πατήστε και κρατήστε πατηµένο το πλήκτρο POWER ON ( II ) στον προβολέα ή στο τηλεχειριστήριο για να ενεργοποιήσετε τον προβολέα. 3. Οι ανεµιστήρες θα ξεκινήσουν να λειτουργούν και η εικόνα έναρξης θα εµφανιστεί στην οθόνη για µερικά δευτερόλεπτα κατά τη διάρκεια της προθέρµανσης. Ο προβολέας δεν θα ανταποκριθεί σε επιπλέον εντολές κατά τη διάρκεια της προθέρµανσης. 4. Εάν σας ζητηθεί κωδικός πρόσβασης, πατήστε τα πλήκτρα µε τα βέλη για να εισάγετε έναν εξαψήφιο κωδικό πρόσβασης. Για λεπτοµέρειες, ανατρέξτε στην παράγραφο "Αξιοποίηση της λειτουργίας κωδικού πρόσβασης" στη σελίδα Η ένδειξη "Source Searching..." ("Αναζήτηση πηγής...") θα εµφανιστεί στην οθόνη πριν τον προσδιορισµό της πηγής εισόδου από τον προβολέα. Το µήνυµα αυτό θα παραµείνει στην οθόνη µέχρι να ανιχνευθεί ένα έγκυρο σήµα. Για λεπτοµέρειες, ανατρέξτε στην παράγραφο "Επιλογή πηγής εισόδου" στη σελίδα Εάν η οριζόντια συχνότητα της πηγής εισαγωγής υπερβαίνει το εύρος του προβολέα, το µήνυµα "No Signal" ( Χωρίς Σήµα") θα εµφανιστεί στην οθόνη. Το µήνυµα αυτό θα παραµείνει στην οθόνη µέχρι να επιλέξετε την κατάλληλη πηγή εισόδου. Σύνδεση µε εξοπλισµό βίντεο 21

22 Επιλογή πηγής εισόδου Ο προβολέας µπορεί να συνδεθεί ταυτόχρονα µε πολλαπλό εξοπλισµό. Όταν ο προβολέας ενεργοποιηθεί για πρώτη φορά, θα προσπαθήσει να επανασυνδεθεί µε την πηγή εισόδου µε την οποία ήταν συνδεδεµένος κατά την απενεργοποίησή του. Για να επιλέξετε την πηγή βίντεο: Με τη βοήθεια του τηλεχειριστηρίου ή του προβολέα Πατήστε ένα από τα πλήκτρα πηγής στο τηλεχειριστήριο, ή πατήστε SOURCE στον προβολέα επανειληµµένα µέχρι να επιλεχθεί το επιθυµητό σήµα. Με τη βοήθεια του µενού OSD 1. Πατήστε MENU και στη συνέχεια πατήστε / µέχρι να επισηµανθεί το µενού System Setup (ιαµόρφωση συστήµατος). 2. Πατήστε για να επισηµάνετε την επιλογή Input Source (Πηγή εισόδου) και έπειτα πατήστε ENTER. Εµφανίζεται η µπάρα επιλογής πηγής. 3. Πατήστε επανειληµµένα / µέχρι να επιλεγεί το επιθυµητό σήµα και µετά πατήστε ENTER. Μόλις ανιχνευθεί, η πληροφορία της επιλεγµένης πηγής θα εµφανιστεί για δευτερόλεπτα στην οθόνη. Εάν υπάρχουν πολλαπλά κοµµάτια εξοπλισµού συνδεδεµένα µε τον προβολέα, µπορείτε να επιστρέψετε στην µπάρα επιλογής πηγής για να αναζητήσετε άλλα σήµατα. Εάν επιθυµείτε ο προβολέας να πραγµατοποιήσει αυτόµατη αναζήτηση σηµάτων, επιλέξτε On (Ενεργοποίηση) στο µενού System Setup (ιαµόρφωση συστήµατος) > Auto Source Search (Αυτόµατη ανίχνευση πηγής). Εάν επιθυµείτε να χρησιµοποιήσετε τη λειτουργία PIP, ανατρέξτε στην ενότητα "Ταυτόχρονη εµφάνιση περισσοτέρων από µίας πηγών εικόνας" στη σελίδα 38 για λεπτοµέρειες. System Setup Language Splash Screen Projector Position Auto Off Sleep Timer Menu Settings Input Source Auto Source Search Μικρό-συντονισµός του µεγέθους και της ευκρίνειας της εικόνας 1. Ρυθµίστε την προβαλλόµενη εικόνα στο µέγεθος που θέλετε χρησιµοποιώντας το δακτύλιο µεγέθυνσης. S-Video HDMI 1 HDMI 2 Video S-Video Component 1 Component 2 PC English BenQ Front Table Disable Disable ENTER On ΣΗΜΕΙΩΣΗ: Κατά την αυτόµατη ανίχνευση µιας έγκυρης πηγής εισόδου, ο προβολέας ανιχνεύει τα διαθέσιµα σήµατα ακολουθώντας τη σειρά από επάνω προς τα κάτω όπως εµφανίζεται στη µπάρα επιλογής πηγής. 2. Εστιάστε την εικόνα περιστρέφοντας το δακτύλιο εστίασης. 22 Σύνδεση µε εξοπλισµό βίντεο

23 Χρήση των µενού Ο προβολέας είναι εξοπλισµένος µε πολύγλωσσα εµφανιζόµενα επί της οθόνης µενού (OSD) για τη πραγµατοποίηση διαφόρων ρυθµίσεων. Παρακάτω εµφανίζεται µια γενική επισκόπηση του µενού OSD. Εικονίδιο βασικού µενού Επισήµανση Βασικό µενού Picture -- Basic Preset Mode Load Settings From Cinema Υπο-µενού Brightness Contrast Color Κατάσταση Tint 0 Τρέχουσα πηγή εισόδου Sharpness 3 Flesh Tone 3 Reset Picture Settings S-Video Πατήστε EXIT για να επιστρέψετε στην προηγούµενη σελίδα ή για έξοδο. Για να χρησιµοποιήσετε τα µενού OSD, ορίστε το µενού OSD στη γλώσσα της επιλογής σας. 1. Πατήστε MENU στον προβολέα ή στο τηλεχειριστήριο για να ενεργοποιήσετε το µενού OSD. Picture -- Basic Preset Mode Load Settings From Brightness 50 Contrast 50 Color 50 Tint 0 Sharpness 3 Flesh Tone 3 Reset Picture Settings S-Video Cinema 2. Χρησιµοποιήστε το πλήκτρο / για να επισηµάνετε το µενού System Setup (ιαµόρφωση συστήµατος). System Setup Language Splash Screen Projector Position Auto Off Sleep Timer Menu Settings Input Source Auto Source Search English BenQ Front Table Disable Disable Off 3. Πατήστε για να επισηµάνετε την επιλογή Language (Γλώσσα) και πατήστε / για να επιλέξετε την επιθυµητή γλώσσα. System Setup Language Splash Screen Projector Position Auto Off Sleep Timer Menu Settings Input Source Auto Source Search S-Video English BenQ Front Table Disable Disable 4. Πατήστε MENU µια φορά ή EXIT δύο φορές* στον προβολέα ή στο τηλεχειριστήριο για έξοδο και αποθήκευση των ρυθµίσεων. *Το πρώτο πάτηµα σας οδηγεί πίσω στο βασικό µενού και το δεύτερο πάτηµα κλείνει το µενού OSD. Off S-Video Ασφάλεια του προβολέα Χρήση κλειδαριάς τύπου καλωδίου Ο προβολέας πρέπει να τοποθετηθεί σε ένα ασφαλές µέρος για την αποφυγή κλοπής. ιαφορετικά, αγοράστε µια κλειδαριά, όπως µια κλειδαριά Kensington, για να ασφαλίσετε τον προβολέα. Μπορείτε να βρείτε µια υποδοχή για κλειδαριά Kensington πάνω στον προβολέα. Ανατρέξτε στο στοιχείο 17 στη σελίδα 9 για λεπτοµέρειες. Η κλειδαριά Kensington τύπου καλωδίου ασφαλείας είναι συνήθως συνδυασµός ενός κλειδιού ή πολλών κλειδιών και της κλειδαριάς. Ανατρέξτε στις πληροφορίες της κλειδαριάς για να βρείτε τον τρόπο χρήσης. Σύνδεση µε εξοπλισµό βίντεο 23

24 Αξιοποίηση της λειτουργίας κωδικού πρόσβασης Για λόγους ασφαλείας και την αποφυγή µη εξουσιοδοτηµένης χρήσης, ο προβολέας διαθέτει µια επιλογή για τον ορισµό ενός κωδικού πρόσβασης ασφαλείας. Ο κωδικός πρόσβασης µπορεί να οριστεί µέσω του µενού επί της οθόνης (OSD). Μόλις οριστεί ο κωδικός πρόσβασης και επιλεχθεί η λειτουργία, ο προβολέας προστατεύεται µε κωδικό πρόσβασης. Οι χρήστες που δεν γνωρίζουν τον κωδικό πρόσβασης δεν µπορούν να χρησιµοποιήσουν τον προβολέα. Θα βρεθείτε σε δύσκολη θέση εάν έχετε ενεργοποιήσει τη λειτουργία κωδικού πρόσβασης και ξεχάσετε τον κωδικό πρόσβασης. Εκτυπώστε αυτό το εγχειρίδιο (εάν είναι απαραίτητο) και γράψτε τον κωδικό πρόσβασης που χρησιµοποιήσατε σε αυτό το εγχειρίδιο, και φυλάξτε το σε ασφαλές µέρος για µελλοντική χρήση. Ορισµός κωδικού πρόσβασης Μετά τον ορισµό και την ενεργοποίηση ενός κωδικού πρόσβασης, ο προβολέας δεν µπορεί να χρησιµοποιηθεί εκτός εάν εισαχθεί ο σωστός κωδικός πρόσβασης κάθε φορά που ενεργοποιείται ο προβολέας. 1. Πιέστε MENU στον προβολέα ή στο τηλεχειριστήριο και στη συνέχεια πιέστε / µέχρι να επισηµανθεί το µενού Advanced Setup (Προηγµένη ρύθµιση). 2. Πατήστε για να επισηµάνετε την επιλογή Password (Κωδικός πρόσβασης) και έπειτα πατήστε ENTER. Εµφανίζεται η σελίδα Password (Κωδικός πρόσβασης). 3. Επισηµάνετε την επιλογή Change Password (Αλλαγή κωδικού πρόσβασης) και πατήστε ENTER. Εµφανίζεται η σελίδα Input Password (Εισαγωγή κωδικού πρόσβασης). 4. Όπως εµφανίζεται στην εικόνα, τα τέσσερα πλήκτρα µε τα βέλη (,,, ) αναπαριστούν αντίστοιχα 4 ψηφία (1, 2, 3, 4). Ανάλογα µε τον κωδικό πρόσβασης που θέλετε να ορίσετε, πατήστε τα πλήκτρα µε τα βέλη στο τηλεχειριστήριο ή τον προβολέα για να εισάγετε τα έξι ψηφία για τον κωδικό πρόσβασης. Επιβεβαιώστε το νέο κωδικό πρόσβασης µε την εκ νέου εισαγωγή του. Μόλις ο κωδικός πρόσβασης έχει οριστεί, το µενού OSD επιστρέφει στη σελίδα Password (Κωδικός πρόσβασης). ΣΗΜΑΝΤΙΚΟ: Τα ψηφία που εισάγονται εµφανίζονται ως αστερίσκοι στην οθόνη. Γράψτε σε αυτό το σηµείο τον επιλεγµένο κωδικό πρόσβασης προκαταβολικά ή αµέσως µετά την εισαγωγή του έτσι ώστε να είναι διαθέσιµος σε περίπτωση που τον ξεχάσετε. Κωδικός πρόσβασης: Advanced Setup Lamp Settings HDMI Settings Baud Rate Test Pattern High Altitude Mode Off Password ENTER Key Lock Off Reset All Settings ISF S-Video Password Change Password ENTER Power On Lock Off Input New Password 5. Επισηµάνετε την επιλογή Power On Lock (Κλείδωµα ενεργοποίησης τροφοδοσίας) και πατήστε / για να επιλέξετε On (Ενεργοποίηση). 6. Επιβεβαιώστε τον τρέχοντα κωδικό πρόσβασης. 7. Για να εξέλθετε από το µενού OSD, πατήστε MENU. 24 Σύνδεση µε εξοπλισµό βίντεο

25 Εάν ξεχάσετε τον κωδικό πρόσβασης Εάν η λειτουργία κωδικού πρόσβασης έχει ενεργοποιηθεί, θα σας ζητηθεί να εισάγετε τον εξαψήφιο κωδικό κάθε φορά που ενεργοποιείτε τον προβολέα. Εάν εισάγετε λάθος κωδικό πρόσβασης, εµφανίζεται το σχετικό µήνυµα σφάλµατος στη δεξιά πλευρά για τρία δευτερόλεπτα και ακολουθεί η σελίδα Input Password (Εισαγωγή κωδικού πρόσβασης). Μπορείτε να προσπαθήσετε ξανά εισάγοντας ένα διαφορετικό κωδικό πρόσβασης ή εάν δεν έχετε καταγράψει τον κωδικό πρόσβασης στο εγχειρίδιο και δεν µπορείτε να τον θυµηθείτε, µπορείτε να χρησιµοποιήσετε τη διαδικασία επανάκτησης κωδικού πρόσβασης. Για λεπτοµέρειες, ανατρέξτε στην παράγραφο " ιαδικασία επανάκτησης κωδικού πρόσβασης" στη σελίδα 25. Εάν εισάγετε ένα λανθασµένο κωδικό πρόσβασης για 5 συνεχόµενες φορές, ο προβολέας θα σβήσει αυτόµατα σε σύντοµο χρονικό διάστηµα. Password Error Please try again. ιαδικασία επανάκτησης κωδικού πρόσβασης 1. Βεβαιωθείτε ότι στην οθόνη εµφανίζεται η σελίδα Input Password (Εισαγωγή κωδικού πρόσβασης). Πατήστε και κρατήστε πατηµένο το πλήκτρο EXIT στον προβολέα ή στο τηλεχειριστήριο για 3 δευτερόλεπτα. Ο προβολέας θα εµφανίσει έναν κωδικοποιηµένο αριθµό στην οθόνη. 2. Καταγράψτε τον αριθµό και απενεργοποιήστε τον προβολέα. 3. Αναζητήστε βοήθεια από το τοπικό κέντρο εξυπηρέτησης της BenQ για να αποκωδικοποιήσετε τον αριθµό. Μπορεί να χρειαστεί να παράσχετε αποδεικτικά παραστατικά της αγοράς για να επιβεβαιωθεί ότι είστε ένας εξουσιοδοτηµένος χρήστης του προβολέα. Αλλαγή του κωδικού πρόσβασης 1. Πιέστε MENU στον προβολέα ή στο τηλεχειριστήριο και στη συνέχεια πιέστε / µέχρι να επισηµανθεί το µενού Advanced Setup (Προηγµένη ρύθµιση). 2. Πατήστε / για να επισηµάνετε την επιλογή Password (Κωδικός πρόσβασης) και έπειτα πατήστε ENTER. Εµφανίζεται η σελίδα Password (Κωδικός πρόσβασης). 3. Επισηµάνετε την επιλογή Change Password (Αλλαγή κωδικού πρόσβασης) και πατήστε ENTER. Εµφανίζεται η σελίδα Input Current Password (Εισαγωγή τρέχοντος κωδικού πρόσβασης). 4. Εισάγετε τον παλιό κωδικό πρόσβασης. Εάν ο κωδικός πρόσβασης είναι λανθασµένος, εµφανίζεται το µήνυµα "Input New Password" ("Εισαγωγή νέου κωδικού πρόσβασης"). Εάν ο κωδικός πρόσβασης είναι λανθασµένος, εµφανίζεται το µήνυµα σφάλµατος κωδικού πρόσβασης για διάστηµα τριών δευτερολέπτων, και έπειτα εµφανίζεται το µήνυµα "Input Current Password" ("Εισαγωγή τρέχοντος κωδικού πρόσβασης") για να ξαναπροσπαθήσετε. Μπορείτε είτε να πατήσετε MENU για να ακυρώσετε την αλλαγή ή να δοκιµάσετε κάποιον άλλο κωδικό πρόσβασης. 5. Εισάγετε έναν νέο κωδικός πρόσβασης. ΣΗΜΑΝΤΙΚΟ: Τα ψηφία που εισάγονται εµφανίζονται ως αστερίσκοι στην οθόνη. Γράψτε σε αυτό το σηµείο τον επιλεγµένο κωδικό πρόσβασης προκαταβολικά ή αµέσως µετά την εισαγωγή του έτσι ώστε να είναι διαθέσιµος σε περίπτωση που τον ξεχάσετε. Κωδικός πρόσβασης: Φυλάξτε το εγχειρίδιο αυτό σε ασφαλές µέρος. RECALL PASSWORD Please write down the recall code, and contact BenQ Customer Center. Recall code: XXX XXX XXX XXX 6. Επιβεβαιώστε το νέο κωδικό πρόσβασης µε την εκ νέου εισαγωγή του. 7. Έχετε ορίσει µε επιτυχία τον νέο κωδικό πρόσβασης στον προβολέα. Θυµηθείτε να εισάγετε το νέο κωδικό πρόσβασης την επόµενη φορά που θα ενεργοποιήσετε τον προβολέα. 8. Για να εξέλθετε από το µενού OSD, πατήστε MENU. Σύνδεση µε εξοπλισµό βίντεο 25

26 Απενεργοποίηση της λειτουργίας κωδικού πρόσβασης Για να απενεργοποιήσετε την προστασία µε κωδικό πρόσβασης, επιστρέψτε στο µενού Advanced Setup (Προηγµένη ρύθµιση) > Password (Κωδικός πρόσβασης) > Password (Κωδικός πρόσβασης). Επισηµάνετε την επιλογή Power On Lock (Κλείδωµα ενεργοποίησης τροφοδοσίας) και πατήστε / για να επιλέξετε Off (Απενεργοποίηση). Εµφανίζεται το µήνυµα "Input Current Password" ("Εισαγωγή τρέχοντος κωδικού πρόσβασης"). Εισάγετε τον τρέχοντα κωδικό πρόσβασης. Password Change Password Power On Lock Εάν ο κωδικός πρόσβασης είναι σωστός, το µενού OSD επιστρέφει στη σελίδα Password (Κωδικός πρόσβασης) µε την ένδειξη "Off" ("Απενεργοποίηση") να εµφανίζεται στη γραµµή του Power On Lock (Κλείδωµα ενεργοποίησης τροφοδοσίας). εν θα χρειαστεί να εισάγετε τον κωδικό πρόσβασης την επόµενη φορά που θα ενεργοποιήσετε τον προβολέα. Εάν ο κωδικός πρόσβασης είναι λανθασµένος, εµφανίζεται το µήνυµα σφάλµατος κωδικού πρόσβασης για διάστηµα τριών δευτερολέπτων, και έπειτα εµφανίζεται το µήνυµα "Input Current Password" ("Εισαγωγή τρέχοντος κωδικού πρόσβασης") για να ξαναπροσπαθήσετε. Μπορείτε είτε να πατήσετε MENU για να ακυρώσετε την αλλαγή ή να δοκιµάσετε κάποιον άλλο κωδικό πρόσβασης. Σηµειώστε ότι κατά το διάστηµα που η λειτουργία του κωδικού πρόσβασης είναι απενεργοποιηµένη, θα πρέπει να έχετε τον παλαιό κωδικό πρόσβασης εύκαιρο εάν χρειαστεί να ενεργοποιήσετε ξανά τη λειτουργία κωδικού πρόσβασης, εισάγοντας τον παλαιό κωδικό πρόσβασης. ENTER Off 26 Σύνδεση µε εξοπλισµό βίντεο

27 Ρύθµιση της προβαλλόµενης εικόνας Ρύθµιση της γωνίας προβολής Υπάρχουν τέσσερα ποδαράκια ρύθµισης στο κάτω µέρος του προβολέα. Αυτά µπορούν να χρησιµοποιηθούν αν χρειαστεί για να αλλάξετε τη γωνία προβολής. Βιδώστε το ποδαράκι κατάλληλα προς τα µέσα ή προς τα έξω για τη στόχευση και τη ρύθµιση της γωνίας προβολής. Εάν η οθόνη και ο προβολέας δεν βρίσκονται σε κάθετη θέση µεταξύ τους, η προβαλλόµενη εικόνα γίνεται κάθετα τραπεζοειδής. Για να διορθώσετε το πρόβληµα αυτό, συµβουλευτείτε την παράγραφο " ιόρθωση της παραµόρφωσης εικόνας" στη σελίδα 27 για λεπτοµέρειες. ιόρθωση της παραµόρφωσης εικόνας Η τραπεζοειδής παραµόρφωση εµφανίζεται όταν ο προβολέας δεν είναι κάθετος ως προς την οθόνη και όταν η προβαλλόµενη εικόνα εµφανίζεται µε τραπεζοειδές σχήµα όπως σε µια από τις ακόλουθες περιπτώσεις: υο παράλληλες πλευρές (αριστερά και δεξιά ή επάνω και κάτω) αλλά είναι εµφανώς πιο πλατιά σε µια από τις πλευρές. Οι πλευρές δεν είναι παράλληλες. Για να διορθώσετε το σχήµα της εικόνας, µπορείτε να πραγµατοποιήσετε τα ακόλουθα βήµατα. 1. Ρυθµίστε τη γωνία προβολής. Μετακινήστε τον προβολέα ώστε να είναι µπροστά από το κέντρο της οθόνης µε το κέντρο του φακού στο ίδιο επίπεδο µε την οθόνη. 2. Εάν η εικόνα εξακολουθεί να είναι παραµορφωµένη ή δεν είναι εφικτή η τοποθέτηση του προβολέα µε τον τρόπο που περιγράφεται παραπάνω, θα πρέπει να διορθώσετε την εικόνα χειροκίνητα. Με τη βοήθεια του τηλεχειριστηρίου ή του προβολέα i. Πιέστε ένα από τα πλήκτρα βέλους/τραπεζοειδούς παραµόρφωσης (Πάνω /, Κάτω / ) για να εµφανιστεί η σελίδα Keystone (Τραπεζοειδής παραµόρφωση). ii. Συµβουλευτείτε το παρακάτω βήµα iii για περαιτέρω χειρισµό. Με τη βοήθεια του µενού OSD i. Πατήστε MENU και στη συνέχεια πατήστε / µέχρι να επισηµανθεί το µενού Display (Ένδειξη οθόνης). ii. Πατήστε για να επισηµάνετε την επιλογή Keystone (Τραπεζοειδής παραµόρφωση) και έπειτα πατήστε ENTER. Εµφανίζεται η σελίδα διόρθωσης τραπεζοειδούς παραµόρφωσης. iii. Πατήστε το πλήκτρο του οποίου το εικονίδιο τραπεζοειδούς παραµόρφωσης είναι αντίστοιχο του σχήµατος της προβαλλόµενης εικόνας. Συνεχίστε να πατάτε το ίδιο πλήκτρο ή πατήστε τα άλλα πλήκτρα µέχρι να είστε ικανοποιηµένος από το σχήµα. Οι τιµές στο κάτω µέρος της οθόνης αλλάζουν µε το πάτηµα των πλήκτρων. Όταν οι τιµές φθάσουν στη µέγιστη ή στην ελάχιστη τιµή τους µετά από επανειληµµένα πατήµατα των πλήκτρων, το σχήµα της εικόνας θα σταµατήσει να αλλάζει. εν θα µπορείτε να αλλάξετε περαιτέρω την εικόνα προς αυτή την κατεύθυνση. Display Aspect Ratio Keystone Position Overscan Adjustment 0 PIP PC & Component YPbPr Tuning Frame Interpolation 3D PC Keystone 0 Anamorphic ENTER Low Πατήστε /. Πατήστε /. Σύνδεση µε εξοπλισµό βίντεο 27

28 Χρήση των καταστάσεων προκαθορισµένης ρύθµισης και ρύθµισης χρήστη Επιλογή µιας προκαθορισµένης κατάστασης Ο προβολέας διαθέτει αρκετές προκαθορισµένες καταστάσεις εικόνας έτσι ώστε να µπορείτε να επιλέξετε µία που να ταιριάζει στο περιβάλλον λειτουργίας και τον τύπο της εισαγόµενης από την πηγή εικόνας. Για να επιλέξετε την κατάσταση εικόνας που σας ταιριάζει πρέπει να ακολουθήσετε τα εξής βήµατα: Με τη βοήθεια του τηλεχειριστηρίου 1. Πατήστε επανειληµµένα PRESET MODE ή USER 1, USER 2/ISF NIGHT, USER 3/ISF DAY, DEFAULT στο τηλεχειριστήριο, ή επανειληµµένα PRESET MODE στον προβολέα µέχρι να επιλεγεί η επιθυµητή κατάσταση. Με τη βοήθεια του µενού OSD 1. Πατήστε MENU και στη συνέχεια πατήστε / µέχρι να επισηµανθεί το µενού Picture -- Basic (Εικόνα -- Βασική). 2. Πατήστε για να επισηµάνετε την επιλογή Preset Mode (Λειτουργία προεπιλογής). 3. Πατήστε / µέχρι να επιλεχθεί η επιθυµητή κατάσταση. Οι καταστάσεις αυτές αποτελούνται από προκαθορισµένες τιµές κατάλληλες για διάφορες καταστάσεις προβολής όπως περιγράφεται παρακάτω: Cinema (Κινηµατογράφος): Με σωστά ρυθµισµένο κορεσµό χρωµάτων και αντίθεση µε χαµηλό επίπεδο φωτισµού, η κατάσταση αυτή είναι η πιο κατάλληλη για να απολαύσετε κινηµατογραφικές ταινίες σε τελείως σκοτεινό περιβάλλον (όπως σε ένα πραγµατικό κινηµατογράφο). Dynamic ( υναµικό): Μεγιστοποιεί τη φωτεινότητα της προβαλλόµενης εικόνας. Η κατάσταση αυτή είναι κατάλληλη για περιβάλλοντα όπου απαιτείται εξαιρετική φωτεινότητα, όπως µε τη χρήση του προβολέα σε καλά φωτιζόµενα δωµάτια. Standard (Τυοικό): Είναι λίγο πιο φωτεινή από την κατάσταση Cinema (Κινηµατογράφος) και κατάλληλη για χρήση σε δωµάτια όπου υπάρχει µικρή ποσότητα φωτισµού περιβάλλοντος. User 1 (Χρήστης 1)/User 2 (Χρήστης 2)/User 3 (Χρήστης 3): Ανακαλεί τις προσαρµοσµένες ρυθµίσεις. Για λεπτοµέρειες, ανατρέξτε στην παράγραφο "Ορισµός της κατάστασης User 1 (Χρήστης 1)/User 2 (Χρήστης 2)/User 3 (Χρήστης 3)" στη σελίδα 29. Μικρό-συντονισµός της επιλεγµένης κατάστασης εικόνας Οι ρυθµίσεις της προ-καθορισµένης κατάστασης εικόνας µπορούν να αλλάξουν µέσω των διαθέσιµων επιλογών που εµφανίζονται στα µενού Picture -- Basic (Εικόνα -- Βασική) και Picture -- Advanced (Εικόνα -- Προηγµένη). Για το µικρό-συντονισµό της κατάστασης εικόνας: Picture -- Basic Preset Mode Load Settings From Brightness Contrast Color Tint Sharpness Reset Picture Settings 1. Πατήστε MENU και στη συνέχεια πατήστε / µέχρι να επισηµανθεί το µενού Picture -- Basic (Εικόνα -- Βασική) ή Picture -- Advanced (Εικόνα -- Προηγµένη). 2. Πατήστε για να επισηµάνετε την κατάσταση που θέλετε να ρυθµίσετε και πατήστε / για να ρυθµίσετε την επιθυµητή τιµή. Η επιλογή σας αποθηκεύεται αυτόµατα στον προβολέα και συσχετίζεται µε τη συγκεκριµένη πηγή εισόδου. Για λεπτοµέρειες, ανατρέξτε στις ενότητες "Μικρό-συντονισµός της ποιότητας εικόνας" στη σελίδα 30 και "Προηγµένη ρύθµιση ποιότητας εικόνας" στη σελίδα 31. S-Video Flesh Tone Cinema 28 Σύνδεση µε εξοπλισµό βίντεο

29 Κάθε φορά που αλλάζετε την κατάσταση εικόνας, ο προβολέας αλλάζει επίσης τη ρύθµιση σε αυτήν που είχε οριστεί την τελευταία φορά για αυτή τη συγκεκριµένη κατάσταση εικόνας σε αυτή τη συγκεκριµένη είσοδο. Εάν αλλάξετε την πηγή εισόδου, η πιο πρόσφατη κατάσταση εικόνας και οι ρυθµίσεις για τη συγκεκριµένη είσοδο και ανάλυση, θα αποθηκευτούν. Ορισµός της κατάστασης User 1 (Χρήστης 1)/User 2 (Χρήστης 2)/User 3 (Χρήστης 3) Υπάρχουν τρείς οριζόµενες από το χρήστη καταστάσεις εάν οι τρέχουσες διαθέσιµες καταστάσεις εικόνας δεν είναι κατάλληλες για τις ανάγκες σας. Μπορείτε να χρησιµοποιήσετε µια από τις καταστάσεις εικόνας (εκτός της επιλεγµένης κατάστασης Χρήστη) ως σηµείο εκκίνησης και να προσαρµόσετε τις ρυθµίσεις. 1. Στο µενού Picture -- Basic (Εικόνα -- Βασική), επισηµάνετε την επιλογή Preset Mode (Λειτουργία προεπιλογής) και πατήστε / για να επιλέξετε την κατάσταση User 1 (Χρήστης 1), User 2 (Χρήστης 2), ή User 3 (Χρήστης 3). 2. Πατήστε για να επισηµάνετε την επιλογή Load Settings From (Φόρτωση ρυθµίσεων από). Η λειτουργία αυτή είναι διαθέσιµη µόνο όταν User 1 (Χρήστης 1), User 2 (Χρήστης 2), ή η κατάσταση User 3 (Χρήστης 1) έχει επιλεχθεί ως χαρακτηριστικό του υπο-µενού Preset Mode (Λειτουργία προεπιλογής). User 1 3. Πατήστε ENTER για να εµφανίσετε τη σελίδα Load Settings From User 2 User 3 (Φόρτωση ρυθµίσεων από). 4. Πατήστε για να επισηµάνετε µια κατάσταση εικόνας που πλησιάζει τις ανάγκες σας και πατήστε ENTER και EXIT. 5. Πατήστε για να επιλέξετε ένα χαρακτηριστικό του υπο-µενού που θέλετε να αλλάξετε και ρυθµίστε την τιµή µε /. Για λεπτοµέρειες, ανατρέξτε στις ενότητες "Μικρό-συντονισµός της ποιότητας εικόνας" στη σελίδα 30 και "Προηγµένη ρύθµιση ποιότητας εικόνας" στη σελίδα Όταν όλες οι ρυθµίσεις έχουν ολοκληρωθεί, πατήστε MENU για να τις αποθηκεύσετε και να εξέλθετε από αυτές. Επαναφορά της κατάστασης εικόνας Picture -- Basic Preset Mode Load Settings From Brightness 50 Contrast 50 Color 50 Tint 0 Sharpness 3 Flesh Tone 3 Reset Picture Settings S-Video Load Settings From ISF Night ISF Day Cinema Dynamic Standard Όλες οι ρυθµίσεις που έχετε πραγµατοποιήσει στα µενού Picture -- Basic (Εικόνα -- Βασική) και Picture -- Advanced (Εικόνα -- Προηγµένη) µπορούν να επιστρέψουν στις εργοστασιακές τιµές µε ένα πάτηµα του πλήκτρου στην επισήµανση του Reset (Επαναφορά). Για να επαναφέρετε την κατάσταση εικόνας στις προκαθορισµένες εργοστασιακές τιµές: 1. Στο µενού Picture -- Basic (Εικόνα -- Βασική), επισηµάνετε την επιλογή Preset Mode (Λειτουργία προεπιλογής) και πατήστε / για να επιλέξετε την κατάσταση εικόνας (περιλαµβανοµένων των User 1 (Χρήστης 1), User 2 (Χρήστης 2), ή User 3) (Χρήστης 3) που θέλετε να επαναφέρετε. 2. Πατήστε για να επισηµάνετε την επιλογή Reset Picture Settings (Επαναφορά ρυθµίσεων εικόνας) και πατήστε ENTER. Εµφανίζεται το µήνυµα επιβεβαίωσης. 3. Πατήστε / για να επισηµάνετε την επιλογή Reset (Επαναφορά) και πατήστε ENTER. Η κατάσταση εικόνας θα επιστρέψει στις προκαθορισµένες εργοστασιακές ρυθµίσεις. 4. Επαναλάβετε τα βήµατα 1-3 εάν θέλετε να επαναφέρετε και τις άλλες καταστάσεις εικόνας. Μην µπερδεύετε την τρέχουσα λειτουργία Reset Picture Settings (Επαναφορά ρυθµίσεων εικόνας) µε τη λειτπυργία Reset All Settings (Επαναφορά όλων των ρυθµίσεων) στο µενού Advanced Setup (Προηγµένη ρύθµιση). Η λειτουργία Reset All Settings (Επαναφορά όλων των ρυθµίσεων) επαναφέρει τις περισσότερες από τις ρυθµίσεις στις προκαθορισµένες εργοστασιακές τιµές για όλο το σύστηµα. Για λεπτοµέρειες, ανατρέξτε στην παράγραφο "Reset All Settings" στη σελίδα 47. User 1 ENTER ENTER Σύνδεση µε εξοπλισµό βίντεο 29

30 Μικρό-συντονισµός της ποιότητας εικόνας Ανεξάρτητα της κατάστασης της εικόνας που έχετε επιλέξει, µπορείτε να πραγµατοποιήσετε µικρόσυντονισµό αυτών των ρυθµίσεων ώστε να ταιριάζουν σε κάθε παρουσίαση. Οι ρυθµίσεις αυτές θα αποθηκευθούν στην προκαθορισµένη κατάσταση στην οποία βρίσκεστε όταν εξέρχεστε από το µενού OSD. Ρύθµιση Brightness Επισηµάνετε Brightness (Φωτεινότητα) στο µενού Picture -- Basic (Εικόνα -- Βασική) και ρυθµίστε τις τιµές πατώντας / στον προβολέα ή στο τηλεχειριστήριο. Όσο υψηλότερη είναι η τιµή τόσο πιο φωτεινή θα είναι η εικόνα. Και όσο χαµηλότερη είναι η ρύθµιση τόσο πιο σκοτεινή θα είναι η εικόνα. Προσαρµόστε αυτή τη ρύθµιση έτσι ώστε οι µαύρες περιοχές στην εικόνα να εµφανίζονται τόσο µαύρες και έτσι ώστε να είναι ορατή η λεπτοµέρεια στις µαύρες περιοχές. Ρύθµιση Contrast Επισηµάνετε Contrast (Αντίθεση) στο µενού Picture -- Basic (Εικόνα -- Βασική) και ρυθµίστε τις τιµές πατώντας / στον προβολέα ή στο τηλεχειριστήριο. Όσο υψηλότερη είναι η τιµή τόσο µεγαλύτερη θα είναι η αντίθεση. Χρησιµοποιήστε τη για να ορίσετε την κορυφή του επίπεδου του λευκού αφού έχετε προηγουµένως προσαρµόσει τη ρύθµιση Brightness (Φωτεινότητα) ώστε να ταιριάζει στην επιλεγµένη είσοδο και στο περιβάλλον θέασης Ρύθµιση Color Επισηµάνετε Color (Χρώµα) στο µενού Picture -- Basic (Εικόνα -- Βασική) και ρυθµίστε τις τιµές πατώντας / στον προβολέα ή στο τηλεχειριστήριο. Η χαµηλότερη ρύθµιση παράγει λιγότερο κορεσµένα χρώµατα και ο ορισµός στην ελάχιστη τιµή µετατρέπει την εικόνα σε µαυρόασπρη. Εάν η ρύθµιση είναι πολύ υψηλή, τα χρώµατα στην εικόνα θα υπερτονιστούν και η εικόνα θα γίνει µη ρεαλιστική. Ρύθµιση Tint Επισηµάνετε την επιλογή Tint (Χροιά) και ρυθµίστε τις τιµές πατώντας / στον προβολέα ή στο τηλεχειριστήριο. Όσο υψηλότερη είναι η τιµή τόσο πιο κόκκινη θα γίνεται η εικόνα. Όσο χαµηλότερη είναι η τιµή τόσο πιο πράσινη θα γίνεται η εικόνα. Η λειτουργία αυτή δεν θα είναι δυνατή όταν η ρύθµιση Preset Mode (Λειτουργία προεπιλογής) είναι ISF Night (ISF Νύχτα) ή ISF Day (ISF Ηµέρα). Ρύθµιση Sharpness Επισηµάνετε την επιλογή Sharpness (Οξύτητα) και ρυθµίστε τις τιµές πατώντας / στον προβολέα ή στο τηλεχειριστήριο. Όσο υψηλότερη είναι η τιµή τόσο πιο ευδιάκριτη θα είναι η εικόνα. Όσο χαµηλότερη είναι η τιµή τόσο πιο απαλή θα είναι η εικόνα Σύνδεση µε εξοπλισµό βίντεο

31 Ρύθµιση Flesh Tone Αυτή η λειτουργία ρυθµίζει τα πρωτεύοντα χρώµατα µε ακρίβεια ώστε οι τόνοι του δέρµατος να δείχνουν φυσικοί µε εξαιρετικό κορεσµό χρωµάτων. Επισηµάνετε Flesh Tone (Τόνος δέρµατος) στο µενού Picture -- Basic (Εικόνα -- Βασική) και ρυθµίστε τις τιµές πιέζοντας / στον προβολέα ή στο τηλεχειριστήριο. Όσο υψηλότερη είναι η τιµή, τόσο πιο κοκκινωποί γίνονται οι τόνοι του δέρµατος στην εικόνα. Όσο χαµηλότερη είναι η τιµή, τόσο πιο πρασινωποί γίνονται οι τόνοι του δέρµατος στην εικόνα. Μπορείτε επίσης να έχετε πρόσβαση στις λειτουργίες Brightness (Φωτεινότητα), Color (Χρώµα), Contrast (Αντίθεση), Tint (Χροιά) πιέζοντας BRIGHTNESS, COLOR, CONTRAST, TINT στο τηλεχειριστήριο για να εµφανιστεί η µπάρα ρύθµισης και στη συνέχεια µπορείτε να πιέσετε / για να ρυθµίσετε τις τιµές. Προηγµένη ρύθµιση ποιότητας εικόνας Υπάρχουν περισσότερες προηγµένες λειτουργίες στο µενού Picture -- Advanced (Εικόνα -- Προηγµένη) που µπορούν να ρυθµιστούν σύµφωνα µε την προτίµηση σας. Για να αποθηκεύσετε τις ρυθµίσεις, πιέστε απλά MENU για να φύγετε από το µενού OSD. Ρύθµιση Black Level Επισηµάνετε Black Level (Επίπεδο µαύρου) και πιέστε / στον προβολέα ή στο τηλεχειριστήριο για να επιλέξετε 0 IRE ή 7.5 IRE. Η κλίµακα του γκρι του σήµατος βίντεο µετριέται σε µονάδες IRE. Σε ορισµένες περιοχές όπου χρησιµοποιείται το τυπικό σήµα NTSC TV, η κλίµακα του γκρι µετριέται από 7.5 IRE (µαύρο) έως 100 IRE (λευκό); ωστόσο, σε άλλες περιοχές όπου χρησιµοποιείται εξοπλισµός PAL ή Ιαπωνικό NTSC, η κλίµακα του γκρι µετριέται από 0 IRE (µαύρο) έως 100 IRE (λευκό). Συστήνουµε να ελέγχετε την πηγή εισόδου για να δείτε εάν είναι µε 0 IRE ή 7.5 IRE και στη συνέχεια επιλέξτε ανάλογα. Έλεγχος της ευκρίνειας της εικόνας Μπορεί να έχετε στατικές ή θορυβώδεις προβαλλόµενες εικόνες. Για να επιτύχετε καλύτερη ευκρίνεια εικόνας: 1. Επισηµάνετε την επιλογή Clarity Control (Έλεγχος ευκρίνειας) και πατήστε ENTER στον προβολέα ή στο τηλεχειριστήριο για να εµφανίσετε τη σελίδα Clarity Control (Έλεγχος ευκρίνειας). 2. Πατήστε / για να επιλέξετε το χαρακτηριστικό που θέλετε να ρυθµίσετε και πατήστε / για να ορίσετε την επιθυµητή τιµή. Noise Reduction: Μειώνει τον ηλεκτρικό θόρυβο της εικόνας που προκαλείτε από διάφορους τύπους συσκευών αναπαραγωγής µέσων. Όσο υψηλότερη είναι η ρύθµιση, τόσο µικρότερος είναι ο θόρυβος. Detail Enhancement: Οξύτητα της εικόνας. Όσο υψηλότερη είναι η ρύθµιση, εµφανίζονται περισσότερες λεπτοµέρειες στην εικόνα. Picture -- Advanced Black Level Clarity Control Color Temperature Color Temperature Fine Tuning Gamma Selection Brilliant Color Color Management Film Mode 3D Comb Filter Dynamic Black S-Video Picture -- Advanced Black Level Clarity Control Color Temperature Color Temperature Fine Tuning Gamma Selection Brilliant Color Color Management Film Mode 3D Comb Filter Dynamic Black S-Video Clarity Control Noise Reduction 0 Detail Enhancement 3 0 IRE Normal 2.4 On Off Off On 0 IRE ENTER Normal 2.4 On Off Off On Σύνδεση µε εξοπλισµό βίντεο 31

32 Επιλογή θερµοκρασίας χρωµάτων* Επισηµάνετε την επιλογή Color Temperature (Θερµοκρασία χρώµατος) και επιλέξτε τη ρύθµιση που προτιµάτε πατώντας / στον προβολέα ή στο τηλεχειριστήριο. Υπάρχουν αρκετές ρυθµίσεις θερµοκρασίας χρωµάτων διαθέσιµες. 1. Lamp Native: Με την αρχική θερµοκρασία χρωµάτων της λάµπας και υψηλότερη φωτεινότητα. Η ρύθµιση αυτή είναι κατάλληλη για περιβάλλοντα όπου απαιτείται εξαιρετική φωτεινότητα, όπως µε τη χρήση του προβολέα σε καλά φωτιζόµενα δωµάτια. 2. Warm: Εµφανίζει την εικόνα µε κοκκινωπή λευκή απόχρωση. 3. Normal: ιατηρεί τη φυσιολογική απόχρωση του λευκού. 4. Cool: Εµφανίζει την εικόνα µε γαλαζωπή λευκή απόχρωση. *Σχετικά µε τη θερµοκρασία χρωµάτων: Υπάρχουν πολλοί διαφορετικοί τόνοι που θεωρούνται ως "λευκό" για διάφορους σκοπούς. Μια από τις κοινές µεθόδους αναπαραγωγής λευκού χρώµατος είναι γνωστή ως "θερµοκρασία χρώµατος". Ένα λευκό χρώµα µε χαµηλή θερµοκρασία χρώµατος εµφανίζεται ως κοκκινωπό λευκό. Ένα λευκό χρώµα µε υψηλή θερµοκρασία χρώµατος εµφανίζεται να περιέχει περισσότερο µπλε. Ρύθµιση της προτιµώµενης θερµοκρασίας χρωµάτων Picture -- Advanced Black Level Clarity Control Color Temperature Color Temperature Fine Tuning Gamma Selection Brilliant Color Color Management Film Mode 3D Comb Filter Dynamic Black Για να ορίσετε την προτιµώµενη θερµοκρασία χρωµάτων: Color Temperature Fine Tuning Red Gain Επισηµάνετε Color Temperature (Θερµοκρασία χρώµατος) και Green Gain 50 Blue Gain 50 επιλέξτε Lamp Native (Εσωτερική λάµπα), Warm (Ζεστό), Normal Red Offset 256 Green Offset 256 (Κανονική) ή Cool (Ψυχρό) πιέζοντας / στον προβολέα ή στο Blue Offset 256 τηλεχειριστήριο. 2. Πατήστε για να επισηµάνετε την επιλογή Color Temperature Fine Tuning (Μικρορύθµιση θερµοκρασίας χρώµατος) και έπειτα πατήστε ENTER. Εµφανίζεται η σελίδα Color Temperature Fine Tuning (Μικρορύθµιση θερµοκρασίας χρώµατος). 3. Πατήστε / για να επισηµάνετε την επιλογή που θέλετε να αλλάξετε και ρυθµίστε τις τιµές πατώντας /. Red Gain/Green Gain/Blue Gain: Ρυθµίζει τα επίπεδα αντίθεσης του Κόκκινου, του Πράσινου και του Μπλε. Red Offset/Green Offset/Blue Offset: Ρυθµίζει τα επίπεδα φωτεινότητας του Κόκκινου, του Πράσινου και του Μπλε. 4. Για να αποθηκεύσετε και να εξέλθετε από τις ρυθµίσεις, πατήστε MENU µια φορά ή EXIT δύο φορές. S-Video 0 IRE Normal 2.4 On Off Off On 32 Σύνδεση µε εξοπλισµό βίντεο

33 Επιλογή µιας ρύθµισης Gamma Επισηµάνετε την επιλογή Gamma Selection (Επιλογή Gamma) και επιλέξτε τη ρύθµιση που προτιµάτε πατώντας / στον προβολέα ή στο τηλεχειριστήριο. Το Gamma αναφέρεται στη σχέση µεταξύ της πηγής εισόδου και της φωτεινότητας της εικόνας. Gamma 1.6/1.8/2.0/BenQ Επιλέξτε τις τιµές αυτές σύµφωνα µε τις προτιµήσεις σας. Gamma 2.2 Αυξάνει τη µέση φωτεινότητα της εικόνας. Η καλύτερη επιλογή για ένα φωτεινό δωµάτιο, για ένα χώρο συναντήσεων ή για ένα οικογενειακό δωµάτιο. Gamma 2.4/2.5 Η καλύτερη επιλογή για θέαση κινηµατογραφικών ταινιών σε σκοτεινό περιβάλλον. Gamma 2.6/2.8 Η καλύτερη επιλογή για θέαση κινηµατογραφικών ταινιών οι οποίες περιέχουν στην πλειοψηφία τους σκοτεινές εικόνες. Picture -- Advanced Black Level Clarity Control Color Temperature Color Temperature Fine Tuning Gamma Selection Brilliant Color Color Management Film Mode 3D Comb Filter Dynamic Black S-Video 0 IRE Normal 2.4 On On On On Υψηλή φωτεινότητα Χαµηλή αντίθεση Χαµηλή φωτεινότητα Υψηλή αντίθεση Ρύθµιση Brilliant Color Η λειτουργία αυτή χρησιµοποιεί ένα νέο αλγόριθµο επεξεργασίας χρώµατος και βελτίωσης του επιπέδου του συστήµατος ώστε να επιτρέπει υψηλότερη φωτεινότητα παρέχοντας παράλληλα πιο αληθινά και ζωντανά χρώµατα στην εικόνα. Όταν έχει οριστεί στο "Off" ("Απενεργοποίηση"), Brilliant Color (Λαµπρό χρώµα) είναι απενεργοποιηµένη. Picture -- Advanced Black Level Clarity Control Color Temperature Color Temperature Fine Tuning Gamma Selection Brilliant Color Color Management Film Mode 3D Comb Filter Dynamic Black 0 IRE Normal 2.4 On On On On S-Video Color Management Στις περισσότερες περιπτώσεις εγκατάστασης, η διαχείριση των χρωµάτων δεν θα είναι απαραίτητη, όπως σε µια τάξη, σε ένα χώρο συναντήσεων ή σε αίθουσες αναµονής όπου τα φώτα παραµένουν αναµµένα ή όπου τα εξωτερικά παράθυρα ενός κτιρίου επιτρέπουν στο φως της ηµέρας να εισέρχεται στο χώρο. Μόνο σε µόνιµες εγκαταστάσεις µε ελεγχόµενα επίπεδα φωτισµού όπως σε αίθουσες συσκέψεων, σε αίθουσες διαλέξεων ή σε εγκαταστάσεις οικιακού κινηµατογράφου, θα πρέπει να λαµβάνεται υπόψη η διαχείριση χρωµάτων. Η διαχείριση χρωµάτων παρέχει ακριβή ρύθµιση του ελέγχου των χρωµάτων επιτρέποντας ακριβέστερη αναπαραγωγή χρωµάτων, εάν αυτό απαιτείται. Η σωστή διαχείριση χρωµάτων µπορεί να επιτευχθεί µόνο κάτω από ελεγχόµενες και αναπαραγόµενες συνθήκες θέασης. Θα πρέπει να χρησιµοποιήσετε ένα χρωµατόµετρο (µετρητής φωτεινότητας χρωµάτων) και να διαθέτετε ένα σετ κατάλληλων πηγών εικόνας για να µετρήσετε την αναπαραγωγή των χρωµάτων. Τα εργαλεία αυτά δεν παρέχονται µε τον προβολέα, ωστόσο, ο προµηθευτής του προβολέα θα πρέπει να έχει τη δυνατότητα να σας παρέχει την κατάλληλη καθοδήγηση ή ακόµα και κάποιον έµπειρο επαγγελµατία εγκαταστάτη. Σύνδεση µε εξοπλισµό βίντεο 33

34 Η Color Management (ιαχείριση χρωµάτων) παρέχει έξι σετ (RGBCMY) αποχρώσεων που µπορούν να ρυθµιστούν µε τα αγαπηµένα χρώµατα. Όταν επιλέξετε κάθε απόχρωση, µπορείτε να ρυθµίσετε ανεξάρτητα την κλίµακα και τον κορεσµό των χρωµάτων σύµφωνα µε την προτίµηση σας. Για να ρυθµίσετε και να αποθηκεύσετε τις ρυθµίσεις: 1. Στο µενού Picture -- Advanced (Εικόνα -- Προηγµένη), επισηµάνετε την επιλογή Color Management (ιαχείριση Picture -- Advanced Black Level 0 IRE χρωµάτων) και πιέστε ENTER. Εµφανίζεται η σελίδα Color Clarity Control Color Temperature Normal Management (ιαχείριση χρωµάτων). Color Temperature Fine Tuning Gamma Selection 2.4 Brilliant Color On 2. Επισηµάνετε Primary Color (Πρωτεύον χρώµα) και πιέστε / Color Management ENTER Film Mode On για να επιλέξετε ένα από τα χρώµατα Red (Κόκκινο), Green 3D Comb Filter On Dynamic Black On (Πράσινο), Blue (Μπλε), Cyan (Κυανό), Magenta (Μωβ) και S-Video Yellow (Κίτρινο). 3. Πιέστε για να επισηµάνετε την επιλογή Hue (Απόχρωση) και Color Management Primary Color Red πιέστε / για να επιλέξετε το εύρος. Εάν αυξήσετε το εύρος, Hue 15 Gain 15 Saturation 15 περιλαµβάνονται χρώµατα που αποτελούνται από µεγαλύτερη αναλογία των δύο παρακείµενων χρωµάτων. Ανατρέξτε στην εικόνα δεξιά για να δείτε τον τρόπο συσχέτισης των χρωµάτων µεταξύ τους. Για παράδειγµα, αν επιλέξετε Red (Κόκκινο) και ορίσετε την κλίµακά του στο 0, µόνο το καθαρό κόκκινο έχει επιλεχθεί. Η αύξηση της κλίµακας θα συµπεριλάβει Yellow Red Green τόσο το κόκκινο χρώµα κοντά στο κίτρινο όσο και το κόκκινο χρώµα κοντά στο µωβ. 4. Πιέστε για να επισηµάνετε Gain (Απολαβή) και ρυθµίστε τις τιµές Magenta Cyan ανάλογα µε τις προτιµήσεις σας πιέζοντας /. Το επίπεδο αντίθεσης του πρωτεύοντος χρώµατος που επιλέγετε, θα Blue επηρεαστεί. Κάθε ρύθµιση που κάνετε θα επηρεάζει την εικόνα άµεσα. 5. Πιέστε για να επισηµάνετε Saturation (Κορεσµός) και ρυθµίστε τις τιµές ανάλογα µε τις προτιµήσεις σας πιέζοντας /. Κάθε ρύθµιση που κάνετε θα επηρεάζει την εικόνα άµεσα. Για παράδειγµα, εάν επιλέξετε Red (Κόκκινο) και ορίσετε την τιµή του στο 0, µόνο ο κορεσµός του καθαρού κόκκινου θα επηρεαστεί. Saturation (Κορεσµός) είναι η ποσότητα του συγκεκριµένου χρώµατος σε µια εικόνα βίντεο. Οι χαµηλότερες ρυθµίσεις παράγουν λιγότερο κορεσµένα χρώµατα, ενώ µια ρύθµιση στο "0" αφαιρεί εντελώς το συγκεκριµένο χρώµα από την εικόνα. Εάν ο κορεσµός είναι πολύ υψηλός, το συγκεκριµένο χρώµα θα έχει υψηλή ένταση και θα είναι µη ρεαλιστικό. 6. Για να εξέλθετε από τις ρυθµίσεις και να τις αποθηκεύσετε, πατήστε MENU µια φορά ή EXIT δύο φορές. Ρύθµιση Film Mode Η λειτουργία αυτή βοηθά στη βελτίωση της ποιότητας της εικόνας κατά την προβολή εικόνας βίντεο κινηµατογραφικής ταινίας από ένα DVD ή δίσκο Blue-ray. Picture -- Advanced Black Level Clarity Control Color Temperature Color Temperature Fine Tuning Gamma Selection Brilliant Color Color Management Film Mode 3D Comb Filter Dynamic Black 0 IRE Normal 2.4 On On On On S-Video 34 Σύνδεση µε εξοπλισµό βίντεο

35 Ρύθµιση 3D Comb Filter Η λειτουργία αυτή διαχωρίζει το composite signal (σύνθετο σήµα) σε σήµα Y (φωτεινότητα) και σήµα C (χρώµα) και µπορεί να βοηθήσει στην παραγωγή πιο καθαρών και ευδιάκριτων εικόνων µε σωστά χρώµατα. Η λειτουργία αυτή είναι διαθέσιµη µόνο όταν έχει επιλεγεί ένα σήµα βίντεο. Picture -- Advanced Black Level Clarity Control Color Temperature Color Temperature Fine Tuning Gamma Selection Brilliant Color Color Management Film Mode 3D Comb Filter Dynamic Black 0 IRE Normal 2.4 On On On On S-Video Επιλογή του λόγου διαστάσεων Ο "λόγος διαστάσεων" είναι ο λόγος του πλάτους της εικόνας µε το ύψος της εικόνας. Η ψηφιακή τηλεόραση έχει λόγο 16:9, ο οποίος είναι η προεπιλογή του προβολέα και τα περισσότερα αναλογικά σήµατα τηλεόρασης και συσκευών DVD έχουν λόγο 4:3. Με τον ερχοµό της ψηφιακής επεξεργασίας σήµατος, οι συσκευές ψηφιακής απεικόνισης όπως αυτός ο προβολέας µπορούν να εκτείνουν και να κλιµακώσουν δυναµικά την έξοδο της εικόνας σε ένα διαφορετικό λόγο διάστασης από αυτόν της πηγής εισόδου. Οι εικόνες µπορούν να εκταθούν µε ένα γραµµικό τρόπο έτσι ώστε όλη η εικόνα να εκταθεί οµοιόµορφα ή µη γραµµικά κάτι το οποίο θα οδηγήσει σε παραµόρφωση της εικόνας. Για να αλλάξετε το λόγο της προβαλλόµενης εικόνας (ανεξάρτητα από το λόγο της πηγής): Με τη βοήθεια του τηλεχειριστηρίου Πατήστε ένα από τα πλήκτρα λόγου διάστασης για να ταιριάξετε τη διαµόρφωση του σήµατος βίντεο µε τις απαιτήσεις εµφάνισης. Με τη βοήθεια του µενού OSD 1. Πατήστε MENU και στη συνέχεια πατήστε / µέχρι να επισηµανθεί το µενού Display (Ένδειξη οθόνης). 2. Πιέστε για να επισηµάνετε την επιλογή Aspect Ratio (Λόγος διαστάσεων). 3. Πατήστε / για να επιλέξετε ένα λόγο διάστασης που ταιριάζει στη διαµόρφωση του σήµατος βίντεο µε τις απαιτήσεις εµφάνισης. Display Aspect Ratio Keystone Position Overscan Adjustment 0 PIP PC & Component YPbPr Tuning Frame Interpolation 3D Anamorphic Off PC Σύνδεση µε εξοπλισµό βίντεο 35

36 Σχετικά µε το λόγο διαστάσεων 1. Anamorphic (ANA): Αλλάζει την κλίµακα σε µια εικόνα έτσι ώστε να εµφανίζεται στο κέντρο µιας οθόνης µε λόγο διαστάσεων 16:9. Η ρύθµιση αυτή εκτείνει και αλλάζει το µέγεθος γραµµικά, εκτός του ότι διαχειρίζεται τις κάθετες και οριζόντιες διαστάσεις ανεξάρτητα. Εκτείνει το ύψος της εικόνας από την πηγή µέχρι να φτάσει το πλήρως προβαλλόµενο ύψος και εκτείνει το πλάτος της εικόνας από την πηγή µέχρι να φτάσει το πλήρες προβαλλόµενο πλάτος. Αυτό µπορεί να αλλάξει τη διάσταση προβολής, ανάλογα µε την αρχική διάσταση της εικόνας από την πηγή. Η αναµορφική είναι η πιο κατάλληλη για εικόνες που έχουν ήδη διάσταση 16:9, όπως η τηλεόραση υψηλής ευκρίνειας, καθώς τις εµφανίζει χωρίς καµία µεταβολή της διάστασης. 2. 4:3: Αλλάζει την κλίµακα σε µια εικόνα έτσι ώστε να εµφανίζεται στο κέντρο µιας οθόνης µε λόγο διαστάσεων 4:3. Αυτή είναι η πιο κατάλληλη για εικόνες 4:3 όπως οθόνες υπολογιστών, τηλεοράσεις κανονικής ανάλυσης και ταινίες DVD µε διάσταση 4:3, καθώς τις εµφανίζει χωρίς καµιά αλλαγή στη διάσταση. 3. Letter Box (LB): Αλλάζει την κλίµακα σε µια εικόνα ώστε να ταιριάζει στην εσωτερική ανάλυση του προβολέα στο οριζόντιο πλάτος του και αλλάζει το ύψος της εικόνας στα 3/4 του προβαλλόµενου πλάτους. Αυτό µπορεί να παράγει µια εικόνα µεγαλύτερη σε ύψος απο αυτή που µπορεί να εµφανιστεί έτσι ώστε τµήµα της εικόνας να χάνεται (να µην εµφανίζεται) κατά µήκος των επάνω και κάτω άκρων της προβολής. Αυτό είναι κατάλληλο για την εµφάνιση ταινιών µε διαµόρφωση letter box (µε µαύρες µπάρες στο επάνω και κάτω µέρος). 4. Wide: Εκτείνει την εικόνα οριζόντια µε µη γραµµικό τρόπο, δηλαδή, οι άκρες της εικόνας εκτείνονται περισσότερο από το κέντρο της εικόνας για να αποφευχθεί η παραµόρφωση του κεντρικού τµήµατος της εικόνας. Αυτή είναι κατάλληλη για περιπτώσεις όπου θέλετε να εκτείνετε το πλάτος µιας εικόνας 4:3 στο πλάτος µιας οθόνης διάστασης 16:9. εν µεταβάλλει το ύψος. Ορισµένες ταινίες ευρείας προβολής έχουν παραχθεί µε το πλάτος τους συµπτυγµένο στο πλάτος της διάστασης 4:3 και εµφανίζονται καλύτερα όταν επεκταθούν στο αρχικό τους πλάτος µέσω της ρύθµισης αυτής. 5. Real: Η ρύθµιση αυτή εµφανίζει την εικόνα µε απεικόνιση pixel ένα προς ένα χωρίς διαφοροποίηση ή αλλαγή µεγέθους στο κέντρο της προβολής. Είναι η πιο κατάλληλη για χρήση µε εισόδους από υπολογιστή. Τα µαύρα τµήµατα είναι ανενεργές περιοχές και τα λευκά τµήµατα είναι ενεργές περιοχές. Εικόνα 16:9 Εικόνα 4:3 Εικόνα 16:9 Εικόνα µε διαµόρφωση Letter Box Εικόνα 4:3 Εικόνα 4:3 Τα µενού OSD µπορούν να εµφανιστούν σε αυτές τις µη χρησιµοποιούµενες µαύρες περιοχές. 36 Σύνδεση µε εξοπλισµό βίντεο

37 Χρήση παναµορφικών φακών Panamorph (προαιρετικοί) Οι παναµορφικοί φακοί σας επιτρέπουν τη µετατροπή προβολέων 16:9 στον πλήρη λόγο διαστάσεων 2,35:1 των περισσοτέρων κινηµατογραφικών ταινιών, εµφανίζοντας τις καλύτερες ταινίες χωρίς τις µπάρες letterbox στο επάνω και κάτω µέρος της εικόνας αυξάνοντας παράλληλα την ευκρίνεια κατά 33% και την φωτεινότητα κατά 20%. Πατώντας LB στο τηλεχειριστήριο Χρήση παναµορφικών φακών (Panamorph) Εικόνα λόγου διαστάσεων 2,35:1 Η εικόνα λόγου διαστάσεων 2,35:1 χρησιµοποιεί ολόκληρη την ανάλυση της εµφάνισης 16:9 Εικόνα λόγου διαστάσεων 2,35:1 σε µια επιφάνεια εµφάνισης 2,35:1 Μπορεί να χρειαστείτε µία οθόνη 2,35:1 για να εµφανίσετε εικόνες 2,35:1. Για περισσότερες πληροφορίες, ανατρέξτε στο ή επικοινωνήστε µε το σηµείο αγοράς του προβολέα. Λειτουργία σε περιβάλλον µε µεγάλο υψόµετρο Συνιστούµε να ενεργοποιήσετε τη ρύθµιση High Altitude Mode (Λειτουργία σε υψηλό υψόµετρο) όταν το περιβάλλον έχει υψόµετρο µεγαλύτερο από µέτρα (περίπου πόδια) από το επίπεδο της θάλασσας ή όποτε ο προβολέας χρησιµοποιείται για παρατεταµένες χρονικές περιόδους λειτουργίας (>10 ώρες) χωρίς να κλείσει. Για να ενεργοποιήσετε τη ρύθµιση High Altitude Mode: 1. Πατήστε MENU και στη συνέχεια πατήστε / µέχρι να επισηµανθεί το µενού Advanced Setup (Προηγµένη ρύθµιση). 2. Πιέστε για να επισηµάνετε την επιλογή High Altitude Mode (Λειτουργία σε υψηλό υψόµετρο). 3. Πατήστε / για να επιλέξετε On (Ενεργοποίηση). Εµφανίζεται ένα µήνυµα επιβεβαίωσης. 4. Επισηµάνετε την επιλογή Yes (Ναι) και πατήστε ENTER. Η λειτουργία µε τη ρύθµιση High Altitude Mode (Λειτουργία σε υψηλό υψόµετρο) µπορεί να προκαλέσει ένα λειτουργικό θόρυβο περισσότερων ντεσιµπέλ λόγω της αυξηµένης ταχύτητας του ανεµιστήρα που είναι απαραίτητη για τη βελτίωση της ψύξης και της απόδοσης όλου του συστήµατος. Advanced Setup Lamp Settings HDMI Settings Baud Rate Test Pattern High Altitude Mode Password Key Lock Reset All Settings WARNING We recommend you use the High Altitude Mode by selecting it whenever your environment is higher than 1500m. Do you want to turn the High Altitude Mode ON? Εάν χρησιµοποιήσετε τον προβολέα κάτω από άλλες ακραίες συνθήκες εξαιρουµένης της ανωτέρω, µπορεί να εµφανίσει συµπτώµατα αυτόµατου σβησίµατος, τα οποία προορίζονται για την Yes No προστασία του προβολέα από υπερθέρµανση. Σε τέτοιες περιπτώσεις, θα πρέπει να µεταβείτε στη ρύθµιση High Altitude Mode (Λειτουργία σε υψηλό υψόµετρο) για να επιλύσετε τα συµπτώµατα αυτά. Ωστόσο, αυτό δεν υποδηλώνει ότι ο προβολέας µπορεί να λειτουργήσει κάτω από όλες τις ακραίες καταστάσεις. ISF S-Video Off Off Σύνδεση µε εξοπλισµό βίντεο 37

38 Ταυτόχρονη εµφάνιση περισσοτέρων από µίας πηγών εικόνας Ο προβολέας έχει τη δυνατότητα να εµφανίζει ταυτόχρονα εικόνες από δύο πηγές εισόδου, οι οποίες µπορούν να χρησιµοποιηθούν για να βελτιώσετε την παρουσίασή σας µε έναν ενδιαφέροντα τρόπο. Βεβαιωθείτε ότι τα σήµατα που θέλετε να εµφανιστούν είναι σωστά συνδεδεµένα στον προβολέα. Για να εµφανιστεί το παράθυρο PIP: Με τη βοήθεια του τηλεχειριστηρίου Πατήστε PIP για να εµφανίσετε τη σελίδα PIP (ΕΙΚΟΝΑ ΣΤΗΝ ΕΙΚΟΝΑ) και να πραγµατοποιήσετε ρυθµίσεις ακολουθώντας τα βήµατα ξεκινώντας από το βήµα 3 στην ενότητα "Με τη βοήθεια του µενού OSD" παρακάτω. Όταν το παράθυρο PIP είναι ενεργοποιηµένο, για να αλλάξετε το µέγεθος του παραθύρου PIP, πατήστε επανειληµµένα SIZE µέχρι να επιλεχθεί το επιθυµητό µέγεθος. Όταν το παράθυρο PIP είναι ενεργοποιηµένο, για να αλλάξετε τη θέση του παραθύρου PIP, πατήστε επανειληµµένα POSITION µέχρι να επιλεχθεί η επιθυµητή θέση. Display Aspect Ratio Keystone Position Overscan Adjustment PIP 0 Anamorphic ENTER Όταν το παράθυρο PIP είναι ενεργοποιηµένο, για να επισηµάνετε µια από τις πηγές ώστε να πραγµατοποιήσετε ρυθµίσεις, πατήστε επανειληµµένα ACTIVE µέχρι να επιλεχθεί η πηγή. Με τη βοήθεια του µενού OSD 1. Πατήστε MENU και στη συνέχεια πατήστε / µέχρι να επισηµανθεί το µενού Display (Ένδειξη οθόνης). 2. Πατήστε για να επισηµάνετε την επιλογή PIP (ΕΙΚΟΝΑ ΣΤΗΝ ΕΙΚΟΝΑ) και έπειτα πατήστε ENTER. Εµφανίζεται η σελίδα PIP. 3. Επισηµάνετε την επιλογή PIP (ΕΙΚΟΝΑ ΣΤΗΝ ΕΙΚΟΝΑ) και πατήστε / για να επιλέξετε On (Ενεργοποίηση). Ο προβολέας θα επιλέξει να εµφανίσει δύο τρέχοντα ενεργά σήµατα και η τελευταία εικόνα που είχατε παρακολουθήσει θα εµφανιστεί στη µεγάλη οθόνη ως η κύρια πηγή. Η λειτουργία PIP είναι αποτελεσµατική µε τους κάτωθι συνδυασµούς πηγών. Πηγή 2 Πηγή 1 CVBS S-Video HDMI 1/2 V V Component 1/2 V V PC V V PC & Component YPbPr Tuning Frame Interpolation 3D PC PIP PIP Main Source PIP Source Active Window Position Size Low On Main Top-Right Large 4. Για να αλλάξετε την Main Source (Κύρια πηγή) ή PIP Source (Πηγή PIP), πατήστε για να επισηµάνετε την επιλογή Main Source (Κύρια πηγή) ή PIP Source (Πηγή PIP) και πατήστε ENTER. Εµφανίζεται η µπάρα επιλογής πηγής. 5. Χρησιµοποιήστε το πλήκτρο / για να επισηµάνετε την πηγή που θέλετε να εµφανίσετε στο κύριο (µεγαλύτερο) ή στο δευτερεύον (µικρότερο) παράθυρο και πατήστε ENTER για να αποθηκεύσετε τη ρύθµιση να επιστρέψετε στη σελίδα PIP (ΕΙΚΟΝΑ ΣΤΗΝ ΕΙΚΟΝΑ). 6. Για να πραγµατοποιήσετε ρυθµίσεις OSD σε µια από τις δυο πηγές (κύρια ή δευτερεύουσα), επισηµάνετε την επιλογή Active Window (Ενεργό παράθυρο) και πατήστε / για να επιλέξετε την πηγή στην οποία θέλετε να πραγµατοποιήσετε ρυθµίσεις. 38 Σύνδεση µε εξοπλισµό βίντεο

39 Οι ρυθµίσεις που γίνονται στα µενού OSD θα αφορούν µόνο στο ενεργό παράθυρο. Η ακόλουθη λειτουργία µενού OSD δεν µπορεί να λειτουργήσει στα ενεργά παράθυρα για το PIP (ΕΙΚΟΝΑ ΣΤΗΝ ΕΙΚΟΝΑ): Auto Source Search. 7. Για να αλλάξετε τη θέση της µικρότερης εικόνας, επισηµάνετε την επιλογή Position (Θέση) και πατήστε επανειληµµένα / µέχρι να επιλεχθεί η κατάλληλη θέση. 8. Για να αλλάξετε το µέγεθος της µικρής εικόνας, επισηµάνετε την επιλογή Size (Μέγεθος) και πατήστε / για να ορίσετε το µέγεθος PIP µεταξύ Small (Μικρό) ή Large (Μεγάλο). 9. Για να αποθηκεύσετε τις ρυθµίσεις και να βγείτε από το µενού OSD, πατήστε µία φορά MENU ή EXIT επανειληµµένα µέχρι το µενού να εξαφανιστεί. Προβολή περιεχοµένου 3D Ο προβολέας σας BenQ υποστηρίζει αναπαραγωγή τρισδιάστατου (3D) περεχοµένου µε µεταφορά δεδοµένων µέσω HDMI. Σύνδεση συσκευών βίντεο 3D Παιχνίδια PlayStation i. Βεβαιωθείτε ότι έχετε εκτελέσει ενηµέρωση της κονσόλας µε την τελευταία έκδοση λογισµικού στο PlayStation 3. ii. Εισάγετε το δίσκο παιχνιδιών 3D. Ή, µπορείτε να λάβετε παιχνίδια µέσω του δικτύου PlayStation. iii. Εκκινήστε το παιχνίδι και επιλέξτε Αναπαραγωγή σε 3D στο µενού του παιχνιδιού. Συσκευή αναπαραγωγής 3D Blu-ray i. Βεβαιωθείτε ότι η συσκευή αναπαραγωγής σας υποστηρίζει δίσκους 3D Blu-ray και ότι η έξοδος 3D είναι ενεργοποιηµένη. ii. Συνεχίστε µε την αναπαραγωγή του δίσκου 3D Blu-ray. 3D TV (π.χ. SKY 3D, DirecTV) i. Απευθυνθείτε στον πάροχο υπηρεσιών TV για ενεργοποίηση των καναλιών 3D στο πακέτο των καναλιών σας. ii. Μεταβείτε στο κανάλι 3D. Συσκευές 3D (π.χ. 3D DV/DC) Ενεργοποιήστε τη συσκευή 3D και προβάλλετε το περιεχόµενο 3D. Για να δείτε σωστά το βίντεο 3D, βεβαιωθείτε ότι έχετε επιλέξει Auto (Αυτόµατο) στο µενού Display (Ένδειξη οθόνης) > 3D > 3D Mode (Λειτουργία 3D). Εάν το περιεχόµενο 3D και πάλι δεν εµφανίζεται σωστά, επιλέξτε On (Ενεργοποίηση) στο µενού Display (Ένδειξη οθόνης) > 3D > 3D Mode (Λειτουργία 3D) και µετά µεταβείτε στο µενού Display > (Ένδειξη οθόνης) 3D > 3D Format (Μορφή 3D) για να επιλέξετε την υποστηριζόµενη µορφή. Μόλις συνδέσετε τις συσκευές βίντεο 3D στον προβολέα µέσω του καλωδίου HDMI, φροντίστε να ενεργοποιήσετε τα γυαλιά 3D BenQ. Φορέστε τα γυαλιά BenQ 3D και µετά απολαύστε την εµπειρία σας 3D! Σύνδεση µε εξοπλισµό βίντεο 39

40 Χρήση των µενού 3D 1. Πιέστε το MENU, µεταβείτε στο µενού Display (Ένδειξη οθόνης) > 3D και πιέστε ENTER. Ή, µπορείτε να πιέσετε το κουµπί 3D στο τηλεχειριστήριο. 2. Επισηµάνετε 3D Mode (Λειτουργία 3D) και πιέστε / για να επιλέξετε Auto (Αυτόµατο) ή On (Ενεργοποίηση). Ο προβολέας ανιχνεύει αυτόµατα τη µορφή του βίντεο µόλις επιλέξετε Auto (Αυτόµατο). Όταν επιλέξετε On (Ενεργοποίηση), χρειάζεται να βασιστείτε στη µορφή 3D του βίντεο για να ορίσετε µια κατάλληλη ρύθµιση στο µενού 3D Format (Μορφή 3D). 3. Πιέστε / για να επισηµάνετε 3D Sync Invert (Αναστροφή συγχρονισµού 3D) και πιέστε / για να επιλέξετε Invert (Αναστροφή) για εναλλαγή µεταξύ εικόνας για το αριστερό µάτι και εικόνας για το δεξιό µάτι για µια πιο φυσική θέαση. Επίσης, µπορείτε να κάνετε εναλλαγή µεταξύ Invert (Αναστροφή) και Disable (Απενεργ.) πιέζοντας INVERT στο τηλεχειριστήριο. Χρησιµοποιήστε διορθωτικά γυαλιά ή άλλες παρόµοιες µεθόδους για να διορθώσετε την όρασή σας, εάν πάσχετε από µυωπία, υπερµετρωπία, αστιγµατισµό ή υπάρχουν διαφορές όρασης µεταξύ αριστερού και δεξιού µατιού, πριν φορέσετε τα γυαλιά 3D για να παρακολουθήσετε το περιεχόµενο 3D. Όταν ο προβολέας αρχίσει να προβάλλει τις εικόνες 3D, η εικόνα ενδέχεται να φαίνεται σε λάθος θέση, όµως, δεν πρόκειται για δυσλειτουργία του προϊόντος. Όταν παρακολουθείτε περιεχόµενο 3D, να κάνετε τακτικά διαλείµµατα. Display Aspect Ratio Keystone Position Overscan Adjustment PC & Component YPbPr Tuning ιακόψτε την παρακολούθηση περιεχοµένου 3D, εάν αισθανθείτε κόπωση ή δυσφορία. ιατηρήστε µια απόσταση από την οθόνη ίση µε τρεις φορές περίπου το πραγµατικό ύψος της οθόνης, όταν παρακολουθείτε περιεχόµενο 3D. Παιδιά και άτοµα µε ιστορικό υπερευαισθησίας στο φως και καρδιακά προβλήµατα ή άλλη ιατρική πάθηση δεν θα πρέπει να παρακολουθούν περιεχόµενο 3D. Εξατοµίκευση της εµφάνισης του µενού του προβολέα Τα µενού επί της οθόνης (OSD) µπορούν να οριστούν σύµφωνα µε τις προτιµήσεις σας. Οι ακόλουθες ρυθµίσεις δεν επηρεάζουν τις ρυθµίσεις προβολής, λειτουργίας ή απόδοσης. Η επιλογή Menu Display Time (Χρόνος εµφάνισης µενού) στο µενού System Setup (ιαµόρφωση συστήµατος) > Menu Settings (Ρυθµίσεις µενού) ορίζει τη χρονική διάρκεια που το OSD θα παραµένει ενεργό µετά το τελευταίο πάτηµα κάποιου πλήκτρου. Χρησιµοποιήστε το πλήκτρο / για να επιλέξετε µια κατάλληλη χρονική διάρκεια. Η επιλογή Menu Position (Θέση µενού) στο µενού System Setup (ιαµόρφωση συστήµατος) > Menu Settings (Ρυθµίσεις µενού) ορίζει τη θέση του OSD σε πέντε θέσεις. Χρησιµοποιήστε το πλήκτρο / για να επιλέξετε την προτιµούµενη θέση. Η επιλογή Language (Γλώσσα) στο µενού System Setup (ιαµόρφωση συστήµατος) ορίζει την οικία γλώσσα για τα µενού επί της οθόνης (OSD). Για λεπτοµέρειες, ανατρέξτε στην παράγραφο "Χρήση των µενού" στη σελίδα 23. Η επιλογή Splash Screen (Πιτσίλισµα οθόνης) στο µενού System Setup (ιαµόρφωση συστήµατος) ορίζει το προτιµώµενο λογότυπο που θα εµφανίζεται κατά την εκκίνηση του προβολέα. PIP Frame Interpolation 3D HDMI 1 3D 3D Mode 3D Format 3D Sync Invert 0 Anamorphic Low ENTER Auto Frame Sequential Disable 40 Σύνδεση µε εξοπλισµό βίντεο

41 Κλείδωµα των πλήκτρων λειτουργίας Με τα πλήκτρα λειτουργίας στο τηλεχειριστήριο και τον προβολέα κλειδωµένα, µπορείτε να αποφύγετε τη συµπτωµατική αλλαγή των ρυθµίσεων του προβολέα σας (από τα παιδιά, για παράδειγµα). Όταν η ρύθµιση Key Lock (Κλείδωµα πλήκτρων) είναι ενεργοποιηµένη, κανένα πλήκτρο λειτουργίας δεν θα λειτουργεί στο τηλεχειριστήριο και τον προβολέα εκτός από το POWER ON/OFF και το. Για να κλειδώσετε τα πλήκτρα: 1. Πατήστε MENU και στη συνέχεια πατήστε / µέχρι να επισηµανθεί το µενού Advanced Setup (Προηγµένη ρύθµιση). 2. Πιέστε για να επισηµάνετε την επιλογή Key Lock (Κλείδωµα πλήκτρων) και µετά πιέστε / για να επιλέξετε On (Ενεργοποίηση). Εµφανίζεται ένα µήνυµα προειδοποίησης. Επιλέξτε Yes (Ναι) και πιέστε ENTER. Τα πλήκτρα λειτουργίας κλειδώνουν. Για να ξεκλειδώσετε τα πλήκτρα, πατήστε και κρατήστε πατηµένο το τηλεχειριστήριο για 3 δευτερόλεπτα. Απενεργοποίηση του προβολέα Για να απενεργοποιήσετε τον προβολέα, πατήστε POWER OFF στο τηλεχειριστήριο για να απενεργοποιήσετε τον προβολέα αµέσως. Ή µπορείτε να πατήσετε στον προβολέα και εµφανίζεται ένα προειδοποιητικό µήνυµα. Πατήστε ξανά. Η ενδεικτική λυχνία τροφοδοσίας αναβοσβήνει πορτοκαλί και οι ανεµιστήρες λειτουργούν για περίπου δυο λεπτά για να ψύξουν τη λάµπα. Ο προβολέας δεν θα ανταποκρίνεται σε καµία εντολή µέχρι να ολοκληρωθεί η διαδικασία ψύξης. Στη συνέχεια, η ενδεικτική λυχνία τροφοδοσίας γίνεται σταθερά πορτοκαλί µόλις η διαδικασία ψύξης ολοκληρωθεί και οι ανεµιστήρες σταµατήσουν. Εάν ο προβολέας δεν χρησιµοποιηθεί για µεγάλη χρονική περίοδο, αποσυνδέστε από την πρίζα το καλώδιο τροφοδοσίας. Για την προστασία της λάµπας, ο προβολέας δεν θα ανταποκριθεί σε καµία εντολή κατά τη διάρκεια της διαδικασίας ψύξης. Η διάρκεια ζωής της λάµπας ποικίλει και εξαρτάται από τις συνθήκες περιβάλλοντος και τη χρήση. II II Advanced Setup Lamp Settings HDMI Settings Baud Rate Test Pattern High Altitude Mode Off Password Key Lock Off Reset All Settings ISF S-Video στον προβολέα ή στο Power Off Press off. button again to power Press any other key to cancel Σύνδεση µε εξοπλισµό βίντεο 41

42 Μενού εµφανιζόµενα επί της οθόνης (OSD) οµή µενού εµφανιζόµενων επί της οθόνης (OSD) Σηµειώστε ότι τα µενού που εµφανίζονται στην οθόνη (OSD) ποικίλουν ανάλογα µε τον επιλεγµένο τύπο σήµατος. Βασικό µενού Υπο-µενού Επιλογές Picture -- Basic Picture -- Advanced Preset Mode Cinema/Dynamic/Standard/User 1/User 2/User 3 Load Settings From Brightness Contrast Color Tint Sharpness 0 15 Flesh Tone 0 5 Reset Picture Settings Black Level 0 IRE/7.5 IRE Clarity Control Noise Reduction 0 31 Detail Enhancement 0 15 Color Temperature Normal/Cool/Lamp Native/Warm Red Gain Green Gain Color Temperature Blue Gain Fine Tuning Red Offset Green Offset Blue Offset Gamma Selection 1.6/1.8/2.0/2.2/2.4/2.5/2.6/2.8/BenQ Brilliant Color On/Off Color Management Film Mode Primary Color Red/Green/Blue/Cyan/Magenta/Yellow Hue Gain Saturation On/Off 3D Comb Filter On/Off Dynamic Black On/Off Aspect Ratio Anamorphic/4:3/Letter Box/Wide/Real Keystone Position Overscan Adjustment 0/1/2/3 PIP On/Off Display PIP PC & Component YPbPr Tuning Main Source HDMI 1/HDMI 2/Video/S-Video/Component 1/ PIP Source Component 2/PC Active Window Main/PIP Position Top-Right/Bottom-Left/Bottom-Right/ Top-Left Size Large/Small H.Size Phase Auto 42 Σύνδεση µε εξοπλισµό βίντεο

43 Frame Interpolation Off/Low/Middle/High Display 3D 3D Mode 3D Format Auto/Off/On Frame Sequential/Frame Packing/ Top-Bottom/Side-by-Side 3D Sync Invert Disable/Invert Language System Setup Advanced Setup Information Splash Screen BenQ/Black/Blue Projector Position Front Table/Front Ceiling/Rear Table/ Rear Ceiling Auto Off Disable/5 min/10 min/15 min/20 min/25 min/ 30 min Sleep Timer Disable/30 min/60 min/90 min/120 min/ 150 min/180 min Menu Settings Menu Display Time 5 sec/10 sec/15 sec/20 sec/25 sec/30 sec/ Always On Menu Position Center/Top-Left/Top-Right/Bottom-Right/ Bottom-Left Input Source HDMI 1/HDMI 2/Video/S-Video/Component 1/ Component 2/PC Auto Source Search On/Off Lamp Power Normal/Economic Lamp Settings Reset Lamp Timer Equivalent Lamp Hour Auto HDMI Settings HDMI Format PC Signal Video Signal Baud Rate 2400/4800/9600/19200/38400/57600/ Test Pattern High Altitude Mode On/Off Change Password Password Power On Lock On/Off (εισάγει τρέχοντα κωδ. πρόσβασης) Key Lock Reset All Settings ISF (εισάγει τρέχοντα κωδ. πρόσβασης) Source Preset Mode Resolution Equivalent Lamp Hour Firmware Version Σηµειώστε ότι οι επιλογές του µενού είναι διαθέσιµες όταν ο προβολέας ανιχνεύσει τουλάχιστον ένα έγκυρο σήµα. Εάν δεν υπάρχει εξοπλισµός συνδεδεµένος µε τον προβολέα ή δεν ανιχνευθεί κάποιο σήµα, οι περιορισµένες επιλογές του µενού είναι διαθέσιµες. Σύνδεση µε εξοπλισµό βίντεο 43

44 Picture -- Basic (Εικόνα -- Βασική) µενού Λειτουργία Preset Mode Load Settings From Brightness Contrast Color Tint Sharpness Flesh Tone Reset Picture Settings Περιγραφή Οι προκαθορισµένες καταστάσεις εικόνας παρέχονται έτσι ώστε να µπορέσετε να βελτιστοποιήσετε τη διαµόρφωση της εικόνας του προβολέα, ώστε να ταιριάζει στον τύπο προγράµµατος. Για λεπτοµέρειες, ανατρέξτε στην παράγραφο "Επιλογή µιας προκαθορισµένης κατάστασης" στη σελίδα 28. Επιλέγει µια προκαθορισµένη κατάσταση που ταιριάζει περισσότερο στις ανάγκες σας για την ποιότητα της εικόνας και βελτιστοποιεί ακόµα περισσότερο τον συντονισµό της εικόνας στις επιλογές που αναφέρονται παρακάτω. Για λεπτοµέρειες, ανατρέξτε στην παράγραφο "Ορισµός της κατάστασης User 1 (Χρήστης 1)/User 2 (Χρήστης 2)/User 3 (Χρήστης 3)" στη σελίδα 29. Ρυθµίζει τη φωτεινότητα της εικόνας. Για λεπτοµέρειες, ανατρέξτε στην παράγραφο "Ρύθµιση Brightness" στη σελίδα 30. Ρυθµίζει το βαθµό της διαφοράς µεταξύ του σκούρου και του φωτεινού στην εικόνα. Για λεπτοµέρειες, ανατρέξτε στην παράγραφο "Ρύθµιση Contrast" στη σελίδα 30. Ρυθµίζει το επίπεδο κορεσµού των χρωµάτων - την ποσότητα του κάθε χρώµατος σε µια εικόνα βίντεο. Για λεπτοµέρειες, ανατρέξτε στην παράγραφο "Ρύθµιση Color" στη σελίδα 30. Ρυθµίζει τους τόνους του κόκκινου και του πράσινου χρώµατος της εικόνας. Για λεπτοµέρειες, ανατρέξτε στην παράγραφο "Ρύθµιση Tint" στη σελίδα 30. Ρυθµίζει την εικόνα ώστε να φαίνεται πιο οξεία ή απαλή. Για λεπτοµέρειες, ανατρέξτε στην παράγραφο "Ρύθµιση Sharpness" στη σελίδα 30. Για λεπτοµέρειες, ανατρέξτε στην παράγραφο "Ρύθµιση Flesh Tone" στη σελίδα 31. Επιστρέφει όλες τις ρυθµίσεις στα µενού Picture -- Basic (Εικόνα -- Βασική) και Picture -- Advanced (Εικόνα -- Προηγµένη) στις προκαθορισµένες εργοστασιακές ρυθµίσεις. Για λεπτοµέρειες, ανατρέξτε στην παράγραφο "Επαναφορά της κατάστασης εικόνας" στη σελίδα 29. Picture -- Advanced (Εικόνα -- Προηγµένη) µενού Λειτουργία Black Level Clarity Control Color Temperature Color Temperature Fine Tuning Gamma Selection Brilliant Color Περιγραφή Ρυθµίζει την κλίµακα του γκρι στην εικόνα ως 0 IRE ή 7.5 IRE. Για λεπτοµέρειες, ανατρέξτε στην παράγραφο "Ρύθµιση Black Level" στη σελίδα 31. Ρυθµίζει την ευκρίνεια της εικόνας. Για λεπτοµέρειες, ανατρέξτε στην παράγραφο "Έλεγχος της ευκρίνειας της εικόνας" στη σελίδα 31. Υπάρχουν αρκετές ρυθµίσεις θερµοκρασίας χρωµάτων διαθέσιµες. Για λεπτοµέρειες, ανατρέξτε στην παράγραφο "Επιλογή θερµοκρασίας χρωµάτων*" στη σελίδα 32. Για λεπτοµέρειες, ανατρέξτε στην παράγραφο "Ρύθµιση της προτιµώµενης θερµοκρασίας χρωµάτων" στη σελίδα 32. Για λεπτοµέρειες, ανατρέξτε στην παράγραφο "Επιλογή µιας ρύθµισης Gamma" στη σελίδα 33. Για λεπτοµέρειες, ανατρέξτε στην παράγραφο "Ρύθµιση Brilliant Color" στη σελίδα Σύνδεση µε εξοπλισµό βίντεο

45 Color Management Film Mode 3D Comb Filter Dynamic Black Για λεπτοµέρειες, ανατρέξτε στην παράγραφο "Color Management" στη σελίδα 33. Για λεπτοµέρειες, ανατρέξτε στην παράγραφο "Ρύθµιση Film Mode" στη σελίδα 34. Για λεπτοµέρειες, ανατρέξτε στην παράγραφο "Ρύθµιση 3D Comb Filter" στη σελίδα 35. Αλλάζει αυτόµατα το επίπεδο του µαύρου των προβαλλόµενων εικόνων για να βελτιώσει το εφέ του λόγου αντίθεσης. Display (Ένδειξη οθόνης) µενού Λειτουργία Aspect Ratio Keystone Position Overscan Adjustment PIP PC & Component YPbPr Tuning Frame Interpolation Περιγραφή Υπάρχουν αρκετές επιλογές για να ρυθµίσετε το λόγο διάστασης της εικόνας ανάλογα µε την πηγή εισόδου. Για λεπτοµέρειες, ανατρέξτε στην παράγραφο "Επιλογή του λόγου διαστάσεων" στη σελίδα 35. ιορθώνει τυχόν τραπεζοειδή παραµόρφωση της εικόνας. Για λεπτοµέρειες, ανατρέξτε στην παράγραφο " ιόρθωση της παραµόρφωσης εικόνας" στη σελίδα 27. Εµφανίζει τη σελίδα ρύθµισης θέσης. Για να µετακινήσετε την προβαλλόµενη εικόνα, χρησιµοποιήστε τα πλήκτρα διεύθυνσης. Οι τιµές που εµφανίζονται στο κάτω µέρος της οθόνης αλλάζουν µε κάθε πάτηµα του πλήκτρου µέχρι να φτάσουν το µέγιστό ή το ελάχιστο. Η λειτουργία αυτή είναι διαθέσιµη µόνο όταν έχει επιλεγεί ένα σήµα Component 1 (Συνιστωσών 1), Component 2 (Συνιστωσών 2), ή PC. Αποκρύπτει την κακή ποιότητα της εικόνας στα τέσσερα άκρα. Μπορείτε επίσης να πατήσετε χειροκίνητα / για να αποφασίσετε το ποσοστό της απόκρυψης. Η ρύθµιση 0 σηµαίνει ότι εµφανίζεται το 100% της εικόνας. Όσο µεγαλύτερη είναι η τιµή, τόσο πιο µεγάλο τµήµα της εικόνας αποκρύπτεται ενώ η οθόνη παραµένει γεµάτη και µε γεωµετρική ακρίβεια. Ενεργοποιεί ή απενεργοποιεί το παράθυρο PIP και πραγµατοποιεί τις σχετικές ρυθµίσεις. Για λεπτοµέρειες, ανατρέξτε στην παράγραφο "Ταυτόχρονη εµφάνιση περισσοτέρων από µίας πηγών εικόνας" στη σελίδα 38. H.Size Ρυθµίζει το οριζόντιο πλάτος της εικόνας. Phase Ρυθµίζει τη φάση του σήµατος χρονισµού για τη µείωση της παραµόρφωσης της εικόνας. Auto Ρυθµίζει τη φάση και τη συχνότητα αυτόµατα Οι λειτουργίες αυτές είναι διαθέσιµες µόνο όταν έχει επιλεγεί ένα σήµα Component 1 (Συνιστωσών 1), Component 2 (Συνιστωσών 2), ή PC. Βελτιώνει την οµαλότητα και την καθαρότητα της εικόνας µέσω τεχνολογίας εκτίµησης κίνησης/αντιστάθµισης κίνησης. Επίσης, µπορείτε να πιέσετε χειροκίνητα / για να αποφασίσετε σε ποιο βαθµό. Σύνδεση µε εξοπλισµό βίντεο 45

46 3D Mode Ο προβολέας αυτός διαθέτει µια λειτουργία 3D, η οποία σας δίνει τη δυνατότητα να απολαµβάνετε ταινίες 3D, βίντεο και αθλητικά γεγονότα µε έναν πιο ρεαλιστικό τρόπο παρουσιάζοντας το βάθος των εικόνων. Πρέπει να φοράτε ένα ζευγάρι γυαλιά 3D για να παρακολουθείτε εικόνες 3D. Όταν η λειτουργία 3D Mode (Λειτουργία 3D) είναι ενεργοποιηµένη: Το επίπεδο φωτεινότητας της προβαλλόµενης εικόνας µειώνεται. εν είναι δυνατή η ρύθµιση του Preset Mode. 3D Η ρύθµιση του Keystone (Τραπεζοειδής παραµόρφωση) είναι δυνατή για µικρό αριθµό µοιρών µόνο. 3D Format Ρυθµίζει τη µορφή 3D του βίντεο. System Setup (ιαµόρφωση συστήµατος) µενού Αυτή η λειτουργία διατίθεται µόνο όταν επιλέξετε On (Ενεργοποίηση) στο µενού 3D Mode (Λειτουργία 3D) menu. 3D Sync Invert Όταν η εικόνα 3D παρουσιάζει παραµόρφωση, µπορείτε να ενεργοποιήσετε αυτή τη λειτουργία για εναλλαγή µεταξύ εικόνας για το αριστερό µάτι και εικόνας για το δεξιό µάτι για µια πιο άνετη εµπειρία παρακολούθησης περιεχοµένου 3D. Για λεπτοµέρειες, ανατρέξτε στην παράγραφο "Προβολή περιεχοµένου 3D" στη σελίδα 39. Λειτουργία Language Splash Screen Projector Position Auto Off Sleep Timer Menu Settings Input Source Auto Source Search Περιγραφή Ρυθµίζει τη γλώσσα των µενού εµφάνισης στην οθόνη (OSD). Για λεπτοµέρειες, ανατρέξτε στην παράγραφο "Χρήση των µενού" στη σελίδα 23. Σας επιτρέπει να επιλέξετε το λογότυπο που θα εµφανίζεται κατά την εκκίνηση του προβολέα. Μπορείτε να επιλέξετε το λογότυπο BenQ, οθόνη Blue (Μπλε) ή οθόνη Black (Μαύρο). Ο προβολέας µπορεί να εγκατασταθεί στο ταβάνι ή πίσω από την οθόνη ή µε έναν ή περισσότερους καθρέφτες. Για λεπτοµέρειες, ανατρέξτε στην παράγραφο "Επιλογή µιας θέσης" στη σελίδα 12. Αποτρέπει την περιττή προβολή όταν δεν ανιχνεύεται σήµα για µεγάλη χρονική περίοδο. Για λεπτοµέρειες, ανατρέξτε στην παράγραφο "Ρύθµιση Auto Off" στη σελίδα 50. Ρυθµίζει το χρονοδιακόπτη αυτόµατης διακοπής. Ο χρονοδιακόπτης µπορεί να ρυθµιστεί µεταξύ 30 λεπτών και 3 ωρών. Menu Display Time Ρυθµίζει τη χρονική διάρκεια κατά την οποία το OSD θα παραµένει ενεργό µετά το τελευταίο πάτηµα κάποιου πλήκτρου. Menu Position Ρυθµίζει τη θέση του εµφανιζόµενου επί της οθόνης µενού (OSD). Επιλέγει µια πηγή εισόδου για προβολή. Για λεπτοµέρειες, ανατρέξτε στην παράγραφο "Επιλογή πηγής εισόδου" στη σελίδα 22. Ορίζει εάν ο προβολέας θα πραγµατοποιεί αυτόµατη αναζήτηση για πηγές εισόδου. Εάν η ανίχνευση πηγής είναι On (Ενεργοποίηση), ο προβολέας θα ανιχνεύει για πηγές εισόδου µέχρι να λάβει κάποιο σήµα. Εάν η λειτουργία δεν έχει ενεργοποιηθεί, ο προβολέας επιλέγει την πηγή εισόδου που χρησιµοποιήθηκε τελευταία. 46 Σύνδεση µε εξοπλισµό βίντεο

47 Advanced Setup (Προηγµένη ρύθµιση) µενού Λειτουργία Lamp Settings HDMI Settings Baud Rate Test Pattern High Altitude Mode Password Key Lock Reset All Settings Περιγραφή Lamp Power Επιλέγει την ισχύ της λάµπας του προβολέα µεταξύ των καταστάσεων Normal (Κανονική) και Economic (Οικονοµική). Reset Lamp Timer Μετά την αντικατάσταση της λάµπας, επιλέξτε Reset (Επαναφορά) για να επαναφέρετε το χρονοµέτρη της λάµπας στο "0". Για λεπτοµέρειες, ανατρέξτε στην παράγραφο "Επαναφορά του χρονοµέτρη της λάµπας" στη σελίδα 53. Equivalent Lamp Hour Εµφανίζει τις ώρες λειτουργίας της λάµπας. Για λεπτοµέρειες, ανατρέξτε στην παράγραφο "Υπολογισµός των ωρών χρήσης της λάµπας" στη σελίδα 50. Επιλέγει έναν τύπο πηγής εισόδου για το σήµα HDMI. Μπορείτε επίσης να επιλέξετε χειροκίνητα τον τύπο της πηγής. Οι διάφοροι τύποι πηγής φέρουν διάφορα πρότυπα για το επίπεδο φωτεινότητας. Η λειτουργία αυτή είναι διαθέσιµη µόνο όταν έχει επιλεγεί το σήµα HDMI. Επιλέγει µια ταχύτητα επικοινωνίας η οποία είναι όµοια µε αυτή του υπολογιστή σας, έτσι ώστε να µπορείτε να συνδέσετε τον προβολέα χρησιµοποιώντας ένα καλώδιο RS-232 και να ενηµερώσετε ή να κατεβάσετε το υλικολογισµικό του προβολέα. Η λειτουργία αυτή προορίζεται για εξειδικευµένο προσωπικό συντήρησης. Πατήστε ENTER για να εµφανίσετε το πλέγµα της διάταξης ελέγχου. Σας επιτρέπει να ρυθµίσετε το µέγεθος και την εστίαση της εικόνας και να ελέγξετε ότι η προβαλλόµενη εικόνα δεν έχει παραµόρφωση. Η λειτουργία είναι διαθέσιµη µόνο όταν ο προβολέας δεν ανιχνεύει σήµα εισόδου. Μια κατάσταση για λειτουργία σε περιοχές µε µεγάλο υψόµετρο ή υψηλή θερµοκρασία. Για λεπτοµέρειες, ανατρέξτε στην παράγραφο "Λειτουργία σε περιβάλλον µε µεγάλο υψόµετρο" στη σελίδα 37. Change Password Θα σας ζητηθεί να εισάγετε τον τρέχοντα κωδικό πρόσβασης πριν την αλλαγή του µε ένα νέο. Για λεπτοµέρειες, ανατρέξτε στην παράγραφο "Αξιοποίηση της λειτουργίας κωδικού πρόσβασης" στη σελίδα 24. Power On Lock Περιορίζει τη χρήση του προβολέα µόνο σε όσους γνωρίζουν το σωστό κωδικό πρόσβασης. Για λεπτοµέρειες, ανατρέξτε στην παράγραφο "Αξιοποίηση της λειτουργίας κωδικού πρόσβασης" στη σελίδα 24. Για λεπτοµέρειες, ανατρέξτε στην παράγραφο "Κλείδωµα των πλήκτρων λειτουργίας" στη σελίδα 41. Επαναφέρει όλες τις ρυθµίσεις στις προκαθορισµένες εργοστασιακές τιµές. Οι ακόλουθες ρυθµίσεις θα παραµείνουν: Keystone (Τραπεζοειδής παραµόρφωση), Language (Γλώσσα), Projector Position (Θέση προβολέα), High Altitude Mode (Λειτουργία σε υψηλό υψόµετρο), Password (Κωδικός πρόσβασης), Key Lock (Κλείδωµα πλήκτρων), και ISF. Σύνδεση µε εξοπλισµό βίντεο 47

48 ISF Το µενού καλιµπραρίσµατος ISF προστατεύεται από κωδικό πρόσβασης και είναι προσβάσιµο µόνο από εξουσιοδοτηµένους τεχνικούς καλιµπραρίσµατος ISF. Το ISF (Imaging Science Foundation) έχει αναπτύξει προσεκτικά κατεργασµένα, αναγνωρισµένα από τη βιοµηχανία πρότυπα για βέλτιστη απόδοση βίντεο και έχει εφαρµόσει ένα εκπαιδευτικό πρόγραµµα για τεχνικούς και εγκαταστάτες για τη χρήση αυτών των προτύπων, ώστε να επιτύχουν βέλτιστη ποιότητα εικόνας από τις συσκευές απεικόνισης βίντεο της BenQ. Κατά συνέπεια, συνιστούµε να γίνεται η εγκατάσταση και το καλιµπράρισµα από έναν πιστοποιηµένο τεχνικό εγκατάστασης ISF. Για περισσότερες πληροφορίες, ανατρέξτε στο ή επικοινωνήστε µε το σηµείο αγοράς του προβολέα. Information (Πληροφορία) µενού Το µενού αυτό εµφανίζει την τρέχουσα κατάσταση λειτουργίας του προβολέα. Ορισµένες ρυθµίσεις της εικόνας είναι διαθέσιµες µόνο όταν είναι σε χρήση συγκεκριµένες πηγές εισόδου. Οι µη διαθέσιµες ρυθµίσεις δεν εµφανίζονται στην οθόνη. Source Λειτουργία Preset Mode Resolution Equivalent Lamp Hour Firmware Version Περιγραφή Εµφανίζει την τρέχουσα πηγή σήµατος. Εµφανίζει την επιλεγµένη κατάσταση στο µενού Picture -- Basic (Εικόνα -- Βασική) > Preset Mode (Λειτουργία προεπιλογής). Εµφανίζει την εσωτερική ανάλυση της πηγής εισόδου. Εµφανίζει το συνολικό χρόνο χρήσης της λάµπας. Εµφανίζει την έκδοση υλικολογισµικού του προβολέα. 48 Σύνδεση µε εξοπλισµό βίντεο

49 Πρόσθετες πληροφορίες Φροντίδα του προβολέα Ο προβολέας απαιτεί µικρή συντήρηση. Το µόνο που πρέπει να κάνετε σε τακτική βάση είναι να διατηρείτε τον φακό καθαρό. Ποτέ µην αφαιρείτε κάποιο τµήµα του προβολέα εκτός από τη λάµπα. Επικοινωνήστε µε τον αντιπρόσωπό σας ή µε το τοπικό κέντρο εξυπηρέτησης πελατών εάν η λειτουργία του προβολέα δεν είναι η αναµενόµενη. Καθαρισµός του φακού Καθαρίζετε το φακό όποτε εντοπίζετε ακαθαρσίες ή σκόνη πάνω σε αυτόν. Πριν επιχειρήσετε να καθαρίσετε το φακό, απενεργοποιήστε τον προβολέα, αποσυνδέστε το καλώδιο τροφοδοσίας από τη πρίζα και αφήστε τον για αρκετά λεπτά προκειµένου να κρυώσει εντελώς. 1. Χρησιµοποιήστε ένα κάνιστρο µε πεπιεσµένο αέρα για να αποµακρύνετε τη σκόνη. ( ιαθέσιµο σε προµηθευτές φωτογραφικών ειδών.) 2. Εάν υπάρχουν επίµονες ακαθαρσίες ή µουτζούρες, χρησιµοποιήστε µια κατάλληλη βούρτσα φακού ή ένα καθαρό µαλακό πανί φακού εµποτισµένο µε καθαριστικό φακού για να σκουπίσετε απαλά την επιφάνεια του φακού. 3. Μην χρησιµοποιείτε ποτέ κάποιο λειαντικό πανάκι, αλκαλικό ή όξινο καθαριστικό, σκόνη καθαρισµού ή πτητικά καθαριστικά, όπως αλκοόλ, βενζίνη, διαλυτικό ή εντοµοκτόνο. Η χρήση τέτοιων υλικών ή η διατήρηση παρατεταµένης επαφής µε υλικά από λάστιχο ή βινύλιο µπορεί να έχει ως αποτέλεσµα τη φθορά της επιφάνειας του προβολέα και του υλικού της καµπίνας. Ποτέ µην ακουµπάτε το φακό µε τα δάχτυλά σας ή τρίβετε το φακό µε λειαντικά υλικά. Ακόµα και οι χαρτοπετσέτες µπορεί να προκαλέσουν ζηµιά στην επίστρωση του φακού. Χρησιµοποιείτε µόνο κατάλληλο βουρτσάκι φωτογραφικού φακού, πανί και καθαριστικό υγρό. Μην επιχειρήσετε να καθαρίσετε το φακό ενώ ο προβολέας είναι ενεργοποιηµένος ή αν είναι ακόµα ζεστός από προηγούµενη χρήση. Καθαρισµός του περιβλήµατος του προβολέα Πριν επιχειρήσετε να καθαρίσετε το περίβληµα, απενεργοποιήστε τον προβολέα, αποσυνδέστε το καλώδιο τροφοδοσίας από τη πρίζα και αφήστε τον για αρκετά λεπτά προκειµένου να κρυώσει εντελώς. 1. Για να αποµακρύνετε ακαθαρσίες ή σκόνη, σκουπίστε το περίβληµα µε ένα µαλακό, στεγνό πανί χωρίς ίνες. 2. Για να αφαιρέσετε επίµονες ακαθαρσίες ή λεκέδες, εµποτίστε µε νερό και ουδέτερο απορρυπαντικό, ένα µαλακό πανί. Κατόπιν σκουπίστε το περίβληµα. Ποτέ µην χρησιµοποιείτε κερί, αλκοόλ, βενζίνη, διαλυτικό ή άλλα χηµικά απορρυπαντικά. Μπορεί να προκαλέσουν φθορά στο περίβληµα. Αποθήκευση του προβολέα Εάν πρέπει να αποθηκεύσετε τον προβολέα για παρατεταµένο χρονικό διάστηµα, παρακαλούµε: 1. Βεβαιωθείτε ότι η θερµοκρασία και η υγρασία στο χώρο αποθήκευσης βρίσκονται µέσα στα προτεινόµενα όρια διακύµανσης για τον προβολέα. Ανατρέξτε στη σελίδα προδιαγραφών αυτού του εγχειριδίου ή συµβουλευτείτε τον αντιπρόσωπό σας για τα όρια διακύµανσης. 2. Συµπτύξτε το πόδι ρύθµισης. 3. Αφαιρέστε τις µπαταρίες από το τηλεχειριστήριο. 4. Συσκευάστε τον προβολέα στην αρχική του συσκευασία ή σε κάποια αντίστοιχη. Μεταφορά του προβολέα Συνιστάται η µεταφορά του προβολέα µέσα στην αρχική του συσκευασία ή σε κάποια αντίστοιχη. Σύνδεση µε εξοπλισµό βίντεο 49

50 Πληροφορίες λάµπας Υπολογισµός των ωρών χρήσης της λάµπας Όταν ο προβολέας είναι σε λειτουργία, η διάρκεια (σε ώρες) χρήσης της λάµπας υπολογίζεται αυτόµατα από τον ενσωµατωµένο χρονοµετρητή. Η µέθοδος υπολογισµού του ισοδύναµου ωρών χρήσης της λάµπας έχει ως ακολούθως: Ισοδύναµο ώρας λάµπας = 1 (ώρες χρήσης στην κατάσταση Economic (Οικονοµική)) + 3/2 (ώρες χρήσης στην κατάσταση Normal (Κανονική)) Ανατρέξτε στην παράγραφο "Ρύθµιση Lamp Power (Τροφοδοσία λάµπας) ως Economic (Οικονοµική)" για περισσότερες πληροφορίες σχετικά µε την κατάσταση Economic (Οικονοµική). Για να λάβετε την πληροφορία των ωρών χρήσης: 1. Πατήστε MENU και στη συνέχεια πατήστε / µέχρι να επισηµανθεί το µενού Advanced Setup (Προηγµένη ρύθµιση). 2. Πατήστε για να επισηµάνετε την επιλογή Lamp Settings (Ρυθµίσεις λάµπας) και έπειτα πατήστε ENTER. Εµφανίζεται η σελίδα Lamp Settings (Ρυθµίσεις λάµπας). 3. Η πληροφορία των ωρών χρήσης εµφανίζεται στη γραµµή του Equivalent Lamp Hour (Ισοδύναµο ώρας λάµπας). 4. Για να εξέλθετε από το µενού, πατήστε MENU. Παράταση της διάρκειας ζωής της λάµπας Η λάµπα του προβολέα είναι αναλώσιµη και η συνηθισµένη διάρκεια ζωής της είναι ώρες µε κατάλληλη χρήση. Για να διατηρήσετε τη διάρκεια ζωής της λάµπας όσο το δυνατόν περισσότερο, µπορείτε να πραγµατοποιήσετε τις ακόλουθες ρυθµίσεις µέσω του µενού OSD. Ρύθµιση Lamp Power (Τροφοδοσία λάµπας) ως Economic (Οικονοµική) Η χρήση της κατάστασης Economic (Οικονοµική) µειώνει το θόρυβο του συστήµατος και της κατανάλωσης ισχύος. Εάν επιλεχθεί η κατάσταση Economic (Οικονοµική), η έξοδος φωτός θα µειωθεί έχοντας ως αποτέλεσµα πιο σκούρες προβαλλόµενες εικόνες. Η ρύθµιση του προβολέα στην κατάσταση Economic (Οικονοµική) παρατείνει επίσης τη διάρκεια ζωής της λάµπας. Για να ορίσετε την κατάσταση Economic (Οικονοµική), µεταβείτε στο µενού Advanced Setup (Προηγµένη ρύθµιση) > Lamp Settings (Ρυθµίσεις λάµπας) > Lamp Power (Τροφοδοσία λάµπας) και πιέστε /. Ρύθµιση Auto Off Η λειτουργία αυτή επιτρέπει στον προβολέα να σβήνει αυτόµατα εάν δεν ανιχνευθεί πηγή εισόδου µετά από µια ορισµένη χρονική περίοδο. Για να ορίσετε τη ρύθµιση Auto Off (Αυτόµατη απενεργοποίηση), πηγαίνετε στο µενού System Setup (ιαµόρφωση συστήµατος) > Auto Off (Αυτόµατη απενεργοποίηση) και πατήστε / για να επιλέξετε µια χρονική περίοδο. Η χρονική περίοδος µπορεί να οριστεί από 5 έως 30 λεπτά σε διαστήµατα των 5 λεπτών. Εάν τα προκαθορισµένα χρονικά διαστήµατα δεν είναι κατάλληλα για την παρουσίαση σας, επιλέξτε Disable (Απενεργ.). Ο προβολέας δεν θα σβήσει αυτόµατα για µια συγκεκριµένη χρονική περίοδο. Advanced Setup Lamp Settings HDMI Settings Baud Rate Test Pattern High Altitude Mode Off Password Key Lock Off Reset All Settings ISF S-Video Lamp Settings Lamp Power Reset Lamp Timer Equivalent Lamp Hour System Setup Language Splash Screen Projector Position Auto Off Sleep Timer Menu Settings Input Source Auto Source Search S-Video ENTER Economic 50 English BenQ Front Table Disable Disable On 50 Σύνδεση µε εξοπλισµό βίντεο

51 Επιλογή του χρόνου αντικατάστασης της λάµπας Όταν η ενδεικτική λυχνία της λάµπας γίνει κόκκινη ή εµφανιστεί ένα µήνυµα που να υποδηλώνει ότι πρέπει να αντικατασταθεί η λάµπα, τοποθετήστε µια καινούργια λάµπα ή συµβουλευτείτε τον αντιπρόσωπό σας. Μια παλιά λάµπα µπορεί να προκαλέσει µια δυσλειτουργία στον προβολέα και σε ορισµένες περιπτώσεις την έκρηξη της λάµπας. Ανατρέξτε στο για µια λάµπα αντικατάστασης. Η ενδεικτική λυχνία της λάµπας και η προειδοποιητική λυχνία θερµοκρασίας θα ανάψουν αν η λάµπα γίνει υπερβολικά ζεστή. ιακόψτε τη τροφοδοσία και αφήστε τον προβολέα να κρυώσει για 45 λεπτά. Εάν η ενδεικτική λυχνία της λάµπας ή της θερµοκρασίας εξακολουθεί να ανάβει µετά την επαναφορά της τροφοδοσίας, επικοινωνήστε µε τον αντιπρόσωπό σας. Για λεπτοµέρειες, ανατρέξτε στην παράγραφο "Ενδείκτες" στη σελίδα 54. Η ακόλουθη προειδοποίηση για τη λάµπα σας υπενθυµίζει ότι πρέπει να αντικαταστήσετε τη λάµπα. Κατάσταση Τοποθετήστε µια καινούργια λάµπα για βέλτιστη απόδοση. Εάν ο προβολέας λειτουργεί έχοντας επιλέξει Economic (Οικονοµική) (βλ. "Υπολογισµός των ωρών χρήσης της λάµπας" στη σελίδα 50), µπορείτε να συνεχίσετε µε τη λειτουργία του προβολέα έως την επόµενη φορά που θα εµφανιστεί η προειδοποίηση ωρών χρήσης της λυχνίας. Πατήστε ENTER για να απορρίψετε το µήνυµα. Συνιστάται η αντικατάσταση της λάµπας σε αυτή τη διάρκεια. Η λάµπα είναι αναλώσιµη. Η φωτεινότητα της λάµπας µειώνεται µε τη χρήση. Αυτή είναι η φυσιολογική συµπεριφορά της λάµπας. Μπορείτε να αντικαταστήσετε τη λάµπα όποτε παρατηρείτε ότι το επίπεδο φωτεινότητας έχει µειωθεί σηµαντικά. Πατήστε ENTER για να απορρίψετε το µήνυµα. WARNING WARNING Μήνυµα NOTICE: Order replacement lamp Lamp > XXXX hrs Order a new lamp at lamp.benq.com ΟΚ NOTICE: Replace lamp soon Lamp > XXXX hrs Order a new lamp at lamp.benq.com ΟΚ Η λάµπα ΠΡΕΠΕΙ να αντικατασταθεί πριν τη φυσιολογική λειτουργία του προβολέα. Πατήστε ENTER για να απορρίψετε το µήνυµα. WARNING NOTICE: Replace lamp now Lamp > XXXX hrs Lamp-usage time exceeded Replace lamp (refer to User s Manual) then reset lamp timer. Order a new lamp at lamp.benq.com ΟΚ Το "XXXX" που εµφανίζεται στα µηνύµατα ανωτέρω είναι αριθµοί που διαφέρουν ανάλογα µε το µοντέλο. Αντικατάσταση της λάµπας Για να µειώσετε τον κίνδυνο ενός ηλεκτρικού σοκ, πάντα να σβήνετε τον προβολέα και να αποσυνδέετε το καλώδιο τροφοδοσίας πριν αντικαταστήσετε τη λάµπα. Για να µειώσετε τον κίνδυνο σοβαρών εγκαυµάτων, αφήστε τον προβολέα να κρυώσει για τουλάχιστον 45 λεπτά πριν αντικαταστήσετε τη λάµπα. Για να µειώσετε τον κίνδυνο τραυµατισµών στα δάχτυλα και πρόκλησης ζηµιάς στα εσωτερικά εξαρτήµατα, επιδείξτε την κατάλληλη προσοχή όταν αφαιρείτε το γυαλί της λάµπας το οποίο έχει σπάσει σε κοφτερά κοµµάτια. Για να µειώσετε τον κίνδυνο τραυµατισµού στα δάχτυλα και/ή συµβιβασµούς στην ποιότητα της εικόνας ακουµπώντας το φακό, µην ακουµπάτε το κενό διαµέρισµα της λάµπας µετά την αφαίρεση της λάµπας. Η λάµπα αυτή περιέχει υδράργυρο. Συµβουλευτείτε τους τοπικούς κανονισµούς επικινδύνων αποβλήτων για την απόρριψη της λάµπας µε τον κατάλληλο τρόπο. Σύνδεση µε εξοπλισµό βίντεο 51

52 1. ιακόψτε την τροφοδοσία και αποσυνδέστε τον προβολέα από τη πρίζα. Απενεργοποιήστε όλο το συνδεδεµένο εξοπλισµό και αποσυνδέστε όλα τα υπόλοιπα καλώδια. Για λεπτοµέρειες, ανατρέξτε στην παράγραφο "Απενεργοποίηση του προβολέα" στη σελίδα Σηκώστε ελαφρά τον προβολέα προς τα επάνω. Χαλαρώστε τις βίδες του καλύµµατος της λάµπας (βρίσκεται στην αριστερή πλευρά). 3. Αφαιρέστε το κάλυµµα της λάµπας. Σηµειώσεις Εάν τραβήξετε τη λάµπα πολύ γρήγορα, µπορεί να προκαλέσετε το σπάσιµο της λάµπας και τη διασπορά σπασµένων γυαλιών µέσα στον προβολέα. Για να µειώσετε τον κίνδυνο τραυµατισµών στα δάχτυλα και την πρόκληση ζηµιάς στα εσωτερικά εξαρτήµατα, επιδείξτε την κατάλληλη προσοχή όταν αφαιρείτε το γυαλί της λάµπας το οποίο έχει σπάσει σε κοφτερά κοµµάτια. Μην αφήνετε τη λάµπα σε µέρη όπου µπορεί να πιτσιλιστεί µε νερό, όπου υπάρχει πρόσβαση από παιδιά, κοντά ή επάνω από πηγές θερµότητας ή κοντά σε εύφλεκτα υλικά. Μην εισάγετε το δάχτυλό σας µέσα στον προβολέα όταν η λάµπα έχει αφαιρεθεί. Εάν ακουµπήσετε τα οπτικά εξαρτήµατα στο εσωτερικό, µπορεί να προκληθεί θόλωµα της εικόνας. 6. Εισάγετε τη λάµπα αντικατάστασης. Βεβαιωθείτε ότι έχει εισαχθεί πλήρως και ότι έχει εφαρµόσει στη θέση της. 7. Σφίξτε τις βίδες που ασφαλίζουν το κουτί της λάµπας. 8. Βεβαιωθείτε ότι το χερούλι έχει ασφαλίσει στη θέση του. 4. Χαλαρώστε τις βίδες που συγκρατούν τη λάµπα στον προβολέα. Εάν οι βίδες δεν χαλαρώσουν τελείως, µπορούν να τραυµατίσουν τα δάχτυλά σας. 5. Σηκώστε το χερούλι ώστε να είναι κάθετο στη λάµπα. Χρησιµοποιήστε το χερούλι για να βγάλετε αργά τη λάµπα από τον προβολέα. Σηµειώσεις Προσέξτε να µην σφίξετε υπερβολικά τις βίδες. Οι χαλαρές βίδες µπορεί να προκαλέσουν κακή σύνδεση, η οποία µπορεί να επιφέρει κάποια δυσλειτουργία. 9. Επανατοποθετήστε το κάλυµµα της λάµπας. 10. Σφίξτε τις βίδες στο κάλυµµα της λάµπας. 11. Ανατροφοδοτήστε και ενεργοποιήστε τον προβολέα. 52 Σύνδεση µε εξοπλισµό βίντεο

53 Επαναφορά του χρονοµέτρη της λάµπας Μην επαναφέρετε το χρονοµέτρη της λάµπας εάν η λάµπα δεν έχει αντικατασταθεί καθώς κάτι τέτοιο µπορεί να προκαλέσει βλάβη. 1. Μετά το λογότυπο εκκίνησης, πατήστε MENU και στη συνέχεια πατήστε / µέχρι να επισηµανθεί το µενού Advanced Setup (Προηγµένη ρύθµιση). 2. Πατήστε για να επισηµάνετε την επιλογή Lamp Settings (Ρυθµίσεις λάµπας) και έπειτα πατήστε ENTER. Εµφανίζεται η σελίδα Lamp Settings (Ρυθµίσεις λάµπας). 3. Επισηµάνετε την επιλογή Reset Lamp Timer (Επαναφορά διάρκειας λειτουργίας λάµπας) και πατήστε ENTER. Εµφανίζεται ένα προειδοποιητικό µήνυµα ρωτώντας σας αν θέλετε να επαναφέρετε το χρονοµέτρη της λάµπας. Επισηµάνετε την επιλογή Reset (Επαναφορά) και στη συνέχεια πατήστε ENTER. Ο χρόνος της λάµπας θα επανέλθει στο "0". Advanced Setup Lamp Settings ENTER HDMI Settings Baud Rate Test Pattern High Altitude Mode Off Password Key Lock Off Reset All Settings ISF S-Video Lamp Settings Lamp Power Normal Reset Lamp Timer ENTER Equivalent Lamp Hour 50 Reset Lamp Timer Reset Lamp Timer? Reset Cancel Σύνδεση µε εξοπλισµό βίντεο 53
