W1500 Ψηφιακός Προβολέας Σειρά Οικιακού κινηματογράφου (Home Cinema) Εγχειρίδιο χρήστη

Transcript

1 W1500 Ψηφιακός Προβολέας Σειρά Οικιακού κινηματογράφου (Home Cinema) Εγχειρίδιο χρήστη

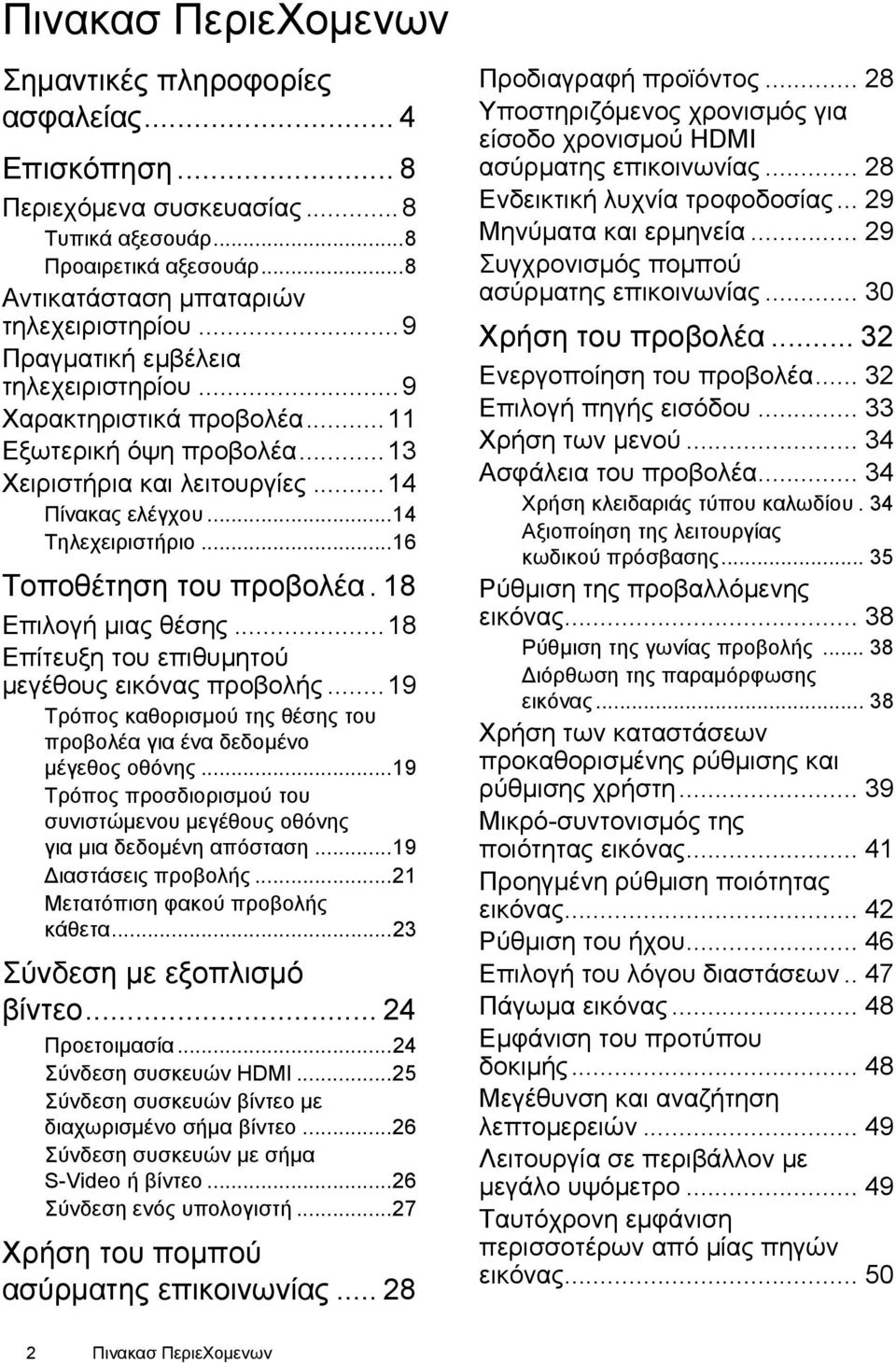

2 Πινακασ ΠεριεΧομενων Σημαντικές πληροφορίες ασφαλείας... 4 Επισκόπηση... 8 Περιεχόμενα συσκευασίας...8 Τυπικά αξεσουάρ...8 Προαιρετικά αξεσουάρ...8 Αντικατάσταση μπαταριών τηλεχειριστηρίου...9 Πραγματική εμβέλεια τηλεχειριστηρίου...9 Χαρακτηριστικά προβολέα...11 Εξωτερική όψη προβολέα...13 Χειριστήρια και λειτουργίες...14 Πίνακας ελέγχου...14 Τηλεχειριστήριο...16 Τοποθέτηση του προβολέα.18 Επιλογή μιας θέσης...18 Επίτευξη του επιθυμητού μεγέθους εικόνας προβολής...19 Τρόπος καθορισμού της θέσης του προβολέα για ένα δεδομένο μέγεθος οθόνης...19 Τρόπος προσδιορισμού του συνιστώμενου μεγέθους οθόνης για μια δεδομένη απόσταση...19 Διαστάσεις προβολής...21 Μετατόπιση φακού προβολής κάθετα...23 Σύνδεση με εξοπλισμό βίντεο Προετοιμασία...24 Σύνδεση συσκευών HDMI...25 Σύνδεση συσκευών βίντεο με διαχωρισμένο σήμα βίντεο...26 Σύνδεση συσκευών με σήμα S-Video ή βίντεο...26 Σύνδεση ενός υπολογιστή...27 Χρήση του πομπού ασύρματης επικοινωνίας Προδιαγραφή προϊόντος Υποστηριζόμενος χρονισμός για είσοδο χρονισμού HDMI ασύρματης επικοινωνίας Ενδεικτική λυχνία τροφοδοσίας Μηνύματα και ερμηνεία Συγχρονισμός πομπού ασύρματης επικοινωνίας Χρήση του προβολέα Ενεργοποίηση του προβολέα Επιλογή πηγής εισόδου Χρήση των μενού Ασφάλεια του προβολέα Χρήση κλειδαριάς τύπου καλωδίου.34 Αξιοποίηση της λειτουργίας κωδικού πρόσβασης Ρύθμιση της προβαλλόμενης εικόνας Ρύθμιση της γωνίας προβολής Διόρθωση της παραμόρφωσης εικόνας Χρήση των καταστάσεων προκαθορισμένης ρύθμισης και ρύθμισης χρήστη Μικρό-συντονισμός της ποιότητας εικόνας Προηγμένη ρύθμιση ποιότητας εικόνας Ρύθμιση του ήχου Επιλογή του λόγου διαστάσεων.. 47 Πάγωμα εικόνας Εμφάνιση του προτύπου δοκιμής Μεγέθυνση και αναζήτηση λεπτομερειών Λειτουργία σε περιβάλλον με μεγάλο υψόμετρο Ταυτόχρονη εμφάνιση περισσοτέρων από μίας πηγών εικόνας Πινακασ ΠεριεΧομενων

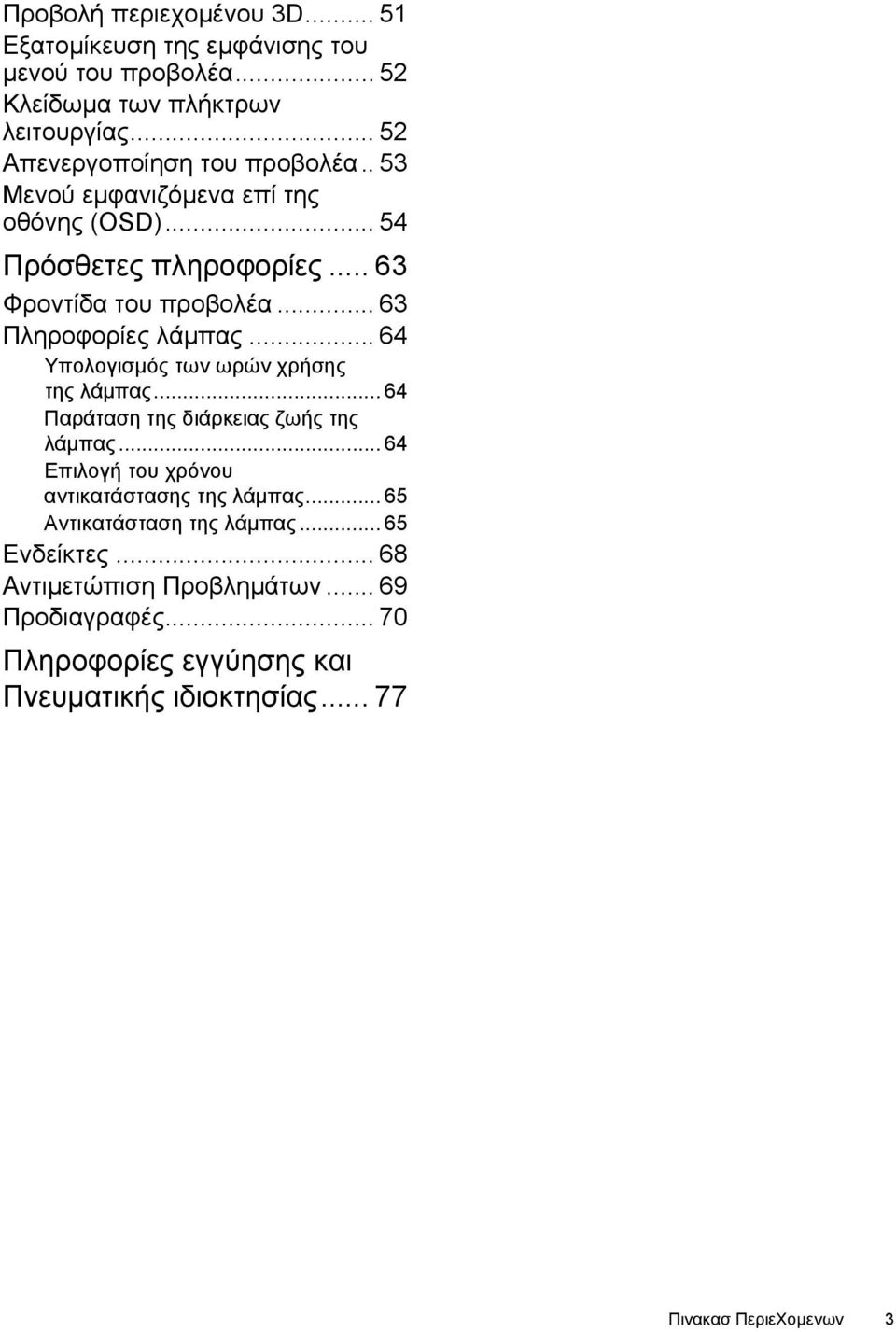

3 Προβολή περιεχομένου 3D Εξατομίκευση της εμφάνισης του μενού του προβολέα Κλείδωμα των πλήκτρων λειτουργίας Απενεργοποίηση του προβολέα.. 53 Μενού εμφανιζόμενα επί της οθόνης (OSD) Πρόσθετες πληροφορίες Φροντίδα του προβολέα Πληροφορίες λάμπας Υπολογισμός των ωρών χρήσης της λάμπας Παράταση της διάρκειας ζωής της λάμπας Επιλογή του χρόνου αντικατάστασης της λάμπας Αντικατάσταση της λάμπας Ενδείκτες Αντιμετώπιση Προβλημάτων Προδιαγραφές Πληροφορίες εγγύησης και Πνευματικής ιδιοκτησίας Πινακασ ΠεριεΧομενων 3

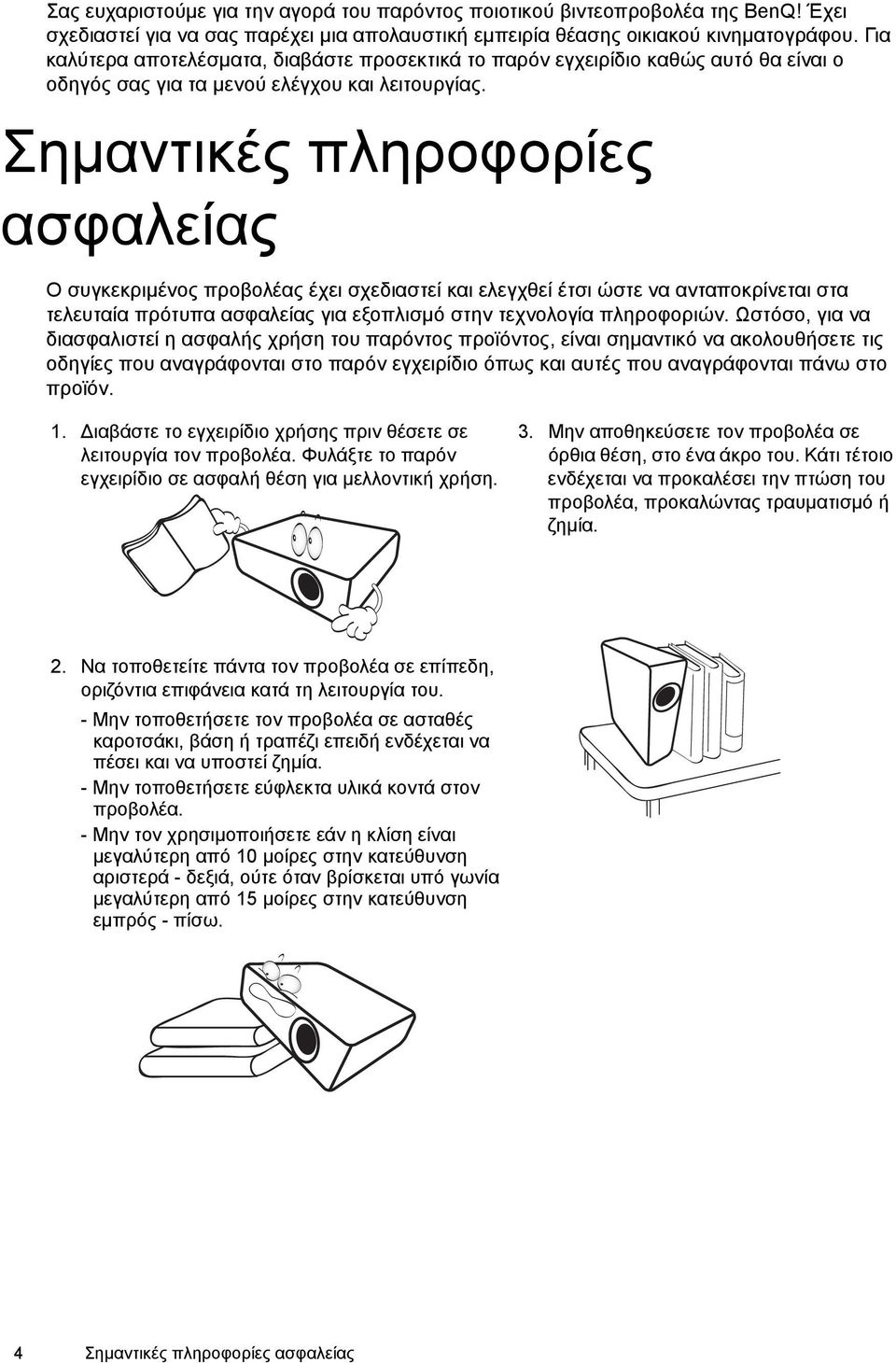

4 Σας ευχαριστούμε για την αγορά του παρόντος ποιοτικού βιντεοπροβολέα της BenQ! Έχει σχεδιαστεί για να σας παρέχει μια απολαυστική εμπειρία θέασης οικιακού κινηματογράφου. Για καλύτερα αποτελέσματα, διαβάστε προσεκτικά το παρόν εγχειρίδιο καθώς αυτό θα είναι ο οδηγός σας για τα μενού ελέγχου και λειτουργίας. Σημαντικές πληροφορίες ασφαλείας Ο συγκεκριμένος προβολέας έχει σχεδιαστεί και ελεγχθεί έτσι ώστε να ανταποκρίνεται στα τελευταία πρότυπα ασφαλείας για εξοπλισμό στην τεχνολογία πληροφοριών. Ωστόσο, για να διασφαλιστεί η ασφαλής χρήση του παρόντος προϊόντος, είναι σημαντικό να ακολουθήσετε τις οδηγίες που αναγράφονται στο παρόν εγχειρίδιο όπως και αυτές που αναγράφονται πάνω στο προϊόν. 1. Διαβάστε το εγχειρίδιο χρήσης πριν θέσετε σε λειτουργία τον προβολέα. Φυλάξτε το παρόν εγχειρίδιο σε ασφαλή θέση για μελλοντική χρήση. 3. Μην αποθηκεύσετε τον προβολέα σε όρθια θέση, στο ένα άκρο του. Κάτι τέτοιο ενδέχεται να προκαλέσει την πτώση του προβολέα, προκαλώντας τραυματισμό ή ζημία. 2. Να τοποθετείτε πάντα τον προβολέα σε επίπεδη, οριζόντια επιφάνεια κατά τη λειτουργία του. - Μην τοποθετήσετε τον προβολέα σε ασταθές καροτσάκι, βάση ή τραπέζι επειδή ενδέχεται να πέσει και να υποστεί ζημία. - Μην τοποθετήσετε εύφλεκτα υλικά κοντά στον προβολέα. - Μην τον χρησιμοποιήσετε εάν η κλίση είναι μεγαλύτερη από 10 μοίρες στην κατεύθυνση αριστερά - δεξιά, ούτε όταν βρίσκεται υπό γωνία μεγαλύτερη από 15 μοίρες στην κατεύθυνση εμπρός - πίσω. 4 Σημαντικές πληροφορίες ασφαλείας

5 4. Μην τοποθετήσετε τον προβολέα σε οποιοδήποτε από τα εξής περιβάλλοντα: - Σε χώρο όπου δεν υπάρχει επαρκής αερισμός ή είναι περιορισμένος. Αφήστε ελάχιστη απόσταση 50 cm από τους τοίχους ώστε να επιτρέπεται η ελεύθερη ροή αέρα γύρω από τον προβολέα. - Σε θέσεις όπου οι θερμοκρασίες ενδέχεται να είναι εξαιρετικά υψηλές, όπως στο εσωτερικό ενός αυτοκινήτου με τα παράθυρα κλειστά. - Σε θέσεις όπου η υπερβολική υγρασία, η σκόνη ή ο καπνός τσιγάρων ενδέχεται να θαμπώσει τα οπτικά στοιχεία, να μειώσει τη διάρκεια ζωής του προβολέα και να σκουρύνει την οθόνη προβολής. 5. Μην φράσσετε τις οπές αερισμού όταν ο προβολέας είναι σε λειτουργία (ακόμη και σε κατάσταση αναμονής): - Μην καλύπτετε τον προβολέα με οποιοδήποτε αντικείμενο. - Μην τοποθετήσετε τον προβολέα πάνω σε κουβέρτα, σκέπασμα κρεβατιού ή οποιαδήποτε άλλη μαλακή επιφάνεια. 6. Σε χώρους όπου η παροχή ρεύματος δικτύου ενδέχεται να παρουσιάζει διακυμάνσεις της τάξης ±10 volt, συνιστάται η σύνδεση του προβολέα μέσω ενός σταθεροποιητή ισχύος, προστατευτικού υπέρτασης ή αδιάλειπτης παροχής ισχύος (UPS) ανάλογα με την περίπτωση. - Σε θέσεις κοντά σε συναγερμούς πυρκαγιάς. - Σε θέσεις με θερμοκρασία περιβάλλοντος πάνω από 35 C/95 F. - Σε θέσεις όπου το υψόμετρο είναι μεγαλύτερο από 1500 μέτρα/4920 πόδια πάνω από το επίπεδο της θάλασσας. 7. Μην πατάτε επάνω στον προβολέα και μην τοποθετείτε αντικείμενα επάνω του πόδια Σημαντικές πληροφορίες ασφαλείας 5

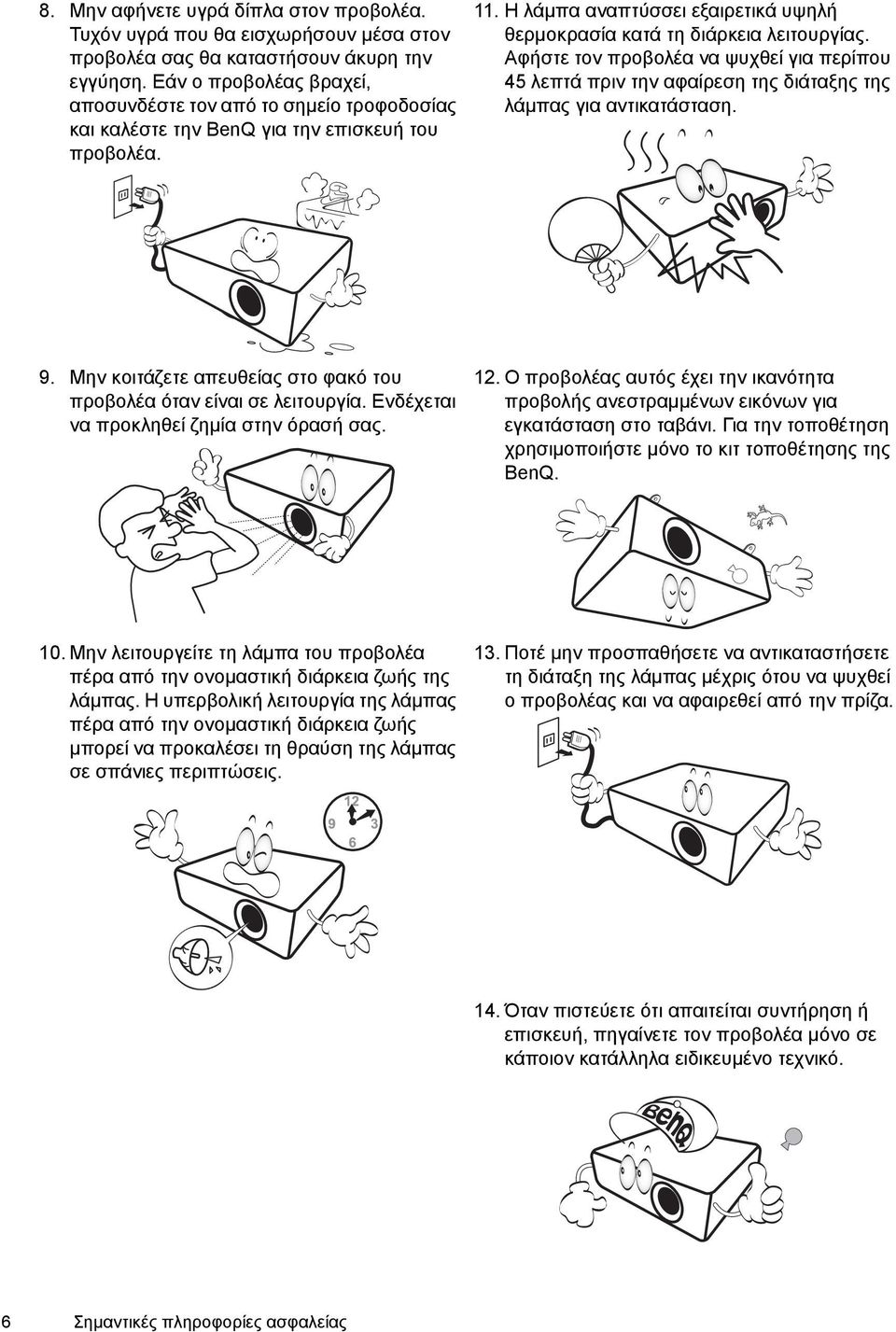

6 8. Μην αφήνετε υγρά δίπλα στον προβολέα. Τυχόν υγρά που θα εισχωρήσουν μέσα στον προβολέα σας θα καταστήσουν άκυρη την εγγύηση. Εάν ο προβολέας βραχεί, αποσυνδέστε τον από το σημείο τροφοδοσίας και καλέστε την BenQ για την επισκευή του προβολέα. 11. Η λάμπα αναπτύσσει εξαιρετικά υψηλή θερμοκρασία κατά τη διάρκεια λειτουργίας. Αφήστε τον προβολέα να ψυχθεί για περίπου 45 λεπτά πριν την αφαίρεση της διάταξης της λάμπας για αντικατάσταση. 9. Μην κοιτάζετε απευθείας στο φακό του προβολέα όταν είναι σε λειτουργία. Ενδέχεται να προκληθεί ζημία στην όρασή σας. 12. Ο προβολέας αυτός έχει την ικανότητα προβολής ανεστραμμένων εικόνων για εγκατάσταση στο ταβάνι. Για την τοποθέτηση χρησιμοποιήστε μόνο το κιτ τοποθέτησης της BenQ. 10. Μην λειτουργείτε τη λάμπα του προβολέα πέρα από την ονομαστική διάρκεια ζωής της λάμπας. Η υπερβολική λειτουργία της λάμπας πέρα από την ονομαστική διάρκεια ζωής μπορεί να προκαλέσει τη θραύση της λάμπας σε σπάνιες περιπτώσεις. 13. Ποτέ μην προσπαθήσετε να αντικαταστήσετε τη διάταξη της λάμπας μέχρις ότου να ψυχθεί ο προβολέας και να αφαιρεθεί από την πρίζα. 14. Όταν πιστεύετε ότι απαιτείται συντήρηση ή επισκευή, πηγαίνετε τον προβολέα μόνο σε κάποιον κατάλληλα ειδικευμένο τεχνικό. 6 Σημαντικές πληροφορίες ασφαλείας

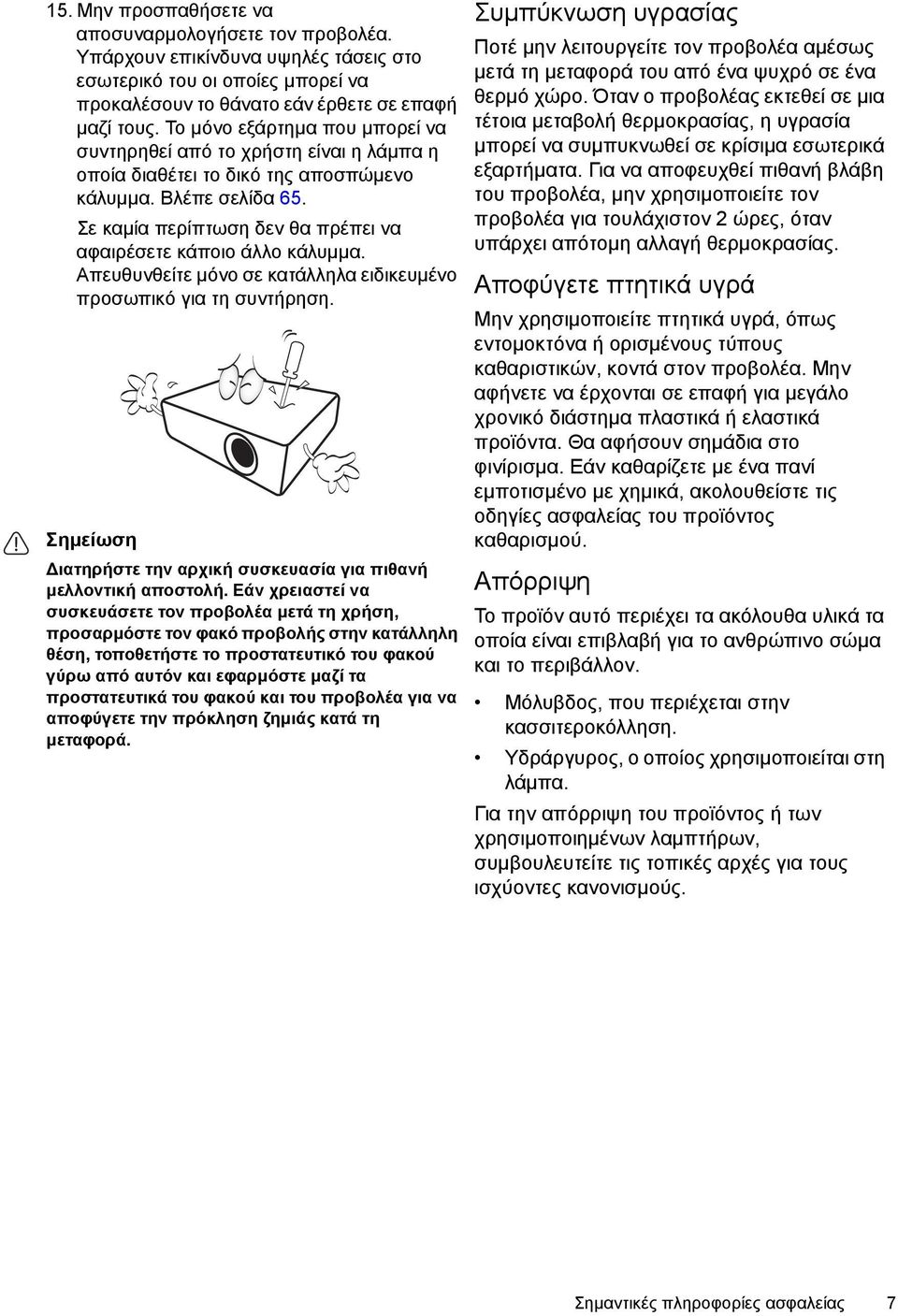

7 15. Μην προσπαθήσετε να αποσυναρμολογήσετε τον προβολέα. Υπάρχουν επικίνδυνα υψηλές τάσεις στο εσωτερικό του οι οποίες μπορεί να προκαλέσουν το θάνατο εάν έρθετε σε επαφή μαζί τους. Το μόνο εξάρτημα που μπορεί να συντηρηθεί από το χρήστη είναι η λάμπα η οποία διαθέτει το δικό της αποσπώμενο κάλυμμα. Βλέπε σελίδα 65. Σε καμία περίπτωση δεν θα πρέπει να αφαιρέσετε κάποιο άλλο κάλυμμα. Απευθυνθείτε μόνο σε κατάλληλα ειδικευμένο προσωπικό για τη συντήρηση. Σημείωση Διατηρήστε την αρχική συσκευασία για πιθανή μελλοντική αποστολή. Εάν χρειαστεί να συσκευάσετε τον προβολέα μετά τη χρήση, προσαρμόστε τον φακό προβολής στην κατάλληλη θέση, τοποθετήστε το προστατευτικό του φακού γύρω από αυτόν και εφαρμόστε μαζί τα προστατευτικά του φακού και του προβολέα για να αποφύγετε την πρόκληση ζημιάς κατά τη μεταφορά. Συμπύκνωση υγρασίας Ποτέ μην λειτουργείτε τον προβολέα αμέσως μετά τη μεταφορά του από ένα ψυχρό σε ένα θερμό χώρο. Όταν ο προβολέας εκτεθεί σε μια τέτοια μεταβολή θερμοκρασίας, η υγρασία μπορεί να συμπυκνωθεί σε κρίσιμα εσωτερικά εξαρτήματα. Για να αποφευχθεί πιθανή βλάβη του προβολέα, μην χρησιμοποιείτε τον προβολέα για τουλάχιστον 2 ώρες, όταν υπάρχει απότομη αλλαγή θερμοκρασίας. Αποφύγετε πτητικά υγρά Μην χρησιμοποιείτε πτητικά υγρά, όπως εντομοκτόνα ή ορισμένους τύπους καθαριστικών, κοντά στον προβολέα. Μην αφήνετε να έρχονται σε επαφή για μεγάλο χρονικό διάστημα πλαστικά ή ελαστικά προϊόντα. Θα αφήσουν σημάδια στο φινίρισμα. Εάν καθαρίζετε με ένα πανί εμποτισμένο με χημικά, ακολουθείστε τις οδηγίες ασφαλείας του προϊόντος καθαρισμού. Απόρριψη Το προϊόν αυτό περιέχει τα ακόλουθα υλικά τα οποία είναι επιβλαβή για το ανθρώπινο σώμα και το περιβάλλον. Μόλυβδος, που περιέχεται στην κασσιτεροκόλληση. Υδράργυρος, ο οποίος χρησιμοποιείται στη λάμπα. Για την απόρριψη του προϊόντος ή των χρησιμοποιημένων λαμπτήρων, συμβουλευτείτε τις τοπικές αρχές για τους ισχύοντες κανονισμούς. Σημαντικές πληροφορίες ασφαλείας 7

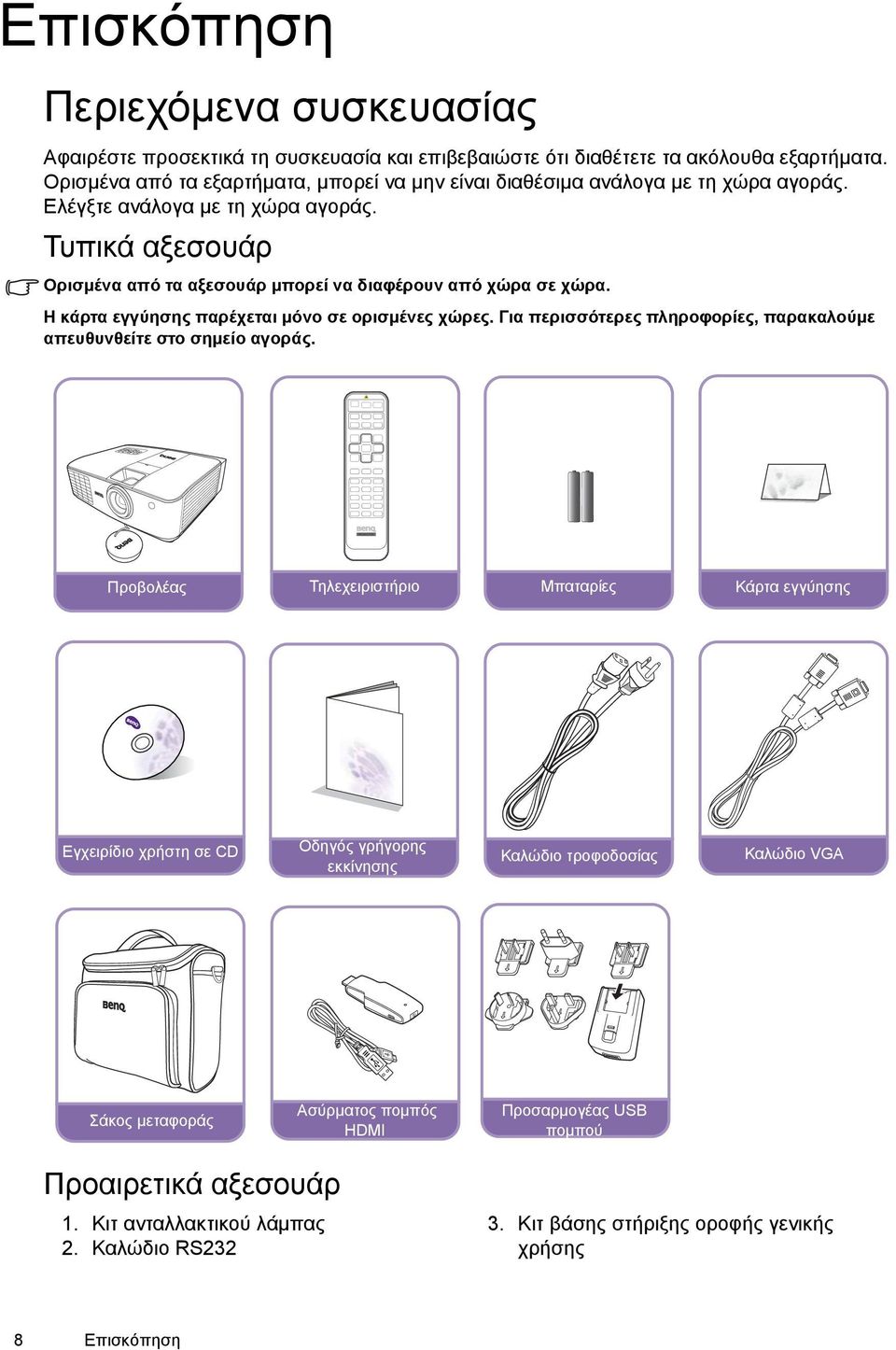

8 Επισκόπηση Περιεχόμενα συσκευασίας Αφαιρέστε προσεκτικά τη συσκευασία και επιβεβαιώστε ότι διαθέτετε τα ακόλουθα εξαρτήματα. Ορισμένα από τα εξαρτήματα, μπορεί να μην είναι διαθέσιμα ανάλογα με τη χώρα αγοράς. Ελέγξτε ανάλογα με τη χώρα αγοράς. Τυπικά αξεσουάρ Ορισμένα από τα αξεσουάρ μπορεί να διαφέρουν από χώρα σε χώρα. Η κάρτα εγγύησης παρέχεται μόνο σε ορισμένες χώρες. Για περισσότερες πληροφορίες, παρακαλούμε απευθυνθείτε στο σημείο αγοράς. Προβολέας Τηλεχειριστήριο Μπαταρίες Κάρτα εγγύησης Εγχειρίδιο χρήστη σε CD Οδηγός γρήγορης εκκίνησης Καλώδιο τροφοδοσίας Καλώδιο VGA Σάκος μεταφοράς Ασύρματος πομπός HDMI Προσαρμογέας USB πομπού Προαιρετικά αξεσουάρ 1. Κιτ ανταλλακτικού λάμπας 2. Καλώδιο RS Κιτ βάσης στήριξης οροφής γενικής χρήσης 8 Επισκόπηση

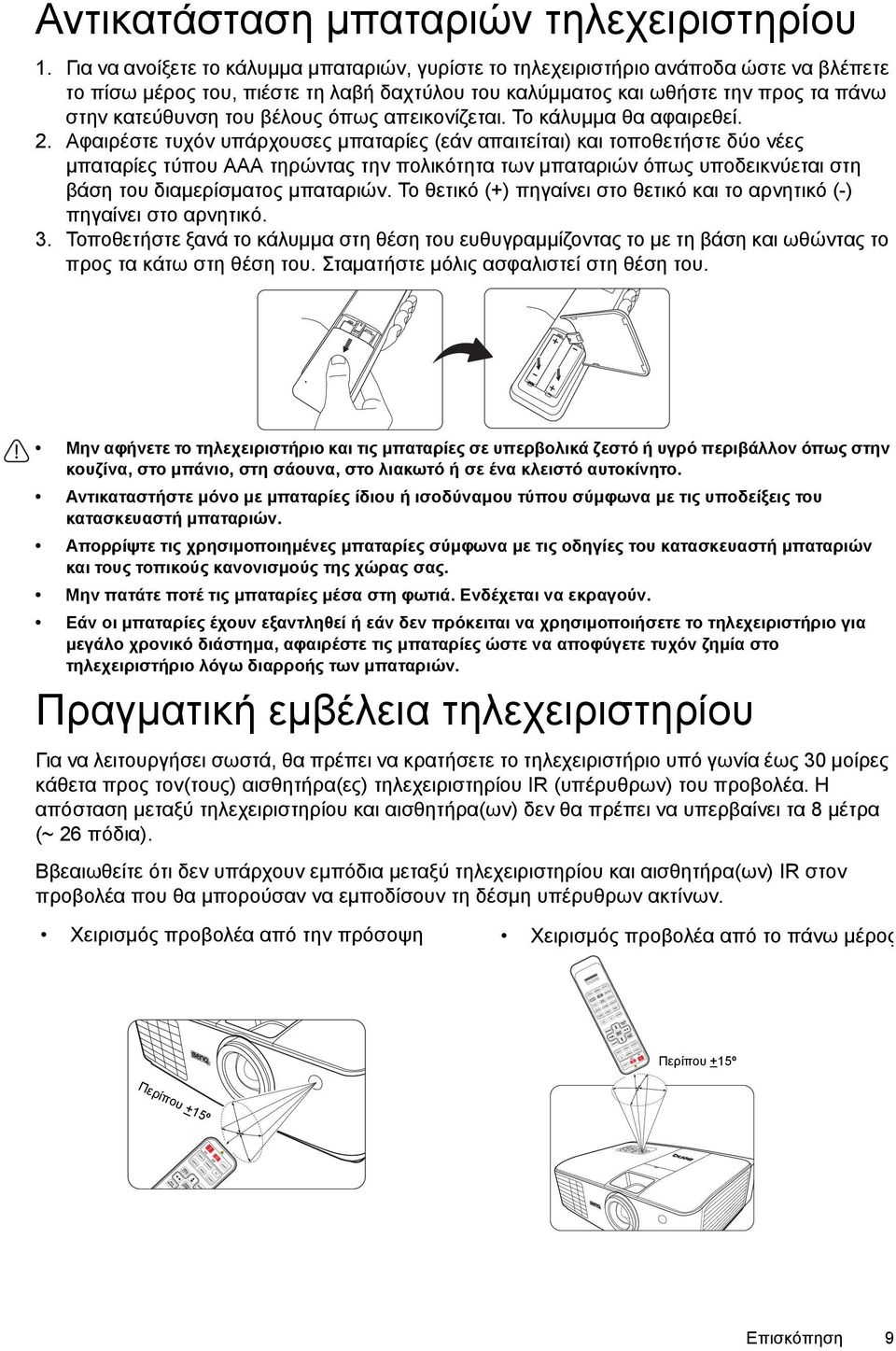

9 Αντικατάσταση μπαταριών τηλεχειριστηρίου 1. Για να ανοίξετε το κάλυμμα μπαταριών, γυρίστε το τηλεχειριστήριο ανάποδα ώστε να βλέπετε το πίσω μέρος του, πιέστε τη λαβή δαχτύλου του καλύμματος και ωθήστε την προς τα πάνω στην κατεύθυνση του βέλους όπως απεικονίζεται. Το κάλυμμα θα αφαιρεθεί. 2. Αφαιρέστε τυχόν υπάρχουσες μπαταρίες (εάν απαιτείται) και τοποθετήστε δύο νέες μπαταρίες τύπου ΑΑΑ τηρώντας την πολικότητα των μπαταριών όπως υποδεικνύεται στη βάση του διαμερίσματος μπαταριών. Το θετικό (+) πηγαίνει στο θετικό και το αρνητικό (-) πηγαίνει στο αρνητικό. 3. Τοποθετήστε ξανά το κάλυμμα στη θέση του ευθυγραμμίζοντας το με τη βάση και ωθώντας το προς τα κάτω στη θέση του. Σταματήστε μόλις ασφαλιστεί στη θέση του. Μην αφήνετε το τηλεχειριστήριο και τις μπαταρίες σε υπερβολικά ζεστό ή υγρό περιβάλλον όπως στην κουζίνα, στο μπάνιο, στη σάουνα, στο λιακωτό ή σε ένα κλειστό αυτοκίνητο. Αντικαταστήστε μόνο με μπαταρίες ίδιου ή ισοδύναμου τύπου σύμφωνα με τις υποδείξεις του κατασκευαστή μπαταριών. Απορρίψτε τις χρησιμοποιημένες μπαταρίες σύμφωνα με τις οδηγίες του κατασκευαστή μπαταριών και τους τοπικούς κανονισμούς της χώρας σας. Μην πατάτε ποτέ τις μπαταρίες μέσα στη φωτιά. Ενδέχεται να εκραγούν. Εάν οι μπαταρίες έχουν εξαντληθεί ή εάν δεν πρόκειται να χρησιμοποιήσετε το τηλεχειριστήριο για μεγάλο χρονικό διάστημα, αφαιρέστε τις μπαταρίες ώστε να αποφύγετε τυχόν ζημία στο τηλεχειριστήριο λόγω διαρροής των μπαταριών. Πραγματική εμβέλεια τηλεχειριστηρίου Για να λειτουργήσει σωστά, θα πρέπει να κρατήσετε το τηλεχειριστήριο υπό γωνία έως 30 μοίρες κάθετα προς τον(τους) αισθητήρα(ες) τηλεχειριστηρίου IR (υπέρυθρων) του προβολέα. Η απόσταση μεταξύ τηλεχειριστηρίου και αισθητήρα(ων) δεν θα πρέπει να υπερβαίνει τα 8 μέτρα (~ 26 πόδια). Ββεαιωθείτε ότι δεν υπάρχουν εμπόδια μεταξύ τηλεχειριστηρίου και αισθητήρα(ων) IR στον προβολέα που θα μπορούσαν να εμποδίσουν τη δέσμη υπέρυθρων ακτίνων. Χειρισμός προβολέα από την πρόσοψη Χειρισμός προβολέα από το πάνω μέρος Περίπου +15º Περίπου +15º Επισκόπηση 9

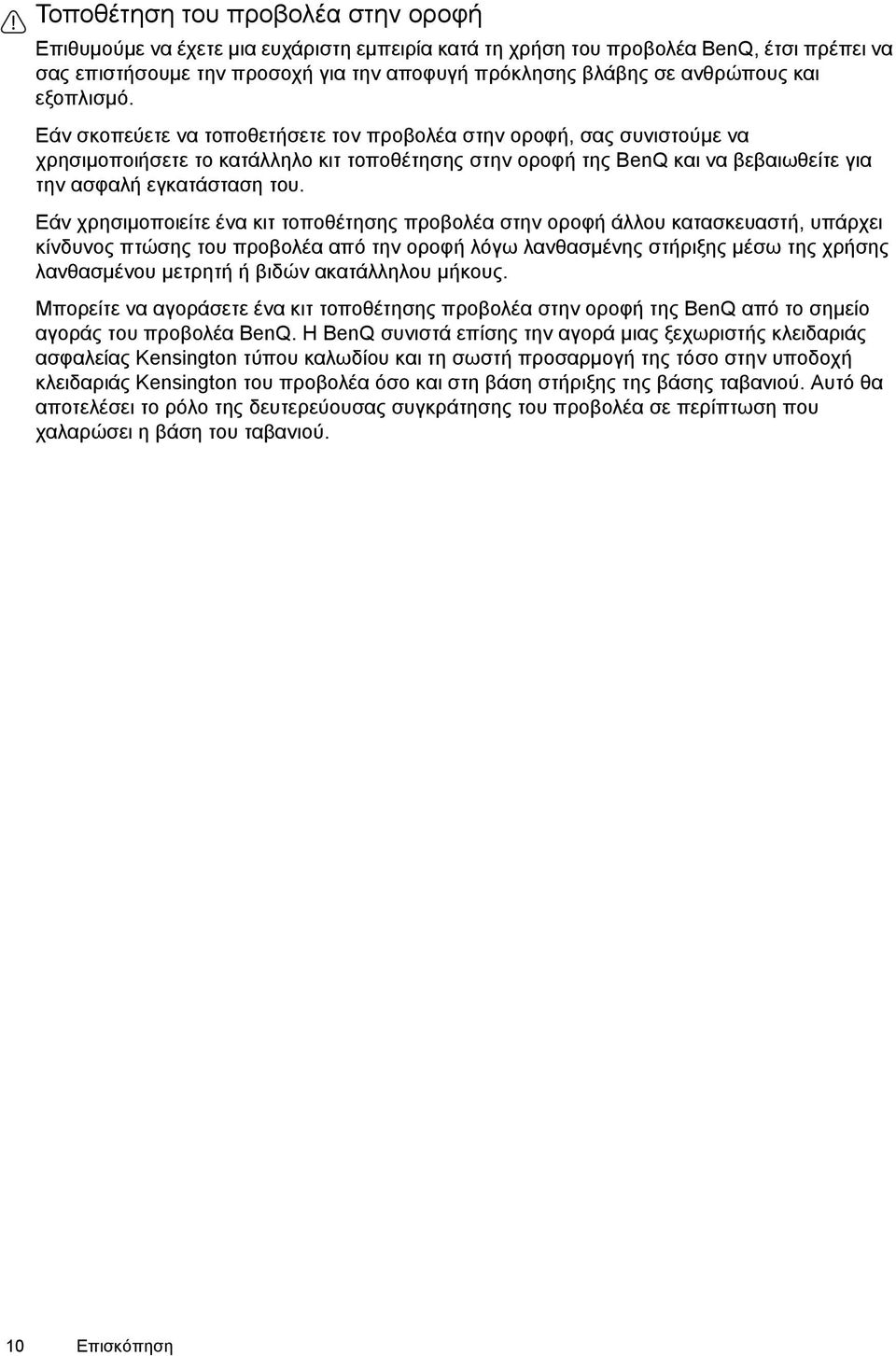

10 Τοποθέτηση του προβολέα στην οροφή Επιθυμούμε να έχετε μια ευχάριστη εμπειρία κατά τη χρήση του προβολέα BenQ, έτσι πρέπει να σας επιστήσουμε την προσοχή για την αποφυγή πρόκλησης βλάβης σε ανθρώπους και εξοπλισμό. Εάν σκοπεύετε να τοποθετήσετε τον προβολέα στην οροφή, σας συνιστούμε να χρησιμοποιήσετε το κατάλληλο κιτ τοποθέτησης στην οροφή της BenQ και να βεβαιωθείτε για την ασφαλή εγκατάσταση του. Εάν χρησιμοποιείτε ένα κιτ τοποθέτησης προβολέα στην οροφή άλλου κατασκευαστή, υπάρχει κίνδυνος πτώσης του προβολέα από την οροφή λόγω λανθασμένης στήριξης μέσω της χρήσης λανθασμένου μετρητή ή βιδών ακατάλληλου μήκους. Μπορείτε να αγοράσετε ένα κιτ τοποθέτησης προβολέα στην οροφή της BenQ από το σημείο αγοράς του προβολέα BenQ. Η BenQ συνιστά επίσης την αγορά μιας ξεχωριστής κλειδαριάς ασφαλείας Kensington τύπου καλωδίου και τη σωστή προσαρμογή της τόσο στην υποδοχή κλειδαριάς Kensington του προβολέα όσο και στη βάση στήριξης της βάσης ταβανιού. Αυτό θα αποτελέσει το ρόλο της δευτερεύουσας συγκράτησης του προβολέα σε περίπτωση που χαλαρώσει η βάση του ταβανιού. 10 Επισκόπηση

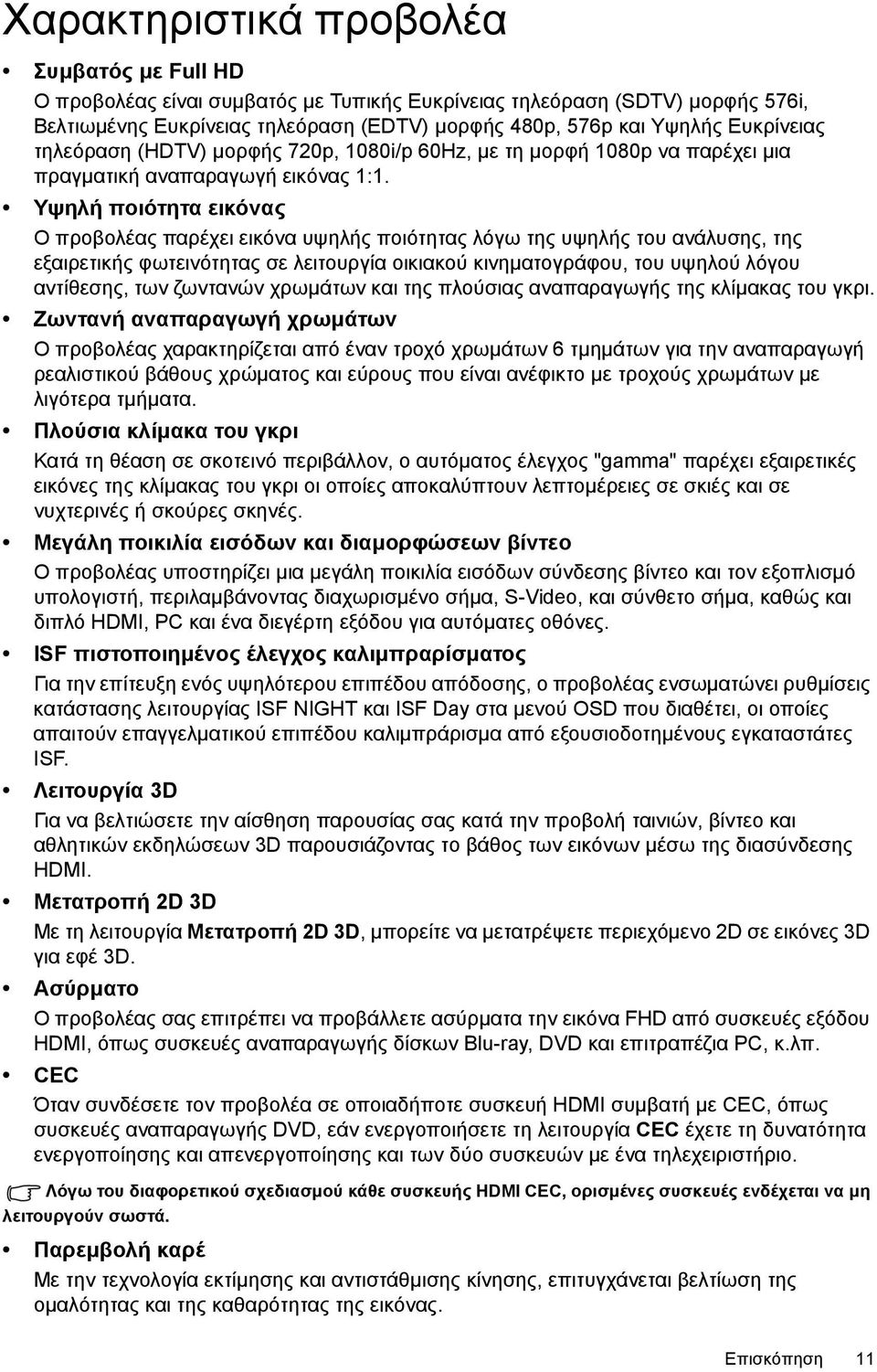

11 Χαρακτηριστικά προβολέα Συμβατός με Full HD Ο προβολέας είναι συμβατός με Τυπικής Ευκρίνειας τηλεόραση (SDTV) μορφής 576i, Βελτιωμένης Ευκρίνειας τηλεόραση (EDTV) μορφής 480p, 576p και Υψηλής Ευκρίνειας τηλεόραση (HDTV) μορφής 720p, 1080i/p 60Hz, με τη μορφή 1080p να παρέχει μια πραγματική αναπαραγωγή εικόνας 1:1. Υψηλή ποιότητα εικόνας Ο προβολέας παρέχει εικόνα υψηλής ποιότητας λόγω της υψηλής του ανάλυσης, της εξαιρετικής φωτεινότητας σε λειτουργία οικιακού κινηματογράφου, του υψηλού λόγου αντίθεσης, των ζωντανών χρωμάτων και της πλούσιας αναπαραγωγής της κλίμακας του γκρι. Ζωντανή αναπαραγωγή χρωμάτων Ο προβολέας χαρακτηρίζεται από έναν τροχό χρωμάτων 6 τμημάτων για την αναπαραγωγή ρεαλιστικού βάθους χρώματος και εύρους που είναι ανέφικτο με τροχούς χρωμάτων με λιγότερα τμήματα. Πλούσια κλίμακα του γκρι Κατά τη θέαση σε σκοτεινό περιβάλλον, ο αυτόματος έλεγχος "gamma" παρέχει εξαιρετικές εικόνες της κλίμακας του γκρι οι οποίες αποκαλύπτουν λεπτομέρειες σε σκιές και σε νυχτερινές ή σκούρες σκηνές. Μεγάλη ποικιλία εισόδων και διαμορφώσεων βίντεο Ο προβολέας υποστηρίζει μια μεγάλη ποικιλία εισόδων σύνδεσης βίντεο και τον εξοπλισμό υπολογιστή, περιλαμβάνοντας διαχωρισμένο σήμα, S-Video, και σύνθετο σήμα, καθώς και διπλό HDMI, PC και ένα διεγέρτη εξόδου για αυτόματες οθόνες. ISF πιστοποιημένος έλεγχος καλιμπραρίσματος Για την επίτευξη ενός υψηλότερου επιπέδου απόδοσης, ο προβολέας ενσωματώνει ρυθμίσεις κατάστασης λειτουργίας ISF NIGHT και ISF Day στα μενού OSD που διαθέτει, οι οποίες απαιτούν επαγγελματικού επιπέδου καλιμπράρισμα από εξουσιοδοτημένους εγκαταστάτες ISF. Λειτουργία 3D Για να βελτιώσετε την αίσθηση παρουσίας σας κατά την προβολή ταινιών, βίντεο και αθλητικών εκδηλώσεων 3D παρουσιάζοντας το βάθος των εικόνων μέσω της διασύνδεσης HDMI. Μετατροπή 2D 3D Με τη λειτουργία Μετατροπή 2D 3D, μπορείτε να μετατρέψετε περιεχόμενο 2D σε εικόνες 3D για εφέ 3D. Ασύρματο Ο προβολέας σας επιτρέπει να προβάλλετε ασύρµατα την εικόνα FHD από συσκευές εξόδου HDMI, όπως συσκευές αναπαραγωγής δίσκων Blu-ray, DVD και επιτραπέζια PC, κ.λπ. CEC Όταν συνδέσετε τον προβολέα σε οποιαδήποτε συσκευή HDMI συμβατή με CEC, όπως συσκευές αναπαραγωγής DVD, εάν ενεργοποιήσετε τη λειτουργία CEC έχετε τη δυνατότητα ενεργοποίησης και απενεργοποίησης και των δύο συσκευών με ένα τηλεχειριστήριο. Λόγω του διαφορετικού σχεδιασμού κάθε συσκευής HDMI CEC, ορισμένες συσκευές ενδέχεται να μη λειτουργούν σωστά. Παρεμβολή καρέ Με την τεχνολογία εκτίμησης και αντιστάθμισης κίνησης, επιτυγχάνεται βελτίωση της ομαλότητας και της καθαρότητας της εικόνας. Επισκόπηση 11

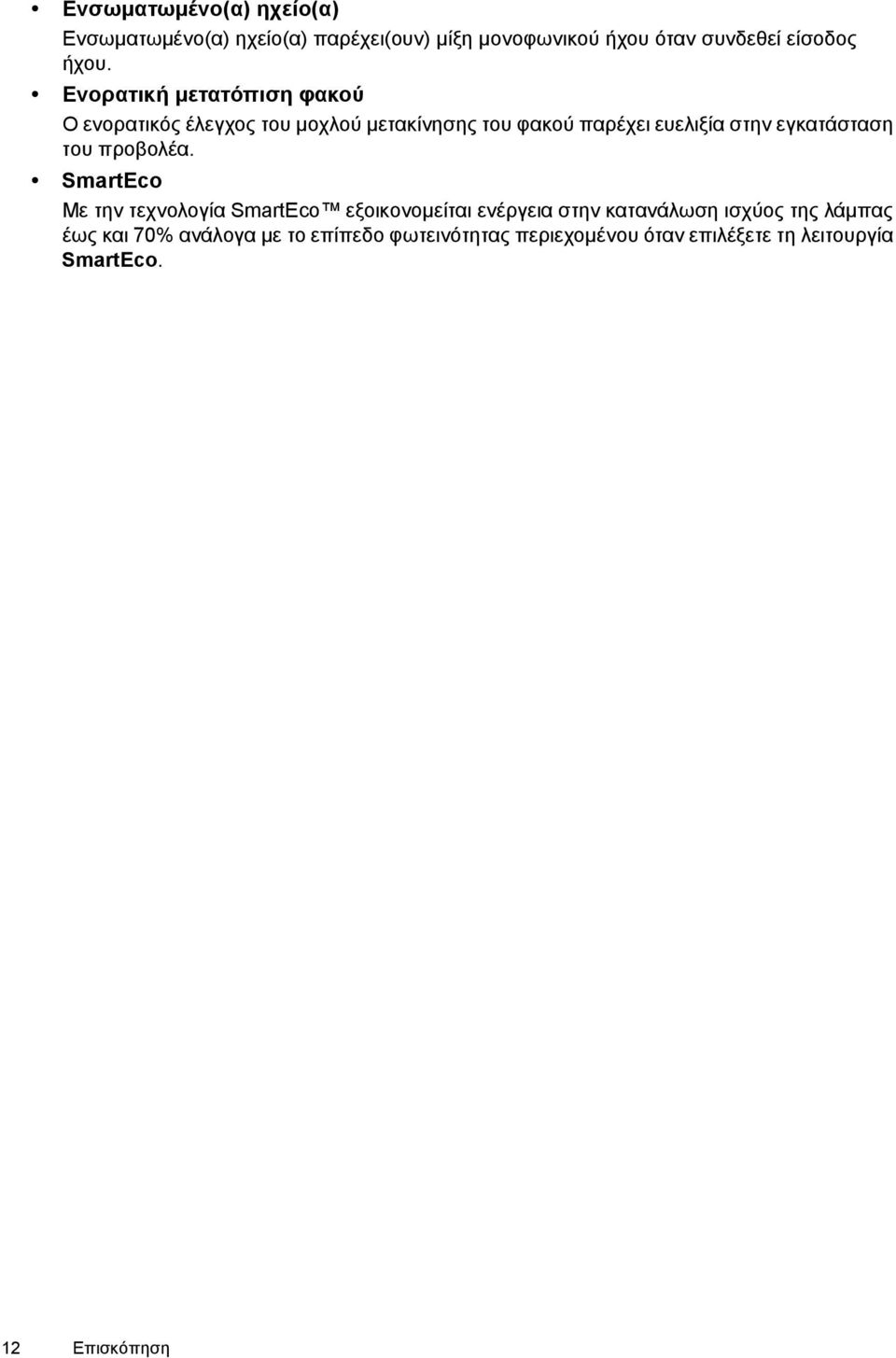

12 Ενσωματωμένο(α) ηχείο(α) Ενσωματωμένο(α) ηχείο(α) παρέχει(ουν) μίξη μονοφωνικού ήχου όταν συνδεθεί είσοδος ήχου. Ενορατική μετατόπιση φακού Ο ενορατικός έλεγχος του μοχλού μετακίνησης του φακού παρέχει ευελιξία στην εγκατάσταση του προβολέα. SmartEco Με την τεχνολογία SmartEco εξοικονομείται ενέργεια στην κατανάλωση ισχύος της λάμπας έως και 70% ανάλογα με το επίπεδο φωτεινότητας περιεχομένου όταν επιλέξετε τη λειτουργία SmartEco. 12 Επισκόπηση

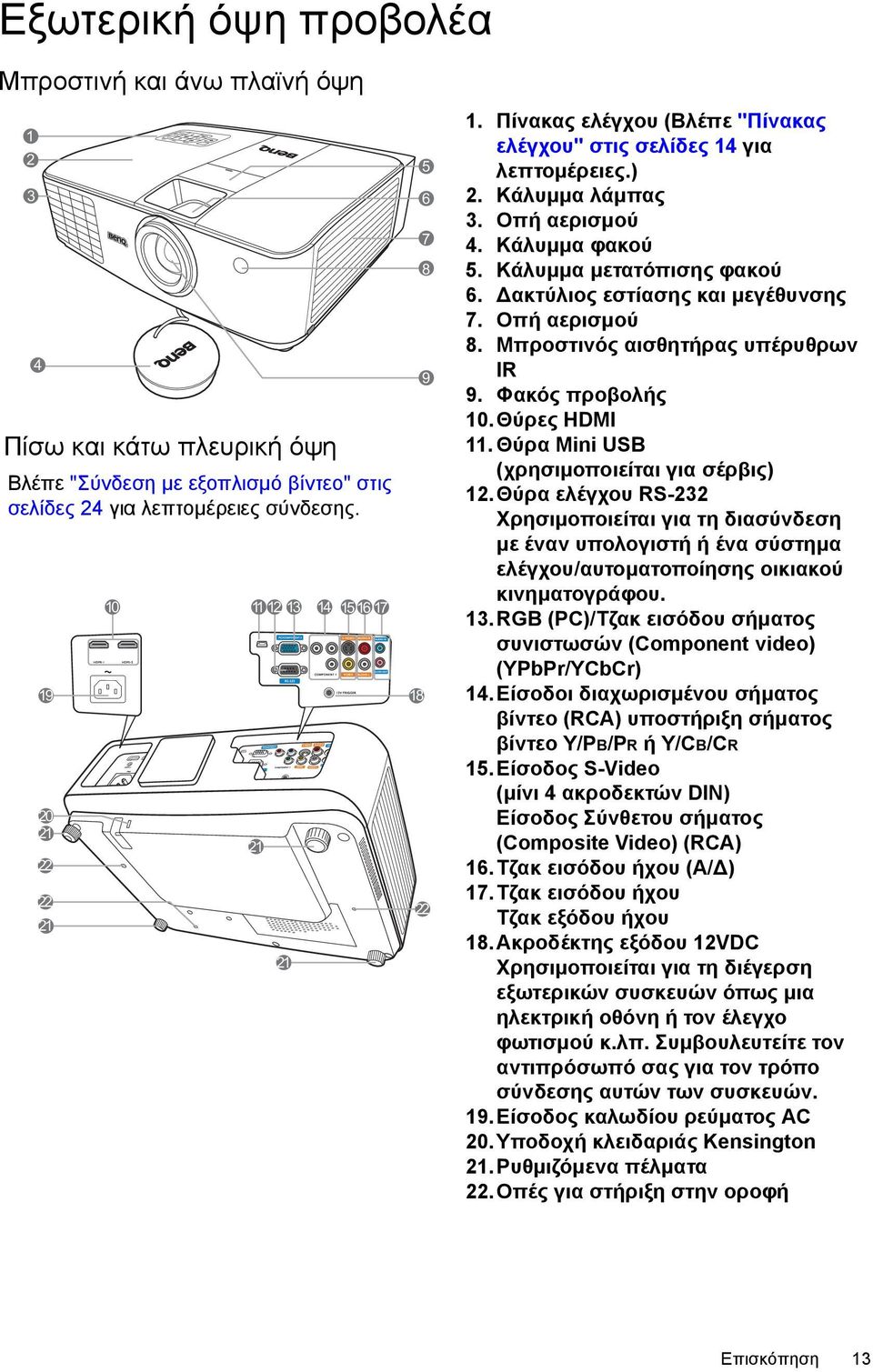

13 Εξωτερική όψη προβολέα Μπροστινή και άνω πλαϊνή όψη Πίσω και κάτω πλευρική όψη Βλέπε "Σύνδεση με εξοπλισμό βίντεο" στις σελίδες 24 για λεπτομέρειες σύνδεσης Πίνακας ελέγχου (Βλέπε "Πίνακας ελέγχου" στις σελίδες 14 για λεπτομέρειες.) 2. Κάλυμμα λάμπας 3. Οπή αερισμού 4. Κάλυμμα φακού 5. Κάλυμμα μετατόπισης φακού 6. Δακτύλιος εστίασης και μεγέθυνσης 7. Οπή αερισμού 8. Μπροστινός αισθητήρας υπέρυθρων IR 9. Φακός προβολής 10.Θύρες HDMI 11. Θύρα Mini USB (χρησιμοποιείται για σέρβις) 12.Θύρα ελέγχου RS-232 Χρησιμοποιείται για τη διασύνδεση με έναν υπολογιστή ή ένα σύστημα ελέγχου/αυτοματοποίησης οικιακού κινηματογράφου. 13.RGB (PC)/Τζακ εισόδου σήματος συνιστωσών (Component video) (YPbPr/YCbCr) 14.Είσοδοι διαχωρισμένου σήματος βίντεο (RCA) υποστήριξη σήματος βίντεο Y/PB/PR ή Y/CB/CR 15.Είσοδος S-Video (μίνι 4 ακροδεκτών DIN) Είσοδος Σύνθετου σήματος (Composite Video) (RCA) 16.Τζακ εισόδου ήχου (Α/Δ) 17.Τζακ εισόδου ήχου Τζακ εξόδου ήχου 18.Ακροδέκτης εξόδου 12VDC Χρησιμοποιείται για τη διέγερση εξωτερικών συσκευών όπως μια ηλεκτρική οθόνη ή τον έλεγχο φωτισμού κ.λπ. Συμβουλευτείτε τον αντιπρόσωπό σας για τον τρόπο σύνδεσης αυτών των συσκευών. 19.Είσοδος καλωδίου ρεύματος AC 20.Υποδοχή κλειδαριάς Kensington 21.Ρυθμιζόμενα πέλματα 22.Οπές για στήριξη στην οροφή Επισκόπηση 13

14 Χειριστήρια και λειτουργίες Πίνακας ελέγχου Δακτύλιος εστίασης Ρυθμίζει την εστίαση της προβαλλόμενης εικόνας. 2. Δακτύλιος μεγέθυνσης Ρυθμίζει το μέγεθος της εικόνας. 3. Κάλυμμα μετατόπισης φακού 4. Πάνω αισθητήρας IR τηλεχειριστηρίου 5. MENU/EXIT Ενεργοποιεί το μενού απεικόνισης στην οθόνη (OSD). Επιστρέφει στο προηγούμενο μενού OSD, εξέρχεται και αποθηκεύει τις ρυθμίσεις μενού. 6. Τροφοδοσία Ρεύματος/Λειτουργία Εναλλάσσει την κατάσταση του προβολέα μεταξύ αναμονής και λειτουργίας. 7. Αριστερά/ Μειώνει την ένταση ήχου του προβολέα. Όταν ενεργοποιηθεί το μενού απεικόνισης στην οθόνη (OSD), τα πλήκτρα #7, #12 και #15 χρησιμοποιούνται ως βέλη κατεύθυνσης για την επιλογή των επιθυμητών στοιχείων μενού και την πραγματοποίηση ρυθμίσεων. 8. ECO BLANK Χρησιμοποιείται για να διαγράψει την εικόνα της οθόνης. 9. POWER (Ενδεικτική λυχνία ΤΡΟΦΟΔΟΣΙΑΣ) Ανάβει ή αναβοσβήνει όταν ο προβολέας βρίσκεται σε λειτουργία. 10.ΤΕΜP (Προειδοποιητική λυχνία ΘΕΡΜΟΚΡΑΣΙΑΣ) Ανάβει κόκκινο εάν η θερμοκρασία του προβολέα γίνει πολύ υψηλή. 11. LAMP (Ενδεικτική λυχνία ΛΑΜΠΑΣ) Υποδεικνύει την κατάσταση της λάμπας. Ανάβει ή αναβοσβήνει όταν η λάμπα του προβολέα παρουσιάσει πρόβλημα. 12.Πλήκτρα τραπεζοειδούς παραμόρφωσης/βελών ( / Πάνω, / Κάτω) Διορθώνει χειροκίνητα παραμορφωμένες εικόνες που προκαλούνται από προβολή υπό γωνία. Όταν ενεργοποιηθεί το μενού απεικόνισης στην οθόνη (OSD), τα πλήκτρα #7, #12 και #15 χρησιμοποιούνται ως βέλη κατεύθυνσης για την επιλογή των επιθυμητών στοιχείων μενού και την πραγματοποίηση ρυθμίσεων. 13.AUTO Προσδιορίζει αυτόματα τους βέλτιστους χρονισμούς εικόνας για την εμφανιζόμενη εικόνα. 14.MODE/ENTER Επιλέγει μια διαθέσιμη λειτουργία διαμόρφωσης εικόνας. Ενεργοποιεί το επιλεγμένο στοιχείο του μενού απεικόνισης στην οθόνη (OSD). 14 Επισκόπηση

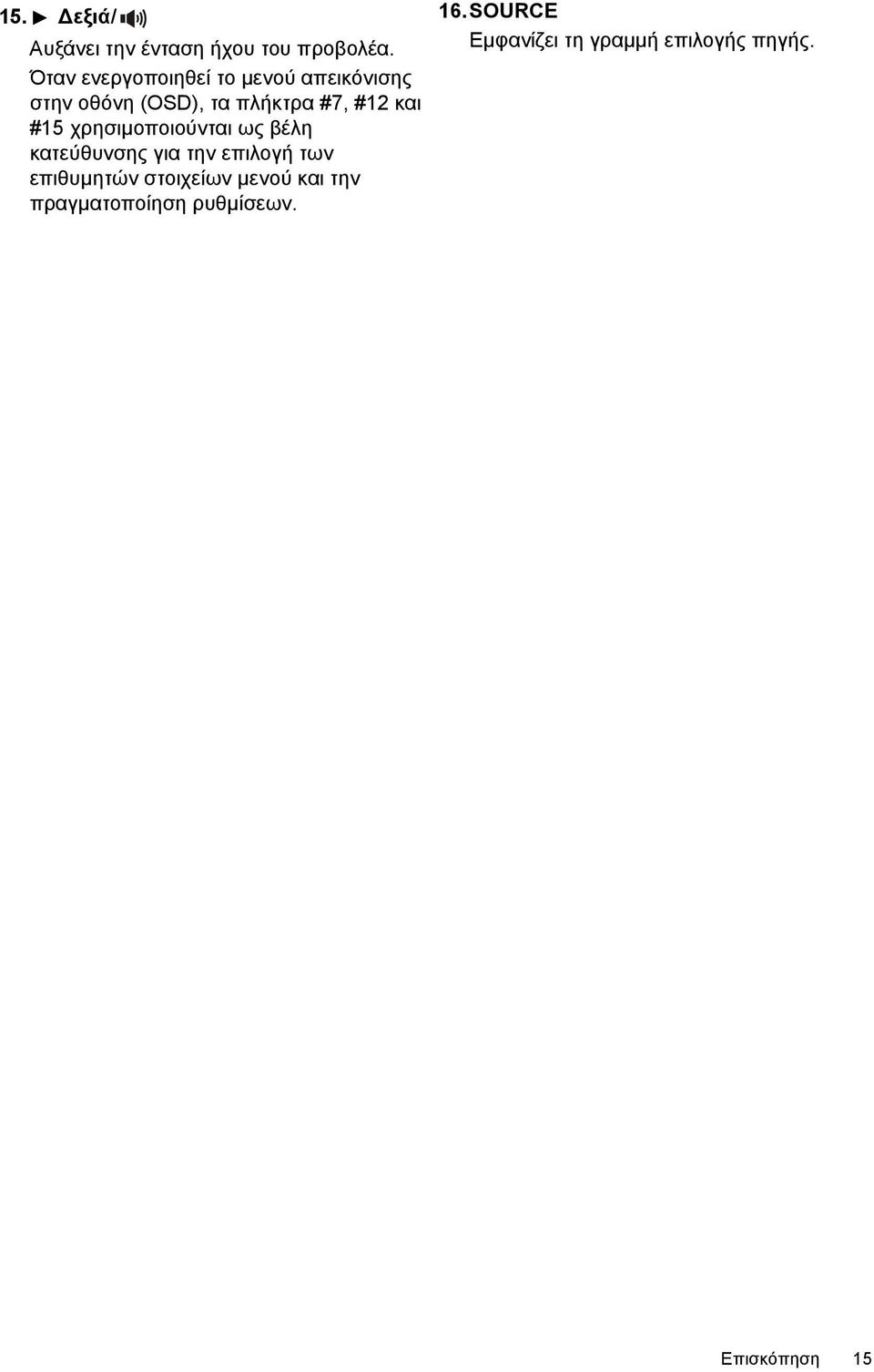

15 15. Δεξιά/ Αυξάνει την ένταση ήχου του προβολέα. Όταν ενεργοποιηθεί το μενού απεικόνισης στην οθόνη (OSD), τα πλήκτρα #7, #12 και #15 χρησιμοποιούνται ως βέλη κατεύθυνσης για την επιλογή των επιθυμητών στοιχείων μενού και την πραγματοποίηση ρυθμίσεων. 16.SOURCE Εμφανίζει τη γραμμή επιλογής πηγής. Επισκόπηση 15

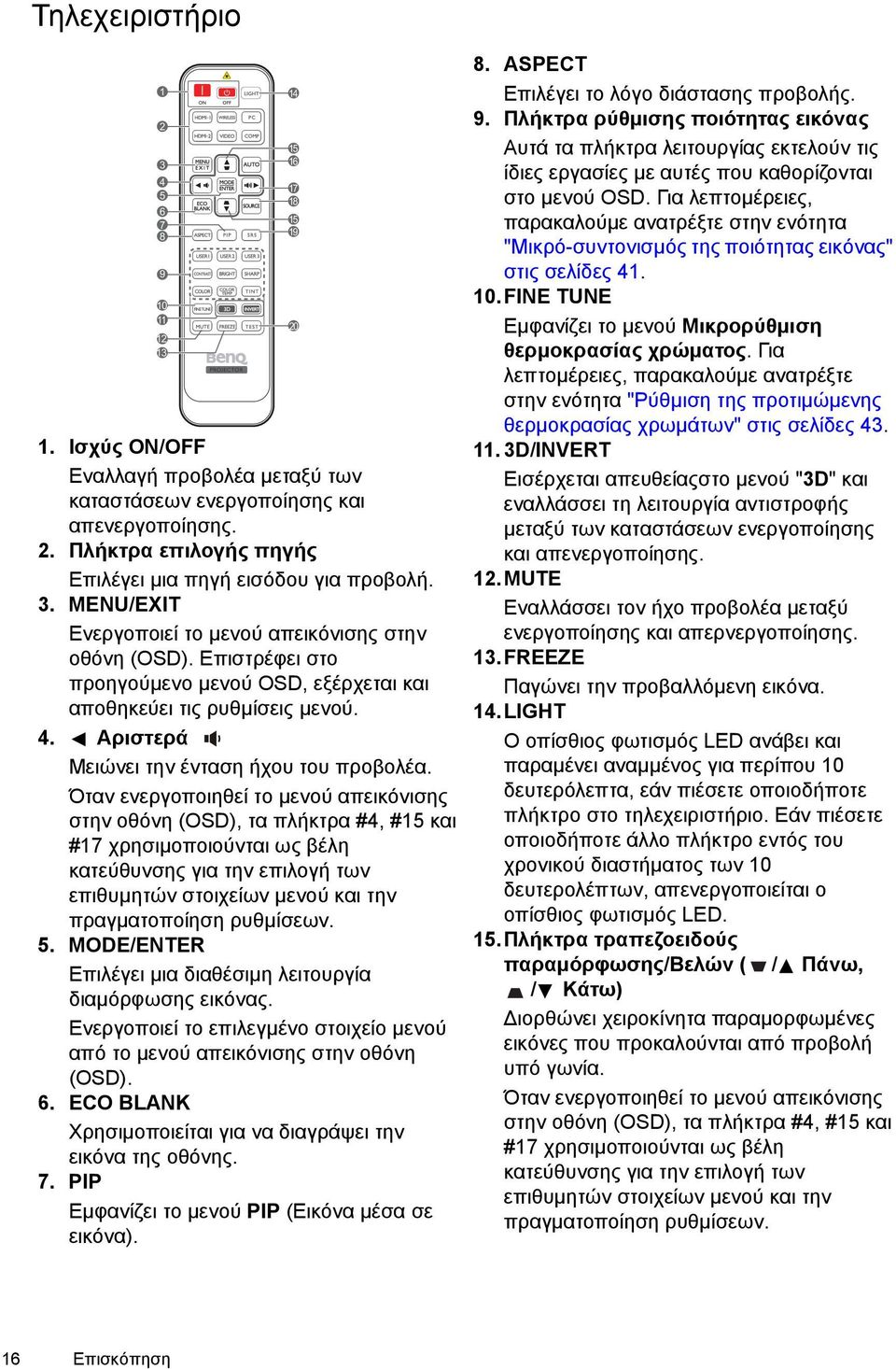

16 Τηλεχειριστήριο Ισχύς ON/OFF Εναλλαγή προβολέα μεταξύ των καταστάσεων ενεργοποίησης και απενεργοποίησης. 2. Πλήκτρα επιλογής πηγής Επιλέγει μια πηγή εισόδου για προβολή. 3. MENU/EXIT Ενεργοποιεί το μενού απεικόνισης στην οθόνη (OSD). Επιστρέφει στο προηγούμενο μενού OSD, εξέρχεται και αποθηκεύει τις ρυθμίσεις μενού. 4. Αριστερά Μειώνει την ένταση ήχου του προβολέα. Όταν ενεργοποιηθεί το μενού απεικόνισης στην οθόνη (OSD), τα πλήκτρα #4, #15 και #17 χρησιμοποιούνται ως βέλη κατεύθυνσης για την επιλογή των επιθυμητών στοιχείων μενού και την πραγματοποίηση ρυθμίσεων. 5. MODE/ENTER Επιλέγει μια διαθέσιμη λειτουργία διαμόρφωσης εικόνας. Ενεργοποιεί το επιλεγμένο στοιχείο μενού από το μενού απεικόνισης στην οθόνη (OSD). 6. ECO BLANK Χρησιμοποιείται για να διαγράψει την εικόνα της οθόνης. 7. PIP Εμφανίζει το μενού PIP (Εικόνα μέσα σε εικόνα) ASPECT Επιλέγει το λόγο διάστασης προβολής. 9. Πλήκτρα ρύθμισης ποιότητας εικόνας Αυτά τα πλήκτρα λειτουργίας εκτελούν τις ίδιες εργασίες με αυτές που καθορίζονται στο μενού OSD. Για λεπτομέρειες, παρακαλούμε ανατρέξτε στην ενότητα "Μικρό-συντονισμός της ποιότητας εικόνας" στις σελίδες FINE TUNE Εμφανίζει το μενού Μικρορύθμιση θερμοκρασίας χρώματος. Για λεπτομέρειες, παρακαλούμε ανατρέξτε στην ενότητα "Ρύθμιση της προτιμώμενης θερμοκρασίας χρωμάτων" στις σελίδες D/INVERT Εισέρχεται απευθείαςστο μενού "3D" και εναλλάσσει τη λειτουργία αντιστροφής μεταξύ των καταστάσεων ενεργοποίησης και απενεργοποίησης. 12. MUTE Εναλλάσσει τον ήχο προβολέα μεταξύ ενεργοποίησης και απερνεργοποίησης. 13.FREEZE Παγώνει την προβαλλόμενη εικόνα. 14.LIGHT Ο οπίσθιος φωτισμός LED ανάβει και παραμένει αναμμένος για περίπου 10 δευτερόλεπτα, εάν πιέσετε οποιοδήποτε πλήκτρο στο τηλεχειριστήριο. Εάν πιέσετε οποιοδήποτε άλλο πλήκτρο εντός του χρονικού διαστήματος των 10 δευτερολέπτων, απενεργοποιείται ο οπίσθιος φωτισμός LED. 15.Πλήκτρα τραπεζοειδούς παραμόρφωσης/βελών ( / Πάνω, / Κάτω) Διορθώνει χειροκίνητα παραμορφωμένες εικόνες που προκαλούνται από προβολή υπό γωνία. Όταν ενεργοποιηθεί το μενού απεικόνισης στην οθόνη (OSD), τα πλήκτρα #4, #15 και #17 χρησιμοποιούνται ως βέλη κατεύθυνσης για την επιλογή των επιθυμητών στοιχείων μενού και την πραγματοποίηση ρυθμίσεων. 16 Επισκόπηση

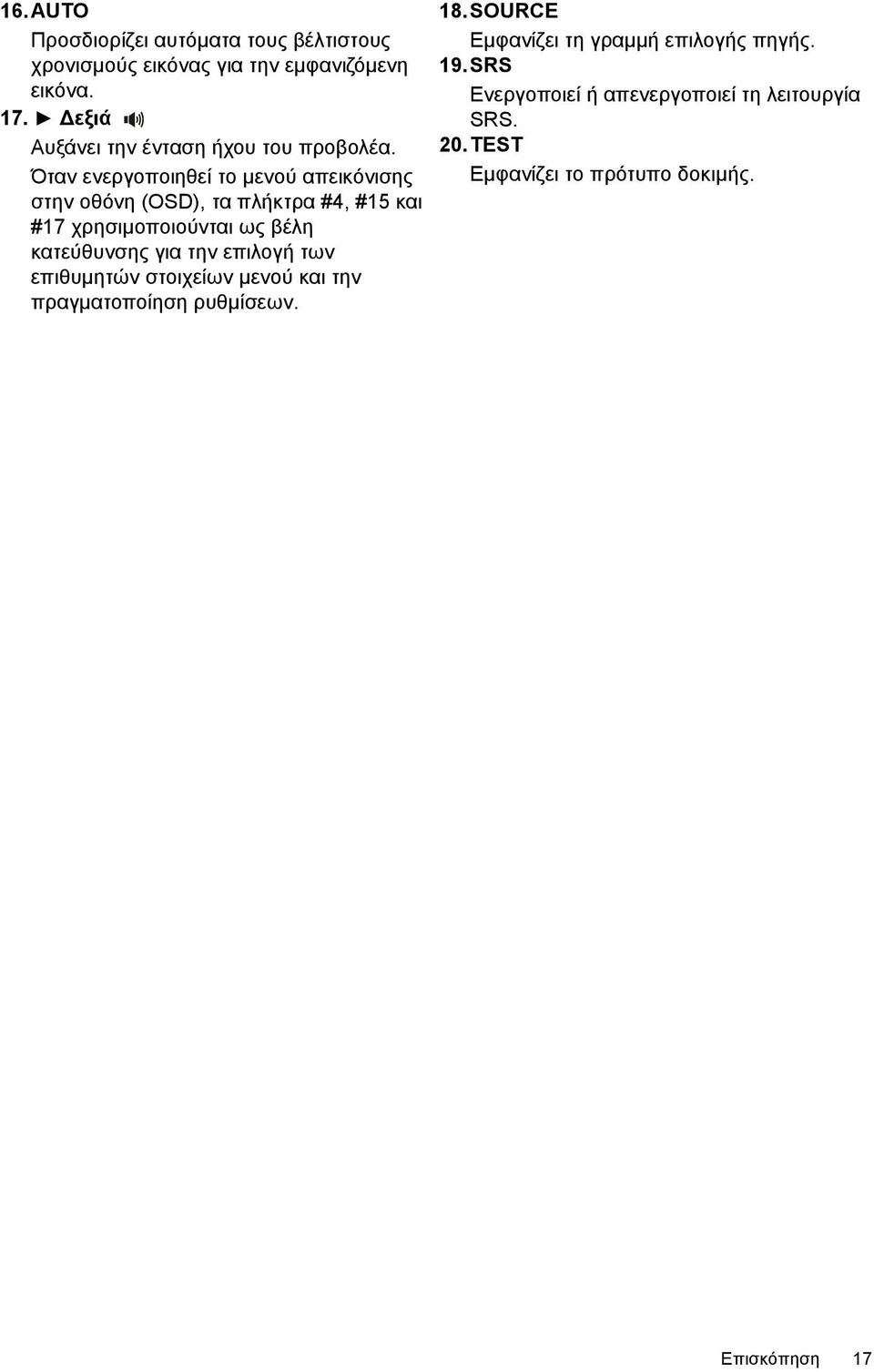

17 16.AUTO Προσδιορίζει αυτόματα τους βέλτιστους χρονισμούς εικόνας για την εμφανιζόμενη εικόνα. 17. Δεξιά Αυξάνει την ένταση ήχου του προβολέα. Όταν ενεργοποιηθεί το μενού απεικόνισης στην οθόνη (OSD), τα πλήκτρα #4, #15 και #17 χρησιμοποιούνται ως βέλη κατεύθυνσης για την επιλογή των επιθυμητών στοιχείων μενού και την πραγματοποίηση ρυθμίσεων. 18.SOURCE Εμφανίζει τη γραμμή επιλογής πηγής. 19.SRS Ενεργοποιεί ή απενεργοποιεί τη λειτουργία SRS. 20.TEST Εμφανίζει το πρότυπο δοκιμής. Επισκόπηση 17

18 Τοποθέτηση του προβολέα Επιλογή μιας θέσης Ο προβολέας είναι σχεδιασμένος για εγκατάσταση σε μία από τέσσερις πιθανές θέσεις εγκατάστασης. Η διάταξη του δωματίου ή οι προσωπικές προτιμήσεις θα υποδείξουν τη θέση εγκατάστασης που θα επιλέξετε. Λάβετε υπόψη σας το μέγεθος και τη θέση της οθόνης, τη θέση της κατάλληλης παροχής ρεύματος, καθώς και τη θέση και την απόσταση ανάμεσα στον προβολέα και τον υπόλοιπο εξοπλισμό. 1. Μπροστά: Επιλέξτε τη θέση με τον προβολέα τοποθετημένο κοντά στο πάτωμα μπροστά από την οθόνη. Αυτός είναι ο πιο συνηθισμένος τρόπος για την τοποθέτηση τον προβολέα και για γρήγορη εγκατάσταση και φορητότητα. 3. Πίσω: Επιλέξτε τη θέση με τον προβολέα τοποθετημένο κοντά στο πάτωμα πίσω από την οθόνη. Σημειώστε ότι απαιτείται ειδική οθόνη οπίσθιας προβολής. *Επιλέξτε Πίσω μετά την ενεργοποίηση του προβολέα. 2. Οροφή, μπροστά: Επιλέξτε τη θέση με τον προβολέα κρεμασμένο από την οροφή μπροστά από την οθόνη. Αγοράστε το κιτ τοποθέτησης προβολέα στην οροφή της BenQ από τον αντιπρόσωπο σας για να τοποθετήσετε τον προβολέα στην οροφή. *Επιλέξτε Οροφή, μπροστά μετά την ενεργοποίηση του προβολέα. 4. Οροφή, πίσω: Επιλέξτε τη θέση με τον προβολέα τοποθετημένο κρεμασμένο από την οροφή πίσω από την οθόνη. Σημειώστε ότι απαιτείται ειδική οθόνη οπίσθιας προβολής καθώς και το κιτ τοποθέτησης προβολέα στην οροφή της BenQ για τη συγκεκριμένη θέση τοποθέτησης. *Επιλέξτε Οροφή, πίσω μετά την ενεργοποίηση του προβολέα. *Για ρύθμιση της θέσης προβολέα: 1. Πιέστε MENU/EXIT στον προβολέα ή στο τηλεχειριστήριο και στη συνέχεια πιέστε / μέχρι να επισημανθεί το μενού Διαμόρφ συστ (Προηγµένη ρύθµιση). 2. Πιέστε / για να επισημάνετε την επιλογή Θέση προβολέα και πιέστε / μέχρι να επιλεχθεί η σωστή θέση. 18 Τοποθέτηση του προβολέα

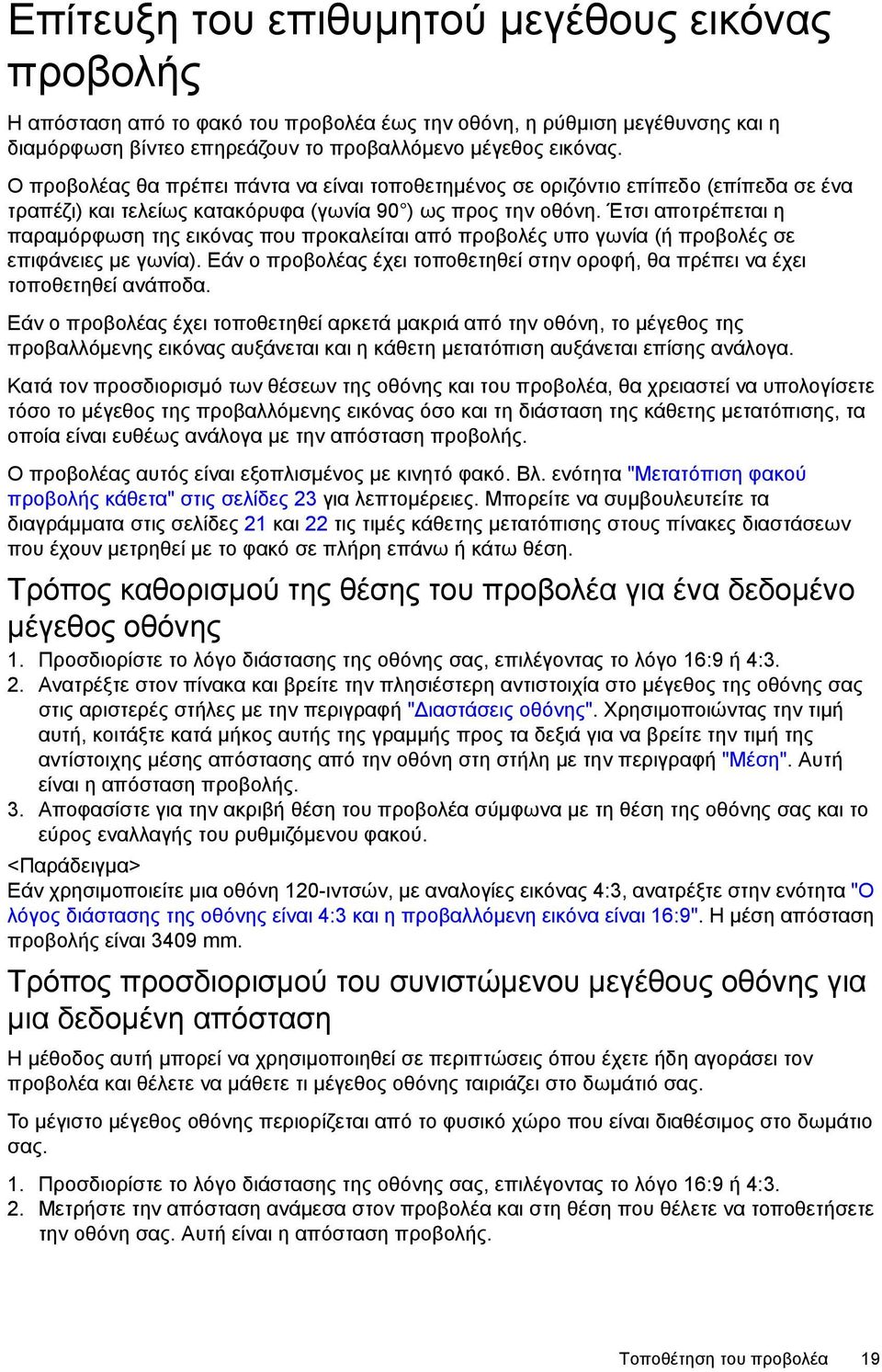

19 Επίτευξη του επιθυμητού μεγέθους εικόνας προβολής Η απόσταση από το φακό του προβολέα έως την οθόνη, η ρύθμιση μεγέθυνσης και η διαμόρφωση βίντεο επηρεάζουν το προβαλλόμενο μέγεθος εικόνας. Ο προβολέας θα πρέπει πάντα να είναι τοποθετημένος σε οριζόντιο επίπεδο (επίπεδα σε ένα τραπέζι) και τελείως κατακόρυφα (γωνία 90 ) ως προς την οθόνη. Έτσι αποτρέπεται η παραμόρφωση της εικόνας που προκαλείται από προβολές υπο γωνία (ή προβολές σε επιφάνειες με γωνία). Εάν ο προβολέας έχει τοποθετηθεί στην οροφή, θα πρέπει να έχει τοποθετηθεί ανάποδα. Εάν ο προβολέας έχει τοποθετηθεί αρκετά μακριά από την οθόνη, το μέγεθος της προβαλλόμενης εικόνας αυξάνεται και η κάθετη μετατόπιση αυξάνεται επίσης ανάλογα. Κατά τον προσδιορισμό των θέσεων της οθόνης και του προβολέα, θα χρειαστεί να υπολογίσετε τόσο το μέγεθος της προβαλλόμενης εικόνας όσο και τη διάσταση της κάθετης μετατόπισης, τα οποία είναι ευθέως ανάλογα με την απόσταση προβολής. Ο προβολέας αυτός είναι εξοπλισμένος με κινητό φακό. Βλ. ενότητα "Μετατόπιση φακού προβολής κάθετα" στις σελίδες 23 για λεπτομέρειες. Μπορείτε να συμβουλευτείτε τα διαγράμματα στις σελίδες 21 και 22 τις τιμές κάθετης μετατόπισης στους πίνακες διαστάσεων που έχουν μετρηθεί με το φακό σε πλήρη επάνω ή κάτω θέση. Τρόπος καθορισμού της θέσης του προβολέα για ένα δεδομένο μέγεθος οθόνης 1. Προσδιορίστε το λόγο διάστασης της οθόνης σας, επιλέγοντας το λόγο 16:9 ή 4:3. 2. Ανατρέξτε στον πίνακα και βρείτε την πλησιέστερη αντιστοιχία στο μέγεθος της οθόνης σας στις αριστερές στήλες με την περιγραφή "Διαστάσεις οθόνης". Χρησιμοποιώντας την τιμή αυτή, κοιτάξτε κατά μήκος αυτής της γραμμής προς τα δεξιά για να βρείτε την τιμή της αντίστοιχης μέσης απόστασης από την οθόνη στη στήλη με την περιγραφή "Μέση". Αυτή είναι η απόσταση προβολής. 3. Αποφασίστε για την ακριβή θέση του προβολέα σύμφωνα με τη θέση της οθόνης σας και το εύρος εναλλαγής του ρυθμιζόμενου φακού. <Παράδειγμα> Εάν χρησιμοποιείτε μια οθόνη 120-ιντσών, με αναλογίες εικόνας 4:3, ανατρέξτε στην ενότητα "Ο λόγος διάστασης της οθόνης είναι 4:3 και η προβαλλόμενη εικόνα είναι 16:9". Η μέση απόσταση προβολής είναι 3409 mm. Τρόπος προσδιορισμού του συνιστώμενου μεγέθους οθόνης για μια δεδομένη απόσταση Η μέθοδος αυτή μπορεί να χρησιμοποιηθεί σε περιπτώσεις όπου έχετε ήδη αγοράσει τον προβολέα και θέλετε να μάθετε τι μέγεθος οθόνης ταιριάζει στο δωμάτιό σας. Το μέγιστο μέγεθος οθόνης περιορίζεται από το φυσικό χώρο που είναι διαθέσιμος στο δωμάτιο σας. 1. Προσδιορίστε το λόγο διάστασης της οθόνης σας, επιλέγοντας το λόγο 16:9 ή 4:3. 2. Μετρήστε την απόσταση ανάμεσα στον προβολέα και στη θέση που θέλετε να τοποθετήσετε την οθόνη σας. Αυτή είναι η απόσταση προβολής. Τοποθέτηση του προβολέα 19

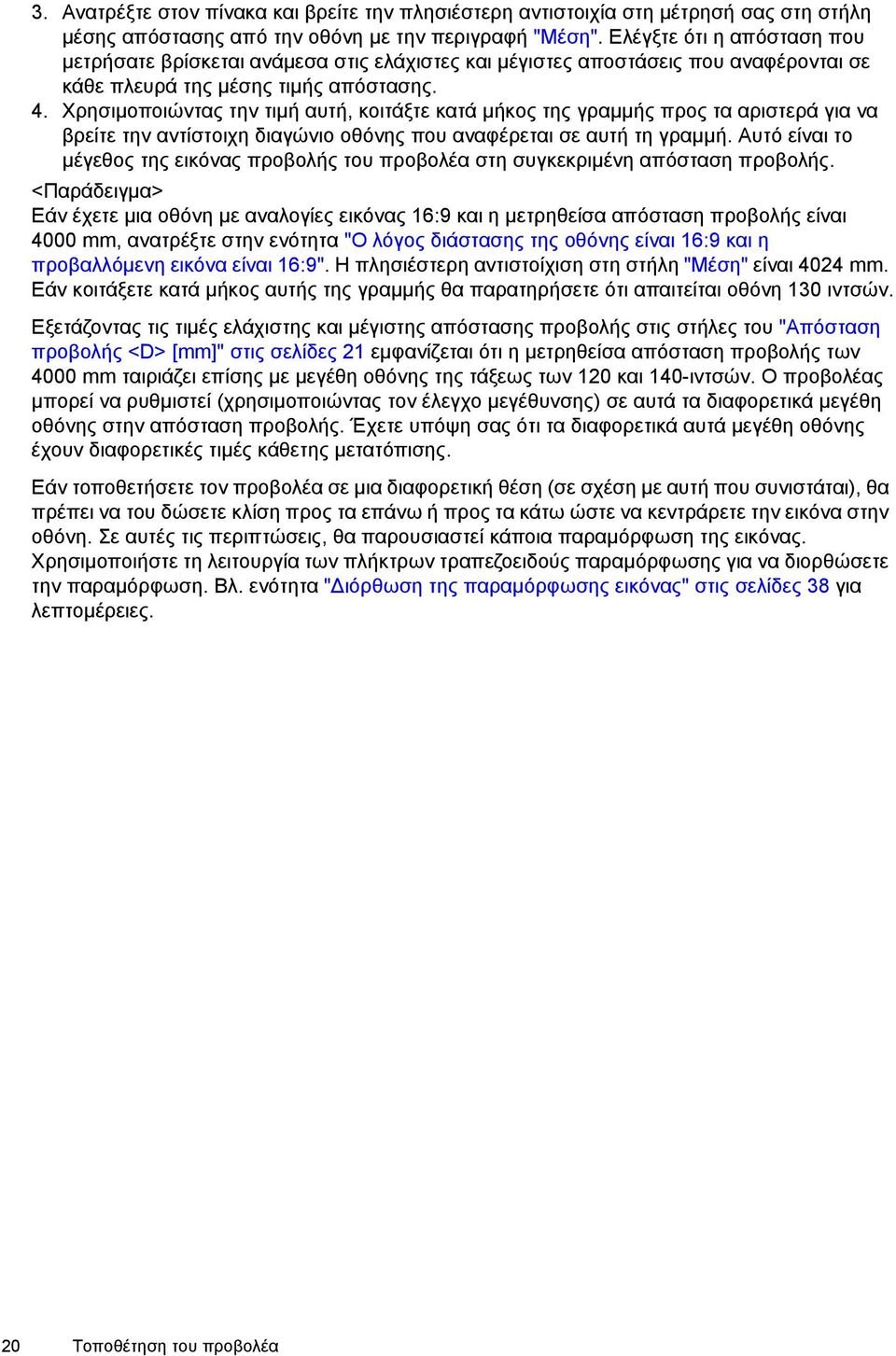

20 3. Ανατρέξτε στον πίνακα και βρείτε την πλησιέστερη αντιστοιχία στη μέτρησή σας στη στήλη μέσης απόστασης από την οθόνη με την περιγραφή "Μέση". Ελέγξτε ότι η απόσταση που μετρήσατε βρίσκεται ανάμεσα στις ελάχιστες και μέγιστες αποστάσεις που αναφέρονται σε κάθε πλευρά της μέσης τιμής απόστασης. 4. Χρησιμοποιώντας την τιμή αυτή, κοιτάξτε κατά μήκος της γραμμής προς τα αριστερά για να βρείτε την αντίστοιχη διαγώνιο οθόνης που αναφέρεται σε αυτή τη γραμμή. Αυτό είναι το μέγεθος της εικόνας προβολής του προβολέα στη συγκεκριμένη απόσταση προβολής. <Παράδειγμα> Εάν έχετε μια οθόνη με αναλογίες εικόνας 16:9 και η μετρηθείσα απόσταση προβολής είναι 4000 mm, ανατρέξτε στην ενότητα "Ο λόγος διάστασης της οθόνης είναι 16:9 και η προβαλλόμενη εικόνα είναι 16:9". Η πλησιέστερη αντιστοίχιση στη στήλη "Μέση" είναι 4024 mm. Εάν κοιτάξετε κατά μήκος αυτής της γραμμής θα παρατηρήσετε ότι απαιτείται οθόνη 130 ιντσών. Εξετάζοντας τις τιμές ελάχιστης και μέγιστης απόστασης προβολής στις στήλες του "Απόσταση προβολής <D> [mm]" στις σελίδες 21 εμφανίζεται ότι η μετρηθείσα απόσταση προβολής των 4000 mm ταιριάζει επίσης με μεγέθη οθόνης της τάξεως των 120 και 140-ιντσών. Ο προβολέας μπορεί να ρυθμιστεί (χρησιμοποιώντας τον έλεγχο μεγέθυνσης) σε αυτά τα διαφορετικά μεγέθη οθόνης στην απόσταση προβολής. Έχετε υπόψη σας ότι τα διαφορετικά αυτά μεγέθη οθόνης έχουν διαφορετικές τιμές κάθετης μετατόπισης. Εάν τοποθετήσετε τον προβολέα σε μια διαφορετική θέση (σε σχέση με αυτή που συνιστάται), θα πρέπει να του δώσετε κλίση προς τα επάνω ή προς τα κάτω ώστε να κεντράρετε την εικόνα στην οθόνη. Σε αυτές τις περιπτώσεις, θα παρουσιαστεί κάποια παραμόρφωση της εικόνας. Χρησιμοποιήστε τη λειτουργία των πλήκτρων τραπεζοειδούς παραμόρφωσης για να διορθώσετε την παραμόρφωση. Βλ. ενότητα "Διόρθωση της παραμόρφωσης εικόνας" στις σελίδες 38 για λεπτομέρειες. 20 Τοποθέτηση του προβολέα

21 Διαστάσεις προβολής Εγκατάσταση για οθόνη λόγου διαστάσεων 16:9 Εγκατάσταση στο πάτωμα Εγκατάσταση στην οροφή <A> <B> <F> <G> <A> <E> <B> <D> <C> <F>: Οθόνη <E> <D> <G>: Κέντρο του φακού <C> <F>: Οθόνη <F> <G> <G>: Κέντρο του φακού Ο λόγος διάστασης της οθόνης είναι 16:9 και η προβαλλόμενη εικόνα είναι 16:9 Διαγώνιος <Α> [ιντσών (mm)] Διαστάσεις οθόνης Ύψος <B> [mm] Πλάτος <C> [mm] Απόσταση προβολής <D> [mm] Ελαχ. απόσταση (με μέγιστη μεγέθυνση) Μέση Μεγ. απόσταση (με ελάχιστη μεγέθυνση) Κατώτερη/ Ανώτερη θέση φακού <E> [mm] 42 (1067) (1270) (1524) (1778) (2032) (2134) (2286) (2540) (2794) (3048) (3302) (3556) (3810) (4064) (4318) (4572) (4826) (5080) (6350) Οι παραπάνω μετρήσεις είναι κατά προσέγγιση και μπορεί να διαφέρουν ελαφρώς από τις πραγματικές μετρήσεις. Αναφέρονται μόνο τα προτεινόμενα μεγέθη οθόνης. Εάν το μέγεθος της οθόνης σας δεν βρίσκεται στον παραπάνω πίνακα, επικοινωνήστε με τον αντιπρόσωπό σας για βοήθεια. Τοποθέτηση του προβολέα 21

22 Εγκατάσταση για οθόνη λόγου διαστάσεων 4:3 Οι εικόνες και ο παρακάτω πίνακας παρέχονται για τους χρήστες που διαθέτουν ήδη οθόνη με λόγο διάστασης 4:3 ή που σκοπεύουν να αγοράσουν οθόνη με λόγο διάστασης 4:3 για προβολή εικόνας με λόγο διαστάσεων 16:9. Εγκατάσταση στο πάτωμα Εγκατάσταση στην οροφή <A> <B> <H> <F> <G> <A> <H> <E> <D> <G> <F>: Οθόνη <C> <E> <D> <G>: Κέντρο του φακού <C> <F>: Οθόνη <F> <B> <G>: Κέντρο του φακού Ο λόγος διάστασης της οθόνης είναι 4:3 και η προβαλλόμενη εικόνα είναι 16:9 Διαστάσεις οθόνης Διαγώνιος <Α> [ιντσών (mm)] Ύψος <B> [mm] Πλάτος <C> [mm] Απόσταση προβολής <D> [mm] Ελαχ. απόσταση (με μέγιστη μεγέθυνση) Μέση Μεγ. απόσταση (με ελάχιστη μεγέθυνση) Κατώτερη/ Ανώτερη θέση φακού <E> [mm] Ύψος εικόνας <H> [mm] 50 (1270) (1524) (1778) (2032) (2286) (2540) (2794) (3048) (3302) (3556) (3810) (4064) (4318) (4572) (4826) (5080) (5842) Οι παραπάνω μετρήσεις είναι κατά προσέγγιση και μπορεί να διαφέρουν ελαφρώς από τις πραγματικές μετρήσεις. Αναφέρονται μόνο τα προτεινόμενα μεγέθη οθόνης. Εάν το μέγεθος της οθόνης σας δεν βρίσκεται στον παραπάνω πίνακα, επικοινωνήστε με τον αντιπρόσωπό σας για βοήθεια. 22 Τοποθέτηση του προβολέα
