SX930/SU931 Ψηφιακός Προβολέας Εγχειρίδιο χρήστη

Transcript

1 SX930/SU931 Ψηφιακός Προβολέας Εγχειρίδιο χρήστη

2 Ελληνικά Πινακασ ΠεριεΧομενων Σημαντικές πληροφορίες ασφαλείας... 4 Επισκόπηση... 8 Περιεχόμενα συσκευασίας...8 Μπαταρίες τηλεχειριστηρίου...9 Χειρισμός τηλεχειριστηρίου...9 Δυνατότητες προβολέα...10 Εξωτερική όψη προβολέα...11 Χειριστήρια και λειτουργίες...12 Πίνακας ελέγχου Τηλεχειριστήριο Τοποθέτηση του προβολέα Επιλογή μιας θέσης...16 Επίτευξη του επιθυμητού μεγέθους εικόνας προβολής...17 Διαστάσεις προβολής Μετατόπιση φακού προβολέα Σύνδεση με εξοπλισμό βίντεο Προετοιμασία Σύνδεση συσκευών HDMI Σύνδεση συσκευών MHL Σύνδεση συσκευών S-Video Σύνδεση συσκευών βίντεο Σύνδεση ενός υπολογιστή Σύνδεση ενός μόνιτορ Χρησιμοποιώντας τον προβολέα Ενεργοποίηση του προβολέα...25 Επιλογή πηγής εισόδου...26 Χρήση των μενού...27 Ασφάλεια του προβολέα...28 Χρήση κλειδαριάς τύπου καλωδίου.28 Αξιοποίηση της λειτουργίας κωδικού πρόσβασης Ρύθμιση της προβαλλόμενης εικόνας Ρύθμιση της γωνίας προβολής...30 Αυτόματη ρύθμιση εικόνας...30 Μικρορύθμιση του μεγέθους και της ευκρίνειας της εικόνας...31 Διόρθωση παραμόρφωσης εικόνας.31 Χρήση των καταστάσεων προκαθορισμένης ρύθμισης και ρύθμισης χρήστη Μικρορύθμιση της ποιότητας εικόνας Προηγμένη ρύθμιση ποιότητας εικόνας Επιλογή του λόγου διαστάσεων Ορισμός χρώματος τοίχου Απόκρυψη εικόνας Κλείδωμα των πλήκτρων λειτουργίας Πάγωμα εικόνας Ρύθμιση του ήχου Χρήση προτύπου δοκιμής Χρήση προτύπων διδασκαλίας Ορισμός λειτουργίας λάμπας λεγχος προβολέα μέσω περιβάλλοντος ενσύρματου LAN. 47 Λειτουργία σε περιβάλλον με μεγάλο υψόμετρο Απενεργοποίηση του προβολέα.. 52 Μενού εμφανιζόμενα στην οθόνη (OSD) Πρόσθετες πληροφορίες.. 64 Φροντίδα του προβολέα Πληροφορίες λάμπας Υπολογισμός των ωρών χρήσης της λάμπας...65 Παράταση της διάρκειας ζωής της λάμπας...65 Επιλογή του χρόνου αντικατάστασης της λάμπας...66 Αντικατάσταση της λάμπας Πινακασ ΠεριεΧομενων

3 Ενδείξεις...70 Αντιμετώπιση Προβλημάτων...71 Προδιαγραφές...73 Πληροφορίες εγγύησης και Πνευματικής ιδιοκτησίας Ελληνικά Πινακασ ΠεριεΧομενων 3

4 Ελληνικά Σας ευχαριστούμε για την αγορά του παρόντος ποιοτικού προβολέα της BenQ! χει σχεδιαστεί για να σας παρέχει μια απολαυστική εμπειρία παρακολούθησης οικιακού κινηματογράφου. Για καλύτερα αποτελέσματα, διαβάστε προσεκτικά το παρόν εγχειρίδιο καθώς αυτό είναι ο οδηγός σας για τα μενού ελέγχου και λειτουργίας. Σημαντικές πληροφορίες ασφαλείας Ο συγκεκριμένος προβολέας έχει σχεδιαστεί και ελεγχθεί έτσι ώστε να ανταποκρίνεται στα τελευταία πρότυπα ασφαλείας για εξοπλισμό στην τεχνολογία πληροφοριών. Ωστόσο, για να διασφαλιστεί η ασφαλής χρήση του παρόντος προϊόντος, είναι σημαντικό να ακολουθήσετε τις οδηγίες που αναγράφονται στο παρόν εγχειρίδιο όπως και αυτές που αναγράφονται πάνω στο προϊόν. 1. Διαβάστε το παρόν εγχειρίδιο χρήσης πριν θέσετε σε λειτουργία τον προβολέα. Φυλάξτε το παρόν εγχειρίδιο σε ασφαλή θέση για μελλοντική χρήση. 3. Μην αποθηκεύσετε τον προβολέα σε όρθια θέση, στο ένα άκρο του. Κάτι τέτοιο ενδέχεται να προκαλέσει την πτώση του προβολέα, προκαλώντας τραυματισμό ή ζημία. 2. Να τοποθετείτε πάντα τον προβολέα σε επίπεδη, οριζόντια επιφάνεια κατά τη λειτουργία του. - Μην τοποθετήσετε τον προβολέα σε ασταθές καροτσάκι, βάση ή τραπέζι επειδή ενδέχεται να πέσει και να υποστεί ζημία. - Μην τοποθετήσετε εύφλεκτα υλικά κοντά στον προβολέα. - Μην τον χρησιμοποιήσετε εάν η κλίση είναι μεγαλύτερη από 10 μοίρες στην κατεύθυνση αριστερά - δεξιά, ούτε όταν βρίσκεται υπό γωνία μεγαλύτερη από 15 μοίρες στην κατεύθυνση εμπρός - πίσω. 4 Σημαντικές πληροφορίες ασφαλείας

5 4. Μην τοποθετήσετε τον προβολέα σε οποιοδήποτε από τα εξής περιβάλλοντα: - Σε χώρο όπου δεν υπάρχει επαρκής αερισμός ή είναι περιορισμένος. Αφήστε ελάχιστη απόσταση 50 cm από τους τοίχους, ώστε να επιτρέπεται η ελεύθερη ροή αέρα γύρω από τον προβολέα. - Σε θέσεις όπου οι θερμοκρασίες ενδέχεται να είναι εξαιρετικά υψηλές, όπως στο εσωτερικό ενός αυτοκινήτου με κλειστά παράθυρα. - Σε θέσεις όπου η υπερβολική υγρασία, η σκόνη ή ο καπνός τσιγάρων ενδέχεται να θαμπώσει τα οπτικά εξαρτήματα, να μειώσει τη διάρκεια ζωής του προβολέα και να σκουρύνει την οθόνη προβολής. 5. Μην φράσσετε τις οπές αερισμού όταν ο προβολέας είναι σε λειτουργία (ακόμη και σε κατάσταση αναμονής): - Μην καλύπτετε τον προβολέα με κανένα αντικείμενο. - Μην τοποθετείτε τον προβολέα πάνω σε κουβέρτα, σκέπασμα κρεβατιού ή οποιαδήποτε άλλη μαλακή επιφάνεια. Ελληνικά - Σε θέσεις κοντά σε συναγερμούς πυρκαγιάς. - Σε θέσεις με θερμοκρασία περιβάλλοντος πάνω από 40 C/104 F. - Σε τοποθεσίες όπου το υψόμετρο είναι μεγαλύτερο από 1500 μέτρα/4920 πόδια πάνω από το επίπεδο της θάλασσας. 6. Σε χώρους όπου η παροχή ρεύματος ενδέχεται να παρουσιάζει διακύμανση ±10 V, συνιστάται η σύνδεση του προβολέα μέσω ενός σταθεροποιητή τάσης, προστατευτικού υπέρτασης ή αδιάλειπτης παροχής ισχύος (UPS) ανάλογα με την περίπτωση. 7. Μην πατάτε πάνω στον προβολέα και μην τοποθετείτε κανένα αντικείμενο πάνω του πόδια Σημαντικές πληροφορίες ασφαλείας 5

6 Ελληνικά 8. Μην αφήνετε υγρά δίπλα ή πάνω στον προβολέα. Τυχόν διείσδυση υγρών στο εσωτερικό του προβολέα θα προκαλέσουν ακύρωση της εγγύησης. Εάν ο προβολέας βραχεί, αποσυνδέστε τον από την παροχή και καλέστε τη BenQ για επισκευή του προβολέα. 11. Ο λαμπτήρας αναπτύσσει εξαιρετικά υψηλή θερμοκρασία στη διάρκεια λειτουργίας. Αφήστε τον προβολέα να ψυχθεί για περίπου 45 λεπτά πριν από την αφαίρεση του συγκροτήματος λαμπτήρα για αντικατάσταση. 9. Μην κοιτάζετε απευθείας στο φακό του προβολέα όταν είναι σε λειτουργία. Ενδέχεται να προκληθεί βλάβη στην όρασή σας. 12. Ο προβολέας αυτός έχει την ικανότητα προβολής ανεστραμμένων εικόνων για εγκατάσταση στην οροφή. Για την τοποθέτηση, χρησιμοποιήστε μόνο το κιτ τοποθέτησης οροφής της BenQ. 10. Μη χρησιμοποιείτε το λαμπτήρα του προβολέα όταν έχει υπερβεί πλέον την ονομαστική διάρκεια ζωής του. Η υπερβολική λειτουργία του λαμπτήρα όταν έχει υπερβεί πλέον την ονομαστική διάρκεια ζωής του ενδέχεται να προκαλέσει θραύση του λαμπτήρα σε σπάνιες περιπτώσεις. 13. Μην προσπαθήσετε ποτέ να αντικαταστήσετε το συγκρότημα λαμπτήρα πριν ψυχθεί ο προβολέας και αφού τον έχετε αποσυνδέσει από την παροχή ρεύματος. 6 Σημαντικές πληροφορίες ασφαλείας

7 14. ¼ταν πιστεύετε ότι απαιτείται συντήρηση ή επισκευή, παραδώστε τον προβολέα μόνο σε κατάλληλα ειδικευμένο τεχνικό. 15. Μην προσπαθήσετε να αποσυναρμολογήσετε τον προβολέα. Υπάρχουν επικίνδυνα υψηλές τάσεις στο εσωτερικό του, οι οποίες ενδέχεται να προκαλέσουν θάνατο σε περίπτωση επαφής με ηλεκτροφόρα εξαρτήματα. Το μόνο εξάρτημα που επιδέχεται συντήρηση από το χρήστη είναι ο λαμπτήρας, ο οποίος διαθέτει το δικό του αφαιρούμενο κάλυμμα. Βλ. σελίδα 67. Σε καμία περίπτωση δεν θα πρέπει να απασφαλίσετε ή να αφαιρέσετε άλλο κάλυμμα. Για το σέρβις, να απευθύνεστε μόνο σε κατάλληλα ειδικευμένο προσωπικό σέρβις. Σημείωση Παρακαλούμε φυλάξτε την αρχική συσκευασία για ενδεχόμενη μελλοντική αποστολή. Εάν χρειαστεί να συσκευάσετε τον προβολέα μετά από τη χρήση, ρυθμίστε το φακό προβολής σε κατάλληλη θέση, τοποθετήστε το προστατευτικό μαξιλαράκι γύρω από το φακό και εφαρμόστε μαζί τα μαξιλαράκια φακού και προβολέα για να αποφύγετε την πρόκληση ζημίας κατά τη μεταφορά. Συμπύκνωση υγρασίας Μη θέσετε ποτέ τον προβολέα σε λειτουργία, αμέσως μετά από τη μεταφορά του από ψυχρό χώρο σε θερμό χώρο. ¼ταν ο προβολέας εκτεθεί σε μια τέτοια μεταβολή θερμοκρασίας, η υγρασία ενδέχεται να συμπυκνωθεί σε κρίσιμα εσωτερικά εξαρτήματα. Για να αποφευχθεί πιθανή βλάβη του προβολέα, μη χρησιμοποιήσετε τον προβολέα για τουλάχιστον 2 ώρες, όταν υπάρξει απότομη αλλαγή θερμοκρασίας. Να αποφεύγετε τα πτητικά υγρά Μη χρησιμοποιείτε πτητικά υγρά, όπως εντομοκτόνα ή ορισμένους τύπους καθαριστικών, κοντά στον προβολέα. Μην αφήνετε να έρχονται σε επαφή με τον προβολέα για μεγάλο χρονικό διάστημα προϊόντα από πλαστικό ή καουτσούκ. Θα αφήσουν ίχνη στο φινίρισμα. Εάν ο καθαρισμός διενεργείται χρησιμοποιώντας πανί εμποτισμένο με χημικά, φροντίστε να ακολουθήσετε τις οδηγίες ασφαλείας του προϊόντος καθαρισμού. Απόρριψη Το προϊόν αυτό περιέχει τα εξής υλικά τα οποία είναι επιβλαβή για το ανθρώπινο σώμα και το περιβάλλον. Μόλυβδος, ο οποίος περιέχεται στην κασσιτεροκόλληση. Υδράργυρος, ο οποίος χρησιμοποιείται στο λαμπτήρα. Για την απόρριψη του προϊόντος ή των χρησιμοποιημένων λαμπτήρων, συμβουλευτείτε τις τοπικές αρχές προστασίας του περιβάλλοντος για τους ισχύοντες κανονισμούς. Ελληνικά Σημαντικές πληροφορίες ασφαλείας 7

8 Quick Start Guide Ελληνικά Επισκόπηση Περιεχόμενα συσκευασίας Αφαιρέστε προσεκτικά τη συσκευασία και επιβεβαιώστε ότι διαθέτετε τα ακόλουθα εξαρτήματα. Ορισμένα από τα εξαρτήματα, ενδέχεται να μην είναι διαθέσιμα ανάλογα με τη χώρα αγοράς. Ελέγξτε ανάλογα με τη χώρα αγοράς. Ορισμένα από τα αξεσουάρ ενδέχεται να διαφέρουν από χώρα σε χώρα. Η κάρτα εγγύησης παρέχεται μόνο σε ορισμένες χώρες. Για λεπτομερείς πληροφορίες, παρακαλούμε απευθυνθείτε στον αντιπρόσωπό σας. Προβολέας Τηλεχειριστήριο Μπαταρίες Κάρτα εγγύησης Digital Projector Εγχειρίδιο χρήσης σε CD Οδηγός γρήγορης εκκίνησης Καλώδιο ρεύματος Καλώδιο VGA 8 Επισκόπηση

9 Μπαταρίες τηλεχειριστηρίου 1. Για να ανοίξετε το κάλυμμα μπαταριών, γυρίστε ανάποδα το τηλεχειριστήριο, πιέστε με το δάχτυλο τη λαβή του καλύμματος και σπρώξτε το προς τα πάνω στην κατεύθυνση του βέλους, όπως υποδεικνύεται. Το κάλυμμα θα αφαιρεθεί. 2. Αφαιρέστε τυχόν υπάρχουσες μπαταρίες (εάν απαιτείται) και τοποθετήστε δύο νέες μπαταρίες τύπου ΑΑΑ τηρώντας την πολικότητα των μπαταριών, όπως υποδεικνύεται στη βάση της υποδοχής των μπαταριών. Το θετικό (+) αντιστοιχεί στο θετικό και το αρνητικό (-) στο αρνητικό. 3. Τοποθετήστε ξανά το κάλυμμα ευθυγραμμίζοντάς το με το περίβλημα και ωθώντας το στη θέση του. Σταματήστε μόλις ασφαλιστεί στη θέση του. Σημειώσεις για το χειρισμό των μπαταριών Μην ανακατεύετε παλιές μπαταρίες με νέες, ούτε να ανακατεύετε μπαταρίες διαφόρων τύπων μπαταριών. Μην αφήνετε το τηλεχειριστήριο και τις μπαταρίες σε υπερβολικά ζεστό και υγρό περιβάλλον όπως στην κουζίνα, στη σάουνα ή σε κλειστό αυτοκίνητο. Απορρίψτε τις χρησιμοποιημένες μπαταρίες σύμφωνα με τις οδηγίες του κατασκευαστή μπαταριών και τους τοπικούς κανονισμούς της χώρας σας. Εάν το τηλεχειριστήριο δεν πρόκειται να χρησιμοποιηθεί για παρατεταμένο χρονικό διάστημα, αφαιρέστε τις μπαταρίες για να αποφύγετε την πρόκληση ζημίας στο τηλεχειριστήριο λόγω πιθανής διαρροής των μπαταριών. Χειρισμός τηλεχειριστηρίου Ελληνικά Βεβαιωθείτε ότι δεν υπάρχει κάτι μεταξύ τηλεχειριστηρίου και αισθητήρων υπέρυθρων (IR) στον προβολέα που ενδέχεται να εμποδίζει τη δέσμη υπέρυθρων (IR) ακτίνων του τηλεχειριστηρίου, να φθάσει στον προβολέα. Η αποτελεσματική εμβέλεια του τηλεχειριστηρίου είναι έως και 8 μέτρα και υπό γωνία 30 μοιρών από το κέντρο της δέσμης υπέρυθρων (IR) ακτίνων. Να στρέφετε το τηλεχειριστήριο πάντα προς τον προβολέα, όμως οι περισσότερες οθόνες αντανακλούν τη δέσμη υπέρυθρων (IR) ακτίνων πίσω στον προβολέα. Τοποθέτηση του προβολέα στην οροφή Περίπου +30 Επιθυμούμε να έχετε μια ευχάριστη εμπειρία κατά τη χρήση του προβολέα BenQ, έτσι πρέπει να σας επιστήσουμε την προσοχή για την αποφυγή πρόκλησης βλάβης σε ανθρώπους και εξοπλισμό. Εάν σκοπεύετε να τοποθετήσετε τον προβολέα στην οροφή, σας συνιστούμε να χρησιμοποιήσετε το κατάλληλο κιτ τοποθέτησης στην οροφή της BenQ και να βεβαιωθείτε για την ασφαλή εγκατάσταση του. Εάν χρησιμοποιείτε ένα κιτ τοποθέτησης προβολέα μη BenQ στην οροφή, υπάρχει κίνδυνος πτώσης του προβολέα από την οροφή λόγω εσφαλμένης στήριξης εξαιτίας χρήσης βιδών ακατάλληλης διαμέτρου ή μήκους. Επισκόπηση 9

10 Ελληνικά Μπορείτε να αγοράσετε ένα κιτ τοποθέτησης προβολέα στην οροφή της BenQ από το σημείο αγοράς του προβολέα BenQ. Η BenQ συνιστά επίσης την αγορά ενός ξεχωριστού καλωδίου ασφαλείας συμβατού με την κλειδαριά Kensington και τη σωστή προσαρμογή του στην υποδοχή της κλειδαριάς Kensington του προβολέα και στο υποστήριγμα της βάσης οροφής. Αυτό θα επιτελέσει το ρόλο της δευτερεύουσας συγκράτησης του προβολέα σε περίπτωση που χαλαρώσει η προσαρμογή στη βάση στήριξης. Δυνατότητες προβολέα Ανάλυση WUXGA Ο προβολέας είναι συμβατός με HDTV με ανάλυση WUXGA, παρέχοντας εγγενή ανάλυση 1920 x 1200 pixels. (για το μοντέλο SU931) Υψηλή ποιότητα εικόνας Ο προβολέας παρέχει εξαιρετικής ποιότητας εικόνα λόγω της υψηλής ανάλυσης και της εξαιρετικής του φωτεινότητας σε λειτουργία οικιακού κινηματογράφου, υπέρ υψηλό λόγο αντίθεσης, ζωντανά χρώματα και πλούσια αναπαραγωγή της κλίμακας του γκρι. Υψηλή φωτεινότητα Ο προβολέας χαρακτηρίζεται από υπερυψηλή φωτεινότητα χρησιμοποιώντας μία μόνο λυχνία, επιτυγχάνοντας έτσι εξαιρετική ποιότητα εικόνας σε συνθήκες φωτισμού περιβάλλοντος και ξεπερνώντας σε απόδοση τους συνήθεις προβολείς μίας μόνο λυχνίας. Πλούσια κλίμακα του γκρι Ο προβολέας υποστηρίζει μια μεγάλη ποικιλία εισόδων σύνδεσης στον εξοπλισμό σας βίντεο και PC, όπως σύνθετο σήμα βίντεο, S-Video, HDMI, PC και ένα διεγέρτη εξόδου για σύνδεση με αυτοματοποιημένα συστήματα φωτισμού οθόνης και περιβάλλοντος. Μεγάλη ποικιλία εισόδων και μορφών βίντεο Ο προβολέας υποστηρίζει μια μεγάλη ποικιλία εισόδων σύνδεσης στον εξοπλισμό σας βίντεο και PC, περιλαμβάνοντας διαχωρισμένο σήμα βίντεο, σύνθετο σήμα βίντεο, HDMI, PC και ένα διεγέρτη εξόδου για σύνδεση με αυτοματοποιημένα συστήματα φωτισμού οθόνης και περιβάλλοντος. Υποστήριξη λειτουργίας 3D Ο προβολέας υποστηρίζει σήματα μορφής 3D και σας επιτρέπει να απολαμβάνετε ταινίες, βίντεο και αθλητικές εκδηλώσεις 3D με έναν πιο ρεαλιστικό τρόπο. Ενσωματωμένο πρότυπο διδασκαλίας Ο προβολέας συνοδεύεται από ενσωματωμένα πρότυπα διδασκαλίας, όπως σχηματισμός γραμμάτων, φύλλο εργασίας και πίνακα συντεταγμένων, που διευκολύνει την εκμάθηση. Διόρθωση προσαρμογής γωνιών νας ευέλικτος και βολικός τρόπος για διόρθωση της παραμόρφωσης εικόνας με την ανεξάρτητη προσαρμογή κάθε γωνίας μιας εικόνας κατά την προβολή σε περιορισμένο ή ανομοιόμορφο χώρο. 10 Επισκόπηση

11 Εξωτερική όψη προβολέα Μπροστινή και πάνω πλευρική όψη Πίσω και κάτω όψη Βλ. "Σύνδεση με εξοπλισμό βίντεο" στη σελίδα 21 για λεπτομέρειες σύνδεσης Πίνακας ελέγχου (Βλ. "Πίνακας ελέγχου" στη σελίδα 12 για λεπτομέρειες.) 2. Κάλυμμα μετατόπισης φακού 3. Κάλυμμα λαμπτήρα 4. Οπή εξαερισμού (εξαγωγή θερμού αέρα) 5. Προσαρμοζόμενα πέλματα 6. Φακός προβολής 7. Κάλυμμα φακού 8. Οπή εξαερισμού (εισαγωγή ψυχρού αέρα) 9. Μπροστινός αισθητήρας IR τηλεχειριστηρίου 10.Δακτύλιοι εστίασης και μεγέθυνσης 11.Πίσω αισθητήρας IR τηλεχειριστηρίου 12.Τζακ εισόδου LAN RJ45 13.Θύρα USB Mini-B 14.Θύρα USB Τύπου A 15.Θύρα HDMI-2 16.Θύρα HDMI-1/MHL 17.RGB (PC)/Τζακ εισόδου διαχωρισμένου σήματος βίντεο (YPbPr/YCbCr) 18.Τζακ εξόδου σήματος RGB 19.Θύρα ελέγχου RS-232 Χρησιμοποιείται για τη διασύνδεση με PC ή σύστημα ελέγχου/αυτοματοποίησης οικιακού κινηματογράφου. 20.Τζακ εισόδου S-Video Τζακ εισόδου βίντεο 21.Τζακ εισόδου ήχου (Α/Δ) 22.Τζακ εισόδου ήχου Τζακ εξόδου ήχου Τζακ μικροφώνου 23.Ακροδέκτης εξόδου 12VDC Χρησιμοποιείται για τη διέγερση εξωτερικών συσκευών, όπως μια ηλεκτρική οθόνη ή τον έλεγχο φωτισμού κ.λπ. Συμβουλευτείτε τον αντιπρόσωπό σας για τον τρόπο σύνδεσης αυτών των συσκευών. 24.Τζακ ρεύματος AC 25.Υποδοχή κλειδαριάς Kensington 26.Οπές στήριξης στην οροφή Ελληνικά Επισκόπηση 11

12 Ελληνικά Χειριστήρια και λειτουργίες Πίνακας ελέγχου Δακτύλιος εστίασης Ρυθμίζει την εστίαση της προβαλλόμενης εικόνας. 2. Δακτύλιος μεγέθυνσης Ρυθμίζει το μέγεθος της προβαλλόμενης εικόνας. 3. Κάλυμμα μετατόπισης φακού Πρόσβαση στο κουμπί μετατόπισης φακού. Βλ. "Μετατόπιση φακού προβολέα" στη σελίδα 20 για λεπτομέρειες. 4. MENU/EXIT Ενεργοποιεί και απενεργοποιεί το εμφανιζόμενο στην οθόνη μενού (OSD). Επιστρέφει στα προηγούμενα μενού OSD, εξέρχεται και αποθηκεύει όποιες αλλαγές έγιναν μέσω του εμφανιζόμενου στην οθόνη μενού (OSD). II POWER (ΙΣΧΎΣ) Εκτελεί την ίδια λειτουργία όπως ΙΣΧΎΣ στο τηλεχειριστήριο Εναλλάσσει την κατάσταση του προβολέα μεταξύ αναμονής και λειτουργίας / Αριστερά Μειώνει την τιμή διόρθωσης τραπεζίου οριζόντια. Μόλις ενεργοποιήσετε τη λειτουργία εμφάνισης στην οθόνη (OSD), μεταβείτε στο αριστερό στοιχείο. 7. MODE/ENTER ¼ταν η λειτουργία απεικόνισης στην οθόνη (OSD) είναι απενεργοποιημένη, επιλέγει διαδοχικά μια προεπιλεγμένη ρύθμιση εικόνας που είναι διαθέσιμη για κάθε είσοδο. ¼ταν η λειτουργία OSD είναι ενεργή, αναπαριστά το επιλεγμένο στοιχείο από το μενού OSD. 8. BLANK Χρησιμοποιείται για να διαγράψει την προβαλλόμενη εικόνα. 9. POWER (Ενδεικτική λυχνία ΤΡΟΦΟΔΟΣΙΑΣ) Ανάβει ή αναβοσβήνει όταν ο προβολέας βρίσκεται σε λειτουργία. 10.TEMP (Προειδοποιητική λυχνία ΘΕΡΜΟΚΡΑΣΙΑΣ) Ανάβει ή αναβοσβήνει όταν ο προβολέας υπερθερμανθεί. 11. LAMP (Φωτεινή ένδειξη ΛΑΜΠΑ) Ανάβει ή αναβοσβήνει όταν η λάμπα του προβολέα παρουσιάσει κάποιο πρόβλημα. 12.AUTO Προσδιορίζει αυτόματα τους βέλτιστους χρονισμούς εικόνας για την εμφανιζόμενη εικόνα από πηγή υπολογιστή. 13. / Επάνω Αυξάνει την τιμή διόρθωσης τραπεζίου κάθετα. Μόλις ενεργοποιήσετε τη λειτουργία εμφάνισης στην οθόνη (OSD - On-Screen Display), μεταβείτε στο πρώτο στοιχείο στο επάνω μέρος. 12 Επισκόπηση

13 14. / Δεξιά Αυξάνει την τιμή διόρθωσης τραπεζίου οριζόντια. Μόλις ενεργοποιήσετε τη λειτουργία εμφάνισης στην οθόνη (OSD), μεταβείτε στο αριστερό στοιχείο. 15.SOURCE Μεταβαίνει στην επόμενη πηγή. 16. / Κάτω Μειώνει την τιμή διόρθωσης τραπεζίου κάθετα. Μόλις ενεργοποιήσετε τη λειτουργία εμφάνισης στην οθόνη (OSD), μεταβείτε στο επόμενο στοιχείο. Ελληνικά Επισκόπηση 13

14 Ελληνικά Τηλεχειριστήριο Ισχύς ON/OFF Εναλλάσσει την κατάσταση του προβολέα μεταξύ αναμονής και λειτουργίας. 2. Πλήκτρα επιλογής πηγής Επιλέγει μια πηγή εισόδου για προβολή. 3. MENU/EXIT Ενεργοποιεί το μενού απεικόνισης στην οθόνη (OSD). Επιστρέφει στο προηγούμενο μενού OSD, εξέρχεται και αποθηκεύει τις ρυθμίσεις μενού. 4. Πλήκτρα βέλους/τραπεζοειδούς παραμόρφωσης (Αριστερά /, Πάνω /, Δεξιά /, Κάτω / ) Μετακινεί την τρέχουσα επιλογή του εμφανιζόμενου στην οθόνη μενού (OSD) στην κατεύθυνση του βέλους που πιέζεται όταν το μενού OSD είναι ενεργοποιημένο. Διορθώνει χειροκίνητα παραμορφωμένες εικόνες που προκαλούνται λόγω προβολής υπό γωνία. 5. MODE/ENTER Ενεργοποιεί το επιλεγμένο στοιχείο μενού από το μενού απεικόνισης στην οθόνη (OSD). Ανάλογα με την είσοδο σήματος που χρησιμοποιείται, επιλέγεται μια διαθέσιμη λειτουργία εικόνας Αφορά την Ιαπωνία μόν 6. ECO BLANK Χρησιμοποιείται για να διαγράψει την προβαλλόμενη εικόνα. 7. LASER Εκπέμπει ορατό φως δείκτη λέιζερ για τους σκοπούς μια παρουσίασης. Δεν διατίθεται στην Ιαπωνία. 8. QUICK INSTALL Εμφανίζει τη σελίδα γρήγορης εγκατάστασης. Αυτό το πλήκτρο είναι "TEST" για τηλεχειριστήρια στην Ιαπωνία. Η λειτουργία του είναι ίδια όπως και η Γρήγορη εγκατάσταση. 9. FREEZE Παγώνει την προβαλλόμενη εικόνα. 10. NETWORK SETTING Εισάγονται απευθείας οι ρυθμίσεις δικτύου. 11. Πλήκτρα αριθμών Εισάγονται αριθμοί στις ρυθμίσεις δικτύου. Όταν θα σας ζητηθεί η εισαγωγή του κωδ. πρόσβασης, δεν μπορείτε να πιέσετε τα αριθμητικά πλήκτρα 1, 2, 3, AUTO Προσδιορίζει αυτόματα τους βέλτιστους χρονισμούς εικόνας για την προβαλλόμενη εικόνα. 13. SOURCE Επιλέγει μια πηγή εισόδου για προβολή. 14.VOLUME+/VOLUME- Ρυθμίζει το επίπεδο ήχου. 15.BRIGHTNESS Ρυθμίζει τη φωτεινότητα. 16.CONTRAST Ρυθμίζει την αντίθεση. 17. MUTE Εναλλάσσει τον ήχο προβολέα μεταξύ ενεργοποίησης και απερνεργοποίησης. 18.ASPECT Επιλέγει τις αναλογίες εικόνας προβολής. 19.LAMP MODE Επιλέγει την επιθυμητή λειτουργία λυχνίας. 14 Επισκόπηση

15 Λειτουργία LASER δείκτη Ο δείκτης λέιζερ είναι ένα βοήθημα παρουσιάσεων για επαγγελματίες. Εκπέμπει ακτίνα κόκκινου φωτός όταν τον πιέσετε και η ένδειξη ανάβει με κόκκινο χρώμα. Ελληνικά Ο δείκτης λέιζερ δεν είναι παιχνίδι. Οι γονείς θα πρέπει να έχουν υπόψη τους κινδύνους της ενέργειας λέιζερ και να φυλάσσουν το τηλεχειριστήριο μακριά από τα παιδιά. Μην κοιτάζετε απευθείας μέσα στη θυρίδα από την οποία εξέρχεται το φως λέιζερ και να μην στρέφετε τη δέσμη του φωτός λέιζερ πάνω σε εσάς ή άλλους. Ανατρέξτε στα προειδοποιητικά μηνύματα στο πίσω μέρος του τηλεχειριστηρίου πριν από τη χρήση. Η λειτουργία PIP δεν διατίθεται στο συγκεκριμένο μοντέλο. Οι λειτουργίες των πλήκτρων COMPUTER 2 και COMPO 2 δεν είναι διαθέσιμες για αυτό το μοντέλο. Επισκόπηση 15

16 Ελληνικά Τοποθέτηση του προβολέα Επιλογή μιας θέσης Ο προβολέας είναι σχεδιασμένος για εγκατάσταση σε μία από τέσσερις πιθανές θέσεις εγκατάστασης. Η διάταξη του δωματίου ή οι προσωπικές προτιμήσεις θα υποδείξουν τη θέση εγκατάστασης που θα επιλέξετε. Λάβετε υπόψη σας το μέγεθος και τη θέση της οθόνης, τη θέση της κατάλληλης παροχής ρεύματος, καθώς και τη θέση και την απόσταση ανάμεσα στον προβολέα και τον υπόλοιπο εξοπλισμό. 1. Μπροστά: Επιλέξτε αυτή τη θέση με τον προβολέα τοποθετημένο κοντά στο πάτωμα μπροστά από την οθόνη. Αυτός είναι ο πιο συνηθισμένος τρόπος για την τοποθέτηση του προβολέα και για γρήγορη εγκατάσταση και φορητότητα. 3. Πίσω: Επιλέξτε αυτή τη θέση με τον προβολέα τοποθετημένο κοντά στο πάτωμα πίσω από την οθόνη. Σημειώστε ότι απαιτείται ειδική οθόνη οπίσθιας προβολής. *Επιλέξτε Πίσω μετά την ενεργοποίηση του προβολέα. 2. Οροφή, μπροστά: Επιλέξτε αυτή τη θέση με τον προβολέα κρεμασμένο από την οροφή μπροστά από την οθόνη. Αγοράστε το κιτ τοποθέτησης προβολέα στην οροφή της BenQ από τον αντιπρόσωπο σας για να τοποθετήσετε τον προβολέα στην οροφή. *Επιλέξτε Οροφή, μπροστά μετά την ενεργοποίηση του προβολέα. 4. Οροφή, πίσω: Επιλέξτε αυτή τη θέση με τον προβολέα κρεμασμένο από την οροφή πίσω από την οθόνη. Σημειώστε ότι απαιτείται ειδική οθόνη οπίσθιας προβολής καθώς και το κιτ τοποθέτησης προβολέα στην οροφή της BenQ για τη συγκεκριμένη θέση τοποθέτησης. *Επιλέξτε Οροφή, πίσω μετά την ενεργοποίηση του προβολέα. *Για ρύθμιση της θέσης προβολέα: 1. Πιέστε MENU/EXIT και στη συνέχεια πιέστε / μέχρι να επισημανθεί το μενού ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ : Βασική. 2. Πιέστε / για να επισημάνετε την επιλογή Εγκατάσταση προβολέα και πιέστε / μέχρι να επιλεχθεί η σωστή θέση. 16 Τοποθέτηση του προβολέα

17 Επίτευξη του επιθυμητού μεγέθους εικόνας προβολής Η απόσταση από το φακό του προβολέα έως την οθόνη, η ρύθμιση μεγέθυνσης και η διαμόρφωση βίντεο επηρεάζουν το προβαλλόμενο μέγεθος εικόνας. Τα διαγράμματα των σελίδων 18 έως 19 παρέχουν συστάσεις σχετικά με τις αποστάσεις προβολής και τα μεγέθη οθόνης. Ο προβολέας αυτός είναι εξοπλισμένος με κινητό φακό. Βλ. "Μετατόπιση φακού προβολέα" στη σελίδα 20 για λεπτομέρειες. Μπορείτε να ανατρέξετε στα διαγράμματα στις σελίδες 18 έως 19 για τις τιμές κάθετης μετατόπισης στους πίνακες διαστάσεων που έχουν μετρηθεί όταν ο φακός έχει μετατοπιστεί πλήρως στην επάνω ή στην κάτω θέση. Εάν τοποθετήσετε τον προβολέα σε διαφορετική θέση (σε σχέση με αυτή που συνιστάται), θα πρέπει να του δώσετε κλίση προς τα επάνω ή προς τα κάτω ώστε να κεντράρετε την εικόνα στην οθόνη. Σε αυτές τις περιπτώσεις, θα παρουσιαστεί κάποια παραμόρφωση εικόνας. Χρησιμοποιήστε τη λειτουργία των πλήκτρων τραπεζοειδούς παραμόρφωσης για να διορθώσετε την παραμόρφωση. Βλ. "Διόρθωση παραμόρφωσης εικόνας" στη σελίδα 31 για λεπτομέρειες. Ελληνικά Τοποθέτηση του προβολέα 17

18 Ελληνικά Διαστάσεις προβολής Εγκατάσταση για οθόνη με αναλογίες εικόνας 16:10 Εγκατάσταση στο πάτωμα Εγκατάσταση στο ταβάνι <A> <B> <F> <G> <A> <E> <B> <D> <C> <F>: Οθόνη <E> <D> <G>: Κέντρο φακού <C> <F>: Οθόνη <F> <G> <G>: Κέντρο φακού SU931 Οι αναλογίες οθόνης είναι 16:10 και η προβαλλόμενη εικόνα έχει αναλογίες 16:10 Διαστάσεις οθόνης Απόσταση προβολής <D> [cm] Κατώτερη/ Διαγώνιος <Α> [ίντσες (mm)] Ύψος <B> [cm] Πλάτος <C> [cm] Ελαχ. απόσταση Μέση Μέγ. απόσταση Ανώτερη θέση φακού <E> [cm] 60 (1524) ,0 70 (1778) ,7 80 (2032) ,4 90 (2286) ,1 100 (2540) ,7 110 (2794) ,4 120 (3048) ,1 130 (3302) ,8 140 (3556) ,4 150 (3810) ,1 160 (4064) ,8 170 (4318) ,4 180 (4572) ,1 190 (4826) ,8 200 (5080) ,5 240 (6096) ,2 Εάν έχετε μια οθόνη με αναλογίες 16:10 και η μετρηθείσα απόσταση προβολής είναι 4,5 m (450 cm), η πλησιέστερη αντιστοιχία στη στήλη "Μέση" του πίνακα παραπάνω είναι 450 cm. Εάν κοιτάξετε κατά μήκος αυτής της γραμμής θα δείτε ότι απαιτείται οθόνη 150 ιντσών. Εάν εξετάσετε τις τιμές ελάχιστης και μέγιστης απόστασης προβολής στις στήλες "Απόσταση προβολής <D> [cm]" του πίνακα παραπάνω υποδεικνύεται ότι η μετρηθείσα απόσταση προβολής 4,5 m ταιριάζει επίσης σε οθόνες μεγέθους 130 και 140 ιντσών, όπως και σε οθόνες μεγέθους 160 έως 190 ιντσών. Ο προβολέας μπορεί να ρυθμιστεί (χρησιμοποιώντας τον έλεγχο μεγέθυνσης) σε αυτά τα διαφορετικά μεγέθη οθόνης στην απόσταση προβολής. Οι παραπάνω μετρήσεις είναι κατά προσέγγιση και ενδέχεται να διαφέρουν ελαφρώς από τις πραγματικές μετρήσεις. Αναφέρονται μόνο τα συνιστώμενα μεγέθη οθόνης. Εάν το μέγεθος της οθόνης σας δεν βρίσκεται στον παραπάνω πίνακα, απευθυνθείτε στον αντιπρόσωπό σας για βοήθεια. 18 Τοποθέτηση του προβολέα

19 Εγκατάσταση για αναλογίες οθόνης 4:3 Εγκατάσταση στο δάπεδο Εγκατάσταση στην οροφή <A> <B> <A> <D> <F> <E> <G> Ελληνικά <G> <F>: Οθόνη <C> <E> <D> <G>: Κέντρο φακού <C> <F>: Οθόνη <B> <F> <G>: Κέντρο φακού SX930 Οι αναλογίες οθόνης είναι 4:3 και η προβαλλόμενη εικόνα είναι 4:3 Διαστάσεις οθόνης Απόσταση προβολής <D> [cm] Κατώτερη/ Διαγώνιος <Α> [ίντσες (mm)] Ύψος <B> [cm] Πλάτος <C> [cm] Ελαχ. απόσταση Μέση Μέγ. απόσταση Ανώτερη θέση φακού <E> [cm] 60 (1524) ,4 70 (1778) ,3 80 (2032) ,2 90 (2286) ,1 100 (2540) ,1 110 (2794) ,0 120 (3048) ,9 130 (3302) ,8 140 (3556) ,7 150 (3810) ,6 160 (4064) ,5 170 (4318) ,4 180 (4572) ,3 190 (4826) ,2 200 (5080) ,1 250 (6350) ,6 300 (7620) ,2 Εάν έχετε μια οθόνη με αναλογίες 4:3 και η μετρηθείσα απόσταση προβολής είναι 4,0 m (400 cm), η πλησιέστερη αντιστοιχία στη στήλη "Μέση" του πίνακα παραπάνω είναι 397 cm. Εάν κοιτάξετε κατά μήκος αυτής της γραμμής θα δείτε ότι απαιτείται οθόνη 100 ιντσών. Εάν εξετάσετε τις τιμές ελάχιστης και μέγιστης απόστασης προβολής στις στήλες "Απόσταση προβολής <D> [cm]" του πίνακα παραπάνω υποδεικνύεται ότι η μετρηθείσα απόσταση προβολής 4,0 m ταιριάζει επίσης σε οθόνες μεγέθους 90, 110, 120 και 130 ιντσών. Ο προβολέας μπορεί να ρυθμιστεί (χρησιμοποιώντας τον έλεγχο μεγέθυνσης) σε αυτά τα διαφορετικά μεγέθη οθόνης στην απόσταση προβολής. Οι παραπάνω μετρήσεις είναι κατά προσέγγιση και ενδέχεται να διαφέρουν ελαφρώς από τις πραγματικές μετρήσεις. Αναφέρονται μόνο τα συνιστώμενα μεγέθη οθόνης. Εάν το μέγεθος της οθόνης σας δεν βρίσκεται στον παραπάνω πίνακα, απευθυνθείτε στον αντιπρόσωπό σας για βοήθεια. Τοποθέτηση του προβολέα 19

20 Ελληνικά Μετατόπιση φακού προβολέα Ο έλεγχος μετατόπισης του φακού παρέχει ευελιξία κατά την εγκατάσταση του προβολέα. Επιτρέπει την τοποθέτηση του προβολέα εκτός του κέντρου της οθόνης. Η μετατόπιση του φακού εκφράζεται ως το ποσοστό του ύψους ή του πλάτους της προβαλλόμενης εικόνας. Υπολογίζεται σαν μια μετατόπιση από το κάθετο ή το οριζόντιο κέντρο της προβαλλόμενης εικόνας. Μπορείτε να μετατοπίσετε το φακό προβολής κάθετα εντός του επιτρεπτού εύρους ανάλογα με την επιθυμητή θέση της εικόνας. Για SU931, η μέγιστη κάθετη μετατόπιση είναι 2,5% από το κάθετο κέντρο. Για SX930, η μέγιστη κάθετη μετατόπιση είναι 5% από το κάθετο κέντρο. Για να μετατοπίσετε το φακό προβολής: 1. Πιέστε για να ανοίξετε το κάλυμμα του προβολέα και να δείτε το κουμπί μετατόπισης φακού. 2. Γυρίστε το κουμπί δεξιόστροφα ή αριστερόστροφα μέχρι να τοποθετηθεί η οθόνη εκεί όπου θέλετε. Μόλις σταθεροποιηθεί η θέση της οθόνης 1 2 Μόλις σταθεροποιηθεί η θέση της οθόνης Κέντρο φακού 1 2 Κάθετη μετατόπιση Μετατόπιση Για να αποτρέψετε την πρόκληση ζημίας στη διάταξη μετατόπισης φακού, γυρίστε το κατσαβίδι αργά και με προσοχή. Η ρύθμιση μετατόπισης του φακού δεν θα έχει ως αποτέλεσμα την υποβάθμιση της ποιότητας εικόνας. Στην απίθανη περίπτωση που παρουσιαστεί παραμόρφωση εικόνας, ανατρέξτε στην ενότητα "Ρύθμιση της προβαλλόμενης εικόνας" στη σελίδα 30 για λεπτομέρειες. 20 Τοποθέτηση του προβολέα

21 Σύνδεση με εξοπλισμό βίντεο Μπορείτε να συνδέσετε τον προβολέα σε οποιοδήποτε τύπο εξοπλισμού βίντεο, όπως μια συσκευή αναπαραγωγής DVD ή Blu-ray, ψηφιακό δέκτη, καλωδιακό ή δορυφορικό αποκωδικοποιητή, κονσόλα βιντεοπαιχνιδιών ή ψηφιακή κάμερα. Μπορείτε επίσης να τον συνδέσετε με έναν επιτραπέζιο ή φορητό PC ή ένα σύστημα Apple Macintosh. Μπορείτε, επίσης, να συνδέσετε τον προβολέα σε μια συσκευή πηγής χρησιμοποιώντας μία από τις μεθόδους σύνδεσης, ωστόσο κάθε μία παρέχει διαφορετικό επίπεδο ποιότητας βίντεο. Η μέθοδος που θα επιλέξετε κατά πάσα πιθανότητα θα βασίζεται στη διαθεσιμότητα των αντίστοιχων ακροδεκτών στον προβολέα και τη συσκευή βίντεο που χρησιμοποιείται ως πηγή, όπως περιγράφεται παρακάτω: Ελληνικά Όνομα ακροδέκτη Εμφάνιση ακροδέκτη Παραπομπή Ποιότητα εικόνας HDMI/MHL "Σύνδεση συσκευών HDMI" στη σελίδα 21 "Σύνδεση συσκευών MHL" στη σελίδα 22 Βέλτιστη S-Video "Σύνδεση συσκευών S-Video" στη σελίδα 22 Καλή Video "Σύνδεση συσκευών βίντεο" στη σελίδα 23 Κανονική Computer (D-SUB) "Σύνδεση ενός υπολογιστή" στη σελίδα 23 Καλύτερη Προετοιμασία Όταν συνδέετε μια πηγή σήματος στον προβολέα, βεβαιωθείτε ότι: 1. χετε απενεργοποιήσει όλο τον εξοπλισμό πριν πραγματοποιήσετε οποιαδήποτε σύνδεση. 2. Χρησιμοποιείτε μόνο το σωστό τύπο καλωδίων για κάθε πηγή με το σωστό τύπο βυσμάτων. 3. ¼λα τα βύσματα των καλωδίων έχουν τοποθετηθεί σωστά στις υποδοχές του εξοπλισμού. Σημειώστε ότι όλα τα καλώδια που εμφανίζονται στα ακόλουθα διαγράμματα σύνδεσης δεν είναι δυνατόν να παρασχεθούν μαζί με τον προβολέα (Βλέπε "Περιεχόμενα συσκευασίας" στη σελίδα 8 για λεπτομέρειες). Τα περισσότερα καλώδια διατίθενται στο εμπόριο από καταστήματα ηλεκτρονικών. Σύνδεση συσκευών HDMI Η σύνδεση HDMI (High-Definition Multimedia Interface) υποστηρίζει τη μετάδοση ασυμπίεστων δεδομένων βίντεο μεταξύ συμβατών συσκευών όπως δέκτες DTV, συσκευές αναπαραγωγής DVD ή Blu-ray και οθονών, μέσω ενός μόνο καλωδίου. Παρέχει καθαρή ψηφιακή θέαση και ακουστική εμπειρία. Θα πρέπει να χρησιμοποιείτε ένα καλώδιο HDMI όταν συνδέετε τον προβολέα με μια συσκευή HDMI. Συσκευή HDMI: Συσκευή αναπαραγωγής DVD, ψηφιακός δέκτης, κ.λπ. Για να βεβαιωθείτε ότι έχετε επιλέξει το σωστό τύπο πηγής εισόδου για το σήμα HDMI, ανατρέξτε στην περιγραφή "Μορφή HDMI" στη σελίδα 59 για περισσότερες λεπτομέρειες. Καλώδιο HDMI Σύνδεση με εξοπλισμό βίντεο 21

22 Ελληνικά Σύνδεση συσκευών MHL MHL (Mobile High-definition Link) υποστηρίζει μετάδοση μη συμπιεσμένου βίντεο HD (1080/30p) και ήχου (ήχος surround 7.1) μεταξύ συμβατών συσκευών όπως smartphone, tablet και άλλες κινητές συσκευές. Παρέχει καθαρή ψηφιακή θέαση και ακουστική εμπειρία. Θα πρέπει να χρησιμοποιήσετε καλώδιο MHL κατά τη σύνδεση του προβολέα με συσκευές MHL. Συσκευή MHL: Smartphone, Tablet, κ.λπ. Καλώδιο MHL Δεν είναι όλες οι κινητές συσκευές συμβατές με MHL. Απευθυνθείτε στον κατασκευαστή της κινητής συσκευής για να επαληθεύσετε τη συμβατότητα MHL της συσκευής σας. Σύνδεση συσκευών S-Video Συνδέστε τον προβολέα στη συσκευή S-Video με ένα καλώδιο S-Video. Οι συνδέσεις ήχου παρέχονται για πληροφοριακούς λόγους και μόνο. Μπορείτε, επίσης, να συνδέσετε ένα ξεχωριστό καλώδιο ήχου σε κατάλληλο ενισχυτή ήχου. Εξοπλισμός εικόνας ήχου (AV): Συσκευή αναπαραγωγής DVD, ψηφιακός δέκτης, βιντεοκάμερα, κ.λπ. Ηχεία Καλώδιο ήχου Καλώδιο S-Video 22 Σύνδεση με εξοπλισμό βίντεο

23 Σύνδεση συσκευών βίντεο Οι συνδέσεις ήχου παρέχονται για πληροφοριακούς λόγους και μόνο. Μπορείτε, επίσης, να συνδέσετε το ξεχωριστό καλώδιο ήχου σε κατάλληλο ενισχυτή ήχου. Ελληνικά Εξοπλισμός εικόνας ήχου (AV) Καλώδιο ήχου or Καλώδιο βίντεο Ηχεία Καλώδιο ήχου Εάν έχετε πραγματοποιήσει ήδη μια σύνδεση διαχωρισμένου σήματος βίντεο μεταξύ προβολέα και συσκευής πηγής βίντεο, δεν χρειάζεται να συνδέσετε ξανά αυτή τη συσκευή χρησιμοποιώντας σύνδεση σύνθετου σήματος βίντεο, διότι αυτή θα είναι μια περιττή δεύτερη σύνδεση κατώτερης ποιότητας εικόνας. Εάν η επιλεγμένη εικόνα βίντεο δεν εμφανίζεται μετά την ενεργοποίηση του προβολέα και έχει επιλεχθεί η σωστή πηγή βίντεο, ελέγξτε ότι η συσκευή πηγής βίντεο είναι ενεργοποιημένη και λειτουργεί κανονικά. Ελέγξτε επίσης ότι τα καλώδια σήματος έχουν συνδεθεί σωστά. Σύνδεση ενός υπολογιστή Συνδέστε τον προβολέα με έναν υπολογιστή μέσω ενός καλωδίου VGA. Καλώδιο ήχου Φορητός ή επιτραπέζιος υπολογιστής Καλώδιο VGA Ηχεία Καλώδιο ήχου Πολλοί φορητοί υπολογιστές δεν ενεργοποιούν τις εξωτερικές τους θύρες βίντεο όταν συνδέονται με ένα προβολέα. Συνήθως ένας συνδυασμός πλήκτρων όπως Fn + F3 ή το πλήκτρο CRT/LCD ενεργοποιεί ή απενεργοποιεί την εξωτερική προβολή. Προσδιορίστε το λειτουργικό πλήκτρο CRT/LCD ή ένα λειτουργικό πλήκτρο με το σύμβολο του μόνιτορ στο φορητό υπολογιστή. Πιέστε ταυτόχρονα Fn και το λειτουργικό πλήκτρο. Ανατρέξτε στις πληροφορίες του φορητού σας υπολογιστή για να ανακαλύψετε το συνδυασμό πλήκτρων του φορητού σας υπολογιστή. Σύνδεση με εξοπλισμό βίντεο 23

24 Ελληνικά Σύνδεση ενός μόνιτορ Εάν θέλετε να προβάλλετε την παρουσίαση από πολύ κοντά σε ένα μόνιτορ όπως και στην οθόνη και ο προβολέας διαθέτει το βύσμα MONITOR OUT, μπορείτε να συνδέσετε το βύσμα εξόδου του σήματος MONITOR OUT στον προβολέα. ή Καλώδιο VGA Καλώδιο VGA σε DVI Το MONITOR OUT λειτουργεί μόνο όταν πραγματοποιηθεί κατάλληλη σύνδεση εισόδου D-Sub με το βύσμα Η/Υ. Εάν θέλετε να χρησιμοποιήσετε αυτή τη μέθοδο σύνδεσης όταν ο προβολέας είναι σε λειτουργία αναμονής, βεβαιωθείτε ότι η λειτουργία Έξοδος οθόνης είναι ενεργοποιημένη στο μενού ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ : Για προχωρημένους. Βλέπε "Έξοδος οθόνης" στη σελίδα 62 για λεπτομέρειες. 24 Σύνδεση με εξοπλισμό βίντεο

25 Χρησιμοποιώντας τον προβολέα Ελληνικά Προετοιμασία 1. Συνδέστε στην πρίζα και ενεργοποιήστε όλο το συνδεδεμένο εξοπλισμό. 2. Εάν δεν είναι συνδεδεμένος, τοποθετήστε το παρεχόμενο καλώδιο τροφοδοσίας στην είσοδο AC στο πίσω μέρος του προβολέα. 3. Συνδέστε το καλώδιο τροφοδοσίας σε μια πρίζα. Χρησιμοποιήστε τα γνήσια αξεσουάρ (π.χ. καλώδιο τροφοδοσίας) μόνο με τη συσκευή για να αποφύγετε πιθανούς κινδύνους όπως ηλεκτροπληξία και φωτιά. Ενεργοποίηση του προβολέα Ακολουθήστε τα παρακάτω βήματα 1. Βεβαιωθείτε ότι η ενδεικτική λυχνία τροφοδοσίας είναι πορτοκαλί μετά την παροχή ισχύος. 2. Πατήστε ΙΣΧΎΣ στον προβολέα ή ON στο τηλεχειριστήριο για να ενεργοποιήσετε τον προβολέα. Μόλις ανάψει η λάμπα, θα ακουστεί ένας "Τόνος ενεργοποίησης". Για να απενεργοποιήσετε το κουδούνισμα, βλέπε "Απενεργοποίηση Κουδούνισμα ενεργ./απενεργ." στη σελίδα 44 για λεπτομέρειες. 3. Οι ανεμιστήρες θα αρχίσουν να λειτουργούν και η εικόνα έναρξης θα εμφανιστεί στην οθόνη για μερικά δευτερόλεπτα στη διάρκεια της προθέρμανσης. Ο προβολέας δεν θα ανταποκριθεί σε επιπλέον εντολές κατά τη διάρκεια της προθέρμανσης. 4. Εάν σας ζητηθεί κωδικός πρόσβασης, πιέστε τα πλήκτρα με τα βέλη για να εισάγετε έναν εξαψήφιο κωδικό πρόσβασης. Βλέπε "Αξιοποίηση της λειτουργίας κωδικού πρόσβασης" στη σελίδα 28 για λεπτομέρειες. 5. Πιέστε ένα από τα πλήκτρα SOURCE στο τηλεχειριστήριο ή SOURCE στον προβολέα επανειλημμένα μέχρι να επιλεχθεί το επιθυμητό σήμα. Βλέπε "Επιλογή πηγής εισόδου" στη σελίδα 26 για λεπτομέρειες. 6. Εάν η οριζόντια συχνότητα της πηγής εισαγωγής υπερβαίνει το εύρος του προβολέα, το μήνυμα "Χωρίς σήμα" θα εμφανιστεί στην οθόνη. Το μήνυμα αυτό θα παραμείνει στην οθόνη μέχρι να επιλέξετε την κατάλληλη πηγή εισόδου. Εάν επιχειρήσετε να εκκινήσετε τον προβολέα αμέσως μετά από την απενεργοποίηση, οι ανεμιστήρες ενδέχεται να λειτουργήσουν για μερικά λεπτά ώστε να πραγματοποιηθεί ψύξη. Πιέστε II Ισχύς ξανά για εκκίνηση του προβολέα μόλις διακοπεί η λειτουργία των ανεμιστήρων και ανάψει η πορτοκαλί ενδεικτική λυχνία παροχής ρεύματος. Χρησιμοποιώντας τον προβολέα 25

26 Ελληνικά Επιλογή πηγής εισόδου Ο προβολέας μπορεί να συνδεθεί ταυτόχρονα με πολλαπλό εξοπλισμό. ¼ταν ο προβολέας ενεργοποιηθεί για πρώτη φορά, θα προσπαθήσει να επανασυνδεθεί με την πηγή εισόδου με την οποία ήταν συνδεδεμένος κατά την απενεργοποίησή του. Για να επιλέξετε την πηγή βίντεο: Χρησιμοποιώντας το τηλεχειριστήριο Πιέστε ένα από τα πλήκτρα SOURCE στο τηλεχειριστήριο. Χρησιμοποιώντας το μενού OSD Πιέστε SOURCE, στη συνέχεια πιέστε / μέχρι να επιλεγεί το επιθυμητό σήμα και μετά πιέστε MODE/ENTER. Μόλις ανιχνευθεί, η πληροφορία της επιλεγμένης πηγής θα εμφανιστεί για δευτερόλεπτα στην οθόνη. Εάν υπάρχουν πολλαπλά κομμάτια εξοπλισμού συνδεδεμένα με τον προβολέα, μπορείτε να επιστρέψετε στην μπάρα επιλογής πηγής για να αναζητήσετε άλλα σήματα. Χρήση του Γρήγορη αναζήτηση Εάν θέλετε ο προβολέας να εκτελεί αυτόματη αναζήτηση των διαθέσιμων σημάτων: 1. Πιέστε MENU/EXIT για να ενεργοποιήσετε το μενού OSD. 2. Πιέστε / για να επισημάνετε το μενού Πηγή. 3. Πιέστε για να επισημάνετε το μενού Γρήγορη αναζήτηση. 4. Πιέστε / για εναλλαγή της λειτουργίας Ενεργό. ΣΗΜΕΙΩΣΗ: Κατά την αυτόματη ανίχνευση μιας έγκυρης πηγής εισόδου, ο προβολέας ανιχνεύει τα διαθέσιμα σήματα ακολουθώντας τη σειρά από επάνω προς τα κάτω όπως εμφανίζεται στη μπάρα επιλογής πηγής. 26 Χρησιμοποιώντας τον προβολέα

27 Χρήση των μενού Ο προβολέας είναι εξοπλισμένος με πολύγλωσσα εμφανιζόμενα επί της οθόνης μενού (OSD) για τη πραγματοποίηση διαφόρων ρυθμίσεων. Ελληνικά Παρακάτω εμφανίζεται μια γενική επισκόπηση του μενού OSD. Τα στιγμιότυπα οθόνης OSD παρακάτω παρατίθενται για ενδεικτικούς λόγους και μόνο και ενδέχεται να διαφέρουν από το πραγματικό σχέδιο. Εικονίδιο βασικού μενού Κύριο μενού ΕΙΚΟΝΑ Επισήμανση Λειτ. φωτογραφίας Λειτουργία αναφοράς Κινηματογράφος Κινηματογράφος Υπομενού Φωτεινότητα Αντίθεση Χρώμα Κατάσταση Απόχρωση 0 Ευκρίνεια 3 Τρέχουσα πηγή εισόδου Προηγμένα... Μετονομ χρήστη Επαναφορά ρυθμίσεων εικόνας Βίντεο MENU Έξοδος Πιέστε MENU/EXIT για να επιστρέψετε στην προηγούμενη σελίδα ή για έξοδο. Για να χρησιμοποιήσετε τα μενού OSD, ορίστε το μενού OSD στη γλώσσα της επιλογής σας. 1. Πιέστε MENU/EXIT για να ενεργοποιήσετε το μενού OSD. ΕΙΚΟΝΑ Λειτ. φωτογραφίας Λειτουργία αναφοράς Φωτεινότητα 50 Αντίθεση 50 Χρώμα 50 Απόχρωση 0 Ευκρίνεια 3 Προηγμένα... Μετονομ χρήστη Επαναφορά ρυθμίσεων εικόνας Βίντεο Κινηματογράφος Κινηματογράφος 2. Χρησιμοποιήστε το πλήκτρο / για να επισημάνετε το μενού ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ : Βασική. Γλώσσα Εγκατάσταση προβολέα Ρυθμίσεις μενού Ρυθμίσεις λειτουργίας MENU ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ : Βασική Μπροστά Έξοδος 3. Πιέστε για να επισημάνετε το στοιχείο Γλώσσα και πιέστε MODE/ ENTER, ώστε να εμφανιστεί η λίστα γλωσσών. ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ : Βασική Γλώσσα Εγκατάσταση προβολέα Ρυθμίσεις μενού Ρυθμίσεις λειτουργίας Απομακρυσμένος δέκτης Κλείδ. πλήκτ. πίν. Χρώμα φόντου Αρχική οθόνη Πρότυπο δοκ Μπροστά Μπροστά Ανενεργό Μπλε BenQ Ανενεργό Βίντεο MENU Έξοδος 4. Πιέστε / / / για να επιλέξετε την επιθυμητή γλώσσα και πιέστε MODE/ ENTER. Απομακρυσμένος δέκτης Κλείδ. πλήκτ. πίν. Χρώμα φόντου Αρχική οθόνη Πρότυπο δοκ Μπροστά Ανενεργό Μπλε BenQ Ανενεργό Βίντεο MENU Έξοδος 5. Πιέστε MENU/EXIT δύο φορές* για να εξέλθετε και να αποθηκεύστε τις ρυθμίσεις. *Το πρώτο πάτημα σας οδηγεί πίσω στο βασικό μενού και το δεύτερο πάτημα κλείνει το μενού OSD. Χρησιμοποιώντας τον προβολέα 27

28 Ελληνικά Ασφάλεια του προβολέα Χρήση κλειδαριάς τύπου καλωδίου Ο προβολέας πρέπει να τοποθετηθεί σε ένα ασφαλές μέρος για την αποφυγή κλοπής. Διαφορετικά, αγοράστε μια κλειδαριά, όπως μια κλειδαριά Kensington, για να ασφαλίσετε τον προβολέα. Μπορείτε να βρείτε μια υποδοχή για κλειδαριά Kensington πάνω στον προβολέα. Βλ. στοιχείο 25 στη σελίδα 11 για λεπτομέρειες. Η κλειδαριά Kensington τύπου καλωδίου ασφαλείας είναι συνήθως συνδυασμός ενός κλειδιού ή πολλών κλειδιών και της κλειδαριάς. Ανατρέξτε στις πληροφορίες της κλειδαριάς για να βρείτε τον τρόπο χρήσης. Αξιοποίηση της λειτουργίας κωδικού πρόσβασης Για λόγους ασφαλείας και την αποφυγή μη εξουσιοδοτημένης χρήσης, ο προβολέας διαθέτει μια επιλογή για τον ορισμό ενός κωδικού πρόσβασης ασφαλείας. Ο κωδικός πρόσβασης μπορεί να οριστεί μέσω του μενού επί της οθόνης (OSD). Μόλις οριστεί ο κωδικός πρόσβασης και επιλεχθεί η λειτουργία, ο προβολέας προστατεύεται με κωδικό πρόσβασης. Οι χρήστες που δεν γνωρίζουν τον κωδικό πρόσβασης δεν μπορούν να χρησιμοποιήσουν τον προβολέα. Θα βρεθείτε σε δύσκολη θέση εάν έχετε ενεργοποιήσει τη λειτουργία κωδικού πρόσβασης και ξεχάσετε τον κωδικό πρόσβασης. Εκτυπώστε αυτό το εγχειρίδιο (εάν είναι απαραίτητο) και γράψτε τον κωδικό πρόσβασης που χρησιμοποιήσατε σε αυτό το εγχειρίδιο, και φυλάξτε το σε ασφαλές μέρος για μελλοντική χρήση. Ορισμός κωδικού πρόσβασης Μετά τον ορισμό ενός κωδικού πρόσβασης και την ενεργοποίηση Κλείδωμα ενεργοποίησης τροφοδοσίας, ο προβολέας δεν μπορεί να χρησιμοποιηθεί εκτός εάν εισαχθεί ο σωστός κωδικός πρόσβασης κάθε φορά που ενεργοποιείται ο προβολέας. 1. Πιέστε MENU/EXIT και στη συνέχεια πιέστε / μέχρι να ΕΙΣΑΓΩΓΗ ΚΩΔ. ΠΡΟΣΒΑΣΗΣ επισημανθεί το μενού ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ : Για προχωρημένους. 2. Πιέστε για να επισημάνετε την επιλογή Ρυθμίσεις ασφαλείας και έπειτα πιέστε MODE/ENTER. 3. Πιέστε για να επισημάνετε Κλείδωμα ενεργοποίησης MENU Διαγραφή τροφοδοσίας και πιέστε / για εναλλαγή μεταξύ ενεργοποίησης και απενεργοποίησης της λειτουργίας Κλείδωμα ενεργοποίησης τροφοδοσίας, εμφανίζεται η σελίδα εισαγωγής κωδικού πρόσβασης. 4. ¼πως εμφανίζεται στην εικόνα, τα τέσσερα πλήκτρα με τα βέλη (,,, ) αναπαριστούν αντίστοιχα 4 ψηφία (1, 2, 3, 4). Ανάλογα με τον κωδικό πρόσβασης που θέλετε να ορίσετε, πιέστε τα πλήκτρα με τα βέλη στο τηλεχειριστήριο ή τον προβολέα για να εισάγετε τα έξι ψηφία για τον κωδικό πρόσβασης. Εάν η λειτουργία χρησιμοποιείται για πρώτη φορά, εισαγάγετε τον προεπιλεγμένο κωδικό πρόσβασης (1, 1, 1, 1, 1, 1) του προβολέα πιέζοντας το πλήκτρο βέλους έξι φορές. Μόλις ο κωδικός πρόσβασης έχει οριστεί, το μενού OSD επιστρέφει στη σελίδα Ρυθμίσεις ασφαλείας. ΣΗΜΑΝΤΙΚΟ: Τα ψηφία που εισάγονται εμφανίζονται ως αστερίσκοι στην οθόνη. Γράψτε σε αυτό το σημείο τον επιλεγμένο κωδικό πρόσβασης προκαταβολικά ή αμέσως μετά την εισαγωγή του έτσι ώστε να είναι διαθέσιμος σε περίπτωση που τον ξεχάσετε. Κωδ. πρόσβασης: 5. Για να εξέλθετε από το μενού OSD, πιέστε MENU/EXIT. 28 Χρησιμοποιώντας τον προβολέα

29 Εάν ξεχάσετε τον κωδικό πρόσβασης Εάν η λειτουργία κωδικού πρόσβασης έχει ενεργοποιηθεί, θα σας ζητηθεί να εισάγετε τον εξαψήφιο κωδικό κάθε φορά που ενεργοποιείτε τον προβολέα. Εάν εισαγάγετε εσφαλμένο κωδικό πρόσβασης, το σχετικό μήνυμα σφάλματος εμφανίζεται για τρία δευτερόλεπτα και ακολουθεί η σελίδα ΕΙΣΑΓΩΓΗ ΚΩΔ. ΠΡΟΣΒΑΣΗΣ. Μπορείτε να προσπαθήσετε ξανά εισάγοντας έναν εξαψήφιο κωδικό πρόσβασης ή εάν δεν έχετε καταγράψει τον κωδικό πρόσβασης στο εγχειρίδιο και δεν μπορείτε να τον θυμηθείτε, μπορείτε να χρησιμοποιήσετε τη διαδικασία επανάκτησης κωδικού πρόσβασης. Βλέπε "Διαδικασία ανάκλησης κωδικού πρόσβασης" στη σελίδα 29 για λεπτομέρειες. Ελληνικά Εάν εισάγετε ένα λανθασμένο κωδικό πρόσβασης για 5 συνεχόμενες φορές, ο προβολέας θα σβήσει αυτόματα σε σύντομο χρονικό διάστημα. Διαδικασία ανάκλησης κωδικού πρόσβασης 1. Βεβαιωθείτε ότι στην οθόνη εμφανίζεται η σελίδα ΕΙΣΑΓΩΓΗ ΚΩΔ. ΠΡΟΣΒΑΣΗΣ. Πιέστε AUTO. Ο προβολέας θα εμφανίσει έναν κωδικοποιημένο αριθμό στην οθόνη. 2. Καταγράψτε τον αριθμό και απενεργοποιήστε τον προβολέα. 3. Αναζητήστε βοήθεια από το τοπικό κέντρο εξυπηρέτησης της BenQ για να αποκωδικοποιήσετε τον αριθμό. Μπορεί να χρειαστεί να παράσχετε αποδεικτικά παραστατικά της αγοράς για να επιβεβαιωθεί ότι είστε ένας εξουσιοδοτημένος χρήστης του προβολέα. ΑΝΑΚΛΗΣΗ ΚΩΔ. ΠΡΟΣΒΑΣΗΣ Σημειώστε τον κωδ. ανάκλησης, και απευθυνθείτε στο Κέντρο Εξυπ. Πελατών της BenQ. Κωδ. Ανάκλησης: MENU Έξοδος Αλλαγή κωδικού πρόσβασης 1. Στο μενού ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ : Για προχωρημένους > Ρυθμίσεις ασφαλείας, πιέστε / για να επισημάνετε την επιλογή Αλλαγή κωδ. πρόσβασης και πιέστε MODE/ ENTER. Εμφανίζεται η σελίδα Αλλαγή κωδ. πρόσβασης. 2. Εισάγετε τον παλιό κωδικό πρόσβασης. Εάν ο κωδικός πρόσβασης είναι σωστός, εμφανίζεται το μήνυμα "ΕΙΣΑΓΩΓΗ ΝΕΟΥ ΚΩΔ. ΠΡΟΣΒΑΣΗΣ". Εάν ο κωδικός πρόσβασης είναι εσφαλμένος, εμφανίζεται το μήνυμα σφάλματος κωδικού πρόσβασης για διάστημα τριών δευτερολέπτων και στη συνέχεια εμφανίζεται το μήνυμα "Εισαγ τρέχ κωδ πρόσβ" για να δοκιμάσετε ξανά. Μπορείτε να πιέσετε MENU/ EXIT για να ακυρώσετε την αλλαγή ή να δοκιμάσετε κάποιον άλλο κωδικό πρόσβασης. 3. Εισάγετε έναν νέο κωδικός πρόσβασης. ΣΗΜΑΝΤΙΚΟ: Τα ψηφία που εισάγονται εμφανίζονται ως αστερίσκοι στην οθόνη. Γράψτε σε αυτό το σημείο τον επιλεγμένο κωδικό πρόσβασης προκαταβολικά ή αμέσως μετά την εισαγωγή του έτσι ώστε να είναι διαθέσιμος σε περίπτωση που τον ξεχάσετε. Κωδ. πρόσβασης: Φυλάξτε το εγχειρίδιο αυτό σε ασφαλές μέρος. 4. Επιβεβαιώστε το νέο κωδικό πρόσβασης με την εκ νέου εισαγωγή του. 5. χετε ορίσει με επιτυχία τον νέο κωδικό πρόσβασης στον προβολέα. Θυμηθείτε να εισάγετε το νέο κωδικό πρόσβασης την επόμενη φορά που θα ενεργοποιήσετε τον προβολέα. 6. Για να εξέλθετε από το μενού OSD, πιέστε MENU/EXIT. Χρησιμοποιώντας τον προβολέα 29

30 Ελληνικά Απενεργοποίηση της λειτουργίας κωδικού πρόσβασης Για να απενεργοποιήσετε την προστασία με κωδικό πρόσβασης, επιστρέψτε στο μενού ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ : Για προχωρημένους > Ρυθμίσεις ασφαλείας. Επισημάνετε το στοιχείο Κλείδωμα ενεργοποίησης τροφοδοσίας και επιλέξτε Ανενεργό πιέζοντας /. Εμφανίζεται το μήνυμα "ΕΙΣΑΓΩΓΗ ΚΩΔ. ΠΡΟΣΒΑΣΗΣ". Εισάγετε τον τρέχοντα κωδικό πρόσβασης. Εάν ο κωδικός πρόσβασης είναι σωστός, το μενού OSD επιστρέφει στη σελίδα Κλείδωμα ενεργοποίησης τροφοδοσίας με την ένδειξη "Ανενεργό" να εμφανίζεται στη γραμμή του Κωδ. πρόσβασης. Δεν θα χρειαστεί να εισάγετε τον κωδικό πρόσβασης την επόμενη φορά που θα ενεργοποιήσετε τον προβολέα. Εάν ο κωδικός πρόσβασης είναι εσφαλμένος, εμφανίζεται το μήνυμα σφάλματος κωδικού πρόσβασης για διάστημα τριών δευτερολέπτων και στη συνέχεια εμφανίζεται το μήνυμα "ΕΙΣΑΓΩΓΗ ΚΩΔ. ΠΡΟΣΒΑΣΗΣ" για να δοκιμάσετε ξανά. Μπορείτε να πιέσετε MENU/EXIT για να ακυρώσετε την αλλαγή ή να δοκιμάσετε κάποιον άλλο κωδικό πρόσβασης. Αν και η λειτουργία του κωδικού πρόσβασης είναι απενεργοποιημένη, θα πρέπει να φυλάξετε τον παλαιό κωδικό πρόσβασης, εάν χρειαστεί ποτέ να επανενεργοποιήσετε τη λειτουργία κωδικού πρόσβασης, εισάγοντας τον παλαιό κωδικό πρόσβασης. Ρύθμιση της προβαλλόμενης εικόνας Ρύθμιση της γωνίας προβολής Υπάρχουν δύο πόδια ρύθμισης στο κάτω μέρος του προβολέα. Αυτά μπορούν να χρησιμοποιηθούν αν χρειαστεί για να αλλάξετε τη γωνία προβολής. Βιδώστε το ποδαράκι κατάλληλα προς τα μέσα ή προς τα έξω για τη στόχευση και τη ρύθμιση της γωνίας προβολής. Εάν η οθόνη και ο προβολέας δεν βρίσκονται σε κάθετη θέση μεταξύ τους, η προβαλλόμενη εικόνα γίνεται κάθετα τραπεζοειδής. Για να διορθώσετε το πρόβλημα αυτό, συμβουλευτείτε την παράγραφο "Διόρθωση παραμόρφωσης εικόνας" στη σελίδα 31 για λεπτομέρειες. Αυτόματη ρύθμιση εικόνας Σε ορισμένες περιπτώσεις, ενδέχεται να χρειαστεί βελτιστοποίηση της ποιότητας εικόνας. Για να γίνει αυτό, πιέστε AUTO. Εντός 3 δευτερολέπτων, μέσω της ενσωματωμένης λειτουργίας ευφυούς αυτόματης ρύθμισης ρυθμίζεται η συχνότητα και το ρολόι, ώστε να παρέχεται βέλτιστη ποιότητα εικόνας. Οι τρέχουσες πληροφορίες πηγής εμφανίζονται στη γωνία της οθόνης για 3 δευτερόλεπτα. Η λειτουργία αυτή διατίθεται μόνο όταν επιλέξετε ένα σήμα PC (αναλογικό RGB). 30 Χρησιμοποιώντας τον προβολέα

31 Μικρορύθμιση του μεγέθους και της ευκρίνειας της εικόνας 1. Ρυθμίστε την προβαλλόμενη εικόνα στο μέγεθος που θέλετε χρησιμοποιώντας το δακτύλιο μεγέθυνσης. 2. Εστιάστε την εικόνα περιστρέφοντας το δακτύλιο εστίασης. Ελληνικά Διόρθωση παραμόρφωσης εικόνας Η τραπεζοειδής παραμόρφωση εμφανίζεται όταν ο προβολέας δεν είναι κάθετος ως προς την οθόνη και όταν η προβαλλόμενη εικόνα εμφανίζεται με τραπεζοειδές σχήμα όπως σε μια από τις ακόλουθες περιπτώσεις: Δυο παράλληλες πλευρές (αριστερά και δεξιά ή επάνω και κάτω) αλλά είναι εμφανώς πιο πλατιά σε μια από τις πλευρές. Οι πλευρές δεν είναι παράλληλες. Για να διορθώσετε το σχήμα της εικόνας, μπορείτε να πραγματοποιήσετε τα ακόλουθα βήματα. 1. Ρυθμίστε τη γωνία προβολής. Μετακινήστε τον προβολέα ώστε να είναι μπροστά από το κέντρο της οθόνης με το κέντρο του φακού στο ίδιο επίπεδο με την οθόνη. 2. Εάν η εικόνα συνεχίζει να είναι παραμορφωμένη ή δεν είναι εφικτή η τοποθέτηση του προβολέα με τον τρόπο που περιγράφεται παραπάνω, θα χρειαστεί να διορθώσετε την εικόνα με το χέρι χρησιμοποιώντας τις λειτουργίες Τραπεζ παραμ 2D και Προσαρμ. γωνίας. Η λειτουργία Τραπεζ παραμ 2D σχετίζεται στενά με τη λειτουργία Προσαρμ. γωνίας διότι και οι δύο χρησιμοποιούνται για τη διόρθωση της παραμόρφωσης εικόνας. Όταν διορθώνετε την παραμόρφωση εικόνας, χρησιμοποιήστε τις ακόλουθες λειτουργίες για να ρυθμίσετε Τραπεζ παραμ 2D και Προσαρμ. γωνίας ώστε να επιτύχετε το βέλτιστο σχήμα εικόνας. 1. Χρησιμοποιήστε τη λειτουργία Τραπεζ παραμ 2D για να ρυθμίσετε την εικόνα κατά προσέγγιση και να διορθώσετε το σχήμα. 2. Χρησιμοποιήστε τη λειτουργία Προσαρμ. γωνίας για να ρυθμίσετε με ακρίβεια τις γωνίες και να επιτύχετε το βέλτιστο σχήμα εικόνας. 3. Εάν το βέλτιστο αποτέλεσμα δεν είναι δυνατό να επιτευχθεί χρησιμοποιώντας το Προσαρμ. γωνίας, εκτελέστε επαναφορά του Τραπεζ παραμ 2D και επαναλάβετε τα βήματα 1 και 2. Οι λειτουργίες Τραπεζ παραμ 2D και Προσαρμ. γωνίας σχετίζονται στενά μεταξύ τους, όταν το Τραπεζ παραμ 2D ρυθμιστεί υπέρ το δέον, το εύρος ρύθμισης του Προσαρμ. γωνίας θα είναι περιορισμένο. Χρησιμοποιώντας τον προβολέα 31

32 Ελληνικά Χρήση λειτουργίας Τραπεζ παραμ 2D Με τη βοήθεια του τηλεχειριστηρίου ή του πληκτρολογίου του προβολέα i. Πιέστε ένα από τα πλήκτρα Βέλος/Τραπεζοειδής παραμόρφωση στο τηλεχειριστήριο (Αριστερά /, Πάνω /, Δεξιά /, Κάτω / ) για να εμφανιστεί η σελίδα Τραπεζ παραμ 2D. ii. Συμβουλευτείτε το παρακάτω βήμα iii για περαιτέρω χειρισμό. Χρησιμοποιώντας το μενού OSD i. Πιέστε MENU/EXIT και στη συνέχεια πιέστε / μέχρι να επισημανθεί το μενού Οθόνη. ii. Πιέστε για να επισημάνετε την επιλογή Τραπεζ παραμ 2D και έπειτα πιέστε MODE/ ENTER. Εμφανίζεται η σελίδα Τραπεζ παραμ 2D. iii. Πιέστε το πλήκτρο του οποίου το εικονίδιο τραπεζοειδούς παραμόρφωσης είναι αντίστοιχο του σχήματος της προβαλλόμενης εικόνας. Συνεχίστε να πατάτε το ίδιο πλήκτρο ή πιέστε τα άλλα πλήκτρα μέχρι να είστε ικανοποιημένος από το σχήμα. Οι τιμές στο κάτω μέρος της οθόνης αλλάζουν με το πάτημα των πλήκτρων. ¼ταν οι τιμές φθάσουν στη μέγιστη ή στην ελάχιστη τιμή τους μετά από επανειλημμένα πατήματα των πλήκτρων, το σχήμα της εικόνας θα σταματήσει να αλλάζει. Δεν θα μπορείτε να αλλάξετε περαιτέρω την εικόνα προς αυτή την κατεύθυνση. iv. Εάν δεν είναι δυνατό να επιτευχθεί το επιθυμητό σχήμα εικόνας, πιέστε MODE/ENTER για να εκτελέσετε επαναφορά της τιμής Τραπεζ παραμ 2D και επαναλάβετε το προηγούμενο βήμα. Κατά την επαναφορά του Τραπεζ παραμ 2D, οι τιμές Τραπεζ παραμ 2D και Προσαρμ. γωνίας επανέρχονται στην προεπιλεγμένη τιμή. v. Μόλις τελειώσετε, πιέστε MENU/EXIT για να επιστρέψετε στην προηγούμενη σελίδα. Δυο παράλληλες πλευρές Πιέστε / Οι πλευρές δεν είναι παράλληλες Πιέστε / Πιέστε / Πιέστε / 32 Χρησιμοποιώντας τον προβολέα

33 Χρήση λειτουργίας Προσαρμ. γωνίας Ρυθμίστε χειροκίνητα τις τέσσερις γωνίες της εικόνας ορίζοντας τις οριζόντιες και κάθετες τιμές. 1. Πιέστε MENU/EXIT και στη συνέχεια πιέστε / μέχρι να επισημανθεί το μενού ΟΘΟΝΗ. 2. Πιέστε για να επισημάνετε την επιλογή Προσαρμ. γωνίας και, στη Προσαρμ. γωνίας συνέχεια, πιέστε MODE/ENTER. Εμφανίζεται η σελίδα διόρθωσης Προσαρμ. γωνίας. 3. Πιέστε / / / για να επιλέξετε μία γωνία και, στη συνέχεια, πιέστε MODE/ENTER. Ελληνικά Είσοδος Πίσω 4. Πιέστε / για να ρυθμίσετε τις οριζόντιες τιμές. 5. Πιέστε / για να ρυθμίσετε τις κάθετες τιμές. 6. Εάν το βέλτιστο αποτέλεσμα δεν είναι δυνατό να επιτευχθεί, πιέστε MODE/ENTER για να εκτελέσετε επαναφορά της τιμής Προσαρμ. γωνίας και επαναλάβετε τα βήματα 4 και 5. Όταν εκτελείτε επαναφορά σε οποιαδήποτε γωνία της λειτουργίας Προσαρμ. γωνίας, εκτελείται επαναφορά όλων των γωνιών στις προεπιλεγμένες τιμές τους. Προσαρμ. γωνίας 7. Μόλις τελειώσετε, πιέστε MENU/EXIT για να επιστρέψετε στην προηγούμενη σελίδα. Επαναφορά Πίσω Χρησιμοποιώντας τον προβολέα 33

34 Ελληνικά Χρήση των καταστάσεων προκαθορισμένης ρύθμισης και ρύθμισης χρήστη Επιλογή μιας προκαθορισμένης κατάστασης Ο προβολέας διαθέτει αρκετές προκαθορισμένες καταστάσεις εικόνας έτσι ώστε να μπορείτε να επιλέξετε μία που να ταιριάζει στο περιβάλλον λειτουργίας και τον τύπο της εισαγόμενης από την πηγή εικόνας. Για να επιλέξετε τη λειτουργία εικόνας που σας ταιριάζει: Πιέστε MODE/ENTER επανειλημμένα μέχρι να επιλεχθεί η επιθυμητή λειτουργία. Χρησιμοποιώντας το μενού OSD 1. Πιέστε MENU/EXIT και στη συνέχεια πιέστε / μέχρι να επισημανθεί το μενού ΕΙΚΟΝΑ. 2. Πιέστε για να επισημάνετε την επιλογή Λειτ. φωτογραφίας. 3. Πιέστε / μέχρι να επιλεχθεί η επιθυμητή κατάσταση. Οι καταστάσεις αυτές αποτελούνται από προκαθορισμένες τιμές κατάλληλες για διάφορες καταστάσεις προβολής όπως περιγράφεται παρακάτω: Φωτεινή: Μεγιστοποιεί τη φωτεινότητα της προβαλλόμενης εικόνας. Η κατάσταση αυτή είναι κατάλληλη για περιβάλλοντα όπου απαιτείται εξαιρετική φωτεινότητα, όπως με τη χρήση του προβολέα σε καλά φωτιζόμενα δωμάτια. Παρουσίαση: χει σχεδιαστεί για παρουσιάσεις. Η φωτεινότητα τονίζεται σε αυτή τη λειτουργία, ώστε να αντιστοιχεί στις αποχρώσεις του PC και του φορητού υπολογιστή. srgb: Μεγιστοποιεί την καθαρότητα των χρωμάτων RGB για την παροχή ζωντανών εικόνων ανεξάρτητα από τη ρύθμιση φωτεινότητας. Πλέον κατάλληλο για την προβολή φωτογραφιών που τραβήχτηκαν με κάμερα συμβατή με srgb και κατάλληλα βαθμονομημένη, όπως και για την προβολή εφαρμογών με γραφικά και σχεδιαγράμματα στο PC, όπως το AutoCAD. Κινηματογράφος: Είναι κατάλληλο για την αναπαραγωγή έγχρωμων ταινιών, αποσπασμάτων βίντεο από ψηφιακές κάμερες ή DV μέσω της εισόδου PC για καλύτερη θέαση σε σκοτεινό (ελάχιστο φως) περιβάλλον. 3D: Ο συγκεκριμένος προβολέας υποστηρίζει αναπαραγωγή τρισδιάστατου (3D) περιεχομένου το οποίο μεταφέρεται μέσω των συσκευών σας βίντεο και περιεχομένων συμβατών με 3D, όπως κονσόλες παιχνιδιών (με δίσκους παιχνιδιών 3D), συσκευές αναπαραγωγής Blu-ray 3D (με δίσκους Blu-ray 3D), TV 3D (με κανάλι 3D), κ.ο.κ. Κατά την προβολή περιεχομένου 3D: Η εικόνα ενδέχεται να φαίνεται τοποθετημένη σε λάθος θέση, όμως, δεν πρόκειται για δυσλειτουργία του προϊόντος. Όταν παρακολουθείτε περιεχόμενο 3D, να κάνετε τακτικά διαλείμματα. Διακόψτε την παρακολούθηση περιεχομένου 3D, εάν αισθανθείτε κόπωση ή δυσφορία. Διατηρήστε μια απόσταση από την οθόνη ίση με τρεις φορές περίπου το πραγματικό ύψος της οθόνης, όταν παρακολουθείτε περιεχόμενο 3D. Παιδιά και άτομα με ιστορικό υπερευαισθησίας στο φως και καρδιακά προβλήματα ή άλλη ιατρική πάθηση δεν θα πρέπει να παρακολουθούν περιεχόμενο 3D. Χρήστης 1/Χρήστης 2: Ανακαλεί τις προσαρμοσμένες ρυθμίσεις. Βλέπε "Ορισμός λειτουργίας Χρήστης 1/Χρήστης 2" στη σελίδα 35 για λεπτομέρειες. 34 Χρησιμοποιώντας τον προβολέα

35 Μικρορύθμιση της επιλεγμένης λειτουργίας εικόνας Οι ρυθμίσεις της προκαθορισμένης κατάστασης εικόνας μπορούν να αλλάξουν μέσω των διαθέσιμων στοιχείων που εμφανίζονται στο μενού ΕΙΚΟΝΑ. Για μικροσυντονισμό της κατάστασης εικόνας: 1. Πιέστε MENU/EXIT και στη συνέχεια πιέστε / μέχρι να επισημανθεί το μενού ΕΙΚΟΝΑ. 2. Πιέστε για να επισημάνετε την κατάσταση που θέλετε να ρυθμίσετε και πιέστε / για να ρυθμίσετε την επιθυμητή τιμή. Η επιλογή σας αποθηκεύεται αυτόματα στον προβολέα και συσχετίζεται με τη συγκεκριμένη πηγή εισόδου. Για λεπτομέρειες, ανατρέξτε στις ενότητες "Μικρορύθμιση της ποιότητας εικόνας" στη σελίδα 36 και "Προηγμένη ρύθμιση ποιότητας εικόνας" στη σελίδα 37. Κάθε φορά που αλλάζετε την κατάσταση εικόνας, ο προβολέας αλλάζει επίσης τη ρύθμιση σε αυτήν που είχε οριστεί την τελευταία φορά για αυτή τη συγκεκριμένη κατάσταση εικόνας σε αυτή τη συγκεκριμένη είσοδο. Εάν αλλάξετε την πηγή εισόδου, η πιο πρόσφατη κατάσταση εικόνας και οι ρυθμίσεις για τη συγκεκριμένη είσοδο και ανάλυση, θα αποθηκευτούν. Ελληνικά Ορισμός λειτουργίας Χρήστης 1/Χρήστης 2 Υπάρχουν δύο οριζόμενες από το χρήστη λειτουργίες, εάν οι τρέχουσες διαθέσιμες λειτουργίες εικόνας δεν είναι κατάλληλες για τις ανάγκες σας. Μπορείτε να χρησιμοποιήσετε μια από τις καταστάσεις εικόνας (εκτός της επιλεγμένης κατάστασης Χρήστη) ως σημείο εκκίνησης και να προσαρμόσετε τις ρυθμίσεις. 1. Στο μενού ΕΙΚΟΝΑ, επισημάνετε την επιλογή Λειτ. φωτογραφίας και πιέστε / για να επιλέξετε τη λειτουργία Χρήστης 1 ή Χρήστης Πιέστε για να επισημάνετε την επιλογή Λειτουργία αναφοράς. Η λειτουργία αυτή είναι διαθέσιμη μόνο όταν επιλεχθεί η λειτουργία Χρήστης 1 ή Χρήστης 2 στο υπομενού Λειτ. φωτογραφίας. 3. Πιέστε / για να επισημάνετε τη λειτουργία εικόνας που πλησιάζει περισσότερο στις ανάγκες σας. 4. Πιέστε για να επιλέξετε ένα στοιχείο του υπομενού που θέλετε να αλλάξετε και ρυθμίστε την τιμή με τα /. Για λεπτομέρειες, ανατρέξτε στις ενότητες "Μικρορύθμιση της ποιότητας εικόνας" στη σελίδα 36 και "Προηγμένη ρύθμιση ποιότητας εικόνας" στη σελίδα ¼ταν όλες οι ρυθμίσεις έχουν ολοκληρωθεί, πιέστε MENU/EXIT για να τις αποθηκεύσετε και να εξέλθετε από αυτές. Μετονομασία των καταστάσεων χρήστη Μπορείτε εύκολα να αλλάξετε όνομα στις καταστάσεις Χρήστης 1, και Χρήστης 2 ώστε να είναι εύκολες στον προσδιορισμό και να γίνονται κατανοητές από το χρήστη του προβολέα. Η νέα ονομασία μπορεί να έχει έως και 8 χαρακτήρες και να περιλαμβάνει Αγγλικά γράμματα (A-Z, a-z), ψηφία (0-9) και κενά (_). Για τη μετονομασία καταστάσεων χρήστη: 1. Βεβαιωθείτε ότι έχετε επιλέξει Χρήστης 1 ή Χρήστης 2 ως κατάσταση εικόνας. Εάν δεν είστε λειτουργία Χρήστης 1 ή Χρήστης 2, ο προβολέας θα επιλέξει αυτόματα τη λειτουργία χρήστη Χρήστης 1 για μετονομασία. 2. Στο μενού ΕΙΚΟΝΑ, επισημάνετε Μετονομ χρήστη και πιέστε MODE/ENTER για να εμφανιστεί το εικονικό πληκτρολόγιο. 3. Χρησιμοποιήστε τα πλήκτρα / / / και ENTER για να επιλέξετε τα γράμματα στο εικονικό πληκτρολόγιο και να πληκτρολογήσετε το επιθυμητό όνομα. 4. Μόλις τελειώσετε, πιέστε MENU/EXIT για έξοδο από το εικονικό πληκτρολόγιο. Χρησιμοποιώντας τον προβολέα 35

36 Ελληνικά Επαναφορά της κατάστασης εικόνας Μπορείτε να επαναφέρετε όλες οι ρυθμίσεις που έχετε πραγματοποιήσει στο μενού ΕΙΚΟΝΑ στις εργοστασιακές τιμές με ένα πάτημα του πλήκτρου στην επισήμανση του Επαναφορά. Για να επαναφέρετε την κατάσταση εικόνας στις προκαθορισμένες εργοστασιακές τιμές: 1. Στο μενού ΕΙΚΟΝΑ, επισημάνετε Λειτ. φωτογραφίας και πιέστε / για να επιλέξετε τη λειτουργία φωτογραφίας (συμπεριλαμβανομένων Χρήστης 1 ή Χρήστης 2) που θέλετε να επαναφέρετε. 2. Πιέστε για να επισημάνετε την επιλογή Επαναφορά ρυθμίσεων εικόνας και πιέστε MODE/ENTER. 3. Πιέστε / για να επιλέξετε Τρέχουσα ή Όλες οι λειτουργίες εικόνας και πιέστε MODE/ ENTER. Εμφανίζεται το μήνυμα επιβεβαίωσης. 4. Πιέστε / για να επισημάνετε την επιλογή Επαναφορά και πιέστε MODE/ENTER. Η λειτουργία εικόνας θα επανέλθει στις προεπιλεγμένες εργοστασιακές ρυθμίσεις. 5. Επαναλάβετε τα βήματα 1-4 εάν θέλετε να επαναφέρετε και τις άλλες λειτουργίες εικόνας. Μη συγχέετε τη λειτουργία Επαναφορά ρυθμίσεων εικόνας εδώ, με τη Επαν όλων των ρυθμ στο μενού ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ : Για προχωρημένους. Η λειτουργία Επαν όλων των ρυθμ επαναφέρει τις περισσότερες από τις ρυθμίσεις στις προκαθορισμένες εργοστασιακές τιμές για όλο το σύστημα. Βλέπε "Επαν όλων των ρυθμ" στη σελίδα 62 για λεπτομέρειες. Μικρορύθμιση της ποιότητας εικόνας Ανεξάρτητα της κατάστασης της εικόνας που έχετε επιλέξει, μπορείτε να πραγματοποιήσετε μικρό-συντονισμό αυτών των ρυθμίσεων ώστε να ταιριάζουν σε κάθε παρουσίαση. Οι ρυθμίσεις αυτές θα αποθηκευτούν στην προκαθορισμένη κατάσταση στην οποία βρίσκεστε όταν εξέρχεστε από το μενού OSD. Ρύθμιση Φωτεινότητα Επισημάνετε Φωτεινότητα στο μενού ΕΙΚΟΝΑ και ρυθμίστε τις τιμές πιέζοντας / στον προβολέα ή στο τηλεχειριστήριο. ¼σο υψηλότερη είναι η τιμή τόσο πιο φωτεινή θα είναι η εικόνα. Και όσο χαμηλότερη είναι η ρύθμιση τόσο πιο σκοτεινή θα είναι η εικόνα. Προσαρμόστε αυτή τη ρύθμιση έτσι ώστε οι μαύρες περιοχές στην εικόνα να εμφανίζονται τόσο μαύρες και έτσι ώστε να είναι ορατή η λεπτομέρεια στις μαύρες περιοχές. Ρύθμιση Αντίθεση Επισημάνετε Αντίθεση στο μενού ΕΙΚΟΝΑ και ρυθμίστε τις τιμές πιέζοντας / στον προβολέα ή στο τηλεχειριστήριο. ¼σο υψηλότερη είναι η τιμή τόσο μεγαλύτερη θα είναι η αντίθεση. Χρησιμοποιήστε τη για να ορίσετε την κορυφή του επίπεδου του λευκού αφού έχετε προηγουμένως προσαρμόσει τη ρύθμιση Φωτεινότητα ώστε να ταιριάζει στην επιλεγμένη είσοδο και στο περιβάλλον θέασης. Ρύθμιση Χρώμα Επισημάνετε Χρώμα στο μενού ΕΙΚΟΝΑ και ρυθμίστε τις τιμές πιέζοντας / στον προβολέα ή στο τηλεχειριστήριο. Η χαμηλότερη ρύθμιση παράγει λιγότερο κορεσμένα χρώματα και ο ορισμός στην ελάχιστη τιμή μετατρέπει την εικόνα σε μαυρόασπρη. Εάν η ρύθμιση είναι πολύ υψηλή, τα χρώματα στην εικόνα θα υπερτονιστούν και η εικόνα θα γίνει μη ρεαλιστική. 36 Χρησιμοποιώντας τον προβολέα

37 Ρύθμιση Απόχρωση Επισημάνετε την επιλογή Απόχρωση και ρυθμίστε τις τιμές πατώντας / στον προβολέα ή στο τηλεχειριστήριο. ¼σο υψηλότερη είναι η τιμή τόσο πιο κόκκινη θα γίνεται η εικόνα. ¼σο χαμηλότερη είναι η τιμή τόσο πιο πράσινη θα γίνεται η εικόνα. Ελληνικά Ρύθμιση Ευκρίνεια Επισημάνετε την επιλογή Ευκρίνεια και ρυθμίστε τις τιμές πατώντας / στον προβολέα ή στο τηλεχειριστήριο. ¼σο υψηλότερη είναι η τιμή, τόσο πιο ευκρινής είναι η εικόνα. ¼σο χαμηλότερη είναι η τιμή, τόσο πιο απαλή είναι η εικόνα Μπορείτε να αποκτήσετε πρόσβαση στις λειτουργίες Φωτεινότητα, Αντίθεση πιέζοντας BRIGHTNESS, CONTRAST στο τηλεχειριστήριο για να εμφανιστεί η γραμμή ρύθμισης και στη συνέχεια μπορείτε να πιέσετε / για να ρυθμίσετε τις τιμές. Προηγμένη ρύθμιση ποιότητας εικόνας Υπάρχουν περισσότερες προηγμένες λειτουργίες στο μενού ΕΙΚΟΝΑ > Προηγμένα που μπορούν να ρυθμιστούν σύμφωνα με την προτίμηση σας. Για να αποθηκεύσετε τις ρυθμίσεις, πιέστε απλά MENU/EXIT για να φύγετε από το μενού OSD. Ρύθμιση Επίπ μαύρου Επισημάνετε Επίπ μαύρου και πιέστε / στον προβολέα ή στο τηλεχειριστήριο για να επιλέξετε 0 IRE ή 7,5 IRE. Η κλίμακα του γκρι του σήματος βίντεο μετριέται σε μονάδες IRE. Σε ορισμένες περιοχές όπου χρησιμοποιείται το τυπικό σήμα NTSC TV, η κλίμακα του γκρι μετριέται από 7,5 IRE (μαύρο) έως 100 IRE (λευκό); ωστόσο, σε άλλες περιοχές όπου χρησιμοποιείται εξοπλισμός PAL ή Ιαπωνικό NTSC, η κλίμακα του γκρι μετριέται από 0 IRE (μαύρο) έως 100 IRE (λευκό). Συστήνουμε να ελέγχετε την πηγή εισόδου για να δείτε εάν είναι με 0 IRE ή 7,5 IRE και στη συνέχεια επιλέξτε ανάλογα. Ορισμός Μείωσης θορύβου Μπορεί να έχετε στατικές ή θορυβώδεις προβαλλόμενες εικόνες. Η Μείωση θορύβου μειώνει τον ηλεκτρικό θόρυβο της εικόνας που προκαλείται από διάφορους τύπους συσκευών αναπαραγωγής μέσων. ¼σο υψηλότερη είναι η ρύθμιση, τόσο μικρότερος είναι ο θόρυβος. Για να επιτύχετε καλύτερη ευκρίνεια εικόνας: Επισημάνετε την επιλογή Μείωση θορύβου και ρυθμίστε το επίπεδο πιέζοντας / στον προβολέα ή στο τηλεχειριστήριο. Χρησιμοποιώντας τον προβολέα 37

38 Ελληνικά Επιλογή Χρωματική θερμοκρασία* Επισημάνετε την επιλογή Χρωματική θερμοκρασία και επιλέξτε τη ρύθμιση που προτιμάτε πατώντας / στον προβολέα ή στο τηλεχειριστήριο. Υπάρχουν αρκετές ρυθμίσεις Χρωματική θερμοκρασία διαθέσιμες. 1. Λυχν εγγενής: Με την αρχική θερμοκρασία χρωμάτων της λάμπας και υψηλότερη φωτεινότητα. Η ρύθμιση αυτή είναι κατάλληλη για περιβάλλοντα όπου απαιτείται εξαιρετική φωτεινότητα, όπως με τη χρήση του προβολέα σε καλά φωτιζόμενα δωμάτια. 2. Θερμό: Εμφανίζει την εικόνα με κοκκινωπή λευκή απόχρωση. 3. Κανονικό: Διατηρεί τη φυσιολογική απόχρωση του λευκού. 4. Ψυχρό: Εμφανίζει την εικόνα με γαλαζωπή λευκή απόχρωση. *Σχετικά με τη θερμοκρασία χρωμάτων: Υπάρχουν πολλοί διαφορετικοί τόνοι που θεωρούνται ως "λευκό" για διάφορους σκοπούς. Μια από τις κοινές μεθόδους αναπαραγωγής λευκού χρώματος είναι γνωστή ως "θερμοκρασία χρώματος". Ένα λευκό χρώμα με χαμηλή θερμοκρασία χρώματος εμφανίζεται ως κοκκινωπό λευκό. Ένα λευκό χρώμα με υψηλή θερμοκρασία χρώματος εμφανίζεται να περιέχει περισσότερο μπλε. Ρύθμιση της προτιμώμενης Χρωματική θερμοκρασία Για να ορίσετε την προτιμώμενη θερμοκρασία χρωμάτων: 1. Επισημάνετε Χρωματική θερμοκρασία και επιλέξτε Ψυχρό, Κανονικό, Θερμό ή Λυχν εγγενής πιέζοντας / στον προβολέα ή στο τηλεχειριστήριο. 2. Πιέστε για να επισημάνετε την επιλογή Μικρορύθμιση θερμοκρασίας χρώματος και έπειτα πιέστε MODE/ENTER. Εμφανίζεται η σελίδα Μικρορύθμιση θερμοκρασίας χρώματος. 3. Πιέστε / για να επισημάνετε την επιλογή που θέλετε να αλλάξετε και ρυθμίστε τις τιμές πιέζοντας /. Απολ. κόκκινου/απολ. πράσινου/απολ. μπλε: Ρυθμίζει τα επίπεδα αντίθεσης του Κόκκινου, του Πράσινου και του Μπλε. Μετ. κόκκινου/μετ. πράσινου/μετ. μπλε: Ρυθμίζει τα επίπεδα φωτεινότητας του Κόκκινου, του Πράσινου και του Μπλε. 4. Για να αποθηκεύσετε τις ρυθμίσεις και να εξέλθετε, πατήστε MENU/EXIT. Διαχείριση χρωμάτων Στις περισσότερες περιπτώσεις εγκατάστασης, η διαχείριση των χρωμάτων δεν θα είναι απαραίτητη, όπως σε μια τάξη, σε ένα χώρο συναντήσεων ή σε αίθουσες αναμονής όπου τα φώτα παραμένουν αναμμένα ή όπου τα εξωτερικά παράθυρα ενός κτιρίου επιτρέπουν στο φως της ημέρας να εισέρχεται στο χώρο. Μόνο σε μόνιμες εγκαταστάσεις με ελεγχόμενα επίπεδα φωτισμού όπως σε αίθουσες συσκέψεων, σε αίθουσες διαλέξεων ή σε εγκαταστάσεις οικιακού κινηματογράφου, θα πρέπει να λαμβάνεται υπόψη η διαχείριση χρωμάτων. Η διαχείριση χρωμάτων παρέχει ακριβή ρύθμιση του ελέγχου των χρωμάτων επιτρέποντας ακριβέστερη αναπαραγωγή χρωμάτων, εάν αυτό απαιτείται. Η σωστή διαχείριση χρωμάτων μπορεί να επιτευχθεί μόνο κάτω από ελεγχόμενες και αναπαραγόμενες συνθήκες θέασης. Θα πρέπει να χρησιμοποιήσετε ένα χρωματόμετρο (μετρητής φωτεινότητας χρωμάτων) και να διαθέτετε ένα σετ κατάλληλων πηγών εικόνας για να μετρήσετε την αναπαραγωγή των χρωμάτων. Τα εργαλεία αυτά δεν παρέχονται με τον προβολέα, ωστόσο, ο προμηθευτής του προβολέα θα πρέπει να έχει τη δυνατότητα να σας παρέχει την κατάλληλη καθοδήγηση ή ακόμα και κάποιον έμπειρο επαγγελματία εγκαταστάτη. 38 Χρησιμοποιώντας τον προβολέα

39 Η Διαχείριση χρωμάτων 3D παρέχει έξι σετ (RGBCMY) αποχρώσεων που μπορούν να ρυθμιστούν με τα αγαπημένα χρώματα. ¼ταν επιλέξετε κάθε απόχρωση, μπορείτε να ρυθμίσετε ανεξάρτητα την κλίμακα και τον κορεσμό των χρωμάτων σύμφωνα με την προτίμηση σας. Για να ρυθμίσετε και να αποθηκεύσετε τις ρυθμίσεις: 1. Στο μενού ΕΙΚΟΝΑ, επισημάνετε Προηγμένα... και πιέστε MODE/ENTER. Στη συνέχεια, επισημάνετε Διαχείριση χρωμάτων 3D και πιέστε MODE/ENTER. Εμφανίζεται η σελίδα Κίτριν Κόκ Διαχείριση χρωμάτων 3D. Πράσι 2. Επισημάνετε Κύρια χρώματα και πιέστε / για να επιλέξετε ένα από τα χρώματα Κόκ, Πράσι, Μπλε, Κυαν, Πορφυρό και Κίτριν. Πορφυρό Κυαν Μπλε 3. Πιέστε για να επισημάνετε Απόχρωση και πιέστε / για να επιλέξετε το εύρος χρωμάτων που επιθυμείτε να ρυθμίσετε. ¼σο μεγαλύτερη είναι η κλίμακα, τόσο μεγαλύτερα τμήματα των δυο γειτονικών χρωμάτων περιέχονται στην απόχρωση. Ανατρέξτε στην εικόνα δεξιά για να δείτε τον τρόπο συσχέτισης των χρωμάτων μεταξύ τους. Για παράδειγμα, αν επιλέξετε Κόκ και ορίσετε την κλίμακά του στο 0, μόνο το καθαρό κόκκινο έχει επιλεχθεί. Η αύξηση της κλίμακας θα συμπεριλάβει τόσο το κόκκινο χρώμα κοντά στο κίτρινο όσο και το κόκκινο χρώμα κοντά στο μωβ. Πιέστε για να επισημάνετε το Κορεσμός και ρυθμίστε το επίπεδο κορεσμού του χρώματος πιέζοντας /. Εάν επιλέξετε Κόκ και ορίσετε την τιμή του στο 0, μόνο ο κορεσμός του καθαρού κόκκινου θα επηρεαστεί. Ελληνικά Κορεσμός είναι η ποσότητα του συγκεκριμένου χρώματος σε μια εικόνα βίντεο. Οι χαμηλότερες ρυθμίσεις παράγουν λιγότερο κορεσμένα χρώματα, ενώ μια ρύθμιση στο "0" αφαιρεί εντελώς το συγκεκριμένο χρώμα από την εικόνα. Εάν ο κορεσμός είναι πολύ υψηλός, το συγκεκριμένο χρώμα θα έχει υψηλή ένταση και θα είναι μη ρεαλιστικό. 4. Για να αποθηκεύσετε τις ρυθμίσεις και να εξέλθετε, Πιέστε MENU/EXIT. Χρησιμοποιώντας τον προβολέα 39

40 Ελληνικά Επιλογή μιας ρύθμισης Γάμμα Επισημάνετε την επιλογή Επιλογή γάμμα και επιλέξτε τη ρύθμιση που προτιμάτε πατώντας / στον προβολέα ή στο τηλεχειριστήριο. Το Γάμμα αναφέρεται στη σχέση μεταξύ της πηγής εισόδου και της φωτεινότητας της εικόνας. Γάμμα 1,6/1,8/2,0/BenQ Επιλέξτε τις τιμές αυτές σύμφωνα με τις προτιμήσεις σας. Γάμμα 2,2 Αυξάνει τη μέση φωτεινότητα της εικόνας. Η καλύτερη επιλογή για ένα φωτεινό δωμάτιο, για ένα χώρο συναντήσεων ή για ένα οικογενειακό δωμάτιο. Γάμμα 2,4/2,5/2,6 Η καλύτερη επιλογή για θέαση κινηματογραφικών ταινιών σε σκοτεινό περιβάλλον. Γάμμα 2,8 Η καλύτερη επιλογή για θέαση κινηματογραφικών ταινιών οι οποίες περιέχουν στην πλειοψηφία τους σκοτεινές εικόνες. Υψηλή φωτεινότητα Χαμηλή αντίθεση Χαμηλή φωτεινότητα Υψηλή αντίθεση 1,6 1,8 2,0 2,2 2,4 2,5 2,6 2,8 Ρύθμιση Λαμπρό χρώμα Η λειτουργία αυτή χρησιμοποιεί ένα νέο αλγόριθμο επεξεργασίας χρώματος και βελτίωσης του επιπέδου του συστήματος ώστε να επιτρέπει υψηλότερη φωτεινότητα παρέχοντας παράλληλα πιο αληθινά και ζωντανά χρώματα στην εικόνα. ¼ταν οριστεί σε Ανενεργό, η λειτουργία Λαμπρό χρώμα είναι απενεργοποιημένη. 40 Χρησιμοποιώντας τον προβολέα

41 Επιλογή του λόγου διαστάσεων Ο "λόγος διαστάσεων" είναι ο λόγος του πλάτους της εικόνας με το ύψος της εικόνας. Η προεπιλογή για το συγκεκριμένο προβολέα είναι 16:10, ενώ η ψηφιακή τηλεόραση και οι δίσκοι Blu-ray έχουν συνήθως αναλογίες εικόνας 16:9 και τα περισσότερα αναλογικά σήματα τηλεόρασης και συσκευών DVD έχουν αναλογίες εικόνας 4:3. Ελληνικά Με τον ερχομό της ψηφιακής επεξεργασίας σήματος, οι συσκευές ψηφιακής απεικόνισης όπως αυτός ο προβολέας μπορούν να εκτείνουν και να κλιμακώσουν δυναμικά την έξοδο της εικόνας σε ένα διαφορετικό λόγο διάστασης από αυτόν της πηγής εισόδου. Οι εικόνες μπορούν να εκταθούν με ένα γραμμικό τρόπο έτσι ώστε όλη η εικόνα να εκταθεί ομοιόμορφα ή μη γραμμικά κάτι το οποίο θα οδηγήσει σε παραμόρφωση της εικόνας. Για να αλλάξετε το λόγο της προβαλλόμενης εικόνας (ανεξάρτητα από το λόγο της πηγής): Χρήση τηλεχειριστηρίου 1. Πιέστε ASPECT για να εμφανιστεί η τρέχουσα ρύθμιση. 2. Πιέστε ASPECT επανειλημμένα για να επιλέξετε ένα λόγο διάστασης που θα ταιριάζει στη μορφή του σήματος βίντεο και στις απαιτήσεις της οθόνης σας. Χρησιμοποιώντας το μενού OSD 1. Πιέστε MENU/EXIT και στη συνέχεια πιέστε / μέχρι να επισημανθεί το μενού Οθόνη. 2. Πιέστε για να επισημάνετε την επιλογή Αναλογία διαστάσεων. 3. Πιέστε / για να επιλέξετε αναλογίες εικόνας που θα ταιριάζουν στη μορφή του σήματος βίντεο και στις απαιτήσεις της οθόνης. Χρησιμοποιώντας τον προβολέα 41

42 Ελληνικά Σχετικά με το λόγο διαστάσεων 1. Αυτόματο: Αλλάζει την κλίμακα μιας εικόνας αναλόγως ώστε να ταιριάζει στην εγγενή ανάλυση του προβολέα στο οριζόντιο ή κάθετο πλάτος του. τσι εκμεταλλεύεται στο έπακρο την οθόνη και διατηρεί τις αναλογίες μιας εικόνας κατά την προβολή εικόνων που δεν έχουν αναλογίες οθόνης 4:3 ούτε 16: :3: Αλλάζει την κλίμακα μιας εικόνας ώστε να εμφανίζεται στο κέντρο της οθόνης με αναλογία διαστάσεων 4:3. Αυτή είναι η πιο κατάλληλη για εικόνες 4:3 όπως οθόνες υπολογιστών, τηλεοράσεις κανονικής ανάλυσης και ταινίες DVD με διάσταση 4:3, καθώς τις εμφανίζει χωρίς καμιά αλλαγή στη διάσταση :9: Αλλάζει την κλίμακα μιας εικόνας ώστε να εμφανίζεται στο κέντρο της οθόνης με αναλογία διαστάσεων 16:9. Αυτή είναι η πλέον κατάλληλη για εικόνες 16:9 όπως οθόνες LCD, τηλεοράσεις υψηλής ανάλυσης και ταινίες DVD με αναλογίες εικόνας 16:9, καθώς αυτές προβάλλονται χωρίς καμία αλλαγή στις αναλογίες :10: Αλλάζει την κλίμακα μιας εικόνας ώστε να προβάλλεται στο κέντρο της οθόνης με αναλογίες εικόνας 16:10. Αυτή είναι η πλέον κατάλληλη για εικόνες που έχουν ήδη αναλογίες εικόνας 16:10, καθώς αυτές προβάλλονται χωρίς καμία αλλαγή στις αναλογίες. 5. Πραγματικό: Η ρύθμιση αυτή εμφανίζει την εικόνα με απεικόνιση pixel ένα προς ένα χωρίς διαφοροποίηση ή αλλαγή μεγέθους στο κέντρο της προβολής. Είναι η πιο κατάλληλη για χρήση με εισόδους από υπολογιστή. Εικόνα 15:9 Εικόνα 4:3 Εικόνα 16:9 Εικόνα 16:10 Εικόνα 4:3 SX930 SU931 Τα μαύρα τμήματα είναι ανενεργές περιοχές και τα λευκά τμήματα είναι ενεργές περιοχές. Τα μενού OSD μπορούν να εμφανιστούν σε αυτές τις μη χρησιμοποιούμενες μαύρες περιοχές. Εικόνα 16:10 42 Χρησιμοποιώντας τον προβολέα

43 Ορισμός χρώματος τοίχου Σε περίπτωση προβολής πάνω σε έγχρωμη επιφάνεια όπως ένας βαμμένος τοίχος που ενδεχομένως δεν είναι λευκός, η δυνατότητα "Χρώμα τοίχου" διευκολύνει τη διόρθωση του χρώματος της προβαλλόμενης εικόνας ώστε να αποτραπεί τυχόν διαφορά χρώματος μεταξύ εικόνας πηγής και προβαλλόμενης εικόνας. Διατίθενται αρκετά εκ των προτέρων βαθμονομημένα χρώματα, από τα οποία μπορείτε να επιλέξετε: Ανοιχτό κίτρινο, ροζ, ανοιχτό πράσινο, μπλε και μαυροπίνακας. Για να επιλέξετε ένα χρώμα τοίχου: 1. Πιέστε MENU/EXIT και στη συνέχεια πιέστε / μέχρι να επισημανθεί το μενού Οθόνη. 2. Πιέστε για να επισημάνετε την επιλογή Χρώμα τοίχου. 3. Πιέστε / για να επιλέξετε ένα χρώμα τοίχου που ταιριάζει με το χρώμα της επιφάνειας πάνω στην οποία γίνεται η προβολή. Απόκρυψη εικόνας Για να τραβήξετε την απόλυτη προσοχή του ακροατηρίου στο πρόσωπο του παρουσιαστή, μπορείτε να χρησιμοποιήσετε το ECO BLANK για να αποκρύψετε την εικόνα της οθόνης. Μπορείτε ακόμη να ακούσετε τον ήχο, όταν ενεργοποιήσετε αυτή τη λειτουργία και συνδέσετε την είσοδο ήχου. Μπορείτε να ορίσετε το χρόνο κενού στο μενού ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ : Βασική > Ρυθμίσεις λειτουργίας > Χρονόμετρο Κενού ώστε ο προβολέας να επιστρέψει στην εικόνα αυτόματα μετά από συγκεκριμένο χρονικό διάστημα, όταν δεν πραγματοποιηθεί καμία ενέργεια στην κενή οθόνη. Το χρονικό διάστημα μπορεί να οριστεί από 5 έως 30 λεπτά σε βήματα των 5 λεπτών. Εάν τα προεπιλεγμένα χρονικά διαστήματα δεν είναι κατάλληλα για την παρουσίασή σας, επιλέξτε Απενεργ. Ανεξάρτητα από το εάν το Χρονόμετρο Κενού είναι ενεργοποιημένο ή όχι, μπορείτε να πιέσετε οποιοδήποτε πλήκτρο στον προβολέα ή στο τηλεχειριστήριο για να επαναφέρετε την εικόνα. Ελληνικά Μόλις πιέσετε ECO BLANK, ο προβολέας τίθεται στη λειτουργία Οικονομικό αυτόματα. Κλείδωμα των πλήκτρων λειτουργίας Με τα πλήκτρα ελέγχου στον προβολέα κλειδωμένα, μπορείτε να αποφύγετε τη τυχαία αλλαγή των ρυθμίσεων του προβολέα σας (από τα παιδιά, για παράδειγμα). ¼ταν το Κλείδ. πλήκτ. πίν. είναι ενεργοποιημένο, δεν λειτουργεί κανένα πλήκτρο ελέγχου στον προβολέα εκτός από το Ισχύς. Για να κλειδώσετε ή να ξεκλειδώσετε τα πλήκτρα του πίνακα ελέγχου: 1. Πιέστε MENU/EXIT για να ανοίξετε το μενού OSD και πιέστε / για να επισημάνετε το μενού ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ : Βασική. 2. Πιέστε για να επισημάνετε το Κλείδ. πλήκτ. πίν. και πιέστε / για εναλλαγή της λειτουργίας Ενεργό. Εμφανίζεται ένα μήνυμα επιβεβαίωσης. 3. Πιέστε / για να επιλέξετε "Ναι" και πιέστε MODE/ENTER. Χρησιμοποιώντας τον προβολέα 43

44 Ελληνικά Πάγωμα εικόνας Πιέστε FREEZE στο τηλεχειριστήριο για να παγώσετε την εικόνα. Η λέξη "FREEZE" εμφανίζεται στην πάνω αριστερή γωνία της οθόνης. Για να απενεργοποιήσετε τη λειτουργία, πιέστε οποιοδήποτε πλήκτρο στον προβολέα ή στο τηλεχειριστήριο. Ακόμη και αν η εικόνα στην οθόνη είναι παγωμένη, οι εικόνες τρέχουν στο βίντεο ή σε άλλη συσκευή. Εάν οι συνδεδεμένες συσκευές διαθέτουν ενεργή έξοδο ήχου, ακούτε ακόμη τον ήχο παρόλο που η εικόνα στην οθόνη είναι παγωμένη. Ρύθμιση του ήχου Οι ρυθμίσεις ήχου που κάνετε (όπως οι λειτουργίες παρακάτω) θα επηρεάσουν το(τα) ηχείο(α) του προβολέα. Βεβαιωθείτε ότι έχετε πραγματοποιήσει σωστά τη σύνδεση με την είσοδο ήχου του προβολέα. Βλέπε "Σύνδεση με εξοπλισμό βίντεο" στη σελίδα 21 για τον τρόπο σύνδεσης της εισόδου ήχου. Κάθε φορά που επιλέγετε διαφορετική πηγή, αλλάζουν επίσης και οι ρυθμίσεις ήχου του προβολέα σε αυτές που είχαν οριστεί την τελευταία φορά για τη συγκεκριμένη πηγή. Δεν είναι δυνατό να κάνετε ρυθμίσεις ήχου κατά τη Γρήγορη αναζήτηση. Σίγαση ήχου Για να απενεργοποιήσετε τον ήχο προσωρινά: 1. Πιέστε MENU/EXIT για να ανοίξετε το μενού OSD και πιέστε / για να επισημάνετε το μενού Πηγή. 2. Πιέστε για να επισημάνετε την επιλογή Ρυθμίσεις ήχου και, στη συνέχεια, πιέστε MODE/ ENTER. Εμφανίζεται η σελίδα Ρυθμίσεις ήχου. 3. Πιέστε για να επισημάνετε την επιλογή Σίγαση και Πιέστε / για να επιλέξετε Ενεργό. Αν υπάρχει, μπορείτε επίσης να πιέσετε MUTE στο τηλεχειριστήριο για εναλλαγή μεταξύ ενεργοποίησης και απενεργοποίησης του ήχου του προβολέα. Ρύθμιση επιπέδου ήχου Για να ρυθμίσετε το επίπεδο ήχου, πιέστε VOLUME+/VOLUME- στο τηλεχειριστήριο ή: 1. Επαναλάβετε τα βήματα 1-2 παραπάνω. 2. Πιέστε για να επισημάνετε την επιλογή Ένταση και Πιέστε / για να επιλέξετε το επιθυμητό επίπεδο ήχου. Ρύθμιση στάθμης ήχου μικροφώνου Για να ρυθμίσετε τη στάθμη ήχου του μικροφώνου: 1. Επαναλάβετε τα βήματα 1-2 παραπάνω. 2. Πιέστε για να επισημάνετε την επιλογή Ένταση μικροφώνου και Πιέστε / για να επιλέξετε το επιθυμητό επίπεδο ήχου. Απενεργοποίηση Κουδούνισμα ενεργ./απενεργ. Για να απενεργοποιήσετε το κουδούνισμα: 1. Επαναλάβετε τα βήματα 1-2 παραπάνω. 2. Πιέστε για να επισημάνετε την επιλογή Κουδούνισμα ενεργ./απενεργ. και πιέστε / για να επιλέξετε Ανενεργό. Ο μόνος τρόπος να αλλάξετε το Κουδούνισμα ενεργ./απενεργ. είναι να επιλέξετε "Ενεργό" ή "Ανενεργό" εδώ. Εάν ορίσετε τη σίγαση ήχου ή αλλάξετε το επίπεδο ήχου δεν θα επηρεάσει το Κουδούνισμα ενεργ./ απενεργ. 44 Χρησιμοποιώντας τον προβολέα

45 Χρήση προτύπου δοκιμής Ο προβολέας έχει τη δυνατότητα προβολής του προτύπου δοκιμής πλέγματος. Σας επιτρέπει να ρυθμίσετε το μέγεθος και την εστίαση της εικόνας και να βεβαιωθείτε ότι η προβαλλόμενη εικόνα δεν παρουσιάζει παραμόρφωση. Για να εμφανιστεί το πρότυπο δοκιμής: 1. Πιέστε MENU/EXIT για να ανοίξετε το μενού OSD και πιέστε / για να επισημάνετε το μενού ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ : Βασική. 2. Πιέστε για να επισημάνετε την επιλογή Πρότυπο δοκ και πιέστε / για να επιλέξετε Ενεργό. Χρήση προτύπων διδασκαλίας Ο προβολέας παρέχει αρκετά προεπιλεγμένα πρότυπα για λόγους εκμάθησης. Για να ενεργοποιήσετε το πρότυπο: 1. Πιέστε MENU/EXIT για να ανοίξετε το μενού OSD και πιέστε / για να επισημάνετε το μενού Οθόνη. 2. Πιέστε για να επισημάνετε την επιλογή Πρότυπο διδασκαλίας και, στη συνέχεια, πιέστε MODE/ENTER. 3. Πιέστε για να επισημάνετε Μαυροπίνακας ή Ασπροπίνακας. 4. Πιέστε / για να επιλέξετε το επιθυμητό πρότυπο και πιέστε MODE/ENTER. Ελληνικά Πρότυπο διδασκαλίας Ασπροπίνακας Μαυροπίνακας Σχηματισμός γραμμάτων Φύλλο εργασίας Πίνακας συντεταγμένων Χρησιμοποιώντας τον προβολέα 45

46 Ελληνικά Ορισμός λειτουργίας λάμπας Ο συγκεκριμένος προβολέας διαθέτει δύο λειτουργίες λάμπας για διαφορετικούς σκοπούς. Λειτουργία λάμπας Πλεονεκτήματα χρήστη Κατάλληλο περιβάλλον Κανονικό (Η λάμπα χρησιμοποιείται στη συνήθη λειτουργία) Οικονομικό (Η λάμπα χρησιμοποιείται στην οικονομική λειτουργία) Παροχή εξαιρετικά φωτεινών και πεντακάθαρων εικόνων Κατάλληλη για περιβάλλοντα με υπερβολικό φωτισμό περιβάλλοντος Δυνατότητα συνεχούς και αδιάλειπτης λειτουργίας υπό κρίσιμες συνθήκες Παράταση διάρκειας ζωής λάμπας Δυνατότητα συνεχούς και αδιάλειπτης λειτουργίας υπό κρίσιμες συνθήκες Μεγάλες αίθουσες συνεδριάσεων ή συναυλιών με πολύ φωτισμό Αίθουσες συνεδριάσεων μικρών έως μεσαίων διαστάσεων Μπορείτε να εκτελέσετε μία από τις ακόλουθες μεθόδους για να επιλέξετε μια λειτουργία λάμπας ανάλογα με τις προτιμήσεις σας. Χρησιμοποιώντας το τηλεχειριστήριο: 1. Πιέστε Λειτουργία λυχνίας στο τηλεχειριστήριο, θα εμφανιστεί η σελίδα λειτουργίας λάμπας. 2. Πιέστε για να επισημάνετε την επιθυμητή λειτουργία λάμπας και στη συνέχεια πιέστε MODE/ENTER. Χρησιμοποιώντας το μενού OSD: 1. Πιέστε MENU/EXIT και στη συνέχεια πιέστε / μέχρι να επισημανθεί το μενού ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ : Για προχωρημένους. 2. Πιέστε για να επισημάνετε την επιλογή Ρυθμίσεις λυχνίας και έπειτα πιέστε MODE/ ENTER. 3. Πιέστε για να επισημάνετε την επιλογή Λειτουργία λυχνίας και έπειτα πιέστε MODE/ ENTER. 4. Πιέστε για να επισημάνετε την επιθυμητή λειτουργία λάμπας και στη συνέχεια πιέστε MODE/ENTER. Ενδέχεται να παρατηρήσετε κάποια μικρή διαφορά στη φωτεινότητα και στα χρώματα της εικόνας κατά την σύντομη αλλαγή μεταξύ των λειτουργιών λάμπας. 46 Χρησιμοποιώντας τον προβολέα

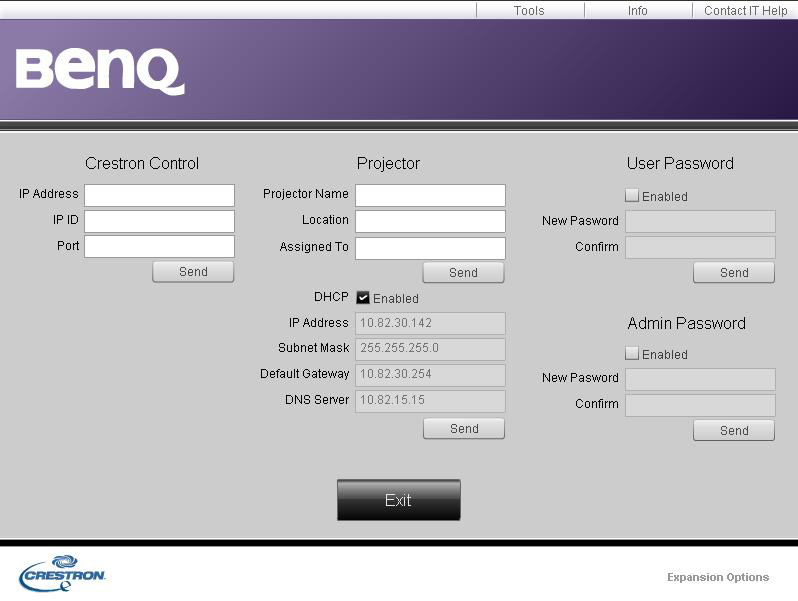

47 Έλεγχος προβολέα μέσω περιβάλλοντος ενσύρματου LAN Ενσύρματο LAN επιτρέπει τη διαχείριση του προβολέα από υπολογιστή μέσω προγράμματος περιήγησης ιστού όταν ο υπολογιστής και ο προβολέας είναι κατάλληλα συνδεδεμένα στο ίδιο τοπικό δίκτυο. Ελληνικά Ρύθμιση παραμέτρων Ενσύρματο LAN Εάν είστε σε περιβάλλον DHCP: 1. Συνδέστε το ένα άκρο ενός καλωδίου RJ45 στο βύσμα εισόδου LAN RJ45 του προβολέα και το άλλο άκρο στη θύρα RJ45. Κατά τη σύνδεση του καλωδίου RJ45 να αποφεύγετε τυχόν κουλούριασμα και μπέρδεμα του καλωδίου διότι ενδέχεται να προκληθεί θόρυβος σήματος ή διακοπή. 2. Πιέστε MENU/EXIT και στη συνέχεια πιέστε / μέχρι να επισημανθεί το μενού ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ : Για προχωρημένους. 3. Πιέστε για να επισημάνετε την επιλογή Ρυθμίσεις δικτύου και έπειτα πιέστε MODE/ ENTER. Εμφανίζεται η σελίδα Ρυθμίσεις δικτύου. 4. Πιέστε για να επισημάνετε την επιλογή Ενσύρματο LAN και έπειτα πιέστε MODE/ENTER. Εμφανίζεται η σελίδα Ενσύρματο LAN. 5. Πιέστε για να επισημάνετε την επιλογή DHCP και Πιέστε / για να επιλέξετε Ενεργό. 6. Πιέστε για να επισημάνετε την επιλογή Εφαρμογή και έπειτα πιέστε MODE/ENTER. 7. Πηγαίνετε πίσω στη σελίδα ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ : Για προχωρημένους > Ρυθμίσεις δικτύου. 8. Πιέστε για να επισημάνετε το στοιχείο Εντοπισμός συσκευής AMX και πιέστε / για να επιλέξετε Ενεργό ή Ανενεργό. ¼ταν το Εντοπισμός συσκευής AMX είναι Ενεργό, είναι δυνατή η ανίχνευση του προβολέα από ελεγκτή AMX. 9. Περιμένετε δευτερόλεπτα περίπου και στη συνέχεια εισαγάγετε ξανά τη σελίδα Ενσύρματο LAN. 10.Εμφανίζονται οι ρυθμίσεις Διεύθυνση IP, Μάσκα υποδικτύου, Προεπιλεγμένη πύλη και Διακομιστής DNS. Σημειώστε τη διεύθυνση IP που εμφανίζεται στη σειρά Διεύθυνση IP. Εάν το Διεύθυνση IP παρόλα αυτά δεν εμφανίζεται, απευθυνθείτε στο διαχειριστή ITS. Χρησιμοποιώντας τον προβολέα 47

48 Ελληνικά Εάν δεν είστε σε περιβάλλον DHCP: 1. Επαναλάβετε τα βήματα 1-4 παραπάνω. 2. Πιέστε για να επισημάνετε την επιλογή DHCP και Πιέστε / για να επιλέξετε Ανενεργό. 3. Απευθυνθείτε στο διαχειριστή ITS, για πληροφορίες σχετικά με τις ρυθμίσεις Διεύθυνση IP, Μάσκα υποδικτύου, Προεπιλεγμένη πύλη και Διακομιστής DNS. 4. Πιέστε για να επιλέξετε το στοιχείο που θέλετε να τροποποιήσετε και πιέστε MODE/ ENTER. 5. Πιέστε / για να μετακινήσετε το δρομέα και στη συνέχεια πιέστε / για να εισαγάγετε την τιμή. 6. Για να αποθηκεύσετε τη ρύθμιση, πιέστε MODE/ENTER. Εάν δεν θέλετε να αποθηκεύσετε τη ρύθμιση, πιέστε MENU/EXIT. 7. Πιέστε MENU/EXIT για να επιστρέψετε στη σελίδα Ρυθμίσεις δικτύου, πιέστε για να επισημάνετε το στοιχείο Εντοπισμός συσκευής AMX και πιέστε / για να επιλέξετε Ενεργό ή Ανενεργό. 8. Πιέστε MENU/EXIT για έξοδο από το μενού. Έλεγχος προβολέα από απόσταση μέσω προγράμματος περιήγησης ιστού Μόλις αποκτήσετε τη σωστή διεύθυνση IP για τον προβολέα και ο προβολέας τεθεί σε λειτουργία αναμονής, μπορείτε να χρησιμοποιήσετε οποιονδήποτε υπολογιστή είναι συνδεδεμένος στο ίδιο τοπικό δίκτυο για να ελέγξετε τον προβολέα. 1. Εισαγάγετε τη διεύθυνση του προβολέα στη γραμμή διεύθυνσης του προγράμματος περιήγησης και κάντε κλικ στο Go (Μετάβαση). 2. Ανοίγει η σελίδα χειρισμού δικτύου από απόσταση. Αυτή η σελίδα σας επιτρέπει να χειριστείτε τον προβολέα όπως με το τηλεχειριστήριο ή τον πίνακα ελέγχου στον προβολέα. ii i 48 Χρησιμοποιώντας τον προβολέα

49 i ii Menu (Μενού) Auto PC (Αυτόματα PC) Blank (Κενό) Είσοδος ( ) ( ) ( ) ( ) Για λεπτομέρειες, ανατρέξτε στην παράγραφο "Τηλεχειριστήριο" στη σελίδα 14. ΟΚ Ενεργοποιεί το επιλεγμένο στοιχείο μενού από το μενού απεικόνισης στην οθόνη (OSD). Για να αλλάξετε πηγή εισόδου, κάντε κλικ στο επιθυμητό σήμα σας. Ελληνικά Η λίστα πηγών διαφέρει ανάλογα με τους συνδετήρες που διαθέτει ο προβολέας. Το ''Video'' αντιπροσωπεύει το σήμα βίντεο. Η σελίδα εργαλείων σας επιτρέπει να διαχειριστείτε τον προβολέα, να ορίσετε τις παραμέτρους των ρυθμίσεων ελέγχου LAN και να διασφαλίσετε την πρόσβαση στη λειτουργία χειρισμού δικτύου από απόσταση του προβολέα. i iii ii iv v i. Μπορείτε να ονομάσετε τον προβολέα, να παρακολουθήσετε την τοποθεσία του και τον υπεύθυνο για αυτόν. ii. Μπορείτε να ρυθμίσετε Ρυθμίσεις ελέγχου LAN. iii. Μόλις τελειώσετε με τη ρύθμιση, η πρόσβαση στη λειτουργία χειρισμού δικτύου από απόσταση του προβολέα προστατεύεται με κωδικό πρόσβασης. iv. Μόλις τελειώσετε με τη ρύθμιση, η πρόσβαση στη σελίδα εργαλείων προστατεύεται με κωδικό πρόσβασης. Μόλις τελειώσετε με τις ρυθμίσεις, πιέστε το κουμπί Send (Αποστολή) ώστε τα δεδομένα να αποθηκευτούν στον προβολέα. Χρησιμοποιώντας τον προβολέα 49
