SH963 Ψηφιακός Προβολέας Εγχειρίδιο χρήστη

Transcript

1 SH963 Ψηφιακός Προβολέας Εγχειρίδιο χρήστη

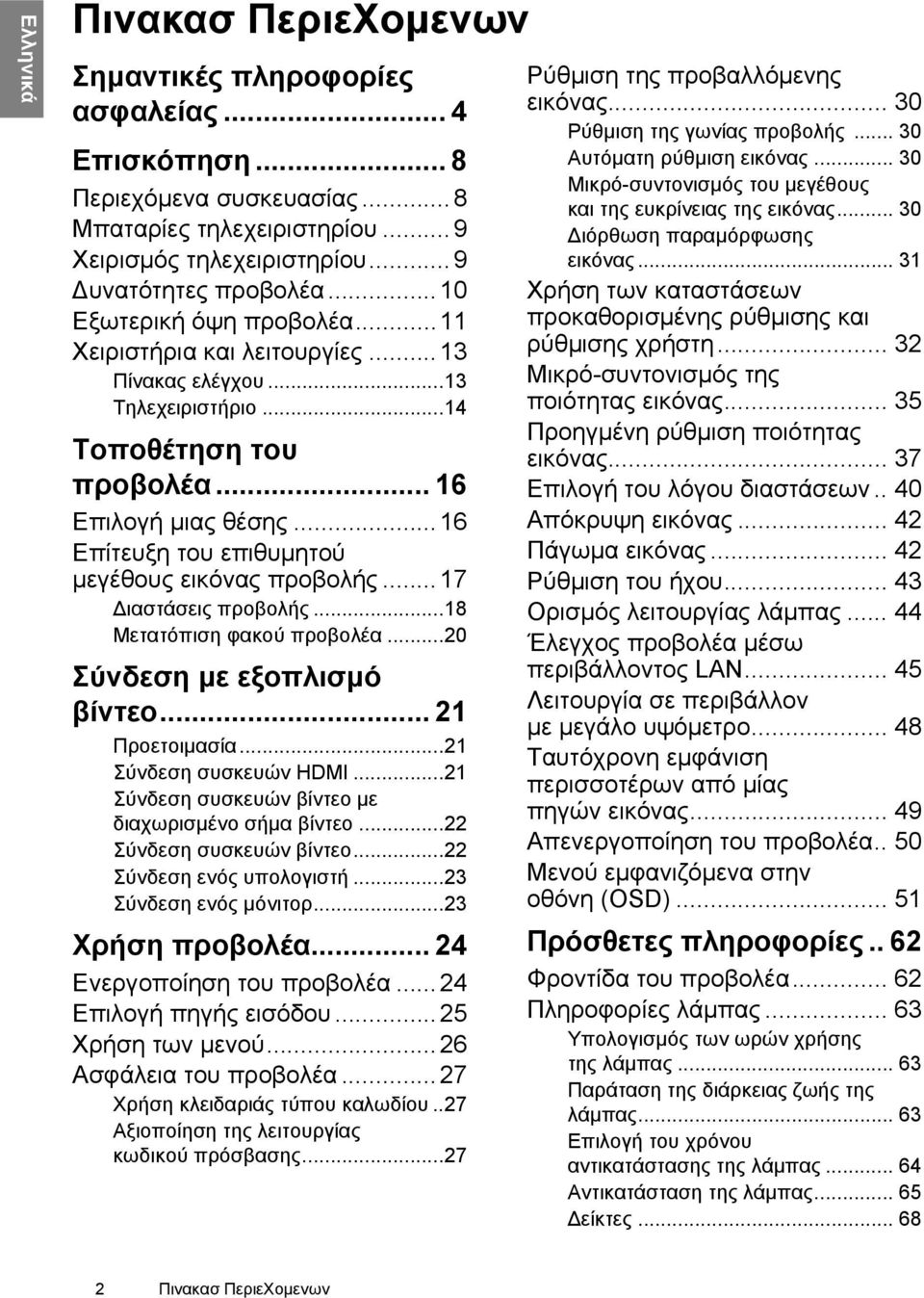

2 Πινακασ ΠεριεΧομενων Σημαντικές πληροφορίες ασφαλείας... 4 Επισκόπηση... 8 Περιεχόμενα συσκευασίας...8 Μπαταρίες τηλεχειριστηρίου...9 Χειρισμός τηλεχειριστηρίου...9 Δυνατότητες προβολέα...10 Εξωτερική όψη προβολέα...11 Χειριστήρια και λειτουργίες...13 Πίνακας ελέγχου...13 Τηλεχειριστήριο...14 Τοποθέτηση του προβολέα Επιλογή μιας θέσης...16 Επίτευξη του επιθυμητού μεγέθους εικόνας προβολής...17 Διαστάσεις προβολής...18 Μετατόπιση φακού προβολέα...20 Σύνδεση με εξοπλισμό βίντεο Προετοιμασία...21 Σύνδεση συσκευών HDMI...21 Σύνδεση συσκευών βίντεο με διαχωρισμένο σήμα βίντεο...22 Σύνδεση συσκευών βίντεο...22 Σύνδεση ενός υπολογιστή...23 Σύνδεση ενός μόνιτορ...23 Χρήση προβολέα Ενεργοποίηση του προβολέα...24 Επιλογή πηγής εισόδου...25 Χρήση των μενού...26 Ασφάλεια του προβολέα...27 Χρήση κλειδαριάς τύπου καλωδίου..27 Αξιοποίηση της λειτουργίας κωδικού πρόσβασης...27 Ρύθμιση της προβαλλόμενης εικόνας Ρύθμιση της γωνίας προβολής Αυτόματη ρύθμιση εικόνας Μικρό-συντονισμός του μεγέθους και της ευκρίνειας της εικόνας Διόρθωση παραμόρφωσης εικόνας Χρήση των καταστάσεων προκαθορισμένης ρύθμισης και ρύθμισης χρήστη Μικρό-συντονισμός της ποιότητας εικόνας Προηγμένη ρύθμιση ποιότητας εικόνας Επιλογή του λόγου διαστάσεων.. 40 Απόκρυψη εικόνας Πάγωμα εικόνας Ρύθμιση του ήχου Ορισμός λειτουργίας λάμπας Έλεγχος προβολέα μέσω περιβάλλοντος LAN Λειτουργία σε περιβάλλον με μεγάλο υψόμετρο Ταυτόχρονη εμφάνιση περισσοτέρων από μίας πηγών εικόνας Απενεργοποίηση του προβολέα.. 50 Μενού εμφανιζόμενα στην οθόνη (OSD) Πρόσθετες πληροφορίες.. 62 Φροντίδα του προβολέα Πληροφορίες λάμπας Υπολογισμός των ωρών χρήσης της λάμπας Παράταση της διάρκειας ζωής της λάμπας Επιλογή του χρόνου αντικατάστασης της λάμπας Αντικατάσταση της λάμπας Δείκτες Πινακασ ΠεριεΧομενων

3 Αντιμετώπιση Προβλημάτων Προδιαγραφές Πληροφορίες εγγύησης και Πνευματικής ιδιοκτησίας.. 74 Πινακασ ΠεριεΧομενων 3

4 Σας ευχαριστούμε για την αγορά του παρόντος ποιοτικού προβολέα της BenQ! Έχει σχεδιαστεί για να σας παρέχει μια απολαυστική εμπειρία παρακολούθησης οικιακού κινηματογράφου. Για καλύτερα αποτελέσματα, διαβάστε προσεκτικά το παρόν εγχειρίδιο καθώς αυτό είναι ο οδηγός σας για τα μενού ελέγχου και λειτουργίας. Σημαντικές πληροφορίες ασφαλείας Ο συγκεκριμένος προβολέας έχει σχεδιαστεί και ελεγχθεί έτσι ώστε να ανταποκρίνεται στα τελευταία πρότυπα ασφαλείας για εξοπλισμό στην τεχνολογία πληροφοριών. Ωστόσο, για να διασφαλιστεί η ασφαλής χρήση του παρόντος προϊόντος, είναι σημαντικό να ακολουθήσετε τις οδηγίες που αναγράφονται στο παρόν εγχειρίδιο όπως και αυτές που αναγράφονται πάνω στο προϊόν. 1. Διαβάστε το παρόν εγχειρίδιο χρήσης πριν θέσετε σε λειτουργία τον προβολέα. Φυλάξτε το παρόν εγχειρίδιο σε ασφαλή θέση για μελλοντική χρήση. 3. Μην αποθηκεύσετε τον προβολέα σε όρθια θέση, στο ένα άκρο του. Κάτι τέτοιο ενδέχεται να προκαλέσει την πτώση του προβολέα, προκαλώντας τραυματισμό ή ζημία. 2. Να τοποθετείτε πάντα τον προβολέα σε επίπεδη, οριζόντια επιφάνεια κατά τη λειτουργία του. - Μην τοποθετήσετε τον προβολέα σε ασταθές καροτσάκι, βάση ή τραπέζι επειδή ενδέχεται να πέσει και να υποστεί ζημία. - Μην τοποθετήσετε εύφλεκτα υλικά κοντά στον προβολέα. - Μην τον χρησιμοποιήσετε εάν η κλίση είναι μεγαλύτερη από 10 μοίρες στην κατεύθυνση αριστερά - δεξιά, ούτε όταν βρίσκεται υπό γωνία μεγαλύτερη από 15 μοίρες στην κατεύθυνση εμπρός - πίσω. 4 Σημαντικές πληροφορίες ασφαλείας

5 4. Μην τοποθετήσετε τον προβολέα σε οποιοδήποτε από τα εξής περιβάλλοντα: - Σε χώρο όπου δεν υπάρχει επαρκής αερισμός ή είναι περιορισμένος. Αφήστε ελάχιστη απόσταση 50 cm από τους τοίχους, ώστε να επιτρέπεται η ελεύθερη ροή αέρα γύρω από τον προβολέα. - Σε θέσεις όπου οι θερμοκρασίες ενδέχεται να είναι εξαιρετικά υψηλές, όπως στο εσωτερικό ενός αυτοκινήτου με κλειστά παράθυρα. - Σε θέσεις όπου η υπερβολική υγρασία, η σκόνη ή ο καπνός τσιγάρων ενδέχεται να θαμπώσει τα οπτικά εξαρτήματα, να μειώσει τη διάρκεια ζωής του προβολέα και να σκουρύνει την οθόνη προβολής. 5. Μην φράσσετε τις οπές αερισμού όταν ο προβολέας είναι σε λειτουργία (ακόμη και σε κατάσταση αναμονής): - Μην καλύπτετε τον προβολέα με κανένα αντικείμενο. - Μην τοποθετείτε τον προβολέα πάνω σε κουβέρτα, σκέπασμα κρεβατιού ή οποιαδήποτε άλλη μαλακή επιφάνεια. - Σε θέσεις κοντά σε συναγερμούς πυρκαγιάς. - Σε θέσεις με θερμοκρασία περιβάλλοντος πάνω από 35 C/95 F. - Σε τοποθεσίες όπου το υψόμετρο είναι μεγαλύτερο από 1500 μέτρα/4920 πόδια πάνω από το επίπεδο της θάλασσας. 6. Σε χώρους όπου η παροχή ρεύματος ενδέχεται να παρουσιάζει διακύμανση ±10 V, συνιστάται η σύνδεση του προβολέα μέσω ενός σταθεροποιητή τάσης, προστατευτικού υπέρτασης ή αδιάλειπτης παροχής ισχύος (UPS) ανάλογα με την περίπτωση. 7. Μην πατάτε πάνω στον προβολέα και μην τοποθετείτε κανένα αντικείμενο πάνω του πόδια Σημαντικές πληροφορίες ασφαλείας 5

6 8. Μην αφήνετε υγρά δίπλα ή πάνω στον προβολέα. Τυχόν διείσδυση υγρών στο εσωτερικό του προβολέα θα προκαλέσουν ακύρωση της εγγύησης. Εάν ο προβολέας βραχεί, αποσυνδέστε τον από την παροχή και καλέστε τη BenQ για επισκευή του προβολέα. 11. Ο λαμπτήρας αναπτύσσει εξαιρετικά υψηλή θερμοκρασία στη διάρκεια λειτουργίας. Αφήστε τον προβολέα να ψυχθεί για περίπου 45 λεπτά πριν από την αφαίρεση του συγκροτήματος λαμπτήρα για αντικατάσταση. 9. Μην κοιτάζετε απευθείας στο φακό του προβολέα όταν είναι σε λειτουργία. Ενδέχεται να προκληθεί βλάβη στην όρασή σας. 12. Ο προβολέας αυτός έχει την ικανότητα προβολής ανεστραμμένων εικόνων για εγκατάσταση στην οροφή. Για την τοποθέτηση, χρησιμοποιήστε μόνο το κιτ τοποθέτησης οροφής της BenQ. 10. Μη χρησιμοποιείτε το λαμπτήρα του προβολέα όταν έχει υπερβεί πλέον την ονομαστική διάρκεια ζωής του. Η υπερβολική λειτουργία του λαμπτήρα όταν έχει υπερβεί πλέον την ονομαστική διάρκεια ζωής του ενδέχεται να προκαλέσει θραύση του λαμπτήρα σε σπάνιες περιπτώσεις. 13. Μην προσπαθήσετε ποτέ να αντικαταστήσετε το συγκρότημα λαμπτήρα πριν ψυχθεί ο προβολέας και αφού τον έχετε αποσυνδέσει από την παροχή ρεύματος. 6 Σημαντικές πληροφορίες ασφαλείας

7 14. Όταν πιστεύετε ότι απαιτείται συντήρηση ή επισκευή, παραδώστε τον προβολέα μόνο σε κατάλληλα ειδικευμένο τεχνικό. 15. Μην προσπαθήσετε να αποσυναρμολογήσετε τον προβολέα. Υπάρχουν επικίνδυνα υψηλές τάσεις στο εσωτερικό του, οι οποίες ενδέχεται να προκαλέσουν θάνατο σε περίπτωση επαφής με ηλεκτροφόρα εξαρτήματα. Το μόνο εξάρτημα που επιδέχεται συντήρηση από το χρήστη είναι ο λαμπτήρας, ο οποίος διαθέτει το δικό του αφαιρούμενο κάλυμμα. Βλ. σελίδα 65. Σε καμία περίπτωση δεν θα πρέπει να απασφαλίσετε ή να αφαιρέσετε άλλο κάλυμμα. Για το σέρβις, να απευθύνεστε μόνο σε κατάλληλα ειδικευμένο προσωπικό σέρβις. Σημείωση Παρακαλούμε φυλάξτε την αρχική συσκευασία για ενδεχόμενη μελλοντική αποστολή. Εάν χρειαστεί να συσκευάσετε τον προβολέα μετά από τη χρήση, ρυθμίστε το φακό προβολής σε κατάλληλη θέση, τοποθετήστε το προστατευτικό μαξιλαράκι γύρω από το φακό και εφαρμόστε μαζί τα μαξιλαράκια φακού και προβολέα για να αποφύγετε την πρόκληση ζημίας κατά τη μεταφορά. Συμπύκνωση υγρασίας Μη θέσετε ποτέ τον προβολέα σε λειτουργία, αμέσως μετά από τη μεταφορά του από ψυχρό χώρο σε θερμό χώρο. Όταν ο προβολέας εκτεθεί σε μια τέτοια μεταβολή θερμοκρασίας, η υγρασία ενδέχεται να συμπυκνωθεί σε κρίσιμα εσωτερικά εξαρτήματα. Για να αποφευχθεί πιθανή βλάβη του προβολέα, μη χρησιμοποιήσετε τον προβολέα για τουλάχιστον 2 ώρες, όταν υπάρξει απότομη αλλαγή θερμοκρασίας. Να αποφεύγετε τα πτητικά υγρά Μη χρησιμοποιείτε πτητικά υγρά, όπως εντομοκτόνα ή ορισμένους τύπους καθαριστικών, κοντά στον προβολέα. Μην αφήνετε να έρχονται σε επαφή με τον προβολέα για μεγάλο χρονικό διάστημα προϊόντα από πλαστικό ή καουτσούκ. Θα αφήσουν ίχνη στο φινίρισμα. Εάν ο καθαρισμός διενεργείται χρησιμοποιώντας πανί εμποτισμένο με χημικά, φροντίστε να ακολουθήσετε τις οδηγίες ασφαλείας του προϊόντος καθαρισμού. Απόρριψη Το προϊόν αυτό περιέχει τα εξής υλικά τα οποία είναι επιβλαβή για το ανθρώπινο σώμα και το περιβάλλον. Μόλυβδος, ο οποίος περιέχεται στην κασσιτεροκόλληση. Υδράργυρος, ο οποίος χρησιμοποιείται στο λαμπτήρα. Για την απόρριψη του προϊόντος ή των χρησιμοποιημένων λαμπτήρων, συμβουλευτείτε τις τοπικές αρχές προστασίας του περιβάλλοντος για τους ισχύοντες κανονισμούς. Σημαντικές πληροφορίες ασφαλείας 7

8 Digital Projector Quick Start Guide Επισκόπηση Περιεχόμενα συσκευασίας Αφαιρέστε προσεκτικά τη συσκευασία και επιβεβαιώστε ότι διαθέτετε τα ακόλουθα εξαρτήματα. Ορισμένα από τα εξαρτήματα, ενδέχεται να μην είναι διαθέσιμα ανάλογα με τη χώρα αγοράς. Ελέγξτε ανάλογα με τη χώρα αγοράς. Ορισμένα από τα αξεσουάρ ενδέχεται να διαφέρουν από χώρα σε χώρα. Η κάρτα εγγύησης παρέχεται μόνο σε ορισμένες χώρες. Για λεπτομερείς πληροφορίες, παρακαλούμε απευθυνθείτε στον αντιπρόσωπό σας. Προβολέας Τηλεχειριστήριο Μπαταρίες Κάρτα εγγύησης Εγχειρίδιο χρήστη σε CD Οδηγός γρήγορης εκκίνησης Καλώδιο ρεύματος Καλώδιο VGA 8 Επισκόπηση

9 Μπαταρίες τηλεχειριστηρίου 1. Για να ανοίξετε το κάλυμμα μπαταριών, γυρίστε ανάποδα το τηλεχειριστήριο, πιέστε με το δάχτυλο τη λαβή του καλύμματος και σπρώξτε το προς τα πάνω στην κατεύθυνση του βέλους, όπως υποδεικνύεται. Το κάλυμμα θα αφαιρεθεί. 2. Αφαιρέστε τυχόν υπάρχουσες μπαταρίες (εάν απαιτείται) και τοποθετήστε δύο νέες μπαταρίες τύπου ΑΑΑ τηρώντας την πολικότητα των μπαταριών, όπως υποδεικνύεται στη βάση της υποδοχής των μπαταριών. Το θετικό (+) αντιστοιχεί στο θετικό και το αρνητικό (-) στο αρνητικό. 3. Τοποθετήστε ξανά το κάλυμμα ευθυγραμμίζοντάς το με το περίβλημα και ωθώντας το στη θέση του. Σταματήστε μόλις ασφαλιστεί στη θέση του. Σημειώσεις για το χειρισμό των μπαταριών Μην ανακατεύετε παλιές μπαταρίες με νέες, ούτε να ανακατεύετε μπαταρίες διαφόρων τύπων μπαταριών. Μην αφήνετε το τηλεχειριστήριο και τις μπαταρίες σε υπερβολικά ζεστό και υγρό περιβάλλον όπως στην κουζίνα, στη σάουνα ή σε κλειστό αυτοκίνητο. Απορρίψτε τις χρησιμοποιημένες μπαταρίες σύμφωνα με τις οδηγίες του κατασκευαστή μπαταριών και τους τοπικούς κανονισμούς της χώρας σας. Εάν το τηλεχειριστήριο δεν πρόκειται να χρησιμοποιηθεί για παρατεταμένο χρονικό διάστημα, αφαιρέστε τις μπαταρίες για να αποφύγετε την πρόκληση ζημίας στο τηλεχειριστήριο λόγω πιθανής διαρροής των μπαταριών. Χειρισμός τηλεχειριστηρίου Βεβαιωθείτε ότι δεν υπάρχει κάτι μεταξύ τηλεχειριστηρίου και αισθητήρων υπέρυθρων (IR) στον προβολέα που ενδέχεται να εμποδίζει τη δέσμη υπέρυθρων (IR) ακτίνων του τηλεχειριστηρίου, να φθάσει στον προβολέα. έως και 8 μέτρα Η εμβέλεια του τηλεχειριστηρίου είναι έως 8 μέτρα και υπό γωνία μέχρι 30 μοίρες από τη δέσμη υπέρυθρων (IR) ακτίνων. Να στοχεύετε πάντα προς τον προβολέα, ωστόσο οι περισσότερες οθόνες αντανακλούν επίσης τη δέσμη υπέρυθρων (IR) ακτίνων στον προβολέα. Τοποθέτηση του προβολέα στην οροφή Επιθυμούμε να έχετε μια ευχάριστη εμπειρία κατά τη χρήση του προβολέα BenQ, έτσι πρέπει να σας επιστήσουμε την προσοχή για την αποφυγή πρόκλησης βλάβης σε ανθρώπους και εξοπλισμό. Εάν σκοπεύετε να τοποθετήσετε τον προβολέα στην οροφή, συνιστάται η χρήση κατάλληλου κιτ τοποθέτησης οροφής της BenQ και να βεβαιωθείτε για την ασφαλή εγκατάσταση του. Εάν χρησιμοποιείτε ένα κιτ τοποθέτησης προβολέα οροφής τρίτου κατασκευαστή, υπάρχει κίνδυνος πτώσης του προβολέα από την οροφή λόγω ακατάλληλης στήριξης λόγω χρήσης βιδών εσφαλμένης διαμέτρου ή μήκους. Μπορείτε να αγοράσετε ένα κιτ τοποθέτησης προβολέα οροφής της BenQ από το σημείο αγοράς του προβολέα BenQ. Η BenQ συνιστά επίσης την αγορά ενός ξεχωριστού καλωδίου ασφαλείας συμβατού με την κλειδαριά Kensington και τη σωστή προσαρμογή της στην υποδοχή της κλειδαριάς Kensington του προβολέα και στο υποστήριγμα της βάσης οροφής. Αυτό θα αποτελέσει το ρόλο της δευτερεύουσας συγκράτησης του προβολέα σε περίπτωση που χαλαρώσει η προσαρμογή στη βάση στήριξης. Επισκόπηση 9

10 Δυνατότητες προβολέα Συμβατός με Full HD Ο προβολέας είναι συμβατός με Κανονικής Ευκρίνειας (Standard Definition) TV (SDTV) 480i, 480p, 576i, 576p και Υψηλής Ευκρίνειας (High Definition) TV (HDTV) 720p, μορφής 1080i και 1080p, με τη μορφή 1080p να παρέχει πραγματική αναπαραγωγή εικόνας 1:1. Υψηλή ποιότητα εικόνας Ο προβολέας παρέχει εξαιρετικής ποιότητας εικόνα λόγω της υψηλής ανάλυσης και της εξαιρετικής του φωτεινότητας σε λειτουργία οικιακού κινηματογράφου, υπέρ υψηλό λόγο αντίθεσης, ζωντανά χρώματα και πλούσια αναπαραγωγή της κλίμακας του γκρι. Υψηλή φωτεινότητα Ο προβολέας χαρακτηρίζεται από υπέρ υψηλή φωτεινότητα για την επίτευξη εξαιρετικής ποιότητας εικόνας σε συνθήκες φωτισμού περιβάλλοντος, υπερκεράζοντας τους συνηθισμένους προβολείς. Ζωντανή αναπαραγωγή χρωμάτων Ο προβολέας χαρακτηρίζεται από έναν τροχό χρωμάτων 6 τμημάτων για την αναπαραγωγή ρεαλιστικού βάθους χρώματος και εύρους που είναι ανέφικτο με τροχούς χρωμάτων με λιγότερα τμήματα. Πλούσια κλίμακα του γκρι Κατά τη θέαση σε σκοτεινό περιβάλλον, ο αυτόματος έλεγχος "gamma" παρέχει εξαιρετική απεικόνιση της κλίμακας του γκρι η οποία αποκαλύπτει λεπτομέρειες σε σκιές και σε νυχτερινές ή σκούρες σκηνές. Ενορατική μετατόπιση φακού Ο ενορατικός έλεγχος του μοχλού μετακίνησης του φακού παρέχει ευελιξία στην εγκατάσταση του προβολέα. Μεγάλη ποικιλία εισόδων και μορφών βίντεο Ο προβολέας υποστηρίζει μια μεγάλη ποικιλία εισόδων σύνδεσης στον εξοπλισμό σας βίντεο και PC, περιλαμβάνοντας διαχωρισμένο σήμα βίντεο, σύνθετο σήμα βίντεο, HDMI, PC και ένα διεγέρτη εξόδου για σύνδεση με αυτοματοποιημένα συστήματα φωτισμού οθόνης και περιβάλλοντος. Επαγγελματικός έλεγχος βαθμονόμησης Για την επίτευξη υψηλότερου επιπέδου απόδοσης, ο προβολέας ενσωματώνει ρυθμίσεις Ειδικής λειτουργίας στα μενού OSD που διαθέτει, οι οποίες απαιτούν επαγγελματικού επιπέδου σέρβις βαθμονόμησης από εξουσιοδοτημένους εγκαταστάτες. Συμβατός με παναμορφικούς φακούς Ο προβολέας είναι συμβατός με παναμορφικούς φακούς που επιτρέπουν τη μετατροπή προβολέων 16:9 σε 2,35:1. 10 Επισκόπηση

11 Εξωτερική όψη προβολέα Μπροστινή και πάνω πλευρική όψη Πίνακας ελέγχου (για λεπτομέρειες, βλ. "Πίνακας ελέγχου" στη σελίδα 13.) 2. Κάλυμμα λάμπας 3. Οπή αερισμού (εξαγωγή θερμού αέρα) 4. Φακός προβολής 5. Υποδοχή κλειδαριάς Kensington 6. Οπή αερισμού (εισαγωγή ψυχρού αέρα) 7. Μπροστινός αισθητήρας υπέρυθρων (IR) 8. Μοχλός μετακίνησης φακού Πίσω όψη Βλ. "Σύνδεση με εξοπλισμό βίντεο" στη σελίδα 21 για λεπτομέρειες σύνδεσης Είσοδος καλωδίου παροχής AC 10.Πίσω αισθητήρας υπέρυθρων (IR) 11. Τζακ εισόδου ήχου Τζακ εξόδου ήχου 12.Βύσμα εισόδου LAN RJ45 13.Θύρα HDMI 14.Θύρα USB τύπου Mini B 15.Θύρα ελέγχου RS-232 Χρησιμοποιείται για τη διασύνδεση με PC ή σύστημα ελέγχου/αυτοματοποίησης οικιακού κινηματογράφου. 16.Βύσμα εξόδου σήματος RGB 17.Ακροδέκτης εξόδου 12VDC Χρησιμοποιείται για τη διέγερση εξωτερικών συσκευών, όπως μια ηλεκτρική οθόνη ή τον έλεγχο φωτισμού κ.λ.π. Συμβουλευτείτε τον αντιπρόσωπό σας για τον τρόπο σύνδεσης αυτών των συσκευών. 18.Βύσμα εισόδου RGB (PC)/Διαχωρισμένου σήματος (YPbPr/YCbCr) 19.Είσοδοι σήματος συνιστωσών (BNC)/RGBHV, 5 BNC για σύνδεση RGB ή διαχωρισμένων σημάτων βίντεο (YPbPr), SD ή HD.s 20.Βύσμα εισόδου βίντεο Επισκόπηση 11

12 Όψη του κάτω µέρους Προσαρµοζόµενο πόδι 22.Οπές για στήριξη στο ταβάνι Επισκόπηση

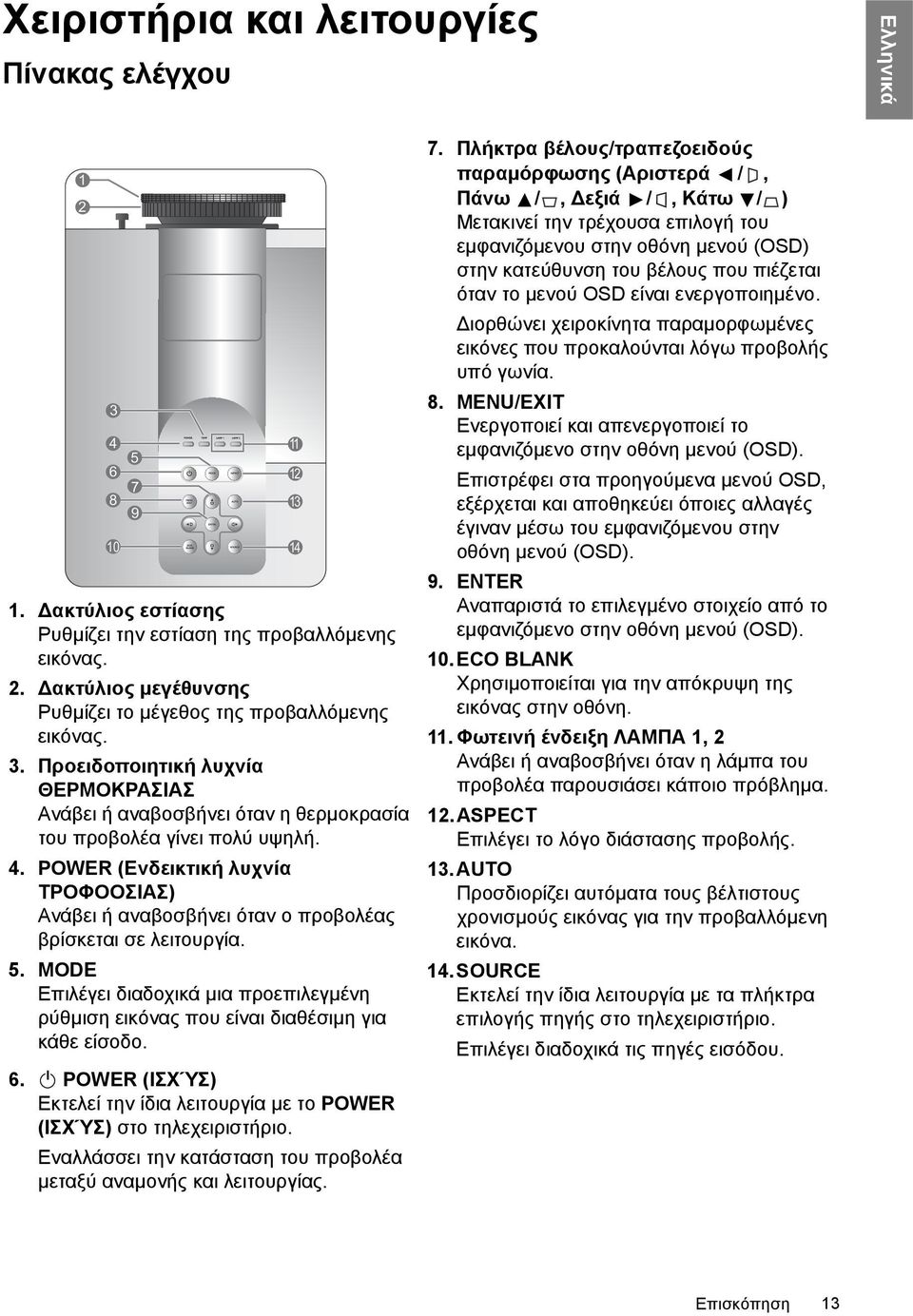

13 Χειριστήρια και λειτουργίες Πίνακας ελέγχου 1. Δακτύλιος εστίασης Ρυθμίζει την εστίαση της προβαλλόμενης εικόνας. 2. Δακτύλιος μεγέθυνσης Ρυθμίζει το μέγεθος της προβαλλόμενης εικόνας. 3. Προειδοποιητική λυχνία ΘΕΡΜΟΚΡΑΣΙΑΣ Ανάβει ή αναβοσβήνει όταν η θερμοκρασία του προβολέα γίνει πολύ υψηλή. 4. POWER (Ενδεικτική λυχνία ΤΡΟΦΟΟΣΙΑΣ) Ανάβει ή αναβοσβήνει όταν ο προβολέας βρίσκεται σε λειτουργία. 5. MODE Επιλέγει διαδοχικά μια προεπιλεγμένη ρύθμιση εικόνας που είναι διαθέσιμη για κάθε είσοδο. II POWER (ΙΣΧΎΣ) Εκτελεί την ίδια λειτουργία με το POWER (ΙΣΧΎΣ) στο τηλεχειριστήριο. Εναλλάσσει την κατάσταση του προβολέα μεταξύ αναμονής και λειτουργίας Πλήκτρα βέλους/τραπεζοειδούς παραμόρφωσης (Αριστερά /, Πάνω /, Δεξιά /, Κάτω / ) Μετακινεί την τρέχουσα επιλογή του εμφανιζόμενου στην οθόνη μενού (OSD) στην κατεύθυνση του βέλους που πιέζεται όταν το μενού OSD είναι ενεργοποιημένο. Διορθώνει χειροκίνητα παραμορφωμένες εικόνες που προκαλούνται λόγω προβολής υπό γωνία. 8. MENU/EXIT Ενεργοποιεί και απενεργοποιεί το εμφανιζόμενο στην οθόνη μενού (OSD). Επιστρέφει στα προηγούμενα μενού OSD, εξέρχεται και αποθηκεύει όποιες αλλαγές έγιναν μέσω του εμφανιζόμενου στην οθόνη μενού (OSD). 9. ENTER Αναπαριστά το επιλεγμένο στοιχείο από το εμφανιζόμενο στην οθόνη μενού (OSD). 10.ECO BLANK Χρησιμοποιείται για την απόκρυψη της εικόνας στην οθόνη. 11. Φωτεινή ένδειξη ΛΑΜΠΑ 1, 2 Ανάβει ή αναβοσβήνει όταν η λάμπα του προβολέα παρουσιάσει κάποιο πρόβλημα. 12.ASPECT Επιλέγει το λόγο διάστασης προβολής. 13.AUTO Προσδιορίζει αυτόματα τους βέλτιστους χρονισμούς εικόνας για την προβαλλόμενη εικόνα. 14.SOURCE Εκτελεί την ίδια λειτουργία με τα πλήκτρα επιλογής πηγής στο τηλεχειριστήριο. Επιλέγει διαδοχικά τις πηγές εισόδου. Επισκόπηση 13

14 Τηλεχειριστήριο Ισχύς ON/OFF Εναλλάσσει τη λειτουργία του προβολέα µεταξύ αναµονής και ενεργοποίησης. 2. Πλήκτρα επιλογής πηγής Επιλέγει µια πηγή εισόδου για προβολή. 3. MENU/EXIT Ενεργοποιεί το µενού απεικόνισης στην οθόνη (OSD). Επιστρέφει στο προηγούµενο µενού OSD, εξέρχεται και αποθηκεύει τις ρυθµίσεις µενού. 4. Πλήκτρα βέλους/τραπεζοειδούς παραµόρφωσης (Αριστερά /, Πάνω /, εξιά /, Κάτω / ) Μετακινεί την τρέχουσα επιλογή του εµφανιζόµενου στην οθόνη µενού (OSD) στην κατεύθυνση του βέλους που πιέζεται όταν το µενού OSD είναι ενεργοποιηµένο. ιορθώνει χειροκίνητα παραµορφωµένες εικόνες που προκαλούνται λόγω προβολής υπό γωνία. 5. MODE/ENTER Ενεργοποιεί το επιλεγµένο στοιχείο µενού από το µενού απεικόνισης στην οθόνη (OSD). Ανάλογα µε την είσοδο σήµατος που χρησιµοποιείται, επιλέγεται µια διαθέσιµη λειτουργία εικόνας ECO BLANK Χρησιµοποιείται για την απόκρυψη της εικόνας στην οθόνη. 7. LASER Εκπέµπει ορατό φως δείκτη λέιζερ για τους σκοπούς µια παρουσίασης. 8. TEST Εµφανίζει τη διάταξη ελέγχου. 9. FREEZE Παγώνει την προβαλλόµενη εικόνα. 10.PIP Εµφανίζονται τα παράθυρα εικόνας µέσα σε εικόνα (PIP). 11. NETWORK SETTING Εισάγονται απευθείας οι ρυθµίσεις δικτύου. 12.Πλήκτρα αριθµών Εισάγονται αριθµοί στις ρυθµίσεις δικτύου. Όταν θα σας ζητηθεί η εισαγωγή του κωδ. πρόσβασης, δεν µπορείτε να πιέσετε τα αριθµητικά πλήκτρα 1, 2, 3, AUTO Προσδιορίζει αυτόµατα τους βέλτιστους χρονισµούς εικόνας για την προβαλλόµενη εικόνα. 14. SOURCE Επιλέγει µια πηγή εισόδου για προβολή. 15.VOLUME+/VOLUME- Ρυθµίζει το επίπεδο ήχου. 16.BRIGHTNESS Ρυθµίζει τη φωτεινότητα. 17.CONTRAST Ρυθµίζει την αντίθεση. 18. MUTE Εναλλάσσει τον ήχο προβολέα µεταξύ ενεργοποίησης και απενεργοποίησης. 19.ASPECT Επιλέγει τις αναλογίες εικόνας προβολής. 20.LAMP MODE Επιλέγει την λειτουργία λυχνίας. 14 Επισκόπηση

15 Λειτουργία LASER δείκτη Ο δείκτης λέιζερ είναι ένα βοήθημα παρουσιάσεων για επαγγελματίες. Εκπέμπει ακτίνα κόκκινου φωτός όταν τον πιέσετε και η ένδειξη ανάβει με κόκκινο χρώμα. Ο δείκτης λέιζερ δεν είναι παιχνίδι. Οι γονείς θα πρέπει να έχουν υπόψη τους κινδύνους της ενέργειας λέιζερ και να φυλάσσουν το τηλεχειριστήριο μακριά από τα παιδιά. Μην κοιτάζετε απευθείας μέσα στη θυρίδα από την οποία εξέρχεται το φως λέιζερ και να μην στρέφετε τη δέσμη του φωτός λέιζερ πάνω σε εσάς ή άλλους. Ανατρέξτε στα προειδοποιητικά μηνύματα στο πίσω μέρος του τηλεχειριστηρίου πριν από τη χρήση. Επισκόπηση 15

16 Τοποθέτηση του προβολέα Επιλογή μιας θέσης Ο προβολέας είναι σχεδιασμένος για εγκατάσταση σε μία από τέσσερις πιθανές θέσεις εγκατάστασης. Η διάταξη του δωματίου ή οι προσωπικές προτιμήσεις θα υποδείξουν τη θέση εγκατάστασης που θα επιλέξετε. Λάβετε υπόψη σας το μέγεθος και τη θέση της οθόνης, τη θέση της κατάλληλης παροχής ρεύματος, καθώς και τη θέση και την απόσταση ανάμεσα στον προβολέα και τον υπόλοιπο εξοπλισμό. 1. Floor Front (Δάπεδο, εμπρός): Επιλέξτε τη θέση με τον προβολέα τοποθετημένο κοντά στο πάτωμα μπροστά από την οθόνη. Αυτός είναι ο πιο συνηθισμένος τρόπος για την τοποθέτηση τον προβολέα και για γρήγορη εγκατάσταση και φορητότητα. 3. Floor Rear (Δάπεδο, πίσω): Επιλέξτε τη θέση με τον προβολέα τοποθετημένο κοντά στο πάτωμα πίσω από την οθόνη. Σημειώστε ότι απαιτείται ειδική οθόνη οπίσθιας προβολής. *Επιλέξτε Floor Rear (Δάπεδο, πίσω) μετά την ενεργοποίηση του προβολέα. 2. Ceiling Front (Ταβάνι, εμπρός): Επιλέξτε τη θέση με τον προβολέα κρεμασμένο από το ταβάνι μπροστά από την οθόνη. Αγοράστε το κιτ τοποθέτησης προβολέα στο ταβάνι της BenQ από τον αντιπρόσωπο σας για να τοποθετήσετε τον προβολέα στο ταβάνι. *Επιλέξτε Ceiling Front (Ταβάνι, εμπρός) μετά την ενεργοποίηση του προβολέα. 4. Ceiling Rear (Ταβάνι, πίσω): Επιλέξτε τη θέση με τον προβολέα τοποθετημένο κρεμασμένο από το ταβάνι πίσω από την οθόνη. Σημειώστε ότι απαιτείται ειδική οθόνη οπίσθιας προβολής καθώς και το κιτ τοποθέτησης προβολέα στο ταβάνι της BenQ για τη συγκεκριμένη θέση τοποθέτησης. *Επιλέξτε Ceiling Rear (Ταβάνι, πίσω) μετά την ενεργοποίηση του προβολέα. *Για ρύθμιση της θέσης προβολέα: 1. Πιέστε MENU/EXIT και στη συνέχεια πιέστε / μέχρι να επισημανθεί το μενού System Setup (Εγκατάσταση συστήματος). 2. Πιέστε / για να επισημάνετε την επιλογή Projector Position (Θέση προβολέα) και πιέστε / μέχρι να επιλεχθεί η σωστή θέση. 16 Τοποθέτηση του προβολέα

17 Επίτευξη του επιθυμητού μεγέθους εικόνας προβολής Η απόσταση από το φακό του προβολέα έως την οθόνη, η ρύθμιση μεγέθυνσης και η διαμόρφωση βίντεο επηρεάζουν το προβαλλόμενο μέγεθος εικόνας. Ο προβολέας αυτός είναι εξοπλισμένος με κινητό φακό. Βλ. ενότητα "Μετατόπιση φακού προβολέα" στη σελίδα 20 για λεπτομέρειες. Μπορείτε να συμβουλευτείτε τα διαγράμματα στις σελίδες 18 και 19 τις τιμές κάθετης μετατόπισης στους πίνακες διαστάσεων που έχουν μετρηθεί με το φακό σε πλήρη επάνω ή κάτω θέση. Για παράδειγμα, εάν χρησιμοποιείτε μια οθόνη 120-ιντσών, με λόγο διαστάσεων 4:3, ανατρέξτε στο "Ο λόγος διάστασης της οθόνης είναι 4:3 και η προβαλλόμενη εικόνα είναι 4:3". Η μέση απόσταση προβολής είναι 494 cm. Εάν έχετε μια οθόνη με αναλογίες εικόνας 16:9 και η μετρηθείσα απόσταση προβολής είναι 4,5 m (450 cm), ανατρέξτε στο "Ο λόγος διάστασης της οθόνης είναι 16:9 και η προβαλλόμενη εικόνα είναι 16:9". Η πλησιέστερη αντιστοίχιση στη στήλη "Μέση" είναι 449 cm. Εάν κοιτάξετε κατά μήκος αυτής της γραμμής θα παρατηρήσετε ότι απαιτείται οθόνη 100 ιντσών. Εξετάζοντας τις τιμές ελάχιστης και μέγιστης απόστασης προβολής στις στήλες του "Απόσταση προβολής <D> [cm]" στη σελίδα 18 υποδεικνύεται ότι η μετρηθείσα απόσταση προβολής 4,5 m ταιριάζει επίσης σε μεγέθη οθόνης 90 και 110 ιντσών. Ο προβολέας μπορεί να ρυθμιστεί (χρησιμοποιώντας τον έλεγχο μεγέθυνσης) σε αυτά τα διαφορετικά μεγέθη οθόνης στην απόσταση προβολής. Έχετε υπόψη σας ότι τα διαφορετικά αυτά μεγέθη οθόνης έχουν διαφορετικές τιμές κάθετης μετατόπισης. Εάν τοποθετήσετε τον προβολέα σε μια διαφορετική θέση (σε σχέση με αυτή που συνιστάται), θα πρέπει να του δώσετε κλίση προς τα επάνω ή προς τα κάτω ώστε να κεντράρετε την εικόνα στην οθόνη. Σε αυτές τις περιπτώσεις, θα παρουσιαστεί κάποια παραμόρφωση της εικόνας. Χρησιμοποιήστε τη λειτουργία των πλήκτρων τραπεζοειδούς παραμόρφωσης για να διορθώσετε την παραμόρφωση. Βλ. ενότητα "Διόρθωση παραμόρφωσης εικόνας" στη σελίδα 31 για λεπτομέρειες. Τοποθέτηση του προβολέα 17

18 Διαστάσεις προβολής Εγκατάσταση για οθόνη λόγου διαστάσεων 16:9 Εγκατάσταση στο πάτωμα Εγκατάσταση στο ταβάνι <A> <B> <F> <G> <A> <E> <B> <D> <C> <F>: Οθόνη <E> <D> <G>: Κέντρο του φακού <C> <F>: Οθόνη <F> <G> <G>: Κέντρο του φακού Ο λόγος διάστασης της οθόνης είναι 16:9 και η προβαλλόμενη εικόνα είναι 16:9 Διαγώνιος <Α> [ιντσών (χιλ.)] Διαστάσεις οθόνης Ύψος <B> [cm] Πλάτος <C> [cm] Απόσταση προβολής <D> [cm] Ελαχ. απόσταση (με μέγιστη μεγέθυνση) Μέση Μέγ. απόσταση (με ελάχιστη μεγέθυνση) Κατώτερη/ Ανώτερη θέση φακού <E> [cm] 30 (762) ,7 40 (1016) (1270) (1524) (1778) (2032) (2286) (2540) (2794) (3048) (3302) (3556) (3810) (4064) (4318) (4572) (4826) (5080) (6350) (7620) Οι παραπάνω μετρήσεις είναι κατά προσέγγιση και μπορεί να διαφέρουν ελαφρώς από τις πραγματικές μετρήσεις. Αναφέρονται μόνο τα προτεινόμενα μεγέθη οθόνης. Εάν το μέγεθος της οθόνης σας δεν βρίσκεται στον ανωτέρω πίνακα, επικοινωνήστε με τον αντιπρόσωπό σας για βοήθεια. 18 Τοποθέτηση του προβολέα

19 Εγκατάσταση για οθόνη λόγου διαστάσεων 4:3 Οι εικόνες και ο παρακάτω πίνακας παρέχονται για τους χρήστες που διαθέτουν ήδη οθόνη με λόγο διάστασης 4:3 ή που σκοπεύουν να αγοράσουν οθόνη με λόγο διάστασης 4:3 για προβολή εικόνας με λόγο διαστάσεων 4:3. Εγκατάσταση στο πάτωμα Εγκατάσταση στο ταβάνι <A> <B> <F> <G> <A> <E> <D> <G> <F>: Οθόνη <C> <E> <D> <G>: Κέντρο του φακού <C> <F>: Οθόνη <F> <B> <G>: Κέντρο του φακού Ο λόγος διάστασης της οθόνης είναι 4:3 και η προβαλλόμενη εικόνα είναι 4:3 Διαγώνιος <Α> [ιντσών (χιλ.)] Διαστάσεις οθόνης Ύψος <B> [cm] Πλάτος <C> [cm] Απόσταση προβολής <D> [cm] Ελαχ. απόσταση (με μέγιστη μεγέθυνση) Μέση Μέγ. απόσταση (με ελάχιστη μεγέθυνση) Κατώτερη/ Ανώτερη θέση φακού <E> [cm] Ύψος εικόνας <H> [cm] 30 (762) ,3 34,3 40 (1016) ,7 45,7 50 (1270) ,1 57,2 60 (1524) ,6 68,6 70 (1778) ,0 80,0 80 (2032) ,4 91,4 90 (2286) ,9 102,9 100 (2540) ,3 114,3 110 (2794) ,7 125,7 120 (3048) ,1 137,2 130 (3302) ,6 148,6 140 (3556) ,0 160,0 150 (3810) ,4 171,5 160 (4064) ,9 182,9 170 (4318) ,3 194,3 180 (4572) ,7 205,7 190 (4826) ,1 217,2 200 (5080) ,6 228,6 250 (6350) ,7 285,8 300 (7620) ,9 342,9 Οι παραπάνω μετρήσεις είναι κατά προσέγγιση και μπορεί να διαφέρουν ελαφρώς από τις πραγματικές μετρήσεις. Αναφέρονται μόνο τα προτεινόμενα μεγέθη οθόνης. Εάν το μέγεθος της οθόνης σας δεν βρίσκεται στον ανωτέρω πίνακα, επικοινωνήστε με τον αντιπρόσωπό σας για βοήθεια. Τοποθέτηση του προβολέα 19

20 Μετατόπιση φακού προβολέα Ο έλεγχος μετατόπισης του φακού παρέχει ευελιξία κατά την εγκατάσταση του προβολέα. Επιτρέπει την τοποθέτηση του προβολέα εκτός του κέντρου της οθόνης. Η μετατόπιση του φακού εκφράζεται ως το ποσοστό του ύψους ή του πλάτους της προβαλλόμενης εικόνας. Υπολογίζεται σαν μια μετατόπιση από το κάθετο ή το οριζόντιο κέντρο της προβαλλόμενης εικόνας. Μπορείτε να χρησιμοποιήσετε το μοχλό για να μετακινήσετε το φακό προβολής προς οποιαδήποτε κατεύθυνση μέσα στο επιτρεπτό εύρος ανάλογα με την επιθυμητή θέση της εικόνας. Για να χρησιμοποιήσετε το μοχλό μετακίνησης του φακού: 1. Απελευθερώστε το μοχλό στρέφοντάς τον προς τα αριστερά. 2. Μετακινήστε το μοχλό για να ρυθμίσετε τη θέση της προβαλλόμενης εικόνας. 3. Ασφαλίστε το μοχλό στρέφοντάς τον προς τα δεξιά. Αφού σταθεροποιηθεί η θέση της οθόνης Προβολέας Οθόνη Εύρος τοποθέτησης Αφού σταθεροποιηθεί η θέση της οθόνης Κέντρο του φακού 125% 125% 41,3% 41,3% Μην σφίγγετε υπερβολικά το μοχλό. Η ρύθμιση μετατόπισης του φακού δεν θα έχει ως αποτέλεσμα τη μείωση της ποιότητας εικόνας. Στην απίθανη περίπτωση που παρουσιαστεί παραμόρφωση της εικόνας, ανατρέξτε στην ενότητα "Ρύθμιση της προβαλλόμενης εικόνας" στη σελίδα 30 για λεπτομέρειες. 20 Τοποθέτηση του προβολέα

21 Σύνδεση με εξοπλισμό βίντεο Μπορείτε να συνδέσετε τον προβολέα σε οποιοδήποτε τύπο εξοπλισμού βίντεο, όπως ένα VCR, DVD, ψηφιακό ραδιόφωνο, καλωδιακό ή δορυφορικό αποκωδικοποιητή, κονσόλα βιντεοπαιχνιδιών ή ψηφιακή κάμερα. Μπορείτε επίσης να τον συνδέσετε με έναν επιτραπέζιο ή φορητό υπολογιστή ή ένα σύστημα Apple Macintosh. Μπορείτε, επίσης, να συνδέσετε τον προβολέα σε μια συσκευή πηγής χρησιμοποιώντας μία μόνο μέθοδο σύνδεσης, ωστόσο κάθε μια παρέχει διαφορετικό επίπεδο ποιότητας βίντεο. Η μέθοδος που θα επιλέξετε πιθανόν να βασίζεται ανάλογα με τη διαθεσιμότητα των αντίστοιχων ακροδεκτών στον προβολέα και τη συσκευή βίντεο που χρησιμοποιείται ως πηγή, όπως περιγράφεται παρακάτω: Ονομασία ακροδέκτη Εμφάνιση ακροδέκτη Παραπομπή Ποιότητα εικόνας HDMI "Σύνδεση συσκευών HDMI" στη σελίδα 21 Βέλτιστη Component Video (Σήμα συνιστωσών) "Σύνδεση συσκευών βίντεο με διαχωρισμένο σήμα βίντεο" στη σελίδα 22 Καλύτερη Βίντεο "Σύνδεση συσκευών βίντεο" στη σελίδα 22 Κανονική Υπολογιστής (D-SUB) "Σύνδεση ενός υπολογιστή" στη σελίδα 23 Καλύτερη Προετοιμασία Όταν συνδέετε μια πηγή σήματος στον προβολέα, βεβαιωθείτε ότι: 1. Έχετε απενεργοποιήσει όλο τον εξοπλισμό πριν πραγματοποιήσετε οποιαδήποτε σύνδεση. 2. Χρησιμοποιείτε μόνο το σωστό τύπο καλωδίων για κάθε πηγή με το σωστό τύπο βυσμάτων. 3. Όλα τα βύσματα των καλωδίων έχουν τοποθετηθεί σωστά στις υποδοχές του εξοπλισμού. Σημειώστε ότι όλα τα καλώδια που εμφανίζονται στα ακόλουθα διαγράμματα σύνδεσης δεν είναι δυνατόν να παρασχεθούν μαζί με τον προβολέα (Βλέπε "Περιεχόμενα συσκευασίας" στη σελίδα 8 για λεπτομέρειες). Τα περισσότερα καλώδια διατίθενται στο εμπόριο από καταστήματα ηλεκτρονικών. Σύνδεση συσκευών HDMI Η σύνδεση HDMI (High-Definition Multimedia Interface) υποστηρίζει τη μετάδοση ασυμπίεστων δεδομένων βίντεο μεταξύ συμβατών συσκευών όπως δέκτες DTV, συσκευές αναπαραγωγής DVD και μεταφέρει το σήμα μέσω ενός μονού καλωδίου. Παρέχει καθαρή ψηφιακή θέαση και ακουστική εμπειρία. Θα πρέπει να χρησιμοποιείτε καλώδιο HDMI όταν συνδέετε τον προβολέα με συσκευή HDMI. Συσκευή HDMI: Συσκευή αναπαραγωγής DVD, ψηφιακός δέκτης, κ.λ.π. Για να βεβαιωθείτε ότι έχετε επιλέξει το σωστό τύπο πηγής εισόδου για το σήμα HDMI, ανατρέξτε στην περιγραφή "HDMI Format (Μορφή HDMI)" στη σελίδα 59 για περισσότερες λεπτομέρειες. Καλώδιο HDMI Σύνδεση με εξοπλισμό βίντεο 21

22 Σύνδεση συσκευών βίντεο με διαχωρισμένο σήμα βίντεο Βεβαιωθείτε ότι έχετε ταιριάξει τα αντίστοιχα χρώματα μεταξύ των καλωδίων και των ακροδεκτών. Τα βύσματα διαχωρισμένου σήματος βίντεο τύπου BNC παρέχονται για σύνδεση στις εξόδους βίντεο μιας συσκευής. Οι συνδέσεις ήχου παρέχονται για πληροφοριακούς λόγους και μόνο. Μπορείτε, επίσης, να συνδέσετε το ξεχωριστό καλώδιο ήχου σε κατάλληλο ενισχυτή ήχου. Εξοπλισμός εικόνας ήχου AV: Συσκευή αναπαραγωγής DVD, ψηφιακός δέκτης, κ.λ.π. Καλώδιο διαχωρισμένου σήματος Καλώδιο ήχου Καλώδιο RGBHV Ηχεία Καλώδιο ήχου Σύνδεση συσκευών βίντεο Οι συνδέσεις ήχου παρέχονται για πληροφοριακούς λόγους και μόνο. Μπορείτε, επίσης, να συνδέσετε το ξεχωριστό καλώδιο ήχου σε κατάλληλο ενισχυτή ήχου. Εξοπλισμός εικόνας ήχου AV Καλώδιο βίντεο Καλώδιο ήχου Ηχεία Καλώδιο ήχου Εάν έχετε πραγματοποιήσει ήδη μια σύνδεση διαχωρισμένου σήματος βίντεο μεταξύ προβολέα και συσκευής πηγής βίντεο, δεν χρειάζεται να συνδέσετε ξανά αυτή τη συσκευή χρησιμοποιώντας σύνδεση σύνθετου σήματος βίντεο, διότι αυτή θα είναι μια περιττή δεύτερη σύνδεση κατώτερης ποιότητας εικόνας. Εάν η επιλεγμένη εικόνα βίντεο δεν εμφανίζεται μετά την ενεργοποίηση του προβολέα και έχει επιλεχθεί η σωστή πηγή βίντεο, ελέγξτε ότι η συσκευή πηγής βίντεο είναι ενεργοποιημένη και λειτουργεί κανονικά. Ελέγξτε επίσης ότι τα καλώδια σήματος έχουν συνδεθεί σωστά. 22 Σύνδεση με εξοπλισμό βίντεο

23 Σύνδεση ενός υπολογιστή Συνδέστε τον προβολέα με έναν υπολογιστή μέσω ενός καλωδίου VGA. Φορητό ή επιτραπέζιο υπολογιστή Καλώδιο 5 x BNC Καλώδιο VGA Καλώδιο ήχου Ηχεία Καλώδιο ήχου Πολλοί φορητοί υπολογιστές δεν ενεργοποιούν τις εξωτερικές τους θύρες βίντεο όταν συνδέονται με ένα προβολέα. Συνήθως ένας συνδυασμός πλήκτρων όπως Fn + F3 ή το πλήκτρο CRT/LCD ενεργοποιεί ή απενεργοποιεί την εξωτερική προβολή. Προσδιορίστε το λειτουργικό πλήκτρο CRT/LCD ή ένα λειτουργικό πλήκτρο με το σύμβολο του μόνιτορ στο φορητό υπολογιστή. Πιέστε ταυτόχρονα Fn και το λειτουργικό πλήκτρο. Ανατρέξτε στις πληροφορίες του φορητού σας υπολογιστή για να ανακαλύψετε το συνδυασμό πλήκτρων του φορητού σας υπολογιστή. Σύνδεση ενός μόνιτορ Εάν θέλετε να προβάλλετε την παρουσίαση από πολύ κοντά σε ένα μόνιτορ όπως και στην οθόνη και ο προβολέας διαθέτει το βύσμα MONITOR OUT, μπορείτε να συνδέσετε το βύσμα εξόδου του σήματος MONITOR OUT στον προβολέα. ή Καλώδιο VGA Καλώδιο VGA σε DVI Το MONITOR OUT λειτουργεί μόνο όταν πραγματοποιηθεί κατάλληλη σύνδεση εισόδου D-Sub με το βύσμα PC. Εάν θέλετε να χρησιμοποιήσετε αυτή τη μέθοδο σύνδεσης όταν ο προβολέας είναι σε λειτουργία αναμονής, βεβαιωθείτε ότι η λειτουργία Standby Monitor Out (Αναμονή εξόδου μόνιτορ) είναι ενεργοποιημένη στο μενού Advanced Setup (Εγκατάσταση για προχωρημένους). Βλ. ενότητα "Standby Monitor Out (Αναμονή εξόδου μόνιτορ)" στη σελίδα 59 για λεπτομέρειες. Σύνδεση με εξοπλισμό βίντεο 23

24 Χρήση προβολέα Προετοιμασία 1. Συνδέστε στην πρίζα και ενεργοποιήστε όλο το συνδεδεμένο εξοπλισμό. 2. Εάν δεν είναι συνδεδεμένος, τοποθετήστε το παρεχόμενο καλώδιο ρεύματος στην είσοδο AC στο πίσω μέρος του προβολέα. 3. Συνδέστε το καλώδιο ρεύματος σε μια πρίζα. Χρησιμοποιήστε τα γνήσια αξεσουάρ (π.χ. καλώδιο ρεύματος) μόνο με τη συσκευή για να αποφύγετε πιθανούς κινδύνους όπως ηλεκτροπληξία και φωτιά. Ενεργοποίηση του προβολέα Ακολουθήστε τα παρακάτω βήματα 1. Βεβαιωθείτε ότι η ενδεικτική λυχνία τροφοδοσίας είναι πορτοκαλί μετά την παροχή ισχύος. 2. Πατήστε POWER (ΙΣΧΎΣ) στον προβολέα ή ON στο τηλεχειριστήριο για να ενεργοποιήσετε τον προβολέα. Μόλις ανάψει η λάμπα, θα ακουστεί ένας "Τόνος ενεργοποίησης". Για να απενεργοποιήσετε το κουδούνισμα, βλ. "Απενεργοποίηση Power On/Off Ring Tone (Κουδούνισμα ενεργοποίησης/απενεργοποίησης)" στη σελίδα 43 για λεπτομέρειες. 3. Οι ανεμιστήρες θα αρχίσουν να λειτουργούν και η εικόνα έναρξης θα εμφανιστεί στην οθόνη για μερικά δευτερόλεπτα στη διάρκεια της προθέρμανσης. Ο προβολέας δεν θα ανταποκριθεί σε επιπλέον εντολές κατά τη διάρκεια της προθέρμανσης. 4. Εάν σας ζητηθεί κωδικός πρόσβασης, πιέστε τα πλήκτρα με τα βέλη για να εισαγάγετε έναν εξαψήφιο κωδικό πρόσβασης. Βλ. ενότητα "Αξιοποίηση της λειτουργίας κωδικού πρόσβασης" στη σελίδα 27 για λεπτομέρειες. 5. Πιέστε ένα από τα πλήκτρα πηγής στο τηλεχειριστήριο ή SOURCE στον προβολέα επανειλημμένα μέχρι να επιλεχθεί το επιθυμητό σήμα. Βλ. ενότητα "Επιλογή πηγής εισόδου" στη σελίδα 25 για λεπτομέρειες. 6. Εάν η οριζόντια συχνότητα της πηγής εισαγωγής υπερβαίνει το εύρος του προβολέα, το μήνυμα "No Signal" ("Χωρίς Σήμα") θα εμφανιστεί στην οθόνη. Το μήνυμα αυτό θα παραμείνει στην οθόνη μέχρι να επιλέξετε την κατάλληλη πηγή εισόδου. Εάν επιχειρήσετε να εκκινήσετε τον προβολέα αμέσως μετά από την απενεργοποίηση, οι ανεμιστήρες ενδέχεται να λειτουργήσουν για μερικά λεπτά ώστε να πραγματοποιηθεί ψύξη. Πιέστε II POWER (ΙΣΧΎΣ) ξανά για εκκίνηση του προβολέα μόλις διακοπεί η λειτουργία των ανεμιστήρων και ανάψει η πορτοκαλί ενδεικτική λυχνία παροχής ρεύματος. 24 Χρήση προβολέα

25 Επιλογή πηγής εισόδου Ο προβολέας μπορεί να συνδεθεί ταυτόχρονα με πολλαπλό εξοπλισμό. Όταν ο προβολέας ενεργοποιηθεί για πρώτη φορά, θα προσπαθήσει να επανασυνδεθεί με την πηγή εισόδου με την οποία ήταν συνδεδεμένος κατά την απενεργοποίησή του. Για να επιλέξετε την πηγή βίντεο: Με τη βοήθεια του τηλεχειριστηρίου ή του προβολέα Πιέστε ένα από τα πλήκτρα πηγής στο τηλεχειριστήριο ή SOURCE επανειλημμένα μέχρι να επιλεχθεί το επιθυμητό σήμα. Με τη βοήθεια του μενού OSD 1. Πιέστε MENU/EXIT και στη συνέχεια πιέστε / μέχρι να επισημανθεί το μενού System Setup (Εγκατάσταση συστήματος). 2. Πιέστε για να επισημάνετε την επιλογή Input Source (Πηγή εισόδου) και στη συνέχεια πιέστε ENTER. Εμφανίζεται η γραμμή επιλογής πηγής. 3. Πατήστε επανειλημμένα / μέχρι να επιλεγεί το επιθυμητό σήμα και μετά πατήστε ENTER. Μόλις ανιχνευθεί, η πληροφορία της επιλεγμένης πηγής θα εμφανιστεί για δευτερόλεπτα στην οθόνη. Εάν υπάρχουν πολλαπλά κομμάτια εξοπλισμού συνδεδεμένα με τον προβολέα, μπορείτε να επιστρέψετε στην μπάρα επιλογής πηγής για να αναζητήσετε άλλα σήματα. Εάν επιθυμείτε ο προβολέας να πραγματοποιήσει αυτόματη αναζήτηση σημάτων, επιλέξτε On (Ενεργό) στο μενού System Setup (Εγκατάσταση συστήματος) > Quick Auto Search (Γρήγορη αυτ. αναζήτηση). Εάν επιθυμείτε να χρησιμοποιήσετε τη λειτουργία PIP, ανατρέξτε στην ενότητα "Ταυτόχρονη εμφάνιση περισσοτέρων από μίας πηγών εικόνας" στη σελίδα 49 για λεπτομέρειες. Αλλαγή χώρου χρώματος Στην απίθανη περίπτωση που θα συνδέσετε τον προβολέα σε μια συσκευή αναπαραγωγής DVD μέσω της εισόδου HDMI του προβολέα και τα χρώματα της προβαλλόμενης εικόνας είναι εσφαλμένα, αλλάξτε το χώρο χρώματος σε YUV. 1. Πιέστε MENU/EXIT και στη συνέχεια πιέστε / μέχρι να επισημανθεί το μενού Display (Οθόνη). 2. Πιέστε για να επισημάνετε την επιλογή Color Space Conversion (Μετατροπή χώρου χρώματος) και μετά πιέστε / για να επιλέξετε τον κατάλληλο χώρο χρώματος. Αυτή η λειτουργία διατίθεται μόνο όταν χρησιμοποιείτε τη θύρα εισόδου HDMI. ΣΗΜΕΙΩΣΗ: Κατά την αυτόματη ανίχνευση μιας έγκυρης πηγής εισόδου, ο προβολέας ανιχνεύει τα διαθέσιμα σήματα ακολουθώντας τη σειρά από επάνω προς τα κάτω όπως εμφανίζεται στη μπάρα επιλογής πηγής. Χρήση προβολέα 25

26 Χρήση των μενού Ο προβολέας είναι εξοπλισμένος με πολύγλωσσα εμφανιζόμενα επί της οθόνης μενού (OSD) για τη πραγματοποίηση διαφόρων ρυθμίσεων. Παρακάτω εμφανίζεται μια γενική επισκόπηση του μενού OSD. Εικονίδιο βασικού μενού Βασικό μενού Picture Basic Επισήμανση Picture Mode Load Settings From Cinema Υπο-μενού Brightness Contrast Color Κατάσταση Τρέχουσα πηγή εισόδου Tint Sharpness Reset Picture Settings Rename User Mode Video EXIT Back Πιέστε EXIT (ΕΞΟΔΟΣ) για να επιστρέψετε στην προηγούμενη σελίδα ή για έξοδο. Για να χρησιμοποιήσετε τα μενού OSD, ορίστε το μενού OSD στη γλώσσα της επιλογής σας. 1. Πιέστε MENU/EXIT για να ενεργοποιήσετε το μενού OSD. Picture Basic Picture Mode Load Settings From Brightness Contrast Color Tint Sharpness Reset Picture Settings Rename User Mode Video Cinema 2. Χρησιμοποιήστε το πλήκτρο / για να επισημάνετε το μενού System Setup (Εγκατάσταση συστήματος). System Setup Language Splash Screen Projector Position Background Color Menu Settings Operation Settings Input Source Quick Auto Search Closed Caption Standby Monitor Out EXIT English BenQ Blue Off Back Floor Front Off 3. Πιέστε για να επισημάνετε την επιλογή Language (Γλώσσα) και πιέστε / για να επιλέξετε την επιθυμητή γλώσσα. System Setup Language Splash Screen Projector Position Background Color Menu Settings Operation Settings Input Source Quick Auto Search Closed Caption Standby Monitor Out Video English BenQ Floor Front 4. Πιέστε MENU/EXIT δύο φορές* για να εξέλθετε και να αποθηκεύστε τις ρυθμίσεις. *Το πρώτο πάτημα σας οδηγεί πίσω στο βασικό μενού και το δεύτερο πάτημα κλείνει το μενού OSD. Blue EXIT Off Off Back Video EXIT Back 26 Χρήση προβολέα

27 Ασφάλεια του προβολέα Χρήση κλειδαριάς τύπου καλωδίου Ο προβολέας πρέπει να τοποθετηθεί σε ένα ασφαλές μέρος για την αποφυγή κλοπής. Διαφορετικά, αγοράστε μια κλειδαριά, όπως μια κλειδαριά Kensington, για να ασφαλίσετε τον προβολέα. Μπορείτε να βρείτε μια υποδοχή για κλειδαριά Kensington πάνω στον προβολέα. Βλ. στοιχείο 5 στη σελίδα 12 για λεπτομέρειες. Η κλειδαριά Kensington τύπου καλωδίου ασφαλείας είναι συνήθως συνδυασμός ενός κλειδιού ή πολλών κλειδιών και της κλειδαριάς. Ανατρέξτε στις πληροφορίες της κλειδαριάς για να βρείτε τον τρόπο χρήσης. Αξιοποίηση της λειτουργίας κωδικού πρόσβασης Για λόγους ασφαλείας και την αποφυγή μη εξουσιοδοτημένης χρήσης, ο προβολέας διαθέτει μια επιλογή για τον ορισμό ενός κωδικού πρόσβασης ασφαλείας. Ο κωδικός πρόσβασης μπορεί να οριστεί μέσω του μενού επί της οθόνης (OSD). Μόλις οριστεί ο κωδικός πρόσβασης και επιλεχθεί η λειτουργία, ο προβολέας προστατεύεται με κωδικό πρόσβασης. Οι χρήστες που δεν γνωρίζουν τον κωδικό πρόσβασης δεν μπορούν να χρησιμοποιήσουν τον προβολέα. Θα βρεθείτε σε δύσκολη θέση εάν έχετε ενεργοποιήσει τη λειτουργία κωδικού πρόσβασης και ξεχάσετε τον κωδικό πρόσβασης. Εκτυπώστε αυτό το εγχειρίδιο (εάν είναι απαραίτητο) και γράψτε τον κωδικό πρόσβασης που χρησιμοποιήσατε σε αυτό το εγχειρίδιο, και φυλάξτε το σε ασφαλές μέρος για μελλοντική χρήση. Ορισμός κωδικού πρόσβασης Μετά τον ορισμό και την ενεργοποίηση ενός κωδικού πρόσβασης, ο προβολέας δεν μπορεί να χρησιμοποιηθεί εκτός εάν εισαχθεί ο σωστός κωδικός πρόσβασης κάθε φορά που ενεργοποιείται ο προβολέας. 1. Πιέστε MENU/EXIT και στη συνέχεια πιέστε / μέχρι να επισημανθεί το μενού Advanced Setup (Εγκατάσταση για Input Password προχωρημένους). 2. Πιέστε για να επισημάνετε την επιλογή Password (Κωδ. πρόσβασης) και στη συνέχεια πιέστε ENTER. Εμφανίζεται η σελίδα Password (Κωδ. πρόσβασης). 3. Επισημάνετε την επιλογή Password (Κωδ. πρόσβασης) και EXIT Clear πιέστε / για να επιλέξετε On (Ενεργό). Εμφανίζεται η σελίδα Input Password (Εισαγωγή κωδ. πρόσβασης). 4. Όπως υποδεικνύεται στην εικόνα, τα τέσσερα πλήκτρα βέλους (,,, ) αναπαριστούν αντίστοιχα 4 ψηφία (1, 2, 3, 4). Ανάλογα με τον κωδικό πρόσβασης που θέλετε να ορίσετε, πιέστε τα πλήκτρα βέλους στο τηλεχειριστήριο ή στον προβολέα για να εισαγάγετε τα έξι ψηφία του κωδικού πρόσβασης. Εάν η λειτουργία χρησιμοποιείται για πρώτη φορά, εισαγάγετε τον προεπιλεγμένο κωδικό πρόσβασης (1, 1, 1, 1, 1, 1) του προβολέα πιέζοντας το πλήκτρο βέλους έξι φορές. Μόλις ο κωδικός πρόσβασης έχει οριστεί, το μενού OSD επιστρέφει στη σελίδα Password (Κωδ. πρόσβασης). ΣΗΜΑΝΤΙΚΟ: Τα ψηφία που εισάγονται εμφανίζονται ως αστερίσκοι στην οθόνη. Γράψτε τον επιλεγμένο κωδικό πρόσβασης σε αυτό το σημείο του εγχειριδίου προκαταβολικά ή αμέσως μετά την εισαγωγή του, ώστε να είναι διαθέσιμος σε περίπτωση που τον ξεχάσετε. Κωδικός πρόσβασης: 5. Για να εξέλθετε από το μενού OSD, πατήστε MENU/EXIT. Χρήση προβολέα 27

28 Εάν ξεχάσετε τον κωδικό πρόσβασης Εάν η λειτουργία κωδικού πρόσβασης έχει ενεργοποιηθεί, θα σας ζητηθεί να εισάγετε τον εξαψήφιο κωδικό κάθε φορά που ενεργοποιείτε τον προβολέα. Εάν εισαγάγετε εσφαλμένο κωδικό πρόσβασης, το σχετικό μήνυμα σφάλματος εμφανίζεται για τρία δευτερόλεπτα και ακολουθεί η σελίδα Input Password (Εισαγωγή κωδ. πρόσβασης). Μπορείτε να προσπαθήσετε ξανά εισάγοντας ένα διαφορετικό κωδικό πρόσβασης ή εάν δεν έχετε καταγράψει τον κωδικό πρόσβασης στο εγχειρίδιο και δεν μπορείτε να τον θυμηθείτε, μπορείτε να χρησιμοποιήσετε τη διαδικασία επανάκτησης κωδικού πρόσβασης. Βλ. ενότητα "Διαδικασία ανάκλησης κωδικού πρόσβασης" στη σελίδα 28 για λεπτομέρειες. Εάν εισάγετε ένα λανθασμένο κωδικό πρόσβασης για 5 συνεχόμενες φορές, ο προβολέας θα σβήσει αυτόματα σε σύντομο χρονικό διάστημα. Διαδικασία ανάκλησης κωδικού πρόσβασης 1. Βεβαιωθείτε ότι στην οθόνη εμφανίζεται η σελίδα Input Recall Password Password (Εισαγωγή κωδ. πρόσβασης). Πιέστε MODE. Ο προβολέας θα εμφανίσει έναν κωδικοποιημένο αριθμό στην οθόνη. 2. Καταγράψτε τον αριθμό και απενεργοποιήστε τον προβολέα. 3. Αναζητήστε βοήθεια από το τοπικό κέντρο εξυπηρέτησης της BenQ για να αποκωδικοποιήσετε τον αριθμό. Μπορεί να χρειαστεί να παράσχετε αποδεικτικά παραστατικά της αγοράς για να επιβεβαιωθεί ότι είστε ένας εξουσιοδοτημένος χρήστης του προβολέα. Αλλαγή κωδικού πρόσβασης Please write down the recall code, and contact your nearest BenQ Customer Center. Recall code: Πιέστε MENU/EXIT και στη συνέχεια πιέστε / μέχρι να επισημανθεί το μενού Advanced Setup (Εγκατάσταση για προχωρημένους). 2. Πιέστε / για να επισημάνετε την επιλογή Password (Κωδ. πρόσβασης) και στη συνέχεια πιέστε ENTER. Εμφανίζεται η σελίδα Password (Κωδ. πρόσβασης). 3. Επισημάνετε την επιλογή Change Password (Αλλαγή κωδ. πρόσβασης) και πιέστε ENTER. Εμφανίζεται η σελίδα Input Current Password (Εισαγωγή τρέχοντος κωδ. πρόσβασης). 4. Εισάγετε τον παλιό κωδικό πρόσβασης. Εάν ο κωδικός πρόσβασης είναι σωστός, εμφανίζεται το μήνυμα "Input New Password (Εισαγωγή νέου κωδ. πρόσβασης)". Εάν ο κωδικός πρόσβασης είναι εσφαλμένος, εμφανίζεται το μήνυμα σφάλματος κωδικού πρόσβασης για διάστημα τριών δευτερολέπτων και στη συνέχεια εμφανίζεται το μήνυμα "Input Current Password (Εισαγωγή τρέχοντος κωδ. πρόσβασης)" για να δοκιμάσετε ξανά. Μπορείτε να πιέσετε MENU/EXIT για να ακυρώσετε την αλλαγή ή να δοκιμάσετε κάποιον άλλο κωδικό πρόσβασης. 5. Εισαγάγετε έναν νέο κωδικό πρόσβασης. ΣΗΜΑΝΤΙΚΟ: Τα ψηφία που εισάγονται εμφανίζονται ως αστερίσκοι στην οθόνη. Γράψτε τον επιλεγμένο κωδικό πρόσβασης σε αυτό το σημείο του εγχειριδίου προκαταβολικά ή αμέσως μετά την εισαγωγή του, ώστε να είναι διαθέσιμος σε περίπτωση που τον ξεχάσετε. EXIT Back Κωδ. πρόσβασης: Φυλάξτε το εγχειρίδιο αυτό σε ασφαλές μέρος. 6. Επιβεβαιώστε το νέο κωδικό πρόσβασης με την εκ νέου εισαγωγή του. 7. Έχετε ορίσει με επιτυχία τον νέο κωδικό πρόσβασης στον προβολέα. Θυμηθείτε να εισάγετε το νέο κωδικό πρόσβασης την επόμενη φορά που θα ενεργοποιήσετε τον προβολέα. 8. Για να εξέλθετε από το μενού OSD, πατήστε MENU/EXIT. 28 Χρήση προβολέα

29 Απενεργοποίηση της λειτουργίας κωδικού πρόσβασης Για να απενεργοποιήσετε την προστασία με κωδικό πρόσβασης, επιστρέψτε στο μενού Advanced Setup (Εγκατάσταση για προχωρημένους) > Password (Κωδ. πρόσβασης) > Password (Κωδ. πρόσβασης). Επισημάνετε την επιλογή Password (Κωδ. πρόσβασης) και επιλέξτε Απενεργοποίηση πιέζοντας /. Εμφανίζεται το μήνυμα "Input Password (Εισαγωγή κωδ. πρόσβασης)". Εισαγάγετε τον τρέχοντα κωδικό πρόσβασης. Εάν ο κωδικός πρόσβασης είναι σωστός, το μενού OSD επιστρέφει στη σελίδα Password (Κωδ. πρόσβασης) με την ένδειξη "Off (Ανενεργό)" να εμφανίζεται στη γραμμή του Password (Κωδ. πρόσβασης). Δεν θα χρειαστεί να εισάγετε τον κωδικό πρόσβασης την επόμενη φορά που θα ενεργοποιήσετε τον προβολέα. Εάν ο κωδικός πρόσβασης είναι εσφαλμένος, εμφανίζεται το μήνυμα σφάλματος κωδικού πρόσβασης για διάστημα τριών δευτερολέπτων και στη συνέχεια εμφανίζεται το μήνυμα "Input Password (Εισαγωγή κωδ. πρόσβασης)" για να δοκιμάσετε ξανά. Μπορείτε να πιέσετε MENU/EXIT για να ακυρώσετε την αλλαγή ή να δοκιμάσετε κάποιον άλλο κωδικό πρόσβασης. Σημειώστε ότι κατά το διάστημα που η λειτουργία του κωδικού πρόσβασης είναι απενεργοποιημένη, θα πρέπει να έχετε τον παλαιό κωδικό πρόσβασης εύκαιρο εάν χρειαστεί να ενεργοποιήσετε ξανά τη λειτουργία κωδικού πρόσβασης, εισάγοντας τον παλαιό κωδικό πρόσβασης. Χρήση προβολέα 29

30 Ρύθµιση της προβαλλόµενης εικόνας Ρύθµιση της γωνίας προβολής Υπάρχουν τέσσερα ποδαράκια ρύθµισης στο κάτω µέρος του προβολέα. Αυτά µπορούν να χρησιµοποιηθούν αν χρειαστεί για να αλλάξετε τη γωνία προβολής. Βιδώστε το ποδαράκι κατάλληλα προς τα µέσα ή προς τα έξω για τη στόχευση και τη ρύθµιση της γωνίας προβολής. Εάν η οθόνη και ο προβολέας δεν βρίσκονται σε κάθετη θέση µεταξύ τους, η προβαλλόµενη εικόνα γίνεται κάθετα τραπεζοειδής. Για να διορθώσετε το πρόβληµα αυτό, συµβουλευτείτε την παράγραφο " ιόρθωση παραµόρφωσης εικόνας" στη σελίδα 31 για λεπτοµέρειες. Αυτόµατη ρύθµιση εικόνας Σε ορισµένες περιπτώσεις, ενδέχεται να χρειαστεί βελτιστοποίηση της ποιότητας εικόνας. Για να γίνει αυτό, πιέστε AUTO. Εντός 3 δευτερολέπτων, µέσω της ενσωµατωµένης λειτουργίας ευφυούς αυτόµατης ρύθµισης ρυθµίζεται η συχνότητα και το ρολόι, ώστε να παρέχεται βέλτιστη ποιότητα εικόνας. Οι τρέχουσες πληροφορίες πηγής εµφανίζονται στη γωνία της οθόνης για 3 δευτερόλεπτα. Η λειτουργία αυτή διατίθεται µόνο όταν επιλέξετε ένα σήµα PC (αναλογικό RGB). Μικρό-συντονισµός του µεγέθους και της ευκρίνειας της εικόνας 1. Ρυθµίστε την προβαλλόµενη εικόνα στο µέγεθος που θέλετε χρησιµοποιώντας το δακτύλιο µεγέθυνσης. 2. Εστιάστε την εικόνα περιστρέφοντας το δακτύλιο εστίασης. 30 Χρήση προβολέα

31 Διόρθωση παραμόρφωσης εικόνας Η τραπεζοειδής παραμόρφωση εμφανίζεται όταν ο προβολέας δεν είναι κάθετος ως προς την οθόνη και όταν η προβαλλόμενη εικόνα εμφανίζεται με τραπεζοειδές σχήμα όπως σε μια από τις ακόλουθες περιπτώσεις: Δυο παράλληλες πλευρές (αριστερά και δεξιά ή πάνω και κάτω) αλλά είναι εμφανώς πιο πλατιά σε μια από τις πλευρές. Οι πλευρές δεν είναι παράλληλες. Για να διορθώσετε το σχήμα της εικόνας, μπορείτε να εκτελέσετε τα ακόλουθα βήματα. 1. Ρυθμίστε τη γωνία προβολής. Μετακινήστε τον προβολέα ώστε να είναι μπροστά από το κέντρο της οθόνης με το κέντρο του φακού στο ίδιο επίπεδο με την οθόνη. 2. Εάν η εικόνα εξακολουθεί να είναι παραμορφωμένη ή δεν είναι εφικτή η τοποθέτηση του προβολέα με τον τρόπο που περιγράφεται παραπάνω, θα πρέπει να διορθώσετε την εικόνα χειροκίνητα. Με τη βοήθεια του τηλεχειριστηρίου ή του προβολέα i. Πιέστε ένα από τα πλήκτρα Βέλος/Τραπεζοειδής παραμόρφωση στο τηλεχειριστήριο (Αριστερά /, Πάνω /, Δεξιά /, Κάτω / ) για να εμφανιστεί η σελίδα Keystone (Τραπεζοειδής παραμόρφωση). ii. Συμβουλευτείτε το παρακάτω βήμα iv για περαιτέρω χειρισμό. Με τη βοήθεια του μενού OSD i. Πιέστε MENU/EXIT και στη συνέχεια πιέστε / μέχρι να επισημανθεί το μενού Display (Οθόνη). ii. Πιέστε για να επισημάνετε την επιλογή Keystone (Τραπεζοειδής παραμόρφωση) και στη συνέχεια πιέστε ENTER. Εμφανίζεται η σελίδα Keystone (Τραπεζοειδής παραμόρφωση). iii. Επισημάνετε την επιλογή 2D Keystone (Τραπεζοειδής παραμόρφωση 2D) και πιέστε ENTER. Εμφανίζεται η σελίδα διόρθωσης τραπεζοειδούς παραμόρφωσης. iv. Πατήστε το πλήκτρο του οποίου το εικονίδιο τραπεζοειδούς παραμόρφωσης είναι αντίστοιχο του σχήματος της προβαλλόμενης εικόνας. Συνεχίστε να πατάτε το ίδιο πλήκτρο ή πατήστε τα άλλα πλήκτρα μέχρι να είστε ικανοποιημένος από το σχήμα. Οι τιμές στο κάτω μέρος της οθόνης αλλάζουν με το πάτημα των πλήκτρων. Όταν οι τιμές φθάσουν στη μέγιστη ή στην ελάχιστη τιμή τους μετά από επανειλημμένα πατήματα των πλήκτρων, το σχήμα της εικόνας θα σταματήσει να αλλάζει. Δεν θα μπορείτε να αλλάξετε περαιτέρω την εικόνα προς αυτή την κατεύθυνση. Δυο παράλληλες πλευρές Πιέστε / Οι πλευρές δεν είναι παράλληλες Πιέστε / Πιέστε / Πιέστε / Χρήση προβολέα 31

32 Χρήση των καταστάσεων προκαθορισμένης ρύθμισης και ρύθμισης χρήστη Επιλογή μιας προκαθορισμένης κατάστασης Ο προβολέας διαθέτει αρκετές προκαθορισμένες καταστάσεις εικόνας έτσι ώστε να μπορείτε να επιλέξετε μία που να ταιριάζει στο περιβάλλον λειτουργίας και τον τύπο της εισαγόμενης από την πηγή εικόνας. Για να επιλέξετε τη λειτουργία εικόνας που σας ταιριάζει: Πιέστε MODE επανειλημμένα μέχρι να επιλεχθεί η επιθυμητή λειτουργία. Με τη βοήθεια του μενού OSD 1. Πιέστε MENU/EXIT και στη συνέχεια πιέστε / μέχρι να επισημανθεί το μενού Picture Basic (Εικόνα Βασική). 2. Πιέστε για να επισημάνετε την επιλογή Picture Mode (Λειτουργία εικόνας). 3. Πιέστε / μέχρι να επιλεχθεί η επιθυμητή λειτουργία. Οι καταστάσεις αυτές αποτελούνται από προκαθορισμένες τιμές κατάλληλες για διάφορες καταστάσεις προβολής όπως περιγράφεται παρακάτω: Cinema (Κινηματογράφος): Είναι κατάλληλο για την αναπαραγωγή έγχρωμων ταινιών, αποσπασμάτων βίντεο από ψηφιακές κάμερες ή DV μέσω της εισόδου PC για καλύτερη θέαση σε σκοτεινό (ελάχιστο φως) περιβάλλον. Dynamic (Δυναμική): Μεγιστοποιεί τη φωτεινότητα της προβαλλόμενης εικόνας. Η κατάσταση αυτή είναι κατάλληλη για περιβάλλοντα όπου απαιτείται εξαιρετική φωτεινότητα, όπως με τη χρήση του προβολέα σε καλά φωτιζόμενα δωμάτια. Presentation (Παρουσίαση): Έχει σχεδιαστεί για παρουσιάσεις. Η φωτεινότητα τονίζεται σε αυτή τη λειτουργία, ώστε να αντιστοιχεί στις αποχρώσεις του PC και του φορητού υπολογιστή. srgb: Μεγιστοποιεί την καθαρότητα των χρωμάτων RGB για την παροχή ζωντανών εικόνων ανεξάρτητα από τη ρύθμιση φωτεινότητας. Πλέον κατάλληλο για την προβολή φωτογραφιών που τραβήχτηκαν με κάμερα συμβατή με srgb και κατάλληλα βαθμονομημένη, όπως και για την προβολή εφαρμογών με γραφικά και σχεδιαγράμματα στο PC, όπως το AutoCAD. User 1 (Χρήστης 1)/User 2 (Χρήστης 2): Ανακαλεί τις προσαρμοσμένες ρυθμίσεις. Βλ. ενότητα "Ορισμός λειτουργίας User 1 (Χρήστης 1)/User 2 (Χρήστης 2)" στη σελίδα 33 για λεπτομέρειες. 32 Χρήση προβολέα

33 Μικρορύθμιση της επιλεγμένης λειτουργίας εικόνας Οι ρυθμίσεις της προεπιλεγμένης λειτουργίας εικόνας μπορούν να αλλάξουν μέσω των διαθέσιμων στοιχείων που εμφανίζονται στα μενού Picture Basic (Εικόνα Βασική) και Picture Advanced (Εικόνα -- Για προχωρημένους). Για το μικρό-συντονισμό της κατάστασης εικόνας: 1. Πατήστε MENU/EXIT και στη συνέχεια πατήστε / μέχρι να επισημανθεί το μενού Picture Basic (Εικόνα Βασική) (Εικόνα -- Βασική) ή Picture Advanced (Εικόνα -- Για προχωρημένους) (Εικόνα -- Προηγµένη). 2. Πιέστε για να επισημάνετε το στοιχείο που θέλετε να ρυθμίσετε και πιέστε / για να ορίσετε την επιθυμητή τιμή. Η επιλογή σας αποθηκεύεται αυτόματα στον προβολέα και συσχετίζεται με τη συγκεκριμένη πηγή εισόδου. Βλ. ενότητες "Μικρό-συντονισμός της ποιότητας εικόνας" στη σελίδα 35 και "Προηγμένη ρύθμιση ποιότητας εικόνας" στη σελίδα 37 για λεπτομέρειες. Κάθε φορά που αλλάζετε την κατάσταση εικόνας, ο προβολέας αλλάζει επίσης τη ρύθμιση σε αυτήν που είχε οριστεί την τελευταία φορά για αυτή τη συγκεκριμένη κατάσταση εικόνας σε αυτή τη συγκεκριμένη είσοδο. Εάν αλλάξετε την πηγή εισόδου, η πιο πρόσφατη κατάσταση εικόνας και οι ρυθμίσεις για τη συγκεκριμένη είσοδο και ανάλυση, θα αποθηκευτούν. Ορισμός λειτουργίας User 1 (Χρήστης 1)/User 2 (Χρήστης 2) Υπάρχουν τρείς οριζόμενες από το χρήστη λειτουργίες, εάν οι τρέχουσες διαθέσιμες λειτουργίες εικόνας δεν είναι κατάλληλες για τις ανάγκες σας. Μπορείτε να χρησιμοποιήσετε μια από τις καταστάσεις εικόνας (εκτός της επιλεγμένης κατάστασης Χρήστη) ως σημείο εκκίνησης και να προσαρμόσετε τις ρυθμίσεις. 1. Στο μενού Picture Basic (Εικόνα Βασική), επισημάνετε την επιλογή Picture Mode (Λειτουργία εικόνας) και πιέστε / για να επιλέξετε τη λειτουργία User 1 (Χρήστης 1), User 2 (Χρήστης 2) ή. 2. Πιέστε για να επισημάνετε την επιλογή Load Settings From (Φόρτωση ρυθμίσεων από). Η λειτουργία αυτή είναι διαθέσιμη μόνο όταν επιλεχθεί η λειτουργία User 1 (Χρήστης 1) ή User 2 (Χρήστης 2) στο υπομενού Picture Mode (Λειτουργία εικόνας). 3. Πιέστε ENTER για να εμφανιστεί η σελίδα Load Settings From (Φόρτωση ρυθμίσεων από). 4. Πιέστε για να επισημάνετε τη λειτουργία εικόνας που πλησιάζει περισσότερο στις ανάγκες σας και πιέστε ENTER. 5. Πιέστε για να επιλέξετε ένα στοιχείο του υπομενού που θέλετε να αλλάξετε και ρυθμίστε την τιμή με /. Βλ. ενότητες "Μικρό-συντονισμός της ποιότητας εικόνας" στη σελίδα 35 και "Προηγμένη ρύθμιση ποιότητας εικόνας" στη σελίδα 37 για λεπτομέρειες. 6. Όταν όλες οι ρυθμίσεις έχουν ολοκληρωθεί, πατήστε MENU/EXIT για να τις αποθηκεύσετε και να εξέλθετε από αυτές. Μετονομασία των καταστάσεων χρήστη Μπορείτε εύκολα να αλλάξετε όνομα στις καταστάσεις User 1 (Χρήστης 1), και User 2 (Χρήστης 2) ώστε να είναι εύκολες στον προσδιορισμό και να γίνονται κατανοητές από το χρήστη του προβολέα. Η νέα ονομασία μπορεί να έχει έως και 12 χαρακτήρες και να περιλαμβάνει Αγγλικά γράμματα (A-Z, a-z), ψηφία (0-9) και κενά (_). Για τη μετονομασία καταστάσεων χρήστη: 1. Στο μενού Picture Basic (Εικόνα Βασική), επισημάνετε Rename User Mode (Μετονομασία λειτουργίας χρήστη) και πιέστε ENTER για να εμφανιστεί η σελίδα Rename User Mode (Μετονομασία λειτουργίας χρήστη). Χρήση προβολέα 33

34 2. Πιέστε / για να επισημάνετε το στοιχείο που θέλετε να μετονομάσετε και πιέστε ENTER. Το πρώτο γράμμα θα επισημανθεί με ένα λευκό κουτί. 3. Πιέστε / για να επιλέξετε τον πρώτο χαρακτήρα. 4. Πιέστε για να κινηθείτε κατά μήκος μέχρι να οριστεί το νέο όνομα και πιέστε ENTER για επιβεβαίωση. 5. Επαναλάβετε τα βήματα 2-4 εάν θέλετε να αλλάξετε και τα άλλα ονόματα. Επαναφορά της κατάστασης εικόνας Όλες οι ρυθμίσεις που έχετε πραγματοποιήσει στα μενού Picture Basic (Εικόνα Βασική) και Picture Advanced (Εικόνα -- Για προχωρημένους) μπορούν να επανέλθουν στις εργοστασιακές τιμές με ένα πάτημα του πλήκτρου στην επισήμανση του Reset (Επαναφορά). Για να επαναφέρετε τη λειτουργία εικόνας στις προεπιλεγμένες εργοστασιακές τιμές: 1. Στο μενού Picture Basic (Εικόνα Βασική), επισημάνετε Picture Mode (Λειτουργία εικόνας) και πιέστε / για να επιλέξετε τη λειτουργία εικόνας (συμπεριλαμβανομένων User 1 (Χρήστης 1) ή User 2 (Χρήστης 2)) που θέλετε να επαναφέρετε. 2. Πιέστε για να επισημάνετε την επιλογή Reset Picture Settings (Επαναφορά ρυθμίσεων εικόνας) και πιέστε ENTER. Εμφανίζεται το μήνυμα επιβεβαίωσης. 3. Πιέστε / για να επισημάνετε την επιλογή Reset (Επαναφορά) και πιέστε ENTER. Η λειτουργία εικόνας θα επανέλθει στις προεπιλεγμένες εργοστασιακές ρυθμίσεις. 4. Επαναλάβετε τα βήματα 1-3 εάν θέλετε να επαναφέρετε και τις άλλες λειτουργίες εικόνας. Οι ακόλουθες ρυθμίσεις θα παραμείνουν: Color Temperature (Θερμοκρασία χρώματος), Color Temperature User_ Fine Tuning (Μικρορύθμιση χρήστη θερμοκρασίας χρώματος), Gamma Selection (Επιλογή γάμμα), Film Mode (Λειτουργία ταινίας), 3D Comb Filter (Κτενοειδές φίλτρο 3D). Μη συγχέετε τη λειτουργία Reset Picture Settings (Επαναφορά ρυθμίσεων εικόνας) εδώ, με τη Reset All Settings (Επαναφορά όλων των ρυθμίσεων) στο μενού Advanced Setup (Εγκατάσταση για προχωρημένους). Η λειτουργία Reset All Settings (Επαναφορά όλων των ρυθμίσεων) επαναφέρει τις περισσότερες από τις ρυθμίσεις στις προεπιλεγμένες εργοστασιακές τιμές για όλο το σύστημα. Βλ. ενότητα "Reset All Settings (Επαναφορά όλων των ρυθμίσεων)" στη σελίδα 60 για λεπτομέρειες. 34 Χρήση προβολέα

35 Μικρό-συντονισμός της ποιότητας εικόνας Ανεξάρτητα της κατάστασης της εικόνας που έχετε επιλέξει, μπορείτε να πραγματοποιήσετε μικρό-συντονισμό αυτών των ρυθμίσεων ώστε να ταιριάζουν σε κάθε παρουσίαση. Οι ρυθμίσεις αυτές θα αποθηκευθούν στην προκαθορισμένη κατάσταση στην οποία βρίσκεστε όταν εξέρχεστε από το μενού OSD. Ρύθμιση Brightness (Φωτεινότητα) Επισημάνετε Brightness (Φωτεινότητα) στο μενού Picture Basic (Εικόνα Βασική) και ρυθμίστε τις τιμές πατώντας / στον προβολέα ή στο τηλεχειριστήριο. Όσο υψηλότερη είναι η τιμή τόσο πιο φωτεινή θα είναι η εικόνα. Και όσο χαμηλότερη είναι η ρύθμιση τόσο πιο σκοτεινή θα είναι η εικόνα. Προσαρμόστε αυτή τη ρύθμιση έτσι ώστε οι μαύρες περιοχές στην εικόνα να εμφανίζονται τόσο μαύρες και έτσι ώστε να είναι ορατή η λεπτομέρεια στις μαύρες περιοχές. Ρύθμιση Contrast (Αντίθεση) Επισημάνετε Contrast (Αντίθεση) στο μενού Picture Basic (Εικόνα Βασική) και ρυθμίστε τις τιμές πατώντας / στον προβολέα ή στο τηλεχειριστήριο. Όσο υψηλότερη είναι η τιμή τόσο μεγαλύτερη θα είναι η αντίθεση. Χρησιμοποιήστε τη για να ορίσετε την κορυφή του επίπεδου του λευκού αφού έχετε προηγουμένως προσαρμόσει τη ρύθμιση Brightness (Φωτεινότητα) ώστε να ταιριάζει στην επιλεγμένη είσοδο και στο περιβάλλον θέασης. Ρύθμιση Color (Χρώμα) Επισημάνετε Color (Χρώμα) στο μενού Picture Basic (Εικόνα Βασική) και ρυθμίστε τις τιμές πιέζοντας / στον προβολέα ή στο τηλεχειριστήριο. Η χαμηλότερη ρύθμιση παράγει λιγότερο κορεσμένα χρώματα και ο ορισμός στην ελάχιστη τιμή μετατρέπει την εικόνα σε μαυρόασπρη. Εάν η ρύθμιση είναι πολύ υψηλή, τα χρώματα στην εικόνα θα υπερτονιστούν και η εικόνα δεν θα είναι ρεαλιστική. Ρύθμιση Tint (Απόχρωση) Επισημάνετε την επιλογή Tint (Απόχρωση) και ρυθμίστε τις τιμές πιέζοντας / στον προβολέα ή στο τηλεχειριστήριο. Όσο υψηλότερη είναι η τιμή τόσο πιο κόκκινη θα γίνεται η εικόνα. Όσο χαμηλότερη είναι η τιμή τόσο πιο πράσινη θα γίνεται η εικόνα. Ρύθμιση Sharpness (Ευκρίνεια) Επισημάνετε την επιλογή Sharpness (Ευκρίνεια) και ρυθμίστε τις τιμές πιέζοντας / στον προβολέα ή στο τηλεχειριστήριο. Όσο υψηλότερη είναι η τιμή, τόσο πιο ευδιάκριτη είναι η εικόνα. Όσο χαμηλότερη είναι η τιμή, τόσο πιο απαλή είναι η εικόνα Χρήση προβολέα 35

36 Μπορείτε να αποκτήσετε πρόσβαση στις λειτουργίες Brightness (Φωτεινότητα), Contrast (Αντίθεση) πιέζοντας BRIGHTNESS, CONTRAST στο τηλεχειριστήριο για να εμφανιστεί η γραμμή ρύθμισης και στη συνέχεια μπορείτε να πιέσετε / για να ρυθμίσετε τις τιμές. 36 Χρήση προβολέα

37 Προηγμένη ρύθμιση ποιότητας εικόνας Υπάρχουν περισσότερες προηγμένες λειτουργίες στο μενού Picture Advanced (Εικόνα -- Για προχωρημένους) που μπορούν να ρυθμιστούν σύμφωνα με την προτίμηση σας. Για να αποθηκεύσετε τις ρυθμίσεις, πιέστε απλά MENU/EXIT για να φύγετε από το μενού OSD. Ρύθμιση Black Level (Επίπεδο μαύρου) Επισημάνετε Black Level (Επίπεδο μαύρου) και πιέστε / στον προβολέα ή στο τηλεχειριστήριο για να επιλέξετε 0 IRE ή 7,5 IRE. Η κλίμακα του γκρι του σήματος βίντεο μετράται σε μονάδες IRE. Σε ορισμένες περιοχές όπου χρησιμοποιείται το τυπικό σήμα NTSC TV, η κλίμακα του γκρι μετριέται από 7,5 IRE (μαύρο) έως 100 IRE (λευκό); ωστόσο, σε άλλες περιοχές όπου χρησιμοποιείται εξοπλισμός PAL ή Ιαπωνικό NTSC, η κλίμακα του γκρι μετριέται από 0 IRE (μαύρο) έως 100 IRE (λευκό). Συστήνουμε να ελέγχετε την πηγή εισόδου για να δείτε εάν είναι με 0 IRE ή 7,5 IRE και στη συνέχεια επιλέξτε ανάλογα. Έλεγχος της ευκρίνειας της εικόνας Μπορεί να έχετε στατικές ή θορυβώδεις προβαλλόμενες εικόνες. Για να επιτύχετε καλύτερη ευκρίνεια εικόνας: 1. Επισημάνετε την επιλογή Clarity Control (Έλεγχος καθαρότητας) και πατήστε ENTER στον προβολέα ή στο τηλεχειριστήριο για να εμφανίσετε τη σελίδα Clarity Control (Έλεγχος καθαρότητας). 2. Πατήστε / για να επιλέξετε το χαρακτηριστικό που θέλετε να ρυθμίσετε και πατήστε / για να ορίσετε την επιθυμητή τιμή. Noise Reduction (Μείωση θορύβου): Μειώνει τον ηλεκτρικό θόρυβο της εικόνας που προκαλείτε από διάφορους τύπους συσκευών αναπαραγωγής μέσων. Όσο υψηλότερη είναι η ρύθμιση, τόσο μικρότερος είναι ο θόρυβος. Detail Enhancement (Βελτίωση λεπτομερειών): Οξύτητα της εικόνας. Όσο υψηλότερη είναι η ρύθμιση, εμφανίζονται περισσότερες λεπτομέρειες στην εικόνα. Luma Transmission (Μετάδοση σήματος Υ) (Βελτίωση μετάδοσης φωτεινότητας): Βελτιώνει τη φωτεινότητα της εικόνας. Όσο υψηλότερη είναι η ρύθμιση, τόσο πιο ευδιάκριτο θα είναι το εφέ. Chroma Transmission (Μετάδοση σήματος χρώματος) (Βελτίωση μετάδοσης Chroma): Μειώνει τις κηλίδες χρώματος. Όσο υψηλότερη είναι η ρύθμιση, τόσο πιο ευδιάκριτο θα είναι το εφέ. Επιλογή θερμοκρασίας χρωμάτων* Επισημάνετε την επιλογή Color Temperature (Θερμοκρασία χρώματος) και επιλέξτε τη ρύθμιση που επιθυμείτε πιέζοντας / στον προβολέα ή στο τηλεχειριστήριο. Υπάρχουν αρκετές ρυθμίσεις θερμοκρασίας χρωμάτων διαθέσιμες. 1. Lamp Native (Λάμπα, εγγενής): Με την αρχική θερμοκρασία χρωμάτων της λάμπας και υψηλότερη φωτεινότητα. Η ρύθμιση αυτή είναι κατάλληλη για περιβάλλοντα όπου απαιτείται εξαιρετική φωτεινότητα, όπως με τη χρήση του προβολέα σε καλά φωτιζόμενα δωμάτια. 2. Warm (Θερμό): Εμφανίζει την εικόνα με κοκκινωπή λευκή απόχρωση. 3. Normal (Κανονική): Διατηρεί τη φυσιολογική απόχρωση του λευκού. 4. Cool (Ψυχρό): Εμφανίζει την εικόνα με γαλαζωπή λευκή απόχρωση. 5. User 1 (Χρήστης 1)/User 2 (Χρήστης 2)/User 3 (Χρήστης 3): Επαναφέρει τις ρυθμίσεις που είχαν προσαρμοστεί στο μενού Color Temperature User_ Fine Tuning (Μικρορύθμιση χρήστη θερμοκρασίας χρώματος) Βλ. ενότητα "Ρύθμιση της προτιμώμενης θερμοκρασίας χρωμάτων" στη σελίδα 38 για λεπτομέρειες. Χρήση προβολέα 37

38 *Σχετικά με τη θερμοκρασία χρωμάτων: Υπάρχουν πολλοί διαφορετικοί τόνοι που θεωρούνται ως "λευκό" για διάφορους σκοπούς. Μια από τις κοινές μεθόδους αναπαραγωγής λευκού χρώματος είναι γνωστή ως "θερμοκρασία χρώματος". Ένα λευκό χρώμα με χαμηλή θερμοκρασία χρώματος εμφανίζεται ως κοκκινωπό λευκό. Ένα λευκό χρώμα με υψηλή θερμοκρασία χρώματος εμφανίζεται να περιέχει περισσότερο μπλε. Ρύθμιση της προτιμώμενης θερμοκρασίας χρωμάτων Για να ορίσετε την προτιμώμενη θερμοκρασία χρωμάτων: 1. Επισημάνετε Color Temperature (Θερμοκρασία χρώματος) και επιλέξτε User 1 (Χρήστης 1), User 2 (Χρήστης 2) ή User 3 (Χρήστης 3) πιέζοντας / στον προβολέα ή στο τηλεχειριστήριο. 2. Πιέστε για να επισημάνετε την επιλογή Color Temperature User_ Fine Tuning (Μικρορύθμιση χρήστη θερμοκρασίας χρώματος) και στη συνέχεια πιέστε ENTER. Εμφανίζεται η σελίδα Color Temperature User_ Fine Tuning (Μικρορύθμιση χρήστη θερμοκρασίας χρώματος). Η ονομασία μενού "User_" (Χρήστης) αντιστοιχεί με τη ρύθμιση που επιλέχθηκε στο Color Temperature (Θερμοκρασία χρώματος). 3. Πιέστε / για να επισημάνετε το στοιχείο που θέλετε να αλλάξετε και ρυθμίστε τις τιμές πιέζοντας /. Red Gain (Απολαβή κόκκινου)/green Gain (Απολαβή πράσινου)/blue Gain (Απολαβή μπλε): Ρυθμίζει τα επίπεδα αντίθεσης Κόκκινου, Πράσινου και Μπλε. Red Offset (Μετατόπιση κόκκινου)/green Offset (Μετατόπιση πράσινου)/blue Offset (Μετατόπιση μπλε): Ρυθμίζει τα επίπεδα φωτεινότητας Κόκκινου, Πράσινου και Μπλε. 4. Για να αποθηκεύσετε τις ρυθμίσεις και να εξέλθετε, πατήστε MENU/EXIT. Επιλογή μιας ρύθμισης Gamma Επισημάνετε την επιλογή Gamma Selection (Επιλογή γάμμα) και επιλέξτε τη ρύθμιση που επιθυμείτε πιέζοντας / στον προβολέα ή στο τηλεχειριστήριο. Το Gamma αναφέρεται στη σχέση μεταξύ της πηγής εισόδου και της φωτεινότητας της εικόνας. Gamma 1/2/3 Επιλέξτε τις τιμές αυτές ανάλογα με τις προτιμήσεις σας. Gamma 4 Αυξάνει τη μέση φωτεινότητα της εικόνας. Η καλύτερη επιλογή για ένα φωτεινό δωμάτιο, για ένα χώρο συναντήσεων ή για ένα οικογενειακό δωμάτιο. Gamma 5/6 Η καλύτερη επιλογή για θέαση κινηματογραφικών ταινιών σε σκοτεινό περιβάλλον. Gamma 7/8 Η καλύτερη επιλογή για θέαση κινηματογραφικών ταινιών οι οποίες περιέχουν στην πλειοψηφία τους σκοτεινές εικόνες. Υψηλή φωτεινότητα Χαμηλή αντίθεση Χαμηλή φωτεινότητα Υψηλή αντίθεση Χρήση προβολέα

39 Ρύθμιση Brilliant Color (Λαμπερό χρώμα) Η λειτουργία αυτή χρησιμοποιεί ένα νέο αλγόριθμο επεξεργασίας χρώματος και βελτίωσης του επιπέδου του συστήματος ώστε να επιτρέπει υψηλότερη φωτεινότητα παρέχοντας παράλληλα πιο αληθινά και ζωντανά χρώματα στην εικόνα. Όταν οριστεί σε "Off (Ανενεργό)", το Brilliant Color (Λαμπερό χρώμα) είναι απενεργοποιημένο. Διαχείριση χρώματος Στις περισσότερες περιπτώσεις εγκατάστασης, η διαχείριση των χρωμάτων δεν θα είναι απαραίτητη, όπως σε μια τάξη, σε ένα χώρο συναντήσεων ή σε αίθουσες αναμονής όπου τα φώτα παραμένουν αναμμένα ή όπου τα εξωτερικά παράθυρα ενός κτιρίου επιτρέπουν στο φως της ημέρας να εισέρχεται στο χώρο. Μόνο σε μόνιμες εγκαταστάσεις με ελεγχόμενα επίπεδα φωτισμού όπως σε αίθουσες συσκέψεων, σε αίθουσες διαλέξεων ή σε εγκαταστάσεις οικιακού κινηματογράφου, θα πρέπει να λαμβάνεται υπόψη η διαχείριση χρωμάτων. Η διαχείριση χρωμάτων παρέχει ακριβή ρύθμιση του ελέγχου των χρωμάτων επιτρέποντας ακριβέστερη αναπαραγωγή χρωμάτων, εάν αυτό απαιτείται. Η σωστή διαχείριση χρωμάτων μπορεί να επιτευχθεί μόνο κάτω από ελεγχόμενες και αναπαραγόμενες συνθήκες θέασης. Θα πρέπει να χρησιμοποιήσετε ένα χρωματόμετρο (μετρητής φωτεινότητας χρωμάτων) και να διαθέτετε ένα σετ κατάλληλων πηγών εικόνας για να μετρήσετε την αναπαραγωγή των χρωμάτων. Τα εργαλεία αυτά δεν παρέχονται με τον προβολέα, ωστόσο, ο προμηθευτής του προβολέα θα πρέπει να έχει τη δυνατότητα να σας παρέχει την κατάλληλη καθοδήγηση ή ακόμα και κάποιον έμπειρο επαγγελματία εγκαταστάτη. Η 3D Color Management (3D Διαχείριση χρώματος) (ιαχείριση χρωµάτων) παρέχει έξι σετ (RGBCMY) αποχρώσεων που μπορούν να ρυθμιστούν με τα αγαπημένα χρώματα. Όταν επιλέξετε κάθε απόχρωση, μπορείτε να ρυθμίσετε ανεξάρτητα την κλίμακα και τον κορεσμό των χρωμάτων σύμφωνα με την προτίμηση σας. Για να ρυθμίσετε και να αποθηκεύσετε τις ρυθμίσεις: 1. Στο μενού Picture Advanced (Εικόνα -- Για προχωρημένους), επισημάνετε την επιλογή 3D Color Management (3D Διαχείριση χρώματος) και πιέστε ENTER. Yellow Red Green Εμφανίζεται η σελίδα 3D Color Management (3D Διαχείριση χρώματος). 2. Επισημάνετε Primary Color (Κύριο χρώμα) και πιέστε / Magenta Cyan για να επιλέξετε ένα από τα χρώματα Red (Κόκκινο), Yellow Blue (Κίτρινο), Green (Πράσινο), Cyan (Κυανό), Blue (Μπλε) και Magenta (Πορφυρό). 3. Πιέστε για να επισημάνετε Range (Εύρος) και πιέστε / για να επιλέξετε το εύρος χρωμάτων που επιθυμείτε να ρυθμίσετε. Όσο μεγαλύτερη είναι η κλίμακα, τόσο μεγαλύτερα τμήματα των δυο γειτονικών χρωμάτων περιέχονται στην απόχρωση. Ανατρέξτε στην εικόνα δεξιά για να δείτε τον τρόπο συσχέτισης των χρωμάτων μεταξύ τους. Για παράδειγμα, αν επιλέξετε Red (Κόκκινο) και ορίσετε την κλίμακά του στο 0, επιλέγεται μόνο το καθαρό κόκκινο. Η αύξηση της κλίμακας θα συμπεριλάβει τόσο το κόκκινο χρώμα κοντά στο κίτρινο όσο και το κόκκινο χρώμα κοντά στο μωβ. Πιέστε για να επισημάνετε το Saturation (Κορεσμός) και ρυθμίστε το επίπεδο κορεσμού του χρώματος πιέζοντας /. Εάν επιλέξετε Red (Κόκκινο) και ορίσετε την τιμή του στο 0, μόνο ο κορεσμός του καθαρού κόκκινου θα επηρεαστεί. Χρήση προβολέα 39

40 Saturation (Κορεσμός) είναι η ποσότητα του συγκεκριμένου χρώματος σε μια εικόνα βίντεο. Οι χαμηλότερες ρυθμίσεις παράγουν λιγότερο κορεσμένα χρώματα, ενώ μια ρύθμιση στο "0" αφαιρεί εντελώς το συγκεκριμένο χρώμα από την εικόνα. Εάν ο κορεσμός είναι πολύ υψηλός, το συγκεκριμένο χρώμα θα έχει υψηλή ένταση και θα είναι μη ρεαλιστικό. 4. Για να αποθηκεύσετε τις ρυθμίσεις και να εξέλθετε, πατήστε MENU/EXIT. Ρύθμιση Film Mode (Λειτουργία ταινίας) Η λειτουργία αυτή βοηθά στη βελτίωση της ποιότητας της εικόνας κατά την προβολή εικόνας βίντεο κινηματογραφικής ταινίας από ένα DVD. Ρύθμιση 3D Comb Filter (Κτενοειδές φίλτρο 3D) Η λειτουργία αυτή διαχωρίζει το σύνθετο σήμα σε σήμα Y (φωτεινότητα) και σήμα C (χρώμα) και μπορεί να βοηθήσει στην παραγωγή πιο καθαρών και ευδιάκριτων εικόνων με σωστά χρώματα. Η λειτουργία αυτή είναι διαθέσιμη μόνο όταν έχει επιλεχθεί ένα σήμα βίντεο. Επιλογή του λόγου διαστάσεων Ο "λόγος διαστάσεων" είναι ο λόγος του πλάτους της εικόνας με το ύψος της εικόνας. Η ψηφιακή τηλεόραση έχει λόγο 16:9, ο οποίος είναι η προεπιλογή του προβολέα και τα περισσότερα αναλογικά σήματα τηλεόρασης και συσκευών DVD έχουν λόγο 4:3. Με τον ερχομό της ψηφιακής επεξεργασίας σήματος, οι συσκευές ψηφιακής απεικόνισης όπως αυτός ο προβολέας μπορούν να εκτείνουν και να κλιμακώσουν δυναμικά την έξοδο της εικόνας σε ένα διαφορετικό λόγο διάστασης από αυτόν της πηγής εισόδου. Οι εικόνες μπορούν να εκταθούν με ένα γραμμικό τρόπο έτσι ώστε όλη η εικόνα να εκταθεί ομοιόμορφα ή μη γραμμικά κάτι το οποίο θα οδηγήσει σε παραμόρφωση της εικόνας. Για να αλλάξετε το λόγο της προβαλλόμενης εικόνας (ανεξάρτητα από το λόγο της πηγής): Χρησιμοποιώντας το κουμπί ελέγχου 1. Πατήστε ASPECT για να εμφανιστεί η τρέχουσα ρύθμιση. 2. Πατήστε ASPECT επανειλημμένα για να επιλέξετε ένα λόγο διάστασης που θα ταιριάζει στη μορφή του σήματος βίντεο και στις απαιτήσεις της οθόνης σας. Με τη βοήθεια του μενού OSD 1. Πιέστε MENU/EXIT και στη συνέχεια πιέστε / μέχρι να επισημανθεί το μενού Display (Οθόνη). 2. Πιέστε για να επισημάνετε την επιλογή Aspect Ratio (Αναλογίες εικόνας). 3. Πιέστε / για να επιλέξετε αναλογίες εικόνας που ταιριάζουν στη μορφή του σήματος βίντεο και στις απαιτήσεις της οθόνης. 40 Χρήση προβολέα

41 Σχετικά με το λόγο διαστάσεων 1. Anamorphic (Αναμορφική) (ANA): Αλλάζει την κλίμακα σε μια εικόνα έτσι ώστε να εμφανίζεται στο κέντρο μιας οθόνης με λόγο διαστάσεων 16:9. Η ρύθμιση αυτή εκτείνει και αλλάζει το μέγεθος γραμμικά, εκτός του ότι διαχειρίζεται τις κάθετες και οριζόντιες διαστάσεις ανεξάρτητα. Εκτείνει το ύψος της εικόνας από την πηγή μέχρι να φτάσει το πλήρως προβαλλόμενο ύψος και εκτείνει το πλάτος της εικόνας από την πηγή μέχρι να φτάσει το πλήρες προβαλλόμενο πλάτος. Αυτό μπορεί να αλλάξει τη διάσταση προβολής, ανάλογα με την αρχική διάσταση της εικόνας από την πηγή. Η αναμορφική είναι η πιο κατάλληλη για εικόνες που έχουν ήδη διάσταση 16:9, όπως η τηλεόραση υψηλής ευκρίνειας, καθώς τις εμφανίζει χωρίς καμία μεταβολή της διάστασης. Εικόνα 16:9 2. 4:3: Αλλάζει την κλίμακα σε μια εικόνα έτσι ώστε να εμφανίζεται στο κέντρο μιας οθόνης με λόγο διαστάσεων 4:3. Αυτή είναι η πιο κατάλληλη για εικόνες 4:3 όπως οθόνες υπολογιστών, τηλεοράσεις κανονικής ανάλυσης και ταινίες DVD με διάσταση 4:3, καθώς τις εμφανίζει χωρίς καμιά αλλαγή στη διάσταση. Εικόνα 4:3 3. Letter Box (LB): Αλλάζει την κλίμακα σε μια εικόνα ώστε να ταιριάζει στην εσωτερική ανάλυση του προβολέα στο οριζόντιο πλάτος του και αλλάζει το ύψος της εικόνας στα 3/4 του προβαλλόμενου πλάτους. Αυτό μπορεί να παράγει μια εικόνα μεγαλύτερη σε ύψος απο αυτή που μπορεί να εμφανιστεί έτσι ώστε τμήμα της εικόνας να χάνεται (να μην εμφανίζεται) κατά μήκος των επάνω και κάτω άκρων της προβολής. Αυτό είναι κατάλληλο για την εμφάνιση ταινιών με διαμόρφωση letter box (με μαύρες μπάρες στο επάνω και κάτω μέρος). 4. Wide (Ευρεία): Εκτείνει την εικόνα οριζόντια με μη γραμμικό τρόπο, δηλαδή, οι άκρες της εικόνας εκτείνονται περισσότερο από το κέντρο της εικόνας για να αποφευχθεί η παραμόρφωση του κεντρικού τμήματος της εικόνας. Αυτή είναι κατάλληλη για περιπτώσεις όπου θέλετε να εκτείνετε το πλάτος μιας εικόνας 4:3 στο πλάτος μιας οθόνης διάστασης 16:9. Δεν μεταβάλλει το ύψος. Ορισμένες ταινίες ευρείας προβολής έχουν παραχθεί με το πλάτος τους συμπτυγμένο στο πλάτος της διάστασης 4:3 και εμφανίζονται καλύτερα όταν επεκταθούν στο αρχικό τους πλάτος μέσω της ρύθμισης αυτής. 5. Real (Πραγματική): Η ρύθμιση αυτή εμφανίζει την εικόνα με απεικόνιση pixel ένα προς ένα χωρίς διαφοροποίηση ή αλλαγή μεγέθους στο κέντρο της προβολής. Είναι η πιο κατάλληλη για χρήση με εισόδους από υπολογιστή. Εικόνα 16:9 Εικόνα με διαμόρφωση Letter Box Εικόνα 4:3 Εικόνα 4:3 Τα μαύρα τμήματα είναι ανενεργές περιοχές και τα λευκά τμήματα είναι ενεργές περιοχές. Τα μενού OSD μπορούν να εμφανιστούν σε αυτές τις μη χρησιμοποιούμενες μαύρες περιοχές. Χρήση προβολέα 41

42 Χρήση παναμορφικών φακών Panamorph (προαιρετικοί) Οι παναμορφικοί φακοί σας επιτρέπουν τη μετατροπή προβολέων 16:9 στον πλήρη λόγο διαστάσεων 2,35:1 των περισσοτέρων κινηματογραφικών ταινιών, εμφανίζοντας τις καλύτερες ταινίες χωρίς τις μπάρες letterbox στο επάνω και κάτω μέρος της εικόνας αυξάνοντας παράλληλα την ευκρίνεια κατά 33% και την φωτεινότητα κατά 20%. Πιέζοντας LB στο τηλεχειριστήριο Χρήση παναμορφικών φακών (Panamorph) Εικόνα λόγου διαστάσεων 2,35:1 Η εικόνα λόγου διαστάσεων 2,35:1 χρησιμοποιεί ολόκληρη την ανάλυση της εμφάνισης 16:9 Εικόνα λόγου διαστάσεων 2,35:1 σε μια επιφάνεια εμφάνισης 2,35:1 Μπορεί να χρειαστείτε μία οθόνη 2,35:1 για να εμφανίσετε εικόνες 2,35:1. Για περισσότερες πληροφορίες, ανατρέξτε στο ή επικοινωνήστε με το σημείο αγοράς του προβολέα. Απόκρυψη εικόνας Για να τραβήξετε την απόλυτη προσοχή του ακροατηρίου στο πρόσωπο του παρουσιαστή, μπορείτε να χρησιμοποιήσετε το ECO BLANK για να αποκρύψετε την εικόνα της οθόνης. Μπορείτε ακόμη να ακούσετε τον ήχο, όταν ενεργοποιήσετε αυτή τη λειτουργία και συνδέσετε την είσοδο ήχου. Μπορείτε να ορίσετε το χρόνο κενού στο μενού Display (Οθόνη) > Blank Timer (Χρονόμετρο κενού) ώστε ο προβολέας να επιστρέψει στην εικόνα αυτόματα μετά από συγκεκριμένο χρονικό διάστημα, όταν δεν πραγματοποιηθεί καμία ενέργεια στην κενή οθόνη. Το χρονικό διάστημα μπορεί να οριστεί από 5 έως 30 λεπτά σε βήματα των 5 λεπτών. Εάν τα προεπιλεγμένα χρονικά διαστήματα δεν είναι κατάλληλα για την παρουσίασή σας, επιλέξτε Απενεργοποίηση. Ανεξάρτητα από το εάν το Blank Timer (Χρονόμετρο κενού) είναι ενεργοποιημένο ή όχι, μπορείτε να πιέσετε οποιοδήποτε πλήκτρο στον προβολέα ή στο τηλεχειριστήριο για να επαναφέρετε την εικόνα. Μόλις πιέσετε ECO BLANK, ο προβολέας τίθεται στη λειτουργία Dual-Reliable (Διπλή-Αξιόπιστη) αυτόματα. Πάγωμα εικόνας Πιέστε FREEZE στο τηλεχειριστήριο για να παγώσετε την εικόνα. Η λέξη "FREEZE" (ΠΑΓΜΑ) εμφανίζεται στην πάνω αριστερή γωνία της οθόνης. Για να απενεργοποιήσετε τη λειτουργία, πιέστε οποιοδήποτε πλήκτρο στον προβολέα ή στο τηλεχειριστήριο. Ακόμη και αν η εικόνα στην οθόνη είναι παγωμένη, οι εικόνες τρέχουν στο βίντεο ή σε άλλη συσκευή. Εάν οι συνδεδεμένες συσκευές διαθέτουν ενεργή έξοδο ήχου, ακούτε ακόμη τον ήχο παρόλο που η εικόνα στην οθόνη είναι παγωμένη. 42 Χρήση προβολέα

43 Ρύθμιση του ήχου Οι ρυθμίσεις ήχου σύμφωνα με τα παρακάτω θα επηρεάζουν το(τα) ηχείο(α) του προβολέα. Βεβαιωθείτε ότι έχετε πραγματοποιήσει σωστά τη σύνδεση με την είσοδο ήχου του προβολέα. Βλ. ενότητα "Σύνδεση με εξοπλισμό βίντεο" στη σελίδα 21 για τον τρόπο σύνδεσης της εισόδου ήχου. Σίγαση του ήχου Για να απενεργοποιήσετε τον ήχο προσωρινά: 1. Πιέστε MENU/EXIT για να ανοίξετε το μενού OSD και πιέστε / για να επισημάνετε το μενού Advanced Setup (Εγκατάσταση για προχωρημένους). 2. Πιέστε για να επισημάνετε το Audio Settings (Ρυθμίσεις ήχου) και πιέστε ENTER. Εμφανίζεται η σελίδα Audio Settings (Ρυθμίσεις ήχου). 3. Επισημάνετε την επιλογή Mute (Σίγαση) και πιέστε / για να επιλέξετε On (Ενεργό). Αν υπάρχει, μπορείτε επίσης να πατήσετε MUTE στο τηλεχειριστήριο για εναλλαγή μεταξύ ενεργοποίησης και απενεργοποίησης του ήχου του προβολέα. Ρύθμιση επιπέδου ήχου Για να ρυθμίσετε το επίπεδο ήχου, πιέστε VOLUME+/VOLUME- στο τηλεχειριστήριο ή: 1. Επαναλάβετε τα βήματα 1-2 ανωτέρω. 2. Πιέστε για να επισημάνετε την επιλογή Volume (Ένταση ήχου) και πιέστε / για να επιλέξετε το επιθυμητό επίπεδο ήχου. Απενεργοποίηση Power On/Off Ring Tone (Κουδούνισμα ενεργοποίησης/ απενεργοποίησης) Για να απενεργοποιήσετε το κουδούνισμα: 1. Επαναλάβετε τα βήματα 1-2 ανωτέρω. 2. Πιέστε για να επισημάνετε την επιλογή Power On/Off Ring Tone (Κουδούνισμα ενεργοποίησης/απενεργοποίησης) και πιέστε / για να επιλέξετε Off (Ανενεργό). Ο μόνος τρόπος να αλλάξετε το Power On/Off Ring Tone (Κουδούνισμα ενεργοποίησης/απενεργοποίησης) είναι να επιλέξετε On ή Off εδώ. Αν ορίσετε τη σίγαση ήχου ή αλλάξετε το επίπεδο ήχου δεν θα επηρεάσει το Power On/Off Ring Tone (Κουδούνισμα ενεργοποίησης/απενεργοποίησης) Χρήση προβολέα 43

44 Ορισμός λειτουργίας λάμπας Αυτός προβολέας έχει τη δυνατότητα προβολής διπλής λάμπας και παρέχει πολλές λειτουργίες λάμπας για διαφορετικούς σκοπούς: Λειτουργία λυχνίας Όφελος χρήστη Κατάλληλο περιβάλλον Διπλή-Φωτεινότερη (Στη συνήθη λειτουργία χρησιμοποιούνται δύο λάμπες) Διπλή-Αξιόπιστη (Στη οικονομική λειτουργία χρησιμοποιούνται δύο λάμπες) Μονή-Εναλλακτική (Στη συνήθη λειτουργία επιλέγεται αυτόματα και χρησιμοποιείται η λάμπα με το μικρότερο αριθμό ωρών λειτουργίας) Single-Eco (Μονή-Οικ.) (Στην οικονομική λειτουργία επιλέγεται αυτόματα και χρησιμοποιείται η λάμπα με το μικρότερο αριθμό ωρών λειτουργίας) Παροχή υπερ-φωτεινών και πεντακάθαρων εικόνων Κατάλληλη για περιβάλλοντα με υπέρ-υψηλό φωτισμό περιβάλλοντος Δυνατότητα συνεχούς και αδιάλειπτης λειτουργίας υπό κρίσιμες συνθήκες Παράταση διάρκειας ζωής λάμπας Δυνατότητα συνεχούς και αδιάλειπτης λειτουργίας υπό κρίσιμες συνθήκες Παράταση συνολικού χρόνου λειτουργίας Μείωση συχνότητας αντικατάστασης λάμπας Παράταση διάρκειας ζωής λάμπας Παράταση συνολικού χρόνου λειτουργίας Μείωση συχνότητας αντικατάστασης λάμπας Μεγάλες αίθουσες συνεδριάσεων ή συναυλιών με πολύ φωτισμό Αίθουσες συσκέψεων μεσαίων-μεγάλων διαστάσεων Δωμάτια συνήθων διαστάσεων Δωμάτια μικρών-συνήθων διαστάσεων Μπορείτε να εκτελέσετε τα ακόλουθα βήματα για να επιλέξετε μια λειτουργία λάμπας ανάλογα με τις προτιμήσεις σας. 1. Πιέστε MENU/EXIT και στη συνέχεια πιέστε / μέχρι να επισημανθεί το μενού Advanced Setup (Εγκατάσταση για προχωρημένους). 2. Πιέστε για να επισημάνετε την επιλογή Lamp Settings (Ρυθμίσεις λάμπας) και στη συνέχεια πιέστε ENTER. 3. Πιέστε για να επισημάνετε την επιλογή Lamp Mode (Λειτουργία λάμπας) και στη συνέχεια πιέστε ENTER. 4. Πιέστε για να επισημάνετε την επιθυμητή λειτουργία λάμπας και στη συνέχεια πιέστε ENTER. 5. Εμφανίζεται ένα μήνυμα επιβεβαίωσης. Επισημάνετε την επιλογή Yes (Ναι) και πατήστε ENTER. Εάν κάποια λάμπα παρουσιάσει αστοχία, ο προβολέας τίθεται σε λειτουργία Μονή-Εναλλακτική, ο προβολέας τίθεται στη λειτουργία αυτόματα. Οι ρυθμίσεις Διπλή-Φωτεινότερη, Διπλή-Αξιόπιστη και Single-Eco (Μονή-Οικ.) δεν είναι διαθέσιμες. Μετά από κάθε αλλαγή από τη λειτουργία Διπλή-Φωτεινότερη/Διπλή-Αξιόπιστη στη λειτουργία Μονή- Εναλλακτική/Single-Eco (Μονή-Οικ.) και αντίστροφα, περιμένετε 90 δευτερόλεπτα για να έχετε τη δυνατότητα ρύθμισης της λειτουργίας λάμπας ξανά. Ενδέχεται να παρατηρήσετε κάποια μικρή διαφορά στη φωτεινότητα και στα χρώματα της εικόνας κατά την σύντομη αλλαγή μεταξύ των λειτουργιών λάμπας. 44 Χρήση προβολέα

45 Έλεγχος προβολέα μέσω περιβάλλοντος LAN LAN Control Settings (Ρυθμίσεις ελέγχου LAN) Επιτρέπει τη διαχείριση του προβολέα από υπολογιστή μέσω προγράμματος περιήγησης ιστού όταν ο υπολογιστής και ο προβολέας είναι κατάλληλα συνδεδεμένα στο ίδιο τοπικό δίκτυο. Ρύθμιση παραμέτρων LAN Control Settings (Ρυθμίσεις ελέγχου LAN) Εάν είστε σε περιβάλλον DHCP: 1. Συνδέστε το ένα άκρο ενός καλωδίου RJ45 στο βύσμα εισόδου LAN RJ45 του προβολέα και το άλλο άκρο στη θύρα RJ Πιέστε MENU/EXIT και στη συνέχεια πιέστε / μέχρι να επισημανθεί το μενού Advanced Setup (Εγκατάσταση για προχωρημένους). 3. Πιέστε για να επισημάνετε την επιλογή LAN Control Settings (Ρυθμίσεις ελέγχου LAN) και στη συνέχεια πιέστε ENTER. Εμφανίζεται η σελίδα LAN Control Settings (Ρυθμίσεις ελέγχου LAN). 4. Πιέστε για να επισημάνετε Control By (Έλεγχος με) και μετά πιέστε / για να επιλέξετε RJ Πιέστε για να επισημάνετε την επιλογή DHCP και πιέστε / για να επιλέξετε On (Ενεργό). 6. Πιέστε για να επισημάνετε την επιλογή AMX Device Discovery (Εντοπισμός συσκευής AMX) και πιέστε / για να επιλέξετε On (Ενεργό) ή Off (Ανενεργό). Όταν το AMX Device Discovery (Εντοπισμός συσκευής AMX) είναι On (Ενεργό), είναι δυνατή η ανίχνευση του προβολέα από ελεγκτή AMX. 7. Πιέστε για να επισημάνετε την επιλογή Apply (Εφαρμογή) και στη συνέχεια πιέστε ENTER. 8. Περιμένετε δευτερόλεπτα περίπου και στη συνέχεια εισαγάγετε ξανά τη σελίδα LAN Control Settings (Ρυθμίσεις ελέγχου LAN). 9. Εμφανίζονται οι ρυθμίσεις Projector IP Address (Διεύθυνση IP προβολέα), Subnet Mask (Μάσκα υποδικτύου), Default Gateway (Προεπιλεγμένη πύλη) και DNS Server (Διακομιστής DNS). Σημειώστε τη διεύθυνση IP που εμφανίζεται στη σειρά Projector IP Address (Διεύθυνση IP προβολέα). Εάν το Projector IP Address (Διεύθυνση IP προβολέα) παρόλα αυτά δεν εμφανίζεται, απευθυνθείτε στο διαχειριστή ITS. Εάν δεν είστε σε περιβάλλον DHCP: 1. Επαναλάβετε τα βήματα 1-4 ανωτέρω. 2. Πιέστε για να επισημάνετε την επιλογή DHCP και πιέστε / για να επιλέξετε Off (Ανενεργό). 3. Απευθυνθείτε στο διαχειριστή ITS, για πληροφορίες σχετικά με τις ρυθμίσεις Projector IP Address (Διεύθυνση IP προβολέα), Subnet Mask (Μάσκα υποδικτύου), Default Gateway (Προεπιλεγμένη πύλη) και DNS Server (Διακομιστής DNS). Χρήση προβολέα 45

46 4. Πιέστε για να επιλέξετε το στοιχείο που θέλετε να τροποποιήσετε και πιέστε ENTER. 5. Πιέστε / για να μετακινήσετε το δρομέα και στη συνέχεια πιέστε / για να εισαγάγετε την τιμή. 6. Για να αποθηκεύσετε τη ρύθμιση, πιέστε ENTER. Εάν δεν θέλετε να αποθηκεύσετε τη ρύθμιση, πιέστε MENU/EXIT. 7. Πιέστε για να επισημάνετε την επιλογή AMX Device Discovery (Εντοπισμός συσκευής AMX) και πιέστε / για να επιλέξετε On (Ενεργό) ή Off (Ανενεργό). 8. Πιέστε για να επισημάνετε την επιλογή Apply (Εφαρμογή) και στη συνέχεια πιέστε ENTER. Έλεγχος προβολέα από απόσταση μέσω προγράμματος περιήγησης ιστού Μόλις αποκτήσετε τη σωστή διεύθυνση IP για τον προβολέα και ο προβολέας τεθεί σε λειτουργία αναμονής, μπορείτε να χρησιμοποιήσετε οποιονδήποτε υπολογιστή είναι συνδεδεμένος στο ίδιο τοπικό δίκτυο για να ελέγξετε τον προβολέα. 1. Εισαγάγετε τη διεύθυνση του προβολέα στη γραμμή διεύθυνσης του προγράμματος περιήγησης και κάντε κλικ στο Μετάβαση. 2. Ανοίγει η σελίδα χειρισμού δικτύου από απόσταση. Αυτή η σελίδα σας επιτρέπει να χειριστείτε τον προβολέα όπως με το τηλεχειριστήριο ή τον πίνακα ελέγχου στον προβολέα. ii i i ii Μενού (Έξοδος) Κενό Αυτόματη Πηγή ( ) ( ) ( ) ( ) Για λεπτομέρειες, ανατρέξτε στην παράγραφο "Τηλεχειριστήριο" στη σελίδα 14. Enter Ενεργοποιεί το επιλεγμένο στοιχείο μενού από το μενού απεικόνισης στην οθόνη (OSD). Για να αλλάξετε πηγή εισόδου, κάντε κλικ στο επιθυμητό σήμα σας. Η λίστα πηγών διαφέρει ανάλογα με τους συνδετήρες που διαθέτει ο προβολέας. Το ''Video 1'' αντιπροσωπεύει το σήμα βίντεο. 46 Χρήση προβολέα

47 Η σελίδα εργαλείων σας επιτρέπει να διαχειριστείτε τον προβολέα, να ορίσετε τις παραμέτρους των ρυθμίσεων ελέγχου LAN και να διασφαλίσετε την πρόσβαση στη λειτουργία χειρισμού δικτύου από απόσταση του προβολέα. i iii ii iv v i. Μπορείτε να ονομάσετε τον προβολέα, να παρακολουθήσετε την τοποθεσία του και τον υπεύθυνο για αυτόν. ii. Μπορείτε να ρυθμίσετε LAN Control Settings (Ρυθμίσεις ελέγχου LAN). iii. Μόλις τελειώσετε με τη ρύθμιση, η πρόσβαση στη λειτουργία χειρισμού δικτύου από απόσταση του προβολέα προστατεύεται με κωδικό πρόσβασης. iv. Μόλις τελειώσετε με τη ρύθμιση, η πρόσβαση στη σελίδα εργαλείων προστατεύεται με κωδικό πρόσβασης. Μόλις τελειώσετε με τις ρυθμίσεις, πιέστε το κουμπί Αποστολή ώστε τα δεδομένα να αποθηκευτούν στον προβολέα. v. Πιέστε Exit (Έξοδος) για να επιστρέψετε στη σελίδα χειρισμού δικτύου από απόσταση. Παρακαλούμε φροντίστε για τον περιορισμό του μήκους εισαγωγής (συμπεριλαμβάνονται το πλήκτρο διαστήματος και τα πλήκτρα συμβόλων στίξης) στην εξής λίστα: Στοιχείο κατηγορίας Μήκος εισαγωγής Μέγιστος αρ. χαρακτήρων Έλεγχος Crestron Προβολέας Ρύθμιση παραμέτρων δικτύου Κωδ. πρόσβασης χρήστη Κωδ. πρόσβασης διαχειριστή Διεύθυνση IP 16 IP ID 4 Θύρα 5 Όνομα προβολέα 32 Τόπος 32 Εκχωρήθηκε σε 32 DHCP (Ενεργοποιημένο) (Δ/Ι) Διεύθυνση IP 16 Μάσκα υποδικτύου 16 Προεπιλεγμένη πύλη 16 Διακομιστής DNS 16 Ενεργοποιήθηκε (Δ/Ι) Νέος κωδ. πρόσβασης 26 Επιβεβαιώστε 26 Ενεργοποιήθηκε (Δ/Ι) Νέος κωδ. πρόσβασης 26 Επιβεβαιώστε 26 Χρήση προβολέα 47
