1 Wireless Technology στην πράξη Περιεχόμενο Στο παρόν έγγραφο συνοψίζονται οι κύριες ιδιότητες της τεχνολογίας Wireless Technology και παρέχονται απαντήσεις σε πρακτικά ερωτήματα. Περαιτέρω έγγραφα για την τεχνολογία Η τεχνική περιγραφή «Wireless Technology» διατίθεται στην ιστοσελίδα στην περιοχή λήψης αρχείων των προϊόντων Bluetooth. BT_Quick-TI-el-12 Έκδοση 1.2 1/15

2 Σύγκριση RS485 και Bluetooth 1 Σύγκριση RS485 και Bluetooth Η SMA Solar Technology AG παρέχει λύσεις ενσύρματης και ασύρματης επικοινωνίας για Φ/Β εγκαταστάσεις. Το είδος επικοινωνίας που ενδείκνυται για τη δική σας Φ/Β εγκατάσταση, εξαρτάται από τις επιθυμίες σας, το μέγεθος της εγκατάστασης και την απόσταση μεταξύ των συσκευών. Στον παρακάτω πίνακα παρέχεται μια συνοπτική επισκόπηση των διαφορών της ενσύρματης (RS485) και της ασύρματης (Bluetooth) επικοινωνίας της τεχνολογίας SMA Solar Technology AG. Συνήθεις εφαρμογές Ενσύρματη επικοινωνία: RS485 Φωτοβολταϊκές εγκαταστάσεις μέσης και μεγάλης κλίμακας Ασύρματη επικοινωνία: Bluetooth Κυρίως φωτοβολταϊκές εγκαταστάσεις μικρής και μέσης κλίμακας Πλεονεκτήματα Υψηλή ταχύτητα και αξιοπιστία Εξοικονόμηση κόστους και χρόνου Αριθμός συνδρομητών (επιτήρηση εγκατάστασης και μετατροπείς) Αριθμός των συσκευών ανάκτησης δεδομένων (π. χ. Sunny Beam, Sunny WebBox) Έως 50 ανά δίαυλο RS485 Έως 50 ανά δίκτυο Bluetooth (μετατροπείς και επαναλήπτες Repeater) 1 συσκευή ανά δίαυλο RS485 Έως 4 συσκευές ανά δίκτυο Bluetooth (ανάλογα με τον αριθμό των συνδρομητών) Εμβέλεια m ανά δίαυλο RS485 Έως 100 m σε ελεύθερο χώρο ανάμεσα σε μεμονωμένες συσκευές Δυνατότητα διαχείρισης τροφοδοσίας και ασφάλειας δικτύου Power Reducer Box της SMA Solar Technology AG Power Reducer Box της SMA Solar Technology AG SMA Solar Technology AG 2/15

3 2 2.1 Εμβέλεια Το σύστημα έχει εμβέλεια έως 100 m σε ανοικτό πεδίο και άμεση οπτική επαφή. Η ασύρματη εμβέλεια του Piggy-Back, με το οποίο μπορείτε να εξοπλίσετε μετατροπείς SMA με Bluetooth σε μεταγενέστερο στάδιο, είναι σε ελεύθερο πεδίο και άμεση οπτική επαφή έως 50 m λόγω του περιβλήματος του μετατροπέα. Η εμβέλεια επηρεάζεται από διάφορους παράγοντες, οι οποίοι μπορούν εν μέρει να διαφοροποιηθούν. Οι ακόλουθοι παράγοντες πιθανόν να επηρεάζουν την εμβέλεια: Εμπόδια που προκαλούν απόσβεση του σήματος Επειδή οι συσκευές συχνά δεν βρίσκονται σε άμεση οπτική επαφή μεταξύ τους, θα πρέπει το σήμα να διαπεράσει υλικά όπως οροφές, τοίχους και πόρτες. Αυτά τα εμπόδια εξασθενούν (αποσβένουν) σε διαφορετικό βαθμό το σήμα. Ο βαθμός απόσβεσης των ραδιοκυμάτων εξαρτάται από το πάχος και το υλικό των εμποδίων που παρεμβάλλονται. Μεταβλητές συνθήκες Μεταβλητές συνθήκες είναι διαφοροποιήσεις, οι οποίες μπορούν να προκύψουν κατά τη λειτουργία του δικτύου Bluetooth, π.χ., περιστασιακά σταθμευμένα οχήματα ή παροδικά κλειστές πύλες. Ανακλάσεις Σήματα που συναντούν εμπόδια και αλλάζουν κατεύθυνση, χαρακτηρίζονται ως ανακλάσεις. Ως αποτέλεσμα του ανωτέρω φαινομένου, τα σήματα καταλήγουν στο δέκτη από διαφορετικές διαδρομές ή δεν καταλήγουν καθόλου σε αυτόν. Ανάλογα με την τοποθεσία οι ανακλάσεις ενδέχεται να ευνοούν ή να δυσχεραίνουν τις συνθήκες λήψης σε σχέση με την αποκλειστική εκτίμηση της απόσβεσης του σήματος. Ισχύς εκπομπής Η ισχύς εκπομπής του συνδρομητή Bluetooth με τη μικρότερη ισχύ εκπομπής περιορίζει την εφικτή απόσταση μεταξύ 2 συνδρομητών Bluetooth. Εάν, π.χ., μια συσκευή έχει εμβέλεια 100 m και η άλλη συσκευή έχει εμβέλεια 10 m, οι δύο συσκευές δεν πρέπει να απέχουν περισσότερο από 10 m. Ευαισθησία λήψης Η ευαισθησία λήψης προσδιορίζει την ελάχιστη ισχύ που πρέπει να έχουν τα ραδιοκύματα στο δέκτη, προκειμένου να επιτυγχάνεται η λήψη χωρίς προβλήματα. Όσο πιο ευαίσθητος είναι ο δέκτης της συσκευής, τόσο πιο ασθενή μπορούν να είναι τα ραδιοκύματα που μπορεί να λάβει η συσκευή απρόσκοπτα. Η ευαισθησία λήψης εξαρτάται από το υλικό και το λογισμικό της εκάστοτε συσκευής. SMA Solar Technology AG 3/15

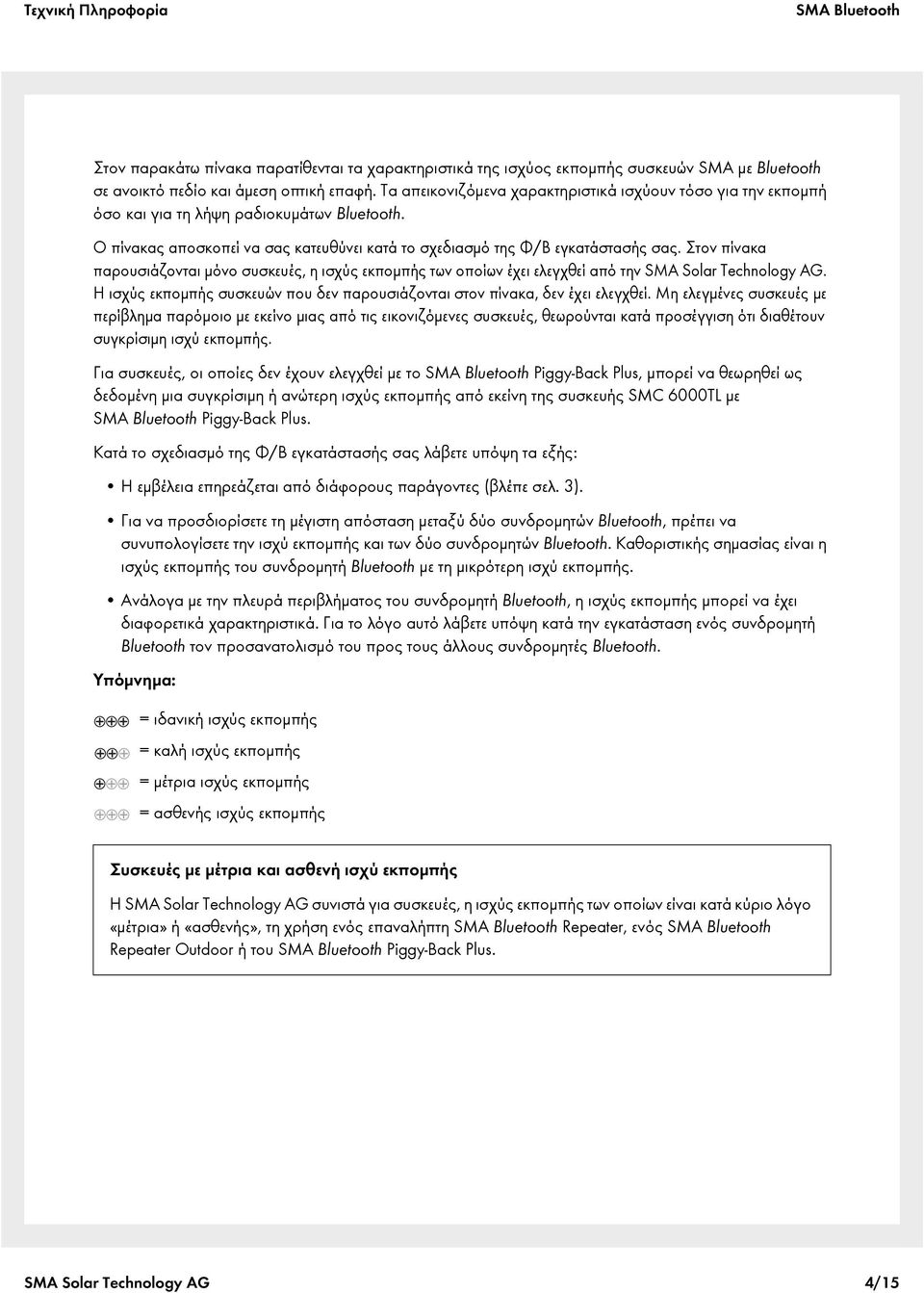

4 Στον παρακάτω πίνακα παρατίθενται τα χαρακτηριστικά της ισχύος εκπομπής συσκευών SMA με Bluetooth σε ανοικτό πεδίο και άμεση οπτική επαφή. Τα απεικονιζόμενα χαρακτηριστικά ισχύουν τόσο για την εκπομπή όσο και για τη λήψη ραδιοκυμάτων Bluetooth. Ο πίνακας αποσκοπεί να σας κατευθύνει κατά το σχεδιασμό της Φ/Β εγκατάστασής σας. Στον πίνακα παρουσιάζονται μόνο συσκευές, η ισχύς εκπομπής των οποίων έχει ελεγχθεί από την SMA Solar Technology AG. Η ισχύς εκπομπής συσκευών που δεν παρουσιάζονται στον πίνακα, δεν έχει ελεγχθεί. Μη ελεγμένες συσκευές με περίβλημα παρόμοιο με εκείνο μιας από τις εικονιζόμενες συσκευές, θεωρούνται κατά προσέγγιση ότι διαθέτουν συγκρίσιμη ισχύ εκπομπής. Για συσκευές, οι οποίες δεν έχουν ελεγχθεί με το Piggy-Back Plus, μπορεί να θεωρηθεί ως δεδομένη μια συγκρίσιμη ή ανώτερη ισχύς εκπομπής από εκείνη της συσκευής SMC 6000TL με Piggy-Back Plus. Κατά το σχεδιασμό της Φ/Β εγκατάστασής σας λάβετε υπόψη τα εξής: Η εμβέλεια επηρεάζεται από διάφορους παράγοντες (βλέπε σελ. 3). Για να προσδιορίσετε τη μέγιστη απόσταση μεταξύ δύο συνδρομητών Bluetooth, πρέπει να συνυπολογίσετε την ισχύ εκπομπής και των δύο συνδρομητών Bluetooth. Καθοριστικής σημασίας είναι η ισχύς εκπομπής του συνδρομητή Bluetooth με τη μικρότερη ισχύ εκπομπής. Ανάλογα με την πλευρά περιβλήματος του συνδρομητή Bluetooth, η ισχύς εκπομπής μπορεί να έχει διαφορετικά χαρακτηριστικά. Για το λόγο αυτό λάβετε υπόψη κατά την εγκατάσταση ενός συνδρομητή Bluetooth τον προσανατολισμό του προς τους άλλους συνδρομητές Bluetooth. Υπόμνημα: = ιδανική ισχύς εκπομπής = καλή ισχύς εκπομπής = μέτρια ισχύς εκπομπής = ασθενής ισχύς εκπομπής Συσκευές με μέτρια και ασθενή ισχύ εκπομπής Η SMA Solar Technology AG συνιστά για συσκευές, η ισχύς εκπομπής των οποίων είναι κατά κύριο λόγο «μέτρια» ή «ασθενής», τη χρήση ενός επαναλήπτη Repeater, ενός Repeater Outdoor ή του Piggy-Back Plus. SMA Solar Technology AG 4/15

5 Μετατροπείς με ενσωματωμένο Bluetooth Ελεγμένες συσκευές SMC = Sunny Mini Central) SB 5000TL-20 Ισχύς εκπομπής ανάλογα με την πλευρά του περιβλήματος Μη ελεγμένες συσκευές με συγκρίσιμη ισχύ εκπομπής SMC = Sunny Mini Central, WB = Windy Boy) Φωτοβολταϊκοί μετατροπείς: SB 3000TL-20, SB 4000TL-20 Μετατροπείς αιολικής ενέργειας: WB 3600TL-20, WB 5000TL-20 SB 3000HF-30 Φωτοβολταϊκοί μετατροπείς: SB 2000HF-30, SB 2500HF-30 SMA Solar Technology AG 5/15

6 Μετατροπέας με Piggy-Back Ελεγμένες συσκευές SMC = Sunny Mini Central) SB 1700 με Piggy-Back SB 3800 με Piggy-Back Ισχύς εκπομπής ανάλογα με την πλευρά του περιβλήματος Μη ελεγμένες συσκευές με συγκρίσιμη ισχύ εκπομπής SMC = Sunny Mini Central, WB = Windy Boy) Φωτοβολταϊκοί μετατροπείς: Με Piggy-Back: SB 1100, SB 1100E, SB 1100LV, SB 1100-IT, SB 1200, SB 1200-IT, SB 1600TL-10, SB 1700, SB 1700E, SB 1700-IT, SB 2100TL, SB 2500, SB 2500-IT, SB 2500-KR, SB 2800i, SB 3000, SB 3000-IT, SB 3000-KR Μετατροπείς αιολικής ενέργειας: Με Piggy-Back: WB 1100, WB 1100-IT, WB 1100E, WB 1100LV, WB 1100LV-IT, WB 1200, WB 1200-IT, WB 1700, WB 1700E, WB 1700-IT, WB 2500, WB 2500-IT, WB 2800i, WB 3000, WB 3000-IT Φωτοβολταϊκοί μετατροπείς: Με Piggy-Back: SB 3300, SB 3300-IT, SB 3800, SB 3800-IT Μετατροπείς αιολικής ενέργειας: Με Piggy-Back: WB 3300, WB 3300-IT, WB 3800, WB 3800-IT SMA Solar Technology AG 6/15

7 Ελεγμένες συσκευές SMC = Sunny Mini Central) SMC 5000 με SMA Bluetooth Piggy-Back Ισχύς εκπομπής ανάλογα με την πλευρά του περιβλήματος Μη ελεγμένες συσκευές με συγκρίσιμη ισχύ εκπομπής SMC = Sunny Mini Central, WB = Windy Boy) Φωτοβολταϊκοί μετατροπείς: Με Piggy-Back: SB 4200TL HC, SB 4200TL HC-IT, SB 5000TL HC, SB 5000TL HC-IT SMA Solar Technology AG 7/15

8 *XXX* SMC 11000TL-10 I AC nom Photovoltaic string inverter * Made in Germany cos ϕ Tεχνική Πληροφορία Ελεγμένες συσκευές SMC = Sunny Mini Central) SMC 11000TL με Piggy-Back Ισχύς εκπομπής ανάλογα με την πλευρά του περιβλήματος SUNNY MINI CENTRAL Μη ελεγμένες συσκευές με συγκρίσιμη ισχύ εκπομπής SMC = Sunny Mini Central, WB = Windy Boy) Φωτοβολταϊκοί μετατροπείς: Με Piggy-Back: SMC 4600A, SMC 5000, SMC 5000A, SMC 5000A-IT, SMC 6000, SMC 6000A, SMC 6000A-IT, SMC 6000A-KR, SMC 7000HV, SMC 7000HV-IT, SMC 7000HV-11, SMC 7000HV-11/IT, SMC 6000TL, SMC 6000TL-IT, SMC 7000TL, SMC 7000TL-IT, SMC 8000TL, SMC 8000TL-IT, SMC 8000TL-KR, SMC 9000TL-10, SMC 9000TL-10/IT, SMC 10000TL-10, SMC 10000TL-10/IT, SMC 11000TL-10, SMC 11000TL-10/IT, SMC 9000TLRP-10, SMC 10000TLRP-10, SMC 11000TLRP-10 Μετατροπείς αιολικής ενέργειας: Με Piggy-Back: WB 5000A, WB 5000A-IT, WB 6000A, WB 6000A-IT SMA Solar Technology AG 8/15

9 Μετατροπείς με Piggy-Back Plus Ελεγμένες συσκευές SMC = Sunny Mini Central) SMC 6000TL με Piggy-Back Plus Ισχύς εκπομπής ανάλογα με την πλευρά του περιβλήματος Μη ελεγμένες συσκευές με συγκρίσιμη ισχύ εκπομπής SMC = Sunny Mini Central, WB = Windy Boy) Φωτοβολταϊκοί μετατροπείς: Με Piggy-Back Plus: SMC 4600A, SMC 5000, SMC 5000A, SMC 5000A-IT, SMC 6000, SMC 6000A, SMC 6000A-IT, SMC 6000A-KR, SMC 7000HV, SMC 7000HV-IT, SMC 7000HV-11, SMC 7000HV-11/IT, SMC 6000TL, SMC 6000TL-IT, SMC 7000TL, SMC 7000TL-IT, SMC 8000TL, SMC 8000TL-IT, SMC 8000TL-KR, SMC 9000TL-10, SMC 9000TL-10/IT, SMC 10000TL-10, SMC 10000TL-10/IT, SMC 11000TL-10, SMC 11000TL-10/IT, SMC 9000TLRP-10, SMC 10000TLRP-10, SMC 11000TLRP-10 Μετατροπείς αιολικής ενέργειας: Με Piggy-Back Plus: WB 5000A, WB 5000A-IT, WB 6000A, WB 6000A-IT SMA Solar Technology AG 9/15

10 Συσκευές επικοινωνίας Ελεγμένη συσκευή Sunny WebBox με Bluetooth Ισχύς εκπομπής σε συνάρτηση με την πλευρά περιβλήματος Sunny Beam με Bluetooth Repeater SMA Solar Technology AG 10/15

11 2.2 Αριθμός συνδρομητών Στο δίκτυο Bluetooth της SMA μπορούν να συμμετέχουν έως 50 συσκευές με ίδιο NetID *. Σε αυτές τις συσκευές συγκαταλέγονται μετατροπείς και Repeater. Εάν θέλετε να δικτυώσετε περισσότερες από 50 συσκευές, πρέπει να χωρίσετε τη Φ/Β εγκατάστασή σας σε πολλά δίκτυα Bluetooth εκχωρώντας διαφορετικά NetID. Εάν, π. χ., η Φ/Β εγκατάστασή σας Bluetooth περιλαμβάνει 90 συσκευές, μπορείτε να εκχωρήσετε, π. χ., το NetID 3 σε 45 συσκευές και το NetID 4, π. χ., για τις υπόλοιπες 45 συσκευές. Στην προκειμένη περίπτωση χωρίζετε τη Φ/Β εγκατάσταση σε δίκτυα Bluetooth με κατά το δυνατόν ίδιο αριθμό συσκευών (παράδειγμα: μην χωρίζεται μια Φ/Β εγκατάσταση με 90 συσκευές σε 60 και 30 συσκευές, αλλά σε 45 και 45 συσκευές). Όσο λιγότερες συσκευές βρίσκονται σε ένα NetID, τόσο ταχύτερα γίνεται η σύνδεση του δικτύου και η μετάδοση των δεδομένων. *Αν χρησιμοποιείτε Sunny Explorer, ο αριθμός των συσκευών εξαρτάται από τον αριθμό των συσκευών Master, βλέπε παράγραφο. "Sunny Explorer και αριθμός συσκευών Slave" (Σελίδα 12). 2.3 Συσκευές Master και Slave Οι όροι συσκευή Master και συσκευή Slave προέρχονται από το χώρο της τεχνολογίας δικτύων. Σε ένα δίκτυο, η συσκευή Master είναι αυτή, η οποία δίνει, π. χ., εντολή σε άλλες συσκευές (Slave) να λαμβάνουν ή να μεταδίδουν δεδομένα. Σε ένα δίκτυο Bluetooth της SMA Solar Technology AG, τα ακόλουθα προϊόντα είναι συσκευές Master και Slave: Ρόλος Προϊόντα Ιδιότητες Συσκευή Master Προϊόντα επικοινωνίας, π. χ.: Sunny WebBox με Bluetooth * Sunny Beam με Bluetooth Δρομολογεί τη δημιουργία του δικτύου Bluetooth Προσπελαύνει δεδομένα Μεταδίδει δεδομένα στις συσκευές Slave Συσκευή Slave Sunny Explorer (λογισμικό για τον υπολογιστή) Μετατροπείς Repeater Υλοποιεί τα αιτήματα και τις προεπιλογές της συσκευής Master *.Η συσκευή Sunny WebBox με Bluetooth είναι ταυτόχρονα συσκευή Master και συσκευή Slave (βλ. ενότητα "Ιδιαιτερότητα της συσκευής Sunny WebBox με Bluetooth" (Σελίδα 12)). SMA Solar Technology AG 11/15

12 2.4 Αριθμός των συσκευών Master στο δίκτυο Bluetooth Στο δίκτυο Bluetooth μπορούν να συμμετέχουν ταυτόχρονα το πολύ 4 συσκευές Master. Ωστόσο, ο αριθμός των συσκευών Master εξαρτάται από τον αριθμό των συσκευών Slave. Η συσκευή Slave, μέσω της οποίας η συσκευή Master συνδέεται απευθείας με το δίκτυο Bluetooth και δρομολογεί τη δημιουργία ολόκληρου του δικτύου Bluetooth, είναι ο ριζικός κόμβος (A). Με αυτή τη συσκευή Slave μπορούν να συνδεθούν 2 συσκευές Master. Κάθε επόμενος μετατροπέας μπορεί να αναλάβει τη σύνδεση μόνο 1 συσκευής Master. Για να είναι δυνατή η ταυτόχρονη συμμετοχή στο δίκτυο Bluetooth με το μέγιστο αριθμό των 4 συσκευών Master, απαιτούνται συνεπώς τουλάχιστον 3 συσκευές Slave. Αριθμός συσκευών Slave Επιτρεπτός αριθμός συσκευών Master (Μετατροπείς ή Repeater) (Π. χ. Sunny Beam με Bluetooth, Sunny Explorer) >3 4 * *.Για Φ/Β εγκαταστάσεις με Sunny Explorer λάβετε υπόψη την ακόλουθη ενότητα. Sunny Explorer και αριθμός συσκευών Slave Με το Sunny Explorer μπορείτε να διαχειριστείτε έως 50 συσκευές (Slave). Αν θέλετε να χρησιμοποιήσετε εκτός από το Sunny Explorer και άλλα προϊόντα επικοινωνίας, θα πρέπει στη Φ/Β εγκατάστασή σας να υπάρχουν λιγότερες συσκευές Slave. Στον ακόλουθο πίνακα παρατίθεται ο αριθμός των επιτρεπόμενων συσκευών Slave: Αριθμός συσκευών Master Δυνατός αριθμός συσκευών Slave 1 Sunny Explorer έως και 50 1 Sunny Explorer και 1 ακόμα προϊόν επικοινωνίας έως και 25 1 Sunny Explorer και 2 ακόμα προϊόντα επικοινωνίας έως και 12 1 Sunny Explorer και 3 ακόμα προϊόντα επικοινωνίας 3 έως 6 Ιδιαιτερότητα της συσκευής Sunny WebBox με Bluetooth Η συσκευή Sunny WebBox με Bluetooth είναι συσκευή Master και συσκευή Slave στο δίκτυο Bluetooth και επιπλέον των ιδιοτήτων μιας συσκευής Masters, διαθέτει τις εξής ιδιότητες: Εξυπηρετεί τη λειτουργία ενός επαναλήπτη και μπορεί έτσι να καλύπτει κενά ασύρματης επικοινωνίας στο δίκτυο Bluetooth Λειτουργεί ως ριζικός κόμβος παρέχοντας έτσι σε συσκευές Master τη δυνατότητα σύνδεσης με το δίκτυο Bluetooth Μεταδίδει δεδομένα σε συσκευές Slave και Master SMA Solar Technology AG 12/15

13 Διαχείριση τροφοδοσίας και ασφάλειας δικτύου 3 Διαχείριση τροφοδοσίας και ασφάλειας δικτύου Διαχείριση τροφοδοσίας και ασφάλειας δικτύου σημαίνει ότι ο φορέας εκμετάλλευσης του δικτύου μπορεί, σε περίπτωση υπερφόρτωσης, να περιορίσει την ισχύ τροφοδοσίας της Φ/Β εγκατάστασης. Προς το σκοπό αυτό, η Φ/Β εγκατάσταση θα πρέπει να διαθέτει ένα σύστημα το οποίο παρέχει στο φορέα εκμετάλλευσης του δικτύου τη δυνατότητα του περιορισμού για λόγους ασφαλείας. Πληροφορίες σχετικές με τους κανονισμούς για τη διαχείριση τροφοδοσίας και ασφάλειας δικτύου στη χώρα σας παρέχονται από το φορέα εκμετάλλευσης του δικτύου. Για Φ/Β εγκαταστάσεις με προγραμματισμένη διαχείριση τροφοδοσίας και ασφάλειας δικτύου, η SMA Solar Technology AG συνιστά την ενσύρματη επικοινωνία. Μέσω της ενσύρματης επικοινωνίας διασφαλίζεται ότι ο φορέας εκμετάλλευσης του δικτύου έχει ανά πάσα στιγμή πρόσβαση στη Φ/Β εγκατάσταση. Στο ακόλουθο σχήμα παρουσιάζεται η λύση που προτείνει η SMA Solar Technology AG για φωτοβολταϊκές εγκαταστάσεις που πρέπει να ενταχθούν στο σύστημα διαχείρισης τροφοδοσίας. Με το Power Reducer Box παρέχεται στο φορέα εκμετάλλευσης του δικτύου η δυνατότητα ρύθμισης του περιορισμού της ενεργής ισχύος και προεπιλογής της άεργης ισχύος. SMA Solar Technology AG 13/15

14 Ασφάλεια 4 Ασφάλεια Η SMA Solar Technology AG διαθέτει μετατροπείς διαφόρων κατηγοριών ισχύος με. Μέσω των προϊόντων επικοινωνίας της SMA μπορείτε να προσπελαύνετε ασύρματα από τους μετατροπείς πληροφορίες μετρήσεων, συμβάντων και μετρητών, καθώς και να αλλάζετε παραμέτρους. Η SMA Solar Technology AG διαθέτει ένα ολοκληρωμένο σύστημα ασφαλείας, το οποίο προστατεύει τις συσκευές Bluetooth της Φ/Β εγκατάστασής σας από την πρόσβαση τρίτων: Κωδικός πρόσβασης εγκατάστασης: ασφάλιση όλων των συσκευών Bluetooth της Φ/Β εγκατάστασής σας μέσω ενός κωδικού πρόσβασης εγκατάστασης για κάθε ομάδα χρηστών (χειριστής/τεχνικός εγκατάστασης) που μεταδίδεται κρυπτογραφημένος SMA Grid Guard: ελεγχόμενη πρόσβαση σε σχετικές με την ασφάλεια παραμέτρους μέσω του SMA Grid Guard Κωδικός πρόσβασης εγκατάστασης Οι μετατροπείς με ενσωματωμένη λειτουργία Bluetooth ή ένα Piggy-Back παραδίδονται από το εργοστάσιο με προεπιλεγμένους κωδικούς πρόσβασης εγκατάστασης. Αυτοί οι κωδικοί είναι ίδιοι για όλα τα Piggy-Back και όλους τους μετατροπείς με Bluetooth. Προκειμένου να προστατέψετε τη Φ/Β εγκατάσταση από μη εξουσιοδοτημένη πρόσβαση, θα πρέπει να αλλάξετε τους προεπιλεγμένους κωδικούς πρόσβασης εγκατάστασης για τις ομάδες χρηστών «Τεχνικός εγκατάστασης» και «Χειριστής» ή να ρυθμίσετε το NetID όλων των μετατροπέων σε 0 (Bluetooth εκτός λειτουργίας), όταν δεν πρόκειται να χρησιμοποιηθεί ασύρματη επικοινωνία εγκατάστασης. Η SMA Solar Technology AG συνιστά εντούτοις την αλλαγή των κωδικών πρόσβασης εγκατάστασης, καθώς το προεπιλεγμένο NetID 1 ή ανώτερο διευκολύνει την πρόσβαση για τον τεχνικό σέρβις. Μπορείτε να αλλάξετε τους κωδικούς πρόσβασης εγκατάστασης μέσω ενός ηλεκτρονικού υπολογιστή με Bluetooth και το λογισμικό Sunny Explorer ή με μια συσκευή Sunny WebBox με Bluetooth. Ο τρόπος αλλαγής των κωδικών πρόσβασης εγκατάστασης περιγράφεται στις οδηγίες χρήσης του Sunny Explorer ή της συσκευής Sunny WebBox με Bluetooth. Το Sunny Explorer μπορείτε να το προμηθευτείτε δωρεάν από την περιοχή λήψης αρχείων της ιστοσελίδας Γνωστοποιήστε στο χρήστη τον τροποποιημένο κωδικό πρόσβασης χειριστή. SMA Grid Guard Το SMA Grid Guard είναι ένα σύστημα ασφαλείας για σχετικές με τη χώρα ρυθμίσεις του μετατροπέα, οι οποίες καθορίζουν τη συμπεριφορά του δικτύου σε ένα διασυνδεδεμένο δίκτυο. Αυτές οι ρυθμίσεις (παράμετροι SMA Grid Guard) προεπιλέγονται στις συσκευές και μπορούν να τροποποιηθούν μόνο με τον κωδικό πρόσβασης SMA Grid Guard. Για να μπορείτε να αλλάζετε τις παραμέτρους SMA Grid Guard, χρειάζεται να έχετε συνδεθεί ως τεχνικός εγκατάστασης, αλλά και να καταχωρίσετε τον προσωπικό σας κωδικό πρόσβασης SMA Grid Guard, τον οποίο μπορείτε να λάβετε από την SMA Solar Technology AG. Απευθυνθείτε σχετικά στη γραμμή εξυπηρέτησης SMA Serviceline. SMA Solar Technology AG 14/15

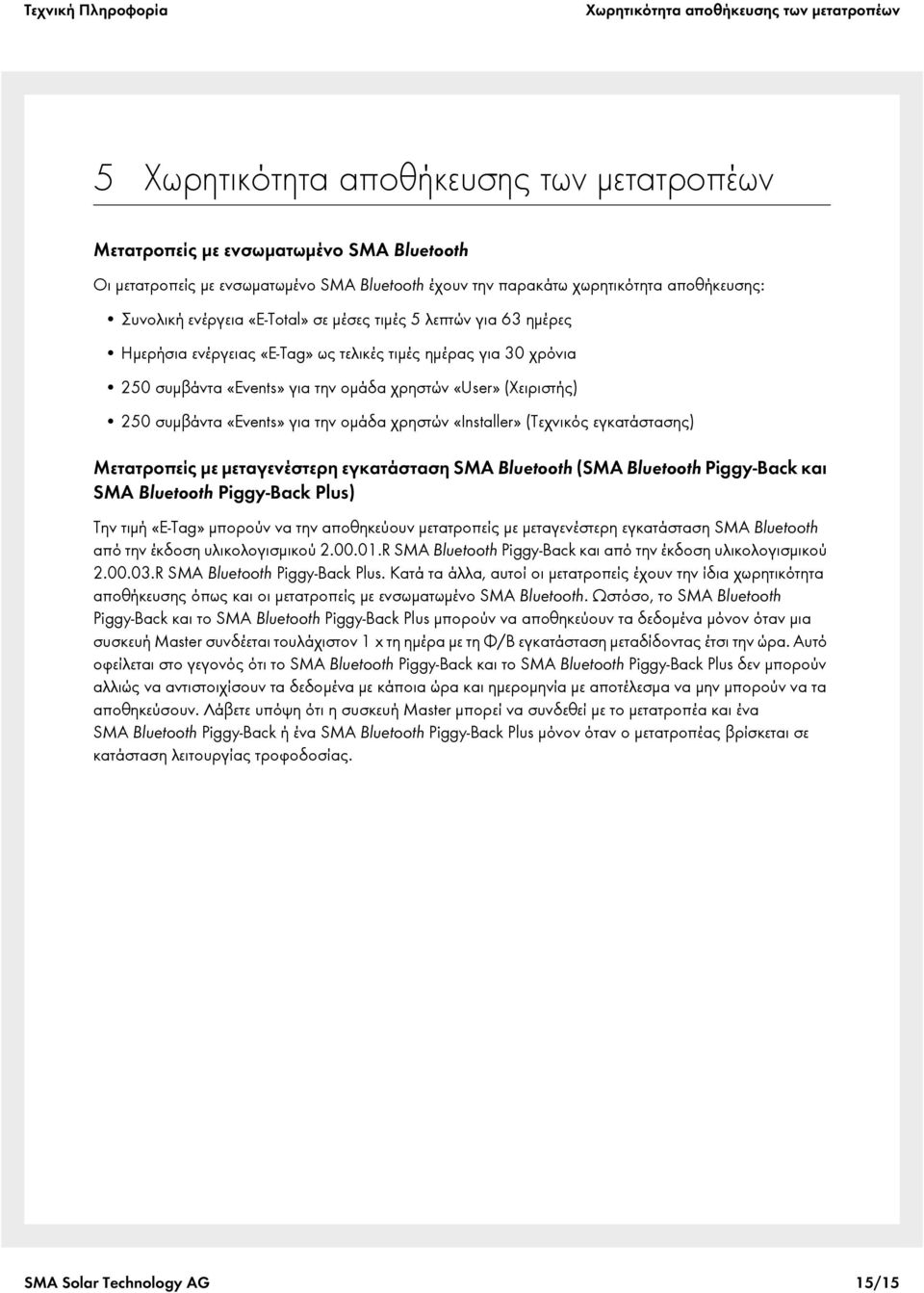

15 Χωρητικότητα αποθήκευσης των μετατροπέων 5 Χωρητικότητα αποθήκευσης των μετατροπέων Μετατροπείς με ενσωματωμένο Οι μετατροπείς με ενσωματωμένο έχουν την παρακάτω χωρητικότητα αποθήκευσης: Συνολική ενέργεια «E-Total» σε μέσες τιμές 5 λεπτών για 63 ημέρες Ημερήσια ενέργειας «E-Tag» ως τελικές τιμές ημέρας για 30 χρόνια 250 συμβάντα «Events» για την ομάδα χρηστών «User» (Χειριστής) 250 συμβάντα «Events» για την ομάδα χρηστών «Installer» (Τεχνικός εγκατάστασης) Μετατροπείς με μεταγενέστερη εγκατάσταση ( Piggy-Back και Piggy-Back Plus) Την τιμή «E-Tag» μπορούν να την αποθηκεύουν μετατροπείς με μεταγενέστερη εγκατάσταση από την έκδοση υλικολογισμικού R Piggy-Back και από την έκδοση υλικολογισμικού R Piggy-Back Plus. Κατά τα άλλα, αυτοί οι μετατροπείς έχουν την ίδια χωρητικότητα αποθήκευσης όπως και οι μετατροπείς με ενσωματωμένο. Ωστόσο, το Piggy-Back και το Piggy-Back Plus μπορούν να αποθηκεύουν τα δεδομένα μόνον όταν μια συσκευή Master συνδέεται τουλάχιστον 1 x τη ημέρα με τη Φ/Β εγκατάσταση μεταδίδοντας έτσι την ώρα. Αυτό οφείλεται στο γεγονός ότι το Piggy-Back και το Piggy-Back Plus δεν μπορούν αλλιώς να αντιστοιχίσουν τα δεδομένα με κάποια ώρα και ημερομηνία με αποτέλεσμα να μην μπορούν να τα αποθηκεύσουν. Λάβετε υπόψη ότι η συσκευή Master μπορεί να συνδεθεί με το μετατροπέα και ένα Piggy-Back ή ένα Piggy-Back Plus μόνον όταν ο μετατροπέας βρίσκεται σε κατάσταση λειτουργίας τροφοδοσίας. SMA Solar Technology AG 15/15
