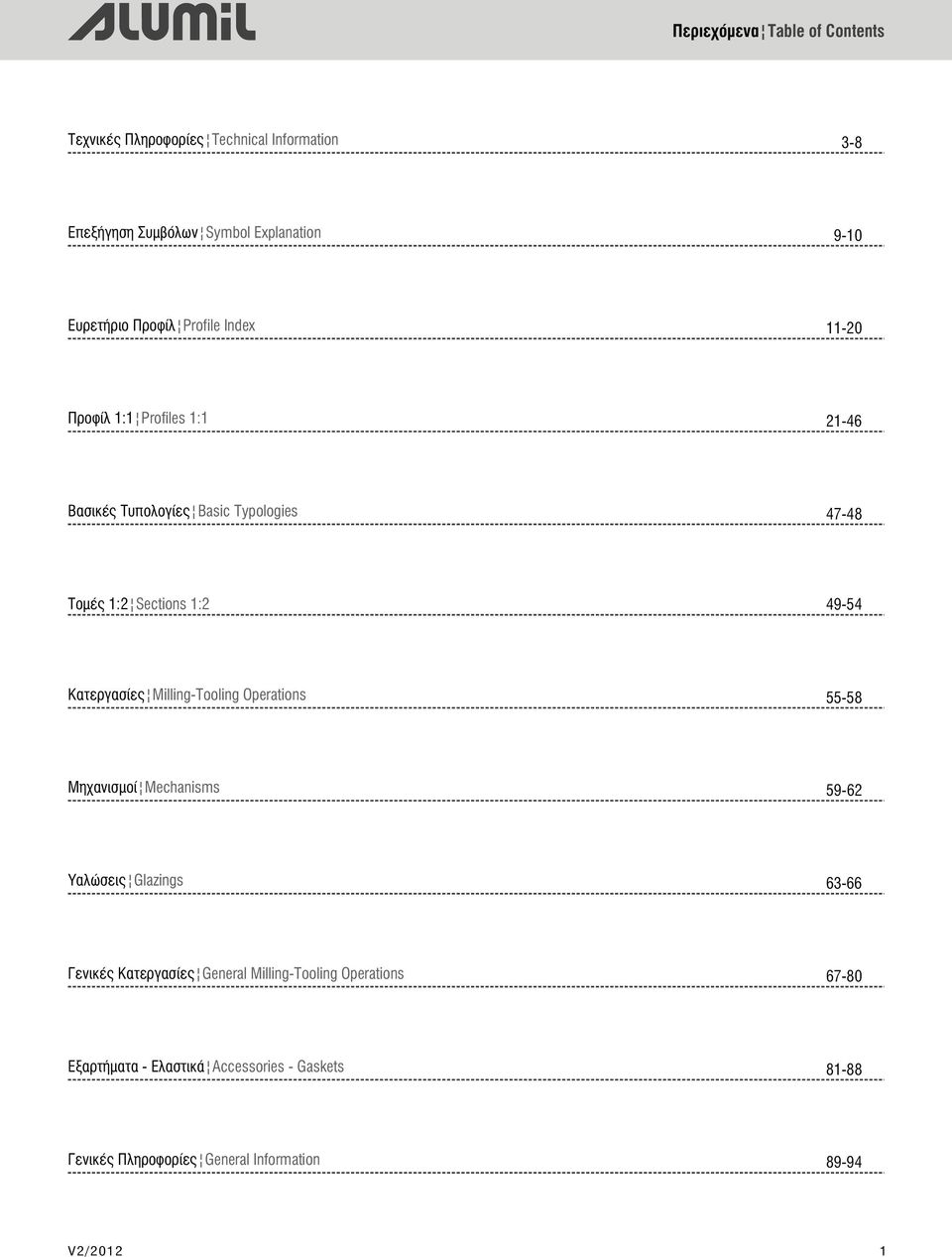

1 Περιεχόμενα Table of Contents Τεχνικές Πληροφορίες Technical Information 3-8 Επεξήγηση Συμβόλων Symbol Explanation 9-10 Ευρετήριο Προφίλ Profile Index Προφίλ 1:1 Profiles 1: Βασικές Τυπολογίες Basic Typologies 7-8 Τομές 1:2 Sections 1:2 9-5 Κατεργασίες Milling-Tooling Operations Μηχανισμοί Mechanisms Υαλώσεις Glazings Γενικές Κατεργασίες General Milling-Tooling Operations Εξαρτήματα - Ελαστικά Accessories - Gaskets Γενικές Πληροφορίες General Information 89-9 V2/2012 1

2 2 V2/2012

3 Τεχνικές Πληροφορίες Technical Information V2/2012 3

4 Βασικά χαρακτηριστικά Basic characteristics Συρόμενο σύστημα με φύλλο πλάτους 5mm. Οδηγοί κύλισης από ανοξείδωτο ατσάλι. Ράουλα 32mm (βαρέως τύπου) από teflon. Κλειδαριά ενός ή πολλαπλών σημείων, με αντίκρυσμα ενσωματωμένο στον οδηγό. Στεγάνωση με δύο σειρές από ελαστικά EPDM και δύο από βουρτσάκια μεμβράνης Hi-Fin. Αυξημένη κλίση του οδηγού για ευκολότερη απορροή υδάτων. Δυνατότητα τοποθέτησης του υαλοπίνακα μετά το μοντάζ του φύλλου (φύλλο με πηχάκι). Μηχανική σύνδεση ανοικτών οδηγών για εξοικονόμηση βάρους χωρίς στατικά προβλήματα Κατασκευαστικές δυνατότητες της σειράς: Συρόμενο επάλληλο (με ή χωρίς σήτα). Συρόμενο χωνευτό (τζάμι ή τζάμι παντζούρι ή τζάμι με σήτα και παντζούρι). Συρόμενο πολλών φύλλων (τζάμι). Πιστοποιητικά: Ο σχεδιασμός, η διαδικασία παραγωγής, και ο ποιοτικός έλεγχος όλων των διατομών της Alumil έχουν πιστοποιηθεί με το Ευρωπαϊκό πρότυπο ISO Η διαδικασία της ηλεκτροστατικής βαφής που διεξάγεται στις εγκαταστάσεις της Alumil είναι πιστοποιημένη από QUALICOAT και RAL (GSB). Sliding system with a 5mm sash width. Stainless steel guide rails. 32mm heavy-duty rollers, made of teflon. Perimetrical sealing with two rows of EPDM gaskets and two rows of Hi-Fin membrane brushes. Single or multiple point lock, with backset application inside the frame s sliding guide. Option of glazing installation as in conventional tilt and turn systems, using a sash with complementary glazing bead. Product Line Construction Options: Sliding parallel (with or without a fly-screen). Sliding pocket (glazing or glazing with shutter or glazing with shutter and fly-screen). Sliding multi-panel (glazing). Certifications: The design, the production process, and the quality control of all profiles produced by Alumil are certified with ISO The process of electrostatic powder coating is certified by QUALICOAT and RAL (GSB) in all plants operated by Alumil. Σημείωση: Τα επίσημα πιστοποιητικά δοκιμής μπορούν να σταλούν κατόπιν αιτήσεως Note: Official test certificates may be sent upon request. V2/2012

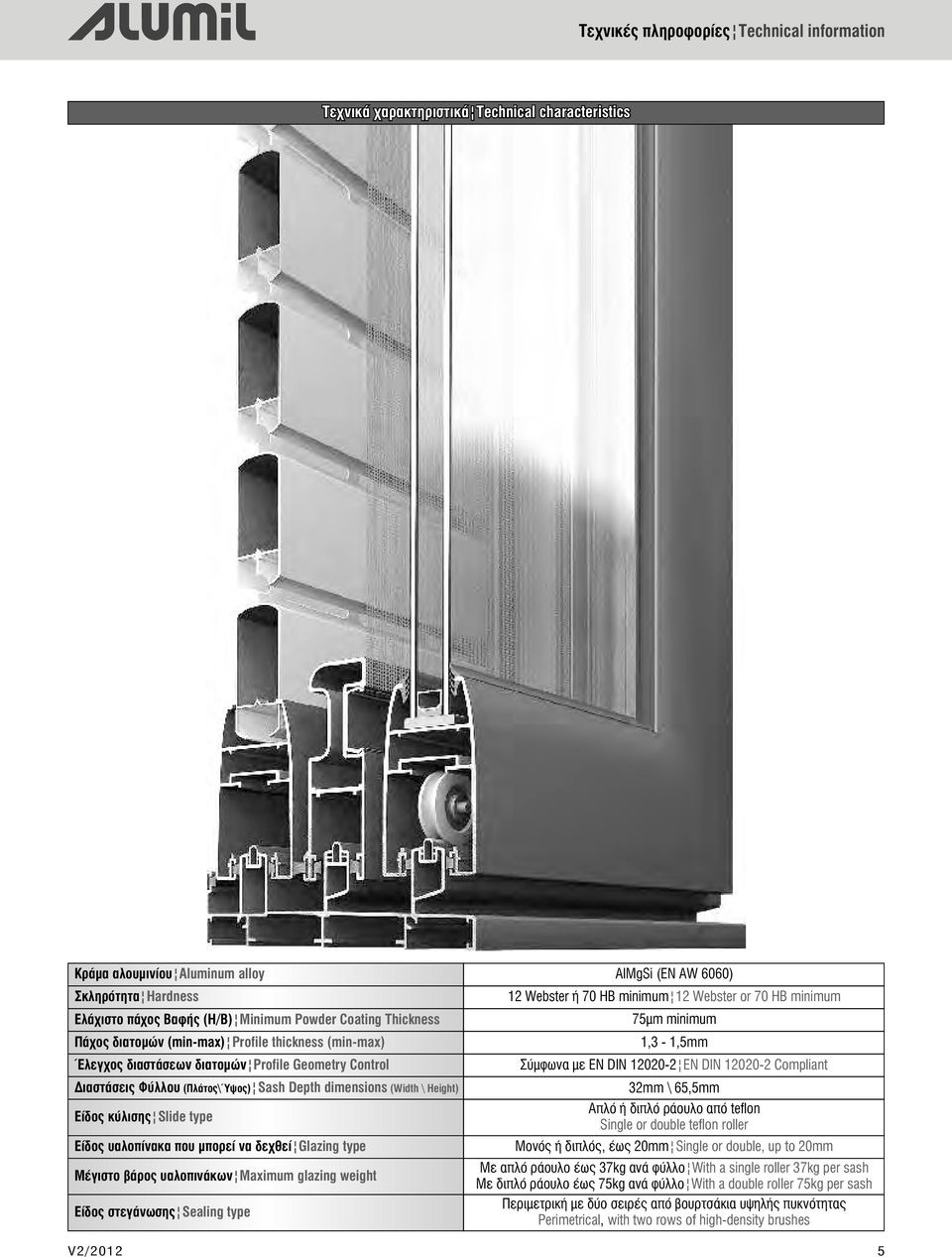

5 Τεχνικές πληροφορίες Technical information Τεχνικά χαρακτηριστικά Technical characteristics Κράμα αλουμινίου Aluminum alloy Σκληρότητα Hardness Ελάχιστο πάχος Βαφής (Η/Β) Minimum Powder Coating Thickness Πάχος διατομών (min-max) Profile thickness (min-max) Έλεγχος διαστάσεων διατομών Profile Geometry Control Διαστάσεις Φύλλου (Πλάτος\Ύψος) Sash Depth dimensions (Width \ Height) Είδος κύλισης Slide type Είδος υαλοπίνακα που μπορεί να δεχθεί Glazing type Μέγιστο βάρος υαλοπινάκων Maximum glazing weight Είδος στεγάνωσης Sealing type AlMgSi (EN AW 6060) 12 Webster ή 70 HB minimum 12 Webster or 70 HB minimum 75μm minimum 1,3-1,5mm Σύμφωνα με EN DIN EN DIN Compliant 32mm \ 65,5mm Απλό ή διπλό ράουλο από teflon Single or double teflon roller Μονός ή διπλός, έως 20mm Single or double, up to 20mm Με απλό ράουλο έως 37kg ανά φύλλο With a single roller 37kg per sash Με διπλό ράουλο έως 75kg ανά φύλλο With a double roller 75kg per sash Περιμετρική με δύο σειρές από βουρτσάκια υψηλής πυκνότητας Perimetrical, with two rows of high-density brushes V2/2012 5

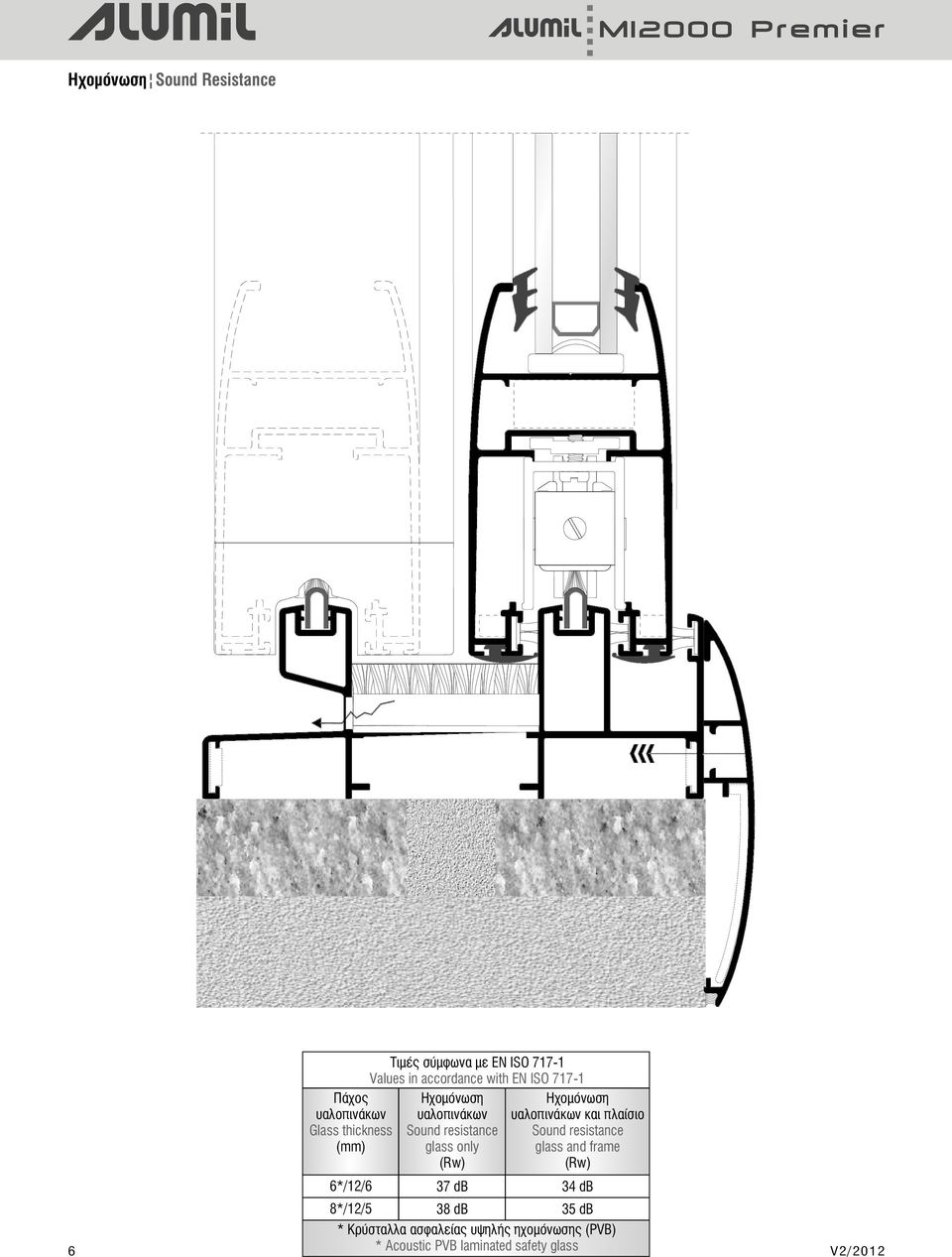

6 Ηχομόνωση Sound Resistance Πάχος υαλοπινάκων Glass thickness (mm) Τιμές σύμφωνα με EN ISO Values in accordance with EN ISO Ηχομόνωση υαλοπινάκων Sound resistance glass only (Rw) Ηχομόνωση υαλοπινάκων και πλαίσιο Sound resistance glass and frame (Rw) 6*/12/6 37 db 3 db 8*/12/5 38 db 35 db * Κρύσταλλα ασφαλείας υψηλής ηχομόνωσης (PVB) 6 * Acoustic PVB laminated safety glass V2/2012

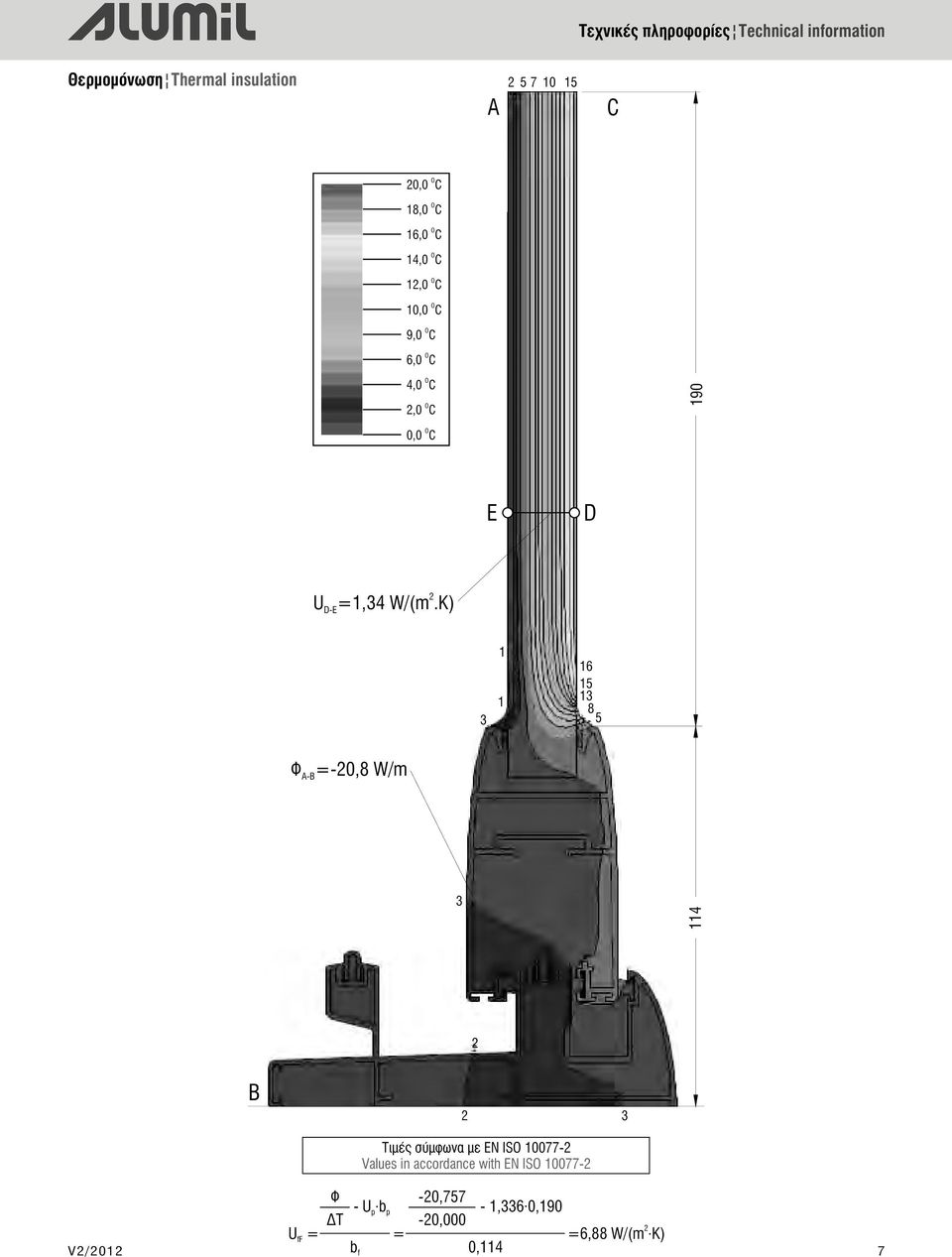

7 Τεχνικές πληροφορίες Technical information Θερμομόνωση Thermal insulation A C O 20,0 C O 18,0 C O 16,0 C O 1,0 C O 12,0 C O 10,0 C O 9,0 C O 6,0 C O,0 C O 2,0 C O 0,0 C 190 E D 2 U D-E=1,3 W/(m.K) Φ =-20,8 W/m A-B B 2 Τιμές σύμφωνα με EN ISO Values in accordance with EN ISO V2/2012 Φ. -20,757 - Up bp - 1,336. 0,190 ΔΤ -20,000 2 U ff = = =6,88 W/ (m. K) b f 0,11 7

8 8 V2/2012

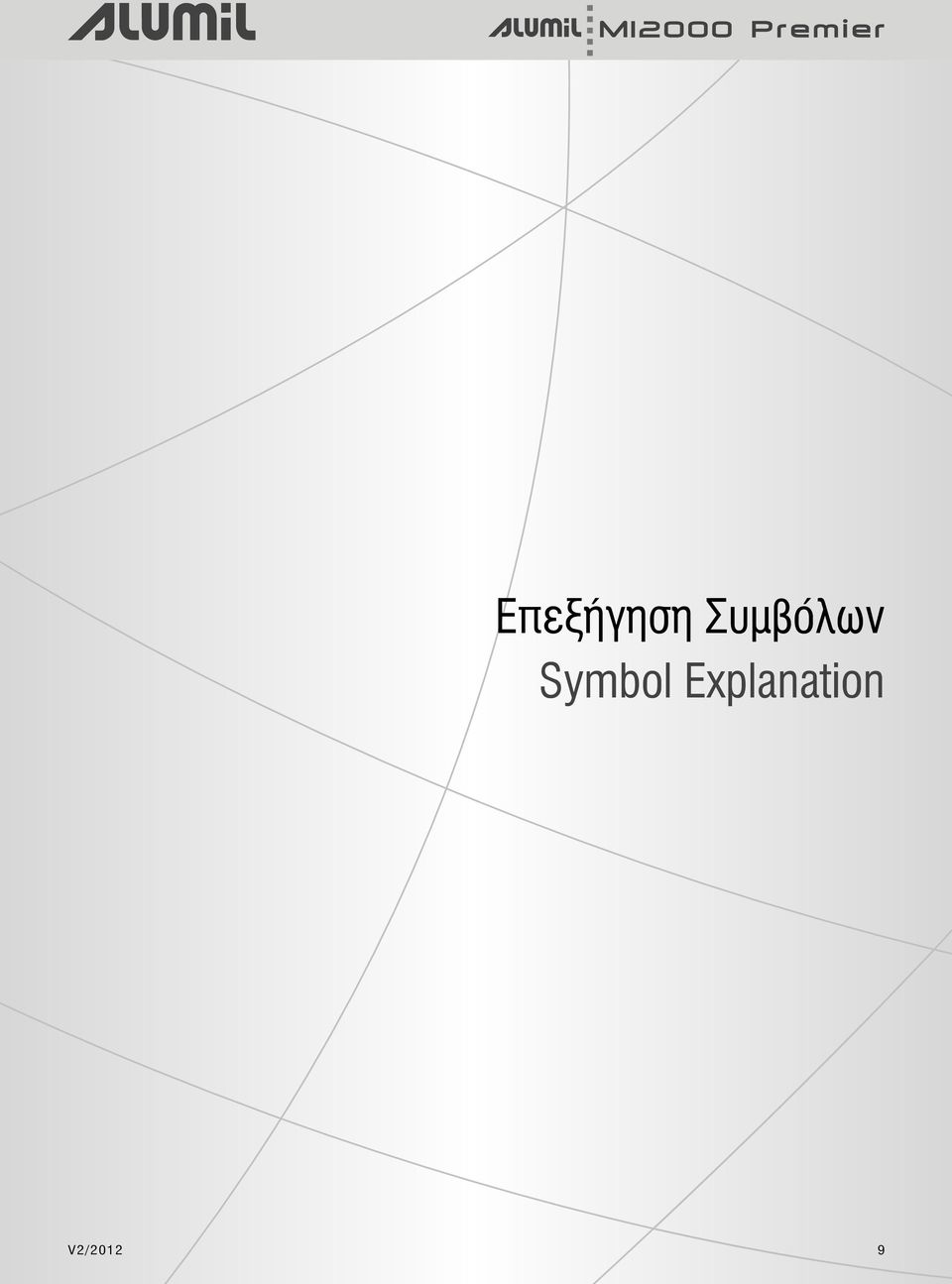

9 Επεξήγηση Συμβόλων Symbol Explanation V2/2012 9

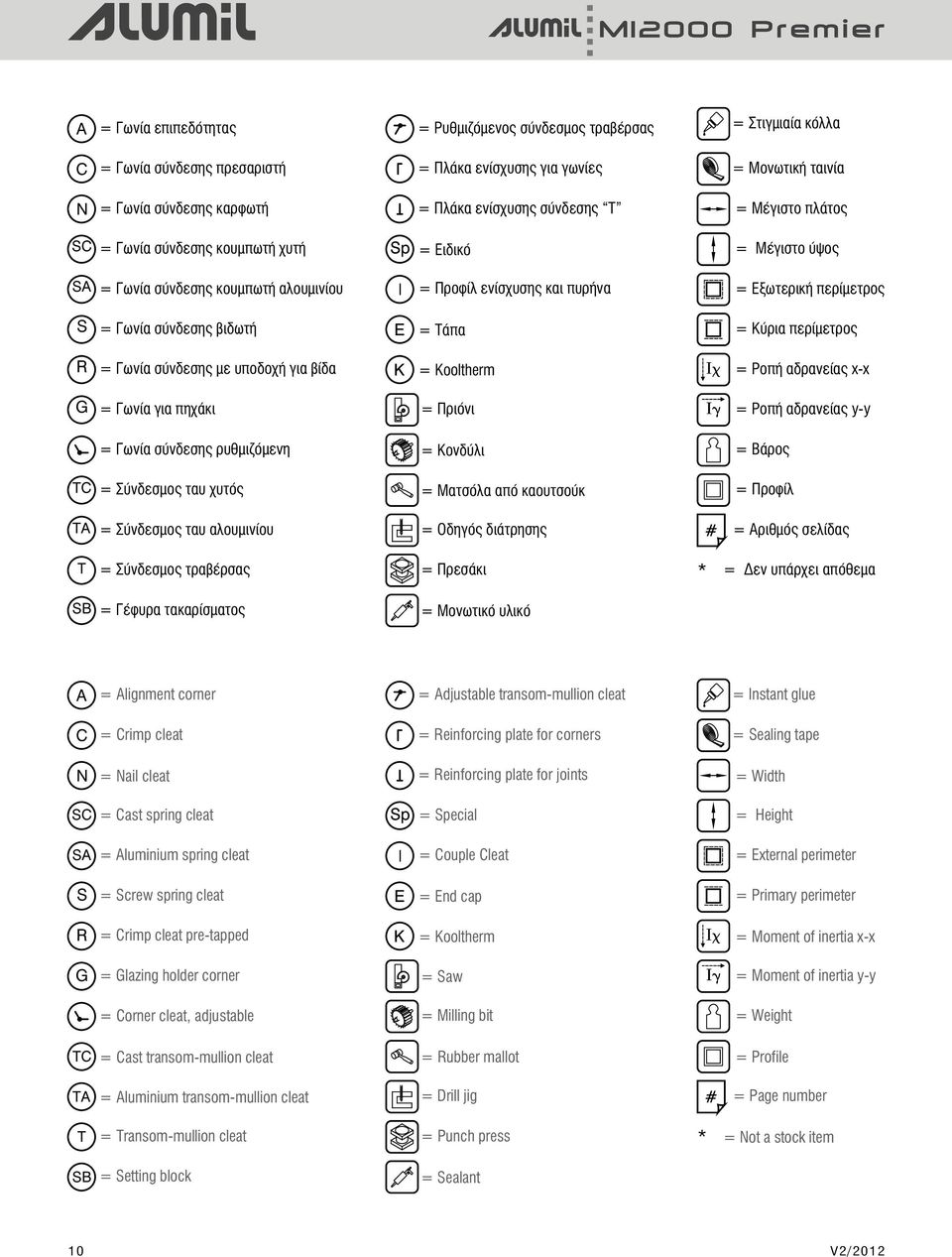

10 A = Γωνία επιπεδότητας = Ρυθμιζόμενος σύνδεσμος τραβέρσας = Στιγμιαία κόλλα C = Γωνία σύνδεσης πρεσαριστή = Πλάκα ενίσχυσης για γωνίες = Μονωτική ταινία N = Γωνία σύνδεσης καρφωτή = Πλάκα ενίσχυσης σύνδεσης T = Μέγιστο πλάτος SC = Γωνία σύνδεσης κουμπωτή χυτή = Ειδικό = Μέγιστο ύψος SA = Γωνία σύνδεσης κουμπωτή αλουμινίου I = Προφίλ ενίσχυσης και πυρήνα = S = Γωνία σύνδεσης βιδωτή = Τάπα = R = Γωνία σύνδεσης με υποδοχή για βίδα = Kooltherm = Ροπή αδρανείας x-x G = Γωνία για πηχάκι = Γωνία σύνδεσης ρυθμιζόμενη = Πριόνι = Κονδύλι = Ροπή αδρανείας y-y = Βάρος TC = Σύνδεσμος ταυ χυτός = Ματσόλα από καουτσούκ = Προφίλ TA = Σύνδεσμος ταυ αλουμινίου = Οδηγός διάτρησης = Αριθμός σελίδας T = Σύνδεσμος τραβέρσας = Πρεσάκι * = Δεν υπάρχει απόθεμα SB = Γέφυρα τακαρίσματος = Μονωτικό υλικό A = Alignment corner = Adjustable transom-mullion cleat = Instant glue C = Crimp cleat = Reinforcing plate for corners = Sealing tape N = Nail cleat = Reinforcing plate for joints = Width SC = Cast spring cleat = Special = Height SA = Aluminium spring cleat I = Couple Cleat = S = Screw spring cleat = End cap = R = Crimp cleat pre-tapped = Kooltherm = G = Glazing holder corner = Saw = = Corner cleat, adjustable = Milling bit = TC = Cast transom-mullion cleat = Rubber mallot = Profile TA = Aluminium transom-mullion cleat = Drill jig = Page number T = Transom-mullion cleat = Punch press * = Not a stock item SB = Setting block = Sealant 10 V2/2012

11 Ευρετήριο Προφίλ Profile Index V2/

12 mm mm mm mm cm cm gr/m M96 26,5 19, ,56 0, M9010 7, ,27 0, M ,8 19, ,53 0, M ,8 1, ,1 6, M ,5 19, ,31 0, M , ,23 0, M ,01 0, M9336A 56 19, ,39, M9338 2, ,81 1, M9338A 2, ,36 1, M ,76 0, M ,51 0, M9353 2, ,73 1, V2/2012

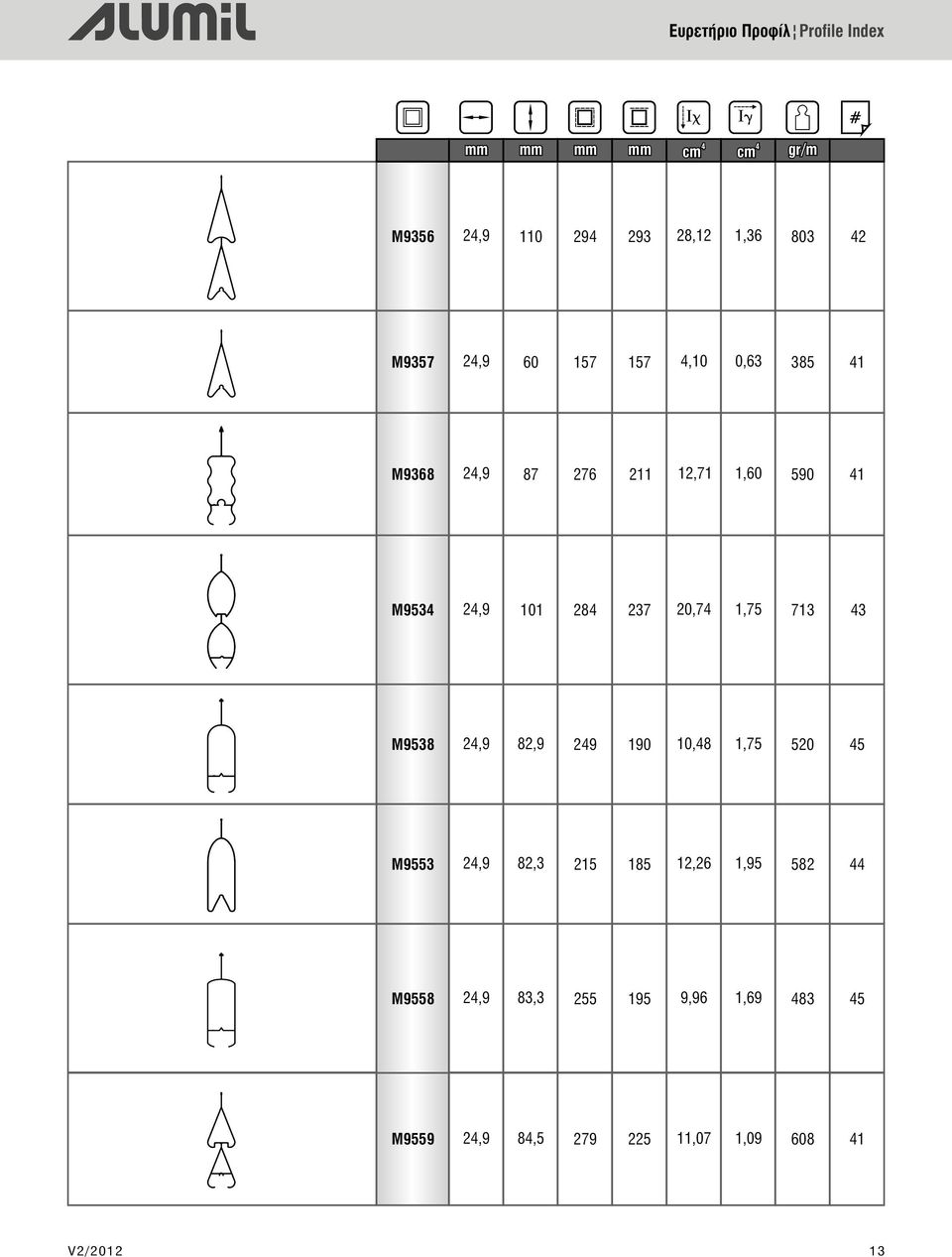

13 13 V2/2012 Ευρετήριο Προφίλ Profile Index 803 1,36 28, ,9 M ,63, ,9 M ,60 12, ,9 M ,75 20, ,9 M ,75 10, ,9 2,9 M ,95 12, ,3 2,9 M ,69 9, ,3 2,9 M ,09 11, ,5 2,9 M gr/m cm cm mm mm mm mm

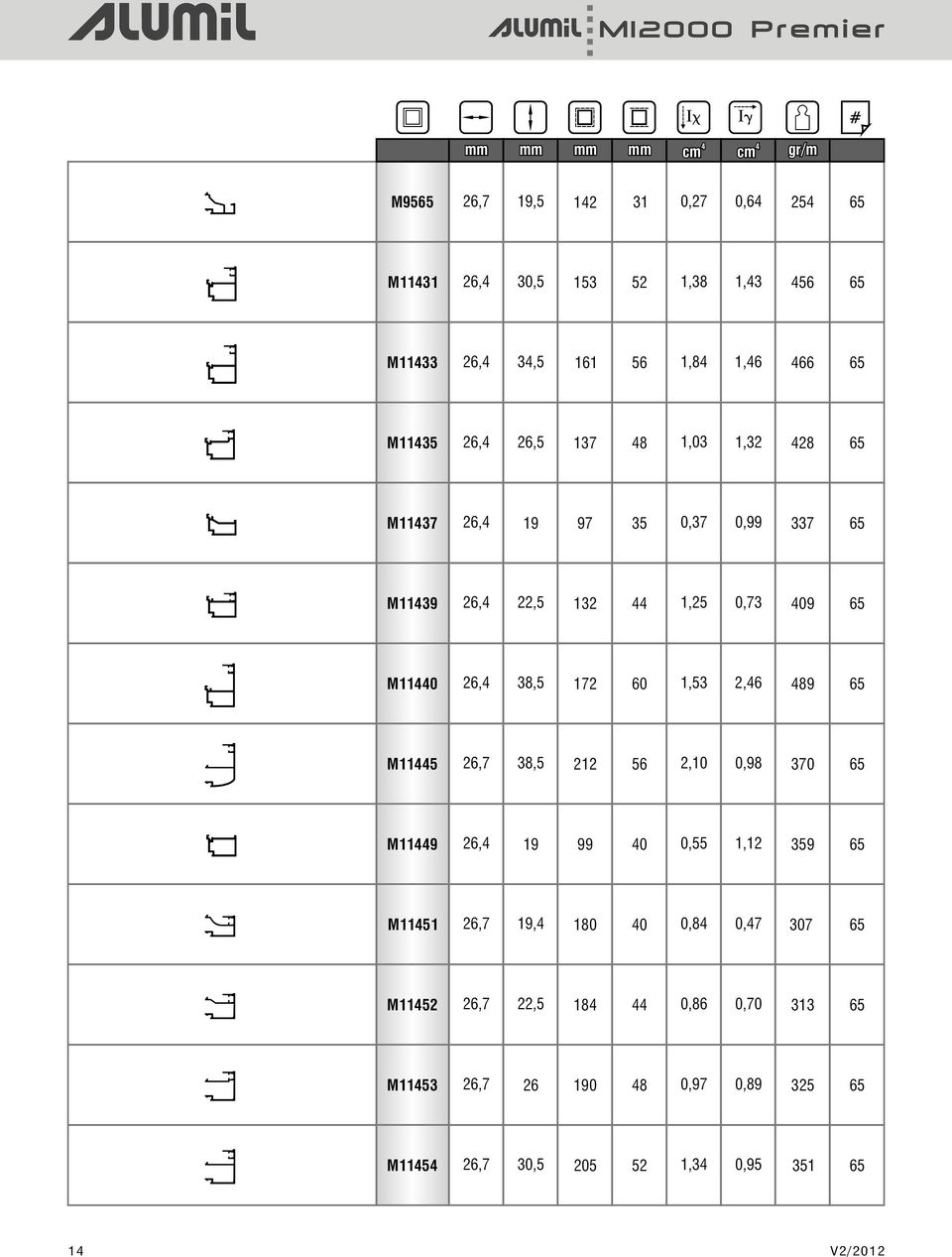

14 mm mm mm mm cm cm gr/m M ,7 19, ,27 0, M , 30, ,38 1, M , 3, ,8 1, M , 26, ,03 1, M , ,37 0, M , 22, ,25 0, M110 26, 38, ,53 2, M115 26,7 38, ,10 0, M119 26, ,55 1, M ,7 19, ,8 0, M ,7 22,5 18 0,86 0, M , ,97 0, M115 26,7 30, ,3 0, V2/2012

15 15 V2/2012 Ευρετήριο Προφίλ Profile Index 298 0,80 0, M ,7 0, M ,7 19, 26,7 22, ,8 0, M ,9 1, M ,89 1, M116 26,7 26,7 30,5 26,7 3,5 26,5 06 1,53 0, M ,5 30, ,02 2, M ,7 38, ,57 0,81 0,62 0,67 0,78 0,29 2,12 0,6 0,69 1, ,5 38,5 22,5 26,5 3,5 22,5 22,5 22,5 22,5 22,5 M11961 M1195 M11962 M11963 M gr/m cm cm mm mm mm mm

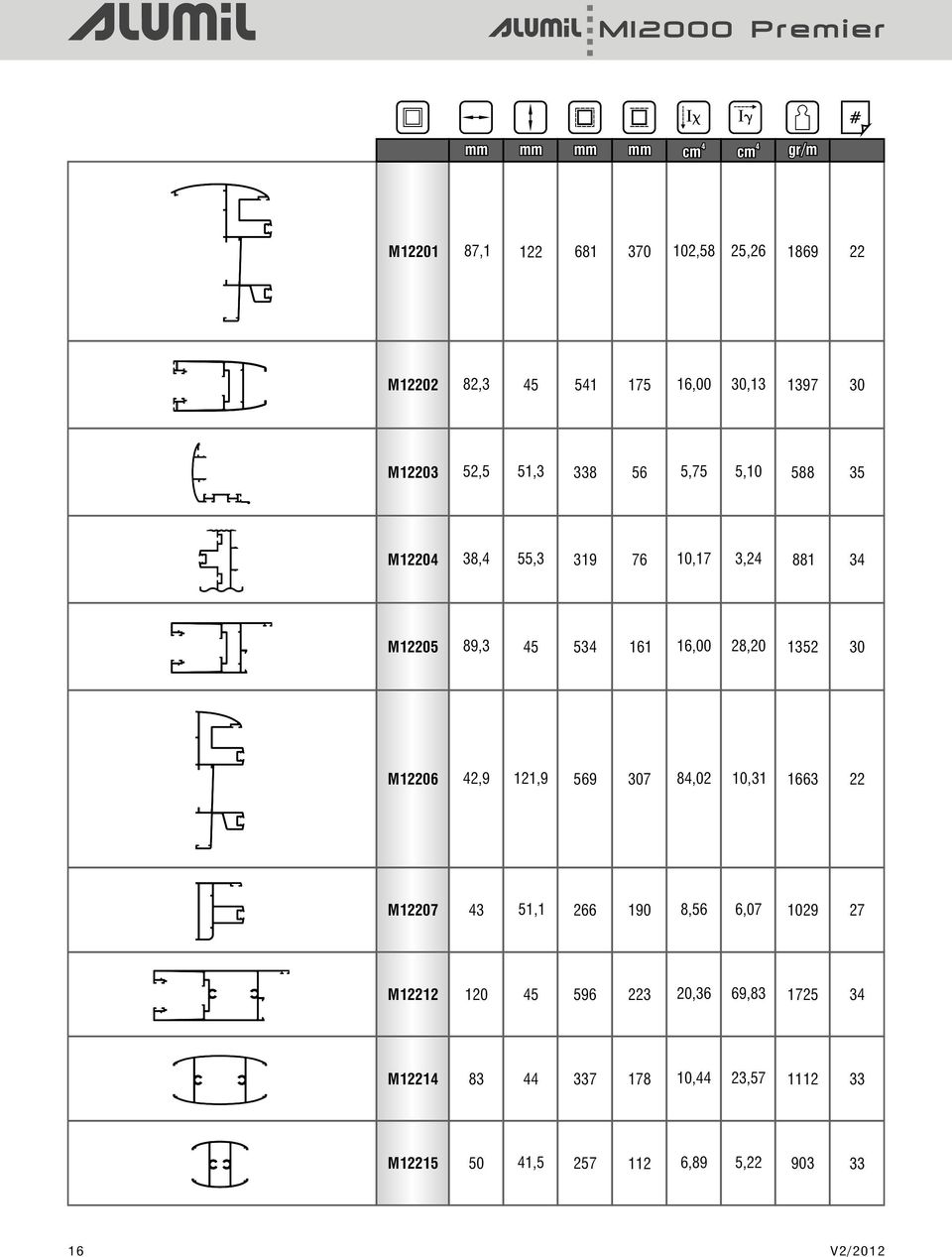

16 mm mm mm mm cm cm gr/m M , ,58 25, M , ,00 30, M ,5 51, ,75 5, M , 55, ,17 3, M , ,00 28, M ,9 121, ,02 10, M , ,56 6, M ,36 69, M , 23, M , ,89 5, V2/2012

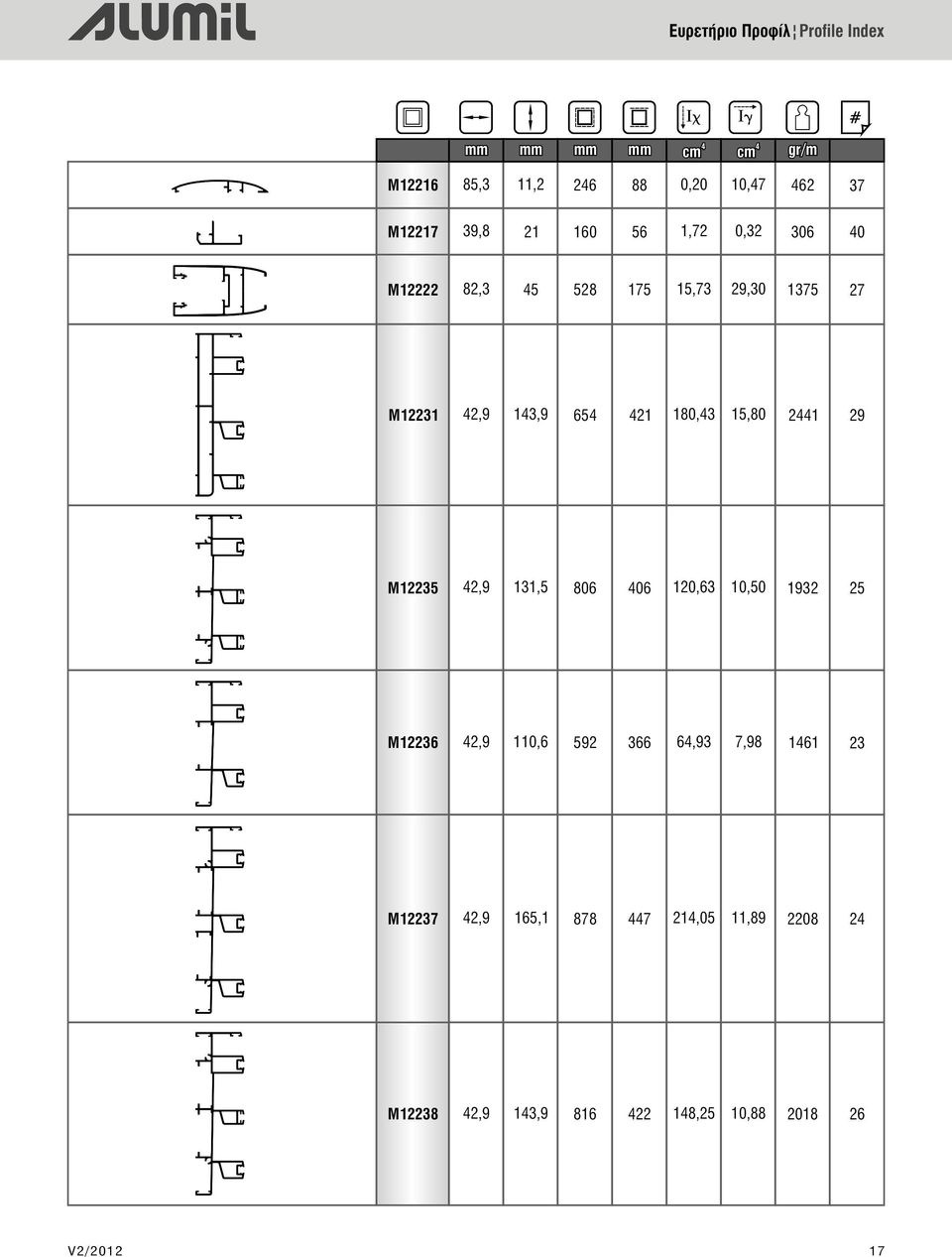

17 Ευρετήριο Προφίλ Profile Index mm mm mm mm cm cm gr/m M12216 M ,3 11, ,20 10, , ,72 0, M , ,73 29, M ,9 13, ,3 15, M ,9 131, ,63 10, M ,9 110, ,93 7, M ,9 165, ,05 11, M ,9 13, ,25 10, V2/

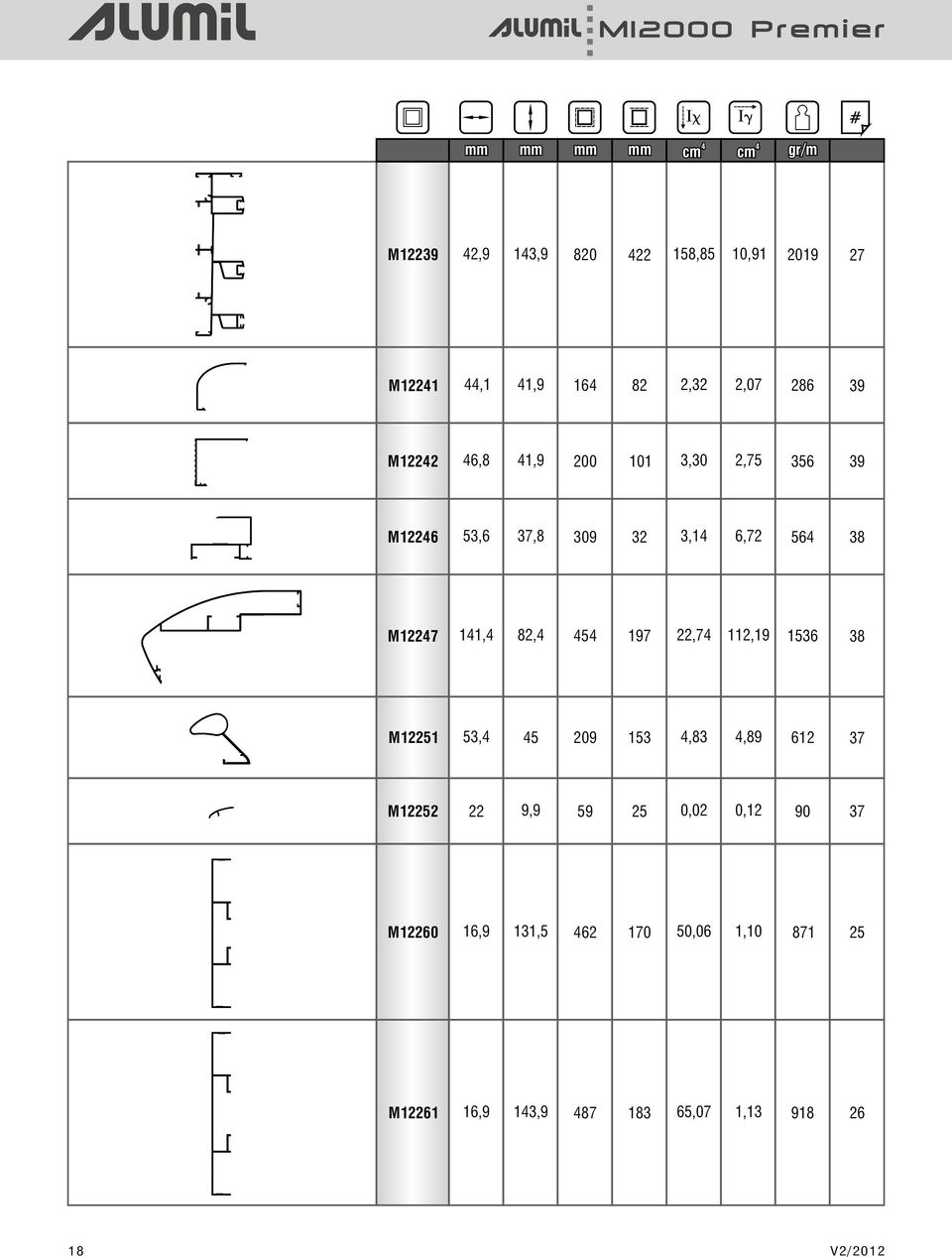

18 mm mm mm mm cm cm gr/m M ,9 13, ,85 10, M1221,1 1, ,32 2, M1222 6,8 1, ,30 2, M ,6 37, ,1 6, M , 82, ,7 112, M , ,83, M , ,02 0, M ,9 131, ,06 1, M ,9 13, ,07 1, V2/2012

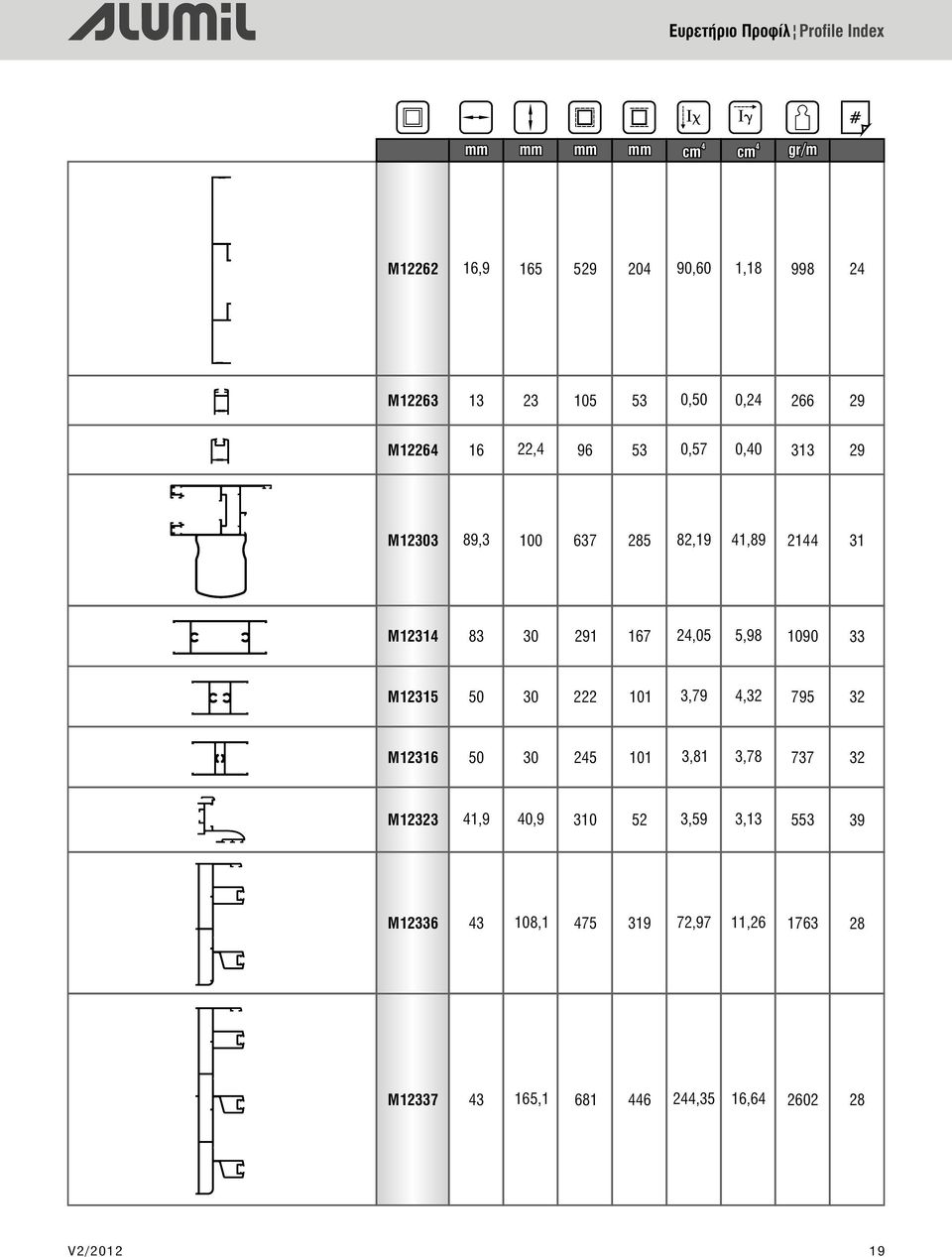

19 Ευρετήριο Προφίλ Profile Index mm mm mm mm cm cm gr/m M , ,60 1, M ,50 0, M , ,57 0, M , ,19 1, M ,05 5, M ,79, M ,81 3, M ,9 0, ,59 3, M , ,97 11, M , ,35 16, V2/

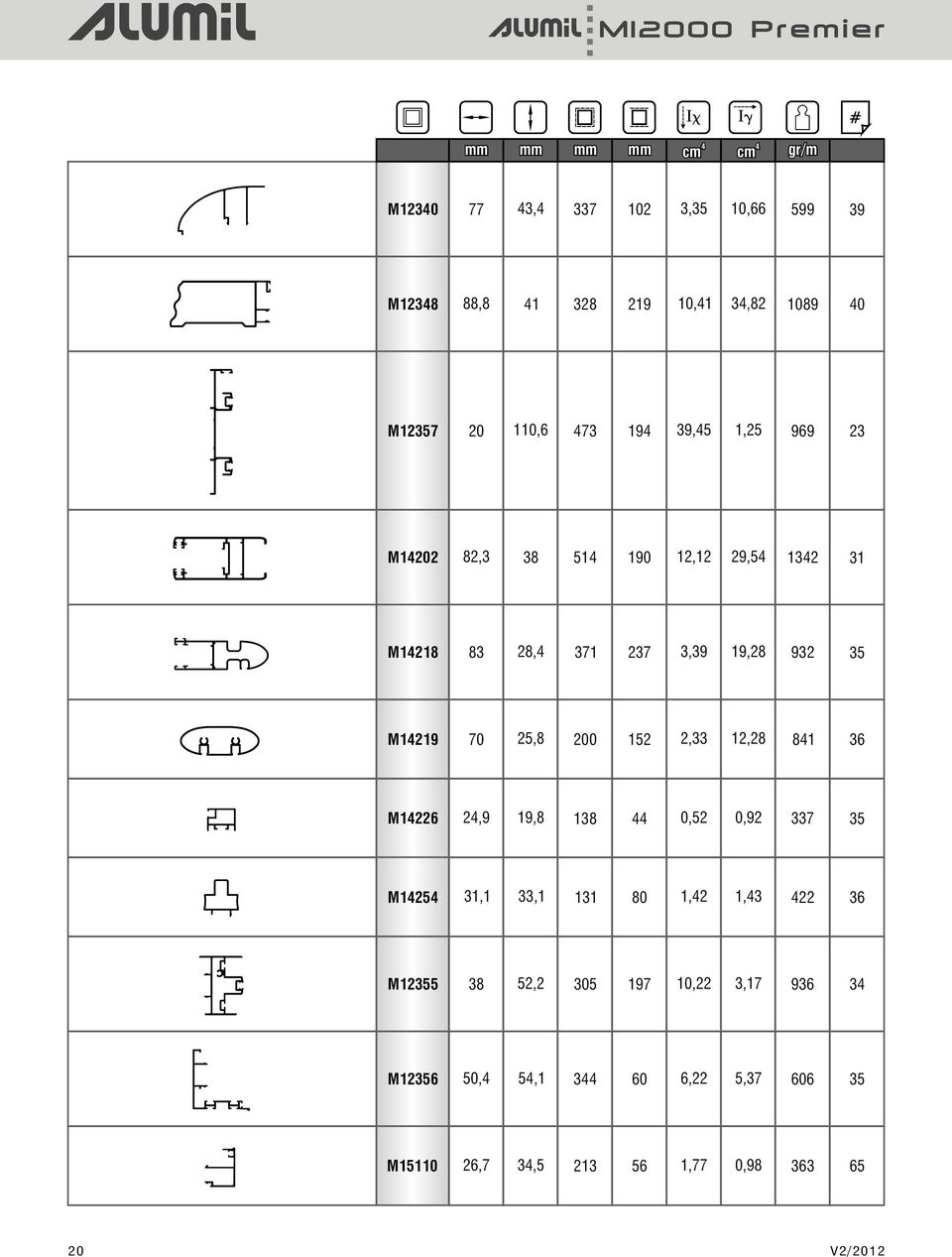

20 mm mm mm mm cm cm gr/m M , ,35 10, M , ,1 3, M , ,5 1, M , ,12 29, M , ,39 19, M , ,33 12, M1226 2,9 19, ,52 0, M125 31,1 33, ,2 1, M , ,22 3, M , 5, ,22 5, M ,7 3, ,77 0, V2/2012

21 Προφίλ 1:1 Profiles 1:1 V2/

22 89,1 2, , M12201 Διπλός οδηγός τζάμι / τζάμι Double frame guide for glazing / glazing 681 mm Ãùíßá óýíäåóçò κουμπωτή αλουμινίου Aluminium spring cleat Ãùíßá åðéðåäüôçôáò Alignment corner 370 mm 102,58 cm 25,26 cm 1869 gr/m ενδιάμεσα between έξω outer μέσα inner M12206 Διπλός οδηγός τζάμι / τζάμι Double frame guide for glazing / glazing 569 mm Ãùíßá óýíäåóçò κουμπωτή αλουμινίου Aluminium spring cleat 307 mm 8,02 cm 10,31 cm 1663 gr/m ενδιάμεσα between Ãùíßá åðéðåäüôçôáò μέσα inner Alignment corner Συνεργάζεται με τον διπλό οδηγό Μ12201 Combines with M12201 double frame guide 22 V2/2012

23 Προφίλ 1:1 Profiles1:1 20 2,9 110, , M12357 Διπλός οδηγός τζάμι / τζάμι Double frame guide for glazing / glazing 73 mm 19 mm 39,5 cm 1,25 cm 969 gr/m Σύνδεσμος αλουμινίου Aluminium cleat Σύνδεσμος Cleat Συνεργάζεται με τον διπλό οδηγό Μ12236 (ίσια κοπή) Combines with M12236 double frame guide (flat cutting) M12236 Διπλός οδηγός τζάμι / τζάμι Double frame guide for glazing / glazing 592 mm Ãùíßá óýíäåóçò κουμπωτή αλουμινίου Aluminium spring cleat Ãùíßá åðéðåäüôçôáò Alignment corner 366 mm 6,93 cm 7,98 cm 161 gr/m ενδιάμεσα between μέσα inner V2/

24 2,9 16, , M12237 Τριπλός οδηγός για τζάμι / τζάμι / τζάμι Triple frame guide for glazing / glazing / glazing 878 mm Ãùíßá óýíäåóçò κουμπωτή αλουμινίου Aluminium spring cleat Ãùíßá åðéðåäüôçôáò Alignment corner 7 mm 21,05 cm 11,89 cm 2208 gr/m έξω-μέσα outer-inner έξω-μέσα outer-inner M12262 Πλαϊνός οδηγός τριπλού οδηγού Μ12237 Adjoining frame guide for M12237 triple frame guide 529 mm 20 mm 90,60 cm 1,18 cm 998 gr/m 2 V2/2012

25 Προφίλ 1:1 Profiles1:1 2,9 16, , , M12235 Τριπλός οδηγός για τζάμι / σήτα / παντζούρι Triple frame guide for glazing / fly-screen / shutter 806 mm Ãùíßá óýíäåóçò κουμπωτή αλουμινίου Aluminium spring cleat Ãùíßá åðéðåäüôçôáò Alignment corner 06 mm 120,63 cm 10,50 cm 1932 gr/m έξω-μέσα outer-inner έξω-μέσα outer-inner M12260 Πλαϊνός οδηγός τριπλού οδηγού Μ12235 Adjoining frame guide for M12235 triple frame guide 62 mm 170 mm 50,06 cm 1,10 cm 871 gr/m V2/

26 2,9 16, ,9 68,7 13, M12238 Τριπλός οδηγός για τζάμι / σήτα / παντζούρι Triple frame guide for glazing / fly-screen / shutter 816 mm Ãùíßá óýíäåóçò κουμπωτή αλουμινίου Aluminium spring cleat Ãùíßá åðéðåäüôçôáò Alignment corner 22 mm 18,25 cm 10,88 cm 2018 gr/m έξω-μέσα outer-inner έξω-μέσα outer-inner M12261 Πλαϊνός οδηγός τριπλού οδηγού Μ12238 Adjoining frame guide for M12238 triple frame guide 87 mm 183 mm 65,07 cm 1,13 cm 918 gr/m 26 V2/2012

27 Προφίλ 1:1 Profiles1:1 2, , , M12239 Τριπλός οδηγός τζάμι / τζάμι / σήτα Triple frame guide for glazing / glazing / fly-screen 820 mm Ãùíßá óýíäåóçò κουμπωτή αλουμινίου Aluminium spring cleat Ãùíßá åðéðåäüôçôáò Alignment corner 22 mm 158,85 cm 10,91 cm 2019 gr/m έξω-μέσα outer-inner έξω-μέσα outer-inner Μ12207 Μονός οδηγός Single frame guide 266 mm Ãùíßá óýíäåóçò κουμπωτή χυτή Cast spring cleat 190 mm 8,56 cm 6,07 cm 1029 gr/m ενδιάμεσα between V2/

28 , , M12336 Διπλός οδηγός τζάμι / τζάμι Double frame guide for glazing / glazing 75 mm Ãùíßá óýíäåóçò κουμπωτή χυτή Cast spring cleat 319 mm 72,97 cm 11,26 cm 1763 gr/m έξω-μέσα outer-inner M12337 Τριπλός οδηγός τζάμι / τζάμι / τζάμι Triple frame guide for glazing / glazing / glazing 681 mm Ãùíßá óýíäåóçò κουμπωτή χυτή Cast spring cleat 6 mm 2,35 cm 16,6 cm 2602 gr/m έξω-μέσα outer-inner 28 V2/2012

29 Προφίλ 1:1 Profiles1:1 2, ,9 Μ12263 Πρόσθετος οδηγός παντζουριού Additional frame guide for shutter 105 mm Τάπα End cap 53 mm 0,50 cm 0,2 cm 266 gr/m , M12231 Τριπλός οδηγός τζάμι / τζάμι / σήτα Triple frame guide for glazing / glazing / fly-screen 65 mm Ãùíßá óýíäåóçò κουμπωτή χυτή Cast spring cleat 21 mm 180,3 cm 15,80 cm 21 gr/m έξω-μέσα outer-inner Μ1226 Πρόσθετος οδηγός τζαμιού Additional frame guide for glazing 96 mm Τάπα End cap 53 mm 0,57 cm 0,0 cm 313 gr/m V2/

30 , ,2 5 M12202 Φύλλο Sash Ãùíßá óýíäåóçò κουμπωτή χυτή Cast spring cleat Ãùíßá åðéðåäüôçôáò Alignment corner 51 mm 175 mm 16,00 cm 30,13 cm 1397 gr/m έξω- μέσα outer-inner ,3 89, ,5 5 M12205 Φύλλο με υποδοχή για πηχάκι Sash with glazing bead socket 53 mm Ãùíßá óýíäåóçò κουμπωτή χυτή Cast spring cleat Ãùíßá åðéðåäüôçôáò Alignment corner 161 mm 16,00 cm 28,20 cm 1352 gr/m έξω- μέσα outer-inner 30 V2/2012

31 Προφίλ 1:1 Profiles1:1 89, M12303 Φύλλο με ενσωματωμένο χερούλι Sash with set-in handle 637 mm Ãùíßá óýíäåóçò κουμπωτή χυτή Cast spring cleat Ãùíßá åðéðåäüôçôáò Alignment corner Τάπα End cap 285 mm 82,19 cm 1,89 cm 21 gr/m έξω- μέσα outer-inner , , M1202 Φύλλο παντζουριού Shutter sash 51 mm Ãùíßá óýíäåóçò κουμπωτή χυτή Cast spring cleat Ãùíßá åðéðåäüôçôáò Alignment corner 190 mm 12,12 cm 29,5 cm 132 gr/m έξω- μέσα outer-inner έξω-μέσα outer-inner V2/

32 67,8 23, ,5 M9305 Ταυ ίσιο Flat transom-mullion 33 mm Σύνδεσμος ταυ χυτός Cast transom-mullion cleat Σύνδεσμος ταυ αλουμινίου Aluminium transom-mullion cleat 99 mm 8,1 cm 6,28 cm 931 gr/m μέσα inner μέσα inner M12316 Ταυ Transom-mullion 25 mm 101 mm 3,81 cm 3,78 cm 737 gr/m M12315 Ταυ ίσιο Flat transom-mullion 222 mm Σύνδεσμος ταυ Transom-mullion cleat 101 mm 3,79 cm,32 cm 795 gr/m V2/2012

33 Προφίλ 1:1 Profiles1: M1231 Ταυ Transom-mullion 291 mm 167 mm 2,05 cm 5,98 cm 1090 gr/m 50 1,5 M12215 Ταυ καμπύλο Round transom-mullion 257 mm 112 mm 6,89 cm 5,22 cm 903 gr/m 83 M1221 Ταυ καμπύλο Round transom-mullion 337 mm 178 mm 10, cm 23,57 cm 1112 gr/m V2/

34 120 1, M12212 Ταμπλάς Kickplate 596 mm 223 mm 20,36 cm 69,83 cm 1725 gr/m Σύνδεσμος ταυ Transom-mullion cleat Συνεργάζεται με τα φύλλα Μ12205 & M12303 Combines with M12205 & M12303 sashes 39, , , M1220 Μπινί Sash invertion profile 319 mm Τάπα End cap 76 mm 10,17 cm 3,2 cm 881 gr/m M12355 Μπινί Sash invertion profile 305 mm Τάπα End cap 197 mm 10,22 cm 3,17 cm 936 gr/m V2/2012

35 Προφίλ 1:1 Profiles1: , , 51,3 M12356 Άγκιστρο Weathering profile 3 mm Τάπα End cap 60 mm 6,22 cm 5,37 cm 606 gr/m M12203 Άγκιστρο Weathering profile 338 mm Τάπα End cap 65 mm 5,75 cm 5,10 cm 588 gr/m αριστερά left δεξιά right 83 2, , 19,8 M1218 Φύλλο σήτας Fly-screen sash 371 mm Ãùíßá óýíäåóçò κουμπωτή χυτή Cast spring cleat Ãùíßá åðéðåäüôçôáò Alignment corner 237 mm 3,39 cm 19,28 cm 932 gr/m έξω-μέσα outer-inner M1226 Φύλλο σήτας Fly-screen sash 138 mm mm 0,52 cm 0,92 cm 337 gr/m V2/

36 31, ,1 25,8 M125 Μπινί φύλλου σήτας Sash invertion profile for fly-screen 131 mm Τάπα End cap 80 mm 1,3 cm 1,2 cm 22 gr/m M1219 Ταυ σήτας Fly-screen transom-mullion 200 mm Σύνδεσμος ταυ Transom-mullion cleat 152 mm 2,33 cm 12,28 cm gr/m XX 7,2 7,2 M9010 Καπάκι Beauty cap 75 mm 27 mm 0,27 cm 0,02 cm 132 gr/m 36 V2/2012

37 Προφίλ 1:1 Profiles1:1 53, M12251 Χερούλι Handle Τάπα End cap mm 153 mm,83 cm,89 cm 612 gr/m ,9 M12252 Καπάκι Beauty cap 59 mm 25 mm 0,02 cm 0,12 cm 90 gr/m ,3 11,2 M12216 Αρμοκάλυπτρο Trimming profile 26 mm Ãùíßá åðéðåäüôçôáò Alignment corner 88 mm 0,20 cm 10,7 cm 62 gr/m V2/

38 53,6 31,3 37, M1226 Πρόσθετο Beauty profile 309 mm Ãùíßá óýíäåóçò κουμπωτή αλουμινίου Aluminium spring cleat 32 mm 3,1 cm 6,72 cm 56 gr/m έξω outer 11, , , M1227 Αρμοκάλυπτρο Trimming profile 5 mm Ãùíßá óýíäåóçò κουμπωτή χυτή Cast spring cleat Ãùíßá åðéðåäüôçôáò Alignment corner 197 mm 22,7 cm 112,19 cm 1536 gr/m έξω outer έξω outer μέσα inner 38 V2/2012

39 Προφίλ 1:1 Profiles1:1,1 6,8 1,9 1,9 M1221 Πρόσθετο Beauty profile 16 mm 82 mm 2,32 cm 2,07 cm 286 gr/m M1222 Πρόσθετο Beauty profile 200 mm 101 mm 3,30 cm 2,75 cm 356 gr/m 1,9 77 0,9 3, M12323 Αρμοκάλυπτρο Trimming profile 310 mm 52 mm 3,59 cm 3,13 cm 553 gr/m M1230 Πρόσθετο Beauty profile 337 mm 102 mm 3,35 cm 10,66 cm 599 gr/m V2/

40 88,8 1 M1238 Αρμοκάλυπτρο Trimming profile 328 mm 219 mm 10,1 cm 3,82 cm 1089 gr/m ,8 21 M12217 Αρμοκάλυπτρο Trimming profile 160 mm 56 mm 1,72 cm 0,32 cm 306 gr/m 0 V2/2012

41 Προφίλ 1:1 Profiles1:1 2,9 2,9 15,3 τεμ/m pcs/m 9 kg/m² 87 13,8 τεμ/m pcs/m 2 8, kg/m 8,5 M9368 Γαλονάκι Shutter blind 276 mm 211 mm 12,71 cm 1,60 cm 590 gr/m M9559 Γαλονάκι Shutter blind 279 mm 225 mm 11,07 cm 1,09 cm 608 gr/m 2,9 20 τεμ/m pcs/m 7,7 kg/m² 60 M9357 Γαλονάκι Shutter blind 157 mm 157 mm,10 cm 0,63 cm 385 gr/m V2/2012 Όëá ôá ãáëïíάêéá äéáôίèåíôáé äéάôñçôá All shutter blinds are pre-punched to allow for ventilation 1

42 25 1,7 τεμ/m pcs/m 6,9 kg/m² 100 M932 Γαλονάκι Shutter blind 233 mm 198 mm 12,76 cm 0,99 cm 65 gr/m 2,9 110 M9356 Γαλονάκι Shutter blind 29 mm 293 mm 28,12 cm 1,36 cm 803 gr/m 10 τεμ/m pcs/m 6,7 kg/m² 2 Όëá ôá ãáëïíάêéá äéáôίèåíôáé äéάôñçôá All shutter blinds are pre-punched to allow for ventilation V2/2012

43 Προφίλ 1:1 Profiles1:1 2,9 10,9 τεμ/m pcs/m 7,8 kg/m² 101 M953 Γαλονάκι Shutter blind 28 mm 237 mm 20,7 cm 1,75 cm 713 gr/m 2,7 2,9 17 τεμ/m pcs/m 8,9 kg/m² 77 16,6 τεμ/m pcs/m 7,8 kg/m² 80 M9338Α Γαλονάκι Shutter blind 21 mm 183 mm 8,36 cm 1,68 cm 526 gr/m M9338 Γαλονάκι Shutter blind 28 mm 188 mm 8,81 cm 1,5 cm 70 gr/m V2/2012 Όëá ôá ãáëïíάêéá äéáôίèåíôáé äéάôñçôá All shutter blinds are pre-punched to allow for ventilation 3

44 2,9 1,70 τεμ/m pcs/m 8,55 kg/m² 82,3 M9553 Γαλονάκι Shutter blind 215 mm 185 mm 12,26 cm 1,95 cm 582 gr/m 2,9 12 τεμ/m pcs/m 6,13 kg/m² 90 M9353 Γαλονάκι Shutter blind 22 mm 215 mm 13,73 cm 1,8 cm 511 gr/m Όëá ôá ãáëïíάêéá äéáôίèåíôáé äéάôñçôá All shutter blinds are pre-punched to allow for ventilation V2/2012

45 Προφίλ 1:1 Profiles1:1 2,9 2,9 1,80 τεμ/m pcs/m 7,70 kg/m² 82,9 1,80 τεμ/m pcs/m 7,15 kg/m² 83,3 M9538 Γαλονάκι Shutter blind 29 mm 190 mm 10,8 cm 1,75 cm 520 gr/m M9558 Γαλονάκι Shutter blind 255 mm 195 mm 9,96 cm 1,69 cm 83 gr/m 25 22,7 τεμ/m pcs/m 6,3 kg/m² 60 M938 Γαλονάκι Shutter blind 201 mm 168 mm,51 cm 0,56 cm 280 gr/m V2/2012 Όëá ôá ãáëïíάêéá äéáôίèåíôáé äéάôñçôá All shutter blinds are pre-punched to allow for ventilation 5

46 ,8 τεμ/m pcs/m 8,3 kg/m² M9336 Οβαλίνα Adjustable shutter blind 111 mm Τάπα End cap 111 mm 3,01 cm 0,22 cm 39 gr/m Λευκό White Μαύρο Black ,5 τεμ/m pcs/m 11 kg/m² M9336Α Οβαλίνα Adjustable shutter blind 153 mm 133 mm 0,39 cm,69 cm 386 gr/m 6 Όëá ôá ãáëïíάêéá äéáôίèåíôáé äéάôñçôá All shutter blinds are pre-punched to allow for ventilation V2/2012

47 Βασικές Τυπολογίες Basic Typologies V2/2012 7

48 Δίφυλλο επάλληλο συρόμενο παράθυρο Two sash parallel slide window A B 1 Τρίφυλλο επάλληλο συρόμενο παράθυρο Three sash parallel slide window A B 2 Μονόφυλλο χωνευτό συρόμενο παράθυρο με σήτα και παντζούρι One sash pocket slide window with fly-screen and shutter A B 3 Δίφυλλο χωνευτό συρόμενο παράθυρο με σήτα και παντζούρι Two sash pocket slide window with fly-screen and shutter A B 8 V2/2012

49 Τομές 1:2 Sections 1:2 V2/2012 9

50 A Δίφυλλο επάλληλο συρόμενο παράθυρο Two sash parallel slide window B A M12217 M12201 M12206 M12236 M12202 Κοπές προφίλ Profile cuttings Πλάτος φύλλου Sash width Sw=A+100mm / 2 B Sh Fh Πλάτος φύλλου Sash width Ύψος φύλλου Sash height Sw=Fw+1mm / 2 Sh=B+17mm Ύψος φύλλου Sash height Sh=Fh-69mm M12206 M12207 M12236 M ,5 A 6, X X M Y B Fw Sw 50 V2/2012

51 Τομές 1:2 Sections 1:2 A Τρίφυλλο επάλληλο συρόμενο παράθυρο Three sash parallel slide window B A M12217 M12202 Κοπές προφίλ Profile cuttings Πλάτος φύλλου Sash width Sw=A+183mm / 3 Πλάτος φύλλου Sash width Sw=Fw+97mm / 3 B Sh Fh Ύψος φύλλου Sash height Sh=B+17mm Ύψος φύλλου Sash height Sh=Fh-69mm M12237 M12337 B X X A M V2/2012 Fw Sw 51

52 A A M B 3 M , X Μονόφυλλο χωνευτό συρόμενο παράθυρο με σήτα και παντζούρι One sash pocket slide window with fly-screen and shutter ,9 25,8 5 B Sh Fh Πλάτος φύλλου Sash width Πλάτος φύλλου Sash width Ύψος φύλλου Sash height Ύψος φύλλου Sash height Κοπές προφίλ Profile cuttings Sw=A+26mm Sw=Fw-69mm Sh=B+17mm Sh=Fh-69mm M M ,3 A B X X 20 Min 150mm, Max 175mm M12323 M1221 Sw Fw 52 V2/2012

53 Τομές 1:2 Sections 1:2 A A M B 116,8 Δίφυλλο χωνευτό συρόμενο παράθυρο με σήτα και παντζούρι Two sash pocket slide window with fly-screen and shutter 5 13,9 25,8 5 B Sh Fh Κοπές προφίλ Profile cuttings X M12202 Πλάτος φύλλου Sash width Ύψος φύλλου Sash height Ύψος φύλλου Sash height Sw=Fw-87mm / 2 Sh=B+17mm Sh=Fh-69mm M M , X Min 150mm, Max 175mm M125 Min 150mm, Max 175mm Sw Fw M1220 M12323 M1221 V2/

54 5 V2/2012

55 Κατεργασίες Milling-Tooling Operations V2/

56 Ø6 Κατεργασία σύνδεσης Μ12357 με Μ12236 Machining for Μ12357 with Μ12236 connection Ξυλουριστικό Milling bit 8,5 M ,5 25 9,5 M M V2/2012

57 Κατεργασίες Milling-Tooling Operations Ø,5 6 M ,5 25 9,5 V2/

58 Τάπα αγκίστρου Μ12356 End cap for M12356 weathering profile St,2x3 M12356 M V2/2012

59 Μηχανισμοί Mechanisms V2/

60 Κλειδαριά δύο σημείων ALUMIL CLUB Two point lock ALUMIL CLUB a* 7b* 7c* 8 60 V2/2012

61 Μηχανισμοί Mechanisms A/A Êùäéêüò Code ÐåñéãñáöÞ Description Ðïóüôçôá Quantity Μεταφορέας κίνησης ντίζας Movement operator for rod 1 τεμ. piece Κάλυμμα αντικρύσματος κλειδαριάς Lock spacer cover 2 τεμ. pieces Αντίκρυσμα κλειδαριάς Lock spacer 2 τεμ. pieces Γλώσσα κλειδαριάς CLUB Tongue for lock CLUB 2 τεμ. pieces Βάση γλώσσας κλειδαριάς CLUB Tongue base for lock CLUB 2 τεμ. pieces 6 XXX-XX-XXX-XX Εσωτερική λαβή Inner handle 1 τεμ. piece Εξωτερική χούφτα κουμπωτή λευκή Outer fastened finger pull white 7a* Εξωτερική χούφτα κουμπωτή μαύρη Outer fastened finger pull black 1 τεμ. piece Εξωτερική χούφτα κουμπωτή ασημί Outer fastened finger pull silver Εξωτερική λαβή μαύρη Outer handle black 7b* 1 τεμ. piece Εξωτερική λαβή ασημί Outer handle silver Εξωτερική λαβή λευκή Outer handle white 7c* 1 τεμ. piece Εξωτερική λαβή μαύρη Outer handle black Διπλό ράουλο Double roller 8 2 τεμ. pieces Μονό ράουλο Single roller * Εναλλακτικά Alternative V2/

62 Κλειδαριά δύο σημείων ALUMIL CLUB Two point lock ALUMIL CLUB 27,5 5 J=1 11,5 28, V2/2012

63 Υαλώσεις Glazings V2/

64 Υάλωση mm Glazing mm Εσωτερικό ελαστικό Inner gasket Εξωτερικό ελαστικό Outer gasket EPDM-Μαύρο Black EPDM-Μαύρο Black EPDM-Μαύρο Black EPDM-Μαύρο Black EPDM-Μαύρο Black EPDM-Μαύρο Black EPDM-Μαύρο Black EPDM-Μαύρο Black 25, EPDM-Μαύρο Black EPDM-Μαύρο Black EPDM-Μαύρο Black EPDM-Μαύρο Black EPDM-Μαύρο Black EPDM-Μαύρο Black EPDM-Μαύρο Black EPDM-Μαύρο Black M EPDM-Μαύρο Black EPDM-Μαύρο Black EPDM-Μαύρο Black EPDM-Μαύρο Black EPDM-Μαύρο Black EPDM-Μαύρο Black 6 V2/2012

65 Υαλώσεις Glazings Υάλωση mm Glazing mm Εσωτερικό ελαστικό Inner gasket Εξωτερικό ελαστικό Outer gasket Πηχάκι Glazing bead Πηχάκι Glazing bead Πηχάκι Glazing bead Πηχάκι Glazing bead 1,5 M , ,5 M M9565 9,5 M12205 M M , XX M ,5 M , M ,5 M ,5 M ,5 M119 18, XX M ,5 M ,5 M ,5 M , M XX M , M , M , XX M115 30,5 M116 30,5 M ,5 M , XX M ,5 M1165 3,5 M ,5 M1133 3, XX M ,5 M115 38,5 M ,5 M110 38, XX Σημείωση: Οι γωνίες ΧΧ, ΧΧ, ΧΧ, ΧΧ, ΧΧ, ΧΧ, ΧΧ, δέν ανοδιώνονται. Note: Corners ΧΧ, ΧΧ, ΧΧ, ΧΧ, ΧΧ, ΧΧ, ΧΧ, can t be anodised. V2/

66 66 V2/2012

67 Γενικές Κατεργασίες General Milling-Tooling Operations V2/

68 Πρέσα χειρός Manual punch press ) Κατεργασία απορροής οδηγών Weep hole machining for frame guides 2) Κατεργασία γωνίας σύνδεσης οδηγών Crimp cleat machining for frame guides 3) Κατεργασία γωνίας σύνδεσης ανοικτών οδηγών Crimp cleat machining for opened frame guides 68 V2/2012

69 Γενικές Κατεργασίες General Milling-Tooling Operations Κατεργασία απορροής οδηγών Weep hole machining for frame guides Πρέσα χειρός Manual punch press 1 M12201 M12206 M12231 M12235 M M12237 M12238 M12239 M12336 M12337 M12357 V2/

70 Κατεργασία γωνίας σύνδεσης οδηγών Crimp cleat machining for frame guides Πρέσα χειρός Manual punch press Ø10, M ,5 M12336 M V2/2012

71 Γενικές Κατεργασίες General Milling-Tooling Operations Κατεργασία γωνίας σύνδεσης ανοικτών οδηγών Crimp cleat machining for opened frame guides Πρέσα χειρός Manual punch press , M12236 M12201 M12206 M12235 M12237 M12238 M12239 V2/

72 Πρέσα αέρος Pneumatic punch press ) Κατεργασία γωνίας σύνδεσης ανοικτών οδηγών Crimp cleat machining for opened frame guides 2) Κατεργασία γωνίας σύνδεσης Ø9 - Ø10,5 Ø9 - Ø10,5 crimp cleat machining 3) Κατεργασία σπανιολέτας Geared handle machining ) Κατεργασία ανοξείδωτου οδηγού Stainless steel guide machining 5) Κατεργασία απορροής οδηγών Weep hole machining for frame guides Ο 6) Κατεργασία σόκορο (φάση 1) 90 cutting machining (phase 1) Ο 7) Κατεργασία σόκορο (φάση 2) 90 cutting machining (phase 2) 72 V2/2012

73 Γενικές Κατεργασίες General Milling-Tooling Operations Κατεργασία γωνίας σύνδεσης ανοικτών οδηγών Crimp cleat machining for opened frame guides Πρέσα αέρος Pneumatic punch press 1 M12201 M M12206 M12237 M12236 Βέλτιστη θέση του στόπερ Best stopper position M M12238 V2/

74 Κατεργασία γωνίας σύνδεσης Ø9 - Ø10,5 Ø9 - Ø10,5 crimp cleat machining Πρέσα αέρος Pneumatic punch press 2 Ø9 Ø10,5 22,8 39,2 Βέλτιστη θέση του στόπερ 7 Best stopper position V2/2012

75 Γενικές Κατεργασίες General Milling-Tooling Operations Κατεργασία σπανιολέτας Geared handle machining Πρέσα αέρος Pneumatic punch press 9 R 3,35 0,85 6,7 Ø V2/

76 Κατεργασία ανοξείδωτου οδηγού Stainless steel guide machining Πρέσα αέρος Pneumatic punch press O Θα αφαιρεθεί κομμάτι μήκους 6m 6m piece will be removed V2/2012

77 Γενικές Κατεργασίες General Milling-Tooling Operations Κατεργασία απορροής οδηγών Weep hole machining for frame guides Πρέσα αέρος Pneumatic punch press 5 M12201 M12206 M12231 M12235 M M12237 M12238 M12239 M12336 M12337 M12357 V2/

78 Ο Κατεργασία σόκορο (φάση 1) 90 cutting machining (phase 1) Πρέσα αέρος Pneumatic punch press 25 18,9 Ø6 25 Ø Βέλτιστη θέση του στόπερ Best stopper position 78 V2/2012

79 Γενικές Κατεργασίες General Milling-Tooling Operations Ο Κατεργασία σόκορο (φάση 2) 90 cutting machining (phase 2) Πρέσα αέρος Pneumatic punch press 25 18,9 25 Ø10,5 Ø10, Βέλτιστη θέση του στόπερ Best stopper position V2/

80 80 V2/2012

81 Εξαρτήματα - Ελαστικά Accessories - Gaskets V2/

82 Χυτό αλουμίνιο Cast aluminium Χυτό αλουμίνιο Cast aluminium Χυτό αλουμίνιο Cast aluminium Γωνία σύνδεσης κουμπωτή Spring cleat Ãùíßá óýíäåóçò κουμπωτή χυτή Cast spring cleat Ãùíßá óýíäåóçò κουμπωτή χυτή Cast spring cleat Αλουμίνιο Aluminium Αλουμίνιο Aluminium Αλουμίνιο Aluminium Σύνδεσμος για οδηγό Μ12357 Cleat for M12357 frame guide Σύνδεσμος ταυ χυτός μέσα Inner cast transom-mullion cleat Σύνδεσμος ταυ αλουμινίου μέσα Inner aluminium transom-mullion cleat Πολυαμίδιο Polyamide Πολυαμίδιο Polyamide Πολυαμίδιο Polyamide Σύνδεσμος ταυ M1231 M1231 transom-mullion cleat Σύνδεσμος ταυ M12315 & ταμπλά Μ12212 M12315 & Μ12212 transom-mullion cleat Σύνδεσμος ταυ M12316 M12316 transom-mullion cleat Μαύρο Black Μαύρο Black Αλουμίνιο Aluminium Βέργα 6m Bar 6m Πολυαμίδιο Polyamide Πολυαμίδιο Polyamide Ανοξείδωτος οδηγός Stainless steel guide Γωνία επιπεδότητας Alignment corner Γωνία επιπεδότητας Alignment corner 82 V2/2012

83 Εξαρτήματα - Ελαστικά Accessories - Gaskets Μαύρο Black Μαύρο Black Πολυαμίδιο Polyamide Ατσάλι Steel Πολυαμίδιο Polyamide Γωνία επιπεδότητας Alignment corner Γωνία επιπεδότητας Alignment corner Γωνία επιπεδότητας Alignment corner Μαύρο Black Μαύρο Black Πολυαμίδιο Polyamide Πολυαμίδιο Polyamide Αλουμίνιο Aluminium Γωνία επιπεδότητας Alignment corner Γωνία επιπεδότητας Alignment corner Στόπερ 30mm για οδηγό Stopper 30mm for frame guide Αλουμίνιο Aluminium Πολυαμίδιο Polyamide Πολυαμίδιο Polyamide Στόπερ 0,5mm για οδηγό Stopper 0,5mm for frame guide Aμορτισέρ Shock absorber Aμορτισέρ σήτας Fly-screen shock absorber Αλουμίνιο Aluminium Αλουμίνιο Aluminium Αλουμίνιο Aluminium Μονό ράουλο Single roller Διπλό ράουλο Double roller Ράουλο σήτας Fly-screen roller V2/

84 Αλουμίνιο Aluminium Αλουμίνιο Aluminium Ίνοξ Inox Κεντρικό στεγανωτικό 30,5mm Central seal 30,5mm Κεντρικό στεγανωτικό 0,6mm Central seal 0,6mm Γλώσσα κλειδαριάς Lock tongue Ζάμακ Zamak Πολυαμίδιο Polyamide Πολυαμίδιο Polyamide Αντίκρυσμα κλειδαριάς Lock spacer Επικάλυψη αντικρύσματος Spacer cover Βάση γλώσσας κλειδαριάς CLUB Tongue base for lock CLUB Πολυαμίδιο Polyamide Μαύρο Black Πολυαμίδιο Polyamide Ζεύγος Pair Λευκό White Μαύρο Black Πολυαμίδιο Polyamide Ζεύγος Pair Μεταφορέας κίνησης ντίζας Movement operator for rod Σύνδεσμος για οδηγό Μ12357 Cleat for M12357 frame guide Σύνδεσμος για ταυ σήτας Μ1219 Cleat for M1219 fly-screen transom-mullion Μαύρο Black Μαύρο Black Μαύρο Black Πολυαμίδιο Polyamide Ζεύγος Pair Πολυαμίδιο Polyamide Ζεύγος Pair Πολυαμίδιο Polyamide Ζεύγος Pair Τάπα για πρόσθετο οδηγό παντζουριού Μ12263 End cap for M12263 additional frame guide for shutter Τάπα για πρόσθετο οδηγό παντζουριού Μ1226 End cap for M1226 additional frame guide for shutter Τάπα για φύλλο με ενσωματωμένο χερούλι Μ12303 End cap for M12303 sash with set-in handle 8 V2/2012

85 Εξαρτήματα - Ελαστικά Accessories - Gaskets Μαύρο Black Μαύρο Black Πολυαμίδιο Polyamide Ζεύγος Pair Πολυαμίδιο Polyamide Ζεύγος Pair Πολυαμίδιο Polyamide Τάπα για διπλό οδηγό Μ12236 End cap for M12236 double frame guide Τάπα για τριπλό οδηγό Μ12238 End cap for M12238 triple frame guide Τάπα για τριπλό οδηγό Μ12235 (σόκορης κοπής) End cap for M12235 triple Ο frame guide (90 cutting) Πολυαμίδιο Polyamide Πολυαμίδιο Polyamide Πολυαμίδιο Polyamide Τάπα για τριπλό οδηγό Μ12237 (σόκορης κοπής) End cap for M12237 triple Ο frame guide (90 cutting) Τάπα για τριπλό οδηγό Μ12239 (σόκορης κοπής) End cap for M12239 triple Ο frame guide (90 cutting) Τάπα για οδηγό Μ12261 (σόκορης κοπής) Ο End cap for M12261 frame guide (90 cutting) Μαύρο Black Μαύρο Black Μαύρο Black Πολυαμίδιο Polyamide Ζεύγος Pair Πολυαμίδιο Polyamide Ζεύγος Pair Πολυαμίδιο Polyamide Ζεύγος Pair Τάπα για μπινί Μ1220 End cap for M1220 sash invertion profile Τάπα για μπινί Μ12355 End cap for M12355 sash invertion profile Τάπα για άγκιστρο Μ12356 End cap for M12356 weathering profile Αριστερά left Δεξιά right Μαύρο Black Μαύρο Black Πολυαμίδιο Polyamide Ζεύγος Pair Πολυαμίδιο Polyamide Ζεύγος Pair Πολυαμίδιο Polyamide Ζεύγος Pair Τάπα για άγκιστρο Μ12203 End cap for M12203 weathering profile Τάπα για μπινί φύλλου σήτας Μ125 End cap for M125 sash invertion profile for fly-screen Τάπα για αρμοκάλυπτρο Μ12217 End cap for M12217 trimming profile V2/

86 Μαύρο Black Πολυαμίδιο Polyamide Ζεύγος Pair Λευκό White Μαύρο Black Πολυαμίδιο Polyamide Ζεύγος Pair Λευκό White Μαύρο Black Ασημί Silver Αλουμίνιο Aluminium Τάπα για χερούλι Μ12251 End cap for M12251 handle Τάπα οβαλίνας M9336 End cap for adjustable shutter blind M9336 Χούφτα κουμπωτή Fastened finger pull Λευκό White Μαύρο Black Ασημί Silver Αλουμίνιο Aluminium Μαύρο Black Ασημί Silver Αλουμίνιο Aluminium Λευκό White Μαύρο Black Αλουμίνιο Aluminium Χούφτα κουμπωτή Fastened finger pull Εξωτερική λαβή Outer handle Εξωτερική λαβή Outer handle mm mm mm mm Αλουμίνιο Aluminium Χυτό αλουμίνιο Cast aluminium XX Χυτό αλουμίνιο Cast aluminium XX Χερούλι διάτρητο Perforated pull handle Χυτή γωνία για πηχάκι M9112 Cast corner for M9112 glazing bead Χυτή γωνία για πηχάκι M1161 Cast corner for M1161 glazing bead XX XX XX Χυτό αλουμίνιο Cast aluminium Χυτό αλουμίνιο Cast aluminium Χυτό αλουμίνιο Cast aluminium Χυτή γωνία για πηχάκι M1162 Cast corner for M1162 glazing bead Χυτή γωνία για πηχάκι M1163 Cast corner for M1163 glazing bead Χυτή γωνία για πηχάκι M116 Cast corner for M116 glazing bead 86 V2/2012

87 Εξαρτήματα - Ελαστικά Accessories - Gaskets Χυτό αλουμίνιο Cast aluminium XX Χυτό αλουμίνιο Cast aluminium XX (2mm) Πράσινο Green (3mm) Καφέ Brown (mm) Κόκκινο Red (5mm) Μαύρο Black Πολυαμίδιο Polyamide Χυτή γωνία για πηχάκι M1165 Cast corner for M1165 glazing bead Χυτή γωνία για πηχάκι M115 Cast corner for M115 glazing bead Τακάκι τζαμιού Setting block Πρέσα χειρός Manual punch press Πρέσα αέρος Pneumatic punch press Ξυλουριστικό Milling bit Μαύρο Black Μαύρο Black Μαύρο Black Πολυαμίδιο Polyamide EPDM EPDM Μέτρα Meters EPDM EPDM Μέτρα Meters Σταθεροποιητής για πηχάκι Glazing bead clip Λάστιχο στεγάνωσης Seal gasket Λάστιχο αγκίστρου Weathering profile gasket EPDM EPDM Μαύρο Black Μέτρα Meters PVC PVC Γκρί Grey Μέτρα Meters PVC PVC Λευκό White Μαύρο Black Μέτρα Meters Λάστιχο οδηγών Frame guide gasket Λάστιχο συγκράτησης για πηχάκι Glazing bead snap gasket Λάστιχο σήτας Fly-screen gasket V2/

88 (2mm) EPDM Μαύρο Black (2mm) PVC Μαύρο Black (3mm) EPDM Μαύρο Black (3mm) PVC Μαύρο Black (mm) EPDM Μαύρο Black (mm) PVC Μαύρο Black (5mm) EPDM Μαύρο Black (5mm) PVC Μαύρο Black (6mm) EPDM Μαύρο Black (6mm) PVC Μαύρο Black (7mm) EPDM Μαύρο Black (7mm) PVC Μαύρο Black (8mm) EPDM Μαύρο Black (8mm) PVC Μαύρο Black (10mm) EPDM Μαύρο Black (10mm) PVC Μαύρο Black Μέτρα Meters Λάστιχο τζαμιού μέσα Inner glazing gasket (2-mm) Μαύρο Black (-6mm) Μαύρο Black (6-8mm) Μαύρο Black EPDM EPDM Μέτρα Meters Λάστιχο τζαμιού μέσα Inner glazing gasket Μαύρο Black Γκρί Grey EPDM EPDM Μέτρα Meters Λάστιχο τζαμιού έξω Outer glazing gasket (No) Γκρί Grey (No5) Μαύρο Black (No5) Γκρί Grey (No6) Λευκό White (No6) Μαύρο Black (No6) Γκρί Grey (No7) Μαύρο Black (No7) Γκρί Grey (No8) Λευκό White (No8) Μαύρο Black (No8) Γκρί Grey (No10) Λευκό White (No10) Μαύρο Black (No10) Γκρί Grey (No12) Μαύρο Black (No12) Γκρί Grey (No18) Λευκό White (No18) Μαύρο Black (No18) Γκρί Grey Âïõñôóάêé απλό Simple brush Μέτρα Meters (No6) Μαύρο Black (No6) Γκρί Grey (No7) Μαύρο Black (No7) Γκρί Grey Μέτρα Meters Âïõñôóάêé με μεμβράνη Brush with membrane 88 V2/2012

89 Γενικές Πληροφορίες General Information V2/

90 Γενικές Πληροφορίες 1. Το αλουμίνιο ως δομικό υλικό Με την μέθοδο της διέλασης το αλουμίνιο έχει την δυνατότητα να δημιουργεί πολύπλοκες διατομές με ανοχές ακριβείας. Το αλουμίνιο μπορεί να μορφοποιηθεί σε πραγματικά απεριόριστο αριθμό μοναδικών προφίλ, καθένα από τα οποία ικανοποιεί ειδικές δομικές και αισθητικές απαιτήσεις. Αυτή η ικανότητα του υλικού να προσφέρει απέριττες και καλαίσθητες λύσεις σε ιδιαίτερα πολύπλοκα σχεδιαστικά προβλήματα το οδήγησε στην ηγετική θέση που κατέχει σήμερα. Το αλουμίνιο επιλέγεται για το εξωτερικό των κτιρίων γιατί είναι σταθερό, ανθεκτικό στη διάβρωση και ελαφρύ μέταλλο. Μια από τις πιο δελεαστικές ιδιότητες του αλουμινίου για τον μηχανικό, είναι ο καταπληκτικός λόγος 2 αντίστασης/βάρους. Στα 2,7 gr/cm, το αλουμίνιο είναι 66% πιο ελαφρύ από τον χάλυβα. Επίσης είναι ανθεκτικό σε ψαθυρή θραύση. Όταν γίνεται σύγκριση μεταξύ κατασκευών αλουμινίου και κατασκευών χάλυβα, ο μεγαλύτερος συντελεστής ελαστικότητας του αλουμινίου σημαίνει ότι ο λόγος βάρους 1:2 επιτυγχάνεται εύκολα. Ακόμη, μπορεί να κατεργαστεί με υψηλές ταχύτητες κοπής και οι συγκολλητές συνδέσεις δεν είναι απαραίτητες. Αυτά τα πλεονεκτήματα συμβάλλουν στην μείωση των χρόνων κατασκευής. Τα προφίλ που συνθέτουν τα συστήματα της Alumil είναι από κράμα ΕΝ AW 6060 σύμφωνα με το εναρμονισμένο πρότυπο (ΕΝ) Τα μηχανικά χαρακτηριστικά συμμορφώνονται με το πρότυπο 2 ΕΝ 755-2, με συντελεστή ελαστικότητας 70kN/mm. Οι ανοχές βασίζονται στο ΕΝ Επαφή με άλλα υλικά 2.1 Μέταλλα Όταν δύο μέταλλα με διαφορετική ηλεκτροαρνητικότητα (electronegativity) έρχονται σε επαφή σε υγρό περιβάλλον, το πιο ηλεκτροαρνητικό από τα δύο, μέταλλο, υφίσταται μια ηλεκτρική και οξειδωτική τάση. Το αλουμίνιο είναι περισσοτερό ηλεκτροαρνητικό συγκρινόμενο με τα άλλα μέταλλα. Ο εκτεθειμένος (απροστάτευτος) χάλυβας, οξειδώνεται και επιτίθεται στο αλουμίνιο. Για να αποφευχθεί η διάβρωση του αλουμινίου, θα πρέπει να τοποθετείται μεταξύ των δύο μετάλλων ένα μονωτικό διαχωριστικό. Αντιθέτως, η επαφή με τον ανοξείδωτο χάλυβα, από όσα γνωρίζουμε μέχρι σήμερα, δεν φαίνεται να βλάπτει το αλουμίνιο. Η επαφή με τον χαλκό και τα κράματά του είναι εξαιρετικά επιζήμια για το αλουμίνιο και η προστασία με επιφανειακή μόνωση αυτών των δύο υλικών απαιτείται. Τέλος και ο μόλυβδος είναι πιο ηλεκτροθετικός από το αλουμίνιο και θα πρέπει να μονώνεται επίσης. 2.2 Ξύλο Τα περισσότερα είδη ξυλείας δεν έχουν επιβλαβείς επιπτώσεις στο αλουμίνιο. Ορισμένα είδη ξυλείας όμως, όπως η δρύς και η καρυδιά, παράγουν οξέα τα οποία προσβάλλουν και φθείρουν το αλουμίνιο. Αυτά τα φαινόμενα παρατηρούνται κυρίως σε συνθήκες αυξημένης υγρασίας στο περιβάλλον ή όταν το ξύλο δεν είναι αρκετά στεγνό. Συνιστάται η μόνωση με την χρήση ασφαλτούχου χρώματος. Επίσης όταν το ξύλο υποβάλλεται σε επεξεργασίες για την προφύλαξή του από την υγρασία και τα έντομα, θα πρέπει να ελέγχεται ότι οι χημικές ουσίες που χρησιμοποιούνται για την κατεργασία δεν είναι επιβλαβείς για το αλουμίνιο. Προϊόντα που στην σύνθεσή τους περιέχεται στεατικός χαλκός, άλατα υδραργύρου και φθοριούχες ενώσεις, είναι πολύ επιβλαβή για το αλουμίνιο και θα πρέπει να αποφεύγονται. 2.3 Ασβέστης/Τσιμέντο Σε συνθήκες υγρασίας, ο ασβέστης ή το τσιμέντο αντιδρούν με το αλουμίνιο (ακόμη και όταν είναι ανοδιωμένο) αποκαλύπτοντας επιφανειακές λευκές κηλίδες στην επιφάνεια του μετάλλου μετά τον καθαρισμό. Συνιστάται να προστατεύεται το αλουμίνιο κατά την τοποθέτηση με το προστατευτικό φιλμ της Alumil. General Information 1. Aluminium as a fabrication material Aluminium has the capability of being extruded into complex shapes to exact tolerances. Aluminium can be formed into literally thousands of unique profiles, each one able to meet a number of specific structural and aesthetic requirements. It is this capability to provide simple elegant solutions to extremely complex design problems that has led to aluminium's enduring appeal. Aluminium is chosen for outdoor use because it is a stable, corrosion-resistant and light weight metal. One of aluminium's primary appeals to a specifier is its exceptional strength to weight ratio. At 2.7g/cm2, aluminium is 66% lighter than steel. It is also far less susceptible to brittle fractures. Indeed, when aluminium and steel structures are compared, aluminium's greater modulus of elasticity means that weight ratios of 1:2 are easily attained. It can also be processed at high cutting speeds and welded connections are not necessary. These advantages help to reduce fabrication time. Alumil constructions are realized with aluminium profiles extruded in the alloy EN AW 6060 according to EN The mechanical characteristics conform to the standard EN 755-2, with a modulus of elasticity of 70GPa. The tolerances are based on EN Contact with other materials 2.1 Metals When two metals of differing electro-negativity values come into contact in humid conditions, an electrical couple is formed giving rise to oxidizing effects at the expense of electro-negative metal of the couple. In order to avoid severe corrosion effects, an insulating barrier should be placed between the two metals. Contact with stainless steel has not been found to be harmful to aluminium to date. Contact with copper and its alloys is extremely harmful to aluminium. It is absolutely necessary to insulate these two metals. Lead should be insulated as well. 2.2 Timber Most timbers have no harmful effects on aluminium. Some such as walnut however, produce acids which attack and damage aluminium. These effects occur especially in humid conditions or when the timber is not sufficiently dry. Insulation is recommended by using a bituminous paint. When you treat timber against humidity and insects you should check that the chemical substances used in the treatment are not harmful to aluminium. Products containing copper salts, mercury salts, and fluoride compounds are very harmful to aluminium and should be avoided. 2.3 Lime/Cement In humid conditions, limestone or cement reacts with aluminium (even when anodized) revealing superficial white spots on the surface of the metal after cleaning. It is advisable to protect the aluminium during installation with ALUMIL protective foil. 90 V2/2012

91 Γενικές Πληροφορίες General Information 3. Επιφανειακή επεξεργασία Είναι διαθέσιμα τα παρακάτω χρώματα: Αποχρώσεις ανοδίωσης: Φυσικό ματ χρώμα Μπρούτζινο χρώμα Ειδικές αποχρώσεις ανοδίωσης Η διαδικασία ανοδίωσης γίνεται σύμφωνα με τις προδιαγραφές της EWAA-EURAS. Χρώματα ηλεκτροστατικής βαφής: Λευκό Καφέ Χρώματα RAL Χρώματα SABLE Η διαδικασία της ηλεκτροστατικής βαφής γίνεται σύμφωνα με τις προδιαγραφές της Qualicoat.. Αποθήκευση Για την αποφυγή επιφανειακών φθορών πρέπει να παίρνονται οι παρακάτω προφυλάξεις:.1 Τα προφίλ να αποθηκεύονται σε χώρο που δεν υπάρχει υγρασία.2 Να αποφεύγεται οποιαδήποτε επαφή με χάλυβα, προστατεύοντας τα προφίλ με χαρτί συσκευασίας ή πλαστική μεμβράνη. Σε υγρές περιοχές σκουριά και ρινίσματα χάλυβα μπορούν να προκαλέσουν φθορές στην επιφανειακή επεξεργασία..3 Τα προφίλ πρέπει να αποθηκεύονται σε οριζόντια θέση με τρόπο που να αποκλείεται η πιθανότητα φθοράς ή γρατσουνίσματος κατά την μετακίνησή τους.. Τα προφίλ να αποθηκεύονται συσκευασμένα. 5. Συντήρηση του αλουμινίου Τόσο το ανοδιωμένο όσο και το ηλεκτροστατικά βαμμένο αλουμίνιο, πρέπει να καθαρίζονται σε τακτά διαστήματα. Σε ημιαστικές μη παραθαλάσσιες περιοχές που δεν επηρεάζονται από επιθετικά περιβαλλοντικά φαινόμενα όπως ατμοσφαιρική ρύπανση ή αλατώδες περιβάλλον, ο καθαρισμός μπορεί να γίνεται μαζί με τον καθαρισμό των τζαμιών. Για τον καθαρισμό του αλουμινίου συνιστάται η χρήση χλιαρού νερού και ενός «μαλακού» απορρυπαντικού που να μην είναι όξινο και να μην περιέχει αμμωνία. Μετά, πρέπει να ξεβγάζεται επιμελώς με νερό και να στεγνώνεται με ένα μαλακό απορροφητικό πανί. Σε αστικές ή παραθαλάσσιες περιοχές, ο καθαρισμός του αλουμινίου πρέπει να γίνεται πιο συχνά και με πολύ μεγάλη επιμέλεια. Οι επιφάνειες αλουμινίου που δεν εκτίθενται στην βροχή πρέπει να καθαρίζονται με μεγαλύτερη συχνότητα από τις εκτεθειμένες στην βροχή. Αν το νερό και τα μαλακά απορρυπαντικά δεν επαρκούν για τον καλό καθαρισμό του αλουμινίου, υπάρχουν και ειδικά για το αλουμίνιο απορρυπαντικά. Αυτά τα απορρυπαντικά περιέχουν ελαφρώς λειαντικά ψήγματα και μπορούν να χρησιμοποιηθούν σε συνδυασμό με ένα συνθετικό πανί καθαρισμού. Σε όλες τις περιπτώσεις είναι πολύ σημαντικό να ξεπλένονται καλά οι επιφάνειες και να στεγνώνονται επιμελώς, ειδικά οι γωνίες και τα προφίλ που έρχονται σε επαφή με το έδαφος. Για την προστασία και την επιμήκυνση του κύκλου ζωής του αλουμινίου, όλα τα προφίλ που βάφονται στα βαφεία της ΑLUMIL υποβάλλονται σε βελτιωτική επεξεργασία επιφάνειας SEASIDE CLASS, διαθέσιμο από την ALUMIL. 3. Surface treatment The following colours are available: Anodised finish: Natural colour etched Bronze colour Special anodised colours The anodising process is carried out according to the EWAA- EURAS regulations. Painted finish: White Brown RAL colours Sable colours The painting process is carried out in accordance to Qualicoat regulations.. Storage To avoid superficial damage the following precautions should be taken:.1 Store the profiles in a dry area.2 Avoid any contact with steel by protecting the profiles with wrapping paper or plastic foil. In humid areas rust and steel burr can damage the surface finish..3 Store the profiles horizontally in such a way as to eliminate the possibility of damaging or scratching the profiles while removing them.. Store the profiles in batches. 5. Aluminium maintenance Both anodised and painted aluminium should be cleaned on a regular basis. For urban not littoral areas that are not subjected to aggressive elements like air pollution or salty air, it is sufficient to clean the aluminium whenever you clean the glass. Warm water should be used with a dilute of a non-aggressive, non-acetous detergent without ammonia for cleaning the aluminium. Then you should thoroughly rinse the aluminium with clear water and dry using an absorbing cloth. In urban areas or areas near to the sea, the aluminium should be cleaned more often and more thoroughly. Areas that are not exposed to rainfall should be cleaned more frequently than other surfaces. If water and mild detergents are not enough to clean the aluminium fenestrations there are detergents that have been specially developed for aluminium surfaces. These detergents contain light abrasive elements and can be used with a synthetic cleaning cloth. In all cases it is important to completely rinse surfaces with clear water and dry them thoroughly, especially the corners and the bottom profile. In order to protect and increase the life cyrcle of the aluminium, it may be treated with a very thin clear coat of water resistant film available from ALUMIL. V2/
