1 Ψηφιακός Χάρτης Πολυεπίπεδης Πληροφορίας σε Μορφότυπο PDF ΠΙΛΟΤΙΚΗ ΕΦΑΡΜΟΓΗ ΓΕΩΓΡΑΦΙΚΗΣ ΥΠΗΡΕΣΙΑΣ ΣΤΡΑΤΟΥ ΚΑΓΙΑΔΑΚΗΣ Β. ΛΟΪΣΙΟΣ Δ. ΞΥΝΟΓΑΛΑΣ Ε. 12 ΣΥΝΕΔΡΙΟ ΧΕΕΕ: ΚΟΖΑΝΗ ΟΚΤΩΒΡΙΟΥ 2012

2 Εισαγωγή Παραδοσιακά, η μετάδοση της γεωχωρικής πληροφορίας σε χρήστες που δεν διαθέτουν γνώσεις Γεωγραφικών Συστημάτων Πληροφοριών (GIS) αποτελεί ένα δύσκολο και πολύπλοκο εγχείρημα. H Γεωγραφική Υπηρεσία Στρατού (ΓΥΣ) εκπόνησε πιλοτικό πρόγραμμα δημιουργίας ψηφιακού πολυεπίπεδου διανυσματικού - διαδραστικού χάρτη με γεωκωδικοποίηση σε μορφότυπο PDF.

3 Σκοπός Πιλοτικής Εφαρμογής Το υπόψη χαρτογραφικό προϊόν, δύναται να χρησιμοποιηθεί από οποιαδήποτε Δημόσια Υπηρεσία, ΟΤΑ και ιδιώτη, που δεν διαθέτει ειδικευμένα - εμπορικά λογισμικά Γεωγραφικών Συστημάτων Πληροφοριών (GIS) και έμπειρους χρήστες. Στόχος της εργασίας είναι η προετοιμασία και εξέταση της αξιοποίησης γεωχωρικών δεδομένων με τη διανομή τους μέσω αρχείων μορφοτυπου PDF.

4 PFD και Χρήστες Το PDF με γεωαναφορά, επιτυγχάνει αξιοποίηση της κατάλληλα προετοιμασμένης γεωχωρικής πληροφορίας από τους ειδικούς, προς τους απλούς χρήστες. Οι χρήστες λογισμικών GIS ανέρχονται σε 1εκ. περίπου παγκοσμίως, ενώ οι χρήστες αρχείων PDF σε 800 εκ. περίπου.

5 Δυνατότητες Αρχείων PDF Τα αρχεία PDF δύναται να περιέχουν πάσης φύσεως γεωγραφική χαρτογραφική και γεωχωρική πληροφορίας, όπως: Διανυσματικά και πλεγματικά δεδομένα Χαρτογραφικά δεδομένα πλοήγησης Αναλύσεις εικόνων Ιστορικές εικόνες Άτλαντες Υψομετρικά δεδομένα Σχέδια πόλεων Δεδομένα radar, κτλ.

6 Παραδείγματα Χρήσης Η χρήση αρχείων PDF έχει επεκταθεί σε διάφορες εφαρμογές, που απαιτούν διακίνηση και χρήση γεωγραφικής πληροφορίας για μελέτη, λήψη μέτρων και αποφάσεων ή απλά επίδειξη δυνατοτήτων γεωχωρικών προϊόντων, από ιδιωτικές εταιρίες και δημόσιους φορείς όπως: Στην Αμερική τόσο σε στρατιωτικό και σε πολιτικό επίπεδο, όσο και στον τομέα της εθνικής ασφάλειας, (Department of Defence, NGA, CIA, NOAA, National Parks, Forest Service κτλ). Στο σεισμό με το τσουνάμι στην Ιαπωνία και στην πυρηνική καταστροφή της Fukushima, για οριοθέτηση περιοχών καταστροφής και αποζημίωση πληγέντων Η πλατφόρμα της Geoeye (GeoEye s EyeQ Platform) για διακίνηση διαδραστικών γεωαναφερμένων δορυφορικών εικόνων κτλ.

7 Το Μορφότυπο PDF PDF (Portable Document Format): Μορφή αρχείου που χρησιμοποιείται για την ανάγνωση εγγράφων κατά τρόπο ανεξάρτητο από την εφαρμογή λογισμικού, υλικού και λειτουργικού συστήματος. Η Adobe Systems διέθεσε δωρεάν την προδιαγραφή PDF το 1993 η οποία απελευθερώθηκε ως ένα ανοιχτό πρότυπο το 2008, όπου και δημοσιεύτηκε από τον Διεθνή Οργανισμό Τυποποίησης (ISO ).

8 Geospatial PDF - GeoPDF Το PDF με γεωαναφορά (Geospatial PDF) αποτελεί μορφή εγγράφου PDF με συσχέτιση μιας περιοχής του με το φυσικό χώρο. Η δημιουργία αυτής της σχέσης προέρχεται από την διαδικασία της γεωαναφοράς. Πρωτοπόρος ήταν η εταιρία TerraGo Technologies με την ανάπτυξη του GeoPDF χάρτη της, που αποτελεί εμπορικό της σήμα και των προϊόντων που παράγονται από εφαρμογές λογισμικού, που αναπτύχθηκε για το σκοπό αυτό.

9 Πλεονεκτήματα χρήσης Ανταλλαγή γεωγραφικής πληροφορίας με έναν κοινό τύπο αρχείου, συμμόρφωσης κατά ISO. Διαχείριση πληροφορίας από απλό χρήστη, λόγω οικείου format και εργαλείων. Αποδέσμευση από πολύπλοκες δομές γεωγραφικής πληροφορίας (γεωβάσεις, μεταδεδομένα, raster&vector αρχεία κτλ). Υιοθέτηση κανόνων ασφαλείας με κωδικό πρόσβασης και χρήση συνοδευτικού αρχείου τύπου «κλειδιού».

10 Πλεονεκτήματα χρήσης Ανάγνωση αρχείου από ελεύθερα προγράμματα (Adobe reader, Foxit κτλ) μειώνοντας σημαντικά το κόστος των γεωγραφικών εφαρμογών. Δυνατότητες γεωγραφικής επεξεργασίας σε 2- D και 3-D, σαν ένα GIS σύστημα, με τη χρήση ελεύθερων εργαλείων και επέκταση δυνατοτήτων με αγορά αντίστοιχου λογισμικού.

11 Πλεονεκτήματα χρήσης Ανάγνωση και συνεργασία με όλες σχεδόν τις πλατφόρμες (Windows, Ios, Android-πολύ σύντομα- κτλ), που μπορεί να βρίσκονται σε οποιαδήποτε συσκευή (pda, smartphone, pc, κτλ) συνεργαζόμενο με το υλικό των συσκευών (GPS), εξασφαλίζοντας απεικόνιση της θέσης απευθείας επί του προϊόντος, καθιστώντας μη αναγκαία πλέον την ανάγκη σύνδεσης σε κάποιο δίκτυο για παροχή γεωγραφικού υποβάθρου

12 Πλεονεκτήματα χρήσης Μεγέθυνση χωρίς αλλοίωση της ευκρίνειας του χάρτη Σύνθεση χάρτη ειδικού σκοπού από επιλογή κατηγοριών γεωγραφικής πληροφορίας Εκτύπωση του χαρτογραφικού προϊόντος Σύνδεση της γεωγραφικής πληροφορίας με επιπρόσθετη πληροφορία και περιγραφικά χαρακτηριστικά, ακόμη και σχόλια, σημειώσεις, συνημμένες φωτογραφίες και αρχεία Γεωγραφική αναζήτηση με τοπωνύμια, συντεταγμένες, περιγραφικές ιδιότητες Χρήση εργαλείων - μέτρησης αποστάσεων, περιμέτρου, εμβαδού, αζιμούθιου, λήψης και μετασχηματισμού συντεταγμένων.

13 Πιλοτική Eφαρμογή Υλοποίηση χαρτοσύνθεσης του Φ.Χ. ΚΟΜΟΤΗΝΗ κλίμακας 1: στο ArcGIS με την εξειδικευμένη επέκταση PLTS, υιοθετώντας το πρότυπο VmapLevel2 και με προδιαγραφές σύνταξης και συμβολισμού των χαρτών από Συμφωνίες Τυποποίησης του NATO (STANAG) Εξαγωγή του χάρτη σε Geospatial PDF Χρήση Adobe Acrobat Pro για την δημιουργία μιας σύνθεσης αρχείου PDF τύπου Portofolio.

14 Δεδομένα Πιλοτικής Εφαρμογής Διανυσματικά δεδομένα (35 περίπου επίπεδα) Μωσαϊκό ορθοεικόνων Ikonos Σκίαση αναγλύφου με χρωματική διαβάθμιση Επίπεδα ανάλυσης εδάφους Υπόμνημα (αντιστοίχισης συμβόλων, πληροφορίες παραγωγής, διαγράμματος συνδέσμου ΦΧ κτλ). Τρισδιάστατο μοντέλο εδάφους.

15 Προεπιλεγμένες διαφάνειες της πιλοτικής εφαρμογής

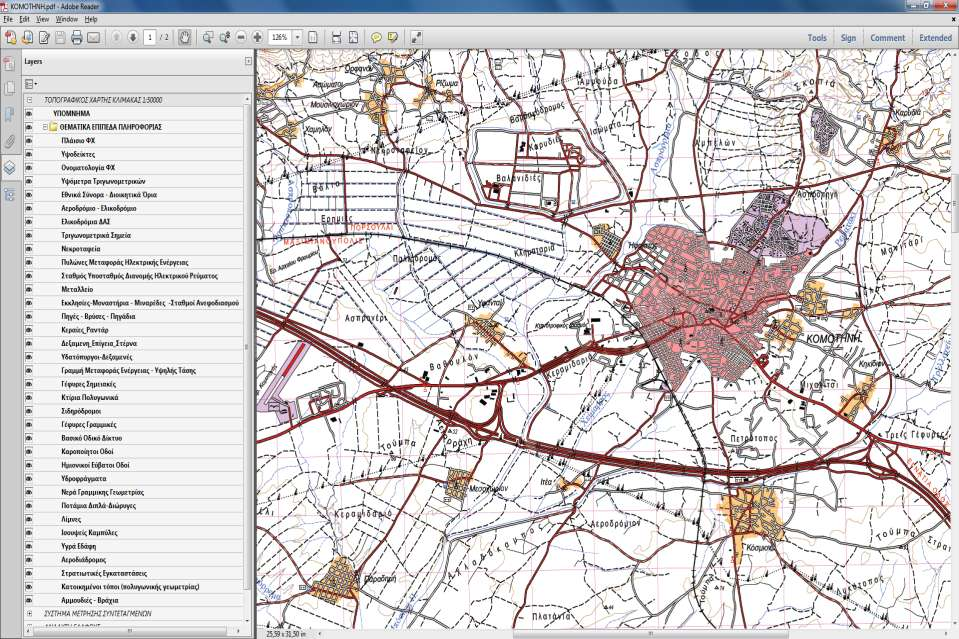

16 Στιγμιότυπο τοπογραφικού χάρτη Εμφάνιση θεματικών επιπέδων πληροφορίας

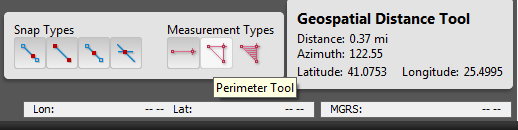

17 Στιγμιότυπο ορθοφωτοχάρτη - Μπάρες εργαλείων μέτρησης

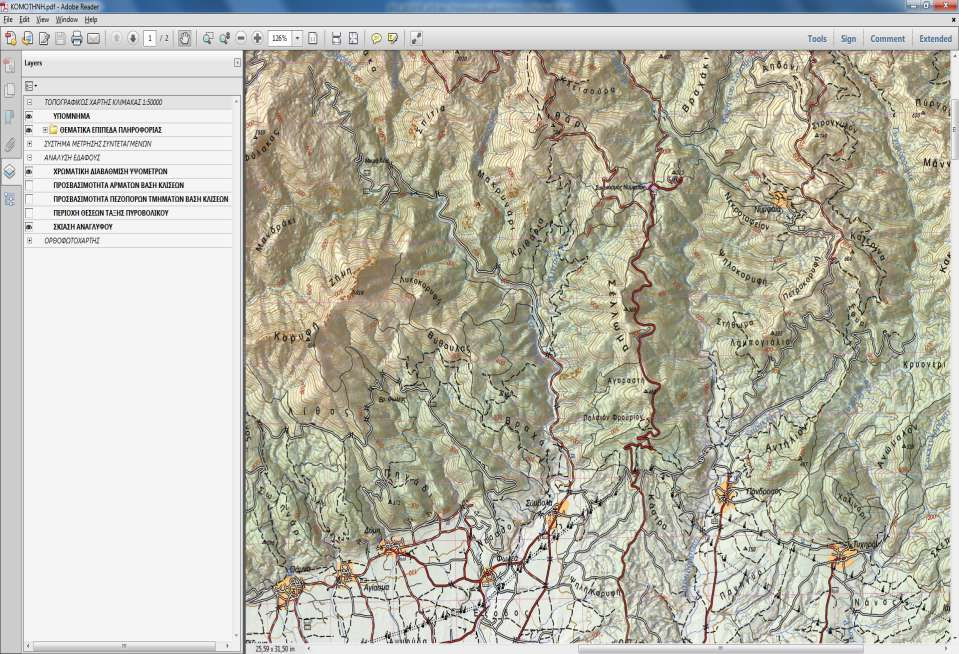

18 Στιγμιότυπο χάρτη συνδυασμού σκίασης ανάγλυφου και χρωματικής διαβάθμισης υψομέτρων

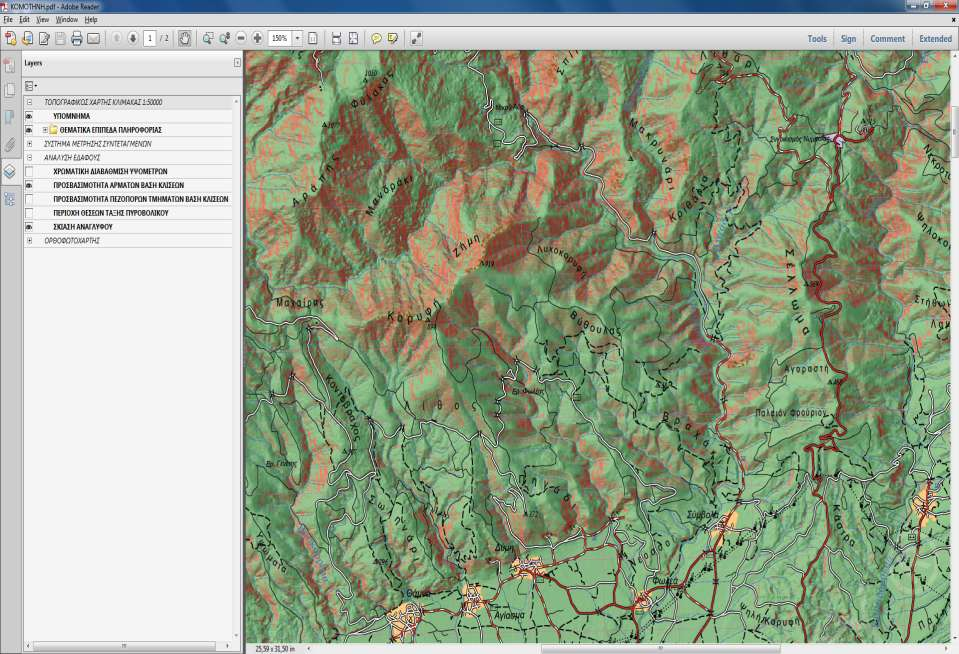

19 Επίπεδο ανάλυσης εδάφους Προσβασιμότητα αρμάτων βάσει κλίσεων

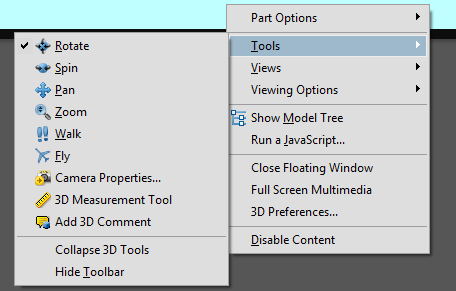

20 Τρισδιάστατο μοντέλο εδάφους και μπάρες εργαλείων ελέγχου και μέτρησης

21 Συνδυασμός τοπογραφικής πληροφορίας και τρισδιάστατου μοντέλου εδάφους

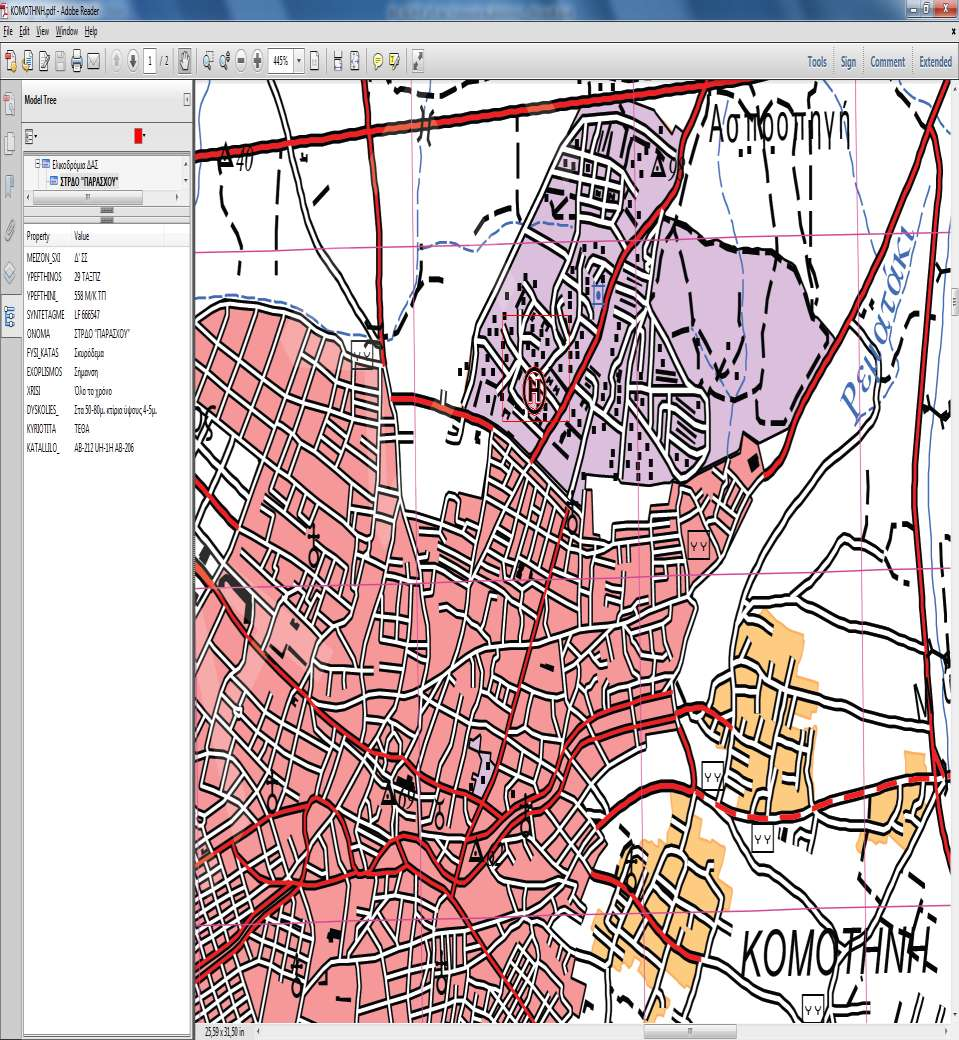

22 Εμφάνιση περιγραφικών ιδιοτήτων

23 Συμπεράσματα Με χρήση των γεωαναφερμένων αρχείων PDF (αρχείων μορφοτύπου PDF με γεωκωδικοποίηση) για την διανομή της γεωχωρικής πληροφορίας, επιτυγχάνεται η δημιουργία χαρτογραφικών εφαρμογών για όλους τους χρήστες, καταργώντας το τεχνολογικό φράγμα που διαχωρίζει ειδικούς και μη στα GIS και στη διαχείριση της γεωπληροφορίας.

24 Συμπεράσματα Η δυναμική του Geospatial PDF ή του GeoPDF, προσφέρεται για πληθώρα εφαρμογών, που μπορούν να αξιοποιηθούν σε πολλά επίπεδα - μεγάλων οργανισμών, επιχειρήσεων, επιπέδων διοίκησης και οργάνωσης της πολιτείας - με άμεσα οφέλη στην ανάπτυξη, την εξοικονόμηση πόρων και τη διαχείριση προβλημάτων που συνδέονται με την στοχευμένη αξιοποίηση της γεωχωρικής πληροφορίας στις δύο και στις τρεις διαστάσεις.

25 ΤΕΛΟΣ ΠΑΡΟΥΣΙΑΣΗΣ 12 ΣΥΝΕΔΡΙΟ ΧΕΕΕ: ΚΟΖΑΝΗ ΟΚΤΩΒΡΙΟΥ 2012
