Πληροφοριών Τριμεταβλητές παράμετροι Δρ.

1 ΕΘΝΙΚΟ ΚΑΙ ΚΑΠΟΔΙΣΤΡΙΑΚΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΑΘΗΝΩΝ, ΤΜΗΜΑ ΓΕΩΛΟΓΙΑΣ ΚΑΙ ΓΕΩΠΕΡΙΒΑΛΛΟΝΤΟΣ Γεωγραφικά Συστήματα Πληροφοριών Τριμεταβλητές παράμετροι Δρ. Δρ. MSc Ευελπίδου Νίκη Αναπλ. Καθηγήτρια

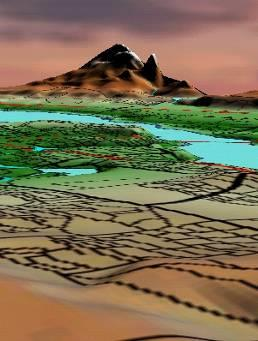

2 Εισαγωγή Μετατροπή διακριτών δεδομένων σε συνεχή Μετατροπή σημειακών δεδομένων σε συνεχόμενες επιφάνειες, ή κανάβους, τα οποία μπορούν να χαρτογραφηθούν θεματικά ώστε να απεικονίσουν ζώνες επιρροής, και να συσχετισθούν. Σημειακά δεδομένα Επιφάνεια κανάβου Δημιουργία επιπέδων Δημιουργία ισοϋψών Απόδοση σε 3 διαστάσεις Επεξεργασία τιμών Συσχέτιση πολλαπλών κανάβων Τροποποίηση κανάβων Click

3 Δημιουργία Κανάβου Δημιουργία κανάβου με 4 διαφορετικούς τρόπους: Προσομοίωση Δημιουργία μοντέλου Μετατροπή Διανυσματικών δεδομένων σε Κάναβο Εισαγωγή

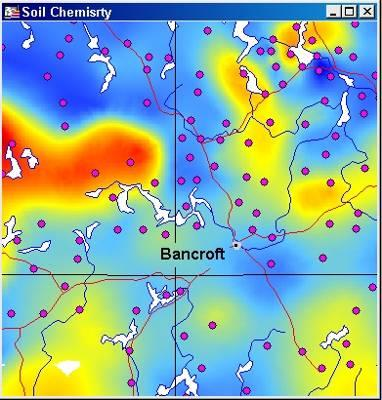

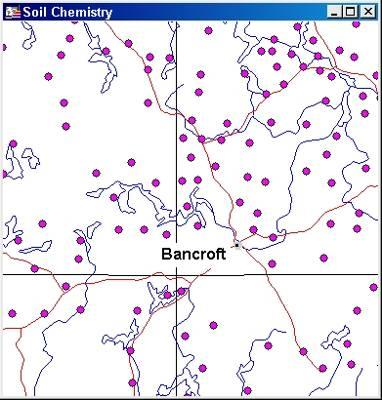

4 Δημιουργία Κανάβου Προσομοίωση Εξόρυξη ορυκτών Δεδομένα από δειγματοληψία μπορούν να προσομοιωθούν για να δείξουν την κατανομή συγκεκριμένων ιδιοτήτων.

5 Δημιουργία Κανάβου Προσομοίωση Εξόρυξη ορυκτών Δεδομένα από δειγματοληψία μπορούν να προσομοιωθούν για να δείξουν την κατανομή συγκεκριμένων ιδιοτήτων.

6 Δημιουργία Κανάβου Προσομοίωση Πρόνοια Υγείας Πληροφορίες από κρούσματα ελονοσίας μπορούν να προσομοιωθούν για να δείξουν περιοχές επικινδυνότητας.

7 Δημιουργία Κανάβου Προσομοίωση Πρόνοια Υγείας Πληροφορίες από κρούσματα ελονοσίας μπορούν να προσομοιωθούν για να δείξουν περιοχές επικινδυνότητας.

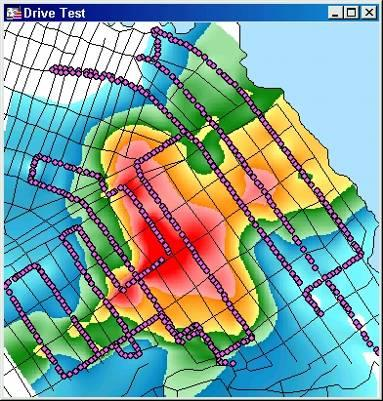

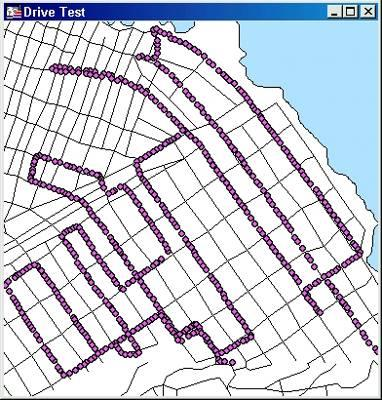

8 Δημιουργία Κανάβου Προσομοίωση Τηλεπικοινωνίες Δοκιμαστικά δεδομένα μπορούν να προσομοιωθούν ώστε να δείχνουν σε ποια σημεία τα κινητά έχουν σήμα.

9 Δημιουργία Κανάβου Προσομοίωση Τηλεπικοινωνίες Δοκιμαστικά δεδομένα μπορούν να προσομοιωθούν ώστε να δείχνουν σε ποια σημεία τα κινητά έχουν σήμα.

10 Δημιουργία Κανάβου Προσομοίωση Χάρτης εγκληματικότητας Περιοχές με εγκληματική δραστηριότητα μπορούν να προσομοιωθούν για να δείξουν την πυκνότητα εγκληματικής δράσης.

11 Δημιουργία Κανάβου Προσομοίωση Χάρτης εγκληματικότητας Περιοχές με εγκληματική δραστηριότητα μπορούν να προσομοιωθούν για να δείξουν την πυκνότητα εγκληματικής δράσης.

12 Δημιουργία Κανάβου Προσομοίωση Πρόβλεψη καιρού Δεδομένα μετρήσεων σε μετεωρολογικούς σταθμούς μπορούν να προσομοιωθούν για να δείξουν αλλαγές στην θερμοκρασία του αέρα.

13 Δημιουργία Κανάβου Προσομοίωση Πρόβλεψη καιρού Δεδομένα μετρήσεων σε μετεωρολογικούς σταθμούς μπορούν να προσομοιωθούν για να δείξουν αλλαγές στην θερμοκρασία του αέρα.

14 Μέθοδος Αντίστροφων Αποστάσεων Inverse Distance Weighting Με τη μέθοδο Αντίστροφων Αποστάσεων το υπολογιζόμενο σημείο εξαρτάται από την τιμή και την απόσταση των γειτονικών του σημείων.

15 Μέθοδος Αντίστροφων Αποστάσεων Inverse Distance Weighting Με τη μέθοδο Αντίστροφων Αποστάσεων το υπολογιζόμενο σημείο εξαρτάται από την τιμή και την απόσταση των γειτονικών του σημείων. Τρόπος υπολογισμού της τιμής ενός node του DEM.

16 Μέθοδος Τετράπλευρης Παρεμβολής (Rectangular billinear Interpolation) Με τη μέθοδο της Τετράπλευρης παρεμβολής, η τιμή του υπολογιζόμενου σημείου εξαρτάται από την κλίση των πλευρών του τετραπλεύρου.

17 Μέθοδος Τετράπλευρης Παρεμβολής (Rectangular billinear Interpolation) Τα αρχικά σημειακά δεδομένα ενώνονται για να δημιουργήσουν ένα ευθύγραμμο δίκτυο. Νέες τιμές υπολογίζονται χρησιμοποιώντας τις κλίσεις ενός διπλού γραμμικού πλαισίου που σχηματίστηκε από τα 4 κοντινότερα σημεία.

18 Μέθοδος Τριγωνικής προσομοίωσης με Εξομάλυνση (Triangulation with smoothing) Τα αρχικά σημεία ενώνονται με ένα δίκτυο τριγωνικών επιφανειών (TIN). Οι νέες τιμές του κανάβου υπολογίζονται βάσει της κλίσης των πλησιέστερων σημείων της TIN επιφάνειας.

19 Μέθοδος Τριγωνικής προσομοίωσης με Εξομάλυνση (Triangulation with smoothing) Η προκύπτουσα γραμμή μετά από προσομοίωση των σημείων της με τη μέθοδο της Τριγωνικής προσομοίωσης με Εξομάλυνση.

20 Μέθοδος Φυσικής Γειτονικής Παρεμβολής (Natural Neighbour Interpolation) Με τη μέθοδο Φυσικής γειτονικής παρεμβολής, η προσομοιωμένη γραμμή ακολουθεί στενά τα υψομετρικά σημεία.

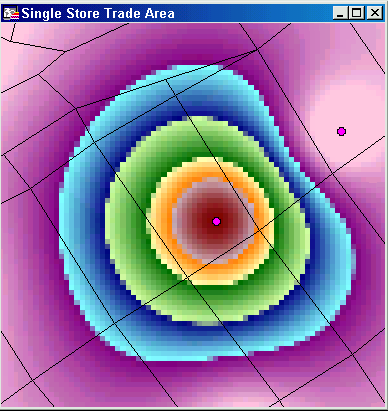

21 Δημιουργία Κανάβου Δημιουργία μοντέλου Η μονάδα μέτρησης του κανάβου είναι μια ποσοστιαία τιμή. 2 είδη ανάλυσης ζωνών επιρροής: Ζώνη επιρροής για μία μεμονωμένη θέση

22 Δημιουργία μοντέλου Δημιουργία Κανάβου??? Ζώνες επιρροής πολλαπλών θέσεων???

23 Αναπαράσταση Κανάβου Απόδοση ενός κανάβου από απλή χρωματική αλλαγή του, έως απόδοσή του σε 3 διαστάσεις. Χρωματική τροποποίηση του κανάβου Δημιουργία ισοϋψών Τοπογραφικές τομές Τρισδιάστατη αναπαράσταση

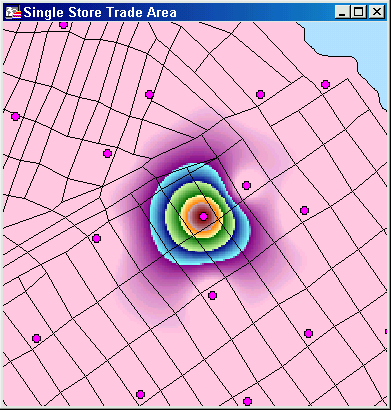

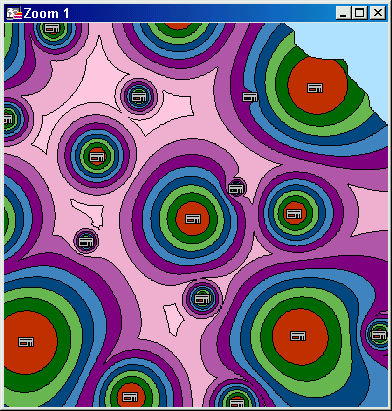

24 Αναπαράσταση Κανάβου Περιοχές Ισοϋψών Ισοϋψείς καμπύλες μπορούν να δημιουργηθούν από κάθε είδους κάναβο. Στο παράδειγμα αυτό, έχουν δημιουργηθεί καμπύλες γραμμές για ένα εμπορικό κατάστημα με βάση την πιθανότητα ο πελάτης να προτιμήσει το συγκεκριμένο κατάστημα. Το εύρος των τιμών για κάθε περιοχή καταχωρίζεται ως πληροφορία.

Ανάλυση Κανάβου Επεξεργασία περιοχών Επεξεργασία

κανάβου που εντοπίζονται σε μια συγκεκριμένη περιοχή.

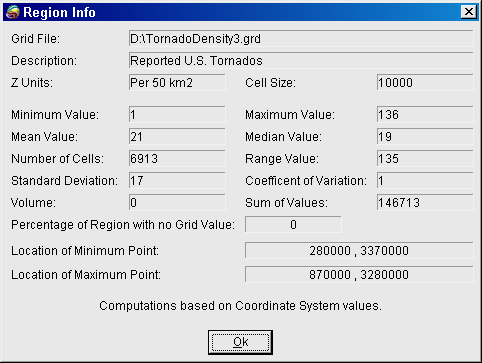

25 Ανάλυση Κανάβου Επεξεργασία περιοχών Επεξεργασία κανάβου με στατιστικούς υπολογισμούς των τιμών του κανάβου που εντοπίζονται σε μια συγκεκριμένη περιοχή. Σε αυτό το παράδειγμα, αναλύονται οι τιμές πυκνότητας για την πολιτεία του Texas. Επιπλέον, παρέχονται οι συντεταγμένες για την ελάχιστη και μέγιστη τιμή. Click

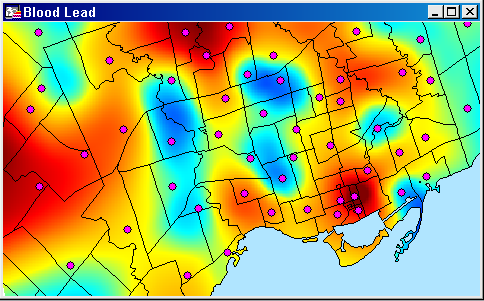

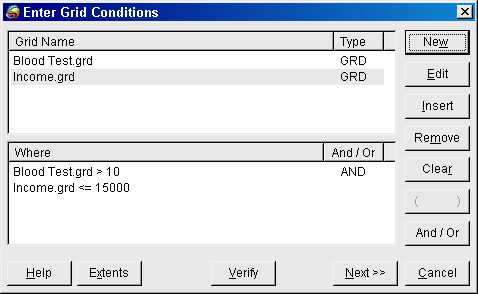

26 Ανάλυση Κανάβου Αναζήτηση αναγραφών από τον κάναβο Διαβαθμίσεις ερυθρών αιμοσφαιρίων Μέσο εισόδημα οικογενείας Εισόδημα μικρότερο από Query Expression Θέτοντας μια αναζήτηση / επιλογή Διαβαθμίσεις αιμοσφαιρίων και χαμηλό εισόδημα

Ανάλυση Κανάβου Ανάλυση Ορατότητας Σε μια Ανάλυση

27 Ανάλυση Κανάβου Ανάλυση Ορατότητας Σε μια Ανάλυση Ορατότητας μία μεμονωμένη περιοχή επιλέγεται ως θέση παρατήρησης. Στη συνέχεια υπολογίζονται οι περιοχές που είναι ορατές ή μη από αυτήν την θέση. Υψόμετρο Tower Location Θέση πύργου Δημιουργία μοντέλου ορατότητας Υπόμνημα Καθορισμός ορατής περιοχής

Διακρίνονται οι περιοχές που είναι ορατές η μία από την άλλη, αλλά και ποιές είναι

28 Ανάλυση σημείου προς σημείο Ανάλυση Κανάβου Σε μία ανάλυση σημείου προς σημείο καθορίζονται 2 θέσεις παρατήρησης. Διακρίνονται οι περιοχές που είναι ορατές η μία από την άλλη, αλλά και ποιές είναι οι απαιτούμενες αλλαγές ώστε να γίνουν. Τα αποτελέσματα μπορούν να εξαχθούν σε ένα χάρτη ή σε ένα γράφημα. ΣΤΟΧΟΣ Θέσεις πύργων ΣΗΜΕΙΟ ΕΝΑΡΞΗΣ

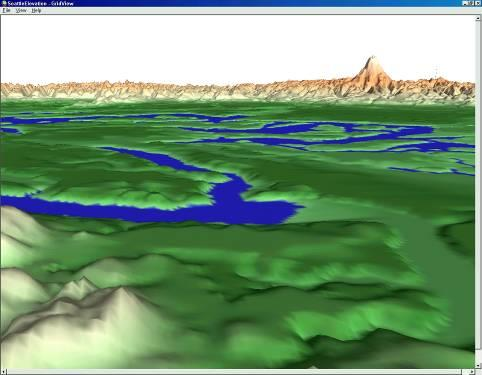

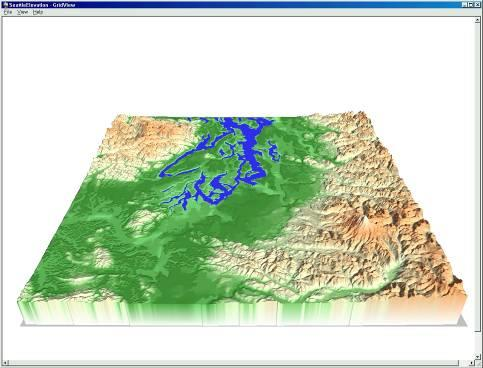

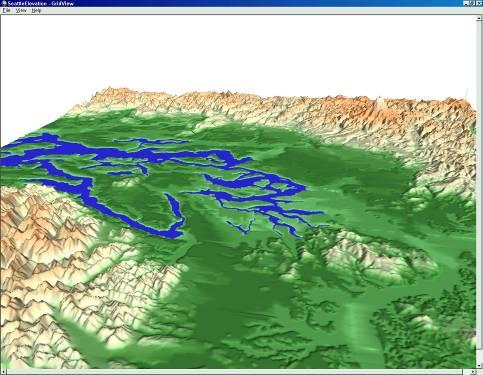

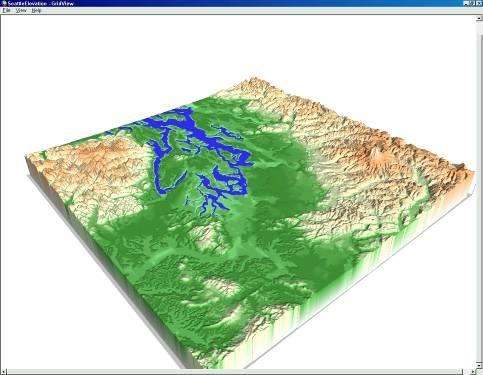

29 Απεικόνιση Κανάβου Τρισδιάστατη αναπαράσταση Κανάβου

30 Απεικόνιση Κανάβου Τρισδιάστατη αναπαράσταση Κανάβου Γωνίες παρατήρησης Άνάδειξη αναγλύφου Πολλαπλές επιφάνειες Υπόβαθρο
