1 Vykurovanie 214 Cenník

2 > Obsah Nízkoteplotné tepelné čerpadlo Daikin Altherma Základné informácie 4 Technické údaje 6 Cenník 8 Nízkoteplotné tepelné čerpadlo Daikin Altherma- Monoblok Základné informácie 1 Technické údaje 12 Cenník 14 Vysokoteplotné tepelené čerpadlo Daikin Altherma Základné informácie 16 Technické údaje 18 Cenník 2 Daikin Altherma Flex Type Základné informácie 22 Technické údaje 24 Cenník 26 Konvektor tepelného čerpadla Základné informácie 28 Technické údaje 29 Cenník 29 Daikin solárny systém Základné informácie 3 Technické údaje 32 Cenník 33 Poznámka Cenník je platný od 1. Apríla 214. Všetky predchádzajúce cenníky sú neplatné. Všetky uvedené ceny sú platné bez DPH pri akceptovaní Všeobecno obchodných podmienok (pozri poslednú stranu alebo Vyhradzujeme si práva na tlačové chyby a modelové zmeny. 2

3 Ako vy, tak aj váš zákazník ste sa rozhodli prejsť na systém vykurovania, ktorý je energeticky úsporný a ktorý produkuje nízke emisie CO 2. Daikin Altherma je komplexný systém vykurovania a príprava teplej vody v domácnosti založený na technológii tepelného čerpadla, ktoré získava energiu zo vzduchu. S technológiou tepelného čerpadla predstavuje flexibilnú a úspornú alternatívu ku kotlom na fosílne palivá. rozdiel od nich vám však Daikin Altherma ponúka aj možnosť chladenia v letnom období.* Vďaka svojej energetickej účinnosti je Daikin Altherma ideálnym riešením pre znižovanie spotreby elektrickej energie a emisií CO 2. Jej vysokoteplotné a nízkoteplotné vykurovacie systémy vám poskytnú optimálny komfort. Vysoko energeticky účinné tepelné čerpadlá s pokročilou kompresorovou technológiou využívajú energiu vonkajšieho vzduchu a premieňajú ju na využiteľnú energiu ako pre vykurovanie alebo chladenie, tak aj na prípravu teplej pitnej vody. vyše inštalácia systému je jednoduchá. * Daikin Altherma s možnosťou chladenia je možné pre Daikin Altherma LT (systém podlahového vykurovania, konvektor tepelného čerpadla). 3

4 > Daikin Altherma nízkoteplotný split COP až do 4,2 A2/W35 (podľa EN14511) jlepšie sezónne účinnosti, ktoré poskytujú najvyššie úspory prevádzkových nákladov a emisií CO 2. Dokonale sa hodí pre nové budovy, ale aj pre nízkoenergetické domy Vysoké účinnosti tepelného čerpadla pri všetkých teplotách tepelného čerpadla pri všetkých teplotách vonkajšieho vzduchu aj vody zaručujú nízke prevádzkové náklady a nízke emisie CO 2. Vysoké vykurovacie výkony umožňujú tie najlepšie účinnosti aj pri nízkych teplotách vonkajšieho vzduchu. Elektrický záložný ohrievač nie je vôbec potrebný alebo len vo veľmi malej miere. Invertorové kompresory Daikin s vysokým regulačným rozsahom ponúkajú: Vyššiu účinnosť kompresora v prevádzke pri čiastočnej záťaži. Dosiahnuté výkony sa presne zhodujú so skutočnou požiadavkou na vykurovanie budovy. Získanie potrebných výkonov s minimálnou spotrebou energie. Menej prevádzky zap./vyp. zvyšuje prevádzkovú životnosť kompresora. Limitované elektrické príkony prídavných komponentov prispievajú k vysokým sezónnym účinnostiam: Cirkulačné čerpadlo s vysokou účinnosťou namontované už vo výrobe už teraz spĺňa požiadavky budúcich nariadení (ErP215) s energetickým označením A (EEI.23) Žiadne straty PCB pohonu invertora v pohotovostnom režime, čím sa znižuje spotreba el. energie počas tohto režimu Nie je potrebné vyhrievanie spodnej vane- veľkosť 4-8kW Nízkokapacitné vyhrievanie spodnej vane- veľkosť 11-16kW (séria ERLQ-C), v prevádzke len počas cyklov odmrazovania NOVÉ: K dispozícii je optimalizovaná jednotka pre nízke tepelné záťaže Novovybudovaný trh s nehnuteľnosťami v Európe smeruje k menším tepelným záťažiam, kvôli: Zvyšujúcej sa dôležitosti nízkoenergetických domov Sprísnenej legislatíve o spotrebe energie v nových rezidenčných budovách (napr. nariadenia EPBD) Znižujúcej sa veľkosti novovybudovaných domov Plánom členských štátov EÚ dosiahnúť ich ciele Nový nízkoteplotný split Daikin Altherma je určený na splnenie požiadaviek nových a nízkoenergetických domov, ktoré sú charakteristické nízkymi tepelnými záťažami. S výkonmi od 4 do 16kW pokrýva Daikin Altherma 9% všetkých novovybudovaných aplikácií. Je možné pripojiť všetky typy vykurovacích telies: Podlahové vykurovanie: 25 C 35 C Konvektor tepelného čerpadla: 35 C 45 C Nízkoteplotné radiátory: 4 C 5 C Daikin Altherma je vhodná pre všetky klimatické pásma a vydrží aj drsné zimné podmienky. 4

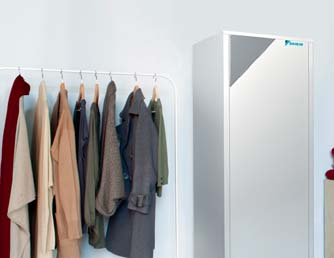

5 > Daikin Altherma nízkoteplotný split Integrovaná vnútorná jednotka: najlepšie riešenie na prípravu teplej pitnej vody, pre montážnu firmu aj zákazníka Nové užívateľské rozhranie: vysoká funkčnosť jednoduché používanie: Jednoduchá a rýchlejšia montáž, vrátane zásobníka na teplú pitnú vodu Rýchla montáž: nerezový zásobník na teplú pitnú vodu sa dodáva s jednotkou. Vo výrobe sa pripravili všetky pripojenia medzi modulom tepelného čerpadla a zásobníkom TPV. Súčasťou dodávky sú už aj hydraulické komponenty. Menšia zastavaná plocha. Minimálny inštalačný priestor, a to zastavanej plochy aj výšky: Malá zastavaná plocha so šírkou len 6 cm a hĺbkou 74 cm Požadovaná inštalačná výška je menej než 2 m Elegantný a moderný dizajn jlepšie riešenie na ohrev teplej pitnej vody 6 cm Menšie tepelné straty o 5% v porovnaní so zásobníkom so štandartnou izoláciou. Veľké objemy teplej vody: 3l pri 4 C, dostatočné množstvo pre 6 spŕch bez akéhokoľvek elektrického prídavného zariadenia. Nástenná vnútorná jednotka vrátane všetkých hydraulických komponentov. 74 cm Rýchle a jednoduché spustenie do prevádzky: Sprievodca rýchlou konfiguráciou pomôže inštalatérovi pri spustení do prevádzky vigácia s ponukami pomáha vylepšiť základné parametre Parametre je možné odovzdať alebo prevziať z alebo do počítača Testovací režim na postupnú aktiváciu všetkých prepojených komponentov Funkcia automatického vysúšania podlahového betónu Funkcia regulácie teploty v miestnosti: Samostatné užívateľské rozhranie je vybavené teplotným snímačom, ktorý je možné priamo použiť ako izbový termostat, čím sa dosiahnu stabilnejšie teploty v miestnosti, zvýši sa účinnosť a prevádzková životnosť.. Jednoduché a intuitívne ovládanie: Veľký grafický displej umožňuje intuitívne a samovysvetľujúce menu Poskytuje ďalšie informácie ako je spotreba energie a výroba tepla systému Grafický displej s podsvietením Informácie o chybe On/Off (Zap./Vyp.) Domov Menu späť Potvrdenie vigačné tlačidlá 5

6 > Daikin Altherma nízkoteplotný split Technické údaje VONKAJŠIA JEDNOTKA ERLQ4CV3 ERLQ6CV3 ERLQ8CV3 Vykurovací výkon Min. kw 1,8 1 1,8 1 1,8 1 Nom. kw 4,4 1 / 3,27 2 6, 1 / 4,58 2 7,4 1 / 5,8 2 Max. kw 5,12 1 8,35 1 1,2 1 Chladiaci výkon Nom. kw 5, 3 / 4,17 4 6,76 3 / 4,84 4 6,86 3 / 5,36 4 COP nom. 5,4 1 / 4,2 2 4,74 1 / 3,68 2 4,45 1 / 3,53 2 EER nom. 3,37 3 / 2,32 4 3,45 3 / 2,34 4 3,42 3 / 2,29 4 Rozmery Jednotka V x Š x H mm 735x832x37 735x832x37 735x832x37 Prevádzkový rozsah Vykurovanie Min.~Max. C -25~25-25~25-25~25 Chladenie Min.~Max. C 1~43 1~43 1~43 Ohrev TPV Min.~Max. C -25~35-25~35-25~35 Akustický tlak* Vykurovanie Nom. dba Chladenie Nom. dba pájanie (fázy/napätie) 1~/23V 1~/23V 1~/23V VYKUROVANIE VNÚTORNÁ JEDNOTKA- NÁSTENNÁ EHBH4C3V EHBH8C3V EHBH8C9W Rozmery Jednotka V x Š x H mm 89x48x344 89x48x344 Prevádzkový rozsah Vykurovanie Strana vody Min.~Max. C 15~55 15~55 Ohrev TPV Strana vody Min.~Max. C 25~8 25~8 Akustický tlak* Nom. dba pájanie (fázy/napätie) 1~/23V 1~/23V / 3~/4V VYKUROVANIE & CHLADENIE VNÚTORNÁ JEDNOTKA- NÁSTENNÁ EHBX4C3V EHBX8C3V EHBX8C9W Rozmery Jednotka V x Š x H mm 89x48x344 89x48x344 Prevádzkový rozsah Vykurovanie Strana vody Min.~Max. C 15~55 15~55 Chladenie Strana vody Min.~Max. C 5~22 5~22 Ohrev TPV Strana vody Min.~Max. C 25~8 25~8 Akustický tlak* Nom. dba pájanie (fázy/napätie) 1~/23V 1~/23V / 3~/4V VYKUROVANIE VNÚTORNÁ JEDNOTKA- SAMOSTATNE STOJACA EHVH4S18C3V EHVH8S18C3V EHVH8S26C9W Rozmery Jednotka V x Š x H mm 1.732x6x x6x728 Prevádzkový rozsah Vykurovanie Strana vody Min.~Max. C 15~55 15~55 Ohrev TPV Strana vody Min.~Max. C 25~8 25~8 Akustický tlak* Nom. dba pájanie (fázy/napätie) 1~/23V 1~/23V / 3~/4V VYKUROVANIE & CHLADENIE VNÚTORNÁ JEDNOTKA- SAMOSTATNE STOJACA EHVX4S18C3V EHVX8S18C3V EHVX8S26C9W Rozmery Jednotka V x Š x H mm 1.732x6x x6x728 Prevádzkový rozsah Vykurovanie Strana vody Min.~Max. C 15~55 15~55 Chladenie Strana vody Min.~Max. C 5~22 5~22 Ohrev TPV Strana vody Min.~Max. C 25~8 25~8 Akustický tlak* Nom. dba pájanie (fázy/napätie) 1~/23V 1~/23V / 3~/4V 6

7 > Daikin Altherma nízkoteplotný split ERLQ11CV3 / ERLQ11CW1 ERLQ14CV3 / ERLQ14CW1 ERLQ16CV3 / ERLQ16CW1 11,2 1 / 8, ,5 1 / 1,3 2 16, 1 / 11,1 2 11, , ,1 1 15,5 3 / 11, ,6 3 / 12, ,76 3 / 13,12 4 4,6 1 / 3,6 2 4,3 1 / 3,45 2 4,25 1 / 3,35 2 3,32 3 / 2,72 4 2,96 3 / 2,47 4 2,72 3 / 2, x9x x9x x9x32-25~35-25~35-25~35 1~46 1~46 1~46-2~35-2~35-2~ ~/23V / 3~/4V 1~/23V / 3~/4V 1~/23V / 3~/4V EHBH16C3V EHBH16C9W 89x48x344 89x48x344 25~55 25~55 25~8 25~ ~/23V 3~/4V EHBX16C3V EHBX16C9W 89x48x344 89x48x344 15~55 15~55 5~22 5~22 25~8 25~ ~/23V 3~/4V EHVH16S18BC3V EHVH16S26C9W 1.732x6x x6x728 15~55 15~55 25~8 25~ ~/23V 3~/4V EHVX16S18C3V EHVX16S26C9W 1.732x6x x6x728 15~55 15~55 5~22 5~22 25~8 25~ ~/23V 3~/4V *Merané vo vzdialenosti 1m od jednotky. (1) EW 3 C; LW 35 C; vonkajšia teplota: 7 CDB/6 CWB (2) EW 3 C; LW 35 C; vonkajšia teplota: 2 CDB/1 CWB (3) EW 23 C; LW18 C; vonkajšia teplota: 35 C (4) EW 12 C; LW 7 C; vonkajšia teplota: 35 C 7

8 > Daikin Altherma nízkoteplotný split Cenník Daikin Altherma je nízkoteplotné tepelné čerpadlo typu vzduch-voda s Inverterovo riadeným kompresorom. Vonkajšia jednotka je s vnútornou (nástenná alebo samostatne stojaca) prepojená chladivovým potrubím. Systém tepelného čerpadla je možné využiť pre podlahové vykurovanie, vykurovanie alebo chladenie priestorov a na výrobu teplej pitnej vody (TPV). Daikin Altherma nízkoteplotný split Vonkajšia jednotka Inverterovo riadená vonkajšia jednotka s nominálnymi výkonmi od 4 do 8kW. Nominálny výkon sa meria pri A7/W35**. Daikin Altherma 4 kw vonkajšia jednotka* ERLQ4CV3 pájanie 1~ 23V 1.597, Daikin Altherma 6 kw vonkajšia jednotka ERLQ6CV3 pájanie 1~ 23V 1.677, Daikin Altherma 8 kw vonkajšia jednotka ERLQ8CV3 pájanie 1~ 23V 2.291, Daikin Altherma nástenná vnútorná jednotka pre aplikácie Len vykurovanie Súčasťou sú všetky hydraulické komponenty. Nástenná vnútorná jednotka 4kW s 3kW záložným ohrevom* EHBH4C3V Elektrický záložný ohrev 1~ 23V 2.592, Nástenná vnútorná jednotka 6-8 kw s 3kW záložným ohrevom EHBH8C3V Elektrický záložný ohrev 1~ 23V 2.721, Nástenná vnútorná jednotka 6-8kW s 3-9 kw záložným ohrevom EHBH8C9W Elektrický záložný ohrev 1~ 23V alebo 3~ 4V 2.854, Daikin Altherma nástenná vnútorná jednotka pre aplikácie Vykurovanie & Chladenie Súčasťou sú všetky hydraulické komponenty. Nástenná vnútorná jednotka 4kW s 3kW záložným ohrevom* EHBX4C3V Elektrický záložný ohrev 1~ 23V 2.817, Nástenná vnútorná jednotka 6-8 kw s 3kW záložným ohrevom EHBX8C3V Elektrický záložný ohrev 1~ 23V 2.959, Nástenná vnútorná jednotka 6-8kW s 3-9 kw záložným ohrevom EHBX8C9W Elektrický záložný ohrev 1~ 23V alebo 3~ 4V 3.93, Daikin Altherma vnútorná jednotka (samostatne stojaca so zásobníkom na TPV) pre aplikácie na Vykurovanie Súčasťou sú všetky hydraulické komponenty. Samostatne stojaca vnút. jedn. 4kW s 3kW zál. elektr. ohrev. so 18L zásobníkom* EHVH4S18C3V Elektrický záložný ohrev 1~ 23V 3.719, Samostatne stojaca vnút. jedn. 6-8 kw s 3kW zál. elektr. ohrev. so 18L zásobníkom EHVH8S18C3V Elektrický záložný ohrev 1~ 23V 3.848, Samostatne stojaca vnút. jedn. 6-8kW s 3-9 kw zál. elektr. ohrev. so 26L zásobníkom EHVH8S26C9W Elektrický záložný ohrev 1~ 23V alebo 3~ 4V 4.128, Daikin Altherma samostatne stojaca vnút. jedn. Súčasťou sú všetky hydraulické komponenty. Samostatne stojaca vnút. jedn. 4kW s 3kW zál. elektr. ohrev. so 18L zásobníkom* EHVX4S18C3V Elektrický záložný ohrev 1~ 23V 3.944, Samostatne stojaca vnút. jedn. 6-8 kw s 3kW zál. elektr. ohrev. so 18L zásobníkom EHVX8S18C3V Elektrický záložný ohrev 1~ 23V 4.86, Samostatne stojaca vnút. jedn. 6-8kW s 3-9 kw zál. elektr. ohrev. so 26L zásobníkom EHVX8S26C9W Elektrický záložný ohrev 1~ 23V alebo 3~ 4V 4.366, Daikin Altherma nízkoteplotný split Vonkajšia jednotka Inverterovo riadená vonkajšia jednotka s nominálnymi výkonmi od 11 do 16 kw. Nominálny výkon sa meria pri A7/W35** Daikin Altherma 11 kw vonkajšia jednotka ERLQ11CV3 pájanie 1~ 23V 2.92, Daikin Altherma 14 kw vonkajšia jednotka ERLQ14CV3 pájanie 1~ 23V 3.17, Daikin Altherma 16 kw vonkajšia jednotka ERLQ16CV3 pájanie 1~ 23V 3.49, Daikin Altherma nízkoteplotný split Vonkajšia jednotka Inverterovo riadená vonkajšia jednotka s nominálnymi výkonmi od 11 do 16 kw. Nominálny výkon sa meria pri A7/W35**. Daikin Altherma 11 kw vonkajšia jednotka ERLQ11CW1 pájanie 3~ 4V 3.21, Daikin Altherma 14 kw vonkajšia jednotka ERLQ14CW1 pájanie 3~ 4V 3.484, Daikin Altherma 16 kw vonkajšia jednotka ERLQ16CW1 pájanie 3~ 4V 3.837, Daikin Altherma nástenná vnútorná jednotka pre aplikácie Len vykurovanie Súčasťou sú všetky hydraulické komponenty. Nástenná vnútorná jednotka kw s 3 kw záložným elektr. ohrevom EHBH16C3V Elektrický záložný ohrev 1~ 23V 3.12, Nástenná vnútorná jednotka kw s 3-9 kw záložným elektr. ohrevom EHBH16C9W Elektrický záložný ohrev 1~ 23V alebo 3~ 4V 3.271, Daikin Altherma nástenná vnútorná jednotka pre aplikácie Vykurovanie & Chladenie Súčasťou sú všetky hydraulické komponenty. Nástenná vnútorná jednotka kw s 3 kw záložným elektr. ohrevom EHBX16C3V Elektrický záložný ohrev 1~ 23V 3.388, Nástenná vnútorná jednotka kw s 3-9 kw záložným elektr. ohrevom EHBX16C9W Elektrický záložný ohrev 1~ 23V alebo 3~ 4V 3.542, Daikin Altherma vnútorná jednotka (samostatne stojaca so zásobníkom na TPV) pre aplikácie na Vykurovanie Súčasťou sú všetky hydraulické komponenty. Samostatne stojaca vnút. jedn kw s 3kW zál. elektr. ohrev. so 18L zásobn. EHVH16S18C3V Elektrický záložný ohrev 1~ 23V 4.247, Samostatne stojaca vnút. jedn kw s 3-9 kw zál. elektr. ohrev. so 26 L zásobn. EHVH16S26C9W Elektrický záložný ohrev 1~ 23V alebo 3~ 4V 4.545, Daikin Altherma samostatne stojaca vnút. jedn. Súčasťou sú všetky hydraulické komponenty. * 4kW vonkajšiu jednotku ERLQ4CV3 je možné skombinovať len s 4 kw vnútornou jednotkou (nástennou alebo samostatne stojacou!) ** Ta DB/WB 7 C / 6 C - LWC 35 C (DT = 5K) 8 Samostatne stojaca vnút. jedn kw s 3kW zál. elektr. ohrev. so 18L zásobn. EHVX16S18C3V Elektrický záložný ohrev 1~ 23V 4.516, Samostatne stojaca vnút. jedn kw s 3-9 kw zál. elektr. ohrev. so 26 L zásobn. EHVX16S26C9W Elektrický záložný ohrev 1~ 23V alebo 3~ 4V 4.815,

9 > Daikin Altherma nízkoteplotný split Voliteľné príslušenstvo Platí pre: Ovládač EKRUCL1 Voliteľné ovládanie ako servisný nástroj alebo ako druhý ovládač v dome pre jazyky EN, CZ, TU, PT, SW, NO 143, Ovládač EKRUCL2 Voliteľné ovládanie ako servisný nástroj alebo ako druhý ovládač v dome pre jazyky EN, FR, DE, IT, NL, ES 143, Voliteľné príslušenstvo Kondenzačná vanička pre vonkajšiu jednotku (bez ohrievača kond. vaničky) EKDP8C Pre zhromažďovanie a riadený odvod kondenzu. V prípade inštalácie je nevyhnutné objednať aj vyhrievaciu pásku EKDPH8C! 4-8kW 11-16kW Platí pre: 4-8kW 11-16kW 177, Vyhrievacia páska pre kond. vaničku vonk.jednotky EKDPH8C Vyhrievacia páska sa montuje na stredný otvor kondenzačnej vaničky, aby sa predišlo blokovaniu ľadom 268, Diaľkový teplotný snímač pre vonkajšiu jednotku EKRSC1 Diaľkové meranie okolitej teploty z vonkajšej jednotky 93, U- konzola pre vonkajšiu jednotku EKFT8CA Konzola, na ktorú sa montuje vonkajšia jednotka (výška 25cm) 112, Diaľkový teplotný snímač pre vnútornú jednotku KRCS1-1 Diaľkové merania teploty z užívateľského rozhrania 88, PC kábel EKPCCAB2 Kábel na načítanie externých nastavení z počítača do jednotky 268, Súprava kondenzačnej vaničky pre vnútornú jednotku EKHBDPC2 Zhromažďovanie a vypúšťanie kondenzátu počas chladenia 161, Káblový izbový ovládač EKRTWA Káblový digitálny izbový termostat 14, Bezdrôtový izbový ovládač EKRTR Bezdrôtový digitálny izbový termostat 241, Externý snímač termostatu EKRTETS Diaľkové meranie teploty z bezdrôtového izbového termostatu (napr. teploty podlahy) 18, PCB s digitálnym vstupom/výstupom EKRP1HBA Diaľkový alarm/stav prevádzky 148, Adaptér PCB EKRP1AHT Obmedzenie spotreby energie so 4 digitálnymi vstupmi na hydroboxe 148, Adaptér PCB KRP58M51 Obmedzenie spotreby energie cez vonkajšiu jednotku 24, Solárna súprava EKSOLHW Tepelný výmenník na pripojenie solárneho systému Daikin k zásobníkom TPV EKHWS a EKHWE 823, Merač spotreby elektrickej energie K.ELECMETV Merač spotreby elektrickej energie -1 fázový 176, Merač spotreby elektrickej energie K.ELECMETW Merač spotreby elektrickej energie - 3 fázový 368, Pripojovacia sada pre zásobník TPV EKHW3B len vykurovanie EKDVCPLT3H/X Pripojovacia sada k nízkoteplotnej Daikin Altherme 4-8kW v kombinácii s EKHWP3B 256, Pripojovacia sada pre zásobník TPV EKHW5B len vykurovanie EKDVCPLT5H Pripojovacia sada k nízkoteplotnej Daikin Altherme 4-16 kw v kombinácii s EKHWP5B v prevedení len vykurovanie 536, Pripojovacia sada pre zásobník TPV EKHW5B vykurovanie/chladenie EKDVCPLT5X Pripojovacia sada k nízkoteplotnej Daikin Altherme 4-16 kw v kombinácii s EKHWP5B v prevedení vykurovanie/chladenie 71, Elektrický podporný ohrievač EKBH3S Elektrický podporný ohrievač pre zásobník EKHWP_B 349, Zásobník na TPV (pre kombináciu s nástennými vnútornými jednotkami) Platí pre: Nerezový zásobník TPV s objemom 15 l EKHWS15B3V3 vrátane 3kW prídavného ohr. 1~ 23V, výška 9mm, priemer 58mm, hmotnosť 37kg 1.9, Nástenná konzola pre 15 l nerezový zásobník EKWBSWW15 39, Nerezový zásobník TPV s objemom 2 l EKHWS2B3V3 vrátane 3kW prídavného ohr. 1~ 23V, výška 115 mm, priemer 58 mm, hmotnosť 45 kg 1.127, Nerezový zásobník TPV s objemom 2 l EKHWS2B3Z2 vrátane 3kW prídavného ohr. 2~ 4V, výška 115 mm, priemer 58 mm, hmotnosť 45 kg 1.127, Nerezový zásobník TPV s objemom 3 l EKHWS3B3V3 vrátane 3kW prídavného ohr. 1~ 23V, výška 16 mm, priemer 58 mm, hmotnosť 59 kg 1.273, Nerezový zásobník TPV s objemom 3 l EKHWS3B3Z2 vrátane 3kW prídavného ohr. 3~ 4V, výška 16 mm, priemer 58 mm, hmotnosť 59 kg 1.273, Smaltovaný zásobník TPV s objemom 15 l EKHWE15A3V3 vrátane 3kW prídavného ohr. 1~ 23V, výška 125 mm, priemer 545 mm, hmotnosť 8 kg 91, Smaltovaný zásobník TPV s objemom 15 l (pre montáž na stenu) EKHWET15A3V3 vrátane 3kW prídavného ohr. 1~ 23V, výška 125 mm, priemer 545 mm, hmotnosť 82 kg 986, Smaltovaný zásobník TPV s objemom 2 l EKHWE2A3V3 vrátane 3kW prídavného ohr. 1~ 23V, výška 158 mm, priemer 545 mm, hmotnosť 14 kg 938, Smaltovaný zásobník TPV s objemom 2 l EKHWE2A3Z2 vrátane 3kW prídavného ohr. 3~ 4V, výška 158 mm, priemer 545 mm, hmotnosť 14 kg 938, Smaltovaný zásobník TPV s objemom 3 l EKHWE3A3V3 vrátane 3kW prídavného ohr. 1~ 23V, výška 1572 mm, priemer 66 mm, hmotnosť 14 kg 1.6, Smaltovaný zásobník TPV s objemom 3 l EKHWE3A3Z2 vrátane 3kW prídavného ohr. 3~ 4V, výška 1572 mm, priemer 66 mm, hmotnosť 14 kg 1.6, 3 l beztlakový zásobník TPV EKHWP3B Hygienický beztlakový zásobník TPV s možnosťou napojenia na solárnu sústavu pre 4-8kW nízkoteplotné tepelné čerpadlo 1.949, 5 l beztlakový zásobník TPV EKHWP5B Hygienický beztlakový zásobník TPV s možnosťou napojenia na solárnu sústavu pre 4-16kW nízkoteplotné tepelné čerpadlo 2.373, 4-8kW 11-16kW Kombinačná tabuľka VONKAJŠIA JEDNOTKA EHBH4C3V EHBX4C3V Vnútorná jednotka Nástenná Samostatne stojaca Nástenná Samostatne stojaca EHBH8C3V EHBH8C9W EHVH4S18C3V EHVH8S18C3V EHVH8S26C9W EHBH16C3V EHBH16C9W EHVH16S18C3V EHBX8C3V EHBX8C9W EHVX4S18C3V EHVX8S18C3V EHVX8S26C9W EHBX16C3V EHBX16C9W EHVX16S18C3V EHVH16S26C9W EHVX16S26C9W ERLQ4CV3 ERLQ6CV3 ERLQ8CV3 ERLQ11CV3 ERLQ14CV3 ERLQ16CV3 ERLQ11CW1 ERLQ14CW1 ERLQ16CW1 9

10 1

11 > Daikin Altherma nízkoteplotný Monoblok systém Monoblok systém Systém tepelného čerpadla v jednom opláštení Okrem delených split systémov Daikin Altherma, spoločnosť Daikin uviedla na trh aj verziu Monoblok, v ktorej sú všetky hydraulické časti umiestnené vo vonkajšej jednotke. V prípade tohto systému vychádzajú z vonkajšej jednotky do vnútra namiesto potrubí s chladivom priamo vodné potrubia, čo výrazne urýchľuje montáž a uľahčuje ju pre domácich inštalatérov. Dostupné výkony pre monoblok: 11, 14, 16 kw Teplá pitná voda Solárne pripojenie (voliteľné) Konvektor tepelného čerpadla Vonkajšia jednotka: 11, 14 and 16 kw Podlahové vykurovanie 11

12 > Daikin Altherma nízkoteplotný Monoblok systém Technické údaje VYKUROVANIE 23V EDLQ11BB6V3 EDLQ14BB6V3 EDLQ16BB6V3 Vykurovací výkon Nom. kw 11,2 1 / 8, , 1 / 9, , 1 / 1,69 2 Príkon Vykurovanie Nom. kw 2,56 1 / 2,57 2 3,29 1 / 3,12 2 3,88 1 / 3,44 2 COP 4,38 1 / 3,16 2 4,25 1 / 3,12 2 4,12 1 / 3,11 2 Rozmery Jednotka V x Š x H mm X X 382 Hmotnosť Jednotka kg 18 Hydraulické komponenty Prevádzkový rozsah Záložný ohrievač Typ pájanie Fáza/Frekvencia/ ~/Hz/V pätie 1~/5/23 Vykurovanie Vonk. teplota Min.~Max. C -2~35 Strana vody Min.~Max. C 15 ~55 Ohrev TPV Vonk. teplota Min.~Max. C -2~43 Strana vody Min.~Max. C 25~8 Chladivo Typ R-41A Náplň kg 2,95 Akustický výkon Vykurovanie Nom. dba Akustický tlak Vykurovanie Nom. dba Kompresor pájanie Označenie V3 Fáza 1~ Frekvencia Hz 5 pätie V 23 6V3 (1) chladenie Ta 35 C - LWE 18 C (DT = 5 C); vykurovanie Ta DB/WB 7 C/6 C - LWC 35 C (DT = 5 C) (nom. hodnoty podľa EN14511) (2) chladenie Ta 35 C - LWE 7 C (DT = 5 C); vykurovanie Ta DB/WB 7 C/6 C - LWC 45 C (DT = 5 C) (nom. hodnoty podľa EN14511) VYKUROVANIE 4V EDLQ11BB6W1 EDLQ14BB6W1 EDLQ16BB6W1 Vykurovací výkon Nom. kw 11,2 1 / 8, , 1 / 9, , 1 / 1,69 2 Príkon Vykurovanie Nom. kw 2,6 1 / 2,61 2 3,3 1 / 3,13 2 3,81 1 / 3,44 2 COP 4,31 1 / 3,11 2 4,24 1 / 3,11 2 4,2 1 / 3,11 2 Rozmery Jednotka V x Š x H mm X X 382 Hmotnosť Jednotka kg 18 Hydraulické Záložný Typ 6W1 komponenty ohrievač pájanie Fáza/Frekvencia/ pätie ~/Hz/V 3~/5/4 Prevádzkový Vykurovanie Vonk. teplota Min.~Max. C -25~35 rozsah Strana vody Min.~Max. C 15 ~55 Ohrev TPV Vonk. teplota Min.~Max. C -25~43 Strana vody Min.~Max. C 25~8 Chladivo Typ R-41A Náplň kg 2,95 Akustický výkon Vykurovanie Nom. dba Akustický tlak Vykurovanie Nom. dba Kompresor pájanie Označenie W1 Fáza 3~ Frekvencia Hz 5 pätie V 4 (1) chladenie Ta 35 C - LWE 18 C (DT = 5 C); vykurovanie Ta DB/WB 7 C/6 C - LWC 35 C (DT = 5 C) (nom. hodnoty podľa EN14511) (2) chladenie Ta 35 C - LWE 7 C (DT = 5 C); vykurovanie Ta DB/WB 7 C/6 C - LWC 45 C (DT = 5 C) (nom. hodnoty podľa EN14511) 12

13 > Daikin Altherma nízkoteplotný Monoblok systém VYKUROVANIE & CHLADENIE 23V EBLQ11BB6V3 EBLQ14BB6V3 EBLQ16BB6V3 Vykurovací výkon Nom. kw 11,2 1 / 8, , 1 / 9, , 1 / 1,69 2 Chladiaci výkon Nom. kw 12,85 1 / 1, 2 15,99 1 / 12,5 2 16,73 1 / 13,1 2 Príkon Chladenie Nom. kw 3,87 1 / 3,69 2 5,75 1 / 5,39 2 6,36 1 / 5,93 2 Vykurovanie Nom. kw 2,56 1 / 2,57 2 3,29 1 / 3,12 2 3,88 1 / 3,44 2 COP 4,38 1 / 3,16 2 4,25 1 / 3,12 2 4,12 1 / 3,11 2 EER 3,32 1 / 2,71 2 2,78 1 / 2,32 2 2,63 1 / 2,21 2 Rozmery Jednotka V x Š x H mm X X 382 Hmotnosť Jednotka kg 18 Hydraulické komponenty Prevádzkový rozsah Záložný ohrievač Typ pájanie Fáza/Frekvencia/ ~/Hz/V pätie 1~/5/23 Vykurovanie Vonk. teplota Min.~Max. C -2~35 Strana vody Min.~Max. C 15~55 Chladenie Vonk. teplota Min.~Max. C 1~46 Strana vody Min.~Max. C 5~22 Ohrev TPV Vonk. teplota Min.~Max. C -2~43 Strana vody Min.~Max. C 25~8 Chladivo Typ R-41A Náplň kg 2,95 Akustický výkon Vykurovanie Nom. dba Chladenie Nom. dba Akustický tlak Vykurovanie Nom. dba 5 52 Chladenie Nom. dba Kompresor pájanie Označenie V3 Fáza 1~ Frekvencia Hz 5 pätie V 23 6V3 (1) chladenie Ta 35 C - LWE 18 C (DT = 5 C); vykurovanie Ta DB/WB 7 C/6 C - LWC 35 C (DT = 5 C)(nom. hodnoty podľa EN14511) (2) chladenie Ta 35 C - LWE 7 C (DT = 5 C); vykurovanie Ta DB/WB 7 C/6 C - LWC 45 C (DT = 5 C) (nom. hodnoty podľa EN14511) VYKUROVANIE & CHLADENIE 4V EBLQ11BB6W1 EBLQ14BB6W1 EBLQ16BB6W1 Vykurovací výkon Nom. kw 11,2 1 / 8, , 1 / 9, , 1 / 1,69 2 Chladiaci výkon Nom. kw 12,85 1 / 1, 2 15,99 1 / 12,5 2 16,73 1 / 13,1 2 Príkon Chladenie Nom. kw 3,87 1 / 3,69 2 5,4 1 / 5,6 2 6,15 1 / 5,75 2 Vykurovanie Nom. kw 2,6 1 / 2,61 2 3,3 1 / 3,13 2 3,81 1 / 3,44 2 COP 4,31 1 / 3,11 2 4,24 1 / 3,11 2 4,2 1 / 3,11 2 EER 3,32 1 / 2,71 2 2,96 1 / 2,47 2 2,72 1 / 2,28 2 Rozmery Jednotka V x Š x H mm X X 382 Hmotnosť Jednotka kg 18 Hydraulické komponenty Prevádzkový rozsah Záložný ohrievač Typ pájanie Fáza/Frekvencia/ ~/Hz/V pätie 3~/5/4 Vykurovanie Vonk. teplota Min.~Max. C -25~35 Strana vody Min.~Max. C 15~55 Chladenie Vonk. teplota Min.~Max. C 1~46 Strana vody Min.~Max. C 5~22 Ohrev TPV Vonk. teplota Min.~Max. C -25~43 Strana vody Min.~Max. C 25~8 Chladivo Typ R-41A Náplň kg 2,95 Akustický výkon Vykurovanie Nom. dba Chladenie Nom. dba Akustický tlak Vykurovanie Nom. dba Chladenie Nom. dba Kompresor pájanie Označenie W1 Fáza 3N~ Frekvencia Hz 5 pätie V 4 6W1 (1) chladenie Ta 35 C - LWE 18 C (DT = 5 C); vykurovanie Ta DB/WB 7 C/6 C - LWC 35 C (DT = 5 C) (nom. hodnoty podľa EN14511) (2) chladenie Ta 35 C - LWE 7 C (DT = 5 C); vykurovanie Ta DB/WB 7 C/6 C - LWC 45 C (DT = 5 C) (nom. hodnoty podľa EN14511) 13

14 > Daikin Altherma nízkoteplotný Monoblok systém Cenník Daikin Altherma Monoblok systém tvorí kompaktný celok, ktorý v jednom opláštení zahŕňa chladivový okruh a všetky dôležité hydraulické komponenty. Daikin Altherma Monoblok sa jednoducho napojí na vodné potrubie bez potreby akéhokoľvek zásahu do chladivového okruhu. Okrem hydraulických komponentov akými sú vodné čerpadlo, expanzná nádoba, poistný ventil, vodný filter a prietokový spínač je už súčasťou dodávky Monobloku aj 6kW záložný elektrický ohrievač, ktorý je možné po spustení do prevádzky nastaviť na 3kW (jednofázové jednotky) alebo 2kW (trojfázové jednotky) Daikin Altherma nízkoteplotný Monoblok len vykurovanie Invertorové tepelné čerpadlo Monoblok s nominálnymi výkonmi od 11 do 16kW. Nominálny výkon sa meria pri A7/W35. Daikin Altherma 11kW Monoblok 23V EDLQ11BB6V3 6kW záložný ohrev, napájanie 1~ 23V 6.649, Daikin Altherma 14kW Monoblok 23V EDLQ14BB6V3 6kW záložný ohrev, napájanie 1~ 23V 7.33, Daikin Altherma 14kW Monoblok 23V EDLQ16BB6V3 6kW záložný ohrev, napájanie 1~ 23V 7.846, Daikin Altherma 11kW Monoblok 4V EDLQ11BB6W1 6kW záložný ohrev, napájanie 3~ 4V 7.237, Daikin Altherma 14kW Monoblok 4V EDLQ14BB6W1 6kW záložný ohrev, napájanie 3~ 4V 7.934, Daikin Altherma 14kW Monoblok 4V EDLQ16BB6W1 66kW záložný ohrev, napájanie 3~ 4V 8.567, Daikin Altherma nízkoteplotný Monoblok vykurovanie & chladenie Invertorové tepelné čerpadlo Monoblok s nominálnymi výkonmi od 11 do 16kW. Nominálny výkon sa meria pri A7/W35. Daikin Altherma 11kW Monoblok 23V EBLQ11BB6V3 6kW záložný ohrev, napájanie 1~ 23V 6.934, Daikin Altherma 14kW Monoblok 23V EBLQ14BB6V3 6kW záložný ohrev, napájanie 1~ 23V 7.586, Daikin Altherma 14kW Monoblok 23V EBLQ16BB6V3 6kW záložný ohrev, napájanie 1~ 23V 8.128, Daikin Altherma 11kW Monoblok 4V EBLQ11BB6W1 6kW záložný ohrev, napájanie 3~ 4V 7.521, Daikin Altherma 14kW Monoblok 4V EBLQ14BB6W1 6kW záložný ohrev, napájanie 3~ 4V 8.218, Daikin Altherma 14kW Monoblok 4V EBLQ16BB6W1 6kW záložný ohrev, napájanie 3~ 4V 8.852, 14

15 > Daikin Altherma nízkoteplotný Monoblok systém Voliteľné príslušenstvo Platí pre: 11-16kW Káblový izbový termostat EKRTWA Káblový digitálny izbový termostat 14, Bezdrôtový izbový termostat EKRTR Bezdrôtový digitálny izbový termostat 241, PCB s digitálnym vstupom/ výstupom EKRP1HBA Diaľkový alarm/ stav prevádzky/ , Externý snímač termostatu EKRTETS Tepelný výmenník na pripojenie solárneho systému Daikin k zásobníkom TPV EKHWS a EKHWE 18, Solárna súprava EKSOLHW Tepelný výmenník na pripojenie solárneho systému Daikin k zásobníkom TPV EKHWS a EKHWE 823, Pripojovacia sada pre zásobník TPV EKDVCPLT5H Pripojovacia sada pre prevedenie len vykurovanie v kombinácii s EKHWP5B EKHWP5B len vykurovanie 536, Pripojovacia sada pre zásobník TPV EKDVCPLT5X Pripojovacia sada pre prevedenie vykurovanie & EKHWP5B len vykurovanie & chladenie chladenie v kombinácii s EKHWP5B 71, Elektrický podporný ohrievač EKBH3S Elektrický podporný ohrievač pre EKHWP-B 349, Zásobníky na tepú pitnú vodu (vhodné pre napojenie na solárny systém) Platí pre: 11-16kW Nerezový zásobník na TPV s objemom 15 l EKHWS15B3V3 vrátane 3kW prídavného ohr. 1~ 23V, výška 9 mm, priemer 58 mm, hmotnosť 37 kg 1.9, Nástenná konzola pre 15 l nerezový zásobník EKWBSWW15 39, Nerezový zásobník TPV s objemom 2 l EKHWS2B3V3 vrátane 3kW prídavného ohr. 1~ 23V, výška 115 mm, priemer 58 mm, hmotnosť 45 kg 1.127, Nerezový zásobník TPV s objemom 2 l EKHWS2B3Z2 vrátane 3kW prídavného ohr. 3~ 4V, výška 115 mm, priemer 58 mm, hmotnosť 45 kg 1.127, Nerezový zásobník TPV s objemom 3 l EKHWS3B3V3 vrátane 3kW prídavného ohr. 1~ 23V, výška 16 mm, priemer 58 mm, whmotnosť 59 kg 1.273, Nerezový zásobník TPV s objemom 3 l EKHWS3B3Z2 vrátane 3kW prídavného ohr. 3~ 4V, výška 16 mm, priemer 58 mm, hmotnosť 59 kg 1.273, Smaltovaný zásobník na TPV s objemom 15 l EKHWE15A3V3 vrátane 3kW prídavného ohr. 1~ 23V, výška 125 mm, priemer 545 mm, hmotnosť 8 kg 91, Smaltovaný zásobník na TPV s objemom 15 l EKHWET15A3V3 vrátane 3kW prídavného ohr. 1~ 23V, výška 125 mm, priemer 545 mm, hmotnosť 82 kg (pre montáž na stenu) 986, Smaltovaný zásobník na TPV s objemom 2 l EKHWE2A3V3 vrátane 3kW prídavného ohr. 1~ 23V, výška 158 mm, priemer 545 mm, hmotnosť 14 kg 938, Smaltovaný zásobník na TPV s objemom 2 l EKHWE2A3Z2 vrátane 3kW prídavného ohr. 3~ 4V, výška 158 mm, priemer 545 mm, hmotnosť 14 kg 938, Smaltovaný zásobník na TPV s objemom 3 l EKHWE3A3V3 vrátane 3kW prídavného ohr. 1~ 23V, výška1572 mm, priemer 66 mm, hmotnosť 14 kg 1.6, Smaltovaný zásobník na TPV s objemom 3 l EKHWE3A3Z2 vrátane 3kW prídavného ohr. 3~ 4V, výška 1572 mm, priemer 66 mm, hmotnosť 14 kg 1.6, 5 l beztlakový zásobník na TPV EKHWP5B Hygienický beztlakový zásobník na TPV s možnosťou napojenia na solárny systém 2.373, 15

16 > Daikin Altherma vysokoteplotný systém Pre výmenu tradičných kotlov Vysokoteplotný systém Daikin Altherma ponúka vykurovanie a prípravu teplej pitnej vody pre váš domov. Tento systém dokáže dokonale nahradiť bežný kotol a je možné ho pripojiť k existujúcemu potrubiu. Vysokoteplotný systém Daikin Altherma je preto ideálnym riešením pri rekonštrukciách. Delený systém split sa skladá z vonkajšej jednotky a vnútornej jednotky a je možné ho pripojiť k solárnemu systému. Solárne pripojenie (voliteľné) Zásobník na TPV Vonkajšia jednotka Vnútorná jednotka 16

17 Split systém Delený systém split sa skladá z vonkajšej jednotky a vnútornej jednotky Vonkajšia jednotka Daikin Altherma obsahuje tepelné čerpadlo, ktoré získava teplo z vonkajšieho vzduchu, čím takmer 2/3 všetkého použiteľného tepla pochádza z trvalo využiteľného a bezplatného zdroja. Vonkajšia jednotka získava teplo z okolitého vonkajšieho vzduchu. Toto teplo sa prenáša do vnútornej jednotky prostredníctvom potrubia s chladivom. Vnútorná jednotka prijíma teplo z vonkajšej jednotky a ďalej zvyšuje jeho teplotu, pričom umožňuje zohriatie vody až na 8 C vhodnú pre vykurovanie prostredníctvom radiátorov a pre prípravu teplej pitnej vody. Spoločnosť Daikin sa rozhodla pri tomto tepelnom čerpadle využiť systém kaskádových kompresorov (jeden vo vonkajšej jednotke a druhý vo vnútornej jednotke), čo umožňuje komfort aj pri tých najnižších vonkajších teplotách- bez potreby záložného elektrického ohrievača. Dostupné výkony: 11, 14 a 16kW. Ak je potrebný vyšší vykurovací výkon než 16kW, je možné skombinovať niekoľko vnútorných jednotiek s jednou vonkajšou jednotkou a dosiahnúť vykurovací výkon až do 4kW. Vysokoteplotný systém Daikin Altherma vykuruje 3x hospodárnejšie ako tradičný vykurovací systém využívajúci fosílne palivá alebo len elektrickú energiu. Dosiahnete tak nižšie prevádzkové nákladym pričom si stále môžete užívať stabilný a príjemný komfort.* * COP (koeficient účinnosti) až do 3.8 Zásobník na teplú pitnú vodu Vysoká teplota vody systému Daikin Altherma je ideálna na zohrievanie teplej pitnej vody bez potreby prídavneho elektrického ohrievača. Rýchle zohrievanie teplej pitnej vody tiež znamená, že sú potrebné menšie zásobníky. Pre rodinu s približne 4 členmi je nejlepším riešením štandartný zásobník. Ak potrebujete viac teplej vody, je k dispozícii aj väčší zásobník. Vykurovacie telesá Vysokoteplotný systém Daikin Altherma je určený len pre vysokoteplotné radiátory, ktoré sú dostupné v rôznych veľkostiach a tvaroch, aby vyhoveli dizajnu interiéru ako aj vykurovacím požiadavkám. Radiátory je možné samostatne ovládať alebo ich môžete regulovať cez centrálny program ovládania vykurovania. Solárne pripojenie Vysokoteplotný vykurovací systém Daikin Altherma môže podľa potreby využívať na prípavu teplej vody aj slnečnú energiu. Ak momentálne nepotrebujete solárnu energiu, viacúčelový zásobník na teplú vodu (EKHWP) môže uskladniť veľké množstvo zohriatej vody, až jednodňovú potrebu, pre jej neskoršie použitie na ohrev teplej pitnej vody alebo na vykurovanie. 17

18 > Daikin Altherma vysokoteplotný systém Technické údaje VONKAJŠIE JEDNOTKY ERRQ11AV1 ERRQ14AV1 ERRQ16AV1 ERRQ11AY1 ERRQ14AY1 ERRQ16AY1 Vykurovací výkon Nom. kw 11 1 / / / / / / 16 2 Príkon Vykurovanie Nom. kw 3,57 1 / 4,4 2 4,66 1 / 5,65 2 5,57 1 / 6,65 2 3,57 1 / 4,4 2 4,66 1 / 5,65 2 5,57 1 / 6,65 2 COP 3,8 1 / 2,5 2 3, 1 / 2,48 2 2,88 1 / 2,41 2 3,8 1 / 2,5 2 3, 1 / 2,48 2 2,88 1 / 2,41 2 Rozmery Jednotka V x Š x H mm 1.345x9x32 Hmotnosť Jednotka kg 12 Prevádzkový rozsah Vykurovanie Min.~Max. CWB -2~2 Ohrev TPV Min.~Max. CDB -2~35 Chladivo Typ R-41A Náplň kg 4,5 Akustický výkon Vykurovanie Nom. dba Akustický tlak Vykurovanie Nom. dba pájanie Označenie/Fáza/Frekvencia/pätie Hz/V 1~/5/ ~/5/ Istenie Odporúčané istenie A (1) EW 55ºC; LW 65ºC; Dt 1ºC; vonkajšia jednotka: 7ºCDB/6ºCWB (2) EW 7ºC; LW 8ºC; Dt 1ºC; vonkajšia jednotka: 7ºCDB/6ºCWB VNÚTORNÁ JEDNOTKA samostatne stojaca EKHBRD11ACV1 EKHBRD14ACV1 EKHBRD16ACV1 EKHBRD11ACY1 EKHBRD14ACY1 EKHBRD16ACY1 Opláštenie Farba Metalická šedá Materiál Pozinkovaná oceľ (oceľový plech s povrchovou úpravou) Rozmery Jednotka V x Š x H mm 75x6x695 Hmotnosť Jednotka kg 144,25 147,25 Prevádzkový rozsah Vykurovanie Vonk. teplota Min.~Max. C -2~2 Strana vody Min.~Max. C 25~8 Ohrev TPV Vonk. teplota Min.~Max. CDB -2~35 Strana vody Min.~Max. C 25~8 Chladivo Typ R-134a Náplň kg 3,2 Akustický tlak Nom. dba 43 / / / / / / / / / / / / 46 Nočný tichý režim Level 1 dba pájanie Označenie V1 Y1 Fáza 1~ 3~ Frekvencia Hz 5 pätie V Istenie Odporúčané istenie A

19 > Daikin Altherma vysokoteplotný systém Solárny kolektor EKSH26P EKSV21P EKSV26P Rozmery Jednotka V x Š x H mm 1.3x2.x85 2.x1.6x85 2.x1.3x85 Hmotnosť Jednotka kg Objem l 2,1 1,3 1,7 Plocha Celková m² 2,6 2,1 2,6 Účinná m² 2,35 1,79 2,35 Absorpčná m² 2,36 1,8 2,36 Povrchová úprava Mikrotherm (absorpcia max. 96%, Emisia pribl. 5% +/-2%) Pohlcovač Registre z medených potrubí s hliníkovou platňou zváranou laserom a vysoko selektívnou povrchovou vrstvou Zasklenie Jedna tabuľa selektívneho skla, priepustnosť +/- 92% Povolený sklon strechy Min.~Max. 15~8 Prevádzkový tlak Max. bar 6 Teplota pri nečinnosti Max. C 2 Tepelný výkon Účinnosť kolektora s nulovou stratou η % - Solárna regulácia EKSRPS3 Montáž stenu Rozmery Jednotka V x Š x H mm 815x23x142 Tepelný výkon Účinnosť kolektora s nulovou stratou η % - Ovládanie Typ Digitálna ovládacia jednotka rozdielu teploty s displejom s klasickým textom Spotreba energie W 2 Senzor Teplotný senzor solárneho panelu Pt1 Senzor na zásobníku PTC Senzor vratnej vody PTC Senzor vstupnej teploty a prietoku päťový signál (3,5V DC) pájanie pätie V 23 Zásobník TPV EKHTS2AC EKHTS26AC Opláštenie Farba Metalická šedá Materiál Pozinkovaná oceľ (oceľový plech s povrchovou úpravou) Rozmery Jednotka V x Š x H mm 2.1x6x x6x695 Hmotnosť Jednotka kg 7 78 Zásobník Objem vody l 2 26 Materiál Nerezová oceľ (EN ) Maximálna teplota vody C 75 Izolácia Tepelná strata kwh/24h 1,2 1,5 Výmenník tepla Počet 1 Materiál Oceľ Duplex (EN ) Teplovýmenná plocha m² 1,56 Vnútorný objem výmenníka l 7,5 Zásobník TPV EKHWP3B EKHWP5B Rozmery Jednotka Výška mm Šírka mm Hĺbka mm Hmotnosť Jednotka kg Zásobník Objem vody l 3 5 Maximálna teplota vody C 85 Izolácia Tepelná strata kwh/24h 1,3 1,4 Výmenník tepla Ohrev TPV Materiál Nerezová oceľ Teplovýmenná plocha m² 5,8 6 Vnútorný objem výmenníka l 27,9 29 Prevádzkový tlak bar 6 Priemerný tepelný výkon W/K bíjanie Materiál Nerezová oceľ z hydroboxu Teplovýmenná plocha m² 2,7 3,8 Vnútorný objem výmenníka l 13,2 18,5 Prevádzkový tlak bar 3 Priemerný tepelný výkon W/K Pomocný solárny systém Materiál Nerezová oceľ Teplovýmenná plocha m² -,5 Vnútorný objem výmenníka l - 2,3 Prevádzkový tlak bar 3 Priemerný tepelný výkon W/K

20 > Daikin Altherma vysokoteplotný systém Cenník Kaskádová technológia Daikin Altherma Daikin Altherma HT ponúka najinovatívnejšie riešenie pre rekonštrukciu vykurovacej sústavy. Vďaka kaskádovému systému s dvoma invertorovými kompresormi dokáže vyrobiť až 8 C teplú vodu a to čisto len na základe termodynamických princípov- bez použitia prídavneho elektického ohrievača. Vymeňte Váš starý kotol za Daikin Altherma HT vaše radiátory si ponechajte nevzniknú Vám tak žiadne dodatočné investície. Vysoký výkon v 3 krokoch: 1 Vonkajšia jednotka získava teplo z okolitého vonkajšieho vzduchu. Toto teplo sa prenáša do vnútornej jednotky pomocou chladiva R-41A. Daikin Altherma vysokoteplotný systém Vonkajšie jednotky Invertorové tepelné čerpadlo s nominálnymi výkonmi od 11 do 16kW. Nominálny výkon sa meria pri A7/W35, delta T 5K. Môže byť kombinovaná len s vnútornou jednotkou s rovnakou výkonovou triedou a napájaním. Daikin Altherma HT 11kW vonkajšie jednotky ERRQ11AV1 pájanie 1~ 23V 3.71, Daikin Altherma HT 14kW vonkajšie jednotky ERRQ14AV1 pájanie 1~ 23V 3.67, Daikin Altherma HT 16kW vonkajšie jednotky ERRQ16AV1 pájanie 1~ 23V 4.167, Daikin Altherma HT 11kW vonkajšie jednotky ERRQ11AY1 pájanie 3~4V 3.516, Daikin Altherma HT 14kW vonkajšie jednotky ERRQ14AY1 pájanie 3~4V 4.154, Daikin Altherma HT 16kW vonkajšie jednotky ERRQ16AY1 pájanie 3~4V 4.736, Daikin Altherma vysokoteplotný systém Vnútorné jednotky (samostatne stojaca) len pre vykurovanie Všetky nevyhnutné hydraulické komponenty sú súčasťou dodávky. Zásobník TPV môže byť namontovaný na vnútornej jednotke alebo vedľa nej. Môže byť kombinovaná len s vonkajšou jednotkou s rovnakým výkonom a napájaním. Daikin Altherma HT 11kW vnútorná jednotka EKHBRD11ACV1 Samostatne stojaca, napájanie 1~ 23V 4.888, Daikin Altherma HT 14kW vnútorná jednotka EKHBRD14ACV1 Samostatne stojaca, napájanie 1~ 23V 5.76, Daikin Altherma HT 16kW vnútorná jednotka EKHBRD16ACV1 Samostatne stojaca, napájanie 1~ 23V 5.232, Daikin Altherma HT 11kW vnútorná jednotka EKHBRD11ACY1 Samostatne stojaca, napájanie 3~ 4V 5.28, Daikin Altherma HT 14kW vnútorná jednotka EKHBRD14ACY1 Samostatne stojaca, napájanie 3~ 4V 5.226, Daikin Altherma HT 16kW vnútorná jednotka EKHBRD16ACY1 Samostatne stojaca, napájanie 3~ 4V 5.48, Kombinačná tabuľka VONKAJŠIA JEDNOTKA 23V 4V VNÚTORNÁ JEDNOTKA EKHBRD11ACV1 EKHBRD14ACV1 EKHBRD16ACV1 EKHBRD11ACY1 EKHBRD14ACY1 EKHBRD16ACY1 23V 4V ERRQ11AV1 - ERRQ14AV1 ERRQ16AV1 ERRQ11AY1 ERRQ14AY1 ERRQ16AY1 2

21 > Daikin Altherma vysokoteplotný systém Vonkajšia jednotka Vnútorná jednotka Krok 1 Krok 2 Krok3 2 3 Vnútorná jednotka prijme teplo a ďalej zvyšuje teplotu pomocou chladiva R-134A. Teplo sa prenáša z okruhu s chladivom R-134A do vodného okruhu. Vďaka jedinečnej technológií kaskádových kompresorov je možné dosiahnuť teplotu vody 8 C bez použitia ďaľšieho prídavného ohrievača. Voliteľné príslušenstvo Platí pre: 11-16kW Káblový izbový termostat EKRTWA Káblový digitálny izbový ovládač 14, Bezdrôtový izbový termostat EKRTR Bezdrôtový digitálny izbový ovládač 241, PCB s digitálnym vstupom/ výstupom EKRP1HBA Diaľkový alarm /stav prevádzky/ , Sekvenčný ovládač RTD-W Modbus komunikačné rozhranie pre ovládanie a monitorovanie 371, Sekvenčný ovládač EKCC-W Master/slave sada, ktorá kontroluje a monitoruje vnútorná jednotku, komunikuje cez RTD-W 1.25, Externý snímač termostatu EKRTETS Diaľkové meranie teploty z bezdrôtového izbového termostatu (napr. teploty podlahy) 18, Adaptér pre napojenie izbového termostatu alebo záložneho ohrievača EKRP1AHT Potrebné pri použití izbových termostatov EKRTWA alebo EKRTR alebo nainštalovaní záložného ohrevu 148, Ovládač EKRUAHTB Môže sa použiť ako druhé ovládanie (master/slave) okrem štandartného dodávaného s vnútornou jednotkou 219, Potrubný záložný ohrievač 1~, 23V, 6kW EKBUHA6V3 Potrubný záložný ohrev ako doplnok vykurovania 647, Potrubný záložný ohrievač 3~, 4V, 6kW EKBUHA6W1 Potrubný záložný ohrev ako doplnok vykurovania 647, Sada pre samostne stojaci zásobník EKFMAHTB Nutné objednať v prípade, že je zásobník EKHTS inštalovaný mimo jednotky 549, Pripojovacia sada pre zásobník EKHWP3B Pripojovacia sada pre zásobník EKHWP5B EKEPHT3H EKEPHT5H Pripojovacia sada pre Daikin HT v kombinácii EKHWP3B Pripojovacia sada pre Daikin HT v kombinácii EKHWP5B 278, 5, Zásobník TPV Nerezový zásobník TPV s objemom 2 l Nerezový zásobník TPV s objemom 26 l EKHTS2AC EKHTS26AC Platí pre: 11-16kW Zásobník TPV 2 l, Rozmery V x Š x H = 1335x6x695, výška dosahuje 21 mm v prípade montáže na vnút. jednotku 1.492, Zásobník TPV 26 l, Rozmery V x Š x H = 161x6x695, výška dosahuje 2285 mm v prípade montáže na vnút. jednotku 1.685, Beztlakový 3 l zásobník TPV EKHWP3B Beztlakový hygienický zásobník TPV s možnosťou pripojenia na solárny systém 1.949, Beztlakový 5 l zásobník TPV EKHWP5B Beztlakový hygienický zásobník TPV s možnosťou pripojenia na solárny systém 2.373, 21

22 > Daikin Altherma Flex Type Účinná úprava klímy pre rezidenčné aplikácie Vonkajšia jednotka 1 2 Teplá voda Vykurovanie 3 Chladenie 2 3 Vonkajšia jednotka Jedna alebo viac vonk. jedn. + niekoľko vnútorných jedn. >> modulárny systém Vykurovanie/chladenie 1 = + Inštalácia vo vnútri Vnútorná jednotka Zásobník na teplú pitnú vodu Komerčné aplikácie Účelové riešenie a teplá voda na požiadanie Výzvy fitness centier: Veľké miestnosti na cvičenie, v ktorých sa vyprodukuje veľké množstvo tepla si vyžadujú dôslednú reguláciu klímy v celom priestore V prezliekarňach sa spotrebuje veľké množstvo teplej vody Riešenie: Daikin Altherma Flex Type so svojim modulárnym a flexibilným prístupom. 22

23 > Daikin Altherma Flex Type SYSTÉM 3 V 1 Daikin Altherma Flex vykuruje, chladí a pripravuje teplú pitnú vodu: Vykurovanie: teploty výstupnej vody až do 8 C Chladenie: teploty výstupnej vody až do 5 C Teplá voda: teploty v zásobníkoch až do 75 C Vďaka funkcii spätného získavania tepla dokáže systém teplom odvedeným počas chladenia zahriať zásobník s teplou pitnou vodou až na 6 C. TECHNOLÓGIA ENERGETICKY ÚČINNÝCH TEPELNÝCH ČERPADIEL V porovnaní s kotlom na olej sú výhody nasledovné: Až o 36 % menšie prevádzkové náklady* Až o 71 % zníženie emisií CO 2 * Až o 35 % znížené použitie primárnej energie* * Vypočítané údaje brali do úvahy belgické podmienky: SCOP 3, priemerné ceny energie 27-21, faktor emisií CO 2 pre výrobu elektrickej energie MODULÁRNY SYSTÉM Jedna alebo viac inverterových vonkajších jednotiek s tepelným čerpadlom vykurujú, chladia a pripravujú teplú vodu. Vonkajšie jednotky s výkonom 23 až 45 kw získavajú teplo z vonkajšieho vzduchu, ohrievajú ho na požadovanú teplotu a túto tepelnú energiu prenášajú do jednotlivých vnútorných jednotiek. Vnútorné jednotky sú dostupné v niekoľkých veľkostiach (6, 9, 11, 14 a 16 kw), aby sa zaistila optimálna účinnosť. jednu vonkajšiu jednotku je možné pripojiť až desať vnútorných jednotiek. Pre väčšie aplikácie je možné pripojiť viaceré vonkajšie jednotky. 1 Komerčný priestor / 1 Apartmán Celá budova 6kW 9kW 11kW 14kW 16kW 5kW 8kW 22kW 2kW 45kW 4kW Pre dosiahnutie najvyššieho výkonu sa inštalujú samostatné vonkajšie systémy: vonkajšie jednotky nie sú vzájomne prepojené. 1P, 23V 3P, 4V Poznámka: Vykurovacie výkony pri 7 C vonkajšej teploty, chladiace výkony pri 35 C vonkajšej teploty 23

24 > Daikin Altherma Flex Type Technické údaje VONKAJŠIA JEDNOTKA EMRQ8A EMRQ1A EMRQ12A EMRQ14A EMRQ16A Vykurovací výkon Nom. kw 22, ,6 39,2 44,8 Chladiaci výkon Nom. kw Rozmery Jednotka V x Š x H mm 1.68x1.3x765 Hmotnosť Jednotka kg Prevádzkový rozsah Vykurovanie Min.~Max. CWB -15~2 Ohrev TPV Vonk. teplota Min.~Max. CDB -15~35 Chladenie Min.~Max. CDB 1~43 Chladivo Typ R-41A Pripojovacie rozmery Kvapalina OD mm 9,52 12,7 Sanie OD mm 19,1 22,2 28,6 Horúce pary OD mm 15,9 19,1 22,2 Dĺžky potrubí Vonk.j. - Vnút.j. Max. m 1 Systém Ekvivalentná m 12 Max. dĺžka potrubí Systém Aktuálna m 3 Akustický výkon Vykurovanie Nom. dba Akustický tlak Vykurovanie Nom. dba pájanie Fáza/pätie V 3~/ Podmienky vykurovania: Ta = 7 CDB / 6 CWB, 1% index pripojenia Podmienky chladenia Ta = 35 CDB, 1% index pripojenia * Výkon medzi -2 C a -15 C nie je garantovaný 24

25 > Daikin Altherma Flex Type VNÚTORNÁ JEDNOTKA EKHVMRD5A EKHVMRD8A EKHVMYD5A EKHVMYD8A Opláštenie Farba Metalická šedá Materiál Pozinkovaná oceľ (oceľový plech s povrchovou úpravou) Rozmery Jednotka V x Š x H mm 75x6x695 Hmotnosť Jednotka kg Prevádzkový rozsah Vykurovanie Vonk. teplota Min.~Max. C -15~2 Strana vody Min.~Max. C 25~8 Chladenie Vonk. teplota Min.~Max. CDB -~- 1~43 Strana vody Min.~Max. C -~- 5~2 Ohrev TPV Vonk. teplota Min.~Max. CDB -15~35 Strana vody Min.~Max. C 45~75 Chladivo Typ R-134a Náplň kg 2 Akustický tlak Nom. dba 4 1 / / / / 43 2 Nočný tichý režim Level 1 dba 38 1 pájanie Označenie V1 Fáza 1~ Frekvencia Hz 5 pätie V Istenie Odporúčané istenie A 2 VNÚTORNÁ JEDNOTKA EKHBRD11ACV1 EKHBRD14ACV1 EKHBRD16ACV1 EKHBRD11ACY1 EKHBRD14ACY1 EKHBRD16ACY1 Opláštenie Farba Metalická šedá Materiál Pozinkovaná oceľ (oceľový plech s povrchovou úpravou) Rozmery Jednotka V x Š x H mm 75x6x695 Hmotnosť Jednotka kg 144,25 147,25 Prevádzkový rozsah Vykurovanie Vonk. teplota Min.~Max. C -2~2 Strana vody Min.~Max. C 25~8 Chladenie Vonk. teplota Min.~Max. CDB -~- Strana vody Min.~Max. C -~- Ohrev TPV Vonk. teplota Min.~Max. CDB -2~35 Strana vody Min.~Max. C 25~8 Chladivo Typ R-134a Náplň kg 3,2 Akustický tlak Nom. dba 43 1 / / / / / / 46 2 Nočný tichý režim Level 1 dba pájanie Označenie V1 Y1 Fáza 1~ 3~ Frekvencia Hz 5 pätie V Istenie Odporúčané istenie A (1) Hladiny hluku sa merajú pri: EW 55 C; LW 65 C; (2) Hladiny hluku sa merajú pri: EW 7 C; LW 8 C 25

26 > Daikin Altherma Flex Type Cenník Daikin Altherma Flex Type pre rezidenčné a komerčné aplikácie je systém 3 v 1, ktorý ponúka možnosť vykurovania, prípravy TPV a chladenia v jednom vysoko účinnom systéme. Daikin Altherma Flex Type dosahuje štandardné sezónne COP 3 v miernom podnebí severnej a strednej Európy. viac, Daikin Altherma Flex Type je modulárny systém. Daikin Altherma FLEX Vonkajšie jednotky Nominálny vykurovací výkon je meraný pri Ta 7 C a nominálny chladiaci výkon pri Ta 35 C a 1% indexe pripojenia. Daikin Altherma Flex vonkajšia jednotka 8HP EMRQ8A Vonkajšia jednotka s 22,4kW vykurovacím a 2kW chladiacim výkonom, napájanie 3~ 4V Daikin Altherma Flex vonkajšia jednotka 1HP EMRQ1A Vonkajšia jednotka s 28 kw vykurovacím a 25kW chladiacim výkonom, napájanie 3~ 4V Daikin Altherma Flex vonkajšia jednotka 12HP EMRQ12A Vonkajšia jednotka s 33,6kW vykurovacím a 3kW chladiacim výkonom, napájanie 3~ 4V Daikin Altherma Flex vonkajšia jednotka 14HP EMRQ14A Vonkajšia jednotka s 39,2kW vykurovacím a 35kW chladiacim výkonom, napájanie 3~ 4V Daikin Altherma Flex vonkajšia jednotka 16HP EMRQ16A Vonkajšia jednotka s 44,8kW vykurovacím a 4kW chladiacim výkonom, napájanie 3~ 4V 8.63, 9.119, 9.979, 12.45, , Daikin Altherma FLEX Vnútorné jednotky (samostatne stojace) pre aplikácie vykurovanie/ chladenie. Súčasťou dodávky sú už všetky potrebné hydraulické komponenty. Daikin Altherma Flex 5kW vnútorná jednotka EKHVMRD5A pájanie 1~ 23V 4.498, len vykurovanie Daikin Altherma Flex 5kW vnútorná jednotka EKHVMYD5A pájanie 1~ 23V 4.987, vykurovanie/ chladenie Daikin Altherma Flex 8kW vnútorná jednotka EKHVMRD8A pájanie 1~ 23V 4.644, len vykurovanie Daikin Altherma Flex 8kW vnútorná jednotka EKHVMYD8A pájanie 1~ 23V 5.133, vykurovanie/ chladenie Daikin Altherma Flex 11kW vnútorná jednotka EKHBRD11ACV1 pájanie 1~ 23V 4.888, len vykurovanie Daikin Altherma Flex 14kW vnútorná jednotka EKHBRD14ACV1 pájanie 1~ 23V 5.76, len vykurovanie Daikin Altherma Flex 16kW vnútorná jednotka EKHBRD16ACV1 pájanie 1~ 23V 5.232, len vykurovanie Daikin Altherma Flex 11kW vnútorná jednotka EKHBRD11ACY1 pájanie 3~4V 5.28, len vykurovanie Daikin Altherma Flex 14kW vnútorná jednotka EKHBRD14ACY1 pájanie 3~4V 5.226, len vykurovanie Daikin Altherma Flex 16kW vnútorná jednotka len vykurovanie EKHBRD16ACY1 pájanie 3~4V 5.48, 26

27 > Daikin Altherma Flex Type Voliteľné príslušenstvo Platí pre: 11-16kW Káblový izbový termostat EKRTWA Káblový digitálny izbový termostat 14, Bezdrôtový izbový termostat EKRTR Bezdrôtový digitálny izbový termostat 241, PCB s digitálnym vstupom/výstupom EKRP1HBA Diaľkový alarm / stav prevádzky 148, Modbus adaptér RTD-W Modbus komunikačné rozhranie pre ovládanie a monitorovanie 371, Sekvenčný ovládač EKCC-W Master / slave ovládacia sada pre monitorovanie a ovládanie až 16 hydroboxov, prepojených cez RTD-W 1.25, Externý snímač termostatu EKRTETS Diaľkové meranie teploty z bezdrôtového izbového termostatu (napr. teploty podlahy) 18, Adaptér pre napojenie izbového termostatu alebo záložného ohrievača EKRP1AHT Nutné objednať pri použití izbových termostatov EKRTWA alebo EKRTR1 alebo nainštalovaní záložného ohrievača 148, Ovládač EKRUAHTB Môže sa použiť ako druhé užívateľské rozhranie (master/slave) okrem štandardného dodávaného s vnútornou jednotkou 219, Potrubný záložný ohrievač 1~, 23V, 6kW EKBUHA6V3 Potrubný záložný ohrievač ako doplnok vykurovania 647, Potrubný záložný ohrievač 3~, 4V, 6kW EKBUHA6W1 Potrubný záložný ohrievač ako doplnok vykurovania 647, Sada pre samostatne stojaci zásobník EKFMAHTB Nutné objednať v prípade, že je zásobník EKHTS inštalovaný vedľa jednotky 549, Merač tepla EKMBIL1 Merač tepla pre zásobník namontovaný na vnútornej jednotke 154, Centrálna kondenzačná sada pre vonk. jednotku KWC25C45 Sada kondenzačnej vane pre zber kondenzátu po odmrazovaní 1.322, Pripojovacia sada pre zásobník EKHWP3B Pripojovacia sada pre zásobník EKHWP5B EKEPHT3H EKEPHT5H Pripojovacia sada pre Daikin Althermu HT v kombinácii s EKHWP3B Pripojovacia sada pre Daikin Althermu HT v kombinácii s EKHWP5B 278, 5, Zásobníky na teplú pitnú vodu Nerezový zásobník TPV s objemom 2 l Nerezový zásobník TPV s objemom 26 l EKHTS2AC EKHTS26AC Platí pre: 11-16kW Zásobník TPV 2 l, Rozmery VxŠxH = 1335x6x695, výška dosahuje 21 mm v prípade montáže na vnútornú jednotku 1.492, Zásobník TPV 26 l, Rozmery VxŠxH = 161x6x695, výška dosahuje 2285 mm v prípade montáže na vnútornú jednotku 1.685, 3 l beztlakový zásobník TPV EKHWP3B Hygienický beztlakový zásobník TPV s možnosťou napojenia na solárny systém 1.949, 5 l beztlakový zásobník TPV EKHWP5B Hygienický beztlakový zásobník TPV s možnosťou napojenia na solárny systém 2.373, Spojovacie refnety pre vonkajšie jednotky 3 rúrkové 3 rúrkové Veľkosť vonkajšej jednotky (HP) imperiálny metrické imperiálny metrické KHRQ23M29T9 KHRQM23M29T KHRQ22M29T9 KHRQM22M29T Cena 182, 182, 164, 164, 12 ~ 16 KHRQ23M64T KHRQM23M64T KHRQ22M64T KHRQM22M64T Cena 297, 297, 199, 199, Refnety pre vnútorné jednotky 3 rúrkové 3 rúrkové Výkonový index vnút. jednotky imperiálny metrické imperiálny metrické < 2 KHRQ23M2T KHRQM23M2T KHRQ22M2T KHRQM22M2T Cena 16, 16, 122, 122, 2 x < 29 KHRQ23M29T9 KHRQM23M29T KHRQ22M29T9 KHRQM22M29T Cena 182, 182, 164, 164, 29 x < 52 KHRQ23M64T KHRQM23M64T KHRQ22M64T KHRQM22M64T Cena 297, 297, 199, 199, Refnety - hrebene pre vnútorné jednotky 3 rúrkové 3 rúrkové Výkonový index vnút. jednotky imperiálny metrické imperiálny metrické <2 and 2 x < 29 KHRQ23M29H KHRQM23M29H KHRQ22M29H KHRQM22M29H Cena 324, 324, 231, 231, 29 x < 52 KHRQ23M64H KHRQM23M64H KHRQ22M64H KHRQM22M64H Cena 394, 394, 286, 286, 27

28 > Konvektor tepelného čerpadla Konvektor tepelného čerpadla Konvektor tepelného čerpadla umožňuje v prípade potreby vykurovanie aj chladenie, pretože je viac než len jednotka fan-coil. Konvektor tepelného čerpadla má tiež veľmi nízku hlučnosť. Pri kombinácii podlahového vykurovania s jednotkami fancoil sú pre potreby podlahového vykurovania potrebné nižšie teploty vykurovacej vody, avšak jednotky fan-coil by takto museli byť neúmerne veľké, aby dokázali dodať dostatočný tepelný výkon aj pri takýchto nízkych teplotách vody. Konvektor tepelného čerpadla rieši práve tento problém. Konvektor je schopný poskytovať požadovaný tepelný výkon aj pri nízkych teplotách vratnej vody a súčasnom zachovaní rozumnej veľkosti. miesto zapínania a vypínania okruhu vykurovacej vody prostredníctvom termostatu v miestnosti je možné každý konvektor tepelného čerpadla pripojiť priamo k vnútornej jednotke Daikin Altherma, ktorá je mozgovým centrom systému. To umožňuje vykurovanie všetkých miestností, bez ohľadu na stav v ostatných miestnostiach. Konvektor tepelného čerpadla šetrí prevádzkové náklady vďaka zlepšenej účinnosti približne o 25 % v porovnaní s vykurovacími systémami, ktoré kombinujú podlahové vykurovanie a bežné fan-coil jednotky. Konvektor tepelného čerpadla môže vďaka inštalácii zapoj a - spusť jednoduchým spôsobom nahradiť radiátory. 28

29 > Konvektor tepelného čerpadla Technické údaje VNÚTORNÉ JEDNOTKY FWXV2A FWXV15A Vykurovací výkon Celkový výkon Nom. kw 2, 1,5 Chladiaci výkon Celkový výkon Nom. kw 1,7 1,2 Citeľný Nom. kw 1,4,98 výkon Príkon Vykurovanie Nom. kw,15,13 Chladenie Nom. kw,15,13 Rozmery Jednotka V x Š x H mm 6/7/21 Hmotnosť Jednotka kg 15 Pripojovacie Kondenz/Vstup/Výstup (OD) mm/ rozmery inch 18/G 1/2/G 1/2 Akustický tlak Vykurovanie Nom. dba Chladenie Nom. dba pájanie Fáza/Frekvencia/pätie Hz/V 1~/5/6/22-24/22 (1) Chladenie: teplota miestnosti 27 CDB, 19 CWB; teplota vstupnej vody 7 C, nárast teploty vody 5K. (2) Vykurovanie: teplota miestnosti 2 CDB a teplota vstupnej vody 45 C, pokles teploty vody 5K. Cenník Konvektor tepelného čerpadla Daikin s funkciou Interlink je ďalším inovatívnym produktom vývoja našej spoločnosti. Vhodný aj pre nízkoteplotetné aplikácie, napr. pre kombináciu s podlahovým vykurovaním. Štýlové, kompaktné, inteligentné a veľmi tiché riešenie pre rýchle vykúrenie alebo vychladenie miestností, či už v bytoch alebo v domoch. Daikin Altherma konvektor tepelného čerpadla Daikin Altherma FWXV15A Konvektor tepelného čerpadla s vykurovacím výkonom Konvektor tepelného čerpadla 1,5kW 1,5kW* a 1,2kW** a chladiacim výkonom,3kw*** 68, Daikin Altherma FWXV2A Konvektor tepelného čerpadla s vykurovacím výkonom Konvektor tepelného čerpadla 2,kW 2,kW* a 1,7kW** a chladiacim výkonom,4kw*** 734, Voliteľné príslušenstvo Sada 2 - cestného ventilu EKVKHPC Je nevyhnutná pre vysokoteplotné aplikácie, takisto aj pre aplikácie s chladením vždy, keď teplota vody klesne pod 18 C a/ alebo sa môže 94, vyskytnúť teplota vody nad 6 C * teplota vstupnej vody 45 C a teplota výstupnej vody 4 C, teplota miestnosti 2 C DB - stredné otáčky ventilátora **teplota vstupnej vody 7 C a teplota výstupnej vody 12 C, teplota miestnosti 27 C DB / 19 C WB - stredné otáčky ventilátora ***teplota vstupnej vody 18 C a teplota výstupnej vody 23 C, teplota miestnosti 27 C DB / 19 C WB - stredné otáčky ventilátora 29

30 > Daikin solárny systém Solárne pripojenie 1 Daikin ponúka 2 typy solárnych systémov v kombinácii so svojimi tepelnými čerpadlami 2 Beztlakový systém Systém je naplnený čistou vodou, ktorá je prečerpaná do solárnych kolektorov vždy, keď svieti slnko. Ak slnko nesvieti, voda je prečerpaná naspäť do zásobníka TPV. 3 Tlakový systém Systém je naplnený zmesou vody prenášajúcou teplo a správnym množstvom nemrznúcej zmesi, aby v zime nedošlo k zamrznutiu. Celý systém je potom natlakovaný a utesnený. Solárna sada Solárna sada zabezpečuje prostredníctvom externého tepelného výmenníka prenos solárneho tepla do zásobníka na teplú vodu Daikin Altherma. rozdiel od zásobníkov s dvomi tepelnými výmenníkmi tento systém umožňuje efektívne vykurovanie celého obsahu zásobníka solárnym teplom a v prípade potreby aj energiou tepelného čerpadla. 1- Solárny kolektor 2- Čerpadlová stanica pre solár 3- Solárna sada dostupná v kombinácii so samostaným zásobníkom TPV (EKHWS-EKHWE) Solárny kolektor Vysoko účinné kolektory transformujú všetko krátkovlnné slnečné žiarenie na teplo vďaka svojej vysoko selektívnej povrchovej vrstve. Kolektory je možné montovať na strešnú krytinu. Čo k tomu potrebujete? Solárny kolektor Potrubnú sieť a solárnu čerpadlovú stanicu Zásobník: štandardný zásobník Daikin Altherma na teplú pitnú vodu Solárnu sadu Zdroj tepla (tepelné čerpadlo Daikin Altherma, ktoré zabezpečuje aj vykurovanie domácnosti) 3

31 > Daikin solárny systém Solárne kolektory Slnko nám v priebehu celého roka poskytuje v priemere až polovicu energie, ktorú potrebujeme na zohriatie pitnej vody na požadovanú teplotu. Vysoko účinné kolektory s veľmi selektívnou povrchovou vrstvou transformujú všetko krátkovlnné slnečné žiarenie na teplo. Kolektory je možné montovať na strešnú krytinu. Prevádzka Solárne kolektory sa plnia vodou len vtedy, keď slnko dodáva dostatočné teplo. V tom prípade sa obe čerpadlá v riadiacej a čerpacej jednotke nakrátko zapnú a naplnia kolektory vodou zo zásobníka. Po naplnení, ktoré trvá menej ako minútu, sa jedno z čerpadiel vypne a zvyšné čerpadlo len udržiava cirkuláciu vody. Solárny kolektor Vnútorná jednotka a zásobník TPV EKHWP: zásobník na teplú pitnú vodu Zásobník na teplú pitnú vodu má dve časti: Hornú časť, ktorá je vždy horúca aktívnu vodnú zónu a dolnú, chladnejšiu časť solárnu zónu. 1. Aktívna voda sa zohrieva v hornej časti zásobníka. Vysoká teplota tejto zóny zabezpečuje, že je vždy k dispozícii dostatok teplej vody. 2. Solárne kolektory fungujú efektívnejšie, keď cez ne prúdi chladnejšia voda. Preto sa voda, ktorá je v solárnej prevádzke privádzaná priamo do solárnych kolektorov, skladuje v solárnej zóne Prívod zo solárneho kolektora (pripojovací spoj 1 F) 13. Tepelný výmenník pre prídavné vykurovanie solárom Vstup studenej vody (1 M) 3. Výstup teplej vody (1 M) 4. Prívod z tepelného čerpadla (1 M) 5. Návrat do tepelného čerpadla (1 M) 6. Výstup prídavného vykurovania (1 M) 7. Vstup prídavného vykurovania (1 M) 8. Zásobník na teplú pitnú vodu 9. púšťací a vypúšťací ventil 1. Prípojka pre vyrovnávacie potrubie (nepoužíva sa) 11. Tepelný výmenník na teplú pitnú vodu 14. Tepelný izolačný obal pre prídavné vykurovanie solárom. 15. Otvor pre voliteľný elektrický ohrievač (nepoužíva sa) 16. Prívodné stratifikačné potrubie solárneho kolektora 17. Indikátor úrovne naplnenia 18. Voda v zásobníku (bez tlaku) 19. Solárna zóna 2. Zóna aktívnej vody 21. Bezpečnostná armatúra proti pretekaniu Výmenník tepla 31

32 > Daikin solárny systém Technické údaje PRIPOJENIE NA SOLÁR EKSOLHWAV1 Rozmery Jednotka V x Š x H mm 77x35x27 Hmotnosť Jednotka kg 8 Prevádzkový Ambient Min,~Max, C rozsah temperature 1~35 Akustický tlak Nom, dba 27 Tepelný Účinnosť kolektora s nulovou % výkon stratou η - pájanie Fáza/Frekvencia/pätie Hz/V 1~/5/22-24 pájanie Vnútorná jednotka PRÍSLUŠENSTVO EKSR3PA Montáž stenu Rozmery Jednotka V x Š x H mm 332x23x145 Tepelný Účinnosť kolektora s nulovou % výkon stratou η - Ovládanie Typ Digitálna ovládacia jednotka rozdielu teploty s displejom s klasickým textom Spotreba energie W 2 Senzor Teplotný senzor solárneho panelu Pt1 Senzor na zásobníku PTC Senzor vratnej vody PTC Senzor vstupnej teploty a prietoku päťový signál (3,5V DC) pájanie Frekvencia/pätie Hz/V 5/23 SOLÁRNY KOLEKTOR EKSV26P EKSH26P EKSV21P Rozmery Jednotka V x Š x H mm 2,x1,3x85 1,3x2,x85 2,x1,6x85 Hmotnosť Jednotka kg Objem l 1,7 2,1 1,3 Plocha Celková m² 2,61 2,1 Účinná m² 2,364 1,795 Absorpčná m² 2,354 1,791 Povrchová úprava Mikrotherm (absorpcia max.96%, Emisia pribl. 5% +/-2%) Pohlcovač Registre z medených potrubí s hliníkovou platňou zváranou laserom a vysoko selektívnou povrchovou vrstvou Zasklenie Jedna tabuľa bezpečnostného skla, priepustnosť +/- 92% Povolený sklon Min,~Max, C strechy 15~8 Prevádzkový Max, bar tlak 6 Teplota pri Max, C nečinnosti 2 Tepelný výkon Účinnosť kolektora s nulovou stratou η % 78,7 78,3 Tepelná strata W/m²,K 4,27 4,25 Tepelná závislosť koeficientu W/ tepelnej straty m²,k²,7,57 Tepelný výkon kj/k 6,5 - Modifikátor AM at 5 uhla,94 - Inštalácia Vertikálna Horizontálna Vertikálna SOLÁRNE PRIPOJENIE EKSRPS3B Rozmery Jednotka V x Š x H mm - Ovládanie Typ Digitálna ovládacia jednotka rozdielu teploty s displejom s klasickým textom Spotreba energie W - Montáž stenu Senzor Teplotný senzor solárneho panelu Pt1 Senzor na zásobníku PTC Senzor vratnej vody PTC Senzor vstupnej teploty a prietoku päťový signál (3,5V DC) 32

33 > Daikin solárny systém Cenník Pre Daikin Altherma LT, HT a Flex jednotky je k dispozícii tlakový a beztlakový solárny systém. Hlavným komponentom sú Daikin zásobníky takisto aj beztlakové zásobníky TPV v kombinácii so solárnou sadou a novými solárnymi panelmi. Materiál Popis Jednotková cena Solárny Panel EKSV26P Vertikálny solárny panel veľký 2 x 13 mm 75, EKSH26P EKSV21P Horizontálny solárny panel veľký 2 x 13 mm Vertikálny solárny panel malý 2 x 16 mm 77, 653, Daikin zásobníky TPV a príslušenstvo EKHWS* Nerezový zásobník pozri str. 9 EKHWE* Smaltovaný zásobník pozri str. 9 EKSOLHW Sada solárneho výmenníka tepla 823, EKHWP3B Hygienický zásobník TPV, 3l 1.949, EKHWP5B Hygienický zásobník TPV, 5l 2.373, 1657 Sada gravitačných spätných klapiek (balenie obsahuje 2 ks) 16, RTX FLG FLG regulačný ventil s nastaviteľným prietokom 82, VTA32 Termostatický zmiešavací ventil proti obareniu 13, Pripojovacia sada k VTA , 1627 MAGS12 Expanzná nádoba 12 l 193, 1625 MAGS25 Expanzná nádoba 25 l 19, RTX MAGS35 Expanzná nádoba 35 l 292, Solárne ovládanie & Čerpadlové stanice EKSRPS3B Ovládač pre solárnu aplikáciu beztlakový systém 815, EKSR3PA Ovládač pre tlakovú solárnu aplikáciu 363, EKSRDS1A Čerpadlová jednotka solárneho systému 54, Prietokový snímač pre tlakový systém 169, PCB+ káble EKRP1HBA Riadiaca doska pre blokovanie ohrevu vody tepelným čerpadlom počas ohrevu vody solárom 148, RTX BSKK Kábel pre prioritu soláru / prepojovací kábel na blokovanie tepelného čerpadla 24, Príslušenstvo pre inštaláciu solárnych panelov CON15 Prepojovacie beztlakové potrubie medzi solárnymi panelmi a čerpadlovou stanicou: 15m 187, CON2 Prepojovacie beztlakové potrubie medzi solárnymi panelmi a čerpadlovou stanicou: 2m 221, RTX CONX25 Beztlakové predlžovacie potrubie 2,5 m vrátane spojok 116, RTX CONX5 Beztlakové predlžovacie potrubie 5 m vrátane spojok 133, CONX1 Beztlakové predlžovacie potrubie 1 m vrátane spojok 173, CONXV8 Beztlakové predĺženie prívodného potrubia 8 m 149, CON15P16 Tlakové potrubie DN16 15 m 67, CONXP16 Sada spojovacích matíc pre tlakové potrubie DN16 16, CON15P2 Tlakové potrubie DN2 15 m 83, CONXP2 Sada spojovacích matíc pre tlakové potrubie DN2 24, CONCP16 Tlaková solárna pripojovacia sada DN 16 13, CONCP2 Tlaková solárna pripojovacia sada DN 2 148, EKSRCRP Strešný prechod - tehlovo červený 291, EKSRCAP Strešný prechod - antracit 291, EKSRCP Sada pre pripojenie NA STRECHE 21, RTX RCIP Sada pre zabudovanie V STRECHE 184, RTX RCFP Montážna sada pre PLOCHÚ STRECHU 352, CONFE Strešný prechod pre napojenie solárnych panelov z opačnej strany 18, RTX FIXVBP Prepojovacia sada medzi 2 solárnymi panelmi 75, RTX CONRVP Prepojovacia sada medzi 2 radmi kolektorov pre tlakový systém 97, CONLCP Prepojovacia sada medzi 2 radmi kolektorov pre tlakový systém 149, FIXMP1 Montážna profilová lišta V21 54, FIXMP13 Montážna profilová lišta V26P 59, FIXMP2 Montážna profilová lišta H26P 82, TS Podpora pre beztlakové pripojovacie potrubie 11, RTX FIXADP staviteľné strešné konzoly pre vysokú krytinu 133, FIXADD Štandardné strešné konzoly pre vysokú krytinu 33, FIXADS Strešné konzoly pre plochú krytinu 79, RTX FIXWD Strešné konzoly pre vlnitú krytinu 75, RTX FIXBD Strešné konzoly pre plechovú strechu 89, IBV21P Základná sada pre montáž 2 EKSV21P do strešnej krytiny 67, IEV21P Prídavná sada pre montáž 1 dodatočného EKSV21P do strešnej krytiny 3, IBV26P Základná sada pre montáž 2 EKSV26P do strešnej krytiny 716, 1622 IEV26P Prídavná sada pre montáž 1 dodatočného EKSV26P do strešnej krytiny 313, RTX FIXIES Sada krycích plechov pre montáž do strešnej krytiny 175, FBV26P Základná konzola pre montáž 2 panelov V26P na plochú strechu 86, FEV26P Prídavná konzola pre montáž ďalšieho panelu V26P na plochú strechu 321, 1626 FBH26P Základná konzola pre montáž 2 panelov H26P na plochú strechu 381, FEH26P Prídavná konzola pre montáž ďalšieho panelu H26P na plochú strechu 249, RTX FIXLP Vypúšťacia sada 11, RTX GFL 2l pripravenej zmesi glykolu Tmin = -28 C 128, 33

34 > Daikin solárny systém Beztlakový solárny systém kombinačná tabuľka EKSV21P pre beztlakový solárny systém Počet panelov Materiál V V V V EKSV21P FIXVBP FIXMP FIXADP FIXADS FIXWD FIXDB IBV21P IEV21P EKHWP***B EKSRPS3B EKRP1HBA BSKK FLG 1* 1* 1* 1* 1* 1* 1* 1* TS CON EKSRCAP/EKSRCRP RCIP * : voliteľné (odporúčané) EKSH26P pre beztlakový solárny systém Počet panelov Materiál Plochá strecha Plochá strecha Plochá strecha Plochá strecha Plochá strecha EKSH21P FIXVBP FIXMP FIXADP FIXADS FIXWD FIXDB FBH26P FEH26P EKHWP***B EKSRPS3B EKRP1HBA BSKK FLG 1* 1* 1* 1* 1* 1* 1* 1* 1* 1* TS CON EKSRCAP/EKSRCRP RCFP * : voliteľné (odporúčané) EKSV26P pre beztlakový solárny systém Počet panelov Materiál V Plochá strecha V Plochá strecha V Plochá strecha V Plochá strecha EKSV26P FIXVBP FIXMP FIXADP FIXADS FIXWD FIXDB IBV26P IEV26P FBV26P FEV26P EKHWP***B EKSRPS3B EKRP1HBA BSKK FLG 1* 1* 1* 1* 1* 1* 1* 1* 1* 1* 1* 1* TS CON EKSRCAP/EKSRCRP RCIP RCFP * : voliteľné (odporúčané) Dodatočné príslušenstvo (voliteľné) pre inštaláciu beztlakového systému Materiál Popis Požadovaný počet 1657 Sada gravitačných klapiek 2ks 1 sada/zásobník, odporúčané ak potrubie z výmenníka nemá na zásobníku ohyb smerom dole CONX25 CONX1 CONX5 CONXV8 Sady predĺženia potrubia Predĺženie prívodného potrubia 8, m so spojkami Závisí na požadovanom predĺžení 2,5 / 5, / 1, m Požadované len ak výstupné potrubie z panela nemôže byť umiestnené pri vstupe do panela CONRVP Prepojovacia sada dvoch radov solárnych panelov Počet radov 1; hraďte 1 FIXVBP za CONRVP 34

35 > Daikin solárny systém Tlakový solárny systém kombinačná tabuľka EKSV21P pre tlakový solárny systém Počet panelov Materiál V V V EKSV21P FIXVBP FIXMP FIXADD pre klasickú strechu FIXADP pre iné typy FIXWD striech FIXDB IBV21P IEV21P 1 2 EKHWS / EKHWE EKSOLHWAV EKSRDS1A EKSR3PA FLG 1* 1* 1* 1* 1* 1* CON15P CONCP CON15P2 1 1 CONCP2 1 1 MAGS MAGS MAGS EKSRCP GFL Záleží na objeme v systéme * : voliteľné (odporúčané) EKSV26P pre tlakový solárny systém Počet panelov Materiál V Plochá strecha V Plochá strecha V Plochá strecha EKSV26P FIXVBP FIXMP FIXADD pre klasickú strechu FIXADP FIXWD FIXDB IBV26P 1 1 IEV26P 1 FBV26P 1 1 FEV26P 1 EKHWS / EKHWE EKSOLHWAV EKSRDS1A EKSR3PA FLG 1* 1* 1* 1* 1* 1* 1* CON15P CONCP MAGS MAGS EKSRCP GFL Záleží na objeme v systéme * : voliteľné (odporúčané) pre iné typy striech EKSH26P pre tlakový solárny systém Počet panelov Materiál Plochá strecha Plochá strecha Plochá strecha EKSH21P FIXVBP FIXMP FIXADD pre klasickú strechu FIXADP pre iné typy FIXWD striech FIXDB FBH26P FEH26P 1 2 EKHWS / EKHWE EKSOLHWAV EKSRDS1A EKSR3PA FLG 1* 1* 1* 1* 1* 1* CON15P CONCP MAGS EKSRCP GFL Záleží na objeme v systéme * : voliteľné (odporúčané) Dodatočné príslušenstvo (voliteľné) pre inštaláciu tlakového systému Materiál Popis Požadovaný počet CONLCP Prepojovacia sada dvoch radov solárnych panelov Počet radov 1; hraďte 1 FIXVBP za CONLCP CONXP16 Prepojenie 2 CON15P16 Je potrebné dodatočné CON15P16 CONXP2 Prepojenie 2 CON15P2 Je potrebné dodatočné CON15P2 35

36 > Poznámky 36

37 > Poznámky 37

38 > Poznámky 38

39 > Všeobecno obchodné podmienky I. VŠEOBECNE Tieto všeobecné obchodné podmienky (ďalej len VOP ) definujú základné práva, povinnosti a podmienky obchodného styku a spolupráce spoločnosti DAIKIN AIRCONDITIONING CENTRAL EUROPE-SLOVAKIA, spol. s r.o. (ďalej len DAIKIN ) a jej zákazníkmi, fyzickými a právnickými osobami oprávnenými na podnikanie (ďalej len zákazník alebo objednávateľ ). Poskytovanie tovaru alebo služieb našou spoločnosťou sa spravuje týmito VOP, pokiaľ nie je medzi zmluvnými stranami dohodnuté inak. Protinávrh objednávateľa odkazujúci na jeho vlastné obchodné podmienky alebo jeho podmienky nákupu sa bude uplatňovať len ak je v súlade s týmito VOP. Prevzatie tovaru predpokladá znalosť našich VOP a to za každých okolností. Akékoľvek odchýlky alebo dodatky vyžadujú predchádzajúci výslovný súhlas spoločnosti DAIKIN, ktorý musí byť písomný, inak nebude právne záväzný. VOP sú voľne prístupné na II. PONUKA Ponuky DAIKIN nie sú návrhmi na uzatvorenie zmluvy a sú nezáväzné. Akékoľvek informácie o rozmeroch, hmotnostiach, technických dátach, množstve a dodacích lehotách spoločnosti DAIKIN sú nezáväzné. III. OBJEDNANIE A ZMENA DODÁVKY 1. Objednávky musia byť podané písomne (listom, faxom alebo elektronickou poštou). Objednávka nami nebude prijatá, pokiaľ nebude písomne potvrdená alebo reálne vykonaná. Akákoľvek dohoda (alebo ujednanie), ktoré bolo ústne a na základe telefonického rozhovoru musí byť potvrdená písomne. 2. DAIKIN si vyhradzuje odstúpiť od zmluvy i po prijatí objednávky ak informácie získané o likvidite zákazníka v medzičase budú poukazovať na skutočnosť, že zákazník nebude schopný uhradiť celú alebo časť pohľadávky podľa posúdenia DAIKIN. 3. Po prijatí objednávky si DAIKIN vyhradzuje právo zmeniť alebo zlepšiť službu alebo dodaný tovar, napríklad s ohľadom na jeho typ, dizajn do tej miery, v akej sa môže očakávať od zákazníka, že bude akceptovať takéto zmeny alebo zlepšenia s ohľadom na naše záujmy (napríklad dodanie zodpovedajúceho alebo sofistikovanejšieho zariadenia). Takéto zmeny a zlepšenia sa pokladajú za vopred schválené, ak zákazník najneskôr do 2 dní od prevzatia tovaru nenamietne písomne dodanie tovaru alebo služby podľa tohto bodu VOP. 4. zrušenie objednávky, jej časti zákazníkom sa vyžaduje predchádzajúco písomný súhlas DAIKIN a oprávňuje DAIKIN účtovať zákazníkovi okrem už poskytnutých služieb a dodaného tovaru a vzniknutých nákladov poplatok (za zrušenie), ktorý predstavuje 3 % z hodnoty objednávky avšak minimálne sumu 25Eur. IV. CENY A PODMIENKY PLATBY 1. Ceny sú uvedené v cenníku, ktorý sa z času na čas môže zmeniť. Cenník sa zvyčajne aktualizuje raz ročne, pričom si DAIKIN vyhradzuje právo na zmenu cien v cenníku aj v priebehu roka. 2. Cenami sa rozumejú čisté (netto) ceny bez dane, cla alebo poplatkov, alebo iných súvisiacich platieb vrátane balného z nášho expedičného skladu, ak nie je uvedené inak. Balenie ani baliaci materiál naspäť DAIKIN nepreberá. 3. DAIKIN nebude akceptovať námietky voči faktúram, ktoré boli prijaté po vyše dvoch týždňoch od obdržania faktúry. Pokiaľ nie je ustanovené inak, faktúry budú splatné do 45 dní od dátumu vystavenia faktúry. Za deň zaplatenia sa bude považovať deň, ku ktorému bude platba pripísaná v celosti na účet spoločnosti DAIKIN. V prípade omeškania platby je DAIKIN oprávnený uplatňovať si zaplatenie ročného úroku z omeškania vo výške 12% a zákazník je povinný tento úrok na výzvu zaplatiť. V prípade omeškania s platbou môže DAIKIN taktiež požadovať uhradenie všetkých nákladov vzniknutých v súvislosti s vymáhaním pohľadávok, vrátane upomienok a inkasných a iných poplatkov. 4. Ak bola dohodnutá platba v splátkach a zákazník je v omeškaní s platbou, čo i len jednej splátky, stáva sa splatným celý dlh. 5. Dodávku tovaru alebo služieb môže DAIKIN podmieniť zálohovou platbou. 6. Zákazník nemôže pozdržať platby alebo započítať svoje prípadné pohľadávky s odkazom na uplatnenie zodpovednosti za chyby alebo z iných dôvodov započítavať jednostranne pohľadávky voči DAIKIN. V. DODACIE LEHOTY 1. Uvádzané dodacie lehoty sú nezáväzné a sú výhradne orientačné (referenčné) aj keď sa DAIKIN bude snažiť uskutočniť dodanie v stanovených lehotách. Ako následok oneskorenia v dodávkach nevzniká zákazníkovi nárok na náhradu škody ani neoprávňuje zákazníka na odstúpenie od zmluvy, keďže dodacie lehoty sa nepovažujú za záväzné. To isté platí ak dodacie lehoty neboli splnené kvôli vyššej moci, štrajku alebo akejkoľvek inej okolnosti mimo kontroly spoločnosti DAIKIN. 2. Za žiadnych okolností nebude DAIKIN akceptovať žiadne sankčné ani škodové nároky uplatňované zákazníkom v súvislosti s dodávkami alebo službami poskytovanými spoločnosťou DAIKIN. 3. Čiastočné dodávky sú prípustné. 4. Ak má objednávateľ nedoplatky na skoršie dodanie, DAIKIN môže zadržať dodávky do doby zaplatenia predchádzajúcej dodávky a nie je povinný uhradiť objednávateľovi akékoľvek škody z toho plynúce. VI. PRIJATIE DODÁVKY, PRENOS RIZIKA, ONESKORENÉ PRIJATIE 1. Pokiaľ nie je dohodnuté inak, dodávky sa uskutočňujú z expedičného skladu DAIKIN. Akékoľvek nebezpečenstvo škody, straty, odcudzenia alebo zničenia (nebezpečenstvo škody) prechádza na zákazníka najneskôr v dohodnutý deň odberu ak tovar opustí sklad (najneskôr však momentom dodania tovaru dopravcovi). Zasielateľské príkazy budú vykonané a zaslané len na žiadosť zákazníka a to na jeho riziko a náklady. Zasielateľské príkazy nerealizujeme do zahraničia. 2. Zakúpenie samostatného (osobitného) poistenia prepravy poskytneme len na základe samostatnej dohody a na náklady zákazníka. 3. Zákazník je povinný okamžite skontrolovať dodávku, ktorú obdržal on alebo priamo jeho zákazníci, či sa v nej nenachádza poškodenie spôsobené prepravou a taktiež musí zaevidovať akékoľvek poškodenie balenia alebo zariadenia v dodacom liste a okamžite spoločnosti DAIKIN nahlásiť akúkoľvek vzniknutú škodu. Akékoľvek poškodenie, ktoré nie je bežne spozorovateľné pri dodaní musí byť nahlásené od prechodu nebezpečenstva škody na zákazníka; inak si je zákazník vedomý skutočnosti, že poistné nároky k spoločnosti DAIKIN nebudú uplatniteľné a zákazník zodpovedá za takto prípadne vzniknutú škodu. 4. Ak zákazník prevezme tovar aj s oneskorením, budeme účtovať tovar ako doručený- bez toho, aby tým boli dotknuté ostatné práva- alebo s ním môžeme nakladať iným spôsobom bez časového obmedzenia. Ak s tovarom naložíme iným spôsobom, lehota dodania začne znova bežať v deň, v ktorý obdržíme písomnú žiadosť zákazníka o dodanie tovaru. 5. Zákazníkovi môžeme účtovať všetky náklady vzniknuté z dôvodu oneskoreného prevzatia, vrátane a to bez obmedzenia nákladov za uskladnenie objednaného tovaru. VII. VÝHRADA VLASTNÍCKEHO PRÁVA 1. DAIKIN si vyhradzuje vlastnícke právo k dodanému tovaru až do uhradenia plnej sumy všetkých pohľadávok, vyplývajúcich z obchodného vzťahu so zákazníkom a to aj v prípade, že kúpna cena za osobitne určené pohľadávky bola zaplatená. Ak bol tovar spoločnosti DAIKIN už dodaný s výhradou vlastníctva nadobúda DAIKIN k novej veci, ktorá vznikne spracovaním, zmiešaním, vlastnícke právo za každých okolností. Ak bude doručený tovar spoločnosti DAIKIN zmiešaný, spracovaný alebo skombinovaný s inou vecou, zákazník týmto na DAIKIN prevádza vlastnícke právo v pomere hodnoty pohľadávok DAIKIN alebo spoluvlastníctvo ku kombinovanej alebo novej veci a to rovnako k predbežným ako aj ku konečným produktom. 2. Zákazník môže ďalej odpredať nami dodaný tovar a veci vytvorené spracovaním, zmiešaním alebo kombinovaním iba v rámci bežného obchodného styku. Zákazník týmto postupuje bezodplatne na DAIKIN všetky pohľadávky voči svojim obchodným partnerom, ktoré vzniknú takýmto predajom, alebo akýmkoľvek iným úkonom z iného právneho dôvodu ako predajom, vrátane dodatočných práv a príslušenstva, za účelom zabezpečenia budúcich pohľadávok DAIKIN, ktoré môžu vzniknúť z obchodného styku. Takéto postúpenie je postúpením s odkladnou účinnosťou, pričom takéto postúpenie nadobudne účinnosť ak faktúra DAIKIN nie je zaplatená ani do 6 dní od jej splatnosti. Zákazník musí zaznamenať postúpenie týchto pohľadávok v jeho účtovníctve a to najneskôr v deň nadobudnutia účinnosti postúpenia podľa predchádzajúcej vety. 3. Zákazník môže odpredať tovar pred zaplatením kúpnej ceny tovaru iba ak zároveň informuje ďalšieho kupujúceho (koncového/cieľového zákazníka), o tom, že pohľadávka na zaplatenie kúpnej ceny z predaja bola postúpená na DAIKIN. 4. Zákazník si môže uplatniť postúpené pohľadávky len ak si voči DAIKIN splnil svoje platobné povinnosti vyplývajúce zo zmluvných podmienok. V opačnom prípade zákazník nemôže s tovarom nakladať (napr. prevod majetku formou zabezpečenia, danie do zálohy). 5. Zákazník musí DAIKIN okamžite informovať o akýchkoľvek ťarchách alebo o poškodení tovaru s výhradou vlastníctva a/alebo postúpených pohľadávkach a informovať tretiu stranu, že DAIKIN ostáva zachované vlastnícke právo k tovaru. Všetky náklady súvisiace s informačnými alebo inými povinnosťami podľa tohto článku znáša zákazník. VIII. ZÁRUKA A ZODPOVEDNOSŤ Pokiaľ nie je dohodnuté inak a pri vylúčení akýchkoľvek iných nárokov, DAIKIN zodpovedá za vady a garantované vlastnosti tovaru a to nasledovne: 1. Pokiaľ nie je nižšie uvedené inak, záručná doba je 36 mesiacov od dátumu doručenia( doručenie dopravcu). 2. Zákazník môže uplatniť reklamáciu iba v prípade, že je zariadenie nainštalované a zároveň dané do prevádzky fi rmou DAIKIN, podľa inštalačných pokynov (inštrukcií) DAIKIN a pravidelne udržiavaný podľa servisných poznámok (zápisov) spoločnosti DAIKIN. chladiace zariadenia, ktoré zahŕňajú skrutkové kompresory sa vzťahuje 12 mesačná záručná doba a to len za podmienky, ak sú do prevádzky dané firmou DAIKIN. V prípade výrobkov navrhnutých spoločnosťou J&E Hall International for DAIKIN si zákazník môže uplatniť 18 mesačnú záručnú dobu. Pre značkové výrobky Rotex je vo všeobecnosti platná 24 mesačná záručná doba okrem nasledujúcich výrobkov: 1 ročná záručná doba na potrubia podlahového vykurovania, systémové platne, VA- potrubia a Variosafe olejové zásobníky a Variocistern zásobníky na dažďovú vodu. 3 ročná záruka na tepelné čerpadlá HPSU a zásobné nádrže na teplú vodu HYC, SCS, SC. 3. V prípade reklamácie je na voľbe spoločnosti DAIKIN spomedzi nárokov zákazníka, či tovar, alebo jeho komponenty nahradí alebo opraví. Zákazník nie je oprávnený uplatňovať si iné nároky z vád ako uvedené v tomto článku VOP. Náklady za vykonanú prácu, cestovné alebo iné náklady nebudú podľa dohody preplácané zákazníkovi. 4. Záruka alebo zodpovednosť za vady nebude uznaná pokiaľ by zákazník nenahlásil písomne viditeľné a to písomným oznámením do 14 dní od obdržania dodávky a v prípade iných vád bez zbytočného odkladu potom čo sa objavili po odbornej prehliadke, nie však neskôr ako do skončenia záručnej doby konkrétneho produktu. 5. Ďalej nebude uznaná žiadna záruka a/alebo zodpovednosť za vady alebo nároky na náhradu škody, ktoré boli spôsobené nevhodným alebo nesprávnym používaním alebo zaobchádzaním, nedodržaním prevádzkových podmienok alebo odporúčaní o údržbe, nadmerným užívaním alebo nevhodnými prevádzkovými zariadeniami alebo náhradnými materiálmi. 6. Pokiaľ nebude DAIKIN poskytnutý vyžadovaný čas a priestor (príležitosť) na uskutočnenie všetkých potrebných záručných opatrení, nie je zákazník oprávnený uplatňovať akékoľvek nároky vyplývajúcich z vád tovaru alebo zo záruk. Ak zákazník naďalej pokračuje v používaní vadného tovaru, ručíme a/alebo DAIKIN je zodpovedný iba za pôvodnú vadu. DAIKIN nebude preplácať náklady za opravy, ktoré budú vykonané bez výslovného predchádzajúceho súhlasu spoločnosti DAIKIN. DAIKIN nenesie zodpovednosť za následky vyplývajúce z takýchto opráv. 7. Záručná doba pre náhradné diely a iné vylepšenia je 6 mesiacov od doručenia (doručenie dopravcovi). 8. Záručná doba na náhradné alebo opravené diely nezačne opätovne bežať v prípade odstránenia vady. 9. Ak je zákazník v omeškaní so svojimi platobnými pohľadávkami voči DAIKIN, DAIKIN je oprávnený opravu vady odmietnuť. Zákazník nemá právo pozdržať platbu a to ani v prípade, že si uplatnil nároky z vád. 1. Pokiaľ bude spoločnosťou DAIKIN dodaný a nainštalovaný tovar od tretej strany, záruka bude obmedzená na postúpenie nárokov z vád zákazníkom na DAIKIN, ktorý si môže uplatniť nároky voči dodávateľovi tovaru. Zákazník nie je oprávnený si uplatňovať iné nároky z vád tovaru a najmä si nemôže nárokovať zníženie ceny. 11. Zodpovednosť za škody nesie DAIKIN iba v prípade, že je preukázané úmyselné konanie alebo hrubá nedbanlivosť DAIKIN. DAIKIN nezodpovedá za nedbanlivosť. Obzvlášť nie je DAIKIN zodpovedný za akékoľvek následné odvodené škody (napr. prestoje z dôvodu zlej dodávky) a finančné straty, ušlý zisk, neuskutočnené úspory, strata úrokov a akákoľvek náhrada škody, ktorú si tretie osoby uplatňujú voči zákazníkovi, pokiaľ by vyššie uvedené nevyplývalo z nášho úmyselného konania alebo hrubej nedbanlivosti. Ak je poškodenie následkom nami dodaného vadného tovaru, ručíme iba v tej miere v akej výrobca alebo subdodávateľ zodpovedá nám. Zodpovednosť DAIKIN je maximálne obmedzená do výšky fakturovanej sumy dotknutého tovaru. IX. VRÁTENIE TOVARU 1. Zariadenie je možné vrátiť a vymeniť v 2 mesačnej lehote od dodania na základe nášho výslovného a písomného súhlasu a to za predpokladu, že tento tovar nie je poškodený a je v pôvodnom balení a vhodný pre ďalší predaj. Poplatok za vrátenie tovaru 2% z vyfakturovanej sumy za každý úkon. 2. V každom prípade tovar bude po vrátení preskúmaný či sa na neho vzťahuje záruka alebo či zníženie hodnoty tovaru nenastalo predtým než mohol byť vystavený dobropis. 3. Tovar musí byť vrátený na náklady zákazníka a to na miesto nami určené. 4. Ak je tovar vrátený nesprávne, môže byť odoslaný naspäť alebo môže byť vyradený. V každom prípade náklady s týmto spojené budú hradené zákazníkom. 5. V prípade vystavenie dobropisov DAIKIN tieto nebude preplácať, ale bolo dohodnuté, že dobropisované sumy bude zákazník oprávnený započítať s jeho budúcimi pohľadávkami voči DAIKIN. 6. Náhradné diely sa späť neprijímajú. 7. Toto pravidlo platí iba na tovar vrátený do 1 kalendárnych dní odo dňa doručenia. Pre vrátenie tovaru presahujúceho 1 dní odo dňa doručenia, prosím kontaktujte príslušného predajcu DAIKIN. 8. Nechcený tovar. DAIKIN môže prijať nechcený tovar s minimálnou hodnotou 1 a max. hodnotou 5. Eur zabalený v originálnom balení, v pôvodnom stave a nepoužitý. Všetok vrátený tovar bude kompletné preverený technikom v DACE RRC (Centrum opráv a vrátenia tovaru). Ak nie je vrátený tovar v pôvodnom stave podľa štandardov DAIKIN, DAIKIN si vyhradzuje právo tovar neprijať, aj keď je už fyzicky vrátený. Ak vrátený tovar nezodpovedá štandardom na opätovný predaj, zákazníkovi bude naúčtovaný zvýšený manipulačný poplatok. všetky štandardné vrátenia tovaru sa uplatňuje manipulačný poplatok. Maximálne sa vracia 8% z celkovej fakturovanej hodnoty vráteného tovaru. 9. Vrátený tovar. Všetok vrátený tovar podlieha spracovateľskému poplatku. Vrátený tovar presahujúci 15kg bude hodnotený ako paletový odber a bude spoplatnený sumou 9 Eur/ paleta. Vrátený tovar, ktorý nepresahuje 15 kg bude vyzdvihnutý kuriérskou službou a spoplatnený sumou 15 Eur/ zásielka. Ak nebolo možné vyzdvihnúť zásielku a je určený náhradný termín, bude účtovaný ďalší poplatok za vyzdvihnutie zásielky. 1. Dodanie poškodeného tovaru. Ak pri dodaní zistíte poškodenie tovaru, odmietnite prsím takýto tovar prevziať od prepravcu. Ak zistíte, že tovar je poškodený až po vybalení, prosím okamžite kontaktujte DACE RRC alebo zodpovedajúcu predajnú kanceláriu. Akékoľvek poškodenie alebo nezhoda musí byť nahlásená do 3 pracovných dní od dodania. Viac informácií je uvedených v príručke Zisťovanie poškodenia tovaru. 11. Postup pri vrátení tovaru. Prosím vyplňte žiadosť na vrátenie tovaru. Krok 1: Stiahnite si žiadosť na vrátenie tovaru z extranetu DENV ( / Section xxx (informácia bude poskytnutá neskôr). Krok 2: Vytlačte a vyplnte žiadosť. Krok 3: Odfaxujte na tel. č , alebo pošlite returns@daikin.at. Prosím vezmite na vedomie, že bude prijatý iba tovar, ktorý bol vrátený do 1 kalendárnych dní odo dňa doručenia. Vrátenie nainštalovaného tovaru, chillerov a tovaru vyrobeného na zákazku nebude akceptované. 12. Prosím kontaktujte DACE RRC (Centrum spracovania vráteného tovaru) Pondelok až Štvrtok od 8: do 17: hod, Piatok od 8: do 13:. Telefón je , FAX: , returns@daikin.at 13. Pravidlá zrušenia objednávky pre produkty Scroll a Screw Chiller: Hocijaké zrušenie alebo upravenie objednávky zákazníkom (ako zmenenie dátumu dodania, objednaného množstva, účtovaného materiálu, alebo modelu a verzie) je možné iba s naším súhlasom a písomným potvrdením. Neakceptujeme žiadne zmeny objednávky požadované menej ako 1 týždeň pred dátumom doručenia. Ak požadovaná zmena objednávky ovplyvňuje dohodnutý dátum doručenia (bez zmeny účtovaného materiálu alebo modelu/ verzie) a táto zmena je požadovaná menej ako 3 týždne (nie však menej ako 1 týždeň) pred dátumom doručenia rezervujeme si právo účtovať príslušný manipulačný poplatok. Zmeny účtovaného materiálu (ako subkomponenty produktu/ príslušenstva. Bez zmeny modelu alebo verzie podliehajú manipulačnému poplatku 5 Eur za spracovanie žiadosti o zmenu. Ak je zmena objednávky požadovaná do dvoch týždňov od zadania objednávky a viac ako 3 týždne pred dohodnutým dátumom doručenia, účtujeme si ešte dodatočne k manipulačnému poplatku poplatok rovný 1% hodnoty objednávky dotknutých produktov. Ak je zmena objednávky požadovaná medzi 3. a 1. týždňom pred dohodnutým dátumom doručeniam vyhradzujeme si právo zaúčtovať dodatočne k administratívnemu poplatku a 1% poplatku aj primeraný manipulačný poplatok. Zmeny produktového modelu alebo verzie a hocijaké iné zmeny (ako objednaní množstvo) a úplne zrušenie objednávky podliehajú administratívnemu poplatku 5 Eur. Ak je zmena objednávky požadovaná do dvoch týždňov od podania objednávky a viac ako 3 týždne od dohodnutého dátumu doručenia, zaúčtujeme si ešte k administratívnemu poplatku aj poplatok rovný 2% z hodnoty objednávky. Ak je zmena objednávky požadovaná neskôr ako 2 týždne od podania objednávky a viac ako 3 týždne pred dohodnutým dátumom doručenia účtujeme si dodatočne k administratívnemu poplatku poplatok rovný 1% hodnoty objednávky. Ak je zmena objednávky požadovaná medzi 3. a 1. týždňom pred dohodnutým dátumom doručenia vyhradzujeme si právo zaúčtovať dodatočne k administratívnemu poplatku a k poplatku 1%, primeraný manipulačný poplatok. X. JURISDIKCIA 1. Pre prípad sporu, ktorý vznikne z týchto VOP alebo zmluvy uzatvorenej medzi DAIKIN a zákazníkom sa strany dohodli, že príslušným na rozhodnutie sporu bude všeobecný súd v Slovenskej republike. 2. Všetky zmluvy uzavreté medzi DAIKIN a zákazníkom na základe týchto VOP ako aj tieto VOP sa riadia právnym poriadkom Slovenskej republiky bez možnosti použitia medzinárodného US Sale Convention. XI. ODDELITEĽNOSŤ (KLAUZULA ODDELITEĽNOSTI) 1. V prípade aj by boli alebo sa stali niektoré z ustanovení týchto VOP alebo zmluvy uzatvorenej na základe VOP neplatné, resp. neaplikovateľné, nebude tým dotknutá ani obmedzená platnosť, účinnosť a vykonateľnosť ostatných ustanovení VOP alebo zmluvy. Strany sa zaväzujú, že takto dohodnuté ustanovenie VOP alebo zmluvy bude nahradené iným právne relevantným ustanovením resp. inou dohodou sledujúcou účel pôvodného ustanovenia. XII. VŠEOBECNÉ USTANOVENIA 1. Bez toho, aby tým bolo dotknuté ktorékoľvek ustanovenie týchto VOP slebo zmluvy medzi DAIKIN a zákazníkom sa strany dohodli, že použitie akéhokoľvek ustanovenia, ktoréhokoľvek právneho predpisu Slovenskej republiky, ktoré nie je kogentné je výslovne vylúčené v rozsahu, v ktorom by jeho použitie mohlo meniť (čiastočne alebo úplne) význam alebo účel ktoréhokoľvek ustanovenia týchto VOP alebo zmluvy uzatvorenej na základe VOP. DAIKIN AIRCONDITIONING CENTRAL EUROPE - SLOVAKIA, spol. s r.o. Obchodné podmienky spoločnosti Daikin sú k dispozícii taktiež na internete DAIKIN AIRCONDITIONING CENTRAL EUROPE SLOVAKIA, spol. s r.o. Galvaniho 15/C, BRATISLAVA Tel.: ; Fax: , office@daikin.sk, Web: 39

40 Daikin Altherma Tento prospekt bol zostavený iba na informačné účely a nepredstavuje záväznú ponuku spoločnosti Daikin Europe N.V. Spoločnosť Daikin Europe N.V. zostavila obsah tohto letáku podľa svojich najlepších vedomostí. Nedáva ani výslovnú, ani implicitnú záruku za úplnosť, presnosť, spoľahlivosť alebo vhodnosť na určitý účel jeho obsahu a tu prezentovaných produktov a služieb. Technické údaje sa môžu zmeniť bez predchádzajúceho upozornenia. Spoločnosť Daikin Europe N.V. výslovne odmieta akúkoľvek odpovednosť za priame alebo nepriame škody v najširšom zmysle slova vyplývajúce alebo týkajúce sa používania alebo interpretácie tohto letáka. Celý obsah je chránený autorskými právami spoločnosti Daikin Europe N.V. DAIKIN AIRCONDITIONING CENTRAL EUROPE SLOVAKIA, s.r.o. Galvaniho 15/C, SK Bratislava Tel.: +421 / 2 / , Fax: +421 / 2 / office@daikin.sk, Spoločnosť Daikin Europe N.V. sa podieľa na programe Eurovent pre certifikáciu kvapalinového chladenia (LCP) a izbového klimatizačného zariadenia (FCU). Pozrite si pokračujúcu platnosť certifikátu na webovej stránke: alebo www. certiflash.com Produkty Daikin distribuuje: DACE Cenník Vykurovanie Copyright Daikin Vyhradzujeme si právo na tlačové chyby a zmeny modelov.
