unikátnym výmenníkom, s prípravou aj bez prípravy

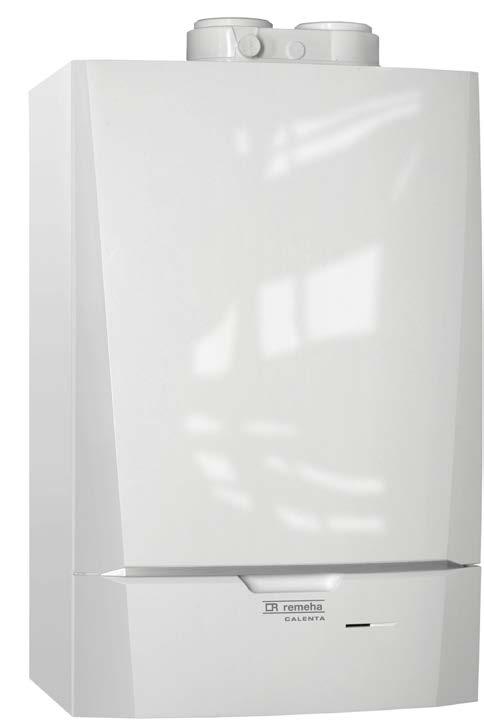

1 PRODUKTOVÝ LIST Remeha 15s/25s/28c/35s/35c Remeha inovátor komfortu Nový rad kondenzačných kotlov s unikátnym výmenníkom, s prípravou aj bez prípravy teplej vody, so vstavaným trojcestným ventilom.

Remeha 15s/25s/28c/35s/35c Jednoduchá údržba. Veľmi jednoduchý servis. Tá najvyššia účinnosť. Remeha spĺňa najvyššie požiadavky z hľadiska kvality, prevádzkovej spoľahlivosti a servisu.

Kotly vyžadujú veľmi málo údržby, všetky diely sú ľahko prístupné a ich údržbu možno vykonávať bez náradia. Výkon má unikátny, veľmi kompaktný, liaty hliníkový výmenník.

Výsledkom je veľmi rýchle odovzdanie tepelnej energie a v prípade kombinovaného kotla minimálny čas na stabilnú teplotu teplej vody.

Kotly Remeha sú vybavené modulačným čerpadlom triedy A, ktoré garantuje nielen nízku spotrebu elektrickej energie, ale aj vysokú účinnosť v celom rozsahu výkonu.

rýchlospojkami možno jednoducho demontovať bez náradia. Okrem toho je výmenník kotla navrhnutý tak, aby sa na vnútorných stenách netvorili žiadne oxidy.

2 Remeha 15s/25s/28c/35s/35c Jednoduchá údržba. Veľmi jednoduchý servis. Tá najvyššia účinnosť. Remeha spĺňa najvyššie požiadavky z hľadiska kvality, prevádzkovej spoľahlivosti a servisu. Celkom nová rada kotlov v kondenzačnom prevedení s prípravou i bez prípravy teplej vody vrátane typov so vstavaným trojcestným ventilom (15s+, 25s+ a 35s+). Kotly vyžadujú veľmi málo údržby, všetky diely sú ľahko prístupné a ich údržbu možno vykonávať bez náradia. Výkon má unikátny, veľmi kompaktný, liaty hliníkový výmenník. Vďaka veľmi malým rozmerom tohto tzv. ultra responzívného výmenníku je možné preniesť veľké výkony. Výsledkom je veľmi rýchle odovzdanie tepelnej energie a v prípade kombinovaného kotla minimálny čas na stabilnú teplotu teplej vody. Testovanie kotla preukázalo v tomto segmente kotlov najvyššiu ročnú účinnosť prípravy teplej vody až 93,8% pre typ 35c s použitím regulácie ic200. Kotly Remeha sú vybavené modulačným čerpadlom triedy A, ktoré garantuje nielen nízku spotrebu elektrickej energie, ale aj vysokú účinnosť v celom rozsahu výkonu. Jednoduchý servis Remeha je konštruovaná tak, aby bol servis jednoduchý: po zložení predného krytu je vnútorný priestor osvetlený LED svetlom, všetky diely a prepájacie rúrky vybavené rýchlospojkami možno jednoducho demontovať bez náradia. Okrem toho je výmenník kotla navrhnutý tak, aby sa na vnútorných stenách netvorili žiadne oxidy. Všetko čo potrebujete pre pravidelnú údržbu kotla je jediný kľúč pre uzatvorenie plynu pred kotlom. Údržbu kotla Remeha si môžete naplánovať sami podľa potreby. Pohodlne ako moderný automobil kotol sám upozorní na potrebu pravidelnej preventívnej údržby. Na displeji kotla a na pripojenej regulácii ic200 sa zobrazí hlásenie o potrebe údržby so servisným kódom A, B alebo C. Ku každému kódu je pripravený servisný set, ktorý obsahuje potrebné diely pre vykonanie veľkej alebo malej údržby podobne ako u každého auta.

Všetky dôležité vlastnosti spolu: Komfort a efektivita Výmenník 25s a 28c. Nástenný kondenzačný kotol s prípravou (kombinovaný) alebo bez prípravy teplej vody.

Moderný design. Jasný LCD displej s modro podsvietením pozadím. Praktické nastavenie a odrátanie parametrov. Tichá prevádzka.

Remeha servisné sady A, B a C garantujú rýchle a efektívne prevedenie údržby. Samozrejme sú k dispozícii aj jednotlivé náhradné diely podľa aktuálnej potreby.

Kotly Remeha sú vybavené inteligentným softwarom, ktorý monitoruje výkon a stavy kotla a následne ich zobrazuje na veľkom prehľadnom LCD displeji s modrým podsvietením.

Ak treba dopustiť vodu do vykurovacieho systému alebo keď kotol bude potrebovať pravidelnú údržbu, jednoducho si to prečítate na displeji regulácie ic200.

Reguláciu ic200 možno prevádzkovať aj ekvitermickým spôsobom so snímačom vonkajšej teploty. V tomto prípade ju môžete priamo umiestniť do kotla. Regulácia a kotol tak spolu tvoria kompaktný celok.

3 Všetky dôležité vlastnosti spolu: Komfort a efektivita Výmenník 25s a 28c. Nástenný kondenzačný kotol s prípravou (kombinovaný) alebo bez prípravy teplej vody. K dispozícii aj typy so vstavaným trojcestným ventilom. Rýchla dodávka teplej vody s vysokou kapacitou a stabilnou výtokovou teplotou. Veľmi kompaktné rozmery (vxšxh: 69x45x39 cm) a nízka hmotnosť. Moderný design. Jasný LCD displej s modro podsvietením pozadím. Praktické nastavenie a odrátanie parametrov. Tichá prevádzka. Možnosť pripojenia snímača vonkajšej teploty pre ekvitermické riadenie podľa vnútorne nastaviteľnej krivky (prevádzka bez regulácie). Digitálne odrátanie tlaku vody vo vykurovacom systéme. Remeha servisné sady A, B a C garantujú rýchle a efektívne prevedenie údržby. Samozrejme sú k dispozícii aj jednotlivé náhradné diely podľa aktuálnej potreby. Remeha a regulácia ic200: víťazná kombinácia! Kotly Remeha sú vybavené inteligentným softwarom, ktorý monitoruje výkon a stavy kotla a následne ich zobrazuje na veľkom prehľadnom LCD displeji s modrým podsvietením. V kombinácii s reguláciou ic200, novou radou termostatov Remeha, môže pokojne visieť u Vás v obývacej izbe. Ak treba dopustiť vodu do vykurovacieho systému alebo keď kotol bude potrebovať pravidelnú údržbu, jednoducho si to prečítate na displeji regulácie ic200. A ak chcete, bude Vás o tom informovať aj telefonicky. Remeha spolu s reguláciou ic200 vytvárajú novú triedu komfortu pre užívateľov, a tiež pre servisných technikov. Reguláciu ic200 možno prevádzkovať aj ekvitermickým spôsobom so snímačom vonkajšej teploty. V tomto prípade ju môžete priamo umiestniť do kotla. Regulácia a kotol tak spolu tvoria kompaktný celok. Technika a možnosti použitia Vhodné pre modulačné regulácie (napr. ic200), ale i pre bežné termostaty zap./vyp. Jednoduchá inštalácia a mimoriadne jednoduchý servis; všetky diely sú prístupné spredu. Štandardne dodávané rozhranie OpenTherm v štandarde Smart Power. Možnosť pripojenia diagnostiky na PC. Rozšírená diagnostika na LCD displeji. Modulačné PWM čerpadlo s riadením podľa T, spĺňajúce podmienky energetickej triedy A. Neustále riadenie pomeru plyn / vzduch v spaľovacej zmesi. Normy a bezpečnosť Najvyššia ročná účinnosť prípravy teplej vody vo svojej triede. Veľmi nízke emisie NOx. Elektrická izolačná trieda IP X4D. Štandardne montovaný poistný ventil. Digitálne odrátanie tlaku vody. Štandardne montovaná spätná klapka pre možnosť inštalácie s pretlakovým odvodom spalín a rekuperačnou jednotkou. Automatické hlásenie potreby servisu a údržby. Možnosť prevádzky na propán. Kto vraví A... vraví! Ešte menšie náklady na prevádzku. Všetky typy kotlov Remeha sú vybavené novým, energeticky úsporným čerpadlom. To znamená finančnú úsporu pri prevádzke a výhodu menšej ekologickej záťaže prostredia. Dodaním tohto modulačného čerpadla (energetickej triedy A), je Remeha prvým výrobcom kondenzačných kotlov, ktorý vyhovuje sprísneným energetickým normám platným od roku 2015.

4 Rozmery, miesto pre inštaláciu a pripojovacie miesta. Spaliny/vzduch Ø 60/100 mm* Prepad poistného ventilu; Ø 25 mm** Odvod kondenzátu; Ø 25 mm** Vratná vetva ÚK Ø 22 mm Prívod studenej vody Ø 15 mm Prívod plynu Ø 15 mm Výstup teplej vody Ø 15 mm Vykurovacia vetva ÚK Ø 22 mm * komínový nádstavec je možné vymeniť za dvojtrubkové prevedenie ** sú spojené pod kotlom do zlučovača Maximálne dĺžky odvodu spalín Situácia Priemer Max. dĺžka [m] Typ kotla Otvorený spotrebič Len odvod spalín. Spal. vzduch z priestoru inštalácie kotla. 15s (+) 25s (+) 28c 35s (+) 35c 60 mm mm mm mm Uzatvorený spotrebič Koaxiálne vedenie. 60/100 mm Vyústenie v 80/125 mm rovnakej výške mm Dvojtrubkové vedenie mm Vyústenie v mm rovnakej výške mm Dvojtrubkové vedenie. Satie spaľovacieho vzduchu z fasády. Opravné koeficienty 70 mm mm mm mm Priemer Koleno 45 Koleno mm 0,9 m 3,1 m 70 mm 1,1 m 3,5 m 80 mm 1,2 m 4,0 m 90 mm 1,3 m 4,5 m 100 mm 1,4 m 4,9 m Miesto pre inštaláciu Minimálne potrebné miesto pre inštaláciu kotla. Teplota v mieste inštalácie nesmie ani pri najväčších chladoch klesnúť pod bod mrazu. Remeha môže pracovať i s dlhými odťahmi spalín a inými priemermi ako je uvedené v tabuľke. Iné prevedenie konzultujte s technickým oddelením Bergen. Vyústenie odvodu spalín a prívod spaľovacieho vzduchu môžu byť v rôznych tlakových prostrediach. Môže byť použitý aj združený odvod spalín s individuálnym prívodom spaľovacieho vzduchu pre každý spotrebič. Maximálny povolený výškový rozdiel medzi prívodom vzduchu a vyústením odvodu spalín je 36 m. Pre určenie skutočnej maximálnej dĺžky odvodu spalín je treba zohľadniť opravné koeficienty podľa použitých prvkov z tabuľky redukcií.

Technická dáta 15s (+) 25s (+) 28c 35s (+) 35c Riadenie výkonu Nominálny výkon Pn prevádzka ÚK (80/60 C) Nominálny výkon Pn prevádzka ÚK (50/30 C) Nominálny príkon Qn prevádzka ÚK (Hi) Nominálny

5 Technická dáta 15s (+) 25s (+) 28c 35s (+) 35c Riadenie výkonu Nominálny výkon Pn prevádzka ÚK (80/60 C) Nominálny výkon Pn prevádzka ÚK (50/30 C) Nominálny príkon Qn prevádzka ÚK (Hi) Nominálny príkon Qn prevádzka TÚV (Hi) Typy zapojenia odvodu spalín podľa CE modulačné alebo zap./vyp. min. - max. kw 2,9-14,5 5,0-24,1 6,3-34,0 kw 14,5 24,1 19,4 34,0 23,3 min. - max. kw 3,4-15,8 5,6-25,5 7,0-35,9 kw 15,8 25,5 20,5 35,9 24,5 min. - max. kw 3,1-15 5,2-25,0 6,5-35,1 kw 20,1 25,0 20,1 35,1 24,0 min. - max. kw - - 5,2-28,0-6,5-38,8 kw ,0-38,8 B23, B23P (IP20), B33, C13, C33, C43, C53, C63, C83, C93 Prevádzkové kategórie podľa plynných médií - II2H3P Vstupný tlak G20 (zemný plyn H) mbar Vstupný tlak G31 (propán) mbar Spotreba plynu G20 (ÚK/TÚV) min. - max. m 3 n /h 0,33 1,59 0,55 2,65 0,55 2,96 0,69 3,71 0,69 4,11 Spotreba plynu G31 (ÚK/TÚV) min. - max. m 3 n /h 0,13 0,61 0,21 1,02 0,21 1,15 0,27 1,44 0,27 1,59 NO x ročné emisie (n = 1) mg/kwh Hmotnostný tok spalín (ÚK/TÚV) maximálne kg/h Odpor odvodu spalín maximálne Pa Prevádzkový tlak vody minimálne bar 0,8 Poistný tlak PMS maximálne bar 3,0 Teplota vody maximálne C 110 Prevádzková teplota maximálne C 90 Zbytkový výtlak za kotlom pri δt = 20 C mbar Ročná účinnosť prípravy TÚV % ,6* - 92,3* Špecifická kapacita čerpania TÚV (40 C) l/min - 13,7 19,5 Minimálny prietok TÚV l/min - - 1,2-1,2 Prevádzkový tlak TÚV maximálne bar Napájacie napätie VAC 230 Elektrické krytie IP X4D Montážna hmotnosť kg Hlučnosť 1m od kotla, plný výkon TÚV db(a) * v kombinácii s reguláciou ic200 91,4%, (najvyššia nameraná hodnota 92,3%) ** v kombinácii s reguláciou ic200 93,8% Zmeny vyhradené.

Možnosti regulácie Riadenie Zap./Vyp. v tomto prípade sa mení výkon kotla od minimálneho až po maximálny podľa teploty do kúrenia.

Modulačná regulácia v tomto prípade je riadený výkon kotla v celom rozsahu podľa požadovanej teploty do kúrenia, ktorá je určená modulačnou reguláciou.

Analógové riadenie (0-10 V) v tomto prípade je výkon kotla (alebo teplota do kúrenia) určená podľa riadiaceho napätia 0-10 Voltov.

6 Možnosti regulácie Riadenie Zap./Vyp. v tomto prípade sa mení výkon kotla od minimálneho až po maximálny podľa teploty do kúrenia. Pre tento jednoduchý spôsob riadenia môžete využiť termostat Remeha Celcia 10. Modulačná regulácia v tomto prípade je riadený výkon kotla v celom rozsahu podľa požadovanej teploty do kúrenia, ktorá je určená modulačnou reguláciou. Pre tento spôsob riadenia sú pripravené modely Remeha qsense (bez časového rozvrhu) a ic200 (s časovým rozvrhom a možnosťou ekvitermického riadenia). Analógové riadenie (0-10 V) v tomto prípade je výkon kotla (alebo teplota do kúrenia) určená podľa riadiaceho napätia 0-10 Voltov. Pre realizáciu analógového riadenia je treba vybaviť kotol modulom riadenia 0-10V typ IF01, ktorý je dostupný ako zvláštne príslušenstvo Všechny změny vyhrazeny. Váš dodávateľ: BERGEN SK s.r.o. H&I Trading Company s.r.o. Moravská 687 Karlická 9/ Nemšová Praha 5 Tel./fax: Tel./fax: info@bergen.sk info@bergen.cz Internet: Internet:
