Τίτλος Ερευνητικού Έργου:

Transcript

1 ΡΥΝΑΣ FEDEIK ESEAH ENTE ΤΛΙΚΗ ΚΘΣΗ ΡΟΟΔΟΥ ΡΥΝΗΤΙΚΟΥ ΡΓΟΥ ΤΗΣ ΔΣΜΗΣ Τίτλος ρευνητικού Έργου: Κατασκευή σύνθετης γεωμετρίας και αυξημένης επιφανειακής σκληρότητας μητρών για τη διέλαση προϊόντων αλουμινίου υψηλής διαστατικής ακρίβειας ΑΚΡΩΝΥΜΙΟ: «ΣΥΝΔΙΛΑΜΗ» ΚΩΔΙΚΟΣ ΡΓΟΥ: ΡΥΑΝ/0205/19 ΣΥΝΤΟΝΙΣΤΗΣ: Δρ. ΓΙΩΡΓΟΣ ΔΗΜΟΣΘΝΟΥΣ Β. ΣΥΝΤΟΝΙΣΤΗ: Δρ. ΑΝΤΩΝΙΟΣ ΛΟΝΤΟΣ ΛΥΚΩΣΙΑ, 2010 Slide 1 from 38

2 ΡΥΝΑΣ FEDEIK ESEAH ENTE ΡΙΧΟΜΝΑ ΑΡΟΥΣΙΑΣΗΣ 1. Γενικά στοιχεία έργου 2. Δέσμες ργασίας 3. Υλοποίηση έργου - ρευνητικά αποτελέσματα - αραδοτέα I. Διερεύνηση και ανάλυση βιβλιογραφίας - Μελέτη των εφαρμοζόμενων διαδικασιών II. Μοντέλα προσομοίωσης και αποτελέσματα προκαταρτικών υπολογισμών III. Κατασκευαστικά σχεδία νέων μήτρων διέλασης - προδιαγραφές διαφορετικών τύπων επιφανειακών επικαλύψεων IV. Κατασκευή νέων μήτρων διέλασης V. Έκθεση πειραματικών αποτελεσμάτων που αφορούν στην απόδοση των μήτρων και την ποιότητα των τελικών προϊόντων VI. Αποτελέσματα από την συμμετοχή σε συνέδρια και εκθέσεις 4. Διάχυση και εκμετάλλευση αποτελεσμάτων 5. Τομείς μελλοντικής έρευνας 6. ίνακας δαπανών Slide 2 from 38

3 ΡΥΝΑΣ FEDEIK ESEAH ENTE 1. ΓΝΙΚΑ ΣΤΟΙΧΙΑ ΡΓΟΥ ρόγραμμα Δράση Αριθμός ρωτοκόλλου Έργου Τίτλος Έργου Ανάδοχος Φορέας Συντονιστής Έργου Ημερομηνία Έναρξης Έργου Ημερομηνία Λήξης Έργου Ημερομηνία Υποβολής Έκθεσης γκεκριμένη πιχορήγηση: ΡΥΝΗΤΙΚΗ ΥΟΔΟΜΗ ΑΝΑΒΑΘΜΙΣΗ ΥΦΙΣΤΑΜΝΗΣ ΥΟΔΟΜΗΣ ΡΥΑΝ/0205/19 Κατασκευή σύνθετης γεωμετρίας και αυξημένης επιφανειακής σκληρότητας μητρών για τη διέλαση προϊόντων αλουμινίου υψηλής διαστατικής ακρίβειας FEDEIK ESEAH ENTE Δρ. Γεώργιος Δημοσθένους 11/ / / ,21 ΥΡΩ ( ΛΚ) Slide 3 from 38

4 ΡΥΝΑΣ FEDEIK ESEAH ENTE Συνεργαζόμενοι φορείς ΙΔΙΟΤΗΤΑ ΦΟΡΑ Ανάδοχος Φορέας (ΑΦ) ΦΟΡΑΣ Frederick Institute of Technology - Τμήμα Μηχ.-Μηχ. (Κύπρος) μπλοκή στις Δ Δ 1-6 Συνεργαζόμενος Φορέας 1 (ΣΦ1) ργαστήριο ργαλειομηχανών Διαμορφωτικής Μηχανολογίας (..Δ.Μ.), Τμ. Μηχ. Μηχ., ΑΘ (λλάδα) Δ 1-6 Συνεργαζόμενος Φορέας 2 (ΣΦ2) Συνεργαζόμενος Φορέας 3 (ΣΦ3) ργαστήριο Μηχανουργικής Τεχνολογίας και ργαλειομηχανών, ΤΙ Χαλκίδας (λλάδα) Μορφομηχανική ΛΤΔ (Κύπρος) Δ 1-3,5-6 Δ 3-4 Τελικός Χρήστης 1 (ΤΧ1) MUSKITA ALUMINIUM INDUSTIES LTD (Κύπρος) Δ 1,3,6 Slide 4 from 38

5 ΡΥΝΑΣ FEDEIK ESEAH ENTE 2. ΔΣΜΣ ΡΓΑΣΙΑΣ ΔΣΜΣ ΡΓΑΣΙΑΣ Δ1: Διερεύνηση και ανάλυση βιβλιογραφίας - Μελέτη των εφαρμοζόμενων διαδικασιών Δ2: Κατάστρωση προσομοιωτικών μοντέλων και διερεύνηση της γεωμετρίας - διαμόρφωσης των μητρών Δ3: Σχεδιασμός νέων μητρών διέλασης και επιλογή επιφανειακών επικαλύψεων ΑΡΑΔΟΤΑ 1: Διερεύνηση και ανάλυση βιβλιογραφίας - Μελέτη των εφαρμοζόμενων διαδικασιών. 2: Μοντέλα προσομοίωσης και αποτελέσματα προκαταρτικών υπολογισμών 3: Κατασκευαστικά σχέδια νέων μητρών διέλασης. ροδιαγραφές διαφορετικών τύπων επιφανειακών επικαλύψεων. Δ4: Κατασκευή νέων μητρών διέλασης 4: Κατασκευή νέων μητρών διέλασης. Δ5: κτέλεση πειραμάτων και αξιολόγηση των μητρών και των επιφανειακών επικαλύψεων Δ6: Διάχυση και εκμετάλλευση των ερευνητικών αποτελεσμάτων 5: Έκθεση πειραματικών αποτελεσμάτων που θα αφορούν την απόδοση των μητρών και την ποιότητα των τελικών προϊόντων. 6: Αποτελέσματα από την συμμετοχή σε συνέδρια και εκθέσεις. Αριθμός δημοσιεύσεων σε έγκριτα περιοδικά και συνέδρια. Slide 5 from 38

6 ΡΥΝΑΣ FEDEIK ESEAH ENTE Χρονοδιάγραμμα Έργου Slide 6 from 38

7 ΡΥΝΑΣ FEDEIK ESEAH ENTE 3. ΥΛΟΟΙΗΣΗ ΡΓΟΥ - ΡΥΝΗΤΙΚΑ ΑΟΤΛΣΜΑΤΑ - ΑΡΑΔΟΤΑ 3.1: Διερεύνηση και ανάλυση βιβλιογραφίας - Μελέτη των εφαρμοζόμενων διαδικασιών (1) 1. ΑΝΑΣΚΟΗΣΗ ΡΟΣΦΑΤΗΣ ΒΙΒΛΙΟΓΡΑΦΙΑΣ ΚΑΙ ΣΥΛΛΟΓΗ ΝΩΝ ΛΗΡΟΦΟΡΙΩΝ Υλικά, διαδικασίες και προβλήματα κατά την διέλαση αλουμινίου ροσομοίωση της διέλασης αλουμινίου πιφανειακές επικαλύψεις που χρησιμοποιούνται στα εργαλεία και μήτρες διαφόρων μηχανουργικών κατεργασιών 2. ΙΚΑΛΥΨΙΣ ΟΥ ΑΡΑΓΟΝΤΑΙ Μ ΤΗΝ ΜΘΟΔΟ ΤΗΣ ΦΥΣΙΚΗΣ Η ΧΗΜΙΚΗΣ ΝΑΟΘΣΗΣ ΑΤΜΩΝ (PVD, VD OATINGS) Νέες τεχνολογίες παραγωγής σκληρών επιφανειακών επικαλύψεων Μέθοδος φυσικής εναπόθεσης ατμών PVD Μέθοδος χημικής εναπόθεσης ατμών VD Μονοστρωματικές και πολυστρωματικές επικαλύψεις 3. ΙΡΑΜΑΤΙΚΣ ΔΙΑΔΙΚΑΣΙΣ ΟΙΟΤΙΚΟΥ ΛΓΧΟΥ ΙΚΑΛΥΨΩΝ Μηχανισμοί στατικής και δυναμικής αστοχίας σκληρών λεπτών επικαλύψεων Δοκιμασίες ελέγχου ποιότητας σκληρών λεπτών επικαλύψεων 4. ΒΙΒΛΙΟΓΡΑΦΙΚΣ ΑΝΑΦΟΡΣ Slide 7 from 38

8 ΡΥΝΑΣ FEDEIK ESEAH ENTE 3.2: Μοντέλα προσομοίωσης και αποτελέσματα προκαταρτικών υπολογισμών (2) Γεωμετρία προσομοιωτικού μοντέλου Μήτρα Α (Die A) Μήτρα Β (Die B) Μήτρα Γ (Die ) Slide 8 from 38

9 ΡΥΝΑΣ FEDEIK ESEAH ENTE 3.2: (2) Τεμάχιο Υλικό Μηχανικές ιδιότητες λαστικότητα (MPa) Poison Thermal Expansion Υλικό (Billet) Al x10-5 Άξονας AISI H13 igid ( ) Μήτρα AISI H13 igid ( ) ίνακας με τις μηχανικές ιδιότητες υλικών Καμπύλη τάσης παραμόρφωσης του υλικού Al 6061 σε διαφορετικές θερμοκρασίες και ρυθμό παραμόρφωσης Slide 9 from 38

10 ΡΥΝΑΣ FEDEIK ESEAH ENTE 3.2: (2) A/A Μήτρα Διέλασης Διαστάσεις υλικού (mm) Ταχύτητα κίνησης εμβόλου (mm/sec) Θερμοκρασία ( o ) 1 Α 18x A 18x A 18X A 18X B 18x B 18x B 18X B 18X αράμετροι προσομοίωσης της διεργασίας θερμής διέλασης αλουμινίου Διεπιφάνεια επαφής Τριβολογικό μοντέλο Συντελεστής τριβής Υλικό (billet) - Άξονα Διατμητικό (Shear) 0.9 Υλικό (billet) Μήτρα oulomb 0.3 Υλικό (billet) Μεταλλικός θάλαμος Διατμητικό (Shear) 0.95 Τριβολογικά μοντέλα και συντελεστές τριβής κατά την προσομοίωση διέλασης Slide 10 from 38

11 ΡΥΝΑΣ FEDEIK ESEAH ENTE 3.2: (2) Δύναμη συμπίεσης (Μήτρα Α), ταχύτητα διέλασης 0.5 mm/sec Δύναμη συμπίεσης (Μήτρα Α), ταχύτητα διέλασης 1.0 mm/sec Ισοδύναμες παραμορφώσεις στο υλικό (billet) με την μήτρα Α για 400ο και ταχύτητα διέλασης 0.5 mm/sec Ισοδύναμες παραμορφώσεις στο υλικό με την μήτρα Α για 400ο και ταχύτητα διέλασης 1.0 mm/sec Slide 11 from 38

12 ΡΥΝΑΣ FEDEIK ESEAH ENTE 3.2: (2) Ισοδύναμες τάσεις (Von Misses) στο υλικό με την μήτρα Α για 400ο και ταχύτητα διέλασης 0.5 mm/sec Ισοδύναμες τάσεις (Von Mises) στο υλικό με την μήτρα Α για 400ο και ταχύτητα διέλασης 1.0 mm/sec Ταχύτητα στοιχείων του υλικού με την μήτρα Α για 400ο και ταχύτητα διέλασης 0.5 mm/sec Ταχύτητα στοιχείων του υλικού με την μήτρα Α για 400ο και ταχύτητα διέλασης 1.0 mm/sec Slide 12 from 38

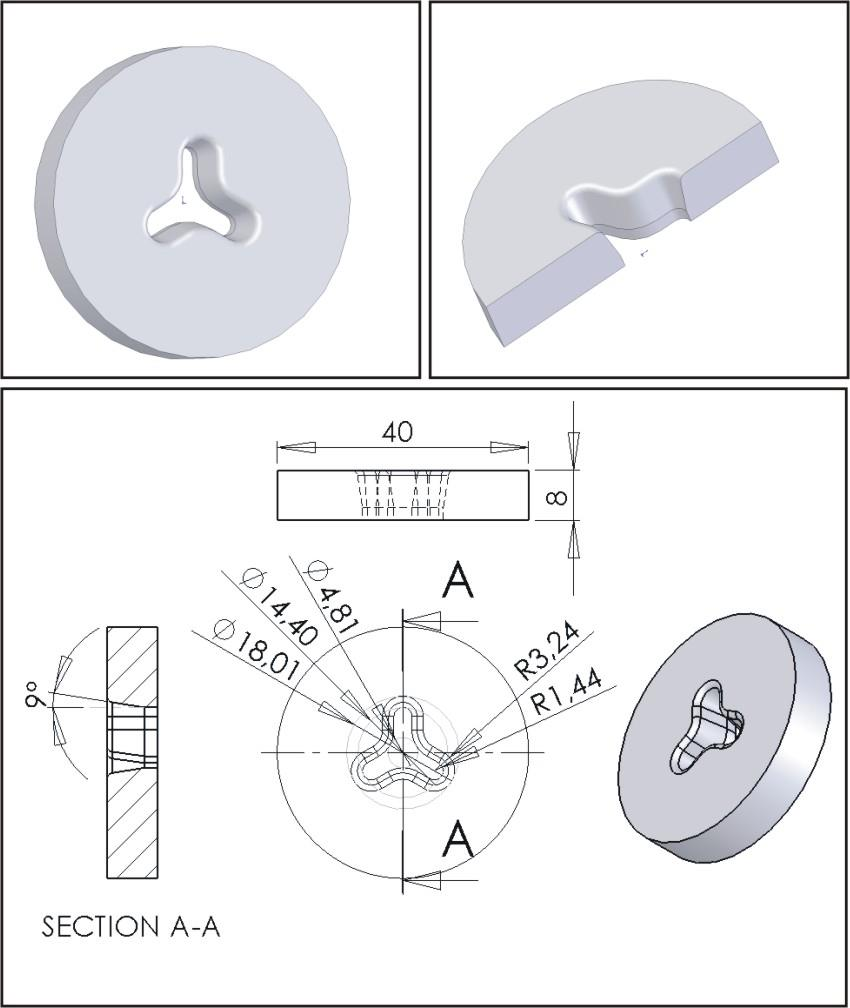

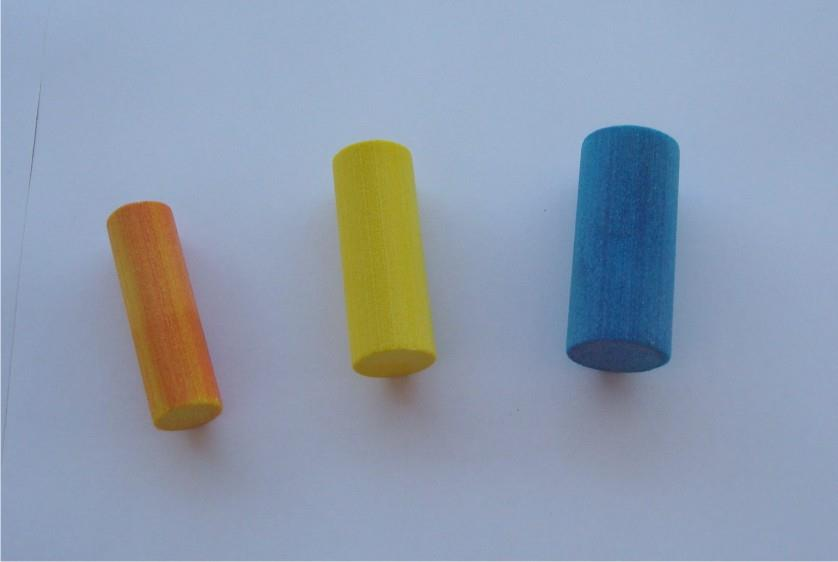

13 ΡΥΝΑΣ FEDEIK ESEAH ENTE 3.3: Κατασκευαστικά σχέδια νέων μητρών διέλασης. ροδιαγραφές διαφορετικών τύπων επιφανειακών επικαλύψεων (3) Δοκίμια κατασκευασμένα μέσω ταχείας πρωτοτυποποίησης Μηχανή ταχείας πρωτοτυποποίησης (Spectrum Z510) Δοκίμια κατασκευασμένα μέσω ταχείας πρωτοτυποποίησης Slide 13 from 38

14 ΡΥΝΑΣ FEDEIK ESEAH ENTE 3.3: (3) Δοκίμια κατασκευασμένα μέσω ταχείας πρωτοτυποποίησης Μήτρες διέλασης για την διεξαγωγή των πειραμάτων Μήτρες για διεξαγωγή πειραμάτων διέλασης Σύνολο 24 Μήτρες με γεωμετρία Α Σύνολο 12 Μήτρες με γεωμετρία Β Σύνολο 12 Α1: M ήτρα χωρίς επικάλυψη (AISI H13) Β1: Μήτρα χωρίς επικάλυψη (AISI H13) Α2: Μήτρα με ε πικάλυψη (rn) Β2: Μήτρα με ε πικάλυψη (rn) Α3: Μήτρα με επικάλυψη (Hyperlox) Β3: Μήτρα με επικάλυψη (Hyperlox) Α4: Μήτρα με επικάλυψη (TiB ) 2 Β4: Μήτρα με επικάλυψη (TiB ) 2 Slide 14 from 38

15 ΡΥΝΑΣ FEDEIK ESEAH ENTE 3.3: (3) Δοκίμια για διεξαγωγή πειραμάτων (Σειρά Α) Δοκίμια για διεξαγωγή πειραμάτων (Σειρά Β) Slide 15 from 38

16 ΡΥΝΑΣ FEDEIK ESEAH ENTE 3.3: (3) - Κατασκευή συσκευής διέλασης και παρελκομένων Κέντρο κατεργασίας N πέντε αξόνων Άτρακτος κέντρου κατεργασίας και πίνακας ελέγχου Slide 16 from 38

17 ΡΥΝΑΣ FEDEIK ESEAH ENTE 3.3: (3) αρελκόμενα διάταξης για την διεξαγωγή πειραμάτων Φωτογραφία παρελκόμενων διάταξης για την διεξαγωγή πειραμάτων Slide 17 from 38

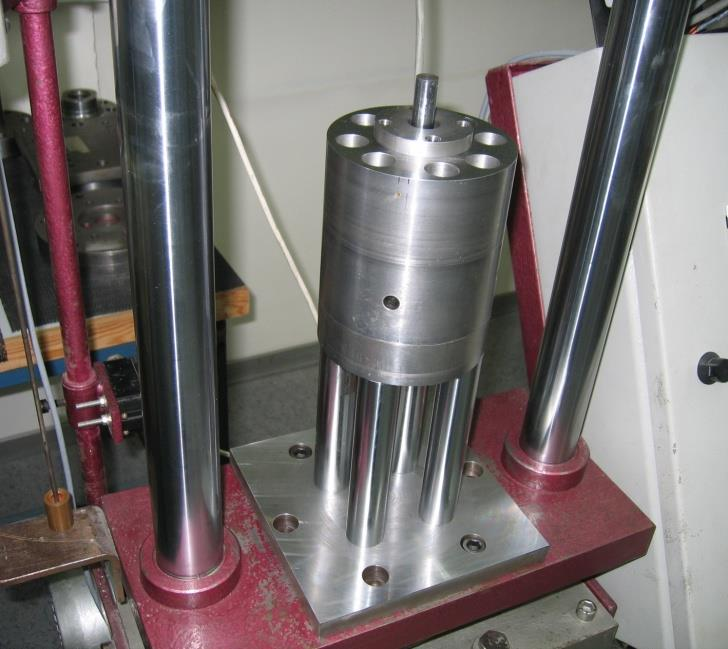

18 ΡΥΝΑΣ FEDEIK ESEAH ENTE 3.3: (3) - αρελκόμενα διάταξης για την διεξαγωγή πειραμάτων Slide 18 from 38

19 ΡΥΝΑΣ FEDEIK ESEAH ENTE 3.4: Κατασκευή νέων μήτρων διέλασης (4) - Κάθετο κέντρο κατεργασίας πέντε αξόνων (High speed N Vertical Milling Machine, 5-axis) Deckel Maho DMU 50) Slide 19 from 38

20 ΡΥΝΑΣ FEDEIK ESEAH ENTE 3.4: (4) ροσομοίωση κατεργασίας (Μήτρα Σταυρός) ροετοιμασία δοκιμίων Slide 20 from 38

21 ΡΥΝΑΣ FEDEIK ESEAH ENTE 3.4: (4) Τοποθέτηση υλικού μήτρας στην μηχανή Κατασκευή μητρών διέλασης Μορφή μητρών διέλασης και κατασκευασμένες μήτρες Slide 21 from 38

22 ΡΥΝΑΣ FEDEIK ESEAH ENTE 3.4: (4) Δοκίμια επικαλυμμένα με rn Δοκίμια επικαλυμμένα με Hyperlox Slide 22 from 38

23 ΡΥΝΑΣ FEDEIK ESEAH ENTE 3.4: (4) Δοκίμια επικαλυμμένα με TiB2 Α/Α Κωδικός Βασικό υλικό πικάλυψη άχος επικάλυψης (μm) αρατηρήσεις 1 A1 AISI H Γωνία διέλασης 9 ο 2 A2 AISI H13 rn 3 Γωνία διέλασης 9 ο 3 A3 AISI H13 Hyperlox 3 Γωνία διέλασης 9 ο 4 A4 AISI H13 TiB 2 3 Γωνία διέλασης 9 ο 5 B1 AISI H Γωνία διέλασης 9 ο 6 B2 AISI H13 rn 3 Γωνία διέλασης 9 ο 7 B3 AISI H13 Hyperlox 3 Γωνία διέλασης 9 ο 8 B4 AISI H13 TiB 2 3 Γωνία διέλασης 9 ο Δοκίμια για διεξαγωγή πειραμάτων Slide 23 from 38

24 ΡΥΝΑΣ FEDEIK ESEAH ENTE 3.5: Έκθεση πειραματικών αποτελεσμάτων που αφορούν στην απόδοση των μήτρων και την ποιότητα των τελικών προϊόντων (5) ροσδιορισμός σκληρότητας δοκιμίων και επιφανειακών επικαλύψεων Υλικό Σκληρότητα AISI H13 (Στέλεχος συμπίεσης-βαμμένο) 48 AISI H13 (ριν την βαφή) 10,5 Αλουμίνιο Δοκίμια Δοκίμια Η13, Μετά την βαφή πικαλυμμένο δοκίμιο με rn πικαλυμμένο δοκίμιο με Hyperlox πικαλυμμένο δοκίμιο με TiB 2 52 (90HB) 46 H 44 H 38 H 46 H Σκληρότητες υλικών Υλικό πικάλυψης Σκληρότητα (HV pl) rn 2500 Hyperlox 2900 TiB Σκληρότητες υλικών επικαλύψεων Slide 24 from 38

25 stress Ι ΡΥΝΑΣ FEDEIK ESEAH ENTE 3.5: (5) ροσδιορισμός της ελαστοπλαστικής (καμπύλη τάσης-παραμόρφωσης) συμπεριφοράς των εξεταζομένων επικαλύψεων ειραματικά αποτελέσματα νανοδιείσδυσης υλικού AISI H13 (W302) ειραματικά αποτελέσματα νανοδιείσδυσης επικαλύψεων TiB 2 HYPELOX rn rn Hyperlox TiB 2 E (GPa) Sy (GPa) Sm (GPa) Μηχανικές ιδιότητες επικαλύψεων 0 0 0,01 0,02 0,03 strain Καμπύλη τάσης-παραμόρφωσης επικαλύψεων Slide 25 from 38

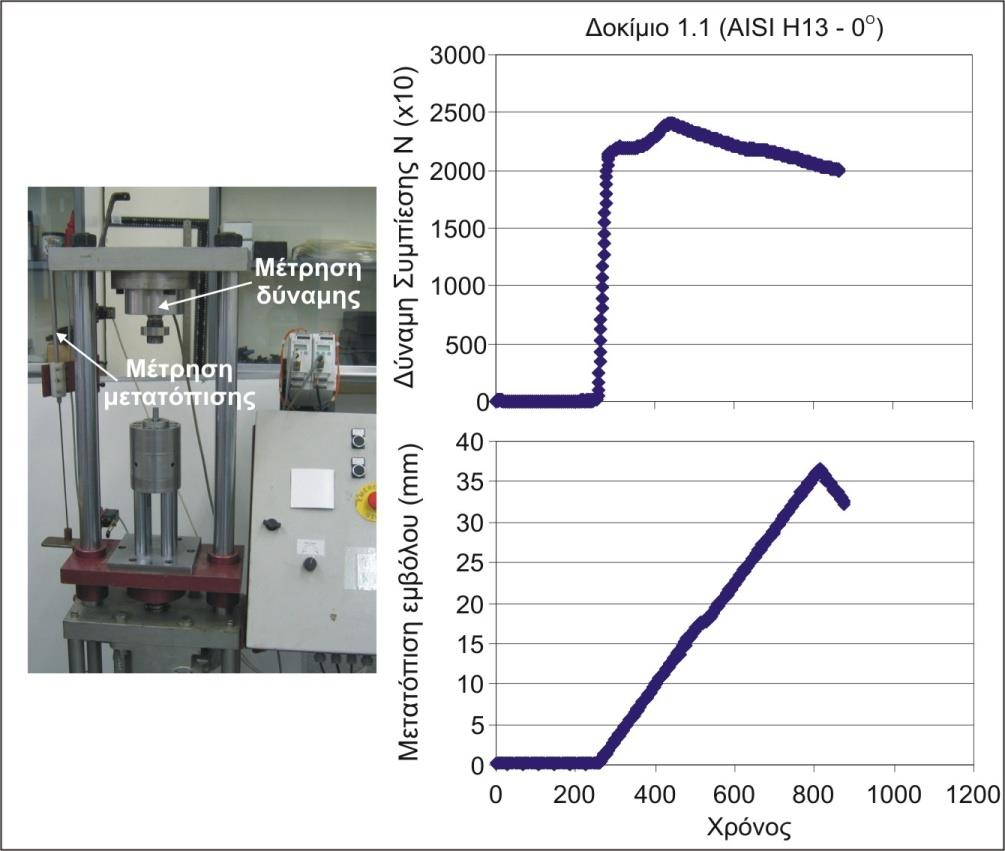

26 ΡΥΝΑΣ FEDEIK ESEAH ENTE 3.5: (5) - Διεξαγωγή πειραμάτων διέλασης Αλουμινένια δοκίμια Μέτρηση δύναμης και μετατόπισης Slide 26 from 38

27 ΡΥΝΑΣ FEDEIK ESEAH ENTE 3.5: (5) Μήτρες μετά από τα πειράματα (χωρίς επικάλυψη) Μήτρες μετά από τα πειράματα (πικάλυψη rn) Slide 27 from 38

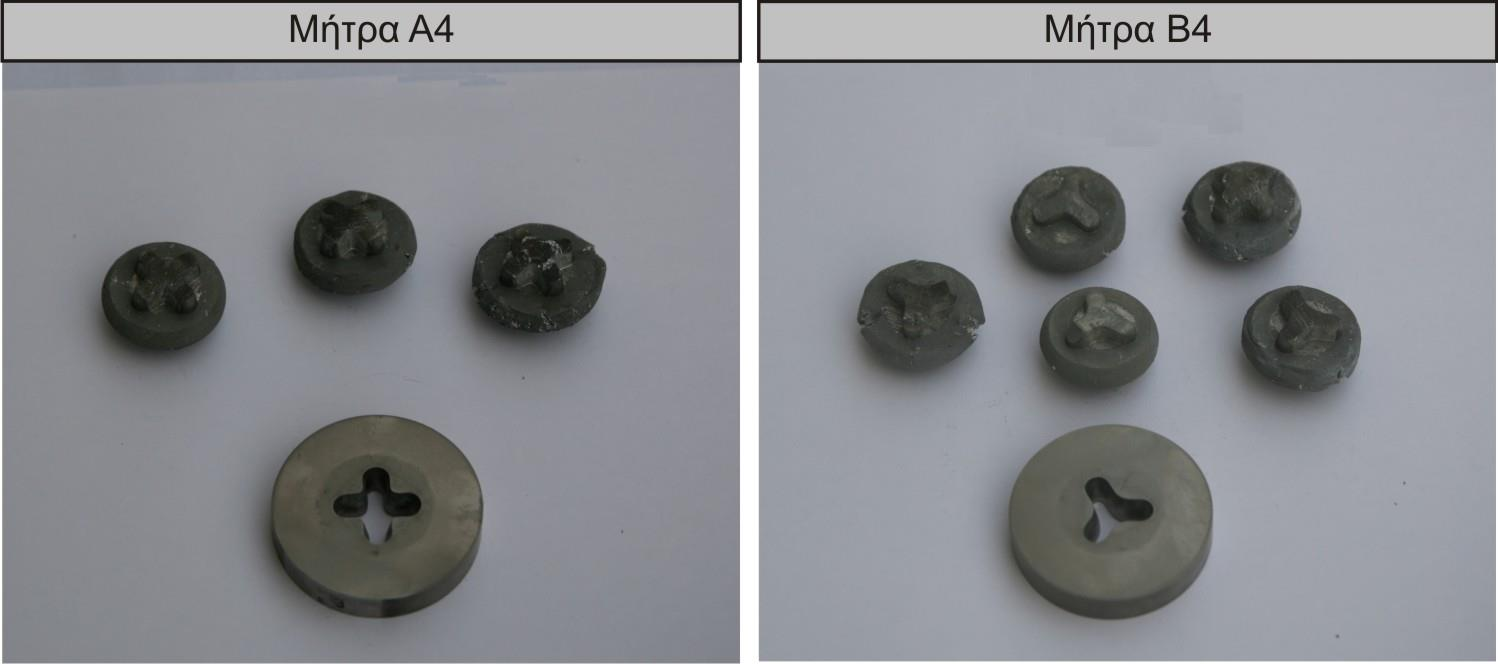

28 ΡΥΝΑΣ FEDEIK ESEAH ENTE 3.5: (5) Μήτρες μετά από τα πειράματα (πικάλυψη Hyperlox) Μήτρες μετά από τα πειράματα (πικάλυψη TiB2) Slide 28 from 38

29 ΡΥΝΑΣ FEDEIK ESEAH ENTE 3.5: (5) - Στερεό μοντέλο οι δύο διαφορετικές μήτρες και οι περιοχές όπου κρίθηκαν ως οι πιο κρίσιμες που θα μπορούσαν να παρουσιάσουν φθορά. Κρίσιμα σημεία προς διερεύνηση Slide 29 from 38

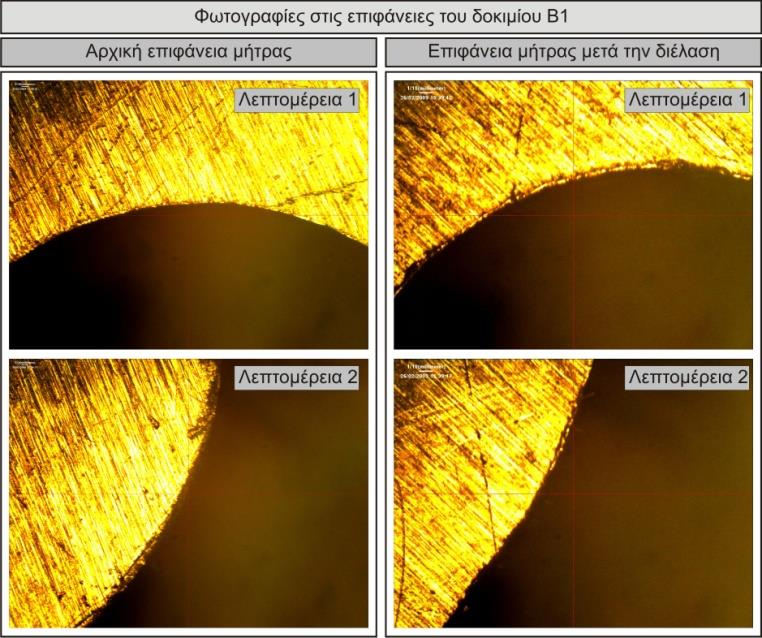

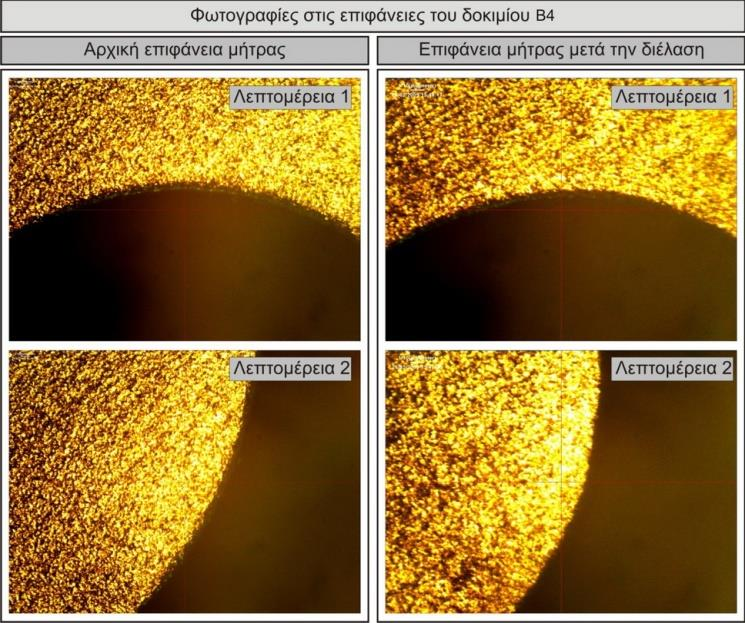

30 ΡΥΝΑΣ FEDEIK ESEAH ENTE 3.5: (5) ειραματικά αποτελέσματα B1 (χωρίς επικάλυψη) ειραματικά αποτελέσματα δοκιμίου A1 (χωρίς επικάλυψη) ειραματικά αποτελέσματα A4 (πικάλυψη TiB2) ειραματικά αποτελέσματα B4 (πικάλυψη TiB2) Slide 30 from 38

31 ΡΥΝΑΣ FEDEIK ESEAH ENTE 3.5: (5) ειραματικά αποτελέσματα Γεωμετρία διελασμένου αλουμινίου ειραματικά αποτελέσματα A1 (Χωρίς επικάλυψη) ειραματικά αποτελέσματα A4 (Με επικάλυψη TiB2) Slide 31 from 38

32 ΡΥΝΑΣ FEDEIK ESEAH ENTE 3.5: (5) - Γενικά συμπεράσματα από την διεξαγωγή των πειραμάτων διέλασης Έχει παρατηρηθεί δημιουργία ελαφριάς μορφής φθορά στις ακμές και των δύο μη επικαλυμμένων μητρών (με τις δύο διαφορετικές γεωμετρίες). Την καλύτερη συμπεριφορά έναντι της φθοράς στις ακμές της πάνω επιφάνειας φαίνεται να έχουν οι μήτρες με την επικάλυψη TiB2. Οι υπόλοιπες μήτρες οι οποίες είναι επικαλυμμένες με rn και Hyperlox φαίνεται να παρουσιάζουν την ίδια συμπεριφορά. Όσο αφορά τις εσωτερικές επιφάνειες των μη επικαλυμμένων μητρών διέλασης φαίνεται να έχουν μεγάλη τραχύτητα και κακή ποιότητα επιφάνειας. Οι επιφάνειες του τελικού προφίλ αλουμινίου παρουσιάζουν επίσης κακή επιφάνεια η οποίο προέκυψε λόγω της αντίστοιχης κακής επιφάνειας των μητρών διέλασης, αλλά και του υψηλού συντελεστή τριβής κατά την διάρκεια της σχετικής κίνησης του υλικού του αλουμινίου με τις επιφάνειες του μη επικαλυμμένου υλικού της μήτρας. Για τα επικαλυμμένα με rn δοκίμια, έχει παρατηρηθεί ότι οι εσωτερικές επιφάνειες φαίνεται να αντιστέκονται χωρίς ιδιαίτερα προβλήματα σε σχέση με την φθορά της επικάλυψης που βρίσκεται σε αυτές τις επιφάνειες. Η επιφάνεια του διελασμένου υλικού φαίνεται να είναι πολύ καλή και λεία. Για τα επικαλυμμένα με Ηyperlox δοκίμια, έχει παρατηρηθεί έναρξη φθοράς της επικάλυψης στις εσωτερικές επιφάνειες που πολύ πιθανών να οφείλεται στην κακή συνάφεια του υποστρώματος με την στρώση της επικάλυψης. Οι επιφάνειες των διελασμένων αλουμινίων έχουν επηρεαστεί από αυτό και παρουσιάζονται ελαφρώς χειρότερες από την προηγούμενη περίπτωση. Για τα επικαλυμμένα με TiB2 δοκίμια, έχει παρατηρηθεί ότι τόσο οι επιφάνειες του βασικού υλικού της μήτρας, όσο και οι επιφάνειες του τελικού προφίλ αλουμινίου παρουσιάζουν καλύτερα αποτελέσματα από ότι στις προηγούμενες περιπτώσεις. Slide 32 from 38

33 ΡΥΝΑΣ FEDEIK ESEAH ENTE 3.6: Αποτελέσματα από την συμμετοχή σε συνέδρια και εκθέσεις (6) Έχουν πραγματοποιηθεί επαφές με εταιρείες τόσο του εσωτερικού όσο και του εξωτερικού με σκοπό τη πιθανή συνεργασία σε μελλοντικά ερευνητικά προγράμματα. ργασίες που έχουν παρουσιαστεί σε συνέδρια ημερίδες ή έγκριτα επιστημονικό περιοδικά: 1. Α. Lontos, G. Demosthenous, F. Soukatzidis, APPLIATION OF APPOPIATE OATINGS ON EXTUSION DIES AND EVALUATION OF THEI PEFOMANE DUING HOT EXTUSION OF ALUMINUM, Proceedings of the ASME th Biennial onference on Engineering Systems Design and Analysis, ESDA2010, July 12-14, 2010, Istanbul, Turkey 2. Α. Lontos F. Soukatzidis D. Demosthenous A. Baldoukas APPLIATION OF 3D FEM SIMULATIONS IN THE HOT EXTUSION FO PODUTION OF SOLID ALUMINIUM PODUTS, 4th International onference from Scientific omputing to omputational Engineering (4th I-SE) Athens, Greece, July 7-10, 2010 Slide 33 from 38

34 ΡΥΝΑΣ FEDEIK ESEAH ENTE 3.6: (6) 3. Α. Lontos, F. Soukatzidis, D.A. Demosthenous, A. Baldoukas, EFFET OF EXTUSION PAAMETES AND DIE GEOMETY ON THE PODUED BILLET QUALITY USING FINITE ELEMENT METHOD, 7th «IMEN», 3rd «THE oatings» and «EUEKA Brokerage Event» October 1-3, 2008 Kassandra-halkidiki Greece, Athos Palace-Pallini Beach Hotel 4. K.-D. Bouzakis, G. Skordaris, N. Michailidis, INNOVATIVE METHODS FO HAATEIZING OATINGS MEHANIAL POPETIES, Proceedings of the THE 7th International onference oatings in Manufacturing Engineering, 1-3 October 2008, halkidiki, Greece 5. Α. Lontos, G. Demosthenous, K.-D. Bouzakis, K. Efstathiou, EXPEIMENTAL INVESTIGATION OF THE PEFOMANE OF OATED DIES WITH DIFFEENT GEOMETIES AFTE HOT AND OLD EXTUSION OF ALUMINUM, 2nd International onference on Experiments/Process/System Modelling /Simulation & Optimization, 2nd I-EpsMsO, Athens, 4-7 July, 2007, I-EpsMsO 6. Α. Λόντος, Γ. Δημοσθένους, Κ.-Δ. Μπουζάκης, Γ. Σκορδάρης, ΙΡΑΜΑΤΙΚΗ ΔΙΡΥΝΗΣΗ ΤΗΣ ΑΟΔΟΣΗΣ ΙΚΑΛΥΜΜΝΩΝ Μ PVD ΙΚΑΛΥΨΙΣ ΜΗΤΡΩΝ ΚΑΤΑ ΤΗΝ ΘΡΜΗ ΚΑΙ ΨΥΧΡΗ ΔΙΛΑΣΗ ΑΛΟΥΜΙΝΙΟΥ, The yprus Journal of Science and Technology, Frederick esearch entre, Vol. 5 (No 2), pp , Slide 34 from 38

35 ΡΥΝΑΣ FEDEIK ESEAH ENTE 4. ΔΙΑΧΥΣΗ ΚΑΙ ΚΜΤΑΛΛΥΣΗ ΑΟΤΛΣΜΑΤΩΝ Αυτό έγινε με την συμμετοχή των συνεργαζόμενων φορέων (ΑΦ, ΣΦ) σε διάφορα συνέδρια ημερίδες ή εκθέσεις τεχνολογικού χαρακτήρα. Τα τελικά αποτελέσματα του έργου έχουν παρουσιαστεί σε διάφορα συνέδρια, ενώ μερικές εργασίες ετοιμάζονται και θα παρουσιαστούν σε σχετικές ημερίδες και συνέδρια που έχουν σχέση με το παρόν αντικείμενο. πίσης, έχουν ήδη πραγματοποιηθεί επαφές με εταιρείες τόσο του εσωτερικού όσο και του εξωτερικού με σκοπό τη πιθανή συνεργασία σε μελλοντικά ερευνητικά προγράμματα. πιπλέον, μέσω αυτών των εταιρειών θα επιδιωχθεί η ενσωμάτωση της παραχθείσας τεχνογνωσίας, η οποία αναπτύχθηκε κατά την διάρκεια υλοποίησης του έργου, στις οικονομικές τους δραστηριότητες. ιο συγκεκριμένα για την διάχυση και εκμετάλλευση των ερευνητικών αποτελεσμάτων έχουν γίνει η πιο κάτω ενέργειες: αρουσίαση αποτελεσμάτων σε συνέδρια. Δημοσιεύσεις επιστημονικών άρθρων. τοιμάζονται και νέες εργασίες όπου θα παρουσιαστούν σε σχετικές ημερίδες και συνέδρια. παφές με εταιρείες τόσο του εσωτερικού όσο και του εξωτερικού. Slide 35 from 38

36 ΡΥΝΑΣ FEDEIK ESEAH ENTE 5. ΤΟΜΙΣ ΜΛΛΟΝΤΙΚΗΣ ΡΥΝΑΣ Διερεύνηση για εναπόθεση νέων σκληρών επιφανειακών επικαλύψεων με αυξημένη αντοχή σε φθορά, κόπωση, θερμικές καταπονήσεις και μειωμένο συντελεστή τριβής (low-friction coatings), στις κρίσιμες επιφάνειες (bearing surface) των μητρών διέλασης αλουμινίου. ρακτική και οικονομική εφαρμογή των σκληρών επιφανειακών επικαλύψεων μετά από κατάλληλη κατασκευαστική διαμόρφωση διαφόρων τύπων μητρών διέλασης. ροσομοίωση της διαδικασίας της διέλασης με την χρήση της μεθόδου των πεπερασμένων στοιχείων (Finite Elements Method), λαμβάνοντας υπόψη τις ιδιότητες του κάθε διαφορετικού τύπου επιφανειακών επικαλύψεων και τις συνθήκες λειτουργίας. φαρμογή άλλων σκληρών λεπτών επιφανειακών επικαλύψεων σε μήτρες με πολύπλοκη γεωμετρία που χρησιμοποιούνται στην χύτευση ή στην παραγωγή πλαστικών προϊόντων. φαρμογή σκληρών επιφανειακών επικαλύψεων και σε άλλα διαμορφωτικά εργαλεία όπως είναι οι μήτρες για τη διαμόρφωση κεραμικών δομικών προϊόντων (τούβλα, κεραμίδια, πλακίδια επικάλυψης). οιοτικός έλεγχος άλλων λεπτών επιφανειακών επικαλύψεων και προσδιορισμός των μηχανικών τους ιδιοτήτων και της συμπεριφοράς τους σε έντονα θερμομηχανικά φαινόμενα. Slide 36 from 38

37 ΡΥΝΑΣ 6. ΔΑΑΝΣ FEDEIK ESEAH ENTE ΙΝΑΚΑΣ ΡΟΒΛΟΜΝΩΝ ΚΑΙ ΡΑΓΜΑΤΟΟΙΗΜΝΩΝ ΔΑΑΝΩΝ ΚΑΤΗΓΟΡΙΑ ΔΑΑΝΗΣ ΟΛΙΚΟ ΟΣΟ ΑΡΧΙΚΟΥ ΡΟΫ/ΣΜΟΥ* (Α) ΟΣΟ ΟΥ ΔΑΑΝΗΘΗΚ ΧΡΗΜ. Ι (Β1) ΑΛΛΗ ΧΡΗΜ.(Β2) ΣΥΝΟΛΟ (ΣΒ=Β1+Β2) Αμοιβές ροσωπικού , , , ,49 1 άγιος ξοπλισμός , , ,11 1 ξοπλισμός σε Η/Υ και Λογισμικά ρογράμματα Τεχνικές Υπηρεσίες Συμβούλων για ρευνητική Δραστηριότητα Έξοδα Διάχυσης και κμετάλλευσης Μετακινήσεις για Διεκπεραίωση και Συντονισμό Έρευνας , ,00 0, Αναλώσιμα 7.688, , ,24 0,54 ιδικά Έξοδα Υπερκεφαλικά , , , ,90 1 Σύνολο , , , ,69 ΟΣΟΣΤΟ ΔΑΑΝΗΣ (ΣΒ/Α) Slide 37 from 38

38 ΡΥΝΑΣ FEDEIK ESEAH ENTE υχαριστίες προς: Ι ΡΥΝΑΣ (Ι...) ΣΥΝΡΓΑΤΣ: ρευνητικής Ομάδας F.....Δ.Μ.-Α..Θ. ΤΙ Χαλκίδας Μορφομηχανική ΛΤΔ MUSKITA ALUMINIUM INDUSTIES LTD Slide 38 from 38
