Τίτλος Ερευνητικού Έργου:

Transcript

1 ΡΥΝΑΣ R E D E R C K NSUE O ΤΛΙΚΗ ΚΘΣΗ ΡΟΟΔΟΥ ΡΥΝΗΤΙΚΟΥ ΡΓΟΥ ΤΗΣ ΔΣΜΗΣ 2006 Τίτλος ρευνητικού Έργου: Αύξηση της διάρκειας ζωής των μητρών διέλασης υψηλών προδιαγραφών «προφίλ αλουμινίου» μέσω της εφαρμογής σύγχρονων και καινοτόμων μεθοδολογιών ΑΚΡΩΝΥΜΙΟ: «ΣΥΜΗΤΡΔΙ» ΚΩΔΙΚΟΣ ΡΓΟΥ: ΑΚΙ/0506/06 ΣΥΝΤΟΝΙΣΤΗΣ: Δρ. ΓΙΩΡΓΟΣ ΔΗΜΟΣΘΝΟΥΣ Β. ΣΥΝΤΟΝΙΣΤΗ: Δρ. ΑΝΤΩΝΙΟΣ ΛΟΝΤΟΣ ΛΥΚΩΣΙΑ, / 49

2 ΡΥΝΑΣ R E D E R C K NSUE O ΡΙΧΟΜΝΑ ΑΡΟΥΣΙΑΣΗΣ 1. Γενικά στοιχεία έργου 2. Δέσμες ργασίας 3. Υλοποίηση έργου - ρευνητικά αποτελέσματα - αραδοτέα. Αξιολόγηση και εκμετάλλευση των αποτελεσμάτων του προηγούμενου ερευνητικού έργου.. V. Σχεδιασμός νέων διαδικασιών ροσομοιωτικά μοντέλα πεπερασμένων στοιχείων και έκθεση αποτελεσμάτων πικαλυμμένες μήτρες για εκτέλεση των πειραμάτων V. Έκθεση πειραματικών αποτελεσμάτων και αξιολόγησή τους V. Συμμετοχή σε συνέδρια και εκθέσεις, Δημοσιεύσεις σε διεθνή και εθνικά περιοδικά και συνέδρια 4. Διάχυση και εκμετάλλευση αποτελεσμάτων 5. Τομείς μελλοντικής έρευνας 6. ίνακας δαπανών 2 / 49

3 ΡΥΝΑΣ R E D E R C K NSUE O 1. ΓΝΙΚΑ ΣΤΟΙΧΙΑ ΡΓΟΥ ρόγραμμα Δράση Αριθμός ρωτοκόλλου Έργου Τίτλος Έργου Ανάδοχος Φορέας Συντονιστής Έργου Ημερομηνία Έναρξης Έργου Ημερομηνία Λήξης Έργου Ημερομηνία Υποβολής Έκθεσης γκεκριμένη πιχορήγηση: ΑΚΟΛΟΥΘΙΑ ΑΚΟΛΟΥΘΙΑ - ΡΓΑ Ι ΑΚΙ/0506/06 Αύξηση της διάρκειας ζωής των μητρών διέλασης υψηλών προδιαγραφών «προφίλ αλουμινίου» μέσω της εφαρμογής συγχρόνων και καινοτόμων μεθοδολογιών REDERCK NSUE O Δρ. Γεώργιος Δημοσθένους 12/ / /03/ ,05 ΥΡΩ 3 / 49

4 ΡΥΝΑΣ R E D E R C K NSUE O Συνεργαζόμενοι φορείς ΙΔΙΟΤΗΤΑ ΦΟΡΑ Ανάδοχος Φορέας (ΑΦ) ΦΟΡΑΣ rederick nstitute of echnology - Τμήμα Μηχ.-Μηχ. (Κύπρος) μπλοκή στις Δ Δ 1-6 Συνεργαζόμενος Φορέας 1 (ΣΦ1) ργαστήριο ργαλειομηχανών Διαμορφωτικής Μηχανολογίας (..Δ.Μ.), Τμ. Μηχ. Μηχ., ΑΘ (λλάδα) Δ 1-6 Συνεργαζόμενος Φορέας 2 (ΣΦ2) ΤΙ Χαλκίδας (λλάδα) Δ 2-3 Συνεργαζόμενος Φορέας 3 (ΣΦ3) Μορφομηχανική ΛΤΔ (Κύπρος) Δ 4 Τελικός Χρήστης 1 (ΤΧ1) Μορφομηχανική ΛΤΔ (Κύπρος) Δ 6 4 / 49

5 ΡΥΝΑΣ R E D E R C K NSUE O 2. ΔΣΜΣ ΡΓΑΣΙΑΣ ΔΣΜΣ ΡΓΑΣΙΑΣ Δ1: κμετάλλευση και αξιοποίηση των αποτελεσμάτων του προηγούμενου ερευνητικού έργου Δ2: Σχεδιασμός νέων διαδικασιών Δ3: Κατάστρωση προσομοιωτικών μοντέλων και διερεύνηση μηχανικών ιδιοτήτων των επικαλύψεων Δ4: Κατασκευή νέων μητρών και επιλογή για εναπόθεση νέων επιφανειακών επικαλύψεων Δ5: κτέλεση πειραμάτων διέλασης και αξιολόγηση των αποτελεσμάτων ΑΡΑΔΟΤΑ 1: Έκθεση αξιολόγησης και τρόπου εκμετάλλευσης των αποτελεσμάτων που προέκυψαν από το προηγούμενο ερευνητικό έργο 2: Αναλυτική έκθεση για τον σχεδιασμό και την εκτέλεση των νέων διαδικασιών 3: ροσομοιωτικά μοντέλα πεπερασμένων στοιχείων και έκθεση αποτελεσμάτων από την επίλυσή τους 4: πικαλυμμένες μήτρες οι οποίες θα χρησιμοποιηθούν στην εκτέλεσης των πειραμάτων 5: Έκθεση πειραματικών αποτελεσμάτων και αξιολόγησή τους. Δ6: Διάχυση και εκμετάλλευση των ερευνητικών αποτελεσμάτων. 6: Συμμετοχή σε συνέδρια και εκθέσεις, Δημοσιεύσεις σε διεθνή και εθνικά περιοδικά και συνέδρια 5 / 49

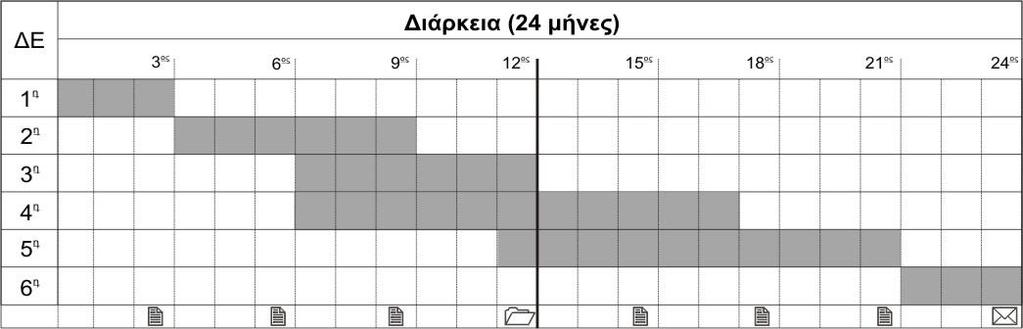

6 ΡΥΝΑΣ R E D E R C K NSUE O Χρονοδιάγραμμα Έργου 6 / 49

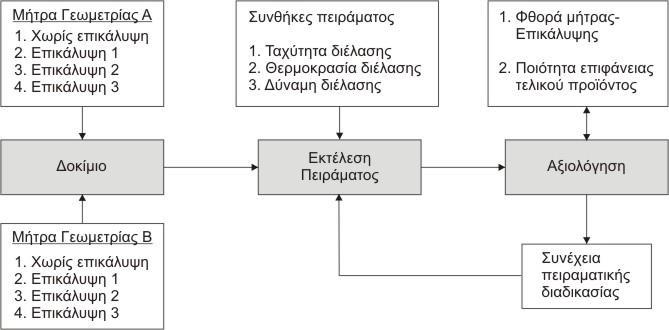

7 ΡΥΝΑΣ R E D E R C K NSUE O 3. Υλοποίηση έργου - ρευνητικά Αποτελέσματα - αραδοτέα 3.1: Αξιολόγηση αποτελεσμάτων προηγούμενου ερευνητικού έργου (1) ΚΜΤΑΛΛΥΣΗ ΚΑΙ ΑΞΙΟΟΙΗΣΗ ΑΟΤΛΣΜΑΤΩΝ ΡΟΗΓΟΥΜΝΟΥ ΡΓΟΥ Βελτιστοποίηση των μοντέλων πεπερασμένων στοιχείων Βελτιστοποίηση διαδικασίας εκπόνησης πειραμάτων Συσκευές μητρών διέλασης ΑΝΑΣΚΟΗΣΗ ΡΟΣΦΑΤΗΣ ΒΙΒΛΙΟΓΡΑΦΙΑΣ ΚΑΙ ΣΥΛΛΟΓΗ ΝΩΝ ΛΗΡΟΦΟΡΙΩΝ Υλικά, διαδικασίες και προβλήματα κατά την διέλαση αλουμινίου ροσομοίωση της διέλασης αλουμινίου πιφανειακές επικαλύψεις που χρησιμοποιούνται στα εργαλεία και μήτρες διαφόρων μηχανουργικών κατεργασιών ΡΙΛΗΨΙΣ ΑΟ ΡΟΣΦΑΤΗ ΒΙΒΛΙΟΓΡΑΦΙΑ 7 / 49

8 ΡΥΝΑΣ R E D E R C K NSUE O 3.2: Σχεδιασμός νέων διαδικασιών (2) ΔΙΑΔΙΚΑΣΙΑ ΑΝΑΤΥΞΗΣ ΝΩΝ ΡΟΣΟΜΟΙΩΤΙΚΩΝ ΜΟΝΤΛΩΝ ΔΙΞΑΓΩΓΗ ΙΡΑΜΑΤΩΝ ΜΣΩ ΤΟΥ ΞΟΛΙΣΜΟΥ ΔΙΛΑΣΗΣ Συνθήκες διεξαγωγής πειραμάτων ξοπλισμός διέλασης Φούρνος θέρμανσης δοκιμίων και μητρών διέλασης ροσομοίωση της απόδοσης του φούρνου θέρμανσης ΑΞΙΟΛΟΓΗΣΗ ΥΟΛΟΓΙΣΤΙΚΩΝ ΚΑΙ ΙΡΑΜΑΤΙΚΩΝ ΑΟΤΛΣΜΑΤΩΝ 8 / 49

9 ΡΥΝΑΣ R E D E R C K NSUE O 3.2: (2) Διαδικασία διεξαγωγής πειραμάτων διέλασης 9 / 49

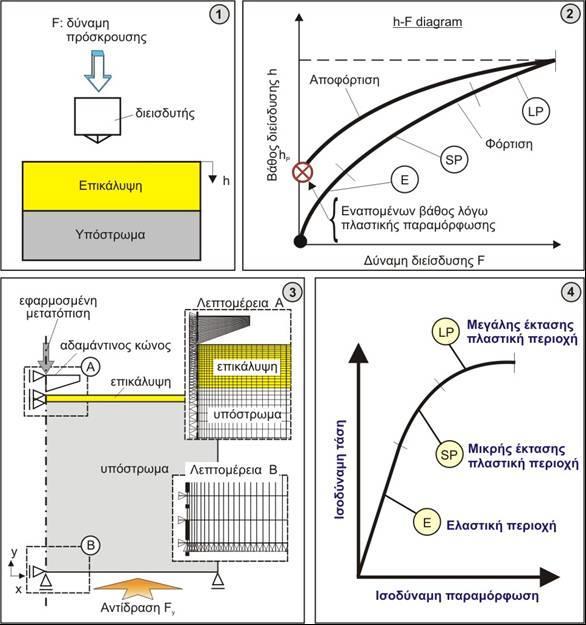

10 ΡΥΝΑΣ R E D E R C K NSUE O 3.3: ροσομοιωτικά μοντέλα και έκθεση αποτελεσμάτων (3) Μοντέλo πεπερασμένων στοιχείων προσδιορισμού των μηχανικών ιδιοτήτων των σκληρών επιφανειακών επικαλύψεων ειραματική διαδικασία προσδιορισμού της καμπύλης τάσης-παραμόρφωσης των επικαλύψεων μέσω νανοδιεισδύσεων 10 / 49

11 ΡΥΝΑΣ 3.3.1: (3) R E D E R C K NSUE O Μέθοδος προσδιορισμού της καμπύλης τάσης-παραμόρφωσης των επικαλύψεων 11 / 49

12 ΡΥΝΑΣ 3.3.1: (3) R E D E R C K NSUE O ειραματικά αποτελέσματα και καμπύλες τάσης παραμόρφωσης των επικαλύψεων 12 / 49

13 ΡΥΝΑΣ R E D E R C K NSUE O 3.3.2: (3) Μοντέλα πεπερασμένων στοιχείων διέλασης προφίλ αλουμινίου Τεμάχιο Υλικό Μέτρο λαστικότητας (MPa) Μηχανικές Ιδιότητες Poison hermal Expansion Υλικό (Billet) Al x10-5 Άξονας AS H13 Rigid ( ) Μήτρα (Α,Β,Γ,Δ) AS H13 Rigid ( ) Μεταλλικός θάλαμος AS H13 Rigid ( ) Καμπύλη τάσης παραμόρφωσης (Al 6061) σε διαφορετικές θερμοκρασίες και ρυθμό παραμόρφωσης 13 / 49

14 ΡΥΝΑΣ 3.3.2: (3) R E D E R C K NSUE O (Α) (Γ) (Β) (Δ) Dies, (D) (mm) (1) Σταυρός, Φ14.4 (2) Σταυρός, Φ17.28 (3) Αστέρι, Φ14.4 (4) Αστέρι, Φ17.28 Billet, (B) (dxh, mm) (1) 18x50 (2) 22x50 (1) 18x50 (2) 22x50 Speed, (V) (mm/sec) (1) 0.50 (2) 1.00 (1) 0.50 (2) 1.00 Γεωμετρία και χαρακτηριστικά προσομοιώσεων σε DEORM3D emperature, () ( o C) (1) 400 (2) 500 (1) 400 (2) 500 Ροή τρισδιάστατων μοντέλων με το πρόγραμμα DEORM3D 14 / 49

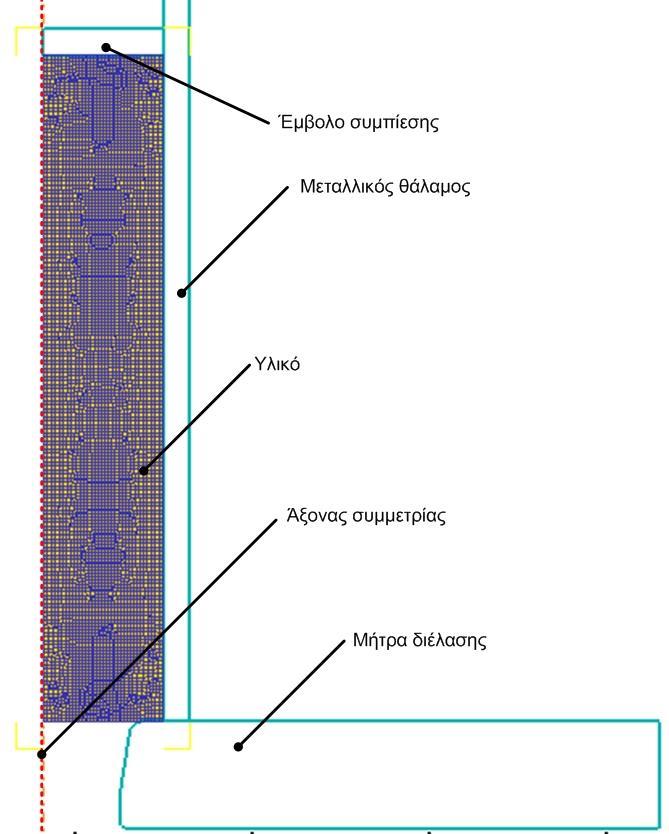

15 ΡΥΝΑΣ 3.3.2: (3) R E D E R C K NSUE O Dies, (D) (mm) Billet, (B) (dxh, mm) () (1) Κύκλος, Φ11.5 (1) 18x50 Speed, (V) (mm/sec) (1) 0.50 (2) 1.00 emperature, () ( o C) (1) 400 (2) 500 Γεωμετρία και χαρακτηριστικά προσομοιώσεων σε DEORM2D Ροή δισδιάστατων μοντέλων με το πρόγραμμα DEORM2D 15 / 49

16 ΡΥΝΑΣ 3.3.2: (3) R E D E R C K NSUE O Μήτρα (1) Κύκλος για δυσδιάστατη προσομοίωση Μήτρα (2) Σταυρός με Φ14.4 mm για στερεά προσομοίωση Μήτρα (3) Αστέρι με Φ14.4 mm για στερεά προσομοίωση 16 / 49

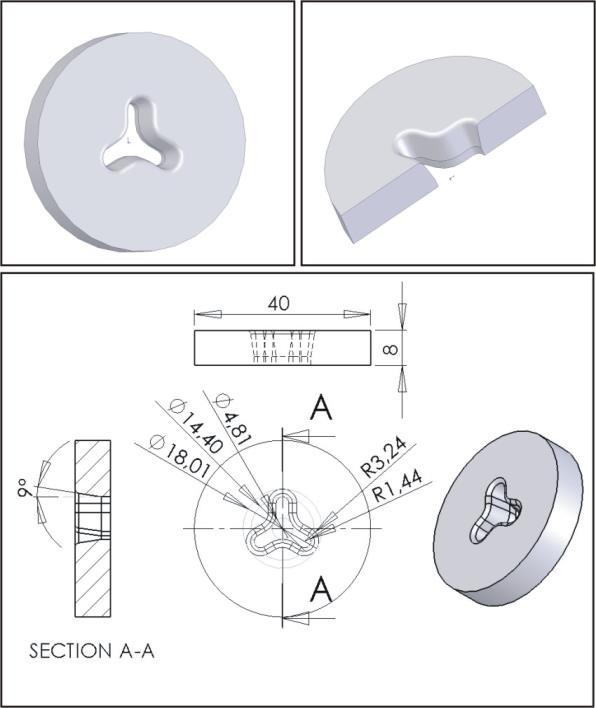

17 ΡΥΝΑΣ R E D E R C K NSUE O 3.3.2: (3) Μέρη προσομοιωτικού μοντέλου 17 / 49

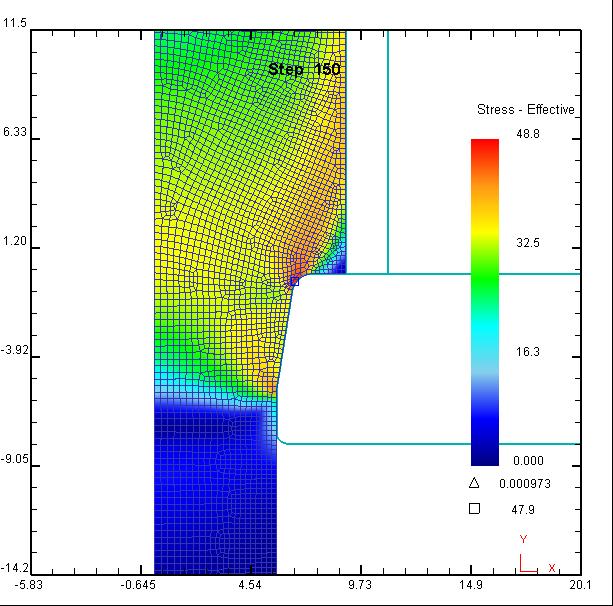

18 ΡΥΝΑΣ R E D E R C K NSUE O 3.3.2: (3) αράμετροι προσομοίωσης της διεργασίας θερμής διέλασης αλουμινίου A/A Μήτρα Διέλασης Διαστάσεις υλικού (mm) Ταχύτητα κίνησης εμβόλου (mm/sec) Θερμοκρασία ( o C) 1 Α 18x A 18x A 18X A 18X B 18x B 18x B 18X B 18X Γ 22x Γ 22x Γ 22x Γ 22x Δ 22x Δ 22x Δ 22x Δ 22x / 49

19 ΡΥΝΑΣ R E D E R C K NSUE O 3.3.2: (3) Δύναμη συμπίεσης για διαφορετικές θερμοκρασίες διέλασης (Μήτρα Α), με σταθερή ταχύτητα διέλασης 0.5 mm/sec 19 / 49

20 ΡΥΝΑΣ R E D E R C K NSUE O 3.3.2: (3) Ισοδύναμες τάσεις (Von Misses) στο υλικό με την μήτρα Α για 400 οc και 500 οc και ταχύτητα διέλασης 0.5 mm/sec Θερμοκρασία διέλασης 400 οc Θερμοκρασία διέλασης 500 οc 20 / 49

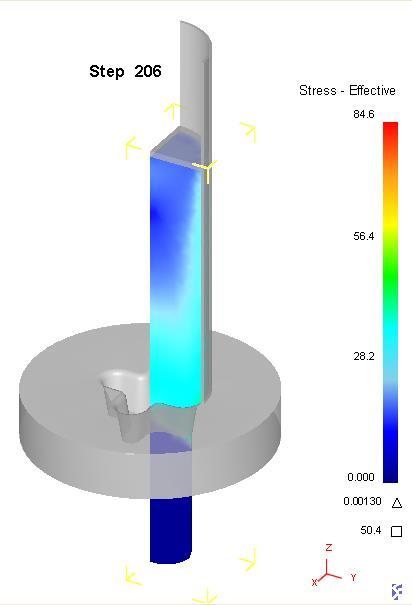

21 ΡΥΝΑΣ R E D E R C K NSUE O 3.3.2: (3) Κατασκευή δισδιάστατου μοντέλου Απλό μοντέλο Μοντέλο με γωνία διέλασης 21 / 49

22 ΡΥΝΑΣ R E D E R C K NSUE O 3.3.2: (3) Αποτελέσματα επίλυσης δισδιάστατου μοντέλου Ταχύτητα διέλασης 0.5 mm/sec Θερμοκρασία διέλασης 400 οc Δύναμη συμπίεσης Ισοδύναμες παραμορφώσεις Ισοδύναμες τάσεις Ταχύτητα στοιχείων του υλικού 22 / 49

23 ΡΥΝΑΣ R E D E R C K NSUE O 3.4: πικαλυμμένες μήτρες για εκτέλεση των πειραμάτων (4) Μήτρες για διεξαγωγή πειραμάτων διέλασης Σύνολο 24 Μήτρες με γεωμετρία Α Σύνολο 12 Μήτρες με γεωμετρία Β Σύνολο 12 Α1: M ήτρα χωρίς επικάλυψη (AS H13) Β1: Μήτρα χωρίς επικάλυψη (AS H13) Α2: Μήτρα με ε πικάλυψη (CrN) Β2: Μήτρα με ε πικάλυψη (CrN) Α3: Μήτρα με επικάλυψη (Hyperlox) Β3: Μήτρα με επικάλυψη (Hyperlox) Α4: Μήτρα με επικάλυψη (ib ) 2 Β4: Μήτρα με επικάλυψη (ib ) 2 Μήτρες διέλασης για την διεξαγωγή των πειραμάτων 23 / 49

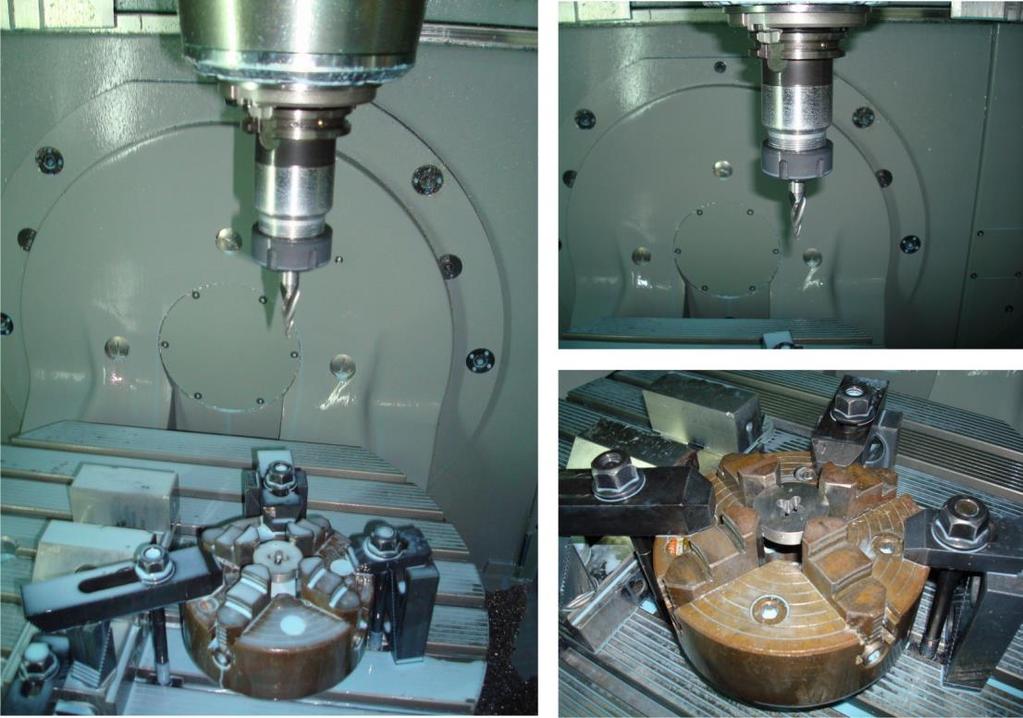

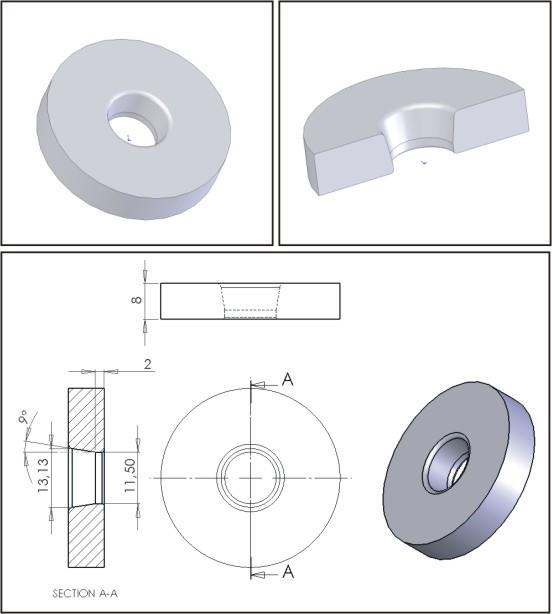

24 3.4: (4) ΡΥΝΑΣ Δοκίμια για διεξαγωγή πειραμάτων R E D E R C K NSUE O Υλικό Κατασκευής Μητρών: BOHLER W302 - Yellow Χημική σύσταση: 0.39% C, 1.10%Si, 0.40% Mn, 5.2% Cr, 1.40% Mo, 0.95% V Χρήσεις: Για κατασκευή εργαλείων που επιδέχονται υψηλές πιέσεις και υψηλές θερμοκρασίες. ργαλεία για κατασκευή πασαμάνων, Βιδών κτλ. Σκληρότητας (ριν τη βαφή): Brinell 229 Θερμική επεξεργασία (Βαφή): C Βούτηγμα σε λάδι Ικανότητα για τόρνεμα: ολύ Καλή empering (παναφορά): 400 C για 54ΗRC, 500 C για 55 ΗRC, 550 C για 54 HRC, 600 C για 50 HRC, 650 C για 40 HRC 24 / 49

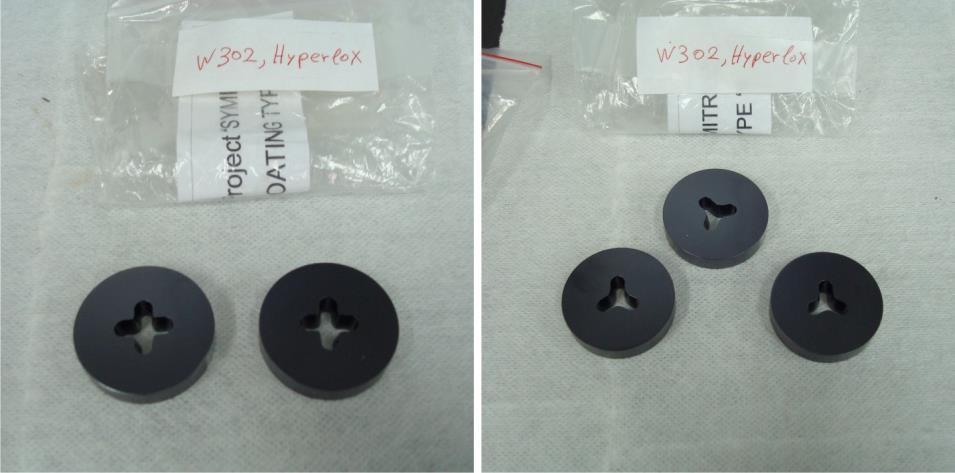

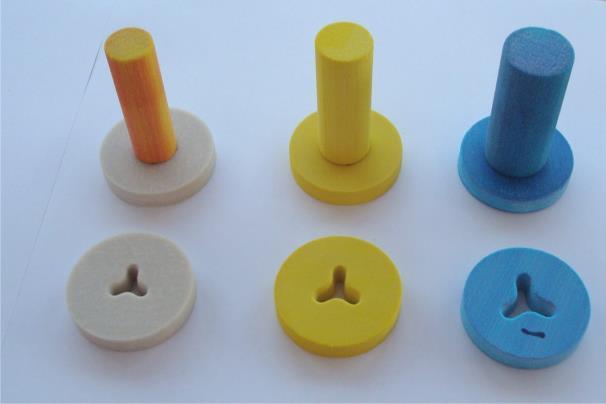

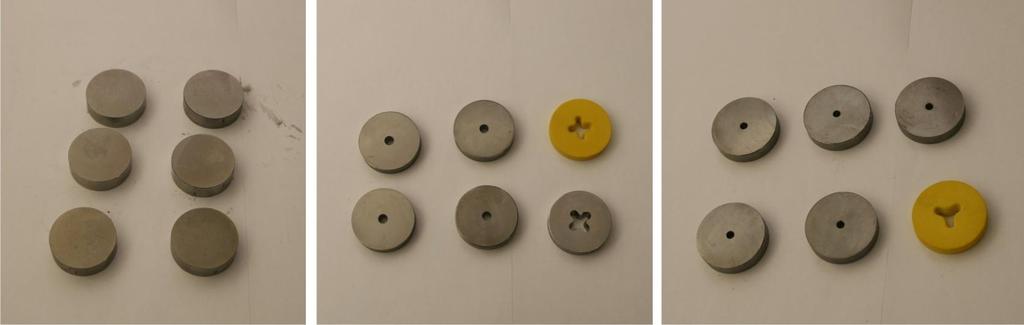

25 ΡΥΝΑΣ R E D E R C K NSUE O 3.4: (4) Κατασκευή μητρών διέλασης - ροετοιμασία δοκιμίων 25 / 49

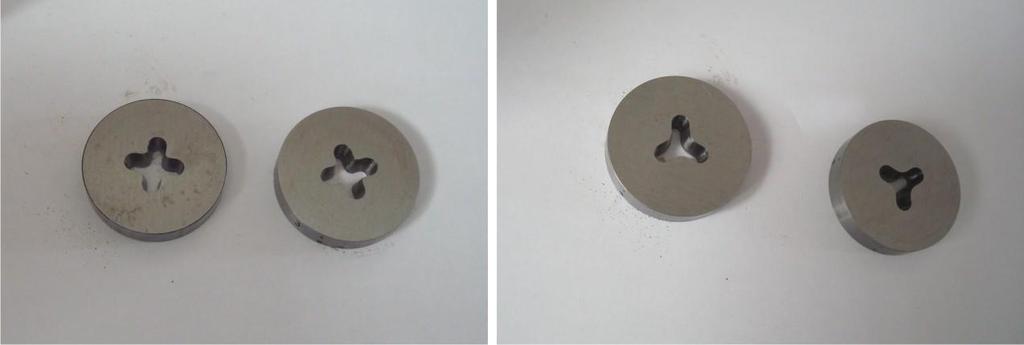

26 3.4: (4) ΡΥΝΑΣ R E D E R C K NSUE O Κατεργασία μητρών διέλασης Κατασκευασμένες μήτρες 26 / 49

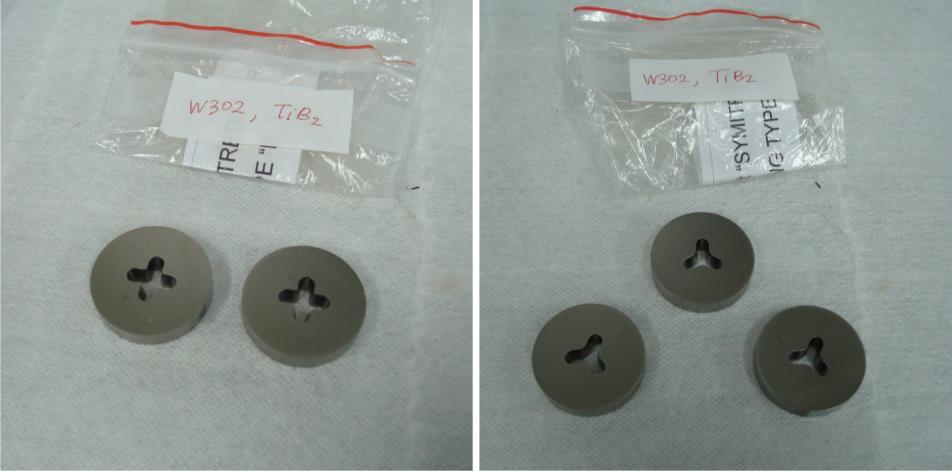

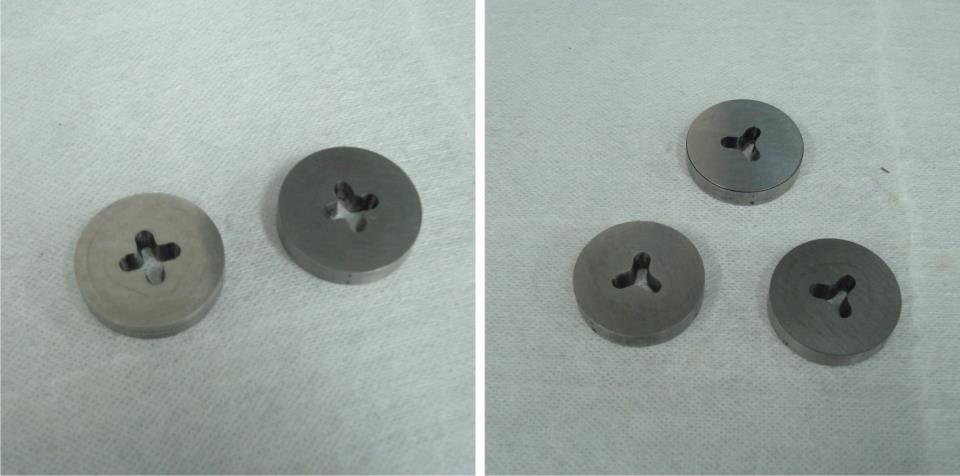

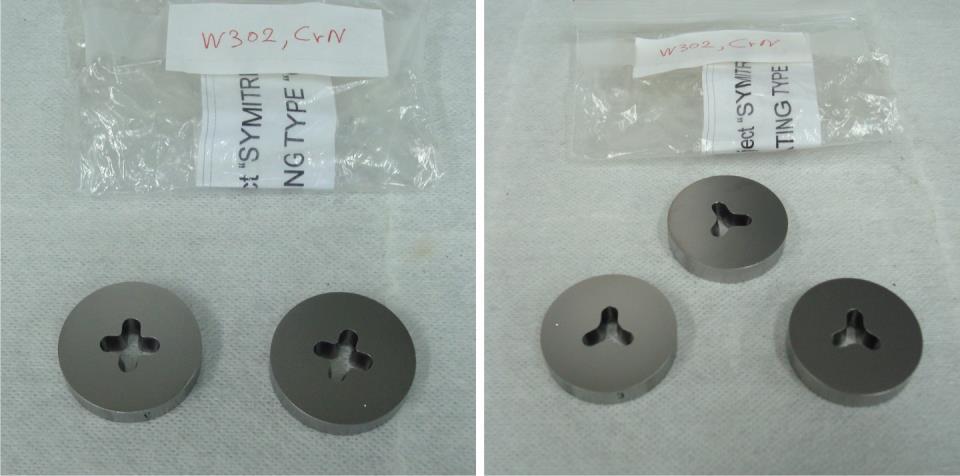

27 ΡΥΝΑΣ R E D E R C K NSUE O 3.4: (4) Τελικά επικαλυμμένα δοκίμια Μη επικαλυμμένα δοκίμια Δοκίμια επικαλυμμένα με CrN Δοκίμια επικαλυμμένα με Hyperlox Δοκίμια επικαλυμμένα με ib2 27 / 49

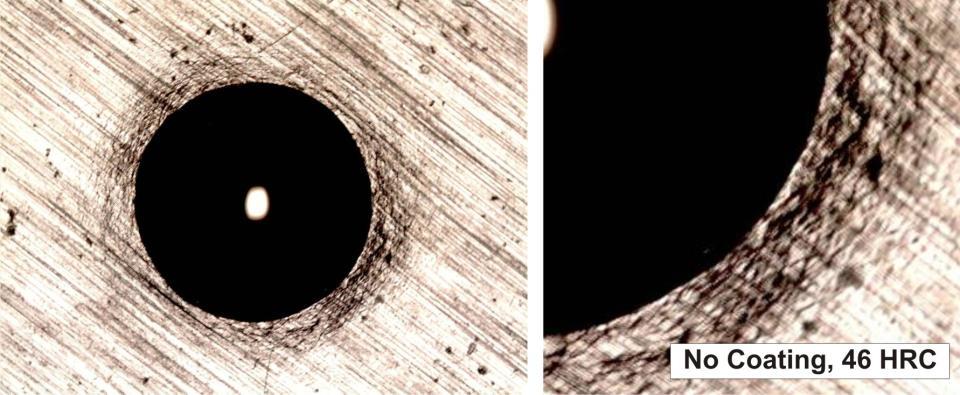

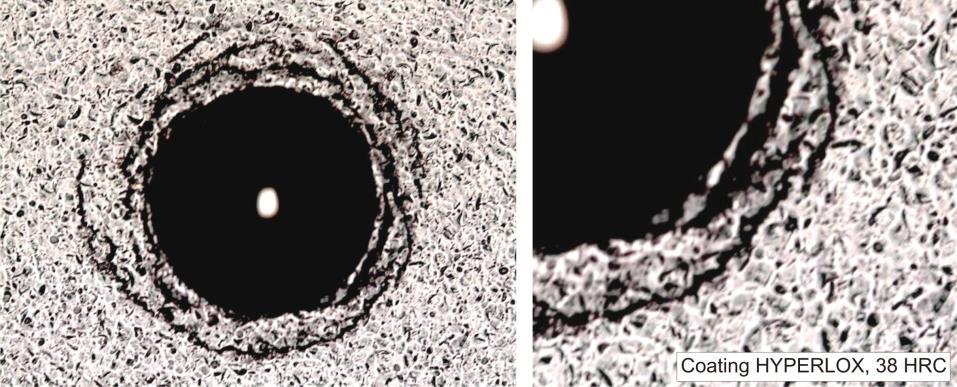

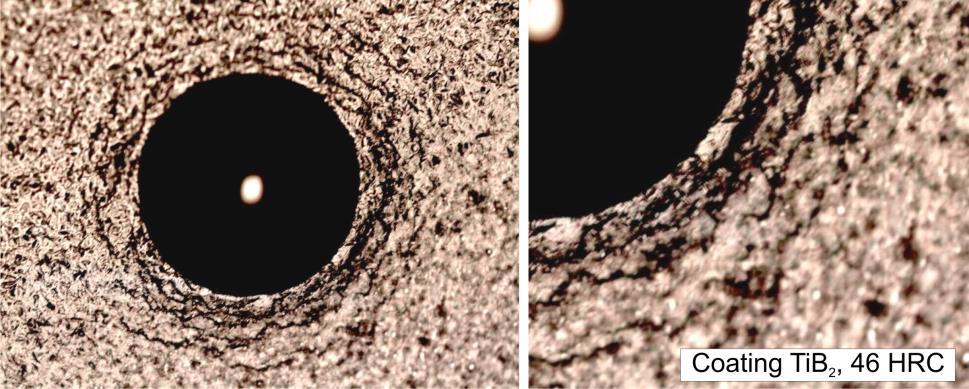

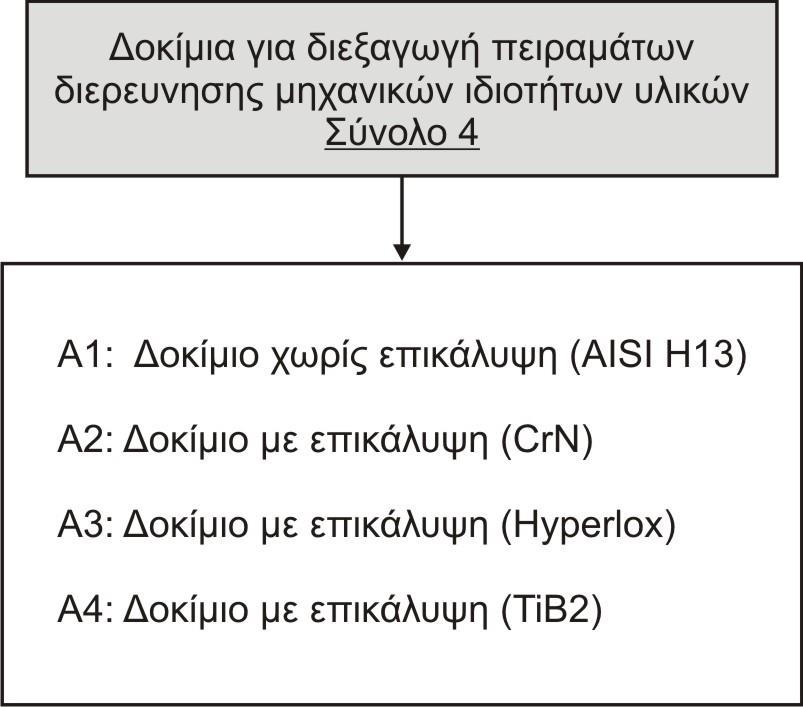

28 ΡΥΝΑΣ R E D E R C K NSUE O 3.4: (4) Δοκίμια για διεξαγωγή πειραμάτων διέλασης Α/Α Κωδικός Βασικό υλικό πικάλυψη άχος πικάλυψης (μm) αρατηρήσεις 1 A1 AS H Γωνία διέλασης 9 ο 2 A2 AS H13 CrN 3 Γωνία διέλασης 9 ο 3 A3 AS H13 Hyperlox 3 Γωνία διέλασης 9 ο 4 A4 AS H13 ib 2 3 Γωνία διέλασης 9 ο 5 B1 AS H Γωνία διέλασης 9 ο 6 B2 AS H13 CrN 3 Γωνία διέλασης 9 ο 7 B3 AS H13 Hyperlox 3 Γωνία διέλασης 9 ο 8 B4 AS H13 ib 2 3 Γωνία διέλασης 9 ο 28 / 49

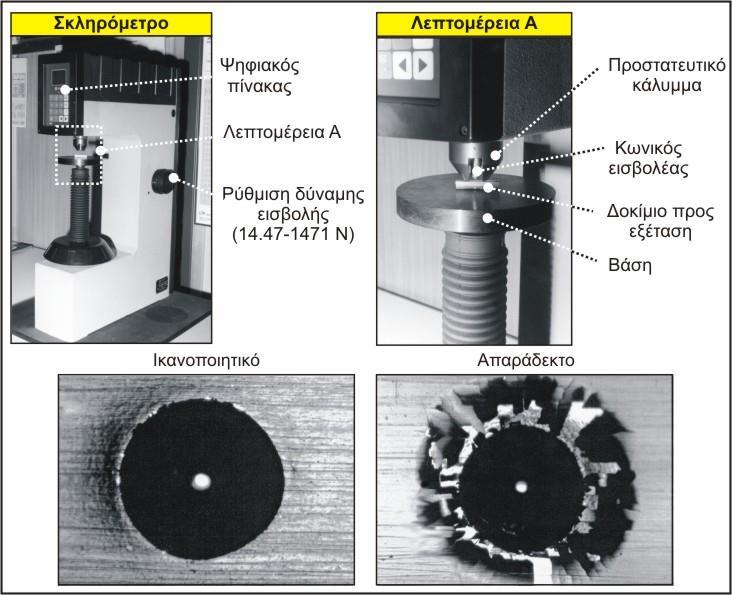

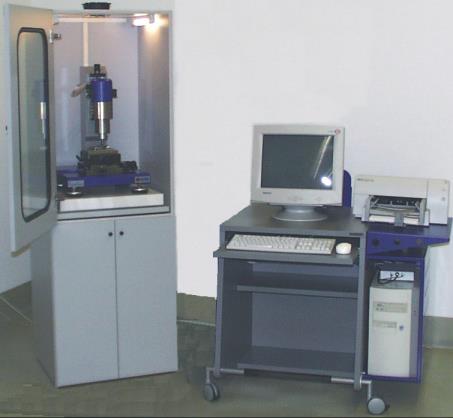

29 ΡΥΝΑΣ R E D E R C K NSUE O 3.5: Έκθεση πειραματικών αποτελεσμάτων και αξιολόγησή τους (5) 3.5.1: (5) Διερεύνηση συνάφειας (δοκιμασία VD 3198/1991) 29 / 49

30 3.5: (5) ΡΥΝΑΣ R E D E R C K NSUE O Μη επικαλυμμένο δοκίμιο (Δοκίμιο A1) Δοκίμιο με επικάλυψη CrN (Δοκίμιο A2) Δοκίμιο με επικάλυψη Hyperlox (Δοκίμιο A3) Δοκίμιο με επικάλυψη ib2 (Δοκίμιο A4) 30 / 49

31 ΡΥΝΑΣ R E D E R C K NSUE O 3.5.2: (5) ροσδιορισμός καμπύλης τάσης-παραμόρφωσης ειραματική διαδικασία προσδιορισμού της καμπύλης τάσης-παραμόρφωσης των επικαλύψεων μέσω νανοδιεισδύσεων 31 / 49

32 ΡΥΝΑΣ 3.5.2: (5) R E D E R C K NSUE O Αποτελέσματα νανοδιείσδυσης επικαλύψεων Αποτελέσματα υλικού AS H13 (W302) 32 / 49

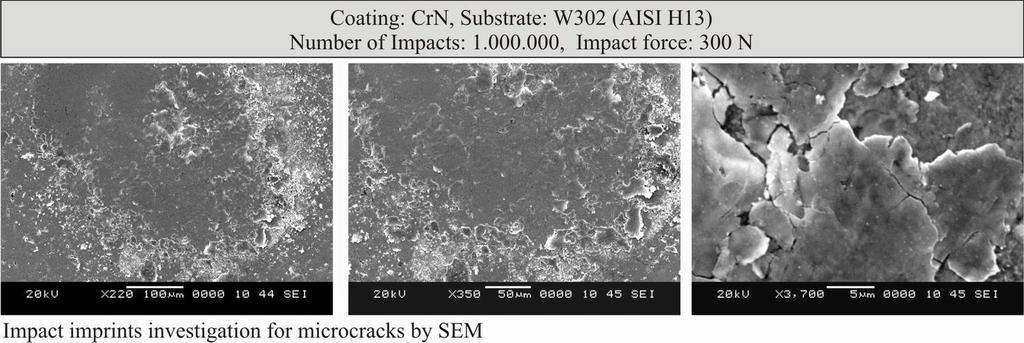

33 stress Ι ΡΥΝΑΣ 3.5.2: (5) R E D E R C K NSUE O 1000 Καμπύλη τάσης-παραμόρφωσης επικαλύψεων 800 ib HYPERLOX 200 CrN 0 0 0,01 0,02 0,03 strain CrN Hyperlox ib 2 E (GPa) Sy (GPa) Sm (GPa) / 49

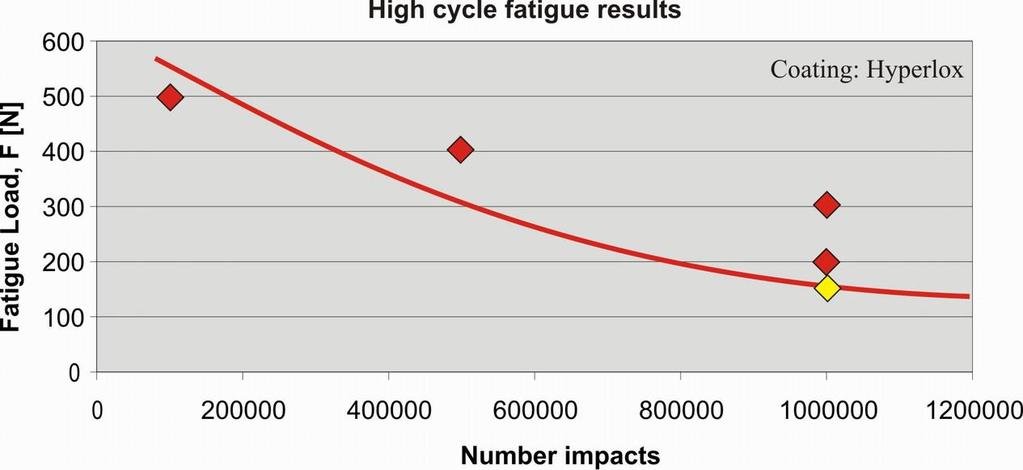

34 ΡΥΝΑΣ R E D E R C K NSUE O 3.5.3: (5) ροσδιορισμός της αντοχής σε κόπωση των εξεταζομένων επικαλύψεων 34 / 49

35 ΡΥΝΑΣ R E D E R C K NSUE O 3.5.3: (5) ροσδιορισμός της αντοχής σε κόπωση των εξεταζομένων επικαλύψεων Δοκιμή κόπωσης για CrN 35 / 49

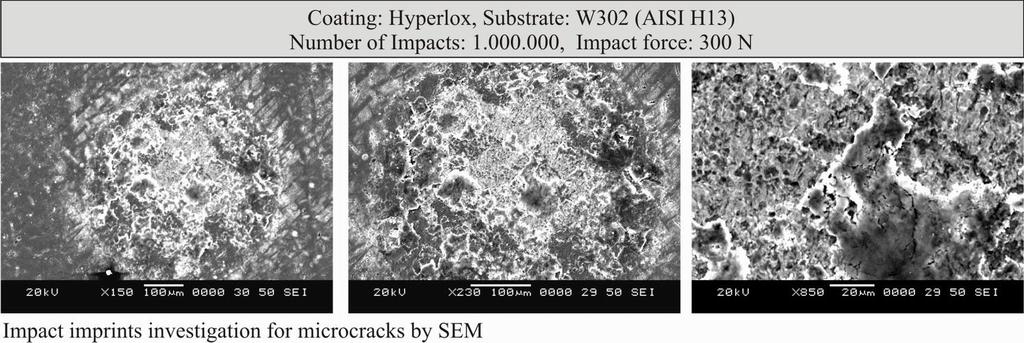

36 ΡΥΝΑΣ R E D E R C K NSUE O 3.5.3: (5) ροσδιορισμός της αντοχής σε κόπωση των εξεταζομένων επικαλύψεων Δοκιμή κόπωσης για Hyperlox 36 / 49

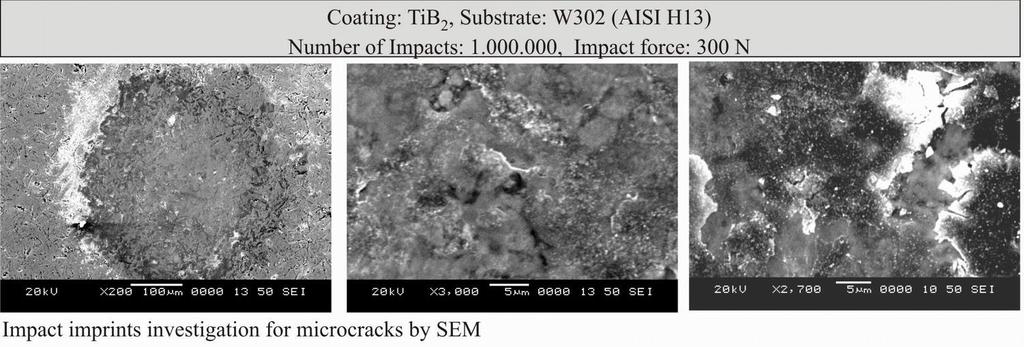

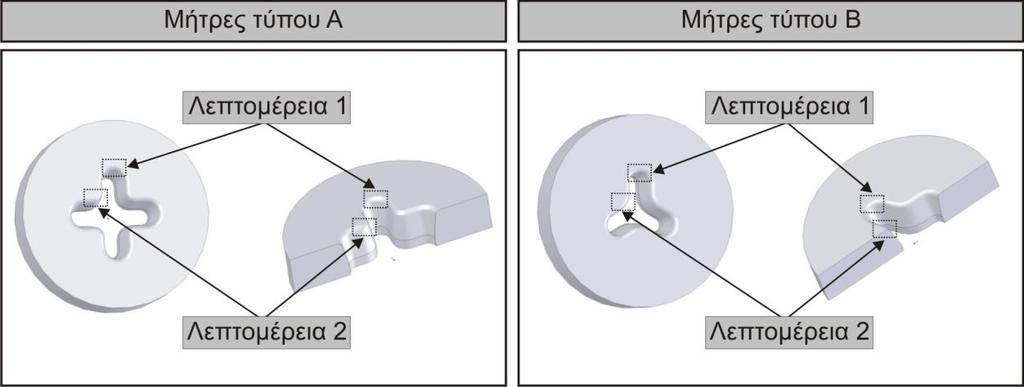

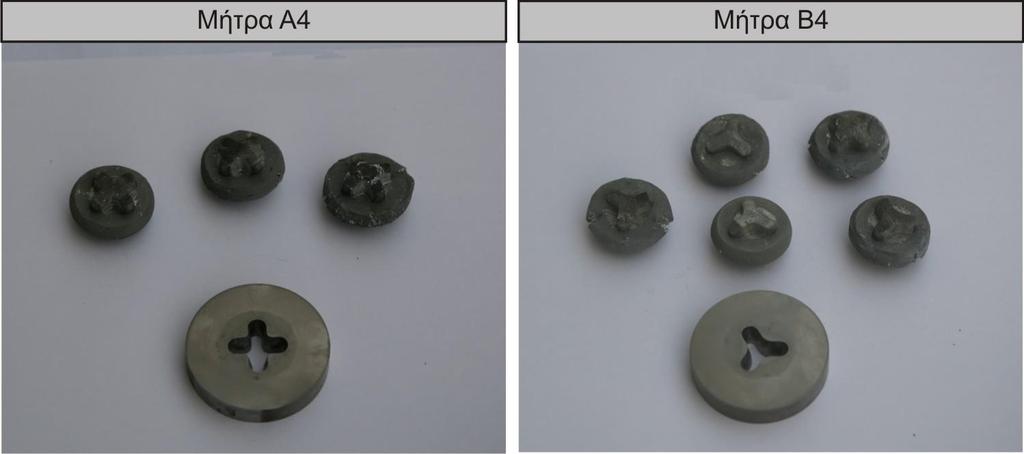

37 ΡΥΝΑΣ R E D E R C K NSUE O 3.5.3: (5) ροσδιορισμός της αντοχής σε κόπωση των εξεταζομένων επικαλύψεων Δοκιμή κόπωσης για ib2 37 / 49

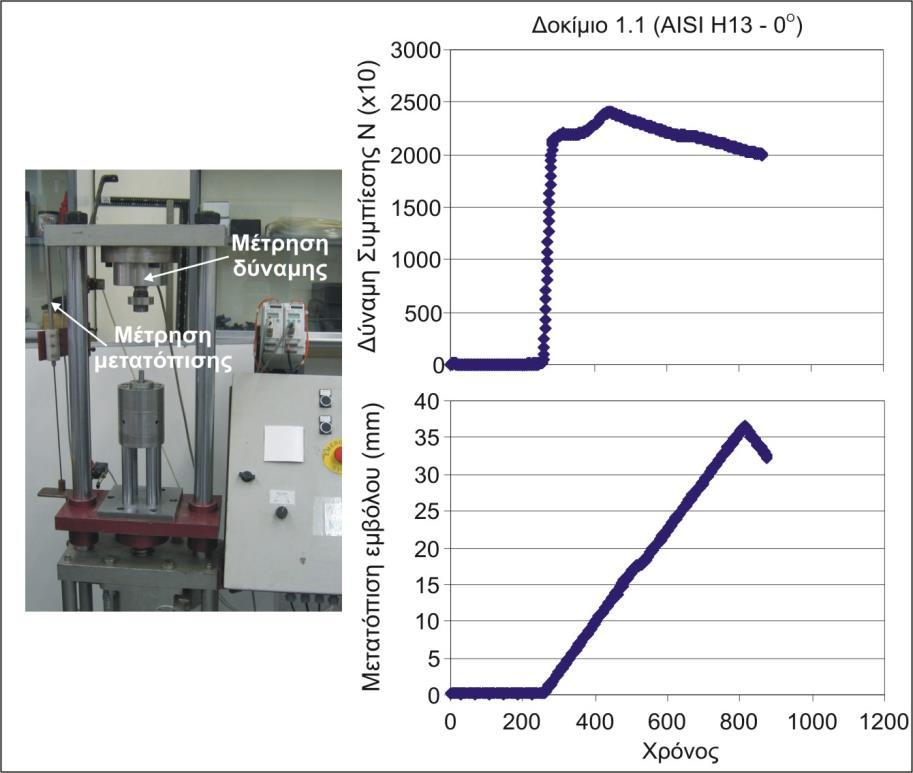

38 ΡΥΝΑΣ R E D E R C K NSUE O 3.5.4: (5) Διεξαγωγή πειραμάτων διέλασης Αλουμινένια δοκίμια Μέτρηση δύναμης και μετατόπισης 38 / 49

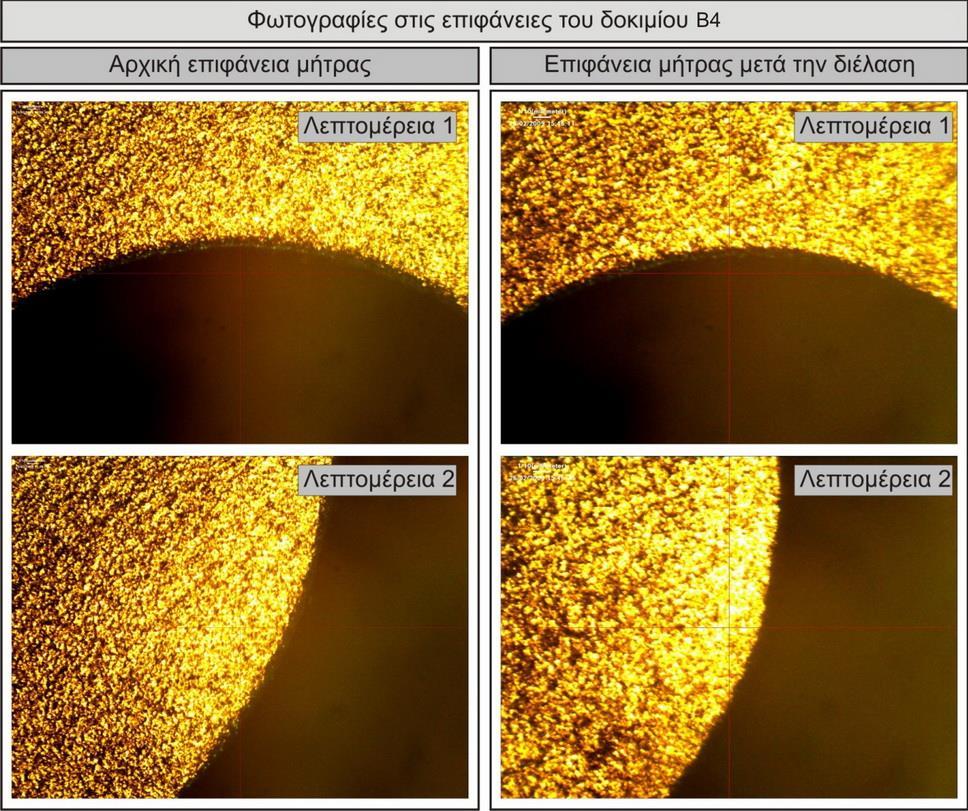

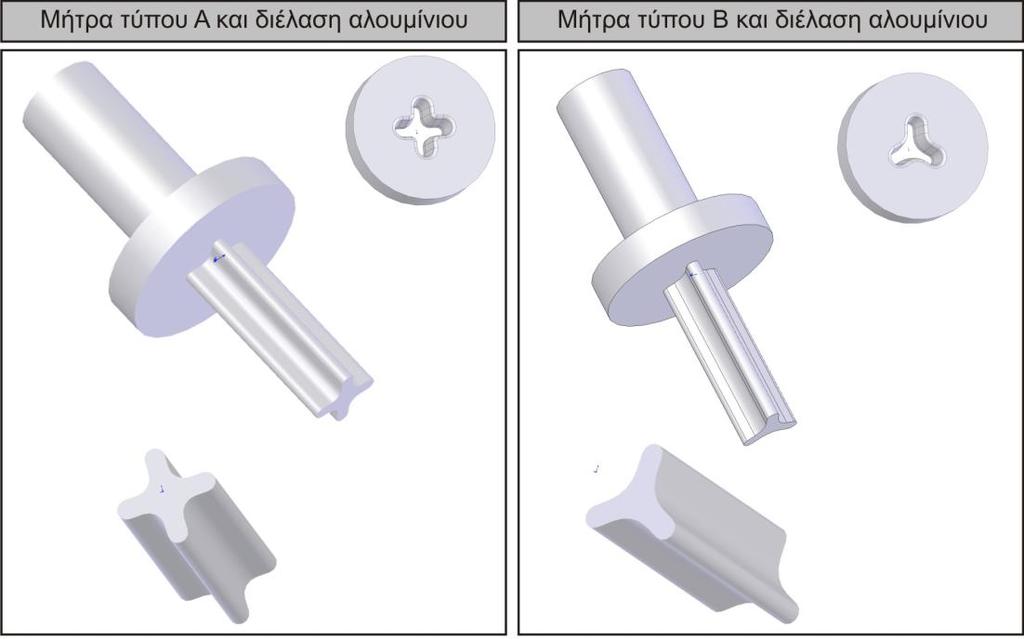

39 ΡΥΝΑΣ R E D E R C K NSUE O 3.5.4: (5) Διεξαγωγή πειραμάτων διέλασης Μήτρες Α4 και Β4 μετά από τα πειράματα (πικάλυψη ib2) Κρίσιμα σημεία προς διερεύνηση 39 / 49

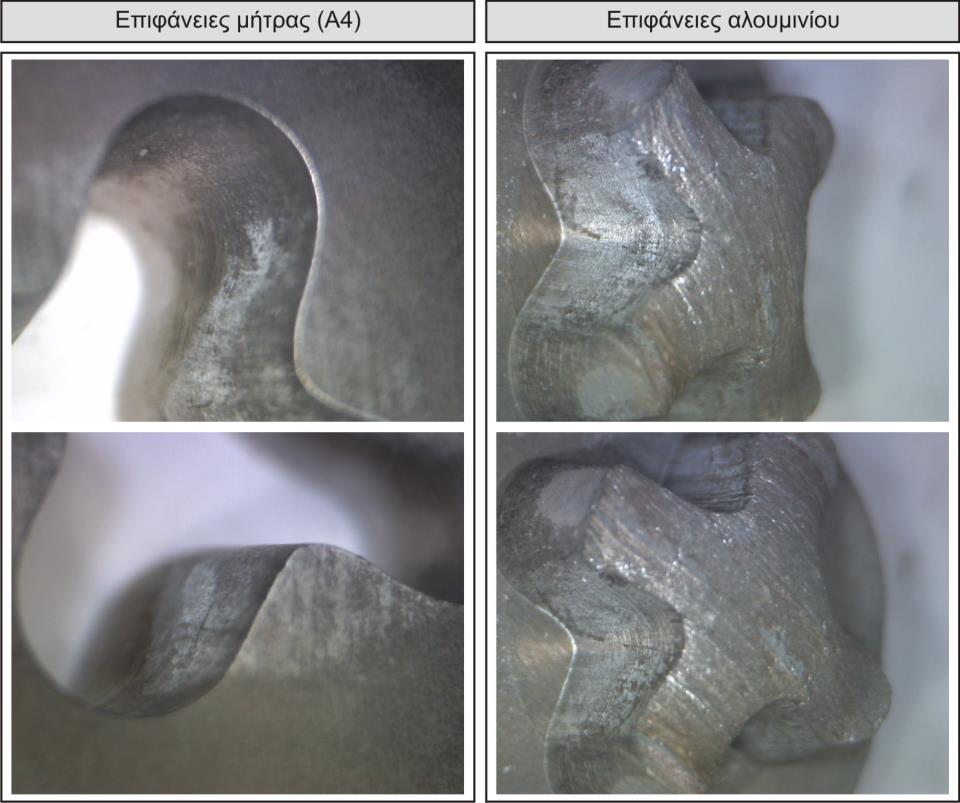

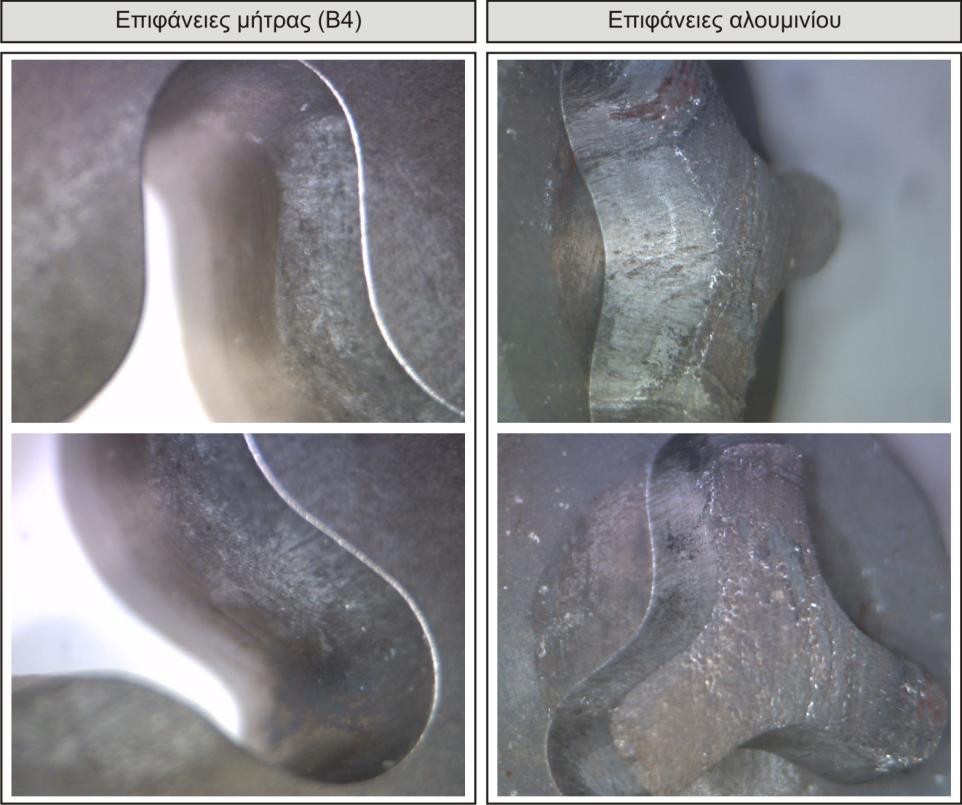

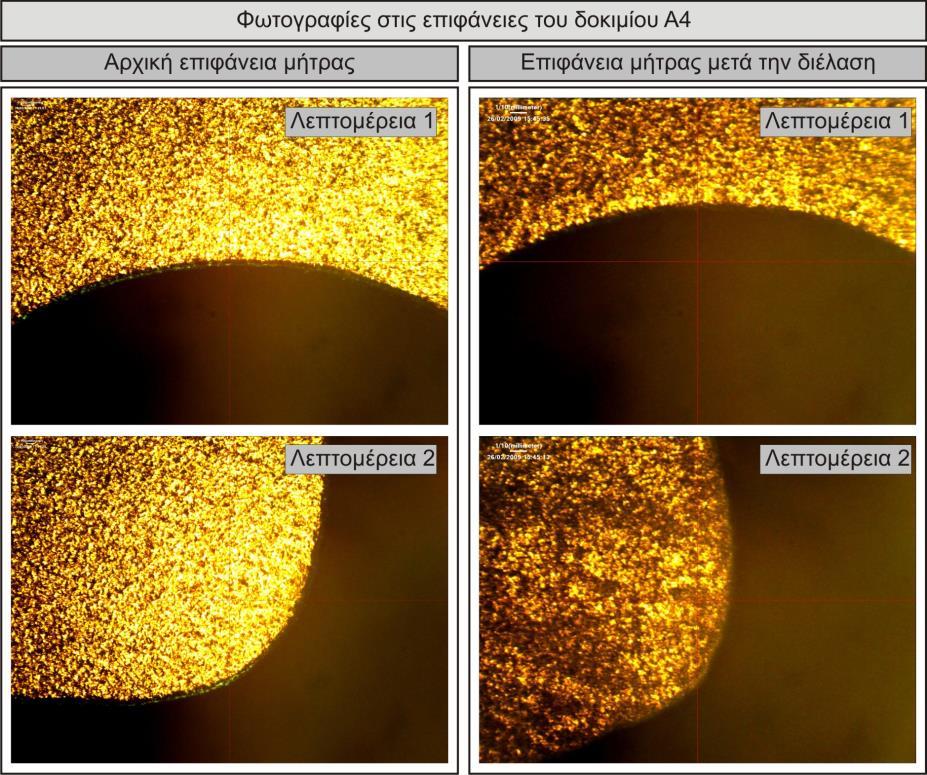

40 ΡΥΝΑΣ R E D E R C K NSUE O 3.5.4: (5) Διεξαγωγή πειραμάτων διέλασης ειραματικά αποτελέσματα A4 (πικάλυψη ib2) ειραματικά αποτελέσματα Β4 (πικάλυψη ib2) 40 / 49

41 ΡΥΝΑΣ R E D E R C K NSUE O 3.5.4: (5) Διεξαγωγή πειραμάτων διέλασης Γεωμετρία διελασμένου αλουμινίου 41 / 49

42 ΡΥΝΑΣ R E D E R C K NSUE O 3.5.4: (5) Διεξαγωγή πειραμάτων διέλασης ειραματικά αποτελέσματα A4 (Με επικάλυψη ib2) ειραματικά αποτελέσματα Β4 (Με επικάλυψη ib2) 42 / 49

43 ΡΥΝΑΣ R E D E R C K NSUE O 3.5.4: (5) Διεξαγωγή πειραμάτων διέλασης Συμπεράσματα Έχει παρατηρηθεί δημιουργία ελαφριάς μορφής φθορά στις ακμές και των δύο μη επικαλυμμένων μητρών (με τις δύο διαφορετικές γεωμετρίες). Την καλύτερη συμπεριφορά έναντι της φθοράς στις ακμές της πάνω επιφάνειας φαίνεται να έχουν οι μήτρες με την επικάλυψη ib2. Όσο αφορά τις εσωτερικές επιφάνειες των μη επικαλυμμένων μητρών διέλασης φαίνεται να έχουν μεγάλη τραχύτητα και κακή ποιότητα επιφάνειας. Οι επιφάνειες του τελικού προφίλ αλουμινίου παρουσιάζουν επίσης κακή επιφάνεια η οποίο προέκυψε λόγω της αντίστοιχης κακής επιφάνειας των μητρών διέλασης, αλλά και του υψηλού συντελεστή τριβής κατά την διάρκεια της σχετικής κίνησης του υλικού του αλουμινίου με τις επιφάνειες του μη επικαλυμμένου υλικού της μήτρας. Για τα επικαλυμμένα με CrN δοκίμια, έχει παρατηρηθεί ότι οι εσωτερικές επιφάνειες φαίνεται να αντιστέκονται χωρίς ιδιαίτερα προβλήματα σε σχέση με την φθορά της επικάλυψης που βρίσκεται σε αυτές τις επιφάνειες. Η επιφάνεια του διελασμένου υλικού φαίνεται να είναι πολύ καλή και λεία. Για τα επικαλυμμένα με Ηyperlox δοκίμια, έχει παρατηρηθεί έναρξη φθοράς της επικάλυψης στις εσωτερικές επιφάνειες που πολύ πιθανών να οφείλεται στην κακή συνάφεια του υποστρώματος με την στρώση της επικάλυψης. Οι επιφάνειες των διελασμένων αλουμινίων έχουν επηρεαστεί από αυτό και παρουσιάζονται ελαφρώς χειρότερες από την προηγούμενη περίπτωση. Για τα επικαλυμμένα με ib2 δοκίμια, έχει παρατηρηθεί ότι τόσο οι επιφάνειες του βασικού υλικού της μήτρας, όσο και οι επιφάνειες του τελικού προφίλ αλουμινίου παρουσιάζουν καλύτερα αποτελέσματα από ότι στις προηγούμενες περιπτώσεις. 43 / 49

44 ΡΥΝΑΣ R E D E R C K NSUE O 3.6: Συμμετοχή σε συνέδρια και εκθέσεις Δημοσιεύσεις επιστημονικών άρθρων (6) Έχουν πραγματοποιηθεί επαφές με εταιρείες τόσο του εσωτερικού όσο και του εξωτερικού με σκοπό τη πιθανή συνεργασία σε μελλοντικά ερευνητικά προγράμματα. πιπλέον, μέσω αυτών των εταιρειών αλλά και του τελικού χρήστη (ΤΧ1) θα επιδιωχθεί η ενσωμάτωση της παραχθείσας τεχνογνωσίας, η οποία αναπτύχθηκε κατά την διάρκεια υλοποίησης του έργου, στις οικονομικές τους δραστηριότητες. ργασίες που έχουν παρουσιαστεί ή που ετοιμάζονται να παρουσιαστούν σε συνέδρια ημερίδες ή έγκριτα επιστημονικό περιοδικά: 1. A. Lontos, G. Demosthenous, Κ.-D. Bouzakis, N. Michaelides, Κ. Efstathiou, APPLCAON O NEW COANGS ON EXRUSON DES AND EVALUAON O HER PERORMANCE DURNG HO EXRUSON, 2009, t will be published 2. A. Lontos, G. Demosthenous, Κ.-D. Bouzakis, N. Michaelides, Κ. Efstathiou, DEERMNAON O HE MECHANCAL PROPERES O COANGS USED ON EXRUSON DES, 2009, t will be published 44 / 49

45 ΡΥΝΑΣ 3.6: (6) R E D E R C K NSUE O 3. A. Lontos,.A. Soukatzidis, D.A. Demosthenous, A. Baldoukas, EEC O EXRUSON PARAMEERS AND DE GEOMERY ON HE PRODUCED BLLE QUALY USNG NE ELEMEN MEHOD, 7th «CMEN», 3rd «HE Coatings» and «EUREKA Brokerage Event» October 1-3, 2008 Kassandra-Chalkidiki Greece, Athos Palace-Pallini Beach Hotel 4. K.-D. Bouzakis, G. Skordaris, N. Michailidis, NNOVAVE MEHODS OR CHARACERZNG COANGS MECHANCAL PROPERES, Proceedings of the HE 7th nternational Conference Coatings in Manufacturing Engineering, 1-3 October 2008, Chalkidiki, Greece 5. A. Lontos, G. Demosthenous, K.-D. Bouzakis, K. Efstathiou, EXPERMENAL NVESGAON O HE PERORMANCE O COAED DES WH DEREN GEOMERES AER HO AND COLD EXRUSON O ALUMNUM, 2nd nternational Conference on Experiments/Process/System Modelling /Simulation & Optimization, 2nd C-EpsMsO, Athens, 4-7 July, 2007, C-EpsMsO 6. A. Λόντος, Γ. Δημοσθένους, Κ.-Δ. Μπουζάκης, Γ. Σκορδάρης, ΙΡΑΜΑΤΙΚΗ ΔΙΡΥΝΗΣΗ ΤΗΣ ΑΟΔΟΣΗΣ ΙΚΑΛΥΜΜΝΩΝ Μ PVD ΙΚΑΛΥΨΙΣ ΜΗΤΡΩΝ ΚΑΤΑ ΤΗΝ ΘΡΜΗ ΚΑΙ ΨΥΧΡΗ ΔΙΛΑΣΗ ΑΛΟΥΜΙΝΙΟΥ, he Cyprus Journal of Science and echnology, rederick Research Centre, Vol. 5 (No 2), pp , / 49

46 ΡΥΝΑΣ R E D E R C K NSUE O 4. Διάχυση και εκμετάλλευση αποτελεσμάτων αρουσίαση αποτελεσμάτων σε συνέδρια. Δημοσιεύσεις επιστημονικών άρθρων. τοιμάζονται νέες εργασίες όπου θα παρουσιαστούν σε σχετικές ημερίδες και συνέδρια. παφές με εταιρείες και μουσεία, τόσο του εσωτερικού όσο και του εξωτερικού. τοιμασία ιστοσελίδας στο διαδίκτυο. 46 / 49

47 ΡΥΝΑΣ R E D E R C K NSUE O 5. Τομείς μελλοντικής έρευνας Διερεύνηση για εναπόθεση νέων σκληρών επιφανειακών επικαλύψεων με αυξημένη αντοχή σε φθορά, κόπωση, θερμικές καταπονήσεις και μειωμένο συντελεστή τριβής (low-friction coatings), στις κρίσιμες επιφάνειες (bearing surface) των μητρών διέλασης αλουμινίου. ρακτική και οικονομική εφαρμογή των σκληρών επιφανειακών επικαλύψεων μετά από κατάλληλη κατασκευαστική διαμόρφωση διαφόρων τύπων μητρών διέλασης. ροσομοίωση της διαδικασίας της διέλασης με την χρήση της μεθόδου των πεπερασμένων στοιχείων (inite Elements Method), λαμβάνοντας υπόψη τις ιδιότητες του κάθε διαφορετικού τύπου επιφανειακών επικαλύψεων και τις συνθήκες λειτουργίας. φαρμογή άλλων σκληρών λεπτών επιφανειακών επικαλύψεων σε μήτρες με πολύπλοκη γεωμετρία που χρησιμοποιούνται στην χύτευση ή στην παραγωγή πλαστικών προϊόντων. φαρμογή σκληρών επιφανειακών επικαλύψεων και σε άλλα διαμορφωτικά εργαλεία όπως είναι οι μήτρες για τη διαμόρφωση κεραμικών δομικών προϊόντων (τούβλα, κεραμίδια, πλακίδια επικάλυψης). οιοτικός έλεγχος άλλων λεπτών επιφανειακών επικαλύψεων και προσδιορισμός των μηχανικών τους ιδιοτήτων και της συμπεριφοράς τους σε έντονα θερμομηχανικά φαινόμενα. 47 / 49

48 ΡΥΝΑΣ 6. Δαπάνες R E D E R C K NSUE O ΜΡΟΣ Β ΙΝΑΚΑΣ ΡΟΒΛΟΜΝΩΝ ΚΑΙ ΡΑΓΜΑΤΟΟΙΗΜΝΩΝ ΔΑΑΝΩΝ Ο πίνακας Β1 συμπληρώνεται για το σύνολο των δαπανών του έργου που έγιναν στην περίοδο που αναφέρεται η Έκθεση. ΚΑΤΗΓΟΡΙΑ ΔΑΑΝΗΣ ΟΛΙΚΟ ΟΣΟ ΑΡΧΙΚΟΥ ΡΟΫΟΛΟΓΙΣΜΟΥ* (Α) ΧΡΗΜ. Ι (Β1) ΟΣΟ ΟΥ ΔΑΑΝΗΘΗΚ ΑΛΛΗ ΧΡΗΜ.(Β2) ΣΥΝΟΛΟ (ΣΒ=Β1+Β2) ΟΣΟΣΤΟ ΔΑΑΝΗΣ (ΣΒ/Α) Αμοιβές ροσωπικού , , , ,10 1,00 άγιος ξοπλισμός ξοπλισμός σε Η/Υ και Λογισμικά ρογράμματα Τεχνικές Υπηρεσίες Συμβούλων για ρευνητική Δραστηριότητα Έξοδα Διάχυσης και κμετάλλευσης 4.698, , ,00 0,94 Μετακινήσεις για Διεκπεραίωση και Συντονισμό Έρευνας , , ,91 0,68 Αναλώσιμα , , ,77 1,19 ιδικά Έξοδα 9.397, , ,00 1,00 Υπερκεφαλικά , , , ,64 1,03 Σύνολο , , , ,42 48 / 49

49 ΡΥΝΑΣ R E D E R C K NSUE O υχαριστίες προς: Ι ΡΥΝΑΣ (Ι...) ΣΥΝΡΓΑΤΣ: ρευνητικής Ομάδας.....Δ.Μ.-Α..Θ. ΤΙ Χαλκίδας Μορφομηχανική ΛΤΔ 49 / 49
