ΠΡΟΜΗΘΕΙΑ ΕΞΟΠΛΙΣΜΟΥ ΓΙΑ ΤΗ ΣΥΝΤΗΡΗΣΗ ΠΑΙ ΙΚΩΝ ΧΑΡΩΝ ΤΟΥ ΗΜΟΥ ΗΓΟΥΜΕΝΙΤΣΑΣ

Transcript

1 ήµος Ηγουµενίτσας ΠΡΟΜΗΘΕΙΑ ΕΞΟΠΛΙΣΜΟΥ ΓΙΑ ΤΗ ΣΥΝΤΗΡΗΣΗ ΠΑΙ ΙΚΩΝ ΧΑΡΩΝ ΤΟΥ ΗΜΟΥ ΗΓΟΥΜΕΝΙΤΣΑΣ Προϋπολογισµός: ,80 (µε 24% Φ.Π.Α.) Κ.Α Αρ. µελέτης: 39/2017 ΙΟΥΝΙΟΣ 2017 ΠΡΟΜΗΘΕΙΑ ΟΡΓΑΝΩΝ ΠΑΙ ΙΚΩΝ ΧΑΡΩΝ 1

2 Έργο: Προµήθεια Εξοπλισµο ού για τη Συντήρηση Παιδικών Χαρών του ήµου Ηγουµενίτσας ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΘΕΣΠΡΩΤΙΑΣ ΗΜΟΣ ΗΓΟΥΜΕΝΙΤΣΑΣ /ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ Προϋπολογισµός: ,42 (µε 24% Φ.Π.Α.) Αρ. µελέτης: 39/2017 Χρήση: 2017 ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ Οι παιδικές χαρές, αποτελούν πλέον τα ελάχιστα κοµµάτια πολεοδοµικού ιστού σε µια πόλη, τα οποία για µεγάλο αριθµό παιδιών και εφήβων αποτελούν τους µοναδικούς χώρους υπαίθριων δραστηριοτήτων, αναψυχής, διασκέδασης, παιχνιδιού. Η λειτουργία, οργάνωση και σχεδιασµός αυτών των χώρων διέπεται από την υπ αριθ / Υπουργική Απόφαση (ΦΕΚ Β 931/ ) όπως αυτή συµπληρώθηκε µε την υπ αριθ /14 υπουργικ κή απόφαση και την Εγκύκλιο 44/ του Υπουργείου Εσωτερικών. Οι συγκεκριµένες Παιδικές Χαρές του ήµου Ηγουµενίτσας, είναι εγκατεστ τηµένες σε κοινόχρηστους χώρους, τις επισκέπτονται παιδιά καθηµερινά, χωρίς αυτές να πληρούν τις προαναφερόµενες προδιαγραφές ασφαλείας που απαιτούνται προκειµέ ένου να πιστοποιηθούν σύµφωνα την παραπάνω Υπουργική Απόφαση. Τα σηµαντικότερα προβλήµατα αφορούν στον υφιστάµενο εξοπλισµό, ο οποίοςος είναι παλιός, παρουσιάζει λειτουργικά προβλήµατα, κυρίως λόγω της λανθασµένης τοποθέτησής του η οποία δεν ικανοποιεί τις απαιτούµενες αποστάσεις ασφαλείας ς, της κακής ή και λανθασµένης χρήσης, αλλά και των βανδαλισµών που έχουν υποστεί τα τελευταία χρόνια. Οι φθορές των οργάνων και του αστικού εξοπλισµού στους προαναφερόµενους χώρους, καθιστούν την πιστοποίησή τους αδύνατη δεδοµένης και της ανυπαρξίας δαπέδων ασφαλείας. Η παρούσα µελέτη αφορά στην προµήθεια και εγκατάσταση οργάνων, δαπέδων και λοιπού αστικού εξοπλισµού και την επισκευή οργάνων και αστικού εξοπλισµού µε στόχο τη βελτίωση, αναβάθµιση και ανακατασκευή 6 Παιδικών Χαρών του ήµου Ηγουµενίτσας. Στην παρούσα µελέτη έχουν ληφθεί υπόψη όλες οι παράµετροι που περιγράφονται αναλυτικά στα προαναφερόµενα πρότυπα ασφαλεία ας και την ελληνική νοµοθεσία. Συγκεκριµένα: Η επισκεψιµότητα, η προσβασιµότητα και η σήµανση του κάθε χώρου, µε περίφραξη και είσοδο ορισµένη και όρια καθορισµένα, καθώς και πινακίδα εισόδου, ώστε να αποτρέπεται η πρόσβαση σε άτοµα που δεν έχουν λόγο παρουσίας στον χώρο, σε ζώα, αλλά και να περιορίζονται τυχόν κίνδυνοι, χωρίς ωστόσο να αποκόπτεται ο χώρος από το ευρύτερο περιβάλλον. Η ασφάλεια που πρέπει να παρέχει στα παιδιά η επιλογή των παιχνιδιώ ών, καθώς και η θέση των καθιστικών για καλύτερη επίβλεψη από τους συνοδούς. Η ποικιλία των παιχνιδι διών, ώστε να προσφέρονται εναλλακτικές ευκαιρίες για παιχνίδι και εκπαίδευση, σε πληθώρα ηλικιακών οµάδων (νηπίων, παιδιών και εφήβων). Η τήρηση των ορίων ασφαλείας του κάθε παιχνιδιού, ώστε να ελαχιστοποιούνται οι κίνδυνοι τραυµατισµού. Η τοποθέτηση µικρών κάδων απορριµµάτων σε διάφορα σηµεία του χώρου. Προµήθεια και τοποθέτησ ηση ανταλλακτικών για την επισκευή των φθαρµένων οργάνων ώστε να ικανοποιηθούν οι απαιτήσεις που αναφέρονται στην έκθεση φορέα πιστοποίησης προκειµένου να καταστούν ασφαλή για χρήση. ΠΡΟΜΗΘΕΙΑ ΟΡΓΑΝΩΝ ΠΑΙ ΙΚΩΝ ΧΑΡΩΝ 2

3 Αποξήλωση και αποµάκρυνση των ακαταλλήλων οργάνων σύµφωνα µε την έκθεση φορέα πιστοποίησης Συντήρηση και βαφή των οργάνων τα οποία έχουν κριθεί από τον φορέα πιστοποίησης ότι µπορούν να παραµείνουν. Στην επισκευή και συντήρηση των οργάνων και την τοποθέτηση των δαπέδων ασφαλείας περιλαµβάνεται και η προµήθεια όλων των απαραίτητων υλικών που προδιαγράφονται στην συγγραφή της παρούσας µελέτης για τη λειτουργική και ασφαλή αποκατάσταση των οργάνων όπως καθίσµατα, πανέλα, αλυσίδες, τσουλήθρες, δάπεδα κ.λπ. Οι επεµβάσεις και η επιλογή των εργασιών και των υλικών που απαιτούνται έγινε µε βάση την έκθεση αξιολόγησης που έχει εκπονήσει ο φορέας πιστοποίησης παιδικών χαρών TUV HELLAS κατά την πρώτη φάση αξιολόγησης του εξοπλισµού των παιδικών χαρών του ήµου Ηγουµενίτσας και από τις αυτοψίες που διενέργησε η Υπηρεσία στο χώρο των παιδικών χαρών. Τα ανταλλακτικά που θα τοποθετηθούν και αφορούν στα δοµικά στοιχεία των οργάνων θα είναι αποκλειστικά τα γνήσια ανταλλακτικά του κατασκευαστή του οργάνου ώστε τα όργανα µετά της παρεµβάσεις να πληρούν το αρχικό πρότυπο ΕΝ του οργάνου. Σε περίπτωση επισκευής και µόνο πολύ παλαιών οργάνων και αγνώστων κατασκευαστών, πριν την τοποθέτηση των ανταλλακτικών, θα πρέπει να υπάρχει σύµφωνη γνώµη του φορέα πιστοποίησης και του επιβλέποντα της Τεχνικής Υπηρεσίας. Με το πέρας των εργασιών και την ολοκλήρωση της εγκατάστασης των εξοπλισµών ο ανάδοχος σε συνεργασία µε την Τεχνική Υπηρεσία του ήµου οφείλει να προγραµµατίσει και να αποπερατώσει την πιστοποίηση της εγκατάστασης του εξοπλισµού (νέου και παλαιού) και του δαπέδου απορρόφησης πρόσκρουσης, κατά τα οριζόµενα στις προαναφερθείσες αποφάσεις και στα ευρωπαϊκά πρότυπα ασφαλείας ΕΝ1176:2008, από τον αναγνωρισµένο φορέα πιστοποίησης που έχει επιλεχθεί από το ήµο για τον σκοπό αυτό. Στην υπηρεσία θα παραδοθούν το σχέδιο γενικής διάταξης σε κατάλληλη κλίµακα, το οποίο συντάσσεται σύµφωνα µε τις απαιτήσεις των παραγράφων του άρθρου 3 της υπ'αριθµ /2009 απόφασης του ΥΠ. ΕΣ. όπως αυτό τροποποιήθηκε µε τις παρ. 3 και 4 του άρθρου 1 της υπ'αριθµ /2014 απόφασης του ΥΠ.ΕΣ. Στο σχέδιο θα πρέπει να καθορίζεται συγκεκριµένα ο πιστοποιηµένος εξοπλισµός µε τους χώρους πτώσης του, το τεύχος στο οποίο θα περιλαµβάνονται τα ποιοτικά στοιχεία των υλικών και του εξοπλισµού που χρησιµοποιήθηκαν, σύµφωνα µε το πρότυπο ΕΛΟΤ ΕΝ :2008 (Πιστοποιητικά συµµόρφωσης, προκαταρτικές πληροφορίες κατασκευαστή / προµηθευτή, πληροφορίες εγκατάστασης, πληροφορίες για τον έλεγχο και την συντήρηση και ότι άλλο στοιχείο απαραίτητο για την συµπλήρωση του φακέλου εκάστης παιδικής χαράς, το πιστοποιητικό συµµόρφωσης διαπιστευµένου φορέα που θα περιλαµβάνει τον έλεγχο του εξοπλισµού, της ορθής εγκατάστασης, του χώρου πτώσης των αποστάσεων ασφαλείας, της επιφάνειας πρόσκρουσης και των πιστοποιητικών συµµόρφωσης του εξοπλισµού µε τα ισχύοντα πρότυπα). Όλες οι επεµβάσεις στις παιδικές χαρές, δηλαδή, η αποκατάσταση και συντήρηση των παλαιών οργάνων και η τοποθέτηση των νέων καθώς και των δαπέδων ασφαλείας θα πρέπει να γίνουν µε τέτοιο τρόπο ώστε να συµµορφώνονται πλήρως µε τις απαιτήσεις ασφαλείας, όπως αυτές ορίζονται στην ΥΑ 28492/ (ΦΕΚ Β 931/ ) περί του «Καθορισµού των προϋποθέσεων και των τεχνικών προδιαγραφών για την κατασκευή και τη λειτουργία των παιδικών χαρών των ήµων και των Κοινοτήτων, τα όργανα και η διαδικασία αδειοδότησης και ελέγχου τους, τη διαδικασία συντήρησης αυτών, καθώς και κάθε άλλη αναγκαία λεπτοµέρεια», όπως συµπληρώθηκε και τροποποιήθηκε µε τις εξής Υπουργικές Αποφάσεις: Υ.Α 48165/ , (ΦΕΚ Β' 1690/ ), Υ.Α 15693/ , (ΦΕΚ Β 1096/ ), Υ.Α 27934/ , (ΦΕΚ Β' 2029/ ). ΠΡΟΜΗΘΕΙΑ ΟΡΓΑΝΩΝ ΠΑΙ ΙΚΩΝ ΧΑΡΩΝ 3

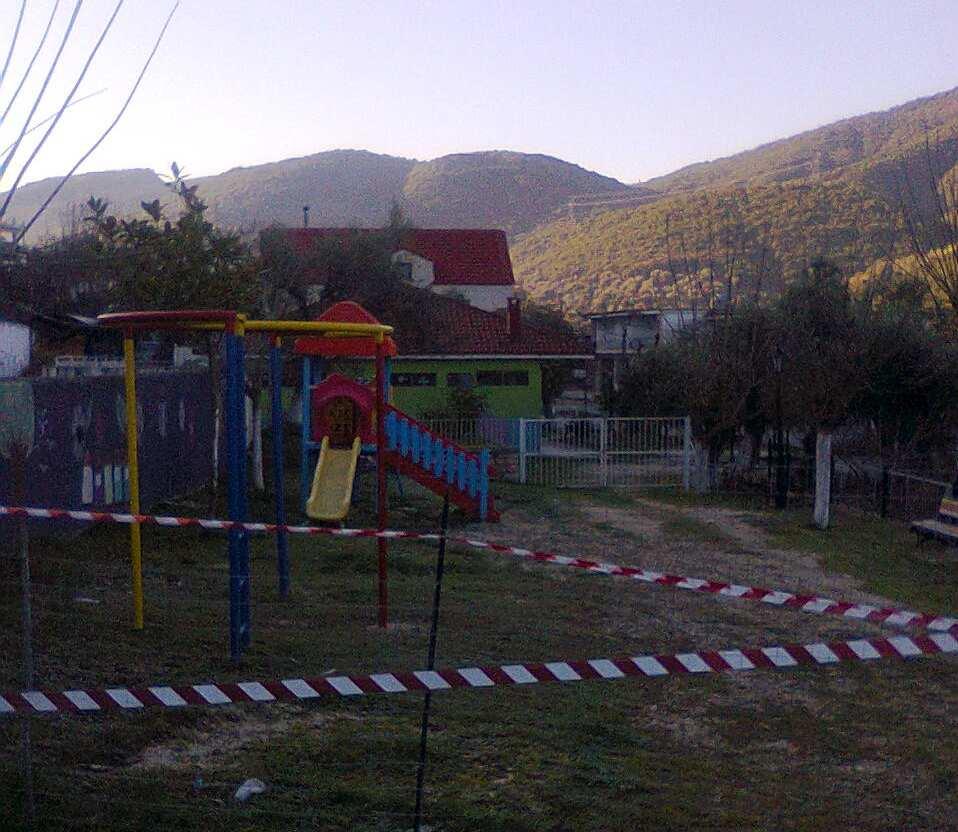

4 Οι παιδικές χαρές που πρόκειται να ανακατασκευασθούν περιγράφονται αναλυτικά παρακάτω: 1. Παιδική Χαρά Παραποτάµου (πλησίον πρώην ηµαρχείου) - Απόσπασµα από χάρτη - Φωτογραφία παιδικής χαράς ΠΡΟΜΗΘΕΙΑ ΟΡΓΑΝΩΝ ΠΑΙ ΙΚΩΝ ΧΑΡΩΝ 4

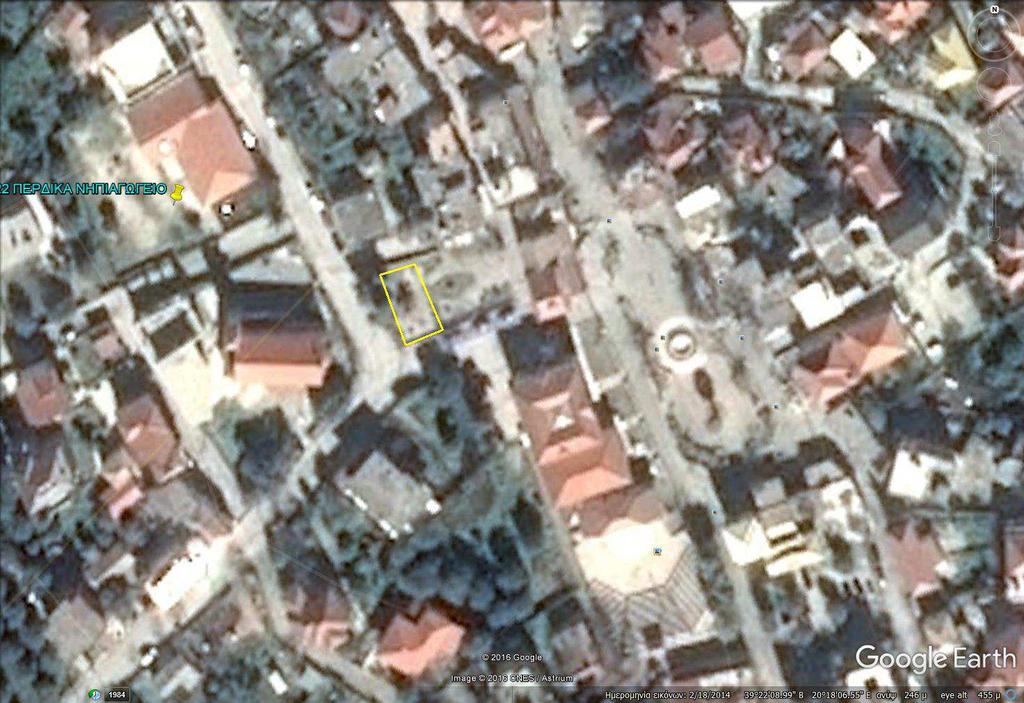

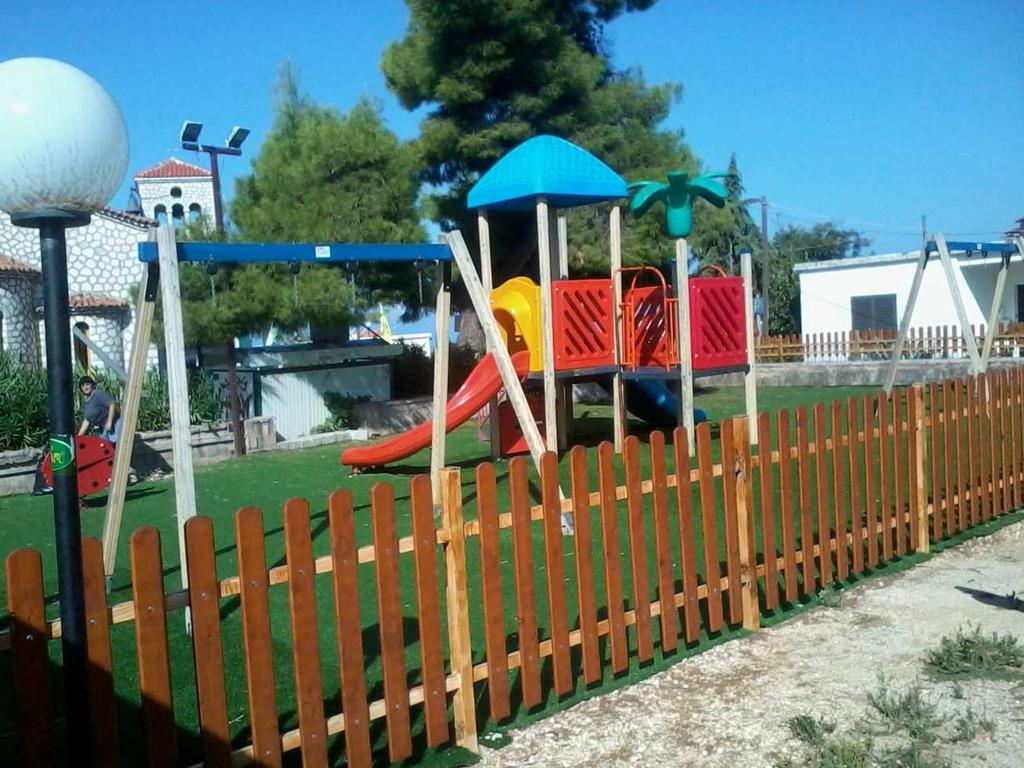

5 2. Παιδική Χαρά Πέρδικας (πλησίον πρώην Κοινοτικού Καταστήµατος) - Απόσπασµα αεροφωτογραφίας - Απόσπασµα από χάρτη - Φωτογραφία παιδικης χαράς - Φωτογραφία παιδικής χαράς ΠΡΟΜΗΘΕΙΑ ΟΡΓΑΝΩΝ ΠΑΙ ΙΚΩΝ ΧΑΡΩΝ 5

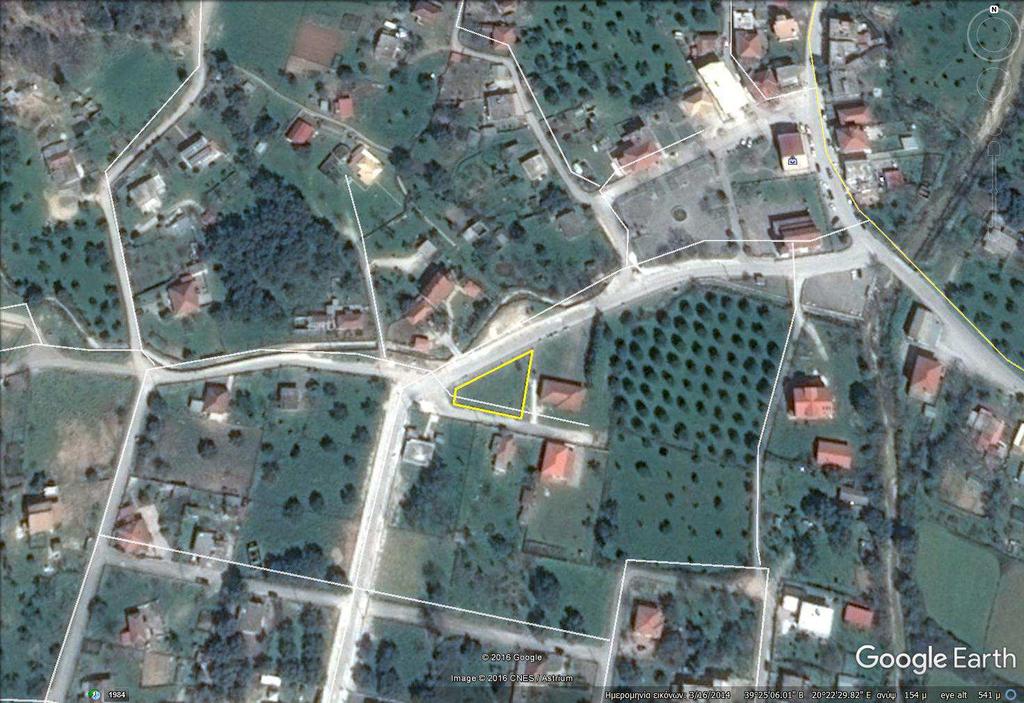

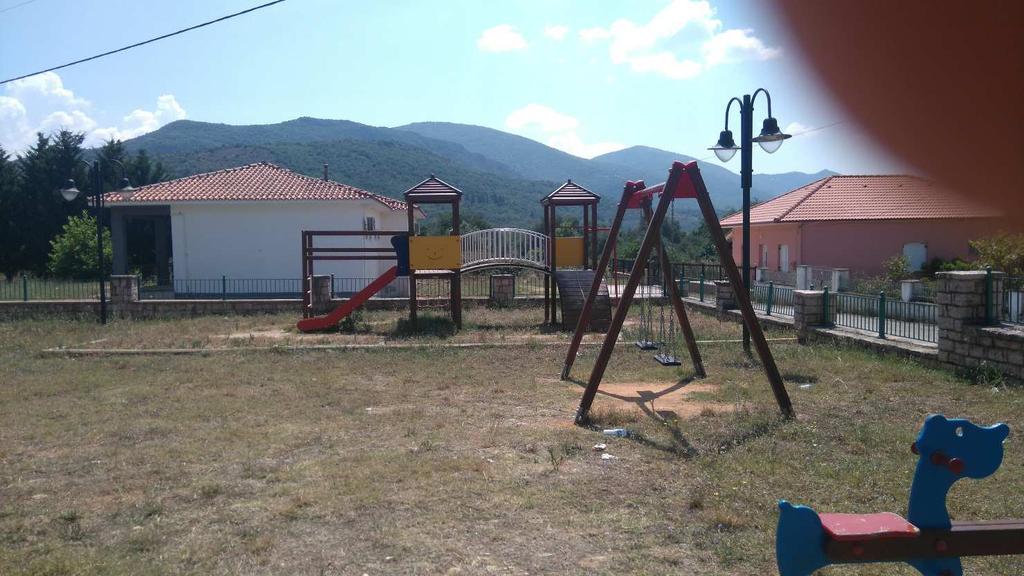

6 Παιδική Χαρά :Παρα 3. Παιδική Χαρά Μαζαρακιάς - Απόσπασµα από χάρτη - Φωτογραφία παιδικης χαράς - Φωτογραφία παιδικής χαράς ΠΡΟΜΗΘΕΙΑ ΟΡΓΑΝΩΝ ΠΑΙ ΙΚΩΝ ΧΑΡΩΝ 6

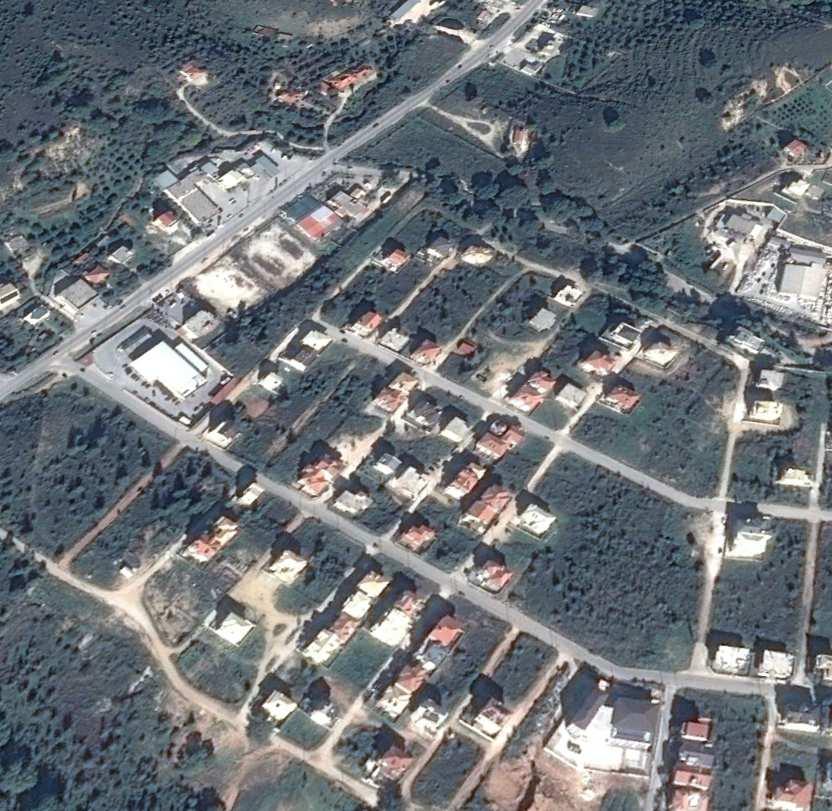

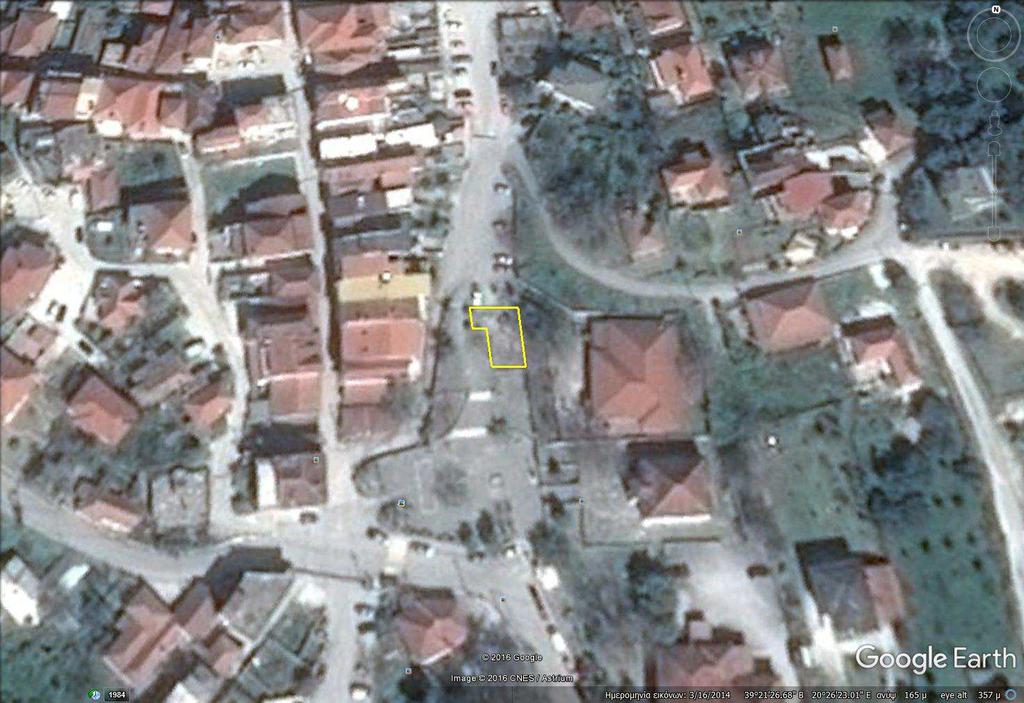

7 4. Παιδική Χαρά ηµοτικού Σχολείου Συβότων - Απόσπασµα από χάρτη 5. Παιδική Χαρά Νηπιαγωγείου οικισµού Εθνικής Αντίστασης - Απόσπασµα από χάρτη ΠΡΟΜΗΘΕΙΑ ΟΡΓΑΝΩΝ ΠΑΙ ΙΚΩΝ ΧΑΡΩΝ 7

8 6. Παιδική Χαρά Μαργαριτίου (εντός κεντρικής πλατείας) - Απόσπασµα αεροφωτογραφίας Οι απαιτούµενες παρεµβάσεις για την ανακατασκευή των παραπάνω παιδικών χαρών είναι οι εξής: Όλες οι παιδικές χαρές θα περιφραχθούν και θα κατασκευασθούν πόρτες εισόδου. Η περίφραξη θα γίνει µε σιδηρά κιγκλιδώµατα σύµφωνα µε τις υποδείξεις της υπηρεσίας. Θα κατασκευασθεί σκάµµα περιµετρικά των οργάνων. Το πλάτος και το µήκος του σκάµµατος θα είναι σύµφωνα µε τις υποδείξεις του αρµόδιου φορέα πιστοποίησης. Το σκάµµα θα επιστρωθεί µε κοκκώδες υλικό βάθους εκ. Κάτω από το κοκκώδες υλικό θα τοποθετηθεί γεωύφασµα ποσότητας για την αποφυγή της πρόσµιξης του υλικού µε το χώµα. Περιµετρικά του σκάµµατος για τον εγκιβωτισµό του κοκκώδες υλικού θα τοποθετηθούν ξύλινοι κορµοί. Θα τοποθετηθεί νέο δάπεδο ασφαλείας εξ ολοκλήρου στις παιδικές χαρές που θα υποδείξει η υπηρεσία. Για την ασφαλή λειτουργία της παιδικής χαράς θα τοποθετηθεί πινακίδα εισόδου στην οποία θα αναγράφεται το ωράριο λειτουργίας, το τηλέφωνο έκτακτης ανάγκης και το ειδικό σήµα πιστοποίησης. Θα µετακινηθούν τα όργανα που δεν έχουν τις αποστάσεις ασφαλείας σύµφωνα µε τις παρατηρήσεις του φορέα πιστοποίησης. Θα επισκευασθούν όλα τα υφιστάµενα παιχνίδια των παιδικών χαρών όπως σύνθετο κούνιας, σύνθετο, ταλαντευόµενο, κούνια κτλ. σύµφωνα µε τις υποδείξεις του φορέα πιστοποίησης ΤÜV ΗELLAS. ΣΥΝΤΑΧΘΗΚΕ Ηγουµενίτσα 16/06/ ΓΙΑΝΝΟΥΛΑ ΤΖΟΒΑΡΑ Πολιτικός Μηχανικός MSc ΕΛΕΓΧΘΗΚΕ Μ.Ε.. Ο Προϊστάµενος Τ.Υ..Η. ΘΕΩΡΗΘΗΚΕ Ο /ντής Τ.Υ..Η. 2. ΧΡΙΣΤΙΝΑ ΓΟΓΟΛΟΥ Αρχιτέκτων Μηχανικός MSc Ανδρέας Κώτσιος Χηµικός Μηχ/κός Λάµπρος Νικολάου Πολιτικός Μηχ/κός ΠΡΟΜΗΘΕΙΑ ΟΡΓΑΝΩΝ ΠΑΙ ΙΚΩΝ ΧΑΡΩΝ 8

9 Έργο: Προµήθεια Εξοπλισµού για τη Συντήρηση Παιδικών Χαρών του ήµου Ηγουµενίτσας ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΘΕΣΠΡΩΤΙΑΣ ΗΜΟΣ ΗΓΟΥΜΕΝΙΤΣΑΣ /ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ Προϋπολογισµός: ,42 (µ µε 24% Φ.Π.Α.) Αρ. µελέτης: 39/2017 Χρήση: 2017 ΠΕΡΙΓΡΑΦΙΚΟ ΤΙΜ ΜΟΛΟΓΙΟ ΜΕΛΕΤΗΣ - ΤΕΧΝΙΚΕΣ ΠΡΟ Ο ΙΑΓΡΑΦΕΣ ΟΜΑ Α Α ΕΠΙΣΚΕΥΗ - ΣΥΝΤΗΡΗΣΗ - ΜΕΤΑΚΙΝΗΣΗ ΤΩΝ ΥΠΑΡΧΟΝΤΩΝ ΟΡΓΑΝΩΝ ΠΑΙ ΙΚΩΝ ΧΑΡΩΝ, ΠΡΟΜΗΘΕΙΑ ΑΝΤΑΛ ΛΛΑΚΤΚΩΝ και ΠΡΟΜΗΘΕΙΑ ΝΕΩΝ ΟΡΓΑ ΓΑΝΩΝ. ΑΤ Α1 Επισκευή και συντ ντήρηση οργάνων µε την προµήθεια των µικροϋλικών που απαιτούνται. Θα γίνει επισκευή και συντήρηση των υπαρχόντων οργάνων των παιδικών χαρών, µε την προµήθεια πάσης φύσης µικροϋλικών οποιουδήποτε υλικού, διατοµής, διαστάσεων και µορφής που απαιτούνται (τάπες βίδες, ξύλινα ή σιδερένια συµπληρώµατα επιφανειών, σκαλιών κλπ) και κρίνονται απαραίτητα από τον αρµόδιο φορέα πιστοποίησης για τη πλήρη και ασφαλή λειτουργία τους. Τα όργανα θα επισκευαστούν σύµφωνα µε τις αναγραφόµενες παρατηρήσεις στις εκθέσεις ελέγχου των παιδικών χαρών της εταιρείας πιστοποίησης TUVHELLAS οι οποίες επισυνάπτονται στη µελέτη, ώστε να πιστοποιηθούν τα όργανα για την ασφάλεια της χρήσης τους. Τα όργανα που θα επισκευαστούν και θα συντηρηθούν είναι 7 κούνιες, 3 πολυσύνθετα όργανα, 2 οριζόντιες κλίµακες, 2 ταλαντευόµενα, 1 µύλος, τα οποία είναι τοποθετηµένα στις παιδικές χαρές του ήµου. Όλα τα ξύλινα µέρη και µεταλλικά µέρη θα πρέπει να βαφούν µε χρώµατα υδατοδιαλυτά και ασφαλή για τους χρήστες για τους οποίους προορίζονται. Τα βερνίκια και τα χρώµαταα µε τα οποία θα προστατεύονται τα ξύλινα µέρη θα πρέπει να είναι κατάλληλα για εξωτερική χρήση και να µην περιέχουν µόλυβδο, χρώµιο, κάδµιο ή άλλα βαρέα µέταλλα. Και τα βερνίκια και τα χρώµατα θα έχουν βάση το νερό ώστε να είναι κατάλληλα και ασφαλή για τα παιδιά. Ο ανάδοχος έχει την ευθύνη και υποχρέωση να εξασφαλίζει τη χρήση υλικών τα οποία έχουν χαρακτηριστικά ποιότητας, ανάλογα µε αυτά, που προβλέπονται από τα εγκεκριµένα πρότυπα, όπως προδιαγράφεται από την οδηγία ΕΝ και να µπορούν να πιστοποιηθούν για χρήση σε παιδικές χαρές από αναγνωρισµένο φορέα πιστοποίησης. Τα καθίσµατα κούνιας παίδων και νηπίων που θα απαιτηθούν, θα προέλθουν από µετατροπή άλλης κούνιας από 4πλή σε 2πλή ή από 2πλή σε µονή, της ίδιας ή άλλης παιδικής χαράς. ΑΤ. Α1.1: Επισκευή και συν ντήρηση κούνιας: Τιµή ενός τεµαχίου: Εκατ τό ευρώ: (100,00 ) ΑΤ. Α1.2: Επισκευή, συντή ήρηση και µετατροπή κούνιας από 4πλή σε 2πλή ή από 2πλή σε µονή: Τιµή ενός τεµαχίου: Εκα ατόν πενήντα ευρώ: (150,00 ) ΑΤ. Α1.3: Συντήρηση κούν νιας και µετατροπή κούνιας από 4πλή σε 2π πλή ή από 2πλή σε µονή: Τιµή ενός τεµαχίου: Εκατόν τρ ριάντα ευρώ: (130,00 ) ΠΡΟΜΗΘΕΙΑ ΟΡΓΑΝΩΝ ΠΑΙ ΙΚΩΝ ΧΑΡΩΝ 9

10 ΑΤ. Α1.4: Επισκευή και συντήρηση ταλαντευόµενου: Τιµή ενός τεµαχίου: Ογδόντα ευρώ: (80,00 ) ΑΤ. Α1.5: Επισκευή σύνθετου οργάνου σπιτάκι: Τιµή ενός τεµαχίου: Εκατό ευρώ: (100,00 ) ΑΤ. Α1.6: Επισκευή µικρού σύνθετου οργάνου: Τιµή ενός τεµαχίου: Εκατόν πενήντα ευρώ: (150,00 ) ΑΤ. Α1.7: Επισκευή και συντήρηση σύνθετου οργάνου: Τιµή ενός τεµαχίου: Πεντακόσια ευρώ: (500,00 ) ΑΤ. Α1.8: Συντήρηση οριζόντιας κλίµακας: Τιµή ενός τεµαχίου: Ογδόντα ευρώ: (80,00 ) ΑΤ. Α1.9: Επισκευή και συντήρηση οριζόντιας κλίµακας: Τιµή ενός τεµαχίου: Εκατό ευρώ: (100,00 ) ΑΤ Α2 Αποξήλωση και επανατοποθέτηση οργάνων παιδικής χαράς Θα γίνει αποξήλωση οργάνου παιδικής χαράς µετά προσοχής, µε την συσσώρευση των άχρηστων υλικών προς φόρτωση και αποµάκρυνση από το χώρο. Επανατοποθέτηση του οργάνου στην ίδια ή άλλη παιδική χαρά µε την προµήθεια των υλικών πάκτωσης και σύµφωνα µε τα ευρωπαϊκά πρότυπα ασφαλείας ΕΝ1176:2008 και ΕΝ1177:2008 και τις υποδείξεις της Υπηρεσίας. Για την εγκατάσταση του εξοπλισµού, το κάθε είδος θα φέρει ενσωµατωµένες µεταλλικές βάσεις, από χάλυβα θερµογαλβανισµένο, προσαρµοσµένες στο πέλµα των δοκών στήριξης, οι οποίες θα προστατεύουν τα ξύλινα µέρη από την υγρασία, αποφεύγοντας την άµεση επαφή της κατασκευής µε το έδαφος. Η εγκατάσταση των εξοπλισµών θα γίνει από τον ανάδοχο προµηθευτή, από πιστοποιηµένο συνεργείο, κατά ISO 9001:2008 και ISO14001:2004. Στο πιστοποιητικό θα πρέπει να αναφέρεται ρητά ότι περιλαµβάνεται, εκτός από τις διαδικασίες παραγωγής και εµπορίας, και η εγκατάσταση και τεχνική υποστήριξη για τον υπό προµήθεια εξοπλισµό. Η τοποθέτηση θα γίνει σύµφωνα µε τα ευρωπαϊκά πρότυπα ασφαλείας ΕΝ1176:2008 και ΕΝ1177:2008 και τις υποδείξεις της Υπηρεσίας και θα ολοκληρωθεί µε την έκδοση του πιστοποιητικού συµµόρφωσης του χώρου ως προς τις απαιτήσεις ασφαλείας των προτύπων, από διαπιστευµένο φορέα πιστοποίησης για το σκοπό αυτό. ΑΤ. Α2.1: Αποξήλωση και επανατοποθέτηση κούνιας: Τιµή ενός τεµαχίου: Εκατόν πενήντα ευρώ (150,00 ). ΑΤ. Α2.2: : Αποξήλωση κούνιας: Τιµή ενός τεµαχίου: Ογδόντα ευρώ (80,00 0,00 ). ΑΤ. Α2.3: : Αποξήλωση βαριάς αναρτηµένης δοκού: Τιµή ενός τεµαχίου: Ογδόντα ευρώ (80,00 ). ΑΤ. Α2.4: : Αποξήλωση τσουλήθρας: Τιµή ενός τεµαχίου: Ογδόντα ευρώ (80,00 ). ΑΤ. Α2.5: : Αποξήλωση τραµπάλας: Τιµή ενός τεµαχίου: Ογδόντα ευρώ (80,00 ). ΑΤ. Α2.6: : Αποξήλωση και επανατοποθέτηση µονόζυγου: Τιµή ενός τεµαχίου: Εκατόν πενήντα ευρώ (150,00 ). ΑΤ. Α2.7: : Αποξήλωση και επανατοποθέτηση ταλαντευόµενου: Τιµή ενός τεµαχίου: Εκατόν τριάντα ευρώ (130,00 ). ΑΤ. Α2.8: : Αποξήλωση και επανατοποθέτηση οριζόντιας κλίµακας: Τιµή ενός τεµαχίου: Εκατόν πενήντα ευρώ (150,00 0,00 ). ΑΤ. Α2.9: : Αποξήλωση: Τιµή ενός τεµαχίου: Εκατόν τριάντα ευρώ (80,00 0,00 ). ΑΤ. Α2.10: : Αποξήλωση κορµού δένδρου τοποθετηµένου επί εδάφους: Τιµή ενός µέτρου: δέκα ΠΡΟΜΗΘΕΙΑ ΟΡΓΑΝΩΝ ΠΑΙ ΙΚΩΝ ΧΑΡΩΝ 10

11 ευρώ (10,00 ). ΑΤ. Α2.11: : Αποξήλωση και επανατοποθέτηση καθιστικού - παγκάκι: Τιµή ενός τεµαχίου: Ογδόντα ευρώ (80,00 ). ΑΤ Α3 Προµήθεια Ανταλλακτικών και εξαρτηµάτων οργάνων παιδικών χαρών. Προµήθεια ανταλλακτικών για όργανα παιδικής χαράς σύµφωνα µε τις εκθέσεις ελέγχου της TUVHELLAS και αναλυτικά θα γίνει προµήθεια των κατωτέρω ανταλλακτικών και εξαρτηµάτων: ΑΤ. Α3.1 : Προµήθεια ξύλινων δοκαριών κούνιας Θα είναι κατασκευασµένα από σύνθετη επικολλητή ξυλεία µε χαµηλή υγρασία (8-10%). η συγκόλληση του ξύλου θα γίνεται µε κόλλες όπως προδιαγράφεται από την οδηγία ΕΝ , στο κάτω µέρος από το κάθε δοκάρι θα υπάρχει δοκοθήκη για να βιδωθεί πάνω σε αυτή η βάση πάκτωσης. Θα βαφεί ηλεκτροστατικά µε χρώµατα σύµφωνα µε τις προδιαγραφές της Ευρωπαϊκής Ένωσης µε χρώµατα υδατοδιαλυτά, µη τοξικά και µη αναφλέξιµα. Τιµή ενός τεµαχίου: Εκατόν είκοσι ευρώ (120,00 ) ΑΤ. Α3.2: : Προµήθεια χειρολαβών τραµπάλας Προµήθεια χειρολαβών τραµπάλας κατασκευασµένες σύµφωνα µε το πρότυπο ΕΝ 1176:2008 από πλαστικό µεγάλης αντοχής. Θα αποτελούνται από δύο τεµάχια χερούλια που ενώνονται µεταξύ τους µε εξάγωνη βίδα και παξιµάδι ασφαλείας. Προµήθεια και τοποθέτηση µε την αποξήλωση των υπαρχόντων χειρολαβών. Τιµή ενός ζεύγους χειρολαβών τραµπάλας : Πενήντα ευρώ (50,00 ) ΑΤ Α4 Προµήθεια νέων Οργάνων Παιδικών χαρών Όλα τα υπό προµήθεια όργανα παιδικών χαρών θα φέρουν τα κατωτέρω γενικά τεχνικά χαρακτηριστικά: Οι βάσεις πάκτωσης θα τοποθετούνται στο κάτω µέρος (πέλµα) του κάθε ορθοστάτη έτσι ώστε να αποφεύγεται η κατακράτηση υγρών ανάµεσα στο ξύλο και στο µέταλλο που µπορεί να βλάψουν µακροχρόνια την ξυλεία. Οι βάσεις πάκτωσης θα φέρουν το εκάστοτε όργανο σε ύψους ασφαλείας από το έδαφος, για να αποφεύγεται η επαφή του φυσικού εδάφους µε τις ξύλινες επιφάνειες. Θα είναι κατασκευασµένες από στραντζαριζµένη γαλβανιζέ λαµαρίνα και κατάλληλα διαµορφωµένες ώστε να δίνουν στιβαρότητα στην κατασκευή. Η ξυλεία θα είναι Πεύκη Αρκτικού Κύκλου πλαναρισµένη από όλες τις µεριές µε στρογγυλεµένες τις ακµές, υγρασίας 16-18%. Η Σύνθετη επικολλητή ξυλεία που χρησιµοποιείται σε δοµικά στοιχεία στα οποία τα φορτία που αναπτύσσονται είναι σηµαντικά µε υγρασία (8-10%). Η συγκόλληση του ξύλου θα γίνεται µε κόλλες όπως προδιαγράφεται από την οδηγία ΕΝ Όλα τα ξύλινα µέρη θα είναι βαµµένα ηλεκτροστατικά για αντοχή σε εξωτερικό χώρο, µε χρώµατα υδατοδιαλυτά και ασφαλή για τους χρήστες για τους οποίους προορίζονται όπως προδιαγράφεται από την οδηγία ΕΝ δίνοντας µεγάλη διάρκεια ζωής στην βαφή κατάλληλα για εξωτερική χρήση. Ακόµα τα χρώµατα που χρησιµοποιούνται θα είναι µη τοξικά και ΠΡΟΜΗΘΕΙΑ ΟΡΓΑΝΩΝ ΠΑΙ ΙΚΩΝ ΧΑΡΩΝ 11

12 µη αναφλέξιµα σύµφωνα µε τις προδιαγραφές της ευρωπαϊκής Ένωσης. Τα µεταλλικά µη ανοξείδωτα στοιχεία που χρησιµοποιούνται για την κατασκευή του εξοπλισµού (αλυσίδες, βίδες, σύνδεσµοι κλπ) καθώς και ο ίδιος ο εξοπλισµός θα είναι από χάλυβα θερµογαλβανισµένο ή βαµµένα ηλεκτροστατικά όπως προδιαγράφεται από την οδηγία ΕΝ Τα χρώµατα που θα χρησιµοποιούνται θα είναι υδροδιαλυτά µη τοξικά και µη αναφλέξιµα σύµφωνα µε τις προδιαγραφές της ευρωπαϊκής Ένωσης. Όλα τα µεταλλικά εξαρτήµατα που θα χρησιµοποιούνται θα είναι από χάλυβα St-37 Όλες οι βίδες στήριξης θα καλύπτονται από στρογγυλεµένα πλαστικά προστατευτικά, τα οποία παρέχουν ασφάλεια, ενώ συγχρόνως θα αποτελούν διακοσµητικά στοιχεία του εξοπλισµού όπως προδιαγράφεται από την οδηγία ΕΝ Τα πλαστικά στοιχεία που θα χρησιµοποιούνται θα έχουν µεγάλη αντοχή στην υπεριώδη ακτινοβολία και σε αντίξοες καιρικές συνθήκες. Θα χρησιµοποιούνται υλικά όπως προδιαγράφεται από την οδηγία ΕΝ που έχουν και την δυνατότητα ανακύκλωσης όπως το πολυαιθυλένιο (PE), πολυπροπυλένιο (PP), και πολυαµίδιο (PA). Όλες οι εκτεθειµένες επιφάνειες θα είναι στρογγυλεµένες, ώστε να µην υπάρχουν αιχµηρά άκρα όπως προδιαγράφεται από την οδηγία ΕΝ Όλα τα νέα όργανα θα φέρουν µικρή πινακίδα µε τις απαιτούµενες πληροφορίες βάσει του άρθρου 5 παρ. 3 της υπ' αριθ /2009 Υπ. Απόφαση ( ΦΕΚ 931/Β/2009) και ι όπως αυτό τροποποιήθηκε µε την υπ αριθµό 27934/2014 ΦΕΚ 2029 (Β'2029) Υπ. Απόφασης. ΑΤ Α4.1 Προµήθεια διθέσιας τραµπάλας Ενδεικτικές διαστάσεις Ύψος: 800mm Μήκος: 2500mm Πλάτος: 500mm Ηλικιακή οµάδα 1,5-14 ετών Είναι επιτρεπτή ενδεικτική απόκλιση στις διαστάσεις των οργάνων,όπως αυτές έχουν πιστοποιηθεί για το συγκεκριµένο όργανο από διαφορετικές κατασκευάστριες εταιρείες. Γενική τεχνική περιγραφή Αποτελείται από την βάση και το κινητό µέρος. Η βάση αποτελείται από δύο τεµάχια κάθετες κολώνες διαστάσεων 9,5 Χ 9,5 cm. Μεταξύ τους συνδέονται µε σωλήνα που πάνω σε αυτόν λειτουργεί το κινητό µέρος έχοντας από κάτω ειδική υποδοχή. Το κινητό µέρος αποτελείται από την δικολητή ξύλινη δοκό διαστάσεων 9,5 Χ 9,5 cm. Στις άκρες στο επάνω µέρος τοποθετούνται δύο καθίσµατα από HPL τύπου MEG µε πάχος 18 mm. Μπροστά από τα καθίσµατα προσαρµόζονται δύο µεταλλικές χειρολαβές από χαλυβδοσωλήνα 26mm. Στην µέση στο κάτω µέρος µπαίνει ειδικός µηχανισµός µε κουζινέτο για να το ασφαλίζει. Τα χρώµατα που χρησιµοποιούνται είναι υδατοδιαλυτά µη τοξικά και µη αναφλέξιµα. Βάφεται ηλεκτροστατικά µε χρώµατα σύµφωνα µε τις προδιαγραφές της ευρωπαϊκής Ένωσης. Στην τιµή περιλαµβάνεται η προµήθεια, η µεταφορά επί τόπου του έργου και η τοποθέτηση - θεµελίωση των οργάνων, σύµφωνα µε τις απαιτήσεις ασφαλείας, συµπεριλαµβανοµένων των απαιτούµενων υλικών. Το παιχνίδι θα είναι πιστοποιηµένο κατά ΕΝ : ΠΡΟΜΗΘΕΙΑ ΟΡΓΑΝΩΝ ΠΑΙ ΙΚΩΝ ΧΑΡΩΝ 12

13 Τιµή τεµαχίου: Εννιακόσια ευρώ (900,00 ) ΑΤ Α4.2 : Προµήθεια Πύργου-Τσουλήθρας νηπίων-παίδων παίδων Το όργανο θα είναι κατάλληλο για χρήση από παιδιά άνω του 1 έτους και για ταυτόχρονη χρήση από περίπου 10 παιδιά. Θα αποτελείται από έναν τετράγωνο ασκεπή πύργο, το δάπεδο του οποίου θα βρίσκεται σε ύψος περίπου 0,90 µ. από το έδαφος. Από τη µία πλευρά του, θα περιλαµβάνει µία σκάλα ανόδου µε ξύλινα πατήµατα, από τη δεύτερη πλευρά του θα ξεκινάει πλαστική τσουλήθρα, στο άνω µέρος της οποίας θα υπάρχουν δύο ξύλινα λακαριστά πλαϊνά προστατευτικά και µια µεταλλική οριζόντια λαβή για ασφαλή ολίσθηση.οι άλλες δύο πλευρές του πύργου θα περιλαµβάνουν κάγκελα ασφαλείας που θα αποτρέπουν την πρόσβαση των µικρών παιδιών στο ψηλότερο τµήµα του οργάνου. Το όργανο θα περιλαµβάνει επίσης στοιχείο αιώρησης - µονόζυγο, το οποίο θα αποτελείται από τέσσερις κατακόρυφες ξύλινες κολώνες διατοµής 95mmx 95mm, ύψους 2 µέτρων περίπου από το έδαφος. Οι κολώνες θα είναι τοποθετηµένες ανά ζεύγη, τα οποία θα απέχουν µεταξύ τους περίπου 1,50µ. Επάνω στις τέσσερις κατακόρυφες κολώνες θα στηρίζονται δύο οριζόντιες ξύλινες τραβέρσες ανάµεσα στις οποίες θα στηρίζονται 4 οριζόντιες µεταλλικές µπάρες αιώρησης. Η πρόσβαση στο µονόζυγο θα γίνεται µέσω ξύλινης κεκλιµένης σκάλας µε 3 πατήµατα, η οποία θα στηρίζεται εργοστασιακά επάνω στις 2 κάθετες κολώνες. Από την άλλη πλευρά του, το µονόζυγο θα ενώνεται µε τον πύργο µέσω µίας οριζόντιας µεταλλικής µπάρας αιώρησης σε ύψος 1,70 µ. περίπου από το έδαφος. Τα ξύλινα στοιχεία του οργάνου θα είναι κατασκευασµένα από υψηλής αντοχής αντεπικολλητά φύλλα κατασκευασµένα υπό πίεση (HPL). Τεχνικά χαρακτηριστικά: o Ενδεικτικές διαστάσεις: Μ 4,90 m - Π 3,70 m - Υ 2,00 m. o Ελεύθερη Επιφάνεια Πτώσης κατά την εφαρµογή: 53 m2 o Μέγιστο ύψος ελεύθερης πτώσης: 2,00 m. Τιµή τεµαχίου : Πέντε χιλιάδες διακόσια ευρώ ( 5.200,00 ) ΑΤ Α4.3: : Προµήθεια και εγκατάσταση αµµοδόχου Τιµή τεµαχίου: Τετρακόσια ευρώ (400,00 ) ΑΤ Α Προµήθεια οχείου Μικροαπορριµµάτων Το οχείο Μικροαπορριµµάτων αποτελείται από τα εξής: Έναν εσωτερικό κάδος συλλογής απορριµµάτων, εν θερµώ γαλβανισµένο (γαλβανιζέ), κυλινδρικής διατοµής Ø350 mm και ύψους 450 mm. Βρίσκεται ανάµεσα σε δύο µεταλλικά δακτυλίδια, τα οποία κατασκευάζονται από έλασµα διατοµής 40x4 mm. Στο κάτω µέρος του επεκτείνεται µια σωλήνα διατοµής Ø40 mm µήκους 150 mm. Εξωτερικά, τα δύο στεφάνια επενδύονται από ξύλα διατοµής 47x14 mm και ύψους 500 mm. Η ξυλεία είναι εµποτισµένη σουηδική άριστης ποιότητας λειασµένη και βερνικωµένη κατάλληλα. Η όλη κατασκευή βάφεται µε τα καλύτερα βερνικοχρώµατα για αντοχή στις εξωτερικές συνθήκες. Τα µεταλλικά στοιχεία που χρησιµοποιούνται για την κατασκευή του εξοπλισµού (βίδες, ΠΡΟΜΗΘΕΙΑ ΟΡΓΑΝΩΝ ΠΑΙ ΙΚΩΝ ΧΑΡΩΝ 13

14 σύνδεσµοι κλπ.) είναι κατασκευασµένα από χάλυβα θερµογαλβανισµένο µε ψευδάργυρο ή ηλεκτρογαλβανισµένο όπου έχει προηγηθεί κατεργασία µε αµµοβολή. Οι διαστάσεις και διατοµές των διαφόρων µεταλλικών στοιχείων είναι επαρκείς για να παραλάβουν τα φορτία για τα οποία έχουν µελετηθεί, ώστε να αντέχουν στη διάβρωση και σε ακραίες καιρικές συνθήκες µε ικανό συντελεστή ασφαλείας. Είναι βαµµένα µε χρώµατα ειδικά για εξωτερικές συνθήκες, µε ειδική επίστρωση για την υποδοχή του coating (επικάλυψη) και τελικώς ηλεκτροστατικά βαµµένα. Το ξύλο που χρησιµοποιείται είναι σύνθετη αντικολλητή ξυλεία πεύκης Σουηδίας, σύµφωνη µε τα πρότυπα ΕΝ 351. Κατασκευάζεται µε τη συγκόλληση ξύλων, σε διάφορες διατοµές ανάλογα µε τη χρήση που προορίζεται. Η σύνθετη ξυλεία είναι κατά 40% ισχυρότερη από αυτή της ολόσωµης ξυλείας. Τα βερνίκια και τα χρώµατα µε τα οποία προστατεύονται τα ξύλινα µέρη είναι υδατοδιαλυτά χρώµατα κεριού, ειδικά µελετηµένα για τις κλιµατολογικές συνθήκες της χώρας µας (θερµοκρασιακές µεταβολές, ανοιχτοί ή κλειστοί χώροι κλπ.) Είναι απολύτως ακίνδυνα προς τους χρήστες και φιλικά στο περιβάλλον. εν περιέχουν µόλυβδο, χρώµιο, κάδµιο ή άλλα βαρέα µέταλλα. Τιµή τεµαχίου: Εκατόν ογδόντα ευρώ (180,00 ) ΑΤ Α Προµήθεια πληροφοριακής εγχάρακτης πινακίδας To προϊόν είναι κατασκευασµένο εξολοκλήρου από σουηδική ξυλεία υψηλής ποιότητας και αντοχής, έχει πλάτος 1,80µ και ύψος 2,20µ. αποτελείται από δυο κατακόρυφες ξύλινες δοκούς διαστάσεων 90Χ90. Στο κάτω µέρος τον δοκών έχουν τοποθετηθεί µεταλλικές δοκοθήκες για την πάκτωση της κατασκευής στο έδαφος. Στο άνω µέρος αναγράφονται σε ταµπλό οι πληροφορίες και από κάτω του τοποθετούνται 3 µεταλλικές νότιζες (προαιρετικά) οπού στερεώνονται σε ξύλινες δοκούς. Όλα τα ξύλινα µέρη είναι βαµµένα µε υδατοδιάλυτα βερνικοχρώµατα εξαιρετικής αντοχής και µη τοξικής χηµικής σύνθεσης βάση των διεθνών προτύπων DIN. Όλα τα µεταλλικά µέρη είναι βαµµένα µε κατάλληλα βερνικοχρώµατα εξαιρετικής αντοχής και µη τοξικής χηµικής σύνθεσης βάση των διεθνών προτύπων DIN. Τιµή τεµαχίου : Τριακόσια ευρώ (300,00 ) ΑΤ Α Προµήθεια Τραπεζόπαγκου Ενδεικτικές ιαστάσεις 160X175X90cm Η κατασκευή του γίνεται από ξυλεία αρκτικού κύκλου διαστάσεων 15Χ5 cm και 10Χ5 cm. Τα καθίσµατα αποτελούνται από ζεύγος ξύλων διαστάσεων150χ45χ1750mm, ενώ το τραπέζι αποτελείται από 5 τεµάχια ξυλείας, ιδίων διαστάσεων. Τα ξύλινα πόδια είναι διατοµής 95Χ42mm, ενώ για το καλύτερο δέσιµο της όλης κατασκευής, στο κάτω µέρος του τραπεζιού υπάρχουν µεταλλικές χιαστές, οι οποίοι προστατεύουν τον τραπεζόπαγκο, από τυχόν πλάγιες καταπονήσεις. Οι µεταλλικές βάσεις πάκτωσης είναι κατασκευασµένες από χαλυδοέλασµα St-37, για αντοχή ΠΡΟΜΗΘΕΙΑ ΟΡΓΑΝΩΝ ΠΑΙ ΙΚΩΝ ΧΑΡΩΝ 14

15 στην διάβρωση από την υγρασία και τις καιρικές συνθήκες, Οι βάσεις πάκτωσης έχουν µελετηθεί έτσι ώστε να φέρουν το όργανο σε ύψους ασφαλείας από το έδαφος, για να αποφεύγεται η επαφή του φυσικού εδάφους µε τις ξύλινες επιφάνειες. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΥΛΙΚΩΝ Τα ξύλινα µέρη κατασκευάζονται από ξυλεία αρκτικού κύκλου. Σχεδιάζονται µε τέτοιον τρόπο ώστε να εξασφαλίζεται η αποστράγγιση και να αποφεύγεται η συσσώρευση νερού Τα µεταλλικά στοιχεία αποτελούνται κυρίως από χαλυβδοσωλήνες θερµής εξέλασης ποιότητας St 37-2 DIN ελάχιστου πάχους 2 mm. Οι βίδες και οι µεταλλικοί σύνδεσµοι είναι από ανοξείδωτο χάλυβα ποιότητας AISI 304 ή από χάλυβα γαλβανισµένο. Τα χρώµατα και τα συντηρητικά που χρησιµοποιούνται δεν περιέχουν καθόλου βαριά µέταλλα (κάδµιο, µόλυβδο ή χρώµιο). Είναι µη τοξικά, βραδύφλεκτα και προστατεύουν από τις υπεριώδης ακτίνες. Τιµή τεµαχίου: Τετρακόσια ευρώ (400,00 ) ΟΜΑ Α Β: ΠΡΟΜΗΘΕΙΑ ΥΛΙΚΩΝ ΓΙΑ ΤΗΝ ΑΠΟΚΑΤΑΣΤΑΣΗ ΤΗΣ ΕΠΙΦΑΝΕΙΑΣ ΑΠΟΡΡΟΦΗΣΗΣ ΚΡΟΥΣΕΩΝ ΤΩΝ ΟΡΓΑΝΩΝ ΤΩΝ ΠΑΙ ΙΚΩΝ ΧΑΡΩΝ. Β1: Προµήθεια Υλικών Απορρόφησης Κρούσεων ΑΤ Β1.1 Β Προµήθεια γεωυφάσµατος Γεωύφασµα βάρους 205gr/m2 διαχωρισµού ή προστασίας µη υφαντού, σε οποιεσδήποτε θέσεις της κατασκευής. Τιµή ανά τετραγωνικό µέτρο (m2) καλυπτόµενης επιφάνειας: ύο ευρώ και τριάντα λεπτά(2,30 ) ΑΤ Β1. Β 1.2 Προµήθεια Κοκκώδους υλικού 2-8mm2 (Βότσαλο) Προµήθεια και µεταφορά, από οποιαδήποτε απόσταση επί τόπου των παιδικών χαρών και τοποθέτηση βότσαλου 2-8 χλστ. από φυσικά συλλεκτά υλικά ή ποταµού, µέγιστης διάστασης λίθων 8 χλστ. και ελάχιστης περιεκτικότητας λεπτόκοκκου κλάσµατος (διερχόµενο από το κόσκινο ) 35%, µε δείκτη πλαστικότητας το πολύ 6 και κατά τα υπόλοιπα σύµφωνα µε την Π.Τ.Π. Ο 150. Στην τιµή περιλαµβάνεται η προµήθεια του υλικού, οι φορτοεκφορτώσεις µε το χαµένο χρόνο, η σταλία αυτοκινήτων και η µεταφορά των υλικών από οποιαδήποτε απόσταση στον τόπο του έργου (σε θέση υποδεικνυόµενη από την υπηρεσία) οι τυχόν απαιτούµενες αντλήσεις υδάτων καθώς και οποιαδήποτε επιβάρυνση. Στην τιµή περιλαµβάνεται επίσης η εργασία εκσκαφής του σκάµµατος, επιµελής καθαρισµός των πεδίλων θεµελίωσης στερέωσης των οργάνων της παιδικής χαράς και ενίσχυση όπου απαιτείται, ώστε να κατέβει η επιφάνεια τους και να µην αποτελούν κίνδυνο ατυχήµατος σε περίπτωση πτώσης των χρηστών, η φορτοεκφόρτωση του υλικού εκσκαφής και η τελική του τοποθέτηση σε θέση υποδεικνυόµενη από την υπηρεσία, η εργασία πλήρωσης του σκάµµατος µε το βότσαλο, και οποιαδήποτε άλλη εργασία απαιτείται για την πλήρη µορφοποίηση της επιφάνειας. Τιµή ανά κυβικό µέτρο (Μ3): Πενήντα ευρώ (50,00 ) ΠΡΟΜΗΘΕΙΑ ΟΡΓΑΝΩΝ ΠΑΙ ΙΚΩΝ ΧΑΡΩΝ 15

16 ΑΤ Β1. Β 1.3 Καταβίβαση στάθµης εδάφους Τιµή ανά κυβικό µέτρο (Μ3): Τέσσερα ευρώ (4,00 ) ΟΜΑ Α Γ: ΠΡΟΜΗΘΕΙΑ ΥΛΙΚΩΝ ΠΕΡΙΦΡΑΞΗΣ ΠΑΙ ΙΚΩΝ ΧΑΡΩΝ Γ1: Προµήθεια Υλικών Περίφραξης ΑΤ Γ1.1 Προµήθεια και εγκατάσταση µεταλλικήµ εταλλικής περίφραξης ύψους 1,70µ. Η περίφραξη είναι µια εξολοκλήρου µεταλλική κατασκευή st-37. Η περίφραξη έχει διαστάσεις 6040χ1200 mm. Αποτελείται από τις κατακόρυφες κοιλοδοκούς διαστάσεων 1720χ30χ30 mm και πάχους 3 mm. Όλη η µεταλλική κατασκευή είναι συγκολλητή ανά 2000 mm και σε 3 κοµµάτια, τα όποια συνδέονται µέσω πήρων σε κολόνες διαστάσεων 40χ40χ1720 mm. Στην βάση των κολόνων υπάρχει συγκολληµένη φάτνη 150χ150χ10 οπού µε βίδες Μ12χ100 πακτώνεται η κατασκευή µας στο έδαφος. Τιµή ανά µέτρο µήκους: Εβδοµήντα ευρώ ( 70,00 ) ΑΤ Γ1. Γ 1.2 Προµήθεια και εγκατάσταση µεταλλικής περίφραξης ύψους 1,20µ. Η περίφραξη είναι µια εξολοκλήρου µεταλλική κατασκευή st-37. Η περίφραξη έχει διαστάσεις 6040χ1200 mm. Αποτελείται από τις κατακόρυφες κοιλοδοκούς διαστάσεων 1220χ30χ30 mm και πάχους 3 mm. Όλη η µεταλλική κατασκευή είναι συγκολλητή ανά 2000 mm και σε 3 κοµµάτια, τα όποια συνδέονται µέσω πήρων σε κολόνες διαστάσεων 40χ40χ1720 mm. Στην βάση των κολόνων υπάρχει συγκολληµένη φάτνη 150χ150χ10 οπού µε βίδες Μ12χ100 πακτώνεται η κατασκευή µας στο έδαφος. Τιµή ανά µέτρο µήκους: Πενήντα ευρώ ( 50,00 ) ΑΤ Γ1. Γ 1.3 Προµήθεια και εγκατάσταση µεταλλικής πόρτας. Ενδεικτικές ιαστάσεις 100X120cm Η πόρτα είναι µια εξολοκλήρου µεταλλική κατασκευή st-37. Αποτελείται από κατακόρυφες κοιλοδοκούς διαστάσεων 1220χ30χ30 mm και πάχους 3 mm. Η πόρτα, θα απαρτίζεται από δύο µεταλλικές ενισχυµένες στράντζες γαλβανιζέ και δύο µεταλλικές τραβέρσες, κατακόρυφες κοιλοδοκούς και µεντεσέδες. Οι δύο µεταλλικές τραβέρσες θα βρίσκονται σε ύψος 820mm καί 280mm περίπου από το έδαφος και παράλληλες προς αυτό και θα ενώνονται στις άκρες τους µε δύο κατακόρυφες ηλεκτροσυγκολληµένες ενισχυµένες γαλβανιζέ στράντζες διαστάσεων 40χ40, έτσι ώστε να δηµιουργείται ένα σταθερό τελάρο. Επάνω στις τραβέρσες και κάθετα προς το έδαφος, θα τοποθετούνται κατακόρυφα µεταλλικά στοιχεία σε διαστήµατα 80-85mm µεταξύ τους. Η πόρτα θα στερεώνεται σε δύο ανεξάρτητες κολώνες από ενισχυµένη γαλβανιζε στράνζα ( 40χ40) µε τρείς µεντεσέδες, έτσι ώστε να επιτρέπεται η κίνησή της και στο άλλο άκρο θα φέρει σύρτη για να µπορεί να ασφαλίζει και δύο κρίκους για να µπορεί να κλειδωθεί. Όλα τα µεταλλικά στοιχεία και οι σύνδεσµοι, θα είναι γαλβανισµένα, για την προστασία από τις καιρικές συνθήκες και από τη διάβρωση, έτσι ώστε να µην απαιτείται συντήρηση, πετυχαίνοντας µεγαλύτερη διάρκεια ζωής και αντοχής στο χρόνο από την οξείδωση και καλύτερο αισθητικό ΠΡΟΜΗΘΕΙΑ ΟΡΓΑΝΩΝ ΠΑΙ ΙΚΩΝ ΧΑΡΩΝ 16

17 αποτέλεσµα. Στην τιµή περιλαµβάνεται η τοποθέτηση της πόρτας. Τιµή ανά τεµάχιο (τεµ): Εκατόν είκοσι ευρώ( 120,00 ). ΑΤ. Γ1. Γ 1.4 Προµήθεια και εγκατάσταση ξύλινων εµποτισµένων κορµών δένδρων. Προµήθεια κορµών δένδρων διαφόρων διαστάσεων και διατοµών αρίστης ποιότητας από 17 έως 20εκ. από καστανιά, σε διάταξη της επιλογής της Υπηρεσίας. Υλικά, µικροϋλικά και εργασία πλήρους κατασκευής µε τις απαιτούµενες συνδέσεις σε οποιαδήποτε θέση του έργου σύµφωνα µε τα σχέδια και τις υποδείξεις της Υπηρεσίας. Στην τιµή περιλαµβάνονται η πλήρης κατασκευή της ξύλινης περιµέτρου εδραζόµενη και στερεούµενη επί φυσικού εδάφους που διαχωρίζει το χώρο παιχνιδιού από το χώµα και οι όποιες εκσκαφές, επιχώσεις και ότι γενικά απαιτηθεί για την πλήρη διαµόρφωση των παραπάνω κατασκευών. Τιµή ανά µέτρο µήκους (ΜΜ): Είκοσι πέντε ευρώ( 25,00 ). ΑΤ. Γ1. Γ 1.5 Προµήθεια ξυλείας για τη συµπλήρωση ξύλινης περίφραξης. Προµήθεια ξυλείας για τη συµπλήρωση ξύλινης περίφραξης σύµφωνα µε την έκθεση πιστοποίησης, από οικολογικό ξύλο που προέρχεται από σκληρή ξυλεία Πεύκης, ξύλο σκληρό και λεπτόκοκκο, ιδανικό για κατασκευές µεγάλης διάρκειας ζωής, υψηλής αντοχής και ιδιαίτερα ανθεκτικό σε σκληρές συνθήκες και δεν θα πρέπει να είναι εµποτισµένα µε τοξικά υλικά (π.χ. αρσενικό, κάδµιο και χρώµιο). Το ξύλο θα πρέπει να έχει υποστεί ειδική επεξεργασία µε σύγχρονες τεχνικές εµποτισµού υπό πίεση ή ηλεκτροστατικά βαµµένα ή µε ατµό, και µε υλικά µη τοξικά και αβλαβή για τον χρήστη και για το φυσικό περιβάλλον. Με την επεξεργασία αυτή, το ξύλο αυτό αποκτά αντοχή δια βίου ώστε να µην σαπίζει εφ' όσον συντηρηθεί. Τα υλικά που χρησιµοποιούνται για την προστασία του ξύλου δεν περιέχουν αρσενικό, κάδµιο και χρώµιο. Η επιφάνεια του ξύλου θα πρέπει να έχει βαφτεί µε υδροδιαλυτά χρώµατα και βαφές τύπου PINTOL ή αντίστοιχες, που προστατεύουν το ξύλο από τις υπεριώδεις ακτινοβολίες, τους µύκητες και τις καιρικές συνθήκες. Τα χρώµατα αυτά είναι αβλαβή για τα παιδιά, µη τοξικά, φιλικά προς το περιβάλλον & συµµορφώνονται προς τα αντίστοιχα DIN. Τιµή ενός µέτρου (m): πέντε ευρώ (5,00 ) Ηγουµενίτσα 16/06/2017 ΣΥΝΤΑΧΘΗΚΕ 1. ΓΙΑΝΝΟΥΛΑ ΤΖΟΒΑΡΑ Πολιτικός Μηχανικός MSc ΕΛΕΓΧΘΗΚΕ Μ.Ε.. 2. ΧΡΙΣΤΙΝΑ ΓΟΓΟΛΟΥ Αρχιτέκτων Μηχανικός MSc ΠΡΟΜΗΘΕΙΑ ΟΡΓΑΝΩΝ ΠΑΙ ΙΚΩΝ ΧΑΡΩΝ 17
