GSM2+2plus ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ ΠΕΡΙΓΡΑΦΗ ΑΛΛΑΓΗ ΤΩΝ ΒΑΣΙΚΩΝ ΠΑΡΑΜΕΤΡΩΝ ΛΕΙΤΟΥΡΓΙΑΣ

Transcript

1 GSM2+2plus ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ ΠΕΡΙΓΡΑΦΗ Το GSM 2+2 -plus επιτρέπει τον ασύρματο έλεγχο συσκευών (τηλεειδοποίηση και τηλεχειρισμό), μέσω οποιουδήποτε κινητού τηλεφώνου. Ο έλεγχος γίνεται μέσω μηνυμάτων SMS ή αναπάντητης κλήσης (χωρίς χρέωση). Η συσκευή παρέχει 2 ψηφιακές εισόδους, 2 εξόδους ρελέ (μεταγωγικής επαφής) και 2 αναλογικές εισόδους, οι οποίες μπορούν να χρησιμοποιηθούν και ως ψηφιακές. ΑΛΛΑΓΗ ΤΩΝ ΒΑΣΙΚΩΝ ΠΑΡΑΜΕΤΡΩΝ ΛΕΙΤΟΥΡΓΙΑΣ SET ΕΝΤΟΛΗ ΠΕΡΙΓΡΑΦΗ ΠΕΡΙΟΡΙΣΜΟΙ ΣΗΜΕΙΩΣΕΙΣ SET Εισαγωγή Έχει αυστηρά καθορισμένη Απαραίτητη η χρήση του κωδικού. παραμέτρων λειτουργίας θέση στο SMS. (βλέπε το παράδειγμα που ακολουθεί) P=1234 Password Κωδικός 4 λατινικοί χαρακτήρες (αριθμοί ή γράμματα). Αναγράφεται στην αρχή του SMS. Ν= ή Ν1= Ν2= Ν3= Ν8= Ν1=OFF Ν2=OFF N3=OFF phone Number 1 Αριθμός τηλεφώνου 1ου χρήστη phone Number 2, 3,...,8 Αριθμός τηλεφώνου δευτέρου, τρίτου,..., ογδόου χρήστη Απενεργοποίηση του 1ου, 2ου, 3ου,...,8ου αριθμού τηλεφώνου, αντίστοιχα 10 ή 13 ή 14 χαρακτήρες ( ή ή ) Α=KARAISKAKI 67 Address - Διεύθυνση Μέχρι 30 λατινικούς χαρακτήρες (επιτρέπονται και κενοί χαρακτήρες) ΙΝ1=BLABH- ANTLIAS ΙΝ2=SYNAGERMOS Ονομασία ψηφιακών εισόδων Μέχρι 18 λατινικούς χαρακτήρες (χωρίς κενούς χαρακτήρες) Γίνεται διάκριση πεζών και κεφαλαίων γραμμάτων. Για τους καταχωρημένους αριθμούς η χρήση του είναι προαιρετική (Δεν ισχύει αν χρησιμοποιούνται οι εντολές SET ή MACRO). Εργοστασιακή ρύθμιση: 1234 Οι οκτώ αριθμοί τηλεφώνου, στους οποίους αποστέλλεται μήνυμα SMS, μετά την ενεργοποίηση των ψηφιακών ή αναλογικών εισόδων, ή την απόκλιση της θερμοκρασίας. Σε αυτούς τους αριθμούς παρέχεται επίσης, η δυνατότητα διαχείρισης της συσκευής μέσω αναπάντητης κλήσης. Εφόσον απενεργοποιηθεί ένας αριθμός τηλεφώνου, δεν αποστέλλεται σε αυτόν ενημερωτικό SMS, και δεν παρέχεται πλέον, η δυνατότητα τηλεχειρισμού με αναπάντητη κλήση Η διεύθυνση χρησιμοποιείτε για την αναγνώριση της εκάστοτε συσκευής. Μετά την καταχώρηση των ονομάτων, μπορείτε να χρησιμοποιείτε τα ονόματα αυτά ή τα πρωτότυπα

2 AN1=KAYSIMO AN2=PIESH-LADIOY Ονομασία αναλογικών εισόδων (GENNHTRIA=ON ή Κ1=ON) Κ1=GENNHTRIA Ονομασία εξόδων K2=FOTISMOS * Κωδικός επαναφοράς εργοστασιακών ρυθμίσεων Έχει αυστηρά καθορισμένη θέση στο SMS (στην αρχή του, χωρίς κενούς χαρακτήρες) και δεν μπορεί να αλλαχτεί από τον χρήστη (βλέπε το παράδειγμα που ακολουθεί). Ο κωδικός αυτός αναγράφεται σε ετικέτα, πάνω στην συσκευή, και πρέπει να φυλάσσεται σε ασφαλές σημείο. Είναι ο μόνος τρόπος να εξακολουθήσετε να χρησιμοποιείτε την συσκευή, σε περίπτωση που ξεχάσετε τον κωδικό P που έχετε ορίσει. ΠΑΡΑΔΕΙΓΜΑ ΑΠΕΣΤΑΛΜΕΝΟ SMS ΕΠΕΞΗΓΗΣΗ 1234 set P=6789 Ν= Αρχικά εισάγουμε τον κωδικό και την εντολή set, ώστε να μας δοθεί η Ν2= Α=KARAISKAKI δυνατότητα τροποποίησης των παραμέτρων λειτουργίας (Απαραίτητα και τα 67 ΙΝ1=BLABH-ANTLIAS δύο). Ακολουθούν οι αλλαγές των παραμέτρων. Κ1=GENNHTRIA * Επαναφέρει τον κωδικό P στην αρχική του τιμή 1234, διαγράφει τους αριθμούς τηλεφώνου N, Ν2,..., Ν8, την διεύθυνση A καθώς και τις ονομασίες των εισόδων και των εξόδων, θέτει την εντολή MACRO: K1=NOT (αντιστροφή της κατάστασης του Κ1 σε αναπάντητη κλήση), απενεργοποιεί τα όρια θερμοκρασίας (Τmin=OFF, Tmax=OFF), καθώς και τα αναλογικά όρια (ΑΝx-max=OFF, ANx-min=OFF), και θέτει RC=SMS, IN1=PE 0sec, IN2=PE 0sec, AN1=AN 0sec και AN2=AN 0sec 1234 SET Μας αποστέλλει μήνυμα με τις τρέχουσες ρυθμίσεις ΕΚΤΕΛΕΣΗ ΕΝΕΡΓΕΙΩΝ ΕΝΤΟΛΗ ΠΕΡΙΓΡΑΦΗ ΣΗΜΕΙΩΣΕΙΣ Κ1=ΟΝ Οπλισμός ρελέ Κ1 Ομοίως και για το Κ2 Κ1=OFF Αφοπλισμός ρελέ Κ1 Κ1=ΝΟΤ Αντιστροφή κατάστασης ρελέ Κ1.(π.χ. αν είναι οπλισμένο, θα αφοπλιστεί) K2=OΝ K2=OFF Κ1=ON 3sec Κ1=OFF 130sec Το ρελέ Κ1 θα οπλίσει για 3 δευτ. και έπειτα θα αφοπλιστεί Το ρελέ Κ1 θα αφοπλιστεί για 130 δευτ. Τιμή χρόνου ρύθμισης σε δευτερόλεπτα και λεπτά (χωρίς κενό χαρακτήρα K2=ΝΟΤ K2=OΝ 16min K2=OFF 230sec Κ1=NOT 12min και έπειτα θα οπλίσει ανάμεσά τους): Το ρελέ Κ1 θα αλλάξει κατάσταση για 12 Ελάχιστη: 1 λεπτά και έπειτα θα επανέλθει στην προηγούμενή του κατάσταση Μέγιστη : 999 (Ελάχιστος χρόνος 1 δευτ., και μέγιστος 999 λεπτά)

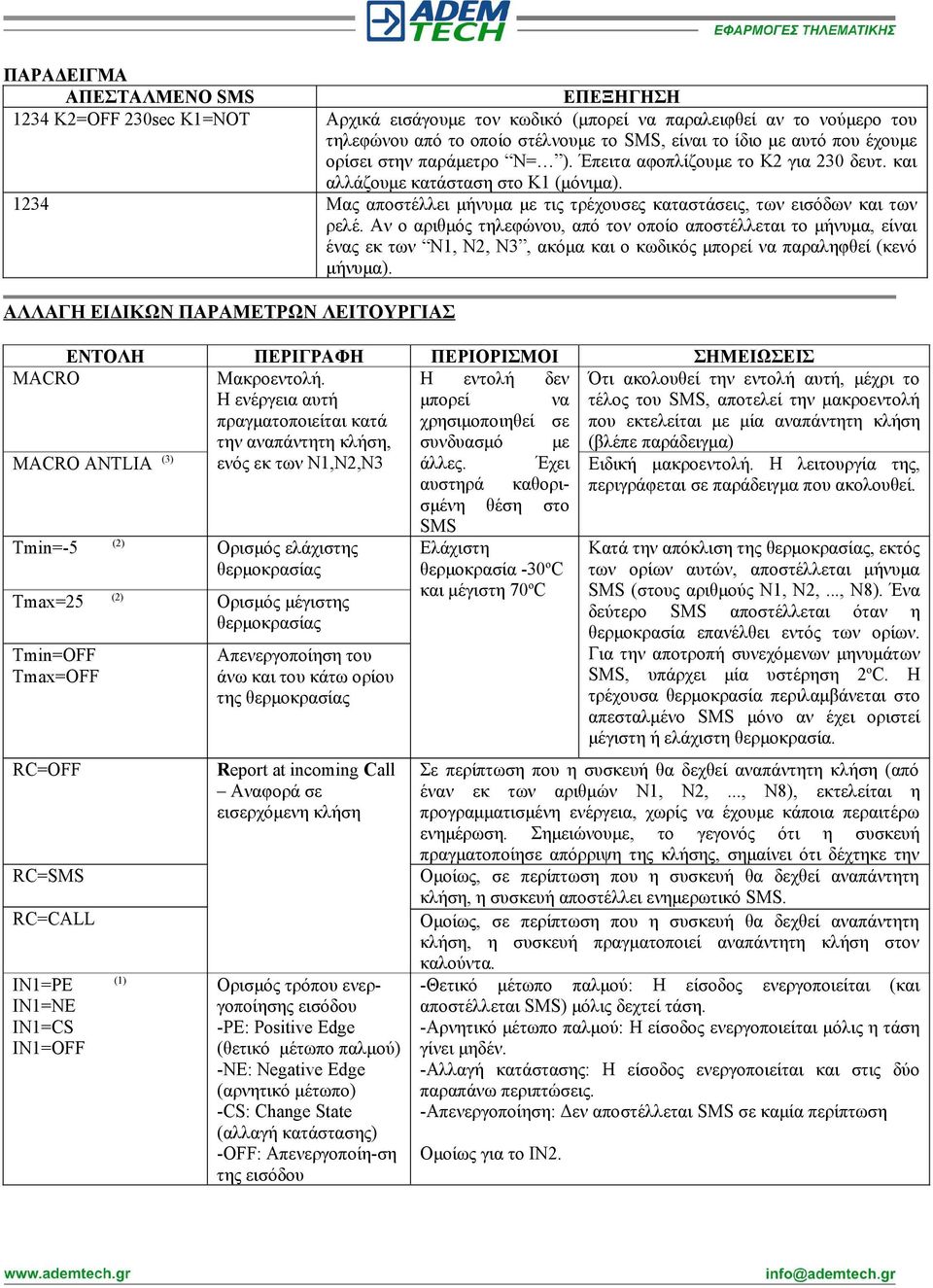

3 ΠΑΡΑΔΕΙΓΜΑ ΑΠΕΣΤΑΛΜΕΝΟ SMS ΕΠΕΞΗΓΗΣΗ 1234 K2=OFF 230sec Κ1=ΝΟΤ Αρχικά εισάγουμε τον κωδικό (μπορεί να παραλειφθεί αν το νούμερο του τηλεφώνου από το οποίο στέλνουμε το SMS, είναι το ίδιο με αυτό που έχουμε ορίσει στην παράμετρο Ν= ). Έπειτα αφοπλίζουμε το Κ2 για 230 δευτ. και αλλάζουμε κατάσταση στο Κ1 (μόνιμα) Μας αποστέλλει μήνυμα με τις τρέχουσες καταστάσεις, των εισόδων και των ρελέ. Αν ο αριθμός τηλεφώνου, από τον οποίο αποστέλλεται το μήνυμα, είναι ένας εκ των Ν1, Ν2, Ν3, ακόμα και ο κωδικός μπορεί να παραληφθεί (κενό μήνυμα). ΑΛΛΑΓΗ ΕΙΔΙΚΩΝ ΠΑΡΑΜΕΤΡΩΝ ΛΕΙΤΟΥΡΓΙΑΣ ΕΝΤΟΛΗ ΠΕΡΙΓΡΑΦΗ ΠΕΡΙΟΡΙΣΜΟΙ ΣΗΜΕΙΩΣΕΙΣ MACRO MACRO ANTLIA (3) Μακροεντολή. Η ενέργεια αυτή πραγματοποιείται κατά την αναπάντητη κλήση, ενός εκ των Ν1,Ν2,Ν3 (βλέπε παράδειγμα) Tmin=-5 (2) Ορισμός ελάχιστης θερμοκρασίας Tmax=25 (2) Ορισμός μέγιστης θερμοκρασίας Tmin=OFF Tmax=OFF RC=OFF RC=SMS RC=CALL IN1=PE (1) IN1=NE IN1=CS ΙΝ1=OFF Απενεργοποίηση του άνω και του κάτω ορίου της θερμοκρασίας Report at incoming Call Αναφορά σε εισερχόμενη κλήση Ορισμός τρόπου ενεργοποίησης εισόδου -PE: Positive Edge (θετικό μέτωπο παλμού) -NE: Negative Edge (αρνητικό μέτωπο) -CS: Change State (αλλαγή κατάστασης) -OFF: Απενεργοποίη-ση της εισόδου Η εντολή δεν μπορεί να χρησιμοποιηθεί σε συνδυασμό με άλλες. Έχει αυστηρά καθορισμένη θέση στο SMS Ελάχιστη θερμοκρασία -30 o C και μέγιστη 70 o C Ότι ακολουθεί την εντολή αυτή, μέχρι το τέλος του SMS, αποτελεί την μακροεντολή που εκτελείται με μία αναπάντητη κλήση Ειδική μακροεντολή. Η λειτουργία της, περιγράφεται σε παράδειγμα που ακολουθεί. Κατά την απόκλιση της θερμοκρασίας, εκτός των ορίων αυτών, αποστέλλεται μήνυμα SMS (στους αριθμούς Ν1, Ν2,..., Ν8). Ένα δεύτερο SMS αποστέλλεται όταν η θερμοκρασία επανέλθει εντός των ορίων. Για την αποτροπή συνεχόμενων μηνυμάτων SMS, υπάρχει μία υστέρηση 2 o C. Η τρέχουσα θερμοκρασία περιλαμβάνεται στο απεσταλμένο SMS μόνο αν έχει οριστεί μέγιστη ή ελάχιστη θερμοκρασία. Σε περίπτωση που η συσκευή θα δεχθεί αναπάντητη κλήση (από έναν εκ των αριθμών N1, Ν2,..., Ν8), εκτελείται η προγραμματισμένη ενέργεια, χωρίς να έχουμε κάποια περαιτέρω ενημέρωση. Σημειώνουμε, το γεγονός ότι η συσκευή πραγματοποίησε απόρριψη της κλήσης, σημαίνει ότι δέχτηκε την Ομοίως, σε περίπτωση που η συσκευή θα δεχθεί αναπάντητη κλήση, η συσκευή αποστέλλει ενημερωτικό SMS. Ομοίως, σε περίπτωση που η συσκευή θα δεχθεί αναπάντητη κλήση, η συσκευή πραγματοποιεί αναπάντητη κλήση στον καλούντα. -Θετικό μέτωπο παλμού: Η είσοδος ενεργοποιείται (και αποστέλλεται SMS) μόλις δεχτεί τάση. -Αρνητικό μέτωπο παλμού: Η είσοδος ενεργοποιείται μόλις η τάση γίνει μηδέν. -Αλλαγή κατάστασης: Η είσοδος ενεργοποιείται και στις δύο παραπάνω περιπτώσεις. -Απενεργοποίηση: Δεν αποστέλλεται SMS σε καμία περίπτωση Ομοίως για το IN2.

4 AN1=ON ΑΝ1=ΟFF -ON: Analog (αναλογική μέτρηση) -OFF: Απενεργοποίηση της εισόδου ΙΝ1=10sec (1) Εισαγωγή καθυστέρησης ενεργοποίησης εισόδου -Αναλογική μέτρηση: Η είσοδος χρησιμοποιείται ως αναλογική. -Απενεργοποίηση: Η είσοδος χρησιμοποιείται ως ψηφιακή, και δεν αποστέλλεται SMS σε καμία περίπτωση H ψηφιακή είσοδος ενεργοποιείται μετά το πέρας, της καθυστέρησης αυτής. Ομοίως για το IN2. MAXΑΝ1=6 MIN=3 MAXΑΝ2=OFF Ορισμός μέγιστης και ελάχιστης τιμής για την αναλογική είσοδο 1, απενεργοποίηση του άνω ορίου της αναλογικής εισόδου 2 Όταν η αναλογική μέτρηση της εισόδου υπερβεί τα δοθέντα όρια, αποστέλλεται ενημερωτικό SMS. Μπορείτε να ορίσετε μόνο το άνω ή μόνο το κάτω όριο. Ένα δεύτερο SMS αποστέλλεται όταν η τιμή επανέλθει εντός των ορίων. Για την αποτροπή συνεχόμενων μηνυμάτων SMS, υπάρχει μία μικρή υστέρηση κατά την επαναφορά εντός των ορίων. (1) Δεν γίνεται ο ταυτόχρονος ορισμός του ονόματος της εισόδου και του τρόπου ενεργοποίησης αυτής. Ο σωστός τρόπος είναι: 1234 SET ΙΝ1=BLABH-ANTLIAS IN1=CS 5min Την πρώτη φορά το IN1 ονομάζεται BLABH-ANTLIAS και την δεύτερη, ορίζουμε να μας ενημερώνει η συσκευή κάθε φορά που θα αλλάζει κατάσταση η είσοδος, και εφόσον η βλάβη παραμείνει για 5 λεπτά. (2) Τα πρώτα λίγα λεπτά της λειτουργίας, η συσκευή είναι πιθανόν να διαβάζει λάθος την θερμοκρασία ( o C). Αυτό είναι απολύτως φυσικό και απαραίτητο, για την περαιτέρω σωστή ένδειξη της θερμοκρασίας. Οι ειδικές παράμετροι λειτουργίας δεν εμφανίζονται στο SMS που λαμβάνουμε ως αναφορά, παρά μόνον εάν τις έχουμε συμπεριλάβει στο απεσταλμένο (από εμάς) SMS. ΠΑΡΑΔΕΙΓΜΑ ΑΠΕΣΤΑΛΜΕΝΟ SMS 1234 set Ν= RC=OFF Τmin=5 ΙΝ1=BLABH- ANTLIAS IN2=CS 3min AN1=ON MAXΑΝ1=22, set AN1=ON TAN1=2 B1=-3 U1=ATM 1234 MACRO K1=ON 20sec K2=NOT ΕΠΕΞΗΓΗΣΗ Αρχικά εισάγουμε τον κωδικό και την εντολή set, ώστε να μας δοθεί η δυνατότητα τροποποίησης των παραμέτρων λειτουργίας (Απαραίτητα και τα δύο). Ακολουθούν οι αλλαγές των παραμέτρων. Η εντολή αυτή ορίζει τη λειτουργία tanx+b=0. Θεωρώντας ότι το μέγεθος που μετράμε είναι γραμικό η τάση που το σύστημά μας μετρά είναι γραμμική. Στο παράγειγμά μας είναι 2Χ-3=0. Παρακάτω στο υπόδειγμα μπορούμε να βρούμε τους τελεστές αυτούς εύκολα και βάζοντας τις μονάδες U1=ATM να έχουμε ως αποτέλεσμα το μέγεθος που επιθυμούμε. Κάθε φορά που θα πραγματοποιούμε κλήση από έναν εκ των Ν1,Ν2,..,Ν8 αριθμών, η συσκευή απορρίπτει την κλήση (μας κλείνει το τηλέφωνο) και οπλίζει το Κ1 για 20 δευτερόλεπτα, ενώ το Κ2 αλλάζει κατάσταση MACRO Μας αποστέλλει μήνυμα με την τρέχουσα μακροεντολή 1234 MACRO SET Mας αποστέλλεται ενημερωτικό μήνυμα, για την εντολή που εκτελεί κατά την αναπάντητη MACRO ANTLIA Κατά την αναπάντητη κλήση, ενεργοποιούνται για δύο δευτερόλεπτα περίπου, εναλλάξ τα δύο ρελέ. Έτσι, κατά την πρώτη κλήση ενεργοποιείται το Κ1 για 2 δευτ., κατά την δευτέρα, το Κ2 για 2 δευτ. κ.ο.κ. Η εντολή αυτή είναι ιδανική για συστήματα αντλιών. Τα Κ1, Κ2 συνδέονται στα κομβία Εκκίνηση και Στάση της αντλίας. Μέσω αναπάντητων κλήσεων, είναι δυνατή η χρήση και των δύο κουμπιών.

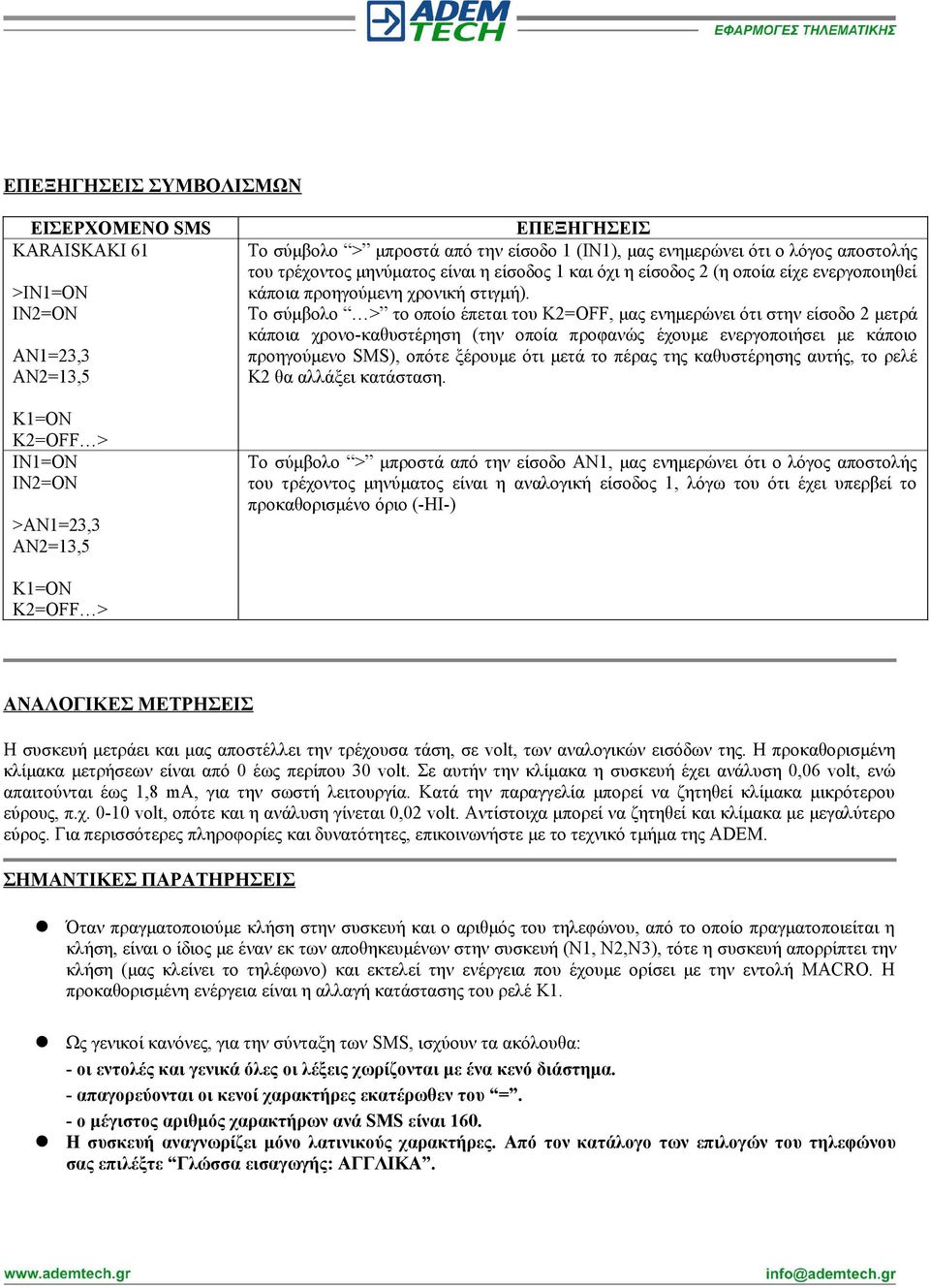

5 ΕΠΕΞΗΓΗΣΕΙΣ ΣΥΜΒΟΛΙΣΜΩΝ ΕΙΣΕΡΧΟΜΕΝΟ SMS KARAISKAKI 61 >IN1=ON IN2=ON AN1=23,3 AN2=13,5 K1=ON K2=OFF > IN1=ON IN2=ON >AN1=23,3 AN2=13,5 ΕΠΕΞΗΓΗΣΕΙΣ Το σύμβολο > μπροστά από την είσοδο 1 (ΙΝ1), μας ενημερώνει ότι ο λόγος αποστολής του τρέχοντος μηνύματος είναι η είσοδος 1 και όχι η είσοδος 2 (η οποία είχε ενεργοποιηθεί κάποια προηγούμενη χρονική στιγμή). Το σύμβολο > το οποίο έπεται του Κ2=OFF, μας ενημερώνει ότι στην είσοδο 2 μετρά κάποια χρονο-καθυστέρηση (την οποία προφανώς έχουμε ενεργοποιήσει με κάποιο προηγούμενο SMS), οπότε ξέρουμε ότι μετά το πέρας της καθυστέρησης αυτής, το ρελέ Κ2 θα αλλάξει κατάσταση. Το σύμβολο > μπροστά από την είσοδο AΝ1, μας ενημερώνει ότι ο λόγος αποστολής του τρέχοντος μηνύματος είναι η αναλογική είσοδος 1, λόγω του ότι έχει υπερβεί το προκαθορισμένο όριο (-ΗΙ-) K1=ON K2=OFF > ΑΝΑΛΟΓΙΚΕΣ ΜΕΤΡΗΣΕΙΣ Η συσκευή μετράει και μας αποστέλλει την τρέχουσα τάση, σε volt, των αναλογικών εισόδων της. Η προκαθορισμένη κλίμακα μετρήσεων είναι από 0 έως περίπου 30 volt. Σε αυτήν την κλίμακα η συσκευή έχει ανάλυση 0,06 volt, ενώ απαιτούνται έως 1,8 ma, για την σωστή λειτουργία. Κατά την παραγγελία μπορεί να ζητηθεί κλίμακα μικρότερου εύρους, π.χ volt, οπότε και η ανάλυση γίνεται 0,02 volt. Αντίστοιχα μπορεί να ζητηθεί και κλίμακα με μεγαλύτερο εύρος. Για περισσότερες πληροφορίες και δυνατότητες, επικοινωνήστε με το τεχνικό τμήμα της ADEM. ΣΗΜΑΝΤΙΚΕΣ ΠΑΡΑΤΗΡΗΣΕΙΣ Όταν πραγματοποιούμε κλήση στην συσκευή και ο αριθμός του τηλεφώνου, από το οποίο πραγματοποιείται η κλήση, είναι ο ίδιος με έναν εκ των αποθηκευμένων στην συσκευή (Ν1, Ν2,Ν3), τότε η συσκευή απορρίπτει την κλήση (μας κλείνει το τηλέφωνο) και εκτελεί την ενέργεια που έχουμε ορίσει με την εντολή MACRO. Η προκαθορισμένη ενέργεια είναι η αλλαγή κατάστασης του ρελέ Κ1. Ως γενικοί κανόνες, για την σύνταξη των SMS, ισχύουν τα ακόλουθα: - οι εντολές και γενικά όλες οι λέξεις χωρίζονται με ένα κενό διάστημα. - απαγορεύονται οι κενοί χαρακτήρες εκατέρωθεν του =. - ο μέγιστος αριθμός χαρακτήρων ανά SMS είναι 160. Η συσκευή αναγνωρίζει μόνο λατινικούς χαρακτήρες. Από τον κατάλογο των επιλογών του τηλεφώνου σας επιλέξτε Γλώσσα εισαγωγής: ΑΓΓΛΙΚΑ.

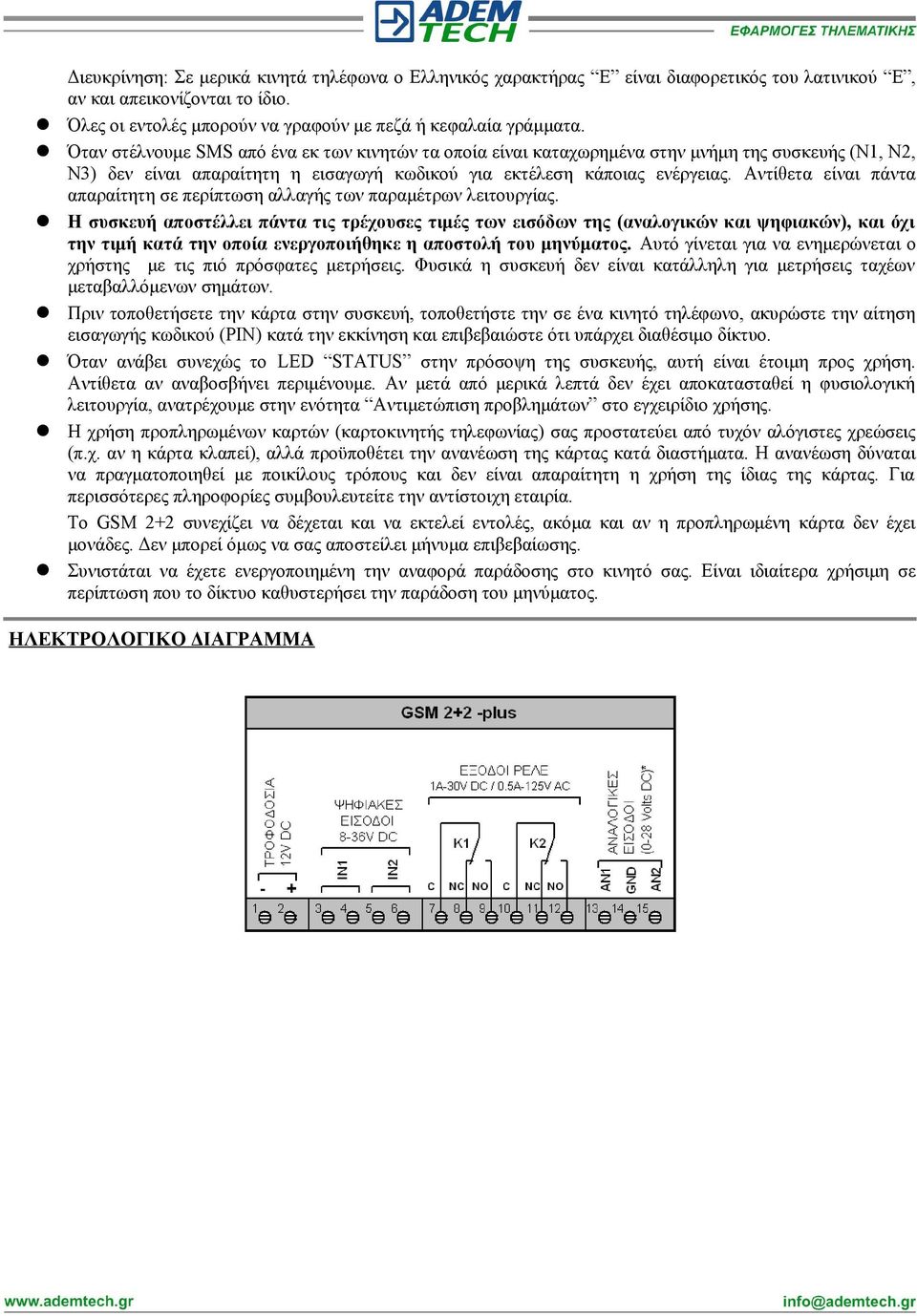

6 Διευκρίνηση: Σε μερικά κινητά τηλέφωνα ο Ελληνικός χαρακτήρας Ε είναι διαφορετικός του λατινικού Ε, αν και απεικονίζονται το ίδιο. Όλες οι εντολές μπορούν να γραφούν με πεζά ή κεφαλαία γράμματα. Όταν στέλνουμε SMS από ένα εκ των κινητών τα οποία είναι καταχωρημένα στην μνήμη της συσκευής (Ν1, Ν2, Ν3) δεν είναι απαραίτητη η εισαγωγή κωδικού για εκτέλεση κάποιας ενέργειας. Αντίθετα είναι πάντα απαραίτητη σε περίπτωση αλλαγής των παραμέτρων λειτουργίας. Η συσκευή αποστέλλει πάντα τις τρέχουσες τιμές των εισόδων της (αναλογικών και ψηφιακών), και όχι την τιμή κατά την οποία ενεργοποιήθηκε η αποστολή του μηνύματος. Αυτό γίνεται για να ενημερώνεται ο χρήστης με τις πιό πρόσφατες μετρήσεις. Φυσικά η συσκευή δεν είναι κατάλληλη για μετρήσεις ταχέων μεταβαλλόμενων σημάτων. Πριν τοποθετήσετε την κάρτα στην συσκευή, τοποθετήστε την σε ένα κινητό τηλέφωνο, ακυρώστε την αίτηση εισαγωγής κωδικού (PIN) κατά την εκκίνηση και επιβεβαιώστε ότι υπάρχει διαθέσιμο δίκτυο. Όταν ανάβει συνεχώς το LED STATUS στην πρόσοψη της συσκευής, αυτή είναι έτοιμη προς χρήση. Αντίθετα αν αναβοσβήνει περιμένουμε. Αν μετά από μερικά λεπτά δεν έχει αποκατασταθεί η φυσιολογική λειτουργία, ανατρέχουμε στην ενότητα Αντιμετώπιση προβλημάτων στο εγχειρίδιο χρήσης. Η χρήση προπληρωμένων καρτών (καρτοκινητής τηλεφωνίας) σας προστατεύει από τυχόν αλόγιστες χρεώσεις (π.χ. αν η κάρτα κλαπεί), αλλά προϋποθέτει την ανανέωση της κάρτας κατά διαστήματα. Η ανανέωση δύναται να πραγματοποιηθεί με ποικίλους τρόπους και δεν είναι απαραίτητη η χρήση της ίδιας της κάρτας. Για περισσότερες πληροφορίες συμβουλευτείτε την αντίστοιχη εταιρία. Το GSM 2+2 συνεχίζει να δέχεται και να εκτελεί εντολές, ακόμα και αν η προπληρωμένη κάρτα δεν έχει μονάδες. Δεν μπορεί όμως να σας αποστείλει μήνυμα επιβεβαίωσης. Συνιστάται να έχετε ενεργοποιημένη την αναφορά παράδοσης στο κινητό σας. Είναι ιδιαίτερα χρήσιμη σε περίπτωση που το δίκτυο καθυστερήσει την παράδοση του μηνύματος. ΗΛΕΚΤΡΟΛΟΓΙΚΟ ΔΙΑΓΡΑΜΜΑ

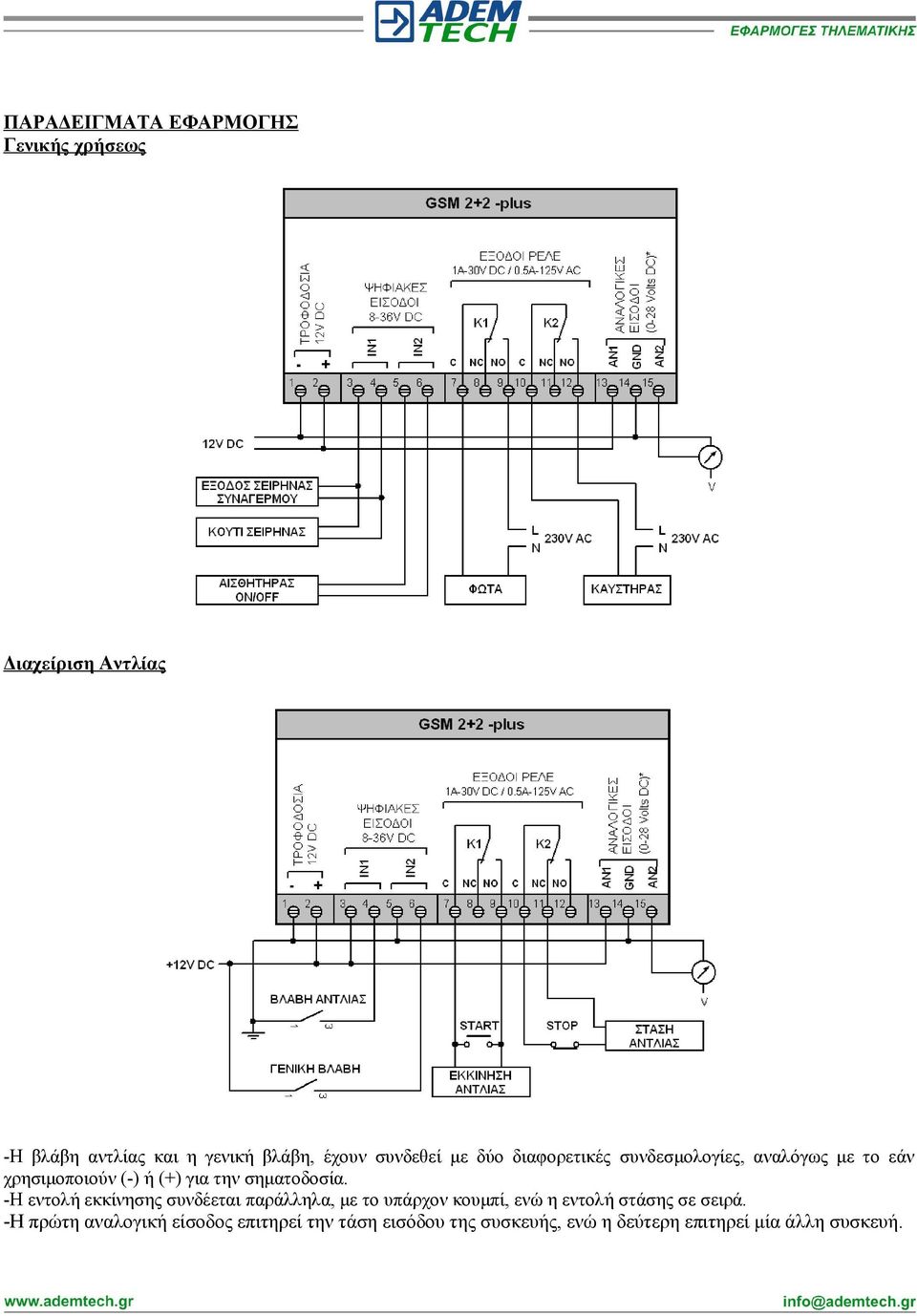

7 ΠΑΡΑΔΕΙΓΜΑΤΑ ΕΦΑΡΜΟΓΗΣ Γενικής χρήσεως Διαχείριση Αντλίας -Η βλάβη αντλίας και η γενική βλάβη, έχουν συνδεθεί με δύο διαφορετικές συνδεσμολογίες, αναλόγως με το εάν χρησιμοποιούν (-) ή (+) για την σηματοδοσία. -Η εντολή εκκίνησης συνδέεται παράλληλα, με το υπάρχον κουμπί, ενώ η εντολή στάσης σε σειρά. -Η πρώτη αναλογική είσοδος επιτηρεί την τάση εισόδου της συσκευής, ενώ η δεύτερη επιτηρεί μία άλλη συσκευή.

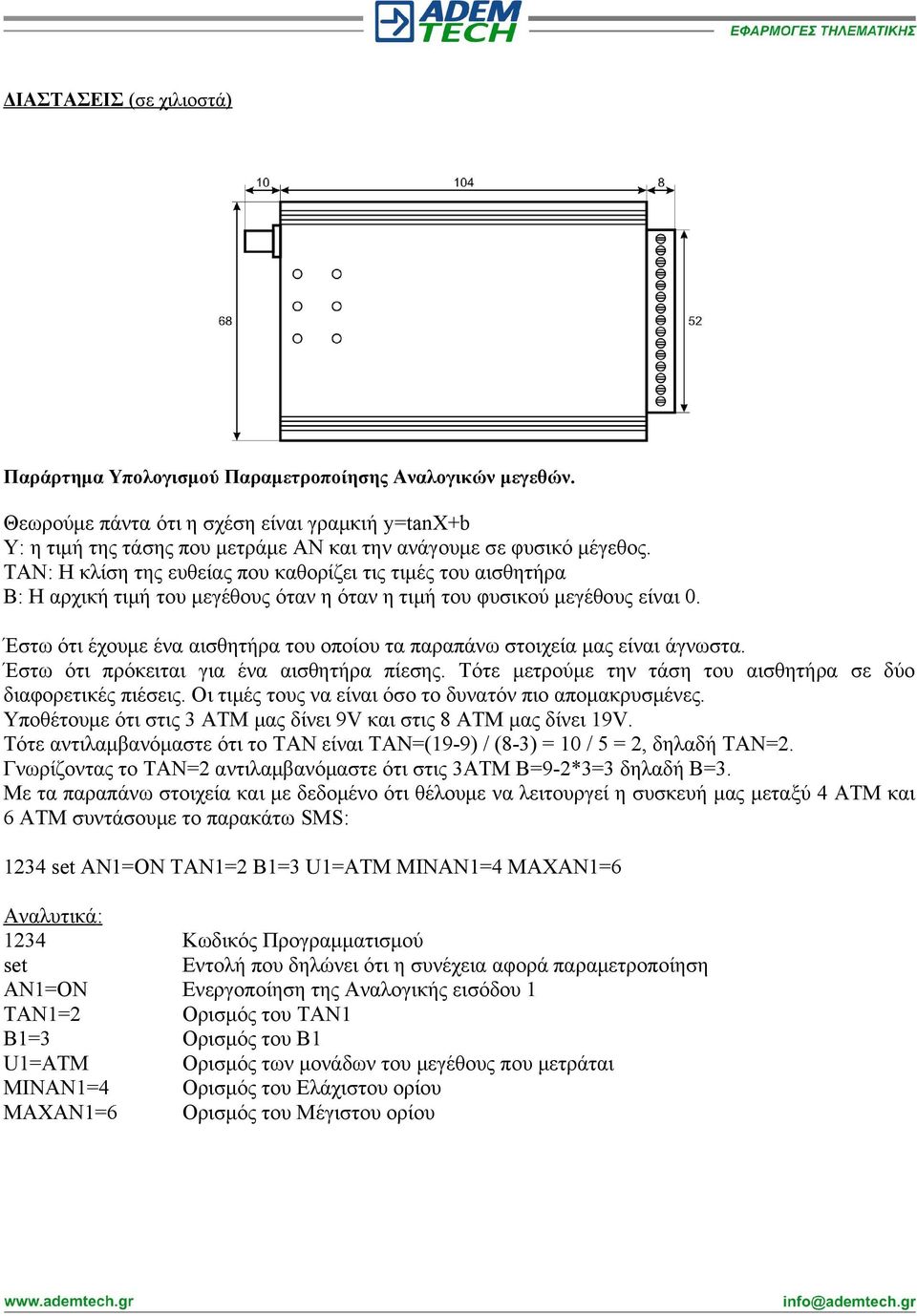

8 ΔΙΑΣΤΑΣΕΙΣ (σε χιλιοστά) Παράρτημα Υπολογισμού Παραμετροποίησης Αναλογικών μεγεθών. Θεωρούμε πάντα ότι η σχέση είναι γραμκιή y=tanx+b Y: η τιμή της τάσης που μετράμε AN και την ανάγουμε σε φυσικό μέγεθος. TAN: Η κλίση της ευθείας που καθορίζει τις τιμές του αισθητήρα B: Η αρχική τιμή του μεγέθους όταν η όταν η τιμή του φυσικού μεγέθους είναι 0. Έστω ότι έχουμε ένα αισθητήρα του οποίου τα παραπάνω στοιχεία μας είναι άγνωστα. Έστω ότι πρόκειται για ένα αισθητήρα πίεσης. Τότε μετρούμε την τάση του αισθητήρα σε δύο διαφορετικές πιέσεις. Οι τιμές τους να είναι όσο το δυνατόν πιο απομακρυσμένες. Υποθέτουμε ότι στις 3 ATM μας δίνει 9V και στις 8 ΑΤΜ μας δίνει 19V. Τότε αντιλαμβανόμαστε ότι το TAN είναι ΤΑΝ=(19-9) / (8-3) = 10 / 5 = 2, δηλαδή TAN=2. Γνωρίζοντας το ΤΑΝ=2 αντιλαμβανόμαστε ότι στις 3ΑΤΜ Β=9-2*3=3 δηλαδή Β=3. Με τα παραπάνω στοιχεία και με δεδομένο ότι θέλουμε να λειτουργεί η συσκευή μας μεταξύ 4 ΑΤΜ και 6 ΑΤΜ συντάσουμε το παρακάτω SMS: 1234 set AN1=ON TAN1=2 B1=3 U1=ATM MINAN1=4 MAXAN1=6 Αναλυτικά: 1234 Κωδικός Προγραμματισμού set Εντολή που δηλώνει ότι η συνέχεια αφορά παραμετροποίηση AN1=ON Ενεργοποίηση της Αναλογικής εισόδου 1 TAN1=2 Ορισμός του TAN1 B1=3 Ορισμός του Β1 U1=ATM Ορισμός των μονάδων του μεγέθους που μετράται MINAN1=4 Ορισμός του Ελάχιστου ορίου MAXAN1=6 Ορισμός του Μέγιστου ορίου
