Subiecte pentru Concursul pe meserii- faza judeteana. Subiecte pentru Concursul pe meserii-faza nationala.

Transcript

1 Tanaviosoft 2007 Teste de evaluare sumativa. Fise de evaluare (de lucru). Subiecte pentru Concursul pe meserii- faza judeteana. Subiecte pentru Concursul pe meserii-faza nationala profesor Tănase Viorel

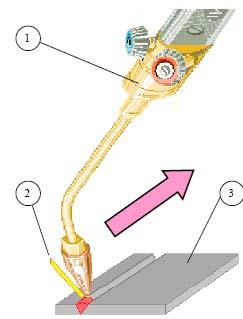

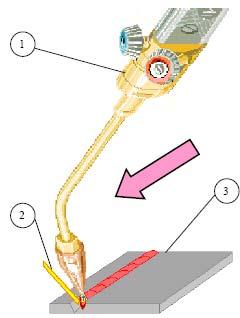

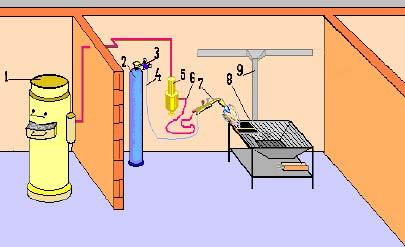

2 Sudarea cu flacara de gaze Sudarea cu flacara de gaze Test de evaluare An de completare (nivelul 2) calificare:sudor Numele: Prenumele: Subiectul I. Alegeti raspunsul corect prin incercuirea punctului corespunzator : 30 puncte 1. Flacara carburanta respecta raportul: a) O 2 /C 2 H 2 >1,2; b) O 2 /C 2 H 2 <1,1; c) O 2 /C 2 H 2 >1,1. 2. Reductorul de presiune are urmatoarele functii: a) reduce presiunea acetilenei de la 16 atm. la 3-4 atm; b) reduce presiunea oxigenului de la 150 atm la 3-4 atm; c) reduce presiunea presiunea acetilenei la 0,3-0,4 atm; d) mentine presiunea gazului constanta. 3. La sudarea spre stanga,cordonul de sudare se afla: a) inaintea flacarii; b) in urma flacarii. 4. La sudarea cu flacara oxiacetilenica temperatura dezvoltata este: a) C; b) C; c) C. 5. Intoarcerea flacarii are loc in urmatoarele conditii: a) viteza amestecului de gaze este > decat viteza de ardere; b) viteza amestecului de gaze este < decat viteza de ardere : c) distanta dintre arzator si metalul de baza este prea mica. 6. Flacara oxidanta respecta raportul: a) O 2 /C 2 H 2 >1,2; b) O 2 /C 2 H 2 <1,1; c) O 2 /C 2 H 2 >1,1. 7. La sudarea spre dreapta,cordonul de sudare se afla: a) inaintea flacarii; b) in urma flacarii. 8. Butelia de oxigen este marcata de culoarea: a) albastra ; b) argintie; c) neagra; d) bruna. 9. Pentru protectia baii de metal topit su utilizeaza: a) fluxuri ; b) fondanti ; c) borax. 10. Epuratorul are rolul de : a) filtrare a acetilenei de impuritati; b) filtrare a oxigenului de impuritati; c) filtrare a oxigenului si a acetilenei de impuritati. Subiectul II. Identificati cele doua metode de sudare si precizati partile componente: 10 puncte Figura 1 Figura 2 Precizati miscarile necesare la sudarea cu flacara oxiacetilenica: Tanase Viorel 1

3 Sudarea cu flacara de gaze Subiectul III. 20 puncte Asociati in mod corespunzator afirmatiile de pe cele doua coloane de mai jos: Coloana A Coloana B 1 Acetilena se produce prin reactia chimica a compozitie chimica cu metalul de baza 2 Pentru a evita explozia in butelia de C 2 H 2 b nucleu, zona reducatoare, invelis 3 Metalul de adaos are aceeasi c cu tevi paralele sau cu tevi concentrice 4 Generatorul de acetilena poate fi d cocs metalurgic 5 Structura flacarii oxiacetilenice e albastru si rosu 6 Flacara oxiacetilenica carburanta f este rosie, produce funingine 7 Butelia de acetilena se utilizeaza g masa poroasa 8 Supapa hidraulica de siguranta h contact intermitent 9 Epuratorul contine i carbid si apa 10 Robinetele de oxigen si acetilena j numai in pozitie verticala Subiectul IV 10 puncte Precizati caror componente ale instalatiei de sudare cu flacara oxiacetilenica le corespund functiile(asociati si numarul de ordine): reduce presiunea acetilenei si a oxigenului... produce flacara oxiacetilenica... produce acetilena... elimina impuritatile si picaturile de apa... evita intoarcerea flacarii oxiacetilenice... mentine constanta presiunea oxigenului... regleaza flacara oxiacetilenica... inmagazineaza oxigenul... Tanase Viorel 2

4 Sudarea cu flacara de gaze Subiectul V Identificati partile componente ale reductorului de presiune: 20 puncte 6 puncte Identificati partile componente ale generatorului de acetilena: 10 puncte Identificati partile componente ale arzatorulu: 4 puncte Se acorda 10 puncte din oficiu. Tanase Viorel 3

5 Sudarea cu arc electric cu electrozi inveliti Sudarea cu arc electric cu electrozi inveliti Test de evaluare Numele: An de completare (nivelul 2) calificare:sudor Prenumele: Subiectul I. Alegeti raspunsul corect prin incercuirea punctului corespunzator : 30 puncte 1. Convertizorul de sudare CS 350 prezinta : a) 3 trepte de reglare bruta a curentului de sudare; b) 4 trepte de reglare; c) 5 trepte de reglare. 2. Timpul total de sudare,tt este: a) timpul pentru sudarea efectiva; b) timpul pentru mersul in gol; c) diferenta dintre timpul efectiv si timpul de mers in gol. 3. La sudarea in curentul alternativ nu se sudeaza cu: a) electrozi cu invelis acid; b) electrozi cu invelis bazic; c) electrozi cu invelis celulozic. 4. Polaritatea inversa,la sudare in curent continuu este atunci cand: a) electrodul este anodul; b) electrodul este catodul; c) metalul de baza este catodul. 5. Convertizorul de sudare CS 500 prezinta: a) 3 trepte de reglare bruta a curentului de sudare; b) 4 trepte de reglare; c) 5 trepte de reglare. 6. Pentru amorsarea optima a arcului electric,electrodul trebuie sa prezinte varf: a) cilindric; b) conic; c) rotunjit. 7. La sudarea in curentul alternativ tensiunea electrica la amorsare este: a) mai mica decat la sudarea in curent continuu: b) mai mare; c) egala. 8. La sudarea cu arc electric,miscarea de avans transversal are rolul de a realiza: a)cordonul de sudura pe toata lungimea; b) latimea cordonului de sudura; c)grosimea cordonului de sudura. 9. Sudarea cu polaritete inversa se aplica pentru: a) table subtiri; b) table groase; c)metale si aliaje neferoase. 10. Polaritatea directa,la sudarea in curent continuu este atunci cand: a) electrodul este anodul; b) electrodul este catodul; c) metalul de baza este catodul. Subiectul II. Identificati cele doua metode de sudare si precizati partile componente: 10 puncte Figura 1 Figura 2 Precizati miscarile necesare la sudarea cu arc electric cu electrozi inveliti: Tanase Viorel 1

6 Sudarea cu arc electric cu electrozi inveliti Subiectul III. 20 puncte Asociati in mod corespunzator afirmatiile de pe cele doua coloane de mai jos: Coloana A Coloana B 1 Temperatura dezvoltata de arcul electric a functionarea ventilatorului 2 Distanta optima intre electrod si piesa b uniformizarea turatiei 3 Circuitul electric de sudare se inchide c nu se utilizeaza electrozi bazici 4 Prezenta curentului electric in instalatie d A B C O R T 5 Trecerea de pe pozitia Υ pe pozitia Δ e racirea lenta a cordonului de sudura 6 Transformatorul de sudare TASM-300 f 2-5 mm 7 Tipurile de invelisuri g I K U V X Y H 8 Invelisul electrozilor h C 9 Rosturile de sudare i legatura la masa 10 Sudarea cu polaritate directa j 4-5 mm Subiectul IV a.completati spatiile goale corespunzatoare fiecarui tip de invelis pentru electrozi: 10 puncte 4 puncte A... B... C... D... M... O... R... T... V... X... b.reprezentati urmatoarele tipuri de rosturi de sudare: 6 puncte H I K V X Y E Tanase Viorel 2

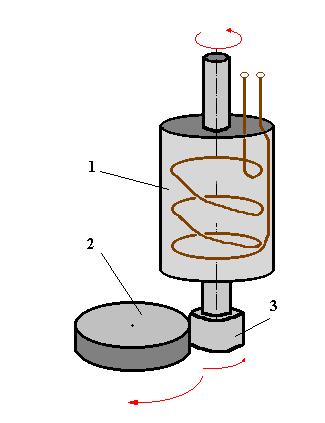

7 Sudarea cu arc electric cu electrozi inveliti Subiectul V a.identificati partile componente ale convertizorului de sudare CS 350: 20 puncte 6 puncte b. Identificati partile componente ale transformatorului de sudare TASM puncte c.precizati rolul functional al partilor componente ale tabloului de comanda ( convertizorul de sudare CS 350). 4 puncte Se acorda 10 puncte din oficiu. Tanase Viorel 3

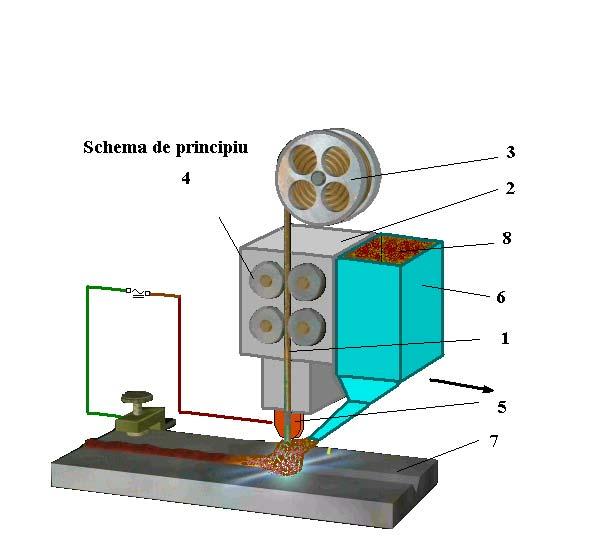

8 TEST SUDAREA AUTOMATĂ SUB STRAT DE FLUX Subiectul I 30 puncte a). Stabiliţi poziţia corectă a elementelor componente pentru schema de principiu a sudării automate sub strat de flux(dacă este cazul,corectaţi printr-o altă formulare): 10 puncte 1.Sârma de adaos 2.Tractor de sudare 3.Role de tragere 4.Metalul de bază 5.Tambur 6.Role de îndreptare 7.Capul de sudare 8.Sistemul de ghidare b). Scrieţi pe foaie litera corespunzătoare răspunsului corect: 20 puncte 1. Instalaţia ADS este constituită din: a) sursa de curent; b) cofragul; c) tractorul de sudare 2. Deplasarea miezului magnetic mobil se face cu: a) mecanismul bielă-manivelă; b) mecanismul şurubpiuliţă; c) mecanismul cu roţi dinţate. 3. Transformatorul de sudare are următoarele înfăşurări: a) spre stânga; b) spre dreapta; c)primară; d) secundară; e) înainte; f) bobina de reactanţă. 4. Cofretul instalaţiei cuprinde următoarele: a) grup convertizor; b) transformator coborâtor de tensiune; c) tractorul de sudare; d) sursa de curent. 5. Pentru cuplarea instalaţiei se acţionează comutatorul; a) C 1 ; b) C 2 ; c) C Fluxul pentru sudare cuprinde: a) oxid de fier; b) FeO; c) marmură; d) cretă. 7. Fluxurile sunt de 3 feluri: a) topite; b) ceroase; c) ceramice; d) solide. 8. Perna de flux asigură: a) protecţia băii de metal topit; b) protecţia sudorului la iradiaţii; c) protecţia rădăcinii cusăturii. 9. Sârma electrod are poziţie pe bisectoare la sudarea: a) pe orizontală; b) la sudarea pe verticală; c) la sudarea pe orizontală în jgheab. Subiectul II Să se completeze în dreapta elementele componente ale tractorului de sudare: 10 puncte

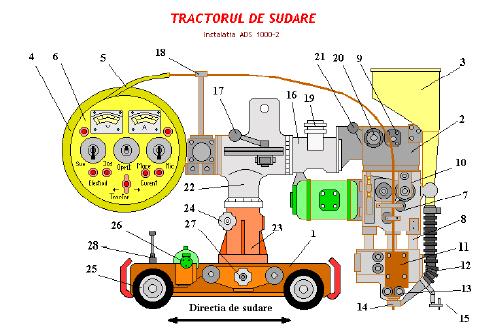

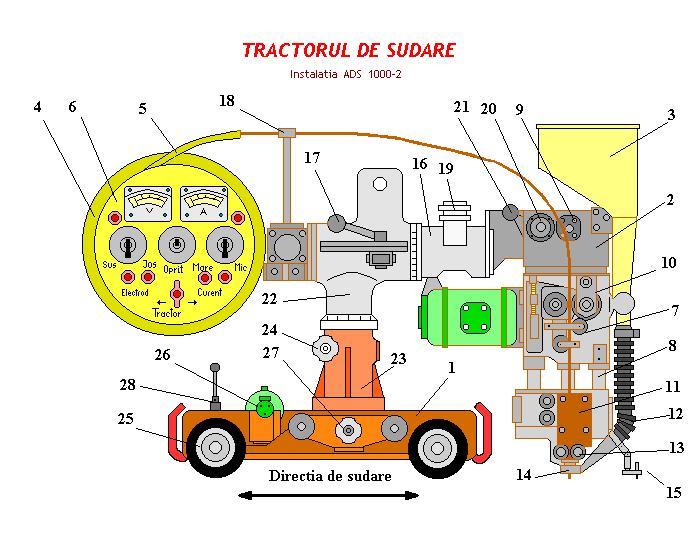

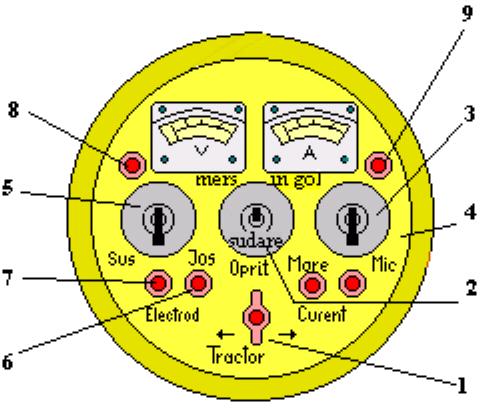

9 Subiectul III Să se identifice părţile componente ale tractorului de sudare: 30 puncte Poz. Denumire Rol funcţional

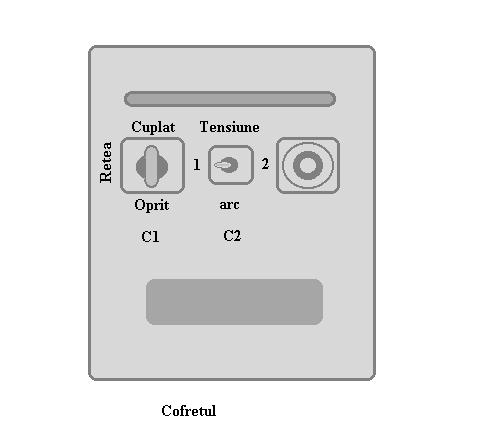

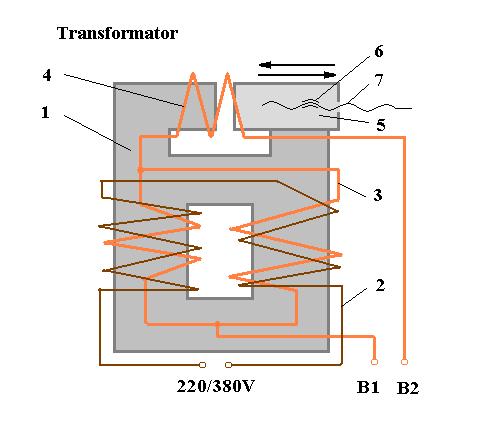

10 Subiectul IV 20 puncte Descrieţi punerea în funcţiune a instalaţiei de sudare ADS pe baza desenelor existente în acest test. Se acordă 10 puncte din oficiu. NOTA: profesor Tănase Viorel

11 Sudarea in mediu protector de gaz Sudarea in mediu protector de gaz Test de evaluare An de completare (nivelul 2) calificare:sudor Numele: Prenumele: Subiectul I. 10 puncte a) Completati schema de mai jos cu procedeele de sudare in mediu protector de gaz: Sudarea in mediu protector de gaz Cu electrod fuzibil Cu electrod nefuzibil b) Gazele de protectie utilizate sunt: gaze active... gaze inerte... Subiectul II. 20 puncte Alegeti raspunsul corect prin incercuirea punctului corespunzator : 1. Gazele de protectie active sunt: a) heliu; b) acetilena; c) hidrogenul; d) CO 2 2. Gazele de protectie inerte sunt: a) heliu; b) gaz metan; c) argon. 3. Electrozii nefuzibili se confectioneaza din: a) material ceramic; b) wolfram; c) tungsten; d) zirconiu. 4. Procedeul de sudare MAG se realizeaza prin urmatoarele variante de lucru: a) sudare cu arc lung; b) sudare cu arc scurt; c) sudare cu transformare fina; d) sudare cu transfer fin. 5. Sudarea prin procedeul MIG se aplica pentru: a) oteluri carbon; b) metale si aliaje rare; c) oteluri inoxidabile; d) aliaje de aluminiu. 6. Sudarea prin procedeul MAG se aplica pentru: a) oteluri carbon; b) metale si aliaje rare; c) oteluri inoxidabile; d) aliaje de aluminiu; e) oteluri aliate. 7. Sudarea prin procedeul WIG se aplica pentru: a) otelurile inalt aliate; b) otelurile slab aliate; c) oteluri refractare; d) aliaje de titan. 8. Care procedeu de sudare este considerat regele procedeelor de sudare : a) procedeul MIG; b) procedeul WIG; c) procedeul MAG; d) sudarea cu laser. 9. Prin cablul multiplu(mig) trec urmatoarele: a) sarma de adaos; b) aer; c) gaz de protectie; d) sarma de wolfram. 10. La sudarea WIG,racirea arzatorului(curent de sudare 400 A) se face cu: a) aer; b) natural; c) apa. Subiectul III. 28 puncte Pe baza schitei de mai jos,identificati partile componente ale instalatiei de sudare(procedeul MIG): Tanase Viorel 1

12 Sudarea in mediu protector de gaz Partile componente sunt: Subiectul IV 22 puncte Asociati in mod corespunzator afirmatiile de pe cele doua coloane de mai jos: Coloana A Coloana B 1 Prin cablul multiplu trec urmatoarele a argintie cu inscriptie neagra 2 Turbina pistoletului asigura b prin actionarea clapetei de comanda 3 Pupitrul de comanda asigura c aerul comprimat 4 Butelia de argon este de culoare d curent continuu sau curent alternativ 5 Sursa de curent asigura e tensiunea electrica este de 3000 V 6 Avansul sarmei electrod este comandat f tensiunea electrica este de 3000 V 7 La amorsarea arcului electric g sistemul PUSH-PULL 8 Racirea arzatorului este asigurata de h se utilizeaza pentru grosimi sub un mm 9 La sudarea in curent alternativ i impingerea sarmei electrod 10 Sarma electrod avanseaza prin j gazul de protectie,aerul si sarma electrod 11 Sudarea cu polaritate inversa k tragerea sarmei electrod Tanase Viorel 2

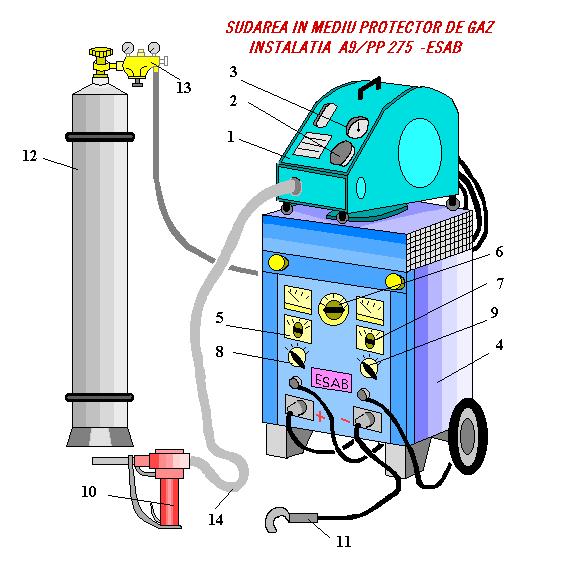

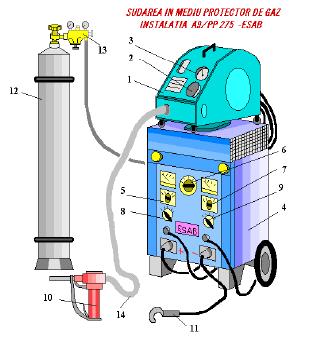

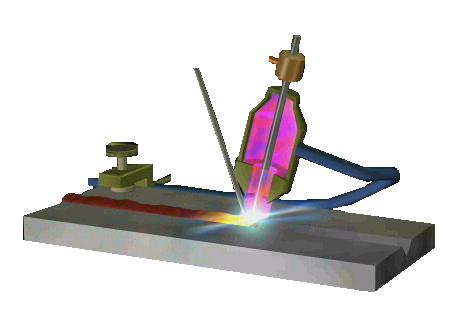

13 Sudarea in mediu protector de gaz Subiectul V. 10 puncte a) Identificati instalatia de sudare de mai jos.precizati procedeul de sudare pentru care se utilizeaza instalatia si partile sale componente. Instalatia se utilizeaza pentru....parti componente: Desene ajutatoare Procedeul WIG Procedeul MIG Tanase Viorel 3

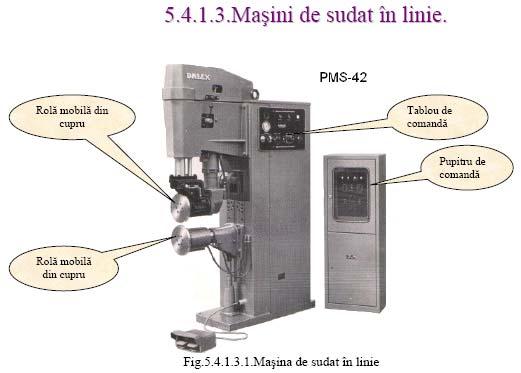

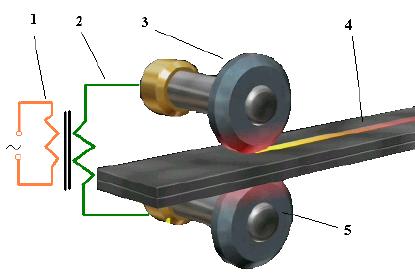

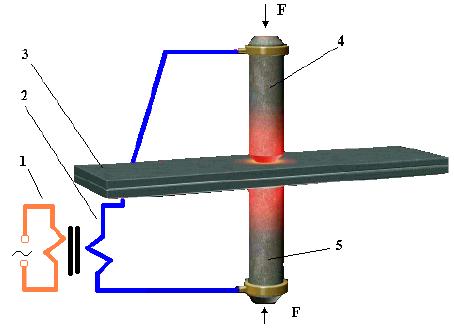

14 Sudarea prin rezistenta electrica Sudarea prin rezistenta electrica Test de evaluare An de completare (nivelul 2) calificare:sudor Numele: Prenumele: Subiectul I. 30 puncte Alegeti raspunsul corect prin incercuirea punctului corespunzator : 1. Caldura necesara obtinerii punctului de sudura se obtine: a) prin efectul Joule; b) prin transformarea energiei electrice in energie calorica; c) datorita rezistivitatii electrice mari la suprafata de contact dintre metale. 2. Electrozii si elementele de imbinare inchid: a) circuitul infasurarii secundare al unui transformator; b) circuitul infasurarii primare al unui transformator. 3. Curentul de sudare este de ordinul a: a) sute de amperi; b) zeci de amperi; c) mii de amperi. 4. Electrozii utilizati sunt : a) raciti cu aer; b) raciti fortat cu apa; c) raciti prin ambele metode. 5. Presiunea aplicata asupra elementelor imbinarii evita: a) topirea in zona realizarii punctului de sudura; b) aparitia unui microarc electric; c) arderea superficiala a metalului. 6. Circuitul de forta si circuitul curentului de sudare se inchid: a) simultan; b) primul-circuitul de forta; c) primul-circuitul curentului de sudare. 7. Intreruperea circuitului de sudare dupa realizarea puncului de sudare se face: a) simultan cu intreruperea circuitului de forta; b) dupa deschiderea circuitului curentului de sudare; c) inaintea deschiderii circuitului curentului de sudare. 8. Electrodul de cupru se alege in functie de: a) natura materialului de baza; b) grosimea elementelor imbinarii; c) natura materialului de baza si grosimea elementelor imbinarii. 9. Regimul de sudare prezinta urmatorii parametrii: a) intensitatea curentului de sudare; b) densitatea de curent; c) presiunea de lucru; d) forta de apasare; e) durata de mentinere. 10. Regimul de sudare tare se aplica la sudarea de: a) aliaje de aluminiu; b) oteluri inoxidabile; c) elemente de imbinare subtiri; d)elemente de imbinare groase. Subiectul II. 10 puncte Identificati cele doua metode de sudare si precizati partile componente: Tanase Viorel 1

15 Sudarea prin rezistenta electrica Subiectul III. 22 puncte Asociati in mod corespunzator afirmatiile de pe cele doua coloane de mai jos: Coloana A Coloana B 1 Sudarea in linie se poate realiza a automobile,aeronautica 2 Trecerea curentului de sudare prin circuit b dupa eliminarea presiunii aplicate 3 Regimul dur de sudare se caracterizeaza c evita supraincalzirea rolelor de cupru 4 Regimul moale de sudare se caracterizeaza d A/mm 2 5 Sudarea in linie se aplica in industria de e A/mm 2 6 Rezistenta mecanica a imbinarilor sudate f 1,5-3 s 7 In cazul grosimilor diferite g continuu sau intrerupt 8 Sudarea in linie intrerupta h se face dupa aplicarea presiunii 9 Intreruperea circuitului de sudare se face i 0,02-1,5 s 10 Durata de sudare pentru regimul moale j este mica 11 Densitatea de curent pentru regimul tare k electrozii au grosimi diferite Subiectul IV 28 puncte a) Explicati modul de realizare a unei linii sudate pe baza imginii de mai jos. 18 puncte b) Precizati partile componente ale masinii de sudat in puncte. 10 puncte Tanase Viorel 2

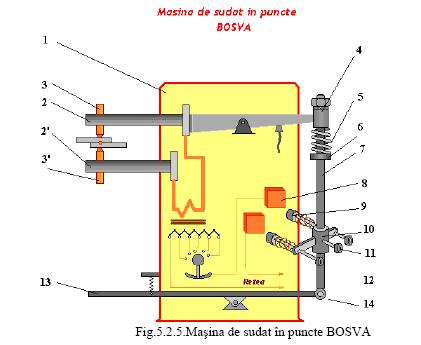

16 Sudarea prin rezistenta electrica Se acorda 10 puncte din oficiu. Tanase Viorel 3

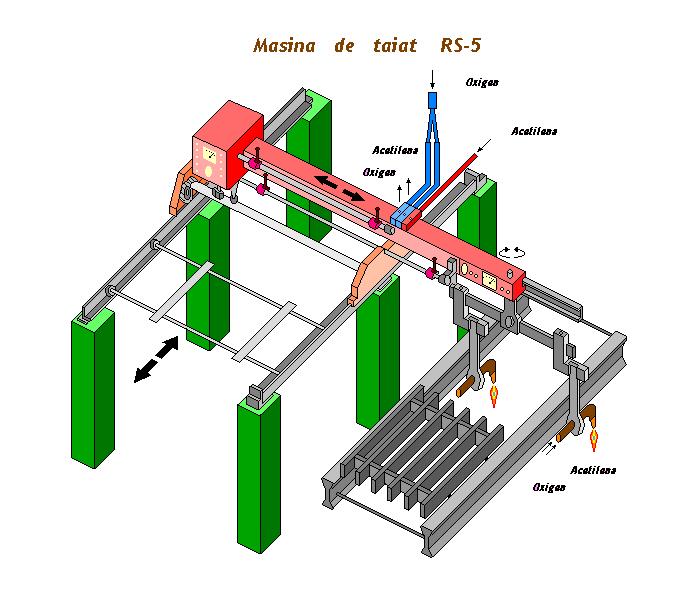

17 Debitarea termică cu flacără oxiacetilenică Debitarea termica cu flacara oxiacetilenica Test de evaluare Numele: An de completare (nivelul 2) Calificare:Sudor Prenumele: Subiectul I. 30 puncte Alegeti raspunsul corect prin incercuirea punctului corespunzator : 1) La taierea cu flacara oxiacetilenica se respecta conditiile: a) temperatura de aprindere a materialului sa fie mai mica decat temperatura sa de topire; b) temperatura de aprindere a materialului sa fie mai mare decat temperatura sa de topire; c) temperatura de aprindere a materialului sa fie egala cu temperatura sa de topire. 2) Pentru arderea metalului este necesar; a) aprinderea amestecului de oxigen si acetilena; b) utilizarea de oxigen tehnic pur; c) utilizarea simultana a punctelor a si b. 3) Oxigenul tehnic pur trece prin: a) becul interior; b) printre cele doua becuri. 4) La taierea in linie dreapta se utilizeaza: a) dispozitivul de antrenare; b) capul magnetic;c) proiectorul. 5) Taierea dupa sablon se face cu: a) capul magnetic; b) proiectorul; c) dispozitivul de antrenare. 6) Taierea dupa desen se face cu : a) proiectorul; b) dispozitivul de antrenare; c) capul magnetic. 7) Pentru mentinerea distantei optime intre bec si piesa de taiat se utilizeaza: a) distantier fix; b) carucior; c) nu este necesara o distanta constanta in timpul taierii termice. 8) Pentru taierea cu capul magnetic se poate utiliza: a) sablon interior; b) sablon exterior; c) sablon combinat. 9) Proiectorul este prevazut cu: a) lampa incandescenta; b) lampa fluorescenta; c) diafragma. 10) Admisia oxigenului tehnic pur se face prin actionarea: a) robinetului de O 2 ; b) clapetei. Subiectul II. a.identificati dispozitivul de mai jos si precizati partile componente: 20 puncte 10 puncte b.explicati legatura dintre pozitia rolei dintate si miscarea de avans a arzatoarelor. 10 puncte Tănase Viorel 1

18 Debitarea termică cu flacără oxiacetilenică Subiectul III. 10 puncte Asociati in mod corespunzator afirmatiile de pe cele doua coloane de mai jos: Coloana A Coloana B 1 Acetilena se produce prin reactia chimica a cat mai mica 2 Maneta de inchidere rapida a gazelor b activeaza arderea materialului 3 Temperatura de topire a oxizilor c pozitia rolei este pe generatoarea valtului 4 Conductivitatea termica a materialului d inclinata 5 Jetul de oxigen tehnic pur e albastru si rosu 6 Pentru miscarea de avans transversal f pozitie verticala jos-admisia O 2 tehnic pur 7 Pentru miscarea de avans longitudinal g mai mica decat cea a piesei de taiat 8 Taierea pe masina RS-5 poate fi h grosimea materialului 9 Latimea taieturii depinde i carbid si apa 10 Robinetele de oxigen si acetilena j pozitia rolei este normala fata de valt Subiectul IV 10 puncte Precizati caror componente ale instalatiei de taiere RS -5(cu flacara oxiacetilenica) le corespund functiile(asociati si numarul de ordine): permite avansul longitudinal... permite avansul transversal... asigura comanda rapida a gazelor... ridica sau coboara dispozitivul de antrenare... permite asezarea tablelor pentru debitare... este in contact cu rola dintata... permite comanda masinii de debitat... asigura miscarea de rotatie... Tănase Viorel 2

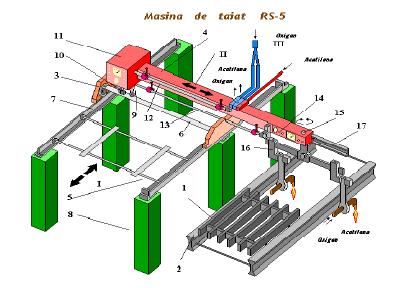

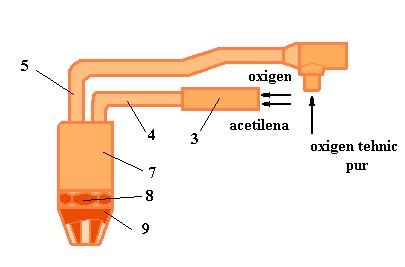

19 Debitarea termică cu flacără oxiacetilenică Subiectul V a.identificati partile componente ale arzatorului pentru debitarea cu flacara: 20 puncte 6 puncte b.identificati partile componente ale capului magnetic utilizat la taierea dupa sablon: 2 puncte c.identificati dispozitivul de mai jos si precizati partile componente: 12 puncte Se acorda 10 puncte din oficiu. Tănase Viorel 3

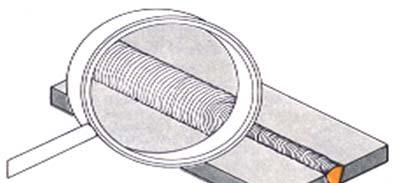

20 Grupul Scolar N. Balcescu Oltenita Defecte de sudare Test de evaluare An de completare(nivelul 2) * Calificare: Sudor Subiectul 1. Pe baza desenelor de mai jos, sa se identifice defectele de sudare (se va scrie denumirea defectului sub fiecare schita); 16p autor: profesor Tanase Viorel pagina 1

21 Grupul Scolar N. Balcescu Oltenita Subiectul 2. Identificati solutia corecta,pe baza desenelor de mai jos: 14p Subiectul 3. Identificati defectele de sudare de mai jos si daca este cazul,corectati pe foaia de hartie: 20p Lipsa de topire Sufluri Revarsare Lipsa de aliniere Pori Lipsa de topire Lipsa de topire Subiectul 4. Sa se precizeze cauzele aparitiei urmatoarelor defecte de sudare: 40p 1. Fisuri la cald 2. Fisuri la radacina 3. Pori 4. Sufluri 5. Incluziuni 6. Lipsa de patrundere 7. Lipsa de topire 8. Arderea cordonului de sudura 9. Latimea neregulata a cusaturii 10. Ingrosarea excesiva 11. Convexitatea excesiva 12. Lipsa de aliniere 13. Frangerea 14. Scurgerea 15. Ciupituri Nota: Se acorda 10 puncte din oficiu. autor: profesor Tanase Viorel pagina 2

22 Controlul nedistructiv al imbinarilor sudate Controlul nedistructiv al imbinarilor sudate Test de evaluare sumativa 1 Numele: An de completare (nivelul 2) Calificarea : Sudor Prenumele: Subiectul I. 20 puncte Alegeti raspunsul corect prin incercuirea punctului corespunzator : 1. La controlul cu radiatii X se utilizeaza ca surse de radiatii : a) fiole cu substante radioactive; b) aparate Rontgen; c) betatroane; d) acceleratoare de electroni. 2. Pe filmul obtinut la controlul cu radiatii X, defectul este o pata : a) deschisa la culoare; b) inchisa la culoare; c) are configuratie identica defectului de sudare. 3. Pentru obtinerea unei radiografii de calitate este necesara: a) inlaturarea zgurii; b) eliminarea stropilor; c) prelucrarea suprafetei libere a cordonului de sudura. 4. Identificarea radiografiilor se face prin marcare cu: a) creta colorata; b) creta alba; c) litere si cifre de plumb. 5. La controlul radiologic pe o lungime mare este necesara suprapunerea filmelor: a) nu se suprapun; b) se suprapun pe o lungime de minimum 10 mm; c) se suprapun pe o lungime de maximum 10 mm. 6. Distanta focala intre sursa Rontgen si imbinare este: a) maximum 0,4-0,5 m; b) mica, dar nu sub 0,4-0,5 m; c) minimum 0,4-0,5 m. 7. Grosimea maxima la controlul otelurilor cu radiatii X este: a) cuprinsa intre mm; b) maximum 100 mm; c) maximum 60 mm. 8. Radiatiile X se caracterizeaza prin urmatoarele: a) lungime de unda foarte mica; b) sunt de natura electromagnetica; c) sunt de natura electromecanica; d) sunt de natura mecanica. 9. Ecranul de plumb asezat in spatele filmului are grosimea: a) minimum 1,5 mm; b) maximum 1,5 mm; c) grosime cat mai mare. 10. Filmele utilizate sunt protejate: a) in casete din plumb; b) in casete din cauciuc; c) in casete din material plastic; d) in plicuri din hartie neagra. 11. La controlul cu radiatii γ se utilizeaza ca surse de radiatii; a) aparate Rontgen; b) fiole cu izotopi radioactivi; c) transductor piezoelectric. 12. Radiatiile γ au putere de patrundere: a) mai mica decat a radiatiilor X; b) mai mare decat a radiatiilor X; c) egala. 13. Grosimea maxima la controlul otelurilor cu radiatii γ este: a) cuprinsa intre mm; b) maximum 100 mm; c) maximum 60 mm. 14. Izotopii radioactivi utilizati la controlul cu radiatii γ sunt: a) Ir 192; b) I 192; c) Co 60; d) Cu Timpul de expunere este mai mare la: a) controlul cu radiatii X; b) controlul cu radiatii γ. 16. La controlul cu ultrasunete, ultrasunetele respecta legile: a) reflexiei; b) refractiei. 17. Grosimea imbinarilor sudate la sudarea cu ultrasunete este: a) limitata la 300 mm; b) practic nelimitata; c) limitata la 500 mm In timpul deplasarii in zig-zag, palpatorul se roteste;: a) nu se roteste; b) se roteste cu ± 20 ; c) se 0 roteste cu ± La care dintre metode, controlul se poate efectua pe o parte: a) controlul cu radiatii X; b) controlul cu radiatii γ; c) controlul cu ultrasunete. 20. Ultrasunetele utilizate la controlul imbinarilor sudate au frecventa : a) 16 khz-10 MHz; b) 16 MHz; c) 16 khz. Tanase Viorel 1

23 Controlul nedistructiv al imbinarilor sudate Subiectul II Asociati in mod corespunzator afirmatiile de pe cele doua coloane de mai jos: 20 puncte Coloana A Coloana B 1 Directia de iradiere cu radiatii X a filme fara ecran 2 Placa de plumb plasata in spatele filmului b efectul piezoelectric 3 La controlul aliajelor de Al, cu radiatii X c este orientata pe o directie normala 4 Sursa de izotopi radioactivi are d 5,3 ani 5 Controlul cu radiatii γ se poate utiliza e evita supraimpresionarea 6 Ecoul de defect este receptionat f la cusaturi circulare pentru conducte 7 La radiografiere se pot utiliza g respecta legile refractiei 8 la intalnirea unor obstacole, ultrasunetele h grosimea poate fi dubla in raport cu otelul 9 Timpul de injumatatire pentru Co 60 i activitatea specifica exprimata in Cu/cm 3 10 Vibratiile ultrasonice se obtin j mai inainte de ecoul de fund Subiectul III 10 puncte Scrieţi pe foaia de hartie, cifra corespunzătoare fiecarui enunţ şi notaţi în dreptul ei litera A, dacă apreciaţi ca enunţul este adevărat şi litera F, dacă apreciaţi că enunţul este fals. 1. Vibratiile ultrasonice se obtin utilizand cristale de cuart. 2. Controlul cu ultrasunete are o durata mica, cu rezultate imediate. 3. Ultrasunetele sunt oscilatii electromecanice cu frecventa inferioara infrasunetelor. 4. Controlul cu radiatii γ are o mare sensibilitate la imbinari sudate cu grosimi mai mici de 60 mm. 5. Timpul de injumatatire al izotopului Ir 192 este mai mare decat la izotopul radioactiv Co Sursa de izotop radioactiv utilizat la controlul cu radiatii X, emite in directii radiale. 7. La controlul cu radiatii X, sursa de radiatii poate fi pe directie oblica in raport cu imbinarea sudata. 8. Controlul compozitiei chimice este o operatie specifica controlului preliminar al imbinarilor sudate. 9. Controlul respectarii regimului de sudare este o operatie specifica controlului preliminar. 10. Controlul sudorului care executa lucrarea este o operatie specifica controlului in timpul executiei cusaturii. Subiectul IV 1.Enumerati cate 3 avantaje si cate un dezavantaj pentru cele trei metode de control nedistructiv sesizate in subiectele anterioare. 15 puncte 2.Evidentiati prin argumente stiintifice care metoda de control a imbinarilor sudate ar ocupa primul loc in ierarhie. 5 puncte Tanase Viorel 2

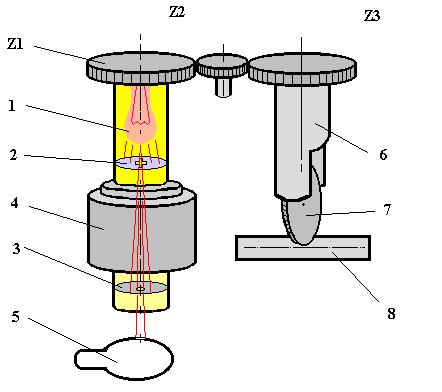

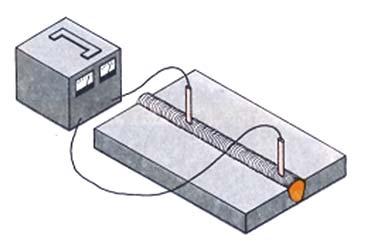

24 Controlul nedistructiv al imbinarilor sudate Subiectul V 1.Identificati metodele de control de mai jos. 5 puncte 2.Explicati principiul de functionare al fiecarei metode de control a imbinarilor sudate. 15 puncte figura 1 figura 2 figura 3 Se acorda 10 puncte din oficiu. Tanase Viorel 3

25 Controlul nedistructiv al imbinarilor sudate Controlul nedistructiv al imbinarilor sudate Test de evaluare sumativa 2 Numele: An de completare (nivelul 2) Calificarea : Sudor Prenumele: Subiectul I. 20 puncte Alegeti raspunsul corect prin incercuirea punctului corespunzator : 1. La controlul magnetic,fluxul magnetic ocoleste defectul deoarece permeabilitatea magnetica a acestuia este: a) mai mica decat a metalului de baza; b)mai mare decat a metalului de baza; c) egala cu a metalului de baza. 2. Magnetizarea pieselor se poate face prin urmatoarele metode: a) magnetizare directa; b)magnetizare indirecta; c) magnetizare liniara; d) magnetizare circulara. 3. Pulberea magnetica trebuie sa fie dintr-un material cu: a) permeabilitate magnetica mare si remanenta mica; b) permeabilitate magnetica mica si remanenta mare. 4. Pulberea magnetica utilizata este: a) oxidul de fier; b) oxidul feros; c) Fe 3 O 4 5. Pulberile magnetice pot fi de culoare: a) neagra; b) cenusie; c) fluorescenta. 6. Aplicarea pulberii magnetice pe suprafata piesei se face prin: a) pulverizare; b) imersare; c) aplicare cu pensula. 7. La aplicarea procedeului uscat(prin pulverizare) se evidentiaza defecte; a) mari; b) mici; c) medii. 8. Prin controlul cu pulberi magnetice se pot identifica defecte: a) de adancime; b) in apropiere de suprafata; c) pori. 9. Controlul cu lichide penetrante se aplica pentru defecte: a) de suprafata; b) in apropierea suprafetei c) de adancime mica. 10. Timpul de mentinere a lichidului penetrant este de: a) 5-60 minute; b) maximum o ora; c) mai mare de 60 minute. 11. La uscarea suprafetei cu aer cald, temperatura acestuia: a) depaseste 60 0 C; b) nu trebuie sa depasesca 60 0 C; c) este de 60 0 C. 12. Controlul cu lichide penetrante se aplica pentru: a) oteluri sensibile la fisurare; b) aliaje neferoase sensibile la fisurare. 13. Controlul etanseitatii imbinarilor sudate deschise poate fi realizat prin: a) proba hidraulica; b) proba pneumatica; c) proba cu petrol. 14. Presiunea fluidului la proba hidraulica este : a) 1,5-2 ori mai mare; b) mai mica decat presiunea de regim; c) 2,5-3 ori mai mare. 15. Timpul de mentinere la suprapresiune pentru proba hidraulica este de : a) 30 minute; b) 10 minute; c) 5 minute. 16. Presiunea fluidului la proba pneumatica este ; a) 1,2-1,5 ori mai mare decat presiunea de regim; b) 1,5-2 ori mai mare decat presiunea de regim. 17. Timpul de mentinere la suprapresiune pentru proba pneumatica este de : a) 30 minute; b) 10 minute; c) 5 minute. 18. Utilizarea lichidului spumant se face pentru temperaturi de; a) pana la C; b) mai scazute de C. 19. In cazul probei cu amoniac se utilizeaza pentru identificarea defectelor de sudare: a) banda de hartie impregnata cu azotat de potasiu; b) banda de hartie impregnata cu azotat de mercur. 20. In cazul probei cu petrol, pe timp de iarna, se recomanda incalzirea sa la: a) 40 0 C; b) C ; c) peste 70 0 C. Tanase Viorel 1

26 Controlul nedistructiv al imbinarilor sudate Subiectul II Asociati in mod corespunzator afirmatiile de pe cele doua coloane de mai jos: 20 puncte Coloana A Coloana B 1 Pentru identificarea corecta a defectului a imbinari sudate deschise 2 Lichidul penetrant se aplica pe suprafata b suspensie de creta in apa 3 Fisurile si defectele de suprafata apar c presiune atmosferica 4 Controlul etanseitatii prin proba cu petrol d pulverizare, cufundare sau cu pensula 5 Cordonul de sudura este acoperit e puncte si pete negre 6 Controlul etanseitatii prin proba cu amoniac f liniile fluxului magnetic strabat perpendicular defectul 7 Dupa 5 minute apar pe banda de hartie g presiunea manometrului 8 Observarea este de 30 minute h linii continue care se largesc in timp 9 Controlul pneumatic al etanseitatii i cufundare in bazin cu apa 10 Controlul pieselor mici si mijlocii j receptionarea produsului dupa 8 ore Subiectul III 10 puncte Scrieţi pe foaia de hartie, cifra corespunzătoare fiecarui enunţ şi notaţi în dreptul ei litera A, dacă apreciaţi ca enunţul este adevărat şi litera F, dacă apreciaţi că enunţul este fals. 1. Examinarea suprafetei dupa aplicarea lichidului penetrant se face cu lampa cu mercur. 2. Dupa uscarea suprafetei se poate aplica lichidul penetrant. 3. Apa utilizata la proba hidraulica are temperatura intre C. 4. Suprapresiunea se mentine constanta pe tot timpul probei hidraulice. 5. Proba pneumatica nu ofera rezultate mai apropiate de realitate decat proba hidraulica. 6. Proba cu amoniac poate fi utilizata si la temperaturi scazute. 7. Pentru a mari contrastul se poate aplica strat de vopsea alba( proba cu petrol). 8. Magnetizarea polara se poate face cu electromagnet( proba pneumatica). 9. Liniile campului magnetic se distorsioneaza in apropierea defectului de sudare. 10. Controlul sudorului care executa lucrarea este o operatie specifica controlului in timpul executiei cusaturii. Subiectul IV 1.Enumerati cate 3 avantaje si cate un dezavantaj pentru cele trei metode de control nedistructiv sesizate in subiectele anterioare. 15 puncte 2.Evidentiati prin argumente stiintifice care metoda de control a imbinarilor sudate ar ocupa primul loc in ierarhie. 5 puncte Tanase Viorel 2

27 Controlul nedistructiv al imbinarilor sudate Subiectul V 1.Identificati metodele de control de mai jos. 5 puncte 2.Explicati principiul de functionare al fiecarei metode de control a imbinarilor sudate. 15 puncte figura 1 figura 2 figura 3 Se acorda 10 puncte din oficiu. Tanase Viorel 3

28 Grupul Scolar N. Balcescu Oltenita Imbinari sudate Test de evaluare An de completare(nivelul 2) * Calificare: Sudor Subiectul 1.Pe baza reprezentarilor de mai jos,sa se identifice tipurile de imbinari sudate si sa se completeze locurile libere cu desenul corespunzator: 60p Autor: profesor Tanase Viorel pagina 1

29 Grupul Scolar N. Balcescu Oltenita Autor: profesor Tanase Viorel pagina 2

30 Grupul Scolar N. Balcescu Oltenita Autor: profesor Tanase Viorel pagina 3

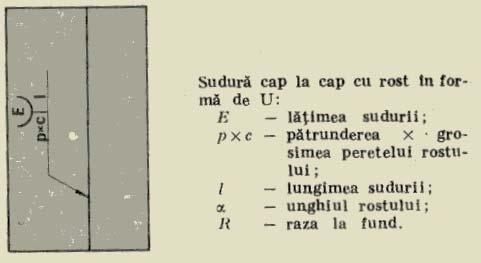

31 Grupul Scolar N. Balcescu Oltenita Subiectul 2. Sa se asocieze in mod corespunzator rostul de sudare cu simbolul aferent si sa se precizeze notatiile asociate acestuia: 30p a b c d e s- b- h- α- E- a- Nota: Se acorda 10 puncte din oficiu. Autor: profesor Tanase Viorel pagina 4

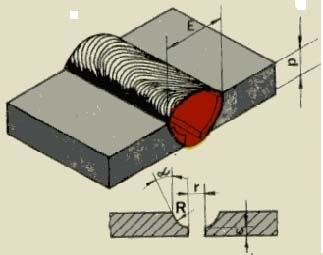

32 FISA DE EVALUARE nr. 2 (sudare) Timp de lucru 60 minute In figura de mai jos aveti reprezentata o imbinare sudata: Raspundeti in scris la urmatoarele cerinte: 30p a) Ce tip de rost este reprezentat in imagine b) Care sunt elementele componente ale rostului de sudare c) Indicati prin sageti pe desen elementele de la punctul b). d) Reprezentati inca doua tipuri de rosturi de sudare: 10p e) Precizati care este ordinea operatiilor care se executa pentru obtinerea rostului: 20p f) Indicati ce materiale,sdv-uri si utilaje sunt necesare la obtinerea rostului: 20p Materiale SDV-uri Utilaje g) Precizati doua norme de protectia muncii care trebuie respectate la sudare: 10p

33 FISA DE EVALUARE nr. 3 (sudare) Timp de lucru 60 minute In figura de mai jos aveti reprezentata o imbinare sudata: Raspundeti in scris la urmatoarele cerinte: 30p a) Ce tip de rost este reprezentat in imagine b) Care sunt elementele componente ale rostului de sudare c) Indicati prin sageti pe desen elementele de la punctul b). d) Reprezentati inca doua tipuri de rosturi de sudare: 10p e) Precizati care este ordinea operatiilor care se executa pentru obtinerea rostului: 20p f) Indicati ce materiale,sdv-uri si utilaje sunt necesare la obtinerea rostului: 20p Materiale SDV-uri Utilaje g) Precizati doua norme de protectia muncii care trebuie respectate la sudare: 10p

34 FISA DE EVALUARE nr. 4 (sudare) Timp de lucru 60 minute In figura de mai jos aveti reprezentata o imbinare sudata: Raspundeti in scris la urmatoarele cerinte: 30p a) Ce tip de rost este reprezentat in imagine b) Care sunt elementele componente ale rostului de sudare c) Indicati prin sageti pe desen elementele de la punctul b). d) Reprezentati inca doua tipuri de rosturi de sudare: 10p e) Precizati care este ordinea operatiilor care se executa pentru obtinerea rostului: 20p f) Indicati ce materiale,sdv-uri si utilaje sunt necesare la obtinerea rostului: 20p Materiale SDV-uri Utilaje g) Precizati doua norme de protectia muncii care trebuie respectate la sudare: 10p

35 FISA DE EVALUARE nr. 5 (sudare) Timp de lucru 60 minute In figura de mai jos aveti reprezentata o imbinare sudata: Raspundeti in scris la urmatoarele cerinte: 30p a) Ce tip de imbinare sudata este reprezentata in imagine b) Care sunt elementele componente ale rostului de sudare c) Indicati prin sageti pe desen elementele de la punctul b). d) Reprezentati simplificat imbinarea sudata de mai jos: 10p e) Precizati care este ordinea operatiilor care se executa pentru obtinerea rostului: 20p f) Indicati ce materiale,sdv-uri si utilaje sunt necesare la obtinerea rostului: 20p Materiale SDV-uri Utilaje g) Precizati doua norme de protectia muncii care trebuie respectate la sudare: 10p

36 FISA DE EVALUARE nr. 6 (sudare) Timp de lucru 60 minute In figura de mai jos aveti reprezentata o imbinare sudata: Raspundeti in scris la urmatoarele cerinte: 30p a) Ce tip de imbinare sudata este reprezentata in imagine b) Care sunt elementele componente ale rostului de sudare c) Indicati prin sageti pe desen elementele de la punctul b). d) Explicati cele doua reprezentari simplificate de mai jos: 10p e) Precizati care este ordinea operatiilor care se executa pentru obtinerea rostului: 20p f) Indicati ce materiale,sdv-uri si utilaje sunt necesare la obtinerea rostului: 20p Materiale SDV-uri Utilaje g) Precizati doua norme de protectia muncii care trebuie respectate la sudare: 10p

37 FISA DE EVALUARE nr. 7 (sudare) Timp de lucru 60 minute In figurile de mai jos aveti reprezentate o imbinare sudata si un rost de sudare: Raspundeti in scris la urmatoarele cerinte: 30p a) Ce tip de imbinare sudata este reprezentata in imagine b) Care sunt elementele componente ale rostului de sudare c) Indicati prin sageti pe desen elementele de la punctul b). d) Explicati cele doua reprezentari simplificate de mai jos: 10p e) Precizati care este ordinea operatiilor care se executa pentru obtinerea rostului: 20p f) Indicati ce materiale,sdv-uri si utilaje sunt necesare la obtinerea rostului: 20p Materiale SDV-uri Utilaje g) Precizati doua norme de protectia muncii care trebuie respectate la sudare: 10p

38 FISA DE EVALUARE nr. 8 (sudare) Timp de lucru 60 minute In figurile de mai jos aveti reprezentate o imbinare sudata si un rost de sudare: Raspundeti in scris la urmatoarele cerinte: 30p a) Ce tip imbinare sudata este reprezentata in imagine b) Care sunt elementele componente ale rostului de sudare c) Indicati prin sageti pe desen elementele de la punctul b). d) Explicati cele doua reprezentari simplificate de mai jos: 10p e) Precizati care este ordinea operatiilor care se executa pentru obtinerea rostului: 20p f) Indicati ce materiale,sdv-uri si utilaje sunt necesare la obtinerea rostului: 20p Materiale SDV-uri Utilaje g) Precizati doua norme de protectia muncii care trebuie respectate la sudare: 10p

39 FISA DE EVALUARE nr. 9 (sudare) Timp de lucru 60 minute In figurile de mai jos aveti reprezentate o imbinare sudata si un rost de sudare: Raspundeti in scris la urmatoarele cerinte: 30p a) Ce tip imbinare sudata este reprezentata in imagine b) Care sunt elementele componente ale rostului de sudare c) Indicati prin sageti pe desen elementele de la punctul b). d) Explicati cele doua reprezentari simplificate de mai jos: 10p e) Precizati care este ordinea operatiilor care se executa pentru obtinerea rostului: 20p f) Indicati ce materiale,sdv-uri si utilaje sunt necesare la obtinerea rostului: 20p Materiale SDV-uri Utilaje g) Precizati doua norme de protectia muncii care trebuie respectate la sudare: 10p

40 FISA DE EVALUARE nr. 10 (sudare) Timp de lucru 60 minute In figurile de mai jos aveti reprezentate o imbinare sudata si un rost de sudare: Raspundeti in scris la urmatoarele cerinte: 30p a) Ce tip imbinare sudata este reprezentata in imagine b) Care sunt elementele componente ale rostului de sudare c) Indicati prin sageti pe desen elementele de la punctul b). d) Explicati cele doua reprezentari simplificate de mai jos: 10p e) Precizati care este ordinea operatiilor care se executa pentru obtinerea rostului: 20p f) Indicati ce materiale,sdv-uri si utilaje sunt necesare la obtinerea rostului: 20p Materiale SDV-uri Utilaje g) Precizati doua norme de protectia muncii care trebuie respectate la sudare: 10p

41 Ministerul Educatiei si Cercetarii Grupul Scolar N. Balcescu Oltenita Faza judeteana-oltenita_2006 Concursul pe meserii Domeniul: mecanic Meseria:sudor Varianta I Subiectul I 30 puncte Scrieti pe foaia de concurs litera corespunzatoare raspunsului corect: 1) Sursele de curent electric de sudare trebuie sa indeplineasca urmatoarele conditii: a) curentul de scurtcircuit sa nu depaseasca mult curentul de sudare; b) curentul de scurtcircuit sa depaseasca mult curentul de sudare; c) tensiunea la bornele sursei de curent sa fie cat mai mare. 2) Convertizorul de sudare CS 350 prezinta : a) 3 trepte de reglare bruta a curentului de sudare; b) 4 trepte de reglare; c) 5 trepte de reglare. 3) Polaritatea inversa,la sudare in curent continuu este atunci cand: a) electrodul este anodul; b) electrodul este catodul; c) metalul de baza este catodul. 4) Timpul total de sudare,tt este: a) timpul pentru sudarea efectiva; b) timpul pentru mersul in gol; c) diferenta dintre timpul efectiv si timpul de mers in gol. 5) La sudarea in curentul alternativ nu se sudeaza cu: a) electrozi cu invelis acid; b) electrozi cu invelis bazic; c) electrozi cu invelis celulozic. 6) La sudarea cu flacara oxiacetilenica temperatura dezvoltata este: a) C; b) C; c) C. 7) Flacara carburanta respecta raportul: a) O 2 /C 2 H 2 >1,2; b) O 2 /C 2 H 2 <1,1; c) O 2 /C 2 H 2 >1,1. 8) Intoarcerea flacarii are loc in urmatoarele conditii: a) viteza amestecului de gaze este > decat viteza de ardere; b) viteza amestecului de gaze este < decat viteza de ardere : c) distanta dintre arzator si metalul de baza este prea mica. 9) Reductorul de presiune are urmatoarele functii: a) reduce presiunea acetilenei de la 16 atm. la 3-4 atm; b) reduce presiunea oxigenului de la 150 atm la 3-4 atm; c) reduce presiunea presiunea acetilenei la 0,3-0,4 atm; d) mentine presiunea gazului constanta. 10) La sudarea spre stanga,cordonul de sudare se afla: a) inaintea flacarii; b) in urma flacarii. Subiectul II 16 puncte Transcrieti pe foaia de concurs,litera corespunzatoare fiecarui enunt si notati in dreptul ei litera A,daca apreciati ca enuntul este adevarat si litera F daca apreciati ca enuntul este fals. 1) Controlul cu radiatii X este o metoda distructiva; 2) In generatorul de acetilena se poate utiliza carbid sub forma de pulbere; 3) Sudarea spre dreapta este mai productiva decat sudarea spre stanga(sudarea cu flacara) 4) Intreruperea arcului electric se face prin ridicarea electrodului; 5) Incluziunile de zgura sunt defecte exterioare. Subiectul III 20 puncte Enumerati 10 norme de protectia muncii la sudarea cu flacara oxiacetilenica.

42 Subiectul IV 10 puncte Scrieti pe foaia de concurs asocierile dintre cifrele din coloana A si literele corespunzatoare din coloana B: A B 1.Polaritatea se stabileste cu 2.Epuratorul are rolul de a 3.Reglajul fin al curentului de sudare se face cu 4.Invelisul electrodului are rolul de a asigura 5.Prin injector trece a.comutatorul C b.retine impuritatile c. CIP d.acetilena si oxigenul e.stabilitatea arcului electric Subiectul V Identificati partile componente ale generatorului de acetilena: 14 puncte Toate subiectele sunt obligatorii. Se acorda 10 puncte din oficiu.

43 Ministerul Educatiei si Cercetarii Grupul Scolar N. Balcescu Oltenita Faza judeteana-oltenita_2006 Concursul pe meserii Domeniul: mecanic Meseria:sudor Varianta II Subiectul I 30 puncte Scrieti pe foaia de concurs litera corespunzatoare raspunsului corect: 1) Convertizorul de sudare CS 500 prezinta: a) 3 trepte de reglare bruta a curentului de sudare; b) 4 trepte de reglare; c) 5 trepte de reglare. 2) Polaritatea directa,la sudarea in curent continuu este atunci cand: a) electrodul este anodul; b) electrodul este catodul; c) metalul de baza este catodul. 3) Pentru amorsarea optima a arcului electric,electrodul trebuie sa prezinte varf: a)cilindric; b) conic; c) rotunjit. 4) La sudarea in curentul alternativ tensiunea electrica la amorsare este: a) mai mica decat la sudarea in curent continuu: b) mai mare; c) egala. 5) Flacara oxidanta respecta raportul: a) O 2 /C 2 H 2 >1,2; b) O 2 /C 2 H 2 <1,1; c) O 2 /C 2 H 2 >1,1. 6) Intoarcerea flacarii are loc in urmatoarele conditii: a) distanta dintre bec si metalul de baza este prea mare: b)este prea mica: c) orificiul becului este obturat de stropi. 7) Reductorul de presiune are urmatoarele functii: a) reduce presiunea acetilenei de la 16 atm. la 0,3-0,4 atm; b) reduce presiunea oxigenului de la 150 atm la 3-4 atm; c) reduce presiunea presiunea acetilenei la 0,3-0,4 atm; d) mentine presiunea gazului constanta. 8) La sudarea spre dreapta,cordonul de sudare se afla: a) inaintea flacarii; b) in urma flacarii. 9) La sudarea cu arc electric,miscarea de avans transversal are rolul de a realiza: a)cordonul de sudura pe toata lungimea; b) latimea cordonului de sudura; c)grosimea cordonului de sudura. 10) Sudarea cu polaritete inversa se aplica pentru: a) table subtiri; b) table groase; c)metale si aliaje neferoase. Subiectul II 16 puncte Transcrieti pe foaia de concurs,litera corespunzatoare fiecarui enunt si notati in dreptul ei litera A,daca apreciati ca enuntul este adevarat si litera F daca apreciati ca enuntul este fals. 1) Controlul cu radiatii gamma este o metoda nedistructiva; 2) In generatorul de acetilena se poate utiliza carbid cu granulatie sub 25 mm(stropit cu ulei); 3) Sudarea spre stanga este mai productiva decat sudarea spre dreapta(sudarea cu flacara) 4) Intreruperea arcului electric se face prin alunecarea electrodului dinspre cusatura; 5) Strapungerea este defect interior. Subiectul III 10 puncte Enumerati 10 norme de protectia muncii la sudarea cu arc electric.

44 Subiectul IV 10 puncte Scrieti pe foaia de concurs asocierile dintre cifrele din coloana A si literele corespunzatoare din coloana B: A B 1.Pornirea convertizorului de sudare se face cu 2.Epuratorul are rolul de a 3.Reglajul fin al curentului de sudare se face cu 4.Invelisul electrodului are rolul de a asigura 5.Prin injector trece a.comutatorul CST b.filtra oxigenul c. CIP d.acetilena si oxigenul e.stabilitatea arcului electric f.retine impuritatile de zgura g.retine impuritatile h.comutatorul C Subiectul V Identificati partile componente ale reductorului de presiune: 24 puncte Identificati partile componente ale convertizorului de sudare CS 350: Toate subiectele sunt obligatorii. Se acorda 10 puncte din oficiu.

45 Ministerul Educatiei si Cercetarii Grupul Scolar N. Balcescu Oltenita Faza judeteana-oltenita_2006 Concursul pe meserii Domeniul: mecanic Meseria:sudor Varianta III Subiectul I 30 puncte Scrieti pe foaia de concurs litera corespunzatoare raspunsului corect: 1) La sudarea automata sub strat de flux se utilizeaza sarma electrod: a) invelita; b) neinvelita; c) cuprata lucios. 2) Intensitatea curentului electric de sudare la sudarea automata sub strat de flux este: a) 1000 A; b) 100 A; c) 200 A. 3) Stratul de flux utilizat are urmatoarele functii: a) creeaza perdea protectoare de gaze impotriva oxidarii baii de metal topit; b) protejeaza baia de metal topit impotriva patrunderii oxigenului si azotului in baia de metal topit; c) separa zgura din baia de metal topit. 4) Gazul de protectie utilizat la sudarea in mediu protector de gaz este: a) O 2 ; b) N 2 ; c) Argonul; d) H 2. 5) La sudarea in mediu protector de gaz se utilizeaza sarma electrod: a) invelita; b) neinvelita; c) cuprata lucios. 6) Fluxurile utilizate pot fi: a) ceramice; b) solide; c) lichide; d) topite; e) magnetice. 7) Protectia radacinii cusaturii la sudarea automata sub strat de flux se realizeaza cu: a) perna de aer; b) perna de flux; c) garnitura de cupru. 8) Protectia radacinii cusaturii la sudarea in mediu protector de gaz se realizeaza cu: a) perna de aer; b) perna de flux; c) garnitura de cupru: d) garnitura de otel inoxidabil. 9) Turbina pistoletului(arzatorului) la sudarea in mediu protector de gaz are rolul de: a) racire a arzatorului; b) impingere a sarmei electrod; c) tragere a sarmei electrod. 10) Reductorul de presiune are urmatoarele functii: a) reduce presiunea gazului de protectie; b) mentine presiunea gazului de protectie constanta; c) reduce presiunea pernei de flux. Subiectul II 16 puncte Transcrieti pe foaia de concurs,litera corespunzatoare fiecarui enunt si notati in dreptul ei litera A,daca apreciati ca enuntul este adevarat si litera F daca apreciati ca enuntul este fals. 1) Controlul cu pulberi magnetice este o metoda distructiva; 2) Controlul cu ultrasunete se face obligatoriu pe doua directii; 3) Sudarea spre stanga este metoda utilizata des la sudarea in mediu protector de gaz; 4) La controlul cu ultrasunete grosimea metalului de baza este limitata la 300 mm; 5) Defectul de sudare strapungere este datorat electrodului de diametru prea mic. Subiectul III 20 puncte Enumerati 10 norme de protectia muncii la sudarea cu flacara oxiacetilenica.

46 Subiectul IV 10 puncte Scrieti pe foaia de concurs asocierile dintre cifrele din coloana A si literele corespunzatoare din coloana B: A B 1.Argonul este gaz de protectie utilizat 2.Prin pupitrul de comanda se asigura 3.Inchiderea circuitului electric de sudare 4.Fluxul ceramic se utilizeaza la sudarea 5.Fluxul topit se utilizeaza la sudarea a.tragerea sarmei electrod b.contactul intre sarma electrod si duza c. MAG d.oteluri carbon e.oteluri speciale f. MIG g. impingerea sarmei electrod Subiectul V Identificati partile componente : 14 puncte Toate subiectele sunt obligatorii. Se acorda 10 puncte din oficiu.

47 Ministerul Educatiei si Cercetarii Grupul Scolar N. Balcescu Oltenita Faza judeteana-oltenita_2006 Concursul pe meserii Domeniul: mecanic Meseria:sudor Varianta IV Subiectul I 30 puncte Scrieti pe foaia de concurs litera corespunzatoare raspunsului corect: 1) Instalatia de sudare automata sub strat de flux cuprinde: a) tractor de sudare; b) cofragul instalatiei; c) cofretul instalatiei. 2) La sudarea in mediu protector de gaz metodele de sudare sunt: a) cu arc lung; b) cu arc scurt; c) cu transfer fin. 3) Stratul de flux utilizat la sudarea automata contine: a) MnO; b) MgO; c) ZnO. 4) Gazul de protectie utilizat la sudarea in mediu protector de gaz este: a) CO 2 ; b) O 2 ; c) Ag; d) H 2 O. 5) La sudarea in mediu protector de gaz multiconductorul cuprinde: a) invelis ceramic; b) invelis de cauciuc; c) tub de plastic. 6) Fluxurile utilizate pot fi: a) ceramice; b) solide; c) lichide; d) topite; e) magnetice. 7) Protectia radacinii cusaturii la sudarea in mediu protector de gaz se realizeaza cu: a) perna de aer; b) perna de flux; c) garnitura de cupru; d) garnitura de otel inoxidabil. 8) Cablul multiplu are urmatoarele functii: a) conduce gazul de protectie; b) conduce sarma electrod; c) reduce frecarile. 9) Fluxurile topite au culoarea: a) bruna; b) cenusie; c) roscata. 10) Butelia de argon este marcata de culoarea: a) albastru ; b) argintie; c) neagra; d) bruna. Subiectul II 16 puncte Transcrieti pe foaia de concurs,litera corespunzatoare fiecarui enunt si notati in dreptul ei litera A,daca apreciati ca enuntul este adevarat si litera F daca apreciati ca enuntul este fals. 1) Controlul cu radiatii gamma este o metoda nedistructiva; 2) Controlul cu pulberi magnetice identifica defecte de adancime; 3) Sudarea spre dreapta este metoda utilizata des la sudarea in mediu protector de gaz; 4) La controlul cu ultrasunete grosimea metalului de baza este nelimitata; 5) Defectul de sudare strapungere este datorat electrodului de diametru prea mare. Subiectul III 20 puncte Enumerati 10 norme de protectia muncii la sudarea in mediu protector de gaz.

48 Subiectul IV 10 puncte Scrieti pe foaia de concurs asocierile dintre cifrele din coloana A si literele corespunzatoare din coloana B: A B 1.Dioxidul de carbon este gaz de protectie utilizat a.tragerea sarmei electrod 2.Prin pupitrul de comanda se asigura b.contactul intre sarma electrod si duza 3.Inchiderea circuitului electric de sudare c. MAG 4.Fluxul topit se utilizeaza la sudarea d.oteluri carbon 5.Decaparea aliajelor de aluminiu se face e.oteluri speciale f. MIG g. reglarea presiunii gazului de protectie h.solutie de acid azotic Subiectul V Identificati partile componente : 14 puncte Toate subiectele sunt obligatorii. Se acorda 10 puncte din oficiu.

49 Ministerul Educatiei si Cercetarii Grupul Scolar N. Balcescu Oltenita Faza judeteana-oltenita_2006 Concursul pe meserii Domeniul: mecanic Meseria:sudor Varianta V Subiectul I 30 puncte Scrieti pe foaia de concurs litera corespunzatoare raspunsului corect: 1) Sudarea prin presiune prin puncte se caracterizeaza prin: a) rezistenta mecanica a imbinarii sudate este ridicata; b) rezistenta mecanica a imbinarii sudate este redusa; c) efortul fizic este redus. 2) La sudarea prin presiune prin puncte,regimul moale se utilizeaza pentru: a) imbinari cu grosimi mai mici de 1 mm; b) oteluri carbon obisnuite; c) imbinari cu grosimi mai mari de 1 mm. 3) La sudarea prin presiune prin puncte,regimul tare se utilizeaza pentru: a) oteluri carbon obisnuite; b) oteluri inoxidabile; c) aliaje de aluminiu. 4) Regimul tare are durata de mentinere de: a) 1,5-3 s ; b) 0,02-1,5 s ; c) 0,02-3 s. 5) La sudarea prin presiune in linie se utilizeaza : a) electrozi din cupru; b) role din cupru; c) role din otel inoxidabil. 6) La taierea cu flacara oxiacetilenica se respecta conditiile: a) temperatura de aprindere a materialului sa fie mai mica decat temperatura sa de topire; b) temperatura de aprindere a materialului sa fie mai mare decat temperatura sa de topire; c) temperatura de aprindere a materialului sa fie egala cu temperatura sa de topire. 7) Pentru arderea metalului este necesar; a) aprinderea amestecului de oxigen si acetilena; b) utilizarea de oxigen tehnic pur; c) utilizarea simultana a punctelor a si b. 8) Oxigenul tehnic pur trece prin: a) becul interior; b) printre cele doua becuri. 9) La taierea in linie dreapta se utilizeaza: a) dispozitivul de antrenare; b) capul magnetic;c) proiectorul. 10) Taierea dupa sablon se face cu: a) capul magnetic; b) cu proiectorul; c) cu dispozitivul de antrenare. Subiectul II 16 puncte Transcrieti pe foaia de concurs,litera corespunzatoare fiecarui enunt si notati in dreptul ei litera A,daca apreciati ca enuntul este adevarat si litera F daca apreciati ca enuntul este fals. 1) Controlul cu lichide penetrante este o metoda distructiva; 2) Controlul cu pulberi magnetice identifica defecte de adancime; 3) La sudarea prin presiune in puncte tensiunea electrica in circuitul de sudare este V; 4) La sudarea prin presiune in puncte diametrul electrozilor pot sa depaseasca 12 mm; 5) Defectul de sudare strapungere este datorat electrodului de diametru prea mare. Subiectul III 20 puncte Enumerati 10 norme de protectia muncii la taierea termica cu flacara oxiacetilenica.

50 Subiectul IV 10 puncte Scrieti pe foaia de concurs asocierile dintre cifrele din coloana A si literele corespunzatoare din coloana B: A B 1.Regimul tare se utilizeaza 2.Racirea electrozilor se face 3.Inchiderea circuitului electric de sudare 4.La sudarea in linie 5.La taierea termica a.cu apa b. conductivitatea materialului de taiat este mica c. table cu grosimi sub 1 mm d.oteluri carbon e.oteluri speciale f.dupa aplicarea presiunii g. rolele sunt din cupru Subiectul V Identificati partile componente : 14 puncte Toate subiectele sunt obligatorii. Se acorda 10 puncte din oficiu.

51 CONCURSUL PROFESIONAL PENTRU CALIFICARILE DOBÂNDITE PRIN ANUL DE COMPLETARE DOMENIUL MECANIC MESERIA SUDOR VARIANTA 1 Toate subiectele sunt obligatorii; Se acordă 10 puncte din oficiu, Timp de lucru 2 ore. SUBIECTUL I Scrieţi pe foaia de concurs, litera corespunzătoare răspunsului correct. (14p) 1.Conductibilitatea termică este o proprietate: a. fizică b. mecanică c. chimică d. tehnologică 2.Sudabilitatea este o proprietate: a. fizică b. mecanică c. chimică d. tehnologică 3.Otelurile conţin: a. până la 2,14% C b. între 2,14 şi 6,67% C c. peste 6,67% C d. până la 1,4% C 4.Cifrele din simbolul OL42 reprezintă: a. rezistenţa minimă de rupere la tracţiune b.conţinutul de carbon exprimat în sutimi de procent c.alungirea d. ordinea din STAS 5.La elementele galvanice se întrebuinţează: a. magneziul b. zincul c. plumbul d. staniul 6.Alamele sunt aliaje: a. Cu-Zn b. Cu-Sn c. Al-Mg d.cu-ni Domeniul mecanic- sudor an de completare 1

52 7.Simbolul îmbinării cu rost în jumătate Y este: a. II b. 1/2Y c. d. V SUBIECTUL II Transcrieţi pe foaia de concurs, litera corespunzătoare fiecarui enunţ şi notaţi în dreptul ei litera A, dacă apreciaţi ca enunţul este adevărat şi litera F, dacă apreciaţi că enunţul este fals. (10p) 1. Grosimea pieselor de sudat nu influenţează sudabilitatea. 2. Calificativul de sudabilitate posibilă se acordă oţelurilor care au conţunutul de carbon C 0,25% şi carbon echivalent C e 0,5%. 3. Fonta se sudează indiferent de conţinutul de carbon în orice condiţii. 4. Pentru sudarea aluminiului şi aliajelor de aluminiu, este necesară folosirea fluxurilor de dezoxidare, preîncălzirea şi utilizarea surselor puternice de sudare. 5. La izbucnirea incendiilor la sudarea electrică, se vor folosi găleţi şi furtunuri cu apă. SUBIECTUL III Scrieţi pe foaia de concurs, asocierile dintre cifrele din coloana A şi literele din coloana B. (6p) A B 1. fontă cu grafit nodular a. K 2. flux silico-maganos b. Fc 3. curent continuu cu polaritate directă c. FSM d. C e. Fgn f. cc - g. cc + SUBIECTUL IV 1. Definiţi ce înţelegeţi prin defect. (4p) 2. Enumeraţi şase defecte exterioare ale sudurilor. (6p) 3. Reprezentaţi în desen, pe foaia de concurs, îmbinarea sudată din desenul de mai jos şi explicaţi alegerea lui a. (20p) Domeniul mecanic- sudor an de completare 2

53 SUBIECTUL V 1. Identificaţi procedeul de sudare din figura de mai jos. (5p) 2. Identificaţi partile componente ale instalaţiei de sudare (10p) 3. Explicaţi principiul de funcţionare. (10p) 4. Enumeraţi cele trei variante de realizare. (5p) Domeniul mecanic- sudor an de completare 3

54 CONCURSUL PROFESIONAL PENTRU CALIFICARILE DOBÂNDITE PRIN ANUL DE COMPLETARE DOMENIUL MECANIC MESERIA SUDOR BAREM DE CORECTARE VARIANTA 1 SUBIECTUL I 1-a : 2-d ; 3-a ; 4-b ; 5-b ; 6-a ; 7-c Pentru fiecare răspuns corect se acordă 2 puncte. Total punctaj : 2x7=14 puncte Pentru răspuns incorect sau lipsa acestuia, se acordă 0p. SUBIECTUL II 1-F ; 2-A ; 3-F ; 4-A ; 5-F Pentru fiecare răspuns corect se acordă 2 puncte. Total punctaj : 2x5=10 puncte Pentru răspuns incorect sau lipsa acestuia, se acordă 0p. SUBIECTUL III 1-e ; 2-c ; 3-f Pentru fiecare răspuns corect se acordă 2 puncte. Total punctaj : 2x3=6 puncte Pentru răspuns incorect sau lipsa acestuia, se acordă 0p. SUBIECTUL IV 1. Prin defect se înţelege abaterea de la formă, aspect, continuitate, structură etc, prescrise pentru sudură sau îmbinarea respectivă în documentaţia tehnică. Pentru răspuns corect şi complet, se acordă 4p. Pentru răspuns parţial corect sau incomplet, se acordă 2p. Pentru răspuns incorect sau lipsa acestuia, se acordă 0p. 2. abateri de formă, deplasări de la axa rostului, neuniformităţi, îngroşări, subţieri, crestături,muşcături, scurgeri, străpungeri, cratere,rădăcina nesudată, convexitate excesivă, lăţime neregulată, rotirea, supratopirea, exces de pătrundere. Pentru oricare şase răspunsuri corecte, din lista de mai sus, se acordă câte 1p. Pentru răspuns incorect sau lipsa acestuia, se acordă 0p. 3. Se acordă 20p distribuite astfel : -5p -5p -vedere frontală - 5p -vedere laterală- 5p Domeniul mecanic- sudor an de completare 4

55 SUBIECTUL V Se acordă 30p distribuite astfel : -sârma-electrod -ghidaje penru conducerea cuentului -baie de zgură -baie de metal topit -patine de cupru -intrare apa de răcire -iesire apă de răcie -sudură -metal de bază -sensul de sudare 1.Schema aparţine procedeului de sudare în baie. Pentru răspuns corect şi complet, se acordă cordă 5p. Pentru răspuns parţial corect sau incomplet, se acordă 2,5p Pentru răspuns incorect sau lipsa acestuia, se acordă 0p. 2. Pentru fiecare element identificat se acordă 1p. Total 1x10=10p 3. Piesele de sudat sunt aşezate pe verticală, iar între ele se lasă un rost de sudare de minim 25 mm, în funcţie de grosimea de sudat, Sârmele, după ce trec prin ghidajele pentru conducerea curentului şi pe măsura înaintării lor, se topesc în baia de zgură, datorită rezistenţei electrice a acesteia. Picăturile din sârmele topite cad la fundul băii de zgură, obţinându+se baia de sudură lichidă care, pe măsura răcirii, se cristalizează, rezultând sudura. Lateral, baia este delimitată de două ghidaje-patine de cupru răcite cu apă, care se ridică automat pe măsură ce baia de sudură creşte. Dacă piesele sunt groase se folosesc mai multe sârmecărora li se imprimă o mişcare de oscilaţii transversale. Procesul de sudare se începe într-un buzunar prevăzut la partea inferioară a rostului(plăci de intrare), în care topirea sârmei electrod are loc cu arc elctric, la fel ca la sudarea sub flux. După ce se produce baia de zgură, procesul continuă prin rezistenţa electrică produsă la trecerea curentului prin baia de sudură lichidă. Domeniul mecanic- sudor an de completare 5

56 Pentru răspuns corect şi complet, se acordă cordă 10p. Pentru răspuns parţial corect sau incomplet, se acordă 5p Pentru răspuns incorect sau lipsa acestuia, se acordă 0p. 4. Sudarea în baie se poate realiza : manual cu electrozi, cu sârmă-electrod sub flux, cu sârmă-electrod în mediu de gaz protector Pentru răspuns corect şi complet, se acordă cordă 5p. Pentru răspuns parţial corect sau incomplet, se acordă 2,5p Pentru răspuns incorect sau lipsa acestuia, se acordă 0p. BIBLIOGRAFIE 1. Utilajul şi tehnologia prelucrărilor la cald Manual pentru şcoli profesionale, profil mecanic, Adriana Popescu 2. Utilajul şi tehnologia sudării Manual pentru clasa a XI a, profil mecanic, Editura Didactică şi Pedagogică,Bucureşti Utilajul şi tehnologia sudării - Manual pentru clasa a XII a, profil mecanic, Editura Didactică şi Pedagogică,Bucureşti V.Popovici, S. Şontea, N. Popa, C. Şarlău, L. Miloş, S. Nanu Ghidul lucrărilor de sudare, tăiere, lipire 5. M. Breazu, C.Rădulescu, N. Nuţescu Îndrumătorul sudorului, Editura tehnică 6. V. Safta - Controlul îmbinărilor şi produselor sudate, Editura Facla Moraru si colectivul Manual de cultura de specialitate clasa a IX-a SAM, Editura Sigma Aries si Colectivul manual de cultura de specialitate, clasa a Ix-a SAM, Editura Aramis Tureanu si Zamfirescu Desen tehnic clasa a XI-a, Editura Economica 2002 Domeniul mecanic- sudor an de completare 6

57 CONCURSUL PROFESIONAL PENTRU CALIFICARILE DOBÂNDITE PRIN ANUL DE COMPLETARE DOMENIUL MECANIC MESERIA SUDOR VARIANTA 2 Toate subiectele sunt obligatorii; Se acordă 10 puncte din oficiu, SUBIECTUL I Scrieţi pe foaia de concurs, litera corespunzătoare răspunsului correct. (14p) 1.Duritatea este o proprietate: a. fizică b. mecanică c. chimică d. tehnologică 2.Luciul metalic este o proprietate: a. fizică b. mecanică c. chimică d. tehnologică 3.Fontele conţin: a. până la 2,14% C b. între 2,14 şi 6,67% C c. peste 6,67% C d. până la 1,4% C 4.Cifrele din simbolul OLC45 reprezintă: a. rezistenţa minimă de rupere la tracţiune b.conţinutul de carbon exprimat în sutimi de procent c.alungirea d. ordinea din STAS 5.Aliajul anticoroziv pe bază de aluminiu este: a. duraluminiul b. siluminiul c. anticorodalul d. alpacaua 6.Bronzurile sunt aliaje: a. Cu-Zn b. Cu-Sn c. Al-Mg d.cu-ni Domeniul mecanic- sudor an de completare 1

58 7.Simbolul îmbinării cu rost în jumătate Y este: a. II b. 1/2Y c. d. V SUBIECTUL II Transcrieţi pe foaia de concurs, litera corespunzătoare fiecarui enunţ şi notaţi în dreptul ei litera A, dacă apreciaţi ca enunţul este adevărat şi litera F, dacă apreciaţi că enunţul este fals. (10p) 1. Grosimea pieselor de sudat nu influenţează sudabilitatea. 2. La sudarea automată sub flux, curentul de sudare se aduce la sârma-electrod prin pistoletul de sudare. 3. La sudarea cu electrod nefuzibil, amorsarea arcului se face prin frecarea electrodului de piesă. 4. Unul din dezavantajele procedeului de sudare sub flux este că, necesită o prelucrare atentă a rostului. 5. La sudarea cu flacără de gaze şi la sudarea electrică, se vor înlătura materialele inflamabile din apropierea locurilor de muncă. SUBIECTUL III Scrieţi pe foaia de concurs, asocierile dintre cifrele din coloana A şi literele din colana B. (6p) A B 1. fontă cenuşie a. K 2. flux bazic b. FB 3. curent continuu cu polaritate inversă c. FSM d. Fc e. Fgn f. cc - g. cc + Domeniul mecanic- sudor an de completare 2

59 SUBIECTUL IV 1. Definiţi ce înţelegeţi prin arc electric. (4p) 2. Enumeraţi tipurile de învelişuri ale electrozilor şi simbolurile lor. (6p) 3. Reprezentaţi în desen, pe foaia de concurs, îmbinarea sudată din desenul de mai jos şi explicaţi elementele rostului. (20p) SUBIECTUL V 1. Identificaţi procedeul de sudare executat cu instalaţia din imaginea de mai jos. (5p) 2. Identificaţi partile componente ale instalaţiei de sudare (6p) 3. Explicaţi principiul de funcţionare. (14p) 4. Enumeraţi cinci avantaje ale procedeului. (5p) Domeniul mecanic- sudor an de completare 3

60 CONCURSUL PROFESIONAL PENTRU CALIFICARILE DOBÂNDITE PRIN ANUL DE COMPLETARE DOMENIUL MECANIC MESERIA SUDOR BAREM DE CORECTARE VARIANTA 2 SUBIECTUL I 1-b : 2-a ; 3-b ; 4-b ; 5-c ; 6-b ; 7-c Pentru fiecare răspuns corect se acordă 2 puncte. Total punctaj : 2x7=14 puncte Pentru răspuns incorect sau lipsa acestuia, se acordă 0p. SUBIECTUL II 1-F 0; 2-F ; 3-F ; 4-A ; 5-A Pentru fiecare răspuns corect se acordă 2 puncte. Total punctaj : 2x5=10 puncte Pentru răspuns incorect sau lipsa acestuia, se acordă 0p. SUBIECTUL III 1-d ; 2-b ; 3-g Pentru fiecare răspuns corect se acordă 2 puncte. Total punctaj : 2x3=6 puncte Pentru răspuns incorect sau lipsa acestuia, se acordă 0p. SUBIECTUL IV 1. Prin arc electric se înţelege o descărcare de tensiune între doi electrozi sau între un electrod şi piesă prin care circulă un curent electric. Pentru răspuns corect şi complet, se acordă 4p. Pentru răspuns parţial corect sau incomplet, se acordă 2p. Pentru răspuns incorect sau lipsa acestuia, se acordă 0p Domeniul mecanic- sudor an de completare 4

61 2. electrozii pot fi cu înveliş acid (A), bazic (B),titanic(T), rutilic(r), celulozic (C), oxidic (O). Pentru oricare şase răspunsuri corecte, din lista de mai sus, se acordă câte 1p. Pentru răspuns incorect sau lipsa acestuia, se acordă 0p. 3. Se acordă 20p distribuite astfel : -pentru execuţia corectă a desenului - 5p -pentru folosirea simbolurilor-5p -pentru idntificarea tipului de îmbinare şi a rostului-5p -pentru elementele rostului-5p SUBIECTUL V Se acordă 40p distribuite astfel : 1. Instalaţia din imagine reprezintă schema tractorului de sudare sub flux. Pentru răspuns corect si complet, se acordă 5p. Pentru răspuns parţial corect sau incomplet, se acordă 2,5p Pentru răspuns incorect sau lipsa acestuia, se acordă 0p. Domeniul mecanic- sudor an de completare 5

62 2. Pentru fiecare element identificat se acordă 1p. Total 1x6=6p 3. Tractorul automatului de sudare realizează simultan, în timpul operaţiei de sudare, depunerea fluxului din buncărul de flux, înaintarea sârmei electrod din caseta şi înaintarea pe linia de sudare. Pentru deplasare, tractorul este echipat cu un motor electric care antrenează roţile din spate printr-un reductor de turaţie. Tot acest motor antrenează şi dispozitivul cu role pentru îndreptarea şi antrenarea sârmei. Cutia cu butoanele de comandă montată pe tractor, asigură alimentarea cu sursa de curent, oprirea înaintării sârmei, întreruperea alimentării sursei şi retragerea electrodului. Pentru răspuns corect şi complet, se acordă cordă 14p. Pentru răspuns parţial corect sau incomplet, se acordă 7p Pentru răspuns incorect sau lipsa acestuia, se acordă 0p. 4. Avantajele sudării substrat de flux: se folosesc intensităţi mari ale curenţului de sudare, productivitate mare, căldura dezvoltată de arc este mare, randament mare, pierderi prin stropi mici, calitate bună a sudurii, pentru că arcul nu se vede nu sunt radiaţii şi nu este necesară protecţia ochilor şi a pielii, fumul şi gazelle degajate sunt reduseşi nu necesită ventilaţie specială. Pentru răspuns corect şi complet, se acordă cordă 5p. Pentru răspuns parţial corect sau incomplet, se acordă 2,5p Pentru răspuns incorect sau lipsa acestuia, se acordă 0p. BIBLIOGRAFIE 1. Utilajul şi tehnologia prelucrărilor la cald Manual pentru şcoli profesionale, profil mecanic, Adriana Popescu 2. Utilajul şi tehnologia sudării Manual pentru clasa a XI a, profil mecanic, Editura Didactică şi Pedagogică,Bucureşti Utilajul şi tehnologia sudării - Manual pentru clasa a XII a, profil mecanic, Editura Didactică şi Pedagogică,Bucureşti V.Popovici, S. Şontea, N. Popa, C. Şarlău, L. Miloş, S. Nanu Ghidul lucrărilor de sudare, tăiere, lipire 5. M. Breazu, C.Rădulescu, N. Nuţescu Îndrumătorul sudorului, Editura tehnică 6. V. Safta - Controlul îmbinărilor şi produselor sudate, Editura Facla Moraru si colectivul Manual de cultura de specialitate clasa a IX-a SAM, Editura Sigma Aries si Colectivul manual de cultura de specialitate, clasa a Ix-a SAM, Editura Aramis Tureanu si Zamfirescu Desen tehnic clasa a XI-a, Editura Economica 2002 Domeniul mecanic- sudor an de completare 6

63 CONCURSUL PROFESIONAL PENTRU CALIFICARILE DOBÂNDITE PRIN ANUL DE COMPLETARE DOMENIUL MECANIC MESERIA SUDOR VARIANTA 3 SUBIECTUL I Scrieţi pe foaia de concurs, litera corespunzătoare răspunsului correct. (14p) 1.Duritatea este o proprietate: a. fizică b. mecanică c. chimică d. tehnologică 2.Sudabilitatea este o proprietate: a. fizică b. mecanică c. chimică d. tehnologică 3.Otelurile conţin: a. până la 2,14% C b. între 2,14 şi 6,67% C c. peste 6,67% C d. până la 1,4% C 4.Cifrele din simbolul OLC45 reprezintă: a. rezistenţa minimă de rupere la tracţiune b.conţinutul de carbon exprimat în sutimi de procent c.alungirea d. ordinea din STAS 5.Aliajul anticoroziv pe bază de aluminiu este: a. duraluminiul b. siluminiul c. anticorodalul d. alpacaua 6.Bronzurile sunt aliaje: a. Cu-Zn b. Cu-Sn c. Al-Mg d.cu-ni Domeniul mecanic- sudor an de completare 1

64 7.Simbolul îmbinării cu rost în jumătate Y este: a. II b. 1/2Y c. d. V SUBIECTUL II Transcrieţi pe foaia de concurs, litera corespunzătoare fiecarui enunţ şi notaţi în dreptul ei litera A, dacă apreciaţi ca enunţul este adevărat şi litera F, dacă apreciaţi că enunţul este fals. (10p) 1. Grosimea pieselor de sudat nu influenţează sudabilitatea. 2. Calificativul de sudabilitate posibilă se acordă oţelurilor care au conţunutul de carbon C 0,25% şi carbon echivalent C e 0,5%. 3. Fonta se sudează indiferent de conţinutul de carbon în orice condiţii. 4. Unul din dezavantajele procedeului de sudare sub flux este că, necesită o prelucrare atentă a rostului. 5. La sudarea cu flacără de gaze şi la sudarea electrică, se vor înlătura materialele inflamabile din apropierea locurilor de muncă. SUBIECTUL III Scrieţi pe foaia de concurs, asocierile dintre cifrele din coloana A şi literele din coloana B. A B (6p) 1. fontă cenuşie a. K 2. flux bazic b. FB 3. curent continuu cu polaritate inversă c. FSM d. Fc e. Fgn f. cc - g. cc + Domeniul mecanic- sudor an de completare 2

65 SUBIECTUL IV 1. Definiţi ce înţelegeţi prin defect. (4p) 2. Enumeraţi şase defecte exterioare ale sudurilor. (6p) 3. Reprezentaţi în desen, pe foaia de concurs, îmbinarea sudată din desenul de mai jos şi explicaţi alegerea lui a. (20p) SUBIECTUL V 1. Identificaţi procedeul de sudare executat cu instalaţia din imaginea de mai jos. (5p) 2. Identificaţi partile componente ale instalaţiei de sudare (6p) 3. Explicaţi principiul de funcţionare. (14p) 4. Enumeraţi cinci avantaje ale procedeului. (5p) Domeniul mecanic- sudor an de completare 3

66 CONCURSUL PROFESIONAL PENTRU CALIFICARILE DOBÂNDITE PRIN ANUL DE COMPLETARE DOMENIUL MECANIC MESERIA SUDOR BAREM DE CORECTARE VARIANTA 3 SUBIECTUL I 1-b : 2-d ; 3-a ; 4-b ; 5-c ; 6-b ; 7-c Pentru fiecare răspuns corect se acordă 2 puncte. Total punctaj : 2x7=14 puncte Pentru răspuns incorect sau lipsa acestuia, se acordă 0p. SUBIECTUL II 1-F ; 2-A ; 3-F ; 4-A ; 5-A Pentru fiecare răspuns corect se acordă 2 puncte. Total punctaj : 2x5=10 puncte Pentru răspuns incorect sau lipsa acestuia, se acordă 0p. SUBIECTUL III 1-d ; 2-b ; 3-g Pentru fiecare răspuns corect se acordă 2 puncte. Total punctaj : 2x3=6 puncte Pentru răspuns incorect sau lipsa acestuia, se acordă 0p. SUBIECTUL IV 1. Prin defect se înţelege abaterea de la formă, aspect, continuitate, structură etc, prescrise pentru sudură sau îmbinarea respectivă în documentaţia tehnică. Pentru răspuns corect şi complet, se acordă 4p. Pentru răspuns parţial corect sau incomplet, se acordă 2p. Pentru răspuns incorect sau lipsa acestuia, se acordă 0p. 2. abateri de formă, deplasări de la axa rostului, neuniformităţi, îngroşări, subţieri, crestături,muşcături, scurgeri, străpungeri, cratere,rădăcina nesudată, convexitate excesivă, lăţime neregulată, rotirea, supratopirea, exces de pătrundere. Pentru oricare şase răspunsuri corecte, din lista de mai sus, se acordă câte 1p. Pentru răspuns incorect sau lipsa acestuia, se acordă 0p. 3. Se acordă 20p distribuite astfel : Domeniul mecanic- sudor an de completare 4

67 -5p -5p -vedere frontală - 5p - vedere laterală- 5p SUBIECTUL V Se acordă 30p distribuite astfel : 1. Instalaţia din imagine reprezintă schema tractorului de sudare sub flux. Pentru răspuns corect si complet, se acordă 5p. Pentru răspuns parţial corect sau incomplet, se acordă 2,5p Pentru răspuns incorect sau lipsa acestuia, se acordă 0p. 2. Pentru fiecare element identificat se acordă 1p. Total 1x6=6p Domeniul mecanic- sudor an de completare 5
