1 ARS 4XX SURVEILLANCE & DIGITAL VIDEO RECORDER SYSTEMS ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΛΕΙΤΟΥΡΓΙΑΣ

2 2

3 ΠΡΟΛΗΠΤΙΚΑ ΜΕΤΡΑ ΑΣΦΑΛΕΙΑΣ ΠΡΟΣΟΧΗ!!! ΔΙΑΒΑΣΤΕ ΚΑΙ ΚΑΤΑΝΟΗΣΤΕ ΤΙΣ ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΚΑΙ ΟΛΕΣ ΤΙΣ ΑΛΛΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΠΡΙΝ ΤΗ ΧΡΗΣΙΜΟΠΟΙΗΣΗ ΤΟΥ ΣΥΓΚΕΚΡΙΜΕΝΟΥ ΕΞΟΠΛΙΣΜΟΥ. ΠΡΟΣΟΧΗ!!! ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ. ΟΙ ΕΡΓΑΣΙΕΣ ΣΥΝΤΗΡΗΣΗΣ ΤΟΥ ΣΥΓΚΕΚΡΙΜΕΝΟΥ ΕΞΟΠΛΙΣΜΟΥ ΓΙΝΟΝΤΑΙ ΜΟΝΟ ΑΠΟ ΕΚΠΑΙΔΕΥΜΕΝΟ ΠΡΟΣΩΠΙΚΟ ΣΥΝΤΗΡΗΣΗΣ. ΚΙΝΔΥΝΟΣ!!! ΕΠΙΚΙΝΔΥΝΗ ΤΑΣΗ ΕΝΤΟΣ ΤΟΥ ΠΕΡΙΒΛΗΜΑΤΟΣ ΤΟΥ ΠΡΟΪΟΝΤΟΣ. ΕΠΙΚΙΝΔΥΝΗ ΤΑΣΗ Η ΡΕΥΜΑ ΑΡΚΕΤΟ ΝΑ ΠΡΟΚΑΛΕΣΕΙ ΣΟΚ, ΕΓΚΑΥΜΑ Η ΘΑΝΑΤΟ. ΑΠΟΣΥΝΔΕΣΤΕ ΚΑΙ ΑΠΟΜΟΝΩΣΤΕ ΤΗΝ ΗΛΕΚΤΡΙΚΗ ΙΣΧΥ ΠΡΙΝ ΤΗΝ ΕΚΤΕΛΕΣΗ ΕΡΓΑΣΙΩΝ ΣΤΟ ΕΣΩΤΕΡΙΚΟ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ. 3

4 4

5 ΣΗΜΑΝΤΙΚΕΣ ΥΠΟΔΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ 1. Διαβάστε αυτές τις οδηγίες. 2. Φυλάξτε αυτές τις οδηγίες. 3. Λάβετε υπόψη όλες τις προειδοποιήσεις. 4. Τηρείτε όλες τις οδηγίες. 5. Μην χρησιμοποιείτε αυτόν τον εξοπλισμό κοντά σε νερό. 6. Καθαρίζετε τις συσκευές μόνο με στεγνό πανί. 7. Μην κλείνετε τις οπές εξαερισμού, υπάρχει μεγάλος κίνδυνος υπερθέρμανσης της συσκευής. Η εγκατάσταση πρέπει να γίνεται σύμφωνα με τις οδηγίες του κατασκευαστή. 8. Η εγκατάσταση δεν πρέπει να γίνεται κοντά σε πηγές θερμότητας, όπως θερμαντικά σώματα, ανοίγματα εκροής θερμού αέρα, θερμάστρες ή άλλες συσκευές που παράγουν θερμότητα. 9. Μην απενεργοποιείτε την διάταξη ασφαλείας του φις με την γείωση. Αν το παρεχόμενο βύσμα δεν είναι κατάλληλο για την δική σας πρίζα, απευθυνθείτε σε ηλεκτρολόγο για να αλλάξετε την παλαιάς τεχνολογίας πρίζα. 10. Προστατέψτε το ηλεκτρικό καλώδιο ώστε αυτό να μην πατηθεί ούτε να τσακίσει, ιδίως στα βύσματα, στους ρευματοδότες και στο σημείο εξόδου από τη συσκευή. 11. Χρησιμοποιείτε αποκλειστικά τα πρόσθετα / προαιρετικά εξαρτήματα που ορίζει ο κατασκευαστής. 12. Αποσυνδέετε τον εξοπλισμό κατά την διάρκεια καταιγίδας ή όταν δεν χρησιμοποιείται για μεγάλο χρονικό διάστημα. 5

6 13. Αναθέτετε όλες τις εργασίες συντήρησης σε εκπαιδευμένο προσωπικό. Συντήρηση απαιτείται όταν ο εξοπλισμός έχει υποστεί οποιεσδήποτε ζημιές, όπως όταν έχει υποστεί ζημιές το καλώδιο τροφοδοσίας ή το βύσμα, όταν έχει χυθεί υγρό ή έχουν πέσει αντικείμενα στο εσωτερικό του εξοπλισμού, όταν έχει εκτεθεί σε βροχή ή υγρασία, όταν δεν λειτουργεί κανονικά ή ύστερα από πτώση. 14. Για να περιορίσετε τον κίνδυνο πυρκαγιάς ή ηλεκτροπληξίας, μην εκθέτετε τον εξοπλισμό στη βροχή ή σε υγρασία. 15. Ο εξοπλισμός δεν πρέπει να εκτίθεται σε σταγονίδια ούτε να καταβρέχεται. Δεν πρέπει να τοποθετούνται επάνω του αντικείμενα γεμάτα με υγρά, όπως βάζα. 16. Τα καπάκια του συστήματος πρέπει να αφαιρούνται μόνο από εκπαιδευμένο προσωπικό συντήρησης. Στο εσωτερικό του δεν υπάρχουν εξαρτήματα, η συντήρηση των οποίων μπορεί να γίνει από τον χρήστη. 17. Ο εξοπλισμός αυτός δεν πρέπει να εγκαθίσταται σε περιορισμένο χώρο. 18. Για τον καθαρισμό του εξωτερικού περιβλήματος των καμερών αλλά και της οθόνης μπορείτε να χρησιμοποιείτε ένα υγρό πανί που δεν αφήνει χνούδι ή δέρμα σαμουά. Μην χρησιμοποιείτε υγρά καθαρισμού με βάση την αιθυλική αλκοόλη, μετουσιωμένη αλκοόλη, αμμωνία κ.λ.π. Αποφεύγετε την άμεση επαφή με νερό. 6

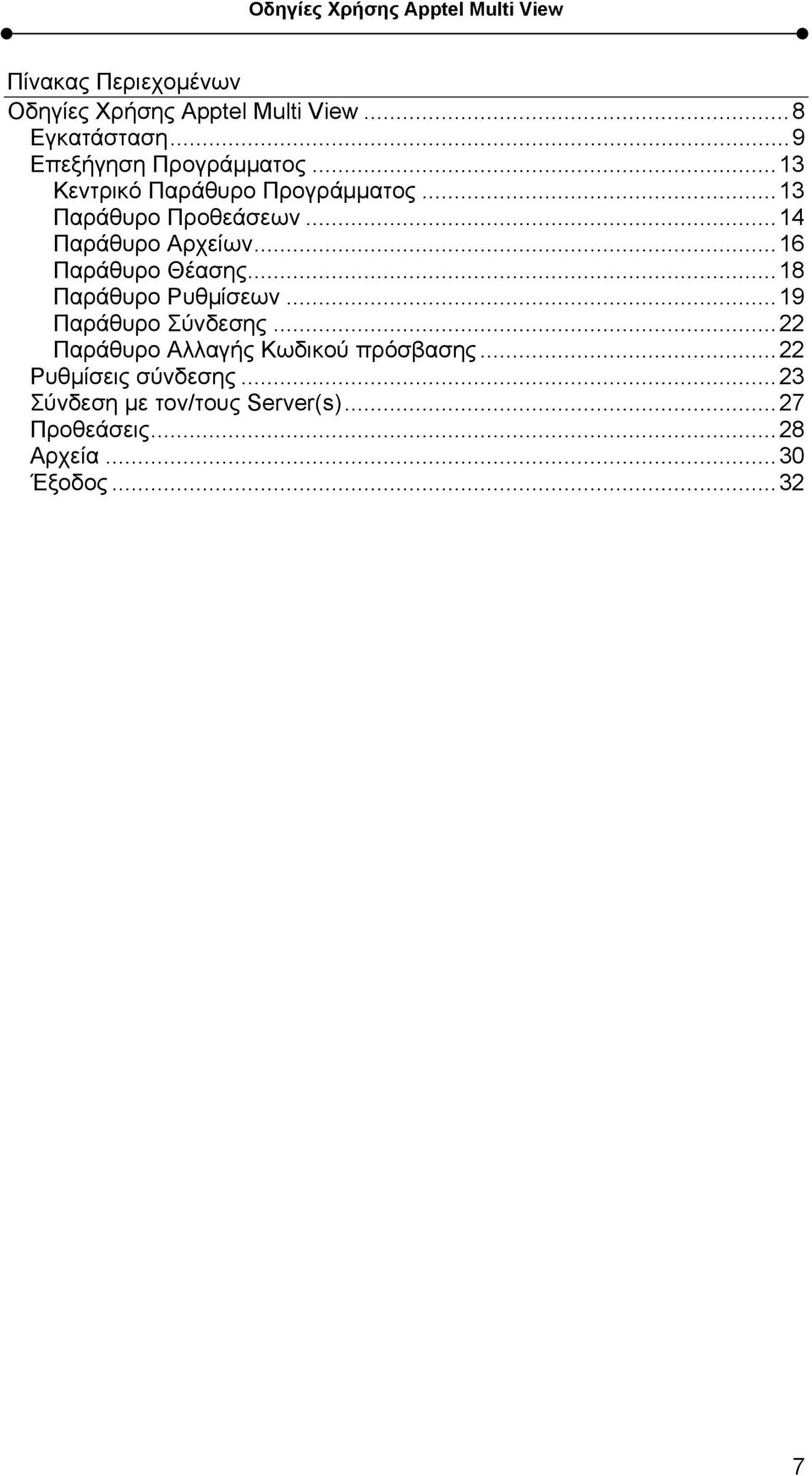

7 Πίνακας Περιεχομένων Οδηγίες Χρήσης Apptel Multi View...8 Εγκατάσταση...9 Επεξήγηση Προγράμματος...13 Κεντρικό Παράθυρο Προγράμματος...13 Παράθυρο Προθεάσεων...14 Παράθυρο Αρχείων...16 Παράθυρο Θέασης...18 Παράθυρο Ρυθμίσεων...19 Παράθυρο Σύνδεσης...22 Παράθυρο Αλλαγής Κωδικού πρόσβασης...22 Ρυθμίσεις σύνδεσης...23 Σύνδεση με τον/τους Server(s)...27 Προθεάσεις...28 Αρχεία...30 Έξοδος

8 Οδηγίες Χρήσης Apptel Multi View Ευχαριστούμε για την επιλογή του συστήματος ARS. Το σύστημα αυτό έχει την δυνατότητα σύλληψης, καταγραφής και απομακρυσμένης θέασης του χώρου που θέλετε να έχετε υπό παρακολούθηση. Με την νέα έκδοση του προγράμματος θέασης δίνεται η δυνατότητα της πολλαπλής θέασης των καμερών μέσα από ένα όμορφο και απόλυτα διαδραστικό περιβάλλον. 8

9 Εγκατάσταση Η εγκατάσταση ξεκινάει αυτόματα εισάγοντας το CD στην συσκευή ανάγνωσης Ψηφιακών Οπτικών Δίσκων (CD-ROM). Αμέσως θα εμφανιστεί το παρακάτω παράθυρο το οποίο μας ρωτάει για την γλώσσα που θέλουμε κατά την εγκατάσταση. Επιλέγουμε την επιθυμητή γλώσσα και επιλέγουμε το Εντάξει. Το επόμενο παράθυρο είναι εισαγωγικό και αφού το διαβάσουμε επιλέγουμε Συνέχεια > 9

10 Συνέχεια έχει η επιλογή προορισμού όπου θα εγκατασταθεί το πρόγραμμα. Καλό είναι να αφήσουμε τον προεπιλεγμένο φάκελο. Επιλέγουμε Συνέχεια > όταν είμαστε έτοιμοι. Με την εμφάνιση του επόμενου παραθύρου θα ερωτηθούμε για τον τύπο της εγκατάστασης που θέλουμε να πραγματοποιήσουμε. Αν είναι η πρώτη φορά που κάνουμε την εγκατάσταση πρέπει να επιλέξουμε την πλήρες, διαφορετικά μπορούμε να επιλέξουμε να μην γίνει η εγκατάσταση του οδηγού της συσκευής Επιλέγουμε το Συνέχεια > 10

11 Το παρακάτω παράθυρο μας δίνει την δυνατότητα δημιουργίας φακέλου συντομεύσεων με προκαθορισμένο όνομα το Apptel Multi View και μας ρωτάει αν θέλουμε να το αλλάξουμε ή/και να το τοποθετήσουμε σε κάποιον άλλο φάκελο στις συντομεύσεις των προγραμμάτων. Επιλέγουμε το Συνέχεια >. Από το παρακάτω ενημερωτικό παράθυρο μας ενημερωνόμαστε για τις ρυθμίσεις της εγκατάστασης που έχουμε επιλέξει. Επιλέγουμε το Συνέχεια >. 11

12 Η εγκατάσταση ολοκληρώθηκε με επιτυχία. Αφήστε επιλεγμένο το Εκκίνηση Apptel Multi View αν θέλετε να εκκινήσετε το πρόγραμμα. Επιλέξτε Τέλος για να κλείσετε την εγκατάσταση. 12

13 Επεξήγηση Προγράμματος Κεντρικό Παράθυρο Προγράμματος Παράθυρο Προγράμματος Περιγραφή στοιχείου ελέγχου (Εμφάνιση στο παράθυρο επεξήγησης) Τίτλος Προγράμματος (Έκδοση Προγράμματος ) Παράθυρο επεξήγησης στοιχείων ελέγχου, καμερών και καταστάσεων (Ημερομηνία και ώρα) Σύνδεση/Αποσύνδεση με Server Προβολή φόρμας προθεάσεων (Σύνδεση/Αποσύνδεση) (Εμφάνιση Προθεάσεων) Εμφάνιση τελευταίων συνδέσεων (Τελευταίες Συνδέσεις) Αλλαγή κωδικού πρόσβασης (Αλλαγή κωδικού πρόσβασης) Επιλογή ενεργού server για της εντολές τηλεχειρισμού (Επιλογή server & Ονομασία server) Στοιχείο ελέγχου πρώτου διακόπτη (Ονομασία διακόπτη & κατάσταση) Στοιχείο ελέγχου δεύτερου διακόπτη (Ονομασία διακόπτη & κατάσταση) Στοιχείο ελέγχου τρίτου διακόπτη (Ονομασία διακόπτη & κατάσταση) Προβολή φόρμας αρχείων (Αρχεία) Στοιχείο ελέγχου τέταρτου διακόπτη (Ονομασία διακόπτη & κατάσταση) Στοιχείο ελέγχου πέμπτου διακόπτη (Ονομασία διακόπτη & κατάσταση) Στοιχείο ελέγχου συναγερμού (Alarm & κατάσταση) Επανεκκίνηση του/των server(s) (Επιλογές επανεκκίνησης) Ποιότητα Θέασης του απομακρυσμένου video ανάλογα με την διαθέσιμη σύνδεση. (Ποιότητα Θέασης & Ονομασία επιλεγμένης ποιότητας θέασης) Εμφάνιση των server στην σύνδεση και κατάσταση του καθενός. Σ : Συνδεδεμένος (Συνδέθηκε) Λ : Πρόβλημα (Πρόβλημα) Π : Προσπάθεια σύνδεσης (Προσπάθεια) Θ : Προθέαση (Προθέαση) Τ : Αποσυνδεδεμένος (Αποσυνδέθηκε) Διάφορα μηνύματα από το πρόγραμμα 13

14 Παράθυρο Προθεάσεων Το παράθυρο προθεάσεων εμφανίζει τις κάμερες από όλους τους servers με τη σειρά που τους έχουμε εισάγει στις ρυθμίσεις. Τα χρώματα δείχνουν σε ποιο server ανήκει η κάθε κάμερα. Όταν αφήσουμε το κέρσορα του ποντικιού πάνω σε μία κάμερα θα εμφανιστεί ένα κείμενο με το όνομα του server και της κάμερας καθώς επίσης και αντιστοίχως στο κεντρικό παράθυρο, στο παράθυρο επεξήγησης στοιχείων ελέγχου, καμερών και καταστάσεων. Παράθυρο επεξήγησης στοιχείων ελέγχου, καμερών και καταστάσεων Πέρα από την εμφάνιση των καμερών, από αυτό το παράθυρο μπορούμε να δούμε ζωντανά τις κάμερες πατώντας το δεξιό κουμπί στο ποντίκι όπου και εμφανίζεται το παρακάτω μενού από όπου επιλέγουμε σε ποιο από τα τέσσερα (4) διαθέσιμα παράθυρα θέασης θα δούμε την αντίστοιχη κάμερα: Μενού θέασης και προθέασης κάμερας 14

15 Από το παραπάνω μενού μας δίνεται η δυνατότητα της αλλαγής της εικόνας προθέασης επιλέγοντας το Προθέαση. 15

16 Παράθυρο Αρχείων Το παράθυρο των αρχείων εμφανίζει τα αρχεία καταγραφής που υπάρχουν στον server. Αριστερά εμφανίζει τα αρχεία που σχετίζονται με την συγκεκριμένη κατηγορία αρχείων και με την κάμερα που έχουμε επιλέξει (αν πρόκειται για Αρχεία ). Πατώντας το δεξιό κουμπί στο ποντίκι εμφανίζεται το παρακάτω μενού από όπου επιλέγουμε σε ποιο από τα τέσσερα (4) διαθέσιμα παράθυρα θέασης θα δούμε το αντίστοιχο αρχείο: Μενού θέασης κάμερας 16

17 Επάνω δεξιά γίνεται η επιλογή της κατηγορίας η οποίες επεξηγούνται παρακάτω: Αρχεία Αποθηκευμένα Αρχεία Συμβάντα * Γραμμένα αρχεία στο CD/DVD * Προς Εγγραφή στο CD/DVD * * Προαιρετικό Στην κατηγορία αυτή τα αρχεία γράφονται αυτόματα επί 24ώρου βάσεως ανά κάμερα με χρονική διάρκεια περίπου 30 λεπτά. Πρόκειται για αρχεία που αποθηκεύονται ύστερα από εντολή του χρήστη. Καταχωρίσεις συμβάντων που σχετίζονται με κάποια ενέργεια (π.χ. άνοιγμα συρταριού ταμειακής μηχανής) Η κατηγορία αυτή εμφανίζει τα αρχεία που έχουμε γράψει παλαιότερα σε κάποιο CD ή DVD Εμφανίζει τα αρχεία που έχουμε επιλέξει να αντιγράψουμε σε κάποιο CD ή DVD Από το κέντρο δεξιά μπορούμε να επιλέξουμε μια συγκεκριμένη κάμερα που μας ενδιαφέρει (αν έχουμε επιλέξει την κατηγορία Αρχεία ) ώστε να μας εμφανίσει αριστερά τα αντίστοιχα αρχεία. Στις άλλες κατηγορίες πέρα από την κατηγορία Αρχεία δεν έχει σημασία η κάμερα που έχουμε επιλέξει διότι όλα εμφανίζονται ομαδικά. Κάτω υπάρχουν οι επιλογές της διαχείρισης αρχείων, οι οποίες ενεργοποιούνται και απενεργοποιούντα βάση της επιλογής της κατηγορίας αρχείων που έχουμε επιλέξει. Πιθανών μετά από την επιλογή κάποιας ενέργειας να μην μπορούμε να κάνουμε καμία άλλη ενέργεια στο συγκεκριμένο παράθυρο. Αυτό σημαίνει ότι η ενέργεια που έχουμε επιλέξει εκτελείτε ακόμη. Κάτω κάτω υπάρχει η επιλογή της Θέασης στο Παράθυρο ως εναλλακτική λύση του μενού θέασης κάμερας. Σε οποιοδήποτε σημείο του παραθύρου και αν αφήσουμε τον κέρσορα του ποντικιού θα εμφανιστεί μετά από λίγο ένα επεξηγηματικό κείμενο καθώς επίσης και αντιστοίχως στο κεντρικό παράθυρο, στο παράθυρο επεξήγησης στοιχείων ελέγχου, καμερών και καταστάσεων. Επεξηγηματικό Κείμενο Παράθυρο επεξήγησης στοιχείων ελέγχου, καμερών και καταστάσεων 17

18 Παράθυρο Θέασης Επιλέγοντας κάποια κάμερα ή κάποιο αρχείο για θέαση στο παράθυρο θέασης, αρχικά θα εμφανιστεί η παρακάτω ένδειξη που δείχνει την πρόοδο φόρτωσης. Στη συνέχεια θα εμφανιστεί το παρακάτω παράθυρο όπου μπορούμε να παρακολουθήσουμε την κάμερα ή το αρχείο που έχουμε επιλέξει. Θέαση Σταμάτημα Πάγωμα Χειροκίνητη αποθήκευση καταγεγραμμένου αρχείου Λήψη Φωτογραφίας Αλλαγή ανάλυσης της οθόνης Μεγέθυνση Πλήρης Οθόνη Εκτύπωση Στάθμη ήχου Χρονική αναζήτηση αρχείου 18

19 Παράθυρο Ρυθμίσεων Αριστερά εμφανίζονται σε μορφή δέντρου όλα τα απαραίτητα στοιχεία που χρειάζεται το πρόγραμμα ώστε να συνδεθεί με τον/τους server(s) καθώς και οι διαθέσιμες λειτουργίες του όπως οι διακόπτες και οι κάμερες. Επιλέγοντας καθένα από αυτά εμφανίζονται οι ιδιότητες τους δεξιά από όπου και μπορούμε να τις ρυθμίσουμε. Μετά το πέρας των ρυθμίσεων αποθηκεύουμε τις αλλαγές επιλέγοντας το [OK] ή τις αγνοούμε πατώντας το [Άκυρο]. Οι ιδιότητες των συνδέσεων (όπως φαίνεται και παραπάνω) είναι η Ονομασία Σύνδεσης όπου πρόκειται για ένα αναγνωριστικό όνομα όταν κάνουμε σύνδεση από το Κεντρικό Παράθυρο, η Σύνδεση με που καθορίζει αν η σύνδεση θα γίνεται μέσα από το τοπικό δίκτυο (είτε για τοπική θέαση είτε για θέαση μέσα από Internet) ή καλώντας σε κάποιο σημείο μέσα από τηλεφωνική γραμμή (POTS ή ISDN). Ο Οδηγός Τρόπου Σύνδεσης για την δημιουργία μιας νέας τηλεφωνικής κλήσης. Η Διαμόρφωση Master/Slave για συστήματα με περισσότερα από έναν server στο ίδιο σημείο. Η Αυτόματη αποσύνδεση η οποία τερματίζει την γραμμή μετά από κάποιο χρόνο (σε δευτερόλεπτα). Από εδώ μπορούμε να προσθέσουμε servers και τέλος να διαγράψουμε την επιλεγμένη σύνδεση. 19

20 Όταν επιλέγουμε κάποιον server βλέπουμε τις ιδιότητες του δεξιά (όπως παραπάνω) όπου η ονομασία Server είναι αναγνωριστικό όνομα, η IP (η ποιο σημαντική από τις υπόλοιπες ρυθμίσεις) είναι η διεύθυνση που έχει ο server (σε κάθε περίπτωση σύνδεσης ο server έχει μια διεύθυνση IP), η Πόρτα και η Πόρτα Ελέγχου παρέχονται για ειδικές περιπτώσεις και τροποποιούνται ΜΟΝΟ μετά από συνεννόηση με την Apptel. Από αυτό το σημείο μπορούμε να διαγράψουμε τον επιλεγμένο Server επιλέγοντας Διαγραφή Server. 20

21 Επιλέγοντας κάποιον από τους διαθέσιμους διακόπτες μπορούμε να αλλάξουμε την Ονομασία Διακόπτη ώστε να είναι ποιο εύκολα αναγνωρίσιμος. Αντίστοιχα με τους διακόπτες, αν επιλέξουμε κάμερα μπορούμε να αλλάξουμε την ονομασία της από την Ονομασία Κάμερας. Οι κάμερες εμφανίζονται μετά την πρώτη σύνδεση με τον Server. 21

22 Παράθυρο Σύνδεσης Από το παράθυρο σύνδεσης επιλέγουμε την σύνδεση που έχουμε δημιουργήσει και θέλουμε να συνδεθούμε, εισάγουμε τον κωδικό πρόσβασης και επιλέγουμε Σύνδεση για να συνδεθούμε στον Server. Κατά καιρούς καλό είναι να συγχρονίζουμε το ρολόι του Server επιλέγοντας Συγχρονισμός ώρας και ημερομηνίας. Προσοχή πρέπει να δοθεί στην ώρα του τοπικού υπολογιστή, να είναι σωστή, διότι ο συγχρονισμός γίνεται από την ώρα του υπολογιστή που συνδεόμαστε. Αν για κάποιο λόγω δεν θέλουμε να συνδεθούμε και έχουμε ανοίξει το παράθυρο σύνδεσης τότε επιλέγομε την Ακύρωση. Παράθυρο Αλλαγής Κωδικού πρόσβασης Η αλλαγή του κωδικού πρόσβασης γίνεται μέσα από το παραπάνω παράθυρο. Αφού έχουμε κάνει την σύνδεση με τoν/τους server(s) επιλέγουμε το για να εμφανιστεί το παραπάνω παράθυρο. Εισάγουμε το νέο κωδικό και τον επαληθεύουμε ακριβώς από κάτω. Κατά την διάρκεια εισαγωγής του κωδικού εμφανίζεται ο βαθμός ασφαλείας του. Ο βαθμός αυξάνεται όσο μεγαλώνει το πλήθος του κωδικού και αν χρησιμοποιούμε γράμματα, αριθμούς και σύμβολα. Τα διάφορα μηνύματα εμφανίζονται στο κάτω πλαίσιο. Το OK θα ενεργοποιηθεί μόνο όταν υπάρχει συμφωνία του κωδικού και της επαλήθευσης του. 22

23 Ρυθμίσεις σύνδεσης Απαραίτητο για τη σύνδεση με το καταγραφικό ARS είναι η ρύθμιση του τρόπου σύνδεσης και ο καθορισμός των απαραίτητων διευθύνσεων. Μετά την εγκατάσταση του προγράμματος δημιουργεί από μόνο του μια προκαθορισμένη σύνδεση με σχεδόν ότι χρειάζεται για να παίξει μέσα από ISDN γραμμή. Σε περίπτωση που θέλουμε να συνδεθούμε μέσω ISDN ή απλής αναλογικής γραμμής, αυτό που πρέπει να γίνει επιπλέον είναι η δημιουργία μιας σύνδεσης μέσω τηλεφώνου. Για να δημιουργήσουμε την σύνδεση ανοίγουμε τις ρυθμίσεις από το κουμπί. Εμφανίζεται το παρακάτω παράθυρο όπου και επιλέγουμε τον Οδηγό Τρόπου Σύνδεσης. 23

24 Διακρίνουμε τα βήματα του οδηγού υπό την μορφή «καρτελών». Βήμα 1. Αρχικά επιλέξτε ένα όνομα για την τηλεφωνική σας σύνδεση και πληκτρολογήστε το στο πεδίο «Όνομα σύνδεσης». Προσοχή: Εάν έχετε δημιουργήσει άλλες τηλεφωνικές συνδέσεις, το όνομα που επιλέξατε να μην αντιστοιχεί σε κάποια από αυτές. Σε αντίθετη περίπτωση η τηλεφωνική σύνδεση με το ίδιο όνομα θα αντικατασταθεί από την καινούργια σύνδεση που θα δημιουργήσετε! Βήμα 2. Κάντε αριστερό κλικ με το ποντίκι στο (1) «Βήμα 2ο». Με αριστερό κλικ του ποντικιού πάνω στο βέλος που δείχνει προς τα κάτω (2) αναπτύσσετε η πτυσσόμενη λίστα με τις διαθέσιμες συσκευές «modem» που υπάρχουν εγκατεστημένες στον υπολογιστή σας. Επιλέξτε την συσκευή «modem» που θα χρησιμοποιήσετε για την σύνδεση από την πτυσσόμενη λίστα (3) με αριστερό κλικ του ποντικιού. 24

25 Βήμα 3. Κάντε αριστερό κλικ με το ποντίκι στο «Βήμα 3ο». Εισάγετε τον αριθμό κλήσης που αντιστοιχεί στο απομακρυσμένο σύστημα ARS στο πεδίο «Αριθμός κλήσης». Βήμα 4. Πατήστε με αριστερό κλικ του ποντικιού στο (1) «Βήμα 4ο». Είστε έτοιμοι να δημιουργήσετε την νέα σας τηλεφωνική σύνδεση. Πατήστε πάλι με αριστερό κλικ πάνω στο κουμπί (2) «Προσθήκη της νέας σύνδεσης στις συνδέσεις δικτύου», θα εμφανιστεί το πλαίσιο διαλόγου όπου σας ενημερώνει ότι η νέα σύνδεση δημιουργήθηκε. Κλείστε το πλαίσιο αυτό πατώντας αριστερό κλικ πάνω στο κουμπί «ΟΚ». Η προσθήκη της νέας τηλεφωνικής σύνδεσης έχει ολοκληρωθεί. Τερματίστε τον οδηγό (wizard) κάνοντας αριστερό κλικ στο κουμπί (3) «Έξοδος». 25

26 Μπορείτε να επαναλάβετε την διαδικασία ώστε να δημιουργήσετε και άλλες τηλεφωνικές κλήσεις πατώντας στον Οδηγό Τρόπου Σύνδεσης στις ρυθμίσεις. Αν η σύνδεση που θέλουμε είναι στο τοπικό δίκτυο ή μέσα από Ίντερνετ τότε το μόνο που χρειάζεται είναι η αλλαγή στο IP. 26

27 Σύνδεση με τον/τους Server(s) Για να συνδεθούμε επιλέγουμε το παράθυρο:. Θα εμφανιστεί το παρακάτω Από το παράθυρο σύνδεσης επιλέγουμε την σύνδεση που έχουμε δημιουργήσει και θέλουμε να συνδεθούμε, εισάγουμε τον κωδικό πρόσβασης και επιλέγουμε Σύνδεση για να συνδεθούμε στον Server. Κατά καιρούς καλό είναι να συγχρονίζουμε το ρολόι του Server επιλέγοντας Συγχρονισμός ώρας και ημερομηνίας. Προσοχή πρέπει να δοθεί στην ώρα του τοπικού υπολογιστή, να είναι σωστή, διότι ο συγχρονισμός γίνεται από την ώρα του υπολογιστή που συνδεόμαστε. Αν για κάποιο λόγω δεν θέλουμε να συνδεθούμε και έχουμε ανοίξει το παράθυρο σύνδεσης τότε επιλέγομε την Ακύρωση. Αν η σύνδεση είναι επιτυχής θα εμφανιστεί στην Κατάσταση συνδέσεων η λεζάντα Συνδέθηκε όπως παρακάτω: Αν για οποιονδήποτε λόγω παρουσιαστή κάποιο πρόβλημα αυτό θα εμφανιστεί όπως παρακάτω: Μετά την επιτυχή σύνδεση με τον/τους Server(s) θα ανοίξει αυτόματα το παράθυρο των προθεάσεων. Αν είναι η πρώτη φορά που κάνουμε σύνδεση τότε θα ξεκινήσει μόνη της η διαδικασία των προθεάσεων όπου για κάθε μία κάμερα θα τραβηχτεί ένα στιγμιότυπο. 27

28 Προθεάσεις Η εμφάνιση του παραθύρου των προθεάσεων γίνεται αυτόματα μετά από κάθε επιτυχημένη σύνδεση με τον/τους server(s). Το παράθυρο προθεάσεων εμφανίζει τις κάμερες από όλους τους servers με τη σειρά που τους έχουμε εισάγει στις ρυθμίσεις. Τα χρώματα δείχνουν σε ποιο server ανήκει η κάθε κάμερα. Όταν αφήσουμε το κέρσορα του ποντικιού πάνω σε μία κάμερα θα εμφανιστεί ένα κείμενο με το όνομα του server και της κάμερας καθώς επίσης και αντιστοίχως στο κεντρικό παράθυρο, στο παράθυρο επεξήγησης στοιχείων ελέγχου, καμερών και καταστάσεων. Παράθυρο επεξήγησης στοιχείων ελέγχου, καμερών και καταστάσεων Πέρα από την εμφάνιση των καμερών, από αυτό το παράθυρο μπορούμε να δούμε ζωντανά τις κάμερες πατώντας το δεξιό κουμπί στο ποντίκι όπου και εμφανίζεται το παρακάτω μενού από όπου επιλέγουμε σε ποιο από τα τέσσερα (4) διαθέσιμα παράθυρα θέασης θα δούμε την αντίστοιχη κάμερα: 28

29 Μενού θέασης και προθέασης κάμερας Από το παραπάνω μενού μας δίνεται η δυνατότητα της αλλαγής της εικόνας προθέασης επιλέγοντας το Προθέαση. 29

30 Αρχεία Για την εμφάνιση του παραθύρου των αρχείων επιλέγουμε το από το κεντρικό παράθυρο. Αμέσως θα εμφανιστεί το παρακάτω παράθυρο. Το παράθυρο των αρχείων εμφανίζει τα αρχεία καταγραφής που υπάρχουν στον server. Αριστερά εμφανίζει τα αρχεία που σχετίζονται με την συγκεκριμένη κατηγορία αρχείων και ανάλογα με την κάμερα που έχουμε επιλέξει (αν πρόκειται για Αρχεία ). Πατώντας το δεξιό κουμπί στο ποντίκι εμφανίζεται το παρακάτω μενού από όπου επιλέγουμε σε ποιο από τα τέσσερα (4) διαθέσιμα παράθυρα θέασης θα δούμε το αντίστοιχο αρχείο: 30

31 Μενού θέασης κάμερας Επάνω δεξιά γίνεται η επιλογή της κατηγορίας η οποίες επεξηγούνται παρακάτω: Κατηγορία Αρχείων Αρχεία Αποθηκευμένα Αρχεία Περιγραφή Στην κατηγορία αυτή τα αρχεία γράφονται αυτόματα επί 24ώρου βάσεως ανά κάμερα με χρονική διάρκεια περίπου 30 λεπτά. Πρόκειται για αρχεία που αποθηκεύονται ύστερα από εντολή του χρήστη. Επιλογές Διαχείρησης Αρχείων Συμβάντα * Γραμμένα αρχεία στο CD/DVD * Προς Εγγραφή στο CD/DVD * * Προαιρετικό Καταχωρίσεις συμβάντων που σχετίζονται με κάποια ενέργεια (π.χ. άνοιγμα συρταριού ταμειακής μηχανής) Η κατηγορία αυτή εμφανίζει τα αρχεία που έχουμε γράψει παλαιότερα σε κάποιο CD ή DVD Εμφανίζει τα αρχεία που έχουμε επιλέξει να αντιγράψουμε σε κάποιο CD ή DVD Οι επιλογές διαχείρισης αρχείων επεξηγούνται παρακάτω : Αντιγράφει το επιλεγμένο αρχείο στα Αποθηκευμένα αρχεία Αντιγράφει το επιλεγμένο αρχείο στα αρχεία Προς Εγγραφή στο CD/DVD Διαγράφει το επιλεγμένο αρχείο από την συγκεκριμένη κατηγορία αρχείων Γράφει μόνιμα τα αρχεία στο CD/DVD από αυτά που έχουμε επιλέξει με την μεταφορά Προς Εγγραφή στο CD/DVD 31

32 Έξοδος Η έξοδος από το πρόγραμμα γίνεται επιλέγοντας το από το κεντρικό παράθυρο. Αν είμαστε συνδεδεμένοι την στιγμή της εξόδου θα γίνει αυτόματα τερματισμός της σύνδεσης και θα κλείσουν μόνα του τυχών ανοιχτά παράθυρα θέασης. Προσοχή πρέπει να δοθεί στην περίπτωση που έχουμε συνδεθεί με κλήση (αναλογική ή ISDN) μέσα από το πρόγραμμα διότι μπορεί να μην τερματιστεί η κλήση. 32

33 APPTEL ΕΦΑΡΜΟΣΜΕΝΗ ΤΗΛΕΜΑΤΙΚΗ Ε.Π.Ε. Π. ΜΙΚΡΟΠΟΥΛΟΥ 34 Ν. ΗΡΑΚΛΕΙΟ ΤΗΛ : FAX : support@apptel.gr info@apptel.gr Web : Απαγορεύεται η αναδημοσίευση ή αναπαραγωγή ολόκληρου ή μέρους του παρόντος εγχειριδίου με οποιοδήποτε τρόπο. 33
