4 uvod dobrodošli u Radson Osnovan kao obiteljska tvrtka godine 1966., Radson je postao jedan od najvećih proizvođača radijatora u Europi. Od je tvrtka u Zonhovenu dio finske multinacionalne grupe Rettig ICC i sada ima povezana društva u Francuskoj i Poljskoj. Tvornica u Belgiji svaki dan proizvede otprilike radijatora. Radson je stekao međunarodnu reputaciju nakon što je razvio revolucionarni princip 2 u 1 : dva rebra konvektora na svakom kanalu tople vode. Ova inovacijska tehnika zavarivanja u kombinaciji s posebnim dizajnom unutrašnjosti radijatora osigurava veliki toplinski učin i brzo prilagođavanje. Radson nastavlja s ulaganjem u kvalitetu i inovacije, a da pri tome vodi brigu o okolišu. Kao što stručnjak za radijatore može potvrditi svaki dan, očuvanje čistoće vode i zraka, niske razine buke i povrat topline su savršeno usklađeni s profitabilnošću. Mnogobrojni ekološki certifikati koje je dobio Radson to potvrđuju. Osim proizvodnje kvalitetnih proizvoda, Radson želi pružiti i potpunu uslugu. To prije svega znači da pruža veliku liniju pločastih radijatora, ukrasnih radijatora i radijatora za kupaonice. Osim toga, proizvođač uvijek osigurava cjelovito jamstvo od 10 godina na svoje radijatore. Konačno, skladište s najmanje radijatora jamči veliki izbor i brzu isporuku. internetska stranica Radson je izradio novu internetsku stranicu prikladnu za klijente koja osigurava praktične i konkretne informacije u prilagođenom paketu. Na njoj možete brzo i učinkovito pronaći potrebne informacije. Za veletrgovce se koncentrira na skladište i tehničke detalje, za instalatere na instalaciju i spajanje, a za arhitekte internetska stranica ima poseban dio o specifikacijama. Možete pogledati stranice kako biste pronašli tehničke informacije, cjenike, biblioteke sa slikama te poslati zahtjeve za dokumentaciju itd. Osim toga, možete i učitati određene dokumente. Posjetite našu internetsku stranicu na 4

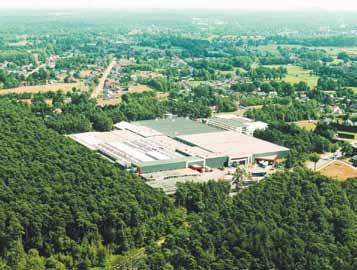

5 rastimo u harmoniji s okolišem Naša tvornica u Zonhovenu graniči s jezerom i prirodnim ljepotama područja Midden- Limburg (2500 ha). Radson želi rasti zajedno s prirodnim rezervatom i u harmoniji s njime. Industrijsko područje pokriva otprilike m2, od kojih je izgrađeno m2. Radson ima prijelaznu zonu nešto veću od 10 ha između industrijskog područja i područja rezervata. U posljednjih 7 godina smo uložili nešto više od 50 milijuna eura u razvoj uz primjenu BAT- principa i očuvanje okoliša. Naše ulaganje u ekologiju iznosi otprilike 6,8 milijuna eura. U svakome postupku Radson teži manjem utrošku sirovina, energije i vode te smanjenju razine buke i emisije u vodu i zrak. Krajem godine Radson je dobio ekološki certifikat ISO kvaliteta i standardi Od samoga početka u Radsonu smo odredili kvalitetu kao prioritet. Cijela proizvodnja u Radsonu je u skladu s certifikatom ISO 9001 koji je dodijelio TÜV. Međutim, kvalitetu i toplinski učin proizvoda Radson su također ispitale i priznale mnoge institucije. Radijatori Radson imaju jamstvo od 10 godina ako su instalirani nakon 1. siječnja ili kasnije. EN 442 GEPRÜFT 5

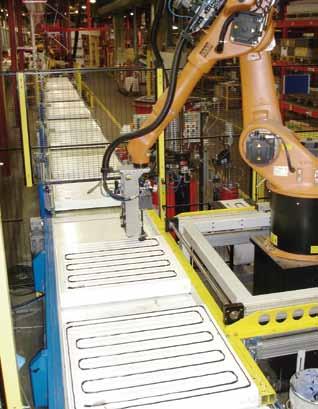

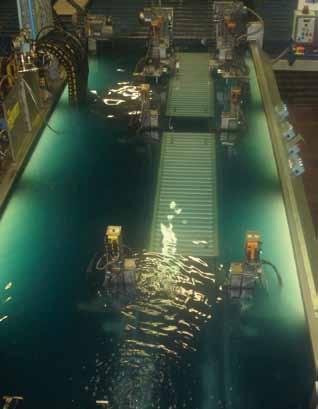

6 proizvodnja i postupak nanošenja završnog premaza Pločasti radijatori se proizvode na 4 potpuno automatske i izrazito moderne trake. Oni podliježu kontroli u bilo koje vrijeme procesa proizvodnje. Vodootpornost svakog radijatora se ispituje na kraju proizvodne trake. Radijatori dobivaju završni sloj u modernom pogonu posebno projektiranom za zaštitu okoliša. predobrada Predobrada radijatora uključuje uklanjanje ulja i masnoća te fosfatiranje. U kombinaciji s osnovnim premazom, sloj fosfata osigurava izvrsnu zaštitu od hrđe. Nakon predobrade radijatore ispiremo deioniziranom vodom. premaz Ovaj postupak se sastoji od 2 glavna dijela. Prvo radijatore uranjamo u KTL-kupku 2. generacije kako bismo ih pokrili osnovnim slojem protiv hrđe pomoću kataforeze. Zatim ih sušimo na toplom zraku na temperaturi od otprilike 175 C. Nakon toga stavljamo završni premaz. Ovaj praškasti premaz od epoksi-poliestera stavljamo na radijatore pomoću elektroforeze. Praškasti premaz zatim zagrijavamo na temperaturi od gotovo 185 C. Budući da je iznimno tvrd i stabilan, završni premaz je otporan na ogrebotine, vlagu i kiseline i u skladu s DIN i EN

7 uvod DIO GRUPE snaga prave međunarodne tvrtke Na temelju godišnjeg prihoda od otprilike 575 milijuna eura grupa Rettig ICC može uistinu tvrditi da je najveća europska tvrtka za proizvodnju radijatora i podnog grijanja. Ovu tvrdnju podupiru snažne marke i paneuropske tvrtke te velika i privlačna linija proizvoda. Vrijednosti koje tvrtka donosi svojim kupcima temelje se na stvaranju, održavanju i razvoju komercijalnih odnosa u kojima obje strane profitiraju. Grupa Rettig ICC danas ima više od iskusnih i motiviranih zaposlenika. Oni zajedno osiguravaju energiju potrebnu za prijenos ovih vrijednosti na izravne i neizravne klijente u Sjevernoj, Zapadnoj i Istočnoj Europi. Pored europskog kontinenta, moramo spomenuti i rastuće tvrtke u Aziji i Americi. Proizvodi tvrtke Rettig uključuju čelične pločaste radijatore, konvektore, ukrasne radijatore i radijatore za kupaonice te sustave podnog grijanja. Ovi proizvodi dopunjuju one koje nudi sestrinsko društvo, grupa Rettig ICC, koja izrađuje termostatske ventile za sustave grijanja i klimatizacijske uređaje, kolektore za radijatore i elektroničku opremu te programe i opremu za elektroničko upravljanje. Rettig ICC stavlja na tržište različite vrhunske marke dobro poznate profesionalcima u području tehnike grijanja na lokalnoj, europskoj i međunarodnoj razini. druge grupe proizvoda pločasti radijatori ( europski dobavljač čeličnih pločastih radijatora br. 1 ) posebni radijatori, grijaće prečke za ručnike i podno grijanje ventili i upravljanje električni radijatori spojni elementi klimatizacija prihod: ± 575 milijuna eura količina: 11 milijuna radijatora zaposlenici: ± 3450 tržište: globalno 7

8 pločasti radijatori obilježja Integra Parada Svi pločasti radijatori Radson se proizvode od hladnovaljanih visokokvalitetnih čeličnih ploča u skladu s EN i EN Udaljenost od zida iznosi 1,25 mm. Određeni modeli imaju okomite profile od 50 mm. Drugi imaju ravnu prednju ploču. Ispitni tlak iznosi 8 bar. Radni tlak iznosi 6 bar. Radna temperatura iznosi maks. 120 C. boje Standardna boja je RAL Druge raspoložive boje: vidi str Dodajte šifru za narudžbu /... i unesite RAL-boju. Primjer INT /3003 za radijator koji ima RAL Ramo prikaz oznaka spajanja 4 MB Planora Compact Vertical 11 1 MO 8 88 količina na paleti Integra + Parada + Ramo + Compact tipovi S + 22 : 8 iznimke B = 300 C = 450 & B = 400 C = B = 450 C = tip 33 : 5 iznimke B = 300 C = 450 & B = 400 C = B = 400 C = B = 450 C = 450 & B = 500 C = 450 & B = 600 C = 450 & B = 750 C = B = 900 C = Vertical tip 10C & 20C & 21C & 22C 8 Planora tip tip 21S 10 tip 22 7 tip 33 5 B = C = 8

9 pločasti radijatori prednja ploča s profilom (profil 50 mm) x x x ravna prednja ploča - x x x - - bočni pokrovi x x x x x x gornja rešetka x x x x x - točke sastavljanja x x x x x - bez spajanja nevidljive cijevi polaznog i povratnog voda x x x x - - tijelo termostatskog ventila uključujući x x x x - - uključujući komplet za pričvršćivanje x x x x x x pakovanje za sastavljanje x x x x x - predložak za bušenje x Integra Parada Ramo Planora Compact Vertical 2-u-1 Inovacijska tehnologija zavarivanja u kombinaciji s određenim oblikom unutrašnje ploče radijatora čini radijator Radson jedinstvenim. Radson uistinu zavaruje 2 rebra konvektora na svaki kanal tople vode (princip 2-u-1). Ova tehnologija omogućuje Radsonu da koristi manje grijaće elemente. rezultat iznimno veliki toplinski učin i ravnomjerno širenje u prostoriji manja količina vode značajno brže vrijeme zagrijavanja manji utrošak energije, dakle štiti se okoliš toplinski učin Toplinski učini su izmjereni u skladu s EN 442 pri temperaturi vode od 75/65 C i temperaturi u prostoriji od 20 C (ΔT=50). pakovanje Radijatori su na 4 strane zaštićeni kartonom, uključujući zaštitu na rubovima. Radijatori su omotani tako da budu stisnuti. Radijator ostaje u pakovanju do instalacije kako bi se spriječilo njegovo oštećivanje. Cijelo pakovanje možete reciklirati. 9

10 pločasti radijatori Integra Čista estetika: Spojna cijev je skrivena iza ploča. To znači da cijevi polaznog i povratnog voda možete sakriti u zidu. Lijepi bočni dio i završni premaz pružaju decentni izgled bez vidljivih cijevi. Pribor je uključen u pakovanje i cijenu: 1 slijepi završetak za ispust, 2 ili 3 držača Radsoclic (u funkciji duljine radijatora), vijci i zatici. Cjevovod za opskrbu toplom vodom je integriran na desnoj strani (lijevoj na zahtjev), a tijelo za podešavanje k v -vrijednosti termostatskog ventila već je integrirano kao i rotirajući odzračni otvor, 2 slijepa završetka i zavarene viseće trake. Spojevi: 6 x Ø 1/2 (15/21). Boje: standardna boja RAL Druge raspoložive boje: vidi str Pribor: vidi str

11 Integra pločasti radijatori volumen : l/m tip ,80 2,42 2,73 3,04 3,67 4,60 5,53 21S 4,00 5,17 5,75 6,33 7,50 9,35 11, ,71 4,89 5,48 6,06 7,24 9,00 10, ,52 7,30 8,19 9,08 10,86 13,52 16,19 masa : kg/m tip ,60 12,82 14,43 16,04 19,27 24,10 28,93 21S 15,60 21,17 23,95 26,73 32,30 39,45 46, ,90 23,78 26,71 29,65 35,52 44,33 53, ,67 35,84 40,43 45,02 54,19 67,95 81,71 instalacija a b držač Radsoclic B-170 8,35 B c B = radijatora tip 11 a : 95 b : 62 c : 37 mm mm mm tip 21s a : 106 b : 71 c : 37 mm mm mm tip 22 a : 142 b : 89 c : 37 mm mm mm tip 33 a : 208 b : 89 c : 37 mm mm mm 11

12 Integra pločasti radijatori C 150 C-300 L mjere traka za ovješenje 150 K B-170 B-56 B B B = C = K L Tip 11: radijatori duljine 1650 mm i dulji: 6 traka za ovješenje. Tip 21S, 22 i 33: radijatori duljine 1650, 1800 i 1950 mm imaju samo 4 trake za ovješenje mm i dulji: 6 traka za ovješenje. spojevi Mogućnosti spajanja S termostatskim ventilom odlično vrlo dobro dobro normalno desno lijevo

13 Integra pločasti radijatori spojevi Mogućnosti spajanja BEZ termostatskog ventila. Svaki radijator Integra možete spojiti bez termostatskog ventila kao radijator Compact. odzračni otvor tijelo ventila Slijepi završetak slijepi završetak 2 plastična završetka 1. Uklonite tijelo ventila. 2. Uklonite 2 bočna slijepa završetka i pričvrstite ih na donje spojeve umjesto plastičnih završetaka. 3. Pričvrstite isporučeni slijepi završetak za ispust na drugu stranu spoja. 4. Ako se spoj nalazi tamo gdje je bio odzračni otvor, promijenite stranu odzračnog otvora. desno lijevo ++ odlično + vrlo dobro +- dobro - normalno 13

14 pločasti radijatori Integra tip ,5 ŠIFRA ZA NARUDŽBU : INT11XXXYYYYZ PRIMJER : INT L 35 radijator tip Z = L: lijevi spoj R: desni spoj. W + cijena /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C u skladu s EN /65/20 C ( T50) W/m 90/70/20 C vrijednost n 1,3498 1,3451 1,3427 1,3404 1,3357 1,3287 1,3217 bez dodatnog troška za lijevo spajanje isporuka odmah isporuka odmah 14

15 Integra tip 21S pločasti radijatori ŠIFRA ZA NARUDŽBU : INT21XXXYYYYZ PRIMJER : INT L 42 radijator tip Z = L: lijevi spoj R: desni spoj W + cijena /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C u skladu s EN /65/20 C (ΔT50) W/m 90/70/20 C vrijednost n 1,3668 1,3620 1,3596 1,3572 1,3523 1,3451 1,3379 bez dodatnog troška za lijevo spajanje isporuka odmah isporuka odmah 15

16 pločasti radijatori Integra tip ŠIFRA ZA NARUDŽBU : INT22XXXYYYYZ PRIMJER : INT L 60 radijator tip Z = L: lijevi spoj R: desni spoj W + cijena /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C u skladu s EN /65/20 C ( T50) W/m 90/70/20 C vrijednost n 1,3845 1,3757 1,3713 1,3669 1,3581 1,3449 1,3316 isporuka odmah bez dodatnog troška za lijevo spajanje isporuka odmah 16

17 Integra tip 33 pločasti radijatori ŠIFRA ZA NARUDŽBU : INT33XXXYYYYZ PRIMJER : INT L 60 radijator tip Z = L: lijevi spoj R: desni spoj W + cijena /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C u skladu s EN /65/20 C (ΔT50) W/m 90/70/20 C vrijednost n 1,3768 1,3651 1,3592 1,3533 1,3415 1,3238 1,3061 bez dodatnog troška za lijevo spajanje isporuka odmah isporuka odmah 17

18 pločasti radijatori Integra + Parada Kruti pločasti radijator sa skrivenim cjevovodom i integriranim tijelom ventila. Parada ima ravnu prednju ploču te kombinira ravne bočne ploče i atraktivnu završnu gornju rešetku. Pribor isporučen u pakovanju i uključen u cijenu: 1 slijepi završetak za ispust, 2 ili 3 držača Radsoclic (ovisno o duljini radijatora), vijci i zatici. Cjev za opskrbu toplom vodom na desnoj strani (lijevoj na zahtjev) i tijelo za podešavanje k v -vrijednosti termostatskog ventila već su integrirani u tvornici kao i odzračni otvor i 2 slijepa završetka te držači za montažu. Spojevi: 6 x Ø 1/2 (15/21). Radni tlak: 6 bar. Boje: standardna boja RAL Druge raspoložive boje: vidi str Pribor: vidi str

19 ++ ++ Integra + Parada pločasti radijatori volumen : l/m tip ,83 2,39 2,94 3,50 4,36 5,22 21S 3,58 4,69 5,81 6,92 8,68 10, ,58 4,69 5,81 6,92 8,74 10, ,42 7,22 9,03 10,83 13,85 15,87 masa : kg/m tip ,42 16,17 19,92 23,67 30,22 36,78 21S 17,25 23,00 28,75 34,50 43,03 51, ,92 26,67 33,42 40,17 50,53 60, ,25 37,78 47,31 56,83 71,88 86,93 instalacija mjere traka za ovješenje K L B = C = 150 C-300 L C K 150 a b držač Radsoclic B-56 B B-195 B B-170 8,35 B c B= radijatora tip 11 a : 98 b : 62 c : 37 mm mm mm tip 21s a : 109 b : 71 c : 37 mm mm mm tip 22 a : 145 b : 89 c : 37 mm mm mm tip 33 a : 211 b : 89 c : 37 mm mm mm spojevi Mogućnosti spajanja S termostatskim ventilom desno lijevo Tip 11: radijatori duljine 1650 mm i duži: 6 traka za ovješenje. Tip 21S, 22 i 33: Radijatori duljine 1650, 1800 i 1950 mm imaju samo 4 trake za ovješenje mm i dulji: 6 traka za ovješenje. Svaki radijator Parada možete spojiti bez termostatskog ventila kao radijator Compact odlično 19

20 pločasti radijatori Integra + Parada tip 11 67, ,5 ŠIFRA ZA NARUDŽBU : PAR11XXXYYYYZ PRIMJER : PAR L 35 radijator tip Z = L: lijevi spoj R: desni spoj W + cijena /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C u skladu s EN /65/20 C (ΔT50) W/m 90/70/20 C vrijednost n 1,3436 1,3382 1,3329 1,3275 1,3224 1,3172 isporuka odmah bez dodatnog troška za lijevo spajanje rok isporuke: 30 radnih dana 20

21 Integra + Parada tip 21S pločasti radijatori 71, ŠIFRA ZA NARUDŽBU : PAR21XXXYYYYZ PRIMJER : PAR L 42 radijator tip Z = L: lijevi spoj R: desni spoj W + cijena /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C u skladu s EN /65/20 C (ΔT50) W/m 90/70/20 C vrijednost n 1,3096 1,3209 1,3322 1,3435 1,3584 1,3732 bez dodatnog troška za lijevo spajanje isporuka odmah rok isporuke: 30 radnih dana 21

22 pločasti radijatori Integra + Parada tip ŠIFRA ZA NARUDŽBU : PAR22XXXYYYYZ PRIMJER : PAR L 60 radijator tip Z = L: lijevi spoj R: desni spoj W + cijena /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C u skladu s EN /65/20 C (ΔT50) W/m 90/70/20 C vrijednost n 1,3154 1,3208 1,3261 1,3315 1,3497 1,3678 isporuka odmah bez dodatnog troška za lijevo spajanje rok isporuke: 30 radnih dana 22

23 Integra + Parada tip 33 pločasti radijatori ŠIFRA ZA NARUDŽBU : PAR33XXXYYYYZ PRIMJER : PAR L 60 radijator tip Z = L: lijevi spoj R: desni spoj W + cijena /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C u skladu s EN /65/20 C (ΔT50) W/m 90/70/20 C vrijednost n 1,3144 1,3234 1,3323 1,3413 1,3596 1,3779 bez dodatnog troška za lijevo spajanje isporuka odmah rok isporuke: 30 radnih dana 23

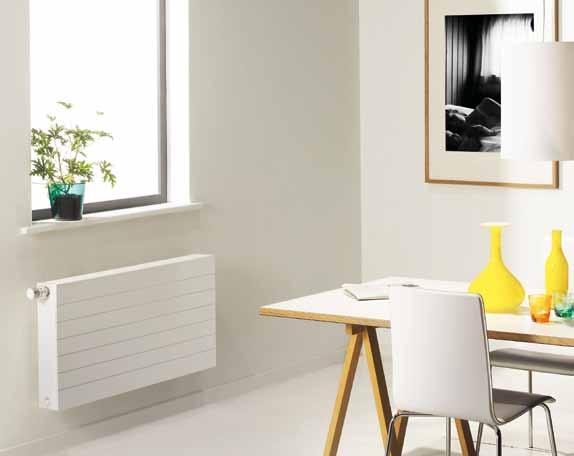

24 pločasti radijatori Integra + Ramo Kruti pločasti radijator sa skrivenim cjevovodom i integriranim tijelom ventila. Međutim, Ramo ima presječenu prednju ploču, ravne bočne panele i ukrasnu gornju rešetku. Pribor isporučen u pakovanju i uključen u cijenu: 1 slijepi završetak za ispust, 2 ili 3 držača Radsoclic (ovisno o duljini radijatora), vijci i zatici. Cjev za opskrbu toplom vodom na desnoj strani (lijevoj na zahtjev) i tijelo za podešavanje k v -vrijednosti termostatskog ventila već su integrirani u tvornici kao i odzračni otvor i 2 slijepa završetka te držači za montažu. Spojevi: 6 x Ø 1/2 (15/21). Radni tlak: 6 bar. Boje: standardna boja RAL Druge raspoložive boje: vidi str Pribor: vidi str

25 Integra + Ramo pločasti radijatori volumen : l/m tip ,83 2,39 2,94 3,50 4,36 5,22 21S 3,58 4,69 5,81 6,92 8,68 10, ,58 4,69 5,81 6,92 8,74 10, ,42 7,22 9,03 10,83 13,85 15,87 masa : kg/m tip ,42 16,17 19,92 23,67 30,22 36,78 21S 17,25 23,00 28,75 34,50 43,03 51, ,92 26,67 33,42 40,17 50,53 60, ,25 37,78 47,31 56,83 71,88 86,93 instalacija mjere traka za ovješenje K L Tip 11: radijatori duljine 1650 mm i duži: 6 traka za ovješenje. Tip 21S, 22 i 33: Radijatori duljine 1650, 1800 i 1950 mm imaju samo 4 trake za ovješenje mm i dulji: 6 traka za ovješenje. B = C = 150 C-300 L C K 150 a b držač Radsoclic B-170 B-300 8, B-56 B B-195 B c B = radijatora tip 11 a : 98 b : 62 c : 37 mm mm mm tip 21s a : 109 b : 71 c : 37 mm mm mm tip 22 a : 145 b : 89 c : 37 mm mm mm tip 33 a : 211 b : 89 c : 37 mm mm mm spojevi Mogućnosti spajanja S termostatskim ventilom desnoa lijevo Svaki radijator Ramo možete spojiti bez termostatskog ventila kao radijator Compact. ++ odlično 25

26 pločasti radijatori Integra + Ramo tip 11 67, ,5 ŠIFRA ZA NARUDŽBU : 35 PRIMJER : radijator tip Z = L: lijevi spoj R: desni spoj RA11XXXYYYYZ RA L W + cijena /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C u skladu s EN /65/20 C (ΔT50) W/m 90/70/20 C vrijednost n 1,3436 1,3382 1,3329 1,3275 1,3224 1,3172 isporuka odmah bez dodatnog troška za lijevo spajanje rok isporuke: 30 radnih dana 26

27 Integra + Ramo tip 21S pločasti radijatori 71, ŠIFRA ZA NARUDŽBU : 42 PRIMJER : radijator tip Z = L: lijevi spoj R: desni spoj RA21XXXYYYYZ RA L W + cijena /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C u skladu s EN /65/20 C (ΔT50) W/m 90/70/20 C vrijednost n 1,3096 1,3209 1,3322 1,3435 1,3584 1,3732 bez dodatnog troška za lijevo spajanje isporuka odmah rok isporuke: 30 radnih dana 27

28 pločasti radijatori Integra + Ramo tip ŠIFRA ZA NARUDŽBU : 60 PRIMJER : radijator tip Z = L: lijevi spoj R: desni spoj RA22XXXYYYYZ RA L W + cijena /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C u skladu s EN /65/20 C (ΔT50) W/m 90/70/20 C vrijednost n 1,3154 1,3208 1,3261 1,3315 1,3497 1,3678 isporuka odmah bez dodatnog troška za lijevo spajanje rok isporuke: 30 radnih dana 28

29 Integra + Ramo tip 33 pločasti radijatori ŠIFRA ZA NARUDŽBU : 60 PRIMJER : radijator tip Z = L: lijevi spoj R: desni spoj RA33XXXYYYYZ RA L W + cijena /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C u skladu s EN /65/20 C (ΔT50) W/m 90/70/20 C vrijednost n 1,3144 1,3234 1,3323 1,3413 1,3596 1,3779 bez dodatnog troška za lijevo spajanje isporuka odmah rok isporuke: 30 radnih dana 29

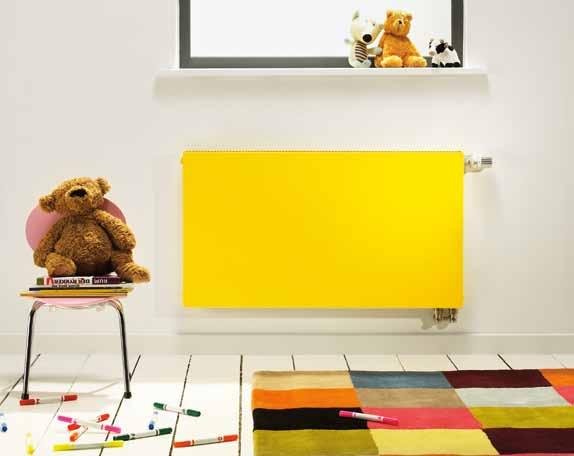

30 pločasti radijatori Planora Planora ima ravnu prednju ploču. Jedinstvenom prednjom pločom koja provodi vodu Planora kombinira eleganciju i ugodnu toplinu. Planora se isporučuje s lijepo premazanim gornjim i bočnim pločama sa spojnim cijevima skrivenima iza njih. Pribor uključen u pakovanje i cijenu: držači, tijelo za podešavanje k v -vrijednosti termostatskog ventila, 1 rotirajući odzračni otvor, 3 kromirana slijepa završetka, vijci i zatici. Cjev je integrirana na desnoj strani (lijevoj na zahtjev i uz dodatni trošak). Instalacija: 4 ili 6 lijevane trake za ovješenje za komplet za brzo sastavljanje s 2 ili 3 držača, 2 razmačnika. Spojevi: 6 x Ø 1/2 (15/21). Boje: standardna boja RAL Druge raspoložive boje uz dodatni trošak od 65,00 eura: - metalno-aluminijska metalno-crna metalno-siva 0102 Pribor: vidi str

31 Planora pločasti radijatori volumen : l/m tip ,10 1,50 1,80 2,10 2,70 21S 2,90 3,60 4,30 5,00 7, ,90 3,60 4,30 5,10 7, ,50 5,60 6,80 7,90 11,60 masa : kg/m tip ,80 15,70 19,60 23,60 35,70 21S 16,40 21,80 27,10 32,40 48, ,10 25,50 31,90 38,40 58, ,90 37,30 46,60 55,90 83, instalacija komplet za brzo sastavljanje 4 C 4 a B B 28 b / C/2 B = C = tip 11 a : 88 b : 60 mm mm tip 21s a : 95 b : 65 mm mm tip 22 a : 130 b : 81 mm mm tip 33 a : 180 b : 81 mm mm spojevi Mogućnosti spajanja S termostatskim ventilom. desno + + lijevo Mogućnosti spajanja BEZ termostatskog ventila. desno lijevo odlično + vrlo dobro +- dobro odlično + vrlo dobro +- dobro 31

32 pločasti radijatori Planora tip ŠIFRA ZA NARUDŽBU : PLAN11XXXYYYYZ PRIMJER : PLAN L 58 radijator tip Z = L: lijevi spoj R: desni spoj W + cijena /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C u skladu s EN /65/20 C (ΔT50) W/m 90/70/20 C vrijednost n 1,2725 1,2784 1,2842 1,2902 1,3087 dodatni trošak za lijevi spoj : 60,00 isporuka odmah 32

33 Planora tip 21S pločasti radijatori ŠIFRA ZA NARUDŽBU : PLAN21XXXYYYYZ PRIMJER : PLAN L 68 radijator tip Z = L: lijevi spoj R: desni spoj W + cijena /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C u skladu s EN /65/20 C (ΔT50) W/m 90/70/20 C vrijednost n 1,2886 1,2964 1,3028 1,3077 1,3139 Dodatni trošak za lijevi spoj : 60,00 isporuka odmah 33

34 pločasti radijatori Planora tip ŠIFRA ZA NARUDŽBU : PLAN22XXXYYYYZ PRIMJER : PLAN L 100 radijator tip Z = L: lijevi spoj R: desni spoj W + cijena /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C u skladu s EN /65/20 C (ΔT50) W/m 90/70/20 C vrijednost n 1,2966 1,3030 1,3088 1,3139 1,3257 Dodatni trošak za lijevi spoj : 60,00 isporuka odmah 34

35 Planora tip 33 pločasti radijatori ŠIFRA ZA NARUDŽBU : PLAN33XXXYYYYZ PRIMJER : PLAN L 150 radijator tip Z = L: lijevi spoj R: desni spoj W + cijena /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C u skladu s EN /65/20 C (ΔT50) W/m 90/70/20 C vrijednost n 1,2984 1,3084 1,3177 1,3260 1,3460 dodatni trošak za lijevi spoj : 60,00 isporuka odmah 35

36 pločasti radijatori Compact Radijator Compact ima atraktivne gornje i bočne pokrove te nudi zaštitu i lijep izgled. Njegov profil je također sigurno zaokružen. Cjevi su vidljive. Pribor uključen u pakovanje i cijenu: držači, 1 rotirajući odzračni otvor, 1 slijepi završetak, vijci i zatici. Instalacija: 4 ili 6 lijevanih traka za ovješenje za 2 ili 3 L-držača, moguće usko ili široko sastavljanje. Spojevi: 4 x Ø 1/2 (15/21). Boje: standardna boja RAL Druge raspoložive boje: vidi str Pribor: vidi str

37 Compact pločasti radijatori volumen : l/m tip ,80 2,42 2,73 3,04 3,67 4,60 5,53 21S 4,00 5,17 5,75 6,33 7,50 9,35 11, ,71 4,89 5,48 6,06 7,24 9,00 10, ,52 7,30 8,19 9,08 10,86 13,52 16,19 masa : kg/m tip ,60 12,82 14,43 16,04 19,27 24,10 28,93 21S 15,60 21,17 23,95 26,73 32,30 39,45 46, ,90 23,78 26,71 29,65 35,52 44,33 53, ,67 35,84 40,43 45,02 54,19 67,95 81,71 instalacija mjere traka za ovješenje K L Tip 11: radijatori duljine 1650 mm i veće: 6 traka za ovješenje. Tip 21S, 22 i 33: Radijatori duljine 1650, 1800 i 1950 mm imaju samo 4 trake za ovješenje mm i dulji: 6 traka za ovješenje. B = C = C 150 C-300 L K 150 a b ,5 39,5 20,5 38 L-držač B B B B B c B = radijatora usko sastavljanje tip 11 a : 81 mm b : 50 mm c : 21,5 mm tip 21s a : 90 mm b : 55 mm c : 21,5 mm tip 22 a : 127 mm b : 74 mm c : 21,5 mm tip 33 a : 198 mm b : 74 mm c : 21,5 mm široko sastavljanje tip 11 a : 107 mm b : 76 mm c : 47,5 mm tip 21s a : 116 mm b : 81 mm c : 47,5 mm tip 22 a : 153 mm b : 100 mm c : 47,5 mm tip 33 a : 224 mm b : 100 mm c : 47,5 mm spojevi 3 6 Drugi spojevi nisu mogući odlično + vrlo dobro +- dobro 37

38 pločasti radijatori Compact tip ,5 ŠIFRA ZA NARUDŽBU : KMP11XXXYYYY PRIMJER : KMP radijator tip W + cijena /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C 2659 u skladu s EN /65/20 C (ΔT50) W/m 90/70/20 C vrijednost n 1,3498 1,3451 1,3427 1,3404 1,3357 1,3287 1,3217 isporuka odmah 38

39 Compact tip 21S pločasti radijatori ŠIFRA ZA NARUDŽBU : KMP21XXXYYYY PRIMJER : KMP radijator tip W + cijena /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C u skladu s EN /65/20 C (ΔT50) W/m 90/70/20 C vrijednost n 1,3668 1,3620 1,3596 1,3572 1,3523 1,3451 1,3379 isporuka odmah 39

40 pločasti radijatori Compact tip ŠIFRA ZA NARUDŽBU : KMP22XXXYYYY PRIMJER : KMP radijator tip W + cijena /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C u skladu s EN /65/20 C (ΔT50) W/m 90/70/20 C vrijednost n 1,3845 1,3757 1,3713 1,3669 1,3581 1,3449 1,3316 isporuka odmah 40

41 Compact tip 33 pločasti radijatori ŠIFRA ZA NARUDŽBU : KMP33XXXYYYY PRIMJER : KMP radijator tip W + cijena /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C u skladu s EN /65/20 C (ΔT50) W/m 90/70/20 C vrijednost n 1,3768 1,3651 1,3592 1,3533 1,3415 1,3238 1,3061 isporuka odmah 41

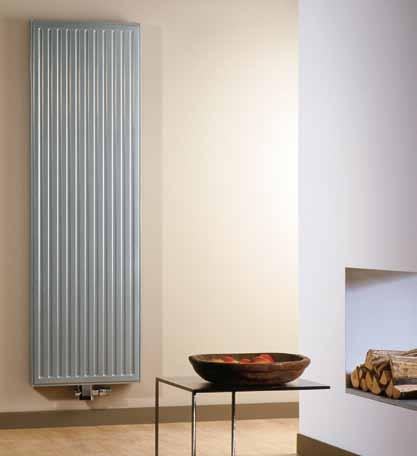

42 pločasti radijatori Vertical Radijator Vertical je idealan za postavljanje ako na zidu ima malo prostora koji želite ili možete koristiti. Prednja ploča ima profil. Pribor uključen u pakovanje i cijenu: držači, 2 bočna pokrova (isključujući tip 10C), instalacijska obujmica, 1 predložak za bušenje, 1 rotirajući odzračni otvor, 3 slijepa završetka, vijci i zatici. Instalacija: U2V-držač. Spojevi: 6 x Ø 1/2 (Napomena: kod tipa 22 se spojni ventil nalazi ekscentrično u radijatoru.) Ako ne spojite radijator koristeći spojni ventil, može doći do kratkog spoja i slabijeg grijanja radijatora. Radijator Vertical možete koristiti u dvocijevnim sustavima i u jednocijevnim sustavima ako koristite komplet ventila. Gornji i donji dio radijatora možete preokrenuti. Napomena: kod gornjeg spoja morate preokrenuti radijator i treba minimalni stupac vode od 3 m za opskrbu radijatora uz minimalni protok od 150 l/h. Boje: standardna boja RAL Druge raspoložive boje: vidi str Pribor: vidi str

43 Vertical pločasti radijatori instalacija C C 2 C 2 C 2 C 2 veličine u mm B3 B B = C = C 1 C 1 B 1 B 2 C C C B B B 1 T10 = 170 T = 150 B 2 T10 = 270 T = 250 volumen : l/m tip C 9,83 10,13 11,07 12,00 20C 21,83 23,78 25,65 21C 21,47 24,13 25,47 22C 21,60 23,13 24,67 26,67 masa : kg/m tip C 31,33 37,47 38,67 40,13 20C 71,33 77,07 81,73 21C 83,07 91,33 96,93 22C 93,87 102,33 110,80 118,27 43

44 pločasti radijatori Vertical instalacija a a a T10 T20-21 T22 veličine u mm b c c b c b B = C = tip 10C a : 80 mm b : 43 mm c : 65 mm tip 20C + 21C a : 108 mm b : 67 mm c : 27 mm tip 22C a : 133 mm b : 67 mm c : 27 mm spojevi Drugi spojevi nisu mogući. 1 MO 8 44

45 Vertical pločasti radijatori pričvršćivanje gornji držač T10 pričvršćivanje gornji držač T gornji držač T donji držač T10 donji držač T

46 pločasti radijatori Vertical tip 10C W + cijena /65/20 C 90/70/20 C ŠIFRA ZA NARUDŽBU : 50, /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C u skladu s EN /65/20 C (ΔT50) W/m 90/70/20 C vrijednost n 1,2976 1,3246 1,3381 1,3516 Vertical tip 20C PRIMJER : radijator tip ŠIFRA ZA NARUDŽBU : PRIMJER : radijator tip VR10XXXXYYY VR toplinski učin se mjeri na donjem spoju skladište Radson VR20XXXXYYY VR W + cijena /65/20 C NOVO 90/70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C u skladu s EN /65/20 C (ΔT50) W/m 90/70/20 C vrijednost n 1,3094 1,3135 1,3176 toplinski učin se mjeri na donjem spoju isporuka odmah 46

47 Vertical tip 21C pločasti radijatori ŠIFRA ZA NARUDŽBU : 81 PRIMJER : radijator tip VR21XXXXYYY VR W + cijena /65/20 C NOVO 90/70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C u skladu s EN /65/20 C (ΔT50) W/m 90/70/20 C Vrijednost n 1,3384 1,3422 1,3371 toplinski učin se mjeri na donjem spoju skladište Radson Vertical tip 22C ŠIFRA ZA NARUDŽBU : PRIMJER : radijator tip 106 VR22XXXXYYY VR W + cijena /65/20 C NOVO 90/70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C u skladu s EN /65/20 C (ΔT50) W/m 90/70/20 C vrijednost n 1,3566 1,3619 1,3672 1,3671 toplinski učin se mjeri na donjem spoju isporuka odmah 47

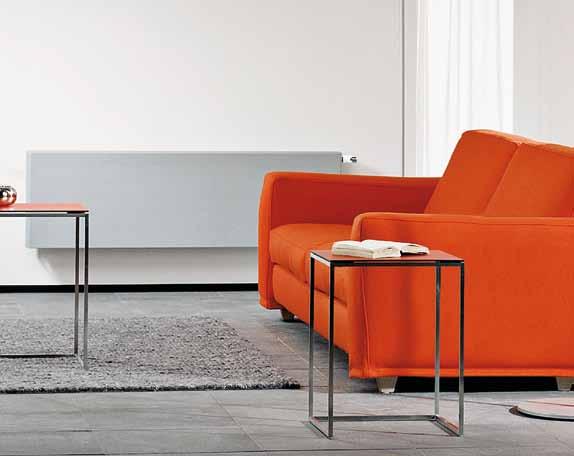

48 ukrasni radijatori obilježja Kos H Radson osigurava visokokvalitetnu liniju ukrasnih radijatora u različitim modelima, s različitim toplinskim učinom i različitih dimenzija. S više prilagođenih vrsta dizajna oni su također idealni za postizanje dobrog toplinskog učina u malom prostoru. boje Faro H Standardna boja je bijela RAL Druge raspoložive boje: vidi str Dodajte šifru za narudžbu /... i unesite RAL-boju. Primjer KOH /3003 za radijator koji ima RAL prikaz oznaka spajanja 4 MB 5 Kos V MO 8 88 Faro V Pago H (Cadiz / H) Pago V (Cadiz / V) 48

49 ukrasni radijatori jednostruka i dvostruka verzija x x bočni pokrovi x x x x - - radni tlak u bar radijatori u skladištu x x x x x x izrađeni po mjeri x x polazni i povratni vod možete prebaciti okomito/vodoravno x x možete prebaciti okomito - - x x - x možete prebaciti vodoravno možete prebaciti gore/dolje - - x x - x možete prebaciti lijevo/desno - - x x x x držači u pakovanju (radijatori u skladištu) srednji spoj - - x x - - Kos H Faro H Kos V Faro V Pago H Pago V toplinski učin Toplinski učini su izmjereni u skladu s EN 442 pri temperaturi vode od 75/65 C i temperaturi u prostoriji od 20 C (ΔT=50). pakovanje Radijatori su pakovani u karton s čvrstim rubnim komadima i omotani u film koji ih stišće. broj na paleti Kos V & Faro V = 8/paleta 49

50 ukrasni radijatori Kos H Vodoravni ukrasni radijator s ravnom prednjom pločom i jedinstvenim blago zakrivljenim stranama. Ovaj vodoravni model se isporučuje s prilagođenim gornjim završnim slojem koji ističe njegov jedinstveni dizajn. Pribor isporučen u pakovanju i uključen u cijenu: 2 držača Monclac, vijci i zatici. Tijelo termostatskog ventila (s namjestivom k v -vrijednosti) je postavljeno u tvornici na desnoj, a odzračni otvor na lijevoj strani. Montaža: radijator bez držača za montažu, ali sa skrivenim držačima Monclac. Spojevi: 2 x promjer 1/2 (15/21) - desno dolje. Boje: standardna boja RAL Druge raspoložive boje: vidi str Pribor: vidi str

51 Kos H ukrasni radijatori volumen : l/m tip ,44 6,67 8,00 9, ,76 6,95 8,67 10, ,76 6,95 8,67 10, ,73 10,10 11,27 12,44 masa : kg/m tip ,83 32,50 40,19 47, ,48 37,43 46,67 56, ,24 42,67 53,52 64, ,70 62,38 77,19 92,00 instalacija s držačem (nevidljivo) B = C = C B spojevi Spoj lijevo na zahtjev. Drugi spojevi nisu mogući. 51

52 ukrasni radijatori Kos H tip 20 ŠIFRA ZA NARUDŽBU : KOH20XXXYYYYZ PRIMJER : KOH L 110 radijator tip Z = L: lijevi spoj R: desni spoj W + cijena /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C u skladu s EN /65/20 C (ΔT50) W/m 90/70/20 C vrijednost n 1,287 1,2801 1,2812 1,2823 bez dodatnog troška za lijevo spajanje 52

53 Kos H tip 21 ukrasni radijatori ŠIFRA ZA NARUDŽBU : KOH21XXXYYYYZ PRIMJER : KOH L 110 radijator tip Z = L: lijevi spoj R: desni spoj W + cijena /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C u skladu s EN /65/20 C (ΔT50) W/m 90/70/20 C vrijednost n 1,3261 1,3311 1,3433 1,3440 bez dodatnog troška za lijevo spajanje isporuka odmah 53

54 ukrasni radijatori Kos H tip 22 ŠIFRA ZA NARUDŽBU : KOH22XXXYYYYZ PRIMJER : KOH L 110 radijator tip Z = L: lijevi spoj R: desni spoj W + cijena /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C u skladu s EN /65/20 C (ΔT50) W/m 90/70/20 C vrijednost n 1,3318 1,3635 1,3607 1,3897 bez dodatnog troška za lijevo spajanje isporuka odmah 54

55 Kos H tip 33 ukrasni radijatori ŠIFRA ZA NARUDŽBU : KOH33XXXYYYYZ PRIMJER : KOH L 176 radijator tip Z = L: lijevi spoj R: desni spoj W + cijena /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C u skladu s EN /65/20 C (ΔT50) W/m 90/70/20 C vrijednost n 1,3222 1,3539 1,3649 1,3758 bez dodatnog troška za lijevo spajanje 55

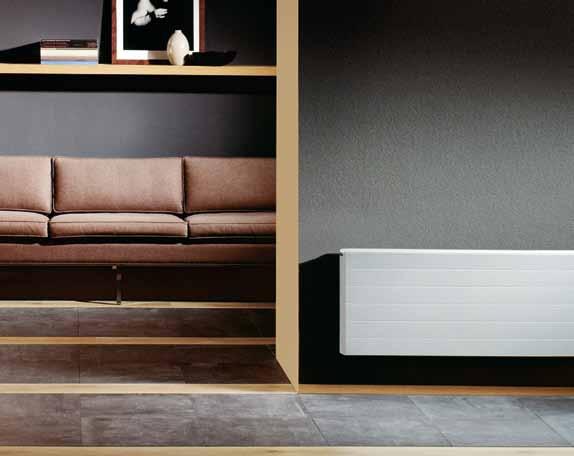

56 ukrasni radijatori Faro H Vodoravni ukrasni radijator s presječenom prednjom pločom i jedinstvenim blago zakrivljenim stranama. Ovaj vodoravni model se isporučuje s prilagođenim gornjim završnim slojem koji ističe njegov jedinstveni dizajn. Pribor isporučen u pakovanju i uključen u cijenu: 2 držača Monclac, vijci i zatici. Tijelo termostatskog ventila (s namjestivom k v -vrijednosti) je postavljeno u tvornici na desnoj, a odzračni otvor na lijevoj strani. Montaža: radijator bez držača za montažu, ali sa skrivenim držačima Monclac. Spojevi: 2 x promjer 1/2 (15/21) - desno dolje. Boje: standardna boja RAL Druge raspoložive boje: vidi str Pribor: vidi str

57 Faro H ukrasni radiatori volumen : l/m tip ,44 6,67 8,00 9, ,76 6,95 8,67 10, ,76 6,95 8,67 10, ,73 10,10 11,27 12,44 masa : kg/m tip ,83 32,50 40,19 47, ,48 37,43 46,67 56, ,24 42,67 53,52 64, ,70 62,38 77,19 92,00 instalacija s držačem (nevidljivo) B = C = C B spojevi Spoj lijevo na zahtjev. Drugi spojevi nisu mogući. 57

58 ukrasni radijatori Faro H tip 20 ŠIFRA ZA NARUDŽBU : FAH20XXXYYYYZ PRIMJER : FAH L 110 radijator tip Z = L: lijevi spoj R: desni spoj W + cijena /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C u skladu s EN /65/20 C (ΔT50) W/m 90/70/20 C vrijednost n 1,287 1,2801 1,2812 1,2823 bez dodatnog troška za lijevo spajanje 58

59 Faro H tip 21 ukrasni radijatori ŠIFRA ZA NARUDŽBU : FAH21XXXYYYYZ PRIMJER : FAH L 110 radijator tip Z = L: lijevi spoj R: desni spoj W + cijena /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C u skladu s EN /65/20 C (ΔT50) W/m 90/70/20 C vrijednost n 1,3261 1,3311 1,3433 1,3440 bez dodatnog troška za lijevo spajanje isporuka odmah 59

60 ukrasni radijatori Faro H tip 22 ŠIFRA ZA NARUDŽBU : FAH22XXXYYYYZ PRIMJER : FAH L 110 radijator tip Z = L: lijevi spoj R: desni spoj W + cijena /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C u skladu s EN /65/20 C (ΔT50) W/m 90/70/20 C vrijednost n 1,3318 1,3635 1,3607 1,3897 bez dodatnog troška za lijevo spajanje isporuka odmah 60

61 Faro H tip 33 ukrasni radijatori ŠIFRA ZA NARUDŽBU : FAH33XXXYYYYZ PRIMJER : FAH L 176 radijator tip Z = L: lijevi spoj R: desni spoj W + cijena /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C u skladu s EN /65/20 C (ΔT50) W/m 90/70/20 C vrijednost n 1,3222 1,3539 1,3649 1,3758 bez dodatnog troška za lijevo spajanje 61

62 ukrasni radijatori Kos V Čvrsti, minimalistički izgled i velik toplinski učin. Savršena ravnoteža između ravne prednje ploče i zatvorenih zakrivljenih bočnih pokrova. Pribor uključen u pakovanje i cijenu: držači, 2 bočna pokrova, instalacijska obujmica, 1 predložak za bušenje, 1 rotirajući odzračni otvor, 3 slijepa završetka, vijci i zatici. Instalacija: U2V-držač. Spojevi: 6 x Ø 1/2 (15/21). (Napomena: kod tipa 22 se spojni ventil nalazi ekscentrično u radijatoru.) Ako ne spojite radijator koristeći spojni ventil, može doći do kratkog spoja i slabijeg grijanja radijatora. Gornji i donji dio radijatora možete preokrenuti. Napomena: kod gornjeg spoja morate preokrenuti radijator i treba minimalni stupac vode od 3 m za opskrbu radijatora uz minimalni protok od 150 l/h. Radijator Kos možete koristiti u dvocijevnim sustavima i u jednocijevnim sustavima ako koristite komplet ventila. Boje: standardna boja je bijela RAL Druge raspoložive boje: vidi str Pribor: ručka za ručnike: vidi str

63 Kos V tip 21 & tip 22 ukrasni radijatori instalacija C C 2 C 2 C 2 C 2 veličine u mm B3 B B = C = C 1 C 1 B 1 B 2 C C C B B B 1 T = 150 B 2 T = 250 volumen : l/m tip ,47 24,13 25, ,73 23,47 25,33 masa : kg/m tip ,27 109,33 117, ,60 123,73 130,93 63

64 ukrasni radijatori Kos V tip 21 & tip 22 instalacija gornji držač T21-22 a a 1 1 B = C = donji držač T21-22 T21 T c b c b tip 21 a : 111 mm b : 67 mm c : 27 mm tip 22 a : 136 mm b : 67 mm c : 27 mm 34 spojevi Drugi spojevi nisu mogući. 1 MO 8 ++ odlično + vrlo dobro 64

65 Kos V tip 21 & tip 22 ukrasni radijatori tip 21 tip ŠIFRA ZA NARUDŽBU : KOV21XXXXYYY PRIMJER : KOV radijator tip ŠIFRA ZA NARUDŽBU : KOV22XXXXYYY PRIMJER : KOV radijator tip W + cijena /65/20 C NOVO 90/70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /70/20 C u skladu s EN /65/20 C (ΔT 50) u skladu s EN /65/20 C (ΔT 50) W/m 90/70/20 C vrijednost n 1,3192 1,3231 1,3327 W + cijena /65/20 C NOVO 90/70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C W/m 90/70/20 C vrijednost n 1,3387 1,4255 1,3343 Kos V masa volumen 75/65/20 C 90/70/20 C inoks C B vrijednost n (kg) (l) EN 442 EN 442 KOV I , ,10 10, KOV I , ,20 14, KOV I , ,60 18, toplinski učin se mjeri na donjem spoju isporuka odmah 65

66 ukrasni radijatori Faro V Radijatori Faro se razlikuju po zakrivljenim, perforiranim bočnim pločama i stiliziranoj prednjoj ploči. Imaju velik toplinski učin. Pribor uključen u pakovanje i cijenu: držači, 2 bočna pokrova, instalacijska obujmica, 1 predložak za bušenje, 1 rotirajući odzračni otvor, 3 slijepa završetka, vijci i zatici. Instalacija: U2V-držač. Spojevi: 6 x Ø 1/2 (15/21). (Napomena: kod tipa 22 se spojni ventil nalazi ekscentrično u radijatoru.) Ako ne spojite radijator koristeći spojni ventil, može doći do kratkog spoja i slabijeg grijanja radijatora. Gornji i donji dio radijatora možete preokrenuti. Napomena: kod gornjeg spoja morate preokrenuti radijator i treba minimalni stupac vode od 3 m za opskrbu radijatora uz minimalni protok od 150 l/h. Radijator Faro možete koristiti u dvocijevnim sustavima i u jednocijevnim sustavima ako koristite komplet ventila. Boje: Standardna boja je bijela RAL Druge raspoložive boje: vidi str Pribor: ručka za ručnike: vidi str

67 Faro V tip 21 & tip 22 ukrasni radijatori instalacija C C 2 C 2 C 2 C 2 veličine u mm B3 B B = C = C 1 C 1 B 1 B 2 C C C B B B 1 T = 150 B 2 T = 250 volumen : l/m tip ,47 24,13 25, ,73 23,47 25,33 masa : kg/m tip ,27 109,33 117, ,60 123,73 130,93 67

68 ukrasni radijatori Faro V tip 21 & tip 22 instalacija gornji držač T21-22 a a 1 1 B = C = donji držač T21-22 T21 T c b c b tip 21 a : 111 mm b : 67 mm c : 27 mm tip 22 a : 136 mm b : 67 mm c : 27 mm 34 spojevi Drugi spojevi nisu mogući. 1 MO 8 ++ odlično + vrlo dobro 68

69 Faro V tip 21 & tip 22 ukrasni radijatori tip 21 tip ŠIFRA ZA NARUDŽBU : FAV21XXXXYYY PRIMJER : FAV radijator tip ŠIFRA ZA NARUDŽBU : FAV22XXXXYYY PRIMJER : FAV radijator tip W + cijena /65/20 C NOVO 90/70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /70/20 C u skladu s EN /65/20 C (ΔT 50) u skladu s EN /65/20 C (ΔT 50) W/m 90/70/20 C vrijednost n 1,3192 1,3231 1,3327 W + cijena /65/20 C NOVO 90/70/20 C /65/20 C /70/20 C /65/20 C /70/20 C /65/20 C W/m 90/70/20 C vrijednost n 1,3387 1,4255 1,3343 Faro V masa volumen 75/65/20 C 90/70/20 C inoks C B vrijednost n (kg) (l) EN 442 EN 442 FAV I , ,10 10, FAV I , ,20 14, FAV I , ,60 18, toplinski učin se mjeri na donjem spoju isporuka odmah 69

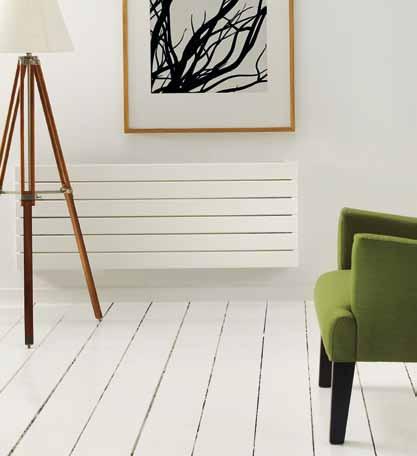

70 ukrasni radijatori Pago H Diskretni ukrasni radijator s okruglim rubovima. Vodoravna instalacija ravnih grijaćih elemenata. Pribor uključen u pakovanje i cijenu: držači, 1 rotirajući odzračni otvor, 1 slijepi završetak, vijci i zatici. Instalacija: 4 zavarene trake za ovješenje za 4 podesiva zidna držača. Spojevi: 2 x Ø 1/2 (15/21). Boje: standardna boja je bijela RAL Druge raspoložive boje: vidi str Pribor: vidi str Drugi prilagođeni dizajn: na zahtjev. spojevi Sve jednostruke i dvostruke modele iz skladišta možete prebaciti lijevo/desno. Promjer spojeva: polazni i povratni vod Ø (1/2 ) 15/21, rotirajući odzračni otvor, ispust i slijepi završetak 5/10 (1/8 )

71 Pago H ukrasni radijatori instalacija Položaj držača. C = 1200 mm C b B 6, 8, 10 elemenata Broj elem. c C b A = spojevi centar-do-centra B = C = F = držači H = bočni spoj veličine u mm jednostruko dvostruko 35 c C = mm C b 128 b , 5 elemenata c B jednostruko dvostruko C = mm C b 128 b 128 6, 7, 8, 9, 10, 12 elemenata c 99.5 B ,5 C 8 34 A 34 B 26,5 F H B 60 mini F H B 16,5 C 21 C jednostruko tip broj masa volumen 75/65/20 C C B elemenata A (kg) (l) EN 442 PA ,50 5, ,19 PA ,80 8, ,64 PA ,50 5, ,85 PA ,70 7, ,75 PA ,80 5, ,90 PA ,30 7, ,39 PA ,80 8, ,48 PA ,20 10, ,29 PA ,70 11, ,80 PA ,10 13, ,28 PA ,60 14, ,78 PA ,50 17, ,09 PA ,10 16, ,90 dvostruko PA ,00 12, ,68 PA ,80 15, ,12 PA ,10 11, ,79 PA ,90 14, ,66 PA ,80 10, ,98 PA ,80 15, ,13 PA ,20 18, ,44 PA ,70 20, ,42 PA ,60 26, ,74 PA ,60 17, ,95 toplinski učin se mjeri na donjem spoju u skladu s EN /65/20 C (ΔT 50) isporuka odmah 71

72 ukrasni radijatori Pago V Diskretni ukrasni radijator s okruglim rubovima. Okomita instalacija elemenata. Pribor uključen u pakovanje i cijenu: držači, 1 rotirajući odzračni otvor, 1 slijepi završetak, vijci i zatici. Instalacija: 4 zavarene trake za ovješenje za 4 podesiva zidna držača. Spojevi: 2 x Ø 1/2 (15/21). Boje: standardna boja je bijela RAL Druge raspoložive boje: vidi str Pribor: vidi str Drugi prilagođeni dizajn: na zahtjev. spojevi Sve jednostruke i dvostruke modele iz skladišta možete prebaciti okomito. Promjer spojeva: polazni i povratni vod Ø (1/2 ) 15/21, rotirajući odzračni otvor, ispust i slijepi završetak 5/10 (1/8 ). Polazni i povratni vod se mogu zamijeniti!

73 8 Pago V ukrasni radijatori C = 1200 mm 6, 8, 10 elemenata c B B c B B c instalacija Položaj držača. 106 C b C = mm C b , 5 elemenata c Broj c elem C b jednostruko dvostruko C = mm 99.5 C 106 b , 7, 8, 9, 10, 12 elemenata c A C 34 26,5 B 26,5 F G mini F G mini B A = spojevi centar-do-centra B = C = F = držači G = donji spoj veličine u mm jednostruko dvostruko C C jednostruko tip broj masa volumen 75/65/20 C C B elemenata A (kg) (l) EN 442 PA ,50 5, ,19 PA ,80 8, ,64 PA ,50 5, ,85 PA ,70 7, ,75 PA ,80 5, ,90 PA ,30 7, ,39 PA ,80 8, ,48 PA ,20 10, ,29 PA ,70 11, ,80 PA ,10 13, ,28 PA ,60 14, ,78 PA ,50 17, ,09 PA ,10 16, ,90 dvostruko PA ,00 12, ,68 PA ,80 15, ,12 PA ,10 11, ,79 PA ,90 14, ,66 PA ,80 10, ,98 PA ,80 15, ,13 PA ,20 18, ,44 PA ,70 20, ,42 PA ,60 26, ,74 PA ,60 17, ,95 toplinski učin se mjeri na donjem spoju u skladu s EN /65/20 C (ΔT 50) isporuka odmah 73

74 rebrasti radijatori Delta Laserline standardna linija Potpuno laserski zavareni radijatori od čeličnih cijevi. Presjeci cijevi i završni komadi su zavareni laserom na rebra i blokove. Cijevi su poravnate izvana kako bi radijator imao obilježja Delta D-cjevastog presjeka. Imaju velik toplinski učin. Zavarivanje laserom gotovo potpuno skriva zavarene spojeve. Pribor uključen u pakovanje i cijenu: držači, 1 odzračni otvor, 1 slijepi završetak, vijci i zatici. Instalacija: komplet od 4 ili 6 držača radijatora i podesivih zidnih držača. Spojevi: 4 x Ø 1/2 (15/21) ženski navoj na 4 kraja za visine 400, 500, 600, 750 i 900 mm. Za visine 1800 i 2000 mm: 2 x Ø 1/2 (srednji spoj). Standardni raspon boja: RAL Druge raspoložive boje: vidi str Dodajte šifru za narudžbu /... i unesite RAL-boju. Promjer S1-2040/10/3003 za radijator u boji RAL Pribor: vidi str Certifikat o higijeni Radijatori delta imaju vrlo malu emisiju prašine i lako se čiste. Kao dokaz ovoga dobili smo Certifikat o higijeni. Ovi su radijatori zbog toga idealni za uporabu u bolnicama, školama itd. 74

75 rebrasti radijatori Drugi spojevi, druge boje i druge veličine: vidi cjenik za mjere i rad. značajke elementa 50 mm veličine cijevi 25 x 1,25 mm radni tlak 10 bar ispitni tlak 13 bar maksimalna radna temperatura 120 C veličine u mm Delta Laserline WA 32/42mm ELx50mm Veličine i duljine elemenata min. 65mm B A spoj centar- do- centra B A min. 90mm WHA WHA = WA + 20mm mm mm dubina rebra 3-rebra 4-rebra [100 % LASER] presjek cijevi 25 mm 2-rebra 63 mm 3-rebra 101 mm 4-rebra 139 mm Udaljenost između radijatora i zida te spoja centar-docentra kod standardnog instalacijskog kompleta. model dubina WA 2-rebra / 42 3-rebra / 42 4-rebra / 42 75

76 rebrasti radijatori Delta Laserline standardna linija elementi 2 rebra 3 rebra REF. S1-2040/10 S1-2050/10 S1-2060/10 S1-2075/10 S1-2090/10 S1-3040/10 S1-3050/10 S1-3060/10 75/65/20 C REF. S1-2040/12 S1-2050/12 S1-2060/12 S1-2075/12 S1-2090/12 S1-3040/12 S1-3050/12 S1-3060/12 75/65/20 C REF. S1-2040/14 S1-2050/14 S1-2060/14 S1-2075/14 S1-2090/14 S1-3040/14 S1-3050/14 S1-3060/14 75/65/20 C REF. S1-2040/16 S1-2050/16 S1-2060/16 S1-2075/16 S1-2090/16 S1-3040/16 S1-3050/16 S1-3060/16 75/65/20 C REF. S1-2040/18 S1-2050/18 S1-2060/18 S1-2075/18 S1-2090/18 S1-3040/18 S1-3050/18 S1-3060/18 75/65/20 C REF. S1-2040/20 S1-2050/20 S1-2060/20 S1-2075/20 S1-2090/20 S1-3040/20 S1-3050/20 S1-3060/20 75/65/20 C REF. S1-2040/22 S1-2050/22 S1-2060/22 S1-2075/22 S1-2090/22 S1-3040/22 S1-3050/22 S1-3060/22 75/65/20 C REF. S1-2040/24 S1-2050/24 S1-2060/24 S1-2075/24 S1-2090/24 S1-3040/24 S1-3050/24 S1-3060/24 75/65/20 C REF. S1-2040/26 S1-2050/26 S1-2060/26 S1-2075/26 S1-2090/26 S1-3040/26 S1-3050/26 S1-3060/26 75/65/20 C REF. S1-2040/28 S1-2050/28 S1-2060/28 S1-2075/28 S1-2090/28 S1-3040/28 S1-3050/28 S1-3060/28 75/65/20 C u skladu s EN 442 skladište Radson spojevi - visine 400 to 900 mm 4 x Ø 1/2 (15/21) [100 % LASER] = slijepi završetak 2 = odzračni otvor

77 Delta Laserline standardna linija rebrasti radijatori elementi 3 rebra 4 rebra REF. S1-3075/10 S1-3090/10 S1-4040/10 S1-4050/10 S1-4060/10 S1-4075/10 S1-4090/10 75/65/20 C REF. S1-3075/12 S1-3090/12 S1-4040/12 S1-4050/12 S1-4060/12 S1-4075/12 S1-4090/12 75/65/20 C REF. S1-3075/14 S1-3090/14 S1-4040/14 S1-4050/14 S1-4060/14 S1-4075/14 S1-4090/14 75/65/20 C REF. S1-3075/16 S1-3090/16 S1-4040/16 S1-4050/16 S1-4060/16 S1-4075/16 S1-4090/16 75/65/20 C REF. S1-3075/18 S1-3090/18 S1-4040/18 S1-4050/18 S1-4060/18 S1-4075/18 S1-4090/18 75/65/20 C REF. S1-3075/20 S1-3090/20 S1-4040/20 S1-4050/20 S1-4060/20 S1-4075/20 S1-4090/20 75/65/20 C REF. S1-3075/22 S1-3090/22 S1-4040/22 S1-4050/22 S1-4060/22 S1-4075/22 S1-4090/22 75/65/20 C REF. S1-3075/24 S1-3090/24 S1-4040/24 S1-4050/24 S1-4060/24 S1-4075/24 S1-4090/24 75/65/20 C REF. S1-3075/26 S1-3090/26 S1-4040/26 S1-4050/26 S1-4060/26 S1-4075/26 75/65/20 C REF. S1-3075/28 S1-3090/28 S1-4040/28 S1-4050/28 S1-4060/28 S1-4075/28 75/65/20 C u skladu s EN 442 skladište Radson spojevi - visine mm 4 x Ø 1/2 (15/21) [100 % LASER] = slijepi završetak 2 = odzračni otvor

78 rebrasti radijatori Delta Laserline standardna linija elementi 2 rebra 3 rebra REF. S1-2200/8 75/65/20 C REF. S1-2180/10 S1-2200/10 S1-3180/10 S1-3200/10 75/65/20 C REF. S1-2180/12 S1-2200/12 S1-3180/12 S1-3200/12 75/65/20 C REF. S1-2180/14 S1-2200/14 S1-3180/14 S1-3200/14 75/65/20 C REF. S1-2180/16 S1-2200/16 S1-3180/16 S1-3200/16 75/65/20 C REF. S1-2180/18 S1-2200/18 S1-3180/18 S1-3200/18 75/65/20 C u skladu s EN 442 skladište Radson [100 % LASER] spojevi - visine 1800 to 2000 mm srednji spoj : 2 x Ø 1/2 (15/21) = slijepi završetak 2 = odzračni otvor

79 Delta Laserline standardna linija rebrasti radijatori instalacija komplet za sastavljanje: Uključeno u pakovanje i cijenu: držači, odzračni otvor, slijepi završetak, vijci i zatici. Sve bijele radijatore Delta Laserline u standardnoj liniji možete opremiti cijevnim spojem kako biste postigli veće odavanje topline. Pozor: radijatore Delta Laserline u boji u standardnoj liniji možete opremiti cijevnim spojem ako je to navedeno u narudžbi. Razinske radijatore visine 600 i 900 mm možete spojiti cijevnim spojem i cijevnom šipkom [100 % LASER] što znači S1-2040/10/XXXX S1 = Znači da se radi o razinskom radijatoru. 2 = Broj stupova. 040 = Visina (cm). 10 = Broj elemenata. XXXX = Boja. 79

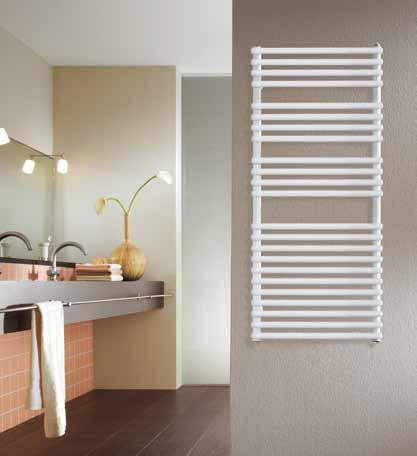

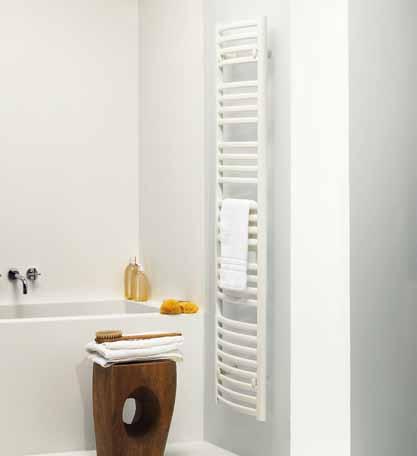

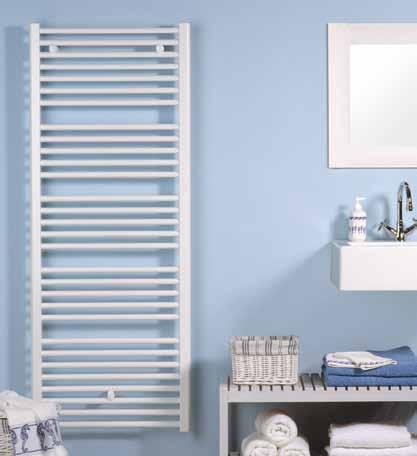

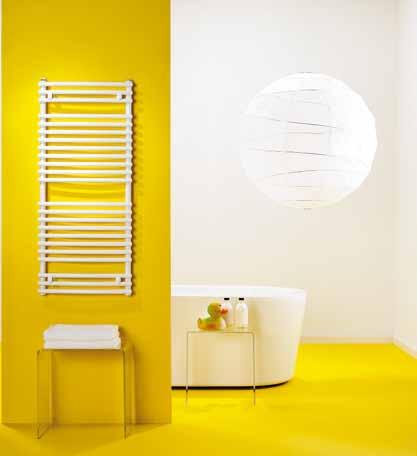

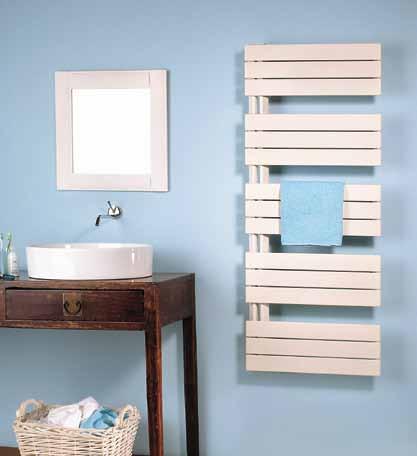

80 radijatori za kupaonice obilježja Elato (Djerba) Apolima (Miami) Svojom linijom radijatora za kupaonice za toplovodne sustave grijanja Radson pruža široki raspon tipova, toplinskih učina i veličina. Svaki dizajn ima drugačiji ukrasni izgled. Ovi radijatori za kupaonice također kuhinjama i toaletima (u privatnim domovima, hotelima, restoranima ) daju veću vrijednost interijera. Promjer spojeva: Ø 1/2 (15/21). Naši radijatori dobivaju zaštitni osnovni premaz elektroforezom i završni premaz u boji po vašem izboru. boje Boje: standardna boja je bijela RAL Druge raspoložive boje: vidi str Dodajte šifru za narudžbu /... i unesite RAL-boju. Primjer EL0408/3003 za radijator koji ima RAL Muna (Korfu) Java (Rio) Minorca (Lima) Flores (Hawai) Flores C (Bilbao) Andros CH Andros M Santorini (Boston) Santorini C (Avignon) Ios M Linosa 80

81 radijatori za kupaonice Elato Apolima Muna Java Minorca Flores Flores C Santorini Santorini C Andros CH Andros M Ios M Linosa broj spojeva * 2-4* radni tlak u bar polazno i povratno dno, možete preokrenuti lijevo/ desno x x x x x x x x x srednji spoj* - x x x x x - gornji spoj (instalacija s prilagodnikom u povratu) x x x x odzračni otvor 1/8 1/8 1/8 1/8 1/8 1/2 1/2 1/2 1/2 1/8 1/8 1/2 1/8 podesivi držači isporučeni u pakovanju spojevi 4 MB MO 8 88 toplinski učin Toplinski učini su izmjereni u skladu s EN 442 pri temperaturi vode od 75/65 C i temperaturi u prostoriji od 20 C (ΔT=50). pakiranje Radijatori su zaštićeni na 4 strane kartonom, uključujući zaštitu na rubovima. Radijatori su omotani tako da budu stisnuti. Sve je zaštićeno kutijom od kartona zajedno s držačima. 81

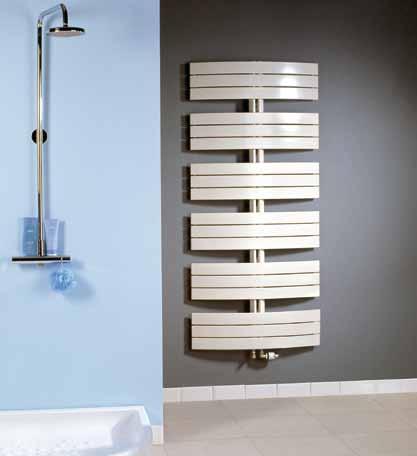

82 radijatori za kupaonice Elato Karakteristični radijator s ravnim elementima. Ovaj radijator možete okrenuti okomito. Pribor uključen u pakovanje i cijenu: držači, 1 odzračni otvor, 1 slijepi završetak. Instalacija: 2 zavarene trake za ovješenje za 2 podesiva zidna držača. Spojevi: 2 x Ø 1/2 (15/21). Boje: standardna boja RAL Druge raspoložive boje: vidi str Pribor: vidi str spojevi Polazni i povratni vod koji su uvijek na dnu možete preokrenuti lijevo i desno, udaljenost centra-do-centra 50 mm. Promjer spojeva: polazni i povratni vod: Ø 1/2 (15/21). Gornji i donji dio radijatora možete preokrenuti. Radni tlak: 4 bar. Radna temperatura maks.: 110 C

83 Elato radijatori za kupaonice D C D pogled odozgo 113,5-123,5 X 115 B 70,5-80, mini 2 X Ø 1/2" (15/21) A A = spojevi centar-do-centra B = C = D = držači centar-do-centra HORI X = držači centar-do-centra VERTI veličine u mm EL0408 EL..11 EL..14 EL0617 masa volumen 75/65/20 C tip A B C D X (kg) (l) EN 442 EL ,70 4, EL ,10 5, EL ,10 6, EL ,40 6, EL ,20 7, EL ,30 9, isporuka odmah 83

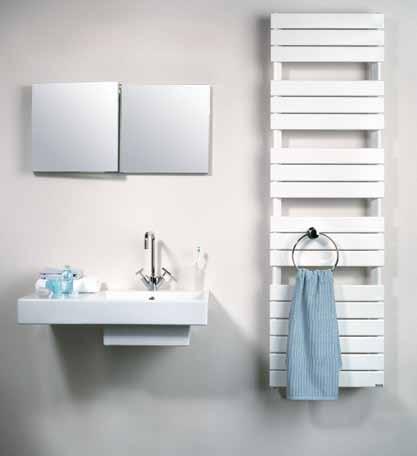

84 radijatori za kupaonice Apolima Dizajn poput totema dodaje dimenziju svakom interijeru. Elementi su ravni i malo zakrivljeni. Pribor uključen u pakovanje i cijenu: držači, 1 odzračni otvor, 1 slijepi završetak. Instalacija: 2 zavarene trake za ovješenje za 2 podesiva zidna držača. Spojevi: 2 x Ø 1/2 (15/21). Boje: standardna boja je bijela RAL Druge raspoložive boje: vidi str Pribor: vidi str spojevi Polazni i povratni vod koji su uvijek na dnu možete preokrenuti lijevo i desno, udaljenost centra-do-centra 50 mm. Promjer spojeva: polazni i povratni vod Ø 1/2 (15/21). Radni tlak: 4 bar. Radna temperatura maks.: 110 C MO 84

85 Apolima radijatori za kupaonice C D D pogled odozgo 113,5-123,5 X 115 B 70,5-80, mini A A = spojevi centar-do-centra B = C = D = držači centar-do-centra HORI X = držači centar-do-centra VERTI veličine u mm AP0608 AP0611 AP0614 AP0814 AP0817 masa volumen 75/65/20 C tip A B C D X (kg) (l) EN 442 AP ,80 5, AP ,10 6, AP ,50 7, AP ,30 8, AP ,40 11, isporuka odmah 85

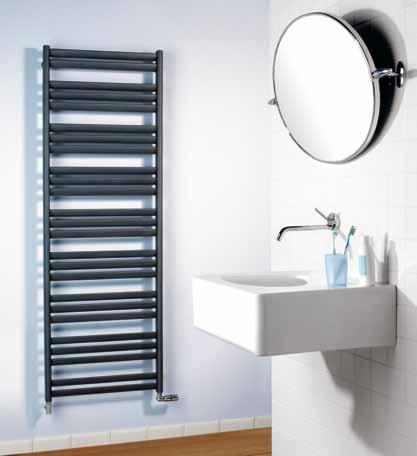

86 radijatori za kupaonice Muna Moderni radijator s ravnim grijaćim elementima postavljen na sabirnike. Pribor uključen u pakovanje i cijenu: držači, 1 odzračni otvor, 1 slijepi završetak. Instalacija: 4 zavarene trake za ovješenje za 4 podesiva zidna držača. Spojevi: 2 x Ø 1/2 (15/21). Boje: standardna boja je bijela RAL Druge raspoložive boje: vidi str Pribor: vidi str Opcija: komplet claustra : vidi str Izrada po mjeri: dulje vrijeme isporuke. spojevi Polazni i povratni vod koji su uvijek na dnu možete preokrenuti lijevo i desno. Promjer spojeva: polazni i povratni vod Ø 1/2 (15/21). Radni tlak: 4 bar. Radna temperatura maks.: 110 C

87 Muna radijatori za kupaonice C D X mini B = A = A = spojevi centar-do-centra B = C = D = držači centar-do-centra HORI X = držači centar-do-centra VERTI veličine u mm MU0509 MU0512 MU0516 MU0617 MU0817 MU0820 masa volumen 75/65/20 C tip A B C D X (kg) (l) EN 442 MU ,80 2, MU ,10 5, MU ,40 7, MU ,10 9, MU ,10 11, MU ,60 13, isporuka odmah 87

88 radijatori za kupaonice Java Nagnuti, eliptični grijaći elementi daju zračnu dimenziju dizajnu. Pribor uključen u pakovanje i cijenu: držači, 1 odzračni otvor, 1 slijepi završetak. Instalacija: 4 zavarene trake za ovješenje za 4 podesiva zidna držača. Spojevi: 2 x Ø 1/2 (15/21). Boje: standardna boja je bijela RAL Druge raspoložive boje: vidi str Opcija: komplet claustra : vidi str Izrada po mjeri: dulje vrijeme isporuke. spojevi Polazni i povratni vod koji su uvijek na dnu možete preokrenuti lijevo i desno. Promjer spojeva: polazni i povratni vod Ø 1/2 (15/21). Radni tlak: 8 bar. Radna temperatura maks.: 110 C

89 Java radijatori za kupaonice C X mini B 30 A = D A = spojevi centar-do-centra B = C = D = držači centar-do-centra HORI X = držači centar-do-centra VERTI veličine u mm masa volumen 75/65/20 C tip A B C D X (kg) (l) EN 442 JA ,50 3, JA ,80 3, JA ,80 4, JA ,40 5, JA ,20 6, JA ,30 7, JA ,40 9, JA ,50 10, isporuka odmah JA0507 JA..09 JA..13 JA0515 JA0617 JA

90 radijatori za kupaonice Minorca Poravnati, ovalni grijaći elementi se instaliraju na sabirnike u zakrivljenom položaju. Pribor uključen u pakovanje i cijenu: držači, 1 odzračni otvor, 1 slijepi završetak. Instalacija: 4 podesiva viseća držača za blokadu između cijevi. Ovi su držači standardno bijeli. Krom za radijatore u boji. Spojevi: 2 x Ø 1/2 (15/21). Boje: standardna boja je bijela RAL Druge raspoložive boje: vidi str spojevi Polazni i povratni vod koji su uvijek na dnu možete preokrenuti lijevo i desno. Promjer spojeva: polazni i povratni vod Ø 1/2 (15/21). Radni tlak: 8 bar. Radna temperatura maks.: 110 C

91 Minorca radijatori za kupaonice D C pogled odozgo ±100 X A B A = spojevi centar-do-centra B = C = D = držači centar-do-centra HORI X = držači centar-do-centra VERTI veličine u mm masa 75/65/20 C tip A B C D X (kg) EN 442 MI , MI , MI , MI , MI , MI , MI , MI , MI , isporuka odmah MI0508 MI..12 MI..14 MI

92 radijatori za kupaonice Flores Prekrasan dizajn s finim, okruglim cijevastim elementima... Pribor uključen u pakovanje i cijenu: držači, 1 odzračni otvor, 1 slijepi završetak, montirana cijev za ubrizgavanje, vijci i zatici. Instalacija: 3 podesiva viseća držača za blokadu između cijevi. Ovi su držači standardno bijeli. Krom za radijatore u boji. Spojevi: 2 x Ø 1/2 (15/21). Opcija: gornji spoj s instalacijom cijevi za ubrizgavanje u povratni vod: vidi str Boje: standardna boja je bijela RAL Druge raspoložive boje: vidi str spojevi Polazni i povratni vod se mogu zamijeniti lijevo/desno. Promjer spojeva: polazni i povratni vod Ø 1/2 (15/21). Radni tlak: 8 bar. Radna temperatura maks.: 110 C 92

93 Flores radijatori za kupaonice spojevi C 1 8 B mini A A = spojevi centar-do-centra B = C = veličine u mm masa volumen 75/65/20 C tip A B C (kg) (l) EN 442 FL ,10 2, FL ,20 3, FL ,80 6, FL ,30 6, FL ,50 8, FL ,40 7, FL ,70 8, FL ,30 10, FL ,10 8, FL ,90 10, FL ,60 12, isporuka odmah FL0505 FL0508 FL..12 FL..15 FL

94 radijatori za kupaonice Flores M (srednji spoj) C spojevi B 1 MO mini A A = spojevi centar-do-centra B = C = veličine u mm FL0505M FL0508M FL..12M FL..15M FL..18M masa volumen 75/65/20 C tip A B C (kg) (l) EN 442 FL0505M ,00 2, FL0508M ,50 3, FL0512M ,10 6, FL0612M ,30 6, FL0712M ,50 8, FL0515M ,40 7, FL0615M ,70 8, FL0715M ,30 10, FL0518M ,10 8, FL0618M ,90 10, FL0718M ,60 12, isporuka odmah 94

95 radijatori za kupaonice Flores CH (krom) C spojevi mini B A 1 8 A = spojevi centar-do-centra B = C = veličine u mm FL0508CH FL0512CH FL0615CH FL..18CH masa volumen 75/65/20 C tip A B C (kg) (l) EN 442 FL0508CH ,10 3, FL0512CH ,60 6, FL0615CH ,80 8, FL0618CH ,50 10, FL0718CH ,60 12, isporuka odmah 95

96 radijatori za kupaonice Flores C Ovaj zakrivljeni oblik modela Flores ima fine, okrugle integrirane cijevi u svojim sabirnicima. Pribor uključen u pakovanje i cijenu: držači, 1 odzračni otvor, 1 slijepi završetak, vijci i zatici. Instalacija: 4 podesiva viseća držača za blokadu između cijevi. Ovi su držači standardno bijeli. Krom za radijatore u boji. Spojevi: 2 x Ø 1/2 (15/21). Opcija: gornji spoj s instalacijom cijevi za ubrizgavanje u povratni vod: vidi str Boje: standardna boja RAL Druge raspoložive boje: vidi str Pribor: vidi str spojevi Polazni i povratni vod koji su uvijek na dnu možete preokrenuti lijevo i desno. Promjer spojeva: polazni i povratni vod Ø 1/2 (15/21). Radni tlak: 8 bar. 96

97 Flores C radijatori za kupaonice spojevi C 1 8 B mini A Ø 1/2" (15/21) A = spojevi centar-do-centra B = C = pogled odozgo veličine u mm masa volumen 75/65/20 C tip A B C (kg) (l) EN 442 FLC ,10 2, FLC ,20 3, FLC ,80 6, FLC ,30 6, FLC ,50 8, FLC ,40 7, FLC ,70 8, FLC ,30 10, FLC ,10 8, FLC ,90 10, FLC ,60 12, isporuka odmah FLC0505 FLC0508 FLC..12 FLC..15 FLC

98 radijatori za kupaonice Flores C M (srednji spoj) C spojevi pogled odozgo B 1 MO mini A Srednji spoj na zid = mm A = spojevi centar-do-centra B = C = veličine u mm FLC0505M FLC0508M FLC..12M FLC..15M FLC..18M masa volumen 75/65/20 C tip A B C (kg) (l) EN 442 FLC0505M ,10 2, FLC0508M ,20 3, FLC0512M ,80 6, FLC0612M ,30 6, FLC0712M ,50 8, FLC0515M ,40 7, FLC0615M ,70 8, FLC0715M ,30 10, FLC0518M ,10 8, FLC0618M ,90 10, FLC0718M ,60 12, isporuka odmah 98

99 radijatori za kupaonice Flores C CH (krom) C spojevi pogled odozgo B mini A Ø 1/2" (15/21) A = spojevi centar-do-centra B = C = veličine u mm FLC0508CH FLC0512CH FLC0615CH FLC..18CH masa volumen 75/65/20 C tip A B C (kg) (l) EN 442 FLC0508CH ,10 3, FLC0512CH ,60 6, FLC0615CH ,80 8, FLC0618CH ,50 10, FLC0718CH ,60 12,

100 radijatori za kupaonice Santorini Elegantni radijator za kupaonice s okruglim cijevima postavljenima okomito u odnosu na sabirnike. Pribor uključen u pakovanje i cijenu: držači, 1 odzračni otvor, 1 slijepi završetak, vijci i zatici. Instalacija: 3 podesiva viseća držača za blokadu između cijevi. Spojevi: 4 x Ø 1/2 (15/21). Opcija: gornji spoj s instalacijom cijevi za ubrizgavanje u povratni vod: vidi str Boje: standardna boja RAL Druge raspoložive boje: vidi str Pribor: vidi str spojevi Polazni i povratni vod se mogu zamijeniti lijevo/desno. Promjer spojeva: polazni i povratni vod Ø 1/2 (15/21). Radni tlak: 10 bar

101 Santorini radijatori za kupaonice C 150 mini B B A A = spojevi centar-do-centra B = C = veličine u mm masa volumen 75/65/20 C tip A B C (kg) (l) EN 442 SA ,90 2, SA ,70 3, SA ,00 3, SA ,20 4, SA ,50 4, SA ,40 5, SA ,60 6, SA ,70 7, SA ,70 8, SA ,80 10, isporuka odmah SA..07 SA..11 SA

102 radijatori za kupaonice Santorini C Zakrivljeni radijator za kupaonice s cijevima na sabirnicima. (zakrivljena verzija modela Boston). Pribor uključen u pakovanje i cijenu: držači, 1 rotirajući odzračni otvor, 1 slijepi završetak, vijak i zatici. Instalacija: 4 podesiva viseća držača za blokadu između cijevi. Spojevi: 4 x Ø 1/2 (15/21). Opcija: gornji spoj s instalacijom cijevi za ubrizgavanje u povratni vod: vidi str Boje: standardna boja RAL Druge raspoložive boje: vidi str Pribor: vidi str spojevi Polazni i povratni vod se mogu zamijeniti lijevo/desno. Promjer spojeva: polazni i povratni vod Ø 1/2 (15/21). Radni tlak: 10 bar

103 Santorini C radijatori za kupaonice C pogled odozgo B 150 mini B A A = spojevi centar-do-centra B = C = veličine u mm masa volumen 75/65/20 C tip A B C (kg) (l) EN 442 SAC ,90 2, SAC ,70 3, SAC ,00 3, SAC ,20 4, SAC ,50 4, SAC ,40 5, SAC ,60 6, SAC ,70 7, SAC ,70 8, SAC ,80 10, isporuka odmah SAC.. 07 SAC..11 SAC

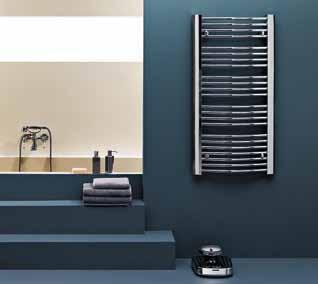

104 radijatori za kupaonice Andros CH Klasična elegancija. Visokokvalitetni krom osigurava ukusnu i modernu kupaonicu. Pribor isporučen u pakovanju i uključen u cijenu: 4 držača, 1 odzračni otvor 1/8. Spajanje: 2 x 1/2 Završni sloj: krom / C B A A = spojevi centar-do-centra B = C = pogled odozgo veličine u mm AN0608CH AN0612CH AN0617CH AN0817CH masa volumen 75/65/20 C tip A B C (kg) (l) EN 442 AN0608CH ,00 4, AN0612CH ,30 6, AN0617CH ,10 10, AN0817CH ,40 11, isporuka odmah 104

105 radijatori za kupaonice Andros M (srednji spoj) Moderna udobnost. Potpuno integriran u ventil centralnog spoja i glavu termostata. Pribor isporučen u pakovanju i uključen u cijenu: držači, 1 odzračni otvor 1/8, 2 vijcima pričvršćena slijepa završetka. Instalacija: 4 zavarene trake za ovješenje za 4 zidna držača. Spajanje: srednji spoj 2 x 1/2. Udaljenost spojnih elemenata 50 mm, osim toga 2 x 1/2 za uporabu, npr. pri spajanju radijatora. Boje: standardna boja je bijela RAL Druge raspoložive boje: vidi str / 85 C X B A = spojevi centar-do-centra B = C = D = držači centar-do-centra HORI X = držači centar-do-centra VERTI pogled odozgo A = 50 D veličine u mm AN0608M AN0612M AN0812M AN0617M AN0817M masa volumen 75/65/20 C tip A B C D X (kg) (l) EN 442 AN0608M ,00 4, AN0612M ,30 6, AN0812M ,40 7, AN0617M ,10 10, AN0817M ,40 11, isporuka odmah 105

106 radijatori za kupaonice Ios M (srednji spoj) Ukusan dizajn. Potpuno integriran u ventil centralnog spoja i glavu termostata. Pribor isporučen u pakovanju i uključen u cijenu: držači, 1 odzračni otvor 1/8, 2 vijcima pričvršćena slijepa završetka. Instalacija: 4 zavarene trake za ovješenje za 4 zidna držača. Spajanje: srednji spoj 2 x 1/2. Udaljenost spojnih elemenata 50 mm, osim toga 2 x 1/2 za uporabu, npr. pri spajanju radijatora. Boje: standardna boja je bijela RAL Druge raspoložive boje: vidi str C X B A = spojevi centar-do-centra B = C = D = držači centar-do-centra HORI X = držači centar-do-centra VERTI veličine u mm pogled odozgo A = 50 D IO0612 IO0617 masa volumen 75/65/20 C tip A B C D X (kg) (l) EN 442 IO ,00 5, IO ,00 7, isporuka odmah 106

107 radijatori za kupaonice Linosa Grijaća jedinica za kupaonice koja odgovara vašem rasporedu s ukrasnim trakama. Savršeno se uklapa u svaku shemu kupaonice. Pribor isporučen u pakovanju i uključen u cijenu: držači, 1 odzračni otvor 1/8. Instalacija: 4 zavarene trake za ovješenje za 4 zidna držača. Spajanje: 2 x 1/2. Odabir ukrasnih traka: nehrđajući čelik (I) ili drvo (W). Boje: standardna boja je bijela RAL Druge raspoložive boje: vidi str / 115 / / 83 / 97 C X B A = spojevi centar-do-centra B = C = D = držači centar-do-centra HORI X = držači centar-do-centra VERTI pogled odozgo A D veličine u mm LI0508 LI0512 LI0612 LI0812 LI0617 LI0817 masa volumen 75/65/20 C tip A B C D X (kg) (l) EN 442 LI0508 I ili W ,70 4, LI0512 I ili W ,10 5, LI0612 I ili W ,40 6, LI0812 I ili W ,40 7, LI0617 I ili W ,20 10, LI0817 I ili W ,00 11, isporuka odmah 107

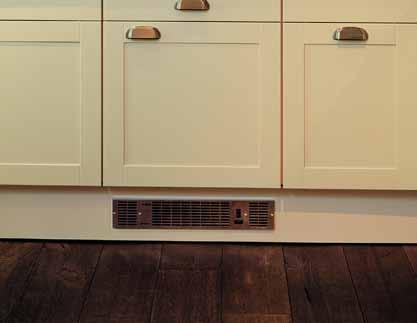

108 Grijanje sokla Optimo Optimo Kompaktno rješenje za prostor u kojem je svaki kvadratni centimetar važan! Neiskorišteni prostor stvarno postaje funkcionalan! opis proizvoda Radijator Optimo pruža mogućnost optimalnog grijanja u novim ili renoviranim zgradama. Tri toplovodna tipa 500, 600 i 800 se lako ugrađuju u oblogu kuhinjskog ormara, stube itd. Optimo se spaja na postojeći sustav centralnog grijanja (dvocijevni). Ventilator uvlači hladni zrak. Izmjenjivač topline zagrijava hladni zrak. Ventilator u ciklusima širi zagrijani zrak u prostoriji. Ventilator ima dvije brzine, za normalno i brzo grijanje. Ventilator koristi vodu na temperaturi od 43 C ili većoj. Nakon ugradnje grijaća jedinica se prekriva lijepom rešetkom. Optimo ima električni kabel od 2 m s lijevanim utikačem za rad ventilatora. Utičnicu morate uzemljiti. Također su isporučene fleksibilne spojne cijevi s brtvenim trakama (± 75 cm). 108

109 grijanje sokla C D A B E TIP A B C D E optimo Tip Referenca Dimenzije H x L x P (mm) Brzina ventilatora Kapacitet ventilatora Odavanje topline Volumen vode Volumen zraka Razina buke isklj. rešetku (W) 75/65/20 C L m 3 /h db 500 OPT x 321 x , , OPT x 375 x , , OPT x 447 x , , skladište Radson rešetka Tip Boja rešetke Referenca 500 bijela OPT500GRWH smeđa OPT500GRBR crna OPT500GRBL krem OPT500GRCR boja zlata OPT500GRGO nehrđajući čelik OPT500GRIN krom OPT500GRCH 600 bijela OPT600GRWH smeđa OPT600GRBR crna OPT600GRBL krem OPT600GRCR boja zlata OPT600GRGO nehrđajući čelik OPT600GRIN krom OPT600GRCH 800 bijela OPT800GRWH smeđa OPT800GRBR crna OPT800GRBL krem OPT800GRCR boja zlata OPT800GRGO nehrđajući čelik OPT800GRIN krom OPT800GRCH 109

110 pribor prečka za ručnike vodoravni modeli prečka za ručnike okomita opis detalji referenca prečka za ručnike Kos V & Faro V matirani prskani nehrđajući čelik V-ručka - po paru Pago, Elato, Muna, Apolima V-ručka - po paru Santorini, Santorini C, Flores, Flores C prsten za ručnike Pago, Elato, Muna, Apolima prsten za ručnike Santorini, Santorini C, Flores, Flores C okrugle ručke - po paru Santorini, Santorini C, Flores, Flores C bijela krom bijela krom bijela krom bijela krom bijela krom PATVPBL PATVPCH PATVRBL PATVRCH ANOPBL ANOPCH ANORBL ANORCH PATRBL PATRCH rešetka Santorini, Flores radijatora : min. 600 mm bijela krom GRILLBL GRILLCH prečka za ručnike Santorini, Flores - desno 370 mm radijatora min. 500 mm prečka za ručnike Santorini, Flores - desno 470 mm radijatora min. 600 mm prečka za ručnike desno 375 mm Pago, Elato, Muna bijela krom bijela krom bijela krom BARR40BL BARR40CH BARR50BL BARR50CH BARP40BL BARP40CH Pago H : radijatora min. 500 mm Pago V : minimalno 7 elemenata 110

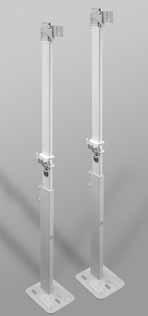

111 pribor opis detalji referenca prečka za ručnike zakrivljeno 370 mm Santorini C, Flores C radijatora. min. 500 mm zakrivljena prečka za ručnike 470 mm Santorini C, Flores C radijatora. min. 600 mm prečka za ručnike Delta Laserline bijela krom bijela krom RAL 9016 druge boje BARR40CBL BARR40CCH BARR50CBL BARR50CCH D XX D XX XX = broj elemenata držač Radsoclic / reverzibilni držač U2R Pozor: isključivo u kombinaciji s kompletom za montažu U2R Komplet za montažu držača U2R / Držač Planora / L-držač / zaporna obujmica za L-držače držač za bušenje mm

112 pribor opis detalji referenca komplet držača VR komplet za ugradnju VR krom komplet držača VR komplet za ugradnju VR chroom chromé

113 pribor opis detalji referenca stojeći podni držač + komplet svaki Tip 300: H=435,5 //Tip 200: H=315, stojeći podni držač + komplet svaki Tip 300: H± pokrov za podni stojeći držač podložak & premosnica podložak premosnica prsten protiv krađe

114 pribor opis detalji referenca termostatska glava ventil 1/2 za termostat kutni nikl ventil 1/2 za termostat ravni nikl ventil 1/2 za termostat /2 podnožni ventil kutni nikl /2 podnožni ventil ravni nikl višenamjenski ključ slijepi ispusni završetak 1/2 svaki rotirajući odzračni otvor 1/ odzračni otvor Kos H & Faro H

115 pribor smanjenje 1/2-3/8 svaki opis detalji referenca donji spojni blok kutni donji spojni blok ravni dvocijevni komplet ventila, ravni 2 x 3/4, 2 adaptera za nazuvice 1/2 uključujući gumb termostata i bijelu vodilicu reverzibilni polazni i povratni vod dvocijevni komplet ventila, ravni 2 x 3/4, 2 adaptera za nazuvice 1/2 uključujući gumb termostata i kromiranu vodilicu reverzibilni polazni i povratni vod dvocijevni komplet ventila, kutni 2 x 3/4, 2 adaptera za nazuvice 1/2 uključujući gumb termostata i bijelu vodilicu reverzibilni polazni i povratni vod dvocijevni komplet ventila, kutni 2 x 3/4, 2 adaptera za nazuvice 1/2 uključujući gumb termostata i kromiranu vodilicu reverzibilni polazni i povratni vod kromirana termostatska glava

116 pribor opis detalji referenca četka za radijator touch-up stick aerosol-sprej raspon RAL-boja komplet Claustra Java & Muna (samo u radovima mjerenja) Flores & +Flores C SAR regulacijski ključ za K v -vrijednost cijev za ubrizgavanje Flores, Flores C, Santorini & Santorini C komplet za sklapanje Delta Laserline cijevni spoj završetak cijevnog spoja šipka cijevnog spoja šipka cijevnog spoja (dugački model) w DC DC D D

117 pribor 117

118 boje pločasti radijatori standardna boja = RAL 9016 Za druge raspoložive RAL boje dodajte šifru za narudžbu /... i unesite RAL boju. Primjer INT /3003 za radijator u boji RAL dizajnerski radijatori standardna boja = RAL 9016 Za druge raspoložive RAL boje dodajte šifru za narudžbu /... i unesite RAL boju. Primjer KOH /3003 za radijator u boji RAL radijatori za kupaonice standardna boja = RAL 9016 Za druge raspoložive RAL boje dodajte šifru za narudžbu /... i unesite RAL boju. Primjer EL0408/3003 za radijator u boji RAL rebrasti radijatori standardna boja Delta Laserline = RAL 9016 Za druge raspoložive RAL boje dodajte šifru za narudžbu /... i unesite RAL boju. Primjer S1-2040/10/3003 za radijator u boji RAL šifra Radson intern. RAL-šifra PP1000 RAL 1000 PP1001 RAL 1001 šifra Radson intern. RAL-šifra PP2001 RAL 2001 PP2002 RAL 2002 šifra Radson intern. RAL-šifra PP3027 RAL 3027 PP3031 RAL 3031 šifra Radson intern. RAL-šifra PP5017 RAL 5017 PP5018 RAL 5018 PP1002 RAL 1002 PP2003 RAL 2003 PP4001 RAL 4001 PP5019 RAL 5019 PP1003 RAL 1003 PP2004 RAL 2004 PP4002 RAL 4002 PP5020 RAL 5020 PP1004 RAL 1004 PP2008 RAL 2008 PP4003 RAL 4003 PP5021 RAL 5021 PP1005 RAL 1005 PP2009 RAL 2009 PP4004 RAL 4004 PP5022 RAL 5022 PP1006 RAL 1006 PP2010 RAL 2010 PP4005 RAL 4005 PP5023 RAL 5023 PP1007 RAL 1007 PP2011 RAL 2011 PP4006 RAL 4006 PP5024 RAL 5024 PP1011 RAL 1011 PP2012 RAL 2012 PP4007 RAL 4007 PP6000 RAL 6000 PP1012 RAL 1012 PP3000 RAL 3000 PP4008 RAL 4008 PP6001 RAL 6001 PP1013 RAL 1013 PP3001 RAL 3001 PP4009 RAL 4009 PP6002 RAL 6002 PP1014 RAL 1014 PP3002 RAL 3002 PP4010 RAL 4010 PP6003 RAL 6003 PP1015 RAL 1015 PP3003 RAL 3003 PP5000 RAL 5000 PP6004 RAL 6004 PP1016 RAL 1016 PP3004 RAL 3004 PP5001 RAL 5001 PP6005 RAL 6005 PP1017 RAL 1017 PP3005 RAL 3005 PP5002 RAL 5002 PP6006 RAL 6006 PP1018 RAL 1018 PP3007 RAL 3007 PP5003 RAL 5003 PP6007 RAL 6007 PP1019 RAL 1019 PP3009 RAL 3009 PP5004 RAL 5004 PP6008 RAL 6008 PP1020 RAL 1020 PP3011 RAL 3011 PP5005 RAL 5005 PP6009 RAL 6009 PP1021 RAL 1021 PP3012 RAL 3012 PP5007 RAL 5007 PP6010 RAL 6010 PP1023 RAL 1023 PP3013 RAL 3013 PP5008 RAL 5008 PP6011 RAL 6011 PP1024 RAL 1024 PP3014 RAL 3014 PP5009 RAL 5009 PP6012 RAL 6012 PP1027 RAL 1027 PP3015 RAL 3015 PP5010 RAL 5010 PP6013 RAL 6013 PP1028 RAL 1028 PP3016 RAL 3016 PP5011 RAL 5011 PP6014 RAL 6014 PP1032 RAL 1032 PP3017 RAL 3017 PP5012 RAL 5012 PP6015 RAL 6015 PP1033 RAL 1033 PP3018 RAL 3018 PP5013 RAL 5013 PP6016 RAL 6016 PP1034 RAL 1034 PP3020 RAL 3020 PP5014 RAL 5014 PP6017 RAL 6017 PP2000 RAL 2000 PP3022 RAL 3022 PP5015 RAL 5015 PP6018 RAL

119 boje šifra Radson intern. RAL-šifra PP6019 RAL 6019 šifra Radson intern. RAL-šifra PP7016 RAL 7016 šifra Radson intern. RAL-šifra PP8004 RAL 8004 šifra Radson RP0001 intern. RAL-šifra ALBA PP6020 RAL 6020 PP7021 RAL 7021 PP8007 RAL 8007 RP0002 EDELWEISS PP6021 RAL 6021 PP7022 RAL 7022 PP8008 RAL 8008 RP0003 PERGAMON PP6022 RAL 6022 PP7023 RAL 7023 PP8011 RAL 8011 RP0004 CAMEO PP6024 RAL 6024 PP7024 RAL 7024 PP8012 RAL 8012 RP0005 JASMIN PP6025 RAL 6025 PP7026 RAL 7026 PP8014 RAL 8014 RP0006 NATURE PP6026 RAL 6026 PP7030 RAL 7030 PP8015 RAL 8015 RP0007 ANEMONE PP6027 RAL 6027 PP7031 RAL 7031 PP8016 RAL 8016 RP0008 BAHAMA PP6028 RAL 6028 PP7032 RAL 7032 PP8017 RAL 8017 RP0009 STELLA PP6029 RAL 6029 PP7033 RAL 7033 PP8019 RAL 8019 RP0010 MAGNOLIA PP6032 RAL 6032 PP7034 RAL 7034 PP8022 RAL 8022 RP0011 SUNSET PP6033 RAL 6033 PP7035 RAL 7035 PP8023 RAL 8023 RP0012 MANHATTAN PP6034 RAL 6034 PP7036 RAL 7036 PP8024 RAL 8024 RP0013 AGAIS PP7000 RAL 7000 PP7037 RAL 7037 PP8025 RAL 8025 RP0014 GREENWICH PP7001 RAL 7001 PP7038 RAL 7038 PP8028 RAL 8028 RP0015 CALYPSO PP7002 RAL 7002 PP7039 RAL 7039 PP9001 RAL 9001 RP0016 TURKIS ROYAL PP7003 RAL 7003 PP7040 RAL 7040 PP9002 RAL 9002 RP0017 MENTO GREEN PP7004 RAL 7004 PP7042 RAL 7042 PP9003 RAL 9003 RP0018 SATIN LASER PP7005 RAL 7005 PP7043 RAL 7043 PP9004 RAL 9004 RP0019 CHINCHILLA PP7006 RAL 7006 PP7044 RAL 7044 PP9005 RAL 9005 RP0020 FLANEL PP7008 RAL 7008 PP7045 RAL 7045 PP9006 RAL 9006 RP0021 KEY WEST PP7009 RAL 7009 PP7046 RAL 7046 PP9007 RAL 9007 RP0022 CROCUS PP7010 RAL 7010 PP7047 RAL 7047 PP9010 RAL 9010 RP0023 WHISPER BLUE PP7011 RAL 7011 PP8000 RAL 8000 PP9011 RAL 9011 RP0024 BERMUDA BLUE PP7012 RAL 7012 PP8001 RAL 8001 PP9016 RAL 9016 RP0025 ALOE PP7013 RAL 7013 PP8002 RAL 8002 PP9017 RAL 9017 RP0026 LILAC PP7015 RAL 7015 PP8003 RAL 8003 PP9018 RAL 9018 metalik boje Od siječnja Radson će također ponuditi metalik-boje: metalno-aluminijsku metalno-sivu metalno-crnu 0104 Cijena odgovara gore navedenim dodacima. galvanizacija Metalno-aluminijska 0201 Za vlažne prostore Radson isporučuje galvanizirani dizajn. Cijena je dvostruka u odnosu na uobičajeni dizajn. Metalno-siva

120 preračunavanje pločasti radijatori - tablica za preračunavanje prema EN aproksimativne emisije ST ROT RT ,56 2,45 1,88 1,57 1,36 1,21 1,10 1,01 0,93 0,87 0,82 0,77 0, ,11 2,11 1,69 1,44 1,27 1,14 1,04 0,96 0,89 0,83 0,78 0,74 0, ,50 1,87 1,54 1,33 1,19 1,07 0,98 0,91 0,85 0,80 0,75 0,71 0, ,13 1,68 1,42 1,24 1,11 1,01 0,93 0,87 0,81 0,76 0,72 0,68 0, ,76 1,46 1,26 1,13 1,02 0,93 0,87 0,81 0,76 0,72 0,68 0,64 0, ,51 1,29 1,14 1,03 0,94 0,87 0,81 0,76 0,71 0,67 0,64 0,61 0, ,93 2,63 2,00 1,67 1,45 1,29 1,16 1,07 0,99 0,92 0,86 0, ,34 2,26 1,80 1,53 1,34 1,21 1,10 1,01 0,94 0,88 0,82 0, ,67 1,99 1,64 1,41 1,25 1,13 1,04 0,96 0,89 0,84 0,79 0, ,27 1,78 1,50 1,31 1,18 1,07 0,98 0,91 0,85 0,80 0,75 0, ,87 1,54 1,33 1,19 1,07 0,98 0,91 0,85 0,80 0,75 0,71 0, ,60 1,36 1,20 1,08 0,99 0,91 0,85 0,79 0,75 0,70 0,67 0, ,38 2,83 2,15 1,78 1,54 1,37 1,24 1,13 1,05 0,97 0, ,61 2,42 1,93 1,63 1,43 1,28 1,16 1,07 0,99 0,93 0, ,87 2,12 1,75 1,50 1,33 1,20 1,10 1,01 0,94 0,88 0, ,42 1,90 1,60 1,39 1,24 1,13 1,04 0,96 0,90 0,84 0, ,99 1,64 1,41 1,25 1,13 1,04 0,96 0,89 0,84 0,79 0, ,69 1,44 1,27 1,14 1,04 0,96 0,89 0,83 0,78 0,74 0, ,90 3,07 2,32 1,92 1,66 1,47 1,32 1,21 1,12 1, ,92 2,61 2,07 1,75 1,53 1,37 1,24 1,14 1,05 0, ,10 2,28 1,87 1,61 1,42 1,28 1,17 1,08 1,00 0, ,61 2,03 1,70 1,48 1,32 1,20 1,10 1,02 0,95 0, ,12 1,75 1,50 1,33 1,20 1,10 1,01 0,94 0,88 0, ,80 1,53 1,34 1,21 1,10 1,01 0,94 0,88 0,82 0, ,54 3,36 2,52 2,08 1,79 1,58 1,42 1,30 1, ,30 2,84 2,24 1,89 1,64 1,47 1,33 1,22 1, ,38 2,47 2,01 1,73 1,52 1,37 1,25 1,15 1, ,82 2,19 1,83 1,59 1,42 1,28 1,17 1,08 1, ,28 1,87 1,61 1,42 1,28 1,17 1,08 1,00 0, ,93 1,63 1,43 1,28 1,16 1,07 0,99 0,93 0, ,32 3,70 2,76 2,27 1,94 1,71 1,54 1, ,75 3,11 2,44 2,05 1,78 1,58 1,43 1, ,70 2,69 2,19 1,87 1,64 1,47 1,34 1, ,07 2,37 1,98 1,17 1,52 1,37 1,26 1, ,47 2,01 1,73 1,52 1,37 1,25 1,15 1, ,07 1,75 1,53 1,37 1,24 1,14 1,05 0, ,32 4,13 3,06 2,50 2,13 1,87 1, ,32 3,44 2,69 2,24 1,94 1,73 1, ,10 2,96 2,39 2,03 1,78 1,60 1, ,38 2,59 2,15 1,86 1,65 1,48 1, ,69 2,19 1,87 1,64 1,47 1,34 1, ,24 1,89 1,64 1,47 1,33 1,22 1, ,62 4,67 3,43 2,78 2,37 2, ,03 3,87 2,99 2,48 2,15 1, ,60 3,29 2,64 2,24 1,96 1, ,75 2,86 2,36 2,03 1,80 1, ,96 2,39 2,03 1,78 1,60 1, ,44 2,05 1,78 1,58 1,43 1, ,38 5,39 3,92 3,15 2, ,97 4,39 3,37 2,79 2, ,23 3,70 2,96 2,50 2, ,22 3,19 2,63 2,25 1, ,29 2,64 2,24 1,96 1, ,69 2,24 1,94 1,73 1, ,93 6,38 4,58 3, ,26 5,11 3,89 3, ,08 4,25 3,37 2, ,84 3,63 2,96 2, ,70 2,96 2,50 2, ,99 2,48 2,15 1, ,93 7,87 5, ,16 6,14 4, ,28 5,01 3, ,68 4,21 3, ,25 3,37 2, ,37 2,79 2, ,15 10, ,27 7, ,12 6, ,91 5, ,01 3, ,89 3, , , , , , ,62 aproksimativna N-vrijednost = 1,30 primjer preračunavanja u drugi sustav koji nije ΔT 50 Trebate 2150 W za kupaonicu na 24 C pri 90/70. U tablici za 90/70/24 možete vidjeti da je 0,87. Pogledajte u cjenik za ΔT 50 s radijatorom u blizini 1871 W. moguća rješenja 75/65/20 90/70/ W 2252 W 21S W 2093 W W 2074 W W 2189 W ST : temperatura polaznog voda( C) ROT : temperatura u prostoriji ( C) RT : temperatura povratnog voda( C) 120

121 preračunavanje ukrasni radijatori - tablica za preračunavanje prema EN 442 Pago V - jednostruki C + 2 C + 3 C + 4 C + 5 C + 6 C + 7 C + 8 C + 9 C 30 C 0,506 0,529 0,551 0,575 0,598 0,621 0,645 0,669 0,694 0, C 0,743 0,767 0,793 0,818 0,843 0,869 0,895 0,921 0,947 0, C 1,000 1,027 1,054 1,081 1,108 1,136 1,163 1,191 1,219 1, C 1,275 1,304 1,332 1,361 1,390 1,419 1,448 1,477 1,507 1, C 1,566 1,596 1,626 1,656 1,687 1,717 1,748 1,779 1,809 1,840 Pago V - dvostruki C + 2 C + 3 C + 4 C + 5 C + 6 C + 7 C + 8 C + 9 C 30 C 0,509 0,531 0,554 0,577 0,600 0,624 0,648 0,672 0,696 0, C 0,744 0,769 0,794 0,819 0,844 0,870 0,896 0,921 0,947 0, C 1,000 1,027 1,053 1,080 1,107 1,134 1,162 1,189 1,217 1, C 1,273 1,301 1,329 1,358 1,836 1,415 1,444 1,473 1,502 1, C 1,560 1,590 1,620 1,650 1,679 1,710 1,740 1,770 1,801 1,831 Pago H - jednostruki C + 2 C + 3 C + 4 C + 5 C + 6 C + 7 C + 8 C + 9 C 30 C 0,529 0,551 0,573 0,595 0,618 0,641 0,664 0,687 0,710 0, C 0,757 0,781 0,804 0,828 0,853 0,877 0,901 0,926 0,950 0, C 1,000 1,025 1,050 1,075 1,101 1,126 1,152 1,178 1,204 1, C 1,256 1,282 1,308 1,334 1,361 1,388 1,414 1,441 1,468 1, C 1,522 1,549 1,576 1,604 1,631 1,659 1,687 1,714 1,742 1,770 Pago H - dvostruki C + 2 C + 3 C + 4 C + 5 C + 6 C + 7 C + 8 C + 9 C 30 C 0,526 0,548 0,571 0,593 0,616 0,639 0,662 0,685 0,708 0, C 0,755 0,779 0,803 0,827 0,852 0,876 0,900 0,925 0,950 0, C 1,000 1,025 1,051 1,076 1,102 1,127 1,153 1,179 1,205 1, C 1,258 1,284 1,311 1,337 1,364 1,391 1,418 1,445 1,472 1, C 1,527 1,554 1,582 1,609 1,637 1,665 1,693 1,721 1,749 1,

122 općenito rok isporuke pločasti radijatori radijatori za kupaonice i ukrasni radijatori Delta Laserline skladište Radson: raspoloživo u skladištu na zahtjev: 20 radnih dan skladište Radson: raspoloživo u skladištu na zahtjev: Molimo kontaktirajte tvrtku Radson skladište Radson: raspoloživo u skladištu na zahtjev: Molimo kontaktirajte tvrtku Radson Opći uvjeti prodaje i isporuke Ako to nije drugačije potvrđeno u pisanom obliku, gore navedeni uvjeti se primjenjuju na svaku prodaju i isporuku, čak i ako oni odstupaju od općih uvjeta kupnje kupca. Ovom narudžbom kupac neopozivo prihvaća ove uvjete. 1. Narudžbe, uvjeti isporuke i druge odredbe ili opisi se primjenjuju samo ako ih RETTIG BELGIUM NV izričito prihvati u pisanom obliku. Ako je RETTIG BELGIUM NV pri narudžbi odredio period prihvaćanja, smatrat će se da je sporazum sklopljen kada kupac prije isteka ovoga perioda pošalje pisanu obavijest da prihvaća ponudu pod pretpostavkom je da je sporazum sklopljen u slučaju da obavijest ne stigne u roku od tjedan dana nakon isteka ovog perioda. Cjenici, katalozi i modeli su na raspolaganju samo u obliku dokumentacije, oni nas ne obvezuju i možemo ih izmijeniti bez prethodne najave. Modeli i katalozi ostaju vlasništvo tvrtke RETTIG BELGIUM NV. RETTIG BELGIUM NV ima samo obveze koje su naveli njegovi agenti, predstavnici i nefizički radnici ako ih je potvrdio. 2. Izmjena ili otkazivanje narudžbe. One više neće biti uzete u obzir ako je već započela izrada naručenog materijala. 3. Isporuka. Datumi isporuke navedeni na potvrdama narudžbe navode kada će roba vjerojatno napustiti tvrtku. Oni su samo informativni i pridržavat ćemo ih se što je više moguće. Zakašnjela isporuka, ako dođe do nje, ne daje pravo na otkazivanje prodaje ili odbijanje narudžbe i ni na koji način ne obvezuje RETTIG BELGIUM NV da plati odštetu. 4. Smatra se da je prodaja izvršena u našoj tvrtki u Zonhovenu. Roba se transportira na rizik i odgovornost kupca u slučaju da je plaćena isporuka pošiljke. Kada RETTIG BELGIUM NV pokrene transport robe, isporuka će se odvijati na ulazu na gradilište. Premještanje robe koje vrši osoblje tvrtke RETTIG BELGIUM NV, u radionicama ili na lokaciji kupca ili podizanje na više katove se vrši isključivo na rizik i odgovornost kupca. Sve pritužbe treba prijaviti špediteru nakon isporuke i moraju biti poslane preporučenom poštom u RETTIG BELGIUM NV u roku od 48 sati. Nijedna pritužba ne daje pravo kupcu da odgodi plaćanje ili smanji iznos. 5. Slučajevi više sile, uključujući štetu na namještaju i opremi, nesreće, štrajk, rat, nemar dobavljača, nedostatak ili kašnjenje s transportom itd. zbog kojih bi došlo do blokade ili kašnjenja isporuke, oslobađaju RETTIG BELGIUM NV svake odgovornosti i omogućuju mu da potpuno ili djelomično ne izvrši svoje obveze, a da kupac pri tome nema pravo na odštetu. 6. Transport. Sve cijene su izračunate za kupnju iz skladišta u tvornici. Ako izričito želite posebno pakovanje (škrinja), to ćemo pakovanje naplatiti. Ovo ćemo pakovanje uzeti natrag ako unaprijed tako dogovorimo. 7. Pridržanje prava vlasništva. Roba ostaje vlasništvo prodavatelja sve dok kupac ne izvrši plaćanje, uvećano za sve troškove, naknade i kompenzacije uključene u opće i/ili posebne uvjete koji se primjenjuju na prodaju, a nastali su zbog zakašnjelog plaćanja čak i ako je roba obrađena. Nakon isporuke robe kupac je odgovoran za sve rizike gubitka i uništenja. Za Belgiju navodimo članak 491. Kaznenog zakona, čiji tekst slijedi: Članak 491: Svatko tko na nečiju štetu prijevarno iskoristi ili izgubi robu, novac, račune, dokumente koji mogu stvaraju obvezu ili otpuštaju dug i koji su mu predani pod uvjetom da ih vrati ili koristi i primijeni u određenu svrhu bit će kažnjen zatvorom u trajanju od jednog mjeseca do pet godina i novčanom kaznom od 0,65 do 12,50. Osim toga, optuženik može biti osuđen na lišavanje prava u skladu s člankom Plaćanje. RETTIG BELGIUM NV pridržava pravo tražiti sredstvo osiguranja od kupca za ispunjavanje njegovih obveza čak i nakon djelomične isporuke robe. Ako kupac odbije dati zatraženo sredstvo osiguranja, RETTIG BELGIUM NV ima pravo prekinuti obradu narudžbe ili izvršiti poravnanje duga. Računi tvrtke RETTIG BELGIUM NV su plativi u Zonhovenu u gotovini pri isporuci, osim ako je drugačije dogovoreno. Diskontne ili druge troškove snosi kupac. U slučaju zakašnjelog plaćanja RETTIG BELGIUM NV ima pravo naplatiti kamatu na dospjela plaćanja, a koja se izračunava na temelju diskontne stope Belgijske nacionalne banke na neprihvaćena sredstva osiguranja u trgovini uvećanu za 1%; nakon dospjele obavijesti o neispunjavanju obveza, iznos računa bit će dodatno uvećan za 20% na osnovi kompenzacije. U slučaju da kupac ne ispuni 122
