1 UPE Series 2000 FZ Service parts GRUNDFOS INSTRUCTIONS

2

3 UPE Series 2000 FZ English (GB) Installation and operating instructions Dansk (DK) Monterings- og driftsinstruktion Deutsch (DE) Montage- und Betriebsanleitung Ελληνικά (GR) Οδηγίες εγκατάστασης και λειτουργίας Español (ES) Instrucciones de instalación y funcionamiento Français (FR) Notice d'installation et de fonctionnement Italiano (IT) Istruzioni di installazione e funzionamento Nederlands (NL) Installatie- en bedieningsinstructies Português (PT) Instruções de instalação e funcionamento Русский (RU) Руководство по монтажу и эксплуатации Suomi (FI) Asennus- ja käyttöohjeet Svenska (SE) Monterings- och driftsinstruktion Appendix Table of contents 3

4 Ελληνικά (GR) Ελληνικά (GR) Οδηγίες εγκατάστασης και λειτουργίας ΠΕΡΙΕΧΟΜΕΝΑ Σελίδα 1. Σύμβολα που χρησιμοποιούνται στο παρόν έντυπο Γενική περιγραφή Αντικατάσταση κουτιού ελέγχου Αντικατάσταση κεφαλής ισχύος Αντικατάσταση αισθητήρα διαφορικής πίεσης Αντικατάσταση ανεμιστήρα του κουτιού ελέγχου Αντικατάσταση συνδετικού καλωδίου (UPED FZ) Διαμόρφωση κυκλοφορητών διπλής κεφαλής Εκκίνηση Εξαέρωση του κυκλοφορητή Απόρριψη 51 Προειδοποίηση Πριν την εγκατάσταση, διαβάστε τις παρούσες οδηγίες εγκατάστασης και λειτουργίας. Λειτουργία και εγκατάσταση πρέπει να συμφωνούν με τους τοπικούς κανονισμούς και τους παραδεκτούς κανόνες καλής χρήσης. Προειδοποίηση Η χρήση αυτού του προϊόντος απαιτεί σχετική εμπειρία και γνώση του προϊόντος. Άτομα με μειωμένες φυσικές, αισθητικές ή πνευματικές ικανότητες δεν πρέπει να χρησιμοποιούν αυτό το προϊόν, εκτός αν είναι υπό επίβλεψη, ή έχουν καθοδηγηθεί για τη χρήση αυτού του προϊόντος από άτομο υπεύθυνο για την ασφάλειά τους. Παιδιά δεν πρέπει να παίζουν ή να χρησιμοποιούν αυτό το προϊόν. 40

5 1. Σύμβολα που χρησιμοποιούνται στο παρόν έντυπο Προειδοποίηση Η μη συμμόρφωση με αυτές τις οδηγίες ασφαλείας μπορεί να καταλήξει σε τραυματισμό! Προειδοποίηση Η επιφάνεια του προϊόντος μπορεί να είναι τόσο ζεστή ώστε να προκαλέσει εγκαύματα ή τραυματισμό. Ελληνικά (GR) Προσοχή Σημείωση Η μη συμμόρφωση με αυτές τις οδηγίες ασφαλείας μπορεί να προκαλέσει δυσλειτουργία ή βλάβη του προϊόντος! Σημειώσεις ή οδηγίες που καθιστούν τη δουλειά ευκολότερη και εξασφαλίζουν ασφαλή λειτουργία. 2. Γενική περιγραφή Αυτές οι οδηγίες σχετίζονται με τους κυκλοφορητές σειράς UPE Series 2000, τύποι UPE, UPED FZ και UPE FZ και περιγράφουν τον τρόπο αντικατάστασης των ακόλουθων εξαρτημάτων: κουτί ελέγχου κεφαλή ισχύος αισθητήρα διαφορικής πίεσης ανεμιστήρα κουτιού ελέγχου συνδετικό καλώδιο (UPED FZ). Βλέπε επίσης και γενικές οδηγίες εγκατάστασης και λειτουργίας και το έντυπο "Προσάρτημα στις οδηγίες εγκατάστασης και λειτουργίας" που τις συνοδεύουν. Όλα τα αναφερόμενα σχήματα υπάρχουν στην διπλωμένη σελίδα στο τέλος του εγχειριδίου. Στα περισσότερα σχήματα απεικονίζεται μόνο μία κεφαλή αλλά όλες οι οδηγίες συναρμολόγησης και αποσυναρμολόγησης ισχύουν και για τους κυκλοφορητές δύο κεφαλών. 41

6 Ελληνικά (GR) 3. Αντικατάσταση κουτιού ελέγχου Αποσυναρμολόγηση Προειδοποίηση Μην πραγματοποιείτε ποτέ οποιουδήποτε είδους συνδέσεις στον πίνακα ελέγχου του κυκλοφορητή εκτός κι αν η παροχή ηλεκτρικού ρεύματος έχει παραμείνει ήδη κλειστή για 5 λεπτά τουλάχιστον. Βεβαιωθείτε ότι έχουν κλειστεί επίσης οι ηλεκτρικές παροχές από άλλα εξωτερικά συστήματα. Προσοχή Χρησιμοποιείτε πάντα ένα αντιστατικό service kit (Grundfos ESD, σετ προστασίας, κωδ ) όταν αποσυναρμολογείτε και συναρμολογείτε το ακροκιβώτιο, αφού τα ηλεκτρονικά είναι ευαίσθητα στο στατικό ηλεκτρισμό. Συνδέστε το αντιστατικό service kit στη σύνδεση γείωσης του άκρου προστατευτικής γείωσης (άκρο PE). 1. Ελέγξτε ότι ο "Reorder No." του νέου κουτιού ελέγχου είναι ίδιος με του υπάρχοντος κουτιού ελέγχου. Βλέπε σχ Κλείστε την παροχή ρεύματος στον κυκλοφορητή και βεβαιωθείτε ότι δεν μπορεί να ανοιχτεί κατά λάθος. 3. Αφαιρέστε τις τέσσερεις βίδες που ασφαλίζουν το καπάκι του κουτιού ελέγχου. Βγάλτε το καπάκι. Βλέπε σχ Πριν αποσυνδέσετε οποιοδήποτε καλώδιο σημειώστε προσεκτικά τη θέση του. 5. Αποσυνδέστε όλα τα καλώδια από το κουτί ελέγχου. 6. Ξεβιδώστε τις πέντε βίδες που ασφαλίζουν το τυπωμένο κύκλωμα (PCB) στον πυθμένα του κουτιού ελέγχου και αφαιρέστε το PCB από το κουτί. Βλέπε σχ Αφαιρέστε τα δύο ελαστικά βύσματα. Βλέπε σχ Αφαιρέστε τις δύο βίδες που ασφαλίζουν το ακροκιβώτιο στην κεφαλή ισχύος. Βλέπε σχ Αφαιρέστε τον πυθμένα του κουτιού ελέγχου από την κεφαλή ισχύος. Βλέπε σχ Αποσυναρμολογήστε το νέο κουτί ελέγχου για εύκολη τοποθέτηση. Βλέπε σχ. 2 και σχ

7 Συναρμολόγηση 1. Τοποθετήστε τον πυθμένα του νέου κουτιού ελέγχου στην κεφαλή ισχύος. Βλέπε σχ. 6. Ελέγξτε ότι η τσιμούχα είναι σωστά τοποθετημένη. Βλέπε σχ. 7. Προσέξτε να μην τραυματίσετε το καλώδιο του κινητήρα. Αναφερθείτε στο μέρος Διάγραμμα καλωδίωσης στις γενικές οδηγίες εγκατάστασης και λειτουργίας. 2. Αφαιρέστε τα δύο ελαστικά βύσματα. Βλέπε σχ Τοποθετήστε και σφίξτε τις δύο βίδες. Βλέπε σχ Τοποθετήστε το PCB, βάλτε και σφίξτε τις πέντε βίδες. Βλέπε σχ Συνδέστε το καλώδιο κιητήρα, συμπεριλαμβανομένων θωράκισης και γείωσης ΡΕ. Βλέπε σχ Περάστε από τις εισόδους καλωδίου τα καλώδια μέσα στον πυθμένα του κουτιού ελέγχου. 7. Συνδέστε όλα τα καλώδια στις ίδιες θέσεις όπως πριν την αποσυναρμολόγηση. 8. Τοποθετήστε το κάλυμμα, βάλτε και σφίξτε τις τέσσερεις βίδες. Βλέπε σχ Κυκλοφορητές διπλής κεφαλής: Ακολουθήστε τις οδηγίες που δίνονται στο μέρος 8. Διαμόρφωση κυκλοφορητών διπλής κεφαλής για να επιτύχετε την ίδια διαμόρφωση. Η αντλία είναι τώρα έτοιμη για λειτουργία. Βλέπε μέρος 9. Εκκίνηση. Ελληνικά (GR) 43

8 Ελληνικά (GR) 4. Αντικατάσταση κεφαλής ισχύος Αποσυναρμολόγηση Προειδοποίηση Προσέξτε διότι ο κυκλοφορητής μπορεί να είναι ζεστός για κάποιο διάστημα αφότου τον κλείσατε και διότι ζεστό υγρό μπορεί να δαιρρεύσει από τον κυκλοφορητή κατά την αποσυναρμολόγηση. Προσοχή Προειδοποίηση Μην πραγματοποιείτε ποτέ οποιουδήποτε είδους συνδέσεις στον πίνακα ελέγχου του κυκλοφορητή εκτός κι αν η παροχή ηλεκτρικού ρεύματος έχει παραμείνει ήδη κλειστή για 5 λεπτά τουλάχιστον. Βεβαιωθείτε ότι έχουν κλειστεί επίσης οι ηλεκτρικές παροχές από άλλα εξωτερικά συστήματα. Χρησιμοποιείτε πάντα ένα αντιστατικό service kit (Grundfos ESD, σετ προστασίας, κωδ ) όταν αποσυναρμολογείτε και συναρμολογείτε το ακροκιβώτιο, αφού τα ηλεκτρονικά είναι ευαίσθητα στο στατικό ηλεκτρισμό. Συνδέστε το αντιστατικό service kit στη σύνδεση γείωσης του άκρου προστατευτικής γείωσης (άκρο PE). 1. Σημειώστε τον τύπο κυκλοφορητή με την ελαττωματική κεφαλή και βρείτε την αντίστοιχη πινακίδα service που συνοδεύει την νέα κεφαλή ισχύος. Τοποθετήστε την πινακίδα service στη νέα κεφαλή ισχύος. Βλέπε σχ Κλείστε την παροχή ρεύματος στον κυκλοφορητή και βεβαιωθείτε ότι δεν μπορεί να ανοιχτεί κατά λάθος. 3. Κλείστε τις βάνες απομόνωσης σε κάθε πλευρά του κυκλοφορητή ή αδειάστε το σύστημα από το νερό. 4. Αφαιρέστε τις τέσσερεις βίδες που ασφαλίζουν το καπάκι του κουτιού ελέγχου. Βγάλτε το καπάκι. Βλέπε σχ Πριν αποσυνδέσετε οποιοδήποτε καλώδιο σημειώστε προσεκτικά τη θέση του. 6. Αποσυνδέστε όλα τα καλώδια από το κουτί ελέγχου. 7. Ξεβιδώστε τις πέντε βίδες που ασφαλίζουν το PCB στον πυθμένα του κουτιού ελέγχου και αφαιρέστε το PCB από το κουτί. Βλέπε σχ Αφαιρέστε τα δύο ελαστικά βύσματα. Βλέπε σχ Αφαιρέστε τις δύο βίδες που ασφαλίζουν το ακροκιβώτιο στην κεφαλή ισχύος. Βλέπε σχ

9 10. Αφαιρέστε τον πυθμένα του κουτιού ελέγχου από την κεφαλή ισχύος. Βλέπε σχ Κρατήστε την κεφαλή ισχύος και αφαιρέστε τις τέσσερεις βίδες που ασφαλίζουν την κεφαλή στο χυτό. Βλέπε σχ. 10. Προειδοποίηση Προσέξτε ότι το υγρό που διαφεύγει δεν θα προκαλέσει τραυματισμό ή βλάβη σε εξαρτήματα. 12. Απομακρύνετε τη κεφαλή. Βλέπε σχ. 11. Συναρμολόγηση 1. Ελέγξτε ότι το Ο-ring είναι στη θέση του. Βλέπε σχ Τοποθετήστε τη νέα κεφαλή ισχύος στην ίδια θέση όπως ήταν η παλιά. Βλέπε σχ Τοποθετήστε και σφίξτε τις τέσσερεις βίδες διαγώνια (20 Nm). Βλέπε σχ Τοποθετήστε τον πυθμένα του κουτιού ελέγχου στην κεφαλή ισχύος. Βλέπε σχ. 6. Ελέγξτε ότι η τσιμούχα έχει τοποθετηθεί σωστά. Βλέπε σχ. 7. Προσέξτε να μην τραυματίσετε το καλώδιο του κινητήρα. 5. Τοποθετήστε και σφίξτε τις δύο βίδες. Βλέπε σχ Τοποθετήστε το PCB, βάλτε και σφίξτε τις πέντε βίδες. Βλέπε σχ Συνδέστε το καλώδιο κιητήρα, συμπεριλαμβανομένων θωράκισης και γείωσης ΡΕ. Βλέπε σχ Περάστε από τις εισόδους καλωδίου τα καλώδια μέσα στον πυθμένα του κουτιού ελέγχου. 9. Συνδέστε όλα τα καλώδια στις ίδιες θέσεις όπως πριν την αποσυναρμολόγηση. 10. Τοποθετήστε το κάλυμμα, βάλτε και σφίξτε τις τέσσερεις βίδες. Βλέπε σχ Ανοίξτε τις βάνες απομόνωσης και στις δύο μεριές του κυκλοφορητή. 12. Κυκλοφορητές διπλής κεφαλής: Ακολουθήστε τις οδηγίες που δίνονται στο 8. Διαμόρφωση κυκλοφορητών διπλής κεφαλής για να επιτύχετε την ίδια διαμόρφωση. Η αντλία είναι τώρα έτοιμη για λειτουργία. Βλέπε μέρος 9. Εκκίνηση. Ελληνικά (GR) 45

10 Ελληνικά (GR) 5. Αντικατάσταση αισθητήρα διαφορικής πίεσης Αποσυναρμολόγηση Προειδοποίηση Προσέξτε διότι ο κυκλοφορητής μπορεί να είναι ζεστός για κάποιο διάστημα αφότου τον κλείσατε και διότι ζεστό υγρό μπορεί να διαρρεύσει από τον κυκλοφορητή κατά την αποσυναρμολόγηση. 1. Κλείστε την παροχή ρεύματος στον κυκλοφορητή και βεβαιωθείτε ότι δεν μπορεί να ανοιχτεί κατά λάθος. 2. Κλείστε τις βάνες απομόνωσης σε κάθε πλευρά του κυκλοφορητή ή αδειάστε το σύστημα από το νερό. 3. Αφαιρέστε τις τέσσερεις βίδες που ασφαλίζουν το καπάκι του κουτιού ελέγχου. Βγάλτε το καπάκι. Βλέπε σχ Αποσυνδέστε το βύσμα από την κλεμοσειρά (D). Βλέπε σχ. 13. Αναφερθείτε στο μέροςδιάγραμμα καλωδίωσης στις γενικές οδηγίες εγκατάστασης και λειτουργίας. 5. Ξεβιδώστε την είσοδο καλωδίου. Βλέπε σχ Αφαιρέστε τις δύο βίδες που ασφαλίζουν το μεταλλικό μπλοκ με τον αισθητήρα διαφορικής πίεσης επάνω στο χυτό του κυκλοφορητή. Βλέπε σχ Αφαιρέστε το μεταλλικό μπλοκ με τον αισθητήρα από τον κυκλοφορητή. Βλέπε σχ Απορρίψτε τον ελαττωματικό αισθητήρα σύμφωνα με το μέρος 10. Απόρριψη. Συναρμολόγηση 1. Τοποθετήστε το O-ring από το κιτ του αισθητήρα στο χυτό του κυκλοφορητή. Βλέπε σχ Τοποθετήστε το μεταλλικό μπλοκ που συγκρατεί τον αισθητήρα στο χυτό χωρίς να τραυματιστεί το O-ring. Βλέπε σχ Σφίξτε τις δύο βίδες. Βλέπε σχ Περάστε το καλώδιο στον πυθμένα του κουτιού ελέγχου. 4. Τοποθετήστε το βύσμα στην κλεμοσειρά (D). Βλέπε σχ Προειδοποίηση Μην πραγματοποιείτε ποτέ οποιουδήποτε είδους συνδέσεις στον πίνακα ελέγχου του κυκλοφορητή εκτός κι αν η παροχή ηλεκτρικού ρεύματος έχει παραμείνει ήδη κλειστή για 5 λεπτά τουλάχιστον. Βεβαιωθείτε ότι έχουν κλειστεί επίσης οι ηλεκτρικές παροχές από άλλα εξωτερικά συστήματα.

11 5. Σφίξτε την είσοδο του καλωδίου. Βλέπε σχ Τοποθετήστε το κάλυμμα, βάλτε και σφίξτε τις τέσσερεις βίδες. Βλέπε σχ Ανοίξτε τις βάνες απομόνωσης και στις δύο μεριές του κυκλοφορητή. Η αντλία είναι τώρα έτοιμη για λειτουργία. Βλέπε μέρος 9. Εκκίνηση. 6. Αντικατάσταση ανεμιστήρα του κουτιού ελέγχου Αποσυναρμολόγηση Ελληνικά (GR) Προσοχή 1. Κλείστε την παροχή ρεύματος στον κυκλοφορητή και βεβαιωθείτε ότι δεν μπορεί να ανοιχτεί κατά λάθος. 2. Αφαιρέστε τις τέσσερεις βίδες που ασφαλίζουν το καπάκι του κουτιού ελέγχου. Βγάλτε το καπάκι. Βλέπε σχ Αφαιρέστε τον ανεμιστήρα από την ψύκτρα στο κουτί ελέγχου. Βλέπε σχ Αποσυνδέστε το φις του ανεμιστήρα από την υποδοχή ανεμιστήρα στην PCB. Βλέπε σχ Απορρίψτε τον ελαττωματικό ανεμιστήρα σύμφωνα με το μέρος 10. Απόρριψη. Συναρμολόγηση 1. Τοποθετήστε το φις του νέου ανεμιστήρα στην υποδοχή στο PCB. Βλέπε σχ Τοποθετήστε το νέο ανεμιστήρα. Βλέπε σχ. 19. Σημείωση Προειδοποίηση Μην πραγματοποιείτε ποτέ οποιουδήποτε είδους συνδέσεις στον πίνακα ελέγχου του κυκλοφορητή εκτός κι αν η παροχή ηλεκτρικού ρεύματος έχει παραμείνει ήδη κλειστή για 5 λεπτά τουλάχιστον. Βεβαιωθείτε ότι έχουν κλειστεί επίσης οι ηλεκτρικές παροχές από άλλα εξωτερικά συστήματα. Χρησιμοποιείτε πάντα ένα αντιστατικό service kit (Grundfos ESD, σετ προστασίας, κωδ ) όταν αποσυναρμολογείτε και συναρμολογείτε το ακροκιβώτιο, αφού τα ηλεκτρονικά είναι ευαίσθητα στο στατικό ηλεκτρισμό. Συνδέστε το αντιστατικό service kit στη σύνδεση γείωσης του άκρου προστατευτικής γείωσης (άκρο PE). Τα βέλη στο πλάι του ανεμιστήρα δείχνουν τη φορά περιστροφής και την κατεύθυνση του αέρα ψύξης. Βλέπε σχ Τοποθετήστε το κάλυμμα, βάλτε και σφίξτε τις τέσσερεις βίδες. Βλέπε σχ. 2. Η αντλία είναι τώρα έτοιμη για λειτουργία. Βλέπε μέρος 9. Εκκίνηση. 47

12 Ελληνικά (GR) 7. Αντικατάσταση συνδετικού καλωδίου (UPED FZ) Αποσυναρμολόγηση Προειδοποίηση Προσέξτε διότι ο κυκλοφορητής μπορεί να είναι ζεστός για κάποιο διάστημα αφότου τον κλείσατε και διότι ζεστό υγρό μπορεί να δαιρρεύσει από τον κυκλοφορητή κατά την αποσυναρμολόγηση. Προειδοποίηση Μην πραγματοποιείτε ποτέ οποιουδήποτε είδους συνδέσεις στον πίνακα ελέγχου του κυκλοφορητή εκτός κι αν η παροχή ηλεκτρικού ρεύματος έχει παραμείνει ήδη κλειστή για 5 λεπτά τουλάχιστον. Βεβαιωθείτε ότι έχουν κλειστεί επίσης οι ηλεκτρικές παροχές από άλλα εξωτερικά συστήματα. 1. Κλείστε την παροχή ρεύματος στον κυκλοφορητή και βεβαιωθείτε ότι δεν μπορεί να ανοιχτεί κατά λάθος. 2. Αφαιρέστε τις 2 x 4 βίδες που συγκρατούν τα καλύμματα των κουτιών ελέγχου. Αφαιρέστε τα καλύμματα. Βλέπε σχ Αποσυνδέστε το συνδετικό καλώδιο από τις υποδοχές. Βλέπε σχ Ξεβιδώστε τις δύο εισόδους καλωδίου στα δύο κουτιά ελέγχου. 5. Αφαιρέστε το συνδετικό καλώδιο. Συναρμολόγηση 1. Περάστε το συνδετικό καλώδιο στον πυθμένα του κουτιού ελέγχου. 2. Τοποθετήστε βύσματα του νέου συνδετικού καλωδίου στις υποδοχές των δύο κουτιών ελέγχου. Βλέπε σχ Τοποθετήστε και σφίξτε τις δύο εισόδους καλωδίου. 4. Τοποετήστε τα καλύμματα, βάλτε και σφίξτε τις 2 x 4 βίδες. Βλέπε σχ. 2. Η αντλία είναι τώρα έτοιμη για λειτουργία. Βλέπε μέρος 9. Εκκίνηση. 48

13 8. Διαμόρφωση κυκλοφορητών διπλής κεφαλής Ακολουθήστε την παρακάτω διαδικασία για να επιτύχεται σωστή διαμόρφωση πρωτεύον/δευτερεύον στην περίπτωση αντικατάστασης ενός ή και των δύο κουτιών ελέγχου. Διαμόρφωση 1. Κλείστε την παροχή ρεύματος στον κυκλοφορητή. 2. Ανοίξτε την παροχή ρεύματος και πιέστε μαζί τα κουμπιά με τα βέλη που είναι στο εμπρός μέρος ταυτόχρονα για 15 δευτερόλεπτα (δύο φωτεινά πεδία αναβοσβήνουν για να δείξουν ότι ο κυκλοφορητής μπήκε σε φάση διαμόρφωσης). 3. Κρατήστε τα κουμπιά πατημένα και τα φωτεινά πεδία που αναβοσβήνουν θα αλλάξουν. Βλέπε το νόημα των διαφορετικών ρυθμίσεων στον ακόλουθο πίνακα. 4. Ελευθερώστε τα κουμπιά όταν το κουτί ελέγχου είναι στην κατάλληλη κατάσταση. Ελληνικά (GR) Διαμόρφωση Φωτεινά πεδία Μονή αντλία TM Πρωτεύων κυκλοφορητής, μαρκαρισμένος (1) TM Δευτερεύων κυκλοφορητής, μαρκαρισμένος (2) TM Αναφερθείτε στις γενικές οδηγίες εγκατάστασης και λειτουργίας και το προσάρτημα των οδηγιών αυτών που τις συνοδεύει για περισσότερες πληροφορίες γύρω από το σετάρισμα του κυκλοφορητή. 49

14 Ελληνικά (GR) 9. Εκκίνηση Μην βάζετε τον κυκλοφορητή σε λειτουργία πριν το σύστημα πληρωθεί με υγρό και εξαεριστεί. Επιπλέον, πρέπει στην είσοδο του κυκλοφορητή να υπάρχει η απαιτούμενη ελάχιστη πίεση εισόδου. Βλέπε γενικές οδηγίες εγκατάστασης και λειτουργίας. Σημείωση Το σύστημα δεν μπορεί να εξαερωθεί μέσω του κυκλοφορητή. 9.1 Εξαέρωση του κυκλοφορητή Εξαερώστε τον κυκλοφορητή πριν από την εκκίνηση. Βλέπε σχ. κατωτέρω. Προειδοποίηση Όταν χαλαρωθεί η βίδα του εξαεριστικού, μπορεί να εκτοξευτεί καυτό υγρό υπό πίεση. Προσέξτε ότι το υγρό που διαφεύγει δεν θα προκαλέσει τραυματισμό ή βλάβη σε εξαρτήματα. Βίδα εξαέρωσης Εξαέρωση του κυκλοφορητή TM TM Ο κυκλοφορητής μπορεί να κάνει θόρυβο στο ξεκίνημα λόγω αέρα που έχει παραμείνει μέσα του. Ο θόρυβος θα πρέπει να εξαφανιστεί μετά από μερικά λεπτά λειτουργίας. Μετά την εκκίνηση ρυθμίστε το επιθυμητό πρόγραμμα λειτουργίας και το μανομετρικό. 50

15 10. Απόρριψη Το προϊόν αυτό και τα εξαρτήματά του θα πρέπει να απορριφθούν με ένα φιλικό προς το περιβάλλον τρόπο: 1. Χρησιμοποιήστε την τοπική δημόσια ή ιδιωτική υπηρεσία συλλογής αποβλήτων. 2. Αν αυτό δεν είναι δυνατό, επικοινωνήστε με την πλησιέστερη εταιρεία Grundfos ή συνεργείο επισκευών. Ελληνικά (GR) Υπόκειται σε τροποποιήσεις 51

16 Appendix Appendix TM Fig

17 Appendix Fig. 2 TM TM Fig

18 Appendix Fig. 4 TM TM Fig

19 Appendix Fig. 6 TM TM Fig

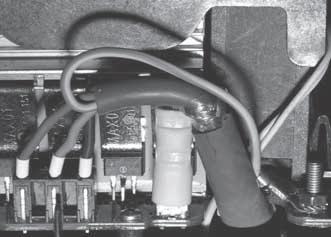

20 Appendix Fig. 8 TM TM Fig

21 Appendix Fig. 10 TM TM Fig

22 Appendix Fig. 12 TM TM Fig

23 Appendix Fig. 14 TM TM Fig

24 Appendix Fig. 16 TM TM Fig

25 Appendix Fig. 18 TM TM Fig

26 Appendix Fig. 20 TM TM Fig
