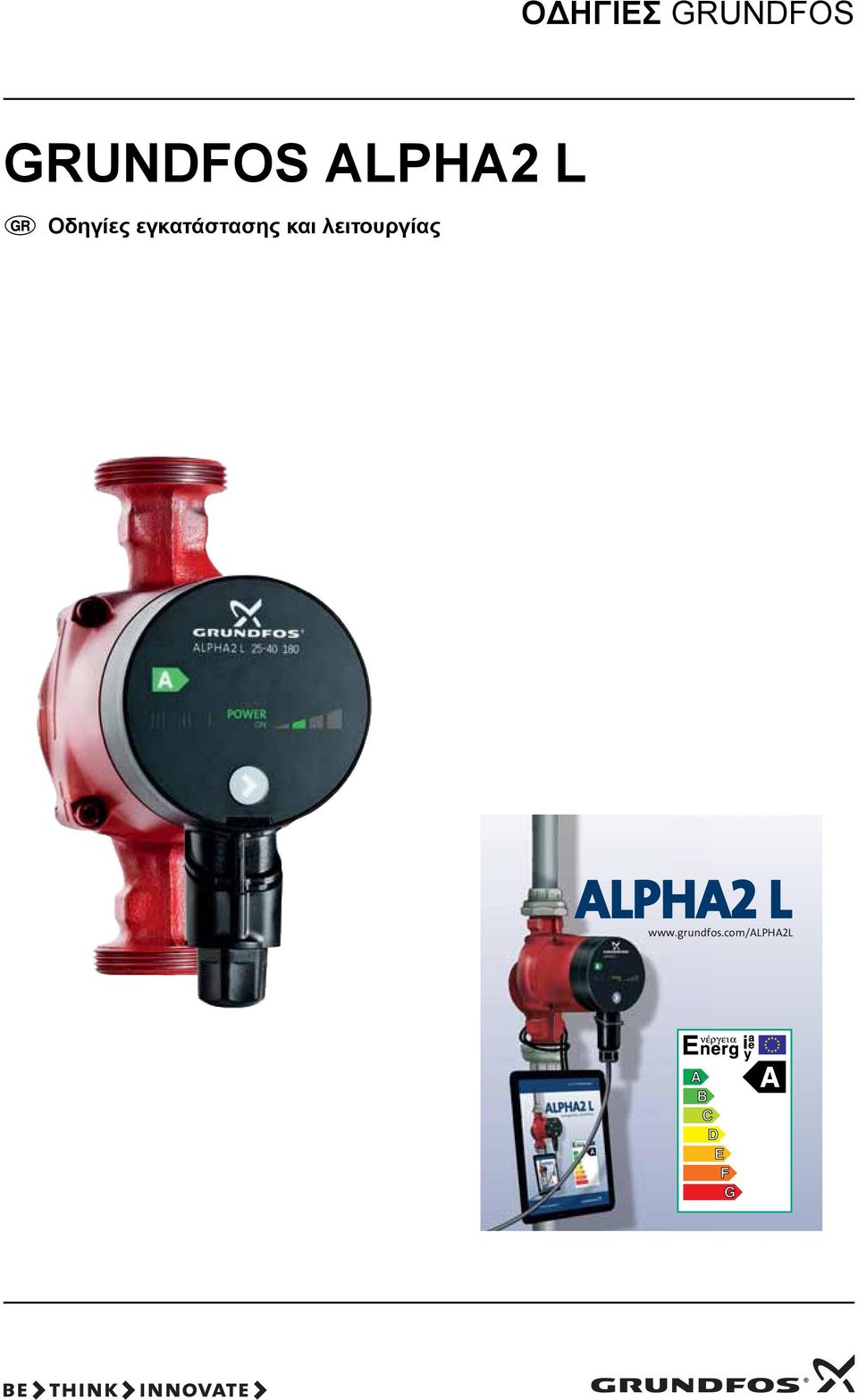

ΟΔΗΓΙΕΣ GRUNDFOS GRUNDFOS ALPHA2 L. Οδηγίες εγκατάστασης και λειτουργίας GRUNDFOS INSTRUCTIONS. ALPHA2 L

Transcript

1 ΟΔΗΓΙΕΣ GRUNDFOS GRUNDFOS ALPHA2 L Οδηγίες εγκατάστασης και λειτουργίας GRUNDFOS INSTRUCTIONS ALPHA2 L

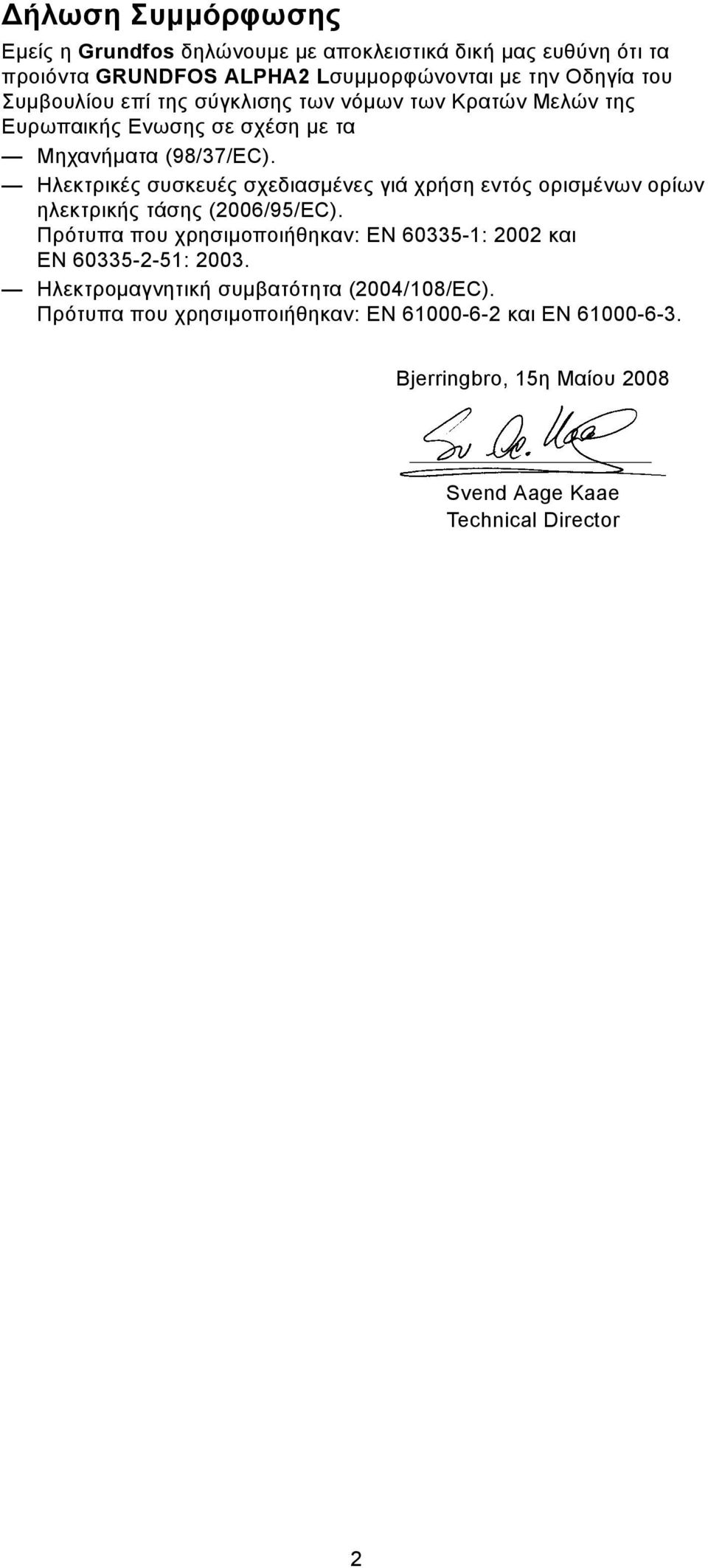

2 Δήλωση Συμμόρφωσης Εμείς η Grundfos δηλώνουμε με αποκλειστικά δική μας ευθύνη ότι τα προιόντα GRUNDFOS ALPHA2 Lσυμμορφώνονται με την Οδηγία του Συμβουλίου επί της σύγκλισης των νόμων των Κρατών Mελών της Ευρωπαικής Ενωσης σε σχέση με τα Μηχανήματα (98/37/EC). Ηλεκτρικές συσκευές σχεδιασμένες γιά χρήση εντός ορισμένων ορίων ηλεκτρικής τάσης (2006/95/EC). Πρότυπα που χρησιμοποιήθηκαν: EN : 2002 και EN : Ηλεκτρομαγνητική συμβατότητα (2004/108/EC). Πρότυπα που χρησιμοποιήθηκαν: EN και EN Bjerringbro, 15η Μαίου 2008 Svend Aage Kaae Technical Director 2

3 ΠΕΡΙΕΧΟΜΕΝΑ Σελίδα 1. Σύμβολα που χρησιμοποιούνται στο παρόν έντυπο Γενική περιγραφή Εφαρμογές Εγκατάσταση Ηλεκτρική σύνδεση Πίνακας ελέγχου Ρύθμιση κυκλοφορητή Συστήματα με βαλβίδα παράκαμψης μεταξύ των σωλήνων προσαγωγής και επιστροφής Εκκίνηση Ρυθμίσεις κυκλοφορητή και απόδοση κυκλοφορητή Πίνακας ευρέσεως βλαβών Τεχνικά χαρακτηριστικά και διαστάσεις εγκατάστασης Καμπύλες απόδοσης Χαρακτηριστικά Πρόσθετος εξοπλισμός Απόρριψη

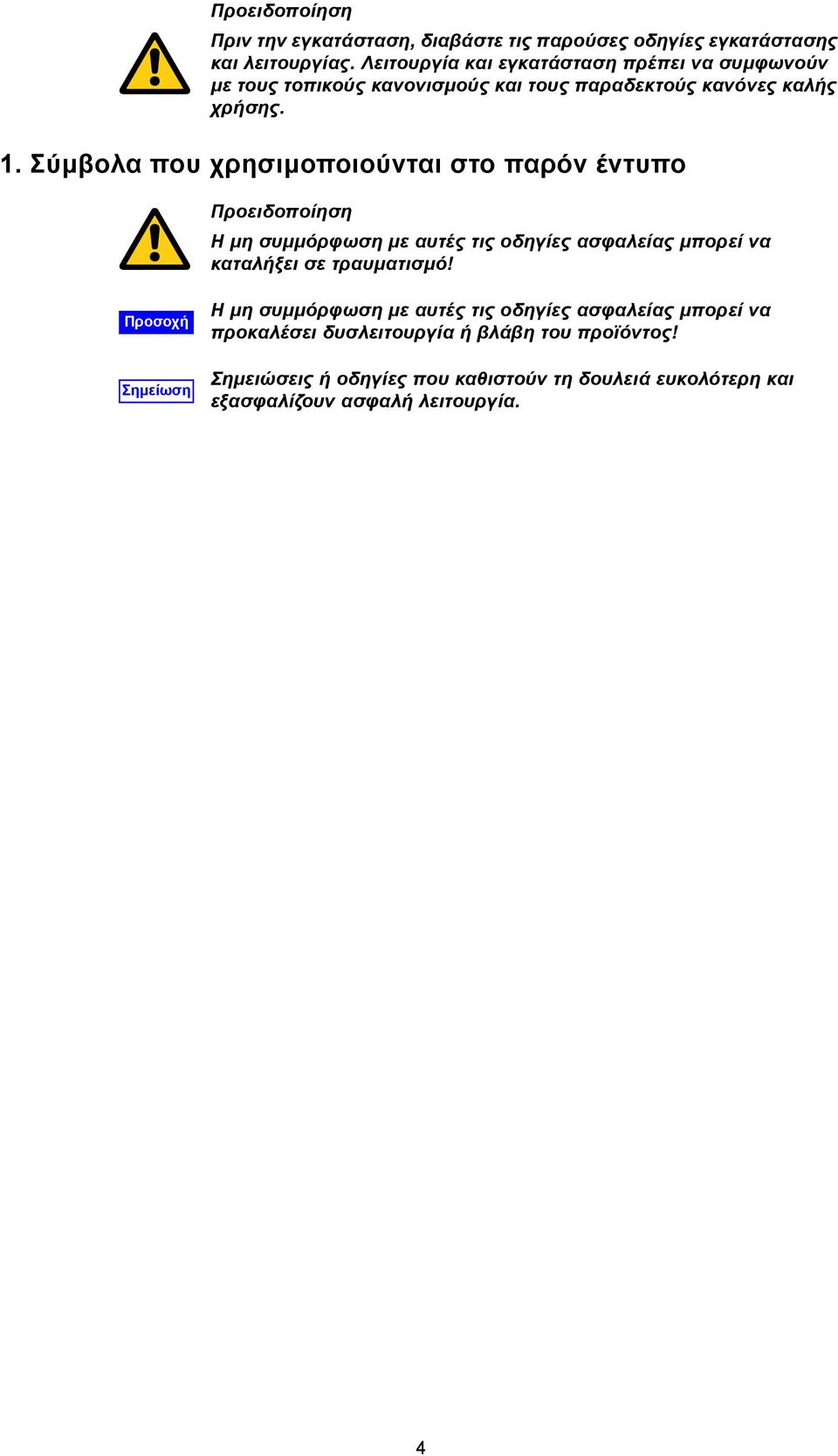

4 Προειδοποίηση Πριν την εγκατάσταση, διαβάστε τις παρούσες οδηγίες εγκατάστασης και λειτουργίας. Λειτουργία και εγκατάσταση πρέπει να συμφωνούν με τους τοπικούς κανονισμούς και τους παραδεκτούς κανόνες καλής χρήσης. 1. Σύμβολα που χρησιμοποιούνται στο παρόν έντυπο Προειδοποίηση Η μη συμμόρφωση με αυτές τις οδηγίες ασφαλείας μπορεί να καταλήξει σε τραυματισμό! Προσοχή Σημείωση Η μη συμμόρφωση με αυτές τις οδηγίες ασφαλείας μπορεί να προκαλέσει δυσλειτουργία ή βλάβη του προϊόντος! Σημειώσεις ή οδηγίες που καθιστούν τη δουλειά ευκολότερη και εξασφαλίζουν ασφαλή λειτουργία. 4

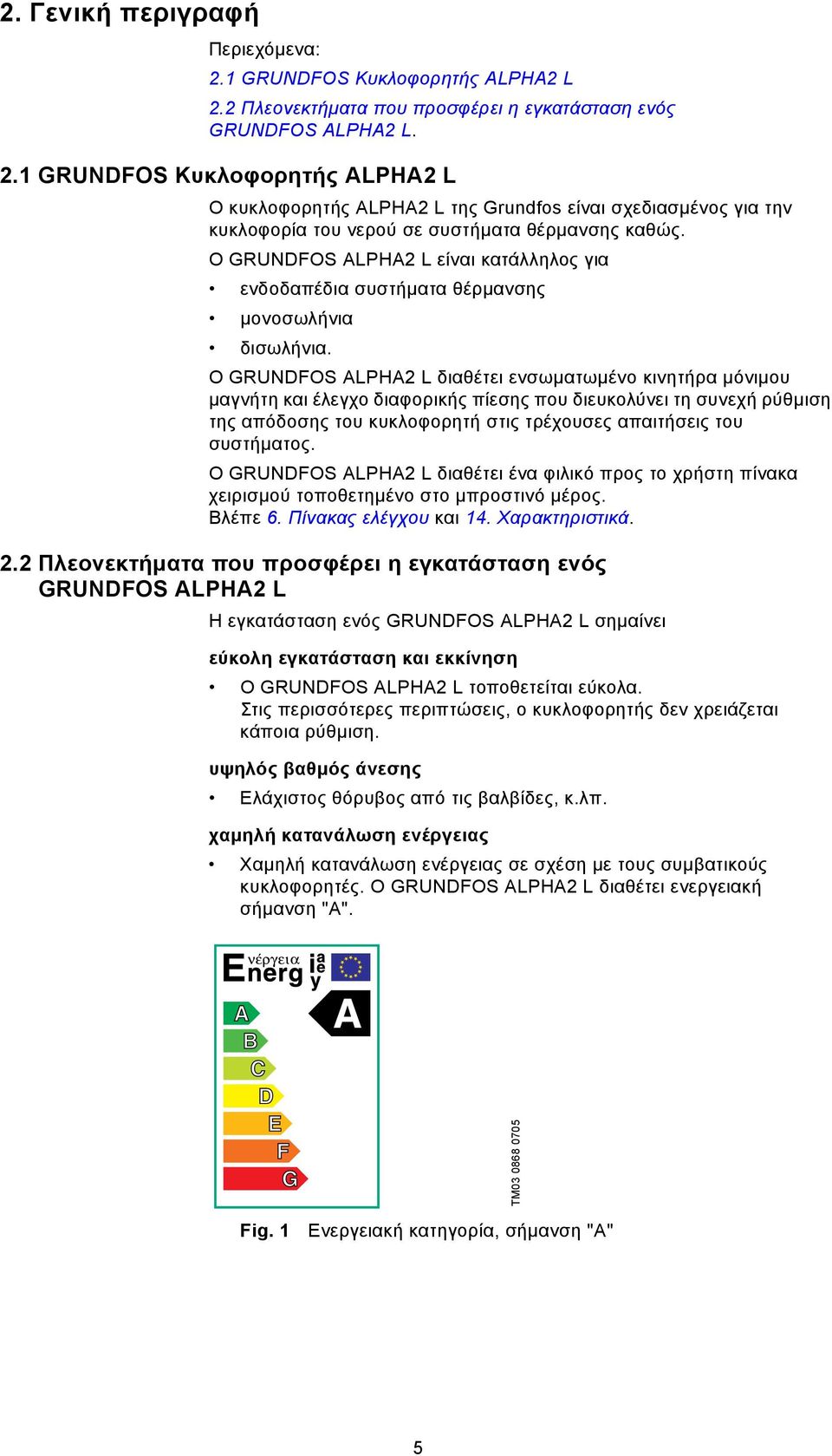

5 2. Γενική περιγραφή Περιεχόμενα: 2.1 GRUNDFOS Κυκλοφορητής ALPHA2 L 2.2 Πλεονεκτήματα που προσφέρει η εγκατάσταση ενός GRUNDFOS ALPHA2 L. 2.1 GRUNDFOS Κυκλοφορητής ALPHA2 L Ο κυκλοφορητής ALPHA2 L της Grundfos είναι σχεδιασμένος για την κυκλοφορία του νερού σε συστήματα θέρμανσης καθώς. Ο GRUNDFOS ALPHA2 L είναι κατάλληλος για ενδοδαπέδια συστήματα θέρμανσης μονοσωλήνια δισωλήνια. Ο GRUNDFOS ALPHA2 L διαθέτει ενσωματωμένο κινητήρα μόνιμου μαγνήτη και έλεγχο διαφορικής πίεσης που διευκολύνει τη συνεχή ρύθμιση της απόδοσης του κυκλοφορητή στις τρέχουσες απαιτήσεις του συστήματος. Ο GRUNDFOS ALPHA2 L διαθέτει ένα φιλικό προς το χρήστη πίνακα χειρισμού τοποθετημένο στο μπροστινό μέρος. Βλέπε 6. Πίνακας ελέγχου και 14. Χαρακτηριστικά. 2.2 Πλεονεκτήματα που προσφέρει η εγκατάσταση ενός GRUNDFOS ALPHA2 L Η εγκατάσταση ενός GRUNDFOS ALPHA2 L σημαίνει εύκολη εγκατάσταση και εκκίνηση Ο GRUNDFOS ALPHA2 L τοποθετείται εύκολα. Στις περισσότερες περιπτώσεις, ο κυκλοφορητής δεν χρειάζεται κάποια ρύθμιση. υψηλός βαθμός άνεσης Ελάχιστος θόρυβος από τις βαλβίδες, κ.λπ. χαμηλή κατανάλωση ενέργειας Χαμηλή κατανάλωση ενέργειας σε σχέση με τους συμβατικούς κυκλοφορητές. Ο GRUNDFOS ALPHA2 L διαθέτει ενεργειακή σήμανση "Α". TM Fig. 1 Ενεργειακή κατηγορία, σήμανση "Α" 5

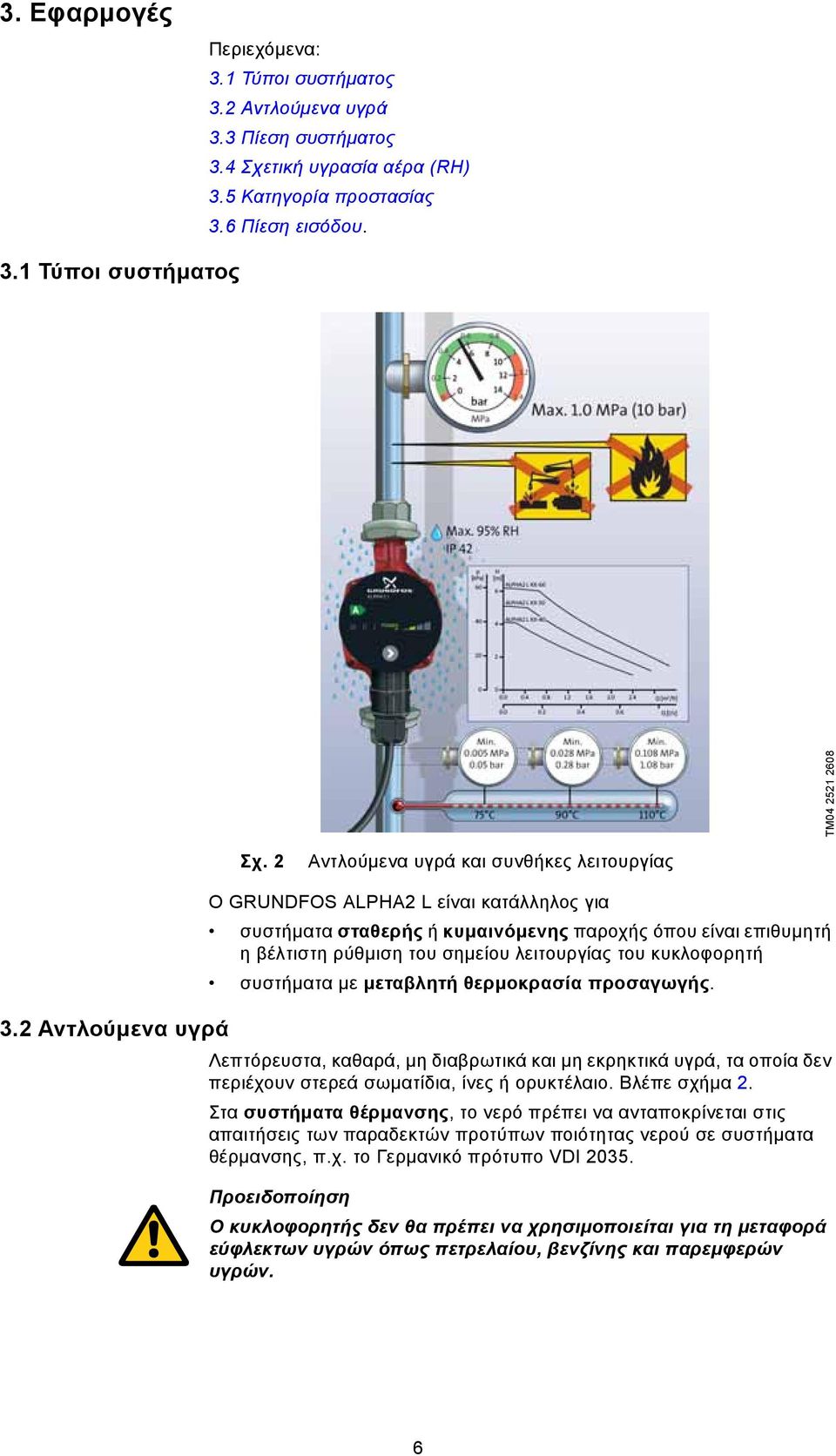

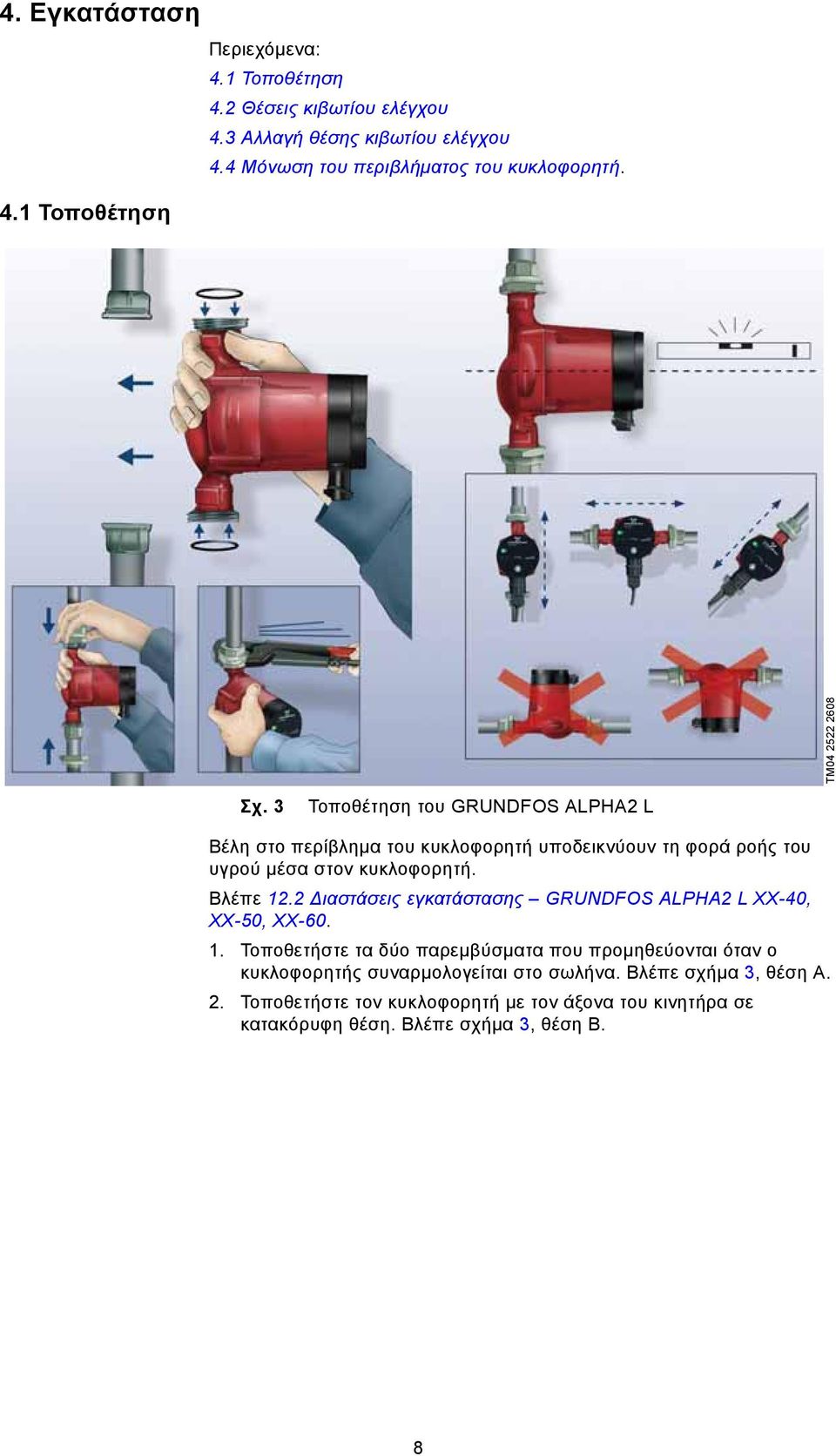

6 3. Εφαρμογές Περιεχόμενα: 3.1 Τύποι συστήματος 3.2 Αντλούμενα υγρά 3.3 Πίεση συστήματος 3.4 Σχετική υγρασία αέρα (RH) 3.5 Κατηγορία προστασίας 3.6 Πίεση εισόδου. 3.1 Τύποι συστήματος TM Σχ. 2 Αντλούμενα υγρά και συνθήκες λειτουργίας 3.2 Αντλούμενα υγρά Ο GRUNDFOS ALPHA2 L είναι κατάλληλος για συστήματα σταθερής ή κυμαινόμενης παροχής όπου είναι επιθυμητή η βέλτιστη ρύθμιση του σημείου λειτουργίας του κυκλοφορητή συστήματα με μεταβλητή θερμοκρασία προσαγωγής. Λεπτόρευστα, καθαρά, μη διαβρωτικά και μη εκρηκτικά υγρά, τα οποία δεν περιέχουν στερεά σωματίδια, ίνες ή ορυκτέλαιο. Βλέπε σχήμα 2. Στα συστήματα θέρμανσης, το νερό πρέπει να ανταποκρίνεται στις απαιτήσεις των παραδεκτών προτύπων ποιότητας νερού σε συστήματα θέρμανσης, π.χ. το Γερμανικό πρότυπο VDI Προειδοποίηση Ο κυκλοφορητής δεν θα πρέπει να χρησιμοποιείται για τη μεταφορά εύφλεκτων υγρών όπως πετρελαίου, βενζίνης και παρεμφερών υγρών. 6

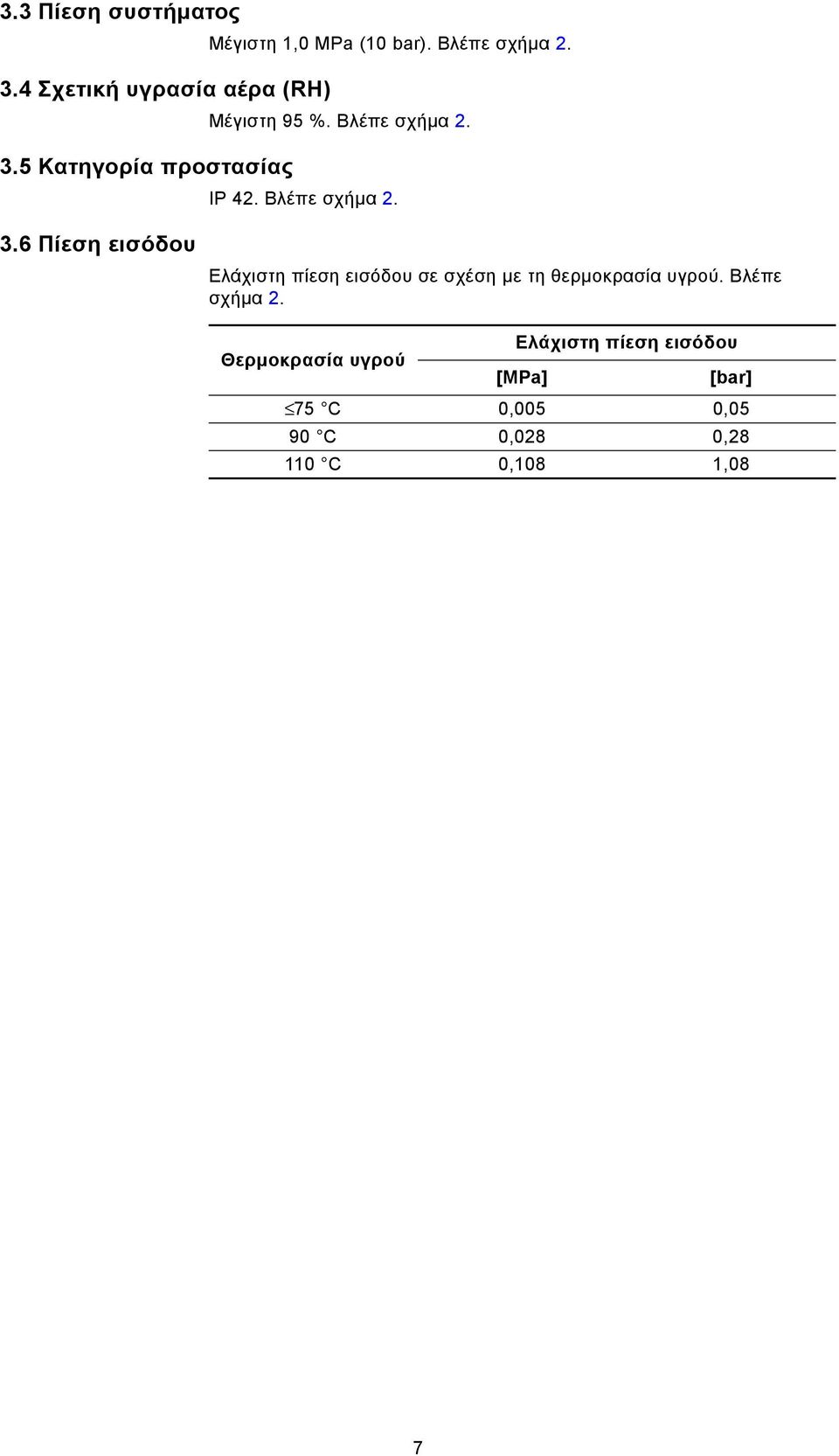

7 3.3 Πίεση συστήματος 3.4 Σχετική υγρασία αέρα (RH) 3.5 Κατηγορία προστασίας Μέγιστη 1,0 MPa (10 bar). Βλέπε σχήμα 2. Μέγιστη 95 %. Βλέπε σχήμα 2. IP 42. Βλέπε σχήμα Πίεση εισόδου Ελάχιστη πίεση εισόδου σε σχέση με τη θερμοκρασία υγρού. Βλέπε σχήμα 2. Ελάχιστη πίεση εισόδου Θερμοκρασία υγρού [MPa] [bar] 75 C 0,005 0,05 90 C 0,028 0, C 0,108 1,08 7

8 4. Εγκατάσταση Περιεχόμενα: 4.1 Τοποθέτηση 4.2 Θέσεις κιβωτίου ελέγχου 4.3 Αλλαγή θέσης κιβωτίου ελέγχου 4.4 Μόνωση του περιβλήματος του κυκλοφορητή. 4.1 Τοποθέτηση TM Σχ. 3 Τοποθέτηση του GRUNDFOS ALPHA2 L Βέλη στο περίβλημα του κυκλοφορητή υποδεικνύουν τη φορά ροής του υγρού μέσα στον κυκλοφορητή. Βλέπε 12.2 Διαστάσεις εγκατάστασης GRUNDFOS ALPHA2 L XX-40, XX-50, XX Τοποθετήστε τα δύο παρεμβύσματα που προμηθεύονται όταν ο κυκλοφορητής συναρμολογείται στο σωλήνα. Βλέπε σχήμα 3, θέση Α. 2. Τοποθετήστε τον κυκλοφορητή με τον άξονα του κινητήρα σε κατακόρυφη θέση. Βλέπε σχήμα 3, θέση Β. 8

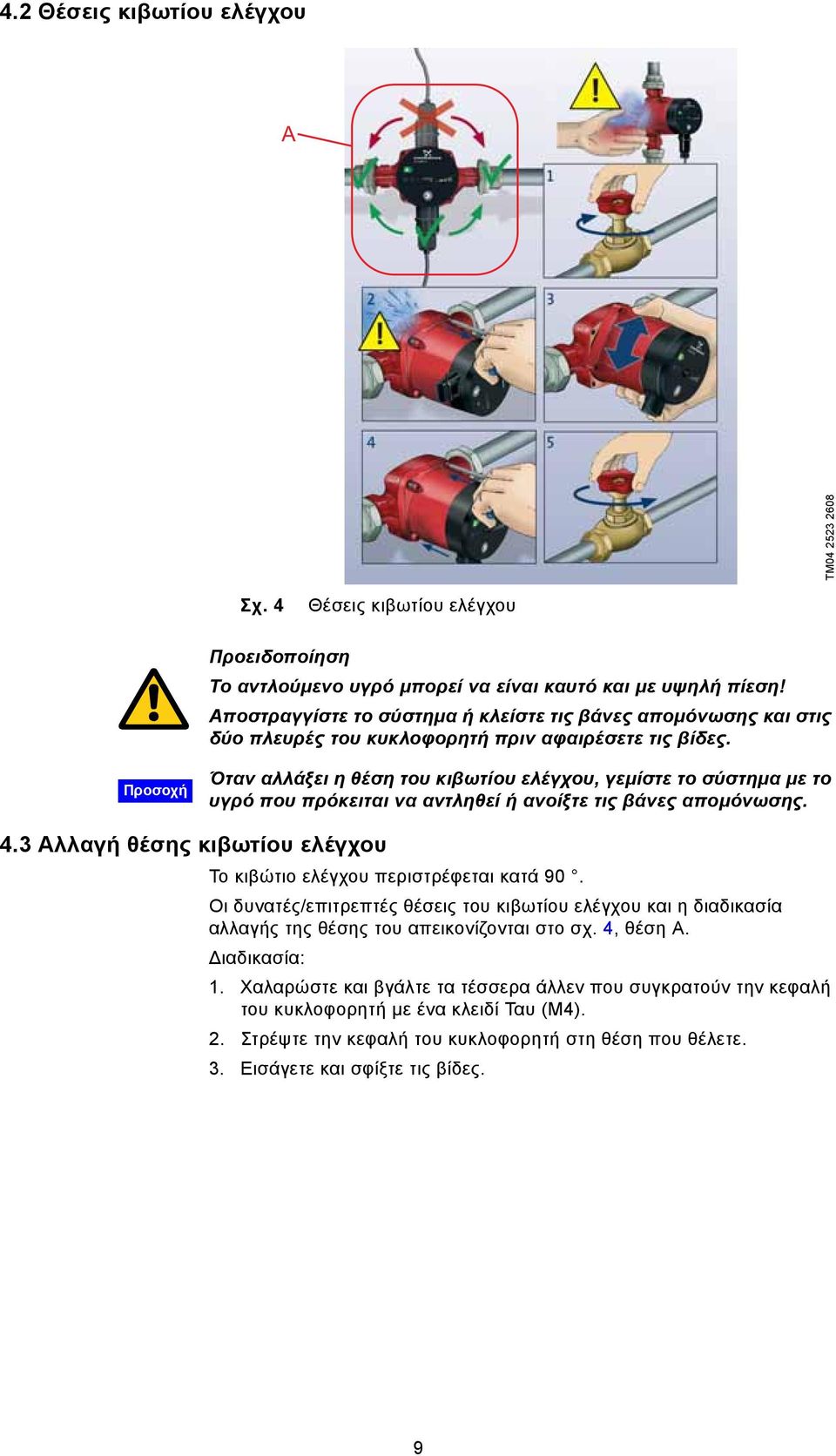

9 4.2 Θέσεις κιβωτίου ελέγχου A TM Σχ. 4 Θέσεις κιβωτίου ελέγχου Προειδοποίηση Το αντλούμενο υγρό μπορεί να είναι καυτό και με υψηλή πίεση! Αποστραγγίστε το σύστημα ή κλείστε τις βάνες απομόνωσης και στις δύο πλευρές του κυκλοφορητή πριν αφαιρέσετε τις βίδες. Προσοχή Όταν αλλάξει η θέση του κιβωτίου ελέγχου, γεμίστε το σύστημα με το υγρό που πρόκειται να αντληθεί ή ανοίξτε τις βάνες απομόνωσης. 4.3 Αλλαγή θέσης κιβωτίου ελέγχου Το κιβώτιο ελέγχου περιστρέφεται κατά 90. Οι δυνατές/επιτρεπτές θέσεις του κιβωτίου ελέγχου και η διαδικασία αλλαγής της θέσης του απεικονίζονται στο σχ. 4, θέση Α. Διαδικασία: 1. Χαλαρώστε και βγάλτε τα τέσσερα άλλεν που συγκρατούν την κεφαλή του κυκλοφορητή με ένα κλειδί Ταυ (Μ4). 2. Στρέψτε την κεφαλή του κυκλοφορητή στη θέση που θέλετε. 3. Εισάγετε και σφίξτε τις βίδες. 9

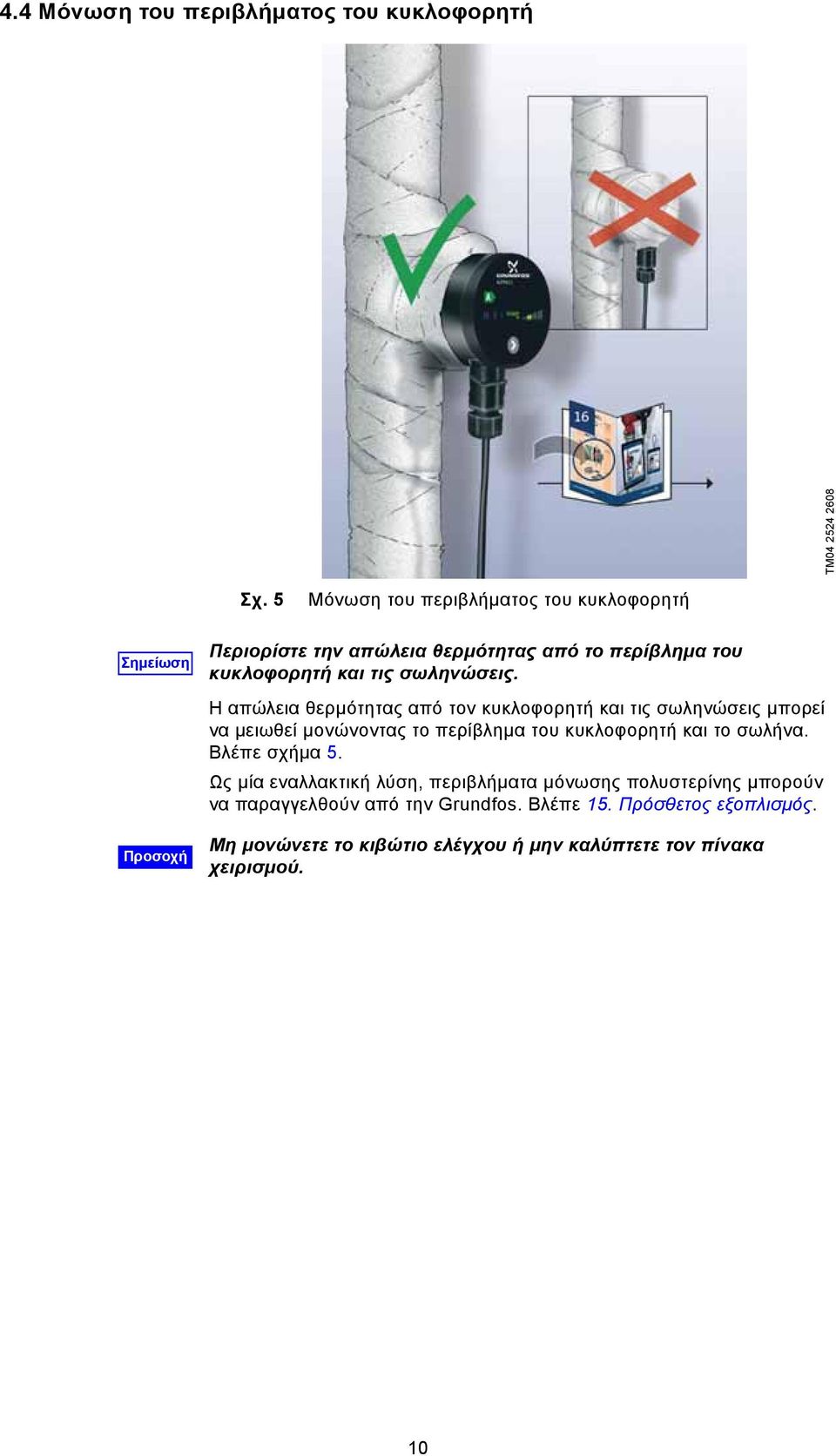

10 4.4 Μόνωση του περιβλήματος του κυκλοφορητή TM Σχ. 5 Μόνωση του περιβλήματος του κυκλοφορητή Σημείωση Περιορίστε την απώλεια θερμότητας από το περίβλημα του κυκλοφορητή και τις σωληνώσεις. Η απώλεια θερμότητας από τον κυκλοφορητή και τις σωληνώσεις μπορεί να μειωθεί μονώνοντας το περίβλημα του κυκλοφορητή και το σωλήνα. Βλέπε σχήμα 5. Ως μία εναλλακτική λύση, περιβλήματα μόνωσης πολυστερίνης μπορούν να παραγγελθούν από την Grundfos. Βλέπε 15. Πρόσθετος εξοπλισμός. Προσοχή Μη μονώνετε το κιβώτιο ελέγχου ή μην καλύπτετε τον πίνακα χειρισμού. 10

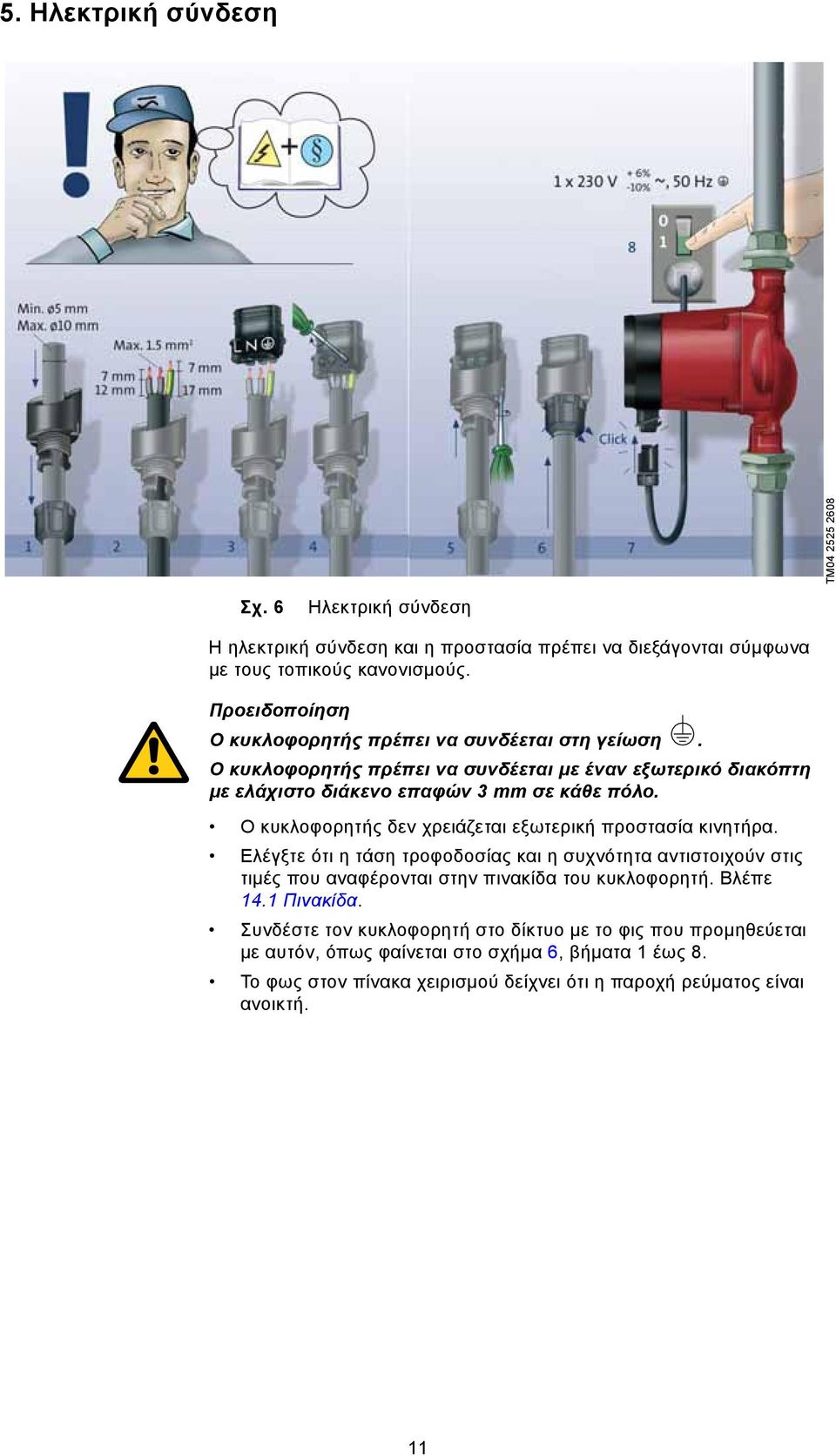

11 5. Ηλεκτρική σύνδεση TM Σχ. 6 Ηλεκτρική σύνδεση Η ηλεκτρική σύνδεση και η προστασία πρέπει να διεξάγονται σύμφωνα με τους τοπικούς κανονισμούς. Προειδοποίηση Ο κυκλοφορητής πρέπει να συνδέεται στη γείωση. Ο κυκλοφορητής πρέπει να συνδέεται με έναν εξωτερικό διακόπτη με ελάχιστο διάκενο επαφών 3 mm σε κάθε πόλο. Ο κυκλοφορητής δεν χρειάζεται εξωτερική προστασία κινητήρα. Ελέγξτε ότι η τάση τροφοδοσίας και η συχνότητα αντιστοιχούν στις τιμές που αναφέρονται στην πινακίδα του κυκλοφορητή. Βλέπε 14.1 Πινακίδα. Συνδέστε τον κυκλοφορητή στο δίκτυο με το φις που προμηθεύεται με αυτόν, όπως φαίνεται στο σχήμα 6, βήματα 1 έως 8. Το φως στον πίνακα χειρισμού δείχνει ότι η παροχή ρεύματος είναι ανοικτή. 11

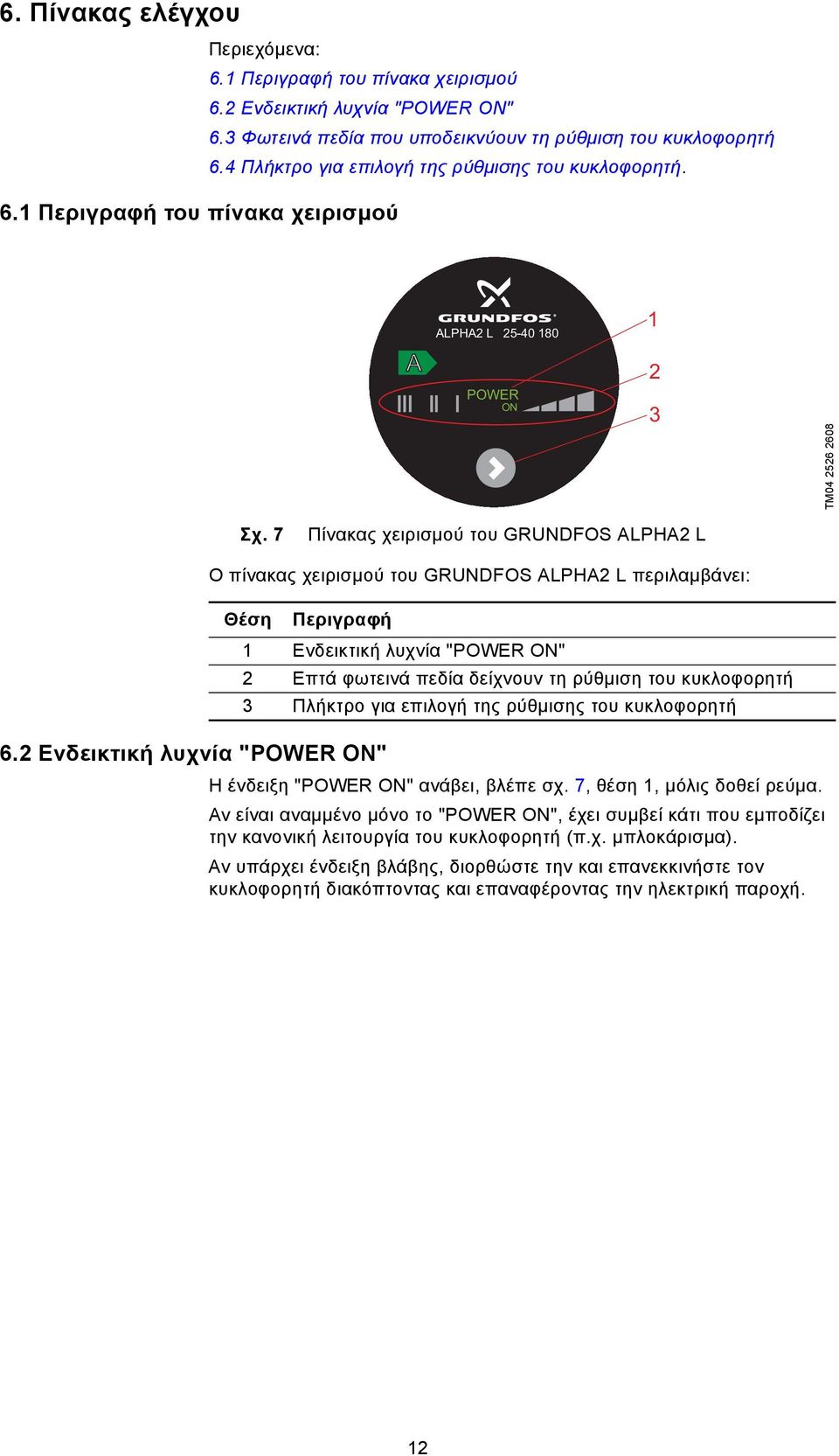

12 6. Πίνακας ελέγχου 6.1 Περιγραφή του πίνακα χειρισμού Περιεχόμενα: 6.1 Περιγραφή του πίνακα χειρισμού 6.2 Ενδεικτική λυχνία "POWER ON" 6.3 Φωτεινά πεδία που υποδεικνύουν τη ρύθμιση του κυκλοφορητή 6.4 Πλήκτρο για επιλογή της ρύθμισης του κυκλοφορητή. ALPHA2 L A POWER ON 2 3 TM Σχ. 7 Πίνακας χειρισμού του GRUNDFOS ALPHA2 L 6.2 Ενδεικτική λυχνία "POWER ON" Ο πίνακας χειρισμού του GRUNDFOS ALPHA2 L περιλαμβάνει: Θέση Περιγραφή 1 Ενδεικτική λυχνία "POWER ON" 2 Επτά φωτεινά πεδία δείχνουν τη ρύθμιση του κυκλοφορητή 3 Πλήκτρο για επιλογή της ρύθμισης του κυκλοφορητή Η ένδειξη "POWER ON" ανάβει, βλέπε σχ. 7, θέση 1, μόλις δοθεί ρεύμα. Αν είναι αναμμένο μόνο το "POWER ON", έχει συμβεί κάτι που εμποδίζει την κανονική λειτουργία του κυκλοφορητή (π.χ. μπλοκάρισμα). Αν υπάρχει ένδειξη βλάβης, διορθώστε την και επανεκκινήστε τον κυκλοφορητή διακόπτοντας και επαναφέροντας την ηλεκτρική παροχή. 12

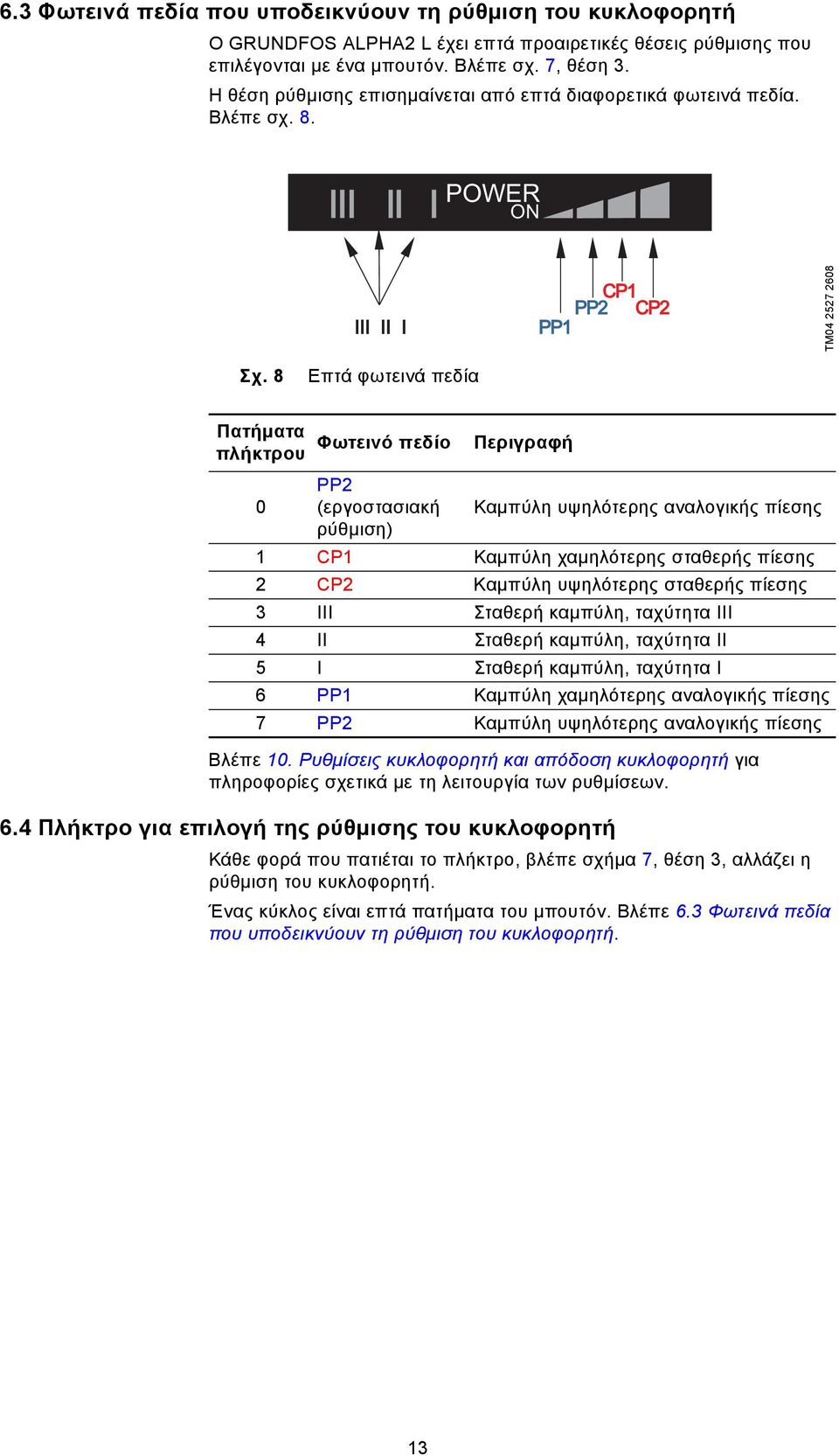

13 6.3 Φωτεινά πεδία που υποδεικνύουν τη ρύθμιση του κυκλοφορητή Ο GRUNDFOS ALPHA2 L έχει επτά προαιρετικές θέσεις ρύθμισης που επιλέγονται με ένα μπουτόν. Βλέπε σχ. 7, θέση 3. Η θέση ρύθμισης επισημαίνεται από επτά διαφορετικά φωτεινά πεδία. Βλέπε σχ. 8. POWER ON CP1 PP2 CP2 III II I PP1 TM Σχ. 8 Επτά φωτεινά πεδία Πατήματα πλήκτρου Φωτεινό πεδίο Περιγραφή 0 PP2 (εργοστασιακή Καμπύλη υψηλότερης αναλογικής πίεσης ρύθμιση) 1 CP1 Καμπύλη χαμηλότερης σταθερής πίεσης 2 CP2 Καμπύλη υψηλότερης σταθερής πίεσης 3 III Σταθερή καμπύλη, ταχύτητα ΙΙΙ 4 II Σταθερή καμπύλη, ταχύτητα ΙΙ 5 I Σταθερή καμπύλη, ταχύτητα Ι 6 PP1 Καμπύλη χαμηλότερης αναλογικής πίεσης 7 PP2 Καμπύλη υψηλότερης αναλογικής πίεσης Βλέπε 10. Ρυθμίσεις κυκλοφορητή και απόδοση κυκλοφορητή για πληροφορίες σχετικά με τη λειτουργία των ρυθμίσεων. 6.4 Πλήκτρο για επιλογή της ρύθμισης του κυκλοφορητή Κάθε φορά που πατιέται το πλήκτρο, βλέπε σχήμα 7, θέση 3, αλλάζει η ρύθμιση του κυκλοφορητή. Ένας κύκλος είναι επτά πατήματα του μπουτόν. Βλέπε 6.3 Φωτεινά πεδία που υποδεικνύουν τη ρύθμιση του κυκλοφορητή. 13

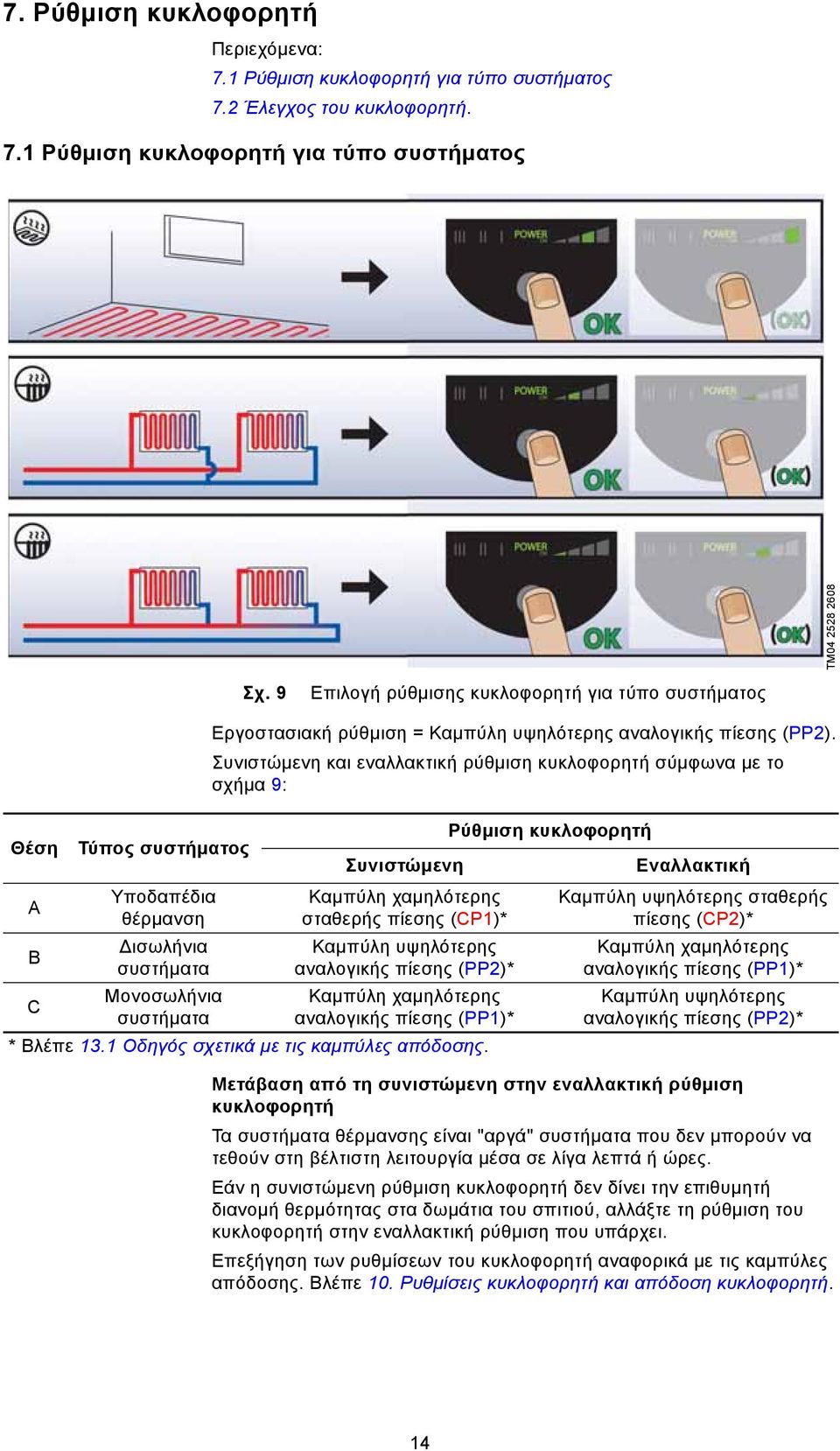

14 7. Ρύθμιση κυκλοφορητή Περιεχόμενα: 7.1 Ρύθμιση κυκλοφορητή για τύπο συστήματος 7.2 Έλεγχος του κυκλοφορητή. 7.1 Ρύθμιση κυκλοφορητή για τύπο συστήματος TM Σχ. 9 Επιλογή ρύθμισης κυκλοφορητή για τύπο συστήματος Θέση A B C Τύπος συστήματος Υποδαπέδια θέρμανση Δισωλήνια συστήματα Μονοσωλήνια συστήματα Εργοστασιακή ρύθμιση = Καμπύλη υψηλότερης αναλογικής πίεσης (ΡΡ2). Συνιστώμενη και εναλλακτική ρύθμιση κυκλοφορητή σύμφωνα με το σχήμα 9: Συνιστώμενη Καμπύλη χαμηλότερης σταθερής πίεσης (CP1)* Καμπύλη υψηλότερης αναλογικής πίεσης (ΡΡ2)* Καμπύλη χαμηλότερης αναλογικής πίεσης (ΡΡ1)* * Βλέπε 13.1 Οδηγός σχετικά με τις καμπύλες απόδοσης. Ρύθμιση κυκλοφορητή Εναλλακτική Καμπύλη υψηλότερης σταθερής πίεσης (CP2)* Καμπύλη χαμηλότερης αναλογικής πίεσης (ΡΡ1)* Καμπύλη υψηλότερης αναλογικής πίεσης (ΡΡ2)* Μετάβαση από τη συνιστώμενη στην εναλλακτική ρύθμιση κυκλοφορητή Τα συστήματα θέρμανσης είναι "αργά" συστήματα που δεν μπορούν να τεθούν στη βέλτιστη λειτουργία μέσα σε λίγα λεπτά ή ώρες. Εάν η συνιστώμενη ρύθμιση κυκλοφορητή δεν δίνει την επιθυμητή διανομή θερμότητας στα δωμάτια του σπιτιού, αλλάξτε τη ρύθμιση του κυκλοφορητή στην εναλλακτική ρύθμιση που υπάρχει. Επεξήγηση των ρυθμίσεων του κυκλοφορητή αναφορικά με τις καμπύλες απόδοσης. Βλέπε 10. Ρυθμίσεις κυκλοφορητή και απόδοση κυκλοφορητή. 14

15 7.2 Έλεγχος του κυκλοφορητή Κατά τη διάρκεια της λειτουργίας, η κεφαλή του κυκλοφορητή θα ελέγχεται σύμφωνα με την αρχή "έλεγχος αναλογικής πίεσης" (ΡΡ) ή "έλεγχος σταθερής πίεσης" (CP). Σε αυτά τα προγράμματα ελέγχου, η απόδοση του κυκλοφορητή, και συνεπώς η κατανάλωση ισχύος, προσαρμόζονται σύμφωνα με τις απαιτήσεις θερμότητας του συστήματος. Έλεγχος αναλογικής πίεσης Σε αυτό το πρόγραμμα ελέγχου, η διαφορική πίεση στον κυκλοφορητή ελέγχεται σύμφωνα με την παροχή. Οι καμπύλες αναλογικής πίεσης υποδεικνύονται από το ΡΡ1 και ΡΡ2 στα διαγράμμα Q/H, βλέπε 10. Ρυθμίσεις κυκλοφορητή και απόδοση κυκλοφορητή. Έλεγχος σταθερής πίεσης Σε αυτό το πρόγραμμα ελέγχου, διατηρείται μία σταθερή διαφορική πίεση στον κυκλοφορητή ανεξάρτητα από την παροχή. Οι καμπύλες σταθερής πίεσης υποδεικνύονται από το CP1 και το CP2 και είναι οι οριζόντιες καμπύλες απόδοσης στα διαγράμματα Q/H. Βλέπε 10. Ρυθμίσεις κυκλοφορητή και απόδοση κυκλοφορητή. 15

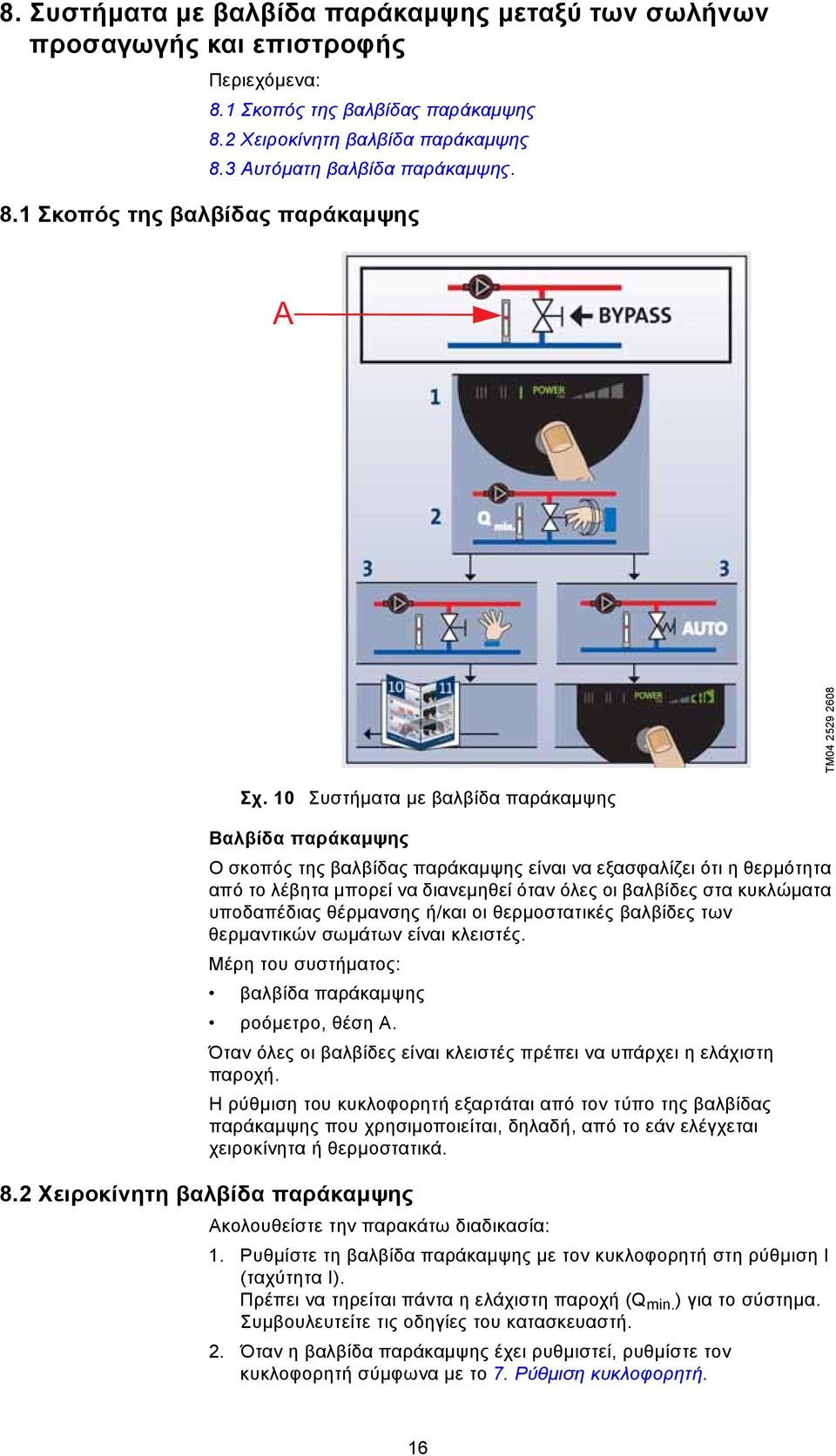

16 8. Συστήματα με βαλβίδα παράκαμψης μεταξύ των σωλήνων προσαγωγής και επιστροφής Περιεχόμενα: 8.1 Σκοπός της βαλβίδας παράκαμψης 8.2 Χειροκίνητη βαλβίδα παράκαμψης 8.3 Αυτόματη βαλβίδα παράκαμψης. 8.1 Σκοπός της βαλβίδας παράκαμψης A TM Σχ. 10 Συστήματα με βαλβίδα παράκαμψης Βαλβίδα παράκαμψης Ο σκοπός της βαλβίδας παράκαμψης είναι να εξασφαλίζει ότι η θερμότητα από το λέβητα μπορεί να διανεμηθεί όταν όλες οι βαλβίδες στα κυκλώματα υποδαπέδιας θέρμανσης ή/και οι θερμοστατικές βαλβίδες των θερμαντικών σωμάτων είναι κλειστές. Μέρη του συστήματος: βαλβίδα παράκαμψης ροόμετρο, θέση Α. Όταν όλες οι βαλβίδες είναι κλειστές πρέπει να υπάρχει η ελάχιστη παροχή. Η ρύθμιση του κυκλοφορητή εξαρτάται από τον τύπο της βαλβίδας παράκαμψης που χρησιμοποιείται, δηλαδή, από το εάν ελέγχεται χειροκίνητα ή θερμοστατικά. 8.2 Χειροκίνητη βαλβίδα παράκαμψης Ακολουθείστε την παρακάτω διαδικασία: 1. Ρυθμίστε τη βαλβίδα παράκαμψης με τον κυκλοφορητή στη ρύθμιση Ι (ταχύτητα Ι). Πρέπει να τηρείται πάντα η ελάχιστη παροχή (Q min. ) για το σύστημα. Συμβουλευτείτε τις οδηγίες του κατασκευαστή. 2. Όταν η βαλβίδα παράκαμψης έχει ρυθμιστεί, ρυθμίστε τον κυκλοφορητή σύμφωνα με το 7. Ρύθμιση κυκλοφορητή. 16

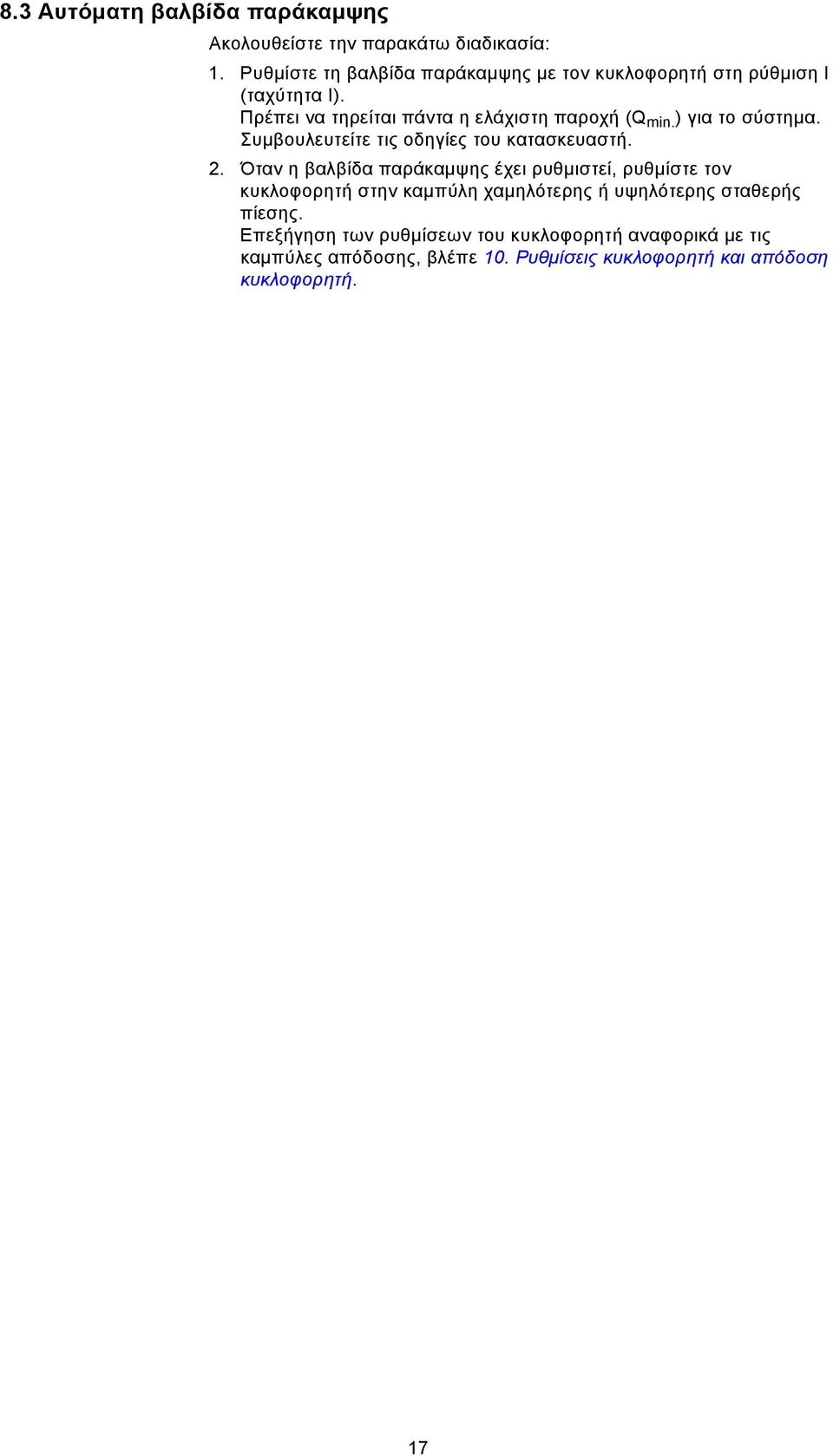

17 8.3 Αυτόματη βαλβίδα παράκαμψης Ακολουθείστε την παρακάτω διαδικασία: 1. Ρυθμίστε τη βαλβίδα παράκαμψης με τον κυκλοφορητή στη ρύθμιση Ι (ταχύτητα Ι). Πρέπει να τηρείται πάντα η ελάχιστη παροχή (Q min. ) για το σύστημα. Συμβουλευτείτε τις οδηγίες του κατασκευαστή. 2. Όταν η βαλβίδα παράκαμψης έχει ρυθμιστεί, ρυθμίστε τον κυκλοφορητή στην καμπύλη χαμηλότερης ή υψηλότερης σταθερής πίεσης. Επεξήγηση των ρυθμίσεων του κυκλοφορητή αναφορικά με τις καμπύλες απόδοσης, βλέπε 10. Ρυθμίσεις κυκλοφορητή και απόδοση κυκλοφορητή. 17

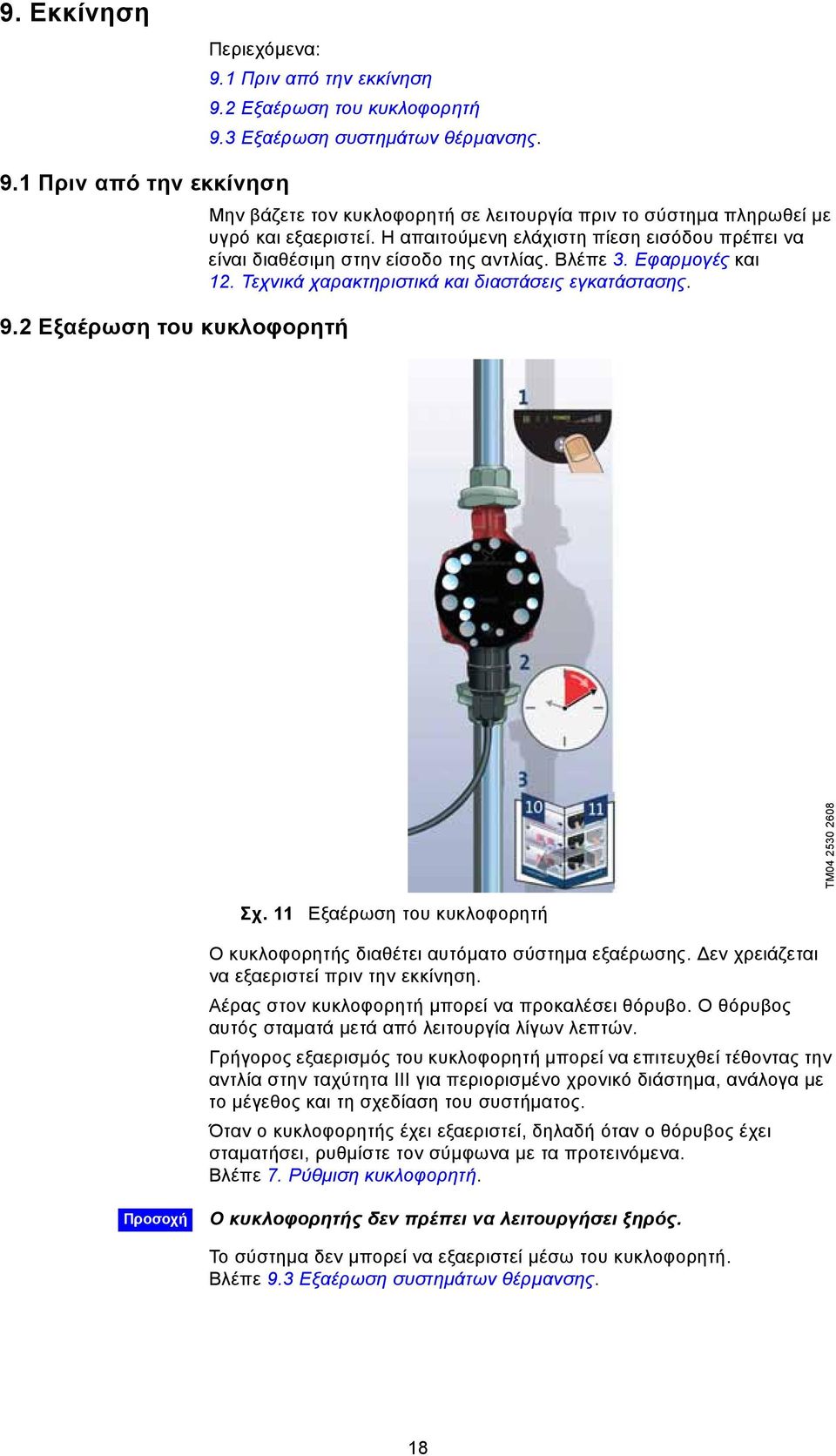

18 9. Εκκίνηση Περιεχόμενα: 9.1 Πριν από την εκκίνηση 9.2 Εξαέρωση του κυκλοφορητή 9.3 Εξαέρωση συστημάτων θέρμανσης. 9.1 Πριν από την εκκίνηση 9.2 Εξαέρωση του κυκλοφορητή Μην βάζετε τον κυκλοφορητή σε λειτουργία πριν το σύστημα πληρωθεί με υγρό και εξαεριστεί. Η απαιτούμενη ελάχιστη πίεση εισόδου πρέπει να είναι διαθέσιμη στην είσοδο της αντλίας. Βλέπε 3. Εφαρμογές και 12. Τεχνικά χαρακτηριστικά και διαστάσεις εγκατάστασης. TM Σχ. 11 Εξαέρωση του κυκλοφορητή Ο κυκλοφορητής διαθέτει αυτόματο σύστημα εξαέρωσης. Δεν χρειάζεται να εξαεριστεί πριν την εκκίνηση. Αέρας στον κυκλοφορητή μπορεί να προκαλέσει θόρυβο. Ο θόρυβος αυτός σταματά μετά από λειτουργία λίγων λεπτών. Γρήγορος εξαερισμός του κυκλοφορητή μπορεί να επιτευχθεί τέθοντας την αντλία στην ταχύτητα ΙΙΙ για περιορισμένο χρονικό διάστημα, ανάλογα με το μέγεθος και τη σχεδίαση του συστήματος. Όταν ο κυκλοφορητής έχει εξαεριστεί, δηλαδή όταν ο θόρυβος έχει σταματήσει, ρυθμίστε τον σύμφωνα με τα προτεινόμενα. Βλέπε 7. Ρύθμιση κυκλοφορητή. Προσοχή Ο κυκλοφορητής δεν πρέπει να λειτουργήσει ξηρός. Το σύστημα δεν μπορεί να εξαεριστεί μέσω του κυκλοφορητή. Βλέπε 9.3 Εξαέρωση συστημάτων θέρμανσης. 18

19 9.3 Εξαέρωση συστημάτων θέρμανσης TM Σχ. 12 Εξαέρωση συστημάτων θέρμανσης Η εγκατάσταση θέρμανσης μπορεί να εξαεριστεί από τη βαλβίδα εξαερισμού που εγκαθίσταται επάνω από τον κυκλοφορητή (1). Στα συστήματα θέρμανσης που συνήθως έχουν πολύ αέρα, η Grundfos συνιστά την εγκατάσταση κυκλοφορητών με περίβλημα που διαθέτει διαχωριστή αέρα, δηλαδή κυκλοφορητές ALPHA2, τύπου ALPHA2 XX-XX A. Όταν το σύστημα θέρμανσης έχει πληρωθεί με υγρό, ακολουθήστε την παρακάτω διαδικασία: 1. Ανοίξτε τη βαλβίδα διαφυγής αέρα. 2. Θέστε τον κυκλοφορητή στην ταχύτητα ΙΙΙ. 3. Αφήστε τον κυκλοφορητή να λειτουργήσει για μικρό χρονικό διάστημα, ανάλογα με το μέγεθος και τη σχεδίαση του συστήματος. 4. Όταν το σύστημα έχει εξαεριστεί, δηλαδή όταν έχει σταματήσει ο ενδεχόμενος θόρυβος, ρυθμίστε τον ανάλογα με τα προτεινόμενα. Βλέπε 7. Ρύθμιση κυκλοφορητή. Επαναλάβετε τη διαδικασία, εάν χρειάζεται. Προσοχή Ο κυκλοφορητής δεν πρέπει να λειτουργήσει ξηρός. 19

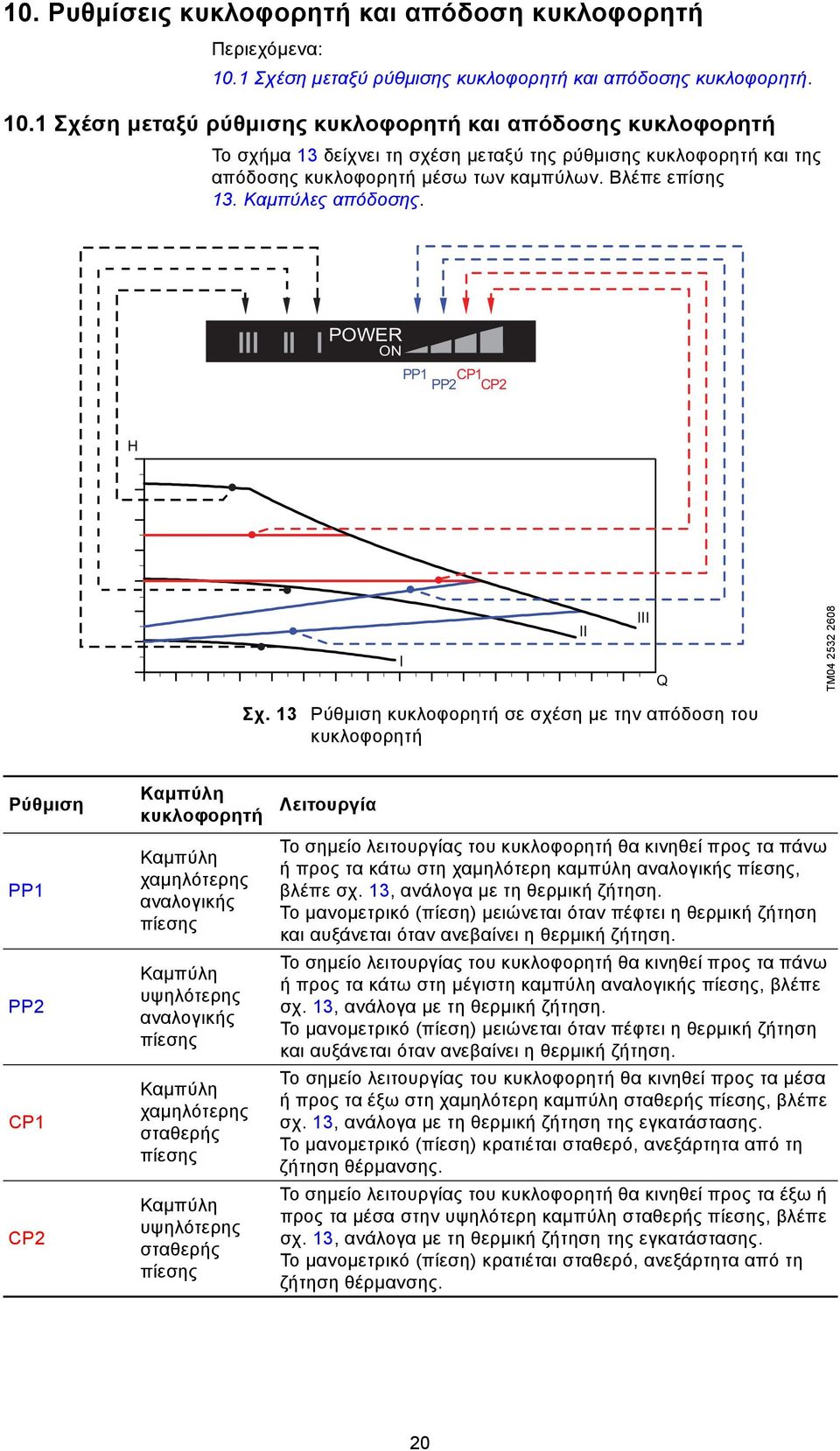

20 10. Ρυθμίσεις κυκλοφορητή και απόδοση κυκλοφορητή Περιεχόμενα: 10.1 Σχέση μεταξύ ρύθμισης κυκλοφορητή και απόδοσης κυκλοφορητή Σχέση μεταξύ ρύθμισης κυκλοφορητή και απόδοσης κυκλοφορητή Το σχήμα 13 δείχνει τη σχέση μεταξύ της ρύθμισης κυκλοφορητή και της απόδοσης κυκλοφορητή μέσω των καμπύλων. Βλέπε επίσης 13. Καμπύλες απόδοσης. POWER AUTO ON PP1 CP1 PP2 CP2 H I II III Q TM Σχ. 13 Ρύθμιση κυκλοφορητή σε σχέση με την απόδοση του κυκλοφορητή Ρύθμιση PP1 PP2 CP1 CP2 Καμπύλη κυκλοφορητή Καμπύλη χαμηλότερης αναλογικής πίεσης Καμπύλη υψηλότερης αναλογικής πίεσης Καμπύλη χαμηλότερης σταθερής πίεσης Καμπύλη υψηλότερης σταθερής πίεσης Λειτουργία Το σημείο λειτουργίας του κυκλοφορητή θα κινηθεί προς τα πάνω ή προς τα κάτω στη χαμηλότερη καμπύλη αναλογικής πίεσης, βλέπε σχ. 13, ανάλογα με τη θερμική ζήτηση. Το μανομετρικό (πίεση) μειώνεται όταν πέφτει η θερμική ζήτηση και αυξάνεται όταν ανεβαίνει η θερμική ζήτηση. Το σημείο λειτουργίας του κυκλοφορητή θα κινηθεί προς τα πάνω ή προς τα κάτω στη μέγιστη καμπύλη αναλογικής πίεσης, βλέπε σχ. 13, ανάλογα με τη θερμική ζήτηση. Το μανομετρικό (πίεση) μειώνεται όταν πέφτει η θερμική ζήτηση και αυξάνεται όταν ανεβαίνει η θερμική ζήτηση. Το σημείο λειτουργίας του κυκλοφορητή θα κινηθεί προς τα μέσα ή προς τα έξω στη χαμηλότερη καμπύλη σταθερής πίεσης, βλέπε σχ. 13, ανάλογα με τη θερμική ζήτηση της εγκατάστασης. Το μανομετρικό (πίεση) κρατιέται σταθερό, ανεξάρτητα από τη ζήτηση θέρμανσης. Το σημείο λειτουργίας του κυκλοφορητή θα κινηθεί προς τα έξω ή προς τα μέσα στην υψηλότερη καμπύλη σταθερής πίεσης, βλέπε σχ. 13, ανάλογα με τη θερμική ζήτηση της εγκατάστασης. Το μανομετρικό (πίεση) κρατιέται σταθερό, ανεξάρτητα από τη ζήτηση θέρμανσης. 20

21 Ρύθμιση III II I Καμπύλη κυκλοφορητή Ταχύτητα ΙΙΙ Ταχύτητα ΙΙ Ταχύτητα Ι Λειτουργία Ο ALPHA2 L λειτουργεί με σταθερή ταχύτητα και κατά συνέπεια παρουσιάζει σταθερή καμπύλη. Στην ταχύτητα ΙΙΙ, ο κυκλοφορητής έχει ρυθμιστεί να λειτουργεί στη μέγιστη καμπύλη σε όλες τις συνθήκες λειτουργίας. Βλέπε σχήμα 13. Η γρήγορη εξαέρωση του κυκλοφορητή μπορεί να επιτευχθεί ρυθμίζοντας τον κυκλφορητή στην ταχύτητα ΙΙΙ για μικρό χρονικό διάστημα. Βλέπε 9.2 Εξαέρωση του κυκλοφορητή. Ο ALPHA2 L λειτουργεί με σταθερή ταχύτητα και κατά συνέπεια παρουσιάζει σταθερή καμπύλη. Στην ταχύτητα ΙΙ, ο κυκλοφορητής έχει ρυθμιστεί να λειτουργεί στη μεσαία καμπύλη σε όλες τις συνθήκες λειτουργίας. Βλέπε σχήμα 13. Ο ALPHA2 L λειτουργεί με σταθερή ταχύτητα και κατά συνέπεια παρουσιάζει σταθερή καμπύλη. Στην ταχύτητα Ι, ο κυκλοφορητής έχει ρυθμιστεί να λειτουργεί στην ελάχιστη καμπύλη σε όλες τις συνθήκες λειτουργίας. Βλέπε σχήμα

22 11. Πίνακας ευρέσεως βλαβών Προειδοποίηση Πριν ξεκινήσετε οποιασδήποτε φύσεως εργασία στον κυκλοφορητή, βεβαιωθείτε ότι το ηλεκτρικό ρεύμα είναι κλειστό και ότι δεν υπάρχει περίπτωση να ανοίξει τυχαία. Βλάβη 1. Η αντλία δεν λειτουργεί. 2. Θόρυβος στο σύστημα. 3. Θόρυβος στον κυκλοφορητή. 4. Ανεπαρκής θερμότητα. Πίνακας χειρισμού Η λυχνία είναι σβηστή. Μόνο το "POWER ON" είναι αναμμένο. Το "POWER "ON" και η ένδειξη της ρύθμισης του κυκλοφορητή είναι αναμμένα. Το "POWER "ON" και η ένδειξη της ρύθμισης του κυκλοφορητή είναι αναμμένα. Το "POWER "ON" και η ένδειξη της ρύθμισης του κυκλοφορητή είναι αναμμένα. Αιτία a) Εχει καεί μία ασφάλεια στην εγκατάσταση. b) Το θερμικό ή ο επιτηρητής τάσης έχει διακόψει. c) Ο κυκλοφορητής είναι ελαττωματικός. a) Διακοπή ηλεκτρικού ρεύματος. Xαμηλή τάση. b) Ο κυκλοφορητής είναι φραγμένος. Αντιμετώπιση Αντικαταστήστε την ασφάλεια. Επαναφέρετε το ρελέ. Αντικαταστήστε τον κυκλοφορητή. Βεβαιωθείτε ότι η ηλεκτρική παροχή είναι μέσα στα αποδεκτά όρια. Αφαιρέστε τις ακαθαρσίες. a) Αέρας στο σύστημα. Εξαερώστε το σύστημα. Βλέπε 9.3 Εξαέρωση συστημάτων θέρμανσης. b) Πολύ υψηλή παροχή. Μειώστε το μανομετρικό αναρρόφησης. Βλέπε 10. Ρυθμίσεις κυκλοφορητή και απόδοση κυκλοφορητή. a) Αέρας στον κυκλοφορητή. b) Η πίεση εισόδου είναι πολύ χαμηλή. a) Η απόδοση του κυκλοφορητή είναι πολύ χαμηλή. Αφήστε τον κυκλοφορητή να λειτουργήσει. Εξαερώνεται μόνος του μετά από λίγο. Βλέπε 9.2 Εξαέρωση του κυκλοφορητή. Αυξήστε την πίεση εισόδου ή ελέγξτε τον όγκο του αέρα στο δοχείο διαστολής (εάν υπάρχει). Αυξήστε το μανομετρικό αναρρόφησης. Βλέπε 10. Ρυθμίσεις κυκλοφορητή και απόδοση κυκλοφορητή. 22

23 12. Τεχνικά χαρακτηριστικά και διαστάσεις εγκατάστασης 12.1 Τεχνικά χαρακτηριστικά Περιεχόμενα: 12.1 Τεχνικά χαρακτηριστικά 12.2 Διαστάσεις εγκατάστασης GRUNDFOS ALPHA2 L XX-40, XX-50, XX-60. Τάση τροφοδοσίας 1 x 230 V 10 %/+ 6 %, 50 Hz, PE Προστασία κινητήρα Ο κυκλοφορητής δεν χρειάζεται εξωτερική προστασία κινητήρα. Κατηγορία προστασίας IP 42 Κατηγορία µόνωσης F Σχετική υγρασία αέρα Μέγιστη 95 % Πίεση συστήματος Μέγιστο 1,0 MPa, 10 bar, 102 m Υ.Σ Πίεση εισόδου Θερμοκρασία υγρού Ελάχιστη πίεση εισόδου +75 C 0,05 bar, 0,005 MPa, 0,5 m Υ.Σ +90 C 0,28 bar, 0,028 MPa, 2,8 m Υ.Σ +110 C 1,08 bar, 0,108 MPa, 10,8 m Υ.Σ EMC EN και EN Στάθμη ηχητικής πίεσης Θερμοκρασία περιβάλλοντος Κατηγορία θερμοκρασίας Θερμοκρασία επιφάνειας Η στάθμη ηχητικής πίεσης του κυκλοφορητή είναι χαμηλότερη από 43 db(a). 0 C έως +40 C TF110 έως CEN Θερμοκρασία υγρού +2 C έως +110 C Η μέγιστη θερμοκρασία επιφανείας δεν θα ξεπερνά τους +125 C. Για να αποφευχθεί η συμπύκνωση υδρατμών στο κιβώτιο ελέγχου, η θερμοκρασία του υγρού πρέπει πάντα να είναι μεγαλύτερη από τη θερμοκρασία περιβάλλοντος. Θερμοκρασία περιβάλλοντος [ C] Ελάχ. [ C] Θερμοκρασία υγρού Μέγ. [ C]

24 12.2 Διαστάσεις εγκατάστασης GRUNDFOS ALPHA2 L XX-40, XX-50, XX-60 TM Σχ. 14 Σχήματα με διαστάσεις, ALPHA2 L XX-40, XX-50, XX-60 Τύπος κυκλοφορητή Διαστάσεις L1 B1 B2 B3 B4 H1 H2 H3 G ALPHA2 L ALPHA2 L * /2 ALPHA2 L /2 ALPHA2 L /2 ALPHA2 L ALPHA2 L ** ALPHA2 L /2 ALPHA2 L /2 ALPHA2 L *) Για την αγορά του Η.Β. αποκλειστικά. **) Για το Η.Β. 1 1/2. 24

25 13. Καμπύλες απόδοσης Περιεχόμενα: 13.1 Οδηγός σχετικά με τις καμπύλες απόδοσης 13.2 Συνθήκες καμπύλης 13.3 Καμπύλες απόδοσης, ALPHA2 L XX Καμπύλες απόδοσης, ALPHA2 L XX Καμπύλες απόδοσης, ALPHA2 L XX

26 13.1 Οδηγός σχετικά με τις καμπύλες απόδοσης Κάθε ρύθμιση κυκλοφορητή διαθέτει τη δική της καμπύλη απόδοσης (καμπύλη Q/H). Σε κάθε καμπύλη Q/H ανήκει και μία καμπύλη ισχύος (καμπύλη Ρ1). Ηκαμπύλη ισχύος δείχνει την κατανάλωση ισχύος του κυκλοφορητή (Ρ1) σε Watt σε μία δεδομένη καμπύλη Q/H. Η τιμή Ρ1 αντιστοιχεί στην τιμή που μπορεί να αναγνωστεί από την οθόνη του κυκλοφορητή, βλέπε σχήμα 15: POWER AUTO ADAPT ON PP1 PP2 CP1 CP2 H II III I Q P1 III II I Σχ. 15 Καμπύλες απόδοσης σε σχέση με τη ρύθμιση του κυκλοφορητή Q TM Ρύθμιση PP1 PP2 (εργοστασιακή ρύθμιση) CP1 CP2 III II I Καμπύλη κυκλοφορητή Καμπύλη χαμηλότερης αναλογικής πίεσης Καμπύλη υψηλότερης αναλογικής πίεσης Καμπύλη χαμηλότερης σταθερής πίεσης Καμπύλη υψηλότερης σταθερής πίεσης Σταθερή ταχύτητα, ταχύτητα ΙΙΙ Σταθερή ταχύτητα, ταχύτητα ΙΙ Σταθερή ταχύτητα, ταχύτητα Ι Για περισσότερες πληροφορίες σχετικά με τις ρυθμίσεις του κυκλοφορητή, βλέπε 6.3 Φωτεινά πεδία που υποδεικνύουν τη ρύθμιση του κυκλοφορητή 7. Ρύθμιση κυκλοφορητή 10. Ρυθμίσεις κυκλοφορητή και απόδοση κυκλοφορητή. 26

27 13.2 Συνθήκες καμπύλης Οι παρακάτω οδηγίες εφαρμόζονται στις καμπύλες που παρουσιάζονται στις επόμενες σελίδες: Υγρό δοκιμής: Νερό χωρίς αέρα. Οι καμπύλες εφαρμόζονται σε πυκνότητα ρ = 983,2 kg/m 3 και θερμοκρασία υγρού +60 C. Όλες οι καμπύλες δείχνουν μέσες τιμές και δεν πρέπει να χρησιμοποιούνται ως καμπύλες εγγύησης. Εάν απαιτείται μία συγκεκριμένη ελάχιστη απόδοση, τότε πρέπει να γίνουν ξεχωριστές μετρήσεις. Οι καμπύλες για τις ταχύτητες Ι, ΙΙ και ΙΙΙ είναι σημειωμένες. Οι καμπύλες εφαρμόζονται σε κινητική ενέργεια ιξώδους υ = 0,474 mm 2 /s (0,474 cst). 27

28 13.3 Καμπύλες απόδοσης, ALPHA2 L XX-40 p p H H [kpa] [kp a] [m] [m] II III II III I I Q Q[m³/h] Q Q[l/s] P1 P1 [W][W ] III III II II I I Q Q[m³/h] TM Σχ. 16 Καμπύλες απόδοσης, ALPHA2 L XX-40 28

29 13.4 Καμπύλες απόδοσης, ALPHA2 L XX-50 p [kpa] H [m] Q [m³/h] I II III P1 [W] Q [l/s] Q [m³/h] I II III TM Σχ. 17 Καμπύλες απόδοσης, ALPHA2 L XX-50 29

30 13.5 Καμπύλες απόδοσης, ALPHA2 L XX-60 p [kpa] H [m] Q [m³/h] I II III P1 [W] Q [l/s] II III 10 I Q [m³/h] TM Σχ. 18 Καμπύλες απόδοσης, ALPHA2 L XX-60 30

31 14. Χαρακτηριστικά 14.1 Πινακίδα Περιεχόμενα: 14.1 Πινακίδα 14.2 Επεξήγηση τύπου. 1 ALPHA2 L ALPHA2L A POWER AUTO ADAPT ON W Prod. No /1(A) P1(W) MPa Serial No Min PC 0833 TF110 Max IP V ~ 50Hz MADE IN DENMARK TM Σχ. 19 Πινακίδα, GRUNDFOS ALPHA2 L Θέση Περιγραφή Θέση Περιγραφή 1 Τύπος κυκλοφορητή 8 Ονοµαστικό ρεύµα [Α]: Min.: Ελάχιστο ρεύμα [Α] Max.: Μέγιστο ρεύμα [Α] 2 Κωδικός προϊόντος 9 Ισχύς εισόδου P 1 [W]: Min.: Ελάχιστη ισχύς εισόδου P 1 [W] Max.: Μέγιστη ισχύς εισόδου P 1 [W] 3 Αριθμός σειράς 10 Μέγιστη πίεση συστήματος [ΜΡa] 4 Κωδικός παραγωγής 1ος και 2ος αριθμός = έτος 11 Σήμα ΕΕ και εγκρίσεις 3ος και 4ος αριθμός = εβδομάδα 5 Κατηγορία προστασίας 12 Χώρα προέλευσης 6 Τάση [V] 13 Κατηγορία θερμοκρασίας 7 Συχνότητα [Hz] 31

32 14.2 Επεξήγηση τύπου Παράδειγμα ALPHA2 L Τύπος κυκλοφορητή Ονομαστική διάμετρος (DN) των στομίων αναρρόφησης και κατάθλιψης [mm] Μέγιστο μανομετρικό ύψος [dm] Μήκος από στόμιο σε στόμιο [mm] 32

33 15. Πρόσθετος εξοπλισμός TM Σχ. 20 Πρόσθετος εξοπλισμός Πρόσθετος εξοπλισμός για GRUNDFOS ALPHA2 L. Βλέπε σχήμα 20. Ο πρόσθετος εξοπλισμός περιλαμβάνει σετ σύνδεσης (ρακόρ και βαλβίδες) μονωτικά περιβλήματα (περιβλήματα μόνωσης) φις. 33
