1 ΟΔΗΓΙΕΣ GRUNDFOS Πολυλειτουργική βαλβίδα Οδηγίες εγκατάστασης και λειτουργίας

2

3 Ελληνικά (GR) Οδηγίες εγκατάστασης και λειτουργίας ΠΕΡΙΕΧΟΜΕΝΑ 1. Οδηγίες ασφαλείας Σελίδα 1. Οδηγίες ασφαλείας Σύμβολα που χρησιμοποιούνται στο παρόν έντυπο Απαιτούμενα προσόντα και εκπαίδευση του προσωπικού Ασφαλής λειτουργία Οδηγίες ασφαλείας για το χειριστή/χρήστη 3 2. Γενικές πληροφορίες Εφαρμογές Ακατάλληλες μέθοδοι λειτουργίας Εγγύηση Λειτουργία 4 3. Τεχνικά χαρακτηριστικά Θερμοκρασίες αποθήκευσης και περιβάλλοντος Επιτρεπόμενη θερμοκρασία μέσων Επεξήγηση τύπου Χαρακτηριστικά της πολυλειτουργικής βαλβίδας Σχέδια με διαστάσεις 6 4. Εγκατάσταση 6 5. Ρυθμίσεις Ρύθμιση της πίεσης εκτόνωσης Ρύθμιση της πίεσης ανοίγματος Εξαέρωση της αντλίας Αποστράγγιση της γραμμής εκκένωσης 7 6. Συντήρηση 8 7. Εύρεση βλάβης 8 8. Απόρριψη 8 Πριν την εγκατάσταση, διαβάστε τις παρούσες οδηγίες εγκατάστασης και λειτουργίας. Λειτουργία και εγκατάσταση πρέπει να συμφωνούν με τους τοπικούς κανονισμούς και τους παραδεκτούς κανόνες καλής χρήσης. Αυτές οι οδηγίες εγκατάστασης και λειτουργίας περιέχουν όλες τις πληροφορίες που είναι σημαντικές για τους χρήστες του προϊόντος: τεχνικά χαρακτηριστικά οδηγίες σχετικά με την εγκατάσταση και τη χρήση πληροφορίες ασφαλείας. Επικοινωνήστε με τη Grundfos αν χρειάζονται επιπλέον πληροφορίες ή προκύψει κάποιο πρόβλημα που δεν περιγράφεται αναλυτικά στο παρόν φυλλάδιο. 1.1 Σύμβολα που χρησιμοποιούνται στο παρόν έντυπο Οι οδηγίες ασφαλείας προσδιορίζονται από τα παρακάτω σύμβολα: 1.2 Απαιτούμενα προσόντα και εκπαίδευση του προσωπικού Το υπεύθυνο για την εγκατάσταση, λειτουργία και σέρβις προσωπικό πρέπει να διαθέτει τα κατάλληλα προσόντα για αυτές τις εργασίες. Ο επιχειρηματίας θα πρέπει να καθορίσει επακριβώς τους τομείς ευθύνης, τα πεδία αρμοδιότητας και την επίβλεψη του προσωπικού. Εάν χρειάζεται, το προσωπικό θα πρέπει να εκπαιδευτεί κατάλληλα. 1.3 Ασφαλής λειτουργία Εάν η ασφαλής λειτουργία δεν είναι πλέον δυνατή, το προϊόν πρέπει να τεθεί εκτός λειτουργίας και να ασφαλιστεί κατά της μη ηθελημένης λειτουργίας. Αυτό ισχύει στις ακόλουθες περιπτώσεις: Σε περίπτωση που το προϊόν είναι εμφανώς κατεστραμμένο. Σε περίπτωση που το προϊόν δεν φαίνεται πλέον λειτουργικό. Μετά από μακροχρόνιες περιόδους αποθήκευσης υπό δυσμενείς συνθήκες. 1.4 Οδηγίες ασφαλείας για το χειριστή/χρήστη Ο κάτοχος/διευθυντής λειτουργίων του συστήματος είναι υπεύθυνος για την εκπαίδευση του προσωπικού λειτουργίας. Όταν δουλεύετε με χημικά, πρέπει να εφαρμόζονται οι ισχύοντες κανονισμοί σχετικά με την πρόληψη ατυχημάτων που ισχύουν στο χώρο εγκατάστασης! Τηρείτε τις οδηγίες ασφαλείας του κατασκευαστή χημικών όταν χειρίζεστε χημικά! Όταν πραγματοποιείτε εργασίες στο προϊόν ή σε συνδέσεις και αγωγούς πρέπει να φοράτε πάντα ρουχισμό προστασίας (π.χ. γυαλιά και γάντια ασφαλείας!). Το σύστημα δεν πρέπει να βρίσκεται υπό πίεση! Θέτετε σε λειτουργία το σύστημα μόνο όταν όλοι οι αγωγοί είναι σωστά συνδεδεμένοι! Η χημική αντίσταση των εξαρτημάτων που έρχονται σε επαφή με το μέσο δοσομέτρησης εξαρτάται από το μέσο, τη μέση θερμοκρασία και την πίεση λειτουργίας! Βεβαιωθείτε ότι όλα τα εξαρτήματα που έρχονται σε επαφή με το μέσο είναι ανθεκτικά στο μέσο δοσομέτρησης υπό συνθήκες λειτουργίας! Ελληνικά (GR) Η μη συμμόρφωση με αυτές τις οδηγίες ασφαλείας μπορεί να καταλήξει σε τραυματισμό. Προσοχή Σημείωση Η μη συμμόρφωση με αυτές τις οδηγίες ασφαλείας μπορεί να προκαλέσει δυσλειτουργία ή βλάβη του προϊόντος. Σημειώσεις ή οδηγίες που καθιστούν τη δουλειά ευκολότερη και εξασφαλίζουν ασφαλή λειτουργία. 3

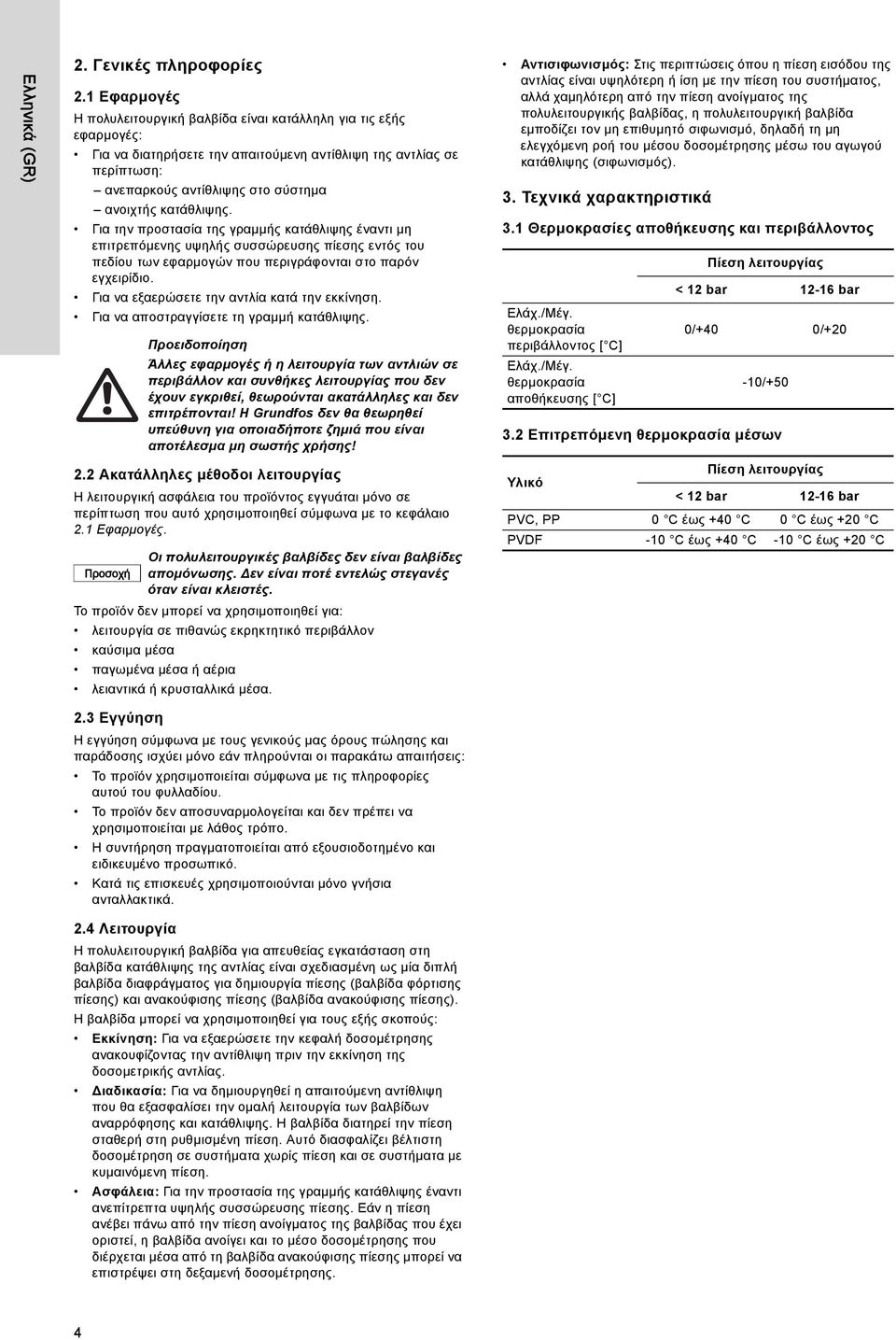

4 Ελληνικά (GR) 2. Γενικές πληροφορίες 2.1 Εφαρμογές Η πολυλειτουργική βαλβίδα είναι κατάλληλη για τις εξής εφαρμογές: Για να διατηρήσετε την απαιτούμενη αντίθλιψη της αντλίας σε περίπτωση: ανεπαρκούς αντίθλιψης στο σύστημα ανοιχτής κατάθλιψης. Για την προστασία της γραμμής κατάθλιψης έναντι μη επιτρεπόμενης υψηλής συσσώρευσης πίεσης εντός του πεδίου των εφαρμογών που περιγράφονται στο παρόν εγχειρίδιο. Για να εξαερώσετε την αντλία κατά την εκκίνηση. Για να αποστραγγίσετε τη γραμμή κατάθλιψης. 2.2 Ακατάλληλες μέθοδοι λειτουργίας Η λειτουργική ασφάλεια του προϊόντος εγγυάται μόνο σε περίπτωση που αυτό χρησιμοποιηθεί σύμφωνα με το κεφάλαιο 2.1 Εφαρμογές. Προσοχή Άλλες εφαρμογές ή η λειτουργία των αντλιών σε περιβάλλον και συνθήκες λειτουργίας που δεν έχουν εγκριθεί, θεωρούνται ακατάλληλες και δεν επιτρέπονται! Η Grundfos δεν θα θεωρηθεί υπεύθυνη για οποιαδήποτε ζημιά που είναι αποτέλεσμα μη σωστής χρήσης! Οι πολυλειτουργικές βαλβίδες δεν είναι βαλβίδες απομόνωσης. Δεν είναι ποτέ εντελώς στεγανές όταν είναι κλειστές. Το προϊόν δεν μπορεί να χρησιμοποιηθεί για: λειτουργία σε πιθανώς εκρηκτητικό περιβάλλον καύσιμα μέσα παγωμένα μέσα ή αέρια λειαντικά ή κρυσταλλικά μέσα. Αντισιφωνισμός: Στις περιπτώσεις όπου η πίεση εισόδου της αντλίας είναι υψηλότερη ή ίση με την πίεση του συστήματος, αλλά χαμηλότερη από την πίεση ανοίγματος της πολυλειτουργικής βαλβίδας, η πολυλειτουργική βαλβίδα εμποδίζει τον μη επιθυμητό σιφωνισμό, δηλαδή τη μη ελεγχόμενη ροή του μέσου δοσομέτρησης μέσω του αγωγού κατάθλιψης (σιφωνισμός). 3. Τεχνικά χαρακτηριστικά 3.1 Θερμοκρασίες αποθήκευσης και περιβάλλοντος Ελάχ./Μέγ. θερμοκρασία περιβάλλοντος [ C] Ελάχ./Μέγ. θερμοκρασία αποθήκευσης [ C] Πίεση λειτουργίας < 12 bar bar 0/+40 0/+20-10/ Επιτρεπόμενη θερμοκρασία μέσων Πίεση λειτουργίας Υλικό < 12 bar bar PVC, PP 0 C έως +40 C 0 C έως +20 C PVDF -10 C έως +40 C -10 C έως +20 C 2.3 Εγγύηση Η εγγύηση σύμφωνα με τους γενικούς μας όρους πώλησης και παράδοσης ισχύει μόνο εάν πληρούνται οι παρακάτω απαιτήσεις: Το προϊόν χρησιμοποιείται σύμφωνα με τις πληροφορίες αυτού του φυλλαδίου. Το προϊόν δεν αποσυναρμολογείται και δεν πρέπει να χρησιμοποιείται με λάθος τρόπο. Η συντήρηση πραγματοποιείται από εξουσιοδοτημένο και ειδικευμένο προσωπικό. Κατά τις επισκευές χρησιμοποιούνται μόνο γνήσια ανταλλακτικά. 2.4 Λειτουργία Η πολυλειτουργική βαλβίδα για απευθείας εγκατάσταση στη βαλβίδα κατάθλιψης της αντλίας είναι σχεδιασμένη ως μία διπλή βαλβίδα διαφράγματος για δημιουργία πίεσης (βαλβίδα φόρτισης πίεσης) και ανακούφισης πίεσης (βαλβίδα ανακούφισης πίεσης). Η βαλβίδα μπορεί να χρησιμοποιηθεί για τους εξής σκοπούς: Εκκίνηση: Για να εξαερώσετε την κεφαλή δοσομέτρησης ανακουφίζοντας την αντίθλιψη πριν την εκκίνηση της δοσομετρικής αντλίας. Διαδικασία: Για να δημιουργηθεί η απαιτούμενη αντίθλιψη που θα εξασφαλίσει την ομαλή λειτουργία των βαλβίδων αναρρόφησης και κατάθλιψης. Η βαλβίδα διατηρεί την πίεση σταθερή στη ρυθμισμένη πίεση. Αυτό διασφαλίζει βέλτιστη δοσομέτρηση σε συστήματα χωρίς πίεση και σε συστήματα με κυμαινόμενη πίεση. Ασφάλεια: Για την προστασία της γραμμής κατάθλιψης έναντι ανεπίτρεπτα υψηλής συσσώρευσης πίεσης. Εάν η πίεση ανέβει πάνω από την πίεση ανοίγματος της βαλβίδας που έχει οριστεί, η βαλβίδα ανοίγει και το μέσο δοσομέτρησης που διέρχεται μέσα από τη βαλβίδα ανακούφισης πίεσης μπορεί να επιστρέψει στη δεξαμενή δοσομέτρησης. 4

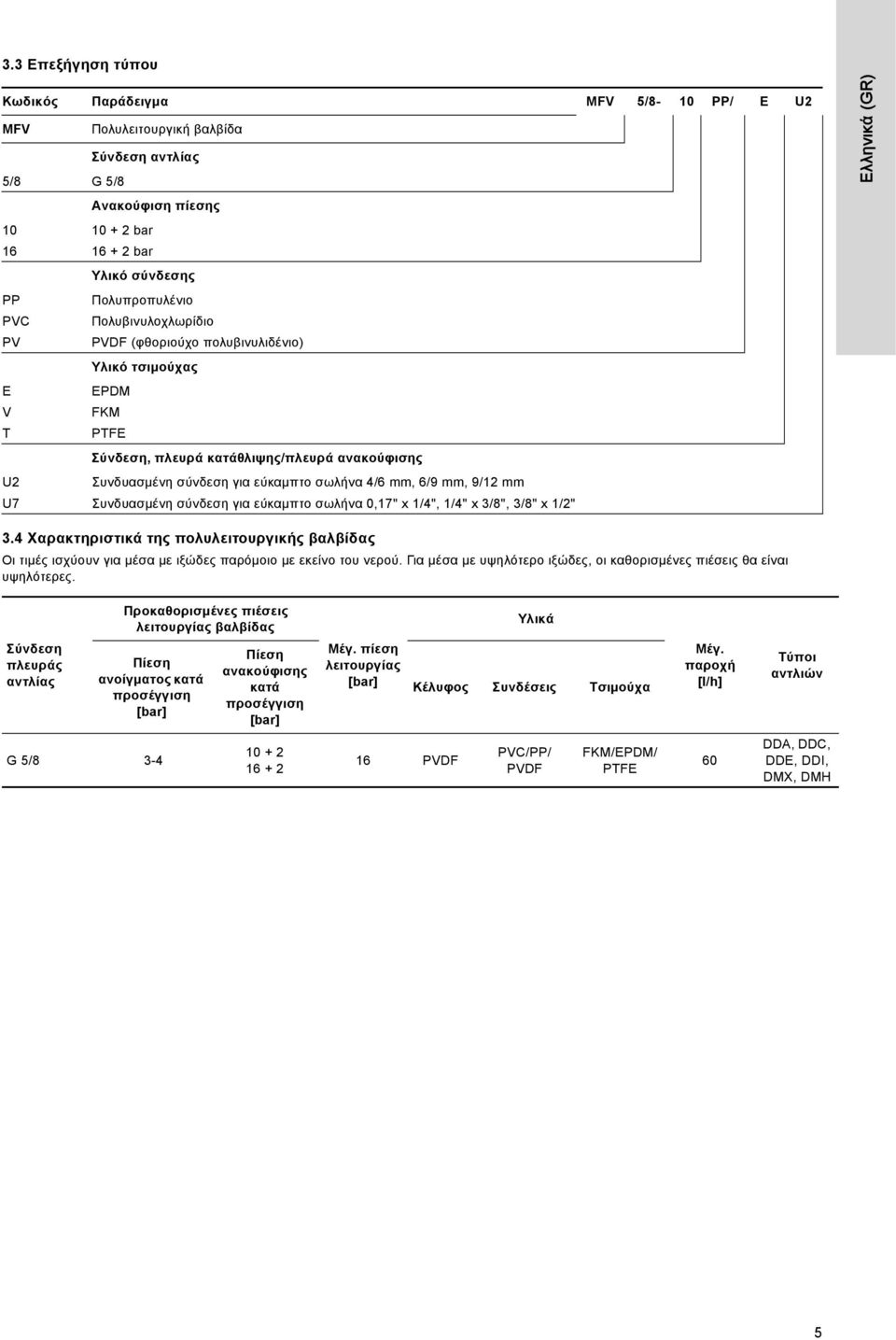

5 3.3 Επεξήγηση τύπου Κωδικός Παράδειγμα MFV 5/8-10 PP/ E U2 MFV Πολυλειτουργική βαλβίδα Σύνδεση αντλίας 5/8 G 5/8 Ανακούφιση πίεσης bar bar Υλικό σύνδεσης PP Πολυπροπυλένιο PVC Πολυβινυλοχλωρίδιο PV PVDF (φθοριούχο πολυβινυλιδένιο) Υλικό τσιμούχας E EPDM V FKM T PTFE Σύνδεση, πλευρά κατάθλιψης/πλευρά ανακούφισης U2 Συνδυασμένη σύνδεση για εύκαμπτο σωλήνα 4/6 mm, 6/9 mm, 9/12 mm U7 Συνδυασμένη σύνδεση για εύκαμπτο σωλήνα 0,17" x 1/4", 1/4" x 3/8", 3/8" x 1/2" Ελληνικά (GR) 3.4 Χαρακτηριστικά της πολυλειτουργικής βαλβίδας Οι τιμές ισχύουν για μέσα με ιξώδες παρόμοιο με εκείνο του νερού. Για μέσα με υψηλότερο ιξώδες, οι καθορισμένες πιέσεις θα είναι υψηλότερες. Προκαθορισμένες πιέσεις λειτουργίας βαλβίδας Υλικά Σύνδεση πλευράς αντλίας Πίεση ανοίγματος κατά προσέγγιση [bar] Πίεση ανακούφισης κατά προσέγγιση [bar] Μέγ. πίεση λειτουργίας [bar] Κέλυφος Συνδέσεις Τσιµούχα Μέγ. παροχή [l/h] Τύποι αντλιών G 5/ PVDF PVC/PP/ PVDF FKM/EPDM/ PTFE 60 DDA, DDC, DDE, DDI, DMX, DMH 5

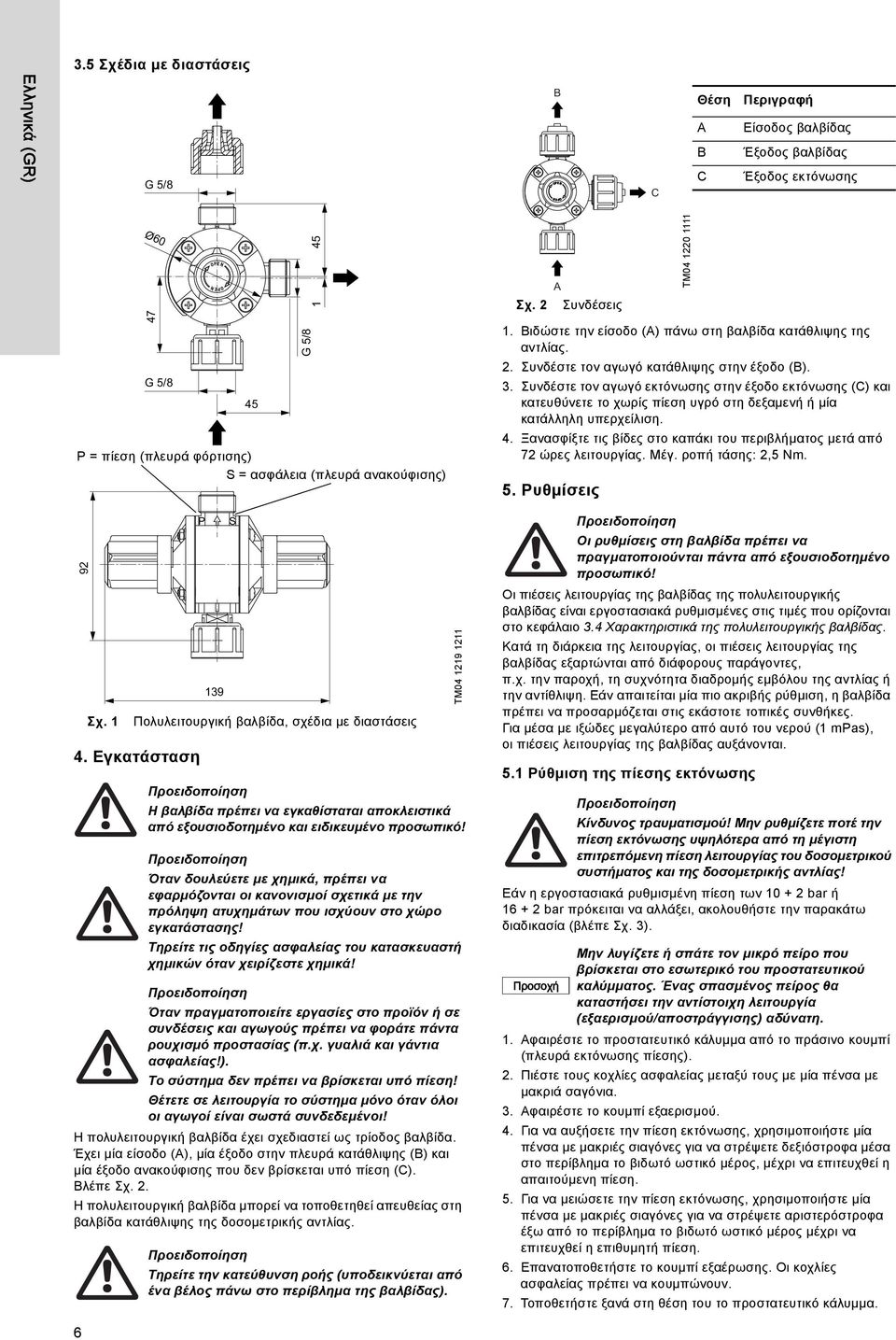

6 3.5 Σχέδια με διαστάσεις Ελληνικά (GR) G 5/8 B OP E N C Θέση A B C Περιγραφή Είσοδος βαλβίδας Έξοδος βαλβίδας Έξοδος εκτόνωσης P E N O 92 Σχ. 1 Ø60 47 G 5/8 Πολυλειτουργική βαλβίδα, σχέδια με διαστάσεις 4. Εγκατάσταση P 139 S 45 P = πίεση (πλευρά φόρτισης) S = ασφάλεια (πλευρά ανακούφισης) Η βαλβίδα πρέπει να εγκαθίσταται αποκλειστικά από εξουσιοδοτημένο και ειδικευμένο προσωπικό! Όταν δουλεύετε με χημικά, πρέπει να εφαρμόζονται οι κανονισμοί σχετικά με την πρόληψη ατυχημάτων που ισχύουν στο χώρο εγκατάστασης! Τηρείτε τις οδηγίες ασφαλείας του κατασκευαστή χημικών όταν χειρίζεστε χημικά! Όταν πραγματοποιείτε εργασίες στο προϊόν ή σε συνδέσεις και αγωγούς πρέπει να φοράτε πάντα ρουχισμό προστασίας (π.χ. γυαλιά και γάντια ασφαλείας!). Το σύστημα δεν πρέπει να βρίσκεται υπό πίεση! Θέτετε σε λειτουργία το σύστημα μόνο όταν όλοι οι αγωγοί είναι σωστά συνδεδεμένοι! Η πολυλειτουργική βαλβίδα έχει σχεδιαστεί ως τρίοδος βαλβίδα. Έχει μία είσοδο (Α), μία έξοδο στην πλευρά κατάθλιψης (Β) και μία έξοδο ανακούφισης που δεν βρίσκεται υπό πίεση (C). Βλέπε Σχ. 2. Η πολυλειτουργική βαλβίδα μπορεί να τοποθετηθεί απευθείας στη βαλβίδα κατάθλιψης της δοσομετρικής αντλίας. G 5/8 Τηρείτε την κατεύθυνση ροής (υποδεικνύεται από ένα βέλος πάνω στο περίβλημα της βαλβίδας) TM Σχ. 2 A Συνδέσεις 1. Βιδώστε την είσοδο (A) πάνω στη βαλβίδα κατάθλιψης της αντλίας. 2. Συνδέστε τον αγωγό κατάθλιψης στην έξοδο (Β). 3. Συνδέστε τον αγωγό εκτόνωσης στην έξοδο εκτόνωσης (C) και κατευθύνετε το χωρίς πίεση υγρό στη δεξαμενή ή μία κατάλληλη υπερχείλιση. 4. Ξανασφίξτε τις βίδες στο καπάκι του περιβλήματος μετά από 72 ώρες λειτουργίας. Μέγ. ροπή τάσης: 2,5 Νm. 5. Ρυθμίσεις TM Οι ρυθμίσεις στη βαλβίδα πρέπει να πραγματοποιούνται πάντα από εξουσιοδοτημένο προσωπικό! Οι πιέσεις λειτουργίας της βαλβίδας της πολυλειτουργικής βαλβίδας είναι εργοστασιακά ρυθμισμένες στις τιμές που ορίζονται στο κεφάλαιο 3.4 Χαρακτηριστικά της πολυλειτουργικής βαλβίδας. Κατά τη διάρκεια της λειτουργίας, οι πιέσεις λειτουργίας της βαλβίδας εξαρτώνται από διάφορους παράγοντες, π.χ. την παροχή, τη συχνότητα διαδρομής εμβόλου της αντλίας ή την αντίθλιψη. Εάν απαιτείται μία πιο ακριβής ρύθμιση, η βαλβίδα πρέπει να προσαρμόζεται στις εκάστοτε τοπικές συνθήκες. Για μέσα με ιξώδες μεγαλύτερο από αυτό του νερού (1 mpas), οι πιέσεις λειτουργίας της βαλβίδας αυξάνονται. 5.1 Ρύθμιση της πίεσης εκτόνωσης Κίνδυνος τραυματισμού! Μην ρυθμίζετε ποτέ την πίεση εκτόνωσης υψηλότερα από τη μέγιστη επιτρεπόμενη πίεση λειτουργίας του δοσομετρικού συστήματος και της δοσομετρικής αντλίας! Εάν η εργοστασιακά ρυθμισμένη πίεση των bar ή bar πρόκειται να αλλάξει, ακολουθήστε την παρακάτω διαδικασία (βλέπε Σχ. 3). Προσοχή Μην λυγίζετε ή σπάτε τον μικρό πείρο που βρίσκεται στο εσωτερικό του προστατευτικού καλύμματος. Ένας σπασμένος πείρος θα καταστήσει την αντίστοιχη λειτουργία (εξαερισμού/αποστράγγισης) αδύνατη. 1. Αφαιρέστε το προστατευτικό κάλυμμα από το πράσινο κουμπί (πλευρά εκτόνωσης πίεσης). 2. Πιέστε τους κοχλίες ασφαλείας μεταξύ τους με μία πένσα με μακριά σαγόνια. 3. Αφαιρέστε το κουμπί εξαερισμού. 4. Για να αυξήσετε την πίεση εκτόνωσης, χρησιμοποιήστε μία πένσα με μακριές σιαγόνες για να στρέψετε δεξιόστροφα μέσα στο περίβλημα το βιδωτό ωστικό μέρος, μέχρι να επιτευχθεί η απαιτούμενη πίεση. 5. Για να μειώσετε την πίεση εκτόνωσης, χρησιμοποιήστε μία πένσα με μακριές σιαγόνες για να στρέψετε αριστερόστροφα έξω από το περίβλημα το βιδωτό ωστικό μέρος μέχρι να επιτευχθεί η επιθυμητή πίεση. 6. Επανατοποθετήστε το κουμπί εξαέρωσης. Οι κοχλίες ασφαλείας πρέπει να κουμπώνουν. 7. Τοποθετήστε ξανά στη θέση του το προστατευτικό κάλυμμα. 6

7 Σχ. 3 Ρύθμιση της πίεσης εκτόνωσης Θέση Περιγραφή 1 Ρυθμιστικός δείκτης 2 Ρυθμιστική εγκοπή για την πίεση εκτόνωσης 5.2 Ρύθμιση της πίεσης ανοίγματος bar bar bar Πίεση εκτόνωσης κατά προσέγγιση [bar] Πάνω άκρη της εγκοπής (Α) Κέντρο της εγκοπής (B) Κάτω άκρη της εγκοπής (C) Η πίεση ανοίγματος της βαλβίδας φόρτισης πίεσης είναι εργοστασιακά ρυθμισμένη στα 3 ως 4 bar και δεν πρέπει να ρυθμίζεται εκ νέου εκτός κι αν είναι απόλυτα απαραίτητο. Για τις αντλίες DDI με επιτήρηση παροχής ή τις αντλίες DDA FC/FCM, απαιτείται αντίθλιψη 3 ως 4 bar στη βαλβίδα φόρτισης πίεσης. Εάν η εργοστασιακά ρυθμισμένη πίεση των bar πρόκειται να αλλάξει, ακολουθήστε την παρακάτω διαδικασία (βλέπε Σχ. 4). TM Εξαέρωση της αντλίας Πριν εκκινήσετε την αντλία, μπορείτε να της αφαιρέσετε την πίεση και να την εξαερώσετε με τη βοήθεια της πολυλειτουργικής βαλβίδας (βλέπε σχήμα 5). Για να εξαερώσετε την αντλία, στρέψτε το πράσινο κουμπί εξαέρωσης (1) δεξιόστροφα (φορά του βέλους στο προστατευτικό κάλυμμα) μέχρι να τερματίσει. Όσο γυρνάτε το κουμπί εξαέρωσης (1) προς το τέλος του, το δοσομετρικό μέσο μπορεί να διέρχεται μέσα από τον αγωγό εκτόνωσης (7) στο δοχείο. Όταν το αφήσετε, το κουμπί εξαέρωσης θα επιστρέψει αυτόματα στην αρχική του θέση. 5.4 Αποστράγγιση της γραμμής εκκένωσης Μία βαλβίδα αντεπιστροφής πρέπει να τοποθετηθεί στο σημείο έγχυσης, διαφορετικά όλο το περιεχόμενο του συστήματος μπορεί να επιστρέψει προς τα πίσω. Ακολουθήστε την παρακάτω διαδικασία (βλέπε Σχ. 5). Ταυτόχρονα στρέψτε το πράσινο κουμπί εξαέρωσης (1) και το μαύρο κουμπί (4) δεξιόστροφα (φορά του βέλους στο προστατευτικό κάλυμμα) μέχρι να τερματίσουν. Το μέσο δοσομέτρησης διέρχεται μέσα από τον αγωγό εκτόνωσης (7) επιστρέφοντας στο δοχείο τροφοδοσίας. Τα δύο κουμπιά πρέπει να κρατηθούν σε αυτή τη θέση μέχρι όλο το μέσο να συγκεντρωθεί στο δοχείο. Όταν τα αφήσετε, και τα δύο κουμπιά επιστρέφουν αυτόματα στις αρχικές τους θέσεις. Ελληνικά (GR) Προσοχή Μην λυγίζετε ή σπάτε τον μικρό πείρο που βρίσκεται στο εσωτερικό του προστατευτικού καλύμματος. Ένας σπασμένος πείρος θα καταστήσει την αντίστοιχη λειτουργία (εξαερισμού/αποστράγγισης) αδύνατη. 1. Αφαιρέστε το προστατευτικό κάλυμμα από το πίσω κουμπί (πλευρά φόρτισης πίεσης). 2. Πιέστε τους κοχλίες ασφαλείας μεταξύ τους με μία πένσα με μακριά σαγόνια. 3. Αφαιρέστε το κουμπί. 4. Για να μειώσετε την πίεση ανοίγματος, χρησιμοποιήστε μία πένσα με μακριά σαγόνια για να στρέψετε δεξιόστροφα έξω από το περίβλημα το βιδωτό ωστικό μέρος, μέχρι να επιτευχθεί η απαιτούμενη αντίθλιψη, π.χ. 1 ως 2bar. 5. Επανατοποθετήστε το κουμπί. Οι κοχλίες ασφαλείας πρέπει να κουμπώνουν. 6. Τοποθετήστε ξανά στη θέση του το προστατευτικό κάλυμμα. 1 έως 2 bar 3 έως 4 bar TM Σχ. 5 Θέση Εξαρτήματα πολυλειτουργικής βαλβίδας Περιγραφή Πράσινο κουμπί εξαέρωσης 1 (πλευρά εκτόνωσης πίεσης) 2 Έξοδος εκτόνωσης 3 Έξοδος πλευράς κατάθλιψης 4 Μαύρο κουμπί (πλευρά φόρτισης πίεσης) 5 Κατεύθυνση ροής του δοσομετρικού μέσου 6 Είσοδος βαλβίδας 7 Αγωγός εκτόνωσης TM Σχ. 4 Ρύθμιση της πίεσης ανοίγματος Πίεση ανοίγματος κατά προσέγγιση [bar] Κέντρο της εγκοπής (B) 1 έως 2 Κάτω άκρη της εγκοπής (C) 3 έως 4 7

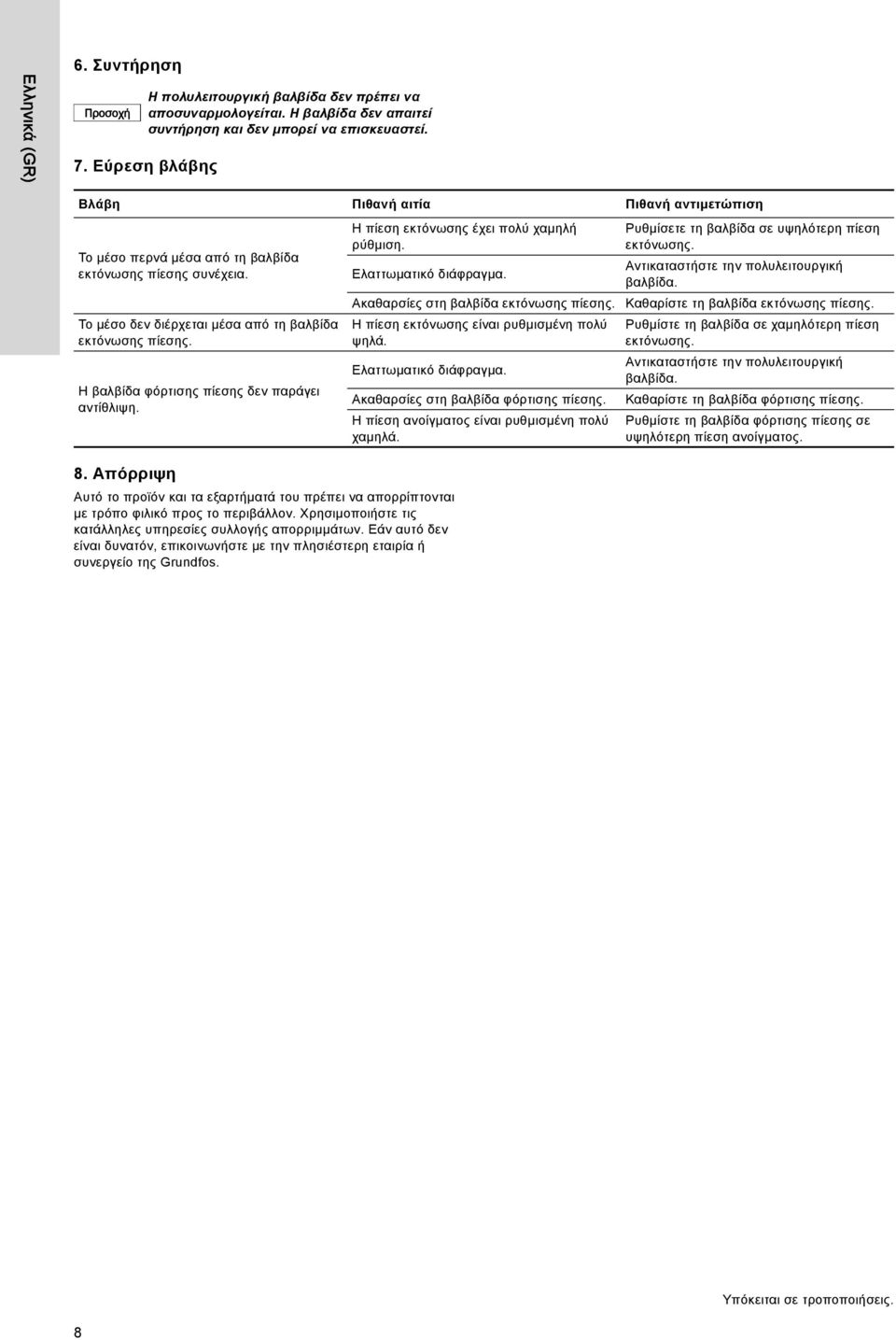

8 Ελληνικά (GR) 6. Συντήρηση Προσοχή Η πολυλειτουργική βαλβίδα δεν πρέπει να αποσυναρμολογείται. Η βαλβίδα δεν απαιτεί συντήρηση και δεν μπορεί να επισκευαστεί. 7. Εύρεση βλάβης Βλάβη Πιθανή αιτία Πιθανή αντιμετώπιση Το μέσο περνά μέσα από τη βαλβίδα εκτόνωσης πίεσης συνέχεια. Το μέσο δεν διέρχεται μέσα από τη βαλβίδα εκτόνωσης πίεσης. Η βαλβίδα φόρτισης πίεσης δεν παράγει αντίθλιψη. Η πίεση εκτόνωσης έχει πολύ χαμηλή ρύθμιση. Ελαττωματικό διάφραγμα. Ακαθαρσίες στη βαλβίδα εκτόνωσης πίεσης. Η πίεση εκτόνωσης είναι ρυθμισμένη πολύ ψηλά. Ελαττωματικό διάφραγμα. Ακαθαρσίες στη βαλβίδα φόρτισης πίεσης. Η πίεση ανοίγματος είναι ρυθμισμένη πολύ χαμηλά. Ρυθμίσετε τη βαλβίδα σε υψηλότερη πίεση εκτόνωσης. Αντικαταστήστε την πολυλειτουργική βαλβίδα. Καθαρίστε τη βαλβίδα εκτόνωσης πίεσης. Ρυθμίστε τη βαλβίδα σε χαμηλότερη πίεση εκτόνωσης. Αντικαταστήστε την πολυλειτουργική βαλβίδα. Καθαρίστε τη βαλβίδα φόρτισης πίεσης. Ρυθμίστε τη βαλβίδα φόρτισης πίεσης σε υψηλότερη πίεση ανοίγματος. 8. Απόρριψη Αυτό το προϊόν και τα εξαρτήματά του πρέπει να απορρίπτονται με τρόπο φιλικό προς το περιβάλλον. Χρησιμοποιήστε τις κατάλληλες υπηρεσίες συλλογής απορριμμάτων. Εάν αυτό δεν είναι δυνατόν, επικοινωνήστε με την πλησιέστερη εταιρία ή συνεργείο της Grundfos. Υπόκειται σε τροποποιήσεις. 8
