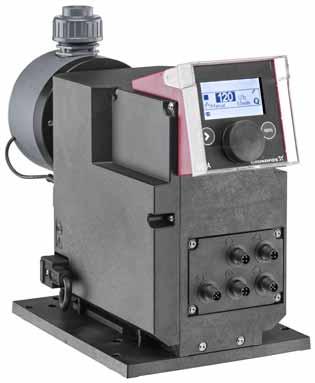

1 Ο ΗΓΙΕΣ GRUNDFOS SMART Digital XL - DDA From 60 to 200 l/h Οδηγίες εγκατάστασης και λειτουργίας Further languages

2 Ελληνικά (GR) Ελληνικά (GR) Οδηγίες εγκατάστασης και λειτουργίας Μετάφραση της πρωτότυπης Αγγλικής έκδοσης ΠΕΡΙΕΧΟΜΕΝΑ Σελίδα 1. Γενικές πληροφορίες Σύμβολα που χρησιμοποιούνται στο παρόν έντυπο Απαιτούμενα προσόντα και εκπαίδευση του προσωπικού Οδηγίες ασφαλείας για το χειριστή/χρήστη Ασφάλεια του συστήματος σε περίπτωση βλάβης στη δοσομετρική αντλία οσομέτρηση χημικών ιαρροή διαφράγματος Ανίχνευση διαρροής διαφράγματος 5 (προαιρετικό) 2. Παρουσίαση προϊόντος Εφαρμογές Ακατάλληλες μέθοδοι λειτουργίας Σύμβολα στην αντλία Πινακίδα Επεξήγηση τύπου Ανασκόπηση προϊόντος 9 3. Τεχνικά στοιχεία / ιαστάσεις Τεχνικά στοιχεία ιαστάσεις Συναρμολόγηση και εγκατάσταση Συναρμολόγηση της αντλίας Απαιτήσεις Ευθυγράμμιση και εγκατάσταση του 13 ελάσματος τοποθέτησης Εγκατάσταση της αντλίας πάνω στο 13 έλασμα τοποθέτησης Ρύθμιση της θέσης του κύβου ελέγχου Υδραυλική σύνδεση Ηλεκτρική σύνδεση Πρώτη εκκίνηση Προετοιμασία της αντλίας για εκκίνηση Εκκίνηση της αντλίας Ρύθμιση της γλώσσας μενού Εξαέρωση της αντλίας Βαθμονόμηση της αντλίας ιαδικασία βαθμονόμησης - παράδειγμα 21 για την DDA Λειτουργία Στοιχεία ελέγχου Οθόνη και σύμβολα Περιήγηση Καταστάσεις λειτουργίας Πρόγραμμα αναστολής λειτουργίας 22 (πρόγραμμα εξοικονόμησης ενέργειας) Ανασκόπηση των συμβόλων της οθόνης Κύρια μενού Operation Info Alarm Setup Προγράμματα λειτουργίας Manual Pulse Αναλογικό 0/4-20 ma Batch (pulse-based) Dosing timer cycle Dosing timer week Analog output SlowMode FlowControl Pressure monitoring Περιοχές ρύθμισης πίεσης Βαθμονόμηση αισθητήρα πίεσης Μέτρηση παροχής AutoFlowAdapt Auto deaeration Diaphragm leak. detect Key lock Προσωρινή απενεργοποίηση Απενεργοποίηση Ρύθμιση οθόνης Μονάδες Επιπλέον οθόνη Time+date Επικοινωνία bus Επικοινωνία GENIbus Πιθανοί τύποι βιομηχανικού bus Ενεργοποίηση επικοινωνίας Ρύθμιση της διεύθυνσης bus Χαρακτηριστικά επικοινωνίας bus Απενεργοποίηση επικοινωνίας Βλάβες επικοινωνίας Inputs/Outputs Έξοδοι ρελέ External stop Σήματα Empty και Low level Basic settings Σέρβις Τακτική συντήρηση Καθαρισμός Σύστημα σέρβις Πραγματοποίηση σέρβις Ανασκόπηση δοσομετρικής κεφαλής Αποσυναρμολόγηση του διαφράγματος 41 και των βαλβίδων Επανασυναρμολόγηση του 41 διαφράγματος και των βαλβίδων 7.5 Επανάταξη του συστήματος σέρβις ιαρροή διαφράγματος Αποσυναρμολόγηση σε περίπτωση 42 διαρροής διαφράγματος οσομετρούμενο υγρό στο περίβλημα 43 της αντλίας 7.7 Επισκευές 43 2

3 8. Βλάβες Κατάλογος βλαβών Βλάβες με μήνυμα σφάλματος Γενικές βλάβες Απόρριψη 48 Πριν την εγκατάσταση, διαβάστε το παρόν έγγραφο. Η εγκατάσταση και η λειτουργία πρέπει να συμμορφώνονται με τους τοπικούς κανονισμούς και τους αποδεκτούς κώδικες ορθής πρακτικής. 1. Γενικές πληροφορίες Οι παρούσες οδηγίες εγκατάστασης και λειτουργίας περιλαμβάνουν γενικές οδηγίες που πρέπει να τηρούνται κατά την εγκατάσταση, λειτουργία και συντήρηση της αντλίας. Πρέπει, κατά συνέπεια, να διαβαστούν από το μηχανικό που θα πραγματοποιήσει την εγκατάσταση καθώς και τον ειδικευμένο χειριστή πριν από την εγκατάσταση και την εκκίνηση και πρέπει να είναι πάντα διαθέσιμες στο χώρο της εγκατάστασης της αντλίας. 1.1 Σύμβολα που χρησιμοποιούνται στο παρόν έντυπο ΠΡΟΕΙ ΟΠΟΊΗΣΗ Υποδεικνύει μία επικίνδυνη κατάσταση η οποία, εάν δεν αποφευχθεί, θα μπορούσε να οδηγήσει σε θάνατο ή σοβαρό τραυματισμό ατόμων. ΠΡΟΣΟΧΉ Υποδεικνύει μία επικίνδυνη κατάσταση η οποία, εάν δεν αποφευχθεί, θα μπορούσε να οδηγήσει σε μικρό ή μέτριο τραυματισμό ατόμων. Το κείμενο που συνοδεύει τα τρία σύμβολα κινδύνου, ΚΙΝ ΥΝΟΣ, ΠΡΟΕΙ ΟΠΟΙΗΣΗ και ΠΡΟΣΟΧΗ, θα δομείται με τον εξής τρόπο: ΛΕΞΗ-ΣΗΜΑ Περιγραφή κινδύνου Επακόλουθο σε περίπτωση που αγνοηθεί η προειδοποίηση. - Ενέργεια προς αποφυγή του κινδύνου. Ένας μπλε ή γκρι κύκλος με ένα λευκό σύμβολο υποδεικνύει την ανάγκη λήψης μιας ενέργειας. Σε περίπτωση μη τήρησης αυτών των οδηγιών, ενδέχεται να προκληθεί δυσλειτουργία ή βλάβη στον εξοπλισμό. 1.2 Απαιτούμενα προσόντα και εκπαίδευση του προσωπικού Το προσωπικό που είναι υπεύθυνο για την εγκατάσταση, λειτουργία και σέρβις πρέπει να διαθέτει τα κατάλληλα προσόντα για αυτές τις εργασίες. Ο χειριστής θα πρέπει να καθορίσει επακριβώς τους τομείς ευθύνης, τα πεδία αρμοδιότητας και την επίβλεψη του προσωπικού. Εάν χρειάζεται, το προσωπικό θα πρέπει να εκπαιδευτεί κατάλληλα. Κίνδυνοι που απορρέουν από τη μη τήρηση των οδηγιών ασφαλείας Η μη τήρηση των οδηγιών ασφαλείας μπορεί να έχει δυσμενείς επιπτώσεις στο προσωπικό, το περιβάλλον και την αντλία και μπορεί να καταστήσει άκυρες οποιεσδήποτε αξιώσεις για αποζημίωση. Ενδέχεται να οδηγήσει στις εξής επικίνδυνες καταστάσεις: Τραυματισμός ατόμων λόγω έκθεσης σε ηλεκτρικούς, μηχανικούς και χημικούς κινδύνους. Καταστροφή του περιβάλλοντος και τραυματισμός ατόμων από διαρροές επικίνδυνων ουσιών. 1.3 Οδηγίες ασφαλείας για το χειριστή/χρήστη Πρέπει να τηρούνται οι οδηγίες ασφαλείας που περιγράφονται στις παρούσες οδηγίες, οι ισχύοντες εθνικοί κανονισμοί σχετικά με την προστασία της υγείας, την προστασία του περιβάλλοντος και την πρόληψη ατυχημάτων καθώς και οποιοιδήποτε εσωτερικοί κανονισμοί εργασίας, λειτουργίας και ασφάλειας. Οι πληροφορίες που συνοδεύουν την αντλία πρέπει να τηρούνται. Οι επικίνδυνες ουσίες που προέρχονται από διαρροές πρέπει να απορρίπτονται με τρόπο που δεν επιβαρύνει το προσωπικό ή το περιβάλλον. Βλάβες λόγω ηλεκτρισμού πρέπει να αποτρέπονται. Βλέπε τους κανονισμούς της τοπικής εταιρείας ηλεκτροδότησης. ΠΡΟΕΙ ΟΠΟΊΗΣΗ Ηλεκτροπληξία Θάνατος ή σοβαρός τραυματισμός ατόμων - Κρατήστε τα υγρά μακριά από την τροφοδοσία ρεύματος και τα ηλεκτρικά εξαρτήματα. Πριν ξεκινήσετε οποιεσδήποτε εργασίες στην αντλία, η αντλία πρέπει να είναι σε κατάσταση λειτουργίας "'Stop" ή αποσυνδεδεμένη από την παροχή ρεύματος. Το σύστημα πρέπει να είναι χωρίς πίεση. Ελληνικά (GR) Συμβουλές για διευκόλυνση των εργασιών. Ο ρευματολήπτης του δικτύου είναι ο διαχωριστής που διαχωρίζει την αντλία από το δίκτυο. Πρέπει να χρησιμοποιούνται μόνο αυθεντικά παρελκόμενα και ανταλλακτικά. 3

4 Ελληνικά (GR) 1.4 Ασφάλεια του συστήματος σε περίπτωση βλάβης στη δοσομετρική αντλία Η δοσομετρική αντλία έχει σχεδιαστεί σύμφωνα με την τελευταία τεχνολογία και είναι προσεκτικά κατασκευασμένη και δοκιμασμένη. Εάν παρόλα αυτά πάθει κάποια βλάβη, η ασφάλεια του όλου συστήματος πρέπει να διασφαλιστεί. Χρησιμοποιήστε τις σχετικές λειτουργίες παρακολούθησης και ελέγχου για αυτό το σκοπό. Βεβαιωθείτε ότι τυχόν χημικά που απελευθερώνονται από την αντλία ή σωληνογραμμές με ζημίες δεν θα προκαλέσουν βλάβη στα εξαρτήματα του συστήματος και σε κτίρια. Συνιστάται η τοποθέτηση διατάξεων παρακολούθησης διαρροών και δοχείων συλλογής σταλαγμάτων. 1.5 οσομέτρηση χημικών Πριν ανοίξετε και πάλι την τάση παροχής, οι σωληνογραμμές δοσομέτρησης πρέπει να είναι συνδεδεμένες με τέτοιο τρόπο ώστε τυχόν χημικά στη δοσομετρική κεφαλή να μην μπορούν να ψεκαστούν και να θέσουν τους εργαζόμενους σε κίνδυνο. Το δοσομετρούμενο μέσο βρίσκεται υπό πίεση και μπορεί να είναι επιζήμιο για την υγεία και το περιβάλλον. Όταν εργάζεστε με χημικά, πρέπει να τηρούνται οι κανονισμοί πρόληψης ατυχημάτων που ισχύουν στην εγκατάσταση (π.χ. χρήση προστατευτικού ρουχισμού και γυαλιών ασφαλείας). Τηρείτε τις οδηγίες στα φύλλα δεδομένων ασφαλείας καθώς και τις οδηγίες ασφαλείας του κατασκευαστή των χημικών όταν χειρίζεστε χημικά! Ένας εύκαμπτος σωλήνας εξάερωσης, ο οποίος θα καταλήγει μέσα σε ένα δοχείο, π.χ. δίσκο συλλογής, πρέπει να συνδεθεί στη βαλβίδα εξαέρωσης. 1.6 ιαρροή διαφράγματος Εάν το διάφραγμα παρουσιάσει διαρροή ή σπάσει, το δοσομετρούμενο υγρό διαφεύγει από το άνοιγμα αποστράγγισης που υπάρχει στη δοσομετρική κεφαλή. Βλέπε σχήμα 4, θέση16. Τηρήστε τις οδηγίες που περιέχονται στο κεφάλαιο 7.6 ιαρροή διαφράγματος. ΠΡΟΕΙ ΟΠΟΊΗΣΗ Κίνδυνος έκρηξης σε περίπτωση εισόδου του δοσομετρούμενου υγρού στο περίβλημα της αντλίας! Θάνατος ή σοβαρός τραυματισμός ατόμων Η λειτουργία με κατεστραμμένα διαφράγματα μπορεί να οδηγήσει σε είσοδο του δοσομετρούμενου υγρού στο περίβλημα της αντλίας. - Σε περίπτωση διαρροής του διαφράγματος, αποσυνδέστε αμέσως την αντλία από την παροχή ρεύματος! - Βεβαιωθείτε ότι η αντλία δεν μπορεί να τεθεί ξανά σε λειτουργία κατά λάθος! - Αποσυναρμολογήστε τη δοσομετρική κεφαλή χωρίς να συνδέσετε την αντλία στην παροχή ρεύματος και βεβαιωθείτε ότι δεν έχει εισέλθει δοσομετρούμενο υγρό στο περίβλημα της αντλίας. Προχωρήστε όπως περιγράφεται στο κεφάλαιο Αποσυναρμολόγηση σε περίπτωση διαρροής διαφράγματος. Για να αποφύγετε τους κινδύνους που ενέχει η διαρροή διαφράγματος, τηρήστε τις παρακάτω οδηγίες: Εκτελείτε τακτική συντήρηση. Βλέπε κεφάλαιο 7.1 Τακτική συντήρηση. Μην λειτουργείτε ποτέ την αντλία με φραγμένο ή λερωμένο άνοιγμα αποστράγγισης. Εάν το άνοιγμα αποστράγγισης έχει φράξει ή είναι λερωμένο, προχωρήστε όπως περιγράφεται στο κεφάλαιο Αποσυναρμολόγηση σε περίπτωση διαρροής διαφράγματος. Λάβετε τα κατάλληλα μέτρα πρόληψης για τη διαφύλαξη της υγείας και την προστασία του εξοπλισμού από τη διαρροή του υγρού δοσομέτρησης. Ποτέ μην λειτουργείτε την αντλία με κατεστραμμένες ή χαλαρές τις βίδες της δοσομετρικής κεφαλής. 4

5 1.6.1 Ανίχνευση διαρροής διαφράγματος (προαιρετικό) Ισχύει για τον τύπο ελέγχου DDA-AR: Αντλίες με ανίχνευση διαρροής διαφράγματος (DLD) διαθέτουν μία ειδική δοσομετρική κεφαλή με ένα ειδικό διάφραγμα και πιεζοστάτη. Ο πιεζοστάτης τοποθετείται και συνδέεται στην αντλία κατά την παράδοση. Για αντλίες με ανίχνευση διαρροής διαφράγματος, η διαφορική πίεση μεταξύ πλευράς εισόδου και εξόδου πρέπει να είναι τουλάχιστον 2 bar / 29 psi. 1 2 Σχ. 1 3 Ανίχνευση διαρροής διαφράγματος Θέση Εξαρτήματα 1 Πιεζοστάτης 2 οσομετρική κεφαλή 3 Άνοιγμα αποστράγγισης 4 οσομετρούμενο μέσο D1 ιάφραγμα λειτουργίας D2 ιάφραγμα σήματος (ενδιάμεσο στρώμα) D3 Προστατευτικό διάφραγμα 4 D1 D2 D3 TM Σε περίπτωση διαρροής στο διάφραγμα λειτουργίας: οσομετρούμενο μέσο (4) εισχωρεί μεταξύ του διαφράγματος λειτουργίας (D1) και του προστατευτικού διαφράγματος (D3) και μεταφέρεται στον πιεζοστάτη (1) διαμέσου του διαφράγματος σήματος (D2). Στην επόμενη διαδρομή εκκένωσης, η αυξανόμενη πίεση ενεργοποιεί τον πιεζοστάτη (1). Η αντλία υποδεικνύει ένα συναγερμό και σταματά. Η αντλία διαθέτει δύο εξόδους ρελέ, που μπορούν να χρησιμοποιηθούν για την ενεργοποίηση ενός εξωτερικού συναγερμού, για παράδειγμα. Αντικαταστήστε το διάφραγμα όσο το δυνατόν γρηγορότερα μετά την ανίχνευση μιας διαρροής διαφράγματος. Αντικαταστήστε τον πιεζοστάτη, εάν το διάφραγμά του έχει καταστραφεί. Εάν τόσο το διάφραγμα λειτουργίας (D1) όσο και το προστατευτικό διάφραγμα (D3) καταστραφούν, το δοσομετρούμενο υγρό διαφεύγει από το άνοιγμα αποστράγγισης (3) πάνω στη δοσομετρική κεφαλή. Αποσυνδέστε αμέσως την αντλία από την παροχή ρεύματος. Τηρήστε τις οδηγίες που περιέχονται στο κεφάλαιο 1.6 ιαρροή διαφράγματος. Ελληνικά (GR) 5

6 Ελληνικά (GR) 2. Παρουσίαση προϊόντος Η δοσομετρική αντλία DDA είναι μία αντλία διαφράγματος αυτόματης πλήρωσης. Αποτελείται από ένα περίβλημα με κινητήρα PMS (Σύγχρονος Κινητήρας Μόνιμου Μαγνήτη) και ηλεκτρονικό εξοπλισμό, μία δοσομετρική κεφαλή με διπλό διάφραγμα από PTFE και βαλβίδες, καθώς και τον κύβο ελέγχου. Εξαιρετικά χαρακτηριστικά δοσομέτρησης της αντλίας: Βέλτιστη εισροή ακόμη και με απαερωτικά μέσα, καθώς η αντλία λειτουργεί πάντα με πλήρη όγκο διαδρομής αναρρόφησης. Συνεχής δοσομέτρηση, καθώς το μέσο αναρροφάται με μικρή διαδρομή αναρρόφησης, ανεξάρτητα από την τρέχουσα παροχή δοσομέτρησης και δοσομετράται με τη μεγαλύτερη δυνατή διαδρομή δοσομέτρησης. 2.1 Εφαρμογές Η αντλία είναι κατάλληλη για υγρά, μη διαβρωτικά, μη εύφλεκτα και μη αναφλέξιμα μέσα. Τηρείτε τα τεχνικά δεδομένα του προϊόντος. Βλέπε κεφάλαιο 3.1 Τεχνικά στοιχεία. Τηρείτε τα σημεία ψύξης και βρασμού του δοσομετρούμενου μέσου. Βεβαιωθείτε ότι τα εξαρτήματα που έρχονται σε επαφή με το δοσομετρούμενο μέσο είναι ανθεκτικά σε αυτό υπό συνθήκες λειτουργίας. Βλέπε φυλλάδιο δεδομένων: Σε περίπτωση που έχετε οποιαδήποτε ερώτηση σχετικά με την ανθεκτικότητα των υλικών και την καταλληλότητα της αντλίας για κάποιο συγκεκριμένο δοσομετρούμενο μέσο, επικοινωνήστε με την Grundfos. Σε περίπτωση εξωτερικής εγκατάστασης απαιτείται μία προστατευτική κατασκευή για τον ήλιο. Πεδία εφαρμογής Επεξεργασία πόσιμου νερού Επεξεργασία ακάθαρτων υδάτων Επεξεργασία νερού λέβητα Επεξεργασία νερού ψύξης Επεξεργασία νερού βιομηχανικών διεργασιών CIP (Clean-In-Place [Επιτόπου καθαρισμός]) Επεξεργασία νερού πισίνας Χημική βιομηχανία ιεργασία υπερδιήθησης και αντίστροφη ώσμωση Βιομηχανία τροφίμων και ποτών Βιομηχανία χαρτιού και χαρτοπολτού Άρδευση 2.2 Ακατάλληλες μέθοδοι λειτουργίας Η λειτουργική ασφάλεια της αντλίας είναι εγγυημένη μόνο σε περίπτωση που αυτή χρησιμοποιείται σύμφωνα με το κεφάλαιο 2.1 Εφαρμογές. Άλλες εφαρμογές ή η λειτουργία αντλιών σε περιβάλλον και συνθήκες λειτουργίας που δεν έχουν εγκριθεί, θεωρούνται ακατάλληλες και δεν επιτρέπονται. Η Grundfos δεν μπορεί να θεωρηθεί υπεύθυνη για οποιαδήποτε βλάβη προκύψει λόγω εσφαλμένης χρήσης. Η αντλία ΕΝ έχει εγκριθεί για χρήση σε δυνητικά εκρηκτικές περιοχές, εφαρμογές αυτοκινητοβιομηχανίας ή θαλάσσιες εφαρμογές. Η συχνή αποσύνδεση από την τάση του δικτύου, π.χ. μέσω ενός ρελέ, μπορεί να καταστρέψει τα ηλεκτρονικά της αντλίας καθώς και την ίδια την αντλία. Η ακρίβεια δοσομέτρησης μειώνεται επίσης ως αποτέλεσμα των εσωτερικών διαδικασιών εκκίνησης. Μην ελέγχετε την αντλία μέσω της τάσης δικτύου για δοσομετρικούς σκοπούς! Χρησιμοποιείτε μόνο τη λειτουργία "External stop" για την εκκίνηση και παύση της αντλίας! 6

7 2.3 Σύμβολα στην αντλία Σύμβολο Περιγραφή Ένδειξη γενικά επικίνδυνου μέρους. Σε περίπτωση έκτακτης ανάγκης και πριν από οποιαδήποτε εργασία συντήρησης και επισκευής, αποσυνδέστε το ρευματολήπτη από την παροχή ρεύματος! Ελληνικά (GR) Η συσκευή είναι σύμφωνη με την κατηγορία ηλεκτρικής ασφάλειας Ι. 2.4 Πινακίδα Type U Model f Imax Pmax A Q P Made in France W IP 65 l/h gph Bar psi TM Σχ. 2 Πινακίδα Θέση Περιγραφή Θέση Περιγραφή 1 Χαρακτηρισμός τύπου 6 Κατηγορία προστασίας 2 Τάση 7 Σήματα έγκρισης 3 Συχνότητα 8 Χώρα προέλευσης 4 Κατανάλωση ισχύος 9 Μέγ. πίεση λειτουργίας 5 Μέγ. δοσομετρική παροχή 10 Μοντέλο 7

8 Ελληνικά (GR) 2.5 Επεξήγηση τύπου Ο πίνακας συμβόλων τύπου χρησιμοποιείται για την επακριβή ταυτοποίηση της εκάστοτε αντλίας και όχι για σκοπούς διαμόρφωσης. Παράδειγμα: DDA FCM-PVC/V/C-F-31U3U3FG Τύπος DDA FCM-PVC/V/C-F-31U3U3FG Μέγ. παροχή[l/h] DDA FCM-PVC/V/C-F-31U3U3FG Μέγ. πίεση[bar] DDA FCM-PVC/V/C-F-31U3U3FG Τύπος ελέγχου DDA FCM-PVC/V/C-F-31U3U3FG AR Ρελέ συναγερμού FCM AR + Λειτουργία FlowControl Τύπος δοσομετρικής κεφαλής DDA FCM-PVC/V/C-F-31U3U3FG PVC Χλωριούχο πολυβινύλιο PV PVDF SS Ανοξείδωτος χάλυβας PVC-L PV-L SS-L PVC + ενσωματωμένη ανίχνευση διαρροής διαφράγματος PV + ενσωματωμένη ανίχνευση διαρροής διαφράγματος SS + ενσωματωμένη ανίχνευση διαρροής διαφράγματος Υλικό παρεμβύσματος DDA FCM-PVC/V/C-F-31U3U3FG E EPDM V FKM T PTFE Υλικό σφαιριδίου βαλβίδας DDA FCM-PVC/V/C-F-31U3U3FG C Κεραμικό SS Ανοξείδωτος χάλυβας Κύβος ελέγχου DDA FCM-PVC/V/C-F-31U3U3FG F Πρόσθια τοποθετημένος (με δυνατότητα τοποθέτησης δεξιά ή αριστερά) Τύπος βαλβίδας DDA FCM-PVC/V/C-F-31U3U3FG 1 Τυπικός 2 Με ελατήριο Σύνδεση, είσοδος / έξοδος DDA FCM-PVC/V/C-F-31U3U3FG U3U3 2x Περικόχλιο-ρακόρ G5/4 2x Συνδέσμος εύκαμπτου σωλήνα 19/20 mm 2x Κολάρο εύκαμπτου σωλήνα 2x Σύνδεσμος σωλήνα 25 mm A7A7 2x Περικόχλιο-ρακόρ G5/4 2x Παρέμβυσμα με εξωτερικό σπείρωμα 3/4" NPT A1A1 2x Περικόχλιο-ρακόρ G5/4 (SS) 2x Παρέμβυσμα με εσωτερικό σπείρωμα Rp3/4" (SS) A3A3 2x Περικόχλιο-ρακόρ G5/4 (SS) 2x Παρέμβυσμα με εσωτερικό σπείρωμα 3/4" NPT (SS) Φις ρεύματος DDA FCM-PVC/V/C-F-31U3U3FG F ΕΕ (σούκο) B ΗΠΑ, Καναδάς G I E J L Ην. Βασ. Αυστραλία, Νέα Ζηλανδία, Ταϊβάν Ελβετία Ιαπωνία Αργεντινή Σχεδίαση / έγκριση DDA FCM-PVC/V/C-F-31U3U3FG G Grundfos κόκκινο A Grundfos πράσινο B Grundfos μαύρο X Ουδέτερο / μαύρο R Έγκριση EAC C Έγκριση Κίνας Ειδικό μοντέλο DDA FCM-PVC/V/C-F-31U3U3FGC3 Τυπική Πιστοποιητικό επιθεώρησης 3.1 (EN C ) Τάση παροχής DDA FCM-PVC/V/C-F-31U3U3FG V 50/60 Hz μονοφασική 8

9 2.6 Ανασκόπηση προϊόντος Θέση Περιγραφή Βλέπε κεφάλαιο 1 Κύβος ελέγχου 2 Οθόνη γραφικών LC Τροχός κύλισης Πλήκτρο [100%] Είσοδοι/έξοδοι σήματος 4.3 Ελληνικά (GR) 6 Έλασμα τοποθέτησης 7 Σύνδεση δικτύου 8 Πλήκτρο [Εκκίνησης/παύσης] οσομετρική κεφαλή 10 Βαλβίδα, πλευρά εξόδου 5 11 Βαλβίδα εξαέρωσης 7 Σχ. 3 Μπροστινή όψη της αντλίας 6 TM Σύνδεση, εύκαμπτος σωλήνας εξαέρωσης Πιεζοστάτης ανίχνευσης διαρροής διαφράγματος (προαιρετικό για την DDA-AR) 14 Φις αισθητήρα FlowControl (μόνο DDA-FCM) 15 Βαλβίδα, πλευρά εισόδου Άνοιγμα αποστράγγισης σε περίπτωση διαρροής διαφράγματος Σύνδεση σήματος (FlowControl ή ανίχνευση διαρροής διαφράγματος) TM Σχ. 4 οσομετρική κεφαλή 9

10 Ελληνικά (GR) 3. Τεχνικά στοιχεία / ιαστάσεις 3.1 Τεχνικά στοιχεία εδομένα Μηχανικά δεδομένα Ποσοστό μείωσης (περιοχή ρύθμισης) [1:X] Μέγ. δοσομετρική απόδοση Μέγ. δοσομετρική απόδοση με SlowMode 50 % Μέγ. δοσομετρική απόδοση με SlowMode 25 % Ελάχ. δοσομετρική απόδοση Μέγ. πίεση λειτουργίας (αντίθλιψη) [l/h] [gph] 15, ,8 [l/h] [gph] 7, ,4 [l/h] [gph] 3, ,2 [l/h] 0,075 0,15 0,25 [gph] 0,0197 0,04 0,066 [bar] [psi] Μέγ. συχνότητα διαδρομής 1) (διαδρομές/ λεπτό) Όγκος διαδρομής [ml] 5,56 11,58 19,3 Ακρίβεια επαναληψιμότητας 5) [%] 1,5 SP + 0,1 FS 5) Μέγ. ύψος αναρρόφησης κατά τη λειτουργία 2) [m] 3 Μέγ. ύψος αναρρόφησης κατά την πλήρωση με βρεχόμενες βαλβίδες 2) [m] 1,5 Ελάχ. διαφορά πίεσης μεταξύ πλευράς εισόδου και [bar] 1 6) εξόδου [psi] 14,5 6) Μέγ. πίεση εισόδου, πλευρά εισόδου Μέγ. ιξώδες σε SlowMode 25 % με βαλβίδες με ελατήρια 3) Μέγ. ιξώδες σε SlowMode 50 % με βαλβίδες με ελατήρια 3) Μέγ. ιξώδες χωρίς SlowMode με βαλβίδες με ελατήρια 3) [bar] 2 [psi] 29 [mpas] (= cp) [mpas] (= cp) [mpas] (= cp) Μέγ. ιξώδες χωρίς βαλβίδες με ελατήρια 3) [mpas] (= cp) 100 Ελάχ. εσωτερική διάμετρος σωλήνα/εύκαμπτου σωλήνα, πλευρά εισόδου/εξόδου 2), 4) [mm] 19 Ελάχ. εσωτερική διάμετρος σωλήνα/εύκαμπτου σωλήνα, πλευρά εισόδου/εξόδου (υψηλό ιξώδες) 4) [mm] 19 Ελάχ. / Μέγ. θερμοκρασία υγρού (PVDF, SS) [ C] 0 / 50 Ελάχ. / Μέγ. θερμοκρασία υγρού (PVC) [ C] 0 / 40 Ελάχ. / Μέγ. θερμοκρασία περιβάλλοντος [ C] 0 / 45 Ελάχ. / Μέγ. θερμοκρασία αποθήκευσης (PVDF, SS) [ C] -20 / 70 Ελάχ. / Μέγ. θερμοκρασία αποθήκευσης (PVC) [ C] -20 / 45 Μέγ. σχετική υγρασία (χωρίς συμπύκνωση) [%] 90 Μέγ. υψόμετρο από τη στάθμη της θάλασσας [m]

11 εδομένα Ηλεκτρικά δεδομένα Είσοδος σήματος Έξοδος σήματος Βάρος/ μέγεθος Ηχητική πίεση Τάση [V] V ± 10 %, 50/60 Hz Μήκος καλωδίου δικτύου [m] 1,5 Μέγ. μεταβατικό ρεύμα εκκίνησης για 2 ms (100 V) [A] 35 Μέγ. μεταβατικό ρεύμα εκκίνησης για 2 ms (240 V) [A] 70 Μέγ. κατανάλωση ρεύματος P 1 [W] 62 Κατηγορία προστασίας IP65, Nema 4X Κατηγορία ηλεκτρικής ασφάλειας I Βαθμός μόλυνσης 2 Μέγ. φορτίο για είσοδο στάθμης 12 V, 5 ma Μέγ. φορτίο για είσοδο παλμού 12 V, 5 ma Μέγ. φορτίο για είσοδο External stop 12 V, 5 ma Ελάχ. μήκος παλμού [ms] 5 Μέγ. συχνότητα παλμών [Hz] 100 Σύνθετη αντίσταση σε αναλογική είσοδο 0/4-20 ma [Ω] 15 Ακρίβεια αναλογικής εισόδου (τιμή πλήρους κλίμακας) [%] ± 0,5 Ελάχ. διακριτική ικανότητα αναλογικής εισόδου [ma] 0,02 Μέγ. αντίσταση βρόγχου σε εξωτερικό κύκλωμα [Ω] 150 Μέγ. ωμικό φορτίο σε έξοδο ρελέ [A] 0,5 Μέγ. τάση σε έξοδο ρελέ/αναλογική έξοδο [V] 30 VDC / 30 VAC Μέγ. αντίσταση βρόγχου σε εξωτερικό κύκλωμα της αναλογικής εξόδου 0/4-20 ma [Ω] 500 Ακρίβεια αναλογικής εξόδου (τιμή πλήρους κλίμακας) [%] ± 0,5 Ελάχ. διακριτική ικανότητα αναλογικής εξόδου [ma] 0,02 Βάρος (PVC, PVDF) [kg] 6,7 7,9 8,9 Βάρος (ανοξείδωτος χάλυβας) [kg] 7,2 8,3 9,1 ιάμετρος διαφράγματος [mm] Μέγ. στάθμη ηχητικής πίεσης [db(a)] 80 Ελληνικά (GR) Εγκρίσεις CE, CSA-US, NSF61, EAC, ACS, RCM 1) Η μέγιστη συχνότητα διαδρομής κυμαίνεται ανάλογα με τη βαθμονόμηση 2) 3) 4) 5) 6) Τα στοιχεία βασίζονται σε μετρήσεις με νερό Μέγιστο ύψος αναρρόφησης: 1 m, μειωμένη απόδοση δοσομέτρησης (περίπου 30 %) Μήκος σωληνογραμμής εισόδου: 1,5 m, μήκος σωληνογραμμής εξόδου: 10 m (σε μέγ. ιξώδες) FS = Πλήρης κλίμακα (μέγιστη πραγματική δοσομετρική παροχή), SP = Σημείο ρύθμισης Για τον τύπο ελέγχου FCM και για αντλίες με ανίχνευση διαρροής διαφράγματος, η διαφορά πίεσης πρέπει να είναι τουλάχιστον 2 bar / 29 psi. 11

12 3.2 ιαστάσεις Ελληνικά (GR) x Ø 9 4 x Ø A Ø A A1 G 5/4" B C D TM Σχ. 5 Σχήμα με διαστάσεις Τύπος αντλίας Υλικό δοσομετρικής κεφαλής A [mm] A1 [mm] A2 [mm] B [mm] C [mm] D [mm] DDA PVC/PV DDA SS DDA PVC/PV , DDA SS , DDA PVC/PV , DDA SS ,

13 4. Συναρμολόγηση και εγκατάσταση 4.1 Συναρμολόγηση της αντλίας Εγκαταστήστε την αντλία με τέτοιο τρόπο ώστε το φις να είναι εύκολα προσβάσιμο από το χειριστή κατά τη διάρκεια της λειτουργίας. Αυτό δίνει τη δυνατότητα στο χειριστή να αποσυνδέσει γρήγορα την αντλία από την παροχή ρεύματος σε περίπτωση έκτακτης ανάγκης Απαιτήσεις Η θέση εγκατάστασης πρέπει να προστατεύεται από τη βροχή, την υγρασία, τη συμπύκνωση, το άμεσο ηλιακό φως και τη σκόνη. Η θέση εγκατάστασης πρέπει να έχει επαρκή φωτισμό για να διασφαλίζεται η ασφαλής λειτουργία. Τηρήστε τις επιτρεπόμενες περιβαλλοντικές συνθήκες. Βλέπε κεφάλαιο 3.1 Τεχνικά στοιχεία. Η επιφάνεια τοποθέτησης πρέπει να είναι σταθερή και δεν πρέπει να δονείται. Το έλασμα τοποθέτησης πρέπει να τοποθετείται οριζόντια, π.χ. πάνω σε μία δεξαμενή. Η δοσομέτρηση πρέπει να πραγματοποιείται κατακόρυφα προς τα πάνω Ευθυγράμμιση και εγκατάσταση του ελάσματος τοποθέτησης Το έλασμα τοποθέτησης μπορεί να χρησιμοποιηθεί ως ίχνος διάτρησης, βλέπε σχήμα 5 για τις αποστάσεις διάνοιξης οπών. 1. Σημειώστε τις οπές διάνοιξης. 2. Ανοίξτε τις οπές. 3. Στερεώστε το έλασμα τοποθέτησης με τέσσερις βίδες πάνω σε κάποιο υποστήριγμα ή δεξαμενή Εγκατάσταση της αντλίας πάνω στο έλασμα τοποθέτησης 1. Αφαιρέστε τις βίδες ασφάλισης από τη θέση μεταφοράς πάνω στο έλασμα τοποθέτησης. 2. Τοποθετήστε την αντλία πάνω στους σφιγκτήρες υποστήριξης του ελάσματος τοποθέτησης και σπρώξτε την όσο το δυνατόν προς τα μέσα. Το έλασμα τοποθέτησης μετακινείται στην τελική θέση όταν σφίξετε τις βίδες ασφάλισης. 3. Βιδώστε προσεκτικά και σφίξτε τις βίδες ασφάλισης με ένα δυναμόκλειδο. Ροπή [Nm]: 2,5 (+ 0,5) Σχ. 6 Εγκατάσταση της αντλίας πάνω στο έλασμα τοποθέτησης TM Ελληνικά (GR) 13

14 Ελληνικά (GR) Ρύθμιση της θέσης του κύβου ελέγχου Ο κύβος ελέγχου είναι τοποθετημένος στο μπροστινό μέρος της αντλίας κατά την παράδοση. Μπορεί να στραφεί κατά 90 C έτσι ώστε ο χρήστης να έχει την επιλογή λειτουργίας της αντλίας από τη δεξιά ή την αριστερή πλευρά. 1. Κλείστε την τροφοδοσία ισχύος. 2. Αφαιρέστε προσεκτικά και τα δύο προστατευτικά καπάκια από τον κύβο ελέγχου χρησιμοποιώντας ένα λεπτό κατσαβίδι. 3. Χαλαρώστε τις βίδες. 4. Ανασηκώστε προσεκτικά τον κύβο ελέγχου από το περίβλημα της αντλίας τόσο ώστε να μην παράγεται τάση εφελκυσμού στο επίπεδο ταινιωτό καλώδιο. Βεβαιωθείτε ότι δεν εισέρχεται υγρό στο περίβλημα. 5. Στρέψτε τον κύβο ελέγχου κατά 90 και επανασυνδέστε. Βεβαιωθείτε ότι ο δακτύλιος Ο τοποθετείται σωστά. 6. Σπρώξτε τον κύβο προς τα κάτω και σφίξτε τις βίδες με ένα δυναμόκλειδο. Ροπή [Nm]: 1,3 (± 0,2) 7. Τοποθετήστε τα προστατευτικά καπάκια τηρώντας το σωστό προσανατολισμό. Σχ. 7 Εγκαταστήστε τον κύβο ελέγχου σωστά για να διασφαλίσετε την κατηγορία προστασίας (IP65 / Nema 4X) και την προστασία από ηλεκτροπληξία. Ρύθμιση του κύβου ελέγχου TM Υδραυλική σύνδεση ΠΡΟΕΙ ΟΠΟΊΗΣΗ Χημικός κίνδυνος Θάνατος ή σοβαρός τραυματισμός ατόμων - Τηρήστε τις πληροφορίες που περιέχονται στο φύλλο δεδομένων ασφαλείας υλικού του δοσομετρούμενου μέσου. - Φοράτε προστατευτικό ρουχισμό (γάντια και γυαλιά) όταν εργάζεστε στην δοσομετρική κεφαλή, τις συνδέσεις ή τις σωληνογραμμές. Η δοσομετρική κεφαλή μπορεί να περιέχει νερό από τον εργοστασιακό έλεγχο. Όταν πραγματοποιείτε δοσομέτρηση κάποιου μέσου που δεν πρέπει να έρθει σε επαφή με το νερό, θα πρέπει να δοσομετρηθεί ένα άλλο μέσο πριν από αυτό. Η απρόσκοπτη λειτουργία είναι εγγυημένη μόνο σε συνδυασμό με σωληνογραμμές που παρέχει η Grundfos. Οι σωληνογραμμές που χρησιμοποιούνται πρέπει να συμμορφώνονται με τα όρια πίεσης που παρατίθενται στο κεφάλαιο 3.1 Τεχνικά στοιχεία. Σημαντικές πληροφορίες σχετικά με την εγκατάσταση Τηρείτε το ύψος αναρρόφησης και τη διάμετρο των σωληνογραμμών, βλέπε κεφάλαιο 3.1 Τεχνικά στοιχεία. Μειώστε το μήκος των εύκαμπτων σωλήνων και των σωλήνων σε ορθές γωνίες. ιασφαλίστε ότι δεν υπάρχουν βρόχοι ή τσακίσεις στους εύκαμπτους σωλήνες. ιατηρήστε το μήκος της σωληνογραμμής εισόδου όσο το δυνατόν μικρότερο. Οδεύστε τη σωληνογραμμή εισόδου προς τα πάνω, προς τη βαλβίδα εισόδου. Η τοποθέτηση ενός φίλτρου στη σωληνογραμμή εισόδου προσφέρει προστασία σε όλη την εγκατάσταση από τις ακαθαρσίες και μειώνει τον κίνδυνο διαρροών. Τοποθετήστε μία βαλβίδα ανακούφισης πίεσης στη σωληνογραμμή εξόδου ώστε να υπάρχει προστασία κατά της μη αποδεκτής υψηλής πίεσης. Συνιστούμε την εγκατάσταση ενός αποσβεστήρα μεταβολών πίεσης κατάντη της αντλίας: για εγκαταστάσεις σωλήνων. για εγκαταστάσεις εύκαμπτων σωλήνων όπου η αντλία λειτουργεί στο 75 % της δοσομετρικής της απόδοσης. Μόνο τύπος ελέγχου DDA-FCM: Για ποσότητες εκκένωσης < 1 l/h συνιστούμε τη χρήση μιας επιπλέον βαλβίδας με ελατήριο (περίπου 2 bar) στην πλευρά εξοδου για την ασφαλή δημιουργία της απαιτούμενης διαφορικής πίεσης. 14

15 Σύνδεση εύκαμπτου σωλήνα, τύπος U3U3 Για λεπτομέρειες σχετικά με τους τύπους σύνδεσης, βλέπε κεφάλαιο 2.5 Επεξήγηση τύπου. 1. Βεβαιωθείτε ότι το σύστημα δεν έχει πίεση. 2. Τοποθετήστε ένα σύνδεσμο εύκαμπτου σωλήνα (1) με περικόχλιο-ρακόρ (2) στη βαλβίδα εισόδου και εξόδου. Βεβαιωθείτε ότι το παρέμβυσμα στη βαλβίδα τοποθετείται σωστά. Σφίξτε τα περικόχλια ρακόρ με το χέρι. Μην χρησιμοποιείτε εργαλεία. 3. Εάν χρησιμοποιείτε παρεμβύσματα από PTFE, σφίξτε και πάλι τα περικόχλια ρακόρ μετά από 2-5 ώρες λειτουργίας. 4. Σπρώξτε το κολάρο εύκαμπτου σωλήνα (3) στον εύκαμπτο σωλήνα (4). 5. Σπρώξτε τον εύκαμπτο σωλήνα (4) εντελώς πάνω στο σύνδεσμο εύκαμπτου σωλήνα (1) και σφίξτε το κολάρο (3). 6. Συνδέστε έναν εύκαμπτο σωλήνα εξαέρωσης στην αντίστοιχη σύνδεση (βλέπε σχήμα 4, θέση 12) και οδεύστε τον μέσα σε ένα κατάλληλο δοχείο ή δίσκο συλλογής. 4 3 Η διαφορική πίεση μεταξύ πλευράς εισόδου και εξόδου πρέπει να είναι τουλάχιστον 1 bar / 14,5 psi. Για τον τύπο ελέγχου FCM και για αντλίες με ανίχνευση διαρροής διαφράγματος, η διαφορά πίεσης μεταξύ εισόδου και εξόδου πρέπει να είναι τουλάχιστον 2 bar / 29 psi. 2 1 TM Σύνδεση σωλήνα, τύπος U3U3 Για λεπτομέρειες σχετικά με τους τύπους σύνδεσης, βλέπε κεφάλαιο 2.5 Επεξήγηση τύπου. 1. Βεβαιωθείτε ότι το σύστημα δεν έχει πίεση. 2. Σπρώξτε το περικόχλιο ρακόρ (2) στο σωλήνα (3). 3. Για σωλήνα από PVC: Κολλήστε το παρέμβυσμα (1) στο άκρο του σωλήνα (3) σύμφωνα με τις προδιαγραφές του κατασκευαστή του σωλήνα. 4. Για σωλήνα από PVDF: Συγκολλήστε το παρέμβυσμα (1) στο άκρο του σωλήνα (3) σύμφωνα με τις προδιαγραφές του κατασκευαστή του σωλήνα. 5. Τοποθετήστε ένα σωλήνα με περικόχλιο-ρακόρ (2) στη βαλβίδα εισόδου και εξόδου. Βεβαιωθείτε ότι το παρέμβυσμα στη βαλβίδα τοποθετείται σωστά. Σφίξτε τα περικόχλια ρακόρ με το χέρι. Μην χρησιμοποιείτε εργαλεία. 6. Εάν χρησιμοποιείτε παρεμβύσματα από PTFE, σφίξτε και πάλι τα περικόχλια ρακόρ μετά από 2-5 ώρες λειτουργίας. 7. Συνδέστε έναν εύκαμπτο σωλήνα εξαέρωσης στην αντίστοιχη σύνδεση (βλέπε σχήμα 4, θέση 12) και οδεύστε τον μέσα σε ένα κατάλληλο δοχείο ή δίσκο συλλογής. 3 Σχ Υδραυλική σύνδεση TM Ελληνικά (GR) Σχ. 8 Υδραυλική σύνδεση 15

16 Ελληνικά (GR) Σύνδεση σωλήνα, τύποι A1A1, A3A3, A7A7 Για λεπτομέρειες σχετικά με τους τύπους σύνδεσης, βλέπε κεφάλαιο 2.5 Επεξήγηση τύπου. 1. Βεβαιωθείτε ότι το σύστημα δεν έχει πίεση. 2. Σπρώξτε το περικόχλιο ρακόρ (2) στο σωλήνα (3). 3. Τοποθετήστε κατάλληλο στεγανοποιητικό υλικό στο σπείρωμα του παρεμβύσματος (1). 4. Βιδώστε το παρέμβυσμα (1) μέσα στο άκρο του σωλήνα (3). 5. Τοποθετήστε ένα σωλήνα με περικόχλιο-ρακόρ (2) στη βαλβίδα εισόδου και εξόδου. Βεβαιωθείτε ότι το παρέμβυσμα στη βαλβίδα τοποθετείται σωστά. Σφίξτε τα περικόχλια ρακόρ με το χέρι. Μην χρησιμοποιείτε εργαλεία. 6. Εάν χρησιμοποιείτε παρεμβύσματα από PTFE, σφίξτε και πάλι τα περικόχλια ρακόρ μετά από 2-5 ώρες λειτουργίας. 7. Συνδέστε έναν εύκαμπτο σωλήνα εξαέρωσης στην αντίστοιχη σύνδεση (βλέπε σχήμα 4, θέση 12) και οδεύστε τον μέσα σε ένα κατάλληλο δοχείο ή δίσκο συλλογής. 4.3 Ηλεκτρική σύνδεση Ο ρευματολήπτης του δικτύου είναι ο διαχωριστής που διαχωρίζει την αντλία από το δίκτυο. Οι ηλεκτρικές συνδέσεις πρέπει να πραγματοποιούνται από αδειούχο ηλεκτρολόγο σύμφωνα με τους τοπικούς κανονισμούς. Η αντλία μπορεί να εκκινηθεί αυτόματα όταν ανοίξει η παροχή ρεύματος. ΠΡΟΣΟΧΉ Αυτόματη εκκίνηση Μικρός ή μέτριος τραυματισμός ατόμων - Βεβαιωθείτε ότι η αντλία έχει τοποθετηθεί σωστά και είναι έτοιμη για εκκίνηση πριν ανοίξετε την τροφοδοσία ρεύματος. Η κατηγορία προστασίας (ΙΡ65/Nema 4X) είναι εγγυημένη μόνο εάν οι τάπες ή τα προστατευτικά καπάκια είναι σωστά τοποθετημένα. Μην επεμβαίνετε στον ρευματολήπτη ή το καλώδιο. Η ονομαστική τάση της αντλίας πρέπει να είναι σύμφωνη με τις τοπικές συνθήκες. Βλέπε κεφάλαιο 2.4 Πινακίδα TM Σχ. 10 Υδραυλική σύνδεση, τύπος Α7Α TM Σχ. 11 Υδραυλική σύνδεση, τύπος A1A1, A3A3 16

17 Συνδέσεις σήματος ΠΡΟΕΙ ΟΠΟΊΗΣΗ Ηλεκτροπληξία Θάνατος ή σοβαρός τραυματισμός ατόμων - Τα ηλεκτρικά κυκλώματα των εξωτερικών διατάξεων που είναι συνδεδεμένες στις εισόδους της αντλίας πρέπει να διαχωρίζονται από την επικίνδυνη τάση μέσω διπλής ή ενισχυμένης μόνωσης! Ελληνικά (GR) GND GND 2 GND 1 BUS BUS GND TM Σχ. 12 ιάγραμμα καλωδίωσης των ηλεκτρικών συνδέσεων Σύμβολο Λειτουργία Εκχώρηση ακίδων 1/καφέ 2/λευκό 3/μπλε 4/μαύρο Αναλογική GND/(-) ma (+) ma External stop GND X Παλμός GND X Low-level signal X GND Empty signal X GND 1/καφέ 2/λευκό 3/μπλε 4/μαύρο 5/κίτρινο/πράσινο Analog output (+) ma GND/(-) ma 1 2/καφέ 3/μπλε 4 5/μαύρο GENIbus RS-485 A RS-485 B GND 1/καφέ 2/λευκό 3/μπλε 4/μαύρο Relay 1 X X Relay 2 X X 17

18 Ελληνικά (GR) Σύνδεση σήματος FlowControl (DDA-FCM) Σχ. 13 Σύνδεση σήματος FlowControl Σύνδεση σήματος DLD (προαιρετικό για την DDA-AR) TM Πρώτη εκκίνηση 5.1 Προετοιμασία της αντλίας για εκκίνηση ΠΡΟΣΟΧΉ Χημικός κίνδυνος Μικρός ή μέτριος τραυματισμός ατόμων - Τηρήστε τις πληροφορίες που περιέχονται στο φύλλο δεδομένων ασφαλείας υλικού του δοσομετρούμενου μέσου. - Φοράτε προστατευτικό ρουχισμό (γάντια και γυαλιά) όταν εργάζεστε στην δοσομετρική κεφαλή, τις συνδέσεις ή τις σωληνογραμμές. - Συλλέξτε και απορρίψτε όλα τα χημικά με τρόπο που δεν είναι επιζήμιος για άτομα ή το περιβάλλον. Η αντλία μπορεί να εκκινηθεί αυτόματα όταν ανοίξει η παροχή ρεύματος. ΠΡΟΣΟΧΉ Αυτόματη εκκίνηση Μικρός ή μέτριος τραυματισμός ατόμων - Βεβαιωθείτε ότι η αντλία έχει τοποθετηθεί σωστά και είναι έτοιμη για εκκίνηση πριν ανοίξετε την τροφοδοσία ρεύματος. Σχ. 14 Σύνδεση σήματος DLD TM Σφίξτε τις βίδες της δοσομετρικής κεφαλής με ένα δυναμόκλειδο πριν την εκκίνηση και κάθε φορά που ανοίγει η δοσομετρική κεφαλή. Μετά από 48 ώρες λειτουργίας, ξανασφίξτε τις βίδες της δοσομετρικής κεφαλής με ένα δυναμόκλειδο. Ροπή [Nm]: 6 (+ 1). Βεβαιωθείτε ότι η αντλία έχει συνδεθεί ηλεκτρικά από ένα καταρτισμένο άτομο. Βεβαιωθείτε ότι η παροχή ρεύματος που καθορίζεται στην πινακίδα αντιστοιχεί με τις τοπικές συνθήκες. Ελέγξτε ότι όλες οι συνδέσεις σωλήνων ή εύκαμπτων σωλήνων είναι καλά σφιγμένες και, αν χρειάζεται, σφίξτε τες. Βλέπε κεφάλαιο 4.2 Υδραυλική σύνδεση. 5.2 Εκκίνηση της αντλίας 1. ιαβάστε το κεφάλαιο 5.1 Προετοιμασία της αντλίας για εκκίνηση. 2. Ανοίξτε την παροχή ρεύματος. 3. Συνεχίστε σύμφωνα με τα κεφάλαια: 5.3 Ρύθμιση της γλώσσας μενού 5.4 Εξαέρωση της αντλίας 5.5 Βαθμονόμηση της αντλίας. 18

19 5.3 Ρύθμιση της γλώσσας μενού Για την περιγραφή των στοιχείων ελέγχου, βλέπε κεφάλαιο Περιστρέψτε τον τροχό κύλισης για να επιλέξετε το σύμβολο του οδοντωτού τροχού. Operation 60.0 Manual l/h Ελληνικά (GR) 2. Πατήστε τον τροχό κύλισης για να ανοίξετε το μενού "Setup". Operation 60.0 l/h Manual 3. Περιστρέψτε τον τροχό κύλισης για να επισημάνετε το μενού "Language". 4. Πατήστε τον τροχό κύλισης για να ανοίξετε το μενού "Language". 5. Περιστρέψτε τον τροχό κύλισης για να επισημάνετε τη γλώσσα που θέλετε. 6. Πατήστε τον τροχό κύλισης για να επιλέξετε τη γλώσσα που επισημάνατε. 7. Πατήστε και πάλι τον τρόχο κύλισης για να επιβεβαιώσετε την ερώτηση "Confirm settings?" και να εφαρμόσετε τη ρύθμιση. Setup Language Operation mode Analog output SlowMode FlowControl active Setup Language Operation mode Analog output SlowMode FlowControl active English Deutsch Francais Espanol Italiano English Deutsch Francais Espanol Italiano Language Language Language Confirm settings? English > Manual > Actual flow > Off > English > Manual > Actual flow > Off > TM Σχ. 15 Ρύθμιση γλώσσας μενού 19

20 Ελληνικά (GR) 5.4 Εξαέρωση της αντλίας 1. ιαβάστε το κεφάλαιο 5.1 Προετοιμασία της αντλίας για εκκίνηση. 2. Ανοίξτε τη βαλβίδα εξαέρωσης κατά μισή στροφή περίπου. ΠΡΟΕΙ ΟΠΟΊΗΣΗ οσομετρούμενο μέσο υπό πίεση Θάνατος ή σοβαρός τραυματισμός ατόμων - Μην ανοίγετε τη βαλβίδα εξαέρωσης περισσότερο από μία πλήρη στροφή. 3. Πιέστε το πλήκτρο [100%] και κρατήστε το πιεσμένο μέχρι να τρέξει υγρό από τον εύκαμπτο σωλήνα εξαέρωσης με συνεχή ροή και χωρίς φυσαλίδες. 4. Κλείστε τη βαλβίδα εξαέρωσης. Πατήστε το πλήκτρο [100%] και ταυτόχρονα περιστρέψτε τον τροχό κύλισης προς τα δεξιά ώστε να αυξήσετε τη διάρκεια της διαδικασίας μέχρι και 300 δευτερόλεπτα. Αφού ρυθμίσετε τα δευτερόλεπτα, σταματήστε να πατάτε το πλήκτρο. 5.5 Βαθμονόμηση της αντλίας Η αντλία είναι εργοστασιακά βαθμονομημένη για μέσα με ιξώδες παρεμφερές με εκείνο του νερού στη μέγιστη αντίθλιψη αντλίας. Βλέπε κεφάλαιο 3.1 Τεχνικά στοιχεία. Εάν η αντλία λειτουργεί με αντίθλιψη που αποκλίνει ή εάν δοσομετρά ένα μέσο του οποίου το ιξώδες αποκλίνει, τότε η αντλία χρειάζεται βαθμονόμηση. Για αντλίες με τύπο ελέγχου FCM, δεν απαιτείται βαθμονόμηση της αντλίας εάν παρουσιάζεται απόκλιση ή διακύμανση της αντίθλιψης με την προϋπόθεση ότι έχει ενεργοποιηθεί η λειτουργία "AutoFlowAdapt". Βλέπε κεφάλαιο 6.10 AutoFlowAdapt. Κατά τη βαθμονόμηση η αντλία εκτελεί τυπικά 100 διαδρομές/λεπτό. Εάν έχει ενεργοποιηθεί η λειτουργία SlowMode, οι διαδρομές είναι 60 στο 50 % και 30 στο 25 %. Απαιτήσεις Τα υδραυλικά και τα ηλεκτρικά στοιχεία της αντλίας είναι συνδεδεμένα. Βλέπε κεφάλαιο 4. Συναρμολόγηση και εγκατάσταση. Η αντλία είναι ενσωματωμένη στη διαδικασία δοσομέτρησης υπό συνθήκες λειτουργίας. Η δοσομετρική κεφαλή και ο εύκαμπτος σωλήνας εισόδου γεμίζουν με δοσομετρούμενο μέσο. Η αντλία έχει εξαερωθεί. 20

21 5.5.1 ιαδικασία βαθμονόμησης - παράδειγμα για την DDA Γεμίστε ένα δοχείο μέτρησης με δοσομετρούμενο μέσο. Συνιστώμενοι όγκοι πλήρωσης V 1 : DDA 60-10: 2,5 l DDA 120-7: 5 l DDA 200-4: 8 l V 1 = 2,5 l Ελληνικά (GR) 2. ιαβάστε και σημειώστε τον όγκο πλήρωσης V 1 (π.χ. 2,5 l). 3. Τοποθετήστε τον εύκαμπτο σωλήνα εισόδου μέσα στο δοχείο μέτρησης. 4. Ξεκινήστε τη διαδικασία βαθμονόμησης στο μενού "Setup > Calibration". 5. Η αντλία εκτελεί 200 διαδρομές δοσομέτρησης και εμφανίζει την εργοστασιακή τιμή βαθμονόμησης (π.χ. 1,05 l). Strokes: Strokes: Calibration 0 Calibrat. volume: ml Calibration 200 START STOP START STOP Calibrat. volume: 1.05l 6. Αφαιρέστε το σωλήνα εισόδου από το δοχείο μέτρησης και ελέγξτε τον όγκο που έχει απομείνει V 2 (π.χ. 1,39 l). V 2 = 1,39 l 7. Από τα V 1 και V 2, υπολογίστε τον πραγματικό όγκο που έχει δοσομετρηθεί V d = V 1 - V 2 (π.χ. 2,5 l - 1,39 l = 1,11 l). V d = V 1 - V 2 = 1,11 l 8. Ρυθμίστε και εφαρμόστε τον V d στο μενού βαθμονόμησης. Η αντλία έχει βαθμονομηθεί. Calibration START Strokes: 200 STOP Calibrat. volume: 1.11 l Πραγματικός όγκος δοσομέτρησης V d TM

22 Ελληνικά (GR) 6. Λειτουργία 6.1 Στοιχεία ελέγχου Ο πίνακας ελέγχου της αντλίας περιλαμβάνει μία οθόνη και τα παρακάτω στοιχεία ελέγχου. 1 2 Σχ. 16 Πίνακας ελέγχου Θέση Περιγραφή 1 Οθόνη γραφικών LC Operation Manual 60.0 l/h 60.0 l/h Πλήκτρο [Εκκίνησης/παύσης]: Εκκίνηση και παύση της αντλίας. Τροχός κύλισης: Ο τροχός κύλισης χρησιμοποιείται για την περιήγηση στα μενού, την επιλογή ρυθμίσεων και την επιβεβαίωσή τους. Περιστρέφοντας τον τροχό κύλισης προς τα δεξιά, ο κέρσορας μετακινείται σταδιακά προς τα δεξιά στην οθόνη. Περιστρέφοντας τον τροχό κύλισης προς τα αριστερά, ο κέρσορας μετακινείται προς τα αριστερά. Πλήκτρο [100%]: Η αντλία δοσομετρά με μέγιστη παροχή ανεξάρτητα από το πρόγραμμα λειτουργίας. 3 4 TM Οθόνη και σύμβολα Περιήγηση Στα κύρια μενού "Info", "Alarm" και "Setup", οι επιλογές και τα υπομενού εμφανίζονται στις παρακάτω σειρές. Χρησιμοποιήστε το σύμβολο "Πίσω" για να επιστρέψετε στο ανώτερο επίπεδο του μενού. Η γραμμή κύλισης στη δεξιά άκρη της οθόνης υποδεικνύει ότι υπάρχουν κι άλλα στοιχεία του μενού που δεν απεικονίζονται. Το ενεργό σύμβολο (τρέχουσα θέση του κέρσορα) αναβοσβήνει. Πατήστε τον τροχό κύλισης για να επιβεβαιώσετε την επιλογή σας και να ανοίξετε το επόμενο επίπεδο του μενού. Το ενεργό κύριο μενού εμφανίζεται ως κείμενο, τα άλλα κύρια μενού εμφανίζονται ως σύμβολα. Η θέση του κέρσορα επισημαίνεται με μαύρο στα υπομενού. Όταν τοποθετείτε τον κέρσορα σε μία τιμή και πατάτε τον τροχό κύλισης, επιλέγεται μία τιμή. Περιστρέφοντας τον τροχό κύλισης προς τα δεξιά αυξάνετε την τιμή, περιστρέφοντας τον τροχό κύλισης προς τα αριστερά μειώνετε την τιμή. Όταν τώρα πατήσετε τον τροχό κύλισης, ο κέρσορας θα απελευθερωθεί και πάλι Καταστάσεις λειτουργίας Η κατάσταση λειτουργίας της αντλίας υποδεικνύεται από ένα σύμβολο και ένα χρώμα οθόνης. Οθόνη Βλάβη Κατάσταση λειτουργίας Λευκό - Πράσινο - Κίτρινο Κόκκινο Προειδοποίηση Συναγερμός Παύση Παύση Παύση Σε αναμονή Σε αναμονή Σε αναμονή Σε λειτουργία Σε λειτουργία Πρόγραμμα αναστολής λειτουργίας (πρόγραμμα εξοικονόμησης ενέργειας) Εάν βρίσκεστε στο κύριο μενού "Operation" και δεν γίνει κάποιος χειρισμός στην αντλία για 30 δευτερόλεπτα, η επικεφαλίδα εξαφανίζεται. Μετά από δύο λεπτά, η φωτεινότητα της οθόνης μειώνεται. Εάν βρίσκεστε σε οποιοδήποτε άλλο μενού και δεν γίνει κάποιος χειρισμός στην αντλία για δύο λεπτά, η οθόνη επανέρχεται στο κύριο μενού "Operation" και η φωτεινότητα της οθόνης μειώνεται. Αυτή η κατάσταση ακυρώνεται όταν γίνει κάποιος χειρισμός στην αντλία ή παρουσιαστεί κάποια βλάβη. 22

23 6.2.4 Ανασκόπηση των συμβόλων της οθόνης Τα παρακάτω σύμβολα οθόνης μπορεί να εμφανιστούν στα μενού. Πάνω γραμμή με κύρια μενού (Κεφ. 6.3) Operation Info Alarm Setup Operation Πίσω Οθόνη λειτουργίας Σε λειτουργία - περιστρέφεται όταν η αντλία δοσομετρά Μπλοκαρισμένος οδηγός - σύμβολο που αναβοσβήνει Ελληνικά (GR) 59.6 l/h Manual 59.6l/h Ενεργοποιημένες λειτουργίες SlowMode (Κεφ. 6.6) FlowControl (Κεφ. 6.7) Key lock (Κεφ. 6.13) Bus (Κεφ. 6.16) Auto deaeration (Κεφ. 6.11) Επιπλέον οθόνη (Κεφ ) Τύπος AR: Στοχευόμενη παροχή Τύπος FCM: Πραγματική παροχή Υπολειπόμενος όγκος παρτίδας (Παρτίδα/Χρονομετρητής) Ρεύμα εισόδου (Αναλογική) Χρόνος μέχρι την επόμενη διαδικασία δοσομέτρησης (Χρονόμετρο) Συνολικός δοσομετρημένος όγκος Πρόγραμμα λειτουργίας Κατάσταση λειτουργίας (Κεφ ) και δοσομετρική παροχή 100% Manual (Κεφ ) Pulse (Κεφ ) Αναλογικό 0/4-20 ma (Κεφ ) Batch (Κεφ ) Timer (Κεφ , 6.4.6) Σε λειτουργία Σε αναμονή Παύση Εξαέρωση Θέση διαφράγματος "out" (Κεφ. 7.) Θέση διαφράγματος "in" (Κεφ. 7.) Πραγματική αντίθλιψη Οθόνη σήματος/σφάλματος External stop (Κεφ ) Empty signal (Κεφ ) Low-level signal (Κεφ ) Θραύση καλωδίου (Κεφ ) CIU (Κεφ. 6.16) Σέρβις (Κεφ. 7.) Diaphragm leak. (Κεφ. 6.12) Overheating (Κεφ. 8.1) Overload (Κεφ. 8.1) Disch. valve leak (Κεφ. 8.1) TM Σχ. 17 Ανασκόπηση των συμβόλων της οθόνης 23

24 Ελληνικά (GR) 6.3 Κύρια μενού Τα κύρια μενού απεικονίζονται ως σύμβολα στο πάνω μέρος της οθόνης. Το τρέχον ενεργό κύριο μενού εμφανίζεται ως κείμενο Operation Πληροφορίες κατάστασης όπως η δοσομετρική παροχή, το επιλεγμένο πρόγραμμα λειτουργίας και η κατάσταση λειτουργίας εμφανίζονται στο κύριο μενού "Operation". Operation 59.6 l/h Manual 59.6l/h Info Μπορείτε να βρείτε την ημερομηνία, την ώρα και πληροφορίες σχετικά με την ενεργή διαδικασία δοσομέτρησης, διάφορους μετρητές, δεδομένα του προϊόντος και την κατάσταση σέρβις του συστήματος στο κύριο μενού "Info". Επιτρέπεται πρόσβαση στις πληροφορίες κατά τη διάρκεια της λειτουργίας. Το σύστημα σέρβις μπορεί επίσης να επαναταχθεί από εδώ. Info Th :34 Backpressure Counters Service 10.0bar > - ServiceKit Reset service system Software rev. Motor Control Hardware rev. Vx.xx Vx.xx Vx.xx Serial no.: Product no.: Type Key: TM TM Counters Το μενού "Info > Counters" περιλαμβάνει τους εξής μετρητές: Μετρητές Volume Συνολικός δοσομετρημένος όγκος [l] ή γαλόνια Η.Π.Α. Operating hours Σύνολο ωρών λειτουργίας (αντλία ενεργοποιημένη) [h] Motor runtime Συνολικός χρόνος λειτουργίας κινητήρα [h] Strokes Συνολικός αριθμός διαδρομών δοσομέτρησης Power on/off Συνολική συχνότητα ενεργοποίησης τάσης δικτύου Alarm Μπορείτε να δείτε τα σφάλματα στο κύριο μενού "Alarm". Alarm 1 Empty 2 Low level Delete alarm messages Επανατάξιμος 12:34 12:34 Ναι Όχι Όχι Όχι Όχι Μέχρι και 10 προειδοποιήσεις και συναγερμοί, μαζί με την ημερομηνία, την ώρα και την αιτία τους, παρατίθενται σε χρονολογική σειρά. Εάν η λίστα γεμίσει, διαγράφεται η παλαιότερη καταχώρηση, βλέπε κεφάλαιο 8. Βλάβες. TM

25 6.3.4 Setup Το κύριο μενού "Setup" περιέχει μενού για τη διαμόρφωση της αντλίας. Αυτά τα μενού περιγράφονται στα παρακάτω κεφάλαια. Ελέγξτε όλες τις ρυθμίσεις αντλίας μετά από οποιαδήποτε αλλαγή στο μενού "Setup". Setup Language Operation mode Pulse memory* Analog scaling Batch volume* Dosing time[mm:ss]* Dosing timer cycle* Dosing timer week* Analog output SlowMode FlowControl active* FlowControl* Pressure monitoring* AutoFlowAdapt* Auto deaeration Calibration Diaphragm leak. detect.* Key lock Display Time+date Bus Inputs/Outputs Basic settings Greek > Pulse > > 35.0 l 46:30 > > Actual flow > Off > > > > Off > > > > > > Κεφάλαιο * Αυτά τα υπομενού εμφανίζονται μόνο για συγκεκριμένες ρυθμίσεις προεπιλογής και τύπους ελέγχου. Επίσης, τα περιεχόμενα του μενού "Setup" διαφέρουν ανάλογα με το πρόγραμμα λειτουργίας. TM Προγράμματα λειτουργίας Έξι διαφορετικά προγράμματα λειτουργίας μπορούν να ρυθμιστούν στο μενού "Setup > Operation mode". Manual, βλέπε κεφάλαιο Pulse, βλέπε κεφάλαιο Analog 0-20mA, βλέπε κεφάλαιο Analog 4-20mA, βλέπε κεφάλαιο Batch (pulse-based), βλέπε κεφάλαιο Dosing timer cycle, βλέπε κεφάλαιο Dosing timer week, βλέπε κεφάλαιο Manual Σε αυτό το πρόγραμμα λειτουργίας, η αντλία δοσομετρά συνεχώς τη δοσομετρική παροχή που έχει ρυθμιστεί με τον τροχό κύλισης. Η δοσομετρική παροχή ρυθμίζεται σε l/h ή ml/h στο μενού "Operation". Η αντλία εναλλάσσει αυτόματα τις μονάδες. Εναλλακτικά, η οθόνη μπορεί να ρυθμιστεί σε μονάδες US (γαλόνια ανά ώρα). Βλέπε κεφάλαιο 6.14 Ρύθμιση οθόνης. Operation 38.4 l/h Manual 38.4l/h Σχ. 18 Πρόγραμμα Manual Η περιοχή ρύθμισης εξαρτάται από τον τύπο της αντλίας: Περιοχή ρύθμισης* Τύπος [l/h] [gph] DDA , ,02-15 DDA , ,04-32 DDA , , TM Ελληνικά (GR) * Όταν η λειτουργία "SlowMode" είναι ενεργή, η μέγιστη δοσομετρική παροχή μειώνεται, βλέπε κεφάλαιο 3.1 Τεχνικά στοιχεία. 25

26 Ελληνικά (GR) Pulse Σε αυτό το πρόγραμμα λειτουργίας, η αντλία δοσομετρά τον όγκο δοσομέτρησης που έχει οριστεί για κάθε εισερχόμενο (χωρίς τάση) παλμό, π.χ. από έναν μετρητή νερού. Η αντλία υπολογίζει αυτόματα τη βέλτιστη συχνότητα διαδρομών για να δοσομετρήσει τον όγκο που έχει οριστεί ανά παλμό. Ο υπολογισμός βασίζεται: στη συχνότητα των εξωτερικών παλμών στον όγκο δοσομέτρησης/παλμό που έχει οριστεί. Operation 18.4 ml/ Pulse 6.62l/h Σχ. 19 Πρόγραμμα Pulse Ο όγκος δοσομέτρησης ανά παλμό ορίζεται σε ml/παλμό στο μενού "Operation" με τη βοήθεια του τροχού κύλισης. Η περιοχή ρύθμισης για τον όγκο δοσομέτρησης εξαρτάται από τον τύπο της αντλίας: Τύπος Περιοχή ρύθμισης [ml/παλμός] DDA , DDA , DDA , Η συχνότητα των εισερχόμενων παλμών πολλαπλασιάζεται επί τον όγκο δοσομέτρησης που έχει οριστεί. Εάν η αντλία λάβει περισσότερους παλμούς από ότι μπορεί να επεξεργαστεί στη μέγιστη δοσομετρική παροχή, τότε λειτουργεί με τη μέγιστη συχνότητα διαδρομών σε συνεχή λειτουργία. Οι πλεονάζοντες παλμοί θα αγνοηθούν εάν δεν έχει ενεργοποιηθεί η λειτουργία μνήμης. Λειτουργία μνήμης Όταν ενεργοποιηθεί η λειτουργία "Setup > Pulse memory", μέχρι και μη επεξεργασμένοι παλμοί μπορούν να αποθηκευτούν για μεταγενέστερη επεξεργασία. Τα περιεχόμενα της μνήμης θα διαγραφούν μέσω: Κλεισίματος της παροχής ισχύος Αλλαγής του προγράμματος λειτουργίας ιακοπής (π.χ. συναγερμός, External stop). TM Η μεταγενέστερη επεξεργασία των αποθηκευμένων παλμών μπορεί να προκαλέσει τοπική αύξηση συγκέντρωσης! Αναλογικό 0/4-20 ma Σε αυτό το πρόγραμμα λειτουργίας, η αντλία δοσομετρά σύμφωνα με το εξωτερικό αναλογικό σήμα. Ο όγκος δοσομέτρησης είναι αναλογικός ως προς την τιμή εισόδου σήματος σε ma. Πρόγραμμα λειτουργίας 4-20 ma 0-20 ma Εάν η τιμή εισόδου στο πρόγραμμα λειτουργίας 4-20 ma πέσει κάτω από 2 ma, τότε εμφανίζεται ένας συναγερμός και η αντλία σταματά. Έχει παρουσιαστεί θραύση καλωδίου ή σφάλμα πομπού σήματος. Το σύμβολο "Cable break" εμφανίζεται στην περιοχή της οθόνης "Signal and error display". Q [%] Σχ. 20 Σχ. 21 Τιμή εισόδου [ma] 4-20 ma Αναλογική κλιμάκωση οσομετρική παροχή [%] 4,1 0 19, ,1 0 19, ma Operation 51.4 l/h 0-20mA 17.14mA [ma] Αναλογικό πρόγραμμα λειτουργίας TM TM

27 Ρύθμιση αναλογικής κλιμάκωσης Η αναλογική κλιμάκωση αναφέρεται στην εκχώρηση της τρέχουσας τιμής εισόδου στη δοσομετρική παροχή. Οι αλλαγές της αναλογικής κλιμάκωσης επηρεάζουν επίσης το σήμα αναλογικής εξόδου. Βλέπε κεφάλαιο 6.5 Analog output. Η αναλογική κλιμάκωση περνάει μέσα από τα δύο σημεία αναφοράς (I 1 /Q 1 ) και (I 2 /Q 2 ), τα οποία ρυθμίζονται στο μενού "Setup > Analog scaling". Η δοσομετρική παροχή ελέγχεται σύμφωνα με αυτή τη ρύθμιση. Παράδειγμα 1 (DDA 60-10) Αναλογική κλιμάκωση με θετική κλίση: Q [l/h] (I 1 /Q 1 ) (I 2 /Q 2 ) I [ma] Σχ. 22 Αναλογική κλιμάκωση με θετ. κλίση Στο παράδειγμα 1, έχουν ρυθμιστεί τα σημεία αναφοράς I 1 = 6 ma, Q 1 = 20 l/h και I 2 = 16 ma, Q 2 = 60 l/h. Από 0 έως 6 ma η αναλογική κλιμάκωση περιγράφεται από μία γραμμή που περνά διαμέσου της Q = 0 l/h, μεταξύ 6 ma και 16 ma αυξάνεται αναλογικά από 20 l/h έως 60 l/h και από 16 ma και πάνω περνά διαμέσου της Q = 60 l/h. Παράδειγμα 2 (DDA 60-10) Αναλογική κλιμάκωση με αρνητική κλίση (Πρόγραμμα λειτουργίας 0-20 ma): Q [l/h] (I 1 /Q 1 ) 2 (I 2 /Q 2 ) 20 I [ma] Σχ. 23 Αναλογική κλιμάκωση με αρν. κλίση Στο παράδειγμα 2, έχουν ρυθμιστεί τα σημεία αναφοράς I 1 = 2 ma, Q 1 = 60 l/h και I 2 = 16 ma, Q 2 = 18 l/h. Από 0 έως 2 ma η αναλογική κλιμάκωση περιγράφεται από μία γραμμή που περνά διαμέσου της Q = 0 l/h, μεταξύ 2 ma και 16 ma μειώνεται αναλογικά από 60 l/h έως 18 l/h και από 16 ma και πάνω περνάει διαμέσου της Q 2 = 18 l/h. 16 TM TM Ρύθμιση της αναλογικής κλιμάκωσης στο μενού "Operation" Η αναλογική κλιμάκωση μπορεί επίσης να τροποποιηθεί μετά από κάποια ερώτηση ασφάλειας απευθείας στο μενού "Operation". Να πώς η δοσομετρική παροχή τροποποιείται απευθείας για την τρέχουσα τιμή εισόδου παροχής. Λάβετε υπόψη ότι οι αλλαγές έχουν επίσης μία άμεση επίδραση στο σημείο I 2 /Q 2 (βλέπε σχήμα 24). 100 Q [%] (I 1 /Q 1 ) πραγματικό ma 20 I [ma] Σχ. 24 Ρύθμιση αναλογικής κλιμάκωσης (μενού "Operation") Batch (pulse-based) Σε αυτό το πρόγραμμα λειτουργίας, η αντλία δοσομετρά τον καθορισμένο όγκο παρτίδας στον καθορισμένο χρόνο δοσομέτρησης (t 1 ). Μία παρτίδα δοσομετράται με κάθε εισερχόμενο παλμό. Παλμός (I 2 /Q 2 ) νέο Όγκος παρτίδας (I 2 /Q 2 ) t 1 t 1 Παλμός Χρόνος Σχ. 25 Batch (pulse-based) Η περιοχή ρύθμισης εξαρτάται από τον τύπο της αντλίας: Περιοχή ρύθμισης ανά παρτίδα Τύπος ιακριτική από [ml] έως [l] ικανότητα* [ml] DDA , ,694 DDA , ,45 DDA , ,41 * Χάρη στον ψηφιακό έλεγχο κινητήρα, μπορούν να δοσομετρηθούν ποσότητες δοσομέτρησης με διακριτική ικανότητα μέχρι και το 1/8 του όγκου διαδρομής δοσομέτρησης. TM TM Ελληνικά (GR) 27

28 Ελληνικά (GR) Ο όγκος παρτίδας (π.χ. 75,0 l) ρυθμίζεται στο μενού "Setup > Batch volume". Εμφανίζεται ο ελάχιστος χρόνος δοσομέτρησης που απαιτείται για αυτό (π.χ. 1 ώρα, 16 λεπτά) και μπορεί να αυξηθεί. Setup Operation mode Batch volume Dosing time[h:mm] Analog output SlowMode Σχ. 26 Πρόγραμμα Batch Σήματα που λαμβάνονται κατά τη διάρκεια μίας διαδικασίας παρτίδας ή μίας διακοπής (π.χ. συναγερμός, External stop) θα αγνοηθούν. Εάν η αντλία επανεκκινηθεί μετά από μία διακοπή, ο επόμενος όγκος παρτίδας δοσομετράται στον επόμενο εισερχόμενο παλμό. Operation 75.0 l Batch 74.5l Batch > 75.0l 1:16 Input > Off > Σχ. 27 Πρόγραμμα Batch Στο μενού "Operation", ο συνολικός όγκος παρτίδας (π.χ. 75,0 l) και ο όγκος παρτίδας που απομένει ακόμα να δοσομετρηθεί (π.χ. 74,5 l) εμφανίζονται στην οθόνη. TM TM Dosing timer cycle Σε αυτό το πρόγραμμα λειτουργίας, η αντλία δοσομετρά τον καθορισμένο όγκο παρτίδας σε τακτούς κύκλους. Η δοσομέτρηση αρχίζει όταν η αντλία εκκινείται μετά από μία ασυνήθιστη καθυστέρηση εκκίνησης. Η περιοχή ρύθμισης για τον όγκο παρτίδας αντιστοιχεί στις τιμές στο κεφάλαιο Batch (pulse-based). Σχ. 28 t 1 t 2 t 3 t 2 Όταν η ώρα ή η ημερομηνία αλλάζει στο μενού "Time+date", η δοσομέτρηση με χρονομετρητή και οι λειτουργίες εξόδου ρελέ χρονομετρητή (Ρελέ 2) σταματούν! Η δοσομέτρηση με χρονομετρητή και οι λειτουργίες εξόδου ρελέ χρονομετρητή πρέπει να επανεκκινηθούν χειροκίνητα! Η αλλαγή της ώρας ή της ημερομηνίας μπορεί να προκαλέσει αύξηση ή μείωση στη συγκέντρωση! ιάγραμμα Dosing timer cycle Dosing time Start delay Cycle time Όγκος παρτίδας t 1 t 1 t3 TM Σε περίπτωση διακοπής (π.χ. διακοπή της τάσης δικτύου, External stop), η δοσομέτρηση θα σταματήσει ενώ ο χρόνος συνεχίζει να τρέχει. Αφού ανασταλεί η διακοπή, η αντλία θα συνεχίσει να δοσομετρά σύμφωνα με την πραγματική χρονική θέση του προγράμματος. Απαιτούνται οι ακόλουθες ρυθμίσεις στο μενού "Setup > Dosing timer cycle": Timer Batch volume Dosing time[mm:ss] Cycle time[mm:ss] Start delay[s] 6.83l 7:12 9: TM Σχ. 29 Dosing timer cycle Ο προς δοσομέτρηση όγκος παρτίδας (π.χ. 6,83 l) ρυθμίζεται στο μενού "Setup > Dosing timer cycle". Εμφανίζεται ο χρόνος δοσομέτρησης που απαιτείται για αυτό (π.χ. 7:12) και μπορεί να αλλάξει. 28
