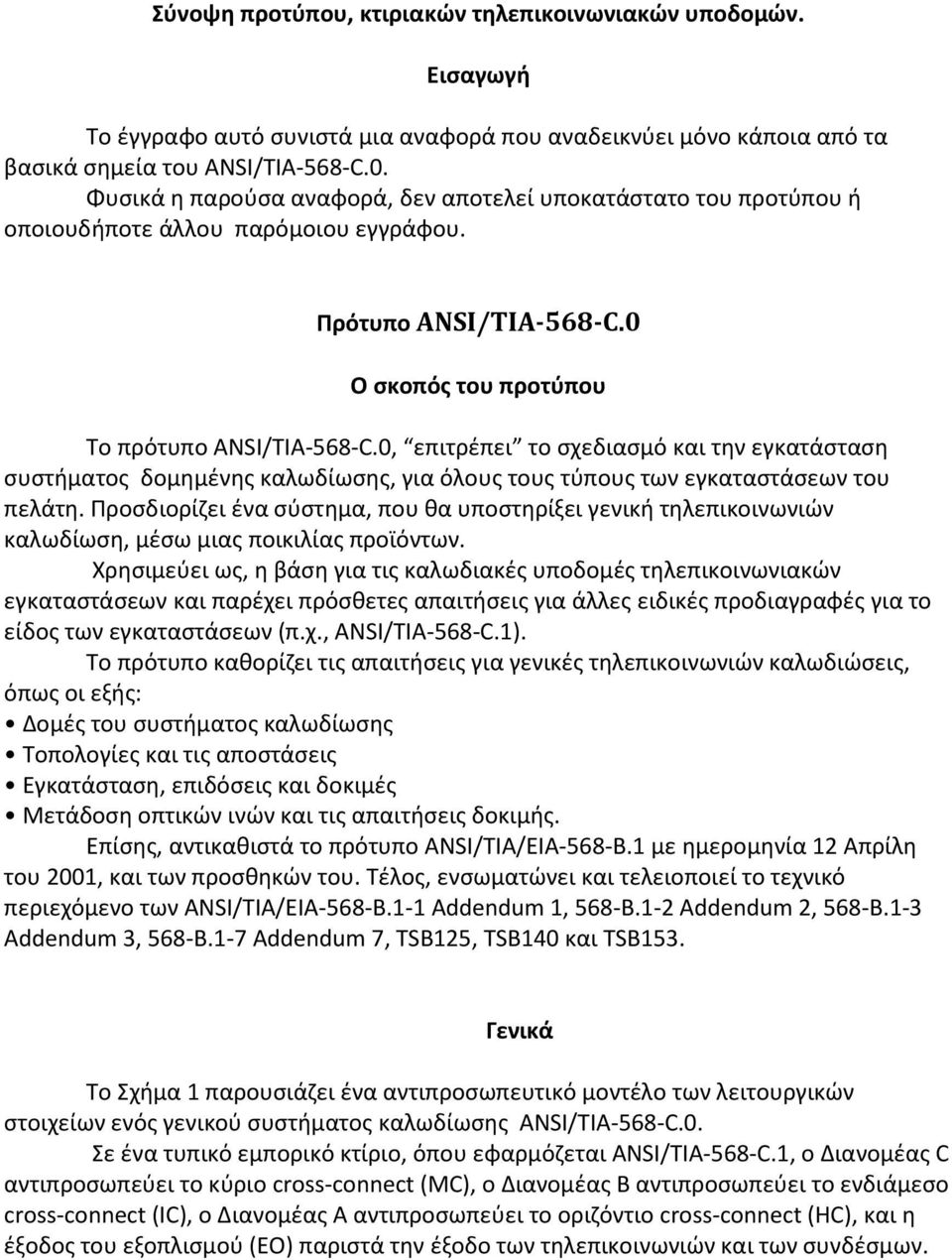

1 Σύνοψη προτύπου, κτιριακών τηλεπικοινωνιακών υποδομών. Εισαγωγή Το έγγραφο αυτό συνιστά μια αναφορά που αναδεικνύει μόνο κάποια από τα βασικά σημεία του ANSI/TIA-568-C.0. Φυσικά η παρούσα αναφορά, δεν αποτελεί υποκατάστατο του προτύπου ή οποιουδήποτε άλλου παρόμοιου εγγράφου. Πρότυπο ANSI/TIA-568-C.0 Ο σκοπός του προτύπου Το πρότυπο ANSI/TIA-568-C.0, επιτρέπει το σχεδιασμό και την εγκατάσταση συστήματος δομημένης καλωδίωσης, για όλους τους τύπους των εγκαταστάσεων του πελάτη. Προσδιορίζει ένα σύστημα, που θα υποστηρίξει γενική τηλεπικοινωνιών καλωδίωση, μέσω μιας ποικιλίας προϊόντων. Χρησιμεύει ως, η βάση για τις καλωδιακές υποδομές τηλεπικοινωνιακών εγκαταστάσεων και παρέχει πρόσθετες απαιτήσεις για άλλες ειδικές προδιαγραφές για το είδος των εγκαταστάσεων (π.χ., ANSI/TIA-568-C.1). Το πρότυπο καθορίζει τις απαιτήσεις για γενικές τηλεπικοινωνιών καλωδιώσεις, όπως οι εξής: Δομές του συστήματος καλωδίωσης Τοπολογίες και τις αποστάσεις Εγκατάσταση, επιδόσεις και δοκιμές Μετάδοση οπτικών ινών και τις απαιτήσεις δοκιμής. Επίσης, αντικαθιστά το πρότυπο ANSI/TIA/EIA-568-B.1 με ημερομηνία 12 Απρίλη του 2001, και των προσθηκών του. Τέλος, ενσωματώνει και τελειοποιεί το τεχνικό περιεχόμενο των ANSI/TIA/EIA-568-B.1-1 Addendum 1, 568-Β.1-2 Addendum 2, 568-Β.1-3 Addendum 3, 568-Β.1-7 Addendum 7, TSB125, TSB140 και TSB153. Γενικά Το Σχήμα 1 παρουσιάζει ένα αντιπροσωπευτικό μοντέλο των λειτουργικών στοιχείων ενός γενικού συστήματος καλωδίωσης ANSI/TIA-568-C.0. Σε ένα τυπικό εμπορικό κτίριο, όπου εφαρμόζεται ANSI/TIA-568-C.1, ο Διανομέας C αντιπροσωπεύει το κύριο cross-connect (MC), ο Διανομέας Β αντιπροσωπεύει το ενδιάμεσο cross-connect (IC), ο Διανομέας Α αντιπροσωπεύει το οριζόντιο cross-connect (HC), και η έξοδος του εξοπλισμού (ΕΟ) παριστά την έξοδο των τηλεπικοινωνιών και των συνδέσμων.

2 «Σχήμα 1» Τοπολογία Τοπολογία τύπου Αστέρα Δεν υπάρχουν περισσότερες από δύο διανομείς μεταξύ Διανομέας C και μίας εξόδου εξοπλισμού (ΕΟ) Εξοπλισμός πριζών Καλείτε και χώρος εργασίας (WA) στο πρότυπο ANSI/TIA-568-C.1. Είναι η πιο ακραία θέση για να τερματίσει το καλώδιο σε μια ιεραρχική τοπολογία τύπου αστέρα. Διανομείς Οι διανομείς παρέχουν μια θέση για τη διαχείριση, αναδιάρθρωση και σύνδεση του εξοπλισμού και των δοκιμών του. Μπορούν να είναι είτε Interconnections είτε crossconnections.

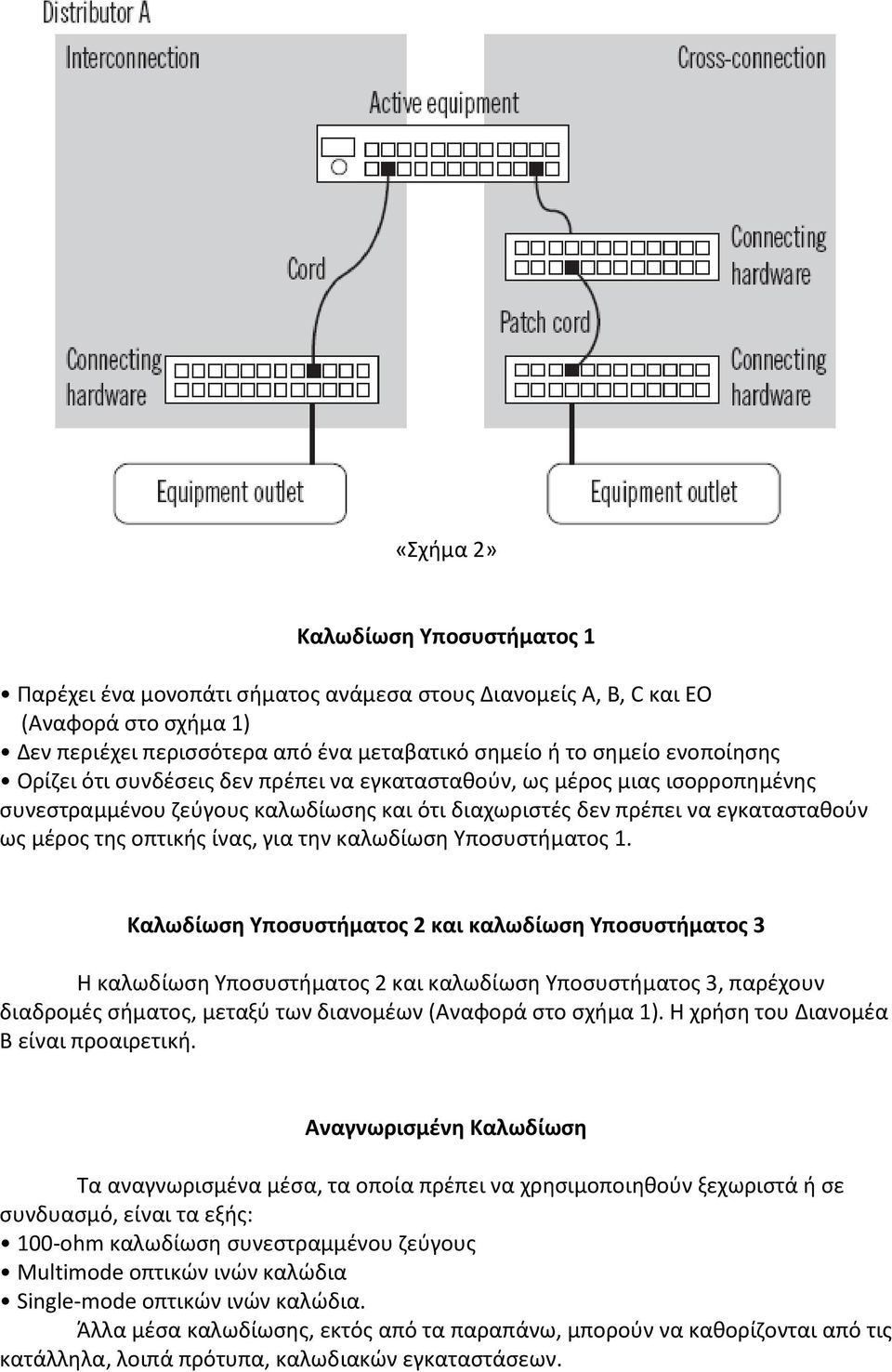

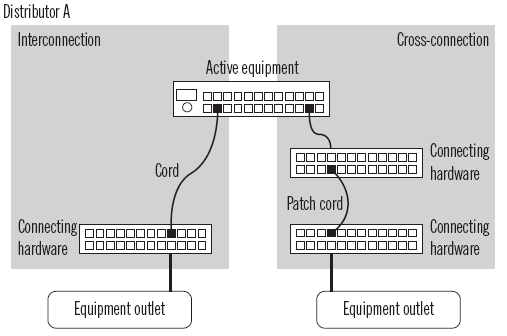

3 «Σχήμα 2» Καλωδίωση Υποσυστήματος 1 Παρέχει ένα μονοπάτι σήματος ανάμεσα στους Διανομείς Α, Β, C και ΕΟ (Αναφορά στο σχήμα 1) Δεν περιέχει περισσότερα από ένα μεταβατικό σημείο ή το σημείο ενοποίησης Ορίζει ότι συνδέσεις δεν πρέπει να εγκατασταθούν, ως μέρος μιας ισορροπημένης συνεστραμμένου ζεύγους καλωδίωσης και ότι διαχωριστές δεν πρέπει να εγκατασταθούν ως μέρος της οπτικής ίνας, για την καλωδίωση Υποσυστήματος 1. Καλωδίωση Υποσυστήματος 2 και καλωδίωση Υποσυστήματος 3 Η καλωδίωση Υποσυστήματος 2 και καλωδίωση Υποσυστήματος 3, παρέχουν διαδρομές σήματος, μεταξύ των διανομέων (Αναφορά στο σχήμα 1). Η χρήση του Διανομέα Β είναι προαιρετική. Αναγνωρισμένη Καλωδίωση Τα αναγνωρισμένα μέσα, τα οποία πρέπει να χρησιμοποιηθούν ξεχωριστά ή σε συνδυασμό, είναι τα εξής: 100-ohm καλωδίωση συνεστραμμένου ζεύγους Multimode οπτικών ινών καλώδια Single-mode οπτικών ινών καλώδια. Άλλα μέσα καλωδίωσης, εκτός από τα παραπάνω, μπορούν να καθορίζονται από τις κατάλληλα, λοιπά πρότυπα, καλωδιακών εγκαταστάσεων.

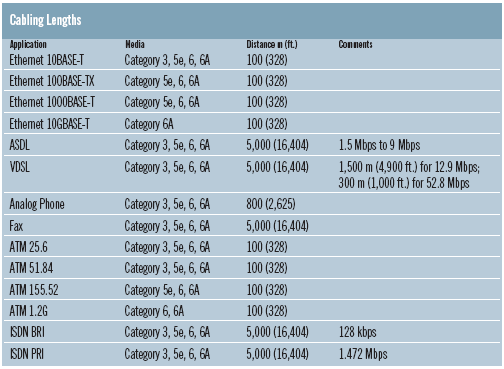

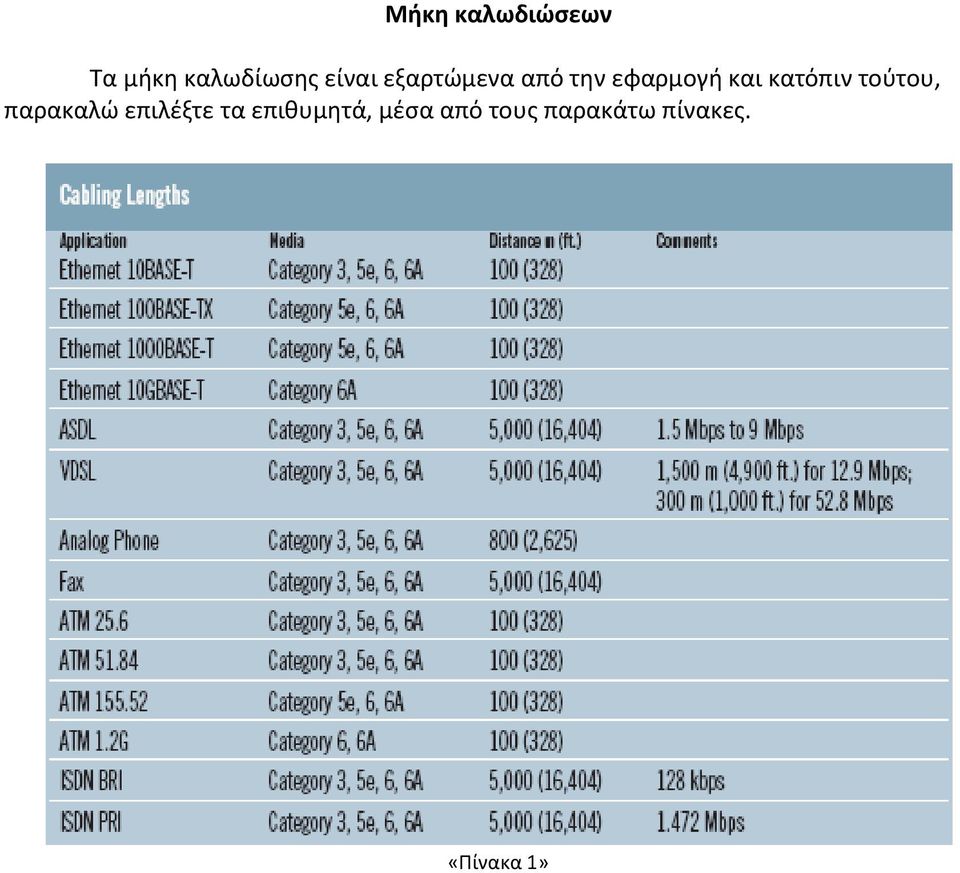

4 Μήκη καλωδιώσεων Τα μήκη καλωδίωσης είναι εξαρτώμενα από την εφαρμογή και κατόπιν τούτου, παρακαλώ επιλέξτε τα επιθυμητά, μέσα από τους παρακάτω πίνακες. «Πίνακα 1»

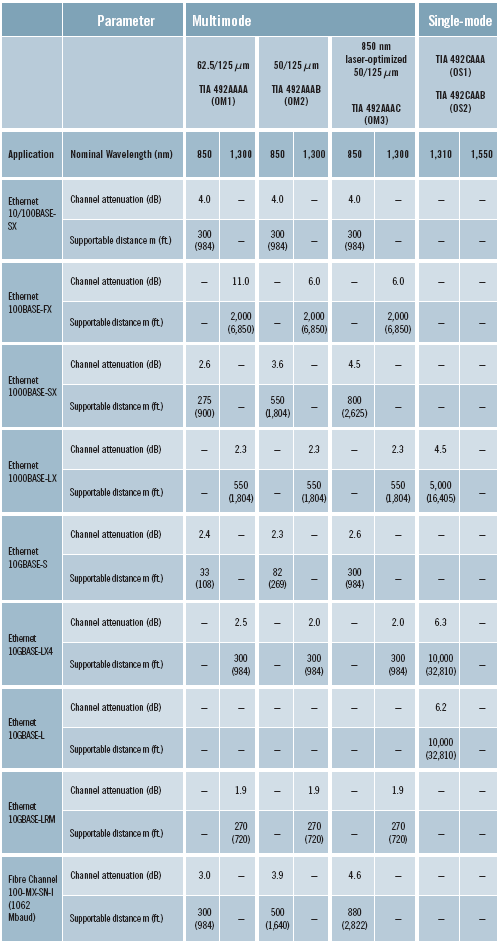

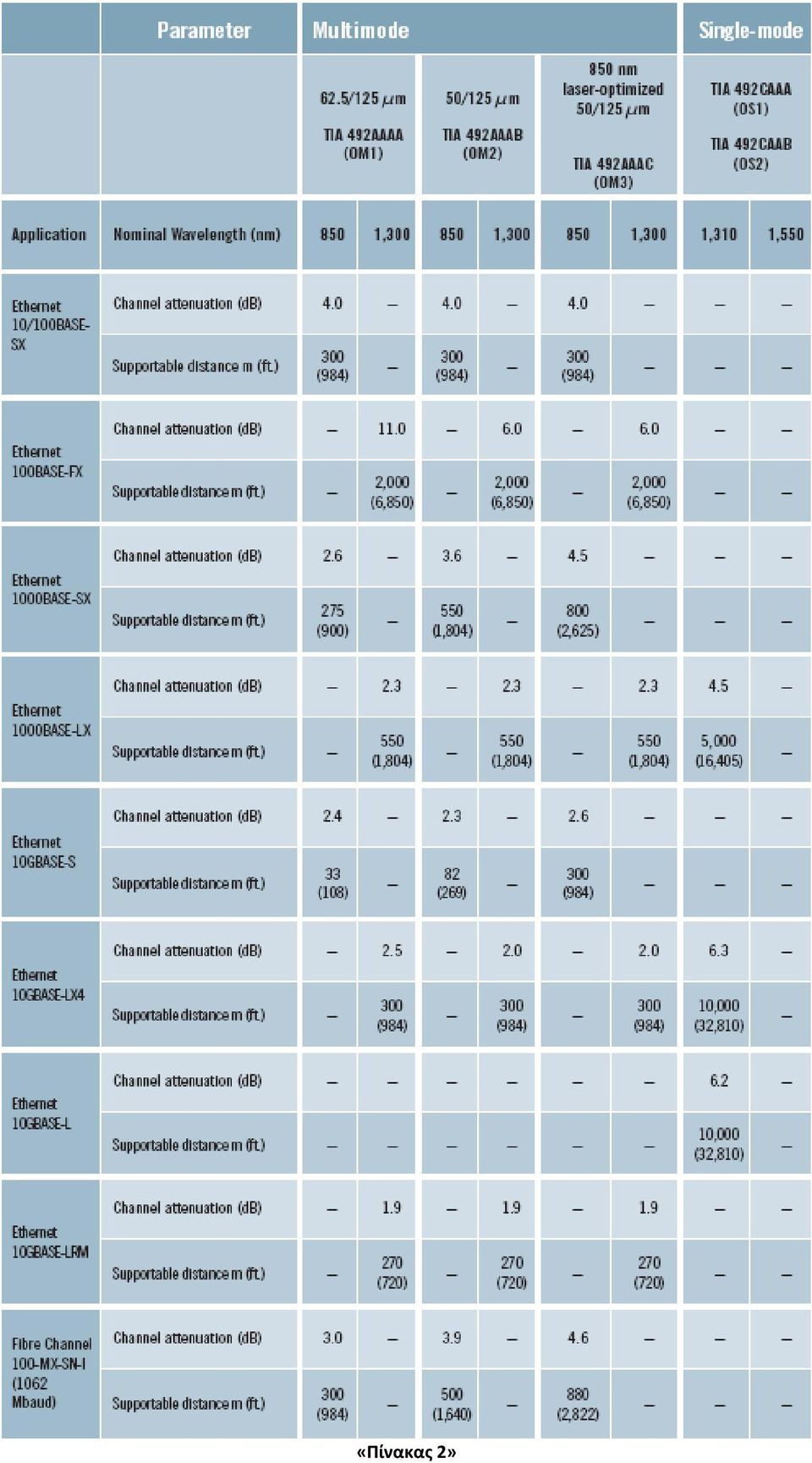

5 «Πίνακας 2»

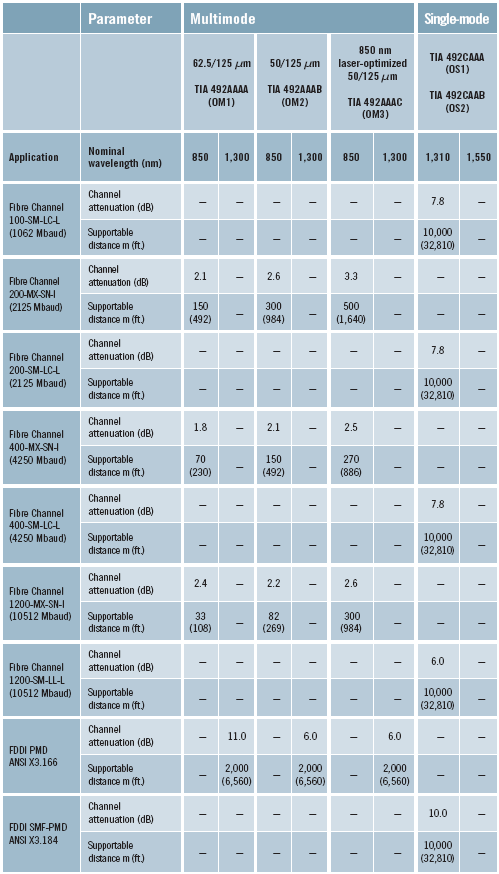

6 «Πίνακας 3»

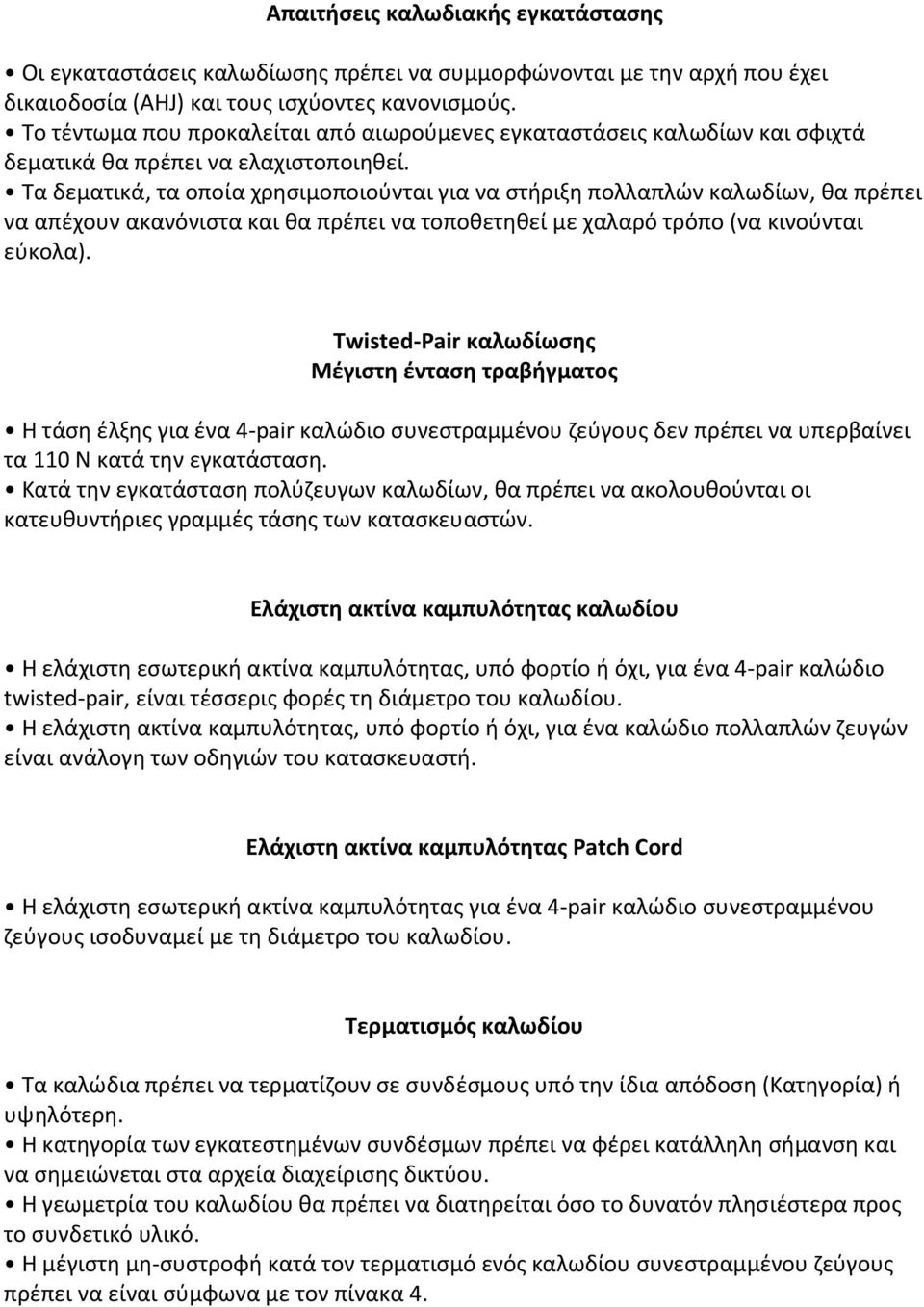

7 Απαιτήσεις καλωδιακής εγκατάστασης Οι εγκαταστάσεις καλωδίωσης πρέπει να συμμορφώνονται με την αρχή που έχει δικαιοδοσία (AHJ) και τους ισχύοντες κανονισμούς. Το τέντωμα που προκαλείται από αιωρούμενες εγκαταστάσεις καλωδίων και σφιχτά δεματικά θα πρέπει να ελαχιστοποιηθεί. Τα δεματικά, τα οποία χρησιμοποιούνται για να στήριξη πολλαπλών καλωδίων, θα πρέπει να απέχουν ακανόνιστα και θα πρέπει να τοποθετηθεί με χαλαρό τρόπο (να κινούνται εύκολα). Twisted-Pair καλωδίωσης Μέγιστη ένταση τραβήγματος Η τάση έλξης για ένα 4-pair καλώδιο συνεστραμμένου ζεύγους δεν πρέπει να υπερβαίνει τα 110 N κατά την εγκατάσταση. Κατά την εγκατάσταση πολύζευγων καλωδίων, θα πρέπει να ακολουθούνται οι κατευθυντήριες γραμμές τάσης των κατασκευαστών. Ελάχιστη ακτίνα καμπυλότητας καλωδίου Η ελάχιστη εσωτερική ακτίνα καμπυλότητας, υπό φορτίο ή όχι, για ένα 4-pair καλώδιο twisted-pair, είναι τέσσερις φορές τη διάμετρο του καλωδίου. Η ελάχιστη ακτίνα καμπυλότητας, υπό φορτίο ή όχι, για ένα καλώδιο πολλαπλών ζευγών είναι ανάλογη των οδηγιών του κατασκευαστή. Ελάχιστη ακτίνα καμπυλότητας Patch Cord Η ελάχιστη εσωτερική ακτίνα καμπυλότητας για ένα 4-pair καλώδιο συνεστραμμένου ζεύγους ισοδυναμεί με τη διάμετρο του καλωδίου. Τερματισμός καλωδίου Τα καλώδια πρέπει να τερματίζουν σε συνδέσμους υπό την ίδια απόδοση (Κατηγορία) ή υψηλότερη. Η κατηγορία των εγκατεστημένων συνδέσμων πρέπει να φέρει κατάλληλη σήμανση και να σημειώνεται στα αρχεία διαχείρισης δικτύου. Η γεωμετρία του καλωδίου θα πρέπει να διατηρείται όσο το δυνατόν πλησιέστερα προς το συνδετικό υλικό. Η μέγιστη μη-συστροφή κατά τον τερματισμό ενός καλωδίου συνεστραμμένου ζεύγους πρέπει να είναι σύμφωνα με τον πίνακα 4.

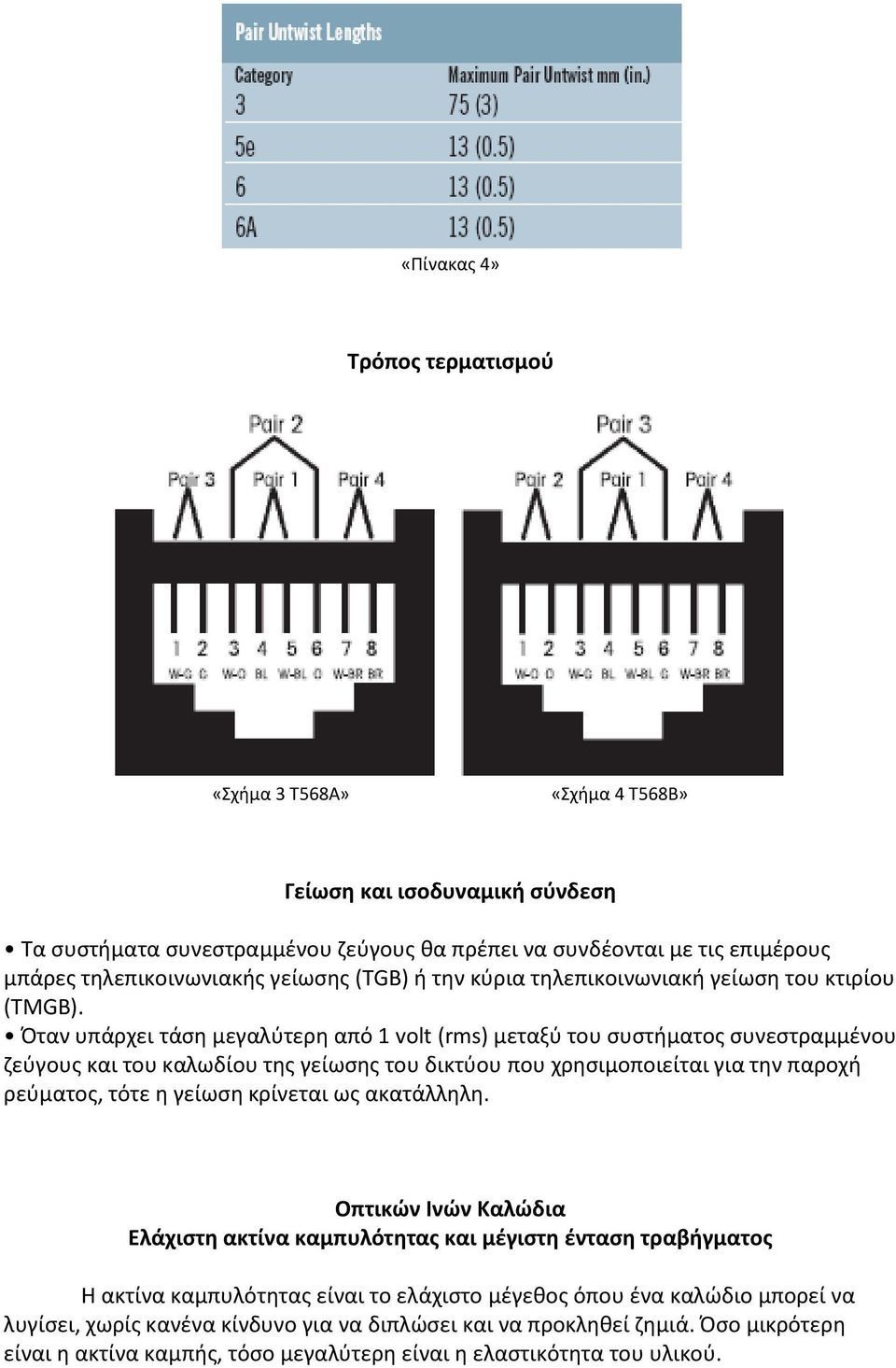

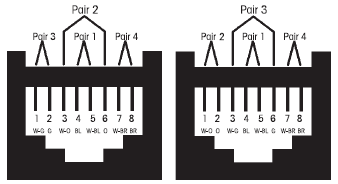

8 «Πίνακας 4» Τρόπος τερματισμού «Σχήμα 3 T568A» «Σχήμα 4 T568B» Γείωση και ισοδυναμική σύνδεση Τα συστήματα συνεστραμμένου ζεύγους θα πρέπει να συνδέονται με τις επιμέρους μπάρες τηλεπικοινωνιακής γείωσης (TGB) ή την κύρια τηλεπικοινωνιακή γείωση του κτιρίου (TMGB). Όταν υπάρχει τάση μεγαλύτερη από 1 volt (rms) μεταξύ του συστήματος συνεστραμμένου ζεύγους και του καλωδίου της γείωσης του δικτύου που χρησιμοποιείται για την παροχή ρεύματος, τότε η γείωση κρίνεται ως ακατάλληλη. Οπτικών Ινών Καλώδια Ελάχιστη ακτίνα καμπυλότητας και μέγιστη ένταση τραβήγματος Η ακτίνα καμπυλότητας είναι το ελάχιστο μέγεθος όπου ένα καλώδιο μπορεί να λυγίσει, χωρίς κανένα κίνδυνο για να διπλώσει και να προκληθεί ζημιά. Όσο μικρότερη είναι η ακτίνα καμπής, τόσο μεγαλύτερη είναι η ελαστικότητα του υλικού.

9 «Πίνακας 5» Πολικότητα Η πολικότητα των τηλεπικοινωνιακών συστημάτων (transmit to receive) θα πρέπει να συντηρείται, μέσα από το σύστημα καλωδίωσης και όχι μέσα από τα πεδία τερματισμού αυτού.
