1 Adamsnet td Τοπολογίες ΑΣΤΕΡΑ * Όπου Π.Α.Ρ. (Πίνακας Ασθενών Ρευµάτων) ΣΥΝΑΓΕΡΜΟΙ ιάγραµµα αποστάσεως Χρησιµοποιούµε καλώδιο συναγερµού 4x0,22 + 2x0,5 [ή αλλιώς (4 + 2) (picture)] ή UTP CAT5. PIR 1x(4+2) ή 1xUTP CAT5 προς Π.Α.Ρ ή το RACK. P Πυρανίχνευση 1x(4+2) ή 1xUTP CAT5 προς Π.Α.Ρ ή το RACK. ΠΥΡ Επαφές 1x(4+2) ή 1xUTP CAT5 προς Π.Α.Ρ ή το RACK για κάθε ανεξάρτητη ζώνη επαφών. Π.χ. µια ζώνη 4 επαφών ηλαδή 1x(4+2) ή 1xUTP CAT5 ξεκινάει από την αποµακρυσµένη Επαφή, οδεύει προς την αµέσως κοντινότερη Επαφή στον Π.Α.Ρ ή το RACK και προχωράει παίρνοντας πάνω στο ίδιο ζεύγος όλες τις επαφές που αποτελούν την ανεξάρτητη ζώνη ή κλάδο σε τοπολογία Bus καταλήγοντας στον Π.Α.Ρ ή το RACK. Σειρήνα 1x(4+2) ή 1xUTP CAT5 προς Π.Α.Ρ ή το RACK. Σ Πληκτρολόγια 1x(4+2) ή 1xUTP CAT5 προς Π.Α.Ρ ή το RACK. Πλ. έσµες 1x(4+2) ή 1xUTP CAT5 για κάθε ζεύγος έσµης. ηλαδή 1x(4+2) ή 1xUTP CAT5 ξεκινάει από την αποµακρυσµένη έσµη, οδεύει προς την αµέσως κοντινότερη έσµη προς τον Π.Α.Ρ. ή το RACK και καταλήγει στον Π.Α.Ρ ή το RACK. αποµακρυσµένη δέσµη Κοντινή δέσµη Προς Rack [1 x (4+2) ή 1 utp cat5] Γενικά input Από οποιοδήποτε θέλουµε να φέρουµε µια πληροφορία (βροχόµετρο, 4 ED, φωτόµετρο, θερµόµετρο) αρκεί 1 UTP ή 1x(4x0,8) J Y(St)Y προς τον Π.Α.Ρ. ή το RACK. Voice Data 1

Α.Ρ ή το RACK και προχωράει παίρνοντας πάνω στο ίδιο ζεύγος όλες τις επαφές που αποτελούν την ανεξάρτητη ζώνη ή κλάδο σε τοπολογία Bus καταλήγοντας στον Π.Α.Ρ ή το RACK. Σειρήνα 1x(4+2) ή 1xUTP CAT5 προς Π.

2 Adamsnet td - Η όδευση των ασθενών ρευµάτων συνηθίζεται να περνά από το πάτωµα εντός των κατάλληλων σωλήνων. - Τα καλώδια θα πηγαίνουν από τον Π.Α.Ρ. ή το RACK προς την απόληξη (διπλή). - Τα καλώδια θα είναι UTP cat6 ή cat5ε και θα οδεύουν σε ανεξάρτητη σωλήνα καθ όλο τους το µήκος από την πρίζα - απόληξη προς τον Π.Α.Ρ. ή RACK. - Από κοινό σωλήνα θα πρέπει να περνούν µόνο UTP cat6 ή cat5ε που αφορούν VOICE DATA. εν πρέπει να περνάει καλώδιο άλλης χρήσης µέσα στον ίδιο σωλήνα. Ο κανόνας αυτός είναι αυστηρός, όταν πρόκειται για χαµηλή τάση, και καλό είναι να τηρείται σχολαστικά. - Καθ όλη την διαδροµή θα πρέπει η όδευση των συγκεκριµένων καλωδίων να απέχει από την όδευση των ισχυρών ρευµάτων κατά 5 10 cm. Επιτρέπονται οι κάθετες διασταυρώσεις. Απαγορεύονται οι παράλληλες οδεύσεις για άνω του µισού µέτρου. - Θα πρέπει για τα καλώδια αυτά να αποφεύγονται τανύσεις και τσακίσµατα, ενώ, όταν απαιτείται όδευση 90 ο, θα πρέπει να κάνουν κούρµπες µε διάµετρο > 4 cm - Κατά το ρίξιµο θα πρέπει να µην τραβιούνται µε ιδιαίτερη φόρα και βιασύνη, ώστε να αποφεύγονται οι µεταξύ τους κόµποι. - Το καλώδιο δεν πρέπει να τραβιέται µε δύναµη µεγαλύτερη των 15kg. - Το καλώδιο να µην τραβιέται σε µήκος µεγαλύτερο των 30 µέτρων. - Το καλώδιο 4 ζευγών να µην σχηµατίζει ηµικύκλια µε διάµετρο µικρότερη από 4 φορές το πάχος του καλωδίου. Αυτό σηµαίνει ότι, όταν εγκαθιστούµε καλώδιο σε γωνίες, θα πρέπει να προσέχουµε να µην το λυγίζουµε περισσότερο από 4 φορές τη διάµετρο του. - Το καλώδιο δεν πρέπει να πατιέται. - Να µην σφίγγουµε πολύ οµάδα καλωδίων UTP, όταν τα δένουµε µεταξύ τους ή τα στερεώνουµε σε σχάρες, σε κανάλια. - Να µην εγκαθιστούµε τα καλώδια δίπλα σε πηγές θορύβου, όπως, π.χ., ηλεκτρικές µηχανές, λάµπες φθορισµού ή παράλληλα µε γραµµές ενέργειας. 2

- Από κοινό σωλήνα θα πρέπει να περνούν µόνο UTP cat6 ή cat5ε που αφορούν VOICE DATA. εν πρέπει να περνάει καλώδιο άλλης χρήσης µέσα στον ίδιο σωλήνα.

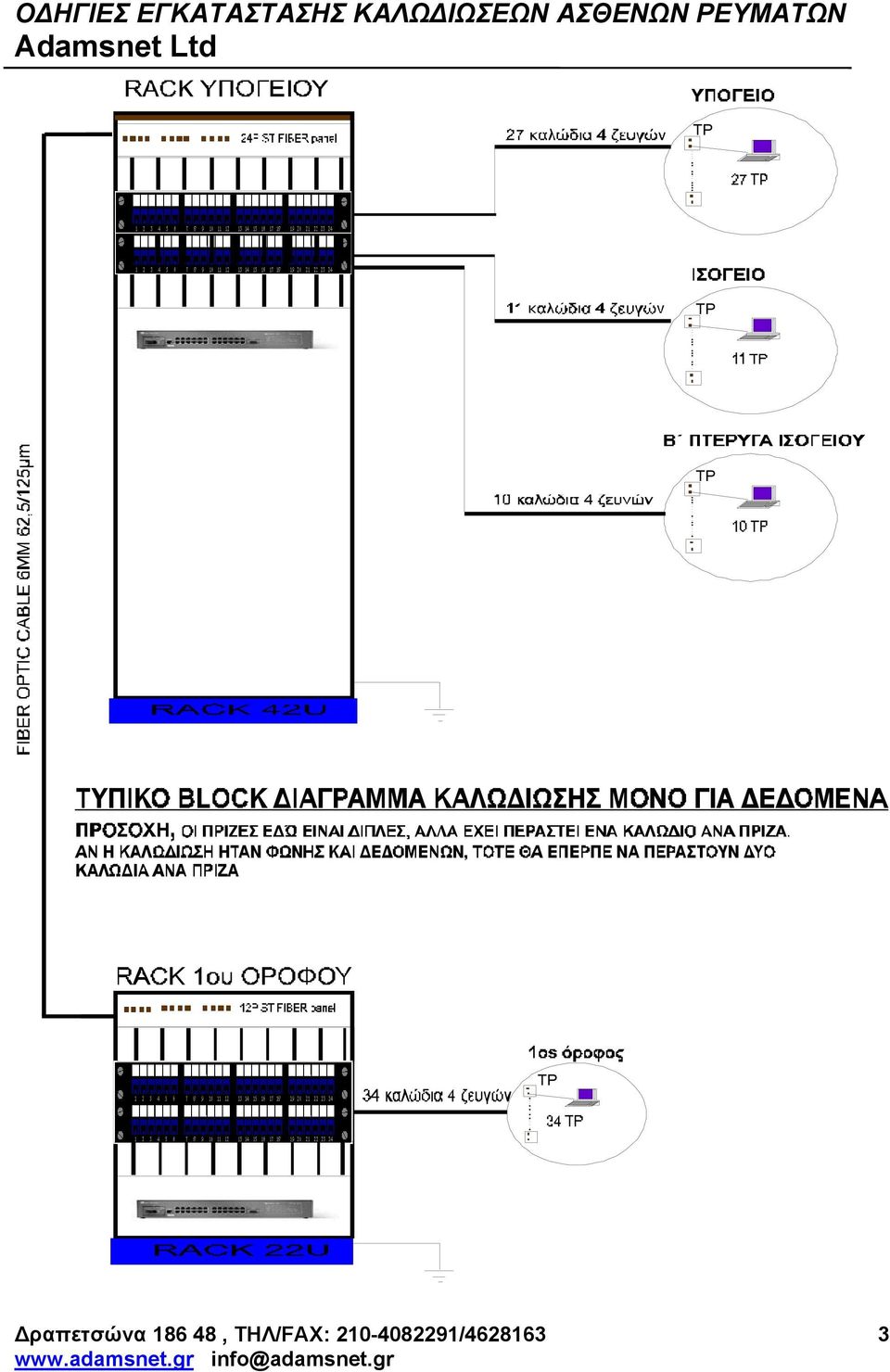

3 Adamsnet td TP TP TP TP 3

4 Adamsnet td SΑΤ Περίπτωση Πλήρους αυτονοµίας : - Κάθετα = Τοποθετούµε από το σηµείο που µας έχει υποδειχθεί για τις κεραίες 9 καλώδια sat 75Ω / 2,4GHz προς τον Π.Α.Ρ. ή RACK. + 1x(4x1,5) εύκαµπτο προς το ηχοσύστηµα ή τον Π.Α.Ρ. ή RACK. - Οριζόντια = Αστέρας µε κέντρο τον κατανεµητή ασθενών ρευµάτων (Το πλήθος των οριζοντίων καλωδίων θα πρέπει να ισούται µε τις ανεξάρτητες λήψεις και επιβάλλεται να συνοδεύεται ή να γειτνιάζει µε 1 καλώδιο UTP). Περίπτωση κεντρικής τηλεόρασης: - Τοποθετούµε από το σηµείο που µας έχει υποδειχθεί για τις κεραίες 9 καλώδια sat 75Ω / 2,4GHz προς τον ΚΕΝΤΡΙΚΟ Π.Α.Ρ. ή RACK. + 1x(4x1,5) εύκαµπτο προς το ηχοσύστηµα ή τον ΕΠΙΜΕΡΟΥΣ Π.Α.Ρ. ή RACK. - Κάθετα = µπαίνει η διανοµή της κεντρικής τηλεόρασης µέσω των κάθετων καλωδίων προς τον κάθε επιµέρους Π.Α.Ρ. ή το RACK. - Απλός αστέρας από το σηµείο Π.Α.Ρ. ή RACK προς κάθε απόληξη. ηλαδή ένα καλώδιο για κάθε απόληξη = Αστέρας µε κέντρο τον Π.Α.Ρ. ή το RACK. - Θα πρέπει για τα καλώδια αυτά να αποφεύγονται τανύσεις και τσακίσµατα, ενώ, όταν απαιτείται όδευση <90 ο, θα πρέπει να κάνουν κούρµπες µε διάµετρο > 6 cm. ΘΥΡΟΤΗΛΕΦΩΝΑ ED Πέραν των κλασικών τοπολογιών θυροµεγαφώνων που επιβάλλουν οι κατασκευαστές τους υπάρχουν αρκετά διαφορετικοί µεταξύ τους τρόποι σύνδεσης θυροµεγαφώνων, οι οποίοι, όµως, καταλήγουν στο τέλος σε ένα κοινό συµπέρασµα για απαίτηση ζευγών προς τις πόρτες ελέγχου : - 2 UTP cats: Aπό το σηµείο του θυροµεγαφώνου προς τον Π.Α.Ρ. ή RACK. - 2 UTP cats: Από το σηµείο που βρίσκεται το κυπρί προς τον Π.Α.Ρ. ή RACK, µε µπόσικο 1µ. τουλάχιστον. ύο τρόποι: - Τόσα ζεύγη από τον πίνακα ισχυρών ρευµάτων προς τις επιθυµητές θέσεις των ED, όσα και τα ED για ανεξάρτητο άναµµα του κάθε ED. - Τόσες φάσεις επιστροφών στον πίνακα ισχυρών ρευµάτων από τις επιθυµητές θέσεις των κλάδων των ED, όσες και οι κλάδοι ED για ανεξάρτητο άναµµα του κάθε κλάδου. ΗΧΕΙΑ Καλώδιο ηχείων από το ηχοσύστηµα προς την επιθυµητή θέση του ηχείου. Στις περιπτώσεις καλωδίων πολύ υψηλής ποιότητας απαιτείται να ισαπέχουν αυστηρά τα καλώδια ηχείων ανά ζεύγος από το ηχοσύστηµα. ΠΑΝΙ 4

- Οριζόντια = Αστέρας µε κέντρο τον κατανεµητή ασθενών ρευµάτων (Το πλήθος των οριζοντίων καλωδίων θα πρέπει να ισούται µε τις ανεξάρτητες λήψεις και επιβάλλεται να συνοδεύεται ή να γειτνιάζει µε 1

5 Adamsnet td Καλώδιο 4 x 1 για άνω, κάτω, ουδέτερο, γείωση για το πανί προβολής από το σηµείο ανάρτησης του πανιού προς τον πίνακα ισχυρών ρευµάτων. PROJECTOR - Ειδικό καλώδιο Projector 4 x 75 Ω εύκαµπτο ή 5 x 75 Ω εύκαµπτο προς το ηχοσύστηµα ( 1 τεµάχιο) - Καλώδιο S-VHS από Projector προς το ηχοσύστηµα ( 1 τεµάχιο) - Καλώδιο 5 x 1 εύκαµπτο: άνω, κάτω, τροφοδοσία, ουδέτερος και γείωση από Projector προς τον πίνακα ισχυρών ρευµάτων. ΚΑΜΕΡΕΣ Πέντε τρόποι καλωδιώσεων ανάλογα µε το είδος της κάµερας που θα επιλέξουµε: - 1 UTP Cat5E από τη θέση της κάµερας προς Π.Α.Ρ. ή RACK - 2 UTP Cat5E από τη θέση της κάµερας προς Π.Α.Ρ. ή RACK - 1 UTP Cat5E +1Χ(4x1) εύκαµπτο από τη θέση της κάµερας προς Π.Α.Ρ. ή RACK - 1 RG59 75Ω + 1X(4x1) εύκαµπτη από τη θέση της κάµερας προς Π.Α.Ρ. ή RACK - 1 RG59 75Ω + 1X(4x1) + 1 UTP από τη θέση της κάµερας προς Π.Α.Ρ. ή RACK 5

κάτω, τροφοδοσία, ουδέτερος και γείωση από Projector προς τον πίνακα ισχυρών ρευµάτων.

6 Adamsnet td ΣΧΕ ΙΟ ΣΩΛΗΝΩΣΕΩΝ ΓΙΑ ΗΧΟΣΥΣΤΗΜΑ Ηχοσύστηµα S.w. 6

7 Adamsnet td Έλεγχος hi-fi απο κάθε δωµάτιο 1 x 2 x 2,5 mm 2 Ηχείο U.T.P. 4 Ροοστάτης 7

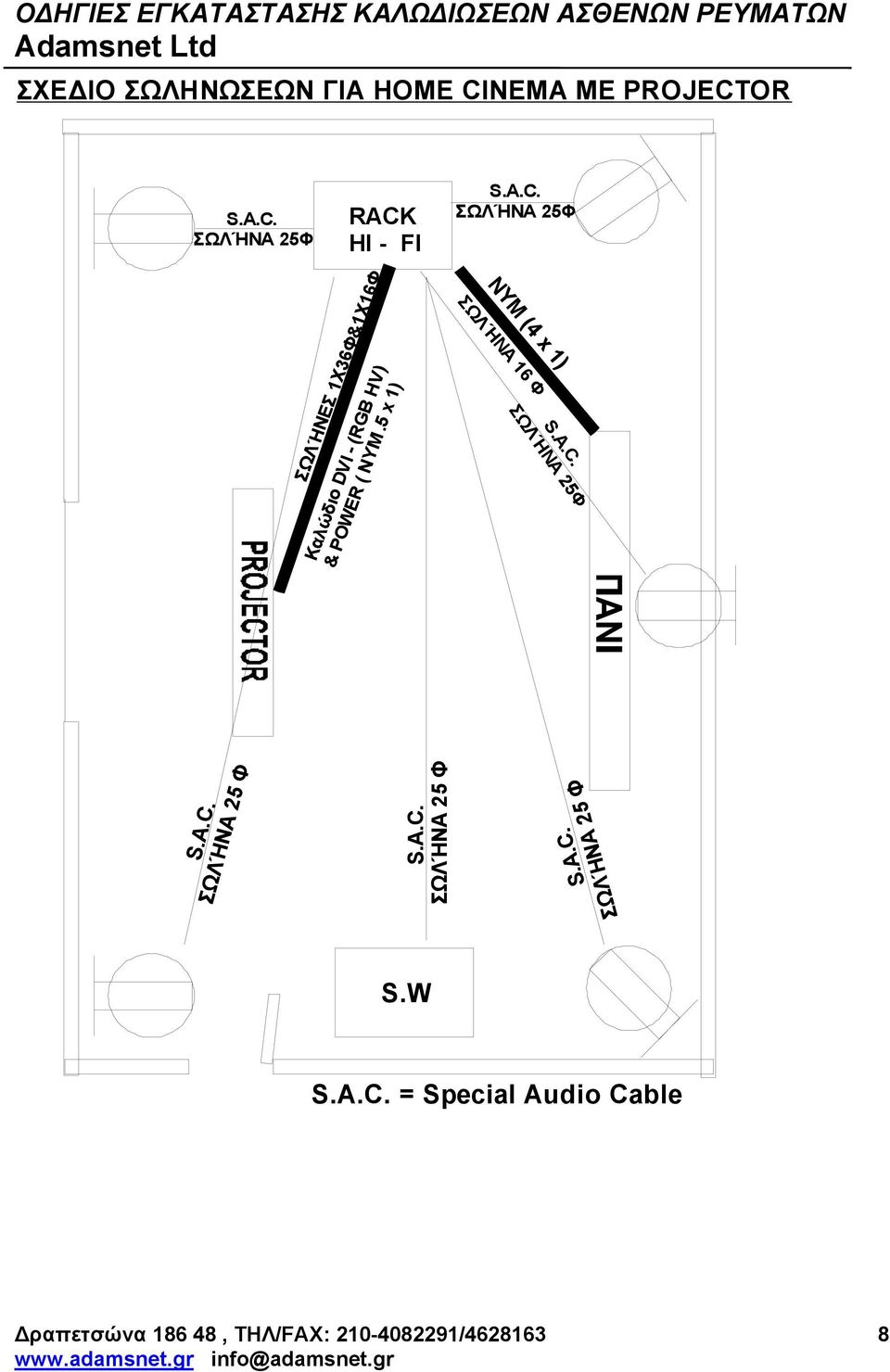

8 Adamsnet td ΣΧΕ ΙΟ ΣΩΛΗΝΩΣΕΩΝ ΓΙΑ HOME CINEMA ΜΕ PROJECTOR ΣΩΛΉΝΑ 25Φ RACK HI - FI ΣΩΛΉΝΑ 25Φ ΣΩΛΉΝΕΣ 1Χ36Φ&1Χ16Φ Καλώδιο DVI - (RGB HV) & POWER ( NYM.5 x 1) NYM (4 x 1) ΣΩΛΉΝΑ 16 Φ ΣΩΛΉΝΑ 25Φ ΣΩΛΉΝΑ 25 Φ ΣΩΛΉΝΑ 25 Φ ΣΩΛΉΝΑ 25 Φ S.W = Special Audio Cable 8

9 Adamsnet td Τοπολογίες ΕΝ ΡΟΥ IR BUS Η τοπολογία του IR BUS είναι δενδροειδής Λόγω της ιδιαιτερότητας της επιβάλλεται, ανάλογα µε τον κατασκευαστή IR BUS που θα επιλεγεί, να χρησιµοποιούµε και διαφορετική µελέτη καλωδίωσης. Από την εµπειρία µας, όµως, αν κανείς ακολουθήσει τους παρακάτω κανόνες, θα καλύπτει και τις πιο εξαιρετικές περιπτώσεις καλωδίωσης IR BUS. 1 συνδετική µονάδα IR σε κάθε ανεξάρτητο χώρο (δωµάτιο) Καθορισµός ενός σηµείου διανοµής ανά όροφο - 1 UTP Cat5E από τη θέση της κάθε συνδετικής µονάδας IR δωµατίου προς το σηµείο διανοµής ορόφου - Επιθυµητό είναι να επιλέγεται η θέση της συνδετικής µονάδας IR σε τέτοιο σηµείο, ώστε, αν χρειαστεί 220V, να είναι κοντά σε τέτοιο κιτίο διακλάδωσης. - Ίσος αριθµός UTP Cat5E από την κάθε συνδετική µονάδα IR δωµατίου προς τα σηµεία των επιθυµητών συσκευών ελέγχου στο συγκεκριµένο δωµάτιο - Ίσος αριθµός UTP Cat5E µε τις συνδετικές µονάδες IR συν ένα από το σηµείο διανοµής ορόφου προς Π.Α.Ρ. ή RACK - 1Χ(3x1) εύκαµπτο από τη θέση του σηµείου διανοµής ανά όροφο προς πίνακα ισχυρών ρευµάτων του ορόφου 220 v 220 v IR IR IR IR IR IR IR IR 220 v 220 v 5 UTP 4-ζ 5 UTP 4-ζ 10 UTP 4-ζ : ED (IR) IR : IR RECEIVER 9

1 συνδετική µονάδα IR σε κάθε ανεξάρτητο χώρο (δωµάτιο) Καθορισµός ενός σηµείου διανοµής ανά όροφο - 1 UTP Cat5E από τη θέση της κάθε συνδετικής µονάδας IR δωµατίου προς το σηµείο διανοµής ορόφου -

10 Adamsnet td 220 v 220 v 5 UTP (4-ζ) 220 v 220 v 5 UTP (4-ζ) 10 UTP (4-ζ) Πίνακας Ασθενών Ρευµάτων 10
