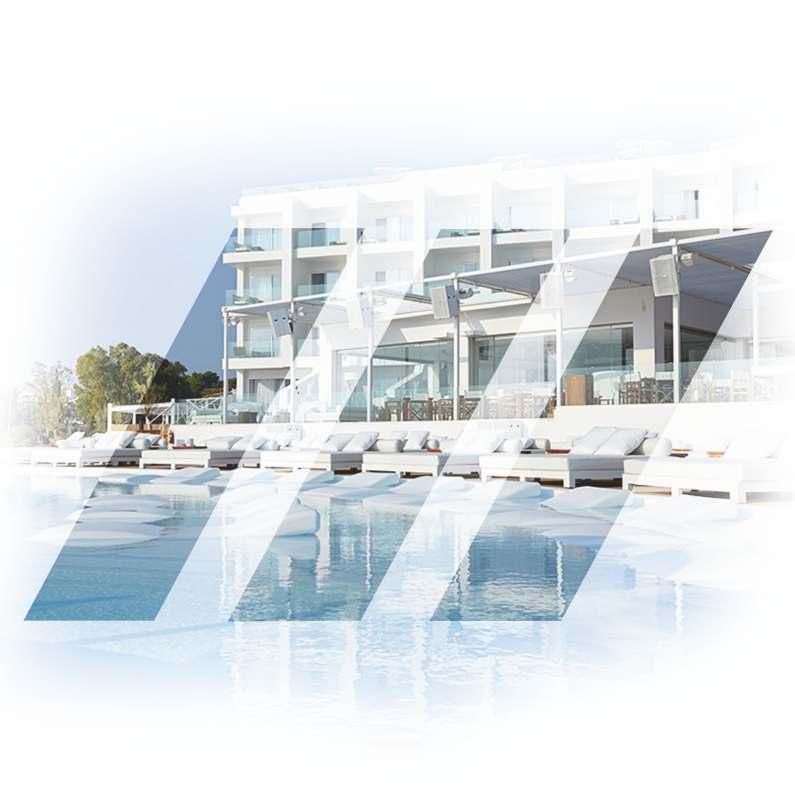

1 INNOVATIVE GLASS SYSTEMS ΓΥΑΛΙΝΑ ΠΤΥΣΣΟΜΕΝΑ ΣΥΣΤΗΜΑΤΑ Ι ΦΥΣΑΡΜΟΝΙΚΕΣ MOVALE GLASS WALL SYSTEMS NIKKI EACH RESORT & SPA INNOVATIVE GLASS SYSTEMS

2 εταιρικό προφίλ η ιδέα Ξεκινήσαµε την IALONET µε τη φιλοδοξία να χτίσουµε µια εταιρία πάνω σε γερές βάσεις, µε αρχές και αξίες αµετάβλητες και αδιαπραγµάτευτες, µε γνώµονα τον άνθρωπο και τις ανάγκες του. Άλλωστε, η γενικότερη λογική πίσω από τη δηµιουργία της IALONET δεν ήταν να στήσουµε µία εταιρεία για να απασχολούµαστε, αλλά να χτίσουµε κυριολεκτικά εκ του µηδενός έναν οργανισµό που θα µεγαλώνει µαζί µας στο έντονα ανταγωνιστικό περιβάλλον του κατασκευαστικού τοµέα. Θέλαµε η εταιρία µας να αντικατοπτρίζει τις αρχές µας: Ήθος σε ότι κάνουµε. Γνώση σε ότι καταπιανόµαστε. Σκληρή δουλειά και τόλµη. Για όλους εµάς στην IALONET η τήρηση των δεσµεύσεών µας απέναντι στις διαρκείς προκλήσεις των αγορών είναι ο (µόνος) τρόπος που ξέρουµε να λειτουργούµε. η φιλοσοφία «Ο προβληµατισµός του καταναλωτή που µας επέλεξε είναι προβληµατισµός της εταιρίας µας» Με βασικές αρχές τον σεβασµό και την αµοιβαία εµπιστοσύνη, χτίζουµε σχέσεις και συνεργασίες που αντέχουν στον χρόνο. Προσπαθούµε πάντα να προσαρµόσουµε τις λύσεις που προτείνουµε στις ανάγκες του καταναλωτή και να φέρουµε την παραγωγή µας στα µέτρα του, όχι να κάνουµε προτάσεις σε αυτά που εµείς µπορούµε να κάνουµε. η εταιρία Η εταιρία µας, δηµιουργήθηκε αρχικά το 1985 µε αντικείµενο τις αρχιτεκτονικές κατασκευές από αλουµίνιο και σίδερο. Με διαρκή ανάπτυξη καταφέραµε να είµαστε πλέον από τις σηµαντικότερες κατασκευαστικές εταιρείες στον κλάδο της, άµεσα αναγνωρίσιµη σε όλη την Ελλάδα. Βλέποντας από νωρίς την εξέλιξη στον κλάδο του γυαλιού, ξεκινήσαµε να δραστηριοποιούµαστε σε εξαρτήµατα συγκράτησης υαλοπινάκων αλλά και σε διάφορα εξαρτήµατα όπως µεντεσέδες, κλειδαριές κλπ. Με βάση τις συσσωρευµένες γνώσεις και εµπειρίες 20 και πλέον χρόνων, ξεκινήσαµε την παραγωγή αρχιτεκτονικών συστηµάτων και εξαρτηµάτων δικού µας σχεδιασµού, σε µία προσπάθεια χτισίµατος του δικού µας brand πάνω σε νέους δρόµους και όχι σε αντιγραφή των καθιερωµένων brands της αγοράς. Βλέποντας την αυξανόµενη δυναµική στον κλάδο των αρχιτεκτονικών κατασκευών από γυαλί, επενδύσαµε σε αυτόν τον τοµέα και παρουσιάσαµε καινοτόµα συστήµατα δίνοντας λύσεις στους πελάτες µας. Συστήµατά µας όπως πτυσσόµενες πόρτες MW72 ή το σύστηµα γυάλινων κάγκελων Κ1800 είναι πλέον σηµείο αναφοράς στην αγορά! Το 2013 ανοίξαµε το πρώτο διεθνές υποκατάστηµα στα Τίρανα µε το οποίο καλύπτουµε εµπορικά όλη την Αλβανία, αλλά και το Κόσσοβο - Μαυροβούνιο. Παράλληλα έχουµε αναπτύξει µόνιµες εµπορικές και κατασκευαστικές συνεργασίες στη Ρουµανία, στη Βουλγαρία αλλά και στην Κύπρο. Πλέον, είµαστε περήφανοι να δηλώνουµε ότι η IALONET κατέχει ηγετική θέση στο χώρο και µία από τις «top-of-mind» εταιρίες τη αγοράς.

3 company profile INNOVATIVE GLASS SYSTEMS concept We started with the ambition to build a company on solid foundations, principles and values unchanged and nonnegotiable, focusing on people and their needs. Moreover, the general logic behind the creation of IALONET was not to set up a company to employ, but to literally build from scratch an organization that will grow with us in an intensively competitive environment in the construction sector. We wanted our company to reflect our principles: Ethos in everything we do Knowledge on what we deal with Hard work and boldness For all of us in IALONET, compliance with our commitment to the ongoing challenges of the market is the (only) way I know how to operate. the philosophy The concern of the consumer who has chosen us is also our concern. With basic principles of respect and mutual trust, build relationships and partnerships that withstand time. We always try to tailor the solutions we propose to the needs of the consumer and bring our production to measure, not to make suggestions on what we can do. the company Our company was originally created in 1985 with the architectural constructions of aluminum, stainless steel and iron. With constant development, we managed to be among the major companies in the construction industry, instantly recognizable throughout Greece. Watching early evolution in the industry of glass, we started to operate in custom made restraint glazing accessories but also commercially different components such as hinges, locks, etc. ased on the accumulated knowledge and experience more than 20 years, we started the production of architectural systems and of our own design and acclaimed components, in an effort to build our own brand on new paths rather than copying of established market trends. Watching the growing momentum in the industry of architectural structures of glass, we have invested in this area and presented innovative systems providing solutions to our customers. Our systems as the traditional system folding doors MW72 the system for glass balusters have been sailing K1800 benchmark. In 2013 we opened our first international branch in Tirana, through which we trade cover all Albania and Kosovo- Montenegro. Additionally, we have developed significant commercial partnerships in Romania in ulgaria but also in Cyprus. Plus, we are proud to say that the IALONET is a leader in our field and one of the «top-of-mind» companies the market.

4 UNITE KINGOM POLAN ELGIUM GERMANY ROMANIA SLOVENIA KOSOVO ULGARIA MONTENEGRO ALANIA SKOPJE GREECE HEA OFFICE CYPRUS AHRAIN JEAH QATAR INNOVATIVE GLASS SYSTEMS GLASS PARTITION WALLS I FOLING GLASS WALLS I GLASS ANISTERS SHOWER OXES I GLASS CEILINGS I INTERNAL GLASS OORS SUPPORTS I HINGES I GLASS ACCESSORIES 4

5 ευρετήριο index συστήµατα µε parking movable glass wall parking systems µε τελάρο with frame MW72 SYSTEM MW52 SYSTEM MW51 SYSTEM MW50 SYSTEM FMW50 SYSTEM FMW5026 SYSTEM FMW26 SYSTEM σελ. I page συστήµατα µε µεντεσέ folding systems FW72 SYSTEM FW52 SYSTEM FW50 SYSTEM συστήµατα µε ράουλο UNO ΡΑΟΥΛΟ UNO UNO SYSTEM UNO systems λεπτοµέρειες parking parking area εξαρτήµατα συστηµάτων system accessories 5

6 πιστοποιηµένες εργαστηριακές µετρήσεις certified laboratory testing results ΤΕΣΤ ΑΝΤΟΧΗΣ ΜΕΓΑΛΟΥ ΟΔΗΓΟΥ STRENGTH TEST COE 721.1=3.726kg ΤΕΣΤ ΑΝΤΟΧΗΣ ΜΙΚΡΟΥ ΟΔΗΓΟΥ STRENGTH TEST COE 521.2=2.737kg ΤΕΣΤ ΑΝΤΟΧΗΣ ΜΕΓΑΛΟΥ ΡΑΟΥΛΟΥ STRENGTH TEST COE 729.1=4.8kg ΤΕΣΤ ΑΝΤΟΧΗΣ ΜΙΚΡΟΥ ΡΑΟΥΛΟΥ STRENGTH TEST COE 529.3=3.365kg 6

7 ΤΕΣΤ ΣΥΣΦΙΞΗΣ ΜΕΓΑΛΗΣ ΠΙΑΣΤΡΑΣ IG CLAMP TIGHTENING TEST COE CL 72R=734.9kg ΤΕΣΤ ΣΥΣΦΙΞΗΣ ΜΙΚΡΗΣ ΠΙΑΣΤΡΑΣ SMALL CLAMP TIGHTENING TEST COE CL 50R=614.3kg MAXIMUM YIEL STRESS 115,88 MAX ALLOWALE STRESS STRESS SAFETY FACTOR 1/115,88=1,38 7

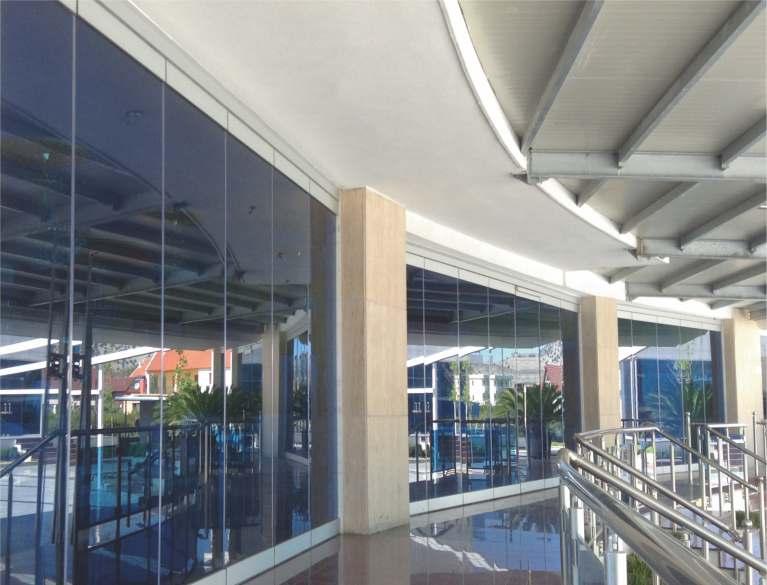

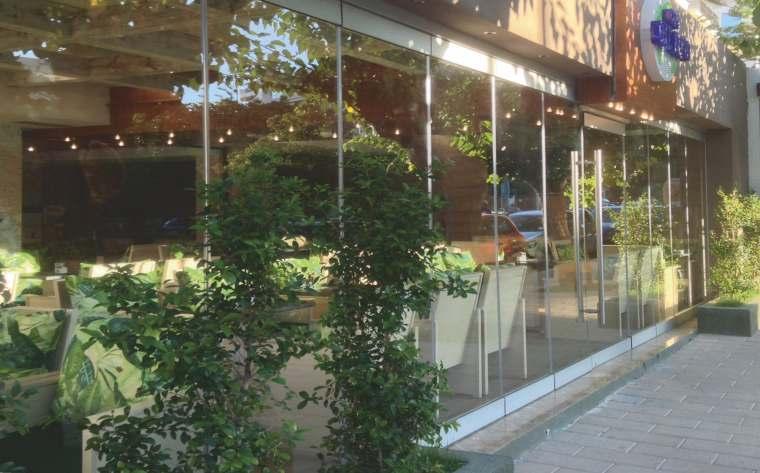

8 SYSTEM MW 72 πτυσσόµενο σύστηµα οδηγού Β.Τ. µε µεγάλες πιάστρες άνω - κάτω movable glass wall partition system parking systems 8

9 Συστηµα χειροκίνητων χωρισµάτων απο γυαλί χωρίς οδηγό στο δάπεδο µε χώρο αποθήκευσης των γυάλινων φύλλων (parking). Το σύστηµα κινείται αθόρυβα, ευέλικτα και µε χαρακτηριστική ευκολία χάρις στο είδικό µασίφ βαγόνι (Part No: 729.1) µε ράουλα. Το σύστηµα µπορεί να λειτουργήσει µε απεριόριστο αριθµό γυάλινων φύλλων και µε πλήθoς παραλλαγών στον αποθηκευτικό χώρο ώστε να ικανοποιεί τις ανάγκες του καταναλωτή. Επίσης παρέχει την δυνατότητα κατασκευής ανοιγόµενης - εκτρεπόµενης πόρτας. Άψογη κύληση. Στεγανοποιητικά προφίλ σε όλο το ύψος του φύλλου. Σύρτης µεγάλης διαδροµής. Χρήση υαλοπινάκων χωρίς τρύπες ή εγκοπές. A system of manually-moved separators, with storage area (parking) and also without the need for a floor guide. The move of the system is noiseless, flexible and effortless, thanks to its special solid roller wagon (Part No: 729.1). The system can also operate with a virtually unlimited number of glass panels and with various options in storage space, so as to satisfy the needs of the customer. It also allows for the construction of an opening - tilting door. Flawless scrolling. Water - sealing profiles throughout the whole height of the panel. Long - scroll bolt. Glass panels without any cutting or drilling requirement Βαγόνι ράουλου Roller carrier CL 72S Πιάστρα µε σύρτη Clamp with bolt Προφίλ στεγάνωσης σε όλο το ύψος Pvc profile throughout the whole height 9

10 SYSTEM MW 72 συνοπτικός κατάλογος εξαρτηµάτων συστήµατος MW72 condensed spare catalogue of Mw72 system ΣΥΡΟΜΕΝΟ Ι SLIING 2 1 Α/Α - I/N ΠΕΡΙΓΡΑΦΗ Ι ESCRIPTION ΟΔΗΓΟΣ / TRACK ΡΑΟΥΛΟ / ROLLER CARRIER ΒΟΥΡΤΣΑΚΙ 14mm / RUSH 14mm ΠΙΑΣΤΡΕΣ / H CLAMPS ΚΩΔΙΚΟΣ Ι COE ΚΑΠΑΚΙ / ECOR. COVER ΛΑΣΤΙΧΟ / RUER ΛΑΣΤΙΧΟ ΠΙΑΣΤΡΑΣ / CLAMP RUER ΕΥΘΥΓΡΑΜΜΙΣΗ / ALIGNMENT ΣΥΡΤΗΣ / LATCH ΛΑΜΑΚΙ ΕΥΘΥΓΡΑΜΜΙΣΗΣ / ALIGNMENT AR ΚΑΒΙΛΙΑ / ALIGNMENT AR ΤΑΠΑ / EN SYNTHETIC CAP ΣΤΕΓΑΝΟΠΟΙΗΤΙΚΟ PVC / PVC SEAL ΚΛΕΙΔΑΡΙΑ / LOCK ΕΚΤΡΕΠΟΜΕΝΗ ΠΟΡΤΑ Ι OPENING OOR Α/Α - I/N 15 ΠΕΡΙΓΡΑΦΗ Ι ESCRIPTION ΣΥΝΔΕΣΜΟΣ ΡΑΟΥΛΟ - ΜΗΧ. ΕΚΤΡΟΠΗΣ / ROLLER - OOR MECHANISM CONNECTOR ΚΩΔΙΚΟΣ Ι COE ΣΥΝΔΕΣΜΟΣ ΚΟΥΤΙ / INSIE OOR OX SPARE (C) ΚΟΥΤΙ ΕΚΤΡ. ΠΟΡΤΑΣ / OOR OX ΕΞΑΡΤΗΜΑ ΠΙΑΣΤΡΑΣ / CLAMP SPARE ΜΙΛΙ ΕΚΤΡΕΠΟΜΕΝΗΣ ΠΟΡΤΑΣ / SWING OOR MECHANISM ΣΥΝΔΕΣΜΟΣ ΟΔΗΓΟΥ - ΕΚΤΡ. ΠΟΡΤΑΣ / TRACK - OOR OX CONNECTOR ΦΛΑΝΤΖΑ ΚΟΥΤΙΟΥ / OX FLANGE ΣΥΝΔΕΣΜΟΣ ΕΚΤΡ. ΠΟΡΤΑΣ / OOR CONNECTOR (A) (C) () (A) 23 ΦΛΑΝΤΖΑ ΣΥΝΔΕΣΜΟΥ ΠΙΑΣΤΡΑΣ CLAMP FLANGE (Β)

11 ΤΕΧΝΙΚΕΣ ΛΕΠΤΟΜΕΡΕΙΕΣ ΣΥΣΤΗΜΑΤΟΣ MW72 TECHNICAL ETAILS OF MW72 SYSTEM ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ I TECHNICAL SPECIFICATION ΚΡΥΣΤΑΛΛΟ GLASS ΠΑΧΟΣ ΚΡΥΣΤΑΛΛΟΥ GLASS THICKNESS ΜΕΓ. ΒΑΡΟΣ Υ MAX WEIGHT ΜΕΓ. ΠΛΑΤΟΣ Υ MAX WITH ΜΕΓ. ΠΛΑΤΟΣ ΠΟΡΤΑΣ MAX OOR WITH ΜΕΓ. ΥΨΟΣ MAX. HEIGHT ΜΕΓ. ΑΡΙΘΜΟΣ ΦΥΛΛΩΝ MAX NUM. OF S ΦΙΝΙΡΙΣΜΑ FINISHING LAMINATE - TEMPERE mm 150kg 1200mm 00mm 3500mm ΑΠΕΡΙΟΡΙΣΤΟΣ UNLIMITE ΦΥΣΙΚΗ - ΓΥΑΛ. ΑΝΟΔΙΩΣΗ, ΗΛ/ΣΤΑΤΙΚΗ ΒΑΦΗ - ΕΙΔ. ΒΑΦΕΣ NATURAL - GLOSSY ANOIZE, POWER COATING - SPECIAL COLORS 80 ΚΟΙΛΟΔΟΚΟΣ - 80x80mm STRUCTURAL EAM 80x80mm ΟΔΗΓΟΣ ΑΛΟΥΜΙΝΙΟΥ ΥΨΟΥΣ 7 TRACK RAIL 7 OF HEIGHT H ΚΟΙΛΟΔΟΚΟΣ IRON EAM 80x80mm γυαλί glass mm ΑΦΑΙΡΕΣΕΙΣ ΣΥΡΟΜΕΝΩΝ ΦΥΛΛΩΝ GLASS CALCULATION OF SLIING Hg= Ύψος γυαλιού Η= Ολικό ύψος Τύπος υπολογισµού ύψους γυαλιού Hg=Η-275mm Hg= Glass height Η= Total height Glass height calculation formula Hg=Η-275mm ΠΛΕΥΡΙΚΟ ΑΝΟΙΓΟΜΕΝΟ Α LATERAL OPENING OOR ΚΕΝΟ ΥΑΛΟΠΙΝΑΚΩΝ S GAP C ΑΝΟΙΓΟΜΕΝΟ ΕΚΤΡΕΠΟΜΕΝΟ OTH WAYS OPENING OOR ΠΛΕΥΡΙΚΟ E LATERAL ΛΕΠΤΟΜΕΡΕΙΑ 2 ETAIL Lg Lf ΑΠΟΣΤΑΣΗ ΑΠΟ ΔΑΠΕΔΟ mm CLAMP FROM THE FLOOR mm ΛΕΠΤΟΜΕΡΕΙΑ 1 ETAIL ΚΟΙΛΟΔΟΚΟΣ IRON EAM 80x80mm * ΑΦΑΙΡΕΣΕΙΣ ΣΥΡΟΜ. - ΕΚΤΡΕΠ. ΠΟΡΤΑΣ GLASS CALCULATION OF OPENING SLIING Hg= Ύψος γυαλιού Η= Ολικό ύψος Τύπος υπολογισµού ύψους γυαλιού Hg=Η-285mm ΠΟΛΥΚΑΡΒΟΝΙΚΟ ΠΡΟΦΙΛ ΣΦΡΑΓΓΙΣΗΣ ΦΥΛΛΩΝ POLYCARONATE PROFILE ΛΕΠΤΟΜΕΡΕΙΑ 1 I ETAIL 1 ΛΕΠΤΟΜΕΡΕΙΑ 2 I ETAIL Hg= Glass height Η= Total height Glass height calculation formula Hg=Η-285mm H γυαλί glass mm * ΥΠΟΛΟΓΙΣΜΟΣ ΚΡΥΣΤΑΛΛΩΝ ΠΛΑΤΟΣ ΓΥΑΛΙΟΥ (mm): Lg ΠΛΑΤΟΣ Υ (mm): Lf ΠΛΑΤΟΣ ΑΝΟΙΓΜΑΤΟΣ (mm): L ΑΡΙΘΜΟΣ ΦΥΛΛΩΝ (ΤΕΜ.): n I GLASS CALCULATION GLASS WITH (mm): Lg GLASS S WITH (mm): Lf OPENING WITH (mm): L NUMER OF GLASS S (PCS): n ΤΥΠΟΣ ΥΠΟΛΟΓΙΣΜΟΥ ΠΛΑΤΟΥΣ ΓΥΑΛΙΟΥ WITH OF GLASS S CALCULATION FORMULA Lg=Lf={L-(n-1)x2 - (2x12)} n Οι αφαιρέσεις υαλοπινάκων, αφορούν συµβατικές ευθείες κατασκευές, χωρίς εκτρεπόµενη πόρτα. Για οποιαδήποτε παραλλαγή, επικοινωνήστε µε το τεχνικό τµήµα της εταιρείας. All glass calculation concerning contractual linear construction. For further information you can contact with company technical department. Η αφαίρεση ύψους, αφορά κατασκευή συρόµενης εκτρεπόµενης πόρτας µε µικρή άνω πιάστρα. Glass calculation of opening sliding panel concerns construction with small top clamp. 11

12 SYSTEM MW 52 πτυσσόµενο σύστηµα µε µικρό οδηγό και µεγάλες πιάστρες άνω - κάτω movable glass wall partition system parking systems Σύστηµα χειροκίνητων χωρισµάτων από γυαλί µε µικρό οδηγό αλουµινίου και χώρο αποθήκευσης γυάλινων φύλλων (parking). Το σύστηµα αποτελείται από οδηγό αλουµινίου 55xmm και προφίλ αλουµινίου στο άνω και κάτω µέρος των φύλλων 1mm. Το σύστηµα µπορεί να λειτουργήσει µε απεριόριστο αριθµό γυάλινων φύλλων και µε πλήθος παραλλαγών στον αποθηκευτικό χώρο ώστε να ικανοποιεί τις ανάγκες της κάθε κατασκευής. Επίσης έχει τη δυνατότητα να συµπεριλάβει ανοιγόµενη - εκτρεπόµενη πόρτα. Χρήση υαλοπινάκων χωρίς τρύπες ή εγκοπές. A system of manually-moved, glass separators, with a small aluminum guide and storage areafor glass panels (parking). The system is composed of a 55xmm aluminum guide and 1mm aluminum panels on top and bottom of the profiles. The system can operate with a virtually unlimited number of glass panels and with a variety of options in storage space, so as to satisfy the needs of the customer. It can also include an opening - tilting door. Glass panels without any cutting or drilling requirement. 12 CL 52R Πιάστρα µε ράουλα Clamp with roller carrier Προφίλ οδηγού 62xmm Upper track profile 62xmm CL 72L Πιάστρα - κλειδαριά 2πλού κλειδώµατος Clamp with 2 turn lock

13 ΤΕΧΝΙΚΕΣ ΛΕΠΤΟΜΕΡΕΙΕΣ ΣΥΣΤΗΜΑΤΟΣ MW52 TECHNICAL ETAILS OF MW52 SYSTEM ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ I TECHNICAL SPECIFICATION ΚΡΥΣΤΑΛΛΟ GLASS ΠΑΧΟΣ ΚΡΥΣΤΑΛΛΟΥ GLASS THICKNESS ΜΕΓ. ΒΑΡΟΣ Υ MAX WEIGHT ΜΕΓ. ΠΛΑΤΟΣ Υ MAX WITH ΜΕΓ. ΠΛΑΤΟΣ ΠΟΡΤΑΣ MAX OOR WITH ΜΕΓ. ΥΨΟΣ MAX. HEIGHT ΜΕΓ. ΑΡΙΘΜΟΣ ΦΥΛΛΩΝ MAX NUM. OF S ΦΙΝΙΡΙΣΜΑ FINISHING LAMINATE - TEMPERE mm 120kg 00mm 00mm 30mm ΑΠΕΡΙΟΡΙΣΤΟΣ UNLIMITE ΦΥΣΙΚΗ - ΓΥΑΛ. ΑΝΟΔΙΩΣΗ, ΗΛ/ΣΤΑΤΙΚΗ ΒΑΦΗ - ΕΙΔ. ΒΑΦΕΣ NATURAL - GLOSSY ANOIZE, POWER COATING - SPECIAL COLORS ΚΟΙΛΟΔΟΚΟΣ - xmm STRUCTURAL EAM xmm ΟΔΗΓΟΣ ΑΛΟΥΜΙΝΙΟΥ ΥΨΟΥΣ 55mm TRACK RAIL 55mm OF HEIGHT H ΚΟΙΛΟΔΟΚΟΣ IRON EAM xmm γυαλί glass mm ΑΦΑΙΡΕΣΕΙΣ ΣΥΡΟΜΕΝΩΝ ΦΥΛΛΩΝ GLASS CALCULATION OF SLIING Hg= Ύψος γυαλιού Η= Ολικό ύψος Τύπος υπολογισµού ύψους γυαλιού Hg=Η-26 Hg= Glass height Η= Total height Glass height calculation formula Hg=Η-26 ΠΛΕΥΡΙΚΟ ΑΝΟΙΓΟΜΕΝΟ Α LATERAL OPENING OOR C ΑΝΟΙΓΟΜΕΝΟ ΕΚΤΡΕΠΟΜΕΝΟ OTH WAYS OPENING OOR ΠΛΕΥΡΙΚΟ E LATERAL ΛΕΠΤΟΜΕΡΕΙΑ 2 ETAIL 2 Lg Lf ΑΠΟΣΤΑΣΗ ΑΠΟ ΔΑΠΕΔΟ mm CLAMP FROM THE FLOOR mm ΛΕΠΤΟΜΕΡΕΙΑ 1 ETAIL 1 H ΚΟΙΛΟΔΟΚΟΣ IRON EAM xmm 40 γυαλί glass mm ΑΦΑΙΡΕΣΕΙΣ ΣΥΡΟΜ. - ΕΚΤΡΕΠ. ΠΟΡΤΑΣ GLASS CALCULATION OF OPENING SLIING Hg= Ύψος γυαλιού Η= Ολικό ύψος Τύπος υπολογισµού ύψους γυαλιού Hg=Η-275mm Hg= Glass height Η= Total height Glass height calculation formula Hg=Η-275mm ΠΟΛΥΚΑΡΒΟΝΙΚΟ ΠΡΟΦΙΛ ΣΦΡΑΓΓΙΣΗΣ ΦΥΛΛΩΝ POLYCARONATE PROFILE ΠΛΑΤΟΣ ΓΥΑΛΙΟΥ (mm): Lg ΠΛΑΤΟΣ ΑΝΟΙΓΜΑΤΟΣ (mm): L ΑΡΙΘΜΟΣ ΦΥΛΛΩΝ (ΤΕΜ.): n 1 ΛΕΠΤΟΜΕΡΕΙΑ 1 I ETAIL 1 ΛΕΠΤΟΜΕΡΕΙΑ 2 I ETAIL 2 ΥΠΟΛΟΓΙΣΜΟΣ ΚΑΤΑΣΚΕΥΗΣ PARKING ΧΩΡΙΣ ΑΝΟΙΓΟΕΚΤΡΕΠΟΜΕΝΗ ΠΟΡΤΑ PARKING CONSTRUCTION CALCULATION WITHOUT OPENING-SLIING A ΑΡΙΘΜΟΣ ΦΥΛΛΩΝ x mm + 200mm NUMER OF S x mm + 200mm ΠΛΑΤΟΣ Υ - 140mm WITH - 140mm mm ΥΠΟΛΟΓΙΣΜΟΣ ΚΡΥΣΤΑΛΛΩΝ ΠΛΑΤΟΣ Υ (mm): Lf I GLASS CALCULATION GLASS WITH (mm): Lg GLASS S WITH (mm): Lf OPENING WITH (mm): L NUMER OF GLASS S (PCS): n ΤΥΠΟΣ ΥΠΟΛΟΓΙΣΜΟΥ ΠΛΑΤΟΥΣ ΓΥΑΛΙΟΥ WITH OF GLASS S CALCULATION FORMULA Lg=Lf={L-(n-1)x2 - (2x12)} n A * Οι αφαιρέσεις υαλοπινάκων, αφορούν συµβατικές ευθείες κατασκευές, χωρίς εκτρεπόµενη πόρτα. Για οποιαδήποτε παραλλαγή, επικοινωνήστε µε το τεχνικό τµήµα της εταιρείας. All glass calculation concerning contractual linear construction. For further information you can contact with company technical department. Η αφαίρεση ύψους, αφορά κατασκευή συρόµενης εκτρεπόµενης πόρτας µε µικρή άνω πιάστρα. Glass calculation of opening sliding panel concerns construction with small top clamp. 13

14 SYSTEM MW 51 πτυσσόµενο σύστηµα µε µικρό οδηγό και µικρές - µεγάλες πιάστρες movable glass wall partition system parking systems Σύστηµα χειροκίνητων χωρισµάτων από γυαλί µε µικρό προφίλ στο άνω µέρος και µεγάλο στο κάτω. Ο συνδυασµός προφίλ µόλις 53mm στο άνω µέρος και 1mm στο κάτω δίνει ένα µοναδικό αισθητικό αποτέλεσµα, µιάς και το άνω mini προφίλ µαζί µε τον οδηγό είναι απόλυτα ΣΥΜΜΕΤΡΙΚΟ µε το κάτω προφίλ. Το σύστηµα µπορεί να λειτουργήσει µε απεριόριστο αριθµό γυάλινων φύλλων και µε πλήθως παραλλαγών στον αποθηκευτικό χώρο ώστε να ικανοποιεί τις ανάγκες της κάθε κατασκευής. Επίσης έχει την δυνατότητα να συµπεριλάβει ανοιγόµενη - εκτρεπόµενη πόρτα. Iδανική λύση για κατασκευές έως 300cm ύψος και0cm πλάτος. Απόλυτα ασφαλές µιας και χάρις στο κάτω προφίλ αλουµινίου 1 mm περιλαµβάνει σύρτες µεγάλης διαδροµής και κλειδαριά 2πλού κλειδώµατος. Χρήση υαλοπινάκων χωρίς τρύπες ή εγκοπές. A system of manually operated glass - made separators, with a small profile on the upper and big one lower. The profile combination of just 53mm on the upper end and 1mm on the lower one gives a unique aesthetic result, once the upper mini profile - along with its guide - is totally SYMMETRIC with the lower one! The system can operate with a virtually unlimited number of glass panels and with a variety of options in starage space, so as to satisfy the needs of every construction. It can also include an opening - tilting door. It is the ideal solution for constructions of up to 300cm in height and 0cm in width. Totally safe, once the 1mm lower aluminum profile includes long - scroll bolts and a double-lock system. Glass panels without any cutting or drilling requirement. 14 CL 50R Πιάστρα µε ράουλα Clamp with roller carrier CL 50TP Άνω πιάστρα µικρή µίλι Top small clamp with pivot Σφιγκτήρας ράουλου µε πλαϊνή ρύθµιση Roller carrier connector with side adjustment

15 ΤΕΧΝΙΚΕΣ ΛΕΠΤΟΜΕΡΕΙΕΣ ΣΥΣΤΗΜΑΤΟΣ MW51 TECHNICAL ETAILS OF MW51 SYSTEM ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ I TECHNICAL SPECIFICATION ΚΡΥΣΤΑΛΛΟ GLASS ΠΑΧΟΣ ΚΡΥΣΤΑΛΛΟΥ GLASS THICKNESS ΜΕΓ. ΒΑΡΟΣ Υ MAX WEIGHT ΜΕΓ. ΠΛΑΤΟΣ Υ MAX WITH ΜΕΓ. ΠΛΑΤΟΣ ΠΟΡΤΑΣ MAX OOR WITH ΜΕΓ. ΥΨΟΣ MAX. HEIGHT ΜΕΓ. ΑΡΙΘΜΟΣ ΦΥΛΛΩΝ MAX NUM. OF S ΦΙΝΙΡΙΣΜΑ FINISHING LAMINATE - TEMPERE mm 0kg 00mm 00mm 3000mm ΑΠΕΡΙΟΡΙΣΤΟΣ UNLIMITE ΦΥΣΙΚΗ - ΓΥΑΛ. ΑΝΟΔΙΩΣΗ, ΗΛ/ΣΤΑΤΙΚΗ ΒΑΦΗ - ΕΙΔ. ΒΑΦΕΣ NATURAL - GLOSSY ANOIZE, POWER COATING - SPECIAL COLORS ΚΟΙΛΟΔΟΚΟΣ - xmm STRUCTURAL EAM xmm ΟΔΗΓΟΣ ΑΛΟΥΜΙΝΙΟΥ ΥΨΟΥΣ 55mm TRACK RAIL 55mm OF HEIGHT H ΚΟΙΛΟΔΟΚΟΣ IRON EAM xmm γυαλί glass mm ΑΦΑΙΡΕΣΕΙΣ ΣΥΡΟΜΕΝΩΝ ΦΥΛΛΩΝ GLASS CALCULATION OF SLIING Hg= Ύψος γυαλιού Η= Ολικό ύψος Τύπος υπολογισµού ύψους γυαλιού Hg=Η-207mm Hg= Glass height Η= Total height Glass height calculation formula Hg=Η-207mm ΠΛΕΥΡΙΚΟ ΑΝΟΙΓΟΜΕΝΟ Α LATERAL OPENING OOR C ΑΝΟΙΓΟΜΕΝΟ ΕΚΤΡΕΠΟΜΕΝΟ OTH WAYS OPENING OOR ΠΛΕΥΡΙΚΟ E LATERAL ΚΕΝΟ ΥΑΛΟΠΙΝΑΚΩΝ S GAP ΛΕΠΤΟΜΕΡΕΙΑ 2 ETAIL 2 Lg Lf ΑΠΟΣΤΑΣΗ ΑΠΟ ΔΑΠΕΔΟ mm CLAMP FROM THE FLOOR mm ΛΕΠΤΟΜΕΡΕΙΑ 1 ETAIL ΚΟΙΛΟΔΟΚΟΣ IRON EAM xmm ΑΦΑΙΡΕΣΕΙΣ ΣΥΡΟΜ. - ΕΚΤΡΕΠ. ΠΟΡΤΑΣ GLASS CALCULATION OF OPENING SLIING Hg= Ύψος γυαλιού Η= Ολικό ύψος Τύπος υπολογισµού ύψους γυαλιού Hg=Η-275mm ΠΟΛΥΚΑΡΒΟΝΙΚΟ ΠΡΟΦΙΛ ΣΦΡΑΓΓΙΣΗΣ ΦΥΛΛΩΝ POLYCARONATE PROFILE 1 ΛΕΠΤΟΜΕΡΕΙΑ 1 I ETAIL 1 ΛΕΠΤΟΜΕΡΕΙΑ 2 I ETAIL 2 H γυαλί glass mm Hg= Glass height Η= Total height Glass height calculation formula Hg=Η-275mm ΥΠΟΛΟΓΙΣΜΟΣ ΚΑΤΑΣΚΕΥΗΣ PARKING ΧΩΡΙΣ ΑΝΟΙΓΟΕΚΤΡΕΠΟΜΕΝΗ ΠΟΡΤΑ PARKING CONSTRUCTION CALCULATION WITHOUT OPENING-SLIING A ΑΡΙΘΜΟΣ ΦΥΛΛΩΝ x mm + 200mm NUMER OF S x mm + 200mm ΠΛΑΤΟΣ Υ - 140mm WITH - 140mm mm A ΥΠΟΛΟΓΙΣΜΟΣ ΚΡΥΣΤΑΛΛΩΝ ΠΛΑΤΟΣ ΓΥΑΛΙΟΥ (mm): Lg ΠΛΑΤΟΣ Υ (mm): Lf ΠΛΑΤΟΣ ΑΝΟΙΓΜΑΤΟΣ (mm): L ΑΡΙΘΜΟΣ ΦΥΛΛΩΝ (ΤΕΜ.): n I GLASS CALCULATION GLASS WITH (mm): Lg GLASS S WITH (mm): Lf OPENING WITH (mm): L NUMER OF GLASS S (PCS): n ΤΥΠΟΣ ΥΠΟΛΟΓΙΣΜΟΥ ΠΛΑΤΟΥΣ ΓΥΑΛΙΟΥ WITH OF GLASS S CALCULATION FORMULA Lg=Lf={L-(n-1)x2 - (2x12)} n Οι αφαιρέσεις υαλοπινάκων, αφορούν συµβατικές ευθείες κατασκευές, χωρίς εκτρεπόµενη πόρτα. Οι αφαιρέσεις υαλοπινάκων, Για οποιαδήποτε αφορούν παραλλαγή, συμβατικές επικοινωνήστε ευθείες κατασκευές, µε το τεχνικό χωρίς τµήµα εκτρεπόμενη της εταιρείας. πόρτα. Για οποιαδήποτε παραλλαγή, All glass επικοινωνήστε calculation concerning με το τεχνικό contractual τμήμα linear της construction. εταιρείας. For further information you can contact with company technical department. 15

16 SYSTEM MW 50 mini πτυσσόµενο σύστηµα µε µικρό οδηγό και µικρές πιάστρες άνω - κάτω mini movable glass wall partition system parking systems Σύστηµα χειροκίνητων χωρισµάτων απο γυαλί µε προφίλ αλουµινίου στο άνω και κάτω µέρος µόλις 53mm! Ενα ιδιαίτερα minimal σύστηµα µε άψογη κύληση χάρις στο ειδικό µασίφ βαγόνι µε ράουλα Β.Τ επενδεδυµένα µε συνθετικό υλικό. Το σύστηµα έχει εφαρµογή σε πλήθος παραλλαγών στον αποθηκευτικό χώρο. Iδανική λύση για κατασκευές παραθύρων η µικρών ανοιγµάτων. Χρήση υαλοπινάκων χωρίς τρύπες ή εγκοπές. A system of manually operated glass separators, with an aluminum profile of just 53mm on both the upper and the lower end. A specially designed minimal system, with perfect scroll, thanks to its solid wagon, which features heavy duty rollers, coated in synthetic material. The system can operate with a variety of options in storage area (parking). An ideal solution for constructing windows or small openings. Glass panels without any cutting or drilling requirement. 16 CL 50TC Πιάστρα απλή µικρή Small clamp CL 50S Πιάστρα µικρή µε σύρτη Small clamp with bolt CL 50C Πιάστρα µικρή για καρέ µηχανισµού Small clamp for floor spring

17 ΤΕΧΝΙΚΕΣ ΛΕΠΤΟΜΕΡΕΙΕΣ ΣΥΣΤΗΜΑΤΟΣ MW50 TECHNICAL ETAILS OF MW50 SYSTEM ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ I TECHNICAL SPECIFICATION ΚΡΥΣΤΑΛΛΟ GLASS ΠΑΧΟΣ ΚΡΥΣΤΑΛΛΟΥ GLASS THICKNESS ΜΕΓ. ΒΑΡΟΣ Υ MAX WEIGHT ΜΕΓ. ΠΛΑΤΟΣ Υ MAX WITH ΜΕΓ. ΠΛΑΤΟΣ ΠΟΡΤΑΣ MAX OOR WITH ΜΕΓ. ΥΨΟΣ MAX. HEIGHT ΜΕΓ. ΑΡΙΘΜΟΣ ΦΥΛΛΩΝ MAX NUM. OF S ΦΙΝΙΡΙΣΜΑ FINISHING LAMINATE - TEMPERE mm 85kg 00mm 00mm 2900mm ΑΠΕΡΙΟΡΙΣΤΟΣ UNLIMITE ΦΥΣΙΚΗ - ΓΥΑΛ. ΑΝΟΔΙΩΣΗ, ΗΛ/ΣΤΑΤΙΚΗ ΒΑΦΗ - ΕΙΔ. ΒΑΦΕΣ NATURAL - GLOSSY ANOIZE, POWER COATING - SPECIAL COLORS ΚΟΙΛΟΔΟΚΟΣ - xmm STRUCTURAL EAM xmm ΟΔΗΓΟΣ ΑΛΟΥΜΙΝΙΟΥ ΥΨΟΥΣ 55mm TRACK RAIL 55mm OF HEIGHT ΚΟΙΛΟΔΟΚΟΣ IRON EAM xmm ΑΦΑΙΡΕΣΕΙΣ ΣΥΡΟΜΕΝΩΝ ΦΥΛΛΩΝ GLASS CALCULATION OF SLIING Hg= Ύψος γυαλιού Η= Ολικό ύψος Τύπος υπολογισµού ύψους γυαλιού Hg=Η-156mm H γυαλί glass mm Hg= Glass height Η= Total height Glass height calculation formula Hg=Η-156mm ΠΛΕΥΡΙΚΟ ΑΝΟΙΓΟΜΕΝΟ Α LATERAL OPENING OOR C ΠΛΕΥΡΙΚΟ E LATERAL ΚΕΝΟ ΥΑΛΟΠΙΝΑΚΩΝ S GAP ΛΕΠΤΟΜΕΡΕΙΑ 2 ETAIL 2 Lg Lf ΑΠΟΣΤΑΣΗ ΑΠΟ ΔΑΠΕΔΟ 8mm CLAMP FROM THE FLOOR 8mm ΛΕΠΤΟΜΕΡΕΙΑ 1 ETAIL ΚΟΙΛΟΔΟΚΟΣ IRON EAM xmm ΑΦΑΙΡΕΣΕΙΣ ΣΥΡΟΜ. - ΕΚΤΡΕΠ. ΠΟΡΤΑΣ GLASS CALCULATION OF OPENING SLIING Hg= Ύψος γυαλιού Η= Ολικό ύψος Τύπος υπολογισµού ύψους γυαλιού Hg=Η-224mm ΛΕΠΤΟΜΕΡΕΙΑ 1 I ETAIL 1 ΠΟΛΥΚΑΡΒΟΝΙΚΟ ΠΡΟΦΙΛ ΣΦΡΑΓΓΙΣΗΣ ΦΥΛΛΩΝ POLYCARONATE PROFILE 1 ΛΕΠΤΟΜΕΡΕΙΑ 2 I ETAIL 2 H γυαλί glass mm Hg= Glass height Η= Total height Glass height calculation formula Hg=Η-224mm ΥΠΟΛΟΓΙΣΜΟΣ ΚΑΤΑΣΚΕΥΗΣ PARKING ΧΩΡΙΣ ΑΝΟΙΓΟΕΚΤΡΕΠΟΜΕΝΗ ΠΟΡΤΑ PARKING CONSTRUCTION CALCULATION WITHOUT OPENING-SLIING A ΑΡΙΘΜΟΣ ΦΥΛΛΩΝ x mm + 200mm NUMER OF S x mm + 200mm ΠΛΑΤΟΣ Υ - 140mm WITH - 140mm mm A ΥΠΟΛΟΓΙΣΜΟΣ ΚΡΥΣΤΑΛΛΩΝ ΠΛΑΤΟΣ ΓΥΑΛΙΟΥ (mm): Lg ΠΛΑΤΟΣ Υ (mm): Lf ΠΛΑΤΟΣ ΑΝΟΙΓΜΑΤΟΣ (mm): L ΑΡΙΘΜΟΣ ΦΥΛΛΩΝ (ΤΕΜ.): n I GLASS CALCULATION GLASS WITH (mm): Lg GLASS S WITH (mm): Lf OPENING WITH (mm): L NUMER OF GLASS S (PCS): n ΤΥΠΟΣ ΥΠΟΛΟΓΙΣΜΟΥ ΠΛΑΤΟΥΣ ΓΥΑΛΙΟΥ WITH OF GLASS S CALCULATION FORMULA Lg=Lf={L-(n-1)x2 - (2x12)} n Οι αφαιρέσεις υαλοπινάκων, αφορούν συµβατικές ευθείες κατασκευές, χωρίς εκτρεπόµενη πόρτα. Για οποιαδήποτε παραλλαγή, επικοινωνήστε µε το τεχνικό τµήµα της εταιρείας. All glass calculation concerning contractual linear construction. For further information you can contact with company technical department. 17

18 SYSTEM FMW 50 τελαρωτό πτυσσόµενο σύστηµα µε µικρό οδηγό για µονό - laminate υαλοπίνακα movable glass wall system with frame for single glazing parking systems Σύστηµα γυάλινων χειροκίνητων χωρισµάτων τα οποία περιλαµβάνουν περιµετρικό προφίλ αλουµινίου πολύ λεπτής διατοµής και χώρο αποθήκευσης (parking). Τα πολύ λεπτά κάθετα προφίλ δίνουν την δυνατότητα για άψογη σφράγγιση µεταξή των φύλλων µιάς και είναι έτσι σχεδιασµένα ώστε να κλειδώνουν µεταξύ τους αλλά και να εφαρµόζουν λάστιχα σφράγγισης πάνω σε αυτά. H σφράγγιση στο άνω και κάτω µέρος επιτυγχάνεται µε βουρτσάκια ειδικά γι αυτό το σκοπό. Μπορούν να δεχτούν υαλοπίνακα laminate 4+4, 5+5, 6+6 ή και -1 securit. Το σύστηµα µπορεί να λειτουργήσει µε απεριόριστο αριθµό γυάλινων φύλλων και µε πλήθως παραλλαγών στον αποθηκευτικό χώρο ώστε να ικανοποιεί τις ανάγκες του καταναλωτή. Επίσης παρέχει την δυνατότητα κατασκευής ανοιγόµενης - εκτρεπόµενης πόρτας. Μια εξαιρετική λύση για ανοίγµατα έως 300cm ύψος! Άψογη κύληση. Στεγανοποιηση µε λάστιχα. Εξαιρετικό design! A system of manually operated separators, which include a peripheral aluminum profile of extremely low cross-section and a storage space (parking). The remarkably thin vertical profiles allow for perfect sealing between the panels, since they are designed so as to lock together and additionally allow the application of sealing rubbers over them. The upper and lower end sealing is achieved with small brushes, especially implemented for this purpose. They integrate a laminate glass panel of 4+4, 5+5, 6+6 or even -1 securit type. The system can function with a virtually unlimited number of glass panels and a variety of options in the storage space (parking), so as to satisfy the needs of every customer. It can also include an opening - tilting door. An exceptional solution for openings of up to 300cm height! Flawless scrolling, rubberized sealing, unmatched design! 18 Άνω προφίλ µε ράουλο Upper profile with roller carrier Εσωτερικός πλαϊνός σύρτης Internal side bolt Προφίλ µε κλειδαριά Profile with lock

19 ΤΕΧΝΙΚΕΣ ΛΕΠΤΟΜΕΡΕΙΕΣ ΣΥΣΤΗΜΑΤΟΣ FMW50 TECHNICAL ETAILS OF FMW50 SYSTEM ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ I TECHNICAL SPECIFICATION ΚΡΥΣΤΑΛΛΟ GLASS LAMINATE ΠΑΧΟΣ ΚΡΥΣΤΑΛΛΟΥ GLASS THICKNESS TEMPERE mm 1 I I I ΜΕΓ. ΒΑΡΟΣ Υ MAX WEIGHT 80kg ΜΕΓ. ΠΛΑΤΟΣ Υ MAX WITH 00mm ΜΕΓ. ΠΛΑΤΟΣ ΠΟΡΤΑΣ MAX OOR WITH 00mm ΜΕΓ. ΥΨΟΣ MAX. HEIGHT 3000mm ΜΕΓ. ΑΡΙΘΜΟΣ ΦΥΛΛΩΝ MAX NUM. OF S ΑΠΕΡΙΟΡΙΣΤΟΣ UNLIMITE ΦΙΝΙΡΙΣΜΑ FINISHING ΦΥΣΙΚΗ - ΓΥΑΛ. ΑΝΟΔΙΩΣΗ, ΗΛ/ΣΤΑΤΙΚΗ ΒΑΦΗ - ΕΙΔ. ΒΑΦΕΣ NATURAL - GLOSSY ANOIZE, POWER COATING - SPECIAL COLORS H γυαλί glass triplex 5+5mm 50 ΚΟΙΛΟΔΟΚΟΣ IRON EAM xmm τακάκι clamp τακάκι clamp ΑΦΑΙΡΕΣΕΙΣ ΣΥΡΟΜΕΝΩΝ ΦΥΛΛΩΝ GLASS CALCULATION OF SLIING Hg= Ύψος γυαλιού Η= Ολικό ύψος Τύπος υπολογισµού ύψους γυαλιού Hg=Η-191m Hg= Glass height Η= Total height Glass height calculation formula Hg=Η-191m ΚΟΙΛΟΔΟΚΟΣ - xmm STRUCTURAL EAM xmm ΠΛΕΥΡΙΚΟ ΑΝΟΙΓΟΜΕΝΟ Α LATERAL OPENING OOR ΟΔΗΓΟΣ ΑΛΟΥΜΙΝΙΟΥ ΥΨΟΥΣ 55mm TRACK RAIL 55mm OF HEIGHT C ΑΝΟΙΓΟΜΕΝΟ ΕΚΤΡΕΠΟΜΕΝΟ OTH WAYS OPENING OOR Lb ΠΛΕΥΡΙΚΟ E LATERAL 34 βουρτσάκι ταμπλάς 2 ΛΕΠΤΟΜΕΡΕΙΑ 2 ETAIL 2 ημπόϊ Lg Lf ΑΠΟΣΤΑΣΗ ΑΠΟ ΔΑΠΕΔΟ mm CLAMP FROM THE FLOOR mm ΛΕΠΤΟΜΕΡΕΙΑ 1 ETAIL 1 ταμπλάς βουρτσάκι 2 8mm 8mm H 50 γυαλί glass triplex 5+5mm 50 ΚΟΙΛΟΔΟΚΟΣ IRON EAM xmm 34 τακάκι clamp τακάκι clamp ΑΦΑΙΡΕΣΕΙΣ ΣΥΡΟΜ. - ΕΚΤΡΕΠ. ΠΟΡΤΑΣ GLASS CALCULATION OF OPENING SLIING Hg= Ύψος γυαλιού Η= Ολικό ύψος Τύπος υπολογισµού ύψους γυαλιού Hg=Η-259mm Hg= Glass height Η= Total height Glass height calculation formula Hg=Η-259mm 42.5mm mm ΛΕΠΤΟΜΕΡΕΙΑ 1 I ETAIL 1 ΛΕΠΤΟΜΕΡΕΙΑ 2 I ETAIL 2 ΥΠΟΛΟΓΙΣΜΟΣ ΚΑΤΑΣΚΕΥΗΣ PARKING ΧΩΡΙΣ ΑΝΟΙΓΟΕΚΤΡΕΠΟΜΕΝΗ ΠΟΡΤΑ PARKING CONSTRUCTION CALCULATION WITHOUT OPENING-SLIING A ΑΡΙΘΜΟΣ ΦΥΛΛΩΝ x mm + 200mm NUMER OF S x mm + 200mm ΠΛΑΤΟΣ Υ - 140mm WITH - 140mm mm ΚΟΠΕΣ ΠΡΟΦΙΛ I PROFILE CALCULATION ΜΠΟΪ I HEIGHT: Η-93mm ΜΠΟΪ ΣΥΡΟΜ. ΕΚΤΡΕΠ. ΠΟΡΤΑΣ: Η-162 OPENING SLIING HEIGHT PROFILE: H-162 ΠΛΑΤΟΣ ΤΑΜΠΛΑ (mm): TRANSOM FOR SASH WITH (mm): Lb (Lb=Lf-12) ΥΠΟΛΟΓΙΣΜΟΣ ΚΡΥΣΤΑΛΛΩΝ I GLASS CALCULATION ΠΛΑΤΟΣ ΓΥΑΛΙΟΥ (mm): Lg ΠΛΑΤΟΣ Υ (mm): Lf ΠΛΑΤΟΣ ΑΝΟΙΓΜΑΤΟΣ (mm): L ΑΡΙΘΜΟΣ ΦΥΛΛΩΝ (ΤΕΜ.): n GLASS WITH (mm): Lg GLASS S WITH (mm): Lf OPENING WITH (mm): L NUMER OF GLASS S (PCS): n ΤΥΠΟΣ ΥΠΟΛΟΓΙΣΜΟΥ ΠΛΑΤΟΥΣ ΓΥΑΛΙΟΥ WITH OF GLASS S CALCULATION FORMULA Lg=Lf mm 17mm Lf={L-(n-1)x-30} n A Οι αφαιρέσεις υαλοπινάκων, αφορούν συµβατικές ευθείες κατασκευές, χωρίς εκτρεπόµενη πόρτα. Για οποιαδήποτε παραλλαγή, επικοινωνήστε µε το τεχνικό τµήµα της εταιρείας. All glass calculation concerning contractual linear construction. For further information you can contact with company technical department. 19

20 SYSTEM FMW 5026 τελαρωτό πτυσσόµενο σύστηµα µε µικρό οδηγό για διπλό υαλοπίνακα movable glass wall system with frame for double glazing parking systems Σύστηµα χειροκίνητων χωρισµάτων τα οποία περιλαµβάνουν περιµετρικό προφίλ αλουµινίου πολύ λεπτής διατοµής, διπλό υαλοπίνακα και χώρο αποθήκευσης (parking). Τα πολύ λεπτά κάθετα προφίλ δίνουν την δυνατότητα για άψογη σφράγγιση µεταξή των φύλλων µιάς και είναι έτσι σχεδιασµένα ώστε να κλειδώνουν µεταξύ τους αλλά και να εφαρµόζουν λάστιχα σφράγγισης πάνω σε αυτά. H σφράγγιση στο άνω και κάτω µέρος επιτυγχάνεται µε ελαστικά προφίλ ειδικά γι αυτό το σκοπό. Μπορούν να δεχτούν υαλοπίνακα έως και 29mm πάχος και το σύστηµα µπορεί να λειτουργήσει µε απεριόριστο αριθµό γυάλινων φύλλων και µε πλήθος παραλλαγών στον αποθηκευτικό χώρο ώστε να ικανοποιεί τις ανάγκες του καταναλωτή. Συνδυάζονται µε οδηγό βαρέως τύπου 55mm τετράγωνης διατοµής, δίνοντας ένα εξαιρετικό αρχιτεκτονικό σχεδιασµό. Επίσης παρέχει την δυνατότητα κατασκευής ανοιγόµενηςεκτρεπόµενης πόρτας. Ιδανικό για προθάλαµους cafe, για χώρους που χρειάζονται καλύτερη ηχοµόνωση, για χώρους εστιάσης κλπ. Μπορούν να κατασκευαστούν φύλλα έως 290cm στο ύψος και έως 0cm στο πλάτος. Αίσθηση στιβαρότητας. Στεγανοποίηση µε λάστιχα. Εξαιρετικό design! A system of manually operated separators which include peripheral aluminum profile of extremely low intersection, double glass panels and storage space (parking). The thin vertical profiles allow for perfect sealing between the panels, so as to inter-lock and also allow the use of rubberized sealing upon them. The sealing on the upper and lower part is achieved through specially designed rubbery profiles. They can accept glass panels of up to 29mm thick and the system can operate with a virtually unlimited number of glass panels and a variety of options, so as to satisfy the needs of every customer. They can be combined with a 55mm heavy duty guide, achieving an exceptional architectural result! The system also allows for an opening tilting door. It s ideal for cafés entrance hallways, for places requiring improved noise isolation, restaurants etc. They can be constructed in up to 290cm height and up to 0cm in width. A sense of robust construction. Rubberized sealing. Exceptional design! 20 Άνω προφίλ µε ράουλο Upper profile with roller carrier Λεπτοµέρεια σύνθεσης προφίλ etail from profiles connection Λεπτοµέρεια parking Parking area detail

21 ΤΕΧΝΙΚΕΣ ΛΕΠΤΟΜΕΡΕΙΕΣ ΣΥΣΤΗΜΑΤΟΣ FMW5026 TECHNICAL ETAILS OF FMW5026 SYSTEM ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ I TECHNICAL SPECIFICATION ΚΡΥΣΤΑΛΛΟ GLASS ΔΙΑΚΕΝΟ ΓΙΑ ΚΡΥΣΤΑΛΛΟ GLASS GAP ΜΕΓ. ΒΑΡΟΣ Υ MAX WEIGHT ΜΕΓ. ΠΛΑΤΟΣ Υ MAX WITH ΜΕΓ. ΠΛΑΤΟΣ ΠΟΡΤΑΣ MAX OOR WITH ΜΕΓ. ΥΨΟΣ MAX. HEIGHT ΜΕΓ. ΑΡΙΘΜΟΣ ΦΥΛΛΩΝ MAX NUM. OF S ΦΙΝΙΡΙΣΜΑ FINISHING ΔΙΠΛΟ OULE 29mm 80kg 00mm 00mm 2900mm ΑΠΕΡΙΟΡΙΣΤΟΣ UNLIMITE ΦΥΣΙΚΗ - ΓΥΑΛ. ΑΝΟΔΙΩΣΗ, ΗΛ/ΣΤΑΤΙΚΗ ΒΑΦΗ - ΕΙΔ. ΒΑΦΕΣ NATURAL - GLOSSY ANOIZE, POWER COATING - SPECIAL COLORS H γυαλί glass 6mm 50 ΚΟΙΛΟΔΟΚΟΣ IRON EAM xmm τακάκια clamps γυαλί glass 4mm τακάκια clamps ΑΦΑΙΡΕΣΕΙΣ ΣΥΡΟΜΕΝΩΝ ΦΥΛΛΩΝ GLASS CALCULATION OF SLIING Hg= Ύψος γυαλιού Η= Ολικό ύψος Τύπος υπολογισµού ύψους γυαλιού Hg=Η-191mm Hg= Glass height Η= Total height Glass height calculation formula Hg=Η-191mm ΚΟΙΛΟΔΟΚΟΣ - xmm STRUCTURAL EAM xmm ΠΛΕΥΡΙΚΟ ΑΝΟΙΓΟΜΕΝΟ Α LATERAL OPENING OOR ΟΔΗΓΟΣ ΑΛΟΥΜΙΝΙΟΥ ΥΨΟΥΣ 55mm TRACK RAIL 55mm OF HEIGHT C ΑΝΟΙΓΟΜΕΝΟ ΕΚΤΡΕΠΟΜΕΝΟ OTH WAYS OPENING OOR Lb ΠΛΕΥΡΙΚΟ E LATERAL 34 βουρτσάκι ταμπλάς 2 ΛΕΠΤΟΜΕΡΕΙΑ 2 ETAIL 2 ημπόϊ Lg Lf ΑΠΟΣΤΑΣΗ ΑΠΟ ΔΑΠΕΔΟ mm CLAMP FROM THE FLOOR mm ΛΕΠΤΟΜΕΡΕΙΑ 1 ETAIL 1 ταμπλάς βουρτσάκι 2 8mm 8mm H γυαλί glass 6mm 50 ΚΟΙΛΟΔΟΚΟΣ IRON EAM xmm 34 τακάκια clamps γυαλί glass 4mm τακάκια clamps ΑΦΑΙΡΕΣΕΙΣ ΣΥΡΟΜ. - ΕΚΤΡΕΠ. ΠΟΡΤΑΣ GLASS CALCULATION OF OPENING SLIING Hg= Ύψος γυαλιού Η= Ολικό ύψος Τύπος υπολογισµού ύψους γυαλιού Hg=Η-259mm Hg= Glass height Η= Total height Glass height calculation formula Hg=Η-259mm 42.5mm mm ΛΕΠΤΟΜΕΡΕΙΑ 1 I ETAIL 1 ΥΠΟΛΟΓΙΣΜΟΣ ΚΑΤΑΣΚΕΥΗΣ PARKING ΧΩΡΙΣ ΑΝΟΙΓΟΕΚΤΡΕΠΟΜΕΝΗ ΠΟΡΤΑ PARKING CONSTRUCTION CALCULATION WITHOUT OPENING-SLIING A ΑΡΙΘΜΟΣ ΦΥΛΛΩΝ x mm + 200mm NUMER OF S x mm + 200mm ΠΛΑΤΟΣ Υ - 140mm WITH - 140mm mm ΚΟΠΕΣ ΠΡΟΦΙΛ I PROFILE CALCULATION ΜΠΟΪ I HEIGHT: Η-93mm ΜΠΟΪ ΣΥΡΟΜ. ΕΚΤΡΕΠ. ΠΟΡΤΑΣ: Η-162 OPENING SLIING HEIGHT PROFILE: H-162 ΠΛΑΤΟΣ ΤΑΜΠΛΑ (mm): TRANSOM FOR SASH WITH (mm): Lb (Lb=Lf-12) ΠΛΑΤΟΣ ΓΥΑΛΙΟΥ (mm): Lg ΠΛΑΤΟΣ ΑΝΟΙΓΜΑΤΟΣ (mm): L ΑΡΙΘΜΟΣ ΦΥΛΛΩΝ (ΤΕΜ.): n ΥΠΟΛΟΓΙΣΜΟΣ ΚΡΥΣΤΑΛΛΩΝ I GLASS CALCULATION ΠΛΑΤΟΣ Υ (mm): Lf GLASS WITH (mm): Lg GLASS S WITH (mm): Lf OPENING WITH (mm): L NUMER OF GLASS S (PCS): n ΤΥΠΟΣ ΥΠΟΛΟΓΙΣΜΟΥ ΠΛΑΤΟΥΣ ΓΥΑΛΙΟΥ WITH OF GLASS S CALCULATION FORMULA Lg=Lf mm 17mm ΛΕΠΤΟΜΕΡΕΙΑ 2 I ETAIL 2 Lf={L-(n-1)x-30} n A Οι αφαιρέσεις υαλοπινάκων, αφορούν συµβατικές ευθείες κατασκευές, χωρίς εκτρεπόµενη πόρτα. Για οποιαδήποτε παραλλαγή, επικοινωνήστε µε το τεχνικό τµήµα της εταιρείας. All glass calculation concerning contractual linear construction. For further information you can contact with company technical department. 21

22 SYSTEM FMW 26 τελαρωτό πτυσσόµενο σύστηµα οδηγού Β.Τ. για διπλό υαλοπίνακα movable glass wall system with frame for double glazing (heavy duty track) parking systems Σύστηµα χειροκίνητων χωρισµάτων τα οποία περιλαµβάνουν περιµετρικό προφίλ αλουµινίου πολύ λεπτής διατοµής, διπλό υαλοπίνακα και χώρο αποθήκευσης (parking). Τα πολύ λεπτά κάθετα προφίλ δίνουν την δυνατότητα για άψογη σφράγγιση µεταξύ των φύλλων µιάς και είναι έτσι σχεδιασµένα ώστε να κλειδώνουν µεταξύ τους αλλά και να εφαρµόζουν λάστιχα σφράγγισης πάνω σε αυτά. H σφράγγιση στο άνω και κάτω µέρος επιτυγχάνεται µε ελαστικά προφίλ ειδικά γι αυτό το σκοπό. Μπορούν να δεχτούν υαλοπίνακα έως και 29mm πάχος και το σύστηµα µπορεί να λειτουργήσει µε απεριόριστο αριθµό γυάλινων φύλλων και µε πλήθος παραλλαγών στον αποθηκευτικό χώρο ώστε να ικανοποιεί τις ανάγκες του καταναλωτή. Συνδυάζονται µε οδηγό βαρέως τύπου 7 στο ύψος τετράγωνης διατοµής δίνοντας ένα εξαιρετικό αρχιτεκτονικό σχεδιασµό. Επίσης παρέχει την δυνατότητα κατασκευής ανοιγόµενης - εκτρεπόµενης πόρτας. Ιδανικό για προθάλαµους cafe, για χώρους που χρειάζονται καλύτερη ηχοµόνωση, για χώρους εστιάσης κλπ. Μπορούν να κατασκευαστούν φύλλα έως 3cm στο ύψος και έως 0cm στο πλάτος. Αίσθηση στιβαρότητας. Στεγανοποίηση µε λάστιχα. Εξαιρετικό design! A system of manually operated separators which include peripheral aluminum profile of extremely low intersection, double glass panels and storage space (parking). The thin vertical profiles allow for perfect sealing between the panels, so as to inter - lock and also allow the use of rubberized sealing upon them. The sealing on the upper and lower part is achieved through specially designed rubbery profiles. They can accept glass panels of up to 29mm thick and the system can operate with a virtually unlimited number of glass panels and a variety of options, so as to satisfy the needs of every customer. They can be combined with a 7 heavy duty guide, placed at the height of the square intersection, achieving an exceptional architectural result! The system also allows for an opening tilting door. It s ideal for cafés entrance hallways, for places requiring improved noise isolation, restaurants etc. They can be constructed in up to 3cm height and up to 0cm in width. A sense of robust construction. Rubberized sealing. Exceptional design! 22 Άψογη εφαρµογή των δύο προφίλ Perfect fit for two profiles Εφαρµογή µηχανισµού ανοιγόµενης - εκτρεπόµενης πόρτας etail of opening - sliding door spring Εφαρµογή µε σπαστή γωνία Construction with angle profile application

23 ΤΕΧΝΙΚΕΣ ΛΕΠΤΟΜΕΡΕΙΕΣ ΣΥΣΤΗΜΑΤΟΣ FMW26 TECHNICAL ETAILS OF FMW26 SYSTEM ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ I TECHNICAL SPECIFICATION ΚΡΥΣΤΑΛΛΟ GLASS ΔΙΑΚΕΝΟ ΓΙΑ ΚΡΥΣΤΑΛΛΟ GLASS GAP ΜΕΓ. ΒΑΡΟΣ Υ MAX WEIGHT ΜΕΓ. ΠΛΑΤΟΣ Υ MAX WITH ΜΕΓ. ΥΨΟΣ MAX. HEIGHT ΦΙΝΙΡΙΣΜΑ FINISHING ΔΙΠΛΟ OULE 29mm 1kg 00mm 30mm ΦΥΣΙΚΗ - ΓΥΑΛ. ΑΝΟΔΙΩΣΗ, ΗΛ/ΣΤΑΤΙΚΗ ΒΑΦΗ - ΕΙΔ. ΒΑΦΕΣ NATURAL - GLOSSY ANOIZE, POWER COATING - SPECIAL COLORS 80 ΚΟΙΛΟΔΟΚΟΣ - 80x80mm STRUCTURAL EAM 80x80mm ΟΔΗΓΟΣ ΑΛΟΥΜΙΝΙΟΥ ΥΨΟΥΣ 7 TRACK RAIL 7 OF HEIGHT Lb H ΚΟΙΛΟΔΟΚΟΣ IRON EAM 80x80mm τακάκια clamps ΑΦΑΙΡΕΣΕΙΣ ΣΥΡΟΜΕΝΩΝ ΦΥΛΛΩΝ GLASS CALCULATION OF SLIING Hg= Ύψος γυαλιού Η= Ολικό ύψος Τύπος υπολογισµού ύψους γυαλιού Hg=Η-204mm Hg= Glass height Η= Total height Glass height calculation formula Hg=Η-204mm ΠΛΕΥΡΙΚΟ ΑΝΟΙΓΟΜΕΝΟ Α LATERAL OPENING OOR C ΑΝΟΙΓΟΜΕΝΟ ΕΚΤΡΕΠΟΜΕΝΟ OTH WAYS OPENING OOR ΠΛΕΥΡΙΚΟ E LATERAL γυαλί glass 6mm γυαλί glass 4mm τακάκια clamps ok βουρτσάκι ταμπλάς 2 ημπόϊ Lg Lf ΑΠΟΣΤΑΣΗ ΑΠΟ ΔΑΠΕΔΟ mm CLAMP FROM THE FLOOR mm ΛΕΠΤΟΜΕΡΕΙΑ 1 ETAIL 1 ΛΕΠΤΟΜΕΡΕΙΑ 2 ETAIL 2 ταμπλάς 80 βουρτσάκι 2 8mm 8mm γυαλί glass 6mm 50 ΚΟΙΛΟΔΟΚΟΣ IRON EAM 80x80mm 34 τακάκια clamps γυαλί glass 4mm τακάκια clamps ΑΦΑΙΡΕΣΕΙΣ ΣΥΡΟΜ. - ΕΚΤΡΕΠ. ΠΟΡΤΑΣ GLASS CALCULATION OF OPENING SLIING Hg= Ύψος γυαλιού Η= Ολικό ύψος Τύπος υπολογισµού ύψους γυαλιού Hg=Η-27 Hg= Glass height Η= Total height Glass height calculation formula Hg=Η-27 ΥΠΟΛΟΓΙΣΜΟΣ ΚΑΤΑΣΚΕΥΗΣ PARKING ΧΩΡΙΣ ΑΝΟΙΓΟΕΚΤΡΕΠΟΜΕΝΗ ΠΟΡΤΑ PARKING CONSTRUCTION CALCULATION WITHOUT OPENING-SLIING A ΑΡΙΘΜΟΣ ΦΥΛΛΩΝ x mm + 200mm NUMER OF S x mm + 200mm ΠΛΑΤΟΣ Υ - 140mm WITH - 140mm mm ΚΟΠΕΣ ΠΡΟΦΙΛ I PROFILE CALCULATION ΜΠΟΪ I HEIGHT: Η-5mm ΜΠΟΪ ΣΥΡΟΜ. ΕΚΤΡΕΠ. ΠΟΡΤΑΣ: Η-173 OPENING SLIING HEIGHT PROFILE: H-173 ΠΛΑΤΟΣ ΤΑΜΠΛΑ (mm): TRANSOM FOR SASH WITH (mm): Lb (Lb=Lf-12) 42.5mm mm ΛΕΠΤΟΜΕΡΕΙΑ 1 I ETAIL 1 ΠΛΑΤΟΣ ΓΥΑΛΙΟΥ (mm): Lg ΠΛΑΤΟΣ ΑΝΟΙΓΜΑΤΟΣ (mm): L ΑΡΙΘΜΟΣ ΦΥΛΛΩΝ (ΤΕΜ.): n ΥΠΟΛΟΓΙΣΜΟΣ ΚΡΥΣΤΑΛΛΩΝ I GLASS CALCULATION ΠΛΑΤΟΣ Υ (mm): Lf GLASS WITH (mm): Lg GLASS S WITH (mm): Lf OPENING WITH (mm): L NUMER OF GLASS S (PCS): n ΤΥΠΟΣ ΥΠΟΛΟΓΙΣΜΟΥ ΠΛΑΤΟΥΣ ΓΥΑΛΙΟΥ WITH OF GLASS S CALCULATION FORMULA Lg=Lf mm 17mm ΛΕΠΤΟΜΕΡΕΙΑ 2 I ETAIL 2 Lf={L-(n-1)x-30} n A Οι αφαιρέσεις υαλοπινάκων, αφορούν συµβατικές ευθείες κατασκευές, χωρίς εκτρεπόµενη πόρτα. Για οποιαδήποτε παραλλαγή, επικοινωνήστε µε το τεχνικό τµήµα της εταιρείας. All glass calculation concerning contractual linear construction. For further information you can contact with company technical department. 23

24 SYSTEM FW 72 σύστηµα «φυσαρµόνικας» µε οδηγό Β.Τ. και µεγάλες µπάζες άνω - κάτω folding glass wall system (heavy duty track) folding systems Συστηµα φυσαρµόνικας µε µεντεσέδες ενσωµατωµένους στο άνω και κάτω προφίλ ώστε τραβώντας το ένα φυλλο να (παρα)σέρνει και τα υπόλοιπα. Το σύστηµα περιλαµβάνει οδηγό Β.Τ στο άνω µέρος καθώς και µεγάλα προφίλ (1mm) τα οποία συγκρατούν τον υαλοπίνακα στην άνω και κάτω µεριά του κάθε φύλλου. Λόγο του ειδικού βαγονιού µε ράουλα απο ρουλεµάν επενδεδυµένα µε συνθετικό υλικό υψηλής αντοχής το σύστηµα λειτουργεί µε χαρακτηριστική ευκολία και άνεση. Σφραγγίζει καθ όλο το ύψος χάρις στην ειδικά διαµορφωµένη τάπα γι αυτό το σκοπό. Iδανική λύση για κατασκευές έως 330cm ύψος και 95cm πλάτος. Απόλυτα ασφαλές µιας και χάρις στο προφίλ αλουµινίου 1 mm περιλαµβάνει σύρτες µεγάλης διαδροµής και κλειδαριά 2πλού κλειδώµατος. Χρήση υαλοπινάκων χωρίς τρύπες ή εγκοπές. An accordion-type system, with hinges incorporated on the upper and lower profile, so as to enable the concurrent movement of all the panels, just by pulling only one of them. The system includes a H. guide on the upper end and large (1mm) profiles which hold the glass panel on the upper and lower end of each panel. The roller wagon wheels are coated with specialized high - endurance synthetic, so as to ensure noiseless and easy operation of the whole construction. The system seals throughout its whole height, thanks to its specially designed end cap. An ideal solution for constructions of up to 330cm in height and 95cm in width. Totally safe, once the 1mm lower aluminum profile includes long-scroll bolts and a double - lock system. Glass panels without any cutting or drilling requirement. 24 Εξωτερική πλευρά µεντεσέ External side of clamps with hinge Εσωτερική πλευρά µεντεσέ Internal side of clamps with hinge Μπάζα µεντεσέ µε κλειδαριά διπλού κλειδώµατος Hinge with clamp and 2 turn lock

25 ΤΕΧΝΙΚΕΣ ΛΕΠΤΟΜΕΡΕΙΕΣ ΣΥΣΤΗΜΑΤΟΣ FW72 TECHNICAL ETAILS OF FW72 SYSTEM ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ I TECHNICAL SPECIFICATION ΚΡΥΣΤΑΛΛΟ GLASS ΠΑΧΟΣ ΚΡΥΣΤΑΛΛΟΥ GLASS THICKNESS ΜΕΓ. ΒΑΡΟΣ Υ MAX WEIGHT ΜΕΓ. ΠΛΑΤΟΣ Υ MAX WITH ΜΕΓ. ΥΨΟΣ MAX. HEIGHT ΦΙΝΙΡΙΣΜΑ FINISHING LAMINATE - TEMPERE mm 0kg 950mm 3300mm ΦΥΣΙΚΗ - ΓΥΑΛ. ΑΝΟΔΙΩΣΗ, ΗΛ/ΣΤΑΤΙΚΗ ΒΑΦΗ - ΕΙΔ. ΒΑΦΕΣ NATURAL - GLOSSY ANOIZE, POWER COATING - SPECIAL COLORS 80 ΚΟΙΛΟΔΟΚΟΣ - 80x80mm STRUCTURAL EAM 80x80mm ΟΔΗΓΟΣ ΑΛΟΥΜΙΝΙΟΥ ΥΨΟΥΣ 7 TRACK RAIL 7 OF HEIGHT 74.5 ΚΟΙΛΟΔΟΚΟΣ IRON EAM 80x80mm ΑΦΑΙΡΕΣΕΙΣ ΣΥΡΟΜΕΝΩΝ ΦΥΛΛΩΝ GLASS CALCULATION OF SLIING Hg= Ύψος γυαλιού Η= Ολικό ύψος Τύπος υπολογισµού ύψους γυαλιού Hg=Η-275mm Hg= Glass height Η= Total height Glass height calculation formula Hg=Η-275mm ΠΛΕΥΡΙΚΟ Α LATERAL C ΠΛΕΥΡΙΚΟ E LATERAL H γυαλί / glass mm ΚΕΝΟ ΥΑΛΟΠΙΝΑΚΩΝ S GAP ΛΕΠΤΟΜΕΡΕΙΑ 2 ETAIL Lg Lf ΑΠΟΣΤΑΣΗ ΑΠΟ ΔΑΠΕΔΟ mm CLAMP FROM THE FLOOR mm ΛΕΠΤΟΜΕΡΕΙΑ 1 ETAIL 1 40 ΠΟΛΥΚΑΡΒΟΝΙΚΟ ΠΡΟΦΙΛ ΣΦΡΑΓΓΙΣΗΣ ΦΥΛΛΩΝ POLYCARONATE PROFILE 1 ΜΕΝΤΕΣΕΣ ΛΕΠΤΟΜΕΡΕΙΑ 1 I ETAIL 1 ΛΕΠΤΟΜΕΡΕΙΑ 2 I ETAIL 2 ΥΠΟΛΟΓΙΣΜΟΣ ΚΡΥΣΤΑΛΛΩΝ ΠΛΑΤΟΣ ΓΥΑΛΙΟΥ (mm): Lg ΠΛΑΤΟΣ Υ (mm): Lf ΠΛΑΤΟΣ ΑΝΟΙΓΜΑΤΟΣ (mm): L ΑΡΙΘΜΟΣ ΦΥΛΛΩΝ (ΤΕΜ.): n I GLASS CALCULATION GLASS WITH (mm): Lg GLASS S WITH (mm): Lf OPENING WITH (mm): L NUMER OF GLASS S (PCS): n ΤΥΠΟΣ ΥΠΟΛΟΓΙΣΜΟΥ ΠΛΑΤΟΥΣ ΓΥΑΛΙΟΥ WITH OF GLASS S CALCULATION FORMULA Lg=Lf={L-(n-1)x2 - (2x12)} n Οι αφαιρέσεις υαλοπινάκων, αφορούν συµβατικές ευθείες κατασκευές. Για οποιαδήποτε παραλλαγή, επικοινωνήστε µε το τεχνικό τµήµα της εταιρείας. All glass calculation concerning contractual linear construction. For further information you can contact with company technical department. 25

26 SYSTEM FW 52 σύστηµα «φυσαρµόνικας» µε µικρό οδηγό και µεγάλες πιάστρες άνω - κάτω folding glass wall system folding systems Σύστηµα φυσαρµόνικας µε µεντεσέδες ενσωµατωµένους στο άνω και κάτω προφίλ ώστε τραβώντας το ένα φυλλο να (παρα)σέρνει και τα υπόλοιπα. Το σύστηµα περιλαµβάνει οδηγό Β.Τ στο άνω µέρος καθώς και µεγάλα προφίλ (1mm) τα οποία συγκρατούν τον υαλοπίνακα στην άνω και κάτω µεριά του κάθε φύλλου. Λόγο του ειδικού βαγονιού µε ράουλα απο ρουλεµάν επενδεδυµένα µε συνθετικό υλικό υψηλής αντοχής το σύστηµα λειτουργεί µε χαρακτηριστική ευκολία και άνεση. Σφραγγίζει καθ όλο το ύψος χάρις στην ειδικά διαµορφωµένη τάπα γι αυτό το σκοπό. Iδανική λύση για κατασκευές έως 300cm ύψος και 95cm πλάτος. Χρήση υαλοπινάκων χωρίς τρύπες ή εγκοπές. An accordion - type system, with hinges incorporated on the upper and lower profile, so as to enable the concurrent movement of all the panels, just by pulling only one of them. The system includes a.t, guide on the upper end and large (1mm) profiles which hold the glass panel on the upper and lower end of each panel. The roller wagon wheels are coated with specialized high-endurance synthetic, so as to ensure noiseless and easy operation of the whole construction. The system seals throughout its whole height, thanks to its specially designed bung cap. An ideal solution for constructions of up to 300cm in height and 95cm in width. Glass panels without any cutting or drilling requirement. Λεπτοµέρεια αποθήκευσης φύλλων etail of glass panels with hinge 26 Εξωτερική όψη µεντεσέ external side of profiles with hinge Μπάζα µε κλειδαριά διπλού κλειδώµατος Profile with two turn lock

27 ΤΕΧΝΙΚΕΣ ΛΕΠΤΟΜΕΡΕΙΕΣ ΣΥΣΤΗΜΑΤΟΣ FW52 TECHNICAL ETAILS OF FW52 SYSTEM ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ I TECHNICAL SPECIFICATION ΚΡΥΣΤΑΛΛΟ GLASS ΠΑΧΟΣ ΚΡΥΣΤΑΛΛΟΥ GLASS THICKNESS ΜΕΓ. ΒΑΡΟΣ Υ MAX WEIGHT ΜΕΓ. ΠΛΑΤΟΣ Υ MAX WITH ΜΕΓ. ΥΨΟΣ MAX. HEIGHT ΦΙΝΙΡΙΣΜΑ FINISHING LAMINATE - TEMPERE mm 90kg 950mm 3000mm ΦΥΣΙΚΗ - ΓΥΑΛ. ΑΝΟΔΙΩΣΗ, ΗΛ/ΣΤΑΤΙΚΗ ΒΑΦΗ - ΕΙΔ. ΒΑΦΕΣ NATURAL - GLOSSY ANOIZE, POWER COATING - SPECIAL COLORS ΚΟΙΛΟΔΟΚΟΣ - xmm STRUCTURAL EAM xmm ΟΔΗΓΟΣ ΑΛΟΥΜΙΝΙΟΥ ΥΨΟΥΣ 55mm TRACK RAIL 55mm OF HEIGHT ΚΟΙΛΟΔΟΚΟΣ IRON EAM xmm ΑΦΑΙΡΕΣΕΙΣ ΣΥΡΟΜΕΝΩΝ ΦΥΛΛΩΝ GLASS CALCULATION OF SLIING Hg= Ύψος γυαλιού Η= Ολικό ύψος Τύπος υπολογισµού ύψους γυαλιού Hg=Η-26 H γυαλί / glass mm Hg= Glass height Η= Total height Glass height calculation formula Hg=Η-26 ΠΛΕΥΡΙΚΟ Α LATERAL C ΠΛΕΥΡΙΚΟ E LATERAL ΚΕΝΟ ΥΑΛΟΠΙΝΑΚΩΝ S GAP ΛΕΠΤΟΜΕΡΕΙΑ 2 ETAIL 2 Lg Lf ΑΠΟΣΤΑΣΗ ΑΠΟ ΔΑΠΕΔΟ mm CLAMP FROM THE FLOOR mm ΛΕΠΤΟΜΕΡΕΙΑ 1 ETAIL 1 ΠΟΛΥΚΑΡΒΟΝΙΚΟ ΠΡΟΦΙΛ ΣΦΡΑΓΓΙΣΗΣ ΦΥΛΛΩΝ POLYCARONATE PROFILE 1 ΜΕΝΤΕΣΕΣ ΛΕΠΤΟΜΕΡΕΙΑ 1 I ETAIL 1 ΛΕΠΤΟΜΕΡΕΙΑ 2 I ETAIL 2 ΥΠΟΛΟΓΙΣΜΟΣ ΚΡΥΣΤΑΛΛΩΝ ΠΛΑΤΟΣ ΓΥΑΛΙΟΥ (mm): Lg ΠΛΑΤΟΣ Υ (mm): Lf ΠΛΑΤΟΣ ΑΝΟΙΓΜΑΤΟΣ (mm): L ΑΡΙΘΜΟΣ ΦΥΛΛΩΝ (ΤΕΜ.): n I GLASS CALCULATION GLASS WITH (mm): Lg GLASS S WITH (mm): Lf OPENING WITH (mm): L NUMER OF GLASS S (PCS): n ΤΥΠΟΣ ΥΠΟΛΟΓΙΣΜΟΥ ΠΛΑΤΟΥΣ ΓΥΑΛΙΟΥ WITH OF GLASS S CALCULATION FORMULA Lg=Lf={L-(n-1)x2 - (2x12)} n Οι αφαιρέσεις υαλοπινάκων, αφορούν συµβατικές ευθείες κατασκευές. Για οποιαδήποτε παραλλαγή, επικοινωνήστε µε το τεχνικό τµήµα της εταιρείας. All glass calculation concerning contractual linear construction. For further information you can contact with company technical department. 27

28 SYSTEM FW 50 mini σύστηµα «φυσαρµόνικας» µε µικρό οδηγό και µικρές µπάζες άνω - κάτω mini folding glass wall system folding systems Συστηµα φυσαρµόνικας µε µεντεσέδες ενσωµατωµένους στο άνω και κάτω προφίλ ώστε τραβώντας το ένα φυλλο να (παρα)σέρνει και τα υπόλοιπα. Το σύστηµα περιλαµβάνει οδηγό 55mm στο άνω µέρος καθώς και mini προφίλ µόλις 53 mm ύψους τα οποία συγκρατούν τον υαλοπίνακα στην άνω και κάτω µεριά του κάθε φύλλου. Ενα σύστηµα µε minimal λογική στην αισθητική του. Iδανική λύση για κατασκευές έως 2cm ύψος και 80cm πλάτος. Χρήση υαλοπινάκων χωρίς τρύπες ή εγκοπές. An accordion-type system, with hinges incorporated on the upper and lower profile, so as to enable the concurrent movement of all the panels, just by pulling only one of them. The system incorporates a 55mm guide on the upper end and a mini profile of just 53mm in height, which both hold the glass panel on the upper and lower end of each profile. A system built on minimal aesthetics. An ideal solution for constructions of up to 2mm in height and 80cm in width. Glass panels without any cutting or drilling requirement. 28 Μεντεσές άνω mini µπάζας Upper small clamp with hinge Λεπτοµέρεια άνω προφίλ µε ράουλο και µεντεσέ Upper profile detail with hinge and roller carrier Μπάζα µεντεσέ µε κλειδαριά Hinge with clamp and lock

29 ΤΕΧΝΙΚΕΣ ΛΕΠΤΟΜΕΡΕΙΕΣ ΣΥΣΤΗΜΑΤΟΣ FW50 TECHNICAL ETAILS OF FW50 SYSTEM ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ I TECHNICAL SPECIFICATION ΚΡΥΣΤΑΛΛΟ GLASS ΠΑΧΟΣ ΚΡΥΣΤΑΛΛΟΥ GLASS THICKNESS ΜΕΓ. ΒΑΡΟΣ Υ MAX WEIGHT ΜΕΓ. ΠΛΑΤΟΣ Υ MAX WITH ΜΕΓ. ΥΨΟΣ MAX. HEIGHT ΦΙΝΙΡΙΣΜΑ FINISHING LAMINATE - TEMPERE mm 75kg 800mm 20mm ΦΥΣΙΚΗ - ΓΥΑΛ. ΑΝΟΔΙΩΣΗ, ΗΛ/ΣΤΑΤΙΚΗ ΒΑΦΗ - ΕΙΔ. ΒΑΦΕΣ NATURAL - GLOSSY ANOIZE, POWER COATING - SPECIAL COLORS ΚΟΙΛΟΔΟΚΟΣ - xmm STRUCTURAL EAM xmm ΟΔΗΓΟΣ ΑΛΟΥΜΙΝΙΟΥ ΥΨΟΥΣ 55mm TRACK RAIL 55mm OF HEIGHT ΚΟΙΛΟΔΟΚΟΣ IRON EAM xmm ΑΦΑΙΡΕΣΕΙΣ ΣΥΡΟΜΕΝΩΝ ΦΥΛΛΩΝ GLASS CALCULATION OF SLIING Hg= Ύψος γυαλιού Η= Ολικό ύψος Τύπος υπολογισµού ύψους γυαλιού Hg=Η-156mm H γυαλί glass mm Hg= Glass height Η= Total height Glass height calculation formula Hg=Η-156mm ΠΛΕΥΡΙΚΟ Α LATERAL C ΠΛΕΥΡΙΚΟ E LATERAL ΚΕΝΟ ΥΑΛΟΠΙΝΑΚΩΝ S GAP ΛΕΠΤΟΜΕΡΕΙΑ 2 ETAIL 2 Lg Lf ΑΠΟΣΤΑΣΗ ΑΠΟ ΔΑΠΕΔΟ 8mm CLAMP FROM THE FLOOR 8mm ΛΕΠΤΟΜΕΡΕΙΑ 1 ETAIL 1 ΠΟΛΥΚΑΡΒΟΝΙΚΟ ΠΡΟΦΙΛ ΣΦΡΑΓΓΙΣΗΣ ΦΥΛΛΩΝ POLYCARONATE PROFILE 1 ΜΕΝΤΕΣΕΣ ΛΕΠΤΟΜΕΡΕΙΑ 1 I ETAIL 1 ΛΕΠΤΟΜΕΡΕΙΑ 2 I ETAIL 2 ΥΠΟΛΟΓΙΣΜΟΣ ΚΡΥΣΤΑΛΛΩΝ ΠΛΑΤΟΣ ΓΥΑΛΙΟΥ (mm): Lg ΠΛΑΤΟΣ Υ (mm): Lf ΠΛΑΤΟΣ ΑΝΟΙΓΜΑΤΟΣ (mm): L ΑΡΙΘΜΟΣ ΦΥΛΛΩΝ (ΤΕΜ.): n I GLASS CALCULATION GLASS WITH (mm): Lg GLASS S WITH (mm): Lf OPENING WITH (mm): L NUMER OF GLASS S (PCS): n ΤΥΠΟΣ ΥΠΟΛΟΓΙΣΜΟΥ ΠΛΑΤΟΥΣ ΓΥΑΛΙΟΥ WITH OF GLASS S CALCULATION FORMULA Lg=Lf={L-(n-1)x2 - (2x12)} n Οι αφαιρέσεις υαλοπινάκων, αφορούν συµβατικές ευθείες κατασκευές. Για οποιαδήποτε παραλλαγή, επικοινωνήστε µε το τεχνικό τµήµα της εταιρείας. All glass calculation concerning contractual linear construction. For further information you can contact with company technical department. 29

30 SYSTEM UNO σύστηµα πτυσσόµενων φύλλων χωρίς parking glass partition systems without parking area no parking systems Πρόκειται για ένα πρωτοποριακό σύστηµα συρρόµενων γυάλινων χωρισµάτων τα οποία αποθηκεύονται απο οποιαδήποτε µεριά επιλέξουµε χωρίς την χρήση αποθυκευτικού χώρου (parking) Το σύστηµα βασίζεται σε ένα ειδικά κατασκευασµένο βαγόνι µε ράουλα γι αυτόν τον σκοπό το οποίο αποτελείται απο 4 µεγάλα ράουλα µε εσωτερικό ρουλεµάν και εξωτερική επένδυση συνθετικού υλικού για αθόρυβη λειτουργία και 2 µικρότερα τα οποιά ισσοροπούν το φύλλο κατα την κύληση. Τοποθετείται στη µέση του φύλλου και µπορεί να το κινεί και να το περιστρέφει στον εαυτό του. Με αυτό τον τρόπο το φύλλο κινείται µε ευκολία και αφού το στρέψουµε κάθετα στον άνω οδηγό κύλισης, το αποθηκεύουµε στη µεριά που επιθυµούµε γλυτώνοντας µάλιστα χώρο µιάς και το φύλλο εξέχει απο τον οδηγό κίλησης κατα το ήµισυ. Το συγκεκριµένο βαγόνι µε ράουλα βρίσκει εφαρµογή σε οποιοδήποτε σύστηµα των κατηγοριών MW και FMW. Μπορούν να κατασκευαστούν φύλλα έως 300cm ύψος και έως 85cm πλάτος, ανάλογα µε το σύστηµα που προσαρµόζεται. Ιδανικό για εφαρµογές σε κατασκευές που έχουν πρόβληµα στο χώρο αποθήκευσης των κινητών φύλλων. Ευκολο ρεγουλάρισµα, άψογη κύληση και λειτουργία. This is an innovative system of rolling glass separators, which are stored in any side we choose, without the need for a dedicated storage space (parking). The system is based on a specially constructed roller wagon and as such it is consisted of: 4 large rollers with an internal ball bearing and external synthetic coating, so as to assure noiseless operation and 2 smaller ones which balance the panel during movement. It is placed in the center of the panel so as to enable moving and rotating it to its axis during movement. Thus, the panel moves effortlessly and aſter we turn it vertically on the on the upper movement guide, we can store it on the side we choose, saving space since the panel exceeds the guide only by half. This particular roller wagon is applied to every MW and FMW glass system. We can construct panels of up to 300cm in height and 85 cm in width, according to the system we apply. It is ideal for constructions which face moving panel storage issues. Easy adjustment, flawless slide and operation. 30 Ράουλο UNO Roller carrier UNO Οδηγός µε ράουλο UNO Track profile with roller carrier UNO Λεπτοµέρεια σφράγισης φύλλων etail of sealing panels

31 ΜΕΓ. ΠΛΑΤΟΣ Υ MAX. WITH ΜΕΓ. ΥΨΟΣ ΚΑΤΑΣΚΕΥΗΣ MAX CONSTRUCTION HEIGHT Ενδεικτικός πίνακας διαστάσεων συστηµάτων UNO Indicative dimension matrix of UNO systems. UNO UNO UNO UNO UNO UNO UNO MW72 MW52 MW51 MW50 FMW50 FMW5026 FMW26 850mm 3000mm 850mm 2800mm 850mm 2650mm 800mm 2650mm 850mm 2800mm 850mm 20mm 850mm 2800mm 31

32 PARKING AREA ΕΝΔΕΙΚΤΙΚΕΣ ΚΑΤΟΨΕΙΣ ΑΠΟΘΗΚΕΥΣΗΣ ΦΥΛΛΩΝ (PARKING) Ι INICATIVE APPLICATIONS OF STORAGE AREAS (PARKING) PG.01 PG.04 PG.02 PG.05 PG.03 PG.06 32

33 ΕΝΔΕΙΤΙΚΕΣ ΚΟΠΕΣ PARKING INICATIVE CUTTING IMENSIONS OF STORAGE AREAS (PARKING) A 45 o 90 o o C=A-35mm x o 90 o 35 LF o 1= ΑΡ. ΦΥΛΛΩΝ x mm+200mm =LF-140mm.1=+35mm C 35 C/2 PG.01 C A.1 A 200 LF.1 90 o o PG o 90 o o o Α.1=ΑΡ. ΦΥΛΛΩΝ x mm+235mm Α.1=ΑΡ. ΦΥΛΛΩΝ x mm+235mm =LF-140mm.1=+mm C+= o Α.1=ΑΡ. ΦΥΛΛΩΝ+235mm 135 o o Α.1=ΑΡ. ΦΥΛΛΩΝ+235mm C.L. 90 o.2 LF C.2 C.L C LF o o 90 o 200.1=LF-140mm.2=LF-140mm C=C.L-200mm A 2 o 113 E A.1 o 113 o o 113 o 45 E=ΟΛΙΚΟ ΠΛΑΤΟΣ-Α+90mm PG

34 εξαρτήµατα στεγανοποιητικά λάστιχα προφιλ αλουµινίου πιάστρες system accessories pvc profiles rubbers aluminum profiles clamps εξαρτήµατα I accessories ΡΑΟΥΛΟ ΜΕΓΑΛΟΥ ΟΔΗΓΟΥ ROLLER CARRIER (IG TRUCK) εξαρτήµατα I accessories ΣΥΡΤΗΣ ΜΕΓΑΛΟΣ IG OLT MW72 FW ΡΑΟΥΛΟ ΜΙΚΡΟΥ ΟΔΗΓΟΥ ROLLER CARRIER (SMALL TRUCK) MW72 FW ΣΥΡΤΗΣ ΜΙΚΡΟΣ SMALL OLT MW FW ΡΑΟΥΛΟ UNO ΜΕΓΑΛΟ UNO CARRIER (IG TRUCK) ΓΙΑ ΤΟ ΣΥΣΤΗΜΑ Ι FOR SYSTEM MW ΠΟΜ. ΠΟΜΟΛΟ ΣΥΡΤΗ OLT S KNO ΓΙΑ ΤO ΣΥΣΤΗΜΑ Ι FOR SYSTEM MW72 FMW ΡΑΟΥΛΟ UNO (ΜΙΚΡΟ) UNO ROLLER CARRIER (SMALL) ΣΩΜΑ ΚΛΕΙΔΑΡΙΑ ΔΙΠΛΟ ΚΛΕΙΔΩΜΑ 2 TURNS OY LOCK MW FMW ( ) ΣΥΝΔΕΣΜΟΣ ΡΑΟΥΛΟΥ ΠΙΑΣΤΡΑΣ CARRIER CLAMP CONNECTION (IG) MW72 FW ΣΥΝΔΕΣΜΟΣ ΡΑΟΥΛΟΥ - ΠΙΑΣΤΡΑΣ CARRIER CLAMP CONNECTION (SMALL) MW FW ΣΩΜΑ ΚΛΕΙΔΑΡΙΑ ΜΟΝΟ ΚΛΕΙΔΩΜΑ 1 TURN OY LOCK MW-FW50 FMW ΚΥΛΙΝΔΡΟΣ 55mm CYLINER LOCK 55mm 34 MW FW

35 εξαρτήµατα I accessories ΑΝΩ ΜΙΛΙ ΒΙΔΑ UPPER PIVOT εξαρτήµατα I accessories ΦΩΛΙΑ 1 LOCK CASING 1 MW72 FW72 FMW ΣΥΝΔΕΣΜΟΣ ΚΑΤΩ ΜΙΛΙ GROUN PIVOT CONNECTION 441. ΠΟΜΟΛΟ Φ47mm OOR KNO Φ47mm MW72-52 FW ΑΝΩ ΜΙΛΙ ΒΙΔΑ UPPER PIVOT MW51-50 FW51-50 FMW ΚΑΤΩ ΜΙΛΙ ΦΛΑΝΤΖΑ GROUN PIVOT ΤΑΠΑ ΤΕΛΕΙΩΜΑΤΟΣ ΜΕΓΑΛΗΣ ΠΙΑΣΤΡΑΣ EN CUP FOR IG CLAMP ΤΑΠΑ ΤΕΛΕΙΩΜΑΤΟΣ ΜΙΚΡΗΣ ΠΙΑΣΤΡΑΣ EN CUP FOR SMALL CLAMP στεγανοποιητικά I pvc profiles ΚΑΡΡΕ ΜΗΧΑΝΙΣΜΟΣ ΜΕΓΑΛΗΣ ΠΙΑΣΤΡΑΣ FLOOR SPRING S CONNECTION WITH IG CLAMP MW ΣΤΡΟΓΓΥΛΗ ΦΩΛΙΑ 14mm INOX LOCK CASING Φ14mm S.S ΣΤΕΓΑΝΟΠΟΙΗΤΙΚΟ ΠΡΟΦΙΛ «καρεκλάκι» mm PVC PROFILE mm ΣΤΕΓΑΝΟΠΟΙΗΤΙΚΟ ΠΡΟΦΙΛ «Π» ΒΟΥΡΤΣΑΚΙ mm PVC PROFILE FOR RUSH mm ΟΒΑΛ ΦΩΛΙΑ ΙΝΟΧ OVAL LOCK CASING S.S ΣΤΕΓΑΝΟΠΟΙΗΤΙΚΟ ΠΡΟΦΙΛ «Η» mm PVC PROFILE «Η» mm 35

36 εξαρτήµατα στεγανοποιητικά λάστιχα προφιλ αλουµινίου πιάστρες system accessories pvc profiles rubbers aluminum profiles clamps στεγανοποιητικά I pvc profiles 513 ΣΤΕΓΑΝΩΤΙΚΟ ΒΟΥΡΤΣΑΚΙ ΠΛΑΣΤΙΚΟ mm PVC PROFILE mm προφίλ αλουµινίου I aluminum profiles ΟΔΗΓΟΣ 62χ UPPER TRUCK 62x λάστιχα I rubbers 520 ΣΤΕΓΑΝΩΤΙΚΟ ΒΟΥΡΤΣΑΚΙ ΑΛΟΥΜΙΝΙΟΥ (300Omm) WEATHER TIGHT ALUMINUM PROFILE (3000mm) ΛΑΣΤΙΧΟ ΠΙΑΣΤΡΑΣ CLAMP RUER ΚΑΠΑΚΙ ΜΕΓΑΛΗΣ ΠΙΑΣΤΡΑ IG CLAMP S ALUMINUM COVER ΚΑΠΑΚΙ ΜΙΚΡΗΣ ΠΙΑΣΤΡΑΣ SMALL CLAMP S ALUMINUM COVER πιάστρες I clamps ΛΑΣΤΙΧΟ ΚΑΛΥΜΑΤΟΣ ΠΙΑΣΤΡΑΣ RUER FOR ECORATING COVER CL 72R ΠΙΑΣΤΡΑ ΜΕΓΑΛΗ ΜΕ ΡΑΟΥΛΟ IG CLAMP WITH ROLLER CARRIER MW72 FW χ1mm ΛΑΣΤΙΧΟ ΤΕΛΑΡΩΤΟΥ ΓΙΑ ΜΠΟΪ RUER FOR FMW SYSTEMS προφίλ αλουµινίου I aluminum profiles ΟΔΗΓΟΣ 74.5χmm UPPER TRACK 74.5xmm CL 52R ΠΙΑΣΤΡΑ ΜΕΓΑΛΗ ΜΕ ΡΑΟΥΛΟ ΜΙΚΡΟ IG CLAMP WITH SMALL ROLLER CARRIER MW52 FW52 CL 50R ΠΙΑΣΤΡΑ ΜΙΚΡΗ ΜΕ ΡΑΟΥΛΟ ΜΙΚΡΟ SMALL CLAMP WITH SMALL ROLLER CARRIER 36 MW51-50 FW51-50

37 πιάστρες I clamps CL 72TP ΑΝΩ ΠΙΑΣΤΡΑ ΜΕΓΑΛΗ ΜΕ ΜΙΛΙ TOP IG CLAMP WITH PIVOT πιάστρες I clamps CL 72P ΠΙΑΣΤΡΑ ΜΕΓΑΛΗ ΓΙΑ ΜΙΛΙ ΚΑΤΩ IG CLAMP FOR PIVOT MW72 FW72 CL 52TP ΑΝΩ ΜΕΓΑΛΗ ΠΙΑΣΤΡΑ ΜΙΛΙ ΓΙΑ ΜΙΚΡΟ ΟΔΗΓΟ 55xmm TOP IG CLAMP FOR SMALL UPPER TRACK 55xmm MW52 FW52 CL 50TP ΑΝΩ ΠΙΑΣΤΡΑ ΜΙΚΡΗ ΜΙΛΙ TOP SMALL CLAMP WITH PIVOT MW51-50 FW51-50 CL 72S ΠΙΑΣΤΡΑ ΜΕΓΑΛΗ ΜΕ ΣΥΡΤΗ IG CLAMP WITH OLT MW52-51 FW72-51 CL 50S ΠΙΑΣΤΡΑ ΜΙΚΡΗ ΜΕ ΣΥΡΤΗ SMALL CLAMP WITH OLT CL 50P ΠΙΑΣΤΡΑ ΜΙΚΡΗ ΓΙΑ ΜΙΛΙ ΚΑΤΩ OTTOM SMALL CLAMP FOR PIVOT MW50 FW50 CL.72.C ΠΙΑΣΤΡΑ ΜΕΓΑΛΗ ΜΕ ΚΑΡΕ ΜΗΧΑΝΙΣΜΟΥ IG CLAMP WITH SPRING PIVOT MW52-51 CL.50.C ΠΙΑΣΤΡΑ ΜΙΚΡΗ ΜΕ ΚΑΡΕ ΜΗΧΑΝΙΣΜΟΥ SMALL CLAMP WITH SPRING PIVOT MW50 CL 72C ΠΙΑΣΤΡΑ ΑΠΛΗ ΜΕΓΑΛΗ IG CLAMP MW50 FW50 CL 72L ΠΙΑΣΤΡΑ ΜΕΓΑΛΗ ΜΕ ΚΛΕΙΔΑΡΙΑ IG CLAMP WITH LOCK MW FW72-52 CL 50TC ΠΙΑΣΤΡΑ ΑΠΛΗ ΜΙΚΡΗ SMALL CLAMP MW FW MW51-50 FW51-50 CL 50L ΠΙΑΣΤΡΑ ΜΙΚΡΗ ΜΕ ΚΛΕΙΔΑΡΙΑ SMALL CLAMP WITH LOCK MW50 FW50 37
