1 WP 110 Wireless PCI Card εγχειρίδιο χρήστη Version 1.2

2 Περιεχόμενα Περιεχόμενα 2 1 Περιεχόμενα Συσκευασίας 3 2 Το WP 110 Wireless PCI Card Χαρακτηριστικά Προϊόντος Ενδείξεις LED Απαιτήσεις Συστήματος 5 3 Ξεκινώντας με τα Ασύρματα Δίκτυα Τρόποι σύνδεσης Ασύρματων Δικτύων Πρότυπα Ασύρματης Σύνδεσης 6 4 Διαδικασία Εγκατάστασης Εγκατάσταση της συσκευής Εγκατάσταση Οδηγών και του Προγράμματος Διαχείρισης Windows 98SE/Me/2000/XP Windows Vista 13 5 Χρησιμοποιώντας το Πρόγραμμα Διαχείρισης Εύκολη Ρύθμιση Main Tab Profile Tab Security Settings Δημιουργώντας ένα δίκτυο Ad-Hoc Advanced Tab Πληροφορίες για την ασύρματη σύνδεση (Information/About) Δίκτυο στο σπίτι Δίκτυο στο γραφείο (SOHO) Συμβουλές Εγκατάστασης 31 6 Τεχνική Υποστήριξη 32 7 Τεχνικές Προδιαγραφές 33 8 Λεξιλόγιο 34 2

3 1 Περιεχόμενα Συσκευασίας Crypto WP 110 Wireless PCI Card Αποσπώμενη κεραία Εγχειρίδιο Χρήστη, Εγγύηση CD Εγκατάστασης 2 Το WP 110 Wireless PCI Card Συγχαρητήρια για την αγορά του WP 110 Wireless PCI Card το οποίο παρέχει υψηλή απόδοση ιδανική για ασύρματη σύνδεση δικτύων σε υψηλές ταχύτητες! Το WP 110 Wireless PCI Card υποστηρίζει το νέο πρότυπο υψηλής ταχύτητας IEEE g το οποίο επιτυγχάνει ταχύτητες σύνδεσης 54Mbps. Το g είναι επίσης συμβατό με συσκευές που υποστηρίζουν το πρότυπο b. Αυτό σημαίνει ότι δεν χρειάζεται να αλλάξετε ολόκληρο το δίκτυο σας για να ενσωματώσετε τις καινούργιες g συσκευές. Επιπλέον, πέρα της προσφερόμενης γρήγορης μεταφοράς δεδομένων, το WP 110 Wireless PCI Card υποστηρίζει τις καινούργιες και πιο προηγμένες λειτουργίες ασφαλείας που παρέχονται σήμερα. Οι παράμετροι ασφαλείας μπορούν να διαμορφωθούν για εταιρείες, γραφεία, και επαγγελματικούς χώρους καθώς και για οικιακή χρήση. Η υψηλού κέρδους αποσπώμενη κεραία του WU 110 Wireless USB Ethernet Adapter καθιστά δυνατή την εγκατάσταση ενός εξαιρετικά γρήγορου δικτύου, χωρίς την εγκατάσταση καλωδίων. Μπορείτε να αποκτήσετε πρόσβαση σε υπολογιστές σχεδόν από όπου και αν βρίσκεστε μέσα σε ένα κτίριο ή σε ανοιχτούς χώρους. Είναι ακόμη δυνατό να δημιουργήσετε ένα μεγαλύτερο, πιο ασφαλές και πιο ευέλικτο δίκτυο στο σπίτι ή στο γραφείο. Μπορείτε να μοιράζεστε αρχεία, εκτυπωτές και χώρο σε σκληρούς δίσκους, σύνδεση στο Internet και να εγκαταστήσετε ένα μικρό δίκτυο στο σπίτι ή στο γραφείο σας χωρίς επιπλέον έξοδα για την εγκατάσταση καλωδίων. 3

4 Τέλος, το πρόγραμμα διαχείρισης σας επιτρέπει να δημιουργήσετε ένα ασύρματο δίκτυο ή να συνδεθείτε σε ένα υπάρχον εύκολα και γρήγορα. Επίσης σας δίνει τη δυνατότητα να δείτε σημαντικές πληροφορίες για την κατάσταση και τις ρυθμίσεις της ασύρματης σύνδεσής σας. 2.1 Χαρακτηριστικά Προϊόντος Συμβατό με τα πρότυπα IEEE g και b Ταχύτητες μεταφοράς δεδομένων στα 54Mbps για το g και 11Mps για το b Υψηλή ασφάλεια δικτύου με υποστήριξη WEP, WPA και WPA-PSK Υποστήριξη Windows 98SE/Me/2000/XP/VISTA. Υψηλού κέρδους αποσπώμενη κεραία Γρήγορη εγκατάσταση και εύκολη ρύθμιση 2.2 Ενδείξεις LED Το WP 110 Wireless PCI Card έχει τις ακόλουθες ενδείξεις LED: 1 2 LED Δραστηριότητα 1 Act Όταν το φως είναι σταθερά αναμμένο δηλώνει ότι η συσκευή έχει συνδεθεί και τροφοδοτείται. 2 Link Όταν το φως αναβοσβήνει δηλώνει ότι μια ασύρματη σύνδεση έχει επιτευχθεί 4

5 2.3 Απαιτήσεις Συστήματος Λειτουργικά συστήματα Windows 98SE, Me, 2000, XP, VISTA. Υπολογιστής με Pentium 100MHz ή περισσότερο είναι προτεινόμενο 64MB RAM 10ΜΒ ελεύθερου χώρου στο σκληρό δίσκο Τουλάχιστον μια ελεύθερη υποδοχή PCI 2.2 Ένας οδηγός CD-ROM 3 Ξεκινώντας με τα Ασύρματα Δίκτυα Καλώς ήρθατε στο κόσμο των Ασύρματων Δικτύων! Ετοιμαστείτε να ζήσετε την ταχύτητα και την ευελιξία ενός ασύρματου δικτύου χρησιμοποιώντας το WP 110 Wireless PCI Card. Εδώ θα βρείτε μια σύντομη περίληψη των βασικών δεδομένων των ασύρματων δικτύων. Για περισσότερες πληροφορίες μπορείτε να κοιτάξετε και στο λεξιλόγιο. 3.1 Τρόποι σύνδεσης Ασύρματων Δικτύων Ένα τοπικό ασύρματο δίκτυο (WLAN) είναι όμοιο με ένα συνηθισμένο τοπικό ενσύρματο δίκτυο (LAN). Στη συγκεκριμένη περίπτωση όμως, δεν υπάρχουν καλώδια και η σύνδεση επιτυγχάνεται μέσω ασύρματων καναλιών. Οι υπολογιστές σε ένα WLAN μοιράζονται το ίδιο κανάλι συχνοτήτων και χρησιμοποιούν το ίδιο όνομα ασύρματης σύνδεσης το οποίο καλείται SSID (Service Set Identifier). Αντιθέτως με τα ενσύρματα δίκτυα, τα ασύρματα δίκτυα έχουν δυο διαφορετικούς τρόπους σύνδεσης: Infrastructure και Ad-Hoc (γνωστό και ως IBSS). Ένα ασύρματο δίκτυο τύπου Infrastructure είναι στην ουσία ένα WLAN που ενσωματώνει ένα Wireless Access Point / Router. 5

6 Για να εγκαταστήσετε ένα ασύρματο δίκτυο τύπου Infrastructure, όπως στο παράδειγμα παραπάνω, θα χρειαστείτε τα ακόλουθα: 1. Ένα Wireless Access Point που δημιουργεί ασύρματο δίκτυο τύπου Infrastructure. 2. Υπολογιστές εξοπλισμένους με κάρτες ασύρματης δικτύωσης όπως το WP 110 Wireless PCI Card. Ένα ασύρματο δίκτυο τύπου Ad-Hoc είναι μια απλή απευθείας ασύρματη σύνδεση μεταξύ υπολογιστών που διαθέτουν προϊόντα ασύρματης σύνδεσης δικτύου όπως το WP 110 Wireless PCI Card ή την WΜ 100E Wireless PCMCIA Card. Για να εγκαταστήσετε ένα ασύρματο δίκτυο τύπου Ad-Hoc όπως στο παραπάνω παράδειγμα, θα χρειαστείτε τα ακόλουθα: 1. Να εγκαταστήσετε τo WP 110 Wireless PCI Card σε ένα υπολογιστή. 2. Να εγκαταστήσετε μία άλλη ασύρματη κάρτα Crypto σε έναν άλλο υπολογιστή. 3. Να ρυθμίσετε τον τρόπο σύνδεσης σε Ad-Hoc και να ορίσετε μια Static IP Διεύθυνση για κάθε υπολογιστή. 3.2 Πρότυπα Ασύρματης Σύνδεσης Το IEEE g είναι μια επέκταση του παλαιοτέρου προτύπου b. Αυξάνει τη ταχύτητα μεταφοράς δεδομένων μέχρι τα 54 Mbps στη συχνότητα των 2.4GHz, εκμεταλλευόμενο την τεχνολογία OFDM (Orthogonal Frequency Division Multiplexing). Το OFDM λειτουργεί διασπώντας το κανάλι επικοινωνίας σε έναν αριθμό υπό-καναλιών. Κάθε χρήστης εκπέμπει σήμα χρησιμοποιώντας ένα δεσμευμένο υπό-κανάλι.. Αυτός είναι ένας πολύ αποτελεσματικός τρόπος εκμετάλλευσης των διαθέσιμων συχνοτήτων και σαν αποτέλεσμα καθίσταται δυνατό να χωρέσει ένας παρά πολύ μεγάλος αριθμός δεδομένων σε ένα μικρό εύρος φάσματος. Επιπλέον, η καινούργια τεχνολογία πολυπλεξίας (multiplexing) χειρίζεται θέματα δικτυακής κίνησης (traffic) πολύ αποτελεσματικά, ελαχιστοποιώντας την πιθανότητα σύγκρουσης πακέτων (packet collisions). 6

7 Το καινούργιο πρότυπο ασύρματης σύνδεσης δικτύων IEEE g προσφέρει επιπλέον μια σειρά από εξελιγμένες λειτουργίες ασφάλειας. Το πρότυπο υποστηρίζει τη λειτουργία ασφάλειας Wired Equivalent Privacy (WEP), που παρουσιάστηκε με το b. Το WEP είναι ένας τύπος κρυπτογράφησης ο οποίος εισάγει ένα κρυφό κλειδί σαν ένα επιπλέον μέτρο ασφάλειας για την εμπόδιση πρόσβασης ανεπιθύμητων χρηστών σε ένα ασύρματο δίκτυο. Το νέο πρότυπο Wi-Fi χρησιμοποιεί επίσης το καινούργιο πρότυπο WPA, το οποίο είναι σχεδιασμένο για εταιρικές ασύρματες δικτυακές χρήσεις. Η παραλλαγή του WPA-PSK είναι ιδανική για χρήση σε γραφεία και οικιακά δίκτυα και είναι σχεδιασμένο για να βελτιώνει τη λειτουργία ασφάλειας WEP σε WLAN δίκτυα. Το WPA-PSK ενσωματώνει μια φράση κλειδί για να αποτρέψει ανεπιθύμητους σταθμούς από το να συνδεθούν με ένα Access Point / Router. Ένα άλλο σημαντικό στοιχείο του IEEE g είναι η συμβατότητα με τις παλαιότερες b συσκευές. Και τα δυο πρότυπα λειτουργούν στο ίδιο εύρος συχνοτήτων και το νέο ασύρματο πρότυπο έχει τη δυνατότητα να αλλάζει μεταξύ του OFDM και του DSSS, τη τεχνολογία μετάδοσης που χρησιμοποιούσε το b, όταν συσκευές που χρησιμοποιούν αυτό το πρότυπο είναι παρούσες σε ένα WLAN. Αυτό συνεπάγεται ότι εάν ήδη έχετε ένα ασύρματο δίκτυο βασισμένο στο πρότυπο IEEE b, οι συσκευές σε εκείνο το δίκτυο θα λειτουργήσουν χωρίς κανένα πρόβλημα με τις συσκευές g σε ταχύτητες μέχρι τα11mbps. Θα βρείτε μια πιο αναλυτική περιγραφή των λειτουργιών ασφάλειας και δικτύων που παρέχονται στο κεφαλαίο Χρησιμοποιώντας το Πρόγραμμα Διαχείρισης του Εγχειριδίου Χρήστη. 7

8 4 Διαδικασία Εγκατάστασης 4.1 Εγκατάσταση της συσκευής 1. Βεβαιωθείτε ότι ο υπολογιστής σας είναι κλειστός και βγάλτε τον από την τροφοδοσία. Ανοίξτε το κουτί του υπολογιστή. 2. Βρείτε μια ελεύθερη υποδοχή PCI στη μητρική κάρτα και ξεβιδώστε το μεταλλικό κάλυμμα που κλείνει το άνοιγμα προς την πίσω πλευρά του κουτιού. 3. Ευθυγραμμίστε την κάρτα με την ελεύθερη υποδοχή PCI. Πιέστε αργά την κάρτα προς τη μητρική κάρτα μέχρι να τοποθετηθεί σταθερά. Βιδώστε την κάρτα και κλείστε το κουτί του υπολογιστή. 4.2 Εγκατάσταση Οδηγών και του Προγράμματος Διαχείρισης Ανοίξτε τον υπολογιστή σας. Εισάγετε το CD στον οδηγό CD-ROM. Σε περίπτωση που το λειτουργικό σας σύστημα είναι Windows XP, θα εμαφανιστεί το ακόλουθο παράθυρο. Πατήστε Cancel. 8

9 Επιλέξτε WP 110 Wireless PCI Card. Επιλέξτε WP 110 Driver / Utility for Windows XP/VISTA Windows 98SE/Me/2000/XP Σημείωση Εγκατάστασης για Windows 98 Πριν προχωρήσετε με την εγκατάσταση, βεβαιωθείτε ότι έχετε το CD- ROM του λειτουργικού συστήματος σας. Μπορεί να σας ζητηθεί να εισάγετε το CD-ROM για να εγκατασταθούν διάφορα απαραίτητα αρχεία. 9

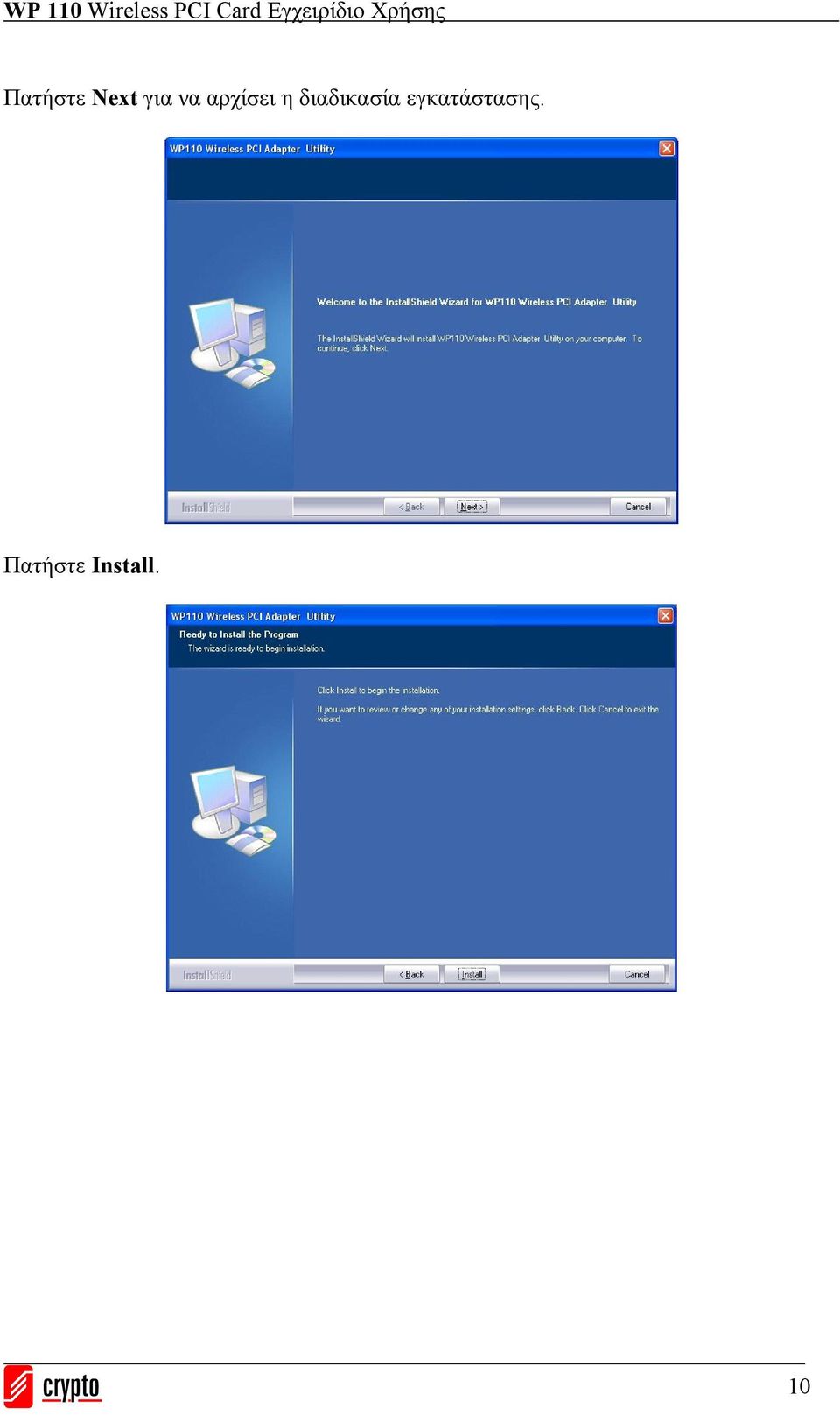

10 Πατήστε Next για να αρχίσει η διαδικασία εγκατάστασης. Πατήστε Install. 10

11 Η εγκατάσταση βρίσκεται σε εξέλιξη. Πατήστε Continue Anyway. Η όλη διαδικασία θα διαρκέσει μερικά λεπτά. 11

12 Πατήστε Finish για να ολοκληρωθεί η εγκατάσταση. Σημείωση: Μπορείτε να επαληθεύσετε ότι η εγκατάσταση ήταν επιτυχής μέσω του Device Manager. 12

13 Αν η εγκατάσταση είναι επιτυχής, θα εμφανιστεί το εικονίδιο προγράμματος διαχείρισης στο system tray. Για να εκκινήσετε το Πρόγραμμα Διαχείρισης, κάντε διπλό κλικ στο εικονίδιο. Συνδεδεμένο: Μη συνδεδεμένο: Windows Vista Ένα νέο παράθυρο θα εμφανιστεί. Πατήστε Next για να συνεχίσετε. 13

14 Πατήστε Install για να συνεχιστεί η διαδικασία εγκατάστασης. Η εγκατάσταση βρίσκεται σε εξέλιξη. 14

15 Επιλέξτε Install this driver software anyway. Η εγκατάσταση του Προγράμματος Διαχείρισης βρίσκεται σε εξέλιξη. Πατήστε Finish για να ολοκληρώσετε την εγκατάσταση του οδηγού και του Προγράμματος Διαχείρισης. 15

16 Σημείωση: Μπορείτε να επαληθεύσετε ότι η εγκατάσταση ήταν επιτυχής μέσω του Device Manager. 16

17 To Πρόγραμμα Διαχείρισης ξεκινάει αυτόματα αμέσως μετά την ολοκλήρωση της εγκατάστασης. Το ακόλουθο εικονίδιο εμφανίζεται στο Desktop σας. 17

18 5 Χρησιμοποιώντας το Πρόγραμμα Διαχείρισης Το Πρόγραμμα Διαχείρισης σας επιτρέπει να συνδεθείτε ασύρματα και να διαμορφώσετε τις ρυθμίσεις της σύνδεσης. Παρέχει σημαντικές πληροφορίες για την ποιότητα και τη συμπεριφορά του ασύρματου καναλιού και επιτρέπει να βελτιώσετε την απόδοση του WP 110 Wireless PCI Card. 5.1 Εύκολη Ρύθμιση Κάντε διπλό κλικ στο εικονίδιο του system tray για να ξεκινήσετε το Πρόγραμμα Διαχείρισης. Εμφανίζεται το κεντρικό παράθυρο του προγράμματος διαχείρισης: Για να ρυθμίσετε εύκολα και γρήγορα μια σύνδεση, πατήστε Easy Config. 1. Επιλέξτε τον τύπο του ασύρματου δικτύου που επιθυμείτε (Infrastructure ή Ad- Hoc). Πατήστε Next. 18

19 2. a. Για Infrastructure: Επιλέξτε το δίκτυο στο οποίο επιθυμείτε να συνδεθείτε και πατήστε Next. b. Για Ad-Hoc: Επιλέξτε το δίκτυο στο οποίο επιθυμείτε να συνδεθείτε και πατήστε Next ή πατήστε New IBSS για να δημιουργήσετε ένα νέο Ad-Hoc δίκτυο. 19

20 3. Εισάγετε ένα όνομα για το προφίλ που θα αντιστοιχεί στο δίκτυο αυτό και ένα SSID αν ζητείται. Συμπληρώστε τις ρυθμίσεις ασφαλείας. Για περισσότερες πληροφορίες σχετικά με τις πληροφορίες που πρέπει να συμπληρώσετε στο παρακάτω παράθυρο, δείτε το κεφάλαιο 5.3 (Profile Tab). 20

21 Επιλέξτε DHCP αν θέλετε να παίρνετε IP διεύθυνση αυτόματα ή Manual για να ορίσετε εσείς ΙP διεύθυνση, μάσκα υποδικτύου και Default Gateway. Πατήστε Next. 4. Επιλέξτε DNS Auto αν θέλετε ο DNS να βρίσκεται αυτόματα ή Manual αν θέλετε να εισάγετε εσείς την IP διεύθυνση του πρωτεύοντος και προαιρετικά του δευτερεύοντος DNS. Πατήστε Finish. 21

22 5.2 Main Tab Στην καρτέλα αυτή μπορείτε να δείτε πληροφορίες σχετικά με τις ρυθμίσεις της ασύρματης σύνδεσής σας: Status Εμφανίζει την κατάσταση της τρέχουσας ασύρματης σύνδεσης. Speed Εμφανίζει την ταχύτητα της ασύρματης σύνδεσης. Type Εμφανίζει τον τύπο του ασύρματου δικτύου (Infrastructure ή Ad- Hoc). Authentication Παρέχει πληροφορίες για το τύπο πιστοποίησης που χρησιμοποιεί το τρέχον δίκτυο. Encryption Παρέχει πληροφορίες για το τύπο κρυπτογράφησης που χρησιμοποιεί το τρέχον δίκτυο. SSID Το Service Set Identifier (SSID) είναι ένα μοναδικό όνομα που χρησιμοποιείται από όλους τους clients και nodes σε ένα ασύρματο δίκτυο και το οποίο πρέπει να είναι το ίδιο για όλους τους clients και nodes μέσα σε ένα ασύρματο δίκτυο. Signal Strength Δείχνει την ισχύ του ληφθέντος σήματος. Η ισχύς φαίνεται σε μορφή μπάρας με τις τιμές να κυμαίνονται από 0% έως 100%. Link Quality Δείχνει τη ποιότητα της σύνδεσης. Η ποιότητα φαίνεται σε μορφή μπάρας με τις τιμές να κυμαίνονται από 0% to 100%. Total Throughput Εμφανίζει το συνολικό throughput. Throughput TX Εμφανίζει το throughput μετάδοσης. Throughput RX Εμφανίζει το throughput για τη λήψη δεδομένων. MAC Address Η MAC διεύθυνση του wireless adapter. Subnet Mask Η μάσκα υποδικτύου. IP Address Η IP διεύθυνση του wireless adapter. Gateway Η IP διεύθυνση του default gateway. Show Tray Icon Τσεκάρετε το κουτί αυτό αν θέλετε το εικονίδιο του προγράμματος εφαρμογής να εμφανίζεται στο system tray. 22

23 Windows Zero Config Radio Off Τσεκάρετε το κουτί αυτό αν θέλετε να χρησιμοποιήσετε το Windows XP Zero Configuration utility για να ρυθμίσετε την ασύρματη σύνδεσή σας, αντί για αυτή την εφαρμογή. Τσεκάρετε το κουτί αυτό για να απενεργοποιήσετε την κεραία. 5.3 Profile Tab Το WU 110 σας επιτρέπει να σώσετε ένα αριθμό από ρυθμίσεις σε μορφή προφίλ σύνδεσης. Αυτό είναι πολύ βολικό, διότι κάθε φορά που θέλετε να συνδεθείτε με ένα διαφορετικό δίκτυο, απλώς κάνετε διπλό κλικ στο αντίστοιχο προφίλ. Στην περιοχή Select Network μπορείτε να δείτε τα διαθέσιμα ασύρματα δίκτυα. Διαλέξτε ένα δίκτυο από τη λίστα αυτή και πατήστε Connect για να συνδεθείτε. Το ασύρματο δίκτυο αυτό θα προστεθεί στη λίστα με τα διαθέσιμα προφίλ (Available Profile(s) ). Μπορείτε να κάνετε κλικ στο Rescan εάν θέλετε να ενημερώσετε τις πληροφορίες για να τα διαθέσιμα ασύρματα δίκτυα. Επιλέξτε μία σύνδεση και πατήστε Configure για να δείτε και να αλλάξετε τις ρυθμίσεις της. Για να δημιουργήσετε ένα νέο προφίλ, πατήστε Add. Στο παράθυρο που εμφανίζεται, συμπληρώστε τις απαραίτητες πληροφορίες και πατήστε OK. 23

24 Για να διαγράψετε ένα προφίλ, πατήστε Remove. Επιλέξτε ένα προφίλ και πατήστε Edit, για να δείτε και να αλλάξετε τις ρυθμίσεις του. Αν πατήσετε Configure για μια σύνδεση ή Add ή Edit για ένα προφίλ, θα εμφανιστεί το ακόλουθο παράθυρο στο οποίο πρέπει να συμπληρώσετε τις απαραίτητες πληροφορίες. Σημείωση: Αν έχει επιλεχθεί κρυπτογράφηση WEP, τότε είναι διαθέσιμη η επιλογή Generate WEP Key. Σε αντίθετη περίπτωση, αντί της επιλογής αυτής, είναι διαθέσιμο το πεδίο Passphrase. 24

25 Profile Name Εισάγετε ένα όνομα για το προφίλ. Network Name Εισάγετε το SSID του δικτύου. Το Service Set Identifier (SSID) είναι (SSID) ένα μοναδικό όνομα που χρησιμοποιείται από όλους τους clients και nodes σε ένα ασύρματο δίκτυο και το οποίο πρέπει να είναι το ίδιο για όλους τους clients και nodes μέσα σε ένα ασύρματο δίκτυο. Ad-Hoc Ad-Hoc Τσεκάρετε το κουτί αυτό αν πρόκειται για Ad-Hoc δίκτυο. Channel Επιλέξτε ένα κανάλι (1-11) από τη λίστα. Wireless Network Security Network Επιλέξτε τον τύπο της πιστοποίησης. Authentication Data Encryption Επιλέξτε τον τύπο της κρυπτογράφησης. WEP Key Επιλέξτε τον τύπο του κλειδιού WEP που θα χρησιμοποιηθεί (ASCII Format ή HEX) Mask Key Τσεκάρετε το κουτί αυτό αν θέλετε το κλειδί WEP να αποκρύπτεται. Key Length Επιλέξτε το μήκος του κλειδιού (64 or 128 bits) Default Key Επιλέξτε ποιο κλειδί θα είναι το προεπιλεγμένο (1-4) Index Encryption Key Εισάγετε ένα κλειδί κρυπτογράφησης. Μπορείτε να εισάγετε μέχρι κλειδιά, αλλά μόνο ένα από αυτά θα χρησιμοποιείται κάθε φορά. Generate WEP Τσεκάρετε το κουτί αυτό αν θέλετε να χρησιμοποιήσετε ένα κλειδί key το οποίο θα δημιουργηθεί αυτόματα από το σύστημα. Passphrase Εισάγετε μία passphrase. Έχει σημασία αν πρόκειται για πεζά ή κεφαλαία γράμματα και δεν πρέπει να είναι μεγαλύτερη από 16 αλφαριθμητικούς χαρακτήρες Security Settings Μπορείτε να τροποποιήσετε τις ρυθμίσεις ασφαλείας που θέλετε να χρησιμοποιήσετε στο ασύρματο δίκτυό σας. Επιλέξτε τον τύπο πιστοποίησης και συνδυάστε τον με την κατάλληλη κρυπτογράφηση, έτσι ώστε να είστε σίγουροι για την ασφάλεια του ασύρματου δικτύου σας. Μπορείτε να πραγματοποιήσετε τα παρακάτω: Για Ad-Hoc Δίκτυα: Authentication Type Encryption Disabled Open System WEP WPA-None TKIP Για Infrastructure Δίκτυα: Disabled Open System WEP Shared Key WEP TKIP WPA-PSK/ WPA-PSK 2 WPA 802.1x WPA x AES 25

26 1. Ασφάλεια με WEP: Encryption: Διαλέξτε το WEP. Authentication Mode: Μπορείτε να διαλέξετε τα ακόλουθα: a) Open System: Το Open System authentication είναι ένας μηδενικός αλγόριθμος. Κάθε συσκευή που ζητάει authentication το λαμβάνει. Εάν το κλειδί που χρησιμοποιεί η συσκευή δεν είναι σωστό, τότε περαιτέρω επικοινωνία δεν είναι δυνατή. b) Shared Key: Όταν είναι ενεργοποιημένο το Shared Key authentication, το Access Point / Router στέλνει ένα πακέτο στον client. Ο client χρησιμοποιεί ένα κρυφό κλειδί WEP για να κωδικοποιήσει το πακέτο και αναμεταδίδει την κωδικοποιημένη πληροφορία πίσω στο Access Point / Router. Εάν το πακέτο είναι σωστά κωδικοποιημένο τότε ο client είναι authenticated. WEP Key: Μπορείτε να υποδείξετε 4 διαφορετικά κλειδιά (σε μορφή HEX ή ASCII), αλλά μόνο ένα μπορεί να χρησιμοποιηθεί κάθε φορά. Το μήκος του κλειδιού WEP μπορεί να είναι από 64bits μέχρι και 256bits. Παράδειγμα: WEP Key σε HEX format 64bits: WEP Key σε ASCII format 64bits: Passphrase 1234AC9E01 PG7+A cryptowireless 2. Ασφάλεια με WPA-PSK / WPA-PSK 2: Encryption: Μπορείτε να διαλέξετε τα ακόλουθα: a) TKIP: Temporal Key Integrity Protocol. Το TKIP αλλάζει τα κλειδιά του δικτύου κάθε πακέτα, διασφαλίζοντας περισσότερη ασφάλεια. b) AES: Το Advanced Encryption System είναι μία τεχνική κρυπτογράφησης που εκμεταλλεύεται ένα συμμετρικό μπλοκ 128-Bit κρυπτογράφησης δεδομένων Passphrase: Εισάγετε το κλειδί (passphrase) που μοιράζεστε με το δίκτυο για τη WLAN σύνδεση. 26

27 3. Ασφάλεια με WPA 802.1x / WPA x: Πρόκειται για ασφάλεια WPA όπου ο έλεγχος ταυτότητας γίνεται μέσω ενός IEEE 802.1X authentication server Δημιουργώντας ένα δίκτυο Ad-Hoc Μπορείτε να χρησιμοποιήσετε το WP 110 για να δημιουργήσετε ένα ασύρματο δίκτυο τύπου Ad-Hoc και να καλέσετε άλλους χρήστες να συνδεθούν με αυτό. Ακολουθήστε αυτά τα βήματα: 1. Πηγαίνετε στο Network Connections. Κάντε δεξί κλικ στο Wireless Connection και επιλέξτε Properties. Πηγαίνετε στην καρτέλα General, επιλέξτε TCP/IP και πατήστε Properties. Πρέπει να ορίσετε μια Static IP για τη συσκευή σας, για αυτό επιλέξτε Use the following IP address και εισάγετε την IP διεύθυνση και τη μάσκα υποδικτύου (subnet mask). Παράδειγμα: IP Address Subnet Mask Ελέγξτε το όνομα για το Workgroup που χρησιμοποιείτε (Control Panel System Computer Name Tab) και βεβαιωθείτε ότι οι άλλοι χρήστες που θέλουν να συνδεθούν με το Ad-Hoc δίκτυό σας χρησιμοποιούν το ίδιο όνομα. 3. Ανοίξτε την εφαρμογή Διαχείρησης και πηγαίνετε στην καρτέλα Main. Πατήστε Easy Config. Επιλέξτε το κουτί Ad-Hoc και πατήστε Next. 4. Πατήστε New IBSS. 5. Ρυθμίστε τις παραμέτρους ασφαλείας που θέλετε να έχει το δίκτυό σας και πατήστε OK. 5. Επιλέξτε DHCP αν θέλετε να παίρνετε IP διεύθυνση αυτόματα ή Manual για να ορίσετε εσείς ΙP διεύθυνση, μάσκα υποδικτύου και Default Gateway. Πατήστε Finish. Οι φίλοι σας μπορούν να δουν το Ad-Hoc δίκτυο σας και να συνδεθούν με αυτό! 6. Επιλέξτε DNS Auto αν θέλετε ο DNS να βρίσκεται αυτόματα ή Manual αν θέλετε να εισάγετε εσείς την IP διεύθυνση του πρωτεύοντος και προαιρετικά του δευτερεύοντος DNS. Πατήστε Next. 27

28 Σημείωση: Για να μπορούν άλλοι υπολογιστές με ασύρματες συσκευές να συνδεθούν με το Ad-Hoc δίκτυο σας, πρέπει να ορίσουν στατικές IPs στην ασύρματη συσκευή. Αυτές οι IP πρέπει να είναι κοντά μεταξύ τους. Για παράδειγμα: IP Address TX Rate Επιλέξτε την ταχύτητα σύνδεσης από τη λίστα. Channel Δείχνει το επιλεγμένο κανάλι που χρησιμοποιείται. SSID Δείχνει τη τρέχουσα ρύθμιση του SSID για το WU 110. Use Mac Πατήστε το κουμπί αυτό για να χρησιμοποιήσετε τη MAC διεύθυνση της Address συσκευής ως SSID. Auth. Vs. Πατήστε το κουμπί αυτό για να διαμορφώσετε τις ρυθμίσεις ασφαλείας. Security Country Αλλάζοντας τη ρύθμιση αυτή, θα επηρεαστεί ο αριθμός των διαθέσιμων Region καναλιών για ασύρματη σύνδεση. Code B/G Protection Beacon TX Power Αν κάποιοι υπολογιστές στο δίκτυό σας χρησιμοποιούν το πρωτόκολλο b και κάποιοι το g, η ενεργοποίηση της επιλογής αυτής θα μείωση το ρυθμό σύγκρουσης δεδομένων μεταξύ των υπολογιστών με διαφορετικά πρωτόκολλα. Θα μειωθεί όμως ελαφρώς και η απόδοση της συσκευής. Πρόκειται για ένα πακέτο που εκπέμπεται από το Access Point / Router και χρησιμεύει στην διατήρηση του συγχρονισμού στο δίκτυο. Επιλέξτε την ισχύ μετάδοσης από τη λίστα. 5.4 Advanced Tab 28

29 Threshold: Fragment Threshold: Όταν το μέγεθος του μεταδιδόμενου πακέτου ξεπερνάει μία συγκεκριμένη τιμή που επιτρέπει η δικτυακή συσκευή τότε διασπάται σε πολλά τμήματα. Η διαδικασία καλείται fragmentation. Χαμηλό όριο στο fragmentation έχει σαν αποτέλεσμα μικρότερα frames με αποτέλεσμα να καταπολεμάται το πρόβλημα σύγκρουσης πακέτων λόγω της κίνησης στο δίκτυο. Αν ορίσετε το όριο πολύ χαμηλά μπορεί να οδηγήσει σε χαμηλότερο throughput εξαιτίας των επιπλέον headers που εφαρμόζονται στο κάθε πακέτο. Το υψηλό όριο fragmentation έχει ακριβώς το αντίθετο αποτέλεσμα. Αυτό το πεδίο σας επιτρέπει να θέσετε το μέγιστο μήκος του ορίου, σε bytes. Η τιμή είναι ένας ζυγός αριθμός από το 256 έως το 2346 (προεπιλογή: 2346). RTS Threshold: Το μικρότερο μήκος πακέτων για να σταλθεί ένα RTS frame, σε bytes. Το RTS (Request To Send) είναι ένα σήμα που στέλνεται από τη συσκευή αναμετάδοσης στη συσκευή του χρήστη ζητώντας άδεια για να μεταδώσει. Η τιμή πρέπει να είναι μεγαλύτερη από το 0 (προεπιλογή: 2347) Connection: Wireless Mode: Επιλέξτε b ή g/b b Preamble Mode: Το preamble είναι ένα σήμα που χρησιμοποιείται στη επικοινωνία δικτύων για να συγχρονίσει τη μετάδοση μεταξύ δύο ή περισσότερων συστημάτων. Διαλέξτε από το μενού για να αλλάξετε το τύπο του Preamble σε Long ή Short. 5.5 Πληροφορίες για την ασύρματη σύνδεση (Information/About) Στην καρτέλα Information εμφανίζονται πληροφορίες όπως ο αριθμός των λανθασμένων πακέτων και ο συνολικός αριθμός bytes που εστάλησαν και ελήφθησαν. Επίσης περιέχει πληροφορίες για την τρέχουσα σύνδεση, καθώς και πληροφορίες δικτύου για την κάρτα WP 110. Τα στατιστικά στοιχεία αντιστοιχούν στη χρονική περίοδο που αρχίζει τη στιγμή που θα συνδεθείτε στο δίκτυο. Οι τιμές ανανεώνονται τουλάχιστον δύο φορές ανά δευτερόλεπτο. 29

30 Η καρτέλα About παρέχει πληροφορίες για το λειτουργικό σύστημα, την έκδοση του προγράμματος εφαρμογής, του οδηγού της συσκευής και της EEPROM. 30

31 5.6 Δίκτυο στο σπίτι Δίκτυο στο γραφείο (SOHO) Συμβουλές Εγκατάστασης Αυτή η παράγραφος προτείνει κάποιες ρυθμίσεις εγκατάστασης που κυρίως απευθύνονται σε SOHO εφαρμογές. Οι προτεινόμενες ρυθμίσεις αφορούν κυρίως ρυθμίσεις ασφαλείας και απόδοσης. Προτεινόμενες Ρυθμίσεις Ασφαλείας 1. Ενεργοποιήστε το WPA-PSK. 2. Δημιουργήστε ένα μοναδικό Passphrase. Προτεινόμενη Αύξηση του Throughput 1. Ορίστε το RTS Threshold στο Ορίστε το Fragmentation Threshold στο Ορίστε το Preamble στο Long. 31

32 6 Τεχνική Υποστήριξη Για τεχνικές πληροφορίες και υποστήριξη καθώς και για προϊόντα επέκτασης του Δικτύου σας επικοινωνήστε μαζί μας: Δικτυακός τόπος:

33 7 Τεχνικές Προδιαγραφές Standards IEEE b IEEE g Data Modulation Type b [DSSS]: 11/5,5Mbps [CCK] g [OFDM]: 54/48Mbps [64QAM], 36/24Mbps [16WAM], 18/12Mbps [QPSK], 9/6Mbps [BPSK] Security WEP 64/128/256bit WPA WPA2 Data Rates g: Up to 54Mbps (6/9/12/18/24/36/48/54) b: Up to 11Mbps (1/2/5.5/11) Media Access Protocol CSMA / CA (Collision Avoidance) with ACK Interface PCI Standard V2.2 OS Support Windows 98SE/Me/2000/XP Power Consumption b: TX 340mA, RX 300mA g: TX 330mA, RX 330mA LEDs Power: Steady light Link: Blink for activity Physical Dimensions 135x22mm (LxW) Output Power b: 16~18dBm g: 12~14dBm Power Supply 3.3Volt ± 5% RX consumption 240mA (Max) Weight 47g Τα τεχνικά χαρακτηριστικά μπορούν να αλλάξουν χωρίς προηγούμενη ειδοποίηση. Απόρριψη χρησιμοποιημένων ηλεκτρικών και ηλεκτρονικών συσκευών Εάν πάνω στο προϊόν ή στη συσκευασία του προϊόντος υπάρχει το σύμβολο αυτό, τότε δε θα πρέπει να πετάξετε το προϊόν μαζί με τα κοινά οικιακά απορρίμματα, αλλά να το παραδώσετε στο κατάλληλο σημείο περισυλλογής για την ανακύκλωση ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Η ανεξέλεγκτη απόρριψη τέτοιων προϊόντων ενδέχεται να έχει βλαβερές συνέπειες για το περιβάλλον και την υγεία των ανθρώπων. Για περισσότερες πληροφορίες σχετικά με την ανακύκλωση του προϊόντος αυτού, μπορείτε να επικοινωνήσετε με το δήμο σας, την υπηρεσία αποκομιδής οικιακών απορριμμάτων ή το κατάστημα από το οποίο αγοράσατε το προϊόν 33

34 8 Λεξιλόγιο 802.1x: Το IEEE 802.1x είναι ένα δικτυακό πρωτόκολλο ταυτοποίησης χρηστών. Access Point: Ένα μηχάνημα ή λογισμικό που σκοπό έχει να συνδέσει ενσύρματα και ασύρματα δίκτυα μεταξύ τους. Ad-Hoc: Ένα ανεξάρτητο ασύρματο δίκτυο που αποτελείται από μια ομάδα υπολογιστών εξοπλισμένων με ασύρματες κάρτες δικτύου. ADSL: Το Asymmetric Digital Subscriber Line είναι μια νέα τεχνολογία που επιτρέπει την μεταφορά σημαντικά περισσότερων δεδομένων μέσω των τηλεφωνικών καλωδίων. Το ADSL υποστηρίζει ταχύτητες μεταφοράς δεδομένων από 1.5 μέχρι 8 Mbps downstream και από 16 μέχρι 640 Kbps upstream. AES: Το Advanced Encryption System είναι μια τεχνική κρυπτογράφησης που χρησιμοποιεί συμμετρικό μπλοκ κρυπτογράφησης 128-Bit. ASCII: Το American Standard Code for Information Interchange είναι ένας κώδικας που αναπαριστά χαρακτήρες με αριθμούς. Κάθε γράμμα αντιστοιχεί σε έναν αριθμό από το 0 έως το 127. Ο κώδικας ASCII αναπτύχθηκε αρχικά για επικοινωνίες και χρησιμοποιεί επτά bits ανά χαρακτήρα. Οι υπολογιστές χρησιμοποιούν bytes με 8-bit (256 συνδυασμοί χαρακτήρων). Επειδή ο ASCII χρησιμοποιεί μόνο τους πρώτους 128 (0-127), οι υπόλοιποι ( ) θεωρητικά δεν περιγράφονται από τον ASCII, αλλά στην πράξη χρησιμοποιούνται για την αναπαράσταση χαρακτήρων από διαφορετικές γλώσσες καθώς και μαθηματικών συμβόλων. Authentication: Η διαδικασία αναγνώρισης ενός network client που συνήθως γίνεται με βάση κάποιο username και password. Beacon: Πρόκειται για ένα πακέτο που εκπέμπεται από το Access Point / Router και χρησιμεύει στην διατήρηση του συγχρονισμού στο δίκτυο. CCX: Το Cisco Compatible extensions Program, είναι ένα πρόγραμμα που εξασφαλίζει την συμβατότητα συσκευών με ασύρματες (proprietary) λειτουργίες της Cisco. Channel: Το κανάλι είναι ένα ξεχωριστό μονοπάτι μέσα από το οποίο μπορούν να ταξιδεύουν σήματα. DHCP: Το Dynamic Host Configuration Protocol είναι ένα πρωτόκολλο που αναθέτει αυτόματα δυναμικές διευθύνσεις IP στις διάφορες συσκευές ενός δικτύου. DSSS: Το Direct Sequence Spread Spectrum είναι μια τεχνολογία μετάδοσης δεδομένων στην οποία τα δεδομένα συνδυάζονται με μια ακολουθία από bits με αρκετά υψηλότερο data rate. Τα επιπλέον bits αυξάνουν την αντίσταση του σήματος στις παρεμβολές. 34

35 EAP: Το Extensive Authentication Protocol είναι η βάση για την επέκταση των τεχνικών ταυτοποίησης που χρησιμοποιούνται στο PPP (Point-to-Point Protocol), ένα πρωτόκολλο που χρησιμοποιείται συνήθως για συνδέσεις dial-up. Το EAP ανοίγει τις δυνατότητες για να χρησιμοποιηθεί μια σειρά από πρωτόκολλα ταυτοποίησης, συμπεριλαμβανομένων και των token cards, one-time passwords κλπ. Encryption: Η μετατροπή των δεδομένων με χρήση ενός κρυφού κωδικού. Το encryption είναι ένας αποτελεσματικός τρόπος για να εξασφαλιστεί η ασφάλεια κατά την μεταφορά δεδομένων. EEPROM: Electronically Erasable Programmable Read-Only Memory, πρόκειται για ένα είδος μνήμης στο οποίο τα περιεχόμενα μπορούν να σβηστούν με κατάλληλη διεργασία και να επαναπρογραμματιστεί. Χρησιμοποιείται συχνά για την αποθήκευση μικρών ποσοτήτων δεδομένων (για παράδειγμα configuration data). Ethernet: Αρχιτεκτονική τοπικού δικτύου (LAN) που αναπτύχθηκε από την Xerox Corporation σε συνεργασία με τις DEC και Intel το Τα πιο συνηθισμένα συστήματα Ethernet ονομάζονται 10BASE-T και παρέχουν ταχύτητες μεταφοράς δεδομένων μέχρι 10 Mbps. Το Fast Ethernet (100BASE-T) παρέχει ταχύτητες μεταφοράς δεδομένων μέχρι 100 megabits per second. Τα Gigabit και 10-Gigabit Ethernet παρέχουν ακόμη υψηλότερες ταχύτητες μετάδοσης. Συγκεκριμένα 1 gigabit per second και 10 gigabits per second αντίστοιχα. Fragmentation: Όταν ένα πακέτο ξεπερνά σε μέγεθος ένα συγκεκριμένο όριο που επιτρέπει το μέσο διάδοσης, τότε σπάει σε μικρότερα κομμάτια. Η διαδικασία ονομάζεται fragmentation. Τα χαμηλά fragmentation thresholds δημιουργούν μικρότερα frames και αντιμετωπίζουν τα προβλήματα σύγκρουσης πακέτων (packet collisions) που δημιουργούνται λόγω αυξημένης κίνησης στο δίκτυο. Αν το threshold είναι υπερβολικά χαμηλό, τότε θα μειωθεί το throughput λόγω των επιπλέον headers που προστίθενται σε κάθε ένα πακέτο. Το υψηλό fragmentation threshold έχει τα αντίθετα αποτελέσματα. Gateway: Μια συσκευή που διασυνδέει δίκτυα. HEX: Δεκαεξαδικό σύστημα. IEEE: Institute of Electrical and Electronics Engineers. Το IEEE είναι ένας οργανισμός που είναι κυρίως γνωστός για την ανάπτυξη standards για την βιομηχανία υπολογιστών και ηλεκτρονικών. Infrastructure: Το ασύρματο Infrastructure δίκτυο είναι στην ουσία ένα WLAN που περιλαμβάνει ένα ασύρματο Access Point / Router. ISM Band: Η Industrial, Scientific and Medical Band είναι η μπάντα συχνοτήτων GHz. 35

36 LED: Το Light Emitting Diode είναι μια ηλεκτρονική συσκευή που εκπέμπει φως όταν την διαπερνά ηλεκτρικό ρεύμα. MAC Address: Το Media Access Control Address είναι ένας μοναδικός δεκαεξαδικός αριθμός που ανατίθεται από τους κατασκευαστές σε κάθε μία συσκευή Ethernet. Node: Μια διασταύρωση ή ένα σημείο σύνδεσης σε ένα δίκτυο. Στην ουσία πρόκειται για ένα Access Point / Router. OFDM: Orthogonal Frequency Division Multiplexing καλείται η μέθοδος διαμόρφωσης η οποία χωρίζει ένα κανάλι σε μικρότερα υπό-κανάλια που διαχωρίζονται ξεκάθαρα. Αυτός ο διαχωρισμός εξασφαλίζει ότι τα σήματα που αποστέλλονται σε διαφορετικά κανάλια είναι «ορθογώνια» μεταξύ τους. Η μέθοδος επιτρέπει την επικοινωνία πομπού και δέκτη σε «δεσμευμένα» υπό-κανάλια και εξασφαλίζει αποδοτική χρήση του φάσματος συχνοτήτων και αντίσταση στις παρεμβολές. Open Authentication: Το Open System authentication είναι ένας «κενός» αλγόριθμος ταυτοποίησης. Δίδεται άδεια μετάδοσης σε κάθε σταθμό που την ζητά. Εάν το κλειδί που χρησιμοποιεί ο σταθμός είναι σωστό, τότε μόνο είναι δυνατή η περαιτέρω επικοινωνία. Packet: Ένα σετ από δεδομένα που έχουν μια αφετηρία και κατευθύνονται σε κάποιο προορισμό μέσα σε ένα δίκτυο. PEAP: Το Protected Extensible Authentication Protocol κάνει authentication σε ασύρματους clients χρησιμοποιώντας certificates μόνο από την μεριά του server. Το πρωτόκολλο αναπτύχθηκε από κοινού από τις: Microsoft, RSA Security και Cisco και προορίζεται για χρήση σε ασύρματη μετάδοση δεδομένων authentication. Preamble Type: Το preamble είναι ένα σήμα που χρησιμοποιείται στα δίκτυα για τον συγχρονισμό του χρόνου μετάδοσης μεταξύ δύο ή περισσότερων συστημάτων. RADIUS: Remote Authentication Dial-In User Service είναι ένα σύστημα ταυτοποίησης που χρησιμοποιείται από πολλούς (ISPs). Όταν ο χρήστης καλεί τον ISP πρέπει να εισάγει το username και password. Αυτή η πληροφορία μεταβιβάζεται στον RADIUS server, ο οποίος ελέγχει την ορθότητα των πληροφοριών και επιτρέπει την πρόσβαση στα συστήματα του ISP. RTS: Το Request To Send είναι ένα σήμα που αποστέλλεται από τον πομπό στον δέκτη ζητώντας του άδεια να ξεκινήσει την μετάδοση. Shared Key Authentication: Όταν είναι ενεργοποιημένο το Shared Key authentication το Access Point / Router στέλνει ένα πακέτο στον client. Ο client χρησιμοποιεί το κρυφό κλειδί, κωδικοποιεί το πακέτο και το στέλνει πίσω στο Access Point / Router. Εάν το πακέτο είναι σωστά κωδικοποιημένο, τότε ο client έχει ταυτοποιηθεί σωστά. 36

37 SSID: Το Service Set Identifier είναι ένα μοναδικό όνομα που χρησιμοποιείται από όλους τους clients και nodes σε ένα ασύρματο δίκτυο. Το SSID πρέπει να είναι το ίδιο για όλους τους clients και nodes μέσα σε ένα ασύρματο δίκτυο. Subnet Mask: Μέθοδος διαχωρισμού των IP networks σε sub-groups ή subnets. TKIP: Temporal Key Integrity Protocol. Το TKIP εφαρμόζεται από τους RADIUS servers και αλλάζει το κλειδί κάθε πακέτα, εξασφαλίζοντας μεγαλύτερη ασφάλεια. TLS: Το Transport Layer Security είναι ένα πρωτόκολλο που εξασφαλίζει την εγκυρότητα των δεδομένων κατά τις server εφαρμογές μέσω Internet. Δεν εξαρτάται από application protocol, και επιτρέπει higher-level πρωτόκολλα να στηθούν από πάνω transparently. Throughput: Η ποσότητα δεδομένων που μεταφέρεται από ένα σημείο σε ένα άλλο ή η ποσότητα δεδομένων που περνά από επεξεργασία μέσα σε ένα δεδομένο χρονικό διάστημα. WEP: Το Wired Equivalent Privacy είναι μία μέθοδος encryption που χρησιμοποιείται στην ασύρματη διάδοση δεδομένων και αποτρέπει σταθμούς οι οποίοι δεν έχουν το σωστό WEP key να συνδεθούν στο Access Point / Router. WPA: Το Wi-Fi Protected Access είναι ένα standard που σχεδιάστηκε για να βελτιώσει το WEP στα WLANs. Χρησιμοποιεί TKIP και EAP. WPA-PSK: Το Wi-Fi Protected Access Pre Shared Key είναι μια έκδοση του WPA ειδικά σχεδιασμένη για small office home χρήση. Χρησιμοποιεί ένα Pre Shared Key που ονομάζεται passphrase, για να αποτρέψει ανεπιθύμητους χρήστες από το να συνδεθούν στο Access Point / Router. 37

38 WP 110 Wireless PCI Card m a n u a l Version

39 Contents 1 Package Contents 40 2 The WP 110 Wireless PCI Card Product Features LED Indicator System Requirements 42 3 Getting Started with Wireless Networking Wireless Network Modes Wireless Standards 43 4 Installation Procedure Install the device Driver and Utility Program Installation Windows 98SE/Me/2000/XP Windows Vista 49 5 Using the Configuration Utility Easy Configuration Main Tab Profile Tab Security Settings Creating an Ad-Hoc Network Advanced Tab Wireless Connection Information (Information/About) Small Office Home Office (SOHO) Setup Tips 66 6 Technical Support 67 7 Technical Specifications 68 8 Glossary 69 39

40 1 Package Contents Crypto WP 110 Wireless PCI Card Detachable Antenna Printed Manual, Warranty Installation CD 2 The WP 110 Wireless PCI Card Congratulations on purchasing the WP 110 Wireless PCI Card which provides superior performance required by the high-speed wireless networking of today! The WP 110 Wireless PCI Card supports the new high speed IEEE g standard that enables connection speeds up to 54Mbps. The g standard is also compatible with b products. This means that you do not need to change your entire network structure in order to incorporate the new g products. Once you install the WP 110 Wireless PCI Card to your PC, you immediately have the ability to connect to your home or office WLAN. Your desktop PC has now a built-in wireless capability and you can share files, printers and play network games with other computers within the wireless network of you building or your neighborhood. You can join an existing network or create one of your own and invite your friends and neighbors to share the power of wireless networking! The WP 110 Wireless PCI Card has a powerful detachable antenna which provides wide area coverage and makes it possible for you to quickly setup an extremely fast network, without having to install cables. You can access computers almost anywhere in the building or in open spaces. It is now possible to create a larger, secure and much more flexible home or office network. In addition to offering fast data transfer rates, the WP 110 Wireless PCI Card supports the newest and most advanced security features available today. WEP, WPA-PSK and WPA2 use different kinds of secret keys and can provide an excellent security measure. 40

41 The security settings can be customized for companies, offices and business spaces as well as for home users, while the WPA and WPA2 security features make your WP 110 Wireless PCI Card ideal for business applications. Finally, the WP 110 Configuration Utility allows you to establish a wireless connection fast and configure the settings easily. It provides important information on the connection quality and the behavior of the wireless channel and allows you to fully optimize the performance of your WP 110 Wireless PCI Card. 2.1 Product Features Compliance with IEEE g and b standards Data rates up to 54Mbps for g and 11Mps for b Strong network security with WEP, WPA and WPA-PSK support Windows 98SE/Me/2000/XP/VISTA compatible Powerful Detachable Antenna for Wide Coverage Fast installation and easy configuration 2.2 LED Indicator The WP 110 Wireless PCI Card has the following LED: 1 2 LED Activity 1 Act A steady light indicates that the device is powered up 2 Link A blinking light indicates that a WLAN connection is established 41

42 2.3 System Requirements Windows 98SE, Me, 2000, XP, VISTA operating systems PC with Pentium 100MHz system or above 64MB RAM 10MB available hard disk space At least one open PCI 2.2 slot One CD-ROM drive 3 Getting Started with Wireless Networking Welcome to the world of Wireless Networking! Get ready to experience the speed and flexibility of a wireless network using your WP 110 Wireless PCI Card. A brief overview of the basics of wireless networking can be found here. For more information you can also refer to the Glossary. 3.1 Wireless Network Modes A wireless local area network (WLAN) is similar to a regular local area network (LAN). In this case however, there are no cables present and the connection is established through wireless channels. Computers in a WLAN share the same frequency channel and use the same wireless connection name called SSID (Service Set Identifier). Unlike wired networks, wireless networks have two different setup modes: Infrastructure and Ad- Hoc (also known as IBBS). A Wireless Infrastructure network configuration is essentially a WLAN that incorporates a Wireless Access Point / Router. In order to setup a Wireless Infrastructure Network such as the example shown above, you will need the following: 42

43 3. A Wireless Access Point that creates a wireless infrastructure network. 4. Wireless clients equipped with wireless networking devices such as the WP 110 Wireless PCI Card. 5. A Wireless Ad-Hoc network configuration is simply a direct wireless connection between computers equipped with wireless networking products such as WP 110 Wireless PCI Card. In order to setup a Wireless Ad-Hoc Network such as the example shown above, you will need the following: 4. Install the WP 110 Wireless PCI Card into one of the computers. 5. Install another Crypto Wireless Card into the other computer. 6. Set the Network Mode to Ad-Hoc and assign Static IP Addresses to each computer. 3.2 Wireless Standards The IEEE g is an extension of the older b standard. It increases the data rate to 54 Mbps within the 2.4GHz band, utilizing OFDM (Orthogonal Frequency Division Multiplexing) technology. OFDM works by dividing the communication channel into a number of sub-channels. Every user transmits using one dedicated sub-channel. This is a very efficient way of utilizing the available frequencies and as a result this technique enables fitting an amazing amount of data into a relatively small bandwidth. In addition, the new multiplexing technology deals with network traffic issues quite efficiently, minimizing the possibility of packet collisions. The new IEEE g wireless networking standard also offers a range of highly sophisticated network security features. The standard supports the Wired Equivalent Privacy (WEP) security feature, introduced in b. WEP is an encryption scheme that introduces a secret key as an additional security measure for preventing unwanted users from accessing a wireless network. The new Wi-Fi standard also features the new WPA standard, which is designed for enterprise wireless networking solutions. Its variant WPA-PSK is ideal for small office home office (SOHO) use and is set to improve the WEP security feature on WLANs. It incorporates a passphrase to prevent unwanted stations from linking to an Access Point / Router. 43

44 Another important feature of the IEEE g is its backwards compatibility with b devices. Both standards operate in the same frequency band and the new wireless standard is able to switch from OFDM to DSSS, the transmission technology used in b, when devices using that standard are present in a WLAN. This implies that if you already have a wireless network based on the IEEE b standard, the devices in that network will interoperate without problems with the g devices at speeds up to 11Mbps. You will find a more analytical description of the security and networking features available in the Using the Configuration Utility chapter of this manual. 4 Installation Procedure 4.1 Install the device 4. Make sure your computer is turned off and unplug it from its power source. Then open the computer s case. 5. Find an open PCI slot on your motherboard and remove the screw that is holding the PCI slot cover. 6. Align the PCI card with the open slot on the motherboard. Slowly press down the card until it is secured into position. Replace the screw that you removed and close the case of the computer. 4.2 Driver and Utility Program Installation Turn on the computer. Insert the CD into the CD-ROM Drive. If your operating system is Windows XP the following picture will appear. Click Cancel. 44

45 The Wizard will start automatically. Select WP 110 Wireless PCI Card. Select WP 110 Driver / Utility for Windows XP/VISTA Windows 98SE/Me/2000/XP Installation Note for Windows 98 Before installing the device, make sure you have your operating system CD-ROM at hand. You may be asked to insert the CD-ROM in order to download specific drivers. 45

46 Click Next to start the installation procedure. Click Install. 46

47 The installation is in progress. Click Continue Anyway. The procedure may last a few minutes. 47

48 Click Finish to complete the installation of the driver and Utility Program. Note: To make sure that the installation is successful, you can check it through the Device Manager. 48

49 Once the installation is successful, the utility program icon will appear οn your system tray. To launch the Configuration Utility, double click on the icon. Connected: Disconnected: Windows Vista A new window pops up. Click Next to start the installation procedure. 49

50 Click Install to continue with the installation procedure. The installation is in progress. 50

51 Select Install this driver software anyway. The installation of the utility program is in progress. 51

52 Click Finish to complete the installation of the driver and the utility program. Note: To make sure that the installation is successful, you can check it through the Device Manager. 52

53 A shortcut icon of the Utility Program is created at the Desktop of your PC. 53

54 5 Using the Configuration Utility The Configuration Utility allows you to establish a wireless connection and configure the connection settings. It provides important information on the connection quality and the behaviour of the wireless channel and allows you to fully optimize the performance of your WP 110 Wireless PCI Card. 5.1 Easy Configuration Double click on the system tray icon to launch the Configuration Utility if your operating system is Windows XP or double click on the shortcut icon created at the desktop of your PC if your operating system is Windows VISTA. The main window of the utility program will open: To quickly configure a network connection, click Easy Config in the main tab of the Utility program. 7. Select the type of the wireless network (Infrastructure or Ad-Hoc). Click Next. 54

55 8. a. For Infrastructure: Select the network you wish to connect to and click Next. b. For Ad-Hoc: Select the network you wish to connect to and click Next or click New IBSS to create an Ad-Hoc network. 55

56 9. Enter a profile name for this network configuration and the network s SSID if required and configure the security settings. For more information about filling in the necessary information in the following window, refer to chapter 5.3 (Profile Tab). 56

57 10. Select DHCP if you want to obtain an IP address automatically or Manual to set an IP address, subnet mask and Default Gateway manually. Click Next. 11. Select DNS Auto if you want to find your DNS automatically or Manual if you want to enter manually the IP address of the primary and secondary DNS. Click Finish. 57

58 5.2 Main Tab In this tab you can view information on the configuration on your wireless connection: Status Speed Type Authentication Encryption SSID Signal Strength Link Quality Total Throughput Throughput TX Throughput RX MAC Address Subnet Mask IP Address Gateway Show Tray Icon Windows Zero Config Radio Off Displays the status of the current wireless connection. Display the speed of the wireless connection. Displays the type of connection (Infrastructure or Ad-Hoc). Provides information on the type of authentication used by the current network. Provides information on the type of encryption used by the current network. The Service Set Identifier (SSID) is a unique name shared among all clients and nodes in a wireless network and must be identical for each client and node in the wireless network. Displays the receiving signal strength. The strength is displayed in bar graph format with values ranging from 0% to 100%. Displays the link quality. The quality is displayed in bar graph format with values ranging from 0% to 100%. Displays the total throughput. Displays the transmitting throughput. Displays the receiving throughput. The MAC address of the wireless adapter. The subnet mask of the network. The IP address of the wireless adapter. The IP address of the default gateway. Check this box if you want the utility icon to appear in the system tray. Check this box if you want to use the Windows XP Zero Configuration utility to configure the settings of the wireless connection, instead of this utility. Check this box if you want to disable the antenna. 58

59 5.3 Profile Tab The WP 110 lets you save a number of settings into connection profiles. This is very convenient, because each time you want to connect to a different network, you simply double-click on the appropriate profile. In the Select Network area you can view the available wireless networks. Select a network from this list and click Connect to establish connection. The wireless network will be added into the Available Profile(s) list. You can click on the Rescan button if you want to update the information on the available wireless networks. Select a connection and click Configure to view and change its settings. To add a new profile, click Add. In the window that will appear, fill in the necessary information. Then click OK. To delete a profile, click Remove. 59

60 Select a profile and click Edit, to view and change its settings. If you Configure a wireless connection or if you Add or Edit a profile, the following window will open and you have to fill in the necessary information. Note: If WEP encryption is selected, the option Generate WEP Key is available. In other case, the field Passphrase is available instead. 60
