1 Ε Γ Χ Ε Ι Ρ Ι Ι Ο Χ Ρ Η Σ Τ Η ΠΟΛΥΟΡΓΑΝΟ G-5 Παρόµοια Απεικόνιση ΑΠΟΚΛΕΙΣΤΙΚΟΣ ΑΝΤΙΠΡΟΣΩΠΟΣ ΕΛΛΑ ΑΣ & ΚΥΠΡΟΥ

2 ΜΕΤΡΟ ΒΟΗΘΕΙΑΣ ΓΙΑ ΤΙΣ ΒΙ ΕΣ ΤΩΝ ΣΥΝ ΕΣΕΩΝ

3 Συγχαρητήρια για την απόκτηση του νέου σας µηχανήµατος γυµναστικής. Για να το ευχαριστηθείτε και για να γυµναστείτε αποδοτικά και χωρίς προβλήµατα, παρακαλούµε να µελετήσετε τις οδηγίες που σας δίνουµε και να τις ακολουθήσετε προσεκτικά. Οι οδηγίες έχουν ενηµερωτικό χαρακτήρα και δεν υποκαθιστούν τις εξατοµικευµένες υποδείξεις των ειδικών. ιατηρούµε το δικαίωµα αλλαγών. Για οποιαδήποτε επιπλέον πληροφορία, είµαστε στη διάθεσή σας. ΠΕΡΙΕΧΟΜΕΝΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 2 Ο ΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ 3 ΠΕΡΙΓΡΑΦΗ ΜΗΧΑΝΗΜΑΤΟΣ ΑΝΤΑΛΛΑΚΤΙΚΩΝ 4 ΛΙΣΤΑ ΚΟΜΜΑΤΙΩΝ 5 7 ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΜΗΧΑΝΗΜΑΤΟΣ 8 18 Ο ΗΓΙΕΣ ΣΥΝΤΗΡΗΣΗΣ ΜΗΧΑΝΗΜΑΤΟΣ 19 ΕΓΓΥΗΣΗ 20 Πολυόργανο G-5 Μέγιστο βάρος χρήστη:110 kg ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΟΛΥΟΡΓΑΝΟ ALPINE FITNESS G-5 - Εγχειρίδιο χρήστη 2

4 Ο ΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ Το µηχάνηµα προορίζεται αποκλειστικά για την εκγύµναση ενήλικου ατόµου. Μην επιτρέπετε σε παιδιά να παίζουν µαζί του! Τοποθετήστε το µηχάνηµα πάνω σε απόλυτα σταθερή και ευθυγραµµισµένη επιφάνεια και σε απόσταση τουλάχιστον ενός (1) µέτρου από τοίχους και έπιπλα. Μην κάνετε µετατροπές και οποιουδήποτε τύπου επεκτάσεις που δεν προτείνονται από τον κατασκευαστή. Μην εισάγετε αντικείµενα στα ανοίγµατα του µηχανήµατος. Κρατάτε τα χέρια σας µακριά από κινούµενες επιφάνειες. Προστατεύστε το µηχάνηµα από σκόνη, τρίχες, κλωστές, βρωµιές, χνούδια κλπ. Κρατάτε το µηχάνηµα στεγνό. Μην τον λειτουργείτε εάν έχει πέσει νερό, εάν δεν λειτουργεί καλά ή εάν έχει οποιοδήποτε φθαρµένο κοµµάτι. Χαλασµένα κοµµάτια θέτουν σε κίνδυνο την ασφάλειά σας και ελαττώνουν το χρόνο ζωής του µηχανήµατος. Οτιδήποτε φθαρµένο πρέπει να αντικαθίσταται αµέσως και το µηχάνηµα να µένει εκτός λειτουργίας µέχρι να διορθωθούν οι βλάβες. Να χρησιµοποιείτε µόνον γνήσια ανταλλακτικά. Πριν από κάθε χρήση του µηχανήµατος ελέγχετε τα τµήµατά του εάν είναι σφιγµένα και ασφαλισµένα ή έχουν υποστεί κάποια φθορά. Να κάνετε πάντα προθέρµανση πριν την άσκηση και αποθεραπεία µετά. Πάντα να επιβλέπετε το µηχάνηµα κατά τη διάρκεια της χρήσης του από άτοµα µε κινητικές αναπηρίες ή όταν βρίσκονται κοντά παιδιά ή κατοικίδια ζώα. Μην µετακινείτε το µηχάνηµα κατά τη διάρκεια της λειτουργίας του. ΣΗΜΕΙΩΣΗ: Εάν δεν εφαρµόζετε σωστά αυτές τις οδηγίες, µπορεί να προκληθεί τραυµατισµός ή/και ζηµιά του µηχανήµατος. ΠΟΛΥΟΡΓΑΝΟ ALPINE FITNESS G-5 - Εγχειρίδιο χρήστη 3

5 ΠΕΡΙΓΡΑΦΗ ΜΗΧΑΝΗΜΑΤΟΣ / ΑΝΤΑΛΛΑΚΤΙΚΩΝ Γενικές οδηγίες Το µηχάνηµα πρέπει να συναρµολογηθεί πολύ προσεκτικά από ενήλικο άτοµο, διότι πάντα υπάρχει κίνδυνος τραυµατισµού κατά τις χειρωνακτικές εργασίες. Εάν υπάρχει δυσκολία ή αµφιβολία ζητήστε βοήθεια από έµπειρο άτοµο. Βεβαιωθείτε ότι έχετε παραλάβει όλα τα κοµµάτια που χρειάζονται για τη συναρµολόγηση (δείτε τη λίστα ελέγχου) και ότι δεν είναι φθαρµένα ή κατεστραµµένα. Πριν συναρµολογήσετε το όργανο, µελετήστε προσεκτικά τις οδηγίες συναρµολόγησης και τα επεξηγηµατικά σχεδιαγράµµατα. Βεβαιωθείτε ότι η περιοχή εργασίας είναι ελεύθερη από πηγές κινδύνου και υγρασία. Μην αφήνετε σκόρπια εργαλεία. Αποµακρύνετε τα υλικά συσκευασίας ώστε να µην αποτελούν πιθανή πηγή οποιοδήποτε κινδύνου, ειδικά για τα παιδιά. ΠΟΛΥΟΡΓΑΝΟ ALPINE FITNESS G-5 - Εγχειρίδιο χρήστη 4

6 ΛΙΣΤΑ ΚΟΜΜΑΤΙΩΝ NUMBER DESCRIPTION QUANTITY 1 LEFT MAIN BASE FRAME 1 2 RIGHT MAIN BASE FRAME 1 3 CENTER MAIN BASE FRAME 1 4 FRONT MAIN BASE FRAME 1 5 UPRIGHT 2 6 SELF SPOTTER 2 7 BARBELL CRUTCH ASSEMBLY 2 8 TOP SUPPORTING FRAME 1 9 REAR BASE FRAME 1 10 CENTER UPRIGHT FRAME 1 11 GUIDE UPRIGHT 1 12 WEIGHT PLATE SLEEVE 1 13 TOP CROSS BEAM 1 14 DOUBLE PULLEY BRACKET 1 15 PULLEY BRACKET 2 16 PULLEY W/COVER BUTTERFLY FRAME 1 18 RIGHT BUTTERFLY ARM 1 19 LEFT BUTTERFLY ARM 1 20 ARM PAD 2 21 BACK PAD 1 25 LAT BAR 1 26 CURL BAR 1 27 CHAIN HOOK 4 28 MAIN BENCH FRAME 1 29 FRONT STABILZER 1 30 REAR STABILIZER 1 31 BACK CUSHION ADJUSTMENT BEAM 1 32 BRACKET ADJUSTMENT SUPPORT 1 34 BACK CUSHION FRAME 2 35 BACK CUSHION 1 36 SEAT CUSHION FRAME 2 37 ADJUSTABLE SUPPORT 1 38 SEAT CUSHION 1 41 LEG LIFT HOLDER 1 42 LEG LIFT FRAME 1 43 LEG LIFT ROD 3 44 FORM PAD 6 45 PREACHER CURL CUSHION 1 46 PREACHER CURL FRAME 1 ΠΟΛΥΟΡΓΑΝΟ ALPINE FITNESS G-5 - Εγχειρίδιο χρήστη 5

7 ΛΙΣΤΑ ΚΟΜΜΑΤΙΩΝ NUMBER DESCRIPTION QUANTITY 47 FOOT STEPPER 1 48 SUPPORT PLATE 8 49 PRESS PIN /4'' 205M/M SHAFT 1 51 OIL BUSHING 8 52 KNOB ''ROUND CAP 1 54 RUBBER STOPPER ''ROUND PLASTIC PLUG ''SQUARE PLASTIC CAP '' 1-1/4''SQUARE BUSHING 2 59 BOLT 3/8'' 3'' BOLT 3/8'' 2-3/4'' BOLT 3/8'' 2-1/2'' 5 62 BOLT 3/8'' 1'' 3 63 BOLT 3/8'' 1-7/8'' 9 64 BOLT 7/16'' 3/4'' 2 65 BOLT 5/16'' 2-1/2'' 3 66 WASHER 5/8'' 4 67 NUT 5/8'' PLASTIC PLUGS M/M SCUARE PLASTIC PLUGS 2 70 SCREWS 5 71 SPRING KNOB 4 72 ADJUSTABLE PULLEY BRACKET SQUARE BUSHING (LARGE) CHAIN 1 75 PVC GRIP ''SPRING CLIP 2 77 BOLT M8 63MM 6 78 BOLT M8 38MM 6 79 BOLT M8 16MM 2 80 WASHER 7/16'' 2 81 WASHER 3/8'' WASHER 5/16'' NUT 3/8'' NUT 5/16'' ''SQUARE PLASTIC CAP MM SQUARE CAP '' 1-3/4''SQUARE BUSHING 2 88 SECURE LOCK 1 ΠΟΛΥΟΡΓΑΝΟ ALPINE FITNESS G-5 - Εγχειρίδιο χρήστη 6

8 ΚΥΡΙΑ ΚΟΜΜΑΤΙΑ ΠΟΛΥΟΡΓΑΝΟ ALPINE FITNESS G-5 - Εγχειρίδιο χρήστη 7

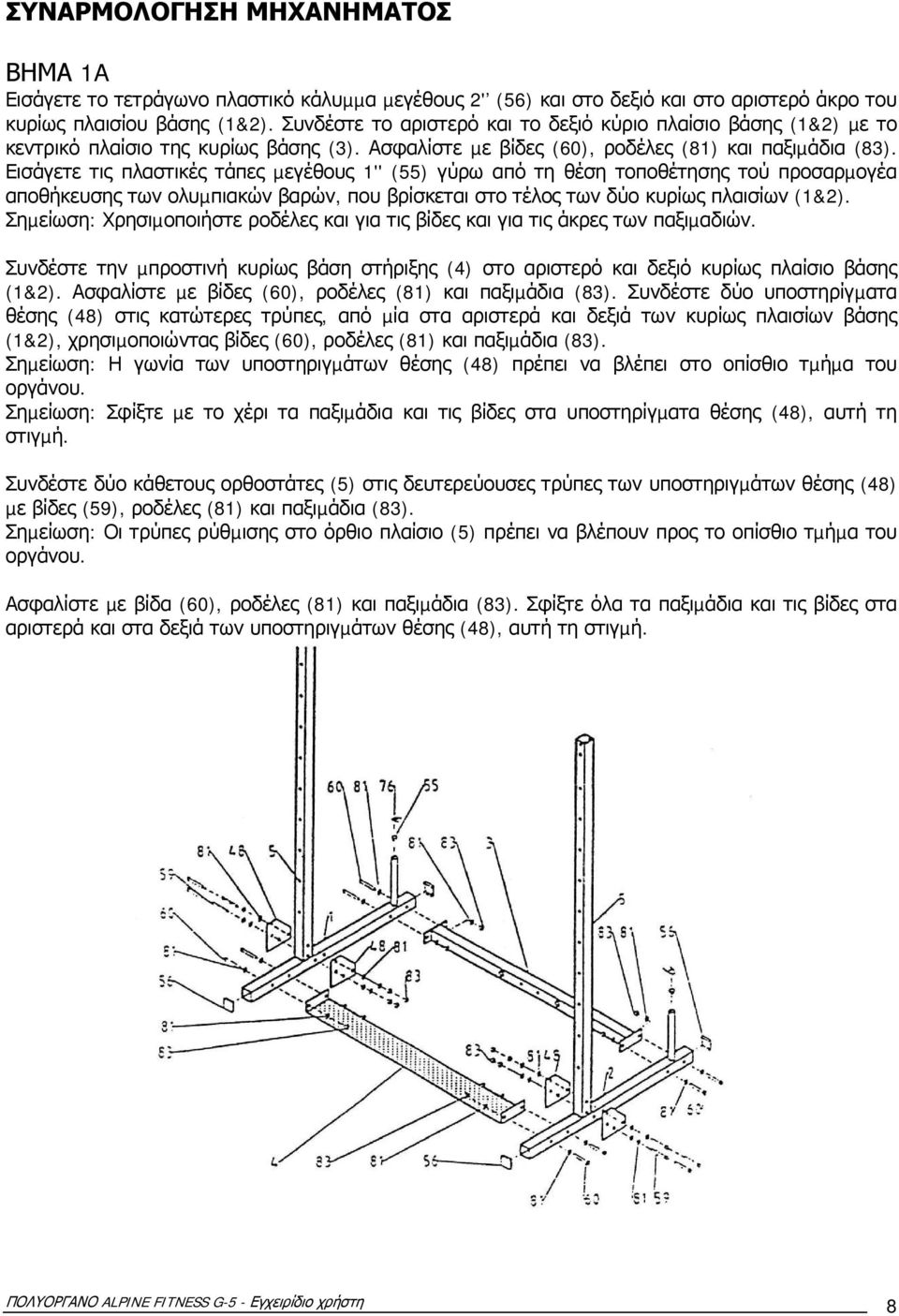

9 ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΜΗΧΑΝΗΜΑΤΟΣ ΒΗΜΑ 1A Εισάγετε το τετράγωνο πλαστικό κάλυµµα µεγέθους 2' (56) και στο δεξιό και στο αριστερό άκρο του κυρίως πλαισίου βάσης (1&2). Συνδέστε το αριστερό και το δεξιό κύριο πλαίσιο βάσης (1&2) µε το κεντρικό πλαίσιο της κυρίως βάσης (3). Ασφαλίστε µε βίδες (60), ροδέλες (81) και παξιµάδια (83). Εισάγετε τις πλαστικές τάπες µεγέθους 1'' (55) γύρω από τη θέση τοποθέτησης τού προσαρµογέα αποθήκευσης των ολυµπιακών βαρών, που βρίσκεται στο τέλος των δύο κυρίως πλαισίων (1&2). Σηµείωση: Χρησιµοποιήστε ροδέλες και για τις βίδες και για τις άκρες των παξιµαδιών. Συνδέστε την µπροστινή κυρίως βάση στήριξης (4) στο αριστερό και δεξιό κυρίως πλαίσιο βάσης (1&2). Ασφαλίστε µε βίδες (60), ροδέλες (81) και παξιµάδια (83). Συνδέστε δύο υποστηρίγµατα θέσης (48) στις κατώτερες τρύπες, από µία στα αριστερά και δεξιά των κυρίως πλαισίων βάσης (1&2), χρησιµοποιώντας βίδες (60), ροδέλες (81) και παξιµάδια (83). Σηµείωση: Η γωνία των υποστηριγµάτων θέσης (48) πρέπει να βλέπει στο οπίσθιο τµήµα του οργάνου. Σηµείωση: Σφίξτε µε το χέρι τα παξιµάδια και τις βίδες στα υποστηρίγµατα θέσης (48), αυτή τη στιγµή. Συνδέστε δύο κάθετους ορθοστάτες (5) στις δευτερεύουσες τρύπες των υποστηριγµάτων θέσης (48) µε βίδες (59), ροδέλες (81) και παξιµάδια (83). Σηµείωση: Οι τρύπες ρύθµισης στο όρθιο πλαίσιο (5) πρέπει να βλέπουν προς το οπίσθιο τµήµα του οργάνου. Ασφαλίστε µε βίδα (60), ροδέλες (81) και παξιµάδια (83). Σφίξτε όλα τα παξιµάδια και τις βίδες στα αριστερά και στα δεξιά των υποστηριγµάτων θέσης (48), αυτή τη στιγµή. ΠΟΛΥΟΡΓΑΝΟ ALPINE FITNESS G-5 - Εγχειρίδιο χρήστη 8

10 ΒΗΜΑ 1B Εισάγετε τους µεγάλους τετράγωνους πλαστικούς δακτυλίους (73) στα δύο σηµεία που υπάρχει συνάντηση της κάθετης ράβδου (7) µε τις ραβδώσεις, τόσο στην κορυφή όσο και στο κατώτατο σηµείο, και στο ένα µόνο του διάστικτο (6). Γλιστρήστε τη σύνδεση της ράβδου µε τις ραβδώσεις (7) και το µονό διάστικτο (6) στον αριστερό και το δεξιό κάθετο ορθοστάτη (5). Ασφαλίστε στη θέση µε τις βίδες-κοµβία (70). Συνδέστε δύο υποστηρίγµατα θέσης (46) στην κορυφή των αριστερών και δεξιών ορθοστατών (5) µε βίδες (59), ροδέλες (81) και παξιµάδια (83). Σηµείωση: Η γωνία των υποστηριγµάτων θέσης (48) πρέπει να βλέπει κάτω και προς το εσωτερικό του οργάνου. Σηµείωση: Σφίξτε µε το χέρι τις βίδες των υποστηριγµάτων θέσης (48) αυτή τη στιγµή. Εισάγετε τις πλαστικές σπόλες µεγέθους 2'' (56) και στις δύο άκρες του υποστηρίγµατος πλαισίου που βρίσκεται στην κορυφή (8). Συνδέστε το υποστήριγµα πλαισίου (8) µε το αριστερό και το δεξιό υποστήριγµα θέσης (48). Ασφαλίστε µε βίδες (59), ροδέλες (81) και παξιµάδια (83). Σφίξτε όλες τις βίδες για τα πάνω υποστηρίγµατα θέσης αριστερά και δεξιά (48), αυτή τη στιγµή. ΠΟΛΥΟΡΓΑΝΟ ALPINE FITNESS G-5 - Εγχειρίδιο χρήστη 9

11 ΒΗΜΑ 2A Συνδέστε το κεντρικό όρθιο πλαίσιο (10) στο κεντρικό κυρίως πλαίσιο (3) και στο οπίσθιο πλαίσιο βάσης (9) ασφαλίζοντας µε βίδες (59), ροδέλες (81) και παξιµάδια (83). Εισάγετε τα τετράγωνα πλαστικά καλύµµατα µεγέθους 2'' (56) και στα δύο άκρα της οπίσθιας βάσης (9) και στο πίσω µέρος του κεντρικού όρθιου πλαισίου (10). Συνδέστε την ελαστική τάπα (54) µέσω της τρύπας καλωδίου µπροστά από το κεντρικό όρθιο πλαίσιο (10) µε βίδες (60), ροδέλες (81) και παξιµάδια (83). Συνδέστε µε τον πείρο πίεσης (49) και τη βίδα-κοµβίο (53) το πλαίσιο της ελαστικής τάπας (54) χρησιµοποιώντας βίδα (65), ροδέλα (81) και παξιµάδι (83). Συνδέστε την ελαστική τάπα (54) µε τον κάθετο ορθοστάτη-οδηγό (11). Συνδέστε τον κάθετο ορθοστάτη-οδηγό (11) στο πίσω πλαίσιο βάσης (9) και ασφαλίστε µε βίδες (64) και ροδέλες (80). Γλιστρήστε την άδεια θέση πιάτων βαρών (12) στον κάθετο ορθοστάτη-οδηγό (11). Σηµείωση: Βεβαιωθείτε ότι τα πιάτα βαρών θα κοιτούν προς τα εµπρός και ότι µπορούν να στηριχτούν χωρίς πρόβληµα στο ελαστικό πώµα / stop. ΠΟΛΥΟΡΓΑΝΟ ALPINE FITNESS G-5 - Εγχειρίδιο χρήστη 10

12 ΒΗΜΑ 2B Εισάγετε το χαµηλότερο υποστήριγµα στη διαγώνια δοκό κορυφής (13) µέσα από την κεντρική οπή του πλαισίου υποστήριξης κορυφής (8). Ασφαλίστε τη διαγώνια δοκό κορυφής (13) στο πλαίσιο υποστήριξης κορυφής (8). Κεντράρετε επάνω στο δεξιό πλαίσιο (10) και στον κάθετο ορθοστάτηοδηγό (11). Ασφαλίστε µε βίδες (59), ροδέλες (81) και παξιµάδια (83). Εισάγετε τα τετράγωνα πλαστικά καλύµµατα µεγέθους 2'' (56) στο εµπρόσθιο τµήµα της διαγώνιας δοκού κορυφής (13) και στην κορυφή του κάθετου ορθοστάτη-οδηγού (11). Τοποθετήστε πλαστικά καλύµµατα (56) στα πλάγια του πλαισίου του εξαρτήµατος πεκ-ντεκ (17) και πλαστικά πώµατα (68) στο χαµηλό τµήµα του πλαισίου του εξαρτήµατος πεκ-ντεκ (17). Εισάγετε τα γρασαρισµένα κουζινέτα/δακτυλίους (51) και από τις δύο πλευρές του ανοίγµατος του άξονα κορυφής 205 M/M (50) στο πλαίσιο του πεκ-ντεκ (17) και στους στενά ενωµένους σωλήνες που βρίσκονται πάνω από τη διαγώνια δοκό κορυφής (13). Ασφαλίστε µε ροδέλες (66) και παξιµάδια (67). Σηµείωση: Για τη µεγαλύτερη δυνατή αντοχή πρέπει να εξασφαλίσετε ότι η διαγώνια δοκός κορυφής (13), ο κάθετος ορθοστάτης-οδηγός (11) και τα παξιµάδια (83) είναι στην εξωτερική πλευρά του πλαισίου. Συνδέστε τα υποστηρίγµατα τροχαλιών (15) µε την αριστερή και τη δεξιά πλευρά του κεντρικού όρθιου πλαισίου (10). Ασφαλίστε µε βίδες (65), ροδέλες (82) και παξιµάδια (84). ΠΟΛΥΟΡΓΑΝΟ ALPINE FITNESS G-5 - Εγχειρίδιο χρήστη 11

13 ΒΗΜΑ 3 Συνδέστε το µαξιλάρι πλάτης (21) µε το κεντρικό όρθιο πλαίσιο (10) χρησιµοποιώντας βίδες (77) και ροδέλες (82). Εισάγετε το τετράγωνο πλαστικό κάλυµµα µεγέθους 2'' στην κορυφή και της αριστερής και της δεξιάς πλευράς των βραχιόνων του εξαρτήµατος πεκ-ντεκ [(18) και (19)]. Γλιστρήστε τους τετραγωνισµένους δακτυλίους / κουζινέτα (57) στην αριστερή και δεξιά πλευρά των βραχιόνων του πεκ-ντεκ (18-19). Γλιστρήστε την pvc χειρολαβή (75) και στις δύο πλευρές των βραχιόνων του πεκντεκ (18, 19). Σηµείωση: Χρησιµοποιήστε ένα ελαφρύ µίγµα από σαπούνι και νερό για να διευκολύνετε τις λαβές να γλιστρήσουν ευκολότερα. Τοποθετήστε τα γρασαρισµένα κουζινέτα (51) στην υψηλότερη και χαµηλότερη τρύπα του πλαισίου του εξαρτήµατος πεκ-ντεκ (17). Προσαρµόστε τον αριστερό και το δεξί βραχίονα του πεκ-ντεκ (18, 19) στο χαµηλότερο σηµείο του πλαισίου πεκ-ντεκ (17) και ασφαλίστε µε ροδέλες (66) και παξιµάδια (67). Συνδέστε τα µαξιλαράκια βραχιόνων (20) στην αριστερή και δεξιά πλευρά των βραχιόνων πεκντεκ (18, 19) και ασφαλίστε µε βίδα (77) και ροδέλες (82). ΠΟΛΥΟΡΓΑΝΟ ALPINE FITNESS G-5 - Εγχειρίδιο χρήστη 12

14 Βήµα 4A Καλώδιο 1: Σηµείωση: Παρακαλούµε µελετήστε προσεκτικά τα σχεδιαγράµµατα, ώστε να επιβεβαιώσετε ότι κατανοήσατε πλήρως τις πληροφορίες που σας δίνουµε στα βήµατα συναρµολόγησης 4/α/β/γ. Ακουµπήστε τα τρία συρµατόσχοινα που σας παρέχουµε στο πάτωµα. Χρησιµοποιήστε το µακρύτερο καλώδιο για να αρχίσετε. Περάστε το καλώδιο διαµέσου της διαγώνιας δοκού κορυφής (13) και του κεντρικού όρθιου πλαισίου (10). Η θέση του περιβλήµατος της τροχαλίας και το καλώδιο πρέπει να τοποθετούνται χωριστά στο ροδάκι των τροχαλιών και στο στενό τους περίβληµα. Συνδέστε την τροχαλία (1) στο υποστήριγµα τροχαλίας που βρίσκεται στη διαγώνια δοκό κορυφής (13) χρησιµοποιώντας βίδα (63), ροδέλα (81) και παξιµάδι (84). Σηµείωση: Το ελαστικό σφαιρίδιο στο τέλος του καλωδίου πρέπει να βρίσκεται έµπροσθεν της τροχαλίας. Σηµείωση: Χρησιµοποιήστε το περίβληµα τροχαλίας για να κατευθύνετε στις σωστές θέσεις το συρµατόσχοινο σας. Περάστε το συρµατόσχοινο µέσω της τροχαλίας (2) και συνδέστε µε το υποστήριγµα τροχαλιών που βρίσκεται στο κεντρικό όρθιο πλαίσιο (10). Ασφαλίστε µε βίδα (63) ροδέλα (81) και παξιµάδι (84). Περάστε το καλώδιο µέσω της τροχαλίας (3) και συνδέστε στην κορυφή του διπλού υποστηρίγµατος τροχαλιών (14). Ασφαλίστε χρησιµοποιώντας βίδα (63), ροδέλα (81) και παξιµάδι (84). Περάστε το συρµατόσχοινο µέσω της τροχαλίας (4) και συνδέστε την τροχαλία µε το υποστήριγµα τροχαλιών που βρίσκεται στη διαγώνια δοκό κορυφής (13) χρησιµοποιώντας βίδα (63), ροδέλα (81) και παξιµάδι (84). Συνδέστε την οπή του συρµατόσχοινου µε τον ένα από τους πέντε γάντζους αλυσίδων (27) που υπάρχει στη µονάδα µε τα πιάτα βάρους (12). ΠΟΛΥΟΡΓΑΝΟ ALPINE FITNESS G-5 - Εγχειρίδιο χρήστη 13

15 ΒΗΜΑ 4B Συρµατόσχοινο 2: Σηµείωση: Το συρµατόσχοινο δύο έχει οπή σε κάθε άκρο. Συνδέστε το υποστήριγµα τροχαλιών (15) στο κεντρικό όρθιο πλαίσιο (10) και ασφαλίστε µε βίδες (65), ροδέλες (82) και παξιµάδια (84). Συνδέστε το δεύτερο συρµατόσχοινο και µε τις δύο πλευρές των βραχιόνων πεκ-ντεκ µε βίδες (62), ροδέλες (81) και παξιµάδια (83). Περάστε το συρµατόσχοινο διαµέσου της τροχαλίας (5) και (6). Ασφαλίστε µε βίδες (63), ροδέλες (81) και παξιµάδια (84) στο υποστήριγµα τροχαλιών (15). Περάστε το συρµατόσχοινο µέσω της τροχαλίας (7) και συνδέστε το µε τον προσαρµογέα του υποστηρίγµατος τροχαλίας (72) µε βίδα (63) ροδέλα (81) και παξιµάδι (84). Σηµείωση: Υπάρχουν τρεις διαθέσιµες τρύπες στον προσαρµογέα του υποστηρίγµατος τροχαλιών (72) για την κατάλληλη ρύθµιση του τεντώµατος του συρµατόσχοινο. ΠΟΛΥΟΡΓΑΝΟ ALPINE FITNESS G-5 - Εγχειρίδιο χρήστη 14

16 ΒΗΜΑ 4Γ Συρµατόσχοινο 3: Το τέλος/άκρο του τρίτου συρµατόσχοινου συνδέεται τόσο µε βίδα-µπουλόνι για τη ρύθµιση του υποστηρίγµατος τροχαλιών (72) όσο και µε βίδα µέσα. Περάστε το συρµατόσχοινο διαµέσου της τροχαλίας (8) και συνδέστε µε το υποστήριγµα τροχαλιών που βρίσκεται στο κεντρικό όρθιο πλαίσιο (10). Ασφαλίστε µε βίδα (63), ροδέλα (81) και παξιµάδι (84). Σηµείωση: Υπάρχουν τρεις τρύπες στο υποστήριγµα έντασης, οι οποίες χρησιµεύουν για τη ρύθµιση της τάσης του συρµατόσχοινου. Περάστε το συρµατόσχοινο διαµέσου της τροχαλίας (9) και συνδέστε την τροχαλία µε το κατώτατο σηµείο του διπλού υποστηρίγµατος τροχαλιών (14) µε βίδα (63), ροδέλα (81) και παξιµάδι (84). Περάστε το συρµατόσχοινο µέσω της τροχαλίας (10) και συνδέστε µε το υποστήριγµα τροχαλιών που βρίσκεται στο οπίσθιο πλαίσιο βάσης (9) µε βίδες (63), ροδέλα (81) και παξιµάδι (84). Περάστε το συρµατόσχοινο διαµέσου της τροχαλίας (11) και συνδέστε µε το κεντρικό όρθιο πλαίσιο (10) χρησιµοποιώντας βίδα (61), ροδέλα (81) και παξιµάδι (83). Συνδέστε την µπάρα πλάτης (25) µε γάντζο/άγκιστρο αλυσίδας (27) και κατόπιν συνδέστε το άκρο του συρµατόσχοινο και τη διαγώνια δοκό κορυφής (13). Τοποθετήστε την µπάρα πλάτης µπροστά από τη διαγώνια δοκό κορυφής, όπως φαίνεται στην εικόνα. Συνδέστε τη µπάρα κάµψεων (26) και την αλυσίδα (74) στον γάντζο αλυσίδας (27) και κατόπιν συνδέστε το άκρο του καλωδίου µε το µπροστινό χαµηλότερο σηµείο του κεντρικού όρθιου πλαισίου (10). ΠΟΛΥΟΡΓΑΝΟ ALPINE FITNESS G-5 - Εγχειρίδιο χρήστη 15

17 ΒΗΜΑ 4 Εισάγετε τα πλαστικά καλύµµατα (56) και τα περιφερειακά πλαστικά καπάκια µεγέθους 1'' (55) στις πλευρές του υποστηρίγµατος ακινητοποίησης ποδιών (47) και κατόπιν συνδέστε το υποστήριγµα ακινητοποίησης ποδιών (47) στο κεντρικό κυρίως πλαίσιο (3). ΠΟΛΥΟΡΓΑΝΟ ALPINE FITNESS G-5 - Εγχειρίδιο χρήστη 16

18 ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΠΑΓΚΟΥ Εισάγετε τις τετραγωνισµένες τάπες (85) στο µπροστινό και στον οπίσθιο σταθεροποιητή (29 και 30). Συνδέστε τον µπροστινό σταθεροποιητή και τον πίσω σταθεροποιητή (30) στο κύριο πλαίσιο του πάγκου (28). Ασφαλίστε χρησιµοποιώντας βίδες (60 και 61), ροδέλες (81) και παξιµάδια (83). Τοποθετήστε τις πλαστικές τάπες της 1 ίντσας (85) στις άκρες του καθίσµατος και στα πλαίσια των µαξιλαριών πλάτης. Εισάγετε διαµέσου των τρυπών το πλαίσιο των µαξιλαριών πλάτης (34) γύρω από τη ράβδο που συνδέεται ενωµένη στενά στο κύριο πλαίσιο του πάγκου (28). Τοποθετήστε τη ράβδο ρύθµισης θέσης (32) µεταξύ των δύο πλαισίων των µαξιλαριών πλάτης (34) στο υποστήριγµα ρύθµισης µαξιλαριών πλάτης (31). Κλειδώστε το κύριο µέρος του πάγκου µε τον ειδικό πείρο επιλογής (33) και τον πείρο πίεσης (49). Συνδέστε το µαξιλάρι πλάτης (35) στο πλαίσιο υποστήριξης µαξιλαριών πλάτης (34) και ασφαλίστε µε βίδες (78) και ροδέλα (82). Εισάγετε και στις δύο πλευρές του πλαισίου µαξιλαριών καθίσµατος (36) την υποστήριξη προσαρµογής (37). Εισάγετε το πλαίσιο των µαξιλαριών καθίσµατος πλάτης (36) στη ράβδο συγκόλλησης στο κύριο πλαίσιο του πάγκου (28). Συνδέστε το µαξιλάρι καθίσµατος (38) µε το πλαίσιο των µαξιλαριών καθίσµατος (36). Συνδέστε µε βίδες (78) και ροδέλες (82). Εισάγετε τους τετραγωνισµένους δακτυλίους (87) στο µπροστινό τµήµα του κυρίως πλαισίου (28). Συνδέστε το πλαίσιο του µαξιλαριού δικέφαλων (46) στο µπροστινό τµήµα του κυρίως πλαισίου (28) και ασφαλίστε µε γρήγορο πείρο (39) και βίδα ασφαλείας (40). Σηµείωση: Το µαξιλάρι δικέφαλων µπορεί να αποσυνδεθεί από το υπόλοιπο όργανο και να αποθηκευτεί όταν δεν το χρησιµοποιείτε. Εισάγετε το τετραγωνισµένο δακτύλιο (87) στο µπροστινό τµήµα του κυρίως πλαισίου (28). Γλιστρήστε το εξάρτηµα για τις άρσεις ποδιών (41) µέσω του δακτυλίου (87). Τοποθετήστε την τετράγωνη πλαστική τάπα (69) πάνω από το εξάρτηµα άρσης ποδιών (41). Εισάγετε το εξάρτηµα για τις άρσεις ποδιών (41) στο κύριο πλαίσιο του πάγκου (28). Ασφαλίστε µε γρήγορο πείρο (39) και βίδα ασφαλείας (40). Συνδέστε το πλαίσιο του εξαρτήµατος άρσης ποδιών (42) στο εξάρτηµα για τις άρσεις ποδιών (41). Ασφαλίστε µε βίδες (59), ροδέλα (81) και παξιµάδια (83). Εισάγετε τα τετράγωνα πλαστικά καλύµµατα µεγέθους 2'' (56) στο υψηλότερο και στο χαµηλότερο τµήµα του πλαισίου του εξαρτήµατος άρσης ποδιών (42). Εισάγετε την περιφερειακή πλαστική τάπα µεγέθους 1'' (55) στις ράβδους (43) του εξαρτήµατος άρσης ποδιών. Γλιστρήστε µέσων των τρυπών τις ράβδους του εξαρτήµατος άρσης ποδιών (43) στο εξάρτηµα άρσης ποδιών (41), στο υψηλότερο και στο χαµηλότερο σηµείο του πλαισίου του εξαρτήµατος άρσης ποδιών (42). Τοποθετήστε τα αφρώδη µαξιλαράκια σε κάθε µια από τις ράβδους του εξαρτήµατος άρσης ποδιών (43). Σηµείωση: Για να γλιστρήσουν τα αφρώδη µαξιλαράκια ευκολότερα, βάλτε πάνω στις ράβδους του εξαρτήµατος άρσης ποδιών ένα ελαφρύ µείγµα σαπουνιού και νερού. Σηµείωση: Εξασφαλίστε ότι η κλειδαριά (88) µπορεί να χρησιµοποιηθεί όταν είναι απαραίτητο να κλειδωθεί το πλαίσιο του εξαρτήµατος άρσης ποδιών (42). ΠΟΛΥΟΡΓΑΝΟ ALPINE FITNESS G-5 - Εγχειρίδιο χρήστη 17

19 ΠΟΛΥΟΡΓΑΝΟ ALPINE FITNESS G-5 - Εγχειρίδιο χρήστη 18

20 Ο ΗΓΙΕΣ ΣΥΝΤΗΡΗΣΗΣ ΜΗΧΑΝΗΜΑΤΟΣ Καθαρισµός 1. Αφαιρέστε τη σκόνη χρησιµοποιώντας ένα µικρό πρόσθετο ρύγχος στην ηλεκτρική σκούπα. Σκουπίστε προσεκτικά γύρω από τα ορατά τµήµατα του µηχανήµατος. 2. Για να αφαιρέστε σκόνη που έχει κολλήσει, χρησιµοποιήστε ένα ελαφρά υγρό πανί ψεκασµένο µε µη τοξικό καθαριστικό. 3. Να είστε προσεκτικοί µε υγρά συστατικά που µπορεί να τρέξουν και να µπουν µέσα στο µηχάνηµα. 4. Μην χρησιµοποιείτε καθαριστικά ή υλικά που µπορεί να προκαλέσουν απόξεση, γδαρσίµατα ή φθορές. Επιθεώρηση συνδέσεων Κάντε έλεγχο όλων των συνδέσεων εάν είναι σφιγµένες σωστά. Για να αποφύγετε ζηµιές στις συνδέσεις, µην τις σφίγγετε πολύ. Αποθήκευση Αποθηκεύστε το µηχάνηµα σε καθαρό και ξηρό περιβάλλον. ΠΟΛΥΟΡΓΑΝΟ ALPINE FITNESS G-5 - Εγχειρίδιο χρήστη 19

21 G-5 µ. µ µ µ. µ, µ µ. : µ µ µ µ µ, µ µ µ, µ.... µ 24 µ. 1. µ µ µ µ µ ( µ ). µ µ µ.. 2. µ µ service µ.., µ service. 4. µ. µ. 5. : µ µ µ,. µ µ µ. µ. µ µ, µ µ, µ µ µ.... Service : & Service: , info@leos.gr ALPINE FITNESS G-5-20

22 Τηλ. Service: Ελ. Βενιζέλου , Καλλιθέα, Αττική ΠΟΛΥΟΡΓΑΝΟ ALPINE FITNESS G-5 - Εγχειρίδιο χρήστη 21
