1 CFN2M - CFN4M - CFN6M ΣΥΜΒΑΤΙΚΟΣ ΠΙΝΑΚΑΣ ΕΛΕΓΧΟΥ ΤΕΧΝΙΚΟΣ ΑΣΦΑΛΕΙΑΣ 8:30 ΕΩΣ 23:00 μμ, τηλ Μετά τις 16:30 καλώντας στο και πατώντας το ημέρες το χρόνο στην διάθεσή σας, να δώσει λύσεις τόσο σε σάς Όσο και στους πελάτες σας. ΟΔΗΓΟΣ ΕΓΚΑΤΑΣΤΑΣΗΣ FDP International Group S.r.l. - Via Pierobon, LIMENA (PD) ITALY Tel fax info@fdpinternational.com P. IVA Rev Page 1 of 35

2 ΠΕΡΙΕΧΟΜΕΝΑ ΚΕΦΑΛΑΙΟ 1 ΛΕΠΤΟΜΕΡΕΙΕΣ...ΣΦΑΛΜΑ! ΔΕΝ ΕΧΕΙ ΟΡΙΣΤΕΙ ΣΕΛΙΔΟΔΕΙΚΤΗΣ. ΚΕΦΑΛΑΙΟ 2 ΕΓΚΑΤΑΣΤΑΣΗ ΠΙΝΑΚΑ ΕΛΕΓΧΟΥ...ΣΦΑΛΜΑ! ΔΕΝ ΕΧΕΙ ΟΡΙΣΤΕΙ ΣΕΛΙΔΟΔΕΙΚΤΗΣ. 2.1 ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ ΑΣΦΑΛΕΙΑ...ΣΦΑΛΜΑ! ΔΕΝ ΕΧΕΙ ΟΡΙΣΤΕΙ ΣΕΛΙΔΟΔΕΙΚΤΗΣ. 2.2 ΠΩΣ ΝΑ ΤΟΠΟΘΗΤΗΣΕΤΕ ΤΟΝ ΠΙΝΑΚΑ...ΣΦΑΛΜΑ! ΔΕΝ ΕΧΕΙ ΟΡΙΣΤΕΙ ΣΕΛΙΔΟΔΕΙΚΤΗΣ Μεταλλικός Πίνακας... 4Σφάλμα! Δεν έχει οριστεί σελιδοδείκτης ΘΕΣΕΙΣ ΚΑΛΩΔΙΩΝ...Σφάλμα! Δεν έχει οριστεί σελιδοδείκτης ΠΡΟΣΟΧΗ...Σφάλμα! Δεν έχει οριστεί σελιδοδείκτης ΤΟΠΟΘΕΤΗΣΗ ΣΥΝΔΕΣΕΙΣ...ΣΦΑΛΜΑ! ΔΕΝ ΕΧΕΙ ΟΡΙΣΤΕΙ ΣΕΛΙΔΟΔΕΙΚΤΗΣ Παροχή ηλεκτρικού ρεύματος...σφάλμα! Δεν έχει οριστεί σελιδοδείκτης Πλακέτα...Σφάλμα! Δεν έχει οριστεί σελιδοδείκτης Σύνδεση με το τροφοδοτικό...σφάλμα! Δεν έχει οριστεί σελιδοδείκτης Συνδέσεις μπαταριών...σφάλμα! Δεν έχει οριστεί σελιδοδείκτης. 2.4 ΕΙΣΑΓΩΓΗ ΚΑΙ ΑΦΑΙΡΕΣΗ ΣΗΜΕΙΩΝ...ΣΦΑΛΜΑ! ΔΕΝ ΕΧΕΙ ΟΡΙΣΤΕΙ ΣΕΛΙΔΟΔΕΙΚΤΗΣ. 2.5 ΠΕΡΙΓΡΑΦΗ ΠΙΝΑΚΑ...ΣΦΑΛΜΑ! ΔΕΝ ΕΧΕΙ ΟΡΙΣΤΕΙ ΣΕΛΙΔΟΔΕΙΚΤΗΣ Led για τις κοινές λειτουργίες Led για τις ζώνες Περιγραφή πλήκτρων...σφάλμα! Δεν έχει οριστεί σελιδοδείκτης. 2.6 ΣΥΝΤΗΡΗΣΗ...ΣΦΑΛΜΑ! ΔΕΝ ΕΧΕΙ ΟΡΙΣΤΕΙ ΣΕΛΙΔΟΔΕΙΚΤΗΣ Leds και buzzer τεστt Ημερήσιος Έλεγχος...Σφάλμα! Δεν έχει οριστεί σελιδοδείκτης Εβδομαδιαίος Έλεγχος...Σφάλμα! Δεν έχει οριστεί σελιδοδείκτης Μηνιαίος Έλεγχος...Σφάλμα! Δεν έχει οριστεί σελιδοδείκτης Ετήσιος Έλεγχος...Σφάλμα! Δεν έχει οριστεί σελιδοδείκτης Καθαρισμός Ανιχνευτών καπνού...σφάλμα! Δεν έχει οριστεί σελιδοδείκτης. ΚΕΦΑΛΑΙΟ 3 ΠΡΟΚΑΤΑΡΚΤΗΚΕΣ ΠΑΡΑΤΗΡΗΣΕΙΣ ΓΙΑ ΣΩΣΤΗ ΛΕΙΤΟΥΡΓΙΑΣΦΑΛΜΑ! ΔΕΝ ΕΧΕΙ ΟΡΙΣΤΕΙ ΣΕΛΙΔΟΔΕΙΚΤΗΣ. 3.1 ΔΙΑΔΙΚΑΣΙΑ ΔΟΚΙΜΗΣ ΓΡΑΜΜΩΝ ΚΑΛΩΔΙΩΝ ΠΡΙΝ ΑΠΟ ΤΗ ΣΥΝΔΕΣΗ Συνοχή Γραμμών...Σφάλμα! Δεν έχει οριστεί σελιδοδείκτης Απομόνωση μεταξύ + / - της γραμμής...15 ΚΕΦΑΛΑΙΟ 4 ΓΡΗΓΟΡΗ ΔΙΑΔΙΚΑΣΙΑ ΡΥΘΜΗΣΕΩΝ ΤΟΥ ΠΙΝΑΚΑ ΕΛΕΓΧΟΥ.ΣΦΑΛΜΑ! ΔΕΝ ΕΧΕΙ ΟΡΙΣΤΕΙ ΣΕΛΙΔΟΔΕΙΚΤΗΣ. 4.1 ΕΡΓΟΣΤΑΣΙΑΚΕΣ ΡΥΘΜΙΣΕΙΣ...ΣΦΑΛΜΑ! ΔΕΝ ΕΧΕΙ ΟΡΙΣΤΕΙ ΣΕΛΙΔΟΔΕΙΚΤΗΣ. ΚΕΦΑΛΑΙΟ 5 ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ...ΣΦΑΛΜΑ! ΔΕΝ ΕΧΕΙ ΟΡΙΣΤΕΙ ΣΕΛΙΔΟΔΕΙΚΤΗΣ. 5.1 ΕΠΙΠΕΔΑ ΠΡΟΣΒΑΣΗΣ...ΣΦΑΛΜΑ! ΔΕΝ ΕΧΕΙ ΟΡΙΣΤΕΙ ΣΕΛΙΔΟΔΕΙΚΤΗΣ Επίπεδα για κύριο χρήστη και εγκαταστάτη...σφάλμα! Δεν έχει οριστεί σελιδοδείκτης Επίπεδο Επίπεδο Επίπεδο ΚΕΦΑΛΑΙΟ 6 ΣΥΝΑΓΕΡΜΟΣ ΠΡΟΣΥΝΑΓΕΡΜΟΣ - ΣΦΑΛΜΑ...ΣΦΑΛΜΑ! ΔΕΝ ΕΧΕΙ ΟΡΙΣΤΕΙ ΣΕΛΙΔΟΔΕΙΚΤΗΣ. 6.1 ΣΥΝΑΓΕΡΜΟΣ...ΣΦΑΛΜΑ! ΔΕΝ ΕΧΕΙ ΟΡΙΣΤΕΙ ΣΕΛΙΔΟΔΕΙΚΤΗΣ. 6.2 ΠΡΟΣΥΝΑΓΕΡΜΟΣ...ΣΦΑΛΜΑ! ΔΕΝ ΕΧΕΙ ΟΡΙΣΤΕΙ ΣΕΛΙΔΟΔΕΙΚΤΗΣ. Rev Page 2 of 35

3 6.3 ΣΦΑΛΜΑ...ΣΦΑΛΜΑ! ΔΕΝ ΕΧΕΙ ΟΡΙΣΤΕΙ ΣΕΛΙΔΟΔΕΙΚΤΗΣ Σφάλμα Ζώνης...Σφάλμα! Δεν έχει οριστεί σελιδοδείκτης Σφάλμα Εξόδου...Σφάλμα! Δεν έχει οριστεί σελιδοδείκτης Σφάλμα τροφοδοσίας...σφάλμα! Δεν έχει οριστεί σελιδοδείκτης. 6.4 ΣΦΑΛΜΑ ΣΥΣΤΗΜΑΤΟΣ...ΣΦΑΛΜΑ! ΔΕΝ ΕΧΕΙ ΟΡΙΣΤΕΙ ΣΕΛΙΔΟΔΕΙΚΤΗΣ. 6.5 ΣΙΓΑΣΗ (1 Ο ΕΠΙΠΕΔΟ) ΣΙΓΑΣΗ (2 Ο ΕΠΙΠΕΔΟ) RESET ΑΠΟΚΑΤΑΣΤΑΣΗ ΡΥΘΜΗΣΕΩΝ ΠΡΟΕΠΙΛΟΓΗΣ... ΣΦΑΛΜΑ! ΔΕΝ ΕΧΕΙ ΟΡΙΣΤΕΙ ΣΕΛΙΔΟΔΕΙΚΤΗΣ. 6.9 ΔΙΑΓΡΑΜΜΑ ΕΝΤΟΛΩΝ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ... ΣΦΑΛΜΑ! ΔΕΝ ΕΧΕΙ ΟΡΙΣΤΕΙ ΣΕΛΙΔΟΔΕΙΚΤΗΣ. ΚΕΦΑΛΑΙΟ 7 ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΖΩΝΩΝ...ΣΦΑΛΜΑ! ΔΕΝ ΕΧΕΙ ΟΡΙΣΤΕΙ ΣΕΛΙΔΟΔΕΙΚΤΗΣ. 7.1 ΖΩΝΗ ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΕΛΕΓΧΟΣ ΖΩΝΗΣ ΠΡΟΣΥΝΑΓΕΡΜΟΣ ΖΩΝΗΣ...ΣΦΑΛΜΑ! ΔΕΝ ΕΧΕΙ ΟΡΙΣΤΕΙ ΣΕΛΙΔΟΔΕΙΚΤΗΣ Αυτόματη ενεργοποίηση <>...24 ΚΕΦΑΛΑΙΟ 8 ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΕΞΟΔΟΥ ΣΕΙΡΗΝΑΣ...ΣΦΑΛΜΑ! ΔΕΝ ΕΧΕΙ ΟΡΙΣΤΕΙ ΣΕΛΙΔΟΔΕΙΚΤΗΣ. 8.1 ΕΝΕΡΓΟΠΟΙΗΣΗ ΕΞΟΔΟΥ...ΣΦΑΛΜΑ! ΔΕΝ ΕΧΕΙ ΟΡΙΣΤΕΙ ΣΕΛΙΔΟΔΕΙΚΤΗΣ. 8.2 ΣΙΓΑΣΗ ΕΞΟΔΟΥ ΣΕΙΡΗΝΑΣ...ΣΦΑΛΜΑ! ΔΕΝ ΕΧΕΙ ΟΡΙΣΤΕΙ ΣΕΛΙΔΟΔΕΙΚΤΗΣ. 8.3 ΚΑΘΥΣΤΕΡΙΣΗ ΕΞΟΔΟΥ...ΣΦΑΛΜΑ! ΔΕΝ ΕΧΕΙ ΟΡΙΣΤΕΙ ΣΕΛΙΔΟΔΕΙΚΤΗΣ. ΚΕΦΑΛΑΙΟ 9 MENU ΕΓΚΑΤΑΣΤΑΤΗ...ΣΦΑΛΜΑ! ΔΕΝ ΕΧΕΙ ΟΡΙΣΤΕΙ ΣΕΛΙΔΟΔΕΙΚΤΗΣ. 9.1 ΕΠΙΠΕΔΟ ΕΠΙΠΕΔΟ ΕΠΙΠΕΔΟ ΚΕΦΑΛΑΙΟ 10 ΠΕΡΙΓΡΑΦΗ ΚΑΙ ΧΡΗΣΙΜΟΠΙΟΗΣΗ ΣΗΜΕΙΩΝ...ΣΦΑΛΜΑ! ΔΕΝ ΕΧΕΙ ΟΡΙΣΤΕΙ ΣΕΛΙΔΟΔΕΙΚΤΗΣ ΑΝΙΧΝΕΥΤΕΣ...ΣΦΑΛΜΑ! ΔΕΝ ΕΧΕΙ ΟΡΙΣΤΕΙ ΣΕΛΙΔΟΔΕΙΚΤΗΣ Ανιχνευτές Καπνού...Σφάλμα! Δεν έχει οριστεί σελιδοδείκτης Ανιχνευτές Θερμοκρασίας...Σφάλμα! Δεν έχει οριστεί σελιδοδείκτης Σύνθετοι Ανιχνευτές...Σφάλμα! Δεν έχει οριστεί σελιδοδείκτης Ηλεκτρικά Σχέδια...Σφάλμα! Δεν έχει οριστεί σελιδοδείκτης ΣΥΜΒΑΤΙΚΑ ΜΠΟΥΤΟΝ...ΣΦΑΛΜΑ! ΔΕΝ ΕΧΕΙ ΟΡΙΣΤΕΙ ΣΕΛΙΔΟΔΕΙΚΤΗΣ Glass break / Μπουτόν Θράυσεως Glass break μπουτόν με led Μπουτόν επαναφοράς με κλειδί...σφάλμα! Δεν έχει οριστεί σελιδοδείκτης Δέσμες Ανίχνευσης καπνού...30 ΚΕΦΑΛΑΙΟ 11 ΓΕΝΙΚΑ ΗΛΕΚΤΡΙΚΑ ΣΧΕΔΙΑ...ΣΦΑΛΜΑ! ΔΕΝ ΕΧΕΙ ΟΡΙΣΤΕΙ ΣΕΛΙΔΟΔΕΙΚΤΗΣ ΣΥΝΔΕΣΕΙΣ ΣΕΙΡΗΝΑΣ ΚΑΙ ΗΛΕΚΤΡΟΜΑΓΝΗΤΗ ΣΤΟΝ ΠΙΝΑΚΑ ΕΛΕΓΧΟΥ ΣΗΜΕΙΑ ΣΥΝΔΕΣΕΩΣ...ΣΦΑΛΜΑ! ΔΕΝ ΕΧΕΙ ΟΡΙΣΤΕΙ ΣΕΛΙΔΟΔΕΙΚΤΗΣ ΣΥΝΔΕΣΗ ΑΝΟΙΚΤΩΝ ΣΥΛΛΕΚΤΩΝ...ΣΦΑΛΜΑ! ΔΕΝ ΕΧΕΙ ΟΡΙΣΤΕΙ ΣΕΛΙΔΟΔΕΙΚΤΗΣ. Rev Page 3 of 35

4 ΚΕΦΑΛΑΙΟ 12 ΕΠΙΛΥΣΗ ΠΡΟΒΛΗΜΑΤΩΝ...ΣΦΑΛΜΑ! ΔΕΝ ΕΧΕΙ ΟΡΙΣΤΕΙ ΣΕΛΙΔΟΔΕΙΚΤΗΣ. ΚΕΦΑΛΑΙΟ 13 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ...ΣΦΑΛΜΑ! ΔΕΝ ΕΧΕΙ ΟΡΙΣΤΕΙ ΣΕΛΙΔΟΔΕΙΚΤΗΣ. Rev Page 4 of 35

5 ΚΕΦΑΛΑΙΟ 1 ΛΕΠΤΟΜΕΡΕΙΕΣ O πίνακας ελέγχου πρόληψης των πυρκαγιών CFN σχεδιάστηκε με σεβασμό προς τους κανόνες EN54-2 και EN54-4, και έχει τα ακόλουθα χαρακτηριστικά: Οι διαθέσιμες εκδόσεις του πίνακα ελέγχου είναι στους ζώνες. Είναι δυνατή η εγκατάσταση σε μια ενιαία ζώνη μέχρι 20 ενεργά στοιχεία (ανιχνευτές, τα σημεία που τροφοδοτούνται από την ζώνη) συν παθητικά στοιχεία (μπουτόν, δέσμες ανίχνευσης,...) μέχρι το μέγιστο των 32 σημείων για το σύνολο της ζώνης Η τροφοδοσία της συσκευής γίνεται μέσω μόνο 2 καλωδίων. Συνδέσιμοι ανιχνευτές : Ανιχνευτές καπνού: Ανιχνευτές Θερμότητας: Ανιχνευτές Σύνθετης Λειτουργίας: RF1, SOD RT, TV RFT1 Συνδεόμενες συσκευές: Μπουτόν : Γραμμικοί ανιχνευτές καπνού: Ανιχνευτές Αερίων: Συσκευές με ρελλέ εξόδων: P, P1, P5 Όλες οι συσκευές με έξοδο ρελλέ. Όλες οι συσκευές με έξοδο ρελλέ. Όλες οι συσκευές με έξοδο ρελλέ. Οι ανιχνευτές πρέπει να είναι με χαμηλή τροφοδοσία των 50 A όταν είναι σε κανονική λειτουργία. Αν μπει σε κατάσταση συναγερμού, το ρεύμα είναι 25mA. Ο πίνακας ελέγχου έχει πάνελ με LED και κουμπιά για να δείτε το μήνυμα κατάστασης και να προγραμματίσετε τον πίνακα ελέγχου. Βλάβες και συναγερμοί απεικονίζονται μέσω του φωτεινού σήματος και του ακουστικού σήματος από τον πίνακα ελέγχου. Ο πίνακας ελέγχου διαθέτει: - μια εποπτευμένη έξοδο σειρήνας για το ηχητικό σήμα του συναγερμού. (out1) - μια εποπτευμένη έξοδο σειρήνας για το σήμα προ-συναγερμού. (out2) - ένα ρελέ εξόδου C-NO-NC για το σήμα του συναγερμού. (Relay1) - ένα ρελέ εξόδου C-NO-NC συνήθως για τη σήμανση βλάβης. (Relay2) - έξι εξόδους ανοικτού συλλέκτη για ζώνες του συναγερμού. Όλος ο προγραμματισμός του πίνακα ελέγχου πρέπει να γίνει από τα κουμπιά του πίνακα. Rev Page 5 of 35

6 ΚΕΦΑΛΑΙΟ 2 ΕΓΚΑΤΑΣΤΑΣΗ ΠΙΝΑΚΑ ΕΛΕΓΧΟΥ 2 ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ ΑΣΦΑΛΕΙΑ Η εγκατάσταση του πίνακα ελέγχου πρέπει να εκτελείται από ειδικευμένο προσωπικό. Μόνο εξουσιοδοτημένο προσωπικό έχει οριστεί να ανοίξει τον πίνακα ελέγχου. Μέσα είναι δυνατόν να βρεθεί κάποιο τμήμα με τάση. Τοποθεσία εγκατάστασης προϊόντος. Εγκαταστήστε το προϊόν σε ξηρό μέρος για να το προστατέψετε από ατμοσφαιρικούς παράγοντες. Επιτρέψτε άφθονο χώρο γύρω από το προϊόν για την εξασφάλιση του εξαερισμού. Μην κάνετε την εγκατάσταση του προϊόντος κοντά σε πηγές θερμότητας ή σε μη καθαρό τόπο και να μην εκτεθεί σε διαβρωτικές ουσίες. Υπερβολική θερμότητα ή / και συσκευές θέρμανσης μπορεί να θέσουν σε κίνδυνο την λειτουργία και την ακεραιότητα του προϊόντος. Να Εξασφαλιστεί ο σωστός εξαερισμός για το προϊόν. Η Υγρασία ή παρουσία σταγόνων μπορεί να βλάψουν το προϊόν. Αν υπάρχει νερό, φροντίστε να περιμένουμε το προϊόν να στεγνώσει. Εάν το προϊόν έχει διατηρηθεί σε κρύο χώρο για μεγάλο χρονικό διάστημα, είναι απαραίτητο να τοποθετηθεί στον τόπο εγκατάστασης και να περιμένουμε δύο ώρες πριν από τη σύνδεσή του με την καθαρή γραμμή 230Vac. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μόνο εξουσιοδοτημένο προσωπικό έχει οριστεί για να ανοίξει τον πίνακα ελέγχου. ΜΗΝ δοκιμάσετε να επισκευάσει το προϊόν αλλιώς η εγγύηση δεν είναι έγκυρη. Αποσυνδέστε την τροφοδοσία και τις μπαταρίες πριν από την εκτέλεση της συντήρησης για του μηχανήματος. 3 ΠΩΣ ΝΑ ΤΟΠΟΘΕΤΗΣΕΤΕ ΤΟΝ ΠΙΝΑΚΑ Μεταλλικό κουτί Ο πίνακας ελέγχου ζυγίζει περίπου 3.5kg χωρίς τις μπαταρίες μέσα (μια μπαταρία ζυγίζει 2,5 kg). Ο πίνακας ελέγχου πρέπει να στερεώνονται στον τοίχο σε κατακόρυφη θέση και σε μια δομή κατάλληλη για να την υποστηρίξει. Δεν μπορεί απλώς να τοποθετηθεί σε μια επιφάνεια, αλλά πρέπει να έχει την κατάλληλη στήριξη, ώστε να μην κινείται. Για να τοποθετηθεί στον τοίχο, χρησιμοποιούνται και οι τέσσερις τρύπες που υπάρχουν στην πίσω πλευρά του μεταλλικού κουτιού. Είναι καλύτερα να ξεκινήσετε με τις δύο πρώτες τρύπες και στη συνέχεια τις δύο κάτω για την τελική ευθυγράμμιση. Συνιστάται η χρήση 6mm. βίδες διαμέτρου ή μεγαλύτερες. Εάν είναι απαραίτητο, να ενισχύσετε την επιφάνεια στην οποία σκοπεύετε να τοποθετήσετε τον πίνακα ελέγχου. Προσοχή: η τοποθέτηση να γίνει μόνο από ειδικευμένο προσωπικό που γνωρίζει καλά με τις διαδικασίες που περιγράφονται στο παρόν εγχειρίδιο. Τοποθετήστε τα 230Vac σαν καθαρή γραμμή μόνη στην υπόθεση, κρατώντας την μακριά την από τα τυπωμένα κυκλώματα και το υπόλοιπο της καλωδίωσης. Η τροφοδοσία του πίνακα ελέγχου να γίνει μέσω ενός κατάλληλου μαγνητο-θερμικού διακόπτη ισχύος. Το καθαρό καλώδιο πρέπει να έχει ελάχιστη διάμετρο των 1,5 χιλιοστών και να μεταφέρει τάση 250Vac. Rev Page 6 of 35

7 2.1.2 ΔΙΑΤΑΞΗ ΚΑΛΩΔΙΩΝ Να δοθεί ιδιαίτερη προσοχή στην θέση των καλωδίων ρεύματος για την είσοδο / έξοδο. Με το μεταλλικό κουτί ανοιχτό μπροστά σας, υπάρχουν δύο ορθογώνια με κοιλότητες προς τα κάτω και τέσσερις προκαθορισμένες τρύπες - δύο πάνω και δύο κάτω. Χρησιμοποιήστε τις κοιλότητα και τις τρύπες με τον ακόλουθο τρόπο: Ορθογώνια κοιλότητα πάνω: Πέρασμα των καλωδίων σύνδεσης για τοποθέτηση επάνω στην πλακέτα (είσοδοι / έξοδοι). Ορθογώνια κοιλότητα κάτω: να χρησιμοποιηθεί για τη σύνδεση καλωδίων τροφοδοσίας στο τροφοδοτικό του πίνακα (κάτω αριστερά) Στρογγυλή τρύπα αριστερή πλευρά πάνω : Για να χρησιμοποιηθεί για καλώδια για την αριστερή πλευρά της πλακέτας στο επάνω μέρος (ρελέ εξόδων και έξοδοι για 24Vdc) Επίσης είναι δυνατό να περάσει και (230Vac) καλώδιο ρεύματος. Στρογγυλή τρύπα δεξιά πλευρά πάνω: Για να χρησιμοποιήσετε για καλώδια που συνδέονται με τη δεξιά πλευρά της πλακέτας ανωτέρω (για τις ζώνες εισόδων και εξόδων του Open Collector) τρύπα για κάτω αριστερά: να χρησιμοποιηθεί αποκλειστικά και μόνο για το καλώδιο ρεύματος (230Vac) τρύπα στην κάτω δεξιά γωνία: Να μην χρησιμοποιηθεί επειδή είναι κάτω από τις μπαταρίες. Καλό θα είναι να περάσουν τα καλώδια τακτοποιημένα με τρόπο που να αποφεύγονται παρεμβολές μεταξύ καλωδίων και / πίνακα ελέγχου. Σε κάθε περίπτωση, ο πίνακας ελέγχου έχει σχεδιαστεί για να έχει τα δεδομένα του πρωτοκόλλου του προστατευμένα και ασφαλή από εξωτερικές ηλεκτρονικές παρεμβολές ΠΡΟΣΟΧΗ Η σύνδεση μεταξύ του πίνακα ελέγχου και του θερμομαγνητικού διακόπτη είναι σημαντικό να γίνει με προσοχή ώστε να μην υπάρχει κίνδυνος βραχυκυκλώματος μεταξύ των καλωδίων και να έχει γίνει και έλεγχος/μελέτη της διαδρομής που θα περάσουν αυτά. Αυτό γίνεται για να διατηρηθεί και να διασφαλιστεί η πιο σωστή κατάσταση ηλεκτρικής ασφάλειας για πάντα. Για τη σύνδεση της τροφοδοσίας στον πίνακα κάντε χρήση καθαρών κασσιτεροκολλημένων καλωδίων για καλύτερη λειτουργία και λόγους ασφαλείας ΤΟΠΟΘΕΤΗΣΗ Μετά την επιλογή της πλέον κατάλληλης θέσης για την τοποθέτηση του πίνακα ελέγχου, να ελεχθεί προσεκτικά η διαδρομή καλωδίων : Μόνο μέσα από τους χώρους / ανοίγματα που υπάρχουν στο πίσω μέρος του πίνακα ελέγχου. Επίσης, οι στρογγυλές οπές που υπάρχουν στην υψηλότερη πλευρά και στο κατώτερο άκρο του πίνακα ελέγχου μπορούν να χρησιμοποιηθούν. Αν δεν πρόκειται να τις χρησιμοποιήσετε μην τις ανοίξετε ώστε να εμποδίσετε οποιοδήποτε ξένα αντικείμενα (όπως σκόνες, βίδες και ρύποι κλπ.) από την είσοδο στο εσωτερικό του πίνακα και την πρόκληση ζημιών στην πλακέτα. Σε περίπτωση που η καλωδίωση έχει τροποποιηθεί, και που οι οπές δεν χρησιμοποιούνται πλέον, είναι σκόπιμο να κλείσετε τις τρύπες, ώστε να αποτραπούν τυχόν ζημιές στα ηλεκτρονικά μέρη. Ακολουθώντας τις διαδικασίες τοποθέτησης, διασφαλίστε ότι δεν υπάρχει κάποια τάση στα ηλεκτρονικά μέρη: 1. Ανοίξτε την μπροστινή πόρτα αφαιρώντας τις βίδες τις οποίες υπάρχουν. (4,2x32mm). 2. ανάλογα με το σημείο που θέλετε να περάσετε τα καλώδια, ανοίξτε στο πλαίσιο τρύπες είτε στο χαμηλότερο ή υψηλότερο σημείο του πίνακα ελέγχου. 3.Στιρήξτε το μεταλλικό κουτί από τις τέσσερις τρύπες που υπάρχουν(πρώτα οι δύο πρώτες και στη συνέχεια οι κάτω). Rev Page 7 of 35

8 + B 4. εισάγετε τα καλώδια στο εσωτερικό του πίνακα και τα διαχειρίζεστε όσο πιο τακτοποιημένα γίνετε (όπως αναφέρεται στην προηγούμενη σελίδα). 5. προχωρήσει με τις ηλεκτρικές συνδέσεις, όπως περιγράφεται σε αυτό το εγχειρίδιο. 6. Κλείστε τη μπροστινή πόρτα τοποθετώντας τη βίδα πίσω στη θέση της. Σε περίπτωση που έχει αφαιρεθεί η μητρική πλακέτα και πρέπει να εισαχθεί εκ νέου, να επιδεικνύετε μεγάλη προσοχή στην καλωδίωση που συνδέεται άμεσα στην εσωτερική πλευρά στην κάτω αριστερή θέση. Μόλις η μητρική πλακέτα εισαχθεί εκ νέου, να προχωρήσετε με τις συνδέσεις του καλωδίου γείωσης όπως υπήρχε αρχικά: εάν η διαδικασία αυτή δεν ακολουθείται, τα μέτρα ασφαλείας για τον ηλεκτρισμό δεν θα πληρούνται σωστά. Παρακαλείσθε να συμβουλευθείτε το διάγραμμα στην επόμενη σελίδα. 2.3 ΣΥΝΔΕΣΕΙΣ Στο παρακάτω διάγραμμα υπάρχει το ηλεκτρολογικό σχέδιο του συμβατικού πίνακα πυρανίχνευσης.σημειώνονται οι θέσεις που συνδέονται τα διάφορα εξαρτήματα, οι τροφοδοσίες και οι ασφάλειες του συστήματος. 24V aux fuse Reay 2 Relay 1 24V aux Output 1 Output 2 Zones Open collector AUX 24V FUSE C NC NO Relay 1 C NC NO Relay V aux Out 1 Out Line 1 Line 2 Line Line Line Line Open collector - B ~ ~ Battery fuse Battery fuse Transformer GND Battery Rev Page 8 of 35

9 + B Διάγραμμα Τροφοδοσίας Συστήματος DOOR TRANSFORMER CASE N L - B ~ ~ Battery fuse Battery fuse Transformer GND Battery 12V 7Ah V 7Ah Το διάγραμμα τροφοδοσίας αποτελείται από: 1) Ενσωματωμένο μετασχηματιστή 230Vac / 33Vac. 2) Είσοδοι για συνδέσεις της τροφοδοσίας 230Vac: a. Φάση. b. Ουδέτερο. c. Γείωση. d. Γείωση μεταλλικού κουτιού. e. Ασφάλεια προστασίας 230Vac. 3) Δύο μπαταρίες 12V 7Ah. 4) Είσοδοι για την τροφοδοσία της πλακέτας: a. (-B, +B) σύνδεση μπαταρίας. b. Γείωση. c. (~ ~) μετασχηματιστής. d. Ασφάλεια προστασίας για τη σύνδεση μπαταρίας. ΠΡΟΣΟΧΗ: μετά τη σύνδεση του καλωδίου τροφοδοσίας στο GND NL-κλιπ του τροφοδοτικού, είναι σημαντικό να ακινητοποιηθούν τα τρία ηλεκτρικά καλώδια με κάποιο δεματικό. Είναι αναγκαίο να εξασφαλίσουμε ότι τα ηλεκτρικά καλώδια θα είναι ελεύθερα να κυκλοφορούν. Rev Page 9 of 35

10 2.3.2 Πλακέτα End of line resistors: 10Kohm 1/4W 3.9Kohm ½ W AUX 24V FUSE C NC NO Relay 1 C NC NO Relay V aux Out 1 Out Line 1.Line Line Line Line Line Open collector 24V aux fuse Relay 1 Relay 2 24V aux Output 2 Output 1 Zones Open collector Η μητρική πλακέτα αποτελείται από: 1) Μία ασφάλεια για την προστασία aux 24Vdc εξόδου. 2) Δύο έξοδοι ρελέ (N-NC-ΝΟ): α. Ρελέ 1 για σήμα συναγερμού. β. Ρελέ 2 ΝΟ για σήμα σφάλματος. 3) Δύο έξοδοι για σειρήνες: α. Έξοδος 1 για σήμα συναγερμού. β. Έξοδος 2 Ν.Ο. για σήμα προ-συναγερμού. 4) Δύο, τέσσερις ή έξι ζώνες εισόδων ( ανάλογα με τον τύπο του πίνακα ελέγχου). 5) Έξοδοι για ζώνες επαναληπτών Δύο, τέσσερις ή έξι έξοδοι ( ανάλογα με τον τύπο του πίνακα ελέγχου) Η σύνδεση με το τροφοδοτικό Εκτελέστε τις συνδέσεις με τα κατάλληλα υλικά και τις διαδικασίες που προβλέπονται από την ισχύουσα νομοθεσία. Να μην εκτελεστεί η σύνδεση με το δίκτυο εάν πρώτα δεν αποσυνδέσετε τον εξωτερικό διακόπτη. ΣΗΜΕΙΩΣΗ Κατά την εγκατάσταση είναι πάντα καλύτερο να συνδεθεί πρώτα το 230Vac και στη συνέχεια τις μπαταρίες. Αυτό θα εμποδίσει οποιουσδήποτε σπινθήρες από μη σωστά συνδεδεμένα καλώδια. Το κύριο καλώδιο τροφοδοσίας του πίνακα ελέγχου πρέπει να είναι συνδεδεμένο, τόσο για λόγους ασφάλειας όσο και για τη διευκόλυνση των διαδικασιών συντήρησης, και επίσης και ο μαγνητικό-θερμικός διακόπτης πρέπει να έχει εγκριθεί και να φέρει όλες τις ηλεκτρονικές προδιαγραφές που απαιτούνται. Η ηλεκτρική σύνδεση πρέπει να γίνει απευθείας, και χωρίς οποιοδήποτε άλλο προσαρμογέα ή βύσμα. Η ελάχιστη διατομή του καλωδίου σύνδεσης πρέπει να είναι τουλάχιστον 1,5 mm ². Το καλώδιο γείωσης (κίτρινο / πράσινο) πρέπει να συνδέεται επαρκώς με ένα γύρο στη μέσα πλευρά του πίνακα και το άλλο με την τροφοδοσία. Όλα τα καλώδια που συνδέονται με τον πίνακα ελέγχου πρέπει να είναι ανθεκτικά στη φλόγα. Δεδομένου ότι η σύνδεση περνάει μέσω γείωσης, δεν υπάρχουν ιδιαίτερες απαιτήσεις ασφάλειας διότι το καλώδιο πάει κατευθείαν στο κουτί του πίνακα ελέγχου. Ωστόσο, είναι σημαντικό να διασφαλιστεί ότι η διαδρομή του καλωδίου ρεύματος δεν αφήνει χαλαρά σημεία καλωδίων κατά μήκος της εγκατάστασης. Για τη σύνδεση με το φις παροχής ηλεκτρικού ρεύματος, οι αγωγοί πρέπει να είναι τελείως μονωμένοι, έτσι ώστε να διατηρηθεί ηλεκτρική ασφάλεια. Rev Page 10 of 35

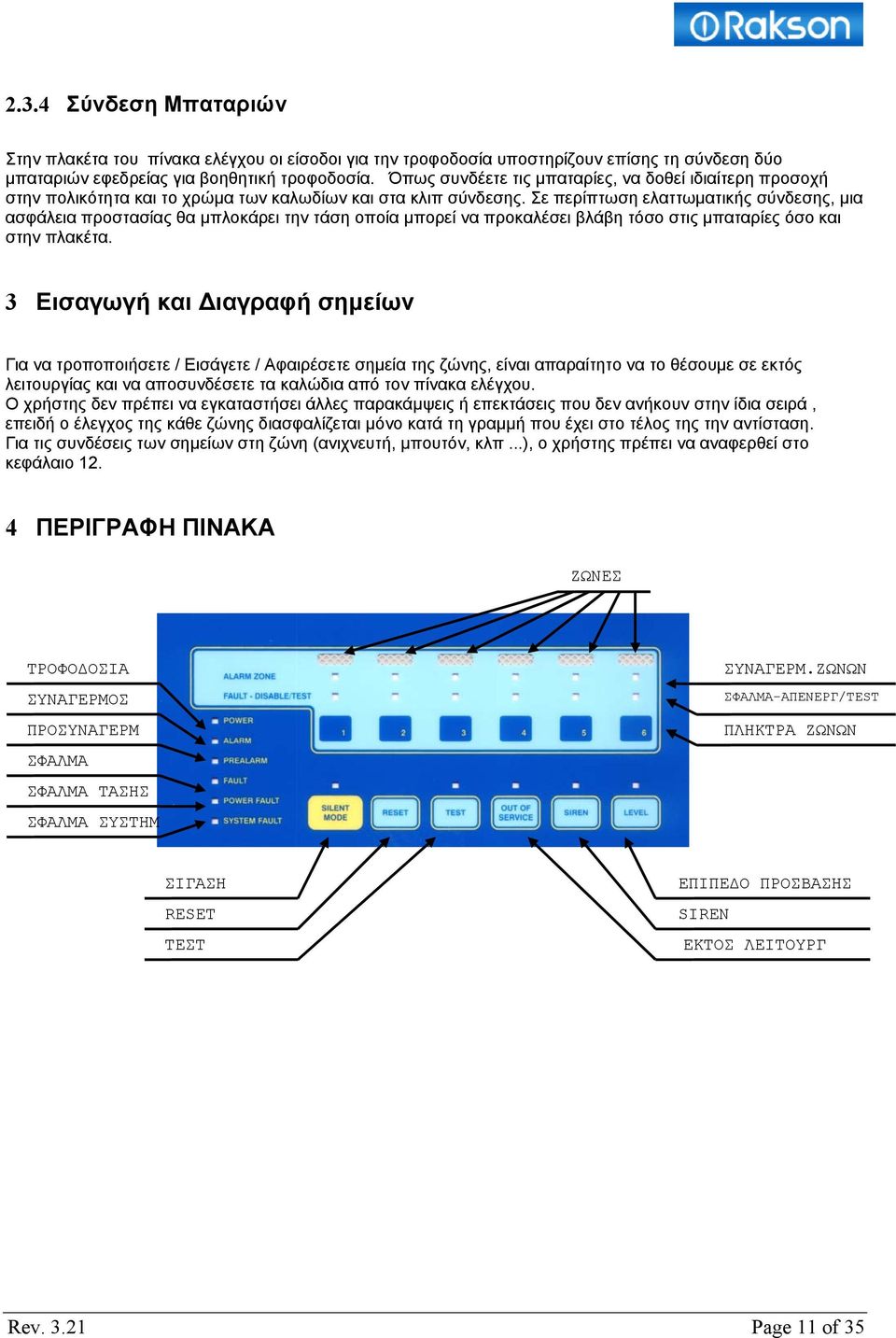

11 2.3.4 Σύνδεση Μπαταριών Στην πλακέτα του πίνακα ελέγχου οι είσοδοι για την τροφοδοσία υποστηρίζουν επίσης τη σύνδεση δύο μπαταριών εφεδρείας για βοηθητική τροφοδοσία. Όπως συνδέετε τις μπαταρίες, να δοθεί ιδιαίτερη προσοχή στην πολικότητα και το χρώμα των καλωδίων και στα κλιπ σύνδεσης. Σε περίπτωση ελαττωματικής σύνδεσης, μια ασφάλεια προστασίας θα μπλοκάρει την τάση οποία μπορεί να προκαλέσει βλάβη τόσο στις μπαταρίες όσο και στην πλακέτα. 3 Εισαγωγή και Διαγραφή σημείων Για να τροποποιήσετε / Εισάγετε / Αφαιρέσετε σημεία της ζώνης, είναι απαραίτητο να το θέσουμε σε εκτός λειτουργίας και να αποσυνδέσετε τα καλώδια από τον πίνακα ελέγχου. Ο χρήστης δεν πρέπει να εγκαταστήσει άλλες παρακάμψεις ή επεκτάσεις που δεν ανήκουν στην ίδια σειρά, επειδή ο έλεγχος της κάθε ζώνης διασφαλίζεται μόνο κατά τη γραμμή που έχει στο τέλος της την αντίσταση. Για τις συνδέσεις των σημείων στη ζώνη (ανιχνευτή, μπουτόν, κλπ...), ο χρήστης πρέπει να αναφερθεί στο κεφάλαιο ΠΕΡΙΓΡΑΦΗ ΠΙΝΑΚΑ ΖΩΝΕΣ ΤΡΟΦΟΔΟΣΙΑ ΣΥΝΑΓΕΡΜΟΣ ΠΡΟΣΥΝΑΓΕΡΜ ΣΦΑΛΜΑ ΣΦΑΛΜΑ ΤΑΣΗΣ ΣΦΑΛΜΑ ΣΥΣΤΗΜ ΣΥΝΑΓΕΡΜ.ΖΩΝΩΝ ΣΦΑΛΜΑ-ΑΠΕΝΕΡΓ/TEST ΠΛΗΚΤΡΑ ΖΩΝΩΝ ΣΙΓΑΣΗ RESET ΤΕΣΤ ΕΠΙΠΕΔΟ ΠΡΟΣΒΑΣΗΣ SIREN ΕΚΤΟΣ ΛΕΙΤΟΥΡΓ Rev Page 11 of 35

12 4.3.1 Led για κοινές λειτουργίες Περιγραφή των ενδείξεων των led επί του πίνακα: LED Χρώμα Περιγραφή ΤΡΟΦΟΔΟΣΙΑ ΣΥΝΑΓΕΡΜΟΣ ΠΡΟΣΥΝΑΓΕΡΜΟΣ ΣΦΑΛΜΑ ΣΦΑΛΜΑ ΤΡΟΦΟΔΟΣΙΑΣ ΣΦΑΛΜΑ ΣΥΣΤΗΜΑΤΟΣ TEST ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΣΕΙΡΗΝΑ ΕΠΙΠΕΔΟ Πράσινο Κόκκινο Κόκκινο Κίτρινο Κίτρινο Κίτρινο Κίτρινο Κίτρινο Κίτρινο Κίτρινο Αναμμένο κανονικά σημαίνει ότι υπάρχει κανονικά τροφοδοσία. Αργό φλασάρισμα δείχνει ότι υπάρχει απώλεια στα 230Vac. 20 λεπτά μετά την απώλεια της τροφοδοσίας ο πίνακας βγάζει σφάλμα. Σβηστό όταν υπάρχει διακοπή παροχής ρεύματος. Κανονικά είναι σβηστό. Αργό φλασάρισμα δείχνει κατάσταση συναγερμού. Αναμμένο σταθερά δείχνει ότι έχει γίνει σίγαση του συναγερμού. Κανονικά είναι σβηστό. Αργό φλασάρισμα μαρτυρά κατάσταση προ συναγερμού. Αναμμένο σταθερά δείχνει ότι έχει γίνει σίγαση του προ συναγερμού. Κανονικά είναι σβηστό. Αργό φλασάρισμα μαρτυρά κατάσταση σφάλματος. Αναμμένο σταθερά δείχνει ότι η έξοδος του ρελλέ σφαλμάτων έχει τεθεί εκτός λειτουργίας. Κανονικά είναι σβηστό. Αργό φλασάρισμα δείχνει ότι υπάρχει απώλεια 230Vac. Αναμμένο σταθερά μας δείχνει σφάλμα μπαταρίας. Κανονικά είναι σβηστό. Αναμμένο σταθερά δείχνει σφάλμα πίνακα ελέγχου. Κανονικά είναι σβηστό. Γρήγορο φλασάρισμα δείχνει ότι ο πίνακας είναι σε κατάσταση ελέγχου ζωνών. Κανονικά είναι σβηστό. Αναμμένο σταθερά δείχνει ότι κάποια ζώνη ή έξοδος (σειρήνας ή ρελλέ) είναι εκτός λειτουργίας. Κανονικά είναι σβηστό. Αργό φλασάρισμα δείχνει κατάσταση σφάλματος στην έξοδο σειρήνας. Γρήγορο φλασάρισμα δείχνει ότι έχει ενεργοποιηθεί η έξοδος της σειρήνας. Αναμμένο σταθερά δείχνει ότι οι έξοδοι συναγερμού/προσυναγερμού είναι εκτός λειτουργίας. Κανονικά είναι σβηστό. Αναμμένο σταθερά δείχνει ότι το επίπεδο 2 είναι ενεργοποιημένο. Αργό φλασάρισμα δείχνει ότι το επίπεδο 3 είναι ενεργοποιημένο. Γρήγορο φλασάρισμα δείχνει ότι η πρόσβαση στα επίπεδα είναι ενεργοποιημένη Τα Led των ζωνών. Στον παρακάτω πίνακα υπάρχει περιγραφή των ενδείξεων των led για τις ζώνες: LED Χρώμα Περιγραφή ΣΥΝΑΓΕΡΜΟΣ ΖΩΝΩΝ ΣΦΑΛΜΑ ΑΠΕΝΕΡΓ./TEST Κόκκινο Κίτρινο Κανονικά είναι σβηστό. Αναμμένο σταθερά δείχνει συναγερμό/προσυναγερμό της ζώνης. Γρήγορο φλασάρισμα δείχνει κατάσταση συναγερμού δείχνει κατάσταση χειροκίνητου συναγερμού. Κανονικά είναι σβηστό. Αναμμένο σταθερά δείχνει ότι η ζώνη είναι εκτός λειτουργίας. Αργό φλασάρισμα δείχνει κατάσταση σφάλματος στη ζώνη. Γρήγορο φλασάρισμα δείχνει τη ζώνη σε κατάσταση τεστ. Rev Page 12 of 35

13 4.3.3 Περιγραφή πλήκτρων Στον παρακάτω πίνακα υπάρχει περιγραφή της λειτουργίας των εντολών των πλήκτρων: Πλήκτρα Σίγαση RESET TEST Εκτός Λειτουργίας Σειρήνα Επίπεδο Περιγραφή Επίπεδο 1: επιτρέπει τη σίγαση του εσωτερικού buzzer. Επίπεδο 2: επιτρέπει τη σίγαση του εσωτερικού buzzer,της εσωτερικής και εξωτερικής σειρήνας. Επίπεδο 2: Επιτρέπει το reset των συναγερμών και των σημάτων σφαλμάτων (led, ρελλέ και εξόδους σειρήνων). Επίπεδο 3: Επιτρέπει το reset των συναγερμών και των σημάτων σφάλματος, και τις προεπιλεγμένες ρυθμίσεις αποκατάστασης του πίνακα. Επίπεδο 2: Ενεργοποιεί όλα τα led και το εσωτερικό buzzer για διάστημα 5s. Επίπεδο 3: επιτρέπει να τεθεί μια ζώνη σε λειτουργία test. Επίπεδο 2: επιτρέπει να τεθούν εκτός λειτουργίας οι ζώνες, οι σειρήνες, και οι έξοδοι ρελλέ. Επίπεδο 3: επιτρέπει να τεθούν ζώνες σε κατάσταση συναγερμού ή προ-συναγερμού. Επίπεδο 2: επιτρέπει να ενεργοποιηθούν οι έξοδοι σειρήνων. Επίπεδο 2, σε κατάσταση συναγερμού, επιτρέπει να τεθεί ο χρόνος καθυστέρησης των εξόδων σειρήνων στο μηδέν. Επίπεδο 3: επιτρέπει τη ρύθμιση της καθυστέρησης στις εξόδους σειρήνων. Επιτρέπει την πρόσβαση στα επίπεδα 2 και 3. Επιτρέπει την έξοδο από τα μενού χωρίς τροποποιήσεις. Επίπεδο 2: επιτρέπει την αλλαγή του password για το επίπεδο 2. Επίπεδο 3: επιτρέπει την αλλαγή του password για το επίπεδο 3. Rev Page 13 of 35

14 5 Συντήρηση Τα μέτρα συντήρησης που περιέχονται στο πρότυπο EN θα πρέπει να ακολουθηθούν Led και buzzer τεστ. Υπάρχει δυνατότητα να εκτελεστεί έλεγχος των led και του buzzer από τον πίνακα ελέγχου. Διαδικασία: Πρόσβαση στο επίπεδο 2. Πιέστε το πλήκτρο <TEST>. Η λειτουργία αυτή ενεργοποιεί όλα τα led, το εσωτερικό buzzer και το ρελλέ σφάλματος για χρόνο 5s Ημερήσιος έλεγχος Ο χρήστης μπορεί να ελέγξει ότι: Ο πίνακας ελέγχου λειτουργεί σωστά. Σε αντίθετη περίπτωση τα λάθη θα πρέπει να αναφερθούν και να καταγραφούν και το προσωπικό συντήρησης θα πρέπει να ενημερωθεί. Σημειώνεται ότι τα οποιαδήποτε προβλήματα κατά τη διάρκεια της δοκιμής ή που έχουν σημειωθεί στο παρελθόν, θα πρέπει να επιλυθούν το συντομότερο δυνατό, για την ορθή λειτουργία του πίνακα ελέγχου Εβδομαδιαίος Έλεγχος Σημειώνεται ότι πρέπει να γίνεται έλεγχος της καλής λειτουργίας των συνδεδεμένων μπαταριών. Ένα ανιχνευτής ή ένα κουμπί θα αρχίσει τη δοκιμή για τον πίνακα ελέγχου και τα εξαρτήματα που συνδέονται στο σύστημα. Είναι εύκολο να ελέγξετε διαφορετική ζώνη κάθε μήνα. Όταν είναι συνδεδεμένο ενημερώνει την πυροσβεστική υπηρεσία και το κέντρο ελέγχου. Οι δυσλειτουργίες, θα πρέπει να σημειωθούν σε αρχείο καταγραφής συμβάντων. Τα προβλήματα πρέπει να επιλυθούν το συντομότερο δυνατό, σε περίπτωση ανάγκης ελάτε σε επαφή με τον εγκαταστάτη Έλεγχος τετραμήνου Το προσωπικό συντήρησης πρέπει να διενεργεί τους παρακάτω ελέγχους : Έλεγχος κάθε τυχών σημείωσης της λίστας καταγραφής γεγονότων. Εξέταση των συνδέσεων μπαταριών. Έλεγχος των λειτουργιών συναγερμού, τροφοδοσίες, σφάλματα των συσκευών ελέγχου και των σειρήνων. Οπτική επιθεώρηση των συσκευών ελέγχου και σειρήνων για πιθανότητα εισχώρησης υγρασίας και κάθε άλλου τύπου φθοράς. Ελέγξτε ότι δεν υπάρχουν στο χώρο και στα υλικά εγκατάστασης κάποιες αλλαγές οι οποίες μπορεί να δημιουργήσουν δυσλειτουργία των ανιχνευτών, των μπουτόν κινδύνου και των σειρήνων. Για σωστότερο αποτέλεσμα θα πρέπει να διενεργηθεί και οπτικός έλεγχος του χώρου. Οποιοδήποτε πρόβλημα παρατηρείτε θα πρέπει να σημειώνεται σε αρχείο συμβάντων και να δίνεται προτεραιότητα επίλυσης του το συντομότερο δυνατό. Rev Page 14 of 35

15 5.3.5 Ετήσιος Έλεγχος Το προσωπικό συντήρησης πρέπει να έχει την ευθύνη διενέργειας των παρακάτω διαδικασιών : Διενέργεια των διαδικασιών ελέγχου σε ημερήσια βάση, μηνιαίως και ανά τετράμηνο. Έλεγχος του πίνακα ελέγχου, της λειτουργίας των ανιχνευτών σύμφωνα με τις οδηγίες του κατασκευαστή. Οπτικός έλεγχος όλων των συνδέσεων με τις συσκευές και εξακριβώστε ότι υπάρχει ασφάλεια αυτών και δεν έχει προκληθεί κάποια βλάβη σε κάποιο εξάρτημα. Εξέταση και έλεγχος των μπαταριών. Οποιοδήποτε πρόβλημα παρατηρείτε θα πρέπει να σημειώνεται σε αρχείο συμβάντων και να δίνεται προτεραιότητα επίλυσης του το συντομότερο δυνατό Καθαρισμός Ανιχνευτών καπνού Για την εύρυθμη λειτουργία των ανιχνευτών καπνού, είναι σκόπιμο να εκτελέσετε μια περιοδική συντήρηση αυτών τουλάχιστον δύο φορές ετησίως. Έλεγχος ανιχνευτή: προκειμένου να εξακριβωθεί η ορθή λειτουργία των ανιχνευτών πρέπει να γίνει δοκιμή με μια τεχνητή συσκευή καπνού. Εκτελέστε μια κατάσταση συναγερμού με την ενεργοποίηση του πυρανίχνευση με ένα μαγνήτη (προσοχή: η δοκιμή Reed δεν παρέχει απαραίτητα πλήρη απόδειξη της καλής λειτουργίας του πυρανιχνευτή ). Καθαρισμός των ανιχνευτών: Οι ανιχνευτές καπνού πρέπει να καθαρίζονται με συμπιεσμένο αέρα απευθείας στον αισθητήρα στο εσωτερικό της κεφαλής του ανιχνευτή. Ως εκ τούτου, αποσυναρμολογήσετε αφαιρώντας τις δύο βίδες και ανοίξτε το θάλαμο. Μόλις ο αισθητήρας μέσα καθαριστεί, συναρμολογείστε εκ νέου τη μονάδα διασφαλίζοντας ότι το κάτω μέρος καλύπτει τις τρύπες (το εσωτερικό αντίκρισμα Reed αντιστοιχεί στην 4η θέση όπως φαίνεται στην κάτω πλευρά). Τέλος κλείστε τον πυρανιχνευτή μην πιέζοντας πολύ σφιχτά επάνω στις βίδες. Rev Page 15 of 35

16 ΚΕΦΑΛΑΙΟ 4. ΒΑΣΙΚΟΙ ΕΛΕΓΧΟΙ ΣΩΣΤΗΣ ΛΕΙΤΟΥΡΓΙΑΣ 6 ΕΛΕΓΧΟΣ ΚΑΛΩΔΙΩΣΗΣ ΠΡΙΝ ΤΗ ΣΥΝΔΕΣΗ ΤΩΝ ΕΞΑΡΤΗΜΑΤΩΝ ΣΥΝΕΧΕΙΑ ΓΡΑΜΜΗΣ Ελέγξτε την γραμμή και θα πρέπει το πολύμετρο να σας δείξει την αντίσταση της καλωδίωσης. Επιλέξτε τα 200 και ελέγξτε τη μέτρηση έχοντας υπ όψη ότι μια μέτρηση πχ γύρω στα 40 είναι πολύ υψηλή!. Πιθανές αιτίες μπορεί να είναι: - η γραμμή έχει πάρα πολύ μεγάλη απόσταση; - Χαλαρά κλιπ; - Λάθος επαφές; - Μη ολοκληρωμένη σύνδεση της καλωδίωσης; - Τμήμα κομμένης ή προβληματικής καλωδίωσης. Τα καλώδια παρουσιάζουν συνήθως μια αντίσταση μεταξύ10 και 15. Επίσης η αντίσταση των αρνητικών και θετικών καλωδίων είναι παρόμοια Έλεγχος μεταξύ + / - της γραμμής Με το πολύμετρο στα 20K και τους ανιχνευτές επάνω, θα πρέπει να μετρηθεί περίπου η τιμή της αντίστασης στο τέλος της γραμμής. Rev Page 16 of 35

17 ΣΥΝΤΟΜΗ ΔΙΑΔΙΚΑΣΙΑ ΡΥΘΜΙΣΕΩΝ ΠΙΝΑΚΑ ΕΛΕΓΧΟΥ ΠΡΟΣΟΧΗ: ΣΗΜΑΝΤΙΚΕΣ ΣΗΜΕΙΩΣΕΙΣ ΓΙΑ ΤΟ ΞΕΚΙΝΗΜΑ ΛΕΙΤΟΥΡΓΙΑΣ ΤΟΥ ΠΙΝΑΚΑ Όλες οι ζώνες και οι έξοδοι σειρήνων πρέπει να συνδέονται με την τερματική αντίσταση της γραμμής (για τις τιμές αντιστάσεων σας δείτε ΜΕΡΟΣ 12). Κατά την πρώτη ενεργοποίηση του πίνακα ελέγχου, να συνδέσετε το τροφοδοτικό και μετά τις μπαταρίες. Για να βεβαιωθείτε ότι η δοκιμή εκκίνησης δεν έχει προβλήματα. 7 ΑΡΧΙΚΕΣ ΡΥΘΜΙΣΕΙΣ Την πρώτη φορά ο πίνακας ελέγχου έχει τις κάτωθι ρυθμίσεις: 1) Όλες οι ζώνες είναι ενεργοποιημένες (και όχι εκτός λειτουργίας) 2) Όλες οι ζώνες βρίσκονται σε κατάσταση συναγερμού (με μια απλή εντολή) και η "αυτόματη ενεργοποίηση" λειτουργία της <Out1> εξόδου είναι απενεργοποιημένη (βλ. κεφάλαιο 6.3.1). 3) Η καθυστέρηση της εξόδου σειρήνας είναι ρυθμισμένη στο «μηδέν» (0s). Ο προγραμματισμός πίνακα ελέγχου παραμένει στη μνήμη, ακόμα και αν ο πίνακας ελέγχου είναι απενεργοποιημένος. Εάν ο χρήστης θέλει να επαναφέρετε τις προεπιλεγμένες παραμέτρους, είναι απαραίτητο να κάνουμε μία 2ου επίπεδου επαναφορά (βλ. κεφάλαιο 5.8). Rev Page 17 of 35

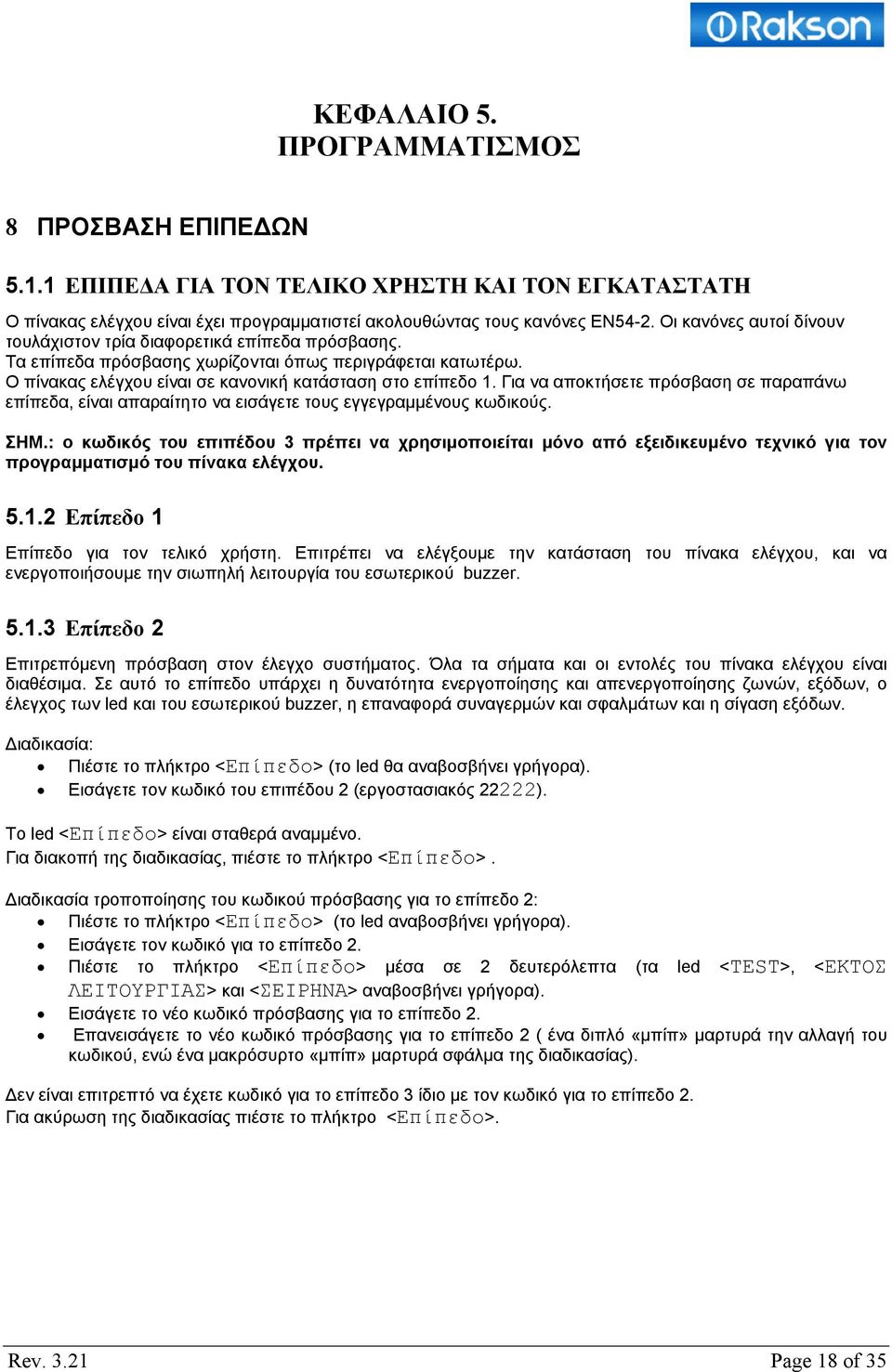

18 ΚΕΦΑΛΑΙΟ 5. ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ 8 ΠΡΟΣΒΑΣΗ ΕΠΙΠΕΔΩΝ ΕΠΙΠΕΔΑ ΓΙΑ ΤΟΝ ΤΕΛΙΚΟ ΧΡΗΣΤΗ ΚΑΙ ΤΟΝ ΕΓΚΑΤΑΣΤΑΤΗ Ο πίνακας ελέγχου είναι έχει προγραμματιστεί ακολουθώντας τους κανόνες EN54-2. Οι κανόνες αυτοί δίνουν τουλάχιστον τρία διαφορετικά επίπεδα πρόσβασης. Τα επίπεδα πρόσβασης χωρίζονται όπως περιγράφεται κατωτέρω. Ο πίνακας ελέγχου είναι σε κανονική κατάσταση στο επίπεδο 1. Για να αποκτήσετε πρόσβαση σε παραπάνω επίπεδα, είναι απαραίτητο να εισάγετε τους εγγεγραμμένους κωδικούς. ΣΗΜ.: ο κωδικός του επιπέδου 3 πρέπει να χρησιμοποιείται μόνο από εξειδικευμένο τεχνικό για τον προγραμματισμό του πίνακα ελέγχου Επίπεδο 1 Επίπεδο για τον τελικό χρήστη. Επιτρέπει να ελέγξουμε την κατάσταση του πίνακα ελέγχου, και να ενεργοποιήσουμε την σιωπηλή λειτουργία του εσωτερικού buzzer Επίπεδο 2 Επιτρεπόμενη πρόσβαση στον έλεγχο συστήματος. Όλα τα σήματα και οι εντολές του πίνακα ελέγχου είναι διαθέσιμα. Σε αυτό το επίπεδο υπάρχει η δυνατότητα ενεργοποίησης και απενεργοποίησης ζωνών, εξόδων, ο έλεγχος των led και του εσωτερικού buzzer, η επαναφορά συναγερμών και σφαλμάτων και η σίγαση εξόδων. Διαδικασία: Πιέστε το πλήκτρο <Επίπεδο> (το led θα αναβοσβήνει γρήγορα). Εισάγετε τον κωδικό του επιπέδου 2 (εργοστασιακός 22222). Το led <Επίπεδο> είναι σταθερά αναμμένο. Για διακοπή της διαδικασίας, πιέστε το πλήκτρο <Επίπεδο>. Διαδικασία τροποποίησης του κωδικού πρόσβασης για το επίπεδο 2: Πιέστε το πλήκτρο <Επίπεδο> (το led αναβοσβήνει γρήγορα). Εισάγετε τον κωδικό για το επίπεδο 2. Πιέστε το πλήκτρο <Επίπεδο> μέσα σε 2 δευτερόλεπτα (τα led <TEST>, <ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ> και <ΣΕΙΡΗΝΑ> αναβοσβήνει γρήγορα). Εισάγετε το νέο κωδικό πρόσβασης για το επίπεδο 2. Επανεισάγετε το νέο κωδικό πρόσβασης για το επίπεδο 2 ( ένα διπλό «μπίπ» μαρτυρά την αλλαγή του κωδικού, ενώ ένα μακρόσυρτο «μπίπ» μαρτυρά σφάλμα της διαδικασίας). Δεν είναι επιτρεπτό να έχετε κωδικό για το επίπεδο 3 ίδιο με τον κωδικό για το επίπεδο 2. Για ακύρωση της διαδικασίας πιέστε το πλήκτρο <Επίπεδο>. Rev Page 18 of 35

19 5.1.4 Επίπεδο 3 Η πρόσβαση επιτρέπεται μόνο για τον εγκαταστάτη. Όλες οι λειτουργίες είναι προσβάσιμες σε αυτό το επίπεδο και είναι δυνατή οποιαδήποτε τροποποίηση για την κάθε ρύθμιση: για να επαναφέρετε την αρχική ρύθμιση, για να ξεκινήσει η λειτουργία δοκιμής, για να ορίσετε ειδοποίηση ή προ-συναγερμό των ζωνών και για να ρυθμιστεί καθυστέρηση στις εξόδους σειρήνας. Διαδικασία: Πιέστε το πλήκτρο <Επίπεδο> (το led αναβοσβήνει γρήγορα ). Εισάγετε τον κωδικό του επιπέδου 3 (εργοστασιακό 33333). Το led <Επίπεδο> είναι αναμμένο και αναβοσβήνει αργά. Για να ακυρώσετε την διαδικασία πιέστε το πλήκτρο <Επίπεδο>. Διαδικασία για την τροποποίηση του κωδικού πρόσβασης του επιπέδου 3: Πιέστε το πλήκτρο <Επίπεδο>. (Το led αναβοσβήνει γρήγορα). Εισάγετε τον κωδικό του επιπέδου 3. Πιέστε το πλήκτρο <Επίπεδο> μέσα σε 2 δευτερόλεπτα (τα led <TEST>, <ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ> και <ΣΕΙΡΗΝΑ> αναβοσβήνουν γρήγορα). Εισάγετε νέο κωδικό για το επίπεδο 3. Επανεισάγετε νέο κωδικό για το επίπεδο 3 (ένα διπλό «μπίπ» μαρτυρά την αλλαγή του κωδικού, ενώ ένα μακρόσυρτο «μπίπ» μαρτυρά σφάλμα της διαδικασίας). Δεν είναι επιτρεπτό να έχετε κωδικό για το επίπεδο 3 ίδιο με τον κωδικό για το επίπεδο 2. Για ακύρωση της διαδικασίας πιέστε το πλήκτρο <Επίπεδο>. Rev Page 19 of 35

20 ΚΕΦΑΛΑΙΟ 6 ΣΥΝΑΓΕΡΜΟΣ ΠΡΟΣΥΝΑΓΕΡΜΟΣ - ΣΦΑΛΜΑ Όταν ο πίνακας ελέγχου λειτουργεί σε κανονική κατάσταση είναι σε λειτουργία με έλεγχο των ζωνών και των εξόδων σειρήνων. Ο πίνακας ελέγχου αλλάζει κατάσταση μόνο αν προκύψει μία από τις παρακάτω περιπτώσεις: 1. Συναγερμός 2. Προ-συναγερμός 3. Σφάλμα 4. Σφάλμα συστήματος 9 ΣΥΝΑΓΕΡΜΟΣ Όταν ο πίνακας ελέγχου βρίσκεται σε συναγερμό τότε βλέπουμε: Το led <ΣΥΝΑΓΕΡΜΟΣ> αναμμένο, και αναβοσβήνει αργά. Το led <ΣΥΝΑΓΕΡΜΟΣ ΖΩΝΗΣ> αναμμένο συνέχεια αν ένας ή δύο ανιχνευτές βρίσκονται σε συναγερμό,και αναμμένο με γρήγορο φλασάρισμα εάν έχει δοθεί χειροκίνητος συναγερμός. Το εσωτερικό buzzer είναι ενεργοποιημένο και το led <ΣΙΓΑΣΗ> είναι ενεργοποιημένο, αναβοσβήνοντας αργά. Οι έξοδοι <Out1> και <Out2> ενεργοποιούνται μετά το πέρας του προκαθορισμένου χρόνου καθυστέρησης και κατά την ενεργοποίηση οποιασδήποτε από τις εξόδους το led <ΣΕΙΡΗΝΑ> αναβοσβήνει γρήγορα.η καθυστέρηση έχει προγραμματιστεί στο χρόνο «μηδέν» αν και όταν: ενεργοποιείται και άλλος ανιχνευτής στην ζώνη ή προκληθεί χειροκίνητος συναγερμός. Όταν πολλαπλοί ανιχνευτές από διαφορετικές ζώνες είναι ταυτόχρονα σε συναγερμό η ρύθμιση της καθυστέρησης θα μηδενιστεί αυτόματα. Οι έξοδοι ανοικτού συλλέκτη των ζωνών που βρίσκονται σε συναγερμό είναι ενεργοποιημένες. Η έξοδος <Relay1> είναι ενεργοποιημένη. Σε περίπτωση σιωπηλής λειτουργίας, το <ΣΥΝΑΓΕΡΜΟΣ> και το <ΣΙΓΑΣΗ> παραμένουν συνεχώς ανοικτά. 10 ΠΡΟ - ΣΥΝΑΓΕΡΜΟΣ Στην περίπτωση που είναι ενεργοποιημένη η λειτουργία προ-συναγερμού (απλά με έναν ανιχνευτή σε συναγερμό και μια ζώνη ρυθμισμένη για λειτουργία προ-συναγερμού), ο πίνακας ελέγχου παρουσιάζει τις ακόλουθες ενδείξεις: To led < ΠΡΟ-ΣΥΝΑΓΕΡΜΟΣ> είναι αναμμένο, και «αναβοσβήνει» αργά. Το led <ΣΥΝΑΓΕΡΜΟΣ ΖΩΝΗΣ> είναι αναμμένο συνεχόμενα. Το εσωτερικό buzzer είναι ενεργοποιημένο και το led <ΣΙΓΑΣΗ> on, αναβοσβήνει αργά. Η έξοδος <Out2> είναι ενεργοποιημένη με το πέρας του χρόνου καθυστέρησης. Με την ενεργοποίηση των δύο εξόδων, το led <ΣΕΙΡΗΝΑ> έχει γρήγορη διακοπτόμενο σήμα και αναβοσβήνει για να επιβεβαιώσετε ότι η έξοδος <Out2> είναι ενεργοποιημένη. Οι χρόνοι καθυστέρησης είναι μηδενισμένοι αν και όταν: άλλος ανιχνευτής της ζώνης που βρίσκεται σε συναγερμό ενεργοποιείται, ή εάν δοθεί χειροκίνητος συναγερμός. Όταν πολλοί ανιχνευτές βρίσκονται σε συναγερμό ταυτόχρονα σε διαφορετικές ζώνες, η ρύθμιση καθυστέρησης δεν λειτουργεί. Η έξοδος <Out1> παραμένει κλειστή και ενεργοποιείται όταν η «Αυτόματη ενεργοποίηση» είναι προγραμματισμένη (βλέπε κεφάλαιο Σφάλμα! Το αρχείο προέλευσης της αναφοράς δεν βρέθηκε.); Η έξοδος ανοικτού συλλέκτη της ζώνης που βρίσκεται σε συναγερμό είναι ενεργοποιημένη. Σε περίπτωση σιωπηλής λειτουργίας τα led <ΠΡΟ-ΣΥΝΑΓΕΡΜΟΣ> και <ΣΙΓΑΣΗ> παραμένει συνέχεια ανοικτό. Αν ο πίνακας ελέγχου διαπιστώσει επιπλέον διέγερση συναγερμού, τότε γυρνάει από κατάσταση προσυναγερμού σε κατάσταση συναγερμού. Rev Page 20 of 35

21 11 ΣΦΑΛΜΑ Όταν ο πίνακας ελέγχου βρίσκει ένα σφάλμα: Το led < ΣΦΑΛΜΑ> είναι αναμμένο αναβοσβήνοντας αργά. εσωτερικό buzzer ενεργοποιημένο. Οι έξοδοι αναβοσβήνουν <Relay2> το led ένδειξης της τροφοδοσίας είναι αναμμένο. Η κατάσταση σφάλματος παραμένει έως ότου αποκατασταθούν όλα τα προβλήματα Σφάλμα Ζώνης Εάν μια ζώνη παρουσιάζει σφάλμα (κλειστό ή ανοικτό κύκλωμα) το led της ζώνης που παρουσιάζει το πρόβλημα θα ενεργοποιηθεί και θα αναβοσβήνει σταθερά. Όταν το πρόβλημα στη ζώνη αποκατασταθεί, ο πίνακας ελέγχου θα αποκατασταθεί επίσης Σφάλμα Εξόδων Εάν μια έξοδος σειρήνας παρουσιάζει σφάλμα (κλειστό ή ανοικτό κύκλωμα). Το led με την ένδειξη <ΣΕΙΡΗΝΑ> είναι ενεργοποιημένο και αναβοσβήνει αργά. Όταν αποκατασταθεί το σφάλμα της εξόδου, θα αποκατασταθεί και η ένδειξη σφάλματος του πίνακα ελέγχου Σφάλμα τροφοδοσίας Υπάρχουν 2 είδη σφαλμάτων τροφοδοσίας: 230Vac σφάλμα Εάν τα 230Vac διακοπούν για περισσότερο από 5 λεπτά, ενεργοποιείται ένδειξη σφάλματος τροφοδοσίας, το led <ΣΦΑΛΜΑ ΤΡΟΦΟΔΟΣΙΑΣ> ξεκινά να αναβοσβήνει αργά και ο πίνακας ελέγχου βγάζει ένδειξη σφάλματος. Όταν αποκατασταθεί το σφάλμα, θα αποκατασταθεί και η ένδειξη από τον πίνακα. Σφάλμα μπαταρίας Αν υπάρχει απώλεια της μπαταρίας από το σύστημα για περισσότερο από 5 λεπτά, ο πίνακας δίνει σήμα σφάλματος, το led της ένδειξης <ΣΦΑΛΜΑ ΣΥΣΤΗΜΑΤΟΣ> είναι αναμμένη. Όταν αποκατασταθεί το σφάλμα, θα αποκατασταθεί και η ένδειξη από τον πίνακα. 12 ΣΦΑΛΜΑ ΣΥΣΤΗΜΑΤΟΣ Αυτό το είδος σφάλματος έχει προέλευση από κακή λειτουργία του μικρό-ελεγκτή. Αυτό το σφάλμα δεν μπορεί να επιλυθεί από το τελικό χρήστη, αλλά είναι απαραίτητο να επικοινωνήσετε με τον εγκαταστάτη του συστήματος. Για να επιλύσετε αυτό το πρόβλημα είναι πιθανό να διακόψετε τη λειτουργία του πίνακα ελέγχου (για να κοπεί η παροχή ρεύματος και μπαταρίας). Να περιμένετε περίπου 10s (+/-) και στη συνέχεια να συνδέσετε ξανά την μπαταρία και την παροχή ρεύματος. Εάν το σφάλμα εξακολουθεί να υφίσταται, Επικοινωνήστε με τον κατασκευαστή. Κατά τη διάρκεια αυτής της διαδικασίας, το <Relay2> το ρελέ βλάβης και το εσωτερικό buzzer θα ενεργοποιηθούν. Rev Page 21 of 35

22 14 ΣΙΓΑΣΗ (1 ο ΕΠΙΠΕΔΟ) Η σίγαση πρώτου επιπέδου επιτρέπει την απομόνωση μόνο του εσωτερικού buzzer. Διαδικασία: Πιέστε το πλήκτρο <ΣΙΓΑΣΗ>. Το led <ΣΙΓΑΣΗ> είναι αναμμένο έως: 1) Μια νέα κατάσταση του πίνακα να απαιτεί ενεργοποίηση του buzzer. 2) Να υπάρξει αυτόματο reset του σφάλματος το οποίο προκάλεσε την ενεργοποίηση του buzzer. 3) Την έναρξη της διαδικασίας επαναφοράς. 13 ΣΙΓΑΣΗ (2 ου ΕΠΙΠΕΔΟΥ) Η σίγαση δευτέρου επιπέδου επιτρέπει τη σίγαση του εσωτερικού buzzer και την επαναφορά των εξόδων των σειρήνων. Διαδικασία: Πρόσβαση στο επίπεδο 2. Πιέστε το πλήκτρο <ΣΙΓΑΣΗ>. Το led της ένδειξης <ΣΙΓΑΣΗ> είναι ενεργοποιημένο έως: 1) Μια νέα αλλαγή κατάστασης του πίνακα ελέγχου να απαιτεί την ενεργοποίηση του buzzer. 2) Να υπάρξει αυτόματο reset του σφάλματος που προκάλεσε την ενεργοποίηση του buzzer. 3) Την έναρξη της διαδικασίας επαναφοράς. 15 RESET Το reset στον πίνακα ελέγχου επιτρέπει την επαναφορά στην κανονική του κατάσταση. Η εντολή reset πραγματοποιεί: 1) Επαναφορά των σειρήνων και των εξόδων ρελλέ. 2) Λειτουργία σίγασης του εσωτερικού buzzer. 3) Αποκατάσταση όλων των ζωνών (κατά την επαναφορά, όλες οι έξοδοι ζωνών ρυθμίζονται στα 0V); 4) Αποκατάσταση όλων των σφαλμάτων και των σημάτων συναγερμού. Διαδικασία: Πρόσβαση στο επίπεδο 2. Πιέστε το πλήκτρο <RESET>. Η επαναφορά διαρκεί περίπου10s. Κατά τη διάρκεια αυτής της διαδικασίας, όλα τα led είναι αναμμένα. Με τον τερματισμό της διαδικασίας ακούγεται ο ήχος ενός διπλού «μπίπ». 14 ΑΠΟΚΑΤΑΣΤΑΣΗ ΠΡΟΕΠΙΛΕΓΜΕΝΩΝ ΡΥΘΜΙΣΕΩΝ Η διαδικασία αυτή έχει τις ίδιες λειτουργίες με το reset (κεφάλαιο 0) και παράλληλα επιτρέπει να ρυθμίσετε τον πίνακα ελέγχου με τις προεπιλεγμένες τιμές εργοστασίου (βλέπε κεφάλαιο Σφάλμα! Το αρχείο προέλευσης της αναφοράς δεν βρέθηκε.). Διαδικασία: Πρόσβαση στο επίπεδο 3. Πιέστε το πλήκτρο <RESET>. Η επαναφορά διαρκεί περίπου10s. Κατά τη διάρκεια αυτής της διαδικασίας, όλα τα led είναι αναμμένα. (Με την εξαίρεση αυτού που παρουσιάζει το σφάλμα του συστήματος). Rev Page 22 of 35

23 15 ΣΧΕΔΙΑΓΡΑΜΜΑ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ I συναγερμός ανιχνευ ΕνεργοποίησηBuzzer Ενεργοποίησ εξόδου <Relay1> Ενεργοπ.καθυστέρ <Out1> Ενεργοπ καθυστερ <Out2> Ναι II ανιχνευτ ζώνης σε συναγε Ναι II ανιχνευτ ζώνης σε συναγε Όχι Όχι Πλήκτρο ενεργ.συναγ Πλήκτρο ενεργ. Συναγ. Ναι Ναι Όχι Όχι Ναι Χειροκ. Reset καθυστερ. Ναι Χειροκ. Reset καθυστερ. Όχι Όχι Τέλος καθυστ. Όχι Τέλος καθυστ. Όχι Ναι Ναι Ενεργοπ.εξόδου<Out1> Ενεργοπ.εξόδου <Out2> Οι έξοδοι ανοικτού συλλέκτη έχουν την κατάσταση ενεργοποίησης των ζωνών (παράδειγμα: όταν η ζώνη 3 είναι σε συναγερμό τότε το OC3 είναι ανοικτό). Rev Page 23 of 35

24 ΚΕΦΑΛΑΙΟ 7 ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΖΩΝΩΝ Σε κάθε ζώνη είναι δυνατό να τοποθετηθούν μέχρι μέγιστο 32 σημεία πυρανιχνευτών, και η λειτουργία τους χωρίζεται ως εξής : μέγιστο 20 ενεργοί ανιχνευτές οι οποίοι τροφοδοτούνται από τα καλώδια της ζώνης (περίπου 50 A για το τρέχων φορτίο). Υπολειπόμενα σημεία για να επιτευχθεί ο μέγιστος επιτρεπόμενος αριθμός εξαρτημάτων : παθητικά σημεία ( 0A χωρίς τροφοδοσία) μπουτόν πυρανίχνευσης, συσκευές συναγερμού με έξοδο ρελέ, Ανεξάρτητα αν ο χρήστης χρησιμοποιεί όλες τις ζώνες, για όλες τις ζώνες πρέπει να εγκατασταθεί στο τέλος της γραμμής αντίσταση. Εάν η ζώνη αυτή χρησιμοποιείται, η αντίσταση πρέπει να τοποθετηθεί στο τέλος της γραμμής. Αν είναι μια ζώνη που δεν χρησιμοποιείται η αντίσταση πρέπει να εγκατασταθεί στις κλέμες της ζώνης της μητρικής πλακέτας. Η απουσία αντίσταση ή η εσφαλμένη τιμή αυτής δημιουργούν μήνυμα σφάλματος στη ζώνη. 16 ΖΩΝΗ ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ Η διαδικασία αυτή επιτρέπει να απενεργοποιήσετε τον συναγερμό και τους ελέγχους σφαλμάτων. Ο πίνακας ελέγχου δείχνει την εκτός λειτουργίας ζώνη με αναμμένο led στις ενδείξεις <ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ> και <ΣΦΑΛΜΑ-OOS/TEST> των ζωνών που αφορούν. Το led <ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ> θα είναι αναμμένο για όσο υπάρχει τουλάχιστον μια ζώνη εκτός λειτουργίας. ΣΗΜΕΙΩΣΗ: Μια ζώνη στην εκτός λειτουργίας κατάσταση εξακολουθεί να έχει 24Vdc ως κανονική ζώνη. Εάν ο χρήστης θέλει να κάνει συντήρηση σε μια ζώνη, είναι απαραίτητο να την θέσει εκτός λειτουργίας και να αποσυνδέσει τα καλώδια από τη μητρική πλακέτα. Διαδικασία: Πρόσβαση στο επίπεδο 2. Πιέστε το πλήκτρο <ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ>. Το led <ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ> αναβοσβήνει γρήγορα. Για να τροποποιήσετε την κατάσταση «εκτός λειτουργίας» των ζωνών με το πλήκτρο <ΠΛΗΚΤΡΟ ΖΩΝΗΣ>. o Όταν το led της ζώνης είναι αναμμένο: το «εκτός λειτουργίας» είναι ενεργοποιημένο. o Όταν το led της ζώνης είναι σβηστό: το «εκτός λειτουργίας» είναι απενεργοποιημένο. Για να επιβεβαιώσετε την τροποποίηση πρέπει να πιέσετε το πλήκτρο <ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ >. Για διακοπή της συγκεκριμένης διαδικασίας και επιστροφή στο επίπεδο 1 χωρίς αποθήκευση των αλλαγών πιέστε το πλήκτρο <ΕΠΙΠΕΔΟ>. 17 TEST ΖΩΝΗΣ Η δοκιμή μιας ζώνης επιτρέπει να εξακριβωθεί η ορθή λειτουργία των ανιχνευτών της ζώνης, στην περίπτωση που δοθεί συναγερμός. Σε αυτή την κατάσταση, ο πίνακας ελέγχου δεν ενεργοποιεί τη σειρήνα και τους εξόδους ρελέ, αν μια ζώνη στην δοκιμή πηγαίνει σε κατάσταση συναγερμού ή βλάβης. Διαδικασία : Πρόσβαση στο επίπεδο 3. Πιέστε το πλήκτρο <TEST>. Το led <TEST> θα αναβοσβήνει με γρήγορο ρυθμό. Για να βάλετε ή να αφαιρέσετε την λειτουργία δοκιμή από μια ζώνη, είναι αναγκαίο να πιέσετε το <ΠΛΗΚΤΡΟ ΖΩΝΗΣ>. Το led της ζώνης θα αρχίσει να αναβοσβήνει γρήγορα δείχνοντας ότι βρισκόμαστε σε κατάσταση δοκιμής. Σε αυτό το βήμα είναι δυνατό να ενεργοποιηθεί κάποιος συναγερμός μέσω κάποιου ανιχνευτή ή κάποιου μπουτόν. Ο πίνακας ελέγχου έχει αναμμένη την ένδειξη <ΣΥΝΑΓΕΡΜΟΣ ΖΩΝΗΣ> το οποίο και μαρτυρά ότι η ζώνη είναι σε συναγερμό. Rev Page 24 of 35

25 Μετά από περίπου 5s, ο πίνακας ελέγχου επανέρχεται από το σήμα συναγερμού και είναι δυνατό να συνεχίσετε με τον έλεγχο του επόμενου σημείου για συναγερμό. Για να τερματίσετε αυτή τη διαδικασία ελέγχου θα πρέπει να πιέσετε το πλήκτρο <ΕΠΙΠΕΔΟ>. Ο πίνακας ελέγχου θα επαναφέρει όλες τις ζώνες. ΣΗΜΕΙΩΣΗ: εάν βρίσκεστε στη διάρκεια της δοκιμής μιας ζώνης, ότι δεν είναι στη διαδικασία τεστ, οδηγείται σε συναγερμό. Ο πίνακας ελέγχου ολοκληρώνει τη διαδικασία δοκιμής και ξεκινά το συναγερμό. Οι ζώνες που κατά τη φάση της δοκιμής ήταν σε κατάσταση συναγερμού, δεν έχουν αποκατασταθεί. ΣΗΜΕΙΩΣΗ: εάν κατά τη διάρκεια της δοκιμής ο πίνακας ελέγχου βρίσκει ένα μήνυμα σφάλματος όχι όμως από τις ζώνες που είχαν μπει σε τεστ, ο πίνακας ελέγχου ολοκληρώνει τη διαδικασία δοκιμής και ξεκινά αυτή του συναγερμού. Όλες οι ζώνες αποκαθίστανται. 18 ΠΡΟ ΣΥΝΑΓΕΡΜΟΣ ΖΩΝΗΣ Υπάρχει δυνατότητα να τεθεί κάποια ζώνη σε κατάσταση προ-συναγερμού. Αυτό σημαίνει ότι θέλουμε να δοθεί ενεργοποίηση συναγερμού όταν τουλάχιστον δύο πυρανιχνευτές ενεργοποιηθούν. Για όλα τα παθητικά εξαρτήματα του συστήματος (μπουτόν κλπ) για τα οποία θέλετε να έχετε τη λειτουργία του προ-συναγερμού, είναι απαραίτητο να χρησιμοποιηθεί συγκεκριμένη αντίσταση (βλέπε κεφάλαιο 12). Διαδικασία : Πρόσβαση στο επίπεδο 3. Πιέστε το πλήκτρο <ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ>. Το led <ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ> Θα αναβοσβήνει με γρήγορο ρυθμό. Τα led <ΣΥΝΑΓΕΡΜΟΣ ΖΩΝΗΣ> και <ΣΦΑΛΜΑ OOS/TEST> είναι αναμμένα για τις ζώνες σε συναγερμό ή προσυναγερμό εάν : o To led <ΣΥΝΑΓΕΡΜΟΣ ΖΩΝΗΣ> είναι αναμμένο: Συναγερμός. o Το led <ΒΛΑΒΗ ΔΟΚ./TEST > είναι αναμμένο: προ-συναγερμός. Για να τροποποιήσετε την κατάσταση συναγερμού/προ-συναγερμού, με το <ΠΛΗΚΤΡΟ ΖΩΝΗΣ>. Για να επιβεβαιώσετε την τροποποίηση να πιέσετε το πλήκτρο <ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ >. Για διακοπή της διαδικασίας και επιστροφή στο επίπεδο 1 χωρίς αποθήκευση των επι μέρους αλλαγών, πατήστε το πλήκτρο <ΕΠΙΠΕΔΟ> Αυτόματη ενεργοποίηση <Out1> Αρχικά, η έξοδος <Out1> είναι κλειστή μέχρι ο πίνακας ελέγχου εντοπίσει κάποιον συναγερμό φωτιάς. Είναι δυνατή η ενεργοποίηση της εξόδου <Out1> μετά την καθυστέρηση των 180s από τον προ-συναγερμό : Διαδικασία: Πρόσβαση στο επίπεδο 3. Πιέστε το πλήκτρο <ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ>. Το led <ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ> αναβοσβήνει με γρήγορο ρυθμό. Με το πλήκτρο <ΣΕΙΡΗΝΑ> είναι δυνατό να αλλαχθεί : o Το led <ΣΕΙΡΗΝΑ> είναι αναμμένο: Η έξοδος <Out1> ενεργοποιείται μετά την καθυστέρηση των 180ς μετά την ενεργοποίηση του προ-συναγερμού. o Το led <ΣΕΙΡΗΝΑ> είναι απενεργοποιημένο : Η έξοδος <Out1> είναι απενεργοποιημένη (ενεργοποιείτε μόλις ο πίνακας συναγερμού δεχτεί νέο συναγερμό φωτιάς). Για να επικυρώσετε τις αλλαγές πιέστε το πλήκτρο <ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ >. Για διακοπή της διαδικασίας και επιστροφή στο επίπεδο1 χωρίς αποθήκευση των αλλαγών πατήστε το πλήκτρο <ΕΠΙΠΕΔΟ>. Rev Page 25 of 35

26 19 ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΕΞΟΔΟΥ ΣΕΙΡΗΝΑΣ Ο πίνακας ελέγχου έχει δύο εξόδους εποπτείας σειρήνας (συναγερμού και προ- συναγερμού). Ο έλεγχος είναι σε αντίστροφη πολικότητα με ελάχιστη τάση εξόδου, και αυτή η τάση είναι επαρκής για τον έλεγχο της κατάστασης γραμμή. Για να γίνει αυτό, είναι απαραίτητο για κάθε προϊόν να είναι τοποθετημένη μια Αντίσταση στο τέλος της γραμμής. ΣΗΜΕΙΩΣΗ : το όριο των εξόδων ανέρχεται στα : max 250mA. Τυχών σφάλμα τροφοδοσίας (που προκαλείται από βραχυκύκλωμα) προκαλεί την απενεργοποίηση του τροφοδοτικού. Σαν αποτέλεσμα τα καλώδια ζώνης έχουν μηδενική τάση και το σφάλμα εμφανίζεται στον πίνακα. 20 ΧΕΙΡΟΚΙΝΗΤΗ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΕΞΟΔΩΝ Διαδικασία: Πρόσβαση στο επίπεδο 2. Πιέστε το πλήκτρο <ΣΕΙΡΗΝΑ>. Το led <ΣΕΙΡΗΝΑ> αναβοσβήνει με γρήγορο ρυθμό. Για επιλογή των εξόδων : o Πιέστε το πλήκτρο ζώνη <1> για την έξοδο 1. o Πιέστε το πλήκτρο ζώνη <2> για την έξοδο 2. Για διακοπή της συγκεκριμένης διαδικασίας, πιέστε το πλήκτρο <ΕΠΙΠΕΔΟ>. 21 ΣΙΓΑΣΗ ΕΞΟΔΩΝ ΣΕΙΡΗΝΩΝ Εάν ο πίνακας ελέγχου είναι σε κατάσταση συναγερμού και ο χρήστης θέλει να σταματήσει τον ήχο από όλες τις εξόδους σειρήνων, χωρίς να χάσει παράλληλα και τις πληροφορίες για τη ζώνη που έδωσε το συναγερμό (όπως γίνεται όταν πατηθεί το πλήκτρο <RESET>),είναι απαραίτητο να διενεργηθεί η διαδικασία σίγασης του 2 ου επιπέδου (βλέπε κεφάλαιο 13). Rev Page 26 of 35

27 22 ΚΑΘΥΣΤΕΡΗΣΗ ΕΞΟΔΟΥ Είναι δυνατό να ρυθμιστεί καθυστέρηση στην έξοδο σειρήνων (έξοδο συναγερμού και προ-συναγερμού). Διαδικασία: Πρόσβαση στο επίπεδο 3. Πιέστε το πλήκτρο <ΣΕΙΡΗΝΑ>. Το led <ΣΕΙΡΗΝΑ> φλασάρει με χρόνο T=0.5. Σε αυτό το χρόνο τα led <ΣΥΝΑΓΕΡΜΟΣ ΖΩΝΗΣ> και <ΣΦΑΛΜΑ ΑΠ/TEST> ανταποκρίνονται στις ζώνες 1 και 2, και δίνουν πληροφορίες καθυστέρησης στις εξόδους 1 και 2. Για να μεταβάλλει το χρόνο καθυστέρησης της ζώνης 1 ο χρήστης πρέπει να χρησιμοποιήσει το πλήκτρο <1> και για τη δεύτερη ζώνη το πλήκτρο <2>. Καθυστέρηση εξόδου Led <ΣΥΝΑΓΕΡΜΟΣ ΖΩΝΗΣ> Led <ΣΦΑΛΜΑ ΑΠΕΝ./TEST> 0s Off Off 30s Off On 60s On Off 120s on On Για να επικυρωθούν οι τροποποιήσεις πιέστε το πλήκτρο <ΣΕΙΡΗΝΑ>. Για να διακόψετε την διαδικασία και να επιστρέψετε στο επίπεδο 1 χωρίς να αποθηκεύσετε οποιαδήποτε αλλαγή, πιέστε το πλήκτρο <ΕΠΙΠΕΔΟ>. ΣΗΜΕΙΩΣΗ : η καθυστέρηση της εξόδου δεν λαμβάνεται υπόψη εάν περισσότεροι από έναν πυρανιχνευτές βρεθούν σε συναγερμό ή αν έχει πατηθεί κάποιο μπουτόν συναγερμού (ή οποιαδήποτε συσκευή έχει εγκατασταθεί και έχει στην άκρη της τερματική αντίσταση). Αν ο χρήστης θέλει να ενεργοποιήσει την καθυστέρηση σε συσκευή με έξοδο ρελέ, είναι απαραίτητο να χρησιμοποιήσει αντίσταση προ-συναγερμού. Οι τιμές των αντιστάσεων υπάρχουν στο κεφάλαιο 12. Οι δύο έξοδοι ρελέ δεν είναι με καθυστέρηση. Για να ακυρώσετε το χρόνο καθυστέρησης ενώ βρίσκεστε σε φάση συναγερμού, είναι απαραίτητο το πλήκτρο <ΣΕΙΡΗΝΑ> στο επίπεδο 2. Rev Page 27 of 35

28 9 ΜΕΝΟΥ ΕΓΚΑΤΑΣΤΑΤΗ Σε αυτό το κεφάλαιο βλέπουμε τη δομή του μενού του πίνακα ελέγχου. Χωρίζονται με την πρόσβαση στο κάθε επίπεδο. Αναφορά για την πρόσβαση στα επίπεδα γίνεται στο κεφ. Σφάλμα! Το αρχείο προέλευσης της αναφοράς δεν βρέθηκε ΕΠΙΠΕΔΟ 1 Σιωπηλή λειτουργία για το επίπεδο 1 ( 0). 9.2 ΕΠΙΠΕΔΟ 2 Σιωπηλή λειτουργία για το επίπεδο 2 ( 5.1.3). Συναγερμός/σφάλμα reset ( 5.1.3). Led/buzzer test ( 5.3.1). Ζώνη εκτός λειτουργίας ( 16). Ενεργοποίηση εξόδων σειρήνων ( Σφάλμα! Το αρχείο προέλευσης της αναφοράς δεν βρέθηκε.). 9.3 ΕΠΙΠΕΔΟ 3 Προεπιλεγμένη ρύθμιση αποκατάστασης ( Σφάλμα! Το αρχείο προέλευσης της αναφοράς δεν βρέθηκε.). Έλεγχος ζώνης ( 17). Συναγερμός ζώνης/προσυναγερμός ( Σφάλμα! Το αρχείο προέλευσης της αναφοράς δεν βρέθηκε.) και προγραμματισμός Αυτόματης ενεργοποίησης για τις εξόδους <Out1,2> ( ). Καθυστέρηση εξόδων σειρήνων ( Σφάλμα! Το αρχείο προέλευσης της αναφοράς δεν βρέθηκε.). Rev Page 28 of 35

29 10 ΠΕΡΙΓΡΑΦΗ ΚΑΙ ΧΡΗΣΗ ΣΗΜΕΙΩΝ 10.1 ΑΝΙΧΝΕΥΤΗΣ Όλοι οι συμβατικοί ανιχνευτές (καπνού, θερμοκρασίας, μεικτοί) έχουν την ίδια βάση. Αυτοί οι ανιχνευτές έχουν διπλό ελεγκτή led για δυνατότητα οπτικής επαφής σε (360 ) σε χαμηλό ύψος. ΠΕΡΙΓΡΑΦΗ ΤΩΝ ΚΛΙΠ ΣΤΗ ΒΑΣΗ Re e d 5 1 / + + είσοδος γραμμής. 2 / R δεν συνδέεται. 3 / R δεν συνδέεται. 4 / SCR αρνητική έξοδος για εξωτερικό επαναλήπτη. 5 / - - γραμμή. 6 / + + έξοδος γραμμής Ανιχνευτής καπνού Ο ανιχνευτής καπνού αντιδρά με την παρουσία των στοιχείων που προκαλούνται από την καύση (ορατός καπνός). Η αρχή λειτουργίας βασίζεται στην τεχνική βάση διασποράς (αποτέλεσμα Tyndall) Ανιχνευτής Θερμοκρασίας Ο ανιχνευτής θερμοκρασίας έχει σχεδιαστεί για να ενεργοποιείται όταν η ζέστη υπερβαίνει ένα επίπεδο που καθορίστηκε προηγουμένως. Είναι διαθέσιμος με ανιχνευτή θερμότητας με ρύθμιση του ποσού-της λειτουργίας του. Αυτός ο ανιχνευτής έχει σχεδιαστεί για να ενεργοποιείται με την ίδια ταχύτητα όταν η αύξηση θερμοκρασίας είναι υψηλή, έστω και αν το προγραμματισμένο επίπεδο θερμοκρασίας δεν έχει ξεπεραστεί Ανιχνευτής διπλής λειτουργίας Ο καπνού / θερμότητας ανιχνευτής αντιδρά με την παρουσία των στοιχείων που προκαλούνται από την καύση (ορατός καπνός) σε ό, τι αφορά την ανίχνευση καπνού. Η αρχή λειτουργίας βασίζεται στην τεχνική βάση διασπορά (αποτέλεσμα Tyndall). Για την ανίχνευση της θερμότητας, που έχει σχεδιαστεί για να ενεργοποιείται, όταν η ζέστη υπερβαίνει ένα ορισμένο επίπεδο που καθορίστηκε προηγουμένως ή όταν η ταχύτητα με την οποία η παρούσα αύξηση θερμοκρασίας είναι υψηλή, έστω και αν το προγραμματισμένο επίπεδο δεν έχει ξεπεραστεί. Rev Page 29 of 35
