CATALOG DE PREZENTARE PARATRASNET CU DISPOZITIV DE AMORSARE

Transcript

1

2 CATALOG DE PREZENTARE CUPRINS I. PARATRASNET CU DISPOZITIV DE AMORSARE pag. 1 II. DESPRE ELLIPS pag Avantaje pag Testari pag. 2 III. COMPONENTE ELLIPS pag Paratrasnete cu dispozitiv de amorsare pag Catarge si sisteme de fixare pag Conductoare de coborare si sisteme prindere pag Priza de pamant pag. 12 IV. DATE DE CONTACT pag. 14 PARATRASNET CU DISPOZITIV DE AMORSARE Prima faza a loviturii de trasnet este o predescarcare, slab luminoasa (lider descendent), care se formeaza la mijlocul norului si se propaga in trepte de 50 m cu o viteza de km/secunda. Simultan cu apropierea acestui lider descendent, creste campul electric atmosferic la nivelul solului. Se observa atunci aparitia spontana a unei ionizari naturale (a cladirilor) sub forma unor scurgeri electrice de culoare albastra. Acesta este efectul de varf sau efectul Corona. Odata cu apropierea liderului descendent de sol, ionizatia datorita efectului Corona devine mai intensa pana cand se transforma intr-o descarcare ascendenta. Acesta este liderul ascendent care se dezvolta in directia norului. Cand unul dintre acesti lideri ascendenti si liderul descendent se intalnesc se creeaza un canal care conduce curentul de mare intensitate: acesta este trasnetul, descarcare electrica ce poate fi urmata de alte descarcari de-a lungul canalului deja ionizat. In cazul unei lovituri de trasnet negativ, valoarea maxima a curentului descarcat este de amperi. 1

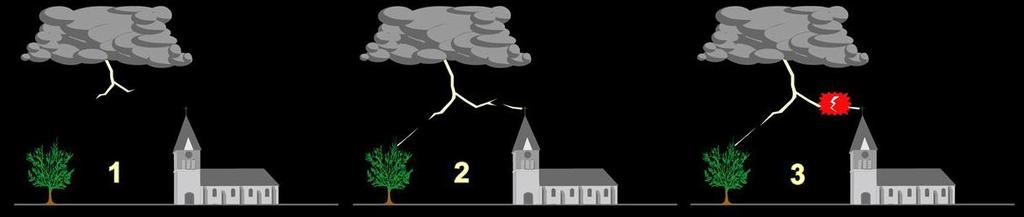

3 Fazele tipice ale unui trasnet negativ sunt: - Crearea liderului descendent - Initializarea liderului ascendent - Conectarea intre liderul ascendent si cel descendent, apoi disiparea curentului prin priza de pamant. Ionizarea naturala a unei cladiri depinde de inaltimea sa, mediul inconjurator, structura sa etc. De aceea, de exemplu, cea mai inalta cladire datorita calitatii sale de a transmite lider ascendent este cea mai predispusa a fi lovita de trasnet. Acest proces natural poate fi declansat mai rapid, acesta fiind conceptul utilizat de Avansul de Amorsare. Avantajul paratrasnetului cu dispozitiv de amorsare este ca acesta se incarca electric, inaintea amorsarii curentului de trasnet (cand lovitura este iminenta). Descarcarea produsa intre prizele de potential si tija paratrasnetului asigura demarajul procesului de amorsare si asigura conditiile realizarii avansului de amorsare. DESPRE ELLIPS AVANTAJE Paratrasnetul ELLIPS este un paratrasnet cu dispozitiv de amorsare non electric. Poate functiona la o temperatura a mediului ambient de pana la o C si la o viteza a vantului de pana la 200 km/ora. Avantajele paratrasnetului ELLIPS: - asigura o arie mare de protectie avand o eficacitate ridicata - nu afecteaza arhitectura si hidroizolatia constructiei - poate asigura protectia mai multor cladiri sau a spatiilor deschise cu un singur dispozitiv - reducerea costurilor de executie - reducerea numarului de coborari pana la pamant - se produce in 4 variante, asigurandu-se cel mai bun raport pret-performanta in functie de necesitate TESTARI Paratrasnetul ELLIPS este fabricat in Franta in conformitate cu standardul NF C 17-2 si a fost testat in colaborare cu Laboratoire SIAME, Equipe Genie Electrique, Universite de Pau et des Pays de l Adour din Franta. 2

4 SINTEZA RAPOARTELOR DE INCERCARE Centralizator cu verificarile de laborator efectuate de Laboratoire SIAME, Equipe Genie Electrique, Universite de Pau et des Pays de l Adour din Franta pentru un echipament de protectie impotriva trasnetelor ELLIPS Verificarea Timpul de amorsare mediu Abaterea standard a distributiei Avansul amorsarii Metoda de verificare NFC 17-2 NFC 17-2 NFC 17-2 Verificator Cerinţe Rezultat Laboratoire SIAME Equipe Genie Electrique Universite de Pau et des Pays de l Adour- Franta Laboratorul SIAME Equipe Genie Electrique Universite de Pau et des Pays de l Adour- Franta Laboratorul SIAME Equipe Genie Electrique Universite de Pau et des Pays de l Adour- Franta TPDA< TPTS σpda < 0,8 σpts ΔT=TPTS- TPDA ELLIPS 1.0 TPDA= 454 < 514=TPTS ELLIPS 1.2 TPDA= 449 < 514=TPTS ELLIPS 1.3 TPDA= 448 < 514=TPTS ELLIPS 1.4 TPDA= 416 < 514=TPTS ELLIPS 1.0 σpda=50<59=0,8 σpts ELLIPS 1.2 σpda=50<59=0,8 σpts ELLIPS 1.3 σpda=49<59=0,8 σpts ELLIPS 1.4 σpda=39<59=0,8 σpts ELLIPS 1.0 ΔT=60 ELLIPS 1.2 ΔT=65 ELLIPS 1.3 ΔT=66 ELLIPS 1.4 ΔT=98 3

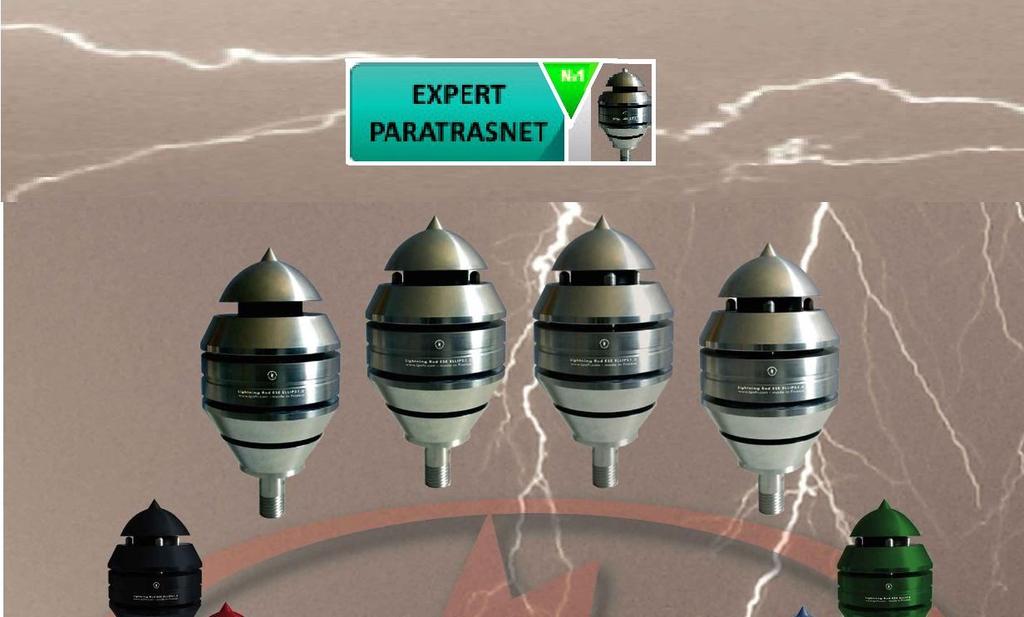

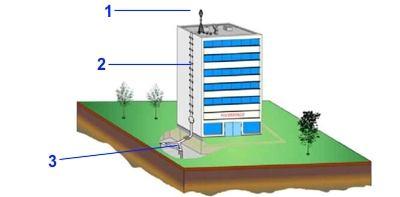

5 COMPONENTE ELLIPS Sistemul paratrasnet ELLIPS se compune din: 1. dispozitivul de amorsare 2. legatura electrica catre pamant - permite ca trasnetul sa se deplaseze catre sol 3. priza pamant - permite descarcarea curentului generat de trasnet in sol PARATRASNETE CU DISPOZITIV DE AMORSARE ELLIPS 1.0 (avans amorsare μs) Inaltime material , ELLIPS 1.2 (avans amorsare 25 μs) Inaltime material , ELLIPS 1.3 (avans amorsare 45 μs) Inaltime material , ELLIPS 1.4 (avans amorsare 60 μs) Inaltime material ,

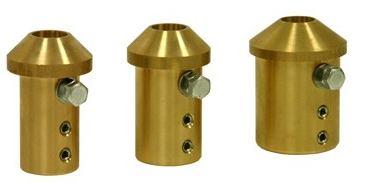

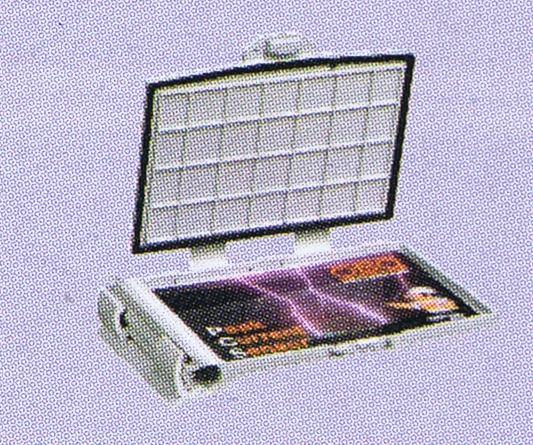

6 ELLIPS Contact Air Contact Air indica starea de functionare a paratrasnetului si emite avertisment in cazul in care acesta a amorsat. Este alimentat de o celula fotovoltaica ce ii permite autonomia. Comunica cu receptoarele pana la 300 m Contact Air USB este un receptor ce se utilizeaza cu PC cu sistem de operare Windows. Acesta colecteaza informatiile furnizate de Contact Air Contact Air Box este un receptor optimizat pentru conectarea la internet sau retea GSM si comunica in timp real informatiile furnizate de Ellips Contact Air CATARGE SI SISTEME DE FIXARE Adaptor varf - catarg Material * bronz 0, * duraluminiu 0, Adaptor varf - catarg Latime Grosime Material: duraluminiu Catarg telescopic INOX Grosime CATARG 3,85 M Tronson ,0 Tronson ,4 2,0 kg 6,

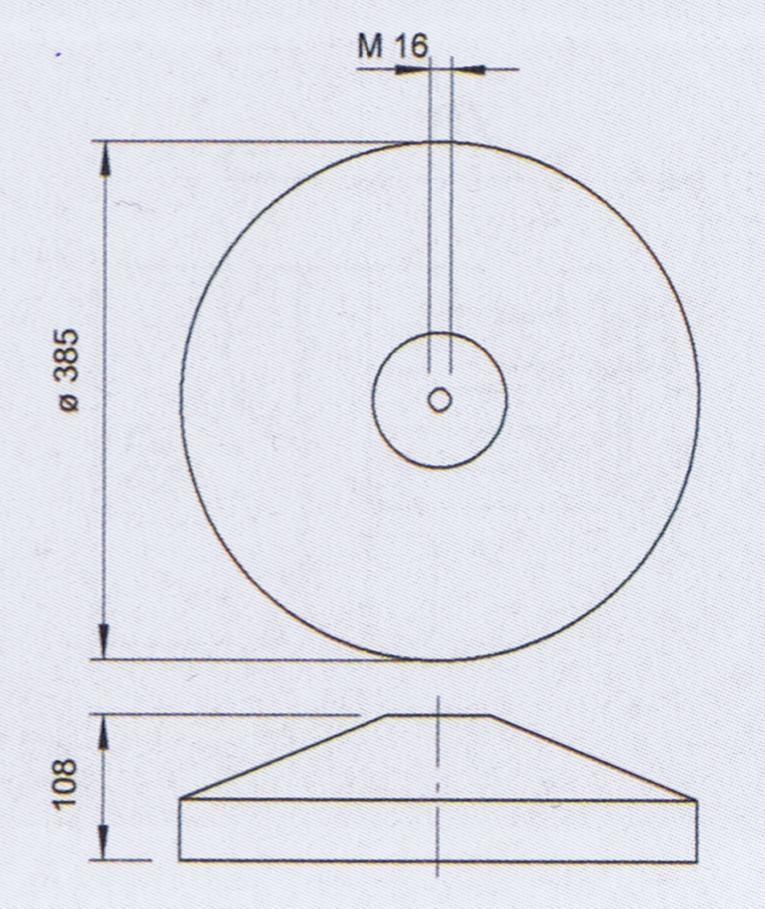

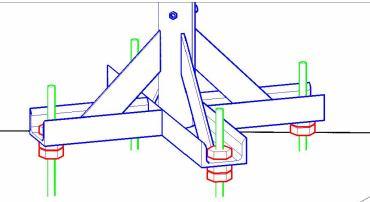

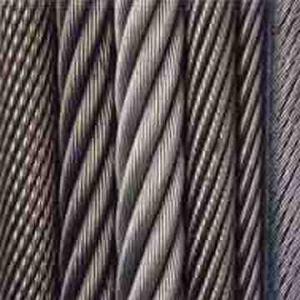

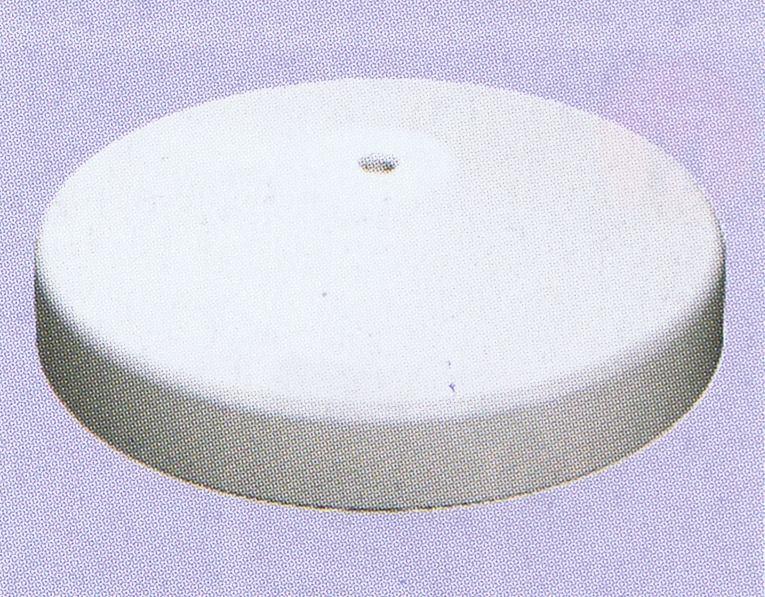

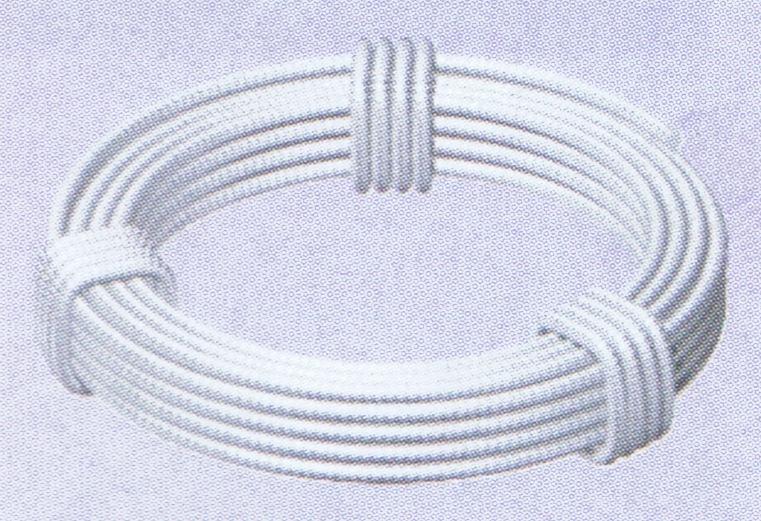

7 CATARG 5,85 M Tronson ,0 Tronson ,4 2,0 9, La cerere se pot executa catarge de alte dimensiuni. Sistem de fixare pentru catarg cu console pentru montaj pe perete lateral Grosime material 300 2, , , , Pentru catarg 4 ml se vor utiliza 2 console. Pentru catarg > 4 ml se vor utiliza 3 sau mai multe console. Talpa fixare catarg pentru montaj pe terasa Filet kg/buc M16 16, Beton rezistent la inghet. Sistem de ancorare in 3 puncte Sistem de ancorare in 3 puncte: Compus din: Sufa din sarma de otel 50 m Sarcina de kg/m rupere kn 3 5,38 0,032 Sufa de otel in executie cu inima de canepa. Conform DIN 3055 respectiv DIN Clema pentru sufa 6 buc Masura A Masura B Masura C ,06 6

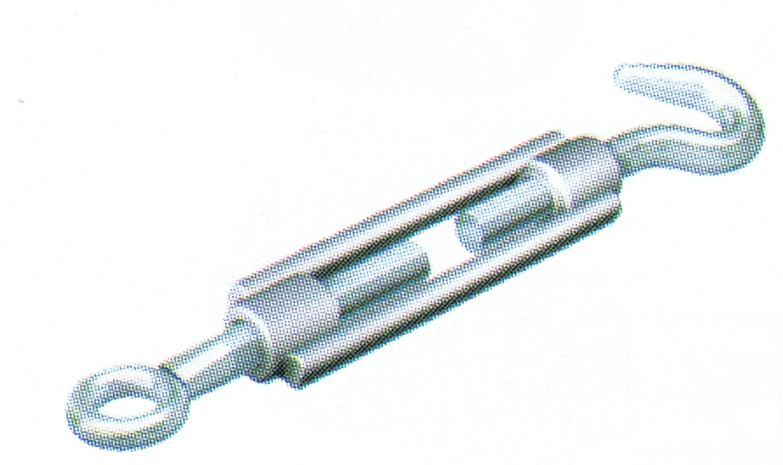

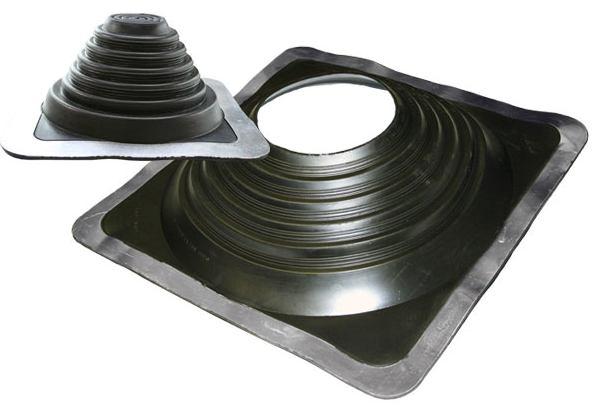

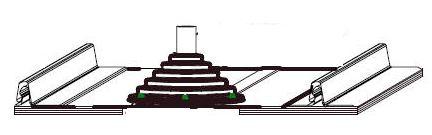

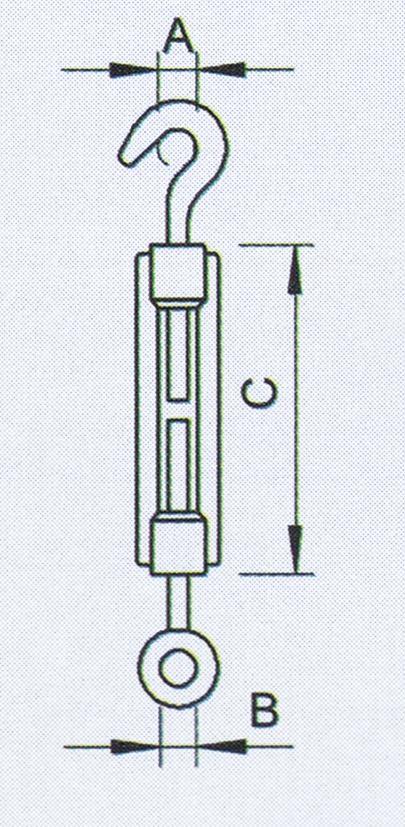

8 Intinzator pentru sufa 3 buc Masura A Masura B Masura C kg/0 buc. 9 8,5 1 0,130 M6 Sarcina de rupere kn: 2,25 Talpa fixare catarg pentru montaj pe terasa Inaltime Grosime material , Con de etansare Latime Inaltime teava 155 x CONDUCTOARE DE COBORARE SI SISTEME PRINDERE Conductor rotund multifilar cupru stanat Sectiunea p kg/m , , Conductor rotund aluminiu Sectiunea p kg/m , , Conductor rotund otel Sectiunea p kg/m , ,

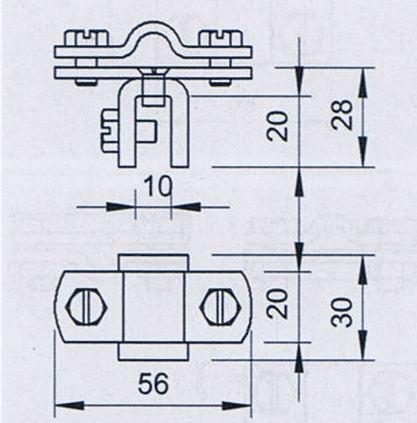

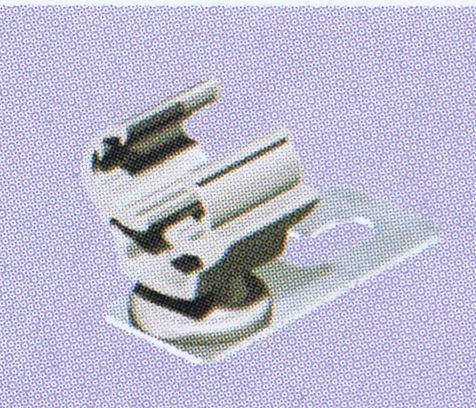

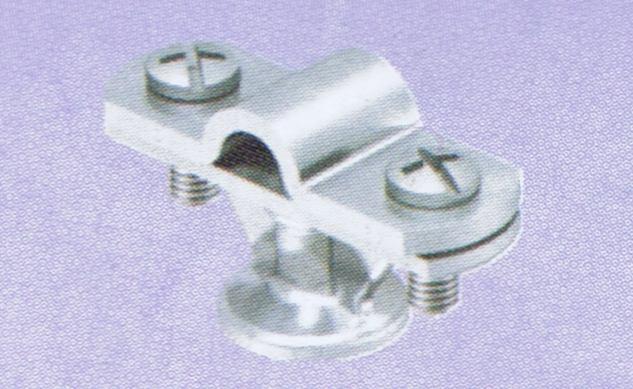

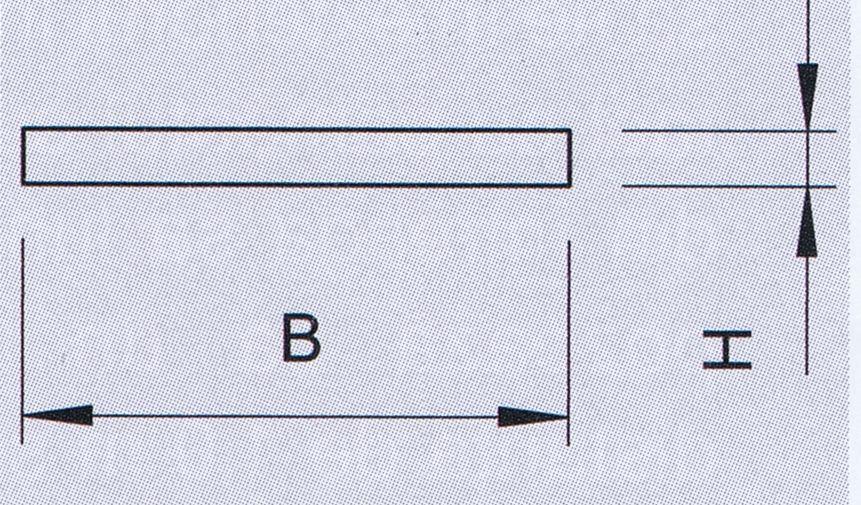

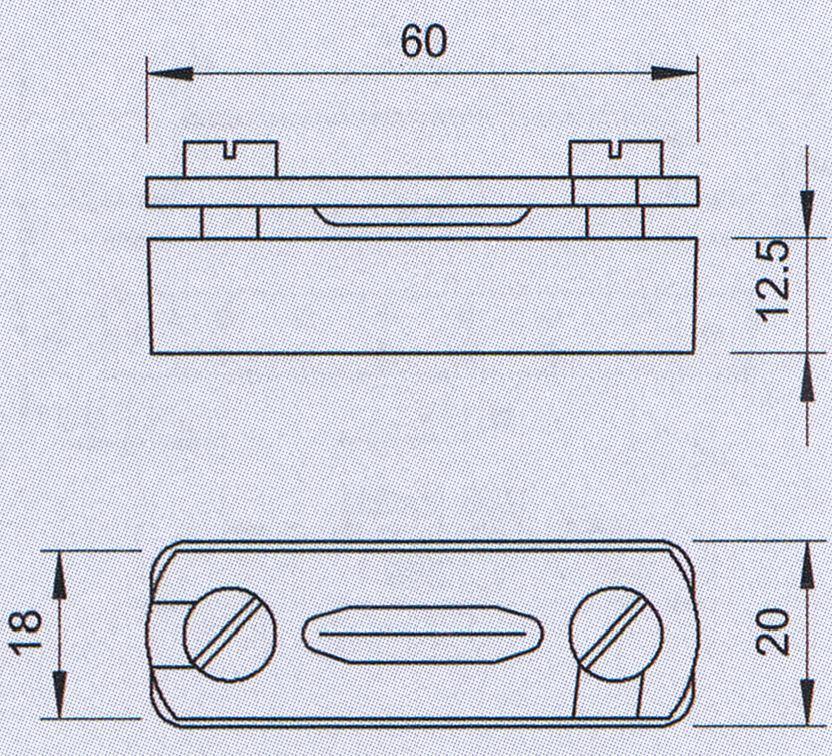

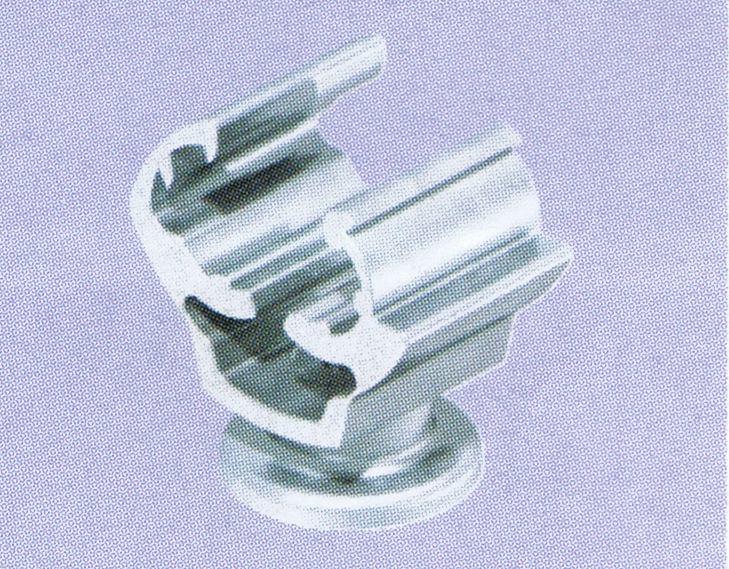

9 Platbanda otel Dimensiuni B x H kg/m 25 x 4 0, x 4 1, Suport conductor autoblocant Inaltime de montaj Cu filet interior M8 perforatie Ф 7 Rezistent la intemperii si la temperaturi de la -35 o C pana la +90 o C Suport conductor Material Supra- fata Zn - 0, Cu filet interior M8 perforatie Ф 7 Piesa superioara montata cu 2 suruburi cu cap hexagonal Suport conductor pentru acoperisuri din ardezie si tabla ondulata Material 0, Soclu din otel Soclu cu perforatie Ф 8,5 Suport conductor din poliamida Clema de falt Material Max 0, Grosimea tablei pana la Pentru conducerea conductorilor in sens transversal si longitudinal fata de tabla 8

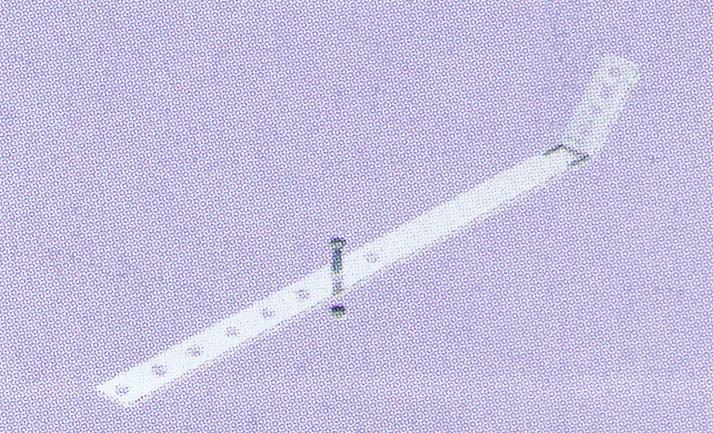

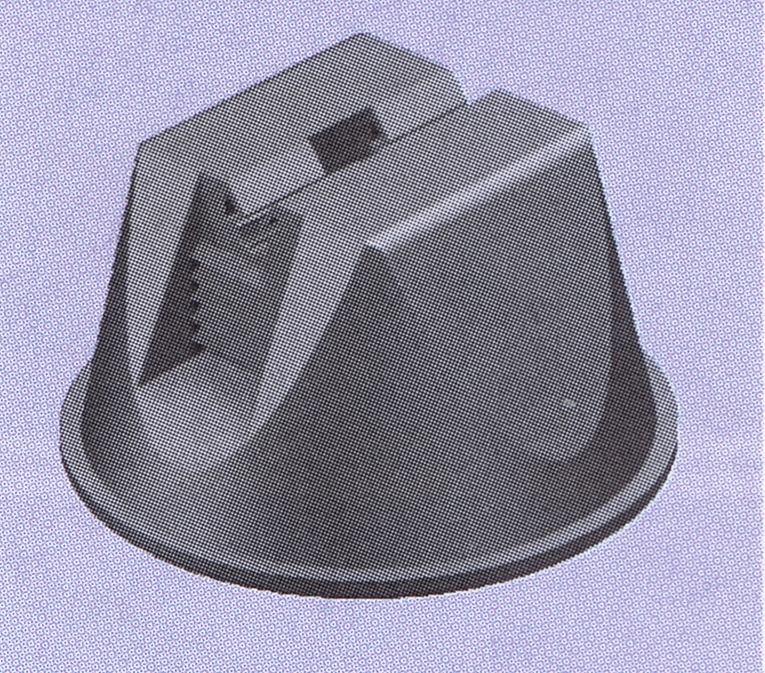

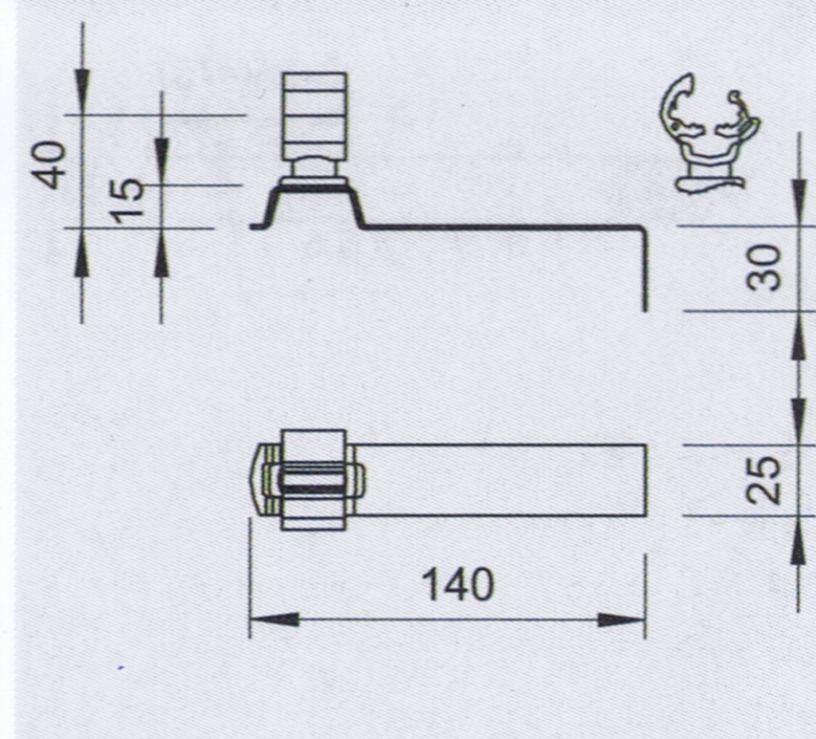

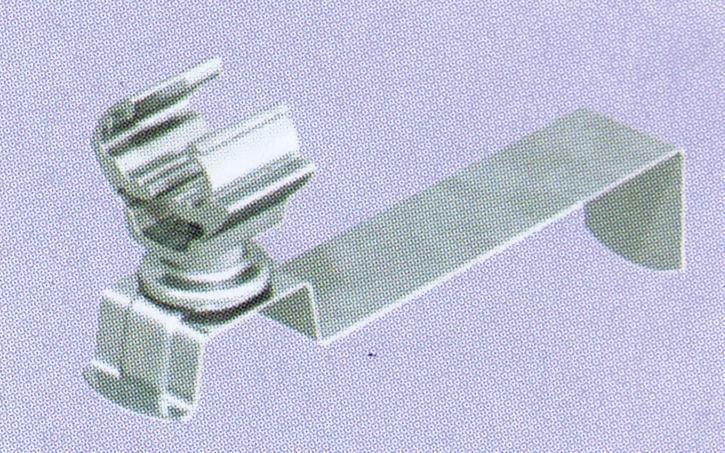

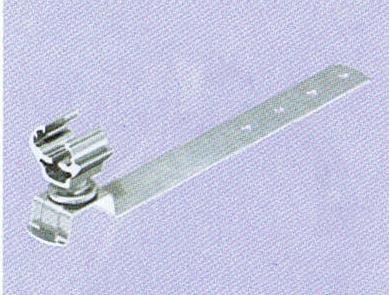

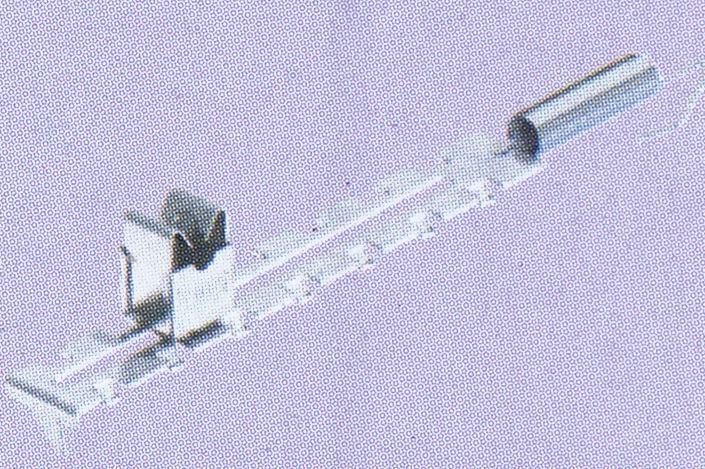

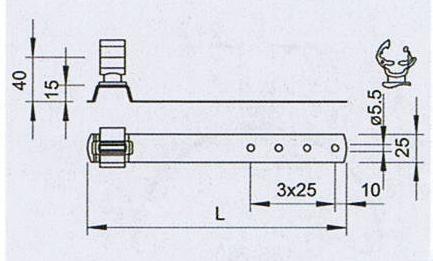

10 Suport conductor pentru acoperis tip terasa Suport conductor pentru acoperisuri din tigla Rd 1, Rd 8 1, Cu suport dublu pentru conductor Masa 1 kg (beton rezistent la inghet) Invelis din polietilena, soclu din polipropilena, negru Material Lung , Soclu din otel Banda indoita pentru montaj rapid Suport din poliamida Suport conductor pentru acoperisuri din placi ardezie Material Lung , Soclu din otel Perforatie in baza pentru montaj rapid Suport din poliamida Suport conductor pentru tigla de coama Material 0, Reglabil de la latime Soclu din otel Suport conductor reglabil Suport conductor din poliamida Montaj rapid cu surub-fluture Suport conductor pentru coama Lindab Material Rd 8 0, Suport conductor cu resort de tensionare Domeniu de fixare

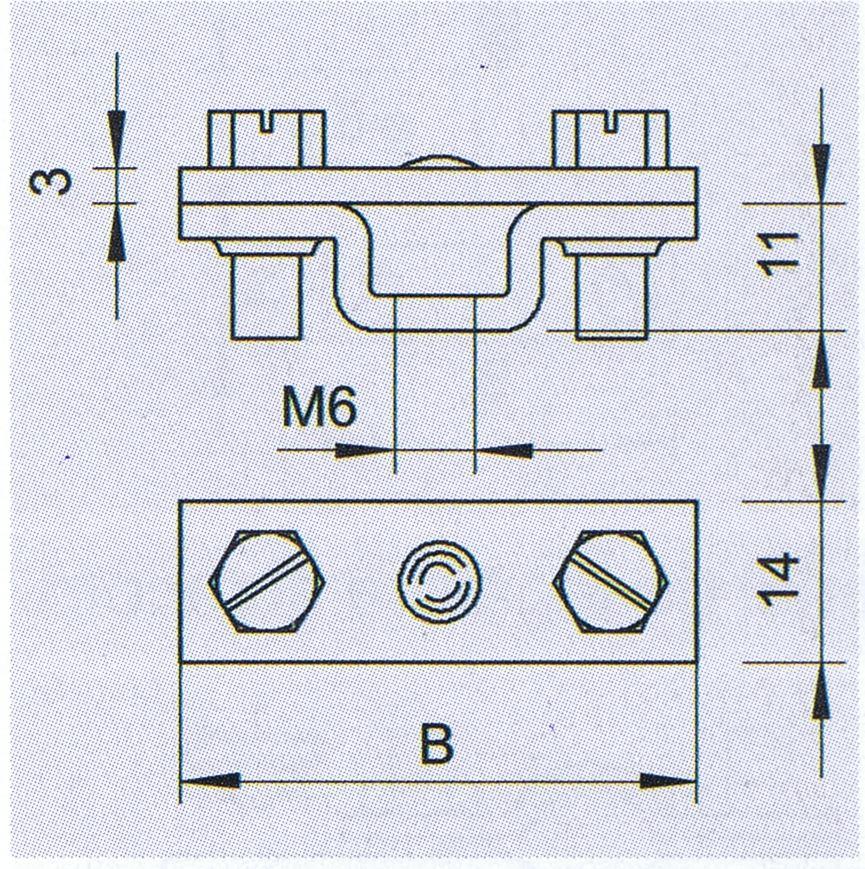

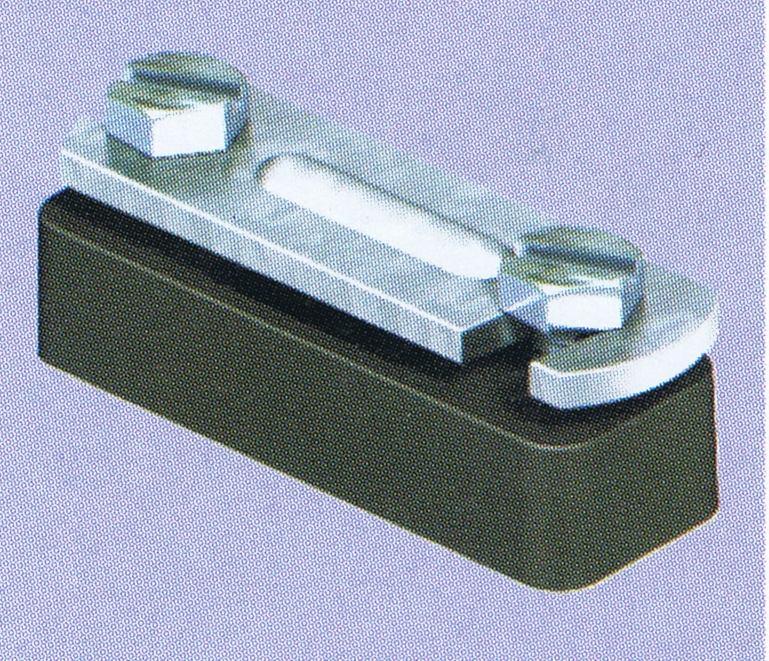

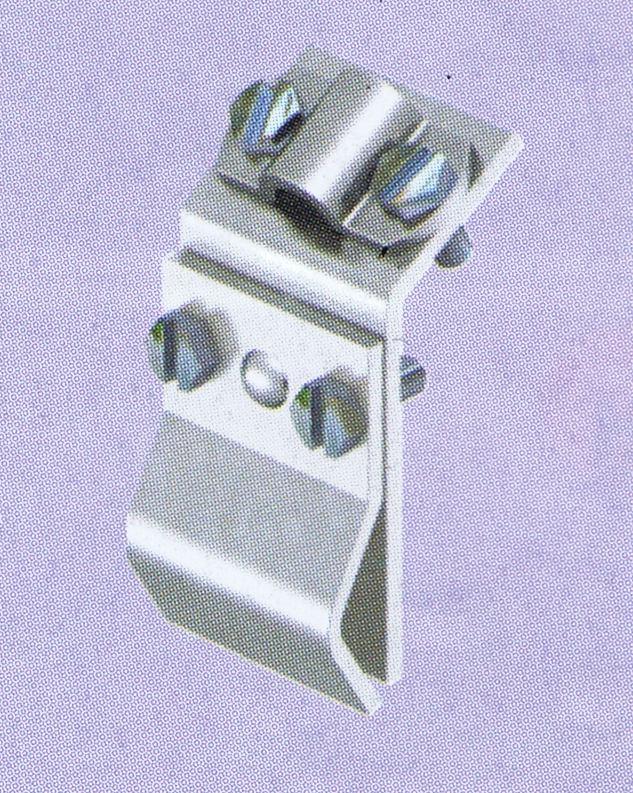

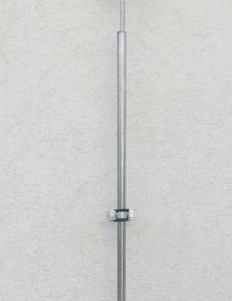

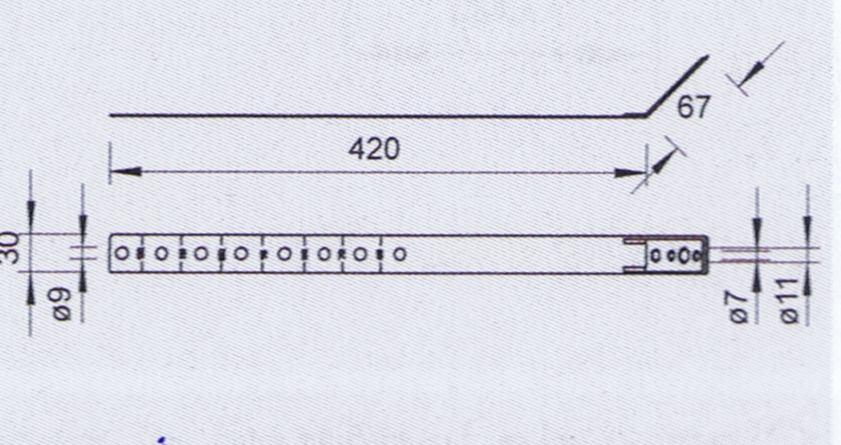

11 Suport conductor reglabil pentru burlan Material Kg/buc. 0, Reglabil pentru diametru de burlan de la Inclusiv surub cu cap hexagonal M 6 x 20 si piulita M6 Suport conductor pentru jgheaburi Material Kg/buc. Rd 8 0, galvanizat Cu 4 suruburi cu cap hexagonal M 6 x 16 Potrivit pentru orice grosime a marginii Suport izolat pentru platbanda Dimensiunea B 60 Kg/buc. Dimensiunea B 54 Kg/buc. max. 0, FL30 Cu perforatie 6,2x22 Cu 2 suruburi cu cap cilindric M 6 x 16 si piesa superioara din otel, a la cald Suport din poliamida, negru Suport pentru platbanda max. 0, FL30 max. 65 0, FL40 Cu filet M6 si 2 suruburi cu cap hexagonal M 6 x 16 Piesa de legatura plat-rotund Material Kg/buc. 8- x 0, FL30-40 Cu 2 suruburi cu cap hexagonal M8 x 20

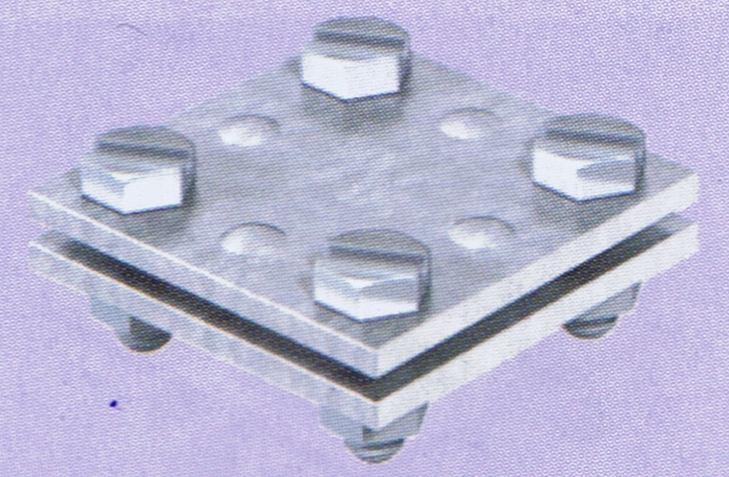

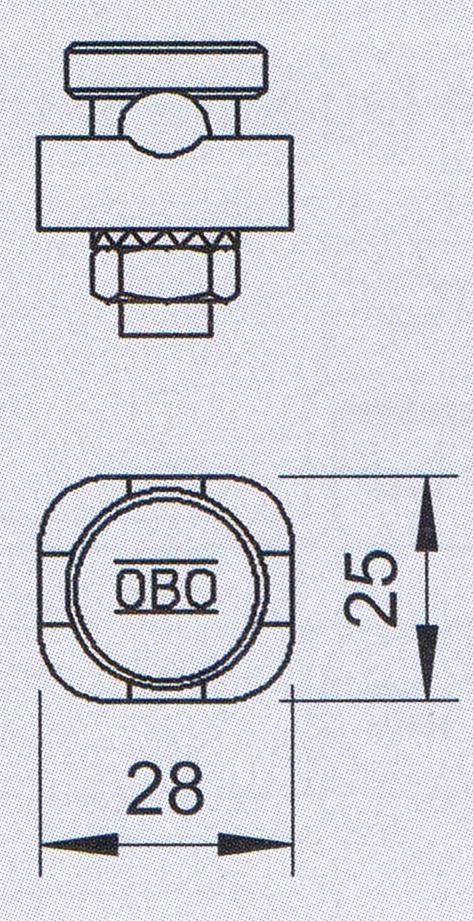

12 Piesa de legatura plat-plat Masua A Masura B Material Kg/buc. max , FL30 max , FL40 max. FL , Fara placa intermediara Montaj cu 4 suruburi cu cap hexagonal M8 x 25 si 4 piulite hexagonale M8 Clema vario Material Masura A Kg/buc. 40 0, Aluminiu 44 0, Cupru 40 0, , Piesa de legatura rotund-rotund Material Kg/buc. 0, , Cu 2 suruburi cu cap hexagonal M8 x 20 Se poate utiliza si ca piesa de legatura platrotund Se poate utiliza si ca piesa de separatie Contor trasnet cartela magnetica Latime Cartela magnetica pentru identificarea curentilor de impuls / de trasnet, suport inclus Suportul poate fi sigilat Pentru montarea la conductor rotund 11

13 Contor trasnet afisaj Inaltime Latime , IP 65; Sensibilitate 200 A Curent admis 0 ka (8/20 μs) Se monteaza in serie pe conductorul de coborare. PRIZA DE PAMANT Piesa de separatie Cutie cu eclisa Material Kg/buc. 0, , Cu 2 suruburi cu cap hexagonal M8 x 20 Se poate utiliza si ca piesa de legatura platrotund sau rotund-rotund Latime Inaltime Teaca de protectie pentru conductor rotund Grosime , : 16 Material: otel Include 2 piese de prindere: Rd ,06 Material: otel 12

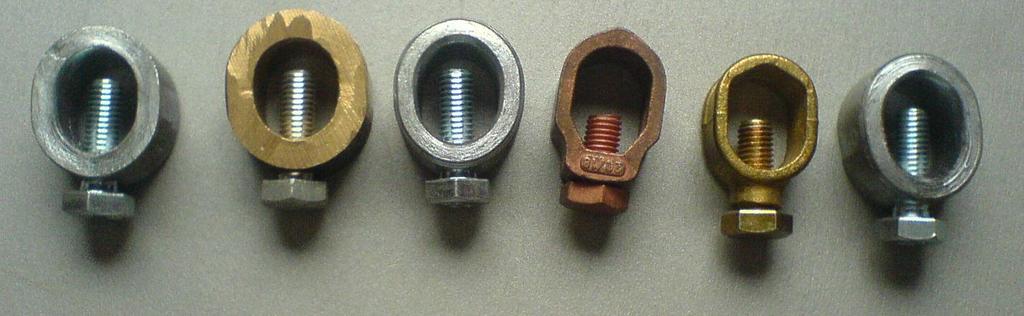

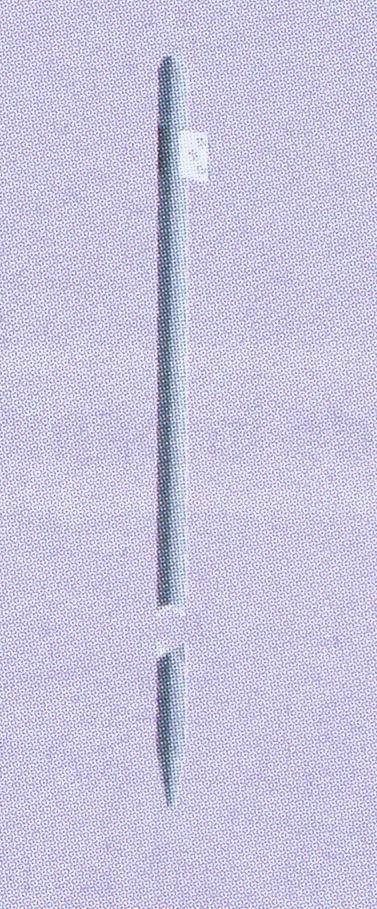

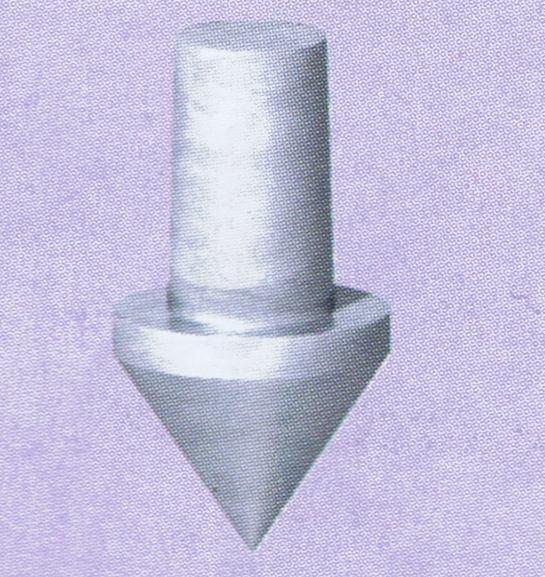

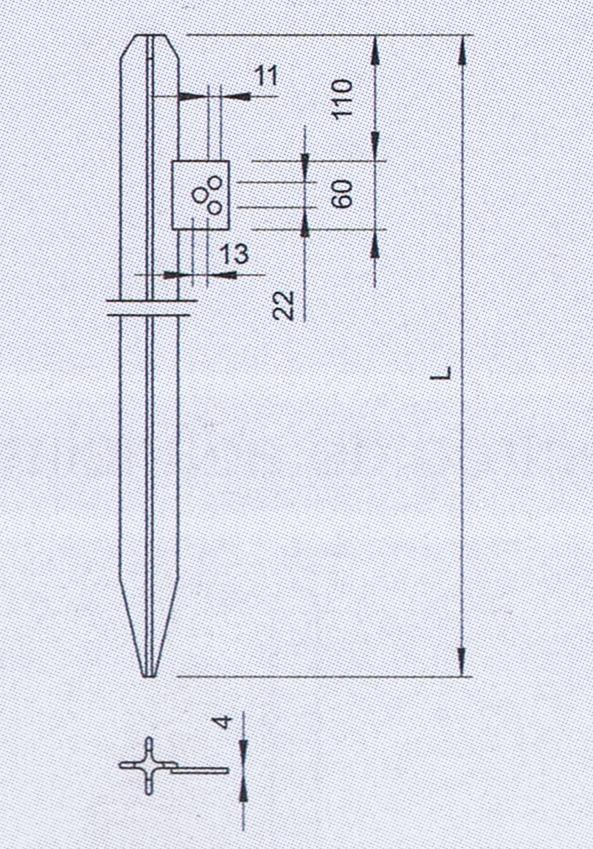

14 Electrod de impamantare profilat 00 2, , , , , Profil in cruce 50 x 50 x 3 Cu placuta de conectare 1 perforatie Ф 13 2 perforatii Ф 11 Piesa de imbinare electrod-conductor Electrod de impamantare de adancime Material 0, Cupru 0, Cu surub de fixare Fix-Kontakt, piulita si saiba Cu perforatie,2 Se utilizeaza cu Electrod de impamantare profilat exterior , Material: otel Rezistenta ridicata la coroziune Strat de zinc de 70 μm Cu varf si gaura pentru innadire Varf dublu randalinat Poate fi utilizat pana la o adancime de 9 m Varf pentru batut electrod de impamantare de adancime 20 0, Se utilizeaza cu Electrod de impamantare de adancime (cod : ) 13

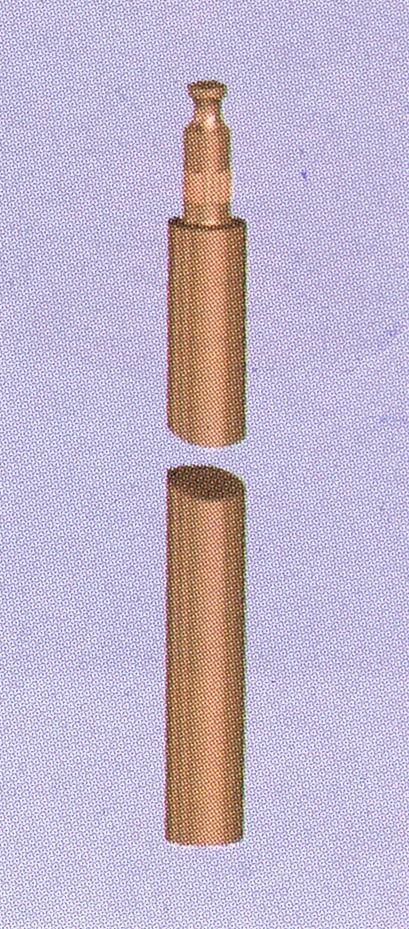

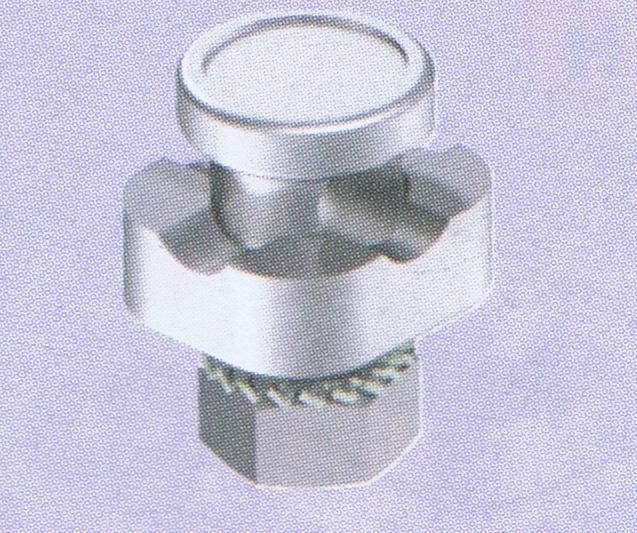

15 Piesa imbinare pentru electrod-conductor Masura Material A 1 1 Electrod de impamantare cuprat /FL40 0, , /FL40 : 20 Cu placa intermediara Montata cu 2 suruburi cu cap hexagonal M x 30 si 2 piulite hexagonale M Se utilizeaza cu Electrod de impamantare de adancime (cod : ) Filet , Grosime strat cupru 50 μm Imbinare M116 Piesa de imbinare electrod cuprat-conductor Material Filet 16 0, cuprat 16 0, Surub M x 25 DATE DE CONTACT EXPERT PARATRASNET S.R.L. adresa: str. Sf. Nicolae nr.22, Popesti Leordeni, Ilfov tel/fax: tehnic: administrativ: expertparatrasnet@yahoo.com 14
