1 Αρχιτεκτονική Υπολογιστών Ψηφιακή Λογική Βασικές Πηγές: Αρχιτεκτονική Υπολογιστών: μια Δομημένη Προσέγγιση, Α. Tanenbaum, Vrije Universiteit, Amsterdam. Περιβάλλον Προσομοίωσης Hades, University of Hamburg Computer Systems: A Programmer's Perspective, Bryant, O' Hallaron, Carnegie Mellon University. Σύνθεση: Κ.Γ. Μαργαρίτης, Πανεπιστήμιο Μακεδονίας, Τμήμα Εφαρμοσμένης Πληροφορικής.

2 Αρχιτεκτονική Υπολογιστών Ψηφιακή Λογική Αναπαράσταση Πληροφορίας Λογικά Κυκλώματα Δίαυλοι, Διασύνδεση Παραδείγματα

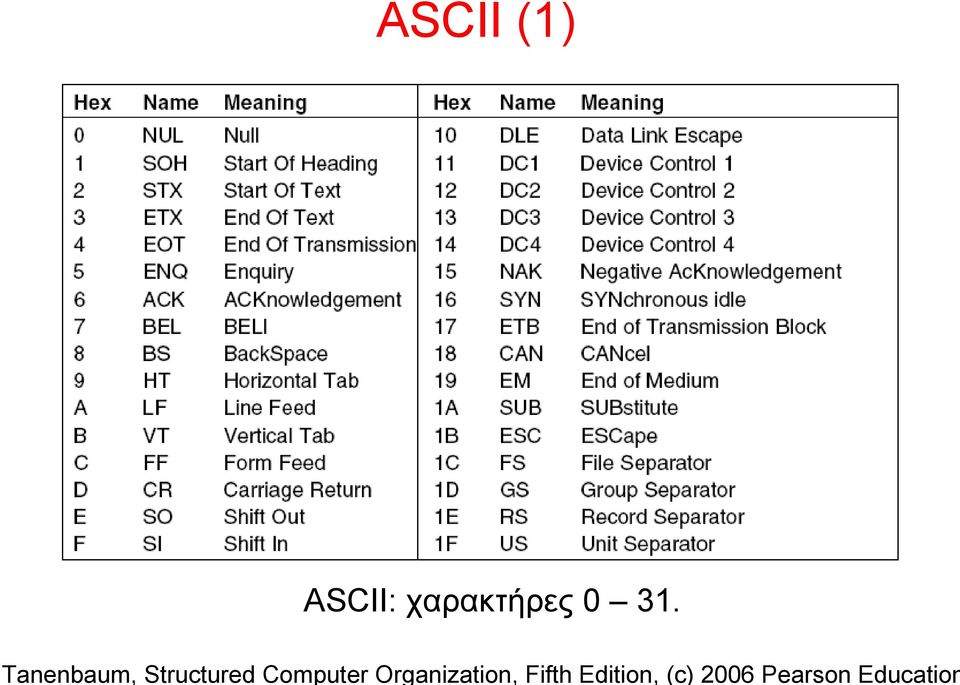

3 ASCII (1) ASCII: χαρακτήρες 0 31.

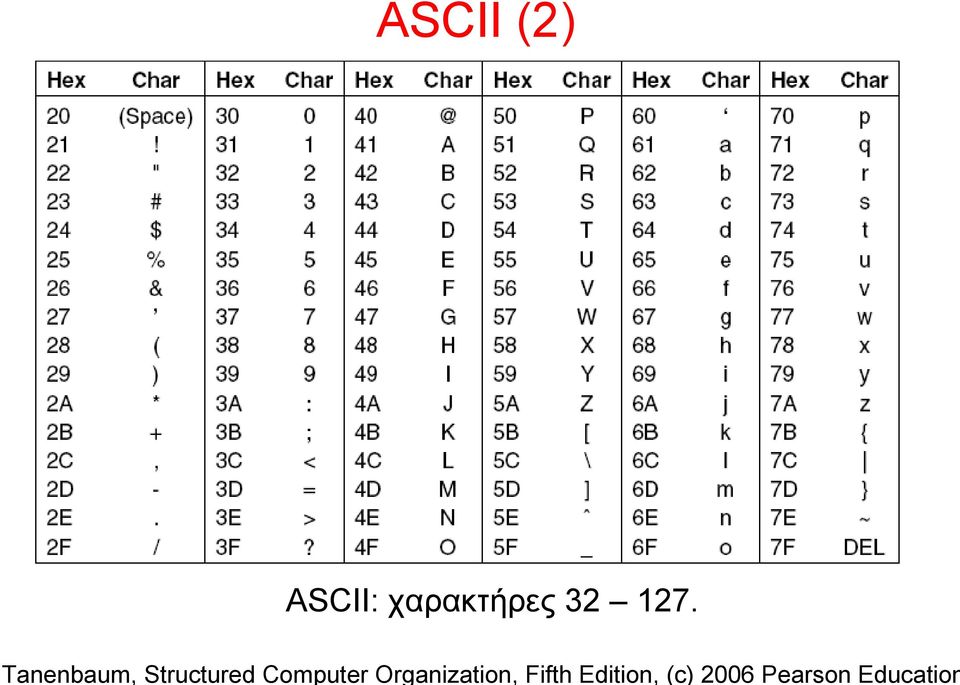

4 ASCII (2) ASCII: χαρακτήρες

5 Κώδικες σφαλμάτων (1) (a) Κωδικοποίηση 4 bits 1100 (b) Άρτια ισοτιμία ανά τρία bits (c) Ανίχνευση και Διόρθωση Σφάλματος

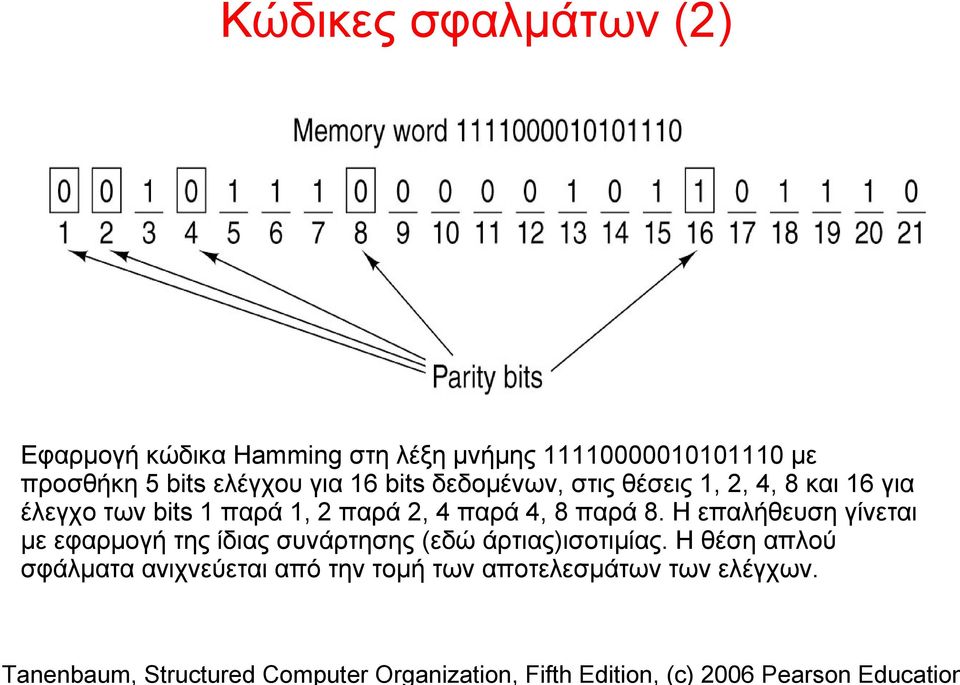

6 Κώδικες σφαλμάτων (2) Εφαρμογή κώδικα Hamming στη λέξη μνήμης με προσθήκη 5 bits ελέγχου για 16 bits δεδομένων, στις θέσεις 1, 2, 4, 8 και 16 για έλεγχο των bits 1 παρά 1, 2 παρά 2, 4 παρά 4, 8 παρά 8. Η επαλήθευση γίνεται με εφαρμογή της ίδιας συνάρτησης (εδώ άρτιας)ισοτιμίας. Η θέση απλού σφάλματα ανιχνεύεται από την τομή των αποτελεσμάτων των ελέγχων.

7 Κώδικες σφαλμάτων (3) Παραλαβή και Επαλήθευση 1 (1)' = (1), (3), (5), (7), (9), (11), (13), (15), (17), (19), (21) (2)' = (2 3), (6 7), (10 11), (14 15), (18 19) (4)' = ( ), ( ), ( ) (8)' = ( ) (16)' = ( ) =1 =1 =0 =1 =0 Λάθος στη θέση = δεκαδικό 11.

8 Θεσιακά Συστήματα Αρίθμησης Ο αριθμός 2001 στο δυαδικό, οκταδικό, δεκαδικό και δεκαεξαδικό.

9 Μονάδες Μέτρησης (1) Μονάδες μέτρησης (δεκαδικό σύστημα).

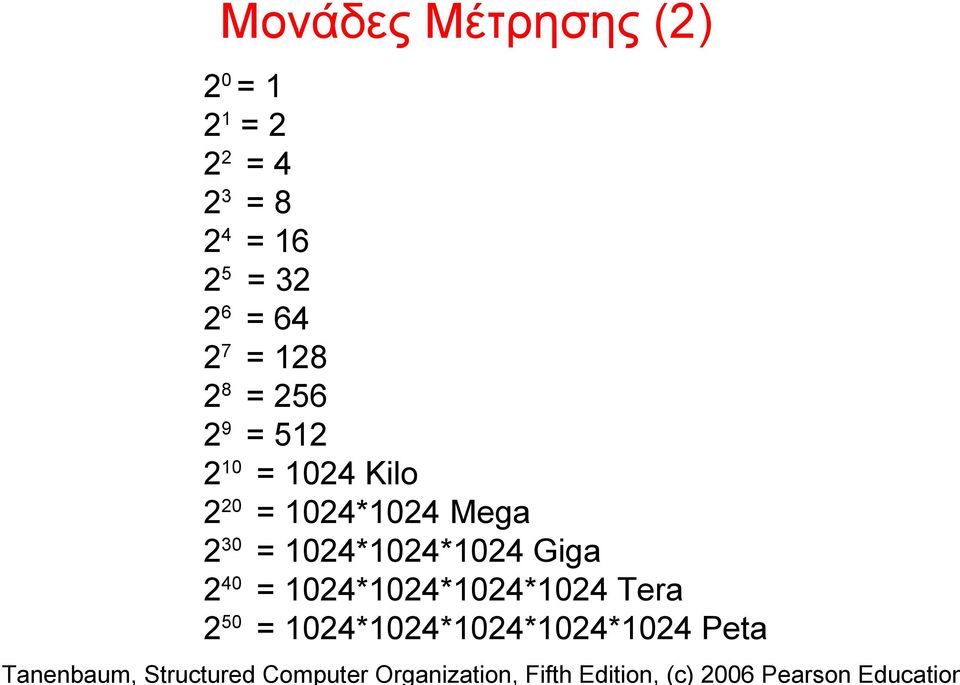

10 Μονάδες Μέτρησης (2) 20 = 1 21 = 2 22 = 4 23 = 8 24 = = = = = = = 1024 Kilo 220 = 1024*1024 Mega 230 = 1024*1024*1024 Giga 240 = 1024*1024*1024*1024 Tera 250 = 1024*1024*1024*1024*1024 Peta

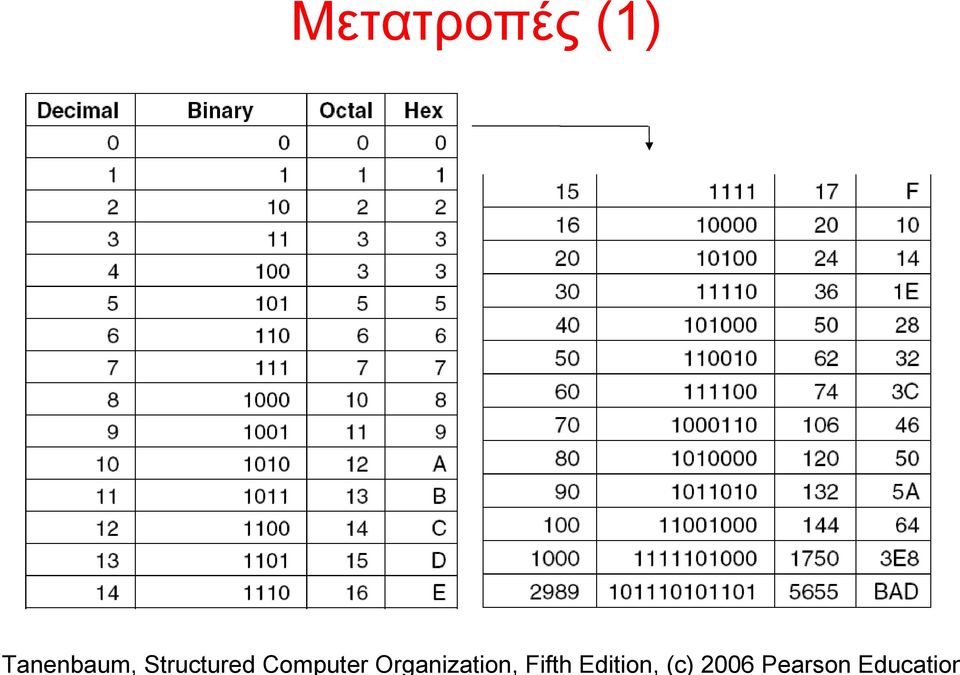

11 Μετατροπές (1)

12 Μετατροπές (2) Δεκαεξαδικό Δυαδικό - Οκταδικό.

13 Μετατροπές (3) Μετατροπή του δεκαδικού 1492 σε δυαδικό με συνεχείς διαιρέσεις.

14 Μετατροπές (4) Μετατροπή του δυαδικού σε δεκαδικό με συνεχείς πολλαπλασιαμούς.

15 Αρνητικοί Δυαδικοί Αριθμοί (1)

16 Αρνητικοί Δυαδικοί Αριθμοί (2)

17 Αρνητικοί Δυαδικοί Αριθμοί (3) 2w +2w 1 Two s complement 0 2w 1 Unsigned 0 2w 1 2w Unsigne w 1 d w 1 0 2w 1 Two s complement

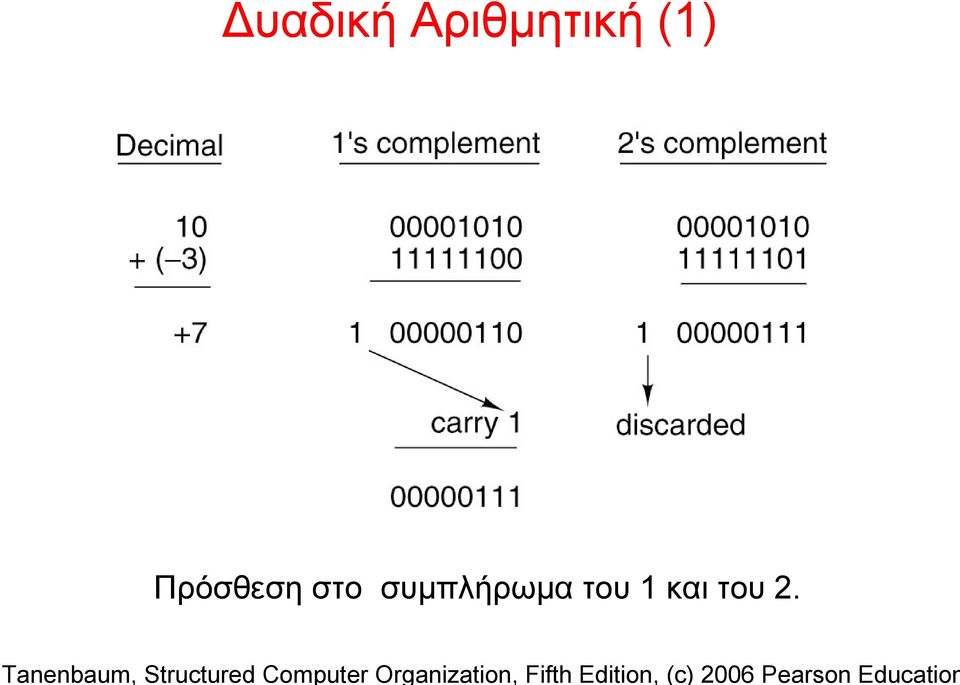

18 Δυαδική Αριθμητική (1) Πρόσθεση στο συμπλήρωμα του 1 και του 2.

19 Δυαδική Αριθμητική (2) x+y +2w Case 4 Positive overflow x +t y +2w 1 +2w w 1 2w 1 Case 3 Case 2 Case 1 2w Negative overflow Θετική Υπερχείλιση : Θετικός+Θετικός και πρόσημο Αρνητικό Αρνητική Υπερχείλιση: Αρνητικός-Αρνητικός και πρόσημο Θετικό

20 Κινητή Υποδιαστολή (1) Διαχωρισμός του αριθμού των ψηφίων από το εύρος αναπαράστασης. Χρήση εκθετικής αναπαράστασης: n = f 10e f κλάσμα ή mantissa e εκθέτης (προσημασμένος ακέραιος) Παραδείγματα 3.14 = = = = = =

21 Κινητή Υποδιαστολή (2) Έστω 3 δεκαδικά για το κλάσμα, 2 για τον εκθέτη καθώς και 2 πρόσημα (+/-) 0.δδδ Χ 10 (+/-)δδ Το διάστημα των πραγματικών αριθμών χωρίζεται σε 7 περιοχές: Πολύ 'μεγάλοι' αρνητικοί < Αρνητικοί μεταξύ και Πολύ 'μικροί' αρνητικοί > Μηδέν. Πολύ 'μικροί' θετικοί Θετικοί μεταξύ και Πολύ 'μεγάλοι' θετικοί >

22 Κινητή Υποδιαστολή (3) Οι διακριτοί πραγματικοί αριθμοί που μπορούν να αναπαρασταθούν είναι 2 Χ 900 Χ 199 = συν το 0. Έχουμε σφάλμα στρογγυλοποίησης (rounding error) λόγω του πεπερασμένου αριθμού ψηφίων στο κλασματικό μέρος. Η κατανομή των αριθμών που μπορούν να αναπαρασταθούν δεν είναι ομοιόμορφη (τελείες στο σχήμα) αλλά το σχετικό σφάλμα που εισάγεται με τη στογγυλοποίηση είναι περίπου σταθερό.

23 Κινητή Υποδιαστολή (4) Προσεγγιστικά άνω και κάτω όρια αναπαράστασης αριθμών κινητής υποδιαστολής σε δεκαδική μορφή.

24 IEEE Floating-point Standard 754 (1) Αναπαράσταση και Κανονικοποίηση του δεκαδικού αριθμού 432 ή (στο δυαδικό σύστημα).

25 IEEE Floating-point Standard 754 (2) (a) Απλή Ακρίβεια. (b) Διπλή Ακρίβεια.

26 IEEE Floating-point Standard 754 (3) Χαρακτηριστικοί αριθμοί.

27 IEEE Floating-point Standard 754 (4) Χαρακτηριστικοί αριθμοί.

28 Αρχιτεκτονική Υπολογιστών Ψηφιακή Λογική Αναπαράσταση Πληροφορίας Λογικά Κυκλώματα Δίαυλοι, Διασύνδεση Παραδείγματα

29 Λογικές Πύλες (1) (a) Πύλη NOT Η τάση του ρεύματος μπορεί λάβει μόνο δύο τιμές (και απομόνωση): + Vcc (πχ 5 Volt) = λογικό 1 (high) Γείωση (πχ 0 Volt) = λογικό 0 (low) Αν Vin ~ 0 τότε Vout = Vcc ~ 1 An Vin ~ 1 τότε Vout = Γείωση ~ 0

30 Λογικές Πύλες (2) (b) Πύλη NAND: Αν V1 = 1 KΑΙ V2 = 1 τότε Vout = 0. Αλλιώς Vout = 1 (c) Πύλη NOR: Αν V1 = 1 Ή V2 = 1 τότε Vout = 0. Αλλιώς Vout = 1

31 Λογικές Πύλες (3) Τα σχεδιαστικά σύμβολα ορισμένων βασικών λογικών πυλών και οι αντίστοιχοι πίνακες αληθείας.

32 Λογικά Κυκλώματα (1) (a) Πίνακας αληθείας για μια συνάρτηση πλειοψηφίας τριών μεταβλητών. (b) Ένα αντίστοιχο κύκλωμα για τον πίνακα (a).

33 Λογικά Κυκλώματα (2) M= M = A' B' C' + (NOT A)AND(NOT B)AND(NOT C) OR A' B' C + (NOT A)AND(NOT B)AND( C) OR A' B C' + (NOT A)AND( B)AND(NOT C) OR A' B C + (NOT A)AND( B)AND( C) OR A B' C' + ( A)AND(NOT B)AND(NOT C) OR A B' C + ( A)AND(NOT B)AND( C) OR A B C' + ( A)AND( B)AND(NOT C) OR A B C ( A)AND( B)AND( C) Οι όροι του πίνακας αληθείας για μια συνάρτηση πλειοψηφίας τριών μεταβλητών. Υλοποιούνται οι όροι που δίνουν μονάδα στην έξοδο.

34 Λογικά Κυκλώματα (3) Από την συνάρτηση Boole στο λογικό κύκλωμα. 1. Ξεκινούμε από μια συνάρτηση άλγεβρας Boole ή από ένα πίνακα αληθείας (ή σχετική λεκτική περιγραφή). 2. Αναπτύσσουμε τον πίνακα αληθείας ώστε να είναι πλήρης, δηλαδή να περιλαμβάνει όλους τους όρους στη πλήρη μορφή τους. 3. Σχεδιάζουμε δύο γραμμές εισόδου για κάθε μεταβλητή εισόδου (1 και 0 τοποθετούμε αντιστροφείς). 4. Για κάθε γραμμή του πίνακα αληθείας με έξοδο 1 (ή για κάθε όρο της συνάρτησης) σχεδιάζουμε μια πύλη AND. 5. Συνδέουμε τις εισόδους της κάθε πύλης AND με τις αντίστοιχες γραμμές μεταβλητών εισόδου, ανάλογα με τα 0 ή 1 στο πίνακα αληθείας (ή ΝΟΤ στη συνάρτηση). 6. Σχεδιάζουμε μια πύλη OR στην έξοδο. Συνδέουμε στις εισόδους τις, τις εξόδους των πυλών AND. Η έξοδος της πύλης OR είναι το αποτέλεσμα της συνάρτησης.

35 Ταυτότητες άλγεβρας Boole

36 Απλοποίηση κυκλωμάτων (1) * Ελάχιστος αριθμός πυλών (πίνακες Karnaugh) * Πύλες με μόνο δύο εισόδους * Χρήση ενός τύπου πύλης (ισοδυναμία κυκλωμάτων) Πx Α Β C Χ Χ = A B' C + A B C' + A B C = A (B' C + B C' + B C) = A (B' C + B (C' + C)) = A (B' C + B) = A (B' + B) (C + B) Distributive Law = A (B + C) =AB+AC

37 Απλοποίηση κυκλωμάτων (2) Δύο ισοδύναμες συναρτήσεις (a) AB + AC, (b) A(B + C).

38 Ισοδυναμία κυκλωμάτων (1) Κατασκευή πυλών (a) NOT, (b) AND, και (c) OR με χρήση μόνο πυλών NAND ή NOR.

39 Ισοδυναμία κυκλωμάτων (2) Ισοδύναμα κυκλώματα για πύλες: (a) NAND, (b) NOR, (c) AND, (d) OR Μπορούμε να καταλήξουμε στην υλοποίηση κυκλωμάτων με χρήση ΜΟΝΟ ενός τύπου πύλης, NAND ή ΝΟR.

40 Aποκλειστικό Ή (XOR) (a) Ο πίνακας αληθείας (b-d) Τρία πιθανά κυκλώματα Α XOR B = A'B + AB' = (A'B)'' + (AB')'' = ((A'B)(AB'))'

41 Ολοκληρωμένα Κυκλώματα (1) Ένα πολύ απλό ολοκληρωμένο κύκλωμα με 4 πύλες NAND.

42 Ολοκληρωμένα Κυκλώματα (2) SSI (Small Scale Integration) 1-10 πύλες MSI (Medium Scale Integration) πύλες LSI (Large Scale Integration) πύλες VLSI (Very Large Scale Integration) > πύλες Σήμερα έχουμε IC's με εκατομμύρια πύλες (ή tranzistors) Μερικά προβλήματα: Καθυστέρηση πύλης (διάδοση και μεταγωγή) Αριθμός ακροδεκτών (υψηλή αναλογία πυλών/ακροδεκτών) Πυκνότητα (υπερθέρμανση, παρεμβολή) Θα τα δούμε σύντομα στον Παραλληλισμό

43 Πολλαπλές Έξοδοι (1) Ο πίνακας αληθείας έχει πολλαπλές στήλες στην έξοδο. Για την κάθε έξοδο υλοποιούμε ξεχωριστό λογικό κύκλωμα και εφαρμόζουμε τις σχετικές απλοποιήσεις. Αν είναι εφικτό μπορούμε κατόπιν να 'ενοποιήσουμε' τμήματα κυκλωμάτων που έχουν την ίδια συμπεριφορά. Παράδειγμα: Από Πρόσημο-Μέγεθος σε Συμπλήρωμα του 2 (αυστηρό) abc xyz x = ab'c+abc'+abc = ab(c'+c)+ab'c= a(b+b'c)=a(b+c) y = a'bc'+a'bc+ab'c+abc'= a'b+a(b'c+bc') z = a'b'c+a'bc+ab'c+abc a'c+ac=c

44 Πολλαπλές Έξοδοι (2) Ο πίνακας αληθείας έχει πολλαπλές στήλες στην έξοδο. Για την κάθε έξοδο υλοποιούμε ξεχωριστό λογικό κύκλωμα και εφαρμόζουμε τις σχετικές απλοποιήσεις. Αν είναι εφικτό μπορούμε κατόπιν να 'ενοποιήσουμε' τμήματα κυκλωμάτων που έχουν την ίδια συμπεριφορά. Παράδειγμα: Από Πρόσημο-Μέγεθος σε Συμπλήρωμα του 2 (χαλαρό) abc xyz x = ab'c'+ab'c+abc'+abc = ab'(c'+c)+ab(c'+c)= a(b'+b)=a y = a'bc'+a'bc+ab'c+abc'= a'b+a(b'c+bc') z = a'b'c+a'bc+ab'c+abc a'c(b'+b) + ac(b'+b)=c(a'+a)=c

45 Βασικά Κυκλώματα Συνδυαστικά Κυκλώματα: Είσοδος ->Πράξη -> Έξοδος Αριθμητικές, Λογικές Πράξεις (και συγκρίσεις, μετατοπίσεις) (Απο-) Πολυπλέκτες, (Από-) Κωδικοποιητές Ακολουθιακά Κυκλώματα: Είσοδος + Κατάσταση -> Πράξη -> Έξοδος + Νέα Κατάσταση Ρολόγια, Μανδαλωτές, Flip-Flops Καταχωρητές, Μετρητές, Μνήμες

46 Αποκωδικοποιητές Αποκωδικοποιητής 3-σε-8. D ABC πχ. επιλογή διεύθυνσης στη μνήμη

47 Κωδικοποιητές Kωδικοποιητής 8-σε-3. I Y πχ. επιλογή πλήκτρου σε πληκτρολόγιο

48 Από-πολυπλέκτες πχ. επιλογή εξόδου Από-πολυπλέκτης 8 εξόδων. a x d d d d d d d d

49 Πολυπλέκτες (1) πχ. επιλογή εισόδου Πολυπλέκτης 8 εισόδων. πύλη ΑΒC F D D D D D D D D7

50 Πολυπλέκτες (2) Υλοποίηση συνάρτησης 4 μεταβλητών αλλά με περιορισμένες επιλογές για το D (μόνο 8, όχι 16) ABCD F D D'

51 Προγραμματιζόμενες Λογικές Διατάξεις (PLAs) PLA με 12 εισόδους και 6 εξόδους. Τα μικρά τετράγωνα είναι συνδέσεις που μπορεί να διακοπούν. 2^12 >> 50 Περιορισμένος αριθμός όρων, περίπου 8 ή 9 ανά έξοδο

52 Συγκριτές (1) Συγκριτής 4 bits AB A=B NOT(A XOR B) Η κάθε bit XOR (bit-slice) αντιμετωπίζεται ξεχωριστά αφού ο υπολογισμός μπορεί να γίνειi παράλληλα. H σύνθεση γίνεται με NOR.

53 Συγκριτές (2) Παραδείγματα A B A XOR B NOR A B A XOR B NOR Εφαρμογή: Έλεγχος Μηδενικού Αποτελέσματος (Z)

54 Ολισθητές (Shift / Rotate) (1) Λογικός Ολισθητής 1-bit αριστερά/δεξιά. Περιστροφή (Rotate), Αριθμητική Ολίσθηση (Arithmetic Shift)

55 Ολισθητές (Shift / Rotate) (2) D 1 0 C=1 AND OR C=0 AND OR D

56 Αθροιστές (1) (a) (b) (a) Πίνακας αληθείας και (b) Κύκλωμα ημι-αθροιστή. Sum = A'B+AB' Carry = AB

57 Αθροιστές (2) (a) Πίνακας αληθείας και (b) Κύκλωμα πλήρους αθροιστή. Sum = A'B'Cin+A'BCin'+AB'Cin'+ABCin Cout = A'BCin+AB'Cin+ABCin'+ABCin

58 Αθροιστές (3) Sum = A'B'Cin + A'BCin' + AB'Cin' + ABCin = (A'B' + AB) Cin + (A'B + AB') Cin' Εστω Χ = (Α'Β + ΑΒ'). Τότε Χ' = (Α'Β + ΑΒ')' = (Α'Β)' (ΑΒ')' = (Α'' + Β') (Α' + Β'') = (Α + Β') (Α' + Β) = Α'Β' + ΑΒ Αρα Sum = X' Cin + X Cin' Cout = A'BCin + AB'Cin + ABCin' + ABCin = (A'B + AB') Cin + AB

59 Αθροιστές (4) - Υπερχείλιση Συμπλήρωμα του 2 στα 4 bits: έγκυρη αναπαράσταση από -8 (1000) έως 7 (0111). Εστω (2) (-2) 1110 Msbit A Msbit B Msbit Sum V

60 Αριθμητικές Λογικές Μονάδες (1) Μια 1-bit ALU.

61 Αριθμητικές Λογικές Μονάδες (2) Πράξη 0 Δεδομένα 2 γραμμές 0,1 Είσοδος ΑποΠολυΠλεκτης Πράξη 1 Ή Απλή Διακλάδωση ΠολυΠλέκτης Πράξη 2 ' Εξοδος... Πράξη n-1 ' Ελεγχος Δεδομένων Επιλογή Λειτουργίας Log n γραμμές

62 Αριθμητικές Λογικές Μονάδες (3) Είσοδοι Δεδομένων Έξοδοι Δεδομένων Α, Β, Carry in Output, Carry out Έλεγχος Δεδομένων Eπιλογή Λειτουργίας ΕΝΑ, ΕΝΒ (enable), INVA (invert A, NOT A) F0, F1 (Function Select) 0 0 A AND B 0 1 A OR B 1 0 NOT B 1 1 A + B + Carry in (πρόσθεση) Πιθανές πράξεις Α (OR 1), ΝΟΤ Α (OR 1), (1 OR) B, NOT B, A AND B, (NOT A) AND B, A OR B, (NOT A) OR B, A + B, A + 1, B + 1, A + B

63 Αριθμητικές Λογικές Μονάδες (4) Παράδειγμα συνδυασμού εισόδων για τη πράξη Α + Β + 1 Α Β Carry in ΕΝΑ ΕΝΒ ΙΝVA F0 F1 0ή1 0ή Output Carry Out A+B+1 0ή1

64 Αριθμητικές Λογικές Μονάδες (5) Οκτώ 1-bit ALUs συνεδεδεμένες σε μια 8-bit ALU. Δεν φαίνονται τα σήματα INVΑ και ΕΝΑ, ΕΝΑΒ.

65 Ρολόγια (a) Ρολόι. (b) Διάγραμμα χρονισμού. (c) Ασύμμετρο διάγραμμα χρονισμού και χωρισμός κύκλου ρολογιού σε τμήματα. Έτσι μπορούμε να ορίσουμε χρονικές στιγμές μέσα στο κύκλο για την έναρξη γεγονότων.

66 Μανδαλωτές (Latches) (1) Το απλούστερο κύκλωμα με μνήμη 1 bit. Σε αντίθεση με τα συνδυαστικά κυκλώματα η νέα έξοδος δεν καθορίζεται μόνο από την είσοδο αλλά και από τη τρέχουσα έξοδο. Τέτοια κυκλώματα, τα οποία έχουν την έννοια της 'τρέχουσας κατάστασης', δηλαδή του χρόνου, λέγονται ακολουθιακά. (a) Μανδαλωτής NOR στη κατάσταση 0 και (b) στη κατάσταση 1. (c) Πίνακας αληθείας πύλης NOR.

67 Μανδαλωτές (2) S R Λειτουργία Διατήρηση (a) ή (b) 0 1 Q = 0 (a) Reset 1 0 Q = 1 (b) Set 1 1 Αστάθεια Μπορούμε, με τη βοήθεια των Set Reset είτε να καθορίσουμε τη τιμή του bit στη μνήμη, είτε να το διατηρήσουμε στη παρούσα τιμή του. Η επιλογή 1 1 οδηγεί σε ασταθή ταλάντωση που μπορεί να ισορροπήσει σε μια από τις δύο σταθερές καταστάσεις.

68 Χρονισμένος μανδαλωτής Η όποια αλλαγή θα συμβεί μόνο όταν υπάρξει παλμός, οχι απαραίτητα ωρολογιακός (απλά enable). Ετσι το κύκλωμα μπορεί να απομονωθεί από ανεπιθύμητες εξωτερικές επιδράσεις.

69 Μανδαλωτής D (3) Αποκλείονται οι επιλογές R = S = 0 και R = S = 1. Όμως λόγω του enable η κατάσταση R = S = 0 μπορεί να επιτευχθεί έμμεσα αφού απομονώνει το κύκλωμα.

70 Δισταθές Κύκλωμα D (D Flip-Flop) Η επίδραση του παλμού enable καθορίζεται χρονικά μέσω της δημιουργίας ακμής (edge). Με αυτό το τρόπο, ο έλεγχος και η αλλαγή κατάστασης του κυκλώματος γίνεται σε αυστηρά καθορισμένο χρόνο, κατά την άνοδο ή τη κάθοδο του παλμού enable, από το 0 ατο 1 ή από το 1 στο 0. Η τεχνική αυτή λέγεται ακμο-πυροδότηση (edge trigger).

71 Aκμο-πυροδότηση (a) Δημιουργία ακμής (b) Διάγραμμα χρονισμού.

72 Latches και Flip-Flops (a) D latch με enable στη τιμή 1 (b) D latch με enable στη τιμή 0 (c) D flip-flop με edge-trigger ανόδου (0 -> 1) (d) D flip-flop με edge-trigger καθόδου (1 -> 0)

73 Καταχωρητές Καταχωρητής 8-bit.

74 Μνήμη (1)

75 Mνήμη (2) Eίσοδος Δεδομένων m bits m bits Γραμμή 0 Διεύθυνση logn bits ΑποΚωδικοποιητής Γραμμή 1 Γραμμή 2 ΠολυΠλέκτης ' Εξοδος Δεδομένων... m bits Γραμμή n-1 ' Ελεγχος RD, CS, OE Επιλογή Εγγραφής και Επιλογή Γραμμής Εγγραφής Επιλογή Γραμμής Ανάγνωσης και Έλεγχος Διαύλου

76 Read 1 0 X Y Z Z 1 1 Z X Y 1

77 Write Z X Y 1 0 X Y Z 1 0 0

78 Λειτουργία μνήμης (1) Είσοδος δεδομένων Έξοδος δεδομένων Ι0, Ι1, Ι2 Ο0, Ο1, Ο2 Είσοδος διεύθυνσης Α0, Α1 προσπέλαση σε 4 λέξεις(αποκωδικοποίηση) Σήματα ελέγχου CS Chip Select OE Output Enable RD Read 3 bits / λέξη 3 bits / λέξη οργάνωση με επι-μέρους chips επιτρέπει έξοδο εγγραφή δεδομένων Λειτουργία ανάγνωσης 1. Διεύθυνση από address bus σε Α0, Α1 2. Σήματα ελέγχου CS = 1, OE = 1, RD = 1 3. Είσοδος δεδομένων Ι0, Ι1, Ι2 αδιάφορη, οι πύλες εγγραφής δίνουν 0. Επιλέγεται μια από τις 4 λέξεις με βάση την αποκωδικοποίηση των A0, A1. Οι αμετάβλητες καταστάσεις των αντίστοιχων Dff's καταλήγουν στις πύλες OR και μέσω των απομονωτών στις γραμμές O0, O1, O2.

79 Λειτουργία μνήμης (2) Λειτουργία εγγραφής 1. Διεύθυνση από address bus σε Α0, Α1 2. Σήματα ελέγχου CS = 1, OE = 1, RD = 0 3. Είσοδος δεδομένων σε Ι0, Ι1, Ι2. Επιλέγεται μια από τις 4 λέξεις με βάση την αποκωδικοποίηση των A0, A1. Οι αντίστοιχες πύλες εγγραφής δίνουν 1 και τα συγκεκριμένα Dff's αλλάζουν κατάσταση με βάση την αντίστοιχη είσοδο δεδομένων. Οι παλιές καταστάσεις των Dff's καταλήγουν στις πύλες OR αλλά λόγω των απομονωτών δεν φθάνουν στις γραμμές O0, O1, O2. (a) απομονωτής (b), (c) λειτουργία (d) αντιστρέφων απομονωτής

80 Σύνδεση Καταχωρητή σε Διαύλους Το CK ('χρονισμός') ελέγχει την είσοδο ενώ το ΟΕ ('απομονωτής') ελέγχει την έξοδο.

81 Οργάνωση Μνήμης Εναλλακτικοί τρόποι οργάνωσης μνήμης 512 Mbits.

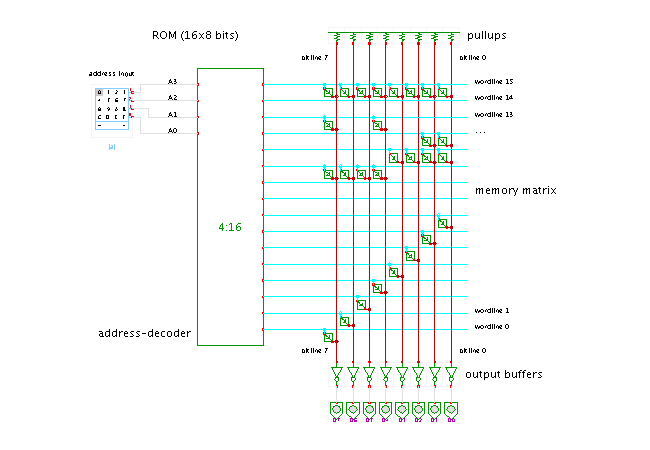

82 Μνήμη ROM

83 Τεχνολογίες μνήμης S=StaticD= Dynamic SD=Synchronous Dynamic DDR=Double Data Rate P=Progmammable E=Erasable EE= Electrically Erasable Flash=Block Erasable

84 Ολοκληρωμένα κυκλώματα CPU Συνδεσμολογία τυπικού ολοκηρωμένου κυκλώματος CPU. Τα βέλη δηλώνουν είσοδο ή έξοδο.οι μικρές διαγώνιες γραμμές σημαίνουν πολλαπλές γραμμές.

85 Αρχιτεκτονική Υπολογιστών Λογική Σχεδίαση Αναπαράσταση Πληροφορίας Λογικά Κυκλώματα Δίαυλοι, Διασύνδεση Παραδείγματα

86 Δίαυλοι (1) Τυπικό σύστημα υπολογιστή με πολλαπλούς διαύλους.

87 Δίαυλοι (2) Λειτουργίες master - slave σε διαύλους.

88 Εύρος Διαύλων Μεγέθυνση Διαύλου Διευθύνσεων (backward compatibility).

89 Χρονισμός Διαύλου (1) Χρονισμός Ανάγνωσης σε σύγχρονο δίαυλο.

90 Χρονισμός Διαύλου (2) Ορισμός μερικών σημαντικών σημάτων.

91 Διαιτησία Διαύλου (a) Κεντρικός διαιτητής διαύλου ενός επιπέδου. (b) Ο ίδιος δαιτητής με δύο επίπεδα.

92 Ελεγκτής Διακοπών Ελεγκτής Διακοπών 8259A.

93 Αποκωδικοποίηση Διευθύνσεων (1) EPROM, RAM, και PIO σε χώρο διευθύνσεων 64 KB.

94 Αποκωδικοποίηση Διευθύνσεων (2) Πλήρης αποκωδικοποίηση διευθύνσεων.

95 Αρχιτεκτονική Υπολογιστών Ψηφιακή Λογική Αναπαράσταση Πληροφορίας Λογικά Κυκλώματα Δίαυλοι, Διασύνδεση Παραδείγματα

96 Pentium 4 (1) Η φυσική συνδεσμολογία του Pentium 4t.

97 Pentium 4 (2) Το chip Pentium 4 της Intel, 2003.

98 Λογική Συνδεσμολογία του Pentium 4 Τα ονόματα σε κεφαλαία είναι επίσημα, τα υπόλοιπα είναι περιγραφές.

99 Μητρική Πλακέτα Τυπικού PC 1. Pentium 4 socket P Support chip 3. Memory sockets 4. AGP connector 5. Disk interface 6. Gigabit Ethernet 7. Five PCI slots 8. USB 2.0 ports 9. Cooling technology 10. BIOS Η καρδιά κάθε προσωπικού υπολογιστή είναι ένα τυπωμένο κύκλωμα η μητρική πλακέτα (motherboard) : Intel D875PBZ board.

100 Δίαυλοι Pentium 4 Δομή Διαύλων του Pentium 4.
