1 ΤΜΗΜΑ ΕΛΕΓΧΟΥ ΚΑΙ ΜΕΤΡΗΣΕΩΝ ΡΑ ΙΟΕΚΠΟΜΠΩΝ ΕΚΘΕΣΗ ΜΕΤΡΗΣΕΩΝ ΤΩΝ ΕΠΙΠΕ ΩΝ ΤΗΣ ΕΚΠΕΜΠΟΜΕΝΗΣ ΗΛΕΚΤΡΟΜΑΓΝΗΤΙΚΗΣ ΑΚΤΙΝΟΒΟΛΙΑΣ ΣΤΟ ΧΩΡΟ ΓΥΡΩ ΑΠΟ ΤΟ Σ/Β ΤΗΣ COSMOTE ΜΕ ΚΩ ΙΚΗ ΟΝΟΜΑΣΙΑ VLAHAVA RR ( ) ιενέργεια Μετρήσεων: Σύνταξη Έκθεσης: Γιώργος Παναγόπουλος MSc Φυσικής Ακτινοβολιών µε Ιατρικές Εφαρµογές Σοφία ηµοπούλου MSc Ιατρικής Φυσικής - Ακτινοφυσικής Τεχνικός Υπεύθυνος Μετρήσεων: ρ Χρήστος Ράπτης Μαρούσι, Απαγορεύεται η µε κάθε τρόπο αναδηµοσίευση ή/και η αναπαραγωγή µέρους της παρούσας έκθεσης χωρίς προηγούµενη έγγραφη άδεια του Τµήµατος Ελέγχου & Μετρήσεων Ραδιοεκποµπών

2 ΜΕΡΟΣ Α: ΓΕΝΙΚΟ ΤΜΗΜΑ Εισαγωγή Η παρούσα µέτρηση αφορά την εκποµπή Ηλεκτροµαγνητικής Ακτινοβολίας στο φάσµα συχνοτήτων από MHz σε χώρο γύρω από σταθµό βάσης της COSMOTE. Ο χώρος µετρήσεων απεικονίζεται στο συνηµµένο τοπογραφικό διάγραµµα, ενώ αναλυτικότερες πληροφορίες για τη θέση µέτρησης δίνονται στους πίνακες Α1 και Α2. Η µέτρηση πραγµατοποιήθηκε από τον υπογράφοντα Ακτινοφυσικό Φυσικό Ιατρικής. Όλες οι µετρούµενες τιµές παρατίθενται και κανονικοποιηµένες ως ποσοστό των ορίων ασφαλείας όπως αυτά ορίζονται στην κείµενη νοµοθεσία 1,4. Πίνακας Α1: Στοιχεία και περιγραφή της θέσης µέτρησης Κωδική ονοµασία σταθµού COSMOTE: ιεύθυνση: Γεωγραφικές συντεταγµένες (ΕΓΣΑ 87): ΒΛΑΧΑΒΑ ΑΤ ΚΤΗΡΙΟ ΟΤΕ, ΥΨΩΜΑ ΑΓΟΥΡΟΣ, ΒΛΑΧΑΒΑ, ΚΑΛΑΜΠΑΚΑ, Ν. ΤΡΙΚΑΛΩΝ Ν Ε Ηµεροµηνία και ώρα µέτρησης: Θερµοκρασία σε ο C: , 15:00-16:30 10 Πίνακας Α2: Πηγές Η/Μ ακτινοβολίας στην περιοχή µετρήσεων ΠΗΓΗ ΑΚΤΙΝΟΒΟΛΙΑΣ Σταθµός Βάσης (1) κινητής τηλεφωνίας Ιστός (1) µε αναµεταδότες FM αγνώστου παρόχου Για τους άγνωστους ραδιοτηλεοπτικούς αναµεταδότες, οι ακριβείς συχνότητες εκποµπής τους προσδιορίζονται από τα αποτελέσµατα των µετρήσεων. Παρατίθενται επίσης χαρακτηριστικές φωτογραφίες, στις οποίες διακρίνεται ο αριθµός και ο τύπος (panel, yagi, omni, κλπ) των κεραιοσυστηµάτων κάθε ιστού ή δικτυώµατος.

3 ιαδικασία Κατόπιν επισκόπησης του ραδιοσταθµότοπου και διεξαγωγής αναγνωριστικών µετρήσεων στους ελεύθερα προσβάσιµους από το κοινό χώρους, έγινε επιλογή των σηµείων µέτρησης ώστε σε αυτά να συµπεριλαµβάνεται το σηµείο µε τη µέγιστη καταγεγραµµένη τιµή έντασης ηλεκτρικού πεδίου στην περιοχή, καθώς και τα σηµεία µε τις τοπικά µέγιστες τιµές σε χώρους ή περιοχές ενδιαφέροντος. Όλα τα σηµεία µέτρησης σηµειώνονται στο παρακάτω συνηµµένο διάγραµµα. Η µέγιστη τιµή της έντασης του ηλεκτρικού πεδίου κατεγράφη στο σηµείο 3. Εάν δεν αναφέρεται διαφορετικά στα αποτελέσµατα, σε όλα τα σηµεία ο ανιχνευτής της µετρητικής διάταξης τοποθετήθηκε σε ύψος που αντιστοιχεί στο ανάστηµα ενηλίκου ατόµου, κάνοντας έτσι την δυσµενή θεώρηση ότι κατά την ολόσωµη έκθεση ένας άνθρωπος βρίσκεται εντός οµοιογενούς πεδίου έντασης ίσης µε τη µέγιστη ένταση που δύναται να παρατηρηθεί στο χώρο που καταλαµβάνει το σώµα του. Κατά την διαδικασία των µετρήσεων έγινε κατακερµατισµός του φάσµατος συχνοτήτων 75 MHz έως 3 GHz σε κατάλληλα επιλεγµένες φασµατικές περιοχές, έτσι ώστε να προσδιοριστεί ακριβέστερα η πραγµατική συνεισφορά κάθε εφαρµογής (κινητή τηλεφωνία, ραδιόφωνο, τηλεόραση, κλπ) στην συνολική εκπεµπόµενη Η/Μ ακτινοβολία.

4 Εξοπλισµός Μετρήσεων Για τη διεξαγωγή των µετρήσεων χρησιµοποιήθηκε το µετρητικό σύστηµα SRM 3000 της Narda Safety Test Solutions, το οποίο χρησιµοποιείται για µετρήσεις πεδίων σε υψηλές συχνότητες από 75 MHz έως 3 GHz. Πρόκειται για συχνοεπιλεκτικό όργανο µέτρησης, µε το οποίο δύναται να πραγµατοποιηθούν τόσο µετρήσεις ευρέως φάσµατος, όσο και µετρήσεις σε στενές περιοχές συχνοτήτων, επιτρέποντας το διαχωρισµό των φασµατικών συνιστωσών του πεδίου σε κάθε θέση µέτρησης. Η µετρητική διάταξη χρησιµοποιείται σε συνδυασµό µε ισοτροπικό ανιχνευτή του ιδίου κατασκευαστή για συχνότητες 75 MHz έως 3 GHz, ώστε να καλύπτονται όλες οι εφαρµογές από ραδιοφωνικές FM έως και κινητή τηλεφωνία τρίτης γενιάς UMTS. Το µετρητικό σύστηµα µπορεί να καταγράφει στιγµιαίες, µέγιστες καθώς και µέσες τιµές ηλεκτρικού πεδίου, µαγνητικού πεδίου και πυκνότητας ισχύος. Οι µετρηθείσες τιµές για όλα τα µεγέθη στην περιοχή των συχνοτήτων από 75 ΜHz έως 3 GHz εκφράζονται ως µέσος όρος για κάθε χρονική περίοδο διάρκειας 6 λεπτών. Η διακριτική ικανότητα (Resolution Bandwidth, RBW) του οργάνου µπορεί να ορίστει από 1 khz (για εφαρµογές µε µεγάλα µήκη κύµατος) µέχρι 5 MHz (για ολόκληρη την µπάντα UMTS), µε βήµατα που καθορίζονται από το επιλεγµένο διάστηµα σάρωσης. Η ευαισθησία του επιτρέπει την µέτρηση καναλιών GSM σε κλειστούς χώρους όπου οι τιµές της έντασης ηλεκτρικού πεδίου είναι της τάξης λίγων V/m. Το εν λόγω µετρητικό σύστηµα είναι επίσης κατάλληλο για την καταγραφή τιµών πεδίου από πολύ ισχυρούς εκποµπούς (όπως ραδιοφωνικοί FM αναµεταδότες) µέχρι και 500 V/m. Υπάρχει η δυνατότητα να αποθηκευτούν οι συχνότητες διαφόρων εφαρµογών και κατά τη µέτρηση να διαχωριστεί αυτοµάτως η συνεισφορά κάθε εφαρµογής στο συνολικό ηλεκτροµαγνητικό υπόβαθρο. Επίσης υπάρχει διαθέσιµος ξύλινος τρίποδας πάνω στον οποίο προσαρµόζεται το SRM 3000 για µετρήσεις σε διαφορετικά ύψη. Τα αναλυτικά τεχνικά χαρακτηριστικά του SRM 3000 καθώς και του ισοτροπικού ανιχνευτή που χρησιµοποιείται φαίνονται στο Παράρτηµα Α της παρούσας έκθεσης. Η πιο πρόσφατη βαθµονόµηση του εξοπλισµού µέτρησης πραγµατοποιήθηκε την 17/01/2007 και τα σχετικά πιστοποιητικά βαθµονόµησης επισυνάπτονται.

5 Όρια ασφαλείας - Νοµοθεσία Για την ασφαλή έκθεση του ανθρώπου σε ηλεκτροµαγνητική (ΗΜ) ακτινοβολία, και ειδικότερα σε ραδιοκύµατα (10 KHz-300 GHz), έχουν εκδοθεί διεθνείς κανονισµοί που ορίζουν όρια προστασίας. Τα εθνικά όρια ασφαλούς έκθεσης καθορίζονται στις παραγράφους 9 και 10 (κατά περίπτωση) του άρθρου 31 του Νόµου 3431 (ΦΕΚ 13/Α/ ) µε θέµα Περί Ηλεκτρονικών Επικοινωνιών και άλλες διατάξεις και στα άρθρα 2-4 της υπ αριθ /3839 (ΦΕΚ 1105/Β/ ) Κοινής Απόφασης των Υπουργών Ανάπτυξης, Περιβάλλοντος, Χωροταξίας και ηµοσίων Έργων, Υγείας και Πρόνοιας, Μεταφορών και Επικοινωνιών, µε θέµα «Μέτρα προφύλαξης του κοινού από την λειτουργία κεραιών εγκατεστηµένων στην ξηρά». Η προαναφερθείσα Κ.Υ.Α. βασίστηκε στη Σύσταση του Συµβουλίου της Ε.Ε., L 199 (1999/519/EC), , «Σχετικά µε τον περιορισµό της έκθεσης του κοινού σε ηλεκτροµαγνητικά πεδία 0 Hz GHz». Τονίζεται πως ως όρια ασφαλούς έκθεσης του κοινού στην Ελλάδα (παραγρ. 9 του άρθρου 31 του Νόµου 3431) θεωρούνται το 70% των τιµών της Ε.Ε., εισάγοντας έτσι ένα πρόσθετο συντελεστή ασφαλείας. Επίσης, ειδικά σε περίπτωση εγκατάστασης κατασκευής κεραίας σε απόσταση µέχρι 300 µέτρων από την περίµετρο κτιριακών εγκαταστάσεων βρεφονηπιακών σταθµών, σχολείων, γηροκοµείων και νοσοκοµείων, προβλέπεται περαιτέρω µείωση των ορίων ασφαλούς έκθεσης του κοινού (παραγρ. 10 του άρθρου 31 του Νόµου 3431), καθώς αυτά απαγορεύεται να υπερβαίνουν το 60% των τιµών της Ε.Ε. Για λόγους υπερεκτίµησης, στην παρούσα έκθεση µετρήσεων ως όρια ασφαλούς έκθεσης θεωρούνται αυτά που προβλέπονται από την παραγρ. 10 του άρθρου 31 του Νόµου 3431, δηλαδή το 60% των τιµών της Ε.Ε. Θεωρούµε δηλαδή, χωρίς να υπάρχει βλάβη της γενικότητας, ότι υπάρχουν σε περίµετρο 300 µέτρων από τον ιστό της COSMOTE εγκαταστάσεις βρεφονηπιακών σταθµών, σχολείων, γηροκοµείων και νοσοκοµείων. Κατόπιν των παραπάνω, τα όρια ασφαλούς έκθεσης για κάθε περιοχή συχνοτήτων δίνονται από τον παρακάτω Πίνακα Α3: Πίνακας Α3. Επίπεδα αναφοράς για την Ένταση Ηλεκτρικού Πεδίου της Ελληνικής Νοµοθεσίας σε διάφορες περιοχές συχνοτήτων όπως προκύπτουν για συντελεστή µείωσης 70% και 60%. Περιοχή Συχνοτήτων f MHz 600 MHz 800 MHz 900 MHz 1800 MHz 2-300GHz Ένταση Ηλεκτρικού Πεδίου Εmax για συντελεστή µείωσης 60% (V/m) Εφαρµογές 21,7 ραδιοφωνία FM, επικοινωνίες TETRA, εκποµπές VHF, κ.α. 26,1 30, ,2 46,2 ενδεικτικές συχνότητες για εκποµπές TV UHF κινητή τηλεφωνία GSM-900 κινητή τηλεφωνία DCS-1800 κινητή τηλεφωνία UMTS, µικροκυµατικές ζεύξεις, δορυφορικές επικοινωνίες

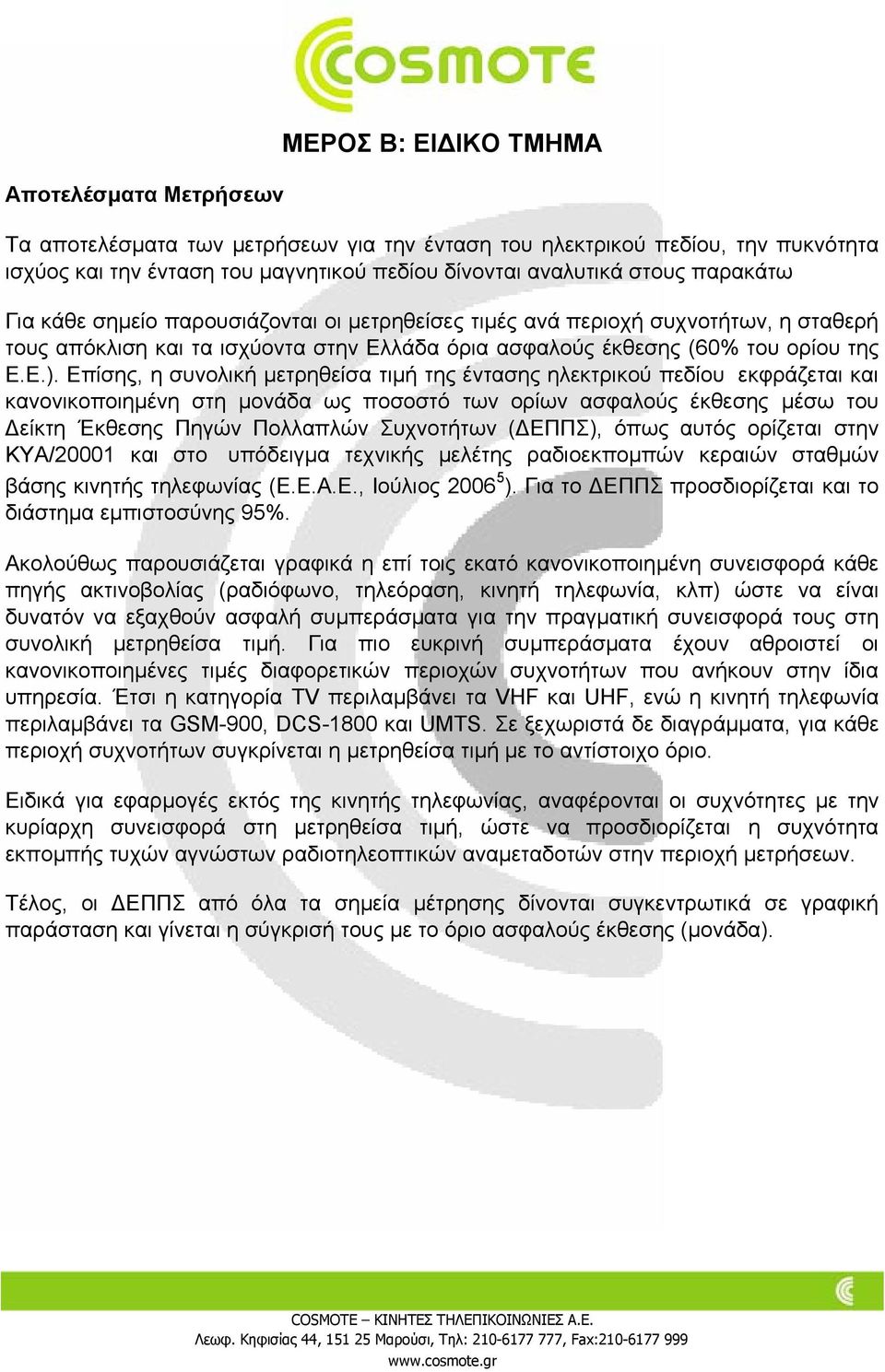

6 Αποτελέσµατα Μετρήσεων ΜΕΡΟΣ Β: ΕΙ ΙΚΟ ΤΜΗΜΑ Τα αποτελέσµατα των µετρήσεων για την ένταση του ηλεκτρικού πεδίου, την πυκνότητα ισχύος και την ένταση του µαγνητικού πεδίου δίνονται αναλυτικά στους παρακάτω Για κάθε σηµείο παρουσιάζονται οι µετρηθείσες τιµές ανά περιοχή συχνοτήτων, η σταθερή τους απόκλιση και τα ισχύοντα στην Ελλάδα όρια ασφαλούς έκθεσης (60% του ορίου της Ε.Ε.). Επίσης, η συνολική µετρηθείσα τιµή της έντασης ηλεκτρικού πεδίου εκφράζεται και κανονικοποιηµένη στη µονάδα ως ποσοστό των ορίων ασφαλούς έκθεσης µέσω του είκτη Έκθεσης Πηγών Πολλαπλών Συχνοτήτων ( ΕΠΠΣ), όπως αυτός ορίζεται στην ΚΥΑ/20001 και στο υπόδειγµα τεχνικής µελέτης ραδιοεκποµπών κεραιών σταθµών βάσης κινητής τηλεφωνίας (Ε.Ε.Α.Ε., Ιούλιος ). Για το ΕΠΠΣ προσδιορίζεται και το διάστηµα εµπιστοσύνης 95%. Ακολούθως παρουσιάζεται γραφικά η επί τοις εκατό κανονικοποιηµένη συνεισφορά κάθε πηγής ακτινοβολίας (ραδιόφωνο, τηλεόραση, κινητή τηλεφωνία, κλπ) ώστε να είναι δυνατόν να εξαχθούν ασφαλή συµπεράσµατα για την πραγµατική συνεισφορά τους στη συνολική µετρηθείσα τιµή. Για πιο ευκρινή συµπεράσµατα έχουν αθροιστεί οι κανονικοποιηµένες τιµές διαφορετικών περιοχών συχνοτήτων που ανήκουν στην ίδια υπηρεσία. Έτσι η κατηγορία TV περιλαµβάνει τα VHF και UHF, ενώ η κινητή τηλεφωνία περιλαµβάνει τα GSM-900, DCS-1800 και UMTS. Σε ξεχωριστά δε διαγράµµατα, για κάθε περιοχή συχνοτήτων συγκρίνεται η µετρηθείσα τιµή µε το αντίστοιχο όριο. Ειδικά για εφαρµογές εκτός της κινητής τηλεφωνίας, αναφέρονται οι συχνότητες µε την κυρίαρχη συνεισφορά στη µετρηθείσα τιµή, ώστε να προσδιορίζεται η συχνότητα εκποµπής τυχών αγνώστων ραδιοτηλεοπτικών αναµεταδοτών στην περιοχή µετρήσεων. Τέλος, οι ΕΠΠΣ από όλα τα σηµεία µέτρησης δίνονται συγκεντρωτικά σε γραφική παράσταση και γίνεται η σύγκρισή τους µε το όριο ασφαλούς έκθεσης (µονάδα).

7 ΣΗΜΕΙΟ 1 Πίνακας Β-1.1: Μέτρηση Ηλέκτρικού Πεδίου ΠΕΡΙΟΧΗ ΣΥΧΝΟΤΗΤΩΝ (MHZ) ΜΕΤΡΟΥΜΕΝΗ ΤΙΜΗ (V/m) ΤΥΠΙΚΗ ΑΠΟΚΛΙΣΗ(+/-) ΟΡΙΟ ΑΣΦΑΛΟΥΣ ΕΚΘΕΣΗΣ (FM-RADIO) (VHF - TV) (TETRA) (UHF-TV) (GSM-900) (DCS-1800) (UMTS) (ΣΥΝΟΛΙΚΟ ΦΑΣΜΑ) 0,045 0,081 0,033 0,025 0,023 0,113 0,025 0,104 0,195 0,062 0,175 0,328 0,007 0,013 0,006 0,004 0,004 0,018 0,004 0,017 0,032 0,01 0,036 0,028 21,7 21,7 21,7 21,7 22,1 23,1 31,6 33,0 45,5 46,2 47,2.Ο. Πίνακας Β-1.2:Μέτρηση Πυκνότητας Ισχύος ΠΕΡΙΟΧΗ ΣΥΧΝΟΤΗΤΩΝ (MHZ) ΜΕΤΡΟΥΜΕΝΗ ΤΙΜΗ (W/m 2 ) ΤΥΠΙΚΗ ΑΠΟΚΛΙΣΗ(+/-) ΟΡΙΟ ΑΣΦΑΛΟΥΣ ΕΚΘΕΣΗΣ (FM-RADIO) (VHF - TV) (TETRA) (UHF-TV) (GSM-900) (DCS-1800) (UMTS) (ΣΥΝΟΛΙΚΟ ΦΑΣΜΑ) 0, , , , , , , , , , , , , , , , , , , , , , , , ,2 1,2 1,2 1,2 1,29 1,41 2,7 2,88 5,4 5,64 6.Ο. Πίνακας Β-1.3:Μέτρηση Μαγνητικού Πεδίου ΠΕΡΙΟΧΗ ΣΥΧΝΟΤΗΤΩ Ν (MHZ) (FM-RADIO) (VHF - TV) (TETRA) (UHF-TV) (GSM-900) (DCS-1800) (UMTS) (ΣΥΝΟΛΙΚΟ ΦΑΣΜΑ) ΜΕΤΡΟΥΜΕΝΗ ΤΙΜΗ (Α/m) ΤΥΠΙΚΗ ΑΠΟΚΛΙΣΗ(+/-) ΟΡΙΟ ΑΣΦΑΛΟΥΣ ΕΚΘΕΣΗΣ 0, , , , , , , , , , , , , , , , , , , , , , , , ,057 0,057 0,057 0,057 0,06 0,062 0,085 0,089 0,123 0,124 0,124.Ο. Πίνακας Β-1.4:Τιµή ΕΠΠΣ µε διάστηµα εµπιστοσύνης 95% 0,0001 ΜΕΣΗ ΤΙΜΗ ΚΑΤΩ ΑΚΡΟ 0,0001 ΑΝΩ ΑΚΡΟ 0,0001 ΣΥΜΠΕΡΑΣΜΑ: Στο σηµείο µέτρησης 1 διαπιστώθηκε η τήρηση των ορίων ασφαλούς έκθεσης

8 Πίνακας Β-1.5: Κυρίαρχες συχνότητες εκποµπής (εκτός κινητής τηλεφωνίας) ΛΟΙΠΕΣ ΠΗΓΕΣ 30% RADIO 5% TV 41% ΣΥΧΝΟΤΗΤΑ (MHz) 735, TETRA 1% ΚΙΝΗΤΗ ΤΗΛΕΦΩΝΙΑ 23% ΙΑΓΡΑΜΜΑ 1.1: % Κανονικοποιηµένη συνεισφορά της κάθε πηγής ακτινοβολίας Ένταση Ηλ. Πεδίου (V/m) Μετρηθείσα τιµή ανά περιοχή συχνοτήτων 'Οριο αντίστοιχης περιοχής συχνοτήτων (FM-RADIO) (VHF - TV) (TETRA) (UHF-TV) (GSM-900) (DCS-1800) (UMTS) ΙΑΓΡΑΜΜΑ 1.2: Σύγκριση µετρηθείσας τιµής ανά περιοχή συχνοτήτων µε το αντίστοιχο όριο ασφαλούς έκθεσης 1400,0 1200,0 1000,0 800,0 600,0 400,0 200,0 0,0 483,9 266,9 649,9 871,1 967,0 204,5 1252,8 316,1 233,7 744,2 270,2 Λόγος ορίου ασφαλούς έκθεσης προς µετρηθείσα τιµή (εκφράζει πόσες φορές κάτω από το όριο εντοπίζεται η τιµή της έντασης ηλ.πεδίου) (FM-RADIO) (VHF - TV) (TETRA) (UHF-TV) (GSM-900) (DCS-1800) (UMTS) ΙΑΓΡΑΜΜΑ 1.3: Λόγος ορίου ασφαλούς έκθεσης προς µετρηθείσα τιµή για κάθε περιοχή συχνοτήτων

9 1 Ένταση Ηλ. Πεδίου (V/m) 0,1 0,01 ΧΩΡΟΣ ΓΙΑ ΕΠΙΚΟΛΛΗΣΗ ΤΟΥ ΦΑΣΜΑΤΟΣ 0, Συχνότητα (ΜΗz) ΙΑΓΡΑΜΜΑ 1.4: Φάσµα συχνοτήτων

10 ΣΗΜΕΙΟ 2 Πίνακας Β-2.1: Μέτρηση Ηλέκτρικού Πεδίου ΠΕΡΙΟΧΗ ΣΥΧΝΟΤΗΤΩΝ (MHZ) ΜΕΤΡΟΥΜΕΝΗ ΤΙΜΗ (V/m) ΤΥΠΙΚΗ ΑΠΟΚΛΙΣΗ(+/-) ΟΡΙΟ ΑΣΦΑΛΟΥΣ ΕΚΘΕΣΗΣ (FM-RADIO) (VHF - TV) (TETRA) (UHF-TV) (GSM-900) (DCS-1800) (UMTS) (ΣΥΝΟΛΙΚΟ ΦΑΣΜΑ) 0,048 0,081 0,035 0,025 0,023 0,087 0,023 0,156 0,145 0,063 0,183 0,319 0,008 0,013 0,006 0,004 0,004 0,014 0,004 0,026 0,024 0,01 0,038 0,028 21,7 21,7 21,7 21,7 22,1 23,1 31,6 33,0 45,5 46,2 47,2.Ο. Πίνακας Β-2.2:Μέτρηση Πυκνότητας Ισχύος ΠΕΡΙΟΧΗ ΣΥΧΝΟΤΗΤΩΝ (MHZ) ΜΕΤΡΟΥΜΕΝΗ ΤΙΜΗ (W/m 2 ) ΤΥΠΙΚΗ ΑΠΟΚΛΙΣΗ(+/-) ΟΡΙΟ ΑΣΦΑΛΟΥΣ ΕΚΘΕΣΗΣ (FM-RADIO) (VHF - TV) (TETRA) (UHF-TV) (GSM-900) (DCS-1800) (UMTS) (ΣΥΝΟΛΙΚΟ ΦΑΣΜΑ) 0, , , , , , , , , , , , , , , , , , , , , , , , ,2000 1,2000 1,2000 1,2000 1,2900 1,4100 2,7000 2,8800 5,4000 5,6400 6,0000.Ο. Πίνακας Β-2.3:Μέτρηση Μαγνητικού Πεδίου ΠΕΡΙΟΧΗ ΣΥΧΝΟΤΗΤΩΝ (MHZ) ΜΕΤΡΟΥΜΕΝΗ ΤΙΜΗ (Α/m) ΤΥΠΙΚΗ ΑΠΟΚΛΙΣΗ(+/-) ΟΡΙΟ ΑΣΦΑΛΟΥΣ ΕΚΘΕΣΗΣ (FM-RADIO) (VHF - TV) (TETRA) (UHF-TV) (GSM-900) (DCS-1800) (UMTS) (ΣΥΝΟΛΙΚΟ ΦΑΣΜΑ) 0, , , , , , , , , , , , , , , , , , , , , , , , ,0565 0,0565 0,0565 0,0565 0,0595 0,0622 0,0851 0,0889 0,1226 0,1244 0,1240.Ο. Πίνακας Β-2.4:Τιµή ΕΠΠΣ µε διάστηµα εµπιστοσύνης 95% ΜΕΣΗ ΤΙΜΗ 0,0001 ΚΑΤΩ ΑΚΡΟ 0,0001 ΑΝΩ ΑΚΡΟ 0,0001 ΣΥΜΠΕΡΑΣΜΑ: Στο σηµείο µέτρησης 2 διαπιστώθηκε η τήρηση των ορίων ασφαλούς έκθεσης

11 RADIO 5,6% Πίνακας Β-2.5: Κυρίαρχες συχνότητες εκποµπής (εκτός κινητής τηλεφωνίας) ΣΥΧΝΟΤΗΤΑ (MHz) ΛΟΙΠΕΣ ΠΗΓΕΣ 46,6% TETRA 1,6% TV 32,0% ΚΙΝΗΤΗ ΤΗΛΕΦΩΝΙΑ 14,2% , ΙΑΓΡΑΜΜΑ 2.1: % Κανονικοποιηµένη συνεισφορά της κάθε πηγής ακτινοβολίας 'Ενταση Ηλ. Πεδίου (V/m) (VHF - TV) (FM-RADIO) (TETRA) (UHF-TV) (GSM-900) (DCS-1800) (UMTS) Μετρηθείσα τιµή ανά περιοχή συχνοτήτων 'Οριο αντίστοιχης περιοχής συχνοτήτων ΙΑΓΡΑΜΜΑ 2.2: Σύγκριση µετρηθείσας τιµής ανά περιοχή συχνοτήτων µε το αντίστοιχο όριο ασφαλούς έκθεσης 1600,0 1400,0 1200,0 1000,0 800,0 600,0 400,0 200,0 0,0 449,4 268,6 612,5 851,6 964,9 264,6 1376,1 212,2 314,9 729,0 257,9 Λόγος ορίου ασφαλούς έκθεσης προς µετρηθείσα τιµή (εκφράζει πόσες φορές κάτω από το όριο εντοπίζεται η τιµή της έντασης ηλ.πεδίου) (FM-RADIO) (VHF - TV) (TETRA) (UHF-TV) (GSM-900) (DCS-1800) (UMTS) ΙΑΓΡΑΜΜΑ 2.3: Λόγος ορίου ασφαλούς έκθεσης προς µετρηθείσα τιµή για κάθε περιοχή συχνοτήτων

12 1 Ένταση Ηλ. Πεδίου (V/m) 0,1 0,01 ΧΩΡΟΣ ΓΙΑ ΕΠΙΚΟΛΛΗΣΗ ΤΟΥ ΦΑΣΜΑΤΟΣ 0, Συχνότητα (ΜΗz) ΙΑΓΡΑΜΜΑ 2.4: Φάσµα συχνοτήτων

13 ΣΗΜΕΙΟ 3 Πίνακας Β-3.1: Μέτρηση Ηλέκτρικού Πεδίου ΠΕΡΙΟΧΗ ΣΥΧΝΟΤΗΤΩΝ (MHZ) ΜΕΤΡΟΥΜΕΝΗ ΤΙΜΗ (V/m) ΤΥΠΙΚΗ ΑΠΟΚΛΙΣΗ(+/-) ΟΡΙΟ ΑΣΦΑΛΟΥΣ ΕΚΘΕΣΗΣ (FM-RADIO) (VHF - TV) (TETRA) (UHF-TV) (GSM-900) (DCS-1800) (UMTS) (ΣΥΝΟΛΙΚΟ ΦΑΣΜΑ) 0,044 0,796 0,034 0,026 0,022 0,063 0,023 0,114 0,315 0,064 0,196 0,892 0,007 0,129 0,006 0,004 0,004 0,01 0,004 0,019 0,051 0,01 0,04 0,117 21,7 21,7 21,7 21,7 22,09 23,09 31, ,5 46,18 47,2.Ο. Πίνακας Β-3.2:Μέτρηση Πυκνότητας Ισχύος ΠΕΡΙΟΧΗ ΣΥΧΝΟΤΗΤΩΝ (MHZ) ΜΕΤΡΟΥΜΕΝΗ ΤΙΜΗ (W/m 2 ) ΤΥΠΙΚΗ ΑΠΟΚΛΙΣΗ(+/-) ΟΡΙΟ ΑΣΦΑΛΟΥΣ ΕΚΘΕΣΗΣ (FM-RADIO) (VHF - TV) (TETRA) (UHF-TV) (GSM-900) (DCS-1800) (UMTS) (ΣΥΝΟΛΙΚΟ ΦΑΣΜΑ) 0, , , , , , , , , , , , , , , , , , , , , , , , ,2000 1,2000 1,2000 1,2000 1,2900 1,4100 2,7000 2,8800 5,4000 5,6400 6,0000.Ο. Πίνακας Β-3.3:Μέτρηση Μαγνητικού Πεδίου ΠΕΡΙΟΧΗ ΣΥΧΝΟΤΗΤΩΝ (MHZ) ΜΕΤΡΟΥΜΕΝΗ ΤΙΜΗ (Α/m) ΤΥΠΙΚΗ ΑΠΟΚΛΙΣΗ(+/-) ΟΡΙΟ ΑΣΦΑΛΟΥΣ ΕΚΘΕΣΗΣ (FM-RADIO) (VHF - TV) (TETRA) (UHF-TV) (GSM-900) (DCS-1800) (UMTS) (ΣΥΝΟΛΙΚΟ ΦΑΣΜΑ) 0, , , , , , , , , , , , , , , , , , , , , , , , ,0565 0,0565 0,0565 0,0565 0,0595 0,0622 0,0851 0,0889 0,1226 0,1244 0,1240.Ο. Πίνακας Β-3.4:Τιµή ΕΠΠΣ µε διάστηµα εµπιστοσύνης 95% ΜΕΣΗ ΤΙΜΗ 0,0014 ΚΑΤΩ ΑΚΡΟ 0,0006 ΑΝΩ ΑΚΡΟ 0,0023 ΣΥΜΠΕΡΑΣΜΑ: Στο σηµείο µέτρησης 3 διαπιστώθηκε η τήρηση των ορίων ασφαλούς έκθεσης

14 Πίνακας Β-3.5: Κυρίαρχες συχνότητες εκποµπής εκτός κινητής τηλεφωνίας ΚΙΝΗΤΗ ΤΗΛΕΦΩΝΙΑ 3,5% TETRA 0,1% ΛΟΙΠΕΣ ΠΗΓΕΣ 2,3% RADIO 0,3% ΣΥΧΝΟΤΗΤΑ (MHz) TV 93,9% 1457 ΙΑΓΡΑΜΜΑ 3.1: % Κανονικοποιηµένη συνεισφορά της κάθε πηγής ακτινοβολίας 'Ενταση Ηλ. Πεδίου (V/m) (FM-RADIO) (VHF - TV) (TETRA) (UHF-TV) (GSM-900) (DCS-1800) (UMTS) Μετρηθείσα τιµή ανά περιοχή συχνοτήτων 'Οριο αντίστοιχης περιοχής συχνοτήτων ΙΑΓΡΑΜΜΑ 3.2: Σύγκριση µετρηθείσας τιµής ανά περιοχή συχνοτήτων µε το αντίστοιχο όριο ασφαλούς έκθεσης 1600,0 1400,0 1200,0 1000,0 800,0 600,0 400,0 200,0 0,0 496,9 27,3 632,8 830,8 1015,4 365,2 1401,1 289,7 144,7 725,4 240,7 Λόγος ορίου ασφαλούς έκθεσης προς µετρηθείσα τιµή (εκφράζει πόσες φορές κάτω από το όριο εντοπίζεται η τιµή της έντασης ηλ.πεδίου) (FM-RADIO) (VHF - TV) (TETRA) (UHF-TV) (GSM-900) (DCS-1800) (UMTS) ΙΑΓΡΑΜΜΑ 3.3: Λόγος ορίου ασφαλούς έκθεσης προς µετρηθείσα τιµή για κάθε περιοχή συχνοτήτων

15 1 Ένταση Ηλ. Πεδίου (V/m) 0,1 0,01 ΧΩΡΟΣ ΓΙΑ ΕΠΙΚΟΛΛΗΣΗ ΤΟΥ ΦΑΣΜΑΤΟΣ 0, Συχνότητα (ΜΗz) ΙΑΓΡΑΜΜΑ 3.4: Φάσµα συχνοτήτων

16 ΣΥΓΚΕΝΤΡΩΤΙΚΑ ΑΠΟΤΕΛΕΣΜΑΤΑ ΕΠΠΣ 0,010 0,009 0,008 0,007 0,006 0,005 0,004 0,003 0,002 0,001 0,000 0,0014 0,0001 0, ΣΗΜΕΙΟ ΜΕΤΡΗΣΗΣ ΙΑΓΡΑΜΜΑ 4: Συγκεντρωτική παρουσίαση των ΕΠΠΣ για κάθε σηµείο µέτρησης και σύγκρισή τους µε το όριο ασφαλούς έκθεσης (µονάδα)

17 Τελικά Συµπεράσµατα Από τα αποτελέσµατα των µετρήσεων που παρουσιάζονται στα παραπάνω διαγράµµατα και πίνακες, εξάγονται τα εξής συµπεράσµατα: (α) Σε όλα τα σηµεία µέτρησης η µέση τιµή του είκτη Έκθεσης Πηγών Πολλαπλών Συχνοτήτων ( ΕΠΠΣ) και τα όρια του διαστήµατος εµπιστοσύνης 95% του είναι µικρότερα της µονάδας, οπότε η συνολική ένταση Η/Μ ακτινοβολίας είναι χαµηλότερη των ορίων ασφαλούς έκθεσης. (β) Σε όλες τις περιοχές συχνοτήτων και για όλες τις εφαρµογές (TV, ραδιόφωνο, κινητή τηλεφωνία κτλ), οι µετρούµενες τιµές ηλεκτρικού πεδίου της Η/Μ ακτινοβολίας είναι χαµηλότερες των ορίων ασφαλούς έκθεσης. Εν κατακλείδι, οι τιµές που µετρήθηκαν από όλες τις πηγές Η/Μ ακτινοβολίας είναι χαµηλότερες των ορίων ασφαλούς έκθεσης. Ο συντάκτης της έκθεσης Σοφία ηµοπούλου Ακτινοφυσικός Φυσικός Ιατρικής MSc Ιατρικής Φυσικής - Ακτινοφυσικής Ο προϊστάµενος του Τµήµατος Ελέγχου & Μετρήσεων Ραδιοεκποµπών ρ. Χρήστος Ράπτης PhD Φυσικής Ακτινοβολιών Περιβάλλοντος της Σχολής Ηλεκτρολόγων Μηχανικών & Μηχανικών Υπολογιστών του Αριστοτελείου Πανεπιστηµίου Θεσσαλονίκης Ο εκπονήσας τη µέτρηση Γιώργος Παναγόπουλος Ακτινοφυσικός Φυσικός Ιατρικής MSc Φυσικής Ακτινοβολιών µε Ιατρικές Εφαρµογές COSMOTE ΚΙΝΗΤΕΣ ΤΗΛΕΠΙΚΟΙΝΩΝΙΕΣ Α.Ε.
