1 OPEL ASTRA Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας

2

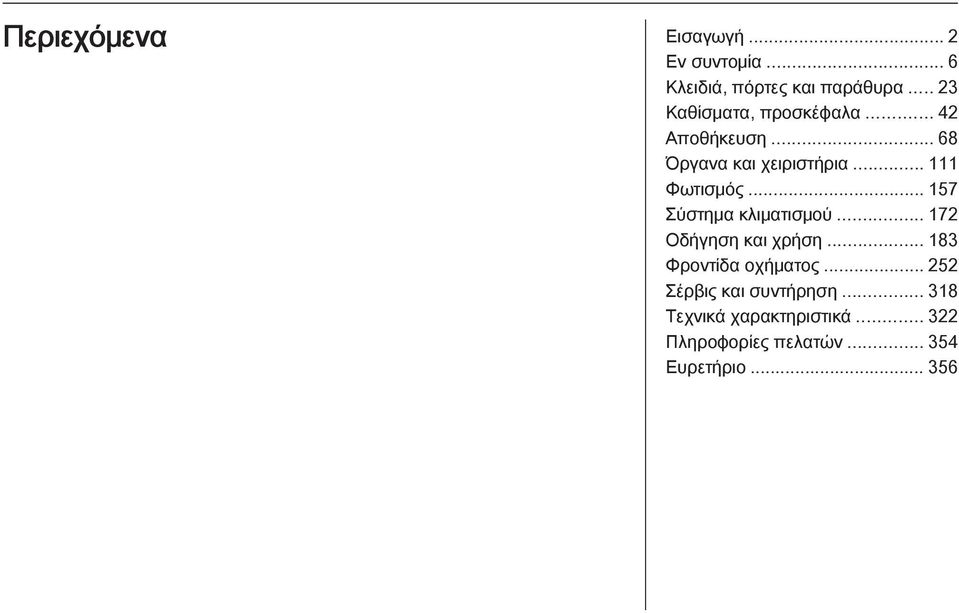

3 Περιεχόμενα Εισαγωγή... 2 Εν συντομία... 6 Κλειδιά, πόρτες και παράθυρα Καθίσματα, προσκέφαλα Αποθήκευση Όργανα και χειριστήρια Φωτισμός Σύστημα κλιματισμού Οδήγηση και χρήση Φροντίδα οχήματος Σέρβις και συντήρηση Τεχνικά χαρακτηριστικά Πληροφορίες πελατών Ευρετήριο

4 2 Εισαγωγή Εισαγωγή

5 Εισαγωγή 3 Στοιχεία οχήματος Καταχωρήστε τα στοιχεία του οχήματός σας στην προηγούμενη σελίδα, ώστε να μπορείτε να ανατρέξετε σε αυτά άμεσα. Οι σχετικές πληροφορίες παρατίθενται στα κεφάλαια "Σέρβις και συντήρηση" και "Τεχνικά στοιχεία", καθώς και στην πινακίδα αριθμού πλαισίου. Εισαγωγή Το αυτοκίνητό σας αποτελεί έναν προσεκτικό συνδυασμό προηγμένης τεχνολογίας, ασφάλειας, φιλικότητας προς το περιβάλλον και οικονομίας. Σε αυτό το Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας περιλαμβάνονται όλες οι απαραίτητες πληροφορίες για την ασφαλή και αποδοτική οδήγηση του οχήματός σας. Βεβαιωθείτε ότι όσοι επιβαίνουν στο αυτοκίνητό σας γνωρίζουν τους πιθανούς κινδύνους ατυχήματος και τραυματισμών που ενδέχεται να προκληθούν από την ακατάλληλη χρήση του οχήματος. Πρέπει πάντοτε να τηρείτε τους ειδικούς νόμους και διατάξεις της χώρας στην οποία οδηγείτε. Ενδέχεται να υπάρχουν διαφορές ανάμεσα σε αυτούς τους νόμους και τις πληροφορίες που παρατίθενται σε αυτό το Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας. Όταν σε αυτό το Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας γίνεται αναφορά σε επίσκεψη στο συνεργείο, συνιστούμε να απευθύνεστε στο δικό σας Εξουσιοδοτημένο Επισκευαστή της Opel. Για τα αυτοκίνητα που κινούνται με υγραέριο, συνιστούμε έναν Επισκευαστή Opel εξουσιοδοτημένο για σέρβις αυτοκινήτων με υγραεριοκίνηση. Όλοι οι Εξουσιοδοτημένοι Επισκευαστές της Opel προσφέρουν σέρβις εξαιρετικής ποιότητας σε λογικές τιμές. Οι πεπειραμένοι μηχανικοί, εκπαιδευμένοι από την Opel, εργάζονται σύμφωνα με συγκεκριμένες οδηγίες της Opel. Τα εγχειρίδια κατόχου πρέπει να βρίσκονται πάντοτε μέσα στο όχημα, άμεσα προσβάσιμα στο όχημα. Χρήση του παρόντος εγχειριδίου Στο εγχειρίδιο αυτό περιγράφονται όλες οι προαιρετικές επιλογές και λειτουργίες που είναι διαθέσιμες για αυτό το μοντέλο. Ορισμένες από τις περιγραφές, συμπεριλαμβανομένων. των περιγραφών των λειτουργιών της οθόνης και των μενού, μπορεί να μην ισχύουν για το όχημά σας λόγω διαφορετικής έκδοσης μοντέλου, προδιαγραφών της εκάστοτε χώρας, ειδικού εξοπλισμού ή αξεσουάρ. Στο κεφάλαιο "Εν συντομία" παρατίθεται μια αρχική συνοπτική παρουσίαση. Ο πίνακας περιεχομένων, που παρατίθεται τόσο στην αρχή αυτού του εγχειριδίου όσο και σε κάθε ενότητα, σας κατευθύνει στις πληροφορίες που θέλετε. Το ευρετήριο σας δίνει τη δυνατότητα να αναζητήσετε συγκεκριμένες πληροφορίες.

6 4 Εισαγωγή Σε αυτό το Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας απεικονίζονται αριστεροτίμονα αυτοκίνητα. Η λειτουργία των δεξιοτίμονων οχημάτων είναι ίδια. Σε αυτό το Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας χρησιμοποιούνται οι εργοστασιακοί κωδικοί των κινητήρων. Μπορείτε να δείτε τις αντίστοιχες εμπορικές ονομασίες των κινητήρων στην ενότητα "Τεχνικά χαρακτηριστικά". Οι λέξεις που προσδιορίζουν κατεύθυνση ή φορά, π.χ. αριστερά ή δεξιά και μπροστά ή πίσω, αναφέρονται πάντοτε στην κατεύθυνση προς την οποία κινείται το όχημα. Οι ενδείξεις στην οθόνη του οχήματος μπορεί να μην υποστηρίζονται σε όλες τις γλώσσες. Τα μηνύματα που εμφανίζονται στην οθόνη και οι ετικέτες στο εσωτερικό του αυτοκινήτου αναγράφονται με έντονη γραμματοσειρά. Κίνδυνος, προειδοποιήσεις και προφυλάξεις 9 Κίνδυνος Το κείμενο με την επισήμανση 9 Κίνδυνος παρέχει πληροφορίες σχετικά με τον κίνδυνο θανάσιμου τραυματισμού. Εάν αγνοήσετε αυτές τις πληροφορίες, ενδέχεται να προκληθεί θάνατος. 9 Προειδοποίηση Το κείμενο με την επισήμανση 9 Προειδοποίηση παρέχει πληροφορίες σχετικά με τον κίνδυνο ατυχήματος ή τραυματισμού. Εάν αγνοήσετε αυτές τις πληροφορίες, ενδέχεται να προκληθεί τραυματισμός. Προσοχή Το κείμενο με την επισήμανση Προσοχή παρέχει πληροφορίες για πιθανή ζημιά στο όχημα. Εάν αγνοήσετε αυτές τις πληροφορίες, ενδέχεται να προκληθεί ζημιά στο όχημα. Σύμβολα Οι παραπομπές στις σελίδες υποδεικνύονται με την επισήμανση 3. Το βέλος 3 σημαίνει "βλ. σελίδα". Σας ευχόμαστε πολλές ώρες απολαυστικής οδήγησης. Adam Opel AG

7 Εισαγωγή 5

8 6 Εν συντομία Εν συντομία Ξεκλείδωμα του οχήματος 5-θυρο δυόμισι όγκων, Sports tourer Εισαγωγικές πληροφορίες οδήγησης Πατήστε το κουμπί c για να ξεκλειδώσετε τις πόρτες και το χώρο αποσκευών. Ανοίξτε τις πόρτες τραβώντας τη λαβή. Για να ανοίξετε την πόρτα του χώρου αποσκευών, πιέστε το διακόπτη στο πλαίσιο αφής κάτω από το έμβλημα της μάρκας.

9 Εν συντομία 7 3-θυρο δυόμισι όγκων 4-θυρο τριών όγκων Ρύθμιση καθίσματος Ρύθμιση θέσης καθίσματος Για να ανοίξετε την πόρτα του χώρου αποσκευών, πιέστε το έμβλημα της μάρκας στο κάτω μισό τμήμα. Πατήστε το κουμπί x στο τηλεχειριστήριο για να ξεκλειδώσει και να ανοίξει πόρτα του χώρου αποσκευών. Οι πόρτες παραμένουν κλειδωμένες. Πατήστε το κουμπί x στο τηλεχειριστήριο επί 2 δευτερόλεπτα τουλάχιστον, το καπό του χώρου αποσκευών ανοίγει ελαφρά. Τηλεχειριστήριο 3 24, σύστημα κεντρικού κλειδώματος 3 25, χώρος αποσκευών Τραβήξτε τη λαβή, σύρετε το κάθισμα, αφήστε τη λαβή. Θέση καθίσματος 3 44, ρύθμιση καθίσματος Κίνδυνος Για να μπορέσει ο αερόσακος να ανοίξει με ασφάλεια, δεν πρέπει να κάθεστε σε απόσταση μικρότερη από 25 cm από το τιμόνι.

10 8 Εν συντομία Πλάτες καθισμάτων Ύψος καθίσματος Ανάκλιση καθίσματος Τραβήξτε το μοχλό, ρυθμίστε την κλίση και απελευθερώστε το μοχλό. Αφήστε το κάθισμα να ασφαλίσει με το χαρακτηριστικό ήχο. Θέση καθίσματος 3 44, ρύθμιση καθίσματος 3 44, αναδίπλωση καθίσματος πάνω προς τα κάτω Απαιτείται επανειλημμένη κίνηση του μοχλού προς τα = ανύψωση του καθίσματος = βύθιση του καθίσματος Θέση καθίσματος 3 44, ρύθμιση καθίσματος Απαιτείται επανειλημμένη κίνηση του μοχλού προς τα = μπροστινό άκρο υψηλό πάνω προς τα κάτω τερα = μπροστινό άκρο χαμηλότερα Θέση καθίσματος 3 44, ρύθμιση καθίσματος 3 44.

11 Εν συντομία 9 Ρύθμιση ηλεκτρικού καθίσματος Ρύθμιση ηλεκτρικού καθίσματος 3 49, Αναδίπλωση καθίσματος Ρύθμιση του προσκέφαλου Χρησιμοποιήστε το διακόπτη 1: μπροστά/πίσω = ρύθμιση μήκους πάνω/κάτω = ρύθμιση ύψους πάνω/κάτω στο = ρύθμιση κλίσης μπροστινό μέρος Χρησιμοποιήστε το διακόπτη 2: μπροστά/ πίσω στο πάνω μέρος = ρύθμιση πλάτης καθίσματος Πατήστε το κουμπί απασφάλισης, ρυθμίστε το ύψος, ασφαλίστε το προσκέφαλο. Προσκέφαλα 3 42.

12 10 Εν συντομία Ζώνη ασφαλείας Ρύθμιση καθρέπτη Εσωτερικός καθρέπτης Εξωτερικοί καθρέπτες Τραβήξτε έξω τη ζώνη ασφαλείας και ασφαλίστε τη στην πόρπη. Η ζώνη ασφαλείας δεν πρέπει να έχει συστραφεί και πρέπει να εφαρμόζει σφικτά στο σώμα. Μη ρυθμίζετε την πλάτη του καθίσματος σε μεγάλη ανάκλιση προς τα πίσω (η συνιστώμενη μέγιστη γωνία κλίσης είναι περίπου 25 ). Για να απασφαλίσετε τη ζώνη, πιέστε το κόκκινο κουμπί στην πόρπη. Θέση καθίσματος 3 44, ζώνη ασφαλείας 3 53, σύστημα αερόσακων Για να μειώσετε την εκτυφλωτική αντανάκλαση τη νύχτα, χρησιμοποιήστε το μοχλό στην κάτω πλευρά του κελύφους του καθρέπτη. Εσωτερικός καθρέπτης 3 35, εσωτερικός καθρέπτης με αυτόματη αντιθαμβωτική λειτουργία Επιλέξτε τον αντίστοιχο εξωτερικό καθρέπτη και ρυθμίστε τον. Ασφαιρικοί εξωτερικοί καθρέπτες 3 34, Ηλεκτρική ρύθμιση 3 34, Αναδιπλούμενοι εξωτερικοί καθρέπτες 3 34, Θερμαινόμενοι εξωτερικοί καθρέπτες 3 35.

13 Εν συντομία 11 Ρύθμιση τιμονιού Απασφαλίστε το μοχλό, ρυθμίστε το τιμόνι και στη συνέχεια ασφαλίστε το μοχλό και βεβαιωθείτε ότι έχει ασφαλίσει. Μη ρυθμίζετε το τιμόνι, παρά μόνο εάν το όχημα είναι σταματημένο και η κλειδαριά της κολόνας τιμονιού είναι απασφαλισμένη. Σύστημα αερόσακων 3 56, θέσεις διακόπτη ανάφλεξης

14 12 Εν συντομία Επισκόπηση του ταμπλό

15 Εν συντομία 13 1 Ηλεκτρικά παράθυρα Εξωτερικοί καθρέπτες Cruise control Περιοριστής ταχύτητας (κόφτης) Adaptive Cruise Control Προειδοποίηση μετωπικής σύγκρουσης Πλευρικοί αεραγωγοί Φλας, σινιάλο προβολέων, μεσαία σκάλα και μεγάλη σκάλα, σύστημα αυτόματης ρύθμισης μεγάλης σκάλας Φωτισμός εξόδου Φώτα στάθμευσης Κουμπιά για το κέντρο πληροφοριών οδηγού Όργανα Χειριστήρια τιμονιού Κέντρο πληροφοριών οδηγού Υαλοκαθαριστήρας παρμπρίζ, σύστημα πλύσης παρμπρίζ, σύστημα πλύσης προβολέων, πίσω υαλοκαθαριστήρας, σύστημα πλύσης πίσω παρμπρίζ Λειτουργία Sport Σύστημα κεντρικού κλειδώματος Επιλογέας τύπου καυσίμου. 121 Αλάρμ Ενδεικτική λυχνία απενεργοποίησης αερόσακου Ενδεικτική λυχνία ζώνης ασφαλείας συνοδηγού Λειτουργία Tour Οθόνη πληροφοριών Λυχνία LED κατάστασης αντικλεπτικού συστήματος συναγερμού Κεντρικοί αεραγωγοί Ντουλαπάκι συνοδηγού Σύστημα ελέγχου πρόσφυσης Ηλεκτρονικός έλεγχος ευστάθειας Σύστημα υποβοήθησης στάθμευσης Σύστημα προηγμένης υποβοήθησης στάθμευσης. 226 Προειδοποίηση αλλαγής λωρίδας Κουμπί Eco για το σύστημα Stop-Start Κουμπί ξεκλειδώματος για το καπό χώρου αποσκευών Σύστημα κλιματισμού Είσοδος AUX, είσοδος USB, υποδοχή κάρτας SD Πρίζα

16 14 Εν συντομία 19 Επιλογέας ταχυτήτων, μηχανικό κιβώτιο ταχυτήτων Αυτόματο κιβώτιο ταχυτήτων Ηλεκτρικό χειρόφρενο Διακόπτης ανάφλεξης με κλειδαριά τιμονιού Κόρνα Αερόσακος οδηγού Μοχλός απασφάλισης καπό κινητήρα Θήκη μικροαντικειμένων, κουτί ασφαλειών Ρύθμιση τιμονιού Διακόπτης φώτων Ρύθμιση της δέσμης των προβολέων Μπροστινοί προβολείς ομίχλης Πίσω φως ομίχλης Φωτισμός οργάνων Εξωτερικά φώτα Περιστρέψτε το διακόπτη φώτων: 7 = φώτα σβηστά 8 = φώτα στάθμευσης 9 = μεσαία σκάλα Αυτόματη ρύθμιση φώτων AUTO = αυτόματη ρύθμιση φώτων: τα εξωτερικά φώτα ανάβουν και σβήνουν αυτόματα m = ενεργοποίηση ή απενεργοποίηση της αυτόματης ρύθμισης φώτων 8 = φώτα στάθμευσης 9 = μεσαία σκάλα Φώτα ομίχλης Πατήστε το διακόπτη φώτων: > = μπροστινοί προβολείς ομίχλης r = πίσω φως ομίχλης

17 Εν συντομία 15 Φωτισμός Σινιάλο προβολέων, μεγάλη σκάλα και μεσαία σκάλα Σήματα για στροφή και αλλαγή λωρίδας σινιάλο προβολέων μεγάλη σκάλα μεσαία σκάλα = τραβήξτε το μοχλοδιακόπτη = πιέστε το μοχλοδιακόπτη = πιέστε ή τραβήξτε το μοχλοδιακόπτη Αυτόματη ρύθμιση φώτων 3 158, Μεγάλη σκάλα 3 158, Σινιάλο προβολέων 3 159, Σύστημα προβολέων προσαρμοζόμενης δέσμης μοχλοδιακόπτης προς τα επάνω μοχλοδιακόπτης προς τα κάτω = δεξί φλας = αριστερό φλας Σήματα για στροφή και αλλαγή λωρίδας 3 165, φώτα στάθμευσης

18 16 Εν συντομία Αλάρμ Κόρνα Συστήματα πλύσης παρμπρίζ και υαλοκαθαριστήρων Υαλοκαθαριστήρες παρμπρίζ Για να τα ενεργοποιήσετε, πατήστε το κουμπί. Αλάρμ Πιέστε το j. 2 = Γρήγορη λειτουργία 1 = Αργή λειτουργία P = Διακοπτόμενη λειτουργία ή αυτόματη λειτουργία υαλοκαθαριστήρων με αισθητήρα βροχής = Απενεργοποιημένοι

19 Εν συντομία 17 Για να εκτελέσουν οι υαλοκαθαριστήρες μία διαδρομή στο παρμπρίζ όταν είναι απενεργοποιημένοι, πιέστε το μοχλοδιακόπτη προς τα κάτω. Υαλοκαθαριστήρες παρμπρίζ 3 113, αντικατάσταση μάκτρου υαλοκαθαριστήρα Σύστημα πλύσης παρμπρίζ και προβολέων Υαλοκαθαριστήρας πίσω παρμπρίζ Τραβήξτε το μοχλοδιακόπτη. Σύστημα πλύσης παρμπρίζ και προβολέων 3 113, υγρό πλύσης Πιέστε το διακόπτη δύο θέσεων για να ενεργοποιήσετε τον υαλοκαθαριστήρα του πίσω παρμπρίζ: επάνω = συνεχής λειτουργία διακόπτης κάτω διακόπτης μέση θέση = διακοπτόμενη λειτουργία = απενεργοποιημένος

20 18 Εν συντομία Σύστημα πλύσης πίσω παρμπρίζ Σύστημα κλιματισμού Θερμαινόμενο πίσω παρμπρίζ, θερμαινόμενοι εξωτερικοί καθρέπτες Αποθάμβωση και ξεπάγωμα των παραθύρων Πιέστε το μοχλοδιακόπτη. Το υγρό πλύσης ψεκάζεται στο πίσω παρμπρίζ και ο υαλοκαθαριστήρας εκτελεί μερικές διαδρομές. Υαλοκαθαριστήρας/σύστημα πλύσης πίσω παρμπρίζ Για τη θέρμανση, πατήστε το κουμπί Ü. Θερμαινόμενο πίσω παρμπρίζ Πατήστε το κουμπί V. Γυρίστε το κουμπί θερμοκρασίας στην υψηλότερη τιμή. Η ψύξη n είναι ενεργοποιημένη. Θερμαινόμενο πίσω παρμπρίζ Ü. Σύστημα κλιματισμού

21 Εν συντομία 19 Κιβώτιο ταχυτήτων Μηχανικό κιβώτιο ταχυτήτων Αυτόματο κιβώτιο ταχυτήτων το πεντάλ φρένου. Για να επιλέξετε P ή R, πατήστε το κουμπί απασφάλισης. Αυτόματο κιβώτιο ταχυτήτων Όπισθεν: με το όχημα σταματημένο, περιμένετε 3 δευτερόλεπτα αφότου πατήσετε το πεντάλ του συμπλέκτη και στη συνέχεια πατήστε το κουμπί στον επιλογέα ταχυτήτων και επιλέξτε τη σχέση. Εάν η ταχύτητα δεν "κουμπώνει", μετακινήστε το μοχλό στη νεκρά, αφήστε το πεντάλ του συμπλέκτη και πατήστε το ξανά. Στη συνέχεια, επιλέξτε ξανά τη σχέση. Μηχανικό κιβώτιο ταχυτήτων P = Στάθμευση R = Όπισθεν N = Νεκρά D = Οδήγηση Χειροκίνητη λειτουργία: μετακινήστε τον επιλογέα από τη θέση D προς τα αριστερά. < = Μεγαλύτερη σχέση ] = Μικρότερη σχέση Ο επιλογέας μπορεί να μετακινηθεί από τη θέση P μόνο όταν η ανάφλεξη είναι ενεργοποιημένη και έχει πατηθεί

22 20 Εν συντομία Εκκίνηση Πριν ξεκινήσετε, ελέγξτε τα εξής Πίεση και κατάσταση ελαστικών 3 292, Στάθμη λαδιού κινητήρα και στάθμη υγρών Βεβαιωθείτε ότι όλα τα παράθυρα, οι καθρέπτες, τα εξωτερικά φώτα και οι πινακίδες αριθμού κυκλοφορίας είναι καθαρά, δεν έχουν καλυφθεί με χιόνι και πάγο και ότι λειτουργούν σωστά. Οι καθρέπτες, τα καθίσματα και οι ζώνες ασφαλείας έχουν ρυθμιστεί σωστά 3 34, 3 44, Λειτουργία των φρένων σε χαμηλή ταχύτητα, ιδίως εάν τα φρένα είναι βρεγμένα. Εκκίνηση του κινητήρα Γυρίστε το κλειδί στη θέση 1 στρίψτε ελαφρά το τιμόνι για να ξεκλειδώσει πατήστε το πεντάλ συμπλέκτη και φρένου στο αυτόματο κιβώτιο ταχυτήτων επιλέξτε P ή N μην πατάτε το πεντάλ γκαζιού πετρελαιοκινητήρας: γυρίστε το κλειδί στη θέση 2 για την προθέρμανση και περιμένετε μέχρι να σβήσει η ενδεικτική λυχνία ελέγχου! γυρίστε το κλειδί στη θέση 3 και αφήστε το Εκκίνηση του κινητήρα

23 Εν συντομία 21 Σύστημα Stop-Start Εάν το όχημα κινείται με μικρή ταχύτητα ή είναι σταματημένο και πληρούνται συγκεκριμένες συνθήκες, ενεργοποιήστε τη λειτουργία Autostop ως εξής: Πατήστε το πεντάλ του συμπλέκτη θέστε το μοχλό στη νεκρά αφήστε το πεντάλ του συμπλέκτη Η λειτουργία Autostop επισημαίνεται από τη βελόνα στη θέση AUTOSTOP στο στροφόμετρο. Για επανεκκίνηση του κινητήρα, πατήστε το πεντάλ του συμπλέκτη ξανά. Σύστημα Stop-Start Στάθμευση Τραβάτε πάντοτε το χειρόφρενο. Τραβήξτε το χειρόφρενο χωρίς να πατάτε το κουμπί απασφάλισης. Όταν βρίσκεστε σε ανηφορικές ή κατηφορικές επιφάνειες, τραβήξτε το χειρόφρενο όσο το δυνατόν πιο πάνω. Για να μειώσετε τη δύναμη που θα χρειαστεί να ασκήσετε, πατήστε ταυτόχρονα το ποδόφρενο. Στα οχήματα με ηλεκτρικό χειρόφρενο, τραβήξτε το διακόπτη m επί ένα δευτερόλεπτο περίπου. Σβήστε τον κινητήρα. Γυρίστε το κλειδί ανάφλεξης στη θέση 0 και αφαιρέστε το. Στρίψτε το τιμόνι μέχρι να αισθανθείτε την κλειδαριά του τιμονιού να ασφαλίζει. Στα οχήματα με αυτόματο κιβώτιο ταχυτήτων, το κλειδί μπορεί να αφαιρεθεί μόνο όταν ο επιλογέας ταχυτήτων βρίσκεται στη θέση P. Εάν το όχημα βρίσκεται σε επίπεδη επιφάνεια ή σε επιφάνεια με ανηφορική κλίση, επιλέξτε πρώτη ή μετακινήστε τον επιλογέα ταχυτήτων στη θέση P πριν κλείσετε το

24 22 Εν συντομία διακόπτη ανάφλεξης. Σε επιφάνεια με ανηφορική κλίση, στρέψτε τους μπροστινούς τροχούς αντίθετα από το πεζοδρόμιο. Εάν το όχημα βρίσκεται σε επιφάνεια με κατηφορική κλίση, επιλέξτε όπισθεν ή μετακινήστε τον επιλογέα ταχυτήτων στη θέση P πριν κλείσετε το διακόπτη ανάφλεξης. Στρέψτε τους μπροστινούς τροχούς προς το πεζοδρόμιο. Κλειδώστε το όχημα με το κουμπί e στο τηλεχειριστήριο. Ενεργοποιήστε το αντικλεπτικό σύστημα συναγερμού Μη σταθμεύετε το όχημα σε επιφάνεια που μπορεί να αναφλεγεί εύκολα. Η υψηλή θερμοκρασία του συστήματος εξαγωγής καυσαερίων μπορεί να προκαλέσει ανάφλεξη. Κλείστε τα παράθυρα και την ηλιοροφή. Οι ανεμιστήρες ψύξης του κινητήρα ενδέχεται να συνεχίσουν να λειτουργούν μετά το σβήσιμο του κινητήρα Μετά τη λειτουργία σε υψηλές στροφές ή με μεγάλο φορτίο κινητήρα, αφήστε τον κινητήρα να λειτουργήσει για λίγο με μικρό φορτίο ή στη νεκρά επί 30 δευτερόλεπτα περίπου πριν τον σβήσετε, για να προστατεύσετε το στροβιλοσυμπιεστή. Κλειδιά, κλειδαριές 3 23, ακινητοποίηση του οχήματος για μεγάλο χρονικό διάστημα

25 Κλειδιά, πόρτες και παράθυρα 23 Κλειδιά, πόρτες και παράθυρα Κλειδιά, κλειδαριές Πόρτες Ασφάλεια οχήματος Εξωτερικοί καθρέπτες Εσωτερικοί καθρέπτες Παράθυρα Οροφή Κλειδιά, κλειδαριές Κλειδιά Εφεδρικά κλειδιά Ο αριθμός κλειδιού αναγράφεται στο Car Pass ή σε μια αφαιρούμενη ετικέτα. Όταν παραγγέλνετε εφεδρικά κλειδιά, πρέπει να αναφέρετε τον αριθμό κλειδιού καθώς αποτελεί μέρος του συστήματος ακινητοποίησης (immobiliser). Κλειδαριές Κλειδί με αναδιπλούμενο στέλεχος Πατήστε το κουμπί για να ανοίξει. Για να αναδιπλώσετε το κλειδί, πατήστε πρώτα το κουμπί. Car Pass Το Car Pass περιέχει όλα τα στοιχεία ασφαλείας του οχήματος και, για το λόγο αυτό, πρέπει να το φυλάσσετε σε ασφαλές σημείο. Όταν προσέρχεστε με το όχημα στο συνεργείο, αυτά τα στοιχεία οχήματος είναι απαραίτητα για να πραγματοποιηθούν ορισμένες λειτουργίες.

26 24 Κλειδιά, πόρτες και παράθυρα Ασύρματο τηλεχειριστήριο Χρησιμοποιείται για το χειρισμό των παρακάτω: Σύστημα κεντρικού κλειδώματος Αντικλεπτικό σύστημα κλειδώματος Αντικλεπτικό σύστημα συναγερμού Ηλεκτρικά παράθυρα Ηλιοροφή Η εμβέλεια του τηλεχειριστηρίου ανέρχεται στα 20 μέτρα περίπου. Μπορεί να περιοριστεί λόγω εξωτερικών παραγόντων. Τα αλάρμ αναβοσβήνουν επιβεβαιώνοντας τη λειτουργία. Πρέπει να το χειρίζεστε με προσοχή, να το προστατεύετε από την υγρασία και τις υψηλές θερμοκρασίες και να αποφεύγετε την άσκοπη χρήση του. Σφάλμα Εάν ο χειρισμός του συστήματος κεντρικού κλειδώματος δεν είναι εφικτός από το τηλεχειριστήριο, αυτό μπορεί να οφείλεται στα εξής: Το τηλεχειριστήριο βρίσκεται εκτός εμβέλειας. Η τάση της μπαταρίας είναι πολύ χαμηλή. Συχνή, επαναλαμβανόμενη χρήση του τηλεχειριστηρίου όταν βρίσκεται εκτός εμβέλειας, με αποτέλεσμα να χρειάζεται εκ νέου συγχρονισμό. Υπερφόρτωση του συστήματος κεντρικού κλειδώματος λόγω χειρισμού σε τακτά χρονικά διαστήματα, σύντομη διακοπή της ηλεκτρικής τροφοδοσίας. Παρεμβολές από ραδιοκύματα υψηλότερης έντασης από άλλες πηγές. Ξεκλείδωμα Βασικές ρυθμίσεις Ορισμένες ρυθμίσεις μπορούν να τροποποιηθούν στο μενού Settings (Ρυθμίσεις) της οθόνης πληροφοριών. Εξατομίκευση οχήματος Αντικατάσταση μπαταρίας τηλεχειριστηρίου Αντικαταστήστε την μπαταρία μόλις η εμβέλεια του τηλεχειριστηρίου αρχίσει να μειώνεται. Οι μπαταρίες δεν πρέπει να απορρίπτονται μαζί με τα οικιακά απορρίμματα. Πρέπει να απορρίπτονται σε ειδικούς χώρους συλλογής για ανακύκλωση.

27 Κλειδιά, πόρτες και παράθυρα 25 Κλειδί με αναδιπλούμενο στέλεχος Ανοίξτε το κλειδί προς τα έξω και ανοίξτε το κάλυμμα. Αντικαταστήστε την μπαταρία (μπαταρία τύπου CR 2032), προσέχοντας τη θέση τοποθέτησης. Κλείστε το κάλυμμα και συγχρονίστε το τηλεχειριστήριο. Συγχρονισμός τηλεχειριστηρίου Μετά την αντικατάσταση της μπαταρίας, ξεκλειδώστε την πόρτα τοποθετώντας το κλειδί στην κλειδαριά της πόρτας του οδηγού. Το τηλεχειριστήριο συγχρονίζει ανοίγοντας το διακόπτη ανάφλεξης. Αποθηκευμένες ρυθμίσεις Κάθε φορά που αφαιρείτε το κλειδί από το διακόπτη ανάφλεξης, το κλειδί απομνημονεύει αυτόματα τις παρακάτω ρυθμίσεις: Φωτισμός Σύστημα Infotainment Σύστημα κεντρικού κλειδώματος Ρυθμίσεις λειτουργίας Sport Ρυθμίσεις άνεσης Οι αποθηκευμένες ρυθμίσεις χρησιμοποιούνται αυτόματα την επόμενη φορά που θα τοποθετήσετε το κλειδί στο διακόπτη ανάφλεξης και θα το γυρίσετε στη θέση Προϋπόθεση αποτελεί να έχει ενεργοποιηθεί η λειτουργία Personalization by driver (Εξατομίκευση ανά οδηγό) στις προσωπικές ρυθμίσεις στην οθόνη γραφικών πληροφοριών. Η ρύθμιση αυτή πρέπει να γίνει για κάθε χρησιμοποιούμενο κλειδί. Στα οχήματα με έγχρωμη οθόνη πληροφοριών, η λειτουργία εξατομίκευσης είναι μόνιμα ενεργοποιημένη. Εξατομίκευση οχήματος Σύστημα κεντρικού κλειδώματος Ξεκλειδώνει και κλειδώνει τις πόρτες, το χώρο αποσκευών και το πορτάκι του ρεζερβουάρ. Η πόρτα ξεκλειδώνει εάν τραβήξετε την εσωτερική λαβή στην εν λόγω πόρτα. Εάν τραβήξετε τη λαβή μία φορά ακόμη, η πόρτα ανοίγει. Επισήμανση Σε περίπτωση ατυχήματος στο οποίο ενεργοποιήθηκαν αερόσακοι ή προεντατήρες ζωνών ασφαλείας, το όχημα ξεκλειδώνει αυτόματα. Επισήμανση Για ένα μικρό χρονικό διάστημα μετά το ξεκλείδωμα με το τηλεχειριστήριο, οι πόρτες κλειδώνουν αυτόματα εάν δεν ανοίξει καμία πόρτα.

28 26 Κλειδιά, πόρτες και παράθυρα Ξεκλείδωμα Πατήστε το κουμπί c. Μπορείτε να επιλέξετε δύο ρυθμίσεις: Για να ξεκλειδώσετε μόνο την πόρτα του οδηγού, το χώρο αποσκευών και το πορτάκι του ρεζερβουάρ, πατήστε το κουμπί c μία φορά. Για να ξεκλειδώσετε όλες τις πόρτες, πατήστε το κουμπί c δύο φορές ή πατήστε το κουμπί c μία φορά για να ξεκλειδώσετε όλες τις πόρτες, το χώρο αποσκευών και το πορτάκι του ρεζερβουάρ Η ρύθμιση μπορεί να τροποποιηθεί στο μενού Settings (Ρυθμίσεις) της οθόνης πληροφοριών. Εξατομίκευση οχήματος Μπορείτε να αποθηκεύσετε τη ρύθμιση για το χρησιμοποιούμενο κλειδί. Αποθηκευμένες ρυθμίσεις Ξεκλείδωμα και άνοιγμα της πόρτας χώρου αποσκευών Κλείδωμα Κλείστε τις πόρτες, το χώρο αποσκευών και το πορτάκι του ρεζερβουάρ. Πατήστε το κουμπί e. Εάν η πόρτα του οδηγού δεν έχει κλείσει σωστά, το σύστημα κεντρικού κλειδώματος δεν λειτουργεί. Κουμπιά κεντρικού κλειδώματος Κλειδώνει και ξεκλειδώνει όλες τις πόρτες, το χώρο αποσκευών και το πορτάκι του ρεζερβουάρ μέσα από το χώρο επιβατών. Πατήστε το κουμπί e για να κλειδώσετε. Πατήστε το κουμπί c για να ξεκλειδώσετε.

29 Κλειδιά, πόρτες και παράθυρα 27 Βλάβη στο ασύρματο τηλεχειριστήριο Ξεκλείδωμα Ξεκλειδώστε χειροκίνητα την πόρτα του οδηγού περιστρέφοντας το κλειδί στην κλειδαριά. Ανοίξτε το διακόπτη ανάφλεξης και πατήστε το κουμπί κεντρικού κλειδώματος c για να ξεκλειδώσουν οι υπόλοιπες πόρτες, ο χώρος αποσκευών και το πορτάκι του ρεζερβουάρ. Αν ανοίξετε το διακόπτη ανάφλεξης, θα απενεργοποιηθεί το αντικλεπτικό σύστημα κλειδώματος. Κλείδωμα Κλειδώστε χειροκίνητα την πόρτα του οδηγού περιστρέφοντας το κλειδί στην κλειδαριά. Βλάβη στο σύστημα κεντρικού κλειδώματος Ξεκλείδωμα Ξεκλειδώστε χειροκίνητα την πόρτα του οδηγού περιστρέφοντας το κλειδί στην κλειδαριά. Μπορείτε να ανοίξετε τις υπόλοιπες πόρτες τραβώντας δύο φορές την εσωτερική λαβή. Δεν μπορείτε να ανοίξετε το χώρο των αποσκευών και το πορτάκι του ρεζερβουάρ. Για να απενεργοποιήσετε το αντικλεπτικό σύστημα κλειδώματος, ανοίξτε το διακόπτη ανάφλεξης Κλείδωμα Πιέστε προς τα μέσα το κουμπί ασφάλισης σε όλες τις πόρτες εκτός της πόρτας του οδηγού. Στη συνέχεια κλείστε την πόρτα του οδηγού και κλειδώστε την απ' έξω με το κλειδί. Το πορτάκι του ρεζερβουάρ και η πόρτα του χώρου αποσκευών δεν μπορούν να κλειδωθούν. Αυτόματο κλείδωμα Αυτή η λειτουργία ασφαλείας μπορεί να ρυθμιστεί έτσι, ώστε να κλειδώνει αυτόματα όλες τις πόρτες, το χώρο των αποσκευών και το πορτάκι του ρεζερβουάρ μόλις το αυτοκίνητο υπερβεί μια συγκεκριμένη ταχύτητα. Επιπλέον, μπορεί να ρυθμιστεί έτσι, ώστε να ξεκλειδώνει την πόρτα του οδηγού ή όλες τις πόρτες όταν κλείνει ο διακόπτης ανάφλεξης και το κλειδί ανάφλεξης αφαιρείται από το διακόπτη (μηχανικό κιβώτιο ταχυτήτων) ή όταν ο επιλογέας ταχυτήτων μετακινείται στη θέση P (αυτόματο κιβώτιο ταχυτήτων). Οι ρυθμίσεις μπορούν να τροποποιηθούν στο μενού Settings (Ρυθμίσεις) της οθόνης πληροφοριών. Εξατομίκευση οχήματος Οι ρυθμίσεις για το χρησιμοποιούμενο κλειδί μπορούν να αποθηκευτούν 3 25.

30 28 Κλειδιά, πόρτες και παράθυρα Κλειδαριές ασφαλείας παιδιών Για την απενεργοποίηση, γυρίστε την κλειδαριά ασφαλείας παιδιών στην κάθετη θέση. Πόρτες Χώρος αποσκευών Πόρτα χώρου αποσκευών Άνοιγμα 5-θυρο δυόμισι όγκων 9 Προειδοποίηση Χρησιμοποιείτε τις κλειδαριές ασφαλείας παιδιών κάθε φορά που κάθονται παιδιά στα πίσω καθίσματα. Χρησιμοποιώντας ένα κλειδί ή κατάλληλο κατσαβίδι, γυρίστε την κλειδαριά ασφαλείας παιδιών της πίσω πόρτας στην οριζόντια θέση. Η πόρτα δεν μπορεί να ανοίξει από μέσα. Μετά το ξεκλείδωμα, πιέστε το διακόπτη του πλαισίου αφής κάτω από το έμβλημα της μάρκας και ανοίξτε την πόρτα του χώρου αποσκευών.

31 Κλειδιά, πόρτες και παράθυρα 29 3-θυρο δυόμισι όγκων 4-θυρο τριών όγκων Πατήστε το κουμπί x στο τηλεχειριστήριο ή πιέστε το έμβλημα της μάρκας στο κάτω μισό τμήμα για να ξεκλειδώσετε και να ανοίξετε την πόρτα του χώρου αποσκευών. Πατώντας το κουμπί x ανοίγει η πόρτα του χώρου αποσκευών ακόμη κι αν οι πόρτες είναι κλειδωμένες. Sports tourer Μετά το ξεκλείδωμα, πιέστε το διακόπτη του πλαισίου αφής κάτω από το διακοσμητικό πλαίσιο της πόρτας χώρου αποσκευών και ανοίξτε την πόρτα χώρου αποσκευών. Σύστημα κεντρικού κλειδώματος Για να ξεκλειδώσει το καπό του χώρου αποσκευών, πατήστε το κουμπί x στο τηλεχειριστήριο επί 2 δευτερόλεπτα τουλάχιστον, ή, για να ανοίξετε από μέσα, πατήστε το κουμπί x στην κεντρική κονσόλα - το καπό του χώρου αποσκευών ανοίγει ελαφρά.

32 30 Κλειδιά, πόρτες και παράθυρα Κλείσιμο Γενικές συμβουλές για το χειρισμό της πόρτας χώρου αποσκευών Όταν οι πόρτες είναι κλειδωμένες με το κεντρικό κλείδωμα, το καπό του χώρου αποσκευών δεν μπορεί να ανοίξει με το κουμπί x στην κεντρική κονσόλα. Χρησιμοποιήστε μία από τις εσωτερικές λαβές. Μην πατάτε το διακόπτη του πλαισίου αφής κάτω από το έμβλημα κατά το κλείσιμο, διότι μπορεί έτσι η πόρτα του χώρου αποσκευών να ξεκλειδωθεί ξανά. Σύστημα κεντρικού κλειδώματος Κίνδυνος Μην οδηγείτε με την πόρτα του χώρου αποσκευών ανοικτή ή μισάνοικτη, π.χ. όταν μεταφέρετε ογκώδη αντικείμενα, διότι μπορεί να εισχωρήσουν τοξικά, αόρατα και άοσμα καυσαέρια στο εσωτερικό του οχήματος. Κάτι τέτοιο μπορεί να οδηγήσει σε απώλεια των αισθήσεων ή/και σε θάνατο. Προσοχή Πριν ανοίξετε την πόρτα του χώρου αποσκευών, ελέγξτε για τυχόν υπερκείμενα εμπόδια, όπως γκαραζόπορτα, για να μην υποστεί ζημιά η πόρτα του χώρου αποσκευών. Ελέγχετε πάντοτε το χώρο επάνω και πίσω από την πόρτα του χώρου αποσκευών.

33 Κλειδιά, πόρτες και παράθυρα 31 Επισήμανση Η τοποθέτηση ορισμένων βαριών αντικειμένων στην πόρτα του χώρου αποσκευών, μπορεί να επηρεάσει την ικανότητα της πόρτας να παραμένει ανοικτή. Ασφάλεια οχήματος Αντικλεπτικό σύστημα κλειδώματος 9 Προειδοποίηση Ενεργοποίηση Μη χρησιμοποιείτε το σύστημα εάν μέσα στο όχημα υπάρχουν άνθρωποι! Οι πόρτες δεν μπορούν να ξεκλειδωθούν από μέσα. Το σύστημα ασφαλίζει όλες τις πόρτες με διπλό κλείδωμα. Όλες οι πόρτες πρέπει να είναι κλειστές, διαφορετικά το σύστημα δεν μπορεί να ενεργοποιηθεί. Εάν ο διακόπτης ανάφλεξης ήταν ανοικτός, πρέπει να ανοίξετε και να κλείσετε την πόρτα του οδηγού μία φορά για να μπορέσει να ασφαλίσει το όχημα. Εάν ξεκλειδώσετε το όχημα, το μηχανικό αντικλεπτικό σύστημα κλειδώματος απενεργοποιείται. Αυτό δεν είναι εφικτό με το κουμπί κεντρικού κλειδώματος. Πατήστε το κουμπί e του ασύρματου τηλεχειριστηρίου δύο φορές εντός 15 δευτερολέπτων. Αντικλεπτικό σύστημα συναγερμού Το αντικλεπτικό σύστημα συναγερμού συνδυάζεται με το αντικλεπτικό σύστημα κλειδώματος.

34 32 Κλειδιά, πόρτες και παράθυρα Παρακολουθεί τα εξής: Τις πόρτες, την πόρτα του χώρου αποσκευών, το καπό Το χώρο επιβατών συμπεριλαμβανομένου του χώρου αποσκευών Την κλίση του οχήματος, π.χ. εάν ανυψωθεί Την ανάφλεξη Ενεργοποίηση Αυτόματη ενεργοποίηση 30 δευτερόλεπτα ύστερα από το κλείδωμα του οχήματος (ενεργοποίηση του συστήματος) Απευθείας με πάτημα του κουμπιού e στο ασύρματο τηλεχειριστήριο μία ακόμη φορά μετά το κλείδωμα Επισήμανση Τυχόν τροποποιήσεις στο εσωτερικό του οχήματος, όπως η τοποθέτηση καλυμμάτων στα καθίσματα και τα ανοικτά παράθυρα ή η ανοικτή ηλιοροφή, μπορεί να παρεμποδίσουν τη λειτουργία του συστήματος παρακολούθησης του χώρου επιβατών. Ενεργοποίηση χωρίς παρακολούθηση του χώρου επιβατών και της κλίσης του οχήματος Όταν μέσα στο όχημα πρόκειται να παραμείνει κάποιο κατοικίδιο, πρέπει να απενεργοποιείτε τη λειτουργία παρακολούθησης του χώρου επιβατών και της κλίσης του οχήματος, λόγω των πολυάριθμων σημάτων υπερήχων και των κινήσεων που μπορούν να ενεργοποιήσουν το συναγερμό. Επίσης, απενεργοποιείτε τις λειτουργίες αυτές όταν το όχημα μεταφέρεται με πορθμείο ή τρένο. 1. Κλείστε την πόρτα του χώρου αποσκευών, το καπό του κινητήρα, τα παράθυρα και την ηλιοροφή. 2. Πατήστε το κουμπί o. Η λυχνία LED στο κουμπί o ανάβει το πολύ επί 10 λεπτά. 3. Κλείστε τις πόρτες. 4. Ενεργοποιήστε το αντικλεπτικό σύστημα συναγερμού. Το μήνυμα κατάστασης εμφανίζεται στο Κέντρο πληροφοριών οδηγού. Λυχνία LED κατάστασης

35 Κλειδιά, πόρτες και παράθυρα 33 Η λυχνία LED κατάσταση είναι ενσωματωμένη στον αισθητήρα, στην επάνω πλευρά του ταμπλό. Κατάσταση κατά τα πρώτα 30 δευτερόλεπτα της ενεργοποίησης του αντικλεπτικού συστήματος συναγερμού: Η λυχνία LED είναι αναμμένη Η λυχνία LED αναβοσβήνει γρήγορα = Δοκιμή, καθυστέρηση ενεργοποίησης. = Οι πόρτες, η πόρτα του χώρου αποσκευών ή το καπό του κινητήρα έχουν ανοίξει ή δεν έχουν κλείσει σωστά ή σφάλμα του συστήματος. Κατάσταση μετά την ενεργοποίηση του συστήματος: Η λυχνία LED αναβοσβήνει αργά = Το σύστημα έχει ενεργοποιηθεί. Απευθυνθείτε σε ένα συνεργείο σε περίπτωση βλαβών. Απενεργοποίηση Εάν ξεκλειδώσετε το αυτοκίνητο, το αντικλεπτικό σύστημα συναγερμού απενεργοποιείται. Συναγερμός Όταν ενεργοποιηθεί, ο συναγερμός ηχεί μέσω ανεξάρτητης ηλεκτρικής σειρήνας μπαταρίας, ενώ ταυτόχρονα αναβοσβήνουν τα αλάρμ. Ο αριθμός και η διάρκεια των σημάτων συναγερμού ορίζονται από τη νομοθεσία. Ο συναγερμός σταματά να ηχεί εάν πατήσετε οποιοδήποτε κουμπί στο ασύρματο τηλεχειριστήριο ή εάν ανοίξετε το διακόπτη ανάφλεξης. Το αντικλεπτικό σύστημα συναγερμού μπορεί να απενεργοποιηθεί μόνο πατώντας το κουμπί c ή ανοίγοντας το διακόπτη ανάφλεξης. Ένας ενεργοποιημένος συναγερμός, ο οποίος δεν διακόπηκε από τον οδηγό, θα επισημανθεί μέσω των φώτων αλάρμ. Αναβοσβήνουν γρήγορα τρεις φορές την επόμενη φορά που το όχημα θα ξεκλειδωθεί με το τηλεχειριστήριο. Επιπλέον, εμφανίζεται ένα προειδοποιητικό μήνυμα ή ένας κωδικός προειδοποίησης στο κέντρο πληροφοριών οδηγού, αφού ανοίξετε το διακόπτη ανάφλεξης. Μηνύματα οχήματος Σύστημα ακινητοποίησης (Immobiliser) Το σύστημα αποτελεί μέρος του διακόπτη ανάφλεξης και ελέγχει αν επιτρέπεται η εκκίνηση του οχήματος με το χρησιμοποιούμενο κλειδί. Το σύστημα ακινητοποίησης (Immobiliser) ενεργοποιείται αυτόματα όταν το κλειδί αφαιρεθεί από το διακόπτη ανάφλεξης. Εάν η ενδεικτική λυχνία d αναβοσβήνει όταν ανοίξετε το διακόπτη ανάφλεξης, σημαίνει ότι υπάρχει βλάβη στο σύστημα - ο κινητήρας δεν μπορεί να τεθεί σε λειτουργία. Κλείστε το διακόπτη ανάφλεξης και επιχειρήστε να θέσετε ξανά τον κινητήρα σε λειτουργία. Εάν η ενδεικτική λυχνία εξακολουθεί να αναβοσβήνει, επιχειρήστε να θέσετε τον κινητήρα σε λειτουργία χρησιμοποιώντας το εφεδρικό κλειδί και απευθυνθείτε σε ένα συνεργείο.

36 34 Κλειδιά, πόρτες και παράθυρα Επισήμανση Το σύστημα ακινητοποίησης (immobiliser) δεν κλειδώνει τις πόρτες. Πρέπει πάντοτε να κλειδώνετε το όχημα όταν πρόκειται να απομακρυνθείτε και να ενεργοποιείτε το αντικλεπτικό σύστημα συναγερμού 3 25, Ενδεικτική λυχνία d Εξωτερικοί καθρέπτες Σφαιρικό σχήμα Ο κυρτός εξωτερικός καθρέπτης περιλαμβάνει μια ασφαιρική περιοχή και μειώνει τα "τυφλά" σημεία. Λόγω του σχήματος των καθρεπτών, τα αντικείμενα απεικονίζονται μικρότερα απ' ό,τι στην πραγματικότητα, που σημαίνει ότι μπορεί να μην υπολογίσετε σωστά την απόσταση των αντικειμένων. Ηλεκτρική ρύθμιση Επιλέξτε τον αντίστοιχο εξωτερικό καθρέπτη περιστρέφοντας το χειριστήριο προς τα αριστερά (L) ή προς τα δεξιά (R). Στη συνέχεια περιστρέψτε το χειριστήριο για να ρυθμίσετε τον καθρέπτη. Στη θέση 0 δεν είναι επιλεγμένος κανένας καθρέπτης. Αναδιπλούμενοι καθρέπτες Για την ασφάλεια των πεζών, οι εξωτερικοί καθρέπτες αναδιπλώνονται από τη συνήθη θέση τους εάν χτυπηθούν με αρκετή δύναμη.

37 Κλειδιά, πόρτες και παράθυρα 35 Επαναφέρετε τους καθρέπτες στη θέση τους ασκώντας μικρή πίεση στο κέλυφος του καθρέπτη. Ηλεκτρική αναδίπλωση Περιστρέψτε το χειριστήριο στη θέση 0 και στη συνέχεια πιέστε το προς τα κάτω. Αναδιπλώνονται και οι δύο εξωτερικοί καθρέπτες. Πατήστε και πάλι προς τα κάτω το χειριστήριο - και οι δύο εξωτερικοί καθρέπτες επιστρέφουν στην αρχική τους θέση. Εάν επαναφέρετε έναν ηλεκτρικά αναδιπλούμενο καθρέπτη χειροκίνητα στην αρχική του θέση και πατήσετε το κουμπί, ο άλλος καθρέπτης θα επανέλθει ηλεκτρικά στην αρχική του θέση. Θερμαινόμενοι καθρέπτες Εσωτερικοί καθρέπτες Χειροκίνητη μείωση της αντανάκλασης Για να ενεργοποιήσετε το σύστημα θέρμανσης, πατήστε το κουμπί Ü. Το σύστημα θέρμανσης λειτουργεί όταν ο κινητήρας βρίσκεται σε λειτουργία και απενεργοποιείται αυτόματα μετά από ένα μικρό χρονικό διάστημα. Για να μειώσετε την εκτυφλωτική αντανάκλαση τη νύχτα, χρησιμοποιήστε το μοχλό στην κάτω πλευρά του κελύφους του καθρέπτη.

38 36 Κλειδιά, πόρτες και παράθυρα Αυτόματη μείωση αντανακλάσεων Η εκτυφλωτική αντανάκλαση τη νύχτα από τα φώτα των επερχόμενων οχημάτων μειώνεται αυτόματα. Παράθυρα Ευρεία οθόνη Θερμοανακλαστικό παρμπρίζ Το θερμοανακλαστικό παρμπρίζ φέρει μια επίστρωση που ανακλά την ηλιακή ακτινοβολία. Μπορεί επίσης να γίνει ανάκλαση σημάτων δεδομένων, π.χ. από τους σταθμούς διοδίων. την πληρωμή τελών πρέπει να προσκολλώνται σε αυτά τα σημεία. Διαφορετικά, μπορεί να προκληθούν σφάλματα στην καταγραφή. Αυτοκόλλητα στο παρμπρίζ Μην κολλάτε αυτοκόλλητα στο παρμπρίζ στην περιοχή του εσωτερικού καθρέπτη. Διαφορετικά η ζώνη ανίχνευσης του αισθητήρα και η περιοχή θέασης της κάμερας στο κέλυφος του καθρέπτη μπορεί να περιοριστούν. Χειροκίνητα παράθυρα Μπορείτε να ανοίξετε ή να κλείσετε τα παράθυρα από το γρύλο του αντίστοιχου παραθύρου. Τα σημεία που επισημαίνονται στο παρμπρίζ δεν φέρουν αυτή την επίστρωση. Οι συσκευές για την καταγραφή ηλεκτρονικών δεδομένων και

39 Κλειδιά, πόρτες και παράθυρα 37 Ηλεκτρικά παράθυρα 9 Προειδοποίηση Προσέχετε όταν χειρίζεστε τα ηλεκτρικά παράθυρα. Υπάρχει κίνδυνος τραυματισμού, ιδίως για τα παιδιά. Εάν στα πίσω καθίσματα κάθονται παιδιά, ενεργοποιήστε το σύστημα ασφαλείας παιδιών για τα ηλεκτρικά παράθυρα. Προσέχετε τα παράθυρα όταν τα κλείνετε. Βεβαιωθείτε ότι δεν υπάρχει κάποιο αντικείμενο που μπορεί να παγιδευτεί ενώ κλείνουν τα παράθυρα. Ανοίξτε το διακόπτη ανάφλεξης για να τεθούν σε λειτουργία τα ηλεκτρικά παράθυρα. Διατηρηθείσα εφεδρική ισχύς Χρησιμοποιήστε το διακόπτη για το αντίστοιχο παράθυρο πιέζοντάς τον για να το ανοίξετε ή τραβώντας τον για να το κλείσετε. Πιέστε ή τραβήξτε ελαφρά μέχρι το πρώτο στοπ: το παράθυρο κινείται προς τα πάνω ή προς τα κάτω για όσο διάστημα είναι πατημένος ο διακόπτης. Πιέστε ή τραβήξτε πιο δυνατά το διακόπτη μέχρι το δεύτερο στοπ και στη συνέχεια αφήστε τον: το παράθυρο κινείται αυτόματα προς τα επάνω ή προς τα κάτω με τη λειτουργία ασφαλείας ενεργοποιημένη. Για να διακόψετε την κίνηση, μετακινήστε μία ακόμη φορά το διακόπτη προς την ίδια κατεύθυνση. Λειτουργία ασφαλείας Εάν το τζάμι του παραθύρου συναντήσει αντίσταση πάνω από τη μέση της διαδρομής του κατά το αυτόματο κλείσιμο, η κίνησή του διακόπτεται αμέσως και το παράθυρο ανοίγει ξανά. Παράκαμψη της λειτουργίας ασφαλείας Σε περίπτωση που παρουσιάζονται δυσκολίες στο κλείσιμο λόγω πάγου ή παρόμοιας κατάστασης, ανοίξτε το διακόπτη ανάφλεξης και, κατόπιν, τραβήξτε το διακόπτη μέχρι το πρώτο στοπ και κρατήστε τον. Το παράθυρο κινείται χωρίς ενεργοποιημένη λειτουργία ασφαλείας. Για να διακόψετε την κίνηση, απελευθερώστε το διακόπτη.

40 38 Κλειδιά, πόρτες και παράθυρα Σύστημα ασφαλείας παιδιών για τα πίσω παράθυρα Πατήστε το διακόπτη z για να απενεργοποιήσετε τα ηλεκτρικά παράθυρα πίσω θυρών. Ανάβει η λυχνία LED. Για την ενεργοποίηση, πατήστε ξανά το διακόπτη z. Χειρισμός των παραθύρων απ' έξω Μπορείτε να χειρίζεστε τα παράθυρα από απόσταση, έξω από το όχημα. Πατήστε και κρατήστε πατημένο το κουμπί c για να ανοίξουν τα παράθυρα. Πατήστε και κρατήστε πατημένο το κουμπί e για να κλείσουν τα παράθυρα. Αφήστε το κουμπί για να σταματήσει η κίνηση των παραθύρων. Εάν τα παράθυρα είναι εντελώς ανοικτά ή εντελώς κλειστά, τα αλάρμ αναβοσβήνουν δύο φορές. Υπερφόρτωση Όταν τα παράθυρα κινούνται επανειλημμένα σε σύντομα χρονικά διαστήματα, η λειτουργία τους απενεργοποιείται για κάποιο διάστημα. Ενεργοποίηση των ηλεκτρικών παραθύρων Εάν τα παράθυρα δεν μπορούν να κλείσουν αυτόματα (π.χ. ύστερα από αποσύνδεση της μπαταρίας του οχήματος), στο κέντρο πληροφοριών οδηγού εμφανίζεται ένα μήνυμα ή ένας κωδικός προειδοποίησης. Μηνύματα οχήματος Ενεργοποιήστε το ηλεκτρονικό σύστημα παραθύρων ως εξής: 1. Κλείστε τις πόρτες. 2. Ανοίξτε το διακόπτη ανάφλεξης. 3. Τραβήξτε το διακόπτη μέχρι το παράθυρο να κλείσει και συνεχίστε να τον τραβάτε επί 2 δευτερόλεπτα ακόμη. 4. Επαναλάβετε τη διαδικασία για κάθε παράθυρο.

41 Κλειδιά, πόρτες και παράθυρα 39 Θερμαινόμενο πίσω παρμπρίζ Για να ενεργοποιήσετε το σύστημα θέρμανσης, πατήστε το κουμπί Ü. Το σύστημα θέρμανσης λειτουργεί όταν ο κινητήρας βρίσκεται σε λειτουργία και απενεργοποιείται αυτόματα μετά από ένα μικρό χρονικό διάστημα. Σκιάδια Τα σκιάδια μπορούν να αναδιπλωθούν προς τα κάτω ή να τοποθετηθούν στο πλάι για προστασία από το εκτυφλωτικό φως. Εάν τα σκιάδια διαθέτουν ενσωματωμένο καθρεπτάκι, το κάλυμμα για το καθρεπτάκι πρέπει να είναι κλειστό όταν οδηγείτε. Η θήκη εισιτηρίων βρίσκεται στην πίσω πλευρά του σκιαδίου. Οροφή Ηλιοροφή 9 Προειδοποίηση Προσέχετε όταν χειρίζεστε την ηλιοροφή. Υπάρχει κίνδυνος τραυματισμού, ιδίως για τα παιδιά. Προσέχετε τα κινούμενα μέρη όταν τα χειρίζεστε. Βεβαιωθείτε ότι δεν υπάρχει κάποιο αντικείμενο που μπορεί να παγιδευτεί ενώ κλείνουν τα παράθυρα. Ανοίξτε το διακόπτη ανάφλεξης για να τεθεί σε λειτουργία η ηλιοροφή.

42 40 Κλειδιά, πόρτες και παράθυρα Άνοιγμα ή κλείσιμο Πατήστε στιγμιαία το διακόπτη p ή r μέχρι το πρώτο στοπ: η ηλιοροφή ανοίγει ή κλείνει με ενεργοποιημένη τη λειτουργία ασφαλείας για όσο διάστημα είναι πατημένος ο διακόπτης. Πατήστε δυνατά το διακόπτη p ή r μέχρι το δεύτερο στοπ και ύστερα αφήστε τον: η ηλιοροφή ανοίγει ή κλείνει αυτόματα με ενεργοποιημένη τη λειτουργία ασφαλείας. Για να διακόψετε την κίνηση, πατήστε ακόμη μία φορά το διακόπτη. Ανύψωση ή κλείσιμο Πατήστε το διακόπτη q ή r: η ηλιοροφή ανοίγει σε ανάκλιση ή κλείνει αυτόματα με ενεργοποιημένη τη λειτουργία ασφαλείας. Εάν η ηλιοροφή είναι ανοικτή σε ανάκλιση, μπορείτε να την ανοίξετε απευθείας πατώντας το διακόπτη p. Αλεξήλιο Το αλεξήλιο λειτουργεί χειροκίνητα. Κλείστε ή ανοίξτε το αλεξήλιο σύροντάς το. Το αλεξήλιο είναι συνεχώς ανοικτό όταν είναι ανοικτή η ηλιοροφή. Γενικές συμβουλές Λειτουργία ασφαλείας Εάν η ηλιοροφή συναντήσει αντίσταση κατά το αυτόματο κλείσιμο, το κλείσιμο διακόπτεται αμέσως και η ηλιοροφή ανοίγει και πάλι. Παράκαμψη της λειτουργίας ασφαλείας Εάν αντιμετωπίζετε δυσκολίες στο κλείσιμο π.χ. λόγω παγετού, κρατήστε το διακόπτη r πατημένο στη δεύτερη θέση. Η ηλιοροφή κλείνει με απενεργοποιημένη τη λειτουργία ασφαλείας. Για να διακόψετε την κίνηση, απελευθερώστε το διακόπτη. Κλείσιμο της ηλιοροφής απ' έξω Μπορείτε να κλείνετε την ηλιοροφή με τηλεχειρισμό, έξω από το όχημα. Πατήστε και κρατήστε πατημένο το κουμπί e για να κλείσει η ηλιοροφή.

43 Κλειδιά, πόρτες και παράθυρα 41 Αφήστε το κουμπί για να σταματήσει η κίνηση της ηλιοροφής. Ενεργοποίηση μετά από βλάβη ηλεκτρικής τροφοδοσίας Μετά από βλάβη ηλεκτρικής τροφοδοσίας, η λειτουργικότητα της ηλιοροφής ενδέχεται να είναι περιορισμένη. Απευθυνθείτε στο συνεργείο της περιοχής σας για την ενεργοποίηση του συστήματος. Γυρίστε τη λαβή και μετακινήστε το κάλυμμα της οροφής στην κατάλληλη θέση. Το κάλυμμα της οροφής κουμπώνει στη θέση του όταν αφήσετε τη λαβή. Επισήμανση Κλείνετε τα σκιάδια πριν σύρετε την επένδυση οροφής. Ηλιοροφή Πανοραμική οροφή

44 42 Καθίσματα, προσκέφαλα Καθίσματα, προσκέφαλα Προσκέφαλα Μπροστινά καθίσματα Πίσω καθίσματα Ζώνες ασφαλείας Σύστημα αερόσακων Παιδικά καθίσματα ασφαλείας Προσκέφαλα Θέση 9 Προειδοποίηση Όταν οδηγείτε, το προσκέφαλο πρέπει οπωσδήποτε να είναι σωστά ρυθμισμένο. θέση, ή στη χαμηλότερη θέση στην περίπτωση ιδιαίτερα μικρόσωμων επιβατών. Ρύθμιση Προσκέφαλα στα μπροστινά καθίσματα Το επάνω άκρο του προσκέφαλου πρέπει να ανέρχεται στο επάνω άκρο του κεφαλιού. Εάν αυτό δεν είναι εφικτό στην περίπτωση πολύ ψηλών επιβατών ρυθμίστε το στην ψηλότερη Ρύθμιση ύψους Πατήστε το κουμπί απασφάλισης, ρυθμίστε το ύψος, ασφαλίστε το προσκέφαλο.

45 Καθίσματα, προσκέφαλα 43 Οριζόντια ρύθμιση Για οριζόντια ρύθμιση, τραβήξτε το προσκέφαλο προς τα εμπρός. Ασφαλίζει σε διάφορες θέσεις. Για να το επαναφέρετε στην τέρμα πίσω θέση, τραβήξτε το τέρμα μπροστά και αφήστε το. Προσκέφαλα στα πίσω καθίσματα Ρύθμιση ύψους Τραβήξτε το προσκέφαλο προς τα πάνω ή πατήστε την ασφάλεια για να απασφαλίσει το προσκέφαλο και πιέστε το προσκέφαλο προς τα κάτω. Αφαίρεση Πιέστε και τις δύο ασφάλειες, τραβήξτε το προσκέφαλο προς τα πάνω και αφαιρέστε το. Ενεργά προσκέφαλα Σε περίπτωση οπίσθιας σύγκρουσης, το μπροστινό τμήμα των ενεργών προσκέφαλων μετακινούνται ελαφρά προς τα εμπρός. Έτσι το κεφάλι υποστηρίζεται από το προσκέφαλο, ώστε ο κίνδυνος τραυματισμού του αυχένα να είναι μικρότερος. Επισήμανση Εγκεκριμένα αξεσουάρ μπορούν να τοποθετηθούν μόνο εάν το κάθισμα δεν χρησιμοποιείται.

46 44 Καθίσματα, προσκέφαλα Μπροστινά καθίσματα Θέση καθίσματος 9 Προειδοποίηση Όταν οδηγείτε, το κάθισμα πρέπει οπωσδήποτε να είναι σωστά ρυθμισμένο. Καθίστε έτσι, ώστε η λεκάνη σας να βρίσκεται όσο το δυνατόν πιο πίσω και να εφάπτεται στην πλάτη του καθίσματος. Ρυθμίστε την απόσταση ανάμεσα στο κάθισμα και τα πεντάλ έτσι, ώστε τα πόδια σας να είναι ελαφρώς λυγισμένα όταν πατάτε τα πεντάλ. Σύρετε το κάθισμα του συνοδηγού όσο το δυνατόν πιο πίσω. Καθίστε έτσι, ώστε οι ώμοι σας να βρίσκονται όσο το δυνατόν πιο πίσω και να εφάπτονται στην πλάτη του καθίσματος. Ρυθμίστε την ανάκλιση της πλάτης του καθίσματος έτσι, ώστε να μπορείτε να φτάνετε εύκολα στο τιμόνι με τους αγκώνες ελαφρά λυγισμένους. Όταν στρίβετε το τιμόνι, οι ώμοι πρέπει να εφάπτονται στην πλάτη του καθίσματος. Μη ρυθμίζετε την πλάτη του καθίσματος σε μεγάλη ανάκλιση προς τα πίσω. Συνιστώμενη μέγιστη ανάκλιση: 25 περίπου. Ρυθμίστε το τιμόνι Ρυθμίστε το ύψος του καθίσματος τόσο ψηλά, ώστε να έχετε καλή ορατότητα προς όλες τις πλευρές και να μπορείτε να βλέπετε όλα τα όργανα στον πίνακα οργάνων. Ανάμεσα στο κεφάλι σας και την οροφή πρέπει να υπάρχει απόσταση τουλάχιστον μιας παλάμης. Οι μηροί σας πρέπει να ακουμπούν ελαφρά στο κάθισμα και όχι να πιέζονται προς τα κάτω. Ρυθμίστε το προσκέφαλο Ρυθμίστε το ύψος της ζώνης ασφαλείας Ρυθμίστε το υποστήριγμα των μηρών έτσι, ώστε να υπάρχει απόσταση περίπου δύο δακτύλων σε πάχος από το άκρο του καθίσματος μέχρι την κλείδωση των γονάτων. Ρυθμίστε το υποστήριγμα οσφυϊκής χώρας έτσι, ώστε να εφαρμόζει στο φυσικό σχήμα της σπονδυλικής σας στήλης. Ρύθμιση καθίσματος 9 Κίνδυνος Για να μπορέσει ο αερόσακος να ανοίξει με ασφάλεια, δεν πρέπει να κάθεστε σε απόσταση μικρότερη από 25 cm από το τιμόνι.

47 Καθίσματα, προσκέφαλα 45 9 Προειδοποίηση Ποτέ μη ρυθμίζετε τα καθίσματα ενώ οδηγείτε, διότι μπορεί να μετακινηθούν ανεξέλεγκτα. Ρύθμιση θέσης καθίσματος Πλάτες καθισμάτων 9 Προειδοποίηση Μην αφήνετε ποτέ αντικείμενα κάτω από τα καθίσματα. Να οδηγείτε μόνον όταν τα καθίσματα και οι πλάτες έχουν ασφαλίσει στη θέση τους. Τραβήξτε τη λαβή, σύρετε το κάθισμα, αφήστε τη λαβή. Τραβήξτε το μοχλό, ρυθμίστε την κλίση και απελευθερώστε το μοχλό. Η πλάτη του καθίσματος πρέπει να ασφαλίσει με το χαρακτηριστικό ήχο.

48 46 Καθίσματα, προσκέφαλα Ύψος καθίσματος Ανάκλιση καθίσματος Υποστήριγμα οσφυϊκής χώρας πάνω προς τα κάτω Απαιτείται επανειλημμένη κίνηση του μοχλού προς τα = ανύψωση του καθίσματος = βύθιση του καθίσματος Απαιτείται επανειλημμένη κίνηση του μοχλού προς τα = μπροστινό άκρο υψηλό πάνω προς τα κάτω τερα = μπροστινό άκρο χαμηλότερα Ρυθμίστε το διακόπτη τεσσάρων κατευθύνσεων του υποστηρίγματος οσφυϊκής χώρας σύμφωνα με τις προσωπικές σας προτιμήσεις. Ρύθμιση του υποστηρίγματος προς τα επάνω και προς τα κάτω: μετακινήστε το διακόπτη προς τα επάνω ή προς τα κάτω. Αύξηση και μείωση της στήριξης: μετακινήστε το διακόπτη προς τα εμπρός ή προς τα πίσω.

49 Καθίσματα, προσκέφαλα 47 Ρυθμιζόμενο υποστήριγμα μηρών Τραβήξτε το μοχλό και σύρετε το υποστήριγμα μηρών. Πλαϊνή ενίσχυση, έκδοση OPC Ρυθμίστε το πλάτος του καθίσματος και το πλάτος της πλάτης του καθίσματος χρησιμοποιώντας τους διακόπτες όπως σας εξυπηρετεί. Χειριστείτε τον μπροστινό διακόπτη δύο θέσεων για να αλλάξετε το πλάτος του καθίσματος. Χειριστείτε τον πίσω διακόπτη δύο θέσεων για να αλλάξετε το πλάτος της πλάτης του καθίσματος. Αναδίπλωση πλάτης καθίσματος Προσοχή Όταν το κάθισμα έχει ρυθμιστεί στην πιο ψηλή θέση, πιέστε τα προσκέφαλα προς τα κάτω και σηκώστε τα σκιάδια προς τα πάνω πριν αναδιπλώσετε την πλάτη του καθίσματος προς τα εμπρός. Αναδίπλωση πλάτης καθίσματος σε χειροκίνητα καθίσματα

50 48 Καθίσματα, προσκέφαλα Τραβήξτε το μοχλό απασφάλισης προς τα πάνω και αναδιπλώστε την πλάτη του καθίσματος προς τα εμπρός. Σύρετε το κάθισμα προς τα εμπρός. Για να την επαναφέρετε, σύρετε το κάθισμα προς τα πίσω. Μετακινήστε την πλάτη του καθίσματος μέχρι να αισθανθείτε αντίσταση στην όρθια θέση και ασφαλίστε την. Η λειτουργία μνήμης επιτρέπει στο κάθισμα να ασφαλίσει στην αρχική του θέση. Μη χρησιμοποιείτε το μοχλό ανάκλισης της πλάτης καθίσματος όταν η πλάτη του καθίσματος έχει αναδιπλωθεί προς τα εμπρός. Οχήματα με πανοραμική οροφή: για να γείρετε την πλάτη του καθίσματος προς τα εμπρός, πιέστε τα προσκέφαλα προς τα κάτω και σηκώστε τα σκιάδια προς τα πάνω. Η εικόνα δείχνει το μοχλό απασφάλισης σε κάθισμα OPC. 9 Κίνδυνος Μετακινήστε τις πλάτες των καθισμάτων στην όρθια θέση πριν τις αναδιπλώσετε, για να αποφύγετε τυχόν τραυματισμό. Αναδίπλωση πλάτης καθίσματος σε ηλεκτρικά καθίσματα Τραβήξτε το μοχλό απασφάλισης προς τα πάνω και αναδιπλώστε την πλάτη του καθίσματος προς τα εμπρός. Το κάθισμα μετακινείται αυτόματα προς τα μπροστά ως το τέρμα. Για την επαναφορά ανασηκώστε την πλάτη του καθίσματος σε όρθια θέση και κουμπώστε. Το κάθισμα μετακινείται αυτόματα προς τα πίσω στην αρχική θέση.

51 Καθίσματα, προσκέφαλα 49 Σε περίπτωση που το προσκέφαλο της αναδιπλωμένης πλάτης καθίσματος εμποδίζεται από το πάνω πλαίσιο του παρμπρίζ, μετακινήστε το κάθισμα ελαφρώς προς τα πίσω, πρίν να ανασηκώσετε την πλάτη του καθίσματος Λειτουργία ασφαλείας Αν το ηλεκτρικό κάθισμα συναντήσει αντίσταση κατά την κίνηση προς τα μπροστά ή πίσω, σταματά αυτόματα και επιστρέφει στην αρχική θέση. Υπερφόρτωση Εάν η λειτουργία αναδίπλωσης είναι ηλεκτρικά υπερφορτωμένη, η τροφοδοσία ρεύματος διακόπτεται αυτόματα για σύντομο χρονικό διάστημα. Ρύθμιση ηλεκτρικού καθίσματος 9 Προειδοποίηση Κατά τη χρήση των ηλεκτρικών καθισμάτων απαιτείται προσοχή. Υπάρχει κίνδυνος τραυματισμού, ιδίως για τα παιδιά. Μπορούν να παγιδευτούν αντικείμενα. Προσέχετε τα καθίσματα όταν τα ρυθμίζετε. Οι επιβάτες του οχήματος πρέπει να ενημερώνονται σχετικά. Κατά μήκος θέση καθίσματος Μετακινήστε το διακόπτη προς τα εμπρός/πίσω.

52 50 Καθίσματα, προσκέφαλα Ύψος καθίσματος Ανάκλιση καθίσματος Πλάτες καθισμάτων Μετακινήστε το διακόπτη προς τα επάνω/κάτω. Μετακινήστε το μπροστινό άκρο του διακόπτη προς τα πάνω/κάτω. Περιστρέψτε το διακόπτη προς τα εμπρός/πίσω.

53 Καθίσματα, προσκέφαλα 51 Υποστήριγμα οσφυϊκής χώρας Ρυθμιζόμενο υποστήριγμα μηρών Υποβραχιόνιο Ρυθμίστε το διακόπτη τεσσάρων κατευθύνσεων του υποστηρίγματος οσφυϊκής χώρας σύμφωνα με τις προσωπικές σας προτιμήσεις. Ρύθμιση του υποστηρίγματος προς τα επάνω και προς τα κάτω: μετακινήστε το διακόπτη προς τα επάνω ή προς τα κάτω. Αύξηση και μείωση της στήριξης: μετακινήστε το διακόπτη προς τα εμπρός ή προς τα πίσω. Τραβήξτε το μοχλό και σύρετε το υποστήριγμα μηρών. Υπερφόρτωση Εάν η ρύθμιση του καθίσματος είναι ηλεκτρικά υπερφορτωμένη, η ηλεκτρική τροφοδοσία διακόπτεται αυτόματα για ένα μικρό χρονικό διάστημα. Μπορείτε να μετακινήσετε το υποβραχιόνιο προς εμπρός κατά 10 cm. Κάτω από το υποβραχιόνιο υπάρχει μία θήκη αποθήκευσης μικροαντικειμένων. Αποθηκευτικοί χώροι στα υποβραχιόνια 3 70.

54 52 Καθίσματα, προσκέφαλα Θέρμανση Σύστημα Stop-Start Πίσω καθίσματα Υποβραχιόνιο Ρυθμίστε τη θέρμανση στην ένταση που επιθυμείτε πατώντας το κουμπί ß για το αντίστοιχο κάθισμα μία ή περισσότερες φορές. Η ενδεικτική λυχνία στο κουμπί ανάβει ως ένδειξη της ρύθμισης. Η παρατεταμένη χρήση του συστήματος θέρμανσης στη μέγιστη ρύθμιση για άτομα με ευαίσθητο δέρμα δεν συνιστάται. Το σύστημα θέρμανσης καθισμάτων λειτουργεί όταν ο κινητήρας βρίσκεται σε λειτουργία και στη διάρκεια της λειτουργίας Autostop. Αναδιπλώστε το υποβραχιόνιο προς τα κάτω. Το υποβραχιόνιο περιλαμβάνει ποτηροθήκες και μία θήκη μικροαντικειμένων.

55 Καθίσματα, προσκέφαλα 53 Ζώνες ασφαλείας Οι ζώνες ασφαλείας ασφαλίζουν σε περίπτωση απότομης επιτάχυνσης ή επιβράδυνσης του οχήματος συγκρατώντας τους επιβάτες στη θέση τους. Με αυτό τον τρόπο ο κίνδυνος τραυματισμού μειώνεται σημαντικά. 9 Προειδοποίηση Προσδένετε πάντοτε τη ζώνη ασφαλείας πριν ξεκινήσετε. Σε περίπτωση ατυχήματος, τα άτομα που δεν φορούν ζώνη ασφαλείας θέτουν σε κίνδυνο τόσο τη ζωή των συνεπιβατών τους όσο και τη δική τους. Οι ζώνες ασφαλείας έχουν σχεδιαστεί για χρήση μόνο από ένα άτομο κάθε φορά. Παιδικό κάθισμα ασφαλείας Ελέγχετε ανά διαστήματα όλα τα μέρη του συστήματος ζωνών ασφαλείας για να διαπιστώσετε εάν έχουν υποστεί ζημιά, εάν έχουν ρυπανθεί και εάν λειτουργούν σωστά. Τα μέρη που έχουν υποστεί ζημιά πρέπει να αντικαθίστανται. Μετά από ατύχημα, οι ζώνες ασφαλείας και οι προεντατήρες των ζωνών ασφαλείας που έχουν ενεργοποιηθεί πρέπει να αντικαθίστανται στο συνεργείο. 9 Προειδοποίηση Τα ανοίγματα στις πλάτες των καθισμάτων OPC δεν έχουν σχεδιαστεί για τη στερέωση ή την προσαρμογή οποιουδήποτε είδους πρόσθετων ζωνών ασφαλείας. Επισήμανση Βεβαιωθείτε ότι οι ζώνες δεν έχουν υποστεί ζημιά από τα παπούτσια ή από αιχμηρά αντικείμενα και ότι δεν έχουν παγιδευτεί. Φροντίστε ώστε να μην εισέλθει βρομιά στους μηχανισμούς τύλιξης των ζωνών ασφαλείας. Υπενθύμιση ζώνης ασφαλείας Τα μπροστινά καθίσματα διαθέτουν υπενθύμιση ζώνης ασφαλείας, η οποία επισημαίνεται για το κάθισμα του οδηγού μέσω της ενδεικτικής λυχνίας X στο στροφόμετρο και για το κάθισμα του συνοδηγού στην κεντρική κονσόλα

56 54 Καθίσματα, προσκέφαλα Περιοριστής δύναμης που επενεργεί στις ζώνες ασφαλείας Στα μπροστινά καθίσματα, η δύναμη που επενεργεί στο σώμα των επιβατών μειώνεται χάρη στη βαθμιαία χαλάρωση της ζώνης σε περίπτωση σύγκρουσης. Προεντατήρες ζωνών ασφαλείας Σε περίπτωση μετωπικής ή οπίσθιας σύγκρουσης συγκεκριμένης σφοδρότητας, οι ζώνες ασφαλείας των μπροστινών καθισμάτων τεντώνουν. 9 Προειδοποίηση Σε περίπτωση ακατάλληλου χειρισμού (π.χ., αφαίρεση ή τοποθέτηση ζωνών ασφαλείας), οι προεντατήρες των ζωνών μπορούν να ενεργοποιηθούν. Η ενδεικτική λυχνία v ανάβει συνεχώς ως ένδειξη ότι οι προεντατήρες των ζωνών ασφαλείας έχουν ενεργοποιηθεί. Οι προεντατήρες των ζωνών ασφαλείας που έχουν ενεργοποιηθεί πρέπει να αντικαθίστανται στο συνεργείο. Οι προεντατήρες των ζωνών ασφαλείας ενεργοποιούνται μόνο μία φορά. Επισήμανση Μην τοποθετείτε αξεσουάρ ή άλλα αντικείμενα που ενδέχεται να παρεμποδίσουν τη λειτουργία των προεντατήρων ζωνών ασφαλείας. Μην τροποποιείτε τα εξαρτήματα των προεντατήρων ζωνών ασφαλείας, διότι κάτι τέτοιο θα ακυρώσει την έγκριση τύπου του οχήματος. Ζώνη ασφαλείας τριών σημείων Πρόσδεση Τραβήξτε τη ζώνη έξω από το μηχανισμό τύλιξης, περάστε τη διαγώνια του σώματός σας φροντίζοντας να μην έχει συστραφεί και εισάγετε το μεταλλικό έλασμα στην πόρπη. Τεντώνετε τακτικά το οριζόντιο τμήμα της ζώνης ενώ οδηγείτε, τραβώντας απότομα το διαγώνιο τμήμα της ζώνης.

57 Καθίσματα, προσκέφαλα 55 Ρύθμιση ύψους Εάν φοράτε φαρδιά ή χοντρά ρούχα, η ζώνη δεν μπορεί να εφαρμόσει σφικτά. Ανάμεσα στη ζώνη και το σώμα σας δεν πρέπει να υπάρχουν αντικείμενα όπως τσάντες ή κινητά τηλέφωνα. 9 Προειδοποίηση Η ζώνη δεν πρέπει να περνά επάνω από σκληρά ή εύθραυστα αντικείμενα στις τσέπες σας. Υπενθύμιση ζώνης ασφαλείας X Τραβήξτε ελαφρά τη ζώνη έξω από το μηχανισμό τύλιξης. 2. Πατήστε το κουμπί. 3. Ρυθμίστε το ύψος και προσδέστε την. Ρυθμίστε το ύψος της ζώνης έτσι, ώστε να διέρχεται διαγώνια του ώμου σας. Δεν πρέπει να περνά από το λαιμό ή το βραχίονά σας. Μη ρυθμίζετε τη ζώνη ενώ οδηγείτε.

58 56 Καθίσματα, προσκέφαλα Αφαίρεση Για να απασφαλίσετε τη ζώνη, πιέστε το κόκκινο κουμπί στην πόρπη. Ζώνες ασφαλείας στα πίσω καθίσματα Μπορείτε να τραβήξετε τη ζώνη ασφαλείας του πίσω μεσαίου καθίσματος έξω από το μηχανισμό τύλιξης μόνο εάν η πλάτη του καθίσματος έχει ασφαλίσει στην όρθια θέση. Χρήση της ζώνης ασφαλείας κατά την κύηση 9 Προειδοποίηση Το οριζόντιο τμήμα της ζώνης πρέπει να περνά όσο το δυνατόν πιο χαμηλά στη λεκάνη ώστε να μην ασκεί πίεση στην κοιλιά. Σύστημα αερόσακων Το σύστημα αερόσακων αποτελείται από διάφορα μεμονωμένα συστήματα ανάλογα με το επίπεδο εξοπλισμού. Όταν οι αερόσακοι ενεργοποιηθούν, φουσκώνουν σε χιλιοστά του δευτερολέπτου. Ξεφουσκώνουν επίσης τόσο γρήγορα που συχνά δεν γίνονται καν αντιληπτοί κατά τη σύγκρουση. 9 Προειδοποίηση Σε περίπτωση λανθασμένης χρήσης, τα συστήματα αερόσακων μπορεί να ενεργοποιηθούν με εκρηκτικό τρόπο. Επισήμανση Το ηλεκτρονικό σύστημα ελέγχου των συστημάτων αερόσακων και των προεντατήρων των ζωνών ασφαλείας βρίσκεται στην περιοχή

59 Καθίσματα, προσκέφαλα 57 της κεντρικής κονσόλας. Μην τοποθετείτε μαγνητικά αντικείμενα σε αυτή την περιοχή. Μην κολλήσετε τίποτε στα καλύμματα των αερόσακων και μην τα καλύπτετε με άλλα υλικά. Κάθε αερόσακος ενεργοποιείται μόνο μία φορά. Οι αερόσακοι που έχουν ενεργοποιηθεί πρέπει να αντικαθίστανται σε συνεργείο. Επιπλέον, μπορεί να χρειαστεί να αντικατασταθεί το τιμόνι, το ταμπλό, μέρη των επενδύσεων, τα στεγανοποιητικά λάστιχα των θυρών, οι χειρολαβές και τα καθίσματα. Μην τροποποιείτε το σύστημα αερόσακων, διότι κάτι τέτοιο θα ακυρώσει την έγκριση τύπου του οχήματος. Όταν οι αερόσακοι ανοίγουν, το θερμά αέρια που εκλύονται μπορεί να προκαλέσουν εγκαύματα. Ενδεικτική λυχνία v για τα συστήματα αερόσακων Σύστημα μπροστινών αερόσακων Το σύστημα μπροστινών αερόσακων αποτελείται από έναν αερόσακο στο τιμόνι και έναν στο ταμπλό στην πλευρά του συνοδηγού. Αυτοί επισημαίνονται με τη λέξη AIRBAG. Επιπλέον, υπάρχει μια προειδοποιητική ετικέτα στο πλάι του ταμπλό, που είναι ορατή όταν είναι ανοικτή η πόρτα του συνοδηγού, ή στο σκιάδιo του συνοδηγού. Το σύστημα μπροστινών αερόσακων ενεργοποιείται σε περίπτωση μετωπικής πρόσκρουσης συγκεκριμένης σφοδρότητας. Ο διακόπτης ανάφλεξης πρέπει να είναι ανοικτός. Οι φουσκωμένοι αερόσακοι αποσβένουν την πρόσκρουση, μειώνοντας έτσι σημαντικά τον κίνδυνο τραυματισμού στον άνω κορμό και το κεφάλι του οδηγού και του συνοδηγού.

60 58 Καθίσματα, προσκέφαλα 9 Προειδοποίηση Η βέλτιστη προστασία επιτυγχάνεται μόνο όταν το κάθισμα είναι σωστά ρυθμισμένο Στην περιοχή που καταλαμβάνει ο αερόσακος όταν φουσκώνει δεν πρέπει να υπάρχουν εμπόδια. Τοποθετήστε τη ζώνη ασφαλείας σωστά και προσδέστε την. Μόνο τότε ο αερόσακος μπορεί να σας προστατεύσει. Σύστημα πλευρικών αερόσακων Το σύστημα πλευρικών αερόσακων αποτελείται από έναν αερόσακο στην πλάτη κάθε μπροστινού καθίσματος. Ο αερόσακος αυτός επισημαίνεται με τη λέξη AIRBAG. Το σύστημα πλευρικών αερόσακων ενεργοποιείται σε περίπτωση πλευρικής πρόσκρουσης συγκεκριμένης σφοδρότητας. Ο διακόπτης ανάφλεξης πρέπει να είναι ανοικτός. Οι φουσκωμένοι αερόσακοι αποσβένουν την πρόσκρουση, μειώνοντας έτσι σημαντικά τον κίνδυνο τραυματισμού στον επάνω κορμό και τη λεκάνη σε περίπτωση πλευρικής σύγκρουσης. 9 Προειδοποίηση Στην περιοχή που καταλαμβάνει ο αερόσακος όταν φουσκώνει δεν πρέπει να υπάρχουν εμπόδια.

61 Καθίσματα, προσκέφαλα 59 Επισήμανση Χρησιμοποιείτε μόνο προστατευτικά καλύμματα καθισμάτων που έχουν εγκριθεί για το όχημα. Φροντίστε οι αερόσακοι να μην καλύπτονται. Σύστημα αερόσακων τύπου κουρτίνας Το σύστημα αερόσακων τύπου κουρτίνας αποτελείται από έναν αερόσακο στο πλαίσιο της οροφής σε κάθε πλευρά του οχήματος. Ο αερόσακος αυτός επισημαίνεται με τη λέξη AIRBAG στις κολόνες οροφής. Το σύστημα αερόσακων τύπου κουρτίνας ενεργοποιείται σε περίπτωση πλαγιομετωπικής πρόσκρουσης συγκεκριμένης σφοδρότητας. Ο διακόπτης ανάφλεξης πρέπει να είναι ανοικτός. Οι φουσκωμένοι αερόσακοι αποσβένουν την πρόσκρουση, μειώνοντας έτσι σημαντικά τον κίνδυνο τραυματισμού στο κεφάλι σε περίπτωση πλαγιομετωπικής πρόσκρουσης. 9 Προειδοποίηση Στην περιοχή που καταλαμβάνει ο αερόσακος όταν φουσκώνει δεν πρέπει να υπάρχουν εμπόδια. Τα άγκιστρα στις χειρολαβές στο πλαίσιο της οροφής προορίζονται μόνο για να κρεμάτε ελαφριά ενδύματα, χωρίς κρεμάστρα. Μην τοποθετείτε αντικείμενα στις τσέπες των ρούχων που έχετε κρεμάσει. Απενεργοποίηση αερόσακων Το σύστημα αερόσακων συνοδηγού πρέπει να απενεργοποιείται όταν στο κάθισμα του συνοδηγού πρόκειται να τοποθετηθεί παιδικό κάθισμα ασφαλείας. Το σύστημα πλευρικών αερόσακων και αερόσακων τύπου κουρτίνας, οι προεντατήρες των ζωνών ασφαλείας και όλα τα συστήματα αερόσακων του οδηγού παραμένουν ενεργά.

62 60 Καθίσματα, προσκέφαλα Το σύστημα αερόσακου του συνοδηγού μπορεί να απενεργοποιηθεί μέσω ενός διακόπτη που λειτουργεί με κλειδί, στη δεξιά πλευρά του ταμπλό. Χρησιμοποιήστε το κλειδί ανάφλεξης για να επιλέξετε τη θέση: *OFF = Ο αερόσακος του συνοδηγού είναι απενεργοποιημένος και δεν θα ανοίξει σε περίπτωση σύγκρουσης. Η ενδεικτική λυχνία *OFF παραμένει αναμμένη στην κεντρική κονσόλα. Μπορείτε να τοποθετήσετε ένα παιδικό κάθισμα ασφαλείας σύμφωνα με τον πίνακα Θέσεις τοποθέτησης παιδικού καθίσματος ασφαλείας Στο κάθισμα του συνοδηγού δεν επιτρέπεται να κάθεται κανείς ενήλικας. VON = Ο αερόσακος του συνοδηγού είναι ενεργός. Δεν πρέπει να τοποθετηθεί παιδικό κάθισμα ασφαλείας. 9 Κίνδυνος Εάν χρησιμοποιηθεί παιδικό κάθισμα ασφαλείας στο κάθισμα του συνοδηγού με τον αερόσακο συνοδηγού ενεργοποιημένο, υπάρχει κίνδυνος το παιδί να τραυματιστεί θανάσιμα. Εάν χρησιμοποιηθεί το κάθισμα του συνοδηγού με τον αερόσακο συνοδηγού απενεργοποιημένο, υπάρχει κίνδυνος θανάσιμου τραυματισμού.

63 Καθίσματα, προσκέφαλα 61 Εάν η ενδεικτική λυχνία V ανάψει επί 60 δευτερόλεπτα περίπου από τη στιγμή που θα ανοίξει ο διακόπτης ανάφλεξης, ο αερόσακος συνοδηγού θα ανοίξει σε περίπτωση σύγκρουσης. Εάν ανάψουν και οι δύο ενδεικτικές λυχνίες ταυτόχρονα, σημαίνει ότι υπάρχει βλάβη στο σύστημα. Η κατάσταση του συστήματος δεν είναι διακριτή, συνεπώς κανείς δεν επιτρέπεται να καθίσει στο κάθισμα του συνοδηγού. Απευθυνθείτε αμέσως σε ένα συνεργείο. Αλλάζετε την κατάσταση μόνο όταν το όχημα είναι ακινητοποιημένο με απενεργοποιημένη ανάφλεξη. Η κατάσταση διατηρείται έως την επόμενη αλλαγή. Ενδεικτική λυχνία απενεργοποίησης αερόσακου Παιδικά καθίσματα ασφαλείας Συνιστούμε το παιδικό κάθισμα ασφαλείας Opel, το οποίο έχει προσαρμοστεί ειδικά για το αυτοκίνητο. Όταν χρησιμοποιείτε παιδικό κάθισμα ασφαλείας, λαμβάνετε υπόψη τις ακόλουθες οδηγίες χρήσης και εγκατάστασης, καθώς και τις οδηγίες που συνοδεύουν το παιδικό κάθισμα ασφαλείας. Τηρείτε πάντοτε τους τοπικούς ή εθνικούς κανονισμούς. Σε ορισμένες χώρες, απαγορεύεται η τοποθέτηση παιδικών καθισμάτων ασφαλείας σε ορισμένα καθίσματα. 9 Προειδοποίηση Όταν έχετε τοποθετήσει παιδικό κάθισμα ασφαλείας στο κάθισμα του συνοδηγού, το σύστημα αερόσακων για το κάθισμα του συνοδηγού πρέπει να είναι απενεργοποιημένο - διαφορετικά, εάν οι αερόσακοι ενεργοποιηθούν, υπάρχει κίνδυνος το παιδί να τραυματιστεί θανάσιμα. Αυτό ισχύει ιδιαίτερα όταν στο κάθισμα του συνοδηγού έχει τοποθετηθεί παιδικό κάθισμα ασφαλείας με φορά προς τα πίσω. Απενεργοποίηση αερόσακου Επιλογή του σωστού καθίσματος Τα πίσω καθίσματα παρέχουν τις πιο άνετες θέσεις για τη στερέωση ενός παιδικού καθίσματος ασφαλείας. Τα παιδιά πρέπει να κάθονται σε παιδικό κάθισμα με φορά προς τα πίσω για όσο το δυνατόν μεγαλύτερο διάστημα. Με αυτό τον τρόπο διασφαλίζεται ότι η σπονδυλική στήλη του παιδιού, η οποία είναι ακόμη πολύ ευαίσθητη, υπόκειται σε λιγότερη καταπόνηση σε περίπτωση ατυχήματος. Κατάλληλα είναι τα παιδικά καθίσματα ασφαλείας που πληρούν τα πρότυπα ECE ή ECE

64 62 Καθίσματα, προσκέφαλα Ανατρέξτε στους νόμους και τις διατάξεις της εκάστοτε χώρας για την υποχρεωτική χρήση παιδικών καθισμάτων ασφαλείας. Εξακριβώστε αν το παιδικό κάθισμα ασφαλείας που πρόκειται να εγκαταστήσετε, είναι συμβατό με τον τύπο του οχήματος. Βεβαιωθείτε ότι η θέση εγκατάστασης του παιδικού καθίσματος ασφαλείας στο όχημα είναι σωστή. Τα παιδιά πρέπει να επιβιβάζονται και να αποβιβάζονται από το όχημα μόνο από την πλευρά που δεν κινούνται αυτοκίνητα. Όταν το παιδικό κάθισμα ασφαλείας δεν χρησιμοποιείται, ασφαλίζετε το κάθισμα με ζώνη ασφαλείας ή αφαιρέστε το από το όχημα. Επισήμανση Μην κολλάτε τίποτα επάνω στο παιδικό κάθισμα ασφαλείας και μην το καλύπτετε με άλλα υλικά. Εάν το παιδικό κάθισμα ασφαλείας υποστεί καταπόνηση σε περίπτωση ατυχήματος, πρέπει να αντικατασταθεί.

65 Καθίσματα, προσκέφαλα 63 Θέσεις εγκατάστασης παιδικού καθίσματος ασφαλείας Επιτρεπτές επιλογές τοποθέτησης παιδικού καθίσματος ασφαλείας Κατηγορία βάρους και ηλικιακή ομάδα Ομάδα 0: έως 10 kg ή περίπου 10 μηνών Ομάδα 0+: έως 13 kg ή περίπου 2 ετών Ομάδα Ι: 9 έως 18 kg ή περίπου 8 μηνών έως 4 ετών Ομάδα ΙΙ: 15 έως 25 kg ή περίπου 3 έως 7 ετών Ομάδα ΙΙΙ: 22 έως 36 kg ή περίπου 6 έως 12 ετών Στο κάθισμα του συνοδηγού Ενεργοποιημένος αερόσακος Απενεργοποιημένος αερόσακος Στα πίσω εξωτερικά καθίσματα X U 1 U 2 U X U 1 U 2 U X U 1 U 2 U X X U U X X U U Στο πίσω κεντρικό κάθισμα

66 64 Καθίσματα, προσκέφαλα 1 = Μόνο όταν το σύστημα αερόσακου συνοδηγού είναι απενεργοποιημένο. Όταν στερεώνετε ένα παιδικό κάθισμα ασφαλείας με ζώνη ασφαλείας τριών σημείων, ανεβάστε το εξάρτημα ρύθμισης ύψους της ζώνης ασφαλείας στην ψηλότερη θέση και βεβαιωθείτε ότι η ζώνη ασφάλειας του οχήματος περνά μπροστά από το σημείο στερέωσης. Ρυθμίστε την κλίση της πλάτης του καθίσματος όσο χρειάζεται μέχρι την κατακόρυφη θέση, διασφαλίζοντας ότι η ζώνη έχει σφίξει στην πλευρά της πόρπης. 2 = Κάθισμα διαθέσιμο με σύστημα ISOFIX και άνω σημεία πρόσδεσης U = Γενικής χρήσης σε συνδυασμό με ζώνη ασφαλείας τριών σημείων. X = Ακατάλληλη θέση για παιδικό κάθισμα ασφαλείας αυτής της κατηγορίας βάρους. Επιτρεπτές επιλογές τοποθέτησης παιδικού καθίσματος ασφαλείας ISOFIX Κατηγορία βάρους Κατηγορία μεγέθους Στερέωση Στο κάθισμα του συνοδηγού Στα πίσω εξωτερικά καθίσματα Ομάδα 0: έως 10 kg Ε ISO/R1 X IL X Ομάδα 0+: έως 13 kg Ε ISO/R1 X IL X D ISO/R2 X IL X C ISO/R3 X IL X Ομάδα Ι: 9 έως 18 kg D ISO/R2 X IL X C ISO/R3 X IL X B ISO/F2 X IL, IUF X B1 ISO/F2X X IL, IUF X A ISO/F3 X IL, IUF X Στο πίσω κεντρικό κάθισμα

67 Καθίσματα, προσκέφαλα 65 IL = Κατάλληλο για συγκεκριμένα παιδικά καθίσματα ασφαλείας ISOFIX που υπάγονται στις κατηγορίες "ειδικό όχημα", "περιορισμένης χρήσης" ή "ημι-γενικής χρήσης". Το παιδικό κάθισμα ασφαλείας ISOFIX πρέπει να είναι εγκεκριμένο για τον τύπο του συγκεκριμένου οχήματος. IUF = Κατάλληλο για παιδικά καθίσματα ασφαλείας ISOFIX με φορά προς τα εμπρός, κατηγορίας γενικής χρήσης, εγκεκριμένο για αυτή την κατηγορία βάρους. X = Κανένα παιδικό κάθισμα ασφαλείας ISOFIX εγκεκριμένο για αυτή την κατηγορία βάρους. Κατηγορία μεγέθους ISOFIX και διάταξη καθίσματος A - ISO/F3 = Παιδικό κάθισμα ασφαλείας με φορά προς τα εμπρός για παιδιά σωματικής διάπλασης στην κατηγορία βάρους 9 έως 18 kg. B - ISO/F2 = Παιδικό κάθισμα ασφαλείας με φορά προς τα εμπρός για μικρότερα παιδιά στην κατηγορία βάρους 9 έως 18 kg. B1 - ISO/F2X = Παιδικό κάθισμα ασφαλείας με φορά προς τα εμπρός για μικρότερα παιδιά στην κατηγορία βάρους 9 έως 18 kg. C - ISO/R3 = Παιδικό κάθισμα ασφαλείας με φορά προς τα πίσω για παιδιά σωματικής διάπλασης στην κατηγορία βάρους έως 18 kg. D - ISO/R2 = Παιδικό κάθισμα ασφαλείας με φορά προς τα πίσω για μικρότερα παιδιά στην κατηγορία βάρους έως 18 kg. E - ISO/R1 = Παιδικό κάθισμα ασφαλείας με φορά προς τα πίσω για μικρά παιδιά στην κατηγορία βάρους έως 13 kg.

68 66 Καθίσματα, προσκέφαλα Παιδικά καθίσματα ασφαλείας ISOFIX Παιδικά καθίσματα ασφαλείας με άνω σημεία πρόσδεσης Ανάλογα με το εξοπλισμό που διατίθεται για κάθε χώρα, το όχημα μπορεί να διαθέτει δύο ή τρεις κρίκους πρόσδεσης. Οι κρίκοι άνω σημείων πρόσδεσης επισημαίνονται με το σύμβολο : για το παιδικό κάθισμα. πίσω από τα προσκέφαλα, που επισημαίνεται με το σύμβολο του παιδικού καθίσματος. Τα εγκεκριμένα για το όχημα παιδικά καθίσματα ασφαλείας ISOFIX πρέπει να στερεώνονται στις ειδικές βάσεις στήριξης ISOFIX. Τα ειδικά για το όχημα παιδικά καθίσματα ασφαλείας ISOFIX επισημαίνονται στον πίνακα ως IL. Οι βάσεις στήριξης ISOFIX επισημαίνονται με μία ετικέτα στην πλάτη του καθίσματος. Στην έκδοση τριών όγκων, ανοίξτε το κάλυμμα του κατάλληλου κρίκου πρόσδεσης στο σημείο τοποθέτησης Στην έκδοση δυόμισι όγκων και στο Sports Tourer, οι κρίκοι πρόσδεσης βρίσκονται στην πίσω πλευρά των πίσω καθισμάτων. Εκτός από το σημείο στερέωσης ISOFIX, στερεώστε τον άνω ιμάντα πρόσδεσης στους κρίκους άνω σημείων πρόσδεσης. Ο ιμάντας πρέπει να περνά ανάμεσα από τα δύο στελέχη-οδηγούς του προσκέφαλου.

69 Τα παιδικά καθίσματα ασφαλείας ISOFIX που υπάγονται στην κατηγορία γενικής χρήσης επισημαίνονται στον πίνακα ως IUF. Καθίσματα, προσκέφαλα 67

70 68 Αποθήκευση Αποθήκευση Αποθηκευτικοί χώροι Ντουλαπάκι συνοδηγού Αποθηκευτικοί χώροι Χώρος αποσκευών Σύστημα σχάρας οροφής Πληροφορίες φόρτωσης Προειδοποίηση Μην τοποθετείτε βαριά ή αιχμηρά αντικείμενα στους αποθηκευτικούς χώρους. Διαφορετικά, το καπάκι του αποθηκευτικού χώρου μπορεί να ανοίξει και οι επιβάτες του οχήματος να τραυματιστούν από τα αντικείμενα που θα εκτιναχθούν μέσα στο όχημα σε περίπτωση δυνατού φρεναρίσματος, απότομου ελιγμού ή ατυχήματος. Το ντουλαπάκι του συνοδηγού διαθέτει μια θήκη για στυλό, μια θήκη πιστωτικών καρτών και μια κερματοθήκη. Το ντουλαπάκι του συνοδηγού πρέπει να είναι κλειστό όταν οδηγείτε.

71 Αποθήκευση 69 Ποτηροθήκες Ανάλογα με την έκδοση, οι ποτηροθήκες βρίσκονται κάτω από ένα κάλυμμα στην κεντρική κονσόλα. Σύρετε το κάλυμμα προς τα πίσω. Μπορείτε να τοποθετήσετε μπουκάλια εάν αναδιπλώσετε το ενδιάμεσο ράφι Μπροστινοί αποθηκευτικοί χώροι Οι ποτηροθήκες βρίσκονται στην κεντρική κονσόλα. Πρόσθετες ποτηροθήκες βρίσκονται στο πίσω υποβραχιόνιο. Διπλώστε το υποβραχιόνιο προς τα κάτω. Ένας αποθηκευτικός χώρος υπάρχει δίπλα στο τιμόνι.

72 70 Αποθήκευση Θήκη κάτω από κάθισμα Αποθηκευτικοί χώροι στα υποβραχιόνια Αποθηκευτικός χώρος κάτω από το μπροστινό υποβραχιόνιο Αποθηκευτικός χώρος στο πίσω υποβραχιόνιο Πατήστε το κουμπί στην εσοχή και τραβήξτε έξω τη συρταρωτή θήκη. Μέγιστο βάρος φορτίου: 3 kg. Για να την κλείσετε, πιέστε προς τα μέσα και ασφαλίστε την. Στην έκδοση με σύστημα πίσω φορέα 3 72, το κιτ επισκευής ελαστικών φυλάσσεται στη συρταρωτή θήκη. Κιτ επισκευής ελαστικού Πατήστε το κουμπί για να αναδιπλώσετε το υποβραχιόνιο. Το υποβραχιόνιο πρέπει να βρίσκεται στην τέρμα πίσω θέση. Διπλώστε προς τα κάτω το υποβραχιόνιο και ανοίξτε το κάλυμμα. Κλείστε το κάλυμμα προτού αναδιπλώσετε το υποβραχιόνιο.

73 Αποθήκευση 71 Αποθηκευτικός χώρος στην κεντρική κονσόλα Μπροστινή κονσόλα Μπορείτε να χρησιμοποιήσετε τον αποθηκευτικό χώρο για να αποθηκεύσετε μικρά αντικείμενα. Ανάλογα με την έκδοση, υπάρχει ένας αποθηκευτικός χώρος κάτω από το κάλυμμα. Σύρετε το κάλυμμα προς τα πίσω. Πατήστε το κουμπί για να αφαιρέσετε το πλαίσιο της ποτηροθήκης. Μπορείτε να αποθηκεύσετε το πλαίσιο στο ντουλαπάκι του συνοδηγού. Κάτω από το ενδιάμεσο ράφι υπάρχει ένας πρόσθετος αποθηκευτικός χώρος. Αναδιπλώστε το ενδιάμεσο ράφι και σταθεροποιήστε το στην κάθετη θέση. Μπορείτε να επανατοποθετήσετε το πλαίσιο της ποτηροθήκης για να τοποθετήσετε μπουκάλια.

74 72 Αποθήκευση Πίσω κονσόλα Τραβήξτε έξω το συρτάρι. Προσοχή Μην το χρησιμοποιείτε για στάχτες ή άλλα υλικά που πυρακτώνουν. Σύστημα πίσω φορέα Σύστημα πίσω φορέα για δύο ποδήλατα Το σύστημα πίσω φορέα (σύστημα Flex-Fix) καθιστά εφικτή τη στερέωση ποδηλάτων στο συρόμενο φορέα που είναι ενσωματωμένος στο δάπεδο του αυτοκινήτου. Η μεταφορά άλλων αντικειμένων επάνω στο σύστημα δεν επιτρέπεται. Το μέγιστο φορτίο του συστήματος πίσω φορέα είναι τα 40 kg. Το μέγιστο φορτίο ανά ποδήλατο είναι τα 20 kg. Το μεταξόνιο ενός ποδηλάτου δεν πρέπει να υπερβαίνει τα 1,15 μέτρα. Διαφορετικά δεν είναι εφικτή η ασφαλής στερέωση του ποδηλάτου. Όταν δεν χρησιμοποιείτε το σύστημα φορέα, πρέπει να το σύρετε ξανά μέσα στο δάπεδο του αυτοκινήτου. Δεν πρέπει να υπάρχουν άλλα αντικείμενα επάνω στα ποδήλατα, τα οποία θα μπορούσαν να αποσυνδεθούν κατά τη μεταφορά. Προσοχή Μη συνδέετε ποδήλατα με μπράτσο πεντάλ από ανθρακονήματα στο φορέα ποδηλάτου. Τα ποδήλατα μπορεί να υποστούν ζημιά. Επέκταση Ανοίξτε την πόρτα του χώρου αποσκευών.

75 Αποθήκευση 73 9 Προειδοποίηση Δεν πρέπει να βρίσκεται κανείς στη ζώνη επέκτασης του πίσω συστήματος φορέα, διότι υπάρχει κίνδυνος τραυματισμού. Η τοποθέτηση αντικειμένων στο σύστημα πίσω φορέα επιτρέπεται μόνο εάν το σύστημα έχει συνδεθεί σωστά. Εάν το πίσω σύστημα φορέα δεν συνδέεται σωστά, μην τοποθετείτε αντικείμενα στο σύστημα και σύρετε το σύστημα προς τα πίσω. Απευθυνθείτε σε ένα συνεργείο. Τοποθετήστε τα πίσω φώτα Τραβήξτε το μοχλό απασφάλισης προς τα πάνω. Το σύστημα αποσυνδέεται και εκτείνεται γρήγορα έξω από τον προφυλακτήρα. Τραβήξτε τέρμα έξω το σύστημα του πίσω φορέα, μέχρι να το ακούσετε να ασφαλίζει. Βεβαιωθείτε ότι το σύστημα του πίσω φορέα δεν μετακινείται προς τα μέσα ακόμη κι αν το πιέσετε, χωρίς να τραβήξετε ξανά το μοχλό απασφάλισης 9 Προειδοποίηση Πρώτα αφαιρέστε το πίσω (1) και στη συνέχεια το μπροστινό (2) πίσω φως από τις υποδοχές.

76 74 Αποθήκευση Σπρώξτε προς τα κάτω το μοχλό σύσφιξης και σπρώξτε το στήριγμα του λαμπτήρα στην ασφάλεια μέχρι να ασφαλίσει. Πραγματοποιήστε αυτή τη διαδικασία και για τα δύο πίσω φώτα. Ασφαλίστε το σύστημα του πίσω φορέα Ανοίξτε εντελώς το στήριγμα του λαμπτήρα στην πίσω πλευρά του πίσω φωτός. Ελέγξτε τη θέση του καλωδίου και του φωτός για να βεβαιωθείτε ότι έχουν τοποθετηθεί σωστά και ότι έχουν στερεωθεί. Περιστρέψτε πρώτα το δεξιό μοχλό σύσφιξης (1), και κατόπιν τον αριστερό μοχλό σύσφιξης (2), μέχρι να γίνει αισθητή η αντίσταση.

77 Αποθήκευση 75 Ανοίξτε τις υποδοχές των μπράτσων πεντάλ Το σύστημα πίσω φορέα ασφαλίζει όταν οι μοχλοί σύσφιξης περιστραφούν κατά 50 περίπου. Διαφορετικά δεν μπορεί να διασφαλιστεί η ομαλή λειτουργία του. Επισήμανση Κλείστε την πόρτα χώρου αποσκευών. Ανοίξτε τη μία ή και τις δύο υποδοχές των μπράτσων πεντάλ προς τα πάνω μέχρι το διαγώνιο στήριγμα να ασφαλίσει. Αφαιρέστε τις βάσεις στερέωσης των μπράτσων πεντάλ από τις υποδοχές των μπράτσων πεντάλ.

78 76 Αποθήκευση Προσαρμογή του συστήματος πίσω φορέα σε ποδήλατο Πιέστε το μοχλό απασφάλισης επάνω στη δέστρα και αφαιρέστε τη δέστρα. Προετοιμάστε το ποδήλατο για τη στερέωση Το μπροστινό ποδήλατο πρέπει να είναι τοποθετημένο με την μπροστινή του ζάντα στραμμένη αριστερά. Το πίσω ποδήλατο πρέπει να είναι τοποθετημένο με την μπροστινή του ζάντα στραμμένη αριστερά. Στερέωση ποδηλάτου στο σύστημα πίσω φορέα Πιέστε το μοχλό απασφάλισης και τραβήξτε έξω τις υποδοχές ζάντας. Επισήμανση Το μέγιστο πλάτος για το μπράτσο του πεντάλ είναι 38,3 mm και το μέγιστο βάθος είναι 14,4 mm. Γυρίστε το αριστερό πεντάλ (χωρίς προστατευτικό κάλυμμα αλυσίδας) κάθετα προς τα κάτω. Το πεντάλ στο αριστερό μπράτσο πρέπει να είναι οριζόντιο. Με τον περιστροφικό μοχλό στις υποδοχές των μπράτσων πεντάλ, προσαρμόστε κατά προσέγγιση το ρυθμιζόμενο μπράτσο πεντάλ στην προεξοχή του.

79 Αποθήκευση 77 Εάν το ποδήλατο έχει ίσια μπράτσα πεντάλ, ξεβιδώστε το μπράτσο του πεντάλ εντελώς (θέση 5). Εάν το ποδήλατο έχει κυρτά μπράτσα πεντάλ, βιδώστε το μπράτσο του πεντάλ μέχρι τέρμα (θέση 1). Τοποθετήστε το ποδήλατο. Το μπράτσο του πεντάλ σε αυτή την περίπτωση πρέπει να τοποθετηθεί στο άνοιγμα της υποδοχής των μπράτσων πεντάλ όπως φαίνεται στην εικόνα. Προσοχή Βεβαιωθείτε ότι το πεντάλ δεν έρχεται σε επαφή με την επιφάνεια του πίσω φορέα. Διαφορετικά, η μεσαία τριβή μπορεί να υποστεί ζημιά κατά τη μεταφορά. Εισάγετε τη βάση στερέωσης του μπράτσου πεντάλ στην εξωτερική ράγα κάθε υποδοχής μπράτσων πεντάλ από την πάνω πλευρά και σύρετέ την προς τα κάτω, μέχρι να φτάσει τουλάχιστον κάτω από την εγκοπή.

80 78 Αποθήκευση Συνδέστε το μπράτσο του πεντάλ περιστρέφοντας τη ρυθμιστική βίδα στη βάση στερέωσης του μπράτσου πεντάλ. Τοποθετήστε τις υποδοχές ζάντας έτσι, ώστε το ποδήλατο να είναι σχεδόν σε οριζόντια θέση. Σε αυτή την περίπτωση, η απόσταση ανάμεσα στα πεντάλ και την πόρτα του χώρου αποσκευών πρέπει να είναι τουλάχιστον 5 cm. Και τα δύο ελαστικά του ποδηλάτου πρέπει να βρίσκονται μέσα στις υποδοχές ζάντας. Προσοχή Βεβαιωθείτε ότι οι εσοχές για τους τροχούς έχουν τραβηχθεί έξω, όσο χρειάζεται, για να τοποθετηθούν και τα δύο ελαστικά του ποδηλάτου στις εσοχές. Σε αντίθετη περίπτωση δεν διασφαλίζεται η οριζόντια τοποθέτηση του ποδηλάτου. Παράβλεψη μπορεί να οδηγήσει σε ζημιά στους τροχούς του ποδηλάτου από καυτά καυσαέρια. Ευθυγραμμίστε το ποδήλατο με τον κατακόρυφο άξονα του αυτοκινήτου: Λασκάρετε ελαφρά το σημείο στερέωσης του πεντάλ. Τοποθετήστε το ποδήλατο όρθιο, χρησιμοποιώντας τον περιστροφικό μοχλό στην υποδοχή των μπράτσων πεντάλ. Εάν το ένα ποδήλατο εμποδίζει το άλλο, μπορείτε να προσαρμόσετε τις σχετικές θέσεις των ποδηλάτων ρυθμίζοντας τις υποδοχές ζάντας και τον περιστροφικό μοχλό στην υποδοχή

81 Αποθήκευση 79 των μπράτσων πεντάλ μέχρι τα ποδήλατα να μην έρχονται σε επαφή μεταξύ τους. Βεβαιωθείτε ότι υπάρχει αρκετή απόσταση από το όχημα. Σφίξτε τη βίδα στερέωσης για τη βάση της μεσαίας τριβής των πεντάλ μέχρι τέρμα με το χέρι. Στερεώστε και τους δύο τροχούς του ποδηλάτου στις υποδοχές ζάντας, χρησιμοποιώντας τους ιμάντες συγκράτησης. Ελέγξτε το ποδήλατο για να βεβαιωθείτε ότι έχει στερεωθεί καλά. Προσοχή Βεβαιωθείτε ότι το διάκενο ανάμεσα στο ποδήλατο και το όχημα είναι τουλάχιστον 5 cm. Εάν χρειαστεί, λασκάρετε το τιμόνι και γυρίστε το στο πλάι. Οι ρυθμίσεις για τις υποδοχές ζάντας και στον περιστροφικό μοχλό στην υποδοχή των μπράτσων πεντάλ πρέπει να σημειώνονται και να φυλάσσονται για κάθε ποδήλατο. Με τη σωστή εκ των προτέρων ρύθμιση, η επανατοποθέτηση του ποδηλάτου γίνεται ευκολότερα. Συνιστάται η προσάρτηση μιας προειδοποιητικής πινακίδας στο τέρμα πίσω μέρος του ποδηλάτου για καλύτερη ορατότητα. Αφαίρεση του ποδηλάτου από το σύστημα του πίσω φορέα Αφαιρέστε τις δέστρες και από τα δύο ελαστικά του ποδηλάτου. Κρατήστε σταθερό το ποδήλατο, λασκάρετε τη βίδα σύνδεσης για τη βάση της μεσαίας τριβής των πεντάλ και στη συνέχεια σηκώστε τη βάση της μεσαίας τριβής προς τα πάνω για την αφαιρέσετε.

82 80 Αποθήκευση Επαναφορά του συστήματος πίσω φορέα στην κλειστή θέση Πιέστε το μοχλό απασφάλισης και σύρετε προς τα μέσα στις υποδοχές ζάντας μέχρι το τέρμα. Πιέστε τις βάσεις του μπράτσου του πεντάλ μέσα στην υποδοχή του μπράτσου όπως φαίνεται στην εικόνα. Τοποθετήστε τη δέστρα και τραβήξτε σφικτά όσο το δυνατόν πιο κάτω. Αποσυνδέστε το μοχλό ασφάλισης στο διαγώνιο στήριγμα και αναδιπλώστε και τις δύο υποδοχές των μπράτσων πεντάλ προς τα κάτω. 9 Προειδοποίηση Κίνδυνος σύνθλιψης.

83 Αποθήκευση 81 Πιέστε το μοχλό σύσφιξης προς τα κάτω και τραβήξτε και τα δύο στηρίγματα φώτων έξω από τις υποδοχές. Περιστρέψτε πρώτα τον αριστερό μοχλό σύσφιξης (1), και στη συνέχεια το δεξί μοχλό σύσφιξης (2) μέχρι την τερματική τους θέση. Αναδιπλώστε προς τα μέσα τα στηρίγματα των λαμπτήρων στην πίσω πλευρά των πίσω φώτων. Πρώτα τοποθετήστε το μπροστινό (1) και στη συνέχεια το πίσω (2) πίσω φως μέσα στις υποδοχές και πιέστε τα όσο το δυνατόν πιο κάτω. Πιέστε τα καλώδια τέρμα μέσα σε όλους τους οδηγούς για να αποτραπεί τυχόν ζημιά. Ανοίξτε την πόρτα του χώρου αποσκευών. Πιέστε το μοχλό απασφάλισης προς τα πάνω και κρατήστε τον. Σηκώστε το σύστημα ελαφρά και πιέστε το μέσα στον προφυλακτήρα μέχρι να ασφαλίσει. Ο μοχλός απασφάλισης πρέπει να επανέλθει στην αρχική του θέση. 9 Προειδοποίηση Εάν το σύστημα δεν μπορεί να συνδεθεί σωστά, απευθυνθείτε σε ένα συνεργείο.

84 82 Αποθήκευση Σύστημα πίσω φορέα για τέσσερα ποδήλατα Το σύστημα πίσω φορέα (σύστημα Flex-Fix) καθιστά εφικτή τη στερέωση δύο ποδηλάτων στο συρόμενο φορέα που είναι ενσωματωμένος στο δάπεδο του οχήματος. Επίσης, είναι δυνατή η προσάρτηση δύο ακόμη ποδηλάτων σε έναν προσαρμογέα. Η μεταφορά άλλων αντικειμένων επάνω στο σύστημα δεν επιτρέπεται. Το μέγιστο φορτίο του συστήματος πίσω φορέα είναι 80 kg μαζί με τον προσαρμογέα και 60 kg χωρίς τον προσαρμογέα. Το μέγιστο φορτίο ανά ποδήλατο στο συρόμενο φορέα είναι 30 kg. Αυτό επιτρέπει την προσάρτηση ηλεκτροκίνητων ποδηλάτων στο συρόμενο φορέα. Το μέγιστο φορτίο ανά ποδήλατο στον προσαρμογέα είναι 20 kg. Το μεταξόνιο ενός ποδηλάτου δεν πρέπει να υπερβαίνει τα 1,15 μέτρα. Διαφορετικά δεν είναι εφικτή η ασφαλής στερέωση του ποδηλάτου. Όταν δεν χρησιμοποιείτε το σύστημα φορέα, πρέπει να το σύρετε ξανά μέσα στο δάπεδο του αυτοκινήτου. Δεν πρέπει να υπάρχουν άλλα αντικείμενα επάνω στα ποδήλατα, τα οποία θα μπορούσαν να αποσυνδεθούν κατά τη μεταφορά. Προσοχή Εάν το σύστημα πίσω φορέα προεκταθεί και το όχημα έχει πλήρες φορτίο, το διάκενο του πλαισίου θα μειωθεί. Να οδηγείτε προσεκτικά όποτε ο δρόμος παρουσιάζει μεγάλη κλίση ή όταν οδηγείτε επάνω σε ράμπα, σαμαράκια κ.λπ. Προσοχή Συμβουλευθείτε τον αντιπρόσωπο ποδηλάτων πριν την προσάρτηση ποδηλάτων με σκελετούς από ανθρακονήματα. Τα ποδήλατα ενδέχεται να υποστούν ζημιά. Επέκταση Ανοίξτε την πόρτα του χώρου αποσκευών. 9 Προειδοποίηση Δεν πρέπει να βρίσκεται κανείς στη ζώνη επέκτασης του πίσω συστήματος φορέα, διότι υπάρχει κίνδυνος τραυματισμού.

85 Αποθήκευση 83 Η τοποθέτηση αντικειμένων στο σύστημα πίσω φορέα επιτρέπεται μόνο εάν το σύστημα έχει συνδεθεί σωστά. Εάν το πίσω σύστημα φορέα δεν συνδέεται σωστά, μην τοποθετείτε αντικείμενα στο σύστημα και σύρετε το σύστημα προς τα πίσω. Απευθυνθείτε σε ένα συνεργείο. Ξεδιπλώστε τη βάση της πινακίδας αριθμού κυκλοφορίας Τραβήξτε το μοχλό απασφάλισης προς τα πάνω. Το σύστημα αποσυνδέεται και εκτείνεται γρήγορα έξω από τον προφυλακτήρα. Τραβήξτε τέρμα έξω το σύστημα του πίσω φορέα, μέχρι να το ακούσετε να ασφαλίζει. Βεβαιωθείτε ότι το σύστημα πίσω φορέα δεν μετακινείται προς τα μέσα ακόμη κι αν το πιέσετε, χωρίς να τραβήξετε ξανά το μοχλό απασφάλισης. 9 Προειδοποίηση Ανυψώστε τη βάση της πινακίδας αριθμού κυκλοφορίας και αναδιπλώστε την προς τα πίσω.

86 84 Αποθήκευση Έκπτυξη πίσω φώτων Ασφαλίστε το σύστημα του πίσω φορέα Έκπτυξη υποδοχών ζαντών Εκπτύξτε και τα δύο πίσω φώτα. Περιστρέψτε και τους δύο μοχλούς σύσφιξης προς το πλάι, μέχρι να τερματίσουν. Διαφορετικά, η ασφαλής λειτουργία δεν μπορεί να διασφαλιστεί. Εκπτύξτε και τις δύο υποδοχές ζαντών.

87 Αποθήκευση 85 Συναρμολόγηση της βάσης ποδηλάτων 1. Γυρίστε τα πεντάλ στη θέση που φαίνεται στην εικόνα και τοποθετήστε το ποδήλατο στην μπροστινή θέση της υποδοχής ζάντας. Φροντίστε ώστε το ποδήλατο να εδράζεται κεντραρισμένο στις υποδοχές ζαντών. Ανυψώστε τη βάση στο πίσω μέρος (1) και τραβήξτε την προς τα πίσω. Αναδιπλώστε προς τα πάνω τη βάση (2). Πιέστε προς τα κάτω τη βάση (1) και περιστρέψτε τη λαβή (2) προς τα πίσω για να ασφαλίσει. Προσάρτηση του πρώτου ποδηλάτου 2. Προσαρτήστε το μικρό βραχίονα στερέωσης στο σκελετό του ποδηλάτου. Στρέψτε την ασφάλεια δεξιόστροφα για να δέσει.

88 86 Αποθήκευση Προσάρτηση του προσαρμογέα Κατά τη μεταφορά περισσότερων από δύο ποδηλάτων, ο προσαρμογέας πρέπει να στερεωθεί πριν προσαρτηθεί το δεύτερο ποδήλατο. 3. Στερεώστε και τους δύο τροχούς του ποδηλάτου στις υποδοχές ζάντας, χρησιμοποιώντας τους ιμάντες συγκράτησης. 4. Ελέγξτε το ποδήλατο για να βεβαιωθείτε ότι έχει στερεωθεί καλά. Προσοχή Βεβαιωθείτε ότι το διάκενο ανάμεσα στο ποδήλατο και το όχημα είναι τουλάχιστον 5 cm. Εάν είναι απαραίτητο, λασκάρετε το τιμόνι και στρίψτε το προς τα πλάι. 1. Εφαρμόστε τον προσαρμογέα στο σύστημα πίσω φορέα, όπως υποδεικνύεται στην εικόνα. 2. Στρέψτε το μοχλό (1) προς τα εμπρός και κρατήστε τον και, στη συνέχεια, κατεβάστε τον προσαρμογέα (2) στο πίσω μέρος. 3. Αποδεσμεύστε το μοχλό και ελέγξτε εάν ο προσαρμογέας έχει ασφαλίσει καλά.

89 Αποθήκευση Περάστε τον ιμάντα που είναι προσαρτημένος στον προσαρμογέα κάτω από το μοχλό για να αναδιπλώσετε προς τα πίσω το σύστημα πίσω φορέα. Δέστε τον ιμάντα. Προσάρτηση περισσότερων ποδηλάτων Η διαδικασία προσάρτησης περισσότερων ποδηλάτων είναι παρόμοια με τη διαδικασία προσάρτησης του πρώτου ποδηλάτου. Επιπλέον, πρέπει να ληφθούν υπ' όψιν ορισμένα βήματα: 1. Προτού τοποθετήσετε το ποδήλατο, να ξεδιπλώνετε πάντοτε τις υποδοχές ζαντών για το επόμενο ποδήλατο, εάν κριθεί απαραίτητο. 2. Να περιστρέφετε πάντοτε τα πεντάλ στην κατάλληλη θέση πριν την τοποθέτηση του ποδηλάτου. 3. Τοποθετήστε τα ποδήλατα στο σύστημα πίσω φορέα, ευθυγραμμίζοντας εναλλάξ προς τα αριστερά και προς τα δεξιά. 4. Ευθυγραμμίστε τα ποδήλατα με εκείνο που τοποθετήσατε προηγουμένως. Οι πλήμνες τροχών των ποδηλάτων δεν θα πρέπει να έρχονται σε επαφή μεταξύ τους. 5. Προσαρτήστε τα ποδήλατα με βραχίονες στερέωσης και ασφάλειες ιμάντων, όπως περιγράφεται για το πρώτο ποδήλατο. Οι βραχίονες στερέωσης θα πρέπει να στερεωθούν σε παράλληλη διάταξη. Χρησιμοποιήστε το μακρύ βραχίονα στερέωσης για να προσαρτήσετε το δεύτερο ποδήλατο στη βάση. Χρησιμοποιήστε το μακρύτερο βοηθητικό βραχίονα στερέωσης για να προσαρτήσετε το τρίτο ποδήλατο στη βάση.

90 88 Αποθήκευση Χρησιμοποιήστε τον κοντό βοηθητικό βραχίονα στερέωσης για να προσαρτήσετε το τέταρτο ποδήλατο. Ο βραχίονας πρέπει να στερεωθεί ανάμεσα στους σκελετούς τρίτου και τέταρτου ποδηλάτου. 6. Επίσης, στερεώστε και τους δύο τροχούς του τέταρτου ποδηλάτου στις υποδοχές τροχών χρησιμοποιώντας τους ιμάντες στερέωσης. Συνιστάται η προσάρτηση μιας προειδοποιητικής πινακίδας στο τέρμα πίσω μέρος του ποδηλάτου για καλύτερη ορατότητα. Ανάσυρση του συστήματος πίσω φορέα προς τα πίσω Το σύστημα πίσω φορέα μπορεί να ανασυρθεί προς τα πίσω, παρέχοντας πρόσβαση στο χώρο αποσκευών. Χωρίς προσαρτημένο προσαρμογέα: Πιέστε το μοχλό (1) για να αποδεσμεύσετε το σύστημα και κρατήστε το. Τραβήξτε τη βάση (2) προς τα πίσω για να αναδιπλώσετε το σύστημα πίσω φορέα. Με προσαρτημένο προσαρμογέα: 9 Προειδοποίηση Προσέξτε κατά την αποδέσμευση του συστήματος πίσω φορέα, καθώς θα πάρει κλίση προς τα πίσω. Κίνδυνος τραυματισμού.

91 Αποθήκευση 89 Πιάστε το σκελετό (1) του πιο πίσω ποδηλάτου με το ένα χέρι και τραβήξτε τη θηλιά (2) για να το αποδεσμεύσετε. Κρατήστε το πιο πίσω ποδήλατο με τα δύο χέρια και ανασύρετε το σύστημα πίσω φορέα προς τα πίσω. Για καλύτερη ορατότητα, τα πίσω φώτα του οχήματος ανάβουν κατά την ανάσυρση του συστήματος πίσω φορέα προς τα πίσω. 9 Προειδοποίηση Όταν αναδιπλώνετε το σύστημα πίσω φορέα και πάλι προς τα εμπρός, φροντίστε το σύστημα εμπλακεί σταθερά. Αφαίρεση ποδηλάτων Αφαιρέστε τις δέστρες και από τα δύο ελαστικά του ποδηλάτου. Στρέψτε την ασφάλεια αριστερόστροφα και αφαιρέστε τους βραχίονες στερέωσης. Αποσύνδεση του προσαρμογέα Αποσυνδέστε τον προσαρμογέα προτού αφαιρέσετε το τελευταίο ποδήλατο που απέμεινε στο σύστημα πίσω φορέα. 1. Αναδιπλώστε τις υποδοχές ζαντών. 2. Ξεκουμπώστε τον ιμάντα.

92 90 Αποθήκευση 3. Στρέψτε το μοχλό (1) προς τα εμπρός και κρατήστε τον. 4. Ανυψώστε τον προσαρμογέα (2) στο πίσω μέρος και αφαιρέστε τον. Αποσυναρμολόγηση της βάσης ποδηλάτων Αναδιπλώστε τη βάση προς τα πίσω και στη συνέχεια πιέστε την προς τα εμπρός μέχρι να σταματήσει (1). Πέστε τη βάση προς τα κάτω στο πίσω μέρος (2). Εναποθέστε τις ασφάλειες των ιμάντων με ακρίβεια. Προσαρμόστε τους βραχίονες στερέωσης στη διάταξη που υποδεικνύεται στην εικόνα. Γυρίστε τη λαβή (1) προς τα εμπρός για να αποδεσμεύσετε τη βάση και ανεβάστε την (2). Αναδίπλωση υποδοχών ζαντών Αναδιπλώστε και τις δύο υποδοχές ζαντών.

93 Αποθήκευση 91 Απασφάλιση του συστήματος πίσω φορέα Επαναφορά του συστήματος πίσω φορέα στην κλειστή θέση Προσοχή Φροντίστε όλα τα αναδιπλούμενα μέρη, π.χ. εγκοπές τροχών και βραχίονες στερέωσης, να αποθηκευτούν σωστά. Διαφορετικά, το σύστημα πίσω φορέα ενδέχεται να υποστεί ζημιά κατά την προσπάθεια ανάσυρσής του. Πιέστε το μοχλό απασφάλισης προς τα πάνω και κρατήστε τον. Σηκώστε το σύστημα ελαφρά και πιέστε το μέσα στον προφυλακτήρα μέχρι να ασφαλίσει. Ο μοχλός απασφάλισης πρέπει να επανέλθει στην αρχική του θέση. 9 Προειδοποίηση Εάν το σύστημα δεν μπορεί να συνδεθεί σωστά, απευθυνθείτε σε ένα συνεργείο. Περιστρέψτε και τους δύο μοχλούς σύσφιξης προς τα μέσα, μέχρι να τερματίσουν. Αναδίπλωση πίσω φώτων Περιστρέψτε προς τα μέσα και τα δύο πίσω φώτα. Αναδίπλωση βάσης πινακίδας αριθμού κυκλοφορίας Ανυψώστε τη βάση της πινακίδας αριθμού κυκλοφορίας και αναδιπλώστε την προς τα εμπρός.

94 92 Αποθήκευση Χώρος αποσκευών Η πλάτη των πίσω καθισμάτων χωρίζεται σε δύο τμήματα. Και τα δύο τμήματα μπορούν να αναδιπλωθούν. Προέκταση χώρου αποσκευών, 3-θυρο και 5-θυρο δυόμισι όγκων, 4-θυρο τριών όγκων Μόνο 3-θυρο και 5-θυρο δυόμισι όγκων: αφαιρέστε το κάλυμμα του χώρου αποσκευών εάν είναι απαραίτητο. Πατήστε και κρατήστε πατημένη την ασφάλεια για να πιέσετε τα προσκέφαλα προς τα κάτω Αναδιπλώστε το πίσω υποβραχιόνιο. Περάστε τις ζώνες ασφαλείας μέσα από τα πλευρικά στηρίγματα για να τις προστατεύσετε από τυχόν ζημιά. Όταν αναδιπλώνετε τις πλάτες των καθισμάτων, τραβήξτε τις ζώνες ασφαλείας μαζί με τις πλάτες. Τραβήξτε το μοχλό απασφάλισης στη μία ή και τις δύο πλευρές και αναδιπλώστε προς τα κάτω τις πλάτες των καθισμάτων επάνω στην έδρα του καθίσματος. Αφαιρέστε τη ζώνη ασφαλείας από τον οδηγό της πλάτης του καθίσματος και τοποθετήστε την πίσω από το εξάρτημα συγκράτησης όπως φαίνεται στην εικόνα. Για να τις ανοίξετε, ανασηκώστε τις πλάτες των καθισμάτων και οδηγήστε τις στην όρθια θέση μέχρι να ασφαλίσουν με το χαρακτηριστικό ήχο. Βεβαιωθείτε ότι οι ζώνες ασφαλείας των ακριανών καθισμάτων έχουν τοποθετηθεί στους αντίστοιχους οδηγούς τους.

95 Αποθήκευση 93 Πατήστε και κρατήστε πατημένη την ασφάλεια για να πιέσετε τα προσκέφαλα προς τα κάτω Αναδιπλώστε το πίσω υποβραχιόνιο. Οι πλάτες των καθισμάτων έχουν ασφαλίσει σωστά μόνο όταν δεν είναι ορατές οι κόκκινες ενδείξεις και στις δύο πλευρές κοντά στο μοχλό απασφάλισης. 9 Προειδοποίηση Κατά την αναδίπλωση, βεβαιωθείτε ότι οι πλάτες των καθισμάτων έχουν ασφαλίσει καλά στη θέση τους πριν οδηγήσετε. Διαφορετικά, υπάρχει κίνδυνος τραυματισμού ή ζημιάς στο φορτίο ή το όχημα σε περίπτωση απότομου φρεναρίσματος ή σύγκρουσης. Η ζώνη ασφαλείας του μεσαίου καθίσματος μπορεί να μπλοκάρει εάν η πλάτη του καθίσματος αναδιπλωθεί προς τα πάνω πολύ γρήγορα. Για να απασφαλίσει το σύστημα τύλιξης, πιέστε προς τα μέσα τη ζώνη ασφαλείας ή τραβήξτε την έξω κατά 20 mm περίπου και αφήστε την. Προέκταση χώρου αποσκευών, Sports tourer Αναδίπλωση της πλάτης των πίσω καθισμάτων Αφαιρέστε το κάλυμμα του χώρου αποσκευών εάν είναι απαραίτητο. Περάστε τις ζώνες ασφαλείας μέσα από τα πλευρικά στηρίγματα για να τις προστατεύσετε από τυχόν ζημιά. Όταν αναδιπλώνετε τις πλάτες των καθισμάτων, τραβήξτε τις ζώνες ασφαλείας μαζί με τις πλάτες. Τραβήξτε το μοχλό απασφάλισης στη μία ή και τις δύο πλευρές και αναδιπλώστε προς τα κάτω τις πλάτες των καθισμάτων επάνω στην έδρα του καθίσματος.

96 94 Αποθήκευση Αναδίπλωση πλάτης ηλεκτρικού καθίσματος Σε οχήματα με ηλεκτρική αναδίπλωση καθίσματος, τα πίσω καθίσματα μπορούν επίσης να αναδιπλωθούν από το χώρο αποσκευών. Προσέξτε όταν χειρίζεστε τα ηλεκτρικά αναδιπλούμενα πίσω καθίσματα. Η πλάτη του καθίσματος αναδιπλώνεται με αρκετή δύναμη. Υπάρχει κίνδυνος τραυματισμού, ιδίως για τα παιδιά. Βεβαιωθείτε πως δεν υπάρχει κάτι συνδεδεμένο στα πίσω καθίσματα ή τοποθετημένο στην έδρα του καθίσματος. το εξάρτημα συγκράτησης (όπως φαίνεται στην εικόνα). Για να τις ανοίξετε, ανασηκώστε τις πλάτες των καθισμάτων και οδηγήστε τις στην όρθια θέση μέχρι να ασφαλίσουν με το χαρακτηριστικό ήχο. Βεβαιωθείτε ότι οι ζώνες ασφαλείας των ακριανών καθισμάτων έχουν τοποθετηθεί στους αντίστοιχους οδηγούς τους. Τραβήξτε το διακόπτη στο αριστερό ή δεξί τοίχωμα του χώρου αποσκευών για αν αναδιπλώσετε το αντίστοιχο τμήμα του πίσω καθίσματος. 9 Προειδοποίηση Εάν πρόκειται να φορτώσετε το αυτοκίνητο μέσω κάποιας πίσω πόρτας, βγάλτε τη ζώνη ασφαλείας από τον οδηγό της πλάτης του καθίσματος και τοποθετήστε την πίσω από Οι πλάτες των καθισμάτων έχουν ασφαλίσει σωστά μόνο όταν δεν είναι ορατές οι κόκκινες ενδείξεις και στις δύο πλευρές κοντά στο μοχλό απασφάλισης.

97 Αποθήκευση 95 9 Προειδοποίηση Μην οδηγήσετε εάν πρώτα δεν ασφαλίσετε τις πλάτες του καθίσματος στη θέση τους. Διαφορετικά υπάρχει κίνδυνος τραυματισμού ή ζημιάς στο φορτίο ή το όχημα σε περίπτωση δυνατού φρεναρίσματος ή σύγκρουσης. Η ζώνη ασφαλείας του μεσαίου καθίσματος μπορεί να μπλοκάρει εάν η πλάτη του καθίσματος αναδιπλωθεί προς τα πάνω πολύ γρήγορα. Για να απασφαλίσει το σύστημα τύλιξης, πιέστε προς τα μέσα τη ζώνη ασφαλείας ή τραβήξτε την έξω κατά 20 mm περίπου και αφήστε την. Ανύψωση της έδρας του καθίσματος και αναδίπλωση της πλάτης στην έδρα του καθίσματος ώστε να προκύψει ένας επίπεδος χώρος φορτίου. Αφαίρεση της έδρας καθίσματος Τραβήξτε τον ιμάντα στη μία ή και τις δύο έδρες καθίσματος και ανασηκώστε το πίσω μέρος της έδρας προς τα εμπρός. Πατήστε και κρατήστε πατημένη την ασφάλεια για να πιέσετε τα προσκέφαλα προς τα κάτω Τραβήξτε το μοχλό απασφάλισης στη μία ή και τις δύο πλευρές από τις πλάτες και αναδιπλώστε τες Σπρώξτε και τους δύο μοχλούς προς τα εμπρός και αφαιρέστε την έδρα του καθίσματος για να επεκτείνετε την περιοχή φορτίου.

98 96 Αποθήκευση Για να τη στερεώσετε, εφαρμόστε την έδρα του καθίσματος όπως φαίνεται την εικόνα και ασφαλίστε και τους δύο μοχλούς. Άνοιγμα της θυρίδας στην πλάτη του πίσω μεσαίου καθίσματος Αναδιπλώστε το πίσω υποβραχιόνιο προς τα κάτω. Τραβήξτε τη λαβή και ανοίξτε το κάλυμμα. Κατάλληλος χώρος αποθήκευσης αντικειμένων μεγάλου μήκους και μικρού πλάτους. Βεβαιωθείτε ότι το κάλυμμα έχει ασφαλίσει αφού το αναδιπλώσετε προς τα πάνω. Μπορείτε να στερεώσετε το κλειστό κάλυμμα από το πλάι του χώρου αποσκευών. Περιστρέψτε την ασφάλεια κατά 90 : Ασφάλεια σε οριζόντια θέση Ασφάλεια σε κατακόρυφη θέση = κάλυμμα στερεωμένο από το πλάι του χώρου επιβατών = Το κάλυμμα δεν είναι στερεωμένο

99 Αποθήκευση 97 Πίσω αποθηκευτικός χώρος 3-θυρο δυόμισι όγκων 3-θυρο και 5-θυρο δυόμισι όγκων Αφαίρεση Πατήστε και τα δύο κουμπιά και διπλώστε το κάλυμμα προς τα κάτω. Μέγιστο βάρος φορτίου: 0,5 kg. Κάλυμμα χώρου αποσκευών Μην τοποθετείτε αντικείμενα επάνω στο κάλυμμα. Αποσυνδέστε τους ιμάντες συγκράτησης από την πόρτα του χώρου αποσκευών. Ανασηκώστε το κάλυμμα στο πίσω μέρος και σπρώξτε το προς τα πάνω στο μπροστινό. Αφαιρέστε το κάλυμμα. Εάν τοποθετήσετε το καθ' ύψος ρυθμιζόμενο κάλυμμα στη μεσαία ή την επάνω θέση, μπορείτε να τοποθετήσετε το κάλυμμα του χώρου αποσκευών από κάτω. Κάλυμμα ρυθμιζόμενο καθ' ύψος 3 99.

100 98 Αποθήκευση Πρόσδεση Τοποθετήστε το κάλυμμα στους πλευρικούς οδηγούς και διπλώστε το προς τα κάτω. Συνδέστε τους ιμάντες συγκράτησης στην πόρτα του χώρου αποσκευών. Sports tourer Κλείσιμο καλύμματος Τραβήξτε το κάλυμμα προς τα πίσω από τη λαβή μέχρι να ασφαλίσει στις προεξοχές συγκράτησης σε κάθε πλευρά. Άνοιγμα καλύμματος Τραβήξτε τη λαβή στο άκρο του καλύμματος προς τα πίσω και προς τα κάτω. Θα τυλιχτεί αυτόματα. Το κάλυμμα στην πάνω θέση Σπρώξτε τη λαβή στο άκρο του καλύμματος προς τα κάτω. Το πίσω μέρος του καλύμματος οδηγείται προς τα πάνω αυτόματα. Αφαίρεση καλύμματος Ανοίξτε το κάλυμμα του χώρου αποσκευών. Τραβήξτε το μοχλό απασφάλισης στη δεξιά πλευρά προς τα πάνω και κρατήστε τον. Σηκώστε το κάλυμμα πρώτα στη δεξιά πλευρά και αφαιρέστε το από τις προεξοχές συγκράτησης.

101 Αποθήκευση 99 Κάλυμμα πίσω αποθηκευτικού χώρου του δαπέδου Πίσω κάλυμμα δαπέδου, 3-θυρο δυόμισι όγκων, 5-θυρο δυόμισι όγκων Προσοχή Χρησιμοποιείτε το άγκιστρο μόνο για τη στερέωση του πίσω καλύμματος του δαπέδου και του ρυθμιζόμενου καθ' ύψος καλύμματος. Κάλυμμα ρυθμιζόμενο καθ' ύψος, 3-θυρο δυόμισι όγκων, 5-θυρο δυόμισι όγκων Αφού αφαιρεθεί, το κάλυμμα μπορεί να αποθηκευτεί κάτω από το κάλυμμα του πίσω δαπέδου όπως φαίνεται στην εικόνα. Κάλυμμα πίσω αποθηκευτικού χώρου του δαπέδου Τοποθέτηση καλύμματος Εισάγετε την αριστερή πλευρά του καλύμματος του χώρου αποσκευών μέσα στην εγκοπή, τραβήξτε και κρατήστε το μοχλό απασφάλισης προς τα πάνω, εισάγετε τη δεξιά πλευρά του καλύμματος και ασφαλίστε το. Το κάλυμμα πίσω δαπέδου είναι ανοιγόμενο προς τα πάνω. Περάστε τη θηλιά στο άγκιστρο στην κάτω πλευρά του καλύμματος χώρου αποσκευών.

102 100 Αποθήκευση Το ρυθμιζόμενο καθ' ύψος κάλυμμα μπορεί να στερεωθεί σε τρεις θέσεις: ακριβώς επάνω από το κάλυμμα πίσω δαπέδου (1), σε μια μεσαία θέση (2), σε μια επάνω θέση (3). Προσοχή Βεβαιωθείτε ότι το μπροστινό και πίσω άκρο του ρυθμιζόμενου καθ' ύψος καλύμματος είναι συνδεδεμένα στο ίδιο ύψος. Ρύθμιση ψηλότερα Για να ρυθμίσετε το κάλυμμα σε ψηλότερη θέση, τραβήξτε τη θηλιά προς τα πίσω και σηκώστε το πίσω άκρο του καλύμματος τοποθετώντας το στα αντίστοιχα στηρίγματα. Ρύθμιση χαμηλότερα Για να κατεβάσετε το κάλυμμα, τραβήξτε τον ιμάντα προς τα πίσω και πιέστε ταυτόχρονα προς τα κάτω το μπροστινό κεντρικό τμήμα του καλύμματος. Προσοχή Μην κατεβάζετε το ρυθμιζόμενο καθ' ύψος κάλυμμα στη θέση 1 στα οχήματα που διαθέτουν subwoofer. Το subwoofer μπορεί να υποστεί ζημιά. Επισήμανση Εάν στερεωθεί στη θέση 2 ή 3, ο χώρος ανάμεσα στο κάλυμμα του πίσω δαπέδου και του ρυθμιζόμενου καθ' ύψος καλύμματος μπορεί να χρησιμοποιηθεί ως αποθηκευτικός χώρος. Μπορείτε να ανασηκώσετε το ρυθμιζόμενο καθ' ύψος κάλυμμα και να το αγκιστρώσετε με τον ιμάντα όταν είναι στερεωμένο στη θέση 1 ή 2.

103 Αποθήκευση 101 Εάν έχει στερεωθεί στη θέση 2, δημιουργείται ένας σχεδόν εντελώς επίπεδος χώρος φόρτωσης εάν οι πλάτες των πίσω καθισμάτων αναδιπλωθούν προς τα εμπρός. Μπορείτε να ανοίξετε τα πλαϊνά καλύμματα (π.χ. κατά την αντικατάσταση των λαμπτήρων των πίσω φώτων) μόνο όταν το ρυθμιζόμενο καθ' ύψος κάλυμμα είναι στερεωμένο στη θέση 1 ή 2. Προσοχή Η φέρουσα ικανότητα του ρυθμιζόμενου καθ' ύψος καλύμματος δεν υπερβαίνει τα 100 kg. Κάλυμμα πίσω δαπέδου, Sports tourer Ανασηκώστε το κάλυμμα πίσω δαπέδου τραβώντας τη λαβή. Σηκώστε και τοποθετήστε το κάλυμμα πίσω από τα πίσω καθίσματα. Ο χώρος αποθήκευσης κάτω από το κάλυμμα πίσω δαπέδου μπορεί να χωριστεί από μια ράβδο. Τοποθετήστε τη ράβδο στις υποδοχές που βρίσκονται στα πλαϊνά τοιχώματα. Προσοχή Τοποθετήστε τη ράβδο στην πιο πίσω υποδοχή όταν μεταφέρετε βαριά αντικείμενα στο χώρο αποσκευών. Διαφορετικά μπορεί να υποστεί ζημιά το κάλυμμα πίσω δαπέδου.

104 102 Αποθήκευση Κρίκοι πρόσδεσης Οι κρίκοι πρόσδεσης έχουν σχεδιαστεί για τη στερέωση αντικειμένων ώστε να μη γλιστρούν από τη θέση τους χρησιμοποιώντας π.χ. ιμάντες πρόσδεσης ή δίχτυ αποσκευών. Σύστημα διαχείρισης φορτίου Το FlexOrganizer είναι ένα ευέλικτο σύστημα διαίρεσης του χώρου αποσκευών. Το σύστημα αποτελείται από: αντάπτορες, δικτυωτές θήκες, άγκιστρα, κουτί σέρβις, σετ ιμάντων. Τα εξαρτήματα τοποθετούνται σε ράγες στα δύο πλαϊνά τοιχώματα χρησιμοποιώντας αντάπτορες και άγκιστρα. Τοποθέτηση των ανταπτόρων στις ράγες Ανοίξτε το έλασμα της λαβής, εισάγετε τον αντάπτορα στην επάνω και κάτω αυλάκωση της ράγας και μετακινήστε το στην επιθυμητή θέση. Γυρίστε το έλασμα της λαβής προς τα πάνω για να ασφαλίσει ο αντάπτορας. Για να το αφαιρέσετε, γυρίστε το έλασμα της λαβής προς τα κάτω και μετακινήστε το έξω από τη ράγα. Ρυθμιζόμενο διαχωριστικό δίχτυ Εισάγετε τους αντάπτορες στην επιθυμητή θέση στις ράγες. Ενώστε τα μισά τμήματα των ράβδων του διχτιού.

105 Αποθήκευση 103 Για την τοποθέτηση, πιέστε ελαφρά τη μία ράβδο προς την άλλη και εισάγετέ τις στα αντίστοιχα ανοίγματα στους αντάπτορες. Για την αφαίρεση, πιέστε τη μία ράβδο του διχτιού προς την άλλη μαζί και αφαιρέστε τις από τους αντάπτορες. Δικτυωτή θήκη Τοποθέτηση των αγκίστρων στις ράγες Κουτί σέρβις Εισάγετε τους αντάπτορες στην επιθυμητή θέση στις ράγες. Μπορείτε να αναρτήσετε τη δικτυωτή θήκη στους αντάπτορες. Τοποθετήστε το άγκιστρο στην επιθυμητή θέση πρώτα στην επάνω αυλάκωση της ράγας και στη συνέχεια πιέστε το προς τα μέσα στην κάτω αυλάκωση. Για να το αφαιρέσετε, τραβήξτε το πρώτα έξω από την επάνω αυλάκωση. Τοποθετήστε τα δύο άγκιστρα στην επάνω ράγα. Εισάγετε τα επάνω στηρίγματα του κουτιού από την επάνω πλευρά μέσα στα άγκιστρα.

106 104 Αποθήκευση Σετ ιμάντων είναι αναδιπλωμένες και οι έδρες των καθισμάτων ανυψωμένες, πίσω από τα μπροστινά καθίσματα. Πίσω από το δίχτυ ασφαλείας δεν πρέπει να υπάρχουν επιβάτες. Τοποθέτηση Πίσω από τα πίσω καθίσματα Εναλλακτικά, τοποθετήστε και τα δύο άγκιστρα στην κάτω ράγα. Συνδέστε τα κάτω στηρίγματα του κουτιού, από την επάνω πλευρά, μέσα στα κάτω άγκιστρα. Εισάγετε τους αντάπτορες του ιμάντα σε μία ράγα. Βεβαιωθείτε ότι ο ιμάντας δεν έχει συστραφεί. Το σετ ιμάντων φέρει δύο ασφάλειες για να ανοίγει. Ο ιμάντας μπορεί να τεντωθεί. Δίχτυ ασφαλείας Το δίχτυ ασφαλείας διατίθεται για το Sports tourer και μπορεί να τοποθετηθεί πίσω από τα πίσω καθίσματα ή, εάν οι πλάτες των πίσω καθισμάτων Συνδέστε το κάτω άγκιστρο, με το άνοιγμα στραμμένο προς τα πίσω, στον κρίκο στα δεξιά και αριστερά του δαπέδου. Προσαρμόστε το μήκος του

107 Αποθήκευση 105 ιμάντα στο δίχτυ ασφαλείας συνδέοντας το πάνω άγκιστρο με τους κρίκους του ιμάντα. Κρατήστε τον ιμάντα τεντωμένο, ενόσω τοποθετείτε τη ράβδο. Πίσω από τα μπροστινά καθίσματα Μετακινήστε τα μπροστινά καθίσματα προς τα εμπρός για να χαλαρώσετε την τάνυση, εάν κριθεί απαραίτητο. Τοποθέτηση της ράβδου Αφαίρεση Απαγκιστρώστε τις ράβδους του διχτυού ασφαλείας από τα στηρίγματα στο πλαίσιο οροφής. Αποσυνδέστε τους ιμάντες από τους κρίκους. Τυλίξτε το δίχτυ και ασφαλίστε με έναν ιμάντα. Το δίχτυ ασφαλείας μπορεί να αποθηκευτεί κάτω από το κάλυμμα του πίσω δαπέδου Προειδοποιητικό τρίγωνο 3-θυρο δυόμισι όγκων, 5-θυρο δυόμισι όγκων Συνδέστε τον ιμάντα στους κρίκους κάτω από την έδρα του πίσω καθίσματος. Αναδιπλώστε τις πλάτες προς τα εμπρός. Για επίπεδο χώρο φορτίου, πρώτα αναδιπλώστε την έδρα καθίσματος και μετά συνδέστε το δίχτυ ασφαλείας. Υπάρχουν δύο ανοίγματα τοποθέτησης στο πλαίσιο της οροφής: αναρτήστε και ασφαλίστε τη ράβδο του διχτυού στη μία πλευρά, και συμπιέστε τη ράβδο και αναρτήστε και ασφαλίστε στην άλλη. Χώρος αποσκευών 3 92.

108 106 Αποθήκευση Αποθηκεύστε το προειδοποιητικό τρίγωνο στο χώρο στη δεξιά πλευρά του χώρου αποσκευών, πίσω από τον ιμάντα. Sports tourer 4-θυρο τριών όγκων Κουτί πρώτων βοηθειών 5-θυρο δυόμισι όγκων Αναδιπλώστε τους ιμάντες. Αποθηκεύστε το προειδοποιητικό τρίγωνο στο χώρο στην εσωτερική πλευρά της πόρτας χώρου αποσκευών, πίσω από τους ιμάντες. Αποθηκεύστε το προειδοποιητικό τρίγωνο στην εσοχή στην αριστερή πλευρά του χώρου αποσκευών. Αποθηκεύστε το κουτί πρώτων βοηθειών στον αποθηκευτικό χώρο πίσω από το προειδοποιητικό τρίγωνο. Πριν από την πρώτη χρήση, πιέστε προς τα μέσα την εσωτερική επένδυση στο πάνω μέρος και στα πλαϊνά της διάτρητης γραμμής. Κατόπιν αναδιπλώστε την επένδυση προς τα έξω για να αποκτήσετε πρόσβαση στον αποθηκευτικό χώρο.

109 Αποθήκευση θυρο δυόμισι όγκων Sports tourer 4-θυρο τριών όγκων Αποθηκεύστε το κουτί πρώτων βοηθειών στον αποθηκευτικό χώρο πίσω από το προειδοποιητικό τρίγωνο. Χρησιμοποιήστε τις εγκοπές για να διπλώσετε το κάλυμμα προς τα κάτω. Ανάλογα με τον εξοπλισμό, μπορείτε να αποθηκεύσετε το κουτί πρώτων βοηθειών στην πίσω θήκη αποθήκευσης Αναδιπλώστε τον ιμάντα. Αποθηκεύστε το κουτί πρώτων βοηθειών στον ειδικό χώρο στην εσωτερική πλευρά της πόρτας χώρου αποσκευών, πίσω από τον ιμάντα. Αποθηκεύστε το κουτί πρώτων βοηθειών στο χώρο πίσω από το μεταλλικό πλέγμα στη δεξιά πλευρά του χώρου αποσκευών.

110 108 Αποθήκευση Σύστημα σχάρας οροφής Σχάρα οροφής Για λόγους ασφαλείας και για να αποφύγετε τυχόν ζημιά στην οροφή, σας συνιστούμε να χρησιμοποιείτε σχάρες οροφής που έχουν εγκριθεί για το όχημά σας. Για περισσότερες πληροφορίες απευθυνθείτε στο συνεργείο της περιοχής σας. Ακολουθείτε τις οδηγίες τοποθέτησης και αφαιρείτε τη σχάρα οροφής όταν δεν τη χρησιμοποιείτε. Τοποθέτηση της σχάρας οροφής Αφαιρέστε το κάλυμμα από κάθε σημείο στερέωσης χρησιμοποιώντας ένα νόμισμα. 5-θυρο δυόμισι όγκων, 4-θυρο τριών όγκων 3-θυρο δυόμισι όγκων Sports tourer με ράγες οροφής Στερεώστε τη σχάρα οροφής στην περιοχή που βρίσκονται οι οπές, όπως δείχνουν τα βέλη στην εικόνα.

111 Αποθήκευση 109 Πληροφορίες φόρτωσης Τα βαριά αντικείμενα στο χώρο αποσκευών πρέπει να τοποθετούνται κόντρα στις πλάτες των καθισμάτων. Βεβαιωθείτε ότι οι πλάτες των καθισμάτων έχουν ασφαλίσει σωστά. Εάν μπορείτε να στοιβάξετε αντικείμενα, πρέπει να τοποθετείτε τα πιο βαριά αντικείμενα στη βάση. Στερεώστε τα αντικείμενα με τους ιμάντες πρόσδεσης αφού τους συνδέσετε στους κρίκους πρόσδεσης Συνδέστε το ρυθμιζόμενο καθ' ύψος κάλυμμα στην κάτω θέση (1) Χρησιμοποιήστε τα τέσσερα άγκιστρα στα πλευρικά τοιχώματα του χώρου αποσκευών για να κρεμάσετε σακούλες με ψώνια. Ανώτατο φορτίο: 5 kg ανά άγκιστρο. Sports tourer: Χρησιμοποιήστε τα άγκιστρα στα πλευρικά τοιχώματα του χώρου αποσκευών για να κρεμάσετε σακούλες με ψώνια. Πατήστε για να ανοίξει το άγκιστρο. Στερεώστε τα μη προσδεδεμένα αντικείμενα στο χώρο αποσκευών για να μη μετακινηθούν. Όταν μεταφέρετε αντικείμενα στο χώρο αποσκευών, οι πλάτες των πίσω καθισμάτων δεν πρέπει να έχουν ρυθμιστεί σε ανάκλιση προς τα εμπρός. Το ύψος του φορτίου δεν πρέπει να εξέχει από το επάνω μέρος της πλάτης των καθισμάτων. Μην τοποθετείτε αντικείμενα επάνω στο κάλυμμα του χώρου αποσκευών ή στο ταμπλό και μην καλύπτετε τον αισθητήρα στην επάνω πλευρά του ταμπλό. Το φορτίο δεν πρέπει να εμποδίζει το χειρισμό των πεντάλ, του χειρόφρενου και του μοχλού ταχυτήτων ή τις κινήσεις του οδηγού. Στο εσωτερικό του οχήματος δεν πρέπει να υπάρχουν μη στερεωμένα αντικείμενα. Μην οδηγείτε με την πόρτα του χώρου αποσκευών ανοικτή.

112 110 Αποθήκευση 9 Προειδοποίηση Πρέπει πάντοτε να βεβαιώνεστε ότι το φορτίο στο όχημα είναι καλά στερεωμένο. Διαφορετικά μπορεί να εκτιναχθούν αντικείμενα μέσα στο αυτοκίνητο και να προκαλέσουν τραυματισμούς ή ζημιά στο φορτίο ή το αυτοκίνητο. Το ωφέλιμο φορτίο είναι η διαφορά ανάμεσα στο επιτρεπόμενο μικτό βάρος του οχήματος (βλ. πινακίδα αριθμού πλαισίου 3 322) και στο απόβαρο EK. Για να υπολογίσετε το ωφέλιμο φορτίο, εισάγετε τα στοιχεία του αυτοκινήτου σας στον πίνακα Βάρη στην αρχή αυτού του εγχειριδίου. Το απόβαρο ΕΚ περιλαμβάνει το βάρος του οδηγού (68 kg), των αποσκευών (7 kg) και όλων των υγρών (πλήρωση ρεζερβουάρ κατά 90 %). Ο προαιρετικός εξοπλισμός και τα αξεσουάρ αυξάνουν το απόβαρο. Η οδήγηση με φορτίο στην οροφή καθιστά το όχημα πιο ευάλωτο στους πλάγιους ανέμους και επηρεάζει σε πολύ μεγάλο βαθμό την οδική του συμπεριφορά λόγω του υψηλότερου κέντρου βάρους. Το φορτίο πρέπει να είναι κατανεμημένο ομοιόμορφα και στερεωμένο σωστά με ιμάντες συγκράτησης. Ρυθμίστε την πίεση των ελαστικών και προσαρμόστε την ταχύτητά σας σύμφωνα με το φορτίο. Πρέπει να ελέγχετε και να σφίγγετε τους ιμάντες συχνά. Μην οδηγείτε με ταχύτητα μεγαλύτερη από 120 km/h. Το επιτρεπόμενο φορτίο οροφής είναι 75 κιλά για τα 3-θυρα / 5-θυρα μοντέλα δυόμισι όγκων και τα 4- θυρα μοντέλα τριών όγκων, για την έκδοση Sports tourer είναι 100 κιλά. Το φορτίο οροφής είναι το άθροισμα του βάρους της σχάρας οροφής και του φορτίου.

113 Όργανα και χειριστήρια 111 Όργανα και χειριστήρια Χειριστήρια Ρύθμιση του τιμονιού Χειριστήρια στο τιμόνι Χειριστήρια Προειδοποιητικές λυχνίες, δείκτες και ενδεικτικές λυχνίες Οθόνες πληροφοριών Μηνύματα οχήματος Υπολογιστής ταξιδίου Εξατομίκευση οχήματος Απασφαλίστε το μοχλό, ρυθμίστε το τιμόνι και στη συνέχεια ασφαλίστε το μοχλό και βεβαιωθείτε ότι έχει ασφαλίσει. Μη ρυθμίζετε το τιμόνι, παρά μόνο εάν το όχημα είναι σταματημένο και η κλειδαριά της κολόνας του τιμονιού είναι απασφαλισμένη. Μπορείτε να χειριστείτε το σύστημα Infotainment, το cruise control και το συνδεδεμένο κινητό τηλέφωνο από τα χειριστήρια στο τιμόνι. Για περισσότερες πληροφορίες, ανατρέξτε στο εγχειρίδιο του συστήματος Infotainment. Συστήματα υποβοήθησης οδηγού

114 112 Όργανα και χειριστήρια Θερμαινόμενο τιμόνι Κόρνα Για να ενεργοποιήσετε το σύστημα θέρμανσης, πατήστε το κουμπί *. Η ενεργοποίηση σηματοδοτείται από τη λυχνία LED του κουμπιού. Τα σημεία στα οποία συνιστάται ο οδηγός να κρατά το τιμόνι θερμαίνονται γρηγορότερα και σε υψηλότερη θερμοκρασία από τα υπόλοιπα σημεία. Το σύστημα θέρμανσης λειτουργεί όταν ο κινητήρας βρίσκεται σε λειτουργία και στη διάρκεια της λειτουργίας Autostop. Σύστημα Stop-Start Πιέστε το j.

115 Όργανα και χειριστήρια 113 Υαλοκαθαριστήρας/ σύστημα πλύσης παρμπρίζ Υαλοκαθαριστήρες παρμπρίζ Μη χρησιμοποιείτε τους υαλοκαθαριστήρες εάν το παρμπρίζ είναι παγωμένο. Απενεργοποιείτε τους υαλοκαθαριστήρες στο πλυντήριο αυτοκινήτων. Ρυθμιζόμενο μεσοδιάστημα λειτουργίας υαλοκαθαριστήρων Μικρό διάστημα Μεγάλο διάστημα = Γυρίστε τον περιστροφικό ρυθμιστή προς τα πάνω = Γυρίστε τον περιστροφικό ρυθμιστή προς τα κάτω Αυτόματη λειτουργία υαλοκαθαριστήρων με αισθητήρα βροχής 2 = Γρήγορη λειτουργία 1 = Αργή λειτουργία P = Διακοπτόμενη λειτουργία = Απενεργοποιημένοι Για να εκτελέσουν οι υαλοκαθαριστήρες μία διαδρομή στο παρμπρίζ όταν είναι απενεργοποιημένοι, πιέστε το μοχλοδιακόπτη προς τα κάτω. Μοχλοδιακόπτης υαλοκαθαριστήρων στη θέση P. Γυρίστε τον περιστροφικό ρυθμιστή για να ρυθμίσετε το μεσοδιάστημα λειτουργίας των υαλοκαθαριστήρων που επιθυμείτε: P = Αυτόματη λειτουργία υαλοκαθαριστήρων με αισθητήρα βροχής

116 114 Όργανα και χειριστήρια Ο αισθητήρας βροχής ανιχνεύει την ποσότητα νερού στο παρμπρίζ και ρυθμίζει αυτόματα τις διαδρομές που εκτελούν οι υαλοκαθαριστήρες στο παρμπρίζ. Εάν μεταξύ των διαδρομών του υαλοκαθαριστήρα μεσολαβούν περισσότερα από 20 δευτερόλεπτα, ο βραχίονας του υαλοκαθαριστήρα μετακινείται ελαφρά προς τη θέση ηρεμίας. Ρυθμιζόμενη ευαισθησία του αισθητήρα βροχής Περιστρέψτε τον περιστροφικό ρυθμιστή για να ρυθμίσετε την ευαισθησία: Χαμηλή ευαισθησία Υψηλή ευαισθησία = Γυρίστε τον περιστροφικό ρυθμιστή προς τα κάτω = Γυρίστε τον περιστροφικό ρυθμιστή προς τα πάνω Σύστημα πλύσης παρμπρίζ και προβολέων Διατηρείτε τον αισθητήρα καθαρό, χωρίς σκόνη, βρομιά και πάγο. Τραβήξτε το μοχλοδιακόπτη. Το υγρό πλύσης ψεκάζεται στο παρμπρίζ και οι υαλοκαθαριστήρες εκτελούν μερικές διαδρομές. Εάν οι προβολείς είναι αναμμένοι, ψεκάζεται επίσης υγρό πλύσης στους προβολείς, με την προϋπόθεση ότι έχετε τραβήξει το μοχλοδιακόπτη για όσο διάστημα χρειάζεται. Στη συνέχεια, το σύστημα πλύσης προβολέων

117 Όργανα και χειριστήρια 115 δεν ενεργοποιείται επί 5 κύκλους πλύσης ή μέχρι να σβήσετε και να ανάψετε ξανά τους προβολείς ή τον κινητήρα. Υαλοκαθαριστήρας/ σύστημα πλύσης πίσω παρμπρίζ θέση μεσαία θέση Πιέστε το διακόπτη δύο θέσεων για να ενεργοποιήσετε τον υαλοκαθαριστήρα του πίσω παρμπρίζ: επάνω = συνεχής λειτουργία θέση κάτω = διακοπτόμενη λειτουργία = απενεργοποιημένος Μη χρησιμοποιείτε τους υαλοκαθαριστήρες εάν το πίσω παρμπρίζ είναι παγωμένο. Απενεργοποιείτε τους υαλοκαθαριστήρες στο πλυντήριο αυτοκινήτων. Ο υαλοκαθαριστήρας του πίσω παρμπρίζ ενεργοποιείται αυτόματα όταν οι υαλοκαθαριστήρες του μπροστινού παρμπρίζ είναι ενεργοποιημένοι και επιλέξετε την όπισθεν. Η ενεργοποίηση ή η απενεργοποίηση αυτής της λειτουργίας μπορεί να τροποποιηθεί στο μενού Settings (Ρυθμίσεις) της οθόνης πληροφοριών. Εξατομίκευση οχήματος Το σύστημα πλύσης του πίσω παρμπρίζ απενεργοποιείται όταν η στάθμη του υγρού είναι χαμηλή. Πιέστε το μοχλοδιακόπτη. Το υγρό πλύσης ψεκάζεται στο πίσω παρμπρίζ και ο υαλοκαθαριστήρας εκτελεί μερικές διαδρομές.

118 116 Όργανα και χειριστήρια Εξωτερική θερμοκρασία Ρυθμίσεις ώρας και ημερομηνίας CD 300/CD 400/CD400plus και Navi 600/Navi 900 Πατήστε το κουμπί CONFIG. Εμφανίζεται το μενού Settings (Ρυθμίσεις). Επιλέξτε Time & Date (Ώρα & ημερομηνία). Τυχόν πτώση της θερμοκρασίας εμφανίζεται ως ένδειξη αμέσως, ενώ τυχόν αύξηση στη θερμοκρασία εμφανίζεται μετά από λίγο. Εάν η εξωτερική θερμοκρασία πέσει στους 3 C, θα εμφανιστεί ένα προειδοποιητικό μήνυμα στο κέντρο πληροφοριών οδηγού με επάνω οθόνη ή με επάνω οθόνη Combi. 9 Προειδοποίηση Στο οδόστρωμα μπορεί να έχει ήδη σχηματιστεί πάγος, ακόμη κι αν στην οθόνη εμφανιστεί ένδειξη λίγο μεγαλύτερη από 0 C. Ρολόι Η ημερομηνία και η ώρα εμφανίζονται στην οθόνη πληροφοριών.

119 Όργανα και χειριστήρια 117 Δυνατότητες επιλογών ρύθμισης: Set time (Ρύθμιση ώρας): Αλλάζει την ώρα που εμφανίζεται στην οθόνη. Set date (Ρύθμιση ημερομηνίας): Αλλάζει την ημερομηνία που εμφανίζεται στην οθόνη. Set time format (Ρύθμιση διάταξης 12/24 ωρών): Αλλάζει την ένδειξη των ωρών μεταξύ 12 hours (12-ωρη ένδειξη) και 24 hours (24-ωρη ένδειξη). Set date format (Ρύθμιση διάταξης ανά μήνα και ημέρα): Αλλάζει την ένδειξη της ημερομηνίας μεταξύ MM/DD/YYYY (ΜΜ/ΗΗ/ΕΕΕΕ) και DD.MM.YYYY (ΗΗ.ΜΜ.ΕΕΕΕ). Display digital clock (Εμφάνιση ψηφιακού ρολογιού): Εναλλαγή μεταξύ ενεργοποίησης/απενεργοποίησης της ώρας στην οθόνη. RDS clock synchronization (Αυτόματη αλλαγή ώρας): Το σήμα RDS των περισσότερων πομπών VHF ρυθμίζει αυτόματα την ώρα. Ο συγχρονισμός της ώρας RDS μπορεί να διαρκέσει μερικά λεπτά. Ορισμένοι πομποί δεν στέλνουν σωστό σήμα ώρας. Σε αυτές τις περιπτώσεις, συνιστάται να απενεργοποιείτε τη λειτουργία αυτόματου συγχρονισμού ώρας. Εξατομίκευση οχήματος Ρυθμίσεις ώρας και ημερομηνίας CD 600/Navi 650/Navi 950 Πατήστε το κουμπί Config και στη συνέχεια επιλέξτε το στοιχείο μενού Ώρα και ημερομηνία για να εμφανιστεί το αντίστοιχο υπομενού. Επισήμανση Εάν η λειτουργία Αυτόματη ρύθμιση ώρας είναι ενεργοποιημένη, η ώρα και η ημερομηνία ρυθμίζεται αυτόματα από το σύστημα. Ανατρέξτε στο εγχειρίδιο του συστήματος Ιnfotainment για περισσότερες πληροφορίες. Ρύθμιση της ώρας Για να προσαρμόσετε τις ρυθμίσεις ώρας, επιλέξτε το στοιχείο μενού Ρύθμιση ώρας. Περιστρέψτε το κουμπί πολλαπλών λειτουργιών για να προσαρμόσετε την πρώτη ρύθμιση. Πατήστε το κουμπί πολλαπλών λειτουργιών για να επιβεβαιώσετε την εισαγωγή. Το έγχρωμο φόντο μετακινείται στην επόμενη ρύθμιση. Προσαρμόστε όλες τις ρυθμίσεις. Ρύθμιση ημερομηνίας Για να προσαρμόσετε τις ρυθμίσεις ώρας, επιλέξτε το στοιχείο μενού Ρύθμιση ημ/νίας. Περιστρέψτε το κουμπί πολλαπλών λειτουργιών για να προσαρμόσετε την πρώτη ρύθμιση.

120 118 Όργανα και χειριστήρια Πατήστε το κουμπί πολλαπλών λειτουργιών για να επιβεβαιώσετε την εισαγωγή. Το έγχρωμο φόντο μετακινείται στην επόμενη ρύθμιση. Προσαρμόστε όλες τις ρυθμίσεις. Μορφή ώρας Για να επιλέξετε τη μορφή ώρας που θέλετε, επιλέξτε 12ωρη / 24ωρη ένδειξη. Ενεργοποιήστε την επιλογή 12 ώρες ή 24 ώρες. Εξατομίκευση οχήματος Πρίζες ρεύματος Μία πρίζα ρεύματος 12 Volt βρίσκεται στην μπροστινή κονσόλα. Μία ακόμα πρίζα ρεύματος 12 Volt βρίσκεται στην πίσω κονσόλα. Αναδιπλώστε το κάλυμμα προς τα κάτω. Sports tourer: Μια ηλεκτρική πρίζα 12 Volt βρίσκεται στην αριστερή πλευρά του χώρου αποσκευών. Η μέγιστη κατανάλωση ρεύματος των ηλεκτρικών αξεσουάρ δεν πρέπει να υπερβαίνει τα 120 W. Όταν ο διακόπτης ανάφλεξης είναι κλειστός, οι πρίζες ρεύματος είναι ανενεργές. Επίσης, οι πρίζες είναι ανενεργές εάν η τάση της μπαταρίας του οχήματος είναι χαμηλή. Τα ηλεκτρικά αξεσουάρ που είναι συνδεδεμένα στην πρίζα πρέπει να πληρούν τις προδιαγραφές ηλεκτρομαγνητικής συμβατότητας κατά το πρότυπο DIN VDE Μη συνδέετε αξεσουάρ ρευματοδότησης, π.χ. ηλεκτρικούς φορτιστές ή μπαταρίες. Μη χρησιμοποιήσετε ακατάλληλα φις, διότι η πρίζα ρεύματος θα υποστεί ζημιά. Σύστημα Stop-Start

121 Όργανα και χειριστήρια 119 Αναπτήρας Ο αναπτήρας βρίσκεται στην μπροστινή κονσόλα. Πιέστε τον αναπτήρα προς τα μέσα. Απενεργοποιείται αυτόματα μόλις το θερμαντικό στοιχείο πυρακτωθεί. Τραβήξτε έξω τον αναπτήρα. Σταχτοδοχεία Προσοχή Πρέπει να χρησιμοποιούνται μόνο για τη στάχτη και όχι για εύφλεκτα απορρίμματα. Το αποσπώμενο σταχτοδοχείο μπορεί να τοποθετηθεί στις ποτηροθήκες. Προειδοποιητικές λυχνίες, δείκτες και ενδεικτικές λυχνίες Πίνακας οργάνων Σε ορισμένες εκδόσεις, οι βελόνες των οργάνων μετακινούνται για λίγο στην τερματική τους θέση όταν ανοίγετε το διακόπτη ανάφλεξης. Ταχύμετρο Δείχνει την ταχύτητα του οχήματος.

122 120 Όργανα και χειριστήρια Χιλιομετρητής Στην κάτω γραμμή εμφανίζεται η απόσταση που έχει διανύσει το όχημα σε χιλιόμετρα (km). Χιλιομετρητής ταξιδίου Στην επάνω γραμμή εμφανίζονται τα χιλιόμετρα που έχει διανύσει το όχημα από τον τελευταίο μηδενισμό. Για να τον μηδενίσετε, πατήστε το κουμπί SET/CLR στο μοχλοδιακόπτη των φλας επί μερικά δευτερόλεπτα Ορισμένες εκδόσεις διαθέτουν κουμπί μηδενισμού ανάμεσα στο ταχύμετρο και το κέντρο πληροφοριών οδηγού: για να μηδενίσετε την ένδειξη, κρατήστε το κουμπί πατημένο επί μερικά δευτερόλεπτα με το διακόπτη ανάφλεξης ανοικτό. Ο χιλιομετρητής ταξιδίου μετρά αποστάσεις έως 2000 χλμ. και στη συνέχεια αρχίζει ξανά από το 0. Στροφόμετρο Δείχνει τις στροφές του κινητήρα. Οδηγείτε κατά το δυνατόν περισσότερο σε χαμηλές στροφές σε κάθε σχέση. Προσοχή Εάν η βελόνα βρίσκεται στην κόκκινη προειδοποιητική ζώνη, σημαίνει ότι ο κινητήρας έχει υπερβεί το μέγιστο επιτρεπόμενο αριθμό στροφών. Κίνδυνος ζημιάς στον κινητήρα. Δείκτης καυσίμου

123 Όργανα και χειριστήρια 121 Εμφανίζει τη στάθμη βενζίνης ή υγραερίου που υπάρχει στο ρεζερβουάρ ανάλογα με τη λειτουργία κίνησης. Εάν η στάθμη καυσίμου στο ρεζερβουάρ είναι χαμηλή, ανάβει η ενδεικτική λυχνία i. Συμπληρώσετε αμέσως καύσιμο εάν η λυχνία αναβοσβήνει. Κατά την υγραεριοκίνηση, το σύστημα μεταβαίνει αυτόματα στη λειτουργία βενζινοκίνησης όταν τα ντεπόζιτα υγραερίου αδειάσουν Ποτέ μην αφήνετε το ρεζερβουάρ να αδειάσει. Λόγω της ποσότητας καυσίμου που απομένει στο ρεζερβουάρ, η ποσότητα που χρειάζεται να συμπληρώσετε για να γεμίσει το ρεζερβουάρ ενδέχεται να είναι μικρότερη από τη χωρητικότητά του. Επιλογέας τύπου καυσίμου Πατήστε το κουμπί LPG για εναλλαγή μεταξύ βενζινοκίνησης και υγραεριοκίνησης. Η κατάσταση 1 της λυχνίας LED δείχνει τον τύπο καυσίμου που χρησιμοποιείται τη συγκεκριμένη στιγμή. 1 σβηστή = βενζινοκίνηση 1 ανάβει = υγραεριοκίνηση 1 αναβοσβήνει = η εναλλαγή δεν είναι εφικτή, ο ένας τύπος καυσίμου έχει εξαντληθεί Μόλις αδειάσει το ντεπόζιτο του υγραερίου, ενεργοποιείται αυτόματα η λειτουργία βενζινοκίνησης μέχρι να κλείσει ο διακόπτης ανάφλεξης. Καύσιμο για υγραεριοκίνηση Δείκτης θερμοκρασίας ψυκτικού κινητήρα Παρέχει τη θερμοκρασία του ψυκτικού.

124 122 Όργανα και χειριστήρια Αριστερό τμήμα Κεντρικό τμήμα Δεξιό τμήμα = Η θερμοκρασία λειτουργίας του κινητήρα δεν έχει ακόμη επιτευχθεί = Κανονική θερμοκρασία λειτουργίας = Η θερμοκρασία είναι πολύ υψηλή Προσοχή Εάν η θερμοκρασία του ψυκτικού του κινητήρα είναι υπερβολική, σταματήστε το όχημα και σβήστε τον κινητήρα. Κίνδυνος για τον κινητήρα. Ελέγξτε τη στάθμη του ψυκτικού. Οθόνη σέρβις Το σύστημα διάρκειας ζωής λαδιού σας ενημερώνει πότε πρέπει να αλλάζετε το λάδι του κινητήρα και το φίλτρο λαδιού. Ανάλογα με τις συνθήκες οδήγησης, το διάστημα αλλαγής λαδιού κινητήρα και του φίλτρου λαδιού που υποδεικνύεται μπορεί να παρουσιάζει σημαντικές διακυμάνσεις. Στην επάνω οθόνη ή στην επάνω οθόνη Combi, η υπολειπόμενη διάρκεια ζωής του λαδιού εμφανίζεται στο Vehicle Information Menu (Μενού πληροφοριών οχήματος). Στη μεσαία οθόνη, η ενδεικτική λυχνία I δείχνει την υπολειπόμενη διάρκεια ζωής λαδιού, που σημαίνει ότι ο διακόπτης ανάφλεξης πρέπει να είναι ανοικτός και ο κινητήρας σβηστός. Μπορείτε να επιλέγετε τα μενού και τις λειτουργίες με τα κουμπιά και το μοχλοδιακόπτη των φλας. Για να προβάλλετε την υπολειπόμενη διάρκεια ζωής του λαδιού του κινητήρα: Πατήστε το κουμπί MENU για να επιλέξετε το μενού Vehicle Information Menu (Μενού πληροφοριών οχήματος). Γυρίστε τον περιστροφικό ρυθμιστή στη θέση Remaining Oil Life (Υπολειπόμενη διάρκεια ζωής λαδιού). Προκειμένου το σύστημα να λειτουργεί σωστά, πρέπει να το μηδενίζετε κάθε φορά που αλλάζετε λάδι. Απευθυνθείτε σε ένα συνεργείο.

125 Όργανα και χειριστήρια 123 Πατήστε το κουμπί SET/CLR για να μηδενίσετε το σύστημα. Αυτό σημαίνει ότι ο διακόπτης ανάφλεξης πρέπει να είναι ανοικτός και ο κινητήρας σβηστός. Όταν το σύστημα έχει υπολογίσει ότι η διάρκεια ζωής λαδιού του κινητήρα έχει μειωθεί, στο κέντρο πληροφοριών οδηγού εμφανίζεται η ένδειξη Change Engine Oil Soon (Αλλαγή λαδιού κινητήρα σύντομα) ή ένας κωδικός προειδοποίησης. Απευθυνθείτε σε ένα συνεργείο για αλλαγή λαδιού και φίλτρου εντός μίας εβδομάδας ή 500 km (όποιο επέλθει πρώτα). Κέντρο πληροφοριών οδηγού Πληροφορίες σέρβις περισσότερες ενδεικτικές λυχνίες ανάβουν στιγμιαία ως ένδειξη ελέγχου λειτουργίας. Το χρώμα των ενδεικτικών λυχνιών έχει την εξής σημασία: Κόκκινη = Κίνδυνος, σημαντική υπενθύμιση Κίτρινη = Προειδοποίηση, πληροφορίες, βλάβη Πράσινη = Επιβεβαίωση ενεργοποίησης Μπλε = Επιβεβαίωση ενεργοποίησης Λευκή = Επιβεβαίωση ενεργοποίησης Ενδεικτικές λυχνίες Οι ενδεικτικές λυχνίες που περιγράφονται εδώ δεν υπάρχουν σε όλα τα οχήματα. Η περιγραφή ισχύει για όλες τις εκδόσεις οργάνων. Ανάλογα με τον εξοπλισμό, η θέση των ενδεικτικών λυχνιών μπορεί να ποικίλλει. Όταν ανοίγετε το διακόπτη ανάφλεξης, οι

126 124 Όργανα και χειριστήρια Ενδεικτικές λυχνίες στον πίνακα οργάνων

127 Όργανα και χειριστήρια 125 Ενδεικτικές λυχνίες στην κεντρική κονσόλα Σήμα στροφής Η λυχνία O ανάβει ή αναβοσβήνει με πράσινο χρώμα. Ανάβει στιγμιαία Τα φώτα στάθμευσης είναι αναμμένα. Αναβοσβήνει Είναι αναμμένο το φλας ή τα αλάρμ. Αναβοσβήνει γρήγορα: έχει καεί κάποιος λαμπτήρας των φλας ή η αντίστοιχη ασφάλεια, ή έχει καεί κάποιος λαμπτήρας στα φλας του τρέιλερ. Αντικατάσταση λαμπτήρα 3 260, ασφάλειες Φλας Υπενθύμιση ζώνης ασφαλείας Υπενθύμιση ζώνης ασφαλείας στα μπροστινά καθίσματα Η λυχνία X ανάβει ή αναβοσβήνει με κόκκινο χρώμα. Η λυχνία k για το κάθισμα του συνοδηγού ανάβει ή αναβοσβήνει με κόκκινο χρώμα όταν το κάθισμα είναι κατειλημμένο. Ανάβει Όταν ανοίξει ο διακόπτης ανάφλεξης μέχρι να προσδεθεί η ζώνη ασφαλείας. Αναβοσβήνει Μόλις θέσετε τον κινητήρα σε λειτουργία το πολύ έως 100 δευτερόλεπτα μέχρι να προσδεθεί η ζώνη ασφαλείας. Αερόσακοι και εντατήρες ζωνών ασφαλείας Η λυχνία v ανάβει με κόκκινο χρώμα. Όταν ανοίγετε το διακόπτη ανάφλεξης, η ενδεικτική λυχνία ανάβει επί 4 δευτερόλεπτα περίπου. Εάν δεν ανάψει, δεν σβήσει μετά από 4 δευτερόλεπτα ή ανάψει ενώ οδηγείτε, σημαίνει ότι υπάρχει βλάβη στο σύστημα των αερόσακων. Απευθυνθείτε σε ένα συνεργείο. Οι αερόσακοι και οι προεντατήρες ζωνών ασφαλείας ενδέχεται να μην μπορέσουν να ενεργοποιηθούν σε περίπτωση ατυχήματος. Η ενδεικτική λυχνία v παραμένει συνεχώς αναμμένη ως ένδειξη ότι οι προεντατήρες ζωνών ασφαλείας ή οι αερόσακοι έχουν ενεργοποιηθεί.

128 126 Όργανα και χειριστήρια 9 Προειδοποίηση Απευθυνθείτε σε ένα συνεργείο για την άμεση αποκατάσταση της αιτίας της βλάβης. Προεντατήρες ζωνών ασφαλείας, σύστημα αερόσακων 3 53, Απενεργοποίηση αερόσακων Η λυχνία V ανάβει με κίτρινο χρώμα. Ανάβει επί 60 δευτερόλεπτα περίπου από τη στιγμή που ανοίγει ο διακόπτης ανάφλεξης. Ο αερόσακος συνοδηγού είναι ενεργοποιημένος. Η λυχνία * ανάβει με κίτρινο χρώμα. Ο αερόσακος συνοδηγού είναι απενεργοποιημένος Κίνδυνος Σε περίπτωση χρήσης παιδικού καθίσματος ασφαλείας ενώ ο αερόσακος του συνοδηγού είναι ενεργοποιημένος, υπάρχει κίνδυνος το παιδί να τραυματιστεί θανάσιμα. Κίνδυνος θανάσιμου τραυματισμού σε περίπτωση χρήσης από ενήλικα εάν ο αερόσακος του συνοδηγού είναι απενεργοποιημένος. Σύστημα φόρτισης Η λυχνία p ανάβει με κόκκινο χρώμα. Ανάβει όταν ανοίγετε το διακόπτη ανάφλεξης και σβήνει λίγο μετά την εκκίνηση του κινητήρα. Ανάβει όταν ο κινητήρας βρίσκεται σε λειτουργία Σταματήστε και σβήστε τον κινητήρα. Η μπαταρία του οχήματος δεν φορτίζει. Ενδέχεται να υπάρχει πρόβλημα στο σύστημα ψύξης του κινητήρα. Το σερβόφρενο ενδέχεται να μη λειτουργεί. Απευθυνθείτε σε ένα συνεργείο. Ενδεικτική λυχνία βλάβης Η λυχνία Z ανάβει ή αναβοσβήνει με κίτρινο χρώμα. Ανάβει όταν ανοίγετε το διακόπτη ανάφλεξης και σβήνει λίγο μετά την εκκίνηση του κινητήρα. Ανάβει όταν ο κινητήρας βρίσκεται σε λειτουργία Υπάρχει βλάβη στο σύστημα ελέγχου εκπομπών καυσαερίων. Οι εκπομπές καυσαερίων ενδέχεται να έχουν υπερβεί τα επιτρεπτά όρια. Απευθυνθείτε αμέσως σε ένα συνεργείο. Αναβοσβήνει όταν ο κινητήρας βρίσκεται σε λειτουργία Υπάρχει βλάβη η οποία ενδέχεται να οδηγήσει σε ζημιά στον καταλυτικό μετατροπέα. Πατάτε ελαφρά το πεντάλ γκαζιού μέχρι να σταματήσει να αναβοσβήνει. Απευθυνθείτε αμέσως σε ένα συνεργείο.

129 Όργανα και χειριστήρια 127 Το όχημα πρέπει να υποβληθεί σε σέρβις το συντομότερο δυνατό Η λυχνία g ανάβει με κίτρινο χρώμα. Επιπλέον, εμφανίζεται ένα προειδοποιητικό μήνυμα ή ένας κωδικός προειδοποίησης. Το όχημα χρειάζεται σέρβις. Απευθυνθείτε σε ένα συνεργείο. Μηνύματα οχήματος Σύστημα φρένων και συμπλέκτη Στάθμη υγρού φρένων και υγρού συμπλέκτη Η λυχνία R ανάβει με κόκκινο χρώμα. Η στάθμη του υγρού φρένων και συμπλέκτη είναι πολύ χαμηλή Προειδοποίηση Σταματήστε το όχημα. Μη συνεχίσετε να οδηγείτε. Απευθυνθείτε σε ένα συνεργείο. Ανάβει όταν ανοίγετε το διακόπτη ανάφλεξης εάν το μηχανικό χειρόφρενο είναι τραβηγμένο Λειτουργία πεντάλ Η λυχνία - ανάβει ή αναβοσβήνει με κίτρινο χρώμα. Πρέπει να πατήσετε το πεντάλ του συμπλέκτη για να τεθεί ο κινητήρας σε λειτουργία. Σύστημα Stop-Start Ανάβει Πρέπει να πατήσετε το πεντάλ φρένων για να απενεργοποιηθεί το ηλεκτρικό χειρόφρενο Αναβοσβήνει Πρέπει να πατήσετε το πεντάλ του συμπλέκτη για να τεθεί ο κινητήρας σε λειτουργία Ηλεκτρικό χειρόφρενο Η λυχνία m ανάβει ή αναβοσβήνει με κόκκινο χρώμα. Ανάβει Το ηλεκτρικό χειρόφρενο είναι ενεργοποιημένο Αναβοσβήνει Το ηλεκτρικό χειρόφρενο δεν είναι εντελώς ενεργοποιημένο ή απενεργοποιημένο. Ανοίξτε το διακόπτη ανάφλεξης, πατήστε το πεντάλ φρένων και επιχειρήστε να επανεκκινήσετε το σύστημα, πρώτα απενεργοποιώντας και ύστερα ενεργοποιώντας το ηλεκτρικό χειρόφρενο. Εάν η λυχνία m εξακολουθεί να αναβοσβήνει, μην οδηγείτε το όχημα και απευθυνθείτε σε ένα συνεργείο. Βλάβη ηλεκτρικού χειρόφρενου Η λυχνία j ανάβει ή αναβοσβήνει με κίτρινο χρώμα.

130 128 Όργανα και χειριστήρια Ανάβει Το ηλεκτρικό χειρόφρενο λειτουργεί με μειωμένη απόδοση Αναβοσβήνει Το ηλεκτρικό χειρόφρενο βρίσκεται σε κατάσταση λειτουργίας σέρβις. Σταματήστε το αυτοκίνητο, ενεργοποιήστε και απενεργοποιήστε το ηλεκτρικό χειρόφρενο για να επαναρυθμιστεί. 9 Προειδοποίηση Απευθυνθείτε σε ένα συνεργείο για την άμεση αποκατάσταση της αιτίας της βλάβης. Σύστημα αντιμπλοκαρίσματος τροχών (ABS) Η λυχνία u ανάβει με κίτρινο χρώμα. Ανάβει επί μερικά δευτερόλεπτα αφού ανοίξετε το διακόπτη ανάφλεξης. Το σύστημα είναι έτοιμο να λειτουργήσει όταν η ενδεικτική λυχνία σβήσει. Εάν η ενδεικτική λυχνία δεν σβήσει μετά από μερικά δευτερόλεπτα ή εάν ανάψει ενώ οδηγείτε, σημαίνει ότι υπάρχει βλάβη στο ABS. Το σύστημα πέδησης παραμένει ενεργό χωρίς ωστόσο τη λειτουργία του ABS. Σύστημα αντιμπλοκαρίσματος τροχών Επιλογή μεγαλύτερης σχέσης Το [ ανάβει με πράσινο χρώμα ως ενδεικτική λυχνία ή εμφανίζεται ως σύμβολο στο κέντρο πληροφοριών οδηγού με οθόνη υψηλού επιπέδου ή συνδυαστική οθόνη υψηλού επιπέδου, όταν συνιστάται η επιλογή μεγαλύτερης σχέσης για λόγους εξοικονόμησης καυσίμου. Σε ορισμένες εκδόσεις, εμφανίζεται η ένδειξη αλλαγής σχέσης ως πλήρης σελίδα στο κέντρο πληροφοριών οδηγού. EcoFlex drive assistant Υδραυλικό τιμόνι Η λυχνία c ανάβει με κίτρινο χρώμα. Ανάβει με μειωμένη λειτουργία υδραυλικού τιμονιού Η λειτουργία υδραυλικού τιμονιού είναι μειωμένη λόγω υπερθέρμανσης του συστήματος. Η ενδεικτική λυχνία σβήνει μόλις κρυώσει το σύστημα. Σύστημα Stop-Start Ανάβει με απενεργοποιημένη λειτουργία υδραυλικού τιμονιού Βλάβη στο σύστημα υδραυλικού τιμονιού. Απευθυνθείτε σε ένα συνεργείο. Προειδοποίηση αλλαγής λωρίδας Η λυχνία ) ανάβει με πράσινο χρώμα ή αναβοσβήνει με κίτρινο. Ανάβει με πράσινο χρώμα Το σύστημα είναι ενεργοποιημένο και έτοιμο για λειτουργία.

131 Όργανα και χειριστήρια 129 Αναβοσβήνει με κίτρινο χρώμα Το σύστημα ανιχνεύει ακούσια αλλαγή λωρίδας. Σύστημα υποβοήθησης στάθμευσης υπερήχων Η λυχνία r ανάβει με κίτρινο χρώμα. Υπάρχει βλάβη στο σύστημα ή Υπάρχει βλάβη λόγω αισθητήρων οι οποίοι είναι βρόμικοι ή έχουν καλυφθεί με πάγο ή χιόνι ή Παρεμβολές λόγω εξωτερικών πηγών υπερήχων. Μόλις σταματήσουν οι παρεμβολές, το σύστημα θα αρχίσει να λειτουργεί κανονικά. Απευθυνθείτε σε ένα συνεργείο για την αποκατάσταση της αιτίας της βλάβης του συστήματος. Σύστημα υποβοήθησης στάθμευσης με αισθητήρες υπερήχων Ηλεκτρονικό πρόγραμμα ευστάθειας εκτός λειτουργίας Η λυχνία n ανάβει με κίτρινο χρώμα. Το σύστημα είναι απενεργοποιημένο. Ηλεκτρονικό πρόγραμμα ευστάθειας και σύστημα ελέγχου πρόσφυσης Η λυχνία b ανάβει ή αναβοσβήνει με κίτρινο χρώμα. Ανάβει Υπάρχει σφάλμα στο σύστημα. Μπορείτε να συνεχίσετε να οδηγείτε. Η ευστάθεια κατά την οδήγηση ενδέχεται ωστόσο να μειωθεί ανάλογα με τις συνθήκες του οδοστρώματος. Απευθυνθείτε σε ένα συνεργείο για την αποκατάσταση της αιτίας της βλάβης. Αναβοσβήνει Το σύστημα είναι ενεργοποιημένο. Η ισχύς του κινητήρα ενδέχεται να μειωθεί και το όχημα να φρενάρει αυτόματα σε ένα μικρό βαθμό. Ηλεκτρονικό πρόγραμμα ευστάθειας 3 200, Σύστημα ελέγχου πρόσφυσης Σύστημα ελέγχου πρόσφυσης εκτός λειτουργίας Η λυχνία k ανάβει με κίτρινο χρώμα. Το σύστημα είναι απενεργοποιημένο. Προθέρμανση Η λυχνία! ανάβει με κίτρινο χρώμα. Η προθέρμανση είναι ενεργοποιημένη. Ενεργοποιείται μόνο όταν η εξωτερική θερμοκρασία είναι χαμηλή.

132 130 Όργανα και χειριστήρια Φίλτρο σωματιδίων πετρελαίου Η λυχνία % ανάβει ή αναβοσβήνει με κίτρινο χρώμα. Το φίλτρο σωματιδίων πετρελαίου χρειάζεται καθαρισμό. Συνεχίστε να οδηγείτε μέχρι η λυχνία % να σβήσει. Εάν είναι εφικτό, φροντίστε οι στροφές του κινητήρα να μη μειωθούν κάτω από τις 2000 σ.α.λ. Ανάβει Το φίλτρο σωματιδίων πετρελαίου είναι γεμάτο. Αρχίστε τη διαδικασία καθαρισμού το συντομότερο δυνατόν. Αναβοσβήνει Το φίλτρο βρίσκεται στην ανώτατη στάθμη πλήρωσης. Αρχίστε τη διαδικασία καθαρισμού αμέσως για να αποφύγετε τυχόν ζημιά στον κινητήρα. Φίλτρο σωματιδίων πετρελαίου 3 190, Σύστημα Stop-Start Σύστημα παρακολούθησης πίεσης ελαστικών Η λυχνία w ανάβει ή αναβοσβήνει με κίτρινο χρώμα. Ανάβει Υπάρχει απώλεια πίεσης ελαστικού. Σταματήστε αμέσως και ελέγξτε την πίεση των ελαστικών. Αναβοσβήνει Υπάρχει βλάβη στο σύστημα ή στο ελαστικό δεν έχει τοποθετηθεί αισθητήρας πίεσης (π.χ. εφεδρικός τροχός). Μετά από δευτερόλεπτα η ενδεικτική λυχνία παραμένει συνεχώς αναμμένη. Απευθυνθείτε σε ένα συνεργείο. Πίεση λαδιού κινητήρα Η λυχνία I ανάβει με κόκκινο χρώμα. Ανάβει όταν ανοίγετε το διακόπτη ανάφλεξης και σβήνει λίγο μετά την εκκίνηση του κινητήρα. Ανάβει όταν ο κινητήρας βρίσκεται σε λειτουργία Προσοχή Ενδέχεται να υπάρχει πρόβλημα στο σύστημα λίπανσης του κινητήρα. Αυτό μπορεί να προκαλέσει ζημιά στον κινητήρα ή/και να μπλοκάρουν οι κινητήριοι τροχοί. 1. Πατήστε το συμπλέκτη. 2. Επιλέξτε νεκρά, μετακινήστε τον επιλογέα ταχυτήτων στη θέση N. 3. Βγείτε από το ρεύμα κύριας κυκλοφορίας το συντομότερο δυνατόν χωρίς να δημιουργήσετε πρόβλημα στα επερχόμενα οχήματα. 4. Κλείστε το διακόπτη ανάφλεξης. 9 Προειδοποίηση Όταν ο κινητήρας είναι σβηστός, χρειάζεται πολύ μεγαλύτερη δύναμη για την πέδηση και για το χειρισμό του τιμονιού. Στη διάρκεια

133 Όργανα και χειριστήρια 131 της λειτουργίας Autostop, το σερβόφρενο εξακολουθεί να λειτουργεί. Μην αφαιρείτε το κλειδί εάν πρώτα το όχημα δεν σταματήσει, διαφορετικά η κλειδαριά του τιμονιού μπορεί να ενεργοποιηθεί απροσδόκητα. Ελέγξτε τη στάθμη του λαδιού πριν απευθυνθείτε σε συνεργείο Χαμηλή στάθμη καυσίμου Η λυχνία i ανάβει ή αναβοσβήνει με κίτρινο χρώμα. Ανάβει Η στάθμη στο ρεζερβουάρ είναι πολύ χαμηλή. Αναβοσβήνει Το καύσιμο έχει εξαντληθεί. Συμπληρώστε καύσιμο αμέσως. Ποτέ μην αφήνετε το ρεζερβουάρ να αδειάσει. Καταλυτικός μετατροπέας Εξαέρωση του συστήματος πετρελαίου Σύστημα ακινητοποίησης (immobiliser) Η λυχνία d αναβοσβήνει με κίτρινο χρώμα. Υπάρχει βλάβη στο σύστημα ακινητοποίησης (immobiliser). Ο κινητήρας δεν μπορεί να τεθεί σε λειτουργία. Μειωμένη ισχύς κινητήρα Η λυχνία # ανάβει με κίτρινο χρώμα. Η ισχύς του κινητήρα είναι περιορισμένη. Απευθυνθείτε σε ένα συνεργείο. Εξωτερικά φώτα Η λυχνία 8 ανάβει με πράσινο χρώμα. Τα εξωτερικά φώτα είναι αναμμένα Μεγάλη σκάλα Η λυχνία C ανάβει με μπλε χρώμα. Ανάβει, όταν είναι αναμμένη η μεγάλη σκάλα ή κατά το σινιάλο προβολέων ή όταν είναι αναμμένη η μεγάλη σκάλα με το σύστημα αυτόματης ρύθμισης της μεγάλης σκάλας ή τη λειτουργία έξυπνης δέσμης φώτων Σύστημα αυτόματης ρύθμισης μεγάλης σκάλας Η λυχνία l ανάβει με πράσινο χρώμα. Ενεργοποιείται το σύστημα αυτόματης ρύθμισης της μεγάλης σκάλας ή η λειτουργία έξυπνης δέσμης φώτων 3 159, Σύστημα προβολέων προσαρμοζόμενης δέσμης Η λυχνία f ανάβει ή αναβοσβήνει με κίτρινο χρώμα. Ανάβει Υπάρχει βλάβη στο σύστημα. Απευθυνθείτε σε ένα συνεργείο.

134 132 Όργανα και χειριστήρια Αναβοσβήνει Το σύστημα μεταβαίνει στη λειτουργία της συμμετρικής μεσαίας σκάλας. Η ενδεικτική λυχνία f αναβοσβήνει επί 4 δευτερόλεπτα περίπου από τη στιγμή που θα ανοίξετε το διακόπτη ανάφλεξης, ως υπενθύμιση ότι το σύστημα έχει ενεργοποιηθεί Αυτόματη ρύθμιση φώτων Προβολέας ομίχλης Η λυχνία > ανάβει με πράσινο χρώμα. Οι μπροστινοί προβολείς ομίχλης είναι αναμμένοι Πίσω προβολέας ομίχλης Η λυχνία r ανάβει με κίτρινο χρώμα. Το πίσω φως ομίχλης είναι αναμμένο Χαμηλή στάθμη υγρού πλύσης Η λυχνία G ανάβει με κίτρινο χρώμα. Η στάθμη του υγρού πλύσης είναι χαμηλή. Υγρό πλύσης Cruise control Η λυχνία m ανάβει με λευκό ή πράσινο χρώμα. Ανάβει με λευκό χρώμα Το σύστημα είναι ενεργοποιημένο. Ανάβει με πράσινο χρώμα Το Cruise control είναι ενεργό. Cruise control Adaptive Cruise Control Η λυχνία m ανάβει με λευκό ή πράσινο χρώμα. Ανάβει με λευκό χρώμα Το σύστημα είναι ενεργοποιημένο. Ανάβει με πράσινο χρώμα Το Adaptive cruise control είναι ενεργό. Adaptive Cruise Control Ανίχνευση προπορευόμενου οχήματος Η λυχνία A ανάβει με πράσινο χρώμα. Ανιχνεύθηκε ένα προπορευόμενο όχημα στην ίδια λωρίδα. Adaptive cruise control 3 208, Προειδοποίηση μετωπικής σύγκρουσης Ανοικτή πόρτα Η λυχνία h ανάβει με κόκκινο χρώμα. Κάποια πόρτα ή η πόρτα του χώρου αποσκευών είναι ανοικτή.

135 Όργανα και χειριστήρια 133 Οθόνες πληροφοριών Κέντρο πληροφοριών οδηγού Το κέντρο πληροφοριών οδηγού (DIC) βρίσκεται στον πίνακα οργάνων ανάμεσα στο ταχύμετρο και το στροφόμετρο. Διατίθεται ως μεσαία ή επάνω οθόνη ή επάνω οθόνη Combi. πληροφορίες οχήματος πληροφορίες διαδρομής/καυσίμου μηνύματα οχήματος, εμφανίζονται ως κωδικοί αριθμοί Στην οθόνη μεσαίου επιπέδου εμφανίζονται τα εξής: συνολικός χιλιομετρητής χιλιομετρητής ταξιδίου ορισμένες ενδεικτικές λυχνίες Στην οθόνη υψηλού επιπέδου, μπορείτε να επιλέξετε τα παρακάτω βασικά μενού πατώντας το κουμπί MENU: Vehicle Information Menu (Μενού πληροφοριών οχήματος) Trip/Fuel Information Menu (Μενού πληροφοριών διαδρομής/ καυσίμου) Performance Menu (Μενού επιδόσεων) Στη συνδυαστική οθόνη υψηλού επιπέδου, μπορείτε να επιλέγετε τις σελίδες μενού πατώντας το κουμπί MENU, τα σύμβολα μενού εμφανίζονται στην επάνω γραμμή της οθόνης: X Vehicle Information Menu (Μενού πληροφοριών οχήματος) W Trip/Fuel Information Menu (Μενού πληροφοριών διαδρομής/ καυσίμου) s ECO Information Menu (Μενού πληροφοριών ECO) C Performance Menu (Μενού επιδόσεων)

136 134 Όργανα και χειριστήρια Ορισμένες από τις λειτουργίες που εμφανίζονται διαφέρουν όταν το όχημα οδηγείται απ' ό,τι όταν είναι σε στάση. Ορισμένες λειτουργίες είναι διαθέσιμες μόνο όταν το όχημα οδηγείται. Εξατομίκευση οχήματος Αποθηκευμένες ρυθμίσεις Επιλογή μενού και λειτουργιών Μπορείτε να επιλέγετε τα μενού και τις λειτουργίες με τα κουμπιά και το μοχλοδιακόπτη των φλας. Πατήστε το κουμπί MENU για να μετακινηθείτε στα μενού ή να επιστρέψετε από ένα υπομενού στο αμέσως ανώτερο επίπεδο μενού. Γυρίστε τον περιστροφικό ρυθμιστή για να επιλέξετε ένα μενού ή να ρυθμίσετε μια αριθμητική τιμή. Πατήστε το κουμπί SET/CLR για να επιλέξετε μία λειτουργία ή να επιβεβαιώσετε ένα μήνυμα. Vehicle Information Menu (Μενού πληροφοριών οχήματος) Πατήστε το κουμπί MENU για να επιλέξετε Vehicle Information Menu (Μενού πληροφοριών οχήματος) ή στην επάνω οθόνη Combi επιλέξτε X. Γυρίστε τον περιστροφικό ρυθμιστή για να επιλέξετε ένα υπομενού. Πατήστε το κουμπί SET/CLR για επιβεβαίωση. Ακολουθήστε τις οδηγίες στα υπομενού. Τα πιθανά υπομενού, ανάλογα με την έκδοση, μπορούν να είναι: Unit (Μονάδα): Μπορείτε να αλλάξετε τις μονάδες μέτρησης που εμφανίζονται Tire Pressure (Πίεση ελαστικών): ελέγχει την πίεση όλων των ελαστικών κατά την οδήγηση 3 293

137 Όργανα και χειριστήρια 135 Tire Load (Φορτίο ελαστικών): επιλέξτε την κατηγορία πίεσης ελαστικών σύμφωνα με την τρέχουσα πίεση ελαστικών Remaining Oil Life (Υπολειπόμενη διάρκεια ζωής λαδιού): επισημαίνει πότε πρέπει να αλλάξετε το λάδι κινητήρα και το φίλτρο λαδιού Speed Warning (Προειδοποίηση ταχύτητας): σε περίπτωση υπέρβασης της καθορισμένης ταχύτητας ενεργοποιείται μια ηχητική προειδοποίηση Ανίχνευση σημάτων οδικής κυκλοφορίας: εμφανίζει τα σήματα οδικής κυκλοφορίας που έχουν ανιχνευτεί για τον τρέχον τμήμα της διαδρομής Following Dist. (Απόσταση από προπορευόμενα οχήμ.): εμφανίζεται η απόσταση από ένα προπορευόμενο κινούμενο όχημα Η επιλογή και οι ενδείξεις μπορεί να διαφέρουν ανάμεσα στη μεσαία, την επάνω οθόνη και την επάνω οθόνη Combi. Trip/Fuel Information Menu (Μενού πληροφοριών διαδρομής/καυσίμου) Πατήστε το κουμπί MENU για να επιλέξετε Trip/Fuel Information Menu (Μενού πληροφοριών διαδρομής/ καυσίμου) ή επιλέξτε W στην επάνω οθόνη Combi.

138 136 Όργανα και χειριστήρια Γυρίστε τον περιστροφικό ρυθμιστή για να επιλέξετε ένα υπομενού. Πατήστε το κουμπί SET/CLR για επιβεβαίωση. Χιλιομετρητής ταξιδίου 1 Χιλιομετρητής ταξιδίου 2 Ψηφιακή ταχύτητα Ο χιλιομετρητής ταξιδίου 2 και η ψηφιακή ταχύτητα είναι διαθέσιμα μόνο σε οχήματα με επάνω οθόνη ή επάνω οθόνη Combi. Μηδενίστε το χιλιομετρητή ταξιδίου πατώντας το κουμπί SET/CLR στο μοχλοδιακόπτη των φλας επί μερικά δευτερόλεπτα ή πατώντας το κουμπί μηδενισμού ανάμεσα στο ταχύμετρο και το κέντρο πληροφοριών οδηγού με το διακόπτη ανάφλεξης ανοικτό. Στα οχήματα με υπολογιστή ταξιδίου, υπάρχουν περισσότερα υπομενού διαθέσιμα. Η επιλογή και οι ενδείξεις μπορεί να διαφέρουν ανάμεσα στη μεσαία, την επάνω οθόνη και την επάνω οθόνη Combi. Μενού πληροφοριών διαδρομής/καυσίμου, Υπολογιστής ταξιδίου ECO Information Menu (Μενού πληροφοριών ECO) Πατήστε το κουμπί MENU για να επιλέξετε s στην επάνω γραμμή της συνδυαστικής οθόνης υψηλού επιπέδου. Γυρίστε τον περιστροφικό ρυθμιστή για να επιλέξετε ένα υπομενού. Πατήστε το κουμπί SET/CLR για επιβεβαίωση. Τα υπομενού είναι: Ένδειξη αλλαγής σχέσης: Η τρέχουσα σχέση εμφανίζεται μέσα σε ένα βέλος. Η εικόνα παραπάνω συνιστά επιλογή μεγαλύτερης σχέσης για λόγους εξοικονόμησης καυσίμου. Οθόνη δείκτη Eco: Η τρέχουσα κατανάλωση καυσίμου εμφανίζεται με τη μορφή τμηματικών ενδείξεων. Για οικονομική οδήγηση, προσαρμόστε τον τρόπο που οδηγείτε έτσι, ώστε οι γεμάτες τμηματικές ενδείξεις να βρίσκονται μέσα στο πλαίσιο Eco. Όσο περισσότερες τμηματικές

139 Όργανα και χειριστήρια 137 ενδείξεις είναι γεμάτες, τόσο υψηλότερη είναι η κατανάλωση καυσίμου. Ταυτόχρονα εμφανίζεται η τρέχουσα τιμή κατανάλωσης. Όταν το αυτοκίνητο οδηγείται περιστασιακά, ο κινητήρας ενεργοποιεί αυτόματα το θερμαινόμενο πίσω παρμπρίζ για να αυξηθεί το φορτίο του κινητήρα. Σε αυτή την περίπτωση, το θερμαινόμενο πίσω παρμπρίζ επισημαίνεται ως ένα από τα συστήματα με την υψηλότερη κατανάλωση, χωρίς ενεργοποίηση από τον οδηγό. μορφολογία του εδάφους ή η οδηγική συμπεριφορά την κατανάλωση καυσίμου. Performance Menu (Μενού επιδόσεων) Top Consumers (Συσκευές μεγαλύτερης καταλάνωσης): Τα τρέχοντα ενεργοποιημένα συστήματα άνεσης με τη μεγαλύτερη κατανάλωση εμφανίζονται σε λίστα με φθίνουσα σειρά. Εμφανίζονται οι δυνατότητες εξοικονόμησης καυσίμου. Όταν ένα σύστημα κατανάλωσης απενεργοποιηθεί, δεν εμφανίζεται πλέον στη λίστα, και η τιμή κατανάλωσης ενημερώνεται. Economy Trend (Τάση οικονομίας): Εμφανίζει την ανάλυση μέσης κατανάλωσης σε απόσταση 50 χλμ. Οι γεμάτες τμηματικές ενδείξεις δείχνουν την κατανάλωση σε βήματα των 5 χλμ. και πώς επηρεάζει η Πατήστε το κουμπί MENU για να επιλέξετε Performance Menu (Μενού επιδόσεων) ή επιλέξτε C στην επάνω οθόνη Combi. Γυρίστε τον περιστροφικό ρυθμιστή για να επιλέξετε ένα υπομενού. Πατήστε το κουμπί SET/CLR για επιβεβαίωση.

140 138 Όργανα και χειριστήρια Τα υπομενού είναι: Acceleration (Επιτάχυνση): Εμφάνιση της τρέχουσας επιτάχυνσης προς όλες τις κατευθύνσεις. Lap Timer (Χρονομετρητής γύρου): Ένδειξη των χρόνων γύρου, της τελικής ταχύτητας, της μέσης ταχύτητας και του μέσου χρόνου. Ακολουθήστε τις οδηγίες στο υπομενού. Coolant Temp. (Θερμ. ψυκτικού): Ένδειξη της θερμοκρασίας ψυκτικού. Battery Volt. (Τάση μπαταρίας): Ένδειξη της τάσης της μπαταρίας του οχήματος. Οθόνη γραφικών πληροφοριών, έγχρωμη οθόνη πληροφοριών Ανάλογα με τη σύνθεσή του, το αυτοκίνητο διαθέτει οθόνη γραφικών πληροφοριών ή έγχρωμη οθόνη πληροφοριών. Η οθόνη πληροφοριών βρίσκεται στο ταμπλό επάνω από το σύστημα Ιnfotainment. Οθόνη γραφικών πληροφοριών Ανάλογα με το εκάστοτε σύστημα Ιnfotainment, η οθόνη γραφικών πληροφοριών διατίθεται σε δύο εκδόσεις. Στην οθόνη γραφικών πληροφοριών εμφανίζονται τα εξής: ώρα εξωτερική θερμοκρασία ημερομηνία σύστημα Infotainment, βλ. περιγραφή στο εγχειρίδιο του συστήματοσ Infotainment ρυθμίσεις για την εξατομίκευση του οχήματος 3 148

141 Όργανα και χειριστήρια 139 Έγχρωμη οθόνη πληροφοριών μηνύματα οχήματος ρυθμίσεις για την εξατομίκευση του οχήματος Το είδος των πληροφοριών και ο τρόπος με τον οποίο εμφανίζονται εξαρτάται από τον εξοπλισμό του οχήματος και τις ρυθμίσεις. Επιλογή μενού και ρυθμίσεων Η πρόσβαση στα μενού και τις ρυθμίσεις είναι εφικτή μέσω της οθόνης. Οι επιλογές γίνονται μέσω: των μενού των κουμπιών λειτουργιών και του κουμπιού πολλαπλών λειτουργιών του συστήματος Ιnfotainment Επιλογή με το σύστημα Infotainment Στην έγχρωμη οθόνη πληροφοριών εμφανίζονται με έγχρωμες ενδείξεις τα εξής: ώρα εξωτερική θερμοκρασία ημερομηνία σύστημα Infotainment, βλ. περιγραφή στο εγχειρίδιο του συστήματοσ Infotainment σύστημα πλοήγησης, βλ. περιγραφή στο εγχειρίδιο του συστήματος Infotainment ρυθμίσεις συστήματος Επιλέξτε μια λειτουργία μέσω των κουμπιών του συστήματος Ιnfotainment. Εμφανίζεται το μενού της λειτουργίας που έχει επιλεγεί. Το κουμπί πολλαπλών λειτουργιών χρησιμοποιείται για την επιλογή ενός στοιχείου και την επιβεβαίωση της επιλογής.

142 140 Όργανα και χειριστήρια Πλήκτρο πολλαπλών λειτουργιών Το κουμπί πολλαπλών λειτουργιών είναι το κεντρικό χειριστήριο για τα μενού: Περιστρέψτε Για να μαρκάρετε μια επιλογή μενού Για να ορίσετε μια αριθμητική τιμή ή για να εμφανίσετε μια επιλογή μενού Πατήστε (τον εξωτερικό δακτύλιο) Για να επιλέξετε ή να ενεργοποιήσετε τη μαρκαρισμένη επιλογή Για να επιβεβαιώσετε μια τιμή που έχετε ορίσει Για να ενεργοποιήσετε/απενεργοποιήσετε μια λειτουργία του συστήματος Πλήκτρο BACK Πατήστε το κουμπί για: έξοδο από ένα μενού χωρίς να αλλάξετε τις ρυθμίσεις επιστροφή από ένα υπομενού σε υψηλότερο επίπεδο μενού να διαγράψετε τον τελευταίο χαρακτήρα σε μια σειρά χαρακτήρων Πατήστε και κρατήστε πατημένο το κουμπί για μερικά δευτερόλεπτα για να διαγράψετε ολόκληρη την καταχώρηση. Εξατομίκευση οχήματος Αποθηκευμένες ρυθμίσεις Σύστημα ελέγχου Smartphone Το σύστημα ελέγχου smartphone επιτρέπει στο smartphone να αποκτήσει πρόσβαση στα στοιχεία οχήματος μέσω σύνδεσης WLAN ή Bluetooth. Αυτά τα στοιχεία μπορούν στη συνέχεια να προβληθούν και να αναλυθούν στο smartphone. Μηνύματα οχήματος Τα μηνύματα εμφανίζονται κυρίως στο κέντρο πληροφοριών οδηγού (DIC), σε ορισμένες περιπτώσεις μαζί με ένα προειδοποιητικό ήχο και σήμα. Πατήστε το κουμπί SET/CLR, το κουμπί MENU ή περιστρέψτε το ρυθμιστή για να επιβεβαιώσετε ένα μήνυμα.

143 Όργανα και χειριστήρια 141 Μηνύματα οχήματος στη μεσαία οθόνη Τα μηνύματα οχήματος προβάλλονται με μορφή κωδικών αριθμών. Αρ. Μήνυμα οχήματος 2 Δεν ανιχνεύθηκε ασύρματο τηλεχειριστήριο, πατήστε το πεντάλ του συμπλέκτη για επανεκκίνηση 3 Χαμηλή στάθμη ψυκτικού κινητήρα 4 Σύστημα κλιματισμού εκτός λειτουργίας Αρ. Μήνυμα οχήματος 5 Το τιμόνι είναι κλειδωμένο 6 Πατήστε το πεντάλ φρένων για να απενεργοποιήσετε το ηλεκτρικό χειρόφρενο 7 Στρίψτε το τιμόνι, κλείστε και μετά ανοίξτε και πάλι το διακόπτη ανάφλεξης 9 Στρίψτε το τιμόνι, εκκινήστε και πάλι τον κινητήρα 12 Υπερφορτωμένο όχημα 13 Υπερθέρμανση συμπιεστή 15 Βλάβη τρίτου φωτός φρένων 16 Βλάβη φωτός φρένων 17 Βλάβη συστήματος ρύθμισης ύψους δέσμης προβολέων 18 Βλάβη μεσαίας σκάλας αριστερού προβολέα 19 Βλάβη πίσω προβολέα ομίχλης 20 Βλάβη μεσαίας σκάλας δεξιού προβολέα 21 Βλάβη αριστερού φωτός στάθμευσης Αρ. Μήνυμα οχήματος 22 Βλάβη δεξιού φωτός στάθμευσης 23 Βλάβη φωτός όπισθεν 24 Βλάβη φωτισμού πινακίδας κυκλοφορίας 25 Βλάβη μπροστινού αριστερού φλας 26 Βλάβη πίσω αριστερού φλας 27 Βλάβη μπροστινού δεξιού φλας 28 Βλάβη πίσω δεξιού φλας 29 Ελέγξτε το φως φρένου του τρέιλερ 30 Ελέγξτε το φως όπισθεν του τρέιλερ 31 Ελέγξτε το αριστερό φλας του τρέιλερ 32 Ελέγξτε το δεξί φλας του τρέιλερ 33 Ελέγξτε τον πίσω προβολέα ομίχλης του τρέιλερ 34 Ελέγξτε τον πίσω φως του τρέιλερ

144 142 Όργανα και χειριστήρια Αρ. Μήνυμα οχήματος 35 Αντικαταστήστε τη μπαταρία στο ασύρματο τηλεχειριστήριο 48 Τερματισμός του συστήματος συναγερμού πλευρικής τυφλής ζώνης 49 Μη διαθέσιμη προειδοποίηση αλλαγής λωρίδας 53 Σφίξτε το καπάκι του ρεζερβουάρ 54 Νερό στο φίλτρο καυσίμου (πετρελαίου) 55 Το φίλτρο σωματιδίων πετρελαίου είναι γεμάτο Άνιση πίεση ελαστικών στο μπροστινό άξονα 57 Άνιση πίεση ελαστικών στον πίσω άξονα 58 Ανιχνεύθηκαν ελαστικά χωρίς αισθητήρες TPMS 59 Ανοίξτε και μετά κλείστε το παράθυρο του οδηγού 60 Ανοίξτε και μετά κλείστε το παράθυρο του συνοδηγού Αρ. Μήνυμα οχήματος 61 Ανοίξτε και μετά κλείστε το πίσω αριστερό παράθυρο 62 Ανοίξτε και μετά κλείστε το πίσω δεξιό παράθυρο 65 Επιχειρήθηκε κλοπή 66 Σέρβις του αντικλεπτικού συστήματος συναγερμού 67 Σέρβις κλειδαριάς τιμονιού 68 Σέρβις του υποβοηθούμενου συστήματος διεύθυνσης 69 Σέρβις του συστήματος ανάρτησης 70 Σέρβις του συστήματος ελέγχου στάθμης 71 Σέρβις του πίσω άξονα 74 Σέρβις του συστήματος προβολέων προσαρμοζόμενης δέσμης (AFL) 75 Σέρβις συστήματος κλιματισμού 76 Σέρβις του συστήματος συναγερμού πλευρικής τυφλής ζώνης Αρ. Μήνυμα οχήματος 77 Σέρβις προειδοποίησης αλλαγής λωρίδας 79 Συμπλήρωση λαδιού κινητήρα 81 Σέρβις κιβωτίου ταχυτήτων 82 Αλλάξτε το λάδι του κινητήρα το συντομότερο δυνατό 83 Σέρβις προσαρμοστικού συστήματος Cruise Control 84 Μειωμένη ισχύς κινητήρα 89 Λυχνία επικείμενου σέρβις του οχήματος 94 Μετακινήστε στη θέση στάθμευσης πριν από την έξοδο 95 Ο αερόσακος χρειάζεται σέρβις 128 Καπό κινητήρα ανοικτό 134 Σφάλμα υποβοήθησης στάθμευσης, καθαρίστε τον προφυλακτήρα 136 Σέρβις στο σύστημα υποβοήθησης στάθμευσης 145 Ελέγξτε τη στάθμη υγρού πλύσης

145 Όργανα και χειριστήρια 143 Αρ. Μήνυμα οχήματος 174 Εξασθενημένη μπαταρία οχήματος 258 Υποβοήθηση στάθμευσης απενεργοποιημένη Μηνύματα οχήματος στην επάνω οθόνη ή στην επάνω οθόνη Combi Τα μηνύματα οχήματος προβάλλονται με μορφή κειμένου. Ακολουθήστε τις οδηγίες που παρέχουν τα μηνύματα. Το σύστημα προβάλλει μηνύματα για τα ακόλουθα θέματα: Στάθμη υγρών Αντικλεπτικό σύστημα συναγερμού Φρένα Συστήματα κίνησης Συστήματα ελέγχου οδηγικής συμπεριφοράς Cruise control Συστήματα ανίχνευσης εμποδίων Φωτισμός, αντικατάσταση λαμπτήρων Σύστημα υαλοκαθαριστήρων/πλύσης Πόρτες, παράθυρα Ασύρματο τηλεχειριστήριο Ζώνες ασφαλείας Συστήματα αερόσακων Κινητήρας και κιβώτιο ταχυτήτων Πίεση ελαστικών Φίλτρο σωματιδίων πετρελαίου Κατάσταση μπαταρίας του οχήματος Μηνύματα οχήματος στην έγχρωμη οθόνη πληροφοριών Ορισμένα σημαντικά μηνύματα εμφανίζονται επίσης στην έγχρωμη οθόνη πληροφοριών. Πατήστε το κουμπί πολλαπλών λειτουργιών για να επιβεβαιώσετε ένα μήνυμα. Ορισμένα μηνύματα εμφανίζονται μόνο επί μερικά δευτερόλεπτα. Ηχητικές προειδοποιήσεις Κατά την εκκίνηση του κινητήρα ή ενώ οδηγείτε Θα ακούγεται μόνο μία ηχητική προειδοποίηση τη φορά. Η ηχητική προειδοποίηση σχετικά με τις απασφαλισμένες ζώνες ασφαλείας βρίσκεται πάντα σε προτεραιότητα σε σχέση με οποιαδήποτε άλλη ηχητική προειδοποίηση. Εάν η ζώνη ασφαλείας δεν έχει προσδεθεί. Εάν κάποια πόρτα ή η πόρτα του χώρου αποσκευών δεν έχει κλείσει καλά όταν ξεκινήσετε.

146 144 Όργανα και χειριστήρια Εάν το όχημα υπερβεί μια συγκεκριμένη ταχύτητα με το χειρόφρενο τραβηγμένο. Εάν το όχημα υπερβεί μια προγραμματισμένη ταχύτητα. Εάν εμφανιστεί ένα προειδοποιητικό μήνυμα ή ένας κωδικός προειδοποίησης στο κέντρο πληροφοριών οδηγού. Εάν το σύστημα υποβοήθησης στάθμευσης ανιχνεύσει κάποιο αντικείμενο. Εάν προκύψει αναπάντεχη αλλαγή λωρίδας. Εάν επιλεγεί η όπισθεν και επεκταθεί το σύστημα πίσω φορέα. Εάν το φίλτρο σωματιδίων πετρελαίου γεμίσει μέχρι την ανώτατη στάθμη. Όταν το όχημα είναι σταθμευμένο και/ή ανοίξει η πόρτα του οδηγού Όταν το κλειδί βρίσκεται στο διακόπτη ανάφλεξης. Με τα εξωτερικά φώτα αναμμένα. Σε λειτουργία Autostop Εάν ανοίξει η πόρτα του οδηγού. Τάση μπαταρίας Όταν η τάση της μπαταρίας του οχήματος αρχίσει να εξασθενεί, στο κέντρο πληροφοριών οδηγού εμφανίζεται ένα μήνυμα προειδοποίησης ή ο κωδικός προειδοποίησης Κλείστε αμέσως τυχόν ηλεκτρικούς καταναλωτές που δεν είναι απαραίτητοι για να είναι ασφαλές το ταξίδι, π.χ. θέρμανση καθίσματος, θερμαινόμενο πίσω παρμπρίζ ή άλλους βασικούς καταναλωτές. 2. Φορτίστε την μπαταρία οδηγώντας συνεχώς για λίγη ώρα ή χρησιμοποιώντας ένα φορτιστή. Το μήνυμα ή ο κωδικός προειδοποίησης θα σταματήσει να εμφανίζεται όταν ο κινητήρας τεθεί σε λειτουργία δύο φορές διαδοχικά και λειτουργήσει χωρίς πτώση τάσης. Εάν η επαναφόρτιση της μπαταρίας του οχήματος δεν είναι εφικτή, απευθυνθείτε σε ένα συνεργείο για την αποκατάσταση της αιτίας της βλάβης.

147 Όργανα και χειριστήρια 145 Υπολογιστής ταξιδίου Μπορείτε να επιλέγετε τα μενού και τις λειτουργίες από τα κουμπιά και το μοχλοδιακόπτη των φλας Πατήστε το κουμπί MENU για να επιλέξετε Trip/Fuel Information Menu (Μενού πληροφοριών διαδρομής/ καυσίμου) ή επιλέξτε W στην επάνω οθόνη Combi. Trip/Fuel Information Menu (Μενού πληροφοριών διαδρομής/καυσίμου) στην επάνω οθόνη Περιστρέψτε τον περιστροφικό ρυθμιστή για να επιλέξετε ένα από τα υπομενού: Χιλιομετρητής ταξιδίου 1 Χιλιομετρητής ταξιδίου 2 Απόσταση που μπορεί να διανυθεί με το υπολειπόμενο καύσιμο Μέση κατανάλωση Στιγμιαία κατανάλωση Μέση ταχύτητα Ψηφιακή ταχύτητα Βοηθός σημάτων οδικής κυκλοφορίας Καθοδήγηση στον προορισμό Trip/Fuel Information Menu (Μενού πληροφοριών διαδρομής/καυσίμου) στην επάνω οθόνη Combi

148 146 Όργανα και χειριστήρια Περιστρέψτε τον περιστροφικό ρυθμιστή για να επιλέξετε τα υπομενού: Χιλιομετρητής ταξιδίου 1 Μέση κατανάλωση 1 Μέση ταχύτητα 1 Χιλιομετρητής ταξιδίου 2 Μέση κατανάλωση 2 Μέση ταχύτητα 2 Ψηφιακή ταχύτητα Απόσταση που μπορεί να διανυθεί με το υπολειπόμενο καύσιμο Στιγμιαία κατανάλωση Καθοδήγηση στον προορισμό Υπολογιστής ταξιδίου 1 και 2 Μπορείτε να μηδενίσετε τις ενδείξεις των δύο υπολογιστών ταξιδίου ξεχωριστά για το χιλιομετρητή, τη μέση κατανάλωση και τη μέση ταχύτητα πατώντας το κουμπί SET/CLR, γεγονός που σας επιτρέπει να δείτε πληροφορίες από διαφορετικές διαδρομές για διαφορετικούς οδηγούς.

149 Όργανα και χειριστήρια 147 Μερικός χιλιομετρητής Ο χιλιομετρητής ταξιδίου εμφανίζει την καταγεγραμμένη απόσταση μετά από κάποιο συγκεκριμένο μηδενισμό. Ο χιλιομετρητής ταξιδίου μετρά αποστάσεις έως 2000 χλμ. και στη συνέχεια αρχίζει ξανά από το 0. Για επαναφορά πατήστε το πλήκτρο SET/CLR για λίγα δευτερόλεπτα. Απόσταση που μπορεί να διανυθεί με το υπολειπόμενο καύσιμο Η απόσταση που μπορεί να διανυθεί με το υπολειπόμενο καύσιμο υπολογίζεται με βάση την ποσότητα του καυσίμου που απομένει στο ρεζερβουάρ και την τρέχουσα κατανάλωση. Στην οθόνη εμφανίζονται μέσες τιμές. Μετά τον ανεφοδιασμό καυσίμου, η απόσταση που μπορεί να διανυθεί με το υπολειπόμενο καύσιμο ενημερώνεται αυτόματα μετά από λίγο. Όταν η στάθμη καυσίμου στο ρεζερβουάρ είναι χαμηλή, εμφανίζεται ένα μήνυμα στα οχήματα με επάνω οθόνη ή επάνω οθόνη Combi. Όταν το ρεζερβουάρ απαιτεί άμεσα ανεφοδιασμό, εμφανίζεται ένας κωδικός προειδοποίησης ή ένα προειδοποιητικό μήνυμα στα οχήματα με μεσαία και επάνω οθόνη ή επάνω οθόνη Combi. Επίσης, ανάβει η ενδεικτική λυχνία i στο δείκτη καυσίμου ή αναβοσβήνει Μέση κατανάλωση Ένδειξη μέσης κατανάλωσης. Ανά πάσα στιγμή μπορεί να γίνει επαναφορά της μέτρησης και εκκίνηση με προεπιλεγμένη τιμή. Για επαναφορά πατήστε το πλήκτρο SET/CLR για λίγα δευτερόλεπτα. Στιγμιαία κατανάλωση Ένδειξη στιγμιαίας κατανάλωσης. Μέση ταχύτητα Ένδειξη μέσης ταχύτητας. Μπορείτε να μηδενίσετε τη μέτρηση οποιαδήποτε στιγμή. Για επαναφορά πατήστε το πλήκτρο SET/CLR για λίγα δευτερόλεπτα. Ψηφιακή ταχύτητα Ψηφιακή ένδειξη της στιγμιαίας ταχύτητας. Βοηθός σημάτων οδικής κυκλοφορίας Εμφανίζει τα σήματα οδικής κυκλοφορίας που ανιχνεύτηκαν για το συγκεκριμένο τμήμα της διαδρομής Καθοδήγηση στον προορισμό Εκτός από τις πληροφορίες πλοήγησης στην έγχρωμη οθόνη πληροφοριών, στο κέντρο πληροφοριών οδηγού εμφανίζεται η καθοδήγηση διαδρομής.

150 148 Όργανα και χειριστήρια Εξατομίκευση οχήματος Προσωπικές ρυθμίσεις οχήματος Μπορείτε να προσαρμόσετε τη συμπεριφορά του οχήματος στις προτιμήσεις σας αλλάζοντας τις ρυθμίσεις στην οθόνη πληροφοριών. Ορισμένες από τις προσωπικές ρυθμίσεις του εκάστοτε οδηγού μπορούν να αποθηκευτούν ξεχωριστά για κάθε κλειδί του οχήματος. Αποθηκευμένες ρυθμίσεις Ανάλογα με τον εξοπλισμό του οχήματος και τους κανονισμούς που ισχύουν στην εκάστοτε χώρα, ορισμένες από τις λειτουργίες που περιγράφονται παρακάτω μπορεί να μην είναι διαθέσιμες. Ορισμένες λειτουργίες εμφανίζονται ή είναι ενεργές μόνο όταν ο κινητήρας βρίσκεται σε λειτουργία. Προσωπικές ρυθμίσεις στην οθόνη γραφικών πληροφοριών CD 300/CD 400/CD400plus Πατήστε το κουμπί CONFIG. Εμφανίζεται το μενού Settings (Ρυθμίσεις). Μπορείτε να επιλέξετε τις παρακάτω ρυθμίσεις περιστρέφοντας και πατώντας το κουμπί πολλαπλών λειτουργιών: Sport mode settings (Ρυθμίσεις λειτουργίας Sport) Languages (Γλώσσες) Time Date (Ώρα και ημερομηνία) Radio settings (Ρυθμίσεις ραδιοφώνου) Phone settings (Ρυθμίσεις τηλεφώνου) Vehicle settings (Ρυθμίσεις οχήματος) Στα αντίστοιχα υπομενού μπορείτε να τροποποιήσετε τις ακόλουθες ρυθμίσεις: Sport mode settings (Ρυθμίσεις λειτουργίας Sport) Ο οδηγός μπορεί να επιλέξει τις λειτουργίες που μπορούν να ενεργοποιούνται σε λειτουργία Sport Sport suspension (Sport ανάρτηση): Σκληρότερη ρύθμιση της ανάρτησης.

151 Όργανα και χειριστήρια 149 Sport powertrain performance (Sport επιδόσεις συστήματος μετάδοσης κίνησης): Ο κινητήρας ανταποκρίνεται πιο γρήγορα στις κινήσεις του πεντάλ γκαζιού και στις αλλαγές σχέσεων. Sport steering (Λειτουργία διεύθυνσης Sport): Μειωμένη υποβοήθηση τιμονιού. Swap backlight colour main instr. (Αλλαγή χρώματος φόντου κύριων οργάνων): Αλλαγή χρώματος φωτισμού οργάνων. Languages (Γλώσσες) Επιλογή της επιθυμητής γλώσσας. Time Date (Ώρα και ημερομηνία) Βλ. Ρολόι Radio settings (Ρυθμίσεις ραδιοφώνου) Ανατρέξτε στην περιγραφή για το σύστημα Ιnfotainment στο εγχειρίδιο του συστήματος Infotainment. Phone settings (Ρυθμίσεις τηλεφώνου) Ανατρέξτε στην περιγραφή για το σύστημα Ιnfotainment στο εγχειρίδιο του συστήματος Infotainment. Vehicle settings (Ρυθμίσεις οχήματος) Climate and air quality (Κλιματισμός και ποιότητα αέρα) Auto fan speed (Αυτόματη ταχύτητα ανεμιστήρα): Τροποποιεί τη ροή αέρα του συστήματος κλιματισμού στην καμπίνα στην αυτόματη λειτουργία. Climate control mode (Λειτουργία ελέγχου κλιματισμού): Ελέγχει την κατάσταση του συμπιεστή ψύξης, όταν εκκινηθεί το όχημα. Τελευταία ρύθμιση (συνιστάται) ή κατά την εκκίνηση του οχήματος είτε πάντοτε ενεργοποιημένο είτε πάντοτε απενεργοποιημένο. Auto rear demist (Αυτόματη αποθάμβωση πίσω): Ενεργοποιεί αυτόματα το θερμαινόμενο πίσω παρμπρίζ. Comfort settings (Ρυθμίσεις άνεσης)

152 150 Όργανα και χειριστήρια Chime volume (Ένταση ηχητ. ειδοποίησης): Αλλάζει την ένταση των ηχητικών προειδοποιήσεων. Personalization by driver (Εξατομίκευση ανά οδηγό): Ενεργοποιεί ή απενεργοποιεί τη λειτουργία εξατομίκευσης. Rear auto wipe in reverse (Αυτόμ. λειτουργία πίσω υαλοκαθ/ρα κατά την όπισθεν): Ενεργοποιεί ή απενεργοποιεί την αυτόματη ενεργοποίηση του υαλοκαθαριστήρα του πίσω παρμπρίζ όταν επιλέγεται η όπισθεν. Park assist / Collision detection (Υποβοήθηση στάθμευσης/ Ανίχνευση σύγκρουσης) Park assist (Υποβοήθηση στάθμευσης): Ενεργοποιεί ή απενεργοποιεί την υποβοήθηση στάθμευσης με αισθητήρες υπερήχων. Auto collision preparation (Αυτόματη προετοιμασία σύγκρουσης): Ενεργοποιεί ή απενεργοποιεί τη λειτουργία αυτόματου φρένου του οχήματος σε περίπτωση επικείμενου κινδύνου σύγκρουσης. Μπορείτε να επιλέξετε μεταξύ των παρακάτω: το σύστημα αναλαμβάνει τον έλεγχο πέδησης, προειδοποίηση με ηχητικά σήματα μόνο ή απενεργοποίηση. Side blind zone alert (Ειδοποίηση πλαϊνού τυφλού σημείου): Αλλάζει τις ρυθμίσεις του συστήματος προειδοποίησης πλαϊνού τυφλού σημείου. Exterior ambient lighting (Εξωτερικός ατμοσφαιρικός φωτισμός) Duration upon exit of vehicle (Διάρκεια φωτισμού μετά την έξοδο από το όχημα): Ενεργοποιεί ή απενεργοποιεί και αλλάζει τη διάρκεια του φωτισμού εξόδου. Exterior lighting by unlocking (Φώτα εντοπισμού οχήματος): Ενεργοποιεί ή απενεργοποιεί το φωτισμό εισόδου. Power door locks (Ηλεκτρικό κλείδωμα θυρών) Auto door lock (Αυτόματο κλείδωμα θυρών): Ενεργοποιεί ή απενεργοποιεί τη λειτουργία αυτόματου ξεκλειδώματος των θυρών αφού κλείσετε το διακόπτη ανάφλεξης. Ενεργοποιεί ή απενεργοποιεί τη λειτουργία αυτόματου κλειδώματος των θυρών αφού αρχίσετε να οδηγείτε. Stop door lock if door open (Αποτροπή κλειδώματος θυρών με ανοικτή πόρτα): Ενεργοποιεί ή απενεργοποιεί τη λειτουργία αυτόματου κλειδώματος των θυρών όταν κάποια πόρτα είναι ανοικτή. Delayed door lock (Καθυστέρηση κλειδώματος θυρών): Ενεργοποιεί ή απενεργοποιεί τη λειτουργία χρονοκαθυστέρησης κλειδώματος θυρών. Remote locking, unlocking, starting (Τηλεχειριζόμενο κλείδωμα, ξεκλείδωμα, εκκίνηση) Remote unlock feedback (Σήμα ξεκλειδώματος με τηλεχ/ριο): Ενεργοποιεί ή απενεργοποιεί την ανταπόκριση των αλάρμ κατά το ξεκλείδωμα. Remote door unlock (Ξεκλείδωμα θυρών με τηλεχ/ριο): Αλλάζει την παραμετροποίηση ώστε να ξεκλειδώνει μόνο η πόρτα του οδηγού ή όλες οι πόρτες κατά το ξεκλείδωμα.

153 Όργανα και χειριστήρια 151 Auto relock doors (Αυτόματο επανακλείδωμα θυρών): Ενεργοποιεί ή απενεργοποιεί τη λειτουργία αυτόματης επανάληψης κλειδώματος ύστερα από ξεκλείδωμα χωρίς να ανοίξετε το όχημα. Restore factory settings (Επαναφορά εργοστασιακών ρυθμίσεων) Restore factory settings (Επαναφορά εργοστασιακών ρυθμίσεων): Επαναφορά όλων των ρυθμίσεων στις προεπιλεγμένες ρυθμίσεις. Προσωπικές ρυθμίσεις στην έγχρωμη οθόνη πληροφοριών Navi 600/Navi 900 Πατήστε το κουμπί CONFIG. Εμφανίζεται το μενού Settings (Ρυθμίσεις). Μπορείτε να επιλέξετε τις παρακάτω ρυθμίσεις περιστρέφοντας και πατώντας το κουμπί πολλαπλών λειτουργιών: Sport mode settings (Ρυθμίσεις λειτουργίας Sport) Languages (Γλώσσες) Time & Date (Ώρα & ημερομηνία) Radio settings (Ρυθμίσεις ραδιοφώνου) Phone settings (Ρυθμίσεις τηλεφώνου) Navigation settings (Ρυθμίσεις πλοήγησης) Vehicle settings (Ρυθμίσεις οχήματος) Display settings (Ρυθμίσεις οθόνης) Στα αντίστοιχα υπομενού μπορείτε να τροποποιήσετε τις ακόλουθες ρυθμίσεις: Sport mode settings (Ρυθμίσεις λειτουργίας Sport) Ο οδηγός μπορεί να επιλέξει τις λειτουργίες που μπορούν να ενεργοποιούνται σε λειτουργία Sport

154 152 Όργανα και χειριστήρια Sport suspension (Σπορ ανάρτηση): Σκληρότερη ρύθμιση της ανάρτησης. Sport powertrain performance (Επιδόσεις σπορ συστήματος μετάδοσης κίνησης): Ο κινητήρας ανταποκρίνεται πιο γρήγορα στις κινήσεις του πεντάλ γκαζιού και στις αλλαγές σχέσεων. Sport steering (Σπορ αίσθηση τιμονιού): Μειωμένη υποβοήθηση τιμονιού. Swap backlight colour main instr. (Αλλαγή χρώματος φόντου κύριων οργάνων): Αλλαγή χρώματος φωτισμού οργάνων. Languages (Γλώσσες) Επιλογή της επιθυμητής γλώσσας. Time & Date (Ώρα & ημερομηνία) Βλ. Ρολόι Radio settings (Ρυθμίσεις ραδιοφώνου) Ανατρέξτε στην περιγραφή για το σύστημα Ιnfotainment στο εγχειρίδιο του συστήματος Infotainment. Phone settings (Ρυθμίσεις τηλεφώνου) Ανατρέξτε στην περιγραφή για το σύστημα Ιnfotainment στο εγχειρίδιο του συστήματος Infotainment. Navigation settings (Ρυθμίσεις πλοήγησης) Ανατρέξτε στην περιγραφή για το σύστημα Ιnfotainment στο εγχειρίδιο του συστήματος Infotainment. Vehicle settings (Ρυθμίσεις οχήματος) Climate and air quality (Κλιματισμός και ποιότητα αέρα) Auto fan speed (Αυτόματη ρύθμιση ταχύτητας ανεμιστήρα): Τροποποιεί τη ροή αέρα του συστήματος κλιματισμού στην καμπίνα στην αυτόματη λειτουργία. Climate control mode (Λειτουργία ελέγχου κλιματισμού): Ελέγχει την κατάσταση του συμπιεστή ψύξης, όταν εκκινηθεί το όχημα. Τελευταία ρύθμιση (συνιστάται) ή κατά την εκκίνηση του οχήματος είτε πάντοτε ενεργοποιημένο είτε πάντοτε απενεργοποιημένο. Auto rear demist (Αυτόμ. αποθάμβωση πίσω): Ενεργοποιεί αυτόματα το θερμαινόμενο πίσω παρμπρίζ.

155 Όργανα και χειριστήρια 153 Comfort settings (Ρυθμίσεις άνεσης) Chime volume (Ένταση ηχητικής ένδειξης): Αλλάζει την ένταση των ηχητικών προειδοποιήσεων. Rear auto wipe in reverse (Αυτόμ. λειτουργία πίσω υαλοκαθ/ρα κατά την όπισθεν): Ενεργοποιεί ή απενεργοποιεί την αυτόματη ενεργοποίηση του υαλοκαθαριστήρα του πίσω παρμπρίζ όταν επιλέγεται η όπισθεν. Park assist / Collision detection (Υποβοήθηση στάθμευσης / Ανίχνευση σύγκρουσης) Park assist (Υποβοήθηση στάθμευσης): Ενεργοποιεί ή απενεργοποιεί την υποβοήθηση στάθμευσης με αισθητήρες υπερήχων. Auto collision preparation (Αυτόματη προετοιμασία σύγκρουσης): Ενεργοποιεί ή απενεργοποιεί τη λειτουργία αυτόματου φρένου του οχήματος σε περίπτωση επικείμενου κινδύνου σύγκρουσης. Μπορείτε να επιλέξετε μεταξύ των παρακάτω: το σύστημα αναλαμβάνει τον έλεγχο πέδησης, προειδοποίηση με ηχητικά σήματα μόνο ή απενεργοποίηση. Side blind zone alert (Προειδοποίηση πλαϊνής τυφλής ζώνης): Αλλάζει τις ρυθμίσεις του συστήματος προειδοποίησης πλαϊνού τυφλού σημείου. Exterior ambient lighting (Εξωτερικός ατμοσφαιρικός φωτισμός) Duration upon exit of vehicle (Διάρκεια κατά την έξοδο από το όχημα): Ενεργοποιεί ή απενεργοποιεί και αλλάζει τη διάρκεια του φωτισμού εξόδου. Exterior lighting by unlocking (Ενεργ/ση εξωτερικών φώτων με το ξεκλείδωμα): Ενεργοποιεί ή απενεργοποιεί το φωτισμό εισόδου. Power door locks (Ηλεκτρικό κλείδωμα θυρών) Auto door lock (Αυτόματο κλείδωμα θυρών): Ενεργοποιεί ή απενεργοποιεί τη λειτουργία αυτόματου ξεκλειδώματος των θυρών αφού κλείσετε το διακόπτη ανάφλεξης. Ενεργοποιεί ή απενεργοποιεί τη λειτουργία αυτόματου κλειδώματος των θυρών αφού αρχίσετε να οδηγείτε. Prevent doorlock while door open (Αποτροπή κλειδώματος θυρών με ανοικτή πόρτα): Ενεργοποιεί ή απενεργοποιεί τη λειτουργία αυτόματου κλειδώματος των θυρών όταν κάποια πόρτα είναι ανοικτή. Lock / Unlock / Start by remote (Κλείδωμα / Ξεκλείδωμα / Εκκίνηση με τηλεχ/ριο) Remote unlock feedback (Σήμα ξεκλειδώματος με τηλεχ/ριο): Ενεργοποιεί ή απενεργοποιεί την ανταπόκριση των αλάρμ κατά το ξεκλείδωμα.

156 154 Όργανα και χειριστήρια Remote door unlock (Ξεκλείδωμα θυρών με τηλεχ/ριο): Αλλάζει την παραμετροποίηση ώστε να ξεκλειδώνει μόνο η πόρτα του οδηγού ή όλες οι πόρτες κατά το ξεκλείδωμα. Auto relock doors (Αυτόματο επανακλείδωμα θυρών): Ενεργοποιεί ή απενεργοποιεί τη λειτουργία αυτόματης επανάληψης κλειδώματος ύστερα από ξεκλείδωμα χωρίς να ανοίξετε το όχημα. Restore factory settings (Επαναφορά εργοστασιακών ρυθμίσεων) Restore factory settings (Επαναφορά εργοστασιακών ρυθμίσεων): Επαναφέρει όλες τις ρυθμίσεις στις προεπιλεγμένες ρυθμίσεις. Display settings (Ρυθμίσεις οθόνης) Μπορείτε να επιλέξετε τις εξής ρυθμίσεις οθόνης: Day mode (Λειτουργία ημέρας): Βελτιστοποίηση για συνθήκες φωτός ημέρας. Night mode (Λειτουργία νύχτας): Βελτιστοποίηση για το σκοτάδι. Automatic mode (Αυτόματη λειτουργία): Η οθόνη αλλάζει λειτουργία όταν τα φώτα του οχήματος ανάβουν/σβήνουν. Rear view camera (Κάμερα πίσω θέασης): Αλλάζει τις ρυθμίσεις της κάμερας πίσω θέασης. Picture frame (Πλαίσιο εικόνας): Ανατρέξτε στην περιγραφή για το σύστημα Ιnfotainment στο εγχειρίδιο του συστήματος Infotainment. Ρυθμίσεις στην έγχρωμη οθόνη πληροφοριών CD 600/Navi 650/Navi 950 Πατήστε το κουμπί CONFIG στην πρόσοψη του συστήματος Ιnfotainment για να ανοίξει το μενού Παραμετροποίηση. Περιστρέψτε το κουμπί πολλαπλών λειτουργιών για κύλιση προς τα πάνω ή προς τα κάτω στη λίστα. Πατήστε το κουμπί πολλαπλών λειτουργιών (Navi 950 / Navi 650: πιέστε τον εξωτερικό δακτύλιο) για να επιλέξετε ένα στοιχείο μενού. Προφίλ λειτουργίας Sport Γλώσσες (Languages) Ώρα και ημερομηνία Ρυθμίσεις ραδιοφώνου Ρυθμίσεις τηλεφώνου Ρυθμίσεις πλοήγησης Ρυθμίσεις οθόνης Ρυθμίσεις οχήματος Στα αντίστοιχα υπομενού μπορείτε να τροποποιήσετε τις ακόλουθες ρυθμίσεις:

157 Όργανα και χειριστήρια 155 Προφίλ λειτουργίας Sport Σπορ επιδόσεις κινητήρα: Ο κινητήρας ανταποκρίνεται πιο γρήγορα στις κινήσεις του πεντάλ γκαζιού και στις αλλαγές σχέσεων. Οπίσθιος φωτισμός λειτουργίας Sport: Αλλαγή χρώματος φωτισμού οργάνων. Σπορ ανάρτηση: Σκληρότερη ρύθμιση της ανάρτησης. Σπορ διεύθυνση του οχήματος: Μειωμένη υποβοήθηση τιμονιού. Γλώσσες (Languages) Επιλογή της επιθυμητής γλώσσας. Ώρα και ημερομηνία Ανατρέξτε στο εγχειρίδιο του συστήματος Ιnfotainment για περισσότερες πληροφορίες. Ρυθμίσεις ραδιοφώνου Ανατρέξτε στο εγχειρίδιο του συστήματος Ιnfotainment για περισσότερες πληροφορίες. Ρυθμίσεις τηλεφώνου Ανατρέξτε στο εγχειρίδιο του συστήματος Ιnfotainment για περισσότερες πληροφορίες. Ρυθμίσεις πλοήγησης Ανατρέξτε στο εγχειρίδιο του συστήματος Ιnfotainment για περισσότερες πληροφορίες. Ρυθμίσεις οθόνης Μενού Αρχικής σελίδας: Ανατρέξτε στο εγχειρίδιο του συστήματος Ιnfotainment για περισσότερες πληροφορίες. Επιλογές πίσω κάμερας: Πατήστε το για να ρυθμίσετε τις επιλογές για την κάμερα οπισθοπορείας Οθόνη απενεργοποιημένη: Ανατρέξτε στο εγχειρίδιο του συστήματος Ιnfotainment για περισσότερες πληροφορίες. Ρυθμίσεις χάρτη: Ανατρέξτε στο εγχειρίδιο του συστήματος Ιnfotainment για περισσότερες πληροφορίες. Ρυθμίσεις οχήματος Κλιματισμός και ποιότητα αέρα Αυτόματη ρύθμιση ταχύτητας ανεμιστήρα: τροποποιεί τη ρύθμιση του ανεμιστήρα. Η νέα ρύθμιση θα ισχύσει μόλις ο διακόπτης ανάφλεξης κλείσει και ανοίξει ξανά. Λειτουργία συστήματος κλιματισμού: Ενεργοποιεί ή απενεργοποιεί την ψύξη όταν ανοίγετε το διακόπτη ανάφλεξης ή χρησιμοποιεί την πιο πρόσφατα επιλεγμένη ρύθμιση. Αυτόματη αποθάμβωση: ενεργοποίηση ή απενεργοποίηση της αυτόματης αποθάμβωσης. Αυτόματη αποθάμβωση πίσω: Ενεργοποιεί αυτόματα το θερμαινόμενο πίσω παρμπρίζ. Άνεση και ευκολία Ένταση ηχητικής ειδοποίησης: Αλλαγή της έντασης των ηχητικών προειδοποιήσεων. Εξατομίκευση από τον οδηγό: Ενεργοποιεί ή απενεργοποιεί τη λειτουργία εξατομίκευσης.

158 156 Όργανα και χειριστήρια Αυτόμ. ενεργ/ση υαλοκαθ. με την όπισθεν: Ενεργοποίηση ή απενεργοποίηση της αυτόματης ενεργοποίησης του υαλοκαθαριστήρα του πίσω παρμπρίζ όταν επιλέγεται η όπισθεν. Συστήματα ανίχνευσης σύγκρουσης Υποβοήθηση στάθμευσης: Ενεργοποίηση ή απενεργοποίηση των αισθητήρων υπερήχων. Αυτόματη προετοιμασία για σύγκρουση: Ενεργοποιεί ή απενεργοποιεί τη λειτουργία αυτόματου φρένου του οχήματος σε περίπτωση επικείμενου κινδύνου σύγκρουσης. Μπορείτε να επιλέξετε μεταξύ των παρακάτω: το σύστημα αναλαμβάνει τον έλεγχο πέδησης, ενεργοποίηση προειδοποίησης μόνο με ηχητικά σήματα ή πλήρης απενεργοποίηση. Ειδοποίηση πλαϊνού τυφλού σημείου: ενεργοποιεί ή απενεργοποιεί το σύστημα προειδοποίησης πλαϊνών τυφλών σημείων. Φωτισμός Φώτα εντοπισμού οχήματος: ενεργοποίηση ή απενεργοποίηση του φωτισμού εισόδου. Φώτα εξόδου: ενεργοποίηση ή απενεργοποίηση και αλλαγή της διάρκειας του φωτισμού εξόδου. Ηλεκτρικές κλειδαριές θυρών Άνοιγμα θυρών μετά από ακούσιο κλείδωμα: ενεργοποίηση ή απενεργοποίηση της λειτουργίας αυτόματου κλειδώματος των θυρών όταν κάποια πόρτα είναι ανοικτή. Αυτόματο κλείδωμα θυρών: Ενεργοποιεί ή απενεργοποιεί τη λειτουργία αυτόματου ξεκλειδώματος των θυρών αφού κλείσετε το διακόπτη ανάφλεξης. Ενεργοποιεί ή απενεργοποιεί τη λειτουργία αυτόματου κλειδώματος θυρών αφού αρχίσετε να οδηγείτε. Καθυστέρηση κλειδώματος θυρών: ενεργοποίηση ή απενεργοποίηση της λειτουργίας χρονοκαθυστέρησης κλειδώματος θυρών. Κλείδωμα/Ξεκλείδωμα/Εκκίνηση με τηλεχ/ριο Επιβεβαίωση κλειδώματος με τηλεχ/ριο: ενεργοποιεί ή απενεργοποιεί την ανταπόκριση των αλάρμ κατά το κλείδωμα. Επιβεβαίωση ξεκλειδώματος με τηλεχ/ριο: ενεργοποίηση ή απενεργοποίηση της ανταπόκρισης των αλάρμ κατά το ξεκλείδωμα. Ξεκλείδωμα θυρών με τηλεχ/ριο: αλλαγή της παραμετροποίησης ώστε να ξεκλειδώνει μόνο η πόρτα του οδηγού ή όλες οι πόρτες κατά το ξεκλείδωμα. Επανακλείδ.θυρών που ξεκλειδώθ.με τηλεχ/ριο: Ενεργοποιεί ή απενεργοποιεί τη λειτουργία αυτόματης επανάληψης κλειδώματος ύστερα από ξεκλείδωμα χωρίς να ανοίξετε το όχημα. Επαναφορά εργοστασιακών ρυθμίσεων;: Επαναφορά όλων των ρυθμίσεων στις προεπιλεγμένες ρυθμίσεις.

159 Φωτισμός 157 Φωτισμός Εξωτερικός φωτισμός Πλαφονιέρες Στοιχεία φωτισμού Εξωτερικός φωτισμός Διακόπτης φώτων Διακόπτης φώτων με αυτόματη ρύθμιση φώτων Περιστρέψτε το διακόπτη φώτων: 7 = Φώτα σβηστά 8 = Φώτα στάθμευσης 9 = Μεσαία σκάλα Ενδεικτική λυχνία Περιστρέψτε το διακόπτη φώτων: AUTO = Αυτόματη ρύθμιση φώτων: η μεσαία σκάλα προβολέων ανάβει και σβήνει αυτόματα ανάλογα με τις εξωτερικές συνθήκες φωτισμού. m = Ενεργοποίηση ή απενεργοποίηση της αυτόματης ρύθμισης φώτων. Ο διακόπτης επιστρέφει στη θέση AUTO. 8 = Φώτα στάθμευσης 9 = Μεσαία σκάλα

160 158 Φωτισμός Στο κέντρο πληροφοριών οδηγού με επάνω οθόνη ή με επάνω οθόνη Combi προβάλλεται η τρέχουσα κατάσταση της αυτόματης ρύθμισης φώτων. Όταν ανοίγετε το διακόπτη ανάφλεξης, η λειτουργία αυτόματης ρύθμισης φώτων ενεργοποιείται. Όταν είναι αναμμένη η μεσαία σκάλα, ανάβει η ενδεικτική λυχνία 8. Ενδεικτική λυχνία Πίσω φώτα Τα πίσω φώτα ανάβουν μαζί με τη μεσαία/μεγάλη σκάλα προβολέων και τα φώτα στάθμευσης. Αυτόματη ρύθμιση φώτων Όταν ενεργοποιείται η λειτουργία αυτόματης ρύθμισης φώτων με τον κινητήρα σε λειτουργία, το σύστημα μεταβαίνει από τα φώτα πορείας ημέρας στη λειτουργία των προβολέων ή αντίστροφα ανάλογα με τις συνθήκες φωτισμού και τις πληροφορίες που παρέχει το σύστημα του αισθητήρα βροχής. Φώτα πορείας ημέρας Αυτόματη ενεργοποίηση προβολέων Οι προβολείς ανάβουν υπό συνθήκες περιορισμένου φωτισμού. Επιπλέον οι προβολείς ανάβουν αν οι υαλοκαθαριστήρες παρμπρίζ έχουν ενεργοποιηθεί για αρκετά περάσματα. Ανίχνευση σήραγγας Όταν εισέρχεστε σε σήραγγα, οι προβολείς ανάβουν αμέσως. Σύστημα προβολέων προσαρμοζόμενης δέσμης Μεγάλη σκάλα

161 Φωτισμός 159 Για να μεταβείτε από τη μεσαία στη μεγάλη σκάλα, πιέστε το μοχλοδιακόπτη. Για να μεταβείτε στη μεσαία σκάλα, πιέστε το μοχλοδιακόπτη ξανά ή τραβήξτε τον. Σύστημα αυτόματης ρύθμισης μεγάλης σκάλας Αυτή η λειτουργία επιτρέπει τη χρήση της μεγάλης σκάλας ως τον κύριο φωτισμό οδήγησης τη νύκτα και όταν η ταχύτητα του οχήματος είναι μεγαλύτερη από 40 km/h. Ενεργοποιεί τη μεσαία σκάλα όταν: ένας αισθητήρας ανιχνεύσει τα φώτα επερχόμενων ή προπορευόμενων οχημάτων η ταχύτητα του αυτοκινήτου είναι μικρότερη από 20 km/h επικρατεί ομίχλη ή χιονίζει οδηγείτε εντός πόλης Εάν δεν ανιχνευθούν περιορισμοί, το σύστημα ενεργοποιεί ξανά τη μεγάλη σκάλα. Ενεργοποίηση Αυτή η λειτουργία ενεργοποιείται με διπλό πάτημα του μοχλοδιακόπτη των φλας όταν η ταχύτητα του οχήματος υπερβαίνει τα 40 km/h. Η πράσινη ενδεικτική λυχνία l είναι διαρκώς αναμμένη όταν το σύστημα είναι ενεργό, ενώ η μπλε ενδεικτική λυχνία 7 ανάβει όταν είναι αναμμένη η μεγάλη σκάλα. Ενδεικτική λυχνία l Απενεργοποίηση Πιέστε μία φορά το μοχλοδιακόπτη των φλας. Το σύστημα απενεργοποιείται επίσης όταν ανάψετε τα μπροστινά φώτα ομίχλης. Εάν το σινιάλο προβολέων ενεργοποιηθεί όταν η μεγάλη σκάλα είναι αναμμένη, το σύστημα αυτόματης ρύθμισης της μεγάλης σκάλας θα απενεργοποιηθεί. Εάν το σινιάλο προβολέων ενεργοποιηθεί όταν η μεγάλη σκάλα είναι σβηστή, το σύστημα αυτόματης ρύθμισης της μεγάλης σκάλας θα παραμείνει ενεργό. Η τελευταία ρύθμιση του συστήματος αυτόματης ρύθμισης της μεγάλης σκάλας θα παραμείνει σε ισχύ όταν ανοίξετε ξανά το διακόπτη ανάφλεξης. Σινιάλο προβολέων Για να ενεργοποιήσετε το σινιάλο προβολέων, τραβήξτε το μοχλοδιακόπτη.

162 160 Φωτισμός Ρύθμιση της δέσμης των προβολέων Χειροκίνητη ρύθμιση ύψους δέσμης προβολέων Για να ρυθμίσετε το ύψος της δέσμης προβολέων ανάλογα με το φορτίο του οχήματος ώστε το φως να μην είναι εκτυφλωτικό: περιστρέψτε τον περιστροφικό διακόπτη? στην επιθυμητή θέση. 0 = Μπροστινά καθίσματα κατειλημμένα 1 = Όλα τα καθίσματα κατειλημμένα 2 = Όλα τα καθίσματα κατειλημμένα και φορτίο στο χώρο αποσκευών 3 = Κάθισμα οδηγού κατειλημμένο και φορτίο στο χώρο αποσκευών Δυναμική αυτόματη ρύθμιση ύψους της δέσμης των προβολέων Προβολείς κατά την οδήγηση στο εξωτερικό Η ασύμμετρη δέσμη προβολέων διευρύνει την ορατότητα στο άκρο του οδοστρώματος στην πλευρά του συνοδηγού. Ωστόσο, όταν οδηγείτε σε χώρες όπου κανονικά οδηγούν στο αντίθετο ρεύμα κυκλοφορίας, πρέπει να ρυθμίζετε τους προβολείς ώστε το φως να μην είναι εκτυφλωτικό για τα επερχόμενα οχήματα. Οχήματα με σύστημα προβολέων αλογόνου Οι προβολείς δεν χρειάζεται να ρυθμιστούν. Οχήματα με σύστημα προβολέων Xenon 1. Τοποθετήστε το κλειδί στο διακόπτη ανάφλεξης. 2. Τραβήξτε το μοχλοδιακόπτη των φλας και κρατήστε τον (σινιάλο προβολέων). 3. Ανοίξτε το διακόπτη ανάφλεξης. 4. Μετά από 5 δευτερόλεπτα περίπου, η ενδεικτική λυχνία f αρχίζει να αναβοσβήνει και ακούγεται ένα ηχητικό σήμα. Ενδεικτική λυχνία f

163 Φωτισμός 161 Κάθε φορά που ανοίγετε το διακόπτη ανάφλεξης, η ενδεικτική λυχνία f αναβοσβήνει ως υπενθύμιση επί 4 δευτερόλεπτα περίπου. Για να απενεργοποιήσετε τη λειτουργία ακολουθήστε την ίδια διαδικασία που περιγράφεται παραπάνω. Η ενδεικτική λυχνία f δεν αναβοσβήνει όταν η λειτουργία είναι απενεργοποιημένη. Φώτα πορείας ημέρας Τα φώτα πορείας ημέρας βελτιώνουν την ορατότητα του οχήματος σε συνθήκες φωτισμού ημέρας. Ανάβουν αυτόματα όταν ανοίγετε το διακόπτη ανάφλεξης. Εάν το όχημα διαθέτει λειτουργία αυτόματης ρύθμισης φώτων, το σύστημα μεταβαίνει από τα φώτα πορείας ημέρας στη λειτουργία της μεσαίας/μεγάλης σκάλας προβολέων ή αντίστροφα, ανάλογα με τις συνθήκες φωτισμού και τις πληροφορίες που παρέχει το σύστημα του αισθητήρα βροχής. Αυτόματη ρύθμιση φώτων Σύστημα προβολέων προσαρμοζόμενης δέσμης Οι λειτουργίες του συστήματος προβολέων προσαρμοζόμενης δέσμης είναι διαθέσιμες μόνο με προβολείς Bi- Xenon. Η δέσμη των προβολέων, η κατανομή και η ένταση των φώτων μεταβάλλονται ανάλογα με τις συνθήκες φωτισμού, τις καιρικές συνθήκες και το είδος της οδού. Όταν ο διακόπτης φώτων βρίσκεται στη θέση AUTO, όλες οι λειτουργίες φωτισμού είναι διαθέσιμες. Οι ακόλουθες λειτουργίες είναι επίσης διαθέσιμες με το διακόπτη φώτων στη θέση 9: Δυναμικός φωτισμός σε στροφές Φως στροφής Λειτουργία όπισθεν Δυναμική αυτόματη ρύθμιση ύψους της δέσμης των προβολέων Φωτισμός σε δρόμους που παίζουν παιδιά Ενεργοποιείται αυτόματα σε χαμηλή ταχύτητα έως και 30 km/h περίπου. Η φωτεινή δέσμη ρυθμίζεται υπό γωνία 8 ως προς το κράσπεδο του δρόμου. Φωτισμός σε κατοικημένες περιοχές Ενεργοποιείται αυτόματα όταν η ταχύτητα του οχήματος κυμαίνεται μεταξύ 40 και 55 km/h περίπου και όταν ο αισθητήρας φωτός ανιχνεύσει το φωτισμό του δρόμου. Η φωτεινή δέσμη περιορίζεται από τη διευρυμένη κατανομή του φωτισμού. Φωτισμός στην ύπαιθρο Ενεργοποιείται αυτόματα όταν η ταχύτητα του οχήματος κυμαίνεται μεταξύ 55 και 115 km/h. περίπου. Η φωτεινή δέσμη και η ένταση του φωτισμού είναι διαφορετικές στην αριστερή και στη δεξιά πλευρά.

164 162 Φωτισμός Φωτισμός σε εθνικές οδούς Ενεργοποιείται αυτόματα όταν η ταχύτητα του οχήματος υπερβαίνει τα 115 km/h περίπου και με ελάχιστες κινήσεις του τιμονιού. Ενεργοποιείται μετά από καθυστέρηση ή αμέσως όταν το όχημα επιταχύνει απότομα. Η φωτεινή δέσμη έχει μεγαλύτερο μήκος και μεγαλύτερη ένταση. Φωτισμός σε δυσμενείς καιρικές συνθήκες Ενεργοποιείται αυτόματα σε ταχύτητες έως 70 km/h περίπου, όταν ο αισθητήρας βροχής ανιχνεύσει ποσότητα νερού ή όταν ο υαλοκαθαριστήρας λειτουργεί αδιάλειπτα. Η δέσμη, η κατανομή και η ένταση του φωτισμού ρυθμίζονται ανάλογα με την ορατότητα. Δυναμικός φωτισμός σε στροφές Η φωτεινή δέσμη στρέφεται ανάλογα με τη θέση του τιμονιού και την ταχύτητα του οχήματος, βελτιώνοντας τις συνθήκες φωτισμού στις στροφές. Ενδεικτική λυχνία f Φωτισμός στροφής Σε κλειστές στροφές ή σε αναστροφές, ανάλογα με τη θέση του τιμονιού ή το φλας, ενεργοποιείται ένα πρόσθετο αριστερό ή δεξί κάτοπτρο που φωτίζει το οδόστρωμα κάθετα προς την κατεύθυνση κίνησης. Ενεργοποιείται σε ταχύτητες έως και 40 km/h. Ενδεικτική λυχνία f Λειτουργία όπισθεν Όταν οι προβολείς είναι αναμμένοι και έχει επιλεγεί η όπισθεν, ανάβουν και τα δύο φώτα στροφής. Παραμένουν αναμμένα επί 20 δευτερόλεπτα εάν, από την όπισθεν, επιλέξετε άλλη σχέση ή μέχρι να οδηγήσετε σε εμπροσθοπορεία με ταχύτητα μεγαλύτερη από 17 km/h. Αυτόματη ρύθμιση μεγάλης σκάλας Αυτή η λειτουργία επιτρέπει τη χρήση της μεγάλης σκάλας ως τον κύριο φωτισμό οδήγησης τη νύκτα και όταν η ταχύτητα του οχήματος είναι μεγαλύτερη από 40 km/h. Ενεργοποιεί τη μεσαία σκάλα όταν: η κάμερα στο παρμπρίζ ανιχνεύει τα φώτα των επερχόμενων ή των προπορευόμενων οχημάτων η ταχύτητα του αυτοκινήτου είναι μικρότερη από 20 km/h

165 Φωτισμός 163 επικρατεί ομίχλη ή χιονίζει οδηγείτε εντός πόλης Εάν δεν ανιχνευθούν περιορισμοί, το σύστημα ενεργοποιεί ξανά τη μεγάλη σκάλα. Ενεργοποίηση Αυτή η λειτουργία ενεργοποιείται με διπλό πάτημα του μοχλοδιακόπτη των φλας όταν η ταχύτητα του οχήματος υπερβαίνει τα 40 km/h. Η πράσινη ενδεικτική λυχνία l είναι διαρκώς αναμμένη όταν το σύστημα είναι ενεργό, ενώ η μπλε ενδεικτική λυχνία 7 ανάβει όταν είναι αναμμένη η μεγάλη σκάλα. Ενδεικτική λυχνία l Απενεργοποίηση Πιέστε μία φορά το μοχλοδιακόπτη των φλας. Το σύστημα απενεργοποιείται επίσης όταν ανάψετε τα μπροστινά φώτα ομίχλης. Εάν το σινιάλο προβολέων ενεργοποιηθεί όταν η μεγάλη σκάλα είναι αναμμένη, το σύστημα αυτόματης ρύθμισης της μεγάλης σκάλας θα απενεργοποιηθεί. Εάν το σινιάλο προβολέων ενεργοποιηθεί όταν η μεγάλη σκάλα είναι σβηστή, το σύστημα αυτόματης ρύθμισης της μεγάλης σκάλας θα παραμείνει ενεργό. Το σύστημα αυτόματης ρύθμισης της μεγάλης σκάλας είναι πάντοτε ενεργό μετά το άνοιγμα του διακόπτη ανάφλεξης. Λειτουργία έξυπνης δέσμης φώτων με αυτόματη ενεργοποίηση μεγάλης σκάλας προβολέων Η λειτουργία έξυπνης δέσμης φώτων αξιοποιεί τις ιδιότητες των προβολέων Bi-Xenon για να επεκτείνει την εμβέλεια της μεσαία σκάλας έως 400 μέτρα και επιπλέον ενεργοποιεί την αυτόματη λειτουργία μεγάλης σκάλας χωρίς να τυφλώνει ή να ενοχλεί τους οδηγούς των επερχόμενων οχημάτων ή των οχημάτων που ακολουθούν. Η μεγάλη σκάλα απενεργοποιείται όταν η εμβέλεια της μεσαίας σκάλας μειώνεται για μην τυφλώνονται οι υπόλοιποι οδηγοί όταν ανιχνευτούν οι παρακάτω περιορισμοί από την μπροστινή κάμερα στο παρμπρίζ: ανιχνεύτηκε προπορευόμενο όχημα, ανιχνεύτηκε επερχόμενο όχημα, το αυτοκίνητο εισήλθε σε αστική περιοχή, επικρατεί ομίχλη ή χιονίζει.

166 164 Φωτισμός Εάν δεν ανιχνευθούν περιορισμοί, το σύστημα ενεργοποιεί ξανά τη μεγάλη σκάλα. Όταν το σύστημα είναι ενεργό, η μπροστινή κάμερα παρακολουθεί την περιοχή μπροστά από το όχημα και διασφαλίζει τη βέλτιστη κατανομή φωτός για την καλύτερη δυνατή ορατότητα του οδηγού σχεδόν σε όλες τις συνθήκες. Η λειτουργία έξυπνης δέσμης φώτων με αυτόματη ενεργοποίηση της μεγάλης σκάλας προβολέων μειώνει συνεπώς τη διαφορά ανάμεσα στη συμβατική μεσαία και μεγάλη σκάλα χωρίς σημαντικές αλλαγές στην εμβέλεια, την κατανομή και την ένταση της φωτεινής δέσμης. Μια ειδική λειτουργία τοπογραφικής αξιολόγησης ανιχνεύει τα προπορευόμενα οχήματα σε λόφους ή επικλινείς δρόμους, αναγνωρίζοντας τα πίσω φώτα των προπορευόμενων οχημάτων. Το σύστημα ρυθμίζει το ύψος της φωτεινής δέσμης, για να διασφαλιστεί ο βέλτιστος φωτισμός του οδοστρώματος μπροστά από το όχημα χωρίς να θαμπώνει. Ενεργοποίηση Η λειτουργία έξυπνης δέσμης φώτων και η αυτόματη ενεργοποίηση της μεγάλης σκάλας προβολέων ενεργοποιούνται μαζί, εάν πιέσετε το μοχλοδιακόπτη δύο φορές. Μπορούν να ενεργοποιηθούν όταν ανοίγετε το διακόπτη ανάφλεξης. Η αυτόματη ενεργοποίηση της μεγάλης σκάλας προβολέων λειτουργεί σε ταχύτητες πάνω από 40 km/h και απενεργοποιείται κάτω από τα 20 km/h. Η λειτουργία έξυπνης δέσμης φώτων ενεργοποιείται σε ταχύτητες πάνω από 55 km/h.

167 Φωτισμός 165 Η πράσινη ενδεικτική λυχνία l παραμένει αναμμένη όταν η λειτουργία είναι ενεργή, ενώ η μπλε ενδεικτική λυχνία 7 ανάβει όταν η μεγάλη σκάλα ανάβει αυτόματα. Απενεργοποίηση Πιέστε μία φορά το μοχλοδιακόπτη των φλας. Το σύστημα απενεργοποιείται επίσης όταν ανάψετε τα μπροστινά φώτα ομίχλης. Δυναμική αυτόματη ρύθμιση ύψους της δέσμης των προβολέων Προκειμένου το φως να μην είναι εκτυφλωτικό για τα επερχόμενα οχήματα, το ύψος της δέσμης των προβολέων ρυθμίζεται αυτόματα ανάλογα με τις πληροφορίες για την κλίση που προσδιορίζονται στο μπροστινό και στον πίσω άξονα, την επιτάχυνση ή την επιβράδυνση και την ταχύτητα του οχήματος. Βλάβη στο σύστημα προβολέων προσαρμοζόμενης δέσμης Όταν το σύστημα ανιχνεύσει σφάλμα στο σύστημα προβολέων προσαρμοζόμενης δέσμης, το σύστημα μετακινείται σε μια προκαθορισμένη θέση ώστε το φως να μην είναι εκτυφλωτικό για τα επερχόμενα οχήματα. Εάν αυτό δεν είναι εφικτό, ο προβολέας που έχει υποστεί βλάβη θα σβήσει αυτόματα. Σε κάθε περίπτωση, ο ένας προβολέας θα παραμείνει αναμμένος. Στο κέντρο πληροφοριών οδηγού εμφανίζεται μια προειδοποίηση. Αλάρμ Για να τα ενεργοποιήσετε, πατήστε το κουμπί. Σε περίπτωση ατυχήματος με ενεργοποίηση αερόσακου, τα αλάρμ ενεργοποιούνται αυτόματα. Σήματα για στροφή και αλλαγή λωρίδας Μοχλοδιακόπτης προς τα επάνω Μοχλοδιακόπτης προς τα κάτω = δεξί φλας = αριστερό φλας

168 166 Φωτισμός Εάν μετακινήσετε το μοχλοδιακόπτη μετά το σημείο αντίστασης, τα φλας παραμένουν συνεχώς αναμμένα. Όταν επαναφέρετε το τιμόνι στην ευθεία θέση, τα φλας σβήνουν αυτόματα. Για να αναβοσβήσουν τα φλας τρεις φορές, π.χ. όταν αλλάζετε λωρίδα, πιέστε το μοχλοδιακόπτη μέχρι να αισθανθείτε αντίσταση και αφήστε τον. Όταν υπάρχει συνδεδεμένο τρέιλερ, το φλας θα αναβοσβήσει έξι φορές αν πατήσετε το μοχλό μέχρι να γίνει αισθητή η αντίσταση και κατόπιν αφήσετε. Μετακινήστε το μοχλοδιακόπτη έως το σημείο αντίστασης και κρατήστε τον, προκειμένου τα φλας να παραμείνουν περισσότερο σε λειτουργία. Για να σβήσει το φλας χειροκίνητα, επαναφέρετε το μοχλοδιακόπτη στην αρχική του θέση. Μπροστινοί προβολείς ομίχλης Για να τα ενεργοποιήσετε, πατήστε το κουμπί >. Διακόπτης φώτων στη θέση AUTO: ανάβοντας τα μπροστινά φώτα ομίχλης, ανάβουν αυτόματα οι προβολείς. Πίσω προβολείς ομίχλης Για να τα ενεργοποιήσετε, πατήστε το κουμπί r. Διακόπτης φώτων στη θέση AUTO: ανάβοντας το πίσω φως ομίχλης, ανάβουν αυτόματα οι προβολείς. Διακόπτης φώτων στη θέση 8: ο πίσω προβολέας ομίχλης μπορεί να ανάψει μόνο μαζί με τους μπροστινούς προβολείς ομίχλης. Κατά τη ρυμούλκηση, το πίσω φως ομίχλης του οχήματος απενεργοποιείται.

169 Φωτισμός 167 Φώτα στάθμευσης Όταν το όχημα είναι σταθμευμένο, μπορείτε να ανάψετε τα φώτα στάθμευσης στη μία πλευρά του οχήματος: 1. Κλείστε το διακόπτη ανάφλεξης. 2. Μετακινήστε το μοχλοδιακόπτη των φλας τέρμα πάνω (δεξιά φώτα στάθμευσης) ή τέρμα κάτω (αριστερά φώτα στάθμευσης). Η ρύθμιση επιβεβαιώνεται με ένα σήμα και την αντίστοιχη ενδεικτική λυχνία των φλας. Φώτα όπισθεν Τα φώτα όπισθεν ανάβουν, όταν ο διακόπτης ανάφλεξης είναι ανοικτός και επιλέξετε την όπισθεν. Θολωμένα κρύσταλλα φώτων Η εσωτερική επιφάνεια των κρυστάλλων των φώτων ενδέχεται να θαμπώσει σε συνθήκες υγρασίας και χαμηλής θερμοκρασίας, σε περίπτωση ισχυρής βροχόπτωσης ή μετά το πλύσιμο. Το θάμπωμα εξαφανίζεται γρήγορα από μόνο του - για να επιταχύνετε την αποθάμβωση, ανάψτε τους προβολείς. Πλαφονιέρες Διακόπτης φωτισμού πίνακα οργάνων Μπορείτε να ρυθμίσετε τη φωτεινότητα των ακόλουθων φώτων όταν είναι αναμμένα τα εξωτερικά φώτα: Φωτισμός πίνακα οργάνων Οθόνη πληροφοριών Φωτεινοί διακόπτες και στοιχεία χειρισμού Γυρίστε τον περιστροφικό διακόπτη A και κρατήστε τον μέχρι να επιτευχθεί η επιθυμητή φωτεινότητα.

170 168 Φωτισμός Σε οχήματα με αισθητήρα φωτισμού, η φωτεινότητα μπορεί να ρυθμιστεί μόνο όταν τα εξωτερικά φώτα είναι αναμμένα και ο αισθητήρας ανιχνεύει συνθήκες νυχτερινού φωτισμού. Πλαφονιέρες Κατά την είσοδο και έξοδο από το όχημα, η μπροστινή και η πίσω πλαφονιέρα ανάβουν αυτόματα και σβήνουν μετά από λίγο. Επισήμανση Σε περίπτωση ατυχήματος με ενεργοποίηση αερόσακου, οι πλαφονιέρες ανάβουν αυτόματα. Μπροστινή πλαφονιέρα Χρησιμοποιήστε το διακόπτη: w = Αυτόματη ενεργοποίηση και απενεργοποίηση. Πατήστε το = Ανάβει. κουμπί u Πατήστε το = Σβήνει. κουμπί v Πλαφονιέρα στην έκδοση με πανοραμική οροφή Το αριστερό και το δεξί φως ανάβουν ξεχωριστά. Χειρισμός διακοπτών δύο θέσεων: μεσαία θέση = Αυτόματη ενεργοποίηση και απενεργοποίηση. πατήστε το I = Ανάβει. πατήστε = Σβήνει. το 0

171 Φωτισμός 169 Πίσω πλαφονιέρες Ανάβει σε συνδυασμό με την μπροστινή πλαφονιέρα ανάλογα με τη θέση του διακόπτη δύο θέσεων. Πατήστε s ή t για να ανάψει χειροκίνητα. Φώτα ανάγνωσης Ανάβουν/σβήνουν με τα κουμπιά s και t στην μπροστινή και την πίσω πλαφονιέρα. Φωτισμός σκιαδίων Ο φωτισμός ανάβει όταν ανοίξετε το κάλυμμα. Στοιχεία φωτισμού Φωτισμός κεντρικής κονσόλας Το φως που είναι ενσωματωμένο στον εσωτερικό φωτισμό ανάβει όταν ανάψετε τους προβολείς. Φωτισμός εισόδου Τα παρακάτω φώτα ανάβουν για ένα μικρό χρονικό διάστημα, όταν ξεκλειδώνετε το όχημα με το τηλεχειριστήριο: προβολείς, πίσω φώτα, φώτα όπισθεν, φώτα πινακίδας αριθμού κυκλοφορίας, φωτισμός ταμπλό, πλαφονιέρες, φώτα θυρών και κονσόλας, φώτα εστιασμένης δέσμης.

172 170 Φωτισμός Ορισμένες λειτουργίες είναι ενεργές μόνο στο σκοτάδι και σας διευκολύνουν να εντοπίσετε το αυτοκίνητο. Ο φωτισμός σβήνει αμέσως μόλις το κλειδί στο διακόπτη ανάφλεξης γυρίσει στη θέση Η ενεργοποίηση ή η απενεργοποίηση αυτής της λειτουργίας μπορεί να τροποποιηθεί στο μενού Settings (Ρυθμίσεις) της οθόνης πληροφοριών. Εξατομίκευση οχήματος Οι ρυθμίσεις για το χρησιμοποιούμενο κλειδί μπορούν να αποθηκευτούν Όταν ανοίξει η πόρτα του οδηγού, ανάβουν επίσης τα παρακάτω φώτα: όλοι οι διακόπτες Κέντρο πληροφοριών οδηγού φώτα στις θήκες των θυρών φώτα κονσόλας Φώτα εξόδου Όταν το κλειδί αφαιρεθεί από το διακόπτη ανάφλεξης, ανάβουν τα παρακάτω φώτα: Πλαφονιέρες Φωτισμός ταμπλό (στο σκοτάδι μόνο) Φώτα θυρών και κονσόλας Εξωτερικά φώτα δαπέδου (Puddle lights) Θα σβήσουν αυτόματα μετά από κάποια καθυστέρηση και θα ενεργοποιηθούν ξανά, εάν ανοίξει η πόρτα του οδηγού. Οι προβολείς, τα πίσω φώτα, τα φώτα όπισθεν και τα φώτα πινακίδας κυκλοφορίας φωτίζουν το γύρω χώρο για ένα χρονικό διάστημα, το οποίο μπορεί να ρυθμιστεί, αφού απομακρυνθείτε από το όχημα. Ενεργοποίηση 1. Κλείστε το διακόπτη ανάφλεξης. 2. Αφαιρέστε το κλειδί ανάφλεξης. 3. Ανοίξτε την πόρτα του οδηγού. 4. Τραβήξτε το μοχλοδιακόπτη των φλας. 5. Κλείστε την πόρτα του οδηγού. Εάν η πόρτα του οδηγού δεν κλείσει, τα φώτα σβήνουν μετά από δύο λεπτά. Ο φωτισμός εξόδου σβήνει αμέσως εάν τραβήξετε το μοχλοδιακόπτη των φλας όταν η πόρτα του οδηγού είναι ανοικτή.

173 Φωτισμός 171 Η ενεργοποίηση και η απενεργοποίηση αυτής της λειτουργίας, καθώς και η διάρκεια του φωτισμού μπορούν να τροποποιηθούν στο μενού Settings (Ρυθμίσεις) της οθόνης πληροφοριών. Εξατομίκευση οχήματος Οι ρυθμίσεις για το χρησιμοποιούμενο κλειδί μπορούν να αποθηκευτούν Προστασία κατά της αποφόρτισης της μπαταρίας Λειτουργία κατάστασης φορτίου της μπαταρίας του οχήματος Με αυτή τη λειτουργία εξασφαλίζεται η μέγιστη δυνατή διάρκεια ζωής της μπαταρίας του οχήματος μέσω ενός δυναμό με ελεγχόμενη παροχή και βελτιστοποιημένη διανομή ισχύος. Για να αποφευχθεί η αποφόρτιση της μπαταρίας του οχήματος κατά την οδήγηση, η λειτουργία των παρακάτω συστημάτων υποβαθμίζεται αυτόματα σε δύο στάδια και τελικά απενεργοποιείται: Βοηθητικός θερμαντήρας Θερμαινόμενο πίσω παρμπρίζ και καθρέπτες Θερμαινόμενα καθίσματα Ανεμιστήρας Στο δεύτερο στάδιο, στο κέντρο πληροφοριών οδηγού εμφανίζεται ένα μήνυμα που επιβεβαιώνει ότι έχει ενεργοποιηθεί η προστασία κατά της αποφόρτισης της μπαταρίας του οχήματος. Απενεργοποίηση του ηλεκτρικού φωτισμού Για να αποτραπεί η αποφόρτιση της μπαταρίας του οχήματος όταν ο διακόπτης ανάφλεξης είναι κλειστός, ορισμένα από τα εσωτερικά φώτα σβήνουν αυτόματα μετά από κάποιο διάστημα.

174 172 Σύστημα κλιματισμού Σύστημα κλιματισμού Συστήματα κλιματισμού Αεραγωγοί Συντήρηση Συστήματα κλιματισμού Σύστημα θέρμανσης και εξαερισμού Χειριστήρια για: Θερμοκρασία Κατανομή αέρα Ταχύτητα ανεμιστήρα Αποθάμβωση και ξεπάγωμα Θερμαινόμενο πίσω παρμπρίζ Ü Θερμοκρασία Κόκκινη = Θέρμανση Μπλε = Ψύξη Η πλήρης απόδοση του συστήματος θέρμανσης επιτυγχάνεται όταν ο κινητήρας φτάσει στην κανονική θερμοκρασία λειτουργίας του. Κατανομή αέρα s = Προς το μπροστινό παρμπρίζ και τα μπροστινά παράθυρα. M = Προς το χώρο της κεφαλής μέσω ρυθμιζόμενων αεραγωγών K = Προς το χώρο ποδιών. Μπορούν να χρησιμοποιηθούν όλοι οι συνδυασμοί. Ταχύτητα ανεμιστήρα Ρυθμίστε τη ροή του αέρα ρυθμίζοντας τον ανεμιστήρα στην ταχύτητα που επιθυμείτε.

175 Σύστημα κλιματισμού 173 Αποθάμβωση και ξεπάγωμα Σύστημα κλιματισμού Ψύξη n Πατήστε το κουμπί V: ο ανεμιστήρας αρχίζει να λειτουργεί αυτόματα με μεγαλύτερη ταχύτητα και η κατανομή του αέρα κατευθύνεται προς το παρμπρίζ. Γυρίστε το κουμπί θερμοκρασίας στη θέση μέγιστης θέρμανσης. Ενεργοποιήστε το σύστημα θέρμανσης του πίσω παρμπρίζ Ü. Ανοίξτε τους πλευρικούς αεραγωγούς όπως είναι απαραίτητο και στρέψτε τους προς τα παράθυρα. Εκτός από το σύστημα θέρμανσης και εξαερισμού, το σύστημα κλιματισμού διαθέτει τις εξής λειτουργίες: n = Ψύξη 4 = Ανακυκλοφορία αέρα Θερμαινόμενα καθίσματα ß 3 52, θερμαινόμενο τιμόνι * Πατήστε το κουμπί n για να ενεργοποιήσετε τη λειτουργία ψύξης. Η ενεργοποίηση σηματοδοτείται από τη λυχνία LED του κουμπιού. Η ψύξη λειτουργεί, μόνο όταν ο κινητήρας λειτουργεί και ο ανεμιστήρας συστήματος κλιματισμού είναι ενεργοποιημένος. Πατήστε το κουμπί n ξανά για να απενεργοποιήσετε τη λειτουργία ψύξης. Το σύστημα κλιματισμού ψύχει και αφυγραίνει τον αέρα μόλις η εξωτερική θερμοκρασία αυξηθεί λίγο

176 174 Σύστημα κλιματισμού επάνω από το μηδέν. Για το λόγο αυτό ενδέχεται να σχηματιστούν υδρατμοί και να στάζουν κάτω από το όχημα. Εάν δεν επιθυμείτε ψύξη ή αφύγρανση, απενεργοποιήστε το σύστημα ψύξης για να εξοικονομήσετε καύσιμο. Η ενεργοποιημένη ψύξη μπορεί να εμποδίσει τη λειτουργία Autostop. Σύστημα ανακυκλοφορίας αέρα 4 Πατήστε το κουμπί 4, για να ενεργοποιήσετε τη λειτουργία ανακυκλοφορίας αέρα. Η ενεργοποίηση σηματοδοτείται από τη λυχνία LED του κουμπιού. Πατήστε το κουμπί 4 ξανά για να απενεργοποιήσετε τη λειτουργία ανακυκλοφορίας. 9 Προειδοποίηση Ο φρέσκος αέρας που εισέρχεται στο αυτοκίνητο μειώνεται στη λειτουργία ανακυκλοφορίας αέρα. Κατά τη λειτουργία χωρίς ψύξη, η υγρασία του αέρα αυξάνεται και τα παράθυρα μπορεί να θαμπώσουν από μέσα. Η ποιότητα του αέρα στο χώρο επιβατών αλλοιώνεται, γεγονός που μπορεί να προκαλέσει υπνηλία στους επιβάτες του οχήματος. Όταν επικρατούν συνθήκες υψηλής θερμοκρασίας και πολύ υψηλής υγρασίας, το παρμπρίζ μπορεί να θαμπώσει απ' έξω, όταν προσπίπτει πάνω του κρύος αέρας. Εάν το παρμπρίζ θαμπώσει απ' έξω, ενεργοποιήστε τον υαλοκαθαριστήρα παρμπρίζ και απενεργοποιήστε τη λειτουργία s. Μέγιστη ψύξη Ανοίξτε για λίγο τα παράθυρα για να διαφύγει γρήγορα ο ζεστός αέρας. Ενεργοποιήστε τη λειτουργία ψύξης n. Το σύστημα ανακυκλοφορίας αέρα 4 είναι ενεργοποιημένο. Πατήστε το διακόπτη κατανομής αέρα M. Γυρίστε το κουμπί θερμοκρασίας στη θέση μέγιστης ψύξης.

177 Σύστημα κλιματισμού 175 Ρυθμίστε τον ανεμιστήρα στη μέγιστη ταχύτητα. Ανοίξτε όλους τους αεραγωγούς. Αποθάμβωση και ξεπάγωμα των παραθύρων V Πατήστε το κουμπί V: ο ανεμιστήρας αρχίζει να λειτουργεί αυτόματα με μεγαλύτερη ταχύτητα και η κατανομή του αέρα κατευθύνεται προς το παρμπρίζ. Ενεργοποιήστε τη λειτουργία ψύξης n. Γυρίστε το κουμπί θερμοκρασίας στη θέση μέγιστης θέρμανσης. Ενεργοποιήστε το σύστημα θέρμανσης του πίσω παρμπρίζ Ü. Ανοίξτε τους πλευρικούς αεραγωγούς όπως είναι απαραίτητο και στρέψτε τους προς τα παράθυρα. Επισήμανση Εάν πατήσετε το κουμπί V όταν ο κινητήρας βρίσκεται σε λειτουργία, η λειτουργία Autostop θα ανασταλεί μέχρι να πατήσετε και πάλι το κουμπί V. Εάν πατήσετε το κουμπί V όταν ο κινητήρας βρίσκεται σε λειτουργία Autostop, θα γίνει αυτόματα επανεκκίνηση του κινητήρα. Σύστημα Stop-Start Ηλεκτρονικό σύστημα κλιματισμού Το σύστημα κλιματισμού δύο ζωνών επιτρέπει τη ρύθμιση διαφορετικής θερμοκρασίας κλιματισμού στην πλευρά του οδηγού και στην πλευρά του συνοδηγού. Στην αυτόματη λειτουργία η θερμοκρασία, η ταχύτητα ανεμιστήρα και η κατανομή αέρα ρυθμίζονται αυτόματα. Χειριστήρια για: Θερμοκρασία στην πλευρά του οδηγού Κατανομή αέρα Ταχύτητα ανεμιστήρα Θερμοκρασία στην πλευρά του συνοδηγού

178 176 Σύστημα κλιματισμού n = Ψύξη AUTO = Αυτόματη λειτουργία 4 = Χειροκίνητη λειτουργία ανακυκλοφορίας αέρα V = Αποθάμβωση και ξεπάγωμα Θερμαινόμενο πίσω παρμπρίζ Ü 3 39, Θερμαινόμενα καθίσματα ß 3 52, Θερμαινόμενο τιμόνι * Κάθε τροποποίηση των ρυθμίσεων εμφανίζεται για ορισμένα δευτερόλεπτα στην οθόνη πληροφοριών. Η πλήρης λειτουργικότητα του ηλεκτρονικού συστήματος κλιματισμού επιτυγχάνεται μόνο όταν ο κινητήρας βρίσκεται σε λειτουργία. Αυτόματη λειτουργία AUTO Βασική ρύθμιση για μέγιστη άνεση: Πατήστε το κουμπί AUTO, για να ρυθμιστεί αυτόματα η κατανομή αέρα και η ταχύτητα του ανεμιστήρα. Ανοίξτε όλους τους αεραγωγούς, για να επιτρέψετε βέλτιστη κατανομή αέρα στην αυτόματη λειτουργία. Πατήστε το n για τη βέλτιστη ψύξη και αποθάμβωση. Η ενεργοποίηση σηματοδοτείται από τη λυχνία LED του κουμπιού. Ρυθμίστε τις προεπιλεγμένες θερμοκρασίες για τον οδηγό και το συνοδηγό χρησιμοποιώντας το αριστερό και το δεξί περιστροφικό κουμπί. Η συνιστώμενη θερμοκρασία είναι 22 C. Η ρύθμιση της ταχύτητας ανεμιστήρα σε αυτόματη λειτουργία μπορεί να τροποποιηθεί στο μενού Settings (Ρυθμίσεις). Εξατομίκευση οχήματος Προεπιλογή θερμοκρασίας Ρυθμίστε τη θερμοκρασία στην επιθυμητή τιμή.

179 Σύστημα κλιματισμού 177 Εάν έχετε ρυθμίσει τη θερμοκρασία στην ελάχιστη τιμή Lo, το ηλεκτρονικό σύστημα κλιματισμού λειτουργεί στη μέγιστη ψύξη, εάν είναι ενεργοποιημένη η ψύξη n. Εάν ρυθμίσετε τη μέγιστη θερμοκρασία Hi, το σύστημα κλιματισμού λειτουργεί στη μέγιστη θέρμανση. Επισήμανση Αν είναι ενεργοποιημένο το n, μειώνοντας τη ρυθμισμένη θερμοκρασία της καμπίνας μπορεί να προκληθεί επανεκκίνηση του κινητήρα από αυτόματο σταμάτημα ή φραγή στο αυτόματο σταμάτημα. Αποθάμβωση και ξεπάγωμα των παραθύρων V Πατήστε το κουμπί V. Η ενεργοποίηση σηματοδοτείται από τη λυχνία LED του κουμπιού. Πατήστε το κουμπί ψύξης n. Η ενεργοποίηση σηματοδοτείται από τη λυχνία LED του κουμπιού. Η θερμοκρασία και η κατανομή αέρα ρυθμίζονται αυτόματα και ο ανεμιστήρας λειτουργεί σε υψηλή ταχύτητα. Ενεργοποιήστε το σύστημα θέρμανσης του πίσω παρμπρίζ Ü. Για επιστροφή στον προηγούμενο τρόπο λειτουργίας: πατήστε το κουμπί V, για επιστροφή στην αυτόματη λειτουργία: πατήστε το κουμπί AUTO. Μπορείτε να αλλάξετε τη ρύθμιση για την αυτόματη αποθάμβωση του πίσω παρμπρίζ στο μενού Settings (Ρυθμίσεις) στην οθόνη πληροφοριών. Εξατομίκευση οχήματος Επισήμανση Εάν πατήσετε το κουμπί V όταν ο κινητήρας βρίσκεται σε λειτουργία, η λειτουργία Autostop θα ανασταλεί μέχρι να πατήσετε και πάλι το κουμπί V. Εάν πατήσετε το κουμπί V όταν ο κινητήρας βρίσκεται σε λειτουργία Autostop, θα γίνει αυτόματα επανεκκίνηση του κινητήρα. Σύστημα Stop-Start

180 178 Σύστημα κλιματισμού Χειροκίνητες ρυθμίσεις Οι ρυθμίσεις του συστήματος κλιματισμού μπορούν να τροποποιηθούν με ενεργοποίηση των κουμπιών και των περιστροφικών κουμπιών ως εξής. Η τροποποίηση μίας ρύθμισης απενεργοποιεί την αυτόματη λειτουργία. Ταχύτητα ανεμιστήρα Z Εάν πατήσετε το κάτω κουμπί παρατεταμένα: ο ανεμιστήρας και η λειτουργία ψύξης απενεργοποιούνται. Εάν πατήσετε το επάνω κουμπί παρατεταμένα: ο ανεμιστήρας λειτουργεί στη μέγιστη ταχύτητα. Για να επιστρέψετε στην αυτόματη λειτουργία: Πατήστε το κουμπί AUTO. Κατανομή αέρα s, M, K s = Προς το παρμπρίζ και τα μπροστινά παράθυρα. M = Προς το χώρο της κεφαλής μέσω ρυθμιζόμενων αεραγωγών K = Προς το χώρο ποδιών. Μπορούν να χρησιμοποιηθούν όλοι οι συνδυασμοί. Επιστροφή στην αυτόματη λειτουργία κατανομής αέρα: πατήστε το κουμπί AUTO. Ψύξη n Πατήστε το κάτω κουμπί για να μειώσετε ή το πάνω κουμπί για να αυξήσετε την ταχύτητα ανεμιστήρα, όπως φαίνεται στην εικόνα. Η ταχύτητα ανεμιστήρα σηματοδοτείται από τον αριθμό των γραμμών στην οθόνη. Πατήστε το κατάλληλο κουμπί για τη ρύθμιση που θέλετε. Η ενεργοποίηση σηματοδοτείται από τη λυχνία LED του κουμπιού.

181 Σύστημα κλιματισμού 179 Πατήστε το κουμπί n για να ενεργοποιήσετε τη λειτουργία ψύξης. Η ενεργοποίηση σηματοδοτείται από τη λυχνία LED του κουμπιού. Η ψύξη λειτουργεί, μόνο όταν ο κινητήρας λειτουργεί και ο ανεμιστήρας συστήματος κλιματισμού είναι ενεργοποιημένος. Πατήστε το κουμπί n ξανά για να απενεργοποιήσετε τη λειτουργία ψύξης. Το σύστημα κλιματισμού ψύχει και αφυγραίνει τον αέρα όταν η εξωτερική θερμοκρασία υπερβαίνει ένα συγκεκριμένο επίπεδο. Για το λόγο αυτό ενδέχεται να σχηματιστούν υδρατμοί και να στάζουν κάτω από το όχημα. Εάν δεν επιθυμείτε ψύξη ή αφύγρανση, απενεργοποιήστε το σύστημα ψύξης για να εξοικονομήσετε καύσιμο. Όταν το σύστημα ψύξης είναι απενεργοποιημένο, δεν θα ζητηθεί επανεκκίνηση του κινητήρα από το σύστημα κλιματισμού όταν είναι ενεργή η λειτουργία Autostop. Εξαίρεση: το σύστημα ξεπαγώματος ενεργοποιείται και, λόγω της εξωτερικής θερμοκρασίας πάνω από 0 C, ζητείται επανεκκίνηση. Στην οθόνη εμφανίζεται η ένδειξη ACON κατά την ενεργοποίηση της ψύξης ή η ένδειξη ACOFF κατά την απενεργοποίηση της ψύξης. Μπορείτε να αλλάξετε την ενεργοποίηση ή απενεργοποίηση της λειτουργίας ψύξης μετά την εκκίνηση του κινητήρα στο μενού Settings (Ρυθμίσεις) στην οθόνη πληροφοριών. Εξατομίκευση οχήματος Λειτουργία ανακυκλοφορίας αέρα 4 Πατήστε το κουμπί 4, για να ενεργοποιήσετε τη λειτουργία ανακυκλοφορίας αέρα. Η ενεργοποίηση σηματοδοτείται από τη λυχνία LED του κουμπιού. Πατήστε το κουμπί 4 ξανά για να απενεργοποιήσετε τη λειτουργία ανακυκλοφορίας. 9 Προειδοποίηση Ο φρέσκος αέρας που εισέρχεται στο αυτοκίνητο μειώνεται στη λειτουργία ανακυκλοφορίας αέρα. Κατά τη λειτουργία χωρίς ψύξη, η υγρασία του αέρα αυξάνεται και τα παράθυρα μπορεί να θαμπώσουν από μέσα. Η ποιότητα του αέρα στο χώρο επιβατών αλλοιώνεται, γεγονός που μπορεί να προκαλέσει υπνηλία στους επιβάτες του οχήματος. Όταν επικρατούν συνθήκες υψηλής θερμοκρασίας και πολύ υψηλής υγρασίας, το παρμπρίζ μπορεί να θαμπώσει απ' έξω, όταν προσπίπτει πάνω του κρύος αέρας. Εάν το παρμπρίζ θαμπώσει απ' έξω,

182 180 Σύστημα κλιματισμού ενεργοποιήστε τον υαλοκαθαριστήρα παρμπρίζ και απενεργοποιήστε τη λειτουργία s. Βασικές ρυθμίσεις Ορισμένες ρυθμίσεις μπορούν να τροποποιηθούν στο μενού Settings (Ρυθμίσεις) της οθόνης πληροφοριών. Εξατομίκευση οχήματος Αεραγωγοί Ρυθμιζόμενοι αεραγωγοί Όταν το σύστημα ψύξης βρίσκεται σε λειτουργία, πρέπει να είναι ανοικτός τουλάχιστον ένας αεραγωγός. Βοηθητικός θερμαντήρας Θερμαντήρας αέρα Το σύστημα ταχείας θέρμανσης Quickheat είναι ένας ηλεκτρικός βοηθητικός θερμαντήρας ο οποίος θερμαίνει αυτόματα το χώρο επιβατών πιο γρήγορα. Κατευθύνετε τη ροή του αέρα ρυθμίζοντας τις περσίδες κάθετα και οριζόντια. Για να κλείσετε τον αεραγωγό, γυρίστε τον περιστροφικό ρυθμιστή προς το μικρό σύμβολο W. Για να ανοίξετε τον αεραγωγό, γυρίστε τον περιστροφικό ρυθμιστή προς το μεγάλο σύμβολο W. Ρυθμίστε την ποσότητα του αέρα στον αεραγωγό περιστρέφοντας το ρυθμιστή. 9 Προειδοποίηση Μη στερεώνετε αντικείμενα στις περσίδες των αεραγωγών. Υπάρχει κίνδυνος να προκληθεί ζημιά και τραυματισμός σε περίπτωση ατυχήματος.

183 Σύστημα κλιματισμού 181 Σταθεροί αεραγωγοί Πρόσθετοι αεραγωγοί υπάρχουν κάτω από το παρμπρίζ, τα παράθυρα και στους χώρους ποδιών. Συντήρηση Θυρίδα εισαγωγής αέρα Η θυρίδα εισαγωγής αέρα στην μπροστινή πλευρά του παρμπρίζ στο χώρο του κινητήρα πρέπει να διατηρείται καθαρή, για να είναι εφικτή η εισαγωγή του αέρα. Αφαιρέστε τυχόν φύλλα, ακαθαρσίες ή χιόνι. Φίλτρο γύρης Το φίλτρο γύρης αφαιρεί τη σκόνη, την αιθάλη, τη γύρη και τους σπόρους από τον εξωτερικό αέρα που εισέρχεται στο όχημα μέσω της εισαγωγής αέρα. Κανονική λειτουργία συστήματος κλιματισμού Για να διασφαλίσετε τη συνεχή αποτελεσματική λειτουργία του συστήματος, πρέπει να ενεργοποιείτε τη λειτουργία ψύξης επί μερικά λεπτά μία φορά το μήνα, ανεξαρτήτως καιρικών συνθηκών και εποχής του χρόνου. Ο χειρισμός της λειτουργίας ψύξης δεν είναι εφικτός όταν η εξωτερική θερμοκρασία είναι πολύ χαμηλή. Σέρβις Για τη βέλτιστη απόδοση του συστήματος ψύξης, συνιστάται να ελέγχετε το σύστημα κλιματισμού μία φορά το χρόνο, αρχίζοντας στα τρία χρόνια

184 182 Σύστημα κλιματισμού από την ημερομηνία έκδοσης της πρώτης άδειας κυκλοφορίας, συμπ. των εξής: Δοκιμή λειτουργίας και πίεσης Λειτουργία συστήματος θέρμανσης Έλεγχος διαρροής Έλεγχος ιμάντων κίνησης Καθαρισμός συμπυκνωτή και αποστράγγιση εξατμιστή Έλεγχος απόδοσης

185 Οδήγηση και χρήση 183 Οδήγηση και χρήση Συμβουλές οδήγησης Εκκίνηση και λειτουργία Εκπομπές καυσαερίων κινητήρα Αυτόματο κιβώτιο ταχυτήτων Μηχανικό κιβώτιο ταχυτήτων Φρένα Συστήματα ελέγχου οδηγικής συμπεριφοράς Συστήματα υποβοήθησης οδηγού Καύσιμο Κοτσαδόρος τρέιλερ Συμβουλές οδήγησης Έλεγχος του οχήματος Ποτέ μην κινείστε με τη νεκρά με τον κινητήρα σβηστό (εκτός εάν είναι ενεργή η λειτουργία Autostop) Πολλά από τα συστήματα του αυτοκινήτου δεν λειτουργούν σε αυτή την περίπτωση (π.χ. μονάδα σερβόφρενου, υδραυλικό τιμόνι). Η οδήγηση σε αυτή την περίπτωση ενέχει κίνδυνο τόσο για εσάς όσο και για τρίτους. Όταν είναι ενεργή η λειτουργία Autostop λειτουργούν όλα τα συστήματα, ωστόσο υπάρχει ελεγχόμενη μείωση στην υδραυλική υποβοήθηση του συστήματος διεύθυνσης και η ταχύτητα του οχήματος είναι μειωμένη. Σύστημα Stop-Start Ενίσχυση ρελαντί Αν απαιτείται φόρτιση της μπαταρίας λόγω εξασθένισής της, πρέπει να αυξηθεί η έξοδος ισχύος της γεννήτριας. Αυτό μπορεί να επιτευχθεί με ενίσχυση ρελαντί που μπορεί να γίνεται αντιληπτή ακουστικά. Στα οχήματα με οθόνη υψηλού επιπέδου ή συνδυαστική οθόνη υψηλού επιπέδου, στο κέντρο πληροφοριών εμφανίζεται ένα μήνυμα. Πεντάλ Για να διασφαλίσετε ότι η διαδρομή των πεντάλ δεν εμποδίζεται, τα πατάκια δεν πρέπει να βρίσκονται κάτω από τα πεντάλ. Διεύθυνση του οχήματος Αν χαθεί η υδραυλική υποβοήθηση του συστήματος διεύθυνσης λόγω σβησίματος του κινητήρα ή βλάβης στο σύστημα, μπορείτε ακόμη να διευθύνετε το όχημα ωστόσο απαιτείται μεγαλύτερη προσπάθεια. Ενδεικτική λυχνία c

186 184 Οδήγηση και χρήση Προσοχή Οχήματα με υδραυλικό τιμόνι: Εάν στρίψετε το τιμόνι μέχρι το τέρμα του, και το κρατήσετε σε αυτή τη θέση περισσότερο από 15 δευτερόλεπτα, μπορεί να προκληθεί ζημιά στο σύστημα υδραυλικού τιμονιού και να μειωθεί η υδραυλική υποβοήθηση του συστήματος διεύθυνσης. Εκκίνηση και λειτουργία Ροντάρισμα καινούργιου οχήματος Μη φρενάρετε δυνατά χωρίς λόγο στις πρώτες σας διαδρομές με το αυτοκίνητο. Την πρώτη φορά που θα οδηγήσετε το όχημα, το κερί και το λάδι στο σύστημα εξαγωγής καυσαερίων ενδέχεται να εξατμιστούν εκλύοντας καπνό. Σταθμεύστε για λίγο το όχημα σε ανοικτό χώρο μετά την πρώτη οδήγηση και μην εισπνέετε τις αναθυμιάσεις. Κατά την περίοδο του στρωσίματος, η κατανάλωση καυσίμου και λαδιού κινητήρα ενδέχεται να είναι αυξημένη και η διαδικασία καθαρισμού του φίλτρου σωματιδίων πετρελαίου ενδέχεται να πραγματοποιείται συχνότερα. Η λειτουργία Autostop ενδέχεται να ανασταλεί, ώστε να επιτραπεί η φόρτιση της μπαταρίας. Φίλτρο σωματιδίων πετρελαίου Θέσεις διακόπτη ανάφλεξης 0 = Διακόπτης ανάφλεξης κλειστός 1 = Τιμόνι ξεκλείδωτο, διακόπτης ανάφλεξης κλειστός 2 = Διακόπτης ανάφλεξης ανοικτός, στους πετρελαιοκινητήρες: προθέρμανση 3 = Εκκίνηση

187 Οδήγηση και χρήση 185 Διατηρούμενη εφεδρική ισχύς Τα παρακάτω ηλεκτρονικά συστήματα μπορούν να λειτουργούν μέχρι να ανοίξει η πόρτα του οδηγού ή έως και 10 λεπτά μετά το κλείσιμο του διακόπτη ανάφλεξης: Ηλεκτρικά παράθυρα Ηλιοροφή Πρίζες ρεύματος Το σύστημα Infotainment θα εξακολουθήσει να τροφοδοτείται με ρεύμα επί 30 λεπτά ή μέχρι να αφαιρεθεί το κλειδί από το διακόπτη ανάφλεξης, ανεξάρτητα εάν ανοίξει κάποια πόρτα. Εκκίνηση του κινητήρα Μηχανικό κιβώτιο ταχυτήτων: πατήστε το πεντάλ του συμπλέκτη. Αυτόματο κιβώτιο ταχυτήτων: πατήστε το πεντάλ φρένου και μετακινήστε τον επιλογέα ταχυτήτων στη θέση P ή N. Μην πατάτε το πεντάλ γκαζιού. Πετρελαιοκινητήρας: γυρίστε το κλειδί στη θέση 2 για την προθέρμανση μέχρι να σβήσει η ενδεικτική λυχνία ελέγχου!. Γυρίστε στιγμιαία το κλειδί στη θέση 3 και αφήστε το: μια αυτόματη διαδικασία ενεργοποιεί τη μίζα με μια μικρή καθυστέρηση όσο ο κινητήρας βρίσκεται σε λειτουργία, βλ. Αυτόματος έλεγχος μίζας. Πριν επανεκκινήσετε ή σβήσετε τον κινητήρα, γυρίστε το κλειδί πίσω στη θέση 0. Στη διάρκεια της λειτουργίας Autostop, ο κινητήρας μπορεί να τεθεί σε λειτουργία με το πάτημα του πεντάλ συμπλέκτη.

188 186 Οδήγηση και χρήση Εκκίνηση του οχήματος σε χαμηλές θερμοκρασίες Η εκκίνηση του κινητήρα χωρίς επιπλέον θερμαντήρες είναι δυνατή με θερμοκρασίες έως τους -25 С για τους πετρελαιοκινητήρες, και έως τους -30 C για βενζινοκινητήρες. Απαιτείται λάδι κινητήρα με το σωστό ιξώδες, το σωστό καύσιμο, σωστή συντήρηση και επαρκώς φορτισμένη μπαταρία. Με θερμοκρασίες κάτω από -30 C το αυτόματο κιβώτιο ταχυτήτων χρειάζεται φάση προθέρμανσης έως και 5 λεπτά. Ο επιλογέας ταχυτήτων πρέπει να βρίσκεται στη θέση P. Αυτόματος έλεγχος μίζας Αυτή η λειτουργία ελέγχει τη διαδικασία εκκίνησης του κινητήρα. Ο οδηγός δεν χρειάζεται να κρατά το κλειδί στη θέση 3. Όταν ενεργοποιηθεί, το σύστημα θα συνεχίσει τις προσπάθειες εκκίνησης μέχρι ο κινητήρας να τεθεί σε λειτουργία. Λόγω της διαδικασίας ελέγχου, ο κινητήρας τίθεται σε λειτουργία με μια μικρή καθυστέρηση. Πιθανοί λόγοι για τους οποίους ο κινητήρας δεν τίθεται σε λειτουργία: Δεν έχει πατηθεί το πεντάλ του συμπλέκτη (μηχανικό κιβώτιο ταχυτήτων) Δεν έχει πατηθεί το πεντάλ φρένου ή ο επιλογέας ταχυτήτων δεν βρίσκεται στη θέση P ή N (αυτόματο κιβώτιο ταχυτήτων) Πέρας χρόνου Προθέρμανση υπερτροφοδοτούμενου κινητήρα Κατά την εκκίνηση, η διαθέσιμη ροπή του κινητήρα μπορεί να είναι περιορισμένη για λίγο, ιδίως όταν ο κινητήρας είναι κρύος. Ο περιορισμός χρησιμοποιείται για να μπορέσει το σύστημα λίπανσης να προστατεύσει πλήρως τον κινητήρα. Διακοπή παροχής καυσίμου κατά την υπέρβαση στροφών κινητήρα με τη φόρα του οχήματος Η τροφοδοσία καυσίμου διακόπτεται αυτόματα όταν το όχημα κινείται με επιλεγμένη σχέση στο κιβώτιο αλλά χωρίς το πεντάλ γκαζιού να είναι πατημένο.

189 Οδήγηση και χρήση 187 Σύστημα Stop-Start Το σύστημα Stop-Start συμβάλλει στην εξοικονόμηση καυσίμου και τη μείωση των εκπομπών καυσαερίων. Όταν οι συνθήκες το επιτρέπουν, το σύστημα σβήνει τον κινητήρα μόλις το όχημα μειώσει ταχύτητα ή έρθει σε στάση, π.χ. στο φανάρι ή σε κυκλοφοριακή συμφόρηση. Θέτει τον κινητήρα σε λειτουργία αυτόματα μόλις πατήσετε το πεντάλ συμπλέκτη. Ένας αισθητήρας μπαταρίας διασφαλίζει ότι η λειτουργία Autostop εκτελείται μόνο εάν η μπαταρία του οχήματος είναι επαρκώς φορτισμένη για την επανεκκίνηση. Ενεργοποίηση Το σύστημα Stop-Start είναι διαθέσιμο μόλις ο κινητήρας τεθεί σε λειτουργία, το όχημα ξεκινήσει και οι συνθήκες που αναφέρονται παρακάτω σε αυτό το κεφάλαιο πληρούνται. Απενεργοποίηση Για να απενεργοποιήσετε το σύστημα Stop-Start χειροκίνητα, πατήστε το κουμπί eco. Ως ένδειξη της απενεργοποίησης, η λυχνία LED στο κουμπί σβήνει. Autostop Εάν το όχημα κινείται με μικρή ταχύτητα ή είναι σταματημένο, μπορείτε να ενεργοποιήσετε τη λειτουργία Autostop ως εξής: Πατήστε το πεντάλ του συμπλέκτη θέστε το μοχλό στη νεκρά αφήστε το πεντάλ του συμπλέκτη Ο κινητήρας θα σβήσει ενώ ο διακόπτης ανάφλεξης παραμένει ανοικτός. Η λειτουργία Autostop επισημαίνεται από τη βελόνα στη θέση AUTOSTOP στο στροφόμετρο. Κατά τη λειτουργία Autostop, η απόδοση του συστήματος θέρμανσης και των φρένων διατηρείται. Προσοχή Η υποβοήθηση τιμονιού μπορεί να μειωθεί κατά τη διάρκεια της λειτουργίας Autostop.

190 188 Οδήγηση και χρήση Συνθήκες για τη λειτουργία Autostop Το σύστημα Stop-Start ελέγξει εάν πληροίται κάθε μία από τις παρακάτω συνθήκες: Το σύστημα Stop-Start δεν απενεργοποιείται χειροκίνητα το καπό του κινητήρα είναι καλά κλειστό η πόρτα του οδηγού είναι κλειστή ή η ζώνης ασφαλείας του οδηγού είναι προσδεδεμένη η μπαταρία του οχήματος είναι επαρκώς φορτισμένη και σε καλή κατάσταση λειτουργίας ο κινητήρας έχει προθερμανθεί η θερμοκρασία ψυκτικού του κινητήρα είναι πολύ υψηλή η θερμοκρασία των καυσαερίων δεν είναι πολύ υψηλή, π.χ. μετά από οδήγηση με υψηλό φορτίο κινητήρα η θερμοκρασία περιβάλλοντος είναι υψηλότερη από -5 C το σύστημα κλιματισμού επιτρέπει τη λειτουργία Autostop η υποπίεση φρένων είναι επαρκής η λειτουργία αυτοκαθαρισμού του φίλτρου σωματιδίων πετρελαίου δεν είναι ενεργή το όχημα οδηγήθηκε τουλάχιστον με ταχύτητα βάδισης από την τελευταία φορά που ενεργοποιήθηκε η λειτουργία Autostop Διαφορετικά, η λειτουργία Autostop θα ανασταλεί. Ορισμένες ρυθμίσεις του συστήματος κλιματισμού ενδέχεται να λειτουργούν ανασταλτικά ως προς τη λειτουργία Autostop. Βλ. κεφάλαιο Σύστημα κλιματισμού για περισσότερες λεπτομέρειες Αμέσως μετά από οδήγηση σε αυτοκινητόδρομο, η λειτουργία Autostop μπορεί να ανασταλεί. Ροντάρισμα καινούργιου οχήματος Προστασία κατά της αποφόρτισης της μπαταρίας του οχήματος Για να διασφαλιστούν οι αξιόπιστες επανεκκινήσεις του κινητήρα, έχουν υιοθετηθεί αρκετές λειτουργίες προστασίας κατά της αποφόρτισης της μπαταρίας στο σύστημα Stop-Start. Μέτρα εξοικονόμησης ισχύος Στη διάρκεια της λειτουργίας Autostop, διάφορα ηλεκτρικά συστήματα, π.χ. ο ανεξάρτητος ηλεκτρικός θερμαντήρας ή οι αντιστάσεις του πίσω παρμπρίζ, απενεργοποιούνται ή εισέρχονται σε λειτουργία εξοικονόμησης ενέργειας. Η ταχύτητα του ανεμιστήρα του συστήματος κλιματισμού μειώνεται για να εξοικονομηθεί ισχύς. Επανεκκίνηση του κινητήρα από τον οδηγό Πατήστε το πεντάλ του συμπλέκτη για επανεκκίνηση του κινητήρα. Η εκκίνηση του κινητήρα επισημαίνεται από τη βελόνα στη θέση στροφών ρελαντί στο στροφόμετρο. Εάν ο επιλογέας ταχυτήτων μετακινηθεί από τη νεκρά σε άλλη θέση πριν πατήσετε πρώτα το συμπλέκτη, η ενδεικτική λυχνία - ανάβει ή εμφανίζεται ως σύμβολο στο κέντρο πληροφοριών οδηγού. Ενδεικτική λυχνία

191 Οδήγηση και χρήση 189 Επανεκκίνηση του κινητήρα από το σύστημα Stop-Start O επιλογέας ταχυτήτων πρέπει να βρίσκεται στη νεκρά για να είναι εφικτή η αυτόματη επανεκκίνηση. Εάν κατά τη λειτουργία Autostop συμβεί οτιδήποτε από τα παρακάτω, το σύστημα Stop-Start θα θέσει αυτόματα τον κινητήρα ξανά σε λειτουργία: Το σύστημα Stop-Start απενεργοποιείται χειροκίνητα το καπό κινητήρα ανοίξει η ζώνη ασφαλείας του οδηγού απασφαλίσει και η πόρτα του οδηγού ανοίξει η θερμοκρασία του κινητήρα είναι πολύ χαμηλή το επίπεδο φόρτισης της μπαταρίας του οχήματος είναι χαμηλότερο από το καθορισμένο επίπεδο η υποπίεση φρένων δεν είναι επαρκής το όχημα οδηγείται τουλάχιστον με ταχύτητα βάδισης το σύστημα κλιματισμού 'ζητά' εκκίνηση του κινητήρα το σύστημα κλιματισμού τεθεί σε λειτουργία χειροκίνητα Εάν το καπό του κινητήρα δεν είναι καλά κλειστό, εμφανίζεται ένα προειδοποιητικό μήνυμα στο Κέντρο πληροφοριών οδηγού. Εάν συνδεθεί ένα ηλεκτρικό αξεσουάρ, π.χ. φορητό CD player, στην πρίζα ρεύματος, μπορεί να παρατηρήσετε μια σύντομη πτώση τάσης κατά την επανεκκίνηση. Στάθμευση Μη σταθμεύετε το όχημα σε επιφάνεια που μπορεί να αναφλεγεί εύκολα. Η υψηλή θερμοκρασία του συστήματος εξαγωγής καυσαερίων μπορεί να προκαλέσει ανάφλεξη. Βάζετε πάντοτε χειρόφρενο. Τραβάτε το μηχανικό χειρόφρενο χωρίς να πατάτε το κουμπί απασφάλισης. Όταν βρίσκεστε σε ανηφορικές ή κατηφορικές επιφάνειες, τραβήξτε το χειρόφρενο όσο το δυνατόν πιο πάνω. Για να μειώσετε τη δύναμη που θα χρειαστεί να ασκήσετε, πατήστε ταυτόχρονα το ποδόφρενο. Ενεργοποιήστε το ηλεκτρικό χειρόφρενο τραβώντας το διακόπτη m επί ένα δευτερόλεπτο περίπου. Σβήστε τον κινητήρα και κλείστε το διακόπτη ανάφλεξης. Στρίψτε το τιμόνι μέχρι να κλειδώσει. Εάν το όχημα βρίσκεται σε επίπεδη επιφάνεια ή σε επιφάνεια με ανηφορική κλίση, επιλέξτε πρώτη ή μετακινήστε τον επιλογέα ταχυτήτων στη θέση P πριν κλείσετε το διακόπτη ανάφλεξης. Σε επιφάνεια με ανηφορική κλίση, στρέψτε τους μπροστινούς τροχούς αντίθετα από το πεζοδρόμιο. Εάν το όχημα βρίσκεται σε επιφάνεια με κατηφορική κλίση, επιλέξτε όπισθεν ή μετακινήστε τον επιλογέα ταχυτήτων στη θέση P πριν κλείσετε το διακόπτη ανάφλεξης. Στρέψτε τους μπροστινούς τροχούς προς το πεζοδρόμιο. Κλειδώστε το όχημα και ενεργοποιήστε το αντικλεπτικό σύστημα συναγερμού.

192 190 Οδήγηση και χρήση Επισήμανση Σε περίπτωση ατυχήματος με ενεργοποίηση αερόσακου, ο κινητήρας σβήνει αυτόματα εάν το όχημα έρθει σε στάση σε συγκεκριμένο χρονικό διάστημα. Εκπομπές καυσαερίων κινητήρα 9 Κίνδυνος Τα καυσαέρια από τον κινητήρα περιέχουν μονοξείδιο του άνθρακα, το οποίο είναι δηλητηριώδες, άχρωμο και άοσμο και μπορεί να επιφέρει το θάνατο σε περίπτωση εισπνοής. Εάν εισέλθουν καυσαέρια στο εσωτερικό του οχήματος, ανοίξτε τα παράθυρα. Απευθυνθείτε σε ένα συνεργείο για την αποκατάσταση της αιτίας της βλάβης. Αποφύγετε την οδήγηση με την πόρτα του χώρου αποσκευών ανοικτή, διότι μπορεί να εισέλθουν καυσαέρια στο όχημα. Φίλτρο σωματιδίων πετρελαίου Το φίλτρο σωματιδίων πετρελαίου αφαιρεί τα επιβλαβή σωματίδια αιθάλης από τα καυσαέρια. Το σύστημα περιλαμβάνει μια λειτουργία αυτοκαθαρισμού η οποία ενεργοποιείται αυτόματα, χωρίς ειδοποίηση, ενώ οδηγείτε. Το φίλτρο καθαρίζεται ανά διαστήματα μέσω της καύσης των σωματιδίων αιθάλης σε υψηλή θερμοκρασία. Η διαδικασία αυτή πραγματοποιείται αυτόματα υπό συγκεκριμένες συνθήκες οδήγησης και μπορεί να διαρκέσει έως 25 λεπτά. Συνήθως χρειάζεται από 7 έως 12 λεπτά. Η λειτουργία Autostop δεν είναι διαθέσιμη και η κατανάλωση καυσίμου ενδέχεται να είναι υψηλότερη τη δεδομένη χρονική περίοδο. Οι οσμές και η εμφάνιση καπνού στη διάρκεια αυτής της διαδικασίας είναι κάτι φυσιολογικό.

193 Οδήγηση και χρήση 191 Σε ορισμένες περιπτώσεις, π.χ. κατά την οδήγηση σε μικρές αποστάσεις, το σύστημα δεν μπορεί να πραγματοποιήσει αυτόματα τη διαδικασία αυτοκαθαρισμού. Εάν το φίλτρο χρειάζεται καθαρισμό και ο καθαρισμός δεν ήταν εφικτός λόγω των προηγούμενων συνθηκών οδήγησης, αυτό θα επισημανθεί μέσω της ενδεικτικής λυχνίας %. Στο κέντρο πληροφοριών οδηγού εμφανίζεται ταυτόχρονα το μήνυμα Diesel partic. filter is full continue driving (Φίλτρο σωματ. πετρελ. γεμάτο. Συνεχίστε να οδηγείτε.) ή ο κωδικός προειδοποίησης 55. Η λυχνία % ανάβει όταν το φίλτρο μικροσωματιδίων πετρελαίου είναι γεμάτο. Αρχίστε τη διαδικασία καθαρισμού το συντομότερο δυνατόν. Η λυχνία % αναβοσβήνει όταν το φίλτρο μικροσωματιδίων πετρελαίου γεμίσει μέχρι την ανώτατη στάθμη. Αρχίστε τη διαδικασία καθαρισμού αμέσως για να αποφύγετε τυχόν ζημιά στον κινητήρα. Διαδικασία καθαρισμού Για να ενεργοποιήσετε τη διαδικασία καθαρισμού, συνεχίστε να οδηγείτε διατηρώντας τη λειτουργία του κινητήρα πάνω από τις στροφές ανά λεπτό. Επιλέξτε μικρότερη σχέση εάν είναι απαραίτητο. Θα αρχίσει η διαδικασία καθαρισμού του φίλτρου σωματιδίων πετρελαίου. Εάν ανάψει επίσης η λυχνία g, σημαίνει ότι ο καθαρισμός δεν είναι εφικτός, απευθυνθείτε σε ένα συνεργείο. Προσοχή Εάν η διαδικασία καθαρισμού διακοπεί, υπάρχει μεγάλος κίνδυνος να προκληθεί σοβαρή ζημιά στον κινητήρα. Ο καθαρισμός πραγματοποιείται γρηγορότερα όταν ο κινητήρας λειτουργεί σε υψηλές στροφές και υπό μεγάλο φορτίο. Η ενδεικτική λυχνία % σβήνει μόλις ολοκληρωθεί η διαδικασία αυτοκαθαρισμού. Καταλυτικός μετατροπέας Ο καταλυτικός μετατροπέας μειώνει την ποσότητα επιβλαβών ουσιών στα καυσαέρια. Προσοχή Εάν χρησιμοποιηθεί καύσιμο ποιότητας διαφορετικής από αυτές που αναγράφονται στις σελίδες 3 239, μπορεί να προκληθεί ζημιά στον καταλυτικό μετατροπέα ή στα ηλεκτρονικά εξαρτήματα. Τυχόν άκαυστη βενζίνη θα προκαλέσει υπερθέρμανση και ζημιά στον καταλυτικό μετατροπέα. Για το λόγο αυτό, δεν πρέπει να γυρίζετε παρατεταμένα τη μίζα, να αφήνετε το ρεζερβουάρ να αδειάσει ή να θέτετε τον κινητήρα σε λειτουργία με σπρώξιμο ή ρυμούλκηση. Σε περίπτωση ρεταρίσματος, ακανόνιστης λειτουργίας ή μείωσης της απόδοσης του κινητήρα ή άλλων ασυνήθιστων προβλημάτων,

194 192 Οδήγηση και χρήση απευθυνθείτε σε ένα συνεργείο για την αποκατάσταση της αιτίας της βλάβης το συντομότερο δυνατόν. Σε περίπτωση έκτακτης ανάγκης, μπορείτε να συνεχίσετε να οδηγείτε για ένα μικρό χρονικό διάστημα, με χαμηλή ταχύτητα και χαμηλές στροφές. Αυτόματο κιβώτιο ταχυτήτων Το αυτόματο κιβώτιο ταχυτήτων επιτρέπει την αλλαγή σχέσεων αυτόματα (αυτόματη λειτουργία) ή χειροκίνητα (χειροκίνητη λειτουργία). Οθόνη κιβωτίου ταχυτήτων Επιλογέας ταχυτήτων Η επιλεγμένη λειτουργία ή σχέση εμφανίζεται στην οθόνη του κιβωτίου ταχυτήτων. P = Θέση στάθμευσης, οι τροχοί είναι μπλοκαρισμένοι, επιλέγετε μόνο όταν το όχημα είναι σταματημένο με τραβηγμένο το χειρόφρενο R = Όπισθεν, πρέπει να την επιλέγετε μόνο όταν το όχημα είναι σταματημένο N = Νεκρά D = Αυτόματη λειτουργία με όλες τις σχέσεις

195 Οδήγηση και χρήση 193 Ο επιλογέας ταχυτήτων ασφαλίζει στη θέση P και μπορεί να μετακινηθεί μόνο όταν ο διακόπτης ανάφλεξης είναι ανοικτός και το πεντάλ του ποδόφρενου πατημένο. Όταν δεν είναι πατημένο το πεντάλ του ποδόφρενου ανάβει η ενδεικτική λυχνία j. Εάν ο επιλογέας ταχυτήτων δεν βρίσκεται στη θέση P όταν κλείσετε το διακόπτη ανάφλεξης, αναβοσβήνουν οι ενδεικτικές λυχνίες j και P. Για να επιλέξετε P ή R, πατήστε το κουμπί απασφάλισης. Ο κινητήρας μπορεί να τεθεί σε λειτουργία μόνο όταν ο επιλογέας ταχυτήτων είναι στη θέση P ή N. Όταν επιλέξετε τη θέση N, πατήστε το πεντάλ φρένου ή τραβήξτε το χειρόφρενο πριν ξεκινήσετε. Μην επιταχύνετε επιλέγοντας ταυτόχρονα μια σχέση στο κιβώτιο. Ποτέ μην πατάτε το πεντάλ γκαζιού και το πεντάλ φρένου ταυτόχρονα. Όταν έχετε επιλέξει μια σχέση, το όχημα θα αρχίσει να κινείται με πολύ χαμηλή ταχύτητα χωρίς να πατάτε γκάζι, όταν αφήσετε το πεντάλ φρένου. Πέδηση από τον κινητήρα Για να ενεργοποιήσετε την πέδηση από τον κινητήρα όταν οδηγείτε σε κατηφορική διαδρομή, επιλέξτε έγκαιρα χαμηλότερη σχέση, βλ. Χειροκίνητη λειτουργία. Απελευθέρωση του οχήματος Η απελευθέρωση του οχήματος επιτρέπεται μόνο εάν έχει κολλήσει σε άμμο, λάσπη ή χιόνι. Μετακινήστε αρκετές φορές τον επιλογέα ταχυτήτων μεταξύ των θέσεων D και R. Μη ζορίζετε τον κινητήρα και αποφύγετε την απότομη επιτάχυνση. Στάθμευση Τραβήξτε το χειρόφρενο και επιλέξτε P. Το κλειδί ανάφλεξης μπορεί να αφαιρεθεί από το διακόπτη μόνο όταν ο επιλογέας ταχυτήτων βρίσκεται στη θέση P.

196 194 Οδήγηση και χρήση Χειροκίνητη λειτουργία Μετακινήστε τον επιλογέα ταχυτήτων από τη θέση D προς τα αριστερά και στη συνέχεια προς τα εμπρός ή πίσω. < = Επιλέξτε μεγαλύτερη σχέση. ] = Επιλέξτε μικρότερη σχέση. Εάν επιλέξετε μεγαλύτερη σχέση όταν το όχημα κινείται με χαμηλή ταχύτητα ή μικρότερη σχέση όταν το όχημα κινείται με πολύ μεγάλη ταχύτητα, η αλλαγή σχέσης δεν πραγματοποιείται. Αυτό μπορεί να έχει ως αποτέλεσμα να εμφανιστεί ένα μήνυμα στην οθόνη πληροφοριών οδηγού. Στη χειροκίνητη λειτουργία, η αυτόματη επιλογή μεγαλύτερης σχέσης δεν είναι εφικτή όταν ο κινητήρας λειτουργεί σε υψηλές στροφές. Ηλεκτρονικά προγράμματα οδήγησης Μετά από κρύα εκκίνηση, το πρόγραμμα της θερμοκρασίας λειτουργίας αυξάνει τις στροφές του κινητήρα ώστε ο καταλυτικός μετατροπέας να φτάσει στην επιθυμητή θερμοκρασία. Η λειτουργία αυτόματης επιλογής της νεκράς θέτει τον κινητήρα αυτόματα στο ρελαντί όταν το όχημα σταματήσει με επιλεγμένη σχέση εμπροσθοπορείας στο κιβώτιο και το πεντάλ φρένου πατημένο. Όταν είναι ενεργοποιημένη η λειτουργία SPORT, ο κινητήρας λειτουργεί σε υψηλότερες στροφές (εκτός εάν είναι ενεργοποιημένο το cruise control). Λειτουργία SPORT Ειδικά προγράμματα προσαρμόζουν αυτόματα τα σημεία αλλαγής σχέσεων όταν οδηγείτε ανηφορικά ή κατηφορικά σε έδαφος με κλίση. Κατά την εκκίνηση σε χιόνι ή πάγο ή σε άλλες ολισθηρές επιφάνειες, το ηλεκτρονικό σύστημα ελέγχου κιβωτίου ταχυτήτων επιλέγει αυτόματα υψηλότερη σχέση. Kickdown Εάν, στην αυτόματη λειτουργία, πατήσετε το πεντάλ γκαζιού μέχρι το τέρμα, το κιβώτιο ταχυτήτων μεταβαίνει σε μικρότερη σχέση ανάλογα με τις στροφές του κινητήρα. Σφάλμα Σε περίπτωση βλάβης, ανάβει η λυχνία g. Επιπλέον, στο κέντρο πληροφοριών οδηγού εμφανίζεται επίσης ένας κωδικός αριθμός ή ένα μήνυμα οχήματος. Μηνύματα οχήματος

197 Οδήγηση και χρήση 195 Οι αλλαγές σχέσεων στο κιβώτιο ταχυτήτων δεν γίνονται πλέον αυτόματα. Μπορείτε να συνεχίσετε να οδηγείτε, αλλάζοντας σχέσεις χειροκίνητα. Μόνο η μεγαλύτερη σχέση είναι διαθέσιμη. Ανάλογα με τη βλάβη, ενδέχεται να είναι διαθέσιμη και η 2α στη χειροκίνητη λειτουργία. Επιλέξτε σχέση μόνο όταν το όχημα βρίσκεται σε στάση. Απευθυνθείτε σε ένα συνεργείο για την αποκατάσταση της αιτίας της βλάβης. Διακοπή της ηλεκτρικής τροφοδοσίας Σε περίπτωση διακοπής της ηλεκτρικής τροφοδοσίας, ο επιλογέας ταχυτήτων δεν μπορεί να μετακινηθεί από τη θέση Ρ σε άλλη θέση. Το κλειδί δεν μπορεί να αφαιρεθεί από το διακόπτη ανάφλεξης. Εάν η μπαταρία του οχήματος έχει αποφορτιστεί, θέστε το όχημα σε λειτουργία χρησιμοποιώντας καλώδια βοηθητικής εκκίνησης Εάν η αιτία του προβλήματος δεν είναι η μπαταρία του οχήματος, απασφαλίστε τον επιλογέα ταχυτήτων. 1. Τραβήξτε το χειρόφρενο. 2. Απασφαλίστε το κάλυμμα του επιλογέα ταχυτήτων από το μπροστινό μέρος της κεντρικής κονσόλας, αναδιπλώστε το προς τα πάνω και περιστρέψτε το προς τα αριστερά. 3. Εισάγετε ένα κατσαβίδι όσο ποιο βαθιά μπορείτε στο άνοιγμα και μετακινήστε τον επιλογέα ταχυτήτων έξω από τις θέσεις P ή N. Εάν επιλέξετε και πάλι τη σχέση P ή N, ο επιλογέας ταχυτήτων θα ασφαλίσει και πάλι στη θέση του. Απευθυνθείτε σε ένα συνεργείο για την αποκατάσταση της αιτίας της διακοπής ηλεκτρικής τροφοδοσίας. 4. Τοποθετήστε το κάλυμμα του επιλογέα ταχυτήτων στην κεντρική κονσόλα και προσαρμόστε το ξανά στη θέση του.

198 196 Οδήγηση και χρήση Μηχανικό κιβώτιο ταχυτήτων Για να επιλέξετε την όπισθεν, με το όχημα σταματημένο περιμένετε 3 δευτερόλεπτα αφότου πατήσετε το πεντάλ του συμπλέκτη, πατήστε το κουμπί απασφάλισης στον επιλογέα ταχυτήτων και επιλέξτε τη σχέση. Εάν η ταχύτητα δεν "κουμπώνει", μετακινήστε το μοχλό στη νεκρά, αφήστε το πεντάλ του συμπλέκτη και πατήστε το ξανά. Στη συνέχεια, επιλέξτε ξανά τη σχέση. Μην πατάτε άσκοπα το συμπλέκτη. Όταν αλλάζετε σχέσεις, πατάτε το πεντάλ του συμπλέκτη μέχρι τέρμα. Μην αφήνετε το πόδι σας επάνω στο πεντάλ. Προσοχή Δεν συνιστάται να οδηγείτε με το χέρι επάνω στον επιλογέα ταχυτήτων. Φρένα Το σύστημα πέδησης αποτελείται από δύο ανεξάρτητα κυκλώματα φρένων. Εάν το ένα κύκλωμα φρένων παρουσιάσει βλάβη, το όχημα μπορεί να φρενάρει χρησιμοποιώντας το άλλο κύκλωμα φρένων. Ωστόσο, το όχημα φρενάρει μόνο εάν πατήσετε το πεντάλ φρένου με δύναμη. Πρέπει να το πατήσετε με αρκετά μεγαλύτερη δύναμη. Η απόσταση ακινητοποίησης σε αυτή την περίπτωση είναι μεγαλύτερη. Απευθυνθείτε σε ένα συνεργείο πριν συνεχίσετε το ταξίδι σας. Όταν ο κινητήρας είναι σβηστός, η υποβοήθηση από τη μονάδα του σερβόφρενου απενεργοποιείται μόλις πατήσετε το πεντάλ φρένου μία ή δύο φορές. Η λειτουργία πέδησης δεν αναστέλλεται, ωστόσο χρειάζεται σημαντικά μεγαλύτερη δύναμη για το φρενάρισμα. Αυτό είναι πολύ σημαντικό να το θυμάστε κατά τη ρυμούλκηση του οχήματος. Ενδεικτική λυχνία R

199 Οδήγηση και χρήση 197 Σύστημα αντιμπλοκαρίσματος τροχών (ABS) Το σύστημα αντιμπλοκαρίσματος τροχών (ABS) δεν επιτρέπει στους τροχούς να μπλοκάρουν. Το ABS αρχίζει να ρυθμίζει την πίεση πέδησης μόλις κάποιος τροχός τείνει να μπλοκάρει. Μπορείτε ακόμη να κατευθύνετε το όχημα, ακόμη και σε περίπτωση πολύ δυνατού φρεναρίσματος. Η ενεργοποίηση του ABS γίνεται αντιληπτή από την αίσθηση κραδασμών στο πεντάλ φρένου και το θόρυβο που ακούγεται κατά τη διαδικασία της ρύθμισης. Για την καλύτερη δυνατή πέδηση, πρέπει να κρατάτε το πεντάλ φρένου πατημένο μέχρι το τέρμα σε όλη τη διάρκεια του φρεναρίσματος, παρά τους κραδασμούς στο πεντάλ. Μη μειώσετε την πίεση που ασκείτε στο πεντάλ. Μετά την εκκίνηση, το σύστημα πραγματοποιεί έναν αυτοδιαγνωστικό έλεγχο ο οποίος μπορεί να γίνει αντιληπτός από το σχετικό θόρυβο. Ενδεικτική λυχνία u Φως φρένων προσαρμοζόμενης έντασης Όταν πατάτε το πεντάλ φρένου μέχρι το τέρμα, και τα τρία φώτα φρένων αναβοσβήνουν όσο επενεργεί το σύστημα ABS. Σφάλμα 9 Προειδοποίηση Εάν υπάρχει βλάβη στο ABS, οι τροχοί μπορεί να μπλοκάρουν διότι η πέδηση είναι πιο απότομη απ' ό,τι συνήθως. Τα πλεονεκτήματα του ABS δεν ισχύουν σε αυτή την περίπτωση. Σε περίπτωση δυνατού φρεναρίσματος, ενδέχεται να μην μπορέσετε να κατευθύνετε το όχημα και να εκτραπεί της πορείας του. Απευθυνθείτε σε ένα συνεργείο για την αποκατάσταση της αιτίας της βλάβης. Χειρόφρενο Μηχανικό χειρόφρενο Πρέπει πάντοτε να τραβάτε το χειρόφρενο όσο το δυνατόν πιο πάνω χωρίς να πατάτε το κουμπί απασφάλισης, ιδίως όταν βρίσκεστε σε ανηφορικές ή κατηφορικές επιφάνειες.

200 198 Οδήγηση και χρήση Για να λύσετε το χειρόφρενο, τραβήξτε ελαφρά το μοχλό προς τα πάνω, πιέστε το κουμπί απασφάλισης και κατεβάστε το μοχλό μέχρι κάτω. Για να μειώσετε τις δυνάμεις που ασκούνται στο χειρόφρενο, πατήστε ταυτόχρονα το ποδόφρενο. Ενδεικτική λυχνία R Ηλεκτρικό χειρόφρενο Χρήση όταν το όχημα είναι σταματημένο Τραβήξτε το διακόπτη m επί ένα δευτερόλεπτο περίπου, το ηλεκτρικό χειρόφρενο επενεργεί αυτόματα με επαρκή δύναμη. Για μέγιστη δύναμη, π.χ. στάθμευση με τρέιλερ ή σε πρανή, τραβήξτε το διακόπτη m δύο φορές. Το ηλεκτρικό χειρόφρενο είναι ενεργοποιημένο όταν ανάβει η ενδεικτική λυχνία m Το ηλεκτρικό χειρόφρενο μπορεί να ενεργοποιείται πάντοτε, ακόμη και με κλειστό διακόπτη ανάφλεξης. Μη χρησιμοποιείτε το σύστημα ηλεκτρικού χειρόφρενου πολύ συχνά όταν ο κινητήρας δεν βρίσκεται σε λειτουργία, διότι θα αποφορτιστεί η μπαταρία. Πριν αποβιβαστείτε από το όχημα, ελέγξτε την κατάσταση του ηλεκτρικού χειρόφρενου. Ενδεικτική λυχνία m Απασφάλιση Ανοίξτε το διακόπτη ανάφλεξης. Κρατήστε το πεντάλ φρένου πατημένο και στη συνέχεια πιέστε το διακόπτη m. Λειτουργία εκκίνησης Εάν πατήσετε το πεντάλ του συμπλέκτη (μηχανικό κιβώτιο ταχυτήτων) ή επιλέξετε τη σχέση οδήγησης (αυτόματο κιβώτιο ταχυτήτων) και στη συνέχεια πατήσετε το πεντάλ γκαζιού, το ηλεκτρικό χειρόφρενο απενεργοποιείται αυτόματα. Αυτό δεν είναι εφικτό εάν ταυτόχρονα τραβήξετε το διακόπτη. Αυτή η λειτουργία διευκολύνει επίσης την οδήγηση σε δρόμους με κλίση. Η απότομη εκκίνηση μπορεί να περιορίσει τη διάρκεια ζωής των φθαρτών εξαρτημάτων. Δυναμική πέδηση όταν το όχημα είναι σε κίνηση Όταν το όχημα κινείται και ο διακόπτης m παραμένει τραβηγμένος, το σύστημα ηλεκτρικού χειρόφρενου επιβραδύνει το όχημα, αλλά δεν επενεργεί στατικά. Η δυναμική πέδηση διακόπτεται μόλις απελευθερωθεί ο διακόπτης m.

201 Οδήγηση και χρήση 199 Σφάλμα Τυχόν κατάσταση βλάβης του ηλεκτρικού χειρόφρενου επισημαίνεται με την ενδεικτική λυχνία j και με έναν κωδικό αριθμό ή με μήνυμα οχήματος που εμφανίζεται στο κέντρο πληροφοριών οδηγού. Μηνύματα οχήματος Ενεργοποιήστε το ηλεκτρικό χειρόφρενο: τραβήξτε και κρατήστε το διακόπτη m περισσότερο από 5 δευτερόλεπτα. Εάν ανάψει η ενδεικτική λυχνία m, το ηλεκτρικό χειρόφρενο έχει ασφαλίσει. Απενεργοποιήστε το ηλεκτρικό χειρόφρενο: πατήστε και κρατήστε πατημένο το διακόπτη m περισσότερο από 2 δευτερόλεπτα. Εάν η ενδεικτική λυχνία m σβήσει, το ηλεκτρικό χειρόφρενο έχει απενεργοποιηθεί. Η ενδεικτική λυχνία m αναβοσβήνει: το ηλεκτρικό χειρόφρενο δεν έχει ασφαλίσει ή δεν έχει απενεργοποιηθεί εντελώς. Εάν η ενδεικτική λυχνία αναβοσβήνει συνεχώς, απενεργοποιήστε το ηλεκτρικό χειρόφρενο και προσπαθήστε να το ενεργοποιήσετε ξανά. Υποβοήθηση πέδησης Εάν πατήσετε το πεντάλ φρένου απότομα και δυνατά, εφαρμόζεται αμέσως η μέγιστη δύναμη πέδησης (πλήρης πέδηση). Πατάτε σταθερά το πεντάλ φρένου για όσο διάστημα είναι απαραίτητη η πλήρης πέδηση. Όταν αφήσετε το πεντάλ φρένου, η μέγιστη δύναμη πέδησης μειώνεται αυτόματα. Σύστημα υποβοήθησης εκκίνησης σε ανηφόρα Το σύστημα συμβάλλει ώστε να αποτραπεί τυχόν ακούσια κίνηση όταν το όχημα ξεκινάει σε επικλινές έδαφος. Όταν αφήνετε το ποδόφρενο αφότου σταματήσετε το όχημα σε επικλινές έδαφος, τα φρένα συνεχίζουν να επενεργούν επί δύο δευτερόλεπτα ακόμη. Τα φρένα αποσυμπλέκονται αυτόματα μόλις το όχημα αρχίσει να επιταχύνει. Το σύστημα υποβοήθησης εκκίνησης σε ανηφόρα δεν ενεργοποιείται κατά τη λειτουργία Autostop. Συστήματα ελέγχου οδηγικής συμπεριφοράς Σύστημα ελέγχου πρόσφυσης Το Σύστημα ελέγχου πρόσφυσης (TC) αποτελεί μέρος του Ηλεκτρονικού προγράμματος ευστάθειας (ESC) Το σύστημα TC βελτιώνει την ευστάθεια του οχήματος όταν χρειαστεί, ανεξάρτητα από την ποιότητα του οδοστρώματος ή την πρόσφυση των ελαστικών, αποτρέποντας το σπινάρισμα των κινητήριων τροχών. Μόλις οι κινητήριοι τροχοί αρχίζουν να σπινάρουν, η ισχύς του κινητήρα μειώνεται και εφαρμόζεται πέδηση στον τροχό που σπινάρει περισσότερο. Με αυτό τον τρόπο αυξάνεται σημαντικά η ευστάθεια του οχήματος σε ολισθηρό οδόστρωμα.

202 200 Οδήγηση και χρήση Το σύστημα TC βρίσκεται σε λειτουργική ετοιμότητα μετά από κάθε εκκίνηση του κινητήρα μόλις σβήσει η ενδεικτική λυχνία b. Όταν το σύστημα TC βρίσκεται σε λειτουργία, αναβοσβήνει η λυχνία b. 9 Προειδοποίηση Μην παρασυρθείτε σε επικίνδυνη οδήγηση βασιζόμενοι στα πλεονεκτήματα αυτής της ειδικής λειτουργίας ασφαλείας. Προσαρμόστε την ταχύτητα του οχήματος στην κατάσταση του δρόμου. Ενδεικτική λυχνία b Απενεργοποίηση Μπορείτε να απενεργοποιήσετε το σύστημα TC όταν το σπινάρισμα των κινητήριων τροχών είναι απαραίτητο: πατήστε το κουμπί b στιγμιαία για να απενεργοποιήσετε το TC, η λυχνία k ανάβει. Η απενεργοποίηση επισημαίνεται με τη μορφή μηνύματος κατάστασης στο κέντρο πληροφοριών οδηγού. Το σύστημα TC επανενεργοποιείται εάν πατήσετε και πάλι το κουμπί b. Το σύστημα TC επανενεργοποιείται επίσης την επόμενη φορά που θα ανοίξετε το διακόπτη ανάφλεξης. Ηλεκτρονικό πρόγραμμα ευστάθειας Το ηλεκτρονικό πρόγραμμα ευστάθειας (ESC) βελτιώνει την ευστάθεια του οχήματος όταν χρειαστεί, ανεξάρτητα από την ποιότητα του οδοστρώματος ή την πρόσφυση των ελαστικών. Αποτρέπει επίσης το σπινάρισμα των κινητήριων τροχών. Το ESC λειτουργεί σε συνδυασμό με το σύστημα ελέγχου πρόσφυσης (TC) Μόλις το όχημα αρχίσει να αποκλίνει από την πορεία του (υποστροφή/ υπερστροφή), η ισχύς του κινητήρα μειώνεται και εφαρμόζεται πέδηση στους κατάλληλους τροχούς. Με αυτό τον τρόπο αυξάνεται σημαντικά η ευστάθεια του οχήματος σε ολισθηρό οδόστρωμα. Το ESC βρίσκεται σε λειτουργική ετοιμότητα μετά από κάθε εκκίνηση του κινητήρα μόλις σβήσει η ενδεικτική λυχνία b. Όταν το σύστημα ESC βρίσκεται σε λειτουργία, αναβοσβήνει η λυχνία b.

203 Οδήγηση και χρήση Προειδοποίηση Μην παρασυρθείτε σε επικίνδυνη οδήγηση βασιζόμενοι στα πλεονεκτήματα αυτής της ειδικής λειτουργίας ασφαλείας. Προσαρμόστε την ταχύτητα του οχήματος στην κατάσταση του δρόμου. Ενδεικτική λυχνία b Απενεργοποίηση Για πιο σπορ οδηγική συμπεριφορά, τα συστήματα ESC και TC μπορούν να απενεργοποιηθούν ξεχωριστά: πατήστε το κουμπί b στιγμιαία: μόνο το σύστημα ελέγχου πρόσφυσης είναι ανενεργό, το ESC παραμένει ενεργό, η λυχνία k ανάβει κρατήστε το κουμπί b πατημένο τουλάχιστον 5 δευτερόλεπτα: τα συστήματα TC και ESC απενεργοποιούνται, οι λυχνίες k και n ανάβουν. Επίσης, η επιλεγμένη λειτουργία εμφανίζεται ως μήνυμα κατάστασης στο κέντρο πληροφοριών οδηγού. Εάν το όχημα φτάσει το όριο με απενεργοποιημένο το ESP, το σύστημα θα επανενεργοποιήσει το ESP για το διάστημα που διαρκεί το όριο, όταν πατήσετε το πεντάλ φρένων μία φορά. Το σύστημα ESC επανενεργοποιείται εάν πατήσετε και πάλι το κουμπί b. Εάν προηγουμένως είχατε απενεργοποιήσει το σύστημα TC, τόσο το TC όσο και το πρόγραμμα ESC επανενεργοποιούνται. Το σύστημα ESC επανενεργοποιείται επίσης την επόμενη φορά που θα ανοίξετε το διακόπτη ανάφλεξης. Απενεργοποίηση, έκδοση OPC Για οδήγηση πολύ υψηλών επιδόσεων, μπορείτε να απενεργοποιήσετε τα συστήματα ESC και TC ξεχωριστά. Μπορείτε να επιλέξετε τις παρακάτω λειτουργίες: πατήστε το κουμπί b στιγμιαία: μόνο το σύστημα ελέγχου πρόσφυσης είναι ανενεργό, το ESC παραμένει ενεργό, η λυχνία k ανάβει

204 202 Οδήγηση και χρήση πατήστε το κουμπί b δύο φορές στιγμιαία εντός 2 δευτερολέπτων: το TC είναι ανενεργό, το ESC βρίσκεται σε λειτουργική ετοιμότητα χωρίς να μειωθεί η ισχύς του κινητήρα, οι λυχνίες k και n ανάβουν κρατήστε το κουμπί b πατημένο τουλάχιστον 5 δευτερόλεπτα: τα συστήματα TC και ESC είναι εντελώς ανενεργά, οι λυχνίες k και n ανάβουν. Επίσης, η επιλεγμένη λειτουργία εμφανίζεται ως μήνυμα κατάστασης στο κέντρο πληροφοριών οδηγού. Στην έκδοση OPC, τα συστήματα TC και ESC παραμένουν απενεργοποιημένα ακόμη κι αν το όχημα φτάσει στο όριο με ασταθή οδηγική συμπεριφορά. Το σύστημα ESC επανενεργοποιείται εάν πατήσετε και πάλι το κουμπί b. Εάν προηγουμένως είχατε απενεργοποιήσει το σύστημα TC, τόσο το TC όσο και το πρόγραμμα ESC επανενεργοποιούνται. Το σύστημα ESC επανενεργοποιείται επίσης την επόμενη φορά που θα ανοίξετε το διακόπτη ανάφλεξης. Διαδραστικό σύστημα οδήγησης Σύστημα οδήγησης Flex Ride Το σύστημα οδήγησης Flex Ride παρέχει στον οδηγό τη δυνατότητα να επιλέγει μεταξύ τριών λειτουργιών οδήγησης: Λειτουργία SPORT: πατήστε το κουμπί SPORT - ανάβει η λυχνία LED. Λειτουργία TOUR: πατήστε το κουμπί TOUR - ανάβει η λυχνία LED. Λειτουργία NORMAL: τα κουμπιά SPORT και TOUR δεν είναι πατημένα, δεν ανάβει καμία λυχνία LED. Για να απενεργοποιήσετε τις λειτουργίες SPORT και TOUR, πατήστε το αντίστοιχο κουμπί άλλη μία φορά. Σε κάθε λειτουργία οδήγησης, το σύστημα Flex Ride δικτυώνει τα ακόλουθα ηλεκτρονικά συστήματα: Συνεχής έλεγχος απόσβεσης. Έλεγχος πεντάλ γκαζιού. Έλεγχος συστήματος διεύθυνσης. Ηλεκτρονικό πρόγραμμα ευστάθειας (ESC). Σύστημα αντιμπλοκαρίσματος τροχών (ABS) σύστημα ελέγχου πέδησης στις στροφές (CBC). Αυτόματο κιβώτιο ταχυτήτων.

205 Οδήγηση και χρήση 203 Λειτουργία Sport Οι ρυθμίσεις των συστημάτων προσαρμόζονται σε ένα πιο σπορ στιλ οδήγησης: Η ανάρτηση είναι πιο σκληρή ώστε να παρέχει καλύτερη επαφή με το οδόστρωμα. Ο κινητήρας αποκρίνεται πιο γρήγορα στις κινήσεις του πεντάλ γκαζιού. Η υποβοήθηση του τιμονιού μειώνεται. Οι αυτόματες αλλαγές σχέσεων παρουσιάζουν καλύτερη απόκριση. Με ενεργοποιημένη τη λειτουργία SPORT, το χρώμα του φωτισμού των κύριων οργάνων αλλάζει από λευκό σε κόκκινο. Λειτουργία TOUR Οι ρυθμίσεις των συστημάτων προσαρμόζονται σε ένα πιο άνετο στιλ οδήγησης: Η ανάρτηση είναι πιο μαλακή. Η ανταπόκριση του πεντάλ γκαζιού αντιστοιχεί στις βασικές ρυθμίσεις. Ο χειρισμός του τιμονιού πραγματοποιείται με την τυπική υποβοήθηση. Η απόκριση των αυτόματων αλλαγών σχέσεων δεν είναι τόσο άμεση. Το χρώμα το φωτισμού των κύριων οργάνων είναι λευκό. Λειτουργία κανονικής οδήγησης (NORMAL) Όλες οι ρυθμίσεις των συστημάτων προσαρμόζονται στις βασικές τιμές. Σύστημα ελέγχου λειτουργίας οδήγησης (DMC) Σε κάθε χειροκίνητη επιλεγμένη λειτουργία οδήγησης SPORT, TOUR ή NORMAL, το σύστημα ελέγχου λειτουργίας οδήγησης (DMC) ανιχνεύει και αναλύει συνεχώς τις πραγματικές συνθήκες οδήγησης, τις αντιδράσεις του οδηγού και την ενεργή δυναμική κατάσταση του οχήματος. Εάν χρειαστεί, η μονάδα ελέγχου του συστήματος DMC τροποποιεί αυτόματα τις ρυθμίσεις της επιλεγμένης λειτουργίας οδήγησης ή, όταν διαπιστώσει σημαντικές διαφορές, η λειτουργία οδήγησης αλλάζει για όσο διάστημα παρατηρείται αυτή η διαφορά. Εάν, για παράδειγμα, έχει επιλεγεί η λειτουργία NORMAL και το σύστημα DMC ανιχνεύει μία σπορ συμπεριφορά οδήγησης, το DMC προσαρμόζει διάφορες ρυθμίσεις της λειτουργίας κανονικής οδήγησης σε ρυθμίσεις Sport. Το σύστημα DMC επιλέγει τη λειτουργία SPORT στην περίπτωση που η συμπεριφορά οδήγησης είναι αντίστοιχη της λειτουργίας Sport. Εάν, για παράδειγμα, έχει επιλεγεί η λειτουργία TOUR και απαιτηθεί αιφνιδίως ένα απότομο φρενάρισμα κατά την οδήγηση σε μία οδό με στροφές, το σύστημα DMC ανιχνεύει τη δυναμική κατάσταση του οχήματος και αλλάζει τις ρυθμίσεις για την ανάρτηση σε εκείνες της λειτουργίας SPORT για να βελτιώσει την ευστάθεια του οχήματος.

206 204 Οδήγηση και χρήση Όταν τα χαρακτηριστικά της οδήγησης ή η δυναμική κατάσταση του οχήματος επανέλθουν στην προηγούμενη κατάσταση, το σύστημα DMC επαναφέρει τις ρυθμίσεις στην προεπιλεγμένη λειτουργία οδήγησης. Εξατομικευμένες ρυθμίσεις σε λειτουργία Sport Ο οδηγός μπορεί να επιλέξει τις ρυθμίσεις της λειτουργίας SPORT όταν είναι πατημένο το κουμπί SPORT. Αυτές οι ρυθμίσεις μπορούν να τροποποιηθούν στο μενού Settings (Ρυθμίσεις) στην Οθόνη πληροφοριών. Εξατομίκευση οχήματος Flex Ride - Έκδοση OPC Η έκδοση OPC του συστήματος Flex Ride λειτουργεί όπως και το στάνταρ σύστημα Flex Ride, με τη διαφορά ότι οι λειτουργίες έχουν περισσότερα σπορ χαρακτηριστικά. Το σύστημα οδήγησης OPC Flex Ride παρέχει στον οδηγό τη δυνατότητα να επιλέγει μεταξύ τριών λειτουργιών οδήγησης: Λειτουργία OPC: πατήστε το κουμπί OPC - ανάβει η λυχνία LED. Λειτουργία SPORT: πατήστε το κουμπί SPORT - ανάβει η λυχνία LED. Λειτουργία NORMAL: δεν έχει πατηθεί το κουμπί SPORT ή OPC, δεν ανάβει καμία λυχνία LED. Για να απενεργοποιήσετε τις λειτουργίες SPORT και OPC, πατήστε το αντίστοιχο κουμπί άλλη μία φορά. Σε κάθε λειτουργία οδήγησης, το σύστημα OPC Flex Ride δικτυώνει τα ακόλουθα ηλεκτρονικά συστήματα: Συνεχής έλεγχος απόσβεσης. Έλεγχος πεντάλ γκαζιού. Έλεγχος συστήματος διεύθυνσης. Ηλεκτρονικό πρόγραμμα ευστάθειας (ESC). Σύστημα αντιμπλοκαρίσματος τροχών (ABS) σύστημα ελέγχου πέδησης στις στροφές (CBC). Λειτουργία κανονικής οδήγησης (NORMAL) Στη λειτουργία NORMAL, όταν δεν έχει πατηθεί το κουμπί SPORT ή OPC, όλες οι ρυθμίσεις των συστημάτων προσαρμόζονται στις τυπικές τιμές. Λειτουργία Sport Οι ρυθμίσεις των συστημάτων προσαρμόζονται σε ένα πιο σπορ στιλ οδήγησης.

207 Οδήγηση και χρήση 205 Λειτουργία OPC Τα δυναμικά χαρακτηριστικά οδήγησης προσαρμόζονται στις ρυθμίσεις υψηλών επιδόσεων. Σε αυτό το πρόγραμμα λειτουργίας, ο φωτισμός των κεντρικών οργάνων γίνεται κόκκινος. Εξατομικευμένες ρυθμίσεις στη λειτουργία OPC Ο οδηγός μπορεί να επιλέξει τις ρυθμίσεις της λειτουργίας OPC όταν είναι πατημένο το κουμπί OPC. Αυτές οι ρυθμίσεις μπορούν να τροποποιηθούν στο μενού Settings (Ρυθμίσεις) στην Οθόνη πληροφοριών. Εξατομίκευση οχήματος Συστήματα υποβοήθησης οδηγού 9 Προειδοποίηση Τα συστήματα υποβοήθησης οδηγού έχουν σχεδιαστεί να υποβοηθούν τον οδηγό και όχι να υποκαθιστούν την προσοχή του. Ο οδηγός φέρει πλήρη ευθύνη όταν οδηγεί το όχημα. Όταν χρησιμοποιείτε συστήματα υποβοήθησης οδηγού, πρέπει πάντοτε να προσέχετε τις τρέχουσες κυκλοφοριακές συνθήκες. Cruise control Το Cruise control μπορεί να αποθηκεύσει στη μνήμη και να διατηρήσει ταχύτητες 30 έως 200 km/h περίπου. Όταν οδηγείτε σε ανηφορικούς ή κατηφορικούς δρόμους, ενδέχεται να παρατηρηθούν αποκλίσεις από τις αποθηκευμένες ταχύτητες. Για λόγους ασφαλείας, το cruise control δεν μπορεί να ενεργοποιηθεί εάν πρώτα δεν πατήσετε το ποδόφρενο μία φορά. Η ενεργοποίηση, όταν έχει επιλεγεί πρώτη ταχύτητα, δεν είναι εφικτή. Μη χρησιμοποιείτε το cruise control εάν δεν είναι σκόπιμο να διατηρήσετε την ταχύτητα του οχήματος σταθερή. Στο αυτόματο κιβώτιο ταχυτήτων, ενεργοποιείτε το cruise control μόνο στην αυτόματη λειτουργία. Ενδεικτική λυχνία m

208 206 Οδήγηση και χρήση Ενεργοποίηση Πατήστε το κουμπί m, για να ανάψει στον πίνακα οργάνων η ένδειξη m με λευκό χρώμα. Ενεργοποίηση Επιταχύνετε στην επιθυμητή ταχύτητα και περιστρέψτε τον περιστροφικό διακόπτη στη θέση SET/-, η τρέχουσα ταχύτητα αποθηκεύεται στη μνήμη και διατηρείται. Η ένδειξη m στον πίνακα οργάνων ανάβει με πράσινο χρώμα. Μπορείτε να απελευθερώσετε το πεντάλ γκαζιού. Μπορείτε να επιταχύνετε πατώντας το πεντάλ γκαζιού. Όταν αφήσετε το πεντάλ γκαζιού, το όχημα επιστρέφει στην ταχύτητα που αποθηκεύτηκε τελευταία. Το cruise control παραμένει ενεργοποιημένο κατά τις αλλαγές σχέσεων. Αύξηση ταχύτητας Με το cruise control ενεργοποιημένο, κρατήστε τον περιστροφικό διακόπτη στη θέση RES/+ ή γυρίστε τον στιγμιαία στη θέση RES/+ επανειλημμένα: η ταχύτητα αυξάνεται συνεχώς ή σε μικρά βήματα. Εναλλακτικά επιταχύνετε στην επιθυμητή ταχύτητα και αποθηκεύστε την στη μνήμη περιστρέφοντας το διακόπτη στη θέση SET/-. Μείωση ταχύτητας Με το cruise control ενεργοποιημένο, κρατήστε τον περιστροφικό διακόπτη στη θέση SET/- ή γυρίστε τον στιγμιαία στη θέση SET/- επανειλημμένα: η ταχύτητα μειώνεται συνεχώς ή σε μικρά βήματα. Απενεργοποίηση Πατήστε το κουμπί y, για να ανάψει στον πίνακα οργάνων η ένδειξη m με λευκό χρώμα. Το σύστημα Cruise control έχει απενεργοποιηθεί. Στη μνήμη αποθηκεύεται η τελευταία ρύθμιση ταχύτητας, η οποία μπορεί να χρησιμοποιηθεί αργότερα. Αυτόματη απενεργοποίηση: όταν η ταχύτητα του οχήματος μειωθεί κάτω από τα 30 km/h περίπου, όταν η ταχύτητα του οχήματος υπερβεί τα 200 km/h περίπου, όταν πατηθεί το πεντάλ φρένου, όταν το πεντάλ του συμπλέκτη πατηθεί για μερικά δευτερόλεπτα, όταν ο επιλογέας ταχυτήτων μετακινηθεί στη θέση N, όταν ο κινητήρας λειτουργεί σε πολύ χαμηλές στροφές, όταν λειτουργεί το σύστημα ελέγχου πρόσφυσης ή το ηλεκτρονικό πρόγραμμα ευστάθειας.

209 Οδήγηση και χρήση 207 Επιστροφή στην αποθηκευμένη ταχύτητα Γυρίστε τον περιστροφικό διακόπτη στη θέση RES/+ σε ταχύτητα μεγαλύτερη από 30 km/h. Το όχημα θα ανακτήσει την αποθηκευμένη ταχύτητα. Απενεργοποίηση Πατήστε το κουμπί m, για να σβήσει στον πίνακα οργάνων η ένδειξη m. Η αποθηκευμένη ταχύτητα διαγράφεται. Με το πάτημα του κουμπιού L για την ενεργοποίηση του περιοριστή ταχύτητας (κόφτη) ή με την απενεργοποίηση της ανάφλεξης, απενεργοποιείται επίσης το Cruise control και διαγράφεται η αποθηκευμένη ρύθμιση ταχύτητας. Περιοριστής ταχύτητας (κόφτης) Ο περιοριστής ταχύτητας (κόφτης) δεν επιτρέπει στο όχημα να υπερβεί μια προκαθορισμένη μέγιστη ταχύτητα. Η μέγιστη ταχύτητα που μπορεί να οριστεί, πρέπει να υπερβαίνει τα 25 km/h. Ο οδηγός μπορεί να επιταχύνει μόνο μέχρι την προκαθορισμένη ταχύτητα. Όταν οδηγείτε σε κατηφορικούς δρόμους, ενδέχεται να παρατηρηθούν αποκλίσεις από την οριακή ταχύτητα. Όταν το σύστημα είναι ενεργό, το προκαθορισμένο όριο ταχύτητας εμφανίζεται στην επάνω γραμμή στο Κέντρο πληροφοριών οδηγού. Ενεργοποίηση Πατήστε το κουμπί L. Εάν το Cruise control ή το Adaptive cruise control έχει ήδη ενεργοποιηθεί, θα απενεργοποιηθεί όταν ενεργοποιηθεί ο περιοριστής ταχύτητας και η ένδειξη m θα σβήσει. Ρύθμιση ορίου ταχύτητας Με τον περιοριστή ταχύτητας ενεργοποιημένο, κρατήστε τον περιστροφικό διακόπτη στραμμένο προς το RES/+ ή στρέψτε τον σύντομα και επανειλημμένα προς το RES/+, μέχρις ότου εμφανιστεί στο Κέντρο πληροφοριών οδηγού η μέγιστη ταχύτητα που επιθυμείτε.

210 208 Οδήγηση και χρήση Εναλλακτικά, επιταχύνετε στην επιθυμητή ταχύτητα και περιστρέψτε σύντομα τον περιστροφικό διακόπτη στη θέση SET/-: η τρέχουσα ταχύτητα αποθηκεύεται ως μέγιστη ταχύτητα. Το όριο ταχύτητας εμφανίζεται στο Κέντρο πληροφοριών οδηγού. Αλλαγή ορίου ταχύτητας Με τον περιοριστή ταχύτητας ενεργοποιημένο, στρέψτε τον περιστροφικό διακόπτη προς το RES/+ για να αυξήσετε ή προς το SET/- για να μειώσετε την επιθυμητή μέγιστη ταχύτητα. Υπέρβαση ορίου ταχύτητας Σε περίπτωση έκτακτης ανάγκης, μπορείτε να υπερβείτε το όριο ταχύτητας, πατώντας δυνατά το πεντάλ γκαζιού πέρα από το σημείο αντίστασης. Η περιορισμένη ταχύτητα θα αναβοσβήνει στο Κέντρο πληροφοριών οδηγού και, ανάλογα με το όχημα, θα ακούγεται επιπλέον μια ηχητική προειδοποίηση. Αφήνοντας το πεντάλ γκαζιού, η λειτουργία του περιοριστή ταχύτητας απενεργοποιείται όταν η ταχύτητα του οχήματος μειωθεί κάτω από την οριακή ταχύτητα. Απενεργοποίηση Πατήστε το κουμπί y: ο περιοριστής ταχύτητας απενεργοποιείται και το όχημα μπορεί να κινηθεί χωρίς όριο ταχύτητας. Η οριακή ταχύτητα αποθηκεύεται στη μνήμη και στο Κέντρο πληροφοριών οδηγού εμφανίζεται ένα σχετικό μήνυμα. Συνέχιση οριακής ταχύτητας Γυρίστε τον περιστροφικό ρυθμιστή στη θέση RES/+. Το όχημα θα επανέλθει στο αποθηκευμένο όριο ταχύτητας. Απενεργοποίηση Πατήστε το κουμπί L και θα σβήσει η ένδειξη ορίου ταχύτητας στο Κέντρο πληροφοριών οδηγού. Η αποθηκευμένη ταχύτητα διαγράφεται. Πατώντας το κουμπί m για την ενεργοποίηση του Adaptive Cruise Control ή του Cruise control ή απενεργοποιώντας την ανάφλεξη, απενεργοποιείται επίσης ο περιοριστής ταχύτητας και διαγράφεται η αποθηκευμένη ταχύτητα. Adaptive cruise control Το Adaptive cruise control αποτελεί βελτίωση του παραδοσιακού Cruise control με πρόσθετη λειτουργία αυτή της διατήρησης μιας συγκεκριμένης απόστασης πίσω από το προπορευόμενο όχημα.

211 Οδήγηση και χρήση 209 Το Adaptive Cruise Control επιβραδύνει αυτόματα το όχημα όταν αυτό πλησιάζει κάποιο προπορευόμενο όχημα που κινείται με χαμηλότερη ταχύτητα. Στη συνέχεια, ρυθμίζει την ταχύτητα του οχήματος στην ταχύτητα του προπορευόμενου οχήματος, στην επιλεγμένη μπροστινή απόσταση. Η ταχύτητα του οχήματος αυξάνεται ή μειώνεται, ώστε το όχημα να ακολουθεί το προπορευόμενο όχημα, χωρίς όμως να υπερβαίνει την καθορισμένη ταχύτητα. Ενδέχεται να εφαρμόσει περιορισμένη πέδηση ενεργοποιώντας τα φώτα φρένων. Το Adaptive cruise control μπορεί να αποθηκεύει και να διατηρεί ταχύτητες άνω των 50 km/h περίπου και φρενάρει αυτόματα ώστε να μπορέσει να ακολουθήσει ένα προπορευόμενο όχημα που κινείται πιο αργά, μέχρι την ελάχιστη ταχύτητα των 30 km/h. Το Adaptive Cruise Control χρησιμοποιεί έναν αισθητήρα ραντάρ για να ανιχνεύει τα προπορευόμενα οχήματα. Εάν δεν ανιχνευθεί κανένα όχημα στη διαδρομή οδήγησης, το Adaptive Cruise Control θα συμπεριφερθεί ως τυπικό Cruise control. Για λόγους ασφαλείας, το σύστημα δεν μπορεί να ενεργοποιηθεί πριν πατήσετε το πεντάλ φρένου μία φορά από τη στιγμή που θα ανοίξετε το διακόπτη ανάφλεξης. Η ενεργοποίηση δεν είναι εφικτή όταν έχει επιλεγεί η πρώτη ταχύτητα. Η χρήση του Adaptive cruise control συνιστάται κυρίως σε μεγάλους, ευθείς δρόμους π.χ. σε αυτοκινητοδρόμους ή εξοχικούς δρόμους με ομαλή ροή κυκλοφορίας. Μην χρησιμοποιείτε το σύστημα εάν δεν είναι σκόπιμο να διατηρήσετε την ταχύτητα του οχήματος σταθερή. Ενδεικτική λυχνία A 3 132, m Προειδοποίηση Απαιτείται πάντοτε η πλήρης προσοχή από τον οδηγό κατά την οδήγηση με adaptive cruise control. Ο οδηγός συνεχίζει να έχει τον πλήρη έλεγχο του οχήματος, διότι το πεντάλ φρένου, το πεντάλ γκαζιού και ο διακόπτης ακύρωσης έχουν προτεραιότητα έναντι οποιασδήποτε λειτουργίας του adaptive cruise control. Ενεργοποίηση

212 210 Οδήγηση και χρήση Πατήστε το κουμπί C για να ενεργοποιήσετε το Adaptive Cruise Control. Η ενδεικτική λυχνία m ανάβει με λευκό χρώμα. Ενεργοποίηση με ρύθμιση της ταχύτητας Το Adaptive Cruise Control ενεργοποιείται μεταξύ των 50 km/h και 180 km/h. Επιταχύνετε στην επιθυμητή ταχύτητα και περιστρέψτε τον περιστροφικό διακόπτη στη θέση SET/-, η τρέχουσα ταχύτητα αποθηκεύεται στη μνήμη και διατηρείται. Η ενδεικτική λυχνία m ανάβει με πράσινο χρώμα. Το σύμβολο του Adaptive Cruise Control, η ρύθμιση μπροστινής απόστασης και η καθορισμένη ταχύτητα υποδεικνύονται στην επάνω γραμμή στο Κέντρο πληροφοριών οδηγού. Μπορείτε να απελευθερώσετε το πεντάλ γκαζιού. Το Adaptive cruise control παραμένει ενεργοποιημένο κατά την αλλαγή σχέσεων. Υπέρβαση καθορισμένης ταχύτητας Έχετε πάντοτε τη δυνατότητα να οδηγήσετε ταχύτερα από την καθορισμένη ταχύτητα, πατώντας το πεντάλ γκαζιού. Όταν αφήσετε το πεντάλ γκαζιού, το όχημα επιστρέφει στην επιθυμητή απόσταση εάν υπάρχει κάποιο προπορευόμενο όχημα που κινείται με χαμηλότερη ταχύτητα. Διαφορετικά, το σύστημα επιστρέφει στην αποθηκευμένη τιμή ταχύτητας. Μόλις το σύστημα ενεργοποιηθεί, το Adaptive cruise control επιβραδύνει ή φρενάρει, εάν ανιχνεύσει κάποιο προπορευόμενο όχημα που κινείται με χαμηλότερη ταχύτητα ή εάν η μπροστινή απόσταση είναι μικρότερη από την καθορισμένη. 9 Προειδοποίηση Εάν ο οδηγός πατήσει το πεντάλ γκαζιού, η αυτόματη πέδηση από το σύστημα απενεργοποιείται. Ως σχετική ένδειξη, εμφανίζεται μια αναδυόμενη προειδοποίηση στο κέντρο πληροφοριών οδηγού. Αύξηση ταχύτητας Με το Adaptive cruise control ενεργό, κρατήστε τον περιστροφικό ρυθμιστή γυρισμένο στη ρύθμιση RES/+: η ταχύτητα αυξάνεται συνεχώς σε μεγάλα

213 Οδήγηση και χρήση 211 βήματα, ή γυρίστε τον επανειλημμένα στη θέση RES/+: η ταχύτητα αυξάνεται σε μικρά βήματα. Εάν το όχημα, με ενεργοποιημένο το Adaptive cruise control, κινείται πολύ ταχύτερα από την επιθυμητή ταχύτητα, π.χ. μετά το πάτημα του πεντάλ γκαζιού, τότε μπορείτε να αποθηκεύσετε την τρέχουσα ταχύτητα και να τη διατηρήσετε γυρίζοντας τον περιστροφικό ρυθμιστή στη θέση SET/-. Μείωση ταχύτητας Με το Adaptive cruise control ενεργό, κρατήστε τον περιστροφικό ρυθμιστή γυρισμένο στη ρύθμιση SET/-: η ταχύτητα μειώνεται συνεχώς σε μεγάλα βήματα, ή γυρίστε τον επανειλημμένα στη θέση SET/-: η ταχύτητα μειώνεται σε μικρά βήματα. Εάν το όχημα, με το Adaptive cruise control ενεργό, κινείται πολύ πιο αργά από την επιθυμητή ταχύτητα, π.χ. λόγω βραδυκίνητου προπορευόμενου οχήματος, τότε μπορείτε να αποθηκεύσετε την τρέχουσα ταχύτητα και να τη διατηρήσετε γυρίζοντας τον περιστροφικό ρυθμιστή στη θέση SET/-. Επιστροφή στην αποθηκευμένη ταχύτητα Εάν το σύστημα είναι ενεργοποιημένο αλλά δεν χρησιμοποιείται, γυρίστε τον περιστροφικό ρυθμιστή στη θέση RES/+ σε ταχύτητα πάνω από 50 χλμ/ώρα για να ανακτήσετε την αποθηκευμένη ταχύτητα. Ρύθμιση της μπροστινής απόστασης Όταν το Adaptive Cruise Control ανιχνεύσει στη διαδρομή οδήγησης κάποιο προπορευόμενο όχημα που κινείται πιο αργά, θα ρυθμίσει την ταχύτητα του οχήματος προκειμένου να διατηρήσει τη ρύθμιση της μπροστινής απόστασης που επιλέχθηκε από τον οδηγό. Η μπροστινή απόσταση μπορεί να ρυθμιστεί σε κοντινή, ενδιάμεση ή μακρινή. Πατήστε το κουμπί E - η τρέχουσα ρύθμιση εμφανίζεται στο κέντρο πληροφοριών οδηγού. Πατήστε και πάλι το κουμπί E για να αλλάξετε την μπροστινή απόσταση. Η ρύθμιση εμφανίζεται επίσης στην επάνω γραμμή στο Κέντρο πληροφοριών οδηγού.

214 212 Οδήγηση και χρήση Η επιλεγμένη μπροστινή απόσταση υποδεικνύεται από πλήρεις μπάρες απόστασης στη σελίδα του Adaptive Cruise Control. Πρέπει να σημειωθεί πως η ρύθμιση της μπροστινής απόστασης είναι κοινή με τη ρύθμιση της ευαισθησίας χρονισμού προειδοποίησης του συστήματος προειδοποίησης μετωπικής σύγκρουσης. Παράδειγμα: Εάν επιλεγεί η ρύθμιση 3 (μακρινή) ο οδηγός ειδοποιείται νωρίτερα πριν από πιθανή σύγκρουση, ακόμα κι αν το Adaptive cruise control είναι ανενεργό ή απενεργοποιημένο. 9 Προειδοποίηση Ο οδηγός φέρει την πλήρη ευθύνη για την τήρηση της κατάλληλης απόστασης από το προπορευόμενο όχημα, ανάλογα με τις κυκλοφοριακές και τις καιρικές συνθήκες και την ορατότητα. Η απόσταση από το προπορευόμενο όχημα πρέπει να ρυθμιστεί ή το σύστημα να απενεργοποιηθεί όταν χρειάζεται σύμφωνα με τις επικρατούσες συνθήκες. Ανίχνευση του προπορευόμενου οχήματος Η ενδεικτική λυχνία προπορευόμενου οχήματος A ανάβει με πράσινο χρώμα στο ταχύμετρο όταν το σύστημα ανιχνεύσει κάποιο όχημα στην πορεία σας. Εάν αυτή η λυχνία δεν εμφανίζεται, ή αν εμφανίζεται στιγμιαία, το Adaptive cruise control δεν αποκρίνεται στα προπορευόμενα οχήματα. Απενεργοποίηση Το Adaptive Cruise Control απενεργοποιείται από τον οδηγό όταν: πατηθεί το κουμπί y, πατηθεί το πεντάλ φρένου, πατηθεί το πεντάλ του συμπλέκτη περισσότερο από τέσσερα δευτερόλεπτα, ο επιλογέας ταχυτήτων του αυτόματου κιβωτίου ταχυτήτων μεταβεί στη θέση N.

215 Οδήγηση και χρήση 213 Το σύστημα απενεργοποιείται επίσης αυτόματα όταν: η ταχύτητα του οχήματος πέσει κάτω από 45 km/h ή υπερβεί τα 190 km/h, το σύστημα ελέγχου πρόσφυσης λειτουργεί περισσότερο από 20 δευτερόλεπτα, το ηλεκτρονικό πρόγραμμα ευστάθειας βρίσκεται σε λειτουργία, δεν υπάρχει κυκλοφορία στο δρόμο και δεν ανιχνεύεται τίποτα στις πλευρές του οδοστρώματος για αρκετά λεπτά. Σε αυτή την περίπτωση, δεν υπάρχει ηχώ στο ραντάρ και ο αισθητήρας μπορεί να αναφέρει ότι φράσσεται, το σύστημα πέδησης επικείμενης σύγκρουσης ενεργοποιεί τα φρένα, ο αισθητήρας ραντάρ έχει μπλοκάρει από στρώμα πάγου ή νερού, έχει ανιχνευτεί βλάβη στο ραντάρ, τον κινητήρα ή το σύστημα φρένων. Όταν το Adaptive cruise control απενεργοποιηθεί αυτόματα, στο κέντρο πληροφοριών οδηγού ανάβει με λευκό χρώμα η ενδεικτική λυχνία m και αναδύεται ένα προειδοποιητικό σύμβολο. Η αποθηκευμένη ταχύτητα διατηρείται. 9 Προειδοποίηση Όταν το Adaptive cruise control είναι απενεργοποιημένο, ο οδηγός πρέπει να αναλάβει πλήρως τον έλεγχο των φρένων και του κινητήρα. Απενεργοποίηση Πατήστε το κουμπί C για να απενεργοποιήσετε το Adaptive Cruise Control. Η ένδειξη m σβήνει. Η αποθηκευμένη ταχύτητα διαγράφεται. Με την απενεργοποίηση της ανάφλεξης, απενεργοποιείται επίσης το Adaptive Cruise Control και διαγράφεται η αποθηκευμένη ρύθμιση ταχύτητας. Προσοχή οδηγού Χρησιμοποιείτε το adaptive cruise control προσεκτικά στις στροφές ή σε ορεινές διαδρομές, διότι μπορεί να 'χάσει' το προπορευόμενο όχημα και να χρειαστεί χρόνος για να το ανιχνεύσει ξανά. Μη χρησιμοποιείτε το σύστημα σε ολισθηρό οδόστρωμα, διότι μπορεί να προκαλέσει απότομες αλλαγές στην πρόσφυση των ελαστικών (σπινάρισμα τροχών), με αποτέλεσμα να χάσετε τον έλεγχο. Μην χρησιμοποιείτε το Adaptive Cruise Control όταν βρέχει, χιονίζει ή όταν υπάρχει πολύ χώμα, καθώς

216 214 Οδήγηση και χρήση ο αισθητήρας ραντάρ μπορεί να καλυφθεί με μια λεπτή στρώση νερού, σκόνης, πάγου ή χιονιού. Έτσι, μειώνεται ή καταστέλλεται εντελώς η ορατότητα. Στην περίπτωση εμπλοκής του αισθητήρα, καθαρίστε το κάλυμμα του αισθητήρα. Όρια συστήματος Η δύναμη αυτόματης πέδησης του συστήματος δεν επιτρέπει το δυνατό φρενάρισμα και το επίπεδο πέδησης ενδέχεται να μην επαρκεί για την αποφυγή σύγκρουσης. Μετά από απότομη αλλαγή λωρίδας, το σύστημα χρειάζεται ορισμένο χρόνο μέχρι να ανιχνεύσει το επόμενο προπορευόμενο όχημα. Έτσι, εάν ανιχνευτεί νέο όχημα, το σύστημα μπορεί να επιταχύνει αντί να επιβραδύνει. Το Adaptive Cruise Control αγνοεί τα οχήματα στο αντίθετο ρεύμα κυκλοφορίας. Το Adaptive Cruise Control δεν φρενάρει για ακινητοποιημένα οχήματα, πεζούς ή ζώα. Στροφές Το Adaptive Cruise Control υπολογίζει μια προβλεπόμενη διαδρομή με βάση τη φυγόκεντρο δύναμη. Αυτή η προβλεπόμενη διαδρομή μπορεί να συνυπολογίσει τα χαρακτηριστικά της τρέχουσας στροφής, αλλά δεν μπορεί να υπολογίσει μια μελλοντική αλλαγή στροφής. Το σύστημα ενδέχεται να χάσει το τρέχον προπορευόμενο όχημα ή να υπολογίσει κάποιο όχημα που βρίσκεται σε άλλη λωρίδα. Αυτό μπορεί να συμβεί όταν μπαίνετε ή βγαίνετε από μια στροφή ή εάν τη στροφή γίνεται πιο κλειστή ή πιο ανοιχτή. Εάν το σύστημα δεν ανιχνεύει πλέον κανένα προπορευόμενο όχημα, η ενδεικτική λυχνία A θα σβήσει. Εάν η φυγόκεντρη δύναμη είναι πολύ μεγάλη σε μια στροφή, το σύστημα επιβραδύνει το όχημα ελαφρά. Αυτό το επίπεδο πέδησης δεν σχεδιάστηκε για να αποτρέπει το σπινάρισμα στη στροφή. Ο οδηγός φέρει την ευθύνη να μειώνει την επιλεγμένη ταχύτητα πριν εισέλθει σε στροφή και, γενικά, να προσαρμόζει την ταχύτητά του ανάλογα με τον τύπο του οδοστρώματος και τα ισχύοντα όρια ταχύτητας. Αυτοκινητόδρομοι Στους αυτοκινητοδρόμους, προσαρμόστε την ταχύτητα ανάλογα με τις συνθήκες και τον καιρό. Έχετε πάντοτε υπόψη σας ότι το Adaptive cruise control διαθέτει περιορισμένη εμβέλεια ορατότητας, περιορισμένη δυνατότητα πέδησης και συγκεκριμένο χρόνο αντίδρασης για να επιβεβαιώσει εάν κάποιο όχημα βρίσκεται στην πορεία σας ή όχι. Το Adaptive cruise control ενδέχεται να μην μπορέσει να φρενάρει έγκαιρα το όχημα για την αποφυγή σύγκρουσης με

217 Οδήγηση και χρήση 215 όχημα που κινείται με πολύ χαμηλότερη ταχύτητα ή μετά από αλλαγή λωρίδας. Αυτό συμβαίνει ιδιαίτερα κατά τη γρήγορη οδήγηση ή εάν η ορατότητα είναι μειωμένη λόγω καιρικών συνθηκών. Κατά την είσοδο ή την έξοδο από τον αυτοκινητόδρομο, το Adaptive Cruise Control ενδέχεται να "χάσει" το προπορευόμενο όχημα και να επιταχύνει στην καθορισμένη ταχύτητα. Για το λόγο αυτόν, μειώστε την καθορισμένη ταχύτητα πριν την έξοδο ή πριν την είσοδο. Αλλαγές διαδρομής οχήματος Εάν κάποιο άλλο όχημα εισέλθει στη διαδρομή οδήγησής σας, το Adaptive Cruise Control θα λάβει υπ' όψιν του το όχημα όταν αυτό βρεθεί κανονικά στη διαδρομή σας. Να είστε έτοιμοι να αντιδράσετε και να πατήσετε το πεντάλ φρένων, εάν χρειαστεί να φρενάρετε πιο γρήγορα. Οδήγηση σε λόφους και ρυμούλκηση με τρέιλερ Η απόδοση του συστήματος κατά την οδήγηση σε λόφους και κατά τη ρυμούλκηση τρέιλερ εξαρτάται από την ταχύτητα και το φορτίο του οχήματος, τις συνθήκες κυκλοφορίας και την κλίση του οδοστρώματος. Κατά την οδήγηση σε λόφους, το σύστημα ενδέχεται να μην ανιχνεύσει κάποιο όχημα στη διαδρομή σας. Σε απότομους λόφους, μπορεί να χρειαστεί να χρησιμοποιήσετε το πεντάλ γκαζιού για να διατηρήσετε την ταχύτητα του οχήματός σας. Σε κατωφέρεια, ειδικά όταν ρυμουλκείτε κάποιο τρέιλερ, μπορεί να χρειαστεί να φρενάρετε για να διατηρήσετε ή να μειώσετε την ταχύτητά σας. Πρέπει να σημειωθεί πως η ενεργοποίηση του φρένου απενεργοποιεί το σύστημα. Δεν συνιστάται η χρήση του Adaptive Cruise Control σε απότομους λόφους, ειδικά κατά τη ρυμούλκηση τρέιλερ. Μονάδα ραντάρ Η μονάδα του ραντάρ είναι στερεωμένη πίσω από τη μάσκα του ψυγείου, κάτω από το έμβλημα της μάρκας.

218 216 Οδήγηση και χρήση 9 Προειδοποίηση Η μονάδα του ραντάρ ευθυγραμμίστηκε προσεκτικά κατά την κατασκευή. Για το λόγο αυτό, μετά από μετωπική σύγκρουση, μη χρησιμοποιήσετε το σύστημα. Ο μπροστινός προφυλακτήρας μπορεί να φαίνεται άθικτος, ωστόσο ο αισθητήρας που βρίσκεται πίσω από αυτόν μπορεί να έχει μετατοπιστεί και να αντιδρά λανθασμένα. Μετά από κάποιο ατύχημα, απευθυνθείτε σε ένα συνεργείο για την επαλήθευση και διόρθωση της θέσης του αισθητήρα Adaptive cruise control. Ρυθμίσεις Μπορείτε να αλλάξετε τις ρυθμίσεις στο μενού Auto collision preparation (Αυτόματη προετοιμασία σύγκρουσης) στην εξατομίκευση οχήματος, Σφάλμα Εάν το adaptive cruise control δεν λειτουργεί λόγω προσωρινών συνθηκών (π.χ.αισθητήρας καλυμμένος από πάγο) ή εάν υπάρχει μόνιμο σφάλμα συστήματος, στο κέντρο πληροφοριών οδηγού θα εμφανιστεί ένα μήνυμα. Μηνύματα οχήματος Προειδοποίηση μετωπικής σύγκρουσης Το σύστημα προειδοποίησης μετωπικής σύγκρουσης μπορεί να βοηθήσει στην αποτροπή ή τη μείωση πρόκλησης ζημιάς από μετωπικές συγκρούσεις. Εάν πλησιάζετε κάποιο προπορευόμενο όχημα με μεγάλη ταχύτητα, ακούγεται μια ηχητική προειδοποίηση στο Κέντρο πληροφοριών οδηγού. Το σύμβολο προπορευόμενου οχήματος A ανάβει με πράσινο χρώμα στο ταχύμετρο, όταν το σύστημα ανιχνεύσει κάποιο όχημα στη διαδρομή οδήγησης. Προϋπόθεση αποτελεί το σύστημα προειδοποίησης μετωπικής σύγκρουσης να είναι ενεργοποιημένο στο μενού εξατομίκευσης οχήματος ή να μην έχει απενεργοποιηθεί από το κουμπί V (ανάλογα με το σύστημα, βλ. παρακάτω).

219 Οδήγηση και χρήση 217 Ανάλογα με τον εξοπλισμό του οχήματος, υπάρχουν διαθέσιμες δύο εκδόσεις συστήματος προειδοποίησης μετωπικής σύγκρουσης: Προειδοποίηση μετωπικής σύγκρουσης που βασίζεται σε σύστημα ραντάρ σε οχήματα που είναι εξοπλισμένα με Adaptive Cruise Control Προειδοποίηση μετωπικής σύγκρουσης που βασίζεται σε σύστημα μπροστινής κάμερας στα οχήματα με παραδοσιακό cruise control ή χωρίς cruise control Προειδοποίηση μετωπικής σύγκρουσης που βασίζεται σε σύστημα ραντάρ Το σύστημα χρησιμοποιεί τον αισθητήρα ραντάρ που βρίσκεται πίσω από τη μάσκα του ψυγείου για να ανιχνεύσει τυχόν προπορευόμενο όχημα στη λωρίδα σας, σε απόσταση έως 150 μέτρα. Ενεργοποίηση Το σύστημα προειδοποίησης μετωπικής σύγκρουσης λειτουργεί αυτόματα σε ταχύτητα μεγαλύτερη από την ταχύτητα βάδισης, με την προϋπόθεση ότι δεν έχει απενεργοποιηθεί η ρύθμιση Auto collision preparation (Αυτόματη προετοιμασία σύγκρουσης) στο μενού εξατομίκευσης οχήματος Επιλογή ευαισθησίας προειδοποίησης Η ευαισθησία προειδοποίησης μπορεί να ρυθμιστεί σε κοντινή, ενδιάμεση ή μακρινή. Πατήστε το κουμπί E - η τρέχουσα ρύθμιση εμφανίζεται στο κέντρο πληροφοριών οδηγού. Πατήστε και πάλι το κουμπί E για να αλλάξετε την ευαισθησία προειδοποίησης. Η ρύθμιση εμφανίζεται επίσης στην επάνω γραμμή στο Κέντρο πληροφοριών οδηγού. Πρέπει να σημειωθεί πως η ρύθμιση της ευαισθησίας χρονισμού προειδοποίησης είναι κοινή με τη ρύθμιση μπροστινής απόστασης του Adaptive Cruise Control. Έτσι, με την αλλαγή

220 218 Οδήγηση και χρήση της ευαισθησίας χρονισμού προειδοποίησης αλλάζει και η ρύθμιση μπροστινής απόστασης του Adaptive Cruise Control. Προειδοποίηση του οδηγού Όταν πλησιάζετε κάποιο άλλο όχημα πολύ γρήγορα, στο Κέντρο πληροφοριών οδηγού θα εμφανιστεί η σελίδα προειδοποίησης σύγκρουσης. Συγχρόνως, θα ακουστεί μια ηχητική προειδοποίηση. Πατήστε το πεντάλ φρένων, εάν επιβάλλεται από την περίσταση. Ρυθμίσεις Μπορείτε να αλλάξετε τις ρυθμίσεις στο μενού Auto collision preparation (Αυτόματη προετοιμασία σύγκρουσης) στην εξατομίκευση οχήματος Προειδοποίηση μετωπικής σύγκρουσης που βασίζεται σε σύστημα μπροστινής κάμερας Το σύστημα προειδοποίησης μετωπικής σύγκρουσης χρησιμοποιεί το σύστημα μπροστινής κάμερας στο παρμπρίζ για την ανίχνευση ενός προπορευόμενου οχήματος που βρίσκεται ακριβώς μπροστά σας στη λωρίδα σας σε απόσταση 60 μέτρων περίπου. Ενεργοποίηση H προειδοποίηση μετωπικής σύγκρουσης λειτουργεί αυτόματα σε ταχύτητα μεγαλύτερη από 40 χλμ./ώρα, εάν δεν έχει απενεργοποιηθεί από το κουμπί V, βλ. παρακάτω. Επιλογή ευαισθησίας προειδοποίησης Η ευαισθησία προειδοποίησης μπορεί να ρυθμιστεί σε κοντινή, ενδιάμεση ή μακρινή. Πατήστε το κουμπί V - η τρέχουσα ρύθμιση εμφανίζεται στο κέντρο πληροφοριών οδηγού. Πατήστε και πάλι το κουμπί V για να αλλάξετε την ευαισθησία προειδοποίησης.

221 Οδήγηση και χρήση 219 Προειδοποίηση του οδηγού Όταν πλησιάζετε κάποιο άλλο όχημα πολύ γρήγορα, στο Κέντρο πληροφοριών οδηγού θα εμφανιστεί η σελίδα προειδοποίησης σύγκρουσης. Συγχρόνως, θα ακουστεί μια ηχητική προειδοποίηση. Πατήστε το πεντάλ φρένων, εάν επιβάλλεται από την περίσταση. Απενεργοποίηση Το σύστημα μπορεί να απενεργοποιηθεί. Πατήστε το κουμπί V επανειλημμένα μέχρι να εμφανιστεί το παρακάτω μήνυμα στο κέντρο πληροφοριών οδηγού. Γενικές πληροφορίες και για τις δύο εκδόσεις του συστήματος προειδοποίησης μετωπικής σύγκρουσης 9 Προειδοποίηση Η προειδοποίηση μετωπικής σύγκρουσης είναι απλώς ένα σύστημα προειδοποίησης και δεν θέτει σε εφαρμογή τα φρένα. Όταν πλησιάζετε ένα προπορευόμενο όχημα με μεγάλη ταχύτητα, μπορεί να μην σας διαθέσει επαρκή χρόνο για να αποφύγετε ενδεχόμενη σύγκρουση. Ο οδηγός φέρει την πλήρη ευθύνη για την τήρηση της κατάλληλης απόστασης από το προπορευόμενο όχημα, ανάλογα με τις κυκλοφοριακές και τις καιρικές συνθήκες και την ορατότητα. Κατά την οδήγηση, είναι πάντα απαραίτητη η πλήρης προσοχή από τον οδηγό. Ο οδηγός πρέπει να είναι πάντοτε έτοιμος να αντιδράσει και να πατήσει φρένο.

222 220 Οδήγηση και χρήση Περιορισμοί συστήματος Το σύστημα έχει σχεδιαστεί να προειδοποιεί μόνο για οχήματα, ωστόσο μπορεί να αντιδράσει και για άλλα μεταλλικά αντικείμενα. Στις παρακάτω περιπτώσεις, η προειδοποίηση μετωπικής σύγκρουσης μπορεί να μην ανιχνεύσει ένα προπορευόμενο όχημα ή ενδέχεται να μειωθεί η απόδοση του αισθητήρα: σε δρόμους με συνεχείς στροφές, όταν υπάρχει περιορισμένη ορατότητα λόγω καιρικών συνθηκών, π.χ. ομίχλη, βροχή ή χιόνι, όταν ο αισθητήρας έχει καλυφθεί από χιόνι, πάγο, λασπόχιονο, λάσπη, βρομιά ή εμποδίζεται λόγω ζημιάς στο παρμπρίζ. Ένδειξη μπροστινής απόστασης Η ένδειξη μπροστινής απόστασης εμφανίζει την απόσταση μέχρι το προπορευόμενο, κινούμενο όχημα. Το σύστημα χρησιμοποιεί, ανάλογα με τον εξοπλισμό του οχήματος, είτε το ραντάρ που βρίσκεται πίσω από τη μάσκα του ψυγείου είτε την μπροστινή κάμερα που βρίσκεται στο παρμπρίζ για να ανιχνεύσει την απόσταση από κάποιο προπορευόμενο όχημα στην πορεία σας. Ενεργοποιείται σε ταχύτητες άνω των 40 km/h. Όταν ανιχνευθεί κάποιο προπορευόμενο όχημα, η απόσταση υποδεικνύεται μέσα σε δευτερόλεπτα σε μια σελίδα στο Κέντρο πληροφοριών οδηγού Πατήστε το κουμπί MENU στο μοχλοδιακόπτη των φλας για να επιλέξετε Vehicle Information Menu (Μενού πληροφοριών οχήματος) X και στρέψτε τον περιστροφικό ρυθμιστή για να επιλέξετε τη σελίδα εμφάνισης της ένδειξης μπροστινής απόστασης. Η ελάχιστη απόσταση που υποδεικνύεται, αντιστοιχεί σε 0,5 s. Εάν δεν υπάρχει κανένα προπορευόμενο όχημα ή εάν το προπορευόμενο όχημα είναι εκτός εμβέλειας, θα εμφανιστούν δύο παύλες: -.- s. Ενεργή πέδηση έκτακτης ανάγκης Το σύστημα ενεργής πέδησης έκτακτης ανάγκης συμβάλλει ώστε να μειωθεί η ζημιά από μετωπικές συγκρούσεις με οχήματα και αντικείμενα, όταν δεν είναι πλέον δυνατόν να αποφευχθεί μια σύγκρουση πατώντας

223 Οδήγηση και χρήση 221 φρένο ή στρίβοντας το τιμόνι. Πριν ενεργοποιηθεί το σύστημα ενεργής πέδησης έκτακτης ανάγκης, ο οδηγός ειδοποιείται μέσω της προειδοποίησης μετωπικής σύγκρουσης Η λειτουργία χρησιμοποιεί διάφορα στοιχεία εισόδου (π.χ. αισθητήρα ραντάρ, πίεση φρένου, ταχύτητα οχήματος) προκειμένου να υπολογίσει την πιθανότητα μιας μετωπικής σύγκρουσης. Το σύστημα πέδησης επικείμενης σύγκρουσης λειτουργεί αυτόματα σε ταχύτητα μεγαλύτερη από την ταχύτητα βάδισης, με την προϋπόθεση ότι δεν έχει απενεργοποιηθεί η ρύθμιση Auto collision preparation (Αυτόματη προετοιμασία σύγκρουσης) στο μενού εξατομίκευσης οχήματος Το σύστημα περιλαμβάνει: Σύστημα προετοιμασίας φρένων Αυτόματη πέδηση έκτακτης ανάγκης Προοδευτική υποβοήθηση πέδησης 9 Προειδοποίηση Το σύστημα αυτό δεν προορίζεται να αντικαταστήσει τον οδηγό, ο οποίος φέρει την ευθύνη της οδήγησης του οχήματος και της προσοχής στο δρόμο. Το σύστημα λειτουργεί βοηθητικά και μόνο. Ο οδηγός θα συνεχίζει να πατά το πεντάλ του φρένου, ανάλογα με την κατάσταση οδήγησης. Σύστημα προετοιμασίας φρένων Όταν πλησιάζετε ένα προπορευόμενο όχημα τόσο γρήγορα που επίκειται σύγκρουση, το σύστημα προετοιμασίας φρένων αυξάνει ελαφρά την πίεση στα φρένα. Έτσι, μειώνεται ο χρόνος απόκρισης όταν απαιτηθεί αυτόματο ή μη αυτόματο φρενάρισμα. Το σύστημα πέδησης προετοιμάζεται με τέτοιο τρόπο, ώστε το φρενάρισμα να μπορεί να επιτευχθεί ταχύτερα. Αυτόματη πέδηση έκτακτης ανάγκης Μετά την προετοιμασία των φρένων και ακριβώς πριν από την επικείμενη σύγκρουση, η λειτουργία αυτή ενεργοποιεί αυτόματα ένα περιορισμένο φρενάρισμα για να μειωθεί η ταχύτητα κρούσης κατά τη σύγκρουση. Προοδευτική υποβοήθηση πέδησης Επιπλέον, το σύστημα προετοιμασίας φρένων και η αυτόματη πέδηση έκτακτης ανάγκης, καθώς και η προοδευτική υποβοήθηση πέδησης καθιστούν την υποβοήθηση πέδησης ακόμα πιο ευαίσθητη. Με αυτό τον τρόπο, πατώντας ελαφρά το πεντάλ φρένων έχει ως αποτέλεσμα ένα άμεσο και δυνατό φρενάρισμα. Η λειτουργία αυτή βοηθά τον οδηγό να φρενάρει πιο γρήγορα και πιο δυνατά πριν από την επικείμενη σύγκρουση.

224 222 Οδήγηση και χρήση 9 Προειδοποίηση Το σύστημα ενεργής πέδησης έκτακτης ανάγκης δεν έχει σχεδιαστεί για να ενεργοποιεί δυνατό και ανεξάρτητο φρενάρισμα ούτε για να αποτρέπει αυτόματα τυχόν σύγκρουση. Σχεδιάστηκε για να μειώνει την ταχύτητα του οχήματος πριν τη σύγκρουση. Ενδέχεται να μην αντιδράσει μπροστά σε ακινητοποιημένα οχήματα, πεζούς ή ζώα. Μετά από απότομη αλλαγή λωρίδας, το σύστημα χρειάζεται ένα συγκεκριμένο χρονικό διάστημα μέχρι να ανιχνεύσει το επόμενο προπορευόμενο όχημα. Κατά την οδήγηση, είναι πάντα απαραίτητη η πλήρης προσοχή από τον οδηγό. Ο οδηγός πρέπει να είναι πάντοτε έτοιμος να ενεργήσει και να φρενάρει ή να στρίψει για να αποφύγει πιθανή σύγκρουση. Το σύστημα έχει σχεδιαστεί να λειτουργεί με όλους τους επιβάτες προσδεδεμένους με τη ζώνη ασφαλείας. Περιορισμοί συστήματος Η ενεργή πέδηση έκτακτης ανάγκης λειτουργεί με περιορισμούς ή δεν λειτουργεί καθόλου όταν βρέχει, όταν χιονίζει ή όταν υπάρχει πολύ χώμα, καθώς ο αισθητήρας ραντάρ μπορεί να έχει καλυφθεί με μια λεπτή στρώση νερού, σκόνης, πάγου ή χιονιού. Στην περίπτωση εμπλοκής του αισθητήρα, καθαρίστε το κάλυμμα του αισθητήρα. Σε ορισμένες σπάνιες περιπτώσεις, το σύστημα ενεργής πέδησης έκτακτης ανάγκης μπορεί να παρέχει ένα σύντομο αυτόματο φρενάρισμα σε συνθήκες που φαίνονται περιττές, για παράδειγμα, όταν υπάρχουν σήματα οδικής κυκλοφορίας σε στροφή ή οχήματα σε άλλη λωρίδα. Η λειτουργία αυτή είναι αποδεκτή και το όχημα δεν χρειάζεται σέρβις. Πατήστε δυνατά το πεντάλ γκαζιού για να παρακάμψετε το αυτόματο φρενάρισμα. Ρυθμίσεις Μπορείτε να αλλάξετε τις ρυθμίσεις στο μενού Auto collision preparation (Αυτόματη προετοιμασία σύγκρουσης) στην εξατομίκευση οχήματος, Σφάλμα Σε περίπτωση που το σύστημα χρειάζεται σέρβις, στο Κέντρο πληροφοριών οδηγού εμφανίζεται ένα μήνυμα. Εάν το σύστημα δεν λειτουργεί όπως θα έπρεπε, εμφανίζονται μηνύματα του οχήματος στο Κέντρο πληροφοριών οδηγού. Μηνύματα οχήματος

225 Οδήγηση και χρήση 223 Υποβοήθηση στάθμευσης Το σύστημα υποβοήθησης στάθμευσης διευκολύνει τη στάθμευση μετρώντας την απόσταση ανάμεσα στο αυτοκίνητο και σε τυχόν εμπόδια και εκπέμποντας ηχητικά σήματα. Ωστόσο, πλήρη ευθύνη για τους ελιγμούς στάθμευσης φέρει ο οδηγός. Το σύστημα αποτελείται από τέσσερις αισθητήρες στάθμευσης υπερήχων οι οποίοι είναι τοποθετημένοι στον πίσω προφυλακτήρα. Εάν το όχημα διαθέτει μπροστινό σύστημα υποβοήθησης στάθμευσης, το σύστημα διαθέτει τέσσερις πρόσθετους αισθητήρες στάθμευσης υπερήχων στον μπροστινό προφυλακτήρα. Το σύστημα χρησιμοποιεί δύο διαφορετικές συχνότητες για τους μπροστινούς και τους πίσω αισθητήρες αντίστοιχα, καθεμία με διαφορετικό ήχο. Ενδεικτική λυχνία r Κουμπί r ή D Το σύστημα υποβοήθησης στάθμευσης θα ενεργοποιηθεί και θα απενεργοποιηθεί με το πάτημα του κουμπιού υποβοήθησης στάθμευσης r. Εάν το όχημα διαθέτει επιπλέον προηγμένο σύστημα υποβοήθησης στάθμευσης 3 226, για το σύστημα υποβοήθησης στάθμευσης υπάρχει το κουμπί D. Σε αυτή την περίπτωση, ο χειρισμός και των δύο συστημάτων γίνεται από το κουμπί D. Για να ενεργοποιήσετε ή να απενεργοποιήσετε το σύστημα υποβοήθησης στάθμευσης, πατήστε στιγμιαία το r ή D μία φορά. Για να ενεργοποιήσετε ή να απενεργοποιήσετε το προηγμένο σύστημα υποβοήθησης στάθμευσης, πατήστε το r ή D επί ένα δευτερόλεπτο περίπου. Εάν ένα σύστημα είναι ενεργό, υπάρχει η δυνατότητα εναλλαγής μεταξύ των δύο συστημάτων με το πάτημα του κουμπιού για μικρότερο ή μεγαλύτερο χρονικό διάστημα.

226 224 Οδήγηση και χρήση Ενεργοποίηση Το σύστημα ενεργοποιείται αυτόματα όταν επιλέγετε την όπισθεν. Μπορείτε επίσης να ενεργοποιήσετε το μπροστινό σύστημα υποβοήθησης στάθμευσης όταν οδηγείτε με χαμηλή ταχύτητα, πατώντας στιγμιαία το κουμπί υποβοήθησης στάθμευσης r ή D. Η αναμμένη λυχνία LED στο κουμπί του συστήματος υποβοήθησης στάθμευσης δείχνει ότι το σύστημα βρίσκεται σε ετοιμότητα λειτουργίας. Ένδειξη Το σύστημα προειδοποιεί τον οδηγό με ηχητικά σήματα για τυχόν εμπόδια μπροστά ή πίσω από το όχημα. Ανάλογα ποιοι αισθητήρες βρίσκονται πιο κοντά στο εμπόδιο, θα ακούσετε την ηχητική προειδοποίηση από τους αντίστοιχους αισθητήρες. Το χρονικό διάστημα ανάμεσα σε κάθε ηχητικό σήμα μειώνεται όσο το όχημα πλησιάζει στο εμπόδιο. Όταν η απόσταση μειωθεί κάτω από 30 cm, το σήμα του βομβητή είναι συνεχές. Επιπλέον, υπάρχει η δυνατότητα να εμφανίζεται η απόσταση μέχρι τα εμπόδια στο κέντρο πληροφοριών οδηγού Στην έκδοση με οθόνη υψηλού επιπέδου, η απόσταση μέχρι κάποιο μπροστινό εμπόδιο επισημαίνεται με εναλλασσόμενες τμηματικές ενδείξεις που αλλάζουν.

227 Οδήγηση και χρήση 225 Στην έκδοση με συνδυαστική οθόνη υψηλού επιπέδου, η απόσταση μέχρι κάποιο μπροστινό και πίσω εμπόδιο επισημαίνεται με εναλλασσόμενες γραμμές απόστασης γύρω από το όχημα. Η ένδειξη απόστασης στην οθόνη μπορεί να ανασταλεί από μηνύματα οχήματος με μεγαλύτερη προτεραιότητα. Μόλις η ένδειξη απόστασης παρακαμφθεί από κάποιο μήνυμα οχήματος, η απόσταση σταματά να εμφανίζεται μέχρι να ενεργοποιηθεί ξανά το σύστημα υποβοήθησης στάθμευσης. Απενεργοποίηση Απενεργοποιήστε το σύστημα πατώντας στιγμιαία το κουμπί υποβοήθησης στάθμευσης r ή D. Η λυχνία LED στο κουμπί σβήνει και στο κέντρο πληροφοριών οδηγού εμφανίζεται η ένδειξη Park Assist Off (Υποβοήθηση στάθμευσης απενεργ/ νη). Το σύστημα απενεργοποιείται αυτόματα όταν γίνει υπέρβαση μιας συγκεκριμένης ταχύτητας. Εάν πατήσετε το κουμπί r ή D μία φορά στη διάρκεια ενός κύκλου ανάφλεξης, το μπροστινό σύστημα υποβοήθησης στάθμευσης επανενεργοποιείται πάντοτε όταν η ταχύτητα του οχήματος μειωθεί κάτω από συγκεκριμένο όριο. Σφάλμα Σε περίπτωση βλάβης στο σύστημα, ανάβει η ενδεικτική λυχνία r ή εμφανίζεται ένα μήνυμα στο Κέντρο πληροφοριών οδηγού. Εάν το σύστημα δεν λειτουργεί λόγω προσωρινών συνθηκών, όπως στην περίπτωση που οι αισθητήρες καλύπτονται από χιόνι, ανάβει η ενδεικτική λυχνία r ή εμφανίζεται ένα μήνυμα στο Κέντρο πληροφοριών οδηγού. Μηνύματα οχήματος Προειδοποίηση Σε ορισμένες περιπτώσεις, το σύστημα ενδέχεται να μην ανιχνεύσει τυχόν εμπόδια λόγω διάφορων ανακλαστικών επιφανειών σε αντικείμενα ή ρούχα ή λόγω εξωτερικών πηγών θορύβου. Πρέπει να δώσετε ιδιαίτερη προσοχή σε χαμηλά εμπόδια τα οποία μπορούν να προκαλέσει ζημιά στο κάτω άκρο του προφυλακτήρα. Προσοχή Η απόδοση των αισθητήρων μπορεί να είναι μειωμένη εάν έχουν καλυφθεί, π.χ. από πάγο ή χιόνι. Η αποτελεσματικότητα του συστήματος υποβοήθησης στάθμευσης μπορεί να μειωθεί λόγω μεγάλου φορτίου.

228 226 Οδήγηση και χρήση Για τα ψηλότερα οχήματα (π.χ. οχήματα εκτός δρόμου, mini van, van) ισχύουν ειδικοί περιορισμοί. Η αναγνώριση εμποδίων στο επάνω μέρος αυτών των οχημάτων δεν είναι εγγυημένη. Τα αντικείμενα πολύ μικρής αντανάκλασης, όπως τα αντικείμενα με μικρό πλάτος ή τα μαλακά υλικά, ενδέχεται να μην ανιχνευτούν από το σύστημα. Το σύστημα υποβοήθησης στάθμευσης δεν θα ανιχνεύσει αντικείμενα που βρίσκονται εκτός εμβέλειας ανίχνευσης. Επισήμανση Το σύστημα υποβοήθησης στάθμευσης ανιχνεύει αυτόματα τον εργοστασιακό εξοπλισμό ρυμούλκησης. Απενεργοποιείται όταν η φίσα συνδεθεί. Ο αισθητήρας μπορεί να ανιχνεύσει ένα ανύπαρκτο εμπόδιο (ηχώ παρεμβολής) εξαιτίας ηχητικών ή μηχανικών παρεμβολών. Επισήμανση Αν επιλεχθεί σχέση ταχύτητας εμπροσθοπορείας και υπερβείτε μια συγκεκριμένη ταχύτητα, το πίσω σύστημα υποβοήθησης στάθμευσης θα απενεργοποιηθεί, όταν το σύστημα πίσω φορέα είναι εκτεταμένο. Αν επιλεχθεί πρώτα όπισθεν, το σύστημα υποβοήθησης στάθμευσης θα ανιχνεύσει το σύστημα πίσω φορέα και θα παρέχει έναν προειδοποιητικό ήχο. Πιέστε r ή D στιγμιαία, για να απενεργοποιήσετε το σύστημα υποβοήθησης στάθμευσης. Σύστημα προηγμένης υποβοήθησης στάθμευσης Το προηγμένο σύστημα υποβοήθησης στάθμευσης κατευθύνει τους ελιγμούς του οδηγού σε μια θέση στάθμευσης παρέχοντας οδηγίες στο Κέντρο πληροφοριών οδηγού και ηχητικά σήματα. Ωστόσο, πλήρη ευθύνη για την αποδοχή της θέσης στάθμευσης που προτείνει το σύστημα και για τον ελιγμό φέρει ο οδηγός. Το σύστημα χρησιμοποιεί τους αισθητήρες του συστήματος υποβοήθησης στάθμευσης σε συνδυασμό με δύο

229 Οδήγηση και χρήση 227 πρόσθετους αισθητήρες που βρίσκονται και στις δύο πλευρές του μπροστινού προφυλακτήρα και του πίσω προφυλακτήρα. Κουμπί D Το σύστημα προηγμένης υποβοήθησης στάθμευσης και το σύστημα υποβοήθησης στάθμευσης λειτουργούν με το ίδιο κουμπί. Για την ενεργοποίηση ή την απενεργοποίηση του συστήματος υποβοήθησης στάθμευσης, πατήστε σύντομα το κουμπί μία φορά. Για την ενεργοποίηση ή την απενεργοποίηση του συστήματος προηγμένης υποβοήθησης στάθμευσης, πατήστε το κουμπί D για ένα δευτερόλεπτο περίπου. Εάν ένα σύστημα είναι ενεργό, υπάρχει η δυνατότητα εναλλαγής μεταξύ των δύο συστημάτων με το πάτημα του κουμπιού για μικρότερο ή μεγαλύτερο χρονικό διάστημα. Ενεργοποίηση Όταν αναζητάτε θέση στάθμευσης, πρέπει να ενεργοποιήσετε το σύστημα πατώντας το κουμπί D για ένα δευτερόλεπτο περίπου. Το σύστημα μπορεί να ενεργοποιηθεί μόνον όταν η ταχύτητα φθάνει έως και 30 km/h και το σύστημα αναζητά θέση στάθμευσης όταν η ταχύτητα φθάνει έως και 30 km/h. Η μέγιστη επιτρεπόμενη παράλληλη απόσταση ανάμεσα στο όχημα και μια σειρά σταθμευμένων αυτοκινήτων είναι 1,8 μέτρα. Επισήμανση Προτού χρησιμοποιήσετε το σύστημα προηγμένης υποβοήθησης στάθμευσης για πρώτη φορά, πρέπει να οδηγήσετε το όχημα για τουλάχιστον 40 χιλιόμετρα, προκειμένου το σύστημα να βαθμονομηθεί αυτόματα. Λειτουργία Όταν το όχημα περάσει μια σειρά από αυτοκίνητα και το σύστημα ενεργοποιηθεί, το προηγμένο σύστημα υποβοήθησης στάθμευσης αναζητά την κατάλληλη θέση στάθμευσης. Όταν ανιχνευθεί μια κατάλληλη θέση, στο

230 228 Οδήγηση και χρήση Κέντρο πληροφοριών οδηγού εμφανίζεται μια οπτική ειδοποίηση και ακούγεται ένα ηχητικό σήμα. Εάν ο ελιγμός στάθμευσης είναι επιτυχής, εμφανίζεται το σύμβολο τελικής θέσης. Η πρόταση θέσης στάθμευσης του συστήματος γίνεται αποδεκτή, εάν ο οδηγός ακινητοποιήσει το όχημα εντός 10 μέτρων από τη στιγμή που θα εμφανιστεί το μήνυμα ακινητοποίησης. Το σύστημα υπολογίζει τη βέλτιστη πορεία προς τη θέση στάθμευσης. Στη συνέχεια κατευθύνει τον οδηγό στη θέση στάθμευσης παρέχοντας λεπτομερείς οδηγίες. Οι οδηγίες αυτές περιλαμβάνουν τα εξής: υπόδειξη, όταν το αυτοκίνητο κινείται με ταχύτητα μεγαλύτερη από 30 km/h, υπόδειξη στον οδηγό να σταματήσει το αυτοκίνητο, όταν ανιχνευτεί θέση στάθμευσης, την κατεύθυνση προς την οποία πρέπει να κινηθεί το αυτοκίνητο κατά τον ελιγμό στάθμευσης, τη θέση του τιμονιού κατά τη στάθμευση, για ορισμένες από τις οδηγίες εμφανίζεται μια ράβδος προόδου. Εάν ο οδηγός δεν σταματήσει το αυτοκίνητο εντός 10 μέτρων από τη στιγμή που το σύστημα θα προτείνει τη θέση στάθμευσης, το σύστημα αρχίζει να αναζητά άλλη κατάλληλη θέση στάθμευσης.

231 Οδήγηση και χρήση 229 Αλλαγή πλευράς στάθμευσης Το σύστημα έχει ρυθμιστεί να ανιχνεύει θέσεις στάθμευσης στην πλευρά του συνοδηγού. Για την ανίχνευση θέσεων στάθμευσης στην πλευρά οδηγού, γυρίστε το δείκτη φλας προς την πλευρά οδηγού. Προτεραιότητες ενδείξεων Μετά την ενεργοποίηση του προηγμένου συστήματος υποβοήθησης στάθμευσης, στο Κέντρο πληροφοριών οδηγού εμφανίζεται ένα μήνυμα. Εμφανίζονται μηνύματα με μεγαλύτερη προτεραιότητα όπως τα μηνύματα οχήματος Όταν επιβεβαιώσετε το μήνυμα πατώντας το κουμπί SET/CLR, τα μηνύματα υποβοήθησης στάθμευσης εμφανίζονται ξανά και μπορείτε να συνεχίσετε τη διαδικασία στάθμευσης. Απενεργοποίηση Το σύστημα ενεργοποιείται: με το πάτημα του κουμπιού D για περίπου ένα δευτερόλεπτο όταν ο ελιγμός στάθμευσης ολοκληρωθεί με επιτυχία εάν οδηγείτε με ταχύτητα μεγαλύτερη από 30 km/h εάν κλείσετε το διακόπτη ανάφλεξης Η απενεργοποίηση από τον οδηγό ή από το σύστημα στη διάρκεια των ελιγμών επισημαίνεται με την ένδειξη Parking Deactivated (Λειτ. στάθμευσης απενεργ/νη) στο Κέντρο πληροφοριών οδηγού. Σφάλμα Στο Κέντρο πληροφοριών οδηγού εμφανίζεται ένα μήνυμα όταν: υπάρχει βλάβη στο σύστημα ο οδηγός δεν ολοκληρώσει με επιτυχία τον ελιγμό στάθμευσης το σύστημα δεν λειτουργεί Εάν στη διάρκεια των οδηγιών στάθμευσης ανιχνευτεί κάποιο εμπόδιο, στο Κέντρο πληροφοριών οδηγού εμφανίζεται η ένδειξη Stop (Σταματήστε). Μόλις απομακρυνθεί το εμπόδιο, ο ελιγμός στάθμευσης θα συνεχιστεί. Εάν το εμπόδιο δεν απομακρυνθεί, το σύστημα θα απενεργοποιηθεί. Πατήστε το κουμπί D για ένα δευτερόλεπτο περίπου, για να

232 230 Οδήγηση και χρήση ενεργοποιήσετε το σύστημα και να γίνει αναζήτηση νέας θέσης στάθμευσης. Σημαντικές συμβουλές για τη χρήση των συστημάτων υποβοήθησης στάθμευσης 9 Προειδοποίηση Σε ορισμένες περιπτώσεις, το σύστημα ενδέχεται να μην ανιχνεύσει τυχόν εμπόδια λόγω διάφορων ανακλαστικών επιφανειών σε αντικείμενα ή ρούχα ή λόγω εξωτερικών πηγών θορύβου. Πρέπει να δώσετε ιδιαίτερη προσοχή σε χαμηλά εμπόδια τα οποία μπορούν να προκαλέσει ζημιά στο κάτω άκρο του προφυλακτήρα. Προσοχή Η απόδοση των αισθητήρων μπορεί να είναι μειωμένη εάν έχουν καλυφθεί, π.χ. από πάγο ή χιόνι. Η αποτελεσματικότητα του συστήματος υποβοήθησης στάθμευσης μπορεί να μειωθεί λόγω μεγάλου φορτίου. Για τα ψηλότερα οχήματα (π.χ. οχήματα εκτός δρόμου, mini van, van) ισχύουν ειδικοί περιορισμοί. Η αναγνώριση εμποδίων στο επάνω μέρος αυτών των οχημάτων δεν είναι εγγυημένη. Τα αντικείμενα πολύ μικρής αντανάκλασης, όπως τα αντικείμενα με μικρό πλάτος ή τα μαλακά υλικά, ενδέχεται να μην ανιχνευτούν από το σύστημα. Το σύστημα υποβοήθησης στάθμευσης δεν θα ανιχνεύσει αντικείμενα που βρίσκονται εκτός εμβέλειας ανίχνευσης. Επισήμανση Το σύστημα υποβοήθησης στάθμευσης ανιχνεύει αυτόματα τον εργοστασιακό εξοπλισμό ρυμούλκησης. Απενεργοποιείται όταν η φίσα συνδεθεί. Υπάρχει πιθανότητα ο αισθητήρας να ανιχνεύσει ένα ανύπαρκτο εμπόδιο (ηχώ παρεμβολής) εξαιτίας ηχητικών ή μηχανικών παρεμβολών. Το σύστημα προηγμένης υποβοήθησης στάθμευσης μπορεί να μην ανταποκριθεί σε τυχόν αλλαγές στο χώρο στάθμευσης, εάν έχει ήδη αρχίσει ο ελιγμός παράλληλης στάθμευσης. Προειδοποίηση πλαϊνού τυφλού σημείου Το σύστημα προειδοποίησης πλαϊνού τυφλού σημείου ανιχνεύει και αναφέρει αντικείμενα σε οποιαδήποτε πλευρά του οχήματος, τα οποία βρίσκονται εντός μιας συγκεκριμένης ζώνης "τυφλού σημείου". Το σύστημα ενεργοποιεί μια οπτική προειδοποίηση σε κάθε εξωτερικό καθρέπτη, όταν ανιχνεύονται αντικείμενα που ενδέχεται να μην είναι ορατά στον εσωτερικό καθρέπτη και τους εξωτερικούς καθρέπτες.

233 Οδήγηση και χρήση 231 Οι αισθητήρες του συστήματος βρίσκονται στον προφυλακτήρα, στην αριστερή και τη δεξιά πλευρά του οχήματος. 9 Προειδοποίηση Η προειδοποίηση πλαϊνού τυφλού σημείου δεν αντικαθιστά την όραση του οδηγού. Το σύστημα δεν ανιχνεύει: Οχήματα εκτός των πλαϊνών τυφλών ζωνών, τα οποία ενδέχεται να πλησιάζουν με μεγάλη ταχύτητα. Πεζούς, ποδηλάτες ή ζώα. Πριν την αλλαγή λωρίδας, να ελέγχετε πάντοτε όλους τους καθρέπτες, να κοιτάζετε πίσω από τον ώμο σας και να χρησιμοποιείτε το φλας. Όταν το σύστημα ανιχνεύσει ένα όχημα στη ζώνη πλαϊνών τυφλών σημείων ενώ οδηγείτε προς τα εμπρός, είτε προσπερνάτε κάποιο όχημα είτε σας προσπερνούν, θα ανάψει ένα πορτοκαλί προειδοποιητικό σύμβολο B στον αντίστοιχο εξωτερικό καθρέπτη. Εάν, τότε, ο οδηγός ενεργοποιήσει το φλας, το προειδοποιητικό σύμβολο B θα αρχίσει να αναβοσβήνει με πορτοκαλί χρώμα ως προειδοποίηση για να μην αλλάξει λωρίδα. Η προειδοποίηση πλαϊνών τυφλών σημείων είναι ενεργή σε ταχύτητες από 10 χλμ/ώρα έως 140 χλμ/ώρα. Εάν οδηγείτε με ταχύτητα μεγαλύτερη από 140 χλμ/ώρα, το σύστημα απενεργοποιείται, γεγονός που υποδεικνύεται από τα προειδοποιητικά σύμβολα χαμηλού φωτισμού B που εμφανίζονται και στους δύο εξωτερικούς καθρέπτες. Εάν μειώσετε κι άλλο την ταχύτητα, τα προειδοποιητικά σύμβολα θα σβήσουν. Εάν στη συνέχεια ανιχνευτεί ένα όχημα στην τυφλή ζώνη, τα προειδοποιητικά σύμβολα B ανάβουν ως συνήθως στην αντίστοιχη πλευρά. Όταν το αυτοκίνητο τεθεί σε λειτουργία, θα εμφανιστούν στιγμιαία οι ενδείξεις και στους δύο εξωτερικούς καθρέπτες ως ένδειξη ότι το σύστημα λειτουργεί κανονικά. Το σύστημα μπορεί να ενεργοποιηθεί ή να απενεργοποιηθεί στο μενού Settings (Ρυθμίσεις) στην οθόνη πληροφοριών. Εξατομίκευση οχήματος Η απενεργοποίηση υποδεικνύεται από ένα μήνυμα στο κέντρο πληροφοριών οδηγού. Ζώνες ανίχνευσης Ο αισθητήρας του συστήματος καλύπτει μια ζώνη περίπου 3 μέτρων και στις δύο πλευρές του οχήματος. Αυτή η ζώνη ξεκινά από κάθε εξωτερικό καθρέπτη και εκτείνεται προς τα πίσω

234 232 Οδήγηση και χρήση κατά 3 μέτρα περίπου. Το ύψος της ζώνης κυμαίνεται μεταξύ 0,5 και 2 μέτρων περίπου από το έδαφος. Το σύστημα απενεργοποιείται εάν το όχημα ρυμουλκεί τρέιλερ. Το σύστημα προειδοποίησης πλαϊνών τυφλών σημείων έχει σχεδιαστεί ώστε να αγνοεί τα ακίνητα αντικείμενα υποδομής, όπως κιγκλιδώματα, στύλοι, κράσπεδα, τοίχοι και δοκοί. Δεν ανιχνεύονται τα σταθμευμένα οχήματα ή τα οχήματα στο αντίθετο ρεύμα κυκλοφορίας. Σφάλμα Η περιστασιακή απουσία προειδοποιήσεων μπορεί να προκύψει κάτω από φυσιολογικές συνθήκες και αυξάνεται σε υγρές καιρικές συνθήκες. Το σύστημα προειδοποίησης πλαϊνού τυφλού σημείου δεν λειτουργεί όταν η αριστερή ή η δεξιά γωνία του πίσω προφυλακτήρα είναι καλυμμένη με λάσπη, χώμα, χιόνι, πάγο, λασπόχιονο ή όταν επικρατούν ισχυρές καταιγίδες. Οδηγίες καθαρισμού Σε περίπτωση βλάβης στο σύστημα ή εάν το σύστημα δεν λειτουργεί προσωρινά, θα εμφανιστεί ένα μήνυμα στο Κέντρο πληροφοριών οδηγού. Απευθυνθείτε σε ένα συνεργείο. Κάμερα πίσω θέασης Η κάμερα πίσω θέασης βοηθά τον οδηγό κατά την οπισθοπορεία, προβάλλοντας στην οθόνη την περιοχή πίσω από το όχημα. Η προβολή της κάμερας γίνεται στην έγχρωμη οθόνη πληροφοριών. 9 Προειδοποίηση Η κάμερα πίσω θέασης δεν αντικαθιστά την όραση του οδηγού. Πρέπει να σημειωθεί ότι στην οθόνη δεν εμφανίζονται τα αντικείμενα που βρίσκονται εκτός του οπτικού πεδίου της κάμερας και των αισθητήρων προηγμένης υποβοήθησης στάθμευσης π.χ. κάτω από τον προφυλακτήρα ή κάτω από το όχημα. Μην κάνετε όπισθεν κοιτάζοντας μόνο στην οθόνη πληροφοριών, ελέγξτε το χώρο πίσω και γύρω από το όχημα πριν αρχίσετε τη διαδικασία οπισθοπορείας. Ενεργοποίηση Η κάμερα πίσω θέασης ενεργοποιείται αυτόματα κατά την επιλογή της όπισθεν. Λειτουργία Η κάμερα είναι στερεωμένη στην πόρτα του χώρου αποσκευών και διαθέτει γωνία λήψης 130.

235 Οδήγηση και χρήση 233 Ρυθμίσεις οθόνης Λόγω της υψηλής θέσης στην οποία βρίσκεται η κάμερα, στην οθόνη εμφανίζεται ο πίσω προφυλακτήρας που λειτουργεί ως σημείο αναφοράς. Η περιοχή λήψης της κάμερας είναι περιορισμένη. Η απόσταση της εικόνας που εμφανίζεται στην οθόνη διαφέρει από την πραγματική απόσταση. Γραμμές καθοδήγησης Οι δυναμικές γραμμές καθοδήγησης είναι οριζόντιες γραμμές σε διαστήματα του 1 μέτρου που προβάλλονται στην εικόνα, για να καθορίσουν την απόσταση από τα αντικείμενα που εμφανίζονται. Η νοητή λωρίδα του οχήματος εμφανίζεται σύμφωνα με τη γωνία του τιμονιού. Μπορείτε να απενεργοποιήσετε τη λειτουργία στο μενού Settings (Ρυθμίσεις) στην οθόνη πληροφοριών. Εξατομίκευση οχήματος Προειδοποιητικά σύμβολα Τα προειδοποιητικά σύμβολα υποδεικνύονται ως τρίγωνα 9 στην εικόνα όπου φαίνονται τα εμπόδια που ανιχνεύθηκαν από τους πίσω αισθητήρες του συστήματος προηγμένης υποβοήθησης στάθμευσης. Μπορείτε να ρυθμίσετε τη φωτεινότητα με τα κουμπιά πάνω/κάτω στο κουμπί πολλαπλών λειτουργιών. Μπορείτε να ρυθμίσετε την αντίθεση με τα κουμπιά αριστερά/δεξιά στο κουμπί πολλαπλών λειτουργιών. Απενεργοποίηση Η κάμερα απενεργοποιείται όταν το όχημα υπερβεί μια συγκεκριμένη ταχύτητα εμπροσθοπορείας ή εάν δεν επιλεγεί η όπισθεν επί 10 δευτερόλεπτα περίπου.

236 234 Οδήγηση και χρήση Η ενεργοποίηση ή η απενεργοποίηση της κάμερας πίσω θέασης μπορεί να αλλάξει στο μενού Settings (Ρυθμίσεις) της οθόνης πληροφοριών. Εξατομίκευση οχήματος Σφάλμα Τα μηνύματα σφάλματος εμφανίζονται με ένα 9 στην επάνω γραμμή της οθόνης πληροφοριών. Η κάμερα πίσω θέασης ενδέχεται να μη λειτουργήσει σωστά εάν: ο περιβάλλον χώρος είναι σκοτεινός, ο ήλιος ή η δέσμη των προβολέων χτυπά απευθείας στο φακό της κάμερας, ο φακός της κάμερας καλύπτεται από πάγο, χιόνι, λάσπη ή οτιδήποτε άλλο. Καθαρίστε το φακό, ξεπλύνετέ τον με νερό και σκουπίστε τον με ένα μαλακό πανί, η πόρτα του χώρου αποσκευών δεν έχει κλείσει σωστά, το όχημα είχε υποστεί ζημιά στο πίσω μέρος από ατύχημα, επικρατούν ακραίες θερμοκρασιακές αλλαγές. Ανίχνευση σημάτων οδικής κυκλοφορίας Λειτουργία Το σύστημα ανίχνευσης σημάτων οδικής κυκλοφορίας ανιχνεύει σήματα οδικής κυκλοφορίας μέσω της μπροστινής κάμερας και τα εμφανίζει στο κέντρο πληροφοριών οδηγού. Στα σήματα οδικής κυκλοφορίας που μπορούν να ανιχνευτούν συμπεριλαμβάνονται τα εξής: Σήματα ορίου ταχύτητας και απαγόρευσης της προσπέρασης όριο ταχύτητας απαγορεύεται η προσπέραση τέλος ορίου ταχύτητας τέλος απαγόρευσης προσπέρασης Οδικά σήματα Αρχή και τέλος για τα εξής: αυτοκινητόδρομοι εθνικές οδοί πεζόδρομοι Πρόσθετα σήματα πρόσθετες συμβουλές για σήματα οδικής κυκλοφορίας περιορισμός ρυμούλκησης τρέιλερ προειδοποίηση υγρού οδοστρώματος προειδοποίηση πάγου στο οδόστρωμα βέλη κατεύθυνσης

237 Οδήγηση και χρήση 235 Τα σήματα ορίου ταχύτητας εμφανίζονται στο κέντρο πληροφοριών οδηγού μέχρι να ανιχνευτεί το επόμενο σήμα ορίου ταχύτητας ή τέλους ορίου ταχύτητας ή μέχρι την υπέρβαση χρονικού ορίου για το σήμα οδικής κυκλοφορίας. Ένα θαυμαστικό μέσα σε πλαίσιο αποτελεί ένδειξη ότι έχει ανιχνευτεί κάποιο πρόσθετο σήμα το οποίο δεν μπορεί να αναγνωριστεί από το σύστημα. Το σύστημα είναι ενεργό σε ταχύτητες έως 200 km/h ανάλογα με τις συνθήκες φωτισμού. Τη νύχτα το σύστημα είναι ενεργό σε ταχύτητες έως και 160 km/h. Μόλις η ταχύτητα μειωθεί κάτω από τα 55 km/h, οι ενδείξεις στην οθόνη θα μηδενιστούν και το περιεχόμενο της σελίδας με τα σήματα οδικής κυκλοφορίας θα διαγραφεί. Θα εμφανιστεί η επόμενη ένδειξη ταχύτητας που θα εντοπιστεί. Εμφάνιση στην οθόνη Υπάρχει πιθανότητα να εμφανιστούν περισσότερα σήματα στην οθόνη. Τα σήματα οδικής κυκλοφορίας εμφανίζονται στη σελίδα Traffic sign detection (Ανίχνευση σημάτων οδικής κυκλοφορίας) στο κέντρο πληροφοριών οδηγού, το οποίο μπορείτε να επιλέξετε με τον περιστροφικό ρυθμιστή στο μοχλοδιακόπτη των φλας Εάν επιλέξετε κάποια άλλη λειτουργία στο μενού του Κέντρου πληροφοριών οδηγού και, στη συνέχεια, επιλέξετε

238 236 Οδήγηση και χρήση ξανά τη σελίδα Ανίχνευση σημάτων οδικής κυκλοφορίας, θα εμφανιστεί το τελευταίο σήμα οδικής κυκλοφορίας που αναγνωρίστηκε. Μόλις το σύστημα σταματά να εμφανίζει τη σελίδα σημάτων οδικής κυκλοφορίας, εμφανίζεται το παρακάτω σύμβολο: Λειτουργία αναδυόμενων ενδείξεων Τα όρια ταχύτητας και τα σήματα απαγόρευσης προσπέρασης εμφανίζονται ως αναδυόμενες ενδείξεις σε κάθε σελίδα του κέντρου πληροφοριών οδηγού. Μπορείτε να απενεργοποιήσετε τη λειτουργία αναδυόμενων ενδείξεων στη σελίδα με τα σήματα οδικής κυκλοφορίας, πατώντας το κουμπί SET/ CLR στο μοχλοδιακόπτη των φλας. Το περιεχόμενο της σελίδας σημάτων οδικής κυκλοφορίας σταματά επίσης να εμφανίζεται κατά την οδήγηση εάν πατήσετε το κουμπί SET/CLR στο μοχλοδιακόπτη των φλας για μεγαλύτερο χρονικό διάστημα.

239 Οδήγηση και χρήση 237 Μόλις εμφανιστεί η σελίδα ρύθμισης, επιλέξτε Off (Απενεργοποίηση) για να απενεργοποιήσετε τη λειτουργία αναδυόμενων ενδείξεων. Ενεργοποιήστε και πάλι, επιλέγοντας On (Ενεργοποίηση). Κατά το άνοιγμα του διακόπτη ανάφλεξης, η λειτουργία αναδυόμενων ενδείξεων απενεργοποιείται. Η αναδυόμενη ένδειξη εμφανίζεται επί 8 δευτερόλεπτα περίπου στο κέντρο πληροφοριών οδηγού. Σφάλμα Το σύστημα βοηθός σημάτων οδικής κυκλοφορίας ενδέχεται να μη λειτουργεί σωστά, εάν: η περιοχή του παρμπρίζ, όπου βρίσκεται η μπροστινή κάμερα, δεν είναι καθαρή τα σήματα οδικής κυκλοφορίας είναι εντελώς ή μερικώς καλυμμένα ή δυσδιάκριτα επικρατούν δυσχερείς καιρικές συνθήκες π.χ. έντονη βροχόπτωση, χιονόπτωση, άμεση έκθεση στο φως του ήλιου ή σκιές. Σε αυτή την περίπτωση, στην οθόνη εμφανίζεται η ένδειξη No Traffic Sign Detection due to Weather (Η ανίχνευση σημάτων οδικής κυκλοφορίας δεν είναι εφικτή λόγω καιρικών συνθηκών) τα σήματα οδικής κυκλοφορίας δεν είναι σωστά τοποθετημένα ή έχουν υποστεί ζημιά σήματα οδικής κυκλοφορίας που δεν πληρούν τη Συνθήκη της Βιέννης περί σημάτων οδικής κυκλοφορίας (Wiener Übereinkommen über Straßenverkehrszeichen) Προσοχή Το σύστημα χρησιμοποιείται για να βοηθήσει τον οδηγό που κινείται με συγκεκριμένη ταχύτητα να διακρίνει συγκεκριμένα σήματα οδικής κυκλοφορίας. Μην αγνοείτε τα σήματα οδικής κυκλοφορίας που δεν δείχνει το σύστημα. Το σύστημα διακρίνει μόνο τα συνήθη σήματα οδικής κυκλοφορίας έναρξης ή λήξης ορίων ταχύτητας. Μην παρασυρθείτε σε επικίνδυνη οδήγηση βασιζόμενοι στα πλεονεκτήματα αυτής της ειδικής λειτουργίας. Προσαρμόζετε πάντοτε την ταχύτητα του οχήματος ανάλογα με τις οδικές συνθήκες. Το συστήματα υποβοήθησης οδηγού δεν απαλλάσσουν τον οδηγό από την πλήρη ευθύνη του χειρισμού του οχήματος.

240 238 Οδήγηση και χρήση Προειδοποίηση αλλαγής λωρίδας Το σύστημα προειδοποίησης αλλαγής λωρίδας ελέγχει τις διαγραμμίσεις λωρίδων οδοστρώματος, μεταξύ των οποίων κινείται το αυτοκίνητο, μέσω μιας μπροστινής κάμερας. Το σύστημα ανιχνεύει τις αλλαγές λωρίδων και προειδοποιεί τον οδηγό σε περίπτωση ακούσιας αλλαγής λωρίδας μέσω οπτικών και ηχητικών σημάτων. Τα κριτήρια ανίχνευσης της μη προτιθέμενης αλλαγής λωρίδας είναι: δεν χρησιμοποιούνται τα φλας δεν χρησιμοποιείται το πεντάλ φρένου δεν χρησιμοποιείται ενεργά το πεντάλ ή δεν υπάρχει επιτάχυνση δεν χρησιμοποιείται ενεργά το τιμόνι Εάν το σύστημα ανιχνεύσει χειρισμούς από τον οδηγό, δεν θα ενεργοποιηθεί καμία προειδοποίηση. Ενεργοποίηση Το σύστημα προειδοποίησης αλλαγής λωρίδας ενεργοποιείται πατώντας το κουμπί ). Η αναμμένη λυχνία LED στο κουμπί αποτελεί ένδειξη ότι το σύστημα είναι ενεργοποιημένο. Όταν η ενδεικτική λυχνία ) στον πίνακα οργάνων ανάψει με πράσινο χρώμα, το σύστημα είναι έτοιμο να τεθεί σε λειτουργία. Το σύστημα μπορεί να λειτουργήσει μόνο όταν η ταχύτητα του αυτοκινήτου κυμαίνεται πάνω από 56 km/h και αν στο οδόστρωμα υπάρχουν διαγραμμίσεις λωρίδων κυκλοφορίας. Όταν το σύστημα αναγνωρίσει ακούσια αλλαγή λωρίδας, η ενδεικτική λυχνία ) ανάβει με κίτρινο χρώμα και αναβοσβήνει. Ταυτόχρονα ακούγεται μια ηχητική ειδοποίηση. Απενεργοποίηση Το σύστημα απενεργοποιείται πατώντας το κουμπί ), η λυχνία LED στο κουμπί σβήνει. Σε ταχύτητες κάτω από 56 km/h, το σύστημα δεν λειτουργεί.

241 Οδήγηση και χρήση 239 Σφάλμα Το σύστημα προειδοποίησης αλλαγής λωρίδας ενδέχεται να μη λειτουργήσει σωστά εάν: το παρμπρίζ δεν είναι καθαρό επικρατούν δυσχερείς καιρικές συνθήκες όπως έντονη βροχόπτωση, χιόνι, άμεση έκθεση στο φως του ήλιου ή σκιές Το σύστημα δεν μπορεί να λειτουργήσει όταν δεν ανιχνευτούν διαγραμμίσεις λωρίδων κυκλοφορίας. Καύσιμο Καύσιμο για βενζινοκινητήρες Χρησιμοποιείτε μόνο αμόλυβδη βενζίνη που πληροί το ευρωπαϊκό πρότυπο EN 228 ή E DIN ή αντίστοιχο. Ο κινητήρας του οχήματός σας μπορεί να λειτουργήσει με καύσιμο E10 που πληροί αυτά τα πρότυπα. Το καύσιμο E10 περιέχει έως 10 % βιοαιθανόλη. Χρησιμοποιείτε καύσιμο με το συνιστώμενο αριθμό οκτανίων Εάν χρησιμοποιήσετε καύσιμο με πολύ μικρό αριθμό οκτανίων, μπορεί να μειωθεί η ισχύς και η ροπή στρέψης του κινητήρα και να αυξηθεί ελαφρά η κατανάλωση καυσίμου. Προσοχή Μη χρησιμοποιείτε καύσιμο ή πρόσθετα καυσίμου που περιέχουν μεταλλικά στοιχεία όπως πρόσθετα βάσης μαγγανίου. Κάτι τέτοιο μπορεί να προκαλέσει ζημιά στον κινητήρα. Προσοχή Τυχόν χρήση καυσίμου που δεν πληροί το πρότυπο EN 228 ή E DIN ή αντίστοιχο μπορεί να προκαλέσει επικαθίσεις καταλοίπων ή ζημιά στον κινητήρα και να επηρεάσει την εγγύησή σας. Προσοχή Η χρήση καυσίμου με πολύ μικρό αριθμό οκτανίων μπορεί να προκαλέσει ανεξέλεγκτη καύση και ζημιά στον κινητήρα. Καύσιμο για πετρελαιοκινητήρες Χρησιμοποιείτε μόνο πετρέλαιο κίνησης που πληροί το πρότυπο EN 590.

242 240 Οδήγηση και χρήση Σε χώρες εκτός της Ευρωπαϊκής Ένωσης, χρησιμοποιείτε καύσιμο Euro- Diesel με περιεκτικότητα σε θείο κάτω από 50 ppm. Προσοχή Τυχόν χρήση καυσίμου που δεν πληροί το πρότυπο EN 590 ή παρόμοιο μπορεί να προκαλέσει απώλεια ισχύος του κινητήρα, αυξημένη φθορά ή ζημιά στον κινητήρα και να επηρεάσει την εγγύησή σας. Μη χρησιμοποιείτε καύσιμο diesel ναυτικής χρήσης, πετρέλαιο θέρμανσης, Aquazole και παρόμοια διαλύματα diesel-νερού. Το πετρέλαιο δεν πρέπει να αραιώνεται με καύσιμο για βενζινοκινητήρες. Καύσιμο για λειτουργία με υγραέριο Το υγραέριο είναι γνωστό ως LPG (Liquefied Petroleum Gas) ή με τη γαλλική του ονομασία ως GPL (Gaz de Pétrole Liquéfié). Το υγραέριο ονομάζεται επίσης Autogas. Το υγραέριο αποτελείται κυρίως από προπάνιο και βουτάνιο. Ο αριθμός οκτανίων κυμαίνεται μεταξύ 105 και 115, ανάλογα με την αναλογία σε βουτάνιο. Το υγραέριο αποθηκεύεται σε υγρή μορφή υπό πίεση περίπου 5-10 bar. Το σημείο βρασμού εξαρτάται από το λόγο πίεσης και μίξης. Στην πίεση περιβάλλοντος, κυμαίνεται μεταξύ -42 C (καθαρό προπάνιο) και -0,5 C (καθαρό βουτάνιο). Προσοχή Το σύστημα λειτουργεί σε θερμοκρασία περιβάλλοντος περίπου -8 C έως 100 C. Η πλήρης λειτουργία του συστήματος υγραερίου μπορεί να είναι εγγυημένη μόνο με υγραέριο που πληροί τις ελάχιστες απαιτήσεις του προτύπου DIN EN 589. Επιλογέας τύπου καυσίμου Πατώντας το κουμπί LPG γίνεται εναλλαγή μεταξύ βενζινοκίνησης και υγραεριοκίνησης μόλις ισχύσουν οι απαιτούμενες παράμετροι (θερμοκρασία ψυκτικού, θερμοκρασία υγραερίου και ελάχιστες στροφές κινητήρα). Οι απαιτήσεις πληρούνται συνήθως μετά από 60 δευτερόλεπτα περίπου (ανάλογα με την εξωτερική

243 Οδήγηση και χρήση 241 θερμοκρασία) και το πρώτο δυνατό πάτημα στο πεντάλ γκαζιού. Η κατάσταση της λυχνίας LED δείχνει τον τύπο καυσίμου που χρησιμοποιείται τη συγκεκριμένη στιγμή. 1 σβηστή = βενζινοκίνηση 1 ανάβει = υγραεριοκίνηση 1 αναβοσβήνει = η εναλλαγή δεν είναι εφικτή, ο ένας τύπος καυσίμου έχει εξαντληθεί Μόλις αδειάσει το ντεπόζιτο του υγραερίου, ενεργοποιείται αυτόματα η λειτουργία βενζινοκίνησης μέχρι να κλείσει ο διακόπτης ανάφλεξης. Κάθε έξι μήνες, πρέπει να αφήνετε το ρεζερβουάρ βενζίνης να αδειάσει μέχρι να ανάψει η ενδεικτική λυχνία i και στη συνέχεια να το ξαναγεμίζετε. Αυτό συμβάλλει στη διατήρηση της ποιότητας καυσίμου και της λειτουργίας του συστήματος για τη βενζινοκίνηση. Γεμίζετε τελείως το ρεζερβουάρ σε τακτά χρονικά διαστήματα για να αποφευχθεί τυχόν οξείδωση στο ρεζερβουάρ. Βλάβες και τρόποι αντιμετώπισης Εάν η λειτουργία υγραεριοκίνησης δεν είναι εφικτή, ελέγξτε τα εξής: Υπάρχει αρκετό υγραέριο; Υπάρχει αρκετή βενζίνη για εκκίνηση. Λόγω ακραίων θερμοκρασιών σε συνδυασμό με τη σύνθεση του καυσίμου, η μετάβαση του συστήματος από τη βενζινοκίνηση στην υγραεριοκίνηση μπορεί να διαρκέσει λίγο περισσότερο. Σε ακραίες περιπτώσεις, το σύστημα μπορεί να επιστρέψει στη λειτουργία βενζινοκίνησης εάν δεν πληρούνται οι ελάχιστες προϋποθέσεις. Απευθυνθείτε σε ένα συνεργείο για όλες τις υπόλοιπες βλάβες. Προσοχή Οι επισκευές και οι ρυθμίσεις πρέπει να γίνονται μόνο από εκπαιδευμένους τεχνικούς για να διατηρηθεί η ασφάλεια και η εγγύηση του συστήματος LPG. Στο υγραέριο έχει προσδοθεί μια χαρακτηριστική μυρωδιά έτσι, ώστε τυχόν διαρροές να μπορούν να ανιχνευτούν εύκολα. 9 Προειδοποίηση Εάν μέσα ή κοντά στο όχημα υπάρχει οσμή υγραερίου, επιλέξτε αμέσως τη λειτουργία βενζινοκίνησης. Απαγορεύεται το κάπνισμα. Απαγορεύονται οι ακάλυπτες φλόγες ή οι πηγές ανάφλεξης. Εάν είναι εφικτό, κλείστε τη χειροκίνητη βαλβίδα διακοπής παροχής στην πολλαπλή βαλβίδα. Η πολλαπλή βαλβίδα βρίσκεται στο ντεπόζιτο υγραερίου στο χώρο φόρτωσης, κάτω από το κάλυμμα του πίσω δαπέδου.

244 242 Οδήγηση και χρήση Γυρίστε τον περιστροφικό διακόπτη προς τα δεξιά. Εάν εξακολουθεί να υπάρχει οσμή όταν η χειροκίνητη βαλβίδα διακοπής παροχής είναι κλειστή, το όχημα μπορεί να χρησιμοποιηθεί στη λειτουργία βενζινοκίνησης. Εάν η οσμή υγραερίου εμμένει, μη θέσετε τον κινητήρα σε λειτουργία. Απευθυνθείτε σε ένα συνεργείο για την αποκατάσταση της αιτίας της βλάβης. Όταν χρησιμοποιείτε υπόγειους χώρους στάθμευσης, ακολουθείτε τις οδηγίες του χειριστή και τους ισχύοντες νόμους στην εκάστοτε χώρα. Επισήμανση Σε περίπτωση ατυχήματος, κλείστε το διακόπτη ανάφλεξης και σβήστε τα φώτα. Κλείστε τη χειροκίνητη βαλβίδα διακοπής παροχής στην πολλαπλή βαλβίδα. Ανεφοδιασμός καυσίμου 9 Κίνδυνος Πριν από τον ανεφοδιασμό καυσίμου, σβήστε τον κινητήρα και τυχόν εξωτερικά συστήματα θέρμανσης με θαλάμους καύσης. Απενεργοποιήστε τυχόν κινητά τηλέφωνα. Ακολουθείτε τις οδηγίες χρήσης και ασφάλειας του πρατηρίου καυσίμων κατά τον ανεφοδιασμό καυσίμου. 9 Κίνδυνος Το καύσιμο είναι εύφλεκτο και εκρηκτικό. Μην καπνίζετε. Οι ακάλυπτες φλόγες και οι σπινθήρες απαγορεύονται. Εάν υπάρχει οσμή καυσίμου μέσα στο όχημα, απευθυνθείτε αμέσως σε ένα συνεργείο για την αποκατάσταση της αιτίας. Προσοχή Σε περίπτωση χρήσης λανθασμένου καυσίμου, μην ανοίξετε το διακόπτη ανάφλεξης. Το πορτάκι του ρεζερβουάρ βρίσκεται στην πίσω δεξιά πλευρά του οχήματος.

245 Οδήγηση και χρήση 243 Μπορείτε να ανοίξετε το πορτάκι του ρεζερβουάρ μόνο όταν το όχημα είναι ξεκλείδωτο. Τραβήξτε το πορτάκι από την εσοχή και ανοίξτε το.. Για να ανοίξετε την τάπα, περιστρέψτε την αργά προς τα αριστερά. Μπορείτε να στερεώσετε την τάπα του στομίου πλήρωσης καυσίμου στο στήριγμα στο πορτάκι. Για τον ανεφοδιασμό καυσίμου, εισαγάγετε πλήρως το ακροφύσιο της αντλίας και ενεργοποιήστε την. Μετά την αυτόματη διακοπή, μπορείτε να γεμίσετε το ρεζερβουάρ μέχρι τη μέγιστη στάθμη, διοχετεύοντας δύο επιπλέον δόσεις καυσίμου. Προσοχή Σκουπίστε αμέσως τυχόν καύσιμο που έχει υπερχειλίσει. Για να κλείσετε την τάπα πλήρωσης καυσίμου, περιστρέψτε την προς τα δεξιά μέχρι να ακούσετε κλικ. Κλείστε το πορτάκι και αφήστε το να σταθεροποιηθεί. Ανεφοδιασμός υγραερίου Ακολουθείτε τις οδηγίες χρήσης και ασφάλειας του πρατηρίου καυσίμων κατά τον ανεφοδιασμό καυσίμου. Η βαλβίδα πλήρωσης για το υγραέριο βρίσκεται πίσω από την τάπα πλήρωσης καυσίμου. Ξεβιδώστε την προστατευτική τάπα από το στόμιο πλήρωσης.

246 244 Οδήγηση και χρήση Τοποθετήστε τον απαραίτητο αντάπτορα. Αντάπτορας ACME: Βιδώστε το παξιμάδι του ακροφυσίου πλήρωσης στον αντάπτορα. Πιέστε προς τα κάτω το μοχλό ασφάλισης στο στόμιο πλήρωσης. Στόμιο πλήρωσης DISH (Ιταλία): Τοποθετήστε το ακροφύσιο πλήρωσης στον αντάπτορα. Πιέστε προς τα κάτω το μοχλό ασφάλισης στο στόμιο πλήρωσης. Στόμιο πλήρωσης μπαγιονέτ: Τοποθετήστε το ακροφύσιο πλήρωσης στον αντάπτορα και γυρίστε το αριστερά ή δεξιά κατά το ένα τέταρτο της περιστροφής. Τραβήξτε το μοχλό ασφάλισης του ακροφυσίου πλήρωσης μέχρι τέρμα. Στόμιο πλήρωσης EURO: Πιέστε το ακροφύσιο πλήρωσης στον αντάπτορα μέχρι να ασφαλίσει. Πατήστε το κουμπί στο σημείο τροφοδοσίας υγραερίου. Το σύστημα πλήρωσης σταματά ή αρχίζει να λειτουργεί αργά όταν το ντεπόζιτο φτάσει στο 80 % της χωρητικότητάς του (μέγιστη στάθμη πλήρωσης). Αφήστε το κουμπί στο σύστημα πλήρωσης και η διαδικασία πλήρωσης σταματά. Αφήστε το μοχλό ασφάλισης και αφαιρέστε το ακροφύσιο πλήρωσης. Μπορεί να διαφύγει μια μικρή ποσότητα υγραερίου. Αφαιρέστε τον αντάπτορα και αποθηκεύστε τον στο όχημα. Τοποθετήστε την προστατευτική τάπα για να μην εισχωρήσουν ξένες ύλες στο άνοιγμα πλήρωσης και το σύστημα. 9 Προειδοποίηση Λόγω του σχεδιασμού του συστήματος, η διαφυγή υγραερίου μετά την απασφάλιση του μοχλού ασφάλισης είναι αναπόφευκτη. Αποφύγετε την εισπνοή. 9 Προειδοποίηση Στο ντεπόζιτο υγραερίου μπορεί να πληρωθεί μόνο έως το 80 % για λόγους ασφαλείας.

247 Οδήγηση και χρήση 245 Η πολλαπλή βαλβίδα στο ντεπόζιτο υγραερίου περιορίζει αυτόματα την ποσότητα πλήρωσης. Εάν προστεθεί μεγαλύτερη ποσότητα, συνιστούμε το όχημα να μην εκτεθεί στον ήλιο μέχρι η πλεονάζουσα ποσότητα να καταναλωθεί. Αντάπτορας πλήρωσης Καθώς τα συστήματα πλήρωσης δεν είναι τυποποιημένα, απαιτούνται διαφορετικοί αντάπτορες οι οποίοι διατίθενται από τους Διανομείς της Opel και τους Εξουσιοδοτημένους Επισκευαστές Opel. Αντάπτορας ACME: Βέλγιο, Γερμανία, Ιρλανδία, Λουξεμβούργο, Ελβετία Αντάπτορας μπαγιονέτ: Ολλανδία, Νορβηγία, Ισπανία, Ηνωμένο Βασίλειο Αντάπτορας EURO: Ισπανία Αντάπτορας DISH (Ιταλία): Βοσνία Ερζεγοβίνη, Βουλγαρία, Δανία, Εσθονία, Γαλλία, Ελλάδα, Ιταλία,

248 246 Οδήγηση και χρήση Κροατία, Λετονία, Λιθουανία, ΠΓΔΜ, Αυστρία, Πολωνία, Πορτογαλία, Ρουμανία, Σουηδία, Ελβετία, Σερβία, Σλοβακία, Σλοβενία, Δημοκρατία της Τσεχίας, Τουρκία, Ουκρανία, Ουγγαρία Τάπα στομίου πλήρωσης καυσίμου Χρησιμοποιείτε μόνο γνήσιες τάπες πλήρωσης καυσίμου. Τα πετρελαιοκίνητα οχήματα διαθέτουν ειδικές τάπες στομίου πλήρωσης καυσίμου. Κατανάλωση καυσίμου - Εκπομπές CO 2 Η κατανάλωση καυσίμου (μικτή) του μοντέλου Opel Astra κυμαίνεται από 8,1 έως 3,7 λίτρα/100 χλμ. Οι εκπομπές CO 2 (μικτή τιμή) κυμαίνονται από 189 έως 99 γρ./χλμ. Για τις τιμές που ισχύουν ειδικά για το όχημά σας, ανατρέξτε στο Πιστοποιητικό Συμμόρφωσης ΕΟΚ που παρέχεται με το όχημά σας ή στην άδεια του οχήματος. Γενικές πληροφορίες Η επίσημη κατανάλωση καυσίμου και οι συγκεκριμένες τιμές εκπομπών CO 2 που αναφέρονται αφορούν στο βασικό μοντέλο EE με βασικό εξοπλισμό. Τα στοιχεία κατανάλωσης καυσίμου και εκπομπών CO 2 έχουν προσδιοριστεί σύμφωνα με τον κανονισμό R (ΕΚ) No. 715/2007 (στην τελευταία ισχύουσα έκδοση), λαμβάνοντας υπόψη το βάρος του οχήματος σε κατάσταση λειτουργίας, όπως ορίζεται στον κανονισμό. Οι τιμές παρέχονται μόνο για λόγους σύγκρισης ανάμεσα σε διαφορετικές εκδόσεις του οχήματος και δεν πρέπει να θεωρούνται εγγύηση για την πραγματική κατανάλωση καυσίμου του συγκεκριμένου οχήματος. Ο συμπληρωματικός εξοπλισμός μπορεί να επιφέρει ελαφρώς υψηλότερες τιμές κατανάλωσης και εκπομπών CO 2. Επιπλέον, η κατανάλωση καυσίμου εξαρτάται από τον τρόπο που οδηγείτε, καθώς και από τις συνθήκες του οδοστρώματος και της κυκλοφορίας. Κοτσαδόρος τρέιλερ Γενικές πληροφορίες Χρησιμοποιείτε μόνο εξοπλισμό ρυμούλκησης που έχει εγκριθεί για το όχημά σας. Αναθέστε την τοποθέτηση του εξοπλισμού ρυμούλκησης σε ένα συνεργείο. Ίσως χρειαστούν τροποποιήσεις που μπορεί να επηρεάσουν το σύστημα ψύξης, τα θερμοπροστατευτικά καλύμματα ή άλλο εξοπλισμό. Η λειτουργία ανίχνευσης καμένων λαμπτήρων για το φως φρένων του τρέιλερ δεν μπορεί να ανιχνεύσει μερική διακοπή ρευματοδότησης των λαμπτήρων, π.χ. στην περίπτωση 4 λαμπτήρων 5 Watt, η λειτουργία ανιχνεύει ότι υπάρχει καμένος λαμπτήρας μόνο όταν έχει απομείνει μόνο ένας λαμπτήρας 5 Watt ή κανένας λαμπτήρας. Με την τοποθέτηση εξοπλισμού ρυμούλκησης, το άνοιγμα του κρίκου ρυμούλκησης μπορεί να καλυφθεί. Εάν συμβεί κάτι τέτοιο, χρησιμοποιήστε τον κοτσαδόρο για ρυμούλκηση. Ο κοτσαδόρος πρέπει να βρίσκεται πάντοτε μέσα στο όχημα.

249 Οδήγηση και χρήση 247 Οδηγικά χαρακτηριστικά και συμβουλές ρυμούλκησης Πριν συνδέσετε το τρέιλερ, γρασάρετε τον κοτσαδόρο. Ωστόσο, δεν πρέπει να γρασάρετε τον κοτσαδόρο εάν έχει τοποθετηθεί σταθεροποιητική μπάρα που επενεργεί στον κοτσαδόρο για τη μείωση της δίπλωσης. Στην περίπτωση των τρέιλερ μικρής ευστάθειας ή επιτρεπόμενου μικτού βάρος άνω των kg συνιστάται η χρήση ενός σταθεροποιητή για την οδήγηση με ταχύτητα άνω των 80 km/h. Εάν το τρέιλερ αρχίσει να διπλώνει, ελαττώστε ταχύτητα, μην επιχειρήσετε να διορθώσετε την πορεία σας και φρενάρετε δυνατά εάν χρειαστεί. Κατά την οδήγηση σε κατηφορική διαδρομή, οδηγείτε με την ίδια σχέση και την ίδια ταχύτητα που θα χρησιμοποιούσατε και στην ανηφόρα. Ρυθμίστε την πίεση των ελαστικών στην τιμή που καθορίζεται για πλήρες φορτίο Ρυμούλκηση τρέιλερ Φορτία τρέιλερ Τα επιτρεπόμενα φορτία για τα τρέιλερ είναι μέγιστες τιμές, εξαρτώμενες από το όχημα και τον κινητήρα και δεν πρέπει να τις υπερβαίνετε. Το πραγματικό φορτίο του τρέιλερ είναι η διαφορά ανάμεσα στο πραγματικό μικτό βάρος του τρέιλερ και το πραγματικό φορτίο στο σημείο σύνδεσης του κοτσαδόρου όταν το τρέιλερ είναι συνδεδεμένο στο όχημα. Τα επιτρεπόμενα φορτία για τα τρέιλερ αναγράφονται στα έγγραφα του οχήματος. Γενικά, ισχύουν για κλίσεις έως και 12 %. Το επιτρεπόμενο φορτίο για το τρέιλερ ισχύει για την αναγραφόμενη κλίση και για υψόμετρο έως μέτρα από το επίπεδο της θάλασσας. Καθώς η ισχύς του κινητήρα μειώνεται όσο αυξάνεται το υψόμετρο επειδή ο αέρας γίνεται πιο αραιός, με αποτέλεσμα να μειώνεται η ικανότητα ανάβασης του οχήματος, το επιτρεπόμενο μικτό βάρος του οχήματος με τρέιλερ μειώνεται επίσης κατά 10 % για κάθε μέτρα υψομέτρου. Δεν χρειάζεται να μειώσετε το μικτό βάρος του οχήματος με τρέιλερ όταν οδηγείτε σε δρόμους με μικρή κλίση (κάτω από 8 %, π.χ. αυτοκινητόδρομοι). Δεν πρέπει να υπερβαίνετε το επιτρεπόμενο μικτό βάρος του οχήματος με τρέιλερ. Το βάρος αυτό αναγράφεται στην πινακίδα αριθμού πλαισίου Κάθετο φορτίο κοτσαδόρου Το κάθετο φορτίο κοτσαδόρου είναι το φορτίο που ασκείται από το τρέιλερ στον κοτσαδόρο. Μπορεί να διαφέρει εάν αλλάξει η κατανομή βάρους όταν φορτώνετε το τρέιλερ. Το μέγιστο επιτρεπόμενο κάθετο φορτίο του κοτσαδόρου, (75 kg), αναγράφεται στην πινακίδα τύπου του εξοπλισμού ρυμούλκησης και στα έγγραφα του οχήματος. Στοχεύετε πάντοτε στο μέγιστο φορτίο, ιδίως εάν το τρέιλερ είναι βαρύ. Το κάθετο φορτίο κοτσαδόρου δεν πρέπει να είναι ποτέ μικρότερο από 25 kg.

250 248 Οδήγηση και χρήση Φορτίο πίσω άξονα Όταν το τρέιλερ είναι συνδεδεμένο και το όχημα που το ρυμουλκεί πλήρως φορτωμένο, μπορείτε να υπερβείτε το επιτρεπόμενο φορτίο στον πίσω άξονα (ανατρέξτε στην πινακίδα τύπου ή στα έγγραφα του οχήματος) κατά 60 kg και το μικτό βάρος του οχήματος κατά 60 kg. Εάν υπερβείτε το επιτρεπόμενο φορτίο στον πίσω άξονα, η μέγιστη ταχύτητα του οχήματος δεν πρέπει να υπερβεί τα 100 km/h. Εξοπλισμός ρυμούλκησης Προσοχή Όταν οδηγείτε χωρίς τρέιλερ, αφαιρείτε τον κοτσαδόρο. Αποθήκευση του κοτσαδόρου Η σακούλα με τον κοτσαδόρο τοποθετείται στον πίσω χώρο αποθήκευσης, στο δάπεδο. Περάστε τον ιμάντα μέσω του κρίκου πρόσδεσης, τυλίξτε τον δύο φορές και σφίξτε τον για να στερεώσετε τη θήκη. Τοποθέτηση του κοτσαδόρου Πιέστε τα σημεία στερέωσης προς τα μέσα και αφαιρέστε το κάλυμμα, όχι για 3-θυρο δυόμισι όγκων.

251 Οδήγηση και χρήση 249 Έλεγχος σύσφιξης του κοτσαδόρου Αποσυνδέστε και αναδιπλώστε την υποδοχή. Αφαιρέστε τη στεγανοποιητική τάπα από το άνοιγμα για τον κοτσαδόρο και αποθηκεύστε την. Το κόκκινο σημάδι στο περιστροφικό κουμπί πρέπει να είναι στραμμένο προς το πράσινο σημάδι στον κοτσαδόρο. Το διάκενο ανάμεσα στο περιστροφικό κουμπί και τον κοτσαδόρο πρέπει να είναι περίπου 6 mm. Το κλειδί πρέπει να βρίσκεται στη θέση c. Διαφορετικά, πρέπει να σφίξετε τον κοτσαδόρο πριν τον συνδέσετε: Ξεκλειδώστε τον κοτσαδόρο γυρίζοντας το κλειδί στη θέση c. Τραβήξτε έξω το περιστροφικό κουμπί και γυρίστε το τέρμα δεξιά. Σύνδεση του κοτσαδόρου

252 250 Οδήγηση και χρήση Εισάγετε το σφιγμένο κοτσαδόρο στο άνοιγμα και πιέστε τον δυνατά προς τα πάνω μέχρι να ασφαλίσει με ένα κλικ. Το περιστροφικό κουμπί επιστρέφει στην αρχική του θέση και εφάπτεται στον κοτσαδόρο χωρίς διάκενο. 9 Προειδοποίηση Μην πιάνετε το περιστροφικό κουμπί όταν συνδέετε τον κοτσαδόρο. Κλειδώστε τον κοτσαδόρο γυρίζοντας το κλειδί στη θέση e. Αφαιρέστε το κλειδί και κλείστε το προστατευτικό κάλυμμα. Κρίκος για το συρματόσχοινο ρυμούλκησης Συνδέστε το συρματόσχοινο ρυμούλκησης στον κρίκο. Βεβαιωθείτε ότι ο κοτσαδόρος έχει τοποθετηθεί σωστά Το πράσινο σημάδι στο περιστροφικό κουμπί πρέπει να είναι στραμμένο προς το πράσινο σημάδι στον κοτσαδόρο. Δεν πρέπει να υπάρχει διάκενο ανάμεσα στο περιστροφικό κουμπί και τον κοτσαδόρο. Ο κοτσαδόρος πρέπει να έχει συνδεθεί σφιχτά στο άνοιγμα. Ο κοτσαδόρος πρέπει να έχει ασφαλίσει και το κλειδί να έχει αφαιρεθεί. 9 Προειδοποίηση Η ρυμούλκηση ενός τρέιλερ επιτρέπεται μόνο όταν ο κοτσαδόρος έχει τοποθετηθεί σωστά. Εάν ο κοτσαδόρος δεν συνδέεται σωστά, απευθυνθείτε σε ένα συνεργείο. Αποσύνδεση του κοτσαδόρου

253 Οδήγηση και χρήση 251 Ανοίξτε το προστατευτικό κάλυμμα και γυρίστε το κλειδί στη θέση c για να απασφαλίσετε τον κοτσαδόρο. Τραβήξτε έξω το περιστροφικό κουμπί και γυρίστε το τέρμα δεξιά. Τραβήξτε τον κοτσαδόρο έξω και προς τα κάτω. Τοποθετήστε τη στεγανοποιητική τάπα στο άνοιγμα. Αποθηκεύστε την υποδοχή. Επανατοποθετήστε το κάλυμμα, όχι για 3-θυρο δυόμισι όγκων. Υποβοήθηση ευστάθειας τρέιλερ Εάν το σύστημα ανιχνεύσει δίπλωση, η ισχύς του κινητήρα μειώνεται και ο συνδυασμός οχήματος/τρέιλερ φρενάρει επιλεκτικά μέχρι να διορθωθεί το φαινόμενο δίπλωσης. Κρατήστε το τιμόνι όσο το δυνατόν πιο σταθερό όσο το σύστημα είναι σε λειτουργία. Η λειτουργία υποβοήθησης ευστάθειας του τρέιλερ (TSA) αποτελεί μέρος του Ηλεκτρονικού συστήματος ελέγχου ευστάθειας

254 252 Φροντίδα οχήματος Φροντίδα οχήματος Γενικές πληροφορίες Έλεγχοι οχήματος Αντικατάσταση λαμπτήρων Ηλεκτρικό σύστημα Εργαλεία οχήματος Ζάντες και ελαστικά Εκκίνηση με βοηθητικά καλώδια 310 Ρυμούλκηση Φροντίδα της εμφάνισης του οχήματος Γενικές πληροφορίες Αξεσουάρ και τροποποιήσεις οχήματος Συνιστούμε να χρησιμοποιείτε γνήσια ανταλλακτικά και αξεσουάρ, τα οποία έχουν εγκριθεί από το εργοστάσιο και διατίθενται συγκεκριμένα για τον τύπο του οχήματός σας. Δεν μπορούμε να αξιολογήσουμε ή να εγγυηθούμε την αξιοπιστία άλλων προϊόντων - ακόμη κι αν φέρουν έγκριση από ρυθμιστικό ή άλλο φορέα. Μην κάνετε τροποποιήσεις στο ηλεκτρικό σύστημα, π.χ. αλλαγές ηλεκτρονικών μονάδων ελέγχου (chip βελτίωσης). Προσοχή Κατά τη μεταφορά του οχήματος σε τρένο ή σε όχημα περισυλλογής, οι λασπωτήρες μπορεί να υποστούν ζημιά. Αποθήκευση οχήματος Αποθήκευση για μεγάλο χρονικό διάστημα Εάν πρόκειται να αποθηκεύσετε το όχημα για αρκετούς μήνες: Πλύνετε και κερώστε το όχημα. Ελέγξτε την προστατευτική επίστρωση κεριού στο χώρο του κινητήρα και την κάτω πλευρά του αμαξώματος. Καθαρίστε και συντηρήστε τα στεγανοποιητικά λάστιχα. Γεμίστε το ρεζερβουάρ. Αλλάξτε το λάδι του κινητήρα. Αδειάστε το δοχείο υγρού πλύσης. Ελέγξτε την αντιψυκτική και αντιδιαβρωτική προστασία. Ρυθμίστε την πίεση των ελαστικών στην τιμή που καθορίζεται για πλήρες φορτίο. Σταθμεύστε το όχημα σε στεγνό, καλά αεριζόμενο χώρο. Επιλέξτε πρώτη ή νεκρά ή μετακινήστε τον

255 Φροντίδα οχήματος 253 επιλογέα ταχυτήτων στη θέση P. Φροντίστε ώστε το όχημα να μην κυλίσει. Μην τραβήξετε το χειρόφρενο. Ανοίξτε το καπό του κινητήρα, κλείστε όλες τις πόρτες και κλειδώστε το όχημα. Αποσυνδέστε την κλέμα από τον αρνητικό πόλο της μπαταρίας του οχήματος. Φροντίστε να απενεργοποιήσετε όλα τα συστήματα, π.χ. το αντικλεπτικό σύστημα συναγερμού. Για να χρησιμοποιήσετε ξανά το όχημα Για να χρησιμοποιήσετε ξανά το όχημα: Συνδέστε την κλέμα στον αρνητικό πόλο της μπαταρίας του οχήματος. Ενεργοποιήστε το ηλεκτρονικό σύστημα των ηλεκτρικών παραθύρων. Ελέγξτε την πίεση των ελαστικών. Γεμίστε το δοχείο υγρού πλύσης. Ελέγξτε τη στάθμη λαδιού κινητήρα. Ελέγξτε τη στάθμη ψυκτικού. Τοποθετήστε την πινακίδα αριθμού κυκλοφορίας εάν είναι απαραίτητο. Απόσυρση οχήματος στο τέλος του κύκλου ζωής του Πληροφορίες σχετικά με τα κέντρα απόσυρσης οχημάτων στο τέλος του κύκλου ζωής τους και την ανακύκλωση των οχημάτων παρατίθενται στο δικτυακό μας τόπο, όπου προβλέπεται από το νόμο. Αναθέστε αυτή τη διαδικασία μόνο σε εξουσιοδοτημένο κέντρο ανακύκλωσης. Τα οχήματα με υγραεριοκίνηση πρέπει να ανακυκλώνονται από ένα κέντρο σέρβις εξουσιοδοτημένο για υγραεριοκίνητα οχήματα. Έλεγχοι οχήματος Εκτέλεση εργασιών 9 Προειδοποίηση Οι έλεγχοι στο χώρο του κινητήρα πρέπει να πραγματοποιούνται μόνο όταν ο διακόπτης ανάφλεξης είναι κλειστός. Ο ανεμιστήρας ψύξης ενδέχεται να τεθεί σε λειτουργία ακόμη κι όταν ο διακόπτης ανάφλεξης είναι κλειστός.

256 254 Φροντίδα οχήματος 9 Κίνδυνος Το σύστημα ανάφλεξης και οι προβολείς Xenon χρησιμοποιούν πολύ υψηλή τάση. Μην τα αγγίζετε. Καπό κινητήρα Άνοιγμα Μετακινήστε την ασφάλεια στο πλάι, προς την αριστερή πλευρά του οχήματος και ανοίξτε το καπό του κινητήρα. Στερεώστε το υποστήριγμα του καπό του κινητήρα. Εάν το καπό του κινητήρα ανοίξει κατά τη διάρκεια της λειτουργίας Autostop, θα γίνει αυτόματα επανεκκίνηση του κινητήρα για λόγους ασφαλείας. Κλείσιμο Πριν κλείσετε το καπό του κινητήρα, πιέστε το υποστήριγμα μέσα στην υποδοχή. Κατεβάστε το καπό κινητήρα και αφήστε το να πέσει στο μάνδαλο από μικρό ύψος (20-25 εκ.). Βεβαιωθείτε ότι έχει ασφαλίσει. Προσοχή Μην πιέζετε το καπό κινητήρα μέσα στο μάνδαλο, για να αποφύγετε τα βαθουλώματα. Τραβήξτε τη λαβή απασφάλισης και επαναφέρετέ τη στην αρχική της θέση.

257 Φροντίδα οχήματος 255 Λάδι κινητήρα Ελέγχετε χειροκίνητα τη στάθμη λαδιού κινητήρα τακτικά για να αποφύγετε τυχόν ζημιά στον κινητήρα. Βεβαιωθείτε ότι χρησιμοποιείται λάδι σωστών προδιαγραφών. Συνιστώμενα υγρά και λιπαντικά Ο έλεγχος πρέπει να γίνεται με το όχημα σε επίπεδη επιφάνεια. Ο κινητήρας πρέπει να βρίσκεται σε θερμοκρασία λειτουργίας και να έχει παραμείνει σβηστός επί 5 λεπτά τουλάχιστον. Τραβήξτε έξω το δείκτη στάθμης λαδιού, σκουπίστε τον, τοποθετήστε τον μέσα στο σωλήνα μέχρι το στοπ της λαβής, τραβήξτε τον πάλι έξω και δείτε τη στάθμη λαδιού κινητήρα. Τοποθετήστε το δείκτη στάθμης λαδιού μέσα στο σωλήνα μέχρι το στοπ της λαβής και γυρίστε τη λαβή κατά μισή στροφή. Ανάλογα με την έκδοση του κινητήρα χρησιμοποιούνται διαφορετικοί δείκτες στάθμης λαδιού. Όταν η στάθμη λαδιού του κινητήρα μειωθεί μέχρι την ένδειξη MIN, συμπληρώστε λάδι κινητήρα. Συνιστάται να χρησιμοποιείτε την ίδια ποιότητα λαδιού κινητήρα που χρησιμοποιήσατε και κατά την τελευταία αλλαγή. Η στάθμη λαδιού του κινητήρα δεν πρέπει να υπερβαίνει την ένδειξη MAX στο δείκτη στάθμης λαδιού.

258 256 Φροντίδα οχήματος Προσοχή Το πλεονάζον λάδι κινητήρα πρέπει να αποστραγγιστεί ή να "μεταγγιστεί" σε δοχείο μέσω ενός σωλήνα. Χωρητικότητες Τοποθετήστε την τάπα σωστά και σφίξτε την. Ψυκτικό κινητήρα Το ψυκτικό παρέχει αντιψυκτική προστασία σε θερμοκρασίες έως και -28 C περίπου. Στις βόρειες χώρες όπου επικρατούν πολύ χαμηλές θερμοκρασίες, το εργοστασιακό ψυκτικό παρέχει αντιψυκτική προστασία σε θερμοκρασίες έως και -37 C περίπου. Προσοχή Χρησιμοποιείτε μόνο εγκεκριμένο αντιψυκτικό. Στάθμη ψυκτικού Προσοχή Εάν η στάθμη του ψυκτικού είναι πολύ χαμηλή, μπορεί να προκληθεί ζημιά στον κινητήρα. Όταν το σύστημα ψύξης είναι κρύο, η στάθμη του ψυκτικού πρέπει να βρίσκεται πάνω από την ένδειξη πλήρωσης. Συμπληρώστε ψυκτικό εάν η στάθμη είναι χαμηλή. 9 Προειδοποίηση Αφήστε τον κινητήρα να κρυώσει πριν ανοίξετε την τάπα. Ανοίξτε προσεκτικά την τάπα, προκειμένου η πίεση να εκτονωθεί αργά. Για να συμπλήρωση, χρησιμοποιήστε ένα μίγμα συμπυκνωμένου ψυκτικού με καθαρό νερό βρύσης σε αναλογία 1:1. Εάν δεν υπάρχει διαθέσιμο ψυκτικό, χρησιμοποιήστε καθαρό νερό βρύσης. Σφίξτε την τάπα. Απευθυνθείτε σε ένα συνεργείο για τον έλεγχο της συγκέντρωσης ψυκτικού και την αποκατάσταση της αιτίας απώλειας ψυκτικού.

259 Φροντίδα οχήματος 257 Υγρό συστήματος πλύσης Συμπληρώστε καθαρό νερό αναμεμιγμένο με την κατάλληλη ποσότητα υγρού πλύσης παρμπρίζ που περιέχει αντιψυκτικό. Για τη σωστή αναλογία μίγματος, δείτε το δοχείο του υγρού πλύσης. Προσοχή Μόνο το υγρό πλύσης με επαρκή συγκέντρωση αντιψυκτικού παρέχει προστασία στις χαμηλές θερμοκρασίες ή απότομη πτώση στη θερμοκρασία. Φρένα Σε περίπτωση που τα θερμουί μειωθούν στο ελάχιστο πάχος, κατά το φρενάρισμα ακούγεται ένα σφύριγμα. Μπορείτε να συνεχίσετε να οδηγείτε, ωστόσο πρέπει να αντικαταστήσετε τα θερμουί το συντομότερο δυνατόν. Στις πρώτες σας διαδρομές μετά την τοποθέτηση καινούργιων θερμουί, μη φρενάρετε δυνατά χωρίς λόγο. Υγρό φρένων 9 Προειδοποίηση Το υγρό φρένων είναι δηλητηριώδες και διαβρωτικό. Δεν πρέπει να έρθει σε επαφή με τα μάτια, το δέρμα και τα ρούχα σας ή με βαμμένες επιφάνειες. Η στάθμη του υγρού φρένων πρέπει να βρίσκεται μεταξύ των ενδείξεων MIN και MAX. Όταν συμπληρώνετε υγρό, βεβαιωθείτε ότι υπάρχει απόλυτη καθαριότητα διότι σε περίπτωση ρύπανσης του υγρού φρένων μπορεί να προκληθούν βλάβες στο σύστημα πέδησης. Απευθυνθείτε σε ένα συνεργείο για την αποκατάσταση της αιτίας απώλειας υγρού φρένων. Χρησιμοποιείτε μόνο υγρό φρένων υψηλής απόδοσης για το όχημα. Υγρό φρένων και υγρό συμπλέκτη

260 258 Φροντίδα οχήματος Μπαταρία οχήματος Τα οχήματα χωρίς σύστημα stop-start διαθέτουν μπαταρία μολύβδου οξέος. Τα οχήματα με σύστημα stop-start διαθέτουν μπαταρία AGM η οποία δεν είναι μπαταρία μολύβδου οξέος. Η μπαταρία του αυτοκινήτου δεν χρειάζεται συντήρηση, με την προϋπόθεση ότι ο τρόπος οδήγησης επιτρέπει την επαρκή φόρτιση της μπαταρίας. Η οδήγηση σε μικρές αποστάσεις και οι συχνές εκκινήσεις του κινητήρα μπορεί να οδηγήσουν σε αποφόρτιση της μπαταρίας. Μη χρησιμοποιείτε τους ηλεκτρικούς καταναλωτές που δεν χρειάζεστε. Οι μπαταρίες δεν πρέπει να απορρίπτονται μαζί με τα οικιακά απορρίμματα. Πρέπει να απορρίπτονται σε ειδικούς χώρους συλλογής για ανακύκλωση. Εάν το όχημα παραμείνει ακινητοποιημένο περισσότερο από 4 εβδομάδες, η μπαταρία μπορεί να αποφορτιστεί. Αποσυνδέστε την κλέμα από τον αρνητικό πόλο της μπαταρίας του οχήματος. Βεβαιωθείτε ότι ο διακόπτης ανάφλεξης είναι κλειστός πριν συνδέσετε ή αποσυνδέσετε την μπαταρία του οχήματος. Προστασία κατά της αποφόρτισης της μπαταρίας του οχήματος Αντικατάσταση της μπαταρίας του οχήματος Επισήμανση Οποιαδήποτε απόκλιση από τις οδηγίες που παρατίθενται σε αυτή την ενότητα μπορεί να οδηγήσει σε προσωρινή απενεργοποίηση του συστήματος Stop-Start. Κατά την αντικατάσταση της μπαταρίας του οχήματος, βεβαιωθείτε ότι δεν υπάρχουν ανοικτές οπές εξαερισμού κοντά στο θετικό πόλο. Εάν σε αυτή την περιοχή υπάρχει ανοικτή οπή εξαερισμού, πρέπει να την κλείσετε με μια προσωρινή τάπα και να ανοίξετε τον εξαερισμό κοντά στον αρνητικό πόλο. Χρησιμοποιείτε μόνο μπαταρίες οχήματος που επιτρέπουν στην ασφαλειοθήκη να τοποθετηθεί επάνω από την μπαταρία του οχήματος. Στα οχήματα με σύστημα Stop-Start, βεβαιωθείτε ότι η μπαταρία AGM (Absorptive Glass Mat) θα αντικατασταθεί με ίδια μπαταρία AGM. Μπορείτε να αναγνωρίσετε μια μπαταρία AGM από την ετικέτα της. Συνιστούμε να χρησιμοποιείτε αυθεντική μπαταρία οχήματος Opel.

261 Φροντίδα οχήματος 259 Επισήμανση Εάν χρησιμοποιηθεί μπαταρία οχήματος AGM διαφορετική από την εργοστασιακή μπαταρία Opel, η απόδοση του συστήματος Stop-Start μπορεί να είναι χαμηλή. Σας συνιστούμε να αναθέσετε την αντικατάσταση της μπαταρίας του οχήματος σε ένα συνεργείο. Σύστημα Stop-Start Φόρτιση της μπαταρίας του οχήματος 9 Προειδοποίηση Στα οχήματα με σύστημα Stop- Start, βεβαιωθείτε ότι το δυναμικό φόρτισης δεν υπερβαίνει τα 14,6 Volt όταν χρησιμοποιείτε φορτιστή μπαταρίας. Διαφορετικά, η μπαταρία του οχήματος μπορεί να υποστεί ζημιά. Εκκίνηση με βοηθητικά καλώδια Προειδοποιητική ετικέτα Σημασία των συμβόλων: Απαγορεύονται οι σπινθήρες, οι ακάλυπτες φλόγες και το κάπνισμα. Καλύπτετε πάντοτε τα μάτια σας. Τυχόν εκρηκτικά αέρια μπορεί να προκαλέσουν τύφλωση ή τραυματισμό. Φυλάσσετε την μπαταρία του οχήματος μακριά από παιδιά. Η μπαταρία του οχήματος περιέχει θειικό οξύ το οποίο μπορεί να προκαλέσει τύφλωση ή σοβαρό τραυματισμό από εγκαύματα. Ανατρέξτε στο Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας για περισσότερες πληροφορίες. Ενδέχεται να υπάρχουν εκρηκτικά αέρια στην περιοχή της μπαταρίας του οχήματος. Εξαέρωση του συστήματος τροφοδοσίας πετρελαίου Εάν το ρεζερβουάρ έχει αδειάσει, πρέπει να εξαερώσετε το σύστημα τροφοδοσίας πετρελαίου. Ανοίξτε το διακόπτη ανάφλεξης τρεις φορές επί 15 δευτερόλεπτα κάθε φορά. Στη συνέχεια, γυρίστε τη μίζα όχι περισσότερο από 40 δευτερόλεπτα. Επαναλάβετε αυτή τη διαδικασία μετά από 5 δευτερόλεπτα τουλάχιστον. Εάν ο κινητήρας δεν τεθεί σε λειτουργία, απευθυνθείτε σε ένα συνεργείο.

262 260 Φροντίδα οχήματος Αντικατάσταση μάκτρου υαλοκαθαριστήρα Ανασηκώστε το βραχίονα του υαλοκαθαριστήρα μέχρι να παραμείνει στην όρθια θέση, πατήστε το κουμπί για να απασφαλίσει το μάκτρο του υαλοκαθαριστήρα και αφαιρέστε το. Προσαρμόστε το μάκτρο του υαλοκαθαριστήρα ελαφρά υπό γωνία στο βραχίονα του υαλοκαθαριστήρα και πιέστε το μέχρι να ασφαλίσει. Χαμηλώστε προσεκτικά το βραχίονα υαλοκαθαριστήρα. Μάκτρο υαλοκαθαριστήρα στο πίσω παρμπρίζ Σηκώστε το βραχίονα του υαλοκαθαριστήρα. Αποσυνδέστε το μάκτρο του υαλοκαθαριστήρα όπως φαίνεται στην εικόνα και αφαιρέστε το. Προσαρμόστε το μάκτρο του υαλοκαθαριστήρα ελαφρά υπό γωνία στο βραχίονα του υαλοκαθαριστήρα και πιέστε το μέχρι να ασφαλίσει. Χαμηλώστε προσεκτικά το βραχίονα υαλοκαθαριστήρα. Αντικατάσταση λαμπτήρων Κλείστε το διακόπτη ανάφλεξης και τον αντίστοιχο διακόπτη ή κλείστε τις πόρτες. Κρατάτε τον καινούργιο λαμπτήρα μόνο από τη βάση του! Μην αγγίζετε το γυάλινο τμήμα του λαμπτήρα με το χέρι. Πρέπει να αντικαθιστάτε τους λαμπτήρες μόνο με λαμπτήρες ίδιου τύπου. Αντικαθιστάτε τους λαμπτήρες των προβολέων μέσα από το χώρο του κινητήρα. Έλεγχος λαμπτήρων Μετά από αντικατάσταση λαμπτήρα, ανοίξτε το διακόπτη ανάφλεξης, ανάψτε τα φώτα και ελέγξτε τα.

263 Φροντίδα οχήματος 261 Προβολείς αλογόνου 5-θυρο δυόμισι όγκων, 4-θυρο τριών όγκων, Sports tourer Μεσαία σκάλα (1) 2. Περιστρέψτε το ντουί του λαμπτήρα αριστερά για να το αποσυνδέσετε. Τραβήξτε το ντουί του λαμπτήρα έξω από το κάτοπτρο. Προβολείς αλογόνου με ξεχωριστούς λαμπτήρες για τη μεσαία και τη μεγάλη σκάλα. Μεσαία σκάλα (1) εξωτερικός λαμπτήρας. Μεγάλη σκάλα (2) εσωτερικός λαμπτήρας. Φώτα στάθμευσης/φώτα πορείας ημέρας (3). 1. Περιστρέψτε το καπάκι (1) αριστερόστροφα και αφαιρέστε το. 3. Αποσυνδέστε το λαμπτήρα από το ντουί και αντικαταστήστε τον. 4. Τοποθετήστε το ντουί του λαμπτήρα, συνδέοντας τα δύο ελάσματα στο κάτοπτρο και περιστρέψτε το δεξιά για να ασφαλίσει. 5. Τοποθετήστε το καπάκι και περιστρέψτε το δεξιά.

264 262 Φροντίδα οχήματος Μεγάλη σκάλα (2) Φώτα στάθμευσης/φώτα πορείας ημέρας (3) 1. Περιστρέψτε το καπάκι (2) αριστερόστροφα και αφαιρέστε το. 2. Περιστρέψτε το ντουί του λαμπτήρα αριστερά για να το αποσυνδέσετε. Τραβήξτε το ντουί του λαμπτήρα έξω από το κάτοπτρο. 3. Αποσυνδέστε το λαμπτήρα από το ντουί και αντικαταστήστε τον. 4. Τοποθετήστε το ντουί του λαμπτήρα, συνδέοντας τα δύο ελάσματα στο κάτοπτρο και περιστρέψτε το δεξιά για να ασφαλίσει. 5. Τοποθετήστε το καπάκι και περιστρέψτε το δεξιά. 1. Περιστρέψτε το καπάκι (3) αριστερόστροφα και αφαιρέστε το. Χρησιμοποιήστε το κατσαβίδι για να περιστρέψετε το καπάκι. 2. Πιέστε τις ασφάλειες μεταξύ τους και αφαιρέστε το ντουί του λαμπτήρα από το κάτοπτρο.

265 Φροντίδα οχήματος Αφαιρέστε το λαμπτήρα από την υποδοχή και αντικαταστήστε τον. 4. Εισάγετε το ντουί του λαμπτήρα μέσα στο κάτοπτρο. Τοποθετήστε το καπάκι και περιστρέψτε το δεξιά. 3-θυρο δυόμισι όγκων Μεσαία/μεγάλη σκάλα (1) 2. Περιστρέψτε το ντουί του λαμπτήρα αριστερά για να το αποσυνδέσετε. Τραβήξτε το ντουί του λαμπτήρα έξω από το κάτοπτρο. Προβολέας Bi-Halogen (1) με ένα λαμπτήρα για τη μεσαία και τη μεγάλη σκάλα. Φώτα στάθμευσης/φώτα πορείας ημέρας (2). 1. Περιστρέψτε το καπάκι (1) αριστερόστροφα και αφαιρέστε το. 3. Αποσυνδέστε το ντουί του λαμπτήρα από τη φίσα πιέζοντας τη γλωττίδα συγκράτησης. 4. Αντικαταστήστε το λαμπτήρα και συνδέστε το ντουί του λαμπτήρα με τη φίσα. 5. Τοποθετήστε το ντουί του λαμπτήρα, συνδέοντας τα δύο ελάσματα στο κάτοπτρο και περιστρέψτε το δεξιά για να ασφαλίσει. 6. Τοποθετήστε το καπάκι και περιστρέψτε το δεξιά.

266 264 Φροντίδα οχήματος Φώτα στάθμευσης/φώτα πορείας ημέρας (2) Σύστημα προβολέων προσαρμοζόμενης δέσμης 1. Περιστρέψτε το ντουί (2) του λαμπτήρα αριστερόστροφα για να το αποσυνδέσετε. Τραβήξτε το ντουί του λαμπτήρα έξω από το κάτοπτρο. 2. Αφαιρέστε το λαμπτήρα από το ντουί, τραβώντας. 3. Αντικαταστήστε και εισαγάγετε το νέο λαμπτήρα στο ντουί. 4. Εισαγάγετε το ντουί του λαμπτήρα μέσα στο κάτοπτρο και περιστρέψτε δεξιόστροφα. 9 Κίνδυνος Το σύστημα προβολέων προσαρμοζόμενης δέσμης χρησιμοποιεί προβολείς Xenon. Οι προβολείς Xenon λειτουργούν με εξαιρετικά υψηλή ηλεκτρική τάση. Μην τα αγγίζετε. Αναθέστε την αντικατάσταση των λαμπτήρων σε συνεργείο. Τα πλαϊνά φώτα/φώτα πορείας ημέρας έχουν σχεδιαστεί ως δίοδοι φωτοεκπομπής (LED) και δεν μπορούν να αλλαχθούν. Οι λαμπτήρες για το φωτισμό στροφής μπορούν να αλλαχθούν.

267 Φροντίδα οχήματος 265 Φωτισμός στροφής 2. Περιστρέψτε το ντουί του λαμπτήρα αριστερά για να το αποσυνδέσετε. Τραβήξτε το ντουί του λαμπτήρα έξω από το κάτοπτρο. Προβολείς ομίχλης 5-θυρο δυόμισι όγκων, 4-θυρο τριών όγκων, Sports tourer 1. Περιστρέψτε το καπάκι αριστερά και αφαιρέστε το. 3. Αποσυνδέστε το λαμπτήρα από τη φίσα τραβώντας. 4. Αντικαταστήστε το λαμπτήρα και συνδέστε το ντουί του λαμπτήρα με τη φίσα. 5. Τοποθετήστε το ντουί του λαμπτήρα, συνδέοντας τα δύο ελάσματα στο κάτοπτρο και περιστρέψτε το δεξιά για να ασφαλίσει. 6. Τοποθετήστε το καπάκι και περιστρέψτε το δεξιά. 1. Αποσπάστε και τα δύο καπάκια με ένα κατσαβίδι στο σημείο που επισημαίνεται.

268 266 Φροντίδα οχήματος 3. Ξεβιδώστε τις τρεις βίδες και αφαιρέστε το φωτιστικό σώμα ομίχλης από τον προφυλακτήρα περιστρέφοντάς το. 7. Συνδέστε το φωτιστικό σώμα ομίχλης στον προφυλακτήρα και στερεώστε το με τις τρεις βίδες. 8. Συνδέστε το φωτιστικό σώμα φλας στον προφυλακτήρα και στερεώστε το με τις δύο βίδες. 9. Κουμπώστε και τα δύο καπάκια. 3-θυρο δυόμισι όγκων 2. Ξεβιδώστε και τις δύο βίδες και αφαιρέστε το φωτιστικό σώμα από τον προφυλακτήρα περιστρέφοντάς το. 4. Γυρίστε το ντουί του λαμπτήρα αριστερόστροφα και αφαιρέστε το από το κάτοπτρο. 5. Αποσυνδέστε το ντουί του λαμπτήρα από τη φίσα πιέζοντας τη γλωττίδα συγκράτησης. 6. Αντικαταστήστε και εισάγετε το ντουί λαμπτήρα στο κάτοπτρο, περιστρέψτε το ντουί δεξιά και συνδέστε τη φίσα. 1. Αποσπάστε το κάλυμμα τοποθετώντας ένα κατσαβίδι στην εγκοπή και αφαιρέστε το κάλυμμα.

269 Φροντίδα οχήματος Ξεβιδώστε και τις δύο βίδες και αφαιρέστε το φωτιστικό σώμα από τον προφυλακτήρα. 3. Γυρίστε το ντουί του λαμπτήρα αριστερόστροφα και αφαιρέστε το από το κάτοπτρο. 4. Αποσυνδέστε το ντουί του λαμπτήρα από τη φίσα πιέζοντας τη γλωττίδα συγκράτησης. 5. Αφαιρέστε και αντικαταστήστε το ντουί του λαμπτήρα με το λαμπτήρα και προσαρτήστε τη φίσα. 6. Τοποθετήστε το ντουί του λαμπτήρα μέσα στο κάτοπτρο περιστρέφοντάς το δεξιά και κουμπώστε το. 7. Τοποθετήστε το φωτιστικό σώμα σφίγγοντας τις δύο βίδες. 8. Τοποθετήστε το κάλυμμα και κουμπώστε το. Μπροστινά φλας 5-θυρο δυόμισι όγκων, 4-θυρο τριών όγκων, Sports tourer 1. Αποσπάστε και τα δύο καπάκια με ένα κατσαβίδι στο σημείο που επισημαίνεται.

270 268 Φροντίδα οχήματος 3. Αποσυνδέστε το ντουί λαμπτήρα από το κάτοπτρο πιέζοντας και τις δύο γλωττίδες συγκράτησης. 5-θυρο δυόμισι όγκων, 4-θυρο τριών όγκων, Sports tourer με μπροστινό προφυλακτήρα Sport/GSi Μπορείτε να αποκτήσετε πρόσβαση στους λαμπτήρες από την κάτω πλευρά του αυτοκινήτου. 2. Ξεβιδώστε και τις δύο βίδες και αφαιρέστε το φωτιστικό σώμα από τον προφυλακτήρα. 4. Αποσυνδέστε τη φίσα από το ντουί λαμπτήρα πιέζοντας τη γλωττίδα συγκράτησης. 5. Αφαιρέστε και αντικαταστήστε το ντουί λαμπτήρα με το λαμπτήρα. 6. Τοποθετήστε το ντουί του λαμπτήρα μέσα στο κάτοπτρο και συνδέστε τη φίσα. 7. Συνδέστε το φωτιστικό σώμα στον προφυλακτήρα και στερεώστε το με τις δύο βίδες. 8. Κουμπώστε και τα δύο καπάκια. 1. Αποσυνδέστε το ελατηριωτό κλιπ και στη συνέχεια γυρίστε το προς τα πίσω. 2. Τραβήξτε το ντουί του λαμπτήρα μαζί με το λαμπτήρα έξω από το κάτοπτρο.

271 Φροντίδα οχήματος θυρο δυόμισι όγκων 2. Περιστρέψτε το ντουί λαμπτήρα αριστερά για να το αποσυνδέσετε και τραβήξτε το έξω από το κάτοπτρο. 3. Αποσυνδέστε το ντουί του λαμπτήρα από τη φίσα πιέζοντας τη γλωττίδα συγκράτησης. 4. Αφαιρέστε και αντικαταστήστε το ντουί λαμπτήρα με το λαμπτήρα. 5. Συνδέστε τη φίσα. 6. Εισάγετε το ντουί του λαμπτήρα μέσα στο κάτοπτρο. 7. Γυρίστε το ελατηριωτό κλιπ προς τα εμπρός και ασφαλίστε το. 1. Περιστρέψτε το καπάκι (1) αριστερά και αφαιρέστε το. 3. Αφαιρέστε το λαμπτήρα από το ντουί, περιστρέφοντας αριστερόστροφα. 4. Αντικαταστήστε και εισαγάγετε το νέο λαμπτήρα στο ντουί, περιστρέφοντας δεξιόστροφα. 5. Εισαγάγετε το ντουί του λαμπτήρα μέσα στο κάτοπτρο και περιστρέψτε δεξιόστροφα. 6. Τοποθετήστε το καπάκι και περιστρέψτε το δεξιά.

272 270 Φροντίδα οχήματος Πίσω φώτα 5-θυρο δυόμισι όγκων 3. Τραβήξτε προσεκτικά το πίσω φωτιστικό σώμα από τις υποδοχές και αφαιρέστε το. Προσέξτε ώστε η καλωδίωση να μείνει στη θέση της. 4. Αποσυνδέστε το καλώδιο από το στήριγμα. 5. Αποσυνδέστε τη φίσα της καλωδίωσης από τη βάση του λαμπτήρα. 2. Ξεβιδώστε με το χέρι το πλαστικό παξιμάδι στερέωσης από την εσωτερική πλευρά. 1. Απασφαλίστε το κάλυμμα στην αντίστοιχη πλευρά και αφαιρέστε το. 6. Ξεβιδώστε τις τρεις βίδες με ένα κατσαβίδι και αφαιρέστε τη βάση του λαμπτήρα από το φωτιστικό σώμα.

273 Φροντίδα οχήματος 271 του αυτοκινήτου και σφίξτε το παξιμάδι στερέωσης από τη μέσα πλευρά του χώρου αποσκευών. Κλείστε το κάλυμμα και κουμπώστε το. 3. Αφαιρέστε το φωτιστικό σώμα. Προσέξτε ώστε η καλωδίωση να μείνει στη θέση της. Φωτιστικό σώμα στην πόρτα χώρου αποσκευών 7. Αφαιρέστε και αντικαταστήστε το λαμπτήρα, τραβώντας ή πιέζοντας το λαμπτήρα ελαφρά μέσα στο ντουί και περιστρέφοντάς τον δεξιά: Πίσω φως (1) Φως φρένων (2) Φλας (3) 8. Εισάγετε τη βάση του λαμπτήρα στο πίσω φωτιστικό σώμα και βιδώστε τη στη θέση της. Συνδέστε τη φίσα καλωδίωσης και πιέστε το καλώδιο μέσα στο στήριγμα. Τοποθετήστε το φωτιστικό σώμα με τους πείρους συγκράτησης μέσα στις υποδοχές του αμαξώματος 1. Ανοίξτε την πόρτα του χώρου αποσκευών και αφαιρέστε το κάλυμμα και τα δύο τυφλά καλύμματα στην αντίστοιχη πλευρά. 2. Ξεβιδώστε και αφαιρέστε τις τρεις βίδες. 4. Πιέστε τη γλωττίδα συγκράτησης και αφαιρέστε τη βάση του λαμπτήρα από το φωτιστικό σώμα.

274 272 Φροντίδα οχήματος 4-θυρο τριών όγκων 2. Ξεβιδώστε με το χέρι τα δύο πλαστικά παξιμάδια στερέωσης από την εσωτερική πλευρά. 5. Αφαιρέστε και αντικαταστήστε το λαμπτήρα, τραβώντας ή πιέζοντας το λαμπτήρα ελαφρά μέσα στο ντουί και περιστρέφοντάς τον δεξιά: Πίσω φως (1) Πίσω φως ομίχλης/φως όπισθεν (2), ανάλογα με την πλευρά. 6. Εισάγετε τη βάση του λαμπτήρα στο πίσω φωτιστικό σώμα. Τοποθετήστε το φωτιστικό σώμα στην πόρτα χώρου αποσκευών και σφίξτε τις βίδες από τη μέσα πλευρά. Τοποθετήστε όλα τα καλύμματα. 1. Αφαιρέστε το κάλυμμα στην αντίστοιχη πλευρά. 3. Τραβήξτε προσεκτικά το πίσω φωτιστικό σώμα από τις υποδοχές και αφαιρέστε το. Προσέξτε ώστε η καλωδίωση να μείνει στη θέση της. 4. Αποσυνδέστε τη φίσα της καλωδίωσης από τη βάση του λαμπτήρα.

275 Φροντίδα οχήματος Αφαιρέστε το ντουί του λαμπτήρα περιστρέφοντας το και αντικαταστήστε το λαμπτήρα τραβώντας ή πιέζοντας το λαμπτήρα ελαφρά μέσα στο ντουί και περιστρέφοντάς τον δεξιά: Πίσω φως/φως φρένων (1) Φλας (2) 6. Εισάγετε το ντουί του λαμπτήρα και γυρίστε το δεξιόστροφα. Συνδέστε τη φίσα καλωδίωσης. Τοποθετήστε το φωτιστικό σώμα με τους πείρους συγκράτησης μέσα στις υποδοχές του αμαξώματος του αυτοκινήτου και σφίξτε τα παξιμάδια στερέωσης από τη μέσα πλευρά του χώρου αποσκευών. Κουμπώστε το κάλυμμα. Φωτιστικό σώμα στην πόρτα χώρου αποσκευών 1. Ανοίξτε την πόρτα του χώρου αποσκευών και αφαιρέστε το κάλυμμα στην αντίστοιχη πλευρά. 2. Αφαιρέστε το ντουί του λαμπτήρα περιστρέφοντας το και αντικαταστήστε το λαμπτήρα τραβώντας ή πιέζοντας το λαμπτήρα ελαφρά μέσα στο ντουί και περιστρέφοντάς τον δεξιά: Πίσω φως (1) Πίσω φως ομίχλης/φως όπισθεν (2), ανάλογα με την πλευρά. 3. Εισάγετε το ντουί του λαμπτήρα και γυρίστε το δεξιόστροφα. Κουμπώστε το κάλυμμα.

276 274 Φροντίδα οχήματος Sports tourer 2. Αφαιρέστε το κάλυμμα στην αντίστοιχη πλευρά. 1. Στην αριστερή πλευρά, αναδιπλώστε το σκιάδιο και αφαιρέστε το. 3. Ξεβιδώστε με το χέρι τα δύο πλαστικά παξιμάδια στερέωσης από την εσωτερική πλευρά. 4. Τραβήξτε προσεκτικά το πίσω φωτιστικό σώμα από τις υποδοχές και αφαιρέστε το. Προσέξτε ώστε η καλωδίωση να μείνει στη θέση της. 5. Αποσυνδέστε τη φίσα της καλωδίωσης από τη βάση του λαμπτήρα.

277 Φροντίδα οχήματος 275 από τη μέσα πλευρά του χώρου αποσκευών. Κουμπώστε το κάλυμμα. Φωτιστικό σώμα στην πόρτα χώρου αποσκευών 6. Αφαιρέστε το ντουί του λαμπτήρα περιστρέφοντας το αριστερά και αντικαταστήστε το λαμπτήρα τραβώντας ή πιέζοντας το λαμπτήρα ελαφρά μέσα στο ντουί και περιστρέφοντάς τον δεξιά: Πίσω φώτα (1 + 2) Φλας (3) Φως φρένων (4) 7. Συνδέστε τη φίσα καλωδίωσης και πιέστε το καλώδιο μέσα στο στήριγμα. Τοποθετήστε το φωτιστικό σώμα με τους πείρους συγκράτησης μέσα στις υποδοχές του αμαξώματος του αυτοκινήτου και σφίξτε τα παξιμάδια στερέωσης Κατά την επανατοποθέτηση, πιέστε το τυφλό κάλυμμα στην αριστερή πλευρά μέσα στις λαστιχένιες ροδέλες για να στερεωθεί καλά. 1. Ανοίξτε την πόρτα του χώρου αποσκευών και αφαιρέστε τα τυφλά καλύμματα στην αντίστοιχη πλευρά. 2. Ξεβιδώστε και αφαιρέστε τις βίδες. 3. Αφαιρέστε το πίσω φωτιστικό σώμα και αποσυνδέστε τη φίσα καλωδίωσης από τη βάση του λαμπτήρα.

278 276 Φροντίδα οχήματος 4. Αφαιρέστε το ντουί του λαμπτήρα περιστρέφοντας το αριστερά και αντικαταστήστε το λαμπτήρα τραβώντας ή πιέζοντας το λαμπτήρα ελαφρά μέσα στο ντουί και περιστρέφοντάς τον δεξιά: Πίσω φως (1) Πίσω φως ομίχλης/φως όπισθεν (2), ανάλογα με την πλευρά. 5. Τοποθετήστε το φωτιστικό σώμα στην πόρτα χώρου αποσκευών και σφίξτε τις βίδες από τη μέσα πλευρά. Τοποθετήστε όλα τα καλύμματα. Το πίσω φως ομίχλης και αντίστοιχα το φως όπισθεν (2), ανάλογα με την πλευρά, μπορούν να αντικατασταθούν με ένα κάλυμμα στην πόρτα χώρου αποσκευών χωρίς να αφαιρεθεί το φωτιστικό σώμα: αφαιρέστε το κάλυμμα, περιστρέψτε το ντουί του λαμπτήρα και αντικαταστήστε το λαμπτήρα περιστρέφοντάς τον αριστερά. 3-θυρο δυόμισι όγκων

279 Φροντίδα οχήματος Απασφαλίστε το κάλυμμα στην αντίστοιχη πλευρά και αφαιρέστε το. 2. Ξεβιδώστε με το χέρι και τα δύο πλαστικά παξιμάδια στερέωσης από την εσωτερική πλευρά. 3. Τραβήξτε προσεκτικά το φωτιστικό σώμα από τις υποδοχές και αφαιρέστε το. 4. Αποσυνδέστε τη φίσα της καλωδίωσης από τη βάση του λαμπτήρα. 5. Αφαιρέστε το ντουί του λαμπτήρα περιστρέφοντας το και αντικαταστήστε το λαμπτήρα τραβώντας ή πιέζοντας το λαμπτήρα ελαφρά μέσα στο ντουί και περιστρέφοντάς τον δεξιά: Πίσω φως/φως φρένων (1) Φλας (2) έκδοση με δίοδο φωτοεκμπομπής (LED) Μόνο το φλας (2) μπορεί να αντικατασταθεί. 6. Εισάγετε και περιστρέψτε το ντουί του λαμπτήρα προς τα δεξιά στο πίσω φωτιστικό σώμα. Συνδέστε

280 278 Φροντίδα οχήματος τη φίσα καλωδίωσης στο φωτιστικό σώμα. Τοποθετήστε το φωτιστικό σώμα με τους πείρους συγκράτησης μέσα στις υποδοχές του αμαξώματος του αυτοκινήτου και σφίξτε τα παξιμάδια στερέωσης από τη μέσα πλευρά του χώρου αποσκευών. Κλείστε και ασφαλίστε το κάλυμμα. Φωτιστικό σώμα στην πόρτα χώρου αποσκευών 3. Αφαιρέστε το πίσω φωτιστικό σώμα από την πόρτα του χώρου αποσκευών. 4. Αφαιρέστε το ντουί του λαμπτήρα περιστρέφοντας το και αντικαταστήστε το λαμπτήρα τραβώντας ή πιέζοντας το λαμπτήρα ελαφρά μέσα στο ντουί και περιστρέφοντάς τον δεξιά: Μόνο το πίσω φως ομίχλης και αντίστοιχα το φως όπισθεν (2), ανάλογα με την πλευρά, μπορούν να αντικατασταθούν. 5. Εισάγετε και περιστρέψτε το ντουί του λαμπτήρα προς τα δεξιά στο πίσω φωτιστικό σώμα. Προσαρμόστε το πίσω φωτιστικό σώμα στην πόρτα του χώρου αποσκευών και σφίξτε τις βίδες. Τοποθετήστε όλα τα καλύμματα. 1. Ανοίξτε την πόρτα του χώρου αποσκευών και αφαιρέστε τα καλύμματα στην αντίστοιχη πλευρά. 2. Ξεβιδώστε τις τρεις βίδες. Πίσω φως (1) Πίσω φως ομίχλης/φως όπισθεν (2), ανάλογα με την πλευρά. (2) (μόνο μία πλευρά) έκδοση με δίοδο φωτοεκμπομπής (LED)

281 Φροντίδα οχήματος 279 Πλευρικά φλας 3-θυρο δυόμισι όγκων Για να αντικαταστήσετε το λαμπτήρα, αφαιρέστε κέλυφος του φωτιστικού σώματος: 2. Περιστρέψτε το ντουί του λαμπτήρα αριστερά και αφαιρέστε το από το κέλυφος. 3. Τραβήξτε το λαμπτήρα από το ντουί του λαμπτήρα και αντικαταστήστε τον. 4. Εισάγετε το ντουί του λαμπτήρα και γυρίστε το δεξιόστροφα. 5. Στην αριστερή πλευρά: εισάγετε το μπροστινό άκρο στο μπροστινό φτερό, σύρετέ το μπροστά και εισάγετε το πίσω άκρο. Στη δεξιά πλευρά: εισάγετε το πίσω άκρο στο μπροστινό φτερό, σύρετέ το πίσω και εισάγετε το μπροστινό άκρο. 1. Στην αριστερή πλευρά του οχήματος, σύρετε το λαμπτήρα προς τα εμπρός και βγάλτε τον έξω από το μπροστινό φτερό με το πίσω του άκρο. Στη δεξιά πλευρά του οχήματος, σύρετε το λαμπτήρα προς τα πίσω και βγάλτε τον έξω από το μπροστινό φτερό με το μπροστινό του άκρο.

282 280 Φροντίδα οχήματος 5-θυρο δυόμισι όγκων, 4-θυρο τριών όγκων, Sports tourer Για να αντικαταστήσετε το λαμπτήρα, αφαιρέστε κέλυφος του φωτιστικού σώματος: 2. Περιστρέψτε το ντουί του λαμπτήρα αριστερά και αφαιρέστε το από το κέλυφος. 3. Τραβήξτε το λαμπτήρα από το ντουί του λαμπτήρα και αντικαταστήστε τον. 4. Εισάγετε το ντουί του λαμπτήρα και γυρίστε το δεξιόστροφα. 5. Στην αριστερή πλευρά: εισάγετε το μπροστινό άκρο στο μπροστινό φτερό, σύρετέ το μπροστά και εισάγετε το πίσω άκρο. Στη δεξιά πλευρά: εισάγετε το πίσω άκρο στο μπροστινό φτερό, σύρετέ το πίσω και εισάγετε το μπροστινό άκρο. 1. Στην αριστερή πλευρά του οχήματος, σύρετε το λαμπτήρα προς τα εμπρός και βγάλτε τον έξω από το μπροστινό φτερό με το πίσω του άκρο. Στη δεξιά πλευρά του οχήματος, σύρετε το λαμπτήρα προς τα πίσω και βγάλτε τον έξω από το μπροστινό φτερό με το μπροστινό του άκρο.

283 Φροντίδα οχήματος 281 Φωτισμός πινακίδας κυκλοφορίας 1. Εισάγετε ένα κατσαβίδι στην εγκοπή του καλύμματος, πιέστε το προς το πλάι και απελευθερώστε την ασφάλεια. 2. Αφαιρέστε το λαμπτήρα προς τα κάτω, προσέχοντας να μην τραβήξετε το καλώδιο. 3. Αφαιρέστε το ντουί του λαμπτήρα από το κέλυφος του λαμπτήρα περιστρέφοντάς το αριστερά. 4. Τραβήξτε το λαμπτήρα από το ντουί του λαμπτήρα και αντικαταστήστε τον. 5. Εισάγετε το ντουί του λαμπτήρα στο κέλυφος του λαμπτήρα και περιστρέψτε το δεξιά. 6. Εισάγετε το λαμπτήρα στον προφυλακτήρα και κουμπώστε τον. Πλαφονιέρες Πλαφονιέρα, φώτα ανάγνωσης Η αντικατάσταση των λαμπτήρων πρέπει να πραγματοποιείται σε συνεργείο. Φως χώρου αποσκευών Η αντικατάσταση των λαμπτήρων πρέπει να πραγματοποιείται σε συνεργείο.

284 282 Φροντίδα οχήματος Φωτισμός ταμπλό Η αντικατάσταση των λαμπτήρων πρέπει να πραγματοποιείται σε συνεργείο. Ηλεκτρικό σύστημα Ασφάλειες Τα χαρακτηριστικά της καινούργιας ασφάλειας πρέπει να είναι ίδια με τα χαρακτηριστικά της καμένης ασφάλειας. Στο όχημα υπάρχουν τρεις ασφαλειοθήκες: Στην εμπρός αριστερή πλευρά του χώρου του κινητήρα, Στα αριστεροτίμονα οχήματα στο εσωτερικό πίσω από το χώρο αποσκευών ή, στα δεξιοτίμονα οχήματα, πίσω από το ντουλαπάκι του συνοδηγού, Πίσω από ένα κάλυμμα, στην αριστερή πλευρά του χώρου των αποσκευών. Πριν αντικαταστήσετε μια ασφάλεια, κλείστε τον αντίστοιχο διακόπτη και το διακόπτη ανάφλεξης. Μπορείτε να αναγνωρίσετε μια καμένη ασφάλεια από το λιωμένο σύρμα. Μην τοποθετήσετε την καινούργια ασφάλεια εάν πρώτα δεν αποκατασταθεί η βλάβη. Ορισμένες λειτουργίες προστατεύονται από πολλές ασφάλειες. Ενδέχεται επίσης να υπάρχουν ασφάλειες χωρίς το όχημα να διαθέτει την αντίστοιχη λειτουργία.

285 Φροντίδα οχήματος 283 Ασφαλειοθήκη χώρου κινητήρα Τσιμπίδα ασφαλειών Ενδέχεται να υπάρχει μια τσιμπίδα ασφαλειών στην ασφαλειοθήκη του χώρου του κινητήρα. Η ασφαλειοθήκη βρίσκεται στην μπροστινή αριστερή πλευρά του χώρου του κινητήρα. Αποσπάστε το κάλυμμα και διπλώστε το προς τα πάνω μέχρι να σταματήσει. Αφαιρέστε το κάλυμμα κάθετα προς τα πάνω. Τοποθετήστε την τσιμπίδα ασφαλειών στην επάνω πλευρά ή στο πλάι της εκάστοτε ασφάλειας και τραβήξτε την ασφάλεια για να την αφαιρέσετε.

286 284 Φροντίδα οχήματος Αρ. Κύκλωμα 1 Μονάδα ελέγχου κινητήρα 2 Αισθητήρας λάμδα 3 Ψεκασμός καυσίμου, σύστημα ανάφλεξης 4 Ψεκασμός καυσίμου, σύστημα ανάφλεξης 5 6 Θέρμανση καθρέπτη, αντικλεπτικό σύστημα συναγερμού 7 Έλεγχος ανεμιστήρα, μονάδα ελέγχου κινητήρα, μονάδα ελέγχου κιβωτίου ταχυτήτων 8 Αισθητήρας λάμδα, ψύξη κινητήρα 9 Αισθητήρας πίσω παρμπρίζ 10 Αισθητήρας μπαταρίας του οχήματος 11 Απασφάλιση πόρτας χώρου αποσκευών 12 Σύστημα προβολέων προσαρμοζόμενης δέσμης, αυτόματη ρύθμιση φώτων Αρ. Κύκλωμα 13 ABS 14 Υαλοκαθαριστήρας πίσω παρμπρίζ 15 Μονάδα ελέγχου κινητήρα 16 Μίζα 17 Μονάδα ελέγχου κιβωτίου ταχυτήτων 18 Θερμαινόμενο πίσω παρμπρίζ 19 Μπροστινά ηλεκτρικά παράθυρα 20 Πίσω ηλεκτρικά παράθυρα 21 Ηλεκτρική μονάδα πίσω 22 Μεγάλη σκάλα, αριστερά (αλογόνου) 23 Σύστημα πλύσης προβολέων 24 Μεσαία σκάλα, δεξιά (Xenon) 25 Μεσαία σκάλα, αριστερά (Xenon) 26 Μπροστινοί προβολείς ομίχλης 27 Θέρμανση πετρελαίου 28 Σύστημα Start Stop

287 Φροντίδα οχήματος 285 Αρ. Κύκλωμα 29 Ηλεκτρικό χειρόφρενο 30 ABS 31 Adaptive Cruise Control 32 Αερόσακος 33 Σύστημα προβολέων προσαρμοζόμενης δέσμης, αυτόματη ρύθμιση φώτων 34 Ανακυκλοφορία καυσαερίων 35 Εξωτερικός καθρέπτης, αισθητήρας βροχής 36 Σύστημα κλιματισμού 37 Ηλεκτρομαγνητική βαλβίδα εξαέρωσης κάνιστρου εκπομπών αναθυμιάσεων 38 Αντλία κενού 39 Κεντρική μονάδα ελέγχου 40 Σύστημα πλύσης μπροστινού παρμπρίζ, σύστημα πλύσης πίσω παρμπρίζ 41 Μεγάλη σκάλα, δεξιά (αλογόνου) 42 Ανεμιστήρας ψυγείου Αρ. Κύκλωμα 43 Υαλοκαθαριστήρες παρμπρίζ 44 Υαλοκαθαριστήρες παρμπρίζ 45 Ανεμιστήρας ψυγείου Κόρνα 48 Ανεμιστήρας ψυγείου 49 Αντλία καυσίμου 50 Ρύθμιση δέσμης προβολέων, σύστημα προβολέων προσαρμοζόμενης δέσμης 51 Ανεμοθώρακας 52 Ανεξάρτητος θερμαντήρας, πετρελαιοκινητήρας 53 Ηλεκτρονική μονάδα ελέγχου κιβωτίου ταχυτήτων, ηλεκτρονική μονάδα ελέγχου κινητήρα 54 Αντλία υποπίεσης, πίνακας οργάνων, αερισμός θέρμανσης, σύστημα κλιματισμού Όταν αντικαταστήσετε τις προβληματικές ασφάλειες, κλείστε το κάλυμμα της ασφαλειοθήκης και πιέστε το για να ασφαλίσει. Εάν το κάλυμμα της ασφαλειοθήκης δεν κλείσει σωστά, ενδέχεται να προκληθεί βλάβη. Ασφαλειοθήκη ταμπλό Στα αριστεροτίμονα οχήματα, η ασφαλειοθήκη βρίσκεται πίσω από τον αποθηκευτικό χώρο στο ταμπλό.

288 286 Φροντίδα οχήματος Ανοίξτε τον αποθηκευτικό χώρο και σπρώξτε προς τα αριστερά για να απασφαλίσει. Αναδιπλώστε το κάλυμμα του αποθηκευτικού χώρου προς τα κάτω και αφαιρέστε το. Στα οχήματα που έχουν το τιμόνι δεξιά, η ασφαλειοθήκη βρίσκεται πίσω από ένα κάλυμμα, στο ντουλαπάκι του συνοδηγού. Ανοίξτε το ντουλαπάκι του συνοδηγού και στη συνέχεια ανοίξτε το κάλυμμα και αναδιπλώστε το προς τα κάτω. Αρ. Κύκλωμα 1 Οθόνες 2 Εξωτερικά φώτα, μονάδα ελέγχου αμαξώματος 3 Εξωτερικά φώτα, μονάδα ελέγχου αμαξώματος 4 Σύστημα Infotainment 5 Σύστημα Ιnfotainment, πίνακας οργάνων 6 Πρίζες ρεύματος, αναπτήρας 7 Πρίζα Αρ. Κύκλωμα 8 Αριστερή μεσαία σκάλα, μονάδα ελέγχου αμαξώματος 9 Δεξιά μεσαία σκάλα, μονάδα ελέγχου αμαξώματος, μονάδα αερόσακου 10 Κλειδαριές θυρών, μονάδα ελέγχου αμαξώματος 11 Εσωτερικός ανεμιστήρας Διαγνωστική φίσα 15 Αερόσακος 16 Πρίζα 17 Σύστημα κλιματισμού 18 Διαχειριστική υποστήριξη 19 Μονάδα ελέγχου ηλεκτρικών κυκλωμάτων αμαξώματος (BCM) 20 Μονάδα ελέγχου ηλεκτρικών κυκλωμάτων αμαξώματος (BCM)

289 Φροντίδα οχήματος 287 Αρ. Κύκλωμα 21 Πίνακας οργάνων, αντικλεπτικό σύστημα συναγερμού 22 Αισθητήρας ανάφλεξης 23 Μονάδα ελέγχου ηλεκτρικών κυκλωμάτων αμαξώματος (BCM) 24 Μονάδα ελέγχου ηλεκτρικών κυκλωμάτων αμαξώματος (BCM) Πρίζα χώρου αποσκευών (εάν δεν υπάρχει ασφαλειοθήκη στο χώρο αποσκευών) (μόνο Sports tourer) Ασφαλειοθήκη χώρου αποσκευών 3-θυρο δυόμισι όγκων, 5-θυρο δυόμισι όγκων Η ασφαλειοθήκη βρίσκεται στην αριστερή πλευρά του χώρου των αποσκευών, πίσω από ένα κάλυμμα. Αφαιρέστε το κάλυμμα. Sports tourer Η ασφαλειοθήκη βρίσκεται στην αριστερή πλευρά του χώρου των αποσκευών, πίσω από ένα κάλυμμα. Αναδιπλώστε το σκιάδιο και αφαιρέστε το. Αφαιρέστε το κάλυμμα.

290 288 Φροντίδα οχήματος Αντιστοιχίσεις ασφαλειών Αρ. Κύκλωμα 1 2 Πρίζα τρέιλερ 3 Σύστημα υποβοήθησης στάθμευσης Ηλεκτρικό κάθισμα Μονάδα ρυμουλκούμενου, πρίζα ρυμουλκούμενου 12 Μονάδα τρέιλερ 13 Πρίζα τρέιλερ 14 Πίσω κάθισμα, ηλεκτρική αναδίπλωση Εσωτερικός καθρέπτης, κάμερα πίσω θέασης Αρ. Κύκλωμα 17 Πρίζα Θέρμανση τιμονιού 20 Ηλιοροφή 21 Θερμαινόμενα μπροστινά καθίσματα Ενισχυτής, subwoofer 32 Ενεργό σύστημα απόσβεσης κραδασμών, προειδοποίηση αλλαγής λωρίδας

291 Φροντίδα οχήματος 289 Κατά την επανατοποθέτηση, πιέστε το κάλυμμα μέσα στις λαστιχένιες ροδέλες για να στερεωθεί καλά. Εργαλεία οχήματος Εργαλεία Οχήματα με κιτ επισκευής ελαστικού Ορισμένα εργαλεία και ο κρίκος ρυμούλκησης είναι τοποθετημένα μαζί με το κιτ επισκευής ελαστικών σε μια εργαλειοθήκη στο χώρο αποσκευών κάτω από το κάλυμμα του δαπέδου. 3-θυρο και 5-θυρο δυόμισι όγκων Sports Tourer και 4-θυρο τριών όγκων Στην έκδοση με σύστημα πίσω φορέα 3 72, το κιτ επισκευής ελαστικών, ένα κατσαβίδι και ο κρίκος ρυμούλκησης βρίσκονται στη συρταρωτή θήκη κάτω από το κάθισμα του συνοδηγού 3 70.

292 290 Φροντίδα οχήματος Οχήματα με εφεδρικό τροχό Παραλλαγή 1α: 3-θυρο και 5-θυρο δυόμισι όγκων με μονοκόμματο μπουλονόκλειδο Παραλλαγή 1β: 3-θυρο και 5-θυρο δυόμισι όγκων με σπαστό μπουλονόκλειδο Παραλλαγή 2: Sports tourer Ο γρύλος, τα εργαλεία και ένας ιμάντας για τη στερέωση του τροχού που έχει υποστεί ζημιά βρίσκονται μέσα στην εργαλειοθήκη κάτω από τον εφεδρικό τροχό στο χώρο αποσκευών. Το μπουλονόκλειδο και ο κρίκος ρυμούλκησης είναι τοποθετημένα στην τσάντα εργαλείων που βρίσκεται μέσα στη φωλεά του εφεδρικού τροχού κοντά στην εργαλειοθήκη. Εφεδρικός τροχός Ίδιο περιεχόμενο με την παραλλαγή 1α, αλλά με σπαστό μπουλονόκλειδο αντί για μονοκόμματο μπουλονόκλειδο στην εργαλειοθήκη. Ο γρύλος, τα εργαλεία και ο κρίκος ρυμούλκησης βρίσκονται στην εργαλειοθήκη κάτω από τον εφεδρικό τροχό στο χώρο αποσκευών. Το μπουλονόκλειδο και ένα μπουλόνι προέκτασης για τη στερέωση του τροχού που έχει υποστεί ζημιά (μόνο οχήματα με προσωρινό εφεδρικό τροχό) είναι τοποθετημένα στην τσάντα εργαλείων που βρίσκεται μέσα στη φωλεά του εφεδρικού τροχού κοντά στην εργαλειοθήκη. Εφεδρικός τροχός

293 Φροντίδα οχήματος 291 Παραλλαγή 3: 4-θυρο τριών όγκων Ο γρύλος και τα εργαλεία βρίσκονται στην εργαλειοθήκη κάτω από τον εφεδρικό τροχό στο χώρο αποσκευών. Το μπουλονόκλειδο, ο κρίκος ρυμούλκησης και ένα μπουλόνι προέκτασης για τη στερέωση του τροχού που έχει υποστεί ζημιά (μόνο οχήματα με προσωρινό εφεδρικό τροχό) είναι τοποθετημένα στην τσάντα εργαλείων που βρίσκεται μέσα στη φωλεά του εφεδρικού τροχού κοντά στην εργαλειοθήκη. Εφεδρικός τροχός Ζάντες και ελαστικά Κατάσταση ελαστικών, κατάσταση ζαντών Όταν περνάτε πάνω από σημεία με γωνίες, οδηγείτε αργά και κάθετα εάν αυτό είναι εφικτό. Εάν περνάτε πάνω από αιχμηρά σημεία, τα ελαστικά και οι ζάντες ενδέχεται να υποστούν ζημιά. Κατά τη στάθμευση, τα ελαστικά δεν πρέπει να πιέζονται επάνω στο κράσπεδο. Ελέγχετε τακτικά τις ζάντες για τυχόν ζημιά. Σε περίπτωση ζημιάς ή μη φυσιολογικής φθοράς, απευθυνθείτε σε ένα συνεργείο. Χειμερινά ελαστικά Τα χειμερινά ελαστικά παρέχουν μεγαλύτερη οδηγική ασφάλεια σε θερμοκρασίες κάτω των 7 C και, συνεπώς, πρέπει να τοποθετούνται σε όλους τους τροχούς. Σύμφωνα με τη νομοθεσία της εκάστοτε χώρας, πρέπει να τοποθετήσετε μια αυτοκόλλητη ετικέτα σε κάποιο σημείο στο οπτικό πεδίο του οδηγού. Έκδοση OPC: Τα ελαστικά διαστάσεων 235/45 R18 επιτρέπονται για χρήση μόνο ως χειμερινά ελαστικά. Χαρακτηρισμός ελαστικών Π.χ. 215/60 R H 215 = Πλάτος ελαστικού, mm 60 = Λόγος εγκάρσιας διατομής (ύψος προς πλάτος ελαστικού), % R = Τύπος λινών: Radial (Ακτινικά) RF = Τύπος: RunFlat 16 = Διάμετρος ζάντας, ίντσες 95 = Δείκτης φορτίου π.χ. το 95 αντιστοιχεί σε 690 kg H = Γράμμα δείκτη ταχύτητας Γράμμα δείκτη ταχύτητας: Q = έως 160 km/h S = έως 180 km/h T = έως 190 km/h H = έως 210 km/h

294 292 Φροντίδα οχήματος V = έως 240 km/h W = έως 270 km/h Πίεση ελαστικών Ελέγχετε την πίεση των ελαστικών όταν είναι κρύα, κάθε 14 ημέρες τουλάχιστον και πριν από μεγάλα ταξίδια. Μην ξεχνάτε τον εφεδρικό τροχό. Αυτό ισχύει επίσης για τα οχήματα με σύστημα παρακολούθησης πίεσης ελαστικών. Ξεβιδώστε το καπάκι της βαλβίδας. Πίεση ελαστικών και στην πινακίδα στο πλαίσιο της μπροστινής αριστερής ή δεξιάς πόρτας. Η πίεση ελαστικών ισχύει για κρύα ελαστικά. Ισχύουν επίσης για θερινά και χειμερινά ελαστικά. Φουσκώνετε πάντοτε τον εφεδρικό τροχό στη συνιστώμενη πίεση για πλήρες φορτίο. Η πίεση ελαστικών ECO χρησιμοποιείται για να επιτευχθεί η ελάχιστη δυνατή κατανάλωση καυσίμου. Εάν η πίεση των ελαστικών είναι λανθασμένη, ενδέχεται να διακυβευτεί η ασφάλεια, ο χειρισμός του οχήματος, η άνεση και η οικονομία καυσίμου και να αυξηθεί η φθορά των ελαστικών. Οι πιέσεις ελαστικών διαφέρουν ανάλογα με τον εξοπλισμό. Για τη σωστή πίεση ελαστικών, ακολουθήστε την παρακάτω διαδικασία: 1. Αναγνωρίστε τον τύπο του αμαξώματος. 2. Εντοπίστε τον κωδικό αναγνώρισης του κινητήρα. Στοιχεία κινητήρα Εντοπίστε το σχετικό ελαστικό. Στους πίνακες πιέσεων ελαστικών αναγράφονται όλοι οι πιθανοί συνδυασμοί ελαστικών Για τα ελαστικά που είναι εγκεκριμένα για το όχημά σας, ανατρέξτε στο Πιστοποιητικό Συμμόρφωσης ΕΟΚ που παρέχεται με το όχημά σας ή στην άδεια κυκλοφορίας του οχήματος. Ο οδηγός είναι υπεύθυνος για τη σωστή ρύθμιση της πίεσης ελαστικών. 9 Προειδοποίηση Εάν η πίεση είναι πολύ χαμηλή, μπορεί να οδηγήσει σε σημαντική υπερθέρμανση των ελαστικών και εσωτερική ζημιά, με κίνδυνο να σχιστεί το πέλμα ή ακόμη και να κλατάρει το ελαστικό σε υψηλές ταχύτητες. Εάν η πίεση ελαστικών σε ένα όχημα με σύστημα παρακολούθησης πίεσης ελαστικών πρέπει να αυξηθεί ή να μειωθεί, κλείστε το διακόπτη ανάφλεξης.

295 Φροντίδα οχήματος 293 Σύστημα παρακολούθησης πίεσης ελαστικών Το σύστημα παρακολούθησης πίεσης ελαστικών ελέγχει την πίεση και των τεσσάρων ελαστικών μία φορά το λεπτό όταν το όχημα υπερβαίνει ένα συγκεκριμένο όριο ταχύτητας. Το μενού μπορεί να επιλεγεί με τα κουμπιά του μοχλοδιακόπτη σημάτων στροφής. Προσοχή Το σύστημα παρακολούθησης πίεσης ελαστικών προειδοποιεί για χαμηλή πίεση ελαστικού, αλλά δεν υποκαθιστά την κανονική συντήρηση των ελαστικών από τον οδηγό. Όλοι οι τροχοί πρέπει να διαθέτουν αισθητήρες πίεσης και τα ελαστικά να είναι φουσκωμένα στην καθορισμένη πίεση. Η τρέχουσα πίεση των ελαστικών εμφανίζεται στο μενού Vehicle Information Menu (Μενού πληροφοριών οχήματος) του κέντρου πληροφοριών οδηγού. Πατήστε το κουμπί MENU για να επιλέξετε το μενού Vehicle Information Menu (Μενού πληροφοριών οχήματος) X. Περιστρέψτε τον περιστροφικό διακόπτη για να επιλέξετε το σύστημα παρακολούθησης πίεσης ελαστικών. Η κατάσταση του συστήματος και οι προειδοποιήσεις πίεσης επισημαίνονται με ένα μήνυμα στο οποίο αναβοσβήνει το αντίστοιχο ελαστικό στο κέντρο πληροφοριών οδηγού.

296 294 Φροντίδα οχήματος Εάν ανιχνευτεί χαμηλή πίεση ελαστικού, επισημαίνεται από την ενδεικτική λυχνία w Εάν ανάψει η λυχνία w, σταματήστε το συντομότερο δυνατόν και φουσκώστε τα ελαστικά όπως συνιστάται Μετά το φούσκωμα, μπορεί να χρειαστεί να οδηγήσετε για να ενημερωθούν οι τιμές πίεσης ελαστικών στο DIC. Σε αυτό το διάστημα μπορεί να ανάψει η λυχνία w. Εάν ανάψει η λυχνία w σε χαμηλότερες θερμοκρασίες και σβήσει αφότου οδηγήσετε το αυτοκίνητο για λίγο, αυτό μπορεί να αποτελεί ένδειξη χαμηλής πίεσης στα ελαστικά. Ελέγξτε την πίεση των ελαστικών. Μηνύματα οχήματος Εάν πρέπει να μειώσετε ή να αυξήσετε την πίεση των ελαστικών, κλείστε το διακόπτη ανάφλεξης. Τοποθετείτε μόνο ελαστικά με αισθητήρες πίεσης, διαφορετικά η πίεση των ελαστικών δεν θα εμφανίζεται και η λυχνία w παραμένει συνεχώς αναμμένη. Ένας εφεδρικός τροχός ή εφεδρικός τροχός ανάγκης δεν είναι εξοπλισμένος με αισθητήρες πίεσης. Το σύστημα παρακολούθησης πίεσης ελαστικών δεν είναι λειτουργικό για τους συγκεκριμένους τροχούς. Ανάβει η ενδεικτική λυχνία w. Το σύστημα παραμένει λειτουργικό για τους υπόλοιπους τρεις τροχούς. Η χρήση κιτ επισκευής ελαστικού υγρού τύπου που διατίθενται στο εμπόριο μπορεί να επηρεάσει αρνητικά τη λειτουργία του συστήματος. Μπορείτε να χρησιμοποιήσετε κιτ επισκευής εγκεκριμένα από το εργοστάσιο. Εξωτερικοί πομποί υψηλής ισχύος μπορεί να παρεμποδίσουν τη λειτουργία του συστήματος παρακολούθησης πίεσης ελαστικών. Κάθε φορά που αντικαθιστάτε τα ελαστικά, οι αισθητήρες του συστήματος παρακολούθησης πίεσης ελαστικών πρέπει να αφαιρούνται και να υποβάλλονται σε σέρβις. Για το βιδωτό αισθητήρα: αντικαταστήστε το σώμα της βαλβίδας και το στεγανοποιητικό δακτύλιο. Για τον κουμπωτό αισθητήρα: αντικαταστήστε ολόκληρο το στέλεχος της βαλβίδας. Κατάσταση φόρτωσης οχήματος Ρυθμίστε την πίεση των ελαστικών ανάλογα με το φορτίο σύμφωνα με την ετικέτα πληροφοριών ελαστικών ή τον πίνακα πιέσεων ελαστικών 3 344, και επιλέξτε τη σχετική ρύθμιση στο μενού Tire Load (Φορτίο ελαστικών) στο κέντρο πληροφοριών οδηγού, Vehicle Information Menu (Μενού πληροφοριών οχήματος)

297 Φροντίδα οχήματος 295 Επιλέξτε: Light (Λυχνία) για πίεση άνεσης έως 3 άτομα Eco για πίεση Eco έως 3 άτομα Max (Μέγ.) για πλήρες φορτίο Λειτουργία αυτόματης προσαρμογής Μετά την αλλαγή τροχών, το όχημα πρέπει να παραμείνει σε στάση επί 20 λεπτά περίπου, πριν το σύστημα πραγματοποιήσει νέο υπολογισμό. Η παρακάτω διαδικασία επανεκμάθησης διαρκεί έως και 10 λεπτά οδήγησης με ελάχιστη ταχύτητα 20 χλμ/ώρα. Σε αυτή την περίπτωση, μπορεί να εμφανίζεται η ένδειξη $ ή να εναλλάσσονται οι τιμές πίεσης στο κέντρο πληροφοριών οδηγού. Εάν προκύψουν προβλήματα κατά τη διαδικασία επανεκμάθησης, στο κέντρο πληροφοριών οδηγού εμφανίζεται ένα προειδοποιητικό μήνυμα. Εξάρτηση από τη θερμοκρασία Η πίεση των ελαστικών εξαρτάται από τη θερμοκρασία του ελαστικού. Κατά την οδήγηση, η θερμοκρασία και η πίεση του ελαστικού αυξάνονται. Η τιμή πίεσης ελαστικών που προβάλλεται στο κέντρο πληροφοριών οδηγού είναι η πραγματική πίεση των ελαστικών. Συνεπώς είναι σημαντικό να ελέγχετε την πίεση με κρύα ελαστικά. Βάθος πέλματος Ελέγχετε το βάθος πέλματος σε τακτά χρονικά διαστήματα. Για λόγους ασφαλείας, τα ελαστικά πρέπει να αντικαθίστανται εάν το βάθος πέλματος μειωθεί κάτω από τα 2-3 mm (4 mm για τα χειμερινά ελαστικά). Για λόγους ασφαλείας, συνιστάται το βάθος πέλματος μεταξύ των δύο ελαστικών σε έναν άξονα να μην διαφέρει περισσότερο από 2 mm. Το πέλμα έχει μειωθεί μέχρι το ελάχιστο βάθος που προβλέπεται από το νόμο (1,6 mm) όταν η φθορά έχει φτάσει μέχρι έναν από τους δείκτες φθοράς (TWI). Η θέση τους επισημαίνεται από σημάδια στο πλευρικό τοίχωμα του ελαστικού.

298 296 Φροντίδα οχήματος Εάν η φθορά στα μπροστινά ελαστικά είναι μεγαλύτερη απ' ό,τι στα πίσω, εναλλάξτε κατά περιόδους τα μπροστινά με τα πίσω ελαστικά. Βεβαιωθείτε ότι η φορά περιστροφής των τροχών είναι ίδια όπως και πριν. Τα ελαστικά παλιώνουν ακόμη κι αν δεν χρησιμοποιούνται. Σας συνιστούμε να αντικαθιστάτε τα ελαστικά κάθε 6 χρόνια. Αλλαγή διάστασης ελαστικού και ζάντας Εάν χρησιμοποιηθούν ελαστικά με διαστάσεις διαφορετικές από αυτές των εργοστασιακών ελαστικών, μπορεί να χρειαστεί επαναπρογραμματισμός του ταχύμετρου και τις ονομαστικής πίεσης των ελαστικών, καθώς και άλλες τροποποιήσεις στο όχημα. Εάν επιλέξετε ελαστικά διαφορετικών διαστάσεων, αντικαταστήστε την ετικέτα πιέσεων ελαστικών. 9 Προειδοποίηση Η χρήση ακατάλληλων ελαστικών ή ζαντών μπορεί να οδηγήσει σε ατύχημα και να ακυρώσει την έγκριση τύπου του οχήματος. Τάσια Πρέπει να χρησιμοποιούνται τα τάσια και τα ελαστικά που έχουν εγκριθεί από το εργοστάσιο για το αντίστοιχο όχημα και που πληρούν όλες τις προδιαγραφές των σχετικών συνδυασμών ζάντας-ελαστικού. Εάν χρησιμοποιηθούν μη εγκεκριμένα τάσια και ελαστικά, δεν πρέπει να έχουν προστατευτικό προεξέχον χείλος. Τα τάσια δεν πρέπει να εμποδίζουν την ψύξη των φρένων. 9 Προειδοποίηση Εάν χρησιμοποιηθούν ακατάλληλα ελαστικά ή τάσια, μπορεί να προκληθεί ξαφνική απώλεια πίεσης και, κατά συνέπεια, ατύχημα. Αντιολισθητικές αλυσίδες Χρησιμοποιείτε αντιολισθητικές αλυσίδες μόνο στους μπροστινούς τροχούς. 9 Προειδοποίηση Τυχόν ζημιά μπορεί να προκαλέσει κλατάρισμα του ελαστικού.

299 Φροντίδα οχήματος θυρο δυόμισι όγκων, 4-θυρο τριών όγκων, sports tourer Χρησιμοποιείτε πάντοτε αλυσίδες με λεπτούς κρίκους οι οποίες δεν προσθέτουν περισσότερα από 10 mm στο πέλμα και στην εσωτερική πλευρά του ελαστικού (μαζί με την κλειδαριά της αλυσίδας). Η χρήση αντιολισθητικών αλυσίδων επιτρέπεται μόνο σε ελαστικά διαστάσεων 205/60 R 16 και 215/50 R θυρο δυόμισι όγκων Η χρήση αντιολισθητικών αλυσίδων επιτρέπεται μόνο σε ελαστικά διαστάσεων 225/55 R 17. Χρησιμοποιείτε πάντοτε αλυσίδες με λεπτούς κρίκους οι οποίες δεν προσθέτουν περισσότερα από 10 mm στο πέλμα και στην εσωτερική πλευρά του ελαστικού (μαζί με την κλειδαριά της αλυσίδας). Η χρήση αντιολισθητικών αλυσίδων επιτρέπεται επίσης σε ελαστικά διαστάσεων 245/45 R 18. Χρησιμοποιείτε πάντοτε αλυσίδες με λεπτούς κρίκους που δεν προσθέτουν περισσότερα από 7 mm στο πέλμα του ελαστικού και το εσωτερικό προφίλ (συμπ. της κλειδαριάς της αλυσίδας). Έκδοση OPC Η χρήση αντιολισθητικών αλυσίδων επιτρέπεται μόνο σε ελαστικά διαστάσεων 235/45 R 18. Χρησιμοποιείτε πάντοτε αλυσίδες με λεπτούς κρίκους που δεν προσθέτουν περισσότερα από 10 mm στο πέλμα του ελαστικού και το εσωτερικό προφίλ (συμπ. της κλειδαριάς της αλυσίδας). Γενικά Μην τοποθετείτε αντιολισθητικές αλυσίδες στον προσωρινό εφεδρικό τροχό. Κιτ επισκευής ελαστικού Τυχόν μικρές ζημιές στο πέλμα του ελαστικού μπορούν να επιδιορθωθούν με το κιτ επισκευής ελαστικού. Μην αφαιρείτε τα ξένα σώματα από τα ελαστικά. Τυχόν ζημιά μεγαλύτερη από 4 mm ή κοντά στο πλευρικό τοίχωμα του ελαστικού, δεν μπορεί να επιδιορθωθεί με το κιτ επισκευής ελαστικού. 9 Προειδοποίηση Μην οδηγείτε με ταχύτητα μεγαλύτερη από 80 km/h. Μην το χρησιμοποιείτε για μεγάλο διάστημα. Μπορεί να επηρεαστεί η διεύθυνση και ο χειρισμός. Εάν κλατάρει κάποιο ελαστικό: Τραβήξτε το χειρόφρενο και επιλέξτε πρώτη, όπισθεν ή P. Το κιτ επισκευής ελαστικών βρίσκεται σε μια θήκη κάτω από το κάλυμμα του δαπέδου στο χώρος αποσκευών ή, στην έκδοση με σύστημα πίσω φορέα, στη συρταρωτή θήκη κάτω από το κάθισμα συνοδηγού 3 70.

300 298 Φροντίδα οχήματος 1. Αφαιρέστε το κιτ επισκευής ελαστικών από τη θήκη. 2. Αφαιρέστε το συμπιεστή. Στις εικόνες φαίνονται διαφορετικές εκδόσεις. 3. Αφαιρέστε το ηλεκτρικό καλώδιο σύνδεσης και τον εύκαμπτο σωλήνα αέρα από τις θήκες αποθήκευσης στην κάτω πλευρά του συμπιεστή. 4. Βιδώστε τον εύκαμπτο σωλήνα του συμπιεστή στη σύνδεση της φιάλης στεγανοποιητικού. 5. Τοποθετήστε τη φιάλη στεγανοποιητικού στη βάση του συμπιεστή. Τοποθετήστε το συμπιεστή κοντά στο ελαστικό κατά τρόπον ώστε η φιάλη στεγανοποιητικού να είναι σε όρθια θέση.

301 Φροντίδα οχήματος Ξεβιδώστε το καπάκι της βαλβίδας από το ελαττωματικό ελαστικό. 7. Βιδώστε τον εύκαμπτο σωλήνα πλήρωσης στη βαλβίδα του ελαστικού. 8. Ο διακόπτης στο συμπιεστή πρέπει να ρυθμισθεί στη θέση J. 9. Συνδέστε το βύσμα του συμπιεστή στην πρίζα αξεσουάρ ή στην πρίζα του αναπτήρα. Για να μην αποφορτιστεί η μπαταρία, σας συνιστούμε να αφήσετε τον κινητήρα σε λειτουργία. 10. Ρυθμίστε το διακόπτη του συμπιεστή στη θέση I. Το ελαστικό γεμίζει με στεγανοποιητικό. 11. Η ένδειξη στο μανόμετρο του συμπιεστή δείχνει για λίγο 6 bar όσο η φιάλη στεγανοποιητικού αδειάζει (περίπου 30 δευτερόλεπτα). Τότε η πίεση αρχίζει να μειώνεται. 12. Όλο το στεγανοποιητικό διοχετεύεται μέσα στο ελαστικό. Το ελαστικό φουσκώνει. 13. Ο αέρας στο ελαστικό πρέπει να φτάσει στη σωστή πίεση εντός 10 λεπτών. Πίεση ελαστικών Μόλις επιτευχθεί η σωστή πίεση, κλείστε το συμπιεστή. Εάν η σωστή πίεση δεν επιτευχθεί εντός 10 λεπτών, αποσυνδέστε το κιτ επισκευής ελαστικού. Μετακινήστε το όχημα ώστε τα ελαστικά να διαγράψουν μία ολόκληρη περιστροφή. Επανασυνδέστε το κιτ επισκευής ελαστικού και συνεχίστε τη διαδικασία πλήρωσης επί 10 λεπτά. Εάν η σωστή πίεση δεν επιτευχθεί ούτε αυτή τη φορά, σημαίνει ότι το ελαστικό έχει υποστεί πολύ σοβαρή ζημιά. Απευθυνθείτε σε ένα συνεργείο. Ξεφουσκώστε το ελαστικό για να εκτονωθεί η περίσσεια πίεση πατώντας το κουμπί επάνω από την ένδειξη πίεσης.

302 300 Φροντίδα οχήματος Μην αφήνετε το συμπιεστή σε λειτουργία περισσότερο από 10 λεπτά. 14. Αποσυνδέστε το κιτ επισκευής ελαστικών. Πιέστε την ασφάλεια στη βάση για να αποσυνδέσετε τη φιάλη στεγανοποιητικού από τη βάση. Βιδώστε τον εύκαμπτο σωλήνα φουσκώματος στο ελεύθερο στόμιο της φιάλης στεγανοποιητικού. Με αυτό τον τρόπο αποτρέπεται η διαφυγή του στεγανοποιητικού. Τοποθετήστε το κιτ επισκευής ελαστικού στο χώρο αποσκευών. 15. Αφαιρέστε τυχόν στεγανοποιητικό υλικό που έχει υπερχειλίσει, χρησιμοποιώντας ένα πανί. 16. Αφαιρέστε από τη φιάλη στεγανοποιητικού την ετικέτα στην οποία αναγράφεται η μέγιστη επιτρεπόμενη ταχύτητα και κολλήστε την σε κάποιο σημείο στο οπτικό πεδίο του οδηγού. 17. Αρχίστε να οδηγείτε αμέσως για να κατανεμηθεί ομοιόμορφα το στεγανοποιητικό σε όλο το ελαστικό. Αφού οδηγήσετε περίπου 10 km (ωστόσο όχι περισσότερο από 10 λεπτά), σταματήστε το αυτοκίνητο και ελέγξτε την πίεση του ελαστικού. Βιδώστε τον εύκαμπτο σωλήνα αέρα απευθείας στη βαλβίδα του ελαστικού και το συμπιεστή όταν κάνετε κάτι τέτοιο. Εάν η πίεση του ελαστικού είναι μεγαλύτερη από 1,3 bar, ρυθμίστε τη στη σωστή τιμή. Επαναλάβετε τη διαδικασία μέχρι να σταματήσει η απώλεια πίεσης. Εάν η πίεση του ελαστικού έχει μειωθεί κάτω από τα 1,3 bar, μη συνεχίσετε να οδηγείτε. Απευθυνθείτε σε ένα συνεργείο. 18. Αποθηκεύστε το κιτ επισκευής ελαστικού στο χώρο αποσκευών. Επισήμανση Οι ιδιότητες κύλισης του επισκευασμένου ελαστικού έχουν επηρεαστεί σημαντικά και, για το λόγο αυτό, το ελαστικό πρέπει να αντικατασταθεί. Εάν παρατηρήσετε ασυνήθιστους θορύβους ή εάν ο συμπιεστής αναπτύξει πολύ υψηλή θερμοκρασία, θέστε το συμπιεστή εκτός λειτουργίας επί 30 λεπτά τουλάχιστον. Η ενσωματωμένη βαλβίδα ασφαλείας ανοίγει στα 7 bar. Ελέγξτε την ημερομηνία λήξης στο κιτ. Μετά από αυτό το διάστημα, οι στεγανοποιητικές του ιδιότητες δεν είναι πλέον εγγυημένες. Προσέξτε τις πληροφορίες αποθήκευσης που αναγράφονται στη φιάλη του στεγανοποιητικού. Αντικαταστήστε τη φιάλη στεγανοποιητικού εάν τη χρησιμοποιήσετε. Πετάξτε τη φιάλη όπως προβλέπεται από την ισχύουσα νομοθεσία.

303 Φροντίδα οχήματος 301 Ο συμπιεστής και το στεγανοποιητικό μπορούν να χρησιμοποιηθούν από τους -30 C περίπου. Μπορείτε να χρησιμοποιήσετε τους συνοδευτικούς αντάπτορες για να φουσκώσετε και άλλα αντικείμενα π.χ. μπάλες ποδοσφαίρου, αεροστρώματα, μικρές φουσκωτές βάρκες κ.λπ. Βρίσκονται στην κάτω πλευρά του συμπιεστή. Για να τους αφαιρέσετε, βιδώστε τον εύκαμπτο σωλήνα αέρα του συμπιεστή και αφαιρέστε τον αντάπτορα. Αλλαγή τροχών Ορισμένα οχήματα διαθέτουν κιτ επισκευής ελαστικού αντί για εφεδρικό τροχό Λάβετε τις παρακάτω προφυλάξεις και τηρείτε τις παρακάτω πληροφορίες: Σταθμεύστε το όχημα σε μια επίπεδη, στέρεη, μη ολισθηρή επιφάνεια. Οι μπροστινοί τροχοί πρέπει να βρίσκονται στη θέση ευθείας πορείας. Τραβήξτε το χειρόφρενο και επιλέξτε πρώτη, όπισθεν ή P. Αφαιρέστε τον εφεδρικό τροχό Ποτέ μην αλλάζετε περισσότερους από έναν τροχούς κάθε φορά. Χρησιμοποιείτε το γρύλο μόνο για την αλλαγή των τροχών με σκασμένα ελαστικά και όχι για την εποχική αλλαγή χειμερινών ή θερινών ελαστικών. Εάν το όχημα βρίσκεται σε μαλακό έδαφος, πρέπει να τοποθετήσετε μια σανίδα (μέγ. πάχους 1 cm) κάτω από το γρύλο. Δεν πρέπει να υπάρχουν άνθρωποι ή κατοικίδια μέσα στο όχημα όταν το ανυψώνετε με το γρύλο. Ποτέ μην μπαίνετε κάτω από το όχημα όταν είναι ανυψωμένο με γρύλο. Μη θέσετε το όχημα σε λειτουργία όσο είναι ανυψωμένο με το γρύλο. Καθαρίστε τα παξιμάδια των τροχών και το σπείρωμά τους με ένα καθαρό πανί πριν τοποθετήσετε τον τροχό. 9 Προειδοποίηση Μη γρασάρετε τα μπουλόνια και τα παξιμάδια των τροχών και τις τάπες. 1. Ανασηκώστε τις τάπες των μπουλονιών τροχού με ένα κατσαβίδι και αφαιρέστε τις. Τραβήξτε το τάσι από το άγκιστρο και αφαιρέστε το. Εργαλεία οχήματος Ζάντες ελαφρού κράματος: Ανασηκώστε τις τάπες των μπουλονιών τροχού με ένα κατσαβίδι και αφαιρέστε τις. Για να προστατεύσετε τη ζάντα, τοποθετήστε ένα

304 302 Φροντίδα οχήματος μαλακό πανί ανάμεσα στο κατσαβίδι και τη ζάντα ελαφρού κράματος. Ζάντες ελαφρού κράματος με κεντρικό καπάκι μπουλονιού: Αποσπάστε το κεντρικό καπάκι τοποθετώντας και τραβώντας τον εξολκέα στην εγκοπή του εμβλήματος της μάρκας, εργαλεία του οχήματος Διατίθενται δύο τύποι γρύλου και μπουλονόκλειδου ανάλογα με την έκδοση, εργαλεία οχήματος Παραλλαγή 1α με μονοκόμματο μπουλονόκλειδο: Τοποθετήστε το μπουλονόκλειδο φροντίζοντας να εφαρμόσει σωστά και λασκάρετε κάθε παξιμάδι του τροχού κατά μισή περιστροφή. Παραλλαγές 1β, 2 και 3 με σπαστό μπουλονόκλειδο: Αναδιπλώστε το μπουλονόκλειδο και τοποθετήστε το φροντίζοντας να εφαρμόσει σωστά και λασκάρετε κάθε μπουλόνι κατά μισή περιστροφή.

305 Φροντίδα οχήματος Βεβαιωθείτε ότι ο γρύλος έχει τοποθετηθεί σωστά κάτω από τις αντίστοιχες υποδοχές στο όχημα. Ορισμένες εκδόσεις διαθέτουν επένδυση μαρσπιέ με καλυμμένα σημεία υποδοχής του γρύλου: πρώτα τραβήξτε έξω το κάλυμμα στο αντίστοιχο σημείο υποδοχής του γρύλου θυρο / 5-θυρο δυόμισι όγκων και 4-θυρο τριών όγκων, εκδόσεις γρύλου 1α, 1β και 3, 3 289: Ρυθμίστε το γρύλο στο απαραίτητο ύψος. Τοποθετήστε τον ακριβώς κάτω από την υποδοχή ανύψωσης έτσι, ώστε να μη γλιστρήσει από τη θέση του. Συνδέστε τη λαβή του γρύλου και, με το γρύλο σωστά ευθυγραμμισμένο, περιστρέψτε τη λαβή μέχρι ο τροχός να ανασηκωθεί εντελώς από το έδαφος. Sports Tourer, έκδοση γρύλου 2, 3 289:

306 304 Φροντίδα οχήματος Ρυθμίστε το γρύλο στο απαραίτητο ύψος. Τοποθετήστε τον ακριβώς κάτω από την υποδοχή ανύψωσης έτσι, ώστε να μη γλιστρήσει από τη θέση του. Συνδέστε το μπουλονόκλειδο και, με το γρύλο σωστά ευθυγραμμισμένο, περιστρέψτε το μπουλονόκλειδο μέχρι ο τροχός να ανασηκωθεί εντελώς από το έδαφος. 5. Ξεβιδώστε τα μπουλόνια του τροχού. 6. Αντικαταστήστε τον τροχό. Εφεδρικός τροχός Βιδώστε τα μπουλόνια του τροχού. 8. Κατεβάστε το όχημα και αφαιρέστε το γρύλο. 9. Τοποθετήστε το μπουλονόκλειδο φροντίζοντας να εφαρμόσει σωστά και σφίξτε τα μπουλόνια χιαστί. Η ροπή σύσφιξης είναι 140 Nm. 10. Ευθυγραμμίστε την οπή της βαλβίδας στο τάσι με τη βαλβίδα του ελαστικού πριν το τοποθετήσετε. Τοποθετήστε τις τάπες των μπουλονιών τροχού. Τοποθετήστε το κεντρικό καπάκι στις ζάντες ελαφρού κράματος. 11. Τοποθετήστε το κάλυμμα του σημείου υποδοχής γρύλου του οχήματος στις εκδόσεις με επένδυση μαρσπιέ. 12. Αποθηκεύστε τον τροχό που αντικαταστήσατε και τα εργαλεία του οχήματος Ελέγξτε την πίεση στο καινούργιο ελαστικό που τοποθετήσατε και τη ροπή σύσφιξης των παξιμαδιών το συντομότερο δυνατόν. Αντικαταστήστε ή επιδιορθώστε το προβληματικό ελαστικό το συντομότερο δυνατόν.

307 Φροντίδα οχήματος 305 Θέση τοποθέτησης γρύλου για την πλατφόρμα ανύψωσης Θέση πίσω βραχίονα της πλατφόρμα ανύψωσης κεντρικά κάτω από την υποδοχή στο μαρσπιέ. Θέση μπροστινού βραχίονα της πλατφόρμας ανύψωσης στην κάτω πλευρά του αμαξώματος. Εφεδρικός τροχός Ορισμένα οχήματα διαθέτουν κιτ επισκευής ελαστικού αντί για εφεδρικό τροχό. Ο εφεδρικός τροχός θεωρείται προσωρινός ανάλογα με τη διάστασή του σε σχέση με τους υπόλοιπους τροχούς που είναι τοποθετημένοι στο όχημα και τις σχετικές διατάξεις κάθε χώρας. Ο εφεδρικός τροχός φέρει πάντοτε σιδερένια ζάντα. Προσοχή Εάν χρησιμοποιηθεί εφεδρικός τροχός μικρότερος από τους άλλους τροχούς του οχήματος ή σε συνδυασμό με χειμερινά ελαστικά, μπορεί να επηρεαστεί η οδηγική συμπεριφορά του οχήματος. Αντικαταστήστε το προβληματικό ελαστικό το συντομότερο δυνατόν.

308 306 Φροντίδα οχήματος Ο εφεδρικός τροχός βρίσκεται στο χώρο αποσκευών, κάτω από το κάλυμμα του δαπέδου. Στερεώνεται με μια πεταλούδα. Για να τον αφαιρέσετε: 1. Ανοίξτε το κάλυμμα του δαπέδου. 2. Μόνο 3-θυρο δυόμισι όγκων: αφαιρέστε την πίσω θήκη φύλαξης πατώντας τα δύο κουμπιά. Αναδιπλώστε το κάλυμμα προς τα κάτω και τραβήξτε τη θήκη φύλαξης προς τα πάνω. 3. Ο εφεδρικός τροχός στερεώνεται με μια πεταλούδα. Ξεβιδώστε το παξιμάδι, αφαιρέστε τον κώνο (μόνο 3-θυρο δυόμισι όγκων) για να αφαιρέσετε τον εφεδρικό τροχό. Κάτω από τον εφεδρικό τροχό υπάρχει το κουτί με τα εργαλεία του οχήματος. 4. Όταν, μετά από αλλαγή τροχού, δεν τοποθετηθεί άλλος τροχός στη φωλεά του εφεδρικού τροχού, στερεώστε την εργαλειοθήκη περιστρέφοντας την πεταλούδα προς την αντίθετη κατεύθυνση και κλείστε το κάλυμμα του δαπέδου. Φύλαξη κανονικού τροχού που έχει υποστεί ζημιά στο χώρο αποσκευών, 3-θυρο και 5-θυρο δυόμισι όγκων Η φωλεά του εφεδρικού τροχού δεν έχει σχεδιαστεί για ελαστικά άλλων διαστάσεων. Ένας τροχός κανονικών διαστάσεων που έχει υποστεί ζημιά πρέπει να τοποθετηθεί στο χώρο αποσκευών και να στερεωθεί με ιμάντα. Εργαλεία οχήματος Για να στερεώσετε τον τροχό: 1. Τοποθετήστε τον τροχό, με την εξωτερική πλευρά του προς τα πάνω, κοντά στο ένα πλευρικό τοίχωμα του χώρου αποσκευών. 2. Περάστε το άκρο του ιμάντα με το βρόχο μέσα στον μπροστινό κρίκο πρόσδεσης στην κατάλληλη πλευρά. 3. Περάστε το άκρο του ιμάντα με το άγκιστρο μέσα από το βρόχο και τραβήξτε μέχρι ο ιμάντας να στερεωθεί καλά στον κρίκο πρόσδεσης.

309 Φροντίδα οχήματος Περάστε τον ιμάντα μέσα από τις ακτίνες της ζάντας όπως φαίνεται στην εικόνα. 5. Στερεώστε το βρόχο στον πίσω κρίκο πρόσδεσης. 6. Τεντώστε τον ιμάντα και στερεώστε τον χρησιμοποιώντας την πόρπη. 9 Κίνδυνος Οδηγείτε πάντοτε με τις πλάτες των πίσω καθισμάτων ασφαλισμένες στην όρθια θέση όταν στο χώρο αποσκευών έχετε τοποθετήσει έναν τροχό κανονικών διαστάσεων που έχει υποστεί ζημιά. Φύλαξη κανονικού τροχού που έχει υποστεί ζημιά στη φωλεά του εφεδρικού τροχού, Sports Tourer και 4-θυρο τριών όγκων Οχήματα με εφεδρικό τροχό κανονικών διαστάσεων: Ο εφεδρικός τροχός κανονικών διαστάσεων που υποστεί ζημιά πρέπει να τοποθετηθεί με την εξωτερική του πλευρά προς τα πάνω στη φωλεά του εφεδρικού τροχού και να στερεωθεί με την πεταλούδα. Το κάλυμμα δαπέδου μπορεί να τοποθετηθεί στον προεξέχοντα τροχό. Οχήματα με προσωρινό εφεδρικό τροχό: Στερεώστε τον τροχό κανονικών διαστάσεων που έχει υποστεί ζημιά, με την εξωτερική πλευρά του προς τα πάνω, με την πεταλούδα στη φωλεά του εφεδρικού τροχού αφότου αντικαταστήσετε το βιδωτό μπουλόνι με μπουλόνι προέκτασης, που βρίσκεται στην τσάντα εργαλείων Για να αντικαταστήσετε το μπουλόνι:

310 308 Φροντίδα οχήματος 1. Τοποθετήστε το εξαγωνικό κλειδί του μπουλονόκλειδου, έτσι ώστε να εφαρμόζει καλά στο μπουλόνι. 2. Περιστρέψτε το μπουλονόκλειδο αριστερόστροφα για να χαλαρώσετε το μπουλόνι. Αφαιρέστε το μπουλόνι. 3. Βγάλτε το μπουλόνι προέκτασης από την τσάντα εργαλείων και βιδώστε το με το χέρι χρησιμοποιώντας το εξάγωνο κλειδί του μπουλονόκλειδου. 4. Αποθηκεύστε την εργαλειοθήκη και τον τροχό που έχει υποστεί ζημιά, με την εξωτερική του πλευρά προς τα πάνω, μέσα στη φωλεά του εφεδρικού τροχού και στερεώστε τον περιστρέφοντας την πεταλούδα δεξιά στο μπουλόνι. Το κάλυμμα δαπέδου μπορεί να τοποθετηθεί στον προεξέχοντα τροχό. Αντικαταστήστε το μπουλόνι προέκτασης με το κοντό μπουλόνι πριν τοποθετήσετε τον προσωρινό εφεδρικό τροχό στη φωλεά αφότου αντικαταστήσετε ή επισκευάσετε τον ελαττωματικό τροχό. Φύλαξη του εφεδρικού τροχού στη φωλεά μετά την αντικατάσταση του τροχού που έχει υποστεί ζημιά 1. Ανοίξτε το κάλυμμα του δαπέδου, ξεβιδώστε και αφαιρέστε την πεταλούδα. Μόνο 3-θυρο δυόμισι όγκων: ανοίξτε το κάλυμμα του δαπέδου, αφαιρέστε την πίσω θήκη φύλαξης, ξεβιδώστε και αφαιρέστε την πεταλούδα και τον κώνο. 2. Μόνο Sports tourer και 4-θυρο μοντέλο τριών όγκων με προσωρινό εφεδρικό τροχό: αντικαταστήστε το μπουλόνι προέκτασης με το κοντό μπουλόνι χρησιμοποιώντας το εξάγωνο κλειδί του μπουλονόκλειδου. 3. Τοποθετήστε τα εργαλεία στην εργαλειοθήκη ή την τσάντα εργαλείων Τοποθετήστε τον εφεδρικό τροχό με την εξωτερική του πλευρά προς τα πάνω στη φωλεά του τροχού και στερεώστε τον περιστρέφοντας την πεταλούδα πάλι προς τα πίσω. Μόνο 3-θυρο δυόμισι όγκων: Τοποθετήστε τον έκκεντρο κώνο στην εγκοπή του εφεδρικού

311 Φροντίδα οχήματος 309 τροχού και στερεώστε τον περιστρέφοντας την πεταλούδα πάλι προς τα πίσω. 5. Κλείστε το κάλυμμα του δαπέδου και εισάγετε την πίσω θήκη φύλαξης στη θέση της (μόνο 3-θυρο δυόμισι όγκων). 9 Προειδοποίηση Κατά την αποθήκευση του γρύλου, τροχού ή άλλου εξοπλισμού στο χώρο αποσκευών μπορεί να προκληθεί τραυματισμός εάν δεν στερεωθούν κατάλληλα. Σε περίπτωση απότομου σταματήματος ή σύγκρουσης, τα αντικείμενα που δεν έχουν στερεωθεί μπορεί να χτυπήσουν κάποιον επιβάτη. Πρέπει να αποθηκεύετε το γρύλο του οχήματος και τα εργαλεία πάντοτε στην αντίστοιχη θήκη τους και να τα στερεώνετε τα σωστά. Ο τροχός που έχει υποστεί ζημιά και που έχει τοποθετηθεί στο χώρο αποσκευών πρέπει πάντοτε να είναι στερεωμένος με ιμάντα. Εφεδρικός τροχός ανάγκης Προσοχή Εάν χρησιμοποιηθεί εφεδρικός τροχός μικρότερος από τους άλλους τροχούς του οχήματος ή σε συνδυασμό με χειμερινά ελαστικά, μπορεί να επηρεαστεί η οδηγική συμπεριφορά του οχήματος. Αντικαταστήστε το προβληματικό ελαστικό το συντομότερο δυνατόν. Τοποθετείτε μόνο έναν εφεδρικό ανάγκης τροχό στο όχημα. Μην οδηγείτε με ταχύτητα μεγαλύτερη από 80 km/h. Στρίβετε αργά. Μη χρησιμοποιείτε τον προσωρινό εφεδρικό τροχό για μεγάλο χρονικό διάστημα. Εάν στο όχημά σας κλατάρει κάποιο από τα πίσω ελαστικά ενώ ρυμουλκείτε άλλο όχημα, τοποθετήστε τον προσωρινό εφεδρικό τροχό μπροστά και το κανονικό ελαστικό πίσω. Αντιολισθητικές αλυσίδες Ελαστικά μονής κατεύθυνσης Τοποθετήστε τα ελαστικά μονής κατεύθυνσης έτσι, ώστε να περιστρέφονται προς την κατεύθυνση οδήγησης. Η φορά κύλισης επισημαίνεται με ένα σύμβολο (π.χ. ένα βέλος) στο πλευρικό τοίχωμα του ελαστικού. Για τα ελαστικά που τοποθετούνται αντίθετα από τη φορά κύλισης ισχύουν τα παρακάτω: Η οδηγική συμπεριφορά του οχήματος μπορεί να επηρεαστεί. Αντικαταστήστε ή επιδιορθώστε το προβληματικό ελαστικό το συντομότερο δυνατόν. Πρέπει να οδηγείτε πολύ προσεκτικά όταν το οδόστρωμα είναι βρεγμένο ή εάν έχει καλυφθεί με χιόνι.

312 310 Φροντίδα οχήματος Εκκίνηση με βοηθητικά καλώδια Μη χρησιμοποιείτε ταχυφορτιστή για την εκκίνηση του οχήματος. Για να θέσετε το όχημα σε λειτουργία όταν η μπαταρία του οχήματος έχει αποφορτιστεί, μπορείτε να χρησιμοποιήσετε καλώδια βοηθητικής εκκίνησης και την μπαταρία ενός δεύτερου οχήματος. 9 Προειδοποίηση Κατά την εκκίνηση με βοηθητικά καλώδια απαιτείται μεγάλη προσοχή. Οποιαδήποτε απόκλιση από τις παρακάτω οδηγίες μπορεί να οδηγήσει σε τραυματισμό ή ζημιά λόγω έκρηξης της μπαταρίας, καθώς και σε βλάβη στο ηλεκτρικό σύστημα και των δύο οχημάτων. 9 Προειδοποίηση Η μπαταρία δεν πρέπει να έρθει σε επαφή με τα μάτια, το δέρμα και τα ρούχα σας ή με βαμμένες επιφάνειες. Τα υγρά περιέχουν θειικό οξύ το οποίο μπορεί να προκαλέσει τραυματισμό και ζημιά σε περίπτωση άμεσης επαφής. Η μπαταρία του οχήματος δεν πρέπει να βρίσκεται ποτέ κοντά σε ακάλυπτες φλόγες ή σπινθήρες. Η αποφορτισμένη μπαταρία του οχήματος μπορεί να έχει ήδη παγώσει σε θερμοκρασία 0 C. Αφήστε την παγωμένη μπαταρία του οχήματος να ξεπαγώσει πριν συνδέσετε τα καλώδια βοηθητικής εκκίνησης. Φοράτε προστατευτικά γυαλιά και ρουχισμό προστασίας όταν πραγματοποιείτε εργασίες στην μπαταρία του οχήματος. Χρησιμοποιήστε βοηθητική μπαταρία οχήματος ίδιας τάσης (12 Volt). Η χωρητικότητά της (Ah) δεν πρέπει να είναι πολύ μικρότερη από τη χωρητικότητα της αποφορτισμένης μπαταρίας του οχήματος. Χρησιμοποιήστε καλώδια βοηθητικής εκκίνησης με μονωμένους ακροδέκτες, διατομής τουλάχιστον 16 mm 2 (25 mm 2 για τους πετρελαιοκινητήρες). Μην αποσυνδέετε την αποφορτισμένη μπαταρία του οχήματος από το όχημα. Θέστε εκτός λειτουργίας όλους τους καταναλωτές που δεν χρειάζεστε. Μη σκύβετε πάνω από την μπαταρία του οχήματος κατά την εκκίνηση με βοηθητικά καλώδια. Οι ακροδέκτες των καλωδίων δεν πρέπει να έρχονται σε επαφή μεταξύ τους. Τα δύο οχήματα δεν πρέπει να ακουμπούν μεταξύ τους κατά την εκκίνηση με βοηθητικά καλώδια.

313 Φροντίδα οχήματος 311 Τραβήξτε το χειρόφρενο και επιλέξτε νεκρά - στο αυτόματο κιβώτιο ταχυτήτων επιλέξτε P. Ανοίξτε τα προστατευτικά καπάκια των θετικών πόλων και στις δύο μπαταρίες των οχημάτων. Συνδέστε τα καλώδια με την εξής σειρά: 1. Συνδέστε το κόκκινο καλώδιο στο θετικό πόλο της βοηθητικής μπαταρίας του οχήματος. 2. Συνδέστε το άλλο άκρο του κόκκινου καλωδίου στο θετικό πόλο της αποφορτισμένης μπαταρίας του οχήματος. 3. Συνδέστε το μαύρο καλώδιο στον αρνητικό πόλο της βοηθητικής μπαταρίας του οχήματος. 4. Συνδέστε το άλλο άκρο του μαύρου καλωδίου σε ένα σημείο γείωσης του οχήματος, όπως στο μπλοκ κινητήρα ή σε έναν κοχλία στερέωσης του κινητήρα. Αυτό το σημείο σύνδεσης πρέπει να βρίσκεται όσο το δυνατόν μακρύτερα από την αποφορτισμένη μπαταρία, τουλάχιστον 60 cm. Διευθετήστε τα καλώδια έτσι, ώστε να μην παγιδευτούν σε περιστρεφόμενα μέρη στο χώρο του κινητήρα. Για να θέσετε τον κινητήρα σε λειτουργία: 1. Θέστε σε λειτουργία τον κινητήρα του οχήματος που διαθέτει τη βοηθητική μπαταρία. 2. Μετά από 5 λεπτά, θέστε σε λειτουργία τον κινητήρα του οχήματος με την αποφορτισμένη μπαταρία. Οι προσπάθειες εκκίνησης του οχήματος πρέπει να γίνονται ανά 1 λεπτό και δεν πρέπει να διαρκούν περισσότερο από 15 δευτερόλεπτα. 3. Αφήστε και τους δύο κινητήρες να λειτουργήσουν στο ρελαντί επί 3 λεπτά περίπου με τα καλώδια συνδεδεμένα. 4. Ενεργοποιήστε ορισμένους καταναλωτές (π.χ. προβολείς, θερμαινόμενο πίσω παρμπρίζ) στο όχημα που δέχεται τη βοήθεια εκκίνησης. 5. Ακολουθήστε ακριβώς την αντίστροφη διαδικασία όταν αφαιρείτε τα καλώδια.

314 312 Φροντίδα οχήματος Ρυμούλκηση Ρυμούλκηση του οχήματος Το κιβώτιο ταχυτήτων πρέπει να βρίσκεται στη νεκρά. Προσοχή Εισάγετε ένα κατσαβίδι στην εγκοπή στο κάτω τμήμα του καλύμματος. Αφαιρέστε το κάλυμμα μετακινώντας προσεκτικά το κατσαβίδι προς τα κάτω. Ο κρίκος ρυμούλκησης αποθηκεύεται μαζί με τα εργαλεία του οχήματος Βιδώστε μέχρι μέσα τον κρίκο ρυμούλκησης μέχρι να σταματήσει σε οριζόντια θέση. Συνδέστε ένα συρματόσχοινο ρυμούλκησης - ή καλύτερα μια ράβδο ρυμούλκησης - στον κρίκο ρυμούλκησης. Ο κρίκος ρυμούλκησης πρέπει να χρησιμοποιείται μόνο για τη ρυμούλκηση, και όχι για την ανάσυρση του οχήματος. Ανοίξτε το διακόπτη ανάφλεξης για να ξεκλειδώσει το τιμόνι και να μπορέσετε να χειριστείτε τα φώτα φρένων, την κόρνα και τους υαλοκαθαριστήρες παρμπρίζ. Οδηγήστε αργά. Αποφύγετε τις απότομες κινήσεις. Η υπερβολική ελκτική δύναμη μπορεί να προκαλέσει ζημιά στο όχημα. Όταν ο κινητήρας δεν βρίσκεται σε λειτουργία, χρειάζεται πολύ μεγαλύτερη δύναμη για την πέδηση και το χειρισμό του τιμονιού. Για να μην εισέλθουν καυσαέρια από το ρυμουλκό όχημα, ενεργοποιήστε το σύστημα ανακυκλοφορίας αέρα και κλείστε τα παράθυρα. Οχήματα με αυτόματο κιβώτιο ταχυτήτων: Το όχημα πρέπει να ρυμουλκείται στραμμένο προς τα εμπρός, με ταχύτητα όχι μεγαλύτερη από 80 km/h και σε απόσταση όχι μεγαλύτερη από 100 km. Σε όλες τις άλλες περιπτώσεις ή όταν υπάρχει πρόβλημα στο κιβώτιο ταχυτήτων, ο μπροστινός άξονας πρέπει να είναι ανυψωμένος από το έδαφος.

315 Φροντίδα οχήματος 313 Απευθυνθείτε σε ένα συνεργείο. Μετά τη ρυμούλκηση ξεβιδώστε τον κρίκο ρυμούλκησης. Τοποθετήστε την τάπα στην πάνω πλευρά και κουμπώστε την προς τα πάνω. Ρυμούλκηση άλλου οχήματος Εισάγετε ένα κατσαβίδι στην εγκοπή στην κάτω ακμή του καλύμματος. Αφαιρέστε το κάλυμμα μετακινώντας προσεκτικά το κατσαβίδι προς τα κάτω. Ο κρίκος ρυμούλκησης αποθηκεύεται μαζί με τα εργαλεία του οχήματος Βιδώστε μέχρι μέσα τον κρίκο ρυμούλκησης μέχρι να σταματήσει σε οριζόντια θέση. Ο κρίκος πρόσδεσης στην πίσω κάτω πλευρά του οχήματος δεν πρέπει να χρησιμοποιείται ποτέ για ρυμούλκηση. Συνδέστε ένα συρματόσχοινο ρυμούλκησης - ή ακόμη καλύτερα μια ράβδο ρυμούλκησης - στον κρίκο ρυμούλκησης. Ο κρίκος ρυμούλκησης πρέπει να χρησιμοποιείται μόνο για τη ρυμούλκηση, και όχι για την ανάσυρση ενός οχήματος. Προσοχή Οδηγήστε αργά. Αποφύγετε τις απότομες κινήσεις. Η υπερβολική ελκτική δύναμη μπορεί να προκαλέσει ζημιά στο όχημα. Μετά τη ρυμούλκηση ξεβιδώστε τον κρίκο ρυμούλκησης. Τοποθετήστε την τάπα στην πάνω πλευρά και κουμπώστε την προς τα πάνω.

316 314 Φροντίδα οχήματος Φροντίδα της εμφάνισης του οχήματος Φροντίδα εξωτερικού του οχήματος Κλειδαριές Οι κλειδαριές έχουν λιπανθεί στο εργοστάσιο με υψηλής ποιότητας γράσο για ομφαλούς κλειδαριάς. Χρησιμοποιείτε ουσίες ξεπαγώματος μόνο σε περίπτωση έκτακτης ανάγκης, διότι έχουν ιδιότητες απολίπανσης και εμποδίζουν τη λειτουργία των κλειδαριών. Μετά τη χρήση ουσίας ξεπαγώματος, απευθυνθείτε σε ένα συνεργείο για το γρασάρισμα των κλειδαριών. Πλύσιμο Η βαφή του οχήματός σας είναι εκτεθειμένη στο περιβάλλον. Πρέπει να πλένετε και να κερώνετε το όχημά σας τακτικά. Όταν χρησιμοποιείτε αυτόματο πλυντήριο αυτοκινήτων, επιλέξτε ένα πρόγραμμα που περιλαμβάνει και κέρωμα. Τα περιττώματα πουλιών, τα νεκρά έντομα, το ρετσίνι, η γύρη και συναφείς ουσίες πρέπει να αφαιρούνται αμέσως, διότι περιέχουν επιβλαβή συστατικά τα οποία μπορεί να προκαλέσουν ζημιά στη βαφή. Εάν χρησιμοποιείτε πλυντήριο αυτοκινήτων, πρέπει να ακολουθείτε τις σχετικές οδηγίες του κατασκευαστή του πλυντηρίου. Οι υαλοκαθαριστήρες του μπροστινού παρμπρίζ και ο υαλοκαθαριστήρας του πίσω παρμπρίζ πρέπει να είναι απενεργοποιημένοι. Αφαιρέστε την κεραία και τα εξωτερικά αξεσουάρ όπως τη σχάρα οροφής κ.λπ. Εάν πλένετε το όχημά σας με το χέρι, φροντίστε επίσης να ξεπλένετε καλά την εσωτερική επιφάνεια στους θόλους των τροχών. Καθαρίζετε τις ακμές και τις πτυχές στις ανοικτές πόρτες και το καπό του κινητήρα, καθώς και τις περιοχές που καλύπτονται από τις πόρτες. Προσοχή Χρησιμοποιείτε πάντοτε καθαριστικό παράγοντα με ph μεταξύ 4 και 9. Μη χρησιμοποιείτε καθαριστικούς παράγοντες σε επιφάνειες που αναπτύσσονται πολύ υψηλές επιφάνειες. Απευθυνθείτε σε ένα συνεργείο για το γρασάρισμα των μεντεσέδων όλων των θυρών. Μην καθαρίζετε το χώρο του κινητήρα με σύστημα καθαρισμού με ατμό ή σύστημα πλύσης υψηλής πίεσης. Στα οχήματα με πλαίσιο αφής με έμβλημα: κατά τον καθαρισμό με πιεστικό υψηλής πίεσης, βεβαιωθείτε ότι τηρείτε ελάχιστη απόσταση 30 cm όταν βρίσκεστε κοντά στην πόρτα χώρου αποσκευών για να αποτραπεί το ακούσιο ξεκλείδωμα. Ξεπλένετε καλά και σκουπίζετε το όχημα με το πετσί. Ξεπλένετε το πετσί συχνά. Χρησιμοποιείτε διαφορετικό πετσί για τις βαμμένες και τις γυάλινες

317 Φροντίδα οχήματος 315 επιφάνειες: τυχόν υπολείμματα κεριού στα παράθυρα θα εμποδίσουν την ορατότητά σας. Μη χρησιμοποιείτε σκληρά αντικείμενα για να αφαιρέσετε τους λεκέδες πίσσας. Χρησιμοποιείτε σπρέι αφαίρεσης πίσσας στις βαμμένες επιφάνειες. Εξωτερικά φώτα Τα καλύμματα των προβολέων και των υπόλοιπων φώτων είναι πλαστικά. Μη χρησιμοποιείτε λειαντικά ή καυστικά καθαριστικά ή ξύστρα πάγου και μην τα καθαρίζετε στεγνά. Γυάλισμα και κέρωμα Κερώνετε το όχημα τακτικά (το αργότερο όταν το νερό δεν σχηματίζει πλέον σταγόνες επάνω στη βαμμένη επιφάνεια). Διαφορετικά το χρώμα θα ξεραθεί. Το γυάλισμα είναι απαραίτητο μόνο εάν το χρώμα έχει θαμπώσει ή εάν έχουν προσκολληθεί στερεές ξένες ύλες στις βαμμένες επιφάνειες. Το γυαλιστικό χρώματος με σιλικόνη σχηματίζει μια προστατευτική μεμβράνη, η οποία καταργεί την ανάγκη για κέρωμα. Τα πλαστικά μέρη του αμαξώματος δεν πρέπει να επαλείφονται με κερί ή γυαλιστικές ουσίες. Παρμπρίζ και μάκτρα υαλοκαθαριστήρων Χρησιμοποιείτε ένα απαλό πανί που δεν αφήνει χνούδι ή ένα πετσί σε συνδυασμό με καθαριστικό τζαμιών και ένα προϊόν για την αφαίρεση υπολειμμάτων εντόμων. Όταν καθαρίζετε το πίσω παρμπρίζ από μέσα, πρέπει να το σκουπίζετε πάντοτε παράλληλα με τις αντιστάσεις για να μην προκληθεί ζημιά. Για την αφαίρεση του πάγου με μηχανικά μέσα, χρησιμοποιείτε ειδική ξύστρα πάγου. Πιέστε δυνατά την ξύστρα επάνω στο τζάμι έτσι, ώστε η βρομιά να μην εισχωρήσει κάτω από την ξύστρα και προκαλέσει ζημιά στο τζάμι. Καθαρίζετε τα βρόμικα μάκτρα υαλοκαθαριστήρων χρησιμοποιώντας ένα απαλό πανί και καθαριστικό τζαμιών. Ηλιοροφή Ποτέ μην την καθαρίζετε με διαλυτικά ή λειαντικά καθαριστικά, βενζίνη, ισχυρά καθαριστικά (π.χ. καθαριστικά χρώματος, διαλύματα που περιέχουν ασετόν κ.λπ.), όξινα ή αλκαλικά μέσα ή λειαντικά υλικά. Μην επαλείφετε με κερί ή γυαλιστικές ουσίες την ηλιοροφή. Ηλιοροφή Ποτέ μην την καθαρίζετε με διαλυτικά ή λειαντικά καθαριστικά, βενζίνη, ισχυρά καθαριστικά (π.χ. καθαριστικά χρώματος, διαλύματα που περιέχουν ασετόν κ.λπ.), όξινα ή αλκαλικά μέσα ή λειαντικά υλικά. Μην επαλείφετε με κερί ή γυαλιστικές ουσίες την ηλιοροφή. Ζάντες και ελαστικά Μη χρησιμοποιείτε πλυστικά υψηλής πίεσης. Καθαρίζετε τις ζάντες με καθαριστικό ζαντών ουδέτερου ph.

318 316 Φροντίδα οχήματος Οι ζάντες είναι βαμμένες και μπορείτε να τις επαλείψετε με τα ίδια προϊόντα που χρησιμοποιείτε για το αμάξωμα. Ζημιά στη βαφή Επιδιορθώστε τις μικρές ζημιές στη βαφή με στικ επιδιόρθωσης χρώματος πριν σχηματιστεί σκουριά. Τα σημεία που έχουν υποστεί μεγαλύτερη ζημιά ή που έχουν σκουριάσει πρέπει να επισκευάζονται στο συνεργείο. Κάτω πλευρά αμαξώματος Ορισμένες επιφάνειες στην κάτω πλευρά του αμαξώματος έχουν καλυφθεί με PVC, ενώ άλλα κρίσιμα σημεία φέρουν μια ανθεκτική προστατευτική επίστρωση κεριού. Μετά το πλύσιμο της κάτω πλευράς του αμαξώματος, πρέπει να ελέγχετε την περιοχή και να την κερώνετε εάν είναι απαραίτητο. Τα υλικά από άσφαλτο/καουτσούκ μπορεί να προκαλέσουν ζημιά στην επίστρωση PVC. Οι εργασίες στην κάτω πλευρά του αμαξώματος πρέπει να πραγματοποιούνται σε συνεργείο. Πριν και μετά τη χειμερινή περίοδο, πρέπει να πλένετε την κάτω πλευρά του αμαξώματος και να ελέγχετε την προστατευτική επίστρωση κεριού. Σύστημα υγραερίου 9 Κίνδυνος Το υγραέριο είναι πιο βαρύ από τον αέρα και μπορεί να συσσωρευτεί σε κοιλώματα. Προσέχετε όταν πραγματοποιείτε εργασίες στην κάτω πλευρά του αμαξώματος στο χώρο επισκευής οχημάτων. Για τις εργασίες φανοποιείας και κατά τη χρήση θαλάμου στεγνώματος σε θερμοκρασία πάνω από 60 C, το ντεπόζιτο υγραερίου πρέπει να αφαιρείται. Μην κάνετε τροποποιήσεις στο σύστημα υγραερίου. Εξοπλισμός ρυμούλκησης Μην καθαρίζετε τον κοτσαδόρο με σύστημα καθαρισμού με ατμό ή σύστημα πλύσης υψηλής πίεσης. Σύστημα πίσω φορέα Καθαρίζετε το σύστημα πίσω φορέα με σύστημα καθαρισμού με ατμό ή σύστημα πλύσης υψηλής πίεσης, τουλάχιστον μία φορά το χρόνο. Πρέπει ανά διαστήματα να θέτετε σε λειτουργία το σύστημα του πίσω φορέα, αν δεν το χρησιμοποιείτε τακτικά, ιδίως το χειμώνα. Ανεμοθώρακας Καθαρίζετε το σύστημα του ανεμοθώρακα στον μπροστινό προφυλακτήρα για να εξακολουθεί να λειτουργεί σωστά. Φροντίδα εσωτερικού του οχήματος Εσωτερικό οχήματος και ταπετσαρία οχήματος Καθαρίζετε το εσωτερικό του οχήματος, συμπ. του ταμπλό και των πλαισίων, μόνο με ένα στεγνό πανί ή καθαριστικό εσωτερικού αυτοκινήτων.

319 Φροντίδα οχήματος 317 Καθαρίστε τη δερμάτινη ταπετσαρία με καθαρό νερό και μαλακό πανί. Σε περίπτωση έντονης βρομιάς, χρησιμοποιήστε προϊόν φροντίδας δερμάτινων επιφανειών. Πρέπει να καθαρίζετε τον πίνακα οργάνων χρησιμοποιώντας μόνο ένα απαλό υγρό πανί. Εάν είναι απαραίτητο, χρησιμοποιήστε ένα ήπιο διάλυμα σαπουνιού. Καθαρίζετε την υφασμάτινη επένδυση με ηλεκτρικό σκουπάκι και βούρτσα. Για να αφαιρέσετε τυχόν λεκέδες, χρησιμοποιήστε καθαριστικό ταπετσαρίας αυτοκινήτων. Το ύφασμα των ρούχων μπορεί να ξεβάφει. Κάτι τέτοιο μπορεί να προκαλέσει αποχρωματισμούς, ιδίως στις ανοιχτόχρωμες ταπετσαρίες. Οι λεκέδες και οι αποχρωματισμοί που μπορούν να αφαιρεθούν πρέπει να καθαρίζονται το συντομότερο δυνατόν. Καθαρίζετε τις ζώνες ασφαλείας με χλιαρό νερό ή καθαριστικό εσωτερικού αυτοκινήτων. Προσοχή Κλείνετε τα Velcro στα ρούχα σας, διότι εάν είναι ανοικτά μπορεί να προκαλέσουν ζημιά στην επένδυση των καθισμάτων. Το ίδιο ισχύει για το ρουχισμό με αιχμηρά αξεσουάρ, όπως φερμουάρ ή ζώνες ή τζιν με διακοσμητικά καρφιά. Πλαστικά και λαστιχένια μέρη Για τον καθαρισμό των πλαστικών και λαστιχένιων μερών, μπορείτε να χρησιμοποιήσετε το ίδιο καθαριστικό που χρησιμοποιείτε για τον καθαρισμό του αμαξώματος. Χρησιμοποιήστε καθαριστικό εσωτερικού αυτοκινήτων εάν χρειαστεί. Μη χρησιμοποιείτε άλλη ουσία. Αποφύγετε τα διαλυτικά και ιδίως τη βενζίνη. Μη χρησιμοποιείτε πλυστικά υψηλής πίεσης.

320 318 Σέρβις και συντήρηση Σέρβις και συντήρηση Γενικές πληροφορίες Συνιστώμενα υγρά, λιπαντικά και εξαρτήματα Γενικές πληροφορίες Πληροφορίες σέρβις Για να διασφαλιστεί η οικονομική και ασφαλής λειτουργία του οχήματός σας και να διατηρηθεί η αξία του, έχει πολύ μεγάλη σημασία όλες οι εργασίες συντήρησης να πραγματοποιούνται στα χρονικά διαστήματα που καθορίζονται. Στο συνεργείο υπάρχει διαθέσιμο ένα λεπτομερές, ενημερωμένο χρονοδιάγραμμα σέρβις για το όχημά σας. Οθόνη σέρβις Διαστήματα ευρωπαϊκού σέρβις Το αυτοκίνητό σας χρειάζεται συντήρηση κάθε km ή μετά από 1 χρόνο, όποιο επέλθει πρώτα, εκτός εάν υπάρξει διαφορετική ένδειξη σέρβις. Τα διαστήματα ευρωπαϊκού σέρβις ισχύουν για τις εξής χώρες: Ανδόρα, Αυστρία, Βέλγιο, Βοσνία-Ερζεγοβίνη, Βουλγαρία, Κροατία, Κύπρος, Δημοκρατία της Τσεχίας, Δανία, Εσθονία, Φινλανδία, Γαλλία, Γερμανία, Ελλάδα, Γροιλανδία, Ουγγαρία, Ισλανδία, Ιρλανδία, Ιταλία, Λετονία, Λιθουανία, Λουξεμβούργο, ΦΥ ΡΟΜ, Μάλτα, Μαυροβούνιο, Ολλανδία, Νορβηγία, Πολωνία, Πορτογαλία, Ρουμανία, Σλοβακία, Σλοβενία, Ισπανία, Σουηδία, Ελβετία, Ηνωμένο Βασίλειο. Οθόνη σέρβις Διαστήματα διεθνούς σέρβις Το αυτοκίνητό σας χρειάζεται συντήρηση κάθε km ή μετά από 1 χρόνο, όποιο επέλθει πρώτα, εκτός εάν υπάρξει διαφορετική ένδειξη σέρβις. Τα διαστήματα διεθνούς σέρβις ισχύουν για τις χώρες που δεν υπάγονται στα διαστήματα ευρωπαϊκού σέρβις. Οθόνη σέρβις Βεβαιώσεις Η βεβαίωση του σέρβις καταχωρείται στα προβλεπόμενα σημεία στο Εγχειρίδιο συντήρησης & εγγύησης. Συμπληρώνεται η ημερομηνία και η χιλιομετρική ένδειξη μαζί με τη

321 Σέρβις και συντήρηση 319 σφραγίδα και την υπογραφή του συνεργείου που πραγματοποιεί το σέρβις. Βεβαιωθείτε ότι το Εγχειρίδιο συντήρησης & εγγύησης συμπληρώνεται σωστά καθώς οι συνεχείς αποδείξεις διενέργειας σέρβις είναι απαραίτητες σε περίπτωση αξιώσεων στο πλαίσιο της εγγύησης ή καλής θέλησης, και επίσης η σωστή τήρηση του Εγχειριδίου θεωρείται πλεονέκτημα όταν θα πουλήσετε το όχημα. Διάστημα σέρβις με υπολειπόμενη διάρκεια ζωής λαδιού κινητήρα Το διάστημα σέρβις βασίζεται σε αρκετές παραμέτρους, ανάλογα με τη χρήση. Η ένδειξη σέρβις σας ενημερώνει πότε πρέπει να αλλάξετε το λάδι κινητήρα. Οθόνη σέρβις Συνιστώμενα υγρά, λιπαντικά και εξαρτήματα Συνιστώμενα υγρά και λιπαντικά Χρησιμοποιείτε μόνο προϊόντα που πληρούν τις συνιστώμενες προδιαγραφές. Τυχόν ζημιά που προκύπτει από τη χρήση προϊόντων που δεν πληρούν αυτές τις προδιαγραφές δεν καλύπτεται από την εγγύηση. 9 Προειδοποίηση Τα υλικά λειτουργίας είναι επιβλαβή και ενδεχομένως δηλητηριώδη. Ο χειρισμός τους απαιτεί προσοχή. Δώστε προσοχή στις πληροφορίες που αναγράφονται στην συσκευασία. Λάδι κινητήρα Το λάδι του κινητήρα διακρίνεται από την ποιότητα και το ιξώδες του. Η ποιότητα είναι πιο σημαντική από το ιξώδες όταν επιλέγετε ποιο λάδι κινητήρα θα χρησιμοποιήσετε. Η ποιότητα του λαδιού διασφαλίζει π.χ. την καθαριότητα του κινητήρα, την προστασία κατά της φθοράς και τον έλεγχο της γήρανσης του λαδιού, ενώ ο βαθμός ιξώδους δίνει πληροφορίες για την πυκνότητα του λαδιού σε ένα εύρος τιμών θερμοκρασίας. Το Dexos είναι η πιο νέα ποιότητα λαδιού κινητήρα που παρέχει βέλτιστη προστασία στους βενζινοκινητήρες και τους πετρελαιοκινητήρες. Εάν δεν είναι διαθέσιμο, πρέπει να χρησιμοποιήσετε λάδι κινητήρα άλλης ποιότητας όπως αυτές που αναγράφονται. Οι συστάσεις για τους βενζινοκινητήρες ισχύουν επίσης για τους κινητήρες που λειτουργούν με πεπιεσμένο φυσικό αέριο (CNG), υγραέριο (LPG) και αιθανόλη (E85). Επιλέξτε το κατάλληλο λάδι κινητήρα με βάση την ποιότητά του και την ελάχιστη θερμοκρασία περιβάλλοντος

322 320 Σέρβις και συντήρηση Συμπλήρωση λαδιού κινητήρα Μπορείτε να αναμίξετε λάδια διαφορετικών κατασκευαστών και μαρκών με την προϋπόθεση ότι πληρούν τις προδιαγραφές του απαιτούμενου λαδιού κινητήρα ποιότητα και ιξώδες. Η χρήση λαδιού κινητήρα ποιότητας μόλις ACEA A1/B1 ή μόλις A5/B5 απαγορεύεται, διότι μπορεί μακροπρόθεσμα να προκαλέσει ζημιά στον κινητήρα σε συγκεκριμένες συνθήκες λειτουργίας. Επιλέξτε το κατάλληλο λάδι κινητήρα με βάση την ποιότητά του και την ελάχιστη θερμοκρασία περιβάλλοντος Επιπλέον πρόσθετα λαδιού κινητήρα Η χρήση επιπλέον προσθέτων λαδιού κινητήρα μπορεί να προκαλέσει ζημιά και να ακυρώσει την εγγύηση. Βαθμοί ιξώδους λαδιού κινητήρα Ο βαθμός ιξώδους SAE παρέχει πληροφορίες για την πυκνότητα του λαδιού. Η κατηγορία ιξώδους πολύτυπων λαδιών επισημαίνεται με δύο αριθμούς, π.χ. SAE 5W-30. Ο πρώτος αριθμός, που ακολουθείται από το γράμμα W, δείχνει το ιξώδες σε χαμηλή θερμοκρασία και ο δεύτερος αριθμός δείχνει το ιξώδες σε υψηλή θερμοκρασία. Επιλέξτε τον κατάλληλο βαθμό ιξώδους ανάλογα με την ελάχιστη θερμοκρασία περιβάλλοντος Όλοι οι συνιστώμενοι βαθμοί ιξώδους είναι κατάλληλοι για υψηλές θερμοκρασίες περιβάλλοντος. Ψυκτικό και αντιψυκτικό Χρησιμοποιείτε μόνο αντιψυκτικό μακράς διάρκειας ζωής (LLC) τύπου οργανικών οξέων εγκεκριμένο για το όχημα. Απευθυνθείτε σε ένα συνεργείο. Το σύστημα έχει αναπληρωθεί στο εργοστάσιο με ψυκτικό που σχεδιάστηκε να παρέχει εξαιρετική προστασία από τη διάβρωση και αντιψυκτική προστασία σε θερμοκρασίες έως και -28 C περίπου. Στις βόρειες χώρες όπου επικρατούν πολύ χαμηλές θερμοκρασίες, το εργοστασιακό ψυκτικό παρέχει αντιψυκτική προστασία σε θερμοκρασίες έως και -37 C περίπου. Αυτή η συγκέντρωση πρέπει να διατηρηθεί καθ' όλη τη διάρκεια του έτους. Η χρήση επιπλέον προσθέτων ψυκτικού που προορίζονται για πρόσθετη αντιδιαβρωτική προστασία ή στεγανοποίηση μικρών διαρροών μπορεί να προκαλέσει προβλήματα λειτουργίας. Τυχόν αξιώσεις για ζημιές που οφείλονται στη χρήση επιπλέον προσθέτων ψυκτικού δεν γίνονται δεκτές. Υγρό φρένων και υγρό συμπλέκτη Χρησιμοποιείτε μόνο υγρό φρένων υψηλών επιδόσεων εγκεκριμένο για το όχημα, απευθυνθείτε σε ένα συνεργείο. Με την πάροδο του χρόνου, το υγρό φρένων απορροφά υγρασία με αποτέλεσμα να μειώνεται η αποτελεσματικότητα των φρένων. Για αυτό το λόγο, το υγρό φρένων πρέπει να αντικαθίσταται στο συγκεκριμένο διάστημα.

323 Το υγρό φρένων πρέπει να φυλάσσεται σε σφραγισμένο δοχείο για να αποτραπεί η απορρόφηση υγρασίας. Βεβαιωθείτε ότι το υγρό φρένων δεν θα ρυπανθεί. Σέρβις και συντήρηση 321

324 322 Τεχνικά χαρακτηριστικά Τεχνικά χαρακτηριστικά Αριθμός πλαισίου οχήματος Πινακίδα αριθμού πλαισίου Αριθμός πλαισίου οχήματος Στοιχεία οχήματος Ο αριθμός πλαισίου οχήματος είναι ορατός από το μπροστινό παρμπρίζ. Η πινακίδα αριθμού πλαισίου βρίσκεται στο πλαίσιο της μπροστινής αριστερής πόρτας.

325 Τεχνικά χαρακτηριστικά 323 Πληροφορίες στην πινακίδα τύπου: 1 = Κατασκευαστής 2 = Αριθμός έγκρισης τύπου 3 = Αριθμός πλαισίου οχήματος 4 = Επιτρεπόμενο μικτό βάρος οχήματος σε kg 5 = Επιτρεπόμενο μικτό βάρος οχήματος με ρυμουλκούμενο σε kg 6 = Μέγιστο επιτρεπόμενο φορτίο στον μπροστινό άξονα σε kg 7 = Μέγιστο επιτρεπόμενο φορτίο στον πίσω άξονα σε kg 8 = Στοιχεία για το όχημα ή τη χώρα Το συνδυασμένο συνολικό φορτίο στον μπροστινό και πίσω άξονα δεν πρέπει να υπερβαίνει το επιτρεπόμενο μικτό βάρος του οχήματος. Για παράδειγμα, εάν ο μπροστινός άξονας φέρει το μέγιστο επιτρεπόμενο φορτίο, ο πίσω άξονας μπορεί να φέρει μόνο φορτίο το οποίο είναι ίσο με το μικτό βάρος του οχήματος μείον το φορτίο του μπροστινού άξονα. Τα τεχνικά χαρακτηριστικά καθορίζονται σύμφωνα με τα πρότυπα της Ευρωπαϊκής Κοινότητας. Διατηρούμε το δικαίωμα τροποποιήσεων. Τα τεχνικά χαρακτηριστικά στα έγγραφα του οχήματος υπερισχύουν πάντοτε των στοιχείων που αναγράφονται στο παρόν εγχειρίδιο. Στοιχεία αναγνώρισης κινητήρα Ο κωδικός αναγνώρισης κινητήρας αναγράφεται στον πίνακα τεχνικών στοιχείων. Στοιχεία κινητήρα Για την ταυτοποίηση του αντίστοιχου κινητήρα, ανατρέξτε στην ισχύ του κινητήρα στο Πιστοποιητικό Συμμόρφωσης ΕΟΚ που παρέχεται μαζί με το όχημά σας ή στην άδεια κυκλοφορίας του οχήματος.
