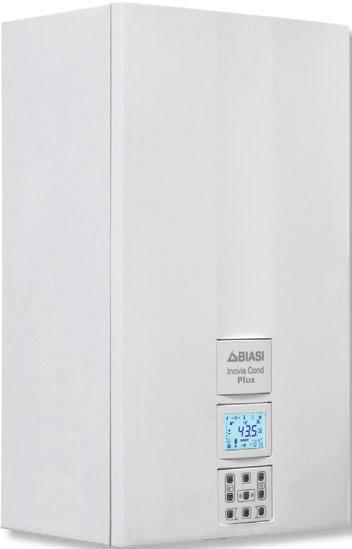

1 Inovia Cond Plus Σημειώσεις για τη χρήση και Τεχνικές σημειώσεις για την εγκατάσταση

2 Συγχαρητήρια για την επιλογή σας. WARNING Ο λέβητάς σας είναι αρθρωτός με ηλεκτρονική ρύθμιση και άναμμα. υψηλής απόδοσης με στεγανό θάλαμο range rated Ο λέβητάς σας συμπύκνωσης, σε αντίθεση με τους παραδοσιακούς λέβητες, επιτρέπει την ανάκτηση ενέργειας από τη συμπύκνωση του υδρατμού που περιέχεται στα καυσαέρια. Δηλαδή, για την ίδια παραγόμενη θερμότητα, καταναλώνει λιγότερο αέριο, αλλά και τα καυσαέριά του περιέχουν λιγότερο βλαβερές ουσίες για το περιβάλλον. Τα υλικά από τα οποία αποτελείται και τα συστήματα ρύθμισης τα οποία διαθέτει σας παρέχουν ασφάλεια, μεγάλη άνεση και εξοικονόμηση ενέργειας έτσι ώστε να σας δίνει τη δυνατότητα να απολαύσετε όσο το δυνατόν περισσότερο τα πλεονεκτήματα της αυτόνομης θέρμανσης. Range Rated Ο παρών λέβητας μπορεί να προσαρμοστεί στις ανάγκες της μονάδας, είναι πράγματι δυνατόν να καθορίσετε τη μέγιστη παροχή για τη λειτουργία του ίδιου του λέβητα στη θέρμανση. Συμβουλευτείτε την παράγραφο "Ρύθμιση της ωφέλιμης ισχύος στη λειτουργία θέρμανσης". Αφού ρυθμιστεί η επιθυμητή ισχύς (παράμετρος 12) επαναφέρατε την τιμή της Θερμικής παροχής, της Ωφέλιμης Ισχύος και της απόδοσης του λέβητα σύμφωνα με τον πίνακα "Καθορισμοί για αλλαγή πλακέτας χειρισμού" στο πεδίο του P12. ΚΙΝΔΥΝΟΣ: Οι υποδείξεις που επισημαίνονται με αυτό το σύμβολο πρέπει να τηρούνται προς αποφυγή ατυχημάτων μηχανικής ή γενικής προέλευσης (π.χ. τραυματισμοί ή μώλωπες). ΚΙΝΔΥΝΟΣ: Οι υποδείξεις που επισημαίνονται με αυτό το σύμβολο πρέπει να τηρούνται προς αποφυγή ατυχημάτων ηλεκτρικής προέλευσης (ηλεκτροπληξία). ΚΙΝΔΥΝΟΣ: Οι υποδείξεις που επισημαίνονται με αυτό το σύμβολο πρέπει να τηρούνται προς αποφυγή κινδύνου πυρκαγιάς και έκρηξης. ΚΙΝΔΥΝΟΣ: Οι υποδείξεις που επισημαίνονται με αυτό το σύμβολο πρέπει να τηρούνται προς αποφυγή ατυχημάτων θερμικής προέλευσης (εγκαύματα). ΠΡΟΣΟΧΗ: Οι υποδείξεις που επισημαίνονται με αυτό το σύμβολο πρέπει να τηρούνται προς αποφυγή δυσλειτουργιών και/ή υλικών ζημιών στη συσκευή ή σε άλλα αντικείμενα ΠΡΟΣΟΧΗ: Οι υποδείξεις που επισημαίνονται με αυτό το σύμβολο είναι σημαντικές πληροφορίες τις οποίες πρέπει να διαβάσετε προσεκτικά.

3 ΣΗΜΑΝΤΙΚΟ Το βιβλίο οδηγιών πρέπει να διαβαστεί με προσοχή. Θα μπορείτε έτσι να χρησιμοποιείτε το λέβητα με ασφαλή και λογικό τρόπο. Πρέπει να το φυλάξετε με προσοχή καθώς μπορεί να είναι απαραίτητο να το συμβουλευτείτε μελλοντικά. Σε περίπτωση που η συσκευή εκχωρηθεί σε άλλον ιδιοκτήτη θα πρέπει να συνοδεύεται με το παρόν βιβλίο οδηγιών. Το πρώτο άναμμα πρέπει να πραγματοποιηθεί από ένα από τα Εξουσιοδοτημένα Κέντρα Υποστήριξης και ενεργοποιεί την ισχύ της εγγύησης από την ημερομηνία που εκτελείται. Ο κατασκευαστής απαλλάσσεται από κάθε ευθύνη για ενδεχόμενες μεταφράσεις του παρόντος βιβλίου οδηγιών από τις οποίες μπορούν να προκληθούν λάθος ερμηνείες. Δεν μπορεί να θεωρηθεί υπεύθυνος για τη μη τήρηση των οδηγιών που περιέχονται στο παρόν βιβλίο οδηγιών ή για τις συνέπειες οποιουδήποτε χειρισμού που δεν περιγράφεται ρητά. WARNING ΚΑΤΑ ΤΗΝ Η εγκατάσταση πρέπει να εκτελεστεί από ειδικευμένο προσωπικό έτσι ώστε, υπό την ευθύνη του, να τηρηθούν οι ισχύοντες εθνικοί και τοπικοί κανονισμοί. Ο λέβητας επιτρέπει τη θέρμανση του νερού σε μία θερμοκρασία μικρότερη από τη θερμοκρασία βρασμού και πρέπει να συνδέεται με μία μονάδα θέρμανσης και/ή με ένα δίκτυο διανομής νερού χρήσης, σύμφωνα με τις επιδόσεις του και την ισχύ του. Ο λέβητας πρέπει να τροφοδοτείται με αέριο Μεθάνιο (G20) ή Προπάνιο (G31). Η αποστράγγιση συμπυκνωμάτων πρέπει να συνδεθεί με τον αγωγό της οικιακής αποστράγγισης συμπυκνωμάτων που πρέπει να είναι επιθεωρήσιμος (UNI και τα σχετικά πρότυπα). Ο λέβητας θα πρέπει να προορίζεται μόνο για τη χρήση για την οποία προβλέπεται ρητά. Επίσης: Δεν πρέπει να εκτίθεται στους ατμοσφαιρικούς παράγοντες. Η χρήση της συσκευής αυτής δεν προορίζεται για άτομα με μειωμένες ψυχικές ή κινητικές ικανότητες, ή με απουσία εμπειρίας και γνώσης (περιλαμβανομένων των παιδιών), εκτός εάν υπάρχει η επίβλεψη ενός υπεύθυνου για την ασφάλειά τους ατόμου και έχουν δοθεί κατάλληλες οδηγίες χρήσης της συσκευής. Τα παιδιά πρέπει να επιβλέπονται για να βεβαιώνεστε ότι δεν παίζουν με τη συσκευή. Αποφύγετε την ανάρμοστη χρήση του λέβητα. Μην κάνετε χειρισμούς επάνω στις σφραγισμένες διατάξεις. Μην πιάνετε τα ζεστά μέρη κατά τη διάρκεια της λειτουργίας

4 WARNING ΚΑΤΑ ΤΗ ΔΙΑΡΚΕΙΑ ΤΗΣ ΧΡΗΣΗΣ Απαγορεύεται επειδή είναι επικίνδυνο να εμφράξετε ακόμη και εν μέρει την ή τις υποδοχές αέρα για τον αερισμό του χώρου όπου είναι εγκαταστημένος ο λέβητας (UNI και συσχετιζόμενους κανονισμούς); Οι επισκευές πρέπει να εκτελούνται αποκλειστικά από τα Εξουσιοδοτημένα Κέντρα Υποστήριξης χρησιμοποιώντας γνήσια ανταλλακτικά. Περιοριστείτε ως εκ τούτου στην απενεργοποίηση του λέβητα (βλέπε οδηγίες). Σε περίπτωση που αντιληφθείτε μυρωδιά αερίου: Μην ενεργοποιείτε ηλεκτρικούς διακόπτες, το τηλέφωνο και οποιοδήποτε άλλο αντικείμενο μπορεί να προκαλέσει σπινθήρες. Ανοίξτε αμέσως πόρτες και παράθυρα για να δημιουργήσετε ένα ρεύμα αέρα που θα καθαρίσει το χώρο. Κλείστε τις βάνες του αερίου. Ζητήστε την επέμβαση καταρτισμένου επαγγελματικά προσωπικού. Πριν θέσετε σε εκκίνηση το λέβητα, συνιστάται να γίνει μία επαλήθευση από την πλευρά καταρτισμένου επαγγελματικά προσωπικού ότι η μονάδα τροφοδοσίας του αερίου: Είναι τέλεια στεγανοποιημένη. Είναι διαστασιοποιημένη για την ικανότητα που είναι απαραίτητη για το λέβητα. Διαθέτει όλες τις διατάξεις ασφαλείας και ελέγχου που ορίζονται από τους ισχύοντες κανονισμούς. Βεβαιωθείτε ότι ο εγκαταστάτης έχει συνδέσει την εκκένωση της βαλβίδας ασφαλείας σε μία χοάνη απαγωγής. Ο κατασκευαστής δεν είναι υπεύθυνος για ζημιές που προκαλούνται από το άνοιγμα της βαλβίδας ασφαλείας και την ακόλουθη έξοδο νερού, εφόσον δεν έχει συνδεθεί σωστά σε ένα δίκτυο απαγωγής. Βεβαιωθείτε ότι ο τεχνικός εγκατάστασης έχει συνδέσει την εκκένωση του σιφονιού του συμπυκνώματος σε μια ειδική χοάνη εκκένωσης (UNI και των σχετικών προτύπων) που πρέπει να έχει κατασκευαστεί με τρόπο τέτοιο ώστε να αποτρέπεται το πάγωμα του συμπυκνώματος και να εξασφαλίζεται η ορθή εκκένωση του. Μην αγγίζετε τη συσκευή με βρεγμένα ή υγρά μέρη του σώματος και/ή με γυμνά πόδια. Σε περίπτωση εργασιών ή συντηρήσεων δομών που βρίσκονται κοντά σε αγωγούς καπναερίων και/ή στις διατάξεις απαγωγής των καπναερίων ή των εξαρτημάτων τους, σβήστε τη συσκευή και, αφού τελειώσουν οι εργασίες, φροντίστε ώστε καταρτισμένο επαγγελματικά προσωπικό να ελέγξει την λειτουργικότητα. Συσκευή κατηγορίας: II2H3P (αέριο G20 20 mbar, G31 37 mbar) Χώρα προορισμού: GR Η συσκευή αυτή είναι συμβατή με τις ακόλουθες Ευρωπαϊκές Οδηγίες: Οδηγία Αερίου 2009/142/ΕΚ Οδηγία Αποδόσεων 92/42/ΕΟΚ Οδηγία Ηλεκτρομαγνητικής Συμβατότητας 2014/30/ΕΚ Οδηγία Χαμηλής Τάσης 2014/35/ΕΚ Οδηγία Χαμηλής Τάσης 2009/125/ΕΚ Ο κατασκευαστής στη συνεχή προσπάθειά του για τη βελτίωση των προϊόντων, διατηρεί το δικαίωμα πιθανής τροποποίησης των στοιχείων που αναφέρονται στο παρόν εγχειρίδιο ανά πάσα στιγμή και χωρίς προειδοποίηση. Το παρόν έντυπο αποτελεί ένα ενημερωτικό μέσο και δεν θεωρείται ως σύμβαση με τρίτους

5 ΠΕΡΙΕΧΟΜΕΝΑ 1 ΠΕΡΙΓΡΑΦΗ ΤΟΥ ΛΕΒΗΤΑ Συνολική άποψη Βαλβίδες αναχαίτισης και βάνες Πίνακας χειρισμών Γενικά χαρακτηριστικά LCD ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ Προειδοποιήσεις Άναμμα Θερμοκρασία του κυκλώματος θέρμανσης Θερμοκρασία νερού χρήσης Λειτουργία προθέρμανσης 3 αστέρων Σβήσιμο ΧΡΗΣΙΜΕΣ ΣΥΜΒΟΥΛΕΣ Πλήρωση του κυκλώματος θέρμανσης Θέρμανση Αντιπαγωτική θερμοκρασία Περιοδική συντήρηση Εξωτερικός καθαρισμός Ανωμαλίες λειτουργίας Προβολές στη λειτουργία INFO Κωδικός ανωμαλίας απομακρυσμένου ελέγχου Ανιχνευτής καπναερίων και τηκτή θερμική ασφάλεια ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Συνολική άποψη Σχέδιο αρχής Ηλεκτρικό διάγραμμα Τεχνικά στοιχεία M260MR.2025SM/T Τεχνικά στοιχεία M260MR.2530SM/T Υδραυλικό χαρακτηριστικό Δοχείο διαστολής Προειδοποιήσεις Προφυλάξεις για την εγκατάσταση Τοποθέτηση της βάσης λέβητα Διαστάσεις Ρακόρ Τοποθέτηση του λέβητα Εγκατάσταση του αγωγού απαγωγής καπναερίων Διαστάσεις και μήκος του συστήματος απαγωγής καπναερίων Διασωλήνωση καπνοδόχου τύπου C Τοποθέτηση των τερματικών εφελκυσμού Ηλεκτρική σύνδεση Σύνδεση ενός θερμοστάτη περιβάλλοντος ή βαλβίδων ζώνης Τοποθέτηση του εξωτερικού αισθητήρα θερμοκρασίας Ηλεκτρική σύνδεση μεταξύ λέβητα και εξωτερικού αισθητήρα Ηλεκτρική σύνδεση του απομακρυσμένου χειριστηρίου (προαιρετικό) Ενεργοποίηση λειτουργίας με εξωτερικό αισθητήρα από απομακρυσμένο χειριστήριο Ρύθμιση του συντελεστή K του εξωτερικού αισθητήρα Ρύθμιση της μετακυκλοφορίας της αντλίας Ρύθμιση της ταχύτητας της αντλίας PWM Επιλογή της συχνότητας επανανάφλεξης Παραδείγματα υδραυλικών μονάδων με υδραυλικό διαχωριστή (προαιρετικό) ΠΡΟΕΤΟΙΜΑΣΊΑ ΓΙΑ ΛΕΙΤΟΥΡΓΊΑ Προειδοποιήσεις Ακολουθία των ενεργειών ΕΛΕΓΧΟΣ ΡΥΘΜΙΣΗΣ ΑΕΡΙΟΥ Προειδοποιήσεις Ενέργειες και ρύθμιση αερίου Ρύθμιση της ωφέλιμης ισχύος στη λειτουργία θέρμανσης (Range Rating) ΜΕΤΑΤΡΟΠΗ ΑΕΡΙΟΥ Προειδοποιήσεις Ενέργειες και ρύθμιση αερίου ΣΥΝΤΉΡΗΣΗ Προειδοποιήσεις Προγραμματισμός περιόδου συντήρησης Αφαίρεση πάνελ σκελετού Επανατοποθέτηση πάνελ σκελετού Εκκένωση του κυκλώματος νερού χρήσης Εκκένωση του κυκλώματος θέρμανσης Καθαρισμός του εναλλάκτη κύριου κυκλώματος συμπύκνωσης και του καυστήρα Εξακρίβωση της διατήρησης ατμοσφαιρικής πίεσης του δοχείου διαστολής θέρμανσης Καθαρισμός του εναλλάκτη νερού χρήσης Έλεγχος του αγωγού απαγωγής καπναερίων Έλεγχος λειτουργίας αντλίας / απεμπλοκής αντλίας Εξακρίβωση της απόδοσης του λέβητα Έλεγχος του σιφονιού εκκένωσης συμπυκνώματος Ρύθμιση λειτουργίας καθαρισμού καπνοδόχου λέβητα Καθορισμοί για αλλαγή πλακέτας χειρισμού Μοντέλα Inovia Cond Plus 25S Inovia Cond Plus 30S Σήμα πιστοποίησης λέβητα M260MR.2025SM/... M260MR.2530SM/

6 1 ΠΕΡΙΓΡΑΦΗ ΤΟΥ ΛΕΒΗΤΑ ΠΕΡΙΓΡΑΦΗ ΤΟΥ ΛΕΒΗΤΑ 1.1 Συνολική άποψη Το μοντέλο και ο αριθμός μητρώου του λέβητα είναι τυπωμένα στο πιστοποιητικό εγγύησης. 1.2 Βαλβίδες αναχαίτισης και βάνες ΧΡΗΣΗ Εικόνα Εικόνα Πίνακας χειρισμών 1 2 Ετικέτα τροφοδοσίας αερίου 3 Σωλήνας παροχής θέρμανσης 4 Σωλήνας εξόδου νερού χρήσης 5 Βάνα αερίου 6 Βάνα εισόδου νερού χρήσης 7 Σωλήνας επιστροφής θέρμανσης 8 Σωλήνας εκκένωσης συμπυκνωμάτων 9 Βάνα εκκένωσης του κυκλώματος θέρμανσης 10 Σωλήνας εκκένωσης βαλβίδας ασφαλείας του κυκλώματος θέρμανσης 11 Βάνα πλήρωσης του κυκλώματος θέρμανσης - 6 -

7 ΠΕΡΙΓΡΑΦΗ ΤΟΥ ΛΕΒΗΤΑ 1.3 Πίνακας χειρισμών 21 Το RESET που επαναφέρει όλες τις παραμέτρους στην εργοστασιακή τιμή, πραγματοποιείται μόνο καθορίζοντας την "παράμετρο 08=04". Η πραγματοποίηση του reset προβάλλεται με το άναμμα όλων των συμβόλων που υπάρχουν στην οθόνη Εικόνα Κουμπί αύξησης θερμοκρασίας νερού χρήσης 13 Κουμπί μείωσης θερμοκρασίας νερού χρήσης 14 Κουμπί λειτουργίας προθέρμανσης 3 αστέρων 15 Κουμπί Stand-by/Χειμώνας/Καλοκαίρι 16 Κουμπί Reset 17 Κουμπί αναμμένο μενού λειτουργιών 18 Κουμπί μείωσης θερμοκρασίας θέρμανσης 19 Κουμπί αύξησης θερμοκρασίας θέρμανσης 20 Κουμπί ρολογιού: επιτρέπει την πρόσβαση στις λειτουργίες ρολογιού (ρύθμιση Ώρας/ Ημέρας/Ημερομηνίας) και χρονοδιακόπτη (έλεγχος με χρονοδιακόπτη της λειτουργίας προθέρμανσης 3 αστέρων και παροχής θέρμανσης) 21 Οθόνη LCD Το ταυτόχρονο πάτημα των κουμπιών 16 και 20 (Εικόνα 1.3) για 5 δευτερόλεπτα θα επιτρέψει τον μηδενισμό όλων των προγραμματισμών ώρας (είτε προθέρμανσης είτε θέρμανσης). Μετά τον μηδενισμό ή σε προκαθορισμένες συνθήκες θα είναι ενεργή η λειτουργία θέρμανσης για όλες τις ημέρες και για τις 24 ώρες. Η συνθήκη αυτή είναι και η προκαθορισμένη με την οποία βγαίνουν οι λέβητες. Επιβεβαίωση του μηδενισμού πραγματοποιείται μέσω της αναλαμπής της ένδειξης RESET και του συμβόλου. ΧΡΗΣΗ - 7 -

8 ΠΕΡΙΓΡΑΦΗ ΤΟΥ ΛΕΒΗΤΑ ΧΡΗΣΗ 1.4 Γενικά χαρακτηριστικά LCD Για τα τεχνικά χαρακτηριστικά του λέβητα συμβουλευτείτε το μέρος "ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙ- ΚΑ" στη σελίδα 26. Εικόνα 1.4 ΥΠΟΜΝΗΜΑ Όλα τα σύμβολα που απεικονίζονται με γραμμές που το περιβάλλουν, δείχνουν ότι το σύμβολο αναβοσβήνει. Σταθερά αναμμένο: ενεργοποιημένη λειτουργία καθαρισμού καμινάδας. Σταθερά αναμμένο: η παρουσία του συμβόλου κατά την διάρκεια της κανονικής λειτουργίας δείχνει ότι ο χρονοδιακόπτης για την θέρμανση ή για την προθέρμανση έχει καθοριστεί. Με αναλαμπή: δείχνει ότι το ρολόι δεν έχει καθοριστεί ακόμη από τον χρήστη. Σταθερά αναμμένο: άναμμα λέβητα με καθυστέρηση από αναστολή (AFCT) ή άλλα συμβάντα. Ενεργοποιημένη είσοδος στο μενού INFO. Δείχνουν την κατάσταση ζήτησης του προγραμματισμού ώρας Με αναλαμπή: προγραμματισμός άνεσης σε εξέλιξη μειωμένος προγραμματισμός σε εξέλιξη. Η ημέρα της εβδομάδας προβάλλεται ανάβοντας ο αριθμός με αυτήν τη σειρά 1=Δευ 7=Κυρ. Σταθερά αναμμένο: ενεργοποιημένη λειτουργία νερού χρήσης. Αναλαμπή: λειτουργία νερού χρήσης σε εξέλιξη. Με αναλαμπή: αντλία του ηλιακού κυκλώματος σε λειτουργία. Η συμπλήρωση του ηλιακού κατά την διάρκεια λήψης νερού χρήσης υποδεικνύεται από το άναμμα των γραμμών. Τύποι SV: οι γραμμές δείχνουν την τιμή της θερμοκρασίας της ηλιακής συσσώρευσης (εύρος C)

9 ΠΕΡΙΓΡΑΦΗ ΤΟΥ ΛΕΒΗΤΑ Σταθερά αναμμένο: ζήτηση θέρμανσης από ζώνη 1 και/ή ζώνη 2. Αναλαμπή: λειτουργία θέρμανσης σε εξέλιξη. Σταθερά αναμμένο: ανιχνευτής παροχής και/ή ανιχνευτής επιστροφής. Το άναμμα του κλειδιού, του βέλους, του M, και του μήνα (1 ή 2) δείχνει την επόμενη λήξη της συντήρησης. Η αναλαμπή του συμβόλου, του βέλους, του M και του 0 δείχνει την πραγματοποίηση της λήξης της περιόδου συντήρησης. Μονάδα μέτρησης θερμοκρασίας. Σταθερά αναμμένο: λειτουργία προθέρμανσης 3 αστέρων ενεργή. Αναλαμπή: λειτουργία προθέρμανσης 3 αστέρων σε εξέλιξη. Αναλαμπή: αδύναμη (πριν από την ανίχνευση φλόγας). Σταθερά αναμμένο: παρουσία φλόγας και επίπεδο ρύθμισης. Σταθερά αναμμένο: σφάλμα εμπλοκής. Ο λέβητας μπορεί να επανενεργοποιηθεί απ' ευθείας από το χρήστη, πατώντας το πλήκτρο επαναφοράς. Μη αποκαταστήσιμο σφάλμα. Ο οπίσθιος φωτισμός πρέπει να αναβοσβήνει. Σταθερά αναμμένο: καθορισμένη τιμή. Σταθερά αναμμένο: προβάλλεται η θερμοκρασία χωρίς δεκαδικούς αλλά με πρόσημο (συνδεδεμένος ανιχνευτής). Δείχνει την πίεση λέβητα. Σταθερά αναμμένο: απομακρυσμένος έλεγχος συνδεδεμένος. Αναλαμπή: ζήτηση από απομακρυσμένο έλεγχο σε εξέλιξη. Σταθερά αναμμένο: ενεργή αντλία. Η εικόνα παραμένει αναμμένη και για μετά την κυκλοφορία. Σταθερά αναμμένο: ενεργή αντιπαγωτική λειτουργία λέβητα. Antifrostat Σταθερά αναμμένο: ενεργή αντιπαγωτική λειτουργία μονάδας. ΧΡΗΣΗ - 9 -

10 ΠΕΡΙΓΡΑΦΗ ΤΟΥ ΛΕΒΗΤΑ ΧΡΗΣΗ ΕΠΙΣΗΜΑΝΣΕΙΣ ΧΟΡΗΓΟΥΜΕΝΕΣ ΑΠΟ ΤΟ LCD LCD E01 + E02 + E03 + E04 + E05 + E06 + E07 + E08 + E09 + E10 + E12 + E13 + E14 + E14 + E19 + ΛΕΙΤΟΥΡΓΙΑ Εμπλοκή ασφαλείας λόγω απουσίας ανάμματος. Εμπλοκή λόγω επέμβασης θερμοστάτη ασφαλείας. Γενική εμπλοκή. Λίγη πίεση στη μονάδα ή αποσυνδεδεμένος μετατροπέας πίεσης. Ανωμαλία ελέγχου ανεμιστήρα. Βλάβη ανιχνευτή NTC παροχής θέρμανσης. Βλάβη ανιχνευτή NTC νερού χρήσης. Βλάβη εξωτερικού ανιχνευτή NTC (με K καθορισμένο). Βλάβη ανιχνευτή καπναερίων. Ανωμαλία αισθητήρα απαερίων. Παρασιτική φλόγα (αναλαμπή An + αναλαμπή αριθμού σφάλματος). Βλάβη ανιχνευτή NTC επιστροφής θέρμανσης. DT παροχής-επιστροφής > 40K. Απουσία κυκλοφορίας T >105 C. Απουσία κυκλοφορίας από βαθμωτή μεταβολή θερμοκρασίας (>2K/s). Βλάβη ανιχνευτή νερού χρήσης εισόδου. LCD E25 + E50 + E69 + E98 + E99 + L 01 ΛΕΙΤΟΥΡΓΙΑ Απώλεια φλόγας για 3 συνεχόμενες φορές κατά τη ζήτηση θερμότητας. Απουσία επικοινωνίας με απομακρυσμένο χειριστήριο συνδεδεμένο στη ζώνη 2. Εμπλοκή λόγω λάθους καλωδίωσης. Βλάβη της ηλιακής κεντρικής μονάδας. Μη διαμορφωμένη πλακέτα. Περιορισμός κύριου NTC σε νερό χρήσης. Λέβητας Stand-By, οι παύλες ανάβουν διαδοχικά για να προσομοιώσουν μία κύλιση (ενεργή αντιπαγωτική προστασία). Σε περίπτωση μη σωστής πίεσης η τιμή προβάλλεται με το σύμβολο να αναβοσβήνει. Με την επίτευξη της πίεσης το σύμβολο παραμένει αναμμένο για 15 s και στη συνέχεια εξαφανίζεται. Με αναλαμπή: υψηλή πίεση > 2.8 bar ON, 2.6 bar OFF; ενδιάμεση πίεση 0.15 < P < Pon σε άνοδο 0.15 < P < (Pon-0.2) σε κάθοδο; κρίσιμη πίεση 0.00 < P < 0.15 bar

11 ΠΕΡΙΓΡΑΦΗ ΤΟΥ ΛΕΒΗΤΑ LCD ΛΕΙΤΟΥΡΓΙΑ Ενεργή αντλία για τη φάση μετά την κυκλοφορία (αναλαμπή Po + αναλαμπή θερμοκρασίας). Λέβητας σε αντιπαγωτική φάση (αναλαμπή bp + αναλαμπή θερμοκρασίας). Λέβητας σε ζήτηση ισχύος νερού χρήσης. Προβάλλεται η θερμοκρασία νερού χρήσης. Λέβητας σε ζήτηση ισχύος θέρμανσης και απομακρυσμένο χειριστήριο συνδεδεμένο. Set Θέρμανσης (απενεργοποιούνται όλα τα άλλα σύμβολα). Set Νερού χρήσης (απενεργοποιούνται όλα τα άλλα σύμβολα). LCD ΛΕΙΤΟΥΡΓΙΑ Λέβητας σε λειτουργία καθαρισμού καμινάδας. Η ενεργοποίηση του καθαρισμού καμινάδας πραγματοποιείται καθορίζοντας την "παράμετρο P09=01" και προβάλλεται: LP = ελάχιστο νερό χρήσης; hp = ελάχιστο θέρμανσης; cp = μέγιστο θέρμανσης; dp = μέγιστο νερού χρήσης. Η διέλευση πραγματοποιείται με τα κουμπιά 19 (αύξηση) και 18 (μείωση) θερμοκρασίας νερού χρήσης. Οι ενδείξεις στην οθόνη εναλλάσσονται. ΧΡΗΣΗ Καθυστέρηση ανάμματος καυστήρα για καθορισμό συστήματος (ανάβει το σύμβολο της κλεψύδρας)

12 ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΧΡΗΣΗ 2 ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ 2.1 Προειδοποιήσεις Ελέγξτε ότι το κύκλωμα θέρμανσης γεμίζει κανονικά με νερό ακόμη και αν ο λέβητας χρησιμεύει μόνο για την παραγωγή ζεστού νερού χρήσης. Φροντίστε διαφορετικά για τη σωστή πλήρωση βλέπε μέρος "Πλήρωση του κυκλώματος θέρμανσης" στη σελίδα 21. Όλοι οι λέβητες διαθέτουν "αντιπαγωτικό" σύστημα που επεμβαίνει σε περίπτωση που η θερμοκρασία του κατέβει κάτω από τους 5 C. Ως εκ τούτου μην απενεργοποιείτε το λέβητα. Σε περίπτωση που ο λέβητας δεν χρησιμοποιείται κατά τις ψυχρές περιόδους, με επακόλουθο κίνδυνο παγώματος κάντε όσα αναφέρονται στο μέρος "Αντιπαγωτική θερμοκρασία" στη σελίδα 21. Τροφοδοτήστε ηλεκτρικά το λέβητα ενεργοποιώντας το διπολικό διακόπτη που προβλέπεται στην εγκατάσταση. Η οθόνη LCD προβάλλει την κατάσταση στην οποία βρίσκεται ο λέβητας (η τελευταία που αποθηκεύτηκε) (Εικόνα 2.2). Stand-By Οι παύλες ανάβουν διαδοχικά για να προσομοιωθεί μία κύλιση Χειμώνας Καλοκαίρι 2.2 Άναμμα Οι βάνες του λέβητα και αυτές που προβλέπονται κατά την εγκατάσταση πρέπει να είναι ανοιχτές (Εικόνα 2.1). Εικόνα 2.2 Ρύθμιση Ώρας/Ημέρας/Ημερομηνίας Μπείτε στη "λειτουργία προγραμματισμού" κρατώντας πατημένο για 5 δευτερόλεπτα το κουμπί 20 (Εικόνα 2.5) μέχρι να εμφανιστεί στην οθόνη το σύμβολο. Χρησιμοποιώντας τα κουμπιά 18 (μείωση) και 19 (αύξηση) Εικόνα 2.5 είναι δυνατόν να καθορίσετε τις τιμές ώρας, ημέρας και ημερομηνίας, χρησιμοποιώντας τα κουμπιά 12 και 13 είναι δυνατόν να περάσετε από τη μία παράμετρο στην άλλη. Πατώντας σύντομα το κουμπί 20 θα αποθηκευτούν οι τιμές που έχουν καθοριστεί και στην οθόνη θα εμφανιστεί η ένδειξη OK επιβεβαίωσης (Εικόνα 2.3). Θέση ανοίγματος Εικόνα 2.1 Εικόνα

13 ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ Η οθόνη θα προβάλλει: για ώρα και λεπτά για την ημέρα της εβδομάδας (1=Δευ,..., 7=Κυ) για ημέρα και μήνα Εικόνα 2.6. Εικόνα 2.6 Εικόνα 2.4 για το έτος για τη μορφή Για να βγείτε από τον προγραμματισμό, κρατήστε πατημένο για 5 δευτερόλεπτα το κουμπί 20 (όλες οι τροποποιήσεις θα αποθηκευτούν) ή περιμένετε 60 δευτερόλεπτα. ΣΗΜΕΙΩΣΗ. Εφόσον συνδεθεί ένα απομακρυσμένο χειριστήριο, η πλακέτα αποκτά τα στοιχεία ώρας, ημερομηνίας και έτους από το ίδιο το απομακρυσμένο χειριστήριο, συγχρονιζόμενη με αυτό το τελευταίο (ID 20). Λειτουργία σε θέρμανση/νερό χρήσης Κρατήστε πατημένο για 2 δευτερόλεπτα το κουμπί 15 μέχρι να εμφανιστούν στην οθόνη και τα δύο σύμβολα και (Εικόνα 2.5). 20 Λειτουργία μόνο παραγωγής ζεστού νερού Κρατήστε πατημένο για 2 δευτερόλεπτα το κουμπί 15 μέχρι να εμφανιστεί στην οθόνη το σύμβολο (Εικόνα 2.7) Εικόνα Η οθόνη LCD προβάλλει τη θερμοκρασία λέβητα (κύριο κύκλωμα) και το σύμβολο, το σύμβολο αναβοσβήνει αργά Εικόνα 2.8. ΧΡΗΣΗ Εικόνα Εικόνα 2.5 Η οθόνη LCD προβάλλει τη θερμοκρασία λέβητα (κύριο κύκλωμα) και τα σύμβολα και, το σύμβολο αναβοσβήνει αργά 2.3 Θερμοκρασία του κυκλώματος θέρμανσης Η θερμοκρασία του ζεστού νερού παροχής θέρμανσης ρυθμίζεται χρησιμοποιώντας τα κουμπιά 18 (μείωση) και 19 (αύξηση) (Εικόνα 2.7) από τουλάχιστον περίπου 25 C μέχρι το ανώτερο περίπου 80 C. Με το πρώτο πάτημα του ενός από τα δύο κουμπιά προβάλλεται η τιμή του "set", με το δεύτερο πάτημα έχετε

14 πρόσβαση στην τροποποίηση. Αφού περάσουν 5 δευτερόλεπτα από την τελευταία τροποποίση βγαίνει από το μενού. ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΧΡΗΣΗ Επισήμανση δεδομένων από την οθόνη LCD: η τιμή "set" της θερμοκρασίας του ζεστού νερού παροχής θέρμανσης και το σύμβολο αναβοσβήνουν. Το φόντο της οθόνης εμφανίζεται φωτισμένο (Εικόνα 2.9). Εικόνα 2.9 Ρύθμιση της θερμοκρασίας θέρμανσης σε συνάρτηση με την εξωτερική θερμοκρασία (χωρίς εξωτερικό ανιχνευτή) Ρυθμίστε τη θερμοκρασία του ζεστού νερού παροχής θέρμανσης όπως ακολουθεί: από 25 έως 35 με εξωτερική θερμοκρασία περιλαμβανόμενη μεταξύ 5 και 15 C από 35 έως 60 με εξωτερική θερμοκρασία περιλαμβανόμενη μεταξύ -5 και +5 C από 60 έως 80 με εξωτερική θερμοκρασία μικρότερη από -5 C. Ο ειδικευμένος εγκαταστάτης σας, θα μπορεί να σας υποδείξει τις ρυθμίσεις που ενδείκνυνται περισσότερο για τη μονάδα σας. Η εξακρίβωση της επίτευξης της θερμοκρασίας που έχει καθοριστεί φαίνεται στην οθόνη LCD από την απουσία του συμβόλου. Ζήτηση ισχύος σε θέρμανση Όταν ο λέβητας έχει μία ζήτηση ισχύος σε θέρμανση στην οθόνη εμφανίζεται το σύμβολο (ρύθμιση φλόγας) ακολουθούμενο από μία αύξηση της τιμής θερμοκρασίας του νερού παροχής θέρμανσης. Το σύμβολο αναβοσβήνει και ενεργοποιείται ο κυκλοφοροητής (Εικόνα 2.10). Εικόνα 2.10 Ρύθμιση της θερμοκρασίας θέρμανσης με εξωτερικό ανιχνευτή εγκαταστημένο Όταν είναι εγκαταστημένος ο εξωτερικός ανιχνευτής (προαιρετικός) ο λέβητάς σας ρυθμίζει αυτόματα τη θερμοκρασία του νερού παροχής της μονάδας θέρμανσης σε σχέση με την εξωτερική θερμοκρασία. Στην περίπτωση αυτή ο λέβητας πρέπει να ρυθμιστεί από έναν ειδικευμένο εγκαταστάτη (μέρος "Ρύθμιση του συντελεστή K του εξωτερικού αισθητήρα" στη σελίδα 54). Σε κάθε περίπτωση εάν η θερμοκρασία περιβάλλοντος δεν είναι άνετη μπορείτε να αυξήσετε ή να μειώσετε τη θερμοκρασία παροχής της μονάδας θέρμανσης κατά ± 15 C χρησιμοποιώντας τα κουμπιά 18 (μείωση) και 19 (αύξηση) (Εικόνα 2.7). Ρύθμιση της θερμοκρασίας θέρμανσης, ανεξάρτητη, μεταξύ δύο ζωνών με εγκαταστημένο απομακρυσμένο χειριστήριο Όταν είναι εγκαταστημένες οι βαλβίδες ζώνης η μία ελεγχόμενη από τον θερμοστάτη χώρου και η άλλη από το απομακρυσμένο χειριστήριο είναι δυνατόν να υπάρχουν δύο διαφορετικές θερμοκρασίας παροχής θέρμανσης στη μονάδα. Η θερμοκρασία θέρμανσης της βαλβίδας ζώνης ελεγχόμενη από τον θερμοστάτη πρέπει να καθοριστεί στον πίνακα χειρισμών του λέβητα χρησιμοποιώντας τα κουμπιά 18 και 19 (Εικόνα 2.12). Η θερμοκρασία θέρμανσης της βαλβίδας ζώνης που ελέγχεται από το απομακρυσμένο χειριστήριο πρέπει να καθοριστεί χρησιμοποιώντας τα κουμπιά ρύθμισης θερμοκρασίας θέρμανσης του απομακρυσμένου χειριστηρίου

15 ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ Καθορισμός των ζωνών ωραρίου θέρμανσης ζώνης 1 (τοπική ζώνη/θχ) Για να μπορεί να ικανοποιηθεί μία ζήτηση θέρμανσης θα πρέπει να είναι ενεργός ο ΘΧ (Θερμοστάτης Χώρου) και το ON του ρολογιού. Η δεύτερη ζώνη αντίθετα διαχειρίζεται με ανεξάρτητο τρόπο από το απομακρυσμένο χειριστήριο (συνεπώς έχει ήδη τις δικές της ζώνες ωραρίου) ΣΗΜΕΙΩΣΗ: Σε περίπτωση μεμονωμένης ζώνης που ελέγχεται από ΘΧ και ρολόι λέβητα (εάν είναι προγραμματισμένο με ζώνες ωραρίου), για να υπάρχει ζήτηση θέρμανσης, θα πρέπει να είναι υπάρχουν αμφότερες οι εγκρίσεις του ΘΧ και του ρολογιού. ΣΗΜΕΙΩΣΗ: Ο προγραμματισμός ώρας των ζωνών θέρμανσης δεν επηρεάζει μία ενδεχόμενη ζήτηση αντιπαγωτικής λειτουργίας της μονάδας (AF) που εξυπηρετείται ανεξάρτητα από την καθορισμένη ζώνη ωραρίου. Για τον καθορισμό των ζωνών ωραρίου: Μπείτε στην λειτουργία προγραμματισμού πατώντας ταυτόχρονα για 5 δευτερόλεπτα τα κουμπιά 19 και 20 (Εικόνα 2.12) μέχρι να εμφανιστούν στην οθόνη LCD τα σύμβολα που επισημαίνονται στην Εικόνα Εικόνα Πατήστε τα κουμπιά 12 ή 13 (Εικόνα 2.12) για να επιλέξετε την μεμονωμένη ημέρα (1)(2)(3) (4)(5)(6)(7) ή εάν θέλετε ομάδες ημερών με τον ίδιο προγραμματισμό ζωνών ωραρίου κρατήστε πατημένο το κουμπί 12 μέχρι να προβληθούν οι ομάδες (1 5), (1 6), (1 7), (6 7) (αναβοσβήνουν), στη συνέχεια επιβεβαιώστε πατώντας το κουμπί 15. Οι ημέρες ή οι ομάδες επιλεγόμενων ημερών θα επισημαίνονται μέσω των σχετικών εικόνων στην αριστερή πλευρά της οθόνης LCD Εικόνα ΧΡΗΣΗ Εικόνα 2.13 Εικόνα 2.11 Πατήστε το κουμπί 15 στη συνέχεια το κουμπί 19 για να προγραμματίσετε την πρώτη περίοδο ανάμματος (PI on), επιβεβαιώστε με το κουμπί 20, το ακόλουθο σβήσιμο (PI off) προτείνεται ήδη αυξημένο κατά 15 λεπτά (ελάχιστο διάστημα προγραμματισμού) για να τροποποιήσετε πατήστε το κουμπί 15 και στη συνέχεια το κουμπί 19 για να τροποποιήσετε και στη συνέχεια επιβεβαιώστε με το κουμπί 20. Επαναλάβατε αυτήν τη σειρά για P2 on και P2 off,..., P4 on και P4 off, για κάθε ημέρα ή ομάδα επιλεγόμενων ημερών (Εικόνα 2.14)

16 ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ Εικόνα 2.14 Εικόνα 2.16 ΧΡΗΣΗ Σε περίπτωση που χρησιμοποιούνται και τα 4 προγράμματα (P1 P4), αυτά που δεν χρησιμοποιούνται πρέπει να ρυθμίζονται στο 0 όπως φαίνεται στην Εικόνα Για να βγείτε από τον προγραμματισμό, κρατήστε πατημένο για 5 δευτερόλεπτα το κουμπί 20 (όλες οι τροποποιήσεις θα αποθηκευτούν) ή περιμένετε 60 δευτερόλεπτα. Εικόνα 2.15 Αφού ρυθμίσετε τον προγραμματισμό στο 00:00 επιβεβαιώστε με το κουμπί 20 η σχετική ζώνη σβησίματος αυτόματα θα πάει στο 00:00 (Εικόνα 2.16). Πατώντας σύντομα το κουμπί 20 θα αποθηκευτούν οι τιμές που έχουν καθοριστεί και στην οθόνη θα εμφανιστεί η ένδειξη OK επιβεβαίωσης (Εικόνα 2.16) ΣΗΜΕΙΩΣΗ: Εάν επανέλθετε στον προγραμματισμό για να τροποποιήσετε τις τιμές, οι νέες ζώνες επικαλύπτουν εάν είναι απαραίτητο τις προηγούμενες, εκεί όπου έχουν ήδη προγραμματιστεί, ή αλληλεπικαλύπτονται πλήρως ή εν μέρει. Για το reset/μηδενισμό όλων των ζωνών ωραρίου δείτε σχετικά την παράγραφο 1.3 στη σελίδα 7. Χειροκίνητη λειτουργία θέρμανσης με χρονορύθμιση Με αυτήν τη λειτουργία είναι δυνατόν να αποκλείσετε προσωρινά, χωρίς να το τροποποιήσετε, το αυτόματο πρόγραμμα (βλέπε "Καθορισμός των ζωνών ωραρίου θέρμανσης ζώνης 1 (τοπική ζώνη/θχ)" στη σελ. 15) και ενεργοποιήστε/απενεργοποιήστε τη λειτουργία θέρμανσης. Τα στάδια προγραμματισμού κυμαίνονται από 1 μέχρι 23 ώρες (με αυξήσεις 1 ώρας) και στη συνέχεια από 1 μέχρι 30 ημέρες (με αυξήσεις 1 ημέρας). Ενεργοποίηση: Μπείτε στο μενού προγραμματισμού της χειροκίνητης λειτουργίας θέρμανσης με χρονο-

17 ρύθμιση πατώντας ταυτόχρονα για 2 δευτερόλεπτα τα κουμπιά 18 και 19 (Εικόνα 2.17) μέχρι να εμφανιστούν στην οθόνη LCD τα σύμβολα που επισημαίνονται στην Εικόνα ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ Εικόνα Εικόνα Πατήστε τα κουμπιά 12 ή 13 (Εικόνα 2.17) για να τροποποιήσετε το χρονικό διάστημα της λειτουργίας εξαναγκασμένης θέρμανσης από 1 ώρα το λιγότερο μέχρι το ανώτερο 30 ημέρες. Εάν δεν τροποποιηθεί η διάρκεια σε σχέση με το 00-h θα εφαρμοστεί προκαθορισμένα ο χρόνος 1 ημέρας Εικόνα ΧΡΗΣΗ Εικόνα 2.20 Εικόνα 2.18 Πατήστε το κουμπί 15 (Εικόνα 2.17) για να τροποποιήσετε την κατάσταση της λειτουργίας: - off = χειροκίνητη λειτουργία θέρμανσης με χρονορύθμιση μη ενεργοποιημένη - ch on = χειροκίνητη λειτουργία θέρμανσης με χρονορύθμιση ενεργή, αφού ολοκληρωθεί η φάση προγραμματισμού τα σύμβολα, και αναβοσβήνουν - ch of = χειροκίνητη λειτουργία θέρμανσης με χρονορύθμιση απενεργοποιημένη, αφού ολοκληρωθεί η φάση προγραμματισμού τα σύμβολα και αναβοσβήνουν. Η επιλεγόμενη λειτουργία θα προβληθεί στο κάτω δεξιό μέρος της οθόνης LCD Εικόνα Πατώντας σύντομα το κουμπί 20 θα αποθηκευτούν οι τιμές που έχουν καθοριστεί με την ακόλουθη έξοδο από το μενού, στην οθόνη θα εμφανιστεί η ένδειξη OK επιβεβαίωσης (Εικόνα 2.21). Εικόνα 2.21 Για να βγείτε από τον προγραμματισμό, χωρίς να τροποποιήσετε τίποτε, πατήστε ταυτόχρονα για 2 δευτερόλεπτα τα κουμπιά 18 και 19 (Εικόνα 2.17) ή περιμένετε 60 δευτερόλεπτα. ΣΗΜΕΙΩΣΗ: Το reset των ζωνών ωραρίου προκαλεί και το reset αυτών των ρυθμίσεων. Απενεργοποίηση / Τέλος της λειτουργίας: Η λειτουργία σταματά με τη λήξη του χρόνου που έχει καθοριστεί ή ρυθμίζοντας την κατά

18 ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΧΡΗΣΗ σταση της λειτουργίας στο "off". Κρατήστε πατημένα ταυτόχρονα για 2 δευτερόλεπτα τα κουμπιά 18 και 19 (Εικόνα 2.17) μέχρι να εμφανιστεί στην οθόνη LCD ο υπολειπόμενος χρόνος και η κατάσταση της λειτουργίας που είναι σε εξέλιξη. Πατήστε το κουμπί 15 (Εικόνα 2.17) για να τροποποιήσετε την κατάσταση της λειτουργίας στο "off". Πατώντας σύντομα το κουμπί 20 θα αποθηκευτούν οι τιμές που έχουν καθοριστεί με την ακόλουθη έξοδο από το μενού, στην οθόνη θα εμφανιστεί η ένδειξη OK επιβεβαίωσης (Εικόνα 2.22). Εικόνα 2.22 Για να βγείτε από τον προγραμματισμό, χωρίς να τροποποιήσετε τίποτε, πατήστε ταυτόχρονα για 2 δευτερόλεπτα τα κουμπιά 18 και 19 (Εικόνα 2.17) ή περιμένετε 60 δευτερόλεπτα. 2.4 Θερμοκρασία νερού χρήσης Η θερμοκρασία του ζεστού νερού χρήσης ρυθμίζεται χρησιμοποιώντας τα κουμπιά 12 (αύξηση) και 13 (μείωση) (Εικόνα 2.27) από τουλάχιστον περίπου 35 C μέχρι το ανώτερο περίπου 60 C. Με το πρώτο πάτημα του ενός από τα δύο κουμπιά προβάλλεται η τιμή του "set", με το δεύτερο πάτημα έχετε πρόσβαση στην τροποποίηση. Επισήμανση δεδομένων από την οθόνη LCD: η τιμή "set" του ζεστού νερού χρήσης και το σύμβολο αναβοσβήνουν. Το φόντο της οθόνης εμφανίζεται φωτισμένο (Εικόνα 2.23). Εικόνα Ρύθμιση Ρυθμίστε τη θερμοκρασία του νερού χρήσης σε μία τιμή κατάλληλη για τις ανάγκες σας. Μειώστε την ανάγκη ανάμιξης ζεστού νερού με κρύο νερό. Με αυτόν τον τρόπο θα εκτιμήσετε τα χαρακτηριστικά της αυτόματης ρύθμισης. Εάν η σκληρότητα του νερού είναι ιδιαίτερα υψηλή, σας συνιστούμε να ρυθμίσετε το λέβητα σε θερμοκρασίες κάτω από τους 50 C. Στις περιπτώσεις αυτές σας συνιστούμε σε κάθε περίπτωση να εγκαταστήσετε έναν αποσκληρυντή στη μονάδα νερού χρήσης. Εάν η μέγιστη παροχή του ζεστού νερού χρήσης είναι πάρα πολύ υψηλή, τέτοια που να μην επιτρέπει την επίτευξη μιας επαρκούς θερμοκρασίας, εγκαταστήστε τον ειδικό περιοριστή παροχής από τον Τεχνικό της Εξουσιοδοτημένης Υποστήριξης. Ζήτηση του ζεστού νερού χρήσης Όταν ο λέβητας έχει μία ζήτηση ισχύος σε ζεστό νερό χρήσης, στην οθόνη εμφανίζεται το σύμβολο ακολουθούμενο από μία αύξηση της τιμής θερμοκρασίας του νερού χρήσης. Το σύμβολο αναβοσβήνει (Εικόνα 2.24). Εικόνα Λειτουργία προθέρμανσης 3 αστέρων Η λειτουργία αυτή μειώνει την κατανάλωση νερού χρήσης κατά τη στιγμή της λήψης, ετοιμάζοντας το νερό του λέβητα στην απαιτούμενη θερμοκρασία. Για να ενεργοποιήσετε τη λειτουργία προθέρμανσης 3 αστέρων πατημένα το κουμπί 14 (Εικόνα 2.27) μέχρι να εμφανιστεί στην οθόνη LCD το σύμβολο (Εικόνα 2.25). Όταν το σύμβολο αναβοσβήνει, η λειτουργία είναι σε εξέλιξη.

19 ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ Πατώντας τα κουμπιά 12 ή 13 είναι δυνατόν να επιλέξετε τα 4 προγράμματα (P1 P4) με τους σχετικούς χρόνους on και off (P1 on - P1 of,, P4 on - P4 of), με ελάχιστα διαστήματα των 15 λεπτών (Εικόνα 2.28). Εικόνα 2.25 ΣΗΜΕΙΩΣΗ. Εάν αφαιρεθεί η ηλεκτρική τροφοδοσία από τον λέβητα, κατά την επόμενη επανενεργοποίηση περιμένετε τουλάχιστον 1 λεπτό πριν ενεργοποιήσετε τη λειτουργία. Για να απενεργοποιήσετε τη λειτουργία προθέρμανσης 3 αστέρων πατήστε το κουμπί 14 (Εικόνα 2.27) μέχρι να εξαφανιστεί από την οθόνη LCD το σύμβολο. Καθορισμός ζωνών ωραρίου λειτουργίας προθέρμανσης 3 αστέρων Για την προθέρμανη ο προγραμματισμός θα είναι ενιαίος για όλες τις ημέρες. Μπείτε στη "λειτουργία προγραμματισμού" πατώντας ταυτόχρονα για 5 δευτερόλεπτα τα κουμπιά 12 και 20 (Εικόνα 2.27) μέχρι να εμφανιστούν στην οθόνη LCD τα σύμβολα που επισημαίνονται στην Εικόνα Εικόνα Εικόνα 2.28 Πατήστε το κουμπί 15 για να μπείτε στην τροποποίηση του ωραρίου, τα ψηφία που πρέπει να προγραμματιστούν αρχίζουν να αναβοσβήνουν. Για να τροποποιήσετε το ωράριο ανάμματος και σβησίματος πατήστε τα κουμπιά 18 ή 19. Για να επιβεβαιώσετε το σημείο on/off και να περάσετε στο επόμενο σημείο πατήστε το κουμπί 15 στην Εικόνα Σε περίπτωση που χρησιμοποιούνται και τα 4 προγράμματα (P1 P4), αυτά που δεν χρησιμοποιούνται πρέπει να είναι καθορισμένα στο 0 όπως φαίνεται στην Εικόνα ΧΡΗΣΗ Εικόνα Εικόνα

20 Πατώντας σύντομα το κουμπί 20 θα αποθηκευτούν οι τιμές που έχουν καθοριστεί και στην οθόνη θα εμφανιστεί η ένδειξη OK επιβεβαίωσης. ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ Εικόνα 2.32 Σε περίπτωση που προβλέπεται μία μεγάλη περίοδος ακινητοποίησης του λέβητα: Αποσυνδέστε το λέβητα από το ηλεκτρικό δίκτυο τροφοδοσίας Κλείστε τις βάνες του λέβητα (Εικόνα 2.33) ΧΡΗΣΗ Εικόνα 2.30 Για να βγείτε από τον προγραμματισμό, κρατήστε πατημένο για 5 δευτερόλεπτα το κουμπί 20 (όλες οι τροποποήσεις θα αποθηκευτούν) ή περιμένετε 60 δευτερόλεπτα. Για το reset/μηδενισμό όλων των ζωνών ωραρίου δείτε σχετικά την παράγραφο 1.3 στη σελίδα Σβήσιμο Κρατήστε πατημένο για 2 δευτερόλεπτα το κουμπί 15 (Εικόνα 2.31) μέχρι να εμφανιστεί στην οθόνη το σύμβολο (Εικόνα 2.32) Εικόνα 2.33 Θέση κλεισίματος Προβλέψτε, εάν είναι απαραίτητο, την εκκένωση των υδραυλικών κυκλωμάτων βλέπε μέρος "Εκκένωση του κυκλώματος νερού χρήσης" στη σελίδα 74 και μέρος "Εκκένωση του κυκλώματος θέρμανσης" στη σελίδα Εικόνα

21 ΧΡΗΣΙΜΕΣ ΣΥΜΒΟΥΛΕΣ 3 ΧΡΗΣΙΜΕΣ ΣΥΜΒΟΥΛΕΣ 3.1 Πλήρωση του κυκλώματος θέρμανσης Βάνα πλήρωσης του κυκλώματος ΚΛΕΙΣΤΟ θέρμανσης Εικόνα 3.1 ΑΝΟΙΧΤΟ Η τιμή της πίεσης προβάλλεται πάντα στο κάτω δεξιό μέρος της οθόνης (Εικόνα 3.2). Σε περίπτωση μη σωστής πίεσης η τιμή προβάλλεται με το σύμβολο με αναλαμπή. υψηλή πίεση: > 2.8 bar ON, 2.6 bar OFF ενδιάμεση πίεση: 0.15 < P < Pon σε άνοδο 0.15 < P < (Pon-0.2) σε κάθοδο; κρίσιμη πίεση (πάρα πολύ χαμηλή): 0.00 < P < 0.15 bar. τον αέρα που υπάρχει μέσα στα σώματα των καλοριφέρ. Το σύμβολο παραμένει αναμμένο για 15 δευτερόλεπτα στη συνέχεια εξαφανίζεται. 3.2 Θέρμανση Για μία λογική και οικονομική λειτουργία εγκαταστήστε έναν θερμοστάτη περιβάλλοντος. Μην κλείνετε ποτέ το καλοριφέρ του χώρου στον οποίο είναι εγκατεστημένος ο θερμοστάτης περιβάλλοντος. Εάν το καλοριφέρ (ή ένας αγωγός θερμοκρασίας) δεν θερμαίνει, ελέγξτε την απουσία αέρα στη μονάδα και ότι η βάνα του ιδίου είναι ανοιχτή. Εάν η θερμοκρασία περιβάλλοντος είναι πάρα πολύ υψηλή, μην ενεργήσετε επάνω στις βάνες των καλοριφέρ, αλλά μειώστε τη ρύθμιση της θερμοκρασίας θέρμανσης μέσω του θερμοστάτη περιβάλλοντος ή χρησιμοποιώντας τα κουμπιά 18 και 19 ρύθμισης θέρμανσης (Εικόνα 3.3) ΧΡΗΣΗ Εικόνα 3.2 Εικόνα Ανοίξτε τη βάνα πλήρωσης σε Εικόνα 3.1 που βρίσκεται κάτω από το λέβητα και ελέγξτε ταυτόχρονα την πίεση του κυκλώματος θέρμανσης στην οθόνη. Το πάτημα θα πρέπει να περιλαμβάνεται μεταξύ μιας τιμής 1 bar, 1,5 bar (π.χ. 1,3 bar σε Εικόνα 3.2). Αφού ολοκληρωθεί η ενέργεια, ξανακλείστε τη βάνα πλήρωσης και εξαερώστε ενδεχομένως 3.3 Αντιπαγωτική θερμοκρασία Το αντιπαγωτικό σύστημα, και ενδεχόμενες πρόσθετες προστασίες, προστατεύουν το λέβητα από τις πιθανές ζημιές που οφείλονται στον παγετό. Το σύστημα αυτό δεν εξασφαλίζει την προστασία της όλης υδραυλικής μονάδας. Σε περίπτωση που η εξωτερική θερμοκρασία μπορεί να προσεγγίσει τιμές κάτω από τους

22 ΧΡΗΣΙΜΕΣ ΣΥΜΒΟΥΛΕΣ 0 C συνιστάται να αφήσετε ενεργή την όλη μονάδα ρυθμίζοντας το θερμοστάτη περιβάλλοντος σε χαμηλή θερμοκρασία. Η αντιπαγωτική λειτουργία είναι ενεργή και με λέβητα σε stand-by (οι παύλες ανάβουν διαδοχικά για προσομοίωση μιας κύλισης) (Εικόνα 3.4). 3.6 Ανωμαλίες λειτουργίας Εάν ο λέβητας δεν λειτουργεί και στην οθόνη LCD εμφανιστεί ένας κωδικός μετά από το στοιχείο "E" και η ένδειξη RESET (μέρος "Γενικά χαρακτηριστικά LCD" στη σελίδα 8), εναλλασσόμενη με την τιμή της θερμοκρασίας, ο λέβητας είναι σε εμπλοκή. Το φόντο της οθόνης αναβοσβήνει (Εικόνα 3.5). Εικόνα 3.4 ΧΡΗΣΗ Σε περίπτωση που απενεργοποιείται ο λέβητας φροντίστε ώστε ένας ειδικευμένος τεχνικός να εκτελέσει την εκκένωση του λέβητα (κύκλωμα θέρμανσης και νερού χρήσης) και την εκκένωση της μονάδας θέρμανσης και της μονάδας νερού χρήσης. 3.4 Περιοδική συντήρηση Για μία αποτελεσματική και τακτική λειτουργία του λέβητα, συνιστάται να προβλέψετε τουλάχιστον μία φορά το χρόνο για τη συντήρησή της και τον καθαρισμό της από έναν Τεχνικό του Εξουσιοδοτημένου Κέντρου Υποστήριξης. Κατά τη διάρκεια του ελέγχου, θα ελεγχθούν και θα καθαριστούν τα πιο σημαντικά εξαρτήματα του λέβητα. Αυτός ο έλεγχος θα μπορεί να πραγματοποιείται στο πλαίσιο μιας σύμβασης συντήρησης. Εικόνα 3.5 Για να επαναφέρετε τη λειτουργία του πατήστε το κουμπί reset 16 (Εικόνα 3.3) στον πίνακα χειρισμών του λέβητα. Μία συχνή εμπλοκή ασφαλείας πρέπει να επισημαίνεται στο Εξουσιοδοτημένο Κέντρο Υποστήριξης. Άλλες πιθανές ανωμαλίες που επισημαίνονται από την οθόνη LCD Εάν η οθόνη LCD προβάλλει έναν κωδικό που υπάρχει μετά από το γράμμα "E" και το σύμβολο, εναλλασσόμενο με την τιμή της θερμοκρασίας, ο λέβητας έχει μία ανωμαλία που δεν μπορεί να αποκατασταθεί. Το φόντο της οθόνης αναβοσβήνει (Εικόνα 3.6). 3.5 Εξωτερικός καθαρισμός Πριν να κάνετε οποιαδήποτε ενέργεια καθαρισμού, αποσυνδέστε το λέβητα από το ηλεκτρικό δίκτυο τροφοδοσίας. Για τον καθαρισμό χρησιμοποιήστε ένα πανί βουτηγμένο σε νερό και σαπούνι. Μην χρησιιμοποιείτε: Διαλυτικά, εύφλεκτες ουσίες, διαβρωτικές ουσίες Εικόνα 3.6 Μία άλλη πιθανή επισήμανση πραγματοποιείται όταν ο εναλλάκτης νερού χρήσης δεν καταφέρνει να εναλλάξει όλη την ισχύ που πα-

23 ΧΡΗΣΙΜΕΣ ΣΥΜΒΟΥΛΕΣ ρέχεται από το λέβητα. Π.χ. Εναλλάκτης νερού χρήσης βουλωμένος από άλατα. Αυτό πραγματοποιείται μόνον όταν ο λέβητας έχει μία ζήτηση ζεστού νερού χρήσης. Στην οθόνη LCD εμφανίζεται ο κωδικός 01 μετά από το γράμμα L. Το φόντο της οθόνης αναβοσβήνει (Εικόνα 3.7). Εικόνα 3.7 Για την επαναφορά της καλής λειτουργίας του λέβητα καλέστε τον Τεχνικό του Εξουσιοδοτημένου Κέντρου Υποστήριξης. Θόρυβοι από φυσαλίδες αέρα Ελέγξτε την πίεση του κυκλώματος θέρμανσης και ενδεχομένως φροντίστε να το γεμίσετε βλέπε μέρος "Πλήρωση του κυκλώματος θέρμανσης" στη σελίδα 21. Χαμηλή πίεση της μονάδας Προσθέστε και πάλι νερό στη μονάδα θέρμανσης. Για να κάνετε το χειρισμό συμβουλευτείτε τον μέρος "Πλήρωση του κυκλώματος θέρμανσης" στη σελίδα 21. Ο περιοδικός έλεγχος της πίεσης της μονάδας θέρμανσης αποτελεί μέριμνα του χρήστη. Σε περίπτωση που οι προσθήκες νερού είναι πολύ συχνές, φροντίστε να γίνει ο έλεγχος από το κέντρο τεχνικής υποστήριξης εάν υπάρχουν διαρροές που οφείλονται στη μονάδα θέρμανσης ή στον ίδιο το λέβητα. ότι η πίεση του κυκλώματος θέρμανσης δεν είναι κοντά στα 3 bar. Στην περίπτωση αυτή συνιστάται να εκκενώσετε μέρος του νερού της μονάδας μέσω των βαλβίδων εξαέρωσης που υπάρχουν στα καλοριφέρ έτσι ώστε η πίεση να επανέλθει σε μία κανονική τιμή. Σε περίπτωση δυσλειτουργιών διαφορετικών από αυτές που προαναφέρονται, φροντίστε να σβήσετε το λέβητα όπως αναφέρεται στον μέρος "Σβήσιμο" στη σελίδα 20 και καλέστε τον Τεχνικό του Εξουσιοδοτημένο Κέντρου Υποστήριξης. 3.7 Προβολές στη λειτουργία INFO Η λειτουργία INFO επιτρέπει την προβολή ορισμένων πληροφοριών σχετικά με την κατάσταση λειτουργίας του λέβητα. Σε περίπτωση δυσλειτουργίας του λέβητα μπορεί να χρειαστεί να χορηγήσετε ορισμένες πληροφορίες στο Κέντρο Υποστήριξης για να κατανοήσετε τις αιτίες. Για να μπείτε στη λειτουργία INFO πατήστε το κουμπί 17 (Εικόνα 3.8), στην οθόνη εμφανίζεται η ένδειξη "J00" και η τιμή της παραμέτρου (Εικόνα 3.9) ΧΡΗΣΗ Βγαίνει νερό από τη βαλβίδα ασφαλείας Ελέγξτε ότι η βάνα πλήρωσης είναι κλεισμένη καλά (μέρος "Πλήρωση του κυκλώματος θέρμανσης" στη σελίδα 21). Ελέγξτε από το μενού "INFO" (πληροφορίες) Εικόνα

24 ΧΡΗΣΙΜΕΣ ΣΥΜΒΟΥΛΕΣ ΧΡΗΣΗ Εικόνα 3.9 Για να κυλήσετε τις τιμές πατήστε τα κουμπιά 18 (μείωση) και 19 (αύξηση). Για να βγείτε από τη λειτουργία INFO κρατήστε πατημένα ταυτόχρονα τα κουμπιά 15 και 19 (Εικόνα 3.8). Ο πίνακας συνοψίζει τις πιθανές τιμές που μπορούν να προβληθούν στη λειτουργία INFO. Προβαλλόμενη τιμή Περιεχομενα Πίεση κύριου κυκλώματος J00 + τιμή Εξωτερική θερμοκρασία J01 + τιμή K τιμή καθοριζόμενης καμπύλης στο χώρο J02 + τιμή Τιμή offset κλιματικής καμπύλης J03 + τιμή Set point θέρμανσης υπολογιζόμενο (με κλιματική καμπύλη J04 + τιμή ή καθορισμένο set) Θερμοκρασία NTC παροχής J05 + τιμή Θερμοκρασία NTC επιστροφής J06 + τιμή Set νερού χρήσης J07 + τιμή Θερμ. Νερό χρήσης εισόδου (εάν προβλέπεται) J08 + τιμή Θερμ. Νερό χρήσης εξόδου J09 + τιμή Παροχή νερού χρήσης J10 + τιμή Θερμοκρασία καπναερίων (εάν προβλέπεται) J11 + τιμή Ταχύτητα ανεμιστήρα (εάν προβλέπεται) J12 + τιμή Πίεση μετατροπέα πίεσης (εάν προβλέπεται) J13 + τιμή Τιμή ιονισμού J14 + τιμή Αριθμός υπολειπόμενων μηνών για τη συντήρηση J15 + τιμή Κατάσταση 3 αστέρων (ON=01, OFF=00) HWCH Hardware code high HWCL Hardware code low SWCH Software code high SWCL Software code low J16 + τιμή J17 + τιμή J18 + τιμή J19 + τιμή J20 + τιμή 3.8 Κωδικός ανωμαλίας απομακρυσμένου ελέγχου Εάν στο λέβητα είναι συνδεμένος ο απομακρυσμένος έλεγχος (προαιρετικό) στο κεντρικό μέρος της οθόνης μπορεί να προβληθεί ένας κωδικός που δείχνει μία ανωμαλία του λέβητα. Η ανωμαλία που υπάρχει υποδεικνύεται με έναν αριθμητικό κωδικό ακολουθούμενο από το γράμμα E. Ο πίνακας συνοψίζει τις πιθανές τιμές που μπορούν να προβληθούν στον απομακρυσμένο έλεγχο. Ανωμαλία Κωδικός Εμπλοκή απουσίας ανάμματος E01 Εμπλοκή επέμβασης θερμοστάτη ασφαλείας E02 Γενική εμπλοκή E03 Απουσία κυκλοφορίας αντλίας E04 Ανωμαλία ελέγχου ανεμιστήρα / πρεσοστάτη αέρα / θερμοστάτη E05 καπναερίων Βλάβη ανιχνευτή NTC1 ή NTC2 E06 θέρμανσης Ανωμαλία ανιχνευτή NTC νερού E07 χρήσης Βλάβη εξωτερικού ανιχνευτή E08 NTC (με K καθορισμένο) Παρασιτική φλόγα E11 Απουσία κυκλοφορίας T >105 C E

25 3.9 Ανιχνευτής καπναερίων και τηκτή θερμική ασφάλεια Η επέμβαση της τηκτής θερμικής ασφάλειας επιφέρει την εμπλοκή ασφαλείας, με την ακόλουθη επαναφορά από το Εξουσιοδοτημένο Κέντρο Υποστήριξης. ΧΡΗΣΙΜΕΣ ΣΥΜΒΟΥΛΕΣ Ο ανιχνευτής καπναερίων 22 και η τηκτή θερμική ασφάλεια 28 που υποδεικνύονται στην Εικόνα 3.10 είναι διατάξεις ασφαλείας. Ο ανιχνευτής καπναερίων 22 επεμβαίνει όταν η θερμοκρασία των καπναερίων υπερβαίνει τους 110 C θέτοντας σε εμπλοκή ασφαλείας τον λέβητα σβήνοντάς τον. Για την επαναφορά της κανονικής λειτουργίας του λέβητα, αρκεί να πατήσετε το κουμπί 16 (Εικόνα 3.8). Εάν ο ανιχνευτής καπναερίων 22 δεν επέμβει και κατά συνέπεια δεν θέσει σε εμπλοκή ασφαλείας τον λέβητα τίθεται σε λειτουργία σαν περαιτέρω ασφάλεια η τηκτή θερμική ασφάλεια 28. Το εξάρτημα αυτό θέτει σε εμπλοκή ασφαλείας τον λέβητα όταν η θερμοκρασία των καπναερίων φθάσει τους 115 C. Για την επαναφορά της κανονικής λειτουργίας του λέβητα, πρέπει να επικοινωνήσετε με το Εξουσιοδοτημένο Κέντρο Υποστήριξης. ΧΡΗΣΗ Εικόνα

26 4 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 4.1 Συνολική άποψη Εικόνα

27 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 4.2 Σχέδιο αρχής Εικόνα Σωλήνας παροχής θέρμανσης 4 Σωλήνας εξόδου νερού χρήσης 5 Βάνα αερίου 6 Σωλήνας εισόδου νερού χρήσης 7 Σωλήνας επιστροφής θέρμανσης 8 Σωλήνας εκκένωσης συμπυκνωμάτων 9 Βάνα εκκένωσης του κυκλώματος θέρμανσης 11 Βάνα πλήρωσης του κυκλώματος θέρμανσης 22 Ανιχνευτής NTC καπνών 23 Ανιχνευτής NTC θέρμανσης (παροχή) 24 Ανιχνευτής NTC θέρμανσης (επιστροφή) 25 Εναλλάκτης κύριου κυκλώματος συμπύκνωσης 26 Θερμοστάτης ασφαλείας 27 Ηλεκτρόδιο ανίχνευσης φλόγας 28 Τηκτή θερμική ασφάλεια 29 Σωλήνας σιγαστήρα 30 Βαλβίδα ασφαλείας 3 bar

28 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 31 Αυτόματη βαλβίδα εξαέρωσης 32 Αντλία 33 Βαλβίδα αερίου 34 Υποδοχή πίεσης εισόδου βαλβίδας αερίου 35 Ανιχνευτής NTC εισόδου νερού χρήσης 36 Ανιχνευτής NTC εξόδου νερού χρήσης 37 Πίνακας που περιέχει: Πλακέτα ακροδεκτών εξωτερικού ανιχνευτή θερμοκρασίας, απομακρυσμένο χειριστήριο και ανιχνευτής μπόιλερ Πλακέτα ακροδεκτών τροφοδοσίας και θερμοστάτη χώρου 38 Μετατροπέας θέρμανσης 39 Σιφόνι αποστράγγισης 40 Εναλλάκτης νερού χρήσης 41 Τρίοδη βαλβίδα 42 Κλείστρο τρίοδης βαλβίδας 43 Ανεμιστήρας 44 Μίξη Αέρα/Αερίου 45 Ηλεκτρόδια ανάφλεξης 46 Καυστήρας 47 Ροόμετρο νερού χρήσης 48 Δοχείο διαστολής 49 Φίλτρο νερού χρήσης 50 Περιοριστής παροχής νερού χρήσης 51 Αγωγός απαγωγής καπναερίων 52 Αγωγός απορρόφησης αέρα 53 Υποδοχή απορρόφησης καπνού 54 Υποδοχή απορρόφησης αέρα 55 Ενσωματωμένο by-pass * Για να έχετε πρόσβαση στην Πινακίδα Στοιχείων βγάλτε το μπροστινό πάνελ του σκελετού όπως περιγράφεται στο κεφάλαιο "Συντήρηση"

29 4.3 Ηλεκτρικό διάγραμμα ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 1 Τρίοδη βαλβίδα 8 Ανιχνευτής καπναερίων 15 NTC εισόδου νερού χρήσης 2 Αντλία 9 Τηκτή θερμική ασφάλεια 16 Κάρτα Οθόνης 3 Βαλβίδα αερίου 10 NTC εξόδου νερού χρήσης 17 Βοηθητική πλακέτα 4 Ανεμιστήρας 11 Ροόμετρο νερού χρήσης 18 Πλακέτα ακροδεκτών θερμοστάτη περιβάλλοντος 5 Ηλεκτρόδια ανάφλεξης 12 Μετατροπέας θέρμανσης 19 Πλακέτα ακροδεκτών ηλεκτρικής τροφοδοσίας 6 Ηλεκτρόδιο ανίχνευσης 13 NTC θέρμανσης (παροχή) 20 Πλακέτα ακροδεκτών Απομακρυσμένου χειριστηρίου - Εξωτερικού ανιχνευτή 7 NTC θέρμανσης (επιστροφή) 14 Θερμοστάτης ασφαλείας M ~ mcn 1 2 c g/v m m c c m c g/v 4 m g/v c M ~ nbcr b gr gr b b b 6 t 7 c gr ncbrbb n n n t 8 m c m a n c m g/v c m b m c r r c r b r b n c n n c r n r r b r n b t t 5V GND OUT 5V GND OUT n c m b b n n c c n n t N L Εικόνα 4.3 n n r r c g/v m g n b 17 m c m c a b g n b b 16 b b t 15 a b c g gr m n r v πορτοκαλί λευκό γαλάζιο (μπλε) κίτρινο γκρι καφέ μαύρο κόκκινο μωβ g/v κίτρινο / πράσινο

30 4.4 Τεχνικά στοιχεία M260MR.2025SM/T ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ (Ονομ.ποσ.) Ονομαστική θερμική παροχή κατά τη θέρμανση (Hi) (Ονομ. ποσ.) Ονομαστική θερμική παροχή νερού χρήσης (Hi) (Ονομ.ποσ.) Ελάχιστη θερμική παροχή (Hi) * Ωφέλιμη ισχύς κατά τη θέρμανση max. 60 /80 C * Ωφέλιμη ισχύς νερού χρήσης max. 60 /80 C * Ωφέλιμη ισχύς min. 60 /80 C kw 20,0 kcal/h kw 26,0 kcal/h kw 2,6 kcal/h 2236 kw 19,3 kcal/h kw 25,1 kcal/h kw 2,4 kcal/h 2064 ** Ωφέλιμη ισχύς κατά τη θέρμανση kw 21,5 max. 30 /50 C kcal/h ** Ωφέλιμη ισχύς νερού χρήσης max. 30 /50 C ** Ωφέλιμη ισχύς min. 30 /50 C kw 27,9 kcal/h kw 2,7 kcal/h 2322 Στοιχεία κατά τη θέρμανση Κλάση NOx 6 mg/kwh 27 NOx σταθμισμένο *** ppm 15 CO σταθμ. EN483 (0% O2) ppm n.t. CO σε Ονομ.ποσ. (0% O2) *** ppm 180,0 CO σε Ελάχ.ποσ. (0% O2) *** ppm 5,0 CO2 σε Ονομ.ποσ. με G20 % 9,1-9,7 CO2 σε Ελάχ.ποσ. με G20 % 7,7-8,3 CO2 σε Ονομ.ποσ. με G31 % 10,2-10,8 CO2 σε Ελάχ.ποσ. με G31 % 9,0-9,6 ** Ποσότητα συμπύκνωσης σε Ονομ.ποσ. 30 /50 C l/h 3,2 ** Ποσότητα συμπύκνωσης σε Ελάχ.ποσ. 30 /50 C l/h 0,4 ph της συμπύκνωσης l/h 4,0 Στοιχεία νερού χρήσης CO2 σε Ονομ.ποσ. με G20 % 9,2-9,8 CO2 σε Ελάχ.ποσ. με G20 % 7,7-8,3 CO2 σε Ονομ.ποσ. με G31 % 10,3-10,9 CO2 σε Ελάχ.ποσ. με G31 % 9,0-9,6 * Με θερμοκρασίες του νερού επιστροφής που δεν επιτρέπουν τη συμπύκνωση ** Με θερμοκρασίες του νερού επιστροφής που επιτρέπουν τη συμπύκνωση *** Με ομοαξονική απαγωγή καπναερίων 60/100 0,9 m και αέριο ΜΕΘΑΝΙΟ G20 Μετρηθείσα απόδοση κατά τη θέρμανση * Ονομ.απόδοση 60 /80 C % 96,7 * Ελάχ.απόδοση 60 /80 C % 92,4 ** Ονομ. απόδοση 30 /50 C % 107,5 ** Ελάχιστη απόδοση 30 /50 C % 105,4 * Απόδοση Με το 30 % του φορτίου % n.a. ** Απόδοση Με το 30 % του φορτίου % 107,4 Θερμικές απώλειες στην καπνοδόχο με καυστήρα σε λειτουργία Θερμικές απώλειες στην καπνοδόχο με καυστήρα σβηστό ΔT Pf (%) 1,4 Pfbs (%) 0,2 Θερμικές απώλειες προς το περιβάλλον μέσω του περιβλήματος με Pd (%) 1,9 καυστήρα σε λειτουργία Ενεργειακή απόδοση * * * * Πιέσεις τροφοδοσίας αερίου Αέριο Pa mbar Ονομ Μεθάνιο G20 Min Max Ονομ Προπάνιο G31 Min Max

31 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Μέγιστη παροχή αερίου θέρμανσης Μεθάνιο G20 m 3 /h 2,12 Προπάνιο G31 kg/h 1,55 Μέγιστη παροχή αερίου νερού χρήσης Μεθάνιο G20 m 3 /h 2,75 Προπάνιο G31 kg/h 2,02 Ελάχιστη παροχή αερίου Μεθάνιο G20 m 3 /h 0,28 Προπάνιο G31 kg/h 0,20 Διάφραγμα αερίου Ø mm /100 Μεθάνιο G Νερό χρήσης Θερμ. Ελάχιστη-Μέγιστη C kpa 1000 Μέγιστη πίεση bar 10 kpa 30 Ελάχιστη παροχή bar 0,3 Μέγιστη παροχή (ΔT=25 K) l/min 14,4 (ΔT=35 K) l/min 10,3 Ελάχιστη παροχή l/min 2,5 Ειδική παροχή νερού χρήσης (ΔT=30 K) * l/min 12,0 * Αναφορά στο πρότυπο EN 625 Προπάνιο G Διάφραγμα μίξης αέρα/αερίου Μεθάνιο G20 18 giallo Προπάνιο G31 18 giallo Θέρμανση Ρυθμιζόμενη θερμοκρασία * C Μέγιστη θερμοκρ. χρήσης C 90 kpa 300 Μέγιστη πίεση bar 3,0 kpa 30 Ελάχιστη πίεση bar 0,3 Διαθέσιμο μανομετρικό ύψος (σε 1000 l/h) * Στην ελάχιστη ωφέλιμη ισχύ kpa 37,0 bar 0,370 Σχεδιασμός καπνοδόχου # Θερμοκρασία των καπναερίων max. σε 60 /80 C Θερμοκρασία των καπναερίων max. σε 30 /50 C C 73 C 46 Παροχή μάζας καπναερίων max. kg/s 0,0089 Παροχή μάζας καπναερίων min. kg/s 0,0013 Παροχή μάζας αέρα max. kg/s 0,0085 Παροχή μάζας αέρα min. kg/s 0,0014 # Τιμές αναφερόμενες στις δοκιμές με διπλή απαγωγή 80 mm του gas Μεθάνιο G20 στη θερμική παροχή νερού χρήσης Ηλεκτρικά στοιχεία Τάση V 230 Συχνότητα Hz 50 Ισχύς στην ονομαστική θερμική παροχή W 100 Ελάχιστη ισχύς στη θερμική παροχή Ισχύς σε ακινητοποίηση (stand-by) W 5 Βαθμός προστασίας W IPX5D n.t

32 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Άλλα χαρακτηριστικά Ύψος mm 700 Πλάτος mm 400 Βάθος mm 290 Βάρος kg 32,7 Περιεχόμενο νερού της γεννήτριας dm 3 2 Ελάχιστη θερμοκρασία περιβάλλοντος C n.a. Μέγιστη θερμοκρασία περιβάλλοντος C n.a. Απαγωγές καπναερίων Λέβητας τύπος B23P C13 C33 C43 C53 C63 C83 Ø ομοαξονικού αγωγού καπναερίων/αέρα mm 60/100 Ø διπλού αγωγού καπναερίων/ αέρα Ø ομοαξονικού αγωγού καπναερίων/αέρα σε σκεπή G20 Hi. 34,02 MJ/m3 (15 C, 1013,25 mbar) G31 Hi. 46,34 MJ/kg (15 C, 1013,25 mbar) 1 mbar αντιστοιχεί σε περίπου H20 (1892) mm 80/80 mm 80/

33 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Μοντέλο(α): Λέβητας συμπύκνωσης: Λέβητας χαμηλής θερμοκρασίας (**): Λέβητας Β11: Θερμαντήρας χώρου με συμπαραγωγή: Θερμαντήρας συνδυασμένης λειτουργίας: όχι Χαρακτηριστικό Σύμβολο Τιμή Μονάδα Ονομαστική θερμική ισχύς P rated 19 kw Για θερμαντήρες χώρου με λέβητα και θερμαντήρες συνδυασμένης λειτουργίας με λέβητα: Ωφέλιμη θερμική ισχύς Σε ονομαστική θερμική ισχύ και υψηλές θερμοκρασίες (*) Στο 30 % της ονομαστικής θερμικής ισχύος και υψηλές θερμοκρασίες (**) P 4 19,3 kw P 1 6,4 kw Βοηθητική κατανάλωση ηλεκτρικής ενέργειας Υπό πλήρες φορτίο elmax 0,019 kw Υπό μερικό φορτίο elmin 0,013 kw Σε κατάσταση αναμονής P SB 0,005 kw Για θερμαντήρες συνδυασμένης λειτουργίας: Δηλωμένο προφίλ φορτίου Ημερήσια κατανάλωση ηλεκτρικής ενέργειας Ετήσια κατανάλωση ηλεκτρικής ενέργειας Στοιχεία επικοινωνίας XL Q elec 0,169 kwh AEC 37 kwh M260MR.2025SM/T Εάν ναι, είναι εξοπλισμένος με συμπληρωματικό θερμαντήρα: ναι όχι όχι - ναι Χαρακτηριστικό Σύμβολο Τιμή Μονάδα Ενεργειακή απόδοση της εποχιακής θέρμανσης χώρου η s 91 % Για θερμαντήρες χώρου με λέβητα και θερμαντήρες συνδυασμένης λειτουργίας με λέβητα: Ωφέλιμη απόδοση Σε ονομαστική θερμική ισχύ και υψηλές θερμοκρασίες (*) Στο 30 % της ονομαστικής θερμικής ισχύος και υψηλές θερμοκρασίες (**) Λοιπά χαρακτηριστικά Απώλειες θερμότητας σε κατάσταση αναμονής Κατανάλωση ισχύος ανάφλεξης καυστήρα Ετήσια κατανάλωση ενέργειας Στάθμη ηχητικής ισχύος εσωτερικού χώρου Εκπομπές οξειδίων του αζώτου Ενεργειακή απόδοση θέρμανσης νερού Ημερήσια κατανάλωση καυσίμου Ετήσια κατανάλωση καυσίμου η 4 86,9 % η 1 96,7 % P stby 0,110 kw P ign - kw Q HE 34 GJ L WA 52 db NO x 27 mg/ kwh η wh 86 % Q fuel 22,507 kwh AFC 17 GJ Δείτε το εξώφυλλο του εγχειριδίου (*) Καθεστώς υψηλής θερμοκρασίας: θερμοκρασία επιστροφής 60 C στο στόμιο εισόδου του θερμαντήρα και θερμοκρασία τροφοδοσίας 80 C στο στόμιο εξόδου του θερμαντήρα. (**) Χαμηλή θερμοκρασία: 30 C για λέβητες συμπύκνωσης, 37 C για λέβητες χαμηλής θερμοκρασίας και για τους λοιπούς θερμαντήρες θερμοκρασία επιστροφής 50 C (στο στόμιο εισόδου του θερμαντήρα)
