1 «ΕΡΓΑΛΕΙΑ ΔΙΑΧΕΙΡΙΣΗΣ ΥΔΑΤΙΚΩΝ ΠΟΡΩΝ- Δυνατότητες και Προτάσεις Αξιοποίησης για τη Δυτική Εκθεσιακό Κέντρο Μακεδονία» Δυτικής Μακεδονίας Κοίλα Κοζάνης Μαΐου 2009 Λίζα Μπενσασσών Πολιτικός Μηχανικός, Μηχανικός Περιβάλλοντος MSc

2 Agenda ΕΙΣΑΓΩΓΗ ΤΑ ΕΡΓΑΛΕΙΑ ΔΙΑΧΕΙΡΙΣΗΣ ΥΔΑΤΙΚΩΝ ΠΟΡΩΝ ΛΟΓΙΣΜΙΚΟ ΔΥΝΑΤΟΤΗΤΕΣ ΕΦΑΡΜΟΓΗ ΣΤΟ ΥΔΑΤΙΚΟ ΔΙΑΜΕΡΙΣΜΑ ΔΥΤΙΚΗΣ ΜΑΚΕΔΟΝΙΑΣ ΠΡΟΤΑΣΕΙΣ ΑΞΙΟΠΟΙΗΣΗΣ

3 ΑΝΑΠΤΥΞΗ ΣΥΣΤΗΜΑΤΩΝ ΚΑΙ ΕΡΓΑΛΕΙΩΝ ΔΙΑΧΕΙΡΙΣΗΣ ΥΔΑΤΙΚΩΝ ΠΟΡΩΝ ΥΔΑΤΙΚΩΝ ΔΙΑΜΕΡΙΣΜΑΤΩΝ ΔΥΤΙΚΗΣ ΜΑΚΕΔΟΝΙΑΣ - ΚΕΝΤΡΙΚΗΣ ΜΑΚΕΔΟΝΙΑΣ ΑΝΑΤΟΛΙΚΗΣ ΜΑΚΕΔΟΝΙΑΣ & ΘΡΑΚΗΣ ΦΟΡΕΑΣ ΑΝΑΔΟΧΟΣ ΥΠΟΥΡΓΕΙΟ ΑΝΑΠΤΥΞΗΣ

4 ΕΙΣΑΓΩΓΗ Σκοπός του Έργου : η υλοποίηση μιας εφαρμογής για τη διαχείριση των υδατικών πόρων των υδατικών διαμερισμάτων, η οποία θα μπορεί να αποτελέσει το κύριο διοικητικό εργαλείο για την κατάρτιση και την περαιτέρω τακτική επικαιροποίηση, σύμφωνα με την Οδηγία Πλαίσιο για το Νερό 2000/60/ΕΚ ΕΚ, των Σχεδίων Διαχείρισης Υδάτων ανά Περιοχή Λεκάνης Απορροής Ποταμού.

5 Πυρήνας του διαχειριστικού πλαισίου είναι το λογισμικό : «Water Management System» της DHI. MIKE 11 MIKE SHE MIKE Basin στην εγκατάσταση Βασίζεται στην τριών συμβατών και αλληλοϋποστηριζόμενων προγραμμάτων Χρονοσειρές Data Access Bridges Γέφυρες πρόσβασης δεδομένων GeoDatabase Γεωβάση dfs0

6 ΗΒ.Δ. των μελετών Εκθέσεις μεθοδολογίας Εκθέσεις Ανάλυσης-Παρουσίασης Αποτελεσμάτων Πλήρες σύστημα H/Y Ψηφιακά αρχεία πρωτογενών και επεξεργασμένων δεδομένων Γεωβάση Λογισμικό - Arc Info (ESRI) - MIKE HYDROGIS (TS ANALYST) - MIKE SHE - MIKE BASIN

7

8 Το Υδρολογικό Ομοίωμα : MIKE SΗΕ Απορροή (mm) Ομοίωμα Παρατηρήσεις Μηνιαία υδρογραφήματα των παρατηρήσεων και των αποτελεσμάτων της ρύθμισης 1000 παρατηρήσεων και των αποτελεσμάτων Απορροή (mm) Ομοίωμα Παρατηρήσεις / / / / / / / / / / Μήν ες Aθροιστικά υδρογραφήματα των Υψομετρικές ζώνες 0 05/ / / / / / / / / /1984 Μήνες

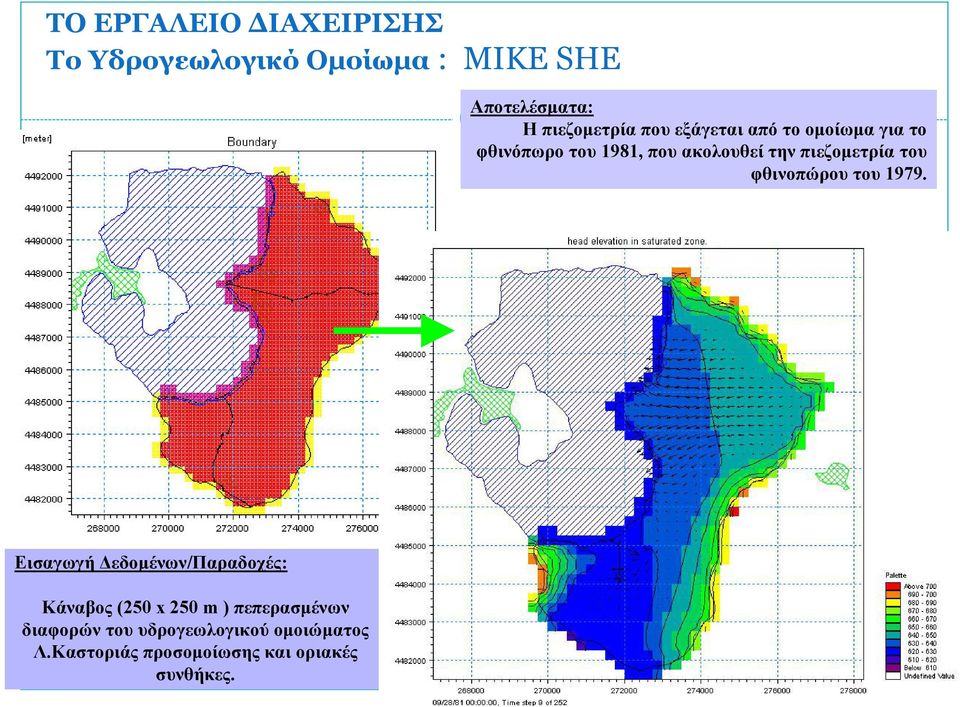

9 Το Υδρογεωλογικό Ομοίωμα : MIKE SΗΕ Αποτελέσματα: Η πιεζομετρία που εξάγεται από το ομοίωμα για το φθινόπωρο του 1981, που ακολουθεί την πιεζομετρία του φθινοπώρου του Εισαγωγή Δεδομένων/Παραδοχές: πιεζομετρία Κάναβος (250 του x 250 φθινοπώρου m ) πεπερασμένων του 1979 διαφορών του υδρογεωλογικού ομοιώματος Λ.Καστοριάς προσομοίωσης και οριακές συνθήκες.

10 Το Διαχειριστικό Ομοίωμα : MIKE BASIN. Εισάγονται: απορροή, ενδορροή & βαθιά κατείσδυση από Μοντέλο Βροχής-Απορροής ΜIKE SHE οι χρήστες νερού, ηζήτηση, χαρακτηριστικά ταμιευτήρων & ΥΗΕ κανόνες λειτουργίας. Υπολογίζονται: κατανομή νερού, στάθμες ταμιευτήρων, κατάσταση υπόγειων υδροφορέων.

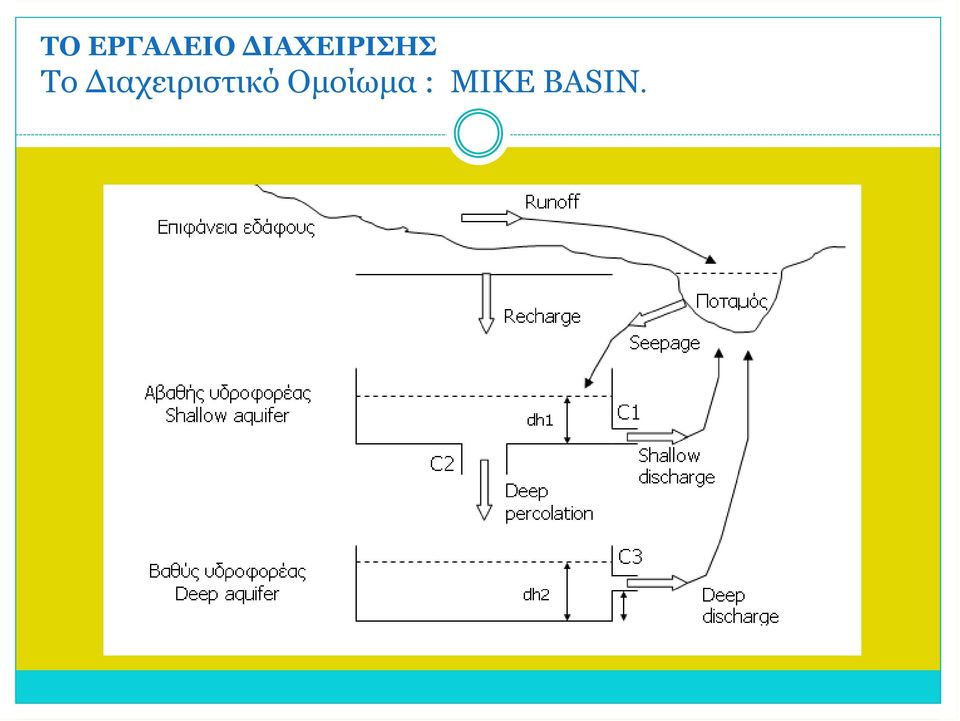

11 Το Διαχειριστικό Ομοίωμα : MIKE BASIN.

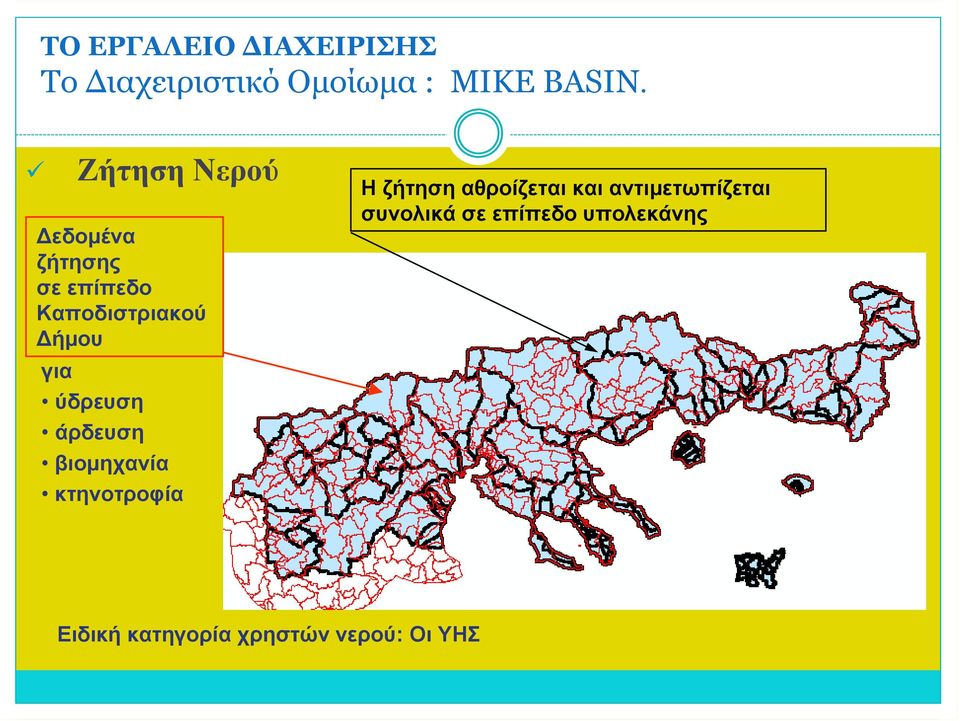

12 Το Διαχειριστικό Ομοίωμα : MIKE BASIN. Ζήτηση Νερού Δεδομένα ζήτησης σε επίπεδο Καποδιστριακού Δήμου για ύδρευση άρδευση βιομηχανία κτηνοτροφία Η ζήτηση αθροίζεται και αντιμετωπίζεται συνολικά σε επίπεδο υπολεκάνης Ειδική κατηγορία χρηστών νερού: Οι ΥΗΣ

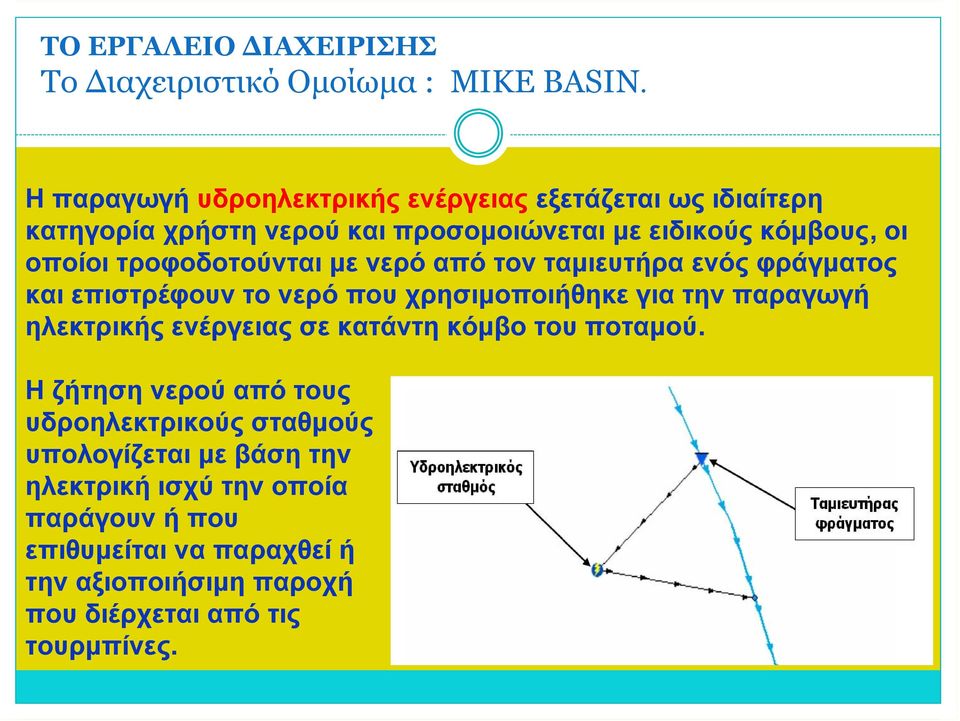

13 Το Διαχειριστικό Ομοίωμα : MIKE BASIN. Η παραγωγή υδροηλεκτρικής ενέργειας εξετάζεται ως ιδιαίτερη κατηγορία χρήστη νερού και προσομοιώνεται με ειδικούς κόμβους, οι οποίοι τροφοδοτούνται με νερό από τον ταμιευτήρα ενός φράγματος και επιστρέφουν το νερό που χρησιμοποιήθηκε για την παραγωγή ηλεκτρικής ενέργειας σε κατάντη κόμβο του ποταμού. Η ζήτηση νερού από τους υδροηλεκτρικούς σταθμούς υπολογίζεται με βάση την ηλεκτρική ισχύ την οποία παράγουν ή που επιθυμείται να παραχθεί ή την αξιοποιήσιμη παροχή που διέρχεται από τις τουρμπίνες.

14 Το Διαχειριστικό Ομοίωμα : MIKE BASIN.

15 Το Διαχειριστικό Ομοίωμα : MIKE BASIN. Ανάπτυξη Σεναρίων και Μέτρων Αξιολόγηση της προσφοράς και ζήτησης νερού υπό διαφορετικές υδρολογικές συνθήκες, υποδομές και πολιτικές διαχείρισης Ειδικότεροι σκοποί: α) αξιολόγηση των επιπτώσεων προτεινόμενων έργων στους υδατικούς πόρους, β) εκτίμηση των επιπτώσεων της μελλοντικής ζήτησης στους υδατικούς πόρους, εντοπισμός και ποσοτικοποίηση τυχόν ελλειμμάτων, γ) αξιολόγηση των επιπτώσεων εναλλακτικών πρακτικών στους υδατικούς πόρους, δ) εντοπισμός περιοχών κρίσιμων για την επίτευξη των στόχων της Οδηγίας 2000/60/ΕΚ και ανάδειξη πιθανών έργων και μέτρων, ε) οικονομική και περιβαλλοντική αποτίμηση έργων και μέτρων.

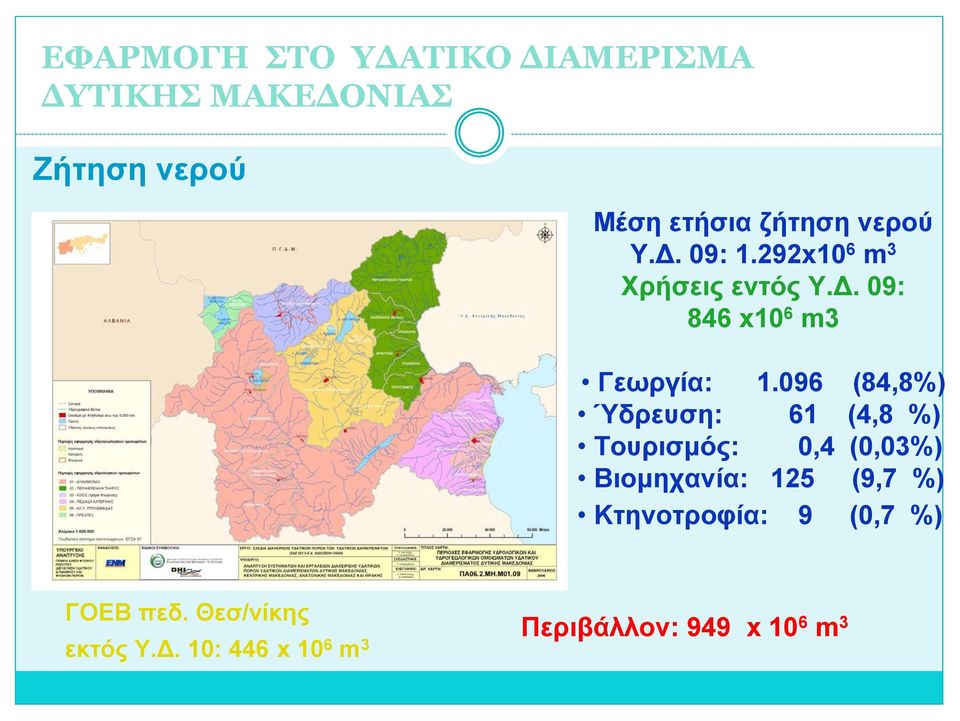

16 ΕΦΑΡΜΟΓΗ ΣΤΟ ΥΔΑΤΙΚΟ ΔΙΑΜΕΡΙΣΜΑ ΔΥΤΙΚΗΣ ΜΑΚΕΔΟΝΙΑΣ Ζήτηση νερού Μέση ετήσια ζήτηση νερού Υ.Δ. 09: 1.292x10 6 m 3 Χρήσεις εντός Υ.Δ. 09: 846 x10 6 m3 Γεωργία: (84,8%) Ύδρευση: 61 (4,8 %) Τουρισμός: 0,4 (0,03%) Βιομηχανία: 125 (9,7 %) Κτηνοτροφία: 9 (0,7 %) ΓΟΕΒ πεδ. Θεσ/νίκης εκτός Υ.Δ. 10: 446 x 10 6 m 3 Περιβάλλον: 949 x 10 6 m 3

17 ΕΦΑΡΜΟΓΗ ΣΤΟ ΥΔΑΤΙΚΟ ΔΙΑΜΕΡΙΣΜΑ ΔΥΤΙΚΗΣ ΜΑΚΕΔΟΝΙΑΣ Έλλειμμα σε κόμβους ζήτησης επιφανειακού νερού ΓΟΕΒ_1: 3.2% 13,8 x 10 6 m 3 Εκβολή Αλιάκμονα: 7,0 % 67 x 10 6 m 3

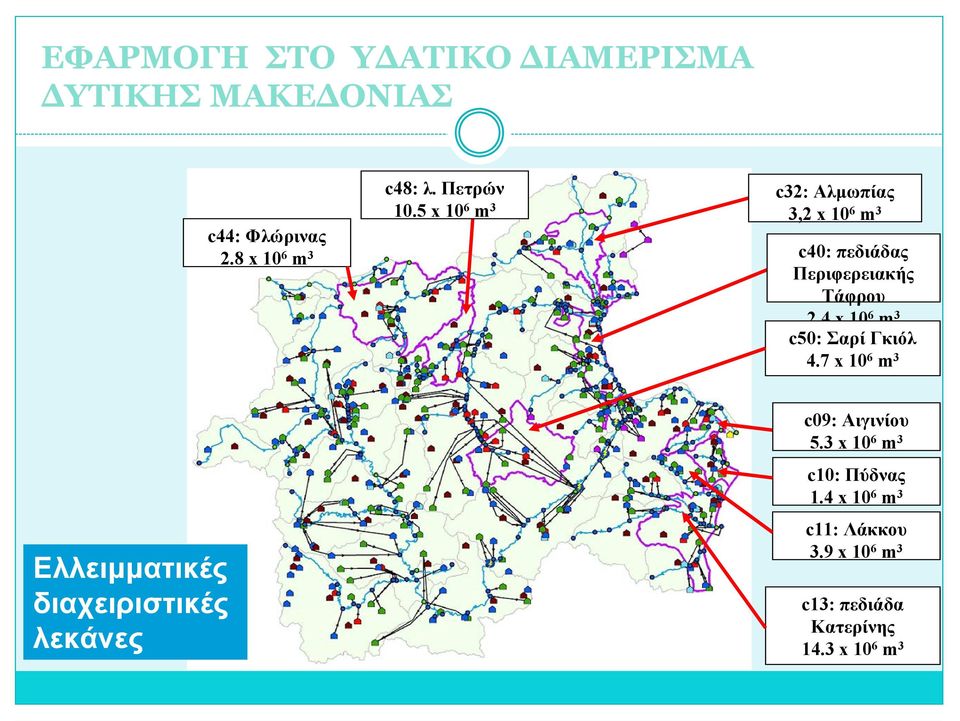

18 ΕΦΑΡΜΟΓΗ ΣΤΟ ΥΔΑΤΙΚΟ ΔΙΑΜΕΡΙΣΜΑ ΔΥΤΙΚΗΣ ΜΑΚΕΔΟΝΙΑΣ c44: Φλώρινας 2.8 x 10 6 m 3 c48: λ. Πετρών 10.5 x 10 6 m 3 c32: Αλμωπίας 3,2x10 6 m 3 c40: πεδιάδας Περιφερειακής Τάφρου 2,4 x 10 6 m 3 c50: Σαρί Γκιόλ 4.7x10 6 m 3 Ελλειμματικές διαχειριστικές λεκάνες c09: Αιγινίου 5.3 x 10 6 m 3 c10: Πύδνας 1.4x10 6 m 3 c11: Λάκκου 3.9x10 6 m 3 c13: πεδιάδα Κατερίνης 14.3 x 10 6 m 3

19 ΕΦΑΡΜΟΓΗ ΣΤΟ ΥΔΑΤΙΚΟ ΔΙΑΜΕΡΙΣΜΑ ΔΥΤΙΚΗΣ ΜΑΚΕΔΟΝΙΑΣ Σχηματοποίηση νέων έργων ταμίευσης νερού Σχηματοποίηση νέων αρδευτικών Σχηματοποίηση δικτύων νέων αρδευτικών δικτύων

20 Ευχαριστώ πολύ όλους τους συνεργάτες του έργου
