1 Series- Parallel Pump Test Rig آزمایش پمپهای سری و موازی راهنمای کاربری شرکت آذر آشنا آب

2 مقدمه : مطالعه یک پدیده درآزمایشگاه معموال اززیر یک دریچه وجریان روی یک با سرریز ابعاد یا و واقعی آن امکان پذیرنمی باشد. مثال اگربخواهیم جریان عبوری نیروی واردازطرف یک جت به صفحه ای درمقابل آن رامطالعه کنیم باید مدل کوچک درآزمایشگاه ازاین پدیده ها ساخته وموردآزمایش قراردهیم. درساخت ومطالعه مدل آزمایشگاهی بایدشروط تشابه هندسی تشابه دینامیکی رارعایت نمود. در این طرح با استفاده از شیرفلکه ها امکان اتصال سری و موازی پمپها و نیز کارکرد در حالت منفرد و نیز امکان قرائت فشار و دبی در وضعیت های مختلف امکان پذیر گردیده و بدین سان آموزش تئوری اتصال سری موازی پمپها مقدور می گردد. مشخصات فني دستگاه آزمایش پمپهای سری و موازی : طرح الگوئي: طرح کمپاني قابلیت سری و موازی کردن دستگاه با استفاده از 3 شیر فلکه. الکتروپمپها ایتالیا يئ مجهز به روتامتر دبي سنجي. مجهز به دو فشار سنج بوردن. تغذیه از میز هیدرولیک. یا چیني مورد تایید ( پمپ سیرکوالتور ) قابلیت روشن و خاموش کردت الکتروپمپها. نمایش وضعیت الکتروپمها ( روشن خاموش(. لوله ها و اتصاالت و شیر آالت عمدتا اروپائي. مجهز به شاسي با رنگ الکترواستاتیک کوره ای چرخدار مجهز به ست تخلیه. ابزارهای دقیق اندازه گیری شامل روتامتر و... ساخت کمپانی نیکسون انگلستان و چینی درجه یک یا طبق سفارش صفحات و مفتولهای پلکسی گلس عمدتا اروپائی صفحات و مفتولهای پی وی سی آلمانی اتصاالت پی وی سی ساخت آلمان و اسپانیا ترکیه و ایران. الکتروپمپهای مورد استفاده عموما ساخت چین از نوع درجه یک ( تحت لیسانس کمپانیهای اروپائی( یا طبق سفارش و پیچ و مهره ها از فوالد ضد زنگ یا پوشش واتر پروف میباشد. استاندارد یا طرح مورد استفاده در ساخت دستگاه : توضیح اینکه در این دستگاه از طرح کمپانی آرمفیلد استفاده شده است.

3 آزمایش پمپهای سری و موازی هدف آزمایش: هدف از این آزمایش بدست آوردن منحني مشخصه یک پمپ ها و مقایسه آنها با یکدیگر است. پمپ و تعی نی راندمان پمپ و به کار بستن سری و موازی تئوری آزمایش : پمپ ها یکي از متداول ترین انواع توربو ماشین ه یا مصرف کننده قدرت مي باشند. که در اکثر سیستم تاسیساتي آب رساني هیدرولیکي و غیره به کارمي روند. پمپ ها باعث افزایش انرژی مایعات مي گردند. های در بایس يت پمپ چگالي سیال هم ثابت و هم مقدار آن زیاد است.اختالف فشار معموال قابل مالحظه است و ساختمان پمپ محکم باشد. هنگامي که وجود یک پمپ به تنهایي نتواند دبي یا ارتفاع مورد نیاز ایستگاه را تامین کند از دو یا تعداد بیشتری پمپ در مدار استفاده مي شود اتصال پمپ ها به یکدیگر و یا نحوه قرار گیری آنها در مدار بطور کلي در دو حالت موازی یا سری صورت مي گیرد. شماتیک دیاگرام گارکرد دستگاه: شکل) 1 (شماتیک دیاگرام کارکرد دستگاه

4 به هم پیوستن پمپها به صورت موازی: در این حالت دبي ک يل ایستگاه از طریق چند پمپ که بصورت موازی به یکدیگر بسته شده اند عبور خواهد کرد نحوه عملکرد این پمپها شبیه مدارهای الکتریکي در حالت موازی مي باشد. شکل ) 1 ( به این صورت که دبي ک يل ایستگاه از جمع دبي ه یا عبوری از هر پمپ بدست مي آید و ارتفاع تولیدی تمامي آنها نیز با یکدیگر مساوی است. به هم پیوستن پمپ ها به صورت موازی بر نقطه کار هر یک از پمپ ها اثر مي گذارد. برای بدست آوردن منحني مشخصه مجموعه باید دبي ه یا حاصل را به هم متصل نمود. هر یک را در ازاء ارتفاع ثابت با یکدیگر جمع و نقاط محل تالقي مدار با منحني بدست آمده نقطه کار سیستم را تعیین مي کند. برای مشخص کردن نقطه کار p,q هریک از پمپ ها باید از محل دو منحني خطي موازی با محور Q ها رسم شود شکل )2( نقطه کار پمپ ها را نشان مي دهد.( Q1 Q2), پمپ ها معموال به نحوی انتخاب مي شوند که در حوالي نقطه راندمان ماکزیمم خود کار کنند. شکل ) 2 (منحني عملکرد دو پمپ به صورت موازی Q,Q 2 1 توسط آنها به ترتیب هنگامیکه پمپ های )1( و )2( هر یک به تنهایي درمدار قرار گیرند دبي تولیدی خواهد بود.

5 موازی بستن دو یا تعداد بیشتری پمپ در یک مدار هنگامي صورت مي گیرد که: در ازاء دبي مورد احتیاج اندازه پمپ انتخابي بزرگ شود که در این صورت با تقسیم دبي بین دو یا چند پمپ مي توان در یک ارتفاع ثابت پمپ هایي با اندازه کوچکتر انتخاب نمود. با افزایش تعداد پمپ ها کارائي دستگاه بهتر مي شود. نکات قابل توجه در بستن پمپ ها بطور موازی: 1 -استفاده از پمپ های یکسان برای مسیر بعد از هر پمپ استفاده شود. بستن درصورت استفاده از پمپ های غیر یکسان باید از شیر یک طرفه در 2 -در به هم بستن پمپ های موازی باید سعي شود که مقاومت دینامیکي مدار حتي االمکان کم باشد زیرا همانگونه که از شکل )2( مشاهده مي شود هرچه شیب منحني مشخصه مدار بیشتر باشد دبي تولیدی مجموعه پمپ ها کاهش یافته و در این صورت موازی بستن پمپ ها تاثیر چنداني نخواهد داشت. 3 -همانطور که گفته شد دبي تولید هر یک از پمپ ها در حالت موازی کمتر از دبي تولیدی پمپ ها درحالتي است که به تنهایي در مدار قرار گیرند. بنابراین وقتي یکي از پمپ ها از کار بیفتد از مدار خارج شود دبي تولیدی پمپ ها افزایش پیدا مي کند. به هم پیوستن پمپ ها به صورت سری: به هم پیوستن پمپ ها به صورت سری در یک مدار برای باال بردن فشار تولیدی در ازاء یک دبي معین صورت مي گیرد دراین حالت دبي ک يل ایستگاه از پمپ های متعدد که بصورت سری قرار گرفته اند گذشته و فشار آن د رهر مرحله افزایش مي یابد در این جا نحوه عملکرد پمپ ها همانند مدارهای الکتریکي در حالت سری است برای ترسیم منحني مشخصه مجموعه پمپ ها در حالت سری باید به ازاء یک دبي معین ارتفاعهای متناظر را با یکدیگر جمع و نقاط بدست آمده را به هم متصل نمود یک نمونه از منحني مشخصه پمپ ها در حالت سری در شکل )3( آمده است محل تالقي منح ين مشخصه مدار با منحني بدست آمده نقطه کار پمپ را تعیین مي کند.

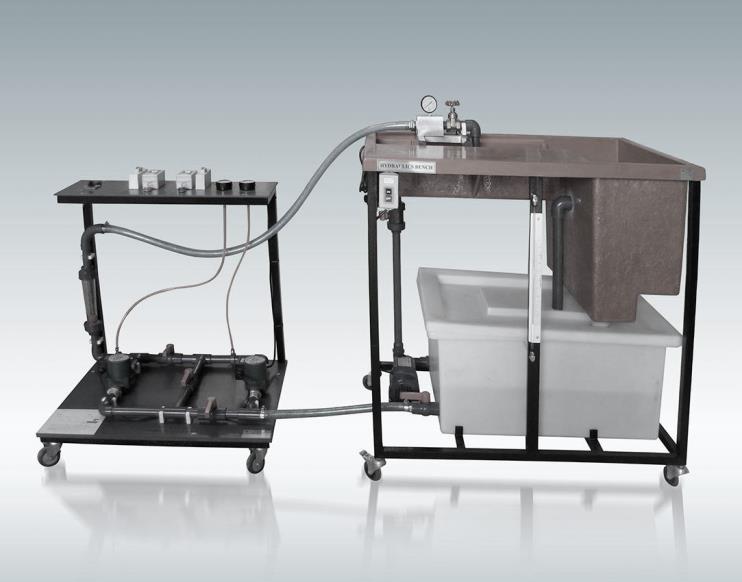

6 در به هم پیوستن پمپ ها بصورت سری باید به نکات زیر توجه کرد: به علت آنکه سیال به هنگام ورود به دومین پمپ سری دارای فشار بیشتری است فشار در پوسته و محفظه آب بندی این پمپ بیشتر مي باشد از این رو پمپ نیاز به آب بندی مناسب تری دارد و همچنین فشار داخل آن نباید از فشار آزمایش پوسته پمپ باالتر رود. در حالتي که دو پمپ یکسان با یکدیگر به صورت سری بسته شوند ارتفاع کل دو برابر هر یک از پمپ ها خواهد بود اما دراین مورد نیاز ارتفاع تولیدی مجموعه دو پمپ کمتر از دو برابر ارتفاع تولید یک پمپ در حالتي است که به تنهایي در مدار قرار گیرد. بهتر است درسری بستن از پمپ ه یا یکسان استفاده شود شکل )3( منحني عملکرد دو پمپ به صورت سری شرح دستگاه: دستگاه مورد آزمایش از یک میز هیدرولیکي تشکیل یافته است که از دو پمپ جداگانه سه شیر فلکه روتامتر و فشارسنج بوردن تشکیل شده است. مدار لوله کشي پمپ ها به قسمي است که مي توان توسط بستن شیرهای مربوطه هر دو پمپ را بصورت سری و موازی راه اندازی نمود.

7 و 3 روش کار: ابتدا ورودی و خروجي قرار داده میشود. سیستم را به میز هیدرولیک وصل کرده و درنهایت کلید ورودی دستگاه را در حالت ON الف : پمپ )B( را روشن کرده پمپ )A( را در وضعیت خاموش قرار داده شیر 3 در حالت باز شیر 1 و شیر 2 را درحالت بسته قرار داده پمپ )B( آب را از مخزن مکش میز هیدرولیکي پمپاژ نموده و به وسیله قسمت رانشي خود آن را در مخزن اندازه گیری حجم میز تخلیه مي نماید. در این حالت سه دبي و سه هد را قرائت کرده و منحني مشخصه رسم مي شود. ( مي توانید همین آزمایش را برای پمپ )A( نیز انجام داد.( ب : اینک پمپ های A و B را در حالت موازی قرار داده بدین ترتیب که : دستگاه پمپ های سری و موازی را به مخزن مکش میز هیدرولیکي متصل نموده و با باز کردن شیرهای 1 بستن شیر 2 و روشن کردن هر دو پمپ هر دو پمپ عمل پمپاژ را از مخزن مکش میز هیدرولیکي شروع نموده و در مخزن اندازه گیری حجم میز هیدرولیکي تخلیه مي نمایند در این حالت پمپ ها در حالت موازی قرار مي گیرند. برای سه وضعیت د يب و هد قرائت شده و منحني مشخصه رسم مي شود.در این حالت بعد از رسم منحني مشخصه آنرا با منحني ه یا مشخصه پمپ ها A وB مقایسه کرده و نتایج با تئوری آزمایش تطبیق داده مي شود. ج : اینک پمپ های A وB را درحالت سری قرار رهید بدین ترتیب که: دستگاه پمپ های سری و موازی را به مخزن مکش میز هیدرولیکي متصل نموده و با باز کردن شیرهای 2 و بستن شیرهای 1 3 و روشن کردن هر دو پمپ هر دو پمپ عمل پمپاژ را از مخزن مکش میز هیدرولیکي شروع نموده و در مخزن اندازه گیری حجم میز هیدرولیکي تخلیه مي نمایند در این حالت پمپ ها در حالت سری قرار مي گیرند. برای سه وضعیت د يب و هد قرائت شده و منحني مشخصه رسم مي شود.در این حالت بعد از رسم منحني مشخصه آنرا با منحني ه یا مشخصه پمپ ها A وB مقایسه کرده و نتایج با تئوری آزمایش تطبیق داده مي شود.

8 نتایج: هد کل: ارتفاع کل در حالت موازی را مي توان از رابطه زیر بدست آورد)اعداد به منظور نمونه پاسخ ارائه شده اند( total P P P P d 2 g s2 d1 g s1 / 2 )1( ( ) [ total = 2 ( ) ] = 3.5m P به ترتیب فشار استاتیکي در دهانه های خروجي و ورودی پمپ ها مي باشند. s, P d در حالت سری ارتفاع کل را مي توان از رابطه زیر بدست آورد. total total P P P P d 2 g P P / g d 2 s1 s2 d1 g s1 )2( total = ( ) = 4.5m توان مفید و مصرفی: برای هر پمپ داریم: )3( مفید P = Qρg = = مفید P J sec توان مصرفي پمپ برابر توان الکتریکي گرفته شده از شبکه برقي شهری است. P = VI )4( P = 370 w

9 راندمان: پس راندمان بصورت: η = مفید P = ρgq مصرفي P VI )5( η = مفید P مصرفي P = = 4.4% Q Q1 Q2 1 2 راندمان درحالت موازی برابر است با و راندمان درحالت سری برابر است با
