1 Πανεπιστήμιο Πατρών - Πολυτεχνική Σχολή Τμήμα Μηχανολόγων & Αεροναυπηγών Μηχανικών ΜΗΧΑΝΟΛΟΓΙΚΟ ΣΧΕΔΙΟ Ι Εκπαιδευτικό παράδειγμα για την εκμάθηση σχεδίασης με την βοήθεια του σχεδιαστικού πακέτου Auto 2000 Γιώργος Δημητρακόπουλος Μηχ.Μηχανικός ΠΑΤΡΑ 2011

2 Ο ΣΚΟΠΟΣ ΤΟΥ ΕΚΠΑΙ ΕΥΤΙΚΟΥ ΠΑΡΑ ΕΙΓΜΑΤΟΣ ΕΙΝΑΙ Η ΣΧΕ ΙΑΣΗ ΤΟΥ ΠΑΡΑΚΑΤΩ ΣΧΗΜΑΤΟΣ

3 ΒΗΜΑ 1 : Άνοιγµα πρότυπου σχεδίου (template) διάστασης Α3 landscape (από την ιστοσελίδα του εργαστηρίου Εκτέλεση:File -> Open -> Επιλέξτε το κατάλληλο φάκελο µέσα στο οποίο έχετε αποθηκεύσει το αρχείο ``Τemplate_A3_Landscape.dwg``-> Επιλέξτε το αρχείο Template_A3_Landscape.dwg -> Πατήστε Open

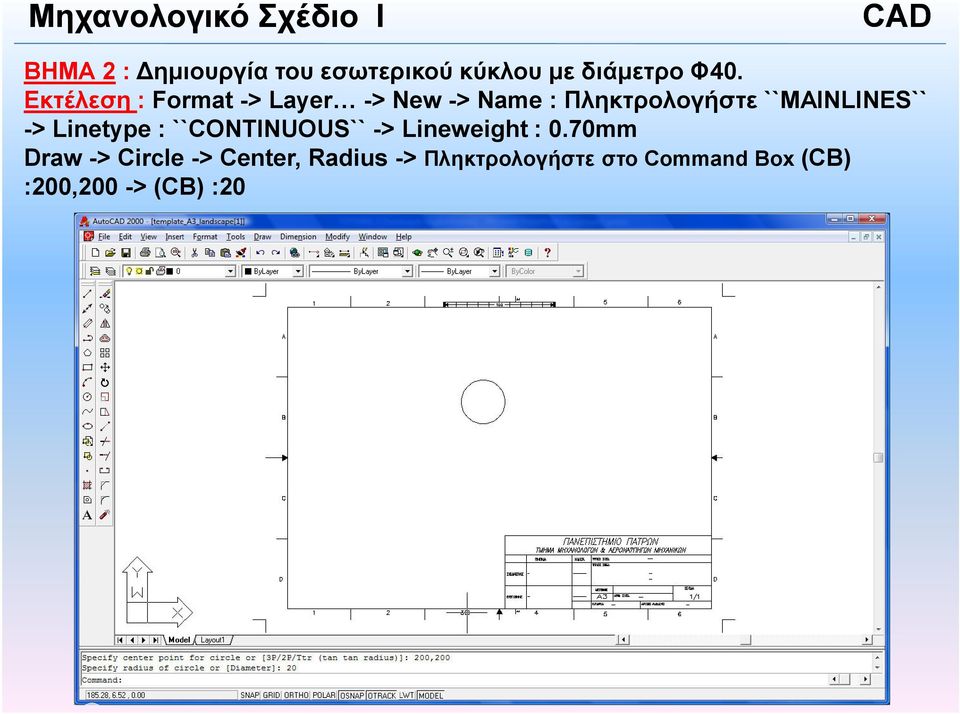

4 ΒΗΜΑ 2 : ηµιουργία του εσωτερικού κύκλου µε διάµετρο Φ40. Εκτέλεση : Format -> Layer -> New -> Name : Πληκτρολογήστε ``MAINLINES`` -> Linetype : ``CONTINUOUS`` -> Lineweight : 0.70mm Draw -> Circle -> Center, Radius -> Πληκτρολογήστε στο Command Box (CB) :200,200 -> (CB) :20

5 ΒΗΜΑ 3 : ηµιουργία του εξωτερικού κύκλου µε διάµετρο Φ80. Εκτέλεση : Draw -> Circle -> Center, Radius -> (CB) :200,200 -> (CB) : 40

6 ΒΗΜΑ 4 : ηµιουργία των 8 κύκλων µε ιάµετρο Φ10. Εκτέλεση : Draw -> Circle -> Center, Radius -> (CB) :200,230 -> (CB) :5 -> Modify -> Array -> Επιλέξτε µε το mouse το κύκλο Φ10 και µετά πατήστε Enter - > (CB) :P -> (CB) :200,200 -> (CB) :8 -> Πατήστε 2 φορές Enter για να επιλέξτε τις προεπιλεγµένες επιλογές του (CB)

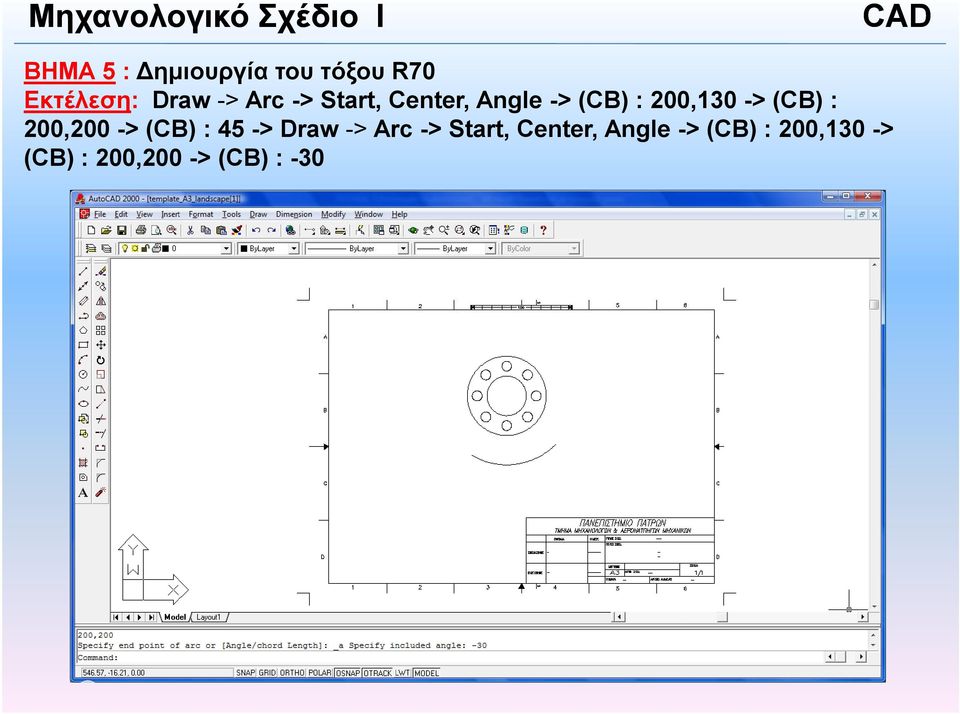

7 ΒΗΜΑ 5 : ηµιουργία του τόξου R70 Εκτέλεση: Draw -> Arc -> Start, Center, Angle -> (CB) : 200,130 -> (CB) : 200,200 -> (CB) : 45 -> Draw -> Arc -> Start, Center, Angle -> (CB) : 200,130 -> (CB) : 200,200 -> (CB) : -30

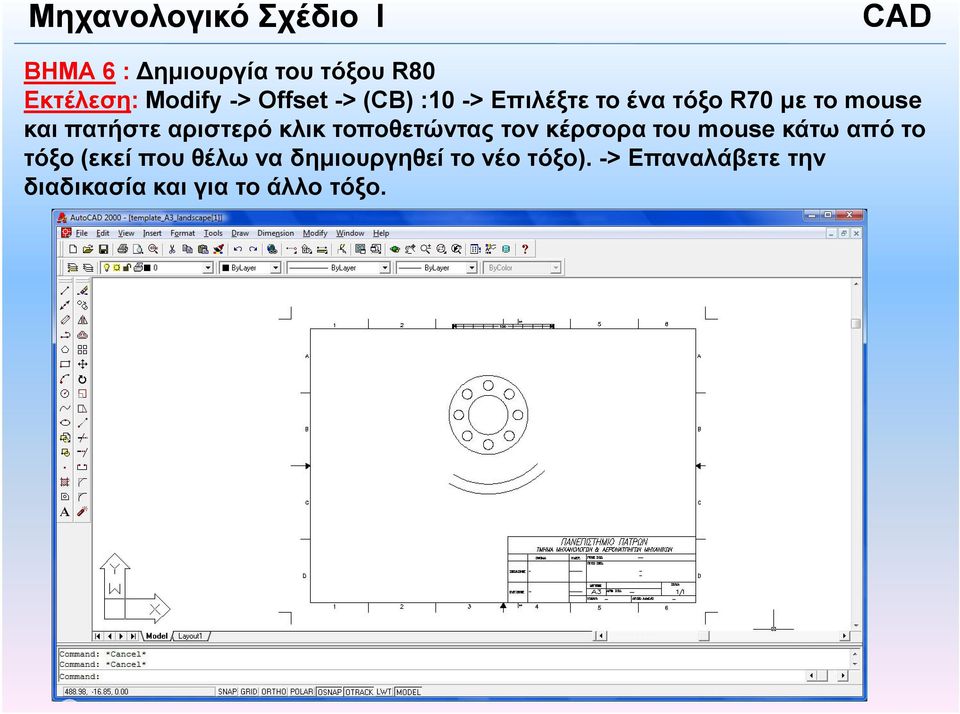

8 ΒΗΜΑ 6 : ηµιουργία του τόξου R80 Εκτέλεση: Modify -> Offset -> (CB) :10 -> Επιλέξτε το ένα τόξο R70 µε το mouse και πατήστε αριστερό κλικ τοποθετώντας τον κέρσορα του mouse κάτω από το τόξο (εκεί που θέλω να δηµιουργηθεί το νέο τόξο). -> Επαναλάβετε την διαδικασία και για το άλλο τόξο.

9 ΒΗΜΑ 7 : ηµιουργία του τόξου R100 και R110 Εκτέλεση: Modify -> Offset -> (CB) :20 -> Επιλέξτε το ένα τόξο R80 µε το mouse και πατήστε αριστερό κλικ τοποθετώντας τον κέρσορα του mouse κάτω από το τόξο (εκεί που θέλω να δηµιουργηθεί το νέο τόξο). -> Επαναλάβετε την διαδικασία και για το άλλο τόξο µε Offset 30.

10 ΒΗΜΑ 8 : Ένωση των τόξων R70 και R110 µε τόξο R20 Εκτέλεση: Draw -> Arc -> Start, End, Radius -> Επιλέξτε µε το mouse την δεξιά άκρη του τόξου R110 στην συνέχει την δεξιά άκρη του τόξου R70 και τέλος πληκτρολογήστε στο (CB) :20. Επαναλάβετε την διαδικασία για την ένωση των τόξων στην αριστερή τους πλευρά.

11 ΒΗΜΑ 9 : Ένωση των τόξων R80 και R100 µε τόξο R10 Εκτέλεση: Draw -> Arc -> Start, End, Radius -> Επιλέξτε µε το mouse την δεξιά άκρη του τόξου R100 στην συνέχει την δεξιά άκρη του τόξου R80 και τέλος πληκτρολογήστε στο (CB) :10. Επαναλάβετε την διαδικασία για την ένωση των τόξων στην αριστερή τους πλευρά.

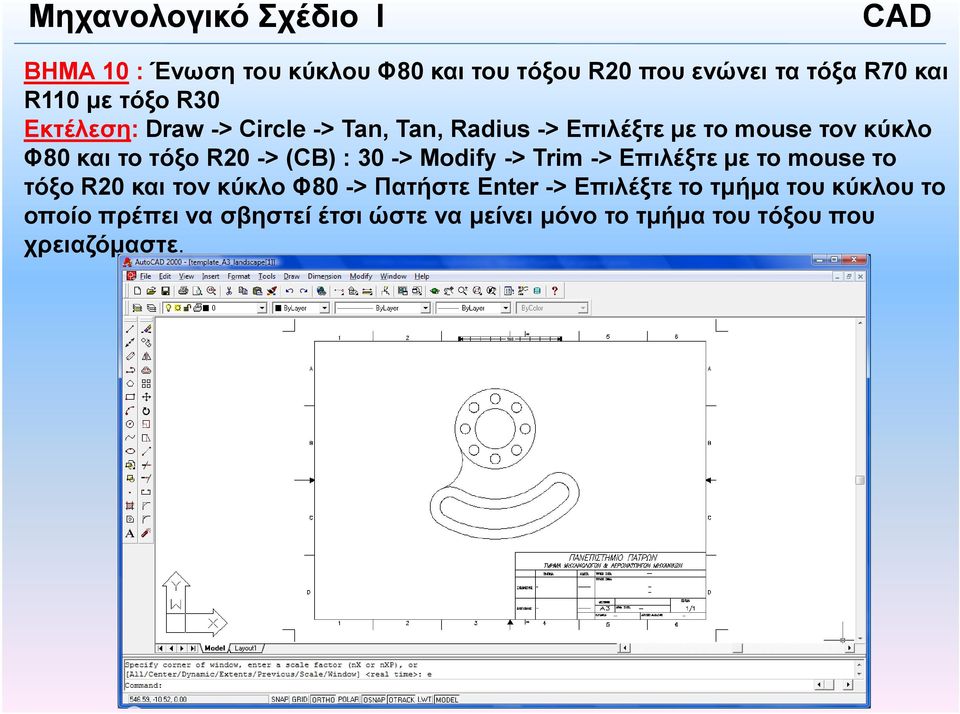

12 ΒΗΜΑ 10 : Ένωση του κύκλου Φ80 και του τόξου R20 που ενώνει τα τόξα R70 και R110 µε τόξο R30 Εκτέλεση: Draw -> Circle -> Tan, Tan, Radius -> Επιλέξτε µε το mouse τον κύκλο Φ80 και το τόξο R20 -> (CB) : 30 -> Modify -> Trim -> Επιλέξτε µε το mouse το τόξο R20 και τον κύκλο Φ80 -> Πατήστε Enter -> Επιλέξτε το τµήµα του κύκλου το οποίο πρέπει να σβηστεί έτσι ώστε να µείνει µόνο το τµήµα του τόξου που χρειαζόµαστε.

13 ΒΗΜΑ 11 : Ένωση του κύκλου Φ80 και του τόξου R20 που ενώνει τα τόξα R70 και R110 µε τόξο R85 Εκτέλεση: Draw -> Circle -> Tan, Tan, Radius -> Επιλέξτε µε το mouse τον κύκλο Φ80 και το τόξο R70 -> (CB) : 85 -> Modify -> Trim -> Επιλέξτε µε το mouse το τόξο R20 και τον κύκλο Φ80 -> Πατήστε Enter -> Επιλέξτε το τµήµα του κύκλου το οποίο πρέπει να σβηστεί έτσι ώστε να µείνει µόνο το τµήµα του τόξου που χρειαζόµαστε.

14 ΒΗΜΑ 12 : ηµιουργία νέου Layer µε όνοµα ``AXONIKES`` Εκτέλεση: Format -> Layer -> New -> Name : Πληκτρολογήστε ``AXONIKES`` -> Linetype : Κάντε κλικ πάνω στο ``CONTINUOUS`` -> Load -> Επιλέξτε Center -> Lineweight : 0.30mm

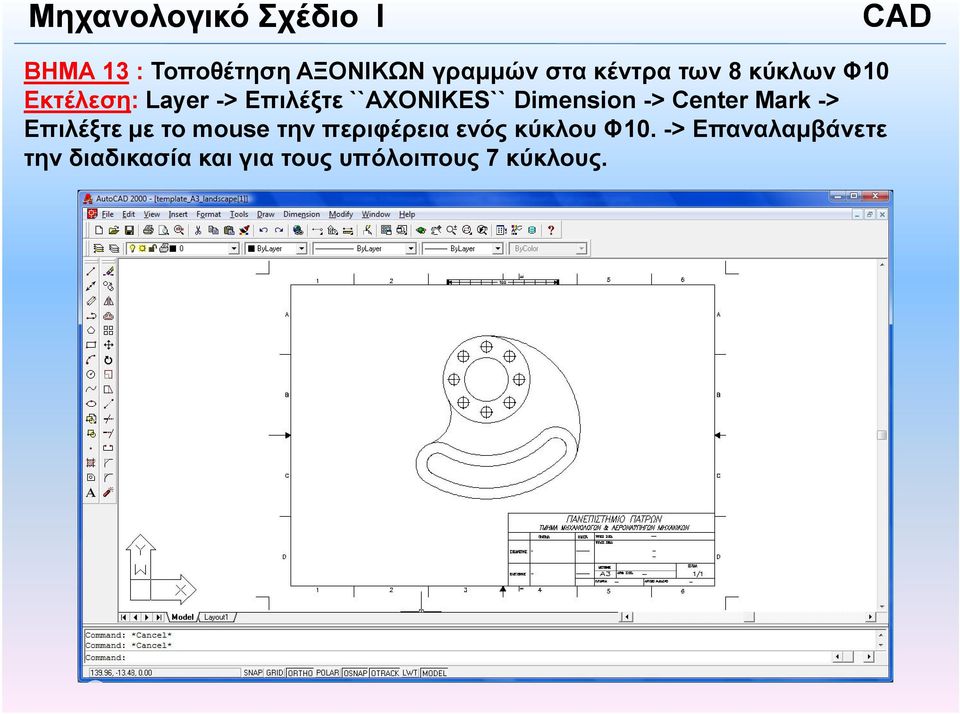

15 ΒΗΜΑ 13 : Τοποθέτηση ΑΞΟΝΙΚΩΝ γραµµών στα κέντρα των 8 κύκλων Φ10 Εκτέλεση: Layer -> Επιλέξτε ``AXONIKES`` Dimension -> Center Mark -> Επιλέξτε µε το mouse την περιφέρεια ενός κύκλου Φ10. -> Επαναλαµβάνετε την διαδικασία και για τους υπόλοιπους 7 κύκλους.

16 ΒΗΜΑ 14 : Τοποθέτηση ΑΞΟΝΙΚΩΝ γραµµών στο κέντρο του κύκλου Φ80 Εκτέλεση: Layer -> Επιλέξτε ``AXONIKES``. Draw -> Line ->Επιλέξτε το κέντρο του κύκλου Φ80 -> Πατήστε το F8 (Ortho on) -> Οδηγήστε τον κέρσορα του mouse κατακόρυφα προς τα πάνω (µε τυχαίο µήκος) (CB) :43. Draw -> Line ->Επιλέξτε το κέντρο του κύκλου Φ80 -> Οδηγήστε τον κέρσορα του mouse κατακόρυφα προς τα κάτω (µε τυχαίο µήκος) (CB) :43. Επαναλάβετε την διαδικασία και για την οριζόντια αξονική.

17 ΒΗΜΑ 15 : Τοποθέτηση βοηθητικής Αξονικής γραµµής Εκτέλεση: Layer -> Επιλέξτε ``AXONIKES``. Draw -> Line ->Επιλέξτε το τέλος της κατακόρυφης αξονικής γραµµής του κύκλου Φ80 (Endpoint) -> Πατήστε το F8 (Ortho on) -> Οδηγήστε τον κέρσορα του mouse κατακόρυφα προς τα κάτω (µε τυχαίο µήκος) (CB) :70

18 ΒΗΜΑ 16α : Τοποθέτηση της Αξονικής γραµµής που ενώνει το κέντρο του κύκλου Φ80 και τα κέντρα των τόξων Φ40 Εκτέλεση: Layer -> Επιλέξτε ``AXONIKES``. Draw -> Line ->Επιλέξτε το κέντρο του κύκλου Φ80 -> Πατήστε το F8 (Ortho off) -> Επιλέξτε το κέντρο ενός από τα δύο τόξα. Επαναλάβετε την ίδια διαδικασία και για το άλλο τόξο

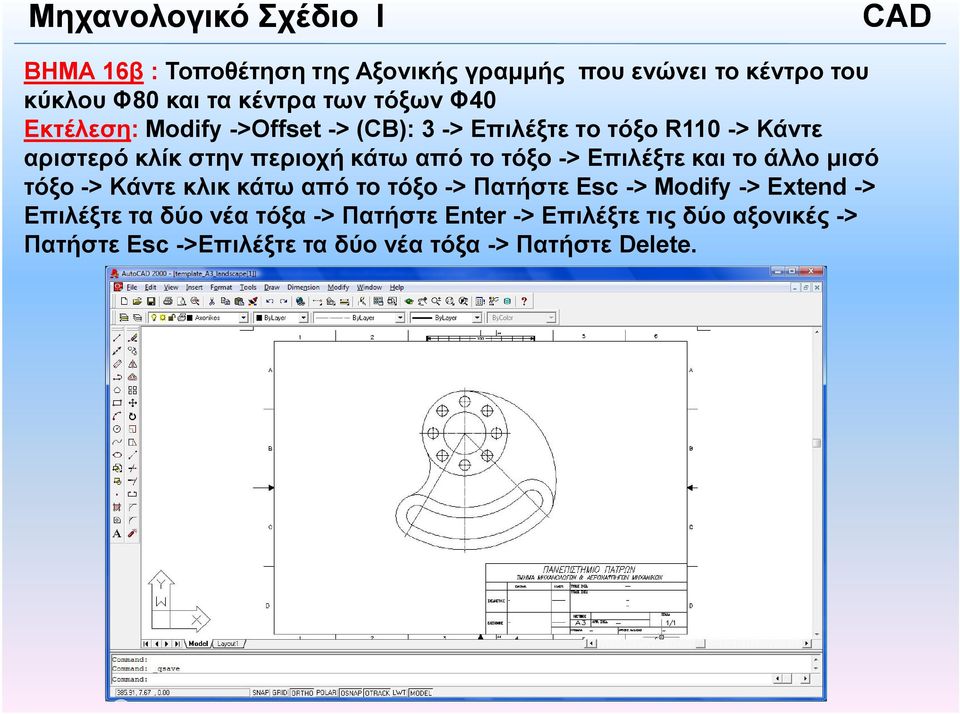

19 ΒΗΜΑ 16β : Τοποθέτηση της Αξονικής γραµµής που ενώνει το κέντρο του κύκλου Φ80 και τα κέντρα των τόξων Φ40 Εκτέλεση: Modify ->Offset -> (CB): 3 -> Επιλέξτε τo τόξo R110 -> Κάντε αριστερό κλίκ στην περιοχή κάτω από το τόξο -> Επιλέξτε και το άλλο µισό τόξο -> Κάντε κλικ κάτω από το τόξο -> Πατήστε Esc -> Modify -> Extend -> Επιλέξτε τα δύο νέα τόξα -> Πατήστε Εnter -> Επιλέξτε τις δύο αξονικές -> Πατήστε Esc ->Επιλέξτε τα δύο νέα τόξα -> Πατήστε Delete.

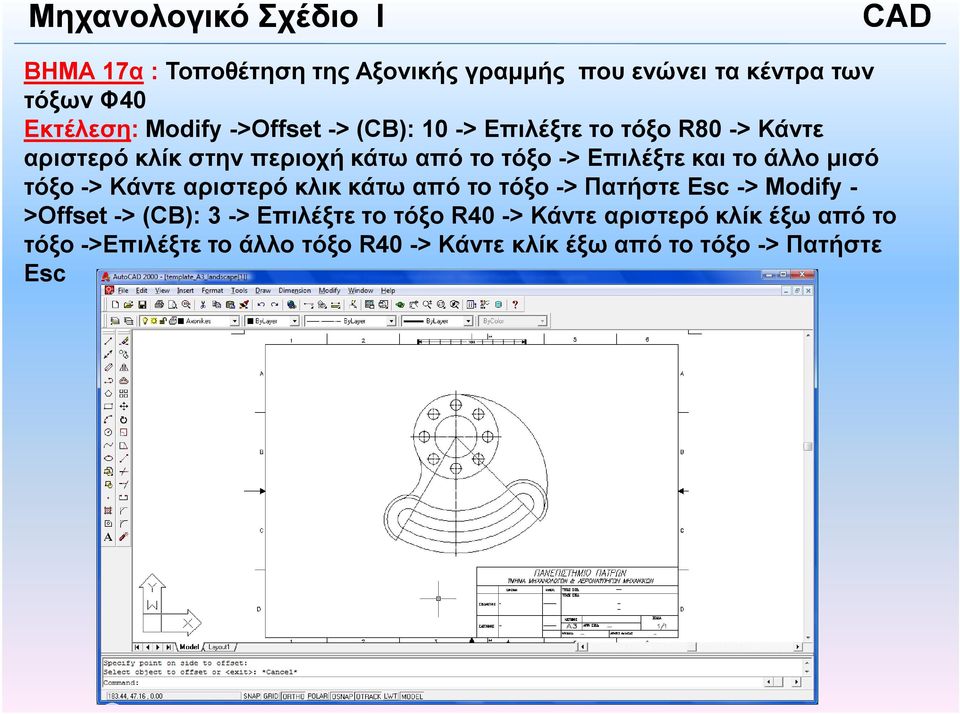

20 ΒΗΜΑ 17α : Τοποθέτηση της Αξονικής γραµµής που ενώνει τα κέντρα των τόξων Φ40 Εκτέλεση: Modify ->Offset -> (CB): 10 -> Επιλέξτε τo τόξo R80 -> Κάντε αριστερό κλίκ στην περιοχή κάτω από το τόξο -> Επιλέξτε και το άλλο µισό τόξο -> Κάντε αριστερό κλικ κάτω από το τόξο -> Πατήστε Esc -> Modify - >Offset -> (CB): 3 -> Επιλέξτε τo τόξo R40 -> Κάντε αριστερό κλίκ έξω από το τόξο ->Επιλέξτε το άλλο τόξο R40 -> Κάντε κλίκ έξω από το τόξο -> Πατήστε Esc

21 ΒΗΜΑ 17β : Τοποθέτηση της Αξονικής γραµµής που ενώνει τα κέντρα των τόξων Φ40 Εκτέλεση: Modify-> Extend ->Επιλέξτε τα δύο νέα τόξα -> Πατήστε Enter - >Επιλέξτε τις δύο αξονικές -> Πατήστε Esc -> Επιλέξτε τα δύο νέα τόξα-> Πατήστε Delete -> Επιλέξτε όλη την αξονική που ενώνει τα δύο τόξα Φ40 -> Πατήστε πάνω στο Toolbar Layer και επιλέξτε ``AXONIKES``
