1 3/2013 ROČNÍK 11

2

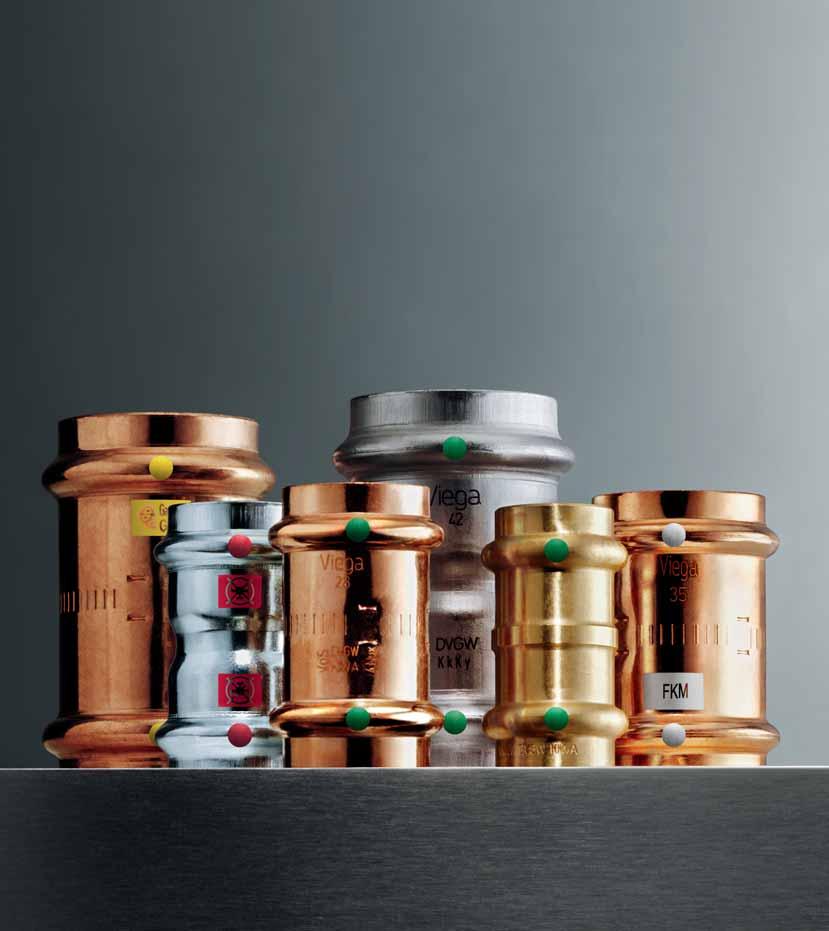

3 Lisovacie systémy Viega: Pre všetky inštalácie jedna spojovacia technika. Pre bezpečné a čisté plynové inštalácie: Viega Profipress G Ušľachtilá oceľ pre maximálnu hygienu v inštaláciách pitnej vody: Viega Sanpress Inox Použitie v špeciálnych zariadeniach s požiadavkou na vyššiu teplotnú záťaž: Viega Profipress S Hospodárna: Pozinkovaná oceľ pre inštalácie vykurovania: Viega Prestabo Dokonalá pre rozvody pitnej vody a inštalácie vykurovania: Viega Profipress Spoľahlivá: Využitie červeného bronzu v technike budov a v priemysle: Viega Sanpress Viega. Vždy o krok napred! Na zhotovenie rýchlych a čistých spojov v dimenziách od DN 10 do DN 100 stačí jediný lisovací nástroj. SC-Contur zaručuje spoľahlivú montáž a rozsiahla ponuka produktových riešení je nastavená pre každý prípad použitia v praxi. Viac informácií: Viega s.r.o. telefón: fax: peter.liptak@viega.de Pressgun Picco

4 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2013 Recenzovaný vedecko-odborný časopis v oblasti plynárenstva, vykurovania, vodoinštalácií a klimatizačných zariadení pre odborníkov, projektantov, realizačné firmy, živnostníkov, remeselníkov aj súkromné osoby, ktoré sa zaoberajú profesiami plynárstva, vodárstva, kúrenárstva, klimatizácie a vzduchotechniky v Čechách aj na Slovensku. Nájdete v ňom novinky, testy a technické popisy najnovších výrobkov, materiálov a ponúkaných služieb. Periodicita: Dvojmesačník Ročník: Jedenásty Vyšlo: Jún 2013 OBSAH 3/ REGULÁCIA VÝKONU VÝMENNÍKOV TEPLA V PARNÝCH ODOVZDÁVACÍCH STANICIACH 11 TEPELNÉ ČERPADLO SINCLAIR S-THERM+ ZÍSKAVA JEDNO OCENENIE ZA DRUHÝM 13 CHLADENIE BUDOV SOLÁRNYMI KOLEKTORMI 15 KONFERENCIA CASSOTHERM EURÓPSKE SOLÁRNE DNI TRADIČNE PODPORUJE AJ THERMO SOLAR ŽIAR 17 PRIPRAVOVAŤ A ODOBERAŤ TEPLÚ VODU MIMO STANOVENÉHO ČASU? 20 PURMO: TEPLO, KTORÉ JE ZÁŽITKOM PRE OČI 22 KVALITA VNITŘNÍHO PROSTŘEDÍ V POSLUCHÁRNĚ VYSOKÉ ŠKOLY 24 IVAR CS: REVOLÚCIA MÁ VŽDY MENO E.SYBOX 26 HYDRAULICKÁ (NE)STABILITA PRVKŮ OTOPNÝCH SOUSTAV 28 VIEGA: HIGH-TECH V KÚPEĽNI 30 PREVÁDZKOVATEĽ CHLADIACEHO OKRUHU ZÍSKAVA INFORMÁCIE O SVOJICH ZÁKONNÝCH POVINNOSTIACH PREVAŽNE OD CERTIFIKOVANEJ ORGANIZÁCIE 31 WOLF OTVORIL NOVÝ SHOWROOM 32 MANUÁL UŽÍVANIA BIOPLYNOVÝCH STANÍC 35 TRI KRÁĽOVSKÉ ZĽAVY NA PODLAHOVÉ VYKUROVANIE REHAU 36 NOVELA MÔŽE ZLEPŠIŤ PODMIENKY PRE VYUŽÍVANIE SLNEČNEJ ENERGIE 38 AKO ZVÝŠIŤ ENERGETICKÚ HOSPODÁRNOSŤ MALÝCH A STREDNÝCH PRIEMYSELNÝCH PODNIKOV 40 MONTRÚR S.R.O. KOŠICE ZORGANIZOVAL V KOŠICIACH ÚSPEŠNÚ VÝSTAVU ŠIATOR 42 KVALITA VNÚTORNÉHO VZDUCHU A JEJ VPLYV NA NAVRHOVANIE A HODNOTENIE ENERGETICKEJ HOSPODÁRNOSTI BUDOV 46 DOTÁCIE NA SOLÁRNE SYSTÉMY SÚ SPÄŤ 47 URČENIE INTENZITY VETRANIA V UČEBNI Vydáva: V.O.Č. SLOVAKIA, s.r.o. Vydavateľstvo odborných časopisov Školská Košice IČO Šéfredaktor: Ing. František Vranay, PhD. frantisek.vranay@tuke.sk Redakčná rada: Doc. Ing. Danica Košičanová, PhD. Ing. Peter Lukáč, PhD. Ing. Peter Kapalo, PhD. Ing. Marcel Behún Ing. Michal Piterka Grafická úprava: Ing. Alena Ondrušová Tel.: Mobil: grafik@voc.sk Adresa redakcie: V.O.Č. SLOVAKIA, s.r.o., Školská Košice Tel.: Fax: Mobil: voc@voc.sk Príjem inzercie: V.O.Č. SLOVAKIA, s.r.o. Školská Košice Mobil: Tel.: a redakcia časopisu Registrácia časopisu povolená MK SR EV 3280/09 ISSN Nepredajné! Rozširovanie výhradne formou predplatného! Za vecné a gramatické nepresnosti redakcia časopisu neručí! 4

5

6 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2013 REGULÁCIA VÝKONU VÝMENNÍKOV TEPLA V PARNÝCH ODOVZDÁVACÍCH STANICIACH Ing. Daniela Koudelková, PhD., Stavebná fakulta STU Katedra technických zariadení budov, Radlinského 11, Bratislava Príspevok je venovaný možnostiam regulácie výmenníkov tepla ako samostatných technologických prvkov v tlakovo nezávislých OST typu para voda. Tento typ zdroja tepla sa vyskytuje hlavne v priemyselných závodoch, kde sa para používa na primárne technologické účely. 1. Úvod Pri prenose tepla vo výmenníkoch dochádza k zmene skupenstva pary a nutnosti dochladenia a odvodu kondenzátu. Kondenzát býva odvádzaný do zdroja tepla dvoma spôsobmi v závislosti od použitých výmenníkov tepla a typu regulácie: samospádom do kondenzátnej nádrže a odtiaľ prečerpávaný čerpadlami otvorený paro-kondenzátny okruh kontinuálne pod tlakom primárnej siete uzavretý parokondenzátny okruh 2. Výmenníky tepla V OST para-voda sa používajú rekuperatívne výmenníky tepla, v ktorých je primárna a sekundárna teplonosná látka oddelená teplovýmennou plochou. klasické rúrové výmenníky (Obr. 1a, b) Obr. 1 Výmenníky tepla používané v parných OST. a horizontálny rúrový výmenník [12] Obr. 1b Vertikálny rúrový výmenník [12] Pozostávajú z valcovitého obvodového plášťa, v ktorom prúdi sekundárna teplonosná látka. Do telesa výmenníku je vložená ohrevná vložka, pozostávajúca zo zväzku rúr s prúdiacou primárnou teplonosnou látkou. Tieto výmenníky sa používajú jednak pre vykurovacie sústavy, ale aj pre ostatné aplikácie ako ohrev teplej vody a vody pre rôzne technologické účely. Tento typ výmenníkov je náročný na priestor kvôli svojim pôdorysným rozmerom ale aj nutnosti manipulačných plôch potrebných pri údržbe. Vyrábajú sa v horizontálnom a vertikálnom prevedení. doskové výmenníky Sú skonštruované na základe stavebnicového princípu. Skladajú sa z tvarovaných oceľových dosiek s vytvorenými kanálmi, v ktorých nezávisle od seba prúdia teplonosné látky podľa možnosti v protiprúde. Spoje dosiek môžu byť rozoberateľné pomocou tesniacich líšt alebo pevné spojené spájkovaním. Veľkosť teplovýmennej plochy je možné upraviť pridaním alebo odobratím dosák. K ich nesporným výhodám patrí vysoká účinnosť prenosu tepla v dôsledku vysokej rýchlosti prúdenia a s tým spojené malé rozmery. Preto sú vhodné pre novonavrhované i rekonštruované OST. Kompaktné vyhotovenie umožňuje inštaláciu aj v obmedzených priestoroch. Prednostne sa využívajú vo vodných aplikáciách, ale za určitých podmienok ich možno navrhovať aj pre parné teplonosné látky. V porovnaní s rúrovými výmenníkmi sú podstatne menej náchylné na zanášanie. Obr. 1c Doskový výmenník tepla spájkovaný [11] Obr. 1d Doskový výmenník tepla rozoberateľný [11] Spájkované výmenníky tepla (Obr. 1c) pozostávajú zo sústavy dosiek lisovaných z nerezového plechu. Profil dosky je zvlnený z dôvodu dosiahnutia vysokého prestupu tepla a zároveň vysokej tuhosti. Medzi zloženými doskami vznikajú kanály, v ktorých prúdi kvapalina. Každá doska je obtekaná primárnou látkou z jednej strany a sekundárnou látkou z druhej strany, pričom medzi nimi dochádza k prestupu tepla. Počas prevádzky môže dochádzať k zanášaniu usadeninami v závislosti od typu pretekajúcich látok. Preto je potrebné periodické chemické čistenie. Spájkovaný spoj odoláva podstatne vyšším teplotám a tlakom ako rozoberateľný spoj. Rozoberateľné výmenníky tepla (Obr. 1d) sú tvorené zväzkami tenkých profilovaných dosiek so vstupnými otvormi pre prúdenie dvoch teplonosných lá tok. Jednotlivé dosky sú opatrené tesnením. Vyrába sa široká paleta rôznych druhov tesnení presne podľa požiadaviek danej aplikácie. Zväzok dosiek je vložený medzi pevnú rámovú dosku a pohyblivú prítlačnú dosku a stlačený pomocou sťahovacích skrutiek. Rozoberateľná 6

7 3/2013 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA konštrukcia umožňuje jednoduchú kontrolu, údržbu, mechanické čistenie a pod. Vzhľadom na vysokú teplotu kondenzátu je potrebné zaradiť výmenník typu voda/voda na dochladenie, ktorý je zapojený do série s výmenníkom para/voda. špirálové výmenníky (Obr. 1e) Základnou časťou sú dva kovové pásy, ktoré sú zvinuté okolo stredného jadra tak, že tvorí dva koncentrické špirálové kanály, medzi ktorými dochádza k výmene tepla. Zakrivenie teplovýmennej plochy a protiprúd zvyšujú prestup tepla. Prúdenie po špirále zabezpečuje samočistiaci efekt, čo znižuje náklady pri údržbe. Na strane pary majú minimálnu tlakovú stratu. Obr. 1e Špirálový výmenník tepla [13] V súčasnosti sa používajú dva základné typy regulácie výkonu výmenníka tepla para/voda, a to regulácia škrtením na strane pary a regulácia zaplavovaním na strane kondenzátu. V oboch prípadoch sa jedná o spojitú reguláciu teploty vykurovacej vody na výstupe z výmenníka na konštantnú hodnotu. Ďalšia úprava teploty závisí od požiadaviek pripojených spotrebiteľských okruhov. Pokiaľ sú odlišné, žiadaná hodnota teploty sa určí na základe požiadavky okruhu s najvyššou teplotou a doregulovanie prebieha už v jednotlivých vetvách. Na parnom potrubí je vhodné použiť mechanický separátor vlhkosti na predĺženie životnosti všetkých armatúr v prípadoch nebezpečia vstupu vlhkej pary. Taktiež pred vstupom do každého výmenníka by mal byť osadený filter na ochranu proti vniknutiu nečistôt. 3. Regulácia výkonu výmenníka škrtením na strane pary Je to najbežnejší spôsob regulácie výmenníka tepla para/voda. Na prívodnom potrubí pary je osadený priamy dvojcestný ventil, ktorý škrtí prietok pary vstupujúcej do výmenníka, a tým reguluje množstvo tepla, ktoré vzniká kondenzáciou. Zároveň môže plniť havarijnú funkciu. Pre zabezpečenie maximálnej účinnosti výmenníka je dôležité dokonalé odvádzanie kondenzátu z teplo-výmennej plochy prostredníctvom odvádzačov kondenzátu, z ktorých je kondenzát odvádzaný samospádom do odvetranej kondenzátnej nádrže a ďalej prečerpávaný čerpadlami naspäť do primárnej siete (Obr. 2). Tento spôsob regulácie sa využíva pre rúrové ležaté výmenníky tepla (Obr. 1a)a doskové výmenníky tepla zhotovené spájkovaním (Obr. 1c). Pri aplikácii rúrových výmenníkov pre dokonalejší odvod kondenzátu sa para môže zavádzať do plášťa, čo ale na druhej strane spôsobuje vyššiu tlakovú stratu na sekundárnej strane výmenníka. Pri použití doskových výmenníkov je potrebné ich inštalovať doskami do zvislej polohy, prívod pary je vrchným hrdlom a odvod kondenzátu spodným hrdlom výmenníku. Tento spôsob regulácie je vhodný pri napojení nízkokapacitných vykurovacích sústav vyznačujúcich sa dynamickou prevádzkou. Obr. 2 Regulácia výkonu výmenníka typu para/voda škrtením na strane pary otvorený paro-kondenzátny okruh s dochladzovaním kondenzátu 1 výmenník para/voda, 2 dochladzovač kondenzátu výmenník voda/voda, 3 kondenzátna nádrž, 4 čerpadlá, 5 havarijný ventil, 6 filter, 7 redukčný ventil, 8 odvádzač kondenzátu, 9 snímač teploty vykurovacej vody, 10 regulátor teploty, dvojcestný regulačný ventil s pohonom Výhody: pomerne presná regulácia teploty vykurovacej vody na strane sekundáru pružná reakcia na regulačný zásah a rýchle zníženie výkonu takmer na nulu pri havarijných stavoch uzavretím prívodu pary Nevýhody: vyššie náklady na regulačnú armatúru v dôsledku väčšieho hmotnostného prietoku korózia kondenzátnych potrubí vplyvom nasýtenia kyslíkom straty odparom kondenzátu a následná korózia technologických zariadení v priestore OST náklady na čerpaciu prácu z dôvodu degradácie tlaku zásahmi regulačnej armatúry a hydraulických strát výmenníka prerušovaný odvod kondenzátu do zdroja zhoršuje hydraulickú stabilitu primárnej siete 4. Regulácia výkonu výmenníka zaplavovaním na strane kondenzátu Výkon výmenníka sa reguluje škrtením prietoku kondenzátu ventilom osadeným na kondenzátnom potrubí. Je k dispozícii práve taká voľná teplo-výmenná plocha, aká je potrebná na odovzdanie požadovaného výkonu v závislosti od teploty výstupnej vody sekundáru. Pri tomto spôsobe regulácie nedochádza k redukcii tlaku pary vplyvom zásahov regulačnou armatúrou. Na strane pary je osadený ventil, ktorý plní havarijnú funkciu a zároveň udržiava požadovaný tlak pary. Aby však bolo možné využiť tlak primárnej siete na dopravu kondenzátu späť do zdroja tepla bez prídavnej čerpacej práce a zároveň zabezpečiť kvalitnú reguláciu výkonu, sú potrebné dve podmienky pre konštrukciu výmenníka [8]: prvou je čo najväčšia stavebná výška, ktorá umožní veľký rozsah posunu hladiny kondenzátu a tým veľmi presnú reguláciu výkonu. Druhou sú minimálne hydraulické straty výmenníka ako na primárnej, tak na sekundárnej strane. Obom požiadavkám vyhovujú stojaté 7

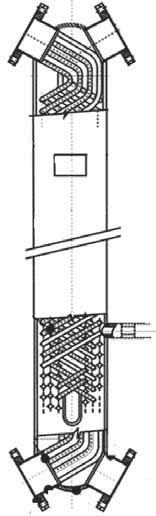

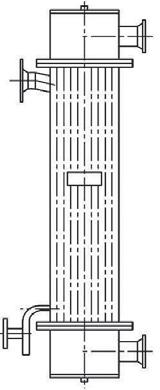

8 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2013 rúrové výmenníky s rovnými rúrami (Obr.1b), prípadne špirálové výmenníky (Obr. 1e). Pokiaľ tlak kondenzátu postačí na jeho dopravu späť do zdroja tepla, nie je potrebné kondenzátne hospodárstvo a odovzdávacia stanica je s uzavretým paro-kondenzátnym okruhom (Obr. 3). Obr. 3 Regulácia výkonu výmenníka typu para/voda zaplavovaním na strane kondenzátu uzavretý paro-kondenzátny okruh 1 výmenník para/voda, 2 havarijný ventil, 3 filter, 4 redukčný ventil, 5 odvádzač kondenzátu, 6 snímač teploty vykurovacej vody, 7 regulátor teploty, 8 dvojcestný regulačný ventil s pohonom, 9 snímač hladiny kondenzátu, 10 regulátor hladiny Pri prevádzke je možné regulovať výkon výmenníka v rozsahu od 10 do 100 %. Pri malých potrebách výkonu môže nastať situácia, keď stúpa hladina kondenzátu až do prívodného parného potrubia. Z tohto dôvodu sa inštaluje pred vstupom pary do výmenníku snímač hladiny. Keď kondenzát dosiahne túto úroveň, otvorí sa regulačný ventil na strane kondenzátu a zabezpečí pokles jeho hladiny späť do výmenníka [8]. Výkon výmenníka je navrhnutý tak, aby vratná voda na sekundárnej strane mala teplotu o 3 až 5 K nižšiu ako je výstupná teplota kondenzátu. Avšak niekedy prevádzkovateľ primárnej siete požaduje vychladenie kondenzátu na nižšiu teplotu, a vtedy je potrebné zaradiť do okruhu ďalší výmenník tepla, ktorý môže slúžiť ako predohrev teplej vody. Regulácia výkonu zaplavovaním je vhodná pri napojení vykurovacích sústav s veľkým objemom vody a s malými alebo pozvoľnými zmenami teploty. Výhody: konštantný tlak a teplota na strane pary, nižšie náklady na zariadenie OST (bez kondenzátneho hospodárstva), vzhľadom na uzavretý paro-kondenzátny okruh odpadajú problémy s odparom kondenzátu a koróziou zariadení OST, kontinuálny odvod kondenzátu do zdroja zabezpečí stabilnejšie hydraulické podmienky primárnej siete, nižšie náklady na regulačnú armatúru z dôvodu menších objemových prietokov kondenzátu, priaznivejší vplyv na životnosť regulačnej armatúry v dôsledku nižších prevádzkových teplôt. Nevýhody: mnohonásobné zvýšenie časovej konštanty v porovnaní s reguláciou na strane pary, problém s pretlačovaním kondenzátu do zdroja vplyvom kolísania tlaku pary a protitlaku kondenzátu, pričom môže dôjsť k zaplavovaniu teplovýmennej plochy výmenníka bez ohľadu na požiadavky regulačného systému, a tým zníženie kvality regulácie, nie vždy dostatočné vychladenie kondenzátu vyžaduje zaradenie ďalšieho výmenníka. V súčasnosti sa používajú na reguláciu výkonu zaplavovaním kondenzátu aj rozoberateľné doskové výmenníky tepla z dôvodu menších priestorových nárokov, nižšej ceny a variabilnej výkonovej dostupnosti. Avšak tieto výmenníky sa vyznačujú malou stavebnou výškou, ktorá je podmienkou kvalitnej regulácie zaplavovaním, a vysokou tlakovou stratou ako na primárnej, tak na sekundárnej strane. Pri prevádzke dochádza k veľkej degradácii tlaku. Je potrebné zaradiť kondenzátnu nádrž a čerpadlá na prečerpanie kondenzátu späť do zdroja, čo prináša nevýhody, spomenuté v predchádzajúcej kapitole. 5. Regulácia teploty teplej vody Požiadavky na teplotu teplej vody (ďalej TV) v Slovenskej republike definujú Vyhlášky Ministerstva hospodárstva SR č. 152/2005, č. 625/2006 a č. 316/2008 z.z. nasledovne: výpočtová teplota teplej vody s možnosťou termickej dezinfekcie 60 C, výpočtová teplota teplej vody bez možnosti termickej dezinfekcie 70 C, výpočtová teplota na výtoku u konečného spotrebiteľa minimálne 45 C a maximálne 55 C, pričom sa pripúšťa krátkodobý pokles pod 45 C, voda musí dosiahnuť výpočtovú teplotu pri otvorení výtoku do 30 sekúnd od začiatku otvorenia, maximálny teplotný rozdiel medzi vstupným a výstupným otvorom zásobníkového ohrievača 5 K, dodávka je povinná denne v čase od 5.00 h do h alebo v inom zmluvne dohodnutom termíne. Pokiaľ je pitná voda ohrievaná v zásobníkovom ohrievači parou, je dvojpolohová regulácia nežiaduca v dôsledku vzniku hydraulických rázov pri uzavretí ventilu. V takýchto prípadoch sa používa spojitá regulácia teploty TV na konštantnú hodnotu škrtením prívodu pary do ohrevnej vložky (Obr. 4). Snímač teploty TV sa osadzuje do potrubia na výstupe zo zásobníka. Akčným členom regulácie je dvojcestný regulačný ventil s pohonom. Obr. 4 Spojitá regulácia teploty TV na konštantnú hodnotu s primárnou teplonosnou látkou parou [9]. 1 snímač teploty TV, 2 regulátor teploty, 3 dvojcestný regulačný ventil s pohonom, 4 zásobníkový ohrievač Keď je výmenník tepla navrhnutý tak, že pri všetkých prevádzkových stavoch nie je potrebné dochladzovať kondenzát, príprava 8

9 3/2013 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA teplej vody sa vo väčšine aplikácii realizuje ako jednostupňová na sekundárnej strane OST v závislosti od vlastností odberateľskej sústavy. Pri prietokovom spôsobe prípravy (Obr. 5) sa voda vo výmenníku ohrieva hmotnostným prietokom, ktorý je priamo úmerný odberu TV. Keďže odber vody kolíše, je premenlivý aj výkon ohrievača, čo má za následok zvýšené požiadavky na reguláciu výkonu zdroja pri zaistení efektívneho využitia tepla. Pri tomto spôsobe prípravy sa používa spojitá regulácia teploty TV na konštantnú hodnotu. Spojitý snímač teploty (1) sa osadzuje na potrubie TV na výstupe z výmenníka. Akčným členom je dvojcestný regulačný ventil v prívodnom potrubí vykurovacej vody (3) primárnej strany, ktorý na základe signálu regulátora škrtí prívod vykurovacej vody do výmenníka tak, aby teplota TV bola udržiavaná na nastavenej hodnote. vykurovacej vody do ohrevnej vložky tak, aby sa teplota vodného obsahu udržiavala na požadovanej hodnote (Obr. 6a). Od polohy ventilu je možné prípadne spínať obehové čerpadlo. Nabíjanie zásobníku sa spustí, keď teplota vodného obsahu klesne pod nastavenú hodnotu, čo môže byť maximálna nastavená teplota TV mínus spínacia diferencia. Ukončenie nabíjania nastáva pri dosiahnutí nastavenej hodnoty. Pokiaľ sú vo vykurovacej sústave nežiaduce hydraulické rázy, ktoré by nastali pri náhlom uzavretí ventilu po ukončení nabíjania zásobníka, je možné použiť na prívode vykurovacej vody trojcestný rozdeľovací ventil (Obr. 6b). Pri požiadavke na začatie, prípadne ukončenie ohrevu regulátor ventil plynule prestaví z jednej krajnej polohy do druhej, pričom teplota TV sa udržiava na konštantnej hodnote. Toto zapojenie však podporuje zvýšenie teploty vratnej vody. Obr. 5 Regulácia teploty TV pri prietokovom ohreve [9] 1 snímač teploty TV, 2 regulátor teploty, 3 dvojcestný regulačný ventil s pohonom, 4 prietokový ohrievač Pri zásobníkovom spôsobe ohrevu (Obr. 6) sa studená voda akumuluje a ohrieva prostredníctvom ohrevnej vložky, zabudovanej v spodnej časti nádrže, v ktorej prúdi teplá voda alebo para. Doba ohrevu závisí od objemu zásobníka, jeho výkonu a od požadovanej teploty. Príprava TV môže byť riadená termostatom so spínacou diferenciou 5 až 10 K alebo regulátorom, ktorý sníma teplotu vodného obsahu snímačom, čo umožňuje vykurovať zásobník v rôznom čase a na rôzne teploty. Regulátor ovláda pohon dvojcestného uzatváracieho ventilu na prívode Obr.6a Regulácia teploty teplej vody pri zásobníkovom ohreve s dvojcestným uzatváracím ventilom [9] 1 snímač teploty TV, 1+2 alternatíva termostat s ponorným snímačom teploty, 2 regulátor teploty, 3 dvojcestný uzatvárací ventil s pohonom, 4 zásobníkový ohrievač, 5 nabíjacie čerpadlo Obr.6b Regulácia teploty teplej vody pri zásobníkovom ohreve s trojcestným rozdeľovacím ventilom [9] 1 snímač teploty TV, 1+2 alternatíva termostat s ponorným snímačom teploty, 2 regulátor teploty, 3 trojcestný rozdeľovací ventil s pohonom, 4 zásobníkový ohrievač, 5 nabíjacie čerpadlo V prípade vysokej teploty kondenzátu sa teplo v ňom obsiahnuté využíva na predohrev teplej vody v 1. stupni prípravy (Obr. 7). Studená voda preteká výmenníkom (1), kde zvýši svoju teplotu v závislosti od úrovne vychladenia kondenzátu. Prietok kondenzátu výmenníkom sa reguluje trojcestným regulačným ventilom (13). Ďalej pokračuje do výmenníka (2), kde je ohrievaná na prevádzkovú teplotu vykurovacou vodou, pripravenou vo výmenníku para/voda. Následne sa privádza do hornej časti zásobnej nádrže (3). Plnenie prebieha vo vrstvách v smere zhora nadol pomocou nabíjacieho čerpadla (4). Umiestnenie snímačov teploty (alebo termostatov): zásobná nádrž dva snímače teploty (alebo termostaty) na riadenie procesu nabíjania. Snímač umiestnený v hornej časti zásobníka je zapínací (7), uvoľňuje nabíjanie pri poklese teploty pod žiadanú hodnotu o spínaciu diferenciu (napr. pri teplote 55 C). Snímač v dolnej časti je vypínací (8), ukončuje nabíjanie pri dosiahnutí žiadanej hodnoty (napr. pri teplote 60 C), spojitý snímač teploty v okruhu zásobnej nádrže na výstupe TV z doskového výmenníka tepla (9) na zabezpečenie požadovanej nabíjacej teploty TV (napr. 60 C), termostat v prívodnom potrubí pred výmenníkom tepla (12) k odblokovaniu nabíjacieho čerpadla pri dosiahnutí požadovanej teploty vykurovacej vody. 9

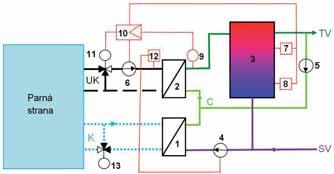

10 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2013 Vybitie zásobnej nádrže je signalizované poklesom teploty pod žiadanú hodnotu na hornom snímači (7). Otvorí sa regulačný ventil (11) a zapína sa čerpadlo (6) v prívodnom potrubí výmenníka tepla. Keď vykurovacia voda dosiahne žiadanú hodnotu, termostat v primárnom okruhu odblokuje nabíjacie čerpadlo (4). Teplota TV je regulovaná na konštantnú hodnotu miešaním prívodnej a vratnej vykurovacej vody v regulačnom ventile (11). Pokiaľ je dosiahnutá žiadaná teplota na spodnom snímači zásobnej nádrže, obidve čerpadlá sa vypnú, regulačný ventil sa uzavrie. Kvalitatívna regulácia výkonu výmenníka je vhodná v prípadoch, keď je potrebné obmedziť maximálnu teplotu prívodu vykurovacej vody z dôvodu zabránenia tvorby inkrustov. Pre túto potrebu sa obvod doplní spojitým snímačom teploty, zaradeným za regulačný ventil a čerpadlo primárneho okruhu. Obr. 7 Dvojstupňová príprava TV v zásobnej nádrži s dochladením kondenzátu 1 výmenník pre dochladenie kondenzátu 1. stupeň ohrevu, 2 výmenník pre hlavný ohrev TV 2. stupeň, 3 zásobná nádrž, 4 nabíjacie čerpadlo, 5 čerpadlo v okruhu cirkulácie TV, 6 čerpadlo okruhu vykurovania, 7 zapínací termostat, 8 vypínací termostat, 9 snímač teploty TV, 10 regulátor teploty TV, 11 regulačný ventil s pohonom, 12 termostat teploty TV, 13 regulačný ventil s pohonom, UK vykurovacia voda, K kondenzát, SV studená voda, TV teplá voda, C cirkulácia teplej vody. 6. Záver Výber spôsobu regulácie výkonu výmenníkov či už para/voda alebo voda/voda je podmienený typom samotného technologického zariadenia a vlastnosťami pripojených odberateľských okruhov. Pre dosiahnutie maximálnej účinnosti odovzdania tepla je potrebné pri návrhu rešpektovať aj ďalšie aspekty ako vlastnosti teplonosnej látky, tlakové pomery v parnom a kondenzátnom potrubí, návrh regulačnej armatúry a jej pohonu, zabezpečiť odvod kondenzátu a v prípade nepriaznivej teploty jeho dochladenie. Okrem základných regulačných obvodov musí byť odovzdávacia stanica vybavená aj havarijným obvodom pre prípad zlyhania niektorého člena základného regulačného obvodu a radom monitorovacích obvodov pre zabezpečenie bezporuchovej a hospodárnej prevádzky celého jej zariadenia. Tento príspevok vznikol za podpory výskumnej úlohy VEGA č. 1/1052/11. LITERATÚRA: [1] Takács, J.: Odovzdávacie stanice tepla. In: Stavebné tabuľky TZB Vykurovanie, ART-projekt, s.r.o., s [2] Bašta, J.: Regulace vytápění. ČVUT, Praha, 2002 [3] Doubrava, J.: Regulace ve vytápění. Sešit projektanta pracovní podklady, STP, 2000 [4] Neužil, M.: Použití deskových výměníků na parních aplikacích a odvod kondenzátu, Spirax Sarco, 2002 [5] Neužil, M.: Moderní řešení výměníkových stanic pára voda, Spirax Sarco, 2002 [6] Vyhláška č. 152 Ministerstva hospodárstva SR zo o určenom čase a o určenej kvalite dodávky tepla pre konečného spotrebiteľa [7] Vyhláška č. 625 Ministerstva výstavby a regionálneho rozvoja SR z , ktorou sa vykonáva z. č. 555/2005 Z.z. o energetickej hospodárnosti budov a o zmene a doplnení niektorých zákonov [8] Kotrbatý, M. a kol.: Hospodaření teplem v průmyslu. ČSTZ, Praha 2009 [9] Koudelková, D.: Regulace teploty teplé vody v závislosti na způsobu její přípravy. In: TZB Haustechnik, Jaga Media, s.r.o., Praha 2012 [10] Koudelková, D.: Regulácia výmenníkov tepla v parných odovzdávacích staniciach. In Vykurovanie Zborník z konferencie, SSTP [11] Firemné materiály firmy Alfa laval [12] Firemné materiály firmy TI-KOMPAKT [13] Firemné materiály firmy G-MAR Ilustračné foto 10

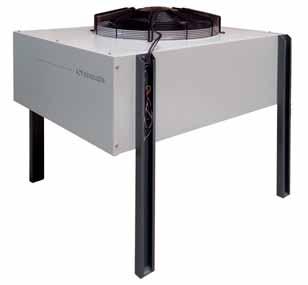

11 3/2013 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA TEPELNÉ ČERPADLO SINCLAIR S-THERM+ ZÍSKAVA JEDNO OCENENIE ZA DRUHÝM Po úspechoch na veľtrhoch v Čechách bolo vysokoteplotné tepelné čerpadlo SINCLAIR S-THERM+ ocenené aj na Slovensku. Na veľtrhu CONECO/RACIOENERGIA bolo toto tepelné čerpadlo ocenené ako NOVINKA VEĽTRHU. Vysokoteplotné tepelné čerpadlo vzduch voda SINCLAIR S-THERM+ vyrábané spoločnosťou SINCLAIR Corporation Ltd. získava jedno ocenenie za druhým. Po úspechu na výstave INFOTHERMA 2013 (Ostrava), kde získalo v internetovej súťaži TOP Energie 2013 (8805 hlasujúcich) Energeticky úsporné bydlení prvé miesto v kategórii Alternatívne zdroje a zároveň sa stalo aj absolútnym víťazom celej súťaže. Po tomto úspechu bolo ocenené cenou aj na výstave Stavebný veľtrh v Brne ZLATÚ MEDAILU IBF 2013 v kategórii Úspory energií. Stalo sa tak jedným zo štyroch exponátov IBF ocenených komisiou zloženou z popredných odborníkov. Vysokoteplotné čerpadlá vzduch voda SINCLAIR S- THERM+ sa vyznačujú špičkovými technickými parametrami, majú unikátny riadiaci systém SMART SINCLAIR s ovládaním elektronických expanzných ventilov výparníkov a EVI ekonomizéru. Vykazujú vynikajúce výsledky účinnosti hlavne pri mínusových teplotách, povedala hovorkyňa stavebných veľtrhov Jana Tyrichová. Kvalitu tepelného čerpadla vzduch voda S-THERM+ ocenili aj na tohtoročnom veľtrhu CONECO/RACIOENERGIA cenou Novinka veľtrhu. v testoch podľa štandardov EHPA a EN vynikajúce výsledky energetickej účinnosti a garantujú výstup vody 65 C aj pri vonkajšej teplote -10 C. Hlavnou myšlienkou je vyriešenie vykurovania počas chladnej zimy a jari a chladenie v horúcom lete a teplej jeseni. Vysoko výkonný EVI SCROLL COPELAND kompresor je vybavený systémom vstrekovania chladiva odobraného za kondenzátorom cez elektronický expanzný ventil do ekonomizéru (dochladzovača), kde sa chladivo odparí a zároveň ochladí a tieto podchladené pary sú následne nasávané do stredného tlaku kompresora. Zvýšená účinnosť je dosiahnutá podchladením okruhu súčasne s vyšším teplotným výkonom. Popri inštaláciách v novostavbách je tepelné čerpadlo SINCLAIR S-THERM+ vhodné pre rekonštrukcie existujúcich vykurovacích systémov v starších rodinných domoch, pretože dosahuje až 65 C vysoké teploty na výstupe. Systému S-THERM+ bol autorizovanou skúšobňou nameraný výborný teplotný faktor pri mínusových vonkajších teplotách, majitelia sa tak môžu tešiť stálej teplotnej pohode a komfortu, pri nízkych prevádzkových nákladoch. Riadiaca jednotka tepelného čerpadla SINCLAIR S-THERM+ optimalizuje riadiaci proces čerpadla z komplexného pohľadu, to znamená s využitím radu ďalších údajov, ktoré sníma v dôležitých uzloch celého systému. Do regulačného procesu vstupujú údaje o vonkajšej teplote, teplote kompresoru, teplote a tlaku chladiva, o polohe regulačných ventilov, teplote a prietoku vykurovanej vody, o prietoku vzduchu cez výparník atď. Tepelné čerpadlo vzduch voda SINCLAIR S-THERM+ predstavuje nový výkonový rad vysokoteplotných TČ, ktoré dosiahli Komplexný pohľad na problematiku riadenia prevádzky tepelného čerpadla ďaleko pružnejšie a presnejšie reaguje na zmeny fyzikálnych veličín, ktoré majú vplyv na účinnosť celého systému. 11

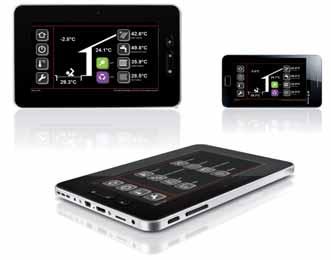

12 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2013 Ďalšou výhodou je skutočnosť, že z monitorovaného priebehu týchto dôležitých fyzikálnych veličín riadiaca jednotka predvída ich očakávaný priebeh a dokáže tak na ich zmeny reagovať s predstihom. Výsledkom je potom hladký priebeh regulačného procesu bez výkyvov a prekmitov, ktorými trpia doterajšie menej sofistikované alebo univerzálne riadiace jednotky. Výrazne vyváženejšia je tak prevádzka celého systému tepelného čerpadla SINCLAIR S-THERM+. SMART SINCLAIR control umožňuje riadenie tepelného čerpadla prostredníctvom užívateľského grafického rozhrania cez tablet, smartfon a PC. Na takéto ovládanie je TČ SINCLAIR S-THERM+ štandardne vybavené LAN modulom prostredníctvom ktorého je možné systém ovládať a sledovať pomocou internetovej siete. Vysokoteplotné tepelné čerpadlo SINCLAIR S-THERM+ vrátane jeho riadiacej jednotky je navrhnuté ako komplexný systém zaisťujúci efektívne hospodárenie s tepelnou energiou pre vyváženú a efektívnu prevádzku domu, vrátane začlenenia solárnych článkov ako doplnkového zdroja tepelnej energie a možnosti vyhrievania bazénu. Je však samozrejme závislé na trvalom prísune nevyhnutného množstva elektrickej energie z elektrickej siete pre jeho prevádzku. Pre prípad výpadku elektrickej siete je možné osadiť riadiacu jednotku zvláštnym príslušenstvom GSM modulom s batériovým záložným napájaním, ktorý pri výpadku napájania siete odošle na určené telefónne čísla SMS o tejto udalosti alebo pri fatálnej poruche systému informácie o jeho stave. Tieto informácie poslúžia prevádzkovateľovi čerpadla v prípade jeho neprítomnosti k prijatiu potrebných krokov k obnove prevádzky alebo zaistenie servisu. Technické parametre Nový špeciálne navrhnutý EVI SCROLL kompresor Copeland pre vysoké teploty Vodné čerpadlo WILO (frekvenčne riadené, trieda A+) Uzavretá riadiaca skriňa so stupňom ochrany IP60 3 kw záložný elektrický ohrievač vo vnútri jednotky Soft štartér kompresora Danfoss Teplota ohrievania vody až 65 C VNÚTORNÁ JEDNOTKA SHP-140/RC SHP-180/RC A10/W35 A7/W35 A2/W35 A-7/W35 A-15/W45 A20/W35 vykurovací výkon (kw) 15,55 17,88 príkon (kw) 3,28 3,90 COP (-) 4,75 4,58 vykurovací výkon (kw) 14,73 16,79 príkon (kw) 3,28 3,94 COP (-) 4,49 4,26 vykurovací výkon (kw) 11,38 13,27 príkon (kw) 3,06 3,77 COP (-) 3,72 3,52 vykurovací výkon (kw) 10,30 11,09 príkon (kw) 3,17 3,85 COP (-) 3,25 2,88 vykurovací výkon (kw) 8,81 10,43 príkon (kw) 4,09 4,95 COP (-) 2,16 2,11 vykurovací výkon (kw) 18,28 22,32 príkon (kw) 3,28 22,32 COP (-) 5,58 5,82 vykurovací výkon (kw) 10,90 12,50 A35/W12 príkon (kw) 3,41 4,46 COP (-) 3,20 2,80 * Teplota vonkajšia vzduch/ohrievaná voda ( C) Spoločnosť NEPA sa stará aj o vzdelávanie v oblasti tepelných čerpadiel. V centrále spoločnosti NEPA v Brne bola vo februári slávnostne otvorená Akadémia tepelných čerpadiel. Ide o novozriadené školiace stredisko zamerané na tepelné čerpadlá SINCLAIR. Za tento krátky čas sme už stihli vyškoliť viacerých servisných partnerov aj zo Slovenska. Stredisko je plne vybavené funkčným vykurovacím systémom, ktorý prepojuje TČ S-THERM+, S-THERM, kombinovanú akumulačnú nádrž s priamym ohrievačom TUV, fancoil, radiátory a podlahové kúrenie. V prípade záujmu o toto školenie stačí kontaktovať spoločnosť NEPA Slovensko spol. s r.o., klimatizacie@nepa.sk Ďalšie informácie

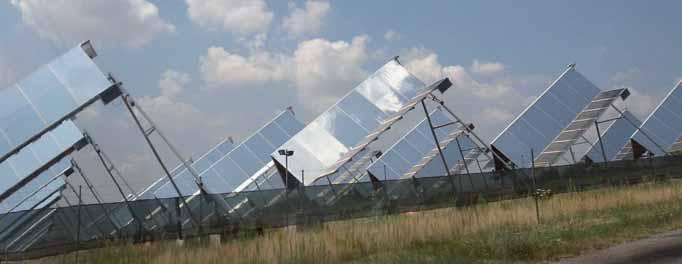

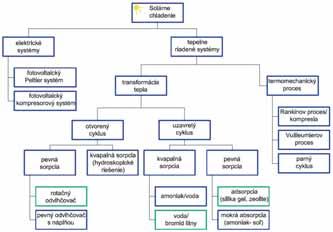

13 3/2013 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA CHLADENIE BUDOV SOLÁRNYMI KOLEKTORMI Ing. Simona Michaličková, Doc. Ing. Otília Lukovičová, PhD. Stavebná fakulta STU v Bratislave, Katedra technických zariadení budov, Radlinského 11, Bratislava michalickovas@gmail.com, otilia.lulkovicova@stuba.sk Každý rok dopadne zo Slnka na Zem asi 10 tisíckrát viac energie, ako ľudstvo za toto obdobie spotrebuje. Množstvo dopadajúcej slnečnej energie na územie Slovenska je asi 200-násobne väčšie, ako je súčasná spotreba primárnych energetických zdrojov u nás. Slnečná energia je hnacím strojom života na Zemi. Zohrieva atmosféru a Zem, vytvára vietor, zohrieva oceány, spôsobuje odparovanie vody, dáva silu vodným tokom a rastlinám, aby mohli rásť a z dlhodobého hľadiska vytvára aj fosílne palivá. 1. Využitie slnečného žiarenia na chladenie Vplyvom letných mesiacov čoraz viacej zaznamenávame veľa horúcich dní, preto stúpa dopyt po klimatizácii v rodinných domoch a komerčných budovách. V mnohých krajinách je klimatizácia jedným z najväčších spotrebiteľov energie v budovách. Tie dni, ktoré potrebujú najväčšiu potrebu chladenia, sú tie dni, ktoré ponúkajú maximálne množstvo slnečnej energie. Teplo je najvýznamnejšou položkou v energetickej bilancii, a preto je nutné sa zaoberať jeho spotrebou, alebo túto spotrebu eliminovať, alebo používať efektívne systémy. Existujú tri druhy chladenia: Pasívne chladenie Solárne chladenie Fotovoltaické chladenie 2. Solárne tepelné chladenie Technológia solárneho chladenia využíva tepelnú energiu získanú zo solárnych kolektorov na pohon chladiacich systémov. Tento systém pozostáva zo známeho fototermálneho systému (kolektory, zásobník, výmenník, riadiaca jednotka, rozvody) a je doplnený chladiacim strojom, ktorý je poháňaný teplom. V tomto procese je slnečné teplo zhromažďované a využívané na tepelno riadený chladiaci proces v budove. Aby bol systém efektívny, je nutné použiť kolektory s čo najvyššou účinnosťou. Zväčša sa používajú vákuové solárne kolektory. Systémy, ktoré sú označené modrou farbou sú vo výskumnej a skúšobnej fáze. Systémy označené zelenou farbou sú bežne používané. Ďalej sa budem zaoberať dvomi typmi solárnych chladiacich systémov (absorpčné a adsorpčné chladenie). 2.1 Absorpčné chladenie Princíp absorpčného chladenia je podobný klasickému kompresorovému chladeniu, rozdiel je len v spôsobe získavania vyššieho tlaku pár chladiva potrebného pre kondenzáciu. Pri kompresorovom chladení je vyšší tlak dosiahnutý pomocou stlačenia pár chladiva v kompresore (väčšinou elektricky poháňané), ktoré je energeticky najnáročnejšou súčasťou chladiaceho zariadenia. U systému absorpčného chladenia je kompresia pár chladiva dosiahnutá termickým princípom s využitím solárneho tepla. Klasický proces kompresie je nahradený použitím nových častí chladiaceho zariadenia absorbéru, generátoru, obehového čerpadla, expanzného ventilu, tepelného výmenníka a využitie ďalšej pracovnej látky (sorbentu). Pary chladiva sú v absorbente absorbované sorbentom, zatiaľ čo je absorbčné teplo odvedené do chladiacej veže. Vzniknutý roztok je pomocou obehového čerpadla prečerpaný na vyššiu tlakovú úroveň. Predhriaty roztok v tepelnom výmenníku je ďalej prečerpaný do generátoru (desorberu). Pomocou vykurovacej vody zo solárnych kolektorov alebo prípadne doplnkového zdroja tepla je chladivo s nízkym bodom varu vypudené z roztoku. Chudý roztok (sorbent) sa cez tepelný výmenník a expanzný ventil vráti späť do absorbentu. Tepelný výmenník zabezpečí regeneráciu sorbentu a expanzný ventil zníži jeho tlak. Pary chladiva s vysokým tlakom, ktoré boli vypudené z roztoku, pokračujú do kondenzátoru, kde kondenzujú, pričom je kondenzačné teplo odvedené do chladiacej veže. Kondenzát chladiva je pomocou expanzného ventilu expandovaný do nižšieho tlaku, pričom je súčasne znížená jeho teplota. Potom je privedený do výparníku (evaporátoru), kde dochádza k jeho opätovnému odparovaniu pri odobraní tepla chladiacej vode, pričom klesá jeho teplota. Týmto princípom je dosiahnutý chladiaci efekt pomocou absorpcie. Celý cyklus sa dá opakovať po tom, čo sú pary chladiva privedené späť do absorbentu. Obr. 1 Prehľad systémov solárneho chladenia Obr. 2 Základná schéma absorpčného chladiaceho systému (LiBr) 13

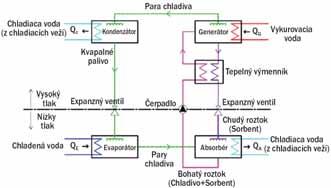

14 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2013 Pri návrhu absorpčného systému je veľmi dôležité dbať na správny výber pracovných látok, lebo na chemických a termodynamických vlastnostiach týchto látok je závislá účinnosť absorpčného chladenia. Najpoužívanejšími pracovnými látkami pary sú bromid/voda (LiBr/H 2O) a voda/amoniak (H 20/NH 3). V prvom prípade je chladivom voda a v druhom amoniak. V súčasnej dobe sa pre adsorpčné chladenie používajú pracovné látky pary silikagel/voda, silikagel/metanol, aktívne uhlie/ amoniak, zeolit/voda a zeolit/methanol. Najbežnejšou kombináciou je silikagel ako sorbent a voda ako chladivo. Obr. 3 Základná schéma absorpčného chladiaceho systému (amoniak/ voda) Obr. 4 Základná schéma adsorpčného chladiča 2.2 Adsorpčné chladenie Adsorpčné jednotky sú na trhu dostupné len vo vyššom výkonovom rade kw a tieto jednotky sú veľmi drahé. Ich ďalšou nevýhodou oproti absorpčným jednotkám je ich veľký objem a hmotnosť jednotiek. Na druhej strane, vďaka nízkym pracovným teplotám, môžeme ako zdroj tepla pre adsorpčné chladenie použiť lacnejšie ploché selektívne kolektory alebo teplo z výrobných procesov. Princíp adsorpčnej jednotky pracuje na podobnom princípe ako absorpčné jednotky. Teplo je spätne využité k tepelnej kompresii chladiva. Jednotka sa skladá zo štyroch častí dvoch sorpčných komôr, evaporátoru (výparník) a kondenzátoru. Obidve sorpčné komory obsahujú tepelné výmenníky, ktoré sú obklopené sorbentom ( v prípade adsorpčného chladenia je to látka s vysokou pórovitosťou). Kým sorbent v prvom priestore regeneruje pomocou horúcej vody z vonkajšieho zdroja tepla (napr. slnečný kolektor), sorbent v druhom priestore viaže vodné pary vystupujúce z výparníka. Priestor 2 musí byť chladený tak, aby bola zabezpečená nepretržitá adsorpcia. Vďaka nízkemu tlaku je chladivo vo výparníku prevedené do plynného skupenstva od nástupu do odparenia tepla z chladiaceho vodného cyklu a tým sa produkuje užitočný,,chlad. Ak sa sorpčný materiál v adsorpčnom priestore nasýti vodnou parou do určitej miery, tak cyklus sa opakuje. Záver Ľudstvo využíva slnečnú energiu od nepamäti. V poslednej dobe sa vraciame k najjednoduchšiemu využitiu slnečnej energie Slnka priamemu ohrevu a chladeniu k tzv. solárnej architektúre. Solárne chladenie je súčasťou obnoviteľných zdrojov energie, ktorý pomáha bojovať proti klimatickým zmenám, šíreniu skleníkových efektov a znižovaniu emisií. Medzi základné priority ľudstva dnes patrí čo najnižšie dosiahnutie spotreby energie. LITERATÚRA: [1] Eicker Ursula. Low energy cooling for sustainable buildings. Chichester: Wiley, Chapter5, Active Thermal Cooling Technologies. [2] Székyová Marta, Ferstl Karol, Nový Richard: Vetranie a klimatizácia. Vydavateľstvo JAGA GROUP s.r.o., Bratislava 2004, ISBN [3] TZB portál, solarne-chladenie.html. Ilustračné foto 14

15 3/2013 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA KONFERENCIA CASSOTHERM 2013 Pred piatimi rokmi začala svoju novú sólovú éru konferencia CASSOTHERM. Tento rok sa uskutočnila a pokračovala v úspešnom ťažení za svojím cieľom tam, kde pred niekoľkými rokmi začala iba ako sprievodné podujatie v rámci výstavy KLIMATHERM Cassoviatherm v meste Košice. Na úvod sme si pripomenuli jej históriu spoločne so zaslúžilým účastníkom Ing. Tkáčikom z Centra výskumu ekonomiky OZE a distribučných sústav v Košiciach, ktorý ani tento rok nesklamal a svoju účasť potvrdil prezentáciou na tému transformácie budovy s využitím obnoviteľných zdrojov energie. Poďakovanie patrí aj Košickému samosprávnemu kraju, ktorý v zastúpení Ing. Kovácsom otvoril tento okrúhly ročník a poprial veľa zdaru v prezentáciách tejto problematiky a lepšiu budúcnosť vo využití energetického potenciálu v tomto kraji. Hneď v úvodnom plenárnom bloku prednášok: Nová legislatíva, Aká je budúcnosť vo využití OZE odznelo niekoľko hodnotiacich príspevkov za posledné obdobie, ako napríklad prezentácia Ing. Cifru zo SIEA príspevkom o využívaní OZE na Slovensku, Ing. Ťapák (KSK) hovoril o možnostiach využitia tréningového demonštračného centra pre zelenú ekonomiku v Košiciach. Ďalšou prezentáciou sme sa preniesli k téme financie Ing. Kostáčová (Basicc, s.r.o.) poukázala na aktuálne možnosti financovania energetických projektov a vyvarovaniu sa chýb pri podávaní žiadosti o poskytnutie finančného krytia týchto projektov. Praktickou ukážkou financovania a skúsenosťami vo využívaní OZE nás oboznámil pán Pavlanský (ZSVB na Slovensku), a to využitím slnečnej energie v reálnych podmienkach bytového domu čo viedlo k minimalizácii nákladov na dodávku tepla, ale hlavne zlepšeniu podmienok života ľudí v takýchto upravených bytovkách. Naopak prezentáciou Ing. Kertésza (Dalkia Východné Slovensko, s.r.o.) sme sa dostali aj k inému problému. Svojím vystúpením poukázal na prípadne problémy vznikajúce pri odpájaní sa od centrálnych zdrojov a následky z toho vyplývajúce. Aj nasledujúce príspevky z dielne TU v Košiciach Stavebnej fakulty sa viedli v sprievode diskusií s každým príspevkom. Účastníci si vypočuli 17 odborných príspevkov tohto ročníka spolu s diskusiami. Všetky prednášky, ako aj tie neodprezentované sú uverejnené v digitálnom CD zborníku (PDF) ako materiál tohto podujatia. Táto konferencia svojím programom, účasťou a inovatívnymi príspevkami má svoje pevné miesto v odborných podujatiach nielen na Slovensku, ale aj v zahraničí. Ak ste si nechali ujsť tento ročník, srdečne Vás pozývame na jeho pokračovanie. Tešíme sa na Vás. Zdroj: Elsewa, s.r.o. 15

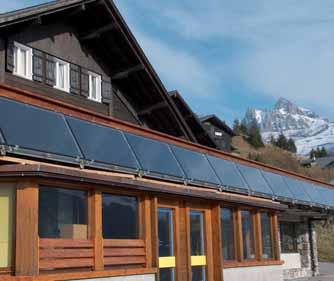

16 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2013 EURÓPSKE SOLÁRNE DNI TRADIČNE PODPORUJE AJ THERMO SOLAR ŽIAR Najväčší slovenský výrobca slnečných kolektorov firma THERMO SOLAR Žiar, s.r.o., Žiar nad Hronom je tradičným organizačným partnerom Európskych solárnych dní, počas ktorých subjekty zapojené do kampane zvyšujú povedomie o využití solárnej energie. V tomto roku pripravil THERMO SOLAR exkurzie pre žiakov, odborný seminár a prezentačnú akciu 6. mája pred Euroveou v Bratislave. Slovensko sa do Európskych solárnych dní zapája už po tretí raz. Od 1. mája do 15. mája 2013 usporiadali slovenskí organizátori viac ako 80 akcií na podporu vzdelávania, popularizácie a zvyšovania informovanosti o inteligentných energetických riešeniach, najmä v súvislosti s fotovoltickou energiou a termálnym ohrievaním a chladením. Informoval o tom podpredseda Československej solárnej spoločnosti a riaditeľ THERMO SOLARU Ing. Milan Novák. Európske solárne dni úspešne propagujú využívanie bezplatného neobmedzeného obnoviteľného zdroja energie na výrobu elektriny, ale aj tepla a chladu SLNKA, ktoré je dostupné komukoľvek a kdekoľvek. Konajú sa stále vo väčšom počte krajín, napríklad v roku 2010 bolo rôznymi organizáciami, od výrobcov solárnych zariadení po školy a miestne úrady, zorganizovaných v cca 20 európskych krajinách. Táto iniciatíva združuje lídrov zo sektoru solárnej tepelnej a solárnej elektrickej energie z celej Európy. Nezaostáva ani THERMO SOLAR, ktorý v tomto roku umožní formou exkurzií bližšie sa zoznámiť s výrobou slnečných kolektorov žiakom základných a stredných škôl. Už tradične v spolupráci s montážnymi partnermi a neziskovými organizáciami pripravujeme na niekoľkých miestach Slovenska prezentačné akcie propagujúce využívanie energie Slnka. Jedna z nich bola v tomto roku aj v Bratislave pred komplexom Eurovea, usporiadaná v spolupráci so Slovenskou asociáciou fotovoltického priemyslu (SAPI). V rámci Európskych solárnych dní sme usporiadali v priestoroch výrobného závodu pre záujemcov o navrhovanie, montáž a využívanie solárneho tepla odborný seminár, povedal M. Novák. energie na Slovensku s dôrazom na solárnu elektrickú energiu. Organizátori cieľovú skupinu občanov aktivizujú pomocou rôznych druhov akcií workshopov, dní otvorených dverí, výstav, verejných prednášok a mnoho ďalších. Tieto akcie poskytujú konkrétne informácie cieľovým skupinám o solárnej energii, ale aj konzultácie pre zákazníkov, majiteľov domov, spotrebiteľov, miestnych obyvateľov, návštevníkov, študentov a deti. Predvlani sa Európske solárne dni konali v 17 krajinách Európy a počas nich prebehlo viac ako 5000 akcií, z toho viac ako 50 na Slovensku. Tradíciu týchto dní začalo v roku 2002 Rakúsko ako deň slnka a táto akcia sa rozšírila na celoeurópsku kampaň, ktorá prebieha každoročne počas prvých májových týždňov. Slovensko je stále na chvoste Európskej únie vo využívaní slnečnej energie. Podľa odhadu THERMO SOLARU je v SR doteraz nainštalovaných okolo m 2 slnečných kolektorov. Pre porovnanie, v počtom obyvateľov podobnom Rakúsku, bolo ku koncu roka 2011 nainštalovaných takmer 4 mil. m 2 solárnych termických systémov. Zaostávanie Slovenska sa pritom prehlbuje. Rakúšania ročne nainštalujú približne dvakrát viac slnečných kolektorov, než my za celú novodobú históriu samostatného Slovenska. Potom, čo v závere roka 2011 Ministerstvo hospodárstva SR zastavilo dotácie na OZE, nastal prepad predaja slnečných kolektorov na domácom trhu o viac ako polovicu a o prácu prišlo aj mnoho montážnikov, poukázal M. Novák. Dodal, že prostá návratnosť slnečných kolektorov sa pri štátnych dotáciách dostávala na úroveň 7 až 10 rokov. Predvlaňajšia úroveň dotácií však bola 200 /m 2 pri inštalácii do 8 m 2. Solárny systém s 300 l zásobníkom pokryje cca 60 až 70 % z ročnej spotreby energie na prípravu teplej vody v 4- až 5-člennej domácnosti. Kvalitný solárny systém z produkcie spoločnosti THERMO/SOLAR má praxou potvrdenú najmenej 30-ročnú životnosť. THERMO SOLAR v Alpách Hlavným koordinátorom pre Slovensko je Slovenská agentúra pre obnoviteľné zdroje energie SkREA (Slovak Renewable Energy Agency), ktorá bola zriadená v roku 2006 ako nezisková organizácia na podporu rozvoja obnoviteľných zdrojov Vypočítali sme, že ak malé solárne zariadenie na prípravu teplej vody ušetrí dnes na elektrickej energii 300 /rok, tak za 30 rokov majiteľ solárneho zariadenia ušetrí pri 3 % raste cien energií na nákladoch a v prípade 5 % rastu až Uvedené malé solárne zariadenie predstavuje kompletný solárny systém s tromi kolektormi a 300 litrovým solárnym bojlerom s elektrickým doohrevom. Pri dodávke, vrátane montáže a po odpočítaní vlaňajšej štátnej dotácie, platil majiteľ rodinného domu za toto štandardizované solárne zariadenie cca 2800, dnes bez dotácií je to cca 3900, uzavrel M. Novák. 16

17 3/2013 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA PRIPRAVOVAŤ A ODOBERAŤ TEPLÚ VODU MIMO STANOVENÉHO ČASU? Jozef Buzaši 1, Ing. Emil Ruščák 2 1 Stavebné bytové družstvo Banská Bystrica, Zelená ulica 1, B. Bystrica, buzasi@sbdbb.sk 2 STEFE Banská Bystrica a.s., Zvolenská cesta 1, B. Bystrica, emil.ruscak@stefe.sk Pred stanovením povinnosti merania množstva tepla dodaného na ohrev teplej vody sa celkové dodané alebo vyrobené teplo rozdelilo pri rozpočítaní nákladov konečným spotrebiteľom medzi teplo na vykurovanie a teplo na ohrev teplej vody v pomere 70 % ku 30 %. Tento pomer znamenal, že náklady spojené s nehospodárnou prípravou teplej vody sa jednoducho presunuli a vyúčtovali v nákladoch na vykurovanie. 1. Úvod Po realizácii komplexných opatrení za účelom zníženia tepelných strát bytových domoch sa meraním dodaného tepla preukázalo, že pomer medzi spotrebou tepla na vykurovanie a spotrebou tepla potrebného na ohrev teplej vody sa z pôvodne určeného pomeru 70 % ku 30 % postupne menil až na pomer 55 % k 4 5%, dokonca v niektorých domoch sa pomer dostal na úroveň 45 % ku 55 %. Rovnaké alebo často aj vyššie náklady na prípravu teplej vody boli a sú dôvodom na realizáciu súboru takých technických opatrení, ktoré zabezpečia optimálnu mernú spotrebu tepla na prípravu teplej vody a zníženie zbytočných cirkulačných strát. Pokiaľ sa systém prípravy teplej vody časovo a teplotne optimalizuje, ležaté a stúpačkové rozvody v dome sa hydraulicky vyregulujú a opatria sa účinnou tepelnou izoláciou, výsledkom týchto opatrení bude dosiahnutie mernej spotreby tepla na ohrev teplej vody hlboko pod odporučenou hodnotou t.j. 75,0000 kwh/m 3 (0,27 GJ/m 3 ). Vyhláška MH SR č. 152/2005 Z. z. o určenom čase a o určenej kvalite dodávky tepla pre konečného spotrebiteľa v paragrafe 1, ods. 6 stanovuje povinnosť teplú vodu dodávať denne v čase od 5.00 hodiny do hodiny, alebo v inom čase dohodnutom v zmluve o dodávke a odbere tepla. Možnosť predlženia prípravy a dodávky teplej vody na 24 hodín denne bola konečným spotrebiteľom ponúknutá v bytových domoch v správe SBD Banská Bystrica. Akým spôsobom sa prejaví nepretržitá príprava a dodávka teplej vody na spotrebe tepla na jej ohrev a finančných nákladoch za jej dodávku, popisujem v tomto príspevku. Všetky potrebné merania boli zabezpečované prevádzkovateľom kompaktných odovzdávacích staníc tepla a dodávateľom teplej vody spoločnosťou STEFE Banská Bystrica a.s., ktorá aj navrhla potrebné technické a prevádzkové opatrenia a zároveň vyhodnotila, či pre konkrétne sledované bytové domy sa nepretržitá dodávka finančne oplatí, alebo pre bytový dom bude výhodnejšie len posunúť čas začiatku a ukončenia prípravy a dodávky teplej vody, t. j. predĺžiť dobu dodávky TÚV počas dňa. 2. Stručná charakteristika a špecifikácia bytových domov Stavebné bytové družstvo Banská Bystrica zabezpečuje výkon správy v 212 bytových domoch, pričom primárne teplo od spoločnosti STEFE Banská Bystrica a.s. odoberá pre 178 domov. Na experiment sme vybrali 4 bytové domy rôznych stavebných sústav. Stručná charakteristika vybraných bytových domov je nasledovná: Bernolákova 1, tento bodový dom je postavený v stavebnej sústave MBD U-65, do užívania bol odovzdaný v roku 1982, v dome je 65 bytov na dvanástich poschodiach. V dome býva 137 osôb a má osem vertikálnych stúpačiek a cirkulácii teplej vody, ktoré sú hydraulicky vyregulované regulačnými ventilmi a opatrené pôvodnou termoizoláciou. Moskovská 36,38,40,42, tento radový dom je postavený v stavebnej sústave BA-CA, do užívania bol odovzdaný v roku 1977, v dome je 108 bytov na deviatich poschodiach. V dome býva 233 osôb a má dvanásť vertikálnych stúpačiek a cirkulácii teplej vody, ktoré sú hydraulicky vyregulované regulačnými ventilmi a opatrené pôvodnou termoizoláciou. Golianova 2,4,6, tento radový dom je tradične murovaný, do užívania bol odovzdaný v roku 1964, v dome je 27 bytov na troch poschodiach. V dome býva 44 osôb a má deväť vertikálnych stúpačiek a cirkulácii teplej vody hydraulicky vyregulovaných. Tatranská 1,3,5,7,9,11, tento radový dom je postavený v stavebnej sústave malá NKS, do užívania bol odovzdaný v roku 1986, v dome je 84 bytov na siedmich poschodiach. V dome býva 173 osôb a má dvadsaťštyri vertikálnych stúpačiek a cirkulácii teplej vody, ktoré nie sú hydraulicky vyregulované. 3. Prehľad merných spotrieb tepla na ohrev teplej vody za roky 2009 až 2012 Dodávka tepla na ohrev teplej vody je v každom bytovom dome meraná určeným fakturačným meradlom na primárnej strane kompaktnej odovzdávacej stanice tepla. Množstvo studenej vody potrebnej na prípravu teplej vody je merané vodomerom, ktorý umožňuje diaľkový prenos nameraných údajov. V grafoch sú uvedené dosiahnuté merné spotreby tepla na ohrev teplej vody za roky 2009 až 2012 v sledovaných bytových domoch. Reálne úspory dodaného tepla porovnaním roku 2012 a roku PM TÚV (m3) ,5 2140,9 2151,3 0,2501 0,2415 0, ,4 0, (533,80 GJ) 2010 (517,03 GJ) 2011 (504,86 GJ) 2012 (475,12 GJ) Obr. 1 Spotreba studenej vody na prípravu teplej vody a merná spotreba tepla na jej ohrev za roky 2009 až 2012, dom Bernolákova 1 m.s.ttúv (GJ/m3) 0,

18 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2013 PM TÚV (m3) ,8 3355,1 0,3028 0, ,0 3231,6 0,2586 0,2565 m.s.ttúv (GJ/m3) PM TÚV (m3) ,0 0, ,0 1794,0 1806,0 0,4405 0,4110 m.s.ttúv (GJ/m3) (1049,84 GJ) 2010 (940,75 GJ) 2011 (837,47 GJ) 2012 (828,90 GJ) Obr. 2 Spotreba studenej vody na prípravu teplej vody a merná spotreba tepla na jej ohrev za roky 2009 až 2012, dom Moskovská 36, 38, 40, 42 PM TÚV (m3) ,8 0, ,2 462,8 0,4460 0, ,1 0, (227,10 GJ) 2010 (221,76 GJ) 2011 (206,06 GJ) 2012 (195,51 GJ) Obr. 3 Spotreba studenej vody na prípravu teplej vody a merná spotreba tepla na jej ohrev za roky 2009 až 2012, dom Golianova 2, 4, sú od 3,4 % do 31,8 %. a boli dosiahnuté predovšetkým decentralizáciou prípravy teplej vody a realizáciou merania skutočného množstva studenej vody potrebnej na prípravu teplej vody v mieste jej spotreby. 0,22 m.s.ttúv (GJ/m3) 0,38 0 0, (724,20 GJ) 2010 (725,00 GJ) 2011 (790,18 GJ) 2012 (742,32 GJ) Obr. 4 Spotreba studenej vody na prípravu teplej vody a merná spotreba tepla na jej ohrev za roky 2009 až 2012, dom Tatranská 1, 3, 5, 7, 9, Technické a organizačné zabezpečenie merania Dodávateľ teplej vody a prevádzkovateľ KOST, spoločnosť STEFE Banská Bystrica a.s. zabezpečila počas mesiaca októbra 2012 podmienky na nepretržitú prípravu a dodávku teplej vody. Teplota teplej vody denne od 5.00 hodiny do hodiny bola udržiavaná podľa nastaveného režimu (minimálne 45 C na výtoku u konečných spotrebiteľov) a v čase od hodiny do 5.00 hodiny bola teplá voda ohrievaná na teplotu 40 C. Pre potreby vyhodnotenia výsledkov merania, technických parametrov a nákladov za nepretržitú prípravu a dodávku teplej vody, realizovali sme meranie množstva spotreby studenej vody potrebnej na prípravu teplej vody a meranie spotreby tepla na jej prípravu a nutnú cirkuláciu v bytovom dome. Stavy z meradiel sa automaticky zaznamenávali denne o 5.00 a o hodine. 0,34 5. NAMERANÉ HODNOTY A STANOVENIE NÁKLADOV NEPRETRŽITEJ DODÁVKY ANALÝZA A PREPOČET DOPADOV V EURO Z 24 HOD. DODÁVOK TEPLEJ VODY VO VYBRANÝCH DOMOCH ZA OKTÓBER 2012 TEPLA NA OHREV [GJ] BERNOLÁKOVA 1 MOSKOVSKÁ OSÔB 233 OSÔB SPOTREBA SPOTREBA VODY [m 3 ] MERNÁ SPOTREBA [GJ/m 3 ] TEPLA NA OHREV [GJ] VODY [m 3 ] MERNÁ SPOTREBA [GJ/m 3 ] Denná spotreba , ,009 0, , ,804 0,2463 Nočná spotreba ,00 (40 C) 5,184 9,421 0,5503 7,704 15,547 0,4955 Celková spotreba za deň (24 hod.) 39, ,430 0, , ,351 0,2616 % spotreba vody v noci z celkovej spotreby za 24 hod. 13,15 % 5,87% 11,67 % 6,16 % Priemerná nočná spotreba TÚV = vo víkendové dni 0,184 0,331 0,5574 0,256 0,575 0,4460 = v pracovné dni PO PIA 0,177 0,323 0,5475 0,269 0,521 0,5164 cena tepla 29,34 /GJ 29,34 /GJ Prepočet na 1 m 3 v 10/2012 október 2012 bez nočnej prevádzky 34,236GJ 151,009 0, ,320GJ 236,804 0,2463 náklad za 10/2012 bez nočnej prev , ,11 DPr: Prepočet na 1 m 3 za 10/2012 6,65 /m 3 7,23 /m 3 október 2012 nočná prevádzka 5,184GJ 9,421 0,5503 7,704GJ 15,547 0,4955 náklad za 10/2012 na nočnú prevádzku 152,10 226,04 NPr: Prepočet na 1 m 3 za 10/ ,14 /m 3 14,54 /m 3 október 2012 s 24-hod. prevádzkou 39,420GJ 160,430 0, ,024GJ 252,351 0,2616 náklad za 10/2012 s 24-hod. prevádzkou 1 156, ,14 24 h: Prepočet na 1 m 3 za 10/2012 7,21 /m 3 7,68 /m 3 zvýšenie ceny za 1 m 3 pri 24 hod. prev. oproti dennej prevádzke v 10/2012 0,56 /m 3 0,45 /m

19 3/2013 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA ANALÝZA A PREPOČET DOPADOV V EURO Z 24 HOD. DODÁVOK TEPLEJ VODY VO VYBRANÝCH DOMOCH ZA OKTÓBER 2012 TEPLA NA OHREV [GJ] GOLIANOVA 6 TATRANSKÁ 5 44 OSÔB 173 OSÔB SPOTREBA SPOTREBA VODY [m 3 ] MERNÁ SPOTREBA [GJ/m 3 ] TEPLA NA OHREV [GJ] VODY [m 3 ] MERNÁ SPOTREBA [GJ/m 3 ] Denná spotreba ,465 36,851 0, , ,760 0,3819 Nočná spotreba (40 C) 2,473 2,921 0,8467 7,632 9,360 0,8154 Celková spotreba za deň (24 hod.) 16,938 39,772 0, , ,120 0,4095 % spotreba vody v noci z celkovej spotreby za 24 hod. 14,60% 7,34% 12,67% 6,36% Priemerná nočná spotreba TÚV = vo víkendové dni 0,090 0,105 0,8518 1,129 2,824 0,4000 = v pracovné dni PO-PIA 0,084 0,099 0,8446 1,106 2,900 0,3816 cena tepla 29,34 /GJ 29,34 /GJ Prepočet na 1 m 3 v 10/2012 október 2012 bez nočnej prevádzky 14,465GJ 36,851 0, ,612 GJ 137,760 0,3819 náklad za 10/2012 bez nočnej prev. 424, ,64 DPr: Prepočet na 1 m 3 za 10/ ,52 /m 3 11,21 /m 3 október 2012 nočná prevádzka 2,473GJ 2,921 0,8467 7,632GJ 9,360 0,8154 náklad za 10/2012 na nočnú prevádzku 72,56 223,92 NPr: Prepočet na 1 m 3 za 10/ ,84 /m 3 23,92 /m 3 október 2012 s 24-hod. prevádzkou 16,938GJ 39,772 0, ,244GJ 147,120 0,4095 náklad za 10/2012 s 24-hod. prevádzkou 496, ,56 24 h: Prepočet na 1 m 3 za 10/ ,50 /m 3 12,01 /m 3 zvýšenie ceny za 1 m 3 pri 24 hod. prev. oproti dennej prevádzke v 10/2012 0,98 /m 3 0,81 /m 3 6. Vyhodnotenie výsledkov a prognóza dodávky dom BERNOLÁKOVA 1 v nočných hodinách bola spotreba teplej vody na úrovni 5,87 % z celkovej mesačnej spotreby, celková merná spotreba tepla na prípravu teplej vody stúpla o 8,38 % za mesiac, za dodávku teplej vody počas jej 24 hodinovej dodávky zaplatia jej koneční spotrebitelia viac o 152,10 EUR za mesiac. Cena vyrobeného a dodaného 1 m 3 teplej vody pri 24 hodinovej dodávke stúpne o 0,56 EUR/m 3. Na základe uvedených porovnaní je 24-hodinová dodávka teplej vody odporúčaná a po skúšobnej prevádzke sa vlastníci domu rozhodli pre jej nepretržitú dodávku. dom MOSKOVSKÁ 36,38,40,42 v nočných hodinách bola spotreba teplej vody na úrovni 6,16 % z celkovej mesačnej spotreby, celková merná spotreba tepla na prípravu teplej vody stúpla o 6,21 % za mesiac, za dodávku teplej vody počas jej 24 hodinovej dodávky zaplatia jej koneční spotrebitelia viac o 226,04 EUR za mesiac. Cena vyrobeného a dodaného 1 m 3 teplej vody pri 24 hodinovej dodávke stúpne o 0,45 EUR/m 3. Na základe uvedených porovnaní je 24 hodinová dodávka odporúčaná, ale vlastníci bytov sa aj napriek priaznivým hodnotám mernej spotreby a ceny dodávky teplej vody nerozhodli pre jej nočnú prípravu a dodávku. dom GOLIANOVA 2,4,6 v nočných hodinách bola spotreba teplej vody na úrovni 7,34 % z celkovej mesačnej spotreby, celková merná spotreba tepla na prípravu teplej vody stúpla o 8,5 % za mesiac, za dodávku teplej vody počas jej 24 hodinovej dodávky zaplatia jej koneční spotrebitelia viac o 72,5 EUR za mesiac. Cena vyrobeného a dodaného 1 m 3 teplej vody pri 24 hodinovej dodávke stúpne o 0,98 EUR/m 3. Vzhľadom na nízku spotrebu teplej vody, vysokú mernú spotrebu tepla počas nočného cyklu a vekovú štruktúru obyvateľov domu je 24-hodinová dodávka teplej vody nehospodárna a vlastníci bytov ju zamietli. dom TATRANSKÁ 1,3,5,7,9,11 v nočných hodinách bola spotreba teplej vody na úrovni 6,36 % z celkovej mesačnej spotreby, celková merná spotreba tepla na prípravu teplej vody stúpla o 7,22 % za mesiac, za dodávku teplej vody počas jej 24 hodinovej dodávky zaplatia jej koneční spotrebitelia viac o 223,92 EUR za mesiac. Cena vyrobeného a dodaného 1m3 teplej vody pri 24 hodinovej dodávke stúpne o 0,81 EUR/m3. Aj napriek nízkej priemernej spotrebe teplej vody za mesiac, značnom objeme vody v potrubnom systéme bytového domu, chýbajúcej hydraulickej regulácii sa vlastníci bytov rozhodli pre 24-hodinová dodávku teplej vody. 7. Záver Odborníci v tepelnej energetike diskutujú, či považovať dodávku teplej vody za tovar alebo za službu. Odhliadnuc od argumentov, ktoré pomenovanie tovar alebo služba dávajú do popredia, je nespochybniteľné, že dodávka teplej vody jej konečným spotrebiteľom musí byť na požadovanej technickej a hygienickej úrovni, čas jej dodávania a kvalita by mala vyhovovať nielen záväzným predpisom, ale aj požiadavkám konečných spotrebiteľov. Decentralizáciou prípravy teplej vody sa vytvorili podmienky na jej prípadnú nepretržitú dodávku a pokiaľ sa v bytových domoch uskutočnia racionalizačné opatrenia smerujúce k zníženiu energetickej náročnosti, náklady za jej dodávku budú primerané. Toto konštatovanie potvrdili výsledky predovšetkým v bytovom dome na Bernolákovej ulici, v ktorom sa teplá voda dodáva nepretržite. 19

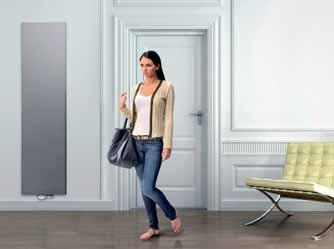

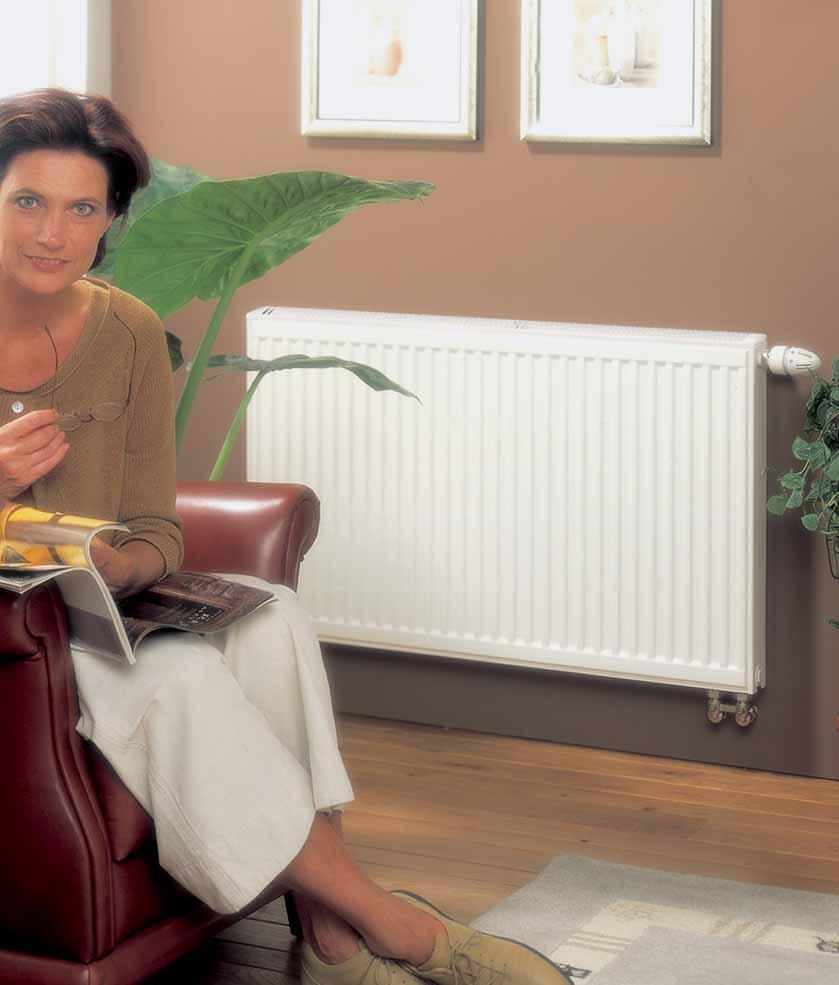

20 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2013 TEPLO, KTORÉ JE ZÁŽITKOM PRE OČI Teplo domova je jednou z najdôležitejších vecí. Príjemná predstava domácej pohody je neoddeliteľne spätá s pocitom uvoľnenia, pohody, útočiska. Ako zabezpečiť, aby sme byt či dom mali akurátne a energeticky vyvážene vykúrený, je jedným zo základných rozhodnutí, ktoré musíme prijať pri stavbe či prestavbe. Poslednou a najviditeľnejšou súčasťou komplexu vykurovania priestoru sú vykurovacie telesá radiátory. Okrem funkčnosti, jednoduchej údržby a dlhoročnej záruky musia spĺňať aj estetické kritériá a štýlovo dopĺňať naše interiéry. Pri hľadaní toho pravého riešenia je ideálne obrátiť sa na tých najlepších. Tento prívlastok spĺňajú radiátory značky Purmo, ktoré sa od konca 50. rokov začali vyrábať vo Fínsku. V súčasnosti má koncern Retting Heating Group výrobné závody vo Fínsku, Nemecku, Belgicku, Francúzsku, Švédsku, v Číne a jeden z najmodernejších sa nachádza v poľskom meste Rybnik. Vyše 50- ročná tradícia výroby zaručuje obrovské skúsenosti a neustále prispôsobovanie sa najnovším trendom v oblasti. Výrobca, fínska rodinná spoločnosť Rettig Heating company, sa vyznačuje kreatívnym, nekonvenčným myslením a ako je v Škandinávii zvykom, dbajú aj na ekologickú stránku výroby, o čom svedčia certifikáty, spĺňajúce požiadavky normy ISO 9001: 2000 i ISO 14001: Ponúkaný vzor môže slúžiť ako umocnenie efektu v interiéri, v ktorom sa doplnky zariadenia vyznačujú zvislými líniami. Model Faro V najviac vyhovuje tam, kde je priestor na nainštalovanie radiátora malý. Značka Purmo ponúka niekoľko druhov vertikálnych i horizontálnych dekoratívnych radiátorov. Vertikálne radiátory predstavujú vertikálny variant panelových radiátorov pre montáž na vysokých a úzkych stenách. Tieto radiátory majú konvenčné súčiastky a sú vybavené bočnými krytmi. Šetria priestor a je jednoduchšie ich zakomponovať do interiéru, na druhej strane to však kladie vyššie nároky na ich vzhľad. U značky Purmo si môžete vybrať z vertikálnych riešení Kos, Faro a Narbonne, Tinos a Paros. Modely Narbonne V a Narbonne V VT sú elegantným riešením do moderných interiérov. Tieto radiátory sa vyrábajú v Rakúsku a odtiaľ smerujú na náš trh a tiež do väčšiny západoeurópskych štátov, do Ruska, Litvy a na Ukrajinu. Vzhľadom na elegantný a moderný vzhľad nachádzajú svoje využitie v rôznych interiéroch. Radiátory Narbonne V a Narbonne V VT si veľmi často vyberajú klienti, ktorí zariaďujú kancelárie a obchody, ale aj do bytov a rodinných domov. Tieto modely boli projektované špeciálne so zreteľom na ohrievanie miestností, ktoré majú väčšie zasklenenie a taktiež takých, kde sa radiátor ťažko zmestí pod parapetnú dosku. Pod parapetnou doskou je časť steny, na ktorej je možné vyexponovať radiátor ako dekoračný element. Radiátor Kos V predstavuje surovú formu pre klasický interiér. Modely z línie dekoračných radiátorov Kos sú charakteristické hladkým predným panelom, ktorý zvýrazňuje ich elegantný, klasický vzhľad. Pekne dokončený kryt typu grill, ako aj zaoblené bočné kryty zmierňujú surovosť formy. Tento výrobok je dostupný v rôznych farbách a pasuje do rôznych miestností. Rukoväť ako možnosť umožňuje optimálne využitie radiátora v kuchyni. Hodí sa najmä do minimalistických interiérov. Riešenie Faro V ponúka neopakovateľné vzory. Profilovaný predný panel tohto modelu zvýrazňujú línie ťahajúce sa zvisle, avšak zakrivené kryty mu dodávajú jednoduchý klasický vzhľad. 20

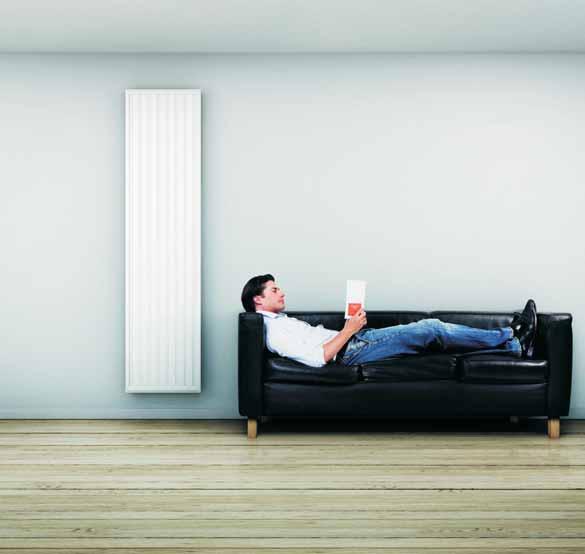

21 3/2013 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA Radiátory Narbonne a Narbonne VT, podobne ako iné panelové modely, však nie je možné používať v štandardnom vykončení, v miestnostiach so zvýšenou vlhkosťou, napr. v kúpeľniach, pri bazénoch či v práčovniach. Pri kúpe radiátora musíme mať na zreteli aj otázku typu pripojenia radiátora. Narbonne V je radiátor s bočným pripojením, Narbonne V VT radiátor prispôsobený na napájanie z podlahy, ktorý je vybavený ventilovou vložkou. Oba typy sú vyrobené z oceľových profilov s pravouhlým prierezom s hrúbkou 1,5 mm. Tinos V a Paros V sú vertikálne dekoratívne radiátory s hladkým predným panelom lomeným v pravom uhle na boky radiátora. Sú štýlovo a moderne naprojektované a odzrkadľujú najnovšie trendy vykurovacích technológií. Vďaka svojim čistým rovným líniám napĺňa Tinos túžbu pri kubisticky ladenom priestore, zatiaľ čo zaoblené hrany Parosu vytvárajú elegantné dizajnové riešenie do takmer každého interiéru. Riešenie Vertical Compact štandardnej série s priaznivými cenami presvedčí svojou diskrétnou estetikou. Predný panel je profilovaný. Pozor, modely Narbonne a Narbonne VT môžete kúpiť jedine na objednávku. Spoločnosť Rettig Heating má na Slovensku dobre vybudovanú distribučnú sieť všetkých druhov radiátorov Purmo, zabezpečenú veľkoobchodnými partnermi Purmo, preto by objednanie Vami vybraného radiátora nemalo byť žiadnym problémom. Radiátory PURMO nájdete v každom dobrom obchode s kúrením. Samozrejmosťou je výber z rozsiahlej farebnej škály (viac ako 200 farieb, farebnú škálu nájdete v produktovom katalógu na stránke a 10-ročná záruka na všetky radiá tory značky Purmo. V ponuke sú taktiež kúpeľňové radiátory. Od kúpeľne očakávame, že bude príjemne vyhriata, vetrateľná a suchá, ideálne miesto na relax. Preto túžime po stále krajších, štýlovejších a luxusnejších kúpeľňových priestoroch. Kúpeľňa je miestnosťou, ktorá si vyžaduje špeciálne radiátory: odolné voči vlhkosti, prispôsobené na sušenie uterákov a v neposlednom rade majú plniť aj dekoračný účel. Dizajn kúpeľňových radiátorov Purmo uspokojí aj tých najnáročnejších zákazníkov. Sú projektované najlepšími západnými dizajnérmi a odlišujú sa hlavne neopakovateľnými vzormi, ako aj diferencovanou cenovou ponukou. Klasické panelové radiatóry sú základom ponuky, dostupné sú prakticky vo všetkých požadovaných rozmeroch a farbách. 21

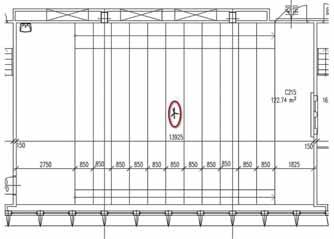

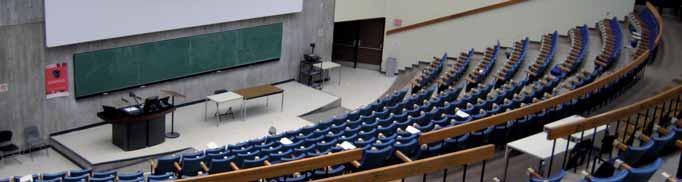

22 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2013 KVALITA VNITŘNÍHO PROSTŘEDÍ V POSLUCHÁRNĚ VYSOKÉ ŠKOLY Ing. Alžběta Kohoutková, prof. Ing. Karel Kabele, CSc. Katedra TZB, FSv, ČVUT v Praze, Thákurova 7, Praha 6, alzbeta.kohoutkova@fsv.cvut.cz Cílem práce bylo popsání kvality vnitřního prostředí v nerekonstruované posluchárně vysoké školy. Studenti i uživatelé si stěžovali na nepříjemné prostředí v posluchárně. Bylo provedeno měření v zimních podmínkách, aby došlo k popsání aktuálního stavu prostředí. Došlo k vyhodnocení prostředí z hlediska platných norem a také na základě indexů PMV a PPD. 1. Úvod K dosažení optimálního vnitřního prostředí a tepelné pohody uživatelů byly doporučeny vhodné intervaly hodnot parametrů vnitřního prostředí. Podle zákona č. 258/2000 Sb. o ochraně veřejného zdraví musí být splněny mikroklimatické podmínky na základních, středních, předškolních a školských zařízeních. Dále jsou provozovatelé povinni zajistit vnitřní prostředí pobytových místností v těchto stavbách tak, aby odpovídalo hygienickým limitům chemických, fyzikálních a biologických ukazatelů upravených prováděcími právními předpisy (viz Tab. 1). Vyhláška č. 6/2003 Sb. vymezuje RH na %, rychlost proudění vzduchu 0,13 0,25 m/s a výslednou teplotu pro chladné období roku: t g = 22,0 (+/-) 2,0 C. Další požadavek na koncentraci CO 2 udává vyhláška č. 20/2012 Sb., kdy maximální přípustná koncentrace CO 2 je 1500 ppm. Práce je soustředěna na problematiku tepelně-vlhkostního mikroklimatu a kvality vzduchu. V posluchárně je 11 řad uspořádaných stupňovitě, měřicí stojan byl umístěn v 6. řadě uprostřed, jak je označeno červenou elipsou na Obr. 1. Okna posluchárny jsou orientována na jihovýchod, dveře do místnosti jsou umístěny naproti oknům. Byla měřena teplota kulového teploměru, relativní vlhkost, rychlost proudění vzduchu a koncentrace CO 2. Vytápění posluchárny bylo zajištěno deskovými otopnými tělesy bez možnosti regulace. Větrání bylo přirozené. V podhledu byla instalována vzduchotechnika, která nebyla v provozu. Zkouška měla 2 části. Každá část trvala hodinu. Během první části zkoušky došlo k opožděnému příchodu 2 studentů. Mezi první a druhou částí byla přestávka. Na zkoušce bylo přítomno 16 osob. Posluchárna byla obsazena jen z 12 %. Před měřením se uskutečnila v posluchárně ranní zkouška o vysokém počtu studentů, která ovlivnila měření. Tab. 1 Požadavky na kvalitu vnitřního prostředí poslucháren PARAMETR INTERVAL JEDNOTKY VYHLÁŠKA Č. RH % 6/2003 rychlost proudění vzduchu 0,13 0,25 m/s 6/2003 výsledná teplota 22,0 ± 2,0 C 6/2003 koncentrace CO ppm 20/ Měření vnitřního prostředí v zimě, klimatické podmínky a vyhodnocení 2.1. Měření Měření probíhalo v posluchárně během zkoušky dne Posluchárna o rozměrech 14 x 8,5 m má kapacitu 132 osob. Obr. 2 Průběh teplot vzduchu a relativních vlhkostí v interiéru a exteriéru Obr. 1 Posluchárna s umístěním měřicího stojanu s čidly Stav klimatických podmínek při měření Intenzita solární radiace byla v rozmezí W/m 2. Nepršelo během měření ani před ním. Teplota venkovního vzduchu nepřesahovala 0 C, pohybovala se v rozmezí -7,8 C až -6,6 C, bylo mrazivé období (viz Obr. 2). Rychlost větru se pohybovala v rozmezí 0 1,8 m/s, relativní vlhkost venkovního vzduchu se pohybovala v rozmezí od 87 % až 89 %.

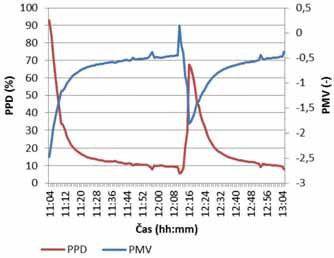

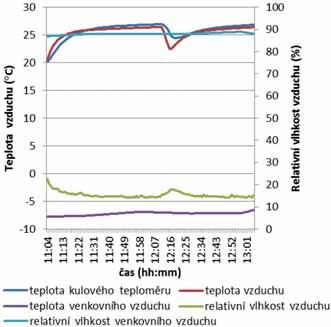

23 3/2013 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 2.3. Vyhodnocení měření Na Obr. 2 je vidět jasně přestávka kolem 12:00, kdy došlo k vyvětrání prostoru dveřmi a odchodu a příchodu studentů. Venkovní teplota byla v rozmezí -7,7 C až -6,6 C. Teplota kulového teploměru není v optimálním rozmezí, pohybuje se nad 24 C, což snižuje komfort uživatelů. Relativní vlhkost interiérového vzduchu je nedostatečná, pohybuje se v intervalu 12,5 22,5 %. Venkovní RH je v intervalu % Vyhodnocení na základě indexů PMV a PPD Indexy PMV a PPD zohledňují tepelný komfort uživatelů a předpokládané procento nespokojených, jak je stanoveno v normě ČSN EN ISO Teplota vzduchu o hodnotě 26,5 C i teplota kulového teploměru 27 C byly vysoké a nesplňovaly doporučené hodnoty. Do výpočtu byly zahrnuty vlivy teploty vzduchu, střední radiační teploty, rychlost proudění vzduchu, RH, fyzické činnosti uživatelů rovné 1,2 met a izolace oděvem rovné 1 clo (viz Obr. 3). Nejvyšší PPD = 92 % bylo v na začátku zkoušky v 11:04 za nejnižší teploty kulového teploměru a PMV = -2,47 (mírně zima až zima). Další vrchol nastal během přestávky v 12:16 opět za snížení teploty, kdy bylo PPD = 67 % a PMV = -1,8 (chladno až mírně zima). 3. Rekonstrukce Hlavním problémem školských budov je vysoká produkce škodlivin uživateli těchto budov, nedostatečné větrání a následné snížení komfortu uživatelů vedoucí k jejich nesoustředěnosti. Trendem posledních let bylo snižovat potřebu tepla na vytápění zateplením objektu a výměnou oken za okna těsnější. Důsledkem často bývalo zhoršení vnitřního prostředí, protože se snížila výměna vzduchu z interiéru do exteriéru. Dle Vyhlášky č. 343/2009 Sb. musí být tyto prostory přímo větratelné. Přirozené větrání musí být v případě těsných oken zajištěno systémy mikro-ventilace nebo větracími štěrbinami. Pokud venkovní stav prostředí neumožňuje využít přirozené větrání pro překročení přípustných hodnot škodlivin ve venkovním prostředí, musí být mikroklimatické podmínky a větrání čerstvým vzduchem zajištěny vzduchotechnickým zařízením. Je stanoven požadavek na množství větraného vzduchu na žáka m 3 /h v těchto prostorách. 4. Závěr V posluchárně bylo během měření uživatelům horko, protože chybí možnost regulace vytápění v místnosti. Možností, jak zlepšit stav je navrhnout regulaci vytápění. Regulace omezí přetápění a sníží náklady na vytápění. Vysoké požadavky na větrání dále zvyšují také požadavky na vytápění, které byly sníženy těsnější obálkou budovy. Tyto důvody vedou k dalšímu možnému řešení návrhu vzduchotechnického systému s rekuperací. Vzhledem k různému provozu posluchárny během roku přednášky, zkoušky, prázdniny je třeba navrhnout systém s kolísajícím výkonem, který by zohledňoval počet přítomných osob. Toto je možné za předpokladu návrhu výkonu dle koncentrace CO 2. Dále je nutné zajistit tepelný komfort pro všechny uživatele, aby nedocházelo k pocitům lokálního diskomfortu. Obr. 3 Průběh PMV a PPD pro posluchárnu C215, během zkoušky dne LITERATURA: [1] Vyhláška č. 258/2000 Sb.: o ochraně veřejného zdraví. In: Sbírka zákonů [2] Vyhláška č. 108/2001 Ministerstva zdravotnictví o hygienických požadavcích na prostory a provoz škol, předškolních zařízení a některých školských zařízení. In: Sbírka zákonů [3] Vyhláška č. 343/2009 o hygienických požadavcích na prostory. In: Sbírka zákonů [4] Vyhláška č. 20/2012 Sb.: o technických požadavcích na stavby. In: Sbírka zákonů [5] ČSN EN ISO Ergonomie tepelného prostředí - Analytické stanovení a interpretace tepelného komfortu pomocí výpočtu ukazatelů PMV a PPD a kritéria místního tepelného komfortu. Praha: Úřad pro technickou normalizaci, metrologii a státní zkušebnictví, [6] HAZUCHA, Juraj a Jan BÁRTA. MINISTERSTVO ŽIVOTNÍHO PROSTŘEDÍ, Státní fond životního prostředí ČR. Nucené větrání s možností rekuperace odpadního tepla v objektech pro vzdělávání. Praha, 2010, 44 s. Dostupné z: opzp.cz/soubor-ke-stazeni/15/4679-cpd_vetrani_skol.pdf [7] ŠUBRT, Roman. Koncentrace CO 2 ve školních budovách. Energeticky soběstačné budovy. 2012, č. 1. Ilustračné foto 23

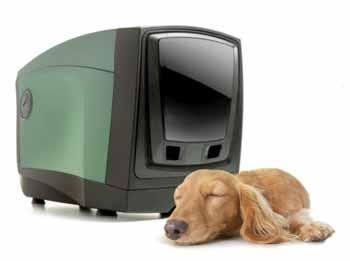

24 TEPELNÁ ČERPADLA KLIMA SOLAR NOVINKA PRIPRAVUJEME PRE VÁS V LETE 2013 Revolúcia má vždy meno - Spoločnosť IVAR CS, spol. s r.o. je už od svojho vzniku distribútorom čerpacej techniky DAB na slovenskom a českom trhu. Našim záujmom je predovšetkým spokojnosť zákazníka. Preto od začiatku dbáme na skvalitnenie našich služieb všetkými dostupnými prostriedkami. Výsledkom našej snahy je veľmi dobré obchodné a servisné pokrytie po Slovenskej i Českej republike. Ďalším dôležitým aspektom spokojnosti zákazníka je zaistenie kvality našich dodávaných výrobkov. Výrobca DAB dosiahol priebežnou inováciou vysokého štandardu a rozšírenie vývozu do všetkých častí sveta. Dôkazom jeho vývoja a modernej doby by mohla byť i prevratná novinka, ktorú výrobca DAB pumps predstavil v tomto roku na veľtrhu ISH Frankfurt. V podstate sa jedná o modernú, elektronicky riadenú domácu vodáreň E.sybox, ktorú je možné okrem iného použiť hlavne v prípade nedostatočného tlaku v systéme. E.sybox nevyžaduje žiadne ďalšie komponenty, pretože sa skladá zo samonasávacieho viacstupňového čerpadla a z elektroniky pre kontrolou a riadenie tlaku či prietoku. E.sybox je vďaka svojím vlastnostiam jediný systém svoj ho druhu, je výkonný, kompaktný, ľahko sa inštaluje a rovnako tak používa konečným užívateľom. Má integrovaný elektronický systém vybavený frekvenčným meničom. Vďaka tejto technológií E.sybox využíva podľa požiadavky len energiu potrebnú na čerpanie vody, čím umožňuje značnú ekonomickú úsporu. Každá časť inovatívnej domácej vodárne E.sybox bola vyvinutá tak, aby poskytovala maximálny výkon s minimálnym úsilím. Konštrukcia E.sybox je koncipovaná tak, aby sa systém ľahko prispôsobil každému typu inštalácie. Horizontálne alebo vertikálne pripojenie šetrí miesto pri inštalácií a je jednou z množstva výhod tohto zariadenia. Podľa voľby inštalácie je potom možné vybrať vstupné a výstupné pripojenie, zvyšné otvory ostanú zaslepené špeciálnou tesniacou zátkou. Sanie čerpadla je vybavené spätným ventilom, ktorý je možné podľa potreby jednoducho demontovať. Horná časť zariadenia umožňuje ľahký prístup k technickým častiam čerpadla, ako je napríklad vyrovnávacia tlaková nádoba, navyše je tu umiestnené potrebné náradie pre prípadnú údržbu. Vodou chladený motor a uzatvorenie celého systému pomocou špeciálneho materiálu ABS umožňuje odhlučnenie pri štandardnej prevádzke na max. hodnotu 45 db. Navyše je E.sybox vybavený antivibračnými podložkami, ktoré sú určené pre zvislú i vodorovnú montáž. Funkcie a ekonomickú prevádzku E.sybox je možné sledovať na LCD displeji s vysokým rozlíšením. Užívateľsky prívetivé rozhranie umožňuje prístup ku všetkým informáciám a je možné prispôsobiť hlavné nastavenie podľa špecifickosti danej aplikácie. E.sybox je taktiež vybavený ochranným zariadením, ktoré zabraňuje tvorbe ľadu vo vnútri zariadenia. Ochrana sa aktivuje v prípade poklesu teploty blížiacej sa k bodu mrazu. Vďaka týmto vlastnostiam je E.sybox najrozvinutejší ergonomický systém na svete v oblasti posilnenia tlaku pre domáce použitie. E.sybox získal ocenenie if desing award IF desing award patrí medzi najvýznamnejšie medzinárodné designerské ocenenia. Uvedenie zariadenia E.sybox na trh očakávame v druhej polovici tohto roku. Spoločnosť IVAR CS, spol. s r.o. pripravila, ako už tradične, výber rovnako zaujímavých produktov čerpacej techniky ako je DAB.E.sybox v akcii pre maximálnu efektivitu Vášho obydlia, zalievania alebo postrekovania. V prípade Vášho záujmu sa obráťte na odborného predajcu, veľkoobchody alebo na našu obchodno- -technickú kanceláriu. David Kreuzer IVAR CS, spol. s r. o.

25 Obchodno-technická kancelária IVAR SK, spol. s r. o., Hodžova 261/1, Myjava, tel.: , , ivar@stonline.sk, IVAR CS, spol. s r. o., Velvarská 9, Podhořany, Nelahozeves II, tel.: , fax: , info@ivarcs.cz,

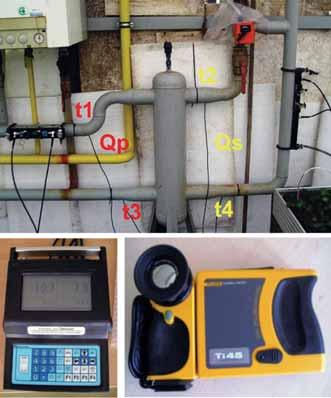

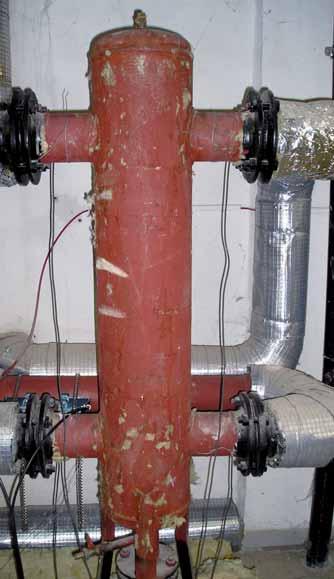

26 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2013 HYDRAULICKÁ (NE)STABILITA PRVKŮ OTOPNÝCH SOUSTAV Ing. Hana Petrůjová, Ing. Marian Formánek, PhD. Ústav TZB, Fakulta stavební, VUT v Brně, Veveří 331/95, Brno petrujova.h@fce.vutbr.cz, formanek.m@fce.vutbr.cz Obsahem článku je ukázka výsledků z experimentálního měření průtoků a teplot za účelem ověřování funkce a chování hydraulických zapojení soustav s termohydraulickým rozdělovačem (dále THR). 1 Úvod Jedná se o stávající teplovodní otopné soustavy, kde se s tímto prvkem setkáváme poměrně často. Přesto, že pro funkci kondenzačních kotlů není toto zařízení mnohdy efektivní, je toto hydraulické řešení soustavy stále projektanty navrhováno. Vzhledem k této problematice nerovnosti průtoků mezi primární stranou zdroje (kotle) a sekundární stranou (spotřebiče) bylo provedeno rozsáhlé experimentální měření v několika různých teplovodních soustavách. Účelem bylo měřit jednotlivé teploty na přívodních a vratných větví do/z THR a zároveň průtoky, jednak na primární straně a jednak v sekundárním okruhu spotřebiče. Na základě rozdílů v průtocích byly vyhodnocovány rozdíly v teplotách. 2 Popis a průběh měření Čtyři příložné teplotní sondy byly připevněny na osu potrubí (Obr. 1). Teploty byly zaznamenávány po pravidelném časovém úseku 30 s. Dvoukanálový ultrazvukový průtokoměr umožňuje měřit a zaznamenávat dva průtoky současně. Průtok byl měřen jednak v primárním okruhu (zdroj kotel), tak ve stejném časovém okamžiku v sekundárním okruhu soustavy spotřebičů a to v intervalu stejném, t.j. 30 s. Po instalaci přístrojů na potrubí (4x teplotní sonda a 2x čidla průtokoměru) bylo spuštěno zaznamenávání naměřených hodnot. Tímto způsobem byl zmapován stávající stav soustavy, při jakých skutečných průtocích soustava pracuje, jejich vzájemném (ne)- poměru a především za jakých rozdílů teplot na jednotlivých větvích soustava tradičně funguje, sama o sobě. V takovém stavu byla soustava ponechána po nějakou dobu a čekalo se na povel regulace. Po určité době, kdy soustava sama o sobě nevykazovala žádné dynamické změny, resp. nedocházelo k žádným změnám v průtocích, bylo snahou soustavu manuálně regulovat, abychom dosáhli simulace i jiných vzájemných poměrů průtoků na obou stranách THR. V průběhu měření byly současně pořizovány snímky termokamerou, jako možnost dalšího zjišťování a ověřování rozložení povrchových teplot na daném zařízení [3], [4]. 3 Metodika zpracování a vyhodnocení Výstupní hodnoty z měření bylo možné přímo zpracovat bez jejich odvozování z dalších fyzikálních vztahů. Přímo změna průtoku v uzavřené soustavě ovlivnila rozdíl teplot podle kalorimetrické rovnice [2]. Q P = Q S [W] Ve zkráceném zápisu a předpokladu, že c p = c s: m p (t 1 t 3) = m s (t 2 t 4) Za účelem zkoumání hydraulické (ne)stability soustav s THR byly z měření vyhodnocovány tyto veličiny: Q P / Q S = m p / m S [ - ] Vzájemný poměr primárního průtoku k sekundárnímu průtoku. Δt PŘŘÍVO = t 1 t 2 [ C] nebo [K] Rozdíl teplot mezi přívodní větví primárního okruhu (výstupní voda z kotle) a přívodem do sekundárního okruhu spotřebičů. Δt VRAT = t 3 t 4 [ C] nebo [K] Rozdíl teplot vratného potrubí v primárním okruhu (vstupní voda do kotle) a vratným potrubím ze sekundárního okruhu spotřebičů. Obr. 1 A) THR + měřené teploty B) Průtokoměr ultrazvukový, C) Termokamera 4 Výsledky experimentálního měření V Grafu 1 je celkové vyhodnocení jedné ze sad měření. Vyjadřuje závislost, jak rostl rozdíl mezi teplotami vratných větví (viz Obr. 1, 2) na základě růstu rozdílu v průtocích. V tomto případě převládal primární průtok nad velikostí sekundárního průtoku, t.j. Qp : Qs > 1 a rozdíly v teplotách vratných větví dosahovaly až k 8 K. Znázorněné body, jimiž byla proložena křivka lineární funkce byly vyhodnoceny po jednotlivých úsecích, ve kterých byla soustava ustálená, resp. hodnoty průtoků se neměnily. 26

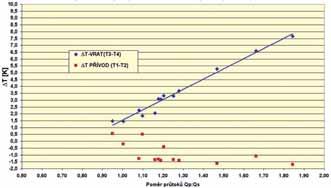

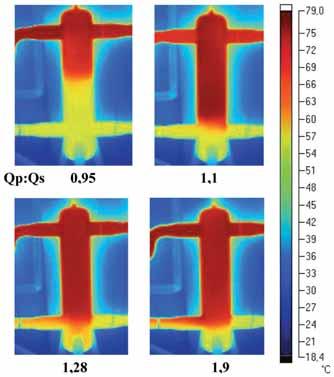

27 3/2013 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA Snahou bylo získat lineární závislost mezi průtokem a změnami teplot v primárním a sekundárním okruhu, nikoliv hodnotit dynamický průběh změn v soustavě. Pro názornost byla těmito body proložena křivka. Zde se nám alespoň podařilo objektivně vyjádřit, jak hydraulická nestabilita soustavy skutečně ovlivňuje teplotní poměry v soustavě prostřednictvím THR [4]. rozdílů, resp. nestability v průtocích primárního a sekundárního průtoku, díky hydraulického oddělení s THR. Pokročilé možnosti řízení a regulace soustav by na základě snímaných teplot a elektronicky řízených oběhových čerpadel měly umožnit, aby celá soustava pracovala v rovnováze, jako jeden celek[1],[5]. Tím by konečně mohlo dojít k eliminaci návrhu a instalace THR. Graf 1 Hodnoty rozdílů teplot přívodních a vratných větví v závislosti na různých poměrech průtoků Q p : Q s 5 Termovizní diagnostika Dalším způsobem diagnostiky chování THR při změnách průtoků bylo snímkování termokamerou v průběhu měření. Termovize umožnila rozeznat teplotní rozložení a děje nejen na povrchu THR, ale mohla diagnostikovat i celý topný proces soustavy. Na obrázcích jsou ukázky THR při různých stavech vzájemných poměrů průtoků. LITERATURA [1] Bašta, J.: Hydraulika a řízení otopných soustav, Praha, Vydavatelství ČVUT, 2003, 252 s., ISBN [2] Čupr K., Götz J., Gebauer G.: Aplikovaná fyzika pro technická zařízení budov, ISBN , VUT v Brně, 1991 [3] Petrůjová, H.: Thermo-hydraulic separator, The 5 th International Conference SOLARIS 2011, Brno University of Technology, ISBN [4] Petrůjová, H., Formánek, M.: Experimentální ověřování funkce a chování termohydraulického rozdělovače nebo-li HVDT. Topenářství Instalace č. 8/2012, p. 3. ISSN [5] Firemní a projekční podklady Baxi, Buderus, Geminox, Viessmann Obr. 2 Termovizní znázornění HVDT při různých poměrech průtoků 6 Závěr Experimentálním měřením průtoků, teplot a pomocí termovizní diagnostiky je možné zmapovat skutečné hydraulické poměry v dané soustavě a zároveň ověřit teplotní diference na základě 27

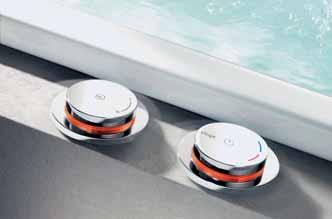

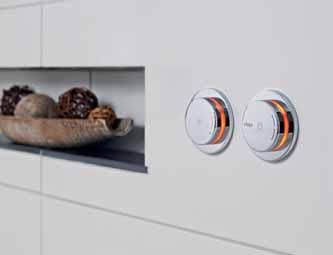

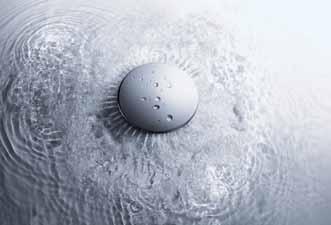

28 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2013 Elektronicky riadené a užívateľsky prívetivé produkty HIGH-TECH V KÚPEĽNI Stále viac rastú nároky na zariadenia, ktoré svojou funkčnosťou a designom spĺňajú najvyššie nároky užívateľov. Veľký rozmach zaznamenávajú elektronicky riadené produkty na toaletách a v kúpeľniach, ktoré nielen skrášľujú interiér, ale predovšetkým uľahčujú bežný život. Rad ľudí si pod pojmom kúpeľňový high-tech predstaví ako ovládanie zložitých výrobkov, ktoré sa dajú používať iba v niekoľkých zabehnutých programoch. Táto predstava je mylná. Elektronicky riadené systémy nám uľahčujú bežný život, zaisťujú väčšiu bezpečnosť pri používaní a sú jednoduché na ovládanie. Napríklad kúpeľňová armatúra Multiplex Trio E2 od firmy Viega, má jednoduchú obsluhu a niekoľko výhod. Pomocou dvoch samostatných a vizuálne intuitívnych ovládacích prvkov ide navoliť požadované stupne teplej vody i výšku hladiny, kam sa má vaňa napustiť. Pokiaľ nám kúpeľ vyhovuje, dajú sa tieto hodnoty uložiť (naprogramovať) a kedykoľvek znova vyvolať prostredníctvom funkcie pamäte. Všetko podľa našich požiadaviek na teplotu vody presne a spoľahlivo riadi neviditeľná elektronika. Nový spôsob napúšťania vane Voda je privádzaná nehlučne zo dna vane pomocou zariadenia Rotaplex F. Bez obvyklého hlasitého napúšťania, voda potichu vyteká pozdĺž dna to je aspekt, ktorý sa nedá nespomenúť pri zaistení nehlučného chodu domácnosti. V priebehu napúš- Moderná elektronika preniká do kúpeľní. Multiplex Trio E2 kombinuje technickú rafinovanosť s nadčasovým designom v prostredí vane. Aktuálnu teplotu pritekajúcej vody signalizujú svietiace krúžky farbou, príp. intenzitou. (Foto: Viega) Veľa technických vymožeností sa dá decentne skryť pred zrakom pozorovateľa za tvarovo zaujímavé produkty. Technický prínos sa prejavuje až pri bežnom používaní. (Foto: Viega) 28

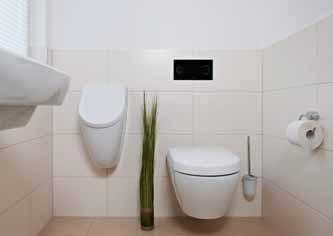

29 3/2013 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA ťania nie je nutné vaňu kontrolovať, a tak sa môžeme vyvarovať malým domácim katastrofám pretečenie vane vytopenie susedov, napúšťanie sa samo zastaví pri dosiahnutí naprogramovaných parametrov. Voda priteká celkom potichu pomocou zariadenia Rotaplex F zdola do vane. (Foto: Viega) Bezdotykový komfort Tón vnútornému vybaveniu rodinného domu alebo bytu udávajú elektronicky riadené a užívateľsky prívetivé produkty. V oblasti elektronických zariadení sa Viega ako jeden z mála výrobcov opiera o vlastné dlhoročné skúsenosti a dlhé intenzívne partnerstvo so špecialistami na elektroniku z oblasti sanity a vykurovania. Napríklad ovládacia doska WC Visign for More Sensitive, ktorá rieši splachovanie WC naprosto bezdotykovo. Ku spláchnutiu jedným z dvoch množstiev vody stačí iba priblíženie ruky. Toto splachovanie je hygienické a na obsluhu veľmi jednoduché. Štýl zariadenia novostavby sa vyznačuje priamymi líniami a jednoduchosťou. Vybavenie kúpeľne sa drží tejto zásady a prezentuje sa nevtieravo svojím designom a technicky rafinovaným riešením. (Foto: Viega) O firme Firma Viega s 3000 zamestnancami po celom svete patrí v súčasnosti k popredným výrobcom inštalačnej techniky. Produkty sa vyrábajú v štyroch továrňach v Nemecku a špeciálne riešenia pre severoamerický trh zabezpečuje McPherson (USA). Pre spoločnosť Viega je najdôležitejšia predovšetkým výroba inštalačnej techniky. Okrem potrubných systémov vyrába tiež predstenové a odvodňovacie systémy. Sortiment zahŕňa viac než výrobkov s rozmanitými možnosťami využitia, napríklad v technickom vybavení budov, v infraštruktúre, v priemyselných zariadeniach alebo pri stavbe lodí. Bezdotykový komfort na WC: žiadne otlačky prstov, žiadne hygienické riziko stačí ľahko mávnuť rukou a splachovanie Visign for More Sensitive aktivuje jedno z dvoch množstiev splachovacej vody. Nakoniec aj pisoár je riešený tiež bezdotykovo pomocou senzorovej techniky v sifóne od firmy Viega. (Foto: Viega) Spoločnosť Viega bola založená roku 1899 v Attendorne v Nemecku a od 60. rokov začala presadzovať svoje medzinárodné pôsobenie. V súčasnosti sa výrobky Viega používajú na celom svete. Tovar je na jednotlivých trhoch distribuovaný najmä prostredníctvom vlastnej predajnej siete. 29

30 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2013 PREVÁDZKOVATEĽ CHLADIACEHO OKRUHU ZÍSKAVA INFORMÁCIE O SVOJICH ZÁKONNÝCH POVINNOSTIACH PREVAŽNE OD CERTIFIKOVANEJ ORGANIZÁCIE Doc. Ing. Peter Tomlein, CSc. Slovenský zväz pre chladiacu a klimatizačnú techniku, Rovinka Nariadenie č. 842/2006/ES o určitých fluórovaných skleníkových plynoch zaviedlo opatrenia ovplyvňujúce rozličné oblasti podnikania. V oblasti chladiacej a klimatizačnej techniky a tepelných čerpadiel je hlavným cieľom znížiť úniky HFCs chladív a tým aj váhu GWP vo výpočte TEWI. V kontexte výpočtu TEWI má väčšiu váhu podiel emisií ovplyvnených energetickou efektívnosťou, ktorá v prevádzke významne závisí od správnej dávky chladiva. Ak chladiaci okruh pracuje správne, uniká menej chladiva a zariadenie sa menej kazí, jeho životnosť sa predlžuje. Ak sa chladiaci okruh pravidelne kontroluje a úniky sa včas zistia, systém je energeticky efektívnejší. Za realizáciu nariadenia ES a zákona č. 286/2009 Z.z. zodpovedá prevádzkovateľ. Servisné organizácie však na realizáciu požadovaných služieb musia tiež reagovať investovať do vzdelania, certifikácie,technického vybavenia, evidencie a podobne. Databázový certifikačný systém a program Leaklog fungujúce od roku 2009 umožňujú hodnotiť vývoj v reálnom čase, zabezpečiť prehľadnosť v certifikácii firiem, osvedčovaní osôb,udržať spotrebu HFCs chladív pod kontrolou a vykonávať potrebné zásahy na chladiacich okruhoch podľa platných technických a právnych noriem. V súčasnosti sú už vytvorené predpoklady na prácu s Leaklogom na firemných serveroch. F plyny hlavnú zodpovednosť za plnenie zákona má prevádzkovateľ 1. Pohyb chladiva je uzavretý len medzi certifikovanými organizáciami 2. Zákazník objednáva služby len od certifikovanej organizácie 3. Servis vedie záznamník na PC, oznamuje pohyb chladív na 4. Prevádzkovateľ overuje, či organizácia je certifikovaná na 5. Certifikát sa ročne obnovuje oznámením pohybu chladív Prevádzkovateľ, to je ten pán v modrom obleku a kravate na obrázku. Je smutný. Utešiť ho nevie ani sekretárka. Je to práve chladiar z certifikovanej organizácie, ktorý presne vie, ako má prevádzkovateľ splniť svoje povinnosti a vie mu ponúknuť svoje služby. Všetko je zrazu jednoduché. 30 Prečo je prevádzkovateľ smutný? Pretože prevádzkovateľ je zodpovedný, hoci často si toho ani nie je vedomý, za: 1. Vykonávanie kontrol úniku v predpísaných periódach. 2. Vykonanie kontroly úniku do jedného mesiaca po oprave úniku. 3. Zhodnotenie chladiva. 4. Vedenie záznamníka. 5. Nadlimitné úniky. 6. Objednanie služieb na chladiacom okruhu len od certifikovanej spoločnosti. 7. Oznamovanie údajov ministerstvu (OÚ ŽP) raz ročne do Prevádzkovatelia zariadení s HFCs chladivami Prevádzkovatelia zariadení a systémov sú zodpovední za bezpečnú, spoľahlivú a správnu technickú i energeticky efektívnu prevádzku zariadení a systémov. Prevádzkovatelia zodpovedajú za pravidelnosť kontrol v stanovených intervaloch a za veľkosť únikov plynov. Za nadlimitné úniky sa im bude môcť uložiť pokuta. V prípade úniku sú povinní zabezpečiť neodkladnú opravu od certifikovanej organizácie a kontrolu tesnosti do jedného mesiaca od vykonanej opravy úniku. Zodpovedajú tiež za vedenie záznamníka (prevádzkového denníka) a sú povinní oznamovať údaje príslušnému ministerstvu. Oznamovanie si môžu zmluvne zaistiť servisnou organizáciou, certifikovanou fyzickou osobou podnikateľom alebo právnickou osobou, ktorá zodpovedajúcu evidenciu vedie. Na to majú certifikované organizácie k dispozícii program, ktorý zabezpečí nielen kompletné vedenie záznamníka, ale aj požadované formuláre a údaje na oznamovanie podľa zákona. Celý systém vzťahov medzi prevádzkovateľom a certifikovanou servisnou organizáciou by mal byť komplexne prepojený a jeho spoločným mottom by malo byť: ak chladiaci okruh pracuje správne, uniká menej chladiva a zariadenie sa menej kazí, ak sa chladiaci okruh pravidelne kontroluje, úniky sa včas zistia a systém je energeticky efektívnejší. Ak kompresor pracuje v normálnych prevádzkových tlakoch,

31 3/2013 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA nenastávajú prejavy porúch vysokého či nízkeho tlaku, únik chladiva je v medziach zákona, funkcia okruhu je správne nastavená a okruh je bezpečný. Zákazník by mal vyžadovať vyplnený záznamník, nalepený štítok kontroly úniku, prípadne štítok doplneného, regenerovaného chladiva. Takisto by mal objednať termín ďalšej kontroly a oznámiť údaje na OÚ ŽP do 31. januára. Pozícia certifikovanej organizácie na F plyny pri vyradení chladiaceho okruhu: Chladivo zhodnocuje! Zariadenie môže demontovať a sprostredkovať odovzdanie výrobcovi alebo kolektívnej organizácii, ktorá výrobcu zastupuje. LITERATÚRA: [1] Tomlein, P.: Metodika KTS. SZ CHKT, [2] Tomlein, P.: Tesnosť a energetická efektívnosť. Učebné texty SZ CHKT, [3] Tomlein, P.: Chladiace okruhys HFCs chladivami. In: 2/2011 TZB Haustechnik. [4] STN EN 13313, 17024, 378, 2037/2000 ES, 2002/91 ES, Nariadenie 842/2006 na určité F- plyny, zákon č. 286/2009 Z.z. Leak-Check (Germany), EPEE logbook, RFID (Hungary) a STN EN [5] PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2013 WOLF OTVORIL NOVÝ SHOWROOM Spoločnosť Wolf Slovenská republika otvoril 11. apríla 2013 pre verejnosť nový showroom v Brne, ktorý bude zároveň školiacim centrom pre sytémy Wolf na Slovensku a v Českej republike. Na celkovej ploche 200 m 2 si budú môcť zákazníci prezrieť funkčné inštalácie moderných komplexných systémov vykurovacej, vetracej a klimatizačnej techniky. Spoločnosť Wolf Slovenská republika chce byť k svojim partnerom a zákazníkom bližšie a preto otvoril nové prezentačné a školiace centrum Wolf v Brne v areáli Veľtrh Brno (BVV). Showroom sa nachádza v budove Nového Tuzexu na Bauerovej 10, medzi 9. a 10. bránou. Aby si mohli návštevníci overiť naživo princíp inštalácie a regulácie precíznej nemeckej techniky, v prezentačnej časti centra môžu vidieť systémy Wolf a gabotherm, ktoré tvoria produkty prepojené do ucelených zostáv. Celé prezentačné centrum je členené do viacerých logických celkov. Na prízemí budovy sa nachádza sekcia strednej a veľkej kotlovej techniky, sekcia vetrania a klimatizácie a sekcia vykurovania a nízkoteplotných sálavých systémov pre rodinnú výstavbu. Tešíme sa, že v našich nových priestoroch budeme môcť privítať nielen zákazníkov, ale aj našich partnerov. Modelové inštalácie sú totiž určené aj pre efektívnejšiu prezentáciu aplikácie a funkcií našich zariadení, hovorí Ramon Haas, generálny riaditeľ Wolf Slovenská a Česká republika. V strednej časti budovy je umiestnené moderné školiace stredisko, kde sa môžu montážne firmy a servisní partneri školiť v procesoch inštalácie a servisu produktov Wolf. Toto stredisko je dátovo prepojené s najvyšším podlažím centra, kde sa nachádza funkčná kotolňa vykurujúca celú budovu. V rámci kotolne sú nainštalované okrem kondenzačných kotlov Wolf aj tepelné čerpadlo vzduch voda, zostava solárnych panelov a zásobníky vody. Údaje z týchto zariadení sú prenášané priamo do školiaceho centra. V tomto priestore je aj oddelenie pre praktickú ukážku systémov gabotherm, kde si montážne firmy môžu vyskúšať inštaláciu nízkoteplotných sálavych sústav. Realizačné firmy, ktoré s nami spolupracujú, prechádzajú prísnymi kritériami výberu a potrebujú dostatok informácií, aby mohli zabezpečiť kvalitu montáže, servisu a údržby systémov Wolf. Na obrázku je (zľava) Frank Stocker, riaditeľ exportu Wolf, Ramon Haas, generálny riaditeľ Wolf Slovenská republika a Wolf Česká republika, Benhard Steppe, hovorca Wolf a predseda predstavenstva, Rudolf Meindl, člen predstavenstva Wolf zameraný na oblasť ľudských zdrojov. Úlohou prezentačného a školiaceho centra je nielen prezentovať filozofiu a produkty Wolf a gabotherm, ale tiež vzdelávať našich partnerov. Našou víziou je zvyšovať úroveň celého trhu vykurovania, vetrania a klimatizácie, čomu má napomôcť aj nový showroom Wolf, dodáva Ramon Haas. Popredný európsky výrobca energeticky úsporných systémov Wolf je známy uceleným portfóliom v oblasti vykurovania, vetrania a klimatizácie. V predajni zákazníci nájdu modelové inštalácie zdrojov tepla kondenzačných kotlov, nízkoteplotných sálavých systémov podlahového a stenového vykurovania, ohrevu vody,solárnych systémov, tepelných čerpadiel, vetracích jednotiek a klimatizácie. Komplexnosť značky Wolf tvorí nielen samotná šírka obchodného programu, ale aj odborné poradenstvo, služby predpredajnej a popredajnej starostlivosti a servisu. 31

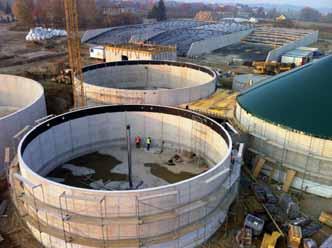

32 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2013 MANUÁL UŽÍVANIA BIOPLYNOVÝCH STANÍC Ing. Naďa Antošová, PhD., STU Bratislava, Stavebná fakulta, Katedra technológie stavieb Radlinského 11, Bratislava, nada.antosova@stuba.sk Zásady trvalej udržateľnosti sa týkajú celého životného cyklu stavieb, vrátane oblasti užívania, údržby a opráv. Zásady sa uplatňujú v návrhu, realizácii, vývoji a aplikácii materiálovej bázy v procese vykonávania údržby. Pri odovzdávaní stavby bioplynovej stanice (BPS) do prevádzky je podľa 13 zák. č. 124/2006 Z. z súčasťou technickej dokumentácie aj návod na jej bezpečné používanie a údržbu, vrátane podmienok vykonávania kontrol a prehliadok. V praxi sa takáto dokumentácia špecializuje predovšetkým na technické a technologické zariadenia stanice. Technickej dokumentácii užívania stavebnej časti BPS sa pozornosť nevenuje. Pritom stavebná časť BPS tvorí zásadný support k technológii výroby bioplynu. Úvod Prvoradou funkciou bioplynovej stanice je spracovávať rôzne druhy dostupných odpadov a získať efektívne, čo najväčšie množstvo energie. Od odpadu k využiteľnej energii stojí množstvo zložitých zariadení, ako triediče, fermentory reaktory, uskladňovacie nádrže, váhy, zmiešavacie centrum, kogeneračné jednotky, rôzne zariadenia a technológie pre transport médií a iné sprevádzajúce zariadenia. Súčasťou bioplynovej stanice sú aj budovy zázemia, príjazdové a prístupové komunikácie, budovy pre technologické zariadenia a ďalšie inžinierske stavby. Celkovo je to súbor rôznorodých materiálov, zariadení a stavebných technológií, od ktorých očakávame spoluúčasť na dosahovaní maximálnych možných výnosov z výroby, pri zachovaní nízkych vstupných a prevádzkových nákladov. Životný cyklus stavebného diela predstavuje tri zásadné časové úseky: prípravu, realizáciu a samotné užívanie. V úsekoch sa nachádzajú dva výrazné míľniky. Prvý predstavuje premenu zámeru, myšlienky na uskutočnenie stavby a druhý následne zmenu z uskutočňovania stavby na jej užívanie. Premeny zámeru na reálne stavebné dielo sprevádza rozsiahla stavebná dokumentácia (technická špecifikácia), ktorú vyžaduje platná legislatíva. Povinnosť spracovať dokumentáciu určenú k užívaniu stavieb nie je až taká razantná a v našej krajine nemá dostatočnú legislatívnu podporu. Obr. 1 Schéma stavieb BPS: silá na skladovanie, podzemná nádrž, dávkovacie zariadenie, fermentory, dofermentor, koncový sklad zvyškov, sklad bioplynu fóliový plynojem, stavba pre kogeneračnú jednotku, stavby zázemia obsluha 1. Dokumentácia užívania BPS Požiadavka tvorby manuálu ako dokumentu pravidiel užívania a údržby stavieb vyplýva z praxe, väčšinou na základe skúseností a potrieb riešenia mnohých sporov, reklamačných, súdnych alebo arbitrážnych konaní. V zákone o ochrane spotrebiteľa sa hovorí, že každá výrobkom nová, použitá alebo upravená hnuteľná vec, ako aj hnuteľná vec, ktorá je súčasťou alebo príslušenstvom inej hnuteľnej alebo nehnuteľnej veci, a ktorá je určená na ponuku a použitie spotrebiteľovi musí obsahovať informácie o vlastnostiach alebo charaktere a tiež o spôsobe použitia a údržby. Nariadenie týkajúce sa vypracovania dokumentácie o spôsobe užívania, údržbe a vykonávania opatrení stavebných konštrukcií, zariadení a vybavenia stavieb v súčasnej podobe stavebného zákona chýba. Medzery v oblasti manuálu užívania a stavebnej legislatívy do určitej miery vypĺňa Zákon č. 254/1998 Z.z. o verejných prácach v znení neskorších zmien a doplnení, s oklieštením tejto povinnosti vzťahujúcej sa na verejné stavebné práce. Podľa ustanovení 14 ods. h) tohto zákona je súčasťou dokumentácie o kvalite verejnej práce aj plán užívania verejnej práce. Manuál stavieb sa objavuje tiež v súvislosti s prílohou č. 5 k zákonu č. 25/2006 Z. z. o verejnom obstarávaní. Podľa ustanovení tohto zákona je za kladné technické hodnotenie vhodnosti použitia výrobku na konkrétny účel považované hodnotenie, založené na splnení základných požiadaviek na stavby pomocou základných charakteristík výrobku a podmienok určených na jeho využitie a použitie, ktoré vydáva príslušná právnická osoba. Čiastočne odlišná situácia je v oblasti technických zariadení a ich zavedenia do prevádzky, ktorá podlieha zákonu č. 124/2006 Z. z. o bezpečnosti a ochrane zdravia pri práci v znení neskorších predpisov. Tvorba návodu na spôsob prevádzky, údržby a manipulácie s technickým zariadením ako súčasti technickej dokumentácie vyplýva z povinností splniť požiadavky bezpečnosti a ochrane zdravia pri práci. Technickú dokumentáciu určenú k odovzdaniu a prevádzke stavby schvaľuje Technická inšpekcia. Technická dokumentácia musí obsahovať pracovné prostriedky a pracovné postupy, ktoré sa používajú pri práci. Tiež požiadavky na zaistenie bezpečnosti a ochrany zdravia pri práci, pri výrobe, preprave, montáži, inštalácii, prevádzke, používaní, údržbe, oprave, rekonštrukcii a likvidácii. Súčasťou technickej dokumentácie je aj návod na bezpečné používanie a údržbu technolo- 32

33 3/2013 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA gických zariadení a vybavenia BPS a podmienky vykonávania ich kontrol a prehliadok. V schvaľovacom procese dokumentácie musia byť k dispozícii doklady o vyhovujúcich výsledkoch predpísaných skúšok vyhradených technických zariadení, určených výrobkov, pracovných prostriedkov a stavebných výrobkov. Súčasne zákon ukladá stavebníkovi povinnosť na účely stavebného konania predložiť oprávnenej právnickej osobe na posúdenie z hľadiska bezpečnosti a ochrany zdravia pri práci aj projektovú dokumentáciu stavby, ak je určená na plnenie úloh zamestnávateľa alebo podnikania. Pri odovzdávaní stavby do užívania musí byť zaznamenaný skutočný stav stavby, pracovných prostriedkov, pracovných postupov a pod., a tento musí byť v súlade so schválenou technickou dokumentáciou. Energetická stavba bioplynovej stanice v plnom rozsahu spadá do kategórie stavieb a prevádzok podliehajúcich povinnosti posudzovať splnenie technických požiadaviek na zaistenie bezpečnosti a ochrany zdravia pri práci a bezpečnosti technických zariadení. Návod na jej bezpečné používanie a údržbu a podmienky vykonávania kontrol a prehliadok zariadení je preto základným dokumentom v životnej etape efektívneho využívania. Interakciu stavebnej časti s trvalou udržateľnosťou potenciálu bioplynovej stanice však nemôžeme v dokumente o spôsobe užívania ignorovať. 2. Súčasný stav poznania dokumentácie prevádzky BPS Investície vložené do výstavby bioplynových staníc sú rozložené približne v pomere 60 % z celkových nákladov na techniku a technológiu spracovania a výroby a 40 % na stavebné časti. O nákladoch na údržbu a opravy treba uvažovať taktiež v dvoch častiach technologické zariadenia s príslušenstvom a stavba. Ak hovoríme o prijateľnej dobe návratnosti investícií 8 10 rokov, potom ročné náklady na údržbu a opravy technológií na výrobu obnoviteľnej energie predstavujú približne 4 5 % z vynaložených investícií a náklady na stavby sú vo výške 0,5 1 % z celkovej investície. Servisný program BPS a starostlivosť o technológiu a zariadenia hrá teda aj v tejto fáze životného cyklu primárnu úlohu. Táto skutočnosť nás však neoprávňuje vykonávať servis a údržbu stavieb nekoncepčne bez prípravy a stratégie. V praxi servis okolo BPS pozostáva obvykle z monitoringu: spoľahlivosti prevádzky zloženia a spotreby plnenia fermentorov teploty, ph, analýzy bioplynu činnosti kogeneračnej jednotky, meteorologických parametrov požiadaviek a parametrov distribučnej siete na reguláciu výkonov riadenia a optimalizácie biochemického procesu (dávkovanie, biochemické rozbory) a podobne Súčasťou prevádzkového servisu je tiež aj výkon controllingu: pretlakových a podtlakových armatúr plynojemov, stavu strojných zariadení stavu mechanických pohyblivých zariadení, stavu plynojemov, stavu a funkcie všetkých komponentov rozvodov médií alebo dátových rozvodov. Starostlivosť a údržba sa vykonáva ako realizácia záručného a pozáručného servisu zariadenia a zabezpečenie povinných revíznych kontrol podľa platnej legislatívy. Starostlivosť o stavebnú časť je zúžená maximálne na objekt výrobne energie. Dokument, podľa ktorého sa riadi výkon činnosti BPS vrátane servisu a údržby je čiastkový a všeobecne zaužívaný pod pojmom prevádzkový poriadok. Tab. 1 Požiadavky na riešenie komplexného programu údržby stavebných častí BPS vyplývajúce z praktických skúseností. POŽIADAVKY NA SERVISNÝ PROGRAM STAVEBNÝCH ČASTI BPS POŽIADAVKY NA POŽIADAVKY NA TECHNOLÓGIE REALIZÁCIU možnosti riešenia servisu, údržby alebo výmeny strojného zariadenia možnosti prístupu k zariadeniam BPS možnosti použitia mechanizácie, pomocných zariadení možnosti ich kotvenia, osadenia na existujúce stavebné prvky BPS ochrana životného prostredia a riešenie odpadov zabezpečenie BOZP koncepčné riešenie trhlín kruhových nádrží koncových skladov alternatívne a koncepčné riešenia porúch povrchov miešacích a fermentačných zariadení, servis a údržba funkčnosti kanalizácie silážnych žľabov riešenie priesakov silážnych štiav do pôdy cez konštrukcie servis a údržba komunikácií a ich servis a údržba podzemných stavieb Na stavebnú časť sa však kladú požiadavky na možnosti riešenia servisu, údržby alebo výmeny strojného zariadenia, možnosti prístupu, použitia mechanizácie, pomocných zariadení, možnosti ich kotvenia, osadenia na stavebné prvky a podobne. V praxi sa stretávame aj s potrebou riešiť vzniknuté nedostatky a poruchy stavebných častí BPS priamo v danom čase. Sú to najmä trhliny betónových konštrukcií kruhových nádrží koncových skladov, poruchy povrchov miešacích a fermentačných zariadení, poruchy funkcie kanalizácie silážnych žľabov, priesaky silážnych štiav do pôdy cez konštrukcie, poruchy komunikácií, kanalizácií a stavieb na nich. Zásahy a riešenia sú obvykle operatívne, nesystémové. Vtedy sa vynárajú často kladené otázky: Nedalo sa zabrániť tejto situácii? Nie je možné situáciu predvídať? Mám k dispozícii návody na takéto situácie? Existuje súbor technológií alebo čiastkové riešenia opráv? Poznám limity životností jednotlivých stavebných konštrukcií? Poznám zdroje a obmedzenia riešení? S poznaním životnosti stavebných konštrukcií súvisí nastavenie periodicity (cyklov) a stratégie ich údržby. Tomu však musí predchádzať dlhodobý a efektívny monitoring a controlling všetkých objektov bioplynovej stanice vrátane stavebných častí. Kvalitný systémový výkon údržby a opráv akejkoľvek stavby vyžaduje poznatky o využiteľných efektívnych, ekologických technológiách opráv a údržby v danom mieste a čase (napríklad betónových konštrukcií), o materiálnych, strojných a personálnych zdrojoch, požadovaných parametroch kvality stavebných častí. Taktiež poznatky súvisiace s rizikami a vplyvmi na stavebné konštrukcie pri nedodržaní prevádzky ( použitie abrazívnych plnív do miešacích zariadení, poruchy rozvodov médií, havárie tlakových zariadení a pod.) 33

34 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/ Manuál užívania BPS v procese trvalej udržateľnosti Stratégiu dlhodobej plánovanej údržby BPS je potrebné vidieť v komplexnom dokumente, ktorý prikladá rovnakú dôležitosť údržbe a ochrane stavebných časti aj technológii a strojným zariadeniam výroby plynu. V dokumente musia byť jednoznačne definované technológie opráv a údržby databáza riešení, pravidlá a periodicita kontroly a tiež požadované vlastnosti stavieb a zariadení. Každý vyriešený problém je obrovským potenciálom pre budúce generácie. Pochopenie synergie prevádzkových pravidiel technologickej a stavebnej časti bioplynových staníc, ich implementáciu do manuálu užívania stavby považujem za čiastkový prínos, pri ktorom bude naplnená podstata udržateľnosti v celom uzavretom životnom cykle stavby v prospech budúcich generácií z ekologických, sociálnych, ekonomických aspektov. Manuál užívania BPS ako súčasť komplexného strategického dokumentu zabezpečenia kvality vytvára predpoklady pre zachovanie požadovaných vlastností stavby bioplynových staníc. Manuál užívania musíme chápať ako súčasť dokumentácie celého systému riadenia kvality. Na tvorbe manuálu užívania bioplynovej stanice sa musia podieľať vo vzájomnej spolupráci projektanti, zhotovitelia i prevádzkovateľ. Základné informácie poskytuje výrobca materiálových charakteristík stavebnej a technologickej časti. Projektanti všetkých profesií spolu so zhotoviteľom musia spracovať a doplniť zásady užívania na základe skutočného vyhotovenia, zásady revízií, kontrol a monitoringu. Prevádzkovateľ informácie z komplexného dokumentu operatívne využíva pri kontrolách, zásahoch, údržbe a opravách. Súbor informácií dopĺňa a aktualizuje o nové poznatky zistené pri prevádzke a údržbe. Spätnou väzbou pomáha zlepšovať vývoj komponentov, stav konštrukcií, udržanie alebo predĺženie životnosti, pôsobí preventívne v oblasti výskytu porúch. Základná životnosť bioplynovej stanice je odhadovaná na 50 rokov za predpokladu vykonávania kvalitnej údržby. Základná životnosť je teoretickou hodnotou, určovanou najmä pomocou výsledkov empirických pozorovaní. Je to očakávaný údaj v rokoch, ktorý by mala stavba alebo konštrukcia, či materiál dosiahnuť za predpokladu, že okrem bežnej údržby nepôsobia na ňu žiadne iné vplyvy a faktory. Životnosť stavby alebo stavebnej konštrukcie je však limitovaná bez vykonávanej údržby životnosťou najslabšieho článku. Stratégia plánovania údržby BPS priamy dopad Stavebná as pravidlá užívania monitoring controling databáza riešení udské materiálne technické finan né Databáza zdrojov Technológia výroby pravidlá užívania monitoring controling databáza riešení Kvalita a úrove poskytovaného servisu údržby BPS Trvaloudržate ná kvalita výroby BPS spätná väzba Obr. 2 Stratégia plánovania údržby BPS v procese trvalo udržateľnej kvality výroby synergia prevádzkových pravidiel technologickej a stavebnej časti BPS Záver Obnoviteľné zdroje energie sú predpokladom pre trvalú udržateľnosť rozvoja životného prostredia celej planéty. Zohľadňujú aspekty ekonomické, sociálne a environmentálne. Pri stavbách chápeme udržateľnosť ako určitú vlastnosť stavebného diela, ktorá uspokojuje potreby súčasnej generácie bez toho, aby bola ohrozená schopnosť uspokojovať svoje vlastné potreby budúcich generácií. Obr. 3 Výstavba BPS 998 kw Hertnik 2011 LITERATÚRA A ZDROJE: [1] Zákon NR SR č. 124/2006 Z. z. o bezpečnosti a ochrane zdravia pri práci v znení neskorších predpisov [2] Zákon NR SR č. 250/2007 Z.z. o ochrane spotrebiteľa v znení neskorších zmien a doplnení. [3] Zákon NR SR č. 254/1998 Z.z. o verejných prácach v znení neskorších zmien [4] Príloha č. 5 k zákonu NR SR č. 25/2006 Z. z. o verejnom obstarávaní [5] Vyhláška MŽP 532/2002, ktorou sa ustanovujú podrobnosti o všeobecných technických požiadavkách na výstavbu a o všeobecných technických požiadavkách na stavby užívané osobami s obmedzenou schopnosťou pohybu a orientácie [6] Fickuliak I.: Manuály stavieb, Stavebnícka ročenka 2004, Manažment v stavebníctve, s , ISBN , Jaga Group, v.o.s. Bratislava 2003 [7] DVOŘÁČEK, T: Základní problémy přípravy a provozu bioplynových stanic v České republice-odborný článek,dostupný z [8] KAZDA, R.: Projekt bioplynové stanice odborný článok (online) dostupne z < projekt-bioplynove-stanice> [9] PROPERTY & ENVIRONMENT s. r. o. : Vydavateľstvo spravodajského a informačného portálu o energetike Energie- Portal.sk dostupne z < [10] Stavebná dokumemtácia BPS c el.výkonom 998 kw Hertník, autor projektu GICON Bioenergie GmBh, Dresden 2011 [11] Fotodokumentácia stavby zo stavebného denníka zhotoviteľa E-BioGroup, s.r.o., Bratislava Tento príspevok vznikol v rámci projektu VEGA č. 1/0184/12. Automatic modelling system of mechnical building processes with the application of methods of multicriterial optimalisation. 34

35 3/2013 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA TRI KRÁĽOVSKÉ ZĽAVY NA PODLAHOVÉ VYKUROVANIE REHAU Spoločnosť REHAU pripravila pre priaznivcov kvalitných riešení bez kompromisov zvýhodnené ceny systémov pre podlahové vykurovanie. Špičkovú kvalitu v rôznych alternatívach si tak môžu v roku 2013 dovoliť všetci. Od veľkých objektov až po rodinný dom, systémy REHAU sú už desiatky rokov spoľahlivou veličinou. REHAU ROZHODNUTIE Z ROZUMU Všetky systémy REHAU boli vyvinuté pre drsné podmienky na stavbe. Je jedno, pre ktorý systém sa rozhodnete, všetky komponenty sa dajú rýchlo a jednoducho zabudovať a zároveň Vám ponúkajú najvyššiu možnú mieru istoty a komfortu. REHAU ponúka pre podlahové vykurovanie široký výber spôsobov pokládky od systémových dosiek VARIONOVA až po upevňovaciu lištu RAUFIX. Okrem klasických podlahových systémov, určených pre mokrý spôsob s betonážou poteru, je k dispozícii aj suchý systém prekrytý sadrovláknitými doskami. Profitujte aj Vy z dlhoročných skúseností a osvedčenej kvality, teraz navyše za výhodné akciové ceny v podobe troch akciových balíkov: 1. Na trhu veľmi žiadaná rúrka RAUTHERM S 17 x 2 mm v praktickom 500 m kotúči je k dispozícii v 23 % zľave oproti bežnej cenníkovej cene. Akciová cenníková cena je teraz 1,50 EUR/m bez DPH. -23% Rúrky REHAU sú vyrobené zo sieťovaného polyetylénu PE-Xa (sieťovaný polyetylén najvyššej kvality A ), ktorý patrí k absolútnej špičke. Rúrky sa sieťujú chemickým procesom už počas výroby za pomoci vysokého tlaku, teploty a peroxidu. Pri tomto procese sa jednotlivé molekuly polyetylénu spoja do trojrozmernej siete. Toto predurčuje PE-Xa vynikajúce vlastnosti, najmä: vysokú životnosť, ktorá sa meria na generácie odolnosť proti teplotám (od -80 C do 110 C) pre vykurovanie, chladenie a bezproblémovú montáž aj pri nízkych teplotách odolnosť voči mechanickým poškodeniam a oterom, ktorá je na stavbe pri množstve remeselníkov životne dôležitá pre hotové vykurovanie alebo inštaláciu vody kyslíková bariéra EVAL pre tesnosť voči prenikaniu kyslíka do systému spájanie trvalo pevnou a miliónkrát overenou spojovacou technikou pomocou násuvnej objímky, vďaka dĺžkam kotúčov 500 m však možno väčšinu podlahových okruhov realizovať úplne bez spojov pravá garancia REHAU 10 rokov pri rúrke RAUTHERM S s poistným krytím škody až do výšky EUR 2. Obľúbená systémová doska VARIONOVA 30-2 o hrúbke 30 mm s 20 mm výstupkami je k dispozícii so 17 % zľavou oproti bežným cenám, teraz za 10,10 EUR/ m 2 bez DPH. Podmienkou je odber vrátane rúrky RAUTHERM S v predpísanom pomere od cca 5 do 10 m rúrky na 1 m 2 systémovej dosky. Systémová doska garantuje presnú a rýchlu pokládku rúrok a ich ochranu pri aplikácii poteru. -17% 35

36 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/ Šikovná Tacker doska s hrúbkou 30 mm pre cenovo dostupnejšie inštalácie s akciovou cenou nižšou o 14 % oproti bežnej cene, za 6,20 EUR/m % Akcia trvá od do , pričom akciové ceny sú uvedené ako akciové brutto cenníkové ceny v EUR bez DPH. Preto akékoľvek rabatové dojednania obchodných a montážnych partnerov nie sú akciou nijako obmedzované. Prajeme Vám čo najlepšie zákazky, veľa zdaru a mnoho inštalácií s našimi materiálmi. Spoločnosť REHAU, 3/2013 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA NOVELA MÔŽE ZLEPŠIŤ PODMIENKY PRE VYUŽÍVANIE SLNEČNEJ ENERGIE Lepších podmienok by sa v krátkom čase mali dočkať občania, ktorí chcú získavať elektrinu pre svoje domácnosti zo slnka. Vytvára ich pripravovaná novela o podpore obnoviteľných zdrojov energie. Do jej návrhu sa podarilo presadiť viacero návrhov z dielne Slovenskej asociácie fotovoltického priemyslu (SAPI). Potešilo nás, že sa do návrhu novely podarilo zapracovať definíciu malého fotovoltického zdroja do 10 kilowattov, hovorí výkonná riaditeľka SAPI Veronika Galeková. Ide o zdroj, ktorý majiteľovi slúži na pokrytie svojej vlastnej energetickej spotreby. Nedostane teda žiadnu podporu vo forme výkupných cien a nebude vytvárať žiadny tlak na koncové ceny elektrickej energie. Vlastníci takýchto zdrojov potom podľa novej úpravy budú mať právo napríklad na bezplatné pripojenie do distribučnej sústavy v mieste, ktoré je identické s miestom odberu elektriny a takisto aj na bezplatnú montáž elektromera. Po novom bude stačiť takýto zdroj len ohlásiť namiesto doterajšej zdĺhavej schvaľovacej procedúry. Považujeme za dôležité, aby sa postupne odstraňovali technické aj administratívne bariéry pre občanov, ktorí chcú energiu zo slnka využívať pre svoje domácnosti, vysvetľuje Veronika Galeková. Práve pre nich predstavuje slnečná energia najvýhodnejšie riešenie. A pritom práve na nich naša legislatíva doteraz zabúdala, hlavne v poslednom roku, keď štát podporu slnečnej energii výrazne obmedzil. Navrhované zmeny sú výsledkom dlhšej spolupráce SAPI s Ministerstvom hospodárstva SR a vysielajú verejnosti veľmi pozitívny signál pokiaľ ide o využívanie obnoviteľných zdrojov energie. Podpora ľudí, ktorí chcú byť vďaka slnku energeticky nezávislí a sebestační určite nikoho nič nestojí, nespája sa so žiadnymi nákladmi, ide len o zjednodušenie administratívy, dodáva výkonná riaditeľka SAPI Veronika Galeková. Veríme preto, že sa v tejto podobe podarí novelu aj prijať. Ilustračné foto 36

37 Stavba Auto Priemysel ENERGETICKÁ EFEKTÍVNOSŤ S AKCIOVÝMI CENAMI NA PODLAHOVÉ VYKUROVANIE BUDETE U VAŠICH ZÁKAZNÍKOV KRAĽOVAŤ TRI KRÁĽOVSKÉ ZĽAVY NA PODLAHOVÉ VYKUROVANIE Spoločnosť REHAU pripravila pre priaznivcov kvalitných riešení bez kompromisov zvýhodnené ceny systémov pre podlahové vykurovanie. Špičkovú kvalitu v 3 rôznych alternatívach si tak môžu v roku 2013 dovoliť všetci! -23% -17% -14% REHAU s.r.o., Kopčianska 82A, Bratislava, tel: , fax: , bratislava@rehau.com

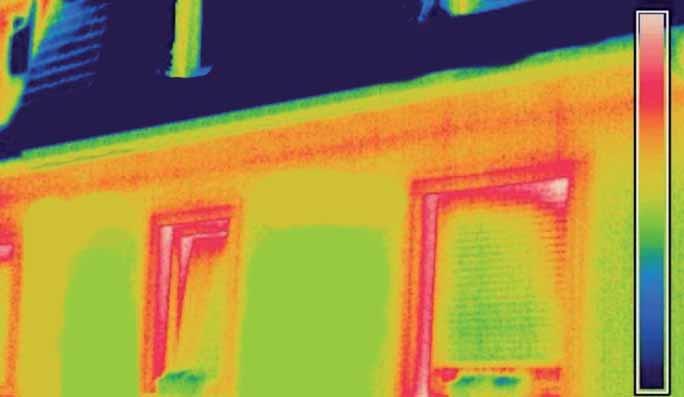

38 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2013 AKO ZVÝŠIŤ ENERGETICKÚ HOSPODÁRNOSŤ MALÝCH A STREDNÝCH PRIEMYSELNÝCH PODNIKOV doc. Ing. Zuzana Vranayová, PhD., Ing. Daniela Káposztásová, PhD., Ústav pozemného staviteľstva Stavebná fakulta, Technická univerzita v Košiciach, zuzana.vranayova@tuke.sk Stavebná fakulta a jej Katedra technických zariadení budov sa v minulom roku aktívne zapojila do zaujímavej európskej iniciatívy. Cieľom projektu podporovaného Intelligent Energy Europe(IEE) s názvom PINE Promoting Industrial Energy Efficiency je snaha zvýšiť energetickú účinnosť v SMEs malých a stredných priemyselných podnikoch výrobného sektoru prostredníctvom energetického auditu a zároveň poskytnúť technické poradenstvo v oblasti zníženia spotreby energie. Úvod Očakávané výstupy projektu s plánovaným ukončením v roku 2015 zahŕňajú: aplikovanie cenovo výhodných opatrení na zlepšenie energetickej účinnosti SMEs; navýšenie investícii do vysoko energeticky účinného vybavenia a strojného zariadenia; zlepšenie energetického manažmentu s využitím potenciálnych úspor. 1. Základné údaje Na dosiahnutie svojich cieľov konzorcium PINE spojilo odborné poznatky technických expertov a zástupcov praxe zo 7 krajín (Rakúsko, Bulharsko, Cyprus, Taliansko, Rumunsko, Slovensko a Španielsko). V každej z krajín participuje tím technických expertov so zástupcami praxe, zastupujúcej malé alebo stredné priemyselné podniky. Hlavným indikátorom, či spoločnosť patrí do kategórie SMEs podľa odporúčania EÚ 2003/361 je: počet zamestnancov (< 250) finančný obrat ( 50 mil. ) alebo celková finančná bilancia ( 43 mil. ). PINE prostredníctvom zástupcov praxe určí špecifické potreby a obmedzenia podnikov, podporí ich existujúce siete, cielenú komunikáciu a zároveň zabezpečí sprístupnenie odborných znalostí skúsených technických expertov na zavedenie účinných opatrení a dosiahnutie energetických a technických cieľov. Služba energetického auditu od PINE je bezplatná a má dve fázy, skauting a samotný audit. 2. Priebeh projektu 2.1 Skauting SMEs Vo fáze skautingu (práve prebiehajúcej) sa vyberie 40 podnikov v každej partnerskej krajine, identifikujú sa rozmedzia hodnôt spotreby energie, definujú sa miesta s najvýznamnejšou spotrebou energie a poukáže sa na potrebu hĺbkového auditu. Predbežný audit je preto zameraný na identifikáciu potenciálu pre ďalšiu aktivitu a ochotu implementovať systém do prevádzky pre každý z vybraných malých alebo stredných priemyselných podnikov. Na záver prvej fázy sa vyberú SMEs s najvyšším potenciálom šetrenia energiou a záujmom implementovať navrhnuté opatrenia v rámci hĺbkového auditu Úplný audit Zo 40 malých a stredných priemyselných podnikov z fázy skautingu, sa následne vyberie 20 (v každej zúčastnenej krajine), ktoré budú profitovať z fázy hĺbkového auditu. Tento zahŕňa podrobnú analýzu, identifikáciu dostupných technických riešení a rád ohľadom nástrojov financovania. Energetické audity budú vykonávať odborníci pomocou výpočtov alebo meraní, aby identifikovali miesta s najvyššou spotrebou energie a poskytli predstavu o krátkodobých a dlhodobých modeloch spotreby energie v procesoch a infraštruktúre. Audítori podporia spoločnosti tiež pri prekonávaní technických, ekonomických, organizačných a právnych problémov, ktoré môžu brzdiť implementáciu navrhovaných opatrení. Odporučia predovšetkým rýchlo realizovateľné opatrenia s nízkymi nákladmi a stredne až dlhodobé opatrenia s relatívne nákladnejšou investíciou. 3. Popis auditu Projektoví partneri zadefinovali spoločný model, ktorý sa bude používať vo fáze auditu (tak predbežného, ako aj úplného), ktorý zahŕňa súbor porovnávacích meraní, výpočtových nástrojov pre operačné jednotky, priemyselné podniky a dobu návratnosti, kontrolný zoznam pre skautov a audítorov štruktúrovaný tak, aby bol opakovateľný aj v krajinách, ktoré nie sú do projektu zapojené. Model rešpektuje harmonizované normy, ako sú Systémy riadenia energie (EN 50001:20119, Efektívnosť energetických služieb (EN 15900:2010), Schémy energetického auditu vo fáze štandardizácie od CEN a ďalšie existujúce európske normy o energetickom audite. Navyše, model PINE bol prispôsobený ekonomickým a právnym špecifikám každej z krajín (hlavne čo sa týka cien lokálnej energie a spoločenskej podpory energetického auditu v SMEs). Príručka a nástroje auditu boli vypracované tak, aby skautom a audítorom poskytli vysoko praktický a presne tematicky zameraný súbor nástrojov na implementáciu energetického auditu. 4. Súčasný stav Úvodné stretnutie PINE sa konalo v AreaScience Park v Terste v Taliansku v marci Stretnutie bolo venované definovaniu akčného plánu, projektovému manažmentu, definovaniu metodológie a modelu tréningov pre skautov a audítorov, definovaniu stratégií propagácie a team-buildingu. Časť stretnutia bola venovaná informáciám o aktuálnej situácii a trendoch do budúcnosti v oblasti energetických nákladov

39 3/2013 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA a informáciám o potrebe priemyslu vykonať energetický audit v každej z krajín zúčastnených v projekte, aby bolo možné vzájomne spoznať a pochopiť potreby všetkých zapojených krajín. Počas separátnych technických stretnutí začali technickí partneri pracovať na všeobecných smerniciach/ pravidlách pre skautov a audítorov a na príslušných nástrojoch na implementáciu energetických auditov. V novembri 2012 sa v španielskej Zaragoze, v priestoroch CIRCE konalo druhé tréningové stretnutie skautov a následne energetických audítorov. Tréningový kurz organizovalo výskumné centrum CIRCE, ktoré bolo aj hostiteľskou spoločnosťou, učiteľmi boli experti partnerov, ktorí sú najskúsenejšími v oblasti energetických auditov, a ktorí vypracovali príručku PINE pre energetický audit CIRCE a STENUM. Každý partner zastupujúci zainteresované podniky a inštitúcie menoval aspoň dvoch expertov pre spoločnosť, ktorí budú zaškolení v nasledujúcej problematike: vyhodnocovanie globálneho energetického výkonu spoločnosti vo vzťahu k veľkosti spoločnosti; identifikácia potenciálnych kritických bodov vo výrobnom procese; zber všetkých relevantných vstupných údajov potrebných pre audítorov na vykonanie hĺbkového energetického auditu; problematika týkajúca sa utajenia a priemyselného tajomstva vo vzťahu k auditom a klauzuly o utajení. Bol navrhnutý technickejšie zameraný a podrobnejší tréning pre audítorov, ktorého cieľom je harmonizácia postupov a zdieľanie zručností založené na metodológii energetického auditu PINE, analýza už implementovaných energetických auditov v spoločnostiach, riadenie vzťahov a komunikácie so zamestnancami spoločností, právne aspekty, priemyselné tajomstvo, atď. Na konci týchto tréningov budú skauti a audítori schopní ponúknuť trénované zručnosti a výkonné nástroje na identifikáciu potenciálu zlepšenia pre SMEs a štandardizované postupy auditu vo všetkých spoločnostiach a krajinách. 5. Záver V každej krajine v súčasnosti partnerské organizácie (zástupcovia praxe) budú kontaktovať veľké množstvo malých a stredných priemyselných podnikov a budú ich pozývať, aby profitovali z PINE energetického auditu. Malé a stredné podniky sa môžu zapojiť aj samé a to vyplnením prihlášky na so všetkými potrebnými údajmi, aby mohla národná partnerská organizácia vybrať najvhodnejšie spoločnosti v zmysle potenciálu úspor energie a ochoty sa zúčastniť. PINE je podporené európskym programom Energeticky Inteligentná Európa a jeho aktivity budú ukončené v marci Veríme, že aktívna účasť v ňom prinesie členom nášho kolektívu veľa odborných vedomostí, skúseností, ako aj osobných kontaktov so zahraničnými partnermi a našim malým a stredným podnikom, ktoré nájdu ochotu sa zúčastniť, prinesie skutočný profit vo forme ušetrených financií na energie. POĎAKOVANIE Príspevok vznikol pri riešení projektu IEE/11/885/SI PINE Promoting Industrial Energy Efficiency LITERATÚRA: [1] [2] pine_leaflet_slovakia.pdf Ilustračné foto 39

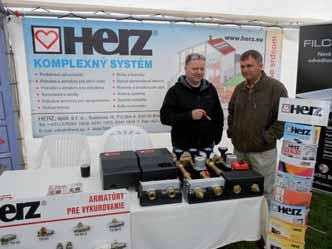

40 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2013 MONTRÚR S.R.O. KOŠICE ZORGANIZOVAL V KOŠICIACH ÚSPEŠNÚ VÝSTAVU ŠIATOR Dňa stavebno-obchodná spoločnosť MONTRÚR s.r.o. Košice zorganizovala vo svojich priestoroch na Medenej 12 a časti susedného futbalového ihriska FK Barca Výstavu Šiator, kde mala záujem bližšie predstaviť svojim súčasným, ale aj novým potenciálnym zákazníkom svoje podnikateľské aktivity. Na tejto výstave spoločnosť MONTRÚR ponúkla spoločne so svojimi vybranými dodávateľmi výrobcami zaujímavú prezentáciu výrobkov, ktorých predaj zabezpečuje cez svoje obchodné prevádzky. V oblasti stavebných materiálov a výrobkov v komoditách plyn, voda, kanál, kúrenie a klíma prezentovali zamestnanci spoločnosti Montrúr návštevníkom spoločne so zástupcami výrobcov ako: PIPE LIFE výrobca potrubných rozvodov pre vodu a kanál HERZ výrobca vykurovacej a regulačnej techniky GEORG FISHER výrobca tvaroviek pre plyn a vodu HYDRO BG výrobca systémov odtokových žľabov HOKKAIDO výrobca klimatizačných jednotiek a tepelných čerpadiel a v oblasti automobilov, strojov a príslušenstva to boli výrobcovia ako: AVIA výrobca nákladných vozidiel CUMMINS najväčší výrobca motorov na svete 40

41 3/2013 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA CONTINENTAL výrobca pneumatík FLEETGUARD výrobca filtrov pre nákladné vozidlá, stavebné a poľnohospodárske stroje Počas akcie bol zástupcom spoločnosti CUMMINS riaditeľovi spoločnosti MONTRÚR slávnostne odovzdaný certifikát Autorizovaný servis motorov Cummins, ktorý pracovníci autoservisu Montrúr získali ako odmenu za predchádzajúcu niekoľko mesačnú úspešnú prípravu. Spoločnosť Cummins je najväčším výrobcom motorov na svete, pričom ich motory sú zabudované vo vozidlách ako napr. Avia, DAF, Nissan, SOR, Yutong, Solaris, BMC, Tatra Phoenix a pod. Súčasťou príjemnej akcie s veľkým počtom návštevníkov boli súťaže, občerstvenie a tombola s množstvom zaujímavých cien. Veľmi príjemne obohatil podarenú akciu aj bohatý kultúrny program, kde prím hrali talentované výnimočné deti z Občianskeho združenia Usmej sa na mňa. Nakoľko zamestnanci spoločnosti MONTRÚR zaregistrovali už v samotnom priebehu akcie veľmi pozitívne ohlasy návštevníkov, ale aj spoluvystavovateľov uvažujú, že by sa táto akcia mohla o rok zopakovať,možno v širšom rozmere a prípadne by sa založila aj tradícia pravidelnej Výstavy Šiator v budúcich rokoch. Vykurovanie priemyselných hál tmavý plynový infražiarič s výnimočnou účinnosťou sálania 80,7% (ostatné cca 65%) veľmi rýchla a jednoduchá montáž, modulácia výkonu plynové ohrievače vzduchu kw teplovodné ohrievače vzduchu 14-87kW vratové clony plynové, teplovodné, studené destratifikátory pre budovy vysoké 8-18m Slovensko SEVER Slovensko JUH centrálna regulácia klasická a bezdrátová tel.: tel.:

42 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2013 KVALITA VNÚTORNÉHO VZDUCHU A JEJ VPLYV NA NAVRHOVANIE A HODNOTENIE ENERGETICKEJ HOSPODÁRNOSTI BUDOV Ing. Daniela Hurtíková, Prof. Ing. Dušan Petráš, PhD., Stavebná fakulta STU Katedra technických zariadení budov, Radlinského 11, Bratislava Energetická hospodárnosť je problematika, ktorá sa ako systém hodnotenia vzťahuje iba na budovy. Z hľadiska spotreby energie sú budovy najväčšími spotrebičmi podieľajúcimi sa až 40 percentami na celkovej spotrebe energie v jednotlivých členských štátoch Európskej únie, ako aj v Slovenskej republike. Energia sa využíva na zabezpečenie potrieb užívateľov budov s cieľom vytvoriť podmienky tepelnej pohody, hygienické podmienky a všeobecne zlepšiť kvalitu života, kde spotreba energie v budovách súvisí so správaním užívateľov. Zabezpečenie požadovaných podmienok vnútorného prostredia budov nadobúda v súčasnosti nový rozmer, kde by sa mali zohľadniť podmienky nízko energetickej spotreby. Definícia kvality vnútorného vzduchu Užívatelia v určitom priestore majú dve požiadavky na vzduch v tomto priestore: 1. zdravotné riziko vdychovania vzduchu by malo byť zanedbateľné, 2. vzduch by mal byť pociťovaný skôr ako svieži a príjemný než starý, zatuchnutý a iritujúci. Podľa Americkej spoločnosti inžinierov pre vykurovanie, chladenie a úpravu vzduchu (ASHRAE) akceptovateľnú kvalitu vzduchu môžeme definovať ako vzduch, v ktorom nie sú žiadne známe znečistenia v škodlivých koncentráciách určených príslušnými autoritami, a s ktorým podstatná väčšina (80 % alebo viac) ľudí, ktorí sú mu vystavení, nevyjadruje nespokojnosť. Existujú veľké individuálne rozdiely v požiadavkách ľudí. Niektoré osoby strávia veľkú časť ich času v tom istom vnútornom prostredí, iné nie. Niektoré osoby sú veľmi citlivé a majú vysoké požiadavky na vzduch, ktorý dýchajú. Iné osoby sú vcelku necitlivé a majú nižšie požiadavky na vzduch. Kvalita vnútorného vzduchu je vysoká vtedy, ak je málo ľudí nespokojných a zdravotné riziko je zanedbateľné. Kvalita vnútorného vzduchu v budove nie je konštantná. Je ovplyvnená zmenami v prevádzke budovy, aktivitou užívateľov a vnútornou klímou. Kvalita vnútorného vzduchu môže byť kontrolovaná kombináciou kontroly zdroja a vetrania [2]. Pociťovaná kvalita vzduchu Ľudia pociťujú kvalitu vzduchu dvoma zmyslami: centrum čuchového zmyslu je umiestnené v nosnej dutine a je citlivé na niekoľko stoviek tisíc odérov vo vzduchu, hlavný chemický zmysel je umiestnený po celej sliznici v nose a očiach a je citlivý na podobné množstvo iritantov vo vzduchu. Je to kombinovaná odpoveď týchto dvoch zmyslov, ktorá určuje, či vzduch je pociťovaný ako svieži a príjemný alebo starý, zatuchnutý a iritujúci. Pociťovaná kvalita vzduchu môže byť vyjadrená ako percento nespokojných, t.j. tých osôb, ktoré pociťujú vzduch ako neakceptovateľný hneď po vstupe do miestnosti. Pre vzduch znečistený bioefluentami Obr. 1 ukazuje percento nespokojných ako funkciu hodnoty vetrania na štandardnú osobu. Znečistenie vyprodukované takouto osobou sa nazýva olf. % NESPOKOJNÝCH (PD) l/s.štandardná osoba HODNOTA VETRANIA (q) Obr. 1 Nespokojnosť spôsobená štandardnou osobou (1olf) pri rôznych hodnotách vetrania (podľa EN 14449) Sila väčšiny zdrojov znečistení vnútri môže byť vyjadrená ako ekvivalentné osoby, t.j. počet štandardných osôb (olfov) potrebných na to, aby sa vzduch stal obťažujúcim (spôsobujúcim rovnako veľa nespokojných) ako aktuálny zdroj znečistenia [3]. Jeden decipol je pociťovaná kvalita vzduchu v priestore so zdrojom znečistenia so silou jeden olf, vetranom 10 l/s čistého vzduchu, t.j. 1 decipol = 0,1 olf/(l/s). % NESPOKOJNÝCH (PD) % kvalita vzduchu C A B Ci=112 (ln (PD)-5.98) POCITOVANÁ KVALITA VZDUCHU (Ci) decipol Obr. 2 Vzťah medzi pociťovanou kvalitou vzduchu a percentom nespokojných vyjadrený v decipoloch pre tri úrovne kvality vnútorného prostredia (podľa EN 14449) 42

43 3/2013 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA Na Obr. 2 je zobrazený vzťah medzi kvalitou vzduchu a percentom nespokojných návštevníkov vyjadrený v decipoloch. Pociťovaná kvalita vzduchu môže byť tiež vyjadrená merítkami založenými na zriaďovacích faktoroch spojených s definovanými úrovňami odérov, ako odérová jednotka vzťahujúca sa na prahovú hodnotu odéru [3]. V Tab. 1 je uvedená pociťovaná kvalita vnútorného vzduchu pre tri kategórie prostredia, spolu s odporúčanými minimálnymi hodnotami vetrania pre každú kategóriu. Tab. 1 Tri úrovne pociťovanej kvality vnútorného vzduchu (podľa EN 14449) ÚROVEŇ KVALITY (KATE GÓ RIA) POCIŤOVANÁ KVALITA VZDUCHU % NE SPO- DECIPOL KOJNÝCH POŽADOVANÁ HODNOTA VETRANIA l/s.olf A 10 0,6 16 B 20 1,4 7 C 30 2,5 4 Poznámka: Dané hodnoty vetrania sú príklady vzťahujúce sa výhradne na pociťovanú kvalitu vzduchu. Používajú sa len pre čistý vonkajší vzduch a efektivitu vetrania vzduchu. Pociťovaná kvalita v Tab. 1 sa vzťahuje na počiatočný úsudok ľudí hneď po vstupe do priestoru (návštevníci). Prvý dojem je základný, t. z. je dôležité, aby vzduch okamžite po vstupe bol pociťovaný ako akceptovateľný. Avšak, adaptácia na odéry sa obvykle uskutoční počas prvých 15 minút pobytu. Adaptácia na znečistenie od ľudí je značná a obvykle sa vyskytne aj pri tabakovom dyme (na miernej úrovni). Obvykle len malá adaptácia, ak vôbec nejaká, sa vyskytne pri sliznicu dráždiacich zložkách tabakového dymu a pri mnohých zložkách znečistenia zo stavebných materiálov, atď. Je dôležité si uvedomiť, že niektoré nebezpečné polutanty nie je vôbec cítiť, a že senzorické účinky ďalších polutantov nie sú kvantitatívne spojené s ich toxicitou. Preto pociťovaná kvalita vzduchu nie je univerzálne merítko nepriaznivých zdravotných účinkov. Je tiež pravda, že keď nízka pociťovaná kvalita vzduchu v budove je zlepšená odstránením zdroja znečistenia a zvýšením vetrania, riziko nepriaznivých zdravotných účinkov je obvykle tiež zredukované [3]. Zdravotné aspekty kvality vnútorného vzduchu Vystavenie polutantom vo vzduchu môže predstavovať zdravotné riziko. Nepriaznivé zdravotné efekty môžu zahŕňať jednoznačné, akútne nepriaznivé účinky alebo nepriaznivé účinky prejavujúce sa po dlhom čase ako rakovina. Hodnotenie zdravotných účinkov komplikovaných zmesí polutantov je brzdené niekoľkými obmedzeniami. Kombinované účinky dvoch polutantov môžu byť: synergické (C > A + B), aditívne (C = A + B), antagonistické (C < A + B), alebo nezávislé. Keď je prítomných veľa polutantov na nízkej úrovni, ich zdravotné účinky na jednotlivcov sú pri dnešných znalostiach nepredvídateľné. Uprednostňovaná metóda pre riadenie vnútornej kvality vzduchu je kontrola zdroja znečistenia. Metódy na kontrolu dominantných zdrojov sú odstránenie/premiestnenie zdroja, izolácia a lokálne vetranie. Z rôznych dôvodov sú v centre záujmu, čo sa týka ľudského zdravia, rôzne substancie. Medzi týmito substanciami sú radón, skládkové alebo smetiskové plyny, produkty spaľovania, tabakový dym, formaldehyd, prchavé organické zložky, metabolické plyny, vlhkosť a mikroorganizmy. Nižšie je stručná charakteristika týchto substancií [3]. Skládkové a smetiskové plyny Za určitých okolností môže byť napríklad v oblastiach nakladania s odpadom prítomná široká škála potenciálne toxických chemikálií a môže byť potrebné hodnotenie zdravotného rizika. Hlavné nebezpečenstvo pri skládkovom plyne však predstavuje možnosť jeho výbuchu: metán je pri zmiešaní so vzduchom v koncentrácii 5 až 15 % horľavý. Bolo zaznamenaných množstvo prípadov, keď plyn prenikol do budovy a poškodil jej konštrukciu alebo zranil obyvateľov. Budovy v oblastiach, kde sú vysoké úrovne týchto plynov, musia byť utesnené a mali by mať k dispozícii prostriedky na zriedenie týchto plynov, napríklad odvetrané priestory pod podlahou. Tabakový dym Tabakový dym zahŕňa niekoľko tisíc chemikálií. Najčastejšie sa vyskytujúce zdravotné účinky tabakového dymu sú podráždenie sliznice očí, nosa a hrdla. Deti fajčiarov častejšie trpia respiračnými chorobami. Tabakový dym, z ktorého vznikne približne 2 ppm CO, vedie k podráždeniu a nepohode medzi 20 % vystavených osôb. Je podozrenie, že tabakový dym môže zvýšiť riziko rakoviny pľúc. Odstrániť akékoľvek zdravotné riziko spôsobené tabakovým dymom znamená v priestore vôbec nefajčiť. Formaldehyd Formaldehyd je bezfarebný, veľmi reaktívny plyn, s ostrým zápachom. Má mnoho použití, no hlavné použitie je výroba syntetických živíc, používaných najmä pre drevotrieskové dosky. Kon centrácia formaldehydu zapríčinená prítomnosťou dosiek závisí na kvalite dosky, teplote, relatívnej vlhkosti a intenzite výmeny vzduchu. Možné nepriaznivé zdravotné účinky spôsobené vystavením formaldehydu závisia na koncentrácii a dĺžke expozície. Formaldehyd môže spôsobiť podráždenie očí a respiračného systému. Prchavé organické zložky (VOC) Ďalšie VOC, okrem formaldehydu, sú emitované ľuďmi, prírodnými materiálmi a najmä veľkým počtom umelých materiálov, nábytkom a vybavením v budovách. VOC sú definované WHO ako majúce bod topenia pod teplotou v miestnosti a bod varu pohybujúci sa od 50 do 260 C. VOC zaznamenateľné v jedinej budove sa môže skladať zo stoviek rôznych organických zložiek, ktoré robia analýzu, hodnotenie rizika (vrátane kombinovaných účinkov) a nastavenie pokynov pre tieto zložky výnimočne ťažkou úlohou. Ľudia pociťujú VOC ich čuchovým a chemickým zmyslom. Počas vystavenia VOC sa vyskytuje len malá adaptácia. Ľudská reakcia na VOC vo vnútornom vzduchu bola klasifikovaná ako pociťované akútne zhoršenie prostredia, akútne alebo subakútne reakcie kože alebo sliznice zápalového charakteru. Metabolické plyny Metabolické procesy užívateľov v priestore vyžadujú kyslík 43

44 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2013 a produkujú CO 2, paru, aldehydy, estery a alkoholy. Intenzita výmeny vzduchu, potrebná na udržanie bezpečnej úrovne CO 2, je veľmi malá. To znamená, že CO 2 sám osebe predstavuje zdravotné riziko v budovách len veľmi zriedka. Ďalšie metabolické plyny (bioefluenty) v praxi nikdy nedosiahnu škodlivých koncentrácií, ale majú nepríjemný zápach, ktorý vyžaduje oveľa viac vetrania, než produkcia CO 2. Zdroje znečistenia vzduchu Zdroje znečistenia v budove zahŕňajú užívateľov a ich aktivity, vrátane prípadného tabakového dymu. Okrem toho môžu k znečisteniu vzduchu významne prispieť materiály v budove vrátane nábytku, kobercov, domácich chemikálií a vetracieho systému. Niektoré materiály znečisťujú veľa, niektoré len trochu, ale všetky môžu prispieť k zhoršeniu kvality vzduchu. Pri výbere materiálov sa odporúča použiť nízko znečisťujúce materiály. Lepším riešením môže byť tiež redukcia zdroja znečistenia vo vetracom systéme [3]. Sila niektorých zdrojov znečistenia nie je konštantná. Sila zdroja sa môže meniť s teplotou, vlhkosťou, vekom a úrovňou znečistenia v priestore. Mnohé zdroje znečistenia emitujú stovky alebo tisíce chemikálií, ale obvykle v malých množstvách. Zdroje znečistenia zapríčiňujú znečistenie vzduchu v priestore. Toto znečistenie môže byť vyjadrené ako chemické znečistenie alebo senzorické znečistenie. Chemické znečistenie môže byť vyjadrené ako emisia jednotlivých chemikálií zo zdrojov. Senzorické znečistenie môže byť kvantifikované jednotkou olf, ktorá spája účinok mnohých chemikálií tak, ako ho pociťujú ľudské bytosti. Chemické a senzorické znečistenie je bližšie popísané nižšie. Chemické znečistenie Sila materiálu ako zdroja môže byť vyjadrená ako hodnota emisie (alebo emisný faktor) jednotlivých chemikálií v μg/s alebo (μg/m 2.s). Chemické znečistenie každou jednotlivou chemikáliou vo vzduchu v priestore potom môže byť odhadnuté sčítaním zdrojov a vyjadrené v μg/s. Nanešťastie je k dispozícii len málo informácií o hodnote emisií z množstva materiálov používaných v praxi. A môže byť trochu nepraktické objasniť silu zdroja každého zo stoviek alebo tisícov chemikálií vyskytujúcich sa vo vzduchu. Ale v niektorých prípadoch, kde je podozrenie, že jednotlivá chemikália je dôležitým znečisťovateľom kvôli toxickému potenciálu, odhad znečistenia tejto chemikálie v priestore je možný. Chemické znečistenie môže tiež byť určené ako celková emisia skupiny chemikálií, napr. prchavé organické zložky (TVOC). Príklad chemického znečistenia spôsobeného budovou je uvedený v Tab. 4 [3]. Senzorické znečistenie Senzorické znečistenie vo vzduchu je zapríčinené tými zdrojmi, ktoré majú vplyv na pociťovanú kvalitu vzduchu. Senzorické znečistenie v priestore môže vzniknúť spojením záťaží spôsobených všetkými rozdielnymi zdrojmi znečistenia v priestore. Zdroje znečistenia obvykle zahŕňajú užívateľov a budovu, vrátane nábytku, kobercov a vetracieho systému [3]. Užívatelia emitujú biologické znečistenie a niektorí produkujú tabakový dym. Štandardná osoba (nefajčiaca) produkuje 1 olf, kým priemerný fajčiar produkuje 6 olfov. V Tab. 2 je uvedené znečistenie od dospelých užívateľov zaoberajúcich sa rôznymi aktivitami nefajčiacich a s rôznym percentom fajčiarov medzi užívateľmi. Uvedené je aj znečistenie od detí. Okrem toho je v Tab. 2 uvedená aj produkcia CO 2, CO a vodnej pary od ľudí. Tab. 2 Znečistenie spôsobené užívateľmi (podľa EN 14449) SENZO RIC KÉ ZNE ČIS TENIE olf/užívateľ CO 2 l/(h. užívateľ) V Tab. 3 sú uvedené príklady obsadenia na m 2 pre rôzne priestory [3]. 1) 1 met je stupeň metabolizmu odpočívajúcej sediacej osoby (1 met = 58 W/m 2 plochy kože, t.j. približne 100 W pre priemernú osobu), 2) z tabakového dymu, 3) používa sa pre osoby blízko tepelnej neutrality, 4) priemerné množstvo cigariet vyfajčených na 1 fajčiara, hodnota emisií 44 ml CO/cigareta. Tab. 3 Príklady prítomnosti v priestoroch (podľa EN 14449) Užívateľ/ (m 2 podlahy) Kancelárie 0,07 Konferenčné miestnosti 0,5 Montážne haly, konferenčné miestnosti, auditóriá 1,5 Školy (triedy) 0,5 Škôlky 0,5 Obydlia 0,05 Znečistenie z budovy môže vzniknúť spojením záťaží z jednotlivých prítomných materiálov. Ale informácie sú v súčasnosti dostupné len pre niekoľko materiálov. Prijateľnejší prístup je v súčasnosti odhadnúť celé znečistenie spôsobené budovou, vrátane nábytku, kobercov a vetracieho systému na m 2 podlahy. Tab. 4 zahŕňa takéto údaje z nameraných znečistení v rôznych typoch existujúcich budov. Znečistenie spôsobené budovou je často vysoké a výrazne sa mení od budovy k budove. Je podstatné, aby nové budovy boli navrhované ako nízko-znečisťujúce budovy. Veľa existujúcich budov treba renovovať, aby sa znížilo zaťaženie znečistením. CO l/(h. užívateľ) VODNÁ PARA g/(h. užívateľ) Sediaci, 1 1,2 met 1) 0 % fajčiarov % fajčiarov 4) % fajčiarov 4) % fajčiarov 4) Fyzické cvičenia Nízka úroveň, 3 met Stredná úroveň, 6 met Vysoká úroveň, 10 met Deti Škôlka, 3 6 rokov, 2,7 met 1, Škola, rokov, 1-1,2 met 1,

45 3/2013 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA Súčasné pokyny poskytujú silnú podporu návrhu nízko-znečisťujúcich budov, keďže toto znižuje na požiadavky na ich vetranie [3]. Odporúča sa vypočítať celkové senzorické znečistenie v priestore jednoduchým spočítaním znečistení od jednotlivých zdrojov znečistenia v priestore. Toto bolo uvedené pre poskytnutie primeranej prvej aproximačnej metódy kombinovania viacerých zdrojov znečistenia. Budúce štúdie môžu ukázať, že niektoré zdroje znečistenia, ak sa vyskytujú v rovnakom priestore, spôsobujú menšie alebo väčšie celkové znečistenie, než predpovedané jednoduchým sčítaním jednotlivých znečistení [3]. Kvalita vonkajšieho vzduchu Požadovaná úroveň vetrania závisí aj od kvality dostupného vonkajšieho vzduchu. V Tab. 5 sú uvedené charakteristické úrovne pociťovanej kvality vonkajšieho vzduchu a typických vonkajších znečistení. Kvalita vonkajšieho vzduchu môže byť oveľa horšia, ako je uvedené v tabuľke. V takých prípadoch je nutné vyčistiť vzduch tak, aby bol vhodný na vetranie [3]. Ak sú dostupné údaje o vzduchu v okolí budovy, mali by byť použité. Kvalita vonkajšieho vzduchu v prívode je to, čo sa pri prívode vzduchu počíta. V dôsledku toho je dôležité správne umiestnenie prívodu vzduchu [4]. Záver Kvalite vnútorného vzduchu v budovách treba venovať náležitú pozornosť. Budova sa do energetickej triedy zatrieďuje pre každé miesto spotreby v porovnaní s referenčnou hodnotou pre každé miesto spotreby. Referenčná hodnota spotreby energie je normatívne určená alebo vypočítaná hodnota potreby energie pre jednotlivé kategórie budov a pre jednotlivé spotreby energie v nich. Pri tvorbe budov je potrebná dobrá vzájomná spolupráca a komplexný interdisciplinárny prístup odborníkov mnohých vedných oblastí. LITERATÚRA: [1] STN EN Vstupné parametre vnútorného prostredia na návrh a hodnotenie energetickej hospodárnosti budov zamerané na kvalitu vnútorného vzduchu, tepelné prostredie, osvetlenie a hluk. [2] ANSI/ASHREA Standard , Ventilation for Acceptable Indoor Air Quality [3] EN Guideline for Ventilation Requirements in Buildings [4] CR 1752 Ventilation for Buildings Design Criteria for The Indoor Environment [5] STN EN Vetranie budov. Výpočet vnútorných teplôt, záťaže a energie pre budovy so systémami klimatizácie [6] STN Výpočet tepelnej záťaže klimatizovaných priestorov. [7] DAHLSVEEN, T., PETRÁŠ, D.: Energetický audit budov. Bratislava: Jaga, 2003, s , ISBN [8] DAHLSVEEN, T., PETRÁŠ, D.: Energetický audit a certifikácia budov. Bratislava: Jaga, 2008, s. 73, ISBN Tab. 4 Znečistenie spôsobené budovou vrátane nábytku, kobercov a ventilačného systému (podľa EN 14449) SENZORICKÉ ZNEČISTENIE olf/(m 2 podlahy) CHEMICKÉ ZNEČISTENIE TVOC mg/[s.(m 2 podlahy)] STRED ROZSAH STRED ROZSAH Existujúce budovy Kancelárie 1) 0,3 0,02 0,95-6) Školy (triedy) 2) 0,3 0,12 0,54-6) Škôlky 3) 0,4 0,2 0,74-6) Montážne haly 4) 0,5 0,13 1,32-6) Obydlia 5) 0,2 0,1 0,3 Nízko znečistené bu dovy (cieľové hodnoty) 0,05 0,1-6) 1) Dáta pre 24 mechanicky vetraných administratívnych budov 2) Dáta pre 6 mechanicky vetraných škôl 3) Dáta pre 9 mechanicky vetraných škôliek 4) Dáta pre 5 mechanicky vetraných montážnych hál 5) Dáta pre 3 prirodzene vetrané príbytky 6) Dáta zatiaľ nedostupné Tab. 5 Úrovne kvality vonkajšieho vzduchu (CR 1752) POCIŤOVANÁ KVALITA ZNEČISTENIE VZDUCHU VZDUCHU CO 2 CO NO 2 SO 2 ČASTICE decipol mg/m 3 mg/m 3 mg/m 3 mg/m 3 mg/m 3 Nad morom ,2 2 1 <30 V mestách, dobrá kvalita vzduchu <0, V mestách, zlá kvalita vzduchu >0, >100 Pozn.: Hodnoty pociťovanej kvality vzduchu sú denné priemerné hodnoty. Hodnoty pre štyri znečistenia vzduchu sú priemerné ročné koncentrácie 45

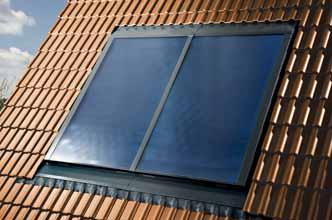

46 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2013 DOTÁCIE NA SOLÁRNE SYSTÉMY SÚ SPÄŤ Ľudia, ktorí v minulom roku premeškali možnosť nákupu solárneho systému s dotáciou, majú opätovnú príležitosť začať s využívaním obnoviteľných zdrojov energie. Značka Vaillant sa totiž k poskytovaniu dotácií na solárne zostavy vracia aj v tomto roku. Solárne systémy sú skvelou investíciou do budúcnosti a po prvotných nákladoch môže užívateľ už len naplno ťažiť z výhod, ktoré mu prinesú. Energetický potenciál slnka je vysoký a čím skôr ho začnú ľudia využívať, tým skôr sa dostavia pozitívne výsledky v oblasti úspor energie, konštatuje Ing. Juraj Malík, vedúci technického oddelenia Vaillant Group Slovakia. Bez dlhého čakania a vyplňovania žiadosti K získaniu dotácie nemusíte splniť žiadne špeciálne požiadavky, ani sa zdržiavať komplikovaným vyplňovaním žiadosti a zháňaním potrebných dokladov. Dostane ju každý, kto si do konca roka zaobstará niektorú zo solárnych zostáv značky Vaillant. Na každý plochý solárny kolektor sa vzťahuje dotácia vo výške 200 eur, na kúpu každého trubicového solárneho kolektora možno dostať dotáciu 400 eur. To znamená, že pri zaobstaraní solárneho systému napríklad s piatimi trubicovými kolektormi, možno získať dotáciu vo výške až eur. Na pomerne dlhý čas tak bude mať užívateľ teplú vodu prakticky zadarmo. Keď hlavnú úlohu hrá slnko Unikátnym spôsobom zapojenia jednotlivých komponentov v solárnej zostave je beztlakový solárny systém drain-back, ktorý pracuje na výnimočnom princípe voľného stečenia solárnej kvapaliny naspäť do solárneho výmenníka. Na takomto princípe pracuje aj solárny systém aurostep plus s 250 alebo 350 l zásobníkom a špeciálne vyvinutým serpentínovým plochým kolektorom. Pri tomto systéme nie je nutné komplikované plnenie systému solárnou kvapalinou a následné odvzdušňovanie. Pre náročnejších zákazníkov s väčšou spotrebou teplej vody má Vaillant v ponuke Solárnu zostavu 1 s dvomi plochými kolektormi a Solárnu zostavu 2 s dvomi vákuovými trubicovými kolektormi. Bivalentný solárny zásobník s objemom 300 l sa totiž postará o to, aby sa teplá voda neminula prirýchlo a užívateľ jej mal vždy dostatok. Solárnu zostavu 3 možno využívať nielen na ohrev vody, ale aj podporu vykurovania. Ide o komplexné riešenie, ktoré sa skladá z vákuových trubicových alebo plochých kolektorov a trivalentného akumulačného zásobníka. Nový montážny systém a nízka hmotnosť vákuových trubicových kolektorov umožňujú ich ľahkú manipuláciu a navyše časovo nenáročnú inštaláciu, Solárna zostava 2 Úspory pri vykurovaní i príprave teplej vody Solárne systémy Vaillant predstavujú komplexné riešenie pre ohrev teplej vody a vykurovanie s vysokou energetickou návratnosťou. Solárne kolektory, ploché alebo trubicové, možno namontovať na šikmú či plochú strechu, prípadne do voľného priestoru na záhrade. Zachytávajú až 95 % slnečnej energie. Solárne systémy značky Vaillant sa vyznačujú vysokou spoľahlivosťou a komfortom počas prevádzky, ale aj pokrokovým, moderným dizajnom. Umožňujú získať nezávislosť od fosílnych palív a znížiť množstvo emisií prúdiacich do ovzdušia. Zároveň nimi možno predĺžiť životnosť kotla viac ako dvojnásobne, vymenúva prednosti solárnych zostáv značky Vaillant J. Malík. Pri solárnom ohreve teplej vody sa dajú dosiahnuť až 70 % úspory, pri solárnej podpore vykurovania sa úspory pohybujú v rozmedzí 20 až 30 %. 46 hovorí Juraj Malík. Vákuový trubicový kolektor aurotherm exclusiv sa vyznačuje vynikajúcou účinnosťou počas celého roka, a to aj v zimnom období. Má optimálny tvar, takže aj pri šikmom dopade svetelných lúčov je účinnosť rovnaká ako pri priamom svetle. Viac informácií na Foto: Vaillant

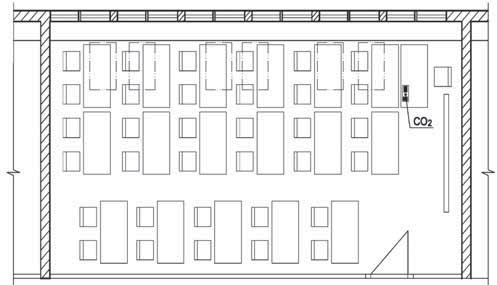

47 3/2013 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA URČENIE INTENZITY VETRANIA V UČEBNI Ing. Peter Kapalo, PhD., Stavebná fakulta, Košice Za účelom odvedenia znečisteného vzduchu z miestnosti je potrebné zabezpečiť výmenu vzduchu. Potrebnú intenzitu vetrania predpisujú rôzne normy a predpisy, ktorých cieľom je zabezpečiť kvalitné vnútorné prostredie budov. Pri návrhu vetracieho zariadenia je potrebné poznať účel miestnosti a počet ľudí, ktorí sa budú nachádzať v miestnosti a ich činnosť. Na Slovensku existuje platných viacero noriem a predpisov, ktoré predpisujú potrebnú intenzitu výmeny vzduchu. Jednotlivé predpisy však udávajú rôzne potrebné intenzity vetrania, ktoré sú navzájom niekoľkonásobne odlišné. Tak môže dochádzať k situácii, že navrhované zariadenia na vetranie miestností sú buď poddimenzované alebo predimenzované. V súčasnej dobe, kedy sa kladie veľký dôraz na kvalitu a efektívnosť je problém vetrania z tohto hľadiska veľmi akútny. Mnohí výrobcovia vzduchotechnických zariadení sa problematiku vetrania snažia riešiť prostredníctvom kvalitnej regulačnej techniky. Do systému vetrania inštalujú snímače kvality vzduchu a pomocou regulačnej techniky operatívne zväčšujú alebo zmenšujú intenzitu vetracieho vzduchu podľa aktuálnej potreby. V článku sa zaoberám zisťovaním kvality vzduchu v miestnosti počas pobytu osôb a pomocou matematických vzťahov sa snažím popísať aktuálny proces produkcie škodlivín. Proces produkcie škodlivín je proces veľmi nestabilný. Záleží od mnohých faktorov, ktoré sa neustále menia v závislosti od činnosti osôb v miestnosti a zmeny vonkajšieho prostredia. Presne popísať matematickými vzťahmi celý proces vývoja škodlivín a následne stanoviť intenzitu vetrania v miestnosti, ktorú by bolo možné použiť pre stanovenie potrebnej výmeny vzduchu je prakticky nemožné, nakoľko ten istý proces produkcie škodlivín sa už nemusí vôbec opakovať. V príspevku porovnávam výsledné hodnoty získané pomocou matematických vzťahov s výsledkami získanými experimentálnym meraním. Experimentálne merania boli vykonané v učebni. Počas meraní bola zisťovaná koncentrácia CO 2, teplota interiéru, relatívna vlhkosť interiéru, teplota vzduchu v exteriéri, relatívna vlhkosť vzduchu v exteriéri a rýchlosť vetra. Posudzovaná učebňa sa nachádza v päťpodlažnej budove na piatom podlaží. Učebňa má rozmery: dĺžka 11,12 m, šírka 5,4 m a výška je od 1,75 m do 4,31 m. V obvodovom murive je osadených 6 okien s rozmermi: výška 0,74 m a šírka 0,76 m. Obr. 1 Pôdorys posudzovanej učebne V strešnom plášti je osadených 6 strešných okien s rozmermi: výška 1,1 m a šírka 0,7 m. Dĺžka špár, ktorými je zabezpečené vetranie infiltráciou je L = 39,6 m.vnútorný objem miestnosti je 192 m 3 a podlahová plocha miestnosti je 60 m 2. Vo vonkajšom prostredí bola nameraná koncentrácia CO 2 C SUP = 380 ppm. V dňoch a v miestnosti prebiehalo vyučovanie, počas ktorého študenti písali písomku. Vyučovania sa zúčastnili študenti, ktorých vek je cca 20 rokov. Dňa prebiehalo v tej istej miestnosti vyučovanie odborného predmetu, na ktorom s zúčastnilo 20 osôb vo veku cca 45 rokov. Vzhľadom na veľký počet študentov v miestnosti nebolo možné umiestniť prístroj na meranie koncentrácie CO 2 v strede miestnosti. Vzhľadom na dĺžku pobytu je predpoklad väčšej koncentrácie CO 2 v zadnej časti miestnosti, kde nebol umiestnený merací prístroj, aj keď v miestnosti došlo k dostatočnému premiešaniu vzduchu vplyvom prúdenia vzduchu. V prednej časti miestnosti pred tabuľou je na danú plochu menej študentov a taktiež sú vstupné dvere do miestnosti naproti oknám, ktoré zvyšujú intenzitu vetrania infiltráciou. V trase prúdenia vzduchu je umiestnený merací prístroj, takže môžeme predpokladať reálnu koncentráciu CO 2 vyššiu, ako je zaznamenaná meracím prístrojom. Z nameraných hodnôt koncentrácie CO 2 bol zostavený graf, z ktorého je možné pozorovať priebeh koncentrácie CO 2 v jednotlivých dňoch. Čím viac osôb sa nachádzalo v miestnosti, tým strmejšia je krivka koncentrácie CO 2. V prípade merania konaného dňa pred koncom vyučovacej hodiny bolo v zadnej časti učebne otvorené okno, čo je možné vypozorovať miernejším nárastom koncentrácie CO 2. Keď miestnosť opustili študenti, nastal prudký pokles koncentrácie CO 2, ktorý spôsobilo vetranie otvorenými dverami a infiltrácia oknami. Po uzatvorení miestnosti je možné pozorovať pokles koncentrácie CO 2 spôsobený prirodzeným vetraním infiltráciou. Dňa prebiehalo meranie počas dvoch po sebe nasledujúcich vyučovacích hodín. V učebni sa počas prvého vyučovania nachádzalo 31 osôb. Z obrázka môžeme pozorovať miernejší nárast koncentrácie CO 2 ako pri prvom meraní, kedy bolo v miestnosti viac osôb. Po prvom vyučovaní študenti opustili miestnosť a do miestnosti prišla ďalšia skupina študentov. Počas výmeny študentov bola miestnosť vetraná, čo je možné pozorovať z obrázka - prudký pokles koncentrácie CO 2. Na druhom vyučovaní sa v miestnosti nachádzalo 15 osôb. Nárast koncentrácie CO 2 je z uvedených prípadov najmiernejší. Po ukončení vyučovania a opustení miestnosti bola miestnosť uzatvorená a dochádzalo k prirodzenému vetraniu infiltráciou, čo je možné pozorovať v grafe miernym klesaním koncentrácie CO

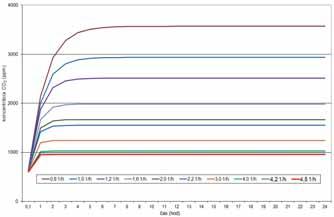

48 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2013 Tretie meranie bolo uskutočnené , kedy sa v miestnosti nachádzalo 20 osôb. Ak predpokladáme, že písomka je z pohľadu študenta pracovná činnosť, potom podľa vyhlášky 391/2006 má pripadnúť na jedného pracujúceho 12 m 3 vzdušného priestoru pri práci v sede. V danej posudzovanej miestnosti by sa potom mohlo nachádzať maximálne 16 osôb. Ak podľa vyhlášky pre učebňu postačuje na jedného žiaka podlahová plocha najmenej 2 m 2, potom sa v posudzovanej miestnosti môže nachádzať maximálne 30 študentov. V učebni má byť najmenej 20 C. merania. Príklad priebehu nameranej produkcie CO 2 (mg/s) a porovnanie s vypočítanými hodnotami produkcie CO 2 je v nasledujúcom obrázku. Podľa Tab. 1 je možné konštatovať, že v miestnosti bol v troch prípadoch prekročený počet osôb. Taktiež bola prekročená koncentrácia CO 2 nad limitnú hodnotu ppm vo všetkých prípadoch. Prekročenie hladiny koncentrácie bolo dohodnuté so študentmi, ktorí sa týmto spôsobom aktívne zúčastnili merania. Konečná koncentrácia CO 2 v miestnosti udaná v tabuľke je závislá od dĺžky pobytu a počtu osôb v miestnosti. Najväčšia dĺžka pobytu bola , kedy bola v exteriéri aj najväčšia rýchlosť vetra. Pri vyhodnocovaní meraní boli vykonané výpočty za účelom zistenia potrebnej intenzity vetrania v posudzovanej miestnosti. Bola vypočítaná: produkcia škodlivín CO 2, intenzita vetrania infiltráciou z nameraného poklesu koncentrácie CO 2 pri zatvorených oknách, intenzita vetrania infiltráciou podľa tlaku vyvodeného súčasným pôsobením teploty a vetra pri zatvorených oknách Obr. 3 Porovnanie nameranej koncentrácie CO 2 s vypočítanými hodnotami koncentrácie CO 2 pri rôznej intenzite dýchania. Následne bola určená grafickou metódou produkcia CO 2, v ktorej boli použité namerané hodnoty koncentrácie CO 2. Výsledok produkcie CO 2 z grafickej metódy bol porovnaný s výsledkom produkcie CO 2 získaný matematickou metódou. Z meraní bola zistená produkcia CO 2 cca 8 mg/(s.os). Meranie v učebni zo dňa , kedy bolo v miestnosti 15 osôb nebolo posudzované, nakoľko produkcia CO 2 získaná V ďalších výpočtoch (Tab. 2) bola použitá intenzita vetrania infiltráciou stanovená z merania poklesu koncentrácie CO 2. Údaje poklesu koncentrácie boli získané z merania po ukončení vyučovania, kedy sa v uzatvorenej miestnosti nenachádzala žiadna osoba a koncentrácia CO 2 klesala vplyvom infiltrácie netesnosťami stavebnej konštrukcie. Z údajov koncentrácie nameraných pri pobyte osôb v miestnosti počas vyučovania a vypočítanej hodnoty intenzity vetrania infiltráciou bola stanovená hodnota hmotnostného toku CO 2 produkovaná osobami nachádzajúcimi sa v miestnosti počas Obr. 4 Priebehy koncentrácie CO 2 pre rôzne intenzity vetrania v učebni s prítomnosťou 31 osôb dňa Tab. 1 Namerané hodnoty pri experimentálnom meraní v miestnosti DÁTUM MERANIA POČET OSÔB (-) DĹŽKA POBYTU (min) TEPLOTA V MIESTN. ( C) TEPLOTA V EXTER. ( C) RÝCHLOSŤ VETRA (m/s) POČIATOČ KONCENTR. CO 2 (ppm) KONEČNÁ KONCENTR. CO 2 (ppm) ,15 + 5,2 1, / ,30-1,0 19,7 408/ / ,60 + 3,5 7, Tab. 2 Intenzita vetrania infiltráciou DÁTUM MERANIA POČET OSÔB (-) TEPLOTA V EXTER. ( C) RÝCHLOSŤ VETRA (m/s) STN EN INTENZITA VETRANIA INFILTRÁCIOU (1/h) PODĽA TLAKU PÔSOBENÍM TEPLOTY A VETRA Z POKLESU KONCENTRÁCIE CO ,2 1,5 0,1 0, ,0 19,7 0,59 2,3 0, ,5 7,6 0,65 0,

49 3/2013 PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA výpočtom z nameranej koncentrácie CO 2 bola veľmi nízka: 3,6 mg/(s.os). Je predpoklad, že po dobu vyučovania bolo otvorené okno a z toho dôvodu bol nárast koncentrácie v miestnosti malý. Po určení produkcie CO 2 boli vypočítané koncentrácie CO 2 pre rôzne intenzity vetrania po dobu 24 hodín, ktoré sú zdokumentované na Obr. 4. Porovnaním výsledných hodnôt získaných odlišným spôsobom výpočtu (Tab. 3) môžeme konštatovať, že výsledky pre jednotlivé posudzované merania sú odlišné. Pri menšom počte osôb je odlišnosť najmenšia. Pri väčšom počte osôb sa odlišnosť zväčšuje. Ak je v miestnosti viac osôb a na osobu pripadá menej ako 2 m 2 podlahovej plochy, potom vypočítaná intenzita podľa nameraných hodnôt koncentrácie CO 2 je väčšia ako požadovaná intenzita vetrania podľa vyhlášky 527/2007. Najjednoduchšie stanovenie potrebnej intenzity vetrania je podľa Vyhlášky 527/2007, kde vynásobením hodnoty 30 m 3 /(hod. os) počtom osôb nachádzajúcich sa v učebni získame požadovaný objemový prietok vzduchu. Po predelení objemom miestnosti dostaneme požadovanú intenzitu vetrania. Pri určovaní intenzity vetrania podľa vyhlášky 527/2007 musí byť splnená požiadavka: na osobu musí pripadať najmenej 2 m 2 podlahovej plochy. Obr. 5 Požadovaná intenzita vetrania v učebni. Záver Z posudzovania miestnosti učebne, kde bola meraním zisťovaná koncentrácia CO 2 pri rôznom počte študentov, je možné konštatovať, že stanovenie objemového prietoku vzduchu Vyhláškou 527/2007 je spoľahlivé a najjednoduchšie. Pri posudzovaní bolo uvažované s maximálnou koncentráciou CO 2 CIDA = ppm. Meraniami bola zistená u študentov menšia produkcia CO 2 ako u dospelého človeka. Meraniami bola potvrdená hodnota požadovaného objemového prietoku čerstvého vzduchu 30 m 3 /hod na jednu osobu, ktorá je zároveň daná aj vyhláškou 527/2007 pri dodržaní minimálnej podlahovej plochy 2 m 2 na osobu. Z Obr. 5 je možné taktiež konštatovať, že metodika výpočtu podľa STN EN nevyhovuje pri menšom počte osôb nachádzajúcich sa v miestnosti je navrhovaná väčšia intenzita vetrania, čo spôsobuje nadmerné straty energie. Recenzovali: Ing. František Vranay, PhD., Ing. Peter Lukáč, PhD. Poďakovanie Tento článok, bol vytvorený realizáciou výskumov: VEGA 1/0976/11 Výskum a vývoj novej generácie systémov kvázi plnosolárneho zásobovania budov teplom. VEGA 1/0748/11 Teoretická a experimentálna analýza sústav techniky prostredia v súvislosti s ich znečistením pri efektívnom využití obnoviteľných zdrojov. Centrum výskumu účinnosti integrácie kombinovaných systémov obnoviteľných zdrojov energii, kód ITMS projektu: LITERATÚRA: [1] STN EN 15251: 2007, Vstupné údaje o vnútornom prostredí budov na navrhovanie a hodnotenie energetickej hospodárnosti budov kvalita vzduchu, tepelný stav prostredia, osvetlenie a akustika.. [2] STN EN 13779:2005 Vetranie nebytových budov. Všeobecné požiadavky na vetracie a klimatizačné zariadenia. [3] STN : 2002, Tepelnotechnické vlastnosti stavebných konštrukcií a budov. Tepelná ochrana budov. [4] STN EN ISO (730703) Energetická hospodárnosť budov. Výpočet potreby energie na vykurovanie a chladenie. Výpočet potreby energie na vykurovanie a chladenie. [5] Vyhláška 391/2006 Z.z. Nariadenie vlády Slovenskej republiky z 24. mája 2006 o minimálnych bezpečnostných a zdravotných požiadavkách na pracovisko. [6] Vyhláška Ministerstva zdravotníctva Slovenskej republiky č. 527/2007 Z. z. [7] S. S. Žukovskij, O. T. Voznjak, O. M. Dovbuš, Z. S. Ljuľčak: Ventilljuvannia primiščeň, Lviv, Vidavnictvo Nacionalnovo zniversiteta Lvivska politechnika 2007, ISBN Tab. 3 Požadovaná intenzita vetrania v učebni DÁTUM MERANIA POČ. OSÔB (-) PLOCHA NA OSOBU (m 2 /os) PRODUK. HMOTNOSTNÝ TOK CO 2 V MIESTNOSTI (mg/s) PRODUK. HMOTNOSTNÝ TOK CO 2 NA OSOBU (mg/s) POŽADOVANÁ INTENZITA VETRANIA (1/H) STN EN VYHLÁŠKA 527/2007 VYPOČÍTANÁ HODNOTA PODĽA NAMERANÝCH ÚDAJOV , ,2 8,2 5,47 6, , ,5 7,3 4,84 4, , ,5 4,2 3,13 2,

50 INFORMÁCIE PRE INZERENTOV PLYNÁR VODÁR KÚRENÁR + KLIMATIZÁCIA 3/2013 V prípade, že sa rozhodnete inzerovať v našom časopise, môžete tak urobiť v nasledovných formátoch: Cenník inzercie Vám zašle redakcia na vyžiadanie. Mimo Vami objednanej plošnej inzercie dohodou radi uverejníme aj Vaše odborné články. Fakturácia na základe Vašej objednávky po vyjdení každého čísla so 14-dennou lehotou splatnosti. Storno poplatky: 15 % pred uzávierkou, 50 % po uzávierke. Storno je možné len písomne! Grafické stvárnenie (podklady) doručí firma najneskôr 2 týždne pred uzávierkou čísla na každé číslo: elektronickou formou dodá na CD alebo podklady pošle mailom na adresu: grafik@voc.sk texty: WORD, obrazová dokumentácia: formát: *pdf, *jpg, rozlíšenie minimálne 300 dpi., farebnosť: CMYK Objednávka predplatného r Týmto si u Vás objednávame celoročné predplatné časopisu: počet kusov:... počet kusov:... počet kusov:... Firma:... Sídlo firmy fakturačná adresa:... PSČ:... IČO:... IČ DPH:... Tel.:... Kontaktná osoba:... Tel. / Mobil: Časopis zasielajte na adresu (ak nie je totožná so sídlom firmy):... Dátum:... Pečiatka podpis Ročné predplatné 15 s DPH. Objednávkový lístok zašlite na adresu: V.O.Č. SLOVAKIA, s.r.o., Školská 23, Košice Tel.: , fax: , mobil: , voc@voc.sk

51

52 Geberit Silent-PP Zvuk ticha. Kombináciou zvukovo-izola ného systému Geberit Silent-PP s overeným kanaliza ným systémom Geberit Silent-db20 v zvislom odpadovom potrubí získate vynikajúcu protihlukovú izoláciu, a to v aka viacvrstvovým kom pozitným rúram a akusticky optimalizovaným tvarovkám. Mnohé detaily, ako napr. ozna ená zásuvná h bka alebo zna enie v 30 uhloch pre presnejšie vyrovnanie tvaroviek, Vám zaistia prvotriedne remeselné spracovanie, ktorým je Geberit známy. ahká inštalácia. Menej hluku. Viac pohodlia. To je Know-How Installed.
