1 SORTIMENT PRE PODLAHOVÉ VYKUROVANIE KATALÓG 2017/2018

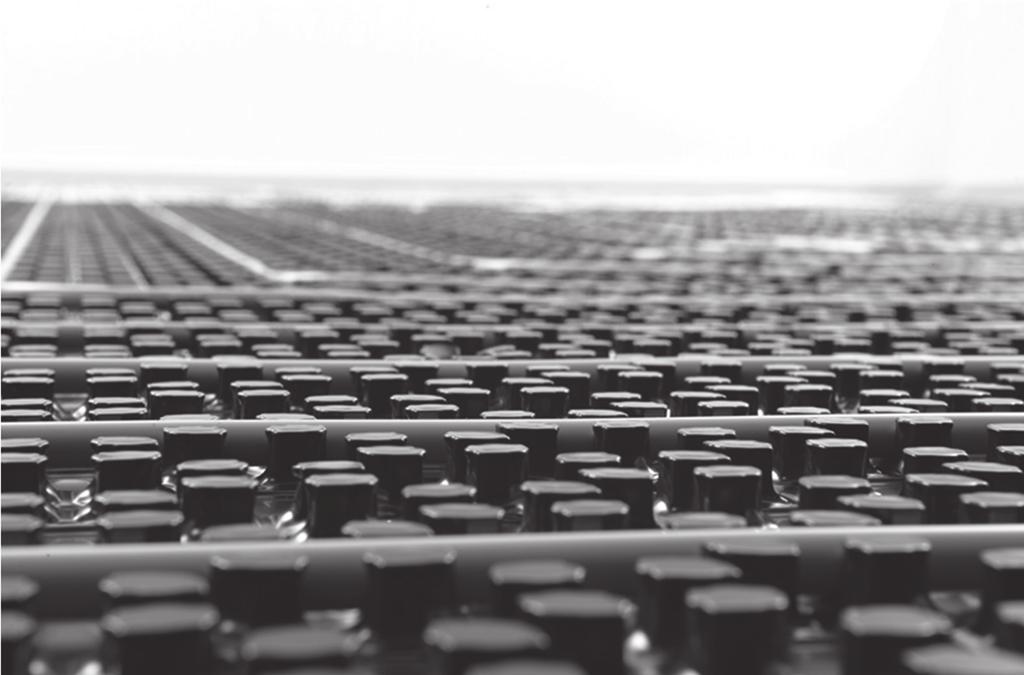

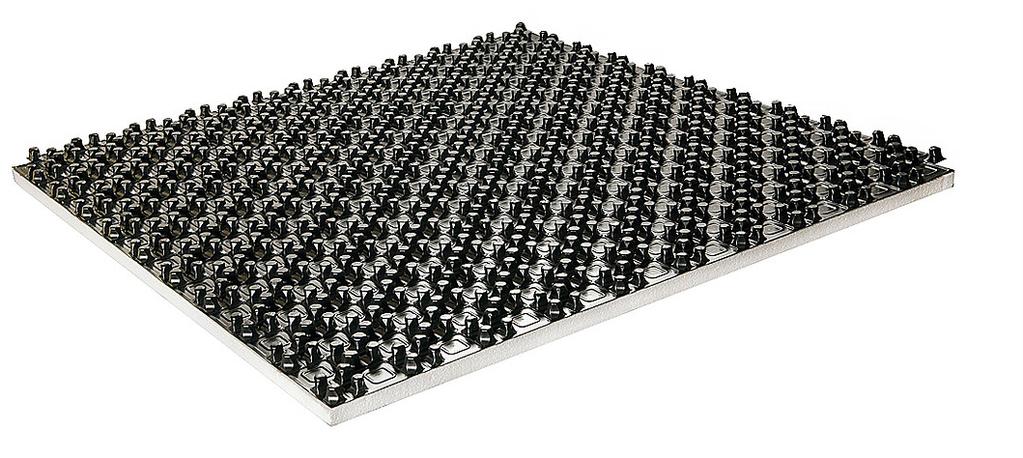

2 Systémové dosky pre podlahové vykurovanie Systémová doska nopová EPS Systémová doska nopová pre vykurovacie rúrky 16, 17 mm Z vákuovo tvarovanej fólie z plastu s nášľapne odolnými výstupkami tvaru korunky k upevneniu rúrok v rastri s roztečou 50 mm, s presahom krycej fólie, prispôsobené pre diagonálnu pokládku. : 0,75 m 2 K/W dynamická tuhosť: SD 20 trieda materiálu: B 2 hrúbka dosky: 30 mm, 50 mm s výstupkami rozmer (hrubý): mm maximálne zaťaženie: balenie: mm 5 kpa Systémová doska nopová EPS AD ,0 m 2 (1,00 10) Tovar na objednávku Systémová doska nopová pre vykurovacie rúrky 16, 17 mm Z vákuovo tvarovanej fólie z plastu s nášľapne odolnými výstupkami tvaru korunky k upevneniu rúrok v rastri s roztečou 50 mm, s presahom krycej fólie, prispôsobené pre diagonálnu pokládku. : 0,53 m 2 K/W dynamická tuhosť: SD 20 trieda materiálu: B 2 hrúbka dosky: 30 mm, 50 mm s výstupkami rozmer (hrubý): mm maximálne zaťaženie: balenie: mm 5 kpa Systémová doska nopová EPS AD ,0 m 2 (1,00 15) Systémová doska nopová pre vykurovacie rúrky 16, 17 mm Z vákuovo tvarovanej fólie z plastu s nášľapne odolnými výstupkami tvaru korunky k upevneniu rúrok v rastri s roztečou 50 mm, s presahom krycej fólie, prispôsobené pre diagonálnu pokládku. : 0,26 m 2 K/W dynamická tuhosť: SD 20 trieda materiálu: B 2 hrúbka dosky: 30 mm, 50 mm s výstupkami rozmer (hrubý): mm maximálne zaťaženie: Fólia nopová (bez izolácie) balenie: mm 5 kpa AD ,0 m 2 (1,00 22) Fólia nopová (bez izolácie) - pochôdzna doska 1 m 2, balenie 48 m 2, rozmer balenie: x x 500 mm, rozostup 50mm Fólia nopová (bez izolácie) - pochôdzna systémová doska AD ,0 m 2 (1,0 48) 2 Systémová doska s výstupkami EPS-T 30-2 Doska s výstupkami pre vykurovacie rúrky duo-flex a tri-o-flex 14, 16, 17 mm Z vákuovo tvarovanej fólie z plastu s nášľapne odolnými vypenenými výstupkami tvaru korunky k upevneniu rúrok v rastri s roztečou 55 mm, kombinovaná tepelná a kročajová izolácia EPS-T, bez freónov, s presahom krycej fólie, prispôsobené pre diagonálnu pokládku. : 0,75 m 2 K/W dynamická tuhosť: SD 20 útlm kročajového hluku ΔL w, R : 28 db* trieda materiálu: B 2 hrúbka dosky: 30 (28) mm, 48 (46) mm s výstupkami rozmer (hrubý): mm balenie: mm maximálne zaťaženie: 5 kpa ,4 m 2 (1,34 10)

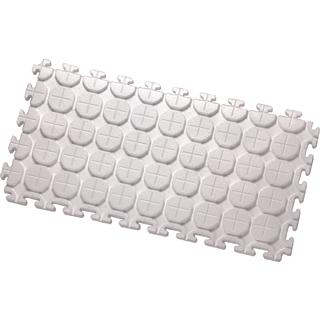

3 Systémová doska s výstupkami EPS Doska s výstupkami pre vykurovacie rúrky duo-flex a tri-o-flex 14, 16, 17 mm Určená pre vysoké zaťaženie, bez kročajovej izolácie, rozteč 55 mm : 0,37 m 2 K/W útlm kročajového hluku ΔL w,r : 0 db* trieda materiálu: B 2 hrúbka dosky: 11 mm, 29 mm s výstupkami rozmer (hrubý): mm maximálne zaťaženie: balenie: mm 150 kpa ,12 m 2 (1,34 18) Systémová doska ultra-takk PRO EPS-T 30-3 Tepelná a kročajová izolácia z extrudovanej polystyrénovej peny EPS-T podľa EN 13163, bez freónov, hydroizolačná fólia s kotevnou tkaninou a s rastrom 5cm ako ochrana proti vlhkosti poteru podľa DIN a k lepšiemu upevneniu vykurovacej rúrky, pozdĺžny 30 mm presah krycej fólie. : 0,75 m 2 K/W dynamická tuhosť: SD 15 útlm kročajového hluku ΔL w, R : 28 db* trieda materiálu: B 2 hrúbka dosky: 30 (27) mm maximálne zaťaženie: rozmer: mm balenie: mm 4 kpa m 2 Fólia pre podlahové vykurovanie s rastrom transparent Fólia pre podlahové vykurovanie s rastrom s potlačou SCHÜTZ. Materiál PE, hrúbka 0,2 mm, šírka 1m, dĺžka 51m. Fólia pre podlahové vykurovanie PE s rastrom 50mm m 2 Reflexná hliníková fólia pre podlahové vykurovanie s rastrom Hliníková fólia pre podlahové vykurovanie s rastrom. Materiál AL/PE, hrúbka 0,2 mm, šírka 1m, dĺžka 50m. Fólia pre podlahové vykurovanie AL/PE s rastrom 50mm UFHFP50 50 m 2 Oddeľovacia fólia PE pre podlahy Z polyetylénu hr. 0,15 mm k ochrane izolačných dosiek z polystyrénu pri pokladaní na živičné materiály alebo zvláčňovadlo obsahujúce tesniace pásy, rovnako ako podklad, dĺžka balu 25m, šírka pásu 4 m Oddeľovacia fólia PE 0,15mm VSDL m 2 Suchý systém - podlahové vykurovanie Suchý systém podlahového vykurovania DEO 30 Tovar na objednávku Doska profilová pre suchú montáž so zámkami pre vykurovacie rúrky duo-flex a tri-o-flex 14 mm Tepelná izolácia z extrudovanej polystyrénovej tvrdenej peny, bez freónov, vodiace drážky pre teplorozvodné moduly s vykurovacou rúrkou, pokládka v tvare meandra alebo špirály, rozteč v rastri 11,5 cm. Typ 30 (DEO) : 0,75 m 2 K/W útlm kročajového hluku ΔL w, R : 0 db* trieda materiálu: B 1 hrúbka dosky: 30 mm rozmer: mm balenie mm ,6 m 2 3

4 Suchý systém podlahového vykurovania DEO 25 Doska profilová pre suchú montáž so zámkami pre vykurovacie rúrky duo-flex a tri-o-flex 14 mm Tepelná izolácia z extrudovanej polystyrénovej tvrdenej peny, bez freónov, vodiace drážky pre teplorozvodné moduly s vykurovacou rúrkou, pokládka v tvare meandra alebo špirály, rozteč v rastri 11,5 cm. Typ 25 (DEO) : 0,31 m 2 K/W útlm kročajového hluku ΔL w, R : 0 db* trieda materiálu: B 1 hrúbka dosky: 25 mm rozmer: mm balenie: mm ,92 m 2 Suchý systém podlahového vykurovania DEO 30 Tovar na objednávku Doska profilová pre suchú montáž so zámkami pre vykurovacie rúrky duo-flex a tri-o-flex 14 mm Tepelná izolácia z extrudovanej polystyrénovej tvrdenej peny, bez freónov, vodiace drážky pre teplorozvodné moduly s vykurovacou rúrkou, pokládka v tvare meandra alebo špirály, rozteč v rastri 11,5 cm. Typ 25 (DEO) : 0,75 m 2 K/W útlm kročajového hluku ΔL w, R : 0 db* trieda materiálu: B 1 hrúbka dosky: 30 mm rozmer: mm balenie: mm ,60 m 2 Teplorozvodný modul WLM 805 mm Z pozinkovaného plechu k optimálnemu rozvádzaniu tepla, zlomové miesta, dĺžka 805 mm. Pre rúrky 14 mm Teplorozvodný modul WLM 805 mm ks Rúrka tri-o-flex PE-RT/AL/PE-RT plasthliníková vykurovacia rúrka Sendvičová rúrka pozostáva z vnútornej vrstvy PE-RT, na tupo zvarovanej hliníkovej vrstvy a vonkajšieho plášťa PE-RT. Vyrobené podľa DIN 16833, kyslíková bariéra difúzna tesnosť podľa DIN max. prevádzková teplota: 95 C max. prevádzkový tlak: 10 bar polomer ohybu s/bez pomoci ohýbacej pružiny: 3 d / 5 x d koeficient dĺžkovej rozťažnosti: 2, K -1 Typ Rozmer balenia A/B/C Objem vody (l/m) 14 2 mm tri-o-flex 760/440/ m/kotúč 0, /440/ m/kotúč Sádrovlaknitá doska FC 10x1250x2000mm Tovar na objednávku Sádrovlaknitá doska pre suchý systém podlahového vykurovania. Slúži ako roznášacia vrstva namiesto poteru. Prenáša zaťaženia. Doporučené výrobcom prekladať dve vrstvy o hrúbke 10mm. Sádrovlaknitá doska 10mm ks 4

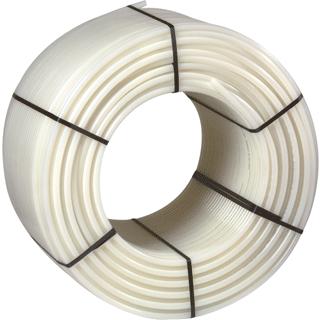

5 Vykurovacie rúrky pre podlahové vykurovanie Rúrka duo-flex PE-Xa Tovar označený * skladom Zo sieťovaného polyetylénu PE-Xa (peroxidicky zosieťované) podľa DIN 16892/3, kyslíková bariéra difúzna tesnosť podľa DIN 4726, vhodné pre vykurovanie i chladenie max. prevádzková teplota: 95 C max. prevádzkový tlak: 10 bar polomer ohybu s/bez pomoci ohýbacej pružiny: 3 d / 5 d koeficient dĺžkovej rozťažnosti: 1, K -1 Typ Rozmer balenia A/B/C Objem vody (l/m) 780/440/ m/kotúč 12 1,5 mm duo-flex PE-Xa 780/440/150 0, m/kotúč 780/440/ m/kotúč 780/440/ * 120 m/kotúč 16 2 mm duo-flex PE-Xa 780/440/200 0, * 240 m/kotúč 780/440/ * 600 m/kotúč 780/440/ * 120 m/kotúč 17 2 mm duo-flex PE-Xa 780/440/210 0, * 240 m/kotúč 780/440/ * 600 m/kotúč 20 2 mm duo-flex PE-Xa 900/440/500 0, m/kotúč Rúrka duo-flex PE-RT Trojvrstvová rúrka zo zosilneného polyetylénu RT s kyslíkovou bariérou, vhodná na podlahové vykurovanie. max. prevádzková teplota: 70 C max. prevádzkový tlak: 6 bar polomer ohybu s/bez pomoci ohýbacej pružiny: 3 x d / 5 d koeficient dĺžkovej rozťažnosti: 1, K -1 Typ Rozmer balenia A/B/C Objem vody (l/m) 16 2 mm duo-flex PE-RT 780/440/200 0, m/kotúč 16 2 mm duo-flex PE-RT 780/440/480 0, m/kotúč 17 2 mm duo-flex PE-RT 780/440/210 0, m/kotúč 17 2 mm duo-flex PE-RT 780/440/500 0, m/kotúč Rúrka tri-o-flex PE-RT/AL/PE-RT plasthliníková vykurovacia rúrka Sendvičová rúrka pozostáva z vnútornej vrstvy PE-RT, na tupo zvarovanej hliníkovej vrstvy a vonkajšieho plášťa PE-RT. Vyrobené podľa DIN 16833, kyslíková bariéra difúzna tesnosť podľa DIN max. prevádzková teplota: 95 C max. prevádzkový tlak: 10 bar polomer ohybu s/bez pomoci ohýbacej pružiny: 3 d / 5 x d koeficient dĺžkovej rozťažnosti: 2, K -1 Typ Rozmer balenia A/B/C Objem vody (l/m) 14 2 mm tri-o-flex 760/440/130 0, m/kotúč 14 2 mm tri-o-flex 760/440/500 0, m/kotúč 16 2 mm tri-o-flex 750/440/ m/kotúč 0, /450/ m/kotúč Rúrka Ivar Acome PE-Xa Sieťovaný polyetylén s kyslíkovou bariérou, vhodná na podlahové vykurovanie. max. prevádzková teplota: 90 C max. prevádzkový tlak: 6 bar polomer ohybu s/bez pomoci ohýbacej pružiny: 3 x d / 5 d koeficient dĺžkovej rozťažnosti: 1, K -1 Typ Rozmer balenia A/B/C Objem vody (l/m) 17 2 mm Acome PE-Xa 780/440/110 0, m/kotúč 17 2 mm Acome PE-Xa 780/440/210 0, m/kotúč 17 2 mm Acome PE-Xa 780/440/500 0, m/kotúč 5

6 Dilatačný obvodový pás Typ PE-B Z polyetylénovej peny s uzavretými bunkami, s navarenou polyetylénovou zásterkou a pripravenými zárezmi pre odtrhnutie, so samolepiacou zadnou stranou, podľa DIN Pre cementové a tekuté potery. Pre všetky typy systémových dosiek. Rozmer 25 m kotúč Dilatačný pás Typ PE-B 160 mm 8 mm kotúče Dilatačný obvodový pás Typ PE-F 160mm x 8mm Z polyetylénovej peny s uzavretými bunkami, s navarenou polyetylénovou zásterkou a pripravenými zárezmi pre odtrhnutie, podľa DIN Pre cementové a tekuté potery. Pre všetky typy systémových dosiek. Rozmer 25 m kotúč Dilatačný pás Typ PE-F 160 mm 8 mm kotúče Dilatačný obvodový pás Typ PE 150mm x 8mm Z polyetylénovej peny s uzavretými bunkami, s navarenou polyetylénovou zásterkou. Pre cementové a tekuté potery. Pre všetky typy systémových dosiek. Rozmer 50 m kotúč Dilatačný pás Typ PE 150 mm 8 mm UFHTB 4 kotúče Špárový dilatačný profil ORANGE Uhlový profil pätka so samolepiacou podstavou vrátane pásu, z PE s uzavretými bunkami Rozmer mm 80 mm 10 mm m Chránička pre vykurovacie rúrky do 17 mm Ochranná rúrka z polyetylénu pre priechody v pohyblivých špárach a miestach, kde nie je žiadúci prenos tepla Chránička pre vykurovacie rúrky do 17 mm m Príchytná spona tacker Ku spoľahlivému upevneniu vykurovacích rúrok (14 20 mm) pomocou montážneho nástroja tacker, balené (zásobník) v kartónoch. Materiál: plast ABS Príchytná spona tacker 8 mm ks Príchytná spona tacker 40 mm Určené na uchytávanie rúrky podlahového vykurovania pomocou montážneho nástroja tacker. Materiál: plast ABS Príchytná spona 40mm UFHKT ks Príchytná spona zahnutá Určené na uchytávanie rúrky podlahového vykurovania do hladkých polystyrénových dosiek Ručná montáž. Materiál: plast ABS Príchytná spona zahnutá ks 6

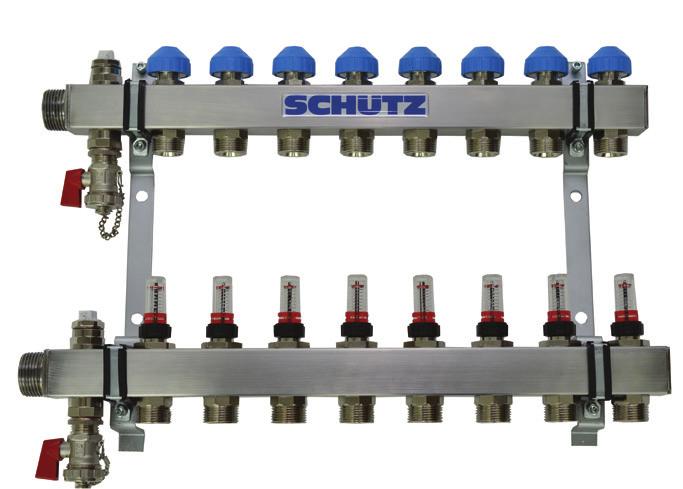

7 Nerezové rozdeľovače pre podlahové vykurovanie Rozdeľovač hranatý s prietokomermi (NEREZ) Pre plošné vykurovanie a chladenie, telo z nerezu, ľahká montáž, pripojenie s plochým tesnením, pozostáva z: Rozdeľovač (prívod) DN 25: červené označenie pre usporiadanie konzol, prietokomery Zberač (spiatočka) DN 25: so zabudovanými uzatvárateľnými ventilmi, ručné ochranné viečko a adaptér so závitom pre montáž termopohonu, modré označenie pre usporiadanie konzol. Zverný adaptér 3/4 pre pripojenie vykurovacích rúrok sa musí objednať zvlášť. Konzola pre rozdeľovač je už osadená v skrinke rozdeľovača a pripravená k montáži, len pri nástennej montáži sa musí konzola objednať zvlášť. Rozdeľovač obsahuje manuálne odvzdušňovacie a vypúšťacie ventily. Veľkosť Dĺžka v mm 2 okruhový ks 3 okruhový ks 4 okruhový ks 5 okruhový ks 6 okruhový ks 7 okruhový ks 8 okruhový ks 9 okruhový ks 10 okruhový ks 11 okruhový ks 12 okruhový ks 13 okruhový ks 14 okruhový ks Rozdeľovač s prietokomermi pre podlahové kúrenie (MOSADZ) Pre podlahové vykurovanie, ľahká montáž, upevnenie na konzoly. Rozdeľovač (prívod) DN 25: prietokomery Zberač (spiatočka) DN 25: so zabudovanými uzatvárateľnými termostatickými ventilmi a ovzdušňovacími ventilmi, ručné ochranné viečko a adaptér so závitom pre montáž termopohonu. Zverný adaptér 3/4 pre pripojenie vykurovacích rúrok sa musí objednať zvlášť. Sada vypúšťacích ventilov a sada uchýtavacích konzol je súčasťou balenia. Veľkosť Dĺžka v mm 2 okruhový 160 RMZTP2 1 ks 3 okruhový 210 RMZTP3 1 ks 4 okruhový 260 RMZTP4 1 ks 5 okruhový 310 RMZTP5 1 ks 6 okruhový 360 RMZTP6 1 ks 7 okruhový 410 RMZTP7 1 ks 8 okruhový 460 RMZTP8 1 ks 9 okruhový 510 RMZTP9 1 ks 10 okruhový 560 RMZTP10 1 ks 11 okruhový 610 RMZTP11 1 ks 12 okruhový 660 RMZTP12 1 ks Sada konzol pre hranaté nerezové rozdeľovače Z pozinkovanej plochej oceli so závesom na lište a nastavovacou skrutkou vrátane objímky rúrky na tlmenie hluku pre uloženie rúrky rozdeľovača a zberača DN 25 Sada konzol pre rozdeľovače Sada guľových uzáverov s prevlečnou maticou 1 IG / 1 IG sada Pozostáva z guľového uzáveru na prívode a spiatočke z mosadze, ktorý je vhodný k rozdeľovaču, vrátane tesnenia, prevlečná matica Sada guľových uzáverov s prevlečnou maticou sada Sada guľových uzáverov so šróbením 1 Pozostáva z guľového uzáveru na prívode a spiatočke z mosadze so šróbením 1, ktorý je vhodný na pripojenie mosadzného rozdeľovača. Sada guľových uzáverov so šróbením 2121B sada 7

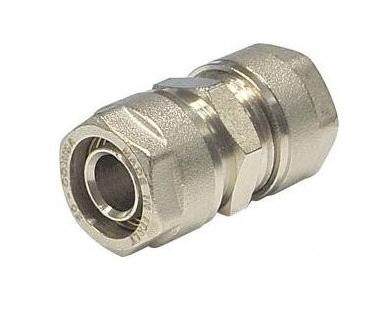

8 Sada guľových uzáverov s teplomerom 1 IG / 1 IG Pozostáva z guľového uzáveru na prívode a spiatočke z mosadze s teplomerom, ktorý je vhodný k rozdeľovaču, s pákou vrátane tesnenia, prevlečná matica Sada guľových uzáverov s teplomerom sada Adaptér zverný 3/4 EUROKONUS Vodiaci oblúk 90 Pre pripojenie rúrok k rozdeľovaču, pozostáva z: ochranného púzdra, upínacieho krúžku a prevlečnej matice Adaptér zverný 3/4-12 1,5 rúrka z plastu PEX ks Adaptér zverný 3/ rúrka z plastu PEX ks Adaptér zverný 3/ rúrka z plastu PEX ks Adaptér zverný 3/ viacvrstvová rúrka ALPEX ks Adaptér zverný 3/ viacvrstvová rúrka ALPEX ks Adaptér zverný 3/ meď, nerez ks Tovar označený * skladom Z plastu ako ochrana rúrok pred poškodením a napojenie rúrok k rozdeľovaču Vodiaci oblúk 90, mm ks Spojka lisovacia nerozoberateľná s radiálnym zalisovaním Z mosadze vrátane 2 nerezových lisovacích púzdier 17 2 rúrka z plastu a viacvrstvová rúrka ks Plastifikátor K plastifikácii vykurovaných cementových poterov (nie pre liate anhydritové potery) W 200 S spotreba 0,15 kg/m 2 pri hrúbke poteru 65 mm ks 10 kg Skrinky pre nerezové rozdeľovače 8 Skrinka rozdeľovača nad omietku série AP (komfort 90-3) Tovar označený * skladom Pre montáž nad omietku/nástennú montáž s malou konštrukčnou hĺbkou len 90 mm, prevedenie 140 mm pre regulačnú stanicu rozdeľovača varimat F/WR, kompletný práškový nástrek, podobný RAL 9010, pozostáva z: žiarovo zinkovaný stabilný oceľový plášť odnímateľná zadná strana so spodnou stabilizačnou hranou montážna lišta (uzavretá lišta) pre ľahkú zvernú montáž základného a rozširovacích modulov varimatic 2 upevňovacie lišty pre variabilné usporiadanie konzol odnímateľný plech chrániaci pred poterom predné dvierka s uzáverom sada vopred zmontovaných konzol rozdeľovača s objímkami rozdeľovača v prevedení s tlmením hluku Typ Počet vykurovacích okruhov Výška v mm Šírka v mm Hĺbka v mm AP * 1 ks AP * 1 ks AP * 1 ks AP * 1 ks AP 90-4 Typ pre sadu s meračom tepla Počet vyk. okruhov (s blokom čerpadla) ks Výška v mm Šírka v mm Hĺbka v mm AP ks AP ks AP ks AP ks AP pre sadu s meračom tepla ks

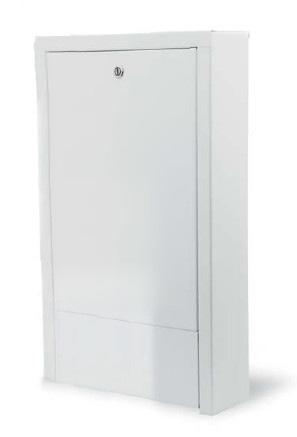

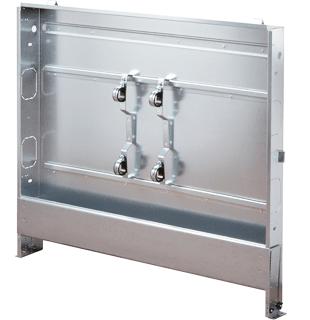

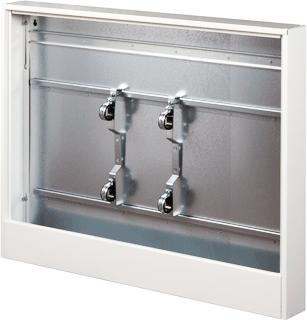

9 Skrinka rozdeľovača pod omietku série UP (komfort 90-3) Tovar označený * skladom Pre montáž pod omietku s rôznou hĺbkou zabudovania od 90 do 140 mm, pozostáva z: žiarovo zinkovaný stabilný oceľový plášť, ochranný kryt brániaci poškodeniu počas stavby postranné steny vybavené každá 2 predlisovanými otvormi, zadná strana so spodnou stabilizačnou hranou na výšku nastaviteľné podstavy s krídlovými matkami montážna lišta (uzatvorená lišta) pre ľahkú zvernú montáž základného a rozširovacích modulov varimatic 2 upevňovacie lišty pre variabilné usporiadanie konzol sada vopred zmontovaných konzol rozdeľovača s objímkami rozdeľovača v prevedení s tlmením hluku odnímateľný plech chrániaci pred poterom nastaviteľný rám a predné dvierka s uzáverom, drážkou, nástrekom práškovej farby podobnej RAL 9010 rám a predné dvierka s uzáverom v prídavnom ochrannom balení Počet vykurovacích okruhov Výška Šírka Hĺbka Typ s blokom čerp. bez bloku čerp. v mm v mm v mm UP * 1 ks UP * 1 ks UP * 1 ks UP * 1 ks UP 90-4 pre sadu s meračom tepla pre sadu s meračom tepla ks Skrinky pre mosadzné rozdeľovače Nástenná skriňa pre rozdeľovače Skrinka rozdeľovača na podlahové vykurovanie pre montáž nad omietku/ na stenu. Zámok klasický na kľúč alebo zámok na otevorenie pomocou mince, vysoko kvalitné práškové lakovanie, presne lisované plechy, dokonale presné uhly, kryté zvary, je možné oddeliť lakované telo skrinky pred inštaláciou potrubia a rozdeľovača. Typ Počet vykurovacích okruhov Výška v mm Šírka v mm Hĺbka v mm SZN SN-1 1 ks SZN SN-2 1 ks SZN SN-3 1 ks SZN SN-4 1 ks SZN SN-5 1 ks Podomietková skriňa pre rozdeľovače Skrinka rozdeľovača na podlahové vykurovanie pre montáž pod omietku. Výšku skrinky je možné regulovať pomocou nastaviteľných nožičiek skrinky, hĺbka skrinky je takisto regulovateľná, zámok klasický na kľúč alebo zámok na otvorenie pomocou mince, vysoko kvalitné práškové lakovanie, výborné lícovanie skrinky so stenou aplikáciou rámu s ohybom 45 stupňov, presne lisované plechy, dokonale presné uhly. Typ Počet vykurovacích okruhov Výška v mm Šírka v mm Hĺbka v mm SZP SP-1 1 ks SZP SP-2 1 ks SZP SP-3 1 ks SZP SP-4 1 ks SZP SP-5 1 ks SZP SP-6 1 ks Zverná spojka Zverné šróbenie Z mosadze, k bezpečnému spojeniu vykurovacích rúrok Zverná spojka 16 2 KST PE-X ks Zverná spojka 17 2 KST PE-X ks Zverná spojka 14 2 MVR tri-o flex PE-RT/AL/PE-RT, O-krúžok ks Zverná spojka 16 2 MVR tri-o flex PE-RT/AL/PE-RT, O-krúžok ks Z mosadze k pripojeniu na armatúry /2 AG rúrka z plastu PEX ks /2 AG rúrka z plastu PEX ks /2 AG viacvrstvová rúrka tri-o-flex PE-RT/AL/PE-RT ks /2 AG viacvrstvová rúrka tri-o-flex PE-RT/AL/PE-RT ks 9

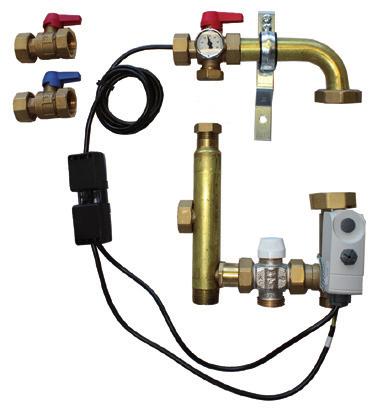

10 Regulátor pevnej hodnoty varimat F Termostatická hlavica s diaľkovým snímačom, ktorá je vhodná k 3-cestnému zmiešavaciemu ventilu bloku čerpadla : rozsah nastavenia teploty vody na prívode: +20 C až +70 C Miešacia sada bez čerpadla závitová prípojka: M 30 1,5 Miešacia sada s elektronickým čerpadlom ks Kompaktná, predmontovaná a tlakovo preskúšaná základná jednotka z mosadze bez obehového čerpadla, 3-cestný zmiešavací ventil, prepojený obmedzovač maximálnej teploty, pripravený k pripojeniu, dva guľové uzávery na primárnej strane (prívod/spiatočka), jeden guľový uzáver na sekundárnej strane (prívod) vrátane teplomeru, na sekundárnej strane pripravená možnosť pripojenia prepúšťacieho regulačného ventilu (sady) (č. tovaru ) paralelne k vykurovacím okruhom. Kompaktná, predmontovaná a tlakovo preskúšaná základná jednotka z mosadze s obehovým čerpadlom s mokrým rotorom WILO YONOS PARA RS 25/60, 3-cestný zmiešavací ventil, prepojený obmedzovač maximálnej teploty, pripravený k pripojeniu, dva guľové uzávery na primárnej strane (prívod/spiatočka), jeden guľový uzáver na sekundárnej strane (prívod) vrátane teplomeru, na sekundárnej strane pripravená možnosť pripojenia prepúšťacieho regulačného ventilu (sady) (č. tovaru ) paralelne k vykurovacím okruhom. vonkajšie rozmery (V/Š/H): menovitá šírka prípojky: DN 25 max. tlak zariadenia: Obmedzovač maximálnej teploty vonkajšie rozmery (V/Š/H): menovitá šírka prípojky: DN 25 max. tlak zariadenia: Obmedzovač maximálnej teploty cca 430/220/125 mm 6 barov rozsah nastavenia: +20 C až +90 C predbežné nastavenia: +60 C teplota okolia: -20 C až +60 C spínacia diferencia: +/- 2 K rozsah použitia, objemový prúd Q: pri 2,5 m 3 /h rozsah použitia, dopravná výška H: napätie motoru: príkon: 3 m krytie: IP 44 menovitá svetlosť: R 1 stavebná hĺbka: 3-cestný zmiešavací ventil V, 50 Hz max. 99 W 130 mm teplota médií: +2 C až +110 C rozsah použitia: +2 C až +130 C závitová prípojka: M 30 1,5 regulačne technický diferenčný tlak: cca 430/220/125 mm 6 barov rozsah nastavenia: +20 C až +90 C predbežné nastavenia: +60 C teplota okolia: -20 C až +60 C spínacia diferencia: 3-cestný zmiešavací ventil +/- 2 K rozsah použitia: +2 C až +130 C závitová prípojka: M 30 1,5 regulačne technický diferenčný tlak: 0,8 baru hodnota kvs: 4,0 m 3 /h Miešacia sada bez čerpadla ks 0,8 baru hodnota kvs: 4,0 m 3 /h Miešacia sada - čerpadlo WILO Yonos para RS 25/ ks Magnetický filter pre vykurovacie systémy + 500ml LX1 zadarmo Magnetický filter pre vykurovacie systémy + 500ml LX1 zadarmo. V balení je priložená 500ml LX1 Ochranná kvapalina na dlhodobú ochranu vykurovacieho systému proti vnútornej korózii a vodnému kameňu. Magnetický filter pripojenie 1/ ml LX1 zadarmo MD22A 1 ks Magnetický filter pripojenie 3/ ml LX1 zadarmo MD34A 1 ks 10

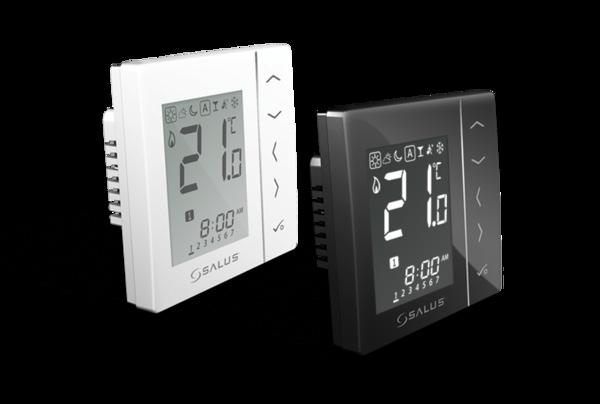

11 Regulácia pre podlahové vykurovanie Termostat VARIMATIC - manuálny káblový ANALOG Elektronický 2-bodový termostat varimatic, presná regulácia vďaka pulznej modulácii s termickým spätným vedením, pokles teploty pomocou externého signálu 4 K, korekcia nastavenej hodnoty, rozmery mm (v š d), krytie IP20, k riadeniu max. 10 termopohonov varimatic. Termostat varimatic 230 V ks Termostat varimatic 24 V ks Termostat SALUS - manuálny káblový ANALOG Izbový elektronický termostat, podsvietený regulačný kruhový ovládač. Spínanie s max. záťažou 500mA Termostat manuálny káblový 230 V HTR230 1 ks Termostat manuálny káblový 24V HTR24 1 ks Termostat VARIMATIC - káblový DIGITAL Elektronický LCD termostat varimatic, trvalé zobrazenie aktuálnej teploty v miestnosti, 3 prevádzkové režimy, použitie pre podlahové vykurovanie a chladenie, rozmery mm (v š d), krytie IP20, k riadeniu max. 5 termopohonov varimatic. Termostat varimatic standard digital 230 V ks Termostat varimatic standard digital 24 V ks Termostat SALUS - káblový DIGITAL Mauálny digitálny termostat primárne určený kzónovej regulácii podlahového kúrenia. Tiché relé, systém PWM. Termostat manuálny káblový 230 V HTRS230 1 ks Termostat programovateľný káblový 230 V HTRP230 1 ks Termostat SALUS - programovateľný káblový DIGITAL EXPERT Digitálny drôtový termostat 4v1, biely, 230V, kompatibilný so zariadeniami série EXPERT Termostat programovateľný káblový 230 V, biely VS30W 1 ks Termostat programovateľný káblový 230 V, čierny VS30B 1 ks Centrálna zbernica pre podlahové kúrenie ANALOG Ústredná zbernica podlahového vykurovania, pomocou ktorej je možné rozdeliť jeho reguláciu na jednotlivé okruhy. Umožňuje jednoduché rozdelenie okruhov pripojením max. 6 termostatov a až 24 termopohonov. Centrálna zbernica Analog 230 V KL06-230V 1 ks Centrálna zbernica Analog 24 V KL06-24V 1 ks Termopohon varimatic 100N K ovládániu ventilov na zberači, zásuvná montáž, prevedenie uzatvorené bez prúdu dodané otvorené pre ľahkú montáž a uvedenie do prevádzky, 2-polohové ovládanie, ukazovateľ polohy ventilu, kábel 0,8 m, krytie IP54 (EN 60529), prevádzkový výkon 1 W. 230 V trieda ochrany II, nárazový prúd 300 ma (max. 200 ms), prevádzkový prúd ~ 8 ma ks 24 V nárazový prúd 250 ma (max. 2 min.), prevádzkový prúd 80 ma ~ ks Termopohon M30x1,5 K ovládániu ventilov na zberači, zásuvná montáž, prevedenie uzatvorené bez prúdu dodané otvorené pre ľahkú montáž a uvedenie do prevádzky, prevádzkový výkon 1 W. Termopohon napájanie 230V T30NC-230V 1 ks Termopohon napájanie 24 V T30NC-24V 1 ks 11

12 Regulačná technika varimatic BUS/FUNK BUS Termostat varimatic DIGITAL BUS/FUNK BUS LCD termostat SCHÜTZ 24 V je digitálny termostat k regulácii priestorovej teploty podlahových systémov vykurovania. Termostat určený pre zbernicu VARIMATIC BUS/FUNK BUS. Trvalé zobrazenie izbovej teploty, systémového času a prevádzkového stavu. Bezpečná bezdrôtová technológia 868-MHz. Termostat varimatic 24 V DIGITAL BUS, káblový ks Termostat varimatic 24 V DIGITAL FUNK BUS, bezdrôtový ks Termostat varimatic 24 V DIGITAL BUS, káblový, ovládanie na diaľku ks Termostat varimatic 24 V DIGITAL FUNK BUS, bezdrôtový, ovládanie na diaľku ks Zbernica VARIMATIC BUS/FUNK BUS Tovar označený * centrálny sklad Pre centrálne spracovanie informácií a komunikácie so všetkými súčasťami systému. Vyhodnotenie dát individuálne v každej izbe, energeticky efektívna regulácia teploty. Úpravy a aktualizácie prebiehajú cez microsd slot. V Ethernet je možné navyše ovládať pomocou internetu reguláciu jednotlivých miestností. Bezpečná bezdrôtová technológia 868-MHz. Zbernica varimatic 24 V FUNK BUS, bezdrôtová, pre 4 zóny a pre 6 termopohonov Zbernica varimatic 24 V FUNK BUS Ethernet, bezdrôtová, pre 4 zóny a 6 termopohonov * 1 ks * 1 ks Zbernica varimatic 24 V BUS, káblová, pre 8 zón a 12 termopohonov * 1 ks Zbernica varimatic 24 V BUS Ethernet, káblová, pre 8 zón a 12 termopohonov * 1 ks Zbernica varimatic 24 V FUNK BUS, bezdrôtová, pre 8 zón a 12 termopohonov * 1 ks Zbernica varimatic 24 V FUNK BUS Ethernet, bezdrôtová, pre 8 zón a 12 termopohonov * 1 ks Zbernica varimatic 24 V FUNK BUS, bezdrôtová, pre 12 zón a 18 termopohonov ks Zbernica varimatic 24 V FUNK BUS Ethernet, bezdrôtová, pre 12 zón a 18 termopohonov ks Bezdrôtová regulácia it600rf - INTERNET Bezdrôtový digitálny izbový termostat Salus VS10BRF bezdrôtový digitálny podomietkový termostat. Môže komunikovať s každým z nasledujúcich zariadení KL- 10RF, KL08RF, TRV10RF, RX10RF. Môže komunikovať aj s inými zariadeniami systému it600 pri použití koordinačnej jednotky CO10RF. Signál RF ZigBee 2,4 GHz. Bezdrôtový digitálny termostat 4v1, podomietkový, biely VS10WRF 1 ks Bezdrôtový digitálny termostat 4v1, podomietkový, čierny VS10BRF 1 ks Bezdrôtový digitálny termostat 4v1, nadomietkový, biely VS20WRF 1 ks Bezdrôtový digitálny termostat 4v1, nadomietkový, čierny VS20BRF 1 ks Centrálna zbernica bezdrôtová Ústredná bezdrôtová zbernica podlahového vykurovania, pomocou ktorej je možné rozdeliť jeho reguláciu na jednotlivé okruhy. Umožňuje jednoduché rozdelenie okruhov pripojením max. 8 termostatov. Centrálna zbernica bezdrôtová 8-zónová KL08RF 1 ks Centrálna zbernica bezdrôtová 4-zónová, rozširovací modul KL04RF 1 ks Univerzálna internetová brána UGE600 Univerzálna brána SALUS UGE600 spája zariadenia SALUS Smart Home a it600rf dokopy a pri pripojení k WiFi Routeru umožňuje ovládanie pomocou chytrého telefónu, tabletu alebo PC pomocou aplikácie SALUS Smart Home. Univerzálna internetová brána Smart Home UGE600 1 ks Termopohon M30x1,5 K ovládániu ventilov na zberači, zásuvná montáž, prevedenie uzatvorené bez prúdu dodané otvorené pre ľahkú montáž a uvedenie do prevádzky, prevádzkový výkon 1 W. Termopohon napájanie 230V T30NC-230V 1 ks 12

13 Náš servis pre zákazníka: technická pomoc pri projektovaní zaškolenie montážnikov tvorba cenových ponúk školenia a semináre zapožičanie montážneho náradia VEĽKOOBCHOD - BALAK Pestovateľská 9, Bratislava Tel.: balak@balak.sk
