KONŠTRUKČNÝ SYSTÉM YTONG PRE STROPY A STRECHY

Transcript

1 KONŠTRUKČNÝ SYSTÉM YTONG PRE STROPY A STRECHY

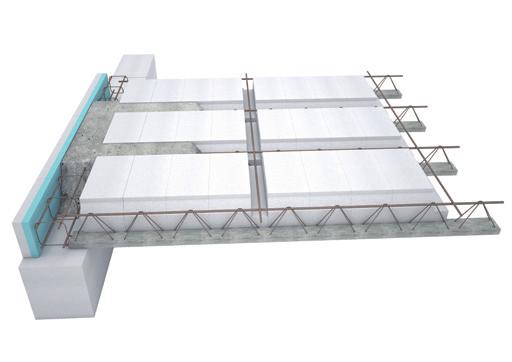

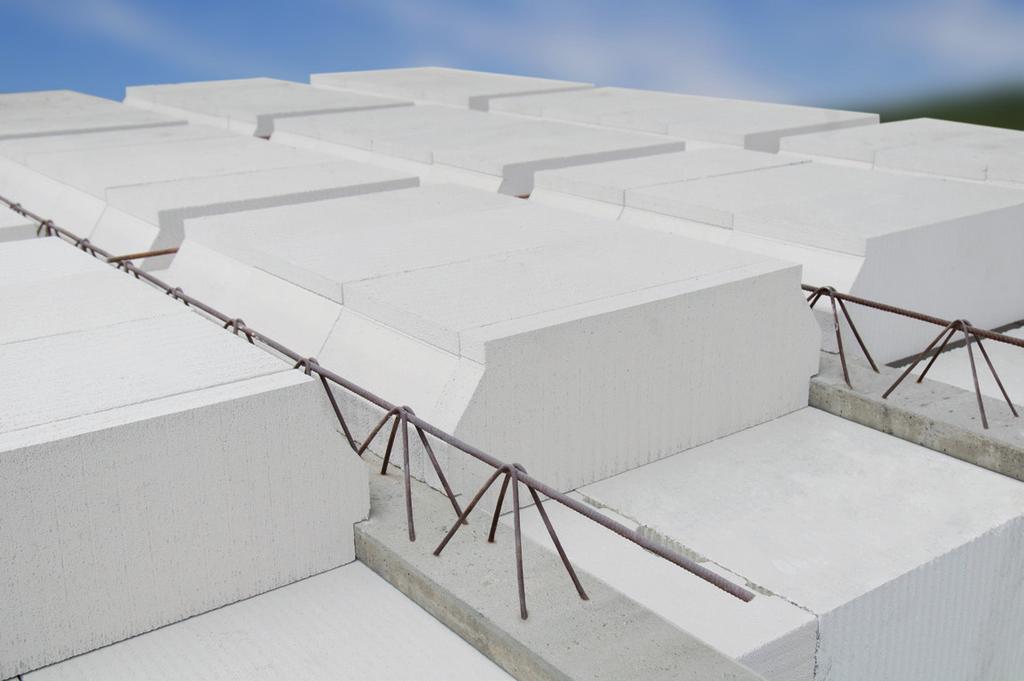

2 STROP YTONG EKONOM Jedinečný konštrukčný systém bez nadbetónovania a KARI siete Výhody Inovatívne riešenie s úsporou nákladov až 29 % Maximálna variabilita dispozície Štíhlosť konštrukcie (od 200 mm) Inovácia podľa EPBD 2020 betónová zálievka vencov a rebier z betónu min. C20/25 priečne stužujúce rebro s výstužou min. 1 ø 8 mm vencovka znížená stropná vložka Ytong+ výšky 100 mm stropná vložka Ytong+ Ekonom výšky 200/250 mm priehradový nosník Ytong nosná obvodová stena 2

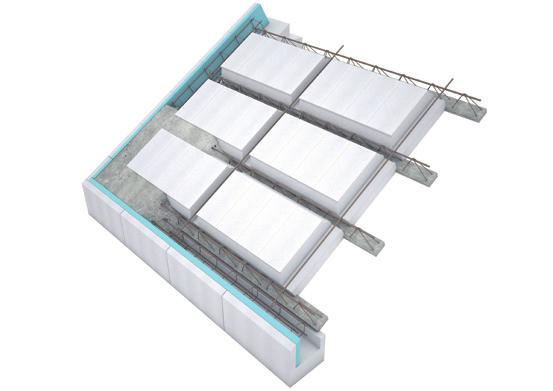

3 STRECHA YTONG KOMFORT Masívny konštrukčný systém s nadštandardným úžitkovým komfortom Špecifické výhody pre strechy Zabránenie letnému prehrievaniu interiéru Konštrukcia do sklonu 40 Zvýšená ochrana pred hlukom Maximálna variabilita dispozície Ideálne riešenie pre nízkoenergetické a pasívne domy murivo štítu priečne stužujúce rebro s výstužou min. 1 8 mm veniec štítu stropná vložka Ytong+ Ekonom výšky 200/250 mm betónová zálievka vencov a rebier z betónu min. C20/25 priehradový nosník Ytong vencovka znížená stropná vložka Ytong+ výšky 100 mm železobetónový veniec nosná obvodová stena STROPNÝ A STREŠNÝ SYSTÉM 3

4 Norma/predpis Vložky: TO-13/0011 Nosníky: STN, EN, TO podľa dodávateľa Betón: STN EN Popis výrobku a použitie Systémy Ytong Ekonom a Ytong Komfort montovaný konštrukčný systém pre stropy a strechy, skladajúci sa zo ŽB nosníkov Ytong a vložiek Ytong+ Ekonom. Každá piata vložka, pokiaľ statik neurčí inak, je znížená a vytvára debnenie pomocného priečneho spolupôsobiaceho rebra, vystuženého oceľou 1 ø 8 mm, zakotvenou do protiľahlých vencov. Montáž tradičným postupom: 1. uloženie nosníkov, 2. podoprenie konštrukcie (prípadné nadvýšenie pozri tabuľku na str. 6 a 7), 3. položenie vložiek, 4. zálievka betónom. Položené konštrukcie Ytong Ekonom a Ytong Komfort sa nenadbetónovávajú, iba sa vybetónujú rebrá a vence po úroveň ich hornej hrany. Minimálna trieda betónu pre zálievku je C20/25. Konštrukcia je určená predovšetkým pre rodinné domy, bytové a občianske stavby. Stropné a strešné nosníky Priehradová zváraná výstuž zaliata do betónovej pätky obdĺžnikového prierezu mm. Betón: C20/25 Výstuž: (R), BSt. 500 S, KR, WR, M Vystuženie: pozri tabuľku Štandardné osové rozstupy nosníkov: 680 mm Uloženie nosníkov: 150 mm, ak statik neurčí inak Dĺžky nosníkov: 1,0 8,20 m po 0,20 m Rozmerové tolerancie: dĺžka +50/-10 mm šírka ±3 mm výška ±3 mm Stropné vložky Ytong+ Ekonom Pórobetón tr. P Tepelná vodivosť: λ = 0,13 W/(m.K) Rozmery vložiek (d š v): mm mm mm Rozmerové tolerancie: šírka ±1,5 mm výška ±1,5 mm dĺžka ±1,5 mm Uloženie vložiek: min. 20 mm Reakcia na oheň Trieda A1 nehorľavé STN EN Požiarna odolnosť REI 30 bez omietky REI 60 s 20 mm omietkou Zvuková izolácia stropu Ytong Ekonom Na splnenie požiadavky krokovej i vzduchovej nepriezvučnosti požadovanej normou STN je nutné zvoliť vhodnú skladbu celej konštrukcie stropu (vrátane podlahových vrstiev). Pre rodinné domy je bežne vyhovujúca skladba podlahy v zložení: oddeľujúca spenená kroková izolácia (napr. Mirelon) v hrúbke min. 10 mm, alebo minerálna vláknitá doska v hrúbke min. 30 mm. Obe s nadbetónovanou vyrovnávacou vrstvou 50 mm. Týmto spôsobom zaistíme L n,w = 61 db (vážená stavebná normalizovaná hladina krokového hluku) a R w = 48 db (vážená stavebná nepriezvučnosť). Stropné vložky Ytong+ Ekonom Vložka Ytong + Ekonom 250 Pórobetón P4-500 Rozmer mm Vložka Ytong + Ekonom 200 Pórobetón P4-500 Rozmer mm Vložka Ytong Pórobetón P4-500 Rozmer mm 4

5 Vzorové rezy konštrukciami Strop Ytong Ekonom hrúbky 250 mm Strecha Ytong Komfort s konštrukciou hrúbky 200 mm a sklonom c Pozdĺžny rez Presné tvárnice Ytong 011c Vencová tvárnica Ytong 041 Nosný preklad Ytong 051 Stropný nosník Ytong 052 Vložka Ytong+ Ekonom 200/ Tenkovrstvá murovacia malta 161 Vonkajšia omietka 163 Montážna sieťka 166 Vnútorná omietka 612 Doplnková výstuž v priečnom rebre 701 Železobetónový stužujúci veniec 841 Podlahová kroková izolácia 842 Betón/Anhydrid 844 Podlahová krytina Výstuž priečneho rebra min. 1 ø 8 mm, alebo podľa potreby a Presné tvárnice Ytong 051 Stropný nosník Ytong 052 Vložka Ytong+ Ekonom 200/ Vonkajšia omietka 163 Montážna sieťka 166 Vnútorná omietka 201 Drevená priehradová konštrukcia rímsy 202 Kotvenie konštrukcie rímsy hmoždinkou 203 Kotvenie konštrukcie rímsy tyčí ø 8 mm 210 Obklad rímsy napr dosky Fermacell 233 Kotvenie kontralaty závitovou tyčou ø 8 mm 612 Doplnková výstuž v priečnom rebre 651 Latovanie mm 652 Kontralaty mm 701 Železobetónový stužujúci veniec 811 Strešná krytina 821a Tepelná izolácia 823 Debnenie rímsy 824 Poistná hydroizolácia difúzne otvorená fólia 851 Tepelnoizolačné dosky Multipor Geometria nosníka a betónového rebra Konštrukcia hrúbky 250 mm 180 Konštrukcia hrúbky 200 mm Upozornenie Súčasťou dodávky je výkres skladby a statika. Za neodbornú aplikáciu a vzniknuté škody nepreberá výrobca zodpovednosť. Výstuž a jej usporiadanie sa môže líšiť podľa zvyklostí dodávateľa, rozhodujúca je únosnosť nosníkov podľa statického výpočtu. STROPNÝ A STREŠNÝ SYSTÉM 5

6 Zaťaženia uvažované pri návrhu štandardného radu nosníkov Zaťaženie pre strop hrúbky 250 mm Zaťaženie pre strop hrúbky 200 mm charakteristická hodnota čiastkový súčiniteľ zaťaženia návrhová hodnota charakteristická hodnota čiastkový súčiniteľ zaťaženia návrhová hodnota kn/m 2 γ kn/m 2 kn/m 2 γ kn/m 2 Vlastná tiaž stropu 2,12 1,35 2,87 Vlastná tiaž stropu 1,74 1,35 2,35 Ostatné stále zaťaženie 2,20 1,35 2,97 Ostatné stále zaťaženie 2,20 1,35 2,97 Užitočné zaťaženie 2,00 1,50 3,00 Užitočné zaťaženie 2,00 1,50 3,00 Stropné a strešné nosníky Ytong typu A pre konštrukciu hr. 250 mm typ rozmery d š v svetlosť plocha spodnej výstuže hmotnosť nadvýšenie pre strop Ytong Ekonom použitie mm m A sc [mm 2 ] kg mm Ytong 1,00/A ,70 100, Ytong 1,20/A ,90 100, Ytong 1,40/A ,10 100, Ytong 1,60/A ,30 100, Ytong 1,80/A ,50 100, Ytong 2,00/A ,70 100, Ytong 2,20/A ,90 100, Ytong 2,40/A ,10 100, Ytong 2,60/A ,30 100, Ytong 2,80/A ,50 100, Ytong 3,00/A ,70 100, Ytong 3,20/A ,90 100, Ytong 3,40/A ,10 100, Ytong 3,60/A ,30 157, Ytong 3,80/A ,50 157, Ytong 4,00/A ,70 157, Ytong 4,20/A ,90 157, Ytong 4,40/A ,10 235, Ytong 4,60/A ,30 235, Ytong 4,80/A ,50 235, Ytong 5,00/A ,70 339, Ytong 5,20/A ,90 339, Ytong 5,40/A ,10 383, Ytong 5,60/A ,30 383, Ytong 5,80/A ,50 452, Ytong 6,00/A ,70 452, Ytong 6,20/A ,90 904, Ytong 6,40/A ,10 904, Ytong 6,60/A ,30 904, Ytong 6,80/A ,50 904, Ytong 7,00/A ,70 904, Pozn.: Individuálne je možné riešiť stropné konštrukcie až do svetlosti 7,9 m strop Ytong Ekonom hr. 250 mm zdvojené nosníky strecha Ytong Komfort hr. 250 mm 6

7 Stropné a strešné nosníky Ytong typu C pre konštrukciu hr. 200 mm typ rozmery d š v svetlosť plocha spodnej výstuže hmotnosť nadvýšenie pre strop Ytong Ekonom použitie mm m A sc [mm 2 ] kg mm Ytong 1,00/C ,70 100, Ytong 1,20/C ,90 100, Ytong 1,40/C ,10 100, Ytong 1,60/C ,30 100, Ytong 1,80/C ,50 100, Ytong 2,00/C ,70 100, Ytong 2,20/C ,90 100, Ytong 2,40/C ,10 100, Ytong 2,60/C ,30 100, Ytong 2,80/C ,50 100, Ytong 3,00/C ,70 100, Ytong 3,20/C ,90 100, Ytong 3,40/C ,10 157, Ytong 3,60/C ,30 157, Ytong 3,80/C ,50 157, Ytong 4,00/C ,70 235, Ytong 4,20/C ,90 339, Ytong 4,40/C ,10 339, Ytong 4,60/C ,30 383, Ytong 4,80/C ,50 452, Ytong 5,00/C ,70 452, Ytong 5,20/C ,90 452, Ytong 5,40/C ,10 452, Ytong 5,60/C ,30 452, Ytong 5,80/C ,50 904, Ytong 6,00/C ,70 904, strop Ytong Ekonom hr. 200 mm zdvojené nosníky strecha Ytong Komfort hr. 200 mm STROPNÝ A STREŠNÝ SYSTÉM 7

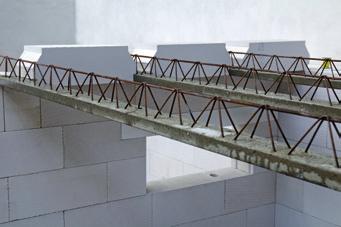

8 MONTÁŽNY NÁVOD Rozsah dodávky a spracovanie na strane stavby Montovaný stropný systém Ytong Ekonom a strešný systém Ytong Komfort pozostávajú z prefabrikovaných železobetónových nosníkov a výplňových nevystužených vložiek z pórobetónu Ytong. Železobetónové nosníky sú vystužené oceľovou zváranou priehradovou výstužou. Pri montáži tvoria stratené debnenie a súčasne oporu pre položenie vložiek Ytong+ Ekonom. Konštrukcia je nosná až po vyzretí betónu v zálievkach nosníkov, priečnych rebier, výmen, vencov, atď., čo je spravidla po 28 dňoch od betonáže. Z toho dôvodu v čase dodávky na stavbu, nosníky nemusia spĺňať podmienku konečnej pevnosti betónu. Musia mať však takú pevnosť, aby odolali zaťaženiam dopravou a manipuláciou, čo je spravidla 3 dni od ich výroby. Montovaný stropný, príp. strešný systém je dodávaný na stavbu v jednotlivých častiach, vo forme ucelenej dodávky. Dodávka zahrňuje príslušný sortiment nosníkov Ytong a výplňových vložiek Ytong. Na stavbe v čase dodávky musí byť k dispozícii technická špecifikácia stropu. Pred vykládkou je potrebné skontrolovať, či dodané nosníky svojou výškou spĺňajú požiadavky typu budúcej konštrukcie pre hrúbku 250 mm to musia byť nosníky typu A, pre hrúbku 200 mm, nosníky typu C a svojou dĺžkou objednané typy. Výstuž vencov, výmen, konzol, priečnych rebier, dobetonávok, ktorá môže byť tiež súčasťou výkresu skladby si stavba zaobstaráva zvlášť. Montáž je možné vykonať podľa príslušného výkresu skladby nosníkov. Výkres skladby spracúva výrobca (Xella Slovensko) na vyžiadanie bezplatne prostredníctvom autorizovaného statika, prípadne je súčasťou projektovej dokumentácie stavby časti Statika. Príprava staveniska Pre zabezpečenie jednoduchej a rýchlej vykládky stropných nosníkov a paliet s vložkami z dopravných prostriedkov sa odporúča pripraviť dostatočne širokú príjazdovú komunikáciu k samotnej stavbe. Optimálne je, hlavne na malých stavbách bez trvalej prítomnosti žeriavu, ak je možné vyložiť stropné nosníky priamo z vozidla na korunu múru. Predíde sa tak možným poškodeniam pri opakovanej manipulácii. Pretože montáž stropu je vždy spojená s prácou vo výškach, je podľa všeobecných zásad BaOZP potrebné zabezpečiť pracovisko a montáž z pevnej podlahy aspoň pri kladení stropných nosníkov a krajných vložiek. Na požiadanie je možné vykonať vykládku z nákladného auta, opatreného hydraulickou rukou, pokiaľ to podmienky stavby umožňujú. Tento výkon je spoplatnený podľa aktuálneho cenníka. Ložná plocha pre stropné nosníky Stropný nosník musí dosadať celou svojou úložnou plochou. Minimálna dĺžka uloženia je 150 mm. V prípade menších nerovností na korune muriva Ytong použijeme hoblík a vytvoríme hladkú a vodorovnú ložnú plochu. V prípade výrazných nerovností (viac ako 15 mm) použijeme vrstvu betónu alebo cementovej malty hrúbky max. 50 mm. Pri rozpätiach viac ako 7 metrov a stropoch s užitočným zaťažením väčším ako 2,0 kn/m 2 je vhodné použiť vystuženú podkladovú vrstvu betónu hrúbky min. 50 mm. Stropné nosníky sa môžu skracovať, prípadne inak tvarovo upravovať iba so súhlasom statika, prípadne výrobcu (Xella Slovensko). Ložná plocha pre stropné vložky Stropné vložky sa ukladajú v pozdĺžnom smere nosníkov na zraz a vymedzujú osovú vzdialenosť nosníkov. Uložené vložky môžu mať v kolmom smere na os nosníkov v ozube vôľu max. 5 mm. Je vhodné, ak prvá a posledná stropná vložka medzi dvomi nosníkmi lícuje s vnútorným okrajom 8

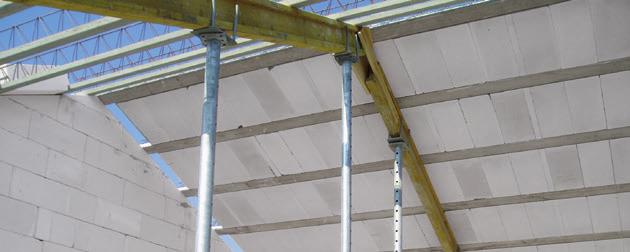

9 nosného múru. Presah vložky na múr je možný, avšak treba dbať na to, aby únosnosť stužujúceho venca nebola menšia ako je jeho zaťaženie a krytie výstuže nezmenené, prípadne minimálne. V smere priečnom na smer nosníkov je možné stropné vložky ukladať priamo na korunu múru, nosné preklady a prievlaky. Minimálna dĺžka uloženia je 20 mm, maximálne uloženie podľa kritéria únosnosti pre stužujúci veniec. Rozmery stropných vložiek je dovolené upravovať pílením, vrátane vyrezania úložných ozubov s vôľou max. 5 mm. Vložka s upraveným dĺžkovým rozmerom sa odporúča uložiť ako krajová na korune múru s presahom min. 20 mm. Montážne podopretie Pred samotným ukladaním stropných nosníkov je potrebné vyhotoviť podpernú konštrukciu. Tá zamedzí Montážne podopretie nebezpečný priehyb nosníkov a ich požadované predpätie nadvýšením stredov o predpísanú hodnotu (pokiaľ je potrebné). Predpísané nadvýšenie stredov nosníkov sa vykoná neskôr pomocou dvojice klinov, umiestnených pod stĺpikmi podpernej konštrukcie. Umiestnenie montážnych podpier musí byť v maximálnych vzdialenostiach do 1600 mm. Stabilitu tvaru podpernej konštrukcie zabezpečí zavetrovanie uhlopriečne na stĺpiky v dvoch nerovnobežných smeroch. Pri zhotovovaní stropných konštrukcií vo viacerých podlažiach musia byť podopreté aj spodné stropy a podpery umiestnené zvisle nad sebou. Na zamrznutej zemi sa podpery nesmú stavať. Pod stĺpiky (kliny) je treba uložiť roznášajúci hranol, ktorý zabezpečí podpernú konštrukciu proti zaboreniu do zeminy, alebo roznáša zaťaženie do podkladnej plochy. Stĺpiky podpernej konštrukcie ak sú drevené, majú doporučený priemer 150 mm predovšetkým v oblasti strednej tretiny dĺžky stropných nosníkov. Kontrolu vyhotovenia podpernej konštrukcie musí vykonať na to oprávnený odborný pracovník. Ukladanie Ukladanie nosníkov spravidla realizujú dvaja pracovníci. Ručne je vhodné ukladať len nosníky do dĺžky 5200 mm. Na zdvíhanie sa môžu použiť laná. Ak sa nedodržia manipulačné predpisy, je nebezpečie poškodenia nosníka. Odporúča sa manipulácia žeriavom s vahadlom. Nosníky sa ukladajú priamo na miesto. Musí sa dodržať predpísaná dĺžka uloženia na nosnom múre. Predpísanú vzdialenosť nosníkov zabezpečujú stropné vložky, kladené na koncoch nosníkov. Po upravení montážneho predpätia nadvýšení stredov (pokiaľ je potrebné) uložených nosníkov a položení stropných vložiek je strop pochôdzny (nosníky musia byť klenuté bez zlomu). Chôdza a presun hmôt fúrikom po strope je možný len na vopred položených doskách, prípadne fošniach na stropných vložkách, aby sa predišlo ich poškodeniu. Vložky spĺňajú požiadavku odolnosti voči prelomeniu, prípadne odlomeniu úložného ozubu pri bodovom zaťažení jednej vložky v strede min. 4,50 kn. Na strope v montážnom stave sa nesmie skladovať stavebný materiál. Potrebná ťahová výstuž pre typické zaťaženia a rozpätia je zabudovaná v nosníku, takže ak nie je určené STROPNÝ A STREŠNÝ SYSTÉM 9

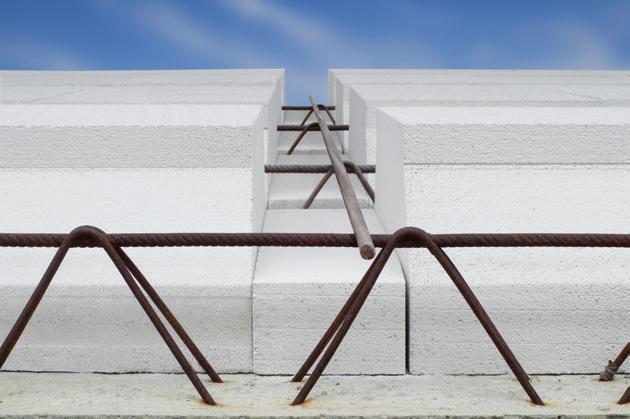

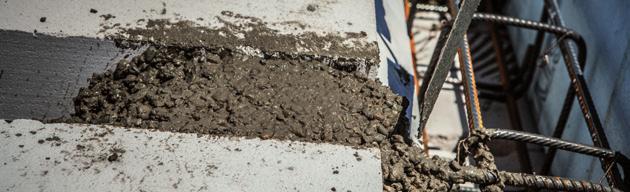

10 inak, netreba dokladať do nosníkov žiadnu inú výstuž. Výnimku tvoria priečne rebrá tvorené zníženými vložkami (strop Ytong Ekonom a strecha Ytong Komfort), kde sa na hornú výstuž nosníka ukladá priečna výstuž predpísaná vo výkrese skladby. Túto výstuž je potrebné stykovať s presahom dĺžky min. 60násobku priemeru použitej výstuže, prípadne zváraním a spravidla sa kotví do protiľahlých vencov v obvodových múroch, alebo nad vnútornými nosnými múrmi. Betonáž Pred betonážou musí stavebný dozor prekontrolovať podpernú konštrukciu a vyhotovenie stropu. Pohyb osôb pod betónovaným stropom je zakázaný! Strop treba riadne prevlhčiť postrekom vody z hadice. Betón musí mať požadovanú kvalitu podľa STN EN s minimálnym obsahom cementu 260 kg/m 3 (C20/25), musí byť plastický, nie riedky. Dovolená maximálna veľkosť zŕn je 16 mm. Betón je nutné zhutňovať prepichovaním, alebo pomocou ponorného vibrátora a je nutné betónovať v jednom slede. O prerušení betonáže môže rozhodnúť stavbyvedúci, musí rozhodnúť tiež o spôsobe ukončenia práce (pracovnej škáre). Je potrebné dbať aj na zabezpečenie minimálneho krytia všetkých použitých výstuží. Po inštalovanej výstuži je zakázané chodiť. Na tento účel sa položia naprieč nosníkov ako lávky drevené fošne minimálneho celkového prierezu mm. Je potrebné zabrániť nakopeniu väčšieho množstva betónu na jednom mieste a preťaženiu nosníkov. Po zabetónovaní v prípade konštrukcie stropu Ytong Ekonom alebo strechy Ytong Komfort je konštrukcia na druhý deň pochôdzna a je možné na ďalšom podlaží vykonávať stavebné práce. Je však potrebné dbať, aby neprišlo k preťaženiu montážnych podpier. Ak je konštrukcia vystavená slnku, je potrebné počas prvého týždňa až 10 dní betón vlhčiť. Podpernú konštrukciu je možné odstrániť najskôr po 28 dňoch, keď betón dosiahne zaručenú pevnosť a konštrukcia je nosná. Nebetónovať pri teplotách pod +5 C. Stužujúci veniec konštrukcie sa odporúča riešiť v úrovni stropu a betónovať v jednom slede so stropom. Hlavnú ťahovú výstuž venca je potrebné dôsledne stykovať presahom dĺžky min. 60násobku priemeru použitej výstuže prípadne zváraním. Dôležité je stykovanie výstuže najmä v rohoch. Ak je potrebné, previažu sa výstuže venca a prekladov nad otvormi, prípadne stužujúcimi stĺpikmi stien čím sa zabezpečí ich vysoká výsledná tuhosť a únosnosť. 10

11 Kvalita zabudovaných prvkov konštrukcie Zabudovať je možné iba prvky predpísaných technických parametrov; výstuž stropných nosníkov, betónovej zálievky a stužujúceho venca musí byť pred zabudovaním zbavená nečistôt, okují a nadmernej korózie; silne poškodené prvky sa nesmú použiť (prasknutá pätka nosníka, zdeformovaná alebo pretrhnutá výstuž, rozlomená stropná vložka, vložka s vylomeným ozubom). Manipulácia a skladovanie Pri ručnom manipulovaní so stropnými nosníkmi musia pracovníci uchopiť nosník tak, aby nenastal nebezpečný priehyb a následné poškodenie. Neodporúča sa preto ručne manipulovať s nosníkmi dĺžky mm a viac. Pri manipulovaní pomocou žeriavu sa odporúča používať vahadlo, ktoré umožní uchytenie nosníka v styčných bodoch jeho priehradovej výstuže pri okrajoch a v maximálnom rozostupe mm (modul výstuže je 200 mm). Nosník musí byť zavesený tak, aby jeho ťažisko bolo pod stredom vahadla a voľné konce nosníka neboli dlhšie ako mm. Nosníky je nutné pri skladovaní na nerovnom podklade podložiť aspoň každých mm hranolmi alebo drevenými podložkami minimálnych rozmerov mm. Voľné konce nosníkov nesmú byť dlhšie ako 1000 mm. Pri ukladaní vo viacerých vrstvách je potrebné každú vrstvu oddeliť kolmo pod sebou uloženými hranolmi v maximálnej vzdialenosti 1500 mm v horných stykových bodoch priehradovej výstuže. Nosníky na spevnenej ploche ukladať maximálne 6 kusov nad sebou. Dlhodobé skladovanie na nespevnenej ploche sa neodporúča. Manipulácia s paletami obsahujúcimi Ytong stropné vložky je bežnými prostriedkami. Palety sa musia skladovať na rovinnej, najlepšie spevnenej ploche, najviac dve na sebe. Stropné vložky treba chrániť pred dažďom a snehom. STROPNÝ A STREŠNÝ SYSTÉM 11

12 Spotreba materiálu Orientačná spotreba jednotlivých komponentov na 1m 2 konštrukcie, z ktorých pozostáva montovaný systém Ytong a prislúchajúca charakteristická hodnota vlastnej tiaže F k (priemerná hodnota) sú udané v nasledovnej tabuľke: osová vzdialenosť nosníkov 680 mm strop Ytong Ekonom a strecha Ytong Komfort konštrukčná hrúbka 250 mm konštrukčná hrúbka 200 mm Nosníky 1,47 bm 1,47 bm Vložky Ytong+ Ekonom 5,50 ks 5,50 ks Doplnková vložka 1,00 ks 1,00 ks Betónová zmes C20/25 0,045 m 3 0,035 m 3 Vlastná tiaž F k 2,12 kn/m 2 1,74 kn/m 2 Systém Ytong Ekonom a Komfort Prierezy nosníkov s výstužou Legenda: A sc plocha ťahanej (spodnej) výstuže v priereze M Rd návrhová momentová odolnosť V Rd návrhová šmyková odolnosť 12

13 DOPORUČENÉ KONŠTRUKČNÉ DETAILY Otvor v montovanom strope, streche Ytong Otvor v stropnej konštrukcii, ktorého rozmery sú väčšie ako svetlá vzdialenosť medzi dvoma nosníkmi (560 mm) vytvoríme prerušením jedného, prípadne dvoch nosníkov. Prerušený nosník musíme previazať so stropnou konštrukciou pomocou železobetónovej výmeny. Výmena musí mat šírku minimálne 200 mm. Každý prípad je nutné staticky posúdiť individuálne. V prípade konštrukcii Ekonom a Komfort sa výstuž výmeny zakotví použitím znížených doplnkových vložiek do protiľahlých priebežných nosníkov Konzola pri montovanom strope, streche Ytong Konzolu (napr. balkónová doska) pri montovanom strope Ytong je možné vytvoriť dvoma spôsobmi. 1. Ak je vyloženie konzoly rovnobežné s osou nosníkov priľahlého stropu, konzolu vytvoríme pomocou stropných nosníkov a pridaním hornej výstuže. 2. Konzolu vytvoríme ako monolitickú železobetónovú dosku a prepojíme výstuž so zálievkou stropu a stužujúcim vencom, prípadne použijeme doplnkové znížené vložky. Všetky prípady je nutné staticky posúdiť individuálne. STROPNÝ A STREŠNÝ SYSTÉM 13

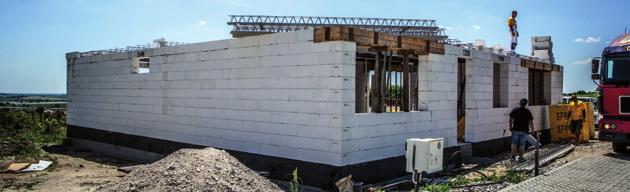

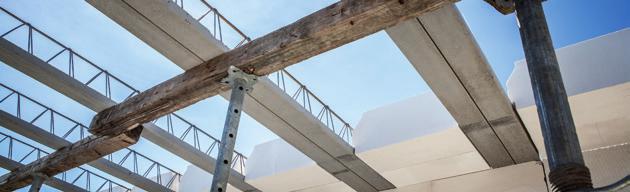

14 PRACOVNÝ POSTUP Zhotovenie stropu zvyčajným postupom 1 Dodávka prvkov stropu na stavbu a rozloženie nosníkov. 2 Montážne podopretie konštrukcie. 3 Skompletizovanie konštrukcie vrátane všetkej doplnkovej výstuže a výstuže vencov. Z vonkajšej strany použitie vencoviek ako strateného debnenia s minimalizáciou tepelného mosta v úrovni stropnej konštrukcie. Príprava pre betonáž. 4 Betonáž nosníkov, rebier, prípadných výmen, prievlakov a vencov. Položené konštrukcie Ytong Ekonom a Ytong Komfort sa nenadbetónovávajú, iba sa vybetónujú rebrá a vence po úroveň ich hornej hrany. 14

15 KONTAKTY Odborné poradenstvo Individuálne, priamo pri príprave či realizácii Vašej stavby prostredníctvom našich regionálnych odborných poradcov v jednotlivých regiónoch Slovenska Aktuálné kontakty nájdete tu... 15

16 Odborné a technické informácie uvedené v tejto brožúre zohľadňujú súčasný stav vedeckých a praktických znalostí o materiáloch dodávaných spoločnosťou Xella Slovensko, spol. s r. o. Údaje podliehajú technickému vývoju a inovácii. Zmeny technických údajov vyhradené. Vydanie: 06/2013 Xella Slovensko, spol. s r. o. obchodno poradenská kancelária Bajkalská Bratislava telefón 02/ fax 02/ info.sk@xella.com Ytong, Silka and Multipor are registered trademarks of the Xella Group.
