1 NÁZOV AKCIE: Modernizácia administratívnej budovy ÚVV a ÚVTOS Košice ČASŤ STATICKÝ VÝPOČET PREDMET PROJEKTU: OBJEDNÁVATEĽ: MIESTO STAVBY: PROJEKTANT: STUPEŇ: POČET STRÁN: Modernizácia administratívnej budovy ÚVV a ÚVTOS Košice ÚVV a ÚVTOS,Floriánska 18,04142 Košice Floriánska 18,04142 Košice Ing. RADOSLAV TÍNES- SADAK STATICKÉ POSÚDENIE 31 KVALITA POUŽITÝCH MATERIÁLOV BETÓN C20/25, C16/20, BETONÁRSKA OCEĽ (V) VÝPLŇOVÉ MURIVO POROBETÓN P2-400 NA TENKOVRSTVÉ LEPIDLO KONŠTRUKČNÁ OCEĽ S235 DÁTUM: VYHOTOVENIE

2 Strana 2 z Základné údaje o stavbe Predmetom statického výpočtu je návrh zateplenia a modernizácie objektu. 2. Popis objektu Objekt medzi osami T-A / 1-4 je rozmeru 105,725*16,4 a výšky nad terénom od 14,55 do 17,149m. objekt je rozdelený na 2 dilatačné celky o dĺžke 45,30+60,375 m. objekt je 5 podlažný s jedným podzemným podlažím. Oceľové stĺpy 300*300 t=16 mm (oceľ pravdepodobne S235) sú v rastri v pozdĺžnom smere 6 m ( medzi osou T a S sú vo vzdialenosti 9,0m) a priečnom rastri m. Stropné konštrukcie sú vyhotovené ako monolitické bezprievlakové dosky hrúbky 250 mm betónu triedy III ( v normách EC je to trieda C20/25) a vystužený sieťovinami. Celá konštrukcia je zavetrená oceľovými krížmi (polohy a miesta zavetrenia nie sú identifikované a ani potrebné z hľadiska riešenia objektu ). Medzi osami T až S je stropná konštrukcia na úrovni +6,65 riešená oceľovými vazníkmi v osiach, ktoré je vyliata stropná doska hrúbky 250 mm. Vazníky sú celkovej výšky 1,065m. spodná hrana ( nosníky pohľadu je riešená IPE120 nosníkmi vo vzdialenosti cca 1500 mm). Stropná konštrukcia na úrovni +9,7 m nie je medzi osami T až R. Strešná konštrukcia medzi osami R až E pozostáva z monolitickej dosky vlastností stropov podlaží. Medzi osami E až A je oceľová stropná konštrukcia ( táto časť objektu nie je riešená). A medzi osami R až T v osiach 2 a 3 je vyhotovený väzník na rozpon 9 m výšky 980 mm pri obvode nosníkmy I360 medzi osou S a T a medzi osou R a S I300. Na hornom páse sú uložené nosníky I220 a medzi osami 2 a 3 I140 vo vzdialenosti 1500 mm. Podhlad je vešaný na nosníky I120( I100 medzi osami 2 a 3 ) vo vzdialenosti 1500 mm. I100 sú ukladané spodnú hranu vazníka a I120 na spodnú hranu vazníka a v osiach 1 a 4 na nosníky I220 (rozpon medzi S a T) a I160 (rozpon medzi S a R). Na hornej hrane strechy je trapézový plech VSŽ (trapézový plech výšky 50 mm a hrúbka steny 1 mm). Oceľové prvky fasády medzi osami R a S sú samostatné nosné a nezávislé od stropnej konštrukcie ( sú prichytávané pomocou konzoliek k nosnému stĺpu). Objekty medzi osami 5 až 8 sú dva objekty pôdorysného rozmeru 12,6*17,85m (2podlažný objekt) a 16,8*17,85m (2podlažný objekt). 2 podlažný objekt je v rastri 2*6m /3*5,85m a 4 podlžný objekt je v rastri 6+4,2+6/3*5,85 m. Stropné konštrukcie sú

3 Strana 3 z 31 vyhotovené ako monolitické bezprievlakové dosky hrúbky 250 mm betónu triedy III ( v normách EC je to trieda C20/25) a vystužený sieťovinami. Nový stav Boletický plášť bude demontovaný a nahradený murivom porobetónovým hrúbky 250 mm. Horná hrana muriva sa musí zabezpečiť oceľovými profilmi (viď výkres č.5 a 6), ktoré zároveň slúžia ako zábradlie. Oceľové profily sa navaria k oceľovým stĺpikom a medzi stĺpikom. v hlavnom objekte medzi osami 1 až 4 je nutné najskôr zosilniť bezprievlakovú dosku a to udlikovými vláknami (viď výkres č.7), ( objekty medzi osami 5 až 8 sa stropná konštrukcia nezosilňuje priťaženie stropu iba parapetným murivom je zanedbateľné 1,69*1,25+28*0,012*1,2*1,55 28*0,008*1,3*2,75=1,94kN/m v rámci daných objektov nie je možné stropu v páse šírky 1000 mm od muriva priťažiť viacej ako 100kg/m2). Zosilnenie sa vykoná v súlade s technickými predpismi dodávateľa vlákien. Zvláštnu konštrukciu tvorí stena zasadačky, kde sú zosilnované oceľové prvky (viď výkres č.5), kde murivo musí byť vyplnené až po horné hrany prvkov. Na strechách je potrebné nadmurovať časť atiky a spevniť vencom rozmeru 300*100 mm z betónu C20/25 a vystužiť 2ɸR8. Venček je potrebné stabilizovať oceľovými uholníkmi ámax=2000 mm kotvenými do SZD panelov ( kde je potrebné preveriť únosnosť spojov ťahovou skúškou- únosnosť jednej skrutky min. 2,5kN na ťah). V mieste oceľových stropov sa priskrtkujú priamo k oceľovým nosníkom. 3. Zaťaženia strecha medzi osami R a S - povodny stav obj hmotnost [kn/m^-3] vrstvy hydroizolacie 0,3 1,35 0,405 cementova mazanina 23 0,03 0,69 1,35 0,9315 tepelna izolacia - perlitove vankuse 4 0,09 0,36 1,35 0,486 trapezovy plech 0,12 1,35 0,162 1,47 1,35 1,985 hrubka [m] qn [knm^-2] gama f qf [knm^-2]

4 obj hmotnost [kn/m^-3] hrubka [m] qn [knm^-2] gama f qf [knm^-2] obj hmotnost [kn/m^-3] hrubka [m] qn [knm^-2] gama f qf [knm^-2] Vypracoval :Ing. Radoslav Tínes Strana 4 z 31 strecha medzi osami R a S - novy stav alkroplan+filetk 0,023 1,35 0,0311 glastek 40 special mineral 0,045 1,35 0,0608 tepelna izolacia 100S 0,23 0,3 0,069 1,35 0,0932 vrstvy hydroizolacie 0,3 1,35 0,405 cementova mazanina 23 0,03 0,69 1,35 0,9315 tepelna izolacia - perlitove vankuse 4 0,09 0,36 1,35 0,486 trapezovy plech 0,12 1,35 0,162 1,607 1,35 2,169 murivo porobetonove hrubka 250 mm omietka vnutorna + sietka 22 0,01 0,22 1,35 0,297 porobeton triedy P ,25 1,25 1,35 1,6875 omietka VPC 22 0,01 0,22 1,35 0,297 1,69 1,35 2,282 podlaha stropy bezné obj hmotnost [kn/m^-3] PVC 14 0,003 0,042 1,35 0,0567 texizol 0,005 1,35 0,0068 teralit 5,8 0,003 0,017 1,35 0,0235 betonova mazanina 23 0,06 1,38 1,35 1,863 lepenka A400/H 0,004 1,35 0,0054 penovy polystyren 0,4 0,03 0,012 1,35 0,0162 omietka VPC 20 0,01 0,2 1,35 0,27 1,66 1,35 2,242 murivo keramicke CDm obj hmotnost [kn/m^-3] omietka 22 0,02 0,44 1,35 0,594 murivo 16 0,3 4,8 1,35 6,48 omietka VPC 22 0,02 0,44 1,35 0,594 5,68 1,35 7,668 Košice Košice 2 so [knm^-2] sklon strechy alfa [deg] tarový súčiniteľ mi s súčiniteľ zaťaženia gama f oblast vyskytu mim. Zat sucinitel mimoriadneho zat Ces sad [knm^-2] sk [knm^-2] sd [knm^-2] hrubka [m] hrubka [m] snehova oblast 1, ,5 2 2,2 2,31 1,050 1,575 qn [knm^-2] qn [knm^-2] gama f gama f qf [knm^-2] qf [knm^-2]

5 Strana 5 z POSÚDENIE PRIŤAŽENIA STRECHY NOVÝMI VRSTVAMI Toto priťaženie je má hlavne význam posúdiť pri oceľových konštrukciách s ľahkými strešnými plášťami Celkové pôvodné zaťaženie strechy medzi osami R a S q=1,47 Kn/m2 a priťaženie novými vrstvami je 1,607-1,47=0,137Kn/m2 =13,7kg/m2 čo tvorí menej ako 10% z celkovej hmotnosti vrstvy strechy. Posúdenie strešnej vaznice IPE220 ZŠ=1500 mm 1. Výpočtový model 2. Prierezy Názov Obrázok Materiálová Typ Typ tvaru A Iy Iz položka [m 2 ] [m 4 ] [m 4 ] CS2 z S 235 I140 Tenkostenný 1,8200e-03 5,7300e-06 3,5200e-07 y CS1 z S 235 IPE220 Tenkostenný 3,3400e-03 2,7720e-05 2,0500e-06 y 3. Posudok ocele; jed.posudok

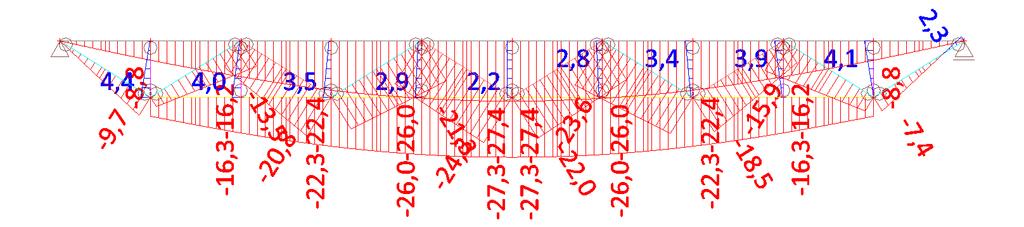

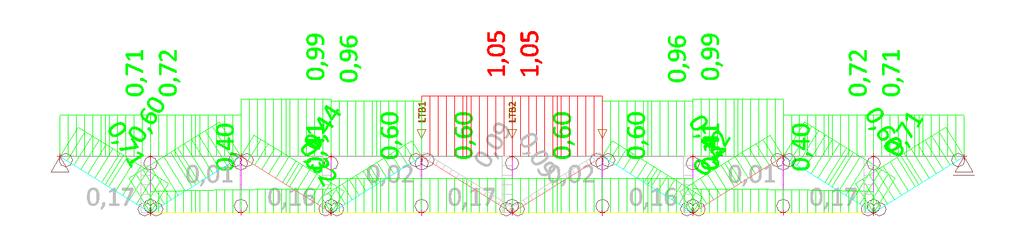

6 Strana 6 z Deformácie na prvku; uz STREŠNÝ VAZNÍK OS 2 a 3 Zat. Spodného pasu oceľové nosniky I120 a I100 0,46Kn Podhľad 9*0,015*1,5*(3+1,5)=0,91Kn Technické zaťaženie 1,5*(3+1,5)*0,1=0,675Kn SUMA= 2,045kn 1. Výpočtový model 2. Výpočtový model / Dáta o oceli 3. Prierezy Názov Obrázok Materiálová Typ Typ tvaru A Iy Iz položka [m 2 ] [m 4 ] [m 4 ] zvislice S 235 2LT Tenkostenný 8,6071e-04 1,5673e-07 4,2907e-07 z a 10 y diagonaly vnutorne z a 10 S 235 2LT Tenkostenný 1,3820e-03 4,5564e-07 1,1166e-06 y

7 Strana 7 z 31 Názov Obrázok Materiálová Typ Typ tvaru A Iy Iz položka [m 2 ] [m 4 ] [m 4 ] diagonaly z S 235 2LT Tenkostenný 1,8699e-03 1,1159e-06 2,4454e-06 krajne a 10 y dolny pas Bb 250 S 235 Tw Tenkostenný 4,5800e-03 1,0800e-05 1,5638e-05 z thb 12 y tha 10 Ba 170 horny pas Bb 250 S 235 Tw Tenkostenný 4,8800e-03 1,7131e-05 1,5641e-05 z thb 12 y tha 10 Ba Zaťažovacie stavy Názov Typ pôsobenia Zaťažovacia skupina Typ zaťaženia Spec Dĺžka trvania Smer Vzorový zaťažovací stav LC1 Stále LG1 Vlastná tiaž -Z LC2 Stále LG2 Štandard LC3 Premenné LG3 Statické Štandard Krátkodobé Žiadny 5. LC2 / Celková hodnota 6. LC3 / Celková hodnota

8 Strana 8 z Zaťažovacie skupiny Názov LG1 Zaťaženie Stále Názov LG2 Zaťaženie Stále Názov LG3 Špecifikácia Štandard Zaťaženie Premenné Konštrukcia Budovy Typ Sneh 8. Kombinácie Názov Konštrukcia Typ Zaťažovacie stavy Súč. [-] CO1 Budovy EN-MSÚ (STR/GEO) Sada B LC1 - vl 1,00 LC2 - stale 1,00 LC3 - sneh 1,00 CO2 Lineárna - únosnosť LC1 - vl 1,35 LC2 - stale 1,35 CO3 Lineárna - únosnosť LC1 - vl 1,00 LC2 - stale 1,00 CO4 Lineárna - únosnosť LC1 - vl 1,35 LC2 - stale 1,35 LC3 - sneh 1,50 CO5 Lineárna - únosnosť LC1 - vl 1,00 LC2 - stale 1,00 LC3 - sneh 1,50 CO6 Budovy EN-MSP charakteristická LC1 - vl 1,00 LC2 - stale 1,00 LC3 - sneh 1,00 CO7 Lineárna - použiteľnosť LC1 - vl 1,00 LC2 - stale 1,00 CO8 Lineárna - použiteľnosť LC1 - vl 1,00 LC2 - stale 1,00 LC3 - sneh 1,00 9. Posudok ocele; jed.posudok 10. Deformácie na prvku; uz Vzhľadom na nevyhovujúci stav (a ekonomicky náročné zosilovanie ) bude potrebné sneh odpratávať zo strechy a to pri napadnutí výšky strecha unesie zaťaženie 91kg/m2 snehu a hrúbka vrstvy pre čerstvý sneh je 91 cm (pri objemovej hmotnosti 100kg/m3) a pre mokrý sneh 23 cm (pri objemovej hmotnosti 400kg/m3)

9 Strana 9 z 31 OKRAJOVÉ NOSNÍKY V OSIACH 1 a 4 1. Výpočtový model 2. Výpočtový model / Dáta o oceli 3. Prierezy diagonaly vnutorne Názov Obrázok Materiálová položka z a 10 Typ Typ tvaru A Iy Iz [m 2 ] [m 4 ] [m 4 ] 1,3820e-03 4,5564e-07 1,1166e-06 S 235 2LT Tenkosten ný y diagonaly vnutorne2 z S 235 IPE300 Tenkosten ný 5,3800e-03 8,3560e-05 6,0400e-06 y diagonaly vnutorne1 z S 235 I360 Tenkosten ný 9,7000e-03 1,9610e-04 8,1800e-06 y 4. Zaťažovacie stavy Názov Typ pôsobenia Zaťažov acia skupina Typ zaťaženia Spec Dĺžka trvania Smer Vzorový zaťažovací stav LC1 Stále LG1 Vlastná tiaž -Z vl LC2 Stále LG2 Štandard stale LC3 Premenné LG3 Statické Štandard Krátkodob Žiadny sneh é Popis

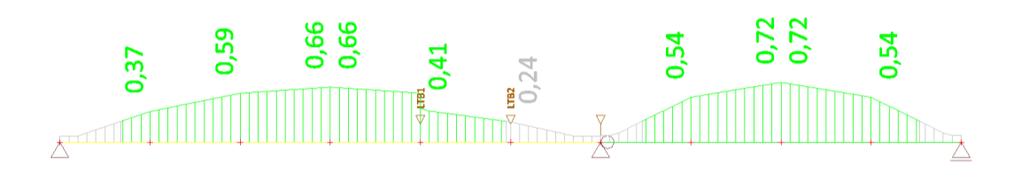

10 Strana 10 z LC2 / Celková hodnota 6. LC3 / Celková hodnota 7. Zaťažovacie skupiny Názov LG1 Zaťaženie Stále Názov LG2 Zaťaženie Stále Názov LG3 Špecifikácia Štandard Zaťaženie Premenné Konštrukcia Budovy Typ Sneh 8. Kombinácie Názov Konštrukcia Typ Zaťažovacie stavy Súč. [-] CO1 Budovy EN-MSÚ (STR/GEO) Sada B LC1 - vl 1,00 LC2 - stale 1,00 LC3 - sneh 1,00 CO2 Lineárna - únosnosť LC1 - vl 1,35 LC2 - stale 1,35 CO3 Lineárna - únosnosť LC1 - vl 1,00 LC2 - stale 1,00 CO4 Lineárna - únosnosť LC1 - vl 1,35 LC2 - stale 1,35 LC3 - sneh 1,50 CO5 Lineárna - únosnosť LC1 - vl 1,00 LC2 - stale 1,00 LC3 - sneh 1,50 CO6 Budovy EN-MSP charakteristická LC1 - vl 1,00 LC2 - stale 1,00 LC3 - sneh 1,00 CO7 Lineárna - použiteľnosť LC1 - vl 1,00 LC2 - stale 1,00 CO8 Lineárna - použiteľnosť LC1 - vl 1,00 LC2 - stale 1,00 LC3 - sneh 1,00 9. Posudok ocele; jed.posudok 10. Deformácie na prvku; uz

11 Strana 11 z 31 POSÚDENIE STROPNEJ DOSKY typického podlažia - Stropná doska je hrúbky 250 mm z betónu C20/25, vystužená oceľou (V) - Podľa výkresu výstuže je pri spodnom povrchu výstuž ɸV10 á=150 mm, pri hornom povrchu ɸV12 á=150 mm ( v smere číselných osí). - Keďže hlavice sú privarené k stĺpom a výstuž je vyvedená medzi prvky ocelovej hlavice uvažujem stĺpy a stropnú dosku za votknuté - Cielom výpočtu je overenie únosnosti okrajových polí - Metódou overenia je výpočet pomocou priemerovacieho pásu šírky 1000 mm. 1. Výpočtový model 2. Prierezy stlpik Typ Pásnica komory Detailný 300; 16; 268; 16; 268 Typ tvaru Tenkostenný Materiálová položka S 235 Výroba zvarovaný Rovinný vzper y-y, Rovinný vzper z-z b b A [m 2 ] 1,8176e-02 Ay [m 2 ], Az [m 2 ] 9,3127e-03 9,2956e-03 Iy [m 4 ], Iz [m 4 ] 2,4511e-04 2,4511e-04

12 Strana 12 z 31 Welz [m 3 ], Wely [m 3 ] 1,6341e-03 1,6341e-03 Wplz [m 3 ], Wply [m 3 ] 1,9378e-03 1,9378e-03 Iw [m 6 ], It [m 4 ] 3,1444e-09 3,5971e-04 dy [mm], dz [mm] 0 0 cyuss [mm], czuss [mm] \f1 alfa [deg] 0,00 Mply+ [Nm], Mply- [Nm] 4,55e+05 4,55e+05 Mplz+ [Nm], Mplz- [Nm] 4,55e+05 4,55e+05 AL [m 2 /m], AD [m 2 /m] 1,2000e+00 2,2720e+00 β y [mm], β z [mm] 0 0 z Ba 300 thb 16 A 268 tha 16 Bb 268 y 3. Zaťažovacie stavy Názov LC1 Typ pôsobenia Stále Zaťažovacia skupina LG1 Typ zaťaženia Vlastná tiaž Smer -Z Popis vl Názov LC2 Typ pôsobenia Stále Zaťažovacia skupina LG2 Typ zaťaženia Štandard Popis stale podlaha Názov LC3 Typ pôsobenia Stále Zaťažovacia skupina LG2 Typ zaťaženia Štandard Popis murivo - obvodove Názov LC4 Typ pôsobenia Premenné Zaťažovacia skupina LG3 Typ zaťaženia Statické Spec Štandard Dĺžka trvania Krátkodobé Vzorový zaťažovací stav Žiadny Popis uzitocne plne Názov LC5 Typ pôsobenia Premenné Zaťažovacia skupina LG3 Typ zaťaženia Statické Spec Štandard Dĺžka trvania Krátkodobé Vzorový zaťažovací stav Žiadny Popis uzitocne sach 1 Názov LC6 Typ pôsobenia Premenné Zaťažovacia skupina LG3 Typ zaťaženia Statické Spec Štandard Dĺžka trvania Krátkodobé Vzorový zaťažovací stav Žiadny Popis uzitocne sach 2 Názov LC7 Typ pôsobenia Premenné Zaťažovacia skupina LG3 Typ zaťaženia Statické Spec Štandard Dĺžka trvania Krátkodobé Vzorový zaťažovací stav Žiadny Popis uzitocne sach 3 Názov LC8 Typ pôsobenia Premenné Zaťažovacia skupina LG3 Typ zaťaženia Statické Spec Štandard Dĺžka trvania Krátkodobé Vzorový zaťažovací stav Žiadny Popis uzitocne sach 4 Názov LC9 Typ pôsobenia Premenné Zaťažovacia skupina LG3

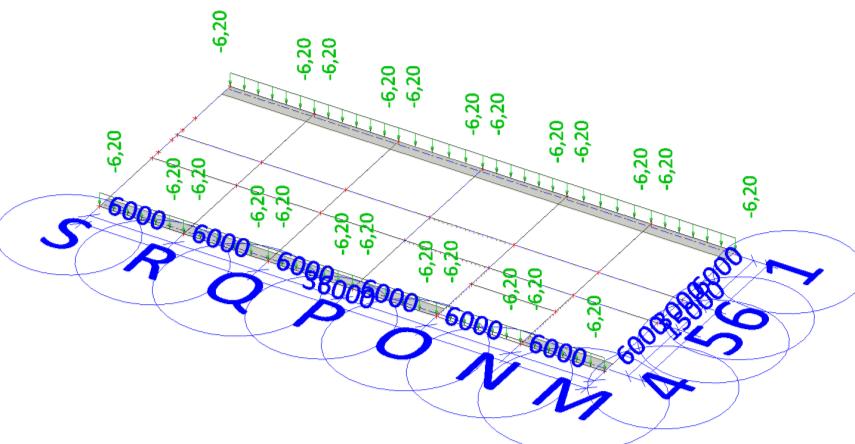

13 Strana 13 z 31 Typ zaťaženia Statické Spec Štandard Dĺžka trvania Krátkodobé Vzorový zaťažovací stav Žiadny Popis uzitocne sach 5 Názov LC10 Typ pôsobenia Premenné Zaťažovacia skupina LG3 Typ zaťaženia Statické Spec Štandard Dĺžka trvania Krátkodobé Vzorový zaťažovací stav Žiadny Popis uzitocne sach 6 4. LC2 / Celková hodnota 5. LC3 / Celková hodnota 6. LC4 / Celková hodnota

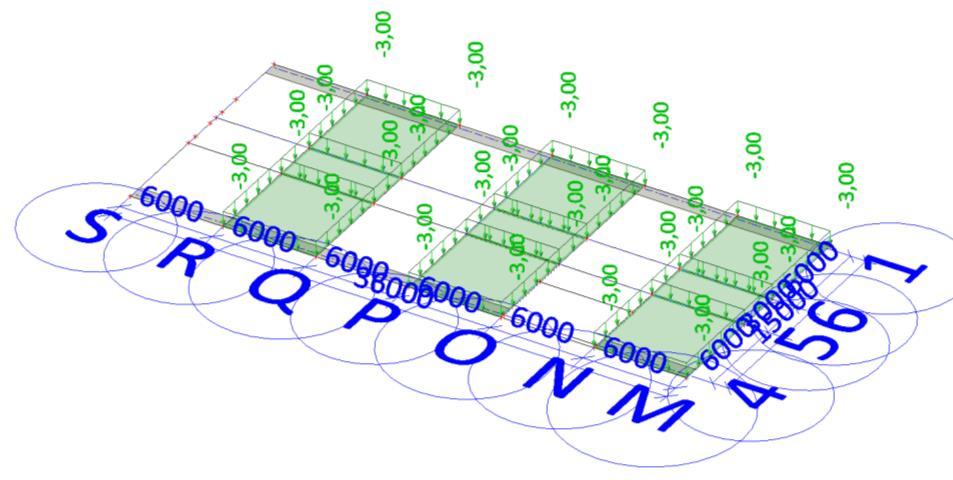

14 Strana 14 z LC5 / Celková hodnota 8. LC6 / Celková hodnota 9. LC7 / Celková hodnota

15 Strana 15 z LC8 / Celková hodnota 11. LC9 / Celková hodnota 12. LC10 / Celková hodnota 13. Zaťažovacie skupiny

16 Strana 16 z 31 Názov LG1 Zaťaženie Stále Názov LG2 Zaťaženie Stále Názov LG3 Špecifikácia Výberová Zaťaženie Premenné Konštrukcia Budovy Typ Kat A : obytné 14. Kombinácie Názov Konštrukcia Typ Zaťažovacie stavy Súč. [-] CO1 Budovy EN-MSÚ (STR/GEO) Sada B LC1 - vl 1,00 LC4 - uzitocne plne 1,00 LC5 - uzitocne sach 1 1,00 LC6 - uzitocne sach 2 1,00 LC7 - uzitocne sach 3 1,00 LC8 - uzitocne sach 4 1,00 LC9 - uzitocne sach 5 1,00 LC10 - uzitocne sach 6 1,00 CO2 Lineárna - únosnosť LC1 - vl 1,35 LC3 - murivo - obvodove 1,35 CO3 Lineárna - únosnosť LC1 - vl 1,00 CO4 Lineárna - únosnosť LC1 - vl 1,35 LC3 - murivo - obvodove 1,35 LC4 - uzitocne plne 1,50 CO5 Lineárna - únosnosť LC1 - vl 1,35 LC3 - murivo - obvodove 1,35 LC5 - uzitocne sach 1 1,50 CO6 Lineárna - únosnosť LC1 - vl 1,35 LC3 - murivo - obvodove 1,35 LC6 - uzitocne sach 2 1,50 CO7 Lineárna - únosnosť LC1 - vl 1,35 LC3 - murivo - obvodove 1,35 LC7 - uzitocne sach 3 1,50 CO8 Lineárna - únosnosť LC1 - vl 1,35 LC3 - murivo - obvodove 1,35 LC8 - uzitocne sach 4 1,50 CO9 Lineárna - únosnosť LC1 - vl 1,35 LC3 - murivo - obvodove 1,35 LC9 - uzitocne sach 5 1,50 CO10 Lineárna - únosnosť LC1 - vl 1,35 LC3 - murivo - obvodove 1,35 LC10 - uzitocne sach 6 1,50 CO11 Lineárna - únosnosť LC1 - vl 1,00 LC4 - uzitocne plne 1,50 CO12 Lineárna - únosnosť LC1 - vl 1,00 LC5 - uzitocne sach 1 1,50 CO13 Lineárna - únosnosť LC1 - vl 1,00 LC6 - uzitocne sach 2 1,50 CO14 Lineárna - únosnosť LC1 - vl 1,00 LC7 - uzitocne sach 3 1,50 CO15 Lineárna - únosnosť LC1 - vl 1,00 LC8 - uzitocne sach 4 1,50 CO16 Lineárna - únosnosť LC1 - vl 1,00 LC9 - uzitocne sach 5 1,50 CO17 Lineárna - únosnosť LC1 - vl 1,00 LC10 - uzitocne sach 6 1,50 CO18 Budovy EN-MSP charakteristická LC1 - vl 1,00 LC4 - uzitocne plne 1,00 LC5 - uzitocne sach 1 1,00 LC6 - uzitocne sach 2 1,00 LC7 - uzitocne sach 3 1,00 LC8 - uzitocne sach 4 1,00 LC9 - uzitocne sach 5 1,00

17 Strana 17 z 31 Názov Konštrukcia Typ Zaťažovacie stavy Súč. [-] LC10 - uzitocne sach 6 1,00 CO19 Lineárna - použiteľnosť LC1 - vl 1,00 CO20 Lineárna - použiteľnosť LC1 - vl 1,00 LC4 - uzitocne plne 1,00 CO21 Lineárna - použiteľnosť LC1 - vl 1,00 LC5 - uzitocne sach 1 1,00 CO22 Lineárna - použiteľnosť LC1 - vl 1,00 LC6 - uzitocne sach 2 1,00 CO23 Lineárna - použiteľnosť LC1 - vl 1,00 LC7 - uzitocne sach 3 1,00 CO24 Lineárna - použiteľnosť LC1 - vl 1,00 LC8 - uzitocne sach 4 1,00 CO25 Lineárna - použiteľnosť LC1 - vl 1,00 LC9 - uzitocne sach 5 1,00 CO26 Lineárna - použiteľnosť LC1 - vl 1,00 LC10 - uzitocne sach 6 1,00 kom STN Lineárna - únosnosť LC1 - vl 1,10 LC2 - stale podlaha 1,30 LC3 - murivo - obvodove 1,30 LC4 - uzitocne plne 1,30 kom STN1 Lineárna - únosnosť LC1 - vl 1,10 LC2 - stale podlaha 1,30 LC3 - murivo - obvodove 1,30 LC5 - uzitocne sach 1 1,30 kom STN2 Lineárna - únosnosť LC1 - vl 1,10 LC2 - stale podlaha 1,30 LC3 - murivo - obvodove 1,30 LC6 - uzitocne sach 2 1,30 kom STN3 Lineárna - únosnosť LC1 - vl 1,10 LC2 - stale podlaha 1,30 LC3 - murivo - obvodove 1,30 LC7 - uzitocne sach 3 1,30 kom STN4 Lineárna - únosnosť LC1 - vl 1,10 LC2 - stale podlaha 1,30 LC3 - murivo - obvodove 1,30 LC8 - uzitocne sach 4 1,30 kom STN5 Lineárna - únosnosť LC1 - vl 1,10 LC2 - stale podlaha 1,30 LC3 - murivo - obvodove 1,30 LC9 - uzitocne sach 5 1,30 kom STN6 Lineárna - únosnosť LC1 - vl 1,10 LC2 - stale podlaha 1,30 LC3 - murivo - obvodove 1,30 LC10 - uzitocne sach 6 1,30 kombinacie povodne zat Budovy EN-MSÚ (STR/GEO) Sada B LC1 - vl 1,00 LC4 - uzitocne plne 1,00 LC5 - uzitocne sach 1 1,00 LC6 - uzitocne sach 2 1,00 LC7 - uzitocne sach 3 1,00 LC8 - uzitocne sach 4 1,00 LC9 - uzitocne sach 5 1,00 LC10 - uzitocne sach 6 1,00 kombinacie povodne zat1 Lineárna - únosnosť LC1 - vl 1,35 kombinacie povodne zat2 Lineárna - únosnosť LC1 - vl 1,00 kombinacie povodne zat3 Lineárna - únosnosť LC1 - vl 1,35 LC4 - uzitocne plne 1,50 kombinacie povodne zat4 Lineárna - únosnosť LC1 - vl 1,35 LC5 - uzitocne sach 1 1,50 kombinacie povodne zat5 Lineárna - únosnosť LC1 - vl 1,35 LC6 - uzitocne sach 2 1,50 kombinacie povodne zat6 Lineárna - únosnosť LC1 - vl 1,35 LC7 - uzitocne sach 3 1,50 kombinacie povodne zat7 Lineárna - únosnosť LC1 - vl 1,35 LC8 - uzitocne sach 4 1,50 kombinacie povodne zat8 Lineárna - únosnosť LC1 - vl 1,35 LC9 - uzitocne sach 5 1,50 kombinacie povodne zat9 Lineárna - únosnosť LC1 - vl 1,35 LC10 - uzitocne sach 6 1,50 kombinacie povodne zat10 Lineárna - únosnosť LC1 - vl 1,00 LC4 - uzitocne plne 1,50

18 Strana 18 z 31 Názov Konštrukcia Typ Zaťažovacie stavy Súč. [-] kombinacie povodne zat11 Lineárna - únosnosť LC1 - vl 1,00 LC5 - uzitocne sach 1 1,50 kombinacie povodne zat12 Lineárna - únosnosť LC1 - vl 1,00 LC6 - uzitocne sach 2 1,50 kombinacie povodne zat13 Lineárna - únosnosť LC1 - vl 1,00 LC7 - uzitocne sach 3 1,50 kombinacie povodne zat14 Lineárna - únosnosť LC1 - vl 1,00 LC8 - uzitocne sach 4 1,50 kombinacie povodne zat15 Lineárna - únosnosť LC1 - vl 1,00 LC9 - uzitocne sach 5 1,50 kombinacie povodne zat16 Lineárna - únosnosť LC1 - vl 1,00 LC10 - uzitocne sach 6 1, Vnútorné sily na prvku; My 16. Vnútorné sily na prvku; Vz

19 Strana 19 z 31 vzhľadom na únosnosti prierezom je potrebné výstuž na ohyb zosilniť

20 Strana 20 z 31 Atikové konzolky

21 Strana 21 z 31

22 Strana 22 z 31 Zosilnenie fasády os 4

23 Strana 23 z Výpočtový model 2. Prierezy konzolka Typ U300 Kód tvaru 5 - U prierezy Typ tvaru Tenkostenný Materiálová položka S 235 Výroba valcovaný Rovinný vzper y-y, Rovinný vzper z-z c c A [m 2 ] 5,8800e-03 Ay [m 2 ], Az [m 2 ] 3,0546e-03 2,9933e-03 Iy [m 4 ], Iz [m 4 ] 8,0300e-05 4,9500e-06 Welz [m 3 ], Wely [m 3 ] 6,7800e-05 5,3500e-04 Wplz [m 3 ], Wply [m 3 ] 1,2988e-04 6,4200e-04 Iw [m 6 ], It [m 4 ] 7,8943e-08 3,7400e-07 dy [mm], dz [mm] cyuss [mm], czuss [mm] \f1 alfa [deg] 0,00 Mply+ [Nm], Mply- [Nm] 1,49e+05 1,49e+05 Mplz+ [Nm], Mplz- [Nm] 3,05e+04 3,05e+04 AL [m 2 /m], AD [m 2 /m] 9,6000e-01 9,4901e-01 β y [mm], β z [mm] Obrázok z y konzolka1

24 Strana 24 z 31 Typ I + 2 PLud Detailný I300; 150; 150; 16; 16 Typ tvaru Tenkostenný Materiálová položka S 235 Výroba zvarovaný Rovinný vzper y-y, Rovinný vzper z-z c c A [m 2 ] 1,1701e-02 Ay [m 2 ], Az [m 2 ] 9,0966e-03 3,7102e-03 Iy [m 4 ], Iz [m 4 ] 2,1780e-04 1,3493e-05 Welz [m 3 ], Wely [m 3 ] 1,7991e-04 1,3120e-03 Wplz [m 3 ], Wply [m 3 ] 3,0166e-04 1,5200e-03 Iw [m 6 ], It [m 4 ] 3,1341e-07 2,9696e-06 dy [mm], dz [mm] 0 0 cyuss [mm], czuss [mm] \f1 alfa [deg] 0,00 Mply+ [Nm], Mply- [Nm] 3,57e+05 3,57e+05 Mplz+ [Nm], Mplz- [Nm] 7,09e+04 7,09e+04 AL [m 2 /m], AD [m 2 /m] 1,1912e+00 1,1912e+00 β y [mm], β z [mm] 0 0 Obrázok B 150 z tha 16 H 300 y I300 C 150 thb 16 I300+UPE220+PL115*5 Obrázok ZLSS z y YLSS 3. Zaťažovacie stavy Názov LC1 Typ pôsobenia Stále Zaťažovacia skupina LG1 Typ zaťaženia Vlastná tiaž Smer -Z Popis vl

25 Strana 25 z 31 Názov Typ pôsobenia Zaťažovacia skupina Typ zaťaženia Popis LC2 Stále LG2 Štandard stale 4. LC2 / Celková hodnota 5. Zaťažovacie skupiny Názov LG1 Zaťaženie Stále Názov LG2 Zaťaženie Stále 6. Deformácie na prvku; uz Deformácia L/400=22,5 mm vyhovuje ( nosník zvarený I300+UPE220+PL115*5 ju

26 Strana 26 z 31 mierne prekračuje) hodnota bola volená vzhľadom na priehyb ( podľa normy dostačuje priehyb L/250 tabuľka 11.) 7. Vnútorné sily na prvku; My 8. Vnútorné sily na prvku; Mz

27 Strana 27 z Posudok ocele; jed.posudok Nosník stena os 4 -zasadačka pod atikou

28 Strana 28 z 31 Nosník podhľadu podjazdu medzi osami S a T Vzhľadom na konštrukciu nosníka nie je možne realizovať zateplenie podľa projektu naplno, ale je možné vložiť iba 100 mm tepelnej izolácie o objemovej hmotnosti 155 kg/m3 (CLTI doska). Odporúča sa fúkana izolácia o objemovej hmotnosti 50 až 130 kg/m3 (uvažujem 130*2/3=87kg/m3) a tej je možné celkovo použiť cca 170 mm. Návrh kotvenia zateplovacieho systému fasády Podkladný materiál je porobetónové murivo hrúbky 250 mm (na bočných stenách murivo z dierovanej tehly) podľa ETAG 14 podklad triedime do kategórie E, charakteristická únosnosť kotvy EJOJ STR-U na vytiahnutie N Rk 0, 75kN ( pevnosť na vytiahnutie potvrdiť výťažnými skúškami), kde min. kotevná hĺbka je 35 mm v nosnom materiály, veterná oblasť Modra je zatriedená do 3 veternej oblasti, kategória povrch 2

29 Vypracoval :Ing. Radoslav Tínes Strana 29 z 31 (bytový dom je krytý inými stavbami). Min. počet kotiev je na konštrukčné zásady stanovený na 6 ks/m2. Súdržnosť povrchu musí byť min 120 kpa ( odporúčaná je 200kPa). Tepelná izolácia je lepená k povrchu podľa normy STN ( pri MV je nalepený celý povrch, pre EPS min. 60% plochy). Použitie prítlačného tanierika napr. EJOT VT 90 (EJOT SBL 140 PLUS pre dosky s kolmým vláknom), bude špecifikované v technickej dokumentácii certifikovaného systému zateplenia ETICS ( pri minerálnej vlne sú odporúčané ). vb= 26 m/s Nrk= 0,75 kn charakteristicka unosnost kotvy EJOT STR U ρ= 1,25 kg/m^3 γc= 3 sucinitel spolahlivosti vyska terenu= -3,5 m Nd= 0,25 kn typ terenu= 3 z0= 0,3 m Nrk= 1,62 kn charakteristicka unosnost kotvy FBS -R- 6,3 zmin= 5 m γc= 3 sucinitel spolahlivosti kr= 0,2154 Nd= 0,54 kn kl= 1 nmin= 6 co= 1 hp= 0,665 m γf= 1,5 ce= A -1,4 theta= 0 ce= A -1,4 B -1,1 B -1,1 C -0,5 b= 16,4 m C -0,5 D 1 e= 16,4 m D 1 E -0,3 e/5= 3,28 m E -0,51 F -2,063 h/d= 0,1882 F -2,06 G -1,663 d= 105,73 m G -1,66 H -1,2 e= 32,8 m H -1,2 I -0,2 h/d= 1,2134 e/5= 6,56 m I -0,2 theta= 90 podlazie vyska (od najnisieho podlazia) vyska nad terenom podlazie z/z ce A cr ce B Iv ce C ce D ce E prizemie 0 3,5 16,667 0,606 0, , ,16 1,2809 0,8117 najnizsie podlazie 1NP -strecha 3,6 7,1 23,667 0,6815 0,316 17, ,36 1,492 0,9455 2NP 6,65 10,15 33,833 0,7585 0,284 19, ,23 1,7189 1,0893 3NP 9,7 13,2 44 0,8151 0, , ,9 1,8933 1,1998 strecha 13,65 17,15 57,167 0,8715 0, , ,0734 1,314 strecha vytah 16,4 19,9 66,333 0,9035 0, , ,42 2,1785 1,3806 najvyssie podlazie vm qb(z) [N/m^2] ce(z) qd [kn/m2] Navrh kotiev pocet kotiev fasada prizemie NP -strecha NP NP strecha strecha vytah

30 Strana 30 z 31 - Všetky hrany,výklenky sa kotvia min. 8ks/m2 - Spodné hrany markíz a balkónov min. 10ks/m2 kotiev Návrh kotvenia zateplovacieho systému strechy Strešná konštrukcia je prikotvená mechanickými skrutkami FBS-R-6,3*L + tanierik EcoTek 50 pevnosť na vytiahnutie 1,62kN (tamierik EcoTek50 s hĺbkou kotvenia 35 mm pevnosť preveriť výťahovou skúškou). V mieste trapézových plechov použiť kotvu STR H A2 kde je nutné preveriť ťahovou skúškou únosnosť kotvy (min. požadovaná únosnosť kotvy je 1,6kN). Min. počet kotiev je 6ks/m2.

31 ce F ce G ce H ce I Vypracoval :Ing. Radoslav Tínes Strana 31 z 31 pocet kotiev strecha Literatúra a podklady 6. Záver 1. -STN EN 1990 :2004 Eurokód Zásady navrhovania budov 2. -STN EN 1991 Eurokód 1- Zaťaženia konštrukcií 3.- STN EN 1992 Eurokód 2-Navrhovanie betónových konštrukcií 4. - STN EN 1993 Eurokód 3- Navrhovanie oceľových konštrukcií 5.- STN ENV 1995 Eurokód 5 Navrhovanie drevených konštrukcií Projektová dokumentácia na stavebné povolenie Vlastné riešenie posudzovaných konštrukcií je zrejmé z výkresovej dokumentácie. Výpočet bol vykonaný na základe všetkých možných dostupných informácií a podkladov. Pri jednotlivých konštrukciách môžu nastať počas prípravy stavby i samotnej realizácie zmeny vyvolané investorom, stavebnou firmou, či inými okolnosťami. Zmeny zahŕňajú nosné konštrukcie je nutné konzultovať s projektantom statiky, a musia byť poznačené vo výkresoch, resp. zapísané v stavebnom denníku. Stavbu je možné realizovať. Objekt pri obhliadke nevykazoval deformácie ani poškodenia. Ing. Radoslav Tínes, Záhradnícka 11, Prievidza..
