ENERGETICKÝ AUDIT. administratívnej budovy Národná kriminálna agentúra Národná protikorupčná jednotka expozitúra Východ Rastislavova 69 Košice

Transcript

1 ENERGETICKÝ AUDIT administratívnej budovy Národná kriminálna agentúra Národná protikorupčná jednotka expozitúra Východ Rastislavova 69 Košice

2 ENERGETICKÝ AUDIT ADMISTRATÍVNEJ BUDOVY Národná kriminálna agentúra Národná protikorupčná jednotka expozitúra Východ Rastislavova 69 Košice Spracovateľ: Slovenská inovačná a energetická agentúra Energetický audítor: Spolupracovali: Ing. Karol Keher Ing. Juraj Nistor Dátum: Marec

3 OBSAH 1. ÚVOD IDENTIFIKAČNÉ ÚDAJE Žiadateľ Spracovateľ energetického auditu POPIS SÚČASNÉHO STAVU Základné údaje o predmete energetického auditu Identifikácia predmetu energetického auditu Charakteristika budovy Systém vykurovania a prípravy TV Osvetlenie Základné údaje o energetických vstupoch a výstupoch TEPELNOTECHNICKÉ POSÚDENIE STAVEBNÝCH KONŠTRUKCIÍ Normy, smernice a vyhlášky Miestne a normalizované klimatické podmienky Zhodnotenie obalových konštrukcií objektu Pevné stavebné konštrukcie Otvorové konštrukcie Celkové hodnotenie obalových konštrukcií objektu Potreba tepla na vykurovanie Hodnotenie budovy z hľadiska potreby tepla na vykurovanie NÁVRH OPATRENÍ NA ZNÍŽENIE SPOTREBY ENERGIE Zateplenie obvodových stien Zateplenie strechy Výmena otvorových konštrukcií Inštalácia slnečných kolektorov na prípravu teplej vody Výmena svetelných zdrojov a svietidiel Inštalácia termoregulačných ventilov na vykurovacích telesách a hydraulické vyváženie vykurovacej sústavy budovy Porovnanie výsledkov navrhovaných opatrení PROJEKT ZNÍŽENIA ENERGETICKEJ NÁROČNOSTI OBJEKTU Návrh projektu Hodnotenie navrhovaného stavu z hľadiska potreby tepla na vykurovanie ENVIRONMENTÁLNE HODNOTENIE ZÁVER REKAPITULAČNÝ LIST ENERGETICKÉHO AUDITU PRÍLOHY Príloha 1 Výpočet súčiniteľov prechodu tepla Príloha 2 Výpočet solárnych ziskov Príloha 3 Kontrola kotlov, rozvodov a výpočet účinnosti kotla nepriamou metódou Príloha 4 Fotodokumentácia objektu Príloha 5 Termovízne posúdenie objektu

4 ZOZNAM TABULIEK Tabuľka 1: Lokalizácia predmetu energetického auditu... 7 Tabuľka 2: Technické a geometrické parametre budovy... 8 Tabuľka 3: Prevádzkový režim budovy... 8 Tabuľka 4: Svietidlá 9 Tabuľka 5: Energetické vstupy a náklady na energie... 9 Tabuľka 6: Merný náklad na energiu Tabuľka 7: Počty vykurovacích dní a priemerná vonkajšia teplota Tabuľka 8: Vykurovacia teplota využitia vnútorného priestoru Tabuľka 9: Klimatické podmienky Tabuľka 10: Zoznam pevných stavebných konštrukcií Tabuľka 11: Zoznam typov otvorových konštrukcií Tabuľka 12: Hodnotenie priemerného súčiniteľa prechodu tepla podľa STN Tabuľka 13: Výpočet potreby tepla na vykurovanie Tabuľka 14: Hodnotenie budovy podľa STN Tabuľka 15: Minimálna hrúbka tepelnej izolácie obvodových stien pre splnenie podmienok STN Tabuľka 16: Navrhovaná tepelná izolácia obvodových stien Tabuľka 17: Výpočet potreby tepla na vykurovanie zateplenie obvodových stien Tabuľka 18: Ekonomické hodnotenie opatrenia zateplenie obvodových stien Tabuľka 19: Minimálna hrúbka tepelnej izolácie strechy pre splnenie podmienok STN Tabuľka 20: Navrhovaná tepelná izolácia strechy Tabuľka 21: Výpočet potreby tepla na vykurovanie zateplenie strechy Tabuľka 22: Ekonomické hodnotenie opatrenia zateplenie strechy Tabuľka 23: Zoznam typov navrhovaných otvorových konštrukcií Tabuľka 24: Výpočet potreby tepla na vykurovanie výmena otvorových konštrukcií Tabuľka 25: Ekonomické hodnotenie opatrenia výmena otvorových konštrukcií Tabuľka 26: Ekonomické hodnotenie opatrenia inštalácia slnečných kolektorov Tabuľka 27: Návrh výmeny svetelných zdrojov a svietidiel Tabuľka 28: Ekonomické hodnotenie opatrenia výmena svetelných zdrojov a svietidiel Tabuľka 29: Investičné náklady na realizáciu inštalácie termoregulačných ventilov na vykurovacích telesách a hydraulické vyváženie vykurovacej sústavy budovy Tabuľka 30: Súhrn navrhovaných opatrení Tabuľka 31: Výpočet potreby tepla na vykurovanie projekt zníženia energetickej náročnosti Tabuľka 32: Ekonomické hodnotenie projektu - zníženie energetickej náročnosti objektu Tabuľka 33: Hodnotenie budovy podľa STN Tabuľka 34: Hodnotenie redukcie CO ZOZNAM GRAFOV A OBRÁZKOV Obrázok 1 Situačný pohľad lokalizácie budovy... 7 Graf 2: Priebeh dennostupňov a porovnanie s priemerom Graf 3: Podiel konštrukcií a tepelných mostov na celkovej mernej tepelnej strate Graf 4: Porovnanie vypočítanej mernej potreby so skutočnou spotrebou tepla na UK Graf 5: Porovnanie vnútorných teplôt v objekte počas vykurovacieho obdobia Graf 6: Optimalizácia hrúbky tepel. izolácie obvod. steny v závislosti od jednoduchej návrat. investície Graf 7: Optimalizácia hrúbky tepel. izolácie strechy v závislosti od jednoduchej návrat. investície Graf 8: Porovnanie ročných úspor energie pri jednotlivých opatreniach Graf 9: Porovnanie návratností investícií pri jednotlivých opatreniach Graf 10: Redukcia CO 2 vplyvom realizácie jednotlivých opatrení Obrázok 11 Pohľad východný Obrázok 12 Pohľad južný Obrázok 13 Pohľad západný Obrázok 14 Pohľad západný Obrázok 15 Pohľad severný Obrázok 16 Pohľad východný vonkajšie vchodové dvere Obrázok 17 Pohľad východný Obrázok 18 Detail okna 37 Obrázok 19 Zariadenie plynovej kotolne

5 1. ÚVOD Slovenská inovačná a energetická agentúra vypracovala tento energetický audit v rámci projektu financovaného zo štrukturálnych fondov. Cieľom projektu je poskytnúť podporný nástroj na zavádzanie a optimalizáciu opatrení v oblasti energetickej efektívnosti vo verejných budovách a tým napomôcť splniť záväzky Slovenskej republiky voči Európskej únii v oblasti energetickej efektívnosti. Projektom sa vytvoria predpoklady pre zvyšovanie účinnosti využitia energetických zdrojov a čiastočne aj zvýšenia podielu využívania obnoviteľných zdrojov energie pri prevádzke verejných budov. Návrhom opatrení na úsporu energie, najmä modernizáciou technických zariadení budov, sa identifikujú možnosti využívania energetických služieb pri prevádzke verejných budov, čo v nasledujúcom období môže prispieť k rozvoju trhu s energetickými službami. Vypracovaný energetický audit napomáha zvýšiť predpoklady pre plánovanú realizáciu opatrení na úsporu energie na strane spotreby pre verejné subjekty na štátnej, regionálnej a miestnej úrovni poskytnutím energetických auditov pre administratívne budovy, školské budovy a budovy, v ktorých sa poskytuje zdravotná starostlivosť za účelom optimálneho využívania finančných prostriedkov Európskych štrukturálnych a investičných fondov (EŠIF) programového obdobia Energetický audit je duševným vlastníctvom spracovateľa - Slovenskej inovačnej a energetickej agentúry. 5

6 3. POPIS SÚČASNÉHO STAVU 3.1 Základné údaje o predmete energetického auditu Na zistenie súčasného stavu predmetu energetického auditu boli použité: údaje o spotrebe a nákladoch na teplo pre vykurovanie za obdobie 2011, 2012, 2013, dostupná projektová dokumentácia, osobné konzultácie s prevádzkovateľom objektu, fotodokumentácia objektu a technických zariadení budov, obhliadka na mieste, kontrolné merania, termovízne snímkovanie objektu Identifikácia predmetu energetického auditu Predmetom energetického auditu je budova Národnej kriminálnej agentúry, Národnej proti korupčnej jednotky, expozitúra Východ v meste Košice. Tabuľka 1: Lokalizácia predmetu energetického auditu Ulica, číslo: Rastislavova 69 Obec: Košice - Juh Okres: Košice IV Cieľom EA je zhodnotenie súčasných tepelno-technických vlastností budovy, zistenie potenciálu úspor energie a návrh opatrení technického riešenia pre zníženie energetickej náročnosti budovy. Obrázok 1 Situačný pohľad lokalizácie budovy 7

7 3.1.2 Charakteristika budovy Administratívna budova je 2 podlažná s plochou strechou. Jedná sa o panelový konštrukčný systém s modulovou osnovou nosných stien 3,3 m a konštrukčnou výškou 2,8 m. Obvodové steny sú zo sendvičových panelov. Murivo časti štítových stien v mieste osadenia okien je z pórobetónových tvárnic Budova bola daná do užívania v sedemdesiatych rokoch minulého storočia. Objekt administratívnej budovy je riešený ako dispozičný trojtrakt. V strede je chodba, po stranách sú umiestnené kancelárie a sociálne vybavenie. Vchodové dvere sú kovové bez prerušenia tepelného mosta s jednoduchým zasklením. Podobnej konštrukcie sú aj vonkajšie dvere zo severnej a západnej strany budovy. Otvorové konštrukcie na štítových stenách pozostávajú kovových okien s dvojsklom. Na južnej a západnej obhodovej stene sú otvorové konštrukcie riešené zdvojenými oknami s dreveným rámom, pričom tieto vykazujú značný stupeň opotrebovania a špárovej netesnosti. Tento nedostatok spôsobuje nadmerné tepelné straty infiltráciou a to hlavne na náveterných stranách budovy. Tabuľka 2: Technické a geometrické parametre budovy Celková zastavaná plocha [m 2 ] A 544 Obvod zastavanej plochy [m] P 99 Obostavaný vykurovaný objem [m 3 ] V b Merná plocha [m 2 ] A b Ochladzovaná obalová konštrukcia [m 2 ] A i Faktor tvaru budovy [m -1 ] A i/v b 0,31 Počet nadzemných podlaží 2 Priemerná konštrukčná výška podlažia [m] h k,pr 2,80 Tabuľka 3: Prevádzkový režim budovy Počet pracovných dní v roku D 251 Počet pracovných dní v týždni d 5 Počet smien za deň d 1 1 Dĺžka pracovnej doby [h] t 1 8,0 Využitie objektu verejná budova Systém vykurovania a prípravy TV Dodávka tepla na vykurovanie a prípravu teplej vody je realizovaná z plynovej kotolne nachádzajúcej sa na prízemí budovy. Inštalované sú v nej 2 kotly FERRO WARMETECHNIK typ GBN 248, rok výroby 1995 a1996 každý s výkonom 475 kw. Celkový inštalovaný výkon kotolne je 950 kw. Ohrev teplej vody je zabezpečovaný v stojatom zásobníku typu FERROWARM o objeme 0,5 m 3 s cirkuláciou pomocou obehového čerpadla. Kotolňa má dve vykurovacie zóny (východ, západ). Nainštalovaná zónová ekvitermická regulácia vykurovania je nefunkčná. Vykurovacia sústava v budove je dvojrúrová z oceľových bezšvových rúr s menovitým teplotným spádom 90/70 C a núteným obehom. Vykurovacie telesá sú oceľové článkové a doskové bez inštalovaných termoregulačných ventilov. Podrobnejšie informácie o inštalovaných kotloch a výpočet účinnosti nepriamou metódou je uvedený v prílohe 3. 8

8 3.1.4 Osvetlenie Vnútorné osvetlenie v budove je zabezpečené svietidlami, uvedenými v tabuľke 4. Nakoľko spotreba elektriny na osvetlenie nie je samostatne meraná, bola vypočítaná na základe odhadnutého ročného počtu prevádzkových hodín zdrojov osvetlenia (1304 hodín), ktoré boli stanovené z rozdielu priemernej spotreby elektriny za predchádzajúce kalendárne roky a odhadnutej spotreby elektriny ostatnými elektrospotrebičmi. Náklady na elektrinu sú vyčíslené v cenách roku Tabuľka 4: Svietidlá Druh svetelného zdroja v svietidle Príkon svietidla [W] Počet svietidiel [ks] Celkový príkon [W] Spotreba elektriny [kwh] Náklad na elektrinu [EUR] obyčajná žiarovka lineárna žiarivka T8 + klasický predradník obyčajná žiarovka Spolu: Základné údaje o energetických vstupoch a výstupoch Prehľad o energetických vstupoch a nákladoch na energie v posledných troch kalendárnych rokoch uvádza nasledujúca tabuľka. Táto je spracovaná na základe údajov o vyfakturovaných množstvách jednotlivých druhov energií od dodávateľov: - zemný plyn: Slovenský plynárenský priemysel, a.s. - elektrina: Východoslovenská distribučná a.s., Košice Všetky ceny energií a investičné náklady uvedené v audite sú bez DPH. Energetické vstupy sú podrobnejšie členené podľa účelu spotreby na: - vykurovanie (UK), - prípravu teplej vody (TV), - osvetlenie, - ostatné (zahŕňa aj straty pri transformácii energie). Tabuľka 5: Energetické vstupy a náklady na energie Kalendárny rok Priemer elektrina Množstvo [kwh] Náklad [EUR] UK [kwh] z toho: TV [kwh] osvetlenie [kwh] ostatné [kwh] zemný plyn Množstvo [kwh] Náklad [EUR] UK [kwh] z toho: TV [kwh] ostatné [kwh]

9 Ostatná spotreba pri zemnom plyne je rozdiel medzi energiou v palive (cez spaľovacie teplo) a vyrobeným teplom pri uvažovaní ročnej prevádzkovej účinnosti výroby tepla 89%. Merný náklad energie v členení podľa účelu spotreby je odvodený z celkových nákladov posledného kalendárneho roka tabuľky 5. Tabuľka 6: Merný náklad na energiu Merný náklad na UK [EUR/kWh] 0,059 Merný náklad na prípravu TV [EUR/kWh] 0,059 Merný náklad na osvetlenie [EUR/kWh] 0,180 10

10 4. TEPELNOTECHNICKÉ POSÚDENIE STAVEBNÝCH KONŠTRUKCIÍ 4.1 Normy, smernice a vyhlášky Pri posudzovaní energetickej náročnosti a kvantifikáciu možných úspor tepla boli požité platné tepelno-technických normy: STN EN ISO : 2008 energetická hospodárnosť budov, výpočet potreby energie na vykurovanie a chladenie, STN EN ISO : 2008 tepelnotechnické vlastnosti budov, merný tepelný tok prechodom tepla a vetraním, STN EN ISO : 2008 tepelnotechnické vlastnosti budov, šírenie tepla zeminou, STN EN ISO : 2007 tepelnotechnické vlastnosti okien, dverí a okeníc, výpočet súčiniteľa prechodu tepla STN EN ISO 6946 : 2008 stavebné konštrukcie, tepelný odpor a súčiniteľ prechodu tepla, STN : 2013 tepelná ochrana budov, tepelnotechnické vlastnosti stavebných konštrukcií a budov, časť 2 funkčné požiadavky STN : 2013 tepelná ochrana budov, tepelnotechnické vlastnosti stavebných konštrukcií a budov, časť 3 Vlastnosti prostredia a stavebných výrobkov 4.2 Miestne a normalizované klimatické podmienky Pre výpočet potreby tepla na krytie strát prechodom a vetraním bola použitá dennostupňová metóda. Dennostupne sú vypočítané aritmetickým priemerom skutočných hodnôt vonkajších klimatických podmienok v meste Košice za posledných desať kalendárnych rokov. Tabuľka 7: Počty vykurovacích dní a priemerná vonkajšia teplota Kalendárny rok Počet vykurovacích dní Priem. vonkajšia teplota [ o C] 3,90 3,20 3,30 4,70 5,20 2,90 4,00 3,00 3,50 3,70 Počet dennostupňov 3 813, , , , , , , , , ,0 Graf 2: Priebeh dennostupňov a porovnanie s priemerom 3 900, , , , ,6 3544, , , ,8 Dennostupne 3 300, , , , , , , priemer Kalendárny rok Vykurovací režim budovy je premietnutý v počte dennostupňov, nakoľko vnútorná výpočtová teplota bola určená váženým priemerom na základe vykurovacej teploty využitia jednotlivých 11

11 vnútorných priestorov, so zohľadnením vykurovacích útlmov, pričom váhou bola plocha príslušných priestorov. Tabuľka 8: Vykurovacia teplota využitia vnútorného priestoru Využitie vnútorného priestoru Podlahová plocha (m 2 ) Priemerná vykur. teplota ( o C) administratívne budovy - kancelária, čakárne, zasadačky, jedálne ,4 administratívne budovy - chodby, hlavné schodisko, záchody Stanovené dennostupne boli použité na určenie optimálnej potreby energie na vykurovanie upraveným hodnotením. Pre výpočet potreby tepla na vykurovanie normalizovaným hodnotením boli použité normalizované vstupné údaje o vonkajších klimatických podmienkach a vnútornom prostredí budovy. Normalizované hodnotenie bolo použité len pri porovnaní merných potrieb tepla objektu podľa STN Tabuľka 9: Klimatické podmienky Normalizované hodnotenie Upravené hodnotenie Vonkajšia výpočtová teplota [ o C] q e Veterná oblasť, rýchlosť vetra [ms -1 ] v - od 2 do 5 Vnútorná výpočtová teplota [ o C] q i 18,5 20,7 Priemerná vonkajšia teplota vykurovacieho obdobia [ o C] q ae 3,86 3,7 Priemerný počet vykurovacích dní: d ,0 Priemerný počet dennostupňov: D ,6 4.3 Zhodnotenie obalových konštrukcií objektu Pre zhodnotenie obalových konštrukcií boli vzhľadom na nedostupnosť projektovej dokumentácie použité zistenia pri vlastnej obhliadke objektu, zistenia z vykonanej termografickej diagnostiky a fotodokumentácie, ako aj vykonaného merania geometrických parametrov budovy. V nasledujúcich kapitolách sú popísané tepelno-technické vlastnosti jednotlivých stavebných konštrukcií. Podrobná skladba jednotlivých stavebných konštrukcií, výpočtová hodnota tepelného odporu a výpočet súčiniteľov prechodu tepla jednotlivých stavebných konštrukcií je uvedený v prílohe 1. Pri výpočte plôch obalových konštrukcií sú započítané len teplovýmenné plochy bez vystupujúcich konštrukcií Pevné stavebné konštrukcie Súčet plôch všetkých pevných stavebných konštrukcií predstavuje 1716 m 2. Súčiniteľ prechodu tepla týchto stavebných konštrukcií je od 0,31 W.m -2. K -1 do 0,75 W.m -2.K -1. Jednotlivé typy stavebných konštrukcií sú uvedené v nasledujúcej tabuľke. Merná tepelná strata prechodom všetkých pevných stavebných konštrukcií je 894,95 W.K -1, čo predstavuje 49,1 % z celkovej mernej tepelnej straty prechodom.. 12

12 Tabuľka 10: Zoznam pevných stavebných konštrukcií Stavebná konštrukcia Plocha [m 2 ] Súčiniteľ prechodu tepla [W.m -2.K -1 ] Maximálna hodnota U podľa STN [Wm -2 K -1 ] Normalizovaná hodnota U podľa STN [W.m -2.K -1 ] Odporúčaná hodnota U podľa STN [W.m -2.K -1 ] Hodnotenie podľa STN Zvislé steny nad terénom obvodová stena zo železobetónových panelov časť štítovej steny z pórobetónových tvárnic Strecha plochá dvojplášťová plocha strecha so vzduchovou medzerou A U U max U N U r1 644,6 0,63 0,46 0,32 0,22 nevyhovuje 24,8 0,75 0,46 0,32 0,22 nevyhovuje 529,7 0,59 0,30 0,20 0,10 nevyhovuje Stavebná konštrukcia Plocha [m 2 ] Hodnota tepelného odporu (m 2 KW -1 ) Minimálna hodnota R podľa STN (m 2 KW -1 ) Normalizovaná hodnota R podľa STN (m 2 KW -1 ) Odporúčaná hodnota R podľa STN (m 2 KW -1 ) Hodnotenie podľa STN Podlaha na teréne neizolovaná, alebo izolovaná po celej ploche A R R min R N R r1 podlaha na teréne 517,2 0,92 1,5 2,3 2,5 nevyhovuje Otvorové konštrukcie Súčet plôch všetkých typov otvorových konštrukcií predstavuje 242 m 2. Súčiniteľ prechodu tepla týchto stavebných konštrukcií je od 2,79 W.m -2.K -1 do 5,83 W.m -2.K -1. Jednotlivé typy otvorových konštrukcií sú uvedené v nasledujúcej tabuľke. Merná tepelná strata prechodom otvorových konštrukcií je 785,73 W.K -1, čo predstavuje 43,1 % z celkovej mernej tepelnej straty prechodom.. Tabuľka 11: Zoznam typov otvorových konštrukcií Otvorová konštrukcia Celková plocha [m 2 ] Súčiniteľ prechodu tepla [W.m -2.K -1 ] Merná tepelná strata konštrukcie [W.K -1 ] Normalizovaná hodnota U podľa STN [W.m -2.K -1 ] Odporúčané hodnoty U o podľa STN [W.m -2.K -1 ] Hodnotenie podľa STN A U A.U U W,N U W,r1 dvere so zádverím kovové bez preruš. tep. mosta, sklo 7,70 5,81 44,74 4,00 3,00 nevyhovuje jednoduché, typ. 1 dvere bez zádveria kovové bez preruš. tep. mosta, sklo 3,36 5,83 19,56 3,00 2,50 nevyhovuje jednoduché, typ. 2 dvere bez zádveria kovové bez preruš. tep. mosta, sklo 4,26 5,81 24,75 3,00 2,50 nevyhovuje jednoduché, typ. 3 okno drevené, zdvojené, typ ,78 2,79 543,20 1,40 1,00 nevyhovuje okno drevené, zdvojené, typ. 5 4,50 2,79 12,57 1,40 1,00 nevyhovuje okno kovové bez preruš. tep. mosta, zdvojené, typ. 6 17,48 4,84 84,64 1,40 1,00 nevyhovuje okno kovové bez preruš. tep. mosta, sklo jednoduché, typ. 7 9,66 5,82 56,28 1,40 1,00 nevyhovuje 13

13 4.3.3 Celkové hodnotenie obalových konštrukcií objektu Merná tepelná strata obalových konštrukcií vrátane mernej tepelnej straty vplyvom tepelných mostov je 1 824,50 W.K -1. Merná tepelná strata vplyvom tepelných mostov bola určená približne, a to na základe zvýšenia súčiniteľa prechodu tepla vyjadreného vo Wm -2 K -1. Hodnota tohto súčiniteľa je 0,05 Wm -2 K -1 v prípade spojitej tepelnoizolačnej vrstvy na vonkajšom povrchu konštrukcií a v ostatných prípadoch je 0,1 Wm -2 K -1. Splnenie minimálnej požiadavky priemerného súčiniteľa prechodu tepla všetkých obalových konštrukcií budovy podľa STN je uvedené v tabuľke 12. Podiel jednotlivých konštrukcií a tepelných mostov na celkovej mernej tepelnej strate prechodom je uvedený v nasledujúcom grafe. Tabuľka 12: Hodnotenie priemerného súčiniteľa prechodu tepla podľa STN Faktor tvaru budovy Priemerný súčiniteľ prechodu tepla [W.m -2.K -1 ] Normalizovaná hodnota [W.m -2.K -1 ] Odporúčaná hodnota [W.m -2.K -1 ] Cieľová odporúčaná hodnota [W.m -2.K -1 ] Hodnotenie podľa STN ,31 0,93 0,53 0,35 0,24 nevyhovuje Graf 3: Podiel konštrukcií a tepelných mostov na celkovej mernej tepelnej strate Vply v tepelných mostov 7,9% Obv odov é steny nad terénom 23,2% Podlaha na teréne 8,7% Otv orov é konštrukcie 43,1% Strecha plochá 17,1% 4.4 Potreba tepla na vykurovanie Celková potreba energie pre krytie tepelných strát prechodom a vetraním predstavuje kwh. Na celkovej potrebe sa pokrytie tepelnej straty prechodom obalovými konštrukciami podieľa 75,1 %, podiel vetrania je 24,9 %. Celková spotreba energie je redukovaná tepelnými ziskami budovy vo výške kwh s mierou ich využitia na úrovni 95 %. Výsledná potreba tepla na vykurovanie budovy so započítaním tepelných ziskov je kwh. 14

14 Tabuľka 13: Výpočet potreby tepla na vykurovanie Merná tepelná strata vplyvom tepelných mostov [WK -1 ] H TM 143,82 Merná tep. strata medzi vyk. priestorom a exteriérom bez tep. mostov [WK -1 ] H U 1 680,68 Merná tepelná strata prechodom [WK -1 ] H T =H U+ H TM 1 824,50 Minimálna intenzita výmeny vzduchu [h -1 ] n min 0,50 Intenzita výmeny vzduchu vplyvom infiltrácie [h -1 ] n inf 0,42 Priemerná intenzita výmeny vzduchu [h -1 ] n=max(n min, n inf) 0,50 Objemový tok vzduchu mechanického vetracieho systému [m 3 h -1 ] V f 0,00 Objemový tok vzduchu [m 3 h -1 ] V V 2 286,71 Merná tepelná strata vetraním [WK -1 ] H V = 0,264. V V 603,69 Merná tepelná strata [WK -1 ] H = H T+H V 2 428,19 Vnútorný tepelný zisk [kwh] Q i 4 921,00 Pasívny solárny zisk [kwh] Q S ,63 Celkový tepelný zisk budovy [kwh] Q g = Q i+q S ,63 Faktor využitia tepelných ziskov η 0,95 Potreba tepla na krytie tepelných strát prechodom [kwh] Q T ,28 Potreba tepla na krytie tepelných strát vetraním [kwh] Q V ,87 Potreba tepla na vykurovanie [kwh] Q h ,26 Potreba tepla na vykurovanie na vstupe do hodnoteného objektu prepočítaná cez účinnosť výroby tepla 89,0 % je kwh, čo predstavuje 755,6 GJ. Porovnanie vypočítanej mernej potreby tepla na dennostupeň so skutočnými mernými spotrebami tepla na vykurovanie za posledné 3 kalendárne roky je v nasledujúcom grafe. Graf 4: Porovnanie vypočítanej mernej potreby so skutočnou spotrebou tepla na UK 70,1 (kwh / dennostupeň) 60,1 50,1 40,1 30,1 20,1 10,1 0,1 60,0 53,0 52,7 40, Vy počet V nasledujúcom grafe sú nasimulované priemerné vnútorné teploty počas vykurovacieho obdobia za predchádzajúce 3 kalendárne roky. Tieto boli určené na základe skutočných spotrieb tepla na UK, klimatických podmienok pre príslušný kalendárny rok uvedených v kapitole 4.2 a vypočítanej potreby tepla na vykurovanie. Porovnaním uvedených teplôt s vnútornou výpočtovou teplotou 20,7 C napovedá o miere využívania vykurovacích útlmov, prípadne nedokurovania objektu. 15

15 Graf 5: Porovnanie vnútorných teplôt v objekte počas vykurovacieho obdobia 25,00 23,01 19,78 vnútorná teplota ( o C) 20,00 15,00 10,00 5,00 16,19 20,7 0, Vy počet 4.5 Hodnotenie budovy z hľadiska potreby tepla na vykurovanie Pre hodnotenie budovy z hľadiska splnenia minimálnej požiadavky na energetickú hospodárnosť budovy podľa STN boli použité klimatické údaje referenčnej vykurovacej sezóny a zohľadnený prevádzkový čas vykurovania so stanoveným vplyvom na pokles vnútornej teploty v kategórii budov - administratívna budova. Pre splnenie energetického kritéria, merná potreba tepla na vykurovanie má byť nižšia ako normalizovaná hodnota. Hodnotená budova nespĺňa energetické kritérium. Tabuľka 14: Hodnotenie budovy podľa STN Faktor tvaru budovy [m -1 ] A/V b 0,31 Potreba tepla na UK v referenčnej vykurovacej sezóne [kwh] Q h ,31 Merná potreba tepla na vykurovanie [kwhm -2 ] Q EP 84,55 Normalizovaná hodnota [kwhm -2 ] Q N,EP 53,50 Odporúčaná hodnota [kwhm -3 ] Q r1,ep 26,80 Cieľová odporúčaná hodnota [kwhm -2 ] Q r2,ep 13,40 Posúdenie budovy podľa STN Q EP Q N,EP nevyhovuje 16

16 5. NÁVRH OPATRENÍ NA ZNÍŽENIE SPOTREBY ENERGIE Na zníženie energetickej náročnosti objektov, zníženie nákladov na vykurovanie a osvetlenie, zlepšenie kvality obalových konštrukcií a vnútornej tepelnej pohody boli navrhnuté nižšie uvedené opatrenia. Každé opatrenie je ekonomicky vyhodnotené v cenách energií kalendárneho roku 2013 (teplo na UK: 0,06 EUR/kWh, elektrina: 0,18 EUR/kWh), ktoré boli upravené mierou priemerného ročného nárastu cien energií (0,2%). Reálna diskontná miera, so zohľadnením ročnej miery inflácie (1,4%), bola stanovená vo výške 2,1%. 5.1 Zateplenie obvodových stien S ohľadom na splnenie podmienok tepelnej pohody a splnenie energetických požiadaviek budovy, navrhujeme obvodové steny zatepliť grafitovým polystyrénom. Minimálna hrúbka tejto tepelnej izolácie, zabezpečujúca splnenie energetických požiadaviek a návrh skladby a hrúbky zateplenia jednotlivých stavebných konštrukcií je uvedený v nasledovných tabuľkách. V grafe 6 je pre porovnanie zobrazená optimálna hrúbka tepelnej izolácie vzhľadom na ekonomickú návratnosť investície do zateplenia obvodových stien. Tabuľka 15: Minimálna hrúbka tepelnej izolácie obvodových stien pre splnenie podmienok STN Stavebná konštrukcia obvodová stena zo železobetónových panelov časť štítovej steny z pórobetónových tvárnic Súčasný súčiniteľ prechodu tepla [W.m -2.K -1 ] Splnenie normalizovanej hodnoty súčiniteľa prechodu tepla Minimálna hrúbka tepelnej izolácie [mm] Dosiahnutý súčiniteľ prechodu tepla [W.m -2.K -1 ] Splnenie odporúčanej hodnoty súčiniteľa prechodu tepla Minimálna hrúbka tepelnej izolácie [mm] Dosiahnutý súčiniteľ prechodu tepla [W.m -2.K -1 ] 0, , ,21 0, , ,21 Tabuľka 16: Navrhovaná tepelná izolácia obvodových stien Stavebná konštrukcia obvodová stena zo železobetónových panelov časť štítovej steny z pórobetónových tvárnic Skladba zateplenia polystyrén extrudovaný (XPS) v hrúbke 120 mm (R= 3,429 m2.k.w -1 ), omietka silikátová v hrúbke 20 mm (R= 0,100 m 2.K.W -1 ), polystyrén extrudovaný (XPS) v hrúbke 120 mm (R= 3,429 m2.k.w -1 ), omietka silikátová v hrúbke 20 mm (R= 0,100 m 2.K.W -1 ), Súčiniteľ prechodu tepla [W.m -2.K -1 ] 0,20 0,21 Graf 6: Optimalizácia hrúbky tepel. izolácie obvod. steny v závislosti od jednoduchej návrat. investície jednoduchá návratnosť (roky) 29,0 26,0 23,0 20,0 17,0 14,0 11,0 8,0 26,71 22,99 20,95 19,72 18,94 18,43 18,12 17,93 17,83 17,80 17,82 17,89 17,98 18,11 18,25 18,42 18,59 18,79 18,99 5,0 2, hrúbka tepelnej izolácie (mm) 17

17 Tabuľka 17: Výpočet potreby tepla na vykurovanie zateplenie obvodových stien Merná tepelná strata vplyvom tepelných mostov [WK -1 ] H TM 71,908 Merná tep. strata medzi vyk. priestorom a exteriérom bez tep. mostov [WK -1 ] H U 1 387,924 Merná tepelná strata prechodom [WK -1 ] H T =H U+ H TM 1 459,831 Minimálna intenzita výmeny vzduchu [h -1 ] n min 0,50 Intenzita výmeny vzduchu vplyvom infiltrácie [h -1 ] n inf 0,42 Priemerná intenzita výmeny vzduchu [h -1 ] n=max(n min, n inf) 0,50 Objemový tok vzduchu mechanického vetracieho systému [m 3 h -1 ] V f 0,00 Objemový tok vzduchu [m 3 h -1 ] V V 2 286,71 Merná tepelná strata vetraním [WK -1 ] H V = 0,264. V V 603,692 Merná tepelná strata [WK -1 ] H = H T+H V 2 063,523 Vnútorný tepelný zisk [kwh] Q i 4 921,00 Pasívny solárny zisk [kwh] Q S ,63 Celkový tepelný zisk budovy [kwh] Q g = Q i+q S ,63 Faktor využitia tepelných ziskov η 0,95 Potreba tepla na krytie tepelných strát prechodom [kwh] Q T ,85 Potreba tepla na krytie tepelných strát vetraním [kwh] Q V ,87 Potreba tepla na vykurovanie [kwh] Q h ,82 Tabuľka 18: Ekonomické hodnotenie opatrenia zateplenie obvodových stien Investičný náklad na realizáciu opatrenia [EUR] Ročná úspora energie [kwh] Miera úspory energie [%] 16,6% Ročná úspora nákladov na energie [EUR] Dĺžka technickej životnosti opatrenia [roky] 25 Jednoduchá doba návratnosti investície [roky] 17,8 Diskontovaná doba návratnosti investície [roky] 21,7 Čistá súčasná hodnota [EUR] Vnútorná miera výnosnosti [%] 3,1% 5.2 Zateplenie strechy S ohľadom na splnenie podmienok tepelnej pohody a splnenie energetických požiadaviek budovy, navrhujeme plochú strechu zatepliť extrudovaným polystyrénom. Minimálna hrúbka tepelnej izolácie na splnenie energetických požiadaviek a návrh skladby a hrúbky zateplenia jednotlivých stavebných konštrukcií je uvedený v nasledovných tabuľkách. V grafe 7 je pre porovnanie zobrazená optimálna hrúbka tepelnej izolácie vzhľadom na ekonomickú návratnosť investície do zateplenia strechy. Tabuľka 19: Minimálna hrúbka tepelnej izolácie strechy pre splnenie podmienok STN Stavebná konštrukcia dvojplášťová plocha strecha so vzduchovou medzerou Súčasný súčiniteľ prechodu tepla [W.m -2.K -1 ] Splnenie normalizovanej hodnoty súčiniteľa prechodu tepla Minimálna hrúbka tepelnej izolácie [mm] Dosiahnutý súčiniteľ prechodu tepla [W.m -2.K -1 ] Splnenie odporúčanej hodnoty súčiniteľa prechodu tepla Minimálna hrúbka tepelnej izolácie [mm] Dosiahnutý súčiniteľ prechodu tepla [W.m -2.K -1 ] 0, , ,10 18

18 Tabuľka 20: Navrhovaná tepelná izolácia strechy Stavebná konštrukcia dvojplášťová plocha strecha so vzduchovou medzerou Skladba zateplenia polystyrén extrudovaný (XPS) v hrúbke 180 mm (R= 5,143 m2.k.w-1), hydroizolačná PVC fólia v hrúbke 8 mm (R= 0,040 m2.k.w-1), Súčiniteľ prechodu tepla [W.m -2.K -1 ] 0,15 Graf 7: Optimalizácia hrúbky tepel. izolácie strechy v závislosti od jednoduchej návrat. investície 40,0 35,0 34,27 jednoduchá návratnosť (roky) 30,0 25,0 20,0 15,0 26,87 23,37 21,42 20,25 19,52 19,08 18,81 18,68 18,64 18,68 18,76 18,89 19,06 19,25 19,46 19,70 19,95 20,21 10, hrúbka tepelnej izolácie (mm) Tabuľka 21: Výpočet potreby tepla na vykurovanie zateplenie strechy Merná tepelná strata vplyvom tepelných mostov [WK -1 ] H TM 143,816 Merná tep. strata medzi vyk. priestorom a exteriérom bez tep. mostov [WK -1 ] H U 1 445,885 Merná tepelná strata prechodom [WK -1 ] H T =H U+ H TM 1 589,701 Minimálna intenzita výmeny vzduchu [h -1 ] n min 0,50 Intenzita výmeny vzduchu vplyvom infiltrácie [h -1 ] n inf 0,42 Priemerná intenzita výmeny vzduchu [h -1 ] n=max(n min, n inf) 0,50 Objemový tok vzduchu mechanického vetracieho systému [m 3 h -1 ] V f 0,00 Objemový tok vzduchu [m 3 h -1 ] V V 2 286,71 Merná tepelná strata vetraním [WK -1 ] H V = 0,264. V V 603,692 Merná tepelná strata [WK -1 ] H = H T+H V 2 193,392 Vnútorný tepelný zisk [kwh] Q i 4 921,00 Pasívny solárny zisk [kwh] Q S ,63 Celkový tepelný zisk budovy [kwh] Q g = Q i+q S ,63 Faktor využitia tepelných ziskov η 0,95 Potreba tepla na krytie tepelných strát prechodom [kwh] Q T ,00 Potreba tepla na krytie tepelných strát vetraním [kwh] Q V ,87 Potreba tepla na vykurovanie [kwh] Q h ,98 19

19 Tabuľka 22: Ekonomické hodnotenie opatrenia zateplenie strechy Investičný náklad na realizáciu opatrenia [EUR] Ročná úspora energie [kwh] Miera úspory energie [%] 10,7% Ročná úspora nákladov na energie [EUR] Dĺžka technickej životnosti opatrenia [roky] 25 Jednoduchá doba návratnosti investície [roky] 19,7 Diskontovaná doba návratnosti investície [roky] 24,7 Čistá súčasná hodnota [EUR] 229 Vnútorná miera výnosnosti [%] 2,1% 5.3 Výmena otvorových konštrukcií Návrh tohto opatrenia vyplynul z analýzy súčasného stavu tepelnoizolačných vlastností vonkajších otvorových konštrukcií budovy, na základe ktorej sa okná a dvere podieľajú až 43,1% na potrebe tepla na krytie tepelných strát prechodom. Navrhujeme vymeniť 94% plochy otvorových konštrukcií za plastové zo súčiniteľom prechodu tepla rámu Uf = 1,6 W.m -2.K -1, 6% plochy otvorových konštrukcií za kovové s preruš. tep. mostom zo súčiniteľom prechodu tepla rámu Uf = 2 W.m -2.K -1, so zasklením izolačným dvojsklom zo súčiniteľom prechodu tepla Ug = 1,1 W.m -2.K -1 so zasklením izolačným trojsklom zo súčiniteľom prechodu tepla Ug = 0,6 W.m -2.K -1. Podrobný zoznam navrhovaných otvorových konštrukcií je uvedený v nasledujúcej tabuľke. Tabuľka 23: Zoznam typov navrhovaných otvorových konštrukcií Otvorová konštrukcia Celková plocha [m 2 ] Súčiniteľ prechodu tepla [W.m -2.K -1 ] Merná tepelná strata konštrukcie [W.K -1 ] Normalizovaná hodnota U podľa STN [W.m -2.K -1 ] Odporúčané hodnoty U o podľa STN [W.m -2.K -1 ] Hodnotenie podľa STN A U A.U U n U o dvere so zádverím kovové s preruš. tep. mostom, izolačné dvojsklo, typ. 1 7,7 1,42 10,93 4,00 3,00 vyhovuje dvere bez zádveria kovové s preruš. tep. mostom, izolačné dvojsklo, typ. 2 3,4 1,46 4,88 3,00 2,50 vyhovuje dvere bez zádveria kovové s preruš. tep. mostom, izolačné dvojsklo, typ. 3 4,3 1,35 5,77 3,00 2,50 vyhovuje okno plastové, izolačné trojsklo, typ ,8 0,98 190,29 1,40 1,00 vyhovuje okno plastové, izolačné dvojsklo, typ. 5 4,5 1,36 6,13 1,40 1,00 vyhovuje okno plastové, izolačné trojsklo, typ. 6 17,5 1,32 23,10 1,40 1,00 vyhovuje okno plastové, izolačné dvojsklo, typ. 7 9,7 1,36 13,10 1,40 1,00 vyhovuje 20

20 Tabuľka 24: Výpočet potreby tepla na vykurovanie výmena otvorových konštrukcií Merná tepelná strata vplyvom tepelných mostov [WK -1 ] H TM 143,816 Merná tep. strata medzi vyk. priestorom a exteriérom bez tep. mostov [WK -1 ] H U 1 149,160 Merná tepelná strata prechodom [WK -1 ] H T =H U+ H TM 1 292,976 Minimálna intenzita výmeny vzduchu [h -1 ] n min 0,50 Intenzita výmeny vzduchu vplyvom infiltrácie [h -1 ] n inf 0,01 Priemerná intenzita výmeny vzduchu [h -1 ] n=max(n min, n inf) 0,50 Objemový tok vzduchu mechanického vetracieho systému [m 3 h -1 ] V f 0,00 Objemový tok vzduchu [m 3 h -1 ] V V 2 286,71 Merná tepelná strata vetraním [WK -1 ] H V = 0,264. V V 603,692 Merná tepelná strata [WK -1 ] H = H T+H V 1 896,668 Vnútorný tepelný zisk [kwh] Q i 4 921,00 Pasívny solárny zisk [kwh] Q S ,29 Celkový tepelný zisk budovy [kwh] Q g = Q i+q S ,29 Faktor využitia tepelných ziskov η 0,95 Potreba tepla na krytie tepelných strát prechodom [kwh] Q T ,22 Potreba tepla na krytie tepelných strát vetraním [kwh] Q V ,87 Potreba tepla na vykurovanie [kwh] Q h ,32 Tabuľka 25: Ekonomické hodnotenie opatrenia výmena otvorových konštrukcií Investičný náklad na realizáciu opatrenia [EUR] Ročná úspora energie [kwh] Miera úspory energie [%] 23,4% Ročná úspora nákladov na energie [EUR] Dĺžka technickej životnosti opatrenia [roky] 25 Jednoduchá doba návratnosti investície [roky] 14,4 Diskontovaná doba návratnosti investície [roky] 16,9 Čistá súčasná hodnota [EUR] Vnútorná miera výnosnosti [%] 5,0% 5.4 Inštalácia slnečných kolektorov na prípravu teplej vody Návrh inštalovať slnečné kolektory na streche budovy vyplynul z možnosti usporiť približne 45 % nakupovanej primárnej na prípravu TÚV. Pri návrhu bolo počítané s priemernou ročnou spotrebou energie na prípravu TÚV kwh. V rámci technického riešenie je uvažované s inštaláciou 11 kusov slnečných kolektorov s celkovou apertúrnou plochou 19,8 m 2 a akumulačného zásobníka na teplú vodu. Energetické a ekonomické vyhodnotenie tohto opatrenia je uvedené v nasledovnej tabuľke. Tabuľka 26: Ekonomické hodnotenie opatrenia inštalácia slnečných kolektorov Investičný náklad na realizáciu opatrenia [EUR] Ročná úspora energie [kwh] Miera úspory energie [%] 45,0% Ročná úspora nákladov na energie [EUR] 593 Dĺžka morálnej životnosti opatrenia [roky] 25,0 Jednoduchá doba návratnosti investície [roky] 16,7 Diskontovaná doba návratnosti investície [roky] 20 Čistá súčasná hodnota [EUR] Vnútorná miera výnosnosti [%] 3,59% 21

21 5.5 Výmena svetelných zdrojov a svietidiel Pri tomto opatrení navrhujeme nahradiť svietidlá, v ktorých sú svetelné zdroje s nižšou účinnosťou za hospodárnejšie. Účinnosť svetelného zdroja je vyjadrená merným svetelným tokom lm/w. Celkový inštalovaný príkon v pôvodných svietidlách je W, čím sa dosahuje svetelný tok lm. Pre dosiahnutie tejto hodnoty svetelného toku v objekte navrhnutými svetelnými zdrojmi bude postačovať celkový príkon W, čím dôjde k zníženiu inštalovaného príkonu o 74,1%. Priemerná dĺžka technickej životnosti je 23 rokov, pričom táto bola vypočítaná ako priemer životností navrhovaných typov svetelných zdrojov (lineárna žiarivka T hodín, lineárna žiarivka T hodín, LED žiarovka hodín, ) pri priemernom počte hodín ročného svietenia. V rámci ekonomického hodnotenia tohto opatrenia bolo uvažované s morálnou životnosťou 23 rokov. Návrh výmeny svetelných zdrojov a svietidiel je uvedený v nasledujúcej tabuľke. Tabuľka 27: Návrh výmeny svetelných zdrojov a svietidiel Druh svetelného zdroja v svietidle lineárna žiarivka T8 + elektronický predradník + nové svietidlo lineárna žiarivka T5 + elektronický predradník + nové svietidlo Merný svetelný tok [lmw-1] Celkový príkon [W] Spotreba elektriny [kwh] Náklad na elektrinu [EUR] Úspora elektriny [kwh] Úspora nákladov na el. [EUR] LED žiarovka Spolu: Tabuľka 28: Ekonomické hodnotenie opatrenia výmena svetelných zdrojov a svietidiel Investičný náklad na realizáciu opatrenia [EUR] Ročná úspora energie [kwh] Miera úspory energie [%] 74,1% Ročná úspora nákladov na energie [EUR] Dĺžka morálnej životnosti opatrenia [roky] 23 Jednoduchá doba návratnosti investície [roky] 2,8 Diskontovaná doba návratnosti investície [roky] 2,9 Čistá súčasná hodnota [EUR] ,3 Vnútorná miera výnosnosti [%] 35,8% 22

22 5.6 Inštalácia termoregulačných ventilov na vykurovacích telesách a hydraulické vyváženie vykurovacej sústavy budovy Pre zabezpečenie správnej funkcie vykurovacej sústavy v budove v rôznych prevádzkových stavoch počas vykurovacieho obdobia je nevyhnutné, aby vykurovacia sústava bola hydraulicky stabilná a energeticky efektívna. Realizáciou navrhovaných opatrení v energetickom audite dôjde k zásadnému zásahu do tepelnej ochrany budovy. Vlastník budovy je povinný podľa 8 zákona č.300/2012 Z.z. po vykonanej obnove budovy zabezpečiť hydraulické vyváženie vykurovacej sústavy budovy. Nevyhnutnou podmienkou pre zabezpečenie tejto povinnosti je vybavenie sústavy tepelných zariadení slúžiacich na vykurovanie automatickou reguláciou parametrov teplonosnej látky na každom tepelnom spotrebiči v závislosti od teploty vzduchu vo vykurovaných miestnostiach s trvalým pobytom osôb a ďalších regulačných prvkov inštalovaných na vykurovacej sústave budovy (napr. regulátory diferenčného tlaku, regulačné armatúry). Zabezpečenie splnenia tohto opatrenia (povinnosti) si vyžaduje spracovanie samostatného projektu hydraulického vyváženia, ktorý zohľadní zmenené parametre teplonosnej látky zariadenia na výrobu tepla resp. dodávky tepla, režim vykurovania a tepelné straty budovy vyvolané obnovou budovy. V energetickom audite nekvantifikujeme energetické úspory, ktoré sa dosiahnu realizáciou tohto opatrenia lebo sú závislé od potreby tepla, ktorá sa dosiahne po realizácií rozsahu nahrnutých opatrení na obnovu budovy. Investičné náklady na realizáciu tohto opatrenia boli stanovené na základe merných cien odvodených od reálnych investičných nákladov realizovaných projektov inštalácie termoregulačných ventilov a hydraulického vyváženia. Tabuľka 29: Investičné náklady na realizáciu inštalácie termoregulačných ventilov na vykurovacích telesách a hydraulické vyváženie vykurovacej sústavy budovy Investičný náklad na inštaláciu termoregulačných ventilov na vykurovacích telesách a hydraulické vyváženie vykurovacej sústavy budovy (EUR)

23 5.7 Porovnanie výsledkov navrhovaných opatrení Realizáciou jednotlivých opatrení je možné dosiahnuť rozdielnu úsporu energie a tiež rozdielnu návratnosť vložených finančných prostriedkov. Z uvedených opatrení najvyššie úspory energie vykazuje výmena otvorových konštrukcií ( kwh) a najkratšiu návratnosť výmena svetelných zdrojov. Porovnanie týchto hodnôt je uvedené v nasledujúcich grafoch.. Graf 8: Porovnanie ročných úspor energie pri jednotlivých opatreniach (kwh) zateplenie obvodového plášťa zateplenie strechy výmena otvorových konštrukcií inštalácia slnečných kolektorov na prípravu TUV výmena svetelných zdrojov Graf 9: Porovnanie návratností investícií pri jednotlivých opatreniach (roky) zateplenie obvodového plášťa zateplenie strechy výmena otvorových konštrukcií inštalácia slnečných kolektorov na prípravu TUV výmena svetelných zdrojov 24

24 6. PROJEKT ZNÍŽENIA ENERGETICKEJ NÁROČNOSTI OBJEKTU 6.1 Návrh projektu Z jednotlivých navrhnutých opatrení bol zostavený projekt zníženia energetickej náročnosti objektu, ktorý obsahuje výpočet energetických a ekonomických úspor. Opatrenia, ktoré sú súčasťou tohto projektu, boli vybrané na základe posúdenia ekonomických, environmentálnych, technických, prevádzkových, úžitkových a legislatívnych kritérií. Súhrn navrhovaných opatrení vrátane ich investičných nákladov, úspor energie a nákladov na energie sú uvedené v nasledujúcej tabuľke. Tabuľka 30: Súhrn navrhovaných opatrení Opatrenie Úspora energie [kwh] Úspora nákladov na energie [EUR] Náklady na realizáciu [EUR] zateplenie obvodového plášťa zateplenie strechy, alebo podlahy na nevykurovanej povale výmena otvorových konštrukcií inštalácia slnečných kolektorov na prípravu TUV výmena svetelných zdrojov Inštalácia termoregulačných ventilov na vykurovacích telesách a hydraulické vyváženie vykurovacej sústavy budovy Spolu: Tabuľka 31: Výpočet potreby tepla na vykurovanie projekt zníženia energetickej náročnosti Merná tepelná strata vplyvom tepelných mostov [WK -1 ] H TM 71,908 Merná tep. strata medzi vyk. priestorom a exteriérom bez tep. mostov [WK -1 ] H U 621,610 Merná tepelná strata prechodom [WK -1 ] H T =H U+ H TM 693,518 Minimálna intenzita výmeny vzduchu [h -1 ] n min 0,50 Intenzita výmeny vzduchu vplyvom infiltrácie [h -1 ] n inf 0,01 Priemerná intenzita výmeny vzduchu [h -1 ] n=max(n min, n inf) 0,50 Objemový tok vzduchu mechanického vetracieho systému [m 3 h -1 ] V f 0,00 Objemový tok vzduchu [m 3 h -1 ] V V 2 286,71 Merná tepelná strata vetraním [WK -1 ] H V = 0,264. V V 603,692 Merná tepelná strata [WK -1 ] H = H T+H V 1 297,210 Vnútorný tepelný zisk [kwh] Q i 4 921,00 Pasívny solárny zisk [kwh] Q S ,29 Celkový tepelný zisk budovy [kwh] Q g = Q i+q S ,29 Faktor využitia tepelných ziskov η 0,95 Potreba tepla na krytie tepelných strát prechodom [kwh] Q T ,51 Potreba tepla na krytie tepelných strát vetraním [kwh] Q V ,87 Potreba tepla na vykurovanie [kwh] Q h ,61 25

25 Tabuľka 32: Ekonomické hodnotenie projektu - zníženie energetickej náročnosti objektu Investičný náklad na realizáciu opatrenia [EUR] Ročná úspora energie [kwh] Miera úspory energie [%] 51,2% Ročná úspora nákladov na energie [EUR] Dĺžka technickej životnosti opatrenia [roky] 25 Jednoduchá doba návratnosti investície [roky] 14,1 Diskontovaná doba návratnosti investície [roky] 16,6 Čistá súčasná hodnota [EUR] ,1 Vnútorná miera výnosnosti [%] 5,2% 6.2 Hodnotenie navrhovaného stavu z hľadiska potreby tepla na vykurovanie Pre hodnotenie budovy z hľadiska splnenia minimálnej požiadavky na energetickú hospodárnosť budovy podľa STN boli použité klimatické údaje referenčnej vykurovacej sezóny a zohľadnený prevádzkový čas vykurovania so stanoveným vplyvom na pokles vnútornej teploty v kategórii budov - administratívna budova. Pre splnenie energetického kritéria, merná potreba tepla na vykurovanie má byť nižšia ako normalizovaná hodnota čím sa takáto budova z pohľadu potreby energie na vykurovanie zaradí do energetickej triedy B. Hodnotená budova spĺňa energetické kritérium. Tabuľka 33: Hodnotenie budovy podľa STN Faktor tvaru budovy [m -1 ] A/V b 0,31 Potreba tepla na UK v referenčnej vykurovacej sezóne [kwh] Q h ,15 Merná potreba tepla na vykurovanie [kwhm -2 ] Q EP 41,13 Normalizovaná hodnota [kwhm -2 ] Q N,EP 53,50 Odporúčaná hodnota [kwhm -3 ] Q r1,ep 26,80 Cieľová odporúčaná hodnota [kwhm -2 ] Q r2,ep 13,40 Posúdenie budovy podľa STN Q EP Q N,EP vyhovuje 26

26 7. ENVIRONMENTÁLNE HODNOTENIE Realizáciou navrhovaných opatrení stavebných úprav objektu dôjde k zníženiu spotreby prvotného paliva z čoho vyplýva zníženie zaťaženia životného prostredia znečisťujúcimi látkami (SO2, NO x, CO, tuhé znečisťujúce látky). Nakoľko sa jedná o spaľovanie fosílneho paliva najväčšie množstvo pripadá na skleníkový plyn CO 2, ktorého možná redukcia je uvedená v nasledujúcej tabuľke. Tabuľka 34: Hodnotenie redukcie CO 2 Ročná produkcia CO 2 pred realizáciou projektu [ton] 74,28 Ročná produkcia CO 2 po realizácii projektu [ton] 32,92 Ročná redukcia emisií CO 2 [ton] 41,36 Ročná miera redukcie emisií CO 2 [%] 55,68% Graf 10: Redukcia CO 2 vplyvom realizácie jednotlivých opatrení (ton) 15,00 13,00 11,00 9,00 7,00 5,00 10,75 9,32 6,73 12,40 3,00 1,00 1,16 1,01-1,00 zateplenie obvodového plášťa zateplenie strechy zateplenie pdlahy nad nevykurovaným priestorom výmena otvorových konštrukcií inštalácia slnečných kolektorov na prípravu TUV výmena svetelných zdrojov 27

27 8. ZÁVER Energetický audit preukázal, že v riešenej budove sú značné možnosti úspor predovšetkým v spotrebe tepla, a to hlavne v znižovaní tepelných strát budovy. Vysoká miera úspor energie je zárukou prijateľnej ekonomickej návratnosti investície a tiež pozitívneho dopadu na životné prostredie pri redukcii emisií produkovaných pri výrobe tepla. Vyčíslenie potenciálu možných úspor energie uľahčuje strategické rozhodovanie o zdrojoch financovania obnovy budovy, alebo možnosti využitia energetických služieb. Všetky výpočty, závery a odporučenia tohto energetického auditu vychádzajú z posúdenia spotreby energie v roku 2011 až Výška investičných nákladov a ekonomické hodnotenie vychádza z obvyklých cien stavebných materiálov, strojov, zariadení a z cien energie a jednotlivých médií v dobe spracovania tohto energetického auditu. V rámci projektovej prípravy odporúčame vypracovať statické posúdenie vplyvu navrhovaných opatrení na stavebné konštrukcie a tepelnotechnický posudok a prípadné zistené technické rozdiely oproti návrhu v EA zohľadniť v ďalšom stupni prípravy projektu. Realizáciou navrhovaných opatrení v energetickom audite dôjde k zásadnému zásahu do tepelnej ochrany budovy. Vlastník budovy je povinný podľa 8 zákona č.300/2012 Z.z. po vykonanej obnove budovy zabezpečiť hydraulické vyváženie vykurovacej sústavy budovy. Dávame do pozornosti povinnosti vlastníka budovy s podlahovou plochou väčšou ako 1000 m 2 vyplývajúce z 6 Zákona o energetickej efektívnosti č. 476/2008 Z.z. 28

28 9. REKAPITULAČNÝ LIST ENERGETICKÉHO AUDITU Predmet EA Stručná charakteristika objektu: Národná kriminálna agentúra, Národná protikorupčná jednotka expozitúra Východ Rastislavova 69, Košice Administratívna budova je 2 podlažná s plochou strechou. Jedná sa o panelový konštrukčný systém s modulovou osnovou nosných stien 3,3 m a konštrukčnou výškou 2,8 m. Obvodové steny sú zo sendvičových panelov. Murivo časti štítových stien v mieste osadenia okien je z pórobetónových tvárnic Budova bola daná do užívania v sedemdesiatych rokoch minulého storočia. Vchodové dvere sú kovové bez prerušenia tepelného mosta s jednoduchým zasklením. Podobnej konštrukcie sú aj vonkajšie dvere zo severnej a západnej strany budovy. Otvorové konštrukcie na štítových stenách pozostávajú kovových okien s dvojsklom. Na južnej a západnej obhodovej stene sú otvorové konštrukcie riešené zdvojenými oknami s dreveným rámom, pričom tieto vykazujú značný stupeň opotrebovania a špárovej netesnosti. Dodávka tepla na vykurovanie a prípravu teplej vody je realizovaná z plynovej kotolne nachádzajúcej sa na prízemí budovy. Inštalované sú v nej 2 kotly FERRO WARMETECHNIK typ GBN 248, rok výroby 1995 a1996 každý s výkonom 475 kw. Celkový inštalovaný výkon kotolne je 950 kw. Ohrev teplej vody je zabezpečovaný v stojatom zásobníku typu FERROWARM o objeme 0,5 m 3 s cirkuláciou pomocou obehového čerpadla. Navrhované opatrenia Návrh opatrení Úspora energie [kwh] Investičný náklad [EUR] zateplenie obvodového plášťa zateplenie strechy, alebo podlahy na nevykurovanej povale výmena otvorových konštrukcií inštalácia slnečných kolektorov na prípravu TUV výmena svetelných zdrojov Inštalácia termoregulačných ventilov na vykurovacích telesách a hydraulické vyváženie vykurovacej sústavy budovy Spolu: Energetické hodnotenie projektu Počiatočný stav Navrhovaný stav Redukcia Miera redukcie Merná tepelná strata prechodom cez: (WK -1 ) 1 824,5 693, ,0 62,0% Merná tepelná strata vetraním (WK -1 ) 603,7 603,7 0,0 0,0% Celkový tepelný zisk budovy (kwh) , , ,3 7,6% Potreba tepla na UK (kwh) , , ,6 50,7% Potreba primárnej energie na UK (kwh) , , ,2 50,7% Potreba energie na osvetlenie (kwh) , , ,5 74,1% Potreba energie na UK a osvetlenie (kwh) , , ,7 51,9% Environmentálne hodnotenie projektu Počiatočný stav Navrhovaný stav Redukcia Miera redukcie Ročná produkcia emisií CO 2 [ton] 74,3 32,9 41,4 55,7% Ekonomické hodnotenie projektu Investičný náklad na realizáciu opatrení Ročná úspora nákladov na energie Čistá súčasná hodnota Doba hodnotenia [roky] 25 Jednoduchá doba návratnosti investície [roky] 14,1 Diskontovaná doba návratnosti investície [roky] 16,6 Vnútorná miera výnosnosti [%] 5,2% 29

29 10. PRÍLOHY 10.1 Príloha 1 Výpočet súčiniteľov prechodu tepla Stručný popis konštrukcie Homogénna vrstva Hrúbka [m] Súčiniteľ tepelnej vodivosti materiálu [W.m -1.K -1 ] Výpočtová hodnota tepelného odporu [m 2.K.W -1 ] Súčiniteľ prechodu tepla [W.m -2.K -1 ] d λ R U obvodová stena zo železobetónových panelov časť štítovej steny z pórobetónových tvárnic podlaha na teréne dvojplášťová plocha strecha so vzduchovou medzerou omietka vápennocementová 0,02 0,9 0,0222 betón - železobetón 0,25 1,43 0,1748 penový polystyrén (PPS) 0,05 0,042 1,1905 omietka vápennocementová 0,03 0,9 0,0333 omietka vápennocementová 0,02 0,9 0,0222 murivo z pórobetónových tvárnic 0,3 0,27 1,1111 omietka vápennocementová 0,03 0,9 0,0333 betón obyčajný hutný 0,1 1,3 0,0769 čadičová rohož 0,05 0,088 0,5682 cementový poter 0,05 1 0,0500 dlažba keramická 0,01 1,01 0,0099 omietka vápennocementová 0,02 0,9 0,0222 železobetónový stropný panel 0,15 1,4 0,1071 čadičová rohož 0,04 0,088 0,4545 nevetraná vzduchová medzera 10 mm 0,11 0 0,1500 pórobetónový strešný panel 0,24 0,3 0,8000 hydroizolačná asfaltová lepenka 0,005 0,2 0,0250 0,63 0,75 0,31 0,59 30

30 10.2 Príloha 2 Výpočet solárnych ziskov Výpočet pasívnych solárnych ziskov - pôvodný stav Orientácia otvorovej konštrukcie H JV SV SZ JZ Spolu Celková energia globálneho žiarenia [kwhm -2 ] I S Plocha otvoru kolekčnej plochy [m 2 ] A 0,0 125,3 9,1 158,7 4,6 Čiastkový faktor tienenia horizontu F h 1,0 0,4 0,6 0,9 0,6 Čiastkový faktor tienenia presahmi zhora F 0 1,0 1,0 1,0 1,0 1,0 Čiastkový faktor tienenia bočnými presahmi F f 1,0 1,0 1,0 1,0 1,0 Faktor tienenia F S 1,0 0,4 0,6 0,9 0,6 Zmenšujúci faktor protislnečných clôn F C 1,0 1,0 1,0 1,0 1,0 Faktor rámov F F 0,0 0,8 0,5 0,6 0,5 Celková priepustnosť slnečnej energie g 0,0 0,8 0,8 0,7 0,8 Účinná kolekčná plocha [m 2 ] A S 0,0 29,3 2,1 61,3 1,1 Solárny tepelný zisk [kwh] Q S Výpočet pasívnych solárnych ziskov - navrhovaný stav Orientácia otvorovej konštrukcie H JV SV SZ JZ Spolu Celková energia globálneho žiarenia [kwhm -2 ] I S Plocha otvoru kolekčnej plochy [m 2 ] A 0,0 10,5 111,4 11,3 108,6 Čiastkový faktor tienenia horizontu F h 1,0 0,4 0,6 0,9 0,6 Čiastkový faktor tienenia presahmi zhora F 0 1,0 1,0 1,0 1,0 1,0 Čiastkový faktor tienenia bočnými presahmi F f 1,0 1,0 1,0 1,0 1,0 Faktor tienenia F S 1,0 0,4 0,6 0,9 0,6 Zmenšujúci faktor protislnečných clôn F C 1,0 1,0 1,0 1,0 1,0 Faktor rámov F F 0,0 0,4 0,8 0,5 0,8 Celková priepustnosť slnečnej energie g 0,0 0,7 0,7 0,7 0,7 Účinná kolekčná plocha [m 2 ] A S 0,0 1,0 37,9 3,7 38,1 Solárny tepelný zisk [kwh] Q S

31 10.3 Príloha 3 Kontrola kotlov, rozvodov a výpočet účinnosti kotla nepriamou metódou Vizuálna kontrola kotla Únik paliva Únik teplonosnej látky Vonkajší stav kotla Znečistenie spaľovacej komory a teplovýmenných plôch Funkčnosť armatúr a stav ostatných častí, vyžadujúcich pravidelnú kontrolu Kvalita teplo nosnej látky, čistota obehovej vody Funkčnosť meracích prístrojov Systém riadenia kotla podľa návodu výrobcu Palivová sústava je plynotesná - kontrola vykonaná vizuálne Nebol zistený únik teplonosnej latky. Ústia atmosférických horákov sú mierne zdeformované čo ma vplyv na kinetiku spaľovania Zo strany spalín nebolo zistene znečistenie spaľovacej komory. Funkčnosť ovládacích, uzatváracích a bezpečnostných armatúr je primeraná ich veku. Trojcestné armatúry pre reguláciu vykurovacích zón sú nefunkčné. Vizuálnou kontrolou obehovej vody (odber vzorky z rozdeľovača vykurovacej vody) nebolo zistené jej zakalenie ani mechanické znečistenie. Obehová voda do kotlov je upravovaná zriadením AntiCa++ nainštalovanom na vratnom potrubí na vstupe do kotlov. Teplomery a tlakomery sú funkčné Systém riadenia zodpovedá použitému sýtemu regulácie. V súčasnosti vzhľadom na nefunkčnosť zónovej regulácie je výkon kotlov regulovaný iba kotlovým termostatom. Kontrola vnútorných rozvodov tepla a teplej vody Typ vykurovacej sústavy Otvorený / uzavretý okruch Zoznam vykurovacích zón Technický stav rozvodov tepla a tepelnej izolácie Vek rozvodov tepla Meranie množstva tepla vstupujúceho do rozvodov Obeh teplonosnej látky Typ a výkon obehového čerpadla Príznaky hydraulického nevyváženia Druh centrálnej regulácie vykurovacej sústavy a jej prevádzka Druh zónovej regulácie a jej prevádzka Druh časového ovládania a jeho prev. Ovládače dostupné pre užívateľa Návod na prevádzku vykurovacej sústavy a jeho využívanie Druh vykurovacích telies Hydraulické pripojenie vykúr. telies Druh individuálnej regulácie vykurovacích telies Budova je vykurovaná teplou vodou s núteným obehom dvoma vykurovacími vetvami so spodným rozvodom, ktorý je vedený v neprelezenom vykurovacom kanáli v podlahe prízemia. Z hlavného horizontálneho rozvodu sú vedené odbočky k jednotlivým stúpačkám a vykurovacím telesám. Uzavretý okruh vybavený expanznou nádržou. Vykurovanie je zabezpečované dvoma vykurovacími zónami (východná a západná). Nainštalovaná automatická regulácia týchto zón je nefunkčná. Technický stav rozvodov tepla aj tepelnej izolácie zodpovedá veku ich výstavby. Viac ako 30 rokov Nie je meranie vyrobeného tepla ani tepla vstupujúceho do rozvodov. Pomocou obehových čerpadiel. 2 x Grun UPS40-80F250, 0,22kW, 2 x SIGMALUTÍN -40 NTR4812LM LM, 0,027kW Neboli zistené Ekvitermická regulácia jednotlivých vykurovacích zón je nefunkčná. Vykurovací systém neumožňuje reguláciu vykurovania v závislosti od charakteru ich využívania. Nainštalovaná regulácia je nefunkčná Možnosť nastavenia časovej regulácie. útlmu vykurovania nevyužíva sa. Nastavenie vykurovacej krivky a času útlmového vykurovania. Nie je spracovaný žiadny návod na prevádzku vykurovacej sústavy. Oceľové článkové, doskové. Dvojrurkový systém, všetky radiátory v paralelnom zapojení. Klasické uzatváracie regulačné armatúry v mnohých prípadoch nefunkčné. 32

32 Výpočet účinnosti kotla nepriamou metódou Identifikácia kotla Miestne označenie kotla K1 K2 Rok výroby kotla Druh paliva zemný plyn zemný plyn Spôsob dávkovania paliva automatický automatický FERRO WARMETECHNIK Výrobca kotla GmbH Typ kotla GBN 248 GBN 248 Výrobné číslo kotla 9604L L40028 Garantovaná účinnosť kotla (%) Menovitý výkon kotla (MW) 0,0475 0,0475 Spôsob prívodu vzduchu atmosféricky atmosféricky Regulácia výkonu termostatom termostatom Teplonosné médium teplá voda teplá voda Spôsob využitia kotla vykurovanie a príprava teplej vody vykurovanie a príprava teplej vody Straty sálaním pri Pn (%) 2,5 2,5 Palivo Výhrevnosť zemného plynu MJ/m3 34,43 34,43 Namerané hodnoty Výkon kotla pri meraní MW 0,0475 Zaťaženie kotla % 60,0 Teplota spaľovacieho vzduchu C 20,2 Teplota spalín C 133,3 Obsah O2 v spalinách % 4,9 Obsah CO v spalinách % 0 Obsah CO2 v spalinách % 9,1 Vypočítané hodnoty Prebytok vzduchu - 1,30 Strata kotla sálaním % 5,00 Strata horľavinou v tuhých zbytkoch % 0,00 Strata horľavinou v spalinách % 0,00 Strata teplom v tuhých zbytkoch % 0,00 Strata citeľným teplom spalín % 5,97 Účinnosť kotla % 89,03 33

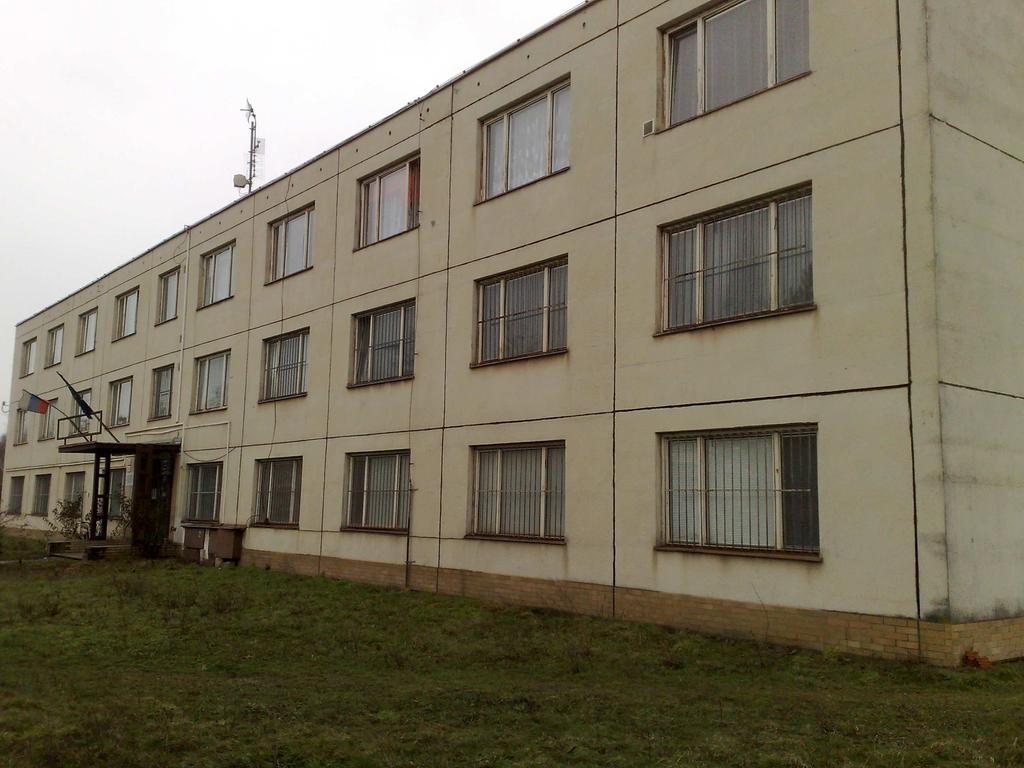

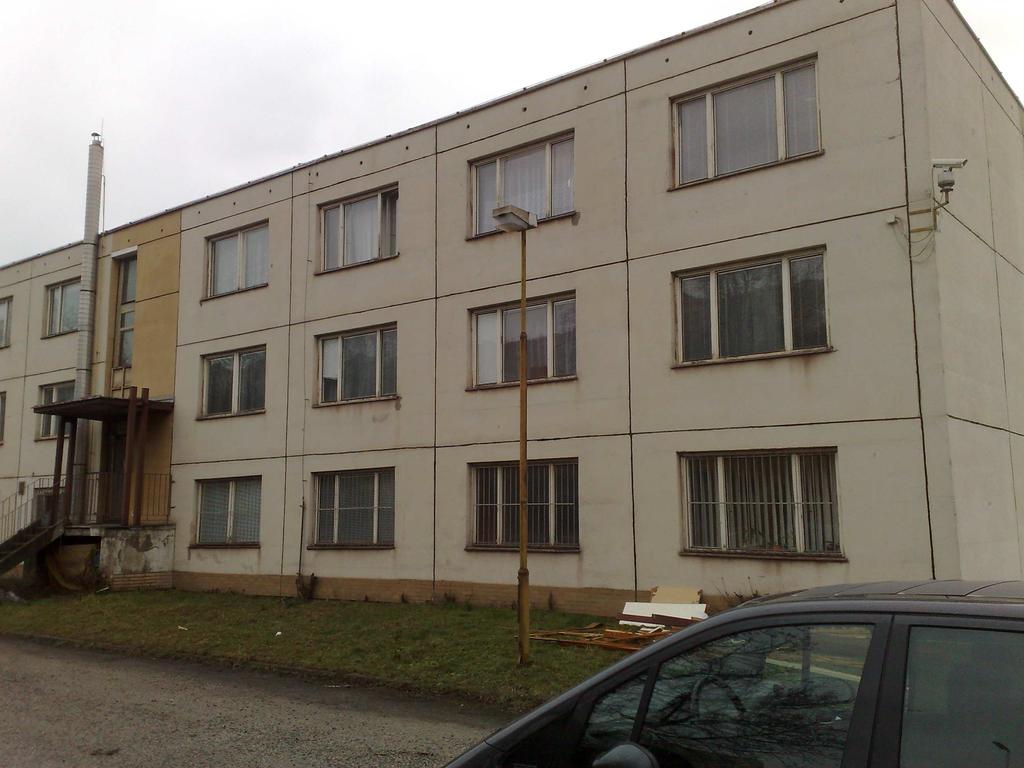

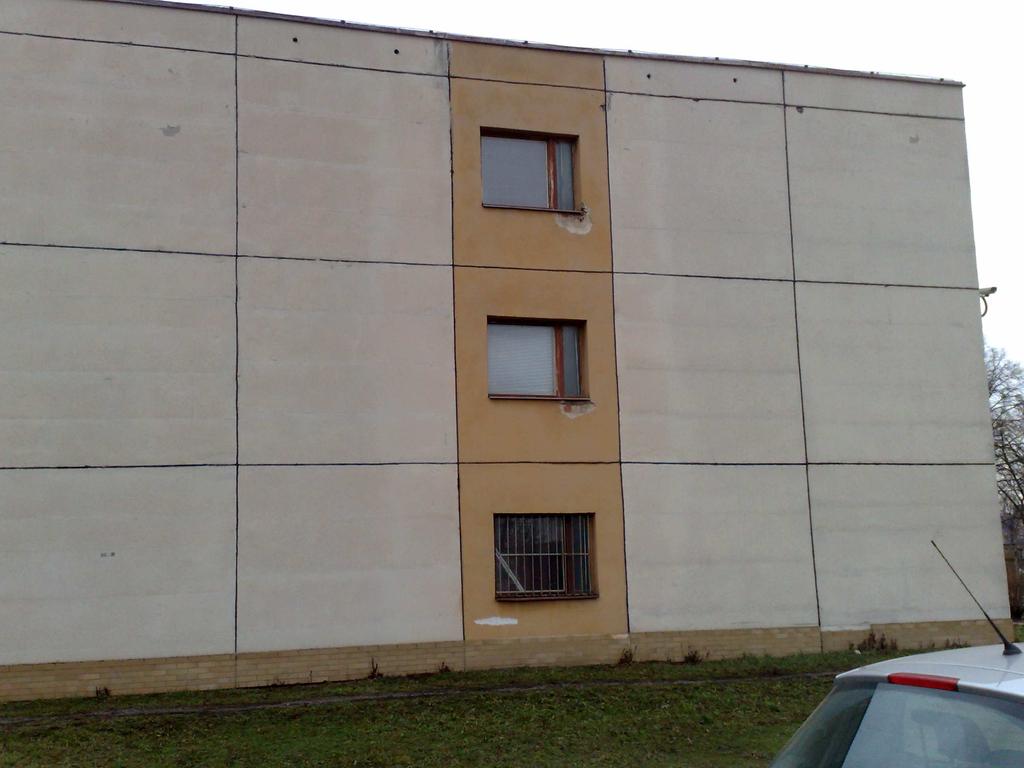

33 10.4 Príloha 4 Fotodokumentácia objektu Obrázok 11 Pohľad východný Obrázok 12 Pohľad južný 34

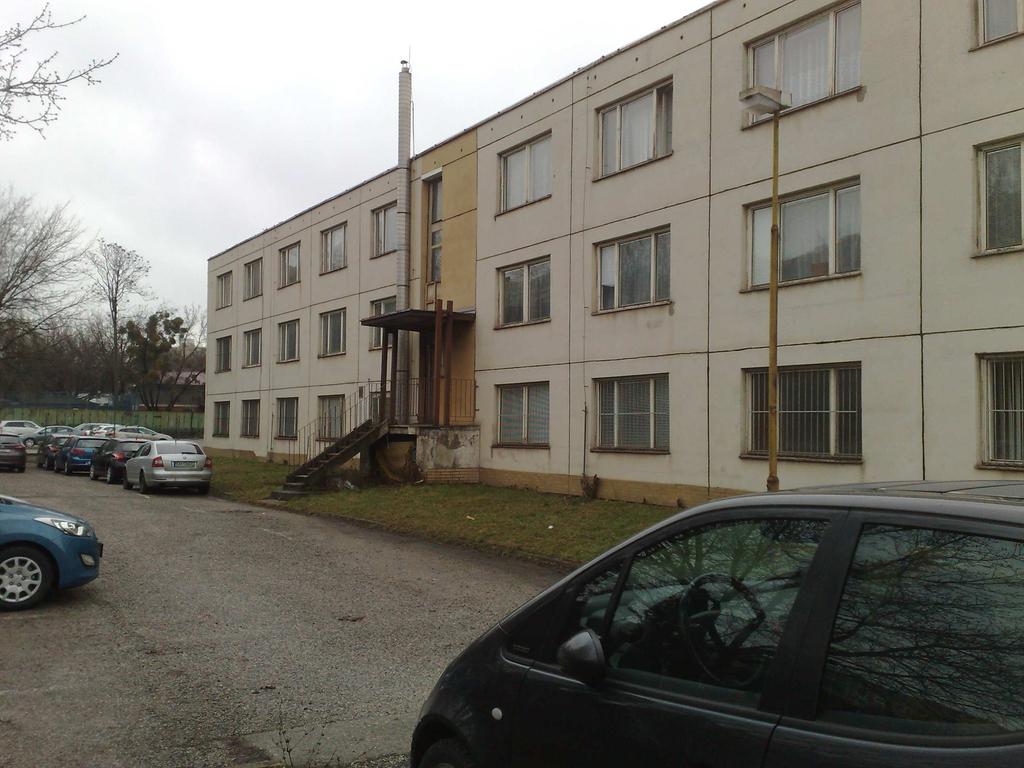

34 Obrázok 13 Pohľad západný Obrázok 14 Pohľad západný 35

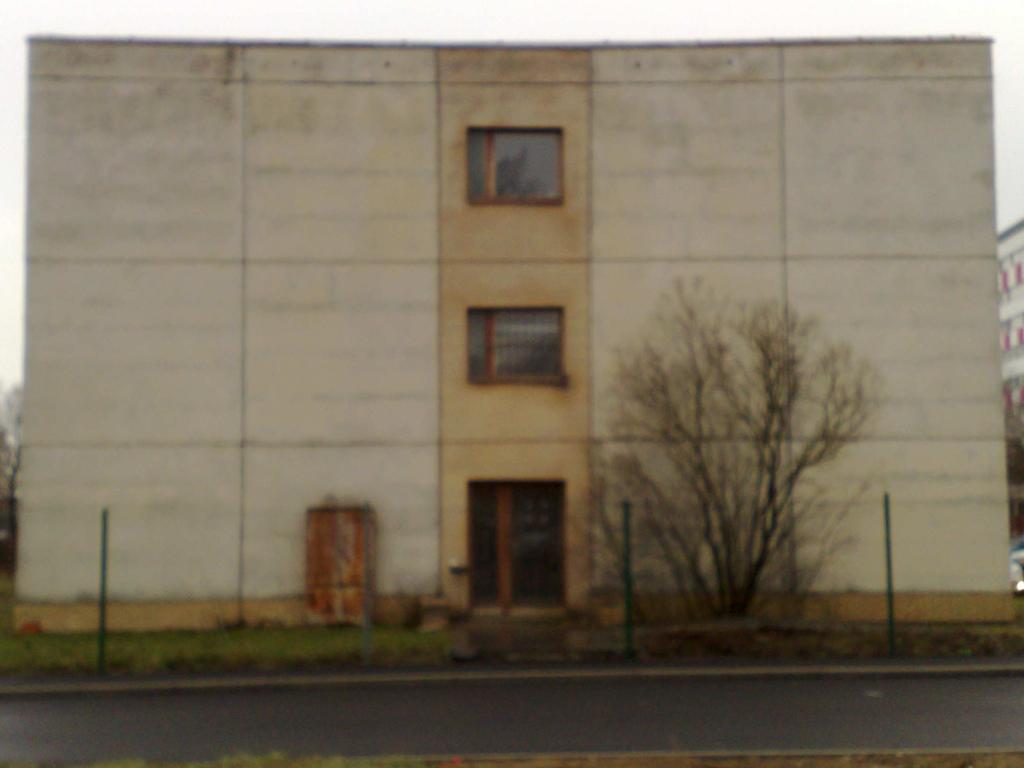

35 Obrázok 15 Pohľad severný Obrázok 16 Pohľad východný vonkajšie vchodové dvere 36

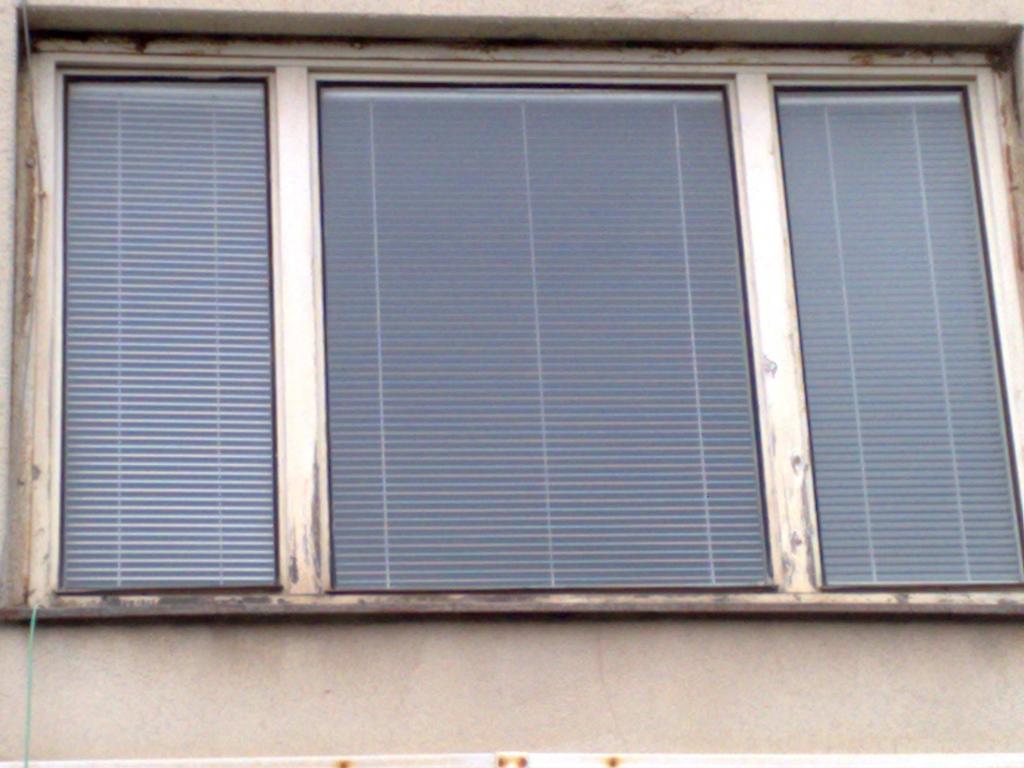

36 Obrázok 17 Pohľad východný Obrázok 18 Detail okna 37

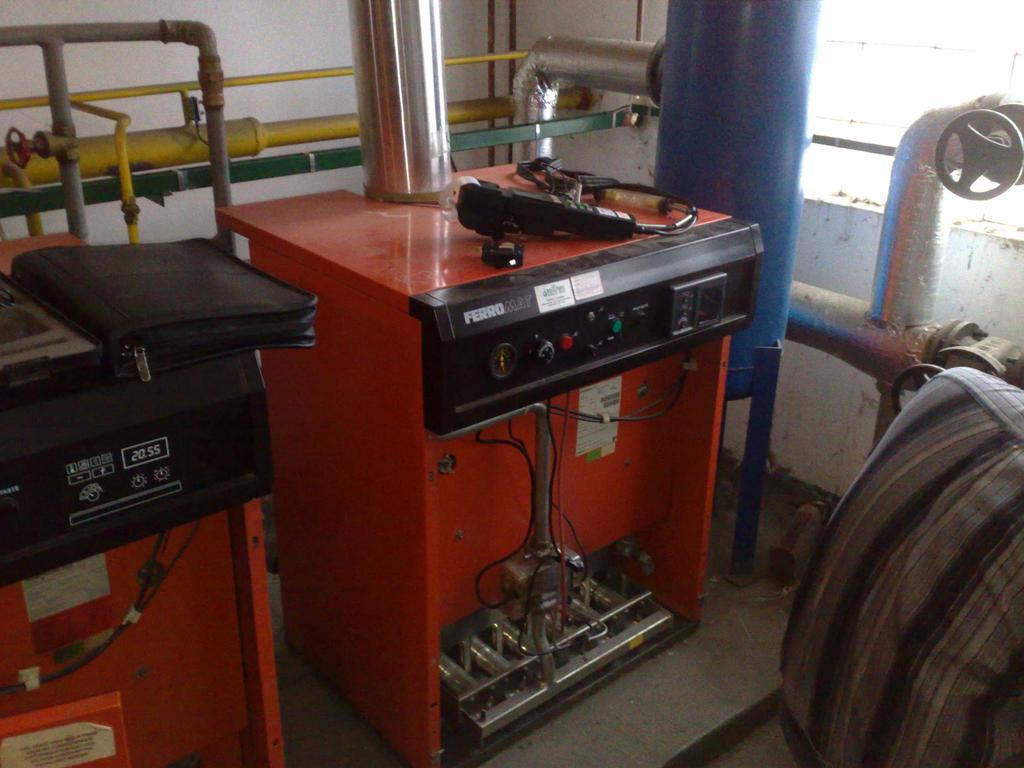

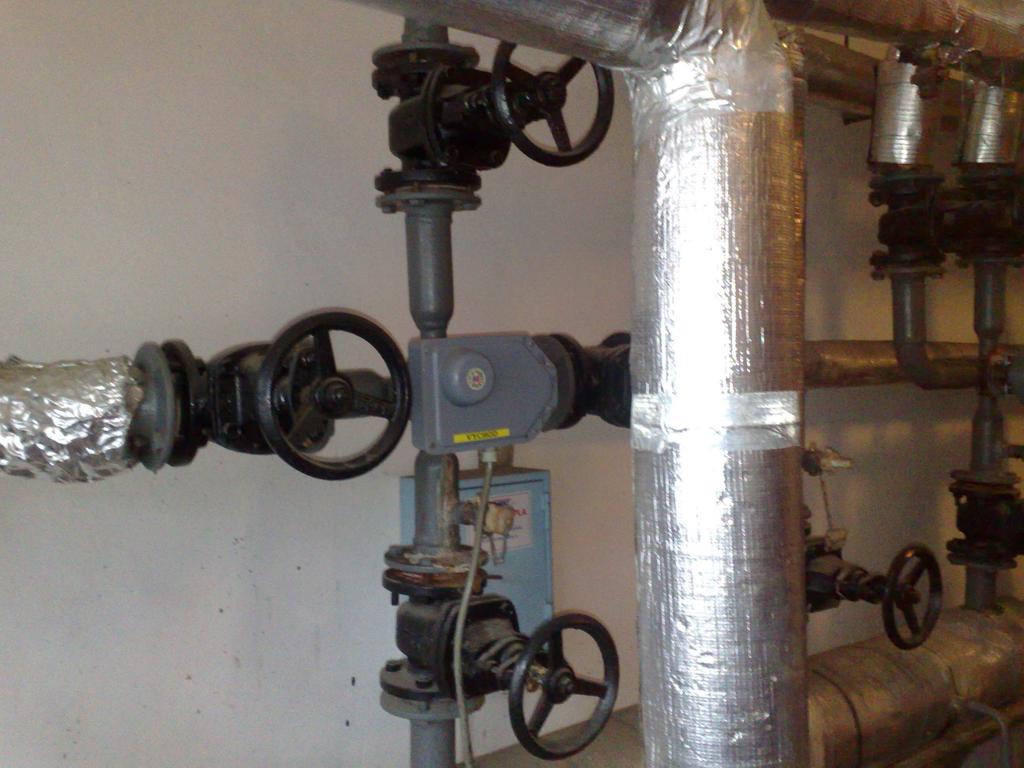

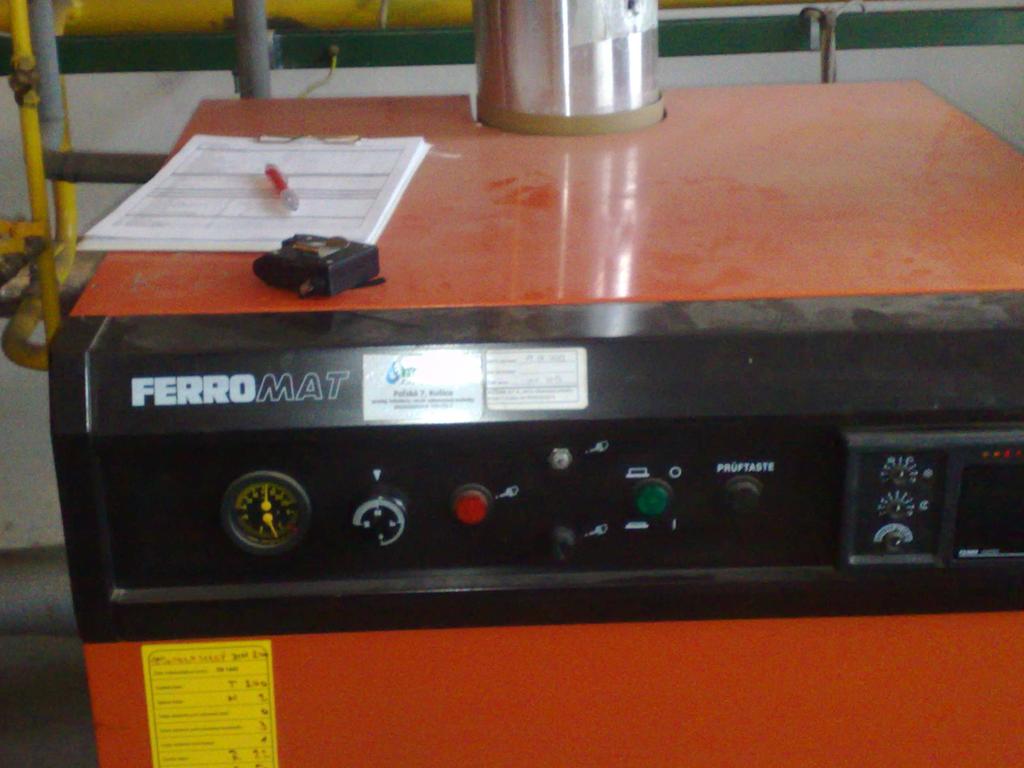

37 SLOVENSKÁ INOVAČNÁ A ENERGETICKÁ AGENTÚRA Obrázok 19 Zariadenie plynovej kotolne 38

38 10.5 Príloha 5 Termovízne posúdenie objektu Termovízne merania objektov nám pomáhajú pri zisťovaní tepelnoizolačných chýb, ako aj pri zisťovaní rozloženia povrchového tepla na obvodových plášťoch objektov. Toto meranie neslúži na presné určenie množstva vyžarovanej energie, ale na vytypovanie najkritickejších miest na obvodovom plášti. Termovízna kamera zaregistruje a zosníma energetické toky vyžarované povrchom stavebnej konštrukcie vo forme infračerveného žiarenia. Výsledkom merania sú termogramy - grafické záznamy povrchu snímaného objektu. Snímaný objekt je zobrazený v škále farieb, pričom každej farbe zodpovedá určitý rozsah teplôt. Na pravej strane termogramu je zobrazená farebná škála s teplotnou stupnicou, ktorá informuje o teplotnom rozsahu zaznamenanom na termograme. Účelom nášho merania je identifikovať tepelnotechnické závady obvodového plášťa, t.j. miesta so zníženou tepelnoizolačnou schopnosťou. Úroveň homogenity teplotných polí je charakterizovaná výskytom a rozsahom plôch s rozdielnymi povrchovými teplotami. V prípade merania fasády v chladnom období, kedy je tepelný tok z interiéru do exteriéru, je za dobrý stav považovaná teplota fasády blížiaca sa teplote okolitého vzduchu (tmavšie odtiene na termograme). V mieste tepelných mostov je vonkajšia povrchová teplota vyššia (svetlejšie odtiene na termograme). Z termogramov nie je možné hodnotiť kvalitu zasklenia okien a dverí, pretože sklo má veľmi nízku a pomerne zložito merateľnú emisivitu. Pri meraní bola použitá termovízna kamera s nasledovnými parametrami: Termovízna kamera: Testo 882 Typ Objektívu: Štandardný 32 Výrobné číslo: Poveternostné podmienky počas termovízneho merania: Teplota vonkajšieho vzduchu: min. max. 24 hod. pred meraním 0 C 4 C Počas merania 5 C 6 C Slnečné žiarenie: 12 hod. pred meraním nie Počas merania nie Zrážky Rýchlosť vetra Smer vetra nie do 2m/s J-S Teplota vnútorného vzduchu C Rozdiel tlaku na záveternej a náveternej strane Ďalšie faktory nie zamračené 39

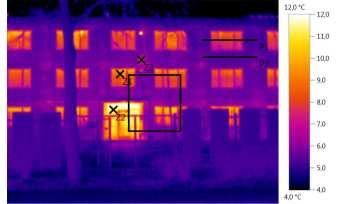

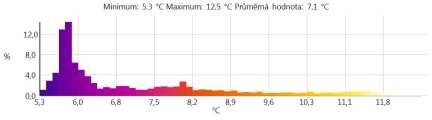

39 Východná strana budovy Dátum: Čas: Termogram 1.bmt :56:19 Parametre obrázku: Stupeň emisivity: 0,93 Odraž. teplota [ C]: 0,0 Značenie obrázku: Meraný objekt Teplota [ C] Emisivita Odráž. tepl. [ C] Poznámky Bod merania 1 9,0 0,93 0,0 Teplota sklenenej výplne okna Bod merania 2 10,0 0,93 0,0 Teplota sklenenej výplne vchodových dverí Bod merania 3 13,4 0,93 0,0 Vetranie Histogram: Línie profilu: Poznámky: Reflektujúca teplota okolia bola zistená meraním 0 C. Teplota okolia počas merania bola C. Počas merania bolo zamračené. Niektoré okná sa javia na termograme chladnejšie a iné teplejšie, je to z dôvodu, lebo sa v nich reflektuje zamračená obloha podľa sklonu okien voči kamere. 40

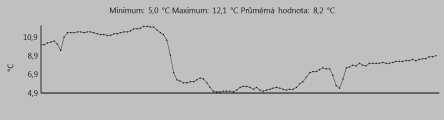

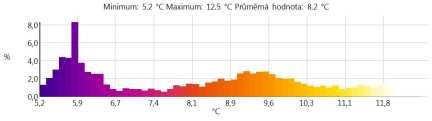

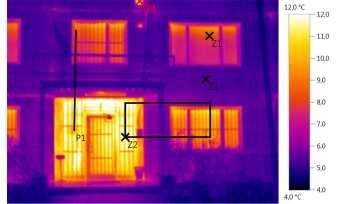

40 Východná strana budovy Dátum: Čas: Termogram 2.bmt :55:30 Parametre obrázku: Stupeň emisivity: 0,93 Odraž. teplota [ C]: 0,0 Značenie obrázku: Meraný objekt Teplota [ C] Emisivita Odráž. tepl. [ C] Poznámky Bod merania 1 8,3 0,93 0,0 Teplota sklenenej výplne okna Bod merania 2 11,3 0,93 0,0 Teplota sklenenej výplne dverí Bod merania 3 5,4 0,93 0,0 Teplota steny Najteplejší bod 1 15,2 0,93 0,0 Vetranie Histogram: Línie profilu: Poznámky: Teplota okien je sa pohybuje okolo 8-9 C. Teplota sklenenej výplne vchodových dverí bola okolo C. 41

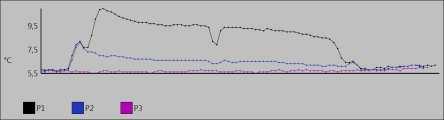

41 Východná strana budovy Dátum: Čas: Termogram 3.bmt :58:42 Parametre obrázku: Stupeň emisivity: 0,93 Odraž. teplota [ C]: 0,0 Značenie obrázku: Meraný objekt Teplota [ C] Emisivita Odráž. tepl. [ C] Poznámky Bod merania 1 9,1 0,93 0,0 Netesnosť medzi panelmi Bod merania 2 5,6 0,93 0,0 Teplota steny Najteplejší bod 1 11,6 0,93 0,0 Teplota sklenenej výplne okna Línie profilu: Poznámky: Na termograme je jasne vidieť tepelný most medzi panelmi. Okná sa javia na termograme chladnejšie a iné teplejšie, je to z dôvodu, lebo sa v nich reflektuje zamračená obloha podľa sklonu okien voči kamere. 42

42 Južná strana budovy Dátum: Čas: Termogram 4.bmt :59:04 Parametre obrázku: Stupeň emisivity: 0,93 Odraž. teplota [ C]: 0,0 Značenie obrázku: Meraný objekt Teplota [ C] Emisivita Odráž. tepl. [ C] Poznámky Bod merania 1 7,6 0,93 0,0 Teplota steny vo výmurovke Najchladnejší bod 1 5,1 0,93 0,0 Teplota steny Najteplejší bod 1 13,7 0,93 0,0 Prestupy tepla cez netesnosti rámov Histogram: Poznámky: Na termograme vidíme, že rámy okien sú miestami lokálnych tepelných mostov, ktoré vykazujú teplotu až do C. Je tu aj vykreslená aj skladba murovacieho materiálu, kde je vidieť tepelné mosty. Ďalší tepelný most je medzi panelmi. 43

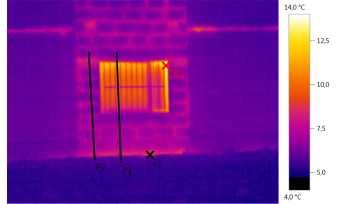

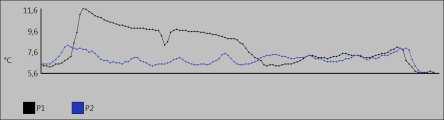

43 Južná strana budovy Dátum: Čas: Termogram 5.bmt :00:17 Parametre obrázku: Stupeň emisivity: 0,93 Odraž. teplota [ C]: 0,0 Značenie obrázku: Meraný objekt Teplota [ C] Emisivita Odráž. tepl. [ C] Poznámky Bod merania 1 8,4 0,93 0,0 Tepelné úniky v mieste sokla Najteplejší bod 1 13,8 0,93 0,0 Prestupy cez netesnosti rámov Línie profilu: Poznámky: Na termograme vidíme najteplejší bod, čo je tepelný most v ráme okna. Je tu vidieť aj prestupy tepla v mieste sokla. 44

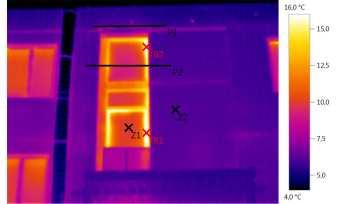

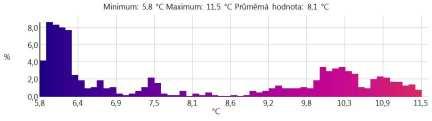

44 Západná strana budovy Dátum: Čas: Termogram 6.bmt :04:48 Parametre obrázku: Stupeň emisivity: 0,93 Odraž. teplota [ C]: 0,0 Značenie obrázku: Meraný objekt Teplota [ C] Emisivita Odráž. tepl. [ C] Poznámky Bod merania 1 10,3 0,93 0,0 Teplota sklobetónu Najteplejší bod 1 24,5 0,93 0,0 Otvorené okno Najteplejší bod 2 23,3 0,93 0,0 Vetranie Najteplejší bod 3 14,2 0,93 0,0 Prestupy cez netesnosti rámov Histogram: Línie profilu: Poznámky: Na termograme je jasne vidieť, že sklobetón a rám schodiskového presklenia je miestom lokálnych tepelných mostov. 45

45 Západná strana budovy Dátum: Čas: Termogram 7.bmt :07:47 Parametre obrázku: Stupeň emisivity: 0,93 Odraž. teplota [ C]: 0,0 Značenie obrázku: Meraný objekt Teplota [ C] Emisivita Odráž. tepl. [ C] Poznámky Bod merania 1 8,1 0,93 0,0 Tepelný most netesnosť medzi panelmi Bod merania 2 6,0 0,93 0,0 Teplota steny Najteplejší bod 1 9,0 0,93 0,0 Prestupy cez netesnosti rámov Najteplejší bod 2 11,0 0,93 0,0 Teplota sklenenej výplne okna Línie profilu: Poznámky: Na termograme jasne vidieť tepelné mosty medzi panelmi, na rámoch okien a tiež na sklenených výplniach okien. 46

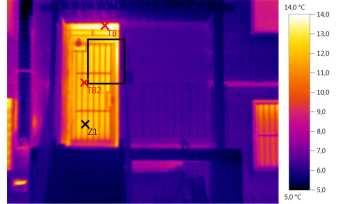

46 Západná strana budovy Dátum: Čas: Termogram 8.bmt :02:54 Parametre obrázku: Stupeň emisivity: 0,93 Odraž. teplota [ C]: 0,0 Značenie obrázku: Meraný objekt Teplota [ C] Emisivita Odráž. tepl. [ C] Poznámky Bod merania 1 12,3 0,93 0,0 Teplota presklenia dverí Najteplejší bod 1 14,0 0,93 0,0 Prestupy cez netesnosti rámov Najteplejší bod 2 12,3 0,93 0,0 Teplota presklenia dverí Histogram: Poznámky: Priemerná teplota fasády ma okolo 6-7 C, teplota presklenia ma v priemere okolo 12 C, oceľové rámy sú miestom najvýraznejších tepelných mostov, kde sa teplota pohybuje okolo 14 C. Z pohľadu celkových tepelných strát sú z dôvodu veľkosti plochy dôležitejšie samotné zasklenia. 47

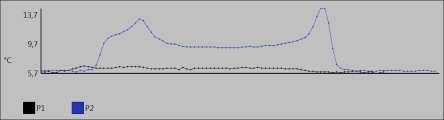

47 Západná strana budovy Dátum: Čas: Termogram 9.bmt :02:58 Parametre obrázku: Stupeň emisivity: 0,93 Odraž. teplota [ C]: 0,0 Značenie obrázku: Meraný objekt Teplota [ C] Emisivita Odráž. tepl. [ C] Poznámky Bod merania 1 9,9 0,93 0,0 Teplota sklenenej výplne okna Bod merania 2 6,1 0,93 0,0 Teplota steny Najteplejší bod 1 17,1 0,93 0,0 Prestupy cez netesnosti rámov Najteplejší bod 2 16,6 0,93 0,0 Prestupy cez netesnosti rámov Linie profilu: Poznámky: V reze č. 2 je jasne vidieť, že rámy okien sú miestami tepelných mostov a vykazujú teplotu až okolo 17 C. 48

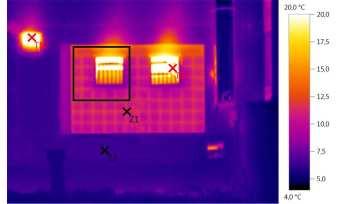

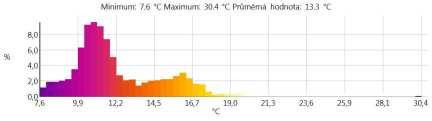

48 Západná strana budovy Dátum: Čas: Termogram 10.bmt :06:54 Parametre obrázku: Stupeň emisivity: 0,93 Odraž. teplota [ C]: 0,0 Značenie obrázku: Meraný objekt Teplota [ C] Emisivita Odráž. tepl. [ C] Poznámky Bod merania 1 11,5 0,93 0,0 Sklobetón Bod merania 2 6,7 0,93 0,0 Teplota steny Najteplejší bod 1 29,3 0,93 0,0 Otvorené okno Najteplejší bod 2 24,5 0,93 0,0 Vetranie Histogram: Poznámky: Na termograme vidieť úniky tepla pri otvorených oknách a tiež tepelným most v miestach sklobetónu. 49

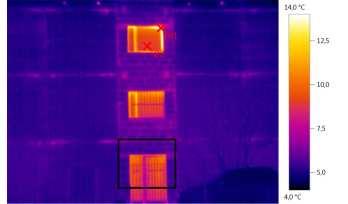

49 Severná strana budovy Dátum: Čas: Termogram 11.bmt :11:30 Parametre obrázku: Stupeň emisivity: 0,93 Odraž. teplota [ C]: 0,0 Značenie obrázku: Meraný objekt Teplota [ C] Emisivita Odráž. tepl. [ C] Poznámky Najteplejší bod 1 15,0 0,93 0,0 Prestupy cez netesnosti rámov Najteplejší bod 2 8,9 0,93 0,0 Teplota sklenenej výplne okna Histogram: Poznámky: Na termograme vedíme, že rámy okien sú miestami lokálnych tepelných mostov, ktoré vykazujú teplotu až do C. Je tu vykreslená aj skladba murovacieho materiálu, kde je vidieť tepelné mosty. Ďalší tepelný most medzi panelmi. 50

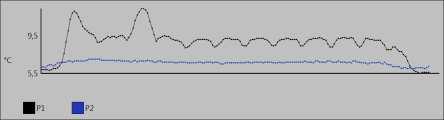

50 Severná strana budovy Dátum: Čas: Termogram 12.bmt :14:30 Parametre obrázku: Stupeň emisivity: 0,93 Odraž. teplota [ C]: 0,0 Značenie obrázku: Meraný objekt Teplota [ C] Emisivita Odráž. tepl. [ C] Poznámky Bod merania 1 9,8 0,93 0,0 Teplota sklenenej výplne okna Bod merania 2 6,9 0,93 0,0 Teplota netesnosti murovacieho materiálu Najteplejší bod 1 14,0 0,93 0,0 Prestupy cez netesnosti rámov Línie profilu: Poznámky: Na termograme vidíme najteplejší bod, čo je tepelný most v ráme okna. Je tu vidieť aj prestupy tepla v skladbe murovacieho materiálu. 51

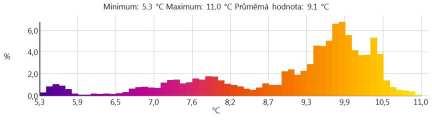

51 Severná strana budovy Dátum: Čas: Termogram 13.bmt :16:22 Parametre obrázku: Stupeň emisivity: 0,93 Odraž. teplota [ C]: 0,0 Značenie obrázku: Meraný objekt Teplota [ C] Emisivita Odráž. tepl. [ C] Poznámky Bod merania 1 10,5 0,93 0,0 Teplota sklenenej výplne dverí Bod merania 2 9,6 0,93 0,0 Teplota sklenenej výplne dverí Najteplejší bod 1 10,7 0,93 0,0 Prestupy cez netesnosti rámov Histogram: 52
