Οδηγίες εγκατάστασης SUNNY CENTRAL 500CP XT / 630CP XT / 720CP XT / 760CP XT / 800CP XT / 850CP XT / 900CP XT / 1000CP XT

Transcript

1 Οδηγίες εγκατάστασης SUNNY CENTRAL 500CP XT / 630CP XT / 720CP XT / 760CP XT / 800CP XT / 850CP XT / 900CP XT / 1000CP XT SCCPXT-IA-E7-el Έκδοση 4.5 ΕΛΛΗΝΙΚΑ

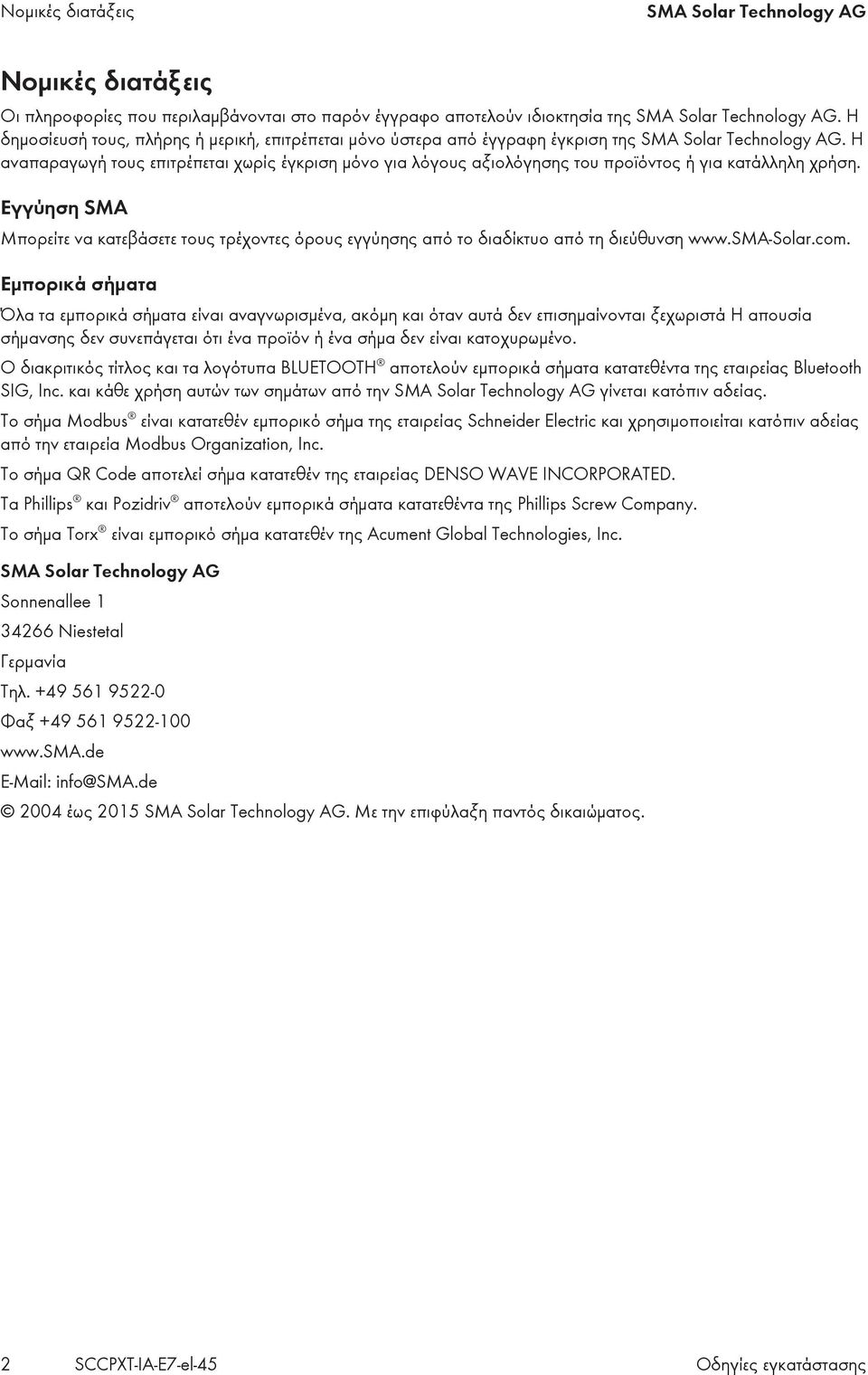

2 Νομικές διατάξεις SMA Solar Technology AG Νομικές διατάξεις Οι πληροφορίες που περιλαμβάνονται στο παρόν έγγραφο αποτελούν ιδιοκτησία της SMA Solar Technology AG. Η δημοσίευσή τους, πλήρης ή μερική, επιτρέπεται μόνο ύστερα από έγγραφη έγκριση της SMA Solar Technology AG. Η αναπαραγωγή τους επιτρέπεται χωρίς έγκριση μόνο για λόγους αξιολόγησης του προϊόντος ή για κατάλληλη χρήση. Εγγύηση SMA Μπορείτε να κατεβάσετε τους τρέχοντες όρους εγγύησης από το διαδίκτυο από τη διεύθυνση Εμπορικά σήματα Όλα τα εμπορικά σήματα είναι αναγνωρισμένα, ακόμη και όταν αυτά δεν επισημαίνονται ξεχωριστά Η απουσία σήμανσης δεν συνεπάγεται ότι ένα προϊόν ή ένα σήμα δεν είναι κατοχυρωμένο. Ο διακριτικός τίτλος και τα λογότυπα BLUETOOTH αποτελούν εμπορικά σήματα κατατεθέντα της εταιρείας Bluetooth SIG, Inc. και κάθε χρήση αυτών των σημάτων από την SMA Solar Technology AG γίνεται κατόπιν αδείας. Το σήμα Modbus είναι κατατεθέν εμπορικό σήμα της εταιρείας Schneider Electric και χρησιμοποιείται κατόπιν αδείας από την εταιρεία Modbus Organization, Inc. Το σήμα QR Code αποτελεί σήμα κατατεθέν της εταιρείας DENSO WAVE INCORPORATED. Τα Phillips και Pozidriv αποτελούν εμπορικά σήματα κατατεθέντα της Phillips Screw Company. Το σήμα Torx είναι εμπορικό σήμα κατατεθέν της Acument Global Technologies, Inc. SMA Solar Technology AG Sonnenallee Niestetal Γερμανία Τηλ Φαξ info@sma.de 2004 έως 2015 SMA Solar Technology AG. Με την επιφύλαξη παντός δικαιώματος. 2 SCCPXT-IA-E7-el-45 Oδηγίες εγκατάστασης

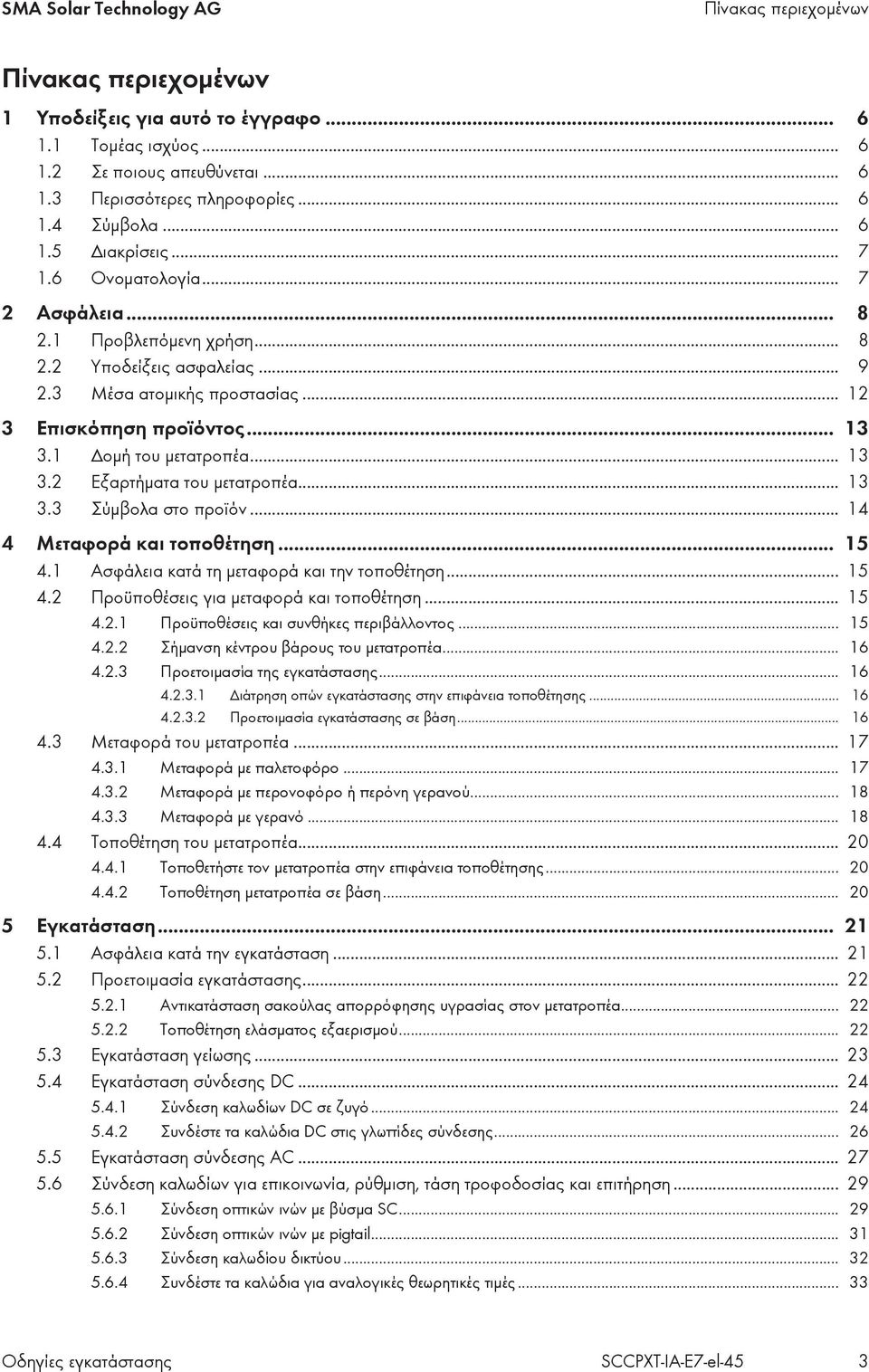

3 SMA Solar Technology AG Πίνακας περιεχομένων Πίνακας περιεχομένων 1 Υποδείξεις για αυτό το έγγραφο Τομέας ισχύος Σε ποιους απευθύνεται Περισσότερες πληροφορίες Σύμβολα Διακρίσεις Ονοματολογία Ασφάλεια Προβλεπόμενη χρήση Υποδείξεις ασφαλείας Μέσα ατομικής προστασίας Επισκόπηση προϊόντος Δομή του μετατροπέα Εξαρτήματα του μετατροπέα Σύμβολα στο προϊόν Μεταφορά και τοποθέτηση Ασφάλεια κατά τη μεταφορά και την τοποθέτηση Προϋποθέσεις για μεταφορά και τοποθέτηση Προϋποθέσεις και συνθήκες περιβάλλοντος Σήμανση κέντρου βάρους του μετατροπέα Προετοιμασία της εγκατάστασης Διάτρηση οπών εγκατάστασης στην επιφάνεια τοποθέτησης Προετοιμασία εγκατάστασης σε βάση Μεταφορά του μετατροπέα Μεταφορά με παλετοφόρο Μεταφορά με περονοφόρο ή περόνη γερανού Μεταφορά με γερανό Τοποθέτηση του μετατροπέα Τοποθετήστε τον μετατροπέα στην επιφάνεια τοποθέτησης Τοποθέτηση μετατροπέα σε βάση Εγκατάσταση Ασφάλεια κατά την εγκατάσταση Προετοιμασία εγκατάστασης Αντικατάσταση σακούλας απορρόφησης υγρασίας στον μετατροπέα Τοποθέτηση ελάσματος εξαερισμού Εγκατάσταση γείωσης Εγκατάσταση σύνδεσης DC Σύνδεση καλωδίων DC σε ζυγό Συνδέστε τα καλώδια DC στις γλωττίδες σύνδεσης Εγκατάσταση σύνδεσης ΑC Σύνδεση καλωδίων για επικοινωνία, ρύθμιση, τάση τροφοδοσίας και επιτήρηση Σύνδεση οπτικών ινών με βύσμα SC Σύνδεση οπτικών ινών με pigtail Σύνδεση καλωδίου δικτύου Συνδέστε τα καλώδια για αναλογικές θεωρητικές τιμές Oδηγίες εγκατάστασης SCCPXT-IA-E7-el-45 3

4 Πίνακας περιεχομένων SMA Solar Technology AG Σύνδεση καλωδίων για εξωτερική ταχεία διακοπή Σύνδεση καλωδίου για απομακρυσμένη απενεργοποίηση Σύνδεση καλωδίων για το αίτημα κατάστασης της επιτήρησης μόνωσης Σύνδεση καλωδίου για τάση τροφοδοσίας Σύνδεση καλωδίων για αίτημα κατάστασης της επιτήρησης του ρελέ AC Σύνδεση του καλωδίου δεδομένων του Sunny String-Monitor Σύνδεση προστασίας μετασχηματιστή Αποσύνδεση και επανασύνδεση τάσης Ασφάλεια κατά την αποσύνδεση και επανασύνδεση της τάσης Απομόνωση μετατροπέα από την τάση Απενεργοποίηση μετατροπέα Αποσύνδεση από την πλευρά DC Αποσύνδεση από την πλευρά ΑC Απομονώστε την τάση τροφοδοσίας και τις εξωτερικές τάσεις Ενεργοποιήστε ξανά τον μετατροπέα Ενεργοποιήστε ξανά την τάση τροφοδοσίας και τις εξωτερικές τάσεις Ενεργοποιήστε ξανά την πλευρά AC Ενεργοποιήστε ξανά την πλευρά DC Θέστε ξανά σε λειτουργία τον μετατροπέα Επαναλαμβανόμενες ενέργειες Εισαγωγή καλωδίων Εργασίες τοποθέτησης και αφαίρεσης Τοποθέτηση και αφαίρεση διακοσμητικών καλυμμάτων Αφαίρεση και τοποθέτηση προστατευτικών καλυμμάτων Αφαίρεση και τοποθέτηση πλεγμάτων εξαερισμού Βιδωτές συνδέσεις Προετοιμασία καλωδίων γείωσης και DC για σύνδεση Προετοιμασία σύνδεσης AC Σφιγκτήρες Σύνδεση καλωδίων σε ελατηριωτούς συνδετήρες Σύνδεση θωράκισης καλωδίου με εξάρτημα στερέωσης θωράκισης Τεχνικά χαρακτηριστικά Sunny Central 500CP XT Sunny Central 630CP XT Sunny Central 720CP XT Sunny Central 760CP XT Sunny Central 800CP XT Sunny Central 850CP XT Sunny Central 900CP XT Sunny Central 1000CP XT Παράρτημα Πληροφορίες τοποθέτησης Απαιτήσεις για το σημείο τοποθέτησης Απαιτήσεις για το υπόστρωμα τοποθέτησης Απαιτήσεις ως προς τη θεμελίωση και την τοποθέτηση των καλωδίων Απαιτήσεις για την τοποθέτηση καλωδίων μεταξύ μετασχηματιστή μέσης τάσης και μετατροπέα Διαστάσεις του μετατροπέα SCCPXT-IA-E7-el-45 Oδηγίες εγκατάστασης

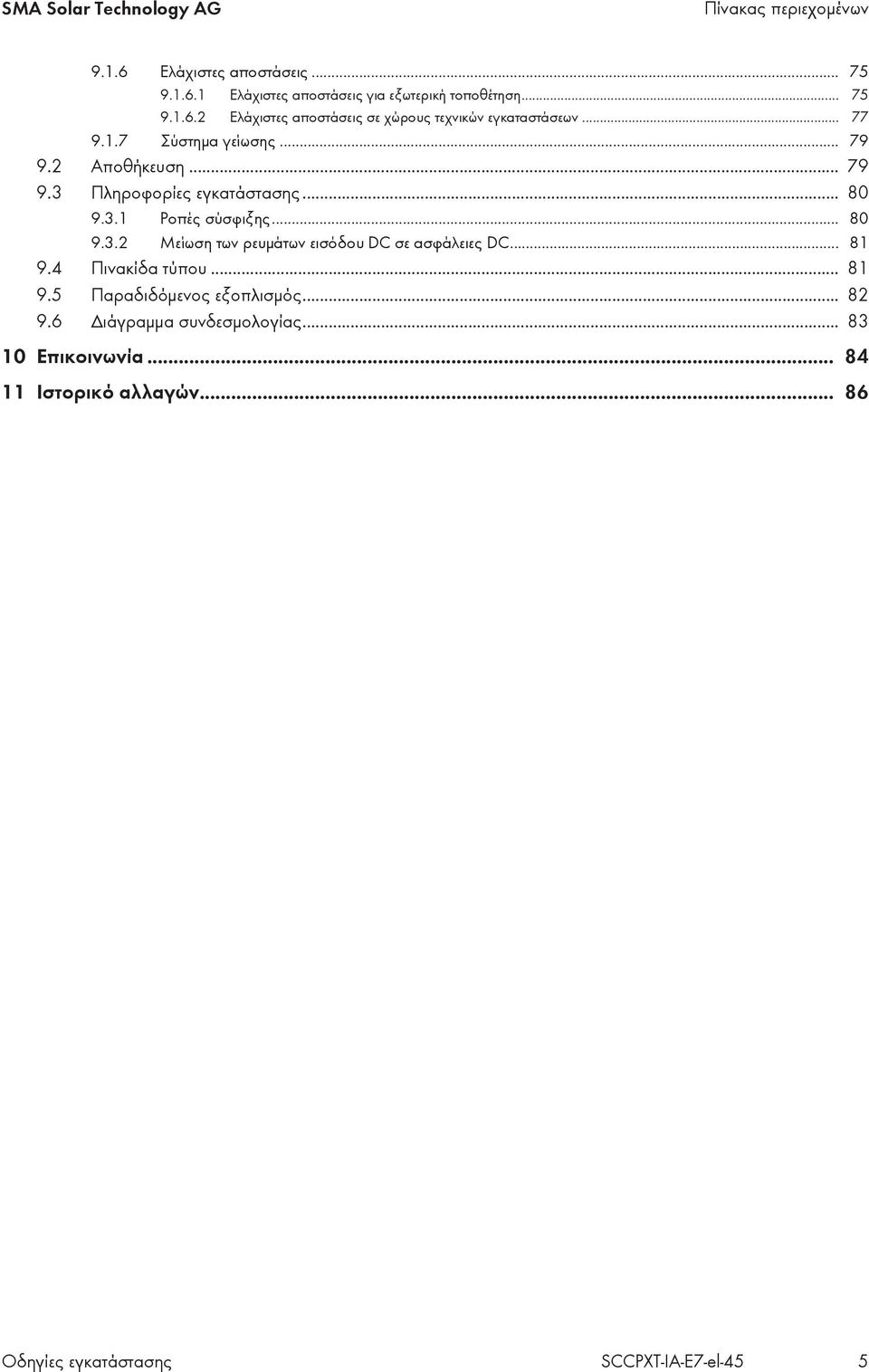

5 SMA Solar Technology AG Πίνακας περιεχομένων Ελάχιστες αποστάσεις Ελάχιστες αποστάσεις για εξωτερική τοποθέτηση Ελάχιστες αποστάσεις σε χώρους τεχνικών εγκαταστάσεων Σύστημα γείωσης Αποθήκευση Πληροφορίες εγκατάστασης Ροπές σύσφιξης Μείωση των ρευμάτων εισόδου DC σε ασφάλειες DC Πινακίδα τύπου Παραδιδόμενος εξοπλισμός Διάγραμμα συνδεσμολογίας Επικοινωνία Ιστορικό αλλαγών Oδηγίες εγκατάστασης SCCPXT-IA-E7-el-45 5

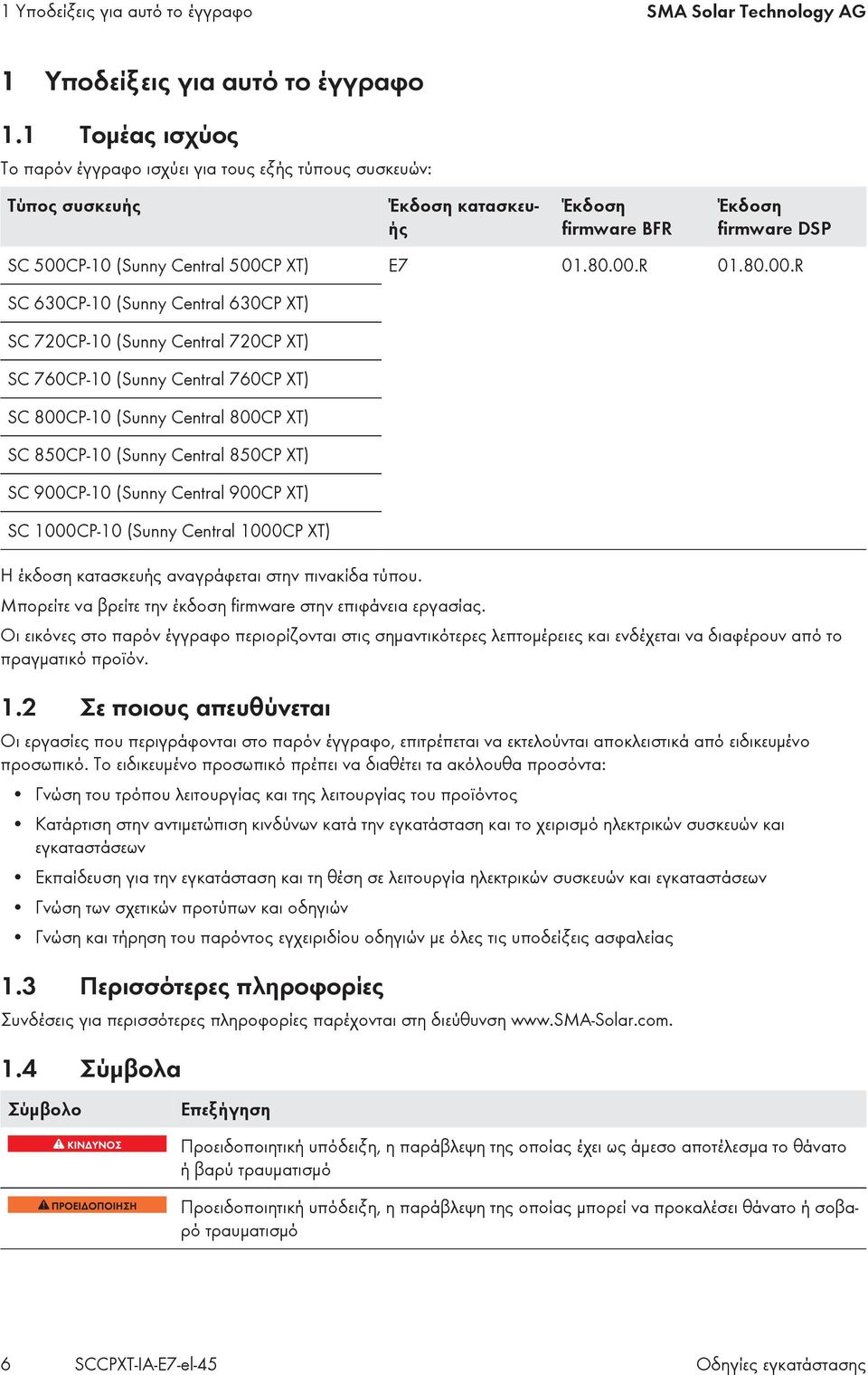

6 1 Υποδείξεις για αυτό το έγγραφο SMA Solar Technology AG 1 Υποδείξεις για αυτό το έγγραφο 1.1 Τομέας ισχύος Το παρόν έγγραφο ισχύει για τους εξής τύπους συσκευών: Τύπος συσκευής Έκδοση κατασκευής Έκδοση firmware ΒFR Έκδοση firmware DSP SC 500CP 10 (Sunny Central 500CP XT) E R R SC 630CP 10 (Sunny Central 630CP XT) SC 720CP 10 (Sunny Central 720CP XT) SC 760CP 10 (Sunny Central 760CP XT) SC 800CP 10 (Sunny Central 800CP XT) SC 850CP 10 (Sunny Central 850CP XT) SC 900CP 10 (Sunny Central 900CP XT) SC 1000CP 10 (Sunny Central 1000CP XT) Η έκδοση κατασκευής αναγράφεται στην πινακίδα τύπου. Μπορείτε να βρείτε την έκδοση firmware στην επιφάνεια εργασίας. Οι εικόνες στο παρόν έγγραφο περιορίζονται στις σημαντικότερες λεπτομέρειες και ενδέχεται να διαφέρουν από το πραγματικό προϊόν. 1.2 Σε ποιους απευθύνεται Οι εργασίες που περιγράφονται στο παρόν έγγραφο, επιτρέπεται να εκτελούνται αποκλειστικά από ειδικευμένο προσωπικό. Το ειδικευμένο προσωπικό πρέπει να διαθέτει τα ακόλουθα προσόντα: Γνώση του τρόπου λειτουργίας και της λειτουργίας του προϊόντος Κατάρτιση στην αντιμετώπιση κινδύνων κατά την εγκατάσταση και το χειρισμό ηλεκτρικών συσκευών και εγκαταστάσεων Εκπαίδευση για την εγκατάσταση και τη θέση σε λειτουργία ηλεκτρικών συσκευών και εγκαταστάσεων Γνώση των σχετικών προτύπων και οδηγιών Γνώση και τήρηση του παρόντος εγχειριδίου οδηγιών με όλες τις υποδείξεις ασφαλείας 1.3 Περισσότερες πληροφορίες Συνδέσεις για περισσότερες πληροφορίες παρέχονται στη διεύθυνση Σύμβολα Σύμβολο Επεξήγηση Προειδοποιητική υπόδειξη, η παράβλεψη της οποίας έχει ως άμεσο αποτέλεσμα το θάνατο ή βαρύ τραυματισμό Προειδοποιητική υπόδειξη, η παράβλεψη της οποίας μπορεί να προκαλέσει θάνατο ή σοβαρό τραυματισμό 6 SCCPXT-IA-E7-el-45 Oδηγίες εγκατάστασης

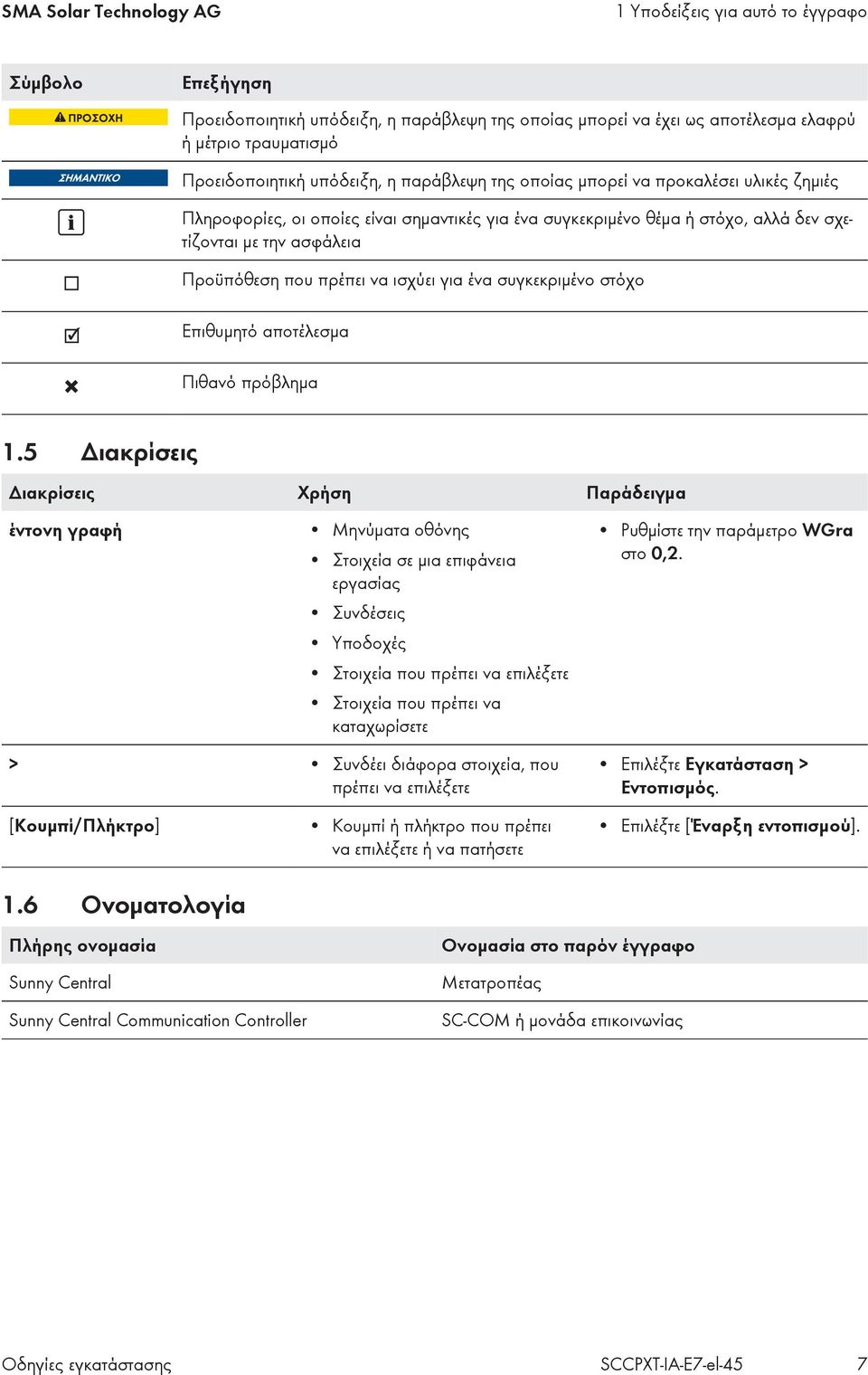

7 SMA Solar Technology AG 1 Υποδείξεις για αυτό το έγγραφο Σύμβολο Επεξήγηση Προειδοποιητική υπόδειξη, η παράβλεψη της οποίας μπορεί να έχει ως αποτέλεσμα ελαφρύ ή μέτριο τραυματισμό Προειδοποιητική υπόδειξη, η παράβλεψη της οποίας μπορεί να προκαλέσει υλικές ζημιές Πληροφορίες, οι οποίες είναι σημαντικές για ένα συγκεκριμένο θέμα ή στόχο, αλλά δεν σχετίζονται με την ασφάλεια Προϋπόθεση που πρέπει να ισχύει για ένα συγκεκριμένο στόχο Επιθυμητό αποτέλεσμα Πιθανό πρόβλημα 1.5 Διακρίσεις Διακρίσεις Χρήση Παράδειγμα έντονη γραφή Μηνύματα οθόνης Στοιχεία σε μια επιφάνεια εργασίας Συνδέσεις Υποδοχές Στοιχεία που πρέπει να επιλέξετε Στοιχεία που πρέπει να καταχωρίσετε Ρυθμίστε την παράμετρο WGra στο 0,2. > Συνδέει διάφορα στοιχεία, που πρέπει να επιλέξετε Επιλέξτε Εγκατάσταση > Εντοπισμός. [Κουμπί/Πλήκτρο] 1.6 Ονοματολογία Κουμπί ή πλήκτρο που πρέπει να επιλέξετε ή να πατήσετε Επιλέξτε [Έναρξη εντοπισμού]. Πλήρης ονομασία Sunny Central Sunny Central Communication Controller Ονομασία στο παρόν έγγραφο Μετατροπέας SC-COM ή μονάδα επικοινωνίας Oδηγίες εγκατάστασης SCCPXT-IA-E7-el-45 7

8 2 Ασφάλεια SMA Solar Technology AG 2 Ασφάλεια 2.1 Προβλεπόμενη χρήση Το Sunny Central είναι ένας Φ/Β μετατροπέας, που μετατρέπει το παραγόμενο στις Φ/Β μονάδες συνεχές ρεύμα σε συμβατό με το δίκτυο εναλλασσόμενο ρεύμα. Ένας επόμενος σε σειρά, εξωτερικός μετασχηματιστής μέσης τάσης τροφοδοτεί το παραγόμενο εναλλασσόμενο ρεύμα στο δημόσιο ηλεκτρικό δίκτυο. Το προϊόν ενδείκνυται για χρήση σε εξωτερικούς και εσωτερικούς χώρους. Το περίβλημα ανταποκρίνεται στον βαθμό προστασίας IP54. Ο μετατροπέας κατατάσσεται κατά EN στην κατηγορία 4C2 και είναι κατάλληλος για λειτουργία σε χημικά δραστικό περιβάλλον. Δεν επιτρέπεται η υπέρβαση της μέγιστης επιτρεπτής τάσης εισόδου DC του μετατροπέα. Ο μετατροπέας επιτρέπεται να λειτουργεί μόνο σε συνδυασμό με κατάλληλο μετασχηματιστή μέσης τάσης: Ο μετασχηματιστής μέσης τάσης πρέπει να είναι σχεδιασμένος για τάσεις, οι οποίες προκύπτουν λόγω της παλμικής λειτουργίας του μετατροπέα. Στους Sunny Central 500CP XT / 630CP XT / 720CP XT / 760CP XT / 800CP XT το μέγιστο ύψος των τάσεων ως προς τη γη ανέρχεται σε: ±1.450 V Στους Sunny Central 850CP XT / 900CP XT / 1000CP XT το μέγιστο ύψος των τάσεων ως προς τη γη ανέρχεται σε: ±1.600 V Δεν επιτρέπεται η σύνδεση περισσότερων μετατροπέων σε μία περιέλιξη του μετασχηματιστή μέσης τάσης. Δεν επιτρέπεται να είναι γειωμένος ο ουδέτερος αγωγός στην πλευρά χαμηλής τάσης του μετασχηματιστή μέσης τάσης. Περισσότερες πληροφορίες για κατάλληλους μετασχηματιστές θα βρείτε στις τεχνικές πληροφορίες «Απαιτήσεις για τους μετασχηματιστές μέσης τάσης και τους μετασχηματιστές αυτοτροφοδοσίας για SUNNY CENTRAL». Η απενεργοποίηση ή η τροποποίηση των ρυθμίσεων που αφορούν τις υπηρεσίες συστήματος δικτύου επιτρέπεται μόνο κατόπιν έγκρισης του παρόχου του δικτύου. Χρησιμοποιείτε το προϊόν αποκλειστικά σύμφωνα με τις υποδείξεις των συνοδευτικών εγγράφων τεκμηρίωσης και σύμφωνα με τα πρότυπα και τις οδηγίες που ισχύουν στον τόπο της εγκατάστασης. Κάθε άλλη χρήση μπορεί να προκαλέσει σωματικές βλάβες ή υλικές ζημιές. Επεμβάσεις στο προϊόν, π.χ. τροποποιήσεις και μετατροπές, επιτρέπονται μόνο με ρητή έγγραφη άδεια της SMA Solar Technology AG. Οι μη εξουσιοδοτημένες επεμβάσεις επιφέρουν απώλεια των αξιώσεων εγγύησης καθώς και κατά κανόνα απώλεια της έγκρισης λειτουργίας. Αποκλείεται η ευθύνη της SMA Solar Technology AG για ζημιές που οφείλονται σε τέτοιου είδους επεμβάσεις. Κάθε χρήση του προϊόντος διαφορετική από αυτή που περιγράφεται στην προβλεπόμενη χρήση θεωρείται ως μη προβλεπόμενη. Τα συνοδευτικά έγγραφα τεκμηρίωσης αποτελούν αναπόσπαστο μέρος του προϊόντος. Τα έγγραφα τεκμηρίωσης πρέπει να διαβάζονται, να λαμβάνονται υπόψη και να φυλάσσονται σε ανά πάσα στιγμή προσβάσιμο μέρος. Όλες οι εργασίες στο προϊόν επιτρέπεται να πραγματοποιούνται μόνο με κατάλληλα εργαλεία και τηρώντας τους κανονισμούς προστασίας από ηλεκτροστατική εκφόρτιση (ESD). Κατά την εκτέλεση οποιασδήποτε εργασίας στο προϊόν χρησιμοποιείτε κατάλληλα μέσα ατομικής προστασίας. Αναρμόδια άτομα δεν επιτρέπεται να χειρίζονται το προϊόν και πρέπει να διατηρούνται σε απόσταση από το προϊόν. Το προϊόν δεν επιτρέπεται να λειτουργεί με ανοιχτά καλύμματα ή ανοιχτές πόρτες. Δεν επιτρέπεται να ανοίγετε το προϊόν όταν βρέχει ή όταν η ατμοσφαιρική υγρασία είναι υψηλότερη από 95%. Το προϊόν δεν επιτρέπεται να λειτουργεί σε περίπτωση τεχνικών ελλείψεων. Η πινακίδα τύπου πρέπει να είναι μόνιμα εγκαταστημένη στο προϊόν. 8 SCCPXT-IA-E7-el-45 Oδηγίες εγκατάστασης

9 SMA Solar Technology AG 2 Ασφάλεια 2.2 Υποδείξεις ασφαλείας Το κεφάλαιο αυτό περιλαμβάνει υποδείξεις ασφαλείας, οι οποίες πρέπει να λαμβάνονται πάντοτε υπόψη κατά τη διάρκεια εργασιών στο ή με το προϊόν. Για την αποφυγή σωματικών βλαβών και υλικών ζημιών και για τη διασφάλιση της μακρόχρονης λειτουργίας του προϊόντος, μελετήστε προσεκτικά το παρόν κεφάλαιο και τηρείτε ανά πάσα στιγμή όλες τις υποδείξεις ασφαλείας. Επικίνδυνη για τη ζωή ηλεκτροπληξία από τάση Στα υπό τάση εξαρτήματα του προϊόντος επικρατούν υψηλές τάσεις. Η επαφή με εξαρτήματα υπό τάση έχει ως αποτέλεσμα τον θάνατο ή σοβαρούς τραυματισμούς από ηλεκτροπληξία. Κατά την εκτέλεση οποιασδήποτε εργασίας χρησιμοποιείτε κατάλληλα μέσα ατομικής προστασίας. Μην ακουμπάτε εξαρτήματα που φέρουν τάση. Λαμβάνετε υπόψη τις προειδοποιητικές υποδείξεις στο προϊόν και στα έγγραφα τεκμηρίωσης. Τηρείτε όλες τις υποδείξεις ασφαλείας του κατασκευαστή της μονάδας. Μετά την απενεργοποίηση του μετατροπέα, περιμένετε τουλάχιστον 15 λεπτά πριν ανοίξετε τον μετατροπέα, μέχρι να εκφορτιστούν τελείως οι πυκνωτές (βλ. κεφάλαιο 6.2, σελίδα 37). Επικίνδυνη για τη ζωή ηλεκτροπληξία από καλώδια DC που φέρουν τάση Τα καλώδια DC, που είναι συνδεδεμένα σε Φ/Β μονάδες εκτεθειμένες στην ηλιακή ακτινοβολία, βρίσκονται υπό τάση. Η επαφή με εξαρτήματα υπό τάση έχει ως αποτέλεσμα τον θάνατο ή σοβαρούς τραυματισμούς από ηλεκτροπληξία. Πριν συνδέσετε τα καλώδια DC, βεβαιωθείτε ότι δεν επικρατεί τάση στα καλώδια DC. Κατά την εκτέλεση οποιασδήποτε εργασίας χρησιμοποιείτε κατάλληλα μέσα ατομικής προστασίας. Επικίνδυνη για τη ζωή ηλεκτροπληξία από σφάλματα γείωσης Σε περίπτωση κάποιου σφάλματος γείωσης, τα θεωρούμενα ως γειωμένα εξαρτήματα του φωτοβολταϊκού σταθμού παραγωγής ηλεκτρικής ενέργειας ενδέχεται να βρίσκονται υπό τάση. Η επαφή με εσφαλμένα γειωμένα εξαρτήματα του φωτοβολταϊκού σταθμού παραγωγής ηλεκτρικής ενέργειας έχει ως αποτέλεσμα τον θάνατο ή σοβαρούς τραυματισμούς από ηλεκτροπληξία. Πριν από την εκτέλεση οποιασδήποτε εργασίας στην εγκατάσταση, βεβαιώνεστε ότι δεν υπάρχει σφάλμα γείωσης. Κατά την εκτέλεση οποιασδήποτε εργασίας χρησιμοποιείτε κατάλληλα μέσα ατομικής προστασίας. Επικίνδυνη για τη ζωή ηλεκτροπληξία από προϊόν με ζημιά Από τη λειτουργία ενός ελαττωματικού προϊόντος ενδέχεται να προκύψουν επικίνδυνες καταστάσεις, οι οποίες επιφέρουν θάνατο ή σοβαρούς τραυματισμούς από ηλεκτροπληξία. Λειτουργείτε το προϊόν μόνο όταν βρίσκεται σε τεχνικά άρτια και λειτουργικά ασφαλή κατάσταση. Ελέγχετε τακτικά το προϊόν για εμφανείς ζημιές. Βεβαιωθείτε ότι υπάρχει ανά πάσα στιγμή πρόσβαση σε όλες οι εξωτερικές διατάξεις ασφαλείας. Βεβαιωθείτε ότι είναι δεδομένη η λειτουργία όλων των διατάξεων ασφαλείας. Κατά την εκτέλεση οποιασδήποτε εργασίας χρησιμοποιείτε κατάλληλα μέσα ατομικής προστασίας. Oδηγίες εγκατάστασης SCCPXT-IA-E7-el-45 9

10 2 Ασφάλεια SMA Solar Technology AG Επικίνδυνη για τη ζωή ηλεκτροπληξία ακόμη και με μετατροπέα απομονωμένο στις πλευρές AC και DC Η μονάδα της επιλογής παραγγελίας «Q at Night» βρίσκεται υπό τάση ακόμη και με ανοιχτή διάταξη απομόνωσης AC και ανοιχτό διακόπτη DC. Η επαφή με εξαρτήματα υπό τάση έχει ως αποτέλεσμα τον θάνατο ή σοβαρούς τραυματισμούς από ηλεκτροπληξία. Μην ακουμπάτε εξαρτήματα που φέρουν τάση. Απενεργοποιήστε τον μετατροπέα. Μετά την απενεργοποίηση του μετατροπέα, περιμένετε τουλάχιστον 15 λεπτά πριν ανοίξετε τον μετατροπέα, μέχρι να εκφορτιστούν τελείως οι πυκνωτές. Βεβαιωθείτε ότι δεν υπάρχει τάση. Μην αφαιρείτε τα προστατευτικά καλύμματα. Λαμβάνετε υπόψη τις προειδοποιητικές υποδείξεις. Κατά την εκτέλεση οποιασδήποτε εργασίας χρησιμοποιείτε κατάλληλα μέσα ατομικής προστασίας. Επικίνδυνη για τη ζωή ηλεκτροπληξία σε περίπτωση εισόδου στο φωτοβολταϊκό πεδίο Η επιτήρηση βραχυκυκλώματος γείωσης δεν προσφέρει προστασία του προσωπικού. Οι Φ/Β μονάδες που είναι γειωμένες με επιτήρηση βραχυκυκλώματος γείωσης, απάγουν την τάση προς τη γη. Με την είσοδο στο Φ/Β πεδίο μπορεί να προκληθεί επικίνδυνη για τη ζωή ηλεκτροπληξία. Βεβαιωθείτε ότι η αντίσταση μόνωσης του Φ/Β πεδίου υπερβαίνει την ελάχιστη τιμή. Η ελάχιστη τιμή της αντίστασης μόνωσης ανέρχεται σε: 1 kω. Μην εισέρχεστε στο Φ/Β πεδίο χωρίς να έχετε θέσει τις Φ/Β μονάδες σε λειτουργία με μόνωση. Σχεδιάστε τον φωτοβολταϊκό σταθμό παραγωγής ηλεκτρικής ενέργειας ως ηλεκτρικά κλειστό πεδίο. Επικίνδυνη για τη ζωή ηλεκτροπληξία από ξεκλείδωτο προϊόν Όταν το προϊόν δεν είναι κλειδωμένο, αναρμόδια άτομα έχουν πρόσβαση σε εξαρτήματα, στα οποία επικρατούν τάσεις επικίνδυνες για τη ζωή. Η επαφή με εξαρτήματα υπό τάση μπορεί να έχει ως αποτέλεσμα τον θάνατο ή σοβαρούς τραυματισμούς από ηλεκτροπληξία. Κλείνετε και κλειδώνετε πάντα το προϊόν. Αφαιρέστε τα κλειδιά. Φυλάσσετε τα κλειδιά σε ασφαλές μέρος. Βεβαιωθείτε ότι αναρμόδια άτομα δεν έχουν πρόσβαση στην περιοχή του ηλεκτρικού κυκλώματος. Κίνδυνος-θάνατος από κλειστές οδεύσεις διαφυγής Οι κλειστές οδεύσεις διαφυγής ενδέχεται να οδηγήσουν σε επικίνδυνες καταστάσεις σε θάνατο ή σε σοβαρούς τραυματισμούς. Το άνοιγμα των πορτών 2 αντικριστών προϊόντων μπορεί να κλείσει την όδευση διαφυγής. Πρέπει να εξασφαλίζεται, ότι υπάρχει ανά πάσα στιγμή ελεύθερη πρόσβαση στην όδευση διαφυγής. Πρέπει να υπάρχει ανά πάσα στιγμή μια όδευση διαφυγής. Το ελάχιστο πλάτος διέλευσης ορίζεται από τα τοπικά ισχύοντα πρότυπα. Μην τοποθετείτε ή αφήνετε αντικείμενα στην περιοχή της όδευσης διαφυγής. Απομακρύνετε τα εμπόδια από τις οδεύσεις διαφυγής. 10 SCCPXT-IA-E7-el-45 Oδηγίες εγκατάστασης

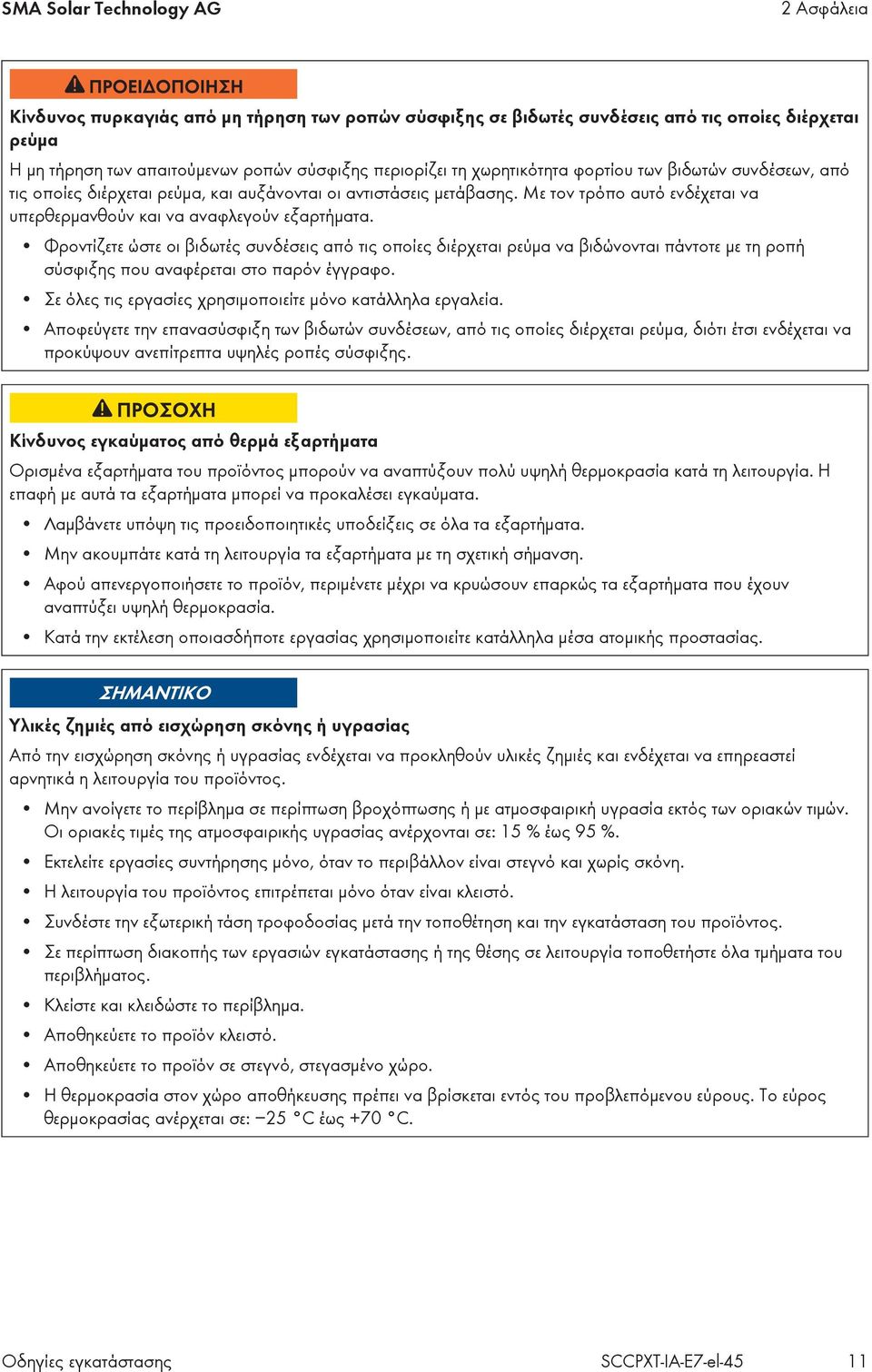

11 SMA Solar Technology AG 2 Ασφάλεια Κίνδυνος πυρκαγιάς από μη τήρηση των ροπών σύσφιξης σε βιδωτές συνδέσεις από τις οποίες διέρχεται ρεύμα Η μη τήρηση των απαιτούμενων ροπών σύσφιξης περιορίζει τη χωρητικότητα φορτίου των βιδωτών συνδέσεων, από τις οποίες διέρχεται ρεύμα, και αυξάνονται οι αντιστάσεις μετάβασης. Με τον τρόπο αυτό ενδέχεται να υπερθερμανθούν και να αναφλεγούν εξαρτήματα. Φροντίζετε ώστε οι βιδωτές συνδέσεις από τις οποίες διέρχεται ρεύμα να βιδώνονται πάντοτε με τη ροπή σύσφιξης που αναφέρεται στο παρόν έγγραφο. Σε όλες τις εργασίες χρησιμοποιείτε μόνο κατάλληλα εργαλεία. Αποφεύγετε την επανασύσφιξη των βιδωτών συνδέσεων, από τις οποίες διέρχεται ρεύμα, διότι έτσι ενδέχεται να προκύψουν ανεπίτρεπτα υψηλές ροπές σύσφιξης. Κίνδυνος εγκαύματος από θερμά εξαρτήματα Ορισμένα εξαρτήματα του προϊόντος μπορούν να αναπτύξουν πολύ υψηλή θερμοκρασία κατά τη λειτουργία. Η επαφή με αυτά τα εξαρτήματα μπορεί να προκαλέσει εγκαύματα. Λαμβάνετε υπόψη τις προειδοποιητικές υποδείξεις σε όλα τα εξαρτήματα. Μην ακουμπάτε κατά τη λειτουργία τα εξαρτήματα με τη σχετική σήμανση. Αφού απενεργοποιήσετε το προϊόν, περιμένετε μέχρι να κρυώσουν επαρκώς τα εξαρτήματα που έχουν αναπτύξει υψηλή θερμοκρασία. Κατά την εκτέλεση οποιασδήποτε εργασίας χρησιμοποιείτε κατάλληλα μέσα ατομικής προστασίας. Υλικές ζημιές από εισχώρηση σκόνης ή υγρασίας Από την εισχώρηση σκόνης ή υγρασίας ενδέχεται να προκληθούν υλικές ζημιές και ενδέχεται να επηρεαστεί αρνητικά η λειτουργία του προϊόντος. Μην ανοίγετε το περίβλημα σε περίπτωση βροχόπτωσης ή με ατμοσφαιρική υγρασία εκτός των οριακών τιμών. Οι οριακές τιμές της ατμοσφαιρικής υγρασίας ανέρχονται σε: 15 % έως 95 %. Εκτελείτε εργασίες συντήρησης μόνο, όταν το περιβάλλον είναι στεγνό και χωρίς σκόνη. Η λειτουργία του προϊόντος επιτρέπεται μόνο όταν είναι κλειστό. Συνδέστε την εξωτερική τάση τροφοδοσίας μετά την τοποθέτηση και την εγκατάσταση του προϊόντος. Σε περίπτωση διακοπής των εργασιών εγκατάστασης ή της θέσης σε λειτουργία τοποθετήστε όλα τμήματα του περιβλήματος. Κλείστε και κλειδώστε το περίβλημα. Αποθηκεύετε το προϊόν κλειστό. Αποθηκεύετε το προϊόν σε στεγνό, στεγασμένο χώρο. Η θερμοκρασία στον χώρο αποθήκευσης πρέπει να βρίσκεται εντός του προβλεπόμενου εύρους. Το εύρος θερμοκρασίας ανέρχεται σε: 25 C έως +70 C. Oδηγίες εγκατάστασης SCCPXT-IA-E7-el-45 11

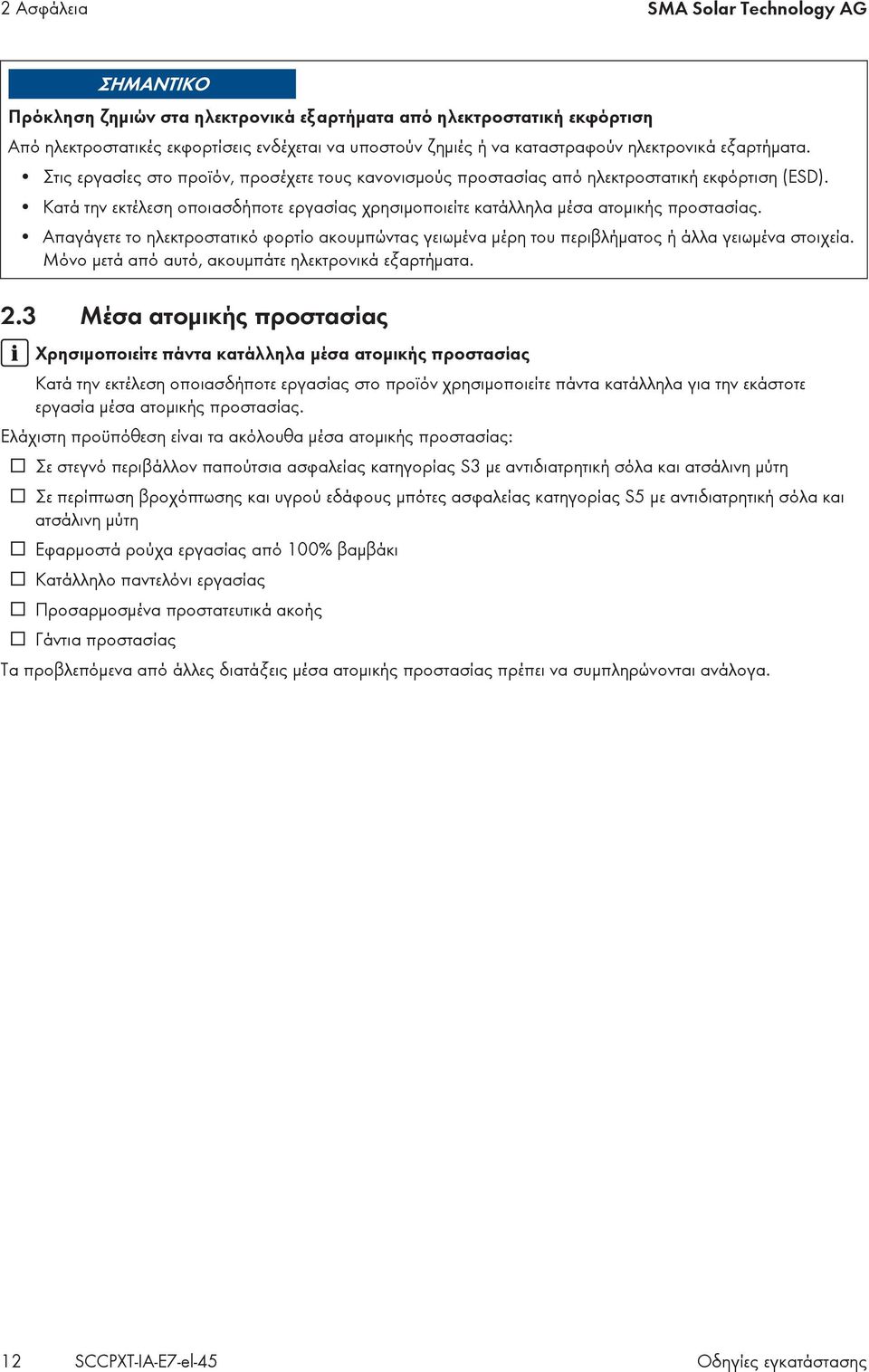

12 2 Ασφάλεια SMA Solar Technology AG Πρόκληση ζημιών στα ηλεκτρονικά εξαρτήματα από ηλεκτροστατική εκφόρτιση Από ηλεκτροστατικές εκφορτίσεις ενδέχεται να υποστούν ζημιές ή να καταστραφούν ηλεκτρονικά εξαρτήματα. Στις εργασίες στο προϊόν, προσέχετε τους κανονισμούς προστασίας από ηλεκτροστατική εκφόρτιση (ESD). Κατά την εκτέλεση οποιασδήποτε εργασίας χρησιμοποιείτε κατάλληλα μέσα ατομικής προστασίας. Απαγάγετε το ηλεκτροστατικό φορτίο ακουμπώντας γειωμένα μέρη του περιβλήματος ή άλλα γειωμένα στοιχεία. Μόνο μετά από αυτό, ακουμπάτε ηλεκτρονικά εξαρτήματα. 2.3 Μέσα ατομικής προστασίας Χρησιμοποιείτε πάντα κατάλληλα μέσα ατομικής προστασίας Κατά την εκτέλεση οποιασδήποτε εργασίας στο προϊόν χρησιμοποιείτε πάντα κατάλληλα για την εκάστοτε εργασία μέσα ατομικής προστασίας. Ελάχιστη προϋπόθεση είναι τα ακόλουθα μέσα ατομικής προστασίας: Σε στεγνό περιβάλλον παπούτσια ασφαλείας κατηγορίας S3 με αντιδιατρητική σόλα και ατσάλινη μύτη Σε περίπτωση βροχόπτωσης και υγρού εδάφους μπότες ασφαλείας κατηγορίας S5 με αντιδιατρητική σόλα και ατσάλινη μύτη Εφαρμοστά ρούχα εργασίας από 100% βαμβάκι Κατάλληλο παντελόνι εργασίας Προσαρμοσμένα προστατευτικά ακοής Γάντια προστασίας Τα προβλεπόμενα από άλλες διατάξεις μέσα ατομικής προστασίας πρέπει να συμπληρώνονται ανάλογα. 12 SCCPXT-IA-E7-el-45 Oδηγίες εγκατάστασης

13 SMA Solar Technology AG 3 Επισκόπηση προϊόντος 3 Επισκόπηση προϊόντος 3.1 Δομή του μετατροπέα Εικόνα 1: Δομή του μετατροπέα Θέση A B C Ονομασία Πίνακας μετατροπέα Πίνακας συνδέσεων Περιοχή σύνδεσης 3.2 Εξαρτήματα του μετατροπέα Εικόνα 2: Εξαρτήματα του μετατροπέα Θέση Εξάρτημα Περιγραφή A Οθόνη αφής Στην οθόνη αφής μπορείτε να προβάλλετε διάφορα δεδομένα του μετατροπέα. Η οθόνη αφής χρησιμοποιείται αποκλειστικά ως μέσο ένδειξης. Η ένδειξη της οθόνης ενεργοποιείται ακουμπώντας την οθόνη αφής. B Διεπαφή συντήρησης Η διεπαφή συντήρησης επιτρέπει την πρόσβαση στην επιφάνεια εργασίας. C Διακόπτης με κλειδί Ο διακόπτης με κλειδί ενεργοποιεί και απενεργοποιεί τον μετατροπέα. Oδηγίες εγκατάστασης SCCPXT-IA-E7-el-45 13

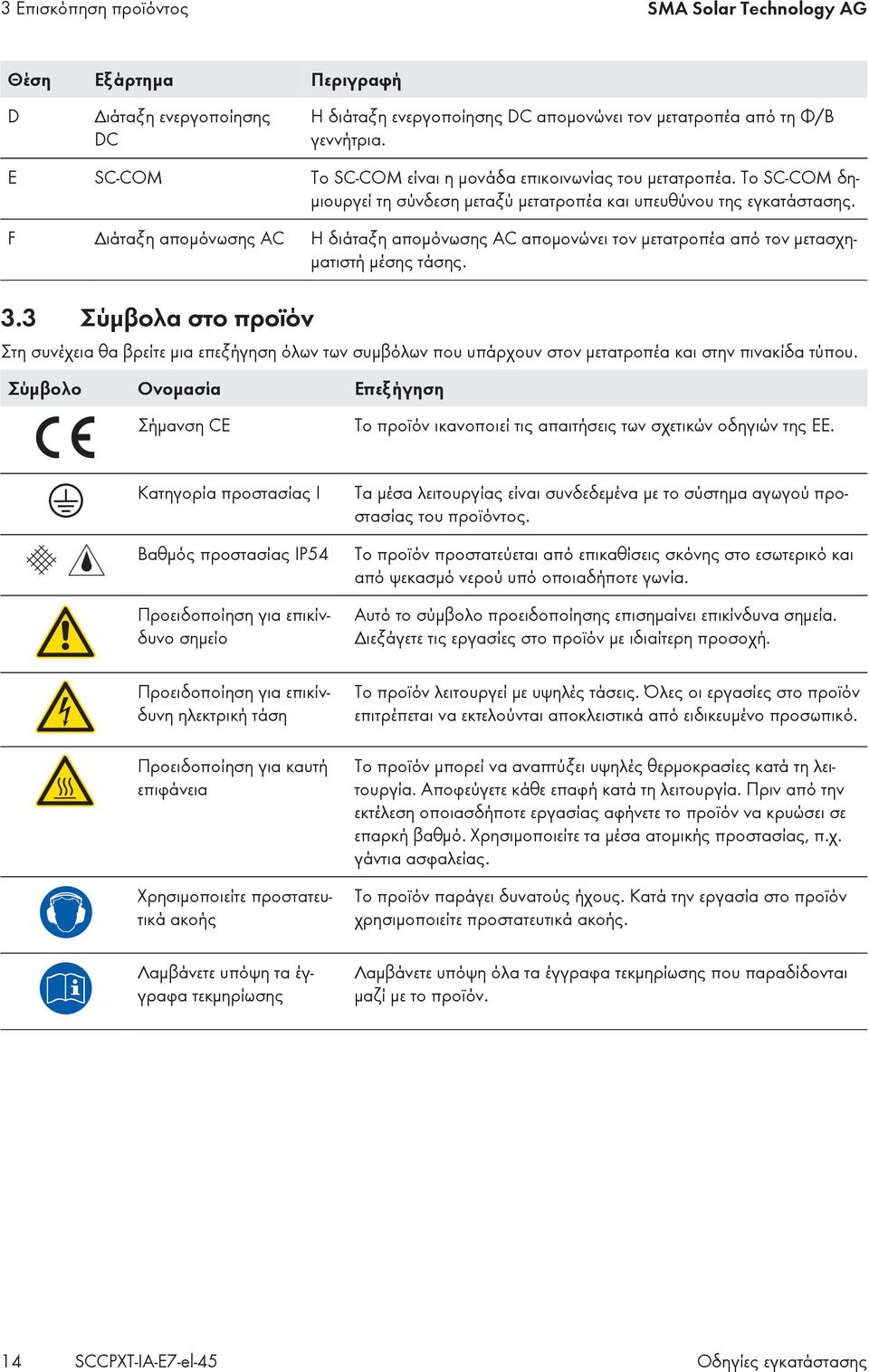

14 3 Επισκόπηση προϊόντος SMA Solar Technology AG Θέση Εξάρτημα Περιγραφή D Διάταξη ενεργοποίησης DC Η διάταξη ενεργοποίησης DC απομονώνει τον μετατροπέα από τη Φ/Β γεννήτρια. E SC-COM Το SC-COM είναι η μονάδα επικοινωνίας του μετατροπέα. Το SC COM δημιουργεί τη σύνδεση μεταξύ μετατροπέα και υπευθύνου της εγκατάστασης. F Διάταξη απομόνωσης ΑC Η διάταξη απομόνωσης AC απομονώνει τον μετατροπέα από τον μετασχηματιστή μέσης τάσης. 3.3 Σύμβολα στο προϊόν Στη συνέχεια θα βρείτε μια επεξήγηση όλων των συμβόλων που υπάρχουν στον μετατροπέα και στην πινακίδα τύπου. Σύμβολο Ονομασία Επεξήγηση Σήμανση CE Το προϊόν ικανοποιεί τις απαιτήσεις των σχετικών οδηγιών της ΕΕ. Κατηγορία προστασίας Ι Βαθμός προστασίας IP54 Προειδοποίηση για επικίνδυνο σημείο Τα μέσα λειτουργίας είναι συνδεδεμένα με το σύστημα αγωγού προστασίας του προϊόντος. Το προϊόν προστατεύεται από επικαθίσεις σκόνης στο εσωτερικό και από ψεκασμό νερού υπό οποιαδήποτε γωνία. Αυτό το σύμβολο προειδοποίησης επισημαίνει επικίνδυνα σημεία. Διεξάγετε τις εργασίες στο προϊόν με ιδιαίτερη προσοχή. Προειδοποίηση για επικίνδυνη ηλεκτρική τάση Προειδοποίηση για καυτή επιφάνεια Χρησιμοποιείτε προστατευτικά ακοής Το προϊόν λειτουργεί με υψηλές τάσεις. Όλες οι εργασίες στο προϊόν επιτρέπεται να εκτελούνται αποκλειστικά από ειδικευμένο προσωπικό. Το προϊόν μπορεί να αναπτύξει υψηλές θερμοκρασίες κατά τη λειτουργία. Αποφεύγετε κάθε επαφή κατά τη λειτουργία. Πριν από την εκτέλεση οποιασδήποτε εργασίας αφήνετε το προϊόν να κρυώσει σε επαρκή βαθμό. Χρησιμοποιείτε τα μέσα ατομικής προστασίας, π.χ. γάντια ασφαλείας. Το προϊόν παράγει δυνατούς ήχους. Κατά την εργασία στο προϊόν χρησιμοποιείτε προστατευτικά ακοής. Λαμβάνετε υπόψη τα έγγραφα τεκμηρίωσης Λαμβάνετε υπόψη όλα τα έγγραφα τεκμηρίωσης που παραδίδονται μαζί με το προϊόν. 14 SCCPXT-IA-E7-el-45 Oδηγίες εγκατάστασης

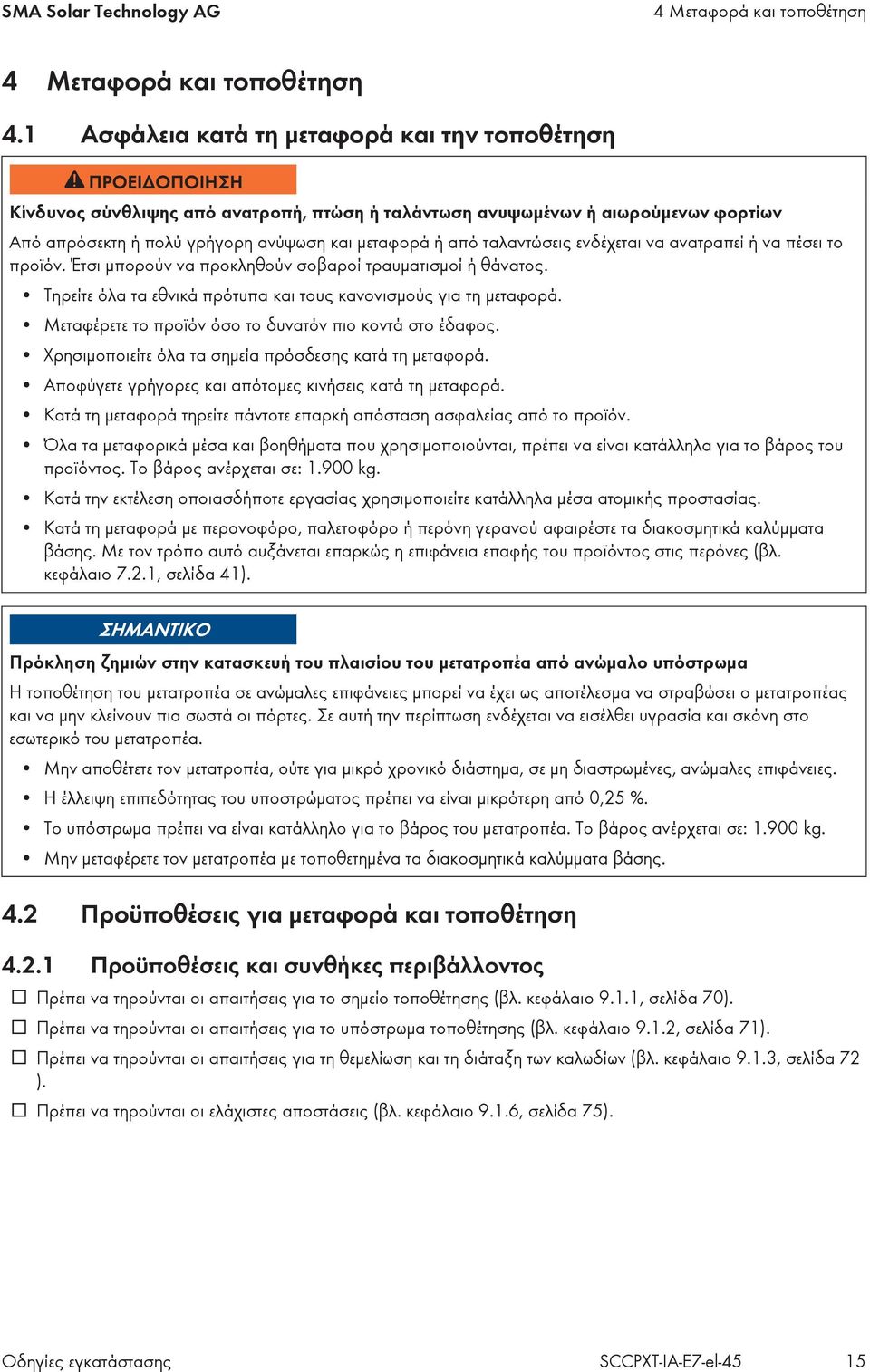

15 SMA Solar Technology AG 4 Μεταφορά και τοποθέτηση 4 Μεταφορά και τοποθέτηση 4.1 Ασφάλεια κατά τη μεταφορά και την τοποθέτηση Κίνδυνος σύνθλιψης από ανατροπή, πτώση ή ταλάντωση ανυψωμένων ή αιωρούμενων φορτίων Από απρόσεκτη ή πολύ γρήγορη ανύψωση και μεταφορά ή από ταλαντώσεις ενδέχεται να ανατραπεί ή να πέσει το προϊόν. Έτσι μπορούν να προκληθούν σοβαροί τραυματισμοί ή θάνατος. Τηρείτε όλα τα εθνικά πρότυπα και τους κανονισμούς για τη μεταφορά. Μεταφέρετε το προϊόν όσο το δυνατόν πιο κοντά στο έδαφος. Χρησιμοποιείτε όλα τα σημεία πρόσδεσης κατά τη μεταφορά. Αποφύγετε γρήγορες και απότομες κινήσεις κατά τη μεταφορά. Κατά τη μεταφορά τηρείτε πάντοτε επαρκή απόσταση ασφαλείας από το προϊόν. Όλα τα μεταφορικά μέσα και βοηθήματα που χρησιμοποιούνται, πρέπει να είναι κατάλληλα για το βάρος του προϊόντος. Το βάρος ανέρχεται σε: kg. Κατά την εκτέλεση οποιασδήποτε εργασίας χρησιμοποιείτε κατάλληλα μέσα ατομικής προστασίας. Κατά τη μεταφορά με περονοφόρο, παλετοφόρο ή περόνη γερανού αφαιρέστε τα διακοσμητικά καλύμματα βάσης. Με τον τρόπο αυτό αυξάνεται επαρκώς η επιφάνεια επαφής του προϊόντος στις περόνες (βλ. κεφάλαιο 7.2.1, σελίδα 41). Πρόκληση ζημιών στην κατασκευή του πλαισίου του μετατροπέα από ανώμαλο υπόστρωμα Η τοποθέτηση του μετατροπέα σε ανώμαλες επιφάνειες μπορεί να έχει ως αποτέλεσμα να στραβώσει ο μετατροπέας και να μην κλείνουν πια σωστά οι πόρτες. Σε αυτή την περίπτωση ενδέχεται να εισέλθει υγρασία και σκόνη στο εσωτερικό του μετατροπέα. Μην αποθέτετε τον μετατροπέα, ούτε για μικρό χρονικό διάστημα, σε μη διαστρωμένες, ανώμαλες επιφάνειες. Η έλλειψη επιπεδότητας του υποστρώματος πρέπει να είναι μικρότερη από 0,25 %. Το υπόστρωμα πρέπει να είναι κατάλληλο για το βάρος του μετατροπέα. Το βάρος ανέρχεται σε: kg. Μην μεταφέρετε τον μετατροπέα με τοποθετημένα τα διακοσμητικά καλύμματα βάσης. 4.2 Προϋποθέσεις για μεταφορά και τοποθέτηση Προϋποθέσεις και συνθήκες περιβάλλοντος Πρέπει να τηρούνται οι απαιτήσεις για το σημείο τοποθέτησης (βλ. κεφάλαιο 9.1.1, σελίδα 70). Πρέπει να τηρούνται οι απαιτήσεις για το υπόστρωμα τοποθέτησης (βλ. κεφάλαιο 9.1.2, σελίδα 71). Πρέπει να τηρούνται οι απαιτήσεις για τη θεμελίωση και τη διάταξη των καλωδίων (βλ. κεφάλαιο 9.1.3, σελίδα 72 ). Πρέπει να τηρούνται οι ελάχιστες αποστάσεις (βλ. κεφάλαιο 9.1.6, σελίδα 75). Oδηγίες εγκατάστασης SCCPXT-IA-E7-el-45 15

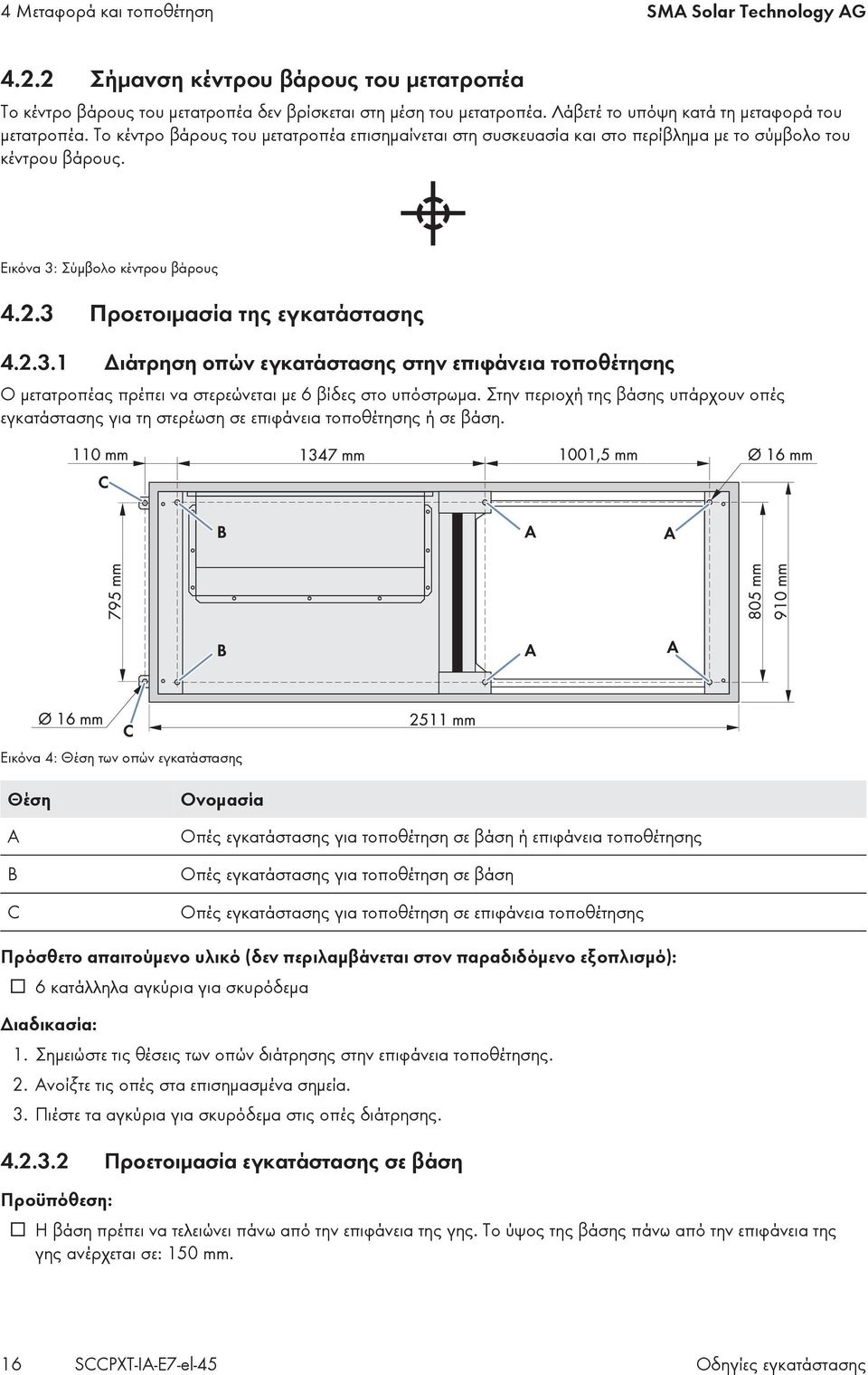

16 4 Μεταφορά και τοποθέτηση SMA Solar Technology AG Σήμανση κέντρου βάρους του μετατροπέα Το κέντρο βάρους του μετατροπέα δεν βρίσκεται στη μέση του μετατροπέα. Λάβετέ το υπόψη κατά τη μεταφορά του μετατροπέα. Το κέντρο βάρους του μετατροπέα επισημαίνεται στη συσκευασία και στο περίβλημα με το σύμβολο του κέντρου βάρους. Εικόνα 3: Σύμβολο κέντρου βάρους Προετοιμασία της εγκατάστασης Διάτρηση οπών εγκατάστασης στην επιφάνεια τοποθέτησης Ο μετατροπέας πρέπει να στερεώνεται με 6 βίδες στο υπόστρωμα. Στην περιοχή της βάσης υπάρχουν οπές εγκατάστασης για τη στερέωση σε επιφάνεια τοποθέτησης ή σε βάση. Εικόνα 4: Θέση των οπών εγκατάστασης Θέση A B C Ονομασία Οπές εγκατάστασης για τοποθέτηση σε βάση ή επιφάνεια τοποθέτησης Οπές εγκατάστασης για τοποθέτηση σε βάση Οπές εγκατάστασης για τοποθέτηση σε επιφάνεια τοποθέτησης Πρόσθετο απαιτούμενο υλικό (δεν περιλαμβάνεται στον παραδιδόμενο εξοπλισμό): 6 κατάλληλα αγκύρια για σκυρόδεμα Διαδικασία: 1. Σημειώστε τις θέσεις των οπών διάτρησης στην επιφάνεια τοποθέτησης. 2. Ανοίξτε τις οπές στα επισημασμένα σημεία. 3. Πιέστε τα αγκύρια για σκυρόδεμα στις οπές διάτρησης Προετοιμασία εγκατάστασης σε βάση Προϋπόθεση: Η βάση πρέπει να τελειώνει πάνω από την επιφάνεια της γης. Το ύψος της βάσης πάνω από την επιφάνεια της γης ανέρχεται σε: 150 mm. 16 SCCPXT-IA-E7-el-45 Oδηγίες εγκατάστασης

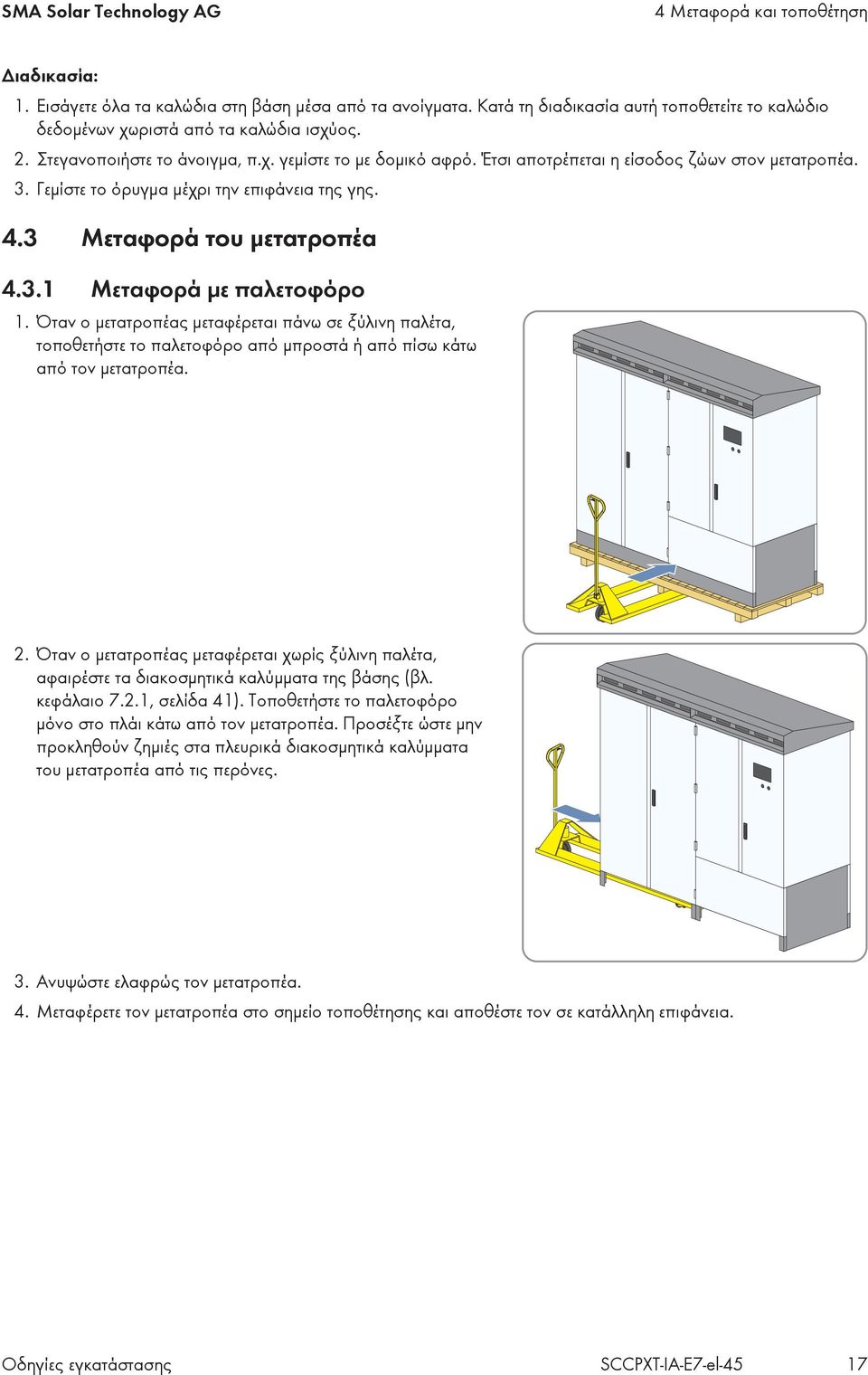

17 SMA Solar Technology AG 4 Μεταφορά και τοποθέτηση Διαδικασία: 1. Εισάγετε όλα τα καλώδια στη βάση μέσα από τα ανοίγματα. Κατά τη διαδικασία αυτή τοποθετείτε το καλώδιο δεδομένων χωριστά από τα καλώδια ισχύος. 2. Στεγανοποιήστε το άνοιγμα, π.χ. γεμίστε το με δομικό αφρό. Έτσι αποτρέπεται η είσοδος ζώων στον μετατροπέα. 3. Γεμίστε το όρυγμα μέχρι την επιφάνεια της γης. 4.3 Μεταφορά του μετατροπέα Μεταφορά με παλετοφόρο 1. Όταν ο μετατροπέας μεταφέρεται πάνω σε ξύλινη παλέτα, τοποθετήστε το παλετοφόρο από μπροστά ή από πίσω κάτω από τον μετατροπέα. 2. Όταν ο μετατροπέας μεταφέρεται χωρίς ξύλινη παλέτα, αφαιρέστε τα διακοσμητικά καλύμματα της βάσης (βλ. κεφάλαιο 7.2.1, σελίδα 41). Τοποθετήστε το παλετοφόρο μόνο στο πλάι κάτω από τον μετατροπέα. Προσέξτε ώστε μην προκληθούν ζημιές στα πλευρικά διακοσμητικά καλύμματα του μετατροπέα από τις περόνες. 3. Ανυψώστε ελαφρώς τον μετατροπέα. 4. Μεταφέρετε τον μετατροπέα στο σημείο τοποθέτησης και αποθέστε τον σε κατάλληλη επιφάνεια. Oδηγίες εγκατάστασης SCCPXT-IA-E7-el-45 17

18 4 Μεταφορά και τοποθέτηση SMA Solar Technology AG Μεταφορά με περονοφόρο ή περόνη γερανού 1. Αφαιρέστε τα καλύμματα (βλ. κεφάλαιο 7.2.1, σελίδα 41). 2. Εάν χρησιμοποιείτε περόνη γερανού, τοποθετήστε τις περόνες του γερανού από μπροστά ή από πίσω κάτω από τον μετατροπέα. Λάβετε υπόψη το κέντρο βάρους του μετατροπέα και εισάγετε τις περόνες του γερανού τελείως κάτω από τον μετατροπέα. 3. Εάν χρησιμοποιείτε περονοφόρο, τοποθετήστε τις περόνες του περονοφόρου από μπροστά ή από πίσω κάτω από τον μετατροπέα. Λάβετε υπόψη το κέντρο βάρους του μετατροπέα και εισάγετε το περονοφόρο τελείως κάτω από τον μετατροπέα. 4. Ασφαλίστε τον μετατροπέα από ανατροπή, π.χ. με ιμάντες πρόσδεσης. 5. Ανυψώστε ελαφρώς τον μετατροπέα. 6. Μεταφέρετε τον μετατροπέα στο σημείο τοποθέτησης και αποθέστε τον σε κατάλληλη επιφάνεια Μεταφορά με γερανό Για να μεταφέρετε τον μετατροπέα με γερανό, πρέπει να αποσυναρμολογήσετε το στέγαστρο. Οι κρίκοι ανύψωσης δεν περιλαμβάνονται στον παραδιδόμενο εξοπλισμό του μετατροπέα. Κίνδυνος σύνθλιψης από το βαρύ και ογκώδες στέγαστρο Το στέγαστρο του μετατροπέα είναι βαρύ και ογκώδες. Εάν προσπαθήσετε να μετακινήσετε μόνοι σας το στέγαστρο, ενδέχεται να προκληθούν συνθλίψεις. Το βάρος του στεγάστρου ανέρχεται σε: 30 kg. Κατά την εκτέλεση οποιασδήποτε εργασίας χρησιμοποιείτε κατάλληλα μέσα ατομικής προστασίας. Αφαιρείτε και τοποθετείτε το στέγαστρο πάντα με 2 άτομα. 18 SCCPXT-IA-E7-el-45 Oδηγίες εγκατάστασης

19 SMA Solar Technology AG 4 Μεταφορά και τοποθέτηση Πρόκληση ζημιών από βίαια αποσύνδεση των αγωγών προστασίας Τα εξαρτήματα συνδέονται μέσω αγωγών προστασίας με τον μετατροπέα. Σε περίπτωση λανθασμένης αφαίρεσης μπορεί να κοπούν οι αγωγοί προστασίας. Κατά την αφαίρεση προσέξτε ώστε να μην προκληθούν ζημιές στους αγωγούς προστασίας. Διαδικασία: 1. Αφαιρέστε το πλέγμα εξαερισμού (βλ. κεφάλαιο 7.2.3, σελίδα 44). 2. Τραβήξτε τη μετωπική ακμή του στεγάστρου προς τα εμπρός και πιέστε προς τα επάνω. 3. Πιέστε ελαφρά προς τα πίσω το στέγαστρο. Έτσι εξωθείτε το στέγαστρο από τις ράγες. 4. Αποσυνδέστε τον αγωγό προστασίας από τον μετατροπέα. 5. Αφαιρέστε το στέγαστρο και αποθέστε το σε κατάλληλη επιφάνεια. 6. Αναρτήστε τον μηχανισμό ανύψωσης στους 4 κρίκους του γερανού (διάμετρος οπής: 40 mm). 7. Ανυψώστε αργά τους γάντζους του γερανού, μέχρι να τεντωθεί ο μηχανισμός ανύψωσης. 8. Βεβαιωθείτε πως ο μηχανισμός ανύψωσης είναι σωστά στερεωμένος. 9. Ανυψώστε ελαφρώς τον μετατροπέα. Oδηγίες εγκατάστασης SCCPXT-IA-E7-el-45 19

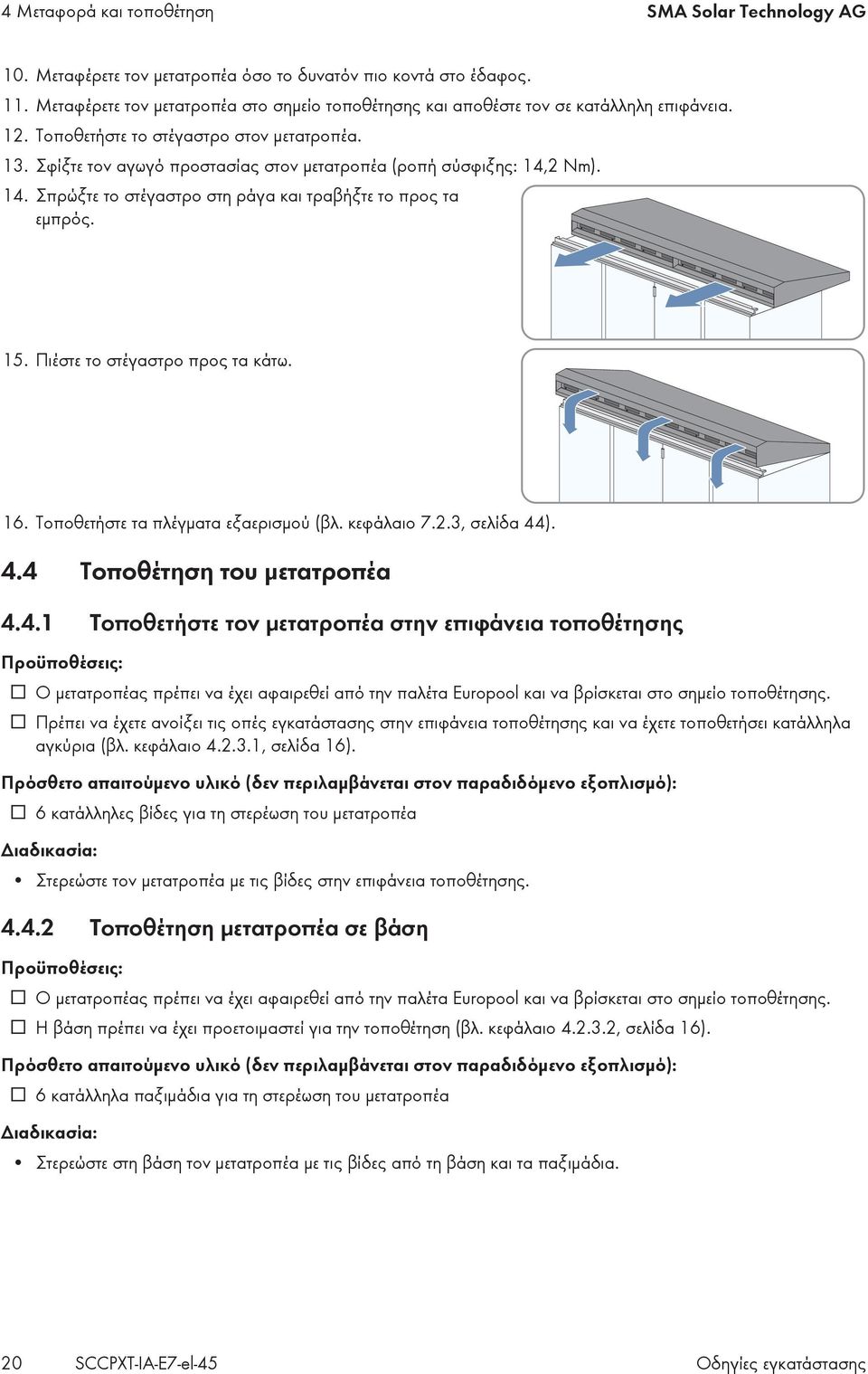

20 4 Μεταφορά και τοποθέτηση SMA Solar Technology AG 10. Μεταφέρετε τον μετατροπέα όσο το δυνατόν πιο κοντά στο έδαφος. 11. Μεταφέρετε τον μετατροπέα στο σημείο τοποθέτησης και αποθέστε τον σε κατάλληλη επιφάνεια. 12. Τοποθετήστε το στέγαστρο στον μετατροπέα. 13. Σφίξτε τον αγωγό προστασίας στον μετατροπέα (ροπή σύσφιξης: 14,2 Nm). 14. Σπρώξτε το στέγαστρο στη ράγα και τραβήξτε το προς τα εμπρός. 15. Πιέστε το στέγαστρο προς τα κάτω. 16. Τοποθετήστε τα πλέγματα εξαερισμού (βλ. κεφάλαιο 7.2.3, σελίδα 44). 4.4 Τοποθέτηση του μετατροπέα Τοποθετήστε τον μετατροπέα στην επιφάνεια τοποθέτησης Προϋποθέσεις: Ο μετατροπέας πρέπει να έχει αφαιρεθεί από την παλέτα Europool και να βρίσκεται στο σημείο τοποθέτησης. Πρέπει να έχετε ανοίξει τις οπές εγκατάστασης στην επιφάνεια τοποθέτησης και να έχετε τοποθετήσει κατάλληλα αγκύρια (βλ. κεφάλαιο , σελίδα 16). Πρόσθετο απαιτούμενο υλικό (δεν περιλαμβάνεται στον παραδιδόμενο εξοπλισμό): 6 κατάλληλες βίδες για τη στερέωση του μετατροπέα Διαδικασία: Στερεώστε τον μετατροπέα με τις βίδες στην επιφάνεια τοποθέτησης Τοποθέτηση μετατροπέα σε βάση Προϋποθέσεις: Ο μετατροπέας πρέπει να έχει αφαιρεθεί από την παλέτα Europool και να βρίσκεται στο σημείο τοποθέτησης. Η βάση πρέπει να έχει προετοιμαστεί για την τοποθέτηση (βλ. κεφάλαιο , σελίδα 16). Πρόσθετο απαιτούμενο υλικό (δεν περιλαμβάνεται στον παραδιδόμενο εξοπλισμό): 6 κατάλληλα παξιμάδια για τη στερέωση του μετατροπέα Διαδικασία: Στερεώστε στη βάση τον μετατροπέα με τις βίδες από τη βάση και τα παξιμάδια. 20 SCCPXT-IA-E7-el-45 Oδηγίες εγκατάστασης

21 SMA Solar Technology AG 5 Εγκατάσταση 5 Εγκατάσταση 5.1 Ασφάλεια κατά την εγκατάσταση Επικίνδυνη για τη ζωή ηλεκτροπληξία από τάση Στα υπό τάση εξαρτήματα του προϊόντος επικρατούν υψηλές τάσεις. Η επαφή με εξαρτήματα υπό τάση έχει ως αποτέλεσμα τον θάνατο ή σοβαρούς τραυματισμούς από ηλεκτροπληξία. Κατά την εκτέλεση οποιασδήποτε εργασίας χρησιμοποιείτε κατάλληλα μέσα ατομικής προστασίας. Μην ακουμπάτε εξαρτήματα που φέρουν τάση. Λαμβάνετε υπόψη τις προειδοποιητικές υποδείξεις στο προϊόν και στα έγγραφα τεκμηρίωσης. Τηρείτε όλες τις υποδείξεις ασφαλείας του κατασκευαστή της μονάδας. Μετά την απενεργοποίηση του μετατροπέα, περιμένετε τουλάχιστον 15 λεπτά πριν ανοίξετε τον μετατροπέα, μέχρι να εκφορτιστούν τελείως οι πυκνωτές (βλ. κεφάλαιο 6.2, σελίδα 37). Επικίνδυνη για τη ζωή ηλεκτροπληξία από καλώδια DC που φέρουν τάση Τα καλώδια DC, που είναι συνδεδεμένα σε Φ/Β μονάδες εκτεθειμένες στην ηλιακή ακτινοβολία, βρίσκονται υπό τάση. Η επαφή με εξαρτήματα υπό τάση έχει ως αποτέλεσμα τον θάνατο ή σοβαρούς τραυματισμούς από ηλεκτροπληξία. Πριν συνδέσετε τα καλώδια DC, βεβαιωθείτε ότι δεν επικρατεί τάση στα καλώδια DC. Κατά την εκτέλεση οποιασδήποτε εργασίας χρησιμοποιείτε κατάλληλα μέσα ατομικής προστασίας. Επικίνδυνη για τη ζωή ηλεκτροπληξία από σφάλματα γείωσης Σε περίπτωση κάποιου σφάλματος γείωσης, τα θεωρούμενα ως γειωμένα εξαρτήματα του φωτοβολταϊκού σταθμού παραγωγής ηλεκτρικής ενέργειας ενδέχεται να βρίσκονται υπό τάση. Η επαφή με εσφαλμένα γειωμένα εξαρτήματα του φωτοβολταϊκού σταθμού παραγωγής ηλεκτρικής ενέργειας έχει ως αποτέλεσμα τον θάνατο ή σοβαρούς τραυματισμούς από ηλεκτροπληξία. Πριν από την εκτέλεση οποιασδήποτε εργασίας στην εγκατάσταση, βεβαιώνεστε ότι δεν υπάρχει σφάλμα γείωσης. Κατά την εκτέλεση οποιασδήποτε εργασίας χρησιμοποιείτε κατάλληλα μέσα ατομικής προστασίας. Επικίνδυνη για τη ζωή ηλεκτροπληξία σε περίπτωση εισόδου στο φωτοβολταϊκό πεδίο Η επιτήρηση βραχυκυκλώματος γείωσης δεν προσφέρει προστασία του προσωπικού. Οι Φ/Β μονάδες που είναι γειωμένες με επιτήρηση βραχυκυκλώματος γείωσης, απάγουν την τάση προς τη γη. Με την είσοδο στο Φ/Β πεδίο μπορεί να προκληθεί επικίνδυνη για τη ζωή ηλεκτροπληξία. Βεβαιωθείτε ότι η αντίσταση μόνωσης του Φ/Β πεδίου υπερβαίνει την ελάχιστη τιμή. Η ελάχιστη τιμή της αντίστασης μόνωσης ανέρχεται σε: 1 kω. Μην εισέρχεστε στο Φ/Β πεδίο χωρίς να έχετε θέσει τις Φ/Β μονάδες σε λειτουργία με μόνωση. Σχεδιάστε τον φωτοβολταϊκό σταθμό παραγωγής ηλεκτρικής ενέργειας ως ηλεκτρικά κλειστό πεδίο. Oδηγίες εγκατάστασης SCCPXT-IA-E7-el-45 21

22 5 Εγκατάσταση SMA Solar Technology AG Κίνδυνος πυρκαγιάς από μη τήρηση των ροπών σύσφιξης σε βιδωτές συνδέσεις από τις οποίες διέρχεται ρεύμα Η μη τήρηση των απαιτούμενων ροπών σύσφιξης περιορίζει τη χωρητικότητα φορτίου των βιδωτών συνδέσεων, από τις οποίες διέρχεται ρεύμα, και αυξάνονται οι αντιστάσεις μετάβασης. Με τον τρόπο αυτό ενδέχεται να υπερθερμανθούν και να αναφλεγούν εξαρτήματα. Φροντίζετε ώστε οι βιδωτές συνδέσεις από τις οποίες διέρχεται ρεύμα να βιδώνονται πάντοτε με τη ροπή σύσφιξης που αναφέρεται στο παρόν έγγραφο. Σε όλες τις εργασίες χρησιμοποιείτε μόνο κατάλληλα εργαλεία. Αποφεύγετε την επανασύσφιξη των βιδωτών συνδέσεων, από τις οποίες διέρχεται ρεύμα, διότι έτσι ενδέχεται να προκύψουν ανεπίτρεπτα υψηλές ροπές σύσφιξης. Κίνδυνος-θάνατος από βολταϊκά τόξα παρεμβολής σε περίπτωση ελαττωματικών ραγών σύνδεσης Σε περίπτωση υπερβολικά μεγάλης άσκησης δύναμης στη σύνδεση των καλωδίων ενδέχεται να λυγίσουν οι ράγες σύνδεσης και να υποστούν ζημιά. Έτσι προκύπτουν μικρότερα διάκενα και μήκη ερπυσμού. Τα μικρότερα διάκενα και μήκη ερπυσμού ενδέχεται να προκαλέσουν βολταϊκά τόξα παρεμβολής. Κοντύνετε κατάλληλα τα καλώδια και προετοιμάστε τα για τη σύνδεση. Τοποθετήστε τους ακροδέκτες καλωδίων σε όλη την επιφάνεια στις ράγες σύνδεσης. Τηρείτε τη ροπή σύσφιξης κατά τη σύνδεση. Αποσύνδεση από την πλευρά DC Οι κύριοι διανομείς DC ή οι υποδιανομείς DC θα πρέπει να διαθέτουν αποζεύκτες φορτίου ή διακόπτες ισχύος. Οι αποζεύκτες φορτίου ή οι διακόπτες ισχύος επιτρέπουν την απρόσκοπτη απομόνωση του μετατροπέα από την πλευρά DC. 5.2 Προετοιμασία εγκατάστασης Αντικατάσταση σακούλας απορρόφησης υγρασίας στον μετατροπέα Σακούλα απορρόφησης υγρασίας στον πίνακα μετατροπέα Για την προστασία των εξαρτημάτων από την υγρασία, υπάρχει μια σακούλα απορρόφησης υγρασίας στον πίνακα μετατροπέα. Η σακούλα αυτή πρέπει να αντικατασταθεί 1 ημέρα πριν από τη θέση σε λειτουργία από μία νέα σακούλα απορρόφησης υγρασίας, η οποία περιλαμβάνεται στον παραδιδόμενο εξοπλισμό. Διαδικασία: 1. Αφαιρέστε τη σακούλα απορρόφησης υγρασίας που βρίσκεται κάτω από τις γέφυρες του μετατροπέα και διαθέστε τη στα απορρίμματα. 2. Αφαιρέστε από τη μεμβράνη τη σακούλα απορρόφησης υγρασίας που περιλαμβάνεται στον παραδιδόμενο εξοπλισμό και τοποθετήστε τη κάτω από τις γέφυρες του μετατροπέα Τοποθέτηση ελάσματος εξαερισμού Οι οδηγοί για το έλασμα εξαερισμού βρίσκονται στην περιοχή του πυθμένα του πίνακα μετατροπέα. 22 SCCPXT-IA-E7-el-45 Oδηγίες εγκατάστασης

23 SMA Solar Technology AG 5 Εγκατάσταση Διαδικασία: Σπρώξτε το έλασμα εξαερισμού στους οδηγούς του πίνακα μετατροπέα. Το πλέγμα στο έλασμα εξαερισμού είναι στραμμένο προς το πίσω τοίχωμα. Το έλασμα εξαερισμού εφαρμόζει πρόσωπο στον μετατροπέα. Το έλασμα εξαερισμού σκαλώνει κατά την εισαγωγή του; Πιάστε το έλασμα εξαερισμού από κάτω και, κατά την ώθηση, πιέστε το στο κέντρο προς τα επάνω. 5.3 Εγκατάσταση γείωσης Εικόνα 5: Θέση της γείωσης στον μετατροπέα (παράδειγμα) Θέση A B Ονομασία Ράγα γείωσης Ράγα στερέωσης καλωδίων Απαιτήσεις για τους ακροδέκτες καλωδίων: Επιτρέπεται να χρησιμοποιούνται αποκλειστικά επικασσιτερωμένοι ακροδέκτες καλωδίου. Για τη σύνδεση επιτρέπεται να χρησιμοποιούνται αποκλειστικά οι βίδες, τα παξιμάδια και οι ροδέλες που περιλαμβάνονται στη συσκευασία. Οι ακροδέκτες καλωδίων πρέπει να είναι κατάλληλοι για θερμοκρασία. Η θερμοκρασία ανέρχεται σε: +95 C. Το πλάτος των ακροδεκτών καλωδίων πρέπει να είναι μεγαλύτερο από τη διάμετρο των ροδελών. Η διάμετρος των ροδελών ανέρχεται σε: 32 mm. Έτσι διασφαλίζονται οι προβλεπόμενες ροπές σύσφιξης σε ολόκληρη την επιφάνεια. Απαιτήσεις για τα καλώδια: Σε κάθε γλωττίδα σύνδεσης δεν επιτρέπεται να συνδέονται περισσότερα από 1 καλώδιο. Επιτρέπεται να χρησιμοποιούνται αποκλειστικά καλώδια χαλκού ή αλουμινίου. Μέγιστη διατομή καλωδίου: 400 mm² Ροπές σύσφιξης των συνδέσεων ισχύος: Είδος του ακροδέκτη καλωδίων Επικασσιτερωμένος ακροδέκτης καλωδίου από αλουμίνιο ή χαλκό πάνω σε αλουμινένια ράγα Ροπή σύσφιξης 37 Nm Απαιτούμενο πρόσθετο υλικό εγκατάστασης (δεν περιλαμβάνεται στον παραδιδόμενο εξοπλισμό): Καθαρό πανί Απορρυπαντικό αιθανόλης Oδηγίες εγκατάστασης SCCPXT-IA-E7-el-45 23

24 5 Εγκατάσταση SMA Solar Technology AG Διαδικασία: 1. Αφαιρέστε τα καλύμματα (βλ. κεφάλαιο 7.2.1, σελίδα 41). 2. Αφαιρέστε τα προστατευτικά καλύμματα (βλ. κεφάλαιο 7.2.2, σελίδα 43). 3. Προετοιμάστε τα καλώδια για τη σύνδεση (βλ. κεφάλαιο 7.3, σελίδα 46). 4. Τρίψτε τις μη επικασσιτερωμένες επιφάνειες επαφής στην περιοχή σύνδεσης με σμυριδόπανο, μέχρι να αποκτήσουν μία ελαφρά μεταλλική γυαλάδα. 5. Καθαρίστε τις επιφάνειες επαφής στην περιοχή σύνδεσης με καθαρό πανί και απορρυπαντικό αιθανόλης και μην τις ακουμπάτε πλέον μετά τον καθαρισμό. 6. Συνδέστε τα καλώδια σύμφωνα με το διάγραμμα συνδεσμολογίας Για τον σκοπό αυτό χρησιμοποιείτε αποκλειστικά τις βίδες, τις ροδέλες και τα παξιμάδια που έχετε παραλάβει και φροντίζετε οι κεφαλές των βιδών να είναι πάντα στραμμένες προς τα εμπρός. 7. Στερεώστε τα καλώδια στη ράγα στερέωσης καλωδίων. Έτσι ασφαλίζετε το καλώδιο από ακούσια αποσύνδεση. 8. Τοποθετήστε τα προστατευτικά καλύμματα (βλ. κεφάλαιο 7.2.2, σελίδα 43). 9. Τοποθετήστε τα καλύμματα (βλ. κεφάλαιο 7.2.1, σελίδα 41). 5.4 Εγκατάσταση σύνδεσης DC Σύνδεση καλωδίων DC σε ζυγό Εικόνα 6: Διαστάσεις ζυγού DC (παράδειγμα) Θέση A Ονομασία Περιοχή σύνδεσης DC+ 24 SCCPXT-IA-E7-el-45 Oδηγίες εγκατάστασης

25 SMA Solar Technology AG 5 Εγκατάσταση Θέση B C Ονομασία Περιοχή σύνδεσης DC- Γλωττίδα σύνδεσης καλωδίου DC με διαστάσεις Απαιτήσεις για τους ακροδέκτες καλωδίων: Επιτρέπεται να χρησιμοποιούνται αποκλειστικά επικασσιτερωμένοι ακροδέκτες καλωδίου. Για τη σύνδεση επιτρέπεται να χρησιμοποιούνται αποκλειστικά οι βίδες, τα παξιμάδια και οι ροδέλες που περιλαμβάνονται στη συσκευασία. Οι ακροδέκτες καλωδίων πρέπει να είναι κατάλληλοι για θερμοκρασία. Η θερμοκρασία ανέρχεται σε: +95 C. Το πλάτος των ακροδεκτών καλωδίων πρέπει να είναι μεγαλύτερο από τη διάμετρο των ροδελών. Η διάμετρος των ροδελών ανέρχεται σε: 32 mm. Έτσι διασφαλίζονται οι προβλεπόμενες ροπές σύσφιξης σε ολόκληρη την επιφάνεια. Απαιτήσεις για τα καλώδια: Τα καλώδια DC πρέπει να είναι σχεδιασμένα για τη μέγιστη Φ/Β τάση και να διαθέτουν διπλή ή ενισχυμένη μόνωση. Σε κάθε σύνδεση DC δεν επιτρέπεται να συνδέονται περισσότερα από 2 καλώδια. Επιτρέπεται να χρησιμοποιούνται αποκλειστικά καλώδια χαλκού ή αλουμινίου. Μέγιστη διατομή καλωδίου: 400 mm² Ακροδέκτες καλωδίων: M12 Ροπές σύσφιξης των συνδέσεων ισχύος: Είδος του ακροδέκτη καλωδίων Επικασσιτερωμένος ακροδέκτης καλωδίου από αλουμίνιο πάνω σε χάλκινη ράγα Επικασσιτερωμένος ακροδέκτης καλωδίου από χαλκό πάνω σε χάλκινη ράγα Ροπή σύσφιξης 37 Nm 60 Nm Απαιτούμενο πρόσθετο υλικό εγκατάστασης (δεν περιλαμβάνεται στον παραδιδόμενο εξοπλισμό): Καθαρό πανί Απορρυπαντικό αιθανόλης Διαδικασία: 1. Αφαιρέστε τα καλύμματα (βλ. κεφάλαιο 7.2.1, σελίδα 41). 2. Αφαιρέστε τα προστατευτικά καλύμματα (βλ. κεφάλαιο 7.2.2, σελίδα 43). 3. Προετοιμάστε τα καλώδια για τη σύνδεση (βλ. κεφάλαιο 7.3, σελίδα 46). 4. Τρίψτε τις μη επικασσιτερωμένες επιφάνειες επαφής στην περιοχή σύνδεσης με σμυριδόπανο, μέχρι να αποκτήσουν μία ελαφρά μεταλλική γυαλάδα. 5. Καθαρίστε τις επιφάνειες επαφής στην περιοχή σύνδεσης με καθαρό πανί και απορρυπαντικό αιθανόλης και μην τις ακουμπάτε πλέον μετά τον καθαρισμό. 6. Συνδέστε τα καλώδια σύμφωνα με το διάγραμμα συνδεσμολογίας Για τον σκοπό αυτό χρησιμοποιείτε αποκλειστικά τις βίδες, τις ροδέλες και τα παξιμάδια που έχετε παραλάβει και φροντίζετε οι κεφαλές των βιδών να είναι πάντα στραμμένες προς τα εμπρός. 7. Στερεώστε τα καλώδια στη ράγα στερέωσης καλωδίων. Έτσι ασφαλίζετε το καλώδιο από ακούσια αποσύνδεση. 8. Τοποθετήστε τα προστατευτικά καλύμματα (βλ. κεφάλαιο 7.2.2, σελίδα 43). 9. Τοποθετήστε τα καλύμματα (βλ. κεφάλαιο 7.2.1, σελίδα 41). Oδηγίες εγκατάστασης SCCPXT-IA-E7-el-45 25

26 5 Εγκατάσταση SMA Solar Technology AG Συνδέστε τα καλώδια DC στις γλωττίδες σύνδεσης Εικόνα 7: Περιοχή συνδέσεων για ασφάλειες DC (παράδειγμα) Θέση A B C Ονομασία Περιοχή σύνδεσης DC- Περιοχή σύνδεσης DC+ Γλωττίδα σύνδεσης καλωδίου DC με διαστάσεις Απαιτήσεις για τους ακροδέκτες καλωδίων: Επιτρέπεται να χρησιμοποιούνται αποκλειστικά επικασσιτερωμένοι ακροδέκτες καλωδίου. Για τη σύνδεση επιτρέπεται να χρησιμοποιούνται αποκλειστικά οι βίδες, τα παξιμάδια και οι ροδέλες που περιλαμβάνονται στη συσκευασία. Οι ακροδέκτες καλωδίων πρέπει να είναι κατάλληλοι για θερμοκρασία. Η θερμοκρασία ανέρχεται σε: +95 C. Το πλάτος των ακροδεκτών καλωδίων πρέπει να είναι μεγαλύτερο από τη διάμετρο των ροδελών. Η διάμετρος των ροδελών ανέρχεται σε: 32 mm. Έτσι διασφαλίζονται οι προβλεπόμενες ροπές σύσφιξης σε ολόκληρη την επιφάνεια. Απαιτήσεις για τα καλώδια: Τα καλώδια DC πρέπει να είναι σχεδιασμένα για τη μέγιστη Φ/Β τάση και να διαθέτουν διπλή ή ενισχυμένη μόνωση. Σε κάθε σύνδεση DC δεν επιτρέπεται να συνδέονται περισσότερα από 2 καλώδια. Επιτρέπεται να χρησιμοποιούνται αποκλειστικά καλώδια χαλκού ή αλουμινίου. Μέγιστη διατομή καλωδίου: 400 mm² Ακροδέκτες καλωδίων: M12 26 SCCPXT-IA-E7-el-45 Oδηγίες εγκατάστασης

27 SMA Solar Technology AG 5 Εγκατάσταση Ροπές σύσφιξης των συνδέσεων ισχύος: Είδος του ακροδέκτη καλωδίων Επικασσιτερωμένος ακροδέκτης καλωδίου από αλουμίνιο ή χαλκό πάνω σε αλουμινένια ράγα Ροπή σύσφιξης 37 Nm Απαιτούμενο πρόσθετο υλικό εγκατάστασης (δεν περιλαμβάνεται στον παραδιδόμενο εξοπλισμό): Καθαρό πανί Απορρυπαντικό αιθανόλης Προϋπόθεση: Πρέπει να τηρείται η μείωση των ρευμάτων εισόδου DC (βλ. κεφάλαιο 9.3.2, σελίδα 81). Διαδικασία: 1. Αφαιρέστε τα καλύμματα (βλ. κεφάλαιο 7.2.1, σελίδα 41). 2. Αφαιρέστε τα προστατευτικά καλύμματα (βλ. κεφάλαιο 7.2.2, σελίδα 43). 3. Προετοιμάστε τα καλώδια για τη σύνδεση (βλ. κεφάλαιο 7.3, σελίδα 46). 4. Τρίψτε τις μη επικασσιτερωμένες επιφάνειες επαφής στην περιοχή σύνδεσης με σμυριδόπανο, μέχρι να αποκτήσουν μία ελαφρά μεταλλική γυαλάδα. 5. Καθαρίστε τις επιφάνειες επαφής στην περιοχή σύνδεσης με καθαρό πανί και απορρυπαντικό αιθανόλης και μην τις ακουμπάτε πλέον μετά τον καθαρισμό. 6. Συνδέστε τα καλώδια σύμφωνα με το διάγραμμα συνδεσμολογίας Για τον σκοπό αυτό χρησιμοποιείτε αποκλειστικά τις βίδες, τις ροδέλες και τα παξιμάδια που έχετε παραλάβει και φροντίζετε οι κεφαλές των βιδών να είναι πάντα στραμμένες προς τα εμπρός. 7. Στερεώστε τα καλώδια στη ράγα στερέωσης καλωδίων. Έτσι ασφαλίζετε το καλώδιο από ακούσια αποσύνδεση. 8. Τοποθετήστε τα προστατευτικά καλύμματα (βλ. κεφάλαιο 7.2.2, σελίδα 43). 9. Τοποθετήστε τα καλύμματα (βλ. κεφάλαιο 7.2.1, σελίδα 41). 5.5 Εγκατάσταση σύνδεσης ΑC Εικόνα 8: Διαστάσεις σύνδεσης AC Απαιτήσεις για τα καλώδια και την τοποθέτησή τους: Τα καλώδια πρέπει να είναι κατάλληλα για τις μέγιστες τάσεις προς τη γη. Στους Sunny Central 500CP XT / 630CP XT / 720CP XT / 760CP XT / 800CP XT το μέγιστο ύψος των τάσεων προς τη γη ανέρχεται σε: ±1.450 V. Στους Sunny Central 850CP XT / 900CP XT / 1000CP XT το μέγιστο ύψος των τάσεων ως προς τη γη ανέρχεται σε: ±1.600 V. Τα καλώδια πρέπει να είναι κατάλληλα για τη μέγιστη ενεργή τιμή. Η μέγιστη ενεργή τιμή ανέρχεται σε: 800 V. Oδηγίες εγκατάστασης SCCPXT-IA-E7-el-45 27

28 5 Εγκατάσταση SMA Solar Technology AG Σε κάθε γλωττίδα σύνδεσης AC δεν επιτρέπεται να συνδέονται περισσότερα από 4 καλώδια. Επιτρέπεται να χρησιμοποιούνται αποκλειστικά καλώδια χαλκού ή αλουμινίου. Μέγιστη διατομή καλωδίου: 300 mm² Όλα τα καλώδια των εξωτερικών αγωγών πρέπει να έχουν ίδιο μήκος και δεν επιτρέπεται να υπερβαίνουν το μέγιστο μήκος καλωδίου. Το μέγιστο μήκος καλωδίου ανέρχεται σε: 15 m. Τα καλώδια AC πρέπει να είναι συγκεντρωμένα στο τριφασικό σύστημα. Μεταξύ μετασχηματιστή μέσης τάσης και μετατροπέα πρέπει να υπάρχουν 3 ανεξάρτητες διελεύσεις καλωδίων για τα καλώδια AC, π.χ. κανάλια καλωδίων. Σε κάθε κανάλι καλωδίων πρέπει να τοποθετηθεί ένας εξωτερικός αγωγός L1, L2 και L3. Η απόσταση μεταξύ των δεσμών καλωδίων πρέπει να είναι τουλάχιστον διπλάσια της διαμέτρου ενός καλωδίου. Με αυτό τον τρόπο αποφεύγετε ασυμμετρίες του ρεύματος. Πέραν αυτού συνιστάται, να οδηγείται απευθείας σε μια ταινία γείωσης ο αγωγός μεταξύ του μετατροπέα και του μετασχηματιστή μέσης τάσης. Με αυτό το μέτρο περιορίζονται επιπρόσθετα οι ηλεκτρομαγνητικές επιδράσεις. Εικόνα 9: Διάταξη των καλωδίων AC με 3 καλώδια ανά εξωτερικό αγωγό (παράδειγμα) Θέση L1 L2 L3 A Ονομασία Εξωτερικός αγωγός L1 Εξωτερικός αγωγός L2 Εξωτερικός αγωγός L3 Ταινία γείωσης Ροπές σύσφιξης των συνδέσεων ισχύος: Είδος του ακροδέκτη καλωδίων Επικασσιτερωμένος ακροδέκτης καλωδίου από αλουμίνιο πάνω σε χάλκινη ράγα Επικασσιτερωμένος ακροδέκτης καλωδίου από χαλκό πάνω σε χάλκινη ράγα Ροπή σύσφιξης 37 Nm 60 Nm Απαιτούμενο πρόσθετο υλικό εγκατάστασης (δεν περιλαμβάνεται στον παραδιδόμενο εξοπλισμό): Καθαρό πανί Απορρυπαντικό αιθανόλης Διαδικασία: 1. Αφαιρέστε τα καλύμματα (βλ. κεφάλαιο 7.2.1, σελίδα 41). 2. Αφαιρέστε τα προστατευτικά καλύμματα (βλ. κεφάλαιο 7.2.2, σελίδα 43). 3. Προετοιμάστε τα καλώδια για τη σύνδεση (βλ. κεφάλαιο 7.3, σελίδα 46). 4. Τρίψτε τις μη επικασσιτερωμένες επιφάνειες επαφής στην περιοχή σύνδεσης με σμυριδόπανο, μέχρι να αποκτήσουν μία ελαφρά μεταλλική γυαλάδα. 5. Καθαρίστε τις επιφάνειες επαφής στην περιοχή σύνδεσης με καθαρό πανί και απορρυπαντικό αιθανόλης και μην τις ακουμπάτε πλέον μετά τον καθαρισμό. 28 SCCPXT-IA-E7-el-45 Oδηγίες εγκατάστασης

29 SMA Solar Technology AG 5 Εγκατάσταση 6. Συνδέστε τα καλώδια σύμφωνα με το διάγραμμα συνδεσμολογίας Για τον σκοπό αυτό χρησιμοποιείτε αποκλειστικά τις βίδες, τις ροδέλες και τα παξιμάδια που έχετε παραλάβει και φροντίζετε οι κεφαλές των βιδών να είναι πάντα στραμμένες προς τα εμπρός. 7. Στερεώστε τα καλώδια στη ράγα στερέωσης καλωδίων. Έτσι ασφαλίζετε το καλώδιο από ακούσια αποσύνδεση. 8. Τοποθετήστε τα προστατευτικά καλύμματα (βλ. κεφάλαιο 7.2.2, σελίδα 43). 9. Τοποθετήστε τα καλύμματα (βλ. κεφάλαιο 7.2.1, σελίδα 41). 5.6 Σύνδεση καλωδίων για επικοινωνία, ρύθμιση, τάση τροφοδοσίας και επιτήρηση Σύνδεση οπτικών ινών με βύσμα SC Εικόνα 10: Θέση του κουτιού σύνδεσης Θέση A Ονομασία Κουτί σύνδεσης Απαιτούμενο πρόσθετο υλικό εγκατάστασης (δεν περιλαμβάνεται στον παραδιδόμενο εξοπλισμό): 2 βύσματα SC Πρόκληση ζημιών στις οπτικές ίνες λόγω μη τήρησης των επιτρεπόμενων ακτίνων καμπυλότητας. Το υπερβολικό λύγισμα ή τσάκισμα προκαλεί ζημιές στα υαλονήματα της οπτικής ίνας. Τηρείτε τις ελάχιστες επιτρεπόμενες ακτίνες καμπυλότητας των οπτικών ινών. Διαδικασία: 1. Αφαιρέστε τα καλύμματα (βλ. κεφάλαιο 7.2.1, σελίδα 41). 2. Εισάγετε την οπτική ίνα στον μετατροπέα (βλ. κεφάλαιο 7.1, σελίδα 41). 3. Αφαιρέστε το κουτί συνδέσεων από τη ράγα. 4. Ανοίξτε το περίβλημα του κουτιού συνδέσεων. Oδηγίες εγκατάστασης SCCPXT-IA-E7-el-45 29
