1 Kεντρικός μετατροπέας SUNNY CENTRAL 500HE-20/630HE-20/720HE-20/ 760HE-20/800HE-20 Εγχειρίδιο συντήρησης SC HE20-WH-el Έκδοση 1.0 GR

2

3 SMA Solar Technology AG Πίνακας περιεχομένων Πίνακας περιεχομένων 1 Υποδείξεις για αυτό το έγγραφο Ασφάλεια Υποδείξεις ασφαλείας Προσόντα του ειδικευμένου προσωπικού Μέσα ατομικής προστασίας Προθεσμίες συντήρησης Sunny Central HE Δομή του μετατροπέα Πινακίδα τύπου Συντήρηση υπό τάση Ανάγνωση μηνυμάτων σφάλματος και προειδοποιήσεων Έλεγχος αποζεύκτη φορτίου DC Έλεγχος εξωτερικής γρήγορης διακοπής λειτουργίας Διακόπτης ισχύος AC (προαιρετικά) Συντήρηση σε κατάσταση χωρίς τάση Απομόνωση του μετατροπέα από την παροχή τάσης Αφαίρεση των διαφραγμάτων Αντικατάσταση των φίλτρων των πλεγμάτων εξαερισμού Συντήρηση του εσωτερικού του πίνακα ελέγχου Αποσυναρμολόγηση των προστατευτικών καλυμμάτων Έλεγχος εσωτερικού χώρου του πίνακα ελέγχου Έλεγχος ασφαλειών/μαχαιρωτών διακοπτών Έλεγχος του απαγωγού υπέρτασης Αντικατάσταση GFDI /Soft Grounding-Relais Έλεγχος βιδωτών συνδέσεων της καλωδίωσης ισχύος Έλεγχος αυτοκόλλητων ετικετών Εγχειρίδιο συντήρησης SC HE20-WH-el-10 3

4 Πίνακας περιεχομένων SMA Solar Technology AG 6.5 Εξωτερικός έλεγχος πίνακα ελέγχου Έλεγχος στεγανοποιήσεων στις πόρτες Έλεγχος μηχανισμών ασφάλισης και μεντεσέδων Έλεγχος επιφάνειας του πίνακα ελέγχου Έλεγχος του πίνακα ελέγχου ως προς την ύπαρξη διάβρωσης Τοποθέτηση προστατευτικών καλυμμάτων Συναρμολόγηση διαφραγμάτων Συντήρηση μετά τη σύνδεση της τάσης ελέγχου Σύνδεση τάσης ελέγχου Έλεγχος ανεμιστήρα Έλεγχος συστήματος θέρμανσης και υγροστάτη Συντήρηση των παρελκομένων Συντήρηση του Sunny String-Monitor Αποσύνδεση του Sunny String-Monitor Προθεσμία συντήρησης Επισκόπηση των κύριων εξαρτημάτων Έλεγχος του χώρου τοποθέτησης και της εγκατάστασης Έλεγχος περιβλήματος Έλεγχος εσωτερικού του περιβλήματος Έλεγχος πλάκας δαπέδου Έλεγχος καλυμμάτων και αυτοκόλλητων ετικετών Έλεγχος ασφαλειών και συνδετήρων ασφαλειολαβών Έλεγχος των βιδωτών συνδέσμων και των σφιγκτήρων Έλεγχος του απαγωγού υπέρτασης Έλεγχος τάσης τροφοδοσίας Έλεγχος αποζεύκτη ρεύματος λειτουργίας (προαιρετικά) Έλεγχος αποζεύκτη υπότασης (προαιρετικά) Έλεγχος σύνδεσης γείωσης Έλεγχος λυχνιών LED πλακέτας μέτρησης SC HE20-WH-el-10 Εγχειρίδιο συντήρησης

5 SMA Solar Technology AG Πίνακας περιεχομένων 7.2 Συντήρηση του Sunny Main Box Αποσύνδεση Sunny Main Box Προθεσμία συντήρησης Επισκόπηση των κύριων εξαρτημάτων Έλεγχος του χώρου τοποθέτησης και της εγκατάστασης Έλεγχος περιβλήματος Έλεγχος εσωτερικού του περιβλήματος Έλεγχος πλάκας δαπέδου Έλεγχος καλυμμάτων και αυτοκόλλητων ετικετών Έλεγχος ασφαλειών και συνδετήρων ασφαλειολαβών Έλεγχος των βιδωτών συνδέσμων και των σφιγκτήρων Συντήρηση SMA String-Combiner Απομόνωση της συσκευής SMA String-Combiner από την παροχή τάσης Προθεσμία συντήρησης Έλεγχος του χώρου τοποθέτησης και της εγκατάστασης Έλεγχος πλάκας δαπέδου Έλεγχος του περιβλήματος και του εσωτερικού του περιβλήματος Έλεγχος των καλωδίων στοιχειοσειράς Έλεγχος καλυμμάτων και αυτοκόλλητων ετικετών Έλεγχος ασφαλειών και συνδετήρων ασφαλειολαβών Έλεγχος των βιδωτών συνδέσμων και των σφιγκτήρων Έλεγχος του απαγωγού υπέρτασης Επικοινωνία Εγχειρίδιο συντήρησης SC HE20-WH-el-10 5

6 SMA Solar Technology AG 6 SC HE20-WH-el-10 Εγχειρίδιο συντήρησης

7 SMA Solar Technology AG 1 Υποδείξεις για αυτό το έγγραφο 1 Υποδείξεις για αυτό το έγγραφο Τομέας ισχύος Το παρόν έγγραφο ισχύει για τους παρακάτω μετατροπείς και τα παρελκόμενα: SC 500HE-20 SC 630HE-20 SC 720HE-20 SC 760HE-20 SC 800HE-20 SSM SSM16-11 SSM24-11 SMB SMB-C SMA String-Combiner Σε ποιους απευθύνεται Αυτές οι οδηγίες απευθύνονται σε ειδικευμένο προσωπικό. Οι εργασίες που περιγράφονται στο παρόν έγγραφο πρέπει να εκτελούνται αποκλειστικά από καταρτισμένα άτομα (βλ. κεφάλαιο 2.2 «Προσόντα του ειδικευμένου προσωπικού», σελίδα 11). Περισσότερες πληροφορίες Για περισσότερες πληροφορίες σχετικά με τα εξαρτήματα άλλων προμηθευτών απευθυνθείτε στον εκάστοτε κατασκευαστή. Κάθε μετατροπέας συνοδεύεται από ένα πρωτόκολλο συντήρησης. Το πρωτόκολλο συντήρησης περιγράφει τις προκύπτουσες εργασίες συντήρησης και το διάστημα μεταξύ των συντηρήσεων που συνιστά η SMA Solar Technology AG. Εγχειρίδιο συντήρησης SC HE20-WH-el-10 7

8 1 Υποδείξεις για αυτό το έγγραφο SMA Solar Technology AG Σύμβολα Σύμβολο Επεξήγηση Προειδοποιητική υπόδειξη, η παράβλεψη της οποίας οδηγεί άμεσα σε θάνατο ή σοβαρό τραυματισμό. Προειδοποιητική υπόδειξη, η παράβλεψη της οποίας μπορεί να οδηγήσει σε θάνατο ή σοβαρό τραυματισμό. Προειδοποιητική υπόδειξη, η παράβλεψη της οποίας μπορεί να οδηγήσει σε ελαφρούς ή μέτριους τραυματισμούς. Προειδοποιητική υπόδειξη, η παράβλεψη της οποίας μπορεί να προκαλέσει υλικές ζημίες. Πληροφορίες, οι οποίες είναι σημαντικές για ένα συγκεκριμένο θέμα ή στόχο, αλλά δεν σχετίζονται με την ασφάλεια. Προϋπόθεση που πρέπει να ισχύει για ένα συγκεκριμένο στόχο. Επιθυμητό αποτέλεσμα Πιθανό πρόβλημα Ονοματολογία Στο παρόν έγγραφο χρησιμοποιείται η παρακάτω ονοματολογία: Πλήρης ονομασία Sunny Central Sunny Central Communication Controller Ονομασία στο παρόν έγγραφο Μετατροπέας SC-COM Συντομογραφίες Συντομογραφία Ονομασία Επεξήγηση EP Εναλλασσόμενο ρεύμα ESD Electrostatic Discharge Ηλεκτροστατική εκφόρτιση GFDI Ground-Fault Detection Interruption Διακοπή παροχής ρεύματος σε περίπτωση ανίχνευσης σφάλματος γείωσης PE Protective Earth Αγωγός γείωσης ΜΣΘ Μέση στάθμη θάλασσας ΣΡ Συνεχές ρεύμα Φ/Β Φωτοβολταϊκά 8 SC HE20-WH-el-10 Εγχειρίδιο συντήρησης

9 SMA Solar Technology AG 2 Ασφάλεια 2 Ασφάλεια 2.1 Υποδείξεις ασφαλείας Ηλεκτροπληξία Στα υπό τάση εξαρτήματα του μετατροπέα επικρατούν υψηλές τάσεις, οι οποίες μπορούν να προκαλέσουν θανατηφόρα ηλεκτροπληξία. Οι εργασίες πρέπει να εκτελούνται μόνο με τον τρόπο που περιγράφεται στο παρόν έγγραφο. Τηρείτε όλες τις υποδείξεις ασφαλείας. Τηρείτε όλες τις υποδείξεις ασφαλείας του παρόντος εγγράφου και των οδηγιών εγκατάστασης του μετατροπέα. Μην αγγίζετε τα εξαρτήματα του μετατροπέα ή του δικτύου μέσης τάσης που φέρουν τάση. Τηρείτε όλους τους σχετικούς κανονισμούς ασφαλείας για το χειρισμό του δικτύου μέσης τάσης. Αν υπάρχει κάποιο σφάλμα γείωσης, ενδέχεται να βρίσκονται υπό τάση τα θεωρούμενα ως γειωμένα μέρη της εγκατάστασης. Προτού αγγίξετε κάποιο εξάρτημα της εγκατάστασης, βεβαιωθείτε ότι δεν φέρει τάση. Ακόμη και όταν έχετε κατεβάσει το γενικό διακόπτη AC και DC, στο μετατροπέα ενδέχεται να επικρατούν τάσεις επικίνδυνες σε περίπτωση επαφής. Περιμένετε τουλάχιστον 12 λεπτά μετά την απενεργοποίηση του μετατροπέα. Κατ' αυτόν τον τρόπο μπορούν να εκφορτισθούν οι πυκνωτές. Η συσκευή επιτήρησης μόνωσης με GFDI (Ground-Fault Detector Interrupter) ή Remote GFDI δεν παρέχει προστασία του προσωπικού με ενεργοποιημένο GFDI. Οι Φ/Β μονάδες που γειώνονται με GFDI, απάγουν την τάση προς τη γη. Με την είσοδο στο Φ/Β πεδίο μπορεί να προκληθεί επικίνδυνη για τη ζωή ηλεκτροπληξία. Μην εισέρχεστε στο Φ/Β πεδίο χωρίς να έχετε θέσει τις Φ/Β μονάδες σε απομονωμένη λειτουργία. Βεβαιωθείτε πως η αντίσταση μόνωσης του Φ/Β πεδίου είναι μεγαλύτερη από 1 k Ω. Η λειτουργία ενός ελαττωματικού μετατροπέα μπορεί να έχει ως αποτέλεσμα σοβαρές σωματικές βλάβες από ηλεκτροπληξία. Λειτουργείτε το μετατροπέα μόνο αν βρίσκεται σε κατάσταση απρόσκοπτης και ασφαλούς λειτουργίας και φροντίστε να τον ελέγχετε τακτικά για εμφανείς ζημίες. Βεβαιωθείτε ότι όλα τα εξωτερικά συστήματα ασφαλείας είναι ανά πάσα στιγμή εύκολα προσβάσιμα και ελέγχονται τακτικά ως προς την απρόσκοπτη λειτουργία τους. Οδεύσεις διαφυγής Το άνοιγμα των πορτών 2 αντικριστών μετατροπέων φράζει την όδευση διαφυγής. Ανοίγετε πάντοτε μόνο την πόρτα 1 του μετατροπέα. Κατά τη διαδικασία αυτή τηρείτε το ελάχιστο πλάτος διέλευσης μεταξύ της ανοιχτής πόρτας του μετατροπέα και του επόμενου σταθερού εμποδίου. Το ελάχιστο πλάτος διέλευσης καθορίζεται από τους εθνικούς κανονισμούς. Στη Γερμανία, το ελάχιστο πλάτος διέλευσης ανέρχεται σε 500 mm. Εγχειρίδιο συντήρησης SC HE20-WH-el-10 9

10 2 Ασφάλεια SMA Solar Technology AG ESD Η επαφή με ηλεκτρονικά εξαρτήματα μπορεί να προκαλέσει ζημίες στο μετατροπέα ή να τον καταστρέψει εξαιτίας ηλεκτροστατικής εκφόρτισης. Κατά την εκτέλεση εργασιών στο μετατροπέα και κατά το χειρισμό των συγκροτημάτων του πρέπει να λαμβάνετε υπόψη σας τους κανονισμούς προστασίας από ηλεκτροστατική εκφόρτιση (ESD). Απάγετε το ηλεκτροστατικό φορτίο αγγίζοντας άβαφα, γειωμένα μέρη του περιβλήματος, π.χ., τη σύνδεση PE των πορτών. Με αυτόν τον τρόπο μπορείτε να αγγίξετε τα ηλεκτρονικά εξαρτήματα με ασφάλεια. Περιβαλλοντικές επιδράσεις Η εισερχόμενη υγρασία και η σκόνη μπορεί να προκαλέσουν ζημίες στο μετατροπέα. Μην ανοίγετε το μετατροπέα υπό συνθήκες βροχόπτωσης ή ατμοσφαιρικής υγρασίας άνω του 95%. Διεξάγετε τη συντήρηση μόνο σε ατμόσφαιρα χωρίς υγρασία και σκόνη. Τήρηση των ροπών σύσφιξης Τηρείτε όλες τις προδιαγραφές ροπής σύσφιξης του σχεδιαγράμματος συνδεσμολογίας και των οδηγιών εγκατάστασης. Εάν δεν υπάρχουν στοιχεία για τις ροπές στρέψης, επικοινωνήστε με τη γραμμή εξυπηρέτησης SMA Service Line. Φύλαξη τεχνικής τεκμηρίωσης Το προσωπικό χειρισμού και συντήρησης πρέπει να έχει ανά πάσα στιγμή πρόσβαση σε αυτή την τεχνική τεκμηρίωση. Φυλάσσετε την παρούσα τεχνική τεκμηρίωση στο άμεσο περιβάλλον του μετατροπέα. Πινακίδες υποδείξεων Οι πινακίδες υποδείξεων πρέπει να είναι πάντα ευανάγνωστες. Εάν υποστούν ζημία, αντικαταστήστε τις πινακίδες υποδείξεων. 10 SC HE20-WH-el-10 Εγχειρίδιο συντήρησης

11 SMA Solar Technology AG 2 Ασφάλεια 2.2 Προσόντα του ειδικευμένου προσωπικού Οι εργασίες που περιγράφονται στο παρόν έγγραφο επιτρέπεται να εκτελούνται αποκλειστικά από ειδικευμένο προσωπικό. Το ειδικευμένο προσωπικό πρέπει να διαθέτει τα ακόλουθα προσόντα: Γνώση του τρόπου λειτουργίας και της λειτουργίας ενός μετατροπέα Κατάρτιση στην αντιμετώπιση κινδύνων κατά το χειρισμό και τη συντήρηση ηλεκτρικών συσκευών και εγκαταστάσεων Εκπαίδευση σχετικά με τη συντήρηση ηλεκτρικών συσκευών και εγκαταστάσεων Γνώση των σχετικών προτύπων και οδηγιών Γνώση και τήρηση του παρόντος εγγράφου με όλες τις υποδείξεις ασφαλείας 2.3 Μέσα ατομικής προστασίας Μετά την ενεργοποίηση της τάσης ελέγχου, η εκτέλεση όλων των εργασιών επιτρέπεται μόνο με χρήση μέσων ατομικής προστασίας. Τα μέσα προστασίας πρέπει να πληρούν με τις απαιτήσεις της οδηγίας 89/686/ΕΟΚ. Πρέπει να συμπληρωθούν τα οριζόμενα από τις νομικές διατάξεις ή κατ' άλλον τρόπο προβλεπόμενα μέσα προστασίας. Εγχειρίδιο συντήρησης SC HE20-WH-el-10 11

12 3 Προθεσμίες συντήρησης SMA Solar Technology AG 3 Προθεσμίες συντήρησης Η τήρηση των προθεσμιών συντήρησης διασφαλίζει την απρόσκοπτη λειτουργία του Sunny Central. Οι προθεσμίες συντήρησης εξαρτώνται από τις συνθήκες περιβάλλοντος και χρήσης. Εάν οι συνθήκες περιβάλλοντος είναι δυσμενείς, κάποιες εργασίες συντήρησης πρέπει να εκτελούνται συχνότερα. Αυτές οι εργασίες συντήρησης καταγράφονται στο πρωτόκολλο συντήρησης. Η SMA Solar Technology AG συνιστά τη διενέργεια μηνιαίου οπτικού ελέγχου, ώστε να διαπιστώνεται αν υπάρχει ανάγκη συντήρησης. Υπό κανονικές συνθήκες περιβάλλοντος και χρήσης πρέπει να διεξάγεται πλήρης συντήρηση του Sunny Central με τις παρακάτω προθεσμίες: Συντήρηση υπό κανονικές συνθήκες περιβάλλοντος και χρήσης: Περιγραφή Προγραμματισμένη συντήρηση Προθεσμία Ανά 24 μήνες Προθεσμίες προληπτικής αντικατάστασης: Περιγραφή Αντικατάσταση των τροφοδοτικών 24 V* Αντικατάσταση του ανεμιστήρα της γέφυρας του μετατροπέα* Φίλτρα πλεγμάτων εξαερισμού GFDI / Soft Grounding-Relais Απαγωγός υπέρτασης Προθεσμία Ανά 10 έτη Ανά 13 έτη Ανά 24 μήνες 100 ενεργοποιήσεις λόγω βραχυκυκλώματος Όταν ενεργοποιείται * Επικοινωνήστε με τη γραμμή εξυπηρέτησης SMA Service Line. Προθεσμίες συντήρησης Οι προθεσμίες συντήρησης εξαρτώνται από το μέγεθος της εγκατάστασης, το σημείο της εγκατάστασης και τις συνθήκες περιβάλλοντος. Εάν ο μετατροπέας είναι τοποθετημένος σε σημείο με δυσμενείς συνθήκες περιβάλλοντος, η SMA Solar Technology AG συνιστά, οι εργασίες συντήρησης να διεξάγονται συχνότερα. Ανταλλακτικά Τα ανταλλακτικά ταυτοποιούνται μέσω της αναγνώρισης εξοπλισμού (BMK) και το σχεδιάγραμμα συνδεσμολογίας. Τους αριθμούς προϊόντος των επιμέρους ανταλλακτικών μπορείτε να τους βρείτε στον κατάλογο ανταλλακτικών. Για τους κωδικούς προϊόντων μπορείτε επίσης να απευθυνθείτε στην SMA Service Line. 12 SC HE20-WH-el-10 Εγχειρίδιο συντήρησης

13 SMA Solar Technology AG 4 Sunny Central HE-20 4 Sunny Central HE Δομή του μετατροπέα Εικόνα 1: Θέση A B C D Δομή του μετατροπέα Ονομασία Πλέγματα εξαερισμού Πίνακας μετατροπέα Πίνακας συνδέσεων Άνοιγμα εξερχόμενου αέρα 4.2 Πινακίδα τύπου Μπορείτε να ταυτοποιήσετε το μετατροπέα μέσω της πινακίδας τύπου. Η πινακίδα τύπου βρίσκεται στον πίνακα συνδέσεων και μετατροπέα του μετατροπέα. Ο αριθμός σειράς αναγράφεται και στην μπροστινή πλευρά του μετατροπέα. Εγχειρίδιο συντήρησης SC HE20-WH-el-10 13

14 5 Συντήρηση υπό τάση SMA Solar Technology AG 5 Συντήρηση υπό τάση 5.1 Ανάγνωση μηνυμάτων σφάλματος και προειδοποιήσεων Για τη σύνδεση ενός Η/Υ, χρησιμοποιήστε τη διεπαφή συντήρησης που βρίσκεται στην εξωτερική πλευρά του πίνακα συνδέσεων (βλ. οδηγίες εγκατάστασης του Sunny Central). Εάν προκύψει κάποιο σφάλμα, διαβάστε το σφάλμα από την οθόνη ή την επιφάνεια SC-COM και αποκαταστήστε το (βλ. οδηγίες χρήσης του Sunny Central). 5.2 Έλεγχος αποζεύκτη φορτίου DC Εικόνα 2: Θέση A B C D Δομή του αποζεύκτη φορτίου DC Ονομασία Ένδειξη κατάστασης σφάλματος Ένδειξη θέσης Πλήκτρο ενεργοποίησης Πλήκτρο απενεργοποίησης Προϋποθέσεις: Υπάρχει τάση ελέγχου. Υπάρχει τάση DC. 14 SC HE20-WH-el-10 Εγχειρίδιο συντήρησης

15 SMA Solar Technology AG 5 Συντήρηση υπό τάση 1. Ρυθμίστε το διακόπτη με κλειδί του μετατροπέα στη θέση «Stop». 2. Ανοίξτε τις πόρτες του πίνακα συνδέσεων. 3. Ελέγξτε αν ο αποζεύκτης φορτίου DC είναι απενεργοποιημένος και δείχνει τη θέση «Off». Εάν ο αποζεύκτης φορτίου DC δεν είναι απενεργοποιημένος και δεν δείχνει τη θέση «Off», επικοινωνήστε με τη γραμμή εξυπηρέτησης SMA Service Line. 4. Κλείστε τις πόρτες του πίνακα συνδέσεων. 5. Ρυθμίστε το μετατροπέα στη θέση «Start». 6. Ανοίξτε τις πόρτες του πίνακα συνδέσεων. 7. Ελέγξτε αν ο αποζεύκτης φορτίου DC είναι ενεργοποιημένος και δείχνει τη θέση «On». Εάν ο αποζεύκτης φορτίου DC δεν είναι ενεργοποιημένος και δεν δείχνει τη θέση «On», επικοινωνήστε με τη γραμμή εξυπηρέτησης SMA Service Line. 8. Κλείστε τις πόρτες του πίνακα συνδέσεων. 9. Ρυθμίστε το διακόπτη με κλειδί στη θέση «Stop». 10. Ελέγξτε τη διαδικασία μεταγωγής 3 φορές. Εγχειρίδιο συντήρησης SC HE20-WH-el-10 15

16 5 Συντήρηση υπό τάση SMA Solar Technology AG 5.3 Έλεγχος εξωτερικής γρήγορης διακοπής λειτουργίας Εικόνα 3: Θέση A Θέση της γρήγορης διακοπής λειτουργίας Ονομασία Γρήγορη διακοπή λειτουργίας Προϋποθέσεις: Υπάρχει τάση ελέγχου. Υπάρχει τάση DC. 1. Ελέγξτε αν με την ενεργοποίηση της γρήγορης διακοπής λειτουργίας ο αποζεύκτης φορτίου DC και η προστασία AC απενεργοποιούνται με τον χαρακτηριστικό ήχο. Αν δεν ακούγεται κάποιος ήχος απενεργοποίησης, επικοινωνήστε με τη γραμμή εξυπηρέτησης SMA Service Line. 2. Σε μετατροπείς με οθόνη: Ελέγξτε αν η οθόνη του μετατροπέα εμφανίζει το μήνυμα σφάλματος Αν η οθόνη δεν εμφανίζει το μήνυμα σφάλματος 9009, επικοινωνήστε με τη γραμμή εξυπηρέτησης SMA Service Line. 3. Σε μετατροπείς με φωτεινές ενδείξεις: Ελέγξτε αν ανάβει η κόκκινη φωτεινή ένδειξη. Αν η κόκκινη φωτεινή ένδειξη δεν ανάβει, επικοινωνήστε με τη γραμμή εξυπηρέτησης SMA Service Line. 4. Ανοίξτε τις πόρτες του πίνακα συνδέσεων. 5. Ελέγξτε αν ο αποζεύκτης φορτίου DC είναι απενεργοποιημένος και δείχνει τη θέση «Off». Εάν ο αποζεύκτης φορτίου DC δεν είναι απενεργοποιημένος και δεν δείχνει τη θέση «Off», επικοινωνήστε με τη γραμμή εξυπηρέτησης SMA Service Line. 6. Κλείστε τις πόρτες του πίνακα συνδέσεων. 7. Απασφαλίστε πάλι τη γρήγορη διακοπή λειτουργίας. 8. Ρυθμίστε το μετατροπέα στη θέση «Start». 9. Ελέγξτε τη διαδικασία μεταγωγής 3 φορές. 16 SC HE20-WH-el-10 Εγχειρίδιο συντήρησης

17 SMA Solar Technology AG 5 Συντήρηση υπό τάση 5.4 Διακόπτης ισχύος AC (προαιρετικά) Εικόνα 4: Θέση A B C Δομή του διακόπτη ισχύος AC Ονομασία Θέση διακόπτη «On» Θέση διακόπτη «Ενεργοποιημένος» Θέση διακόπτη «Off» Επιπλέον απαιτούμενο υλικό συντήρησης (δεν περιλαμβάνεται στον εξοπλισμό που παραλάβατε): Εγκεκριμένη από τον κατασκευαστή του διακόπτη ισχύος AC συσκευή, π.χ., TT1 της εταιρείας ABB. Με τη συσκευή ελέγχου ελέγξτε αν ο διακόπτης ισχύος AC είναι έτοιμος προς λειτουργία (σχετικά με τη διαδικασία ελέγχου, ανατρέξτε στην τεχνική τεκμηρίωση της συσκευής ελέγχου). Σε περίπτωση βλάβης επικοινωνήστε με τη γραμμή εξυπηρέτησης SMA Service Line. Εγχειρίδιο συντήρησης SC HE20-WH-el-10 17

18 6 Συντήρηση σε κατάσταση χωρίς τάση SMA Solar Technology AG 6 Συντήρηση σε κατάσταση χωρίς τάση 6.1 Απομόνωση του μετατροπέα από την παροχή τάσης Ηλεκτροπληξία λόγω τάσης Τα εξαρτήματα του Sunny Central βρίσκονται υπό τάση. Η επαφή με τα εξαρτήματα στο Sunny Central μπορεί να έχει ως αποτέλεσμα το θάνατο ή βαρύ τραυματισμό. Πριν από κάθε εργασία στο Sunny Central, απομονώστε το μετατροπέα και ασφαλίστε τον από επανενεργοποίηση. Μετά την απομόνωση του μετατροπέα από την παροχή τάσης, περιμένετε τουλάχιστον 15 λεπτά, μέχρι να εκφορτιστούν τελείως οι πυκνωτές. Βεβαιωθείτε ότι δεν υπάρχει τάση. Πριν από την εκτέλεση κάθε εργασίας συντήρησης στο μετατροπέα απομονώνετέ τον πάντοτε από την παροχή τάσης, όπως περιγράφεται σε αυτό το κεφάλαιο. Άτομο εξουσιοδοτημένο για τη ζεύξη του μετασχηματιστή μέσης τάσης Μόνο ένα εξουσιοδοτημένο άτομο επιτρέπεται να συνδέει και να αποσυνδέει την παροχή τάσης AC του μετασχηματιστή μέσης τάσης. 1. Ρυθμίστε το μετατροπέα στη θέση «Stop». 2. Απομονώστε εξωτερικά την τάση AC του μετασχηματιστή μέσης τάσης. 3. Απομονώστε την τάση DC στον κύριο διανομέα (π.χ., Sunny Main Box) ή στον υποδιανομέα (π.χ., Sunny String-Monitor). 4. Απενεργοποιήστε το διακόπτη ισχύος AC. 5. Απομονώστε εξωτερικά την εξωτερική τροφοδοσία τάσης. 6. Απομονώστε τις πρόσθετες εξωτερικές τάσεις. 7. Απενεργοποιήστε το διακόπτη προστασίας αγωγών της εξωτερικής τροφοδοσίας τάσης και, κατά περίπτωση, τον εσωτερικό μετασχηματιστή αυτοτροφοδοσίας. 18 SC HE20-WH-el-10 Εγχειρίδιο συντήρησης

19 SMA Solar Technology AG 6 Συντήρηση σε κατάσταση χωρίς τάση 8. Απενεργοποιήστε το διακόπτη προστασίας αγωγών της επιτήρησης δικτύου. 9. Βεβαιωθείτε ότι δεν επικρατούν τάσεις σε όλους τους πόλους. 10. Γειώνετε και βραχυκυκλώνετε. 11. Καλύπτετε ή απομονώνετε τα παρακείμενα υπό τάση εξαρτήματα. 12. Περιμένετε έως ότου παρέλθει ο χρόνος εκφόρτισης των πυκνωτών διάρκειας 12 λεπτών. 6.2 Αφαίρεση των διαφραγμάτων Απομονώστε το μετατροπέα (βλ. κεφάλαιο 6.1). 2. Αφαιρέστε τις βίδες των διαφραγμάτων με κατσαβίδι τύπου Torx. 3. Αποσυνδέστε τα καλώδια PE των διαφραγμάτων. 4. Αφαιρέστε τα διαφράγματα. 5. Αφαιρέστε τα προστατευτικά καλύμματα. 6. Βεβαιωθείτε ότι δεν υπάρχει τάση: Γλωττίδες σύνδεσης AC Γλωττίδες σύνδεσης DC/ζυγοί DC/ακροδέκτες σύνδεσης DC Εγχειρίδιο συντήρησης SC HE20-WH-el-10 19

20 6 Συντήρηση σε κατάσταση χωρίς τάση SMA Solar Technology AG 6.3 Αντικατάσταση των φίλτρων των πλεγμάτων εξαερισμού Αντικατάσταση των φίλτρων των πλεγμάτων εξαερισμού Τα φίλτρα των πλεγμάτων εξαερισμού είναι αναλώσιμα. Η αντικατάστασή τους πρέπει να γίνεται το αργότερο μετά από 2 χρόνια. Ανάλογα με το βαθμό ρύπανσης των φίλτρων των πλεγμάτων εξαερισμού, π.χ., εξαιτίας σκόνης, μπορεί να είναι απαραίτητη η συχνότερη αντικατάσταση. Μπορείτε να προμηθευτείτε καινούργια φίλτρα πλεγμάτων εξαερισμού από την SMA Solar Technology AG ή από τον προμηθευτή σας, με τον αριθμό παραγγελίας SMA Απομονώστε το μετατροπέα (βλ. κεφάλαιο 6.1). 2. Τραβήξτε το κουμπί του πλέγματος εξαερισμού προς τα πάνω. Με αυτόν τον τρόπο ανοίγετε το πλέγμα εξαερισμού. 3. Αφαιρέστε το φίλτρο του πλέγματος εξαερισμού. 4. Τοποθετήστε τη καινούργιο φίλτρο πλέγματος εξαερισμού. Η λεπτή πλευρά πρέπει να είναι στραμμένη προς τα έξω. 5. Κλείστε το πλέγμα εξαερισμού. Το πλέγμα εξαερισμού κουμπώνει με χαρακτηριστικό ήχο. 20 SC HE20-WH-el-10 Εγχειρίδιο συντήρησης

21 SMA Solar Technology AG 6 Συντήρηση σε κατάσταση χωρίς τάση 6.4 Συντήρηση του εσωτερικού του πίνακα ελέγχου Αποσυναρμολόγηση των προστατευτικών καλυμμάτων Απομονώστε το μετατροπέα (βλ. κεφάλαιο 6.1). 2. Αφαιρέστε τα προστατευτικά καλύμματα Έλεγχος εσωτερικού χώρου του πίνακα ελέγχου Απομονώστε το μετατροπέα (βλ. κεφάλαιο 6.1). 2. Απομακρύνετε τους ρύπους και τη σκόνη από το εσωτερικό του πίνακα ελέγχου και από όλα τα συγκροτήματα (π.χ., αποζεύκτης φορτίου DC και διακόπτης ισχύος AC). 3. Σκουπίστε την υγρασία. Για το σκοπό αυτό χρησιμοποιήστε ένα πανί Έλεγχος ασφαλειών/μαχαιρωτών διακοπτών Απομονώστε το μετατροπέα (βλ. κεφάλαιο 6.1). 2. Ελέγξτε αν οι ασφάλειες NH/οι μαχαιρωτοί διακόπτες και τα ελατήρια σύσφιξης παρουσιάζουν αποχρωματισμό ή αλλοιώσεις. Εάν οι ασφάλειες NH/οι μαχαιρωτοί διακόπτες και τα ελατήρια σύσφιξης έχουν αποχρωματιστεί ή αλλοιωθεί, προχωρήστε σε αντικατάστασή τους. 3. Ελέγξτε αν η μόνωση και οι ακροδέκτες έχουν αποχρωματιστεί ή αλλοιωθεί. Εάν η μόνωση και οι ακροδέκτες έχουν αποχρωματιστεί ή αλλοιωθεί, επικοινωνήστε με τη γραμμή εξυπηρέτησης SMA Service Line. Εγχειρίδιο συντήρησης SC HE20-WH-el-10 21

22 6 Συντήρηση σε κατάσταση χωρίς τάση SMA Solar Technology AG Έλεγχος του απαγωγού υπέρτασης Εικόνα 5: Θέση A Βαλβίδα DEHN Ονομασία Ένδειξη ετοιμότητας Επιπλέον απαιτούμενο υλικό συντήρησης (δεν περιλαμβάνεται στον εξοπλισμό που παραλάβατε): Συσκευή ελέγχου εγκεκριμένη από τον κατασκευαστή του απαγωγού υπέρτασης για απαγωγό υπέρτασης, π.χ., PM20 της DEHN + SÖHNE GmbH + Co. KG. Κωδικός προϊόντος του απαγωγού υπέρτασης Οι κωδικοί προϊόντος του απαγωγού υπέρτασης παρέχονται στο σχέδιο συνδεσμολογίας. Για τους κωδικούς προϊόντων μπορείτε επίσης να απευθυνθείτε στην SMA Service Line. Απομονώστε το μετατροπέα (βλέπε κεφάλαιο 6.1). 2. Ελέγξτε αν η ένδειξη ετοιμότητας είναι κόκκινη. Αν η ένδειξη ετοιμότητας του απαγωγού υπέρτασης είναι κόκκινη, αντικαταστήστε τον απαγωγό υπέρτασης. Αποσυνδέστε τα καλώδια. Σημειώστε τα καλώδια. Αργότερα πρέπει να τα συνδέσετε στους ίδιους ακροδέκτες. 22 SC HE20-WH-el-10 Εγχειρίδιο συντήρησης

23 SMA Solar Technology AG 6 Συντήρηση σε κατάσταση χωρίς τάση Πιέστε το μοχλό προς τα μέσα και αφαιρέστε τον απαγωγό υπέρτασης προς τα πάνω από τη ράγα. Τοποθετήστε το νέο απαγωγό υπέρτασης στη ράγα από πάνω και πιέστε τον προς την κατεύθυνση της ράγας. Συνδέστε τα καλώδια στους ακροδέκτες, από τους οποίους είχαν αφαιρεθεί προηγουμένως. 3. Με τη συσκευή ελέγχου ελέγξτε αν ο απαγωγός υπέρτασης είναι έτοιμος προς λειτουργία (σχετικά με τη διαδικασία ελέγχου, ανατρέξτε στην τεχνική τεκμηρίωση της συσκευής ελέγχου). Εάν ο απαγωγός υπέρτασης παρουσιάζει βλάβη, αντικαταστήστε τον Αντικατάσταση GFDI /Soft Grounding-Relais Εικόνα 6: Θέση A B Θέση του GFDI και του Soft Grounding-Relais Ονομασία GFDI Soft Grounding-Relais Εγχειρίδιο συντήρησης SC HE20-WH-el-10 23

24 6 Συντήρηση σε κατάσταση χωρίς τάση SMA Solar Technology AG Απομονώστε το μετατροπέα (βλ. κεφάλαιο 6.1). 2. Αν το GFDI ή το Soft Grounding-Relais έχουν ενεργοποιηθεί 100 φορές λόγω βραχυκυκλώματος, αντικαταστήστε τα. Αποσυνδέστε τα καλώδια. Σημειώστε τα καλώδια. Αργότερα πρέπει να τα συνδέσετε στους ίδιους ακροδέκτες. Απασφαλίστε τα εξαρτήματα και αφαιρέστε τα προς τα πάνω από τη ράγα. Τοποθετήστε το νέο εξάρτημα στη ράγα από πάνω και πιέστε το προς την κατεύθυνση της ράγας. Συνδέστε τα καλώδια στους ακροδέκτες, από τους οποίους είχαν αφαιρεθεί προηγουμένως. 3. Αφού έχετε αντικαταστήσει το GFDI, ρυθμίστε την τιμή ρεύματος στα 5 A. 4. Αφού έχετε αντικαταστήσει το GFDI, διεξάγετε τις παρακάτω ρυθμίσεις: Θέση Μέγεθος ρύθμισης Άνω ποτενσιόμετρο 0,8 Μεσαίο ποτενσιόμετρο 0 s Κάτω ποτενσιόμετρο 0, Έλεγχος βιδωτών συνδέσεων της καλωδίωσης ισχύος Πρόκληση ζημιών στις βιδωτές συνδέσεις από υπερβολική σύσφιξη Σφίξτε μόνο τις χαλαρές βιδωτές συνδέσεις με την προκαθορισμένη ροπή σύσφιξης. Τα στοιχεία ροπής σύσφιξης αναφέρονται στο σχεδιάγραμμα συνδεσμολογίας του μετατροπέα. Εάν τα στοιχεία λείπουν, επικοινωνήστε με τη γραμμή εξυπηρέτησης SMA Service Line. 24 SC HE20-WH-el-10 Εγχειρίδιο συντήρησης

25 SMA Solar Technology AG 6 Συντήρηση σε κατάσταση χωρίς τάση Εικόνα 7: Θέση A B C D Θέση της καλωδίωσης ισχύος Ονομασία Ράγα σύνδεσης καλωδίου PE Γλωττίδες σύνδεσης καλωδίου AC Γλωττίδες σύνδεσης καλωδίου DC+ Γλωττίδες σύνδεσης καλωδίου DC Απομονώστε το μετατροπέα (βλ. κεφάλαιο 6.1). 2. Ελέγξτε τη σταθερή στερέωση όλων των βιδωτών συνδέσεων της καλωδίωσης ισχύος. Εάν οι καλωδιώσεις ισχύος είναι χαλαρές, σφίξτε τις με δυναμόκλειδο. 3. Ελέγξτε αν η μόνωση και οι συνδέσεις έχουν αποχρωματιστεί ή αλλοιωθεί. Εάν η μόνωση και οι συνδέσεις έχουν αποχρωματιστεί ή αλλοιωθεί, επικοινωνήστε με τη γραμμή εξυπηρέτησης SMA Service Line. 4. Ελέγξτε αν οι βιδωτές συνδέσεις παρουσιάζουν ζημιές ή αν τα στοιχεία επαφής είναι διαβρωμένα. Εάν οι βιδωτές συνδέσεις παρουσιάζουν ζημιές ή τα στοιχεία επαφής είναι διαβρωμένα, αντικαταστήστε τα. Εγχειρίδιο συντήρησης SC HE20-WH-el-10 25

26 6 Συντήρηση σε κατάσταση χωρίς τάση SMA Solar Technology AG Έλεγχος αυτοκόλλητων ετικετών Εικόνα 8: Θέση των αυτοκόλλητων ετικετών Θέση Αριθμός παραγγελίας SMA Ονομασία A Προειδοποίηση για επικίνδυνη ηλεκτρική τάση B Αριθμός σειράς C Κίνδυνος εγκαύματος D Επικίνδυνη τάση επαφής ακόμη και σε απομονωμένη συσκευή E Επικίνδυνη τάση επαφής ακόμη και σε απομονωμένη συσκευή F Κίνδυνος ηλεκτροπληξίας από ενεργή πηγή ρεύματος Κίνδυνος εγκαύματος G Κίνδυνος ηλεκτροπληξίας από ενεργή πηγή ρεύματος Η Κίνδυνος ηλεκτροπληξίας από ενεργή πηγή ρεύματος Κίνδυνος εγκαύματος I κανόνες ασφαλείας / * ανάλογα με τη γείωση της γεννήτριας Ο θετικός/αρνητικός πόλος της Φ/Β γεννήτριας γειώνεται στο μετατροπέα* Ακούσια ενεργοποίηση λόγω τροποποιημένων ρυθμίσεων Κίνδυνος ηλεκτροπληξίας από ενεργή πηγή ρεύματος K Εγκατάσταση προστατευμένη με απαγωγούς L Κίνδυνος ηλεκτροπληξίας από ενεργή πηγή ρεύματος 26 SC HE20-WH-el-10 Εγχειρίδιο συντήρησης

27 SMA Solar Technology AG 6 Συντήρηση σε κατάσταση χωρίς τάση Απομονώστε το μετατροπέα (βλ. κεφάλαιο 6.1). 2. Ελέγξτε αν οι προειδοποιητικές υποδείξεις και οι αυτοκόλλητες ετικέτες λείπουν ή έχουν φθαρεί. Εάν οι προειδοποιητικές υποδείξεις και οι αυτοκόλλητες ετικέτες λείπουν ή είναι δυσανάγνωστες, αντικαταστήστε τις. Εάν χρειαστεί, μπορείτε να παραγγείλετε αυτοκόλλητες ετικέτες από τη SMA Solar Technology AG ή τον αντιπρόσωπο της περιοχής σας βάσει των αριθμών παραγγελίας της SMA που αναφέρονται παραπάνω. 6.5 Εξωτερικός έλεγχος πίνακα ελέγχου Έλεγχος στεγανοποιήσεων στις πόρτες Οι στεγανοποιήσεις βρίσκονται στις πόρτες του μετατροπέα. Εικόνα 9: Θέση A B C D E F Σχέδιο τομής των στεγανοποιήσεων (Παράδειγμα) Ονομασία Στεγανοποίηση Πλευρικό τοίχωμα Περιοχή ακμής πίεσης Μεντεσές Πόρτα Κατασκευή πλαισίου Εγχειρίδιο συντήρησης SC HE20-WH-el-10 27

28 6 Συντήρηση σε κατάσταση χωρίς τάση SMA Solar Technology AG Απομονώστε το μετατροπέα (βλ. κεφάλαιο 6.1). 2. Ελέγξτε αν οι στεγανοποιήσεις στην περιοχή ακμών πίεσης παρουσιάζουν ζημίες. Συμβουλή: Η περιοχή ακμών πίεσης δεν αναγνωρίζεται όταν η πόρτα είναι κλειστή. Εάν η στεγανοποίηση έχει υποστεί ζημία, επικοινωνήστε με τη γραμμή εξυπηρέτησης SMA Service Line. 3. Περιποιηθείτε τις στεγανοποιήσεις με ταλκ, βαζελίνη ή κερί. Με αυτό τον τρόπο θα αποτρέψετε τις ζημίες από παγετό. 4. Κατά την αφαίρεση των πλευρικών τοιχωμάτων: Ελέγξτε αν τα πλευρικά τοιχώματα στην περιοχή ακμών πίεσης παρουσιάζουν ζημιές. Εάν η στεγανοποίηση έχει υποστεί ζημία, επικοινωνήστε με τη γραμμή εξυπηρέτησης SMA Service Line Έλεγχος μηχανισμών ασφάλισης και μεντεσέδων Απαιτούμενο υλικό συντήρησης (δεν περιλαμβάνεται στον εξοπλισμό που παραλάβατε): Κατάλληλο, άνυδρο λιπαντικό με αντοχή στη θερμότητα, π.χ., WD40. Μη λιπαρό αντιψυκτικό, π.χ., PS88. Απομονώστε το μετατροπέα (βλ. κεφάλαιο 6.1). 2. Ελέγξτε αν ο μηχανισμός ασφάλισης κινείται απρόσκοπτα. Προς το σκοπό αυτό ανοίξτε και κλείστε τις πόρτες πολλές φορές. Εάν ο μηχανισμός ασφάλισης κινείται με δυσκολία, επαλείψτε όλα τα κινούμενα εξαρτήματα με λιπαντικό. 3. Ελέγξτε αν είναι δυνατή η ασφάλιση της πόρτας. Εάν η ασφάλιση της πόρτας δεν είναι δυνατή, επαλείψτε τη σφήνα ακινητοποίησης πορτών με λιπαντικό. 4. Ελέγξτε αν οι μεντεσέδες των πορτών κινούνται απρόσκοπτα. Εάν οι μεντεσέδες των πορτών παρουσιάζουν δυσκολία στην κίνηση, επαλείψτε τους με λιπαντικό. 5. Επαλείψτε με λιπαντικό όλα τα κινούμενα εξαρτήματα και τα σημεία κίνησης. 6. Εάν ο μετατροπέας τοποθετηθεί σε περιοχές με θερμοκρασίες υπό το μηδέν, προστατέψτε τον κύλινδρο προφίλ της κλειδαριάς της πόρτας και του διακόπτη με κλειδί με μη λιπαρό αντιψυκτικό. 28 SC HE20-WH-el-10 Εγχειρίδιο συντήρησης

29 SMA Solar Technology AG 6 Συντήρηση σε κατάσταση χωρίς τάση Έλεγχος επιφάνειας του πίνακα ελέγχου Απομονώστε το μετατροπέα (βλ. κεφάλαιο 6.1). 2. Ελέγξτε αν οι επιφάνειες έχουν υποστεί ζημία ή παρουσιάζουν διάβρωση. Εάν οι επιφάνειες παρουσιάζουν ζημία, εκτελέστε τις εργασίες συντήρησης αμέσως, αλλά το αργότερο εντός 3 εβδομάδων. Εάν οι επιφάνειες παρουσιάζουν διάβρωση, εκτελέστε τις εργασίες συντήρησης αμέσως, αλλά το αργότερο εντός 3 εβδομάδων Έλεγχος του πίνακα ελέγχου ως προς την ύπαρξη διάβρωσης Απαιτούμενο υλικό συντήρησης (δεν περιλαμβάνεται στον εξοπλισμό που παραλάβατε): Για την επιδιόρθωση ζημιών που καταλαμβάνουν μικρή επιφάνεια, χρησιμοποιήστε στυλό βαφής, πινέλα ή σπρέι βαφής ή εναλλακτικά ακρυλική βαφή 2K-PUR στο αντίστοιχο χρώμα RAL. Τηρήστε τις υποδείξεις επεξεργασίας του κατασκευαστή της βαφής. Για την επιδιόρθωση ζημιών που καταλαμβάνουν μεγάλη επιφάνεια χρησιμοποιήστε μια διορθωτική βαφή ή εναλλακτικά ακρυλική βαφή 2K-PUR στο αντίστοιχο χρώμα RAL. Τηρήστε τις υποδείξεις επεξεργασίας του κατασκευαστή της βαφής. Θέση Χρώμα RAL Χρωματισμός Περίβλημα, πόρτα, RAL 7035 Ανοιχτό γκρι στέγαστρο Βάση RAL 7024 Γκρι γραφίτη Σμυριδόπανο Διαλύτης απολίπανσης 1. Αφαιρέστε τις ακαθαρσίες. 2. Σε περίπτωση που οι ζημίες καλύπτουν μικρές επιφάνειες, επεξεργαστείτε τις αντίστοιχες θέσεις: Λειάνετε την επιφάνεια. Καθαρίστε την επιφάνεια με διαλύτη απολίπανσης. Βάψτε την επιφάνεια. 3. Εάν οι ζημίες εκτείνονται σε μεγάλη επιφάνεια, επεξεργαστείτε όλη την επιφάνεια: Λειάνετε την επιφάνεια. Καθαρίστε την επιφάνεια με διαλύτη απολίπανσης. Βάψτε όλη την επιφάνεια. Εγχειρίδιο συντήρησης SC HE20-WH-el-10 29

30 6 Συντήρηση σε κατάσταση χωρίς τάση SMA Solar Technology AG 6.6 Τοποθέτηση προστατευτικών καλυμμάτων Απομονώστε το μετατροπέα (βλ. κεφάλαιο 6.1). 2. Τοποθετήστε τα προστατευτικά καλύμματα. Για το σκοπό αυτό χρησιμοποιήστε ένα δυναμόκλειδο (ροπή σύσφιξης: 10 Nm). 6.7 Συναρμολόγηση διαφραγμάτων Απομονώστε το μετατροπέα (βλ. κεφάλαιο 6.1). 2. Τοποθετήστε τα προστατευτικά καλύμματα (ροπή σύσφιξης: 10 Nm). 3. Βιδώστε τα καλώδια PE των διαφραγμάτων του πίνακα συνδέσεων (ροπή σύσφιξης 8 Nm). 4. Βεβαιωθείτε για τη σταθερή στερέωση των καλωδίων PE. 5. Βιδώστε τα διαφράγματα (ροπή σύσφιξης: 2 Nm έως 3 Nm). 30 SC HE20-WH-el-10 Εγχειρίδιο συντήρησης

31 SMA Solar Technology AG 6 Συντήρηση σε κατάσταση χωρίς τάση 6.8 Συντήρηση μετά τη σύνδεση της τάσης ελέγχου Σύνδεση τάσης ελέγχου Στα υπό τάση εξαρτήματα του μετατροπέα επικρατούν υψηλές τάσεις, οι οποίες μπορούν να προκαλέσουν θανατηφόρα ηλεκτροπληξία. Ρυθμίστε το διακόπτη με κλειδί στη θέση «Stop» και ασφαλίστε τον έναντι ακούσιας επανενεργοποίησης. Μην αγγίζετε τα εξαρτήματα του μετατροπέα ή του δικτύου μέσης τάσης που φέρουν τάση. Τηρείτε όλους τους σχετικούς κανονισμούς ασφαλείας για το χειρισμό του δικτύου μέσης τάσης. Τα προστατευτικά καλύμματα που αφαιρέθηκαν προηγουμένως πρέπει να είναι τοποθετημένα. 1. Ανοίξτε τις πόρτες του πίνακα συνδέσεων. 2. Ενεργοποιήστε το διακόπτη προστασίας αγωγών της επιτήρησης δικτύου. 3. Συνδέστε τις πρόσθετες εξωτερικές τάσεις. 4. Συνδέστε εξωτερικά την εξωτερική τροφοδοσία τάσης. 5. Συνδέστε το διακόπτη ισχύος AC. 6. Συνδέστε την τάση DC στον κύριο διανομέα ή στον υποδιανομέα. 7. Συνδέστε εξωτερικά την τάση AC του μετασχηματιστή μέσης τάσης. Εγχειρίδιο συντήρησης SC HE20-WH-el-10 31

32 6 Συντήρηση σε κατάσταση χωρίς τάση SMA Solar Technology AG Έλεγχος ανεμιστήρα Ο διακόπτης προστασίας αγωγών της εξωτερικής τροφοδοσίας τάσης είναι απενεργοποιημένος. 1. Ανοίξτε τις πόρτες. 2. Ενεργοποιήστε το διακόπτη προστασίας αγωγών της εξωτερικής τροφοδοσίας τάσης. Οι ανεμιστήρες ενεργοποιούνται για σύντομο χρονικό διάστημα. Δεν εκκινούνται οι ανεμιστήρες; Επικοινωνήστε με τη γραμμή εξυπηρέτησης SMA Service Line. 3. Κλείστε τις πόρτες Έλεγχος συστήματος θέρμανσης και υγροστάτη Κίνδυνος εγκαύματος από θερμά εξαρτήματα του συστήματος θέρμανσης Κατά τη διάρκεια του ελέγχου λειτουργίας, στο σύστημα θέρμανσης αναπτύσσονται υψηλές θερμοκρασίες. Υπάρχει κίνδυνος εγκαύματος, εάν αγγίξετε το σύστημα θέρμανσης χωρίς γάντια. Μην αγγίζετε το σύστημα θέρμανσης με γυμνά χέρια. Χρησιμοποιείτε μέσα ατομικής προστασίας. Ελέγχετε τη λειτουργία του συστήματος θέρμανσης διατηρώντας πάντοτε επαρκή απόσταση. Χαμηλή υγρασία ατμόσφαιρας Αν η υγρασία της ατμόσφαιρας είναι μικρότερη από 50%, δεν μπορείτε να διενεργήσετε τον έλεγχο λειτουργίας γιατί η ελάχιστη τιμή του υγροστάτη είναι 50%. 32 SC HE20-WH-el-10 Εγχειρίδιο συντήρησης

33 SMA Solar Technology AG 6 Συντήρηση σε κατάσταση χωρίς τάση Προϋποθέσεις: Ο διακόπτης προστασίας αγωγών της εξωτερικής τροφοδοσίας τάσης είναι ενεργοποιημένος. Εικόνα 10: Θέση του συστήματος θέρμανσης και του υγροστάτη Θέση A B Ονομασία Σύστημα θέρμανσης Υγροστάτης 1. Ανοίξτε τις πόρτες. 2. Ρυθμίστε τον υγροστάτη στην ελάχιστη τιμή. Όταν η υγρασία ατμόσφαιρας υπερβαίνει τη ρυθμισμένη τιμή, το σύστημα θέρμανσης ενεργοποιείται. Το σύστημα θέρμανσης δεν ενεργοποιείται; Περιμένετε τουλάχιστον 5 λεπτά. Εάν το σύστημα θέρμανσης δεν εκκινείται, επικοινωνήστε με τη γραμμή εξυπηρέτησης SMA Service Line. 3. Επαναφέρετε τον υγροστάτη στην αρχική τιμή. Η αρχική τιμή σημειώνεται στο σχεδιάγραμμα συνδεσμολογίας. 4. Κλείστε τις πόρτες. Εγχειρίδιο συντήρησης SC HE20-WH-el-10 33

34 7 Συντήρηση των παρελκομένων SMA Solar Technology AG 7 Συντήρηση των παρελκομένων 7.1 Συντήρηση του Sunny String-Monitor Αποσύνδεση του Sunny String-Monitor Κίνδυνος-θάνατος λόγω ηλεκτροπληξίας σε περίπτωση επαφής με εξαρτήματα του Sunny String-Monitor που φέρουν τάση. Τηρείτε τους κανόνες ασφαλείας: Απομονώστε από την παροχή τάσης. Ασφαλίστε από τυχαία επανενεργοποίηση. Βεβαιωθείτε ότι δεν επικρατεί τάση και ρεύμα. Καλύπτετε ή απομονώνετε τα παρακείμενα υπό τάση εξαρτήματα. Εκτελείτε εργασίες συντήρησης μόνο όταν η συσκευή είναι συνδεδεμένη χωρίς να φέρει τάση. Ανοίγετε τους ακροδέκτες απομόνωσης μόνο όταν οι συσκευές δεν φέρουν ρεύμα. Αποσυνδέετε τα βύσματα σύνδεσης DC μόνο όταν δεν επικρατεί τάση. 1. Αν υπάρχει διακόπτης ισχύος DC στο Sunny String-Monitor, απενεργοποιήστε το διακόπτη ισχύος DC. Με αυτό τον τρόπο, το Sunny String-Monitor συνδέεται χωρίς ρεύμα. 2. Εάν δεν υπάρχει διακόπτης ισχύος DC, αποσυνδέστε το Sunny Central (βλ. οδηγίες εγκατάστασης του Sunny Central). 3. Εάν το Sunny Central διαθέτει ασφάλειες, αποσυνδέστε τις ασφάλειες στο Sunny Central (βλ. οδηγίες εγκατάστασης του Sunny Central). 4. Αν δεν υπάρχουν ασφάλειες στο Sunny Central, αποσυνδέστε τις ασφάλειες στον κύριο διανομέα DC. 5. Κίνδυνος-θάνατος λόγω σχηματισμού βολταϊκών τόξων κατά το άνοιγμα των ακροδεκτών απομόνωσης Ανοίξτε τους ακροδέκτες απομόνωσης. Το Sunny String-Monitor πρέπει να βρίσκεται σε κατάσταση χωρίς ρεύμα. 6. Κίνδυνος-θάνατος λόγω σχηματισμού βολταϊκών τόξων κατά την αποσύνδεση των βυσμάτων σύνδεσης DC Ανοίξτε όλα τα βύσματα σύνδεσης DC. Το Sunny String-Monitor πρέπει να βρίσκεται σε κατάσταση χωρίς ρεύμα. 34 SC HE20-WH-el-10 Εγχειρίδιο συντήρησης

35 L SMA Solar Technology AG 7 Συντήρηση των παρελκομένων Προθεσμία συντήρησης Εκτελείτε εργασίες συντήρησης στη συσκευή Sunny String-Monitor ανά 24 μήνες Επισκόπηση των κύριων εξαρτημάτων A B C D B A A A E L+ 1 2 A A H I K M L K I H A A G F N O P Q R O N S T Εικόνα 11: Κύρια εξαρτήματα του Sunny String-Monitor SSM Θέση A B C D Ονομασία Διάταξη ασφάλισης καπακιού Ασφάλειες DC Λυχνίες LED ένδειξης κατάστασης λειτουργίας Απαγωγός υπέρτασης Εγχειρίδιο συντήρησης SC HE20-WH-el-10 35

36 7 Συντήρηση των παρελκομένων SMA Solar Technology AG Θέση E Διακόπτης DC F Ακροδέκτες για τη σύνδεση του καλωδίου σήματος για την επαφή σήματος ανάδρασης* G Ακροδέκτες για τη σύνδεση της ενεργοποίησης της βοηθητικής διάταξης απόζευξης * Η Ακροδέκτες με συνδετήρα για τη σύνδεση του κεντρικού αγωγού DC I Ελατηριωτός ακροδέκτης για τις συνδέσεις στοιχειοσειρών K Βύσμα για τη σύνδεση των στοιχειοσειρών L Ακροδέκτες για τη σύνδεση της γείωσης M Ακροδέκτες για τη σύνδεση του αγωγού δεδομένων N Βιδωτός σύνδεσμος καλωδίου για τη σύνδεση του κεντρικού αγωγού DC Ο Βιδωτός συνδέσμος καλωδίου για τη σύνδεση στοιχειοσειρών P Βιδωτοί συνδέσμοι καλωδίων για τη σύνδεση της γείωσης Q Βιδωτός σύνδεσμος εξισορρόπησης πίεσης R Βιδωτοί συνδέσμοι καλωδίων για τη σύνδεση της επικοινωνίας S Βιδωτοί συνδέσμοι για τη σύνδεση της τηλεαπόζευξης * T Βιδωτοί συνδέσμοι για τη σύνδεση της επαφής σήματος ανάδρασης * * προαιρετικά Ονομασία 36 SC HE20-WH-el-10 Εγχειρίδιο συντήρησης

37 L L L- SMA Solar Technology AG 7 Συντήρηση των παρελκομένων C D E B A B F A F A F B B G O N M L K I H G Εικόνα 12: Κύρια εξαρτήματα του Sunny String-Monitor SSM24-11 (Παράδειγμα) Θέση A B C D E F G Ονομασία Ασφάλειες DC θετικού πόλου Βιδωτός σύνδεσμος εξισορρόπησης πίεσης Λυχνίες LED ένδειξης κατάστασης λειτουργίας Διακόπτης DC Απαγωγός υπέρτασης με ένδειξη ετοιμότητας λειτουργίας Ασφάλειες DC αρνητικού πόλου Πώμα αποστράγγισης Εγχειρίδιο συντήρησης SC HE20-WH-el-10 37

38 7 Συντήρηση των παρελκομένων SMA Solar Technology AG Θέση Η I K L M N Ο Ονομασία Συνδέσεις στοιχειοσειράς αρνητικού πόλου Κύριο καλώδιο DC αρνητικού πόλου Σύνδεση της γείωσης Κύριος αγωγός DC θετικού πόλου Σύνδεση τηλεαπόζευξης (προαιρετικά) Σύνδεση επικοινωνίας Συνδέσεις στοιχειοσειράς θετικού πόλου Έλεγχος του χώρου τοποθέτησης και της εγκατάστασης Απομακρύνετε τυχόν εύφλεκτα υλικά. Βεβαιωθείτε ως προς τη σταθερή εφαρμογή του Sunny String-Monitor. Βεβαιωθείτε ότι το Sunny String-Monitor δεν έχει τοποθετηθεί σε σημείο όπου εκτίθεται απευθείας στην ηλιακή ακτινοβολία Έλεγχος περιβλήματος Ελέγξτε αν το περίβλημα έχει υποστεί ζημία. Εάν το περίβλημα έχει υποστεί σοβαρές ζημιές ή παρουσιάζει εμφανείς ρωγμές, αντικαταστήστε το. Βεβαιωθείτε ότι όλοι οι βιδωτοί συνδέσμοι εξισορρόπησης πίεσης που υπάρχουν στο περίβλημα του Sunny String-Monitor SSM16/24 είναι άθικτοι και καθαροί. Στο Sunny String-Monitor SSM ελέγξτε τις διατάξεις ασφάλισης και τις βίδες των καπακιών: Ελέγξτε αν οι διατάξεις ασφάλισης των καπακιών είναι φθαρμένες. Εάν οι διατάξεις ασφάλισης των καπακιών είναι φθαρμένες, επικοινωνήστε με τη γραμμή εξυπηρέτησης SMA Service Line. Ελέγξτε αν οι βίδες των καπακιών είναι ακάθαρτες ή έχουν υποστεί ζημία. Εάν οι βίδες των καπακιών είναι ακάθαρτες ή έχουν υποστεί ζημία, καθαρίστε ή αντικαταστήστε τις. Βεβαιωθείτε ως προς τη σταθερή στερέωση του καπακιού. Στο Sunny String-Monitor 16/24-11 βεβαιωθείτε ότι η κλειδαριά λειτουργεί και είναι άθικτη. Ελέγξτε αν οι πλευρικοί βιδωτοί σύνδεσμοι εξισορρόπησης πίεσης είναι ακάθαρτοι. Εάν οι βιδωτοί συνδέσμοι εξισορρόπησης πίεσης είναι πολύ ακάθαρτοι, καθαρίστε ή αντικαταστήστε τους. 38 SC HE20-WH-el-10 Εγχειρίδιο συντήρησης

39 SMA Solar Technology AG 7 Συντήρηση των παρελκομένων Έλεγχος εσωτερικού του περιβλήματος Απομονώστε το Sunny String-Monitor (βλ. κεφάλαιο 7.1.1). 2. Βεβαιωθείτε ως προς τη στεγανότητα της συσκευής. 3. Βεβαιωθείτε ότι το πώμα αποστράγγισης και τα πώματα εξαερισμού είναι άθικτα και καθαρά. 4. Βεβαιωθείτε ότι στο εσωτερικό του περιβλήματος δεν υπάρχουν συμπυκνώματα Έλεγχος πλάκας δαπέδου Απομονώστε το Sunny String-Monitor (βλ. κεφάλαιο 7.1.1). 2. Ελέγξτε αν ο βιδωτός σύνδεσμος εξισορρόπησης πίεσης του Sunny String-Monitor SSM είναι ακάθαρτος ή έχει υποστεί ζημία. 3. Εάν ο βιδωτός σύνδεσμος εξισορρόπησης πίεσης είναι ακάθαρτος ή έχει υποστεί ζημία, καθαρίστε ή αντικαταστήστε τον. 4. Βεβαιωθείτε ότι όλοι οι βιδωτοί σύνδεσμοι είναι στεγανοί και σταθερά στερεωμένοι. 5. Βεβαιωθείτε ότι τα βύσματα σύνδεσης είναι άθικτα και είναι σταθερά στερεωμένα. Εγχειρίδιο συντήρησης SC HE20-WH-el-10 39

40 Συντήρηση των παρελκομένων SMA Solar Technology AG Έλεγχος καλυμμάτων και αυτοκόλλητων ετικετών A SMA D E C B 1 2 Εικόνα 13: Θέση των αυτοκόλλητων ετικετών στο Sunny String-Monitor SSM C D F Θέση Αριθμός παραγγελίας SMA Ονομασία A Προειδοποίηση για επικίνδυνη ηλεκτρική τάση B Θετικός πόλος C Βλάβες στην εγκατάσταση λόγω εσφαλμένα διαστασιολογημένων ασφαλειών Κίνδυνος ηλεκτροπληξίας από ενεργή πηγή ρεύματος. 40 SC HE20-WH-el-10 Εγχειρίδιο συντήρησης

41 L- SMA Solar Technology AG 7 Συντήρηση των παρελκομένων Θέση Αριθμός παραγγελίας SMA Ονομασία D Η εσφαλμένη σύνδεση μπορεί να προκαλέσει καταστροφή της συσκευής E Γείωση F Αρνητικός πόλος B C D E E D C B A F G Εικόνα 14: Θέση των αυτοκόλλητων ετικετών στο Sunny String-Monitor16/24-11 (στο παράδειγμα του SSM24-11) Θέση Αριθμός παραγγελίας SMA Ονομασία A Προειδοποίηση για επικίνδυνη ηλεκτρική τάση. B * ** Βλάβες στην εγκατάσταση λόγω εσφαλμένα διαστασιολογημένων ασφαλειών C Κίνδυνος εγκαύματος από θερμά εξαρτήματα κάτω από το κάλυμμα D Κίνδυνος ηλεκτρικού τόξου E Κίνδυνος ηλεκτροπληξίας από ενεργή πηγή ρεύματος. F Προειδοποίηση για επικίνδυνη ηλεκτρική τάση G Αρνητικός πόλος Η Ακροδέκτης απομόνωσης SSM - Κίνδυνος ηλεκτρικού τόξου (Μην αποσυνδέετε τους ακροδέκτες απομόνωσης υπό ηλεκτρικό φορτίο) G Εγχειρίδιο συντήρησης SC HE20-WH-el-10 41

42 7 Συντήρηση των παρελκομένων SMA Solar Technology AG Θέση Αριθμός παραγγελίας SMA Ονομασία I Θετικός πόλος K Αυτοκόλλητη ετικέτα εξωτερικής όψης για SSM24-1 με βιδωτούς συνδέσμους καλωδίων Αυτοκόλλητη ετικέτα εξωτερικής όψης για SSM24-1 με ηλιακό βύσμα (24 είσοδοι στοιχειοσειρών) Αυτοκόλλητη ετικέτα εξωτερικής όψης για SSM24-1 με ηλιακό βύσμα (48 είσοδοι στοιχειοσειρών) Αυτοκόλλητη ετικέτα εξωτερικής όψης για SSM16-11 με 8πλο βιδωτό σύνδεσμο Αυτοκόλλητη ετικέτα εξωτερικής όψης για SSM16-11 με ηλιακό βύσμα (16 είσοδοι στοιχειοσειρών) Αυτοκόλλητη ετικέτα εξωτερικής όψης για SSM16-11 με ηλιακό βύσμα (32 είσοδοι στοιχειοσειρών) * για το SSM16-11 ** για το SSM24-11 Απομονώστε το Sunny String-Monitor (βλ. κεφάλαιο 7.1.1). 2. Ελέγξτε μήπως οι αυτοκόλλητες ετικέτες προειδοποιητικών υποδείξεων επί και εντός της συσκευής έχουν φθαρεί ή λείπουν. Εάν οι αυτοκόλλητες ετικέτες προειδοποιητικών ενδείξεων έχουν φθαρεί ή λείπουν, αντικαταστήστε τις. 3. Ελέγξτε αν τα καλύμματα είναι άθικτα και σταθερά στερεωμένα. Εάν η στερέωση του καλύμματος είναι ελαττωματική ή χαλαρή, αντικαταστήστε το Έλεγχος ασφαλειών και συνδετήρων ασφαλειολαβών Απομονώστε το Sunny String-Monitor (βλ. κεφάλαιο 7.1.1). 2. Ελέγξτε αν οι ασφάλειες DC και τα ελατήρια σύσφιξης των συνδετήρων ασφαλειολαβών εφαρμόζουν σταθερά. 42 SC HE20-WH-el-10 Εγχειρίδιο συντήρησης

43 SMA Solar Technology AG 7 Συντήρηση των παρελκομένων Έλεγχος των βιδωτών συνδέσμων και των σφιγκτήρων Απομονώστε το Sunny String-Monitor (βλ. κεφάλαιο 7.1.1). 2. Βεβαιωθείτε για τη σταθερή στερέωση των βιδωτών συνδέσμων της καλωδίωσης ισχύος. 3. Βεβαιωθείτε για τη σταθερή στερέωση των σφιγκτήρων της Φ/Β στοιχειοσειράς. 4. Βεβαιωθείτε για τη σταθερή στερέωση των σφιγκτήρων του προαιρετικού διακόπτη ισχύος DC. 5. Ελέγξτε αν οι βιδωτές συνδέσεις ή οι σφιγκτήρες στη μόνωση και στους ακροδέκτες έχουν αποχρωματιστεί ή αλλοιωθεί. Εάν οι βιδωτές συνδέσεις και οι συνδέσεις σφιγκτήρων έχουν αποχρωματιστεί ή αλλοιωθεί, αντικαταστήστε τις. 6. Βεβαιωθείτε για τη σταθερή στερέωση του σφιγκτήρα θωράκισης Έλεγχος του απαγωγού υπέρτασης Απομονώστε το Sunny String-Monitor (βλ. κεφάλαιο 7.1.1). 2. Ελέγξτε αν η ένδειξη ετοιμότητας λειτουργίας του απαγωγού υπέρτασης είναι κόκκινη. Εάν η ένδειξη ετοιμότητας λειτουργίας είναι κόκκινη, αντικαταστήστε τη μονάδα προστασίας. Εγχειρίδιο συντήρησης SC HE20-WH-el-10 43

44 7 Συντήρηση των παρελκομένων SMA Solar Technology AG Έλεγχος τάσης τροφοδοσίας Απαιτούμενο υλικό συντήρησης (δεν περιλαμβάνεται στον εξοπλισμό που παραλάβατε): Συσκευή μέτρησης τάσης Προϋποθέσεις Ο διακόπτης προστασίας αγωγού της τροφοδοσίας τάσης του Sunny Central έχει ενεργοποιηθεί. Απομονώστε το Sunny String-Monitor (βλ. κεφάλαιο 7.1.1). 2. Μετρήστε την τάση τροφοδοσίας στους ακροδέκτες σύνδεσης. Η τάση τροφοδοσίας ανέρχεται τουλάχιστον στα 30 V. Η τάση τροφοδοσίας είναι χαμηλότερη από 30 V; Ελέγξτε τους σφιγκτήρες. Εάν χρειαστεί, στερεώστε το καλώδιο Έλεγχος αποζεύκτη ρεύματος λειτουργίας (προαιρετικά) Απομονώστε το Sunny String-Monitor (βλ. κεφάλαιο 7.1.1). 2. Ανοίξτε το Sunny String-Monitor. 3. Συνδέστε τάση 230 V στον αποζεύκτη ρεύματος λειτουργίας. Ο διακόπτης DC τίθεται στη θέση OFF. Ο διακόπτης DC δεν τίθεται στη θέση OFF; Πιθανή αιτία: Η τάση βρίσκεται εκτός του εύρους από 70% έως 110% της ονομαστικής τάσης του αποζεύκτη ρεύματος λειτουργίας. Βεβαιωθείτε ότι η τάση στον αποζεύκτη ρεύματος λειτουργίας κυμαίνεται από 70% έως 110% της ονομαστικής τάσης. Επικοινωνήστε με τη γραμμή εξυπηρέτησης SMA Service Line. 4. Ρυθμίστε το διακόπτη DC πάλι στη θέση ON. 5. Κλείστε το Sunny String-Monitor. 44 SC HE20-WH-el-10 Εγχειρίδιο συντήρησης

45 SMA Solar Technology AG 7 Συντήρηση των παρελκομένων Έλεγχος αποζεύκτη υπότασης (προαιρετικά) Απομονώστε το Sunny String-Monitor (βλ. κεφάλαιο 7.1.1). 2. Ανοίξτε το Sunny String-Monitor. 3. Απενεργοποιήστε την τάση στον αποζεύκτη υπότασης. 4. Ελέγξτε αν ο διακόπτης DC έχει τεθεί στη θέση OFF. Αν ο διακόπτης DC δεν έχει τεθεί στη θέση OFF, επικοινωνήστε με τη γραμμή εξυπηρέτησης SMA Service Line. 5. Ρυθμίστε το διακόπτη DC πάλι στη θέση ON 6. Κλείστε το Sunny String-Monitor Έλεγχος σύνδεσης γείωσης Απομονώστε το Sunny String-Monitor (βλ. κεφάλαιο 7.1.1). 2. Ελέγξτε τη σύνδεση γείωσης και την αντίσταση μετάβασης στο δυναμικό γείωσης Έλεγχος λυχνιών LED πλακέτας μέτρησης Απομονώστε το Sunny String-Monitor (βλ. κεφάλαιο 7.1.1). 2. Όταν ανάβει η κόκκινη λυχνία LED της ένδειξης κατάστασης λειτουργίας, επικοινωνήστε με τη γραμμή εξυπηρέτησης SMA Service Line. Εγχειρίδιο συντήρησης SC HE20-WH-el-10 45

46 7 Συντήρηση των παρελκομένων SMA Solar Technology AG 7.2 Συντήρηση του Sunny Main Box Αποσύνδεση Sunny Main Box Κίνδυνος θάνατος λόγω ηλεκτροπληξίας σε περίπτωση επαφής με τα εξαρτήματα του Sunny Main Box, τα οποία φέρουν τάση. Τηρείτε τους κανόνες ασφαλείας: Απομονώστε από την παροχή τάσης. Ασφαλίστε από τυχαία επανενεργοποίηση. Βεβαιωθείτε ότι δεν επικρατεί τάση και ρεύμα. Καλύπτετε ή απομονώνετε τα παρακείμενα υπό τάση εξαρτήματα. Εκτελείτε εργασίες συντήρησης μόνο όταν η συσκευή είναι συνδεδεμένη χωρίς να φέρει τάση. 1. Αν υπάρχει διακόπτης ισχύος DC στους υποδιανομείς DC, π.χ., στο Sunny String-Monitor, απενεργοποιήστε το διακόπτη ισχύος DC. Με αυτό τον τρόπο, το Sunny String-Monitor συνδέεται χωρίς ρεύμα. 2. Εάν δεν υφίσταται διακόπτης ισχύος DC στους υποδιανομείς DC, π.χ., Sunny String-Monitor, αφαιρέστε όλες τις ασφάλειες στον υποδιανομέα DC (βλ. οδηγίες εγκατάστασης του υποδιανομέα DC). 3. Εάν το Sunny Central διαθέτει ασφάλειες, αποσυνδέστε τις ασφάλειες στο Sunny Central (βλ. οδηγίες εγκατάστασης του Sunny Central). 4. Εάν δεν υπάρχουν ασφάλειες στο Sunny Central, η συντήρηση είναι δυνατή μόνο όταν έχει σκοτεινιάσει Προθεσμία συντήρησης Εκτελείτε εργασίες συντήρησης στη συσκευή Sunny String-Monitor ανά 24 μήνες. 46 SC HE20-WH-el-10 Εγχειρίδιο συντήρησης

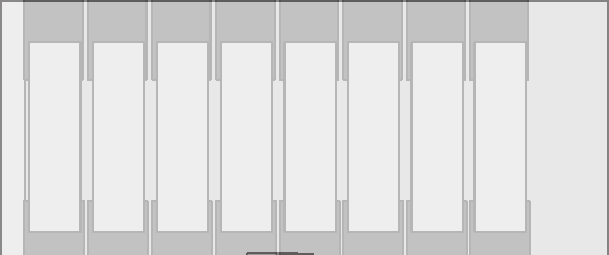

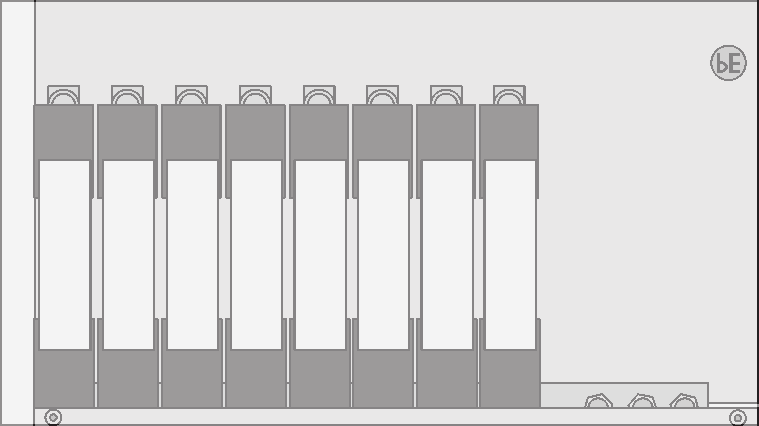

47 Gr V F308 Gr V F308 Gr V F308 Gr V F308 Gr V F308 Gr V F308 Gr V F308 Gr V F308 Gr V F308 Gr V F308 Gr V F308 Gr V F308 Gr V F308 Gr V F308 Gr V F308 Gr V F308 SMA Solar Technology AG 7 Συντήρηση των παρελκομένων Επισκόπηση των κύριων εξαρτημάτων B C D A C E PE D F E PE F Εικόνα 15: Κύρια εξαρτήματα στο εσωτερικό Θέση A B C D E F Ονομασία Sunny Main Box Sunny Main Box-Cabinet Ζυγοί DC θετικού ή αρνητικού πόλου ανάλογα με τη Φ/Β εγκατάσταση Ασφάλειες DC ή μαχαιρωτοί διακόπτες Είσοδοι DC θετικού ή αρνητικού πόλου ανάλογα με τη Φ/Β εγκατάσταση Σύνδεση της γείωσης Έλεγχος του χώρου τοποθέτησης και της εγκατάστασης Βεβαιωθείτε ότι το σημείο τοποθέτησης είναι προσβάσιμο. Βεβαιωθείτε ότι το Sunny Main Box είναι σταθερά στερεωμένο. Απομακρύνετε τυχόν εύφλεκτα υλικά. Βεβαιωθείτε ότι το Sunny Main Box προστατεύεται από την απευθείας έκθεση στην ηλιακή ακτινοβολία. Εγχειρίδιο συντήρησης SC HE20-WH-el-10 47

48 7 Συντήρηση των παρελκομένων SMA Solar Technology AG Έλεγχος περιβλήματος Ελέγξτε αν το περίβλημα έχει υποστεί ζημία. Εάν το περίβλημα έχει υποστεί ζημία, επικοινωνήστε με τη γραμμή εξυπηρέτησης SMA Service Line. Βεβαιωθείτε ως προς τη στεγανότητα του περιβλήματος Έλεγχος εσωτερικού του περιβλήματος Απομονώστε το Sunny Main Box (βλ. κεφάλαιο 7.2.1). 2. Ελέγξτε αν το εσωτερικό του περιβλήματος έχει υποστεί ζημίες. Εάν το εσωτερικό του περιβλήματος έχει υποστεί ζημίες, επικοινωνήστε με τη γραμμή εξυπηρέτησης SMA Service Line. 3. Καθαρίστε τις διόδους των καλωδίων σύνδεσης. Αντικαταστήστε τις ελαττωματικές ή μη στεγανές διόδους των καλωδίων σύνδεσης. 4. Βεβαιωθείτε ότι στο εσωτερικό του περιβλήματος δεν υπάρχουν συμπυκνώματα. 5. Βεβαιωθείτε ότι ο μηχανισμός πόρτας είναι σταθερά στερεωμένος και στεγανός Έλεγχος πλάκας δαπέδου Απομονώστε το Sunny Main Box (βλ. κεφάλαιο 7.2.1). 2. Βεβαιωθείτε ότι ο αφρός στην περιοχή της πλάκας δαπέδου είναι ανέπαφος. 48 SC HE20-WH-el-10 Εγχειρίδιο συντήρησης

49 SMA Solar Technology AG 7 Συντήρηση των παρελκομένων Έλεγχος καλυμμάτων και αυτοκόλλητων ετικετών B A D C B D B Εικόνα 16: Θέση των αυτοκόλλητων ετικετών στο Sunny Main Box Θέση Αριθμός παραγγελίας SMA Ονομασία A Ενεργή πηγή ρεύματος B Κίνδυνος ηλεκτροπληξίας από ενεργή πηγή ρεύματος. Κίνδυνος ηλεκτρικού τόξου C Επικίνδυνη τάση D Protective Earth Εγχειρίδιο συντήρησης SC HE20-WH-el-10 49

50 7 Συντήρηση των παρελκομένων SMA Solar Technology AG A B C C E C D F F F F G G G G D D Εικόνα 17: Θέση των αυτοκόλλητων ετικετών στο Sunny Main Box-Cabinet Θέση Αριθμός παραγγελίας SMA Ονομασία A Ενεργή πηγή ρεύματος B Κίνδυνος ηλεκτροπληξίας από ενεργή πηγή ρεύματος Κίνδυνος ηλεκτρικού τόξου C Επικίνδυνη τάση D Protective Earth 50 SC HE20-WH-el-10 Εγχειρίδιο συντήρησης

51 SMA Solar Technology AG 7 Συντήρηση των παρελκομένων Θέση Αριθμός παραγγελίας SMA Ονομασία E Κίνδυνος εγκαύματος Κίνδυνος ηλεκτρικού τόξου F L+ G L Απομονώστε το Sunny Main Box (βλ. κεφάλαιο 7.2.1). 2. Ελέγξτε αν η στερέωση των καλυμμάτων από πλεξιγκλάς δεν έχει υποστεί ζημία και είναι σταθερά στερεωμένη. Αν η στερέωση έχει υποστεί ζημία ή είναι χαλαρή, αντικαταστήστε την. 3. Ελέγξτε μήπως οι αυτοκόλλητες ετικέτες προειδοποιητικών υποδείξεων επί και εντός της συσκευής έχουν φθαρεί ή λείπουν. Εάν οι αυτοκόλλητες ετικέτες προειδοποιητικών ενδείξεων έχουν φθαρεί ή λείπουν, αντικαταστήστε τις Έλεγχος ασφαλειών και συνδετήρων ασφαλειολαβών Απομονώστε το Sunny Main Box (βλ. κεφάλαιο 7.2.1). 2. Ελέγξτε αν οι ασφάλειες DC και τα ελατήρια σύσφιξης των συνδετήρων των ασφαλειολαβών είναι σταθερά στερεωμένα. Εάν οι ασφάλειες DC ή οι συνδετήρες των ασφαλειολαβών έχουν χαλαρώσει, αντικαταστήστε αυτά τα εξαρτήματα Έλεγχος των βιδωτών συνδέσμων και των σφιγκτήρων Απομονώστε το Sunny Main Box (βλ. κεφάλαιο 7.2.1). 2. Βεβαιωθείτε ότι οι βιδωτοί σύνδεσμοι και οι σφιγκτήρες είναι σταθερά στερεωμένοι. 3. Βεβαιωθείτε ότι η διάταξη ανακούφισης εφελκυσμού όλης της καλωδίωσης είναι ανέπαφη. Εγχειρίδιο συντήρησης SC HE20-WH-el-10 51

52 7 Συντήρηση των παρελκομένων SMA Solar Technology AG 7.3 Συντήρηση SMA String-Combiner Απομόνωση της συσκευής SMA String-Combiner από την παροχή τάσης Κίνδυνος-θάνατος από ηλεκτροπληξία. Στα ηλεκτροφόρα εξαρτήματα της συσκευής SMA String-Combiner επικρατούν υψηλές τάσεις. Πριν από την εκτέλεση οποιασδήποτε εργασίας, απομονώνετε τη συσκευή SMA String-Combiner από την παροχή τάσης: Απενεργοποιήστε τους αποζεύκτες φορτίου DC στη συσκευή SMA String-Combiner. Αποσυνδέστε τις ασφάλειες DC του κεντρικού μετατροπέα σε κατάσταση χωρίς ρεύμα. Για το σκοπό αυτό χρησιμοποιήστε την ασφαλειολαβή NH. Σε περίπτωση που ο κεντρικός μετατροπέας διαθέτει την επιλογή «Optiprotect», απενεργοποιείτε τους διακόπτες προστασίας αγωγών στον κεντρικό μετατροπέα. Ανοίξτε τους συνδετήρες ασφαλειολαβών SMA String-Combiner, μόνο όταν δεν υπάρχει ρεύμα. Συνδέετε ή αποσυνδέετε τα βύσματα σύνδεσης DC μόνο όταν δεν φέρουν ρεύμα. Κίνδυνος εγκαύματος από επαφή εξαρτημάτων υψηλής θερμοκρασίας Όταν εκτελείτε εργασίες στη συσκευή, πρέπει να φοράτε προστατευτικά γάντια. 1. Όταν υπάρχει ένας αποζεύκτης φορτίου DC στη συσκευή SMA String-Combiner, απενεργοποιήστε τον. Κατ' αυτόν τον τρόπο, η συσκευή SMA String-Combiner απομονώνεται από το ρεύμα. Εάν δεν υπάρχει αποζεύκτης φορτίου DC, απομονώστε τη συσκευή Sunny Central από την παροχή τάσης (βλ. οδηγίες εγκατάστασης του Sunny Central). 2. Αν υπάρχουν ασφάλειες στο Sunny Central, αποσυνδέστε τις. Για το σκοπό αυτό χρησιμοποιήστε την ασφαλειολαβή NH. 3. Σε περίπτωση που ο κεντρικός μετατροπέας διαθέτει την επιλογή «Optiprotect», απενεργοποιήστε τους διακόπτες προστασίας αγωγών στον κεντρικό μετατροπέα. 4. Εάν δεν υπάρχουν ασφάλειες στη συσκευή Sunny Central, αποσυνδέστε τις ασφάλειες στον κεντρικό διανομέα DC. 5. Ανοίξτε τους συνδετήρες ασφαλειολαβών της συσκευής SMA String-Combiner μόνο όταν δεν φέρουν ρεύμα. 6. Αποσυνδέστε όλα τα βύσματα σύνδεσης DC. 52 SC HE20-WH-el-10 Εγχειρίδιο συντήρησης

53 SMA Solar Technology AG 7 Συντήρηση των παρελκομένων Προθεσμία συντήρησης Εκτελείτε εργασίες συντήρησης στη συσκευή SMA String-Combiner ανά 24 μήνες Έλεγχος του χώρου τοποθέτησης και της εγκατάστασης Απομακρύνετε τυχόν εύφλεκτα υλικά. Βεβαιωθείτε ότι η συσκευή SMA String-Combiner είναι σταθερά στερεωμένη. Βεβαιωθείτε ότι το SMA String-Combiner δεν έχει τοποθετηθεί σε σημείο όπου εκτίθεται απευθείας στην ηλιακή ακτινοβολία Έλεγχος πλάκας δαπέδου Απομονώστε το SMA String-Combiner (βλ. κεφάλαιο 7.3.1). 2. Ελέγξτε αν τα στόμια αποστράγγισης είναι ακάθαρτα ή ελαττωματικά. Εάν τα στόμια αποστράγγισης είναι ακάθαρτα ή ελαττωματικά, καθαρίστε τα ή αντικαταστήστε τα. 3. Βεβαιωθείτε για τη σταθερή στερέωση όλων των βιδωτών συνδέσμων καλωδίων. 4. Βεβαιωθείτε ότι τα βύσματα σύνδεσης είναι άθικτα και είναι σταθερά στερεωμένα Έλεγχος του περιβλήματος και του εσωτερικού του περιβλήματος Απομονώστε το SMA String-Combiner (βλ. κεφάλαιο 7.3.1). 2. Βεβαιωθείτε ότι το περίβλημα είναι άθικτο και καθαρό. Εάν το περίβλημα φέρει εμφανείς ζημιές, επικοινωνήστε με την SMA Service Line. 3. Βεβαιωθείτε ότι η κλειδαριά της πόρτας είναι άθικτη και καθαρή. 4. Ελέγξτε αν είναι άθικτες οι περιμετρικές στεγανοποιήσεις του πλαισίου της πόρτας. Εάν οι στεγανοποιήσεις έχουν υποστεί ζημίες, αντικαταστήστε τις. 5. Βεβαιωθείτε ότι δεν υπάρχει συμπύκνωμα νερού στο εσωτερικό του περιβλήματος. 6. Βεβαιωθείτε για τη στεγανή σφράγιση όλων των βιδωτών συνδέσμων καλωδίων. Εγχειρίδιο συντήρησης SC HE20-WH-el-10 53

54 7 Συντήρηση των παρελκομένων SMA Solar Technology AG Έλεγχος των καλωδίων στοιχειοσειράς Απομονώστε το SMA String-Combiner (βλ. κεφάλαιο 7.3.1). 2. Ελέγξτε τη σταθερή στερέωση των βυσμάτων σύνδεσης DC. Εάν τα βύσματα DC είναι χαλαρά, συνδέστε εκ νέου τα καλώδια στοιχειοσειρών στο βύσμα DC SUNCLIX (βλ. οδηγίες εγκατάστασης της συσκευής SMA String-Combiner). Εάν τα βύσματα σύνδεσης DC δεν ασφαλίζουν σωστά, αντικαταστήστε τα. 3. Ελέγξτε αν οι συνδετήρες Cage clamp των συνδετήρων ασφαλειολαβών έχουν συσφιχθεί σταθερά. Εάν οι συνδετήρες Cage clamp των συνδετήρων ασφαλειολαβών είναι χαλαροί, συνδέστε εκ νέου τα καλώδια στοιχειοσειρών στους συνδετήρες ασφαλειολαβών (βλ. οδηγίες εγκατάστασης SMA String-Combiner) Έλεγχος καλυμμάτων και αυτοκόλλητων ετικετών A A A B C A B A A D E F G F E D Εικόνα 18: Θέση των αυτοκόλλητων ετικετών στο SMA String-Combiner Θέση A B C D E F G Ονομασία Σύμβολο επικίνδυνης τάσης Κίνδυνος ηλεκτροπληξίας - συνδετήρας ασφαλειολαβής Κίνδυνος ηλεκτροπληξίας κάτω από το κάλυμμα Κίνδυνος ηλεκτρικού τόξου Κίνδυνος εγκαύματος Γείωση γεννήτριας Διαστασιολόγηση ασφαλειών 54 SC HE20-WH-el-10 Εγχειρίδιο συντήρησης
