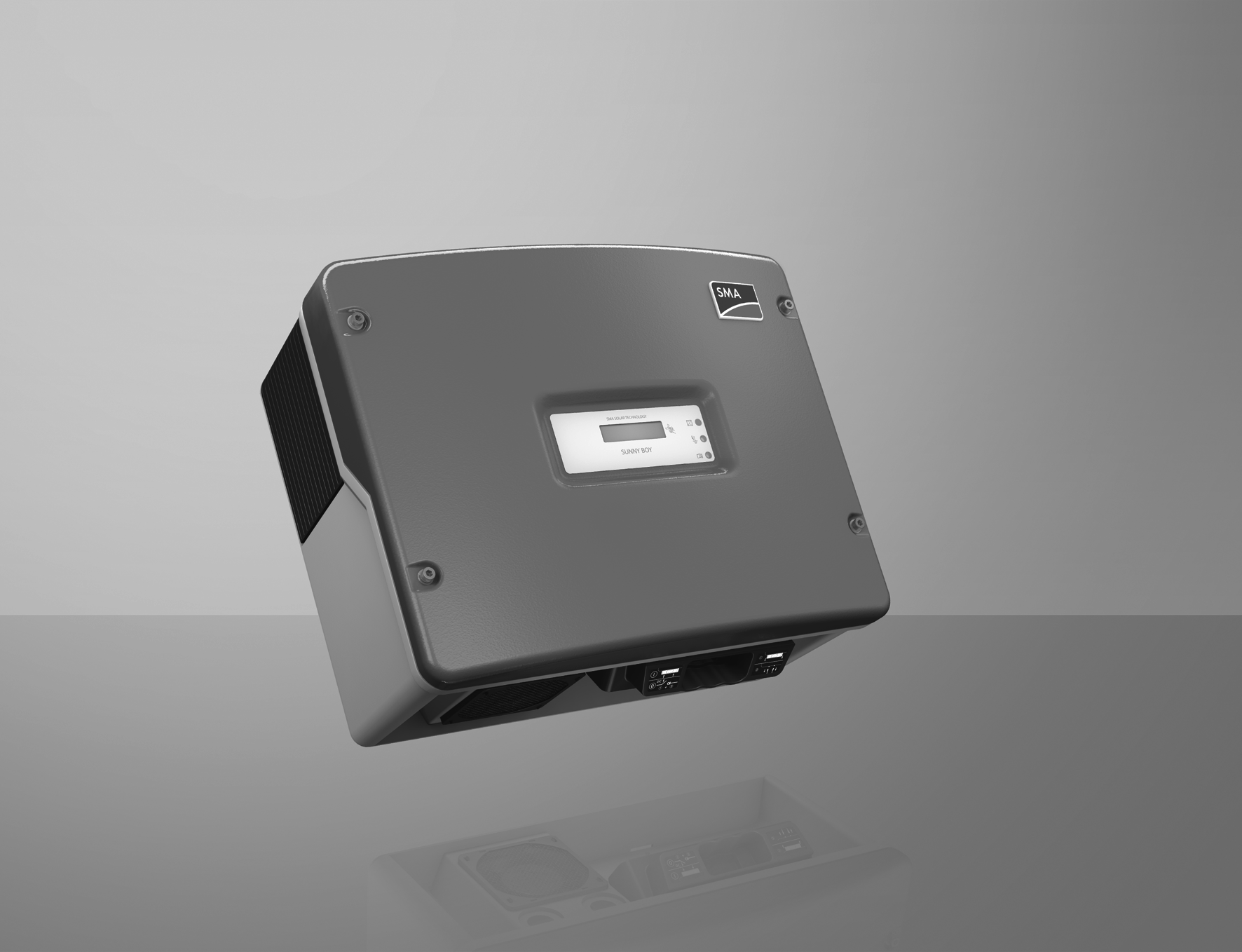

1 Φωτοβολταϊκός μετατροπέας SUNNY BOY 3300 / 3800 Οδηγίες τοποθέτησης SB33_38-IGR IMG-SB3800 Έκδοση 4.0 GR

2

3 SMA Solar Technology AG Πίνακας περιεχομένων Πίνακας περιεχομένων 1 Υποδείξεις σχετικά με το παρόν εγχειρίδιο οδηγιών Πεδίο ισχύος Σε ποιούς απευθύνεται Περισσότερες πληροφορίες Σύμβολα που χρησιμοποιούνται Ασφάλεια Προβλεπόμενη χρήση Υποδείξεις ασφαλείας Επεξήγηση των συμβόλων Σύμβολα στο μετατροπέα Σύμβολα στην πινακίδα τύπου Αποσυσκευασία Παραδιδόμενος εξοπλισμός Αναγνώριση μετατροπέα Τοποθέτηση Ασφάλεια Επιλογή σημείου τοποθέτησης Τοποθέτηση μετατροπέα με επίτοιχη βάση Ηλεκτρική σύνδεση Ασφάλεια Συνοπτική απεικόνιση της περιοχής σύνδεσης Εξωτερική άποψη Εσωτερική άποψη Σύνδεση στο δημόσιο δίκτυο (AC) Προϋποθέσεις για σύνδεση AC Σύνδεση μετατροπέα στο δημόσιο δίκτυο (AC) Οδηγίες τοποθέτησης SB33_38-IGR

4 Πίνακας περιεχομένων SMA Solar Technology AG 5.4 Ρύθμιση γλώσσας οθόνης Σύνδεση της φωτοβολταϊκής γεννήτριας (DC) Προϋποθέσεις για σύνδεση DC Συναρμολόγηση βυσμάτων σύνδεσης DC Άνοιγμα βύσματος σύνδεσης DC Σύνδεση φωτοβολταϊκής γεννήτριας (DC) Επικοινωνία Ρύθμιση παραμέτρων δικτύου και παραμέτρων χωρών Ρύθμιση χώρας εγκατάστασης Ρύθμιση λειτουργίας αυτόμονου δικτύου Θέση σε λειτουργία Άνοιγμα και κλείσιμο Ασφάλεια Άνοιγμα μετατροπέα Κλείσιμο μετατροπέα Συντήρηση και καθαρισμός Έλεγχος της απαγωγής θερμότητας Καθαρισμός ανεμιστήρα Έλεγχος ανεμιστήρα Καθαρισμός πλεγμάτων εξαερισμού Ελέγξτε το διακόπτη Electronic Solar Switch για ενδεχόμενες φθορές Αναζήτηση σφαλμάτων Κωδικοί αναλαμπής Μηνύματα βλαβών Κόκκινο LED μόνιμα αναμμένο Έλεγχος φωτοβολταϊκής γεννήτριας για βραχυκύκλωμα γείωσης Έλεγχος της λειτουργίας των βαρίστορ SB33_38-IGR Οδηγίες τοποθέτησης

5 SMA Solar Technology AG Πίνακας περιεχομένων 10 Θέση εκτός λειτουργίας Αφαίρεση μετατροπέα Συσκευασία μετατροπέα Αποθήκευση μετατροπέα Διάθεση μετατροπέα στα απορρίμματα Τεχνικά χαρακτηριστικά Sunny Boy Sunny Boy Αξεσουάρ και ανταλλακτικά Επικοινωνία Οδηγίες τοποθέτησης SB33_38-IGR

6 Υποδείξεις σχετικά με το παρόν εγχειρίδιο οδηγιών SMA Solar Technology AG 1 Υποδείξεις σχετικά με το παρόν εγχειρίδιο οδηγιών 1.1 Πεδίο ισχύος Στο παρόν εγχειρίδιο περιγράφεται η τοποθέτηση, η εγκατάσταση, η θέση σε λειτουργία και η συντήρηση των παρακάτω μετατροπέων της SMA: Sunny Boy 3300 (SB 3300) έκδοση firmware GRX33_2.94/2.94 και μεταγενέστερη, Sunny Boy 3800 (SB 3800) έκδοση firmware GRX38_2.94/2.94 και μεταγενέστερη. Η έκδοση firmware εμφανίζεται στην οθόνη αφού θέσετε σε λειτουργία το μετατροπέα. Φυλάξτε αυτό το εγχειρίδιο σε εύκολα προσβάσιμο σημείο. 1.2 Σε ποιούς απευθύνεται Αυτό το εγχειρίδιο απευθύνεται σε εκπαιδευμένους ηλεκτρολόγους. Οι ενέργειες που περιγράφονται σε αυτό το εγχειρίδιο επιτρέπεται να πραγματοποιούνται μόνο από εκπαιδευμένους ηλεκτρολόγους. 1.3 Περισσότερες πληροφορίες Περισσότερες πληροφορίες για ειδικά θέματα, π.χ. για το σχεδιασμό ενός διακόπτη προστασίας αγωγών ή για την περιγραφή των παραμέτρων λειτουργίας θα βρείτε στην περιοχή λήψης αρχείων στη διεύθυνση Αναλυτικές οδηγίες για το χειρισμό του μετατροπέα μπορείτε να βρείτε στις οδηγίες χρήσης που συνοδεύουν τη συσκευή. 6 SB33_38-IGR Οδηγίες τοποθέτησης

7 SMA Solar Technology AG Υποδείξεις σχετικά με το παρόν εγχειρίδιο οδηγιών 1.4 Σύμβολα που χρησιμοποιούνται Στο παρόν έγγραφο χρησιμοποιούνται οι εξής υποδείξεις ασφαλείας και γενικές υποδείξεις: ΚΙΝΔΥΝΟΣ! Με τη λέξη "ΚΙΝΔΥΝΟΣ" επισημαίνεται μια υπόδειξη ασφαλείας, η παράβλεψη της οποίας έχει ως άμεσο αποτέλεσμα το θάνατο ή σοβαρό τραυματισμό! ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Με τη λέξη "ΠΡΟΕΙΔΟΠΟΙΗΣΗ" επισημαίνεται μια υπόδειξη ασφαλείας, η μη τήρηση της οποίας ενδέχεται να επιφέρει θάνατο ή σοβαρό τραυματισμό! ΠΡΟΣΟΧΗ! Με τη λέξη "ΠΡΟΣΟΧΗ" επισημαίνεται μια υπόδειξη ασφαλείας, η μη τήρηση της οποίας ενδέχεται να οδηγήσει σε ελαφρύ ή μέτριο τραυματισμό! ΣΗΜΑΝΤΙΚΟ! Με τη λέξη "ΣΗΜΑΝΤΙΚΟ" επισημαίνεται μια υπόδειξη ασφαλείας, η μη τήρηση της οποίας ενδέχεται να επιφέρει υλικές ζημιές! Υπόδειξη Μια υπόδειξη αναφέρεται σε πληροφορίες που είναι σημαντικές για τη βέλτιστη λειτουργία του προϊόντος. Με αυτό το σύμβολο επισημαίνεται το αποτέλεσμα μιας ενέργειας. Οδηγίες τοποθέτησης SB33_38-IGR

8 Ασφάλεια SMA Solar Technology AG 2 Ασφάλεια 2.1 Προβλεπόμενη χρήση Ο μετατροπέας Sunny Boy είναι ένας φωτοβολταϊκός μετατροπέας, ο οποίος μετατρέπει το συνεχές ρεύμα της φωτοβολταϊκής γεννήτριας σε εναλλασσόμενο και το τροφοδοτεί στο δημόσιο ηλεκτρικό δίκτυο. Αρχή λειτουργίας μιας φωτοβολταϊκής εγκατάστασης με μετατροπέα Sunny Boy Ο μετατροπέας Sunny Boy επιτρέπεται να χρησιμοποιείται μόνο με φωτοβολταϊκές γεννήτριες (μονάδες και καλωδίωση) της κατηγορίας προστασίας II. Μη συνδέετε άλλες πηγές ενέργειας στο μετατροπέα Sunny Boy εκτός από φωτοβολταϊκές μονάδες. Βεβαιωθείτε κατά το σχεδιασμό της φωτοβολταϊκής εγκατάστασης ότι θα τηρείται ανά πάσα στιγμή η επιτρεπόμενη περιοχή λειτουργίας όλων των στοιχείων. Το δωρεάν πρόγραμμα σχεδιασμού "Sunny Design" ( σας υποστηρίζει στο σχεδιασμό της εγκατάστασης. Ο κατασκευαστής των φωτοβολταϊκών μονάδων θα πρέπει να έχει εγκρίνει τις φωτοβολταϊκές μονάδες του για λειτουργία με αυτόν το μετατροπέα Sunny Boy. Βεβαιωθείτε επιπρόσθετα ότι τηρούνται όλα τα μέτρα που προτείνονται από τον κατασκευαστή των φωτοβολταϊκών μονάδων για τη διατήρηση των ιδιοτήτων των μονάδων (βλέπε επίσης Τεχνικές πληροφορίες "Τεχνολογία φωτοβολταϊκών μονάδων" στην ενότητα λήψης αρχείων στη διεύθυνση Μη χρησιμοποιείτε το μετατροπέα Sunny Boy για σκοπούς διαφορετικούς από αυτούς που περιγράφονται στο παρόν εγχειρίδιο. Τυχόν διαφορετικοί τρόποι χρήσης, μετατροπές στο μετατροπέα Sunny Boy καθώς και τοποθετήσεις εξαρτημάτων που δεν προτείνονται ρητά ή δεν διατίθενται από την SMA Solar Technology AG, επιφέρουν απώλεια των αξιώσεων για παροχή εγγύησης καθώς και απώλεια της έγκρισης τύπου. 8 SB33_38-IGR Οδηγίες τοποθέτησης

9 SMA Solar Technology AG Ασφάλεια Επιτρεπόμενα κράτη Με τις ανάλογες ρυθμίσεις, οι μετατροπείς Sunny Boy 3300 / 3800 ανταποκρίνονται στις απαιτήσεις των παρακάτω προτύπων και οδηγιών (ενημέρωση: 02/2010): VDE ( ) RD 1663/2000 (2000) G83/1 ( ) CER/06/190 ( ) E 2750 ( ) PPC ( ) EN ( ) C10/C11 ( ) DK 5940 Ed.2.2 ( ) (ισχύει μόνο για SB 3300-IT / 3800-IT) AS4777 (2005) IEC-utility Meeting 216 Η SMA Solar Technology AG μπορεί, κατόπιν επιθυμίας, να ρυθμίζει από το εργοστάσιο τις παραμέτρους δικτύου σύμφωνα με στοιχεία του πελάτη για άλλες χώρες / τόπους εγκατάστασης, αφού πρώτα ελεγχθούν οι παράμετροι από την SMA Solar Technology AG. Εσείς οι ίδιοι μπορείτε να προβείτε αργότερα σε προσαρμογές τροποποιώντας παραμέτρους λογισμικού μέσω των αντίστοιχων προϊόντων επικοινωνίας (π.χ. Sunny Data Control ή Sunny Explorer) (βλέπε κεφάλαιο 5.7 «Ρύθμιση παραμέτρων δικτύου και παραμέτρων χωρών» (Σελίδα 36)). Για την τροποποίηση παραμέτρων που σχετίζονται με το δίκτυο, χρειάζεστε έναν προσωπικό κωδικό πρόσβασης, τον SMA Grid Guard Code. Στην ενότητα λήψης αρχείων στη διεύθυνση στην κατηγορία "Φύλλο δεδομένων" του εκάστοτε μετατροπέα, θα βρείτε το ηλεκτρονικό έντυπο αίτησης για τον προσωπικό σας κωδικό πρόσβασης. Οδηγίες τοποθέτησης SB33_38-IGR

10 Ασφάλεια SMA Solar Technology AG 2.2 Υποδείξεις ασφαλείας ΚΙΝΔΥΝΟΣ! Κίνδυνος-θάνατος λόγω υψηλών τάσεων στο μετατροπέα! Όλες οι εργασίες στο μετατροπέα επιτρέπεται να διενεργούνται αποκλειστικά από εκπαιδευμένο ηλεκτρολόγο. ΠΡΟΣΟΧΗ! Κίνδυνος εγκαυμάτων σε μέρη του κελύφους με υψηλές θερμοκρασίες! Μην ακουμπάτε το κέλυφος του μετατροπέα κατά τη λειτουργία. ΣΗΜΑΝΤΙΚΟ! Πρόκληση ζημιάς στο μετατροπέα από εισχώρηση σκόνης ή νερού! Εάν έχει αποσυνδεθεί ο διακόπτης Electronic Solar Switch, ο μετατροπέας ανταποκρίνεται πλέον μόνο στην κατηγορία προστασίας ΙΡ21. Επομένως δεν προστατεύεται πλέον από εισχώρηση σκόνης και νερού. Για να επανέλθει στην κατηγορία προστασίας IP65 μετά από προσωρινή απενεργοποίηση, ακολουθήστε την εξής διαδικασία: Απασφαλίστε και αποσυνδέστε όλα τα βύσματα σύνδεσης DC. Ανοίξτε όλα τα βύσματα σύνδεσης DC και απομακρύνετε τους αγωγούς. Κλείστε όλες τις εισόδους DC με τα αντίστοιχα βύσματα σύνδεσης DC και τα πώματα. Συνδέστε ξανά καλά το διακόπτη Electronic Solar Switch. Γείωση της φωτοβολταϊκής γεννήτριας Τηρείτε τους κατά τόπους κανονισμούς για τη γείωση των φωτοβολταϊκών μονάδων και της φωτοβολταϊκής γεννήτριας. Η SMA Solar Technology AG συνιστά την αγώγιμη σύνδεση και τη γείωση του πλαισίου της φωτοβολταϊκής γεννήτριας και άλλων αγώγιμων επιφανειών, ώστε να προκύπτει η μέγιστη δυνατή προστασία για την εγκατάσταση και για ανθρώπους. 10 SB33_38-IGR Οδηγίες τοποθέτησης

11 SMA Solar Technology AG Ασφάλεια 2.3 Επεξήγηση των συμβόλων Σε αυτό το κεφάλαιο θα βρείτε επεξηγήσεις όλων των συμβόλων, που υπάρχουν στο μετατροπέα και στην πινακίδα τύπου Σύμβολα στο μετατροπέα Σύμβολο Επεξήγηση Ένδειξη λειτουργίας. Εμφάνιση κατάστασης λειτουργίας του μετατροπέα. Βραχυκύκλωμα γείωσης ή βλάβη του βαρίστορ Διαβάστε το κεφάλαιο 9.3 «Κόκκινο LED μόνιμα αναμμένο» (Σελίδα 55). Σφάλμα ή βλάβη. Διαβάστε το κεφάλαιο 9 «Αναζήτηση σφαλμάτων» (Σελίδα 48). Χτυπώντας ελαφρά μπορείτε να ενεργοποιήσετε το φωτισμό της οθόνης και να προχωρήσετε στο επόμενο μήνυμα της οθόνης. Αποζεύκτης φορτίου DC διακόπτη Electronic Solar Switch (ESS) Όταν ο διακόπτης Electronic Solar Switch είναι συνδεδεμένος, το κύκλωμα ρεύματος DC είναι κλειστό. Για να διακόψετε το κύκλωμα ρεύματος DC και για να απομονώσετε με ασφάλεια υπό φορτίο το μετατροπέα, πρέπει πρώτα να αποσυνδέσετε το διακόπτη Electronic Solar Switch και στη συνέχεια όλα τα βύσματα σύνδεσης DC, όπως περιγράφεται στο κεφάλαιο 7.2 «Άνοιγμα μετατροπέα» (Σελίδα 39) Σύμβολα στην πινακίδα τύπου Σύμβολο Επεξήγηση Προειδοποίηση από επικίνδυνη ηλεκτρική τάση. Ο μετατροπέας λειτουργεί με υψηλές τάσεις. Όλες οι εργασίες στο μετατροπέα επιτρέπεται να διενεργούνται αποκλειστικά από εκπαιδευμένο ηλεκτρολόγο. Προειδοποίηση από επιφάνεια με πολύ υψηλή θερμοκρασία. Κατά τη λειτουργία του μετατροπέα μπορεί να αναπτυχθούν υψηλές θερμοκρασίες. Αποφύγετε την επαφή κατά τη λειτουργία. Προσέξτε όλες τις τεκμηριώσεις που συνοδεύουν το μετατροπέα. Οδηγίες τοποθέτησης SB33_38-IGR

12 Ασφάλεια SMA Solar Technology AG Σύμβολο Επεξήγηση Δεν επιτρέπεται η διάθεση του μετατροπέα στα οικιακά απορρίμματα. Περισσότερες πληροφορίες για τη διάθεση στα απορρίμματα θα βρείτε στο κεφάλαιο 10.4 «Διάθεση μετατροπέα στα απορρίμματα» (Σελίδα 62). Σήμανση CE. Ο μετατροπέας ανταποκρίνεται στις απαιτήσεις των σχετικών οδηγιών ΕΚ. Ο μετατροπέας έχει ένα μετασχηματιστή. Συνεχές ρεύμα (DC) Εναλλασσόμενο ρεύμα (AC) Κατηγορία προστασίας ΙΡ65. Ο μετατροπέας προστατεύεται από εισχώρηση σκόνης και ψεκασμό νερού υπό οποιαδήποτε γωνία. Σήμα ποιότητας RAL Solar. Ο μετατροπέας ανταποκρίνεται στις απαιτήσεις του γερμανικού ινστιτούτου διασφάλισης ποιότητας και σήμανσης. 12 SB33_38-IGR Οδηγίες τοποθέτησης

13 SMA Solar Technology AG Αποσυσκευασία 3 Αποσυσκευασία 3.1 Παραδιδόμενος εξοπλισμός Ελέγξτε τον εξοπλισμό που παραλάβατε ως προς την πληρότητα και για εξωτερικές εμφανείς ζημιές, όπως π.χ. ρωγμές στο κέλυφος ή στην οθόνη. Σε περίπτωση που κάτι λείπει ή εντοπίσετε ζημιές επικοινωνήστε με τον έμπορό σας. Αντικείμενο Αριθμός Περιγραφή A 1 Sunny Boy B 1 Επίτοιχη βάση (πλάτη) C 2 Πλέγμα εξαερισμού (1 x δεξιά / 1 x αριστερά) D 1 Electronic Solar Switch (ESS) E 5 Πώματα για επίτοιχη βάση (στεγανοποίηση) F 2 Βίδες κυλινδρικής κεφαλής και ροδέλες επαφής Μ6 G 1 Βραχυκυκλωτήρας (jumper) επικοινωνίας / δοκιμή ανεμιστήρων H 1 Κουτί σύνδεσης AC: ένθεμα υποδοχής, καπάκι προστασίας για ένθεμα υποδοχής, βιδωτή υποδοχή, στεγανοποιητικός δακτύλιος, βίδα πίεσης I 6 Πώματα για βύσματα σύνδεσης DC K 6 Βύσματα σύνδεσης (3 x θετικό, 3 x αρνητικό) L 1 Οδηγίες εγκατάστασης M 1 Οδηγίες χρήσης N 1 Έγγραφα O 1 Συνοδευτικό φύλλο με τις εργοστασιακές ρυθμίσεις του μετατροπέα Οδηγίες τοποθέτησης SB33_38-IGR

14 Αποσυσκευασία SMA Solar Technology AG 3.2 Αναγνώριση μετατροπέα Μπορείτε να αναγνωρίσετε το μετατροπέα με τη βοήθεια της πινακίδας τύπου. Η πινακίδα τύπου βρίσκεται στη δεξιά πλευρά του κελύφους. Στην πινακίδα τύπου μπορείτε να βρείτε μεταξύ άλλων τον τύπο (Type / Model) και το σειριακό αριθμό (Serial No.) του μετατροπέα καθώς και στοιχεία αναγνώρισης για τη συγκεκριμένη συσκευή. 14 SB33_38-IGR Οδηγίες τοποθέτησης

15 SMA Solar Technology AG Τοποθέτηση 4 Τοποθέτηση 4.1 Ασφάλεια ΚΙΝΔΥΝΟΣ! Κίνδυνος-θάνατος από φωτιά ή έκρηξη! Σε ηλεκτρικές συσκευές υπάρχει πάντα κίνδυνος πυρκαγιάς παρά το σχολαστικό σχεδιασμό τους. Μην τοποθετείτε το μετατροπέα πάνω σε εύφλεκτα οικοδομικά υλικά. Μην τοποθετείτε το μετατροπέα σε περιοχές, στις οποίες βρίσκονται εύφλεκτα υλικά. Μην τοποθετείτε το μετατροπέα σε περιοχές όπου υπάρχει κίνδυνος εκρήξεων. ΠΡΟΣΟΧΗ! Κίνδυνος εγκαυμάτων σε μέρη του κελύφους με υψηλές θερμοκρασίες! Τοποθετήστε το μετατροπέα έτσι, ώστε κατά τη λειτουργία του να μην υπάρχει η πιθανότητα ακούσιας επαφής. ΠΡΟΣΟΧΗ! Κίνδυνος τραυματισμού λόγω του υψηλού βάρους του μετατροπέα! Για την εγκατάσταση, λάβετε υπόψη το βάρος των περίπου 38 kg του μετατροπέα. 4.2 Επιλογή σημείου τοποθέτησης Κατά την επιλογή του σημείου τοποθέτησης, λάβετε υπόψη τα εξής: Το σημείο και ο τρόπος εγκατάστασης πρέπει να ενδείκνυνται για το βάρος και τις διαστάσεις του μετατροπέα (βλέπε κεφάλαιο 11 «Τεχνικά χαρακτηριστικά» (Σελίδα 63)). Τοποθέτηση σε σταθερή επιφάνεια. Πρέπει να υπάρχει ανά πάσα στιγμή ελεύθερη και ασφαλής πρόσβαση στο σημείο της εγκατάστασης, χωρίς πρόσθετα βοηθήματα όπως π.χ. σκαλωσιές ή εξέδρες. Σε διαφορετική περίπτωση ενδέχεται να υπάρχουν περιορισμοί στις επεμβάσεις του σέρβις. Τοποθέτηση μετατροπέα κάθετα ή με μέγιστη κλίση 45 προς τα πίσω. Οδηγίες τοποθέτησης SB33_38-IGR

16 Τοποθέτηση SMA Solar Technology AG Η περιοχή σύνδεσης πρέπει να είναι στραμμένη προς τα κάτω. Μην τοποθετείτε το μετατροπέα με κλίση προς τα εμπρός. Μην τοποθετείτε το μετατροπέα οριζόντια. Τοποθέτηση στο ύψος των ματιών, ώστε να είναι δυνατή η αναγνώριση των καταστάσεων λειτουργίας. Ο μετατροπέας πρέπει να μπορεί να απομακρυνθεί ανά πάσα στιγμή εύκολα από το σημείο της εγκατάστασης. Η θερμοκρασία περιβάλλοντος θα πρέπει να είναι κάτω από 40 C, ώστε να διαασφαλίζεται η βέλτιστη λειτουργία. Μην εκθέτετε το μετατροπέα σε άμεση ηλιακή ακτινοβολία, ώστε να αποτρέπεται μείωση της απόδοσης λόγω πολύ υψηλής θερμοκρασίας. Σε χώρους κατοικίας, μην τοποθετείτε το μετατροπέα σε γυψοσανίδες ή παρόμοια υλικά, ώστε να αποφεύγονται ηχητικά αντιληπτές δονήσεις. Κατά τη λειτουργία του μετατροπέα ενδέχεται να αναπτύσσονται θόρυβοι, οι οποίοι θεωρούνται ενοχλητικοί σε χώρους κατοικίας. Τηρείτε τις εικονιζόμενες στο σχέδιο ελάχιστες αποστάσεις από τοίχους, άλλους μετατροπείς ή αντικείμενα, ώστε να διασφαλίζεται η επαρκής απαγωγή θερμότητας και να έχετε επαρκή χώρο για την αποσύνδεση του διακόπτη Electronic Solar Switch. Περισσότεροι εγκατεστημένοι μετατροπείς σε περιοχές με υψηλές θερμοκρασίες περιβάλλοντος Αυξήστε, εάν απαιτείται, τις αποστάσεις μεταξύ των επιμέρους μετατροπέων και φροντίστε να υπάρχει επαρκής παροχή φρέσκου αέρα., ώστε να εξασφαλίζεται επαρκής ψύξη των μετατροπέων. 16 SB33_38-IGR Οδηγίες τοποθέτησης

17 SMA Solar Technology AG Τοποθέτηση 4.3 Τοποθέτηση μετατροπέα με επίτοιχη βάση ΠΡΟΣΟΧΗ! Κίνδυνος τραυματισμού λόγω του υψηλού βάρους του μετατροπέα! Λάβετε υπόψη το βάρος των περίπου 38 kg του μετατροπέα. 1. Χρησιμοποιήστε την επίτοιχη βάση ως οδηγό για τη διάνοιξη των οπών και σημαδέψτε τη θέση των οπών. Υλικά στερέωσης Χρησιμοποιήστε για την τοποθέτηση της επίτοιχης βάσης υλικά στερέωσης κατάλληλα για την επιφάνεια στερέωσης. 2. Κλείστε με τα πώματα τις οπές της επίτοιχης βάσης που δεν χρειάζονται. Εισάγετε τα πώματα από την εξωτερική πλευρά (πλευρά η οποία θα εφάπτεται αργότερα στον τοίχο) στην επίτοιχη βάση. Οδηγίες τοποθέτησης SB33_38-IGR

18 Τοποθέτηση SMA Solar Technology AG 3. Στερεώστε την επίτοιχη βάση στον τοίχο με κατάλληλες βίδες και ροδέλες. 4. Αναρτήστε το μετατροπέα με τις επάνω προεξοχές στερέωσης στην επίτοιχη βάση έτσι, ώστε οι δύο προεξοχές στερέωσης στο επάνω άκρο της επίτοιχης βάσης να διέρχονται από τις εγκοπές στο μετατροπέα. 5. Οπτικός έλεγχος: Ο μετατροπέας έχει αναρτηθεί σωστά μόνο, εάν οι δύο προεξοχές της επίτοιχης βάσης προεξέχουν από τις εγκοπές του μετατροπέα. 6. Ασφαλίστε το μετατροπέα από ακούσια αποσύνδεση, βιδώνοντας τη βίδα επαφής M6 της συσκευασίας στην κάτω πλευρά του κελύφους. Χρησιμοποιήστε τη ροδέλα επαφής της συσκευασίας με την οδόντωση στραμμένη προς το κέλυφος. Σφίξτε τη βίδα με ροπή σύσφιξης περ. 5 Nm. 18 SB33_38-IGR Οδηγίες τοποθέτησης

19 SMA Solar Technology AG Τοποθέτηση 7. Ελέγξτε την καλή έδραση του μετατροπέα. Η επίτοιχη βάση είναι σχεδιασμένη έτσι, ώστε σε εντελώς κάθετο τοίχο ο μετατροπέας να έχει ελαφριά κλίση προς τα πίσω. 8. Τοποθετήστε τα πλέγματα εξαερισμού στο μετατροπέα. Για τη σωστή αντιστοίχιση αναγράφεται "rechts/right" (δεξιά) ή "links/left" (αριστερά) στην εσωτερική πλευρά των πλεγμάτων εξαερισμού. Ο μετατροπέας έχει τοποθετηθεί. Οδηγίες τοποθέτησης SB33_38-IGR

20 Ηλεκτρική σύνδεση SMA Solar Technology AG 5 Ηλεκτρική σύνδεση 5.1 Ασφάλεια ΣΗΜΑΝΤΙΚΟ! Πρόκληση ζημιάς στο μετατροπέα από ηλεκτροστατική εκφόρτιση! Εξαρτήματα στο εσωτερικό του μετατροπέα ενδέχεται να υποστούν ανεπανόρθωτες ζημιές από ηλεκτροστατική εκφόρτιση. Πιάστε ένα γειωμένο αντικείμενο πριν ακουμπήσετε κάποιο εξάρτημα στο εσωτερικό του μετατροπέα. 5.2 Συνοπτική απεικόνιση της περιοχής σύνδεσης Εξωτερική άποψη Στην ακόλουθη εικόνα παρουσιάζεται η αντιστοίχιση των επιμέρους περιοχών σύνδεσης στην κάτω πλευρά του μετατροπέα. Αντικείμενο A B C D Περιγραφή Ανοίγματα κελύφους για επικοινωνία (με τυφλές τάπες) Βύσματα σύνδεσης DC για τη σύνδεση των φωτοβολταϊκών στοιχειοσειρών Υποδοχή για τη σύνδεση του αποζεύκτη φορτίου DC διακόπτη Electronic Solar Switch (ESS) Βύσμα AC για σύνδεση στο ηλεκτρικό δίκτυο 20 SB33_38-IGR Οδηγίες τοποθέτησης

21 SMA Solar Technology AG Ηλεκτρική σύνδεση Εσωτερική άποψη Στην ακόλουθη εικόνα παρουσιάζονται τα διάφορα μέρη και οι διάφορες περιοχές σύνδεσης του ανοιχτού μετατροπέα. Αντικείμενο A B C D E F G H I K L Περιγραφή Θέση σύνδεσης για επικοινωνία Οθόνη Θέση σύνδεσης βραχυκυκλωτήρα για έλεγχο ανεμιστήρων LED ένδειξης κατάστασης λειτουργίας Επίπεδο βύσμα για τη γείωση της θωράκισης του καλωδίου σε περίπτωση ενσύρματης επικοινωνίας Βύσμα AC για τη σύνδεση στο ηλεκτρικό δίκτυο Βύσματα σύνδεσης DC για τη σύνδεση των φωτοβολταϊκών στοιχειοσειρών Υποδοχή για το διακόπτη Electronic Solar Switch (ESS) Άνοιγμα κελύφους με πώματα για επικοινωνία Βαρίστορ Σύνδεση επικοινωνίας Οδηγίες τοποθέτησης SB33_38-IGR

22 Ηλεκτρική σύνδεση SMA Solar Technology AG Αντικείμενο M Περιγραφή Θέση σύνδεσης βραχυκυκλωτήρα για επικοινωνία 5.3 Σύνδεση στο δημόσιο δίκτυο (AC) Προϋποθέσεις για σύνδεση AC Προϋποθέσεις σύνδεσης του παρόχου ηλεκτρικού δικτύου Προσέξτε οπωσδήποτε τις προϋποθέσεις σύνδεσης του παρόχου του ηλεκτρικού δικτύου! Σχεδιασμός καλωδίωσης Για τη βέλτιστη λειτουργία του μετατροπέα, η σύνθετη αντίσταση δικτύου του αγωγού AC δεν επιτρέπεται να υπερβαίνει το 1 Ohm. Αυτό είναι μεταξύ άλλων απαραίτητο για την απρόσκοπτη λειτουργία του μετατροπέα. Επιλέξτε τη διατομή των αγωγών με τη βοήθεια του προγράμματος σχεδιασμού "Sunny Design" ( έτσι, ώστε οι απώλειες των αγωγών στην ονομαστική ισχύ να μην υπερβαίνουν το 1 %. Τα μέγιστα μήκη αγωγών απεικονίζονται στον παρακάτω πίνακα. Δεν θα πρέπει να γίνεται υπέρβαση του μέγιστου μήκους αγωγών. Διατομή αγωγού Μέγιστο μήκος αγωγού SB 3300 SB mm² 18,5 m 16 m Η κατά περίπτωση απαιτούμενη διατομή αγωγού εξαρτάται από τους εξής παράγοντες: θερμοκρασία περιβάλλοντος, τρόπος τοποθέτησης, αντοχή στην υπεριώδη ακτινοβολία, απώλειες αγωγού, ισχύουσες οδηγίες εγκατάστασης της εκάστοτε χώρας (του τόπου εγκατάστασης). 22 SB33_38-IGR Οδηγίες τοποθέτησης

23 SMA Solar Technology AG Ηλεκτρική σύνδεση Προϋποθέσεις για αγωγούς Θέση Περιγραφή Τιμή A Εξωτερική διάμετρος 6 mm mm B Διατομή αγωγού 4 mm² C Μήκος απογύμνωσης 8 mm Διάταξη απομόνωσης φορτίων Πρέπει να ασφαλίζετε κάθε μετατροπέα με ανεξάρτητο διακόπτη προστασίας αγωγού ώστε να μπορείτε να απομονώνετε με ασφάλεια το μετατροπέα υπό φορτίο. Η μέγιστη επιτρεπόμενη ασφάλεια αναφέρεται στο κεφάλαιο 11 «Τεχνικά χαρακτηριστικά» (Σελίδα 63). Αναλυτικές πληροφορίες και παραδείγματα σχετικά με το σχεδιασμό ενός διακόπτη προστασίας αγωγών μπορείτε να βρείτε στις Τεχνικές Πληροφορίες "Διακόπτης προστασίας αγωγών", οι οποίες είναι διαθέσιμες στην ενότητα λήψης αρχείων της SMA Solar Technology AG στη διεύθυνση ΚΙΝΔΥΝΟΣ! Κίνδυνος-θάνατος από φωτιά! Σε περίπτωση παράλληλης σύνδεσης περισσοτέρων του ενός μετατροπέων στον ίδιο διακόπτη προστασίας αγωγού δεν διασφαλίζεται η λειτουργία προστασίας του διακόπτη προστασίας αγωγού. Μπορεί να προκληθεί φωτιά στα καλώδια ή καταστροφή του μετατροπέα. Μη συνδέετε ποτέ πολλούς μετατροπείς σε ένα διακόπτη προστασίας αγωγών. Τηρείτε τη μέγιστη επιτρεπόμενη ασφάλεια του μετατροπέα κατά την επιλογή του διακόπτη προστασίας αγωγών. Οδηγίες τοποθέτησης SB33_38-IGR

24 Ηλεκτρική σύνδεση SMA Solar Technology AG ΚΙΝΔΥΝΟΣ! Κίνδυνος-θάνατος από φωτιά! Σε περίπτωση σύνδεσης μιας μονάδας παραγωγής ενέργειας (μετατροπέας) και ενός καταναλωτή στον ίδιο διακόπτη προστασίας αγωγών δεν διασφαλίζεται η λειτουργία προστασίας του διακόπτη προστασίας αγωγών. Τα ρεύματα από το μετατροπέα και το ηλεκτρικό δίκτυο μπορούν να αθροιστούν σε υπερεντάσεις ρεύματος, που δεν αναγνωρίζονται από το διακόπτη προστασίας αγωγών. Μη συνδέετε ποτέ χωρίς ασφάλεια καταναλωτές μεταξύ μετατροπέα και διακόπτη προστασίας αγωγών. Ασφαλίζετε πάντοτε ξεχωριστά τους καταναλωτές. ΣΗΜΑΝΤΙΚΟ! Πρόκληση ζημιάς στο μετατροπέα από τη χρήση βιδωτών στοιχείων ασφάλισης ως διατάξεις απομόνωσης φορτίου! Ένα βιδωτό στοιχείο ασφάλισης, π.χ. σύστημα D (Diazed) ή σύστημα D0 (Neozed), δεν είναι αποζεύκτης φορτίου και δεν επιτρέπεται να χρησιμοποιείται ως διάταξη απομόνωσης φορτίου. Ένα βιδωτό στοιχείο ασφάλισης χρησιμεύει μόνο στην προστασία των αγωγών. Ο μετατροπέας ενδέχεται να υποστεί ζημιές κατά την αποσύνδεση υπό φορτίο με ένα βιδωτό στοιχείο ασφάλισης. Χρησιμοποιείτε αποκλειστικά έναν αποζεύκτη φορτίου ή ένα διακόπτη προστασίας αγωγού ως διάταξη απομόνωσης φορτίου. 24 SB33_38-IGR Οδηγίες τοποθέτησης

25 SMA Solar Technology AG Ηλεκτρική σύνδεση Σύνδεση μετατροπέα στο δημόσιο δίκτυο (AC) Επισκόπηση κουτιού σύνδεσης AC Αντικείμενο A B C D E Περιγραφή Καπάκι προστασίας για ένθεμα υποδοχής Ένθεμα υποδοχής Βιδωτή υποδοχή με στεγανοποιητικό δακτύλιο για διατομές αγωγών από 10 mm έως 14 mm Στεγανοποιητικός δακτύλιος για διατομές αγωγών από 6 mm έως 10 mm Βίδα πίεσης Διαδικασία 1. Ελέγξτε και συγκρίνετε την τάση δικτύου με την "V AC nom " στην πινακίδα τύπου. Η ακριβής περιοχή λειτουργίας του μετατροπέα καθορίζεται στις παραμέτρους λειτουργίας. Στην ενότητα λήψης αρχείων στη διεύθυνση στην κατηγορία "Τεχνική περιγραφή" του εκάστοτε μετατροπέα, θα βρείτε το αντίστοιχο έγγραφο. 2. Απενεργοποιήστε το διακόπτη προστασίας αγωγών και ασφαλίστε τον από επανενεργοποίηση. 3. Αντικαταστήστε, εάν χρειάζεται, τον στεγανοποιητικό δακτύλιο της βιδωτής υποδοχής από τον στεγανοποιητικό δακτύλιο της συσκευασίας. Τραβήξτε τον στεγανοποιητικό δακτύλιο από τη βιδωτή υποδοχή. Τοποθετήστε τον μικρότερο στεγανοποιητικό δακτύλιο. 4. Περάστε τη βίδα πίεσης (Ε) από τον αγωγό AC. Οδηγίες τοποθέτησης SB33_38-IGR

26 Ηλεκτρική σύνδεση SMA Solar Technology AG 5. Περάστε τη βιδωτή υποδοχή (C) μαζί με τον στεγανοποιητικό δακτύλιο στον αγωγό AC. 6. Λυγίστε τον αγωγό AC. Η ελάχιστη ακτίνα κάμψης πρέπει να ανέρχεται στο τετραπλάσιο της διατομής του αγωγού. 7. Μειώστε το μήκος του αγωγού. 8. Κοντύνετε τη φάση L και τον ουδέτερο αγωγό N κατά 4 έως 5 mm. 9. Εισάγετε τον αγωγό προστασίας PE (πράσινοκίτρινο) στον βιδωτό ακροδέκτη με την ένδειξη γείωσης που υπάρχει στο ένθεμα της υποδοχής και σφίξτε τη βίδα. Ο αγωγός προστασίας PE πρέπει να έχει μήκος μεγαλύτερο από τους κλώνους Ν και L. 10. Συνδέστε τον ουδέτερο N (μπλε) στο βιδωτό ακροδέκτη N στο ένθεμα υποδοχής και σφίξτε τη βίδα. 11. Εισάγετε τη φάση L (καφέ ή μαύρο) στο βιδωτό ακροδέκτη L στο ένθεμα υποδοχής και σφίξτε τη βίδα. 12. Ελέγξτε εάν έχουν τοποθετηθεί σωστά οι κλώνοι σύνδεσης. 13. Πιέστε τη βιδωτή υποδοχή σύνδεσης (C) στο ένθεμα υποδοχών (Β), μέχρι να ακουστεί ο ήχος ασφάλισης. 26 SB33_38-IGR Οδηγίες τοποθέτησης

27 SMA Solar Technology AG Ηλεκτρική σύνδεση 14. Βιδώστε τη βίδα πίεσης (E) γερά στη βιδωτή υποδοχή (C). Η βίδα πίεσης χρησιμεύει στη στεγανοποίηση και στην ανακούφιση καταπόνησης. Το κουτί σύνδεσης AC έχει βιδωθεί. 15. Κλείστε το ένθεμα υποδοχής με το καπάκι προστασίας της συσκευασίας, εάν δεν συνδέσετε αμέσως το μετατροπέα. 16. Συνδέστε το κουτί σύνδεσης AC στην υποδοχή AC στο μετατροπέα. Αφαιρέστε ενδεχομένως προηγουμένως το καπάκι. A Ο αγωγός AC έχει συνδεθεί στο μετατροπέα. ΚΙΝΔΥΝΟΣ! Κίνδυνος-θάνατος λόγω υψηλών τάσεων στο μετατροπέα! Ενεργοποιήστε το διακόπτη προστασίας αγωγών μόνο, αφού προηγουμένως έχετε κλείσει καλά το μετατροπέα και έχετε συνδέσει τη φωτοβολταϊκή γεννήτρια. Οδηγίες τοποθέτησης SB33_38-IGR

28 Ηλεκτρική σύνδεση SMA Solar Technology AG 5.4 Ρύθμιση γλώσσας οθόνης Μπορείτε να ρυθμίσετε τη γλώσσα της οθόνης με τους διακόπτες στην κάτω πλευρά της οθόνης στο εσωτερικό του μετατροπέα. Διαδικασία 1. Ανοίξτε το μετατροπέα, όπως περιγράφεται στο κεφάλαιο 7.2 «Άνοιγμα μετατροπέα» (Σελίδα 39). 2. Τοποθετήστε τους διακόπτες, όπως απεικονίζεται παρακάτω, στη γλώσσα που επιθυμείτε. Γλώσσα Διακόπτης S2 Διακόπτης S1 Γερμανικά B B Αγγλικά B A Γαλλικά A B Ισπανικά A A 3. Κλείστε το μετατροπέα, όπως περιγράφεται στο κεφάλαιο 7.2 «Άνοιγμα μετατροπέα» (Σελίδα 39). Η γλώσσα της οθόνης έχει ρυθμιστεί. 28 SB33_38-IGR Οδηγίες τοποθέτησης

29 SMA Solar Technology AG Ηλεκτρική σύνδεση 5.5 Σύνδεση της φωτοβολταϊκής γεννήτριας (DC) Προϋποθέσεις για σύνδεση DC Χρήση ανταπτόρων Οι αντάπτορες (βύσματα Y) δεν επιτρέπεται να είναι ορατοί ή ελεύθερα προσβάσιμοι πολύ κοντά στο μετατροπέα. Το κύκλωμα DC δεν επιτρέπεται να διακόπτεται με αντάπτορες. Προσέξτε τη διαδικασία για την ενεργοποίηση του μετατροπέα, όπως περιγράφεται στο κεφάλαιο 7.2 «Άνοιγμα μετατροπέα» (Σελίδα 39). Προϋποθέσεις για τις φωτοβολταϊκές μονάδες των συνδεδεμένων στοιχειοσειρών: ίδιου τύπου ίδιου αριθμού ίδιας ευθυγράμμισης ίδιας κλίσης Οι αγωγοί σύνδεσης των φωτοβολταϊκών μονάδων πρέπει να διαθέτουν βύσματα σύνδεσης. Στον εξοπλισμό που παραλάβατε, θα βρείτε τα απαραίτητα βύσματα σύνδεσης DC για τη σύνδεση DC. Δεν επιτρέπεται η υπέρβαση των ακόλουθων οριακών τιμών στην είσοδο DC του μετατροπέα: μέγιστη τάση εισόδου μέγιστο ρεύμα εισόδου 500 V (DC) 20 A (DC) ΚΙΝΔΥΝΟΣ! Θανατηφόρος κίνδυνος από ηλεκτροπληξία ή πυρκαγιά! Το μέγιστο δυνατό ρεύμα εισόδου ανά στοιχειοσειρά περιορίζεται από τα χρησιμοποιούμενα βύσματα σύνδεσης. Σε περίπτωση υπερφόρτωσης των βυσμάτων σύνδεσης μπορεί να προκληθούν βολταϊκά τόξα και υπάρχει κίνδυνος πυρκαγιάς. Φροντίστε ώστε το ρεύμα εισόδου ανά στοιχειοσειρά να μην υπερβαίνει τη μέγιστη παροχή ρεύματος των χρησιμοποιούμενων βυσμάτων σύνδεσης. Οδηγίες τοποθέτησης SB33_38-IGR

30 Ηλεκτρική σύνδεση SMA Solar Technology AG Συναρμολόγηση βυσμάτων σύνδεσης DC Για τη σύνδεση στο μετατροπέα πρέπει όλοι οι αγωγοί σύνδεσης των φωτοβολταϊκών μονάδων να διαθέτουν τα βύσματα σύνδεσης που παραλάβατε. Συναρμολογήστε τα βύσματα σύνδεσης DC όπως περιγράφεται στη συνέχεια. Προσέξτε τη σωστή πολικότητα. Τα βύσματα σύνδεσης DC επισημαίνονται με "+" και " ". Προϋποθέσεις για αγωγούς Χρησιμοποιήστε έναν αγωγό PV1-F. Διαδικασία 1. Εισάγετε τον απογυμνωμένο αγωγό μέχρι να τερματίσει στο βύσμα. 2. Πιέστε το έλασμα σύσφιξης προς τα κάτω, μέχρι να ακουστεί ο ήχος ασφάλισης. 3. Ελέγξτε τη σωστή τοποθέτηση του αγωγού: Αποτέλεσμα Εάν οι αγωγοί είναι ορατοί στο θάλαμο του ελάσματος σύσφιξης, ο αγωγός είναι σωστά τοποθετημένος. Ενέργεια Συνεχίστε με το βήμα SB33_38-IGR Οδηγίες τοποθέτησης

31 SMA Solar Technology AG Ηλεκτρική σύνδεση Αποτέλεσμα Εάν οι αγωγοί δεν είναι ορατοί στο θάλαμο, ο αγωγός δεν είναι σωστά τοποθετημένος. Ενέργεια Ξεβιδώστε το έλασμα σύσφιξης με τη βοήθεια ενός κατσαβιδιού. 4. Σπρώξτε και κλείστε τη βιδωτή σύνδεση προς το σπείρωμα. Αφαιρέστε τον αγωγό και αρχίστε ξανά με το σημείο 1. Τα βύσματα σύνδεσης DC έχουν συναρμολογηθεί και μπορούν πλέον να συνδεθούν στο μετατροπέα, όπως περιγράφεται στο κεφάλαιο 5.5 «Σύνδεση της φωτοβολταϊκής γεννήτριας (DC)» (Σελίδα 29). Οδηγίες τοποθέτησης SB33_38-IGR

32 Ηλεκτρική σύνδεση SMA Solar Technology AG Άνοιγμα βύσματος σύνδεσης DC 1. Ξεβιδώστε τη βιδωτή σύνδεση. 2. Απασφαλίστε το βύσμα: Εισάγετε ένα κατσαβίδι στο πλαϊνό κούμπωμα και ανασηκώστε το. 3. Αποσυνδέστε προσεκτικά τα τμήματα του βύσματος σύνδεσης DC. 4. Ξεβιδώστε το έλασμα σύσφιξης με τη βοήθεια ενός κατσαβιδιού. 5. Αφαιρέστε τον αγωγό. Ο αγωγός έχει αφαιρεθεί από το βύσμα σύνδεσης DC. 32 SB33_38-IGR Οδηγίες τοποθέτησης

33 SMA Solar Technology AG Ηλεκτρική σύνδεση Σύνδεση φωτοβολταϊκής γεννήτριας (DC) ΚΙΝΔΥΝΟΣ! Κίνδυνος-θάνατος λόγω υψηλών τάσεων στο μετατροπέα! Πριν από τη σύνδεση της φωτοβολταϊκής γεννήτριας βεβαιωθείτε, ότι είναι απενεργοποιημένος και ασφαλισμένος από επανενεργοποίηση ο διακόπτης προστασίας αγωγών. ΣΗΜΑΝΤΙΚΟ! Καταστροφή της συσκευής μέτρησης από πολύ υψηλές τάσεις! Χρησιμοποιείτε μόνο συσκευές μέτρησης με εύρος τάσης εισόδου DC τουλάχιστον 600 V. 1. Απενεργοποιήστε το διακόπτη προστασίας αγωγών και ασφαλίστε τον από επανενεργοποίηση. 2. Τραβήξτε το διακόπτη Electronic Solar Switch προς τα κάτω, ελαφρώς προς την κατεύθυνση του τοίχου και αφαιρέστε τον. 3. Ελέγξτε τους αγωγούς σύνδεσης των φωτοβολταϊκών μονάδων ως προς τη σωστή πολικότητα και την τήρηση της μέγιστης τάσης εισόδου του μετατροπέα. Σε θερμοκρασία περιβάλλοντος υψηλότερη από 10 C, η τάση χωρίς φορτίο των φωτοβολταϊκών μονάδων δεν θα πρέπει να ανέρχεται σε περισσότερο από 90 % της μέγιστης τάσης εισόδου του μετατροπέα. Σε διαφορετική περίπτωση, ελέγξτε το σχεδιασμό της εγκατάστασης και τη συνδεσμολογία των φωτοβολταϊκών μονάδων. Σε χαμηλές θερμοκρασίες περιβάλλοντος ενδέχεται διαφορετικά να υπάρξει υπέρβαση της μέγιστης τάσης ελέγχου του μετατροπέα. Οδηγίες τοποθέτησης SB33_38-IGR

34 Ηλεκτρική σύνδεση SMA Solar Technology AG ΣΗΜΑΝΤΙΚΟ! Καταστροφή του μετατροπέα από υπέρβαση της μέγιστης τάσης εισόδου! Εάν η τάση των φωτοβολταϊκών μονάδων υπερβεί τη μέγιστη τάση εισόδου του μετατροπέα, ενδέχεται να καταστραφεί ο μετατροπέας από υπερβολική τάση. Ακυρώνονται όλες οι αξιώσεις παροχής εγγύησης. Μην συνδέετε στοιχειοσειρές με υψηλότερη τάση χωρίς φορτίο από τη μέγιστη τάση εισόδου του μετατροπέα. Ελέγξτε το σχεδιασμό της εγκατάστασης. 4. Ελέγξτε τις στοιχειοσειρές για βραχυκύκλωμα γείωσης, όπως περιγράφεται στο κεφάλαιο «Έλεγχος φωτοβολταϊκής γεννήτριας για βραχυκύκλωμα γείωσης» (Σελίδα 56). ΣΗΜΑΝΤΙΚΟ! Πρόκληση ζημιάς στο μετατροπέα από πολύ υψηλές εντάσεις! Το μέγιστο ρεύμα ανά βύσμα DC δεν επιτρέπεται να υπερβαίνει τα 16 A. ΚΙΝΔΥΝΟΣ! Κίνδυνος-θάνατος από ηλεκτροπληξία! Μη συνδέετε στοιχειοσειρές με βραχυκύκλωμα γείωσης. Αντιμετωπίστε προηγουμένως το βραχυκύκλωμα γείωσης στην εκάστοτε στοιχειοσειρά. 5. Ελέγξτε τη σωστή πολικότητα των βυσμάτων σύνδεσης DC και συνδέστε τα. Για την απασφάλιση των βυσμάτων σύνδεσης DC βλέπε κεφάλαιο 7.2 «Άνοιγμα μετατροπέα» (Σελίδα 39). 34 SB33_38-IGR Οδηγίες τοποθέτησης

35 SMA Solar Technology AG Ηλεκτρική σύνδεση 6. Για να δημιουργήσετε στεγανότητα στο μετατροπέα, πρέπει να κλείσετε όλες τις μη απαραίτητες εισόδους DC ως εξής: Τοποθετήστε τα πώματα της συσκευασίας στα μη απαιτούμενα βύσματα σύνδεσης DC. Μην τοποθετείτε τα πώματα στις εισόδους DC στο μετατροπέα. Τοποθετήστε τα βύσματα σύνδεσης DC με τα πώματα στις αντίστοιχες εισόδους DC στο μετατροπέα. 7. Ελέγξτε το διακόπτη Electronic Solar Switch για τυχόν φθορά από τη χρήση, όπως περιγράφεται στο κεφάλαιο 8.2 «Ελέγξτε το διακόπτη Electronic Solar Switch για ενδεχόμενες φθορές.» (Σελίδα 47) και συνδέστε τον καλά. ΣΗΜΑΝΤΙΚΟ! Ζημιά στο διακόπτη Electronic Solar Switch λόγω λανθασμένης σύνδεσής του! Ο διακόπτης Electronic Solar Switch μπορεί να υποστεί ζημιά από υψηλές τάσεις, εάν δεν συνδεθεί σωστά. Μη σφίγγετε τη βίδα που βρίσκεται εντός της λαβής Εισάγετε τη λαβή του διακόπτη Electronic Solar Switch καλά στην υποδοχή στην κάτω πλευρά του κελύφους, μέχρι να κουμπώσει με χαρακτηριστικό ήχο. Ελέγξτε τη σωστή στερέωση του διακόπτη Electronic Solar Switch. Η φωτοβολταϊκή γεννήτρια έχει συνδεθεί. Οδηγίες τοποθέτησης SB33_38-IGR

36 Ηλεκτρική σύνδεση SMA Solar Technology AG 5.6 Επικοινωνία Ο μετατροπέας διαθέτει μια υποδοχή για τις διεπαφές επικοινωνίας, ώστε να επικοινωνεί με τις ειδικές συσκευές καταγραφής δεδομένων (π.χ. Sunny WebBox) ή με ηλεκτρονικό υπολογιστή με αντίστοιχο λογισμικό (π.χ. Sunny Data Control ή Sunny Explorer). Στο εγχειρίδιο της εκάστοτε διεπαφής επικοινωνίας μπορείτε να βρείτε ένα λεπτομερές σχεδιάγραμμα καλωδίωσης και την περιγραφή για την τοποθέτηση της διεπαφής. 5.7 Ρύθμιση παραμέτρων δικτύου και παραμέτρων χωρών Τροποποίηση παραμέτρων σχετικών με το δίκτυο και παραμέτρων χωρών Για την τροποποίηση παραμέτρων που σχετίζονται με το δίκτυο, χρειάζεστε έναν προσωπικό κωδικό πρόσβασης, τον SMA Grid Guard Code. Στην ενότητα λήψης αρχείων στη διεύθυνση στην κατηγορία "Φύλλο δεδομένων του εκάστοτε μετατροπέα, θα βρείτε το ηλεκτρονικό έντυπο αίτησης για τον προσωπικό σας κωδικό πρόσβασης. Συνεννοηθείτε οπωσδήποτε για τις τροποποιήσεις αυτών των παραμέτρων με τον πάροχο του δικτύου σας. Στην ενότητα λήψης αρχείων στη διεύθυνση στην κατηγορία "Τεχνική περιγραφή του εκάστοτε μετατροπέα, θα βρείτε αναλυτική περιγραφή των παραμέτρων λειτουργίας του μετατροπέα Ρύθμιση χώρας εγκατάστασης Με την παράμετρο "Default" μπορείτε να ρυθμίσετε τη χώρα εγκατάστασης ή το ισχύον για την εκάστοτε χώρα πρότυπο σύνδεσης δικτύου μέσω συσκευής επικοινωνίας (π.χ. Sunny WebBox) ή ηλεκτρονικού υπολογιστή με ανάλογο λογισμικό (π.χ. Sunny Data Control ή Sunny Explorer). Aυτή η διαδικασία είναι όμως αναγκαία μόνο όταν ο μετατροπέας είχε αρχικά παραγγελθεί για κάποια άλλη χώρα. Από την πινακίδα τύπου και το συνημμένο συνοδευτικό φύλλο με τις εργοστασιακές ρυθμίσεις μπορείτε να δείτε σύμφωνα με ποιο πρότυπο έχει ρυθμιστεί ο μετατροπέας κατά την παράδοση. 36 SB33_38-IGR Οδηγίες τοποθέτησης

37 SMA Solar Technology AG Ηλεκτρική σύνδεση Ρύθμιση λειτουργίας αυτόμονου δικτύου Για να χρησιμοποιήσετε το μετατροπέα σε ένα αυτόνομο σύστημα με Sunny Island, πρέπει να ρυθμίσετε το μετατροπέα σε λειτουργία αυτόνομου δικτύου ("OFF-Grid") μέσω της παραμέτρου "Default". Έχετε διάφορες δυνατότητες ρύθμισης του μετατροπέα σε λειτουργία αυτόνομου δικτύου: Ρύθμιση μέσω Sunny WebBox ή Ρύθμιση μέσω Sunny Data Control ή Sunny Explorer. ΚΙΝΔΥΝΟΣ! Κίνδυνος-θάνατος από υψηλές τάσεις σε περίπτωση διακοπής του δημοσίου δικτύου. Εάν ρυθμίσετε το μετατροπέα σε λειτουργία αυτόνομου δικτύου, δεν ανταποκρίνεται σε κανένα πρότυπο και καμία οδηγία της συγκεκριμένης χώρας. Σε περίπτωση διακοπής του δημόσιου δικτύου υπάρχει επομένως ο κίνδυνος ανατροφοδότησης. Μην χρησιμοποιείτε ποτέ το μετατροπέα σε λειτουργία αυτόνομου δικτύου απευθείας στο δημόσιο δίκτυο. Οδηγίες τοποθέτησης SB33_38-IGR

38 Θέση σε λειτουργία SMA Solar Technology AG 6 Θέση σε λειτουργία 1. Πριν από τη θέση σε λειτουργία ελέγξτε τις εξής προϋποθέσεις: Σταθερή έδραση του μετατροπέα Σωστή σύνδεση του αγωγού (δικτύου) AC Πλήρης σύνδεση όλων των αγωγών DC (φωτοβολταϊκές στοιχειοσειρές) Οι μη απαραίτητες είσοδοι DC είναι κλειστές με τα αντίστοιχα βύσματα σύνδεσης DC και τα πώματα Το καπάκι του κελύφους είναι καλά βιδωμένο Ο διακόπτης Electronic Solar Switch (ESS) είναι σωστά τοποθετημένος Ο διακόπτης προστασίας αγωγών είναι σωστά τοποθετημένος 2. Ενεργοποιήστε το διακόπτη προστασίας αγωγών. Πράσινο LED αναμμένο: Η θέση σε λειτουργία ήταν επιτυχής. ή Το πράσινο LED αναβοσβήνει σε περίπτωση ανεπαρκούς ακτινοβολίας: Οι προϋποθέσεις προσθήκης του δικτύου δεν έχουν επιτευχθεί ακόμη. Περιμένετε μέχρι να υπάρξει επαρκής ακτινοβολία. ή Το κίτρινο ή το κόκκινο LED ανάβει ή αναβοσβήνει: Υπάρχει βλάβη. Συνεχίστε με το βήμα 3. A Πράσινo LED Λειτουργία B Κόκκινo LED βραχυκύκλωμα γείωσης ή ελαττωματικό βαρίστορ C Κίτρινo LED Βλάβη 3. Διαβάστε το κεφάλαιο 9 «Αναζήτηση σφαλμάτων» (Σελίδα 48) και αποκαταστήστε, εφόσον χρειάζεται, το σφάλμα ή τη βλάβη. 38 SB33_38-IGR Οδηγίες τοποθέτησης

39 SMA Solar Technology AG Άνοιγμα και κλείσιμο 7 Άνοιγμα και κλείσιμο 7.1 Ασφάλεια ΚΙΝΔΥΝΟΣ! Κίνδυνος-θάνατος από ηλεκτροπληξία! Πριν ανοίξετε το μετατροπέα, προσέξτε τα εξής: Βεβαιωθείτε ότι δεν υπάρχει τάση στην πλευρά ΑC. Βεβαιωθείτε ότι δεν υπάρχει ρεύμα και τάση στην πλευρά DC. ΣΗΜΑΝΤΙΚΟ! Πρόκληση ζημιάς στο μετατροπέα από ηλεκτροστατική εκφόρτιση! Εξαρτήματα στο εσωτερικό του μετατροπέα ενδέχεται να υποστούν ανεπανόρθωτες ζημιές από ηλεκτροστατική εκφόρτιση. Γειώστε το σώμα σας, πριν αγγίξετε κάποιο εξάρτημα. 7.2 Άνοιγμα μετατροπέα 1. Απενεργοποιήστε το διακόπτη προστασίας αγωγών και ασφαλίστε τον από επανενεργοποίηση. 2. Τραβήξτε το διακόπτη Electronic Solar Switch προς τα κάτω, ελαφρώς προς την κατεύθυνση του τοίχου και αφαιρέστε τον. 3. Με ένα πολύμετρο-αμπεροτσιμπίδα διαπιστώστε ότι δεν υπάρχει ρεύμα σε όλους τους αγωγούς DC. Εάν μετρήσετε ρεύμα, ελέγξτε ξανά την εγκατάσταση! Οδηγίες τοποθέτησης SB33_38-IGR

40 Άνοιγμα και κλείσιμο SMA Solar Technology AG 4. Απασφαλίστε όλα τα βύσματα σύνδεσης DC με τη βοήθεια ενός κατσαβιδιού: Εισάγετε το κατσαβίδι σε μία από τις πλευρικές σχισμές (1). Ανασηκώστε το κατσαβίδι προς τα επάνω (2) και αποσυνδέστε το βύσμα σύνδεσης (3). ΚΙΝΔΥΝΟΣ! Κίνδυνος-θάνατος από μη ασφαλή αποσύνδεση της φωτοβολταϊκής γεννήτριας! Η ασφαλής αποσύνδεση από την φωτοβολταϊκή γεννήτρια εξασφαλίζεται μόνο μετά την αποσύνδεση του διακόπτη Electronic Solar Switch και όλων των βυσμάτων σύνδεσης DC. Αποσυνδέστε όλα τα βύσματα σύνδεσης DC, ώστε να απομονώσετε εντελώς τη φωτοβολταϊκή γεννήτρια από το μετατροπέα. 5. Διαπιστώστε ότι δεν υπάρχει τάση στα βύσματα DC στο μετατροπέα. Αν εμφανιστεί κατά τη μέτρηση τάση, ελέγξτε την εγκατάσταση! 6. Αποσυνδέστε το βύσμα AC. 7. Ελέγξτε εάν όλα τα LED και η οθόνη έχουν σβήσει. 40 SB33_38-IGR Οδηγίες τοποθέτησης

41 SMA Solar Technology AG Άνοιγμα και κλείσιμο ΚΙΝΔΥΝΟΣ! Κίνδυνος-θάνατος λόγω υψηλών τάσεων στο μετατροπέα! Για την εκφόρτιση των πυκνωτών του μετατροπέα απαιτούνται 15 λεπτά. Περιμένετε 15 λεπτά πριν ανοίξετε το μετατροπέα. 8. Ξεβιδώστε τις βίδες του καπακιού του κελύφους. 9. Τραβήξτε το καπάκι ομοιόμορφα προς τα εμπρός. Ο μετατροπέας είναι ανοιχτός και χωρίς τάση. 7.3 Κλείσιμο μετατροπέα 1. Στερεώστε το καπάκι με τις 4 βίδες και τις οδοντωτές ροδέλες με την οδόντωση στραμμένη προς το καπάκι. Σφίξτε τις βίδες με ροπή σύσφιξης περ. 6 Nm, ώστε να εξασφαλίζεται η στεγανότητα του κελύφους και η γείωση του καπακιού. ΚΙΝΔΥΝΟΣ! Κίνδυνος-θάνατος λόγω τάσης στο καπάκι! Με τις οδοντωτές ροδέλες διασφαλίζεται η γείωση του καπακιού. Τοποθετήστε σε όλες τις βίδες τις οδοντωτές ροδέλες με την οδόντωση στραμμένη προς το καπάκι. 2. Ελέγξτε τη σωστή πολικότητα των βυσμάτων σύνδεσης DC και συνδέστε τα. Για την απασφάλιση των βυσμάτων σύνδεσης DC βλέπε κεφάλαιο 7.2 «Άνοιγμα μετατροπέα» (Σελίδα 39). Οδηγίες τοποθέτησης SB33_38-IGR

42 Άνοιγμα και κλείσιμο SMA Solar Technology AG 3. Κλείστε όλες τις μη απαραίτητες εισόδους DC, όπως περιγράφεται στο κεφάλαιο «Σύνδεση φωτοβολταϊκής γεννήτριας (DC)» (Σελίδα 33), για να δημιουργήσετε στεγανότητα στο μετατροπέα. 4. Συνδέστε το βύσμα AC. 5. Ελέγξτε το διακόπτη Electronic Solar Switch για τυχόν φθορά από τη χρήση, όπως περιγράφεται στο κεφάλαιο 8.2 «Ελέγξτε το διακόπτη Electronic Solar Switch για ενδεχόμενες φθορές.» (Σελίδα 47) και συνδέστε τον καλά. ΣΗΜΑΝΤΙΚΟ! Ζημιά στο διακόπτη Electronic Solar Switch λόγω λανθασμένης σύνδεσής του! Μη σφίγγετε τη βίδα που βρίσκεται εντός της λαβής Εισάγετε τη λαβή του διακόπτη Electronic Solar Switch στην υποδοχή στο κάτω μέρος του κελύφους. Ελέγξτε τη σωστή στερέωση του διακόπτη Electronic Solar Switch. 6. Ενεργοποιήστε το διακόπτη προστασίας αγωγών. 7. Ελέγξτε εάν η οθόνη και η ένδειξη LED του μετατροπέα υποδηλώνουν κανονική κατάσταση λειτουργίας (βλέπε κεφάλαιο 6 «Θέση σε λειτουργία» (Σελίδα 38)). Ο μετατροπέας είναι κλειστός και σε λειτουργία. 42 SB33_38-IGR Οδηγίες τοποθέτησης

43 SMA Solar Technology AG Συντήρηση και καθαρισμός 8 Συντήρηση και καθαρισμός Ελέγχετε σε τακτά χρονικά διαστήματα τη σωστή λειτουργία του μετατροπέα. Ακαθαρσίες, όπως π.χ. σκόνη ή γύρη, ενδέχεται να προκαλέσουν συσσώρευση θερμότητας που μπορεί να προκαλέσει μείωση της απόδοσης. Ελέγχετε επιπρόσθετα το μετατροπέα και τους αγωγούς για εξωτερικές εμφανείς ζημιές. Αν χρειάζεται, προχωρήστε σε εργασίες επισκευής. 8.1 Έλεγχος της απαγωγής θερμότητας Είναι απαραίτητο να ελέγχετε την απαγωγή της θερμότητας του μετατροπέα μόνο, εάν διαπιστώσετε σε κάποιον οπτικό έλεγχο εμφανή έμφραξη του πλέγματος εξαερισμού ή εάν ο μετατροπέας μεταβαίνει συχνά σε κατάσταση λειτουργίας "Derating". Η πιθανότητα μετάβασης του μετατροπέα σε κατάσταση λειτουργίας "Derating", εξαρτάται από τη θερμοκρασία περιβάλλοντος και την αποτελεσματικότητα της ψύξης Καθαρισμός ανεμιστήρα Εάν στο πλέγμα του ανεμιστήρα έχει συσσωρευτεί απλώς σκόνη, μπορείτε να τον καθαρίσετε με ηλεκτρική σκούπα. Εάν ο καθαρισμός με την ηλεκτρική σκούπα δεν επιφέρει ικανοποιητικό αποτέλεσμα, αφαιρέστε τον ανεμιστήρα για να τον καθαρίσετε. Ακολουθήστε τα εξής βήματα: 1. Αποσυνδέστε το μετατροπέα στην πλευρά AC και στην πλευρά DC, όπως περιγράφεται στο κεφάλαιο 7.2 «Άνοιγμα μετατροπέα» (Σελίδα 39). 2. Περιμένετε μέχρι να σταματήσει να περιστρέφεται ο ανεμιστήρας. Καθαρισμός πλέγματος ανεμιστήρα 3. Αφαιρέστε το πλέγμα του ανεμιστήρα: Πιέστε προς τα δεξιά τις δύο προεξοχές ασφάλισης στο δεξί άκρο του πλέγματος του ανεμιστήρα με τη βοήθεια ενός κατσαβιδιού και αποσυνδέστε τις από το στήριγμα. Αφαιρέστε προσεκτικά το πλέγμα του ανεμιστήρα. 4. Καθαρίστε το πλέγμα με μαλακή βούρτσα, πινέλο, πανί ή πεπιεσμένο αέρα. Οδηγίες τοποθέτησης SB33_38-IGR

44 Συντήρηση και καθαρισμός SMA Solar Technology AG Καθαρισμός ανεμιστήρα 5. Πιέστε τις δύο επάνω προεξοχές ασφάλισης προς τα πίσω και την κάτω προεξοχή ασφάλισης προς τα εμπρός. 6. Αφαιρέστε τον ανεμιστήρα προς τα κάτω αργά και ομοιόμορφα. 7. Απασφαλίστε και αποσυνδέστε το βύσμα του ανεμιστήρα στο εσωτερικό του μετατροπέα. Τα καλώδια του ανεμιστήρα είναι τόσο μακριά, ώστε μπορείτε να τραβήξετε αρκετά τον ανεμιστήρα προς τα έξω, για να αποσυνδέσετε το βύσμα στο εσωτερικό του μετατροπέα. 8. Τραβήξτε έξω το μετατροπέα. 9. Καθαρίστε τον ανεμιστήρα με μαλακή βούρτσα, πινέλο ή βρεγμένο πανί. ΣΗΜΑΝΤΙΚΟ! Πρόκληση ζημιάς στον ανεμιστήρα από τη χρήση πεπιεσμένου αέρα! Μη χρησιμοποιείτε πεπιεσμένο αέρα για τον καθαρισμό του ανεμιστήρα. Ο ανεμιστήρας μπορεί να υποστεί ζημιές. 10. Μετά τον καθαρισμό συναρμολογήστε ξανά τον ανεμιστήρα, ακολουθώντας την αντίστροφη σειρά. 11. Ελέγξτε τη λειτουργία του ανεμιστήρα, όπως περιγράφεται στο παρακάτω κεφάλαιο Έλεγχος ανεμιστήρα Μπορείτε να ελέγξετε τη λειτουργία του ανεμιστήρα με 2 τρόπους: Θέστε την παράμετρο "Fan Test" στη λειτουργία εγκαταστάτη στην τιμή "1" με τη βοήθεια του Sunny Data Control, του Sunny Explorer ή του Sunny WebBox. ή Τοποθετήστε τον παρεχόμενο βραχυκυκλωτήρα στην πλακέτα ελέγχου λειτουργίας. Καθορισμός παραμέτρων 1. Ζητήστε από τη γραμμή εξυπηρέτησης της SMA τον κωδικό εγκαταστάτη (Επικοινωνία: βλέπε σελίδα 70). 2. Θέστε την παράμετρο "Fan Test" στη λειτουργία εγκαταστάτη στην τιμή "1". 3. Ελέγξτε τη ροή του αέρα του ανεμιστήρα. Ο μετατροπέας αναρροφά τον αέρα από κάτω και τον αποβάλλει ξανά από επάνω αριστερά. Προσέξτε για τυχόν ασυνήθιστους θορύβους, που ενδέχεται να αποτελούν ένδειξη λανθασμένης τοποθέτησης ή βλάβης στον ανεμιστήρα. 4. Μετά τον έλεγχο του ανεμιστήρα, επαναφέρετε την τιμή της παραμέτρου "Fan Test" στο "0". Ο έλεγχος του ανεμιστήρα έχει ολοκληρωθεί. 44 SB33_38-IGR Οδηγίες τοποθέτησης

45 SMA Solar Technology AG Συντήρηση και καθαρισμός Τοποθέτηση βραχυκυκλωτήρα Ο μετατροπέας αναγνωρίζει τον βραχυκυκλωτήρα μόνο μετά από επανεκκίνηση (αυτό σημαίνει ότι όλα τα LED πρέπει να έχουν σβήσει πριν από την επανεκκίνηση). 1. Ανοίξτε το μετατροπέα, όπως περιγράφεται στο κεφάλαιο 7.2 «Άνοιγμα μετατροπέα» (Σελίδα 39). 2. Τοποθετήστε τον παρεχόμενο βραχυκυκλωτήρα στη θέση σύνδεσης της πλακέτας ελέγχου λειτουργίας που απεικονίζεται παρακάτω. 3. Κλείστε το μετατροπέα, όπως περιγράφεται στο κεφάλαιο 7.3 «Κλείσιμο μετατροπέα» (Σελίδα 41). 4. Θέστε ξανά σε λειτουργία το μετατροπέα. 5. Ελέγξτε τη ροή αέρα του ανεμιστήρα. Ο μετατροπέας αναρροφά τον αέρα από κάτω και τον αποβάλλει ξανά από επάνω αριστερά. Προσέξτε για τυχόν ασυνήθιστους θορύβους, που ενδέχεται να αποτελούν ένδειξη λανθασμένης τοποθέτησης ή βλάβης στον ανεμιστήρα. 6. Απομακρύνετε ξανά το βραχυκυκλωτήρα. Κατά τη διαδικασία αυτή, ανοίξτε και κλείστε το μετατροπέα, όπως περιγράφεται στο κεφάλαιο 7 «Άνοιγμα και κλείσιμο» (Σελίδα 39). Ο έλεγχος του ανεμιστήρα έχει ολοκληρωθεί. Οδηγίες τοποθέτησης SB33_38-IGR

46 Συντήρηση και καθαρισμός SMA Solar Technology AG Καθαρισμός πλεγμάτων εξαερισμού Στις δύο πλευρές του μετατροπέα υπάρχουν πλέγματα εξαερισμού. Ο μετατροπέας αναρροφά τον αέρα από κάτω μέσα από τον ανεμιστήρα και τον αποβάλλει ξανά από επάνω αριστερά μέσα από το πλέγμα εξαερισμού. Για την ιδανική αποβολή της θερμότητας του μετατροπέα χρειάζεται να καθαρίσετε μόνο το αριστερό πλέγμα εξαερισμού. Διαδικασία 1. Αφαιρέστε το αριστερό πλέγμα εξαερισμού. Βάλτε τα δάχτυλά σας στο κενό ανάμεσα στο επάνω τμήμα του κελύφους και στο πλέγμα εξαερισμού και αφαιρέστε το πλέγμα εξαερισμού τραβώντας το προς το πλάι. 2. Καθαρίστε το πλέγμα εξαερισμού με μαλακή βούρτσα, πινέλο ή πεπιεσμένο αέρα. 3. Στερεώστε το πλέγμα εξαερισμού ξανά στο μετατροπέα. Για τη σωστή αντιστοίχιση, τα πλέγματα εξαερισμού επισημαίνονται στην εσωτερική πλευρά με "rechts/right" ή "links/left". Τα πλέγματα εξαερισμού έχουν καθαριστεί. ΣΗΜΑΝΤΙΚΟ! Πρόκληση ζημιάς στο μετατροπέα από εισχώρηση εντόμων! Μην αφαιρείτε τα πλέγματα εξαερισμού για μεγάλο χρονικό διάστημα, διότι διαφορετικά δε διασφαλίζεται η προστασία από την εισχώρηση εντόμων. 46 SB33_38-IGR Οδηγίες τοποθέτησης

47 SMA Solar Technology AG Συντήρηση και καθαρισμός 8.2 Ελέγξτε το διακόπτη Electronic Solar Switch για ενδεχόμενες φθορές. Ελέγξτε τον διακόπτη Electronic Solar Switch για ενδεχόμενες φθορές από τη χρήση, πριν τον τοποθετήσετε. Αποτέλεσμα Οι μεταλλικές γλωττίδες στο εσωτερικό του βύσματος δεν έχουν υποστεί ζημιές ούτε έχουν αποχρωματισθεί. Ενέργεια 1. Εισάγετε τη λαβή του διακόπτη Electronic Solar Switch στην υποδοχή στο κάτω μέρος του κελύφους. 2. Θέστε ξανά σε λειτουργία το μετατροπέα, όπως περιγράφεται στο κεφάλαιο 6 «Θέση σε λειτουργία» (Σελίδα 38). Οι μεταλλικές γλωττίδες στο εσωτερικό του βύσματος έχουν αποκτήσει μια καφέ απόχρωση ή έχουν καεί. Ο διακόπτης Electronic Solar Switch δεν μπορεί να απομονώσει πλέον με ασφάλεια το σημείο σύνδεσης DC. 1. Αντικαταστήστε τη λαβή του διακόπτη Electronic Solar Switch, πριν τον επανατοποθετήσετε (αριθμός παραγγελίας βλέπε 12 «Αξεσουάρ και ανταλλακτικά» (Σελίδα 69). 2. Θέστε ξανά σε λειτουργία το μετατροπέα, όπως περιγράφεται στο κεφάλαιο 6 «Θέση σε λειτουργία» (Σελίδα 38). Οδηγίες τοποθέτησης SB33_38-IGR

48 Αναζήτηση σφαλμάτων SMA Solar Technology AG 9 Αναζήτηση σφαλμάτων Εάν στο μετατροπέα εμφανίζονται κωδικοί αναλαμπής ή μηνύματα βλαβών διαφορετικά από αυτά που περιγράφονται στη συνέχεια, απευθυνθείτε στη γραμμή εξυπηρέτησης της SMA. Στις συνημμένες οδηγίες χρήσης θα βρείτε την περιγραφή των μηνυμάτων της οθόνης κατά τη λειτουργία, των μηνυμάτων κατάστασης και των καναλιών μέτρησης. Μην πραγματοποιείτε επισκευές που δεν περιγράφεται εδώ, αλλά επικοινωνήστε με την 24ωρη υπηρεσία αντικατάστασης (εντός 24 ωρών, ο μετατροπέας αντικατάστασης είναι έτοιμος για αποστολή και παραδίδεται σε μεταφορική εταιρεία) και το τμήμα επισκευών της SMA Solar Technology AG. 9.1 Κωδικοί αναλαμπής Πράσινο Κόκκινο Κίτρινο Κατάσταση ανάβει μόνιμα δεν ανάβει δεν ανάβει OK (λειτουργία τροφοδοσίας) ανάβει μόνιμα δεν ανάβει βραχυκύκλωμα γείωσης ή ελαττωματικό βαρίστορ ανάβει μόνιμα OK (θέση σε λειτουργία) αναβοσβήνει γρήγορα (3 φορές ανά δευτερόλεπτο) αναβοσβήνει αργά (1 φορά ανά δευτερόλεπτο) σβήνει για λίγο (περίπου 1 φορά ανά δευτερόλεπτο) δεν ανάβει δεν ανάβει OK (τερματισμός) ανάβει μόνιμα δεν ανάβει βραχυκύκλωμα γείωσης ή ελαττωματικό βαρίστορ δεν ανάβει δεν ανάβει OK (αναμονή, επιτήρηση δικτύου) δεν ανάβει δεν ανάβει OK (Derating) ανάβει μόνιμα δεν ανάβει βραχυκύκλωμα γείωσης ή ελαττωματικό βαρίστορ δεν ανάβει δεν ανάβει δεν ανάβει OK (νυχτερινή απενεργοποίηση) δεν ανάβει βλάβη ανάβει μόνιμα δεν ανάβει βραχυκύκλωμα γείωσης ή ελαττωματικό βαρίστορ ανάβει/αναβοσβήνει βραχυκύκλωμα γείωσης ή ελαττωματικό βαρίστορ και βλάβη 48 SB33_38-IGR Οδηγίες τοποθέτησης

49 SMA Solar Technology AG Αναζήτηση σφαλμάτων 9.2 Μηνύματα βλαβών Ο μετατροπέας παράγει σε περίπτωση βλάβης ένα μήνυμα, που εξαρτάται από την κατάσταση λειτουργίας και τη βλάβη που βρέθηκε. Μήνυμα!PV- Overvoltage!!Disconnect DC! Περιγραφή και ενέργεια αποκατάστασης Υπερβολική τάση στην είσοδο DC. Ο μετατροπέας μπορεί να καταστραφεί από υπερβολική τάση. Αντιμετώπιση Αποσυνδέστε το μετατροπέα αμέσως από το δίκτυο! 1. Απενεργοποιήστε το διακόπτη προστασίας αγωγών. 2. Αποσυνδέστε το διακόπτη Electronic Solar Switch. 3. Αποσυνδέστε όλα τα βύσματα σύνδεσης DC. 4. Ελέγξτε την τάση DC: Εάν η τάση DC είναι υψηλότερη από τη μέγιστη τάση εισόδου, ελέγξτε το σχεδιασμό της εγκατάστασης και επικοινωνήστε με τον εγκαταστάτη της φωτοβολταϊκής γεννήτριας. Εάν η τάση DC είναι χαμηλότερη από τη μέγιστη τάση εισόδου, συνδέστε το μετατροπέα ξανά στη φωτοβολταϊκή γεννήτρια, όπως περιγράφεται στο κεφάλαιο 5.5 «Σύνδεση της φωτοβολταϊκής γεννήτριας (DC)» (Σελίδα 29). Εάν εμφανιστεί ξανά το μήνυμα, αποσυνδέστε ξανά το μετατροπέα και επικοινωνήστε με τη γραμμή εξυπηρέτησης SMA (βλέπε κεφάλαιο 13 «Επικοινωνία» (Σελίδα 70)). Οδηγίες τοποθέτησης SB33_38-IGR

50 Αναζήτηση σφαλμάτων SMA Solar Technology AG Μήνυμα ACVtgRPro Bfr-Srr Derating Περιγραφή και ενέργεια αποκατάστασης Η μέση τιμή των 10 λεπτών της τάσης δικτύου βρίσκεται εκτός επιτρεπτού εύρους τιμών. Οι αιτίες μπορεί να είναι οι εξής: Η τάση του δικτύου στο σημείο σύνδεσης είναι πολύ υψηλή. Η σύνθετη αντίσταση του δικτύου στο σημείο σύνδεσης είναι πολύ υψηλή. Ο μετατροπέας αποσυνδέεται από το δίκτυο, ώστε να διατηρηθεί η ποιότητα της τάσης. Αντιμετώπιση Ελέγξτε την τάση του δικτύου στο σημείο σύνδεσης του μετατροπέα: Εάν η τάση του δικτύου είναι ή υπερβαίνει τα 253 V, λόγω τοπικών συνθηκών δικτύου, επικοινωνήστε με τον πάροχο του δικτύου και ρωτήστε, εάν μπορεί να προσαρμοστεί η τάση στο σημείο τροφοδοσίας ή εάν συμφωνεί με μια τροποποίηση της οριακής τιμής της παραμέτρου "ACVtgRPro" για την επιτήρηση της ποιότητας της τάσης. Εάν η τάση δικτύου βρίσκεται μόνιμα εντός της επιτρεπόμενης περιοχής και εξακολουθεί να εμφανίζεται αυτό το μήνυμα βλάβης, επικοινωνήστε με την γραμμή εξυπηρέτησης της SMA. Εσωτερική βλάβη σύγκρισης μέτρησης ή πρόβλημα στο hardware. Αντιμετώπιση Εάν εμφανίζεται συχνά αυτή η βλάβη, επικοινωνήστε με τη γραμμή εξυπηρέτησης της SMA. Η κατάσταση λειτουργίας "Derating" είναι μια κανονική κατάσταση λειτουργίας, η οποία μπορεί να εμφανίζεται προσωρινά και μπορεί να οφείλεται σε πολλές αιτίες. Εάν ο μετατροπέας φτάσει μία φορά στην κατάσταση λειτουργίας Derating, εμφανίζεται μέχρι την πλήρη απενεργοποίηση της συσκευής (όταν σκοτεινιάσει) η προειδοποίηση "Derating". Αντιμετώπιση Ελέγξτε την απαγωγή θερμότητας, όπως περιγράφεται στο κεφάλαιο 8.1 «Έλεγχος της απαγωγής θερμότητας» (Σελίδα 43). 50 SB33_38-IGR Οδηγίες τοποθέτησης

51 SMA Solar Technology AG Αναζήτηση σφαλμάτων Μήνυμα dzac-bfr dzac-srr EEPROM EEPROM dbh EeRestore Fac-Bfr Fac-Srr FacFast Imax Περιγραφή και ενέργεια αποκατάστασης Τα άλματα σύνθετης αντίστασης δικτύου βρίσκονται εκτός του επιτρεπτού εύρους τιμών (το "Bfr" ή "Srr" είναι ένα εσωτερικό μήνυμα, το οποίο δεν έχει σημασία για το χρήστη). Ο μετατροπέας αποσυνδέεται από το δίκτυο για λόγους ασφαλείας. Αντιμετώπιση Ελέγξτε τη σύνθετη αντίσταση και τη συχνότητα μεγαλύτερων διακυμάνσεων. Εάν υπάρχουν συχνά διακυμάνσεις και για αυτό το λόγο εμφανίζονται βλάβες "dzac-bfr" ή "dzac-srr", ρωτήστε τον πάροχο του δικτύου, εάν συμφωνεί με τροποποιήσεις της παραμέτρου λειτουργίας (dzac-max). Για την αλλαγή της παραμέτρου συνεννοηθείτε με τη γραμμή εξυπηρέτησης της SMA. Βλάβη μετάβασης κατά την ανάγνωση ή εγγραφή δεδομένων από την EEPROM, τα δεδομένα δεν σχετίζονται με την ασφαλή λειτουργία. Αυτή η βλάβη δεν επηρεάζει την ισχύ του μετατροπέα. Τα δεδομένα EEPROM παρουσιάζουν πρόβλημα, η συσκευή απενεργοποιείται, επειδή η απώλεια των δεδομένων απενεργοποίησε σημαντικές λειτουργίες του μετατροπέα. Αντιμετώπιση Επικοινωνήστε με τη γραμμή εξυπηρέτησης της SMA. Ένα από τα διπλά πακέτα δεδομένων στην EEPROM παρουσιάζει πρόβλημα και ανασυντάχθηκε χωρίς απώλεια δεδομένων. Αυτό το μήνυμα βλάβης χρησιμεύει μόνο για ενημέρωση και δεν επηρεάζει την ισχύ του μετατροπέα. Η συχνότητα δικτύου βρίσκεται εκτός του επιτρεπτού εύρους τιμών (το "Bfr" ή "Srr" είναι ένα εσωτερικό μήνυμα, το οποίο δεν έχει σημασία για το χρήστη). Ο μετατροπέας αποσυνδέεται από το δίκτυο για λόγους ασφαλείας. Αντιμετώπιση Εάν η συχνότητα δικτύου βρίσκεται στο ανεκτό εύρος τιμών και εμφανίζονται συχνά αυτές οι βλάβες "Fac-Bfr", "Fac-Srr" ή "FacFast", επικοινωνήστε με τη γραμμή εξυπηρέτησης SMA. Πολύ υψηλό ρεύμα στην πλευρά AC. Αυτό το μήνυμα εμφανίζεται, όταν το ρεύμα στο δίκτυο AC είναι μεγαλύτερο από το προκαθορισμένο. Αντιμετώπιση Ελέγξτε το σχεδιασμό της εγκατάστασης και τις συνθήκες του δικτύου. Οδηγίες τοποθέτησης SB33_38-IGR

52 Αναζήτηση σφαλμάτων SMA Solar Technology AG Μήνυμα K1-Close K1-Open MSD-Fac MSD-Vac MSD-Timeout MSD-Zac Offset Riso Περιγραφή και ενέργεια αποκατάστασης Σφάλμα κατά τη δοκιμή των ρελέ. Αντιμετώπιση Επικοινωνήστε με τη γραμμή εξυπηρέτησης της SMA, εάν αυτή η βλάβη παρουσιάζεται συχνά ή πολλές φορές διαδοχικά. Εσωτερική βλάβη σύγκρισης μέτρησης ή πρόβλημα στο hardware. Αντιμετώπιση Εάν εμφανίζεται συχνά αυτή η βλάβη, επικοινωνήστε με τη γραμμή εξυπηρέτησης της SMA. Εσωτερική βλάβη σύγκρισης μέτρησης ή πρόβλημα στο hardware. Αντιμετώπιση Εάν εμφανίζεται συχνά αυτή η βλάβη, επικοινωνήστε με τη γραμμή εξυπηρέτησης της SMA. Εσωτερική βλάβη σύγκρισης μέτρησης ή πρόβλημα στο hardware. Αντιμετώπιση Εάν εμφανίζεται συχνά αυτή η βλάβη, επικοινωνήστε με τη γραμμή εξυπηρέτησης της SMA. Εσωτερική βλάβη σύγκρισης μέτρησης ή πρόβλημα στο hardware. Αντιμετώπιση Εάν εμφανίζεται συχνά αυτή η βλάβη, επικοινωνήστε με τη γραμμή εξυπηρέτησης της SMA. Η κατάσταση λειτουργίας "Offset" είναι μια κανονική κατάσταση λειτουργίας, η οποία εμφανίζεται πριν από την επιτήρηση δικτύου. Εάν εμφανίζεται το μήνυμα "Offset" ως σφάλμα, υπάρχει βλάβη στην καταγραφή τιμών μέτρησης. Αντιμετώπιση Εάν εμφανίζεται συχνά αυτή η βλάβη, επικοινωνήστε με τη γραμμή εξυπηρέτησης της SMA. Η ηλεκτρική μόνωση της εγκατάστασης φωτοβολταϊκών προς τη γη παρουσιάζει πρόβλημα. Η αντίσταση ανάμεσα στη θετική ή/και αρνητική σύνδεση DC και τη γείωση βρίσκεται εκτός ενός καθορισμένου οριακού εύρους τιμών. Αντιμετώπιση Ελέγξτε τη μόνωση της εγκατάστασης. Ελέγξτε την εγκατάσταση για βραχυκύκλωμα με το έδαφος, όπως περιγράφεται στο κεφάλαιο «Έλεγχος φωτοβολταϊκής γεννήτριας για βραχυκύκλωμα γείωσης» (Σελίδα 56). 52 SB33_38-IGR Οδηγίες τοποθέτησης

53 SMA Solar Technology AG Αναζήτηση σφαλμάτων Μήνυμα ROM Shutdown Trafo-Temp-F Trafo-Temp-W Περιγραφή και ενέργεια αποκατάστασης Το firmware του μετατροπέα είναι ελαττωματικό. Αντιμετώπιση Εάν εμφανίζεται συχνά αυτή η βλάβη, επικοινωνήστε με τη γραμμή εξυπηρέτησης της SMA. Προσωρινή βλάβη μετατροπέα. Αντιμετώπιση Επικοινωνήστε με τη γραμμή εξυπηρέτησης της SMA. Στο μετασχηματιστή παρουσιάστηκαν μη επιτρεπτές υψηλές θερμοκρασίες. Ο μετατροπέας ρυθμίζει τη λειτουργία τροφοδοσίας του, μέχρι η θερμοκρασία να επανέλθει στο επιτρεπτό εύρος τιμών. Αντιμετώπιση Αν η βλάβη προκύπτει συχνά, ελέγξτε την απαγωγή θερμότητας του μετατροπέα, όπως περιγράφεται στο κεφάλαιο 8.1 «Έλεγχος της απαγωγής θερμότητας» (Σελίδα 43). Στο μετασχηματιστή παρουσιάστηκαν μη επιτρεπτές υψηλές θερμοκρασίες. Ο μετατροπέας ρυθμίζει τη λειτουργία τροφοδοσίας του, μέχρι η θερμοκρασία να επανέλθει στο επιτρεπτό εύρος τιμών. Η βλάβη "Trafo-Temp-W" εμφανίζεται μέχρι την πλήρη απενεργοποίηση (τέλος της ημέρας). Αντιμετώπιση Ελέγξτε την απαγωγή θερμότητας του μετατροπέα, όπως περιγράφεται στο κεφάλαιο 8.1 «Έλεγχος της απαγωγής θερμότητας» (Σελίδα 43). Οδηγίες τοποθέτησης SB33_38-IGR

54 Αναζήτηση σφαλμάτων SMA Solar Technology AG Μήνυμα Vac-Bfr Vac-Srr VpvMax Περιγραφή και ενέργεια αποκατάστασης Η τάση του δικτύου βρίσκεται εκτός του επιτρεπτού εύρους τιμών (το "Bfr" ή "Srr" είναι ένα εσωτερικό μήνυμα, το οποίο δεν έχει σημασία για το χρήστη). Η βλάβη μπορεί να έχει τις παρακάτω αιτίες: αποσυνδεδεμένο δίκτυο (διακόπτης προστασίας αγωγών, ασφάλεια), διακοπή αγωγού AC ή αγωγός AC με υψηλή ωμικότητα. Ο μετατροπέας αποσυνδέεται από το δίκτυο για λόγους ασφαλείας. Αντιμετώπιση Ελέγξτε την τάση δικτύου και τη σύνδεση δικτύου στο μετατροπέα. Εάν η τάση του δικτύου βρίσκεται λόγω των τοπικών συνθηκών του δικτύου, εκτός επιτρεπτής περιοχής, ρωτήστε στον πάροχο του δικτύου σας, εάν μπορούν να προσαρμοστούν οι τάσεις στο σημείο τροφοδοσίας ή εάν συμφωνεί στην αλλαγή των επιτηρούμενων ορίων λειτουργίας (παράμετροι λειτουργίας: Uac-Min und Uac-Max). Αν η τάση δικτύου βρίσκεται σε ανεκτό εύρος τιμών και συνεχίζουν να εμφανίζονται βλάβες "Vac-Bfr", ή "Vac-Srr", επικοινωνήστε με τη γραμμή εξυπηρέτησης SMA. Υπερβολική τάση στην είσοδο DC. Ο μετατροπέας ενδέχεται να υποστεί ζημιές. Αντιμετώπιση Αποσυνδέστε το μετατροπέα αμέσως από το δίκτυο! 1. Απενεργοποιήστε το διακόπτη προστασίας αγωγών. 2. Αποσυνδέστε το διακόπτη Electronic Solar Switch. 3. Αποσυνδέστε όλα τα βύσματα σύνδεσης DC. 4. Ελέγξτε την τάση DC: Εάν η τάση DC είναι υψηλότερη από τη μέγιστη τάση εισόδου, ελέγξτε το σχεδιασμό της εγκατάστασης και επικοινωνήστε με τον εγκαταστάτη της φωτοβολταϊκής γεννήτριας. Εάν η τάση DC είναι χαμηλότερη από τη μέγιστη τάση εισόδου, συνδέστε το μετατροπέα ξανά στη φωτοβολταϊκή γεννήτρια, όπως περιγράφεται στο κεφάλαιο 5.5 «Σύνδεση της φωτοβολταϊκής γεννήτριας (DC)» (Σελίδα 29). Εάν εμφανιστεί ξανά το μήνυμα, αποσυνδέστε ξανά το μετατροπέα και επικοινωνήστε με τη γραμμή εξυπηρέτησης SMA (βλέπε κεφάλαιο 13 «Επικοινωνία» (Σελίδα 70)). 54 SB33_38-IGR Οδηγίες τοποθέτησης

55 SMA Solar Technology AG Αναζήτηση σφαλμάτων Μήνυμα Watchdog Watchdog Srr Zac-Bfr Zac-Srr Περιγραφή και ενέργεια αποκατάστασης Εσωτερική βλάβη εκτέλεσης προγράμματος. Αντιμετώπιση Εάν εμφανίζεται συχνά αυτή η βλάβη, επικοινωνήστε με τη γραμμή εξυπηρέτησης της SMA. Η σύνθετη αντίσταση δικτύου βρίσκεται εκτός του επιτρεπτού εύρους τιμών (το "Bfr" ή "Srr" είναι ένα εσωτερικό μήνυμα, το οποίο δεν έχει σημασία για το χρήστη). Ο μετατροπέας αποσυνδέεται από το δίκτυο για λόγους ασφαλείας. Η σύνθετη αντίσταση αποτελείται από τη σύνθετη αντίσταση του δικτύου και τη σύνθετη αντίσταση του αγωγού σύνδεσης στο δίκτυο (αγωγός AC) του μετατροπέα. Αντιμετώπιση Ελέγξτε τη σύνθετη αντίσταση και τη σύνδεση δικτύου στο μετατροπέα. Χρησιμοποιήστε αγωγό AC με επαρκή διατομή (= χαμηλή σύνθετη αντίσταση), όπως περιγράφεται στο κεφάλαιο 5.3 «Σύνδεση στο δημόσιο δίκτυο (AC)» (Σελίδα 22). Ελέγξτε και σφίξτε ενδεχομένως ξανά τις βίδες στο βύσμα AC. Εάν εξακολουθεί να εμφανίζεται η βλάβη, επικοινωνήστε με τη γραμμή εξυπηρέτησης της SMA. 9.3 Κόκκινο LED μόνιμα αναμμένο Όταν κατά τη διάρκεια της λειτουργίας ανάβει συνεχόμενα το κόκκινο LED, τότε είτε υπάρχει βραχυκύκλωμα γείωσης στη φωτοβολταϊκή γεννήτρια είτε τουλάχιστον ένα από τα βαρίστορ για την προστασία από υπερτάσεις είναι ελαττωματικό. Οδηγίες τοποθέτησης SB33_38-IGR

56 Αναζήτηση σφαλμάτων SMA Solar Technology AG Έλεγχος φωτοβολταϊκής γεννήτριας για βραχυκύκλωμα γείωσης 1. Ανοίξτε το μετατροπέα, όπως περιγράφεται στο κεφάλαιο 7.2 «Άνοιγμα μετατροπέα» (Σελίδα 39). ΣΗΜΑΝΤΙΚΟ! Καταστροφή της συσκευής μέτρησης από πολύ υψηλές τάσεις! Χρησιμοποιείτε μόνο συσκευές μέτρησης με εύρος τάσης εισόδου DC τουλάχιστον 600 V. 2. Μετρήστε τις τάσεις μεταξύ του θετικού πόλου των στοιχειοσειρών και του δυναμικού γης. 3. Μετρήστε τις τάσεις μεταξύ του αρνητικού πόλου των στοιχειοσειρών και του δυναμικού γης. Αποτέλεσμα Σε τουλάχιστον μία από τις δύο μετρήσεις μπορεί να μετρηθεί μία τάση. Ενέργεια Υπάρχει βραχυκύκλωμα γείωσης στη συγκεκριμένη στοιχειοσειρά. Αποκαταστήστε το βραχυκύκλωμα γείωσης και συνδέστε τη φωτοβολταϊκή γεννήτρια ξανά στο μετατροπέα, όπως περιγράφεται στο κεφάλαιο 5.5 «Σύνδεση της φωτοβολταϊκής γεννήτριας (DC)» (Σελίδα 29). Δεν μπορεί να μετρηθεί τάση. Πιθανόν να υπάρχει βλάβη σε ένα από τα θερμικά επιτηρούμενα βαρίστορ. Ελέγξτε τη λειτουργία των βαρίστορ, όπως περιγράφεται στο Κεφάλαιο «Έλεγχος της λειτουργίας των βαρίστορ» (Σελίδα 57). ΚΙΝΔΥΝΟΣ! Κίνδυνος-θάνατος από τη φωτοβολταϊκή γεννήτρια, η οποία βρίσκεται υπό τάση. Μην αγγίζετε το πλαίσιο της φωτοβολταϊκής γεννήτριας. Περιμένετε μέχρι να μην μπορεί να ανιχνευθεί πλέον τάση. Μη συνδέετε στο μετατροπέα στοιχειοσειρές με βραχυκύκλωμα γείωσης. 56 SB33_38-IGR Οδηγίες τοποθέτησης

57 SMA Solar Technology AG Αναζήτηση σφαλμάτων Η θέση του βραχυκυκλώματος γείωσης μπορεί να υπολογιστεί κατά προσέγγιση από τη σχέση των μετρούμενων τάσεων μεταξύ θετικού πόλου και δυναμικού γης και του αρνητικού πόλου και του δυναμικού γης. Παράδειγμα: Το βραχυκύκλωμα γείωσης βρίσκεται στη συγκεκριμένη περίπτωση μεταξύ της δεύτερης και της τρίτης μονάδας. Ο έλεγχος βραχυκυκλώματος γείωσης έχει ολοκληρωθεί Έλεγχος της λειτουργίας των βαρίστορ Τα βαρίστορ είναι αναλώσιμα, των οποίων η λειτουργία μειώνεται από την παλαιότητα αλλά και από επαναλαμβανόμενες καταπονήσεις οφειλόμενες σε υπερτάσεις. Για το λόγο αυτό υπάρχει το ενδεχόμενο ένα θερμικά επιτηρούμενο βαρίστορ να έχει απωλέσει τη λειτουργία προστασίας του. Θέση των βαρίστορ Η θέση των βαρίστορ φαίνεται στο παρακάτω σχέδιο. Προσέξτε την ακόλουθη αντιστοίχιση των ακροδεκτών: Ακροδέκτης A: εξωτερικός ακροδέκτης (σύνδεση βαρίστορ με βρόχο) Ακροδέκτης B: μεσαίος ακροδέκτης Ακροδέκτης C: εξωτερικός ακροδέκτης (σύνδεση βαρίστορ χωρίς βρόχο) Οδηγίες τοποθέτησης SB33_38-IGR

58 Αναζήτηση σφαλμάτων SMA Solar Technology AG Μπορείτε να ελέγξτε τη λειτουργία των βαρίστορ όπως περιγράφεται παρακάτω: 1. Ανοίξτε το μετατροπέα, όπως περιγράφεται στο κεφάλαιο 7.2 «Άνοιγμα μετατροπέα» (Σελίδα 39). 2. Με τη βοήθεια ενός πολύμετρου ελέγξτε και τα δύο συνδεδεμένα βαρίστορ, για να διαπιστώσετε εάν μεταξύ των συνδέσεων B και C άγεται ρεύμα. Αποτέλεσμα Ενέργεια Υπάρχει αγώγιμη σύνδεση. Πιθανόν να υπάρχει άλλο σφάλμα στο μετατροπέα. Κλείστε το μετατροπέα, όπως περιγράφεται στο κεφάλαιο 7.3 «Κλείσιμο μετατροπέα» (Σελίδα 41). Επικοινωνήστε με την γραμμή εξυπηρέτησης της SMA (βλέπε Κεφάλαιο 13 «Επικοινωνία» (Σελίδα 70)). Δεν υπάρχει αγώγιμη σύνδεση. Το σχετικό βαρίστορ δεν λειτουργεί και πρέπει να αντικατασταθεί. Συνήθως η απώλεια λειτουργίας ενός βαρίστορ οφείλεται σε αίτια που επηρεάζουν με παρόμοιο τρόπο όλα τα βαρίστορ (θερμοκρασία, παλαιότητα, επαγωγικές υπερτάσεις). Η SMA Solar Technology AG συνιστά την αντικατάσταση όλων των βαρίστορ. Τα βαρίστορ είναι ειδικά κατασκευασμένα για τοποθέτηση στο μετατροπέα και δεν διατίθενται στο εμπόριο. Εφεδρικά βαρίστορ πρέπει να παραγγείλετε κατευθείαν στην SMA Solar Technology AG (βλέπε κεφάλαιο 12 «Αξεσουάρ και ανταλλακτικά» (Σελίδα 69)). Για την αντικατάσταση των βαρίστορ συνεχίστε με το βήμα SB33_38-IGR Οδηγίες τοποθέτησης

59 SMA Solar Technology AG Αναζήτηση σφαλμάτων ΣΗΜΑΝΤΙΚΟ! Καταστροφή του μετατροπέα από υπερβολική τάση! Όταν λείπουν τα βαρίστορ, ο μετατροπέας δεν προστατεύεται πλέον από υπερβολικές τάσεις. Φροντίστε άμεσα να προμηθευτείτε εφεδρικά βαρίστορ και αντικαταστήστε τα ελαττωματικά βαρίστορ. Μη χρησιμοποιείτε με ελαττωματικά βαρίστορ ή χωρίς βαρίστος το μετατροπέα σε εγκαταστάσεις με υψηλό ρίσκο υπερβολικής τάσης. 3. Τοποθετήστε το εργαλείο τοποθέτησης στις οπές των ακροδεκτών (1). Οι ακροδέκτες ανοίγουν. Εάν μαζί με τα εφεδρικά βαρίστορ δεν έχετε παραλάβει εργαλείο τοποθέτησης για το χειρισμό των ακροδεκτών, επικοινωνήστε με την SMA Solar Technology AG. Τους ακροδέκτες μπορείτε να τους χειριστείτε και χρησιμοποιώντας ένα κατάλληλο κατσαβίδι με πλάτος ακμής 3,5 mm. 4. Αφαιρέστε το βαρίστορ (2). 5. Τοποθετήστε το καινούργιο βαρίστορ (3). Ο πόλος με το μικρό βρόχο (θηλιά) πρέπει κατά την επανατοποθέτηση να συνδεθεί στον ακροδέκτη Α (3). 6. Κλείστε το μετατροπέα, όπως περιγράφεται στο κεφάλαιο 7.3 «Κλείσιμο μετατροπέα» (Σελίδα 41). Ο έλεγχος και η αντικατάσταση των βαρίστορ έχει ολοκληρωθεί. Οδηγίες τοποθέτησης SB33_38-IGR

60 Θέση εκτός λειτουργίας SMA Solar Technology AG 10 Θέση εκτός λειτουργίας 10.1 Αφαίρεση μετατροπέα ΚΙΝΔΥΝΟΣ! Κίνδυνος-θάνατος λόγω υψηλών τάσεων στο μετατροπέα! Απενεργοποιήστε το διακόπτη προστασίας αγωγών και ασφαλίστε τον από επανενεργοποίηση. 1. Αφαιρέστε το διακόπτη Electronic Solar Switch. 2. Απασφαλίστε και αποσυνδέστε όλα τα βύσματα σύνδεσης DC (βλέπε κεφάλαιο 7.2 «Άνοιγμα μετατροπέα» (Σελίδα 39)). 3. Απομακρύνετε το βύσμα AC από το μετατροπέα. 4. Σφραγίστε το φλαντζωτό βύσμα AC με το καπάκι προστασίας. 5. Κλείστε τις εισόδους DC με τα αντίστοιχα βύσματα σύνδεσης DC και τα πώματα. 60 SB33_38-IGR Οδηγίες τοποθέτησης

61 SMA Solar Technology AG Θέση εκτός λειτουργίας ΠΡΟΣΟΧΗ! Κίνδυνος εγκαυμάτων σε μέρη του κελύφους με υψηλές θερμοκρασίες! Κατά τη λειτουργία του μετατροπέα μπορεί να αναπτυχθούν υψηλές θερμοκρασίες στο κέλυφος. Περιμένετε μέχρι να κρυώσει το κέλυφος. 6. Εάν υπάρχει αγωγός επικοινωνίας: Ανοίξτε το μετατροπέα, όπως περιγράφεται στο κεφάλαιο 7.2 «Άνοιγμα μετατροπέα» (Σελίδα 39). Αφαιρέστε τον αγωγό επικοινωνίας από το μετατροπέα. Κλείστε το μετατροπέα, όπως περιγράφεται στο κεφάλαιο 7.3 «Κλείσιμο μετατροπέα» (Σελίδα 41). 7. Τοποθετήστε τον διακόπτη Electronic Solar Switch. ΣΗΜΑΝΤΙΚΟ! Ζημιά στο διακόπτη Electronic Solar Switch λόγω λανθασμένης σύνδεσής του! Μη σφίγγετε τη βίδα που βρίσκεται εντός της λαβής Εισάγετε τη λαβή του διακόπτη Electronic Solar Switch στην υποδοχή στο κάτω μέρος του κελύφους. Ελέγξτε τη σωστή στερέωση του διακόπτη Electronic Solar Switch. 8. Βίδα για την ασφάλιση από ακούσια αποσύνδεση του μετατροπέα από τη βάση του. Οδηγίες τοποθέτησης SB33_38-IGR

62 Θέση εκτός λειτουργίας SMA Solar Technology AG 9. Αφαιρέστε το μετατροπέα από την επίτοιχη βάση. Ο μετατροπέας έχει αφαιρεθεί Συσκευασία μετατροπέα Συσκευάστε το μετατροπέα κατά το δυνατό πάντοτε στη γνήσια συσκευασία. Εάν δεν την έχετε πλέον μπορείτε εναλλακτικά να χρησιμοποιήσετε αντίστοιχης ποιότητας χαρτοκιβώτιο. Το χαρτοκιβώτιο πρέπει να μπορεί να κλείνει πλήρως και να είναι κατάλληλο για το βάρος και τις διαστάσεις του μετατροπέα Αποθήκευση μετατροπέα Αποθηκεύετε το μετατροπέα σε στεγνό μέρος, όπου οι θερμοκρασίες περιβάλλοντος είναι πάντα μεταξύ -25 C και +60 C Διάθεση μετατροπέα στα απορρίμματα Μετά τη λήξη της διάρκειας ζωής του μετατροπέα, διαθέστε τον στα απορρίμματα σύμφωνα με τους κανονισμούς διάθεσης απορριμμάτων για ηλεκτρονικά σκραπ που ισχύουν τότε στον τόπο της εγκατάστασης ή επιστρέψτε με δικά σας έξοδα το μετατροπέα με την ένδειξη "ZUR ENTSORGUNG (ΓΙΑ ΔΙΑΘΕΣΗ ΣΤΑ ΑΠΟΡΡΙΜΜΑΤΑ) στην SMA Solar Technology AG (βλέπε κεφάλαιο 13 «Επικοινωνία» (Σελίδα 70)). 62 SB33_38-IGR Οδηγίες τοποθέτησης

63 SMA Solar Technology AG Τεχνικά χαρακτηριστικά 11 Τεχνικά χαρακτηριστικά 11.1 Sunny Boy 3300 Είσοδος DC Μέγιστη ισχύς DC P DC Max W Μέγιστη τάση DC * U DC Max 500 V Περιοχή τάσης είσοδου MPP V PV 200 V 400 V Ονομαστική τάση DC U DC Nenn 200 V Αρχική φωτοβολταϊκή τάση, ρυθμιζόμενη V PV Start 250 V Μέγιστο ρεύμα εισόδου I PV Max 20 A Αριθμός ανιχνευτών σημείου μέγιστης ισχύος 1 (MPP-Tracker) Μέγιστο παράλληλο πλήθος στοιχειοσειρών 3 Ιδιοκατανάλωση κατά τη λειτουργία < 7 W * Η μέγιστη τάση άνευ φορτίου, η οποία μπορεί να εμφανιστεί σε θερμοκρασία κυψέλης 10 C, δεν επιτρέπεται να υπερβαίνει τη μέγιστη τάση εισόδου. Έξοδος AC Ονομαστική ισχύς AC P AC Nenn W Μέγιστη ισχύς AC P AC Max W Μέγιστο ρεύμα εξόδου I AC max 18 A Μέγιστη επιτρεπόμενη ασφάλεια 25 A Συντελεστής θορύβου του ρεύματος εξόδου με <3% Τάση θορύβου AC < 2 %, Ισχύς AC > 0,5 ονομαστική ισχύς AC Ονομαστική τάση AC U AC Nenn 220 V / 230 V / 240 V Περιοχή τάσης AC V AC 180 V 260 V Ονομαστική συχνότητα AC f AC Nenn 50 Hz / 60 Hz Ανοχή σε ονομαστική συχνότητα AC f AC ± 4,5 Hz Συντελεστής απόδοσης σε ονομαστική ισχύ AC cos ϕ 1 Κατηγορία υπέρτασης III Τάση ελέγχου στα 50 Hz 1,4 kv Κρουστική τάση ελέγχου 4 kv Κρουστική τάση ελέγχου με σειριακή θύρα 6 kv Σύνδεση AC μονοφασική Ιδιοκατανάλωση κατά τη νυχτερινή λειτουργία < 0,1 W Οδηγίες τοποθέτησης SB33_38-IGR

64 Τεχνικά χαρακτηριστικά SMA Solar Technology AG Μηχανικά μεγέθη Πλάτος x Ύψος x Βάθος Βάρος 450 mm x 352 mm x 236 mm 38 kg Κλιματολογικές συνθήκες διευρυμένο εύρος θερμοκρασίας * 25 C +60 C διευρυμένο εύρος ατμοσφαιρικής υγρασίας * 0 % 100 % διευρυμένο εύρος ατμοσφαιρικής πίεσης * 79,5 kpa 106 kpa Περιοχή θερμοκρασιών ** 25 C +70 C Περιοχή θερμοκρασιών λειτουργίας 25 C +60 C μέγιστο υψόμετρο λειτουργίας από το επίπεδο m της θάλασσας * κατά DIN EN 50178: , τοποθέτηση τύπος C, κατηγορία 4K4H ** κατά DIN EN 50178: , μεταφορά Ty E, κατηγορία 2K3 Εξοπλισμός Τοπολογικά στοιχεία Τρόπος ψύξης Σύνδεση ανεμιστήρων Μετασχηματιστής NF OptiCool εκτελεσμένη ως ασφαλής αποσύνδεση κατά DIN EN 50178: Γενικά χαρακτηριστικά Κατηγορία προστασίας * Κατηγορία προστασίας Εκπομπή θορύβου (χαρακτηριστική) IP65 I 40 db(a) * κατά DIN EN Συστήματα προστασίας Διάταξη απομόνωσης όλων των πόλων DC Προστασία από υπέρταση DC Προστασία προσώπων (R iso > 1 M Ω ) Προστασία από αντιστροφή πόλων Αντοχή σε βραχυκύκλωμα AC Διάταξη απομόνωσης όλων των πόλων ΑC Electronic Solar Switch, Κουμπωτό σύστημα DC SUNCLIX Θερμικά επιτηρούμενα βαρίστορ Επιτήρηση μόνωσης Δίοδος βραχυκύκλωσης Ρύθμιση ρεύματος Αυτόματη διάταξη μεταγωγής SMA Grid Guard SB33_38-IGR Οδηγίες τοποθέτησης

65 SMA Solar Technology AG Τεχνικά χαρακτηριστικά Διεπαφές επικοινωνίας RS485, γαλβανικά μονωμένη Ασύρματο Bluetooth Wireless Technology προαιρετικά προαιρετικά προαιρετικά Electronic Solar Switch Διάρκεια ζωής ηλεκτρικών εξαρτημάτων σε περίπτωση βραχυκυκλώματος, με ονομαστικό ρεύμα 30 A Μέγιστο ρεύμα μεταγωγής Μέγιστη τάση μεταγωγής Μέγιστη φωτοβολταϊκή ισχύς Κατηγορία προστασίας σε συνδεδεμένη κατάσταση Κατηγορία προστασίας σε αποσύνδεση τουλάχιστον 50 διαδικασίες μεταγωγής 30 A 800 V 10 kw IP65 IP21 Βαθμός απόδοσης Μέγιστος βαθμός απόδοσης η max 95,2 % Ευρωπαϊκός βαθμός απόδοσης η euro 94,4 % Οδηγίες τοποθέτησης SB33_38-IGR

66 Τεχνικά χαρακτηριστικά SMA Solar Technology AG 11.2 Sunny Boy 3800 Είσοδος DC Μέγιστη ισχύς DC P DC Max W Μέγιστη τάση DC * U DC Max 500 V Περιοχή τάσης είσοδου MPP V PV 200 V 400 V Ονομαστική τάση DC U DC Nenn 200 V Αρχική φωτοβολταϊκή τάση, ρυθμιζόμενη V PV Start 250 V Μέγιστο ρεύμα εισόδου I PV Max 20 A Αριθμός ανιχνευτών σημείου μέγιστης ισχύος 1 (MPP-Tracker) Μέγιστο παράλληλο πλήθος στοιχειοσειρών 3 Ιδιοκατανάλωση κατά τη λειτουργία < 7 W * Η μέγιστη τάση άνευ φορτίου, η οποία μπορεί να εμφανιστεί σε θερμοκρασία κυψέλης 10 C, δεν επιτρέπεται να υπερβαίνει τη μέγιστη τάση εισόδου. Έξοδος AC Ονομαστική ισχύς AC P AC Nenn W Μέγιστη ισχύς AC P AC Max W Μέγιστο ρεύμα εξόδου I AC max 18 A Μέγιστη επιτρεπόμενη ασφάλεια 25 A Συντελεστής θορύβου του ρεύματος εξόδου με <3% Τάση θορύβου AC < 2 %, Ισχύς AC > 0,5 ονομαστική ισχύς AC Ονομαστική τάση AC V AC Nenn 220 V / 230 V / 240 V Περιοχή τάσης AC V AC 180 V 260 V Ονομαστική συχνότητα AC f AC Nenn 50 Hz / 60 Hz Ανοχή σε ονομαστική συχνότητα AC f AC ± 4,5 Hz Συντελεστής απόδοσης σε ονομαστική ισχύ AC cos ϕ 1 Κατηγορία υπέρτασης III Τάση ελέγχου στα 50 Hz 1,4 kv Κρουστική τάση ελέγχου 4 kv Κρουστική τάση ελέγχου με σειριακή θύρα 6 kv Σύνδεση AC μονοφασική Ιδιοκατανάλωση κατά τη νυχτερινή λειτουργία < 0,1 W 66 SB33_38-IGR Οδηγίες τοποθέτησης

67 SMA Solar Technology AG Τεχνικά χαρακτηριστικά Μηχανικά μεγέθη Πλάτος x Ύψος x Βάθος Βάρος 450 mm x 352 mm x 236 mm 38 kg Κλιματολογικές συνθήκες διευρυμένο εύρος θερμοκρασίας * 25 C +60 C διευρυμένο εύρος ατμοσφαιρικής υγρασίας * 0 % 100 % διευρυμένο εύρος ατμοσφαιρικής πίεσης * 79,5 kpa 106 kpa Περιοχή θερμοκρασιών ** 25 C +70 C Περιοχή θερμοκρασιών λειτουργίας 25 C +60 C μέγιστο υψόμετρο λειτουργίας από το επίπεδο m της θάλασσας * κατά DIN EN 50178: , τοποθέτηση τύπος C, κατηγορία 4K4H ** κατά DIN EN 50178: , μεταφορά Ty E, κατηγορία 2K3 Εξοπλισμός Τοπολογικά στοιχεία Τρόπος ψύξης Σύνδεση ανεμιστήρων Μετασχηματιστής NF OptiCool εκτελεσμένη ως ασφαλής αποσύνδεση κατά DIN EN 50178: Γενικά χαρακτηριστικά Κατηγορία προστασίας * Κατηγορία προστασίας Εκπομπή θορύβου (χαρακτηριστική) IP65 I 42 db(a) * κατά DIN EN Συστήματα προστασίας Διάταξη απομόνωσης όλων των πόλων DC Προστασία από υπέρταση DC Προστασία προσώπων (R iso > 1 M Ω ) Προστασία από αντιστροφή πόλων Αντοχή σε βραχυκύκλωμα AC Διάταξη απομόνωσης όλων των πόλων ΑC Electronic Solar Switch, Κουμπωτό σύστημα DC SUNCLIX Θερμικά επιτηρούμενα βαρίστορ Επιτήρηση μόνωσης Δίοδος βραχυκύκλωσης Ρύθμιση ρεύματος Αυτόματη διάταξη μεταγωγής SMA Grid Guard 2.1 Οδηγίες τοποθέτησης SB33_38-IGR

68 Τεχνικά χαρακτηριστικά SMA Solar Technology AG Διεπαφές επικοινωνίας RS485, γαλβανικά μονωμένη Ασύρματο Bluetooth προαιρετικά προαιρετικά προαιρετικά Electronic Solar Switch Διάρκεια ζωής ηλεκτρικών εξαρτημάτων σε περίπτωση βραχυκυκλώματος, με ονομαστικό ρεύμα 30 A Μέγιστο ρεύμα μεταγωγής Μέγιστη τάση μεταγωγής Μέγιστη φωτοβολταϊκή ισχύς Κατηγορία προστασίας σε συνδεδεμένη κατάσταση Κατηγορία προστασίας σε αποσύνδεση τουλάχιστον 50 διαδικασίες μεταγωγής 30 A 800 V 10 kw IP65 IP21 Βαθμός απόδοσης Μέγιστος βαθμός απόδοσης η max 95,6 % Ευρωπαϊκός βαθμός απόδοσης η euro 94,7 % 68 SB33_38-IGR Οδηγίες τοποθέτησης

69 SMA Solar Technology AG Αξεσουάρ και ανταλλακτικά 12 Αξεσουάρ και ανταλλακτικά Στην ακόλουθη επισκόπηση παρουσιάζονται τα αξεσουάρ και τα ανταλλακτικά για το προϊόν σας. Μπορείτε να τα προμηθευτείτε από την SMA Solar Technology AG ή από τον έμπορό σας. Περιγραφή Σύντομη περιγραφή Αριθμός παραγγελίας SMA Πλέγμα εξαερισμού Σετ πλεγμάτων εξαερισμού "δεξιά και αριστερά" ως ανταλλακτικά Electronic Solar Switch Ανταλλακτική λαβή ESS ESS-HANDLE:02 Ανταλλακτικά βαρίστορ Σετ θερμικά επιτηρούμενων βαρίστορ (2 τεμ.) με SB-TV4 εργαλείο τοποθέτησης Εργαλείο τοποθέτησης Εργαλείο τοποθέτησης για βαρίστορ SB-TVWZ για την αντικατάσταση των βαρίστορ Σετ θετικής γείωσης Σετ μεταγενέστερου εξοπλισμού για γείωση του ESHV-P-NR θετικού πόλου της εισόδου DC Σετ αρνητικής γείωσης Σετ μεταγενέστερου εξοπλισμού για γείωση του ESHV-N-NR αρνητικού πόλου της εισόδου DC Σετ μεταγενέστερης τοποθέτησης RS485 Θύρα RS PB-NR Σετ μεταγενέστερης τοποθέτησης ασύρματης επικοινωνίας Σετ μεταγενέστερης τοποθέτησης Bluetooth Βύσμα σύνδεσης DC SUNCLIX Ασύρματο Piggy-Back για μεταγενέστερο εξοπλισμό σε Sunny Boy για την επικοινωνία με Sunny Beam, συμπεριλ. κεραίας, ομοαξονικού καλωδίου και βιδωτής σύνδεσης PG (μεταλλική) Διεπαφή Bluetooth Βύσματα πεδίου για διατομές αγωγών 2,5 mm² 6 mm² BEAMPB-NR BTPBINV-NR SUNCLIX-FC6-SET Οδηγίες τοποθέτησης SB33_38-IGR

70 Επικοινωνία SMA Solar Technology AG 13 Επικοινωνία Σε περίπτωση που αντιμετωπίζετε τεχνικά προβλήματα με τα προϊόντα μας, επικοινωνήστε με τη γραμμή εξυπηρέτησης SMA. Για να μπορέσουμε να σας βοηθήσουμε καλύτερα, χρειαζόμαστε τα εξής στοιχεία: Τύπος μετατροπέα Σειριακός αριθμός μετατροπέα Είδος και αριθμός συνδεδεμένων φωτοβολταϊκών μονάδων Κωδικός αναλαμπής ή μήνυμα οθόνης του μετατροπέα Προαιρετικός εξοπλισμός, π.χ. συσκευές επικοινωνίας SMA Hellas AE Alimou 8 & Zalogou Alimos Athens Tel Fax Service@SMA-Hellas.com 70 SB33_38-IGR Οδηγίες τοποθέτησης

71 SMA Solar Technology AG Νομικές Διατάξεις Οι πληροφορίες που περιλαμβάνονται στο παρόν έγγραφο αποτελούν ιδιοκτησία της SMA Solar Technology AG. Η δημοσίευσή τους, πλήρης ή μερική, επιτρέπεται μόνο μετά από έγγραφη έγκριση της SMA Solar Technology AG. Η αναπαραγωγή τους επιτρέπεται χωρίς έγκριση μόνο για λόγους αξιολόγησης του προϊόντος ή για κατάλληλη χρήση. Απαλλακτική ρήτρα Κατά βάση ισχύον οι Γενικοί όροι παράδοσης της SMA Solar Technology AG. Το περιεχόμενο αυτού του εγγράφου ελέγχεται διαρκώς και ενδεχομένως να τροποποιηθεί ανάλογα. Παρόλα αυτά, δεν μπορεί να αποκλειστεί η ύπαρξη αποκλίσεων. Δεν υπάρχει καμιά εγγύηση πληρότητας. Μπορείτε να κατεβάσετε την εκάστοτε τρέχουσα έκδοση μέσω διαδικτύου από την ηλεκτρονική διεύθυνση ή να την αποκτήσετε μέσω των υπόλοιπων τρόπων διανομής. Η οποιαδήποτε αξίωση εγγύησης σε περίπτωση βλάβης οποιουδήποτε τύπου αποκλείεται, αν οι βλάβες οφείλονται σε έναν ή περισσότερους από τους ακόλουθους λόγους: Ζημιές κατά τη μεταφορά, Ακατάλληλη ή μη προβλεπόμενη χρήση του προϊόντος Λειτουργία του προϊόντος σε μη προβλεπόμενο περιβάλλον Λειτουργία του προϊόντος χωρίς να έχουν ληφθεί υπόψη οι νόμιμοι κανονισμοί ασφαλείας σύμφωνα με το σημείο τοποθέτησης Μη σεβασμός των οδηγιών προειδοποίησης ή ασφαλείας που αναφέρονται σε οποιοδήποτε έγγραφο που σχετίζεται με το προϊόν Λειτουργία του προϊόντος σε ελαττωματικές συνθήκες ασφαλείας και προστασίας Αυθαίρετες τροποποιήσεις ή επισκευές του προϊόντος ή του λογισμικού που συνοδεύει το προϊόν Ελαττωματική λειτουργία του προϊόντος λόγω επίδρασης συνδεδεμένων ή γειτνιαζόντων συσκευών εκτός των νομικά επιτρεπτών οριακών τιμών Καταστροφές και ανωτέρα βία Η χρήση του λογισμικού που συνοδεύει τη συσκευή και έχει κατασκευαστεί από την SMA Solar Technology AG υπόκειται επιπλέον στους ακόλουθους όρους: Η SMA Solar Technology AG αποποιείται οποιασδήποτε ευθύνης για άμεση ή έμμεση πρόκληση ζημιών, οι οποίες μπορεί να προκύψουν από τη χρήση του λογισμικού που έχει κατασκευάσει η SMA Solar Technology AG. Αυτό ισχύει και για την παροχή ή μη παροχή υπηρεσιών υποστήριξης. Το λογισμικό που συνοδεύει τη συσκευή και δεν έχει κατασκευαστεί από την SMA Solar Technology AG υπόκειται στους εκάστοτε συμφωνηθέντες όρους αδείας και ευθύνης του κατασκευαστή. Εργοστασιακή εγγύηση SMΑ Οι ισχύοντες όροι εγγύησης συνοδεύουν τη συσκευή σας. Σε περίπτωση που κάτι τέτοιο χρειαστεί, μπορείτε επίσης να τους κατεβάσετε από τη διεύθυνση ή να τους αποκτήσετε σε έντυπη μορφή από τα συνήθη κανάλια διανομής. Εμπορικά σήματα Όλες οι εμπορικές ονομασίες αναγνωρίζονται, ακόμη και εάν δεν διαθέτουν ειδική σήμανση. Η έλλειψη σήμανσης δεν σημαίνει ότι ένα προϊόν ή ένα σήμα είναι ελεύθερο. Οι λέξεις και τα λογότυπα Bluetooth αποτελούν σήματα κατατεθέντα της Bluetooth SIG, Inc. και η όποια χρήση αυτών των σημάτων από την SMA Solar Technology AG γίνεται κατόπιν αδείας. SMA Solar Technology AG Sonnenallee Niestetal Γερμανία Τηλ Φαξ info@sma.de 2004 έως 2010 SMA Solar Technology AG. Με την επιφύλαξη παντός δικαιώματος. Οδηγίες τοποθέτησης SB33_38-IGR
