1 Praktikum požiarnej ochrany Rigips

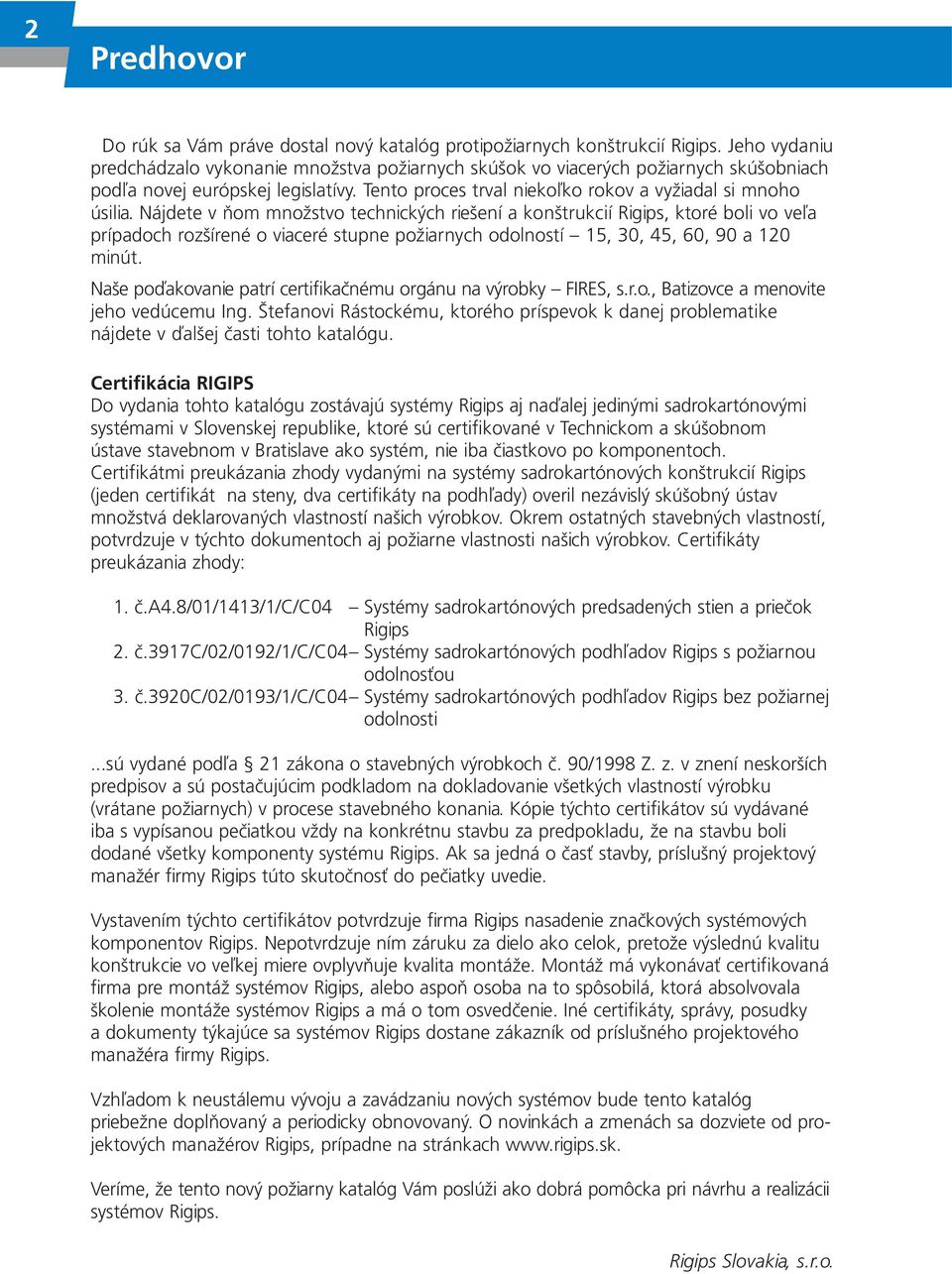

2 2 Predhovor Do rúk sa Vám práve dostal nový katalóg protipožiarnych konštrukcií Rigips. Jeho vydaniu predchádzalo vykonanie množstva požiarnych skúšok vo viacerých požiarnych skúšobniach podľa novej európskej legislatívy. Tento proces trval niekoľko rokov a vyžiadal si mnoho úsilia. Nájdete v ňom množstvo technických riešení a konštrukcií Rigips, ktoré boli vo veľa prípadoch rozšírené o viaceré stupne požiarnych odolností 5, 30, 45, 60, 90 a 20 minút. Naše poďakovanie patrí certifikačnému orgánu na výrobky FIRES, s.r.o., Batizovce a menovite jeho vedúcemu Ing. Štefanovi Rástockému, ktorého príspevok k danej problematike nájdete v ďalšej časti tohto katalógu. Certifikácia RIGIPS Do vydania tohto katalógu zostávajú systémy Rigips aj naďalej jedinými sadrokartónovými systémami v Slovenskej republike, ktoré sú certifikované v Technickom a skúšobnom ústave stavebnom v Bratislave ako systém, nie iba čiastkovo po komponentoch. Certifikátmi preukázania zhody vydanými na systémy sadrokartónových konštrukcií Rigips (jeden certifikát na steny, dva certifikáty na podhľady) overil nezávislý skúšobný ústav množstvá deklarovaných vlastností našich výrobkov. Okrem ostatných stavebných vlastností, potvrdzuje v týchto dokumentoch aj požiarne vlastnosti našich výrobkov. Certifikáty preukázania zhody:. č.a4.8/0/43//c/c04 Systémy sadrokartónových predsadených stien a priečok Rigips 2. č.397c/02/092//c/c04 Systémy sadrokartónových podhľadov Rigips s požiarnou ou 3. č.3920c/02/093//c/c04 Systémy sadrokartónových podhľadov Rigips bez požiarnej odolnosti...sú vydané podľa 2 zákona o stavebných výrobkoch č. 90/998 Z. z. v znení neskorších predpisov a sú postačujúcim podkladom na dokladovanie všetkých vlastností výrobku (vrátane požiarnych) v procese stavebného konania. Kópie týchto certifikátov sú vydávané iba s vypísanou pečiatkou vždy na konkrétnu stavbu za predpokladu, že na stavbu boli dodané všetky komponenty systému Rigips. Ak sa jedná o časť stavby, príslušný projektový manažér firmy Rigips túto skutočnosť do pečiatky uvedie. Vystavením týchto certifikátov potvrdzuje firma Rigips nasadenie značkových systémových komponentov Rigips. Nepotvrdzuje ním záruku za dielo ako celok, pretože výslednú kvalitu vo veľkej miere ovplyvňuje kvalita montáže. Montáž má vykonávať certifikovaná firma pre montáž systémov Rigips, alebo aspoň osoba na to spôsobilá, ktorá absolvovala školenie montáže systémov Rigips a má o tom osvedčenie. Iné certifikáty, správy, posudky a dokumenty týkajúce sa systémov Rigips dostane zákazník od príslušného projektového manažéra firmy Rigips. Vzhľadom k neustálemu vývoju a zavádzaniu nových systémov bude tento katalóg priebežne doplňovaný a periodicky obnovovaný. O novinkách a zmenách sa dozviete od projektových manažérov Rigips, prípadne na stránkach Veríme, že tento nový požiarny katalóg Vám poslúži ako dobrá pomôcka pri návrhu a realizácii systémov Rigips. Rigips Slovakia, s.r.o.

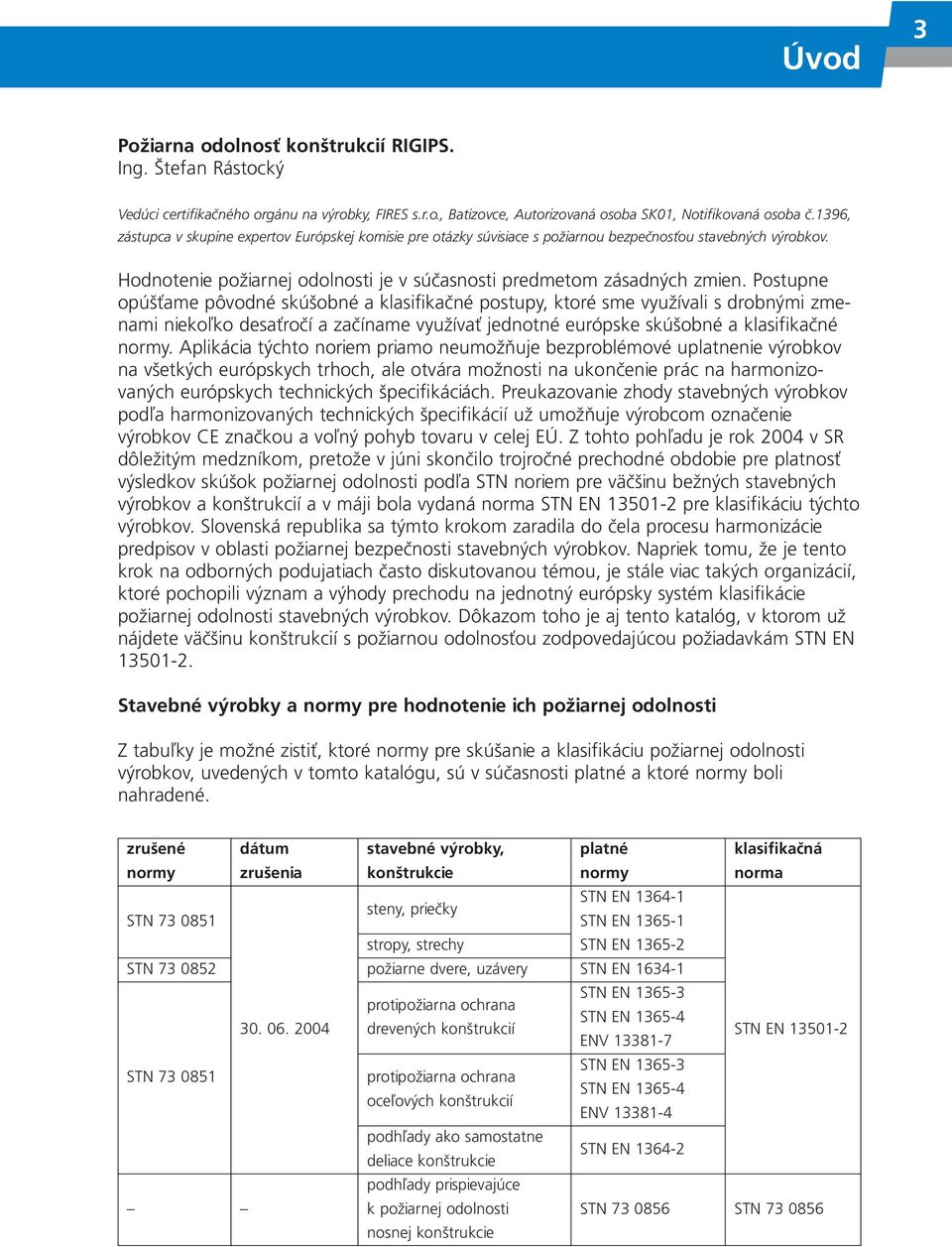

3 Úvod 3 konštrukcií RIGIPS. Ing. Štefan Rástocký Vedúci certifikačného orgánu na výrobky, FIRES s.r.o., Batizovce, Autorizovaná osoba SK0, Notifikovaná osoba č.396, zástupca v skupine expertov Európskej komisie pre otázky súvisiace s požiarnou bezpečnosťou stavebných výrobkov. Hodnotenie požiarnej odolnosti je v súčasnosti predmetom zásadných zmien. Postupne opúšťame pôvodné skúšobné a klasifikačné postupy, ktoré sme využívali s drobnými zmenami niekoľko desaťročí a začíname využívať jednotné európske skúšobné a klasifikačné normy. Aplikácia týchto noriem priamo neumožňuje bezproblémové uplatnenie výrobkov na všetkých európskych trhoch, ale otvára možnosti na ukončenie prác na harmonizovaných európskych technických špecifikáciách. Preukazovanie zhody stavebných výrobkov podľa harmonizovaných technických špecifikácií už umožňuje výrobcom označenie výrobkov CE značkou a voľný pohyb tovaru v celej EÚ. Z tohto pohľadu je rok 2004 v SR dôležitým medzníkom, pretože v júni skončilo trojročné prechodné obdobie pre platnosť výsledkov skúšok požiarnej odolnosti podľa STN noriem pre väčšinu bežných stavebných výrobkov a konštrukcií a v máji bola vydaná norma STN EN pre klasifikáciu týchto výrobkov. Slovenská republika sa týmto krokom zaradila do čela procesu harmonizácie predpisov v oblasti požiarnej bezpečnosti stavebných výrobkov. Napriek tomu, že je tento krok na odborných podujatiach často diskutovanou témou, je stále viac takých organizácií, ktoré pochopili význam a výhody prechodu na jednotný európsky systém klasifikácie požiarnej odolnosti stavebných výrobkov. Dôkazom toho je aj tento katalóg, v ktorom už nájdete väčšinu konštrukcií s požiarnou ou zodpovedajúcou požiadavkám STN EN Stavebné výrobky a normy pre hodnotenie ich požiarnej odolnosti Z tabuľky je možné zistiť, ktoré normy pre skúšanie a klasifikáciu požiarnej odolnosti výrobkov, uvedených v tomto katalógu, sú v súčasnosti platné a ktoré normy boli nahradené. zrušené dátum stavebné výrobky, platné klasifikačná normy zrušenia normy norma STN EN 364- steny, priečky STN STN EN 365- stropy, strechy STN EN STN požiarne dvere, uzávery STN EN 634- STN EN protipožiarna ochrana STN EN drevených konštrukcií STN EN ENV STN EN STN protipožiarna ochrana STN EN oceľových konštrukcií ENV podhľady ako samostatne deliace STN EN podhľady prispievajúce k požiarnej odolnosti STN STN nosnej

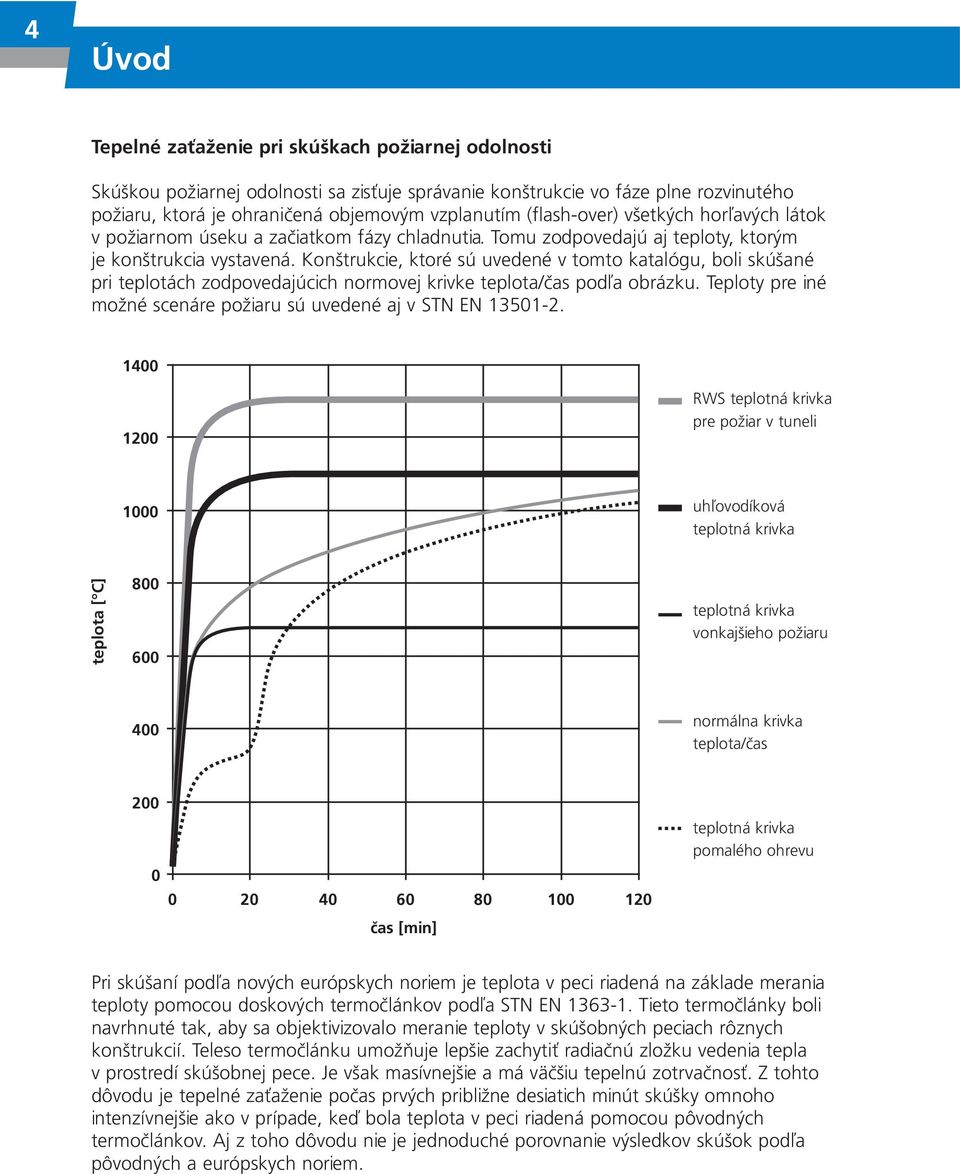

4 4 Úvod Tepelné zaťaženie pri skúškach požiarnej odolnosti Skúškou požiarnej odolnosti sa zisťuje správanie vo fáze plne rozvinutého požiaru, ktorá je ohraničená objemovým vzplanutím (flash-over) všetkých horľavých látok v požiarnom úseku a začiatkom fázy chladnutia. Tomu zodpovedajú aj teploty, ktorým je konštrukcia vystavená. Konštrukcie, ktoré sú uvedené v tomto katalógu, boli skúšané pri teplotách zodpovedajúcich normovej krivke teplota/čas podľa obrázku. Teploty pre iné možné scenáre požiaru sú uvedené aj v STN EN RWS teplotná krivka pre požiar v tuneli 000 uhľovodíková teplotná krivka teplota [ C] teplotná krivka vonkajšieho požiaru 400 normálna krivka teplota/čas čas [min] teplotná krivka pomalého ohrevu Pri skúšaní podľa nových európskych noriem je teplota v peci riadená na základe merania teploty pomocou doskových termočlánkov podľa STN EN Tieto termočlánky boli navrhnuté tak, aby sa objektivizovalo meranie teploty v skúšobných peciach rôznych konštrukcií. Teleso termočlánku umožňuje lepšie zachytiť radiačnú zložku vedenia tepla v prostredí skúšobnej pece. Je však masívnejšie a má väčšiu tepelnú zotrvačnosť. Z tohto dôvodu je tepelné zaťaženie počas prvých približne desiatich minút skúšky omnoho intenzívnejšie ako v prípade, keď bola teplota v peci riadená pomocou pôvodných termočlánkov. Aj z toho dôvodu nie je jednoduché porovnanie výsledkov skúšok podľa pôvodných a európskych noriem.

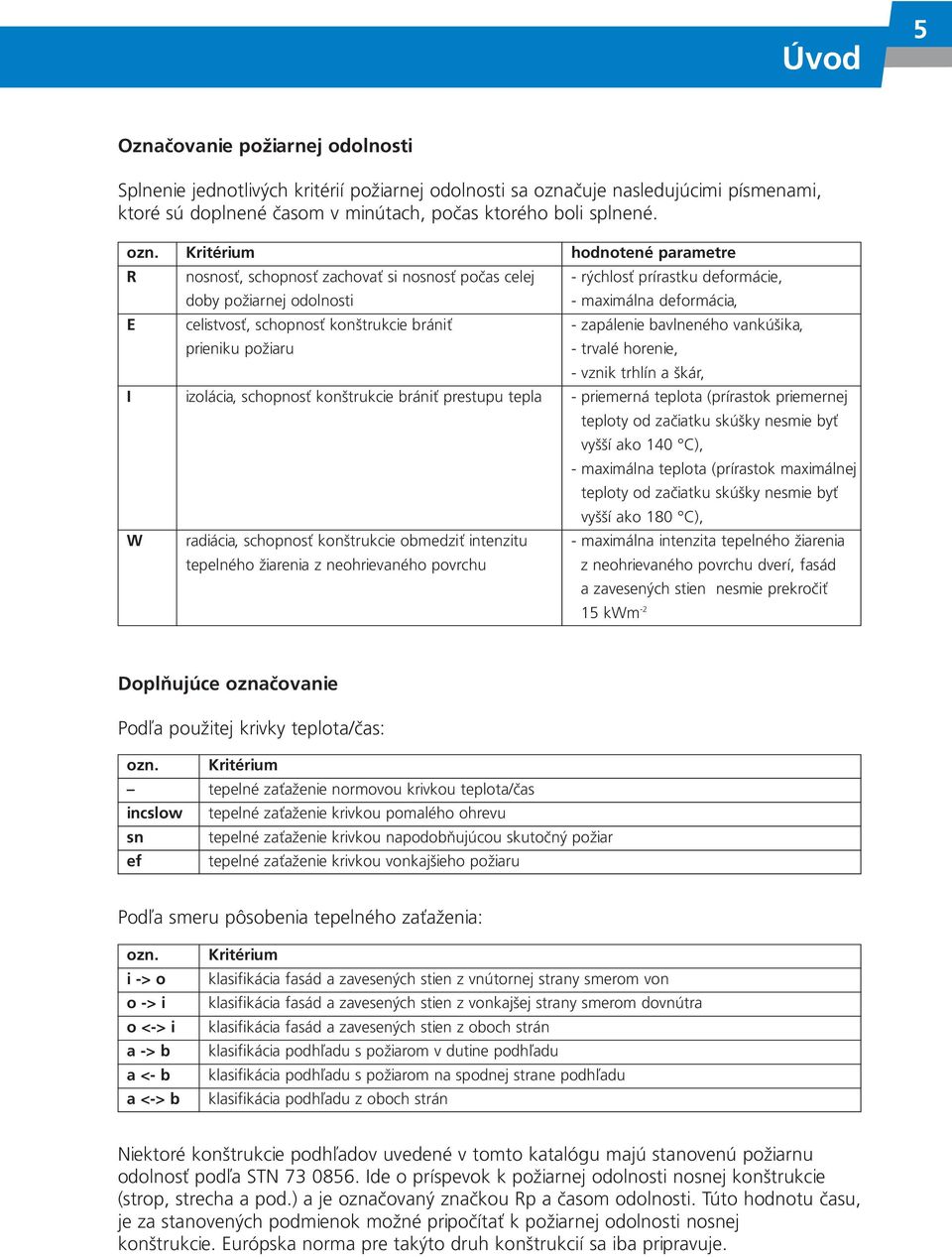

5 Úvod 5 Označovanie požiarnej odolnosti Splnenie jednotlivých kritérií požiarnej odolnosti sa označuje nasledujúcimi písmenami, ktoré sú doplnené časom v minútach, počas ktorého boli splnené. ozn. Kritérium hodnotené parametre R nosnosť, schopnosť zachovať si nosnosť počas celej - rýchlosť prírastku deformácie, doby požiarnej odolnosti - maximálna deformácia, E celistvosť, schopnosť brániť - zapálenie bavlneného vankúšika, prieniku požiaru - trvalé horenie, - vznik trhlín a škár, I izolácia, schopnosť brániť prestupu tepla - priemerná teplota (prírastok priemernej teploty od začiatku skúšky nesmie byť vyšší ako 40 C), - maximálna teplota (prírastok maximálnej teploty od začiatku skúšky nesmie byť vyšší ako 80 C), W radiácia, schopnosť obmedziť intenzitu - maximálna intenzita tepelného žiarenia tepelného žiarenia z neohrievaného povrchu z neohrievaného povrchu dverí, fasád a zavesených stien nesmie prekročiť 5 kwm -2 Doplňujúce označovanie Podľa použitej krivky teplota/čas: ozn. Kritérium tepelné zaťaženie normovou krivkou teplota/čas incslow tepelné zaťaženie krivkou pomalého ohrevu sn tepelné zaťaženie krivkou napodobňujúcou skutočný požiar ef tepelné zaťaženie krivkou vonkajšieho požiaru Podľa smeru pôsobenia tepelného zaťaženia: ozn. i -> o o -> i o <-> i a -> b a <- b a <-> b Kritérium klasifikácia fasád a zavesených stien z vnútornej strany smerom von klasifikácia fasád a zavesených stien z vonkajšej strany smerom dovnútra klasifikácia fasád a zavesených stien z oboch strán klasifikácia podhľadu s požiarom v dutine podhľadu klasifikácia podhľadu s požiarom na spodnej strane podhľadu klasifikácia podhľadu z oboch strán Niektoré podhľadov uvedené v tomto katalógu majú stanovenú požiarnu podľa STN Ide o príspevok k požiarnej odolnosti nosnej (strop, strecha a pod.) a je označovaný značkou Rp a časom odolnosti. Túto hodnotu času, je za stanovených podmienok možné pripočítať k požiarnej odolnosti nosnej. Európska norma pre takýto druh konštrukcií sa iba pripravuje.

6 6 Úvod Reakcia na oheň Jednotná európska klasifikácia stavebných výrobkov z hľadiska reakcie na oheň charakterizuje správanie výrobku v počiatočných štádiách rozvoja požiaru, ktoré sú ohraničené iniciáciou požiaru až po objemové vzplanutie (flash-over). Klasifikácia sa vykonáva podľa STN EN 350- a znamená zaradenie výrobku do jednej zo siedmich tried A, A2, B, C, D, E alebo F. Výrobky sú do jednotlivých tried zaradené na základe skúšok, ktoré sú stanovené v klasifikačnej norme. Hodnotí sa najmä strata hmotnosti, rýchlosť uvoľňovania tepla, šírenie plameňa, množstvo vytvoreného dymu (doplnková klasifikácia s, s2 alebo s3) a odpadávanie alebo odkvapkávanie horiacich kvapiek alebo častíc (doplnková klasifikácia d0, d alebo d2). Klasifikácia dosiek zo sadrokartónu je stanovená bez skúšky v rozhodnutí Komisie 2003/593/EC, ktoré bolo publikované v Official Journal A A2 - s, d0 B - s, d0 sadrové jadro dosiek dosky vyrobené podľa EN 520 s minimálnou hrúbkou 9,5 mm, minimálnou hustotou 600 kg.m -3 a s plošnou hmotnosťou kartónu menej ako 220 g.m -2 dosky vyrobené podľa EN 520 s minimálnou hrúbkou 2,5 mm, minimálnou hustotou 800 kg.m -3 a s plošnou hmotnosťou kartónu 220 g.m -2 až 300 g.m -2 Ďalšie doplňujúce požiadavky sú stanovené v spomínanom rozhodnutí Komisie. Značky zhody Stavebné výrobky uvádzané na trh musia mať preukázanú zhodu, podľa zákona o stavebných výrobkoch č. 90/998 v znení neskorších predpisov. Podľa zákona musia byť označené značkou zhody. V súčasnej dobe je možné na trhu nájsť výrobky označené značkou CSK ak ich zhoda bola preukázaná podľa národných špecifikácií (väčšinou STN noriem) alebo značkou CE. Značkou CE môžu byť označené iba výrobky, ktorých zhoda bola preukázaná podľa harmonizovaných technických špecifikácií (väčšinou EN noriem). Okrem povinnej značky je možné výrobok označiť aj dobrovoľnou značkou zhody. Notifikovaná osoba FIRES, s.r.o., umožňuje svojim zákazníkom označiť výrobok značkou zhody FIRES - skúšané, ak bol skúšaný v našom laboratóriu alebo ak bol klasifikovaný naším certifikačným orgánom. Okrem tejto značky máme ešte značku zhody FIRES - certifikované, pre výrobky certifikované naším certifikačným orgánom. Samotné označenie výrobku značkou zhody nemusí ešte znamenať, že hotová konštrukcia má deklarovanú požiarnu. Spôsob potvrdenia vlastností výrobku závisí aj od systému, ktorý výrobca aplikuje. V prípade firmy RIGIPS sú výrobky kontrolované priamo na stavbe odborným pracovníkom a až na základe tejto kontroly sú odovzdané doklady, ktoré potvrdzujú požiarnu. Takýto systém je veľmi vhodný hlavne pri výrobkoch, ktoré sú citlivé na kvalitu montážnych prác a dodržanie technológie, čo je v prípade konštrukcií uvedených v tomto katalógu nesporne veľmi dôležité.

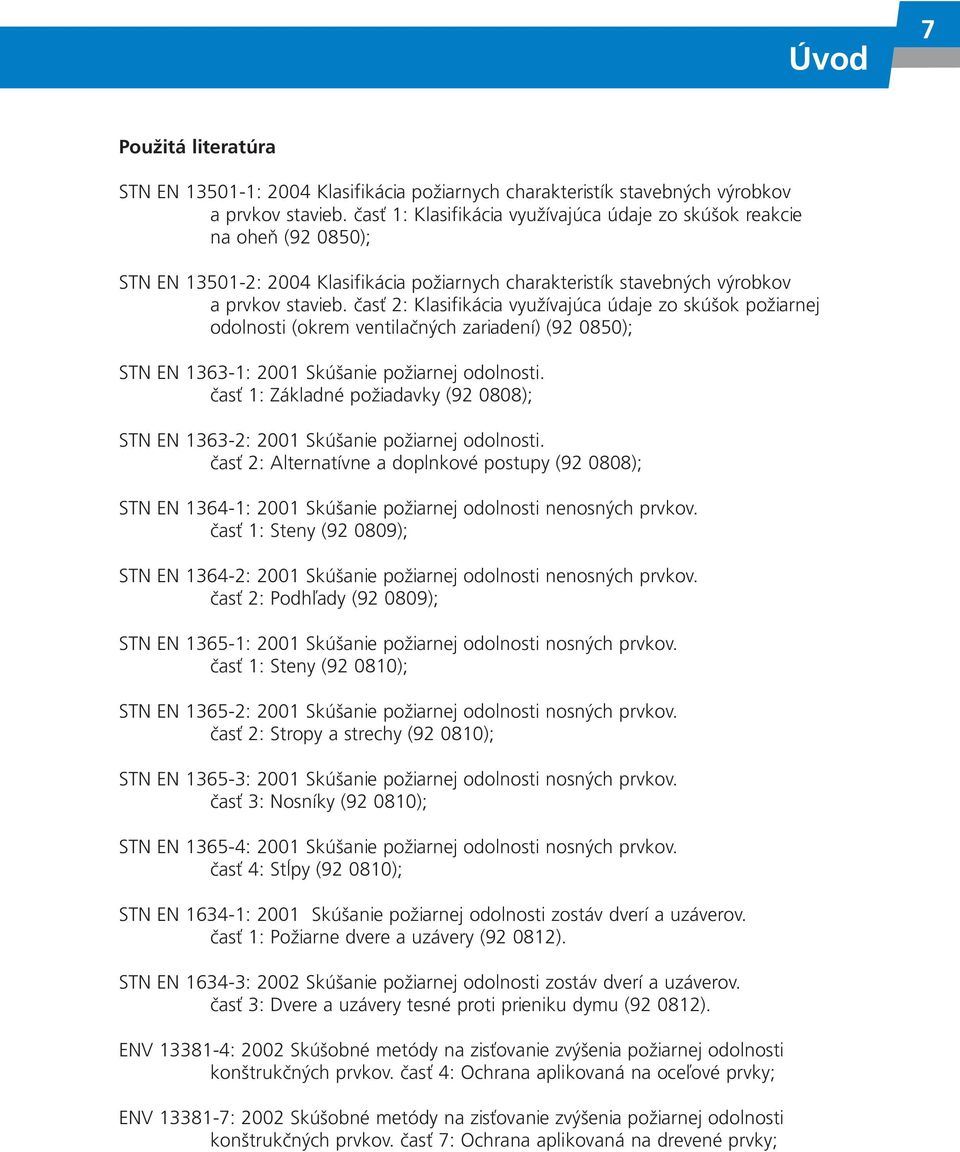

7 Úvod 7 Použitá literatúra STN EN 350-: 2004 Klasifikácia požiarnych charakteristík stavebných výrobkov a prvkov stavieb. časť : Klasifikácia využívajúca údaje zo skúšok reakcie na oheň ( ); STN EN 350-2: 2004 Klasifikácia požiarnych charakteristík stavebných výrobkov a prvkov stavieb. časť 2: Klasifikácia využívajúca údaje zo skúšok požiarnej odolnosti (okrem ventilačných zariadení) ( ); STN EN 363-: 200 Skúšanie požiarnej odolnosti. časť : Základné požiadavky ( ); STN EN 363-2: 200 Skúšanie požiarnej odolnosti. časť 2: Alternatívne a doplnkové postupy ( ); STN EN 364-: 200 Skúšanie požiarnej odolnosti nenosných prvkov. časť : Steny ( ); STN EN 364-2: 200 Skúšanie požiarnej odolnosti nenosných prvkov. časť 2: Podhľady ( ); STN EN 365-: 200 Skúšanie požiarnej odolnosti nosných prvkov. časť : Steny (92 080); STN EN 365-2: 200 Skúšanie požiarnej odolnosti nosných prvkov. časť 2: Stropy a strechy (92 080); STN EN 365-3: 200 Skúšanie požiarnej odolnosti nosných prvkov. časť 3: Nosníky (92 080); STN EN 365-4: 200 Skúšanie požiarnej odolnosti nosných prvkov. časť 4: Stĺpy (92 080); STN EN 634-: 200 Skúšanie požiarnej odolnosti zostáv dverí a uzáverov. časť : Požiarne dvere a uzávery (92 082). STN EN 634-3: 2002 Skúšanie požiarnej odolnosti zostáv dverí a uzáverov. časť 3: Dvere a uzávery tesné proti prieniku dymu (92 082). ENV 338-4: 2002 Skúšobné metódy na zisťovanie zvýšenia požiarnej odolnosti konštrukčných prvkov. časť 4: Ochrana aplikovaná na oceľové prvky; ENV 338-7: 2002 Skúšobné metódy na zisťovanie zvýšenia požiarnej odolnosti konštrukčných prvkov. časť 7: Ochrana aplikovaná na drevené prvky;

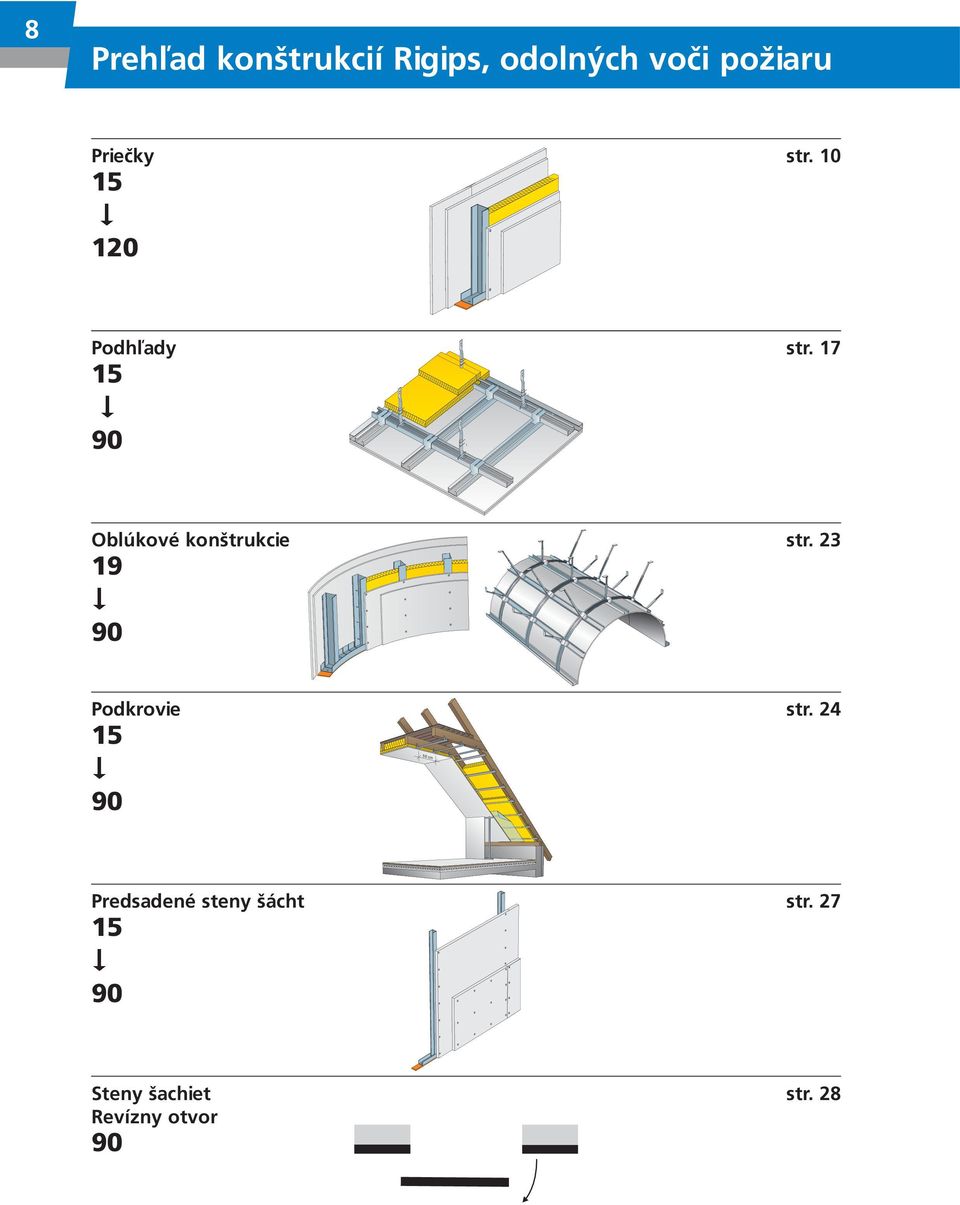

8 50 cm 8 Prehľad konštrukcií Rigips, odolných voči požiaru Priečky str Podhľady str Oblúkové str Podkrovie str Predsadené steny šácht str Steny šachiet str. 28 Revízny otvor 90

9 Prehľad konštrukcií Rigips, odolných voči požiaru 9 Podhľady str. 33 Revízne otvory Podhľady str. 35 Zabudovanie svietidla 30 Obklady drevených prvkov str Obklady oceľových str. 37 konštrukcií 5 80 Priečky Rigidur str. 4 Typické detaily str. 44 Montážne zásady dosiek Ridurit str. 49 Podkrovia, strechy a stropy Rigidur str. 50 Vysoké priečky str. 5 Kazetové podhľady str. 52 Podklady pre katalóg str. 53 Káblové kanály str. 55

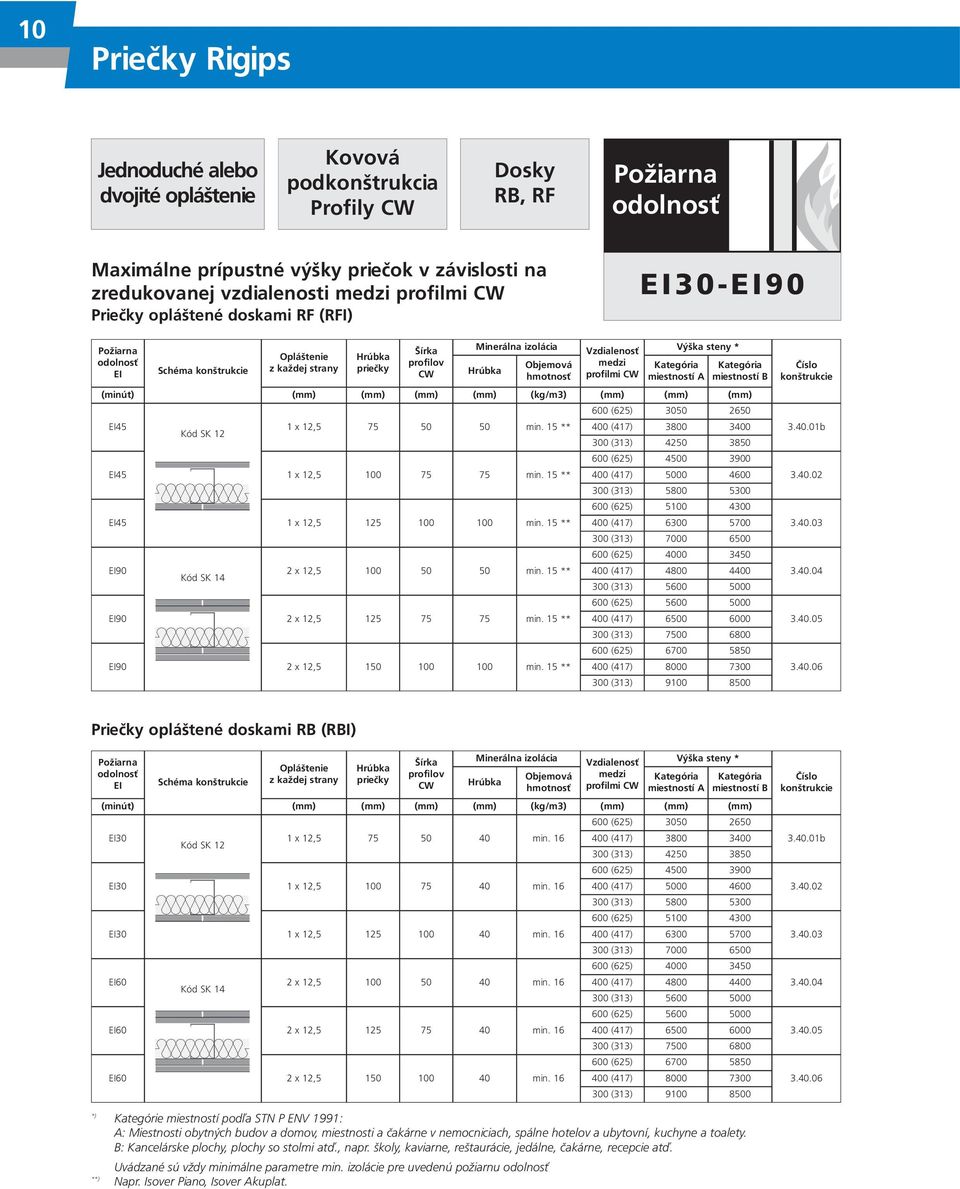

10 0 Priečky Rigips Jednoduché alebo dvojité opláštenie Kovová podkonštrukcia Profily CW RB, RF Maximálne prípustné výšky priečok v závislosti na zredukovanej vzdialenosti medzi profilmi CW Priečky opláštené doskami RF (RFI) EI30-EI90 EI Schéma z každej strany priečky Šírka profilov CW Minerálna izolácia Výška steny * Objemová medzi hmotnosť profilmi CW Kategória Kategória miestností A miestností B (minút) (kg/m3) EI45 SK 2 x 2, min. 5 ** EI45 x 2, min. 5 ** EI45 x 2, min. 5 ** EI90 SK 4 2 x 2, min. 5 ** EI90 2 x 2, min. 5 ** EI90 2 x 2, min. 5 ** 600 (625) (47) b 300 (33) (625) (47) (33) (625) (47) (33) (625) (47) (33) (625) (47) (33) (625) (47) (33) Priečky opláštené doskami RB (RBI) EI Schéma z každej strany priečky Šírka profilov CW Minerálna izolácia Výška steny * Objemová medzi hmotnosť profilmi CW Kategória Kategória miestností A miestností B (minút) (kg/m3) EI30 SK 2 x 2, min. 6 EI30 x 2, min. 6 EI30 x 2, min. 6 EI60 SK 4 2 x 2, min. 6 EI60 2 x 2, min. 6 EI60 2 x 2, min (625) (47) b 300 (33) (625) (47) (33) (625) (47) (33) (625) (47) (33) (625) (47) (33) (625) (47) (33) Kategórie miestností podľa STN P ENV 99: A: Miestnosti obytných budov a domov, miestnosti a čakárne v nemocniciach, spálne hotelov a ubytovní, kuchyne a toalety. B: Kancelárske plochy, plochy so stolmi atď., napr. školy, kaviarne, reštaurácie, jedálne, čakárne, recepcie atď. Uvádzané sú vždy minimálne parametre min. izolácie pre uvedenú požiarnu * Napr. Isover Piano, Isover Akuplat.

11 Priečky Rigips Jednoduché opláštenie Kovová podkonštrukcia Profily CW RB, RF EI5-EI Rigips 2. Zvislý profil CW 2.2 Vodorovný profil UW 3 Izolácia z minerálnych vlákien 4. Skrutky Rigips 22/25 5 Tmelenie špár 6 Kotvenie do obvodových konštrukcií 7 Napojovacie tesnenie (horľavosť A alebo B, ináč je nutné zatmelenie v celej hrúbke opláštenia) max. 625 mm EI (minút) z každej strany priečky Konštrukcie (max. vzdialenosť zvislých prvkov 625 mm) Minerálna izolácia Výška steny * ) Objemová hmotnosť (kg/m 3 ) Kategória miestností A Kategória miestností B EI5 xrb 2,5 75 CW 50 Prípustná bez požiadaviek SK a EI30 xrb 2,5 75 CW min. 5 ) SK b EI45 xrf 2,5 75 CW min. 5 ) SK b EI60 xrf 5 80 CW 50 min. 40 min. 40 2) SK b EI60 xrf 5 80 CW min. 5 ) SK b EI5 xrb 2,5 00 CW 75 Prípustná bez požiadaviek SK EI30 xrb 2,5 00 CW 75 min. 50 min. 5 ) SK EI45 xrf 2,5 00 CW min. 5 ) SK EI45 xrf 2,5 00 CW 75 min. 40 min. 30 2) SK EI60 xrf 5 05 CW 75 min. 50 min. 5 ) SK EI5 xrb 2,5 25 CW 00 Prípustná bez požiadaviek SK EI30 xrb 2,5 25 CW 00 min. 50 min. 5 ) SK EI30 xrf 2,5 25 CW 00 min. 50 min. 5 ) SK EI45 xrf 2,5 25 CW min. 5 ) SK EI45 xrf 2,5 25 CW 00 min. 40 min. 40 2) SK EI60 xrf 5 30 CW 00 min. 40 min. 40 2) SK EI60 xrf 5 30 CW 00 min. 50 min. 5 ) SK Kategórie miestností podľa STN P ENV 99: A: Miestnosti obytných budov a domov, miestnosti a čakárne v nemocniciach, spálne hotelov a ubytovní, kuchyne a toalety. B: Kancelárske plochy, plochy so stolmi atď., napr. školy, kaviarne, reštaurácie, jedálne, čakárne, recepcie atď. Uvádzané sú vždy minimálne parametre min. izolácie pre uvedenú požiarnu. ) Napr. Isover Piano, Isover Akuplat. 2) Napr. Polterm Max.

12 2 Priečky Rigips Dvojité opláštenie Kovová podkonštrukcia Profily CW RB, RF EI60-EI Rigips 2. Zvislý profil CW 2.2 Vodorovný profil UW 3 Izolácia z minerálnych vlákien 4. Skrutky Rigips 22/ Skrutky Rigips 22/35 5 Tmelenie špár 6 Kotvenie do obvodových konštrukcií 7 Napojovacie tesnenie (horľavosť A alebo B, ináč je nutné zatmelenie v celej hrúbke opláštenia) Na ochranu proti žiareniu môže byť pod opláštenie vložená vrstva olovenej fólie hrúbky 3 mm, podľa požiadavky útlmu žiarenia max. 625 mm 6 EI (minút) z každej strany priečky Konštrukcie (max. vzdialenosť zvislých prvkov 625 mm) Minerálna izolácia Objemová hmotnosť (kg/m 3 ) Výška steny * ) Kategória miestností A Kategória miestností B EI60 2xRB 2,5 00 CW min. 5 ) SK EI90 2xRF 2,5 00 CW 50 min. 40 min. 00 2) SK EI90 2xRF 2,5 00 CW min. 5 ) SK EI60 2xRB 2,5 25 CW min. 5 ) SK EI90 2xRF 2,5 25 CW 75 min. 40 min. 00 2) SK EI90 2xRF 2,5 25 CW min. 5 ) SK EI60 2xRB 2,5 50 CW min. 5 ) SK EI90 2xRF 2,5 50 CW 00 min. 40 min. 00 2) SK EI90 2xRF 2,5 50 CW min. 5 ) SK Kategórie miestností podľa STN P ENV 99: A: Miestnosti obytných budov a domov, miestnosti a čakárne v nemocniciach, spálne hotelov a ubytovní, kuchyne a toalety. B: Kancelárske plochy, plochy so stolmi atď., napr. školy, kaviarne, reštaurácie, jedálne, čakárne, recepcie atď. Uvádzané sú vždy minimálne parametre min. izolácie pre uvedenú požiarnu. ) Napr. Isover Piano, Isover Akuplat. 2) Napr. Orsil N, Stropoterm.

13 Priečky Rigips 3 Trojité opláštenie Kovová podkonštrukcia Profily CW RF EI Rigips 2. Zvislý profil CW 2.2 Vodorovný profil UW 3 Izolácia z minerálnych vlákien 4. Skrutky Rigips 22/ Skrutky Rigips 22/ Skrutky Rigips 22/55 5 Tmelenie špár 6 Kotvenie do obvodových konštrukcií 7 Napojovacie tesnenie (horľavosť A alebo B, ináč je nutné zatmelenie v celej hrúbke opláštenia) max. 625 mm EI (minút) z každej strany priečky Konštrukcie (max. vzdialenosť zvislých prvkov 625 mm) Minerálna izolácia Objemová hmotnosť (kg/m 3 ) Výška steny * ) Kategória miestností A Kategória miestností B EI20 3xRF 2,5 50 CW 75 min. 40 min. 00 2) SK EI20 3xRF 2,5 50 CW 75 min. 60 min SK EI20 3xRF 2,5 75 CW 00 min. 40 min. 00 2) SK EI20 3xRF 2,5 75 CW min. 5 ) SK Kategórie miestností podľa STN P ENV 99: A: Miestnosti obytných budov a domov, miestnosti a čakárne v nemocniciach, spálne hotelov a ubytovní, kuchyne a toalety. B: Kancelárske plochy, plochy so stolmi atď., napr. školy, kaviarne, reštaurácie, jedálne, čakárne, recepcie atď. Uvádzané sú vždy minimálne parametre min. izolácie pre uvedenú požiarnu. ) Napr. Isover Piano, Isover Akuplat. 2) Napr. Orsil N, Stropoterm.

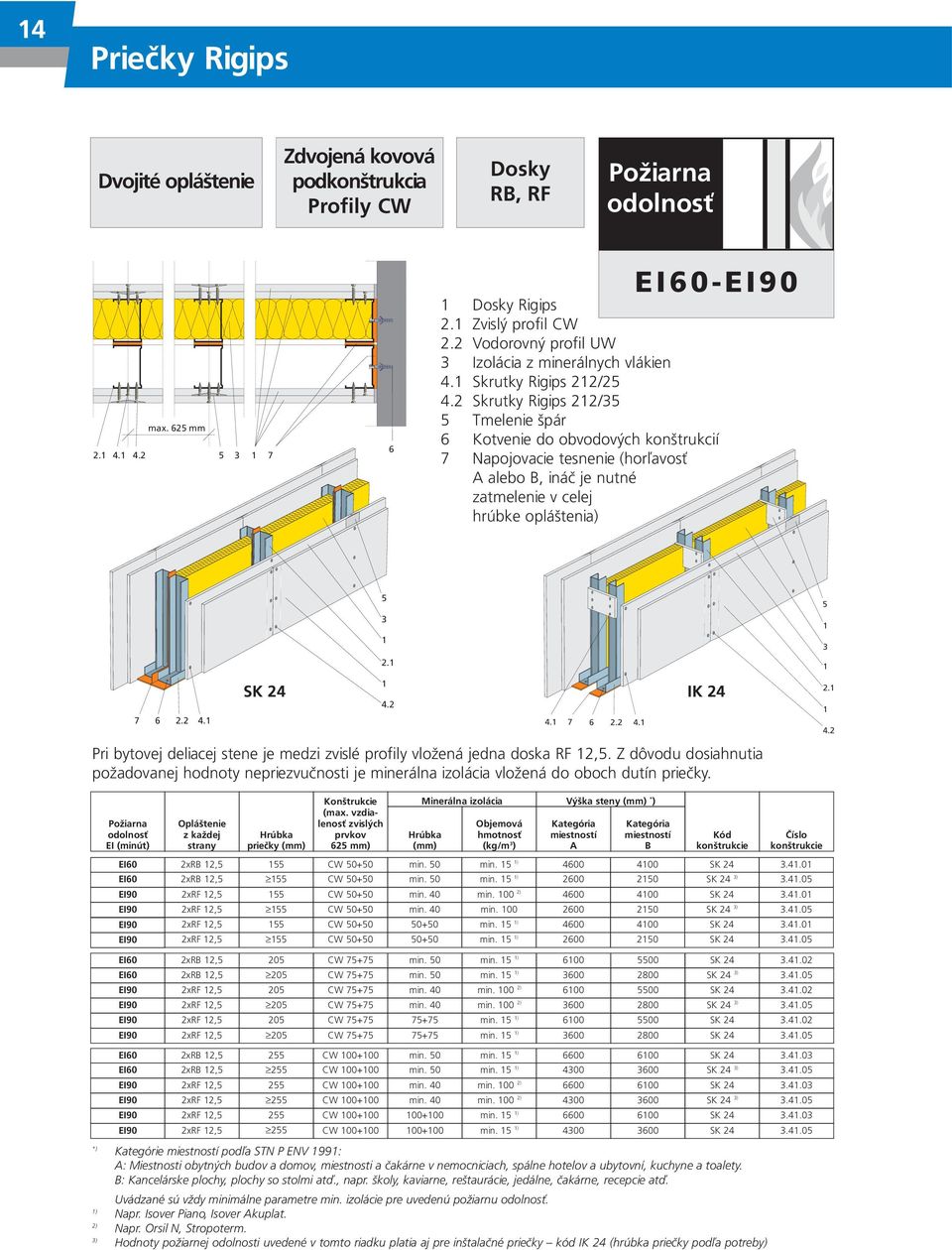

14 4 Priečky Rigips Dvojité opláštenie Zdvojená kovová podkonštrukcia Profily CW RB, RF max. 625 mm EI60-EI90 Rigips 2. Zvislý profil CW 2.2 Vodorovný profil UW 3 Izolácia z minerálnych vlákien 4. Skrutky Rigips 22/ Skrutky Rigips 22/35 5 Tmelenie špár 6 Kotvenie do obvodových konštrukcií 7 Napojovacie tesnenie (horľavosť A alebo B, ináč je nutné zatmelenie v celej hrúbke opláštenia) SK 24 IK Pri bytovej deliacej stene je medzi zvislé profily vložená jedna doska RF 2,5. Z dôvodu dosiahnutia požadovanej hodnoty nepriezvučnosti je minerálna izolácia vložená do oboch dutín priečky EI (minút) z každej strany priečky Konštrukcie (max. vzdialenosť zvislých prvkov 625 mm) Minerálna izolácia Objemová hmotnosť (kg/m 3 ) Výška steny * ) Kategória miestností A Kategória miestností B EI60 2xRB 2,5 55 CW min. 50 min. 5 ) SK EI60 2xRB 2,5 55 CW min. 50 min. 5 ) SK 24 3) EI90 2xRF 2,5 55 CW min. 40 min. 00 2) SK EI90 2xRF 2,5 55 CW min. 40 min SK 24 3) EI90 2xRF 2,5 55 CW min. 5 ) SK EI90 2xRF 2,5 55 CW min. 5 ) SK EI60 2xRB 2,5 205 CW min. 50 min. 5 ) SK EI60 2xRB 2,5 205 CW min. 50 min. 5 ) SK 24 3) EI90 2xRF 2,5 205 CW min. 40 min. 00 2) SK EI90 2xRF 2,5 205 CW min. 40 min. 00 2) SK 24 3) EI90 2xRF 2,5 205 CW min. 5 ) SK EI90 2xRF 2,5 205 CW min. 5 ) SK EI60 2xRB 2,5 255 CW min. 50 min. 5 ) SK EI60 2xRB 2,5 255 CW min. 50 min. 5 ) SK 24 3) EI90 2xRF 2,5 255 CW min. 40 min. 00 2) SK EI90 2xRF 2,5 255 CW min. 40 min. 00 2) SK 24 3) EI90 2xRF 2,5 255 CW min. 5 ) SK EI90 2xRF 2,5 255 CW min. 5 ) SK Kategórie miestností podľa STN P ENV 99: A: Miestnosti obytných budov a domov, miestnosti a čakárne v nemocniciach, spálne hotelov a ubytovní, kuchyne a toalety. B: Kancelárske plochy, plochy so stolmi atď., napr. školy, kaviarne, reštaurácie, jedálne, čakárne, recepcie atď. Uvádzané sú vždy minimálne parametre min. izolácie pre uvedenú požiarnu. ) Napr. Isover Piano, Isover Akuplat. 2) Napr. Orsil N, Stropoterm. 3) Hodnoty požiarnej odolnosti uvedené v tomto riadku platia aj pre inštalačné priečky kód IK 24 (hrúbka priečky podľa potreby)

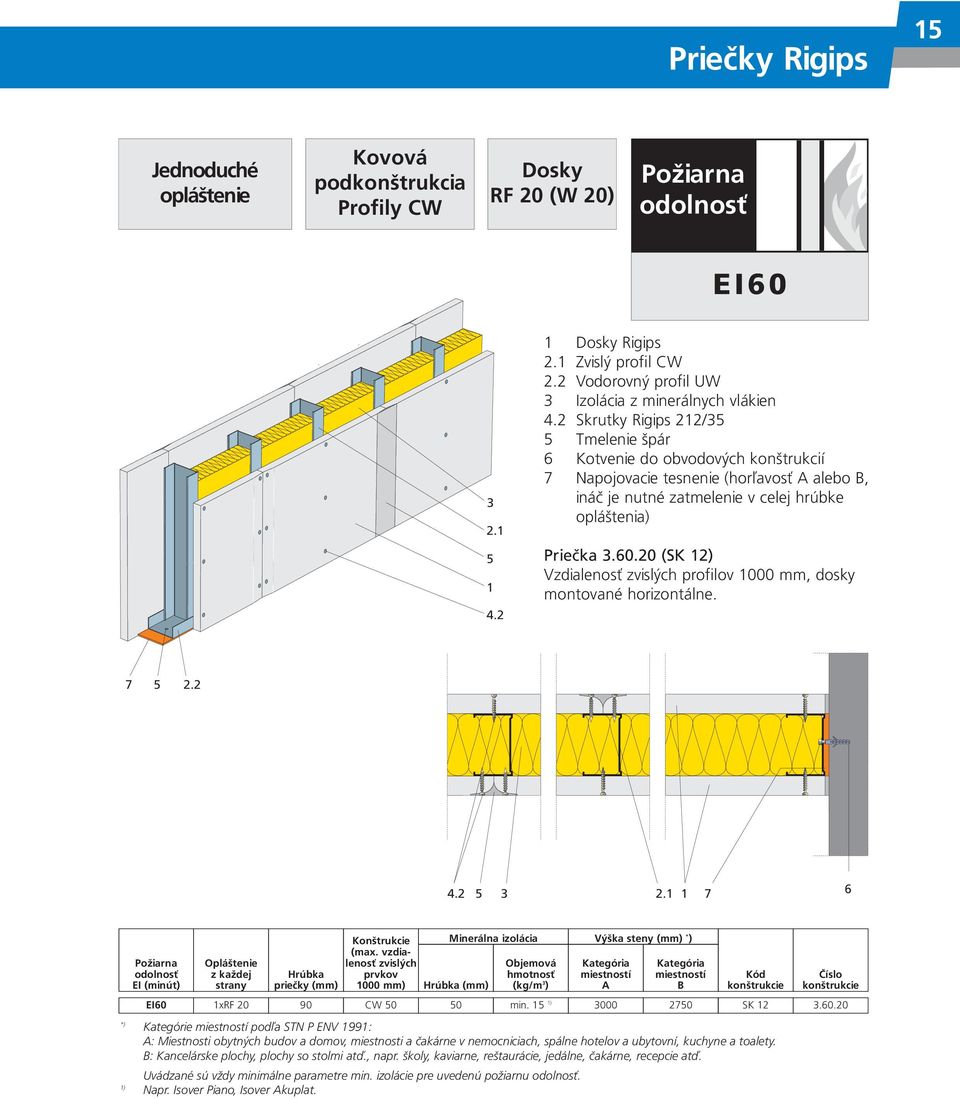

15 Priečky Rigips 5 Jednoduché opláštenie Kovová podkonštrukcia Profily CW RF 20 (W 20) EI Rigips 2. Zvislý profil CW 2.2 Vodorovný profil UW 3 Izolácia z minerálnych vlákien 4.2 Skrutky Rigips 22/35 5 Tmelenie špár 6 Kotvenie do obvodových konštrukcií 7 Napojovacie tesnenie (horľavosť A alebo B, ináč je nutné zatmelenie v celej hrúbke opláštenia) Priečka (SK 2) zvislých profilov 000 mm, dosky montované horizontálne EI (minút) z každej strany priečky Konštrukcie (max. vzdialenosť zvislých prvkov 000 mm) Minerálna izolácia Objemová hmotnosť (kg/m 3 ) Výška steny * ) Kategória miestností A Kategória miestností B Kategórie miestností podľa STN P ENV 99: A: Miestnosti obytných budov a domov, miestnosti a čakárne v nemocniciach, spálne hotelov a ubytovní, kuchyne a toalety. B: Kancelárske plochy, plochy so stolmi atď., napr. školy, kaviarne, reštaurácie, jedálne, čakárne, recepcie atď. Uvádzané sú vždy minimálne parametre min. izolácie pre uvedenú požiarnu. ) Napr. Isover Piano, Isover Akuplat. EI60 xrf CW min. 5 ) SK

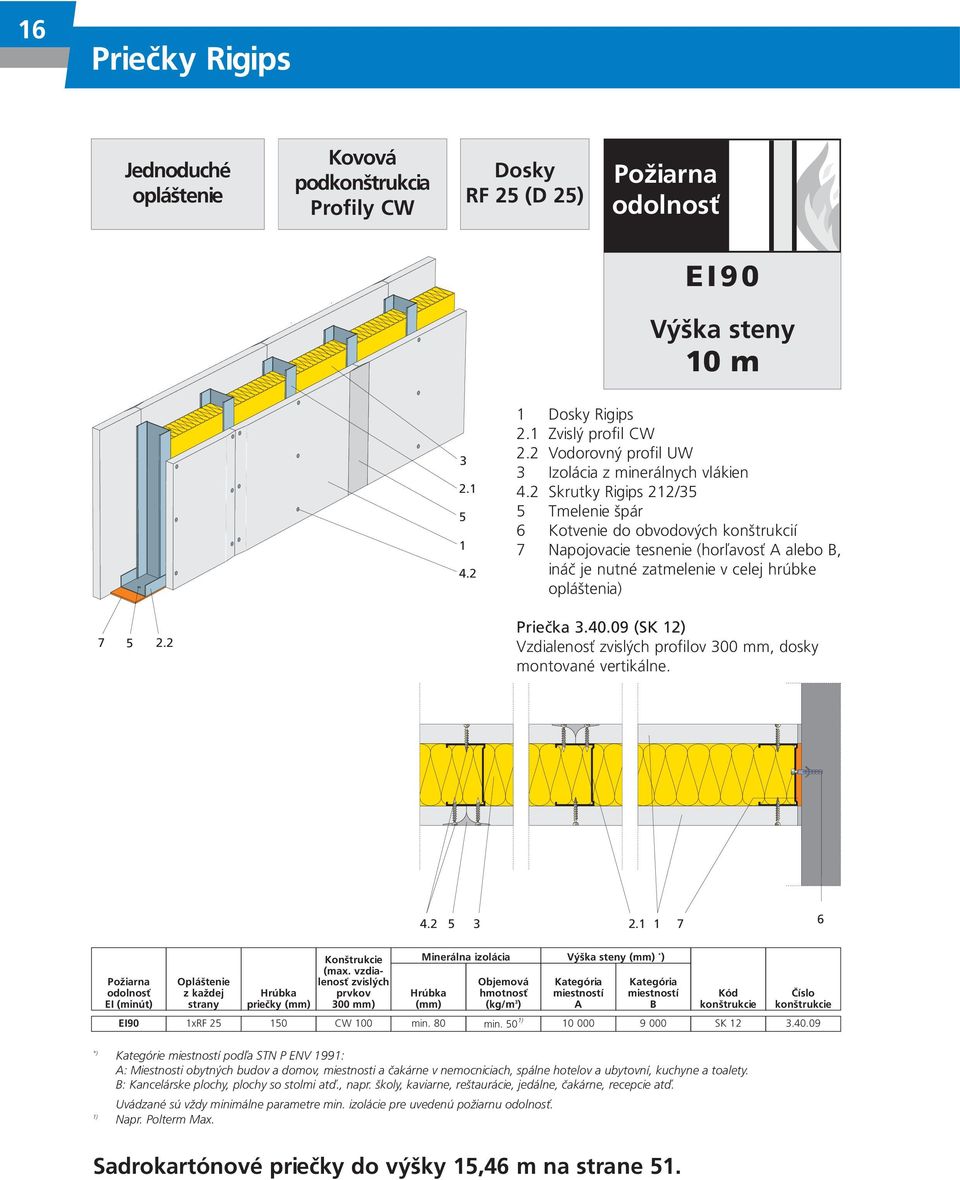

16 6 Priečky Rigips Jednoduché opláštenie Kovová podkonštrukcia Profily CW RF 25 (D 25) EI90 Výška steny 0 m Rigips 2. Zvislý profil CW 2.2 Vodorovný profil UW 3 Izolácia z minerálnych vlákien 4.2 Skrutky Rigips 22/35 5 Tmelenie špár 6 Kotvenie do obvodových konštrukcií 7 Napojovacie tesnenie (horľavosť A alebo B, ináč je nutné zatmelenie v celej hrúbke opláštenia) Priečka (SK 2) zvislých profilov 300 mm, dosky montované vertikálne EI (minút) z každej strany priečky Konštrukcie (max. vzdialenosť zvislých prvkov 300 mm) Minerálna izolácia Objemová hmotnosť (kg/m 3 ) Výška steny * ) Kategória miestností A Kategória miestností B EI90 xrf CW 00 min. 80 min. 50 ) SK Kategórie miestností podľa STN P ENV 99: A: Miestnosti obytných budov a domov, miestnosti a čakárne v nemocniciach, spálne hotelov a ubytovní, kuchyne a toalety. B: Kancelárske plochy, plochy so stolmi atď., napr. školy, kaviarne, reštaurácie, jedálne, čakárne, recepcie atď. Uvádzané sú vždy minimálne parametre min. izolácie pre uvedenú požiarnu. ) Napr. Polterm Max. Sadrokartónové priečky do výšky 5,46 m na strane 5.

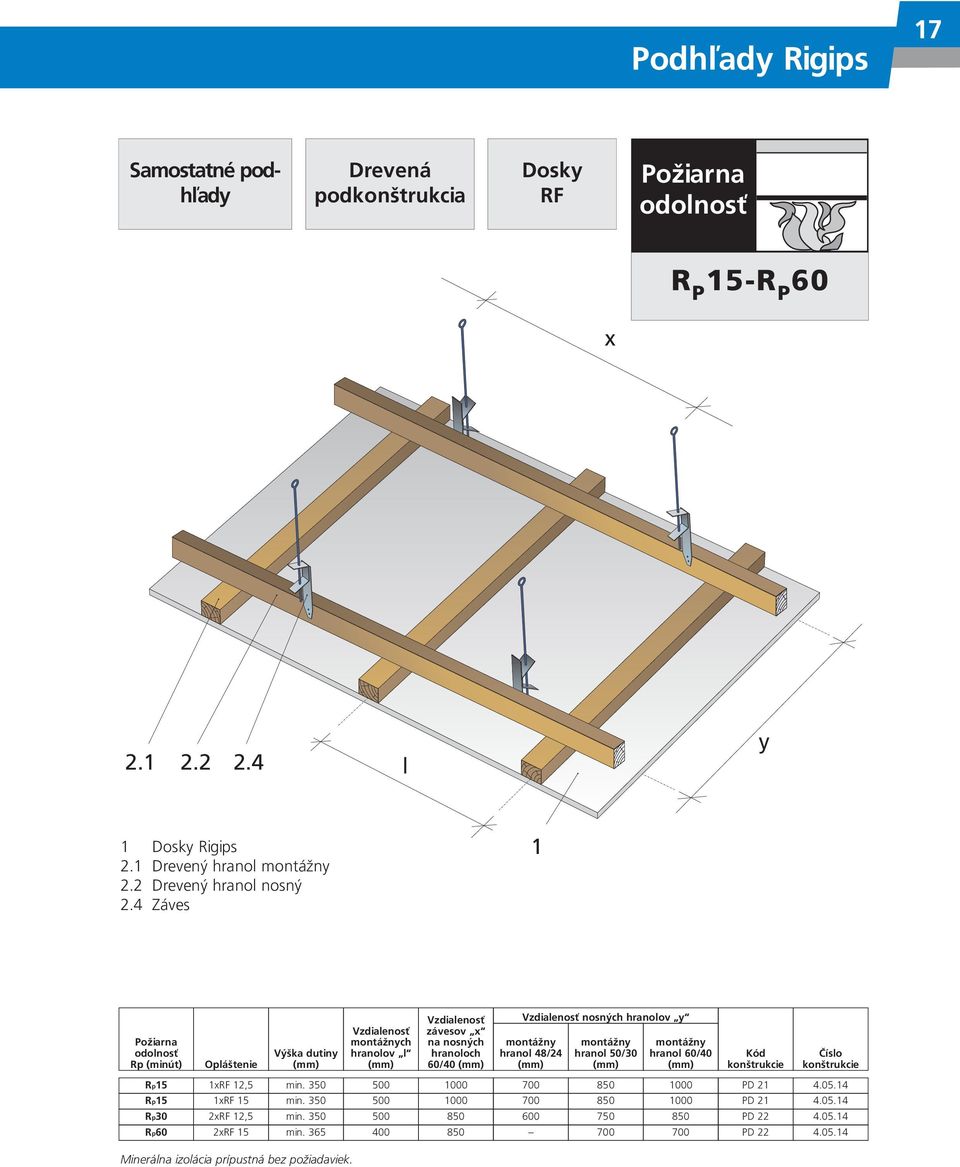

17 Podhľady Rigips 7 Samostatné podhľady Drevená podkonštrukcia RF R P 5-R P 60 x l y Rigips 2. Drevený hranol montážny 2.2 Drevený hranol nosný 2.4 Záves Rp (minút) Výška dutiny montážnych hranolov l závesov x na nosných hranoloch 60/40 nosných hranolov y montážny hranol 48/24 montážny hranol 50/30 montážny hranol 60/40 Rp5 xrf 2,5 min PD Rp5 xrf 5 min PD Rp30 2xRF 2,5 min PD Rp60 2xRF 5 min PD Minerálna izolácia prípustná bez požiadaviek.

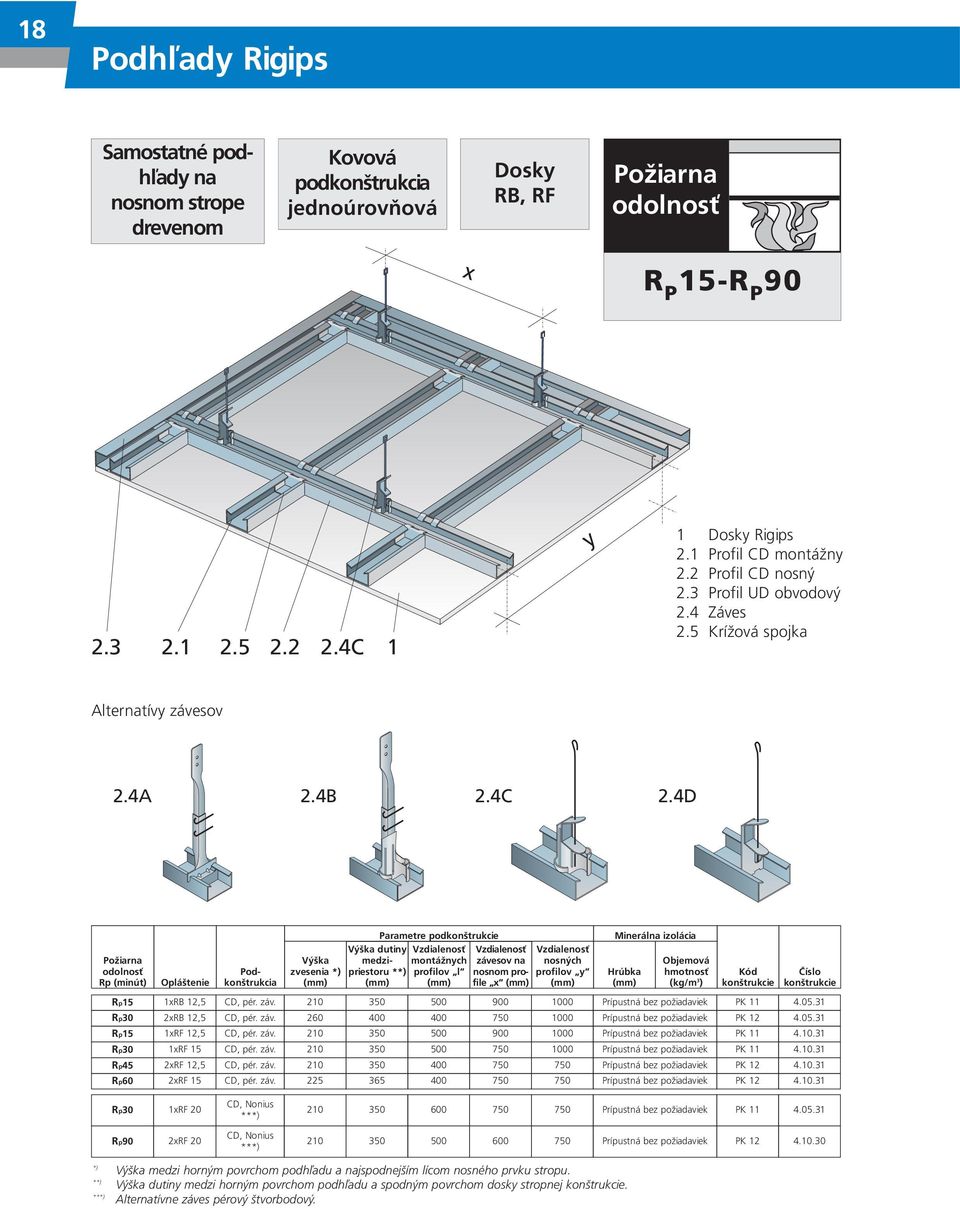

18 8 Podhľady Rigips Samostatné podhľady na nosnom strope drevenom Kovová podkonštrukcia jednoúrovňová RB, RF x R P 5-R P C y Rigips 2. Profil CD montážny 2.2 Profil CD nosný 2.3 Profil UD obvodový 2.4 Záves 2.5 Krížová spojka Alternatívy závesov 2.4A 2.4B 2.4C 2.4D Rp (minút) Podkonštrukcia Výška zvesenia Výška dutiny medzipriestoru * Parametre pod montážnych profilov l závesov na nosnom profile x nosných profilov y Minerálna izolácia Objemová hmotnosť (kg/m 3 ) Rp5 Rp30 Rp5 Rp30 Rp45 Rp60 xrb 2,5 2xRB 2,5 xrf 2,5 xrf 5 2xRF 2,5 2xRF 5 CD, pér. záv. CD, pér. záv. CD, pér. záv. CD, pér. záv. CD, pér. záv. CD, pér. záv Prípustná bez požiadaviek Prípustná bez požiadaviek Prípustná bez požiadaviek Prípustná bez požiadaviek Prípustná bez požiadaviek Prípustná bez požiadaviek PK PK 2 PK PK PK 2 PK Rp30 xrf 20 CD, Nonius ** Prípustná bez požiadaviek PK Rp90 2xRF 20 CD, Nonius ** Prípustná bez požiadaviek PK Výška medzi horným povrchom podhľadu a najspodnejším lícom nosného prvku stropu. * Výška dutiny medzi horným povrchom podhľadu a spodným povrchom dosky stropnej. ** Alternatívne záves pérový štvorbodový.

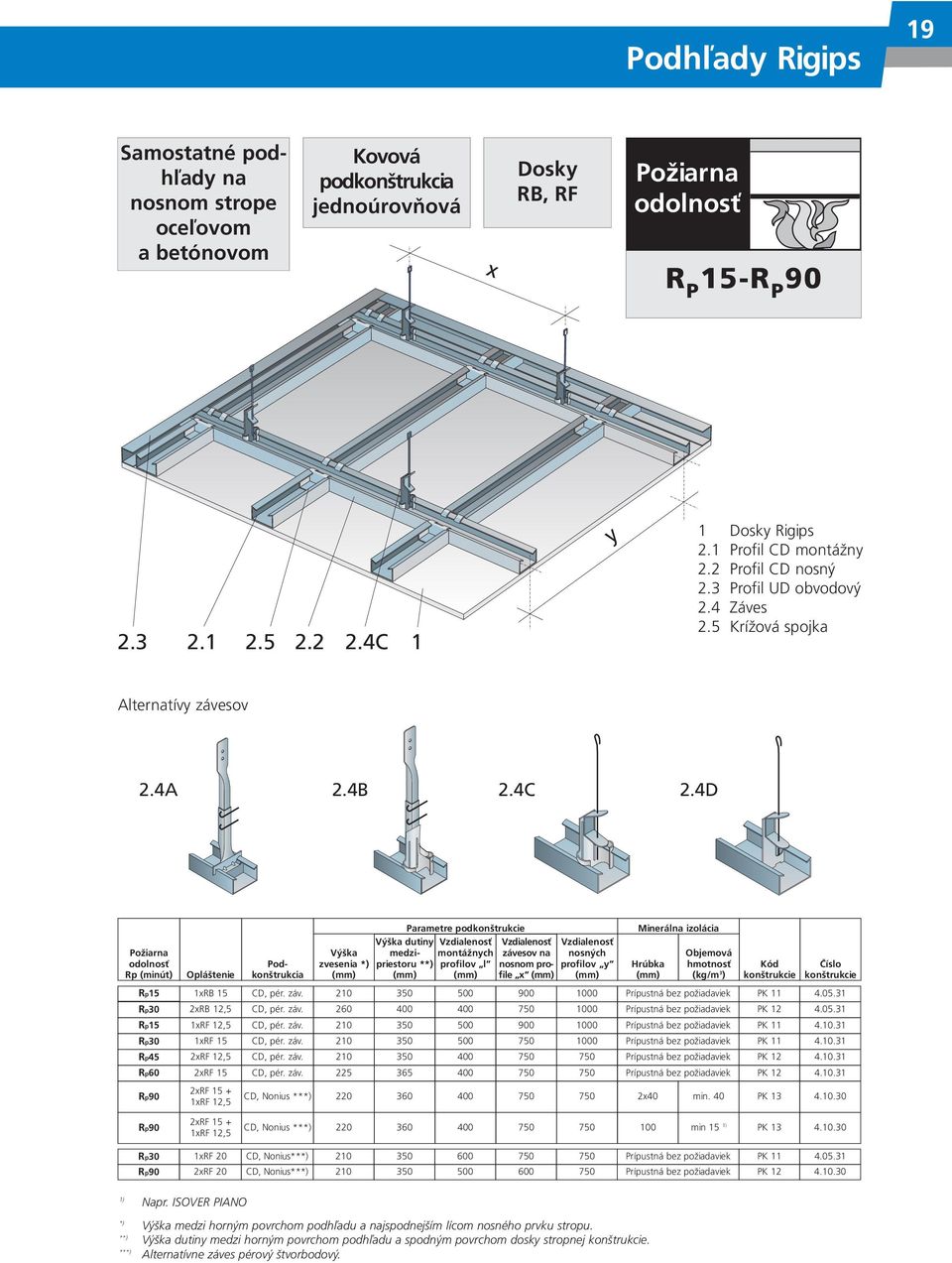

19 Podhľady Rigips 9 Samostatné podhľady na nosnom strope oceľovom a betónovom Kovová podkonštrukcia jednoúrovňová x RB, RF R P 5-R P C y Rigips 2. Profil CD montážny 2.2 Profil CD nosný 2.3 Profil UD obvodový 2.4 Záves 2.5 Krížová spojka Alternatívy závesov 2.4A 2.4B 2.4C 2.4D Rp (minút) Podkonštrukcia Výška zvesenia Parametre pod montážnych profilov l Výška dutiny medzipriestoru * závesov na nosnom profile x nosných profilov y Minerálna izolácia Objemová hmotnosť (kg/m 3 ) Rp5 Rp30 Rp5 Rp30 Rp45 Rp60 xrb 5 2xRB 2,5 xrf 2,5 xrf 5 2xRF 2,5 2xRF 5 CD, pér. záv. CD, pér. záv. CD, pér. záv. CD, pér. záv. CD, pér. záv. CD, pér. záv Prípustná bez požiadaviek Prípustná bez požiadaviek Prípustná bez požiadaviek Prípustná bez požiadaviek Prípustná bez požiadaviek Prípustná bez požiadaviek PK PK 2 PK PK PK 2 PK Rp90 2xRF 5 + xrf 2,5 CD, Nonius ** x40 min. 40 PK Rp90 2xRF 5 + xrf 2,5 CD, Nonius ** min 5 ) PK Rp30 Rp90 xrf 20 2xRF 20 CD, Nonius** CD, Nonius** Prípustná bez požiadaviek Prípustná bez požiadaviek PK PK ) Napr. ISOVER PIANO Výška medzi horným povrchom podhľadu a najspodnejším lícom nosného prvku stropu. * Výška dutiny medzi horným povrchom podhľadu a spodným povrchom dosky stropnej. ** Alternatívne záves pérový štvorbodový.

20 20 Podhľady Rigips Samostatné podhľady na nosnom strope drevenom Kovová podkonštrukcia dvojúrovňová RB, RF R P 5-R P x 2.4C Alternatívy závesov l y Rigips 2. Profil CD montážny 2.2 Profil CD nosný 2.3 Profil UD obvodový 2.4 Záves 2.5 Krížová spojka 2.4A 2.4C 2.4D 2.4B Rp (minút) Podkonštrukcia Výška zvesenia Výška dutiny medzipriestoru * Parametre pod montážnych profilov l Podhľady Rigips s kovovou podkonštrukciou opláštené doskami RF 2,5 alebo RF 5 závesov na nosnom profile x nosných profilov y Minerálna izolácia Objemová hmotnosť (kg/m 3 ) Rp5 xrb 2,5 CD, pér. záv Prípustná bez požiadaviek PK Rp30 2xRB 2,5 CD, pér. záv Prípustná bez požiadaviek PK Rp5 xrf 2,5 CD, pér. záv Prípustná bez požiadaviek PK Rp30 xrf 5 CD, pér. záv Prípustná bez požiadaviek PK Rp45 2xRF 2,5 CD, pér. záv Prípustná bez požiadaviek PK Rp60 2xRF 5 CD, pér. záv Prípustná bez požiadaviek PK Podhľady Rigips s kovovou podkonštrukciou opláštené doskami RF 20 mm (W 20) Rp30 xrf 20 Rp90 2xRF 20 CD, Nonius ** CD, Nonius ** Prípustná bez požiadaviek PK Prípustná bez požiadaviek PK Výška medzi horným povrchom podhľadu a najspodnejším lícom nosného prvku stropu. * Výška dutiny medzi horným povrchom podhľadu a spodným povrchom dosky stropnej. ** Alternatívne záves pérový štvorbodový.

21 Podhľady Rigips 2 Samostatné podhľady na nosnom strope oceľovom a betónovom Kovová podkonštrukcia dvojúrovňová RB, RF R P 5-R P x 2.4C Alternatívy závesov l y Rigips 2. Profil CD montážny 2.2 Profil CD nosný 2.3 Profil UD obvodový 2.4 Záves 2.5 Krížová spojka 2.4A 2.4B 2.4C 2.4D Rp (minút) Podkonštrukcia Výška zvesenia Parametre pod montážnych profilov l Výška dutiny medzipriestoru * Podhľady Rigips s kovovou podkonštrukciou opláštené doskami RF 2,5 alebo RF 5 závesov na nosnom profile x nosných profilov y Minerálna izolácia Objemová hmotnosť (kg/m 3 ) Rp5 xrb 5 CD, pér. záv Prípustná bez požiadaviek PK Rp30 2xRB 2,5 CD, pér. záv Prípustná bez požiadaviek PK Rp5 xrf 2,5 CD, pér. záv Prípustná bez požiadaviek PK Rp30 xrf 5 CD, pér. záv Prípustná bez požiadaviek PK Rp45 2xRF 2,5 CD, pér. záv Prípustná bez požiadaviek PK Rp60 2xRF 5 CD, pér. záv Prípustná bez požiadaviek PK Rp90 2xRF 5 + xrf 2,5 CD, Nonius ** x40 min. 40 PK Rp90 2xRF 5 + xrf 2,5 Podhľady Rigips s kovovou podkonštrukciou opláštené doskami RF 20 mm (W 20) ) Napr. ISOVER PIANO Výška medzi horným povrchom podhľadu a najspodnejším lícom nosného prvku stropu. * Výška dutiny medzi horným povrchom podhľadu a spodným povrchom dosky stropnej. ** Alternatívne záves pérový štvorbodový. CD, Nonius ** min 5 ) PK Rp30 xrf 20 CD, Nonius ** Prípustná bez požiadaviek PK Rp90 2xRF 20 CD, Nonius ** Prípustná bez požiadaviek PK

22 22 Podhľady Rigips Samostatné požiarne predely Samostatné požiarne predely Kovová podkonštrukcia RF 2,5, RF 5, príp. RF A x EI30-EI90 Alternatívy závesov 2.4A 2.4B l y Rigips 2. Profil CD montážny 2.2 Profil CD nosný, resp. profil UA 2.3 Profil UD obvodový 2.4 Záves 2.5 Krížová spojka 3 Izolácia z minerálnych vlákien Pri konštrukciách 4..2a, 4..22a sú ako nosné použité profily UA50. Tým je umožnené zväčšenie vzdialenosti kotevných závesov až na 800 mm. Samostatné požiarne predely sú podhľady pre požiarne zaťaženie zdola príp. zhora. Používané sú v prípadoch, kde medzipriestor nad podhľadom je uvažovaný ako samostatný požiarny úsek. Tieto je možné v prípade požiarneho zaťaženia zdola použiť ako samostatné podhľady bez obmedzenia výšky zvesenia. V takomto prípade sa hodnoty uvedené v stĺpci EI zdola považujú za hodnoty Rp. EI pri zaťažení požiarom EI pri zaťažení požiarom zhora zdola Podkonštrukcia Podhľady Rigips s kovovou podkonštrukciou opláštené doskami RF Parametre pod montážnych závesov v profilov l nosnom profile x nosných profilov y Minerálna izolácia Objemová hmotnosť (kg/m 3 ) EI 45 a -> b EI 5 a <-> b EI 45 EI 5 x RF 5 CD, Nonius PK EI 60 a -> b EI 45 a <-> b EI 60 EI 45 2 x RF2,5 CD, Nonius PK EI 60 a -> b CD + UA, EI 60 EI 45 2 x RF2,5 EI 45 a <-> b Nonius 400, PK a EI 60 a <-> b EI 60 EI 60 2 x RF 5 CD, Nonius PK EI 60 a <-> b EI 60 EI 60 2 x RF 5 CD, Nonius x PK EI 60 a <-> b EI 60 EI 60 2 x RF 5 CD+UA, Nonius 400, x PK a EI 60 a <-> b EI 60 EI 75 2 x W 20 CD, Nonius PK EI 90 a -> b EI 60 a <-> b EI 90 EI 78 2 x W 20 CD, Nonius x PK EI 60 a <-> b EI 90 EI 90 2 x W 20 CD, Nonius x PK a Namiesto závesov Nonius je možné použit Posuvný záves s oceľovým pásom hrúbky min.,0 mm. Pri malej výške dutiny je možné použit Priame závesy.

23 Oblúkové Rigips 23 Oblúkové steny Kovová podkonštrukcia Riflex (najmenší polomer ohnutia 600 mm pri hr. 6mm, 400 mm pri hr. 0 mm) EI30-EI90 max Rigips 2. Zvislý profil CW 2.2 Vodorovný profil UW 3 Izolácia z minerálnych vlákien 6 Kotvenie do obvodových konštrukcií 7 Napojovacie tesnenie (horľavosť A alebo B, ináč je nutné zatmelenie v celej hrúbke opláštenia) EI (minút) z každej strany priečky Konštrukcie (max. vzdialenosť zvislých prvkov 300 mm) Minerálna izolácia Objemová hmotnosť (kg/m 3 ) Výška steny * ) Kategória miestností A Kategória miestností B EI30 xriflex 6 mm 62 CW min. 50 ) SK 2 EI90 2xRiflex 0 mm 90 CW min. 50 ) SK 4 EI90 3xRiflex 6 mm 86 CW min. 50 ) SK 6 EI30 xriflex 6 mm 87 CW min. 50 ) SK 2 EI90 2xRiflex 0 mm 5 CW min. 50 ) SK 4 EI30 xriflex 6 mm 2 CW min. 50 ) SK 2 EI90 2xRiflex 0 mm 40 CW min. 50 ) SK 4 Kategórie miestností podľa STN P ENV 99: A: Miestnosti obytných budov a domov, miestnosti a čakárne v nemocniciach, spálne hotelov a ubytovní, kuchyne a toalety. B: Kancelárske plochy, plochy so stolmi atď., napr. školy, kaviarne, reštaurácie, jedálne, čakárne, recepcie atď. Uvádzané sú vždy minimálne parametre min. izolácie pre uvedenú požiarnu. ) Napr. Orsil N, Stropoterm Pozn. Najmenší polomer ohnutia dosky je 600 mm. Oblúkové podhľady Kovová podkonštrukcia Riflex (najmenší polomer ohnutia mm) R P 9-R P 30 l = 300 mm 2. Rigips 2. Montážny CD profil 2.2 Nosný profil HUT 59x7 2.4 Záves Nonius 2.5 Krížová spojka y = 000 mm Parametre pod Minerálna izolácia Rp (minút) Podkonštrukcia montážnych profilov l závesov na nosnom profile x nosných profilov y Objemová hmotnosť (kg/m 3 ) Rp9 xriflex 6 mm CD, HUT 59x Prípustná bez požiadaviek PK Rp30 2xRiflex 6 mm CD, HUT 59x PK Pozn. Najmenší polomer ohnutia dosky je 600 mm.

24 24 Podkrovie, strechy a stropy Rigips Podkrovie Drevená podkonštrukcia RF REI5-REI60 l 5 4. Stropy a strechy s drevenou nosnou konštrukciou bez záklopu Rigips RF priečna montáž 2. Montážny hranol 3 Izolácia z minerálnych vlákien 4. Rýchloskrutky Rigips 22 TN 4.2 Skrutky min. 5 x 90 mm 5 Tmelenie špár 6 Parozábrana Parametre pod Minerálna izolácia/dutina Rozostup l drevených Rozostup krokiev y Objemová EI 2) hranolov hranoly 60/40 hranoly 50/30 hmotnosť (kg/m 3 ) REI5 xrf2, ) VD REI30 xrf ) VD REI30 xrf ) VD ) Napr.: ISOVER PIANO, UNIROL PROFI, UNIROL PLUS; alebo minimálna objemová hmotnosť 40 kg/m 3. 2) V nosných prvkoch (krokvách) namáhaných na ohyb, nesmie ohybové napätie prekročiť hodnotu 9 MPa, minimálna šírka nosných prvkov je 40 mm. y l 5 4. y Stropy a strechy s drevenou nosnou konštrukciou so záklopom Parametre pod Minerálna izolácia/dutina Rozostup l drevených Rozostup krokiev y Objemová EI 2) hranolov hranoly 60/40 hranoly 50/30 hmotnosť (kg/m 3 ) REI30 xrf2, ) 4.70.a VD REI30 xrf bez požiadaviek 4.70.a VD REI45 2xRF2, ) 4.70.a VD 2 REI60 2xRF ) 4.70.a VD 2 ) Napr.: ISOVER PIANO, UNIROL PROFI, UNIROL PLUS; alebo minimálna objemová hmotnosť 40 kg/m 3. 2) V nosných prvkoch (krokvách) namáhaných na ohyb, nesmie ohybové napätie prekročiť hodnotu 9 MPa, minimálna šírka nosných prvkov je 40 mm.

25 Podkrovie, strechy a stropy Rigips 25 Podkrovie Kovová podkonštrukcia RF REI5-REI90 l 5 7 l 5 y = max 000 mm y = max 000 mm Stropy a strechy s kovovou nosnou konštrukciou bez záklopu Rigips RF priečna montáž 2. Montážny profil 2.3 Obvodový profil 2.4 Záves Parametre pod Minerálna izolácia 2) 4) EI Popis pod montážnych profilov krokiev y Objemová hmotnosť (kg/m 3 ) Stropy a strechy s kovovou nosnou konštrukciou bez záklopu REI5 xrb 2,5 CD min. 5 ) VK REI5 xrf 2,5 CD bez požiadaviek VK REI30 2xRB 2,5 CD min. 40 VK ,4,5~8 REI30 xrf 5 CD min. 5 ) VK REI30 xrf 20 5) 5) min. 5 ) VB REI30 xrf 20 CD min. 5 ) VK Stropy a strechy s kovovou nosnou konštrukciou so záklopom REI30 xrf 2,5 CD min. 5 ) VK REI30 xrf 5 CD min. 5 ) VK a,4a,5a REI45 2xRF 2,5 CD min. 5 ) VK 2 ~8a REI60 2xRF 5 CD min. 5 ) VK 2 REI60 xrf 25 CD min. 5 ) VK ) REI90 2xRF 20 CD min. 5 ) VK Krížová spojka 3 Izolácia z minerálnych vlákien 4. Rýchloskrutky Rigips 22 TN 4.2 Vrt do závesov Stropy a strechy s kovovou nosnou konštrukciou so záklopom 5 Tmelenie špár 6 Parozábrana 7 Záklop hr. min. 22 mm na polodrážku Alternatívne možné použiť profily Rigistil alebo HUT 5,5/48 ) Napr.: ISOVER PIANO, UNIROL PROFI, UNIROL PLUS; alebo minimálna objemová hmotnosť 40 kg/m 3. 2) V ohýbaných prvkoch nesmie napätie prekročiť hodnotu 9 MPa, min. šírka 40 mm. 3) Krokvy musia byť po celej dĺžke zakryté pruhom dosky RF 2,5, ktorý presahuje šírku krokvy na každej strane o 30 mm. 4) Hodnoty požiarnej odolnosti platia pre horizontálne, vertikálne a šikmé podkrovných priestorov. Nosnú konštrukciu tvoria drevené krokvy, ktoré musia byť prekryté záklopom z drevených dosiek minimálnej hrúbky 22 mm. musia byť spájané pomocou polodrážky. 5) Montáž dosiek priamo na krokvy.

26 26 Podkrovie Rigips s viditeľnými trámami Kovová podkonštrukcia Drevená podkonštrukcia RF 2,5 a RF 5 REI30 7 l 5 Konštrukcia podkrovia s viditeľnými trámami umožňuje montáž sadrokartónových konštrukcií v podkroví pri ponechaní odkrytej krovu (krokiev). Rozmery trámov musia byť: šírka min. 00 mm; výška min. 40 mm. y 2.2A 2.A Rigips 2. Montážny hranol 2.A Montážny profil CD 2.2 Nosný hranol 2.2A Obvodový profil UD 3. Izolácia z minerálnych vlákien 4. Rýchloskrutky Rigips Vrt Rigips 22, dl. 90 mm 5. Tmelenie špár 6. Parozábrana x Konštrukcia drevená montážnych hranolov l kotvenia x pre hranoly 50/30 kotvenia x pre hranoly 60/40 krokiev y pre hranoly 50/30 pre hranoly 60/40 Minerálna izolácia hrúbky/obj. hmotnosť (mm/kg/m 3 ) REI30 x RF2, /5 ) VD REI30 x RF /5 ) VD REI30 2x RF2, ) VD 2 ) Napr.: ISOVER PIANO, UNIROL PROFI, UNIROL PLUS 2) Minerálna izolácia možná bez požiadaviek. Konštrukcia kovová (alternatívne je možné použiť profily CD alebo Rigistil) 3) 4) montážnych profilov CD l kotvenia profilov UD x kotvenia y Minerálna izolácia hrúbky/ obj. hmotnosť (mm/kg/m 3 ) REI30 x RF2, /5 ) VD REI30 x RF /5 ) VD REI30 2x RF2, ) VD 2 ) Napr.: ISOVER PIANO, UNIROL PROFI, UNIROL PLUS 2) Minerálna izolácia možná bez požiadaviek. 3) V ohýbaných prvkoch nesmie napätie prekročiť hodnotu 9 MPa. 4) Hodnoty požiarnej odolnosti platia pre horizontálne, vertikálne a šikmé podkrovných priestorov. Nosnú konštrukciu tvoria drevené krokvy minimálneho prierezu 00 x 40 mm.

27 Predsadené steny Rigips 27 Kovová podkonštrukcia RB,RF Predsadené steny sú, ktorými sa zvyšuje požiarna zostávajúcej nosnej. Konštrukcie EI5-EI Konštrukcie max. 250 mm 4. Predsadená stena na nastaviteľných strmeňoch (príp. priamych závesoch) a kovových profiloch CD (príp. Rigistil). strmeňov (závesov) na profile je pri požiadavkách na požiarnu maximálne 000 mm. Rigips 2. Zvislý profil CW 2.2 Vodorovný profil UW 2.3 Jestvujúci strmeň 2.4 Zvislý profil CD 2.5 Vodorovný profil UD 3 Izolácia z minerálnych vlákien 4. Rýchloskrutky Rigips 22/25 6 Kotvenie do obvodových konštrukcií 7 Napojovacie tesnenie (horľavosť A alebo B, ináč je nutné zatmelenie v celej hrúbke opláštenia) Predsadená stena voľne stojaca. Priečkové profily UW a CW nie sú spojené s nosnou stenou. EI (minút) Konštrukcie (max. vzdialenosť zvislých prvkov 625 mm) Minerálna izolácia Objemová hmotnosť (kg/m 3 ) Výška steny * ) Kategória miestností A Kategória miestností B EI5 xrb 2,5 >45 CD alebo Rigistil Prípustná bez požiadaviek Bez obmedzenia OK EI5 xrb 2,5 65 CW 50 Prípustná bez požiadaviek 2600 OK EI5 xrb 2,5 90 CW 75 Prípustná bez požiadaviek OK EI5 xrb 2,5 5 CW 00 Prípustná bez požiadaviek OK EI30 xrf 2,5 55 CD alebo Rigistil 40 min. 30 ) Bez obmedzenia OK EI30 xrf 2,5 65 CW 50 min. 40 min. 30 ) 2600 OK EI30 xrf 2,5 90 CW 75 min. 40 min. 30 ) OK EI30 xrf 2,5 5 CW 00 min. 40 min. 30 ) OK Kategórie miestností podľa STN P ENV 99: A: Miestnosti obytných budov a domov, miestnosti a čakárne v nemocniciach, spálne hotelov a ubytovní, kuchyne a toalety. B: Kancelárske plochy, plochy so stolmi atď., napr. školy, kaviarne, reštaurácie, jedálne, čakárne, recepcie atď. Uvádzané sú vždy minimálne parametre min. izolácie pre uvedenú požiarnu. ) Napr. Polterm Uni, Polterm Max.

28 28 Steny šachiet Rigips Steny šachiet Kovová podkonštrukcia RF obojstranná EI30-EI Rigips 2. Dvojica zvislých profilov CW vzájomne zoskrutkovaných 2.2 Vodorovný profil UW 3 Izolácia z minerálnych vlákien 4. Rýchloskrutka Rigips 22/ Rýchloskrutka Rigips 22/ Rýchloskrutka Rigips 22/ Samorezné skrutky Rigips typ 42 5 Tmelenie špár 6 Kotvenie do obvodových konštrukcií kovovými hmoždinkami 6 mm 7 Napojovacie tesnenie (horľavosť A alebo B, ináč je nutné zatmelenie v celej hrúbke opláštenia) minút minút 90 minút max. 625 mm EI ) (minút) Profily CW steny Minerálna izolácia Objemová hmotnosť (kg/m 3 ) Zvislé prvky vždy 2 x CW 50, stojky profilov vzájomne zoskrutkované. zvislých prvkov max. 625 mm. ) je hodnotená z obidvoch strán. Výška steny Kategória miestností A Kategória miestností B Šírka šachty Kategórie miestností podľa STN P ENV 99: A: Miestnosti obytných budov a domov, miestnosti a čakárne v nemocniciach, spálne hotelov a ubytovní, kuchyne a toalety. B: Kancelárske plochy, plochy so stolmi atď., napr. školy, kaviarne, reštaurácie, jedálne, čakárne, recepcie atď. Uvádzané sú vždy minimálne parametre min. izolácie pre uvedenú požiarnu. ) Napr. Polterm Max. EI30 x RF 5 2 x ) neobmedzené OK EI45 2x RF 2,5 2 x ) neobmedzené OK 2 EI60 2x RF 5 2 x ) neobmedzené OK 2 EI90 3x RF 5 2 x ) neobmedzené OK 3

29 Steny šachiet Rigips 29 Steny šachiet max. 000 mm Kovová podkonštrukcia Ridurit obojstr. EI90 min. 200 mm Rigips 2. Zvislý profil CW 2.2 Vodorovný profil UW 3 Izolácia z minerálnych vlákien 4. Rýchloskrutky Ridurit Rýchloskrutky Ridurit Samorezné skrutky Rigips 42 6 Kotvenie do obvodových konštrukcií kovovými hmoždinkami 6 mm 7 Napojovacie tesnenie (horľavosť A alebo B, ináč je nutné zatmelenie v celej hrúbke opláštenia) Minerálna izolácia Výška steny EI ) (minút) Profily CW steny Objemová hmotnosť (kg/m 3 ) Kategória miestností A Kategória miestností B Šírka šachty EI90 2x RIDURIT nie je požadovaná 2600 neobmedzené OK 2 EI90 2x RIDURIT nie je požadovaná neobmedzené OK 2 EI90 2x RIDURIT nie je požadovaná neobmedzené OK 2 profilov max. 000 mm * Ridurit vzájomne zoskrutkované v sieti 250 x 250 mm Minimálne presadenie špár výškovo 600 mm, dĺžkovo 300 mm ) je hodnotená z obidvoch strán. Kategórie miestností podľa STN P ENV 99: A: Miestnosti obytných budov a domov, miestnosti a čakárne v nemocniciach, spálne hotelov a ubytovní, kuchyne a toalety. B: Kancelárske plochy, plochy so stolmi atď., napr. školy, kaviarne, reštaurácie, jedálne, čakárne, recepcie atď. Zvislá orientácia. Nosná konštrukcia je podľa systémovej (platí pre všetky požiarne odolnosti a pre požiarnu z oboch strán). dosiek sa určí v závislosti od doby požiarnej odolnosti podľa Tabuľky. Za zvislo orientované možno považovať s odchýlkou najviac ± 30 od zvislej roviny. Vodorovná orientácia. Pre šírku do 600 mm sa montáž a spájanie dosiek vykonáva podľa požiadaviek pre káblové kanále a príslušnú požiarnu. Postupy a požiadavky sú uvedené na stranách 49 a Pre väčšie šírky sa použije nosná konštrukcia nasledovne: - pre požadovanú požiarnu iba zo spodnej strany: systémová konštrukcia v závislosti od požadovanej doby požiarnej odolnosti (pre požiarnu 20 minút sa použije konštrukcia pre 90 minút); - pre požadovanú požiarnu aj z hornej strany: systémová konštrukcia 4..2 pre požiarnu do 60 minút (vrátane) a pre požiarnu 90 minút a 20 minút. V závislosti od použitej môže byť použitá aj izolácia z minerálnej vlny. dosiek sa určí v závislosti od doby požiarnej odolnosti podľa Tabuľky Tabuľka Minimálna hrúbka dosiek Ridurit Poznámka EI30 5 mm - EI45 20 mm - EI60 25 mm - EI90 40 mm celková hrúbka sa dosiahne použitím dvoch dosiek hrúbky 20 mm EI20 45 mm celková hrúbka sa dosiahne použitím dvoch dosiek hrúbky 20 mm a 25 mm

30 30 Steny šachiet Rigips Steny šachiet Šachtová stena bez pod Celková hrúbka len 4 cm max mm Bez pod Ridurit obojstr. EI Rigips 2.0 Oceľový uholník 40 x 20 x mm 4. Rýchloskrutky Ridurit Kotvenie do obvodových konštrukcií kovovými hmoždinkami 6 mm 7 Napojovacie tesnenie (horľavosť A alebo B, ináč je nutné zatmelenie v celej hrúbke opláštenia) Napojenie na okolité je prevedené pomocou oceľového uholníka mm. Príruba uholníka môže byť alternatívne umiestnená medzi doskami Ridurit, alebo na vnútornom líci šachty (pre možnosť jednostrannej montáže zo strany miestnosti) EI ) (minút) Profily CW steny Minerálna izolácia Objemová hmotnosť (kg/m 3 ) Výška steny Kategória miestností A Kategória miestností B Šírka šachty EI90 2x Ridurit nie je požadovaná max OB 02 Ridurit vzájomne zoskrutkované v sieti 250 x 250 mm Minimálne presadenie špár výškovo 600 mm, dĺžkovo 300 mm ) je hodnotená z obidvoch strán. Kategórie miestností podľa STN P ENV 99: A: Miestnosti obytných budov a domov, miestnosti a čakárne v nemocniciach, spálne hotelov a ubytovní, kuchyne a toalety. B: Kancelárske plochy, plochy so stolmi atď., napr. školy, kaviarne, reštaurácie, jedálne, čakárne, recepcie atď. Zvislá orientácia. Nosná konštrukcia je podľa systémovej (platí pre všetky požiarne odolnosti a pre požiarnu z oboch strán). dosiek sa určí v závislosti od doby požiarnej odolnosti podľa Tabuľky. Za zvislo orientované možno považovať s odchýlkou najviac ± 30 od zvislej roviny. Vodorovná orientácia. Pre šírku do 600 mm sa montáž a spájanie dosiek vykonáva podľa požiadaviek pre káblové kanále a príslušnú požiarnu. Postupy a požiadavky sú uvedené na stranách 49 a Pre väčšie šírky sa použije nosná konštrukcia nasledovne: - pre požadovanú požiarnu iba zo spodnej strany: systémová konštrukcia v závislosti od požadovanej doby požiarnej odolnosti (pre požiarnu 20 minút sa použije konštrukcia pre 90 minút); - pre požadovanú požiarnu aj z hornej strany: systémová konštrukcia 4..2 pre požiarnu do 60 minút (vrátane) a pre požiarnu 90 minút a 20 minút. V závislosti od použitej môže byť použitá aj izolácia z minerálnej vlny. dosiek sa určí v závislosti od doby požiarnej odolnosti podľa Tabuľky Tabuľka Minimálna hrúbka dosiek Ridurit Poznámka EI30 5 mm - EI45 20 mm - EI60 25 mm - EI90 40 mm celková hrúbka sa dosiahne použitím dvoch dosiek hrúbky 20 mm EI20 45 mm celková hrúbka sa dosiahne použitím dvoch dosiek hrúbky 20 mm a 25 mm
